Как покрыть крышу профнастилом — инструкция с пояснениями и картинками

После возведения стен дома, покрываем крышу профнастилом. Вы можете спросить: «А почему именно таким материалом?»

В настоящее время профнастил стал самым практичным, распространенным и простым кровельным материалом. Давайте посмотрим, какими преимуществами он обладает.

Профнастил – это стальные профилированные листы с нанесенным на них оцинкованным и полимерным защитным покрытием.

При прокатке профиля, на листах формируются волны разной конфигурации и высоты, придающие этому материалу требуемую поперечную жесткость – это качество отличает профнастил от других кровельных материалов.

Укладка крыши профнастилом довольно проста, и за надежность этого покрытия беспокоиться не стоит, ведь он имеет намного большую прочность, чем его стеновые марки.

Высота профиля, составляющая более 20 мм и имеющиеся дополнительные ребра жесткости, достаточно серьёзно увеличивают сопротивляемость профлиста динамическим нагрузкам.

Кровельный профнастил применяют при возведении разных производственных помещений, павильонов, навесов и т.д..

Но основная сфера применения данного материала – покрытие кровли.

Преимущества

Благодаря небольшому весу профлистов, вы значительно сэкономите за счет более легкой структуры стропильной системы.

Возможно покрытие крыш также в постройках, имеющих небольшой уклон кровли, например, в гараже.

В таком типе зданий, при небольшом наклоне кровли, покрытие из профлистов является надежной защитой от протекания в случае атмосферных осадков, даже достаточно сильных.

Кровля из оцинкованного профнастила, без всякого сомнения, является наиболее экономным вариантом и при индивидуальном строительстве, и при возведении объектов промышленного назначения.

Ещё одним серьезным преимуществом профлиста является покрытие его цветными полимерами.

Это дает высокую антикоррозийную защиту такой конструкции, и, соответственно, значительно увеличивает срок её службы.

Крышу из профнастила вполне можно покрыть своими руками из-за его лёгкого веса и простой обработки самыми обычными инструментами.

В торговых точках по продаже этого кровельного материала покупателю всегда объяснят все тонкости покрытия профилированным листом.

К тому же, производители профнастила, прилагают подробные иллюстрированные инструкции, где описана вся технология укладки кровельного профнастила.

Многих волнует вопрос: «А возможно ли крыть профлистом зимой?» Да, конечно, поскольку такие работы можно производить независимо от сезонов, весь год.

Ведь листы режутся легко, почти не оставляя отходов, а крепление кровельных листов могут выполнить даже не профессионалы.

Как правильно крыть крышу

Технология покрытия крыши достаточно проста, если вы будете знать и соблюдать необходимые правила, а также особенности работы с данным материалом.

Крыша из профнастила определенной конфигурации и вида выполняется по проекту, зависящему от предпочтений владельца дома.

Здесь мы расскажем об основных правилах, во избежание ошибок при выполнении таких работ.

Угол наклона кровли

Правильная укладка профлистов при выполнении монтажа кровли во многом зависит от её наклона.

В случае уклона кровли меньше 14 градусов, соседние листы при укладке должны иметь горизонтальный нахлёст не менее 200 мм.

А, при наклоне от 15 до 30 градусов, необходимым будет нахлёст в пределах, начиная от 150 и заканчивая 200 мм.

При наклоне кровли более 30 градусов, допустимым нахлестом будет нахлест, начиная от 100 и заканчивая 150 мм.

При конструкции с уклоном меньше 12 градусов необходимо будет применение силиконового герметика, чтобы загерметизировать все вертикальные и горизонтальные нахлесты.

При реконструкции асбестоцементной кровли, вероятным будет возникновение вопроса: «Как осуществить перекрытие крыши, и нужна ли будет переделка обрешетки?»

Ответ — Не нужна, поскольку существующие системы стропил и обрешетки не нуждаются в дополнительном укреплении, ведь листы достаточно легки, и не увеличат ещё более нагрузку на реконструируемую крышу.

Крепление на кровлю

Для скрепления деревянной конструкции крыши и профлистов отлично подходят кровельные саморезы, имеющие неопреновую прокладку и выполненные на конце со сверлом.

Крепление профнастила выполняют в нижней части волны – обязательно! Не путайте с креплением шифера.

Саморезы следует брать размером 4,8 х 35 мм.

Конек закрепляют в верхней части, саморезом побольше, имеющим длину уже 80 мм.

Недопустимо забывать о паро- и гидроизоляции, а также, об обеспечении зазора для необходимой вентиляции пространства под кровлей – при установке кровельного профнастила это обязательные условия!

Как выбрать обрешетку

Размер обрешетки зависит от высоты волны применяемого листа и от уклона кровли.

Если для работы взят профлист марки С20, и угол уклона крыши – менее 15 градусов, — обрешетку делают сплошной, и нахлест – в две гофры.

При уклоне меньше 15 градусов и применяемом профлисте С35, рекомендованный шаг обрешетки – 300 мм с нахлестом в одну волну.

Отдельные случаи допускают шаг, размером 650 мм.

При использовании профлиста марки С44 и более, шаг обрешетки увеличивается до 500 мм и более.

При наклоне больше 15 градусов, обрешетку делают с шагом, начинающимся от 350 и заканчивающимся 500 мм, зависящим от высоты волны профнастила.

Правильная укладка профнастила на кровлю

Содержание:

Нет ничего удивительного в том, что профнастил в строительстве обретает все большую популярность. Дальше рассказывается о самом профнастиле, его марках и наиболее оптимальных из них, о процессе самостоятельной укладки и крепления профнастила.

Профнастил  — это материал, который изготовляется посредством штамповки из оцинкованных стальных листов. Благодаря штамповке у материала появляется продольная ребристость (изменяется прочность изгиба) и вес остается тем же.

Процесс укладки профнастила на кровлю

Когда Вы точно знаете, как правильно осуществлять укладку профнастила, Вы сможете использовать профнастил даже во время разведения ограждающих фасадных конструкций и кровельных конструкций.

У процесса кровельного монтажа существуют свои особенности. Крыша, которую покрывают, может иметь любое количество скатов и быть практически любого уклона.

Профнастил может изготовляться только в оцинкованном виде, а может выпускаться с защитным эмалевым и полимерным слоем. Ниже приводится инструкция по осуществлению укладки профнастила. Однако прежде следует разобраться в правильности выбора необходимого материала.

Выбираем профнастил под укладку

Маркировка данного строительного материала выходит из его назначения и показателей прочности листа. Чаще всего модельный ряд начинается с С-8 и может заканчиваться Н-158 (а то и больше).

Временами в марках также используются другие дополнительные показатели, обозначающие такие параметры, как профильная форма или шаг волны. Согласно европейской классификации к маркам профнастила добавляются индексы RAN и Т.

Когда Вы точно знаете необходимую информацию об укладке профнастила, можно смело выбирать конкретный профиль, с целью укладки исходя из запланированной кровельной конструкции.

Помните о том, что чем больше наклонный угол, тем ниже обозначение марки.

Например, для С-8 и С-25 кровельный угол составляет не менее пятнадцати градусов.

Для марок с более высокой волной – больше шести градусов.

К тому же, на этот параметр могут оказывать существенное влияние такие характеристики, как:

• высота профиля
• форма профиля
• период повторения рисунка

Некоторые виды профнастила обладают специальными канавками, которые предназначены для водного стока – кроме того, у них есть выпуклые или даже вогнутые ребра жесткости.

Перед самой укладкой необходимо выполнить обрешетку и следить за установкой правильного шага брусьев. Этот шаг полностью зависит от марки и актуальной нагрузки профиля. Чем выше рассчитывается эта нагрузка, тем реже укладывается брусья.

Перед установкой профнастила С-8 устанавливается специальная обрешетка с актуальным шагом брусьев, который составляет пятьдесят сантиметров. Если же используется профиль марок Н-153 и больше, шаг увеличивается до девяносто сантиметров.

Отметим, что необыкновенно широкий спектр всевозможных размеров используется для всех марок профильного листа.

• Общая длина листа профиля составляет двенадцать метров.
• Ширина варьируется от 600 мм до 1250 мм.
• Толщина листа профиля может колебаться от 0,3 мм до 1,5 мм.

Согласно правилам укладки профнастила, рекомендуется подбор такой длины листов, чтобы была возможность полного перекрытия ската и кровельного свеса.

Монтаж профнастила на кровлю.

Кровельный пирог из профнастила

После проведения необходимых расчетов, смело приступайте к монтажу. Обязательно соблюдайте порядок укладки профлиста:

Для начала устраивается кровельная обрешетка (она может быть сделана из досок 32х100 мм или из стальных прогонов). Желательно, чтобы поперечные лаги выступали на триста миллиметров за перекрытие, а торцы поперечных лаг должны зашиваться с помощью специальной карнизной планки. Когда монтируется последняя доска, то она монтируется вдоль лагового края.

Специально доя разных фигурных элементов (например, для ендов, водостоков, снегоупоров) устанавливаются доски, которые по форме повторяют форму элементов. Необходимо следить за  шириною досок, которая должна позволять заходить профильному листу на них выше уровня фасонины примерно на 25 миллиметров.

К последним боковым лагам крепится торцевая доска.

Далее поочередно выполняется устройство кровельного пирога по слоям, располагающимся в следующем порядке (самый первый – внутренний):

1. Пароизоляционная пленка
2. Теплоизоляционный материал
3. Гидроизоляционный слой (если небольшой кровельный уклон)
4. Профильный лист.

Пароизоляционная пленка предназначается для того, чтобы из внутренних помещений в утеплительный материал не попадала влага. Укладка профильного настила включает в себя монтаж пароизоляции, который выполняется по обрешетке – в этом случае необходимо обеспечивать маленькое провисание пароизоляционной пленки, которая будет способствовать дополнительной вентиляции.

Выполняется плотная укладка листов или утеплительных лент (если используются рулонные материалы). Производится перпендикулярная укладка.

Укладывается гидроизоляционная пленка – иногда вместо нее можно использовать битумную мастику или любой другой материал.

Чем и как крепить профнастил на кровле

Крепление профнастила шурупами

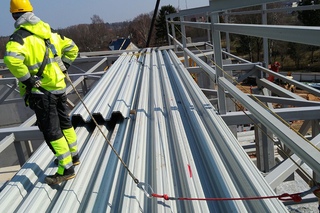

Когда выполняются работы на высоте, необходимо позаботиться о соблюдении мер безопасности, которые могут предотвращать жизненную угрозу или угрозу для человеческого здоровья. Также следует избегать возможного повреждения строительного материала.

• Обязательно использование страховочных тросов или монтажных поясов при высотных работах.
• Обязательно оборудование защитных ограждений исходя из кровельного уклона.

При выполнении монтажа необходимо точно знать все нюансы правильного вкручивания саморезов в профнастил. Намного реже, чем саморезы, для прикручивания профнастила используются гвозди с прокладкой из резины или полимера, подложенного под крышку.

С целью разрезания кровельного покрытия и комплектующих возможно использование таких инструментов:

• ножовка по металлу (желательно, чтобы зубья были помельче)
• твердосплавная дисковая пила, способная работать на высоких скоростях.
• жестяные ножницы.
• особенный электрический резак.

Важно! Но никогда не используйте абразивные инструменты с целью разрезания профилированных листов, например, ту же болгарку.

Высокая температура, возникающая при использовании подобных инструментов, может привести к крайне неблагоприятным последствиям (например, к перегреву стали, из-за чего она будет неустойчивой и очень хрупкой для коррозии). К тому же, возможно разрушение протекционного цинкового покрытия, а также изоляционного слоя, нанесенного на цинковое покрытие. Из-за всего вышеперечисленного существенно снижается служебный срок кровли.

Точка фиксации профнастила.

В этой подтеме мы рассмотрим основные детали монтажа профнастила:

Схема крепления профиля на скаты

Начинается укладка кровельного материала с нижнего угла крыши какого-нибудь торца. Если существует необходимость укладки сразу нескольких рядов профнастила, надо укладывать сначала нижний ряд и оставить 40 миллиметровый свес от карнизной планки.

Надо заметить, что крепление листа профиля к самой последней планке возле кровельного края, должно осуществляться в глубине каждого второго прогиба.

По боковым сторонам сооружения с помощью ветрового уголка зашиваются торцевые доски после окончательного закрепления торцевого ряда или профильного листа.

В данном случае монтаж профнастила производится посредством продольных и поперечных рядов.

Если говорить о нахлесте профнастила, то он производится следующим образом:

• Вертикальное положение позволяет верхнему листу перекрывать нижний лист примерно на двести миллиметров.
• Горизонтальное положение позволяет верхнему листу покрывать нижний лист на одну волну при использовании уплотнительной прокладки и на пару волн, если не используется уплотнительная прокладка.
• Когда кровельный уклон превышает шестнадцать градусов можно вообще не пользоваться уплотнителем – даже при выполнении захода на длину волны.

Фиксацию лиистов профнастила, которые укладываются с края, можно осуществлять с помощью единственного самореза. А потом производится укладка остальных листов, постепенное их выравнивание и дальнейшее крепление.

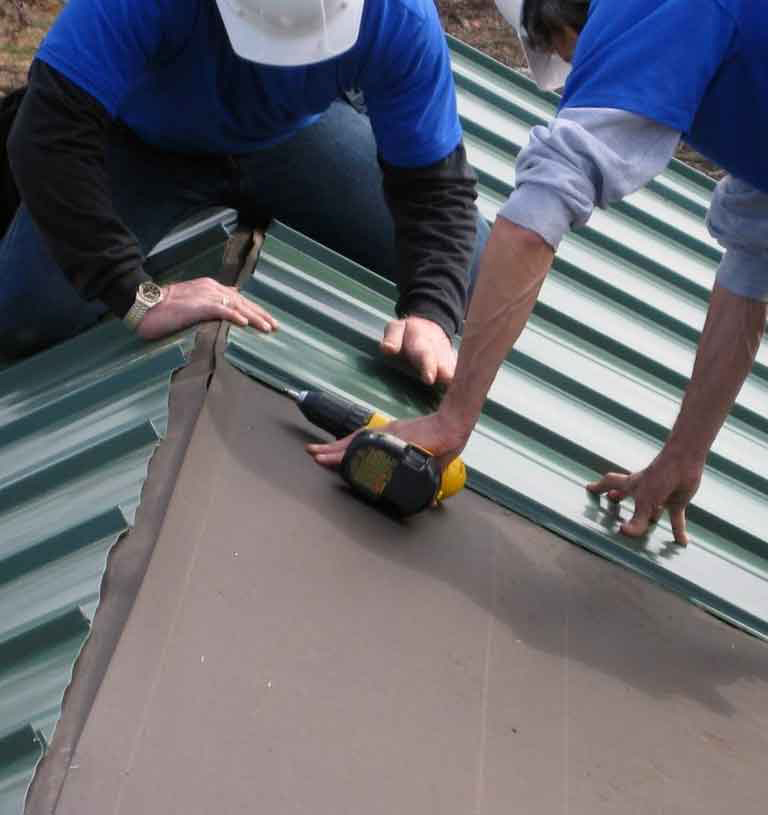

Крепление профнастила шурупами

После того, как окончена укладка соседних профильных листов, начинает производиться фиксация самого первого листа таким образом: по гребню профильной волны необходимо выполнить продольное соединение с 500 миллиметровым шагом. В то же время соединение вертикальных стыков происходит на дне каждой волны.

С помощью саморезов осуществляется процесс крепления листа профиля ко дну профильной волны. Примерно пять-шесть саморезов используется на один квадратный метр площади, которая покрывается.

После закрепления основного покрытия, производится монтаж коньковых, а также торцевых планок. Нет необходимости в уплотнении коньковых планок, а в профильном рельефе остаются особенные щели, благодаря которым обеспечивается вентиляция подкровельного пространства.

В качестве завершающего этапа кровельного покрытия с помощью профнастила можно рассматривать устройство примыканий к фасадам соседних зданий (если они, конечно, выше покрываемой кровли). В том же качестве можно рассматривать выходы дымоходов и другие элементы.

Таким образом, мы рассмотрели такой строительный материал как профнастил – способы его укладки, выбор правильной марки, тонкости и нюансы, которые необходимо учитывать в процессе монтажа профнастила.

Какой делать нахлест профнастила на кровле. Укладка профнастила на крыше с учетом нахлеста. Нахлесты между листами профнастила

Планируя возведение крыши из профнастила, частные застройщики предполагают, что она долго и надежно будет защищать их дом от непогоды. Во многом это будет зависеть от качества кровельного материала. Вместе с тем, длительный срок эксплуатации кровли, в немалой степени обеспечивается соблюдением правил ее монтажа.

Существует несколько факторов, которые нужно учитывать при укладке кровельного покрытия из профнастила. Один из них – это нахлест листов.

Ряд строительных специалистов рекомендует производить укладку листов исключительно справа налево. Однако это в корне неправильно. Направление укладки должно зависеть от преобладающих ветров. То есть стык листов, должен находиться с преимущественно подветренной стороны. Таким образом, создается дополнительная защита от попадания влаги под стык листа во время атмосферных осадков с сильным ветром. Например, одна сторона крыши укладывается слева направо, а вторая сторона наоборот.

Если высота ската крыши превышает длину профлиста, укладка производится рядами, снизу вверх. Таким образом, накрывают крышу на всю длину сначала в один ряд, а затем, делая поперечный нахлест, укладывают второй и последующие ряды.

Величина нахлеста зависит от угла наклона ската крыши и от высоты волны профнастила. При использовании листа с высотой волны менее 20 мм, боковой нахлест необходимо делать не менее чем на две волны. К тому же край стыка нужно предварительно обрабатывать силиконовым герметиком. Нахлест профнастила с высотой волны более 20 мм нужно осуществлять в зависимости от крутизны крыши. На пологих скатах, его можно сделать на две волны, а места стыка обработать герметиком. На крышах, с крутизной ската более трех десятков градусов, нахлест обычно делается на одну волну. Стыки при этом герметизировать нет необходимости.

Поперечный нахлест листов тоже в немалой степени зависит от крутизны ската крыши. На пологих перекрытиях, чтобы избежать затекания воды в подкровельное пространство, строительные нормы предписывают делать нахлест не менее 30 см. И это независимо от высоты волны листа. На более крутых скатах, поперечный нахлест можно делать в пределах 20 см.

Наиболее частой ошибкой, совершаемой при укладке профнастила, является попытка выровнять криво уложенные листы, путем небольшого вертикального смещения одного или нескольких из них. Это случается, когда первый лист монтируют криво, не пользуясь лазерным нивелиром для контроля положения его нижнего края. Если положить первый лист неровно, все последующие листы будут ложиться лесенкой. Для исправления этой ошибки, неопытные строители начинают сдвигать листы в вертикальной плоскости. При этом, в местах нахлеста образуются щели, куда свободно попадает влага.

Профнастил – прочный материал, который изготавливают из оцинкованной стали и выпускают в виде листов. Благодаря своей низкой цене, небольшому весу и простоте монтажа (его легко устанавливать своими руками), часто используется в современном строительстве, например, в качестве кровельного покрытия. Однако при всей простоте его установки есть некоторые нюансы, регламентирующие монтаж профнастила на крышу.

Во-первых, обязательно нужно помнить, что при покупке профнастила у продавца нужно попросить инструкцию по монтажу. Такая инструкция должна быть у любого сертифицированного материала. Хотя процесс монтажа своими руками профнастила от разных производителей не отличается, инструкция может содержать советы по подбору вспомогательных материалов, например, саморезов. Или иметь другие положения, следуя которым, вы не повредите материал при монтаже.

Во-вторых, при выборе стоит отдать предпочтение такому, длина которого перекроет крышу от конька до карниза плюс еще 40-50 мм на свес (то есть его длину можно соотнести со стропилами). Выбор листов такого размера обусловлен тем, чтобы при монтаже не образовывались поперечные стыки. Если расстояние между коньком и карнизом слишком велико и одной полосой перекрыть его не получится, то листы профнастила следует покупать такого размера, который будет удобно транспортировать и поднимать на крышу. Монтировать с нахлестом, который определяется углом наклона кровли.

Особенности устройства крыши под профнастил

1. Гидроизоляция. Несмотря на то что профнастил отлично защищает строение от проникновения влаги снаружи, незначительное подтекание воды под покрытие возможно из-за ошибок монтажа или экстремальных погодных условий. Также в жилых помещениях внутри дома постоянно конденсируется влага. Поэтому обязательно нужно положить гидроизоляцию. Изоляция укладывается горизонтально, начиная с нижнего края крыши. Нахлест между полосами должен быть от 10 до 15 см, для герметичного соединения его проклеивают клейкой лентой. Гидроизолирующую пленку нужно положить правильно: между стропилами должны образовываться провисы около 20 см. Гидроизоляция для нежилых помещений может выполняться из рубероида, толи или пергамина.
2. Устройство вентиляции. Чтобы проникшая под профнастил влага могла испаряться, рекомендуется установить вентиляцию. Наиболее простой вариант – это установка на стропила поверх гидроизоляции стропильной планки. Это брус высотой 40-50 мм, благодаря которому между изоляцией и обрешеткой остается зазор.

Обязательно обрабатывайте все деревянные части крыши антисептиком, который сохранит дерево от гниения и будет препятствовать развитию грибка и плесени. Инструкция говорит, что все доски и брусья должны быть обработаны до непосредственного монтажа. Это нехитрое действо сделает крышу вашего дома, возведенную своими руками, более прочной.

Технология монтажа профнастила

Профнастил можно укладывать практически на любую крышу, оптимальное расстояние между стропилами для его укладки – это 600-900 мм.

Если ваша крыша не попадает в этот промежуток, то профнастил все равно можно положить, соблюдая правила монтажа своими руками и увеличив прочность крыши за счет толщины досок обрешетки. Если полосы материала перекрывают всю длину ската, то их монтаж не доставляет никакого труда, их просто крепят по очереди. Если длина ската больше, чем длина листов, то установку начинают с нижней части крыши, постепенно продвигаясь вверх.

Главное при монтаже – правильно крепить листы профнастила. Между собой листы могут крепиться кровельными заклепками. Для крепления листов к крыше нужно выбирать специальные кровельные саморезы. Для них не нужно предварительно сверлить отверстия, они выпускаются с головками разных цветов, которые сливаются с цветом профнастила. Если вы не можете найти подходящие кровельные саморезы, то можно использовать шурупы с шестигранной головкой и резиновой или пластиковой шайбой. Для того чтобы шурупами, нужно предварительно в месте крепления просверлить отверстие больше, чем диаметр шурупа, на 0,3-0,5 мм.

п ри помощи гвоздей невозможна. Технология такого крепления не предусмотрена потому, что под воздействием ветра гвозди не могут удержать лист и его может легко оторвать от кровли. И саморезы, и шурупы важно устанавливать строго вертикально – это позволяет избегать подтекания воды.

Крепятся листы профнастила к обрешетке в местах прилегания волны (во впадинах). На 1 м 2 приходится от 6 до 8 крепежных элементов. Старайтесь, чтобы расстояние между ними было примерно одинаково. К первой и последней обрешетине листы крепят в каждую волну, так как на эти участки будет приходиться наибольшая ветровая нагрузка. К промежуточным обрешетинам можно крепить профнастил через волну. На продольных стыках расстояние между элементами крепежа не должно быть больше 500 мм.

Способы укладки листов

Существует две самых распространенных своими руками:

1. Вертикальная укладка. Этот метод подходит для листов профнастила с дренажной канавкой. Укладывается первый лист первого ряда, временно закрепляется. Потом укладывается первый лист второго ряда. Следом второй лист первого ряда, а затем второй лист второго ряда. В итоге получается блок из 4-х листов, который выравнивается и крепится к крыше. По такой же схеме к нему начинают крепить остальные листы.
2. Блок из 3-х листов. Такой вид укладки подходит больше для листов профнастила, которые не имеют водосточной канавки. Укладывают два первых листа первого ряда, к ним крепят первый лист второго ряда. После выравнивания блока по карнизу, его окончательно крепят к крыше.

Торцевая и коньковая планки

Торцевую планку рекомендуют укладывать от свеса к коньку, где ее при необходимости можно легко отрезать. Если приходится наращивать длину планки, то нахлест должен составлять от 5 до 10 см. Ее крепят не только к торцевой доске обрешетки, но и к листам профнастила, с шагом не более 1 м. Торцевая планка должна накрывать минимум одну волну профилированного листа.

В качестве коньковой планки лучше использовать гладкие коньковые элементы. Нахлест между ними должен быть не менее 10 см. Крепить их нужно с шагом до 30 см. Между ними и профнастилом рекомендуется дополнительно уложить уплотнитель. Если листы имеют мелкую волну, то достаточно конькового уплотнителя, а если волны большие, трапециевидные, то лучше выбрать проветриваемый уплотнитель.

Саморезы для крепления планок нужно выбирать большей длины, чем для крепления листов к обрешетке, потому что торцевую и коньковую планки в некоторых случаях приходится крепить через верх волны. Поэтому длина самореза должна быть больше, чем толщина материалов с учетом высоты волны профилированного листа.

Нахлесты между листами профнастила

При монтаже кровли из профнастила существуют особые правила, регламентирующие величину продольного нахлеста между листами покрытия, помогающие защитить крышу от протекания. Как и конструкция обрешетки, нахлест зависит от угла скоса крыши.

1. Если угол менее 15°, то нахлест должен составлять минимум 200 мм. Правильно, если нахлест будет составлять не менее двух волн.
2. Если угол наклона от 15 до 30°, то нахлест выбирают в 150-200 мм, в зависимости от ширины волны профлиста.
3. Если угол наклона более 30°, то нахлест делают от 100 до 150 мм.

Если монтаж кровли профнастилом будет сопровождаться наличием горизонтальных нахлестов, то правильно их делать не менее 20 см, а потом дополнительно герметизировать. Для этих целей можно использовать силиконовый герметик или битумную мастику, которыми нужно просто замазать швы. Также можно поступить и с вертикальными нахлестами.

Необходимые инструменты

1. Электродрель или шуруповерт для крепления профнастила. Лучше выбирать инструмент с невысокой скоростью вращения патрона. В этом случае вам будет легко контролировать угол вхождения самореза в кровлю.
2. Ножовка по металлу или электрический лобзик, специальные ножницы для резки профнастила. Этот материал имеет полимерное защитное покрытие сверху, поэтому, подвергая его абразивной резке, вы рискуете повредить листы. Самый простой способ своими руками – это использовать ножовку или электролобзик для срезов сложной формы. Если вы собираетесь использовать болгарку для резки листов, ни в коем случае не используйте абразивный диск, берите специальную насадку для резки профнастила.
3. Молоток для монтажа обрешетки.
4. Кисть для обработки дерева.

Прочную качественную кровлю из профнастила можно довольно легко соорудить самостоятельно. Важно при этом только знать, что собой представляет устройство кровли из профлиста, а также как крепить эти листы к обрешётке, как защищать внутреннее подкровельное пространство от влаги. Особое внимание также надо уделить доборным элементам, которые надо использовать с полным соблюдением технологии.

Подготовка материала

После того как вами были произведены все точные расчёты крыши, можно уже заказывать профилированные листы. Если вы листы уже приобрели, однако, монтаж их по каким-то причинам необходимо отложить, например, из-за дождя, то листы надо хранить, не снимая заводскую упаковку с них, в закрытом помещении на ровной поверхности. Дополнительно рекомендуется под листы подложить брусья с расстоянием 50 см.

Перемещать и перекладывать этот укрывной материал надо довольно аккуратно, держа его за края по длине и особенно избегая прогибов и заломов листов. Профнастил надо перемещать осторожно, так как современное полимерное покрытие считается особо чувствительным к механическим повреждениям. Разрезать материал необходимо абразивными режущими инструментами: осколки от круга могут сильно поцарапать руки, а в местах среза наблюдается значительный нагрев. Если это всё-таки необходимо, то все повреждения надо сразу покрыть ремонтной краской.

К счастью, технология устройства крыши из профнастила в настоящее время позволяет проводить все монтажные работы в теплое время года, с апреля по октябрь, тогда долго материал хранить не придется.

Пошаговые мастер-классы монтажа

Кого-то это удивит, но один и тот же, на первый взгляд, материал необходимо укладывать по-разному. Дело здесь всё в производителях, ведь каждый производитель дает свои рекомендации по укладке, они являются действительно важными. Профильные листы от разных фирм требовательны к своим условиям, пусть даже различия эти будут небольшими. Поэтому надо внимательно изучить прилагаемую к кровельному материалу инструкцию, а также не доверять полностью нанятым рабочим, которые хотят сделать всё по-своему и «собаку съели на таких крышах» .

Тонкий металлопрофиль

Если для монтажа кровли подбирать такой профиль, толщина которого менее 0,7 мм, то во время его укладки нельзя передвигаться непосредственно по нему, так как это приведет к повреждениям. Поэтому придётся уложить деревянные подмости, по которым надо будет ходить.

Пошаговая инструкция:

Кровля профнастилом

При работе с подобным материалом деревянную подложку можно уже не использовать .

Мастер-класс монтажа кровли из металлопрофиля:

Главным показателем качественного монтажа кровли является его герметичность. Кровельный материал как раз и служит для этого, чтобы защитить все внутренние конструкции от влаги и холода. Даже маленькая щель может стать серьезной проблемой в будущем, пропуская сырость, подтёки, что может привести к образованию грибка и порчи материала .

Ветрозащита и гидроизоляция

В настоящее время рынок может предложить большой выбор самых разнообразных материалов, которые будут отличаться между собой видами и свойствами.

Ветрозащита и гидроизоляция подразумевает следующие действия:

Пошаговый монтаж гидроизоляции под профнастил:

Порядок укладки листов

Большинство кровельщиков монтаж профлиста делают следующим образом: начинают с нижнего ряда, укладывают сначала четыре листа, и каждый из них фиксируется только по одному саморезу, расположенному в центре. После этого соединяются между собой листы саморезами 4,8×19 мм, которые должны устанавливаться с шагом 50 см. После этого надо проверить, насколько металлические листы получились выровнены по свесу кровли, а затем окончательно зафиксировать кровельный материал.

Если вы устанавливаете кровлю впервые , во избежание перекоса профлисты надо прикрепить в следующем порядке:

К основанию кровли профнастил необходимо монтировать так, чтобы вынос края был 4 см от карниза. Это надо делать для того, чтобы на коньках оставить щель оптимального размера, и чтобы вентиляция кровли не нарушалась.

Качественные саморезы

Расход саморезов во время монтажа кровли из профнастила обычно составляет около 6 штук на один квадратный метр. Для такого монтажа подойдут размеры 4,8×28−35 мм. Такие саморезы можно использовать как для дерева, так и для металла. У производителей кровельных материалов можно также приобрести в качестве инструмента шуруповерты со специальной насадкой. Можно также использовать аккумуляторную электродрель.

Специальные саморезы для кровли крыши профлистом своими руками являются незаменимыми, так как только таким образом можно обеспечить:

• Высокую прочность соединения.
• Полную водонепроницаемость материала.
• Минимальный риск механического травмирования покрытия во время крепления, а, значит, это будет говорить об отсутствии коррозии в будущем.

Самые надежные качественные саморезы можно приобрести у тех же поставщиков, которые занимаются реализацией профнастила. Рекомендуется выбирать шурупы из нержавеющей или углеродистой стали с цинковым покрытием. При покупке этих элементов всё равно необходимо тщательно осмотреть все уплотнительные шайбы.

Правильное крепление

Понять то, правильно или нет вы закрепили шуруп, можно по металлической шайбе — у неё должна выступать резиновая прокладка примерно на 1 мм.

Завинчивать саморезы в профнастил необходимо строго перпендикулярно, прямо в прогиб вертикальных волн. Хотя многие строители по этому поводу ведут споры, у каждого метода имеются свои преимущества. Например, саморез в нижней волне создает наиболее надежное крепление, а в верхней волне дождевая вода имеет меньше шансов проникнуть под кровельное пространство .

Но производители рекомендуют закреплять профнастил именно в прогиб. На гребне и карнизе вам необходимо вкручивать шурупы в прогиб через волну, а в центре листа их надо вкручивать в каждую доску обрешётки. Всего на каждый квадратный метр уходит примерно от 5 до 8 шурупов.

Необходимые инструменты

Стоит заметить, что монтаж профнастила на крышу является действительно доступным даже малоопытному в строительстве человеку. Конечно, имеются такие материалы для кровли, правильно уложить которые смогут только лишь опытные профессионалы. Но если рассматривать случай современного профнастила, то здесь сможет каждый справиться с монтажом самостоятельно.

Благодаря большой длине профнастила скаты крыши перекрываются без каких-либо дополнительных поперечных стыков, а этот материал легко поддается корректировке и резке. Из инструментов для монтажа понадобятся следующие:

Укладывать профиль можно на скаты почти любых углов наклона, при этом необходимо только лишь правильно рассчитать величину поперечного нахлёст:

• 100−150 — мм при больших углах.
• 200 мм — для уклона от 14 градусов.
• 150−200 — мм для крыш с 15−30 градусами.

Чтобы прикрепить профнастил, вам потребуются саморезы со специальными уплотняющий me шайбами.

Техника безопасности

Сама по себе технология кровли металлопрофилем является не такой сложной. Важным здесь считается не повредить кровельное покрытие во время монтажных работ. На первый взгляд этот материал выглядит довольно прочным и жестким, но во время работы с ним всё равно нужна осторожность:

Ухаживать за такой кровлей будет весьма просто: дождь сам по себе смывает всю грязь с поверхности, а вам необходимо лишь один раз в год почистить водосточные системы и разжелобки от забившихся опавших листьев.

Профнастил активно используется для покрытия кровель, стен, заборов. Этот материал выпускают разного размера, веса и цвета. Вы без труда подберете нужный, а мы поможем сделать выбор. Прочитав статью, вы узнаете, как грамотно уложить профнастил, получите необходимые рекомендации и сможете ознакомиться с отзывами бывалых.

Особенности монтажа

Для небольших построек используют профнастил марок С18, С20 и С21. Крыши таких строений не испытывают высоких нагрузок, поэтому прочности кровельного материала более чем достаточно.

Если площадь крыши большая, то обойтись такими листами не удастся. Придется использовать профнастил марки НС 35 или Н 60, так как нагрузки на кровлю будут максимальными за счет более широкого шага обрешетки и большей площади крыши.

Важно знать, что:

• Длину листа профнастила лучше брать равной длине ската
• К нижней и верхней обрешетке крепить листы надо в каждую волну
• Возле ветровой планки листы крепятся в каждый брусок обрешетки
• Нельзя крепить листы на гвозди
• Запрещено резать профнастил болгаркой
• Для крепления листов используют саморезы или шестигранные шурупы

Особенности выбора профнастила

Профнастил можно заказать на производстве по индивидуальным размерам.

Длина листов — от 2 до 12 метров, ширина — от 0. 35 до 1.2 миллиметров. Ширина до 0.4 мм. — эконом класс.

Размеры листов на складах вашего города узнавайте самостоятельно. Срок изготовление профнастила на предприятии — 2-3 дня.

Расшифровка буквенных обозначений

Несущий профнастил обозначается буквой H, стеновой — С, универсальный — HC. Цифра указывает на высоту профиля. Чем больше цифра, тем лучше.

Монтаж профнастила своими руками

Монтаж кровли из профнастила начинается с карнизной планки. Ее крепят при помощи саморезов и гвоздей.

Монтировать листы можно как с правой стороны, так и с левой. В первом случае листы на стыке накладывают поверх друг друга, во втором случае листы подсовывают один под другой.

На плоских кровлях нахлест — одна волна с использованием уплотнителя. Без него — 2 волны. На наклонных кровлях — 1 волна.

Выравнивать листы у карниза можно по капроновой нитке.

Монтаж крыши из профнастила очень похож на . Первый лист укладывается на обрешетку и фиксируется одним гвоздем в верхней части по центру.

Выход листа за карниз должен быть не менее 30 сантиметров.

Второй и третий листы укладываются аналогичным образом и также крепятся одним гвоздем возле конька.

Между собой листы лучше закреплять заклепочным способом, но саморезы тоже подойдут (4,8×19, шаг 500 мм.). После того, как закрепите три листа между собой и выровняете их строго вертикально, можно делать полную фиксацию саморезами 4,8×38 мм. Затем весь процесс повторяется, пока вся крыша не будет покрыта.

А если Вы хотите выделиться среди всех домов, то рекомендуем рискнуть сделать кровлю из поликарбоната. Пошаговый монтаж которого описан .

Торцевая и коньковая планки

Торцевая планка имеет длину два метра. Нахлест выдерживают в 15 см. Торцевая и коньковая планка монтируются теми же саморезами, что листы.

Укладка профнастила двухрядная

Если длина кровли чрезмерно велика, то профнастил монтируется в два ряда. Нахлест листов выдерживают в пределах 20 сантиметров. Первый лист монтируется в нижней части кровли, к нему с нахлестом монтируется второй лист, потом третий и т. д. Затем укладывается второй ряд аналогичным образом.

Видео про монтаж профнастила

Профнастил имеет отличные эксплуатационные качества, благодаря чему он получил широкое применение в гражданском и промышленном строительстве. Создать качественное покрытие крыши с его использованием можно при условии соблюдения технологии укладки и уклона кровли из профлиста.

Минимальный угол наклона скатов

При возведении строений промышленного назначения допускается использование данного материала для устройства кровли, когда минимальный уклон крыши из профнастила равен 8 градусам и более.

Важно знать, что при монтаже слишком пологих крыш промышленных зданий допускается использование особых изделий — с самонесущим профилем. Стоит такая продукция достаточно дорого, но при наличии финансовых возможностей ее также задействуют при возведении частных домовладений — тогда угол уклона кровли может составлять минимум 15 градусов.

Несоблюдение нормативов допустимого уклона кровли и последствия

В случае, если при проектировании крыши нарушены положения СНиП, касающиеся допустимого минимального уклона для профлиста, владельцев недвижимости ожидает ряд серьезных проблем:

• протечки, возникающие во время обильных атмосферных осадков, проникающих через отверстия под саморезы;
• продавливание кровельной поверхности снежными массами;
• увеличенные потери тепла через крышу;
• деформация покрытия кровли под сильными и резкими порывами ветра.

Среди хозяев частных домов существует мнение, что пологая крыша является эконом вариантом, поскольку для ее обустройства требуется меньше материала. В действительности строительство такой кровли требует использования увеличенного количества стропильных ног при уменьшении шага монтажа до 40 сантиметров. Кроме этого, на пологих крышах материал покрытия монтируют с большим нахлестом, поэтому специалисты рекомендуют строить скаты покруче.

Величина нахлеста листов профнастила на крыше

Данный показатель больше всего зависит от уклона крыши из профлиста, который был выбран при проектировании объекта.

Нахлест, например, должен составлять:

• при угле уклона, равном 15 – 30 градусов -20 сантиметров;
• при наклоне от 30 градусов и более –15 сантиметров.

Когда в проектной документации заложена минимальная величина уклона, профлист монтируют с нахлестом между рядами в 2 волны. Одновременно задействуют герметики и специальные уплотнители. Кроме этого, профнастил нужно укладывать на сплошную обрешетку.

Выбор профилированных листов

Производители выпускают профлисты двух видов — стеновые (С) и кровельные (К). Также данный материал отличается по форме профиля. При обшивке стропильной конструкции обычно пользуются изделиями с рельефом в форме волн или трапеции, имеющими высоту 25 –31 миллиметр.

Оптимальной толщиной профлиста для крыши принято считать 0,8 миллиметра. В некоторых случаях для обшивки применяют изделия на 1 миллиметр. Кровельный материал такой толщины выбирают при обустройстве кровли с минимальным наклоном, составляющим 8 – 15 градусов. На скатах, имеющих большую площадь, профлисты нужно укладывать в два-три ряда.

Но обычно при проектировании крыши предусматривают монтаж кровельного покрытия в один ряд, по этой причине нужно обращать внимание на длину профлиста. Обычно в продаже имеются изделия длиной 6 метров.

Расчет количества материалов для кровли

К проекту крыши, разработанной профессионалами, прилагаются чертежи и смета расходов. Порядок расчета количества кровельного материала несложен. Нужно разделить площадь скатов на площадь одного профлиста.

При этом не следует забывать про нахлесты. Поскольку минимальный допустимый уклон кровли из профнастила согласно СНиП составляет 8 – 15 градусов, величина данного параметра будет равна 20 сантиметрам. Тогда от площади листа нужно вычесть размер нахлеста.

При покупке материалов необходимо делать небольшой запас, так как в процессе укладки возможно повреждение изделий. Это же относится и к доборным элементам. Особенно в случае выбора для кровли из профнастила минимального уклона. В данном случае обязательно соблюдение допустимых параметров.

В любом случае укладывать кровельное покрытие на пологую кровлю сложнее, чем на крышу с крутыми скатами, поскольку помимо монтажных работ предстоит использовать герметики и уплотнители.

Технология укладки профлиста

После того, как принято решение, какой должен быть уклон крыши из профнастила, составлен проект и приобретены необходимые стройматериалы, приступают к монтажу кровельного покрытия, стартуя от нижнего края ската:

1. До укладки листов устанавливают карнизную планку, водосточную систему, производят гидроизоляцию дымохода.
2. Крепление профлистов выполняют блоками на саморезы, к которым прилагаются специальные уплотнители. Располагают крепежные изделия в изгибах волн. Для этого сначала у конька к обрешетке прикрепляют первый лист, а затем и второй, который фиксируют к первому. Аналогично поступают с третьим листом. Потом полностью вес блок выравнивают относительно карниза и окончательно закрепляют.
3. В завершение работы монтируют конек, торцевые планки, ендовы и фартук дымоходной трубы и при необходимости – элементы снегозадержания.

При работе с профнастилом следует придерживаться нескольких правил:

1. Поднимать листы наверх к месту укладки нужно по одному.
2. Металлическую стружку, которая появляется в процессе вкручивания саморезов, необходимо тут же удалять щеткой, иначе можно повредить полимерный слой, защищающий от коррозии, которая значительно сокращает срок службы материала для оформления крыши.
3. По поверхности кровли нужно ходить в обуви, имеющей мягкую подошву.
4. Если при укладке поврежден полимерный слой, эти места необходимо сразу же покрыть специальным составом.
5. Минимальный наклон кровли из профнастила самонесущего типа составляет 8 градусов.
6. Листы к обрешетке крепят специальными саморезами с прокладкой. Применять заклепки или гвозди нельзя. Крепежные элементы вкручивают не чересчур плотно.
7. Чем круче угол наклона навеса из профнастила, тем сильнее влияет на постройку ветровая нагрузка. Но помимо силы ветра следует принимать во внимание его преобладающее направление и среднегодовое количество осадков.

Монтаж профнастила — подробная инструкция

Профнастил активно используется для покрытия кровель, стен, заборов. Этот материал выпускают разного размера, веса и цвета. Вы без труда подберете нужный, а мы поможем сделать выбор. Прочитав статью, вы узнаете, как грамотно уложить профнастил, получите необходимые рекомендации и сможете ознакомиться с отзывами бывалых.

Особенности монтажа

Для небольших построек используют профнастил марок С18, С20 и С21. Крыши таких строений не испытывают высоких нагрузок, поэтому прочности кровельного материала более чем достаточно.

Если площадь крыши большая, то обойтись такими листами не удастся. Придется использовать профнастил марки НС 35 или Н 60, так как нагрузки на кровлю будут максимальными за счет более широкого шага обрешетки и большей площади крыши.

Важно знать, что:

• Длину листа профнастила лучше брать равной длине ската
• К нижней и верхней обрешетке крепить листы надо в каждую волну
• Возле ветровой планки листы крепятся в каждый брусок обрешетки
• Нельзя крепить листы на гвозди
• Запрещено резать профнастил болгаркой
• Для крепления листов используют саморезы или шестигранные шурупы

Профнастил — универсальный материал для кровли. Его можно использовать практически для всех крыш. Крыша для дома из пеноблоков отличный вариант для использования профнастила. При возведении крыши пеноблочного дома необходимо стремиться к снижению ее веса, что свойственно профнастилу, т.к. это легкий материал.

Таким же качеством — легкость — обладает и ондулин. Монтаж ондулина можно прочитать тут.

Особенности выбора профнастила

Профнастил можно заказать на производстве по индивидуальным размерам.

Длина листов — от 2 до 12 метров, ширина — от 0.35 до 1.2 миллиметров. Ширина до 0.4 мм. — эконом класс.

Рекомендуемая толщина для кровли — 0.7 мм., для заборов и стен — 0.5 мм.

Размеры листов на складах вашего города узнавайте самостоятельно. Срок изготовление профнастила на предприятии — 2-3 дня.

Расшифровка буквенных обозначений

Несущий профнастил обозначается буквой H, стеновой — С, универсальный — HC. Цифра указывает на высоту профиля. Чем больше цифра, тем лучше.

Монтаж профнастила своими руками

Монтаж кровли из профнастила начинается с карнизной планки. Ее крепят при помощи саморезов и гвоздей.

Монтировать листы можно как с правой стороны, так и с левой. В первом случае листы на стыке накладывают поверх друг друга, во втором случае листы подсовывают один под другой.

На плоских кровлях нахлест — одна волна с использованием уплотнителя. Без него — 2 волны. На наклонных кровлях — 1 волна.

Выравнивать листы у карниза можно по капроновой нитке.

Монтаж крыши из профнастила очень похож на монтаж металлочерепицы. Первый лист укладывается на обрешетку и фиксируется одним гвоздем в верхней части по центру.

Выход листа за карниз должен быть не менее 30 сантиметров.

Второй и третий листы укладываются аналогичным образом и также крепятся одним гвоздем возле конька.

Между собой листы лучше закреплять заклепочным способом, но саморезы тоже подойдут (4,8×19, шаг 500 мм.). После того, как закрепите три листа между собой и выровняете их строго вертикально, можно делать полную фиксацию саморезами 4,8×38 мм. Затем весь процесс повторяется, пока вся крыша не будет покрыта.

Если Вы сторонник всего экологичного, то Вам необходимо осуществить кровлю таким материалом, как керамическая черепица. Монтаж керамической черепицы своими силами осуществить можно, при условии, что имеется опыт.

Если Вы сторонник уникальной кровли, то рекомендуем использовать такой материал как битумная черепица. Монтаж которой описан в данной статье.

А если Вы хотите выделиться среди всех домов, то рекомендуем рискнуть сделать кровлю из поликарбоната. Пошаговый монтаж которого описан здесь.

Торцевая и коньковая планки

Торцевая планка имеет длину два метра. Нахлест выдерживают в 15 см. Торцевая и коньковая планка монтируются теми же саморезами, что листы.

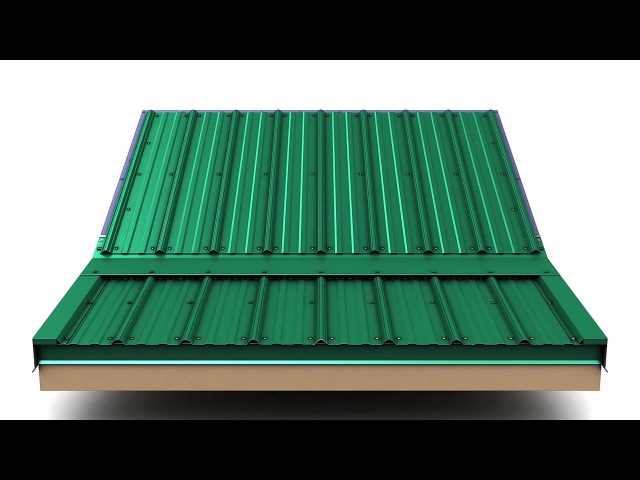

Укладка профнастила двухрядная

Если длина кровли чрезмерно велика, то профнастил монтируется в два ряда. Нахлест листов выдерживают в пределах 20 сантиметров. Первый лист монтируется в нижней части кровли, к нему с нахлестом монтируется второй лист, потом третий и т.д. Затем укладывается второй ряд аналогичным образом.

Видео про монтаж профнастила

Инструкция по монтажу кровельного профнастила

Основанием под кровлю из металлического профнастила должна быть обрешетка из антисептированных досок или стальные прогоны (при высоте гофры не менее 40 мм).

Если по скату укладываются несколько листов, то горизонтальныйнахлест принимается зависимости от угла наклона кровли (табл. 1).

Рис. 1 Карниз кровли из профнастила

Нг- нахлест горизонтальный

Кс — карнизный свес

Таблица 1. Величина нахлеста

Угол наклона кровли	Горизонтальный нахлест, Нг, мм
До 14о	200 и более
15-30о	150-200
Свыше 30о	100-150

Горизонтальный и вертикальный нахлестпрофнастила при уклоне до 12˚ рекомендуется загерметизироватьтиоколовыми или силиконовыми герметиками. Карнизный свес устанавливается в зависимости от высоты профиля (таб. 2)

Таблица 2

Профнастил	Карнизный свес, мм
ПК-8, ПК-10, ПК-15, ПК-18	50…100
НС-44	200…300

1. КРЕПЛЕНИЕ ПРОФНАСТИЛА

Крепление профнастила между собой и к обрешетке следует выполнять самонарезающии винтами с цинковым покрытием и с уплотнительной шайбой из неопреновой резины. Для крепления профнастила к обрешетке в нижнюю гофру используются саморезы 4,8х2,8…40. При монтаже конька крепление его необходимо производить через верхнюю гофру, тогда длина самореза подбирается исходя из высоты профиля.

Рис.2 Крепление кровли из профнастила

L=H+L1+L2, (мм)
Где H — высота профиля профнастила, мм
L1 = 25…30 мм — длина резьбовой части, которая входит в деревянную обрешетку
L2> = 4 мм — толщина уплотнительной прокладки и шайбы

2.

ПАРО- И ГИДРОИЗОЛЯЦИЯ

Профнастил надежно защищает дом от наружной влаги. Однако, капли воды и конденсат могут проникать под любое кровельное покрытие при его некачественном монтаже, малом угле наклона крыши или при экстремальных погодных условиях (сильный ветер или косой ливень). В жилых помещениях также постоянно выделяется внутренняя влага в результате жизнедеятельности людей, животных, растений и т. д.

В условиях нашего климата при строительстве и эксплуатации домов большое значение приобретает борьба с конденсатом. Неправильное устройство паро- и гидроизоляции приводит к тому, что влага, содержащаяся в виде пара в воздухе теплого помещения, проникает в конструкцию крыши, следствием чего является выделение конденсата, образование плесени, увлажнение стропил и обрешетки, промерзание крыши и порча внутренней отделки.

В кровельных системах предусмотрено создание вентиляционных зазоров и установка гидроизоляционной паропропускаемой пленки для удаления как внутренней влаги, так и наружной, проникшей под кровлю из атмосферы, что обеспечивает долгий срок службы кровли и всего здания. Благодаря вентиляции профнастил не будет нагреваться со стороны здания, и снег, лежащий на крыше, будет равномерно таять на солнце.

Рис. 3 Укладка гидроизоляционной пленки

Гидроизоляционную пленку укладывают горизонтально, от карниза к коньку с нахлестом 100…150 ммм и провисом пленки между стропилами около 20 мм, затем герметично соединяют внахлест с проклейкой стыков клейкой лентой (Рис. 3 и Рис. 4)

1. стропильная нога
2. гидроизоляция
3. стропильная планка (брус конробрешетки)
4. обрешетка.

Для гидроизоляции подкровельного пространства нежилых строений можно использовать толь, рубероид, пергамин по обрешетке из досок 20…25 мм. Для проветривания подкровельного пространства между пленкой и обрешеткой нужно оставлять вентиляционный зазор 40…50 мм. Для беспрепятственного прохода воздушного потока через конек гидроизоляционная пленка должна не доходить до конька 40…50 мм (Рис. 5), а между коньком и уплотнителем конька необходимо оставить зазор «К».

Рис.5 Утепленная кровля

1. профнастил (металлочерепица)
2. обрешетка
3. уплотнитель коньковый
4. конек
5. гидроизоляционная паропропускающая пленка
6. стропильная планка (брус контробрешетки)
7. стропильная нога
8. утеплитель
9. паронепропускающая пленка
10. потолочная рейка
11. гипсокартон, вагонка
    а — продкровельная вентиляция
    б — вентиляция между утеплителем и гидроизоляционной пленкой

3. ОБРЕШЕТКА И МОНТАЖ ПРОФНАСТИЛА

По стропилам на уложенный гидроизоляционный материал прибиваются стропильные планки толщиной 40…50 мм, а к ним — антисептированные доски обрешетки. Особенности укладки профнастила в зависимости от угла наклона кровли показаны в таблице 3.

Таблица 3

Профнастил	Угол наклона кровли, град.	Толщина листа, мм	Шаг обрешетки	Особенности монтажа
ПК-8	не менее 15о	0,4… 0,7	Сплошная обрешетка	Желательныйнахлест в две гофры
ПК-10	до 15о	0,4… 0,7	Сплошная обрешетка	Желательныйнахлест в две гофры
	более 15о		До 300 мм	Нахлест в одну гофру
ПК-15	до 15о	0,4… 0,7	Сплошная обрешетка	Нахлест в одну гофру
	более 15о		До 300 мм
ПК-18	до 15о	0,4… 0,7	Сплошная обрешетка	Нахлест в одну гофру
	более 15о		До 500 мм
НС-44	до 15о	0,4… 0,7	До 500 мм	Нахлест в одну гофру. В 2 раза жестче профиля ПК-18
	более 15о		До 1000 мм

Крепление профнастила к обрешетке желательно производить в нижней части гофры (Рис.2) Количество саморезов 5-7 штук на квадратный метр.

4. ФРОНТОННЫЙ СРЕЗ

Рис. 6 Поперечный разрез фронтона

1 — ветровая рейка 25×80 мм

Оформление фронтона с помощью «ветровой» планки

Рис. 7 Крепление ветровой планки

* «ветровая» планка

* саморез

Крепление «ветровой» планки осуществляется саморезами с шагом 200-300 мм с поперечным нахлестом между планками 100-150 мм.

5. ПРОДОЛЬНОЕ И ПОПЕРЕЧНОЕ ПРИМЫКАНИЕ СКАТА К СТЕНЕ

Рис. 8 Продольное примыкание ската к стене

Угловая планка крепится с шагом 200-300 мм и с нахлестом между планками 100-150 м.

Рис. 9 Поперечное примыкание ската к стене

Угловая планка при поперечном примыкании к стене крепится с шагом 200…300 мм и с нахлестом между планками 150 мм.

6. ОФОРМЛЕНИЕ КОНЬКА

Коньковый элемент начинают укладывать со стороны противоположной преобладанию ветров и дождей. Например, для города Ижевска преобладающие ветра — западные, поэтому укладку конькового элемента желательно начинать с восточной стороны.

Коньковые элементы укладываются с нахлестом 150…200 мм и крепятся саморезами в верхнюю гофру. Длина саморезовопределяется а зависимости от высоты профнастила (см. параграф 1). Шаг крепления 200…300 мм.

Рис. 10 Крепление конька

Рис. 11 Продольный разрез конька

1. конек
2. саморез
3. уплотнитель коньковый
4. обрешетка
5. К — вентиляционный зазор

При небольших углах наклона кровли целесообразно применение на коньке уплотнительной прокладки, чтобы не попадала вода под конек при косом дожде и сильном ветре. При установке уплотнительной прокладки необходимо оставлять вентиляционный зазор между коньком и уплотнительной прокладкой (Рис. 11).

После окончания монтажа кровля должна быть тщательно осмотрена, на ней не должно остаться никаких посторонних предметов, а также металлической стружки или стальных обрезков.

Как установить настил крыши | HowToSpecialist

Этот пошаговый проект посвящен установке настила крыши . В этой статье будут показаны основные приемы, необходимые при монтаже кровельных листов, а также фасадных свесов. Кроме того, установка планок 1х6 на торцах стропил, а также на боковых сторонах сарая добавит стильности и характера вашему проекту, поэтому вам следует обратить внимание на инструкции, представленные ниже.

После возведения конструкции крыши Г-образного сарая необходимо установить фанерный лист и покрыть его битумной черепицей.По нашему опыту, этот шаг не должен занимать много времени, но вам обязательно нужно иметь несколько навыков, если вы хотите получить профессиональный результат. Поэтому, учитывая сложность кровли, следует делать точные замеры и работать с большим вниманием.

Мы настоятельно рекомендуем вам использовать шпунтованные фанерные листы, если вы хотите получить плотные соединения. Прикрепите листы к стропилам гвоздями/шурупами через каждые 8″. Кроме того, если вы хотите улучшить внешний вид сарая, установив планки, мы рекомендуем вам оставить выступ около 3/4″ над концевыми стропилами.Используйте хорошую торцовочную пилу, чтобы обрезать концы планок, прежде чем прикреплять их на место отделочными гвоздями.



Сделано по этому плану



Чтобы построить Г-образную односкатную крышу , вам необходимо использовать следующее:



Материалы

• A  – 8 шт. пиломатериалов 2×4 – 65 1/4″, 2 шт. – 8″, 16 шт. – 5″  КОНСТРУКЦИЯ
• B — 14 листов шпунтованной фанеры 3/4″ — 4×8′  ПРОКЛАДКА
• C – 360 кв. футов толя БУМАГА
• D – 360 кв. футов кровельного материала ЧЕРЕПКА
• E  – 4 шт. 1×6 – 66″, 2 шт. – 209 1/2″, 2 шт. – 97″  НАКЛАДКИ



Инструменты

• Защитные перчатки, очки
• Торцовочная пила, электролобзик
• Меловая линия, рулетка, спиртовой уровень, столярный карандаш
• Буровое оборудование и буровые долота



Советы

• Нанесите несколько слоев морилки на деревянные детали
• Установите планки 1×6, чтобы придать индивидуальность вашему сараю



Время



Связанные





Установка фанерного листа

Монтаж односкатной кровли



Умный совет:  Установка кровельных листов и укладка гонта — один из последних этапов этого проекта. Если вы хотите, чтобы работа была выполнена профессионально, мы настоятельно рекомендуем вам установить навес на фронтоне сарая.





Как установить настил крыши

Установка концов фронтона



Первым этапом проекта является строительство торцов Г-образного сарая. Чтобы выполнить работу как профессионал, вы должны разрезать куски 5/8-дюймового сайдинга с помощью циркулярной пилы. Прикрепите внешний сайдинг к каркасу с помощью отделочных гвоздей 1 1/4 дюйма.



Планы свеса



Установка переднего навеса для лицевой стороны сарая не является обязательной, но она придаст вашей конструкции характер и защитит компоненты от разрушения. Используйте 4 стропила, чтобы построить выступы, и установите 5-дюймовые блоки, чтобы укрепить всю конструкцию вместе.



Установка свесов



После сборки выступов вы должны прикрепить их к навесу и закрепить 3-дюймовыми оцинкованными винтами. Просверлите направляющие отверстия в стропилах и вставьте шурупы в стропила навеса, предварительно выровняв выступы с обоих концов.



Монтаж настила крыши



Продолжите работу по дереву, установив фанерный лист. Чтобы получить профессиональный результат, мы рекомендуем вам использовать 3/4-дюймовые фанерные листы с шипами и канавками. После обрезки листов нужного размера вы должны установить их на стропила и зафиксировать на месте 2-дюймовыми гвоздями. Если вы хотите установить накладки на торцевые стропила, настил крыши должен выступать примерно на 3/4″.



Монтаж кровельных листов



На этом изображении видно, что нужно сделать несколько надрезов, иначе фанерные листы не встанут на место должным образом. Делайте точные замеры, если хотите получить профессиональный результат.



Установка накладок



Установите планки 1х6 на концы стропил, а также на торцы стропил, как на картинке. После обрезки планок нужного размера вы должны установить их на место и вбить отделочные гвозди диаметром 1 1/2″ в стропила.Обрежьте концы стропил под углом, если вы хотите, чтобы швы выглядели красиво.



Установка накладок 1×6



Продолжайте устанавливать накладки на заднюю сторону L-образного навеса. Работайте с вниманием и с большой осторожностью, если хотите получить профессиональный результат.



Монтаж рубероида



Покройте крышу сарая рубероидом, убедившись, что полосы перекрываются не менее чем на 2″. Прикрепите рубероид к листам фанеры кровельными скобами.Кроме того, отрежьте 12-дюймовый кусок для верхнего конька. Установите боковые кромки капель поверх толя, в то время как нижние кромки капель должны быть подогнаны под него.



Укладка битумной черепицы



И последнее, но не менее важное: мы рекомендуем вам позаботиться о последних штрихах. Перед укладкой битумной черепицы уложите начальный слой в нижней части крыши. Всегда читайте производственную инструкцию перед началом установки, так как есть несколько отличий.

Первый ряд должен иметь 3 выступа, второй ряд — 2 1/2 выступа, третий ряд — 2 выступа, четвертый ряд — 1 1/2 выступа, пятый ряд — 1 выступ, шестой курс по 1/2 таб. Повторите процесс сначала, начиная с седьмого курса.

Умный совет:  Не забывайте, что черепица должна выступать над краем капельника примерно на 1/4 дюйма. Кроме того, закрепите битумную черепицу на настиле крыши с помощью гвоздей.





Спасибо, что прочитали наш проект о , как установить настил крыши , и мы рекомендуем вам ознакомиться с остальными проектами.Не забудьте поделиться нашими проектами с друзьями, используя виджеты социальных сетей.

 << Предыдущая  | Следующий >>

Строительство террасы на крыше: 6 шагов к успеху

Люди с плоскими крышами любят террасы на крыше, а почему бы и нет? Часто это пустое пространство. Терраса на крыше может открыть для вас совершенно новую перспективу. Вы можете иметь командный вид на всю вашу область. Какая отличная точка зрения. Однако, прежде чем приступить к работе, необходимо учесть множество важных моментов.Лучше сначала сделать домашнее задание.

Первый шаг: разрешены ли в вашем районе террасы на крыше?

Прежде чем приступить к работе, узнайте, разрешены ли террасы на крыше в вашем районе. У вас есть местное зонирование, запрещающее террасу на крыше? Существуют ли в вашем районе ограничения для товариществ собственников жилья? Выяснить. Если нет, то для начала лучше обратиться в местный строительный отдел. Чиновники строительных норм и правил богаты информацией. Они знают местные строительные нормы и правила и могут сэкономить вам деньги в долгосрочной перспективе.



Шаг 2: Могу ли я построить террасу на крыше?

Может ли конструкция вашей крыши выдержать дополнительный вес? Официальный строительный код может быть в состоянии помочь вам здесь. Или нет. Как минимум, они, вероятно, будут знать, каковы требования к загрузке в вашем регионе. Вам также может понадобиться мастер-строитель или инженер-строитель, чтобы определить грузоподъемность вашей крыши. Они могут определить, может ли ваша существующая крыша выдержать дополнительный вес настила. Никогда не стройте террасу на крыше, предварительно не проверив это.



---

СВЯЗАННЫЕ С: СТОИТ ЛИ ИНВЕСТИЦИИ В ПАЛУБУ НА КРЫШЕ?

---

Существует множество источников вдохновения и информации о дизайне. Получите БЕСПЛАТНУЮ загрузку «Портфолио проектов идей дизайна террасы на крыше» и начните проектировать террасу своей мечты.

---

Шаг 3. Разумно выбирайте команду колоды

Архитекторы, ландшафтные архитекторы, инженеры, специалисты по зеленым крышам, мастера-строители – все имеют свои специальности.Возможно, вы захотите взять интервью у нескольких из них, прежде чем принять решение о своей команде на террасе на крыше. Специалисты по зеленой крыше часто имеют в своем распоряжении многие (или все) эти ресурсы. Если нет, они, скорее всего, сначала проконсультируются с архитектором или инженером. Спросите их об их процессе. Узнайте, насколько они опытны. Это того стоит.



Шаг 4. Планирование конструкции террасы на крыше

Возможно, у вас уже есть идеи, как использовать пространство на террасе на крыше. Собираетесь делать посадки? Накладной элемент вроде перголы? Зоны отдыха? Вам нужен доступ к канализации или инженерным сетям? Профессиональные дизайнеры помогут вам грамотно спланировать ваше уникальное пространство.Привлечение опытных профессионалов может избавить вас от многих печалей и добавить много лет удовольствия. Ваш звонок.

---

СВЯЗАННЫЕ: КАК ИЗБЕЖАТЬ ПРОБЛЕМ НА КРЫШЕ

---

Нужно вдохновение для дизайна террасы на крыше?

Загрузите «Портфолио идей дизайна террасы на крыше» прямо сейчас.



---

Шаг 5: Выберите обрамление крыши

Основные варианты: шпалы, деревянный каркас или регулируемые опоры.

• Шпалы. Спальные места менее затратны, но у них есть свои плюсы и минусы. Ознакомьтесь с этой статьей об установке шпал для лучшего понимания.
• Деревянный каркас. Традиционный деревянный каркас палубы также является опцией. Преимущества также являются недорогим вариантом, авансом. Недостатком является то, что они потенциально могут быть слишком тяжелыми для вашей крыши, чтобы выдержать дополнительный вес. Поскольку настил крыши с низким просветом представляет собой суровую среду, деревянные балки могут деформироваться, искривляться или гнить.
• Алюминиевые балки. Высокопроизводительная регулируемая система пьедестала с алюминиевыми балками стоит дороже. Однако они не гниют, не деформируются, не деформируются и не горючи.



Шаг 6. Выберите правильный настил для террасы на крыше

Терраса на крыше, пожалуй, самая сложная область для построения террасы. У них низкий зазор (влага может скапливаться внизу), низкая вентиляция и высокая экспозиция. Они часто видят солнце в течение всего дня.Выбор правильного настила, чтобы выжить и процветать в этой среде, является важным решением.

---

Больше никаких догадок. Загрузите это БЕСПЛАТНОЕ «Полное руководство по выбору правильного настила» прямо сейчас и сделайте первые шаги к поиску подходящего материала для вашего проекта.

---

Как насчет материала для настила озит Comp ?

Варианты синтетических настилов варьируются от древесных композитов до древесных композитов с пластиковым покрытием и ячеистого ПВХ.Большинство из них доступны в различных цветах. Некоторые могут хорошо работать в этой суровой области. Большинство этого не делает. Большинство синтетических материалов нагреваются, расширяются и сжимаются, из-за чего по ним неудобно ходить. Если вы рассматриваете этот вариант, сначала сделайте домашнее задание.

---

СВЯЗАННЫЙ:

КОМПОЗИТНЫЙ ПАРКЕТ ПО СРАВНЕНИЮ С НАСТИЛОМ

МАТЕРИАЛ ДЛЯ ДЕРЕВЯННОГО НАСТИЛА IPE VS НАКЛАД ИЗ ДУГЛАСА ПИХТЫ

---

Как насчет настила из мягкой древесины?

Настил из хвойных пород не очень хорошая идея для террасы на крыше. Настил, обработанный давлением, с большой вероятностью расколется, треснет, деформируется и скрутится в этих суровых условиях. Даже настил из хвойных пород более высокого качества, например, из кедра, потребует много ремонтных работ на такой высоте и с такой экспозицией. Если он не обновляется регулярно, ожидайте много разбивки и проверки.





Как насчет настила из твердой древесины?

Настил из лиственных пород высокой плотности, таких как ипе, гарапа и мачиче, а также лиственные породы кумару, отлично подходят для этой среды.Есть много высокопроизводительных видов настила из твердой древесины на выбор. Они будут работать настолько хорошо, насколько позволяет компоновка колоды. Например, чем больше у вас свободного пространства под настилом (высота от верха крыши до низа досок настила), тем лучше. Расстояние между досками настила также имеет решающее значение. Скорее всего, это единственное место, где ваша палуба будет вентилироваться.

---

Ищете подходящий материал для настила террасы на крыше?

Загрузите «Полное руководство по выбору правильного настила»

---



Размер настила имеет значение:

• Более толстые террасные доски работают лучше, чем более тонкие.Более толстые доски прочнее и могут выдержать большее количество ударов. (Настил номинальной толщины «5/4 x» или толщина 21 мм лучше, чем настил номинальной толщины «1 x»)
• Более узкие террасные доски будут работать значительно лучше, чем более широкие доски. Например, настил с номинальным размером 4 дюйма будет вентилироваться примерно на 40% лучше, чем настил с номинальным размером 6 дюймов. Это потому, что между досками палубы намного больше вентиляции. Захваченная влага может легче выйти.
• Более толстые и узкие террасные доски подходят лучше всего.





---

Готовы узнать цену на террасу на крыше? Запросите расчет стоимости настила крыши сегодня.

---

СВЯЗАННЫЕ:





Важность обшивки крыши

Когда большинство домовладельцев думают о кровельных элементах, они, вероятно, думают о черепице, желобах и, возможно, изоляции. Однако часто упускается из виду один важный слой крыши: обшивка.

Обшивка крыши также известна как настил крыши.Это важная часть всей конструкции крыши, поскольку она помогает предотвратить множество различных проблем и повреждений.

Кроме того, обшивка крыши также может помочь вам продлить срок службы крыши и сделать ваш дом более энергоэффективным.

Читайте дальше, чтобы узнать правильное определение обшивки крыши и узнать о нескольких причинах, по которым обшивка крыши является таким важным компонентом вашей крыши.

Определение обшивки крыши

Кровельная обшивка или настил — это важный слой кровли, который скрыт под верхним слоем черепицы. Чаще всего изготавливается из фанеры в виде досок или досок для крыши.

Эти плиты могут быть установлены двумя различными способами, и в зависимости от метода установки мы можем различать два типа обшивки крыши. Обшивка может быть как открытой, с зазорами между досками крыши, так и закрытой, без зазоров между ними.

В конечном счете, тип покрытия, который вы и ваш кровельщик выберете, будет зависеть от потребностей вашей конструкции крыши.

Подрядчик по кровельным работам в Миддлтауне может гарантировать, что обшивка домовладельца всегда правильно установлена ​​и обслуживается.

Предотвращение протечки крыши

До того, как обшивка крыш стала стандартом, большинство крыш просто имели слой досок под черепицей.

Обшивка

решает эту проблему, обеспечивая более непрерывный, прочный слой под черепицей, который имеет гораздо меньше зазоров или пространств. Правильная обшивка часто является ключевым отличием крыши, которая постоянно протекает, от крыши, которая почти никогда не протекает.

Крепление для черепицы

Слой обшивки также является важной частью опоры и конструкции остальной части крыши.Он обеспечивает надежное крепление черепицы и, в целом, является отличной основой для всех внешних кровельных материалов.

Все эти материалы, а именно битумная черепица, металлические панели или черепица и аналогичные материалы, имеют меньший размер и требуют широкой и прочной основы, к которой они могут быть надежно и надежно прикреплены. Обшивка обеспечивает отличную поддержку именно для этой цели.

Толщина обшивки крыши, т.е. толщина фанерных плит, также является важным фактором.Их толщина может варьироваться и достигать целых 5 дюймов. И чем толще доски, тем они тяжелее и прочнее.

Это важно, потому что более тяжелые гонты потребуют более толстой обшивки, чтобы поддерживать их должным образом. Ваш кровельщик позаботится о том, чтобы обшивка была такой толстой и прочной, какой она должна быть, обеспечивая оптимальную структурную поддержку черепицы.

Несущая конструкция для всей крыши

Помимо крепления черепицы, обшивка обеспечивает более широкую поддержку крыши за счет равномерного распределения любых дополнительных нагрузок, которые может нести крыша.

Включая снег и другие накопления. Это также позволяет безопасно устанавливать на крыше больше оборудования, такого как солнечные батареи, не причиняя ущерба.

Обшивка крыши является одним из первых элементов, которые подрядчик, вероятно, проверит, например, при планировании солнечной установки или установки ОВКВ. Это связано с тем, что обшивка эффективно распределяет этот дополнительный вес по стропилам и другим опорным элементам кровли. Предотвращает провисание и частичное обрушение кровли.

Толщина кровельного покрытия также является важным аспектом. Доски обшивки могут быть толщиной от одного дюйма до пяти дюймов. Более тонкие доски уменьшат общий вес крыши, а также ее стоимость, а более толстые – увеличат их.

Ваш местный кровельщик порекомендует вам наилучшее решение, исходя из состояния вашей крыши, ее потребностей, погоды в вашем районе и объема необходимой поддержки крыши.

Как правило, более толстая обшивка обеспечивает лучшую устойчивость к нагрузкам, а также общую надежную и длительную защиту всей крыши и вашего имущества.

Светоотражающая обшивка крыши для холодильника

Светоотражающая обшивка крыши обеспечивает лучшую теплозащиту дома, отражая солнечные лучи и предотвращая перегрев чердака.

Известно, что чердак перегревается летом, потому что солнечная энергия поглощается черепицей и, следовательно, передается на чердак. Это, в свою очередь, приводит к большему нагреву всего дома, что приводит к более высоким потребностям в охлаждении и потреблению энергии.

С другой стороны, с отражающей обшивкой крыши передача тепла от черепицы к чердаку будет значительно уменьшена, что приведет к более прохладному дому, снижению потребления энергии и снижению затрат на охлаждение.

Всего этого можно добиться, просто установив излучающий барьер на обшивку. Излучающий барьер поможет сделать дом более энергоэффективным, что особенно полезно в жарком климате или в зданиях с таким климатом, которые могут иметь меньшую изоляцию.

Установка обшивки крыши

Обшивка крыши является важным процессом при установке новой крыши или замене старой, потому что вместе с черепицей обшивка полностью защищает вашу крышу от протечек и повреждений, вызванных водой.

Обшивка крыши также является важным элементом крыши, который необходимо регулярно проверять и обслуживать.

Черепица, за которой правильно ухаживают, должна надлежащим образом защищать покрытие от воды и воздействия внешних факторов. Тем не менее, если слой гонта поврежден или если черепица порвана или отсутствует, уязвимая фанерная обшивка может быть обнажена.

Даже если обшивка выполняет свою функцию по предотвращению протечек, вода может впитаться в фанеру, что приведет к ее гниению и выходу из строя. Обеспечение хорошего состояния обшивки является важной частью любого профессионального осмотра крыши.Есть вопросы по ремонту кровли или установке мансардных окон? Спросите профессионального кровельщика из компании Fortified Roofing of Middletown NJ.

Укрепленная кровля

Позвоните для бесплатной оценки

(855) 944-0516

Оценка 4,7 из 5 звезд на основе 8 отзывов покупателей.

Замечательная работа!

Джон и его люди проделали замечательную работу в моем доме.Все выполненные работы выполнены на очень высоком уровне с разумной стоимостью. Закончили фасад, софиты и крышу в моем доме. Я определенно рекомендую Fortified Roofing Ewing за услуги, которые они предлагают.

Отличный сервис!

Ребята из Fortified Roofing отлично поработали на моей крыше в Брике. У меня была старая ржавая жестяная крыша, и я пошел на замену крыши — мне это нравится.Процесс был легким, и я был в курсе все время. Утечек больше нет. Большое спасибо, Джон.

Установка новой крыши

Только что сделали мою крышу Джоном и ребятами из Fortified Roofing Brick, отличная работа, с ней легко иметь дело. Очень доволен ценой и обслуживанием.

Компетентная, заботливая и дружелюбная работа на крыше

Был такой хороший опыт с Fortified Roofing из кирпича! Так полезно, и моя крыша выглядит великолепно.Спасибо Джон и команда!

Великая Компания

Джон очень помог, объяснив все варианты, чтобы найти отличное решение для ремонта нашей крыши в Брик, штат Нью-Джерси! Мы высоко оценили наши усилия по ремонту крыши, хотя они уже были очень заняты, поэтому мы более чем довольны конечным результатом.

Очень профессионально

Очень профессиональная компания, техники невероятно любезны и приятны! Я настоятельно рекомендую позвонить в компанию Fortified Roofing Ewing, если вам нужно отремонтировать крышу!

Компетентная, заботливая и дружелюбная работа на крыше

Все прошло гладко.Экипаж приходил и уходил прежде, чем я это знал. Крыша выглядела великолепно. Сайт был безупречен, когда они ушли. Я не нашел ни одного старого гвоздя на земле. Убирали прекрасно. Сделали все что обещали.

Однозначно рекомендую эту Компанию. Дружелюбный и вежливый от начала до конца.

Было приятно работать со знающей и опытной компанией.

Джон был очень полезным и сделал весь процесс очень простым. Команда выполняла реальную работу и была чрезвычайно профессиональной и трудолюбивой. Крыша выглядит великолепно, и я настоятельно рекомендую Fortified Roofing всем, кто рассматривает возможность восстановления своей крыши из кирпича.

Надежные кровельщики: Укрепленная кровля

Для больших и малых работ

Fortified Roofing, опытные кровельщики, работающие в Нью-Джерси с 1977 года, имеют отличный послужной список в предоставлении качественных услуг по отличной цене.

Опытные кровельщики жилых домов

КРОВЛЯ — Dodge Industries

ФАСЦИОННАЯ СИСТЕМА

Dodge Hanger Rear® (DHR) позволяет настилать крышу с достаточным пространством, созданным для установки фасции толщиной от ¾ до 1 ¼ дюйма.

Выберите DHR с шириной седла, соответствующей толщине укладываемого настила.

1. Поместите DHR непосредственно на конец хвоста стропила или фермы так, чтобы задний опорный выступ располагался под хвостом.

2. Слегка ударьте молотком по быстросъемному выступу, чтобы зафиксировать DHR на месте.

3. Прикрепите DHR к стропилу с помощью одобренных креплений*.

4. Установите DHR на каждую заднюю часть.

5. Поместите материал для настила крыши в седло DHR , чтобы зафиксировать его на месте и закрепить гвоздями без движения.

6. Установите лицевую панель под подвеску.

Dodge Hanger Top Leveler® (DHTL) можно использовать при установке панели толщиной более 1 ¼ дюйма.

Выберите DHTL с шириной седла, соответствующей толщине устанавливаемой обшивки.

A. Установите и отметьте начальную точку над краем крыши на каждом конце крыши, что позволит установить облицовку нужной толщины.

Б. Проведите мелом линию между двумя точками.

C. Поместите (2) внешних угла DHTL на меловую линию, используя место выравнивания для точности.

D. Слегка ударьте молотком по язычку быстрого крепления на DHTL , чтобы установить его на крышу.

E. Завершите установку DHTL с использованием разрешенных крепежных деталей*.

F. Установите DHTL на каждый конец стропила.

G. Поместите материалы для настила на DHTL , чтобы зафиксировать материал на месте для неподвижного гвоздя.

В. Установите лицевую панель под подвеску.

*Проверьте местные строительные нормы и правила.

NO FASCIA SYSTEM

Dodge Hanger Bottom® (DHB) используется для установки начального ряда настила крыши, когда на здании не будет устанавливаться фасция.

Выберите DHB с шириной седла, соответствующей толщине укладываемого настила.

1. Поместите DHB непосредственно на конец хвоста стропила или фермы так, чтобы нижний опорный выступ располагался под хвостом.

2. Слегка ударьте молотком по быстросъемному выступу, чтобы зафиксировать DHB на месте.

3. Прикрепите DHB к стропилу с помощью разрешенных крепежных деталей*.

4. Установите DHB на каждую заднюю часть.

5. Поместите материал настила крыши в седло DHB , чтобы зафиксировать его на месте и закрепить гвоздями без движения.

6. С помощью этого метода желоба могут быть установлены непосредственно на концах стропил.

*Проверьте местные строительные нормы и правила.

КВАДРАТНЫЕ КРЫШИ
Устройство Dodge Hanger Top Leveler® (DHTL) является универсальным и может использоваться для установки настила на крышах неквадратной формы.

Выберите DHTL с шириной седла, соответствующей толщине укладываемого материала настила.

1. Установите квадратные начальные точки на каждом конце ферм или стропил крыши.

2. Проведите мелом линию между двумя точками по всей длине крыши.

3. Поместите (2) внешних угла DHTL на меловую линию, используя место выравнивания для точности.

4. Слегка ударьте молотком по быстросъемному выступу DHTL , чтобы прикрепить его к стропилу.

5. Используйте утвержденные крепежные детали* для постоянной установки DHTL на стропила.

6. Установите DHTL на каждое стропило, используя метод, описанный выше.

7. Поместите материалы для настила на DHTL , чтобы зафиксировать материал на месте для неподвижного забивания гвоздей.

*Проверьте местные строительные нормы и правила.

Что такое перевернутый или перевернутый металлический настил?

В некоторых случаях металлический настил проектируется с перевернутым или перевернутым металлическим настилом. Когда это происходит, важно понимать, что такое перевернутый или перевернутый металлический настил. Без надлежащих знаний вы можете легко совершить ошибки, на исправление которых потребуются огромные суммы денег.

Простейшим определением перевернутого или перевернутого металлического настила является перевернутый металлический настил. Как он называется: перевернутый или перевернутый, будет зависеть от того, кто производитель металлического настила.

Перевернутый или перевернутый металлический настил не является типичным вызовом в строительном проекте.Как бывший слесарь, я имею непосредственный опыт установки металлического настила, где было указано перевернутое металлическое настил. Следуйте этому руководству, чтобы узнать, что вам нужно знать о перевернутом / перевернутом металлическом настиле.

В этой статье будут рассмотрены следующие вопросы:

• Что такое инвертированный/обратный металлический настил
• Типы перевернутого/обратного металлического настила
• Установка перевернутого/перевернутого металлического настила

Что такое инвертированный/обратный металлический настил? Металлический настил

Inverted/Reversed — это обычный металлический настил, который намеренно устанавливается в перевернутом виде. Установка металлического настила в перевернутом виде изменяет технические характеристики. В результате металлический настил не такой прочный и не может охватывать те же расстояния. Однако в определенных обстоятельствах инженер или архитектор укажут это либо для создания более прочной бетонной плиты, либо в эстетических целях.

Типы инвертированного/обратного металлического настила

Металлический настил доступен в виде крыши, пола и опалубки с различными профилями. Когда дело доходит до перевернутого/перевернутого металлического настила, есть несколько профилей, которые более популярны.Есть также несколько необычных из-за того, что вы ничего не получаете, переворачивая лист и устанавливая его вверх ногами.

Ниже мы рассмотрим различные типы перевернутого/перевернутого металлического настила.

Перевернутый/перевернутый металлический настил крыши

Перевернутый / перевернутый металлический настил крыши иногда используется в качестве кровли на крышах коммерческих погрузочных доков и на крышах мусорных площадок для защиты от стока дождевой воды из мусорных баков.

Типы

1 5/16” Deep Vercor и 9/16” Shallow Vercor являются очень популярным выбором металлического настила для этих применений.Эти типы настила уже поставляются с вкладываемыми боковыми накладками, и при установке в перевернутом положении боковые накладки оказываются на высокой стороне панели.

Настил типа B с вставным боковым нахлестом — это еще один тип, который можно использовать для навесов или крышек для мусора. При установке в перевернутом виде вкладываемый боковой нахлест оказывается на верхней стороне листов. Важно отметить, что это специальный заказ, который стоит дороже и имеет более длительный срок выполнения.

Когда вкладываемый боковой нахлест находится на высокой стороне листа, это уменьшает количество утечек через панель.Утечка может быть дополнительно уменьшена зачеканиванием бокового нахлеста и/или двусторонним притиранием листа и зачеканиванием боковых нахлестов. Боковые накладки крепятся с помощью стежковых винтов.

Утечка воды по-прежнему будет происходить, однако довольно часто при погрузке навесов доков и укрытий мусорных площадок боковые и передние части конструкции открыты для непогоды. В результате небольшая утечка обычно не является проблемой.

Эти типы кровельных панелей , а не должны использоваться в качестве кровли в здании, где целью является защита от 100% дождевой воды.Потребуется встроенная кровельная система над металлическим настилом для защиты от 100% дождевой воды.

Перевернутое/перевернутое металлическое напольное покрытие

Перевернутое/перевернутое металлическое напольное покрытие иногда указывается, когда инженеру необходимо создать более прочную бетонную плиту при использовании композитных типов настила 1 ½” B или 3” N.

Композитный настил B с боковым нахлестом из стежкового винта является наиболее популярным вариантом перевернутого/обратного металлического настила. Инженеры иногда указывают это таким образом, потому что им нужно создать более прочную плиту.Обычно вы можете создать более прочную плиту, используя более глубокую панель, такую ​​как W2-36 Formlok (панель глубиной 2 дюйма) или W3-36 Formlok (панель глубиной 3 дюйма). Однако в некоторых случаях, когда инженеру необходимо сэкономить место, ему необходимо использовать более мелкую панель, такую ​​как дека типа B глубиной 1,5 дюйма.

Стандартный B-36 FormLok —  В нормальном положении большое ребро обращено к небу, поэтому при заливке бетона малое ребро заполняется бетоном.

BR-36 FormLok (перевернутый/обратный) — Инженер может создать более прочную плиту, задав перевернутую или перевернутую панель. При установке металлического настила вверх дном требуется больше бетона для заполнения канавок металлического настила, что создает более прочную бетонную плиту.



Композитный настил N указывается не так часто, потому что W3-36 Formlok глубиной 3 дюйма гораздо чаще используется, когда требования к бетонной плите требуют, чтобы панель была глубиной 3 дюйма. W3-36 Formlok более доступен и может удерживать больше бетона при установке правильной стороной вверх.

Типы

2-дюймовый W2-36 Formlok и 3-дюймовый Deep W3-36 Formlok обычно не рекомендуется переворачивать, поскольку установка панели вверх ногами ничего не дает. Обе стороны панели могут удерживать одинаковое количество бетона, однако переворачивание панели делает ее слабее и сложнее в установке.

Стандартная дека «W»	Перевернутая/перевернутая дека «W»

Монтаж перевернутого/перевернутого металлического настила

Важно понимать, что даже если металлический настил устанавливается в перевернутом виде, он упаковывается и отправляется с завода или поставщика в правильном положении.Это означает, что в процессе вытряхивания (расстилки металлического настила) каждый лист необходимо вручную перевернуть вверх дном. После установки металлического настила боковые стороны листов необходимо соединить вместе.

Боковое крепление для металлического настила в перевернутом/обратном виде

Когда вы заказываете перевернутый/перевернутый металлический настил, вам необходимо убедиться, что вы указали правильный боковой нахлест. Обычно можно указать 3 различных типа боковых накладок: стандартная блокировка, стежка-винт или вкладываемая.

Метод крепления внахлест имеет решающее значение, поскольку металлический настил устанавливается в перевернутом виде. Это усложняет некоторые способы крепления внахлестку.

Боковая накладка с винтовым креплением

Stitch Screw Sidelap — типичная выноска для крепления боковых накладок перевернутого/перевернутого металлического настила. Это потому, что это можно сделать сверху довольно просто с помощью шуруповерта.



Стандартный вложенный внахлест

Нестабильная боковая накладка крепится с помощью стежковых винтов. Иногда при опалубке панель устанавливается вверх дном, чтобы можно было прикрепить боковые накладки сверху.



Стандартный блокирующий боковой нахлест

Если панель имеет стандартную боковую защелку, вы обнаружите, что ее труднее всего прикрепить в перевернутом положении. После того, как металлический настил перевернут и установлен, вам нужно будет пройти под металлическим настилом, чтобы прикрепить боковые накладки. Обычно вы используете ножничный подъемник, чтобы передвигаться, а затем поднимаете инструмент для вырубки кнопок над головой, чтобы соединить боковые стороны вместе.



Торги на работу с перевернутым / перевернутым металлическим настилом?

Если вы отвечаете за участие в торгах по новым строительным проектам, и в одном из них указан перевернутый/перевернутый металлический настил, следует помнить о нескольких ключевых вещах.

Компания Western Metal Deck продает металлические настилы уже более 30 лет. За прошедшие годы у нас было несколько клиентов, которые в конечном итоге неправильно установили металлический настил. Результат? Пришлось снимать, покупать и переустанавливать.

Как вы можете себе представить, подобные ошибки обходятся недешево. Ваша лучшая стратегия при размещении ставок или выполнении работы с указанным типом металлического настила — ознакомиться с ним и правильно составить бюджет для него.



Узнайте больше о металлическом настиле: типы и применение

Как установить настил на плоской крыше

Если вам посчастливилось жить в Великобритании и иметь плоскую крышу, которой вы можете пользоваться, когда позволяет погода, но предпочитаете этого не делать, то палуба может быть ИДЕАЛЬНЫМ средством, чтобы передумать!

Установка композитного настила DeckPlus на плоской крыше не только предлагает фантастический вариант напольного покрытия, который подходит для любых погодных условий, но и вариант напольного покрытия, который прост в установке и выдержит испытание временем с гарантией до 30 лет.

Однако, если вы планируете установить настил на плоскую крышу, необходимо заранее рассмотреть несколько моментов, включая конструкцию вашей крыши. Существует несколько типов конструкций плоских крыш, как правило, это:

• Системы инверсионных крыш
• Асфальтовая мастика
• Слоистый асфальт
• Бетон

Настил, установленный на каждом из этих типов крыш, требует своего собственного метода установки.Вот несколько рекомендаций, которым вы можете следовать, если думаете об установке настила на плоской крыше.

Инверсионные крыши

Многие из этих кровельных систем содержат верхний слой ПВХ. Не рекомендуется, чтобы этот слой находился в прямом контакте с любыми резиновыми изделиями, которые могут помочь при установке (такими как TimberTech EasyFix). Поэтому рекомендуется использовать дополнительные опоры, такие как черепица, для разделения изделий из ПВХ и резины. Дополнительным преимуществом является распределение нагрузки по большей площади поверхности.



Асфальтовая мастика для крыши

В связи с тем, что эти крыши «мягкие», необходимо распределить возложенную на них нагрузку. Это достигается опять-таки за счет установки вспомогательного изделия, такого как черепица, между резиновыми изделиями и асфальтом.



Многослойная асфальтовая или бетонная крыша

Если бетонная кровля отделана гидроизоляцией на основе ПВХ, то резиновые опорные изделия необходимо будет изолировать от ПВХ-битумного рубероида с помощью черепицы.



Обувь TimberTech EasyFix

Эти резиновые опоры предназначены для использования с плавающими настилами на участках с бетонными плитами, особенно на террасах на крышах, балконах, плоских крышах, мощеных площадках, а также вокруг бассейнов и джакузи. Обувь EasyFix использовалась в ряде престижных проектов в Великобритании, предлагая множество преимуществ, таких как:

• Позволяет настилу плавать на бетонных плитах, устраняя необходимость в механическом закреплении плиты с опасностью прокола водонепроницаемой мембраны.
• Легко выравнивается с помощью соответствующих пакеров.
• Создает влагозащитный барьер между плитой и обрешеткой.
• Улучшает дренаж на плитах при поднятии обрешетки.
• Устраняет вероятность того, что деревянные рейки останутся в стоячей воде.
• Эффективные звукоизоляционные свойства — идеально, если у вас есть жилые помещения под настилом.
• Простота установки!



Советы по установке настила на плоской крыше

1. Выберите высоту деревянной рейки, обращая особое внимание на высоту любого существующего дверного порога.
2. Вставьте башмаки EasyFix в зазоры 400 мм по всей длине деревянных реек (рекомендуется 8 на м2).
3. Макет деревянной обрешетки.
4. Оставляйте компенсационные зазоры в 10–15 мм между каждым отрезком деревянной рейки, если требуется более одного отрезка.
5. Закрепите выступ деревянной рейки с интервалом 1,2 м
6. Используйте уплотнители EasyFix для выравнивания настила



Установить террасу на плоской крыше очень просто! Для получения дополнительной информации или рекомендаций по установке новых композитных террасных досок на плоской крыше обязательно свяжитесь с командой DeckPlus сегодня!

Свяжитесь с нами >

5 вещей, которые следует учитывать перед строительством террасы на крыше

Кровельные настилы пользуются большим спросом в домах с плоской или частично плоской крышей. Распространенные в городских районах, кровельные настилы предлагают вид на ваше окружение с высоты птичьего полета, экономят драгоценное пространство и могут даже помочь снизить ежемесячные счета за охлаждение или отопление благодаря изолирующим возможностям.

Многие домовладельцы считают, что террасы на крыше очень привлекательны для гостей и являются популярным местом для развлечений. Другие считают, что их настил на крыше является идеальным местом для контейнерных или приподнятых грядок, что позволяет им увеличивать количество зелени на своей территории и, возможно, даже выращивать некоторые овощи, не разрывая свои привлекательные газоны.

Независимо от того, какая причина побудила вас задуматься о настиле крыши для вашего дома, этот проект, безусловно, нельзя воспринимать легкомысленно. Различия в конструкции и других элементах, естественно, усложняют конструкцию террас на крыше. Само собой разумеется, что вы захотите нанять профессионального подрядчика для этого проекта, желательно, имеющего опыт строительства террас на крыше.

Прежде чем забегать вперед, обратите внимание на пять факторов, влияющих на конструкцию, материал и конструкцию настила крыши.

1. Тройная проверка строительных законов и ограничений ТСЖ

Самый первый шаг в строительстве террасы на крыше — определить, действительно ли у вас может быть настил на крыше. Проверьте все законы о строительстве в вашем районе, особенно если вы живете в сообществе, где должны соблюдаться правила ассоциации домовладельцев. Любой местный подрядчик сможет помочь вам определить, какие правила для террас на крыше применяются в вашем регионе.

2.Обеспечить достаточное рабочее пространство для строительства

Как правило, конструкция настила на крыше требует большего рабочего пространства, чем настил на уровне земли. Вам нужно будет определить, как команда будет получать доступ к вашей крыше, будь то внутренняя лестница, ведущая на крышу, или наружные леса. Не во всех, но в некоторых домах может даже потребоваться доступ крана для их крыши, а это означает, что у вас должно быть достаточно места для крана, чтобы перемещаться вокруг деревьев, существующих хозяйственных построек, линий электропередач или других препятствий.

3. План существующих или новых деревьев вокруг террасы

(Secret Rooftop Garden, ARK NET AS, фото Jacob Buchard)

Деревья могут быть очень важной частью ландшафтного дизайна вашей собственности, когда речь идет о настиле крыши. Деревья обеспечивают естественную тень от солнца и создают привлекательную естественную атмосферу на террасе на крыше. Не говоря уже о том, что они обеспечивают некоторую конфиденциальность от соседей. В зависимости от расположения деревьев на вашей территории по отношению к тому месту, где вы хотите построить террасу, вам может потребоваться либо срубить несколько деревьев, либо составить план посадки новых деревьев для будущих выгод.

Что касается зелени, настоятельно подумайте о том, чтобы ваш подрядчик включил в вашу террасу встроенные контейнеры для растений. Контейнерные растения и кустарники могут помочь обеспечить те же преимущества уединения и тени, когда они расположены по периметру вашей террасы.

4.

Подумайте и взвесьте выбор правильного материала настила, убедившись, что гарантия производителя распространяется на установку на крыше

(Площадка на крыше ProSiebenSat.1 Media Group, фото Салиха Уста)

Выбор настила террасы даже более важен для конструкции настила крыши, чем для настила на уровне земли.Террасы на крыше будут подвергаться более резкому и длительному воздействию элементов, включая солнце и ветер. Не все настилы хорошо подходят для установки на крыше, поэтому обязательно изучите их, прежде чем сделать выбор.

Настилы из ПВХ, винила и композитных материалов могут испытывать проблемы с таким прямым воздействием солнечных лучей и ограниченным потоком воздуха. Не говоря уже о том, что в них будет очень жарко и неудобно босиком. Обработанная под давлением древесина может расколоться, требует тщательного ухода и обычно требует 12-дюймового зазора под ней, что делает ее не очень подходящей для большинства террас на крыше.Настил из твердой древесины может быть довольно дорогим и не для домовладельцев, ищущих экологически чистый вариант. Кроме того, многие из этих опций не предназначены для установки на крыше и могут вызвать серьезные проблемы с производительностью, которые могут не покрываться гарантией. Превосходным материалом для настила для таких проектов будет модифицированная древесина.

Модифицированная древесина не требует особого ухода, кроме очистки, прохладна на ощупь, не расщепляется и состаривается до потрясающей серебристой патины.Более того, вы можете использовать модифицированную древесину для всех аспектов конструкции настила крыши: полов, сайдинга, лестниц, перил, скамеек, пергол — для всего, что вы строите из дерева, вы можете использовать модифицированную древесину для создания красивого и гармоничного дизайна вашей крыши. жизненное пространство.

5. Присоедините настил крыши к существующему настилу на уровне земли

(Kragero Resort Spa Hotel, Lund Hagem Arkitekter)

Если у вас есть настил на уровне земли, стоит подумать о том, чтобы соединить его с новым настилом на крыше. Дизайн двухэтажной палубы привлекает внимание и может стать ценным дополнением к вашей собственности. Нет лучшего времени для этого, чем во время строительства новой кровли. Наличие наружной лестницы, ведущей с террасы на крышу, облегчает прием гостей, поскольку им не нужно будет полагаться на внутреннюю лестницу вашего дома.

Также подумайте о любых других строительных работах, которые могут вам понадобиться для террасы на крыше, таких как раздвижная дверь, встроенная летняя кухня или бар или пергола.

Строительство настила крыши может быть немного более сложным, чем традиционное настил, однако в большинстве случаев вы обнаружите, что процесс довольно прост, если вы работаете с профессионалом, а крыша вашего дома уже структурно надежна. Эти пять идей, представленных выше, являются отличным отправным пунктом для принятия решения о целесообразности устройства террасы на крыше и о том, как получить максимальную отдачу от вашей реконструкции.

.
