Содержание

• Каковы особенности материала
• Ключевые сильные и слабые стороны пеноплекса
• Утепление полов своими руками
• Укладка плиты пеноплекса под теплый пол

Чтобы устранить большие теплопотери в доме, часто проводится заливка полов с пеноплексом, это соврменная альтернатива полам с керамзитом. Наряду с холодным полом существует еще множество факторов, влияющих на снижение температуры внутри помещения:

• неутепленные стены;
• продуваемая крыша;
• холодный фундамент здания.

В различной степени эти причины способны значительно охладить здание.

Создание теплоизоляционного слоя на поверхности стен и пола значительно сокращает потери тепла. Соответственно, снижаются экономические расходы на оплату тепловых ресурсов, пропорционально возрастает комфорт и уют в доме.

Современный строительный рынок обеспечен большим выбором утеплительных материалов, но наибольшим спросом среди потребителей неизменно пользуется пеноплекс. В этой статье будут рассмотрены основные достоинства и недостатки данного утеплителя, сфера его эксплуатации и каким образом можно выполнить самостоятельное утепление пола.

Каковы особенности материала

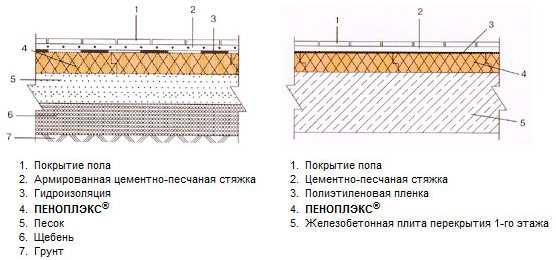

Устройство пола с пеноплексом

Под пеноплексом для утепления бетонных полов подразумевается качественный стройматериал с высокими теплоизоляционными свойствами. Изготавливается посредством вспенивания полистирола, затем осуществляется экструзия: вспененный полистирол пропускают через специальные формовочные каналы, потом дается время для его затвердевания.

По завершении всех производственных мероприятий получаются плиты пеноплекса, структура которых содержит множество пустотелых ячеек, заполненных газами.

Именно благодаря такому строению материал получил высокую способность устранять потери тепла путем его изоляции. Стандартные габариты плит составляют 60×120 см, 60×240 см, толщина каждой плиты варьируется от 2 см до 10 см.

Ключевые сильные и слабые стороны пеноплекса

В качестве основных достоинств данного утеплителя можно смело указать следующие качества:

• абсолютно не впитывает влагу;
• самые высокие теплоизоляционные свойства среди подобных ему материалов;
• не податлив к плесневению и поражению грибком;
• очень легкий;
• выдерживает большую нагрузку на сжатие;
• обладает длительным эксплуатационным периодом;
• плиты пеноплекса могут использоваться в качестве утеплителя для пола, кровли, стен, фундамента;
• легкость монтажа предоставляет возможность произвести укладку пеноплекса своими руками без специальных навыков и подготовки.

Но, как и любой другой строительный материал, плиты этого утеплителя имеют пару отрицательных характеристик:

1. Структура изделия не выдерживает длительного воздействия ультрафиолетового излучения. Поэтому после укладки пеноплекса его поверхность следует незамедлительно скрывать отделочными ресурсами. В противном случае происходит неисправимая деформация плит.
2. Под направленным воздействием высокой температуры полистирол начинает плавиться, даже воспламеняться.

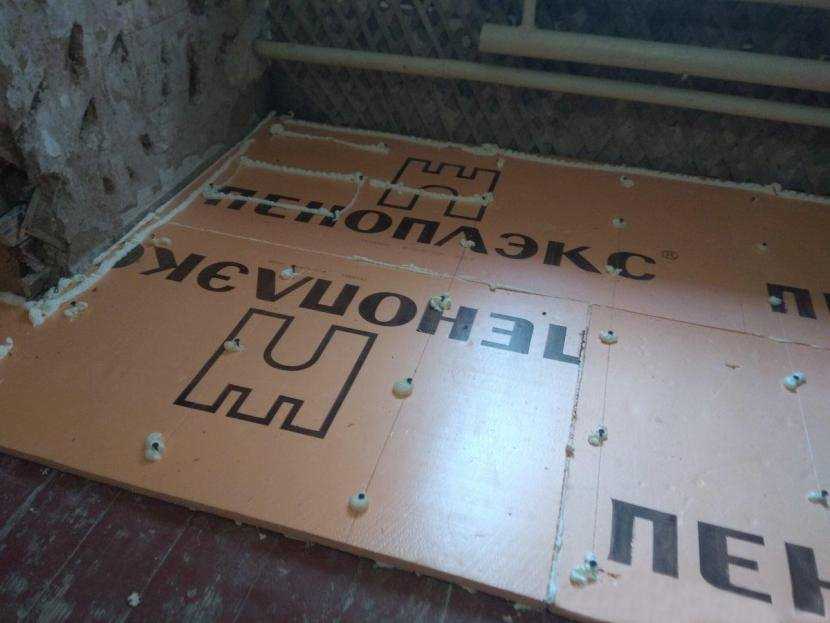

Утепление полов своими руками

Чтобы окончательно убедиться в уникальных способностях пеноплексных плит, стоит только провести их укладку на полы в помещениях, где отсутствует подвал, т.е. основанием бетонной стяжки является непосредственно утрамбованный грунт.

Установка маяков

Укладывать материал необходимо следующим методом:

1. Выравнивается грунтовое основание, вся рыхлая поверхность тщательно утрамбовывается, после чего земля должна «отлежаться» 14 суток. Когда установленный срок истек, грунт укрывается подушкой из гравия, толщина которой составляет 10-12 см, затем снова утрамбовывается вручную или механическим воздействием. Сверху гравия укладывается слой песка той же толщины, также подвергается утрамбовке.
2. Готовое основание будущего пола полностью закрывается гидроизоляционной пленкой, края должны выступать на стены не менее 10 см. Получается нечто вроде укрытого котлована. Сверху гидроизоляционного барьера выполняется укладка пенополистирольных плит, после чего их поверхность покрывается пароизоляционным слоем, затем стальной армирующей сеткой (размер ячейки составляет 50×50мм, 100×100мм).
3. На подготовленном основании традиционным способом выставляются маячные рейки.
4. Полы заливаются бетонным раствором. Толщина залитого бетона от пеноплекса до поверхности раствора должна составлять не менее 40-60 мм. Сырая стяжка выравнивается правилом. На протяжении первой недели высыхания бетонные утепленные полы необходимо смачивать, чтобы не допустить растрескивания. После их полного затвердевания (процесс длиться от двух недель до месяца), поверхность полов покрывается финишным материалом (плитка или дерево).

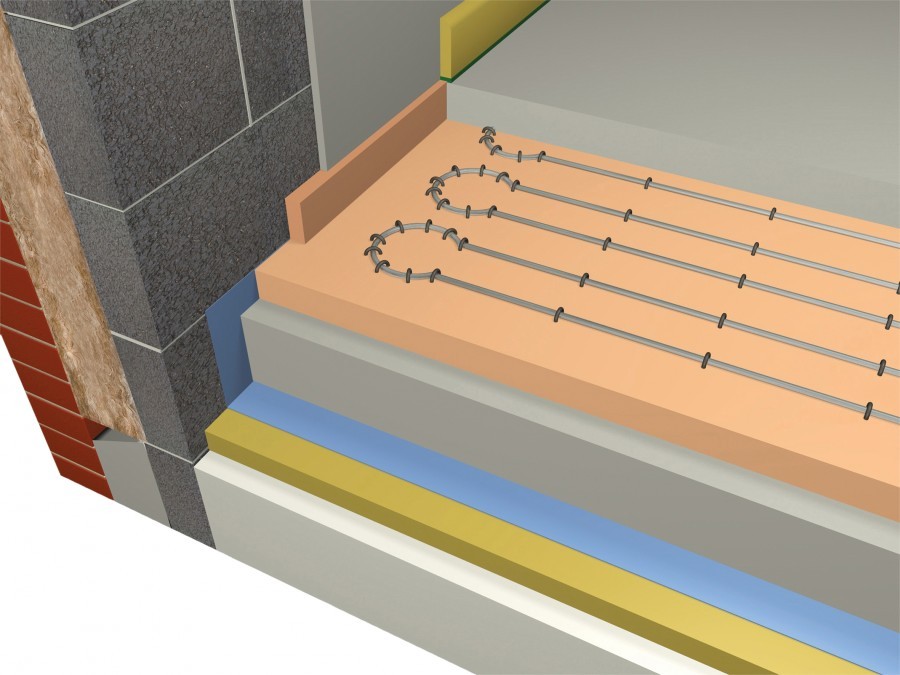

Укладка плиты пеноплекса под теплый пол

Укладка плиты пеноплекса под теплый пол

Если в помещении предусмотрен монтаж теплых полов, утепление основания становится обязательной частью строительства. В данной ситуации обустройство пола пеноплексом позволяет свести к минимуму потерю тепла через грунт, и направить поток тепловой энергии вверх в помещение. Подобный метод утепления существенно снижает финансовые расходы на обеспечение теплоснабжения. В противном случае потолок нижнего этажа будет теплее, чем полы верхнего помещения.

Методика укладки панелей в этом случае осуществляется следующим образом:

1. На поверхность высохшей стяжки укладываются плиты утеплителя. Участки соединения панелей следует тщательно заделать монтажной пеной.
2. Поверх плит располагается паробарьерная пленка, затем фольгаизол.
3. Если предполагается водяное отопление пола, потребуется укладка армирующей сетки. В случае электрических теплых полов маты устанавливаются непосредственно сверху фольги.
4. Когда все слои надежно смонтированы, наступает черед бетонной стяжки.

Конкретных норм и требований относительно толщины стяжки под пеноплекс нет. Однако, большинство специалистов настаивают на том, что оптимальная толщина бетонного основания составляет не менее 40-50 мм. В этой ситуации отсутствует вероятность продавливания пола во время его эксплуатации.

Поделиться

Остались вопросы? Задайте их нашему эксперту!

Наш эксперт Немиров Иван Степанович

Инженер строитель с 20 летним стажем

Самые интересные вопросы

• Какой керамзит лучше для пола, какую фракцию выбрать
• Какой пол лучше, бетонный или деревянный
• Какой наливной пол лучше, какую марку выбрать
• Какой пол лучше сделать в гараже, какой вариант дешевле
• Какая стяжка пола лучше сухая или мокрая?

Смотреть все вопросы

Please enable JavaScript to view the comments powered by Disqus.

• Заказать

  расчет?

• Отправить

  заявку?

• Заказать

  звонок?

Утепление пола пеноплексом под стяжку своими руками

Экструзионный пенополистирол марки «Пеноплэкс», благодаря своим отличным характеристикам, становится самым популярным утеплителем для межэтажных и чердачных перекрытий, а также для стен и перегородок. Этот материал подходит практически под любое покрытие, а также для монтажа поверх него  системы «теплого пола».

Утепление пола пеноплексом под стяжку своими руками

Утепление пола пеноплексом под стяжку своими руками можно провести, разобравшись в технологии выполнения работ. Причем устройство такого утепления вполне допустимо как для частного дома, так и для квартиры, расположенной на любом этаже. «Пеноплэкс» — легкий материал, и в комплексе со стяжкой, которая не будет иметь слишком большой толщины, незначительно утяжелит перекрытие, не нанеся никакого ущерба общей конструкции.

Специалистами доказано, что через полы частного дома уходит до 10% тепла, и эта цифра достаточно внушительная, особенно если перевести ее в денежный эквивалент. Чтобы избежать ежегодных лишних затрат на отопление, лучше один раз вложиться в утеплительный материал, который быстро окупится, так как сумма ежемесячных платежей за использование энергоносителей значительно сократится.

Технология утепления бетонной поверхности «Пеноплэксом» отличается от теплоизоляции пола по грунту и требует разного подхода.

«Пеноплэксом» может утепляться и пол на бетонном основании, и пол по грунту. Технологии при этом достаточно серьезно отличаются и требуют различного подхода. Но вначале – несколько слов о самом термоизоляционном материале.

Что собой представляет «Пеноплэкс»

Содержание статьи

• 1 Что собой представляет «Пеноплэкс»
• 2 Технология утепления пола «пеноплэксом» под стяжку
  • 2. 1 Утепленный пол по бетонному основанию
    • 2.1.1 Подготовка поверхности
    • 2.1.2 Процесс утепления пола
  • 2.2 Утепленная «пеноплэксом» стяжка по грунту
    • 2.2.1 Схемы утепления
    • 2.2.2 Укладка утепленного пола по грунту
    • 2.2.3 Видео: что важно знать об утепленных полах на грунтовом основании

«Пеноплэкс» — утеплительный материал из разряда экструдированного пенополистирола. Он изготавливается в нескольких вариантах, каждый из которых предназначен для теплоизоляции различных поверхностей и элементов здания, то есть выбор материала нужно сделать правильно.

«Пеноплэкс» — один из лучших современных утеплителей

Этот утеплитель имеет специальную маркировку, указывающую на его важнейшие технические характеристики, от которых зависит область применения материала. «Пеноплэкс» маркируются 31, 31С, 35, 45 и 45С, но для утепления полов подходят не все разновидности, а только те, которые имеют достаточно высокую плотность — 35 и 45.

 «Пеноплэкс — 35» по сути является универсальным и применяется для теплоизоляции фундаментов, наружных стен и полов. Этот тип утеплителя имеет следующие характеристики:

• достаточно высокую плотность – 28 ÷ 38 кг/м³;
• низкую теплопроводность: коэффициент составляет всего 0,030 Вт/м×°С;
• низкую гигроскопичность – 0,4% от общего объема за 24 часа, причем влагопоглощение во время испытания отмечалось только в течение первых 10 часов;
• горючесть обозначена, как Г1. Это очень высокий показатель стойкости к огню, а так как сверху утеплителя будет уложена жаростойкая бетонная стяжка, то материал полностью будет пожаробезопасен ;
• показатели шумопоглощения этого материала доходят до 41 дБ;
• предел прочности «Пеноплэкса — 35» составляет 0,4÷0,7 МПа;
• температурный диапазон эксплуатации от —50 до +75 градусов.

Цены на Пеноплэкс

пеноплэкс



Этот тип пенополистирола хорошо подойдет для утепления бетонного пола под стяжку. При желании, на утепление может быть уложена система «теплый пол».

«Пеноплэкс — 45» имеет самую высокую плотность из всех разновидностей этого материала и отлично подойдет для утепления пола частного дома по грунту. К слову, его применяют даже в качестве теплоизолятора для взлетных полос и дорожных покрытий.

«Пеноплэкс» 45 имеет следующие технические характеристики:

• плотность 40,1 ÷ 47 кг/м³;
• его гигроскопичность еще ниже – всего 0,2% от общего объема за сутки, и все влагопоглощение также ограничивается только первыми 10-ю часами испытания;
• стойкость к огню обозначена, как Г4, но если утепление устраивается под жаростойкое покрытие, то это уже не имеет особого значения;
• предел прочности «Пеноплэкса — 45» составляет 0,4—0,7 МПа;

В остальном же технические характеристики одинаковы с теми, что указаны выше.

Есть и иная градация типов утеплителя пеноплекс — по области применения. Такая маркировка обычно указывается на упаковке:

Размеры в мм	Тип (плотность)
	«ПЕНОПЛЕКС» 45(35-47 кг/м³)	«ПЕНОПЛЕКС» Ф (29-33 кг/м³)	«ПЕНОПЛЕКС» К (28-33 кг/м³)	«ПЕНОПЛЕКС» С (25-32 кг/м³)
Ширина	600	600	600	600
Длина	2400	1200	1200	1200
Толщина	40; 50; 60; 80; 100	20; 30; 40; 50; 60; 80; 100	20; 30; 40; 5; 60; 80; 100	20; 30; 40; 50; 60; 80; 100

Из этой линии для утепления полов подойдет три типа теплоизолятора:

• «Пеноплэкс Фундамент», который имеет плотность 29 ÷ 33 кг/м³ и отлично подходит не только для утепления фундаментов, но и для полов жилых и подвальных помещений. Теплоизолятор имеет высокую влагостойкость, обладает хорошими тепло— и звукоизоляционными качествами, поэтому подойдет для монтажа на бетонную и грунтовую подготовленную поверхность. Вполне доступно утепление фундамента пеноплексом своими руками.
• «Пеноплэкс 45» о котором уже упоминалось в статье, позволяет утеплять полы в жилых помещениях, гаражах, а также поверхности плоских крыш.
• «Пеноплэкс Комфорт», плотность которого равна 25 ÷ 35 кг/м³, широко используется для утепления любых поверхностей во внутренних помещениях жилых домов и квартир, и даже помещений с повышенной влажностью. Вполне можно утеплить им и полы в частном доме, если под него будет устроена жесткая основа.

Для утепления полов может подойти и обычный пенопласт. Некоторые владельцы домов выбирают именно его, так как цена – существенно ниже «Пеноплэкса». Однако, не нужно забывать о серьезной разнице в технических характеристиках этих материалов. Чтобы наглядно убедиться, что экструдированный пенополистирол гораздо больше подходит для утепления пола, стоит сравнить параметры обоих материалов:

Параметры материалов	Экструдированный пенополистирол (ЭППС)	Пенопласт
Теплопроводность (Вт/м оС)	0,028 ÷ 0,034	0,036 ÷ 0,050
Паропроницаемость (мг/м×ч×Па)	0. 018	—
Водопоглощение за 24 часа в % от объема	0.2	0.4
Предел прочности при статистическом изгибе МПа (кг/см²)	0,4 ÷ 1	0,07 ÷ 0,20
Прочность на сжатие 10% линейной деформации, не менее МПа (кгс/см²)	0,25 ÷ 0,5	0,05 ÷ 0,2
Плотность (кг/м³)	28 ÷ 45	15 ÷ 35
Рабочие температуры	От -50 до +75

Нужно отметить — несмотря на то, что характеристики этих материалов разнятся между собой, процесс утепления ими проходит абсолютно одинаково.

Возможно, вас заинтересует информация о том, что представляет собой утепление пола по грунту

Технология утепления пола «пеноплэксом» под стяжку

Как уже говорилось выше, технология утепления будет напрямую зависеть от базовой поверхности, на которую будет укладываться вся конструкция пола со стяжкой. Поэтому стоит рассмотреть различные варианты.

Утепленный пол по бетонному основанию

Если говорить об утеплении бетонного пола в квартирах, то есть разница в технологиях теплоизоляции полов первого этажа и всех последующих.

В квартирах, расположенных над подвалом, полы всегда более холодные. Кроме того, есть риск появления сырости и плесени, поэтому проводить работы по теплоизоляции рекомендовано еще перед тем, как въезжать в новое жилье. В таких помещениях используется больше слоев различных материалов, которые предотвратят выхолаживание помещения, а также защитят его от проникновения влаги.

Первое, что необходимо сделать, прежде, чем перейти к основным работам – это провести тщательную подготовку поверхности. Она проводится одинаково для бетонных полов квартир, независимо от этажа.

Возможно, вам будет интересна информация о том, как оборудовать теплый пол на балконе своими руками

Подготовка поверхности

Этот этап работы хотя и не считается основным, но он чрезвычайно важен, и отнестись к процессу необходимо со всей серьезностью.

• Первым этапом идет очистка поверхности от старого напольного покрытия, остатков клея на который оно было уложено, или застывших на отдельных участках пола «клякс» бетонного раствора.

Очистка поверхности пола от крупных неровностей

Очень важно тщательно очистить всю поверхность, иначе бетонные наросты будут мешать укладке утеплительного материала.

• Затем, весь мусор с пола убирается, а пыль с поверхности выметается до чистого бетона.

Очистка поверхности от мусора и пыли

• Далее, заделываются все отверстия и углубления — эту работу можно провести с помощью специальных ремонтных шпатлёвок. Глубокие изъяны выгоднее будет заделать монтажной пеной.

Заделка крупных изъянов монтажной пеной

После застывания пены выступающие излишки срезаются заподлицо с поверхностью пола.

По мере застывания излишки пены срезаются

• Далее, всю поверхность пола нужно тщательно загрунтовать специальным составом глубокого проникновения.

Грунтовку лучше нанести в несколько слоев

Грунтовка на поверхности должна хорошо просохнуть. В случае очевидной быстрой впитываемости грунта, его наносят в несколько слоев, каждый раз – после полного просыхания предыдущего.

Обязательно грунтуется и нижняя часть стен по всему периметру помещения

Загрунтовать нужно и стены на высоту 150 ÷ 200 мм, так как на эту часть их поверхности будет закрепляться демпферная лента для стяжки или гидроизоляционный материал.

• После окончательного просыхания поверхности, ее нужно обязательно выровнять самовыравнивающимся составом. В том случае, если в основном поверхность ровная и только в некоторых местах присутствуют углубления и перепады, то выравнивание проводится именно в этих областях пола.

Обширные неровности целесообразно залить саморазравнивающимся составом

• Если утепление будет проводиться в квартире первого этажа, то рекомендовано пол и нижнюю часть стен гидроизолировать. Для этого лучше всего использовать рубероид, который настилается на мастику горячим способом или на «холодную» битумную мастику (макловицу). Гидроизоляционный материал должен заходить на стены на 120 ÷ 150 мм.

Поверхность пола после качественной гидроизоляции

На первом этаже этот процесс обязателен, но и на верхних этажах гидроизоляцию тоже можно провести — она снизит вероятность возможного затопления нижерасположенной квартиры при аварии на водопроводе.

По периметру на стыке пола и стен необходимо приклеить демпферную ленту

• Далее, по всему периметру комнаты, на стыке пола и стены приклеивается демпферная лента. Ее можно купить в готовом виде или нарезать самостоятельно из вспененного полиэтилена толщиной в 7 ÷ 80 мм. Наклеенная лента должна быть выше будущей стяжки на 50 ÷ 70 мм. Демпферная лента необходима для компенсации расширений стяжки при перепадах температур и предотвращения деформации покрытия.

Процесс утепления пола

Так как укладка утеплителя на гидроизоляционный материал отличается от монтажа на открытый подготовленный бетонный пол, некоторые этапы работы будут разниться.

Схема утепленного пола по бетонной плите перекрытия

Данная схема наглядно показывает, какую последовательность должны иметь слои утепленного «Пеноплэксом» бетонного пола.

1 – напольное покрытие — это может быть линолеум, паркетная доска, ламинат или керамическая плитка.

2 – слой бетонной стяжки.

3 – арматурная сетка.

4 – гидроизоляционный слой.

5 – утеплительный слой «Пеноплэкса»

6 – бетонная плита перекрытия.

На утепленное «пеноплэксом» основание может укладываться полусухая или заливаться обычная, «мокрая» стяжка, поэтому последовательность слоев может быть несколько изменена.

Если на поверхность нанесен или настелен гидроизолирующий материал, то «пеноплэкс» укладывается сверху него. В том случае, когда монтаж будет осуществляться на выровненную бетонную поверхность, теплоизоляционный материал укладывается на подсыпку из очищенного песка.

Для примера, рассмотрим процесс создания утепленного пола с пенополистиролом по технологии полусухой стяжки:

Иллюстрация	Краткое описание выполняемой операции
	В данном случае утеплитель будет укладываться на бетонный пол. Если по его поверхности проходит какая-либо труба или изоляционный короб с проводами, то вначале сверху укладывается утеплитель, и в месте прохождения коммуникации делается отметка по ширине и глубине. Затем, расчерчивается и вырезается паз, в котором при укладке окажется труба.
	Но прежде, чем окончательно укладывать утеплитель на место, бетонная поверхность выравнивается чистым песком или песчано-цементной смесью, толщина которой должна быть 1,5 ÷ 2 мм. Она необходима затем, чтобы заполнить собой мелкие неровности пола.
	Сверху цементно-песчаной смеси укладываются листы утеплителя. Их слегка с прижимом двигают по насыпанному слою вперед и назад, тем самым выравнивая под ними насыпку и создавая между поверхностями сцепление по всей площади панели.
	Такая подсыпка делается последовательно, на участки пола для двух-трех плит. Далее, укладывают теплоизоляционные плиты, а затем производят такую же подсыпку на следующий участок. Работа продолжается в том же порядке, пока вся поверхность пола не будет покрыта плитами пенополистирола.
	Закончив установку плит утеплителя, сверху них внахлест укладываются карты армирующей сетки с ячейками в 80 ÷ 100 мм.
	Арматурные карты связываются между собой проволокой, концы которой убирают под металлические прутья сетки.
	Далее, необходимо изготовить полусухую смесь для стяжки. Смешивать раствор удобно прямо на утепляемом полу, предварительно настелив на него листы фанеры или толстого картона. Из мешков на импровизированный настил высыпается определенное количество сухого состава, а затем в центре горки лопатой делается углубление.
	В углубление заливается вода, согласно указанных на упаковке пропорций
	После этого с помощью лопат замешивается раствор, который не должен быть слишком сухим, но и не растекаться по поверхности. Проводя замешивание, сухую смесь вокруг постоянно сбрызгивают водой, чтобы уменьшить количество поднимающейся пыли.
	Замешанная масса, при сжатии ее в кулаке, не должна рассыпаться, однако, и не быть настолько влажной, чтобы из нее сочилась вода.
	Следующим этапом готовый раствор с помощью лопаты распределяется по армированной поверхности. Этот слой должен иметь толщину 10-15 мм. После заполнения им всей площади пола, смесь утаптывают или прикатывают металлическим катком.
	Далее, армирующую сетку необходимо поднять наверх насыпанной смеси. Для этого сетку подцепляют пальцами, чуть-чуть приподнимают и отпускают. Таким образом, армирующие карты на всей поверхности пола оказываются сверху цементной полусухой смеси.
	После этого вся поверхность снова утаптывается или прикатывается катком.
	Если планировалось под основной слой стяжки уложить кабель теплого пола, то пришло время его монтажа. Кабель должен обязательно быть цельным. Его аккуратно разматывают и укладывают по заранее спланированной схеме с рассчитанным шагом между петлями.
	Кабель аккуратно закрепляется к арматурной сетке с помощью проволоки или пластиковых хомутов. Концы этих подвязок также прячутся в раствор. При монтаже и закреплении электрического кабеля, на него нежелательно наступать, нельзя перегибать, повороты провода должны быть плавными. Очень важно помнить, что «теплый пол» не укладывается в тех местах, где стационарно будет установлена тяжелая мебель.
	В выбранном месте установки терморегулятора, строго по центру петли кабеля, укладывается гофротрубка с термодатчиком. Второй ее конец должен расположиться в штробе на стене, идущей к гнезду установки терморегулятора
	После завершения монтажа кабеля, вся поверхность пола засыпается полусухой смесью на предусмотренную толщину стяжки.
	После засыпки, поверхность нужно притоптать или прикатать с помощью катка.
	С помощью лазерного или обычного уровня на стенах делается разметка высоты будущей стяжки. По этим отметкам на засыпке с помощью терки набиваются ровные площадки, а затем — полосы, которые будут служить маячками для выравнивания по ним всей остальной стяжки.
	Полосы выравниваются и уплотняются с использованием правила. Вместо этой процедуры, можно установить металлические маячки, но таким образом, чтобы не повредить кабель «теплого пола», то есть до последней засыпки смеси. Закрепить направляющие можно с помощью проволоки на армирующей сетке.
	В данном случае мастер выравнивает основную стяжку по набитым маякам. Процесс разравнивания проводится с помощью правила, которым с небольшим нажимом ведут по маякам, собирая излишки смеси. Если на поверхности образуются дефекты, то на них подсыпают требуемое количество смеси, и они затираются.
	После выравнивания правилом, мастер проходится по всей поверхности строительной теркой, проводя по мере необходимости легкое увлажнение поверхности. А чтобы не повредить стяжку, на ноги необходимо надеть специальные подкладки под рабочую обувь, напоминающие снегоступы.
	Далее, в ход идет затирочная машинка, которая доводит поверхность до идеальной гладкости.
	Строительным уровнем проверяется ровность стяжки. Идеалом считается, если между поверхностью пола и уровнем не будет даже небольшой щели.
	После затирки стяжку оставляют сохнуть на сутки. Затем срезается излишек демпферной ленты.
	Удалив выступающую часть демпферной ленты, рекомендовано хорошо пробрызгать всю поверхность пола водой. Эта процедура проводится для упрочнения стяжки.

После этого, стяжку нужно оставить сохнуть и набираться прочности на две недели. Если сверху нее планировалось уложить керамическую плитку, то до укладки необходимо выждать не менее 20-ти дней. Такие покрытия, как ламинат, линолеум или паркетная доска монтируются только после настила дополнительной пленочной гидроизоляции и обязательно – после полной просушки не только стяжки, но и всего помещения.

Возможно, вас заинтересует информация о том, как выполнить утепление деревянного перекрытия своими руками

Утепленная «пеноплэксом» стяжка по грунту

Утепляют «Пеноплэксом» полы и в частном доме, построенном на ленточном фундаменте — этот способ называют утепление по грунту.

Такое утепление возможно при следующих условиях:

— если на полы помещения не будут выпадать серьезные нагрузки;

— отсутствие под домом цокольного этажа или подвала;

— если грунтовые воды залегают на глубине не менее чем 4000 ÷ 5000 мм;

— наличие в доме отопления, иначе промерзание грунта может привести к деформации стяжки.

Плиты «Пеноплэкса» для этого способа теплоизоляции лучше выбирать со стыковыми пазами, так как под ними не будет жесткой и плотной поверхности. А замковые соединения (ламели) не дадут возникнуть мостикам холода и надежно удержат плиты между собой в единой плоскости.

Для этих работ, кроме утеплителя, необходимо подготовить дополнительные стройматериалы, количество которых будет зависеть от объема заполняемого пространства. Это — чистый песок, гравийно-песчаная смесь, щебень, гидроизоляционный материал (рубероид и мастика), цемент, самовыравнивающиеся смеси, демпферная лента и арматурная сетка в картах или рулонах.

Схемы утепления

Существует несколько схем, по которым может быть проведен процесс возведения утепленного пенополистиролом пола по грунту. Для начала стоит разобраться в них:

Схема 1

• В этом варианте утеплитель укладывается на слой утрамбованного песка, под который сделана надежная гравийно- щебневая подушка.

Схема 2

• Второй вариант утепления состоит из двух стяжек, одну из которых укладывают внутри «пирога», между песком и утеплителем, а вторая накрывает теплоизоляционный материал. В верхнем бетонном слое может быть уложена система «теплый пол».

Схема 3

• В третьем варианте для засыпки непосредственно на грунт используется среднефракционный щебень, который сверху покрывается «подушкой» из песка, на которую затем укладывается «Пеноплэкс». Затем утеплитель закрывается гидроизоляцией и армированной стяжкой.

Возможно, вас заинтересует информация о том, как утеплить пол в частном доме

Укладка утепленного пола по грунту

Устройство утепленной стяжки по грунту

Самая используемая схема укладки утепленного пола по грунту осуществляется следующим образом:

• Грунт выбирается из пространства, где будет устраиваться засыпка, на 550 ÷ 600 мм в глубину.
• Далее, грунтовая поверхность хорошо утрамбовывается, для того чтобы она впоследствии не дала усадки, что может привести к деформации и растрескиванию стяжки.
• Затем, засыпается слой щебня или гравия. Иногда используется смесь этих материалов, которая также максимально уплотняется. Высота этого слоя должна составлять не менее 250 ÷ 300 мм в утрамбованном виде.
• Для повышения суммарной эффективности теплоизоляции, на щебень иногда делается засыпка из керамзита средней фракции. Чтобы прослойка была действенной, ее толщина должна быть не менее 100 мм, а если позволяет высота пространства — то и все 150 мм.

Керамзитовая засыпка резко поднимет степень утепленности помещения

• Сверху щебня или керамзита устраивается подушка из среднезернистого песка или гранитного отсева. Слой хорошо промачивается водой и укатывается катком или утрамбовывается ручной трамбовкой. В уплотненном виде толщина песчаного слоя должна составлять не менее 100 ÷ 120 мм. Поверхность его нужно очень хорошо выровнять и вымерить по строительному уровню.
• Следующим этапом на стены фундаментной ленты по всему периметру закрепляется вспененный полиэтилен, который будет исполнять роль демпферной ленты. Материал должен иметь ширину, которая будет выше предполагаемой стяжки на 120 ÷ 150 мм. Нужно отметить, что вместо вспененного полиэтилена может быть использован тонкий, порядка 15 мм толщиной, пенопласт.
• Далее, сверху подушки из песка укладывается «Пеноплэкс», который плотно должен прилегать к выровненной поверхности. Для этого каждую из плит двигают по песку вперед и назад, пока она не примет нужное положение. Соединяют утеплительные маты с помощью имеющихся на них шипов-пазов или ламелей. Толщина утеплителя должна составлять 100 мм — это делает покрытие более плотным и устойчивым.

Укладка утеплительных плит на песчаную подушку

• Стыки плит иногда проклеивают водостойким фольгированным скотчем – он полностью исключит появление мостиков холода.
• Некоторые мастера предпочитают настилать сверху утеплителя плотный полиэтилен, который служит гидроизоляцией для стяжки. В любом случае, этот слой никогда не будет лишним.
• Далее, поверх «Пеноплэкса» или полиэтилена укладывается арматурная металлическая сетка. Если укладываются несколько карт, то их между собой связывают проволокой.

Армирование поверхности перед заливкой стяжки

• На сетку выставляются по уровню металлические направляющие — маячки, которые выравниваются и фиксируются горками строительного раствора. В это же время можно произвести монтаж кабеля теплого пола, если его планируется укладывать. После застывания системы маячков, можно переходить к заливке самой стяжки.

Установлены направляющие-маячки, уложен обогревательный кабель

• Сверху устраивается стяжка — для этого на поверхность выкладывается замешанный раствор. Он выравнивается правилом по установленным маячкам.

Разравнивание стяжки по маячкам

Как и в предыдущем случае, может применяться полусухая или «классическая» бетонная смесь.

Стяжке дается установленное технологией время для полного созревания. Целесообразно регулярно, начиная со второго дня, проводить увлажнение набирающей прочность поверхности.

• После застывания стяжки и набора ею марочной прочности, при необходимости, пол заливается самовыравнивающейся смесью. Этот процесс желательно провести в том случае, если сверху будет настилаться линолеум или ламинат.

Довести поверхность до «идеала» можно самовыравнивающимся составом

• Когда выравнивающий слой также застынет, срезается излишек демпферной ленты. Верхний ее край должен находиться на одном уровне с поверхностью стяжки.

Вот теперь на поверхность утепленного пенополистиролом пола можно монтировать выбранное декоративное покрытие.

В ходе изложения не зря несколько раз акцентировалось внимание на демпферной ленте. Конструкция пола, утепленного «Пеноплэксом» или другими плитными теплоизоляторами, с применением такой ленты является «плавающей» не связанной со стенами, поэтому она никак не зависит от их усадки. Главное – чтобы было надежное и стабильное основание, и особенно это важно при устройстве утепленного пола по грунту.

И в заключение – видеоурок специалиста по правильному устройству утепленных полов по грунту. Двухконтурный твердотопливный котел длительного горения вы можете узнать по ссылке.

Видео: что важно знать об утепленных полах на грунтовом основании

Как установить жесткую изоляцию пола на бетонное основание первого этажа перед стяжкой

Следующая информация представляет собой руководство по установке жесткой изоляции на первом этаже перед получением стяжки. Правильная укладка полиэтилена ДПМ, жесткой изоляции и разделительных слоев очень важна не только для общей целостности системы стяжки, но и для качества всего пола. Мы приложили усилия, чтобы объяснить процедуру в 3 простых шага.

Прежде чем мы рассмотрим различные этапы, давайте отложим в сторону техническое тепловое сопротивление и значения U, гидроизоляцию и характеристики скольжения, оставив их на усмотрение консультантов по дизайну и архитекторов. Сейчас мы просто пройдемся по правильному процессу установки рабочего органа и перечислим необходимые шаги.

Этап 1:

Проверьте состояние бетонной плиты пола на наличие дефектов. Важные моменты, которые следует учитывать:

Бетонное основание:

• разумный уровень
• без матрицы из раствора
• очистить от пыли и мусора
• имеет достаточно места, чтобы разместить пол в соответствии с дизайном

Это потребует некоторых проверок уровня, обычно проводимых генеральным подрядчиком. Также следует проверить, есть ли какие-либо ступеньки или пустоты. Эта проблема обычно наблюдается в сборных железобетонных плитах, которые предварительно напряжены, и важно выровнять внезапные неровности с помощью какой-либо системы выравнивания. Самый эффективный метод — насыпать острый песок и сузить ступеньку. Изоляцию не следует делать ступенчатой, так как это может действовать как точка крепления и вызывать растрескивание перекрытий или стяжки при перемещении, а также создавать слабые места в пустотах под ней.

Полиэтиленовая влагонепроницаемая мембрана (DPM) – обычно калибр 1200 – теперь может быть установлена ​​на место, обеспечивая адекватное покрытие опор по периметру. Важно обеспечить притирку достаточного количества DPM, чтобы покрыть всю конструкцию пола с небольшим избытком. Все нахлесты и стыки должны быть на высоте 150 мм и проклеены лентой, чтобы избежать смещения.

Теперь мы готовы установить жесткую изоляцию.

Шаг 2:

Установите на всю глубину полосу толщиной 25 мм по периметру из того же утеплителя пола вдоль всех наружных стен. Это жизненно важный шаг, поскольку он помогает предотвратить образование мостиков холода.

Перед началом установки жесткой изоляции убедитесь, что все коммуникации, содержащиеся в изоляции, проложены или обрезаны с обеих сторон и отшлифованы в соответствии с требованиями. Стыки должны располагаться в шахматном порядке, как при кладке кирпича, чтобы обеспечить сцепление изоляции. Затем его можно приклеить клейкой лентой или лентой из фольги, которая образует систему. Некоторые утеплители поставляются с предварительно ламинированным разделительным слоем с клапанами. Их можно склеить, чтобы получилась законченная система.

Этап 3:

Нанесите ленту по периметру на стены по внутреннему периметру, опоры, колонны и любые инженерные коммуникации, такие как канализационные трубы, газовые трубы, фальшполы, электрические розетки в полу, воздуховоды и т. д. Обычно используется мягкий полиэтилен толщиной 10 мм. используется полоска, которую просто раскатывают по периметру и приклеивают скотчем. Это должно заканчиваться над зоной готового пола.

Особое внимание следует уделить тому, чтобы:

• не было зазоров
• внутренние углы плотные
• и внешние углы приборки

Лучше всего обрезать внутренние углы, чтобы они плотно прилегали, а затем приклеить их скотчем, так как это предотвратит скругление углов и обеспечит плотное прилегание стяжки. Внешние углы также должны быть затянуты и закреплены скотчем.

Для жесткой изоляции без предварительно ламинированной мембраны потребуется разделительный слой, обычно полиэтилен толщиной 500 мм. Теперь ее можно свернуть на место точно так же, как влагонепроницаемую мембрану, и приклеить на место скотчем.

Теперь мы готовы установить качественную стяжку.

Запись опубликована в рубрике Лучшие советы с метками утепление пола, полиэтилен ДПМ, жесткая изоляция, стяжка, система стяжки. Добавьте постоянную ссылку в закладки.

Изоляция стяжки и пола: ответы на ваши вопросы

Поиск

6 июля 2021 г.

Роб Фирман, менеджер по техническим вопросам и спецификациям Polyfoam XPS

Роб отвечает на часто задаваемые вопросы, касающиеся спецификации и укладки изоляционных слоев на цокольных этажах.

МОЖНО ли укладывать изоляцию пола в несколько слоев?
Иногда требования к тепловым характеристикам первого этажа требуют большей толщины изоляции, чем производитель может произвести в один слой. В других случаях изоляция является предпочтительным вариантом для создания значительной глубины пола. В любом случае решение требует нескольких слоев изоляции, чтобы обеспечить необходимую глубину.

Бывают также случаи, когда требуется эффективное использование материала. Например, в одном проекте требовалось, чтобы общая глубина изоляции составляла 225 мм, и нас спросили, можно ли это сделать, используя три слоя изоляции из пенополистирола толщиной 75 мм под плавной стяжкой.

Каждый производитель теплоизоляции по-своему подходит к многослойным конструкциям. В основном это связано с тем, что разные типы изоляции ведут себя по-разному. Любая кривизна и/или изгиб жестких изоляционных плит может усугубляться при использовании их в несколько слоев, что может привести к недостаточному покрытию стяжки в некоторых местах.

Экструдированный полистирол (XPS), возможно, является более стабильной и часто более плоской изоляционной плитой с большей прочностью на сжатие для многослойных конструкций, чем другие жесткие материалы. В конечном счете, пригодность любого такого решения зависит от качества монтажа.
Многослойная изоляция должна укладываться в шахматном порядке и не должна перемещаться слишком рано. Это может привести к появлению вмятин или неровностей, которые могут привести к выходу из строя стяжки.

Испытания на устойчивость к раздавливанию на месте – почему плавающая стяжка может выйти из строя?
BS 8204, свод правил Британского стандарта для стяжек, включает «испытание на устойчивость к раздавливанию на месте». Это метод проверки работы стяжки на месте, который включает в себя четырехкратное опускание груза по трубе на стяжку.

Тест хорошо работает со стяжками со связкой и без нее. Однако, когда плавающая стяжка укладывается непосредственно на изоляционный слой, она эффективно проверяет стяжку и изоляцию как композит. Тест для этого не предназначен. Какой бы прочной и жесткой ни была изоляция, она все еще относительно сжимаема по сравнению с бетонной плитой под стяжкой. Это может привести к большим вмятинам в стяжке, и в результате стяжка с трудом проходит испытание, что приводит к вопросам о ее спецификации.

Это недостаток стандарта, о котором не знают многие производители изоляции. Такая неосведомленность может привести к недоверию, если производитель или монтажник стяжки оспорит результаты испытаний. Улучшение взаимодействия между различными сторонами, участвующими в проектировании и строительстве надстроек полов, является ключом к тому, чтобы решения систем перекрытий стали более реальными.

Какой утеплитель лучше всего подходит для полов с подогревом (UFH)?
При UFH трубы горячей воды укладываются по определенной схеме и крепятся к полу, а затем герметизируются стяжкой. Стяжка равномерно распределяет тепло по полу, а текучую стяжку можно даже принудительно сушить с помощью системы UFH. Стяжка может быть специально выбрана так, чтобы иметь низкое термическое сопротивление, улучшая скорость, с которой ощущается эффект теплого пола.

Поскольку цель состоит в том, чтобы получить максимальную выгоду от UFH, трубы должны быть установлены на слое изоляции. Изоляция ограничивает поток тепловой энергии в пол за счет теплопроводности, что означает, что больше тепла идет на обогрев помещения, повышая эффективность. Пластиковые хомуты, фиксирующие трубы на месте, также можно вставить в изоляцию.

В плавающей стяжке изоляционный слой, используемый с UFH, может относиться к одной из двух категорий.
В первом случае он устанавливается над бетонной плитой или настилом пола и действует как основной слой теплоизоляции в конструкции первого этажа. Толщина определяется целевым значением U-значения.
Во-вторых, он обеспечивает тепловое сопротивление только в пользу UFH и обычно имеет номинальную толщину.

В цокольном этаже дополняет основной слой теплоизоляции, расположенный под плитой цокольного этажа. В многоэтажных жилых домах, где UFH обеспечен на каждом уровне, на промежуточных этажах не требуется достижение коэффициента теплопередачи, но отопление должно быть максимально эффективным.

Изоляция из экструдированного полистирола (XPS) обеспечивает плоскую, прочную и стабильную по размерам основу для плавающей стяжки и может использоваться в сочетании с напольным отоплением на уровне первого этажа или во всей высотной застройке.

Изоляция под плавающей стяжкой должна выдерживать возложенные на нее нагрузки. В противном случае возможно растрескивание и даже обрушение стяжки. Высокая прочность на сжатие изоляции XPS означает, что она может выдерживать значительные нагрузки.

Предоставляют ли производители напольных покрытий гарантии?
Клиенты и подрядчики по напольным покрытиям могут запрашивать гарантии у отдельных производителей на свою продукцию.
