укладка и монтаж своими руками

Теплый пол

Один из наиболее популярных видов напольных покрытий сегодня – ламинат, но можно ли сделать теплый пол под ламинат? Это вполне реально! Ламинированное покрытие привлекает высокой стойкостью к влаге, устойчивостью к механическим повреждениям и высоким эстетическим качествам.

Еще недавно о теплых полах с ламинатом практически не задумывались: этот материал не слишком хорошо проводит тепло. Это было просто невыгодно. Современные технологии позволили решить этот вопрос.

Как сделать теплый пол?

Электрический теплый пол бывает кабельным, инфракрасным или пленочным. Каждый вид имеет свои особенности. Электрический с использованием кабеля достаточно редко используется под ламинат. Причина в небольшой теплоотдаче этого материала. Кабель успевает прогревать стяжку, а от стяжки нагревается сам ламинат. Подобная система невыгодна и неэффективна. Да и расход электроэнергии достаточно высокий. Такой теплый пол больше подходит под керамическую плитку, обладающую высокими теплопроводными качествами.

Монтаж инфракрасного пола

Инфракрасный  из всех названных систем больше остальных подходит для использования под ламинат. Это самый эффективный и экономичный (как в монтаже, так и при эксплуатации) вариант. Такие полы будут экологичными, безопасными для здоровья людей и для сохранности материала. Этот вариант подходит для всех типов ламината.

Инструкция по монтажу

Пленочный пол

Подготовительные работы: при необходимости убираем все трубы и радиаторы из комнаты. Снимаем старые напольные покрытия и выравниваем основание.

Теплоизоляция может быть выбрана на основе фольгированных, отражающих или других материалов. Подготовьте теплоизоляционный материал по размерам помещения и уложите металлизированной стороной вверх. Желательно соединить полосы скотчем.

Укладка инфракрасной пленки: она может лежать не на всей поверхности основания. От стен отступите около 10 сантиметров. Нельзя укладывать термопленку внахлест. Выберите наиболее удобное место для подсоединения терморегулятора.

Он должен находиться рядом с проводкой. Максимальная площадь расположения терморегулятора – пятнадцать квадратных метров.

Провода должны быть уложены параллельно пленке и закреплены плоскогубцами в местах расположения медных прожилок пленки. На все места соединений выполните изоляцию. Дополнительно можно залить концы медных проводников герметиком силиконовым.

Подключение терморегулятора может быть внутренним или наружным. Для первого варианта необходимо сделать в стене углубление. Также придется проштробить в стене отверстия для проводов. Если располагать терморегулятор снаружи, потребуется установка специального пластикового короба на стене.

Активируйте терморегулятор, подсоединенный к теплому полу. Подождите несколько минут и проверьте все сегменты пола: они должны нагреться. Если есть холодные сегменты, проверьте их подключение. Дополнительно тестером проверьте все места срезов и соединений.

Заземление производят фольгированным скотчем по всей длине пленки и по ее диагонали. Конец скотча соединяется с проводом. Установка защиты  от повреждений: для этого используется поливиниловая вспененная пленка..

Советы по укладке

Предлагаем вам некоторые советы профессионалов, которые помогут при самостоятельной укладке теплого пленочного пола.

Сначала подготовьте план, по которому будете производить укладку. В этом случае лучше попросить профессиональных мастеров. Они укажут важные моменты, которые необходимо учитывать. Также можно воспользоваться специальными компьютерными программами или заказать специально выполненный под ваше помещение комплект инфракрасных полов.

• В квартирах с невысокими потолками лучше использовать системы с небольшой высотой конструкций. Вариантов подобных систем достаточно много.
•  Выбирайте именно те системы, которые предполагают возможность непрофессионального монтажа.
• Обязательной используйте дополнительный слой теплоизоляции под системой подогрева пола. Это позволит теплу подниматься наверх, а не уходить вниз.
• Используйте дополнительную гидроизоляцию пола, если он граничит с сырым погребом или грунтом.
• Термодатчик располагайте в середине конструкции в целях экономии проводов. К тому же он должен быть в наиболее прохладном месте. Используйте для термодатчика с проводами гофротрубу.
• Выполняйте монтаж всей конструкции, заранее учитывая возможность замены системы или ее ремонта.
• Не используйте в разных по климату помещениях одну систему нагрева полов. Например, нельзя одной секцией прогревать комнату и балкон или лоджию.

Важные предостережения при работе с пленочными теплыми полами под ламинат:

•  Не рекомендуется устанавливать термопленку в помещения с сильно высокой влажностью.

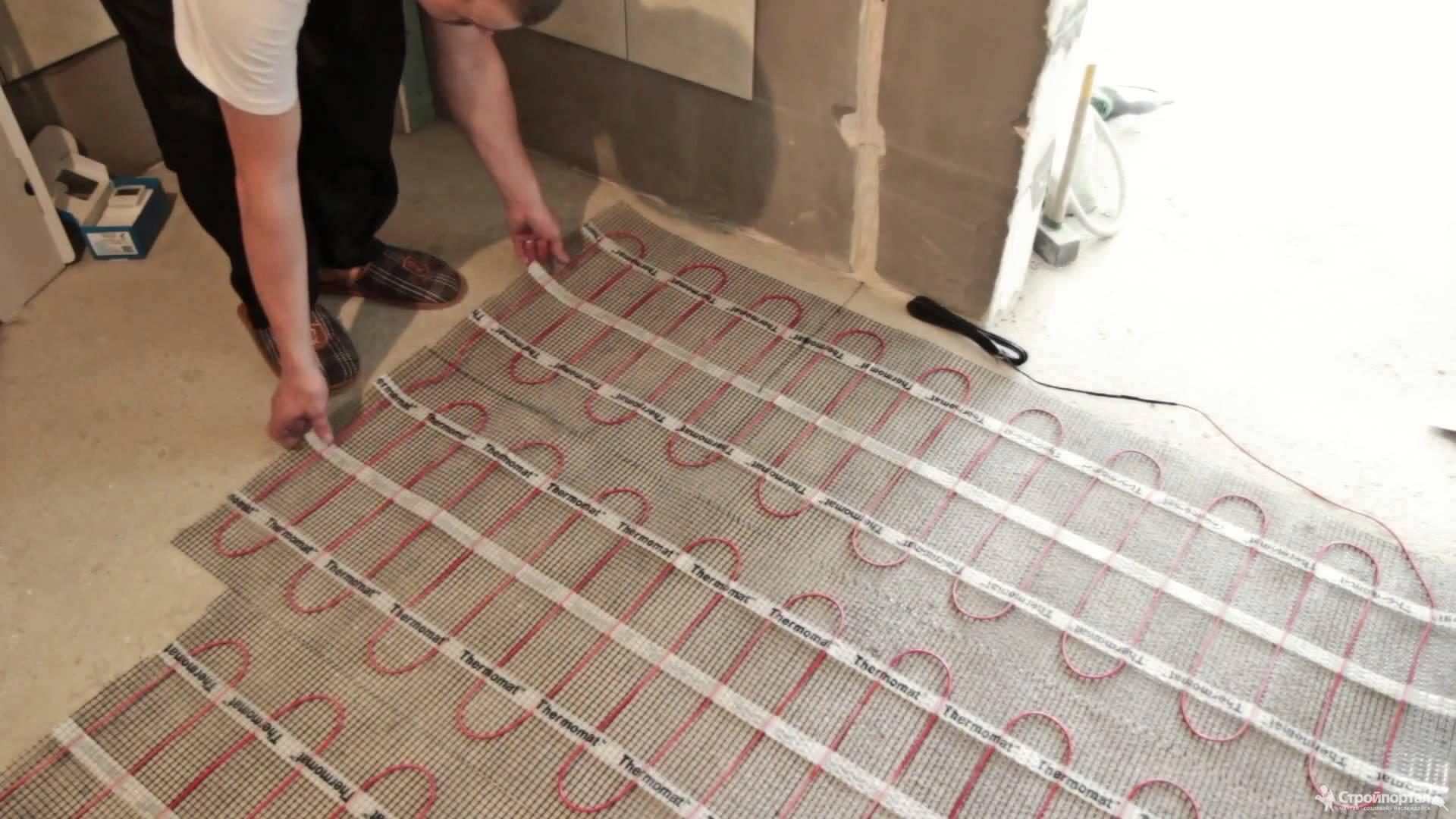

  Укладка ламината на нагревательные маты

• Нельзя крепить пленочные материалы с помощью гвоздей или шурупов.
• При установке на инфракрасный пленочный пол тяжелой мебели необходимо позаботиться о воздушных карманах.
• Нельзя монтировать пленочный пол рядом с печкой, электрическими обогревателями, каминами и пр.
• Нельзя в термопленке самостоятельно проделывать отверстия.
•  Выполнять монтаж при минусовой температуре.
• Нельзя сгибать пленку под углом 90 градусов на пятисантиметровом участке.
• Отрезок пленки не должен превышать 15 метров.
• Недопустим монтаж без заземления.

Электрический теплый пол под ламинат

Ламинат на сегодняшний день является одним из самых популярных видов напольного покрытия. Поэтому многие люди, которые занимаются ремонтом и приобретают данный материал, часто задумываются над тем, как правильно установить теплый пол под ламинат. К выполнению работ следует подходить как можно более ответственно, ведь только в этом случае теплый пол будет выполнять все свои функции, а покрытие будет радовать своим долгим сроком службы.

Теплый пол под ламинат

Ламинат – это покрытие, которое в сравнении с паркетом или паркетной доской обеспечивает куда более низкую температуру пола. Поэтому все люди, использующие данное покрытие для отделки помещения, должны сделать пол более теплым. Монтаж теплого пола под ламинат задача вполне осуществимая, но при этом требующая определенного подхода в своей реализации.

Какой ламинат под теплый пол лучше использовать? При проведении работ следует использовать только специальные виды ламината, которые предназначены как раз для таких систем. Данные виды ламината могут хорошо переносить постоянное воздействие высокой температуры, благодаря чему установка теплого пола не окажет никакого отрицательного воздействия на внешний вид покрытия. Несмотря на это, при укладке ламината все же следует придерживаться определенных рекомендаций.

Маркировка на упаковке ламината

Теплый пол, достоинства и недостатки

Теплые полы обладают целым рядом достоинств:

• Благодаря установке теплых полов можно достигнуть максимально комфортной температуры в каждом помещении.
• Полы такого типа идеально сочетаются с любым интерьером.
• Отлично подходят как для городской квартиры, так и для загородных коттеджей.

Теплый пол делится на несколько типов, каждый из которых обладает своими недостатками и преимуществами:

• Обогрев помещения, при котором используется монтированное под полом покрытие с основой в виде трубопровода. К недостаткам этого типа относится высокие расценки за обслуживание и установку. Помимо этого, для правильной установки данной системы требуется тщательное изучение проекта дома с дальнейшим согласованием с некоторыми инстанциями операций, которые вы собираетесь провести.
• Электрический теплый пол. Недостатком являются высокие траты за потребляемую электроэнергию. Преимуществом – удобство и легкость монтажа.

Одним из наиболее эффективных способов обогрева помещения является инфракрасный теплый пол. Этот экономичный, экологический чистый тип пола идеально сочетается практически с любым видом напольного покрытия.

Если вы укладываете ик теплый пол под ламинат, то никаких серьезных проблем во время проведения работ возникнуть не должно. Чтобы свести к минимуму температурные перепады, которые могут негативно сказаться на состоянии ламината, систему теплого пола необходимо оснастить терморегулятором. Особенно это важно в тех случаях, если ламинат приклеивался к полу.

Пленочный пол идеально подходит для укладки под ламинат

Прежде чем начинать укладку покрытия необходимо включить систему отопления на несколько дней и отключить примерно за 60 часов до работы, что позволит тщательно прогреть пол. Затем можно приступать к укладке материала.

Инструкция по установке

Одним из самых популярных напольных покрытий на сегодняшний день считается ламинат, который можно легко сочетать с системой теплых полов. Ламинированное покрытие обладает высокими показателями влагостойкости, устойчивостью к механическим повреждениям, высокими эстетическими качествами. Также стоит отметить, что на теплые полы под ламинат цена является достаточно приемлемой для большинства людей.

Электрические теплые полы делятся на три вида: кабельный, инфракрасный и пленочный, каждый из которых обладает своими особенностями. Очень часто с ламинатом устанавливают электрический теплый пол с использованием кабеля, так как этот вариант обладает наибольшей теплоотдачей. Благодаря кабелю стяжка нагревается в максимально короткие сроки, а от нее нагревается непосредственно сам ламинат. Однако такой вариант отличается высокими расходами за электроэнергию. Поэтому такие полы лучше устанавливать под керамическую плитку, которая обладает высокими показателями теплопроводности.

Рекомендуем к прочтению:

Электрический кабельный теплый пол

Из всех вышеуказанных систем под ламинат больше всего подходит инфракрасный пол, так как он достаточно экономичный и при этом эффективный. Кроме этого, полы этого вида экологически чистые и полностью безопасны для здоровья людей. Подробнее о конструкции в статье — пленочный теплый пол.

Инструкция по монтажу

Прежде чем начинать монтажные работы, следует убрать из помещения все трубы и радиаторы, после чего снять старое напольное покрытие и выровнять рабочую поверхность.

Теплоизоляция нередко изготавливается на основе отражающих, фольгированных и прочих материалов. Необходимо подготовить теплоизоляционный материал в соответствии с размерами помещения и уложить его металлизированной стороной наверх. Полосы рекомендуется соединить при помощи скотча.

Склеивание стыков теплоизоляции скотчем

Инфракрасную пленку можно укладывать не на всю рабочую поверхность. При ее укладке от стен следует отступить около 10 см. Запрещается укладывать термопленку внахлест. Для присоединения терморегулятора необходимо выбирать как можно более удобное место, например, рядом с проводкой.

Провода следует укладывать параллельно пленке, а в местах расположения медных прожилок на пленке закрепить плоскогубцами. Места соединений следует отделать теплоизолирующим материалом. Концы медных проводников можно обработать при помощи силиконового герметика.

Подключение терморегулятора может быть как внутренним, там и наружным. Чтобы сделать внутреннее подключение, в стене необходимо сделать углубление, после чего проштробить в ней отверстия для проводов. Если необходимо установить терморегулятор с наружной стороны, то здесь потребуется установка на стене специального пластикового короба.

Подключение терморегулятора теплого инфракрасного пола

Затем необходимо активировать терморегулятор, который подсоединен к теплому полу. По истечении нескольких минут требуется проверить все сегменты пола, которые должны хорошо прогреться. У холодных сегментов (если таковые имеются) следует проверить подключение. При помощи тестера проверяются места соединений и срезов.

Заземление производят с использованием фольгированного скотча, конец которого соединяется с проводом, по всем диагоналям и длине пленки. Для предотвращения повреждений используют поливиниловую вспененную пленку.

Рекомендуем к прочтению:

Так же можно ознакомиться с материалом «Укладка теплого пола. Варианты» и изучить дополнительную информацию о том, как класть теплый пол.

Советы по укладке теплого пола под ламинат

Чтобы при самостоятельной укладке теплого пола свести к минимуму вероятность появления различных проблем, следует воспользоваться несколькими проверенными советами от профессионалов.

Для начала необходимо подготовить план, в соответствии с которым будет осуществляться укладка. Подготовку этого плана желательно доверить профессионалам, которые также могут посоветовать, какой именно лучше купить теплый пол под ламинат. Помимо этого, можно использовать специальные компьютерные программы.

План теплых полов 3-х комнатной квартиры

• Если в квартире потолки не слишком высокие, то рекомендуется выбирать системы с небольшой высотой конструкции. Если вы ищете какой-то определенный бренд теплого пола, отзывы людей, которые приобретали данные системы, обязательно помогут определиться с выбором.
• Рекомендуется отдавать предпочтение именно тем системам, которые предусматривают возможность непрофессионального монтажа.

Во время работ под систему подогрева пола следует использовать слой дополнительной теплоизоляции. Благодаря этому тепло не будет уходить вниз, а станет подниматься вверх.

• В тех случаях, если пол находится рядом с грунтом или сырым погребом, следует подумать о дополнительной гидроизоляции.
• Термодатчик необходимо располагать в середине конструкции, что позволит сэкономить провода. Кроме этого, он обязательно должен располагаться в прохладном месте. Для термодатчика с проводами потребуется использование гофротрубы.

Установка термодатчика ИК пола

• Монтаж конструкции нужно выполнять с учетом возможности ее дальнейшей замены или ремонта.
• В помещениях, в которых температурный режим отличается друг от друга, нельзя использовать одинаковую систему подогрева (например, если речь идет о балконе и спальне). Теплый пол, стоимость которого зависит от вида нагревательных элементов, обязательно должен подходить к климату того или иного помещения.

Крайне не рекомендуется установка термопленки в помещениях с повышенным уровнем влажности.

• Пленочные материалы запрещается крепить при помощи шурупов или гвоздей.
• Устанавливая на инфракрасный пленочный пол тяжелую и массивную мебель, необходимо заранее позаботиться об обустройстве воздушных карманов.
• Пленочный пол запрещается монтировать рядом с электрическими обогревателями, печами, каминами и т.д.
• Допустимая длина отрезка пленки не должна быть больше 15 метров.
• Запрещается выполнять монтаж пленки, если температура воздуха минусовая.
• Запрещается самостоятельно делать в пленке отверстия.
• Кроме этого, запрещается осуществлять монтаж пленки без заземления.

Пленочные теплые полы под ламинат – рекомендации и особенности

После укладки ламината на протяжении 3х дней в помещении следует оставлять один и тот же температурный режим. С началом отопительного сезона температуру необходимо тщательно регулировать: теплый пол требуется прогревать до тех пор, пока его температура не станет наиболее оптимальной, постепенно увеличивая мощность на 5-6 градусов. Такую температуру устанавливают на 4 дня, после чего температуру снижают по той же системе на 5-6 градусов ежедневно до тех пор, пока температура пола не станет порядка 15-20 градусов. Под мебелью и высокими коврами температура пола может быть выше, поэтому во время укладки ламината заделку швов следует делать прочнее. Наиболее оптимальный уровень влажности в помещении будет составлять порядка 50-70%.

При укладке ламината на теплый пол в стяжке могут появиться определенные проблемы. В большинстве случаев теплые полы включают в себя нагревательные кабели, укладываемые в стяжку. Когда система включается, она сначала прогревает стяжку, после чего уже начинается обогрев напольного покрытия.

В таких ситуациях начинаются проблемы с подложкой, которая используется для шумо- и  теплоизоляции. Обычно ламинат укладывается на эту самую подложку, из-за чего тепло пропускается очень плохо, не позволяя прогреться полу до необходимой температуры. Если же отказаться от использования подложки, то шумы от работы теплого пола станут слишком заметны.

В таких случаях нагревательный кабель рекомендуется укладывать под наливной пол или тонкую стяжку. Толщина подложки в этом случае должна составлять до 3х мм., которая под весом конструкции потеряет еще 1мм. свой толщины. Шумоизоляционные качества при этом останутся такими же, а теплопроводность будет находиться на самом высоком уровне.

Ламинат уложен на бетонную стяжку с теплым электрическим полом

Также рекомендуется использовать нагревательные маты или фольгу. При укладке теплого пола по такой технологии в применении стяжки нет никакой необходимости, а эффективность обогрева заметно повышается.

Монтаж теплого электрического пола – обзор способов, видео

Основных видов теплых полов всего два: электрические и водные. Однако способов их монтажа гораздо больше! Ведь установка зависит от многих факторов: вида напольного покрытия, качества стяжки, ровности плиты и т.д.

Читайте, какие варианты монтажа теплого пола бывают, и смотрите видео с инструкцией.

Смотрим на то, что лежит сверху теплого пола

Способы монтажа выделяют в зависимости от того, что укладывают поверх теплого пола:

Теплый пленочный пол от ламината отделяет всего лишь полиэтиленовая пленка

1. Монтаж теплого пола под ламинат или паркет

Прямо под ламинат, без стяжки, монтируют только инфракрасный теплый пленочный пол (один из видов электрических полов).

Установка теплого водяного пола и двух видов электрических полов — кабельного и стержневого инфракрасного – происходит иначе. Сначала на плиту или стяжку укладывают гидроизоляционный материал (чтобы плита не нагревалась), потом теплый пол, а его, в свою очередь, сверху закрывают стяжкой (толщина которой не менее 3 см).

Почему не кладут сразу напольное покрытие? Во-первых, такие теплые полы слишком рельефные, и ламинат с паркетом над ними будут ходить. Во-вторых, у перечисленных видов электрических полов бывают утечки тока. Поэтому стяжка нужна для вашей безопасности.

Хотите знать подробнее, как происходит монтаж инфракрасного теплого пленочного пола? Смотрите видео:

2. Монтаж теплого пола под линолеум

Все происходит по той же схеме, что и с ламинатом.

3. Теплый пол под плитку

Плиточный клей наносят прямо на теплый пол

Монтаж инфракрасного пленочного пола под плитку обычно не делают, т.к. пленка от плиточного клея портится, как и от стяжки. Водяной пол монтируют, как обычно. То есть сначала идет стяжка, и потом плитка с плиточным клеем.

Технология монтажа кабельного и стержневого теплого пола здесь несколько иная, чем обычно. Стяжку не делают, на теплый пол сразу укладывают плитку. Правда, толщина слоя плиточного клея должна быть как минимум 3 см.

Вы можете все переиграть: сначала сделать стяжку в 2 см, а потом уложить плитку. Времени уйдет больше, но зато сэкономите плиточный клей. Да и, признаться, наносить его толстым слоем неудобно.

Под деревянный пол электрический кабель укладывают так

4. Укладка под деревянный пол

Деревянный пол устанавливают на некоторой высоте от основного – на деревянных лагах. Поэму теплый пол (за исключением пленочного) под ним укладывают в совершенно открытом виде. Кстати, так даже сподручнее: если произойдет поломка, не придется разбирать все стяжку. Достаточно снять доски – и все, как на ладони!

В некоторых местах кабель или труба могут пересекаться с лагами. Поэтому монтаж деревянного пола в этом случае происходит не совсем традиционно – приходится устанавливать «прерывистые» лаги. Так работа идет немного дольше, но идет ведь – что уже хорошо.

Если какая-нибудь доска пола приходится местом крепления на кабель или трубу, гвоздь туда не вбивают – его смещают в сторону.

5. Монтаж теплого пола с наливным полом

Здесь, как с плиткой, есть несколько вариантов: сначала делать стяжку, а потом уже наливной пол. Или сразу заливать наливной пол толщиной в 3 см. От тепла он не портится.

Как делают монтаж наливных полов? Читайте по ссылке!

монтаж электрического кабельного и пленочного

Сегодня потребители услуг ЖКХ максимально стремятся сократить свои счета на отопление, не желая при этом снижать уровень комфорта в квартирах. В свете данных обстоятельств — система теплый пол под ламинат реальная альтернатива радиаторам в традиционных схемах отопления. Она не занимает места, и не уродует дизайн комнат. Поскольку теплые полы равномерно расположены по всей площади, в помещении нет теплых и холодных мест.

Расход электроэнергии на нагрев — предельно низок, в связи с тем, что система работает в низкотемпературном режиме. При таком обогреве меньше пыли, а пылевые клещи не могут выдержать температуру пола, что приводит к улучшению санитарных условий проживания, особенно для детей и астматиков.

Содержание статьи:

Как сделать теплый пол под ламинат

Существует два конструкционных типа нагрева теплых полов, которые собственник может установить в своем помещении: водяной или электрический. Оба используют технологию лучистого низкотемпературного тепла. Нагрев людей и предметов в комнате происходит от напольного покрытия, в отличие от традиционной радиаторной системы отопления, греющей воздух в комнате и при этом теряющей до 20% тепла.

Теплый пол электрический под ламинат, виды греющих элементов:

1. Электрический (ЛЭТП). Такие обогреватели доступны в виде мата или кабельной системы. Обе преобразовывают электроэнергию в лучистое тепло. Греющие маты применяют ультратонкие электрические нагревательные провода, предварительно прикрепленные к готовому материалу, который можно просто раскатать и прикрепить скотчем к основанию. Греющие кабели имеют форму электропровода произвольной формы, устанавливаемого непосредственно внутри основания.
2. Водяной (ЛВТП) — также известный как гидравлический пол с нагревом. В нем теплоносителем служит вода, которая циркулирует по трубопроводным контурам в низкотемпературном режиме от традиционного котла или теплового насоса, проложенные внутри основания под отделкой или деревянного пола.

Технические требования

Перед тем как выбрать ламинатное покрытие для системы отопления ЛЭТП учитывают ряд характеристик: слой пирога, плотность и коэффициент теплопроводности. Специалисты рекомендуют придерживаться «золотой середины» — толщина покрытия пропорциональна устойчивости к температурным деформациям и обратно пропорциональна скорости нагрева, поскольку увеличиваются теплоизоляционные свойства «пирога».

Для того чтобы помочь потребителям сделать выбор, ламинат имеет сертификацию и маркировку, обозначенной на изделии специальными символами, которую уточняют перед тем, как выполнить монтаж теплого пола под ламинат:

• U/S изображающие формы греющего элемента;
• стрелки, направленные вверх — символизируют тепловой воздушный поток;
• +С — символизирует высокую температуру на поверхности;
• h3O — водяной греющий элемент;
• Е1/Е0 — низший эмиссионный класс. Отдельно в паспортной документации указывают тип применения — вода, электричество или инфракрасная пленка.

Основные требования к ламинату, работающего в отопительной системе:

1. Устойчивость к высокотемпературному режиму. Этому требованию отвечает практически весь современный ламинат с хорошей устойчивостью к механическим нагрузкам.
2. Отличная теплопроводность. В данном параметре, важно знать коэффициент КТС, возрастающий с ростом толщины напольного пирога. Специалисты советуют выбирать со значением КТС 0.15 м2*K/Вт.
3. Температура нагрева в сертификате, обычно, указывается — 27°С, а максимально допустимая величина — 30°С. Перегрев ламината чреват деформацией и образованием формальдегида.
4. Минимальный класс эмиссии, применяют покрытие Е1 или Е0.
5. Замковое соединение. Предпочтительный вариант замок — защелка по форме «клик». На сегодня самое прочное соединение, возможность возникновения щелей в такой конструкции практически сведена «на нет».
6. Подложка с хорошей теплопроводностью и толщиной 1.5-3.0 мм. Специалисты рекомендуют уложить особую подложку с перфорацией.

Важно! К системе водяных теплых полов предъявляются дополнительные требования -толщина более 8 мм и влагостойкость.

Проблема выделения токсичных веществ

В технологии изготовления ламинатных покрытий используют связующий материал из феноло-формальдегидных смол, содержащие ядовитое и токсическое вещество формальдегид. Скорость испарения этих соединений зависит от температуры пропитанных изделий. По требованиям международных и отечественных стандартов производители обязаны обозначать допустимую внутреннюю температуру воздуха в комнате, при достижении которой начинается я процесс образования, обычно, это 27 C.

Для предупреждения появления вредных веществ в воздухе внутри помещений рекомендуется придерживаться таких правил:

1. Не допускать превышение предельных температур.
2. Контроль температуры выполняют с установкой термодатчиков.
3. Обеспечивают нормы по естественной вентиляции в помещении.
4. Приобретают материал с классом E0 — полное отсутствие эмиссии и E1 — минимальный % присутствие. Несмотря на то, что безопасный ламинат имеет цену несколько дороже, он гарантирует безопасное воздушное пространство в жилых комнатах.
5. После установки системы ЛЭТП, ее проверяют на работоспособность по рабочим параметрам, и на наличие формальдегида. Это рекомендуется выполнять без присутствия жителей в комнате. Если появится запах какой, напоминает новую мебель — проверяют температурный режим и проветривают помещение.

Обратите внимание! Присутствие вредных соединений формальдегида хорошо контролировать портативным газоанализатором. Предельно допустимая концентрация этого вещества в воздухе составляет — 0.05 мг/м3, среднесуточный показатель — 0.,01 мг/м3.

Выбор

Ламинатное покрытие относится к теплым материалам, однако его собственной температуры мало, чтобы создавать комфортные условия проживания. Поэтому для использования его в системах отопления потребуется устанавливать греющие элементы.

Широко применяемые системы ЛЭТП:

1. Пленочный тип с инфракрасным процессом нагрева. Применяется в условиях сухого монтажа, без поднятия общего уровня пола. Монтаж плёночного элемента возможен практически сразу же после окончания подготовительных мероприятий по обустройству пола. Инфракрасный метод — современная энергоэффективная разработка в сфере отопления помещений. Пленка стелется на теплоотражающую поверхность, после чего приступают к установке финишного слоя.
2. Тонкослойные греющие маты. В их конструкцию вводят тонкий кабель, закрытий в многоуровневой изоляции. Данный метод используют для термочувствительного ламината в условиях сухого монтажа.
3. Стержневый теплый пол — инфракрасный ЛЭТП обладающий свойством саморегуляции. Монтируется в тонкую стяжку повышающую до 30 мм.
4. Греющий кабель нужно класть в стяжку. Работы могут выполняться при капитальном ремонте помещения, увеличение уровня пола допускается до 50 мм.
5. Электрический кабель. Он трансформирует электроэнергию в тепловую. Могут применяться провода с одной или двумя жилами. Специалисты советуют в жилом секторе устанавливать двухжильные кабеля, имеющие меньший удельный расход электроэнергии на выработку единицы тепла и более простые операции при монтаже. Для того чтобы обезопасить систему от локального перегрева, используют саморегулирующий кабель, контролирующий температуру по всей своей длине. Если на участке повышается температура, то на нем увеличивается сопротивление, падает ток и соответственно снижается температура.
6. Классические тонкостенные нагревательные маты. В них также укладывают тонкий кабель, без защитной изоляции, общая толщина слоя не превышает 1.0 см. Это самый распространённый и простой способ создать систему ЛЭТП в доме своими силами. Она обладает повышенной долговечностью и может использоваться до 25 лет.

Важные особенности при выборе

Систему ЛЭТП выбирают совместно с покупкой ламината, поскольку они должны соответствовать друг другу. Совместимость определяется, прежде всего, характеристиками изделия, в связи с чем обращают внимание на следующие важные показатели:

1. Теплопроводность ламината и способность его работать с повышенными температурами, у него должен быть соответствующий значок, например, «Warm Wasser» позволяет применять материал в системе водяного теплого пола.
2. Класс эмиссии опасных веществ, должен быть нулевым или минимальным, например, «Е1» допускает присутствие формальдегида — ниже 10.0 мг на 100 г покрытия в сухом состоянии.
3. Высококачественный ламинат не может быть дешевым, однако даже с приличной ценой он принесет много потенциальных выгод покупателям в будущем, особенно в качестве создания здоровой среды проживания.

Выбор электрического теплого пола под ламинат

Принцип электрического нагрева пола реализуется благодаря размещению элементов под покрытием сети греющих проводов. В зависимости от геометрической формы помещения выбирают нагревательные маты, которыми удобно накрывать сразу большие поверхности или отдельные нагреватели, которые можно провести в самый удаленный угол. Маты, обычно, немного дешевле, поскольку конструкции их можно делать на заводе с низкими удельными затратами.

Провода располагают сверху изоляции. Они подходят под разные типы покрытия полов. Допускаются применять тонкослойные, не выше класса 1.5, классифицируемого, как слишком толстый.

Преимущества электрического способа нагрева теплых полов:

• Широкая область применения, маты можно положить не только в жилых, но и в общественных зданиях;
• регулировка температуры отопления при помощи встроенного терморегулятора;
• возможность использования, как в качестве основного источника отопления, так и вспомогательного, например, при применении нетрадиционных энергоносителей — солнечных панелей;
• простота в монтаже и обслуживании, готовые элементы систем можно монтировать самостоятельно без привлечения специалистов;
• длительные сроки эксплуатации и высокие гарантийные условия от производителя;
• не требуется дополнительных систем теплоснабжения и оборудования;
• равномерный низкотемпературный режим на поверхности нагрева.
• При выполнении монтажных работ не требуется дополнительное оборудование.

Такие системы, при множестве преимуществ, все же обладают недостатками:

• Большие эксплуатационные расходы ЛЭТП;
• возможность поражения электротоком, в среде с повышенной влажностью;
• создание магнитного поля, негативно воздействующего на организм человека;
• деформация ламината, при неправильном подборе или монтаже;
• необходимость отдельной мощной линии электропитания системы ЛЭТП.

Особенности монтажа

Монтаж теплых полов под ламинат, начинают после того, как будет выполнен комплекс подготовительных работ. Вначале выполняют комплектацию оборудования и ламината, предварительно проверяют правильное соотношение параметров системы. Например, обращают внимание на вариант кабельной продукции, она может быть либо саморегулирующего типа, либо резистивного.

Обратите внимание! Несмотря на то, что оба варианта успешно используются в системе ЛЭТП, второй обязан обеспечить плотный контакт в стяжке пола. При его установке, учитывают тот факт, что в дальнейшем на него запрещено устанавливать мебель. Важным функциональным узлом системы является терморегулятор — электронное устройство, которое устанавливают в схему для автоматического поддержания температуры нагрева.

Укладка теплого пола под ламинат с применением греющего кабеля:

1. Определяют план укладки провода, предварительно выполнив схему с размещением всех нагревательных элементов, учитывая конструктивные особенностей комнаты.
2. Выбирают место закрепления терморегулятора.
3. На стене выбивают отверстие и штробят канал для проводки.
4. Термостат устанавливают в пластиковый корпус нарасстоянии не более 1 метра от уровня пола.
5. Устанавливают монтажные трубы для силовых проводов греющих элементов и датчика температуры.
6. Следят, чтобы черновая поверхность пола была относительно ровной и чистой.
7. Монтируют демпферную ленту по периметру объекта.
8. Расстилают теплоизолятор с отражающим слоем с допустимым слоем теплоизоляции — 20 мм.
9. Выполняют фиксацию греющих ленточных элементов, которые должны укладываться по схеме.
10. Рекомендуется фиксировать элемент в виде змейки с шагом закрепления — 0.50 м.
11. Перед окончательным монтажом элемента, подводят питание к термостату.
12. Заливают стяжку цементным раствором, толщиной 31-50мм.
13. После затвердевания раствора требуется подключить кабель.
14. После проверки электросхемы на правильность сборки элементов подключают систему к питанию и проводят пробный пуск, с целью проверки работы всей системы перед окончательной заливкой.

Водяной теплый пол

Принцип водяного теплого пола функционирует благодаря замкнутой системе труб, соединенных с источником нагрева, обычно с газовым котлом и циркуляционным насосом, который прокачивает нагретую воду по контурам отопления. Возможность равномерного распределения тепла по площади и отсутствие воздушных потерь, позволяет системе работать в низкотемпературном режиме, что благотворно влияет на работоспособность котла и эффективность процессов теплопередачи.

К недостаткам этой системы можно отнести изначальный более высокий ценовой барьер на приобретение котла и труб и монтажные работы поскольку необходимо приглашать для выполнения монтажных работ — специалистов.

Конструкцию ЛВТП нужно укладывать четырехслойной:

• Гидроизоляционная мембрана, необходимая, чтобы изолировать пол от плиты перекрытия;
• теплоизоляционное покрытие для создания экрана нагревательного контура;
• греющий контур, выполненный из трубопроводов и бетонной стяжки;
• финишный слой, для завершения монтажа требуется постелить ламинатное покрытие.

Преимуществами водяного пола являются:

• Равномерность прогрева дома методом излучения тепла, а не конвекционным обогревом воздуха через радиаторы;
• аккумуляция тепла, при останове источника нагрева, пол долго остается теплым;
• высокие качества воздуха, соответствует всем рекомендациям ВОЗ;
• отсутствие традиционных радиаторов, освобождает полезный объем комнаты и улучшает еедизайн;
• низкие удельные расходы электроэнергии на выработку единицы тепловой энергии;
• оптимальный вариант, для того чтобы стелить такую систему в загородном доме при наличии бойлеров косвенного нагрева или нетрадиционных систем отопления;
  длительный срок эксплуатации.

Недостаток комплекта ЛВТП- возможные утечки из-за прорыва труб, могут привести к порче ламината.

Дополнительная информация. Выполнение конструкции в форме сложного «слоеного пирога», требует опыта в выполнении работ по монтажу и наладке, необходимость основного источника горячей воды.

Сравнение водяного и электрического пола

Теплый пол может отличный способ обогрева любого дома, имеет эстетичный вид, экономит пространство и дешевле в эксплуатации. Однако, одно решение, которое сложно принять пользователю — это выбрать водяную или электрическую систему. К сожалению, в этом вопросе не существует универсального ответа. Пользователь должен сам сравнить все плюсы и минусы каждого типа отопления

Показатели	Электрическая система	Водная система
Тип нагревательного элемента	Электрические нагревательные провода или нагревательные маты подключены к электросети.	Нагревательные трубы , у которых циркулирует вода, нагреваемая в котле .
Способ установки	Реконструкция действующей системы отопления	Монтаж во время нового строительства или капитального ремонта объекта .
Эксплуатационные расходы	Высокие из тарифов на электроэнергию .	Самые низкие затраты,в долгосрочной перспективе, из-за низкой стоимости природного топлива
Стоимость оборудования	Дешевле из-за отсутствия дорогостоящего оборудования	Дороже в 3-4 раза, в связи со значительными капитальными вложениями на приобретение котельного оборудования и системы трубопроводов
Стоимость монтажных работ	Дешевле	Дороже , также требуется привлечение сертифицированных специалистов
Продолжительность установки	Быстрое время установки. Некоторые системы могут быть установлены за 30 минут.	В общем случает установка в месте с обвязкой котельного оборудования займет от 10 до 20 дней
Срок службы	25 лет	50 лет

Рекомендации

Буквально, каких-то 10 лет назад не было о речи, о том, чтобы использовать ламинат в системе ЛЭТП, он рассыхался, коробился, а по поверхности расходились трещины.

Дополнительная информация. Производители материала поработали над усовершенствованием материала, и сегодня он стал самым популярным финишным покрытием для ЛЭТП.

Тем не менее, в этой системе все еще остается много «подводных камней», в которых пользователю трудно разобраться самостоятельно. Для того чтобы не разочароваться в будущем лучше прислушаться к мнению специалистов и покупателей:

1. Ламинат для водяной системы теплого пола не допускается применять в электрических системах нагрева и наоборот.
2. Теплоизоляционные свойства материала влияют на качество нагрева. По нормам ЕС коэффициент для финишной обработки не должен быть более 0.15 м2*K/Вт. Также потребуется в суммарном выражении учитывать сопротивление подложки. Общий коэффициент находится в прямо пропорциональной зависимости с толщиной, которую рекомендуется выбирать как можно меньше, не более 10 мм.
3. Класс ламината требуется выбирать по назначению помещения, чем выше, тем лучшее качество. В большинстве случаев рекомендуется класс 32 или 33. В детской, спальне и прихожей допускается класс 21 и 22.
4. При выборе соединения лучше выбирать соединение не клеевого, азамкового типа.
5. При этом обращают внимание на вид замков — Click или Lock. Первый более надежный, поскольку сложный и защелкивающийся. Второй работает по принципу соединение «шип-паз».

Полы с подогревом под ламинат приятны на ощупь, и благотворно влияют на организм человека, создавая комфортную среду обитания. Этот экономный вариант также интересен пользователям, которые обеспокоены ценами на услуги ЖКХ. Большим аргументом в пользу повышения пользовательского рейтинга такой системы отопления, является ее долговечность. Трубы, используемые для напольного отопления на водной основе, имеют срок службы 40-50 лет. Электрические элементы не менее 20-25 лет.

советы и рекомендации, 20 фото

Теплые полы – современное решение, которое не только согревает, но и позволяет оптимизировать энергозатраты дома. Подобное решение пользуется популярностью как в квартирах, так и в частных домах. При этом различают несколько разновидностей технологии. Одна из них – электрический теплый пол.

Конструкцию можно сочетать с любым внешним покрытием. В том числе, с ламинатом. Главное – остановиться на качественной системе нагреве, правильно подобрать покрытие и грамотно произвести установку.


Укладка ламината на электрический теплый пол

Система теплого пола

К главным достоинствам системы теплого пола относится повышение комфорта. Дополнительный нагрев напольного покрытия особенно актуален в холодное время года на первых этажах дома. С теплым полом вам будут не страшны сквозняки, и в доме не придется дополнительно устанавливать ковры. Однако у технологии ессть и недостатки. Один из них сложность монтажа. Если с укладкой ламината сможет справиться даже новичок, то установка теплого пола требует ряда профессиональных навыков.


Электрический теплый пол

Электрический теплый пол отличается от аналогов простой установки. Различают два типа электрического пола: пленочный инфракрасный и кабельный. Первый относится к наиболее современным теплым полам. Система пленочного теплого пола – это тонкий материал, излучающий электромагнитные импульсы заданной частоты. Взаимодействуя на окружающую среду, эти импульсы повышают температуру. Подобное воздействие обеспечивает равномерный и щадящий прогрев. К минусам покрытия можно отнести повышенную хрупкость пленки.


Уладка теплого электрического пола

Кабельный пол – система, состоящая из кабеля, уложенного под напольным покрытием. Монтаж производится на армирующую сетку или ленту, снабженную фиксатором. Для монтажа системе обязательна бетонная стяжка толщиной до 4 см. К недостаткам системы стоит отнести высокое потребление электроэнергии. Стоит также отметить, что при укладке подобного теплого пола важно учитывать расположение мебели – если кабель будет проходить под диваном или габоритным шкафом, не исключено, что регулярное давление приведет к повреждению.


Укладка инфракрасного пола

Чаще всего под ламинатное покрытие устаналивают не простой кабель, а тепломаты. Это – тоже кабельный вариант, но нагревательный элемент тоньше и предварительно уложен в маты. К достоинствам системы можно отнести простоту установки и возможность сэкономить за счет уменьшения толщины бетонной стяжки.

Выбор ламината для теплого пола

Выбор ламината всегда зависит от личных предпочтений и бюджета. Вы можете выбрать панели коммерческого класса с повышенной устойчивостью к высокой проходимости и механическим воздействиям. Либо остановиться на более доступым классических вариантах. Однако специалисты не рекомендуют экономить на материале.


Ламинат в дизайне гостиной

Ламели ламината всегда имеют верхний зщитный слой. Чем дешевле ламели, тем более токсичный состав используется для защиты. При незначительном нагревании напольного покрытия могут выделяться ядовитые пары формальдегида. Это небезопасно для эксплуатации в жилом пространстве. Поэтому лучше переплатить за более экологичные материалы.


Ламинат в интерьере

Еще один момент, на который также стоит обратить внимание: устойчивость ламината к термическому воздействию. Чем выше данный параметр, тем дольше прослужит покрытие. Специалисты советуют отдавать предпочтения ламелям с показателем теплового сопротивления не выше 0,15 м2 К/Вт. На этапе ремонтных работ лучше отдать предпочтение более дорогому материалу. Это позволит в будущем сэкономить на замене напольного покрытия и вынужденной реставрации.


Светлый ламинат в интерьере

Чем тоньше будет ламинат, тем больше тепла посупит в комнату. Однако панели с минимальной толщиной обладают повышенной хрупкостью. Потому эксперты рекомендуют приобретать материал средней толщины, до 8 мм. Другой показатель, который также имеет значение при выборе ламината – тип замка. Для укладки на теплый пол не стоит выбирать ламинат, соединяемый клеевым методом.


Монтаж теплого пола в ванной

Нюансы укладки ламината на теплый пол

При укладке ламината на теплый электрический пол важно подобрать подходящую подложку. Чаще всего в этом случае рекомендуют эсктрудированный перфорированный полистирол и пробку. Это – пористые, дышашие материалы, которые не перегреваются и хорошо пропускают воздух.


Укладка ламината на инфракрасный пол

Схема монтажа зависит от типа теплого пола. При работе с инфраскрасным полом после удаления старого покрытия необходимо подготовить поверхность и закрыть стяжку теплоизоляцией. Затем укладывается теплый пол. Для этого термопленку необходимо разрезать так, чтобы цельное покрытие повторяло площадь помещения. При разрезании важно не затрагивать элементы нагрева. Материал укладывается медной шиной вниз. Фрагменты термопленки соездиняются между собой при помощи скотча.


Ламинат и электрический пол

Следующий шаг — подключение системы. К термопленке следует прикрепить зажимы с проводами, изолированными с двух сторон. В теплоизоляции пола следует сделать разревы под првода и зажимы. Устанавливается терморегулятор и производится укладка ламината.

Работа с кабельным теплым полом также начинается с расчистки пространства. Затем устанавливаются терморегуляторы – один устанавливается к стене на высоте не более 0,3 м от уровня пола. На стену наносится разметка о расположении прибора, после чего необходимо просверлить отверстие для терморегулятора. Также следует подготовить канал для укладки силовой линии.


Система инфракрасного пола

После подготовки чернового пола производится укладка теплоизоляции. На материал монтируется металлическая лента для раскладки кабеля. Следущий шаг – установка нагревательных элементов. Для этого кабель или блоки укладываются на расстоянии в 5 см с учетом расположения мебели. Провод должен быть удален от нагревательных приборов как минимум на 10 см. Провода покрытия крепятся к монтажной ленте и укладываются змейкой. При работе с блоками важно также закрепить каждый элемент на монтажной ленте.


Подложка под ламинат

В завршение на расстоянии 50-60 см от стены устанавливается датчик температуры. Провода от датчика до терморегулятора рзмещаются в гофру, которая ранее была уложена в щебне. Концы монтажных проводов и датчик температуры подключается к терморегулятору. Канал с проводами маскируется строительным раствором. В теплоизолляции через каждые 40 см покрытия делаются технологические отверстие 10 на 15 см. Тонким слоем заливается цементная стяжка. После того, как стяжка полностью высохла – можно приступать к укладке ламината. Обычно процесс высыхания занимает от недели до 22 дней, в зависимости от выбранного состава.


Электрический теплый пол под ламинатным покрытием

Готовое напольное покрытие можно вводить в эксплуатацию не раньше, чем на 4 сутки после завершения работ. В дальнейшем необходимо следить за перепадами температуры и влажности в помещении. С наступлением отопительного сезона стоит снизить температурный режим теплого пола.

Особенности ламината под теплый пол

Теплый пол – незаменимая технология в квартире и частном доме. Однако при работе с ней важно выбирать устойчивое напольное покрытие, которое не боиться повышенных температур и дополнительного воздействия. Наибольшие сложности в этом случае доставляет ламинат. Этот материал не приспособлен к термическому воздействию, при нагревании может выделять токсичные пары.


Необычныя кладка ламината

Однако если ваш дизайн-проект предполагает ламинатные ламели, но при этом вы не хотели бы отказываться теплого пола – вы вполне можете совместить напольное покрытие с данной технологией. Главное – не экономить на материале и внимательно изучать характеристики от производителей.


Ламинат в интерьере спальни

С укладкой ламината на теплый пол справиться каждый. Монтаж системы теплого пола требует больше профессиональных навыков, поэтому эту задачу лучше доверить экспертам. Это позволит сэкономить и упростит работу по созданию теплого напольного покрытия.

Монтаж полосатого теплого пола под ламинат и паркет

1.

Меры безопасности и предосторожности

• При монтаже необходимо использовать испытанные и рекомендованные производителем материалы.
• Не допускается включение системы с неизолированными контактами.
• Нагревательная пленка должна располагаться только на свободном от мебели участке помещения. Запрещается укладка нагревательной пленки под стационарную корпусную мебель и мебель без ножек.
• Запрещается на длительное время оставлять на полу в зоне нагрева предметы, препятствующие отдаче тепла поверхностью пола (одеяла, ковры и т.п.).
• Запрещается эксплуатация системы без терморегулятора.
• Суммарная электрическая мощность системы не должна превышать максимально допустимую мощность терморегулятора.
• Рекомендуется использование устройства защитного отключения (УЗО) с током отключения 30 миллиампер.
• Запрещается использование системы пленочного электрического подогрева в опасных местах (ванных и душевых помещениях) без дополнительной гидроизоляции.
• Все подключения к терморегулятору и электрической сети должны быть выполнены согласно установленным стандартам. Монтаж электрических соединений должен проводиться квалифицированным специалистом. Неправильно установленные и плохо закрепленные соединительные коннекторы являются причиной перегрева электрической цепи и выхода системы из строя.

2.

Для монтажа полосатой инфракрасной пленки под ламинат, паркет, ПВХ-плитку Вам потребуются:

• Терморегулятор с выносным датчиком температуры пола.
• Следующие комплектующие:
  • Теплоизоляционный слой — специальная теплоотражающая подложка под нагревательную пленку.
  • Наборы для подключения — комплект коннекторов для подключения проводов и бутилкаучуковой изоляции для токопроводящих шин.
  Одного набора достаточно для подключения одной полосы нагревательной пленки.
  • Термостойкий фиксирующий скотч — фиксирование между собой листов подложки, нагревательной пленки, проводов.
  • Провод ПВ-3 (ПуГВ) — медный одножильный провод для подключения пленочного теплого пола.

• Инструменты:
  • Измерительная рулетка — проведение измерений при монтаже.
  • Маркер — разметка подложки и нагревательной пленки.
  • Канцелярский нож — резка теплоизоляционного слоя.
  • Ножницы — резка нагревательной пленки.
  • Стриппер — резка и зачистка электрических проводов.
  • Пассатижи — присоединение коннекторов к токопроводящим шинам и проводам.
  • Шлицевая (плоская) отвертка — установка терморегулятора и подключение проводов.
  • Измерительный тестер — проверка правильного функционирования нагревательной пленки.

Порядок монтажа пленочного теплого пола

Порядок монтажа системы обогрева на основе пленочного теплого пола под ламинат, паркетную доску:

Монтаж под ламинат, паркетную доску

Ознакомьтесь с характеристиками и назначением фирменных комплектующих Green Film в нашей статье «Комплект пленочного теплого пола своими руками».

3.

Предварительная подготовка

Схема укладки пленочного теплого пола

Убедитесь, что основание пола ровное и сухое, помещение соответствует нормам теплоизоляции, отсутствуют сквозняки.

Приготовьте необходимые инструменты и оборудование.

Определитесь с местом расположения терморегулятора. Терморегулятор необходимо размещать на свободном пространстве вблизи источника питания (220 В). Узнать подробнее о выборе места установки терморегулятора можно в статье «Подключение терморегулятора к теплому полу».

Определитесь с конфигурацией зоны обогрева и расположением полос греющей пленки. Для удобства монтажа подготовьте план укладки пленки и проводов. Избегайте запирания пленки корпусной мебелью (шкафы, кровати, диваны без ножек).

Составьте электрическую схему и рассчитайте максимальный потребляемый системой обогрева ток.

Например, для площади обогрева 10 м.кв. при использовании пленки удельной мощностью Руд. = 220 Вт/м.кв. суммарная мощность системы составит Рсум. = 2200 Вт, а ток соответственно Iмакс. = Рсум./U = 2200 Вт / 220 В = 10 Ампер. Необходимо убедиться, что для используемого терморегулятора допускается максимальная нагрузка более 2,2 кВт или 10 А (желательно на 20% больше). Если суммарная мощность системы превышает допустимую для одного терморегулятора, Вам необходимо проконсультироваться у квалифицированного электрика об установке дополнительных терморегуляторов и включении их в электрическую схему. Системы обогрева с суммарной мощностью более 2 кВт рекомендуется подключать через отдельную проводку и автомат.

5.

Укладка теплоизоляционного слоя

Схема укладки теплоизоляционного слоя

Разметьте и разрежьте с помощью канцелярского ножа или ножниц теплоизоляционный слой, аккуратно постелите на черновой пол фирменной надписью вверх. Во избежание сдвига зафиксируйте подложку специальным скотчем.

Теплоизоляционный слой укладывается по всей площади помещения.

6.

Установка датчика температуры пола

Выносной датчик температуры пола закладывают в гофротрубу диаметром 16 мм на расстоянии 30-50 см от края комнаты между теплоизоляционным слоем и нагревательной пленкой, желательно в месте наименьшей теплоотдачи (например, под ковриком или мебелью на низких ножках). Для корректной работы системы не кладите датчик пола между полосами нагревательной пленки. При необходимости, провод датчика может быть сокращен или удлинен до 50 м гибким двужильным проводом с сечением жилы 0,75 мм.кв. Узнать подробнее об установке выносного датчика можно в данной статье.

7.

Укладка полосатой инфракрасной пленки

Финишная укладка пленочного теплого пола

При укладке нагревательной пленки будьте аккуратны и используйте обувь на мягкой подошве.

При необходимости, используя ножницы, разрежьте нагревательную пленку на полосы необходимой длины. Обратите внимание, что максимальная площадь одной мерной полосы пленки составляет 8 м.кв. Допускается резать нагревательную пленку только по специальной линии отреза.

Качество пленки контролируется на производстве, тем не менее, убедитесь в отсутствии повреждений, возможно возникших при неправильной транспортировке.

Измерьте сопротивление каждой полосы пленки. Показания тестера должны соответствовать расчетным данным с учетом нормативных допусков.

Согласно плану укладки, положите пленку поверх теплоизоляционного слоя фирменной надписью вверх. Не допускайте перехлеста отдельных полос пленки. Во избежание сдвига зафиксируйте нагревательную пленку специальным скотчем.

8.

Подключение проводов

Электрическая схема подключения теплого пола

Подключение нескольких полос нагревательной пленки осуществляется параллельным соединением с использованием распределительной коробки. В случае использования пленки с заземляющим слоем, заземляющий провод подключается минуя терморегулятор (подключение к заземляющему слою осуществляется с помощью отдельной клеммы). Рекомендуется использовать распределительную коробку с 8-кратным разветвлением глубиной не менее 25 мм. После соединения проводов проводят контрольное тестирование системы.

Аккуратно приподнимите защитный слой и введите одну пластинку коннектора так, чтобы был надежный контакт с токопроводящей шиной.

Подсоединение коннектора

После подсоединения коннекторов к двум медным шинам, сначала обожмите клипсы пальцами, а затем пассатижами.

Обжим коннектора

Зачистите конец провода и надежно зажмите его в цилиндрический разъем коннектора пассатижами.

Подсоединение проводов

С помощью бутилкаучуковой изоляционной ленты размером 50×40 мм заизолируйте медные шины. Медные шины с подключенными проводами изолируются двумя отрезками (сверху и снизу).

Изоляция проводов

Свободные от соединений срезы шин изолируются одним отрезком изоляции.

Изоляция соединений

Необходимо тщательно «промять» место контакта пальцами, при этом 25 мм провода должны быть покрыты изоляцией.

Провода укладывают по периметру комнаты в оставленный 50-миллиметровый промежуток или в вырезанную в теплоизоляции штробу, начиная с самой отдаленной от монтажной коробки полосы пленки. Зафиксируйте провода специальным скотчем. Не допускается прокладка электрических проводов поверх или под нагревательной пленкой. Выведите провода от нагревательной пленки к терморегулятору или распределительной коробке.

9.

Проверка системы

Обязательно проверьте правильность подключения проводов и во второй раз протестируйте каждую полосу теплого пола, при этом показания тестера не должны отличаться от показаний первого тестирования.

Кратковременно (на 3-5 минут) подайте сетевое напряжение и проверьте работоспособность всей системы.

После проверки нагрева инфракрасного теплого пола, отключите напряжение и приступайте к монтажу паркета или ламината.

10.

Укладка финишного покрытия

В соответствии с инструкциями изготовителя аккуратно уложите напольное покрытие. Финишное покрытие обязательно должно пройти акклиматизацию в помещении до установки, чтобы избежать чрезмерной деформации при нагреве теплого пола.

Влажность внутри помещений, в которых устанавливается система теплого пола, должна соответствовать инструкции по установке и использованию дощатых, паркетных или ламинатных покрытий.

Во избежание повреждения напольного покрытия, не допускайте его нагрева выше разрешенной температуры (если предельная температура нагрева не указана в паспорте изделия, проконсультируйтесь с производителем). Под ковриками или мебелью температура покрытия может превысить заданную терморегулятором. При монтаже оставляйте зазор между стеной и финишным покрытием для возможного расширения последнего. Для более подробной консультации обратитесь к изготовителю используемого покрытия.

Установка теплого пола под ламинат в Москве

Очень часто в современных квартирах установка теплого пола с применением водяных труб или электрического кабеля невозможна по причине уменьшения высоты помещения за счет заливки стяжки. Исполнители биржи YouDo советуют использовать в таких случаях инфракрасную нагревательную пленку, которая идеально подходит для монтажа теплого пола под ламинат. Многие жители Москвы и Санкт-Петербурга уже испытали комфортное тепло этой системы отопления.

Преимущества укладки теплого пола под ламинат

Инфракрасная отопительная пленка обеспечивает равномерный обогрев и экономию электроэнергии при условии грамотного монтажа теплого пола под ламинат. Мастера биржи абсолютно точно соблюдают технологию, что позволит убедиться заказчику в преимуществах такого способа отопления:

• отсутствие необходимости устройства стяжки;
• минимальные требования к черновому полу;
• быстрый монтаж и подключение;
• комфортное распределение тепла;
• доступная стоимость.

Монтаж теплого пола под ламинат

Хотя монтаж теплого пола под ламинат не предъявляет особых требований, специалисты рекомендуют профессиональный подход. Квалифицированные мастера биржи YouDo на месте определят конфигурацию и площадь участка, который необходимо обогреть. Далее следует процесс монтажа теплого пола, включающий пункты:

• подготовка поверхности;
• укладка гидропароизоляции;
• установка терморегулятора;
• монтаж нагревательных элементов;
• подключение и тестовый запуск системы;
• укладка ламината.

При необходимости специалисты по монтажу теплого пола под ламинат сделают заземление системы для полной безопасности от поражения электрическим током.

Полезные советы по эксплуатации теплого пола под ламинатом

Для продолжительной и качественной работы системы после монтажа теплого пола под ламинат необходимо придерживаться следующих правил:

• в течение 3 дней после монтажа не допускать резкого изменения температуры в помещении;
• включая обогрев, увеличивать температуру не более, чем на 5°С в сутки;
• при пониженной влажности установить увлажнители воздуха;
• оптимальная температура обогрева должна быть в пределах 18-24°С.

Как уложить пол на теплый пол

Различные типы теплого пола и теплого пола Все полы

Quick-Step можно сочетать с полами с низкотемпературным подогревом . В зависимости от выбранного этажа возможны два варианта:

• Водяные или электрические нагревательные элементы , которые устанавливаются в черный пол. Это работает со всеми полами Quick-Step: ламинатом, паркетом и винилом.
• Нагревательная пленка : последнее поколение систем теплого пола. Нагревательная пленка укладывается на стяжку или цоколь пола. Он совместим с нашими ламинатными и паркетными полами.

Все полы Quick-Step совместимы также с системой охлаждения пола . Охлаждающие элементы работают так же, как и нагревательные элементы, за исключением того, что вместо теплой воды используется холодная вода.

Важность термического сопротивления и изоляции

Чтобы воспользоваться преимуществами полов с подогревом, вам нужен пол с низким термическим сопротивлением , который пропускает тепло.Чем выше термическое сопротивление, тем дольше будет нагреваться пол и тем менее эффективным будет пол с подогревом.

Кроме того, важно разместить изоляционный слой под полом с подогревом . Таким образом, тепло отражается от изоляционного слоя и проходит через пол.

Виниловые полы Quick-Step имеют самое низкое тепловое сопротивление среди всех полов Quick-Step и являются отличными проводниками тепла, что делает их идеально подходящими для полов с подогревом.Тем не менее, наша серия ламинатных полов и паркетных полов также предлагает подходящие и экономичные варианты.

Установка теплого пола и теплого пола

При укладке пола в сочетании с подогревом или охлаждением важно соблюдать особые правила для каждого типа пола.

Как сохранить тепло ламинатного пола в холодную погоду

Ламинат становится все более популярным. Он не только чрезвычайно прочен, но и невероятно прост в уходе и уходе.Кроме того, это намного более доступно, чем другие варианты напольных покрытий, а это значит, что вы не жертвуете качеством ради доступности. Ламинат также прост в установке и идеально подходит для семей с детьми, которые с большей вероятностью могут вызвать разливы и пятна. Тем не менее, домовладельцев беспокоит то, что ламинат является термопоглощающим материалом. В летние месяцы это может не быть проблемой, но зима в Миннесоте — совсем другое дело. Следуйте этим советам о том, как согреть ламинат в холодную погоду, чтобы согреть полы (и ноги!) Этой зимой.

Как сохранить тепло ламинатного пола в холодную погоду

Коврики

Положите коврики на ламинат, чтобы предотвратить потерю тепла материалом. Коврики — самое простое решение, потому что они недороги и даже могут улучшить качество вашего интерьера. Лохматые коврики или коврики из овчины отлично подходят для ванных комнат, кухонь и даже спален. Кроме того, есть много ковриков, которые можно разместить в коридорах и на полу. Кроме того, большинство ковров можно стирать в стиральной машине, что еще больше упрощает уход за ними и защищает качество воздуха в вашем доме.

Под полом с подогревом

Система «теплый пол» сохраняет тепло вашей плитки или ламината на протяжении всей зимы. Он настроен на таймер, как и ваша обычная система отопления, поэтому вы можете настроить его в любое время. Тем не менее, установка теплых полов — дорогое удовольствие. Помимо стоимости установки, в зимние месяцы также увеличиваются ваши счета за отопление. Поэтому важно, чтобы вы оценили свои финансы, прежде чем принимать окончательное решение.

Другие опции

Помимо использования домашней системы отопления, размещение электрического обогревателя для небольших помещений в комнатах с ламинатным полом помогает поддерживать более высокую температуру.Ношение носков и тапочек для борьбы с холодным полом — еще одно эффективное, но временное решение проблемы холодного ламината.

Электрический теплый пол под ламинат пленка Vs. Мэтт

Полы с подогревом не работают уже некоторое время, однако главное, что пол — это большой накопитель тепла, поэтому, когда он нагревается, он остается теплым в течение недели, даже с современными системами он согревает ткань здания, и работа остается прежней. состоит в том, чтобы предотвратить попадание тепла в землю, это то, что стоит всех денег, с одним в моем доме нам все равно пришлось выкопать пол для дренажа, после того, как вся эта изоляция будет уложена, пол станет естественно теплым, плитка никогда не бывает то, что вы бы сказали, холодно.В системе горячего водоснабжения температура воды регулируется, поэтому пол не может перегреваться, в случае с электричеством даже химической системе требуется датчик в полу, чтобы гарантировать, что он не перегревается, при хорошей изоляции датчик помещается в карман, в Другими словами, труба, чтобы ее можно было заменить, эта труба должна изгибаться вверх по стене с широким изгибом, чтобы датчик можно было вытащить и вставить новый. Таким образом, от бетонного основания уровень отделки должен быть как минимум на 6 дюймов выше. Это также имеет эффект стука, я помню, как тщательно установил все розетки на 300 мм, затем вошел пол с подогревом, и теперь они были слишком низкими.

Он может работать, но при этом должны быть очень низкие тепловые потери, так как тепло поступает так медленно, поэтому вам понадобится блок рекуперации тепла, и я не уверен, что это хорошо на кухне? Если кулинарные газы откладывают жир на теплообменнике, он может заблокировать его и стать причиной возгорания, поэтому его нужно будет легко чистить и его нужно будет регулярно чистить.

Даже тип приготовления пищи имеет значение: с электрической индукционной плитой в комнату поступает очень мало тепла и отсутствуют дымовые газы, но с газовой плитой вам нужно удалить дымовые газы, поэтому вам понадобится вытяжка, выведенная наружу, простой уголь фильтры плохо справляются с газом.

Вам действительно нужно смотреть на работу в целом, а не на отдельные части, так как каждый бит меняет работу всего, простая вещь, например, объединение подсобного помещения и кухни вместе, чтобы сушилка для белья была на кухне, которая высасывает воздух. кухни и выбросить ее на улицу окажет огромное влияние на отопление. Другие типы, вероятно, повлияют на охлаждение, хотя на моей кухне есть окна велокс в крыше, чтобы отводить тепло летом, некоторым нужны вытяжные вентиляторы.

Если смотреть на плинтусный обогреватель, они не занимают место на стене, выглядят довольно аккуратно и при таком низком уровне будут держать пальцы ног так же жарко, как пол с подогревом, и прекрасно сочетаются с большинством кухонь.KISS или keep — это просто глупо, а с электрическими версиями очень легко и просто установить, водяные версии немного сложнее, однако все трубы спрятаны под шкафами, поэтому это не так сложно.
Поищите здесь, на другом форуме, где кто-то разместил фотографии установки обогревателя плинтуса.

Похоже форуму не нравится моя картина римского гипокоста так изменилась. Обратите внимание, римляне также отапливали стены.

Установка систем лучистого обогрева полов | 2016-09-01

Когда наступает осень и температура начинает падать, потребители неизбежно начинают задумываться о своих расходах на отопление.Один из способов потенциально сэкономить на счетах за газ или топливо — это установить энергоэффективные напольные системы лучистого отопления, чтобы поддерживать теплые и комфортные поверхности, не прибегая к проворачиванию печи. FCI поговорила с производителями систем лучистого отопления для пола, чтобы узнать больше об их последних продуктах, правильных методах установки и о том, как рассчитать количество материала, необходимого для выполнения работы.

Правильная техника установки

Перед началом установки Изабель Марсил, координатор по коммуникациям FlexTherm, предупредила, что необходимо всегда проверять черновой пол, чтобы убедиться, что поверхность чистая, ровная, гладкая и не имеет выступающих головок гвоздей или винтов, которые могут повредить кабель.«Установщики всегда должны учитывать отправную точку и планировать разводку кабелей перед фактической установкой продукта. План установки может помочь предвидеть изменение направления, обход препятствий и т. Д. »

Марсил также посоветовал принять во внимание фиксированные элементы, такие как кухонные острова, где нельзя установить нагревательный кабель, и буферные зоны (например, за дверью или рядом с туалетом), в которых можно при необходимости разместить лишний кабель.

«Кроме того, запланируйте, где вы будете устанавливать датчик температуры пола термостата», — добавила она.«Он должен быть размещен между двумя кабелями в месте, которое не будет покрыто ковром или ковриком, а также не попадет прямо в солнечный луч, проникающий через окно, так как эта повышенная температура приведет к ложным показаниям температуры в комнате. . »

Питер Леал, менеджер по маркетингу продукции EasyHeat, Emerson Industrial Automation, описывает быстрый четырехэтапный процесс. «Для систем ковриков EasyHeat WTE: 1) нанесите тонкий слой раствора на пол; 2) Разложите систему матов; 3) Нанесите тонкий набор; и 4) Положите и установите напольную плитку или ламинат.”

Джулия Биллен, владелец и президент WarmlyYours, дала еще несколько полезных советов, таких как тестирование системы электрического теплого пола с помощью омметра на всех основных этапах установки, а затем запись показаний, что помогает гарантировать правильную работу продукта. Она также упомянула важность крепления нагревательного элемента к черному полу с помощью ленты или горячего клея.

«Большинство систем напольного отопления будет покрыто самовыравнивающимся цементом, чтобы обеспечить ровную поверхность для укладки напольного покрытия.Закрепив нагревательный элемент на черновом полу, вы предотвратите его плавание в самовыравнивающемся цементе. Если вы воспользуетесь горячим клеем, его распределение поможет сократить время высыхания ».

Расс Данн, вице-президент по маркетингу компании ThermoSoft, отметил, что тонкости монтажа будут зависеть от чернового пола, системы подогрева пола, готового напольного покрытия, климата и предпочтений как конечного пользователя, так и установщика.

«Некоторые из этих тонкостей установки включают в себя установку или отсутствие термического разделителя, разделительной мембраны, пароизоляции, тонкого слоя тонкого слоя, слоя самовыравнивающегося цемента, гидроизоляционной мембраны и когда использовать модифицированную или немодифицированную тонкий набор.”

«Система теплых панелей Tec In-Floor предназначена для экономии времени и усилий монтажников», — заявил Дэн Тамбеллини, представитель H.B. Fuller / Tec, а систему можно настроить и настроить на рабочем месте. Коврик для тепловой панели можно приобрести у дистрибьютора в рулоне площадью 550 кв. Футов, который подрядчик может обрезать по длине и / или ширине, чтобы соответствовать необходимой планировке помещения, и его можно подключить к источнику переменного тока 120 или 240 В.

«Медные токопроводящие шины проходят по длине нагревательного мата.Ни при каких обстоятельствах нельзя позволять активным участкам нагревательного мата перекрывать себя или соседние части нагревательного мата », — предупредил он. «Нагревательный мат можно установить любой стороной вверх или вниз, но он должен находиться на расстоянии не менее 6 дюймов от стены. Ленту для запечатывания кромок следует использовать для герметизации любых обрезанных концов мата ».

Тамбеллини подчеркнул, что квалифицированный электрик должен подключить термостат к системе подогрева пола. Фактически, Tec рекомендует проконсультироваться с электриком, чтобы определить, где должно быть электрическое питание и где разместить термостат.Кроме того, электрик должен проверить подключение электропитания к нагревательному коврику и датчику.

У каждой линейки продуктов WarmlyYours есть свои передовые методы установки, «но одна замечательная особенность, которую разделяют все наши системы электрического теплого пола, — это то, насколько легко тестировать ваш продукт на протяжении всего процесса установки», — заявил Биллен. «Наш продукт Circuit Check контролирует систему электрического теплого пола на протяжении всей установки на предмет целостности и возможных коротких замыканий, предупреждая установщика звуком в случае возникновения каких-либо проблем.Благодаря этому любые проблемы не останутся незамеченными до того, как будет установлено напольное покрытие, а ремонт станет более дорогостоящим или более сложным в выполнении ».

Расчет необходимого количества материала

«У нас есть четыре размера (1,5×5, 1,5×10, 3×5 и 3×10), и есть два способа сконфигурировать комнату», — заявил Джек Бош, директор по маркетингу MP Global Products. «Во-первых, вы можете установить покрытие от стены до стены, чтобы получить максимальное количество тепла, добавляемого к комнате, [с учетом неподвижных объектов], вам понадобится всего около 80% от общих размеров комнаты.Или вы можете локализовать тепло, то есть разместить коврики там, где вам нужен максимальный комфорт для ног ».

Моника Иргенс, президент STEP Warmfloor / Electro Plastics, сказала, что клиенты будут отправлять информацию о своих проектах с указанием области (а), которую они хотят отапливать, и STEP Warmfloor, если применимо, выполнит расчет потерь тепла, чтобы узнать требования к отоплению. «STEP Warmfloor рассчитывает и создает дизайн, включая чертежи в САПР, расположение элементов, рабочие листы и энергопотребление, чтобы удовлетворить потребителя, установщика полов и электрика.”

Уолли Ло, менеджер по продукции Pentair, поддержал эти настроения. «Все, что вам нужно сделать, это нарисовать приблизительный эскиз комнаты с указанием размеров, и наша команда дизайнеров рассчитает для вас площадь в квадратных футах и ​​предоставит чертеж AutoCAD, описывающий форму вашего мата с указанием силы тока. Ваш Nuheat Mat будет доставлен в коробке, готовой к развертыванию — никаких расчетов или доработок на месте не требуется ».

Данн добавил несколько полезных элементов при учете количества материала, необходимого для работы.«Чтобы заказать необходимое количество материалов для теплого пола, сначала определите площадь отапливаемой площади в квадратных футах. В отапливаемую зону не входит обогрев под шкафами, приспособлениями, такими как ванны и туалеты, такими приборами, как холодильники, духовки и посудомоечные машины, а также на расстоянии не менее 3 дюймов от стен.

«Площадь в квадратных футах может быть определена путем разделения обогреваемой площади на прямоугольные области, длину и ширину которых можно легко вычислить. Полезно знание базовой геометрии — например, чтобы вычислить квадратные метры треугольной области, умножьте основание и высоту треугольника и разделите на два.”

«Точные измерения действительно являются ключом к успешной установке», — отметил Марсил. «Еще раз проверьте все размеры, чтобы убедиться, что вы выбрали правильный продукт и у вас достаточно кабеля, чтобы покрыть всю поверхность. Имейте в виду, что лишний кабель нельзя разрезать или прокладывать внутри стен, и что расстояние между кабелями должно оставаться одинаковым на протяжении всей установки ».

По словам Биллена, способность быстро и точно рассчитать количество материала, необходимого для выполнения работы, всегда была проблемой для профессионалов, особенно когда речь идет о подогреве полов.Вот почему WarmlyYours разработали два разных способа как можно быстрее донести эту информацию до занятых установщиков.

«Первым и наиболее целесообразным вариантом является наш онлайн-инструмент мгновенного цитирования. Просто введя данные проекта, такие как предполагаемое напольное покрытие, тип и размеры помещения, вы получите мгновенное параллельное сравнение различных продуктов для подогрева пола, которые подойдут для вашего проекта. Это сравнение также включает цены и информацию о процессе установки для каждой системы.

«Второй вариант — это WarmlyYours SmartPlan. Предоставив нам некоторую информацию и простой чертеж плана этажа проекта, вы получите подробное предложение по продукту, план электрооборудования и план установки бесплатно в течение одного-двух рабочих дней ».

Новинки продукции

«У нас действительно есть три продукта излучающего тепла, но две версии с углеродной красящей пленкой для нас относительно новы», — отметил Бош. «Обе пленки представляют собой мягкие теплоизлучающие пленки, разработанные специально для плавающих деревянных и ламинатных полов, а другая пленка встроена в мембрану, предотвращающую растрескивание, которая предотвращает любое растрескивание плитки и легко позволяет тонкому слою прилипать к ней при укладке плитки.Системы QuietWarmth Radiant Heat — это установка с добавленной стоимостью, которую ищут многие домовладельцы и строители ».

Лил заявил: «Наша система матов WTE (Warm Tiles Elite) состоит из ультратонких нагревательных кабелей высотой 1/8 дюйма (0,125 дюйма), которые отводят тепло к поверхности пола наиболее эффективным образом. Их готовая конструкция обеспечивает быструю установку, позволяя выполнять работы за один сеанс. Коврики состоят из нагревательных кабелей, вплетенных в тонкую прочную ткань, и бывают стандартных квадратных и прямоугольных размеров или могут быть изготовлены по индивидуальному заказу для размещения в наклонных помещениях и помещениях неправильной формы.”

Иргенс описал энергоэффективную систему отопления теплых полов STEP. «Нагревательные элементы очень универсальны и могут использоваться для отопления всего дома, дополнительного отопления и обогрева полов в жилых, коммерческих и промышленных помещениях. Другие области применения включают таяние снега и борьбу с обледенением крыш, а также обогрев жилых домов, кораблей и электроники ».

«Термософт» прилагает все усилия, чтобы быть универсальным поставщиком систем электрического лучистого теплого пола и расходных материалов для монтажников всех типов напольных покрытий, — сказал Данн.«Наш флагманский продукт ThermoTile — это простая в установке система типа кабель-сетка, предназначенная для плитки, камня и большинства других напольных покрытий, если они залиты тонким слоем раствора. Мы были первыми, кто представил продукт ThermoFloor для установки непосредственно под плавающий ламинат и деревянные полы, который имеет встроенный терморазрыв и не требует цемента для укладки.

«Наши последние дополнения к продукции включают ThermoSlab для установки в новых конструкциях в перекрытиях и специальные системы отопления для ванн, включая нагреватели для ванн ThermoTub, предварительно установленные коврики для подогрева пола ThermoShower и обогреватели для зеркал ThermoClear.”

По словам Джуди Д’Амико, менеджера по прямому маркетингу Watts Water Technologies: «Два наших самых популярных продукта — это нагревательные кабели WarmWire, которые входят в систему подогрева полов, и системы снеготаяния. В наши дни таянию снега уделяют немного больше внимания ».

Система FLEXSnap + представляет собой второе поколение инсталляционной системы излучающего теплого пола Flextherm. «FLEXSnap + позволяет установить систему подогрева пола и напольное покрытие за один день», — сказал Марсил.«Это единственная в своем роде система; Он не только заменяет второй черный пол, но и совместим со всеми самовыравнивателями на цементной основе. Систему также можно установить с помощью строительного раствора, прикрепить к фанере, OSB или бетонному основанию, а также покрыть любыми типами напольных покрытий (кроме пробки и натуральной древесины твердых пород, которые не рекомендуются для полов с подогревом) ».

Биллен описала один из новейших продуктов своей компании — монтажную мембрану Prodeso Cable для использования с кабелем электрического теплого пола.«Исторически сложилось так, что одна из основных проблем, с которыми монтажники возражали при установке теплого пола, заключалась в том, что это могло увеличить время монтажа. Монтажникам пришлось ждать, пока самовыравнивающийся цемент, в который встроен нагревательный элемент, не затвердеет, прежде чем они смогли установить напольное покрытие ».

Она отметила, что мембрана Prodeso позволяет установщикам немедленно приступить к работе. После приклеивания мембраны к черному полу монтажники могут пропустить нагревательный кабель TempZone через каналы в мембране, которые уже расположены должным образом.Тогда можно сразу приступить к укладке напольного покрытия.

«Наш Nuheat Signature был первым термостатом для подогрева пола с поддержкой Wi-Fi, а теперь он впервые работает с Nest и Control4», — отметил Ло. «Благодаря этой дополнительной интеграции ваш пол с подогревом теперь может автоматически регулироваться в зависимости от загруженности дома для повышения энергоэффективности и домашнего комфорта. Мы также продолжаем совершенствовать наши маты Nuheat Mats, которые являются единственными готовыми индивидуальными решениями на рынке. С нашими образованными специалистами по продажам, командой дизайнеров и технической поддержкой мы обеспечиваем меры на месте или по телефону, чтобы упростить задачу для клиента.”

Тамбеллини сказал, что Tec In-Floor Heat «обеспечивает равномерное тепло по всему полу. Систему теплых панелей Tec In-Floor можно настроить на месте, чтобы она соответствовала любому пространству, и избавилась от встроенных нагревательных проводов, которые необходимо моделировать ».

FAQ Как установить SunTouch Radiant Floor Heat

FAQ Как установить SunTouch Radiant Floor Heat

От SunTouch Подразделение Watts Water Technologies, Inc.

Установка лучистого (дерево, кафель и т. Д.).) системы теплого пола не сложно; однако у нас есть ответы на любые ваши вопросы. Излучающие маты SunTouch для подпольного отопления внесены в список UL для использования с любым типом готового пола. Сияющий деревянный пол с подогревом обеспечивает комфорт и тепло, которые вы так долго искали, если встроить его в кирпичную кладку не менее чем на четверть дюйма.

Получите здесь ответы на все свои вопросы о том, как успешно установить лучистое отопление для пола.

Общие вопросы:

Могу ли я получить быстрое предложение и как?

Попробуйте наш новый улучшенный Оценщик полов / отопления

SunTouch легко процитировать! он покрывает около 90% открытой площади.Итак, определите общую площадь комнаты, а затем вычтите любой шкаф. Ванны, туалеты. И т.д., и умножьте на 90%. Это площадь SunTouch, которая вам понадобится.

Или , просто , получите свою информацию и позвоните нам Бесплатный номер 877 880 8453 (TILE) или отправьте нам электронное письмо по адресу [email protected]

Мы предложим вам лучшие варианты по самой низкой доступной цене, обычно это делается, пока вы говорите по телефону, или через несколько минут после получения вашего электронного письма.(Для некоторых крупных проектов требуется несколько часов).

Что согревает пол?

Синие нагревательные элементы оранжевого переплетения мата SunTouch нагреваются и передают тепло полу. Пол, в свою очередь, передает тепло остальной части комнаты. WarmWire® делает это с помощью нагревательных элементов, покрытых нержавеющей сталью, прикрепленных к ремням. SunTouch UnderFloor делает это с помощью алюминиевой поверхности теплого синего цвета, подвешенной между балками пола.

Где большинство людей кладут полы SunTouch?

Чаще всего идут ванные комнаты, за ними следуют кухни и прихожие.Грибы — отличное место для теплого пола. WarmWire® отлично подходит для больших помещений, таких как подвалы или большие комнаты.

Коврик SunTouch ослабляет или укрепляет мой пол?

Коврики

SunTouch были протестированы Советом по плитке Северной Америки (TCNA) в соответствии со стандартом ASTM C 627, официально известным как «Стандартный метод испытаний для оценки систем укладки керамической напольной плитки с использованием напольного тестера Робинсона». Он проверяет на прогиб при возрастающих нагрузках на деревянный каркасный пол или бетонную плиту.Коврики SunTouch прошли эти испытания для ТЯЖЕЛЫХ классификаций, таких как торговые центры, коммерческие площади и т.д. В случае сомнений следуйте спецификациям TCNA и ANSI (Американский национальный институт стандартов).

Эффективен ли электрический обогрев пола SunTouch?

Теплые полы согревают людей и предметы напрямую, не перегревая воздух. Электрический луч преобразует почти всю свою энергию в пригодную для использования форму. Установите домашний термостат ниже и по-прежнему комфортно.Используйте программируемый SunStat, и система автоматически вернется к более низкой температуре, когда комнаты не используются. Изолируйте под полом или под системой отопления и поверх бетонной плиты, чтобы система реагировала быстрее и потребляла меньше энергии.

Моя ванная комната отапливается, так что нужно ли мне утеплить пол?

Даже когда ванные комнаты отапливаются принудительным воздухом или плинтусом, кафельный пол остается холодным. Представьте, что вы начинаете день, выйдя из душа на теплый и удобный кафельный пол!

Есть ли преимущества у «низковольтной» системы электрического лучистого отопления?

№SunTouch и конкуренты передают на пол примерно одинаковое количество энергии. Они могут потреблять меньше вольт, но требуют более высокой силы тока, чтобы иметь возможность генерировать такую ​​же мощность (отвод тепла). SunTouch, однако, использует сетевое напряжение и меньшую силу тока для обеспечения необходимой мощности. Это позволяет установить более крупную систему SunTouch с выключателем меньшего размера. В системах низкого напряжения используются трансформаторы, которые шумят, нагреваются и их трудно скрыть как визуально, так и акустически. Все ванные комнаты в Северной Америке имеют доступ к источнику питания 120 вольт (VAC), и по коду в них должны быть установлены системы SunTouch с защитой GFCI.GFCI обнаруживает замыкания на землю и отключает энергию от системы отопления в течение миллисекунд, если это необходимо. Системы низкого напряжения не обязательно являются системами с низким ЭДС. Перед покупкой любого продукта спросите их, был ли уровень ЭМП продукта проверен независимой лабораторией, и есть ли у них сравнительные данные испытаний своих продуктов и наших независимо проверенных продуктов с низким ЭМП.

Что означает, что SunTouch является продуктом с очень низким ЭМП?

EMF — это сокращение от электромагнитного поля, также обычно называемого электромагнитным излучением или ЭМИ.SunTouch скручивает два нагревательных элемента вместе, чтобы минимизировать ЭДС. Мы тестируем наши продукты по протоколу, известному как REET (Тест на излучение лучистого электричества), который проводится независимой сторонней испытательной лабораторией, известной как ETL / Semko. Ученые точно не знают, что ЭМП делает с человеческим телом, но рекомендации предлагают уменьшить воздействие ЭМП.

Какое напряжение мне нужно для пола SunTouch?

SunTouch рассчитан на 120 или 240 В переменного тока для обогрева больших площадей.

Работает ли 120 В переменного тока лучше, чем 240 В переменного тока?

Обе системы имеют одинаковую эффективность.Лучше всего посмотреть, какая мощность доступна для вашей установки. 240 В переменного тока чаще встречаются за пределами США и в коммерческих приложениях. SunStat может контролировать до 150 квадратных футов пола с подогревом при 120 В переменного тока или 300 квадратных футов при 240 В переменного тока.

Какая гарантия на продукцию SunTouch?

На нагревательные элементы

SunTouch распространяется ограниченная гарантия на замену продукта на двадцать пять (25) лет. На элементы управления SunStat распространяется двухлетняя ограниченная гарантия. Гарантия SunTouch может быть передана новому домовладельцу, в отличие от большинства других компаний-производителей.SunTouch предоставляет гарантию на продукт, а не только на первоначального домовладельца.

Что делает ваши нагревательные элементы особенными?

Нагревательные элементы должны противостоять неправильному обращению на рабочем месте и длительному старению. SunTouch использует дорогую изоляцию проводов под названием ETFE (этилентетрафторэтилен). Физические свойства этого полимера не имеют себе равных для применения, особенно его водостойкость, диэлектрические свойства и длительное температурное старение. Мы также используем бескислородные сплавы в наших нагревательных элементах, чтобы продлить им срок службы.Двойные нагревательные элементы оплетены прочным заземляющим экраном, а затем кабели в оболочке покрыты либо хорошо видимой водостойкой полимерной оболочкой PEX, либо очень упругой оболочкой из ТПУ с выдающимися свойствами, чтобы избежать повреждений в результате незначительных злоупотреблений на рабочем месте. Лучшего провода нагревательного элемента, чем SunTouch, не делают.

Можно просто установить часть комнаты?

Да, вы можете установить всего 10 кв. Футов. Наши 2 ‘и 3’ — ширины идеально подходят для обогрева умывальников, туалетов, кухонных раковин и т. Д.Они бывают площадью 10. 15 20 и 25 кв. Футов

Вопросы по этажам:

Как сделать провода питания длиннее?

Вы можете удлинить свои силовые выводы, проложив их к электрической распределительной коробке в стене, где вы можете подключить их к стандартному электрическому проводу 14-го калибра. Затем вы можете пропустить через стену электрический провод калибра AWG 14 к вашему устройству управления. Большинство местных норм требуют, чтобы вы выполняли эти соединения в распределительной коробке и обеспечивали дверцу панели, которая дает вам доступ к коробке, когда стена будет закончена.Подробности можно узнать в вашем местном кодексе.

Если вам нужно продлить силовые провода в полу, просто «потяните» синий нагревательный провод из мата, чтобы приблизить конец силового вывода к стене. Удерживайте незакрепленную проволоку пластиковыми стяжками или горячим клеем. На квадратный фут мата приходится примерно 4,3 фута синего провода.

Провод какого калибра подойдет, если я решу удлинить провода питания?

Электрический провод

AWG 14 калибра подходит для нагрузки 15 ампер в соответствии с большинством городских правил электроснабжения, но во всех случаях следуйте местным нормам.

Могу ли я поместить провод датчика и провода питания в один и тот же электрический кабелепровод?

Не следует прокладывать провода питания и провод датчика в одном кабелепроводе. Вместо этого протяните провод датчика от блока управления к полу, используя «проволочную рыбу» или гвоздь на веревке, а затем выведите его через отверстие в нижней части стены. Или поместите провод датчика в отдельный кабелепровод.

Будет ли мешать укладке SunTouch остатки засохшего клея от предыдущего напольного покрытия?

Ваш SunTouch будет залит тонким слоем модифицированного латекса.Остатки клея не повлияют на SunTouch.

Можно ли укладывать виниловые полы и клей поверх SunTouch?

Мы не рекомендуем использовать клеи для полов с SunTouch. Они не предназначены для того, чтобы выдерживать рабочие температуры теплого пола. Самовыравнивающиеся растворы или растворы, модифицированные латексом, являются предпочтительным связующим слоем. Перед тем, как приступить к укладке, уточните у производителя винилового пола, рассчитан ли продукт на допустимую температуру для использования с теплым полом.

Можно ли установить SunTouch поверх изолирующей мембраны или звукоизоляционной мембраны?

Да. Мы рекомендуем использовать наш двусторонний скотч, чтобы прикрепить мат SunTouch к мембране, а затем закрепить его тонким слоем, как обычно.

Если я использую Schluter «Ditra» в качестве подложки, будет ли SunTouch проходить сверху или снизу?

Schluter рекомендует устанавливать SunTouch (или любые другие нагревательные изделия) под Ditra. Коврики SunTouch одобрены для использования с этим продуктом / установкой.Время прогрева немного больше из-за воздушных карманов, которые образуются при установке мата Ditra.

Можно ли установить SunTouch непосредственно на старый линолеум, а затем покрыть пол керамической плиткой?

Да, но мы рекомендуем сначала установить «изоляцию трещин» поверх линолеума.
После установки этой мембраны разложите SunTouch, затем нанесите раствор тонкого отверждения и новую плитку.

Могу ли я установить нагревательные маты SunTouch UnderFloor поверх старого пола из керамической плитки?

Обычно мы рекомендуем использовать «мембрану для изоляции трещин» при установке SunTouch на старый пол, особенно если старая плитка сломана, потрескалась или имеет другие признаки разрушения плиты или плитки.Если старый пол выглядит хорошо (и находился там уже несколько лет), убедитесь, что используемый вами раствор рекомендован производителем для приклеивания к плитке.

Можно ли установить SunTouch на мой существующий виниловый пол и покрыть его новым плиточным полом?

Да, можно, но сначала следует установить «мембрану для изоляции трещин» поверх винила. Для получения дополнительной информации свяжитесь с нами

Могу ли я установить SunTouch под виниловое покрытие?

Тепловые маты SunTouch

внесены в список UL для использования с любым типом готового пола, если вы закладываете его как минимум на четверть дюйма кирпичной кладки.Но сначала убедитесь, что производитель виниловых полов оценивает свой продукт как лучистый пол. Некоторые типы напольных покрытий не рассчитаны на температуру сияющего пола (80-85 градусов по Фаренгейту), и со временем они могут обесцвечиваться или деформироваться.

Могу ли я установить нагревательный мат SunTouch UnderFloor непосредственно над кладкой?

Да. Просто приклейте коврик для обогрева пола к раствору с помощью двусторонней ленты, которую мы поставляем, и уложите плитку или камень, как обычно. Если сомневаетесь, приклейте еще клейкую ленту.Thinset легче распределяется, когда коврик плотно прикреплен. Однако бетонные плиты особенно «отводят» часть тепла от пола. Итак, хорошая идея — сначала прикрепить к бетону слой пробки или другого изоляционного материала. Затем прикрепите коврик. Поговорите со своим дистрибьютором плитки, чтобы узнать о рекомендуемой недоплате.

Что вы рекомендуете для выравнивания бетонного пола перед установкой SunTouch?

Самовыравнивающиеся строительные растворы производят несколько крупных компаний. Они смешиваются с водой до консистенции теста для блинов и предназначены для заливки неровностей для выравнивания пола.SunTouch был протестирован с этими продуктами и совместим. Вы можете нанести SunTouch на существующий пол и налить сверху самовыравнивающуюся поверхность, а затем уложить готовый пол, но чем глубже коврик находится под поверхностью, тем больше времени требуется для реакции на холодный старт. Вы можете сначала залить кирпичную кладку, дать ей затвердеть, а затем закрепить мат SunTouch сверху двусторонним скотчем. Затем вы можете нанести на пол тонкий слой и отделку кафелем / камнем.

Мат Вопросы:

Должен ли я устанавливать алюминизированные лучистые барьеры под полом SunTouch? Будет ли это направлять лучистую энергию вверх?

Мы так не думаем.Чтобы отразить лучистую энергию обратно к ее источнику, вам понадобится воздушный зазор. Если вы установите этот барьер под полом (например, в отсеке для балок) и оставите воздушный зазор между ним и черным полом наверху, то излучающий барьер поможет изолировать ваш теплый пол. Когда вы устанавливаете тонкий слой поверх мата SunTouch, эта кладка соединяется с нижним слоем через промежутки в оранжевом переплетении. Если вы установите барьер под ковриком, вы можете нарушить это соединение и фактически сделать готовый пол более подверженным растрескиванию.

Можно ли положить коврики с подогревом прямо на фанерный черновой пол без подкладки?

Да, можно. У нас есть список UL для непосредственного нанесения на фанеру, но рассматривали ли вы возможность использования подкладочной плиты на цементной основе поверх фанеры? Это стоит немного дороже, но Американскому плиточному совету это нравится, потому что тонкая пленка лучше сцепляется с цементной поверхностью, чем с деревянной. Это также делает пол жестче и снижает его изгиб. Подложка означает меньшую вероятность растрескивания плитки на протяжении всего срока службы вашего пола.

Можно ли установить систему WarmWire или Mat в Thinset под подкладкой из дюрока или Hardi Backer (поверх фанерного чернового пола) вместо Thinset с плиткой?

Согласно нашим установочным приложениям и приложениям TCA это не рекомендуется. Продукт SunTouch должен всегда устанавливаться на Backer Board для достижения максимальной производительности.

Какова общая толщина установки SunTouch на существующий фанерный пол?

Вот несколько общих практических правил:

1. Толщина слоя от 1/8 до 1/4 дюйма на фанеру.
2. Затем подложка 1/4 дюйма или 1/2 дюйма.
3. Затем мат SunTouch.
4. Затем нанесите на SunTouch толщиной от 1/4 до 3/8 дюйма.
5. Наконец, плитка толщиной 1/4 дюйма.

Таким образом, общая толщина вашего готового пола из плитки SunTouch будет примерно 7/8 — 1 дюйм.

Почему вы рекомендуете расстояние 4-6 дюймов между стенами и краем мата SunTouch?

Это пространство рядом со стенами снижает вероятность повреждения коврика для теплого пола при новом строительстве или будущей реконструкции.Если эти проблемы не имеют отношения к вашему случаю, мы рекомендуем класть теплые коврики не ближе 3 дюймов от стены. Обязательно держитесь на расстоянии не менее 3-4 дюймов от унитаза. Еще одна веская причина для использования пространства — сэкономить деньги. В большинстве случаев вы не стойте так близко к стене, чтобы можно было использовать меньше циновки, оставив место.

Можно ли пропустить синий нагревательный провод через щель в нижней пластине стены, чтобы один сплошной мат мог обслуживать две комнаты?

Нет. Коврик может проходить через дверной проем, но не сквозь стену.

Как придать коврику для подогрева пола форму, подходящую для моей индивидуальной ванной комнаты?

SunTouch производит коврики 55 различных размеров, и есть один или несколько излучающих напольных покрытий, которые точно подходят для вашей комнаты. Обратитесь к библиотеке дизайнов, чтобы узнать, как коврик для обогрева пола начинается с контрольной точки, а затем раскатывается, пока не встретит препятствие или не достигнет предела области, которую вы хотите обогреть. Воспользуйтесь обычными бытовыми ножницами и аккуратно разрежьте оранжевый коврик между синими нагревательными проводами.Никогда не обрезайте синий нагревательный провод. Синий провод действует как шарнир, поэтому коврик может поворачиваться для поворота вправо, влево или вверх. Продолжайте движение в новом направлении, пока не встретите другое препятствие или не дойдете до предела области, которую хотите обогреть. Повторяйте этот процесс, пока не израсходуете весь коврик для подогрева пола. На этом этапе вы вернетесь и прикрепите коврик к тому, что находится ниже.

Почему мне нужно использовать LoudMouth и омметр для проверки синего провода во время установки?

Несмотря на то, что провод очень жесткий, он может быть поврежден во время установки.Обычно виноват острый край шпателя. Когда вы открываете коробку SunTouch, есть этикетка, которая показывает сопротивление провода в нагревательном коврике UnderFloor. Вам необходимо подтвердить это значение до того, как вы начнете работу и когда вы закончите. Однако во время работы вам следует подключить LoudMouth, который не дает вам значения сопротивления, но подает сигнал тревоги, если это значение внезапно изменяется. Эти два устройства очень хорошо работают вместе и обеспечивают спокойствие во время всей установки.

Почему вы рекомендуете подождать до 28 дней, прежде чем использовать мою новую систему SunTouch после установки тонкой пленки и плитки?

Это рекомендация производителей тонких наборов. Их изделиям требуется период отверждения, прежде чем кладка достигнет своей полной номинальной прочности. Этот процесс нельзя ускорить нагреванием, и очевидно, что на процесс могут отрицательно повлиять умеренные температуры нагревательных проводов, если они будут включены до 28 дней.

Если при раскладке у меня останется дополнительный мат SunTouch, могу ли я обрезать мат до меньшего размера?

№Оранжевый коврик можно разрезать, а затем переставить по размеру комнаты, но ни в коем случае нельзя разрезать синий нагревательный провод. Если вы обнаружите, что у вас осталось несколько футов мата, вы можете вытащить часть синего нагревательного провода из мата и установить его по периметру комнаты, сбоку или за унитазом. Обычно эта область не отапливается, но это хорошее место, чтобы служить буфером для дополнительной проволоки.

Можете ли вы порекомендовать раствор для отверждения?

Подойдет любой из популярных тонких наборов, модифицированных латексом на водной основе, например, от Custom Building Products, Mapei или TEC.Купите сухой раствор в мешках и смешайте его, как профессионалы, в густую смесь, которая держится на палочке для перемешивания. Если у вас достаточно большая работа, купите лопасть, которая вставляется в аккумуляторную дрель, чтобы облегчить перемешивание. Профессионалы используют тонкий слой светлого цвета для затирки светлого цвета и тонкий набор темного цвета для затирки темного цвета. Избегайте любых клеевых клеев, предназначенных для виниловой плитки или керамической плитки для стен. Также избегайте предварительно смешанных растворов, которые обычно продаются ведрами.

Если я положу SunTouch на существующую неизолированную плиту, будет ли она хорошо работать?

Коврики SunTouch

выделяют 12 Вт на квадратный фут, что довольно много тепла.Но иногда этого недостаточно, чтобы довести температуру пола до 80-85 градусов по Фаренгейту. Плиты могут стать хорошей утечкой в ​​системах подогрева пола в зависимости от толщины, уровня основания под плитой, содержания влаги, потерь тепла из комнаты или температуры наружного воздуха. . Если вы живете в холодном климате и из помещения сильно теряется тепло, мы рекомендуем в качестве утеплителя установить пробковую подкладку толщиной 1/4 ″ -1/2 ″. Прикрепите пробку к плите с помощью клея, рассчитанного на лучистые полы, а затем установите нагревательные маты и плитку как обычно.См. Ссылку на национальную ассоциацию пробковых полов. Если край вашей новой излучающей плиты выходит наружу, мы рекомендуем изолировать ее слоем экструдированного полистирола. Вы также можете уменьшить потери тепла из своей комнаты, установив двери и окна с более высоким значением R, уменьшив проникновение воздуха и добавив изоляцию потолка.

Может ли LoudMouth контролировать несколько матов одновременно?

Да. Просмотрите эту информацию, чтобы узнать, как последовательно подключить до трех матов к LoudMouth.

Я покрыл маты SunTouch каменной кладкой. Какой клей лучше всего удерживает пробковый пол?

Обратитесь к производителю пробки и попросите клей для теплых полов. Температура поверхности готового пола не должна превышать 85 градусов по Фаренгейту.

Какую рекомендуемую процедуру наносить на мат SunTouch?

Начните с высококачественного тонкосилового материала, модифицированного латексом. Используйте плоский край зубчатого шпателя 3/8 дюйма x 1/4 дюйма или размера, рекомендованного для вашего размера плитки, чтобы протолкнуть тонкий слой поверх коврика для обогрева UnderFloor.Затем переверните шпатель и с помощью «гребешка» нанесите раствор на коврик прямыми параллельными линиями. Работайте на небольших участках.

Как лучше всего закрепить SunTouch на цементной подложке перед нанесением тонкого отверждения?

Наш двусторонний скотч — лучший выбор при работе над плитой, но подкладочная плита может быть пробита скобами. Используйте небольшой скобозабивной пистолет и воздушный компрессор, чтобы сшить большое количество мата за очень короткое время. В небольших проектах можно использовать ручной степлер. В обоих случаях используйте скобы для коротких ножек.Не забивайте синий провод скобами, иначе вы его повредите. Если вы обнаружите, что делаете много надрезов на оранжевом коврике, чтобы придать ему форму в своей комнате, вернитесь и закрепите свободный коврик скобами, чтобы он не мешал работе шпателя в дальнейшем. Если сомневаетесь, примените больше скоб.

Могу ли я нанести тонкий слой тонкого отверждения на мою систему обогрева пола SunTouch, дать ему высохнуть в течение дня, а затем нанести еще один слой перед укладкой плитки?

Да. Некоторые установщики плитки предпочитают работать на очень плоских поверхностях и предпочитают этот метод, состоящий из двух частей.Сначала они покрывают мат SunTouch самовыравнивающимся раствором или наносят ровный слой тонкого слоя на мат. На следующий день или позже они закрепляют мат поверх первого слоя и покрывают его тонким слоем перед укладкой плитки. Многие установщики прикрепляют мат к опорной плите и сразу же наносят тонкий слой и плитку. Это одноэтапный метод. Оба работают нормально, так что это вопрос личных предпочтений. В обоих случаях мы рекомендуем использовать монитор Loudmouth на протяжении всей установки.

Какова общая высота мата и коврика под каменным полом толщиной 1/2 дюйма?

Мы рекомендуем использовать шпатель 3/8 дюйма x 1/4 дюйма, чтобы нанести тонкий слой поверх мата, и к тому времени, когда вы закончите, вы будете примерно на 1/4 дюйма над подкладкой, что обычно составляет 1/4 дюйма. толщиной до 1/2 дюйма.Для участков по периметру, где нет матов с лучистым подогревом пола SunTouch, вы нанесете немного более толстый слой тонкого отверждения, поэтому примите это во внимание при составлении списка материалов.

Могу ли я поставить SunTouch под ванной в ванной?

Мы не рекомендуем его, так как ниже ванны теплообмен будет плохим.

Можно ли устанавливать SunTouch под деревянным полом, ламинатом или под ковром?

Коврики с излучающим излучением

SunTouch внесены в список UL для использования с любым типом готового пола, если вы закладываете его хотя бы в четверть дюйма кладки.Начните с прочного чернового пола, закрепите систему лучистого теплого пола SunTouch и покройте самовыравнивающимся раствором, который производится несколькими различными компаниями. После того, как раствор будет нанесен, следуйте инструкциям производителя относительно времени отверждения, а затем накройте ламинатом или ковром. Не используйте покрытия для гвоздей и будьте осторожны, когда кладете полоски для ковровых прихваток.

Как близко к унитазу можно установить SunTouch?

SunTouch можно установить на расстоянии от 4 до 6 дюймов от воскового кольца и при необходимости можно слегка подкладывать под ножку унитаза.(См. Иллюстрацию справа)

Напольный коврик My SunTouch рассчитан на ток не более 12 А, это всего лишь небольшой коврик. Я никогда не должен превышать 15 ампер на термостате… что означает? Я не могу запустить его в цепи на 20 ампер или не перегрузить его матами на 15 ампер?

№1. Выделенная цепь является предпочтительной, и, вероятно, ваш способ работы с разделением розеток вызовет проблемы с отключением.

В термостат SunTouch встроен GFCI, поэтому, если в цепи есть другие GFCI, они будут конфликтовать друг с другом.Электрики называют это «перекрестным разговором».

№2. Вот простая формула для расчета силы тока выключателя: превышайте нагрузку на 25%.
Итак, если у вас нагрузка 15 ампер, используйте прерыватель на 20 ампер. Продукты SunTouch предназначены для использования (если вы используете термостат SunTouch) без прерывателя GFI.
Итак, у вас есть система на 12 ампер, требующая прерывателя на 20 ампер. Вероятно, это сработает. с 15, но 20 не повредит, не стоит намного дороже и не доставит никаких проблем.

Можно ли отремонтировать поврежденный нагревательный провод на строительной площадке?

Да, но для ремонта вам понадобится лицензированный электрик.Позвоните нам по бесплатному телефону 877-880-8453, и мы отправим вашему электрику ремонтный комплект. Также доступна подробная инструкция.

Если поврежденный провод был закопан под плиткой, хороший установщик плитки может осторожно удалить плитку и обнажить провод. Как только вы обнаружите разрыв, электрик разделит элементы провода и снова соединит две части вместе. Соединения проверяются, а затем покрываются отрезком термоусадочной трубки, обеспечивающей гидроизоляцию. Затем проводится еще одно испытание.Отремонтированная сборка затем снова заделывается под плитку свежим тонким слоем. Если у вас возникнут вопросы на любом этапе процесса, позвоните по нашему бесплатному номеру: 877.880.TILE

.

Общие вопросы:

Могу ли я установить WarmWire и Mat на один контроллер?

Вы можете комбинировать WarmWire и Mat вместе, оба будут подключаться к одному контроллеру

ПРИМЕЧАНИЕ: вы используете одинаковое напряжение для WarmWire и мата

Нужен ли мне дополнительный датчик?

Иногда покупатель для спокойствия заказывает дополнительный датчик.Несмотря на то, что датчик выходит из строя крайне редко, мы считаем это разумной мерой предосторожности. Проведите оба датчика от блока управления на этаж ниже, а затем вплетите их в коврик на расстоянии 6–12 дюймов от стены. Вы можете поставить их рядом, но подключить к терморегулятору только один. Если вам когда-нибудь понадобится заменить неисправный датчик, он всегда под рукой.

Я забыл положить датчик в пол — что мне делать?

У вас есть несколько вариантов. Если ваш гипсокартон уже залит, а линии затирки имеют ширину не менее 1/4 дюйма, вы можете пропустить провод датчика из контрольной точки за стеной и вытащить его через отверстие рядом с полом, используя ленту для рыбы или гвоздь на веревочке.Используйте ручной инструмент для резки раствора и аккуратно удалите раствор между плитками на расстоянии 6-9 дюймов в пол с подогревом. Будьте осторожны, чтобы не порезать слишком глубоко и не повредить нагревательный провод. Разместите датчик между плитками, но не кладите его прямо на синий нагревательный провод. Снова нанесите раствор, а затем закройте отверстие датчика в стене облицовкой. Если у вас недостаточно широкие линии затирки или если вам неудобно резать затирку, вы можете выловить провод датчика под черным полом.Используйте сверло 1/4 дюйма, чтобы аккуратно просверлить карман под полом с подогревом на черновом полу до подстилки (остановитесь, прежде чем дойдете до мата!). Закрепите датчик в кармане с помощью клея, а затем изолируйте. Ваш SunStat считывает показания датчика температуры пола, и вы можете регулировать температуру по своему усмотрению.

Как контролируется коврик?

SunTouch управляется с помощью элемента управления SunStat. коврики подключаются непосредственно к нему, и датчик температуры пола сообщает контроллеру, когда включать и выключать электричество в зависимости от заданной температуры.

Можно ли обогревать участки, используя более одного коврика на одном SunTouch?

К контроллеру можно подключить несколько матов для обогрева больших площадей.

Провода питания, подключенные к коврику, соединены «параллельно» внутри электрической распределительной коробки размером 4 x 4 дюйма, расположенной в стене, над потолком или под полом.

Один термостат и датчик могут управлять всеми матами из одного места.

Какие размеры бывают коврики?

Ширина мата: 1 дюйм, 2 дюйма, 2 дюйма.5 ″ и 3 ’шириной, длиной от 5 футов до 80 футов, площадью 10–160 кв. Футов. Доступность размера

уточняйте на нашем веб-сайте.

Что это такое ЭДС?

Электромагнитные поля (ЭМП) исходят от всех электроприборов. Исследования показывают, что среднесуточное индивидуальное воздействие, вероятно, составляет менее 1 единицы (мГ) ЭДС1. Однако, когда вы сидите на неэкранированном электрическом излучающем полу, вы можете подвергаться воздействию выбросов в 22 раза превышающем фоновый уровень. Или в 46 раз больше фонового уровня.

Как SunTouch обеспечивает мою безопасность от ETF?

Если мы выберем пять лучистых полов, покрывающих отапливаемую площадь 35-40 квадратных футов, это самый распространенный размер для установки в ванных комнатах в жилых помещениях.
Коврик Watts Radiant в этом диапазоне размеров излучает значение мГ, которое в 20 раз ниже, чем среднее значение для США.

Вт Radiant (SunTouch), недавно выбравший четыре конкурирующих продукта в этом диапазоне размеров, тест REET, проведенный престижной лабораторией ETL Semco, дал следующие значения:

Продукт A: в 42,38 раза больше среднего воздействия в США
Продукт B: в 45,74 раза больше среднего воздействия в США
Продукт C: в 71,34 раза больше среднего воздействия в США
Продукт D: 92.В 54 раза больше, чем в среднем по США

Сообщение из магазина товаров для напольных покрытий

Как лицензированный генеральный подрядчик и подрядчик по напольным покрытиям на протяжении многих лет, я использовал и пробовал все бренды, представленные на рынке.

Я нашел SunTouch лучшим в:
1. Производительность.
2. Рабочее время (стоимость)
3. Простота установки
4. Когда вы подсчитываете стоимость продукта и трудозатраты, Suntouch — лучшая покупка за эти деньги.
5. 130-летней компании, которой я мог доверять, когда у меня возникали проблемы с установкой, гарантией и отличной поддержкой клиентов.
6. Безопасность: самое важное — это безопасность продукта как для ваших близких, так и для вас самих. Электромагнитные поля представляют собой проблему для здоровья. НАЖМИТЕ ЗДЕСЬ, чтобы ознакомиться с информацией об электромагнитных полях (ЭМП). Ни одна из других компаний, таких как WarmlyYours (TempZone) или NuHeat, не достигла минимума, который я бы порекомендовал любому из моих клиентов.

Я выбрал SunTouch, потому что забочусь о своих клиентах.Я ношу с собой только те товары, которые хотел бы использовать сам.

www.suntouch.com

Щелкните здесь для просмотра видео библиотеки SunTouch

SunTouch против продукта A — SunTouch против продукта B

Ссылки на коврики для обогрева пола SunTouch

Характеристики и установка матов SunTouch — Технические характеристики матов SunTouch — Технические характеристики и установка напольных покрытий

Нагревательные звенья системы обогрева пола SunTouch

SunTouch WarmWire Инструкции по установке — Инструкция и информация по заказу WarmWire

Связи управления нагревом

Программируемая спецификация SunStat — Руководство пользователя Программируемая 500670-SB — Руководство пользователя Непрограммируемая 500675 — Непрограммируемая спецификация SunStat — Управление реле SunStat — Инструкция по эксплуатации LoudMouth

Разные ссылки SunTouch

SunTouch 25-летняя ограниченная гарантия — ЭМП Электромагнитные поля — Часто задаваемые вопросы — Ремонт нагревательного провода — Гарантия низкой цены Suntouch

Сообщение FAQ Как установить SunTouch Radiant Floor Heat впервые появилось в блоге магазина напольных покрытий.

Как установить теплый пол | Совет эксперта

Широко используемый в Скандинавии, где температура на улице регулярно ниже нуля, полы с подогревом все чаще рассматриваются в Великобритании как экономичный метод обогрева различных комнат в доме, где может быть трудно поддерживать комфортную температуру, например, на кухне или в ванной комнате. Тот факт, что он невидим и не влияет на чистый внешний вид комнаты так же, как радиатор, помимо отсутствия технического обслуживания и ухода, необходимого для эффективной работы, также делает его привлекательным вариантом для домовладельцев. .

Полы с подогревом не сложно установить самостоятельно, если у вас есть некоторый базовый опыт работы в домашних условиях и время, чтобы выполнить работу за один раз, вместо того, чтобы поднимать пол и затем оставлять его на неделю. Вы можете выполнить основную часть первоначальной работы, но вам, вероятно, понадобится электрик или сантехник, в зависимости от выбранной вами системы, для подключения системы к электросети.

Виды теплых полов

Домовладельцы могут выбирать между двумя основными типами полов с подогревом: мокрым или электрическим.В системах водяного теплого пола для создания тепла используется теплая вода, поступающая из системы центрального отопления, в то время как в электрической системе используются катушки, питаемые от сети.

ВЛАЖНЫЙ

В системах влажного отопления вода подается по трубам, проложенным на черновом полу под верхней поверхностью пола. Система снижает стоимость нагрева воды по сравнению с системами, в которых используются радиаторы, поскольку для эффективной работы требуется, чтобы вода нагревалась до более низкой температуры.

Системы влажного отопления проще всего установить там, где пол можно поднять, а затем вернуть на место — по этой причине они могут лучше всего подходить для пристройки или новостроек.По той же причине может быть лучше ограничить этот тип системы помещениями первого этажа, но верхние уровни, конечно, не являются запрещенными.

ЭЛЕКТРИЧЕСКИЙ

Системы теплого пола, работающие от электричества, представляют собой змеевики, прикрепленные к сетчатым матам или встроенные в них, которые раскатываются и соединяются вместе под полом. Затем они подключаются к термостату и электросети, чтобы их можно было использовать. Они дешевы в установке, но будут стоить больше в эксплуатации, чем влажные системы, поэтому они могут быть дороже. подходит для небольших помещений или территорий.

Как установить

ПРЕДВАРИТЕЛЬНАЯ УСТАНОВКА

Независимо от типа системы теплого пола, который вы выбираете, или типа пола, под которым вы ее устанавливаете, вы должны убедиться, что комнаты, в которых вы собираетесь ее установить, должным образом изолированы, чтобы воздействие тепла не было немедленно сведено на нет. . Перед началом работы убедитесь, что на черновом полу нет мусора и что стыки между изоляционным материалом заклеены, чтобы предотвратить потерю тепла или стяжку (если вы ее используете) через них.

Изоляционные материалы должны присутствовать под системой, чтобы предотвратить утечку тепла через черновой пол и фундамент, и если вы устанавливаете электрическую систему, вам нужно будет записаться на прием к квалифицированному электрику, чтобы он смог подключить систему к сеть.

В остальном способы устройства теплых полов обоих типов под паркетные и ламинатные полы очень похожи.

Установка мокрой системы

Как уже отмечалось, установка влажной системы, как правило, более проблематична, чем электрическая, из-за общей сложности системы и из-за того, что это часто означает, что пол комнаты должен быть приподнят, чтобы вместить ее. .Электрические системы более компактны, а подъем пола (если он вообще требуется) будет минимальным.

1. ПОДТЯГИВАНИЕ ПОЛА

• Способ, которым вы поднимаете пол, будет зависеть от системы размещения, которую он использует — большинство из них подпадают под категорию либо шпунтов, либо щелчков с точки зрения того, как доски соединяются друг с другом.
• Пол с язычком и пазом прибивается гвоздями через шпунт, чтобы соединить доски вместе, поэтому гвозди нужно выковыривать ломом или подобным инструментом, чтобы освободить доски.Начните (сняв обшивку по периметру) с ряда досок, ближайшего к стене, с видимыми верхними гвоздями, и убедитесь, что вы прижали лом к ​​черновому полу, как только первая доска будет удалена, если вы хотите повторно использовать пол — это позволит избежать повреждать.

• Напольные покрытия Click, часто используемые на ламинатных досках, спроектированы таким образом, чтобы их было легко собрать, поэтому процесс должен быть легко отменить и удалить. Найдите точку, в которой закончилась установка (обычно это угловая доска), и приподнимите ее.Затем вы можете пройти по всему ряду, прилегающему к стене, и удалить его целиком, разделяя отдельные доски, переворачивая их и снимая щелчки снизу.

2. УКЛАДКА ТРУБ

Система теплого пола должна поставляться с направляющей, по крайней мере, которая позволит вам убедиться, что вы не проложите трубы неправильно и не выльетесь из них до того, как будет покрыта желаемая площадь. Если вам нужно сделать изгибы в трубах самостоятельно, вы сможете сделать это вручную, а укладываете ли вы их по спирали или слева направо через комнату, это должно зависеть от инструкций производителя.Убедитесь, что они расположены равномерно, чтобы тепло распределялось равномерно во время работы системы.

При размещении коллектора (где будет подключаться система) прикрепите его к стене как можно ближе к контурам, чтобы его можно было подключить по водопроводу так же, как и к радиатору. Однако окончательное подключение системы к основной сети водоснабжения и центрального отопления всегда должно выполняться квалифицированным и опытным сантехником, если вы полностью не уверены в своих способностях сделать это самостоятельно.

Одной из распространенных проблем, которые могут возникнуть при установке, является наличие воздуха в контурах — это происходит, когда они не промываются должным образом перед использованием в первый раз. Каждую петлю необходимо промыть индивидуально, открыв клапан, который соединяет ее с коллектором, чтобы убедиться, что в ней нет воздуха.

3. СТЯЖКА

Влажные системы теплого пола обычно покрываются слоем стяжки, которая способствует теплоизоляции и помогает быстрее почувствовать выделяемое тепло.Можно использовать две формы стяжки: полусухую стяжку и быстротекущую жидкую стяжку, которую можно перекачивать по трубам отопления на заданную глубину. Проконсультируйтесь со специалистом, чтобы определить, какой тип стяжки вам следует укладывать и какой глубины она должна быть.

Перед укладкой стяжки убедитесь, что трубы надежно закреплены и что изоляция ровно лежит на черновом полу. Поскольку он становится бесполезным, если в нем образуется трещина, и он будет расширяться и сжиматься в соответствии с температурой, необходимо также установить компенсаторы, чтобы облегчить это движение.После укладки стяжке необходимо дать высохнуть естественным путем (это не должно занять более семи дней) перед включением системы отопления.

Установка электросистемы

Электрическая система звучит так, как будто ее относительно легко установить, учитывая, что она представлена ​​в виде матов, которые необходимо размещать под обогреваемыми участками. Однако все, что связано с электричеством, никогда не бывает простым, и вы должны проявить особую осторожность, чтобы установка прошла гладко.

1. ПОДТЯГИВАНИЕ ПОЛА

• Способ, которым вы поднимаете пол, будет зависеть от системы размещения, которую он использует — большинство из них подпадают под категорию либо шпунтов, либо щелчков с точки зрения того, как доски соединяются друг с другом.
• Пол с язычком и пазом прибивается гвоздями через шпунт, чтобы соединить доски вместе, поэтому гвозди нужно выковыривать ломом или подобным инструментом, чтобы освободить доски. Начните (сняв обшивку по периметру) с ряда досок, ближайшего к стене, с видимыми верхними гвоздями, и убедитесь, что вы прижали лом к ​​черновому полу, как только первая доска будет удалена, если вы хотите повторно использовать пол — это позволит избежать повреждать.
Напольное покрытие
• Click, которое часто используется на ламинатных досках, спроектировано таким образом, чтобы его было легко собрать, поэтому его должно быть легко повернуть вспять и удалить. Найдите точку, в которой закончилась установка (обычно это угловая доска), и приподнимите ее. Затем вы можете пройти по всему ряду, прилегающему к стене, и удалить его целиком, разделяя отдельные доски, переворачивая их и снимая щелчки снизу.

2. Укладка коврика

После того, как пол убран и уложена изоляция, раскатать маты в тех областях, которые вы хотите обогреть, является относительно простой задачей.Просто закрепите их так, как предлагает производитель — например, некоторые используют двустороннюю липкую ленту.

Вам также необходимо установить датчик температуры пола, который подключается к термостату, чтобы вы могли определить, при какой температуре работает пол. Датчик температуры пола должен располагаться на полу рядом со стеной под термостатом, быть закрепленным или закрепленным на месте, чтобы обеспечивать правильные показания при каждом обращении к термостату.

Окончательное подключение системы к электросети всегда должно выполняться квалифицированным и опытным электриком.Это гарантирует, что любая немедленная проблема, с которой вы столкнетесь, скорее всего, будет связана с чем-то вроде неисправного провода или соединения, а не с ошибкой, сделанной в процессе установки.

3. СТЯЖКА

Системы электрического теплого пола иногда покрывают слоем стяжки, которая помогает с изоляцией и помогает быстрее почувствовать выделяемое тепло. Можно использовать две формы стяжки: полусухую стяжку и быстротекущую жидкую стяжку, которую можно перекачивать по трубам отопления на заданную глубину.Проконсультируйтесь со специалистом, чтобы определить, какой тип стяжки вам следует укладывать и какой глубины она должна быть.

Перед укладкой стяжки убедитесь, что трубы надежно закреплены и что изоляция ровно лежит на черновом полу. Поскольку он становится бесполезным, если в нем образуется трещина, и он будет расширяться и сжиматься в соответствии с температурой, необходимо также установить компенсаторы, чтобы облегчить это движение. После укладки стяжке необходимо дать высохнуть естественным путем (это не должно занять более семи дней) перед включением системы отопления.

После установки

Две наиболее распространенные проблемы, связанные с двумя системами, уже рассмотрены: воздух в трубопроводах влажной системы и неисправная проводка в электрической системе. После завершения установки дайте стяжке высохнуть в соответствии с инструкциями перед включением системы, так как это может привести к ее повреждению и появлению трещин.

В остальном, после любого типа отопительной системы не требуется особого ухода — это один из факторов, которые делают их таким привлекательным вариантом отопления.Если система внезапно перестает работать, обратитесь к производителю, который может порекомендовать обратиться к электрику или сантехнику, если проблема не связана с самим изделием.

И наконец …

Какую бы систему теплого пола вы ни выбрали, ее первоначальная установка должна быть простой задачей, если вы поймете все, что участвует в процессе. Инструкции, предоставленные производителем системы, позволят вам правильно уложить трубы после того, как пол будет удален, и тогда вы сможете избежать большинства проблем, возникающих при новых установках, если соответствующий технический специалист выполнит окончательную подключение и тестирование.Это позволит ускорить работу системы.

Следуйте инструкциям и советам, приведенным в этом руководстве, и ваши ноги (и все остальное) будут оставаться поджаренными в течение всего года!

Теплая зона

Для получения подробных инструкций по установке, пожалуйста, обратитесь к руководству по установке. Эта информация предназначена только для общего обзора. процесса установки и помочь клиентам в принятии решений. В приведенных ниже рекомендациях установщики имеют представление о процессе установки теплых полов.На этой странице описаны основные информация относительно Термокабель и маты ComfortTile ^® , FilmHeat ™ и RetroHeat ^® пленочный теплый пол элементы и HeatShield ™ теплоизоляционные панели теплого пола. Чтобы сохранить действующую гарантию, внимательно следуйте инструкциям в руководстве по установке и попросите квалифицированного электрика подключить все разводка системы теплого пола.

Обзор установки системы теплого пола

Электрические системы теплого пола легко настроить и установить.Доступно множество различных типов нагревательных элементов, каждый с свои уникальные особенности и преимущества. Большая часть установки электрического лучистого теплого пола комплектовать систему могут амбициозные домовладельцы своими руками; однако важно отметить, что квалифицированный электрик, имеющий лицензию, подключит проводку к системе. Это для защиты домовладельца гарантируя, что гарантия на систему остается в силе.

Самая распространенная система теплого пола с тонкими термостойкий кабель, проложенный под поверхностью пола.Комфорт в Warmzone Cable — признанный лидер отрасли, десятилетиями работающий в домах и на предприятиях повсюду. Северная Америка.

Технологии продолжают развиваться, и другие этажи Предложения по нагревательной продукции от Warmzone также включают нагревательные элементы почти толщиной с бумагу (FilmHeat). как саморегулирующиеся низковольтные системы, модернизированные системы обогрева балок и многое другое. Как ведущий поставщик сияющих системы теплого пола, Warmzone предлагает один из самых больших выборов систем лучистого отопления в промышленности, чтобы клиенты могли быть уверены в том, что они найдут идеальную систему лучистого отопления для их дома.

---

ComfortTile ^® системы теплого пола — самые рекомендуемые системы для полы с подогревом плитки; однако нагревательный кабель также можно использовать для обогрева различных типов полов. КомфортПлитка термокабель можно купить на катушках или предварительно разложить на матах. Тонкий нагревательный кабель (всего ⅛ дюйма в диаметре) на катушке дает монтажникам гибкость в установке напольного отопления небольшими, нестандартными фасонные площади и комнаты.Коврики ComfortTile оснащены кабелем, который предварительно проложен и прикреплен к прочный гибкий коврик на липкой основе. Перед раскатыванием матов обязательно подметите черновой пол и удалить всю пыль и мусор. Маленькие острые предметы, такие как камни и гвозди, могут повредить изоляция кабеля и вызовет проблемы в будущем, поэтому подготовьте пол перед укладкой нагревательный кабель важен. После подготовки пола коврик можно раскатать и клей затем подкладку можно прикрепить к черному полу.Это ускоряет установку, что может привести к более низкие трудозатраты. Кабель имеет диаметр от до 3/16 дюйма, поэтому конструкция пола очень мала. вверх. Нагревательный кабель от катушки крепится к полу с помощью гибкой кабельной стяжки (на фото). который также может быть легко прикреплен к основанию пола. На обвязке имеется серия рельефов, которые предусмотреть заранее спроектированные каналы для нагревательного кабеля. Тепловой кабель ComfortTile проложен через каналы обвязки согласно заранее заданной системе теплого пола интервал.После прикрепления нагревательного кабеля или мата к черному полу и прокладки кабеля полный, самовыравнивающийся или тонкий слой можно наносить непосредственно на нагревательный кабель. Затем устанавливается плитка поверх этого, а затем нанесите раствор. ПРИМЕЧАНИЕ: рекомендуется использовать резиновую или пластиковую Используйте шпатель при нанесении тонкого набора, а не металлический шпатель, чтобы не повредить кабель.

Устанавливается непосредственно в тонком комплекте под плиточный пол, ComfortTile является наиболее рекомендуемой системой для обогрева помещений керамической плиткой, а также может быть эффективно используется для обогрева полов большинства других типов.

Сделать повороты при укладке ковриков теплого пола, просто разрежьте сетчатую основу и поверните коврик соответствующим образом, как показано на фотографиях. (Будь осторожен чтобы никогда не порезать и не повредить нагревательный кабель.) Двухжильный нагревательный кабель (маты и кабель) имеет 10-футовый 2-проводный холодный конец (14-17 AWG) плюс оплетка заземления. Кабель ComfortTile также может похвастаться 25-летним сроком службы. Гарантия производителя.

При установке термокабеля с катушки, кабель крепится к полу с помощью прочных гибких пластиковых лент (см. фото кабеля и ремней к справа), которые можно приклеить, прибить или прикрутить к черному полу.Рельефы на лямках позволяют различные варианты расстояния между кабелями. Просто проложите кабель вокруг рельефа в соответствии с вашим кабелем. расстояние и вернитесь к кабелю к другому ремню. Эти удобные ремешки обеспечивают легкость и точность монтаж термокабеля.

Некоторые важные советы

Убедитесь, что нагревательный кабель ComfortTile И место соединения полностью залить тонким слоем или выравнивающей заливкой, иначе кабель перегреется и выйдет из строя.

Ни в коем случае не позволяйте нагревательному кабелю касаться или пересекаться. (Минимальное расстояние между кабелями — 2 дюйма.)

Не перекрещивайте нагревательный провод на соединительном проводе. или провод термостата. Важно, чтобы для подключения был нанят квалифицированный, лицензированный электрик. проводка и связанные с ней электрические компоненты.

Теплоизоляция также может использоваться для улучшения эффективность системы.

При установке нагревательного кабеля с катушки, кабель крепится к полу с помощью тонких пластиковых лент (кабельная стяжка), которые прибивают, прикручивают или приклеивают на пол.Эти ремни имеют небольшие каналы и выступы, в которых размещается нагревательный кабель. Просто вставьте кабель в язычок, чтобы закрепить его. (См. Фото справа.)

Разрезать сетку поддержка. (Будьте осторожны, чтобы не порезать нагревательный кабель.) Переверните коврик, чтобы начать следующий ряд.

После перевернув коврик для подогрева пола, выровняйте его соответствующим образом и продолжайте раскатывать следующий ряд. (Соблюдайте правильные интервалы между рядами.)

---

Система теплого пола FilmHeat ^® одна из наиболее рекомендуемых систем теплого пола, разработанная специально для установки под виниловые полы и все типы плавающих полов. Доступные по цене и простые в установке панели просто Толщина 0,16 дюйма, поэтому на полу практически нет нароста, и панели можно разрезать на месте. Систему FilmHeat можно установить на любой стандартный черновой пол, если он является плоским, гладким и без выступов, таких как гвозди, шурупы и т. д.

Нагревательные панели раскладываются согласно Схема системы предоставлена ​​Warmzone. Отрежьте нагревательные панели желаемой длины. Только вырезать через свободное пространство между нагревательными полосами. НИКОГДА не режьте ближе, чем на 1/4 дюйма к обогревателю. полосы, и НЕ разрезайте сами нагревательные полосы. Надежно прикрепите нагревательные элементы на пол. При установке на деревянный черновой пол элементы следует прибить гвоздями или скобами. Если При установке на бетонный черновой пол закрепите элементы изолентой.(При установке термостат, имейте в виду, что он должен быть расположен на внутренней стене, где его не будет под прямыми солнечными лучами и с учетом длины ненагревающих проводов.)

---

Система теплого пола RetroHeat ^® уникальный система, которая дает домовладельцам доступный вариант для установки роскошного лучистого отопления под существующими этажи — без капитального ремонта.Если у вас есть доступ к перекрытия пола снизу, после этого можно установить теплый пол RetroHeat. Система оснащен тонким «пленочным» нагревательным элементом (толщиной всего 0,16 дюйма), который поставляется в рулонах. Когда После установки RetroHeat нагревательные панели можно отрезать на месте до необходимой длины, а затем скрепить скобами. вверх между балками пола. Нагревательные панели доступны для балок размером 12, 16 и 24 дюйма. ширины. (ПРИМЕЧАНИЕ: измерения производятся от центра одной балки до другой, а не расстояния. между каждой балкой.) RetroHeat можно укладывать практически под любой пол, в том числе под паркет, плитка, ковролин, ламинат, винил, мрамор и т. д.

После скрепления панелей отопления между полом балки под полом, которые вы хотите обогреть, затем производятся электрические соединения. (Обязательно следуйте инструкциям в руководстве по установке и периодически проверяйте систему.) электрик выполнит электрические подключения, установит общую ватную изоляцию над отоплением элемент.Изоляция направляет тепло вверх по полу и усиливает энергию. эффективность за счет минимизации потерь тепла. Это доступный и эффективный вариант отопления существующих этажи.

Иллюстрация RetroHeat установлен между балками. ♦ Рулон нагревательного элемента. ♦ Опрессовка шинных оплеток на нагревательном элементе. ♦ Закрепление элемента между балками.

---

Теплоизоляционные панели для теплого пола HeatShield ™ состоят из легкой изоляционной панели из полистирола толщиной ½ дюйма, покрытой тонким, специально профилированный алюминий для обеспечения максимальных отражающих свойств.Термокабель ComfortTile помещается в предварительно спроектированные каналы, обеспечивающие один из самых эффективных и эффективных напольных покрытий доступные системы.

Система HeatShield идеальна для обогрева под ламинат и паркетные полы. Установить систему на удивление просто. Легкий Панели напольного отопления представляют собой изолированные алюминиевые панели, которые легко соединяются друг с другом. длина пола. Каналы для кабеля теплого пола ComfortTile обеспечивают простоту установка и точное расстояние, без использования строительного раствора и тонкого отверждения.

Размеры изоляционных панелей пола также могут быть изменены на месте. Панели HeatShield могут значительно сократить время установки, поскольку не требуется слой строительного раствора. Установщики систем напольного отопления, которые использовали панели HeatShield, сообщили, что они смогли уложить вниз 300 квадратных футов пола с подогревом менее чем за два часа, что намного быстрее, чем у большинства время монтажа традиционных систем лучистого теплого пола.
