Уклон пандуса на путях эвакуации внутри здания — основные тезисы

Главная » Лестницы » Уклон пандуса на путях эвакуации внутри здания — основные тезисы

Часть пункта 6.28* СП 112.13330.2011 (СНиП 21-01-97* «Пожарная безопасность зданий и сооружений») гласит: «В полу на путях эвакуации не допускаются перепады высот менее 45 см и выступы, за исключением порогов в дверных проемах. В местах перепада высот следует предусматривать лестницы с числом ступеней не менее трех или пандусы с уклоном не более 1:6» (аналогичная формулировка содержится в пункте 4.3.4 СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы»).

Часть пункта 6.28* СП 112.13330.2011 (СНиП 21-01-97* «Пожарная безопасность зданий и сооружений») гласит: «В полу на путях эвакуации не допускаются перепады высот менее 45 см и выступы, за исключением порогов в дверных проемах. В местах перепада высот следует предусматривать лестницы с числом ступеней не менее трех или пандусы с уклоном не более 1:6» (аналогичная формулировка содержится в пункте 4.

3.4 СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы»).

Допускается ли устройство пандусов (с уклоном не более 1:6 соответственно) в местах перепада высот менее 45 см? Если данное ограничение по минимальной высоте перепада на пути эвакуации всё же распространяется и на пандус, то существует ли послабление, касающееся реконструируемых зданий, где удовлетворить вышеупомянутое условие (min 45 см) по целому ряду причин невозможно?

Пункт 3.21 ГОСТ 28984-2011 Модульная координация размеров в строительстве. Основные положения гласит: «перепад высот: Проектный размер по вертикали между двумя смежными этажами или кровлями».

«Максимальная высота одного подъема (марша) пандуса не должна превышать 0,45 м при уклоне не более 1:20 (5 %). При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 1:10 (10 %).

Внутри зданий и на временных сооружениях или объектах временной инфраструктуры допускается максимальный уклон пандуса 1:12 (8 %) при условии, что подъем по вертикали между площадками не превышает 0,5 м. При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий и сооружений уклон пандуса принимается в интервале от 1:20 (5 %) до 1:12 (8 %).

Пандусы при перепаде высот более 3,0 м следует заменять лифтами, подъемными платформами и т. п.»

Чтобы пандус был комфортен для людей с ограниченными возможностями, он должен быть установлен с определенным уклоном. Увеличение этого значения приведет к тому, что передвигаться на коляске станет невозможно. Если же уклон пандуса будет меньше, он станет занимать слишком много свободного пространства. При этом неважно, внутри расположена конструкция или снаружи здания.

Если необходимо установить систему спуска на путях эвакуации в многоквартирном жилом доме, сначала нужно согласовать свои действия с домоуправлением. Создаваемая конструкция не должна стать препятствием для свободного передвижения других граждан. Также пандус не должен портить внешний вид дома. Необходимым требованием является соблюдение ГОСТа. Также следует придерживаться основных правил при выборе типа конструкции:

Если на пандус устанавливаются поручни, они должны быть достаточно прочными и выдерживать нагрузку на протяжении длительного времени. Чтобы исключить травмы во время самостоятельного передвижения инвалида необходимо концы поручней закруглять вниз или в стороны от пандуса.

Зачем?
Меня интересует конкретный вопрос применения конкретного пункта СНиП. Ответ, в общем-то, получен.

6.28* В полу на путях эвакуации не допускаются перепады высот менее 45 см и выступы, за исключением порогов в дверных проемах. В местах перепада высот следует предусматривать лестницы с числом ступеней не менее трех или пандусы с уклоном не более 1:6.

5.9. В полу на путях движения не допускаются перепады высотой менее трех ступеней (при высоте ступеней не менее 0,12 м) и пороги выше 0,05 м.

На перепадах меньшей высоты следует предусматривать пандус с уклоном, который не должен превышать 1:6.

архитектура девеломпент интерьер

Зачем?
Меня интересует конкретный вопрос применения конкретного пункта СНиП. Ответ, в общем-то, получен.

Если интересно:
зал 24х12 метров, по всему залу стоит электротехническое оборудование, под полом кабели, в количестве что-то около 3000 штук. Человеков в помещении нет, бригада обслуживания 2-3 человека.

Выход через коридор на лестничную клетку (этаж второй).

Здравствуйте! В продолжение темы. Надо посоветоваться.
Есть п. 6.28* СНиП 21-01-97 «В полу на путях эвакуации не допускаются перепады высот менее 45 см и выступы, за исключением порогов в дверных проемах. В местах перепада высот следует предусматривать лестницы с числом ступеней не менее трех или пандусы с уклоном не более 1:6».

Следует ли из этого пункта, что при перепадах высот менее 450мм следует делать пандус? В проекте закладывается эвакуационный выход в сущ. оконном проеме. Заказчик не хочет трогать сущ. трубопровод — поэтому делаем пандус.

Длина всего пандуса
не должна
превышать 3600 см

Наименование	Описание
СП 59.13330.2016	Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001
ГОСТ Р 51261-2017	Устройства опорные стационарные реабилитационные. Типы и технические требования
СП 136.13330.2012	Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения (с Изменением N 1)
СП 136.13330.2012	Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения
СП 30-102-99	содержит требования к входной площадке.
СП 59.13330.2012	Актуализированная редакция СНиП 35-01-2001
СП 59. 13330.2012	содержит предписания по доступности зданий и сооружений для маломобильных групп населения
СНиП 35-01-2001	содержит предписания по адаптации жилых домов и социально-значимых объектов для маломобильных групп населения. А так же конкретные ограничения по установке и параметрам пандусов.
ГОСТ Р 51261-99	содержит технические требования к стационарным опорным устройствам.

Длина одного наклонного
марша пандуса не должна
превышать 900 см

Длина всего пандуса
не должна
превышать 3600 см

Ширина пандуса при
исключительно одностороннем
движении должна быть не менее 1 м
При двустороннем движении ширина
пандуса должна быть не менее 180 см

Площадка на горизонтальном
участке пандуса при прямом
пути движения или на повороте
должна быть глубиной не менее 150 см

Максимальная высота одного
подъема (марша) пандуса
не должна превышать 80 см

Угол наклона пандуса
должен быть в пределах
до 8 % или

Расстояние между поручнем и ближайшим элементом оборудования или стенками помещения должно быть не менее 4 cм

Активное развитие и продвижение федеральной программы «Доступная среда» сподвигло многие организации установить пандусы на входной группе. Однако зачастую это делается либо для галочки, либо организациями, не владеющими навыками и знаниями существующих нормативов. Поэтому не всегда готовое изделие соответствует государственным стандартам. Как результат — недоступность для людей с ограничениями.

По нормативам СП 59.13330.2016 (с учетом вступивших в силу изменений 15 Мая 2017 года) пандус должен иметь следующие характеристики:

Список документации, рекомендуемой к ознакомлению:

СНиП 35-01-2001 содержит предписания по адаптации жилых домов и социально-значимых объектов для маломобильных групп населения. А так же конкретные ограничения по установке и параметрам пандусов.

ГОСТ Р 51261-2017 содержит технические требования к стационарным опорным устройствам.
СП 30-102-99 содержит требования к входной площадке.
СП 59.13330.2016 содержит предписания по доступности зданий и сооружений для маломобильных групп населения

Угол наклона пандуса не должен превышать уклон в отношении 1:20 (5%). В данном случае очень часто проценты путают с градусами. В результате чего подъем /спуск получается в разы выше. Угол наклона — это соотношение длины к высоте подъема.

Запомните! При перепаде высоты от трех метров, вместо пандусов применяются подъемные устройства. В данном случае наличие пандуса будет бесполезным и недоступным для инвалида-колясочника.

Справка! В ряде некоторых случаев допускается небольшое увеличение угла наклона пандуса:

При временном сооружении пандуса (ремонте или реконструкции здания). Если его высота не превышает 0,5 м, а промежуток между площадками не более 6 м, уклон может быть 8% или 1:12
Если высота подъема не достигает 0,2 м, уклон допустим в пропорции 1:10 (10%).
Длина непрерывного движения марша пандуса не должна превышать 9,0 м, далее необходимо организовывать разворотную площадку или площадку отдыха.
Длина горизонтальной площадки прямого пандуса должна быть не менее 1,5 м.
Пандусы должны иметь двухстороннее ограждение с поручнями на высоте 0,9 и 0,7 м.
Поверхность пандуса должна быть нескользкой текстурой.
Поверхность марша пандуса должна визуально контрастировать с горизонтальной поверхностью в начале и конце пандуса.

Действующие нормы требуют, что бы ширина площадки была не менее ширины лестничного марша, а ширина лестничного марша должна быть не менее ширины выхода на лестничную клетку (рис. 4): b л.п. b л.м., а b л.м b вх. лк. (по п. 4.4.1 СП 1.13130.2009) т.к. в противном случае вероятно нарушения условия беспрепятственности движения

На путях эвакуации не допускается устройство винтовых лестниц, лестниц полностью или частично криволинейных в плане, а также забежных и криволинейных ступеней, ступеней с различной шириной проступи и различной высоты в пределах марша лестницы и лестничной клетки (по п. 4.3.4 СП 1.13130.2009).

Нормируется ширина и уклон (рис. 2) лестничных клеток и пандусов.

Рис. 2. Иллюстрация к определению уклона вертикальных путей эвакуации:

Уклон определяется соотношением H / L , например, если H =1,5м, L=3м, уклон лестницы составляет 1:2

Ширина проступи на лестнице должна быть как правило, не менее 25 см, а высота ступени — не более 22 см (по п. 6.30* СНиП 21-01-97*), рис. 3.

Рис. 3. Нормируемые значения габаритов ступеней

Нормируется число подъемов в одном марше. Например, для общественных зданий между площадками должно быть не менее 3 и не более 16 подъемов. В одномаршевых лестницах, а также в одном марше двух — и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов (по п. 1.90 СНиП 2.08.02-89*).

Действующие нормы требуют, что бы ширина площадки была не менее ширины лестничного марша, а ширина лестничного марша должна быть не менее ширины выхода на лестничную клетку (рис. 4): b л.п. b л.м., а b л.м b вх. лк. (по п. 4.4.1 СП 1.13130.2009) т.к. в противном случае вероятно нарушения условия беспрепятственности движения

Рис. 4. Ширина лестничного марша b л.м, ширина лестничной площадки b л.м и ширина входа в лестничную клетку b вх. лк.

Лестничные клетки должны иметь выход наружу на прилегающую к зданию территорию непосредственно или через вестибюль, отделенный от примыкающих коридоров противопожарными перегородками 1 го типа с противопожарными дверями 2го типа, рис. 5 (по п. 5.4.14 СП 1.13130.2009).

Рис. 5. Выход из лестничной клетки в вестибюль, отделенный от примыкающих коридоров перегородками с дверями

Выходы из подвальных и цокольных этажей, являющиеся эвакуационными, как правило, следует предусматривать непосредственно наружу обособленными от общих лестничных клеток здания. Допускается эвакуационные выходы из подвалов предусматривать через общие лестничные клетки с обособленным выходом наружу, отделенным от остальной части лестничной клетки глухой противопожарной перегородкой 1-го типа, рис. 6.

Рис. 6. Выход из подвала предусмотрен через общую лестничную клетку с обособленным выходом наружу, отделенным от остальной части лестничной клетки противопожарной перегородкой 1-го типа.

Наружные открытые лестницы для эвакуации допускается использовать в IV климатическом районе и в III Б климатическом подрайоне (кроме стационарных лечебных учреждений) (по п. 6.1.10 СП 1.13130.2009).В остальных климатических районах допускается использовать указанные лестницы для эвакуации только со второго этажа зданий (кроме зданий школ и школ-интернатов, детских дошкольных учреждений и т.п.).

П.4.4.3 СП 1.13130.2009 Двери, выходящие на лестничную клетку, в открытом положении не должны уменьшать требуемую ширину лестничных площадок и маршей.

П.4.3.4 СП 1.13130.2009 Высота горизонтальных участков путей эвакуации в свету должна быть не менее 2 м, ширина горизонтальных участков путей эвакуации и пандусов должна быть не менее:

— 0,7 м — для проходов к одиночным рабочим местам;

— 1,0 м — во всех остальных случаях.

В любом случае эвакуационные пути должны быть такой ширины, чтобы с учетом их геометрии по ним можно было беспрепятственно пронести носилки с лежащим на них человеком.

В полу на путях эвакуации не допускаются перепады высот менее 45 см и выступы, за исключением порогов в дверных проемах. В местах перепада высот следует предусматривать лестницы с числом ступеней не менее трех или пандусы с уклоном не более 1:6.

П.4.3.3 СП 1.13130.2009 В коридорах на путях эвакуации не допускается размещать оборудование, выступающее из плоскости стен на высоте менее 2 м, газопроводы и трубопроводы с горючими жидкостями, а также встроенные шкафы, кроме шкафов для коммуникаций и пожарных кранов.

П.5.4.4 СП 1.13130.2009 Для зданий многоквартирных жилых домов ширина коридора должна быть, не менее: при его длине между лестницами или торцом коридора и лестницей до 40м — 1,4м; свыше 40м — 1,6м; ширина галереи — не менее 1,2 м. Коридоры следует разделять перегородками с дверями огнестойкостью EI 30, оборудованными закрывателями и располагаемыми на расстоянии не более 30 м одна от другой и от торцов коридора.

Внутри зданий и на временных сооружениях или объектах временной инфраструктуры допускается максимальный уклон пандуса 1:12 (8 %) при условии, что подъем по вертикали между площадками не превышает 0,5 м. При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий и сооружений уклон пандуса принимается в интервале от 1:20 (5 %) до 1:12 (8 %).

Вопрос:

Пункт 3. 21 ГОСТ 28984-2011 Модульная координация размеров в строительстве. Основные положения гласит: «перепад высот: Проектный размер по вертикали между двумя смежными этажами или кровлями».

Пандусы при перепаде высот более 3,0 м следует заменять лифтами, подъемными платформами и т. п.»

Примерные действия обслуживающего персонала при возникновении пожара в больнице.

На путях эвакуации не допускается устройство винтовых лестниц, лестниц полностью или частично криволинейных в плане, а также ступеней с различной шириной проступи и различной высоты в пределах марша лестницы и лестничной клетки.

Нормируется ширина и уклон (рис. 12.4) лестничных клеток и пандусов.

Рис. 12.4. Иллюстрация к определению уклона вертикальных путей эвакуации:

уклон определяется соотношением Н/L, например, если Н=1,5м, L=3м,
уклон лестницы составляет 1:2

Рис. 12.5. Нормируемые значения габаритов ступеней

Ширина проступи на лестнице должна быть, как правило, не менее
25 см, а высота ступени – не более 22 см (рис. 12.5).

Нормируется число подъёмов в одном марше. Например, для общественных зданий между площадками должно быть не менее 3 и не более
16 подъемов. В одномаршевых лестницах, а также в одном марше двух-
и трёхмаршевых лестниц в пределах первого этажа допускается не более
18 подъёмов. Ширина площадки должна быть не менее ширины лестничного марша, а ширина лестничного марша – не менее ширины выхода на лестничную клетку (рис. 12.6), так как в противном случае вероятно нарушение условия беспрепятственности движения.

Рис. 12.6. Ширина лестничного марша (b_л.м), ширина лестничной площадки (b_л.п)

и ширина входа в лестничную клетку (b_{вх. лк.})

Лестничные клетки должны иметь выход наружу на прилегающую к зданию территорию непосредственно или через вестибюль, отделенный от примыкающих коридоров перегородками с дверями (рис. 12.7).

Рис. 12.7. Выход из лестничной клетки в вестибюль, отделенный
от примыкающих коридоров перегородками с дверями

Рис. 12.8. Выход из подвала предусмотрен через общую лестничную клетку с обособленным выходом наружу, отделенным от остальной части лестничной клетки противопожарной
перегородкой 1-го типа

Наружные открытые лестницы для эвакуации допускается использовать в IV климатическом районе, в остальных климатических районах допускается использовать указанные лестницы для эвакуации только со второго этажа зданий, которые рассчитаны на число эвакуируемых в пределах до 70 человек.

План эвакуации

План эвакуации – это заранее разработанный план (схема), в котором указаны пути эвакуации, эвакуационные и аварийные выходы, установлены правила поведения людей, порядок и последовательность действий в условиях чрезвычайной ситуации.

Разработка плана эвакуации осуществляется в следующем порядке. Вычерчиваются планы здания, которые не должны загромождаться второстепенными деталями; составляется схема эвакуации людей: сплошными зелеными стрелками показывают основные рекомендуемые пути эвакуации; пунктирными стрелками указывают запасные (вторые) пути эвакуации. На планах эвакуации должно быть условными знаками показано размещение огнетушителей, пожарных кранов, телефонов, мест включения систем пожарной автоматики и др.

Выполняется в виде таблицы перечень и порядок действий, указывается фамилия исполнителя (может быть оформлено в виде инструкций или памяток о действиях при пожаре).

В памятке о порядке действий должны быть отражены следующие моменты:

§ оповещение о пожаре;

§ проверка – отсутствие людей в помещениях;

§ проверка срабатывания систем пожарной автоматики и действия в случае её не срабатывания;

Назначать исполнителей следует исходя из возможностей людей. При отработке плана эвакуации следует проводить хронометраж. Необходимо предусматривать дублирование.

Под таблицей должны быть подписи лиц, составивших план эвакуации и подписи сотрудников, ознакомленных с ним.

Примерные действия обслуживающего персонала при возникновении пожара в больнице.

Для обеспечения пожарной безопасности реального объекта разрабатывается подробный перечень действий (табл. 12.1).

Перечень действий при пожаре

Контрольные вопросы

1. К какой категории относят помещение газовой котельной?

2. Чем определяется класс функциональной пожарной опасности здания?

3. Каким образом устанавливается предел огнестойкости строительных конструкций?

4. Чем отличается эвакуация людей от спасения?

5. Какие параметры элементов эвакуационных путей относятся к нормируемым?

а перепад у меня в коридоре и перила мне к стенам прибивать.
если пандус то перила не нужны

а перепад у меня в коридоре и перила мне к стенам прибивать.
если пандус то перила не нужны

ПАНДУС — наклонная плоская коммуникационная конструкция, связывающая поверхности, расположенные на различных уровнях.

нет там будет дверь стоять и порог, а порог дверного проема не считается, да и вообще там уже «путь эвакуации» (как термин заканчивается и переходит в эвакуацию по лестничной клетке, а там свои требования к перепадам высот) . да ну и конечно степень фанатизма в данном вопросе . как с различной высотой ступеней в ЛК

«А ответа нет, так как границы не установлены.»

как-же не установлены
«В полу на путях эвакуации не допускаются перепады высот менее 45 см и выступы, за исключением порогов в дверных проемах.»

. вот вышли Вы из здания управления на территории склада нефтепродуктов и побежали против ветра в пожаробезопасную зону. вот где эвакуация начинается)))

Уклон пандуса

Содержание

Расчет размеров
Особенности устройства и использования пандусов для инвалидов
Что нужно знать перед установкой пандуса
Как создать пандус собственными руками
Пандус на путях эвакуации
Какие пандусы устанавливаются внутри здания

Чтобы пандус был комфортен для людей с ограниченными возможностями, он должен быть установлен с определенным уклоном. Увеличение этого значения приведет к тому, что передвигаться на коляске станет невозможно. Если же уклон пандуса будет меньше, он станет занимать слишком много свободного пространства. При этом неважно, внутри расположена конструкция или снаружи здания.

Расчет размеров

Для создания нормального уклона необходимо следовать нормативам, прописанным в СНиП. Оптимальное значение уклона равно 5%. Это говорит о том, что при длине в 20 метров высота верхнего уровня должна быть равна одному метру. В некоторых случаях допускается установка спусков, уклон которых составляет 10%. Это максимальный допустимый параметр. Также часто устанавливаются конструкции, уклон которых равен 8%. Длина такого пандуса равна 12 метрам, а высота 1 метру.

Конструкции на путях эвакуации с минимальным уклоном могут создаваться без перил, так как их можно использовать для передвижения на коляске без помощника. Но большинство создаваемых конструкций имеют уклон 8%, поэтому на них устанавливаются перила. Чтобы посчитать оптимальный уклон для создаваемого пандуса внутри здания, необходимо учитывать количество свободного пространства. Если расстояние позволяет устанавливать большие конструкции, уклон должен быть равен 5%. В ограниченном пространстве часто устанавливаются пандусы 8% или 10 %.

Стоит отметить, что данные нормативы соблюдаются по отношению к стационарным спускам. Если устанавливается откидное изделие, уклон пандуса на путях эвакуации равен уклону лестницы, рядом с которой он закрепляется. Таким образом, рассчитать уклон достаточно легко, сопоставив длину строения и его высоту. Обозначение данного параметра на производственных чертежах производится при помощи знака «>».

Особенности устройства и использования пандусов для инвалидов

Особенности таких спусков заключаются в следующем:

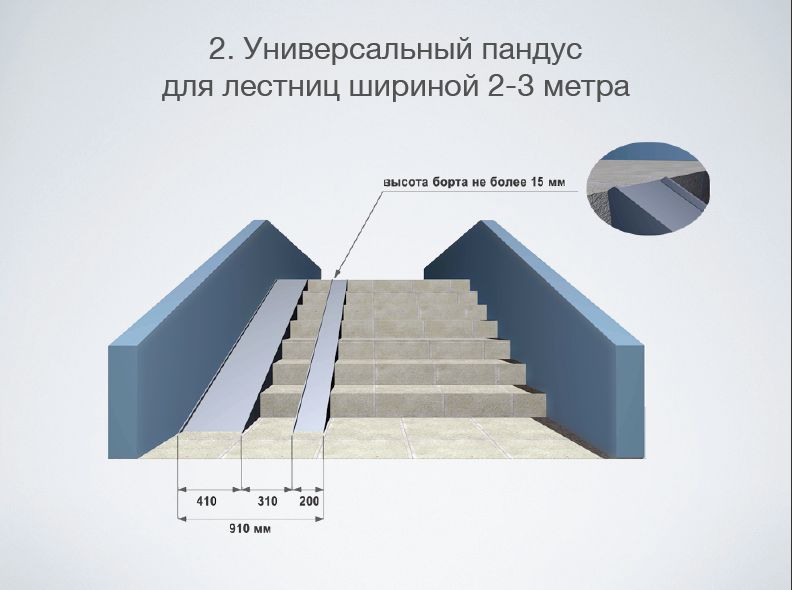

Двухколейные конструкции, состоящие из двух швеллеров, пригодны только в том случае, если они используются только одним человеком. Это связано с тем, что колеи спусков на путях эвакуации могут не подходить для некоторых колясок. Ширина между колесами может значительно различаться, что приведет к невозможности использования изделия. Из этого следует вывод, что при необходимости обеспечить доступ любой коляске необходима установка спуска со сплошной плоскостью.
Если пандус состоит из нескольких частей, между ними должна быть площадка достаточной ширины, чтобы коляска могла развернуться.
Наклонная часть должна начинаться после площадки, установленной перед входной дверью. Если наклон будет начинаться от двери, это будет способствовать созданию опасных ситуаций.
На установку системы для спуска в подъезде не требуется согласие всех жильцов дома, так как инвалид не способен передвигаться по лестнице без такой конструкции и имеет право на доступность среды проживания.
Установка рекламных щитов или оставление машин в месте, где они препятствуют движению, является грубым нарушением права человека с ограниченными возможностями.

Если хотя бы одно требование не соблюдается, конструкция, устанавливаемая на путях эвакуации, становится неудобной или даже опасной. При этом пострадать могут как инвалиды, так и люди, использующие лестницу рядом с установленной конструкцией.

Что нужно знать перед установкой пандуса

Необходимо учитывать ширину коляски, если создается пандус для одного человека.
Создаваемая на путях эвакуации наклонная площадка не должна становиться причиной возникновения опасных ситуаций при передвижении других жильцов.
Все детали площадки для спуска не должны выступать за ее пределы. Если это правило не соблюдается, конструкция может стать причиной появления травм у жильцов.
Важно правильно выбрать материал для пандуса. Если созданная конструкция будет тяжелой и твердой, это приведет к быстрому износу степеней.
Полозья пандуса должны иметь резиновые прокладки, благодаря которым коляска не будет проскальзывать при передвижении.

Как создать пандус собственными руками

Во многих случаях создание пандуса собственными руками является наиболее простым и быстрым способом, позволяющим создать комфортные условия для передвижения на коляске. Процесс создания такой конструкции разделяется на несколько этапов:

Сначала определяются точные размеры частей пандуса. В некоторых ситуациях установка такой конструкции бывает нецелесообразна из-за большого угла подъема ступеней или маленькой лестничной площадки. Рассчитать уклон достаточно легко, зная минимально допустимые значения.
После этого создается точный чертеж с изображением каждого элемента конструкции. Важно правильно указать каждое обозначение, чтобы не перепутать размеры частей конструкции. На чертежах отображается высота, длина строения и уклон.
Затем осуществляется подготовка территории, на которой будет установлен пандус. Если конструкция создается на лестнице перед входом в многоквартирный дом, производится удаление части ступенек, вместо которых будет заливаться бетонный пандус. Еще одним вариантом является установка швеллеров.
Следующий этап подразумевает сборку пандуса в соответствии с ранее созданными чертежами.
После этого осуществляется проверка на соответствие требованиям, а также испытание спуска.

Более выгодным и удобным вариантом является использование съемных изделий, которые могут перевозиться вместе с коляской и не требуют подготовки для монтажа на лестницу.

Пандус на путях эвакуации

Особенно важно правильно установить пандус на путях эвакуации из здания. Если спуск будет установлен неверно, он может стать причиной получения травм или препятствием на пути к выходу из строения. Именно поэтому важно соблюдать все нормативы, прописанные в ГОСТе.

Максимальный уклон пандуса на путях эвакуации внутри здания должен составлять 10%. Этот норматив распространяется на все стационарные конструкции. Стоит отметить, что средним показателем является 8%. Больший уклон возможен только в условиях ограниченного пространства.

При этом конструкции внутри здания на путях эвакуации должны отвечать требованиям безопасности, чтобы при эвакуации из здания люди с ограниченными возможностями могли свободно передвигаться к выходу. Важен не только уклон конструкции, но еще и наличие площадок, которые необходимы для разворота коляски.

Не менее важное значение имеют и поручни. Если спуски внутри здания являются стационарными, они должны иметь поручни, позволяющие человеку на коляске самостоятельно передвигаться по спуску.

Какие пандусы устанавливаются внутри здания

Так как внутри здания все лестницы рассчитаны на перемещение одного или двух человек, обычно устанавливаются откидные изделия, которые закрепляются на стене и опускаются только в случае необходимости.

Стационарные спуски создаются только в местах, где это возможно благодаря широкой лестнице. Такие конструкции должны обеспечивать беспрепятственное передвижение человека на коляске по пути эвакуации из здания. При создании любой подобной конструкции важно точно указывать каждое обозначение на чертежах.

Важно установить пандусы как внутри, так и снаружи здания, чтобы при необходимости покинуть помещение человек смог сделать это за короткий отрезок времени и без посторонней помощи. Стоит помнить, что если описываемые конструкции устанавливаются в общественных зданиях и не соответствуют нормам, их необходимо переделать с учетом всех требований.

Опалубка для лестницы из бетона
Крыльцо для частного дома
Монтаж чердачных лестниц с видео
Лестницы для дачи и частного дома с фото

Что такое пандусы и как их проектировать?

🕑 Время чтения: 1 минута

Пандус — это наклонная дорожка, используемая для обеспечения доступа между двумя вертикальными уровнями. Он облегчает передвижение инвалидных колясок, велосипедов и других колесных транспортных средств.

Пандусы сооружаются, когда необходимо переместить несколько людей или транспортных средств с одного уровня на другой. Они широко используются в общественных зданиях, вокзалах, стадионах, больницах и выставочных залах.

Пандусы очень желательны для всех зданий, особенно для размещения людей в инвалидных колясках.

Рис. 1: Простой наружный стальной пандус

Технические характеристики конструкции и размеры пандуса зависят от стандартов соответствующего региона. В этой статье объясняются некоторые общие соображения, которые следует учитывать при проектировании пандуса.

Содержимое:

Определение уклона пандуса
Проект наружного пандуса
Проект внутренних пандусов
Форма пандусов
Ширина пандуса
Используемые материалы конструкции пандуса
Поручни для пандусов
Часто задаваемые вопросы

Определение уклона пандуса

Наклон пандуса рассчитывается как отношение преодолеваемой высоты (h) к длине горизонтальной плоскости (d), как показано на рисунке на рисунке 1 ниже. Наклон пандуса также называется градиентом или крутизной пандуса и может быть выражен как в пропорциях, так и в процентах.

Рисунок 2: Наклон пандуса в P%

Наклон в процентах = (h/d) x 100

Например, если горизонтальное расстояние ‘d’ = 10 м, а высота пандуса h = 1 м , то наклон пандуса равен 10%.

Максимальный уклон наружной рампы зависит от преодолеваемой высоты (h) и горизонтальной длины (d) плоскости. Как правило, для наружных пандусов очень небольшой высоты желателен уклон от 10 до 12,5%. Это уменьшается до 8% для роста до 50 см, 6% для роста до 100 см и 5% для роста до 150 см. Уклон 4% применяется для пандусов, которыми пользуются пожилые люди.

Рисунок-3: Участок типичного пандуса

Если длина пандуса меньше 1,5 м, предусмотренный уклон должен быть менее 12%. Этот уклон уменьшается до 10 % при длине пандуса менее 3 м и до 8 % при длине пандуса менее 9 м.м. Всегда принимайте во внимание высоту пандуса при фиксации окончательного уклона.

Пример: Спроектировать пандус для преодоления высоты 55 см .

Данные: Высота пандуса, h = 55см

Возьмем, Уклон = 6%;

Уклон пандуса (%) = (h/d )x100

6 = (0,55/d) x 100

d = 9,12 м

Следовательно, горизонтальная плоскость этого пандуса равна 9,12 м.

Для внутренних пандусов допускается уклон 10 % для преодоления небольших высот до 30 см. Для высоты 75 см уклон уменьшается до 8%, а для высоты 150 см уклон уменьшается до 6%. Уклон уменьшается до 5% для пожилых граждан.

При длине внутренней рампы до 3 м используется уклон менее 10 %. Для расстояний от 3 м до 6 м уклон составляет менее 8 %. Уклон должен быть менее 6% при расстоянии от 6 м до 9 м.

Рис. 4: Пандусы с различными уклонами
Изображение предоставлено Chambersmcmillan Architects

Форма пандусов

Важные аспекты проектирования формы пандусов следующие:

Длина пандусов в большинстве случаев делается прямой. Изогнутые пандусы затрудняют передвижение инвалидной коляски.
Поперечный уклон пандуса не должен превышать 2 %. Это помогает избежать бокового проскальзывания.
Для каждого изменения направления пандуса предусмотрена горизонтальная площадка диаметром не менее 50 см. Этот диаметр помогает вращению кресла-коляски на 360 градусов.

Ширина пандуса

Как правило, расстояние между поручнями составляет от 120 до 180 см, чтобы обеспечить удобное и легкое прохождение кресла-коляски через пандус. Для пандусов, рассчитанных на ширину более 180 см, может быть предусмотрен промежуточный поручень. Всегда учитывайте пространство для маневрирования человека с инвалидной коляской или человека с детской коляской при определении ширины пандуса.

Рисунок-5: Пандусы с поручнями

Материалы, использованные для строительства пандуса

Пандус может быть изготовлен из бетона или стали. Каким бы ни был основной материал, отделочный материал пандуса должен обеспечивать твердую нескользящую поверхность. Эта поверхность должна безопасно работать как в сухих, так и во влажных условиях.

Для большей безопасности предусмотреть тактильное покрытие в начале и конце горизонтальной плоскости пандуса. Это предусмотрено в различных цветах, чтобы служить предупреждением для людей с плохим зрением. Это необходимо применить, чтобы выделить периметр пандусов.

Рис. 6: Тактильный предупредительный индикатор для пандусов

Поручни для пандусов

При проектировании поручней для пандусов необходимо учитывать следующее:

Поручни для пандусов устанавливаются непрерывно без каких-либо перерывов по длине с обеих сторон.
Поручни устанавливаются в фиксированном положении.
Поручни изготовлены из гладких материалов, которые не изменяются при перепадах температуры.

Часто задаваемые вопросы

Что такое пандус?

Пандус представляет собой наклонную дорожку, используемую для обеспечения доступа между двумя вертикальными уровнями. Он облегчает передвижение инвалидов-колясочников, людей с ограниченными физическими возможностями, а также людей на велосипедах и других колесных транспортных средствах.

Каков максимальный уклон наружной рампы?

Максимальный уклон наружной рампы зависит от преодолеваемой высоты (h) и горизонтальной длины (d) плоскости. Как правило, для наружных пандусов желателен уклон от 10 до 12,5% при очень небольшой высоте. Это уменьшается до 8% для роста до 50 см, 6% для роста до 100 см и 5% для роста до 150 см. Уклон 4% применяется для пандусов, которыми пользуются пожилые люди.

Каков максимальный уклон внутренней рампы?

Для внутренних пандусов допускается уклон 10% для преодоления небольших высот до 30 см. Для высоты 75 см уклон уменьшается до 8%, а для высоты 150 см уклон уменьшается до 6%. Уклон уменьшается до 5% для пожилых граждан.

Как определить уклон пандуса?

Уклон пандуса рассчитывается как отношение преодолеваемой высоты (h) к длине горизонтальной плоскости (d). Наклон пандуса также называют градиентом или крутизной пандуса. Она может быть выражена как в пропорциях, так и в процентах.
Уклон в процентах = (h/d) x 100

Подробнее

Требования к конструкции лестницы

Компоненты лестницы

Как спроектировать винтовую лестницу?

Пандусы, склоны, уклоны, наклоны и уровни Чемберс Макмиллан, архитекторы

Гость Блогер Ян Макмиллан пишет: Неделя 8 была посвящена уровням. Очистка (кажущейся) плоской площадки для установки фундаментов, подушек, плит грунта и внутреннего дренажа. Учитывая, что площадь всего 250 м2, 260 кубических метров / 130 тонн, которые необходимо вывезти за пределы площадки, кажутся невероятными.

Однако ключом к дизайну являются уровни.

С дизайном дома, а не с двухуровневым пандусом, «привинченным болтами», мы рассмотрели различных европейских архитекторов раннего C20, в частности Адольфа Лооса, и то, как они организовали пространства и события вокруг циркуляции, чтобы создать путешествие по пространству. . Это не только сокращает (кажущуюся) длину рампы/циркуляции, но и превращает ее в полезное пространство.

Мы рассмотрели различные конфигурации пандусов, но форма «Z» давала наибольшую длину в пределах участка, но также соответствовала пространственным требованиям и программе. Это любопытным образом образовало более прочный край небольших подсобных помещений, выходящих на улицу, и открыло большие жилые помещения в сад. Изначально мы надеялись на рампу 1:10, но в основном потому, что это было круглое число, однако в действительности оно превратилось в 1:9.градиент. Мы были не уверены в этом градиенте в первую очередь потому, что привыкли работать в строительных стандартах 1:20, 1;15 и 1:12, и все с их невероятно короткими длинами полета, однако откуда взялись эти цифры и почему? Во время наших европейских путешествий мы видели бесчисленное количество примеров более крутых пандусов в общественных зданиях, а также, что немаловажно, практичных и управляемых. Недавно в Лондоне мы были в Турбинном зале Тейт и измерили 80-метровую рампу с одним полетом в 1:12. Эти несговорчивые европейские архитекторы! На самом деле мы ежедневно перемещаемся по этим уклонам в Эдинбурге, где уклон большинства улиц в Ньютауне составляет от 1:12 до 1:8.

Городской совет Эдинбурга был обеспокоен нашим предложением и попросил нас продемонстрировать, почему мы считаем, что пандус практичный, и как мы можем защитить конструкцию в будущем, предоставив место для лифта. В конце концов это было принято, хотя и неохотно.

Он выглядел следующим образом:

Отчет подготовлен по результатам встречи с городским советом Эдинбурга 8 октября 2011 г., на которой были подняты следующие два ключевых вопроса:

1 – Есть ли будущее и пространственные условия для лифт внутри дома?

2 – Является ли уклон приемлемым?

Введение

Мы проектируем и строим дом для нашей дочери, которая пользуется инвалидной коляской. Намерение состояло в том, чтобы оно было полностью доступным и безбарьерным и позволяло Грете принимать участие во всех наших повседневных делах. Дом также должен быть как можно более адаптируемым и ориентированным на будущее.

Поскольку мы оба являемся архитекторами, мы написали краткое описание всех пространственных и пользовательских требований и спроектировали дом изнутри. Мы также воспользовались советами и рекомендациями по разработке дизайна у Тома Листера из People Friendly Design, который является консультантом по доступности и сам страдает церебральным параличом, а также вносит свой вклад в политику доступности для правительства Шотландии.

Место, где расположен сам дом, находится в центре Портобелло, района, где мы живем. Было важно, чтобы мы продолжали жить среди людей, которых Грета знает, и в школе, которую она посещает.

Для достижения вышеперечисленного в конструкции предусмотрен пандус для соединения уровней. Это важно по нескольким ключевым причинам:

1 – Отсутствие зависимости от механического оборудования. Хотя пандус занимает место в доме, отсутствие зависимости от механического оборудования является большим преимуществом и делает дом более «нормальным».

2 – Когнитивное развитие. Исследования показывают, что движения в пространстве позволяют лучше понять их.

3 – Связь. Пандус был спроектирован секциями, которые разбивают его длину и соединяют пространства на своем маршруте. Это делает его более комплексным и целенаправленным.

Другими ключевыми особенностями дома являются:

Доступный навес для автомобиля
Безбарьерный порог
Доступные кухонные рабочие поверхности
Прямой выход в сад
Снузлум пространство
Кабинет физиотерапии
Стальные балки для возможности подъема в будущем при необходимости
Стальная рама и пространство для будущего подъемника, если потребуется
Доступная душевая и туалет
Хорошие визуальные связи между помещениями

Обеспечение будущего лифта.

Хотя мы спроектировали здание так, чтобы оно функционировало без лифта, мы рассмотрели возможность его установки в будущем. Здание имеет стальной каркас, что обеспечивает гибкость его планировки и плана. Есть два возможных и практичных места для лифта, который будет встроен в конструкцию.

Вариант 1

Лифт будет располагаться внизу существующей лестницы, как показано на рисунке. Это дало бы прямой доступ на площадку первого этажа за пределами ванной комнаты. Лестница легко снимается с окружающего ее стального каркаса и может быть изменена так, чтобы либо выходить из небольшого жилого помещения, примыкающего к кухне, либо можно было бы использовать сам основной пандус. При необходимости основную рампу также можно легко преобразовать в ступенчатую рампу. Плоские деревянные ступени могут быть добавлены поверх наклонной поверхности, и они будут иметь длину 1,2 м, а подъем ступени составит 150 мм. Это будет приемлемой лестницей, соответствующей техническому справочнику (Шотландские строительные стандарты) 9.0003

Вариант 2. Он будет входить в лифт из небольшого жилого помещения, примыкающего к кухне, как показано, и выходить на верхний уровень за пределами спальни, но в зоне циркуляции. Опять же, главная лестница может быть изменена в пределах пространства, но иметь более спиралевидный дизайн, или можно использовать или адаптировать пандус.

Предлагаемая конструкция пандуса.

Пандус в доме считается не соответствующим шотландским строительным стандартам. Нам не удалось спроектировать совместимое решение из-за того, что участок под застройку был недостаточно большим. Предложение действительно делает длину пандуса максимально возможной и было разработано, чтобы разбить пандус на небольшие секции.

Хотя это технически не соответствует требованиям, мы считаем, что это соответствует духу руководства по проектированию.

Пандусы обычно не встраиваются в жилые здания, прежде всего потому, что они занимают больше места, чем лестницы лифта, но часто встраиваются в общественные здания. Поэтому в шотландских строительных стандартах должны быть написаны рекомендации специально для общественного использования пандусов, где они должны быть в состоянии удовлетворить все способности, а не конкретного человека. Они также не делают различия между внутренним и внешним пандусом, хотя внешние пандусы должны выдерживать дождь, ветер и снег, что требует их неглубокости.

Таким образом, в рекомендациях считается, что любой градиент больше 1:20 является рампой. Они предполагают, что пандус разбит на секции, чтобы помочь инвалидам-инвалидам сгладить пространство для пауз. Это предусмотрено строительными стандартами.

Стандарты Scottish Buildings

Строительные стандарты предполагают, что уклон до 1:12 является приемлемым с точки зрения безопасности для общественного использования в общественных зданиях. Градиент более 1:12 считается слишком крутым для безопасного прохождения и не рекомендуется..

Тем не менее, это всего лишь руководство и не имеет юридической силы.

Технические стандарты приняли наше предложение о градиенте 1:9, поскольку существует альтернативный и совместимый способ доступа на верхний этаж.

Британские стандарты BS-8300

Это руководящие принципы, на которых основаны строительные нормы и на которые ссылаются технические стандарты, поэтому рекомендуются одинаковые уклоны пандусов. проблема.

Справочник Neuferts New Metric – это немецкое издание, являющееся основным руководством по проектированию зданий. Они рекомендуют, чтобы самый крутой уклон пандуса был 1:8, а выше скорость ходьбы пешехода замедлялась.

Независимая жизнь

Это британский веб-сайт, на котором спрашивается, какой самый крутой уклон допустим для пандуса для инвалидных колясок. Они признают, что идеальный уклон пандусов составляет 1:12, но это не всегда возможно. Они предполагают, что самый крутой практический уклон составляет 1: 6, то есть у переносных пандусов.

Американская ассоциация инвалидов ADA

Это еще раз подтверждает вышеизложенное. Стандартные доступные пандусы в США признаны 1:12 во всех штатах. Эта рампа может быть непрерывным одиночным пролетом до 30 футов / 9 метров. Они предполагают, что можно использовать более короткие пандусы с уклоном до 1/6 с максимальной крутизной 1:4, что соответствует загрузке незанятого кресла в доступное транспортное средство.

Европейские примеры

Изучая построенные в Европе примеры, мы снова использовали книгу «Жилье для всех возрастов» немецкого издания, в которой есть чертежи, спецификации и фотографии пандусов

Здесь собраны отечественные образцы пандусов 1:6 без площадок для инвалидов-колясочников.

Резюме рампы

Власти Великобритании и США разрешают рекомендуемый уклон 1:12, а в США разрешены гораздо более длинные непрерывные участки. И Великобритания, и США примут 1:6 в качестве максимального уклона. Однако в Германии и других странах континентальной Европы есть много примеров длинных сплошных пандусов для инвалидных колясок в частных домах с соотношением сторон 1:6.

Заключение

Наше предложение находится в середине этих диапазонов в соотношении 1:9. Эта цифра исходила из максимальной практической длины пандуса, которую мы могли разместить на площадке. Затем мы построили полномасштабную модель этого, чтобы проверить наши выводы и убедиться, что нам комфортно с этим градиентом и что мы считаем его управляемым. Европа дала нам много построенных примеров доступных домов с гораздо более крутыми пандусами для инвалидных колясок 1: 6, при этом Великобритания и США приняли их как допустимые уклоны, но без каких-либо указаний и законов. В конечном счете решение остается за человеком, поскольку он находится в частном доме, а не в общественном здании. Однако, если рампы выше 1:12, человек должен убедиться, что он учёл риски. Мы чувствуем, что сделали это как:

1:9 выходит за рамки рекомендованного 1:12

1:6 является приемлемым уклоном для более коротких участков в Великобритании и США

Уклоны 1:6 были успешно реализованы в доступных домах в Европе.

Гость-блогер Ян Макмиллан пишет: Восьмая неделя была посвящена уровням. Очистка (кажущейся) плоской площадки для установки фундаментов, подушек, плит грунта и внутреннего дренажа. Учитывая, что площадь всего 250 м2, 260 кубических метров / 130 тонн, которые необходимо вывезти за пределы площадки, кажутся невероятными.
