устройство разуклонки и минимальный угол наклона односкатной крыши, материалы «ТехноНиколь», как рассчитать в процентах

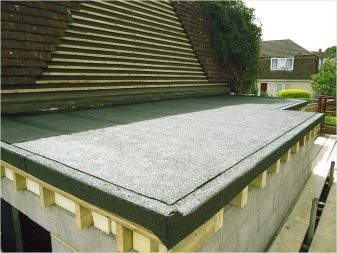

Плоская кровля, имеющая небольшой уклон, будет считаться возведенной согласно строительным нормам и требованиям. При этом правильный уклон не будет заметен обывателю. При несоблюдении нормативов на плоской кровле обязательно будут накапливаться осадки. Подробнее об устройстве плоской кровли можно узнать далее из статьи.

Как устроена такая крыша?

Устройство плоской кровли – занятие несложное. Основанием для конструкции могут быть железобетонные плиты или профметаллические листы.

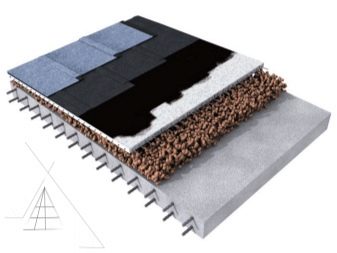

Слои плоской крыши следующие:

  • цементно-песчаное основание или бетон;
  • пароизоляционные материалы с применением современных рулонных основ или битумных мастик;
  • утеплитель: минеральная вата, плиты, керамзитовая подсыпка, бетонные заливки.

Все составляющие кровельного пирога составляются с учетом применяемых материалов.

Если это наплавляемая основа, то поверхность монтируется с одним видом материалов.

Плоская кровля проста по конфигурации, однако ее технологии возведения довольно разнообразны. Если правильно определиться с технологией, процесс строительства займет максимум два дня. Большое значение при выборе составляющих компонентов для кровли имеют несущие стены. Так как на них монтируются балки, которые могут быть как из дерева, так из стали.

При этом именно эти детали передают нагрузку от крыши к стенам и основанию дома:

  • балки плоской кровли удерживают вес остальных перекрытий;
  • вес людей, обслуживающих конструкции;
  • атмосферные нагрузки, накапливающиеся на кровле.

Балки должны быть правильно выбраны и установлены. Затем выбирается и устанавливается отделочное покрытие. Оно также должно отличаться хорошими эксплуатационными свойствами. Немаловажное значение для плоской кровли имеет этап укладки пароизоляции и гидроизоляции.

По правилам пароизоляция укладывается на поверхность первой.

Материал должен предотвратить попадание влаги.

  • В качестве первого слоя часто применяют армированную пленку из битума, в основе которой стекловолокно.
  • Второй этап монтажа – укладка утеплителя, в качестве которого для плоских крыш часто применяется керамзит. Если плоская кровля не выдержит большого веса, то рассматриваются варианты полимерных утеплителей.

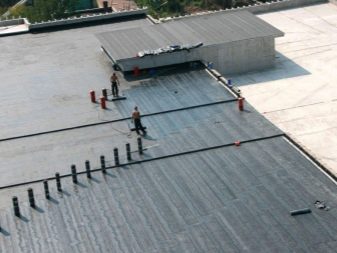

  • Третьим этапом является монтаж гидроизоляции. В качестве основы для этих работ применяются полимерные или битумные материалы.

Специалисты различают плоские кровли для отапливаемых домов, а также варианты крыш для хозяйственных неотапливаемых помещений. Если нет опыта в возведении крыш, то строительство, связанное с монтажом перекрытий над сараем, беседкой, верандой, станет хорошим опытом.

Здесь не потребуется особых умений, так как для кровли небольшой площади потребуется создать единый уклон в одну сторону.

Плоская кровля для дома потребует тщательности и разделения работ на этапы.

  • Укладка настила на уложенные балки. Доски сверху покрываются рубероидом.
  • Рубероид покрывается утеплителем (керамзит, шлак).
  • Монтаж уклона с помощью выравнивания утеплителя.
  • Монтаж стяжки поверх утеплителя. Толщина стяжки минимум 2 см.
  • Стяжка дополнительно покрывается рулонным материалом или обрабатывается грунтовкой.

Согласно нормативам, уклон плоской кровли рассчитывается в процентах. Далее рассмотрим подробнее технологию расчетов

Для чего нужен наклон?

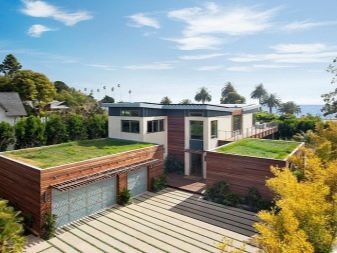

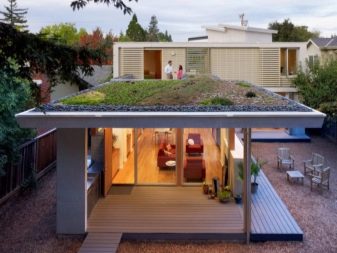

Кроме эксплуатируемых и неэксплуатируемых видов крыш, существует еще два варианта:

  • традиционные;
  • инверсионные.

Традиционная кровля сохраняет порядок слоев кровельного пирога, когда гидроизоляция укладывается поверх теплоизоляции. Однако в этом случае нагрузки и постоянное давление быстро выводят из строя гидроизоляционный слой, все остальные слои также страдают.

Идея инверсионной кровли состоит в защите гидроизоляции, которая свободно укладывается под утеплителем. Устройство пароизоляции в этом варианте необязательно.

В любых вариантах плоских крыш важно создать правильный уклон. Правильность уклона связывают со многими параметрами. Первое важное определение – воздействие ветра. В регионах с частыми и сильными ветрами стоит делать небольшой угол наклона. При неправильном большом уклоне порывы ветра просто сорвут кровельный материал. Кроме того, пострадает стропильная система и обрешетка.

Уклон плоской кровле нужен для того, чтобы осадки не стали причиной преждевременной порчи кровельных материалов. Понятно, что в летний период проблемы с излишней влажностью на кровле может и не быть.

Однако опасность в том, что в зимний и осенний периоды влага, накапливающаяся от снега и дождя, будет оттаивать днем, а ночью замерзать. Это приведет к тому, что влага постепенно проникнет в утеплитель или гидроизоляцию, и возникнут протечки. Кроме того, в материалы попадет пыль, которая несет в себе семена различных трав.

При наличии достаточной влажности внутри материалов растения прорастут. На некоторых неправильно сконструированных кровлях может наблюдаться не только трава, но и деревья, которые станут причиной порчи стропильной системы.

Это также портит общий вид всего здания. Поэтому процедура разуклонки крыши должна обязательно осуществляться, причем еще на начальном этапе строительства. Несмотря на то что мероприятий по созданию уклона вроде бы много, процесс на самом деле несложный.

В расчетах следует учесть материалы, которые будут применяться в строительстве.

Расчёт

У профессионалов допустим расчет наклонной в градусах или процентах. Определить правильную величину поможет чертеж. Для его создания необходимо знать высоту кровли, а также ее ширину. Непосредственное математическое вычисление проводится с применением тригонометрических формул. Значение можно также узнать по существующей таблице, которая уже была рассчитана профессионалами.

Уклон кровли может формироваться по предварительно сделанным расчетам, которые задают разницу стен по высоте. На эти стены будут опираться две отвесные стороны ската. Формировать уклон можно и на равных во всех точках плоскости крыши.

То есть балки изначально водружаются на равные по высоте стенки.

Расчет допустим на основании сведений, указанных к конкретным строительным материалам. Например, для крыши из профнастила минимально возможный уклон по СНиПу меньше 12 градусов. Для крыши из металлочерепицы стоит увеличить показатель до 15 градусов. При этом и те и другие листы обязательно должны обрабатываться герметиком.

Меньшие углы наклонов возможны для крыш из искусственных материалов. Это могут быть мембранные основания, ондулин, битумные основания. Еще на величину наклона будет влиять количество слоев кровельного пирога. Для кровли, включающей два слоя, должен быть предусмотрен угол наклона в 15 градусов.

Если покрытие для крыши – мягкая черепица, то достаточно 11 градусов для наклона. Но при настиле мягкой черепицы стоит учесть сплошную обрешетку. Рассмотрите варианты укладки некоторых видов материалов подробнее.

Варианты

Если вы выбрали в качестве материалов разуклонки насыпные варианты (керамзит), то стоит учесть особенности данной схемы работ.

  • Бетонное основание кровли будет лучше защищено, если на него уложить слой стеклоизола. Это хороший гидроизоляционный материал. Поверх гидроизоляции насыпается керамзит. На этом этапе необходимо создать уклон. Слой керамзита покрывается пленочным материалом, при этом, если этот слой не единый, пленка укладывается внахлест.
  • Следующим этапом следует нанести стяжку, включающую песок и цемент. Стяжкой выравнивается слой насыпного материала. Далее формируется кровельный пирог с учетом существующего проекта.
  • Разуклонка из профлиста 6 метров должна равняться 12 градусам. При этом, чтобы не тратиться на герметик, достаточно придерживаться рекомендуемых условий для нахлеста. Выбор уклона кровли из профлиста выгоден, прежде всего, с финансовой точки зрения. Это самый экономичный и простой способ устройства кровли.

Есть еще варианты материалов, которые максимально добавят комфортности не только строителю, но и владельцам, так как не создадут хлопот при эксплуатации. К таким материалам можно отнести продукцию «ТехноНиколь». Это крупнейший производитель кровельных материалов, признанных надежными и эффективными по всему миру.

Если традиционный способ устройства разуклонки насыпными материалами не подходит, можно рассмотреть современные методы.

Эти методы стоит рассмотреть, так как засыпные утеплители могут:

  • сместиться, что грозит нарушением разуклонки;
  • не обеспечить плавность перехода;
  • не обеспечить точность работ при минусовых температурах.

Для обеспечения точности уклона можно рассмотреть готовые плиты утеплителя с имеющимся уклоном. Плиты могут включать минеральную вату или пенополистирол. Экономичным и надежным методом является применение полистирола. Процесс работы с плитами совпадает с этапами устройства теплоизоляции.

Плиты укладываются под:

  • кровельное покрытие;
  • слой гидроизоляции.

Для фиксации плит достаточно саморезов или клея.

Из положительных характеристик отмечается:

  • уменьшенная нагрузка на основание;
  • отсутствие мокрых работ дает возможность строить в минусовые температуры;
  • возможность заблаговременного приобретения, так как нет необходимости в особенных условиях хранения.

Единственный недостаток материала – значительные денежные траты, так как плиты еще достаточно дороги.

Как сделать минимальным?

Чтобы сделать минимальными траты, нужно делать малый угол односкатной крыши. Для этого выбирайте соответствующие материалы для строительства.

Для кровель с уклоном в 15 градусов подойдут следующие материалы:

  • профнастил 8-20 градусов;
  • пластины из сплавов и металлов (фальцевая кровля делается из стали, меди, алюминия).

А также угол кровли прочно связан со способом присоединения стропил к опорам. Профессионалы говорят о трех типах.

  • Висячая система. Сборка стропил происходит на земле. Затем готовая конструкция переносится на кровлю. Процесс считается сложным, с точки зрения технического исполнения.
  • Наклонная система. Стропила опираются на ведущие элементы под углом. Опорой выступают стены, которые имеют разную высоту.
  • Скользящая система чаще используется при строительстве срубов. Система включает специальные части, которые называются «скользяшки». Система компенсирует усадку здания, предотвращая излом конструкций в точках соединения элементов.

Подробнее о плоской кровле вы узнаете из следующего видео.

минимальный, в процентах, требования СНиП

Плоская крыша имеет преимущества перед скатной по способности противостоять вызовам непогоды.

Парусность плоской крыши значительно меньше, поэтому она может выдерживать большие ветровые нагрузки.


Но на плоской крыше настилают кровлю, которую называют плоской условно, потому что она обязательно имеет уклон.

Почему на плоской кровле делают уклон

Крыша принимает на себя все воздействия окружающей среды и призвана защитить от них здание.

Кроме ветра, серьезные испытания приносят атмосферные осадки.

В функции кровли входит, чтобы влага не задерживалась, а стекала к водосточным трубам.

Правильно организованный сток воды значительно способствует продлению срока службы кровли.

Плоская кровля, из каких бы материалов ни была выполнена, не выдержит увлажнения, если вода будет на ней задерживаться, особенно в холодные месяцы года.

Процессы превращения воды в лед и оттаивание будут разрушать слои крыши.

В застоявшихся лужах на покрытии со временем осаждается пыль, ветер приносит семена растений, что способствует их прорастанию.

Так на крыше появляются трава, кустики и даже деревья, которые своей корневой системой окончательно разрушают укрывной материал.

Для предотвращения этих негативных явлений на плоском покрытии делают наклон, а процесс этот называется разуклонкой.

Минимальный уклон крыши

Уклон – это величина, обозначающая, под каким углом линия крыши находится по отношению к основанию, измерить его можно геодезическим инструментом уклономером.

Каждый вид кровельных материалов имеет допустимые нормами наименьшие и наибольшие величины наклона крыши.

Данные этих значений собраны в график, по которому легко определить, какие кровельные покрытия соответствуют каким значениям уклонов кровли.

В этом же графике можно перевести величину в процентах в градусы и обратно.

Существуют таблицы такого перевода.

Если разделить высоту крыши на ширину, поделенную на два (проекцию ската) и результат умножить на сто, то получится величина уклона в процентах.

Наклон определяется климатическими условиями региона, назначением здания, видом покрытия.

Величина угла, на который следует наклонить крышу, рассчитывается на стадии проектирования.

СНиП II-26-2010 “ Кровли” определяет его минимальное значение для кровли из рулонных материалов и из мастик от 1,5 % (1о) и до 10 % (6о).

Для эксплуатируемых кровель его минимальная величина в пределах 1,5 % ÷ 3 % или 1 о ÷ 2о.

График взаимного перевода процентов и градусов, выражающих уклон и соответствия ему материала кровельных покрытий, приведен ниже.

Строение плоской кровли

Основанием для плоской крыши может служить железобетонная плита перекрытия или листы металлопрофиля.

Плоская крыша состоит из слоев:

  • цементно-песчаная стяжка, если основание бетонное;
  • пароизоляция с использованием рулонных материалов или битумных мастик;
  • утеплитель: маты минеральной ваты, пенополистирольные плиты, подсыпка из керамзита, бетонные смеси;
  • гидроизоляция: несколько слоев из рулонного материала.

Если для плоской крыши используют наплавляемые материалы, то будут несколько иные составляющие кровельного пирога.

В здании, где проектом предусмотрен внутренний водосток, в устройстве крыши будут присутствовать воронки для водосбора.

Материалы, используемые для разуклонки

Насыпные утеплители

Керамзит, перлит, шлак и другие насыпные утеплители используют для планировки наклона на плоской кровле.

Особенности этих материалов, а именно то, что они сыпучие, создают некоторые сложности.

Минимальный уклон со временем может нарушиться и утеплитель примет горизонтальный уровень.

Кроме того, если присутствуют крупные гранулы, то создать небольшой уклон будет сложно.

Иногда при применении сыпучего утеплителя, поверх него делают стяжку, что утяжеляет кровлю.

В качестве гидроизоляции используют стеклоизол.

Бетонные смеси

В качестве утеплителя могут применяться бетонные смеси с наполнителями из шлака, керамзита, перлита.

В связи с тем, что этот материал тяжелее других утеплителей, его применяют во время строительства или если производится капитальный ремонт.

Для частичного ремонта бетонные смеси не подходят.

Для выполнения работ потребуются квалифицированные работники и специальное оборудование, что удорожит строительство.

Полимерные материалы в качестве наполнителя

Бетонные смеси с полимерным наполнителем являются хорошим вариантом для создания уклона плоских крыш.

Недостаток – все же вес бетона, хоть и облегченного, по сравнению с другими утеплителями значительно больше.

И, как и в предыдущем случае, привлечение специалистов увеличивает стоимость работ.

Пластиковые панели

Современный способ – применение пластиковых панелей с индивидуально заданным углом наклона.

Панели собираются на крыше как пазлы, заливаются жидкой резиной.

Недостаток этого метода – высокая стоимость материала.

Утепляющие материалы

Одним из наиболее популярных способов для обеспечения уклона плоской кровли – использование утеплителей: минераловатных и пеностирольных плит.

Еще об утеплении крыши изнутри.

Об угле наклона крыши из профнастила по ссылке. Как рассчитать и измерить угол наклона крыши.

О цене андулиновой кровли за лист здесь. А также о монтаже андулиновой кровли.

Такие материалы экономичны, легко крепятся к основанию мастиками или клеями.

Создание минимального уклона

Уклон крыше создают в момент укладки утеплителя.

Способ формирования наклона зависит от вида выбранного утеплителя.

Если сыпучий материал, насыпают его, задавая необходимый угол.

Для закрепления заливают цементным молочком.

Из пенобетона уклон выполнят специалисты, без них при этом способе не обойтись.

При использовании теплоизоляционных материалов для создания заданного уклона либо применяют теплоизоляционные плиты, изготовленные с уклоном, либо используют пластиковые опоры, которые можно регулировать.

Главная задача разуклонки – обеспечить беспрепятственное движение воды к водосборным воронкам в любом месте крыши.

Если провести проверку – вылить ведро воды, она должна уйти без задержки.

Качественно выполненные работы по разуклонке кровли значительно продлят ее срок службы.

Видео об устройстве плоской крыши.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

как сделать разуклонку, рассчитать процент

Как самостоятельно сделать уклон плоской кровлиКак самостоятельно сделать уклон плоской кровли

Идеально плоской крыши не существует. При её обустройстве должен быть организован минимальный угол склона, составляющий от 1 до 14 градусов. Это необходимо для того, чтобы попавшая на крышу вода не скапливалась на поверхности, а беспрепятственно удалялась через систему водоотливов. Если уклона не будет, то вода в небольшом количестве будет испаряться с плоской крыши, но в некоторых местах образуется скопление грязи и пыли. Это может привести к быстрому выходу кровельных материалов из строя. В зимнее время оставшаяся вода будет замерзать и также негативно влиять на состояние покрытия крыши.

Зачем нужен уклон плоской крыши

Если вы решили сделать плоскую крышу, то надо знать, что она не должна быть полностью горизонтальной. Угол уклона эксплуатируемой конструкции с гравийной посыпкой составляет 1–6°, для крыш с рулонным покрытием параметр находится в диапазоне 1–14°.

При отсутствии минимального уклона на поверхности начнёт застаиваться и скапливаться вода, что негативно будет влиять на состояние и срок службы кровельного пирога. В зимнее время жидкость будет периодически замерзать и таять, что приведёт к разрушению верхнего слоя кровли и появлению течи. Летом застоявшаяся вода может стать причиной появления растений, которые своими корнями способны повредить крышу.

Лужа на крышеЛужа на крыше

Если не сделан уклон крыши, то вода будет скапливаться на её поверхности

Для того чтобы такие проблемы не появлялись, достаточно сделать разуклонку плоской кровли. Подобные мероприятия выполняются на этапе строительства крыши. Достаточно создания минимального угла наклона, чтобы вода полностью удалялась с поверхности кровли и не наносила вред покрытию.

Как определить оптимальный угол уклона плоской кровли

Рассчитать необходимый угол наклона плоской крыши можно несколькими способами:

  • при помощи специальных программ;
  • используя угломер;
  • путём простых математических расчётов.

Результаты могут быть получены в градусах или процентах. Есть специальные графики, которые указывают на соотношение этих параметров.

График соотношения градусов и процентов угла наклонаГрафик соотношения градусов и процентов угла наклона

График соответствия угла наклона кровли в процентах и градусах поможет подобрать оптимальный параметр

Самым простым и доступным методом расчёта является использование математических формул.

Торец плоской крыши имеет вид прямоугольного треугольника, и чтобы рассчитать уклон, надо использовать следующую формулу: H/(W/2)х100, где Н — высота крыши, а W — длина. Например, при параметрах в 20 см и 400 см соответственно угол уклона будет равен 20/(400/2)Х100=10%. Так как результат получен в процентах, то его надо перевести в градусы, для этого используется специальная таблица.

Ещё один доступный способ — использование угломера. Он состоит из несколько реек с делениями и маятником. Для выполнения измерений главную рейку располагают под прямым углом в высшей точке линии, обозначающей высоту крыши. Маятник укажет угол наклона кровли на шкале. Минимальный параметр для плоской крыши составляет 1° или 1,5%, а максимальный — 14° или 25%.

УгломерУгломер

При помощи угломера контролируется угол уклона крыши

Таблица: соотношение градусов и процентов

Видео: монтаж направляющих для разуклонки

Варианты сооружения разуклонки кровли

В зависимости от площади кровли и финансовых возможностей владельцев разуклонку можно выполнить следующими материалами:

  • насыпными утеплителями;
  • пенобетоном или полимерными смесями;
  • рулонными или плитными утеплителями.

При обустройстве плоской крыши на новом здании проще сделать одну стену немного выше другой. Это позволит создать необходимый уклон без использования дополнительных материалов.

При создании разуклонки на гараже или хозяйственной постройке её делают в одну сторону, при строительстве дома она имеет трёхстороннюю направленность. Уклон должен быть выполнен таким образом, чтобы вода стекала в установленные водосточные воронки.

Для проверки правильности выполнения работ достаточно вылить на поверхность крыши несколько вёдер воды. Если жидкость самостоятельно стекла в водосточный жёлоб или воронки, значит, разуклонка сделана в соответствии с предъявляемыми требованиями.

Разуклонка насыпными материалами

Для разуклонки можно использовать перлит или керамзит. Этот сыпучий материал формирует непосредственно уклон крыши. Сверху на него укладывается гидроизоляция и бетонная стяжка.

Бетонная стяжка крышиБетонная стяжка крыши

Перед укладкой керамзита надо подготовить поверхность крыши

Преимущества такого способа разуклонки заключается в простоте создания и невысокой стоимости. Главный его минус в том, что гранулы имеют округлую форму, поэтому достаточно сложно с их помощью выдержать заданный уклон крыши. Во время укладки гидроизоляции и бетонной стяжки выдержанный угол может измениться из-за смещения сыпучести предыдущего слоя.

Для выполнения разуклонки при помощи сыпучих материалов своими руками нужно выполнить следующие действия:

  1. На бетонное основание крыши уложить стеклоизол. Этот материал имеет большой срок службы и хорошие гидроизоляционные показатели. Стеклоизол на плоской крышеСтеклоизол на плоской крыше

    Слой стеклоизола защищает керамзит от влаги

  2. Насыпать керамзит или перлит, при этом необходимо соблюдать заданный уклон плоской крыши. Рабочий разравнивает керамзитРабочий разравнивает керамзит

    После засыпки керамзита его выравнивают в соответствии с заданным углом наклона

  3. Сыпучий материал покрыть специальной полиэтиленовой плёнкой, которая укладывается с нахлёстом.
  4. Монтировать стяжку. Для этого используется цементно-песчаный раствор, который наносится аккуратно, чтобы не сместить керамзит и не изменить заданный угол наклона.
  5. Уложить остальные слои кровельного пирога. Схема кровельного пирога с разуклонкойСхема кровельного пирога с разуклонкой

    Для качественного утепления крыши могут использоваться плиты пенополистирола, после чего делается разуклонка керамзитом и укладывается гидроизоляция

Для того чтобы сыпучий материал не сместился после создания необходимого угла наклона, его можно залить цементным молочком.

Разуклонка пенобетоном

Использование пенобетона позволяет сделать необходимый уклон крыши, при этом нагрузка на неё будет небольшой. Это покрытие получается прочным, но у него есть несколько минусов:

  • высокая стоимость материалов;
  • необходимость наличия навыков работы с пенобетоном;
  • потребность в чётком соблюдении пропорций материалов при изготовлении фибробетона — состава для стяжки.

Формирование нужного угла крыши таким способом можно выполнить только во время строительства здания, для реконструкции или частичного ремонта крыши он не подходит. Для создания разуклонки понадобится специальное оборудование.

Для выполнения работ могут применяться два вида смесей. Бетон с:

  • добавлением керамзита, шлака или перлита;
  • полимерными наполнителями.

Последовательность выполнения работ:

  1. На подготовленное основание крыши заливают слой пенобетона и распределяют его в соответствии с необходимым уклоном. Рабочий покрывает крышу пенобетономРабочий покрывает крышу пенобетоном

    Для заливки пенобетона надо использовать специальное оборудование

  2. Делают стяжку из пенофибробетона. Рабочий монтирует стяжку из пенофибробетонаРабочий монтирует стяжку из пенофибробетона

    После заливки и застывания материала разуклонки делают стяжку из пенофибробетона

  3. Укладывают слой гидроизоляции, для этого используют наплавляемые материалы. Гидроизоляционный слой крышиГидроизоляционный слой крыши

    Гидроизоляция может быть выполнена наплавляемыми материалами или жидкой резиной

Разуклонка теплоизоляционными материалами

Популярным и доступным способом разуклонки является использование теплоизоляционных материалов. Чаще всего применяются листы минеральной ваты или пенополистирола. Преимущество этого способа заключается в том, что крыша будет утеплённой, нагрузка минимальной, а монтаж не потребует наличия специальных навыков. Но теплоизоляционного материала придётся потратить очень много, к тому же из-за необходимости подрезки останутся отходы.

Для создания нужного уклона крыши можно использовать утеплитель разной толщины.

Последовательность работ следующая:

  1. На подготовленную поверхность укладывают листы теплоизоляционного материала с учётом необходимого уклона. Фиксировать их можно клеем с хорошей скрепляющей способностью или дюбелями. Обязательно нужно проверить шов при использовании первого способа крепления. Если он легко разрывается, то через некоторое время может произойти смещение листов. Рабочий укладывает утеплитель на крышуРабочий укладывает утеплитель на крышу

    Для фиксации плит утеплителя рекомендуется использовать клей с хорошими характеристиками

  2. Сверху плоскость крыши покрывают гидроизоляционным материалом.
Видео: разуклонка плитами минеральной ваты

Разуклонка с помощью панелей

Это самая современная технология создания уклона плоской кровли. В этом случае используются готовые пластиковые панели, которые изготавливаются под конкретное здание. Так как метод появился совсем недавно, стоимость его довольно высокая. Укладываются панели быстро, поэтому на выполнение разуклонки требуется минимальное время. Благодаря используемым панелям обеспечивается не только уклон, но и хорошая теплоизоляция крыши, а жидкая резина надёжно защищает её от негативного воздействия внешних факторов.

Порядок выполнения работ будет следующим:

  1. Подготовка основания, очистка его от мусора. Монтаж стоек. Для их фиксации крепёжные элементы не используются.
  2. Установка панелей. Делать это нужно с учётом разной толщины деталей. Разуклонка пластиковыми панелямиРазуклонка пластиковыми панелями

    Пластиковые панели для разуклонки изготавливаются в соответствии с параметрами конкретной крыши

  3. Заливка поверхности жидкой резиной.

Возможные ошибки и способы их избежать

При создании разуклонки своими руками чаще всего люди делают следующие ошибки:

  1. Несоблюдение угла уклона. Это приведёт к тому, что вода, попадающая на кровлю, не будет сходить с неё и начнёт накапливаться. С течением времени она может проникнуть в швы и разрушить кровельный пирог. В таком случае наплавляемая гидроизоляция не прослужит более 3–5 лет.
  2. Смещение сыпучих материалов. Результатом могут стать ямы, в которых скапливается вода. Чтобы этого избежать, специалисты рекомендуют после укладки керамзита поливать его бетонным молочком.
  3. Наличие ям, трещин и неровностей на стяжке. Эта проблема приводит к скапливанию пыли, мусора и воды. При попадании семян в жидкость они начинают прорастать, а корни, попадая в слои кровельного пирога, становятся причиной течи. Растение на плоской крышеРастение на плоской крыше

    Растения, попадая в благоприятную среду, начинают прорастать и своими корнями разрушать кровлю

  4. Недостаточная гидроизоляция. Необходимо учитывать, что керамзит и минеральная вата хорошо впитывают влагу, после чего теряют свои теплоизоляционные свойства. Чтобы этого не допустить, надо делать качественную и надёжную гидроизоляцию.

Множество вариантов выполнения разуклонки плоской крыши позволяет подобрать тот, что подойдёт для конкретного случая. Независимо от этого нужно обязательно обустроить качественный слой гидроизоляции. Также важно правильно рассчитать необходимый угол наклона и выполнить монтаж материалов.

Какой должен быть минимальный уклон плоской кровли снип в процентах

При строительстве крыш хозяйственных и промышленных зданий необходимо делать хотя бы минимальный уклон кровли. Абсолютно плоская и ровная крыша неэффективна в качестве отведения воды. Атмосферные осадки задерживаются на крыше, а со временем появляются области застоя, высыхающие лишь в сильную жару. Со стороны такая крыша выглядит плоской, как на фото, но при этом эффективность отведения повышается, а соответственно, увеличивается срок службы кровельного покрытия.

Почему необходимо сделать уклон

Образование зон застоя вредно для кровельного материала. В холодную пору года вода постоянно замерзает и тает, из-за этого кровельный материал разрушается, и создаются все условия для возникновения коррозии.

Кроме того, в зонах застоя образуется аналог почвы, где могут прорастать принесенные ветром семена растений. В результате однажды можно обнаружить на крыше растение, проросшее сквозь кровлю. Чтобы избежать данных неприятностей, необходимо сделать разуклонку. Делают разуклонку еще во время строительства плоской крыши. Минимальный уклон плоской кровли СНИП должен составлять 1-4 градуса. Обычно такого уклона достаточно для того, чтобы отвод талой и дождевой воды с крыши был эффективным. Данный угол, под которым плоскость крыши направлена к горизонтали, называют уклоном. Работы, с помощью которых можно создать данный угол, называют разуклонкой.

Уклон плоской кровли в процентах должен составлять 1,7-7%.

Варианты разуклонки кровли

Разуклонку плоской крыши можно сделать следующими способами:

  • с использованием материалов для утепления;
  • с применением керамзита, перлита и других засыпных материалов;
  • с применением легких бетонных смесей на основе засыпных утеплителей;
  • с применением легких бетонных смесей на основе полимерных наполнителей.

Чаще всего используют засыпные материалы, но разуклонка с их помощью имеет несколько недостатков. Это, прежде всего, смещение засыпного материала со временем, из-за чего угол наклона меняется. Такая разуклонка со временем может стать неэффективной. Кроме того, большой размер единицы керамзита (примерно 20 мм) не позволяет создавать плавный уклон.

Разуклонка с применением легкого бетона лишена данных недостатков, но ее можно сделать далеко не всегда. Конструкция имеет значительную массу, которая создает нагрузку на плоскую крышу. Поэтому разуклонку с помощью бетона можно сделать лишь во время строительства здания или капитального ремонта крыши.

Если нужно немного подправить крышу, то уклон плоской кровли можно сделать с помощью специальных полимерных материалов, например, экструдированного полистирола.

Конструкция плоской кровли

Плоская кровля является многослойной конструкцией, в отличие от скатных крыш. Структура плоской крыши связана с гидроизоляционными характеристиками. Даже если, когда делался уклон плоской кровли снип был соблюден, все равно вода будет стекать медленнее, чем со скатной крыши. Поэтому к гидроизоляции плоских крыш предъявляются повышенные требования.

Обычно плоская крыша состоит из:

  • несущей конструкции;
  • выравнивающей цементно-песчаной стяжки;
  • слоя пароизоляционных материалов;
  • слоя теплоизоляционных материалов;
  • гидроизоляции из кровельного рулонного материала.

Помимо данных слоев, плоская кровля должна иметь водоприемные воронки, если создается внутренний водосток. Если же система водостока будет внешней, устанавливают водоприемные желоба, которые крепятся или к наружной стене здания, или под кровлей. Естественно, уклон водосточного желоба необходимо правильно рассчитать.

Если в качестве основания использовался профилированный лист металла, для гидроизоляции тоже может использоваться конструкция из профилированного листа. Плоская кровля может иметь и другую структуру, но как правило, общая схема остается одинаковой.

Разуклонка насыпными материалами

Разуклонку недорогими засыпными материалами делают следующим способом:

  1. На железобетонное основание укладывают слой гидроизоляционного материала – стеклоизола. Данный материал отличается долгим сроком службы – до 30 лет.
  2. На стеклоизол насыпают керамзит в соответствии с проектом. Крупные гранулы керамзита не дают возможность точно отмерять угол, поэтому их приходится насыпать «на глаз».
  3. Керамзит накрывают полиэтиленовой пленкой, уложенной внахлест. После этого делают кровлю исходя из проекта, при этом при создании каждого нового слоя нужно контролировать угол уклона крыши.

Делать уклон плоской крыши таким способом неудобно по той причине, что угол наклона не получается точно рассчитать, к тому же смещение керамзита начинается еще при заливке стяжки. Этого можно избежать, если залить керамзит цементным молоком, но срок высыхания значительно увеличивается. Плюс к этому возникает нагрузка на перекрытие, так как вес плоской кровли значительно увеличивается.

Разуклонка пенобетоном

Вместо керамзита и раствора цемента можно использовать пенобетон. Сначала на основание заливают слой пенобетона в соответствии с углом наклона, потом делают стяжку из пенофибробетона. Поверх данной конструкции плоской кровлиукладывают гидроизоляционный материал.

Такая кровля отличается хорошими теплоизоляционными и механическими характеристиками. Но у нее есть и недостатки – основным среди них является высокая стоимость. Также стоит учитывать, что разукладку из пенобетона самостоятельно сделать вряд ли получится, поэтому придется нанимать специалистов.

Разуклонка теплоизоляционными материалами

Раузклонка с помощью теплоизоляционных материалов недорога и проста в выполнении. Делать разуклонку можно как при строительстве кровли, так и во время ремонта. Самой выгодной, исходя из финансовых затрат и теплоизоляционных качеств, является разуклонка с использованием полистирола и минеральной ваты. Несомненным преимуществом является небольшой вес данных материалов. При их использовании не возникает необходимости в усилении кровли.

Для того, чтобы разуклонка плоской кровли была максимально эффективной, теплоизоляционные плиты крепят к основанию кровли саморезами или дюбелями. Также можно наклеить плиты на очищенное до этого основание, однако в этом случае прочность склеивания должна быть больше разрывной прочности теплоизоляционного материала.

Плоская кровля уклон должна иметь равный 1-4 градусам. Это можно сделать с помощью пластиковых регулируемых опор. Также можно использовать панели утеплителя, сделанные с определенным уклоном.

Если используются пластиковые опоры, теплоизоляционный материал крепят между собой специальными деталями. Слой утеплителя в этом случае получается цельным, и закреплять его на основании не нужно.

Система водоотведения

Водоотвод может быть внешним и внутренним.

Для создания наружного водоотвода используются водосточные трубы, к которым предъявляются следующие требования:

  • подвесные желоба нельзя ставить на скатах, которые выполнены под углом меньше 15 градусов;
  • борта желобов должны иметь высоту 120мм;
  • наклон вдоль оси желобов должен превышать два градуса;
  • расстояние между водосточными трубами не должно быть больше 24м;
  • поперечное сечение трубы определяют, исходя из того, что на один «квадрат» площади крыши должно приходиться полтора квадратных сантиметра трубы.

Наружные водостоки рекомендуется использовать в том случае, когда вероятность образования льда в водостоке небольшая.

В областях с холодными зимами лучше делать внутренние водостоки. Внутренняя водосточная система состоит из отводной трубы, выпуска, вертикального стояка и водоприемной воронки. Отвод воды нужно осуществлять в ливневую канализацию. Водоприемные воронки в таких водостоках следует делать параллельно коньку. Вдоль наружных стен стояки или воронки ставить нельзя, так как стены могут промерзнуть.

Таким образом, уклон должен быть у любой крыши, даже плоской. Если уклон не сделать, и крыша будет идеально плоской и ровной, то на ней будет собираться вода. Соответственно, кровельное покрытие вскоре начнет разрушаться. Поэтому у любой крыши должен быть уклон, для плоских крыш он должен быть равен 1-4 градусам. Сделать уклон можно несколькими способами, каждый из которых имеет свои преимущества и недостатки. Если есть сомнения в том, что получится сделать разуклонку правильно, лучше обратиться к специалистам. Грамотно выполненная разуклонка поможет избежать главной проблемы плоских крыш – плохого отведения талой и дождевой воды, и продлить жизнь кровельному покрытию.

Минимальный уклон плоской кровли по СНиП

У плоской кровли, которая возведена согласно требованиям строительных норм и правил, всегда есть небольшой уклон. Если он минимальный – неопытный наблюдатель не заметит. Но если уклона нет вообще – это будет видно сразу. Дело в том, что при отсутствии хотя бы некоторого наклона конструкции на ней станет обязательно собираться дождевая или талая вода.

Даже если поверхность плоской кровли создана идеально ровной, и, казалось бы, ни о каких лужах не может быть и речи, реальность иная. Под воздействием ветра, солнечного излучения, дождей различной кислотности, перепадов температур кровля со временем деформируется, на ней образуются зоны, в которых может задерживаться вода или грязь, приносимая ветром. Если же имеется минимальный уклон, шансов на то, что на крыше будет надолго задерживаться вода или снег, значительно меньше.

Читайте также: Высота парапета на плоской кровле

Какой смысл в уклоне

Казалось бы, что рано или поздно снег, задержавшийся на крыше, растает, а вода или высохнет, или с ней справится система водоотвода. Опыт, который в конечном итоге вылился в рекомендации Строительных норм и правил, говорит о противоположном. Вода имеет свойство разнообразными методами разрушать конструкцию кровли.

Во-первых, вода на крыше не бывает полностью дистиллированной, ее химический анализ покажет наличие растворенного кислорода и целой гаммы веществ, которые будут активно разрушать материал крыши. Во-вторых, в холодное время года вода может несколько раз в сутки менять агрегатное состояние. Кроме прочего, это еще и изменение объема, несущее в себе мощную разрушительную силу.

Уклон плоской кровли нужен еще и для того, чтобы на ней не скапливалась пыль. Многие видели растительность на крышах жилых и производственных зданий. Казалось бы, откуда там взяться траве и деревьям? Но ветер, вода и солнце делают свое дело неуклонно. А корни растений, как известно, способны разрушить даже очень крепкие материалы.

В чем измеряется и чем определяется уклон

Параметры плоской кровли, в перечень которых входит и минимальный уклон, регулируются сводом правил СП 17.13330.2011 СНиП II-26-76. Столь сложный в обозначении документ проще различать по названию. Называется он «Свод правил кровли», или же Theroofs на английском языке.

Область действия документа – проектирование кровель с применением рулонных, битумных и других кровельных материалов, нескольких видов черепицы, шифера и плиток, стального оцинкованного и медного листа, профилированного листа, алюминиевых, цинк-титановых и прочих конструкций.

Прежде чем рассмотреть таблицу, имеющуюся в своде правил, следует уточнить, что уклон плоской кровли может измеряться или в градусах, или в процентах. Существуют еще и относительные единицы вида 10/12, но они применяются редко.

Читайте также: Как в дымоход установить Мастер Флеш

Таблица, регламентирующая уклон

В пункте 4.3. упомянутого выше свода правил размещена таблица, в которой прописаны нормы, определяющие уклон плоской кровли, то есть его минимальный размер. Значения зависят от вида материалов, применяемых для обустройства крыши, а также от некоторых других факторов.

Итак, если кровля обустраиваться из рулонных материалов или из мастик на основе битума, она должна быть наклонена в пределах от 1° до 6° (1,5-10%), если сверху насыпан гравий или другие крупнозернистые вещества. Если верхний слой – фольга, уклон плоской кровли варьируется в пределах от 1° до 16° (1,5-25%).

При употреблении полимерных рулонных материалов уклон не должен превышать 1° (1,5%) без защитного слоя и 2° (3%) с защитным слоем.

Совсем другие значения предусмотрены для штучных материалов, металлических листов и бетонных конструкций. Для черепицы и шифера наклон плоской кровли по минимуму составляет от 12° (20%) до 22° (40%). Металлические листы могут размещаться минимум под 7° (12%), лотки из железобетона – 3°-6° (5-10%).

Нормы допускают применение значительных уклонов, но при этом требуется соблюдение некоторых дополнительных требований.

Как создают уклоны

Процесс создания уклонов кровли принято называть разуклонкой. В этом процессе применяют:

  • сыпучие материалы, в частности перлит и керамзит;
  • легкие бетонные составы на основе тех же перлита и керамзита;
  • легкие бетонные составы на основе полимерных материалов;
  • утеплительные материалы.

Какой материал будет применен, зависит от конструкции здания, от требуемого уклона и от некоторых других факторов. К примеру, легкие бетоны в некоторых случаях могут оказаться слишком тяжелыми, создающими существенную нагрузку. С другой стороны, при использовании сыпучих материалов создать большой угол невозможно. В общем, у разных материалов есть свои достоинства, недостатки и сфера применения.

Читайте также: Монтаж односкатной крыши

Уклон плоской кровли поможет уберечь конструкцию от преждевременного разрушения, значительно продлить ее срок службы и сделать уход более простым.
