Методы укрепления склонов и откосов на дачном участке

Нередко участок под строительство или сад-огород располагается на неровном рельефе. Это касается оврагов, склонов, берегов водоемов. Зачастую такая местность подвергается оползню. А участки на берегах водоемов часто бывают подвижными, что объясняется близ залегающими грунтовыми водами. Вот поэтому и стоит задуматься над укреплением склонов и откосов на своем участке.

Содержание:

1. Особенности укрепления склонов различной крутизны
2. Растения для укрепления склонов
3. Заборы в качестве подпорной стенки
4. Укрепление склона камнем
5. Геотекстиль для укрепления откосов
6. Геоматы для откосов и склонов
7. Геосетка для армирования почвы
8. Георешетка для стабилизации грунта
9. Габионные конструкции для склонов

Особенности укрепления склонов различной крутизны

Для укрепления склонов и откосов используют различные методы.

При их выборе учитывается уклон участка, уровень грунтовой воды, геологические особенности грунта. Не сбрасывайте со счетов и риск подмыва участка, что случается при разливе водоемов.

Для начала обратите внимание на величину уклона вашего участка. Если уклон малый и средний (до 8%), то откос можно укрепить, высадив кустарники и деревья вертикального и горизонтального действия. Иногда случаются ситуации, когда невозможно засеять склоны участка растениями. Тогда вы можете пойти по пути вкапывания в грунт блоков из бетона, камней и бревен. Такие конструкции из камней так же станут отличным декором участка.

Если размер склонов большой (8-15%), стоит задуматься о целесообразности внутреннего армирования грунта и использования искусственных конструкций. Это геосетки, газонные решетки, габионные конструкции, геоматы, геотекстиль. Соединение нескольких вариантов позволит вам увеличить способности склона, что состоят в выдерживании нагрузки. Георешетки и габионы целесообразно заполнить любым материалом на выбор — бетоном, галькой или камнями.

Растения для укрепления склонов

Для укрепления наклонных поверхностей выбирают растения, которые имеют хорошо развитую корневую систему. Рекомендуется их высаживать в специальных ячеистых укрепляющих конструкциях. Принцип укрепления склона растениями таков. Корни будут переплетаться с конструкцией укрепителя, препятствуя эрозии почвы.

Лидерами среди растений, применяемых для укрепления склонов дачных участков, считаются почвопокровные виды. В частности это касается можжевельников. Кроме того, подойдут такие многолетники, как кедр, сосна, снежеягодник, боярышник, хеномелес, сирень, шиповник, ежевика, рябинник, айва, облепиха, уксусное дерево, дейция, древовидный пион.

Заборы в качестве подпорной стенки

Склоны и откосы на приусадебном участке можно укрепить, обустроив забор из кирпича, бетонных плит, песчаника и известняка. Такие сооружения имеют массу преимуществ. Во-первых, они долговечны, во-вторых, превосходно противостоят природным разрушающим факторам, не мешая росту растений и огородных культур, а в-третьих, требуют минимального ухода.

К тому же вы сможете их задекорировать, разбив цветник, пристроив декоративную лестницу и расположив композицию с фонариков.

При строительстве забора с целью укрепления дачной территории учитывайте некоторые требования: наличие прочного основания, минимальная высота забора — один метр, толщина строения – близко 1/3 высоты, присутствие дренажной системы для стока со склона дождевой воды, при возможности возведение укрепительного забора в несколько рядов.

Укрепление склона камнем

Для укрепления склонов на даче камнями их вкапывают в землю, строго придерживаясь направления – поперек откоса. При выборе расположения камней учитывают тип грунта и его состояние. Подбирайте камни, учитывая внешний вид сада, ведь они должны гармонично вписываться в общую картину территории. В качестве дренажа можно выкопать лоток для направления вниз стекающей воды.

Методика укрепления с помощью камней может применяться на склонах с разным уровнем уклона, в том числе и с большим углом. Удержать почву помогут не только камни, но и бревна с досками, так же врытые поперёк склона. Подойдут и деревянные плашки.

Геотекстиль для укрепления откосов

Чтобы защитить склон от оползней и разрушения, можно использовать геотекстиль – нетканый материал, что продается в рулонах. Изготовляется он из полиэфирных и полипропиленовых волокон посредством иглопробивания.

Геотекстилю присущи такие высокие качества:

• Морозоустойчивость;
• Устойчивость воздействию агрессивных сред;
• Способность выдерживания больших растяжений, что составляют до 120%;
• Не подвержен воздействию грибков и плесени;
• Не гниет;
• Не рвется и не прокалывается;
• Водоустойчивость;
• Легкость монтажа и разделки ручной пилой.

Прочность на сдвиг данного материала достаточно высокая, и это помогает грунту выдерживать большую нагрузку, которую он сам не сможет перенести, то есть почва получает увеличенные несущие способности. К тому же при укреплении склонов на участке геотекстилем предотвращается смешивание слоев грунта при сходе воды. Геотекстильный материал подходит для усиления склонов, наклон которых доходит до 60 градусов.

Процедура укладки геотекстиля состоит в следующем:

1. Выровняйте поверхность, которая подлежит укреплению.
2. Если вы будете засыпать площадку вровень с поверхностью, то выньте грунт на глубину 20-50 см. Выемку застелите геотекстилем, насыпьте сверху гравий или щебень. Сверху опять уложите геотекстиль и засыпьте песок. Уложите на него плитку или брусчатку. Для этого можно использовать цементный раствор.
3. При обустройстве площадки, что будет выше земли, уложите геотекстиль, придерживаясь перекрытия в 20 см. Сделайте по периметру опалубку. Как и в первом случае, насыпьте на геотекстиль камень или песок, затем уложите еще геотекстильный материал, потом опять песок и наконец-то плитку.
4. Части геотекстиля, что перекрываются, закрепите скобами. Так же можно уложить вдоль шва немного насыпного материала.

Геоматы для откосов и склонов

С целью предотвращения эрозии почвы рекомендуется использовать геоматы. Этот полимерный материал по структуре похож на мочалку, которая имеет много пустот. Изготавливается со слоев полипропиленовых решеток, они накладываются друг на друга и соединяются термически.

Геоматы отличаются устойчивостью к ультрафиолету, воде и агрессивной среде, являются экологически чистыми, нетоксичными (можно укладывать возле источников питьевой среды). Свои свойства данный материал не теряет при большом диапазоне температур.

Геомат подходит для укрепления крутых склонов – около 70°. Корни растений, которые растут на участке, переплетаются с волокнами геомата. В результате формируется крепкая система, защищающая от эрозии. К тому же таким способом получится забыть о выветривании.

При укладке геоматов придерживайтесь следующей инструкции:

1. Выровняйте площадку, убрав предварительно мусор. При обустройстве насыпного склона уплотните поверхность, используя ручной каток.
2. Сверху и по нижнему краю склона выкопайте траншею, что имеет глубину близко 30 см. Не забудьте обустроить водоотвод с помощью лотков и канав для отвода воды вниз.
3. Раскатайте рулон, а затем обрежьте при необходимости.
4. Натяните рулон, чтобы не было неровностей и складок. Материал должен к поверхности прилегать плотно, повторяя профиль склона.
5. Укладывайте геоматы вниз гладкой стороной. Нахлест в продольном направлении должен составлять около 15 см, а в поперечном — 20 см.
6. Верхний край геомата закрепите в траншее. Используйте анкерные болты или нагели. Кроме того, получится прикрепить материал деревянными рогатинами, вбитыми в землю. Число анкеров на среднем уклоне достигает 2 анкера на 1 квадратный метр поверхности.
7. Нижние края полотна закрепите внизу анкерной траншеи, используйте аналогичный крепеж, что и для крепления верхнего края геоматов.
8. Засыпьте анкерные траншеи грунтом, придерживайтесь слоя в 2-5см. После этого его необходимо уплотнить.
9. Если имеется риск схода воды, произведите засыпку с помощью щебня. Он должен иметь фракцию 2-6 мм.
10. После этого засейте почву семенами, используя примерно 40 г семян на 1 метр квадратный.

Геосетка для армирования почвы

Для армирования грунта на крутых склонах (до 70°) рекомендуют применять геосетку – сетку с квадратными ячейками. Она разработана для возведения построек на слабом грунте. При малых деформациях геосетки выдерживают значительные нагрузки и являются устойчивыми к агрессивным воздействиям.

Особенности геосетки состоят в следующем:

• Материал является водопроницаемым по всей поверхности;
• Экологически безопасна;
• Способна повторять рельеф участка;
• Выступает природной средой обитания для растений;
• Возможности повышения устойчивости и укрепления грунта;
• Легкость монтажа.

Процедура укладки сетки для укрепления склонов такова:

1. Выровняйте и уплотните поверхность склона.
   Используйте для этого ручные катки или можете действовать вручную.
2. Рулоны распределите по длине участка. Высоту геосетки принято определять при проектировании, выбирая зависимо от нагрузки. Раскатку рулонов можно выполнить вручную, как и монтаж полотен. Геосетку раскладывают встык.
3. Кроме того, вы можете для жесткой фиксации конструкции соединить полотна между собой с помощью анкеров диаметров 3-5 мм. Шаг крепления составляет 1-1,5 м. Если в регионе преобладают большие ветровые нагрузки, то используйте анкера в виде П-образных скоб.
4. Разровняйте полотна с небольшим натяжением вдоль. Следите, чтобы материал максимально плотно прилегал к поверхности.
5. После этого геосетку засыпают кучами щебня, затем – камнем, далее — почвой. Толщина засыпаемого слоя должна быть не менее 20 см.
6. Если территория, покрытая геосеткой, значительная, то разровняйте насыпанный грунт бульдозером. В случае с маленьким участком работайте вручную.
7. Если вы уложили на геосетку дерн и посеяли траву для газона, полейте участок. Примерно через месяц корневая система свяжет грунт с геосеткой воедино.

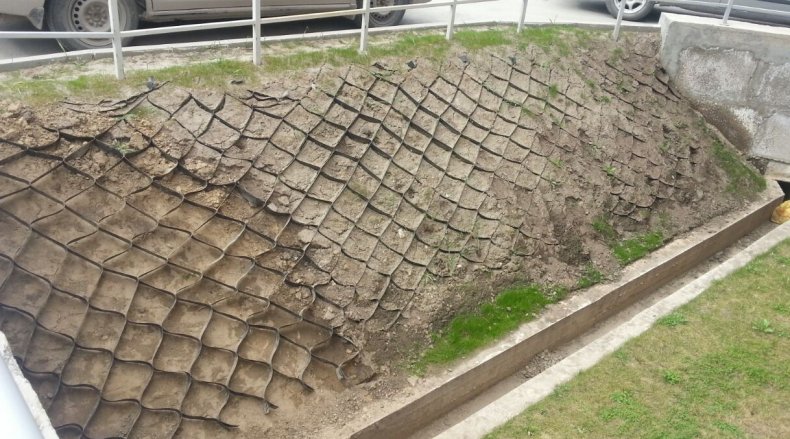

Георешетка для стабилизации грунта

С целью борьбы с деформацией склонов чаще всего применяют георешетку, которая укрепляет грунт и его движение вниз и является более устойчивой, чем геосетка. Земляное покрытие с низкой грузоподъёмностью меняется на почву с высоким показателем грузоподъёмности. При растяжении материал формирует устойчивый каркас. На земле он фиксируется наполнителем – бетоном, песком, щебнем, почвой.

Особенности георешки для укрепления склонов:

• Нетоксичный материал;
• Устойчивость к ультрафиолетовому излучению и агрессивной среде;
• Возможность пропускать воду;
• Георешетка не разлагается и не заиливается;
• Способности повторять контур рельефа участка;
• Сопротивление смещению почвы при замораживании, вымывании, таянии;
• Позволяет прорастать растениям.

Процесс укрепления склонов георешеткой выглядит так:

1. Выровняйте поверхность участка, как и в предыдущих вариантах, разметьте границы.
2. Установите по меткам анкера, что имеют длину 600-900 мм, из прочного пластика или стали. В качестве несущих анкеров можно пристроить колышки из дерева.
3. Схема установки анкеров разрабатывается с учетом крутизны склонов и гидрологических условий участка. Но в любом случае анкера устанавливают по контуру модулей георешетки. Шаг крепления анкеров – 1-2 метра.
4. Растяните георешетку на установленные анкера. Укладывают материал сверху вниз.
5. В основание необходимо поместить водопроницаемый геотекстиль для дополнительного обустройства армирующего слоя. Предпочтительней использовать нетканый геотекстиль, который имеет плотность порядка 200-400 г/м.
6. Для заполнения ячеек георешеток принято применять щебень, бетон или растительную почву. В последнем случае можно выращивать различные растения или обустроить газон.
7. Все ячейки георешетки, кроме крайних, должны быть заполнены с избытком хотя бы в 5 см. Так вы защитите материал от воздействия УФО.
8. На последнем этапе выполняют уплотнение «пирога». Для этого используют катки на пневмошинах или виброкатки. Оборудование должно иметь достаточный вес, но не усердствуйте, чтобы на поверхности георешки не получилась волна. Однако на слишком крутых откосах действуйте вручную.

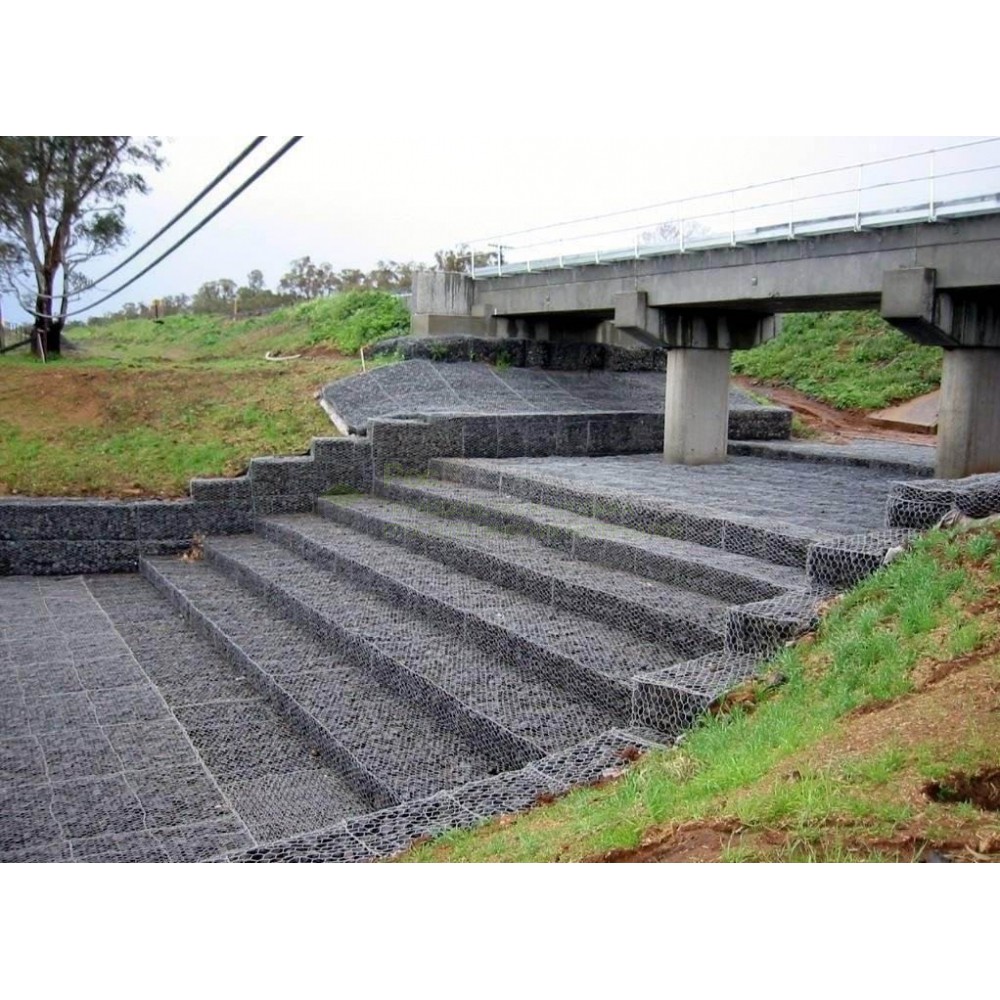

Габионные конструкции для склонов

Габионы представляют собой экологическую модульную систему в виде сетчатой коробки с шестиугольными ячейками для армирования грунта. Нередко она применяется совместно с геосетками, георешетками и геотекстилем. Материалом изготовления служит проволока из стали двойного кручения, что обеспечивает высокую прочность конструкции.

Качества габионных конструкций – такие:

• Металлическая сетка способна противостоять любой нагрузке, разрыв исключается;
• Высокий уровень прочности, так как конструкция очень похожа на монолитную;
• Большой показатель водопроницаемости;
• С годами повышается эффективность габионов и уплотнение грунта;
• Габионы позволяют расти растениям, сдерживая любые подвижки грунтов.

Монтаж конструкции из габионов не слишком сложен для выполнения своими руками:

1. Для начала выровняйте поверхность и засыпьте ее песком. Также можно использовать щебень.
2. Нижние габионы укрепите к почве стержнями, диаметром 16-19 мм, забитыми по углам.
3. Соедините между собой габионы. Для этого используйте проволоку, диаметром хотя бы 3 мм. Соединять можно вручную либо автоматом, похожим на степлер.
4. Заполните габионный каркас засыпкой. Рекомендуется использовать твердый, тяжелый, водостойкий камень. Камни должны быть высокой плотности, морозостойкости. Таким образом, вам стоит отдавать предпочтение магматическим горным породам.
5. Более крупные камни расположите у края конструкции. Мелкими засыпьте саму корзину. Для плотного прилегания материала между собой, перед тем как установить крышку, утрамбуйте верхний слоя камня.
6. При желании можно сделать самодельную габионную конструкцию. Такие изделия представляют собой сварные щиты, выполненные в виде короба, из натянутой металлической сетки.
7. Самодельные габионы уложите на склон, предварительно сняв дерн. Свяжите их между собой, пустоты заполните засыпкой. Подойдет как щебень и булыжник, так и растительный грунт. Если для использования была использована почва, то утрамбуйте её и засейте травой. Получится стальной каркас, он и будет поддерживать откос.

Таким образом, проблему откосов и крутых склонов на своем участке стоит решать немедленно. Благо, современный рынок предлагает массу материалов для укрепления грунта – геосетки, георешетки, геоматы, геотекстиль. Но, кроме того, не забывайте о старых добрых методиках, которые применяли наши бабушки и дедушки – высаживайте растения с мощной корневой системой, используйте бревна и каменные глыбы.

Укрепление склона георешеткой — технология по шагам.

1. Составляют проект, особенно на тех участках, где требуется дополнительно уплотнить почву. Определяют размеры георешетки для укрепления склонов.
2. Чтобы избежать вымывания грунта делают дренаж. Проверяют работоспособность.
3. Размещают защитную прослойку из геотекстиля.
4. Необходимо начинать установку непосредственно сверху, плавно опускаясь вниз.
5. Постепенно растягивают первый ряд, при этом закрепляя и так далее.
6. Заключительным  является проверка качества растяжения, насколько всё сделано равномерно.

Если всё правильно, нет никаких технических нарушений, засыпают всё фиксирующим материалом.



Георешетка являет собой множество структурных ячеек и изготовлена из полимерного материала. Отличительная особенность – устойчивость к окружающей среде. Полимеры способствуют тому, чтобы влага, кислота, щелочь, микроорганизмы или ультрафиолетовый свет никак не воздействовали негативно на нее. Рассматривая более детально, можно определить, что изготавливается она из полиэтиленовых лент, которые обработаны особой технологией, способных выдерживать значительные нагрузки. Чем больше толщина, тем выше показатель выдержки.

Два вида георешетки.

Разделяют по методу изготовления, типу материала, и внешним данным (вид и размер).

1. Плоские.

Имеют ячейки прямоугольной или квадратной формы. Используют при строительстве дорог, так как являются отличной заменой дорожным плитам.
— Полимерные. Считается одной из самых популярных. Применяется в строительстве домов и территорий сада.
— Текстильные. Применяются для разделения слоев почвы, укрепления грунта на склоне. Для изготовления применяют отходы текстильного производства.
— Бетонные. Наиболее сложные в монтаже, поэтому чаще всего можно встретить в ландшафтном дизайне или зонах отдыха.

2. Объемные.

Конструкция состоит из трёхмерных ячеек. Крепятся скобами из стали. В окончание монтажа их засыпают щебнем, песком или гравием. Укрепление склонов таким способом дает гарантию свыше 50 лет.

Плюсы и минусы укрепления склона на участке георешеткой.

На практике это достаточно удобный в использовании материал. При этом все же выделяют как плюсы, так и минусы. Рассмотрим достоинства:

• Компактность и практичность перевозки.
• Натуральный дренаж грунта, за счет ячеек.
• Повышенная устойчивость почвы.
• Исключены механические повреждения или другие внешние воздействия.
• Долгое время эксплуатации.
• Простой монтаж.
• Безопасность в области экологии.

Минусы заключаются в следующем:

• Монтаж хоть и простой, но длительный
• Подходит только для мягкой почвы.
• Непригодна в использовании для крутых склонов.



Способы укрепления склонов. Монтаж георешетки.



Георешетка для склонов укладывается достаточно просто. Необходимо положить на поверхность и просто растянуть. После этого объемная георешетка для укрепления склонов заполняется фиксирующем веществом. Обычно используют щебень, песок или какие-то субстраты.

Важно, чтобы этим занимались только профессионалы. Монтаж и заполнение на склоне требует внимательного подхода. Если нарушить хоть один этап, всё может пойти наперекосяк.



Чтобы рассчитать проект и узнать, например, какая объемная решетка нужна — свяжитесь с нашими проектным отделом по телефону в Москве +7 (499) 403-38-13 или по электронной почте: [email protected].

Если вам вдруг захотелось укрепить амфитеатр.

Для того чтобы укрепить склоны, используют различные методы, которые подбираются с учетом уклона, близости грунтовых вод, вероятности подмыва участка при разливе водоемов, особенностей грунта и других неблагоприятных природных факторов.

В первую очередь учитывается величина уклона. При маленьких и средних уклонах – до 8% — можно укрепить склон растениями вертикального и горизонтального действия, а также деревьями. Во многом укреплению наклонных поверхностей участка способствуют растения с развитой корневой системой, которые можно специально высадить в ячейках укрепляющих конструкций. Корневая система растений, переплетаясь с крепежом и конструкцией укрепителя, усиливает почву, препятствует ее эрозии и оползневым процессам.

В зависимости от назначения склона используются различные системы укрепления.

При уклонах выше среднего – то есть от 8%, до 15% — обычно применяют искусственные конструкции в виде биоматов, газонных решеток, геосеток. Больший уклон предполагает использование георешеток , габионных конструкций. Но возможно применение и предыдущих систем в случае, если склон несет декоративную функцию. Их соединение увеличивает способность склона выдерживать нагрузки.

Но в некоторых случаях склоны не могут быть засеяны растениями, и тогда их укрепляют при помощи вкопанных в грунт бревен, камней, керамических и бетонных блоков. Георешетки и габионы также могут использоваться в случае глинистых и каменистых склонов при заполнении их бетоном, камнями, галькой.

Все эти методы способствуют закреплению склонов за счет внутреннего армирования, то есть «вживления» каркаса укрепляющей конструкции в слой грунта. Процесс армирования склонов происходит либо за счет укрепительных металлических болтов – анкеров, либо заглублением вглубь поверхности (как у габионов), либо вбитых в склон бревен и вкопанных камней.

Все укрепительные конструкции помимо выполнения своего прямого назначения выполняют еще и роль декора. С их помощью можно создавать самые разные композиции из камней и растений, которые сделают склон не только крепким, но и радующим глаз своей красотой.

Способы укрепления склонов различной крутизны

Для укрепления склонов разного уклона строительная индустрия предлагает разнообразные материалы и конструкции.(прим. Уклон – это падение поверхности, которое рассчитывается отношением разности высоты между двумя точками на местности к расстоянию между этими точками, спроецированными на горизонталь (рис.) или тангенсом угла наклона линии местности к горизонтальной плоскости в данной точке. Например, подъему 15 м на 100 м перемещения по горизонтали соответствует уклон, равный 0,15 (15 %).

Проектирование укрепления крутых склонов можно разбить на стадии:

Расчет общего давления грунта: производят визуально или при помощи инженеров- проектировщиков.

Выбор укрепляющего материала: производят с учетом уклона и общих свойств почвы, в случаях сложных рельефов с осыпными грунтами лучше посоветоваться с инженерами- проектировщиками и строителями.

Определение зоны укрепления и выбор анкерного крепления: производится в зависимости от выбранного укрепителя (см. ниже), если есть вероятность оползней или другие неблагоприятные факторы: сброс воды, подмыв склона и т.д., можно применять комбинированный крепеж, о котором лучше принять решение после обследования грунта инженерами.

(прим.: Анкер – это крепёжная деталь, напоминающая по форме якорь, например, анкерные болты и пр.)

Керамические блоки, камни

При различных уклонах, даже достаточно больших, в том числе и на склонах с возможностью оползня, применяется способ укрепления поверхности врытыми вглубь горы камнями и бревнами. В случае если по склону стекает вода, следует при помощи специального лотка направить ее в определенное русло, чтобы она не разрушала почву (рис.)

Рис. Пример укрепления разрушающегося склона с помощью керамических блоков: 1 — грунт основания; 2 — песчано-гравийное основание; 3 — камень-лежень; 4 — дерновый слой; 5 — бордюрный камень-лежак; 6 — направление сползания мини-селя; 7 — направление стока воды; 8 — слив излишней селевой воды; 9 — сток воды в водоотводный лоток; 10 -лоток; 11 -бортовой камень; 12 -растения.

В некоторых случаях склон может быть укреплен при помощи камней, врытых в грунт (рис.) Для его укрепления используют врытые вглубь грунта бетонные блоки (рис.)

Удержать почву на склоне помогут также доски и брёвна, врытые поперёк склона, деревянные плашки, вкопанные в землю, и так далее. Выбор конкретного решения зависит как от стиля сада, так и от состояния поверхности и грунта склона.

Геотекстиль

При защите склонов от оползней и разрушения часто используется геотекстиль. Прочность на сдвиг геотекстиля намного выше, чем у почвы. За счет этого свойства комбинация грунта с геотекстилем выдерживает нагрузку намного больше той, которую выдерживает сам грунт.

Этот материал очень технологичен при проведении работ, что сокращает сроки и затраты.

Геотекстиль – это нетканый материал в рулонах, изготовленный из полипропиленовых и полиэфирных волокон иглопробивным методом. Обладает высокой прочностью и водопроницаемостью, увеличивает несущую способность грунтовых оснований, защищает почвы от мороза, предотвращает смешивание слоев при сходах воды, защищает от эрозии.

Основные свойства геотекстиля:

Не поддается воздействию агрессивной среды, морозоустойчив.

Не образует побочных продуктов.

Не подвержен воздействию грибков и плесени.

Не гниет, не разлагается

Воспринимает большие нагрузки за счет упругости и выполняет функцию армирования (прим. Армирование – это укрепление за счёт внедрения каркаса в слой грунта)

Выдерживает большие растяжения — до 120%

За счет фильтрующей способности исключается попадание грунта в поры ткани

Высокая сопротивляемость механическому воздействию на разрыв и прокалывание.

Легкий и компактный, позволяет уменьшить трудозатраты, транспортные и складские расходы.

Не впитывает воду.

Легко режется ручной и цепной пилой.

Сохраняет проницаемость в грунте даже под давлением и вибрации.

Нетканые геотекстильные материалы используют для усиления склонов с углом наклона до 60 градусов. Длина зоны закрепления анкерами определяется в зависимости от длины склона и его высоты.

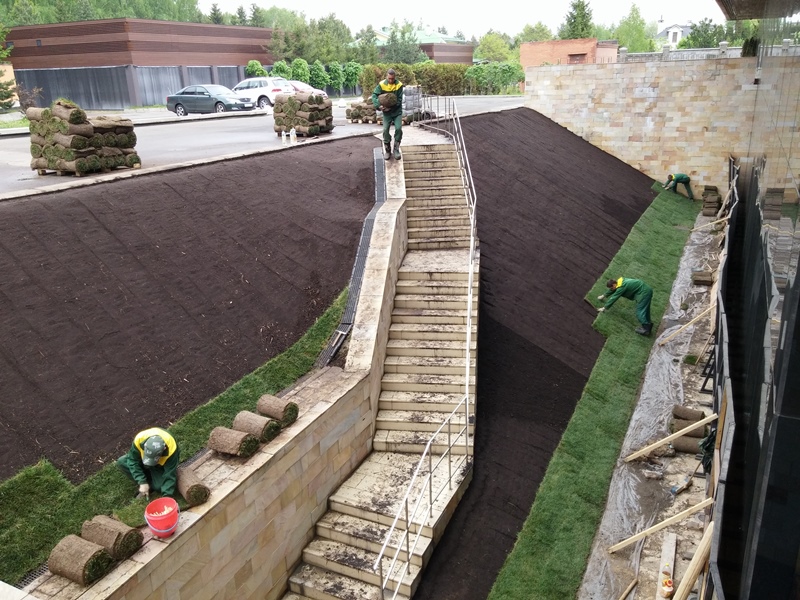

Геоматы

Для борьбы с эрозией почвы и оползнями используют геоматы. Геоматы поддерживают растительный покров на откосах и склонах.

Геомат – это полимерный материал, имеющий водопроницаемую структуру. Создается слоями полипропиленовых решеток, наложенных друг на друга и соединенных между собой термическим способом. По своей структуре геомат напоминает своеобразную мочалку с большим количеством пустот.

Структура геомата защищает верхний слой грунта и закрепляет корни проросших сквозь него растений. Корни проросших растений переплетаются с волокнами материала и образуют вместе с ними прочную систему, которая укрепляет верхний слой почвы на откосах и склонах, защищает от гидроэрозии, выветривания и оползней. Есть широкий спектр возможностей, связанных с использованием геоматов: засев травами, а также заполнение конструкций щебнем, битумом.

Геомат применяют даже на крутых откосах. Использование этого материала позволяет озеленять откосы и склоны с углом наклона до 70°. В сочетании с геотекстилями геоматы используются для усиления и повышения несущей способности склонов.

Основные свойства геоматов:

Устойчивы к ультрафиолетовому излучению

Устойчивы к агрессивным средам и воде

Сохраняют свойства при температурах — от -30°С до 100°С

Имеют низкий уровень огнеопасности и низкий уровень задымления

Нетоксичны, можно применять в контакте с питьевой водой – на откосах около родника, например.

Позволяют сохранять натуральный вид ландшафта

Сокращают время и стоимость строительства за счет простоты установки и монтажа, не требующих специальных навыков

Укладка геоматов:

Нижние края геомата должны быть закреплены в нижней анкерной траншее при помощи крепежа (анкеров, нагелей или рогатин).

Проследите, чтобы после крепежа краев, анкерные траншеи засыпали грунтом и уплотнили.

Геоматы засыпают растительным грунтом. Слой засыпки 2-5 см. Проверьте, чтобы вся поверхность геомата была закрыта. Обратите также внимание, что, если есть вероятность схода вод вдоль склона, необходимо произвести засыпку щебнем фракции 2-6 мм,.

Засыпанную почву засевают семенами (Сеять семена лучше всего в начале вегетационного периода растений. Приблизительный расход семян — 40 г на 1 кв.метр поверхности. Две трети семян засеивается на открытые геоматы или на поверхность склона перед укладкой, и одна треть — после засыпки материала растительным грунтом).

При противоэрозионной защите откосов геоматы считаются одним из самых эффективных материалов по технологичности и стоимости конструкции.

Объединенный способ укрепления склона при помощи камней,

скрепленных клеевым геотекстилем.

Камни соединяют пропитанной клеем пористой тканью-геотекстилем, к примеру, тканью «дорнит». Ткань-геотекстиль нарезают на полосы и пропитывают клеем. Использование ткани, пропитанной клеем, в качестве связующего при возведении кладки, технологично и удобно. Свободное ее размещение между слоями камней позволит получить большую поверхность контакта и обеспечивает надежное клеевое соединение. Клей должен обеспечивать гибкое соединение слоев камней, поэтому применяют клеевые полиуритановые композиции.

Схема укрепления склона:

1 — камни, 2- слой ткани, пропитанной клеем.

Геосетка

Для армирования грунта на крутых откосах, и склонах часто применяют геосетку. Геосетка – это сетка с квадратными ячейками, разработанная для строительства на слабых грунтах. Геосетки стеклянные

(из стеклянных нитей) и полиэфирные применяют в качестве армирующих элементов для укрепления склонов.

Обладая высокой жесткостью, геосетка позволяет выдерживать значительные нагрузки при очень низких деформациях. Специальная пропитка обеспечивает устойчивость геосеток к агрессивным воздействиям.

Геосетки для контроля эрозии и укрепления грунта на поверхности укладываются на крутых откосах – при угле наклона до 70°.

Особенности геосетки:

Водопроницаема по всей поверхности.

Не разлагается, экологически безопасна.

Повторяет контур рельефа и создает за счет прорастания растений красивый ландшафт.

Создает естественную среду обитания для растений и насекомых.

Увеличивает устойчивость грунтов и защищает от коррозии.

Дает возможность прорастанию растений, корневая система которых совместно с решеткой укрепляет грунт.

Транспортируется в сложенном состоянии и занимает малый объем.

Легкая в установке.

Не подвержена влиянию агрессивных сред.

Укладка геосеток

При помощи ручных катков или вручную поверхность должна быть выровнена и уплотнена. Проследите за процессом выравнивания.

Рулоны геосетки должны распределить по длине участка работ через расстояние, соответствующее длине полотна в рулоне. Высота геосетки определяется при проектировании и выбирается в зависимости от нагрузки. Стенка ячейки геосетки также будет служить для защиты растений от повреждений и возможного смыва во время осадков

Георешетка

Наиболее популярное средство для борьбы с оползнями и деформацией склонов в настоящее время – это георешетка. Она обеспечивает прочность и стойкость склона, предохраняет почву от эрозии. Установленная на склонах георешетка укрепляет и стабилизирует грунт, предотвращает движение почвы вниз. Укрепление почвы происходит путём замены земляного покрытия: вместо почвы с низкой грузоподъёмностью используется почва с более высокой грузоподъёмностью.

Георешетка – каркасная конструкция, состоящая из полос нетканого водопроницаемого материала — геотекстиля, созданного на основе полиэфирных волокон. Применяется георешетка для защиты строительных грунтов и почвы от эрозийных деформаций в овражистых местностях. Георешетка при растяжении образует устойчивый каркас, который фиксируется на поверхности земли наполнителем. В качестве наполнителя используется песок, бетон, щебень и др. материалы. Наполнение решетки проницаемыми материалами увеличивает устойчивость склонов, а влага в ячейках способствует прорастанию растений. Одним из способов укрепления склонов является использование георешетки, заполненной землей. Применение георешетки даёт возможность озеленить склоны, защитив их от сползания. По отношению к геосетке георешетка – более сильная конструкция.

Георешетка создается из полиэтиленовых лент толщиной 1,5 мм, которые скрепляются в шахматном порядке прочными сварными швами. Материал георешетки нетоксичен, устойчив к ультрафиолетовому излучению, стойкий к агрессивной среде, в том числе к воде любого состава, это позволяет ему сохранять свои характеристики многие годы.Выбор высоты георешетки зависит от нагрузки на склон и материалов-заполнителей, принимается при инженерном проектировании.

Особенности георешетки:

Пропускает воду по всей поверхности

Не подвержена разложению

Экологически безопасна

Повторяет контур рельефа

Не подвержена заиливанию

Увеличивает устойчивость грунтов

За счет сопротивления между заполняющими материалами и перфорированной стенкой ячейки обеспечивается сопротивление смещению вверх, при замораживании, таянии и вымывании заполнителя из ячеек.

Дает возможность прорастанию растений, корневая система которых совместно с решеткой стабилизирует грунт. Создает естественную среду обитания для растений и насекомых.

Транспортируется в сложенном состоянии и занимает малый объем

Армирует поверхность склона

Укладка георешеток:

Проверьте, чтобы перед установкой георешеток поверхность склона была выровнена.

Согласно проекту выполняют разметку границ.

По меткам устанавливают анкера длиной 600 — 900 мм из высокопрочных пластиковых материалов, металла или дерева. (Схема установки анкеров, их материал, длина определяются инженерными расчетами в зависимости от грунтовогеологических, гидрологических условий и крутизны откосов).

На установленные анкера растягивают георешетку.

В основание может быть уложен водопроницаемый геотекстиль – он послужит дополнительным армирующим слоем. Между георешеткой и поверхностью откоса следует уложить прослойку из нетканого геотекстиля плотностью 200-400 г/м. В качестве заполнителя ячеек георешеток используют грунт, щебень и бетон морозостойкостью не ниже М200.

Если почва состоит из гравия, уплотненного песка, щебня, укладку георешетки можно производить прямо на грунт сразу после выравнивания. Укладывать георешетки нужно сверху вниз.

Габион (от лат. «проволочная корзина») – модуль, представляющий собой сетчатую коробку, которая изготавливается из стальной проволоки двойного кручения, с шестиугольными ячейками, разделенные на секции при помощи диафрагм, устанавливаемых внутри габионов через каждый метр по длине (Вместо цинкового покрытия стальной проволоки сетки может применяться покрытие из гальфана, представляющего собой сплав цинка и алюминия).

Двойное кручение проволочной сетки обеспечивает прочность и равномерность

распределения нагрузок, предотвращает раскручивание в случае разрыва сетки. Если габионы используются в агрессивной среде, для сеток применяют оцинкованную проволоку с оболочкой из поливинилхлорида — ПВХ. Покрытие ПВХ защищает проволоку и обеспечивает большую устойчивость к химическим, механическим и коррозионным повреждениям. Для большей прочности конструкции внутри куба из сетки могут быть выполнены перегородки, что придает габиону дополнительную жесткость.

Габионы изготавливается не только в виде короба, но и как цилиндр, матрас и т.д. Габионные матрасы бывают трех размеров: 3х1х0,5 м, 4х2х0,5 м и 2х1х0,25м. Они применяются в качестве укрепления склонов. Покрытие откосов из габионных матрасов должно иметь надежный упор из габионных ящиков или продолжаться в пологой части откоса (рис.)

Габионы цилиндрической формы применяются на береговых откосах.

Габионы находят свое применение для возведения подпорных стенок, ландшафтных работ, защиты от почвенной эрозии. Габионы с покрытием из ПВХ применяются для защиты склонов от оползней и обрушения береговой части. Габионные конструкции из натурального камня в сетчатых контейнерах укрепляют неустойчивые грунты.

Особенности конструкций из габионов:

Гибкость. Металлическая сетка двойного кручения с разрывной нагрузкой 3500-5000 кг/м противостоит любой нагрузке без разрыва. Конструкции из габионов воспринимают осадку грунта без разрушения.

Высокая прочность конструкций из габионов достигается за счет сетки двойного кручения и прочного соединения каждого модуля габиона с соседними. Такое сочетание делает конструкции похожими на монолитные сооружения.

Высокая водопроницаемость.

Долговечность. С годами эффективность конструкций из габионов растет, так как со временем происходит рост растений сквозь габионы, укрепление их корневой системы, уплотняется грунт.

Экономичность. Конструкции из габионов более дешевы, чем другие укрепляющие системы. Экономия при использовании конструкций из габионов достигает 50%.

Экологичность. Габионы не мешают росту растений, которые прорастают сквозь конструкцию.

Габионные конструкции удерживают любые подвижки грунтов. Со временем габионы зарастают травой и кустарником, что еще больше укрепляет склоны.

Габионные каркасы заполняют твердым тяжелым камнем водостойких пород: галька, валуны, камень с карьерных разработок с размерами, которые должны превышать размер ячейки сетки в 1,5-2 раза. Камни должны обладать высокой плотностью, прочностью, морозостойкостью. Наиболее предпочтительны магматические горные породы. При заполнении каркасов коробчатых габионов более крупные камни должны находиться у края сетки, а мелкие – внутри корзины. Лицевые камни должны выступать из ячеек. Заполнение матрасных каркасов на склонах производят одномерным камнем. Для плотного прилегания камня друг к другу перед установкой крышки утрамбовывают верхний слоя камня ручными или механическими трамбовками.

При возведении габионов на слабых неустойчивых грунтах и больших поверхностях требуются квалифицированные инженерные расчеты конструкций на сдвиг, опрокидывание, деформации, внутренние напряжения и общую устойчивость. В проектных решениях может быть учтена возможность стимуляции роста растений.

Газонные решетки

Для уклонов малых (до 3%) и средних (до 8%) можно применить газонные решетки. Газонные решетки, сделанные из пластика, придают травяному покрытию высокую устойчивость к механическим нагрузкам, используется для укрепления небольших склонов, террас и пр.

Газонная решетка представляет собой модули 400х600 мм, которые можно собирать прямо на месте установки с помощью замков, расположенных по краям модулей. Собранные модули образуют полотно, укрепляющее травяное покрытие, которое, в свою очередь, предохраняет почву от эрозии.

Особенности газонной решетки:

Простота установки

Легкость транспортировки и погрузки

Выдерживание высоких нагрузок

Стойкость к атмосферным воздействиям

Возможность прорастания травы

Максимальная быстрота и легкость укладки с соединением сверху.

Верхний профиль против скольжения.

Устойчивый к ультрафиолетовым лучам

Одинаковые шестиугольники дают возможность однородного роста травяного покрытия.

Пространство между соединением модулей дает стабильность системе при наличии перепада температуры.

Отверстия между ячейками разрешают свободный рост корней и обеспечивают дренаж в случае обильных дождей.

Система соединения сверху позволяет быстро укладывать решетку.

Укладка газонной решетки:

Проследите: прежде, чем устанавливать газонные решетки, на поверхность должен быть высыпан слой из смеси песка и гравия толщиной 2-3 см, после этого поверхность должна быть выровнена.

Проследите, чтобы на больших площадях была сделана разметка, расставив колышки приблизительно каждые 30 м кв.

Газонные решетки устанавливают рядами или в шахматном порядке. Укладка в шахматном порядке повышает устойчивость газонных решеток. Отдельные ячейки соединяют друг с другом. Модули имеют особое соединение сверху.

Биоматы — многослойное полотно, состоящее из натуральных волокон, наложенных на тонкий слой целлюлозы и укрепленных двумя слоями полипропиленовой светочувствительной сетки или двумя слоями джутовой сетки. Это полотно прошито с обеих сторон полипропиленовой или джутовой нитью. По составу волокон биоматы подразделяются на три основных типа: биоматы из соломы, из кокосовых волокон, смешанного типа из соломы и кокосовых волокон.

Особенности биоматов:

Экологичны. Разложение волокон способствует удобрению грунта.

Хорошее средство защиты склонов от дождей и ветра.

Создают оптимальные условия для быстрого прорастания семян.

Предохраняют семена от солнечного воздействия, колебаний температуры воздуха, смыва и пр.

Укладка биоматов:

Проследите за очисткой от камней и выравниванием поверхности.

Затем засыпают склон растительным грунтом слоем не более 10см.

Утрамбовывают растительный грунт ручным катком.

Проверьте, чтобы верхняя часть биомата была зафиксирована на поверхности склона с помощью скоб или кольев. Размер скобы приблизительно 30 см в длину и 5 см в ширину Количество и расположение скоб и кольев зависит от величины уклона и от характера грунта. После этого рулон разматывают и укладывают таким образом, чтобы слой целлюлозы касался поверхности склона..

Проследите, чтобы полотно хорошо прилегало к грунту и было укреплено на поверхности. Края полотен биоматов накладывают один на другой приблизительно на 0,1 м.

Обратите внимание: если уклон больше 30%, поверх биоматов закрепляют габионные маты, прикрепив их к поверхности шпильками длиной 40-50 см. Маты рекомендуется на 1,5 -2 метра завести за верхнюю кромку склона.

Биополотно – нетканый иглопробивной или нитепрошивной материал из органических волокон или соломы. Перегнивая, оно создает благоприятные условия для роста травянистой растительности, которая укрепляет склоны, а весь период своего существования биополотно поддерживает растения, пока они не получат разветвленную корневую систему. Биоинженерные технологии, создавшие подобные натуральные конструкции, способствуют укреплению устойчивости почвы на склонах и предохраняют ее от эрозии.

Все приведенные выше конструкции работают на укрепление и армирование склонов. Их применение зависит от разнообразных факторов, рассмотренных выше. Но, к сожалению, не всегда подобные конструкции могут укрепить крутой, больше 40% уклона, участок, особенно, если не позволяет почва, или склон имеет большую протяженность. В этих случаях проводится террасирование с установкой подпорных стенок. Но это уже тема другой статьи.

http://www.builderclub.com

Травосмесь для укрепления откосов и склонов

Открытые склоны, косогоры, берега рек, каналов, отработанные карьеры и рукотворные горы — терриконы необходимо укреплять для исключения их обрушения или появления оползней.

Такие места, помимо опасности обрушения являются источниками загрязнения атмосферы пылью, которая, в случаях, если она идёт от мест разработки рудных и нерудных ископаемых может нести массу вредных элементов, в том числе и соединений тяжёлых металлов, что ухудшает экологическую обстановку в целом.

Существуют многие способы укрепления откосов и косогоров. Тут и постройка подпорных стенок и укладка георешёток, упрочнение поверхности тяжёлыми катками, но все эти способы, при их несомненной эффективности дороги, трудозатратны.

Применение растений для укрепления откосов

Наиболее простым способом укрепления таких мест является применение травяного покрытия для фиксации поверхностного слоя обнажения.

Требования к травам для укрепления откосов, склонов, косогоров

Травы должны иметь крепкую корневую систему, которая должна не только глубоко проникать в почву, но и иметь разветвлённую приповерхностную сеть с многочисленными корешками, образующими плотный дёрн. Трава должна быть многолетней и очень устойчивой к разнообразным факторам как климатического, так и техногенного происхождение.

Она должна стойко выдерживать как зимние морозы, так и летнюю засуху, которая усугубляется тем, что атмосферные осадки с крутых склонов быстро скатываются к подножью и количество влаги, впитавшейся в грунт может быть небольшим.

Травосмеси для засевания откосов

Ведущие агрофирмы мира готовы предоставить потребителям травосмеси практически для любой имеющейся области применения. Не составляет исключения и область для засева трав таких проблемных участков, как обочины дорого, склоны, откосы.

Рассмотрим для начала продукцию агрофирмы «Русские травы». Все семена этой агрофирмы имеют высокое, профессиональное качество, что подтверждается сертификатом России ГОСТ Р 52325-2005.

Семена районированы для всех регионов России, которые обладают уникальными особенностями, отличиями от регионов других стран мира. Ни одна другая страна не имеет такого набора различных климатических особенностей как Россия. У нас нет только влажных тропиков, все остальные климатические зоны представлены в полном объёме.

Травосмесь Откос — экстра

Обладает мощной сетью из корней, которые не только густо ветвятся в приповерхностном слое, но и уходит в глубину, что обладает хорошим укрепляющим действием на грунт.Прекрасно растёт на обочинах автомагистралей, с их непростыми экологическими условиями. Травы, входящие в этот состав можно использовать даже в качестве партерного газона, так как обладают высокой декоративностью.На сотку надо высевать от 4 до 5 килограмм семян.

Рекомендуется скашивать посевы на высоту 6-7 сантиметров.

Травосмесь Откос Экстра обладает высокой стойкостью к зимним условиям, остальные показатели — на среднем уровне.

Состав травосмеси Откос-Экстра.

На треть (до 35%) состоит из овсяницы красной. Райграсы пастбищный и однолетний вместе составляют до 25%. Овсяница тростниковая и Ежа сборная составляют по 20% смеси.

Травосмесь Придорожная

Специально разработана для использования на обочинах магистралей, вследствие чего ей не вредят ни загазованность, ни засолённость мест обитания. Всходит трава быстро, газон получается зелёный и однородный. Прекрасно подходит для связывания грунта на откосах и склонах. В связи с относительно небольшой ценою на смесь семян экономична.

Травосмесь Придорожная не любит тени, быстро отрастает, не любит физических нагрузок. Хорошо зимует, не слишком декоративна.

Скашивать рекомендуют до 6-8 сантиметров, на одну сотку расходуется до пяти килограмм семян.

На 40% состоит из Тимофеевки луговой, столько же занимает смесь семян Ежи сборной, пырея ползучего, Донника и Овсяницы тростниковой, остальные 20% отданы однолетнему Райграсу.

Травосмесь Для укрепления откосов и склонов

Эта травосмесь для укрепления откосов прекрасно подходит при их крутизне более 20 градусов.

Используется для задернения всяческих склонов, в оврагах, для озеленения обочин дорог, как в городе, так и в селе.

Образуют плотный дёрн, который хорошо укрепляет склоны, быстро и дружно прорастают, не боятся загрязнений, не требуют большого ухода и мирятся с любым типом почвы, устойчивы к зимним условиям и к некоторой засухе. Расход семян — до 5 килограмм на 100 квадратных метров.

Вследствие низкой декоративности,травосмесь Для укрепления откосов и склонов, рекомендуют высевать в по обочинам дорог местного значения, где не имеются физические нагрузки.

По 25% содержится Тимофеевки луговой и Ежи сборной.Смесь семян Костреца и тростниковой Овсянки занимает до 30%; Остальное занимает Райграс однолетний.

Травосмесь датского агроконцерна ДЛФ Трифолиум (DLF Trifolium)РОАД.

Используется для быстрого озеленения придорожных газонов. Первые всходы пробиваются через 4 -5 дней после высева. Качество газонов при этом традиционно для семян фирмы ДЛФ Трифолиум высокое. При всех её достоинствах цена на травосмесь Роад невысока, что позволяет сильно экономит средства при залеживании таких протяжённых объектов как обочины магистралей, железнодорожных путей, городских газонов и для озеленения парков.

Травы, входящие в эту травосмесь прекрасно противостоит всем неблагоприятным факторам городской среды и среды вдоль автомагистралей.

Обладает большой скоростью роста, высевают от 3,5 до 4 килограмм на сотку.

Не слишком засухоустойчива, остальные показатели — средние.

Наполовину состоит из смеси семян Райграса пастбищного (35%) и Райграса однолетнего многоукосного (15%). Овсяница красная и Мятлик луговой составляют по 45% и 5% соответственно.

Датские семена так же сертифицированы по ГОСТ Р 52325-2005.

Ваше право и обязанность — выбрать травосмесь, наиболее подходящую для вашего региона.

Как сделать преграду от осыпания земли. Как укрепить песчаный склон на участке

Георешетка

Порой, участок под . Склоны разной крутизны, овраги, берега водоемов могут доставить ощутимые неудобства. Чтобы привести их в нормальный вид, благоустроить и укрепить грунт на склоне необходимо использовать специальные строительные материалы.

Укрепляем грунт на склоне загородного участка

Вопрос укрепления грунта особенно актуален для песчаных участков, а также для откосов, образовавшихся при естественном или искусственном изменении ландшафта.

В таких случаях, чтобы укрепить грунт, обычно высаживают растения. Однако газонная трава не в состоянии жестко армировать почву, а растения и кустарники с глубокой и разветвленной корневой системой эффективны только на поверхностях с углом наклона не более 30°. На более крутых склонах необходимо применять более надежные средства, чтобы надежно укрепить грунт.

С увеличением загородного коттеджного и дачного строительства все больше построек возводится на берегах крупных водоемов. Своевременно укрепить берег — значит обезопасить себя от последствий размывания грунта.

Георешетка

Объемная георешетка

Для эффективного укрепления грунта и склонов повышенной крутизны используются объемные георешетки — конструкции из полимерных лент, сваренных между собой в шахматном порядке. В растянутом состоянии георешетка образует устойчивое горизонтальное и вертикальное основание, предназначенное для фиксации наполнителя (песок, щебень, бетон, растительный грунт и пр. ). Благодаря своей гибкости решетка без труда повторяет форму рельефа. Армирование с помощью объемной георешетки склонов озер, рек и каналов позволит надолго забыть о проблемах подмывания берегов.

Армирование с помощью объемной георешетки склонов озер, рек и каналов позволит надолго забыть о проблемах подмывания берегов

Этапы укладки объемной георешетки

1. Участок выравнивают, придавая ему нужную форму, грунт уплотняют. На грунт стелют дренирующую прослойку из геотекстиля (возможны варианты укладки без геотекстиля)

2. На склоне решетку укладывают сверху вниз. Чем круче склон, тем выше высота ребра решетки. Модуль решетки растягивают и фиксируют Г-образными анкерами (или колышками)

3. Заполнение ячеек решетки производят грунтовым материалом вручную или с помощью погрузчика. Для образования дернового слоя высевают траву

Еще одним врагом оползней считается противоэрозионный мат, впрочем, как и некоторые другие материалы для дорожного строительства и формирования ландшафта — трехмерное изделие из нескольких слоев тонкой пластиковой мелкоячеистой сетки, который позволяет предотвратить эрозионные процессы, вызываемые ветром или водой. Противоэрозионный мат не только предохраняет от размывания и выветривания незащищенные растительностью склоны, но также обеспечивает возможность их быстрого и качественного озеленения.

Трехмерная структура противоэрозионного мата защищает верхний слой грунта и семена растений от выветривания и гидроэрозии, закрепляет корни прорастающих побегов, образуя монолитный ковер, обладающий великолепной сопротивляемостью водяным потокам при обильных дождях, паводках и движению почвы на склонах, подверженных эрозии. Благодаря своей пластичности материал легко укладывается и приспосабливается ко всем неровностям склонов. Он химически и биологически стоек, безопасен для окружающей среды и питьевой воды.

Противоэрозионный мат не только предохраняет от размывания и выветривания незащищенные растительностью склоны, но также обеспечивает возможность их быстрого и качественного озеленения

Этапы укладки противоэрозионного мата

1. Поверхность склона по возможности выравнивают, очищают от мусора, камней, палок и прочего

2. У основания и наверху склона выкапывают анкерные траншеи глубиной 30 см. Мат укладывают гладкой стороной вниз. Верхний и нижний края мата закрепляют в траншее анкерами с шагом 1 м. Важно, чтобы материал лежал ровно, без складок и волн! Анкерные траншеи засыпают грунтом и уплотняют. Для дополнительной фиксации анкеры устанавливают по всей поверхности склона

3. Посев семян производят из расчета 50 г на 1 м склона в два этапа: 2/3 засевается на маты и 1/3 — после засыпки матов растительным грунтом. При этом возможно использование гидропосева — операции по внесению различных эмульсий одновременно с посевом семян. Этот метод применяется для озеленения больших территорий, а также для работы в труднодоступных, неудобных местах — на крутых склонах, откосах дорог и пустырях

4. Мат засыпают слоем растительного грунта толщиной 2-5 см. При высокой скорости поверхностных вод рекомендуется производить засыпку щебнем с размером фракций 2-6 мм

В заключении небольшое видео, которое наглядно демонстрирует процесс укладки георешки:

Посадки на террасе

Владельцы участков с неровным рельефом довольно часто сталкиваются с проблемой, как укрепить склоны. Вопрос решается самыми разными способами, в том числе посадкой растений. При этом важно не только остановить разрушительный процесс, но и вписать склон в общий дизайн сада.

Способы укрепления

На относительно плоских территориях встречаются овраги и холмы, неоднородности микро- и мезорельефа. На таких участках нередко возникают проблемы, связанные с оползнями и смывом почвы со склонов. Как линейная, так и плоскостная водная эрозия способны нанести большой урон почвенному покрову. Особенная опасность грозит незадернованным откосам, на которых отсутствует не только древесно-кустарниковая, но и травяная растительность.

Существует довольно много способов противодействия эрозионным явлениям.

• На крутых склонах устраивают систему плоских террас с подпорными стенками.
• Одним из эффектных приемов укрепления откосов может быть создание альпинария или каменистой горки, при этом террасирование склона дополняется посадкой почвозакрепляющих декоративных растений.
• При больших углах наклона помогают металлические габионные сетки, заполненные камнем, а также геосетки, ячеистые георешетки и геоматы, в которые высевают смеси газонных трав.

Но все-таки одним из самых экологичных способов борьбы с эрозионными процессами является закрепление склонов путем посадки древесно-кустарниковых растений, формирующих хорошо развитую корневую систему. Этот метод наиболее результативен при величине уклона менее 25–30 %. Однако и на более крутых склонах можно производить посадки по георешетке или геосетке, что способствует еще большему укреплению почвы.

Упомянутый способ используется и при облесении значительных территорий в условиях пересеченного рельефа, и для укрепления откосов в ходе дорожного строительства, и при благоустройстве парковых территорий и приусадебных участков.

Пример применения фитопластики

Закрепление склонов с помощью посадок деревьев и кустарников – это та сфера деятельности, в которой могут оказаться необходимыми знания в области инженерной биологии и экологии, ландшафтного дизайна и дендрологии.

Итак, какие же растения помогут закрепить почву на склонах?

Объемная корневая система

В первую очередь это древесные виды с разветвленной, достаточно объемной корневой системой, такие как

• рябина обыкновенная,
• рябина промежуточная,
• липа мелколистная,
• ясень высокий.

Сильные мочковатые корни, хорошо связывающие почву, образуют:

• черемуха обыкновенная,
• клен остролистный,
• клен полевой,
• клен ясенелистный,
• клен красный и некоторые другие,
• большинство вязов и буков.

В определенных условиях мочковатую корневую систему закладывают также конский каштан обыкновенный, береза повислая и береза пушистая и кое-какие хвойные виды : лиственница обыкновенная, сосна обыкновенная, некоторые пихты , хотя надо отметить, что характер корневой системы у этих пород значительно варьируется.

Участок даже с незначительным перепадом рельефа может преобразить подпорная стенка, оформленная многолетниками

В меньшей степени могут решить данную проблему растения со стержневой корневой системой, хотя и уходящей глубоко в почву, но мало разветвленной. К ним относятся:

• дуб черешчатый и некоторые другие виды дуба,
• ольха черная,
• бархат амурский,
• орехи,
• многие боярышники,
• псевдотсуга Мензиса,
• на почвах с облегченным гранулометрическим составом – яблони, груши и сливы .

Поверхностная корневая система

Виды с поверхностными, слаборазвитыми корнями эффективно фиксируют только верхние горизонты почвы на откосах, уменьшая угрозы эрозии, но мало снижая риск оползней. К этой группе древесно-кустарниковых растений принадлежат:

• многие ели,
• тополя,
• осина,
• дуб красный,
• белая акация,
• разные виды ирги.

Неглубокое залегание корней отмечают также:

• у багряника японского,
• клена серебристого,
• клена Гиннала,
• кипарисовиков,
• туи западной,
• тсуги канадской,
• у ивы козьей,
• ивы ломкой,
• ивы белой и многих других, но этот «недостаток» с лихвой компенсируется их высокой порослевой активностью.

Важно знать

Растения с плоской, неглубокой корневой системой обычно в большей степени подвержены ветровальности, а также могут страдать от недостатка влаги в почве, что нередко отмечается на склонах. Все это несколько ограничивает их использование для закрепления грунта.

Организация системы троп на склонах может заменить террасирование

Кустарники

Довольно мощной и разветвленной корневой системой отличаются многие кустарники:

• жимолости,
• лохи,
• ивы,
• спиреи,
• бирючины,
• барбарисы.

С успехом используют для фиксации склонов также:

• карагану древовидную,
• аралии,
• пузыреплодники,
• дерены,
• шиповники.

Склон украшен и укреплен шиповником

Для укрепления и декорирования крутых склонов и подпорных стенок широко применяют посадку стелющихся и ползучих кустарников, а кроме того, многолетников зарослевого типа, помогающих создать плотный или даже сплошной напочвенный покров.

Среди кустарников, которые в такой обстановке будут выглядеть наиболее естественно и декоративно, следует остановить выбор на формах с распростертой или прижатой к земле кроной, как, например, у ивы ползучей и ивы скальной, кизильника горизонтального и кизильника крошечного, барбариса Тунберга ‘Green Carpet’ или стефанандры надрезаннолистной .

Важные детали

Наибольший противоэрозионный эффект обычно достигается при рядовой посадке поперек склона , однако в декоративных целях можно высаживать деревья и кустарники отдельными живописными группами.

Важно знать

Следует учитывать, что характер корневой системы одних и тех же видов существенно изменяется в зависимости от типа почв и грунтов, на которых они произрастают. Так, многие растения на легких по механическому составу почвах развивают более глубокую, стержневую корневую систему, а на сильно уплотненных, а также тяжелых, сырых почвах – поверхностную.

Существует довольно много древесных и кустарниковых видов, которые образуют укореняющиеся побеги или корневые отпрыски. Благодаря этому они могут сравнительно быстро закреплять поверхность почвы на значительной площади вокруг материнского растения. Такой способностью обладают:

• дерен белый,
• дерен отпрысковый,
• облепиха крушиновидная,
• ольха серая,
• осина,
• другие тополя,
• черемуха обыкновенная,
• слива колючая.

Склонность растений к образованию отпрысков существенно повышается при механическом повреждении корневой системы, поэтому с помощью рыхления приствольного круга этот процесс можно усилить .

Кроме вышеназванных растений, данной особенностью отличаются также:

• сумах оленерогий,
• белая акация,
• малина обыкновенная,
• малина душистая,
• ежевика разрезная и
• ежевика садовая,
• лох серебристый,
• лох узколистный,
• некоторые шиповники,
• рябинник рябинолистный,
• крушина слабительная.

Ряд видов деревьев и кустарников легко укореняются при размножении их зелеными и одревесневшими стеблевыми черенками, а также корневыми черенками. Высаживая их рядами или в шахматном порядке в почву на склонах холмов, крутых берегах рек, на дорожных откосах и дамбах, можно быстро создать посадки, эффективно задерживающие развитие эрозии. К таким растениям относятся:

• ольха серая,
• многие виды ив и тополей,
• барбарис обыкновенный,
• барбарис Тунберга,
• в меньшей степени – форзиция промежуточная, рябина обыкновенная, лещина обыкновенная, чубушник венечный, некоторые дерены, сирени и спиреи.

Использование чубушника венечного ‘Aurea’ для оформления склона

Лианы

Для оформления и фиксирования откосов, перепадов рельефа и подпорных стенок можно использовать и некоторые лианы, такие как:

• лимонник,
• партеноциссусы,
• древогубцы,
• княжики,
• плющи (в южных районах страны),
• плетистые розы.

При выращивании на земле, без высоких опор, они будут выступать как почвопокровные культуры.

В качестве не только почвозащитных посадок, но и эффектного украшения склонов используют многие сорта плетистых роз , культивируемые как стелющиеся, а также почвопокровные розы с дугообразными, поникающими или плетевидными побегами . Они, как правило, характеризуются обильным и довольно продолжительным цветением, а кроме того, весьма неприхотливы и морозостойки.

Хвойные почвопокровные

Существенную роль в закреплении и декорировании насыпей и склонов играют достаточно неприхотливые почвопокровные хвойные растения . Питомники предлагают сейчас большой выбор видов и сортов стелющихся можжевельников, сосен, елей и других хвойных , чрезвычайно разнообразных по форме куста, фактуре и оттенкам хвои.

Это могут быть широко распространенные:

• можжевельник казацкий,
• м. горизонтальный
• м.чешуйчатый,
• м. обыкновенный, например сорт ‘Repanda’,
• прижатые к земле культивары сосны горной, или
• ажурная микробиота перекрестнопарная.

Комбинируя растения по цвету хвои, можно создать оригинальный пестрый ковер, основанный на контрастах зеленых, сизо-голубоватых и золотисто-желтых тонов.

И все остальные

Помимо древесных и кустарниковых видов, на откосах также высаживают стелющиеся и ампельные многолетники и полукустарнички, такие как:

• вербейник монетчатый,
• барвинок малый,
• ламиаструм зеленчуковый,
• живучка ползучая,
• будра плющевидная,
• вальдштейния тройчатая,
• пахизандра верхушечная.

Травянистые растения, конечно, оказывают на почву меньший закрепляющий эффект, но могут использоваться как полезное дополнение к высаженным древесным видам. Кроме того, многие многолетники прекрасно декорируют склоны.

Очень эффектны, например, ползучие виды флокса:

• флокс шиловидный,
• флокс Дугласа,
• флокс звездчатый,
• флокс дернистый,
• флокс снежный,
• флокс карликовый,
• их сорта, образующие плотные дернинки.

Разнообразят облик откосов серебристые пятна стахиса шерстистого, ясколки войлочной и ясколки Биберштейна, яснотки крапчатой, цветные куртины живучки ползучей, тимьянов, обриет, арабисов, седумов и других распростертых и ковровых многолетников .

Эти растения, высаженные с учетом их экологических особенностей, неплохо подходят для закрепления, маскировки и декорирования небольших насыпей и склонов на садовых и коттеджных участках.

Выбирая стиль

Хорошо известно, что основных садовых стилей существует всего два: формальный и свободный , а уже в пределах каждого из них формируются отдельные художественные течения. Поэтому и применительно к задачам оформления склонов можно говорить о двух стилистических установках. Нам ничего не остается, как выбирать между регулярным и пейзажным направлениями или пытаться их совместить в рамках одного проекта.

Формальный подход широко использовался еще во времена Ренессанса, когда в Италии получили большое распространение сады на террасах. В большинстве случаев они представляли собой систему террас, подпорных стенок, лестничных маршей и пандусов, организующих склон в декоративную архитектурно-скульптурно-растительную композицию, нередко с использованием текущей воды и многочисленных водных устройств. Современные варианты террасирования склонов, по сути дела, мало чем принципиально отличаются от давно апробированных.

Рамки пейзажного стиля, пожалуй, более просторны. Они позволяют дизайнеру работать в широком диапазоне от организации на откосах простейших групповых посадок древесных и кустарниковых видов или почвопокровных культур до конструирования ландшафта склонов современными методами геопластики.

_________________________________________________

Нередко участок под строительство или сад-огород располагается на неровном рельефе. Это касается оврагов, склонов, берегов водоемов. Зачастую такая местность подвергается оползню. А участки на берегах водоемов часто бывают подвижными, что объясняется близ залегающими грунтовыми водами. Вот поэтому и стоит задуматься над укреплением склонов и откосов на своем участке.

Особенности укрепления склонов различной крутизны

Для укрепления склонов и откосов используют различные методы. При их выборе учитывается уклон участка, уровень грунтовой воды, геологические особенности грунта. Не сбрасывайте со счетов и риск подмыва участка, что случается при разливе водоемов.

Для начала обратите внимание на величину уклона вашего участка. Если уклон малый и средний (до 8%), то откос можно укрепить, высадив кустарники и деревья вертикального и горизонтального действия. Иногда случаются ситуации, когда невозможно засеять склоны участка растениями. Тогда вы можете пойти по пути вкапывания в грунт блоков из бетона, камней и бревен. Такие конструкции из камней так же станут отличным декором участка.

Если размер склонов большой (8-15%), стоит задуматься о целесообразности внутреннего армирования грунта и использования искусственных конструкций. Это геосетки, газонные решетки, габионные конструкции, геоматы, геотекстиль. Соединение нескольких вариантов позволит вам увеличить способности склона, что состоят в выдерживании нагрузки. Георешетки и габионы целесообразно заполнить любым материалом на выбор — бетоном, галькой или камнями.

Растения для укрепления склонов

Для укрепления наклонных поверхностей выбирают растения, которые имеют хорошо развитую корневую систему. Рекомендуется их высаживать в специальных ячеистых укрепляющих конструкциях. Принцип укрепления склона растениями таков. Корни будут переплетаться с конструкцией укрепителя, препятствуя эрозии почвы.

Лидерами среди растений, применяемых для укрепления склонов дачных участков, считаются почвопокровные виды. В частности это касается можжевельников. Кроме того, подойдут такие многолетники, как кедр, сосна, снежеягодник, боярышник, хеномелес, сирень, шиповник, ежевика, рябинник, айва, облепиха, уксусное дерево, дейция, древовидный пион.

Заборы в качестве подпорной стенки

Склоны и откосы на приусадебном участке можно укрепить, обустроив забор из кирпича, бетонных плит, песчаника и известняка. Такие сооружения имеют массу преимуществ. Во-первых, они долговечны, во-вторых, превосходно противостоят природным разрушающим факторам, не мешая росту растений и огородных культур, а в-третьих, требуют минимального ухода. К тому же вы сможете их задекорировать, разбив цветник, пристроив декоративную лестницу и расположив композицию с фонариков.

При строительстве забора с целью укрепления дачной территории учитывайте некоторые требования: наличие прочного основания, минимальная высота забора — один метр, толщина строения — близко 1/3 высоты, присутствие дренажной системы для стока со склона дождевой воды, при возможности возведение укрепительного забора в несколько рядов.

Укрепление склона камнем

Для укрепления склонов на даче камнями их вкапывают в землю, строго придерживаясь направления — поперек откоса. При выборе расположения камней учитывают тип грунта и его состояние. Подбирайте камни, учитывая внешний вид сада, ведь они должны гармонично вписываться в общую картину территории. В качестве дренажа можно выкопать лоток для направления вниз стекающей воды.

Методика укрепления с помощью камней может применяться на склонах с разным уровнем уклона, в том числе и с большим углом. Удержать почву помогут не только камни, но и бревна с досками, так же врытые поперёк склона. Подойдут и деревянные плашки.

Геотекстиль для укрепления откосов

Чтобы защитить склон от оползней и разрушения, можно использовать геотекстиль — нетканый материал, что продается в рулонах. Изготовляется он из полиэфирных и полипропиленовых волокон посредством иглопробивания.

Геотекстилю присущи такие высокие качества:

• Морозоустойчивость;
• Устойчивость воздействию агрессивных сред;
• Способность выдерживания больших растяжений, что составляют до 120%;
• Не подвержен воздействию грибков и плесени;
• Не гниет;
• Не рвется и не прокалывается;
• Водоустойчивость;
• Легкость монтажа и разделки ручной пилой.

Прочность на сдвиг данного материала достаточно высокая, и это помогает грунту выдерживать большую нагрузку, которую он сам не сможет перенести, то есть почва получает увеличенные несущие способности. К тому же при укреплении склонов на участке геотекстилем предотвращается смешивание слоев грунта при сходе воды. Геотекстильный материал подходит для усиления склонов, наклон которых доходит до 60 градусов.

Процедура укладки геотекстиля состоит в следующем:

1. Выровняйте поверхность, которая подлежит укреплению.
2. Если вы будете засыпать площадку вровень с поверхностью, то выньте грунт на глубину 20-50 см. Выемку застелите геотекстилем, насыпьте сверху гравий или щебень. Сверху опять уложите геотекстиль и засыпьте песок. Уложите на него плитку или брусчатку. Для этого можно использовать цементный раствор.
3. При обустройстве площадки, что будет выше земли, уложите геотекстиль, придерживаясь перекрытия в 20 см. Сделайте по периметру опалубку. Как и в первом случае, насыпьте на геотекстиль камень или песок, затем уложите еще геотекстильный материал, потом опять песок и наконец-то плитку.
4. Части геотекстиля, что перекрываются, закрепите скобами. Так же можно уложить вдоль шва немного насыпного материала.

Геоматы для откосов и склонов

С целью предотвращения эрозии почвы рекомендуется использовать геоматы. Этот полимерный материал по структуре похож на мочалку, которая имеет много пустот. Изготавливается со слоев полипропиленовых решеток, они накладываются друг на друга и соединяются термически.

Геоматы отличаются устойчивостью к ультрафиолету, воде и агрессивной среде, являются экологически чистыми, нетоксичными (можно укладывать возле источников питьевой среды). Свои свойства данный материал не теряет при большом диапазоне температур.

Геомат подходит для укрепления крутых склонов — около 70°. Корни растений, которые растут на участке, переплетаются с волокнами геомата. В результате формируется крепкая система, защищающая от эрозии. К тому же таким способом получится забыть о выветривании.

При укладке геоматов придерживайтесь следующей инструкции:

1. Выровняйте площадку, убрав предварительно мусор. При обустройстве насыпного склона уплотните поверхность, используя ручной каток.
2. Сверху и по нижнему краю склона выкопайте траншею, что имеет глубину близко 30 см. Не забудьте обустроить водоотвод с помощью лотков и канав для отвода воды вниз.
3. Раскатайте рулон, а затем обрежьте при необходимости.
4. Натяните рулон, чтобы не было неровностей и складок. Материал должен к поверхности прилегать плотно, повторяя профиль склона.
5. Укладывайте геоматы вниз гладкой стороной. Нахлест в продольном направлении должен составлять около 15 см, а в поперечном — 20 см.
6. Верхний край геомата закрепите в траншее. Используйте анкерные болты или нагели. Кроме того, получится прикрепить материал деревянными рогатинами, вбитыми в землю. Число анкеров на среднем уклоне достигает 2 анкера на 1 квадратный метр поверхности.
7. Нижние края полотна закрепите внизу анкерной траншеи, используйте аналогичный крепеж, что и для крепления верхнего края геоматов.
8. Засыпьте анкерные траншеи грунтом, придерживайтесь слоя в 2-5см. После этого его необходимо уплотнить.
9. Если имеется риск схода воды, произведите засыпку с помощью щебня. Он должен иметь фракцию 2-6 мм.
10. После этого засейте почву семенами, используя примерно 40 г семян на 1 метр квадратный.

Геосетка для армирования почвы

Для армирования грунта на крутых склонах (до 70°) рекомендуют применять геосетку — сетку с квадратными ячейками. Она разработана для возведения построек на слабом грунте. При малых деформациях геосетки выдерживают значительные нагрузки и являются устойчивыми к агрессивным воздействиям.

Особенности геосетки состоят в следующем:

• Материал является водопроницаемым по всей поверхности;
• Экологически безопасна;
• Способна повторять рельеф участка;
• Выступает природной средой обитания для растений;
• Возможности повышения устойчивости и укрепления грунта;
• Легкость монтажа.

Процедура укладки сетки для укрепления склонов такова:

1. Выровняйте и уплотните поверхность склона. Используйте для этого ручные катки или можете действовать вручную.
2. Рулоны распределите по длине участка. Высоту геосетки принято определять при проектировании, выбирая зависимо от нагрузки. Раскатку рулонов можно выполнить вручную, как и монтаж полотен. Геосетку раскладывают встык.
3. Кроме того, вы можете для жесткой фиксации конструкции соединить полотна между собой с помощью анкеров диаметров 3-5 мм. Шаг крепления составляет 1-1,5 м. Если в регионе преобладают большие ветровые нагрузки, то используйте анкера в виде П-образных скоб.
4. Разровняйте полотна с небольшим натяжением вдоль. Следите, чтобы материал максимально плотно прилегал к поверхности.
5. После этого геосетку засыпают кучами щебня, затем — камнем, далее — почвой. Толщина засыпаемого слоя должна быть не менее 20 см.
6. Если территория, покрытая геосеткой, значительная, то разровняйте насыпанный грунт бульдозером. В случае с маленьким участком работайте вручную.
7. Если вы уложили на геосетку дерн и посеяли траву для газона, полейте участок. Примерно через месяц корневая система свяжет грунт с геосеткой воедино.

Георешетка для стабилизации грунта

С целью борьбы с деформацией склонов чаще всего применяют георешетку, которая укрепляет грунт и его движение вниз и является более устойчивой, чем геосетка. Земляное покрытие с низкой грузоподъёмностью меняется на почву с высоким показателем грузоподъёмности. При растяжении материал формирует устойчивый каркас. На земле он фиксируется наполнителем — бетоном, песком, щебнем, почвой.

Особенности георешки для укрепления склонов:

• Нетоксичный материал;
• Устойчивость к ультрафиолетовому излучению и агрессивной среде;
• Возможность пропускать воду;
• Георешетка не разлагается и не заиливается;
• Способности повторять контур рельефа участка;
• Сопротивление смещению почвы при замораживании, вымывании, таянии;
• Позволяет прорастать растениям.

Процесс укрепления склонов георешеткой выглядит так:

1. Выровняйте поверхность участка, как и в предыдущих вариантах, разметьте границы.
2. Установите по меткам анкера, что имеют длину 600-900 мм, из прочного пластика или стали. В качестве несущих анкеров можно пристроить колышки из дерева.
3. Схема установки анкеров разрабатывается с учетом крутизны склонов и гидрологических условий участка. Но в любом случае анкера устанавливают по контуру модулей георешетки. Шаг крепления анкеров — 1-2 метра.
4. Растяните георешетку на установленные анкера. Укладывают материал сверху вниз.
5. В основание необходимо поместить водопроницаемый геотекстиль для дополнительного обустройства армирующего слоя. Предпочтительней использовать нетканый геотекстиль, который имеет плотность порядка 200-400 г/м.
6. Для заполнения ячеек георешеток принято применять щебень, бетон или растительную почву. В последнем случае можно выращивать различные растения или обустроить газон.
7. Все ячейки георешетки, кроме крайних, должны быть заполнены с избытком хотя бы в 5 см. Так вы защитите материал от воздействия УФО.
8. На последнем этапе выполняют уплотнение «пирога». Для этого используют катки на пневмошинах или виброкатки. Оборудование должно иметь достаточный вес, но не усердствуйте, чтобы на поверхности георешки не получилась волна. Однако на слишком крутых откосах действуйте вручную.

Габионные конструкции для склонов

Габионы представляют собой экологическую модульную систему в виде сетчатой коробки с шестиугольными ячейками для армирования грунта. Нередко она применяется совместно с геосетками, георешетками и геотекстилем. Материалом изготовления служит проволока из стали двойного кручения, что обеспечивает высокую прочность конструкции.

Качества габионных конструкций — такие:

• Металлическая сетка способна противостоять любой нагрузке, разрыв исключается;
• Высокий уровень прочности, так как конструкция очень похожа на монолитную;
• Большой показатель водопроницаемости;
• С годами повышается эффективность габионов и уплотнение грунта;
• Габионы позволяют расти растениям, сдерживая любые подвижки грунтов.

Монтаж конструкции из габионов не слишком сложен для выполнения своими руками:

1. Для начала выровняйте поверхность и засыпьте ее песком. Также можно использовать щебень.
2. Нижние габионы укрепите к почве стержнями, диаметром 16-19 мм, забитыми по углам.
3. Соедините между собой габионы. Для этого используйте проволоку, диаметром хотя бы 3 мм. Соединять можно вручную либо автоматом, похожим на степлер.
4. Заполните габионный каркас засыпкой. Рекомендуется использовать твердый, тяжелый, водостойкий камень. Камни должны быть высокой плотности, морозостойкости. Таким образом, вам стоит отдавать предпочтение магматическим горным породам.
5. Более крупные камни расположите у края конструкции. Мелкими засыпьте саму корзину. Для плотного прилегания материала между собой, перед тем как установить крышку, утрамбуйте верхний слоя камня.
6. При желании можно сделать самодельную габионную конструкцию. Такие изделия представляют собой сварные щиты, выполненные в виде короба, из натянутой металлической сетки.
7. Самодельные габионы уложите на склон, предварительно сняв дерн. Свяжите их между собой, пустоты заполните засыпкой. Подойдет как щебень и булыжник, так и растительный грунт. Если для использования была использована почва, то утрамбуйте её и засейте травой. Получится стальной каркас, он и будет поддерживать откос.

Таким образом, проблему откосов и крутых склонов на своем участке стоит решать немедленно. Благо, современный рынок предлагает массу материалов для укрепления грунта — геосетки, георешетки, геоматы, геотекстиль. Но, кроме того, не забывайте о старых добрых методиках, которые применяли наши бабушки и дедушки — высаживайте растения с мощной корневой системой, используйте бревна и каменные глыбы.

Для одних людей дом на склоне холма – это несбыточная мечта, а для других – суровая реальность. С одной стороны, такое местоположение для любого строения позволяет удачно его обыграть. С другой, такие естественные складки почвы, как холмы, являются местами повышенной опасности осыпания грунта. Такая проблема грозит разрушением дома. Поэтому необходимо делать укрепление склонов.

Видео о разбивке террас на склоне

Выбираем способ укрепления склонов на участке

Существуют разные способы, которые позволяют не допустить осыпания почв. Для этого применяют специальные системы и конструкции. Их изготавливают из таких материалов:

• биоматы;
• газонные решетки;
• габионы;
• бревна;
• камни;
• бетонные и керамические блоки.

Укрепление небольших склонов камнями

Выбор конкретного метода зависит от таких факторов:

• степень уклона холма;
• близость грунтовых вод;
• особенности грунта;
• вероятность подмыва участка, если рядом есть водоемы.

Самый важный аспект – определить, насколько велик уклон. Например, если холм невысок, тогда могут помочь даже такие меры, как высадка растений, деревьев. Нужно правильно подбирать растительность, отдавая предпочтение той, что имеет развитую корневую систему. Ее рассаживают в ячейки, создавая укрепляющую конструкцию. Переплетаясь в почве с элементами креплений, корни препятствуют возникновению оползневых процессов и эрозии.

Схема организации укрепления склона растениями

Перед тем, как приступать к укреплению склонов, необходимо:

1. рассчитать общее давление грунта;
2. выбрать укрепляющий материал;
3. определить зону укрепления.

Забор в качестве подпорной стенки

Очень часто склоны укрепляют с помощью такой конструкции, как забор. Его можно изготовить из материалов:

• песчаник;
• известняк;
• кирпич;
• бетонные плиты.

Организация ограждения участка узкими террасами

Все они долговечны, прочны и отлично противостоят разрушающим факторам окружающей среды. Уход за такими материалами минимален, а прослужат они не один год.

В строительстве забора, прежде всего, надо заботиться о том, чтобы его основание было очень прочным. Ведь оно не только придает устойчивость конструкции, но и укрепляет склон.

Заборы имеют такое преимущество: они не мешают росту растений. Потому что сквозь их конструкции стебли могут свободно прорастать, переплетаясь друг с другом, а их корни удерживают грунт от осыпания.

В проектировании заборов необходимо придерживаться таких соотношений:

• высота конструкции должна быть не меньше 1 метра;
• толщина основания должна составлять не меньше трети от его высоты;
• забор должен сужаться кверху;
• лучше всего установить конструкции в несколько рядов, от более высоких к низким;
• необходим небольшой уклон в сторону склона.

Еще один важный момент – обустройство дренажной системы. Так как со склона будет стекать вода, то нужно предупредить подмывание основания конструкции. Например, наземным дренажом могут быть насыпанные осколки битого кирпича или щебень. Под землей нужно проложить дренажную трубу в геотекстильном материале, которую направляют в дренажный колодец.

Забор удобен еще и тем, что его можно удачно обыграть, вписав в ландшафт. Например, в нем обустраивают ниши и цветники. В качестве декоративных элементов выступают и оригинально оформленные лестницы.

Ограждающие конструкции из камней и бревен

На больших и малых уклонах эффективно применяются ограждающие конструкции из камней. Для этого их врывают вглубь поперек склона или вкапывают в землю. Выбор конкретного расположения делают исходя из состояния поверхности и типа грунта. Также при этом учитывают то, как камни или бревна впишутся в ландшафт. Не следует забывать о дренаже. Такую роль могут играть специальные лотки, которые будут направлять стекающую воду в нужное русло.

Укрепляем склоны и откосы геотекстилем

Современный технологичный материал геотекстиль можно порекомендовать для использования на склонах. Он имеет высокую прочность, что помогает предупредить сдвиг грунта.

Организация укрепления склонов геотекстилем

Визуально геотекстиль представляет собой нетканый материал, который изготавливается из полиэфирных и полипропиленовых волокон, а выпускается в рулонах. Среди его достоинств называют:

• водопроницаемость;
• способность защитить почву от промерзания;
• свойства, предотвращающие смешивание слоев грунта, когда сходят воды;
• устойчивость к грибкам и плесени;
• высокое растяжение;
• сопротивляемость прокалыванию и разрывам.

Геотекстиль легок и компактен, а укладывать его несложно. Например, материал легко разрезать цепной или ручной пилой. Чтобы этот материал максимально эффективно служил долгие годы, важно соблюдать последовательность его укладки.

1. сначала выравниваем почву;
2. на грунт выкладываем геотекстиль;
3. сверху материал засыпаем щебнем или гравием;
4. затем кладем еще один слой геотекстиля;
5. теперь можно насыпать песок;
6. наверх выкладываем брусчатку, декоративную плитку или камень.

Если слои геотекстиля накладываются один на другой, их скрепляют специальными скобами или костылями. Можно и просто насыпать на эти зоны немного щебня или гравия.

Важно также прокладывать материал сразу перед тем, как на него будут укладывать заполнитель. Потому что ветер может унести геотекстиль.

Геоматы для предотвращения оползней и эрозии

Полимерный материал с водонепроницаемой структурой известен в быту как геомат. Он изготавливается из решеток полипропилена, которые наложены друг на друга слоями, а соединены термическим способом. Если же выражаться образно, то на вид геомат похож на мочалку.

Этот материал имеет такие достоинства:

• не боится агрессивных веществ;
• устойчив к ультрафиолету;
• нетоксичен;
• выдерживает температуры от -30 до +100˚С;
• не нарушает естественной красоты ландшафта.

Геоматы очень легко устанавливать. Для этого не нужны особые навыки, что позволяет сэкономить на строительстве укреплений.

На этих геоматах потом прорастут деревья и различные растения

Укладывание материала производится в такой последовательности:

1. поверхность склона выравнивают и очищают от мусора;
2. грунт утрамбовывают;
3. по краю склона прорывают траншею;
4. материал укладывают гладкой стороной к почве;
5. края геоматов закрепляют в траншее.

Многообразие укрепительных конструкций позволяет защитить практически любой холм от оползня, а почвы от эрозии. Также большинство из них выполняет еще и декоративную функцию. Поэтому мечту о доме на холме можно легко воплотить в реальность. Главное – правильно подобрать способ укрепления склонов.

(18 оценок, среднее: 4,28 из 5)

Некоторые дачные участки, отведённые под сад или огород, имеют некоторый уклон. Это касается оврагов, берегов водоёмов, склонов, канав. Такая местность легко поддаётся оползню, что, конечно же, нежелательно для дачи и огородного участка. По этой причине стоит задуматься о том, как укрепить склон оврага, канаву или земляную насыпь и какие приспособления для этого могут потребоваться.

Чем и как укреплять склон

Способов укрепления склона участка существует много. Выбор того или иного метода зависит от величины уклона, характера местности, наличия грунтовых вод. Небольшие склоны (менее 8%) можно укрепить, высадив растения. Если такой возможности нет, попробуйте вкопать в почву бетонные или деревянные блоки. С помощью таких приспособлений можно здорово украсить свой участок на даче.

Уклоны более 8% укрепляют специальными приспособлениями, такими как: георешетка, геосетка, геоматы, геотекстиль. При их монтаже необязательно прибегать к помощи профессионалов, это можно выполнить и своими руками. Методы, как правило, могут комбинироваться между собой, что только увеличит их эффективность. Например, практически на каждом геоматериале можно высаживать растения.

Рассмотрим поподробнее каждый из материалов и расскажем, как их уложить своими руками.

Растения для укрепления откоса

Такой метод укрепления склона подойдёт, если нет желания тратиться. Суть способа в том, что растения, имеющие мощную корневую структуру, закрепляют землю и не дают ей осыпаться. Растений с такими свойствами много. Подходящими для этой цели станут почвопокровные и злаковые газоны. Травы будут эффективны только в том случае, если угол уклона не более 8%.

Среди деревьев и кустарников тоже большой выбор. Отлично подойдёт:

Для растений, высаженных на склоне, необходим частый полив , особенно это касается грядок на склоне. Дело в том, что вода не задерживается в верхнем слое склона и уходит вниз. А вот добиться красивого ровного газона на такой местности не получится. Неровное место можно использовать под более практичную вещь, нежели огород и грядки. Например, детская площадка, поляна для отдыха.

Геоматы для укрепления откоса

С целью предотвращения оползней и эрозии грунта рекомендуется применять геоматы. Это волокнистый материал, своим внешним видом напоминающий мочалку. Геомат изготавливается из полипропиленовых решёток, накладываемых друг на друга и соединённых термически. Геоматы применяются для укрепления крутых склонов, наклоном до 70 градусов.

Суть укрепления почвы за счёт геоматов заключается в том, что корни растений, растущих на откосе, переплетаются с волокнами геомата. В результате получается крепкая структура, которая не позволяет грунту размываться и сползать. Преимущества использования геоматов:

• устойчивость к ультрафиолету;
• устойчивость к агрессивной среде и влаге;
• экологически чистый материал;
• устойчивость к перепадам температур.

Технология укладки геомата:

1. Выровняйте площадку для геомата, уберите мусор. При укреплении насыпи, уплотните её ручным катком.
2. По верхнему и по нижнему краям склона выкопайте траншеи глубиной 30 см. При этом поперёк склона должны обязательно присутствовать лотки или небольшие канавы для отвода влаги.
3. Раскатайте рулон по поверхности и, если нужно, обрежьте. Материал должен плотно прилегать в земле, при этом быть сильно натянутым.
4. Геоматы накладываются гладкой стороной вниз. Поперечный нахлест одного мата на другой должен быть 20 см, продольный — 15 см.
5. Верхний край геомата закрепите в траншее при помощи анкеров, нагелей, деревянных рогатин или болтов. На один метр поверхности потребуется 2 анкера.
6. Нижний край материала закрепляется аналогичным образом в нижней траншее.
7. Траншеи необходимо засыпать грунтом и уплотнить.
8. Последним этапом будет засеивание почвы поверх геомата семенами растений.

Внимание! Если есть риск схода воды, засыпать траншеи лучше щебнем фракцией 2–5 мм, а не грунтом.

Геосетка для откоса

Геосетка для армирования почвы применяется на крутых склонах до 70 градусов. Такая сетка кладётся с целью укрепления грунта под возведение построек. Материал представляется собой сетку с квадратными ячейками, которая укладывается на почву. Преимуществами геосетки являются:

Алгоритм укладки геосетки:

1. Поверхность грунта необходимо выровнять и укатать.
2. Рулон геосетки раскатывается по длине склона. Раскатку легко выполнить вручную. Сетку раскладывают встык.
3. Места стыка геосетки можно скрепить анкерами. Шаг крепления 1–1,5 м.
4. Натяните сетку вдоль уклона. Материал должен плотно прилегать к земле.
5. Затем геосетку необходимо засыпать слоем щебня, потом — камня. Последний слой — грунт. Каждый слой должен быть не менее 20 см. Засыпать можно как вручную, как и бульдозером, всё зависит от величины засыпаемой площади.
6. На грунт можно поместить слой дёрна или высадить растения. Уже через месяц корневая система растений сплетётся с сеткой воедино.

Укрепление склонов георешёткой

Для того чтобы укрепить канаву с осыпающимся грунтом или любой другой склон, используют георешетку. Она представляет собой жёсткий каркас с ячейками, через которые могут прорастать растения. Георешетка является более устойчивой, нежели геосетка, поскольку она не сползает вниз. Преимущества георешетки в том, что она нетоксична, хорошо пропускает воду, не заиливается и не разлагается, повторяет контур рельефа.

Укрепить земляной участок с помощью георешетки можно так:

Геотекстиль для укрепления земляных откосов

Геотекстиль представляет собой нетканый материал, что продаётся в рулонах. Он изготавливается из полиэфирных и полипропиленовых волокон. Геотекстиль применяется для укрепления откосов наклоном до 60 градусов. Материал обладает множеством достоинств:

• морозоустойчивость;
• возможность большого растяжения;
• устойчивость к агрессивным средам, водоустойчивость;
• не подвержен плесени и грибку;
• не прогнивает и не рвётся;
• простота в установке.

Геотекстиль увеличивает несущую способность почвы, за счёт чего она не сползает, не обваливается. К тому же укрепление склонов на дачном участке геотекстилем предотвращает перемешивание слоёв грунта при сходе воды. Технология укладки геотекстиля такова:

Итак, укрепление почвы на наклонной местности — довольно трудоёмкий процесс. Однако если этого не сделать, последствия могут быть плачевными. Благо, современный рынок предлагает множество специальных приспособлений для этой цели. Но не нужно забывать и о старом известном методе — высаживании деревьев. А лучшим вариантом станет комбинирование того и другого методов.

Укрепление откосов — Гринлайн Уфа

Часто случается так, что участок под строительство и посадки расположен на неровном рельефе: это могут быть склоны разной крутизны, овраги, берега водоемов. Особенные трудности возникают на склонах, которые могут подвергнуться оползню; участки на берегах водоемов и склонах оврагов часто бывают подвижны за счет залегающей под верхнем слоем грунта глины. Для того чтобы укрепить склоны, используют различные методы, которые подбираются с учетом уклона, близости грунтовых вод, вероятности подмыва участка при разливе водоемов, особенностей грунта и других неблагоприятных природных факторов.

В первую очередь учитывается величина уклона. При маленьких и средних уклонах – до 8% — можно укрепить склон растениями вертикального и горизонтального действия, а также деревьями. Во многом укреплению наклонных поверхностей участка способствуют растения с развитой корневой системой, которые можно специально высадить в ячейках укрепляющих конструкций. Корневая система растений, переплетаясь с крепежом и конструкцией укрепителя, усиливает почву, препятствует ее эрозии и оползневым процессам.

При уклонах выше среднего – то есть от 8%, до 15% — обычно применяют искусственные конструкции в виде биоматов, газонных решеток, геосеток. Больший уклон предполагает использование георешеток , габионных конструкций. Но возможно применение и предыдущих систем в случае, если склон несет декоративную функцию. Их соединение увеличивает способность склона выдерживать нагрузки.

Но в некоторых случаях склоны не могут быть засеяны растениями, и тогда их укрепляют при помощи вкопанных в грунт бревен, камней, керамических и бетонных блоков. Георешетки и габионы также могут использоваться в случае глинистых и каменистых склонов при заполнении их бетоном, камнями, галькой.

Все эти методы способствуют закреплению склонов за счет внутреннего армирования, то есть «вживления» каркаса укрепляющей конструкции в слой грунта. Процесс армирования склонов происходит либо за счет укрепительных металлических болтов – анкеров, либо заглублением вглубь поверхности (как у габионов), либо вбитых в склон бревен и вкопанных камней.

Все укрепительные конструкции помимо выполнения своего прямого назначения выполняют еще и роль декора. С их помощью можно создавать самые разные композиции из камней и растений, которые сделают склон не только крепким, но и радующим глаз своей красотой.

Компания ГринЛайн предлагает услуги по любому из выше перечисленных методов укрепления склонов и оврагов:

Керамические блоки, камни.

При различных уклонах, даже достаточно больших, в том числе и на склонах с возможностью оползня, применяется способ укрепления поверхности врытыми вглубь горы камнями и бревнами. В случае если по склону стекает вода, следует при помощи специального лотка направить ее в определенное русло, чтобы она не разрушала почву.В некоторых случаях склон может быть укреплен при помощи камней, врытых в грунт. Для его укрепления используют врытые вглубь грунта бетонные блоки. Удержать почву на склоне помогут также доски и брёвна, врытые поперёк склона, деревянные плашки, вкопанные в землю, и так далее. Выбор конкретного решения зависит как от стиля сада, так и от состояния поверхности и грунта склона.

Геотекстиль.

При защите склонов от оползней и разрушения часто используется геотекстиль. Прочность на сдвиг геотекстиля намного выше, чем у почвы. За счет этого свойства комбинация грунта с геотекстилем выдерживает нагрузку намного больше той, которую выдерживает сам грунт.

Этот материал очень технологичен при проведении работ, что сокращает сроки и затраты.

Геотекстиль – это нетканый материал в рулонах, изготовленный из полипропиленовых и полиэфирных волокон иглопробивным методом. Обладает высокой прочностью и водопроницаемостью, увеличивает несущую способность грунтовых оснований, защищает почвы от мороза, предотвращает смешивание слоев при сходах воды, защищает от эрозии.

Геоматы.

Для борьбы с эрозией почвы и оползнями используют геоматы. Геоматы поддерживают растительный покров на откосах и склонах.

Геомат – это полимерный материал, имеющий водопроницаемую структуру. Создается слоями полипропиленовых решеток, наложенных друг на друга и соединенных между собой термическим способом. По своей структуре геомат напоминает своеобразную мочалку с большим количеством пустот.

Структура геомата защищает верхний слой грунта и закрепляет корни проросших сквозь него растений. Корни проросших растений переплетаются с волокнами материала и образуют вместе с ними прочную систему, которая укрепляет верхний слой почвы на откосах и склонах, защищает от гидроэрозии, выветривания и оползней. Есть широкий спектр возможностей, связанных с использованием геоматов: засев травами, а также заполнение конструкций щебнем, битумом.

Геомат применяют даже на крутых откосах. Использование этого материала позволяет озеленять откосы и склоны с углом наклона до 70°. В сочетании с геотекстилями геоматы используются для усиления и повышения несущей способности склонов.

Геосетка.

Для армирования грунта на крутых откосах, и склонах часто применяют геосетку. Геосетка – это сетка с квадратными ячейками, разработанная для строительства на слабых грунтах. Геосетки стеклянные

(из стеклянных нитей) и полиэфирные применяют в качестве армирующих элементов для укрепления склонов.

Обладая высокой жесткостью, геосетка позволяет выдерживать значительные нагрузки при очень низких деформациях. Специальная пропитка обеспечивает устойчивость геосеток к агрессивным воздействиям.

Геосетки для контроля эрозии и укрепления грунта на поверхности укладываются на крутых откосах – при угле наклона до 70°.

Георешетка.

Наиболее популярное средство для борьбы с оползнями и деформацией склонов в настоящее время – это георешетка. Она обеспечивает прочность и стойкость склона, предохраняет почву от эрозии. Установленная на склонах георешетка укрепляет и стабилизирует грунт, предотвращает движение почвы вниз. Укрепление почвы происходит путём замены земляного покрытия: вместо почвы с низкой грузоподъёмностью используется почва с более высокой грузоподъёмностью.

Георешетка – каркасная конструкция, состоящая из полос нетканого водопроницаемого материала — геотекстиля, созданного на основе полиэфирных волокон. Применяется георешетка для защиты строительных грунтов и почвы от эрозийных деформаций в овражистых местностях. Георешетка при растяжении образует устойчивый каркас, который фиксируется на поверхности земли наполнителем. В качестве наполнителя используется песок, бетон, щебень и др. материалы. Наполнение решетки проницаемыми материалами увеличивает устойчивость склонов, а влага в ячейках способствует прорастанию растений. Одним из способов укрепления склонов является использование георешетки, заполненной землей. Применение георешетки даёт возможность озеленить склоны, защитив их от сползания. По отношению к геосетке георешетка – более сильная конструкция. Георешетка создается из полиэтиленовых лент толщиной 1,5 мм, которые скрепляются в шахматном порядке прочными сварными швами.

Габионы.

Под воздействием нагрузки большая часть грунтов подвержена смещению и нарушению внутренней структуры. Применение габионов позволит армировать и укрепить грунт, повышая устойчивость склонов практически любого уклона.

Габионы — это экологическая модульная система армирования грунта, используемая для крепления грунта, склонов и откосов, борьбы с камнепадами. Часто применяются в сочетании с геосетками, геотекстилем, георешётками.

Габион (от лат. «проволочная корзина») – модуль, представляющий собой сетчатую коробку, которая изготавливается из стальной проволоки двойного кручения, с шестиугольными ячейками, разделенные на секции при помощи диафрагм, устанавливаемых внутри габионов через каждый метр по длине (Вместо цинкового покрытия стальной проволоки сетки может применяться покрытие из гальфана, представляющего собой сплав цинка и алюминия).

Двойное кручение проволочной сетки обеспечивает прочность и равномерность

распределения нагрузок, предотвращает раскручивание в случае разрыва сетки. Если габионы используются в агрессивной среде, для сеток применяют оцинкованную проволоку с оболочкой из поливинилхлорида — ПВХ. Покрытие ПВХ защищает проволоку и обеспечивает большую устойчивость к химическим, механическим и коррозионным повреждениям. Для большей прочности конструкции внутри куба из сетки могут быть выполнены перегородки, что придает габиону дополнительную жесткость.

Габионы изготавливается не только в виде короба, но и как цилиндр, матрас и т.д. Габионные матрасы бывают трех размеров: 3х1х0,5 м, 4х2х0,5 м и 2х1х0,25м. Они применяются в качестве укрепления склонов. Покрытие откосов из габионных матрасов должно иметь надежный упор из габионных ящиков или продолжаться в пологой части откоса.

Габионы цилиндрической формы применяются на береговых откосах.

Габионы находят свое применение для возведения подпорных стенок, ландшафтных работ, защиты от почвенной эрозии. Габионы с покрытием из ПВХ применяются для защиты склонов от оползней и обрушения береговой части. Габионные конструкции из натурального камня в сетчатых контейнерах укрепляют неустойчивые грунты.

Материал георешетки нетоксичен, устойчив к ультрафиолетовому излучению, стойкий к агрессивной среде, в том числе к воде любого состава, это позволяет ему сохранять свои характеристики многие годы. Выбор высоты георешетки зависит от нагрузки на склон и материалов-заполнителей, принимается при инженерном проектировании.

Биоматы.

Склоны до 45% уклона можно укрепить травами по вертикали и горизонтали. Некоторые виды трав, благодаря развитой корневой системе – до 1,5-2 м. в глубину — укрепляют склоны по вертикали. Другие виды трав благодаря быстрому развитию вегетативных побегов укрепляют склоны по горизонтали, создавая плотно сплетенную с их корнями поверхность. Третьи виды трав придают декоративность.

При укреплении склонов растениями понадобится определенное время для развития корневой системы, поэтому в комплексе с травами используют механическое закрепление склонов, которое производится биоматами. При склоне, угол наклона которого равен 30% и более, биоматы рекомендуется укрепить габионными матами, которые крепятся к поверхности специальными шпильками, длиной не менее 40-50 см.

Биоматы — многослойное полотно, состоящее из натуральных волокон, наложенных на тонкий слой целлюлозы и укрепленных двумя слоями полипропиленовой светочувствительной сетки или двумя слоями джутовой сетки. Это полотно прошито с обеих сторон полипропиленовой или джутовой нитью. По составу волокон биоматы подразделяются на три основных типа: биоматы из соломы, из кокосовых волокон, смешанного типа из соломы и кокосовых волокон.

Газонные решетки.

Для уклонов малых (до 3%) и средних (до 8%) можно применить газонные решетки. Газонные решетки, сделанные из пластика, придают травяному покрытию высокую устойчивость к механическим нагрузкам, используется для укрепления небольших склонов, террас и пр.

Газонная решетка представляет собой модули 400х600 мм, которые можно собирать прямо на месте установки с помощью замков, расположенных по краям модулей. Собранные модули образуют полотно, укрепляющее травяное покрытие, которое, в свою очередь, предохраняет почву от эрозии.

Участок на склоне. Методы укрепления почвы.

т.+7(914) 348-88-83 (местное время Мск+7 часов)

Нас спрашивают. Участок на склоне. Забор пришлось поставить в полуметре от склона. Но боимся, что может поползти. Решили склон укрепить, а чем не знаем. Подскажите…

Подсказываем методы укрепление склонов на участке: Самый простой способ – укрепить склон (уклоном до 8 град) с помощью растений с развитой корневой системой. Здесь важно учесть нюансы: о каком склоне идет речь – протяженном или малом, южной или северной его стороне. На протяженном склоне можно и нужно высаживать деревья, кустарники, травянистые растения, а на малом только кустарники, травянистые растения.
На южном склоне хорошо приживется сосна густоцветковая, можжевельник твердый (пирамидальный), можжевельник даурский, кедровый стланник, абрикос маньчжурский, робиния лжеакация («белая акация»), дуб монгольский, липа амурская, ясень горный, ильм горный, рододендрон даурский, рододендрон Шлиппенбаха, шиповник ползучий (шиповник Максимовича), шиповник морщинистый, леспедеца двуцветная, бересклет священный, вейгелла ранняя, бирючина, дерен белый, пузыреплодник калинолистный, кизильный блестящий, чубушник тонколистный, ракитник русский, барбарис.
На северном склоне хуже будут себя чувствовать хвойные растения, абрикос маньчжурский, робиния лжеакация, остальные же растения из списка южного склона вполне подойдут. А граб сердцелистный, папоротники гораздо лучше будут расти именно на северном склоне.
Из травянистых растений на всех видах склонов используем: барвинок малый, ясколку альпийскую, солнцецвет альпийский, вербейник монетчатый, скальные папоротники, овсянницу красную, овсянницу луговую, клевер белый.
В основании склона можно высаживать лианы и направлять вверх. Для этого подойдут все виды актинидии («кишмыш»), виноград амурский. Девичий виноград пятилисточковый будет более предпочтителен так имеет очень высокую скорость роста. Кроме того каждое междоузлие, если соприкасается с землей может дать корни.
Однако в пределах небольшого сада не стоит увлекаться высадкой на склоне сразу нескольких видов, достаточно 1-3 растений. В противном случае может возникнуть ощущение излишней пестроты склона, кроме того увеличится вероятность угнетения одних видов растений другими.

Другие методы укрепление склонов на участке

Когда угол уклона составляет от 8-15%, для его укрепления нужны армирующие конструкции и материалы: камень, бревно, геосетка, газонные решетки, биоматы. Камень, керамические блоки, толстые бревна –традиционные материалы для укрепления склона.

В том случае, если по склону стекает вода, которая может вымыть и разрушить почву устраивается поперечный лоток для водоприема.
Материалы укладываются в подготовленные углубления плотненько друг к дружке. В основании откоса следует укладывать крупный камень, а кверху поменьше. В этом случае можно укрепить уклон склона в 60 град. Если же откос от 60-90 град, то камень нужно укреплять на бетонном основании на цементный раствор.





Бревна и доски, как правило, врывают в землю и закрепляют поперек склона.
Укрепление склона с помощью геотекстиля.
Укрепление склона с помощью геоматов.





Зачастую на склонах каскадами можно разбить рокарий (сад из камней) или альпинарий. Мы можем проконсультировать Вас по этому вопросу или сами разбить на вашем участке такие удивительные сады. С нами работают опытные мастера своего дела, ландшафтный дизайнер, садовник. Ведь каждое растение требует своей почвы, кому щелочная – известковая, а кому, и кислая.
Ведь может получиться так, что затратив финансовые средства, купив прекрасные растения, вы не получите ожидаемого результата.

Звоните нам, и мы дадим правильный совет или все сделаем сами.

т.+7(914) 348-88-83 (местное время Мск+7 часов)



(PDF) стабилизация крутой наклона под просачиванием воды

ISGTI 2018

7-8APRIL2018, IIT DELHI, Индия

374

Крутая наклона стабилизации под просачиванием воды

R. USMANI

V.K. Panwar

Engineers India Limited, Bhikaiji Cama Place, New Delhi – 110066

Электронная почта: [email protected]; [email protected]; [email protected]

АННОТАЦИЯ: Строительство сооружений на участке земли, доступном между верхним и нижним плато холма

, всегда было сложной задачей для инженеров-геотехников. Стабилизация откосов в таких условиях

включает резку существующего грунта во многих местах и ​​засыпку другим почвенным материалом для обеспечения надлежащей устойчивости. Проблема

еще больше усугубляется наличием высокого давления грунтовых вод и просачиванием воды через склон. Этот документ

относится к конкретному случаю строительства строительной дороги нефтеперерабатывающего завода, используемой для перевозки грузовых автомобилей по наклонной

местности, где ежегодно регистрируется максимальное количество осадков 4000 мм.Из-за нехватки места на площадке строительство стабильного откоса

с пологим уклоном было невозможно. Таким образом, был построен более крутой откос с уклоном до 80-850

с армированной земляной стеной (RE) на стороне насыпи (длина 650 м), а откос 65-700 длиной 350 м построен с использованием грунта

забивание гвоздями с габионной стенкой в ​​выемке боковая сторона. В этом документе подробно обсуждается методология строительства, выполненная на площадке

, а также различные проблемы, возникающие при выполнении забивки грунта откоса, включая детали гвоздей, результаты испытаний под нагрузкой

, детали носка габиона, причины локального разрушения откоса и принятые меры по исправлению положения и т. д. .

Ключевые слова: Грунтовый гвоздь; Габион; Солдатская куча; Геотекстиль; Заливка

1. Введение

Строительство подъездных дорог через наклонную

всегда оставалось сложной задачей для инженеров. Длительная

стабильность таких структур всегда оставалась

сомнительной ввиду различных проблем, возникающих на

таких объектах. Внутренняя устойчивость склонов,

различных типов геоматериалов, таких как почва, выветрившиеся породы и

горные породы, требует специальных способов их стабилизации в

различных полевых условиях.Забивание грунта является одним из

широко используемых методов укрепления и

укрепления

крутых склонов в различных условиях окружающей среды. Тан и Чоу (2004) определили гвозди как

близко расположенных стальных стержня, поскольку строительство

идет сверху вниз. Гвозди классифицируются как пассивные анкеры

и усиливают свое действие за счет взаимодействия

гвоздя с грунтом по мере деформации грунта во время

и после строительства. В отчете BGS (1991 г.) диапазон

грунтов, пригодных для забивки гвоздей, определен как сцементированные

зернистые грунты, переуплотненные глины, мергели и мягкие

породы.

Правильно спроектированная стена из гвоздя из грунта оказалась эффективной и экономичной мерой стабилизации откоса.

Shaw Song (2005) сообщил об использовании техники забивания гвоздей в грунт

во многих проектах гражданского строительства в Мексике

City еще в 1960-х годах и приобрел популярность в Европе

с 1970 года.Обычно упоминаемые коды конструкции и руководства

для работ по забиванию грунта: FHWA-SA-96-069R

(1998 г.), FHWA-IF-03-017 (2003 г.) и BS-8006 Part-2

(2011 г.). В этой статье обсуждается пример стабилизации откоса

, выполненной с использованием гвоздей в грунте, а также

восстановительных работ по стабилизации откоса, выполненных после обрушения

в определенном месте.

2. Топография и состояние грунта участка

Это предлагаемое исследование касается стабилизации откоса между

RL 61. 50 м с одной стороны до RL 35,00 м с другой стороны, как

, как показано на рис. 1. Масляные резервуары большого диаметра расположены на

северной стороне (RL 61,50 м), а установка фильтрации воды

расположена на южной стороне предполагаемый уклон.

Выемка глубоких котлованов на северной стороне (до RL 35 м) нефтеперерабатывающей установки

предлагается для строительства зданий

конструкций, откос которых необходимо защитить грунтовыми анкерами

и системой решетчатых балок в качестве лицевой защиты

склоны.Откос в плане длиной около 400 м с северной стороны

необходимо стабилизировать.

Рис. 1 Укрепление откоса с помощью зацементированного грунтового гвоздя

Грунт верхнего слоя мощностью 7-18 м в основном состоит из

глинистых песков средней и очень плотной плотности/алевритовых и песчаных

глины латеритной природы со значительными пустотами. Это

, под которым находится гранитная порода

коричневатого цвета, от слегка выветрившейся до сильно выветрелой. Верхний слой мощностью

3-3,50 м представляет собой крепкий латеритный грунт, способный стоять без опоры

на более крутых склонах. За этим твердым латеритом следует слой

(PDF) СТАБИЛИЗАЦИЯ ЗЕМЛЯНЫХ СКЛОНОВ С ИСПОЛЬЗОВАНИЕМ ГВОЗДЕЙ ГВОЗДЕЙ

Kufa Journal of Engineering (K.J.E)

ISSN 2207-5528

Vol. 5, выпуск 1, декабрь 2013 г., стр. 1-12

Отпечатано в Ираке

1

СТАБИЛИЗАЦИЯ ЗЕМЛЯНЫХ СКЛОНОВ С ИСПОЛЬЗОВАНИЕМ ГРУНТА

ГВОЗДЬ

Асст.Лект. Надхер Хассан Аль-Багдади

Факультет гражданского строительства Инженерного колледжа Университета Куфы .kuiraq.comeng@Nadherhj

Получено: 3 ноября 2012 г.; Принято: 22/4/2013

Резюме Основная концепция забивания грунта заключается в укреплении и укреплении существующего круга с помощью

установки тесно расположенных стальных стержней, называемых вниз». Этот процесс создает усиленную секцию, которая сама по себе устойчива и способна удерживать

грунт позади себя.

Техника забивания грунта используется для поддержки новых очень крутых выемок с преимуществом укрепления склона за счет чрезмерных земляных работ для обеспечения доступа к строительным

и выполнения работ, связанных с обычно используемыми системами крепления. В настоящей исследовательской работе

было проведено параметрическое исследование с использованием коммерческой компьютерной программы «Slide



»,

, в которой используются различные методы решения задачи устойчивости откосов. и прибитые откосы с сыпучим грунтом, различной высотой откосов

и углами.Здесь изучались некоторые параметры гвоздей:

положения гвоздя, длина гвоздя, угол наклона гвоздя и расстояние между гвоздями. Оптимальная

длина гвоздя зависит от высоты и угла наклона. Установлено, что оптимальный угол наклона гвоздя составляет

в пределах (10-25) градусов вниз от горизонта, но он также связан с углом наклона

. Было обнаружено, что расстояние между гвоздями составляет (1 м), что дает наилучшее улучшение F. S.

Ключевые слова: Почва, Забивание гвоздей, Армирование, Укрепление скольжения  , Стабильность.



  9 9 9 9 9 9 9 9     

  

  

   

  6   —

   

   

  

  

 

Геосинтетика со гвоздями или гвоздями для стабилизации на месте

Концепция этого метода стабилизации на месте показана на рис. 2, где первоначально основное внимание уделялось грунтовым гвоздям и поверхностному геосинтетику. Каждый элемент будет описан отдельно вместе с более поздними грунтовыми анкерами и последующей созданной системой. Будут также приведены численные примеры с использованием методов SBM и COE для увеличения значений FS .

Рис. 2

Концепция гвоздезабивной геосинтетической системы покрытия, Koerner [8]. a Общая конфигурация всей системы. b Свободная схема сетки. c Схема свободного тела якоря. d Диаграмма свободного тела содержащегося грунта

Забивание грунта

Забивание грунта было разработано в 1970-х годах многими подрядчиками в Северной Америке и Европе для обеспечения систем временной поддержки при строительстве подземных выработок, FHWA [9]. С помощью стальных гвоздей диаметром 12–25 мм они вбиваются в грунт за пределы плоскости потенциального разрушения и сопротивляются выдергиванию за счет трения по окружности. Поверхность грунта обычно покрывают армированным торкрет-бетоном с запорной пластиной и гайкой, заделанными в слои торкрет-бетона вместе с его приваренной проволочной клеткой или сеткой.Гвозди устанавливаются ударным забиванием, струйной обработкой, взрывчаткой или сжатым воздухом. Их также можно закопать в землю. Хотя этот метод был разработан подрядчиками по модификации грунта (и включал несколько просроченных патентов), теоретическую основу предоставили Shen et al. [10, 11]. Методика показана на рис. 3а, б. Хаусманн [12] расширил свою работу, предполагая, что гвозди будут изгибаться, когда плоскость сдвига будет мобилизована, тем самым создавая силу сдвига и моменты сопротивления, как показано на рис.3в, д. Тем не менее, последний механизм, вероятно, работает только для незалитых гвоздей малого диаметра, как здесь используется.

Рис. 3

Традиционное забивание гвоздей в грунт (мод. от Hausmann [12]). a Схема прибитой стены. b Поведение при растяжении при отрыве. c Дополнительная стабилизирующая сила. d Развитие пассивного сопротивления

Грунтовые анкеры

Совсем недавно были представлены грунтовые анкеры малой мощности, которые хорошо подходят для описанного здесь типа стабилизации откосов на месте, см.4а. Они состоят из рухнувшего анкера со стальным тросом, вдавленным или вбитым в почву временно прикрепленным стальным стержнем. На нужной глубине стальной стержень вытаскивают из земли, оставляя якорь и прикрепленный к нему трос, ведущие на поверхность. Затем кабель натягивается на поверхности земли, при этом анкер поворачивается на 90°, чтобы его максимальная площадь поверхности упиралась в почву на желаемой глубине. По мере того как кабель натягивается с поверхности земли, сопротивление грунта на глубине постепенно увеличивается в состоянии пассивного давления грунта.Предел наступает, когда почва достигает состояния полного пассивного равновесия. В этот момент почва находится в состоянии отказа, что нежелательно. Процесс хорошо показан на рис. 4b. Эти якоря доступны во многих вариантах (утконос, утконос, скат манта, крыло летучей мыши, скат и т. д.) и полностью проиллюстрированы и описаны в Интернете. Они регулярно используются для всех типов стен и откосов (как новых, так и восстановленных), а также для стабилизации опор линий электропередач, вывесок, деревьев и т. д. Следует отметить, что нет необходимости в конструкционных фундаментных анкерах большой мощности, поскольку их сопротивление анкеровке намного больше, чем может быть мобилизовано на поверхности земли геосинтетиками и их соединениями.

Рис. 4

Установка маломощных грунтовых анкеров и их поведение при нагрузке (ссылка Platipus-ARGS [13]). a Три этапа установки анкерной системы. b Типичное поведение якоря в полевых и лабораторных условиях

Поверхностное геосинтетическое покрытие

Вся поверхность земли должна быть покрыта соответствующим геосинтетическим или другим подходящим гибким материалом. Гибкость имеет решающее значение, и твердые поверхности, такие как набрызг-бетон, неприемлемы.Более того, геосинтетическая поверхность должна быть изготовлена ​​таким образом, чтобы можно было вставить гвозди (или анкеры), которые выступают сквозь них, а затем соответствующим образом прикрепить. В связи с этим существует множество типов «замковых» сборок. Как только поверхностный геосинтетический материал прикреплен к гвоздям или анкерам, их забивают дальше, чтобы натянуть геосинтетический материал и полностью зацепить инкапсулированный грунт, тем самым уплотнив или уплотнив его для повышения прочности; в связи с этим напомним рис. 2d. Эти места крепления являются наиболее нагруженными областями систем, как показано в лабораторных испытаниях вязаного геотекстиля, показанного на рис.5. Важно признать, что гвозди (или анкеры), их поверхности, покрывающие крепления, и расстояние между ними представляют собой «систему» ​​и являются наиболее экономичными, когда они представляют собой согласованную систему с точки зрения их прочностных характеристик. Как будет показано ниже, современные методы используют георешетки, материалы для контроля эрозии, композитные геосинтетики и даже сварную проволочную сетку на поверхности почвы.

Рис. 5

Лабораторные испытания специально разработанного вязаного геотекстиля [14]

Числовые примеры, демонстрирующие системные преимущества

Далее следуют два числовых примера метода; один для вращающихся поверхностей разрушения и один для поступательных поверхностей.{п} {\ frac {{{\ varvec {c_ {\ mathbf {m}}}} l_ {i} + (w_ {i} + {\ varvec { Ф_и}}\; \mathbf{cos}\; \varvec{{\beta_i}} — \mu_{i} l_{i} \cos \ theta_ {i} ) \ tan {\ varvec {\ phi _ {\ mathbf {m}}}} \ sec \ theta_ {i} }}{{[w_{i} \sin \theta_{i} — {\varvec{({F_i} {d_i}/R)}}]\left[{1 + \ frac {{({\ mathbf1+}{\varvec{f}})\tan {\varvec{\phi}_{\mathbf{m}}} \tan \uptheta_{i}}}{FS}} \right]}}} $$

(3)

Где следующие настраиваются и модифицированы Условия: Φ является углом трения почвы, φ _M — это модифицированный угол трения (где _м ≥ Φ φ ), C — это сплоченность почвы, C _{м м — это модифицированная сплоченность ( C M ≥ C ), ( 1+ F F F ) — это вклад анкеров (ногтей) проникает в плоскость отказа в сторону устойчивости, ( F I COS β I ) является вклад подчеркнутой геосинтетической на дне ломтика (где принимаются уравнения равновесия) к стабильности, ( F I D I /R ) — момент от давления нагруженного геосинтетика на поверхность грунта, F i — усилие на i -й слой в его основании, β 1 90} — угол i -го ползуна с горизонталью, d _i — длина дуги i -го ползуна, R — длина дуги i -го ползуна радиус потенциальной дуги разрушения.

Используя это уравнение для следующих условий; угол откоса = 55°, высота откоса = 7,6 м, удельный вес грунта = 16,8 кН/м ³ , ϕ  = 20°, c  = 9,5 кН/м ² без прибитого геосинтетика23, результаты 900 FS  = 0,967. Влияние гвоздей и сетки с напряженной поверхностью (три члена, выделенные жирным шрифтом в уравнении 3) приводит к рис. 6a, b и c, где значение FS неуклонно увеличивается под действием каждого члена. Совокупный эффект всех трех факторов представлен на рис.6д. Обратите внимание, что нет предполагаемого увеличения параметров прочности на сдвиг, ϕ и c , что еще больше увеличило бы запас прочности.

Рис. 6

Параметрическое исследование факторов, влияющих на устойчивость грунтовых откосов, с использованием гвоздевых геосинтетиков [14]. a Влияние стержней (1 +  f )/термин R на запас прочности. b Влияние термина F (cos) на коэффициент безопасности. c Влияние члена ∑( Fd )/ R на запас прочности. d Совокупный эффект всех воздействий, кроме увеличенного ϕ и c инкапсулированного грунтового массива

Поступательные отказы с использованием метода Инженерного корпуса (COE)

Параллельно с SBM, метод COE может быть реконфигурирован для геосинтетических материалов с гвоздями путем добавления растягивающей силы ( T ) для учета гвоздей, а также увеличение параметров прочности на сдвиг, ϕ и c . Уравнение 4 иллюстрирует эти модификации, где переменные, выделенные жирным шрифтом, можно соответствующим образом скорректировать.{\text{2}} + B\left( {FS} \right) + C = \text{0} $$

(4)

где

$$ \begin{align} A = &\left( {{W}_{\text{A}} — {N} _ {\ text {A}} \ text {cos} \, \ beta — {\ varvec {T}} \ text {sin} \ beta} \right)\,\text{cos}\,\beta , \hfill \\ B = &- \left[ {\left( {{W} _ {\ text {A}} — {N} _ {\ text {A}} \ text {cos} \, \ beta — {\ varvec {T}} \ text {sin} \ beta} \ right) \ text {sin} \, \ beta \ text {}} \right. \text{tan}\,{\varvec{\phi _{\mathbf{m}}}} \hfill \\ \,\,\,\,\,\,\,\,\, &+ \left( {{N} _ {\text{A}} \text{tan}\,\phi \, +\, {\varvec{c_{\mathbf{m}}}}} \right)\text{sin}\beta \,\текст{cos}\,\бета\hfill \\ \,\,\,\,\,\,\,\,\, &+ \слева.{{2}} — {4AC}} }}{{{2A}}} $$

Используя эти уравнения для следующих условий без прибитых геосинтетических материалов, угол наклона = 55°, высота склона = 7,6 м, удельный вес грунта = 16,8 кН/м /m ² , результат FS  = 0,95. С прибитым геосинтетиком и углом наклона = 55°, высота откоса = 7,6 м, удельный вес грунта = 16,8 кН/м ² , ϕ  = 23°, c  = 11 кН/м ² и

2  = 11 кН/м ² и

2 = 25 кН/м, результатом выбора является FS  = 1.24; т. е. увеличение заводской безопасности на 30 %.

Масштабирование укрепления почвенных склонов живыми растениями в геотехнической центрифуге

Пониманию корневого укрепления склонов с растительностью препятствует стоимость и практичность полномасштабных испытаний для изучения общего поведения в масштабе склона, а также идеализированный характер на сегодняшний день проведено менее масштабное тестирование, основанное на корневых аналогах модели. В этом исследовании мы исследовали потенциал использования живых корней растений в небольших экспериментах по обрушению склонов, в которых использовалась бы геотехническая центрифуга для достижения стрессовых состояний почвы, сравнимых с полевыми условиями в гомологичных точках.Были отобраны и культивированы в течение коротких периодов времени (2 месяца для ивы и фестулолиума, 3 месяца для дрока) три вида (ива, дрок и фестулолиум), соответствующие отдельным группам растений с различной архитектурой корней и «древесностью». Затем были измерены морфология, прочность на растяжение и модуль Юнга этих образцов ювенильных корней и их влияние на повышение прочности почвы на сдвиг (путем испытаний на растяжение и испытаний на прямой сдвиг) и проведено сравнение с опубликованными результатами более зрелых образцов, выращенных в полевых условиях.Результаты наших испытаний показывают, что, когда рассматриваются все образцы ювенильных корней трех видов, обычно используемый отрицательный степенной закон не соответствует данным о зависимости между прочностью корня на растяжение и диаметром корня, что приводит к очень низким значениям R ² ( R ²  < 0,14). Не наблюдалось существенных различий в прочности на разрыв между корнями разного диаметра у ивы и дрока, а средняя прочность на растяжение для всех образцов ювенильных корней равнялась 8.70 ± 0,60 МПа (среднее ± SE), 9,50 ± 0,40 МПа, 21,67 ± 1,29 МПа для ивы, фестулолиума и дрока соответственно. Однако наблюдалась сильная линейная зависимость между пределом прочности при растяжении и модулем Юнга корней ювенильных растений (R ² = 0,55, 0,69, 0,50 для ивы, фестулолиума и дрока соответственно). С точки зрения моделирования с помощью центрифуги было показано, что использование ювенильных растений потенциально может привести к созданию прототипов корневых систем, которые в высокой степени репрезентативны для соответствующих зрелых корневых систем как с точки зрения механических свойств корней, так и с точки зрения морфологии корней при подходящем времени выращивания (2 месяца) и коэффициенте масштабирования. ( N  = 15).Однако остается сложной задачей одновременное моделирование распределения биомассы корней по глубине соответствующего взрослого растения. Таким образом, необходимо найти компромисс, чтобы разрешить противоречия между масштабированием глубины укоренения и армированием корней, и предполагается, что масштаб 1:15 представляет собой подходящий компромисс для изучения обрушения откосов в геотехнической центрифуге.

Техническое руководство по устойчивости склонов на веб-сайте геотехнической информации

МЕТОДЫ УЛУЧШЕНИЯ СКЛОНОВ

---

Метод, выбранный для улучшения устойчивости откосов, зависит от многих факторов, включая тип или предполагаемый тип обрушения склона, характеристики грунта и ограничения сайта.Часто используется более одного метода смягчения последствий. обязательный. Типичные используемые методы уменьшения уклона включают:

Улучшение дренажной системы — Поскольку вода — главный виновник на обвалившихся склонах улучшение дренажа должно быть первоочередной задачей. Немного улучшения дренажа могут включать:

• Соберите или отведите поверхностные воды с проблемного склона. Это может включать водосборные бассейны, канавки или герметизировать трещины напряжения, чтобы предотвратить инфильтрация.
• Сбор и удаление подземных вод. Это может включать стоки сооружен в недрах для удаления избыточной просачивания или снижения грунтовые воды.

Земляные работы — Чем круче склон, тем более он подвержен потерпеть поражение. Ниже приведены некоторые методы смягчения последствий земляных работ:

• Удалите верхний слой почвы со склона, чтобы сделать его более пологим. Этот часто делается для существующих оползней.
• Укрепите носок склона, заполнив его камнем, гравием или землей.
• Скамья на склоне, если каждая скамья находится на соответствующем грунтовом основании.

Структурные улучшения — Структурные улучшения включают:

• Механически стабилизированный грунт (MSE)
• Подпорные стенки.
• Забивание грунта
• Завязки на спине
• Сетчатые микросваи
• Сваи или буровые стволы





МЕТОДЫ АНАЛИЗА УСТОЙЧИВОСТИ ОТЛОНОВ

---

В настоящее время анализ устойчивости откосов обычно выполняется с помощью программного обеспечения. используя соответствующий метод для конкретных условий сайта.

Упрощенный метод Бишопа и Метод срезов рассматривает круговая поверхность разрушения. Упрощенный метод Джанбу и Спенсер Метод учитывает как круглые, так и некруглые поверхности разрушения. Метод Моргенштерна-Прайса завершен только для некруглых плоскостей скольжения.

Две разные теории с уравнениями представлены здесь на руководство по анализу устойчивости откосов .Эти уравнения обеспечить хороший обзор факторов, которые препятствуют движению склона, и сил, вызывающих оползни.

анализ устойчивости откосов



Вам предлагается предоставить любую дополнительную информацию или оценку относительно содержание Geotechnical Info .Com. Комментарии можно отправлять здесь .

Расскажи другу! о Геотехническая информация .Com

Стабилизация склонов — Forest Research

Фон

Склоны окружают нас повсюду в городской среде, и почва на некоторых из этих склонов может быть неустойчивой по своей природе. Старые естественные склоны в сельских и лесных районах часто приобретают определенную устойчивость с течением времени. Но искусственные склоны в городских районах, которые являются частью застройки или примыкают к инфраструктуре, такой как автомобильные и железные дороги, могут быть менее устойчивыми и могут потребовать стабилизации с использованием инженерных, биоинженерных или экоинженерных методов.

Перемещение грунта и горных пород вниз по неустойчивым склонам под действием силы тяжести называется массовым истощением; Движение поверхности в результате воздействия ветра и воды называется эрозией.Оба процесса могут повлиять на безопасность людей, живущих или работающих на склонах или вблизи них, а также на качество воды для людей, живущих в более широком районе. Расширение городских территорий и связанная с этим вырубка лесов и строительные работы увеличивают площадь неустойчивых или уязвимых склонов.

Практические соображения

Решения о подходящих методах стабилизации откосов в первую очередь требуют оценки опасности. Движения глубинных масс (глубокие оползни) трудно контролировать и требуют инженерных решений.Более мелкие массовые перемещения (неглубокие оползни) и процессы эрозии больше подходят для контроля с использованием методов биоинженерии или экоинженерии, которые будут иметь дополнительное преимущество в улучшении городских зеленых насаждений.

Инженерное дело

Методы включают использование камня, стали, бетона и геосинтетических материалов для стабилизации или укрепления склонов, склонных к оползням. Эти методы должны, по возможности, сочетаться с использованием растений и деревьев для улучшения городских зеленых насаждений.

Биоинженерия

Методы биоинженерии сочетают инженерные методы с природными или живыми материалами для защиты или восстановления склонов и уменьшения эрозии.Методы включают использование матрацев из щеток для минимизации эрозии и посадку кустарников, растений и деревьев для стабилизации почвы.

Экоинженерия

Экоинженерия определяется как долгосрочная экологическая стратегия управления участком с учетом природных или техногенных опасностей (Stokes et al. 2007). К таким опасностям относятся оползни, камнепады и эрозия.

При правильном использовании каждый из этих методов может иметь дополнительное преимущество в улучшении городской зелени. Ряд биоинженерных и экоинженерных методов стабилизации склонов описан Norris et al.(2008).

Исследования, проведенные Forest Исследования почв и развития корней деревьев использовались при разработке моделей и систем поддержки принятия решений по использованию растительности для стабилизации почв.

Грубые и тонкие корни образуют густую сеть, связывающую почву на склонах и играющую важную роль в минимизации потери почвы как в сельской, так и в городской местности. Везде, где это возможно, следует поощрять использование растительности в рамках стратегии минимизации потерь почвы.

Тематические исследования

ECOSLOPES

ECOSLOPES (Экоинженерия и сохранение склонов) — многопрофильный проект, финансируемый ЕС, завершенный в 2004 году.В рамках проекта были разработаны методы и инструменты для повышения устойчивости откосов и уменьшения эрозии. По всей Европе влияние лесной растительности на стабилизацию почвы, камнепад и эрозию изучалось на различных эталонных участках. Были оценены вырубка насаждений и влияние неоднократных лесных пожаров на деградацию склонов, а также восстановление экосистемы и последствия эрозии.

Поскольку выкорчевывание деревьев во время разрушительных ураганов может привести к значительному увеличению потери почвы на участках с крутыми склонами, сотрудники отдела лесных исследований сравнили устойчивость и корневую структуру деревьев, растущих на наклонных и горизонтальных участках.

Оцифровка корневых систем в трех измерениях

Оцифровка трехмерных данных об архитектуре корней позволяет нам анализировать симметрию и плотность корней деревьев, выросших на склонах. Данные, собранные в ходе полевых экспериментов по закреплению деревьев, проведенных в Западной Шотландии, а также в результате трехмерной оцифровки крупных корневых систем, использовались при разработке моделей ECOSLOPES архитектуры деревьев, устойчивости склонов и устойчивости деревьев.

Поскольку потеря почвы значительно ускорится после выбрасывания деревьев на крутых склонах ветром, очень важно тщательно ухаживать за деревьями, растущими на склонах, чтобы свести к минимуму риск ветра.

Услуги

Forest Research проводит исследования развития и закрепления корней деревьев, а также предоставляет консультации по почвам и выбору подходящих пород для посадки.

Дополнительная информация

Законодательство

Британские стандарты

BS 1377 (1990) Методы испытаний грунтов для целей гражданского строительства. Британский институт стандартов, Лондон.

Дополнительная информация

Coutts, M.P., Nielsen, C.C.N. и Николл, Б.С. (1999). Развитие симметрии, жесткости и закрепления структурной корневой системы хвойных. Растение и почва 217: 1–15.

Николл Б.К., Ахим А., Мочан С. и Гардинер Б.А. (2005). Влияет ли крутой рельеф на устойчивость деревьев? Полевое расследование. Канадский журнал лесных исследований 35: 2360–2367.

Николл Б.К., Бертье С., Ахим А., Гуску К., Данжон Ф. и ван Бик Л.П.Х. (2006). Архитектура структурных корневых систем Picea sitchensis на горизонтальной и наклонной местности.Деревья — структура и функции 20: 701–712.

Норрис Дж., Стоукс А., Миковски С.Б., Каммераат Э., ван Бик Л.П.Х., Николл Б.К. и Ахим, А. (2008). Устойчивость склонов и борьба с эрозией: экотехнологические решения. Спрингер, Дордрехт, Нидерланды.

Стоукс, А., Спанос, И., Норрис, Дж. Э. и Каммераат, Л. Х. (редакторы) (2007). Эко- и наземная биоинженерия: использование растительности для повышения устойчивости склонов. Материалы Первой международной конференции по экоинженерии, 13–17 сентября 2004 г., Салоники, Греция.События в области растениеводства и почвоведения Vol. 103. Спрингер, Дордрехт, Нидерланды.

Тобин Б., Чермак Дж., Чиатанте Д., Данжон Ф., Ди Иорио А., Дюпюи Л., Эшель А., Журдан К., Каллиокоски Т., Лайхо, Р., Надеждина Н., Николл Б., Пажес Л., Сильва Дж. и Спанос И. (2007). На пути к моделированию развития корневых систем деревьев. Биосистемы растений 141: 481–501.

Прочность грунта и устойчивость откосов, 2-е издание

Предисловие ix

Предисловие xi

Глава 1 Введение 1

Резюме 3

Глава 2 Примеры и причины обрушения склонов 5

21 ВВЕДЕНИЕ 5

2.2 Примеры отказа наклона 5

2.3 оползня OLMSTED 11

2.4 Панама оползнями канала 12

2.5 Оползня Rio Mantaro 12

2.6 Кетлетмен Хиллз Холнс Ошибка свалки 13

2.7 Причины отказа наклона 13

2.8 Резюме 17

Глава 3 Принципы механики грунтов 19

3.1 Введение 19

3.2 Суммарные и эффективные напряжения 20

3.3 осушенные и недруженые крепления сдвига 21

3.4 Основные требования к анализу устойчивости наклона 26

Глава 4 Условия устойчивости для анализа 31

4.1 Введение 31

4. 2 Конец стабильности 31

4.3 Долгосрочная стабильность 32

4.4 Быстрая (внезапная) просадка 32

4.5 Землетрясение 33

4.6 Частичное укрепление и поэтапное строительство 33

4.7 Другие условия нагрузки 34

4.8 Корпуса анализа для земли и рок-концевых плотин 34

Глава 5 Прочность на сдвиг 37

5.1 Введение 37

5.2 Поведение гранулированных материалов-песка, гравия и RockFill 37

5.3 Silts 52

5.4 глины 57

5.5 Твердые бытовые отходы 78

Глава 6 Механика процедур предельного равновесия 81

6.1 Определение коэффициента безопасности 81

6.2 Равновесные условия 82

6.3 Процедуры с одним свободным телом. 82

и неизвестных 105

6.8 Процедуры срезов: Представление межсрезовых сил (боковых сил) 105

6.9 Расчеты с анизотропной прочностью на сдвиг 112

6.10 Расчеты с криволинейными огибающими прочности 112

6

6

11 Анализ конечных элементов наклонов 112

6. 12 Альтернативные определения фактора безопасности 113

6.13 Представление давления воды 116

Глава 7 Методы анализа устойчивости наклона 125

7.1 Простые методы анализа 125

7.2 Наклон Диаграммы устойчивости 126

7.3 Программное обеспечение электронных таблиц 128

7.4 Анализ устойчивости склонов методом конечных элементов 129

7.5 Компьютерные программы для анализа предельного равновесия 130

7.6 Проверка результатов анализов 132

7.7 Примеры проверки вычислений стабильности 134

Глава 8 Усиленные склоны и набережные 159

8.1 Предельные равновесные анализы с армирующими силами 159

8.2 Факторы безопасности для армирующих сил и силы 159

8.3 Виды усиления 160

8.4 Силы усиления 161

8.5 Допустимые силы усиления и коэффициенты запаса прочности 162

8.6 Ориентация усиленных сил 163

8.7 Усиленные склоны на твердых фундаментах 164

8. 8 Набережная на слабых основаниях 164

Глава 9 Анализ для быстрой просадки 169 90

9.1 Производительность во время и в конце строительства 169

9.2. для долгосрочных условий 169

9.3 Частичный дренаж 177

9.4 Изменения порового давления, вызванные сдвигом 177

Глава 10 Сейсмическая устойчивость склона 179

10.1 Процедуры анализа 179

10.2 псевдостатический анализ скрининга 182

10.3 Определение пиковых ускорений 184

10,4 прочность на сдвиг для псевдостатического анализа 184

10.5. Анализ устойчивости пост. 188

Глава 11 Анализы набережений с частичной консолидацией слабых оснований 193

11.1 Укрепление во время строительства 193

11.2 Анализ устойчивости при частичном укреплении 194

11.3 Наблюдаемое поведение насыпи, построенной поэтапно 195

11.4 Обсуждение 197

Геометрия поверхности 203

12.3 Примеры обратного анализа обрушившихся откосов 205

12. 4 Практические проблемы и ограничения обратного анализа 213

12.5 Другие неопределенности 214

Глава 13

Глава 13 Коэффициенты безопасности и надежности 215

13.1 Определения фактора безопасности 215

13.2 Коэффициент безопасности критериев безопасности 216

13.3 Надежность и вероятность отказа 217

13.4 Стандартные отклонения и коэффициенты Изменение 217

13.5 Оценка надежности и вероятности отказа 220

Глава 14 Важные детали анализа стабильности 227

14.1 Расположение критических поверхностей скольжения 227

14.2 Обследование некритических поверхностей скольжения 233

14.3 Натяжение в активной зоне 234

14.4 Неуместные силы в пассивной зоне 238

14.5 Другие детали 241

14.6 Проверка расчетов 245

14.7 Трехмерные эффекты 246

Глава 15 Представление результатов оценки стабильности 249

15.1 Характеристика и представление площадки 249

15. 2 Оценка свойства почвы 249

15.3 PORE Водоотдачное давление 250

15.4 Специальные особенности 250

15.5. Процедура расчета 250

15.6 Сводка анализа Рисунок 250

15.7 Параметрические исследования 254

15.8 Подробные данные ввода 257

15.9 Оглавление 257

Глава 16 Стабилизация и ремонт откосов 259

16.1 Использование обратного анализа 259

16.2 Факторы, определяющие выбор метода стабилизации 259

16.3 Дренаж 260

16.4 Раскопки и опоры Fills 263

16.5 Удерживающие конструкции 264

16.5

16.6 Усиление свай и пробуренные валы 267

16.7 Методы впрыска 269

16.8 Растительность 269

16.9 Тепловая обработка 270

16.10 Модение 270

16.11 Снятие и замена скользящей массы 271

Приложение A Таблицы устойчивости откосов 273

Приложение B Криволинейные границы прочности на сдвиг Предел прочности на сдвиг и их влияние на анализ устойчивости откосов 289

Ссылки 295

Индекс 300 .
