Дверной доводчик установка своими руками. + видео и виды



Многие, наверняка, помнят разные хитроумные устройства, которые применялись для полнейшего и плотного закрытия дверей. Что только не придумывалось для этого!

Это и обычные пружины, и целые системы противовесов с блоками и тросиками, и даже части устаревших шин и резиновые жгуты.

Сегодня проблема решается намного легче и эффектнее. Уже давно разработан и удачно применяется специализированный дверной доводчик.

Приспособление как правило имеет очень разнообразные конструкции, они есть в продаже большим количеством разных моделей. Однако приобрести подобное устройство недостаточно – его необходимо еще установить. Можно обратиться к услугам экспертов, а можно пробовать разобраться и сделать это собственными силами.

Виды доводчиков для дверей

Что собой представляет доводчик?

Это специализированное устройство, которое при открывание двери копит энергию для ее плавного и плотного закрытия. Своеобразным аккумулятором данной системы нередко служит тугая сжатая пружина.

Прототипом подобного доводчика являлась пружина, одним концом прикрепленная на двери, а иным – на ее коробке или рядом, на столбе. Настроить данное устройство была как правило невозможно, благодаря этому в большинстве случаев дверь туго открывалась, и с грохотом захлопывалась.

Современные устройства безвучные, дверь закрывается при их помощи без рывков, очень плавно. Отличают их по методу действия, по месту установки и по типу механизма. Невидимые механизмы встраивают в большинстве случаев в полотно двери, накладные устанавливают на части сверху дверной коробки или конкретно двери.

Есть также механизмы нижней установки, которые чаще используют для дверей из стекла. Механизм в данном случае будет размещаться на двери, в точке ее нижней опоры.

Более востребованы и легкие в монтаже верхние накладные доводчики, с реечной или скользящей шиной. Данное устройство состоит из механизма в закрытом силуминовом корпусе, скользящего прутка, планки, крепежного башмака и рычага. При помощи специализированных винтов регулировки настраевается скорость и сила закрывания двери. Часто с доводчиком в наборе поставляется монтажный шаблон для нанесения маркировки, который облегчает установочный процесс.

Внутренний механизм работы доводчика — это сжимающаяся при открытии двери пружина, кулачковый механизм или шестерня с зубчатой планкой. Доводчики, которые покупаются в наборе с цифровым замком, применяют чаще тип второй механизма, для которого свойственно очень высокое усилие в самом конце закрывания: это необходимо для хорошего защелкивания замка. Кулачковые механизмы в большинстве случаев применяют в реечных доводчиках, они дают очень плавное закрытие.

Установка доводчика двери

Доводчик подбирают по массе и ширине двери, определяясь по специализированной таблице стандарта. Допустим, если дверь весит двадцать килограмм и имеет ширину 75 см, для достаточно механизма класса EN-1, при показателях 40 кг и 85 см — EN-2, дальше точно также. В паспорте прибора указан его класс.

Дабы выбрать приспособление для массивной двери, можно поставить два доводчика. Аналогичным образом, нагрузка распределится одинаково.

Варианты типовой установки

Накладной доводчик можно установить с наружной стороны или в середине помещения. На случай с внутренними дверями предпочтителен типовый способ установки. Со стороны открытия на дверь устанавливают корпус доводчика, а на коробку для дверей – пруток с башмаком.

Если идет речь о двери, объединяющей с улицей, доводчик лучше установить внутри, дабы обезопасить от пыли, влаги и температурных перепадов. Более того, если в зимний период механизм замерзнет, дверь полностью невозможно будет открыть. Благодаря этому если подобная возможность есть, то внутренняя установка всегда лучше.

Монтаж устройства зависит от направления открытия двери, а еще от его конструктивных свойств. Согласно установленным правилам, наружные двери всегда открываются наружу. Значит, корпус доводчика нужно будет устанавливать или на дверной косяк, или добавочную рейку (по параллельной схеме).

Очередность работ

С самого начала находим установочное место механизма и его вид.



Чтобы это сделать нужно оценить, куда открывается дверь:

  1. если «на себя», корпус устройства прикрепляют на самый верх двери со стороны петель;
  2. если же дверь открывается «от себя», т.е. в обратном направлении, то корпус устанавливают на коробку, а рычажок прикрепляют к полотну двери.

Это не зависит от вида тяги, рычажной или канальной, накладные доводчики ставятся по единой технологии.

Схему монтажа в натуральном масштабе кладут к косяку и полотну двери одновременно, сквозь бумагу отмечают точки размещения отверстий. Схема в большинстве случаев идет вместе с доводчиком.

В коробке и полотне двери сверлят отверстия необходимой величины. Для двери из профиля сделанного из алюминия или тонкостенного металла положено применять специализированные приспособления для крепежа – бонки. В месте крепления фиксирующих компонентов они не дают металлу изменяться.

Прикрепляют сквозь готовые отверстия реечную рейку (или башмак рычага) и конкретно корпус устройства при помощи шурупов. К корпусу особым винтом (он комплектуется) присоединяют ответную часть рычага: в колене рычажок объединяют.

Коленный рычажок обязан быть отрегулирован: к плоскости дверные полотна он обязан быть размещен под прямым углом. Нужное усилие для закрывания дверей изменяется помощью специализированных винтов. Для этого дверь открывают, оценивают скорость, с которой она закрывается, и доводят ее до необходимой.

Если доводчик необходимо настроить в режиме с «дохлопом», который используют на двери с кодовым замком или защелкой,

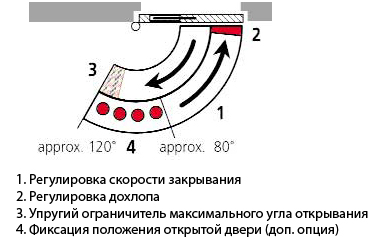

то усилие закрывания и его скорость регулируются в 2-ух зонах. Это начальный диапазон, от 180 градусов до 15, и окончательный диапазон, от 15 градусов до 0. В конечной зоне оба эти показателя (усилие и скорость) должны быть чуть выше. Но лучше не допускать очень заметной разницы между скоростями.

Важно! Если при регулировке винтов перестараться, корпус механизма может разгерметизироваться, из него вытечет масло, и он станет неподходящим.

Многие модели владеют добавочными опциями, например как торможение открытия. Они тоже регулируются, и доводятся до необходимых величин.

Варианты оригинальной установки

Порой ситуация складуется аналогичным образом, что по типовой схеме установить устройство никак невозможно. Тогда необходимо прибегать к процессу установки добавочного уголка или специализированных реек. В каждом определенном случае их конструкцию приходится разрабатывать на месте, с учетом начальных данных.

Могут быть следующие типы установки.

  1. Если рычажок нереально закрепить к коробке, устанавливается специализированный уголок, который в горизонтальном положении крепится шурупами. Внутри к уголку прикрепляют рычажок.
  2. На уголок, смонтированный на откос сверху коробки, устанавливают корпус устройства, а к дверям прикрепляют его рычажок.
  3. К коробке двери прикрепляют подвесную монтажную пластину, на которую устанавливают доводчик, а к полотну двери фиксируют рычажок.
  4. Сам механизм прикрепляется типовым способом к дверям. Рычажок крепится к установочной пластине, которая площадь делает больше откоса.

Применяя один из указанных способов, вы сумеете зафиксировать механическое устройство на различных типах оригинальных калиток и дверей. При этом их функциональность и надежность никак не пострадают.

Советы по применению механизма

Можно ли увеличить рабочий срок механизма?

Если неукоснительно выполнять список данных обычных требований, то механизм доводчика будет служить долгое время.

  • Не рекомендуется при закрытии двери прикладывать усилия: удерживать ее либо, наоборот, подгонять. Если дверь необходимо закрыть (когда через нее носят мебель, к примеру), то для этого лучше отсоединить рычажок от доводчика.
  • Не стоит вставлять распорки и кирпичи.
  • Который находится на уличной стороне двери доводчик следует оберегать от обмерзания масла, оберегать от гидрометеоров.

Инструкция по установке дверного доводчика DC110 ASSA ABLOY




Установка и регулировка дверного доводчика

Доводчики предназначены для автоматического плавного закрывания дверей. Использование доводчика является обязательным условием при установке домофона и кодового замка, кроме того, доводчики используют в общественных учреждениях, на входных дверях подъездов и калитках, в частных домовладениях.

Как установить доводчик на дверь

Как установить доводчик на дверь

Виды доводчиков

Прототипом доводчика была пружина, закрепленная одним концом на двери или калитке, а вторым – на дверной коробке или столбе, рядом с петлями. Отрегулировать такой «доводчик» порой было сложно, и дверь тяжело открывалась, а  при закрытии громко хлопала. Современные доводчики бесшумны и обеспечивают плавное закрывание дверей без рывков. Конструктивно доводчики различаются по месту установки, типу механизма и способу действия.

Накладные доводчики устанавливают на верхней части двери или дверной коробки, скрытые – встраивают в дверное полотно. Бывают доводчики нижней установки, обычно их устанавливают на стеклянных дверях учреждений. В этом случае механизм располагается в точке нижней опоры двери.

Наиболее распространены и просты в установке накладные верхние доводчики, со скользящей или реечной шиной. Они состоят из механизма в силуминовом корпусе, рычага и скользящего прутка с крепежным башмаком или рейки. Для регулировки силы и скорости закрывания дверей предусмотрены регулировочные винты. В комплекте с доводчиком часто идет монтажный шаблон в масштабе 1:1, по которому удобно делать разметку. Виды монтажа накладного доводчика рассмотрены в этой статье.

Внутренний механизм современного доводчика состоит из пружины, работающей при открывании двери на сжатие, и шестерни с зубчатой рейкой или кулачкового механизма. В доводчиках, идущих в комплекте с кодовым замком, обычно используют первый тип механизма, отличающийся повышенным усилием в конечный момент закрывания двери, что важно для защелкивания замка. Кулачковые механизмы обладают более плавным закрытием, их чаще применяют в реечных доводчиках.

Конструкции внутренних механизмов доводчиков

Конструкции внутренних механизмов доводчиков

Способы и виды монтажа

Доводчик накладного типа можно устанавливать как снаружи, так и внутри помещения. Если речь идет о межкомнатных дверях, выбирают стандартный способ установки: корпус доводчика крепят на дверь со стороны открытия, а пруток с башмаком – на дверную коробку.

На двери, ведущей на улицу, лучше устанавливать доводчик с внутренней стороны, это убережет его от вредного воздействия влаги и пыли. Кроме того, в морозы доводчик, установленный с уличной стороны, может промерзнуть, и дверь невозможно будет закрыть вообще.  Поэтому при малейшей возможности выбирают внутреннюю установку. В этом случае монтаж доводчика зависит от конструктивных особенностей и направления открывания дверей. По правилам пожарной безопасности внешние двери должны открываться наружу, следовательно, придется крепить корпус доводчика на дверной косяк или по параллельной схеме, на дополнительную монтажную планку.



Способы установки накладного доводчика на дверь

Способы установки накладного доводчика на дверь

Технология установки доводчика

  1. Выбирают доводчик по ширине и массе двери, используя таблицу европейского стандарта EN 1154. Так, для ширины двери до 750 мм и массе до 20 кг достаточно доводчика класса EN-1, при параметрах 850 мм и 40 кг – EN-2, и так далее. Класс устройства указан в документации. При невозможности подбора доводчика нужного класса для тяжелой двери можно установить два устройства, равномерно распределяющих нагрузку
  2. Выбираю место и тип установки доводчика. При этом в первую очередь оценивают направление открывания дверей.  Если дверь открывается «на себя», корпус доводчика монтируют на верхнюю часть дверного полотна со стороны петель, если «от себя» — корпус устанавливают на дверную коробку, а к полотну двери крепят рычаг. Независимо от типа тяги – канальная или рычажная – доводчики накладного типа монтируются по одинаковой технологии.Правила установки доводчика

    Правила установки доводчика

  3. Прикладывают монтажную схему в масштабе 1:1, приложенную к доводчику, одновременно к дверному полотну и косяку и керном сквозь бумагу размечают места выполнения отверстий. Схему необходимо брать ту, которая соответствует выбранному типу установки.
  4. Просверливают отверстия необходимого диаметра в дверном полотне и коробке. Если дверь выполнена из тонкостенного металла или алюминиевого профиля, необходимо использовать специальные крепежные приспособления – бонки, не позволяющие металлу деформироваться в месте крепления элементов.
  5. С помощью саморезов крепят через просверленные отверстия корпус доводчика и башмак рычага или реечную планку. К корпусу доводчика с помощью идущего в комплекте винта прикрепляют ответную часть рычага, соединяют рычаг в колене.Разметка и установка доводчика

    Разметка и установка доводчика

  6. Регулируют коленный рычаг так, чтобы он был установлен под углом 90 градусов к плоскости дверного полотна в соответствии с картинкой. Рисунок «А» соответствует установке доводчика в режим работы «с дохлопом», рисунок «Б» ­­­– без дохлопа.Установка и регулировка рычага (с дохлопом) и без дохлопа

    Установка и регулировка рычага (с дохлопом) и без дохлопа

  7. Приступают к регулировке усилия закрывания дверей. Для этого открывают дверь, оценивают скорость закрывания и с помощью регулировочных винтов доводят ее до желаемой.Регулировка скорости закрывания дверей

    Регулировка скорости закрывания дверей

  8. При регулировке доводчика в режиме с «дохлопом», устанавливаемого на дверях с защелкой или кодовым замком, необходимо четко отрегулировать скорость и усилие закрывания двери в двух зонах: в начальной зоне в диапазоне от 180 до 15 градусов и в конечной, от 15 до 0градусов. Скорость и усилие в конечной зоне для успешного захлопывания двери  должны быть чуть больше, однако существенной разности скоростей следует избегать.
  9. При регулировке важно не переусердствовать с выкручиванием винтов, иначе может произойти разгерметизация корпуса доводчика с утечкой масла, в результате которой он выйдет из строя.
  10. Некоторые модели доводчиков имеют дополнительные опции, например, торможение открытия. При регулировке их также доводят до желаемого уровня.Правила регулировки доводчика двери

    Правила регулировки доводчика двери

Нестандартные схемы установки

При невозможности установить доводчик по стандартной схеме прибегают к установке дополнительных монтажных планок или уголка. Их конструкцию в каждом отдельном случае приходится разрабатывать по месту, учитывая все нюансы.  При нестандартной установке возможны следующие варианты:

А.      При невозможности крепления рычага к дверной коробке устанавливают монтажный уголок, закрепляя его саморезами в горизонтальной плоскости. Рычаг крепят к уголку изнутри.

Б.      Корпус доводчика устанавливают на уголок, закрепленный за верхний откос  дверной коробки, а рычаг крепят к двери.

В.      На дверь устанавливают монтажную пластину, выходящую за верхнюю кромку полотна, на нее крепят  корпус доводчика. Рычаг крепят обычным образом к дверной коробке.

Г.       Монтажную подвесную пластину крепят к дверной коробке, на нее устанавливают сам доводчик, а рычаг крепят к дверному полотну.

Д.     Доводчик крепят к двери стандартным способом, а рычаг – к монтажной пластине, увеличивающей площадь дверного откоса.

Нестандартная схема установки доводчика

Нестандартная схема установки доводчика

Эти способы крепления позволяют закрепить доводчик на самых нестандартных дверях и калитках без уменьшения его функциональности и надежности.

Для продления срока службы доводчика в процессе эксплуатации не рекомендуется прикладывать усилия при автоматическом закрывании дверей, торопить или, наоборот, сдерживать дверь. При необходимости блокировки дверей, например, при переезде, необходимо отсоединить рычаг от доводчика, но не стопорить дверь различными распорками. Доводчик, установленный снаружи двери, нужно защищать от прямого попадания осадков, беречь от промерзания масла. При соблюдении этих несложных правил дверной доводчик будет служить верой и правдой долгие годы.

как правильно установить механизм на входную дверь? Монтаж устройства своими руками

Установка доводчика на металлическую дверь имеет свои нюансы. Этот полезный девайс помогает обеспечить сокращение потерь тепла, а также должен обладать достаточным усилием для плотного закрывания тяжелой створки. Но как правильно установить механизм на входную дверь?

Монтаж устройства своими руками занимает относительно немного времени и не доставляет особенных хлопот, если следовать правилам. Справиться с работой домашнему мастеру поможет простой комплект инструментов, некоторый опыт работы с ними, понимание принципов работы монтируемого механизма.

Зачем нужна установка доводчика?

Установка доводчика на металлическую дверь – хотя и вынужденная, но абсолютно оправданная мера. Механический элемент, крепящийся со внутренней стороны полотна, помогает обеспечивать плавность закрывания створки, предотвращает ее перекашивание, снижает интенсивность износа.

Установка доводчика необходима в подъездах многоквартирных домов, где такой компонент помогает избежать потерь тепла, снижает шумовую нагрузку.

В обязательном порядке дополнительные комплектующие этого типа устанавливаются исключительно на дверные конструкции:

  • монтируемые в общественных местах, где предполагается высокая интенсивность потока людей;
  • оснащенные системами контроля доступа на объект;
  • противопожарного назначения;
  • используемые в эвакуационных целях.

При подборе доводчиков для дверей, которые не укомплектованы ими по умолчанию, нужно обязательно ориентироваться на массу и габариты конструкции. Иначе велика вероятность того, что скорость износа деталей вспомогательного механизма окажется слишком высока.

Какие моменты нужно учитывать

Чтобы правильно установить на железную дверь доводчик, нужно еще при выборе устройства определиться с его техническими характеристиками. Некоторые модели – такие, как напольные конструкции – нужно монтировать заранее. Их установка учитывается еще на стадии проектного решения.

В обычных домах и на объектах нежилой инфраструктуры чаще используют накладные варианты – они крепятся снаружи, в верхней части дверного полотна. Кроме того, существуют потайные варианты, устанавливаемые в дверной коробке или самом полотне. Как правило, подобные системы монтируются производителем, а на этапе монтажа требуют только регулировки.

Для самостоятельного крепления на поверхность дверного полотна подходят только накладные доводчики.

Их монтаж на входную дверь чаще всего производится с креплением коробочному брусу. В большинстве случаев фирменная продукция снабжается подробным пояснением от производителя по поводу выбора точек фиксации изделия. Для успешного монтажа нужно обязательно заранее отрегулировать и само полотно. Оно должно иметь легкий ход на петлях, входить в проем без перекосов.

Виды механизмов

Планируя своими руками смонтировать дверь с доводчиком, следует учесть некоторые особенности имеющихся в продаже изделий.

Наиболее распространенные технологические решения здесь выглядят следующим образом.

  • Шестереночные, с зубчатой рейкой и рычажной передачей. Имеют масляный тип смазки, которая при эксплуатации на морозе может густеть. Рекомендованы для установки в интерьерных пространствах и внутри подъездов. Для использования с креплением на наружной стене здания подходят в тех случаях, если средние зимние температуры не опускаются ниже нуля градусов. Сам механизм отличается плавностью движения и высокими показателями силы прижимного воздействия.
  • Кулачковые доводчики имеют внутри поршневой элемент с валом, а также пружину с регулировочным винтом. Здесь используется слайдерная тяга, позволяющая смягчить закрывание створки, сделать его более плавным. Такие механизмы ориентированы на эксплуатацию в сочетании с накладным или врезным типом крепления. Напольные модели также чаще всего оснащаются именно кулачковым механизмом.

Выбор способа крепления

В зависимости от того, предусмотрено конструкцией наружное открывание или распахивание створки внутрь помещения, крепление доводчика может происходить одним из трех существующих на данный момент способов.

  • Стандартным. Рычаг закрепляется на дверной коробке в области притолоки. Основная часть доводчика фиксируется на поверхности полотна.
  • Обратным или верхним. В этом случае рабочий элемент крепится на притолоку, а рычажная часть закрепляется на створке двери, обеспечивая необходимое усилие при ее монтаже. Рычаг при этом располагается перпендикулярно коробочному брусу вверху.
  • Параллельным. Установка выполняется с использованием монтажного уголка, конструкция рычага фиксируется параллельно верхнему брусу.

Важное правило: крепление рычага всегда определяет способ установки. Для открывания двери на себя необходимо фиксировать его на поверхности дверной коробки. Для распашных дверей с наружным типом крепления створки рычаг фиксируется на полотне. Ширина двери должна сопоставляться с усилием и массой. На самые тяжелые модели ставят два доводчика.

Фиксация доводчика на полотне двери

Уличный дверной проем в многоквартирных домах, офисных зданиях часто служит источником потерь тепла. Предотвратить их и помогает доводчик.

Правильно закрепить его можно по простому алгоритму действий.

  • Шаблонную часть детали закрепить к месту фиксации на заданной высоте с помощью липкой ленты.
  • Используя кернер, произвести разметку мест, где будут располагаться крепежные отверстия – всего их 6 штук (2 под рычаг, 4 под основной механизм).
  • Высверлить в местах нахождения меток сквозные отверстия для последующей установки фурнитуры.
  • Произвести крепление рычажной части доводчика к месту ее расположения (на полотне или косяке).
  • Выполнить фиксацию корпуса.
  • Соединить вторую часть тяги, ранее не закрепленную, с осью самого доводчика.
  • Выполнить регулировку длины до момента, пока рычаг не будет направлен строго перпендикулярно полотну двери в закрытом состоянии.

Регулировка и настройка

Правильно закрепить изделие мало, его еще нужно отрегулировать. Для этого в конструкцию включены специальные регулировочные винты. При установке их правильное направление ориентировано на поверхность коробочного бруса. Всего таких винтов два, они позволяют определить и зафиксировать желаемую скорость движения полотна для каждого из режимов эксплуатации. При регулировке стоит соблюдать осторожность, не прилагая слишком больших усилий.

Первый из двух винтов определяет общий диапазон скорости – он составляет 15—180 градусов. При помощи второго можно отрегулировать ход более точно. Как правило, здесь диапазон составляет от 0 до 15 градусов. Винт при регулировке проворачивается по направлению против и вдоль нарезанного соединения.

Чрезмерные усилия при вращении регулирующих элементов могут привести к их вывинчиванию и выпадению с разгерметизацией внутренней конструкции.

При правильном выполнении работы, скорость открывания и закрывания двери должна быть примерно равной, без усилий, хлопков и зазоров.

При эксплуатации створки с доводчиком нужно избегать чрезмерных нагрузок на полотно, а также исключить использование механических преград или подпорок.

Установка доводчика на входную металлическую дверь – важное и нужное дело, позволяющее сделать процесс плотного закрывания створки автоматическим. Соблюдая простые рекомендации, справиться с задачей сможет даже человек без большого практического опыта. А закрываться без скрипов и шумов будут самые тяжелые или массивные двери.

О том, что нужно знать при покупке и установке дверного доводчика, смотрите в следующем видео.

Установить доводчик на дверь - Всё о межкомнатных и входных дверях

Главная » Двери » Самостоятельная установка и регулировка дверного доводчика

Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик. В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная. Самостоятельная установка займет минут 20-30. Вряд ли больше. Так что берем дрель и ставим своими руками.

Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются EN1- EN7. При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса.

Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.

Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

Со скользящим каналом. В этих моделях рычаг располагается параллельно дверному полотну, что обеспечивает более привлекательный внешний вид. Еще один плюс: при открывании двери на 30°, усилие для дальнейшего открывания становится намного ниже. Оснащенные такими дверными доводчиками двери легко открывают и дети и пожилые люди.

Со скользящим каналом

Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

Установка доводчика на дверь в зависимости от направления открывания

Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.

Напольный доводчик для стеклянных дверей

Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.

Напольный доводчик для стеклянных дверей

Где ставить

В основном доводчики ставят на внешние или входные двери, могут они устанавливаться на ворота или калитку. В случае с дверьми их располагают так, чтобы корпус был в помещении. Хоть есть и морозоустойчивые модели, предназначенные для эксплуатации холода, лучше чтобы корпус был защищен от воздействия погодных условий. Также такое расположение гарантирует большую сохранность.

Установка доводчика на дверь: инструкция с фото

Для монтажа доводчика на двери необходимы только дрель, линейка, карандаш и отвертка. Сверло обычно требуется «3» (тройка), но надо смотреть на диаметр крепежа, который обычно идет в комплекте.

Что необходимо для монтажа дверного доводчика

Большая часть производителей, для облегчения самостоятельной установки доводчика на двери, комплектует изделия установочными шаблонами. На этих шаблонах схематически изображены части доводчика в полную величину. Также на них нанесены монтажные отверстия для каждого элемента. В моделях, которые могут создавать усилие на открывание разного класса, отверстия прорисовываются разными цветами, дополнительно они подписываются — рядом ставится класс доводчика.

Пример шаблона для установки дверного доводчика

Шаблон напечатан с обоих сторон листа. На одно стороне — для открывания дверей «на себя» — со стороны петель (на фото выше), на другой — «от себя».

Установка шаблона

На шаблоне имеется две перпендикулярные красные полосы. Горизонтальную совмещаем с верхним краем дверного полотна, вертикальную — с линией оси петель.

С верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать. Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх. Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.

Отверстия под доводчик

На шаблоне находим отметки под отверстия согласно выбранному классу. При помощи сверла или шила переносим их на дверное полотно и на раму.

Переносим отметки под отверстия на полотно и раму

Обычно в комплекте идут два типа крепежа: для металла (металлопластика) и древесины. Выбираем сверло подходящего размера и дрелью сверлим отверстия в обозначенных местах.

Дверные доводчики комплектуются двумя типами крепежа — для металлических и деревянных дверей

По отметкам сверлим отверстия

Далее собственно и начинается установка доводчика на дверь. Обратите внимание, что для монтажа необходимо чтобы корпус и рычаги были разъединены. Если они собраны, их разделяют (откручивается шайба, вынимается винт, соединяющий рычаги и корпус).

Прикладываем части к проделанным отверстиям, устанавливаем крепеж. На схеме находим тот класс усилия на открывание, который нам необходим (в данном случае EN2) и устанавливаем части так, как показано на рисунке.

Схема установки доводчика на двери

Для открывания «на себя» корпус ставим на дверное полотно, на коробку устанавливаем тягу.

Теперь к корпусу надо подсоединить рычаг тяги. В нижней части корпуса имеется специальный выступ. Надеваем на него рычаг, затягиваем винтом.

Устанавливаем рычаг тяги

Теперь осталось соединить рычаг с тягой. Есть два варианта.

Соединить рычаг с тягой

Само соединение рычага с тягой происходит очень просто: совмещаются две части, немного придавливаются пальцами. С легким щелчком они фиксируются. Весь фокус в том, как расположить их относительно двери. От этого зависит темп движения дверного полотна на завершающей стадии закрывания. Положение может изменяется благодаря тому, что тяга состоит из двух частей и может регулироваться по длине — одна из частей тяги — длинный штифт с резьбой. Вращением штифта и укорачивают или удлиняют ее.

Если необходима просто плавная доводка, тягу ставят так, чтобы она была перпендикулярна дверному полотну. Для этого немного уменьшают ее размеры (на фото слева).

Расположение рычага и тяги для выставления финишного усилия

Если в двери установлена защелка, необходимо солидное усилие, чтобы преодолеть ее сопротивление. Для такого варианта перпендикулярно двери ставят плечо (тягу раскручивают, делая длиннее).

Выставив части соответствующим образом, их совмещают и соединяют. Собственно все, установка доводчика на дверь закончена. И с ней можно справится своими руками, причем без особого труда. Остался финишный этап — настройка скорости закрывания. Для этого надо разобраться в регулировках дверных доводчиков.

Как поставить на калитку

Для установки на калитку подходят морозоустойчивые модели, которые могут эксплуатироваться снаружи. Но не все калитки имеют верхнюю перекладину. Зато боковые стойки есть у всех. В этом случае тягу крепят к боковой стойке, развернув крепежную пластину вдоль стойки.

Установка доводчика на калитку без верхней перекладины

Но гидравлические устройства (о них шла речь в этой статье) не очень хорошо чувствуют себя на морозе. Масло, которое заливается в корпус и служит для «торможения» дверного полотна, становится более вязким, калитка закрывается медленнее. С этой точки зрения лучше для калитки выбрать пневматическую модель (о выборе и установке читаем тут ).

Как установить на металлическую дверь

Монтаж доводчика на металлические двери отличается только типом используемого крепежа и размером сверла. Так как полотно обычно более тяжелое, выбираются мощные модели не ниже 5 класса (смотреть надо по таблице). Соответственно, на монтажном шаблоне понадобится разметка для другого класса.

Доводчик на входную металлическую дверь ставиться аналогично

Также может понадобиться более мощная дрель, но это все — детали. В остальном же, ставить доводчик на металлические двери, надо точно также, как и деревянные или металлопластиковые.

Регулировка доводчика для двери

Доводчики, которые устанавливают на двери имеют разную конструкцию и регулировочные винты располагаются в разных местах. Точно все указано в паспорте или инструкции по установке. Но, в общем и целом, методика одна:

  • вращая винт по часовой стрелке скорость/сила увеличивается;
  • поворачивая против часовой стрелки — тормозим/уменьшаем силу.

При регулировке доводчика, не крутите винты сразу на несколько оборотов. Часто достаточно всего четверти оборота, может, чуть больше. Сбив баланс слишком закрутив или выкрутив винты, настроить все снова очень сложно. Можно даже сломать устройство или добиться того, что изнутри потечет масло.

Регулировки скорости открывания двери и «прихлопывания» находятся на корпусе. Чаще всего они или на лицевой части под защитной крышкой или на боковой его поверхности.

Отодвигаем крышку, находим винты

В округлых или многогранных корпусах регулировки находятся сбоку на корпусе

Как установить доводчик на пластиковую дверь самостоятельно

Установка доводчика не является редкостью. Он удобен и практичен, обеспечивает автоматическое закрывание двери, продлевая ее срок службы. Монтаж можно выполнить своими руками, изучив инструкцию и посмотрев видео, или пригласить специалиста. Схема и варианты крепления отличаются в зависимости от видов устройства. Наиболее распространен верхний наружный доводчик.

Способы установки

Есть разные варианты крепления внешнего доводчика. Его корпус можно поставить на короб. Тогда ножка будет крепиться к дверному полотну. Или, наоборот, тело устанавливается на двери, а ножка – на коробку. Большинство людей, при установке на входные двери, отдает предпочтение внутреннему монтажу. Считают, что так рычаг будет меньше подвергаться негативным воздействиям. Но его можно ставить и снаружи, например, на двери в кухню.

От того, как установлен прибор, зависит угол открытия двери. Он может составлять 180, 120 или 90 градусов. Инструкция, идущая к коробке с устройством, указывает все размеры для каждого типа установки, расстояния от верхнего края и угла полотна до тела доводчика, расстояния от края коробки до крепежной лапки рычага тяги и другие.

Монтаж устройства на металлическую дверь более трудоемкий и дорогостоящий. Это связано с тем, что помимо сверления отверстий для крепления, нужно также нарезать в них резьбу под шурупы.

Установка дверного доводчика возможна не только на входные или межкомнатные двери. На дверцы шкафчиков часто устанавливают мебельный доводчик. Он автоматизирует их работу, повышая комфорт.

Инструменты для работы

Монтаж своими руками невозможен без необходимого набора инструментов. К нему относятся:

  • карандаш, линейка;
  • уровень;
  • дрель, сверло;
  • шуруповерт, отвертка;
  • шестигранник.

Монтаж устройства своими руками не отличается сложностью процесса. Для его выполнения нужно знать основные действия, которые необходимо произвести. Как установить доводчик на дверь пошагово, описано ниже.

  1. Закрепляем шаблон.
  2. Намечаем места для сверления.
  3. Делаем отверстия под саморезы.
  4. Закрепляем корпус.
  5. Закрепляем рычаг.
  6. Крепим его ответную часть.
  7. Настраиваем и фиксируем длину ножки.
  8. .Регулируем скорость движения двери.

Установка внешнего доводчика своими руками

Первое, что нужно сделать – это правильно нанести разметку. Все фирмы производители кладут шаблон в коробку с устройством, по которому оно и крепится. Его можно приклеить к полотну скотчем, а потом наметить через него места крепления. Схема-шаблон снимается, а разметка остается.

Дрелью и сверлом делаются отверстия под саморезы. Рекомендованная глубина сверления составляет 15 мм. Корпус доводчика крепится к двери так, чтобы регулирующие винты были обращены к петлям. При этом его установка должна быть строго параллельная двери.

Ножка разбирается на две части (если он собран) и крепится лапка тяги. Далее на четырехгранный вал надевается и фиксируется винтом основной рычаг. Крепить его нужно строго под углом 90 градусов. Нанесение стопорящей жидкости на винт обязательно. При установке своими руками для этих целей можно использовать любую краску.

Ответный рычаг переводится перпендикулярно двери и настраивается его длина. После этого обе части рычага соединяются, и фиксируются с помощью болта. Крепление всех элементов должно быть надежным, поскольку доводчик постоянно испытывает нагрузку при открывании и закрывании полотна.

После регулировки устройства, монтаж можно считать законченным. Для уверенности, что он выполнен правильно, проверьте работу двери. Она должна закрываться плавно и без рывков.

Установка напольного доводчика

Напольный прибор устанавливается внизу двери. Его монтаж производится в пол. Схема отличается более высокой сложностью установки.

Комплект напольного устройства состоит из инструкции, тела доводчика и дополнительных ключей. Фурнитура, устанавливаемая на двери, идет в комплекте не всегда. Строительными нормами предусмотрен стандарт DIN, которому соответствуют дверные устройства. Поэтому фурнитуру можно приобрести отдельно.

Толщина устройств составляет 40 мм. Установка доводчика должна быть произведена вровень с полом, т.е. его тело будет скрыто под напольным покрытием. Поэтому, монтаж таких устройств должен быть предусмотрен еще на этапе строительства здания.

Фурнитура доводчика делится на верхнюю и нижнюю. Нижняя монтируется на полотно внизу и одевается на хвостовик устройства. Верхняя состоит из двух элементов, один из которых монтируется в коробку, а второй на саму дверь. Для удобства монтажа предусмотрен регулировочный болт. При установке двери он закручивается, штифт прячется, и дверь беспрепятственно ставится на место. После чего болт откручивается, и штифт выходит полностью наружу и попадает в ответное отверстие в дверном элементе. Таким образом, полотно оказывается зажатым между верхним и нижним элементом.

Напольный доводчик часто устанавливают в офисах, бутиках, салонах и торговых центрах на стеклянные двери маятникового типа, открывающиеся в обе стороны. Кроме того, его можно крепить на металлическую, деревянную или пластиковую дверь.

Установка скрытого доводчика

Скрытый доводчик устанавливается в торце двери, что позволяет его спрятать. Для этого потребуется сделать углубления в полотне и коробке. Поэтому для монтажа своими руками потребуются дополнительные инструменты, такие как перо для дрели и стамеска или ручная фреза.

Способы монтажа могут быть разными. Крепить можно как на уже поставленную дверь, так и до ее установки. Разница заключается в удобстве крепления доводчика.

Монтаж должен производиться с точным расчетом всех размеров. Они указаны в обязательной инструкции, прилагаемой к каждому устройству.

Зная, как установить доводчик на дверь, и имея нужные инструменты, вы с легкостью справитесь с работой своими руками. Выполняя все несложные рекомендации и правила, можно быть уверенным, что устройство будет работать долго и надежно.

Доводчики дверей: способы установки и особенности регулировки

Доводчик – специальное устройство, обеспечивающее плавное закрывание дверей. И если еще совсем недавно его роль выполняла обычная пружина – сегодня он является неотъемлемым атрибутом общественных учреждений, магазинов, офисов и подъездных дверей, оборудованных домофоном. Он делает закрытие более мягким, плавным и бесшумным. А как установить доводчик на дверь?

Плавность хода механизма обеспечивает принцип гидродемпфирования. Так, при открытии входных ворот происходит сжимание пружины, которая использует накопленную энергию на их закрывание и возврат в исходное положение.

Данное устройство пользуется широкой популярностью благодаря различным способам установки и многообразию входных ворот, на которые их можно устанавливать.

Виды доводчиков дверей

Ассортимент этого механизма на современном рынке достаточно широк. Причем данное устройство подлежит некоторой классификации:

  • доводчик верхнего расположения. Такое устройство может иметь два варианта исполнения штанги – колено и скользящую шину и устанавливаться на верхней части полотна;
  • о необходимости установки напольных устройств думают еще на этапе проектирования и строительства здания. Их устанавливают на входные ворота, в которых не планируется проделывать отверстия;
  • доводчиками скрытой установки оборудованы уже готовые входные ворота. Устройство такого типа можно встретить лишь в полотнах определенной толщины, и они являются относительной новинкой на рынке. Здесь главное – сделать правильный выбор и установить такое полотно, которое бы и открывалось достаточно легко и закрывалось без усилий.

Способы и виды монтажа

Говоря об установке доводчика двери, имеется в виду два типа монтажа: снаружи и внутри помещения. Если устройство планируется крепить к межкомнатному полотну, останавливаются на стандартном способе установки, при котором корпус механизма крепят на полотно со стороны открытия, а пруток с башмаком устанавливают на коробке.

Входные ворота с улицы лучше оборудовать доводчиком с внутренней стороны, в противном случае он будет подвергаться постоянному воздействию пыли и влаги. Кроме того, в морозы механизм может промерзнуть и тогда дверь не будет закрываться вообще.

Поэтому в большей части случаев останавливаются на внутренней установке, а далее уже действуют в соответствии с конструктивными особенностями и направлением открывания входных ворот. Согласно правилам пожарной безопасности, внешние двери следует открывать наружу, а значит корпус устройства необходимо монтировать на косяк либо на дополнительную крепежную планку.

Установка доводчика двери по этапам своими руками

В первую очередь нужно выбрать устройство, которое соответствовало бы ширине и массе двери. С этим не будет проблем, так как его класс указан в документации. Теперь нужно определиться с местом и типом установки.

Оценив направление открывания полотна, сделать выбор: при открытии « на себя » установить корпус устройства на верхнюю часть полотна со стороны петель. В противном случае изделие монтируют на коробку, а к полотну прикрепляют рычаг. Механизмы верхнего расположения монтируются одинаково независимо от исполнения штанги.

Любое подобное устройство оборудовано монтажной схемой, которая позволяет разметить места выполнения отверстий. Единственное условие – схема должна соответствовать выбранному типу установки. Теперь нужно просверлить отверстия в полотне.

При установке доводчика на металлическую дверь необходимо вооружиться специальными крепежными приспособлениями – бонками, которые защитят металл от деформации в месте монтажа элементов. Корпус устройства и башмак рычага крепятся с помощью саморезов.

Идущий в комплекте винт предназначен для крепления ответной части рычага к корпусу. В завершение рычаг соединяют в колене.

Регулировка доводчика двери по этапам своими руками

Теперь нужно отрегулировать коленный рычаг так, чтобы он встал перпендикулярно плоскости полотна. Как отре гулировать доводчик двери? Чтобы отрегулировать усилие закрывания входных ворот, их нужно открыть, оценить скорость закрывания, и, орудуя регулировочными винтами, довести ее до желаемой.

Если требуется установить режим с « дохлопом », применяемым на дверях с кодовым замком или защелкой, необходимо произвести четкую регулировку скорости и усилия закрывания полотна в двух зонах: в начальной, где диапазон варьируется от 15 до 180 градусов и конечной – в диапазоне от 15 до 0 градусов.

Особенности регулировки заключаются в том, чтобы установить в конечной зоне чуть большую скорость и усилие для захлопывания двери, однако скорости двух зон не должны существенно отличаться друг от друга.

При регулировке доводчика двери своими руками важно не переусердствовать с выкручиванием винтов, так как это может привести к разгерметизации корпуса устройства и утечке масла, что приведет к выходу механизма из строя.

Некоторые модели оборудованы дополнительными опциями, например, торможением открытия. Осуществляя регулировку, их так же требуется довести до желаемого уровня.

Нестандартные методы установки

Если невозможно установить устройство по стандартной схеме, монтаж осуществляют с применением дополнительных элементов – планок или уголка. Конструкция каждого такого крепежного элемента подбирается в индивидуальном порядке с учетом всех нюансов.

Нестандартная установка предусматривает следующие действия:

  • если невозможно закрепить рычаг на коробке, прибегают к монтажу уголка, который закрепляют саморезами в горизонтальной плоскости. Рычаг монтируется к уголку изнутри;
  • корпус механизма монтируют на строительный уголок, местом крепления которого является верхний откос коробки, а рычаг крепят к самому полотну;
  • дверь оборудуют монтажной пластиной, выступающей за верхнюю часть полотна, а на нее монтируют корпус механизма. Местом крепления рычага выступает коробка;
  • монтажная подвесная пластина устанавливается на коробке, к ней крепят сам доводчик, а рычаг монтируют к полотну;
  • доводчик устанавливается на полотно стандартным способом, а рычаг монтируется к пластине, увеличивающей размер откоса.

Вышеперечисленные способы крепления доводчика не умаляют его функциональности и надежности. Однако, чтобы продлить срок его службы, воздействовать на работу механизма из вне не рекомендуется.

Если требуется заблокировать входные ворота, например, при переезде, лучше отсоединить рычаг от устройства, а не стопорить их различными тяжелыми элементами.

Если механизм пришлось установить снаружи, необходимо предусмотреть его защиту от осадков и морозов.

При соблюдении этих нехитрых правил установки, доводчик будет служить своему владельцу долгие годы.

Источники: http://stroychik.ru/dveri/ustanovka-dvernogo-dovodchika, http://dveridoc.ru/montazh/ustanovka-dovodchikov-dverej-svoimi-rukami.html, http://mjusli.ru/ujutnyj_dom/remont/dovodchiki-dverej-sposoby-ustanovki-i-osobennosti-regulirovki

Как правильно установить доводчик на дверь

Как установить доводчик на пластиковую дверь самостоятельно

Установка доводчика не является редкостью. Он удобен и практичен, обеспечивает автоматическое закрывание двери, продлевая ее срок службы. Монтаж можно выполнить своими руками, изучив инструкцию и посмотрев видео, или пригласить специалиста. Схема и варианты крепления отличаются в зависимости от видов устройства. Наиболее распространен верхний наружный доводчик.

Способы установки

Есть разные варианты крепления внешнего доводчика. Его корпус можно поставить на короб. Тогда ножка будет крепиться к дверному полотну. Или, наоборот, тело устанавливается на двери, а ножка – на коробку. Большинство людей, при установке на входные двери, отдает предпочтение внутреннему монтажу. Считают, что так рычаг будет меньше подвергаться негативным воздействиям. Но его можно ставить и снаружи, например, на двери в кухню.

От того, как установлен прибор, зависит угол открытия двери. Он может составлять 180, 120 или 90 градусов. Инструкция, идущая к коробке с устройством, указывает все размеры для каждого типа установки, расстояния от верхнего края и угла полотна до тела доводчика, расстояния от края коробки до крепежной лапки рычага тяги и другие.

Монтаж устройства на металлическую дверь более трудоемкий и дорогостоящий. Это связано с тем, что помимо сверления отверстий для крепления, нужно также нарезать в них резьбу под шурупы.

Установка дверного доводчика возможна не только на входные или межкомнатные двери. На дверцы шкафчиков часто устанавливают мебельный доводчик. Он автоматизирует их работу, повышая комфорт.

Инструменты для работы

Монтаж своими руками невозможен без необходимого набора инструментов. К нему относятся:

  • карандаш, линейка;
  • уровень;
  • дрель, сверло;
  • шуруповерт, отвертка;
  • шестигранник.

Монтаж устройства своими руками не отличается сложностью процесса. Для его выполнения нужно знать основные действия, которые необходимо произвести. Как установить доводчик на дверь пошагово, описано ниже.

  • Закрепляем шаблон.
  • Намечаем места для сверления.
  • Делаем отверстия под саморезы.
  • Закрепляем корпус.
  • Закрепляем рычаг.
  • Крепим его ответную часть.
  • Настраиваем и фиксируем длину ножки.
  • .Регулируем скорость движения двери.
  • Установка внешнего доводчика своими руками

    Первое, что нужно сделать – это правильно нанести разметку. Все фирмы производители кладут шаблон в коробку с устройством, по которому оно и крепится. Его можно приклеить к полотну скотчем, а потом наметить через него места крепления. Схема-шаблон снимается, а разметка остается.

    Дрелью и сверлом делаются отверстия под саморезы. Рекомендованная глубина сверления составляет 15 мм. Корпус доводчика крепится к двери так, чтобы регулирующие винты были обращены к петлям. При этом его установка должна быть строго параллельная двери.

    Ножка разбирается на две части (если он собран) и крепится лапка тяги. Далее на четырехгранный вал надевается и фиксируется винтом основной рычаг. Крепить его нужно строго под углом 90 градусов. Нанесение стопорящей жидкости на винт обязательно. При установке своими руками для этих целей можно использовать любую краску.

    Ответный рычаг переводится перпендикулярно двери и настраивается его длина. После этого обе части рычага соединяются, и фиксируются с помощью болта. Крепление всех элементов должно быть надежным, поскольку доводчик постоянно испытывает нагрузку при открывании и закрывании полотна.

    После регулировки устройства, монтаж можно считать законченным. Для уверенности, что он выполнен правильно, проверьте работу двери. Она должна закрываться плавно и без рывков.

    Установка напольного доводчика

    Напольный прибор устанавливается внизу двери. Его монтаж производится в пол. Схема отличается более высокой сложностью установки.

    Комплект напольного устройства состоит из инструкции, тела доводчика и дополнительных ключей. Фурнитура, устанавливаемая на двери, идет в комплекте не всегда. Строительными нормами предусмотрен стандарт DIN, которому соответствуют дверные устройства. Поэтому фурнитуру можно приобрести отдельно.

    Толщина устройств составляет 40 мм. Установка доводчика должна быть произведена вровень с полом, т.е. его тело будет скрыто под напольным покрытием. Поэтому, монтаж таких устройств должен быть предусмотрен еще на этапе строительства здания.

    Фурнитура доводчика делится на верхнюю и нижнюю. Нижняя монтируется на полотно внизу и одевается на хвостовик устройства. Верхняя состоит из двух элементов, один из которых монтируется в коробку, а второй на саму дверь. Для удобства монтажа предусмотрен регулировочный болт. При установке двери он закручивается, штифт прячется, и дверь беспрепятственно ставится на место. После чего болт откручивается, и штифт выходит полностью наружу и попадает в ответное отверстие в дверном элементе. Таким образом, полотно оказывается зажатым между верхним и нижним элементом.

    Напольный доводчик часто устанавливают в офисах, бутиках, салонах и торговых центрах на стеклянные двери маятникового типа, открывающиеся в обе стороны. Кроме того, его можно крепить на металлическую, деревянную или пластиковую дверь.

    Установка скрытого доводчика

    Скрытый доводчик устанавливается в торце двери, что позволяет его спрятать. Для этого потребуется сделать углубления в полотне и коробке. Поэтому для монтажа своими руками потребуются дополнительные инструменты, такие как перо для дрели и стамеска или ручная фреза.

    Способы монтажа могут быть разными. Крепить можно как на уже поставленную дверь, так и до ее установки. Разница заключается в удобстве крепления доводчика.

    Монтаж должен производиться с точным расчетом всех размеров. Они указаны в обязательной инструкции, прилагаемой к каждому устройству.

    Зная, как установить доводчик на дверь, и имея нужные инструменты, вы с легкостью справитесь с работой своими руками. Выполняя все несложные рекомендации и правила, можно быть уверенным, что устройство будет работать долго и надежно.

      Установка дверного доводчика своими руками

    Устройствами, гарантирующими автоматическое закрывание двери и плавность ее движения являются доводчики. При их монтаже существенно снижается нагрузка на петли и предотвращается быстрый износ фурнитуры.

    За счет притяжения доводчика дверь плотно примыкает к косяку, что очень важно при установке уличных конструкций. Чаще всего такие механизмы монтируются на входных дверях квартир, гаражей, подсобных помещений, а также в местах общественного пользования. При необходимости их можно устанавливать и на межкомнатные двери.

    Типы доводчиков

    Эти устройства могут различаться по способам действия, регулировки и т.д. Но самой распространенной классификацией является их подразделение по типу монтажа на:
    верхние. крепятся вверху дверной створки или коробки;
    напольные. монтируются в пол, чаще всего устанавливаются на стеклянные конструкции;
    скрытые. встраиваются внутрь полотна двери.

    Установка вверху дверного полотна

    Основными показателями для всех видов этих механизмов являются сила сжатия пружины, возможность удержания в открытом положении, скорость открывания-закрывания и задержка хода.

    Принцип работы

    Наиболее распространены доводчики, в которых плавность движения двери обеспечивается за счет постепенного сжимания пружины с помощью шестерни, движущейся по зубчатой рейке в масляном растворе. На таких устройствах могут устанавливаться реечные шины (обеспечивающие лучшую тягу) или скользящие каналы.

    Открытие двери с кулачковым валом и скользящим каналом практически не требует усилий, поэтому такие доводчики устанавливаются в местах высокой проходимости и в специализированных учреждениях (детских садах, местах проживания людей с ограниченными возможностями, больницах и т.д.). Плавное движение двери в таких конструкциях обеспечивается за счет кулачка, толкающего поршень, который, в свою очередь, давит на пружину. При закрытии дверного полотна поршень возвращается в исходное положение, а плавное движение обеспечивается за счет второго, тормозного поршня.

    Выбор доводчика

    Чем массивней и тяжелее дверь, тем более высокими параметрами должен обладать доводчик. Подбор механизма производится по особой таблице в точном соответствии с шириной двери и ее массой. По европейскому стандарту изделия первого класса (EN1) монтируются на легкие двери шириной не более 0,75 м и весом до 20 кг. Доводчики седьмого класса соответственно устанавливаются на двери шириной 1,6 м и весом 160 кг.

    Совет. Не следует покупать конструкции «с запасом» мощности, иначе при открывании придется прикладывать излишние усилия.

    Виды верхних доводчиков

    Для стандартных уличных и межкомнатных дверей рекомендуется использовать изделия 3-5 класса. Для входных дверей лучше подбирать доводчики, рассчитанные на широкий спектр температур. В таком случае масло, находящееся внутри поршня, не застынет на морозе.

    Порядок установки

    1. Технология монтажа всех типов доводчиков сходна. При открывании двери вовнутрь (на себя) их корпус должен располагаться в верхней части полотна. Если она открывается наружу (от себя) доводчик, напротив, устанавливается на косяке, а его рычаг закрепляется к полотну.

    2. Для нормальной работы механизма главное – максимально точно определить его местоположение на двери и обеспечить его прочное прилегание к полотну. Для упрощения монтажа к каждому доводчику прикладывается монтажная схема (шаблон) с масштабом 1:1. Ее прикладывают точно к дверному полотну, а затем размечают места расположения отверстий для крепления.

    3. Для установки механизма в металлическом стальном или алюминиевом профиле используют специальные стальные цилиндры с резьбой (бонки), которые не позволяют металлу деформироваться.

    4. Доводчики на деревянные двери крепятся на достаточно длинные саморезы, которые будут обеспечивать максимальную надежность соединения. На пластиковых конструкциях используются винты, проходящие сквозь полотно насквозь и закрепляемые гайками или шайбами с обратной стороны.

    Совет. Чтобы защитить механизм от пыли и влаги, на уличных дверях доводчики следует закреплять только внутри помещения.

    Любой из таких механизмов будет работать корректно лишь в том случае, если дверь установлена правильно и не трется о пол, а петли позволяют ей двигаться без особых усилий. Установку напольных и скрытых механизмов лучше доверить специалистам: монтаж этих устройств более сложен и требует особых расчетов.

    Регулировка доводчика

    Дверь, снабженная таким механизмом, должна двигаться максимально плавно, без рывков. Скорость закрывания-открывания регулируется с помощью двух винтов, находящихся в корпусе. Чаще всего они прикрыты декоративной панелью, но могут располагаться и на торце корпуса на стороне, обращенной к петлям. Выкручивать винты полностью не рекомендуется.

    Схема расположения настроечных винтов доводчика

    Мощность пружины изменить невозможно. Регулируется лишь скорость движения двери при открывании: при этом необходимо добиться, чтобы дверь и рычаг образовывали между собой угол, равный 90°. Если механизм дополнительно снабжен функцией фиксации двери. то производится также регулировка точки установки фиксации путем затягивания гайки на рычаге.

    Регулировка скорости закрывания и дохлопа

    Советы по эксплуатации

    Чтобы увеличить срок службы этого механизма, следует придерживаться нескольких простых правил:
    • так как в процессе эксплуатации винты могут ослабиться, а вязкость масла в корпусе измениться под действием колебания температур, для обеспечения бесперебойной работы регулировка этих механизмов должна проводиться в год не менее 2 раз ;
    • все вращающиеся и трущиеся детали доводчика нуждаются в регулярной смазке ;
    • во избежание преждевременной поломки не следует оставлять дверь открытой надолго ; исключение составляют механизмы, имеющие функцию фиксации.



    При появлении подтеков масла или возникновении иных неустранимых дефектов доводчики снимаются и заменяются новыми.

    Видео по теме: Установка доводчика двери

    Главная » Двери » Самостоятельная установка и регулировка дверного доводчика

    Самостоятельная установка и регулировка дверного доводчика

    Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик. В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная. Самостоятельная установка займет минут 20-30. Вряд ли больше. Так что берем дрель и ставим своими руками.

    Самая популярная модель

    Классификация

    Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются EN1- EN7. При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса.

    Класс доводчика для двери

    Ширина дверного полотна, мм

    Масса дверного полотна, кг

    Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.

    Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

    Конструкции и устройство тяги

    Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

    • С рычажной тягой. Такие модели имеют характерный вид — перпендикулярно к поверхности дверного полотна торчат рычаги. Те же доводчики называют еще с коленной или шарнирной тягой. Конструкция работает надежно, но торчащие рычаги непривлекательны, к тому же, при желании, их легко сломать. Есть еще один недостаток: по мере открывания двери требуется прикладывать все большее усилие. Для детей и пожилых людей это может стать проблемой.

    С рычажной тягой

  • Со скользящим каналом. В этих моделях рычаг располагается параллельно дверному полотну, что обеспечивает более привлекательный внешний вид. Еще один плюс: при открывании двери на 30°, усилие для дальнейшего открывания становится намного ниже. Оснащенные такими дверными доводчиками двери легко открывают и дети и пожилые люди.

    Со скользящим каналом

    Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

    Установка доводчика на дверь в зависимости от направления открывания

    Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.

    Напольный доводчик для стеклянных дверей

    Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.

    Напольный доводчик для стеклянных дверей

    Где ставить

    В основном доводчики ставят на внешние или входные двери, могут они устанавливаться на ворота или калитку. В случае с дверьми их располагают так, чтобы корпус был в помещении. Хоть есть и морозоустойчивые модели, предназначенные для эксплуатации холода, лучше чтобы корпус был защищен от воздействия погодных условий. Также такое расположение гарантирует большую сохранность.

    Установка доводчика на дверь: инструкция с фото

    Для монтажа доводчика на двери необходимы только дрель, линейка, карандаш и отвертка. Сверло обычно требуется «3» (тройка), но надо смотреть на диаметр крепежа, который обычно идет в комплекте.

    Что необходимо для монтажа дверного доводчика

    Большая часть производителей, для облегчения самостоятельной установки доводчика на двери, комплектует изделия установочными шаблонами. На этих шаблонах схематически изображены части доводчика в полную величину. Также на них нанесены монтажные отверстия для каждого элемента. В моделях, которые могут создавать усилие на открывание разного класса, отверстия прорисовываются разными цветами, дополнительно они подписываются — рядом ставится класс доводчика.

    Пример шаблона для установки дверного доводчика

    Шаблон напечатан с обоих сторон листа. На одно стороне — для открывания дверей «на себя» — со стороны петель (на фото выше), на другой — «от себя».

    Установка шаблона

    На шаблоне имеется две перпендикулярные красные полосы. Горизонтальную совмещаем с верхним краем дверного полотна, вертикальную — с линией оси петель.

    С верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать. Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх. Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.

    Отверстия под доводчик

    На шаблоне находим отметки под отверстия согласно выбранному классу. При помощи сверла или шила переносим их на дверное полотно и на раму.

    Переносим отметки под отверстия на полотно и раму

    Обычно в комплекте идут два типа крепежа: для металла (металлопластика) и древесины. Выбираем сверло подходящего размера и дрелью сверлим отверстия в обозначенных местах.

    Дверные доводчики комплектуются двумя типами крепежа — для металлических и деревянных дверей

    По отметкам сверлим отверстия

    Далее собственно и начинается установка доводчика на дверь. Обратите внимание, что для монтажа необходимо чтобы корпус и рычаги были разъединены. Если они собраны, их разделяют (откручивается шайба, вынимается винт, соединяющий рычаги и корпус).

    Прикладываем части к проделанным отверстиям, устанавливаем крепеж. На схеме находим тот класс усилия на открывание, который нам необходим (в данном случае EN2) и устанавливаем части так, как показано на рисунке.

    Схема установки доводчика на двери

    Для открывания «на себя» корпус ставим на дверное полотно, на коробку устанавливаем тягу.

    Теперь к корпусу надо подсоединить рычаг тяги. В нижней части корпуса имеется специальный выступ. Надеваем на него рычаг, затягиваем винтом.

    Устанавливаем рычаг тяги

    Теперь осталось соединить рычаг с тягой. Есть два варианта.

    Соединить рычаг с тягой

    Само соединение рычага с тягой происходит очень просто: совмещаются две части, немного придавливаются пальцами. С легким щелчком они фиксируются. Весь фокус в том, как расположить их относительно двери. От этого зависит темп движения дверного полотна на завершающей стадии закрывания. Положение может изменяется благодаря тому, что тяга состоит из двух частей и может регулироваться по длине — одна из частей тяги — длинный штифт с резьбой. Вращением штифта и укорачивают или удлиняют ее.

    Если необходима просто плавная доводка, тягу ставят так, чтобы она была перпендикулярна дверному полотну. Для этого немного уменьшают ее размеры (на фото слева).

    Расположение рычага и тяги для выставления финишного усилия

    Если в двери установлена защелка, необходимо солидное усилие, чтобы преодолеть ее сопротивление. Для такого варианта перпендикулярно двери ставят плечо (тягу раскручивают, делая длиннее).

    Выставив части соответствующим образом, их совмещают и соединяют. Собственно все, установка доводчика на дверь закончена. И с ней можно справится своими руками, причем без особого труда. Остался финишный этап — настройка скорости закрывания. Для этого надо разобраться в регулировках дверных доводчиков.

    Как поставить на калитку

    Для установки на калитку подходят морозоустойчивые модели, которые могут эксплуатироваться снаружи. Но не все калитки имеют верхнюю перекладину. Зато боковые стойки есть у всех. В этом случае тягу крепят к боковой стойке, развернув крепежную пластину вдоль стойки.

    Установка доводчика на калитку без верхней перекладины

    Но гидравлические устройства (о них шла речь в этой статье) не очень хорошо чувствуют себя на морозе. Масло, которое заливается в корпус и служит для «торможения» дверного полотна, становится более вязким, калитка закрывается медленнее. С этой точки зрения лучше для калитки выбрать пневматическую модель (о выборе и установке читаем тут ).

    Как установить на металлическую дверь

    Монтаж доводчика на металлические двери отличается только типом используемого крепежа и размером сверла. Так как полотно обычно более тяжелое, выбираются мощные модели не ниже 5 класса (смотреть надо по таблице). Соответственно, на монтажном шаблоне понадобится разметка для другого класса.

    Доводчик на входную металлическую дверь ставиться аналогично

    Также может понадобиться более мощная дрель, но это все — детали. В остальном же, ставить доводчик на металлические двери, надо точно также, как и деревянные или металлопластиковые.

    Регулировка доводчика для двери

    Доводчики, которые устанавливают на двери имеют разную конструкцию и регулировочные винты располагаются в разных местах. Точно все указано в паспорте или инструкции по установке. Но, в общем и целом, методика одна:

    • вращая винт по часовой стрелке скорость/сила увеличивается;
    • поворачивая против часовой стрелки — тормозим/уменьшаем силу.

    При регулировке доводчика, не крутите винты сразу на несколько оборотов. Часто достаточно всего четверти оборота, может, чуть больше. Сбив баланс слишком закрутив или выкрутив винты, настроить все снова очень сложно. Можно даже сломать устройство или добиться того, что изнутри потечет масло.

    Регулировки скорости открывания двери и «прихлопывания» находятся на корпусе. Чаще всего они или на лицевой части под защитной крышкой или на боковой его поверхности.

    Отодвигаем крышку, находим винты

    В округлых или многогранных корпусах регулировки находятся сбоку на корпусе

  • Установка доводчика на металлическую дверь: Правильно Поставить

    Металлические двери пользуются популярностью, поскольку они прочные и долговечные. Ими часто оборудуют подъезды, входы в общественные здания. Но тяжелая конструкция при функционировании издает немало шума. Чтобы этот недочет устранить, необходимо оборудовать дверь доводчиком. Для его монтажа можно вызвать мастера или проделать эту процедуру самому. Далее, рассмотрим, зачем нужна установка доводчика на металлическую дверь, и можно ли это сделать самостоятельно.

    Основные функции

    Установка доводчика на металлическую дверь

    Доводчик, как приспособление для автоматического закрывания входных дверей, появился вместе с возрастающей популярностью конструкций из металла. Особенно после того, как ими начали оборудовать подъезды. Если полотно не придерживать, то оно громыхает так, что жителям не только первых, но и пятых этажей это доставляет немало хлопот, особенно по ночам. Плавность работы и должен обеспечить доводчик. Поэтому не стоит экономить на его установке.

    Назначение доводчика:

    1. Обеспечивать закрытие двери. Устройство плавно доводит полотно до нужного положения. Дверь не нужно закрывать самостоятельно, все делает механизм.
    2. Устранить шум при работе конструкции. Сильный хлопок полотна не только портит нервы жильцам, он быстрее приводит в негодность изделие.
    3. Беречь стены и их декоративную отделку, которая нередко страдает из-за неаккуратного обращения с дверью.
    4. Установка доводчика на алюминиевую дверь обеспечивает более длительный срок эксплуатации фурнитуры, особенно замка. Также при сильных хлопках могут пострадать декоративные элементы, вставки из стекла.
    5. Обеспечивать уменьшение теплопотерь в доме за счет того, что дверь никогда не остается открытой.

    Установить такую фурнитуру на металлическую дверь может мастер либо человек без опыта в этом деле, главное, четко следовать инструкции. Тем более, что изделия не такие уж и дорогие. Конечная стоимость товара зависит от дополнительных функций, морозоустойчивости, наличия разных скоростей закрывания, веса двери, торговой марки.

    Доводчики устанавливают обязательно на эвакуационные выходы, противопожарные двери, те конструкции, которые имеют систему контроля доступа в помещение. Также без них не обходится ни одно помещение, где проходит большой поток людей.

    Разновидности

    Установка доводчика на металлическую дверь

    Перед тем, как поставить доводчик на железную дверь, стоит определиться с типом изделия. В продаже есть различные модели.

    В зависимости от того, в каком месте размещен доводчик, можно приобрести:

    1. Верхний. Наиболее распространенный вариант установки – это в верхнем углу конструкции. Такое расположение не мешает передвижению людей и предметов. Устанавливать верхний доводчик можно на любую дверь из металла. Именно эту разновидность можно закрепить своими силами.
    2. Нижний. Монтируется снизу конструкции, но применяется редко, поскольку такое расположение механизма не всегда можно выполнить либо оно неудобно. Обустройство такого доводчика необходимо предусматривать еще на стадии проектирования.
    3. Скрытый. Второе название изделия – рамный. Он получил немало позитивных отзывов от специалистов. Конструкцию монтируют на дверную раму. Процедура установки не самая простая, она требует специальных инструментов, поскольку предполагает обработку полотна. Чаще скрытые доводчики монтируют сразу на дверь, и поставляют покупателю в комплекте с ней.

    Как выбрать доводчик?

    Установка доводчика на металлическую дверь

    Приобретать такие изделия необходимо с учетом габаритов и особенно веса двери, иначе он быстро придет в негодность. Существует 7 категорий механизма: от 750 мм, предназначенных для дверей весом до 20 кг, и до 1600 мм, которые ориентированы на тяжелые конструкции массой до 160 кг.

    Покупать фурнитуру «с запасом» тоже не нужно, иначе при открывании двери придется прикладывать значительные усилия.

    Конструктивно доводчики на металлическую дверь бывают двух типов. Одна из разновидностей – это механизм с рычажной тягой. Он более распространен, поскольку доступен по стоимости, отличается высокой надежностью. Монтировать его несложно, в том числе, самостоятельно. Второй тип обладает скользящей тягой. Это более современная конструкция, но более капризная в плане климатических факторов, поэтому такие доводчики ставят только внутри помещения.

    Также существуют механизмы, в которых предусмотрена функция стопора. За счет нее дверь можно фиксировать в одном или нескольких положениях. Такая особенность пригодится при переноске мебели, обладателям детских колясок и велосипедов. Ранее, чтобы зафиксировать дверь, с нее просто снимали пружину. Теперь это может обеспечить доводчик.

    Технологически такие устройства можно поделить на два вида. Первый – шестереночный. Имеет рычажную передачу и зубчатую рейку. Ему требуется масляная смазка, обладающая большим минусом: при низких температурах она становится густой. Изделие этой конструкции предпочтительнее ставить внутри подъезда или другого здания, где не бывает минусовых температур. В остальном механизм показывает хорошие характеристики, надежно прижимает полотно, обеспечивает плавное его движение.

    Вторая разновидность – это кулачковые механизмы. Они внутри обустроены поршнем с валом, имеют пружину, винт, который ее регулирует. За счет использования слайдерной тяги, полотно закрывается очень плавно. Эти механизмы предусмотрены для врезных доводчиков и накладных. Все напольные варианты снабжены именно таким типом устройства.

    Монтаж доводчика

    Установка доводчика на металлическую дверь

    Рассмотрим установку именно верхнего доводчика. Поскольку это самый популярный вариант, и собственно его проще всего установить самостоятельно.

    Монтаж выполняют в такой последовательности:

    1. Подготовительные работы. Перед тем, как установить доводчик на металлическую дверь, нужно внимательно прочитать инструкцию по установке, которая прилагается к изделию. Также следует позаботиться о необходимых инструментах и крепеже.
    2. Разметка. Обычно к изделию прилагается шаблон. Его следует прикрепить скотчем к дверной конструкции. После этого нужно произвести разметку для отверстий, необходимых для крепления устройства. Для этих целей применяют керн. Шаблон нужно приклеивать поближе к верхним петлям. На раме монтируют рычаг, а на полотне — сам механизм.
    3. Просверливание отверстий. С учетом разметки шаблона проделывают отверстия. Чтобы соотнести заточку сверла и диаметр полученных дырочек, лучше сначала просверлить их на ненужном куске металла. Ведь если отверстия получатся большего диметра, то надежной фиксации не будет.
    4. Установка доводчика. Корпус изделия монтируют так, чтобы клапаны для регулирования скорости были направлены к дверным петлям. Рычаг разделяют на две части, лапку фиксируют на коробе. После закрепления проверяют работу доводчика.

    При необходимости нужно откорректировать работу механизма. Также после установки доводчика надо скрыть все следы и дефекты, которые могли появиться на полотне.

    Регулировка

    Установка доводчика на металлическую дверь

    После установки, а также в процессе эксплуатации может понадобиться регулировка работы доводчика. Для этого в его конструкции имеются специальные винты. Их предусмотрено два, что позволяет зафиксировать ту скорость движения двери, которая необходима. Регулирование проводят аккуратно, без лишних усилий. Для этого будет нужен ключ шестигранник.

    Способы регулировки:

    1. Первый винт. С его помощью корректируют общую скорость движения полотна, что может составлять от 15 до 180 градусов. Это более грубая настройка. Этот винт отвечает за основную часть хода полотна.
    2. Второй винт. За счет него ход регулируют уже более точно в пределах от 0 до 15 градусов. Этот винт отвечает за движение полотна на последнем этапе (доводку) до закрытия.

    Во время регулирования винт нужно поворачивать против и вдоль нарезного соединения. Если слишком «поусердствовать», то они просто вывинтятся, выпадут. Главный признак того, что все работает правильно – это одинаковая скорость закрывания полотна, без рывков, хлопков.

    Дополнительные рекомендации

    Установка доводчика на металлическую дверь

    В большинстве своем доводчик для входной металлической двери не требует специального ухода. Главное, установить механизм, подходящий по климатическому предназначению: комнатный доводчик при монтаже на входную дверь заклинит при первых же морозах. Для защиты от влаги, а также грязи на уличных системах доводчики крепят только со стороны помещения.

    Если дверь выходит на улицу, то в него все же попадает пыль и грязь, которую нужно удалять. Каждый сезон механизм надо регулировать, а при необходимости смазывать, заменять масло, ведь его вязкость сильно зависит от температуры.

    Ни в коем случае нельзя подпирать полотно или вставлять клинья, чтобы дверь долго была открытой. Это может привести к вытеканию масла из механизма и выходу его из строя. Исключения составляют устройства со стопором, им фиксация не страшна.

    Еще что нельзя делать с дверью, обустроенной доводчиком, так это с силой ее закрывать, притягивать, ускорять движение полотна. Оно должно закрываться только самостоятельно. Такая «вредная привычка» жильцов приводит к тому, что сбивается регулировка винтов устройства. Также важно проверять петли и корректировать их, чтобы полотно не проседало. Если смазка начинает подтекать, механизм работает со сбоями, необходимо заменить доводчик на новый.

    Доводчик – важная фурнитура металлической двери. Она позволяет работать полотну плавно и без лишнего шума. Так как правильно поставить доводчик на железную дверь несложно, то можно сделать это самостоятельно, не прибегая к услугам мастера.

    схема, как правильно поставить, видео монтажа

    Разделы статьи:

    Одним из главных символов открытия, рубежа и защиты являются двери. Долговечность их функционирования зависит от различных параметров, но наиболее важной в процессе установки и монтажа является установка доводчика двери. Сделанная своими руками, она позволит двери выполнять свои основные функции: сохранять тепло внутри помещения, не пропуская воздух с улицы, герметично предохранять внутреннее пространство комнаты от шума и сквозняка.Доводчик для двери

    Двери могут быть внешними и внутренними, но в обоих случаях они не полностью функциональны, пока не произведена установка доводчика. Он предохраняет двери от сильных хлопков при закрывании, гарантируя достаточное ускорение для защелкивания замка, что необходимо, например, в двери подъезда, на которой установлен домофон или кодовый звонок. Не играет роли то, какой формы дверь, из какого она материала, является ли она массивным сооружением или небольшой калиткой в саду, без такого устройства она перестает быть предсказуемой в использовании, а, значит, безопасной и удобной.

    Разновидности устройства

    Установка доводчика на дверь гарантирует ее плавное закрытие в автоматическом режиме. Если вы плохо себе представляете принцип действия механизма, вспомните калитку на даче. Зачастую к ней приделывается обычная пружина, один конец которой прикреплен к самой двери, а другой — к опоре, к которой она крепится. Действие пружины обусловлено приложением к ней силы, чем сильнее вы ее растягивали, тем быстрее она сжималась.

    Конструкция механизма существенно усовершенствовалась, как и внешнее устройство доводчика. Тип двери влияет на его выбор, так, доводчик может быть:

    • Верхний накладной;
    • Скрытый;
    • Нижнего крепления.

    Верхний тип установки доводчика на дверь пригоден для наружных дверей, тяжелых металлических конструкций. Иногда он может применяться в общественных помещениях, разделяя офисы, холлы, использоваться для пожарных выходов, технических помещений. Такой доводчик может стать и арт-объектом, подчеркивая стиль помещения хай тек.

    Незаметный механизмСкрытый тип доводчика двери.

    Скрытый тип механизма устанавливается в межкомнатные двери, так он не портит вид, позволяя наслаждаться красотой древесного или стеклянного покрытия. Нижнее крепление используется реже, в основном, для фиксации на стеклянных дверях, установленных в торговых центрах и офисах.

    Принцип работы

    Доводчик — это пружина, спрятанная в коробе. При открытии двери пружина сжимается, за счет перемещения шестеренки по зубчатой рейке. Когда на дверь прекращается нажим, ее закрывание контролируется благодаря разжиманию пружины той же шестеренкой, продвигающейся по рейке в обратную сторону. Этот тип механизма используется в устройствах наружного крепления.

    Механизм в разрезеУстройство современного доводчика.

    При установке доводчиков на двери внутрь или внутрь пола используется механизм с двумя поршнями, роликами, которые воздействуют на вал сердцевидной формы и винтом для регулировки. В устройстве есть масло, которое перетекает из одной половины в другую при воздействии на пружину, поэтому здесь задействован еще и принцип гидравлики.

    Критерии выбора

    Итак, вам необходим доводчик, может быть, у вас сломался предыдущий, или вы просто купили новую дверь, как быть? Ход установки доводчиков на двери зависит от ее габаритов. На двери большого размера и массы нужно приложение большей силы.

    Все механизмы классифицируются по европейской системе мощности, которую можно уточнить на коробке при покупке. Это буквы EN и одно из чисел от 1 до 7.

    Первый номер рассчитан на массу двери не более 20 кг и ширину около 70 см. Для двери, которая составляет по ширине около метра и весит 60-80 кг подойдет 3-4 номер. Номера с 5 по 7 рассчитаны на массивные двери весом более 100 кг. Для тех, кто собирается все делать своими руками, важно учитывать данные характеристики.

    Виды доводчиковАссортимент механизмов весьма разнообразен.

    Эффективность работы устройства зависит от скорости закрытия и силы, которая прилагается для защелкивания. Если производитель совестливый, эти показатели будут в норме в любой модели. Стоит обратить внимание на усовершенствованные доводчики дверей. Их установка может предусматривать некоторые сложности, но зато они предохраняют от непредвиденных ситуаций. В них содержится датчик, который защитит от порывов ветра и не даст двери ударится об стену. При том, максимальный угол отклонения можно подкорректировать. Это даст возможность установить задержку закрывания на небольшой период времени, что даст возможность удобно заходить в дверь с грузом, велосипедом, коляской. Кроме того существует функция жесткой фиксации в открытом положении, которая может потребоваться при ремонте, заносе и выносе мебели, проведении мероприятий.

    Ход установки

    Чтобы знать, как правильно установить купленный доводчик на дверь, необходимо понимать, какой вид тягового устройства установлен. Он может быть стандартный, скользящий или с фиксированной тягой. Еще на этапе покупки обратите внимание на параметр прочности и долговечности, чтобы установка внешних и внутренних доводчиков дверей не пошла насмарку. Для этого также есть свои стандарты.

    Вид механизмаДизайн доводчика должен соответствовать общему стилю помещения.

    У хорошего доводчика должен быть европейский показатель EN1154, прочный металлический корпус, антикоррозийное покрытие. Не забывайте, что наружный доводчик будет заметен всем, поэтому его нужно подбирать исходя из стиля помещения или же стараться сделать его незаметным, выбрав минимальный размер и цвет в тон двери.

    Подготовительный этап

    Итак, перед вами лежит приобретенное устройство, но как установить доводчик на дверь? Производители позаботились об этом и вложили в коробку инструкцию. Она обычно понятна, наглядна и в ней содержится поэтапная схема установки данного доводчика двери.

    Обратите внимание на вашу дверь. Она может быть: левосторонней, правосторонней, открывающейся наружу или внутрь. Конечно, для дверей подъездов лучше устанавливать конструкцию внутрь, чтобы избежать пагубного воздействия мороза и жары. Хоть многие современные модели и рассчитаны на разброс от -35 до +70, все же, при сильных морозах устройство может выйти из строя.

    Правильный тип механизмаВыбор типа доводчика обусловлен конструкцией двери.

    Нужно знать, как установить доводчик на дверь в зависимости от ее ориентации. Если вы открываете ее от себя, корпус крепится на дверную коробку, а рычаг — к самой двери. Если тянуть дверь нужно на себя, корпус следует крепить к верхней части полотна двери, со стороны петель, а рычаг к коробке, чуть выше. Для того, чтобы осуществить монтаж доводчика своими руками, двери нужно закрыть и начать работу, следуя следующему алгоритму.

    Процесс крепления

    Достаньте из комплекта поставки схему, которая соответствует вашему типу дверей. Приложите ее к верхней части двери (она сделана в масштабе 1:1), там, где вы собираетесь крепить доводчик. Линия самой двери будет выделена на схеме, таким образом, вы можете приложить схему согласно этой линии и зафиксировать лист для удобства скотчем наверху, на коробке.Детали доводчика

    Это необходимо для того, чтобы отметить места для отверстий. Возьмите острый карандаш и прорисуйте точки через бумагу. Установка доводчика, осуществляемая на деревянную дверь, будет проще, так как отверстия для крепления можно высверлить без труда. Для алюминиевых дверей потребуются бонки.

    Вам потребуются 4 отверстия для доводчика и 2 на коробке. Когда отверстия готовы, необходимо закрепить обе части саморезами, которые идут в комплекте с доводчиком. Это можно сделать отверткой с подходящим рисунком.

    Но есть и тонкости в том, как установить доводчик. Например, на пластиковую дверь сложно рассчитать силы при подготовке отверстий, так как материал мягкий и податливый.

    В этом случае точки следует лишь немного расширить, оставив работу по прорезанию материала непосредственно саморезу. Далее, обе прикрепленные части нужно скрепить общим винтом, чтобы получить рычаг. Он должен находится по отношению к дверному полотну под прямым углом.

    Финальная стадия

    После установки нужно отрегулировать устройство, с помощью подкручивания винтов. Идеальную скорость закрытия можно определить лишь на практике, несколько раз закрыв и открыв дверь и подкорректировав доводчик в зависимости от результатов.

    Не стоит применять грубую силу, если вы не можете получить желаемого, ведь так вы можете повредить сам механизм, который не выдержит нагрузки.

    Важно знать, что в конструкции есть два винта. Нижний отвечает за скорость закрытия двери в промежутке от 0 до 15 градусов отклонения от плоскости. Верхний же берет ответственность за диапазон от 15 до 180 градусов. Если вы присмотритесь к винту, можно заметить, его поворот вправо будет замедлять процесс, а влево — ускорять.

    Установка  места механизма

    Разметка положения доводчика в соответствии с инструкцией.

    Этап монтажа на дверь

    Закрепление на двери и стене.

    процесс регулирования устройства

    Регулировка механизма устройства.

    Нужно знать, как правильно установить доводчик на нетипичные двери, когда традиционное крепление невозможно. В этом случае потребуются монтажные уголки и планки, рычаг будет крепиться к ним. Во всех случаях основной функцией уголков будет создание дополнительной площади коробки, которой недостает для надежной фиксации доводчика.

    Наиболее простой будет установка доводчиков для межкомнатных, деревянных дверей. Тут не нужно будет учитывать дополнительные факторы, такие как перепады температур и высокую нагрузку. Проще всего будет купить дверь с врезанным доводчиком, но если такой не нашлось, всю работу по установке можно сделать своими руками. Монтаж можно осуществить по инструкции производителя, к которым приложено фото и схемы выполнения каждого этапа.

    При необходимости, можно найти видео, где установка доводчика двери будет отображена наиболее наглядна. Принцип монтажа един и для скользящих, и для рычажковых механизмов. Для особенно тяжелых металлических дверей можно использовать два доводчика.

    Прочитав инструкцию производителя и изучив нашу статью, вы будете твердо знать, как поставить доводчик. Затем, глядя на дверь, вы можете гордиться собой, зная, что сделали все самостоятельно. При эксплуатации помните, что на механизм не надо давить, ведь он работает сам, и чем раньше вы отпустите дверь, тем легче и аккуратней она закроется.
