Монтаж и установка доводчика двери своими руками. Как установить доводчик на дверь?
Все дверные доводчики устанавливаются по одинаковому принципу, отличаясь лишь в расстояниях установки «тела» и рычага доводчика от петель. Ниже мы приведем для Вас максимально подробный алгоритм установки модели NOTEDO DC-100 с иллюстрациями и пошаговыми инструкциями. Все доводчики NOTEDO комплектуются аналогичными инструкциями и шаблонами, поэтому на основе этой инструкции Вы сможете установить любую модель наших доводчиков.

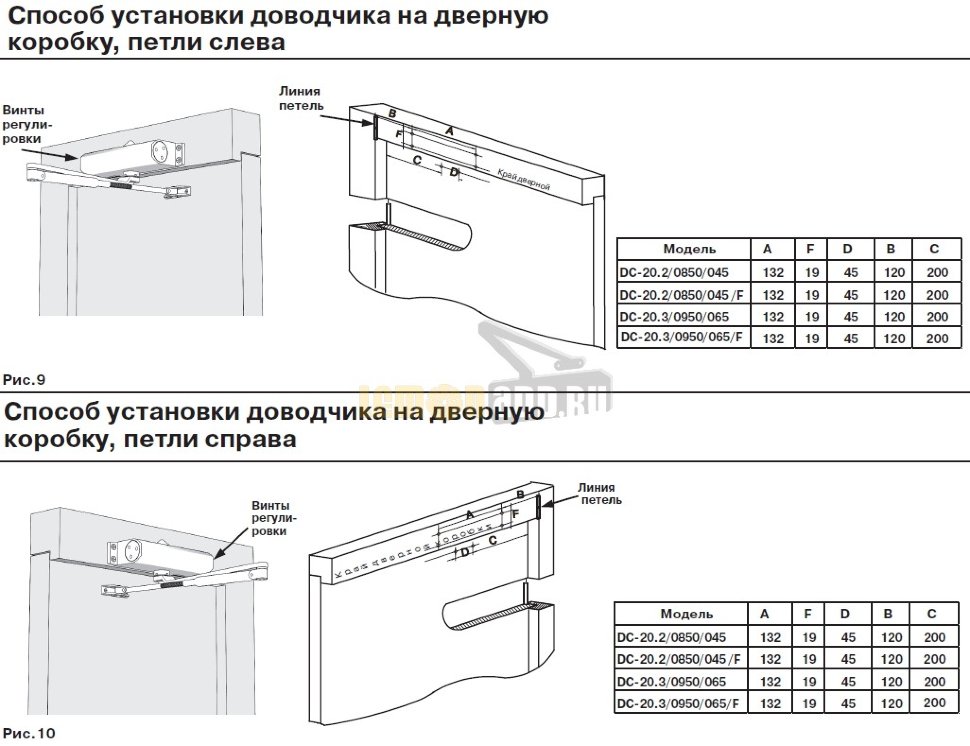

Стандартная и верхняя установки
Перед Вами наиболее популярные варианты установки, которые отличаются местом расположения доводчика — на дверном полотне или на дверной раме. Мы рекомендуем стандартный вариант установки, который и рассмотрим подробнее.
Приведенные выше изображения являются шаблонами для установки. Каждый доводчик комплектуется подобными шаблонами в масштабе 1:1, что значительно упрощает установку.
Монтаж доводчика двери: пошаговое руководство
Мы устанавливаем модель NOTEDO DC-100 на левую дверь, вид установки — стандартный.
Правила монтажа дверного доводчика
- Вы верно выбрали модель доводчика для веса Вашей двери
- Выбранный Вами вариант установки возможен (см. ограничения на установку в инструкции, прилагающей к каждому доводчику)
- После установки доводчик не будет упираться куда-либо, например, в стену
- Доводчик и рычаг будут установлены на ровную поверхность
Алгоритм установки доводчиков дверей своими руками
1. Каждый доводчик комплектуется шаблоном масштаба 1:1 (см. изображение «Стандартная установка»). Руководствуясь шаблоном, выберите необходимое Вам усилие доводчика — EN3, EN4 и EN5.
От выбора усилия зависит расстояние от петель до тела доводчика и максимальный угол открытия двери. Для нашей установки мы выбираем усилие EN4.
2. Прикрепите шаблон к двери, используя скотч. Ранее мы выбрали значение EN4 (среднее расположение петель), поэтому при крепеже шаблона убедитесь, что его расположение соответствует дверным петлям (см.
3. Так масштаб шаблона 1:1, то вручную выверять расстояния не обязательно — воспользуйтесь шаблоном для наметки необходимых отверстий для установки доводчика. Далее просверлите необходимые отверстия для установки доводчика.
4. Возьмите рычаг и разъедините его на две части (открутив винт), как показано на изображении выше. Пруток рычага с крепежным «башмаком» и резьбой необходимо установить на дверную раму, другую же часть необходимо прикрепить к «телу» доводчика специальным винтом, идущим в комплекте поставки.
Далее необходимо с помощью идущих в комплекте метизов (шурупы и винты) установить доводчик и часть рычага в подготовленные ранее отверстия.
5. Далее Вам необходимо отрегулировать длину прутка с крепежным «башмаков», чтобы он после соединения двух частей рычага был перпендикулярен дверному полотну. Сделать это можно увеличивая или уменьшая рычаг по длине. Не забывайте проверять выбранную Вами длину рычага путем поворота прутка, прикрепленного к «телу» доводчика, к прутку с «башмаком» — когда они будут удобны для соединения винтом, выкрученным нами в пункте 4, и рычаг с «башмаком» после соединения будет перпендикулярен дверному полотну, то значит Вы отрегулировали длину прутка правильно.
Если вышеперечисленные условия соблюдены, то соедините части рычага.
6. Убедитесь, что угол между рычагом и дверным полотном составляет 90 градусов и что доводчик установлен винтами регулировки к петлям и только после этого приступайте к обязательной регулировке Вашего доводчика.
После регулировки доводчик готов к использованию, но помните, что его необходимо обслуживать, а именно:
- Через полмесяца после установки проверьте затяжку шурупов и винтов
- Обязательно проводите сезонную регулировку скоростей «доводки» и «закрывания» при изменении температуры на 10-15 градусов Цельсия
- Обязательно соблюдать правила эксплуатации доводчиков
Параллельная установка доводчиков дверей
Мы не рекомендуем данный тип монтажа доводчика, если есть техническая возможность для стандартной и верхней установок, т.к. при параллельной установке эффективность доводчика будет ниже.
Данный тип установки возможен, например, если при стандартной установке доводчик при открытии двери упирается в стену или слишком низкий потолок мешает установить «тело» доводчика на дверную раму.
Для данного типа установки Вам необходим кронштейн (приобретается дополнительно).
Индивидуальная информация по параллельной установке содержится в каждой инструкции, идущей в комплекте с дверным доводчиком. Если при параллельной установке у Вас возникнут сложности, то мы рекомендуем обратиться к специалистам.
Установка доводчика на дверь своими руками, фото, видео
Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик. В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная. Самостоятельная установка займет минут 20-30. Вряд ли больше. Так что берем дрель и ставим своими руками.
Самая популярная модельСодержание статьи
- 1 Классификация
- 2 Конструкции и устройство тяги
- 3 Где ставить
- 4 Установка доводчика на дверь: инструкция с фото
- 4.
1 Установка шаблона - 4.2 Отверстия под доводчик
- 4.3 Монтаж
- 4.4 Соединить рычаг с тягой
- 4.5 Как поставить на калитку
- 4.6 Как установить на металлическую дверь
- 4.
- 5 Регулировка доводчика для двери
1 Установка шаблонаКлассификация
Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются EN1- EN7. При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса.
| Класс доводчика для двери | Ширина дверного полотна, мм | Масса дверного полотна, кг |
|---|---|---|
| EN1 | до 750 мм | до 20 кг |
| EN2 | до 850 мм | до 40 кг |
| EN3 | до 950 мм | до 60 кг |
| EN4 | до 1100 мм | до 80 кг |
| EN5 | до 1250 мм | до 100 кг |
| EN6 | до 1400 мм | до 120 кг |
| EN7 | до 1600 мм | до 160 кг |
Например, ширина двери отвечает классу EN2, а масса — EN4.
Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.
Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.
Конструкции и устройство тяги
Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:
Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания.
Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.
Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.
Напольный доводчик для стеклянных дверейЕсть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.
Напольный доводчик для стеклянных дверейУстановка межкомнатных дверей своими руками описана тут.
Где ставить
В основном доводчики ставят на внешние или входные двери, могут они устанавливаться на ворота или калитку. В случае с дверьми их располагают так, чтобы корпус был в помещении. Хоть есть и морозоустойчивые модели, предназначенные для эксплуатации холода, лучше чтобы корпус был защищен от воздействия погодных условий. Также такое расположение гарантирует большую сохранность.
Установка доводчика на дверь: инструкция с фото
Для монтажа доводчика на двери необходимы только дрель, линейка, карандаш и отвертка. Сверло обычно требуется «3» (тройка), но надо смотреть на диаметр крепежа, который обычно идет в комплекте.
Что необходимо для монтажа дверного доводчикаБольшая часть производителей, для облегчения самостоятельной установки доводчика на двери, комплектует изделия установочными шаблонами. На этих шаблонах схематически изображены части доводчика в полную величину. Также на них нанесены монтажные отверстия для каждого элемента. В моделях, которые могут создавать усилие на открывание разного класса, отверстия прорисовываются разными цветами, дополнительно они подписываются — рядом ставится класс доводчика.
Шаблон напечатан с обоих сторон листа. На одно стороне — для открывания дверей «на себя» — со стороны петель (на фото выше), на другой — «от себя».
Установка шаблона
На шаблоне имеется две перпендикулярные красные полосы. Горизонтальную совмещаем с верхним краем дверного полотна, вертикальную — с линией оси петель.
Установка шаблонаС верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать. Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх. Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.
Отверстия под доводчик
На шаблоне находим отметки под отверстия согласно выбранному классу. При помощи сверла или шила переносим их на дверное полотно и на раму.
Обычно в комплекте идут два типа крепежа: для металла (металлопластика) и древесины. Выбираем сверло подходящего размера и дрелью сверлим отверстия в обозначенных местах.
Дверные доводчики комплектуются двумя типами крепежа — для металлических и деревянных дверейПо отметкам сверлим отверстия
Далее собственно и начинается установка доводчика на дверь. Обратите внимание, что для монтажа необходимо чтобы корпус и рычаги были разъединены. Если они собраны, их разделяют (откручивается шайба, вынимается винт, соединяющий рычаги и корпус).
Монтаж
Прикладываем части к проделанным отверстиям, устанавливаем крепеж. На схеме находим тот класс усилия на открывание, который нам необходим (в данном случае EN2) и устанавливаем части так, как показано на рисунке.

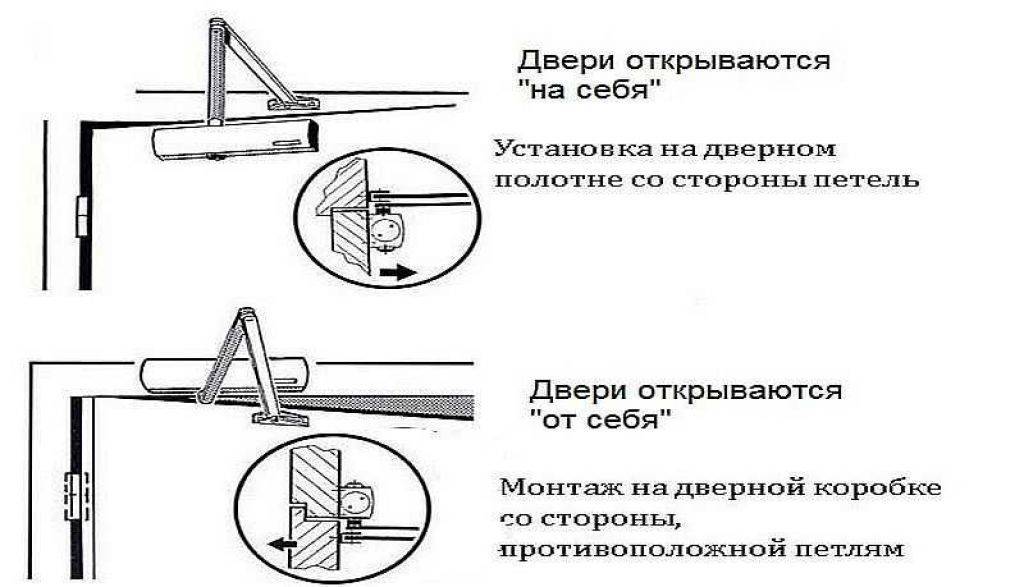

Схема установки доводчика на двериДля открывания «на себя» корпус ставим на дверное полотно, на коробку устанавливаем тягу.
Устанавливаем корпусПрикручиваем тягу
Теперь к корпусу надо подсоединить рычаг тяги.
В нижней части корпуса имеется специальный выступ. Надеваем на него рычаг, затягиваем винтом.
Теперь осталось соединить рычаг с тягой. Есть два варианта.
Самостоятельный монтаж входной двери описан тут.
Соединить рычаг с тягой
Само соединение рычага с тягой происходит очень просто: совмещаются две части, немного придавливаются пальцами. С легким щелчком они фиксируются. Весь фокус в том, как расположить их относительно двери. От этого зависит темп движения дверного полотна на завершающей стадии закрывания. Положение может изменяется благодаря тому, что тяга состоит из двух частей и может регулироваться по длине — одна из частей тяги — длинный штифт с резьбой. Вращением штифта и укорачивают или удлиняют ее.
Если необходима просто плавная доводка, тягу ставят так, чтобы она была перпендикулярна дверному полотну. Для этого немного уменьшают ее размеры (на фото слева).
Расположение рычага и тяги для выставления финишного усилияЕсли в двери установлена защелка, необходимо солидное усилие, чтобы преодолеть ее сопротивление.
Для такого варианта перпендикулярно двери ставят плечо (тягу раскручивают, делая длиннее).
Как поставить на калитку
Для установки на калитку подходят морозоустойчивые модели, которые могут эксплуатироваться снаружи. Но не все калитки имеют верхнюю перекладину. Зато боковые стойки есть у всех. В этом случае тягу крепят к боковой стойке, развернув крепежную пластину вдоль стойки.
Установка доводчика на калитку без верхней перекладиныНо гидравлические устройства (о них шла речь в этой статье) не очень хорошо чувствуют себя на морозе. Масло, которое заливается в корпус и служит для «торможения» дверного полотна, становится более вязким, калитка закрывается медленнее. С этой точки зрения лучше для калитки выбрать пневматическую модель (о выборе и установке читаем тут).
Как установить на металлическую дверь
Монтаж доводчика на металлические двери отличается только типом используемого крепежа и размером сверла.
Так как полотно обычно более тяжелое, выбираются мощные модели не ниже 5 класса (смотреть надо по таблице). Соответственно, на монтажном шаблоне понадобится разметка для другого класса.
Также может понадобиться более мощная дрель, но это все — детали. В остальном же, ставить доводчик на металлические двери, надо точно также, как и деревянные или металлопластиковые.
Регулировка доводчика для двери
Доводчики, которые устанавливают на двери имеют разную конструкцию и регулировочные винты располагаются в разных местах. Точно все указано в паспорте или инструкции по установке. Но, в общем и целом, методика одна:
- вращая винт по часовой стрелке скорость/сила увеличивается;
- поворачивая против часовой стрелки — тормозим/уменьшаем силу.
При регулировке доводчика, не крутите винты сразу на несколько оборотов. Часто достаточно всего четверти оборота, может, чуть больше. Сбив баланс слишком закрутив или выкрутив винты, настроить все снова очень сложно.
Можно даже сломать устройство или добиться того, что изнутри потечет масло.
Регулировки скорости открывания двери и «прихлопывания» находятся на корпусе. Чаще всего они или на лицевой части под защитной крышкой или на боковой его поверхности.
Отодвигаем крышку, находим винты В округлых или многогранных корпусах регулировки находятся сбоку на корпусеКак установить штормовой или сетчатый доводчик
Замена дверного доводчика — это простая работа своими руками, которую вы сможете выполнить менее чем за 10 минут. Самое сложное — убедиться, что вы определили и выбрали правильный дверной доводчик для замены.
Сегодня мы покажем вам, как выбрать и установить пневмоштормовой или доводчик сетчатый .
Эти инструкции довольно стандартны и применимы к любым пневматическим (и многим гидравлическим) дверным доводчикам на рынке, в том числе от Wright Products, Barton Kramer, Prime-Line, Stanley и, конечно же, Ideal.
Какой размер штормового доводчика мне нужен?
Дверные доводчики бывают разной прочности, а некоторые из них имеют специальные функции. Компания Ideal Security предлагает полный ассортимент пневматических доводчиков для штормовых и сетчатых дверей. Прежде чем начать, давайте удостоверимся, что вы выбрали правильный. Начните с этого удобного руководства по выбору и читайте дальше для получения более подробной информации.
Существует три класса штормовых доводчиков:
- Стандартный
- Тяжелый
- Heavy с торсионным стержнем.
Производитель вашей двери выбрал для нее лучший доводчик, исходя из веса, толщины, материала рамы и количества стекла в двери. Вы всегда должны заменить существующий дверной доводчик на доводчик того же класса.
Если ваш дверной доводчик имеет такой торсион, вам нужен тяжелый доводчик с торсионом.
Если это не так, вам нужно измерить диаметр трубы.
- Стандартные дверные доводчики имеют трубы диаметром один и четверть дюймов
- Тяжелые дверные доводчики имеют диаметры и полтора дюйма
Все наши дверные доводчики представлены в стандартном и быстродействующем исполнении, а некоторые из них также снабжены штормовыми цепями.
Ниже мы предлагаем инструкции по установке стандартных или тяжелых доводчиков, с и без торсионов .
Установка доводчика
без торсионаВ большинстве штормовых и сетчатых дверей используются дверные доводчики, которые не имеют торсионов .
- Пуск с закрытой дверью
- Определите положение кронштейна косяка. Прямой край кронштейна должен быть на расстоянии 2 и одной восьмой дюйма от двери.
- Установите кронштейн косяка, используя 4 более длинных винта. Если вы не используете существующие отверстия, вы можете просверлить направляющие отверстия, чтобы не расколоть древесину дверной коробки.
- Теперь откройте дверцу и наденьте стопорную шайбу на стержень.
- Прикрепите доводчик к кронштейну косяка, используя более короткий из двух штифтов.
- Немного приоткройте дверной доводчик. Сдвиньте шайбу мимо «выступов», совместив ее с меткой на стержне. Отпустите доводчик, чтобы шайба теперь удерживала его в открытом положении.
- Это называется «предварительное натяжение» доводчика
- Затем поверните дверной доводчик, если необходимо, так, чтобы штифтовые отверстия находились на стороне, ближайшей к двери. Прикрепите дверной кронштейн к трубе с помощью более длинного штифта .
- Вы увидите два отверстия под штифты как на дверном доводчике, так и на кронштейне. Обязательно используйте отверстия на дальних концах.
- Закройте дверь и выровняйте кронштейн так, чтобы он касался двери. Если вам нужно просверлить новые отверстия, отметьте их положение. Обратите внимание, что на этом кронштейне можно разместить отверстия для винтов в самых разных положениях, поэтому, если у вас уже есть отверстия на двери, вы сможете использовать их повторно.
- Установите кронштейн на дверь, используя 2 более коротких винта. Это может быть проще, если сначала снять скобу с доводчика.
- Снова прикрепите доводчик к кронштейну.
Обязательно используйте отверстия на дальних концах.После установки доводчика перейдите к разделу «Проверка и регулировка».
Установка доводчика
с торсионДля самых тяжелых дверей (обычно с наибольшим количеством стекол) требуется дверной доводчик с дополнительным торсионом, который помогает защелкнуть дверь в самом конце.
Вот краткая покадровая демонстрация, или вы можете перейти к полному видео ниже.
- Пуск с закрытой дверью
- Определите положение кронштейна косяка. Прямой край скобы должен находиться на расстоянии 2-1/8 дюйма от двери. Убедитесь, что скоба обращена в правильную сторону, а линейная кромка направлена в сторону от двери.
- Установите кронштейн косяка, используя 4 винта. Если вы не используете существующие отверстия, вы можете просверлить направляющие отверстия, чтобы не расколоть древесину дверной коробки.
- Теперь откройте дверцу и наденьте стопорную шайбу на стержень.
- Прикрепите дверной доводчик к кронштейну косяка с помощью штифта доводчика.
- Немного приоткройте дверной доводчик. Сдвиньте шайбу мимо «выступов», совместив ее с меткой на стержне. Отпустите доводчик, чтобы шайба теперь удерживала его в открытом положении. Это называется «предварительное натяжение» доводчика
- Закройте дверь и выровняйте кронштейн так, чтобы он касался двери. Если ваши существующие отверстия не совпадают, вам может потребоваться просверлить новые
- Установите кронштейн на дверь. Обратите внимание, как изгибается торсион, когда вы закрепляете скобу на двери.
Если ваши существующие отверстия не совпадают, вам может потребоваться просверлить новые Проверка и настройка
После установки проверим доводчик.
- Откройте дверцу и освободите стиральную машину. Помните, у нас он был предварительно натянут. Если ваш дверной доводчик оснащен подпружиненной быстродействующей шайбой, она автоматически расцепится, когда вы откроете дверь.
- Позвольте вашей двери закрыться. Он должен закрываться плавно и надежно.
Регулировка натяжения
Если ваша дверь не закрывается, или скорость слишком высокая или слишком низкая, вы можете отрегулировать натяжение дверного доводчика.
На переднем конце дверного доводчика есть натяжной винт.
Поверните винт против — по часовой стрелке, чтобы дверь закрывалась быстрее или сильнее. Поверните винт по часовой стрелке , чтобы он закрывался медленнее.
Сезонная регулировка
Некоторые дверные доводчики также имеют сезонную регулировку .
В стандартном монтажном положении доводчик устанавливается на дверь со стеклянным окном.
Если вы уберете окно летом, ваша дверь будет светлее. Вы можете объяснить это, используя секунд просверлите отверстие на трубе, чтобы прикрепить ее к дверному кронштейну.
Инструкции по установке | Йельские дверные доводчики
Инструкции по установке | Дверные доводчики Yale — ASSA ABLOY Перейти к основному содержанию ПоискИнструкции по установке
Серия 5800| Документ № | Наименование |
| 80-9358-0001-010 | 5801 Tri-Pack, без фиксации в открытом положении |
| 80-9358-0002-010 | 5821, 5821T и 5831 Тяжелые руки |
| 80-9358-0003-010 | 5811 Держи распростертыми объятиями |
| 80-9358-0004-010 | Дополнительные откидные пластины для серии 5800 |
Закрывать
Серия 4400| Документ № | Наименование |
| 80-9300-0001-010 | Упор с пружиной или держатель/упор с пружинным рычагом – дополнительный лист |
| 80-9344-0510-010 | 400СТ, 4400СТ; Слайд-трек, Push or Pull, Non-Hold Open и Hold Open |
| 80-9344-0551-010 | 4440ST, 440ST, направляющая; Толкай или тяни, без фиксации в открытом положении |
| 80-9344-0561-010 | 4450ST, 450ST, направляющая; Толкай или тяни, держи открытым |
| 80-9344-0621-010 | Серия SCP400/4400, предохранительный рычаг, только без фиксации в открытом положении |
| 80-9344-0625-010 | Серия SCP4020/4420, Рычаг безопасности держателя/стопора, без удержания в открытом положении и удержания в открытом положении |
| 80-9344-1101-010 | Серия 400, обычная, верхняя рама или параллельные рычаги, только без удержания в открытом положении |
| 80-9344-1201-010 | Серия 4400, стандартные, с верхними или параллельными рычагами, без фиксации в открытом положении |
| 80-9344-1204-010 | Серия 4410, обычная, верхняя рама или параллельные рычаги, фиксация в открытом положении |
| 80-9344-1351-010 | UNI400 и UNI4400, параллельный рычаг Unitrol®, без фиксации в открытом положении и без фиксации в открытом положении |
| 80-9344-1401-10 | UNIJ4400, UNIJ400; Рычаг Unitrol® (верхний косяк), без фиксатора в открытом положении или фиксатора в открытом положении |
| 80-9344-2205-010 | PR400, PR4400, параллельный жесткий рычаг, без фиксации в открытом положении и без фиксации в открытом положении |
| 80-9344-2205-010 | 4020 и 4420, держатель/стопор, без фиксации в открытом положении и фиксации в открытом положении |
| 80-9344-0716-010 | 400 Серии PT Ведущие (PTDO) или опорные (PTO) блоки, толкающая или тянущая сторона |
Закрывать
Серия 3000| Документ № | Наименование |
| 80-9300-0001-010 | Упор с пружиной или держатель/упор с пружинным рычагом – дополнительный лист |
| 80-9303-2206-010 | Серия 3000, стандартные, с верхними или параллельными рычагами, без фиксации в открытом положении |
| 80-9303-2207-010 | Серия 3010, обычная, верхняя рама или параллельные рычаги, фиксация в открытом положении |
| 80-9303-2208-010 | Серия UNI3000, параллельный рычаг Unitrol®, без фиксации в открытом положении и фиксации в открытом положении |
| 80-9303-2209-010 | PR3000, серия 3020, параллельные жесткие и держатели/стопорные рычаги, без фиксации в открытом положении и фиксации в открытом положении |
| 80-9303-2210-010 | Серия 3080, низкопрофильный рычаг, только без фиксации в открытом положении |
| 80-9303-2212-010 | Серии 3040ST и 3050ST, низкопрофильная направляющая (нажимная или тянущая), без удержания в открытом состоянии и удержания в открытом положении |
| 80-9303-2213-010 | Серия 3000ST, скользящая направляющая (нажимная или тянущая), без удержания в открытом положении и удержания в открытом положении |
| 80-9303-2214-010 | Серия UNIJ3000, верхний кронштейн Unitrol®, без фиксации в открытом положении и фиксации в открытом положении |
| 80-9303-2215-010 | Серия R3000, жесткий обычный рычаг, только без фиксации в открытом положении |
Закрывать
Серия 2700| Документ № | Наименование |
| 80-9327-0001-000 | 2701 Tri-Pack, без фиксации в открытом положении |
| 80-9327-0003-000 | 2721 и 2721T Стрелы для тяжелых условий эксплуатации |
| 80-9327-3003-000 | 2711 Держите распростертыми объятиями |
Закрывать
Серия 50| Документ № | Наименование |
| 80-9350-2502-010 | Серия 50, стандартные, с верхними или параллельными рычагами, без фиксации в открытом положении |
| 80-9350-2504-010 | Серия 150, стандартная, верхняя рама или параллельные рычаги, фиксация в открытом положении |
| 80-9350-2530-010 | PR50, PR150, серия 5120, параллельный жесткий рычаг, без фиксации в открытом положении и без фиксации в открытом положении |
Закрывать
Серия 1100| Документ № | Наименование |
| 80-9311-0022-000 | Дополнительная крышка для серии 1100 (для устройств, поставленных после декабря 2012 г. |
