Установка дверные петли без врезки установка: Накладные петли без врезки бабочки для межкомнатных дверей – особенности и установка

Содержание

Петли дверные накладные без врезки установка. Дверные петли «бабочка»: советы по установке

Существуют такие двери, петли которых очень тяжело врезать, а то и вообще не возможно. Речь идет о дверях, обклеенных шпоном. У таких дверей при врезке петель возникает огромное множество проблем шпон отслаивается, а вряд ли заказчик согласится тратить деньги, время и ожидания на такую сделку. Но инновации двигаются вперед, на смену одним новинкам, приходят другие, не обошли такие изменения и дверные петли. На рынке представлены новые виды петель, которые можно установить, не врезая петли как при обычном способе монтирования.

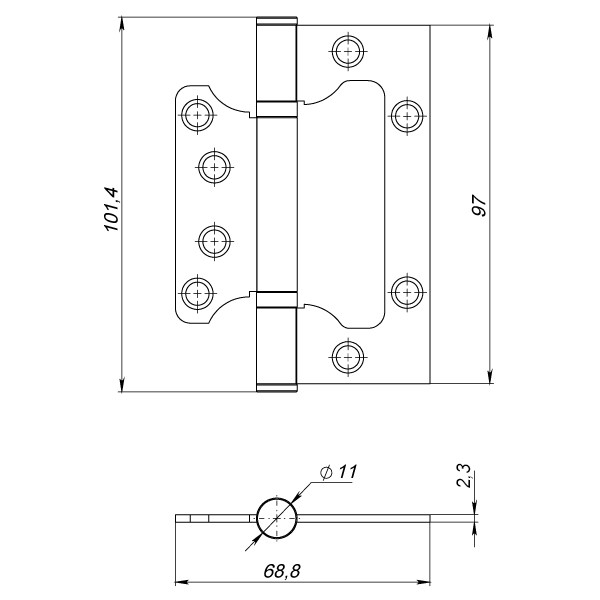

Петля бабочка.

Петли без врезки имеют и другое красивое название. Их называют петлями – бабочками . Они разделены на две половинки, одна из которых вкладывается в другую. За счет такой вкладки зазор между проемами сводится к минимуму. Петля-бабочка не только проста в использовании, но и имеет возможность выдерживать как самые легкие по массе двери, так и самые тяжелые. Времени на монтаж двери с такой петлей уходит значительно меньше, времени на монтаж дверей с врезкой петель.

Петли без врезки появились на Российском рынке не так уж и давно, но сразу завоевали сердца Российских покупателей. При чем такие двери – находка как для дипломированного специалиста по подобным работам, так и для обычного человека, мало разбирающегося в таких вопросах. Их применение очень просто, достаточно всего раз прочитать инструкцию, чтобы понять, каким же образом крепятся петли без врезки. Здесь все быстро и просто. Достаточно всего лишь приложить петли на нужное место для установки, а потом зажать саморезами, чаще всего входящими в комплект к подобной двери. Не знающему человеку вполне может прийти в голову мысль о непрочности такой конструкции, однако на самом деле это не так. В наши дни для изготовления петель без врезки используются самые новые технологии и самые прочные, из существующих, материалы. Все это позволяет петлям – бабочка выдерживать не только обычные легкие межкомнатные двери, но и тяжелейшие входные двери различного типа и веса.

От размеров петли также зависит нахождение в ней шарикоподшипников, чаще всего их два, три или четыре. Это способствует долгой и плавной работе двери, а также качеству при ее открывании и закрывании. Внешний вид уже установленной двери такой же, как и двери с врезными петлями. Сохранности двери в новейшем состоянии способствует гальваническое покрытие дверей. Именно благодаря такому покрытию, петли долгое время не деформируются, не ржавеют и не теряют своего первозданного цвета.

ЕВРОТУН — ФУРНИТУРА

В данной статье мы рассмотрим, что такое петли «бабочка», выделим основные плюсы и минусы таких конструкций, определим, для каких типов дверей они подходят, как их монтировать и как устранять возможные недочеты самостоятельно.

Понятие дверных петель

Дверные петли — это особый механизм, который используется для плотного сцепления дверного полотна с коробкой и предназначен для открывания-закрывания двери. Срок службы дверей напрямую зависит от того, насколько верно подобраны петли и насколько качественно они установлены. Чтобы выбрать правильные петли, нужно знать их виды и характерные особенности каждой.

Основные виды

Эти механизмы делят на:

Плоские петли стандартные — пластины с цилиндрами, внутри которых находится металлическая трубка, шток. Такие петли требуют врезки в дверную коробку и в само полотно.

Накладные петли «бабочка» — устанавливаются без врезки путем наложения на дверное полотно и коробку. Монтируются при помощи обычной отвертки и саморезов.
Скрытые петли. Как и стандартные, требуют врезки. Но, в отличие от них, внутри полотна спрятана не только пластина, а и сам поворотный механизм.

Петли с доводчиками. Требуют скрытой врезки. Основное преимущество такой фурнитуры: дверь после открытия закрывается автоматически или притормаживает у самой коробки. Это помогает избежать сильного удара.

Одной из главных составляющих успешного монтажа является продуманный выбор механизмов и правильная их установка. Не всегда есть возможность воспользоваться услугами мастера.

Часто эту работу приходится выполнять самостоятельно. Установка таких конструкций, как петли «бабочка», не требует специальных навыков. Главное, не экспериментировать и четко следовать разработанным инструкциям.

Мнения экспертов по поводу применения накладных петель без врезки разделились. Кто-то считает их прекрасной альтернативой за счет простоты в установке, надежности и долговечности, а кто-то критикует и отдает предпочтение другим, более сложным моделям. Попробуем выяснить, кто прав и стоит ли использовать петли «бабочка» для межкомнатных дверей в домашнем хозяйстве.

Петли накладные без врезки

Само название указывает на характерную особенность данного механизма — им не требуется специальная врезка ни в полотно, ни в дверную коробку. Такие петли накладываются на торец двери и крепятся обычными саморезами. Еще их называют «бабочками» — из-за своеобразной формы одной из пластин.

Схожая с крылом этого насекомого, она легко совпадает с отверстием той же формы на второй части конструкции. Обычно петли «бабочка» устанавливаются в помещениях, где нет особых требований к качеству работ, а дверь выполняет скорее декоративную, а не защитную функцию. Их часто применяют, например, на даче или в загородном доме. Это излюбленный вариант для новичка, а вот мастера со стажем относятся к ним с недоверием.

Преимущества

Оценивая достоинства данного механизма, можно отметить, что много времени на установку не требуется, используется минимум инструментов, а вся работа сводится к умению ввинчивать саморезы. При установке дверей нет необходимости врезки. А это значительно экономит время. Петли «бабочка» для межкомнатных дверей небольшого веса — идеальный вариант. Они выдерживают многочисленные открывания-закрывания, могут прослужить долгие годы. Но для дверей весом более 35 кг такие механизмы не подходят. Дверное полотно большого веса требует использования более сложных петель.

Слабые стороны

Кроме множества плюсов, петли «бабочки» для межкомнатных дверей имеют и свои недостатки:

Их нельзя монтировать на входную дверь — они не выполняют защитных функций. В эстетическом плане лучше смотрятся врезные петли.
Ограниченная сфера применения: они не рассчитаны удерживать большой вес, подходят только для дверей до 35 кг.

За счет меньшего количества крепежных отверстий и большого расстояния между ними петли для дверей «бабочка» не дают возможности более плотного сцепления с дверным полотном. С этой задачей справляются другие виды крепежных механизмов.
Не используются для входных дверей из металла. Металлическая дверь в основном применяется как входная, а не межкомнатная. Основная ее функция — защита от взлома. В этом случае не подходит навесная петля-«бабочка», установка которой происходит при помощи обычной отвертки и шурупов. Здесь требуется более сложный механизм с системой защиты и обеспечивающий плотное сцепление дверной коробки с полотном при закрытии.

Монтаж

Если на даче планируется установка дверей, петли «бабочка» — идеальный вариант. Алгоритм настолько прост, что с монтажом может справиться каждый. Понадобится отвертка, саморезы, линейка и карандаш.

Итак, берем петлю, раскрываем ее. На дверном полотне рулеткой отмеряем 20 см от края, отмечаем будущие отверстия и привинчиваем внутреннюю часть петли к торцу двери. Теперь перейдем к дверной коробке. Так как у нас неразъемная петля-«бабочка», установка происходит таким образом: откручиваем от двери внутреннюю часть, прикладываем к коробке и отмечаем будущие отверстия для саморезов. Теперь можно монтировать: внутреннюю часть — к дверному полотну, наружную — к коробке.

Устраняем недочеты

Иногда случаются неприятные моменты: дверь не закрывается плотно. Уже закрепленные внутренняя и наружная части не совпадают, вследствие чего дверь перекошена, не пристает к коробке. Вариантов решения два:

Если обе половинки «бабочки» в свободном положении лежат не в одной плоскости, то нужно правильно подобрать петли, чтобы внутренняя и внешняя части совпали и «крыло бабочки» точно вошло в отверстие на противоположной половинке петли.
Чтобы не демонтировать петли, можно на месте отрегулировать внутреннюю часть. Для этого слегка отпускаем шурупы и подкладываем под внутреннюю половинку «бабочки» спичку или картонку. Получаем небольшой просвет, за счет чего обе половинки хорошо смыкаются.

Часто случается провисание верхней петли. Даже если оно незначительно, всего пару миллиметров, дверь все равно не закрывается. В этом случае делают зазор побольше со стороны замка. Но если коробка уже собрана и закреплена пеной, можно чуть утопить в нее верхнюю створку. Здесь придется немного потрудиться и выдолбить небольшое углубление. Но из-за фигурности петли сделать это намного сложнее, чем просто вмонтировать накладные петли. Можно ошибиться в расчетах или повредить дверное полотно. Так что выбирать вам — либо воспользоваться услугами специалиста, либо устанавливать «бабочки» на дверях попроще, где красота не так важна. Например, в летнем домике или даче.

Как видим, петли «бабочка» подходят для самостоятельной установки. Монтаж не занимает много времени и не требует особых навыков. Но не стоит забывать, что дверь должна быть легкой, иначе вскоре придется все переделывать. Для дачи они в самый раз, а вот для гостиной лучше выбрать что-нибудь посерьезней и воспользоваться услугами специалиста.

Традиционные модели установки петель немыслимы без операций их врезки и последующего монтажа. Не у всех есть профессиональные инструменты, а заказ специализированной помощи может оказаться не по карману. Альтернативой в таком случае является установка дверных петель без врезки своими руками. Сам процесс незамысловат и предполагает выбор материала. Благодаря оригинальности конструкции, такие петли могут использоваться при стандартных дверных параметрах.

Виды петель

Упрощенные варианты дверного крепежа представлены следующими видами:

накладные;
карточные;
ввертные.

Накладные – дверные петли без врезки, требующие лишь наличия отвертки и саморезов. Особенностью накладных петель является легкость их монтажа – следует установить их на дверное полотно и к брусу коробки, а затем прикрутить.

Петли, монтируемые без врезки и называемые карточными, появились на строительном рынке относительно недавно. Однако их популярность на сегодняшний день заметна как среди рядовых покупателей дверей, так и у профессионалов ремонтных работ. Главное преимущество карточных петель кроется в простоте их крепления на деревянное полотно.

Не стоит думать, что компенсацией их положительных сторон выступает ненадежность и узкий круг применения. Изготовление таких петель сопряжено с использованием самых современных и качественных материалов – сплавы латуни и нержавеющая сталь. Также находящиеся в каждом изделии шарикоподшипники (от двух до четырех) обеспечивают максимальную плавность открывания межкомнатных дверей. Другое их название – «бабочки», появившееся из-за их внешнего сходства с крыльями насекомого. Это можно увидеть, рассмотрев фото. Петли дверные накладные без врезки имеют еще одну разновидность. Ее особенность проявляется в использовании скрытных деталей.

Ввертные петли отличаются наличием специальных дополнительных штырьков. С их помощью осуществляется крепление к деревянным деталям коробки и полотна. Имея достаточную длину, они обеспечивают высокую надежность функционирования межкомнатных дверей и способны служить долгие годы. Установить ввертные петли так же просто, как и вышеупомянутые бабочки. Их особенностью стала незаметность в эксплуатации и гибкость отладки. Цена, однако, несмотря на все преимущества, относительно невысокая. Постоянной смазки ввертные петли также не требуют. При установке вам будет необходимо иметь при себе лишь электрическое сверло и саморезы.

Все же отдельного рассмотрения требует особенно популярный сегодня вид петель – бабочка. Его эксплуатационные и эстетические характеристики завоевали признание многих профессионалов.

Петли бабочка: этапы установки

Простота установки бабочек заключается в отсутствии необходимости делать врезки на дверной коробке и самих межкомнатных дверях. Они просто привинчиваются саморезами в нужных местах.

Итак, алгоритм установки петель-бабочек включает следующие этапы:

На дверных торцах отмечаем места будущих креплений. Стандартный отступ составляет 20 см от нижнего и верхнего краев полотна. Затем к торцу двери нужно приложить одно из крыльев «бабочки». Ставим отметки на места вкрутки саморезов, сверлим и, приложив петли, привинчиваем их отверткой или дрелью.
Затем нужно вставить полотно в дверную коробку и разметить положение «бабочки» на вертикальном брусе с внешней стороны.
Далее отсоединяем петлю от двери и, приложив к вертикальному косяку, оставляем следы для просверливания отверстий. Делать их нужно саморезом небольшого диаметра. На завершающем этапе просто крепим «бабочку» сначала к двери, а затем сажаем на коробку, присоединив к ней внешнюю пластину. Можно считать работу законченной. Полностью процесс установки бабочек показан в видео.

Особого внимания требует петля универсальная без врезки. Ее устройство обеспечивает наиболее эффективное использование стандартной дверной конструкции.

Специфика монтажа

Среди особенностей установки стоит выделить:

Отсутствие необходимости столярной работы с дверным полотном. Установка петли без врезки сопровождается лишь точными замерами и аккуратным крепежом деталей.
Экономия времени.
Небольшое количество инструментов, применяемых для монтажа, дополняемое дешевизной самого процесса.

Основная часть советов по установке межкомнатных дверей сводится к точности разметок и правильной подборке материала. Как уже упоминалось, современные петли для дверей без врезки стали заслуженно популярными ввиду обладания многими полезными характеристиками. В какой-то степени их можно назвать незаменимыми. При том, что все вышеописанные преимущества петель без врезки говорят сами за себя, стоит напомнить о некоторых нюансах их установки.

В случае неплотного прилегания внешней пластины к торцу двери нужно подложить под «крыло» полоску картона. В данном случае это необходимо, иначе вся конструкция со временем потеряет свою геометрию. Эффективно сочетаются дверные петли для межкомнатных дверей без врезки с легкими ламинированными и обработанными шпоном изделиями. В данном случае процесс крепления таких экземпляров максимально безопасен для их поверхности. Внешний вид дверей, установленных на петли накладные без врезки, ничуть не страдает. К тому же, качество их последующей эксплуатации остается превосходным.

Накладная петля без врезки относится к категории крепежной фурнитуры, соединяющей дверное полотно и коробку. Вне зависимости от их назначения, форм и расцветок, изделия объединены одинаковым способом монтажа, не требующим предварительной подготовки двери и дверной коробки.

Разновидности накладных петель

Дверные петли без врезки имеют схожую конструкцию, однако принципиально различаются по назначению (уличные петли, межкомнатные, ) и типу установки (угловые, карточные).

По назначению

В зависимости от того, где, на улице или в помещении, размещена дверь, петли могут быть уличными и межкомнатными. Такая классификация не является строгой.

Каждый вид имеет свои особенности:

По типу установки

По типу установки накладные петли могут быть угловыми и карточными. Их особенности заключаются в следующем:

Карточные петли . Это классические петли, состоящие из двух крыльев (карт), размещенных на общем шарнире. Крепеж бывает левым, правым либо универсальным. Форма карточных петель бывает стандартной, а также фигурной. Среди фигурных петель распространены так называемые петли-бабочки, представляющие собой две карты, причем одна вырезана из другой. При закрытии двери одна карта вкладывается в другую. Именно поэтому данный вид не требует врезки при монтаже.
Угловые петли . Являются разновидностью карточных петель. От классической конструкции отличаются тем, что их карты согнуты под углом. Используются на дверях с притвором. Обычно такие модели требуют врезки, поэтому мы не будем на них останавливаться.

Особенности выбора неврезных петель

Отправляясь в магазин, следует заранее уточнить вес двери, так как именно от него зависят характеристики петель и их количество. Нужно знать, что производители обычно составляют собственные рекомендации по подбору петель в зависимости от веса дверей. Количество петель можно определить по приведенной ниже схеме.

Пояснения к схеме:

1 вариант: стандартная дверь крепится на трех петлях (1 снизу, 2 сверху).
2 вариант: легкая дверь крепится на трех петлях (на одинаковом расстоянии друг от друга).
3 вариант: тяжелая дверь крепится на 4 петлях (2 сверху и 2 снизу).
4 вариант: высокая дверь крепится на 4 петлях (на одинаковом расстоянии друг от друга).
5 вариант: классическое расположение петель.

График демонстрирует, какой ширины и какого веса дверь может быть размещена на 2 петлях.

Кроме количества петель и эстетических качеств, при выборе петель необходимо обратить внимание на такие параметры:

Важно определиться и с тем, какими они должны быть: левыми, правыми или универсальными. Универсальная петля может быть установлена как с левой, так и с правой стороны, в то время как левая — только с левой, а правая — с правой.
Петли для дверей обычно изготавливаются из стали, латуни, нержавеющей стали. Стальные петли наиболее доступны по стоимости, однако декоративное покрытие, нанесенное на них, быстро стирается. К недостаткам относится еще и то, что они чувствительны к влажности. Петли из нержавеющей стали более прочные. Им не страшна влажность и критические температуры, однако они могут быть лишь одной расцветки — стальной.

Следует помнить и том, что чем массивнее дверь, тем толще должны быть петли. Стандартная ширина составляет около 2,5 мм (подходят для межкомнатных дверей), однако они могут быть тоньше (для мебели) и толще (для уличных дверей).
При покупке петель для дверей входного типа предпочтение следует отдавать тем, что снабжены специальным противосъемным колпачком, который является защитой от несанкционированного снятия двери.

Установка простых петель

Установка неврезных петель обычно не представляет сложностей даже для новичков. Представленная ниже инструкция описывает процесс установки деревянных дверей на .

Этапы установки:

Выполнить разметку для обозначения мест крепления на дверном косяке. Принято отступать на 25 см сверху и снизу.

Комплектация межкомнатных дверей не обходится без соответствующей фурнитуры. Наряду с ручками, цепочками, глазками и различными вставками изготовители прилагают к наборам петли. Пожалуй, это главный элемент дверного комплекта, от которого зависит качество фиксации полотна в проеме. Обычно используются традиционные модели петель, устройство которых предполагает врезку в массив — для этого формируется специальный паз.

Развитие технологических способов изготовления и монтажа дверей привело к разработке петли «бабочка», которая не требует врезки. Новая фурнитура имеет и другие принципиальные отличия, которые характеризуются как плюсами, так и минусами. Правильная установка позволит сохранить достоинства и минимизировать недостатки готовой дверной конструкции.

Особенности конструкции

Главным отличием петель-бабочек, которое влияет и на особенности монтажа с дальнейшей эксплуатацией, является прилегание к дверной поверхности. Такая фурнитура не требует создания пазов для вставки — петельная карта накладывается на поверхность и также закручивается. Стороны крепления устроены так, что одна часть при закрытии дверей встраивается в другую, чем и обусловлено название «бабочка». Количество саморезов различно в зависимости от комплекта, но в среднем соответствует классическим наборам врезных петель.

Процесс монтажа

Чтобы понять, как установить петлю-бабочку правильно, необходимо подробнее рассмотреть ее конструкцию. Технология установки накладных моделей, как и отмечалось выше, обусловлена спецификой их работы. Отсутствие необходимости формирования пазов является весомым преимуществом таких петель, в остальном же ход монтажа соответствует обычной методике.

Сначала размечается местоположение петель. Желательно их прикладывать внутренней стороной, после чего фиксировать точки сверления. Промежуток от краев полотна должен составлять не меньше 200 мм — среднестатистический отступ не только для петли «бабочка», но и для обычных версий данной фурнитуры. Затем делаются аккуратные отверстия для саморезов, которые обычно поставляются в комплекте с петлями. Финальным штрихом станет непосредственное прикручивание сторон «бабочки» к и полотну.

Нюансы установки

Внешняя легкость процесса установки и в особенности отсутствие необходимости создания ниш в массиве многих подкупает. Но все преимущества, которыми обладают «бабочка», на этом и заканчиваются. Лишь после установки можно оценить, насколько неоднозначна такая фурнитура.

Дело в том, что получить надлежащий эффект от использования петель без врезки можно только при условии безукоризненной установки. По сравнению с традиционными моделями, «бабочки» не предоставляют широкого поля для доработки. Во-первых, стороны должны идеально складываться, иначе образуется неровность — дверь будет пружинить или, как минимум, неплотно прилегать. Во-вторых, придется смириться с небольшим зазором, который, естественно, образуется от выпяченных петельных карт. И еще один неприятный момент, который также характеризует дверные петли «бабочка» и конструкцию без врезки как таковую, — это невозможность снятия без выкручивания шурупов.

Как устранить ошибки?

Избавиться от всех перечисленных последствий применения столь оригинальных петель невозможно, однако минимизировать их влияние на удобство в эксплуатации можно. Среди важнейших задач, которые решают мастера в ходе установки петель-бабочек, является обеспечение равномерности при схождении карт. Обычно нестыковки ликвидируются путем создания подкладок. Для этого используется картон, тонкие щепки, бумага и подобный материал — подкладывать необходимо в части, противоположной стороне, которая не накладывается.

Кроме этого, «бабочка», в силу конструкционных особенностей, не обеспечивают высокую степень надежности. Конечно, все зависит от изделия, но петлям врезного типа они значительно проигрывают. Поэтому важно максимально качественно выполнить саму фиксацию шурупами — отсутствие выглядывающих шляпок и наклонов при врезке отразится в надежности.

Еще одной сомнительной особенностью является расположение саморезов на карте. На одной стороне они располагаются тесно, а на другой — поодаль друг от друга. Конфигурацию нельзя исправить, но можно исключить вероятность повреждения двери, на которую планируется крепить петли «бабочка». Установка выполняется на твердых и надежных участках — то есть подходящих для закручивания.

Для каких дверей подходят?

Определить сегмент оптимально подходящих дверей под конструкцию петель-бабочек можно исходя из прочности крепления. Данный нюанс уже был рассмотрен, и вполне закономерно, что дополнять такими системами тяжелые модели нежелательно. Все-таки операция внедрения в массив добавляет надежности креплению, в то время как наружная фиксация без страховки кажется весьма рискованной при монтаже 40-киллограмового полотна.

И напротив, дверные петли «бабочка», установка которых осуществляется максимально гладко и чисто, идеально подходят для легких дверей, не предполагающих особых усилий в монтаже. В частности, представители шпонированной категории сочетаются с «бабочками» не только технически, но и визуально. Модели, изготовленные из массива, рекомендуется оснащать врезной фурнитурой — сложность установки компенсируется их надежностью.

Декоративный эффект

Накладная система крепления петли «бабочка» обусловлена и эстетическими соображениями. Какой бы аккуратной ни была врезка, мастер не сможет в той же мере сохранить целостность и декоративную завершенность двери. Обойдя все сложности установки таких петель, можно достичь непревзойденного результата. Поскольку нет потребности вмешиваться в капризную ламинированную поверхность, двери с петлями-бабочками стоит рассматривать как оптимальный вариант для гостиных, спален, кабинетов и других помещений, где важна стилистическая гармония.

Итог

Сложно назвать наилучшим выбором для дилетантов и новичков, которые могут рассчитывать на простой монтаж без создания врезки. Некоторые риски исключаются, но возникают другие. Тем не менее — при условии строгой разметки и выверенного схождения карт — петли «бабочка» обеспечат результат в виде эстетичных межкомнатных дверей с оригинальной конфигурацией крепления.

Напоследок стоит обратиться к врезным моделям, которые все же остаются наиболее востребованным решением для фиксации дверей. Этот выбор стоит делать, если нужна прочная и надежная конструкция, правда, придется пожертвовать декоративностью. Все же топорный принцип внедрения таких петель несравним с деликатной накладкой без повреждения древесины.

Как установить петли без врезки на двери (накладные петли без врезки)

Содержание статьи Свернуть

Процесс установки межкомнатных дверей – это ответственная работа, которую лучше доверить профессиональным монтажникам, активно предлагающим свои услуги практически в каждом регионе нашей страны. При врезке замков и петель требуется специальный электроинструмент – фрезер и значительной опыт в выполнении таких монтажных процессов. В случае, если подобной возможности нет, и работу приходится выполнять своими руками, домашнему мастеру рекомендуется применять накладные петли без врезки.

Накладные петли на межкомнатной двери в квартире

Что такое накладные петли-«бабочки»

Накладные петли-«бабочки» – это такие металлические изделия для фиксации межкомнатных дверных полотен к коробке, которые не требуют выборки пазов фрезером или стамеской при их монтаже. Подобные конструкции широко применяются для лёгких дверных полотен из МДФ с сотовыми заполнителями. Масса изделий не должна превышать 20-30 кг.

Конструкция накладных петель

Подвесы для дверных полотен, которые не требуют врезки, отличаются наличием следующих конструктивных особенностей:

Выполняются из легированной стали, нержавейки или латуни с заниженными деформативными свойствами и повышенной коррозионной стойкостью.
Качественные изделия обрабатываются гальваническим покрытием, краской по металлу, порошковыми пигментами с последующей температурной обработкой или другими специализированными составами.
Вне зависимости от отсутствия углубления, при закрывании, данные петли обеспечивают плотное прилегание торца дверного полотна к коробке с формированием стандартного стыка. Это достигается за счёт особой прорези на одной из пластин, которая точно повторяет конфигурацию ответного элемента.

Латунные накладные подвесы

При покупке таких петель, рекомендуется уделять повышенное внимание качеству и толщине металла, а также наличию лакокрасочного покрытия, которое существенно увеличивает их долговечность.

Базовые габариты петель-«бабочек»

Накладные петли-«бабочки» относятся к товарам эконом-класса, и каждый производитель при их поставке на рынок ориентируется на широкие массы. В связи с этим, согласно международным стандартам, такие изделие подразделяются на 2 базовые категории:

Петлевые подвесы, предназначенные для монтажа дверей с массой до 30 кг – габарит составляет 100 х 75 х 2,5 мм.
Если масса дверного плотна превышает указанные значения и достигает 40 – 50 кг, то для таких конструкций рекомендуется приобрести усиленные подвесы с габаритами 125 х 75 х 2,5 мм. Данные изделия отличаются наличием большего количества отверстий и расширенную площадь контакта, что значительно увеличивает их несущую способность.

Петли-бабочки с габаритом 125 х 75 х 2,5 мм

Следует учесть, что многие компании прибегают к некоторым простым хитростям. Если потребитель видит, что петли одной и той же марки имеют разные габариты, но, в то же время, на них размечено одинаковое количество отверстий, переплачивать за большой габарит не нужно.

Преимущества и недостатки накладных петель

Накладные петли широко применяются для установки межкомнатных дверей, благодаря наличию множества неоспоримых преимуществ:

Невысокая розничная стоимость изделий, благодаря небольшому количеству металла.
Простота монтажа – не требуется использование специального фрезера.
Учитывая, что такие петли монтируются преимущественно в недорогие двери с сотовым наполнителем, либо из массива сосны, подвесы можно зафиксировать простой отверткой.

Затяжка саморезов на петле

Данные изделия выполняются в универсальном варианте, не разделяются на правые или левые.
При нормальной эксплуатации таких петель, производитель гарантирует продолжительность их использования не менее 7 – 10 лет, без необходимости замены.
В продаже также встречается особая категория накладных петель, выполненных с изгибами опорной пластины. Такие изделия идеально подходят при монтаже дверей с притворами.

В то же время, такие изделия имеют несколько важных недостатков:

Как правило, отличаются малой грузоподъёмностью. Рекомендуются к применению на дверных полотнах с массой до 30 кг.

Лёгкое дверное полотно

Чтобы демонтировать дверное полотно, придётся выкрутить все саморезы на одной из пластин, так как подвесы не снабжаются съёмным шарнирным стержнем.
Учитывая слабый материал облегчённых полотен, саморезы могут разбалтываться со временем, что вызывает перекос двери.
Перед установкой таких подвесов, потребуется тщательная подготовка торца двери, так как даже малейшая неровность может вызвать неплотное прилегание, что значительно затруднит эксплуатацию.
Для монтажа дверного полотна, потребуется удерживание его на весу, либо использование проставочных пластин нужной толщины.
Многим потребителям не нравится внешний вид накладной петли. В открытом положении, большая пластина смотрится как рамка, через которую видна часть материала полотна, в то время, как малая деталь имеет незначительные габариты и не внушает доверия.

Накладные подвесы в открытом состоянии

Практически все минусы носят субъективный характер и не сказываются на потребительском спросе.

Какие инструменты необходимы для установки накладных петель

Для монтажа накладных петель на межкомнатные двери, домашнему мастеру потребуется следующий набор простых инструментов:

Рулетка, линейка со стальными полотном, столярный уголок, простой карандаш – для нанесения разметки в местах монтажа подвесов.
Шило или острый гвоздь для предварительной разметки отверстий под саморезы строго в нужном месте.
Шуруповёрт с набором бит для фиксации петель.
Шлицевая или крестовая отвёртка для ручной затяжки саморезов.

Шуруповёрт с набором бит

Все инструменты должны быть высокого качества, заточены, очищены от грязи и готовы к работе.

Пошаговая инструкция по фиксации накладных петель

Для монтажа накладных петель на межкомнатную дверь своими руками, домашнему мастеру потребуется строгое выполнение всех шагов следующей технологической карты:

Полотно фиксируется струбцинами в статическом положении.
Как правило, на само дверное полотно монтируется меньшая пластина накладной петли.

Разметка полотна двери

Место монтажа размечается, относительно торцевых кромок двери.
Пластина подвеса используется как шаблон – стальная деталь прикладывается к намеченной риске и аккуратно обводится по всему периметру, а также в местах расположения отверстий под саморезы.
Пластина петли аккуратно убирается в сторону.
В местах разметки отверстий под саморезы делаются пилотные отверстия шилом или гвоздём, строго по их центральной оси.
Петля снова прикладывается к торцу двери.
Мастер последовательно затягивает все саморезы шуруповёртом, выставленным на среднее усилие.
По завершении фиксации подвеса, необходимо подтянуть до упора каждый метиз с помощью ручной отвёртки.
Дверь со смонтированными петлями подносится к коробке, фиксируется на проставки с формированием нужного зазора.
Мастер полностью повторяет процедуру по разметке отверстий под ответную пластину на вертикальном откосе коробки.
Петли фиксируется к материалу коробки и затягиваются шуруповёртом.

Монтаж петель-«бабочек»

Сразу после установки двери, рекомендуется проверить её открывание и закрывание. При выявлении перекоса, рекомендуется немедленно произвести корректировку положения полотна или и петель, чтобы избежать негативных последствий.

Возможные ошибки при монтаже накладных петель-«бабочек» и способы их устранения

При самостоятельной установке накладных петель-«бабочек», новички могут столкнуться с рядом серьёзных проблем, которые приводят к негативным последствиям, вплоть до полной замены дверного полотна. Чтобы исключить эти ошибки, эксперты советуют придерживаться ряда рекомендаций:

Неплотное прилегание пластин петель с последующим расшатыванием механизмов и перекосом двери. До выполнения замеров, нанесения разметки и фиксации изделий, необходимо тщательно проконтролировать плотность прилегания стальной пластины и, при необходимости, выровнять плоскость монтажа.
Если дверь невозможно выровнять в месте прилегания пластины, рекомендуется использовать деревянные клинья, спички или другие подручные материалы для устранения дефекта.
Следует учесть, что многие скрытые петли продаются уже с готовым комплектом проставочных элементов, с помощью которого можно обеспечить их плотное прилегание к торцу полотна.
Саморезы прокручиваются при фиксации – такая проблема часто возникает, если петля монтируется в полотно эконом-класса с тонкой стенкой и сотовым наполнителем. Чтобы исключить подобные проблемы, рекомендуется сразу использовать саморез с максимальным диаметром резьбы и её острой кромкой.
При завинчивании самореза также важно контролировать усилие затяжки, так как всегда существует риск срыва резьбы.
Через несколько месяцев интенсивного использования, полотно провисает из-за разбалтывания саморезов. При возникновении такой проблемы, рекомендуется сразу приподнять полотно и попытаться закрутить все метизы до упора вручную. Если это не помогает, каждый саморез меняется на более длинный с другим шагом резьбы.

Провисание полотна двери

Если дверь просела из-за вырыва резьбы в структуре материала полотна, рекомендуется приготовить специальный состав – клей ПВА с древесными опилками, которым аккуратно наполняются отверстия под саморезы. После полимеризации материала, необходимо вкрутить саморезы заново, что гарантирует их прочность и надёжную фиксацию петли.

Качественно смонтированная межкомнатная дверь с петлями-«бабочками»

При точном следовании перечисленным выше советам профессионалов, установленная накладная петля будет эксплуатироваться не менее, чем само дверное полотно, без необходимости проведения капитального ремонта или замены.

Установка неврезных петель | Woodsmith

URL:

https://www.woodsmith.com/article/installing-non-mortise-hinges/

Отправить страницу:

Автор: Фил Хубер

Неврезные петли — отличный выбор для установки двери. Изучите простые шаги к идеальным результатам.

Установка петель для крепления двери к проекту — задача, к которой я подходил с опаской. Окончательная установка может улучшить внешний вид проекта или разрушить его. Для меня идеальное расположение и вырезание пазов для петель может быть утомительным процессом, в котором нет права на ошибку.

Без пазов. Для решения этой проблемы часто обращаюсь к безврезным петлям. Конечно, вам не придется вырезать пазы, но все же есть несколько хитростей, чтобы установка выглядела правильно.

Прежде чем углубляться в детали процесса установки, важно понять, что такое безврезная петля и как она работает. Что такое безврезная петля? Когда дело доходит до безрезных петель, вы найдете множество вариантов на выбор. Но стоит покупать качественные петли, подобные этим, у Horton Brasses. Жесткие допуски при производстве исключают люфт и приводят к плавному качанию дверей.

Вместо одинаковых по размеру лепестков шарнира имеется небольшой внутренний лист, который «гнездится» внутри широкого внешнего листа. Неврезные петли Horton Brasses рассчитаны на зазор 3/32 дюйма — стандарт для изысканной мебели. Вложение каждого листа вместе создает тонкий профиль. Это то, что позволяет обойтись без вырезания пазов. На самом деле, он обеспечивает идеальный зазор (около 1⁄16 дюйма) в месте, где дверь соприкасается со шкафом. Такое вложение приводит к смещению корпуса петли в одну сторону. Это смещение является ключом к быстрой установке петли.

УСТАНОВКА ПЕТЛИ

Описанный ниже процесс установки петли без врезки относится к типичной установке, когда дверь вставляется в стандартный шкаф.

Начало работы. Первое, что вам нужно сделать, это создать небольшой задний скос на стороне петель двери. Это создает пространство для локтя, необходимое для того, чтобы дверь закрывалась и оставалась закрытой без заедания петли. Вы можете сделать это на настольной пиле, наклонив лезвие всего на пару градусов.

Еще один отличный вариант — использовать ручной рубанок для формирования фаски. Сделайте это после того, как дверь будет приспособлена к ее открытию. Опять же, многого не нужно.

Поскольку пазов для выравнивания двери и корпуса нет, вам понадобится другой метод. И вот тут петля вступает в процесс установки.

Расположение шарнира. Первым делом нужно найти петлю сбоку шкафа. Для этого плотно прижмите ствол петли к краю. Нет определенного правила относительно того, где крепить петлю на двери или шкафу. Я делаю разметку, исходя из размера петли и общего вида.

После того, как вы нашли петлю, просверлите отверстия для крепежных винтов во внешней створке. Когда отверстия готовы, вы можете приступить к установке винтов.

Перенести местоположение. Теперь вы готовы установить дверь в проем. Чтобы создать соответствующий ровный зазор в нижней части двери, используйте еще одну петлю в качестве прокладки. Затем, установив дверь, отметьте положение петли на двери.

Сверление двери. Следующим шагом будет поиск отверстий под петлю в двери. Для этого снимите дверь и снимите петлю со шкафа. Затем вы можете использовать его в качестве шаблона для определения местоположения и сверления отверстий для винтов на задней стороне листа.

Хитрость здесь заключается в том, чтобы перевернуть петлю и использовать цилиндр в качестве ориентира, чтобы точно установить петлю, как вы это сделали в случае. Перевернув таким образом петлю и выровняв ее по нанесенным ранее отметкам, просверлите направляющие отверстия для винтов.

Теперь все, что вам нужно сделать, это перевернуть петлю и прикрепить ее к двери в правильном положении. После того, как вы установили обе петли на дверь, вы можете установить дверь в шкафу.

Петли без врезки — удобное решение каверзной проблемы. Они выглядят великолепно. И, как вы можете видеть здесь, конструкция петли делает установку быстрой и легкой.

Опубликовано: 31 июля 2020 г.

Отправить страницу:

Темы: рекламный контент

Ах, будь ты проклят, худые неврезные петли! Помощь!!

Арррррр!!!!!!!!!!

Предыстория: вот уже 2 года мы реставрируем (а не ремонтируем) нашу кухню 1929 года. Мы, наконец, НАКОНЕЦ почти готовы красить шкафы (после 2 недель подготовительных работ, а сейчас я крашу только 1/2 кухни).

В прошлом году я пытался восстановить оригинальные петли. Они были покрыты несколькими слоями краски и оказались неврезной петлей из плакированной стали низкого качества. Покрытие слезло вместе с краской. Они были ржавые под краской. И многие шаровые наконечники были сломаны. Тааак, я сдался и с неохотой заказал около 16 пар неврезных петель у Horton Brasses.

Наконец-то мы пытаемся их установить. Какой кошмар! Я не понимаю, почему неврезные петли рекламируются как простые в установке.

Основная проблема: новые петли намного уже (спереди назад), чем мои старые петли. Чтобы встроенная дверца шкафа закрывалась полностью, петля должна выступать примерно на 1/8 (может быть, чуть меньше). Так были сделаны все старые петли — немного выступая.

Но новые петли настолько узкие, что не могут выступать наружу. Если они это сделают, отверстия для винтов будут смехотворно близки к краю двери, а также к лицевой раме.

Я спросил об этом очень хорошего человека в Horton Brasses, и он сказал, что обычно двери с такими петлями имеют скошенную заднюю часть. Он сказал, что не слышал о том, чтобы их торчали наружу, но, если подумать, это тоже сработает. Если петли достаточно широкие.

Арррррррр! Хотелось бы, чтобы на сайте было сказано что-то о скашивании спины. Действительно ли большинство домашних мастеров, которые делают свои собственные петли, имеют задние скошенные двери? Никогда раньше не видел задней двери со скошенной кромкой.

Хорошо, мой выбор, теперь, когда я потратил все эти деньги на все эти петли:

1. Установите петлю аккуратно, без выступающих частей. Если мы это сделаем, двери не закроются полностью сами по себе. Они открываются. Однако у нас есть замки для шкафов, которые будут удерживать двери закрытыми. Я предполагаю, что это увеличивает нагрузку на шарнир, но является ли это проблемой? Муж не хочет этого делать, потому что это неэлегантно, и он думает, что это похоже на халтуру.
