Конек для крыши из металлочерепицы: крепление, установка, размеры

Кровля, покрытая металлочерепицей – это довольно распространенный вариант в современном частном строительстве. Ведь этот материал отличается долговечностью, привлекательным дизайном, доступной ценой, высокой надежностью и легкостью монтажа. Такие качества делают листовую металлическую черепицу практически основным типом покрытия, которое сегодня выбирают для настила на промышленные объекты, частные особняки, для покрытия крыш на гаражах, а также на многих других хозяйственных и жилых постройках. Однако, помимо самой черепицы, пользователи должны приобрести для монтажа ряд комплектующих, позволяющих не просто придать крыше завершенный презентабельный вид, но и сделать ее более стойкой к погодным явлениям, намного долговечней либо максимально функциональной. Именно к таким элементам можно отнести кровельный конек, то есть завершающую часть всей кровельной системы. Конек для крыши из металлочерепицы бывает нескольких видов, отличаемых по конфигурации и варианту крепления. Стоит подробно рассмотреть, какие бывают коньковые элементы и от чего зависит выбор конкретного изделия.

Разновидности кровельного конька

Коньком в конструкции кровельной системы называют горизонтальный элемент, расположенный на верхнем стыке двух соседних скатов крыши. При этом он может быть частью стропильной системы, но также и в виде отдельного доборного элемента. Стоит иметь в виду, что подобная часть имеется далеко не на всех кровлях. Например, для крыш такого типа, как куполообразные, шатровые или луковичные кровельный конек не требуется, так как скаты в этом случае соединяются в единой верхней точке, а не по прямой линии. Также важно знать, что в зависимости от вида крыши может отличаться необходимое количество коньков. В частности, для двускатной кровли достаточно всего одного такого элемента, а для кровельных систем более сложной конструкции уже потребуется от двух и более изделий.

Изготавливается конёк для металлочерепицы из того же материала, что и само кровельное покрытие. Это тонколистовой металл, покрытый слоем полимера. Стоит подбирать данный доборный элемент с характеристиками, идентичными основному настилу. Во многом именно конек обеспечивает кровлям из металлочерепицы подходящие условия эксплуатации, так как позволяет организовать полноценную вентиляцию, то есть через образующийся канал из подкровельного пространства выходит влажный воздух, но при этом уличная пыль, крупный мусор, осадки, насекомые попасть внутрь не могут. Современный строительный рынок предлагает большое разнообразие моделей конька, отличаемых по форме и функциональности. Наиболее популярными считаются следующие разновидности:

  • простой или угловой, то есть в форме открытого треугольника;
  • полукруглый;
  • рельефный;
  • конусный;
  • ребровой;
  • плоский или П-образный.

Каждая разновидность имеет свои особенности, поэтому прежде чем выбрать конкретный вариант, стоит подробно рассмотреть все виды кровельных коньков. Наиболее популярными являются такие виды, как треугольный, плоский и полукруглый.

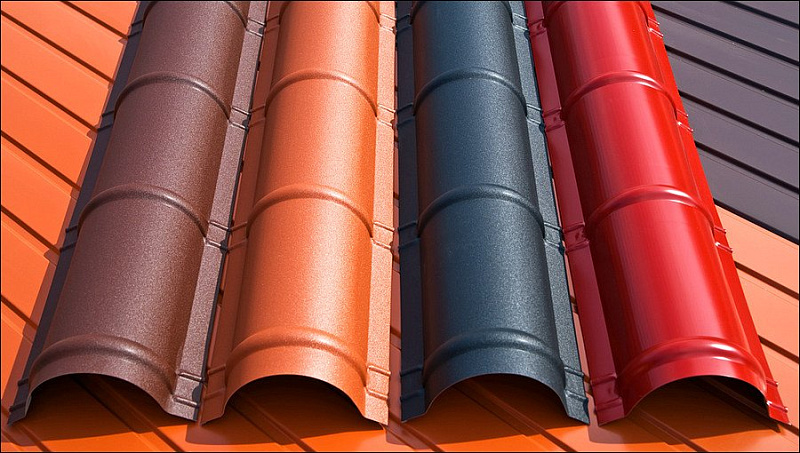

Характеристики полукруглого конька

Особенность конька такого типа в том, что он отлично дополняет крышу из металлочерепицы, делая ее практически идентичной с кровлей, выполненной на основе натуральной черепицы. Конек полукруглый для металлочерепицы закрепляется в верхней точке, на месте соединения двух противоположных скатов. Чтобы предотвратить попадание мусора или осадков с торцовой части предусмотрены специальные заглушки. Наиболее часто изделие такого типа монтируют на вальмовые кровли, на которых места соединения скатов хорошо просматриваются с земли. То есть в данном случае конек является не просто соединительным и защитным элементов для скатов, но также выполняет декоративную функцию. Стандартная длина элемента равна 2 м. Выбирая такую продукцию, пользователи должны знать, что полукруглый конек металлочерепицы будет иметь большую стоимость, чем другие аналоги. Это связано с тем, что для его изготовления требуется больше металла, при этом сам конек считается наиболее прочным и надежным.

Чтобы цвет конькового элемента соответствовал тону кровельного покрытия, рекомендуется заказывать планку вместе с металлочерепицей в одной фирме.

Плоский или П-образный конек

Может быть использован для кровельных систем самого разного типа. Стоимость его несколько меньше, чем полукруглого изделия, так как плоский или, как его еще называют, фигурный конек проще изготавливать и материала для него требуется меньше. Также стоит иметь в виду, что такой конек для металлочерепицы не оснащается заглушками, то есть в них нет необходимости.

Треугольный кровельный конек

Наиболее простой вариант конька, внешне выглядит, как ветровая планка для металлочерепицы, согнутая под углом 90 градусов. Стандартная высота каждой стороны составляет 160-200 мм, а длина варьируется от 1,6 до 2 м. Изделие отличается малой стоимостью, но при этом и низкой декоративностью. Чаще всего, монтируется на кровли простой конфигурации.

Как правило, при покупке коньковой планки, пользователи также приобретают и все необходимые комплектующие. В стандартный комплект входят крепежные элементы, уплотнительные шайбы, заглушки и так далее, конкретный набор может отличаться в зависимости от вида конька. В том случае, если производитель не предоставляет конек и крепежи в одном комплекте, необходимо подбирать детали того типа, что кровельное покрытие и сам конек. Однако, помимо перечисленных комплектующих, также стоит позаботиться о приобретении такой продукции, как уплотнитель. О том, как крепить конек на металлочерепицу следует поговорить более детально и, прежде всего, важно разобраться, какие бывают уплотнили и как их выбирать.

Уплотнители для кровельного конька

Коньковый уплотнитель – это ленточное изделие, которое устанавливается под коньковую планку и предотвращает проникновение в подкровельное пространство влаги, пыли или насекомых. Так как этот элемент должен выполнять защитные функции на протяжении многих лет и при самых различных условиях, то выбирать его стоит максимально ответственно. Коньковый уплотнитель должен иметь высокое качество, а также и подходящую конфигурацию для конкретного конька. Сегодня на рынке представлены три основные разновидности специальных уплотнителей:

  • универсальный;
  • профильный;
  • саморасширяющийся.

Как можно понять из названий – универсальная продукция подходит для коньков любой конфигурации. Изготавливается продукция на основе полиуретановой пленки и имеет самоклеящееся основание, то есть для его монтажа потребуется только снять защитный слой и плотно прижать уплотнитель к месту установки. Особенность изделия еще и в том, что он не поддерживает горение и крепить его можно практически к любому основанию. Основное назначение универсального уплотнителя – это выполнять роль фильтра от мусора, насекомых и пыли.

Профильные уплотнители выполняются из вспененного полиэтилена. Главная их особенность в том, что они разрабатываются под конкретный профиль металлочерепицы, то есть для каждой разновидности волны, выпускается свой уплотнитель, который не подойдет для металлочерепицы с другим профилем. Поэтому при покупке важно обратить внимание именно на данный момент. В целом же такой уплотнитель отлично справляется с функцией защиты подкровельного пространства от влаги, при этом он пропускает воздух, а значит может стать одним из элементов вентиляционной системы.

Саморасширяющиеся уплотнители производятся на основе пенополиуретана, пропитанного акрилом либо другим видом полимеров. Особенность изделия в том, что после установки подконьковая лента увеличивается в размере, закрывая собой все имеющиеся пустоты. Такое свойство позволяет надежно загерметизировать все щели между коньковой планкой и покрытием на основе металлочерепицы, в результате чего образуется надежная защита от осадков, пыли, мусора, насекомых и так далее.

Все виды уплотнителей надежно герметизируют зазор между коньком и покрытием, за счет чего кровельное пространство защищено от влаги и пыли, но при этом воздух сквозь материал уплотнителя также проходит довольно легко. Стоит отметить, что какой бы вариант уплотнительной продукции не выбрал пользователь, монтируется она довольно просто. Однако, в зависимости от материала производства изделия могут отличаться по цене, а также сроку эксплуатации, читайте дополнительную информацию в материале: уплотнитель для металлочерепицы. Чтобы закрепить конек для металлочерепицы по всем правилам следует, прежде всего, произвести расчет коньковой планки.

Расчет кровельного конька и его монтаж

Произвести расчет высоты конька для дома можно по формуле H=0,5×B×K, которая включает в себя такие параметры, как В – ширина дома и К – коэффициент, зависящий от угла наклона скатов для металлочерепицы. Конкретное значение коэффициента следует вычислять по специальной таблице. Например, при наклоне в 5 градусов, данный коэффициент будет составлять 0,08, а при наклоне в 45 градусов коэффициент составит 1. То есть расчет для дома, ширина которого 6 м, а планируемый угол наклона скатов 35 градусов, будет выглядеть следующим образом: Н=0,5х6х0,79. В этом случае высота конька будет равна 2,37 м. Для расчета количества коньковых планок следует применять формулу N=L

с÷(Lп – 10), где Lс – это длина ската, а Lп - это длина планки. Цифра обозначает размер нахлеста в мм, как правило, именно 10 мм оптимально для установки, но также можно производить монтаж с нахлестом от 5 мм. Стоит знать, что при выборе коньковой планки, желательно выбирать изделие, ширина верхней части которого составляет не менее 15 см, так как с меньшим параметром, конек не будет эффективно справляться с функцией защиты от осадков.

Чтобы безопасно устанавливать конек, рекомендуется производить процедуру вдвоем, а также использовать страховочные средства. Последовательность монтажа будет следующей:

  • проверяется ровность с помощью уровня верхней линии примыкания скатов;
  • устанавливается уплотнитель;

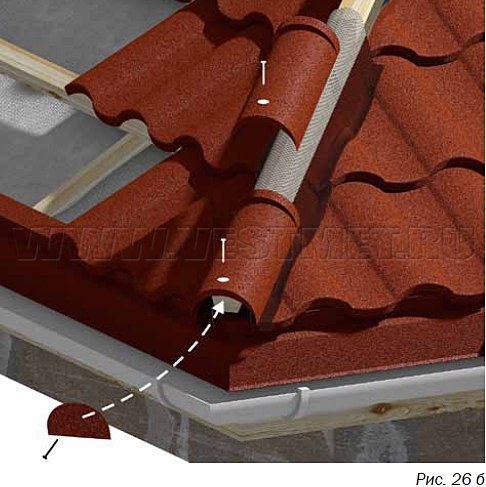

  • в случае выбора полукруглого конька фиксируются заглушки с торцов коньковой планки;
  • с торцевой части конька начинается фиксация к кровле на специальные саморезы с уплотнителями для металлочерепицы;
  • следует избегать перекосов или неровностей, то есть проверять уровень установки конька.

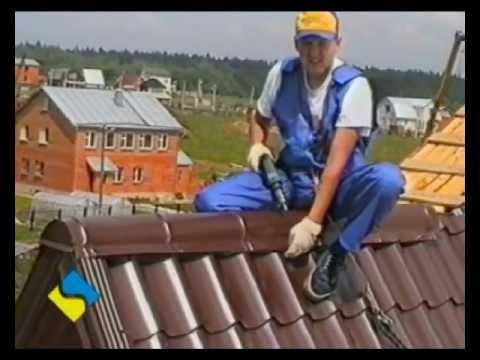

Видео по теме:

Подводя итог, можно отметить, что монтировать конек на металлочерепицу довольно просто своими руками. Однако, произвести такую процедуру следует по всем правилам с соблюдением техники безопасности. Если коньковая планка будет установлена согласно предписанным технологиям, то прослужить она сможет довольно длительный период и на протяжении всего срока надежно защищать кровлю и подкровельное пространство от дождевых осадков, задувания снега, пыли и мусора.

Посмотрите еще статьи:

Монтаж конька на металлочерепицу — устанавливаем правильноСтройкод

Конёк для металлочерепицы – важный элемент декора, имеющий незаменимую практическую ценность: предохранение кровли и материала под ней от осадков, термоизоляция и вентиляция крыши. Также этим термином называют деревянный брус, скрепляющий скаты на стыке. Однако, сегодня мы рассмотрим первый вариант – покрытие для устранения зазора между металлочерепицами. Монтаж любого конька на металлочерепицу – едва ли не конечный этап в строительстве крыши. Но при этом достаточно ответственный, ведь от правильной установки зависит сохранность всей крыши.

Основные разновидности конька

Чтобы понять, как крепить конек на металлочерепицу, следует рассмотреть существующие разновидности, соответствующие типам самих крыш.

  1. Прямой (прямоугольный). Планки для этого типа проще установить, они значительно дешевле вариантов ниже, однако, сильно уступают им в эстетике. Предпочтительны для простых двухскатных и вальмовых крыш. Прямой конёк требует подкладку-уплотнитель, чтобы не терять своих термоизоляционных свойств. Несколько ограничен в дополнительных возможностях самими производителями. Различают простой и фигурный прямой конёк.
  2. Полукруглый. Практически универсальный. Кроме интересного внешнего вида, отличается лишь установкой специальных заглушек, предохраняющих свободное пространство между материалами от грязи, пыли, мелкого мусора.
  3. Врезной и пересечный. Узкоспециализированные материалы для вальмовых и полувальмовых крыш. Первые врезаются в скаты, а вторые располагаются горизонтально и не имеют характерного угла. Часто их геометрию используют для создания слива крыши.
  4. Декоративные модели. Могут быть абсолютно любой формы. Как видно из названия, эти планки не выполняют в полной мере всех строительных нужд. Тем не менее они являются прекрасным архитектурным решением на многих типах зданий.

Основные рекомендации по выбору типа конька

    1. Вентилируемый конёк для металлочерепицы – залог продолжительного срока службы материалов. Из-за разницы температур между пространством под кровельным материалом и внешней средой, конденсат неминуем. Так как основной «скелет» крыши состоит из древесины, то последствия у этого могут стать печальными.

Лучше будет выбрать кровельный материал, конёк и дополнительные металлические части (сливы, планки примыкания, торцевые и карнизные планка, ендову и её накладку) у одного производителя.

  1. Вы наверняка будете уверены в соответствии цветов. К тому же большинство популярных производителей изначально готовят такие строительный «наборы», выдержанные в одном стиле и полностью совместимые друз с другом крепёжными системами.
  2. Отличие полукруглого от прямоугольного по функциональным особенностям несущественны, поэтому нет смысла тратить лишние деньги при отсутствии повышенных требований к внешнему виду дома.
  3. Установка конька на металлочерепицу – процесс не сложный, но очень точный: любой зазор может привести к внеочередным финансовым потерям в будущем.

Дополнительные материалы

Во-первых, нам понадобится уплотнитель, заполняющий всё пустое пространство между планками металлочерепицы и деревянным брусом.

Выделяют три основных типа: универсальный, профильный и саморасширяющийся.

Первый рассчитан на стойкую защиту, достаточную вентиляцию и фильтрацию пыли, мелкого сора, Второй – когда важнее вентиляция, чем защита от влаги. Третий актуален в местностях, где постоянно выпадают осадки. Как правильно выбрать уплотнитель под металлочерепицу? Всё зависит от местности, рекомендаций производителя, а также личных предпочтений. Главное правило – на уплотнителе не стоит экономить.

Во-вторых, коньковая лента – элемент гидроизоляции. Смонтированный конёк каждодневно испытывает перепады температуры и, как следствие, накопление влаги в своей полости.

В-третьих, вентиляционная планка. Основное назначение – создание сквозного пространства для вентиляции крыши.

Этапы монтажа конька на металлочерепицу

Для установки всей кровли из металлочерепицы желательно иметь хотя бы одного помощника, так как работа щепетильная и требует повышенного внимания от строителя.

Перед установкой следует убедиться в ровности (до 2 см) линии на стыке скатов.

Возможные «отклонения от нормы» в разы уменьшат срок службы конька.

  1. Высчитываем нужное количество планок по несложной формуле N=Lс.÷(Lп. – А), где Lс. – длина всех скатов в мм, Lп. – длина одной планки, а А – нахлёст планок на стыках (от 5 до 10). Важно, чтобы длина планки не была меньше 15 см. В противном случае допустить фатальную ошибку и смысла в проведении сложного монтажа не будет.
  2. Укладываем уплотнитель. Не следует трамбовать его, иначе кровля лишиться вентиляции. Также, можем использовать для этих целей обыкновенную стекловату.
  3. Примеряем первую крайнюю планку конька. Устанавливать следует максимально ровно. Как говорится, семь раз отмерь. Далее нужно закрепить конструкцию саморезами с каучуковыми или прорезинеными головками.
  4. С помощью натянутой верёвки вдоль стыка скатов создать горизонтальный уровень, под который и будут равняться все остальные элементы конька.
  5. Продолжаем крепление конька металлочерепицы внахлёст, равняя каждый последующий элемент по бечёвке. Шаг саморезов при закручивании делаем в 5-6 см, чтобы предотвратить «шлёпание» подконьковых элементов в особо ветреную погоду.
  6. В самом конце, в закреплённый материал устанавливаются все идущие в наборе заглушки.
    Качественный монтаж конька металлочерепицы способен продлить срок эксплуатации дома на десяток лет, а, в случае, если планируется жилой чердак или мансардна, защита от проливных дождей – едва ли не главная задача всей крыши.

Монтаж конька на металлочерепицу: как крепить, установка, размер

Монтаж конька на металлочерепицу — это последний этап обустройства двускатной крыши. Из статьи вы узнаете, какие виды коньков бывают, зачем нужна эта деталь и как крепить конек на металлочерепицу.

Виды и назначение кровельных коньков

Функция конька — закрыть зазор между скатами в верхней части кровли и таким образом защитить подкровельное пространство от протечек.

В то же время конек служит элементом вентиляции чердака и кровельного пирога. Конек выполняет и декоративные функции.

Он находится на виду, поэтому чтобы не испортить дизайн всего здания, цвет конька нужно подбирать под металлочерепицу.

Установка конька на металлочерепицу завершает кровельные работы, но первые коньковые элементы закладываются, еще когда на стропила набивают обрешетку.

На этом этапе вдоль верхней части скатов крыши ведется монтаж коньковой доски — она более толстая, чем остальные доски обрешетки.

Коньковые доски располагают по обе стороны будущего конька. Они не соприкасаются друг с другом, потому что не доходят до края стропил сантиметров на пять.

Эта щель нужна для вентиляции. Она входит в «холодный треугольник», из которого состоит система вентиляции кровли.

Устройство конька крыши зависит от его формы. По форме коньковая планка может быть прямой или фигурной (круглой, полукруглой и пр.).

Прямые прилегают к скатам всей поверхностью, а круглые возвышаются над скатами, и их приходится закрывать с торцов конусными или плоскими заглушками.

Конусные заглушки используются только на шатровой кровле. Плоский конек стоит меньше, чем фигурный, к тому же он не нуждается в заглушках, но проигрывает фигурному в дизайне.

Коньковую планку устанавливают в месте смыкания скатов крыши. Обычно планки выполнены из того же материала, что и кровельное покрытие. Конек для крыши из металлочерепицы должен быть металлическим.

По форме он может быть угловым, полукруглым, рельефным, фигурным. В большинстве случаев коньковая планка имеет ширину 250 – 300 мм, ее стандартная длина 2 метра. «Узкий конек» используют при устройстве кровель беседок, шатров, шпилей.

Планка не должна плотно примыкать к кровле, так как из-под нее будет выходить нагретый воздух, скопившийся на чердаке.

При монтаже планок на кровлю под них можно подложить прокладку из негерметичного материала, которая защитит чердак от проникновения птиц и насекомых.

Важно: нельзя заполнять пространство внутри конька монтажной пеной — это нарушает воздухообмен.

Если правильно установить конек, то можно совершенно не беспокоиться о конденсате и протечках. Уровень влажности на чердаке или в открытом пространстве будет соответствовать санитарным нормам.

К планкам могут прилагаться дополнительные комплектующие: фиксатор молниеотвода, вентиляционная лента, аэродинамические элементы.

Правильно смонтированный конек не только защищает чердак от протечек, но и придает всей крыше аккуратный и законченный вид.

Особенности монтажа на металлочерепицу

Металлочерепица — это популярный кровельный материал, выполненный из листов металла, которым на прессе придали форму черепицы. Как правильно закреплять на таком материале вспомогательные детали кровли?

Монтаж на металлочерепицу выполняют с помощью специальных кровельных саморезов. Они отличаются от обычных окрашенной шляпкой.

Саморезы нужно подбирать под цвет металлочерепицы, тогда крыша будет смотреться аккуратно. Еще одно отличие кровельного самореза от обычного — наличие в комплекте уплотнителя (резиновой шайбы).

Схема монтажа

Шайба защищает черепицу от продавливания головкой самореза при затягивании крепежа. Кроме того, резиновые шайбы выполняют функцию герметика. Шайбы должны быть тоже окрашены в цвет кровли.

Устанавливать детали на кровлю из металлочерепицы нужно только качественными саморезами, так как от этого зависит срок службы всего кровельного пирога.

Самые качественные саморезы изготовлены из высокоуглеродистой нержавеющей стали и покрыты цинком. Такие изделия не подвергаются коррозии, а значит, способны долго нести службу под открытым небом.

Очень важно, чтобы установленный на саморезах резиновый уплотнитель тоже был высокого качества.

Дешевая резина быстро растрескивается от перепада температур, ветра и влажности, и за несколько сезонов может рассыпаться, после чего места соединения перестанут быть герметичными, и под кровлю начнет просачиваться влага.

Совет: чтобы проверить качество резинового уплотнителя, зажмите его плоскогубцами — некачественная шайба покроется трещинами.

Саморезы для металлочерепицы имеют самонарезающий наконечник типа «сверло». Хорошо заточенный наконечник гарантирует отсутствие повреждений в защитном покрытии металлочерепицы в месте крепежа.

Крепление конька металлочерепицы осуществляется коньковыми саморезами. Они представляют собой длинные винты длиной 50 и 70 мм.

Закручивать коньковые саморезы удобнее всего шуруповертом с насадкой под шести- или восьмигранную головку.

Монтаж на высоте удобнее вести электроинструментом на аккумуляторах — в этом случае не нужно тянуть на крышу электропровода.

Для монтажа коньков идеально подходят биты с магнитным наконечником — саморез из них не выпадает, что позволяет держать электроинструмент на вытянутой руке.

Совет: чтобы не сорвать резьбу, дрель включают на малые обороты.

Многие производители металлочерепицы поставляют в комплекте к ней и саморезы, в том числе коньковые.

Более того, только закрепленный оригинальными саморезами материал подлежит гарантийной замене.

Если учесть, что кровля из металлочерепицы служит не меньше 50-ти лет, то будет разумно вести монтаж согласно технологии — рекомендованными производителем саморезами.

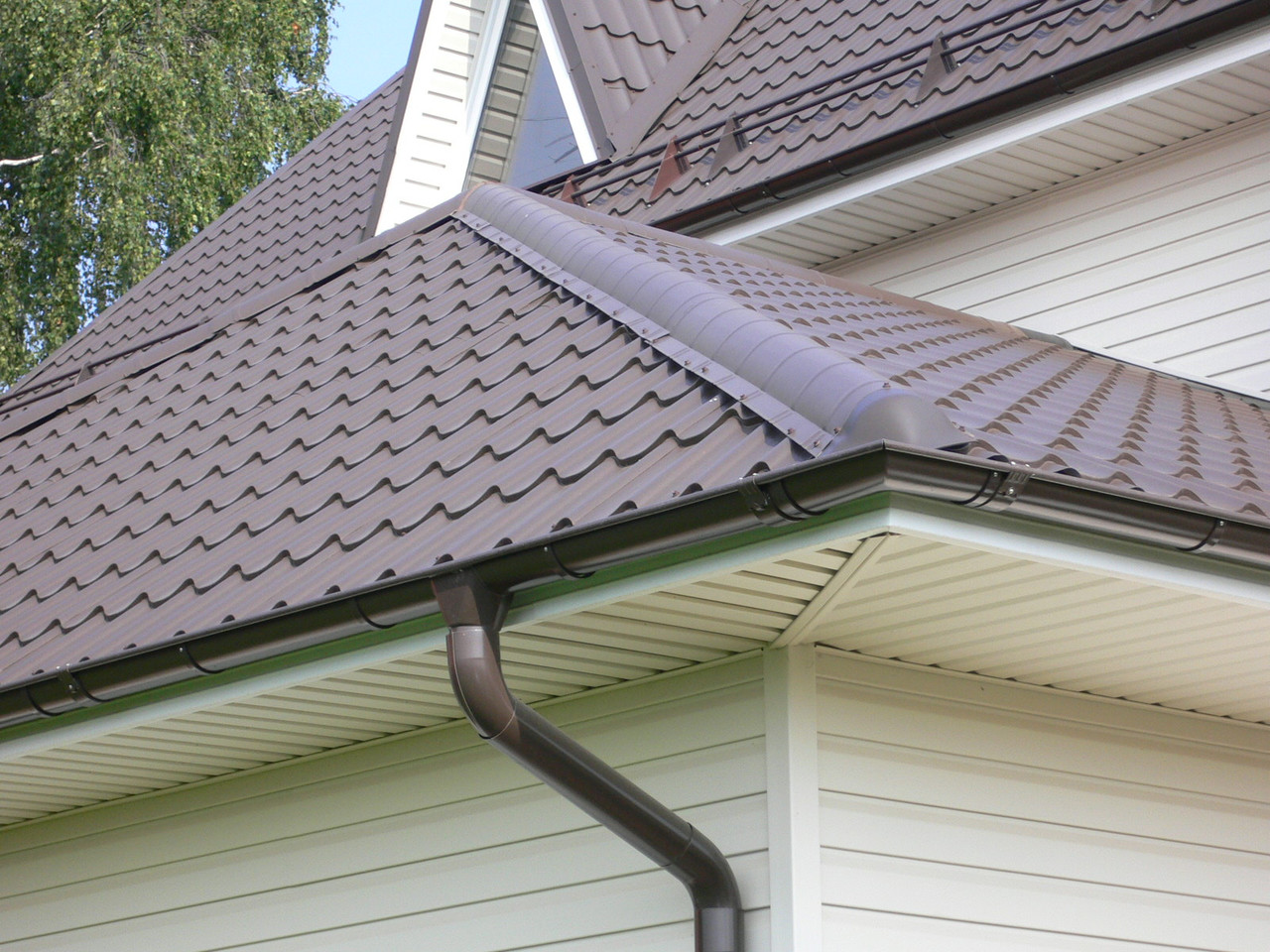

Монтаж на четырехскатную крышу из металлочерепицы

Одним из условий длительной эксплуатации кровли является отсутствие сырости в подкровельном пространстве.

Обычное движение воздуха от карниза к коньку, происходящее за счет нагревания материала кровли солнцем или отопительной системой дома, подразумевает свободный выход воздуха из-под конька, поэтому зазор между скатами нельзя полностью герметизировать.

Даже в гидроизоляции кровли делают разрыв по всей длине конька, чтобы нагретый воздух мог выходить из подкровельного пространства.

Черепица должна заходить под конек не менее чем на 5 сантиметров — это нужно, чтобы вода стекала вниз и не попадала под кровлю.

Чтобы конек на четырехскатной крыше прочно держался и его не унесло ветром, достаточно вкрутить 6 – 8 шурупов на одну коньковую доску.

Видео:

Вести монтаж конька крыши из металлочерепицы нужно вдвоем — так работа будет выполнена быстрее и качественнее. Один человек находится на крыше, а второй внизу — он помогает выравнивать конек.

Выравнивать приходится сначала торец, совмещая его с периметром крыши, чтобы потом не пришлось слишком сильно подрезать край коньковой планки.

При наращивании коньковой планки человек, находящийся внизу, визуально контролирует центровку, чтобы конек для металлочерепицы оказался ровным по всей длине.

Алгоритм монтажа:

  1. когда монтаж будет закончен, подрезают часть планки, выступающую за периметр кровли;
  2. нахлест должен быть таким, чтобы стык попал на максимум волны и в него можно было вкрутить саморез;
  3. очередную коньковую планку укладывают внахлест на уже закрепленную, величина нахлеста минимум 50 мм;
  4. для монтажа двухметровой планки достаточно шести саморезов — трех с одной стороны, трех с другой;
  5. не нужно пытаться попасть в профильную планку, на которую закреплена сама металлочерепица — кровельный саморез удержит конек и в металле;
  6. саморез вкручивают в максимум волны на металлочерепице;
  7. планку прикрепляют к металлочерепице коньковыми саморезами;
  8. вручную подтыкают под конек фигурную прокладку для уплотнения;
  9. коньковую планку накладывают на металлочерепицу;
  10. полукруглый и круглый конек закрывают заглушкой;
  11. коньковый корпус освобождают от пленки;
  12. для проверки качества монтажа крышу проливают водой из шланга.

На каждом этапе монтажа нужно производить центровку, иначе конек будет выглядеть с земли кривым. Ровность планок контролирует человек, стоящий на земле.

Выполняя монтаж конька на металлочерепицу, нужно позаботиться о своей безопасности. И тут возникает вопрос: как безопасно закрепить планки на четырехскатной крыше, если вы не Спайдермен?

Для такой работы потребуется как минимум стеновая лестница, установленная на земле.

Монтаж начинают снизу, стоя на лестнице, а затем осторожно передвигаются по металлочерепице вверх. Для большей безопасности монтаж можно вести в страховочном поясе.

установка полукруглого конька на металлочерепицу

Содержание статьи

Монтаж конька металлочерепицы: порядок работ

Сейчас кровля из металлочерепицы пользуется огромным спросом, так как это надежное и долговечное покрытие. Выбор этого материала — это правильное решение. Система такого покрытия включает в себя сам материал и элементы дополнения. Значимым элементом крыши, является конек, который обеспечивает вентиляцию крыши.

Типы конька

По своим конструктивным характеристикам, конек подразделяется на следующие виды:

  • Доборная планка
  • Конек полукруглый
  • Врезной конек
  • Y и T — образные коньки или пересеченные
  • Конек декоративный

Планка конька или прямоугольный конек, используется для закрытия стыковок кровельного материала любого типа и хорошее декоративное дополнение к кровле. Элементы конька можно подобрать под цвет металлочерепицы, что хорошо повлияет на целостность крыши.

Полукруглый конек используется аналогично, он также монтируется на стыках двухскатных и четырехскатных крыш, но с торцов устанавливаются специальные заглушки, которые предотвращают попадание мусора и влаги.

Принцип монтажа врезного конька немного отличается от предыдущих, тем, что он врезается в скат кровли, а горизонтальная его часть располагается ниже основной.

Узкие декоративные коньки применяются больше для эстетической, чем защитной отделки. В основном их устанавливают на шпилях, шатровых крышах или беседках.

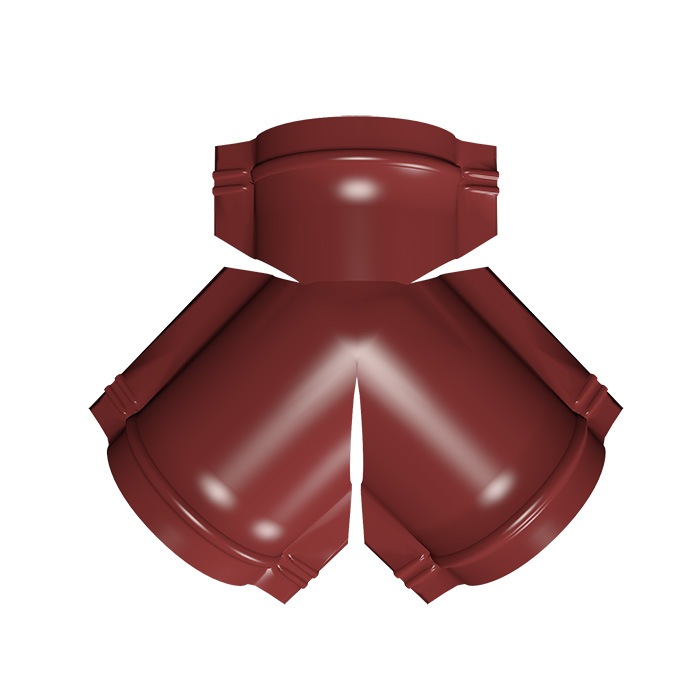

Пересеченный конек или Y и T — образный, является дополнительным элементом прямоугольной коньковой планки и предназначается для их крепления друг с другом.

Комплектующие детали

Если выбор упал в пользу металлочерепичной кровли, то рекомендуется приобретать все комплектующие элементы конька и крепеж в одном месте и у одного изготовителя.

В комплект конька входят следующие элементы:

  • Вентиляционная планка
  • Держатель громоотвода
  • Уплотнитель
  • Герметик
  • Дополнительные аэроэлементы

При помощи этих деталей можно качественно и прочно смонтировать, а также произвести крепление коньковых элементов и обеспечить надежную функциональность после того как накрыли крышу металлочерепицей.

Уплотнитель

Важным элементом при монтаже конька является уплотнитель, который несет защитную функцию от проникновения под крышу атмосферных осадков, мусора и пыли.

Если уплотнитель был смонтирован некачественно или произошла его деформация, то протечка такой крыши обеспечена, что негативно скажется на эксплуатации и ее состоянии.

Выбирая уплотнитель, рекомендуется приобретать материал качественный, не нужно экономить на этом, так как более дешевый материал приведет к снижению срока службы теплоизоляции, а также стропильной системы.

Специализированные магазины и строительные рынки рады предложить несколько видов уплотнителей:

  • Универсальный
  • Саморасширяющийся
  • Профильный

В состав саморасширяющегося уплотнителя входит пенополиуретан, который пропитывается полимерными составами, такими как акрил. Основным предназначением является закрыть верхнюю часть кромок листов кровли и прочно соединить скаты крыши, тем самым обеспечить дополнительную гидроизоляцию под металлочерепицу.

Профильный уплотнитель изготавливается из вспененного полиэтиленового состава, который обладает устойчивостью к влаге, но способен пропускать воздух, благодаря этим качествам он широко применяется для вентиляционной системы кровли. Этот материал имеет свои особенности — он повторяет конфигурацию кровельной формы, что благотворно влияет на герметизацию.

В изготовлении универсальных уплотнителей применяют полиуретановую пленку, которая способна фильтровать пыль и мусор, и при этом не пропускает воздух под кровлю.

Уплотнители рекомендуется устанавливать после крепления металлочерепицы, между коньком и кровельным материалом. Особенно важно для крыш, имеющих шатровый скат и участков, где конек по отношению к кровле устанавливается диагонально.

Инструменты, используемые при монтаже кровли и конька:

  • Для резки металлических изделий используют механические ручные ножницы для металла
  • Пила с мелким зубом
  • Электрический лобзик
  • Дисковая пила

Нужно не забывать то, что после резки листов металла необходимо смести опилки, которые могут в последствии проржаветь и повредить покрытие.

Категорически запрещено резать материал болгаркой. Это связано с тем, что воздействие высокой температуры повредит и покрытие, и цинк, что приведет к быстрой коррозии.

Крепление конька металлочерепицы

  1. Перед монтажом первым делом необходимо убедиться, что ось конька ровная — это место соединения всего верхнего края крыши. Но если и будет незначительная кривизна (допускается до 2 см), она не повлияет на установку конька, но если существуют более максимальные отклонения их нужно исправить
  2. В коньковые пазы укладывается прослойка стекловаты, это защитит кровлю от снега, заметающего ветром в зимний период. Но важно не переборщить, а иначе можно нарушить вентиляцию
  3. Справится с монтажом в одиночку, не получится, поэтому понадобится хотя бы два человека. Далее для подъема конька первый помощник должен подать один конец конька, а после другой должен помочь подцепить противоположный конец
  4. Далее нужно произвести укладку конька на внешнюю кромку крыши, ровно по краю металлочерепицы. При этом должны соблюдаться пропорции и нельзя допустить лишних вертикальных зазоров
  5. На противоположной стороне помощник должен контролировать край элемента, чтобы не было перекоса по отношению к оси
  6. Если укладка конька произвелась правильно, то его необходимо закрепить шурупами по внешнему краю. Далее натягивается шнур, по которому будут выравниваться, и фиксироваться внутренние стороны коньковых углов. Натягивая шнур, его закрепляют на ребре конька на нулевой точке
  7. Следующим этапом будет монтаж остальных планок по этому уровню
  8. При креплении конька к металлочерепице, шурупы следует вкручивать не часто, но тем не менее периодически нужно проверять уголки, что бы они не отходили

Схема монтажа конька металлочерепицы

Несколько советов

  • Конек, у которого нет обортовки, является недостаточно жестким и после установки выглядит не эстетично
  • Перед заготовкой материала, необходимо высчитать требуемое количество, но учитывая нахлест в 5 см
  • Приступая к кровельным работам, нужно подготовить трап и страховку, а из материалов предварительно заготовить: строительный шнур, саморезы, шуруповерт

Для удобства монтажа работу лучше производить вдвоем или втроем, так как перемещения по кровле очень затруднительно.

После установки конька можете перейти к монтажу других элементов. Вы можете осуществить монтаж снегозадержателей на металлочерепицу. Данный элемент на кровле обеспечивают безопасный сход снега. Также они необходимы, чтобы не случилось деформации крыши под массой обледенелого снега.

Монтаж мансардных окон в металлочерепицу нужно осуществить до установки конька. Неправильная установка или слабая гидроизоляция таких окон сведут на нет все усилия по возведению крыши. Браться за установку мансардных окон лучше тем у кого уже имеется опыт строительных работ, и только при соблюдении изложенных тут инструкции и правил.

Инструкция по монтажу конька на металлочерепицу и выбор подходящего уплотнителя

Металлочерепица внешне почти идентична натуральной керамической черепице.

Однако изготовлена она из профилированного металлического листа с защитным полимерным покрытием.

Эта особенность намного удешевляет данный кровельный материал, упрощает его монтаж и обслуживание.

Кроме того, для металлочерепицы существует широкий ассортимент различных аксессуаров, включая кровельные коньки, что позволяет легко реализовать даже сложные проекты по обустройству крыши.

Что такое конек для металлочерепицы

Конек крыши из металлочерепицы — это самый верхний конструктивный элемент крыши, монтируемый по линии пересечения ее скатов. Его назначение состоит в выполнении нескольких функций:

  1. Гидроизоляция стыка кровельных скатов. Поскольку на сходящихся скатах крыши между верхними листами металлочерепицы неизбежно остается некоторое пространство, это место нуждается в защите от проникновения влаги. Изогнутая форма конька позволяет укрыть щель между скатами, тем самым предотвратив попадание влаги внутри кровельного пирога.
  2. Вентиляция. При изменении температуры воздуха с обратной стороны металлочерепицы может образовываться конденсат. Эта влага способна привести как к коррозии металла самого кровельного материала, так и к намоканию расположенного ниже утеплителя. При наличии же конька сконденсировавшаяся вода получает возможность испаряться и отводиться вместе с потоками нагревающегося под металлом воздуха.
  3. Декор. Кровельные коньки выпускаются разнообразных форм и расцветок, что позволяет применять их в качестве декоративных элементов. Кроме того, наличие конька придает крыше законченный вид.

Окрашиваться могут как в тон скатов, так и в контрастные им отттенки. По кромкам конька имеется отбортовка, упрощающая стык с листами основного кровельного покрытия.

В комплект, помимо собственно коньковой планки, входит следующее:

  • боковые заглушки, предотвращающие попадание мусора под крышу;
  • крепления;
  • уплотняющие шайбы для обеспечения гидроизоляции.

На крышах сложной формы дополнительно используют стыковочные элементы, позволяющие герметично состыковать несколько линий верхних кромок кровельных скатов.

Разнообразие форм

Форма конькового профиля не оказывает ощутимого влияния на эксплуатационные качества крыши. Поэтому при выборе наиболее оптимального типа больше ориентируются на требования дизайна.

В продаже можно встретить коньковые планки нескольких видов:

  • прямоугольные. За счет простоты формы и наименьшего расхода материала отличаются самой низкой стоимостью. Удобны возможностью установки на любые крыши и отсутствием необходимости применять торцевые заглушки;
  • конек полукруглый для металлочерепицы. Основная часть такого конька имеет полукруглую форму, отбортовки плоские. После монтажа с торцов остаются отверстия значительной площади, что требует использования заглушек;
  • многоугольные. От полукруглых отличаются лишь профилем, составленным из трех, пяти или более плоскостей;
  • круглый конек металлочерепицы;
  • узкие декоративные. Используются на шатровых крышах, где угол между соединяющимися скатами минимален;
  • Y и T-образные. Применяют на стыках соседних крыш.

Виды коньковых планок

Как выбрать уплотнитель под конек и как правильно загерметизировать

Монтаж уплотнителя между металлочерепицей и коньком позволяет без риска повреждения материала надежно загерметизировать стык. Уплотнитель под конек металлочерепицы бывает двух типов:

  • специальный коньковый уплотнитель, лента которого повторяет форму листа металлочерепицы. Изготавливается из пенополиуретана или вспененного полиэтилена. Имеет сквозные отверстия для вентиляции;
  • универсальный уплотнитель. Имеет прямоугольное сечение, но за счет эластичности материала (пенополиуретан) может применяться с металлочерепицей любого профиля. При покупке данного уплотнителя необходимо проверить соответствие его высоты глубине рельефа металлочерепицы.

Как выбрать уплотнитель для конька металлочерепицы? При выборе уплотнителя следует обратить внимание на технологию его крепления. Некоторые образцы снабжены самоклеющейся полосой, а для некоторых необходимо дополнительно клевой состав, приобретаемый отдельно.

При герметизации шва отдельные ленты уплотнителя укладываются встык, без нахлеста друг на друга.

Устройство в разрезе

Как рассчитать высоту и длину коньковой планки для металлочерепицы

Высота планки зависит от угла, под которым сходятся скаты крыши. Для двускатных крыш характерен максимальный угол между скатами, поэтому высоту полок коньковой планки следует принимать не меньшей, чем 15 см.

Это обеспечит надежную гидроизоляцию. На шатровых крышах угол стыка меньше и допустимо использовать планки конька меньшей высоты.

Длина конька подбирается равной длине крыши. Однако стоит учитывать, что при нехватке длины одной планки стыковка соседних планок производится с нахлестом в 10 см.

А теперь поговорим о том, как крепить конек на металлочерепицу.

Монтаж конька на металлочерепицу

Установка конька на металлочерепицу производится в несколько этапов:

  1. Проверяют прямолинейность верхних срезов скатов крыши. Отклонение от прямой линии не должно превышать 20 мм.
  2. В коньковые пазы приклеивается уплотнитель.
  3. Коньковая планка накладывается на стык скатов вровень с одним из боковых срезов.
  4. Проверяется симметричность наложения конька. Крепление конька металлочерепицы начинается с центра, он должен совпадать с центральной осью крыши, заблаговременно размеченной натянутым шнуром. Крайне желательно на данном этапе иметь подсобника, контролирующего положение конька с противоположного конца.
  5. Торец конька саморезами прикручивается к металлочерепице.
  6. Вкручивают саморезы по всей длине коньковой планки. Точки крепежа должны приходиться на верхнюю волну профиля металлочерепицы. Шаг — через одну или две волны.
  7. Соседние планки стыкуются с нахлестом не менее 10 см
  8. При необходимости устанавливаются боковые заглушки.

Как установить конек своими руками

Какие еще бывают элементы металлочерепицы?

Завершив установку конька приступают к монтажу остальных вспомогательных элементов кровли: ендовы и снегозадержателей.

Ендова предназначена для плотной стыковки соединяющихся скатов кровли и ее монтаж почти не отличается от работ по установке конька.

Снегозадержатели могут быть различных типов, отличающихся как возможностями, так и способом крепления.

В любом случае, в точках их монтажа стропильная система под кровлей должна оснащаться дополнительными ребрами жесткости — брусками.

Самостоятельная установка коньковой планки не вызовет серьезных затруднений, если были правильно подобраны его размеры и форма. Кроме того, крайне нежелательно пренебрегать качеством уплотняющей ленты, от свойств которой зависит срок эксплуатации как самого конька, так и всей кровли в целом.

Установка конька для металлочерепицы своими руками:

Как лучше крепить конек на металлочерепицу?

Конёк для металлочерепицы – важный элемент декора, имеющий незаменимую практическую ценность: предохранение кровли и материала под ней от осадков, термоизоляция и вентиляция крыши. Также этим термином называют деревянный брус, скрепляющий скаты на стыке. Однако, сегодня мы рассмотрим первый вариант – покрытие для устранения зазора между металлочерепицами. Монтаж любого конька на металлочерепицу – едва ли не конечный этап в строительстве крыши. Но при этом достаточно ответственный, ведь от правильной установки зависит сохранность всей крыши.

Основные разновидности конька

Чтобы понять, как крепить конек на металлочерепицу, следует рассмотреть существующие разновидности, соответствующие типам самих крыш.

  1. Прямой (прямоугольный). Планки для этого типа проще установить, они значительно дешевле вариантов ниже, однако, сильно уступают им в эстетике. Предпочтительны для простых двухскатных и вальмовых крыш. Прямой конёк требует подкладку-уплотнитель, чтобы не терять своих термоизоляционных свойств. Несколько ограничен в дополнительных возможностях самими производителями. Различают простой и фигурный прямой конёк.
  2. Полукруглый. Практически универсальный. Кроме интересного внешнего вида, отличается лишь установкой специальных заглушек, предохраняющих свободное пространство между материалами от грязи, пыли, мелкого мусора.
  3. Врезной и пересечный. Узкоспециализированные материалы для вальмовых и полувальмовых крыш. Первые врезаются в скаты, а вторые располагаются горизонтально и не имеют характерного угла. Часто их геометрию используют для создания слива крыши.
  4. Декоративные модели. Могут быть абсолютно любой формы. Как видно из названия, эти планки не выполняют в полной мере всех строительных нужд. Тем не менее они являются прекрасным архитектурным решением на многих типах зданий.

Основные рекомендации по выбору типа конька

    1. Вентилируемый конёк для металлочерепицы – залог продолжительного срока службы материалов. Из-за разницы температур между пространством под кровельным материалом и внешней средой, конденсат неминуем. Так как основной «скелет» крыши состоит из древесины, то последствия у этого могут стать печальными.
  1. Вы наверняка будете уверены в соответствии цветов. К тому же большинство популярных производителей изначально готовят такие строительный «наборы», выдержанные в одном стиле и полностью совместимые друз с другом крепёжными системами.
  2. Отличие полукруглого от прямоугольного по функциональным особенностям несущественны, поэтому нет смысла тратить лишние деньги при отсутствии повышенных требований к внешнему виду дома.
  3. Установка конька на металлочерепицу – процесс не сложный, но очень точный: любой зазор может привести к внеочередным финансовым потерям в будущем.

Дополнительные материалы

Во-первых, нам понадобится уплотнитель, заполняющий всё пустое пространство между планками металлочерепицы и деревянным брусом.

Первый рассчитан на стойкую защиту, достаточную вентиляцию и фильтрацию пыли, мелкого сора, Второй – когда важнее вентиляция, чем защита от влаги. Третий актуален в местностях, где постоянно выпадают осадки. Как правильно выбрать уплотнитель под металлочерепицу? Всё зависит от местности, рекомендаций производителя, а также личных предпочтений. Главное правило – на уплотнителе не стоит экономить.

Во-вторых, коньковая лента – элемент гидроизоляции. Смонтированный конёк каждодневно испытывает перепады температуры и, как следствие, накопление влаги в своей полости.

В-третьих, вентиляционная планка. Основное назначение – создание сквозного пространства для вентиляции крыши.

Этапы монтажа конька на металлочерепицу

Для установки всей кровли из металлочерепицы желательно иметь хотя бы одного помощника, так как работа щепетильная и требует повышенного внимания от строителя.

Перед установкой следует убедиться в ровности (до 2 см) линии на стыке скатов.

Возможные «отклонения от нормы» в разы уменьшат срок службы конька.

  1. Высчитываем нужное количество планок по несложной формуле N=Lс.÷(Lп. – А), где Lс. – длина всех скатов в мм, Lп. – длина одной планки, а А – нахлёст планок на стыках (от 5 до 10). Важно, чтобы длина планки не была меньше 15 см. В противном случае допустить фатальную ошибку и смысла в проведении сложного монтажа не будет.
  2. Укладываем уплотнитель. Не следует трамбовать его, иначе кровля лишиться вентиляции. Также, можем использовать для этих целей обыкновенную стекловату.
  3. Примеряем первую крайнюю планку конька. Устанавливать следует максимально ровно. Как говорится, семь раз отмерь. Далее нужно закрепить конструкцию саморезами с каучуковыми или прорезинеными головками.
  4. С помощью натянутой верёвки вдоль стыка скатов создать горизонтальный уровень, под который и будут равняться все остальные элементы конька.
  5. Продолжаем крепление конька металлочерепицы внахлёст, равняя каждый последующий элемент по бечёвке. Шаг саморезов при закручивании делаем в 5-6 см, чтобы предотвратить «шлёпание» подконьковых элементов в особо ветреную погоду.
  6. В самом конце, в закреплённый материал устанавливаются все идущие в наборе заглушки.
    Качественный монтаж конька металлочерепицы способен продлить срок эксплуатации дома на десяток лет, а, в случае, если планируется жилой чердак или мансардна, защита от проливных дождей – едва ли не главная задача всей крыши.

для двускатной крыши, круглый и полукруглый

На чтение 5 мин Просмотров 335 Опубликовано Обновлено

Металлическая черепица является одним из наипопулярнейших кровельных материалов. Покрытие отличается презентабельностью, прочностью, долговечностью и относительной простотой монтажа. Чаще всего его применяют для обустройства двухскатных и четырехскатных крыш. Характерная особенность таких конструкций — щель между соседними настилами. Монтаж конька на металлочерепицу позволяет устранить эту проблему эффектно и практично.

Что такое кровельный конек и зачем он нужен

Конек необходим, чтобы закрыть проем между двумя листами металлочерепицы

Кровельный конек — это металлический профиль, предназначенный для накрывания проема, который остается между верхними краями скатов после застилания крыши финишным покрытием.

Установка конька на крышу из металлочерепицы предотвращает возникновение таких факторов:

  • попадание влаги в пространство под кровлей;
  • проникновение в щели мусора и насекомых;
  • потери тепла, скапливающегося на чердаке;
  • нарушение правильной вентиляции;
  • шум, возникающий вследствие образования вихревых потоков.

Правильный монтаж коньковой планки делает внешний вид крыши гармоничным и завершенным, сохраняет здоровое состояние древесины стропильной системы, увеличивая срок ее эксплуатации.

Разновидности коньков

Разновидности коньков для металлочерепицы

Современная промышленность производит широкий ассортимент коньковых профилей, что позволяет без труда найти подходящую модель для вальмовой двухскатной и четырехскатной конструкции.

Производители предлагают изделия такой конфигурации:

  • Полукруглые. Отлично смотрятся, а аэродинамическая конфигурация способствует эффективному противостоянию сильным порывам верха. Круглые модели стоят дороже остальных, но вложения компенсируются их положительными свойствами.
  • Прямоугольные с юбкой. Являются универсальными для всех типов крыш, сочетают в себе прочность и презентабельность.
  • Треугольные. Наиболее простые и самые недорогие модели. Угол можно настраивать, что позволяет использовать такие профили для монтажа на кровли любой конфигурации.
  • Декоративные. С целью придания им большей привлекательности производители наносят на профиль выемки, выступы и полочки, которые не улучшают, но и не ухудшают функциональность изделий.

Выбирая коньковые детали, нужно отдавать приоритет моделям с широкой полкой и обортовкой по краям. Они отличаются более высокой прочностью и защитными характеристиками.

Как выбрать уплотнитель и загерметизировать

Уплотнитель для конька на крышу

Проем между скатами не рекомендуется оставлять открытым, так как в него через просветы будут попадать посторонние предметы.

Чтобы этого не допустить, используются такие виды уплотнителей:

  • Расширяющиеся. В паз задувается пенополиуретан, который после заполнения всех пустот застывает. Монтаж получается прочный, но полностью исключающий вентиляцию.
  • Профильные. Представляют собой полосы вспененного полиэтилена с многоячеистой структурой. После установки полностью повторяют формы черепицы, не блокируя циркуляцию воздуха.
  • Универсальные. Подходят все виды минеральной ваты, пенька, растительные волокна. Чтобы закрепить эти вещества, потребуется потратить много времени и сил, но выйдет хорошая экономия по деньгам.

Пренебрегать уплотнением не следует, так как от него во многом зависит качество микроклимата под кровлей.

Отличным решением для ускорения строительства и выполнения его на достаточном качественном уровне является использование аэроэлемента. Это эластичная лента с плотной перфорированной резиновой лентой по краям. Такая конструкция обеспечивает плотный контакт с краями волны черепицы, вентиляцию и защиту от насекомых. Длина изделия составляет 100 см, цена вполне доступная, а крепление не занимает много времени.

Как рассчитать высоту и длину планки

Монтаж конька на крышу из металлочерепицы

Выбор профиля зависит от ширины проема, оставшегося между скатами после закрепления последнего фрагмента металлочерепицы.

Высота полки должна превышать его минимум на 10 см. Стремиться к максимуму не стоит, так как крупные профили загромождают конструкцию.

Чтобы вычислить длину, нужно замерить длину крыши по коньку и поделить ее на размер одного фрагмента за вычетом накладки 10 см. Полученный результат округлить в большую сторону.

Технология монтажа

Чтобы установить конек на крышу из металлочерепицы своими руками, потребуется шуруповерт с режимом сверления, страховка, защитные очки и перчатки. Крепеж проводится саморезами с буром и силиконовыми шайбами.

Монтировать профиль рекомендуется в такой последовательности:

  • Прикрепить выбранный уплотнитель или заполнить проем пеной.
  • Взять первый профиль, приложить его на угол, выровнять по срезу ската и прикрутить к черепице.
  • Провести разметку по обе стороны настила. Нанесенная линия будет ориентиром, по которому будут крепиться остальные фрагменты. Следует проверить, чтобы расстояния были одинаковыми.
  • Поочередно устанавливать, выравнивать и закреплять шуруповертом коньковые профили. Накладка должна быть не менее 10 см, стыки герметизируются мастикой, последнее звено подрезается по краю ската.

В заключение ставятся заглушки и конструкция приобретает законченный вид.

Советы и рекомендации

Конструктивные элементы для монтажа конька

Крепить конек на металлочерепицу нужно при сухой, теплой и безветренной погоде. В обязательном порядке необходимо хорошо продумать вопросы безопасности, особенно при работе на крутой крыше.

Вкручивать саморезы необходимо точно перпендикулярно поверхности, затягивая их так, чтобы щелей не оставалось и металл не проминался. Осуществляя монтаж, не надо ввинчивать саморезы слишком часто или редко. Следует найти золотую середину, чтобы полоса не кривилась от избытка крепежа и не хлопала в ветреную погоду при его недостатке.

Покупать черепицу и комплектующие детали лучше от одного производителя, чтобы быть уверенным в соответствии цветов и размеров.

Места разрезов рекомендуется закрасить, это предотвратит развитие коррозии.

Конек полукруглый для металлочерепицы: назначение и разновидности

На чтение 6 мин Просмотров 62 Опубликовано Обновлено

При отделке крыши дома кровельным металлом важна правильная установка доборных элементов. Они составляют около 5% от площади поверхности, но выполняют важные функции: предотвращают протекание конструкции, гниение стропил, появление плесени и грибка в утепляющем материале. Один из примеров таких деталей — конек для металлочерепицы.

Что такое кровельный конек и зачем он нужен

Конек защищает от проникновения влаги в подкровельное пространство

Коньковая планка для металлочерепицы представляет собой деталь, монтаж которой производят по ребру пересечения скатовых плоскостей. Строение ее незамысловато: она выглядит, как обычный уголок. При этом форма изделия с торцов бывает разной – в виде полукруга, треугольника или буквы П. На кромках металлический лист подгибают внутрь (размер борта – около 15 мм с каждой стороны), чтобы предотвратить затекание осадков под конек.

Эта деталь, перекрывая просвет между скатами, создает препятствие не только для воды, но и для мусора и насекомых. Ее установка обеспечивает чистоту в подкровельном пространстве. Внешне конструкция приобретает аккуратный и завершенный вид. Оптимальная толщина металла коньковой планки для металлочерепицы – 1,5-2,5 мм.

Часто производители черепичных изделий предлагают и доборные элементы к ним. Поэтому с подбором деталей под цвет кровли проблем обычно не возникает.

Можно выделить несколько типов геометрии конька:

  • Треугольная форма – самая простая, планки имеют бюджетную цену. Они повторяют линии угла стыка скатов.
  • П-образные планки имеют прямоугольную геометрию в верхней части. Повторяют форму соединения скатов.
  • Конек полукруглый для металлочерепицы – самый дорогой вариант. С торцов конструкции монтируются заглушки соответствующей формы (также они могут быть коническими). Решив установить конек круглый для металлочерепицы на кровле со сложной геометрией (к примеру, вальмовой) нужно приобрести соединяющий тройник в форме буквы Т или Y.

Помимо формы, во внимание принимаются размеры изделия. Минимальная рекомендуемая ширина – 20 см. Такие планки удобно ставить, при этом можно обходиться без разметки. Если ширина составляет 15 см или меньше, монтировать ее надо очень аккуратно. Кроме того, под такую конструкцию легче попадают вода и пыль, особенно если в регионе часто бывают сильные ветры.

Зазоры под коньковой планкой

Изделия имеют уплощенные подошвы, предназначенные для крепления к черепичной поверхности. В стыковых местах возникают просветы.

Положительный момент состоит в том, что зазор позволяет воздушным массам перемещаться в подкровельном пространстве, помогая вентиляции. Минус – в такие просветы может проникать снеговая и дождевая вода. В результате утеплитель гниет, деревянные элементы крыши медленно разрушаются. Чтобы предотвратить эти процессы, но не перекрывать вентиляцию, между изделием и черепицей монтируется уплотняющая лента. Еще один вариант – установить коньковый аэроэлемент.

Виды и свойства уплотнителей

Ленты для заделывания зазоров кладутся по стыковой линии между коньком и черепичной плоскостью. Они различаются между собой по мягкости и способности к изменению формы.

Выделяются следующие типы уплотнителей:

  • Профильные – делаются из пенополиэтилена, повторяют линии конкретного черепичного покрытия и хорошо держат форму. Способность пропускать воздух у них лучше, чем у других видов. Они снабжаются отверстиями, предотвращающими нарушение вентиляции.
  • Мягкие изделия делаются из пенистого полиуретана. После укладки они сами принимают нужную форму, заполняя собой имеющийся просвет. Текстура этих уплотнителей имеет ячейки, пропускающие воздух, но задерживающие влагу и мусор. Как и предыдущий класс, изделия могут эксплуатироваться до 15 лет.
  • Саморасширяющиеся полоски также изготавливаются из пенополиуретана, но подвергаются акриловой пропитке. После установки они становятся в несколько раз толще. Этот процесс занимает 3-5 часов, изделие за это время может расшириться в 5 раз. На самоклеящейся части они имеют защитную полоску, которую снимают перед установкой. Изделия надежно защищают от влаги, но не пропускают воздух. Чтобы вентиляция не нарушалась, на каждые 2 метра длины стоит оставлять просвет в 2 см. Срок службы у них наибольший – 20 лет.

Пропускной способности уплотнителей любого типа недостаточно, чтобы обеспечить полноценную вентиляцию подкровельного пространства. Поэтому их использование рекомендуют совмещать с монтажом точечных аэраторов типа «грибок». Еще один вариант – установить на конек предназначенный для этого вентиль.

Эти изделия представляют собой специальные ленты, продающиеся в рулонном виде. Края их сделаны из алюминия и имеют самоклеящиеся элементы, а центральная область сделана из сетчатого полипропилена.

Способность пропускать воздух у аэроэлементов заметно выше, чем у уплотнителей, так как сетка имеет хорошую паропроницаемость.

Устанавливать изделие несложно. Рулон разворачивается вдоль конька, защитная полоса отклеивается, материал прижимается к черепичной поверхности. Если в конструкции предусмотрен коньковый брус, аэроэлемент закрепляется именно на нем. Для этого подойдет степлер либо простые гвозди. После этого боковые части приклеиваются к черепице. Зафиксированную ленту покрывают коньком, который хорошо ее маскирует.

Технология монтажа конька

Установку конька производят уже после укладки на кровлю всех черепичных листов. Детали наращивают во встречном направлении по отношению к доминирующему ветру. Выше верхних элементов обрешеточной конструкции устанавливают дополнительные доски специально под конек. Расстояние между ними определяется рекомендациями изготовителя черепицы и обычно равно 7-10 см. Для конструкции выбирают доски на 1-1,5 см толще основных обрешеточных, чтобы после фиксации конек не просел вниз относительно планки торца.

Сначала проверяется ровность коньковой оси. Если отклонения превышают 2 см, их нужно ликвидировать. Угол планки подгоняется к углу соединения кровельных скатов. При большом наклоне (более 45 градусов) изделие приходится сильно сгибать. Полукруглые изделия от такого обращения часто деформируются. Тогда входящую в комплектацию заглушку торца подгоняют под новые линии либо делают из стального листа новую затычку.

Начинают монтировать конек с торца поверх его планки. Край при этом выпускается наружу на 2-3 см. Изделия треугольной и П-образной формы накладываются одно на другое с нахлестом не менее 10 см. У круглых вариантов стыковка производится по линиям штамповки. Если конструкция крыши этого требует, коньки смежных скатов соединяются тройниками. Уплотнитель укладывается одновременно с монтажом конька. Если он не является самоклеящимся, клеевой состав приходится накладывать в процессе работы. Если для заделки просветов выбран аэроэлемент, его монтируют еще до установки коньковых деталей. К черепице планки крепятся саморезами, вкручиваемыми в гребень.

Монтаж конька металлочерепицы: как крепить, особенности крепления

Красивый и даже в чем-то сказочный термин «конек» таит за собой много трудностей и  забот. Но сейчас, кровельные работы на этом самом верхнем элементе крыши значительно упрощены, за счет того, что производители освоили выпуск специальных добрных элементов. В данной статье мы расскажем о том, как осуществляется  монтаж конька металлочерепицы.

Что это такое

Такие коньки представляют собой профилированный металлический лист, имеющий вид наружного угла. Они обортованы внутрь прессованными загибами на 1.5 см по кромкам.

Комплектация подобных доборных элементов включает и необходимые аксессуары, а также дополнительные детали. В их число входят специальные крепления и уплотняющие шайбы, которые обеспечивают надлежащую герметичность и предотвращают протекание кровельного покрытия.

Дополнительные аксессуары, обычно, подбираются из того же типа материала, что и вся кровля. При этом необходимо учитывать ее цвет, а также архитектурный стиль.

Металлические кровельные коньки применяются, чтобы оформить верхнее ребро на скатных крышах различных по предназначению построек — жилых домов, дач, промышленных и сельскохозяйственных зданий и сооружений.

Учитывая то обстоятельство, что крыши отличны по своей форме, типы данных доборных элементов тоже разделяются на несколько видов.

Виды металлических коньков

Правильно смонтированный конек для металлочерепицы почти не заметен на крыше. Ставится такой элемент, очень часто, вместе с дополнительными вентиляционными деталями.

Вот его основные типы.

  • Полукруглый конек. Используется для установки на стыках скатов. С торцевых частей закрывается специальными заглушками, которые придают ему законченный вид.
  • Прямой (прямоугольный) конек. Применяется для различных типов скатных кровель из металлочерепицы. Стоит меньше, чем полукруглый аналог, помимо этого, заглушки для него не нужны. По своему внешнему виду чуть проигрывает предыдущему типу.
  • Узкий декоративный конек. Играет больше эстетическую роль, чем функциональную. Применяется при обустройстве крыш шатрового типа, шпилей, а также беседок.
  • Изогнутые коньковые элементы, имеющие прямой либо щипцовый конец.
  • T- и Y-образно изогнутые коньки. Используются, чтобы скреплять прямые коньки на участках примыкания их друг к другу.
  • Торцовые доборные элементы применяются, чтоб покрывать фронтоны.

Уплотнители под доборные элементы для конька

Обратите внимание! Уплотнители под коньки для металлочерепицы — это очень важный элемент водостока. Они надежно препятствует попаданию осадков – дождя и снега во внутреннее пространство крыши, а затем и в помещения здания.

Любой из тех, кто живет в собственном доме, осведомлен о том, что такое протечки воды через кровлю, из-за чего ремонты приходится делать чуть ли не каждый год.

Некоторые специалисты считают, что эта проблема может возникать лишь тогда, когда кровельное покрытие было настелено некачественно. Но это далеко не так. Чтобы избегнуть ее, необходимо и надежно герметизировать верхнее ребро кровли. Для этого и нужны уплотнители.

Благодаря применению подобного дополнительного элемента, не только изолируются внутренние помещения дома, но и продлевается срок службы теплоизоляционного материала, а также стропильной системы.

В итоге вся внутренняя отделка тоже прослужит намного дольше, а звукоизоляция и ветрозащита станут надежнее.

Исходя из всего вышеизложенного, уплотнители настоятельно рекомендуется ставить, перед тем как осуществить крепление конька металлочерепицы, меж ним и основанием кровли.

В особенности это касается шатровых крыш и тех участков, на которых конек монтируется по отношению к уклону кровли диагонально.

Сейчас производителями выпускаются три основных вида уплотнителей, это: саморасширяющиеся, универсальные, а также профильные приспособления.

Профильный тип отличается тем обстоятельством, что для него основой служит особый вспененный полиэтилен. Универсальные уплотнители производят из полиуретановой пенки, она работает как обыкновенный фильтр.

Через ее толщу без проблем проходит воздух, но, в, то, же самое время, она не дает накапливаться излишней влаге и помимо этого, не пропускает снег и грязь под кровельные листы.

Саморасширяющаяся разновидность производится из пенополиуретана, который пропитывается полимером, как правило – это акрил.

На поверхности такого уплотнителя для удобства монтажа есть самоклеющийся участок, закрытый защитной полосой. Этот тип прекрасно подходит, чтоб заполнять любые щели.

Установка конька

Схема установки полукруглого конька

Конек-металлочерепица имеет лишь одно предназначение: замкнуть собой верхние кромки листов кровельного покрытия и надежно связать этим скаты вашей крыши.

Обратите внимание! Рекомендуется подбирать ширину полок конькового уголка не меньше 15см. В противном случае, сильные зимние ветра могут намести снег в чердачное помещение.

Помимо этого, следует упомянуть, что коньки, не имеющие обортовку, обладают недостаточной жесткостью и после монтажа не очень красиво выглядят снизу.

Для начала вам надо приобрести комплект металлических коньков, высчитанный по длине кровли. Не забудьте при этом учесть обязательный нахлест их друг на друга не менее 5 см.

Перед кровельными работами подготовьте трап и страховку. Из инструментов вам обязательно понадобятся строительный шнур, саморезы и электродрель с насадкой под них либо шуруповерт.

Удобнее всего работу производить вдвоем, а еще лучше втроем с напарниками, потому как перемещения туда-сюда по верхнему коньковому ребру кровли очень затруднительны. Помощники облегчат вам задачу.

  1. Первое, что вам надо будет сделать – убедиться, что коньковая ось ровная (это участок, где смыкаются все верхние края крыши). Небольшая степень кривизны (не больше 2см) не сможет отразиться на монтируемом коньке. Однако более существенные отклонения необходимо будет максимально исправить.
  2. Даже если вы приобрели доборные элементы с шириной полок больше 20 см, не забудьте уложить в коньковые пазы легкую прослойку стекловаты. Не переусердствуйте с уплотнителем, в противном случае вы можете нарушить вентиляцию. Данная мера защитит кровлю от ветра, заметающего снег под волны листов кровли.
  3. Можете использовать и промышленные уплотнители, так называемые «филеры», которые уже были описаны нами выше. Следует сразу предупредить, что они достаточно дороги.
  4. Далее ваш подающий помощник должен подцепить один коньковый уголок, примите его. Ваш второй напарник на противоположной стороне кровли должен сделать то же самое.
  5. Затем металлочерепица-конек должна быть вами уложена на внешнюю кромку конька крыши, вровень с крайними из листов покрытия. Обязательно соблюдайте пропорции и старайтесь не допустить лишнего вертикального зазора.
  6. Ваш помощник, в это время, на противоположной стороне крыши должен следить за тем, чтоб внутренний край доборного элемента  крыши не съезжал, либо не перекашивался, относительно оси.
  7. Если все прошло нормально, зафиксируйте внешний край конька к кровле шурупами. То же самое необходимо сделать и с другим элементом. Вслед за этим настает очередь шнура. Его концы закрепите на ребре, нулевой точке металлических коньков, любым удобным для вас методом. Чуть приподнявшись над шнуром, посмотрите на линию конька.
  8. По этому ориентиру выровняйте и зафиксируйте внутренние стороны коньковых уголков.
  9. Вслед за этим можете монтировать оставшиеся планки, следя за их положением, относительно шнура.
  10. О том, как крепить конек на металлочерепицу. Шурупы вкручивайте не редко и не часто. Просто, время от времени, проверяйте уголки, чтоб они не хлопали. В противном случае, при сильном ветре вы будете слышать раздражающие звуки.

После того, как закрепите шурупами, по гребням волн черепицы, все коньковые уголки, спросите у стоящего внизу помощника: все ли нормально? Если услышите положительный ответ, соберите шнур и спускайтесь на землю – ваша работа окончена.

Как установить конек металлической крыши

Металлическая кровля Коньковая крышка - планка, расположенная по коньку крыши - вершине, где сходятся два ската крыши.

Крышка конька обычно устанавливается только после того, как будут установлены все металлические панели крыши и любая другая отделка. Другими словами, это ставится в последнюю очередь - верх работы.

Большинство ребристых колпачков выпускается из частей длиной 10 футов 6 дюймов. Они предназначены для покрытия 10 футов гребня с 6-дюймовым перекрытием между частями.

Затворы металлические кровельные

Чтобы мусор, насекомые и проливной дождь не попали под зазоры между панелями и коньком, используются закрывающие ленты.Пробки бывают двух типов: сплошные и вентилируемые. .

Твердые затворы - также называемые «внешними затворами», как правило, изготавливаются из плотного вспененного материала. Они поставляются в виде частей длиной 3 фута, разработанных так, чтобы плотно прилегать к ребрам панелей крыши. Они размещаются встык и закрепляются по краю верхнего ряда панелей в месте стыковки панелей и коньковой накладки. Каждая деталь также предназначена для соединения со следующей. Соединенные встык, они образуют сплошную водонепроницаемую и воздухонепроницаемую перегородку.

Вентилируемая заглушка или «профильная вентиляция» имеет такой же профиль, что и сплошные заглушки - соответствует ребристому рисунку панелей крыши. Один из распространенных типов имеет ширину 3 дюйма и выпускается в рулонах по 50 футов. Вентилируемая крышка помогает предотвратить попадание насекомых и воды, позволяя горячему воздуху легко выходить с чердака.

Металлическая крышка конька кровли - этапы установки
  1. Отцентрируйте кусок коньковой накладки на пике здания.Сделайте отметку на нижнем крае колпачка (с обеих сторон), на одном конце выступа. См. Рисунок ниже.
  2. Если длина гребня всего 15-20 футов, повторите шаг 1 на противоположном конце гребня. Для более длинного гребня двигайтесь вдоль гребня, повторяя шаг 1 каждые 15 футов или около того, пока не дойдете до противоположного конца.
  3. Отложите кусок гребня в сторону и проведите мелом линию между отметками. У вас должно получиться 2 отметки мелом - по одной с каждой стороны гребня и идущие по всей его длине.
  4. Следуя шагам a-c ниже, поместите внешние закрывающие полосы (или вентилируемые закрывающие элементы) по всей длине конька с обеих сторон крыши. Край крышки должен быть на 1/4 дюйма выше меловой линии (то есть на 1/4 дюйма в сторону пика). [Примечание: шаги a-c дают один общий метод установки затворов. Перед началом работы ознакомьтесь с инструкциями для вашей кровельной системы, поскольку они могут отличаться.]
    • Протяните полоску герметизирующей ленты по всей длине выступа примерно на 1 дюйм выше меловой линии.Повторите с противоположной стороны. Если по верхней части полосы герметика проходит бумажная основа, удалите ее.
    • Промежуточные закрывающие полоски по всей длине выступа, сцепляя их встык по ходу движения, и прижимая их поверх герметизирующей ленты.
    • Проведите еще одну полоску герметизирующей ленты по верхней части закрывающих полос. А пока оставьте бумажную основу на месте.

Вентилируемая крышка устанавливается почти таким же образом, за исключением того, что она раскручивается, а не раскладывается по 3 дюйма.

5. Начиная с конца конька, где была установлена ​​первая панель, установите первую часть коньковой заглушки.

  • Ознакомьтесь с конструкцией и инструкциями для вашей конкретной крыши, чтобы узнать, должна ли крышка конька располагаться заподлицо с концом конька или с выступом. На приведенном ниже примере конька показана выступающая на ½ дюйма за край крыши.
  • Не позволяя заглушке конька касаться открытой герметизирующей ленты, отцентрируйте ее под прямым углом на вершине конька, используя сам выступ и нанесенные ранее меловые линии в качестве ориентиров.
  • Убедившись, что вы правильно разместили гребневую крышку, установите ее на крышки и нажмите вниз, чтобы обеспечить хороший контакт.

6. Прикрепите выступ к панелям внизу. На приведенном ниже примере винты расположены так, чтобы проходить через центр всех остальных основных выступов панели крыши. Для получения таких сведений обратитесь к инструкциям для вашей конкретной крыши.

7. Наложите следующий кусок гребня на 6 дюймов поверх первого и повторите шаги 5 и 6.

8. Продолжайте движение по гребню, пока не дойдете до его конца. Возможно, потребуется обрезать последнюю часть коньковой накладки, чтобы она соответствовала длине конька.

Другие типы металлических кровель и коньков

Приведенные выше шаги объясняют установку заглушки конька стальной кровли для наиболее распространенных конструкций металлических крыш и заглушек. Существуют также другие типы, такие как панели со стоячим фальцем и плиткой, вентилируемый коньковый колпачок, коньковый колпак светового люка и формованный коньковый колпак. Подробная информация об установке этих специальных типов дана в прилагаемых к ним инструкциях и в других статьях.

Для получения дополнительной информации об установке металлической кровли посетите сайт Metal Roofing Source

Пожалуйста, позвоните нам по бесплатному телефону 1-877-833-3237


с любыми вопросами или предложениями! Мы здесь, чтобы помочь.

Обслуживание клиентов и цены доступны с 8:00 до 17:00 MST с понедельника по пятницу.

Как установить конек на гофрированную металлическую крышу. Пошаговое руководство

Итак, вы задумались о покупке металлической кровли и хотите установить ее самостоятельно.Что ж, позвольте нам поздравить вас первыми. Но ваше путешествие не пройдет безболезненно. Из нашего 25-летнего опыта мы убедились, что установка облицовки - самая сложная часть работы. Домовладельцы, подобные вам, всегда спрашивают нас: «Как установить коньковый колпак?»

В этой статье по пошаговой установке конкретно описывается установка вентилируемых и невентилируемых коньковых заглушек для открытых крепежных панелей, таких как: R Panel / PBR Panel, Westerrn Rib / 7.2 Panel и ⅞ ”гофрированный . Не предназначен для монтажа панелей со стоячим фальцем.

Простые инструкции и изображения, иллюстрирующие каждый шаг. Этот блог ответит на все ваши вопросы по установке. На всякий случай, если вы визуальный человек, мы также сделали видео, в котором легко следить. После просмотра видео мы не сомневаемся, что даже не имея опыта работы с металлочерепицей, вы сможете правильно установить коньковый колпак.

Наш персонал Western States Metal Roofing состоит из дружелюбных продавцов, имеющих опыт продажи и установки металлических кровель.Наша цель в этой статье - помочь вам с вашим проектом металлической кровли. Будь то установка обшивки и гидроизоляции или если вам нужна отличная цена на металлическую кровлю, мы вам поможем.

Наша цель в этой статье - объяснить:

  • Что такое шляпка коньковая
  • Необходимые инструменты и принадлежности
  • Препарат
  • Невентилируемая крышка конька, установка с поролоновыми заглушками
  • Установка крышки конька с вентиляцией с помощью ProfileVent
  • Заглушка коньковая
  • Заглушка коньковая внахлест

Если вам понравилась эта статья, мы рекомендуем вам также прочитать эту статью:

Как установить синтетическую подкладку на металлическую крышу

Что такое металлический конек кровли?

Фуражка металлического конька кровли - это обшивка, устанавливаемая вдоль козырька крыши.Точка наверху крыши, где сходятся оба ската, называется пиком или гребнем. Прежде чем мы углубимся в особенности установки конька кровли, следует помнить о некоторых примечаниях:

  • Крышка конька обычно является последним элементом отделки, который устанавливается. Перед тем, как приступить к установке коньковой накладки на металлическую крышу, убедитесь, что установлены обшивка карниза и обшивка фронтона.
  • Стандартная длина металлических крышек конька крыши составляет от десяти до двенадцати футов.
  • Если у вас перекрытие коньковой планки, сделайте перекрытие в 6 дюймов.
  • Наиболее распространенная ширина гребешка составляет 7 "X7" или 10 "X10", и она доступна с подгибом или без него.

Сколько стоит металлический конек крыши?

Стоимость металлического конькового колпачка будет зависеть от толщины, типа лакокрасочного покрытия и размера конькового колпачка. Крышка гребня более легкого калибра будет стоить меньше, чем более тяжелая. Также крашеный коньковый колпак будет стоить дороже, чем коньковый оцинкованный или оцинкованный колпак.

Вообще говоря, средний гребень гребня будет стоить от 2,00 до 3,50 долларов за линейный фут.

Какие инструменты и расходные материалы необходимы для установки металлических коньковых колпачков

Установка карниза на металлическую крышу начинается с использования подходящих инструментов и наличия необходимых принадлежностей. Вот список того, что вам понадобится:

  1. Ножницы
  2. Карандаш плотницкий
  3. Кровельные перчатки должны быть устойчивыми к порезам для защиты от острых краев
  4. Пистолет для герметика
  5. Силиконовый герметик, наша рекомендация - Ultra 1000
  6. Винты металл-металл с уплотнительной шайбой
  7. Измерьте крышу, чтобы определить, сколько кусков конькового конька вам понадобится.Не забудьте учесть 6 дюймов нахлеста и 1 дюйм для подготовки концов заглушек.
  8. Положите конек на один край здания и отметьте оба внешних края столярным карандашом. Проделайте то же самое на противоположной стороне здания.
  9. Набросать мелом. Не используйте красный мел, так как его сложно удалить.

Как установить металлическую заглушку конька крыши. Пошаговое руководство.

Перед установкой конькового конька на металлическую крышу обязательно прочтите руководство по установке производителя.Также важно соблюдать местные строительные нормы и правила.

Этап 1: Подготовка к установке коньковой заглушки

Крыши не всегда квадратные. Когда вы устанавливаете кровельные панели, вы хотите, чтобы карниз или низкая сторона крыши оставались красивыми и ровными. Вам не нужно, чтобы металлическая кровля входила и выходила наружу, и каждый лист выступал дальше, чем предыдущий. Это делает крышу неряшливой и недостроенной.

Мы рекомендуем зазор 2 дюйма между металлическими кровельными листами на вершине крыши. Это позволит вам перемещать защитное покрытие вверх или вниз по крыше. Это делается для того, чтобы кровельные панели у нижнего карниза оставались ровными и заподлицо. Если металлическая кровля слишком длинная, лишнюю кровлю можно переместить на верх конька, и панели у карниза будут выглядеть прямыми.

Этап 2:

Как отрезать и отделать коньки коньков для металлической крыши
  1. Сделайте отметку в один дюйм на внешней стороне гребня.
  2. С помощью отвертки подденьте оба края кромки на отметку в один дюйм.
  3. Отрежьте один дюйм кромки с обеих сторон.
  4. Выровняйте квадратик скорости по точному уклону крыши и отметьте прямую линию. С помощью транспортира определите угол линии. Нет картины, которая могла бы это описать. Смотреть видео.
  5. Отметьте центр гребня гребня, исходя из угла транспортира.
  6. Отрезать шляпку коньковую
  7. Используйте ручную закаточную машину и загните необрезанную левую сторону на 90 градусов.
  8. Сложите вырез с правой стороны вниз на 90 градусов

Нет простого способа описать словами, как подготовить край коньковой накладки для торцов фронтона.Это самая сложная часть установки, и мы настоятельно рекомендуем вам посмотреть видео и прочитать блог.

Этап 3:

Как установить поролоновые заглушки коньковой накладки на металлическую крышу - для коньковой заглушки без вентиляции
  1. Нанесите герметик из бутиловой ленты на ½ дюйма на внутреннюю поверхность меловой линии с обеих сторон гребневого колпачка.
  2. Расположите бутиловую ленту так, чтобы гребневые застежки проходили через центр бутиловой ленты после того, как крышка гребня будет на месте.
  3. Поместите внешние поролоновые заглушки поверх бутиловой ленты.
  4. Нанесите силиконовый герметик на верхнюю часть внешних поролоновых затворов и на фронтон, как показано.
  5. Укупорка из пеноматериала не имеет липкой основы. Двусторонняя бутиловая лента липкая, что упрощает установку закрывающих лент из вспененного материала.

Если у вас коньковый колпачок без вентиляции, потребуются закрывающие полоски из пеноматериала.Тем не менее, , если у вас есть вентилируемый коньковый колпачок, вы можете пропустить этот шаг и прочитать приведенные ниже инструкции, чтобы установить закрытие профильного клапана, чтобы вентиляция вашего конькового колпачка была вентилируемой.


Этап 3:

Как установить вентиляционное отверстие на коньке для металлической крыши - для вентилируемого конькового колпака
  1. На гребне должно быть отверстие шириной 2 дюйма для вентиляции.
  2. Установите ProfileVent с уклоном от ½ до 1 дюйма вверх от края коньковой заглушки.

Если у вас есть вентилируемый коньковый колпачок, потребуется коньковый вентиль, например ProfileVent®. Однако , если у вас нет вентилируемого гребня, пропустите этот шаг и ознакомьтесь с приведенными выше инструкциями по установке поролоновых закрывающих полос.


Этап 4:

Крепление коньковой заглушки для металлической крыши
  1. Установите на место первый кусок металла коньковой крышки.
  2. Закрепите коньковый колпачок металлическими зажимами на расстоянии двенадцати дюймов от центра. Закрепляем через высокий шов металлической кровельной панели.


Этап 5:

Как перекрыть конек на металлической крыше

Крыша конька обычно имеет длину от десяти до двенадцати футов, а большинство крыш больше двенадцати футов. В этом случае необходимо будет перекрыть гребневую насадку.

  1. Когда вы перекрываете металлический коньковый колпак, обращайте его внахлест в направлении, противоположном направлению линии обзора вашей металлической крыши. Например, вы хотите, чтобы перекрытие было направлено в сторону от проезжей части
  2. .
  3. Когда вы перекрываете металлический ребристый колпачок, нанесите силиконовый герметик на расстоянии 2 дюймов от внутреннего перекрытия.
  4. Перекрыть гребешок на шесть дюймов.
  5. Отрежьте последний кусок коньковой заглушки по размеру, учитывая шесть дюймов перекрытия и 1 дюйм, необходимые для подготовки конца коньковой заглушки.
  6. Не оставляйте обнаженной обрезанный край гребешка. Открытый край должен находиться под перекрытием.
  • Примечание. Это не обязательно, но ваша крыша будет выглядеть лучше, если вы выполните этот шаг.


Подробнее об установке металлической крыши

Установить металлическую гребневую заглушку несложно. После того, как вы посмотрите видео и прочтете статью, у вас не должно возникнуть никаких проблем.T Следующим шагом будет изучение монтажа металлической кровли. Отличной отправной точкой является ознакомление с нашим руководством по монтажу металлических кровель .

Сэкономьте деньги на металлических кровельных панелях

Всегда полезно получать предложения от нескольких компаний. Когда вы покупаете металлическую кровлю в компании Western States Metal Roofing, вы покупаете ее напрямую у производителя. В этом нет посредников.Это сэкономит вам от 15% до 50%.

Как установить плитку из глиняного конька | Home Guides

На крышах из глиняной черепицы на коньке установлены деревянные планки для крепления коньковой черепицы, и каждая черепица имеет отверстие в основании для гвоздя, которым она крепится к обрешетке. После установки коньковой плитки зазоры по изнанке заделываются раствором. Измерьте длину конька и получите плитки в зависимости от требуемого воздействия погодных условий на каждую плитку.Домовладельцу своими руками стоит прибегнуть к помощи помощника при установке глиняной коньковой черепицы на крышу.

Подготовка

Приставьте удлинительную лестницу к нижнему краю крыши. Установите пояс для инструментов с оцинкованными гвоздями 10d, тесаком или молотком и рулеткой.

Привяжите один конец 1/2-дюймовой веревки к ручке 5-галлонного ведра, которое используется для подъема коньковой плитки и раствора на крышу. Наденьте пояс для инструментов и закрепите другой конец веревки вокруг талии.Поднимитесь на крышу по лестнице.

По возможности обвяжите конец веревки вокруг вентиляционной трубы. Попросите помощника сложить в ведро шесть плиток с выступом подряд. Поднимите ведро с веревкой и достаньте плитки. Опустите ведро и перенесите плитку на гребень.

Укладка плитки

Начните с одного конца гребня. Поместите первую плитку на обрешетку короной вверх и отцентрируйте плитку из стороны в сторону. Внешний край плитки нависает над концом обрешетки на 2 дюйма.Забейте гвоздь 10d через отверстие в основании плитки и в обрешетку. Не забивайте гвоздь слишком сильно, иначе вы можете сломать плитку.

Поместите другую плитку поверх внутреннего конца первой. Измерьте расстояние от внешнего конца первой плитки и отрегулируйте конец второй плитки, если необходимо, так, чтобы первая плитка выдерживала 8 дюймов погодных условий. Прибейте вторую плитку к обрешетке.

Перенесите две плитки на противоположный конец выступа. Установите первую и вторую плитку таким же образом и при тех же погодных условиях, что и первая плитка.

Измерьте расстояние поперек гребня от внешних концов первых плиток на каждом конце гребня. Отнимите 16 дюймов и разделите результат на 8, чтобы определить количество плиток, необходимых для завершения конька. Обратите внимание на общее количество плиток.

Начните со второй плитки на одном конце гребня. Помощник загружает ведро плиткой на ходу. Двигайтесь к центру конька из конца в конец и установите половину количества плиток для конька при 8-дюймовом атмосферном воздействии. Работайте с противоположного конца и установите оставшуюся плитку в центр конька.Ключевую плитку устанавливают по центру конька с помощью раствора.

Раствор для плитки

Поставьте смесительную ванну рядом с надставной лестницей. Добавьте в ванну галлон пресной воды из садового шланга. Лопатой перемешать в ванне мешок с растворной смесью. При необходимости добавьте воды, чтобы смесь была средней консистенции, а не слишком сухой или слишком влажной.

Заполните 5-галлонное ведро наполовину раствором. Вытащите ведро на крышу и отнесите к одному концу конька. Наденьте рабочие перчатки.

Нанесите раствор на внешний конец первой плитки конька вручную и кирпичным шпателем. Набейте раствор под внешним краем плитки, чтобы заполнить зазор между плиткой и обрешеткой, и разгладьте его шпателем.

Продолжайте перемешивать раствор по мере необходимости, чтобы укладывать раствор по нижним краям плит конька с каждой стороны. Раствор заполняет впадины или низкие точки черепицы, где они пересекаются со сторонами черепицы конька, и предотвращает гнездование птиц и грызунов.Установите раствор на внешний конец плитки на противоположном конце конька, как и раньше.

Нанесите обильное количество раствора там, где плитки конька встречаются в центральной точке конька. Поместите ключевую коньковую плитку в центр конька и удалите излишки раствора шпателем.

Справочные материалы

Советы

  • Проконсультируйтесь с поставщиком или подрядчиком кровельных покрытий по поводу специальных плиток-заполнителей, которые заменяют раствор. Установите их с каждой стороны и на концах обрешетки перед установкой коньковой плитки.
  • Закройте коньковые плитки двумя слоями прозрачного герметика перед укладкой раствора. Герметик предотвращает прилипание раствора к плитке.

Предупреждения

  • Не работайте на крутых крышах без надлежащего защитного оборудования и помощи профессионала.
  • Всегда наступайте в углубления соседней черепицы, а не на венцы, иначе вы рискуете сломать черепицу.
  • При работе на крышах из глиняной черепицы надевайте спортивную обувь с резиновой подошвой вместо обуви с жесткой подошвой.

Writer Bio

Уильям Мачин начал работать в строительстве в возрасте 15 лет, еще учась в средней школе. За 35 лет он приобрел опыт на всех этапах жилищного строительства, модернизации и реконструкции. Его хобби - лошади, мотоциклы, шоссейные гонки и спортивная рыбалка. Он изучал архитектуру в колледже Тафта.

Как установить глиняную черепицу

Глиняная черепица очень популярна, поскольку она создает привлекательный средиземноморский вид.Они прочные и легкие, что делает их идеальными для определенных крыш, и они обеспечивают лучшую изоляцию по сравнению с аналогичными материалами, такими как керамическая черепица. При установке глиняной плитки важными факторами являются выбор правильного размера, цвета и способа укладки, который зависит от типа глиняной плитки.

Правый склон

Глиняная черепица хорошо подходит для крыш с уклоном более 20 градусов. По мере увеличения уклона это улучшает эстетику черепицы, что делает ее идеальной для крыш соборного типа.Перед началом убедитесь, что поверхность ровная; Если это не так, нанесите строительный раствор или жидкий продукт, чтобы выровнять поверхность.

Правильная кровельная подкладка

Одно из наиболее важных соображений при установке глиняной черепицы - наличие качественного кровельного покрытия. Материал, используемый под глиняной плиткой, является решающим фактором, влияющим на долговечность плитки. Обычно подложка изготавливается из пропитанного асфальтом кровельного материала, покрывающего всю площадь под слоем черепичной глины.Убедитесь, что он правильно прикреплен или установлен, иначе вы можете довольно быстро получить перекрывающую плитку. Установите дополнительный слой у края крыши и в дуплах, чтобы еще больше защитить поверхность. Как минимум, покройте все настилы двумя слоями пропитанного асфальтом рубероида № 30 или одним слоем основного листа с покрытием № 43.

Выбор правильной глиняной плитки

Выбирайте глиняную плитку в зависимости от климата вашего географического региона, поскольку она изготовлена ​​с учетом различных условий окружающей среды.К наиболее распространенным видам глиняной плитки относятся:

  • Сланец : Тонкие прямоугольные секции камня разного размера и толщины.
  • Обычная плитка : Небольшие прямоугольные секции глины с гладкой или отшлифованной поверхностью.
  • Панели : Отличительная глиняная плитка с S-образным профилем.
  • Римская плитка: Подобна панелям, но имеет плоское поперечное сечение с небольшой ролью.

Как установить глиняную плитку

После установки подложки пора установить металлический фартук вокруг дымоходов, каналов, вентиляционных отверстий и там, где крыша встречается с вертикальной стеной.Рекомендуется нержавеющая накладка 28 калибра. Выполните следующие простые шаги, чтобы установить глиняную плитку:

  1. Поместите первую плитку на обрешетку короной вверх и отцентрируйте плитку из стороны в сторону. Забейте гвоздь 10d в основании глиняной плитки в обрешетку. Не забивайте гвоздь. Убедитесь, что плитка нависает над концом обрешетки на два дюйма.
  2. Добавьте раствор под первую глиняную плитку, чтобы обеспечить дополнительную поддержку.
  3. Установите еще одну плитку на внутренний конец первой.Измерьте расстояние от внешнего конца и отрегулируйте конец второй плитки.
  4. Прибейте вторую плитку к обрешетке так же, как вы установили первую.
  5. Поместите две плитки на противоположный конец конька и установите их так же, как и предыдущую.
  6. Измерьте расстояние поперек гребня от внешних концов первых плиток на каждом конце гребня. Вычтите 16 дюймов и разделите результат на 8, чтобы определить количество плиток для установки.
  7. Начать со второй плитки на одном конце гребня.Установите плитки по направлению к центру конька из конца в конец и установите половину количества плиток для конька. Работайте с противоположного конца и установите оставшуюся плитку в центр конька. Ключевую плитку устанавливают по центру конька с помощью раствора.

Тип раствора

Используйте раствор средней консистенции, чтобы его было легко наносить. Нанесите раствор на внешний конец первой коньковой плитки, набив его под внешний край плитки, чтобы заполнить зазор между плиткой и обрешеткой.Разгладьте его шпателем. Продолжайте добавлять раствор по нижним краям плит конька с каждой стороны. Нанесите раствор на внешний конец плитки на противоположном конце конька и нанесите достаточно там, где плитки конька встречаются в центральной точке конька. Поместите ключевую коньковую плитку в центр конька и удалите излишки раствора шпателем.

Испанский Руководство по установке черепичной крыши [Версия для печати]

Руководство по установке испанской плитки

Brava (PDF) - Версия для печати

ОБЗОР

Информация, представленная в этом руководстве, представляет собой руководство и рекомендуемый метод установки кровельных материалов, производимых Brava Tile.

Как и в случае со всеми кровельными материалами, следует соблюдать приемлемые и проверенные методы. Все процедуры подачи заявки должны выполняться в соответствии с местными строительными нормами и правилами в вашем районе.

Информация, представленная в этом руководстве, является строго ориентировочной и не подразумевает ответственности за окончательную установку продукта. Brava Tile не несет ответственности за методы укладки или конечные результаты такой укладки.

Brava Tile дает гарантию на свою продукцию в течение 50 лет и распространяется только на продукт, а не на качество установленного продукта.Подрядчики по кровельным работам должны предоставить отдельную гарантию.

Материал для этого руководства был собран из различных авторитетных и профессиональных источников. Многие из методов, описанных и показанных здесь, являются надежными, проверенными временем руководящими принципами и стандартами надлежащей кровельной практики, которые соответствуют требованиям национальных и местных строительных норм на всей территории США. В каждой географической области могут применяться «местные методы», которые также являются надежными и надежными. доказано, что путем исключения не означает, что проверенная практика в области неудовлетворительна.


Смешивание цветов

Для лучшего смешивания цветов мы предлагаем вам разгрузить испанская черепичная крыша Brava со всех поддонов. Это касается как сплошных, так и смешанных цветов.

Осторожно

Будьте особенно осторожны, так как этот продукт может быть скользким!

Заявление об ограничении ответственности

Кровельные изделия Brava, производимые Brava Tile, специально созданы для имитации внешнего вида натурального кровельного материала.Этот производственный процесс включает вариации всех цветов. Установщик должен проявить осторожность, чтобы смешать этот вариант как можно более случайным образом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ

Профиль Испанская плитка Brava
Воздействие 13,5 дюйма
Масса / шт. (Фунты) 2,85
штук / квадрат 90
фунтов / квадрат 256
Высота 16.5 ″
Ширина 13 ″
Квадраты / поддон 6,0
Поддоны / тележка 24
квадратов / грузовик 144 ″
Огнестойкость Класс A или C
Оценка удара Класс 4

Принадлежность Размеры Вес (фунты)
Закрытие карниза / стартер 11 ¾ ”Длина
3” Ширина
0.62
Закрытие конька Длина 11 ¾ "
Ширина 2 ½"
0,5
Bull Nose / Hip Starter 17 ½ "Длина
7 ¾" x 8 ¾ "Ширина
3,5
Хип Ридж 17 ½ "Длина
8 ¼" x 9 "Ширина
3,2
Верхний хребет Длина 17 дюймов
Ширина 10 дюймов x 10-3 / 8 дюймов
3,5
Передняя кромка Длина 16 дюймов
Ширина 5 ½ "x 6 ½"
2.9

Описание продукта

Никаких специальных инструментов не требуется

  • Brava Испанская плитка прибивается вручную
  • Испанская плитка Brava может быть закреплена шурупами для достижения более высоких ветроустойчивых характеристик.
  • Испанская плитка Brava можно резать с помощью стандартной пилы

Испанская черепица Brava производится из переработанных продуктов.

Вид сверху

Характеристики плитки -

  • Масса 2.85 фунтов
  • Длина 16 ½ ”
  • Ширина 13 дюймов
  • штук / квадрат 90
  • фунтов / квадрат 257 фунтов

Принадлежности

  • Закрытие карниза / стартер
  • Закрытие конька
  • бедра
  • Hip Starter / Bull Nose
  • Верхний хребет
  • Грабли

Требования к крепежу

Brava Spanish Tile следует устанавливать с помощью двух коррозионно-стойких креплений, например, из нержавеющей стали (304 или 316), горячеоцинкованных, медных или коррозионно-стойких кровельных гвоздей с головкой диаметром 3/8 дюйма и достаточной длины для проникновения. через обшивку.

Всегда следует проявлять осторожность, чтобы застраховаться от проникновения сверху / снизу. В местах с высокой влажностью или другими суровыми климатическими условиями следует рассмотреть возможность использования крепежа из нержавеющей стали и высококачественных аксессуаров.

Подложки

Щит от льда и воды

  • Однослойный прорезиненный асфальт толщиной 36 мил на несущем полиэтиленовом листе толщиной 4 мил
  • Рекомендуется лист шириной 36 дюймов во всех впадинах.
  • 1 ряд шириной 36 дюймов вдоль всего карниза, стыки на концах внахлест 6 дюймов и боковые стыки 3 дюйма, выступающие на 3 'внутри линии плиты
  • Наносить на все слуховые окна, выступы на крыше, световые люки и т. Д.
  • Всегда соблюдайте местные строительные нормы и правила.

ПРИМЕЧАНИЕ: Защита от льда и воды не должна устанавливаться поверх войлока.

Войлок

  • Войлок, пропитанный асфальтом, соответствующий требованиям ASTM D226
  • Фетр 30 фунтов без перфорации
  • Крепится с помощью длинных оцинкованных кровельных гвоздей ¾ ”
  • Для установки с классом огнестойкости: один слой противопожарной защиты палубы GAF VersaShield® (ESR-2053) в дополнение к необходимой самоклеящейся мембране.

ПРИМЕЧАНИЕ: Минимальное требование к твердому настилу - один слой весом 30 фунтов. Чтобы обеспечить лучшую производительность, можно выбрать более высокую производительность. Если у вас есть вопросы относительно высокопроизводительных подложек, позвоните в Brava Tile @ 319-338-5706. При установке поверх твердой палубы с пазом и гребнем рекомендуется минимум 43 фунта войлока.

Металлы

Долины

Минимальные рекомендации

  • 16 унций.Медь
  • 24 - 26 га. Коррозионно-стойкий металл
    Нержавеющая сталь
    Цветное плакирование Сталь
    Цветное плакирование Алюминий

Карниз, фронтоны

  • Полосы для капельного старта карниза
  • Накладки на фронтон

Материалы кровельного настила

Solid Deck

  • Минимум 15/32 ″ фанерный настил CDX или равный

Уклон крыши

  • Минимальный уклон крыши, рекомендуемый для использования испанской черепицы, составляет 4:12, что означает подъем крыши на 4 дюйма на каждые 12 дюймов горизонтального пролета.

Вентиляция крыши

  • На каждые 300 футов площади мансарды вам понадобится проем в крыше на один (1) квадратный фут. Пятьдесят процентов (50%) этого количества должно приходиться на линию карниза. Вентиляция важна, и ее необходимо тщательно продумать.

ПРИМЕЧАНИЕ: Если используется экранирование, площадь проема должна быть увеличена вдвое.

Установка для холодной погоды

  • Не рекомендуется укладывать испанскую плитку при температуре ниже 20F.При установке в холодную погоду следует уделять особое внимание таким элементам, как ледо- и водозащита или войлочная подкладка. Обязательно соблюдайте требования производителя к установке для всех других приложений и соблюдайте местные строительные нормы и правила.

Внимание! Плитка может быть гладкой, поэтому необходимо соблюдать меры безопасности.

Хранение продукта

Для лучшей и легкой укладки испанскую плитку необходимо хранить на ровной поверхности.Плитка может скручиваться или гнуться при хранении на неровной поверхности. Перекрученная или изогнутая плитка может вызвать беспокойство на начальном этапе и вызвать проблемы, связанные с метелью или дождем, поэтому ее НЕ следует устанавливать.

Вентиляционные элементы

Могут использоваться обычные штабели и оклады. Рекомендуется использовать свинцовую вентиляционную трубу для водопроводных труб. Всегда следует использовать постоянные типы материалов.

Снежная охрана

Из-за фактурной поверхности плитки снег может довольно легко соскальзывать.Потребность в снегозадержателях возрастет в районах со снегопадом выше среднего. Обязательно следуйте инструкциям производителя по установке снегозащитных ограждений в отношении правильного расстояния и всегда соблюдайте местные строительные нормы и правила.

Удаление мусора

В областях выступов и впадин, где возникает необходимость в увеличении количества обрезков черепицы, по соображениям безопасности и для предотвращения забивания сточных канав и желобов, рекомендуется выметать эти участки и удалять обрезки с поверхности крыши. .

Схема крепления

Все плитки будут закреплены двумя креплениями в соответствии с инструкциями Brava Tiles. Два крепежа будут использоваться на предварительно размеченных индикаторах отверстий для гвоздей для экспозиции 13,5 дюймов.

Смешивание плитки

Рекомендуется, чтобы установщик загружал черепицу со всех поддонов, а не с одного поддона, чтобы добиться желаемого смешивания. Ответственность за хорошее смешивание несет установщик.

Руководство по применению

Brava Shake можно наносить различными способами.Самый распространенный рисунок - это одинарный прямолинейный курс. Ниже приведены общие рекомендации для этого приложения.

Подготовка крыши

Осмотрите все участки крыши, которые будут облицованы черепицей, чтобы убедиться, что:

  1. Поверхность однородная, гладкая, прочная, чистая и без неровностей.
  2. Даже несмотря на то, что кровельщик не несет ответственности за металлический оклад и другие специальные оклады, они должны быть установлены до установки.
  3. Работа других профессий, пронизывающих плоскость кровли, завершена.

Подложка

  1. Установите Ice and Water Shield на всех карнизах, впадинах и вокруг выступов, размер которых превышает 12 ″ x 12 ″ (рекомендуется).
  2. Войлочная подкладка не должна располагаться под ледяной и водной защитой, она должна перекрывать лед и воду не менее чем на 3 дюйма. Боковые перехлесты должны быть не менее 6 дюймов.
  3. Раскатайте полоску рубероида шириной 36 дюймов, начиная с любого конца крыши, уложите ее параллельно карнизу и надежно прибейте.

Макет

Испанская плитка может применяться в самых разных рисунках.Самый распространенный из них - это однорядный уклад плитки.

    1. Стартовый курс будет применяться с использованием стартовых частей. Размеры стартовых частей 11 ¾ ”x 3 ″. Начальная деталь должна быть установлена ​​заподлицо с краем карниза и закреплена двумя кровельными гвоздями. (См. Схему ниже)

    1. Укладка плитки будет справа налево. После того, как первый стартовый элемент будет установлен и плитка закреплена, следующий стартовый элемент нужно будет положить под плитку, и плитка должна быть сухой прилегающей к первому куску плитки.Важно, чтобы плитка правильно укладывалась в спроектированные дождевые каналы. После того, как плитки будут уложены всухую, отметьте место второго стартера и закрепите. Выполните те же процедуры для остальных стартеров. Это позволит оставить небольшое пространство между стартерами и более равномерную укладку полевых плиток. ВНИМАНИЕ: Не закрепляйте стартеры по всей длине вдоль края карниза. Плотно прижимая стартеры друг к другу, плитки могут перемещаться друг над другом.
    2. Теперь начинаем первый ряд, укладывая плитку справа налево. Первый ряд испанской плитки следует прибить поверх закуски. (См. Схему ниже).

    1. Полевая плитка должна быть размещена над стартером так, чтобы стартер находился между двумя нижними усиленными ребрами полевой плитки. (См. Диаграмму выше)
    2. Горизонтальные и вертикальные линии должны быть нанесены на войлок мелом для направления укладки плитки для получения эстетичного монтажа.
    3. Проведите меловую линию в верхней части крыши на 1 ½ дюйма ниже центра конька.
    4. С лентой, отмеченной через каждые 13 ½ дюйма, проложите ленту вертикально от верха первого ряда до линии возле конька на любом конце крыши.
    5. Если отметка на ленте не попадает точно на верхнюю линию, переместите ленту вправо или влево, пока отметка не пересечет линию, затем отметьте деку на каждой отметке на ленте. Повторите эти действия на другом конце крыши.
    6. Сделайте линии между метками на деке.Это гарантирует, что все трассы будут иметь равную экспозицию и минимальную рекомендуемую ширину защиты головы.

Отметьте ленту, как показано ниже

Количество курсов над каналом Плитка 16 ½ "13 ½" Экспозиция
1 1 ’1 ½”
2 2 ’3”
3 3 ’4 ½”
4 4 ’6 ″
5 5 ’7 ½”
6 6 ’9 ″
7 7 ’10 ½“
8 9 ’
9 10 ’1 ½”
10 11 ’3 ″
11 12 ’4 ½”
12 13 ’6 ″
13 14 ’7 ½”
14 15 ’9 ″
15 16 ’10 ½”
16 18 ’
17 19 ’1 ½”
18 20 ’3 ″
19 21 ’4 ½”
20 22 ’6 ″
21 23 ’7 ½”
22 24 ’9 ″

  • Необходимо запланировать вертикальное выравнивание для обеспечения симметричной установки.Для достижения наилучших результатов рекомендуется укладывать первые три плитки по краю карниза. Измерьте расстояние от передней кромки третьей плитки до переднего края. Затем отметьте это измерение на гребне и нарисуйте мелом вертикальную линию. Повторяйте эту процедуру через каждую третью черепицу на крыше, чтобы сохранить правильное вертикальное выравнивание. (См. Схему ниже)

  • Установите первый вертикальный подъем по краю фронтона. Накладка на грабли может быть установлена ​​при укладке плитки по краю фронтона или после того, как плитка будет уложена.
    1. Установка граблей

Триммер универсален и подходит как для правых, так и для левых граблей. Обрезка переднего края должна быть размещена так, чтобы край переднего края упирался в нос следующего ряда полевой плитки. После установки переднего края первого ряда обрежьте излишки заподлицо до края карниза первого ряда плитки. Убедитесь, что облицовка граблей покрыта прокладкой или герметиком. Обязательно нанесите клей на нижнюю сторону и верхний край плитки.Закрепите накладку передней кромки двумя (2) некоррозионными гвоздями или винтами с кольцевым хвостовиком. Крепежные детали должны находиться на расстоянии 1 дюйма от каждого конца и 1 дюйм вверх от нижней части обшивки граблей. (См. Схему ниже). После того, как первая часть кромки будет установлена ​​и обрезана, используйте кромку кромки по всей длине, чтобы довести ее до верхнего гребня.

    1. После установки и обрезки первой кромки передней кромки используйте кромку передней кромки по всей длине, чтобы довести ее до верхней кромки.

    1. На верхнем выступе грабли с каждой кромки должны быть скошены, чтобы они были симметричными и отвесными.(См. Фото ниже).

  • Повторите шаги 9 и 10. Следуйте диаграмме для разметки курса.

Долины

Может использоваться конструкция с открытой или закрытой долиной. Как правило, образуемые 10-дюймовыми секциями, выемки должны перекрываться на 8 дюймов в направлении потока. Верх каждой секции должен быть скреплен гвоздями, совместимыми с окладом.

Дизайн открытой долины

При проектировании открытой долины оставьте минимум 4 дюйма в верхней части долины с шагом ½ дюйма на 8 линейных футов вниз по склону.Для уклонов кровли 4:12 или больше гидроизоляция ендовы должна быть гофрирована по центру, окрашена, из гальванизированной стали, алюминия, меди или нержавеющей стали и должна выступать минимум на 11 дюймов с каждой стороны от центральной линии ендовы. Для уклонов кровли менее 4:12 гидроизоляция ендовы должна проходить не менее чем на 14 дюймов с каждой стороны. (См. Схему ниже). Обрезайте плитки заподлицо с 2-дюймовым переключателем.

Закрытая конструкция долины

В конструкции с закрытой выемкой можно использовать одинарный обжимной фартук W с ложей 28 дюймов с минимальным центральным ребром 2 дюйма.Обязательно обрезайте плитки заподлицо с 2-дюймовым переключателем.

Вспышки

Оклады следует использовать вокруг всех выступов крыши, таких как стены, дымоходы, слуховые окна, парапеты, вентиляционные трубы, световые люки и т. Д. Доказанными прочными материалами окладов являются медь, свинец, оцинкованное железо и нержавеющая сталь.

ПРИМЕЧАНИЕ: При контакте разнородных металлов друг с другом возникает гальваническое воздействие, которое может привести к разрушению электроположительных металлов.Этого можно избежать, поместив полоски листового свинца между двумя металлами.

Основание

Фундаментные элементы используются над или под кровельным покрытием и загибаются на вертикальной поверхности.

  • Основания должны проходить под самым верхним рядом испанской плитки Brava на всю глубину плитки или не менее чем на 4 дюйма над плиткой непосредственно под металлом. Вертикальная опора металла должна быть загнута как минимум на 4 дюйма и выступать на 4 дюйма на плитке с кромкой ¾ дюйма.

Заглушка

Заглушка (встречная планка) - металлическая встраиваемая в вертикальную поверхность крыши и изогнутая над фундаментной планкой.

  • Если гидроизоляция основания не закрыта вертикальным сайдингом, в стыки кладки следует встроить заглушку высотой не менее 2 дюймов, проходящую вниз над гидроизоляцией основания 4 дюйма с загибом края назад и вверх на ½ дюйма.

Иллюстрации

На следующих рисунках показаны надлежащие процедуры оклейки крыш из испанской черепицы Brava.

Облицовка передней стенки

Примечание: Гидроизоляция фартука должна быть поднята минимум на 4 дюйма по вертикали и минимум на 4 дюйма на поверхность крыши и на кромку ¾ дюйма.

Изменение шага Мигает


Фиксатор седла (сверчок)

Если дымоход имеет ширину более 30 дюймов, рекомендуется использовать седельный фартук для защиты от дождя и снега.

Металлическая опорная планка (сверчок) показана на месте на задней части дымохода.Все стыки в накладке седла должны быть пропаяны. Седловая планка должна быть повернута на 6 дюймов вверх по стене дымохода. Он прикреплен к крыше через центры 18 дюймов.

Грабли для ключей, свинец и металлический поддон

Грабли металлические

Процедура установки кровельного перекрытия вентиляционной трубы:

  1. Установите свинцовый штабель над вентиляционной трубой и закрепите на палубе кровельными гвоздями.
  2. Уплотнить края свинцового фланца пластиковым кровельным цементом и мембраной.
  3. Обрежьте плитку вплотную к стопке и заполните пустоты герметиком.
  4. Заправьте провод внутри водопроводной трубы или используйте установленный свинцовый колпачок.

Обшивка дымохода

Непрерывное вентиляционное отверстие в стене

Примечание: Вентиляционное отверстие в передней стенке обеспечивает чистую свободную площадь 9 кв. Дюймов на погонный фут.

Снежная охрана

Snow Guards рекомендуется использовать в местах с сильным снегопадом для предотвращения снежных и ледовых оползней.Если они устанавливаются при укладке плитки, они удерживаются на месте медным гвоздем. При установке после укладки плитки они удерживаются на месте крючком.

Начиная с карниза, снежные стражи должны быть размещены примерно на 30 дюймов по центру в шахматном порядке на вершине каждого из первых шести рядов плитки.

Зажимы урагана

Зажимы Hurricane используются на крышах, подверженных сильному ветру. (необязательно)

Деталь Hip & Ridge

Гвоздезабиватель для бедра и конька должен иметь достаточную высоту для поддержания ровной плоскости плиток для бедра и конька.Высота гвоздезабивателя будет варьироваться в зависимости от уклона крыши и должна составлять 1 5/8 дюйма номинальной толщины. Рекомендуется использование конькового кронштейна. (См. Схему ниже)

Примечание. Альтернативный метод - использовать стальные кронштейны для коньковой доски или обвязку минимальным калибром №22.

    • Обрежьте плитки так, чтобы они максимально плотно прилегали к гвоздодеру.
    • Нанесите герметик в местах пересечения плитки с гвоздодером.
    • Бедра должны быть закрыты УФ-стойким материалом, формованным пластиком или самоклеящимся гидроизоляционным слоем в местах, где плитка встречается с доской

Установка на бедре

Набедренный гвоздодер следует удерживать на 4 дюйма от внешнего угла карниза.Hip Starter или Bull Nose следует прибить к гвоздезабивателю с помощью коррозионно-стойкого гвоздя не менее ½ дюйма, чтобы проникнуть в гвоздезабиватель. Полоску герметика рекомендуется использовать в нахлесточном шве каждой бедренной плитки. Бедренные плитки устанавливаются таким образом, чтобы их перекрытие составляло 4 дюйма.

Вершина бедра

На вершине бедра рекомендуется прокладка свинцовой пропитки под скошенной плиткой на вершине. Скосы на вершине должны быть загерметизированы и окрашены в тон.

Установка верхней крышки

Верхние затворы устанавливаются для закрытия плитки на верхнем гребне и любой вертикальной поверхности, т.е.е. дымоходы, верхние стены, парапетные стены, слуховые окна, бордюры и т. д. Требуется минимум 3-дюймовый антикоррозийный крепеж для крепления верхней крышки к окончательному слою плитки. Важно отметить, что крепление должно располагаться на высокой стороне ствола. Застежка должна быть расположена на расстоянии 1 дюйма от переднего края верхней застежки.

Установка верхнего гребня

Панели Top Ridge устанавливаются с перекрытием потолка 3 ½ дюйма.Top Ridge должен быть прикреплен к гвоздезабивателю с помощью одного (1) антикоррозийного крепежа, достаточно длинного, чтобы проникнуть в гвоздезабиватель минимум на 1 дюйм. Полоска герметика рекомендуется в нахлестке каждого Top Ridge.

Характеристики сильного ветра

Требования к крепежным деталям

Brava Spanish Tile следует устанавливать на высоте 13 дюймов двумя головками 3/8 дюйма, диаметром 1/8 дюйма, кровельными гвоздями с кольцевым стержнем 2-1 / 2 дюйма для скорости 110 миль в час или двумя гвоздями # 10 x 2-1 / Винты 2 дюйма для расчетного давления 198,5 фунтов на квадратный фут.

Всегда следует проявлять осторожность, чтобы застраховаться от проникновения сверху / снизу. В местах с высокой влажностью или другими суровыми климатическими условиями следует рассмотреть возможность использования крепежа из нержавеющей стали и высококачественных аксессуаров.

Кровельные материалы

Solid Deck

  • Минимум ½ дюйма фанеры, прибитой гвоздями по периметру 6 дюймов по центру, в поле 6 дюймов по центру и по швам 4 дюйма по центру. Использование обычного гвоздя с оцинкованным кольцевым стержнем размером 8d x 2 дюйма на скорость 110 миль в час или минимум ½ дюйма фанеры, прибитого по периметру 4 дюйма в центре, в области 4 дюйма в центре и на швах 3 дюйма в центре.Использование обычного гвоздя с оцинкованным кольцевым хвостовиком 8d x 2 ”для расчетного давления 198,5 PSF.

Подложка

  • Установите Ice and Water Shield на всех карнизах, впадинах и вокруг выступов, размер которых превышает 12 ″ x 12 ″ (рекомендуется).
  • Войлочная подкладка не должна располагаться под ледяной и водной защитой, она должна перекрывать лед и воду не менее чем на 4 дюйма. Боковые перехлесты должны быть не менее 6 дюймов.
  • Рубероид 30 # пропитанная асфальтом бумага из органического войлока, прибитая 1 оловянным язычком на гвоздь 1-1 / 4 дюйма, гладкий кровельный гвоздь, 6 дюймов на всех швах и 12 дюймов в шахматном порядке 12 дюймов.

Зажимы урагана

Зажимы Hurricane используются на крышах, подверженных сильному ветру. (необязательно)

Макет

    1. Испанская плитка Brava укладывается от ряда к ряду в шахматном порядке, швы не должны совпадать.
    2. Стартовый курс будет применяться с использованием стартовых частей. Размеры стартовых частей 11 ¾ ”x 3 ″. Начальная деталь должна быть установлена ​​заподлицо с краем карниза и закреплена двумя кровельными гвоздями.(См. Схему ниже)

    1. Укладка плитки будет справа налево. После того, как первый стартовый элемент будет установлен и плитка закреплена, следующий стартовый элемент нужно будет положить под плитку, и плитка должна быть сухой прилегающей к первому куску плитки. Важно, чтобы плитка правильно укладывалась в спроектированные дождевые каналы. После того, как плитки будут уложены всухую, отметьте место второго стартера и закрепите.Выполните те же процедуры для остальных стартеров. Это позволит оставить небольшое пространство между стартерами и более равномерную укладку полевых плиток. ВНИМАНИЕ: Не закрепляйте стартеры по всей длине вдоль края карниза. Плотно прижимая стартеры друг к другу, плитки могут перемещаться друг над другом.
    2. Теперь начинаем первый ряд, укладывая плитку справа налево. Первый ряд испанской плитки Brava должен быть прибит к закускам (см. Диаграмму ниже).

    1. Полевая плитка должна быть размещена над стартером так, чтобы стартер находился между двумя нижними усиленными ребрами полевой плитки. (См. Диаграмму выше).
    2. Горизонтальные и вертикальные линии должны быть нанесены на войлок мелом для направления укладки плитки для получения эстетичного монтажа.
    3. Проведите меловую линию в верхней части крыши на 1 ½ дюйма ниже центра конька.
    4. С лентой, отмеченной каждые 13 дюймов, проложите ленту вертикально от вершины первого ряда до линии возле конька на любом конце крыши.
    5. Если отметка на ленте не попадает точно на верхнюю линию, переместите ленту вправо или влево, пока отметка не пересечет линию, затем отметьте деку на каждой отметке на ленте. Повторите эти действия на другом конце крыши.
    6. Сделайте линии между метками на деке. Это обеспечит одинаковую экспозицию на всех трассах и соблюдение минимального рекомендуемого прилегания головы.

Сохранить

Сохранить

Коньки для кровли из металлочерепицы своими руками

Pagonya Development Ltd.«Я Крыша Альберта» Политика защиты личной информации

Pagonya Development Ltd обязуется защищать личную информацию, доверенную нам нашими клиентами. Мы управляем вашей личной информацией в соответствии с Законом о защите личной информации провинции Альберта и другими применимыми законами. В этой политике изложены принципы и методы, которым мы следуем при защите вашей личной информации. Эта политика применяется к Pagonya Development Ltd и к любому лицу, предоставляющему услуги от нашего имени.Копия этой политики предоставляется любому клиенту по запросу. Что такое личная информация? Личная информация означает информацию об идентифицируемом человеке. Сюда входит имя, домашний адрес и номер телефона человека, идентификационный номер и финансовая информация. Какую личную информацию мы собираем? Мы собираем только ту личную информацию, которая нам нужна для оказания услуг нашим клиентам, включая личную информацию, необходимую для:
  • доставки запрошенных продуктов и услуг
  • предоставления цен на продукты или услуги
Обычно мы собираем личную информацию клиентов непосредственно из наших клиентов.Мы можем собирать вашу информацию от других лиц с вашего согласия или в соответствии с законом. Мы информируем наших клиентов до или во время сбора личной информации о целях, для которых мы собираем информацию. Мы не отправляем это уведомление только тогда, когда клиент добровольно предоставляет информацию с очевидной целью (например, когда клиент оставляет информацию на нашем веб-сайте, запрашивая расценки). Согласие Мы запрашиваем согласие на сбор, использование или раскрытие личной информации клиентов, за исключением особых обстоятельств, когда сбор, использование или раскрытие без согласия разрешено или требуется по закону.Мы можем предполагать ваше согласие в тех случаях, когда вы добровольно предоставляете информацию с очевидной целью. Мы предполагаем ваше согласие на продолжение использования и, где это применимо, раскрытия личной информации, которую мы уже собрали, для цели, для которой эта информация была собрана. Мы просим вашего явного согласия для некоторых целей и, возможно, не сможем предоставлять определенные услуги, если вы не желаете дать согласие на сбор, использование или раскрытие определенной личной информации. Если требуется явное согласие, мы обычно просим клиентов предоставить свое согласие устно (лично или по телефону) или письменно (подписав форму согласия).В случаях, которые не связаны с конфиденциальной личной информацией, мы можем полагаться на согласие «отказаться». Например, мы можем раскрывать вашу контактную информацию другим организациям, которые, по нашему мнению, могут вас заинтересовать, если только вы не потребуете, чтобы мы не раскрывали вашу информацию. Вы можете сделать это, связавшись с нами по телефону или по электронной почте. Клиент может отозвать согласие на использование и раскрытие личной информации в любое время, за исключением случаев, когда личная информация необходима нам для выполнения наших юридических обязательств.Мы будем уважать ваше решение, но мы не сможем предоставить вам определенные продукты и услуги, если у нас нет необходимой личной информации. Мы можем собирать, использовать или раскрывать личную информацию клиентов без согласия только в соответствии с законом. Например, мы не можем запрашивать согласие, когда сбор, использование или раскрытие информации происходит в чрезвычайной ситуации, угрожающей жизни, здоровью или безопасности. Как мы используем и раскрываем личную информацию? Мы используем и раскрываем личную информацию клиента только в целях, для которых информация была собрана, за исключением случаев, предусмотренных законом.Например, мы можем использовать контактную информацию клиента для доставки товаров. Если мы хотим использовать или раскрыть вашу личную информацию для каких-либо новых деловых целей, мы попросим вашего согласия. Мы не передаем и не продаем информацию о клиентах третьим лицам. Мы не можем запрашивать согласие, если это разрешено законом (например, закон разрешает организациям использовать личную информацию без согласия с целью взыскания долга). Как мы защищаем личную информацию? Мы прилагаем все разумные усилия для обеспечения точности и полноты личной информации.Мы рассчитываем, что люди сообщат нам, если в их личной информации произошли изменения, которые могут повлиять на их отношения с нашей организацией. Если вам известно об ошибке в нашей информации о вас, сообщите нам, и мы исправим ее по запросу, где это возможно. В некоторых случаях мы можем запросить письменный запрос на исправление. Мы защищаем личную информацию в соответствии с ее конфиденциальностью. Мы прилагаем все разумные усилия для предотвращения любой потери, неправомерного использования, раскрытия или изменения личной информации, а также любого несанкционированного доступа к личной информации.Мы используем соответствующие меры безопасности при уничтожении личной информации, включая уничтожение бумажных записей и безвозвратное удаление электронных записей. Мы храним личную информацию только до тех пор, пока это разумно для достижения целей, для которых информация была собрана, а также для юридических или деловых целей. Доступ к записям, содержащим личную информацию. Физические лица имеют право на доступ к своей личной информации в записи, которая находится на хранении или под контролем Pagonya Development Ltd, за некоторыми исключениями.Например, в соответствии с Законом о защите личной информации организации обязаны отказывать в предоставлении доступа к информации, которая раскрывала бы личную информацию о другом человеке. Если мы откажемся от запроса полностью или частично, мы сообщим причины отказа. В некоторых случаях, когда применяются исключения из доступа, мы можем скрыть эту информацию и предоставить вам оставшуюся часть записи. Вы можете запросить доступ к своей личной информации, написав Илье Мышалову, генеральному директору.Вы должны предоставить достаточно информации в своем запросе, чтобы мы могли идентифицировать информацию, которую вы ищете. Вы также можете запросить информацию об использовании нами вашей личной информации и любом раскрытии этой информации лицам за пределами нашей организации. Кроме того, вы можете запросить исправление ошибки или упущения в вашей личной информации. Мы ответим на ваш запрос в течение 45 календарных дней, если не будет предоставлено продление. Мы можем взимать разумную плату за предоставление информации, но не за внесение исправлений.Мы не взимаем комиссию, когда запрашивается личная информация о сотрудниках. Мы сообщим вам о любых сборах, которые могут взиматься, прежде чем приступить к обработке вашего запроса. Вопросы и жалобы Если у вас есть вопросы или опасения по поводу сбора, использования или раскрытия личной информации компанией Pagonya Development Ltd, или по поводу запроса на доступ к вашей личной информации, пожалуйста, свяжитесь с Ильей Мышаловым, генеральным директором. Если вы не удовлетворены полученным ответом, вам следует связаться с уполномоченным по информации и конфиденциальности Альберты: Управление по информации и конфиденциальности Alberta Suite 2460, 801-6 Avenue, SW Calgary, Alberta T2P 3W2 Телефон: 403-297 -2728 Бесплатный звонок: 1-888-878-4044 Электронная почта: generalinfo @ oipc.ab.ca Веб-сайт: www.oipc.ab.ca

Как установить металлическую крышу со стоячим фальцем

Успех кровли со стоячим фальцем зависит от высоты и целостности фальца. Обычно она выступает на 1 дюйм или более над поверхностью и, следовательно, выше, чем у любой проточной воды.

Среди наиболее распространенных крыш старых домов, металлические крыши со стоячим фальцем использовались почти во всех архитектурных стилях с тех пор, как основные материалы стали широко доступны в середине 19 века.Оригинальная система металлических листов, соединенных между собой швами, которые выступают на дюйм или более над поверхностью, крыши со стоячим фальцем привлекательны и очень долговечны в качестве основной крыши и одного из немногих вариантов низкоскатных второстепенных крыш над крыльцами и эркерами. .

Их также относительно легко установить, особенно в домах с минимумом выступов и впадин, требующих всего нескольких специализированных ручных инструментов и средних механических навыков реставратора старого дома. Если вас поразила привлекательность металлических крыш, вот основные сведения, которые помогут вам начать работу самостоятельно.

Подготовка до совершенства

При измерении металлических поддонов обязательно учитывайте швы на гребнях и концах.

Начните с чистой крыши. Снимите всю старую кровлю и вытащите все старые гвозди, убедившись, что поверхность тщательно очищена от всего, что может проткнуть или испортить новую крышу. На простых домах и второстепенных крышах стальная фальцевая кровля часто устанавливается поверх разнесенного настила или скиповой обшивки - доски, уложенные с зазорами примерно в 1½ дюйма, - но все три обычно используемых материала одинаково хорошо работают с закрытыми досками или фанерными настилами.Следующим шагом для кровельщиков, использующих сталь или легированную терну, является подкладка красной канифольной бумагой; никогда не используйте с этими металлами черный рубероид или битумную бумагу, так как асфальт их разъедает. Производители меди рекомендуют подкладку из рубероида, покрытую канифольной строительной бумагой, чтобы пропитанный войлок не прилипал к меди.

В любом случае, перед запуском, вы должны установить металлическую окантовку по периметру крыши, чтобы поддержать выступ от ½ "до 1 ″ листового металла, чтобы вода не стекала обратно под край.Используйте стандартные сборные стальные отливы для Terne II и оцинкованную сталь; используйте медную стопорную планку для меди. Прибейте кайму каждые 10 дюймов вдоль торцов и краев - везде, где будет стекать вода.

Металлические зажимы, которые прибиты гвоздями, чтобы пропустить обшивку (показано здесь) или фанерный настил, закрепят сковороды и швы.

Начните работу с простынями

Каждый кусок кровельного листового металла, называемый поддоном, должен быть загнут вверх по краям для образования швов. Тщательное планирование компоновки и тщательный замер материалов помогут в долгосрочной перспективе сделать установку привлекательной и безупречно выполненной.Нарисуйте план вашей крыши, рассчитывая симметричные швы и избегая неудобных или необычно узких поддонов. Многие крыши старых домов имеют меньшие, чем четные размеры, поэтому будьте готовы работать над планировкой с середины крыши, чтобы разделить любые нечетные промежутки. Если вы будете делать швы вдоль коньков, где встречаются две крыши, не забудьте сместить расстояние между поддонами так, чтобы швы на одной крыше совпадали с центром поддонов на другой крыше. Таким образом, у вас не будет слишком много металла, чтобы согнуть его в однородный, плотный гребневой шов.

Чтобы сделать сковороды, измерьте расстояние от 4 дюймов над коньком крыши (чтобы выделить металл для шва) и на 1 дюйм за краем крыши, затем отрежьте металл до этого размера ножницами по металлу или ножницами для жести. Затем загните длинные края сковороды, 1½ дюйма с одной стороны, 1 дюйм - с другой. (На простой двускатной крыше первая и последняя подвесные поддоны будут иметь один край - тот, который проходит вдоль граблей, - загнут вниз на 1 дюйм, чтобы его можно было прижать к кромке водостока или фиксирующей планке.)

Концы поддонов получают вырезать и обжать металлический край водостока там, где он встречается с карнизом крыши и граблями.

Инструменты, изготовленные для этой цели, называемые панегибочными станками, бывают нескольких стилей - обычно простых универсальных типов, которые работают как гигантские клещи с фиксатором, и запатентованных типов, в которых используются ножные педали для ускорения процесса гибки. На некоторых необходимо сначала установить губки на желаемую глубину шва, отрегулировав упоры и болты. Как правило, сгибание кромки имеет смысл в два этапа. Сначала согните весь край примерно на 45 градусов, затем вернитесь и согните на полные 90 градусов, стараясь убедиться, что у вас есть хорошая резкая складка на металле.Не выбрасывайте мелкие кусочки металлолома; вместо этого разрежьте их на полоски размером 1 на 2 ½ дюйма, чтобы сделать зажимы для крепления посуды к деке.

Установка противней

Когда вы согнете все сковороды, можно приступать к укладке крыши. Начните с торцевого поддона, плотно подогнав 1 ″ вниз изгиб вверх к скосу крыши. (Работая над старыми домами, некоторые кровельщики любят начинать класть сковороды посередине настила и работать с краями, чтобы сковороды лежали ровно.) Затем прикрепите поддон к настилу, согнув зажимы по вертикальному краю. каждые 10 дюймов или около того, затем прибивая зажимы к деке.Опять же, сделайте все складки острыми; их придется складывать в шов с прилегающей сковородой.

После того, как ваш торцевой поддон закреплен, вам нужно загнуть края вокруг фиксирующей планки или края водостока по периметру крыши. На граблях вы можете просто обжать металл с помощью плоскогубцев. На нижнем крае, однако, вам нужно будет обрезать поддон на 1 дюйм или около того на изгибах вверх, которые образуют стоячие швы.

Некоторые запатентованные кровельные щипцы можно использовать как для выполнения швов, так и для загиба кромок.

Затем можно согнуть металл вокруг отливной кромки или фиксирующей планки. Установив торцевой поддон, можно приступать к укладке остальной части крыши и наложению швов. Возьмите обычную сковороду и положите ее краем 1½ дюйма рядом с краем толщиной 1 дюйм, который вы только что подстригли. Отрегулируйте его положение так, чтобы нижний и верхний края совпали с предыдущей сковородой, и убедитесь, что она плотно прилегает к настилу. Затем скрепите обе сковороды друг с другом через каждые 2 дюйма с помощью плоскогубцев.

Начните сшивание между двумя первыми фиксирующими плоскогубцами в верхней части крыши с помощью закаточного железа.Приложите утюг к перевернутому металлическому краю на 1 дюйм, затем, используя молоток с мягкой головкой, согните металлический край на 1 ½ дюйма над утюгом на 90 градусов, продвигая утюг вместе с молотком. Когда вы согнете таким образом примерно 2 фута шва, снимите утюг и постучите по металлу еще на 45 градусов, используя только молоток. Затем переместите утюг на противоположную сторону шва, прижмите его к металлу и заколите шов в плотный обжим, убедившись, что более длинный металлический край полностью закрывает более короткий край и что все зажимы хорошо закрыты и обжаты. слишком.

Закаточный утюг - это нетехнологичный инструмент, который легко изготовит сварщик. Используйте одну сторону, чтобы сформировать первый изгиб, а другую сторону, чтобы завершить двойной замок.

На этом этапе вы закончили сгибание, но вам нужно будет повторить этот процесс, чтобы соединить противни в стоячий шов с двойным замком. Начиная с середины отрезка, который вы только что закончили, поместите более короткую сторону утюга напротив того же края, с которого вы начали, и согните металл под углом 90 градусов. Продолжайте выполнять остальные шаги на как можно большем шве между зажимными клещами, затем переходите к следующему разделу.После того, как вы закончили соседний участок шва, вы можете снять один из плоскогубцев и заполнить шов под ним.

Освоив основные методы гибки и сшивания, вы можете использовать эти навыки для изготовления гребней, впадин и других деталей, которые могут потребоваться на более сложных крышах. Когда вы закончите, сразу же покрасьте свою крышу Terne II в исторический оттенок черного, красного, зеленого или серебристого, а затем отойдите в сторону и наслаждайтесь традиционными линиями фальцевой кровли.

.
