Что представляет собой окно с четвертью?
В зависимости от выбора строителями технологии и материала для возведения стен, проемы в зданиях могут иметь разную конфигурацию – бывают окна с четвертью и без. Существующие отличия не оказывают принципиального влияния на основные характеристики домов. Однако от них зависит дальнейший выбор методик замера и монтажа оконных конструкций. Чтобы не допустить ошибок при выборе окон, определении их правильных габаритов и в ходе проведения установки, рекомендуем ознакомиться с полезной информацией из этой статьи.
Окно с четвертью: что это?
Окно с четвертью не всегда можно определить с первого взгляда со стороны улицы, но при детальном рассмотрении сразу видны его отличительные признаки. В фасадной плоскости по всему периметру проема, включая его нижнюю зону, имеется небольшой бортик. Свое название технология получила за счет того, что при возведении стен лицевая кладка на четверть длины кирпича перекрывала оконный проем.
- стабильное положение конструкции в проеме – четверть страхует раму от выпадения наружу;
- более высокий уровень герметичности – наличие бортиков затрудняет попадание влаги в монтажный шов и исключает продувание конструкции;
- облегченный монтаж – выступы служат ориентиром и границей, поэтому рабочие не тратят время и другие ресурсы на выполнение дополнительных операций.
Хотя все перечисленные достоинства имеют большое значение, необходимо сделать отдельный акцент на высоком уровне герметичности. Благодаря этой характеристике значительно уменьшаются теплопотери, окна меньше запотевают, на рамах, створках и откосах не образуется плесень.
Наличие четверти продлевает срок службы монтажного шва, поскольку бортик эффективно защищает застывшую пену от вредного для нее воздействия ультрафиолета, ветра, пыли и воды.
Такой способ возведения наружных стен также эффективен при строительстве бетонных и деревянных домов. Во всех случаях полученный бортик не перекрывает полностью раму и служит для нее дополнительным барьером и опорой. Наличие выступа делает возможным монтаж окна в четверть по ГОСТу.
Окно без четверти – отличия
Разница между двумя видами проемов заключается в рельефе поверхности откосов. Ее достаточно просто обнаружить, и это может сделать даже далекий от строительства человек. Окна без четверти не имеют ярко выраженного перехода от внутренних откосов к наружным. Гладкие стены по периметру проемов в таких домах позволяют самостоятельно определять габариты этих участков в процессе установки оконных блоков. То есть при монтаже движение рамы вперед или назад не ограничивается никакими конструктивными элементами здания.
Обычно такие проемы встречаются в частном домостроении, поскольку владельцы недвижимости максимально упрощают для себя строительные технологии.
Кроме того, при возведении современных зданий из габаритных пеноблоков проблематично создать небольшой выступ в проемах. При этом отсутствие бортика не оказывает критического влияния на основные эксплуатационные характеристики оконных конструкций, но все равно создает определенные сложности при монтаже:
- требуется дополнительная защита монтажного шва;
- возникают проблемы с использованием уплотнительной ленты ПСУЛ, которая позволяет конструкции «дышать»;
- уходит больше времени на придание правильного положения окнам и их надежную фиксацию в проеме.
Если в процессе установки окон в проемах без четверти не предпринять необходимые меры, то возможна разгерметизация монтажного шва и преждевременный износ застывшей пены. Вследствие этого снижается энергоэффективность любых окон, выпадает конденсат, развиваются грибок с плесенью и даже появляется риск деформации конструкций. Чтобы избежать таких неприятных последствий, нужно правильно провести замер с последующей установкой.
Особенности замера окна с четвертью и без
Процедуры определения правильных габаритов оконных конструкций отличаются для двух видов проемов. При проведении замеров необходимо учитывать индивидуальные особенности зданий, в противном случае гарантированы проблемы при установке, которые могут быть решены только путем изготовления новых окон.
Поскольку при выполнении этой процедуры возникает множество нюансов, которые человек без опыта упустит из внимания, замер окна с четвертью должен проводить специалист. Тем более эта услуга оказывается многими производителями и дилерами на бесплатной основе.
Однако часто возникают ситуации, когда знание габаритов оконных конструкций нужно для получения предварительного расчета стоимости. В этом случае небольшая погрешность не страшна, и замерить окно для таких целей можно самостоятельно.
Замер окна без четверти
Для проемов без значимых перекосов это сделать очень просто.
Для этого требуется:
- Определить местонахождение монтажной плоскости, в которой будет установлено окно. Обычно для этого общая толщина стены делится на 3, после чего замеряется глубина внутреннего откоса. Чаще всего она составляет 2/3 от толщины стены. Соответственно, наружный откос занимает 1/3 от общего габарита.
- В отмеченной плоскости в трех точках (справа, в центре и слева) замеряется высота проема. Для дальнейших расчетов оставляется наименьший показатель полученной величины.
- В этой же плоскости внизу, посередине и вверху светового проема замеряется его ширина. В качестве расчетной величины снова берется минимальный размер.
- После определения фактической высоты и ширины можно легко вычислить размеры окна. Для этого от полученных габаритов нужно отнять величину зазоров между проемом и рамой. Согласно ГОСТ 30971-02 допуски на монтажные швы составляют 40-60 мм с каждой стороны.
-
Для нижней зоны проема при определении зазора целесообразно учитывать фактическую высоту подставочного профиля.
Рекомендованный алгоритм действий можно применять только в тех случаях, если проемы не имеют существенных перекосов. В более сложных ситуациях используется другая методика, основанная на вписывании прямоугольника в трапецию, параллелограмм или неправильный четырехугольник. Эти действия должен уже выполнять только мастер.
Иногда в прямом проеме специально делают четверть пред установкой. В таких случаях ранее снятые размеры не годятся для изготовления окон. Процедуру определения правильных габаритов необходимо повторить с применением алгоритма для проемов с четвертью.

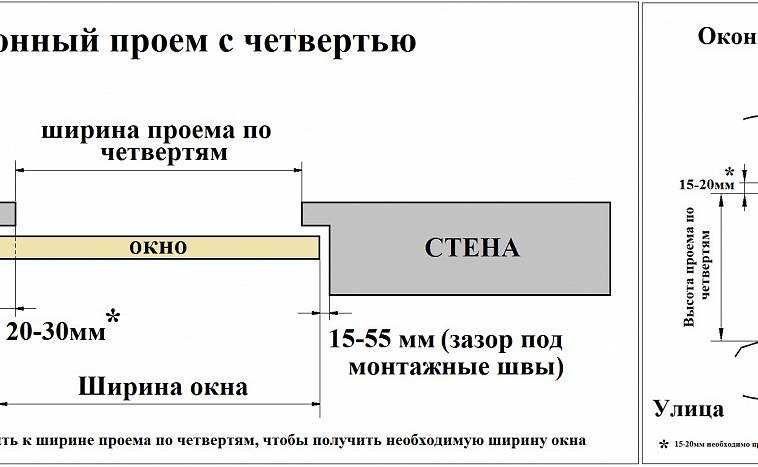

Замер окна с четвертью
При выполнении этой процедуры нужно правильно замерить световой проем и определить, какой именно будет перехлест профиля рамы с выступающим участком стены. Ведь четверть окна, размеры которой в идеале с каждой стороны должны составлять по 65 мм, на практике может оказаться любой. По правилам оконная рама должна уходить внутрь за пределы светового проема:
- сверху – на 15-20 мм;
- справа и слева – на 20-40 мм;
-
снизу рама приподнята при помощи подставочного профиля на 10-30 мм над краем просвета (это требуется для успешной установки отлива).
Однако соблюдение нормативов возможно не всегда, поскольку выступающая четверть окна в кирпичной кладке и бетонной или деревянной стене может оказаться меньше рекомендованных размеров. В таких случаях перехлест должен быть уменьшен до такой величины, чтобы окно вписалось в просвет внутреннего (большего) проема. Если не учесть этой особенности и действовать шаблонно, рама может оказаться шире или выше требуемых размеров, и тогда возникнут проблемы при монтаже всей конструкции или установке отлива. Сам алгоритм замера состоит из следующей последовательности действий:
- Определяются высота и ширина светового проема, который ограничен наружными откосами. Делается это точно так же, как и при снятии размеров с окна без четверти.
- С каждой стороны снимаются размеры внутренних выступов по всему периметру проема.
-
С учетом полученных данных и рекомендованных допусков выполняется расчет возможного перехлеста стены и рамы в верхних и боковых зонах. Делается все это традиционно с учетом ширины монтажного шва (40-60 мм), заполняемого расширяющейся пеной.
- Для нижней части окна определяется точный размер его возвышения над нижней плоскостью проема.
- При вычислении высоты рамы требуется также учитывать расстояние между внутренней частью стены и подоконником.
Делается все это традиционно с учетом ширины монтажного шва (40-60 мм), заполняемого расширяющейся пеной.Специфика установки в проем с четвертью и без
Способы монтажа в разных проемах не имеют принципиальной разницы. Ведь выступы всего лишь дополнительно защищают конструкции от выпадения, продувания и воздействия влаги. При этом рамы в разных видах проемов подвергаются одним и тем же нагрузкам, поэтому они должны фиксироваться с их учетом. Установка окон в четверть выполняется по требованиям, содержащимся в ГОСТ 30971-2012, с которыми можно ознакомиться в специальном обзоре на ОкнаТрейд.
Когда выполняется установка окон без четверти, выступающей внутрь проема, она ничем не отличается от процедуры по ГОСТу.
Все требования остаются актуальными – ширина монтажных швов, расстояние между крепежными элементами и допустимые перекосы конструкции. Отличия заключаются в необходимости проведения мероприятий по защите монтажного шва с внешней стороны. Для этих целей рекомендуется использовать специальные нащельники и наружные наличники. Они помогают не только защитить застывшую пену, но и позволяют установить ленту ПСУЛ, которая даст окнам возможность «дышать».
Монтаж окон предпочтительнее проводить в проемах с четвертью. Если такой возможности нет, то требуется предпринять все меры по защите монтажного шва от внешних воздействий. Рекомендуется заранее оговаривать этот момент с бригадой установщиков.
Правильное устройство оконных проемов с четвертью | пластиковые окна в Казани
|
Итак, Вы строите свой собственный дом! Рекомендуем ознакомиться с краткими инструкциями по тому как правильно устроить оконные проемы с четвертью, чтобы в дальнейшем установка пластиковых евроокон прошла просто, быстро и красиво. на рис. изображение четверти оконного проема |
Чтобы понять какие размеры должны быть у четверти необходимо посмотреть на установочные размеры самого окна. Наиболее подробно об устройстве монтажных швов читайте в ГОСТе 30971-2002 «ШВЫ МОНТАЖНЫЕ УЗЛОВ ПРИМЫКАНИЙ ОКОННЫХ БЛОКОВ К СТЕНОВЫМ ПРОЕМАМ».
1. Боковые размеры четвертей:
|
I — наружный паропроницаемый слой; II — центральный теплоизоляционный слой; III — внутренний пароизоляционный слой. |
На рис. изображены геометрические размеры КБЕ Эксперт сочетание рамы/створки. Для четверти важен размер высоты рамы в данном случае 63 мм |
Рекомендуемые размеры монтажных зазоров (с учетом допустимых предельных отклонений) при монтаже оконных блоков по ГОСТ 23166:
Исходя из этого оптимальный размер боковой четверти равен 3-5 см.
При такой четверти монтажный шов остается 1,5-3 см и затенение рамы окна ПВХ за четвертью порядка 1-4 см.
2. Верхняя четверть:
| По своему смыслу и геометрическим размерам верхняя четверть ничем не отличается от четверти боковой. Единственным отличием является то, что выполнена она с помощью металлических либо бетонных перемычек. | |
|
1 — вкладыш; 2 — дюбель со стопорным шурупом; 3 — армирующая сетка; 4 — штукатурный слой внутреннего откоса; 5 — гибкая анкерная пластина; 6 — пароизоляционная лента; 7 — герметик; 8 — изоляционная саморасширяющаяся паропроницаемая лента; 9 — стальная перемычка с антикоррозионным покрытием; 10 — пенный утеплитель |
3. Нижняя четверть:
|
Нижняя четверть окна не имеет принципиального значения для монтажа окна, так как с наружной стороны она будет закрыта водоотливами, а с внутренней подоконником. |
|
|
1 — подоконная доска; 2 — пенный утеплитель; 3 — пароизоляционная лента; 4 — гибкая анкерная пластина; 5 — опорная подкладка под подоконную доску; 6 — штукатурный раствор; 7 — дюбель со стопорным шурупом; 8 — вкладыш; 9 — водоизоляционная паропроницаемая лента; 10 — шумопоглощающая подкладка; 11 — слив; 12 — изоляционная саморасширяющаяся лента |
Однако для удобства монтажа следует все-же оставить четверть порядка 1 см.
Если у Вас возникли вопросы, звоните: (843) 22-69-069
офис: Казань, Декабристов, 186
Наиболее интересные статьи по схожей тематике:
- Особенности установки окон в деревянный дом?
- Монтаж по ГОСТу — что это такое?
- Основные характеристики профильных систем и связь с температурой эксплуатации
Руководство по боковому стеклу и замене
Что нужно знать и как заменить боковое стекло
Об этом стекле легко забыть, но оно используется почти так же часто, как выдвижные боковые окна.
Боковые стекла, используемые для лучшего обзора окружающей местности, сделаны из того же закаленного или многослойного стекла, что и боковые окна и заднее ветровое стекло, и предназначены для разбивания на крошечные стеклянные шарики, чтобы предотвратить повреждение. Как и в случае с любым другим автомобильным стеклом, важно понимать, когда вам нужно отремонтировать или заменить боковое стекло.
Что такое четверть стекла?
Это боковое окно, также известное как форточка, является последним окном сбоку автомобиля. Он находится за дверями и над задним колесом. Четверть стекла никогда не бывает в задней двери. Окна с четвертным остеклением бывают стационарными или раздвижными, в зависимости от окна, рядом с которым они монтируются.
Есть ли в моем автомобиле боковые стекла?
Большинство автомобилей с окнами в дверях имеют четверть стекла. На минивэнах, у которых есть дополнительная стойка на крыше, довольно популярны вентиляционные боковые стекла, чтобы обеспечить большую вентиляцию в дополнительном ряду сидений.
Старые минивэны оснащены ручными механизмами наклона, где пассажиру приходилось отстегивать защелки, чтобы открыть окно. Однако в современные минивэны для удобства добавлены элементы управления мощностью для электронного управления механизмом наклона. Четвертное стекло не следует путать с оперным стеклом, которое можно было найти в задней стойке старых автомобилей.
Замена бокового стекла
Если вам необходимо заменить боковое стекло, доверьтесь специалистам по автостеклу. Избегайте взрыва стекла и замените его на Safelite!
Нужно ли мне менять четверть стекла?
Поскольку боковое стекло изготовлено из того же закаленного безопасного стекла, что и боковые окна и заднее ветровое стекло, крайне важно для вашей безопасности заменить боковое стекло в случае повреждения автомобильного стекла.
Как заменить четверть стекла?
Во-первых, убедитесь, что стекло и панели корпуса очищены от старого клея и любого мусора или загрязнений.
Вам понадобится инструмент для снятия панели, чтобы обойти клей и уплотнитель и снять боковое стекло, а новую панель стекла следует аккуратно поместить в отверстие. Убедитесь, что для отделки достаточно места. Нажмите на боковую стеклянную панель вниз, чтобы клей слегка растекся, и дайте клею застыть, затем установите на место снятые детали отделки.
Пошаговая замена бокового стекла
Ниже приведены пошаговые инструкции по снятию и замене бокового стекла.
- Снимите накладку боковой панели
- Снимите стопорные гайки бокового стекла
- Очистите крепление стекла и нанесите новый клей
- Установите новую стеклянную панель и затяните стопорные гайки
- Установите на место заднюю накладку стеклянной панели
Банка с четвертным стеклом легко снимается одним человеком, не разбиваясь, когда стекло удерживается на месте уплотнителем. Работайте изнутри вашего автомобиля и осторожно проработайте край уплотнителя в углу бокового стекла.
Как установить квартальные окна и регуляторы Мустанг
| Практическое руководство — покраска и кузов
В путь: вот что делать с заедающими, разочаровывающими, изношенными четвертными окнами Mustang
Черт бы побрал эти бесконечно разочаровывающие четвертные окна Mustang! Они связывают и прилипают; Они висят на окнах дверей; Катки выезжают из гусениц — как правило, когда разверзаются небеса и идет дождь, как никогда раньше. Поскольку задние боковые окна используются реже, чем их дверные аналоги, они более щадящие, чем дверные стеклоподъемники, но при изнашивании вызывают множество тех же отягчающих проблем.
В National Parts Depot есть все, что вам нужно, чтобы восстановить окна вашего классического Мустанга. Узлы оконных направляющих, регуляторы, ролики и другое оборудование доступны для задних боковых окон Mustang 1965–1968 годов. Когда мы получили эти детали от NPD, мы скептически отнеслись к тому, что они не подойдут идеально или не будут работать плавно, потому что иногда это может быть рискованно с репродукционными деталями.
Мы были поражены тем, насколько хорошо подходят и функционируют эти репродукционные части окна. Они были маслянисто гладкими вверх и вниз, а также легко регулировались. Давайте начнем.
Нам нравятся эти репродукции стеклоподъемников и гусениц от National Parts Depot. Качество лучше, чем у оригинальных запчастей Ford той эпохи, а функциональность исключительна.
Начат демонтаж старого стеклоподъемника и направляющих. Вы можете удалить эту оконную сборку как единое целое или выдвинуть окно, а затем направляющую. Опустите окно, чтобы снять нижние крепления; окно вверх, чтобы снять два верхних болта.
Вот существующий оконный сегмент Ford с новой гусеницей NPD. Мы были впечатлены оконным роликом и посадкой гусеницы. Окна плавно скользят вверх и вниз в этих треках воспроизведения. Новые репродукции оконных стекол и рам также доступны от NPD в прозрачном или тонированном виде.
Мы решили сначала загрузить дорожку NPD, а затем окно.
Работа прошла настолько гладко, что мы смогли собрать без белой смазки. Когда установка и регулировка были завершены, мы смогли без проблем смазать.
Не бойтесь подгонять оконные направляющие, если посадка на боковой панели не соответствует вашим требованиям. Вам нужен зазор от ¼ до 3/8 дюймов между окном и уплотнителем, когда окно поднято. Мы использовали толстые ¼-дюймовые цельные шайбы, чтобы получить окно там, где мы хотели. Будьте особенно осторожны, чтобы не повредить краску.
Так будет установлен стеклоподъемник внутри оконного кармана. Сначала вставьте верхний ролик в оконный сегмент.
Два ограничителя хода окна установлены рядом с ограничителем хода окна на верхнем конце. Это будет более сложный шаг в установке, потому что к этим ребятам трудно добраться.
Это ограничитель хода стеклоподъемника. Он входит прямо в оконный карман посередине между болтами регулятора.
Завершенная замена оконной направляющей и регулятора должна напоминать эту установку в 1967 Мустанг.
На этих иллюстрациях показано, как хардтоп Mustang 1965-1968 годов и окна с откидным верхом сочетаются друг с другом. Болты «А» регулируют высоту и угол оконной направляющей. Болты «B» регулируют угол окна внутрь и наружу.
Водозащитные экраны должны быть установлены и герметизированы, как показано здесь.
Не делайте этого наоборот
Вы не поверите, сколько оконных регуляторов мы заменили за почти четырехдесятилетнюю историю этого журнала, а этот нам удалось сделать наоборот. Не так ли… Если ваш холостой ход окна идет прямо вверх и вниз в 12 и 6 часов, вы перепутали стороны. Если вы поместите их назад, направляющая направляющая будет вертикальной, и окно не опустится полностью. Он должен быть под углом.
Если направляющая колея 12 и 6, вы ошиблись. Это легко сделать ошибку.
Если ваша направляющая гусеница выглядит так, вы попали в точку; направляющая гусеница установлена по диагонали.
Отрегулируй и наберись терпения
Правильная регулировка боковых окон — это когда боковые и дверные окна параллельны друг другу. Форд требует 0,028 дюйма между резиной четверти окна и дверью из нержавеющей стали. Мы считаем, что их должно быть больше и с прочным уплотнением между уплотнителем бокового окна и дверным окном. Помните, что вы можете отрегулировать боковое окно, хлопнуть дверью и быстро узнать, что регулировка, над которой вы только что так усердно работали, изменилась. В конечном счете, вы хотите, чтобы окно, в конечном счете, заняло золотую середину, где дверь и боковые окна, наконец, счастливо сосуществуют друг с другом.
Стрелки указывают точки регулировки нижней направляющей окна. Нижние стрелки контролируют угол окна по отношению к уплотнению по периметру. Вы хотите, чтобы четвертное окно располагалось посередине уплотнителя по периметру, где оно равномерно оборачивается вокруг окна из нержавеющей стали.
