Скрытые петли шкафа также очень легко отрегулировать, чтобы получить правильное расстояние вокруг проема шкафа. Даже если ваша петля немного смещена, вы можете изменить положение двери поворотом винта!

В этом уроке я покажу вам, как установить петли шкафа так, чтобы они идеально работали с первой попытки!

Этот пост содержит партнерские ссылки для вашего удобства. Покупки, сделанные по этим ссылкам, могут принести мне небольшую комиссию без каких-либо дополнительных затрат для вас. Пожалуйста, посетите мою страницу раскрытия информации для получения дополнительной информации.

Необходимые инструменты

• Дрель
• Шаблон для скрытой петли
• Шаблон для пластины петли
• Сверло 1/16″
• Отвертка Pozidriv (дополнительно, но настоятельно рекомендуется) 9 0006
• Скрытые петли для вашего стиля шкафа
• Лента размер
• Зажимы

Как правильно выбрать петлю для шкафа

Когда вы зайдете в отдел скобяных изделий в магазине товаров для дома, вы можете быть ошеломлены разнообразием типов петель для шкафа. потребности

Конструкция шкафа без рамы или с лицевой рамой

Во-первых, вам нужно проверить конструкцию вашего шкафа. Обратитесь к моему руководству по частям шкафа, если вы не уверены.

Шкафы с лицевой рамой имеют деревянную рамку, прикрепленную к переднему краю проема шкафа. Бескаркасные шкафы, подобные тем, которые я делаю для своей кухни, представляют собой просто коробку с выступающими фанерными краями, покрытыми кромочной окантовкой.

Убедитесь, что вы выбрали правильные скрытые петли для вашего шкафа. Петли бескаркасного шкафа будут крепиться непосредственно к внутренней части коробки шкафа. Петли лицевой рамки крепятся к краю лицевой рамки.

Полные или половинчатые петли

Если у вас есть бескаркасные шкафы , у вас есть два варианта: полные или половинные накладные. Оба типа скроют открытые края коробки шкафа с небольшими зазорами между дверцами (называемые фугой). №

Петли полного наложения используются для покрытия всего края безрамного корпуса шкафа за вычетом фуги. Это те, которые я использовал на всей своей кухне, и я покажу, как установить этот стиль в уроке ниже.

Половинные накладные петли закрывают половину разделителя ¾ дюйма с расстоянием между дверями ⅛ дюйма. Они используются только в том случае, если две шкафные коробки имеют общую боковую панель. Если у каждой коробки шкафа есть свои боковые панели, как показано ниже, вместо них вам понадобятся полные накладные петли.

Накладные и врезные петли

В шкафах с лицевой рамой у вас есть еще несколько вариантов скрытых петель. Вы можете расположить дверь поверх лицевой рамы (накладные двери) или установить ее внутри рамы (вкладные двери).

Вы можете найти накладные петли, которые закрывают лицевую раму размером от ⅜ до 1 ½ дюйма. Рамки для лица обычно имеют ширину от 1 ½ до 2 дюймов, поэтому чем больше наложение, тем меньше будет видна рамка для лица.

Вкладные петли удерживают дверь внутри лицевой рамы, а не перед ней. Как правило, вам нужно установить упор за дверью, чтобы она оставалась на одном уровне с внешним краем, когда она закрыта.

Детали скрытой петли

Теперь, когда вы определились с типом петли, которую будете использовать, вам нужно подготовить дверцу шкафа и коробку. В этом уроке я буду устанавливать накладные петли для бескаркасных шкафов, так как они наиболее популярны.

Как правило, скрытая петля состоит из двух основных частей: чашки, прикрепленной к кронштейну, и монтажной пластины. Также может быть крышка для каждой детали, чтобы скрыть винты после установки шарнира.

Чашка утоплена в задней части дверцы шкафа. Его размещение определяет, где монтажная пластина крепится к шкафу, поэтому давайте сначала займемся этой частью.

Как просверлить отверстия для чашек петель

Я сам сделал дверцы шкафа в стиле Shaker, поэтому мне пришлось просверлить отверстия для чашек петель самостоятельно. Если вы покупаете их, как я сделал с моими сменными дверцами для туалетного столика, вы можете предварительно просверлить отверстия. Это экономит вам шаг, хотя обычно они взимают плату за эту услугу. 9№ 0003

Самый простой способ просверлить отверстия под чашки петель — использовать евросверлильный шаблон для петель диаметром 35 мм. Он включает в себя необходимое сверло, и вы можете установить как глубину, так и расстояние сверления для легко воспроизводимых отверстий. У меня есть подробное руководство по использованию приспособления для скрытых петель, но вот основные шаги.

Обратитесь к веб-сайту производителя петли или к руководству по эксплуатации, чтобы узнать рекомендуемое расстояние сверления. Обычно вы можете найти таблицу, в которой указано, как далеко от края вы должны просверлить отверстие, в зависимости от толщины используемого материала. В моем случае это 5 мм, поэтому я установил две шкалы на приспособлении для этого расстояния.

Затем решите, на каком расстоянии от верхнего и нижнего края двери просверливать отверстия для чашек петель. Это размещение может быть где угодно от 2 ½ до 4 дюймов. Обязательно запишите любое расстояние, которое вы выберете, потому что оно понадобится вам позже, когда вы будете устанавливать монтажную пластину!

Я предпочитаю, чтобы петли дверцы моего шкафа были немного выше дна, поэтому я установил 4 дюйма (что также является внешним краем приспособления). Прикрепите его к дверце шкафа, чтобы он не двигался во время сверления.

Буровое долото оснащено буртиком, предварительно настроенным на правильную глубину, чтобы случайно не просверлить слишком глубоко. Зафиксируйте его в приспособлении и начинайте сверлить!

Удалите опилки, затем сверлом 1/16 дюйма просверлите направляющие отверстия для винтов. Это предотвратит расщепление дерева и обеспечит правильное размещение.

Теперь вы можете просто вставить чашку петли и привинтить ее

Как установить монтажную пластину петли 9 Используйте угольник, чтобы убедиться, что он расположен перпендикулярно краю.0025

Теперь, когда петля установлена ​​на двери, пришло время установить пластину, которая удерживает ее, на коробку шкафа.

Помните, на каком расстоянии вы просверлили отверстия от верхней и нижней части дверцы шкафа? Добавьте к этому размеру фугу (обычно 1/16 дюйма). В этом руководстве вы можете узнать больше о том, как измерить дверцы шкафа и фуги.

передний край карандашом. В моем случае это было 4 1/16″.

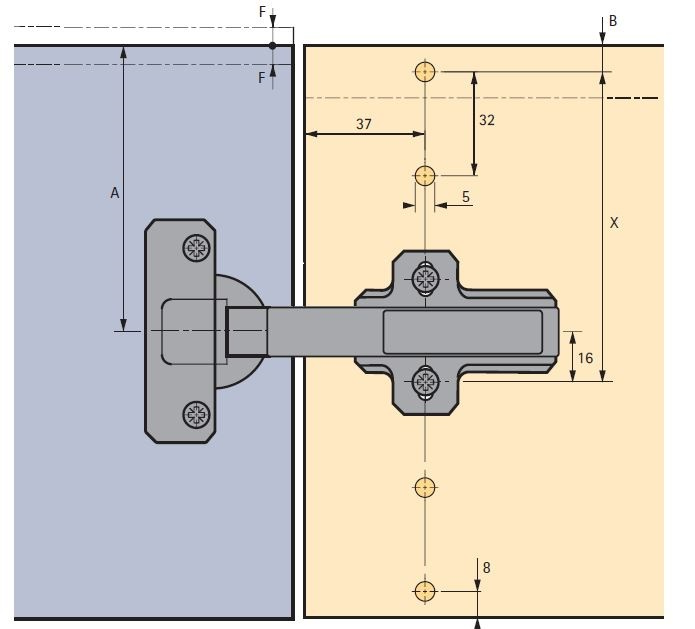

Разные производители петель требуют разного расстояния между винтами пластины и между пластиной и передним краем шкафа. Для популярных петель Blum отверстия должны располагаться на расстоянии 37 мм от переднего края и на расстоянии 32 мм друг от друга.

Вы можете полностью отказаться от всех этих измерений и получить приспособление, которое сделает это действительно быстро и легко. У этого приспособления есть расстояние для различных производителей, но у меня уже было приспособление для шарнирной пластины Rockler Blum, поэтому я использовал его вместо этого.

Совместите центральную линию приспособления с отметкой на внешней стороне коробки шкафа. Затем отметьте положение отверстий для винтов карандашом или шилом. Мне нравится использовать этот кернер, потому что он оставляет небольшую выемку в древесине, чтобы сверло не скользило.

С помощью сверла 1/16 дюйма просверлите направляющие отверстия для винтов. Затем с помощью отвертки прикрепите пластины для крепления петель к внутренней стороне боковой стенки шкафа так, чтобы стрелка на пластине была обращена наружу. Я предпочитаю использовать отвертку. вместо дрели на этом шаге, чтобы случайно не сорвать винты

Как прикрепить рычаг петли к монтажной пластине

Теперь, когда вы установили обе половины петли шкафа, пришло время соединить их вместе !Если вы все правильно измерили, они должны просто защелкнуться.0003

Выдвиньте петли из дверцы шкафа. Начиная с верхней петли, вставьте ближайший к двери конец в переднюю часть монтажной пластины. Я снял дверь, чтобы было легче видеть, что происходит.

Теперь нажмите на конец рычага, пока крючок не защелкнется на задней части монтажной пластины. Может потребоваться некоторое усилие, чтобы заставить их соединиться вместе, но вы услышите щелчок, когда они соединятся.

Если вам кажется, что они не выровнены по вертикали, вы можете отрегулировать высоту монтажной пластины с помощью установочного винта. Обычно на заводе этот винт устанавливается по центру, но иногда он может немного смещаться и не совпадать с плечом шарнира должным образом.

Когда дверь шкафа на месте, вы можете обнаружить, что она немного перекошена. На следующей неделе у меня будет учебник о том, как отрегулировать петли шкафа, чтобы исправить это! Следите за обновлениями!

Посмотрите другие уроки по сборке мебели!

Значение, принципы работы и этапы установки дверных петель

Петли являются одной из важнейших частей любой двери. Они позволяют двери плавно открываться и закрываться, а также помогают надежно удерживать дверь на месте. Петли используются в различных приложениях, например, в дверях, воротах и ​​крышках доступа. Они могут показаться незначительными, но они играют очень важную роль в нашей жизни. В следующий раз, когда вы откроете дверь, найдите минутку, чтобы оценить петли, которые делают это возможным. В целом, петли являются важной частью дизайна и функциональности двери. Они могут быть не самой захватывающей частью двери, но они, безусловно, одни из самых важных. Давайте узнаем больше о работе и правильных процедурах установки дверных петель в этом посте.

Шарнир представляет собой механическое устройство, которое позволяет двум объектам вращаться относительно друг друга вокруг оси вращения. Наиболее распространенным типом петли является дверная петля, которая используется для крепления двери к раме. Шарниры работают, вращаясь вокруг оси, что позволяет двум объектам, прикрепленным к шарниру, перемещаться относительно друг друга. Ось вращения может быть как внутренней, так и внешней по отношению к шарниру.

Можно подумать, что пока дверь висит на петле правильного размера, она безопасна. Однако есть существенная разница между дверью, навешенной на правильно установленные петли, и дверью, которая не навешена. Неправильно установленные петли вызовут чрезмерную нагрузку на подшипники петли и вызовут преждевременный выход из строя петли. Также очень важно, чтобы рама (косяк) была квадратной. Дверь, которая правильно подвешена на петлях правильного размера и на квадратной раме, будет легко открываться и закрываться, а также с меньшей вероятностью захлопнется, что со временем приведет к повреждению петель. Правильно установленные петли обеспечат долгие годы безаварийной эксплуатации.

Установка петель может показаться сложной задачей, но на самом деле это довольно просто. Просто следуйте этим шагам, и ваши петли будут установлены в кратчайшие сроки.

• Выберите правильные типы и определите правильное расположение: Прежде чем приступить к процессу установки петель, важно, чтобы у вас были подходящие петли для вашей двери. Существуют различные типы петель, поэтому вам нужно будет выбрать те, которые лучше всего подходят для вашей двери. Наши самые популярные типы — полная поверхность, полуврезная петля и петля бочкообразного типа. После того, как у вас есть правильный тип и размер петли, вы можете начать процесс установки. Первый шаг – установить петли в правильном месте. Расположение лучше всего, когда петли находятся на расстоянии 6 дюймов от верхней и нижней части двери или ворот, поскольку радиальная нагрузка распределяется лучше всего.
• Установка петель: Теперь, когда положение петель определено, пришло время установить петли на дверь и раму и либо просверлить и нарезать отверстия, либо приварить петли на место. При сварке петель необходимо следить за тем, чтобы температура корпуса петли не превышала 200 градусов по Фаренгейту. Перегрев может привести к повреждению подшипников
.

Надлежащие процедуры установки

1. Для каждой двери используется минимум 2 петли (1 пара).
2. Вес двери или осевая нагрузка не должны превышать осевой нагрузки одной петли.
3. Минимальное зацепление резьбы с усиливающим элементом должно быть равно диаметру болта.
4. Для приварки минимальный размер углового сварного шва должен быть таким, как показано ниже, и иметь полную длину с трех сторон каждой створки:
   **1/4″ Угловой сварной шов на 2500, 2875 и 2100 **
   **1/2 ″ Угловой сварной шов на 2125, 2150 и 2200 **
   **3/4″ Угловой сварной шов на 2250**
   **1 1/4″ Угловой сварной шов на 3000**
5. Температура между сварными швами на корпусе шарнира не должна превышать 200ºF.
