установка дверной ручки на межкомнатную дверь в Ростове-на-Дону

Шаг за шагом объясняем, как самостоятельно установить ручку на розетке на деревянную межкомнатную дверь. Фрезер и шаблоны не понадобятся – подойдут обычные инструменты из арсенала домашнего мастера.

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ, ФУРНИТУРА И КРЕПЕЖ

Инструменты

• Рулетка
• Карандаш или маркер
• Угольник
• Дрель с набором сверл по дереву
• Перьевое сверло 21-25 мм
• Канцелярский или строительный нож
• Стамеска
• Молоток
• Шуруповерт или отвертка с набором бит

Фурнитура

• Комплект ручек на розетке
• Врезная защелка или замок под фиксатор

Крепеж

• Квадрат сечением 8×8 мм – 1 шт.
• Стопорные винты – 2 шт.
• Шестигранный ключ – 1 шт.
• Саморезы по дереву – 6 шт.
• Стяжные винты – 2 шт.

Как ориентироваться в инструкции

Если вы проводите монтаж дверных ручек с нуля (на «голую» дверь), начинайте с шага 1. Если в дверь уже врезана защелка (замок) и вы просто меняете ручки – начинайте с шага 7.

В инструкции рассмотрены два варианта крепления

Установка дверных ручек на межкомнатную дверь с креплением на стяжных винтах описывается в части III (А). На саморезах – в части III (Б).

ЧАСТЬ I. ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ И ВРЕЗКА ЗАЩЕЛКИ

Шаг 1. Определяемся с высотой установки ручек



Сразу о стандартах: какого-то единого нет. Установщики в основном отмеряют 100, 95 или 96 см от пола – кто как привык. Берите любое из этих трех значений, не ошибетесь.

Совет: можно ориентироваться на высоту крепления ручек на остальных дверях в квартире. Особенно это касается соседних дверей (например, в ванную и туалет) – там несоответствие будет бросаться в глаза.

Выбрали высоту? Нанесите метку посередине торца двери. Угольником по метке прочертите линию на торце и перенесите ее на две боковые стороны.

Шаг 2. Размечаем отверстие под квадрат ручки



Приложите защелку вдоль дверного полотна. Следите, чтобы ее корпус проходил посередине прочерченной линии, а лицевая планка была вровень с краем полотна. Отметьте середину квадратного отверстия на защелке (красная точка на фото ниже):



Шаг 3. Сверлим отверстия под квадрат ручки



Возьмите дрель с перьевым сверлом 16-24 мм. Начните сверлить отверстие с одной стороны под углом 90°. Как только жало сверла чуть вылезет, переходите на другую сторону и оттуда уже досверливайте навылет.

Шаг 4. Сверлим отверстие в торце под защелку



Помните, мы наносили метку по центру торца? Просверлите по ней отверстие на глубину защелки. Сверло возьмите перьевое, 21-25 мм (при подборе ориентируйтесь на ширину корпуса защелки).

Шаг 5. Намечаем контур под лицевую планку



Вставьте защелку в отверстие. Канцелярским ножом сделайте прорезь по контуру лицевой планки. Глубина – буквально 1 мм.

Некоторым удобнее сначала обвести планку карандашом, а уже затем прорезать ножом по начертанному. Так или иначе, прорезь лучше сделать. Если выбирать стамеской по карандашному контуру, можно покоробить покрытие двери.

Совет: чтобы контур получился точнее, рекомендуем временно вкрутить защелку на саморезы.

Шаг 6. Делаем выборку под лицевую планку защелки



Выньте защелку. Возьмите молоток и стамеску. По нанесенному контуру снимите лишние слои материала – столько, чтобы углубить лицевую планку заподлицо (то есть вровень к торцу двери). Обычно это 2 мм или около того.

Шаг 7. Фиксируем защелку в двери



Вставьте ее в отверстие и закрутите саморезы шуруповертом или отверткой.

ЧАСТЬ II. УСТАНОВКА ДВЕРНОЙ РУЧКИ НА МЕЖКОМНАТНУЮ ДВЕРЬ

Шаг 8. Берем ручки, снимаем верхние декоративные накладки



Цель – получить доступ к крепежным отверстиям на розетке:



Имейте в виду, что накладки снимаются по-разному. С круглыми легче: они почти всегда держатся на резьбе и откручиваются вращением против часовой стрелки. Чтобы снять квадратную накладку, обычно нужно открутить торцевой стопорный винт. Сделайте это с помощью шестигранного ключа из комплекта ручек.

Также имейте в виду, что некоторые накладки не снимаются, а просто сдвигаются к рычагу.

Шаг 9. Решаем, как будем устанавливать ручку

– На стяжных винтах (стяжках)





На пустотелые двери ручки устанавливают так и только так. Да и в целом это более надежный вид крепления. Но есть нюанс: у ручки и замка должно совпадать расположение отверстий под стяжки. В 90% это достижимо. Не совпадает, как правило, если у ручки широченная розетка и/или вам попался какой-то странный замок.

– На саморезах

Прелесть саморезов в том, что с ними монтаж ручки на деревянную межкомнатную дверь до безобразия упрощается. Но есть ряд минусов. Во-первых, полотно обязательно должно быть из массива. Во-вторых, с ручками нужно обращаться максимально деликатно, чтобы не допустить их вырывания. В-третьих, даже так остается риск, что за 2-3 года крепление ослабнет, и ручки разболтаются.

Совет: ввиду последней причины ручки на квадратной розетке рекомендуем всегда устанавливать на стяжках. Вы же не хотите, чтобы однажды розетка развернулась ромбом?

ЧАСТЬ III (А). УСТАНОВКА ДВЕРНОЙ РУЧКИ НА СТЯЖНЫХ ВИНТАХ

Шаг 10 (А). Помечаем отверстия под стяжки



Вставьте квадрат 8×8 мм в поворотное гнездо защелки и наденьте на него ручки. С обеих сторон наметьте карандашом места отверстий под стяжки.

Наметили? Снимите ручки и вытащите квадрат.

Шаг 11 (А). Сверлим отверстия под стяжки



Выньте защелку и просверлите по меткам два отверстия (диаметр – как на отверстиях в защелке). Как закончите – вставьте защелку обратно в дверь.

Шаг 12 (А). Раскручиваем стяжки



Раскрутите стяжные винты из комплекта. У вас должны остаться два коротких винта, два длинных и две втулки.

Шаг 13 (А). Устанавливаем внешнюю ручку



Наденьте одну ручку на квадрат так, чтобы прорезь квадрата проходила под стопорным винтом на ручке:

В отверстия под стяжки на розетке вставьте и закрутите ранее раскрученные короткие винты. Затем накрутите на эти винты втулки.

Совет: если квадрат длинноват, с двух сторон (равномерно) обрежьте его до нужного размера. Можно использовать болгарку, насадку на дрель для резки металла, а можно и обычную ручную пилу по металлу. Если квадрат слишком короткий – купите подходящий.  Например, у нас.

В такой сборке установите ручку в защелку с внешней стороны межкомнатной двери. Из коридора, проще говоря.

Шаг 14 (А). Устанавливаем внутреннюю ручку



Наденьте вторую ручку на свободный конец квадрата. Проденьте длинные винты от стяжек в отверстия на розетке. С помощью отвертки вкрутите их во втулки, тем самым затянув ручку на двери.

Совет: если стяжные винты длинноваты и мешают работе механизма – обрежьте их ножовкой. Или купите новые, покороче.

Шаг 15 (А). Закручиваем стопорные винты

Шестигранником из комплекта туго закрутите стопорные винты на обеих ручках.

Шаг 16 (А). Накрутите декоративные накладки на ручки



Готово!

ЧАСТЬ III (Б). УСТАНОВКА ДВЕРНОЙ РУЧКИ НА САМОРЕЗАХ

Шаг 10 (Б). Насаживаем ручку на квадрат



Наденьте одну ручку на квадрат 8×8 мм. Убедитесь, что прорезь на конце квадрата проходит под стопорным винтом на ручке. Как на фото:

Шаг 11 (Б). Фиксируем ручку стопорным винтом

Придерживая ручку на квадрате, шестигранным ключом туго закрутите стопорный винт. Теперь ручка не слетит с квадрата.



Шаг 12 (Б). Устанавливаем ручки в гнездо защелки



Вставьте квадрат с ручкой в поворотное гнездо защелки. На свободный конец квадрата наденьте вторую ручку, но пока не фиксируйте стопорным винтом.

Совет: если квадрат длинноват, с двух сторон (равномерно) обрежьте его до нужного размера. Можно использовать болгарку, насадку на дрель для резки металла, а можно и обычную ручную пилу по металлу. Если квадрат слишком короткий – купите подходящий.

Шаг 13 (Б). Прикручиваем ручки на саморезы



Чтобы крепеж вошел ровно, рекомендуем просверлить направляющие отверстия, взяв сверло меньшего диаметра. Дальше просто вкрутите саморезы в готовые отверстия в межкомнатной двери.

Шаг 14 (Б). Затягиваем стопорный винт на второй ручке

Используйте все тот же шестигранник из комплекта.

Шаг 15 (Б). Накрутите декоративные накладки на ручки

Готово! Дверные ручки на своем месте.

P. S. Если вы устанавливали ручку с нуля, не забудьте врезать в короб ответную планку защелки (замка).

Теги: установка дверной ручки

Как установить защелку на межкомнатную дверь

Установка ручки-защёлки на межкомнатную дверь

Если вы впервые устанавливаете ручку с защёлкой в межкомнатную дверь, данная задача может показаться для вас достаточно сложной и трудоёмкой. Но это только на первый взгляд. Ничего особо сложного в этом нет. При соблюдении инструкции и наличии необходимого инструмента, установить ручку с защёлкой вполне реально за один час.

Ручки с замками-защёлками подразделяются на три типа:
без фиксатора — дверь с такой ручкой не запирается изнутри
с фиксатором — установленным на ручке дополнительным механизмом, с помощью которого дверь закрывается изнутри
ключом — с внешней стороны ручки находится разъём под ключ, позволяющий запирать дверь снаружи, а с внутренней стороны находится фиксатор.

Также, ручки-защёлки бывают двух видов:
Кноб – шарообразная ручка с защёлкой и поворотным механизмом. Вместе с ручкой в комплекте обычно идёт инструкция по её установке и схема-шаблон для разметки двери.
Фалевая ручка – практически идентична кнобу, отличие лишь в нажимном механизме, который приводится в движение нажатием, а не вращением.

И хотя некоторые ручки имеют различие по своей конструкции и внутреннему механизму, процесс их установки практически ничем не отличается друг от друга и выполняется идентично.

Сначала необходимо сделать разметку под ручку и защёлку. В большинстве случаев вместе с ручкой в комплекте идёт инструкция с подробной схемой разметки, где указаны все необходимые размеры. Если по какой-либо причине её нет, ничего страшного, можно обойтись и без неё.

Высота ручки зависит от индивидуального подхода, но чаще всего она устанавливается на расстоянии 90-100 см от уровня пола. Отметив на двери необходимую высоту, отмеряем расстояние в 60 мм от края двери и помечаем карандашом. С помощью угольника переносим разметку на торец двери, сделав пометку шилом ровно посередине торца.

Теперь нам нужно просверлить два отверстия под ручку и защёлку. Очерёдность не имеет значения, поэтому начинаем с торца двери. С помощью дрели просверливаем перьевым сверлом отверстие диаметром 23-24 мм. Затем устанавливаем на дрель коронку диаметром 50 мм и на той стороне двери, где мы ставили разметку, высверливаем отверстие под ручку. Сверлить лучше с двух сторон, чтобы при выходе коронки не повредить дверное покрытие. В итоге у нас должно получиться два отверстия.

Вставляем механизм защёлки в отверстие на торце двери и карандашом обводим лицевую накладку по контуру. С помощью стамески и молотка выбираем под неё паз на необходимую глубину, чтобы накладка встала заподлицо с дверью. Прикручиваем защёлку к двери шурупами, предварительно просверлив под них отверстия чуть меньшего диаметра. Установка механизма защёлки готова.

Приступаем к установке дверных ручек. С одной стороны двери устанавливаем накладку с квадратным стержнем в защёлку таким образом, чтобы стержень и втулки под винты вошли в отверстия механизма защёлки.

Чтобы вставить вторую часть, её необходимо разобрать. Сначала снимаем ручку, нажав ключом, входящим в комплект, на внутренний фиксатор сбоку ручки. Затем, с помощью этого же ключа снимаем круглую декоративную накладку. На квадратный стержень с другой стороны двери вставляем внутреннюю накладку и стягиваем обе части крепежными винтами, идущими в комплекте. Затем устанавливаем на место декоративную накладку и вставляем ручку до щелчка, если фиксатор скошенный. Если нет, тогда на него нужно нажать, чтобы зафиксировать ручку до конца.

Осталось установить ответную планку на дверной коробке. Определяем место касания «язычка» защёлки на косяке короба. Это можно сделать различными способами, например, помечаем кончик «язычка» чёрным маркером и несколько раз выполняем открытие и закрытие двери. В итоге у нас должна остаться пометка на дверном косяке.

В отмеченном месте просверливаем отверстие под «язычок» защёлки. Затем прикладываем ответную планку и обводим её карандашом. С помощью стамески и молотка выдалбливаем паз на глубину, равную толщине планки. Ставим её на место и шилом отмечаем места под саморезы. Просверливаем под них отверстия чуть меньшего диаметра, чем сами шурупы, и плотно прикручиваем планку. На этом установка ручки с замком-защёлкой закончена.

Установка ручки с замком-защёлкой:

Как выбрать и установить защелку на межкомнатную дверь

В жилом помещении на межкомнатные двери устанавливаются защелки, позволяющие зафиксировать в закрытом положении. Защелка межкомнатная бывает различных видов, что затрудняет выбор обычного потребителя. Как подобрать устройство самостоятельно и произвести его установку без помощи специалистов, можно узнать из этой статьи.

Ручка с защелкой для двери

Разновидности дверных защелок

Основным критерием выбора защелок для межкомнатных дверей является вид устройства. Классификация защелок производится по следующим параметрам:

• тип запорного механизма;
• способ монтажа;
• наличие/отсутствие дополнительные функции.

Типы защелок

В настоящее время производятся:

• механические защелки;
• магнитные защелки.

Механическая защелка – это устройство, работа которого осуществляется при помощи пружинного механизма.

Дверная механическая защелка может быть:

1. фалевой. Фалевая ручка-защелка представляет собой устройство, оснащенное запорным язычком с косым срезом. При воздействии на ручку язычок отодвигается, а пружина возвращает его в исходное состояние. Для фиксации запорного язычка на дверной коробке устанавливается специальная планка. В зависимости от метода воздействия на запорный механизм различают:
   • поворотные ручки, то есть язычок приводится в действие при вращении рукоятки;

Защелка, открываемая поворотом ручки

• нажимные ручки, то есть запорные элемент реагирует на нажатие на рукоять устройства;

Фалевая защелка с нажимным способом управления

1. роликовой. Запорным механизмом устройства является ролик, который при закрытии двери попадает в специальный паз.

Защелка для двери с роликом-фиксатором

Роликовые защелки преимущественно устанавливаются на двери детской комнаты, так как легко открываются и закрываются и не могут фиксироваться.

Наиболее известными производителями механических защелок являются фирмы:

• Apecs;
• Магнитная защелка – это устройство, в основе которого лежит магнит, притягивающий металлическую планку.

Дверная защелка на основе магнита

Такое устройство отличается:

• бесшумностью и плавностью при работе. При закрытии двери не слышно щелка от попадания запорного элемента в паз;
• долговечностью. Защелка может использоваться в течение длительного времени без дополнительного обслуживания, так как состоит из простейших элементов.

Наиболее популярным производителем магнитных защелок является фирма Palladium. Какое устройство установить на межкомнатную дверь? Решать самостоятельно каждому пользователю.

Классификация защелок по способу монтажа

Защелка может быть установлена:

• внутрь дверного полотна. Врезная защелка отличается более приятным внешним видом, так как основной механизм располагается внутри двери. Однако установка такого устройства более сложная;

Устройство, устанавливаемой внутрь двери

• на поверхность дверного полотна. Устройство защелки накладного типа располагается на двери, что несколько портит дизайн помещения, но установить накладную защелку достаточно просто.

Устройство, устанавливаемое на поверхность двери

Большей популярностью среди потребителей пользуются врезные защелки различных видов.

Дополнительные способности

Стандартная защелка может быть дополнена:

• фиксатором. Защелка с фиксатором преимущественно устанавливается на двери ванной или туалетной комнаты, так как позволяет не просто удерживать дверь в закрытом положении, но и защитить помещение от проникновения;

Устройство, дополненное поворотным фиксатором

• замком. Защелки с замками, работающими от ключей, предназначены для офисных помещений с малой секретностью.

Устройство, фиксируемое ключами

Процесс установки защелки

Как установить защелку на межкомнатную дверь самостоятельно? Накладные защелки не вызывают проблем при монтаже, так как крепятся на дверь крепежными болтами. Для установки врезной защелки потребуются следующие инструменты:

• маркер и рулетка для разметки;
• дрель, дополненная набором сверл и коронкой по дереву;
• стамеска;
• молоток;
• шуруповерт (набор отверток).

Установка межкомнатной защелки производится следующим способом:

1. на первой стадии необходимо нанести разметку на дверное полотно для монтажа устройства. При нанесении разметки отмечаются:
   • область установки запорного механизма;
   • область монтажа дверной ручки;
   • область нахождения планки;
   • места крепления устройства;

Разметку можно нанести более точно, если использовать шаблон.

Определение места расположения основных элементов защелки

1. на втором этапе высверливаются отверстия для монтажа элементов устройства. Отверстие для запорного механизма просверливается перьевым сверлом соответствующего диаметра, а отверстие для ручки – коронкой;

Подготовка отверстий для крепления защелки

1. на торце двери образуется ниша для монтажа планки защелки;

Выемка для крепления планки

1. крепится запорный механизм. Для этого устройство вставляется в подготовленное отверстие и фиксируется торцевая планка;

Установка и крепление механизма защелки

1. устанавливается и закрепляется ручка устройства;

Схема крепления дверной ручки

1. на дверной коробке монтируется ответная планка – устройство, предназначенное для захвата запорного язычка. Перед креплением производится разметка и сверление крепежных отверстий, а также выемка древесины.

Монтаж ответной планки на дверной коробке

Более подробно процесс самостоятельной установки защелки рассмотрен на видео.

Ознакомившись с видами защелок и способом установки устройства, представленными в статье, подбор и монтаж не вызовут трудностей.

Устанавливаем дверную ручку-защелку своими руками, пошаговая инструкция

Дверная ручка-защелка вещь полезная, практичная и красивая. Установить ее собственными силами особого труда не представляет, для этого необходимо наличие инструментов и желания. Подробная инструкция поможет быстро и качественно справиться с этой работой.

Содержание

Виды ручек-защелок

Строительный рынок предлагает большое разнообразие ручек-защелок различных форм и стилевых решений, но отличаются такие ручки лишь механизмами. Механизм ручки-защелки являются фалевым, то есть подвижным, – защелка срабатывают от поворота или нажатия ручки. Следовательно, есть два типа механизмов:

• Нажимной механизм. Приводится в движение нажатием рычага ручки.
• Поворотный механизм. Приводится в движение поворотом ручки-ноба (шарика или набалдашника).

Материал изготовления ручек может быть разным: алюминий, латунь, сталь, различные сплавы, нержавейка. Каждая из деталей покрывается специальным защитным слоем для улучшения характеристик и продления срока эксплуатации. Ручки-защелки выпускаются просто с защелкой, с защелкой и фиксатором, либо с фиксатором, защелкой и обычным простым замком.

На что обратить внимание при покупке

1. Нужно точно знать, в какую сторону открываются двери – в продаже имеются ручки с разным исполнением поворота – правым или левым.
2. Необходимо знать толщину двери (дверного полотна). Это необходимо при выборе комплекта ручек.
3. Обязательно следует убедиться в исправности работы механизма: он должен работать бесшумно. При нажатии ручки, язычок должен полностью заходить внутрь корпуса. Внешний вид изделий должен быть безупречным и приятным на ощупь.

Из чего состоит ручка-защелка

Следует отметить, что устройство дверной ручки с защелкой как с нажимным механизмом, так и поворотным одинаково:

• Внутренний механизм
• Две ручки
• Фиксатор
• Декоративные накладки

Внутренний механизм ручки-защелки называют фалевым, то есть, открываемым поворотом ручки, в нем нет ничего сложного. Основа такого запирающего устройства – это косоугольный язычок, удерживаемый пружиной.

Когда дверь открыта, язычок защелки находится в выдвинутом состоянии. Благодаря фалевой защелке дверь можно захлопывать, не задействовав ручку. При закрытии двери язычок входит в запорную планку в косяке двери. Что бы открыть защелку обратно, следует повернуть ручку, это уберет язычок внутрь замка.

Ручки с фалевой защелкой – оптимальный вариант для межкомнатных дверей. Самыми популярными являются ручки-защелки с фиксатором. С одной стороны они снабжены поворотной кнопкой (фиксатором), что дает возможность запирать дверь изнутри комнаты. В доме, где есть маленькие дети, лучше всего устанавливать ручки-нобы, также их чаще всего устанавливают на двери ванных комнат или санузлов.

Как установить ручку-защелку

Сам процесс установки ручки на дверь разделяется на три этапа:

1. Разметка
2. Сверление отверстий в двери
3. Монтаж и крепление

Не зависимо от выбора механизма, ручка-защелка устанавливается одинаково в каждом из случаев. В зависимости от фирмы производителя может несколько отличаться сборка/разборка самой ручки. Для этого к каждому механизму прилагается инструкция. Если в одну зону выходят несколько дверей, желательно приобретать одинаковые ручки и четко следить за тем, чтобы они располагались на одной высоте от пола. Обычно специалисты говорят, что ручка дверная межкомнатная с защелкой должна быть установлена на уровне пояса человека, так чтобы при открывании двери, рука была согнута под 90 0 в локте. Но ведь рост всех живущих в доме не одинаков. Именно поэтому, дверные ручки устанавливаются в среднем на высоте 80 – 120 см от пола. На новом полотне двери (на торце) обычно есть пометка для установи ручки или замка — нарисованный ключ.

что потребуется для установки

Какой дизайн и тип механизма будет у ручки, каждый решает сам. Естественно, любая ручка должна быть удобной и красиво вписываться в общий интерьер комнаты. Четкая инструкция о том, как установить дверную ручку, поможет быстро и качественно справится с этой задачей самостоятельно. Стандартный основной набор для установки дверной включает в себя:

• Направляющее сверло по дереву спиральное. Диаметр 6 мм;
• Перьевое сверло. Диаметр 23-24 мм;
• Коронка по дереву. Диаметр 50 мм;
• Стамеска.

Также обязательно понадобятся: шуруповерт, дрель, рулетка, угольник, молоток, карандаш. В строительном магазине можно приобрести в виде набора основной «Комплект для установки врезных замков и ручек».

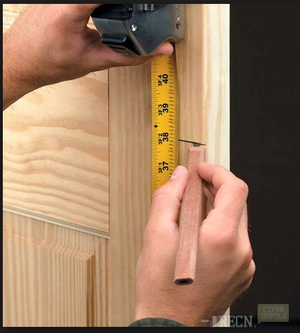

этап первый: разметка

На этом этапе необходимо правильно выполнить разметку под все необходимые отверстия. Лучше всего дверь снять, так будет удобнее работать. Иногда производители дверей четко указывают место для монтажа ручки (в зависимости от фактуры двери). Следует придерживаться этого правила. Также вполне закономерно, что если в доме есть малыши, то ручки на дверь в детскую и ванную комнату следует устанавливать несколько ниже обычной высоты.

Внимание! Установка ответной пластины защелки на коробке выполняется после монтажа ручки-защелки на двери.

Высоту ручки намечают по выбранному параметру, в пределах 80-120 мм от пола. При этом следует помнить что, если рядом находятся несколько дверей, то все ручки более эстетично расположить на одинаковой высоте. После определения необходимой высоты размечется центр расположения ручки. К краю двери прикладывается угольник и проводится горизонтальная линия длиной 60 см. В этом месте следует поставить четкую метку.

Далее необходимо выполнить разметку для язычка ручки-защелки. На торце дверного полотна по горизонтальной линии отмечается центр толщины двери. Теперь следует приложить механизм относительно центра так, чтобы язычок полностью выступал за границы полотна, именно так, как это будет выглядеть в готовом виде. Нужно очертить язычок с двух сторон – в этом месте будет просверлено место под механизм.

этап второй: сверление отверстий

Отверстие под механизм ручки в дверном полотне выполняется коронкой по дереву. Сверлить всегда следует не насквозь, а сначала с одной стороны двери, потом с другой до половины толщины двери. Чтобы лучше видеть глубину вхождения коронки в дверное полотно можно сделать на ней отметку маркером.

При сверлении насквозь коронка на выходе с другой стороны повредит полотно двери или может уйти в сторону. Дрель нужно держать под углом 90 0. не допуская отклонений. Отверстие под язычок механизма сверлится при помощи направляющего и перьевого сверла. Направляющее сверло четко обозначает отверстие для последующего рассверливания перьевым сверлом. Такое сверло подбирается по диаметру язычка (немного больше), обычно подходит сверло на 22 мм.

Работу в этом месте надо выполнять очень аккуратно на малой скорости дрели, так как до краев остается всего около 6 мм. В рассверленное отверстие вставляется механизм защелки и размечается место под пластину язычка. Лишнее дерево выбирается стамеской четко по линиям разметки. Периодически следует прикладывать пластину. Правильно утопленная в дерево пластина должна лежать в одной плоскости с торцом двери.

этап третий: крепление ручки-защелки

В отверстие вставляется механизм и шурупами прикручивается пластина под защелку. Для удобства тонким сверлом можно наметить места вкручивания шурупов, так они войдут четко в нужном месте, без перекосов.

Далее в механизм устанавливается стержень и собирается сама ручка.

Когда болты видны, то вставляется сначала одна ручка (необходимо попасть в отверстия защелки двумя направляющими), затем вторая ручка накладывается с другой стороны и вся конструкция стягивается болтами.

Если места крепления болтов не видно, ручку следует разобрать и снять накладную пластину. Для этого в комплекте идет специальный ключ, на ручке необходимо найти ступор, нажать на него ключиком и потянуть за ручку – конструкция разберется.

Далее необходимо установить разборную конструкцию и также прикрутить болтами. Затем защелкнуть колпак и нажав на стопор, закрепить ручку. Что бы это сделать легко, надо найти, где именно расположено отверстие. Если все правильно выставлено, плоский наконечник без труда входит в отверстие.

установка металлической пластины на коробку

Разметка под металлическую пластину выполняется двумя способами. При первом способе можно намазать язычок защелки маслом или, например, зубной пастой. Нажать ручку и закрыть дверь. Затем несколько раз легонько закрыть и открыть защелку, при этом на коробке будут сделаны отметки. При втором способе дверь закрывается, между коробкой и дверью вставляется металлическая линейка сначала над язычком, потом под ним, при этом карандашом делаются отметки.

Перьевым сверлом высверливается отверстие под язычок. Если после проверки, язычок, при вхождении в коробку, полностью выходит из защелки, то намечается и прорезается стамеской контур под пластину.

Пластина должна находиться на уровне с дверной коробкой, она утапливается в дверную коробку и прикручивается шурупами. Теперь можно закрыть дверь, полюбоваться своей работой и проверить, как работает ручка дверная с защелкой, – установка на этом этапе закончена.

Ход работы защелки должен быть свободным, ручка должна работать с легким прижатием, а дверь легко закрываться.

Ничего особо сложного в монтаже дверной ручки нет. Вполне возможно установить дверную ручку защелку своими руками. Более подробно обо всех нюансах можно узнать из представленного видео.

Источники: http://samoremont.net/okna-i-dveri/39-ustanovka-ruchki-zaschelki-na-mezhkomnatnuyu-dver.html, http://furni-info.ru/zashhelka-mezhkomnatnaja.html, http://svouimirukami.ru/articles/ustanavlivaem-dvernuyu-ruchku-zashhelku-svoimi-rukami-poshagovaya-instrukciya.html

установка дверной ручки на межкомнатную дверь в Самаре

Шаг за шагом объясняем, как самостоятельно установить ручку на розетке на деревянную межкомнатную дверь. Фрезер и шаблоны не понадобятся – подойдут обычные инструменты из арсенала домашнего мастера.

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ, ФУРНИТУРА И КРЕПЕЖ

Инструменты


• Рулетка
• Карандаш или маркер
• Угольник
• Дрель с набором сверл по дереву
• Перьевое сверло 21-25 мм
• Канцелярский или строительный нож
• Стамеска
• Молоток
• Шуруповерт или отвертка с набором бит

Фурнитура

• Комплект ручек на розетке
• Врезная защелка или замок под фиксатор

Крепеж


• Квадрат сечением 8×8 мм – 1 шт.
• Стопорные винты – 2 шт.
• Шестигранный ключ – 1 шт.
• Саморезы по дереву – 6 шт.
• Стяжные винты – 2 шт.

Как ориентироваться в инструкции

Если вы проводите монтаж дверных ручек с нуля (на «голую» дверь), начинайте с шага 1. Если в дверь уже врезана защелка (замок) и вы просто меняете ручки – начинайте с шага 7.

В инструкции рассмотрены два варианта крепления

Установка дверных ручек на межкомнатную дверь с креплением на стяжных винтах описывается в части III (А). На саморезах – в части III (Б).

ЧАСТЬ I. ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ И ВРЕЗКА ЗАЩЕЛКИ

Шаг 1. Определяемся с высотой установки ручек



Сразу о стандартах: какого-то единого нет. Установщики в основном отмеряют 100, 95 или 96 см от пола – кто как привык. Берите любое из этих трех значений, не ошибетесь.

Совет: можно ориентироваться на высоту крепления ручек на остальных дверях в квартире. Особенно это касается соседних дверей (например, в ванную и туалет) – там несоответствие будет бросаться в глаза.

Выбрали высоту? Нанесите метку посередине торца двери. Угольником по метке прочертите линию на торце и перенесите ее на две боковые стороны.

Шаг 2. Размечаем отверстие под квадрат ручки



Приложите защелку вдоль дверного полотна. Следите, чтобы ее корпус проходил посередине прочерченной линии, а лицевая планка была вровень с краем полотна. Отметьте середину квадратного отверстия на защелке (красная точка на фото ниже):



Шаг 3. Сверлим отверстия под квадрат ручки



Возьмите дрель с перьевым сверлом 16-24 мм. Начните сверлить отверстие с одной стороны под углом 90°. Как только жало сверла чуть вылезет, переходите на другую сторону и оттуда уже досверливайте навылет.

Шаг 4. Сверлим отверстие в торце под защелку



Помните, мы наносили метку по центру торца? Просверлите по ней отверстие на глубину защелки. Сверло возьмите перьевое, 21-25 мм (при подборе ориентируйтесь на ширину корпуса защелки).

Шаг 5. Намечаем контур под лицевую планку



Вставьте защелку в отверстие. Канцелярским ножом сделайте прорезь по контуру лицевой планки. Глубина – буквально 1 мм.

Некоторым удобнее сначала обвести планку карандашом, а уже затем прорезать ножом по начертанному. Так или иначе, прорезь лучше сделать. Если выбирать стамеской по карандашному контуру, можно покоробить покрытие двери.

Совет: чтобы контур получился точнее, рекомендуем временно вкрутить защелку на саморезы.

Шаг 6. Делаем выборку под лицевую планку защелки



Выньте защелку. Возьмите молоток и стамеску. По нанесенному контуру снимите лишние слои материала – столько, чтобы углубить лицевую планку заподлицо (то есть вровень к торцу двери). Обычно это 2 мм или около того.

Шаг 7. Фиксируем защелку в двери



Вставьте ее в отверстие и закрутите саморезы шуруповертом или отверткой.

ЧАСТЬ II. УСТАНОВКА ДВЕРНОЙ РУЧКИ НА МЕЖКОМНАТНУЮ ДВЕРЬ

Шаг 8. Берем ручки, снимаем верхние декоративные накладки



Цель – получить доступ к крепежным отверстиям на розетке:



Имейте в виду, что накладки снимаются по-разному. С круглыми легче: они почти всегда держатся на резьбе и откручиваются вращением против часовой стрелки. Чтобы снять квадратную накладку, обычно нужно открутить торцевой стопорный винт. Сделайте это с помощью шестигранного ключа из комплекта ручек.

Также имейте в виду, что некоторые накладки не снимаются, а просто сдвигаются к рычагу.

Шаг 9. Решаем, как будем устанавливать ручку

– На стяжных винтах (стяжках)





На пустотелые двери ручки устанавливают так и только так. Да и в целом это более надежный вид крепления. Но есть нюанс: у ручки и замка должно совпадать расположение отверстий под стяжки. В 90% это достижимо. Не совпадает, как правило, если у ручки широченная розетка и/или вам попался какой-то странный замок.

– На саморезах



Прелесть саморезов в том, что с ними монтаж ручки на деревянную межкомнатную дверь до безобразия упрощается. Но есть ряд минусов. Во-первых, полотно обязательно должно быть из массива. Во-вторых, с ручками нужно обращаться максимально деликатно, чтобы не допустить их вырывания. В-третьих, даже так остается риск, что за 2-3 года крепление ослабнет, и ручки разболтаются.

Совет: ввиду последней причины ручки на квадратной розетке рекомендуем всегда устанавливать на стяжках. Вы же не хотите, чтобы однажды розетка развернулась ромбом?

ЧАСТЬ III (А). УСТАНОВКА ДВЕРНОЙ РУЧКИ НА СТЯЖНЫХ ВИНТАХ

Шаг 10 (А). Помечаем отверстия под стяжки



Вставьте квадрат 8×8 мм в поворотное гнездо защелки и наденьте на него ручки. С обеих сторон наметьте карандашом места отверстий под стяжки.

Наметили? Снимите ручки и вытащите квадрат.

Шаг 11 (А). Сверлим отверстия под стяжки



Выньте защелку и просверлите по меткам два отверстия (диаметр – как на отверстиях в защелке). Как закончите – вставьте защелку обратно в дверь.

Шаг 12 (А). Раскручиваем стяжки



Раскрутите стяжные винты из комплекта. У вас должны остаться два коротких винта, два длинных и две втулки.

Шаг 13 (А). Устанавливаем внешнюю ручку



Наденьте одну ручку на квадрат так, чтобы прорезь квадрата проходила под стопорным винтом на ручке:



В отверстия под стяжки на розетке вставьте и закрутите ранее раскрученные короткие винты. Затем накрутите на эти винты втулки.

Совет: если квадрат длинноват, с двух сторон (равномерно) обрежьте его до нужного размера. Можно использовать болгарку, насадку на дрель для резки металла, а можно и обычную ручную пилу по металлу. Если квадрат слишком короткий – купите подходящий. Например, у нас.

В такой сборке установите ручку в защелку с внешней стороны межкомнатной двери. Из коридора, проще говоря.

Шаг 14 (А). Устанавливаем внутреннюю ручку



Наденьте вторую ручку на свободный конец квадрата. Проденьте длинные винты от стяжек в отверстия на розетке. С помощью отвертки вкрутите их во втулки, тем самым затянув ручку на двери.

Совет: если стяжные винты длинноваты и мешают работе механизма – обрежьте их ножовкой. Или купите новые, покороче.

Шаг 15 (А). Закручиваем стопорные винты

Шестигранником из комплекта туго закрутите стопорные винты на обеих ручках.

Шаг 16 (А). Накрутите декоративные накладки на ручки



Готово!

ЧАСТЬ III (Б). УСТАНОВКА ДВЕРНОЙ РУЧКИ НА САМОРЕЗАХ

Шаг 10 (Б). Насаживаем ручку на квадрат



Наденьте одну ручку на квадрат 8×8 мм. Убедитесь, что прорезь на конце квадрата проходит под стопорным винтом на ручке. Как на фото:



Шаг 11 (Б). Фиксируем ручку стопорным винтом

Придерживая ручку на квадрате, шестигранным ключом туго закрутите стопорный винт. Теперь ручка не слетит с квадрата.



Шаг 12 (Б). Устанавливаем ручки в гнездо защелки



Вставьте квадрат с ручкой в поворотное гнездо защелки. На свободный конец квадрата наденьте вторую ручку, но пока не фиксируйте стопорным винтом.

Совет: если квадрат длинноват, с двух сторон (равномерно) обрежьте его до нужного размера. Можно использовать болгарку, насадку на дрель для резки металла, а можно и обычную ручную пилу по металлу. Если квадрат слишком короткий – купите подходящий.

Шаг 13 (Б). Прикручиваем ручки на саморезы



Чтобы крепеж вошел ровно, рекомендуем просверлить направляющие отверстия, взяв сверло меньшего диаметра. Дальше просто вкрутите саморезы в готовые отверстия в межкомнатной двери.

Шаг 14 (Б). Затягиваем стопорный винт на второй ручке

Используйте все тот же шестигранник из комплекта.

Шаг 15 (Б). Накрутите декоративные накладки на ручки

Готово! Дверные ручки на своем месте.

P. S. Если вы устанавливали ручку с нуля, не забудьте врезать в короб ответную планку защелки (замка).




Теги: установка дверной ручки


установка дверной ручки на межкомнатную дверь в Челябинске

Шаг за шагом объясняем, как самостоятельно установить ручку на розетке на деревянную межкомнатную дверь. Фрезер и шаблоны не понадобятся – подойдут обычные инструменты из арсенала домашнего мастера.

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ, ФУРНИТУРА И КРЕПЕЖ

Инструменты


• Рулетка
• Карандаш или маркер
• Угольник
• Дрель с набором сверл по дереву
• Перьевое сверло 21-25 мм
• Канцелярский или строительный нож
• Стамеска
• Молоток
• Шуруповерт или отвертка с набором бит

Фурнитура

• Комплект ручек на розетке
• Врезная защелка или замок под фиксатор

Крепеж


• Квадрат сечением 8×8 мм – 1 шт.
• Стопорные винты – 2 шт.
• Шестигранный ключ – 1 шт.
• Саморезы по дереву – 6 шт.
• Стяжные винты – 2 шт.

Как ориентироваться в инструкции

Если вы проводите монтаж дверных ручек с нуля (на «голую» дверь), начинайте с шага 1. Если в дверь уже врезана защелка (замок) и вы просто меняете ручки – начинайте с шага 7.

В инструкции рассмотрены два варианта крепления

Установка дверных ручек на межкомнатную дверь с креплением на стяжных винтах описывается в части III (А). На саморезах – в части III (Б).

ЧАСТЬ I. ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ И ВРЕЗКА ЗАЩЕЛКИ

Шаг 1. Определяемся с высотой установки ручек



Сразу о стандартах: какого-то единого нет. Установщики в основном отмеряют 100, 95 или 96 см от пола – кто как привык. Берите любое из этих трех значений, не ошибетесь.

Совет: можно ориентироваться на высоту крепления ручек на остальных дверях в квартире. Особенно это касается соседних дверей (например, в ванную и туалет) – там несоответствие будет бросаться в глаза.

Выбрали высоту? Нанесите метку посередине торца двери. Угольником по метке прочертите линию на торце и перенесите ее на две боковые стороны.

Шаг 2. Размечаем отверстие под квадрат ручки



Приложите защелку вдоль дверного полотна. Следите, чтобы ее корпус проходил посередине прочерченной линии, а лицевая планка была вровень с краем полотна. Отметьте середину квадратного отверстия на защелке (красная точка на фото ниже):



Шаг 3. Сверлим отверстия под квадрат ручки



Возьмите дрель с перьевым сверлом 16-24 мм. Начните сверлить отверстие с одной стороны под углом 90°. Как только жало сверла чуть вылезет, переходите на другую сторону и оттуда уже досверливайте навылет.

Шаг 4. Сверлим отверстие в торце под защелку



Помните, мы наносили метку по центру торца? Просверлите по ней отверстие на глубину защелки. Сверло возьмите перьевое, 21-25 мм (при подборе ориентируйтесь на ширину корпуса защелки).

Шаг 5. Намечаем контур под лицевую планку



Вставьте защелку в отверстие. Канцелярским ножом сделайте прорезь по контуру лицевой планки. Глубина – буквально 1 мм.

Некоторым удобнее сначала обвести планку карандашом, а уже затем прорезать ножом по начертанному. Так или иначе, прорезь лучше сделать. Если выбирать стамеской по карандашному контуру, можно покоробить покрытие двери.

Совет: чтобы контур получился точнее, рекомендуем временно вкрутить защелку на саморезы.

Шаг 6. Делаем выборку под лицевую планку защелки



Выньте защелку. Возьмите молоток и стамеску. По нанесенному контуру снимите лишние слои материала – столько, чтобы углубить лицевую планку заподлицо (то есть вровень к торцу двери). Обычно это 2 мм или около того.

Шаг 7. Фиксируем защелку в двери



Вставьте ее в отверстие и закрутите саморезы шуруповертом или отверткой.

ЧАСТЬ II. УСТАНОВКА ДВЕРНОЙ РУЧКИ НА МЕЖКОМНАТНУЮ ДВЕРЬ

Шаг 8. Берем ручки, снимаем верхние декоративные накладки



Цель – получить доступ к крепежным отверстиям на розетке:



Имейте в виду, что накладки снимаются по-разному. С круглыми легче: они почти всегда держатся на резьбе и откручиваются вращением против часовой стрелки. Чтобы снять квадратную накладку, обычно нужно открутить торцевой стопорный винт. Сделайте это с помощью шестигранного ключа из комплекта ручек.

Также имейте в виду, что некоторые накладки не снимаются, а просто сдвигаются к рычагу.

Шаг 9. Решаем, как будем устанавливать ручку

– На стяжных винтах (стяжках)





На пустотелые двери ручки устанавливают так и только так. Да и в целом это более надежный вид крепления. Но есть нюанс: у ручки и замка должно совпадать расположение отверстий под стяжки. В 90% это достижимо. Не совпадает, как правило, если у ручки широченная розетка и/или вам попался какой-то странный замок.

– На саморезах



Прелесть саморезов в том, что с ними монтаж ручки на деревянную межкомнатную дверь до безобразия упрощается. Но есть ряд минусов. Во-первых, полотно обязательно должно быть из массива. Во-вторых, с ручками нужно обращаться максимально деликатно, чтобы не допустить их вырывания. В-третьих, даже так остается риск, что за 2-3 года крепление ослабнет, и ручки разболтаются.

Совет: ввиду последней причины ручки на квадратной розетке рекомендуем всегда устанавливать на стяжках. Вы же не хотите, чтобы однажды розетка развернулась ромбом?

ЧАСТЬ III (А). УСТАНОВКА ДВЕРНОЙ РУЧКИ НА СТЯЖНЫХ ВИНТАХ

Шаг 10 (А). Помечаем отверстия под стяжки



Вставьте квадрат 8×8 мм в поворотное гнездо защелки и наденьте на него ручки. С обеих сторон наметьте карандашом места отверстий под стяжки.

Наметили? Снимите ручки и вытащите квадрат.

Шаг 11 (А). Сверлим отверстия под стяжки



Выньте защелку и просверлите по меткам два отверстия (диаметр – как на отверстиях в защелке). Как закончите – вставьте защелку обратно в дверь.

Шаг 12 (А). Раскручиваем стяжки



Раскрутите стяжные винты из комплекта. У вас должны остаться два коротких винта, два длинных и две втулки.

Шаг 13 (А). Устанавливаем внешнюю ручку



Наденьте одну ручку на квадрат так, чтобы прорезь квадрата проходила под стопорным винтом на ручке:



В отверстия под стяжки на розетке вставьте и закрутите ранее раскрученные короткие винты. Затем накрутите на эти винты втулки.

Совет: если квадрат длинноват, с двух сторон (равномерно) обрежьте его до нужного размера. Можно использовать болгарку, насадку на дрель для резки металла, а можно и обычную ручную пилу по металлу. Если квадрат слишком короткий – купите подходящий. Например, у нас.

В такой сборке установите ручку в защелку с внешней стороны межкомнатной двери. Из коридора, проще говоря.

Шаг 14 (А). Устанавливаем внутреннюю ручку



Наденьте вторую ручку на свободный конец квадрата. Проденьте длинные винты от стяжек в отверстия на розетке. С помощью отвертки вкрутите их во втулки, тем самым затянув ручку на двери.

Совет: если стяжные винты длинноваты и мешают работе механизма – обрежьте их ножовкой. Или купите новые, покороче.

Шаг 15 (А). Закручиваем стопорные винты

Шестигранником из комплекта туго закрутите стопорные винты на обеих ручках.

Шаг 16 (А). Накрутите декоративные накладки на ручки



Готово!

ЧАСТЬ III (Б). УСТАНОВКА ДВЕРНОЙ РУЧКИ НА САМОРЕЗАХ

Шаг 10 (Б). Насаживаем ручку на квадрат



Наденьте одну ручку на квадрат 8×8 мм. Убедитесь, что прорезь на конце квадрата проходит под стопорным винтом на ручке. Как на фото:



Шаг 11 (Б). Фиксируем ручку стопорным винтом

Придерживая ручку на квадрате, шестигранным ключом туго закрутите стопорный винт. Теперь ручка не слетит с квадрата.



Шаг 12 (Б). Устанавливаем ручки в гнездо защелки



Вставьте квадрат с ручкой в поворотное гнездо защелки. На свободный конец квадрата наденьте вторую ручку, но пока не фиксируйте стопорным винтом.

Совет: если квадрат длинноват, с двух сторон (равномерно) обрежьте его до нужного размера. Можно использовать болгарку, насадку на дрель для резки металла, а можно и обычную ручную пилу по металлу. Если квадрат слишком короткий – купите подходящий.

Шаг 13 (Б). Прикручиваем ручки на саморезы



Чтобы крепеж вошел ровно, рекомендуем просверлить направляющие отверстия, взяв сверло меньшего диаметра. Дальше просто вкрутите саморезы в готовые отверстия в межкомнатной двери.

Шаг 14 (Б). Затягиваем стопорный винт на второй ручке

Используйте все тот же шестигранник из комплекта.

Шаг 15 (Б). Накрутите декоративные накладки на ручки

Готово! Дверные ручки на своем месте.

P. S. Если вы устанавливали ручку с нуля, не забудьте врезать в короб ответную планку защелки (замка).




Теги: установка дверной ручки


Особенности монтажа ручки защелки на межкомнатные двери: назначение, демонтаж и установка

Среди всех элементов, которыми могут быть оснащены межкомнатные двери, следует выделить такой, как ручки-защелки. Их отличает не только эстетичный дизайн, но и практичность. Необходимы же эти изделия для того, чтобы надежно зафиксировать створку.

При наличии в конструкции межкомнатной двери ручки-защелки исключаются случаи самостоятельного открытия и закрытия двери, вызванного воздействием сквозняка. Этому способствует конструкция и принцип работы этого элемента. Особое внимание заслуживают характеристики изделия, среди которых следует назвать универсальность, исправность и отсутствие проблем в использовании.

Какими бывают ручки защелки ?

В качестве главного элемента рассматриваемого механизма выступает фалевое устройство, обеспечивающее защелке подвижность, в результате чего при повороте либо нажатии она запирает дверную конструкцию.

Если исходить из типа используемого механизма, то можно выделить следующие виды ручек-защелок:

1. Устройство с поворотным механизмом, выполненным в виде ручки-ноб. Если присмотреться к этой модели, то в центре можно увидеть замочную скважину, а на тыльной стороне фиксатор. Чаще всего подобными механизмами оснащают дверные блоки, устанавливаемые в жилых помещениях.
2. Устройство с нажимным механизмом — они срабатывают за счет силы, которую прилагают к рычагу ручки. Во время работы подобных изделий защелка входит в толщу полотна, за счет чего створка запирается.
3. Устройство со стационарным механизмом — для их монтажа на полотно межкомнатной двери используют шурупы, при этом исключается прямой контакт с замочным устройством. Часто изделия поставляются вместе с защелкой роликового типа, функция которой заключается в запирании двери.

Назначение защелки

На сегодняшний день на рынке представлено большое количество моделей подобных изделий, которые по конструкционному исполнению заметно отличаются от первых образцов этих механизмов. Однако и в тех, и в других по-прежнему предусмотрена основная их функция, которая сводится к удерживанию створки в закрытом, но не запертом положении.

Оценить по достоинству эту опцию владелец может в том случае, когда межкомнатная дверь разделяет отапливаемое помещение от неотапливаемого. Если межкомнатная дверь будет максимально плотно прилегать к створке, то это поможет свести к минимуму потери тепла и лучше защитить от проникновения посторонних шумов. Также этот элемент будет весьма полезен и в летние месяцы, когда температура повышается до критических отметок: если комната будет достаточно хорошо изолирована, то кондиционеру потребуется меньше времени на то, чтобы создать в нём комфортный тепловой режим, для чего ему не нужно будет повышать интенсивность работы.

Также следует обратить внимание на такой важный момент, как травмоопасность. Нередкими являются ситуации, когда сквозняк заставляет межкомнатную дверь произвольно открываться, что может нанести травму ребенку или взрослому человеку. При наличии же в конструкции межкомнатной двери ручки с защелкой подобное исключается. Немаловажно и то, что этот аксессуар не способен изменить внешний вид межкомнатной двери, поскольку он тщательно замаскирован.

Как демонтировать ручку?

Решив вопрос с предпочтительным вариантом фурнитуры для межкомнатной двери, можно начинать демонтаж, а затем и установку нового устройства.

Во время выполнения демонтажа ручки с механическим фиксатором первым делом нужно извлечь шурупы, для чего используют отвертку.

После этого необходимо вытащить систему накладок, которая позволит извлечь и само изделие вместе со стержнем, удерживающим механизм внутри полотна.

Необходимо взять гаечный ключ, выкрутить стержень, а затем вытащить обмотанный пружиной поворотный механизм из ручки. Для выявления причины неисправности механизма и определения своих дальнейших действий следует внимательно осмотреть ручку. Хотя известно несколько методов, позволяющих выполнить демонтаж ручки округлой формы с фиксатором, все же мы остановимся на одном из наиболее простых и эффективных.

1. Необходимо взять плоскую отвертку и убрать закладку на той части двери, на которой располагается устройство с фиксатором. Вы сможете упростить задачу по демонтажу, если надавите на открывшийся стопор и в то же время начнете тянуть ручку на себя.
2. При помощи отвертки нужно выкрутить два винта, а зачем снять с поверхности двери части ручки-защелки.
3. Выполнив эту операцию, следует уже вытаскивать сам механизм с фиксатором. Для этого нужно открутить шурупы, которые помогут освободить фиксирующую защелку.

Установка дверной ручки с фиксатором

К процессу монтажа новой ручки следует подойти с максимальной серьезностью, поскольку здесь риск ошибки гораздо велик, нежели при ее замене. Дело в том, что во время замены вам следует знать, каков был порядок демонтажа. В этом случае вам останется выполнить все действия в обратной последовательности. Если же вы установили новые межкомнатные двери, то вам придется приложить максимум усилий для того, чтобы выполнить монтаж ручки-защелки строго в соответствии с технологией.

В процессе монтажа фурнитуры с механизмом защелки на межкомнатную дверь следует выполнить следующие основные этапы:

• разметка полотна;
• высверливание отверстия;
• монтирование и крепление.

Разметка полотна

Во время выполнения этой работы нужно действовать предельно аккуратно. Чтобы вам было проще решить эту задачу, желательно вначале снять полотно межкомнатной двери. Есть модели дверей, которые имеют нанесенные предварительно производителями контуры мест. Хотя это и кажется удобным, все же не следует ориентироваться на них.

При определении высоты, на которой будет размещена ручка, следует от нижней части пола отмерить расстояние 80-100 см.

После этого нужно выбрать центр места размещения ручки-защелки. Далее нужно разметить на торцевой части конструкции место, куда будет входить язычок механизма. Это делается путем нанесения горизонтальной линии и отметки центра толщины полотна. Размещать корпус следует с тем расчетом, чтобы он не мог выйти за пределы полотна. Подобное его расположение следует разметить с каждой из сторон.

Высверливание отверстия

Для создания отверстия, в которое будет помещен механизм, следует использовать коронки по дереву.

Чтобы сделать паз для язычка, необходимо использовать направляющие и перьевое сверло.

Для удаления остатков древесины используют стамеску, которой необходимо работать, ориентируясь на нанесенные заранее линии. Важно следить за тем, чтобы вы не выбрали больше, чем требуется. Для этого время от времени нужно сверяться с глубиной кармана. Понять, правильно ли вы все сделали, можно в том случае, если после ввода в отверстие пластина механизма не выходит за пределы плоскости торца двери.

Монтаж и крепление

Берем механизм, помещаем его в сделанное отверстие, а затем фиксируем его пластину при помощи шурупов. Чтобы вам было легче вкручивать шурупы, вы можете предварительно сделать соответствующие пазы. Благодаря этому при креплении пластины шурупами вы будете уверены, что они войдут достаточно ровно. Далее переходят к установке стержня, а затем начинают собирать ручку.

При помощи перьевого сверла нужно сделать заранее размеченный паз. Здесь вам важно убедиться, что находясь в коробке, он сможет полностью выходить из защелки. Если с этим нет проблем, то можно начинать вырезать контур для пластины, используя стамеску.

Установка пластины ответной части выполняется по такой же схеме, что и основного корпуса: ее следует полностью поместить в полотно и зафиксировать при помощи шурупов. После этого можно закрыть дверь и убедиться, правильно ли работают межкомнатные ручки. Если механизм функционирует без замечаний, то это станет поводом для того, чтобы гордиться выполненной работой.

Такой элемент, как ручка-защелка способен заметно повысить уровень удобства при пользовании межкомнатной дверью. Причем здесь имеется ввиду не только повышение теплоизоляционных и шумоизоляционных характеристик помещения в результате оснащения подобным механизмом межкомнатной двери, но и обеспечение безопасности. Дело в том, что, благодаря ручке-защелке можно исключить ситуации, когда межкомнатная дверь неожиданно ударяет входящего человека из-за сильно сквозняка.

Поэтому решение установить ручку-защелку на межкомнатную дверь представляется разумным. Причем справиться с этой работой под силу любому владельцу. При условии, что вы тщательно ознакомитесь со всеми этапами работ по демонтажу и установке ручки-защелки и будете в точности соблюдать порядок выполнения всех операций, можете быть уверены, что выполните эту работу на высоком уровне. Благодаря этому вы сможете воспользоваться всеми преимуществами этого механизма.

Установка защелки в межкомнатную дверь

Установка ручки-защёлки на межкомнатную дверь

Если вы впервые устанавливаете ручку с защёлкой в межкомнатную дверь, данная задача может показаться для вас достаточно сложной и трудоёмкой. Но это только на первый взгляд. Ничего особо сложного в этом нет. При соблюдении инструкции и наличии необходимого инструмента, установить ручку с защёлкой вполне реально за один час.

Ручки с замками-защёлками подразделяются на три типа:
без фиксатора — дверь с такой ручкой не запирается изнутри
с фиксатором — установленным на ручке дополнительным механизмом, с помощью которого дверь закрывается изнутри
ключом — с внешней стороны ручки находится разъём под ключ, позволяющий запирать дверь снаружи, а с внутренней стороны находится фиксатор.

Также, ручки-защёлки бывают двух видов:
Кноб – шарообразная ручка с защёлкой и поворотным механизмом. Вместе с ручкой в комплекте обычно идёт инструкция по её установке и схема-шаблон для разметки двери.
Фалевая ручка – практически идентична кнобу, отличие лишь в нажимном механизме, который приводится в движение нажатием, а не вращением.

И хотя некоторые ручки имеют различие по своей конструкции и внутреннему механизму, процесс их установки практически ничем не отличается друг от друга и выполняется идентично.

Сначала необходимо сделать разметку под ручку и защёлку. В большинстве случаев вместе с ручкой в комплекте идёт инструкция с подробной схемой разметки, где указаны все необходимые размеры. Если по какой-либо причине её нет, ничего страшного, можно обойтись и без неё.

Высота ручки зависит от индивидуального подхода, но чаще всего она устанавливается на расстоянии 90-100 см от уровня пола. Отметив на двери необходимую высоту, отмеряем расстояние в 60 мм от края двери и помечаем карандашом. С помощью угольника переносим разметку на торец двери, сделав пометку шилом ровно посередине торца.

Теперь нам нужно просверлить два отверстия под ручку и защёлку. Очерёдность не имеет значения, поэтому начинаем с торца двери. С помощью дрели просверливаем перьевым сверлом отверстие диаметром 23-24 мм. Затем устанавливаем на дрель коронку диаметром 50 мм и на той стороне двери, где мы ставили разметку, высверливаем отверстие под ручку. Сверлить лучше с двух сторон, чтобы при выходе коронки не повредить дверное покрытие. В итоге у нас должно получиться два отверстия.

Вставляем механизм защёлки в отверстие на торце двери и карандашом обводим лицевую накладку по контуру. С помощью стамески и молотка выбираем под неё паз на необходимую глубину, чтобы накладка встала заподлицо с дверью. Прикручиваем защёлку к двери шурупами, предварительно просверлив под них отверстия чуть меньшего диаметра. Установка механизма защёлки готова.

Приступаем к установке дверных ручек. С одной стороны двери устанавливаем накладку с квадратным стержнем в защёлку таким образом, чтобы стержень и втулки под винты вошли в отверстия механизма защёлки.

Чтобы вставить вторую часть, её необходимо разобрать. Сначала снимаем ручку, нажав ключом, входящим в комплект, на внутренний фиксатор сбоку ручки. Затем, с помощью этого же ключа снимаем круглую декоративную накладку. На квадратный стержень с другой стороны двери вставляем внутреннюю накладку и стягиваем обе части крепежными винтами, идущими в комплекте. Затем устанавливаем на место декоративную накладку и вставляем ручку до щелчка, если фиксатор скошенный. Если нет, тогда на него нужно нажать, чтобы зафиксировать ручку до конца.

Осталось установить ответную планку на дверной коробке. Определяем место касания «язычка» защёлки на косяке короба. Это можно сделать различными способами, например, помечаем кончик «язычка» чёрным маркером и несколько раз выполняем открытие и закрытие двери. В итоге у нас должна остаться пометка на дверном косяке.

В отмеченном месте просверливаем отверстие под «язычок» защёлки. Затем прикладываем ответную планку и обводим её карандашом. С помощью стамески и молотка выдалбливаем паз на глубину, равную толщине планки. Ставим её на место и шилом отмечаем места под саморезы. Просверливаем под них отверстия чуть меньшего диаметра, чем сами шурупы, и плотно прикручиваем планку. На этом установка ручки с замком-защёлкой закончена.

Установка ручки с замком-защёлкой:

Врезка замка в межкомнатную дверь своими руками

Очень часто меняя двери между комнатами перед нами встает вопрос — как правильно установить дверную ручку с замком? С помощью этой статьи Вы сможете установить замок в межкомнатную дверь быстро, а главное правильно, избежав ошибок, допускаемых многими неопытными людьми. На самом деле это совсем не сложный процесс, у опытного мастера он занимает до получаса времени, но неопытный в этом деле человек может промучиться и несколько часов.

В этой статье рассмотрим установку самого распространенного по конструкции на сегодняшний день замка. Такой замок состоит из следующих частей:

1. двух ручек, которые могут быть круглыми или Г-образными;
2. цилиндрового механизма с возвратной пружиной;
3. крепежных винтов соединяющих цилиндровые механизмы;
4. защелки;
5. и двух розеток закрывающих цилиндровых механизмы.

Инструменты для врезки замка

Для установки межкомнатного замка требуется минимальный набор инструментов, часть из них скорее всего у Вас уже есть, но если и придется что-то докупить, то Вы не понесете больших финансовых затрат.

1. Рулетка и карандаш;
2. Шуруповерт или дрель;
3. Канцелярский нож;
4. Стамески на 10 и 20 мм;
5. Перьевое сверло или сверло форстнера на 23 мм;
6. Сверло на 2 мм;
7. Коронка по дереву на 54 или 50 мм в зависимости от толщины двери;
8. Малярный скотч.

Это перечень самых оптимальных инструментов которые Вам понадобятся. Продаются специальные наборы для врезки замков, они стоят относительно недорого, но ещё дешевле будет приобрести всё по отдельности. Зачастую в такие наборы включают перьевое сверло на 22 мм, оно тоже подходит, но тогда отверстие под защелку Вам придется расширять стамеской.

Выборка отверстий под ручку механизм замка

Как и любой процесс монтажа установка замка начинается с разметки. Но перед этим обезопасим дверное полотно от случайных повреждений. Для этого малярным скотчем заклеиваем торец и плоскость двери в предполагаемом месте установки замка, это расстояние, примерно, от 90 до 110 см от пола. Наклеенный малярный скотч не только защитит нашу дверь от повреждений, но и проводить разметку на нём гораздо удобней.

В первую очередь размечаем высоту расположения дверной ручки с замком. Чаще всего ручку располагают на высоте 1 м от уровня пола. Рулеткой отмеряем это расстояние и ставим карандашом метку на плоскости двери.

При покупке такого типа замка с ним в комплекте всегда идет шаблон для точной разметки расположения отверстий. Цилиндровый механизм замка у разных производителей может отличаться диаметром, поэтому приобретайте коронку по дереву после покупки замка. Если в Вашем комплекте замка не оказалось шаблона, можете распечатать их с этой статьи как картинки и использовать при установке замка.

Согните аккуратно шаблон по линии дверного выступа и приложите к двери с торца. В зависимости от толщины дверного полотна острым предметом (саморезом или кончиком перьевого сверла) сделайте метки центров отверстий по шаблону с торца и на плоскости двери.

С помощью шуруповерта и коронки по дереву высверлите отверстие в плоскости двери.

Совет: при высверливании будьте аккуратны, не сверлите сразу на сквозь всей двери. Когда при сверлении направляющее сверло покажется с обратной стороны двери, остановитесь и начните сверлить коронкой с другой стороны, так Вы точно избежите сколов на плоскости дверного полотна.

Следующим этапом будет высверливание отверстия под защелку замка. По нанесенной ранее метке шаблоном на торце двери, перьевым сверлом на 23 мм, сверлим сквозное отверстие до предыдущего.

Держите сверло строго перпендикулярно двери, иначе в дальнейшем защелка может стать наискось и её будет заедать при работе.

Следующим шагом вставляем защелку в торцевое отверстие выравниваем относительно кромки двери и обводим карандашом по контуру декоративной рамки. После этого вынимаем защелку и с помощью канцелярского ножа, по нанесенной линии делаем надрез верхнего слоя дверного полотна. И только потом стамеской выбираем потай для защелки замка. Глубина потая должна быть чуть меньше толщины рамки защелки, в дальнейшем, когда Вы будете притягивать защелку саморезами она вдавится в дерево и станет вровень плоскостью двери.

Совет: Многие новички сразу приступают в выбору потая под защелку стамеской, это неправильно, так как дверное полотно покрыто пленкой, которая может повредиться дальше линии реза стамеской, поэтому срежьте сначала пленку.

После выборки паза вставляем защелку на место и предварительно, сверлом на 2 мм, рассверлив отверстия под саморезы притягиваем защелку на место. Если защелка заходит в отверстие туго, то стамеской подрубаем места соприкосновения защелки и отверстия.

Приступаем к установке ручки. Сборка ручки производится по инструкции прилагаемой к ней. При монтаже обратите внимание на расположение язычка закрывания на ручке, если такой имеется, он должен располагаться внутри комнаты.

На одном из цилиндровых механизмов расположены поворотный штырь и ответки под крепежные винты. Снимите с механизма декоративную розетку с помощью штырькового ключа из комплекта и смонтируйте на места, винтами прикрутите второй цилиндровый механизм с обратной стороны.

При затяжке винтов не перестарайтесь — пережатые цилиндровые механизмы не будут работать как им полагается.

Установите все части ручки на место поп прилагаемой инструкции, на том работа по монтажу ручки закончена. На самом деле делается это намного проще чем кажется, можете просмотреть видео ролик в котором наглядно увидите весь процесс монтажа замка своими руками.

Установка ответной части замка

Последним этапом установки дверного замка в межкомнатную дверь будет установка ответной части на дверной проём.

Прикройте дверь и сделайте две отметки на дверном проёме ориентируясь на ширину защелки замка.

Замерьте расстояние от угла двери до начала защелки.

Такое же расстояние у Вас должно быть от края дверного проёма до начала углубления ответной части. Необходимо выдержать это расстояние для того чтобы в дальнейшем закрытая дверь не ходила вперед назад от движения воздуха в квартире и не стучала.

Если ответку требуется утопить в косяк двери, то прикладываем её по месту и карандашом очерчиваем её наружный и внутренний контур. Если же утапливать не надо, то очерчиваем только внутренний контур. Всё зависит от зазора между дверью и косяком.

Сверлом подходящего диаметра (можно и перьевым, если отверстие потом не будет выступать за пределы ответки), высверливаем отверстие под язычок замка и крепим ответку на место, засверлив предварительно сверлом на 2 мм отверстия под саморезы.

Не забудьте расширить отверстия под саморезы на глубину 2-3 мм, так как на задней стороне ответки есть выступающие части в этом месте.

Устанавливаем ответку на место притянув её саморезами и пробуем закрыть дверь, если есть лишний люфт устраняем его отгибом язычка на ответке.

Всё врезка замка в межкомнатную дверь полностью выполнена, осталось только прибрать накопившийся мусор и радоваться новым ручкам в дверях.

Врезка замка с личинкой

Очень часто возникает ситуация, когда требуется установить замок на дверь, где уже стоит ручка. Для этого подойдут любые замки с личинкой.

Такие замки имеют прямоугольную форму и поэтому процесс врезки может показаться сложным без применения специнструментов. На самом деле такие замки врезаются достаточно легко и с минимальным набором инструментов. Располагать их можно на ваше усмотрение — выше или ниже уже установленной ручки.

Последовательность установки замка:

• Проводим продольную линию на торце двери в месте куда Вы планируете установить замок;
• Приложив замок проводим линии ограничивающие отверстие по высоте замка;
• Высверливаем подходящим (лучше перьевым) сверлом отверстия по продольной линии как можно ближе друг к другу;
• Сверлом по дереву или металлу подходящей длины рассверливаем продольное отверстие подгоняя его под размеры замка или выбираем лишнюю древесину стамесками;
• Устанавливаем замок на место, закрепив его саморезами и канцелярским ножом вырезаем периметр пластины замка примерно на её толщину;
• Снимаем замок и стамесками подходящего диаметра выбираем потай для замка;
• Приложив замок к плоскости двери, ориентируясь на его расположение в ней, острым предметом отмечаем расположение личинки замка. Затем приложив личинку, обводим её контур карандашом;
• Повторяем предыдущий пункт с другой стороны двери;
• Сверлами подходящего диаметра высверливаем отверстия под личинку чуть выходя за контур разметки для свободной установки личинки.
• Ставим замок на место, крепим его саморезами, рассверлив перед этим сверлом на 2 или 3 мм отверстия под саморезы.
• Закрепляем личинку в замке, проверяем его работоспособность и ставим на место декоративные накладки на личинку, закрепив их штатными саморезами из комплекта.

Установка ответной части замка:

• На открытой двери выдвигаем регеля (выдвижная часть замка) замка, то есть ключом закрываем замок и прислонив к дверному проему отмечаем какой высоты у нас будет ответная часть, ориентируясь на края ригелей;
• Рулеткой или угольником отмеряем расстояние от края двери до середины замка и переносим это расстояние на косяк дверного проёма;
• Перьевым сверлом сверлим ряд отверстий по разметке и затем объединяем сверлом по дереву получившиеся отверстия;
• Предварительно закрепив ответную часть на косяк, канцелярским ножом надрезаем по контуру, а затем стамеской выбираем потай под ответку;
• Устанавливаем ответную часть на место и проверяем работоспособность замка ещё раз.

Так же часто такие замки идут с ручками, последовательность врезки такого замка не меняется, добавляется только операция по высверливанию отверстия под ручку.

Ну вот и всё, замок врезан!

Обязательно просмотрит видеоролик по врезке замка с личинкой, возможно в нем вы подметите какие-нибудь тонкости, которые не поняли из статьи.

Если у Вас возникнут какие-либо вопросы, Вы можете задать их в комментариях. Удач в ремонте!

No related posts.

Как установить ручку на межкомнатную дверь: Фото.

В этой статье описаны и для просмотра представлены фотографии всех этапов выполняемых работ по врезке и установке на межкомнатные двери ручки-защелки. Если придерживаться всего алгоритма выполняемых работ описанных в этой статье, то не прилагая больших усилии эту работу сможете выполнить и вы.

В этой статье будут описаны выполняемые работы по установке на межкомнатные двери ручки-защелки, которые на сегодняшний день являются самыми популярными в использовании.

Ручка-защелка имеет следующую конструкцию.

Видимая часть ручки может быть совершенного разного вида и выглядеть может быть так:

Или таким образом:

Все такие ручки-защёлки в основном состоят из двух частей, из ручки:

Каждая из этих частей ручки-защелки требует отдельной врезки в полотно.

Такие ручки-защелки в продаже имеются разные, с фиксатором которые имеют дополнительный механизм установленного в самой ручке, который позволяет дверь запирает изнутри, а с наружи на ручке имеется личина для ключа, которая позволяет дверь запирать. Также такие ручки имеются и без фиксатора они не запираются. Ручки-защелки от разных производителей имеют различные конструктивные особленности, которые ни каким образом не могут влиять на сам процесс врезки в полотно. У вес таких ручек её внутренная часть имеется защелка, поэтому весь процесс установки ручки-защелки у всех одинаков.

Поэтому если имееются какие то различия то из-за этого сильно сомневаться не стоит и следует набратся смелости и приступить к выполнению работ. И начинать следует с подготовки инструментов.

Для этого нам для работы будут нужны инструменты .

• Шуруповерт или дрель ручная.
• Коронка диаметр которого 50 мм по дереву.
• Свело размером 23-24мм по дереву.
• Карандаш
• Стамеска
• Молоток

Для того чтобы максимально облегчить и ускорить процесс установки ручки–защелки в дверное полотно в специализированных магазинах можно приобрести специальный набор.

Начинаем устанавливать ручку-защелку

1. Для того чтобы приступить к установке необходимо с начала на полотне сделать разметку для сверления. Если вы для врезки такой ручки-защелки приобрели специальный набор то в этом наборе уже имеется схема разметки.

Если такая схема у вас отсутствует, то разметку можно сделать в ручную. Для чего примерно на расстояний 1 метра от низа дверного полотна делаем отметку, далее по этой отметке от края полотна отмеряем 60 мм и делаем отметку для сверления, как показано на фотографии.

2. Сбоку на дверном полотне тоже находим центр и делаем отметку для сверления.

3. Далее берем стамеску и для лицевой пластины защелки на дверном полотне выдалбливаем углубление равное 3мм. Центр толщины дверного полотно лучше немного тоненьким сверлом за сверлить, для того чтобы потом не пришлось делать разметку вновь.

4. Коронкой диаметр которой 50 мм делаем сквозное отверстие. Сквозное отверстие на дверном полотне лучше сделать с двух сторон, чтобы не повредить полотно.

5. В результате проделанных манипуляции получим отверстие.

6. Далее на боковой кромке двери, там где мы сверлом отметили центр толщины дверного полотна, коронкой диаметр которой 23-24 мм делаем отверстие для защелки.

7. В результате чего получаем на дверном полотне получается несколько отверстии.

8. В отверстие с боку на дверном полотне вставляем защелку и приворачиваем её.

9. Дальше необходимо снять верхнюю часть у ручки. Для этого на ручке с боку имеется отверстие.

При помощи специального ключика который должен быт в комплекте или любого тонкого и плоского предмета.

Нажимаем в отверстии на язычок.

и снимаем ручку.

10. После ручки снимаем декоративный колпачок и обнажаем крепежные отверстия.

11. Далее с внешней стороны вставляем другую половинку ручки.

12. Вставляем другую половинку, после чего стягиваем обе половинки ручки винтами которые идут в комплекте.

13. Далее собираем ручку в обратной последовательности надеваем в начале декоративный колпачок, а потом надеваем корпус ручки.

14. Прикрываем дверное полотно и отмечаем место где язычок касается косяка, в этом месте выдалбливаем для язычка защелки углубление.

15. В выдолбленное углубление необходимо установить пластиковый кармашек.

16. Сверху на пластиковый кармашек устанавливаем металлическую накладку и приворачиваем её.

В результате проведенных работ дверная ручка-защелка установлена, теперь дверь готова к эксплуатации.

Источники: http://samoremont.net/okna-i-dveri/39-ustanovka-ruchki-zaschelki-na-mezhkomnatnuyu-dver.html, http://ugolok-remonta.ru/ustanovka-dverey/vrezka-zamka-v-mezhkomnatnuyu-dver-svoimi-rukami.html, http://intdom-remont.ru/remont/doors/kak-ustanovit-ruchku-na-mezhkomnatnuyu-dver-foto.html
