как опустить и закрепить оборудование

Содержание статьи:

Установка погружного скважинного насоса требует от монтажника особой внимательности и перепроверки всех расчетов. Также для этого необходимы определенные навыки, без которых процедуру не удастся выполнить без ошибок. Ознакомиться с последовательностью и правилами установки насосного оборудования необходимо даже в том случае, если работу вы планируете доверить специалистам.

Выбор правильного насоса

Центробежные насосы для скважин различных конфигураций

Чтобы оборудование служило без перебоев в течение многих лет, нужно грамотно проводить его монтаж и использовать подходящий насос, технические характеристики которого оптимальны для имеющейся скважины или колодца.

Лучший выбор для скважины на собственном участке – модель центробежного типа. Вибрационные марки могут вызвать чрезмерное колебание в источнике, что приведет к разрушению не только грунта, но и трубы, которая служит основанием для колодца. Не рекомендуются подобные модели при установке «на песок» – такие скважины менее устойчивы к воздействию, чем артезианские. Следует помнить и о других особенностях насоса:

  • Мощность оборудования должна соответствовать размерам и глубине скважины.
  • Каждая модель в технической документации имеет рекомендации по установке на ту или иную глубину. Если использовать насос, рассчитанный на 50 м, на глубине в 60 м, он израсходует рабочий ресурс в 10 раз быстрее.
  • Если скважина устанавливалась собственными силами, лучше использовать специальную модель для артезианской скважины, которая будет менее разрушительна, ведь профессиональное бурение все равно отличается качеством от любительского.
  • нужно учесть диаметр насоса – его подбирают, исходя из размеров обсадной трубы.

Вместе с выбором погружного насоса для скважины в момент создания схемы установки необходимо сразу же учесть диаметр трубы. Лучший выбор – четырехдюймовый материал, так как подобрать под него насос проще, чем для трехдюймового.

Подготовка к установке и выбор сопутствующих материалов

Фланцы для стальных труб

Для быстрого монтажа потребуются следующие инструменты и расходные материалы:

  • дополнительный полимерный трос для спуска техники;
  • гибкая резина для амортизации техники во время спуска;
  • электрический кабель достаточной длины, который не будет натянут при максимальном спуске насоса;
  • пластиковые трубы для отведения воды к системе общего трубопровода – диаметром не менее 3,2 см;
  • фланцы для соединения труб, которые отличаются повышенной прочностью, нежели резьбовые элементы, однако можно использовать и их;
  • хомуты для закрепления кабелей;
  • обратный клапан, а также запорный кран для трубы;
  • стальной узел крепления;
  • манометр.

Дополнительно потребуется проволока и изолента для временного крепления различных элементов.

Важно учитывать характеристики водопроводной трубы. Если колодец глубиной до 50 м, трубы должны выдерживать давление в 10 атм. Если больше 50 – не менее 12,5 атм. При использовании скважин глубиной более 80 м трубы должны быть рассчитаны на 16 атм.

Пошаговая методика установки насоса

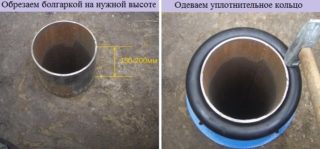

Подготовка оголовка скважины

После подготовки всех инструментов и расходных материалов, можно начинать монтаж погружного насоса в скважину. Основной элемент, с которым предстоит работа, – обсадная труба. Устанавливают ее в скважину сразу же после бурения. В нее опускается насос во время установки. Важно убедиться, что скважина сохраняет ровность на всей длине, у нее нет сужений и кривизны.

Этапы установки:

  1. Определение разницы между внутренним сечением трубы скважины и диаметром корпуса спускаемого оборудования. Если труба вышла впритык, любые ее несовершенства могут стать причиной поломки оборудования. Если же размер трубы слишком большой, он не будет должным образом охлаждаться и в скором времени выйдет из строя. Уточнить точный параметр зазора необходимо в сопутствующей к оборудованию документации.

    Подготовка насоса к установке в скважину

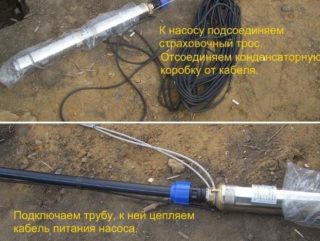

  2. Закрепление всех труб и шнуров. Соединяют с помощью фланцев все элементы гидропровода.
  3. Спуск гидромашины в скважину с помощью полиамидного шнура. Шнур привязывают к корпусу, затем постепенно опускают технику вниз. Шнур в идеале должен с легкостью выдерживать вес, который в 5 раз больше веса гидромашины. Узел шнура должен находиться как минимум в 10 см от входных отверстий машины, при этом концы его нужно обрезать.

    Перед спуском насоса необходимо проверить крепление питающего кабеля

  4. Применение пружинящей подвески при монтаже на глубину менее 10 м. Если насос устанавливают на указанную глубину, используют пружинящую подвеску, установленную на корпус. Это может быть медицинский жгут или кусок резины. Проволока и металлический трос для этих функций не подходят, так как могут разбить крепления на корпусе машины.
  5. Применение дополнительных элементов во время спуска. Вместе с насосом в обсадную трубу опускают шнур электропитания и металлопластиковую трубу, которая соединяется с патрубком. Они скрепляются изоляционной лентой в шаге от 70 до 130 см. Первая связка изоленты должна находиться в 20 см от нагнетательного патрубка.

Необходимо уделить особое внимание процедуре спуска насоса. Очень важно, чтобы его стенки и корпус остались целыми. Нельзя допускать рывков и ударов о трубу. После того как машина будет установлена, верхний конец подвески присоединяют к перекладине, установленной на поверхности земли. Она не должна быть подвижной.

Алгоритм включения насоса

Подключение скважинного насоса к электропитанию через реле давления

Как только монтаж глубинного насоса в скважину будет завершен, приступают к первому подключению оборудования. Очень важно правильно присоединить все элементы, иначе это скажется на сроке службы техники:

  1. Конец трубы, подключенной к патрубку, закрепляют на опорной плите скважины.
  2. Если обратный клапан в конструкции гидромашины отсутствует, его покупают отдельно и устанавливают на нагнетательную магистраль.
  3. Устанавливают на нагнетательную трубу задвижки, отводное колено и манометр, который позволит держать под контролем уровень давления.
  4. Подключают колено, отходящее от трубы, к трубопроводу, который будет распределять жидкость по точкам потребления.

После всех манипуляций нужно замерить сопротивление обмотки двигателя и электрического кабеля, который погружен в жидкую среду. Для этого используют мегаомметр. Теперь можно подключить насос к станции управления и провести пробный запуск оборудования.

Назвать установку насосного оборудования в скважину или колодец простой процедурой невозможно. Она требует большой внимательности и ответственности и, к сожалению, не доступна для исполнения новичками, которые никогда не занимались чем-либо похожим.

Определение глубины источника

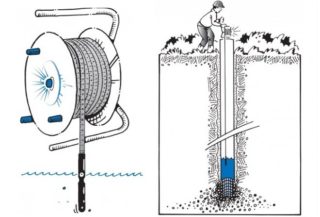

Произвести измерение глубины можно с помощью специального прибора, электрод которого срабатывает при погружении в воду

Для адекватной работы закрепить насос в скважине необходимо на определенной глубине. Для этого важно учесть динамический и статический уровень жидкой среды:

  • статический – уровень, при котором вода находится в спокойном состоянии относительно поверхности земли;
  • динамический – уровень, до которого опускается вода, когда ее откачивают.

Чтобы насос работал без перебоев и не перегревался, его нужно устанавливать на отметке хотя бы 30 см ниже динамического уровня. Еще лучше, если оборудование установят на уровне 2-3 м от этой отметки. Но нельзя забывать, что расстояние до дна должно быть минимум 1 м, а лучше 2 м.

Распространенные ошибки и их устранение

Повысить качество выполняемых работ можно, ознакомившись с типичными ошибками заранее. Это избавит установщика от непредвиденных расходов и других негативных моментов. Наиболее распространенные ошибки:

  • использование питающего кабеля с неподходящим сечением;
  • неправильное определение высоты подвеса насоса;
  • неверный выбор управляющей автоматики;
  • отсутствие элемента защиты от перепадов напряжения;
  • маленький диаметр труб подачи воды;
  • отсутствие обратного клапана в системе.

Уменьшить риск возникновения ошибок можно еще на этапе подготовки к монтажу насоса. Если возникают трудности с выбором комплектующих и расходных материалов, следует получить консультацию специалиста.

Ошибки при монтаже оборудования совершают практически все любители. Их приходится исправлять, главное – не торопиться и еще раз внимательно изучать возникшую проблему.

Монтаж своими силами или заказ услуги у специалистов

Виды скважин для установки погружного насоса

При монтаже скважинного насоса могут возникнуть разные сложности. Если у человека есть опыт строительства гидросооружений или других аналогичных конструкций на участке, есть опыт проектирования похожих систем и понимание работы тех или иных элементов, справиться с задачей можно своими силами. При возникновении трудностей всегда можно обратиться к помощи интернета.

Если аналогичного опыта нет, и человек понятия не имеет, чем шланг отличается от патрубка, то лучше обратиться к специалистам. Стоимость услуг может быть высокой, но мастера сделают все правильно и надежно.

Немаловажный фактор – какого плана обустраивается колодец. Если это артезианская скважина глубиной 70-100 м, лучше обратиться к специалистам. Очень важно, чтобы сама скважина была оборудована профессиональной бригадой. Ведь вибрации от работающего насоса могут серьезно повредить любое любительское сооружение, не рассчитанное на те или иные нагрузки.

Особенности технологии монтажа скважинных насосов

Без скважинных насосов сейчас не обойтись на большинстве загородных участков. Ведь именно скважины в современном обществе дачников или жителей загородных домов дают примерно 85% жидкости.

Погружной насос Grundfos, готовый к установке в скважину

Но мало просто пробурить скважину, нужно еще и установить в нее насос, который эту жидкость сможет подавать непосредственно в систему водоснабжения. А это процесс довольно интересный.

Блок: 1/3 | Кол-во символов: 443
Источник: https://byreniepro.ru/nasosy-skvagin/montazh.html

Каким должен быть хороший насос?

Сначала нужно выбрать и приобрести подходящий насос, а также ряд материалов, необходимых для его успешного монтажа. Насос обычно берут погружной, при этом очень желательно, чтобы он был центробежным.

В отличие от центробежных моделей, вибрационные насосы вызывают в скважине опасные колебания, которые могут привести к разрушению грунта и обсадной трубы. Особенно опасны такие модели для скважин “на песок”, которые менее устойчивы, чем артезианские аналоги.

Мощность насоса должна соответствовать производительности скважины. Кроме того, следует учесть глубину погружения, для которой рассчитан конкретный насос. Модель, предназначенная для работы на глубине 50 м, может подавать воду и с 60-метровой глубины, но насос вскоре сломается.

Погружной центробежный насос – оптимальный выбор для скважины. Следует соотнести его производительность, размеры и другие показатели с характеристиками собственного источника воды

Еще один фактор риска – уровень качества бурильных работ. Если бурила опытная бригада, скважина будет лучше переносить разрушающее воздействие. А для скважин, созданных своими руками или усилиями “шабашников”, рекомендуется использовать не просто центробежный насос, но специальные модели для скважин.

Такие устройства лучше переносят нагрузки, связанные с перекачиванием воды, обильно загрязненной песком, илом, частичками глины и т.п. Еще один важный момент – диаметр насоса. Он должен соответствовать размерам обсадной трубы. Важно учесть и особенности электропитания насоса. Для скважин используют как однофазные, так и трехфазные устройства.

Для четырехдюймовых труб найти технику проще, чем для трехдюймовых. Хорошо, если этот момент учтен еще на этапе планирования скважины. Чем больше будет расстояние от стен

Установка насоса в скважину и его замена. Советы из опыта!

Загрузка...

Последнее время стало очень популярно выполнять работы на даче своими руками. Эта тенденция не обошла сферу бурения скважин и их обустройства. Особенно часто это практикуется во время строительства дома, когда под рукой всегда есть группа рабочих.

Мы придерживаемся мнения, что каждую работу должны делать профессионалы в своей области, но если было принято решение делать все самостоятельно, тогда мы расскажем все, что важно знать: как правильно установить насос в скважину, как достать насос из скважины, а также, на какую глубину нужно его подвешивать.Монтаж насоса в скважину Speroni STS 1010 Все нижесказанное это сугубо наш опыт, выработанный за многие годы работы по бурению и обустройству скважин.
Нужно понимать ответственность, которую вы берете на себя, при самостоятельном монтаже насоса.

  • Бывали случаи, когда люди роняли в скважину провод, трос, инструменты и прочие вещи, а когда им сообщали сумму за устранение проблемы, они пугались и попытались решить вопрос самостоятельно с помощью крючков и других подручных металлических изделий.
    В итоге, немало скважин было испорчено на ровном месте.

Установка скважинного насоса

Фото монтажа скважинного насосаВ этой работе нет никаких секретов и особых наработок, установка скважинного насоса делается банально и просто. Для скважин, глубина погружения насоса в которых не превышает 30-40 метров (изредка 50 метров) и где от насоса идет обычная пропиленовая труба 32 мм в диаметре, все можно выполнять вручную. Вам нужно найти четверо рабочих, два из которых будут стоять непосредственно у самой скважины и руками спускать скважинный насос. Еще один будет стоять подавать трубу, четвертый рабочий стоит посередине трубы, подает и следит, чтобы она не волочилась по земле и не тащила мусор в скважину.

Если центробежный насос должен быть установлен глубже 50 метров, то двоим, непосредственно у скважины, будет очень тяжело, а поставить больше людей там физически сложно — взяться руками будет не за что. При установленном кессоне ситуация немного проще: один сидит в кессоне помогает, а двое основных рабочих находятся на верху. Но при глубоких скважинах, где скважинный насос очень тяжелый, где используется толстая пропиленовая труба, вам нужно будет пригонять манипулятор и работать им.
В общем, в установке насоса в скважину своими руками нет ничего сложно и хитрого.

Монтаж насоса в коллективную скважину

Для коллективных скважин в поселке с огромным тяжелым погружным насосом, конечно же, никакой физической силы не хватит. Здесь нужен кран. Плюс к этому, вода от скважинного насоса на поверхность поднимается по стальным 6-ти метровым трубам, соединяемые с помощью резьбы. Кран опускает насос следующим образом: опустили на 6 метров, зафиксировали хомутом, накрутили еще одну трубу, опустили еще на 6 метров, зафиксировали и накручивают следующую трубу.
Так продолжают до тех пор, пока не опустят насос на нужную глубину.

Монтаж глубинного насоса со скважинным адаптером

Монтажная палка под скважинный адаптерПри обустройстве со скважинным адаптером, на глубине ниже уровня промерзания грунта, в обсадной трубе прорезается отверстие и туда устанавливается первая часть скважинного адаптера. Та самая, от которой вода пойдет в дом.
Затем, насос опускается в скважину, также как и в любых других случаях — с помощью рабочих в количестве 3-4 штук. Когда практически вся труба ушла в скважину, и остался небольшой ее конец, на нее одевается вторая часть скважинного адаптера, а сверху в него вкручивается специальная монтажная труба (фото рядом).
После этого продолжается спуск насоса и монтажной трубой пытаются попасть одной частью адаптера в другую, чтобы защелкнуть его. Процедура монтажа глубинного насоса в скважину усложняется тем, что приходится держать на весу тяжелый насос с водоподающей трубой и вместе с этим пытаться защелкнуть адаптер.

Как достать насос из скважины

Здесь все зависит от глубины, на которой он подвешен. Если центробежный насос с обратным клапаном, значит, в трубах стоит вода, что прибавляет вес ко всей имеющейся конструкции. Чтобы заменить насос в скважине средней глубины (насос на глубине 30-40 метров), достаточно собрать 3-х или 4-х человек: двое тянут у скважины, двое оттаскивают трубу. Достать насос из скважины просто: раскручиваем оголовок и тянем руками вверх, перебирая трубу, рабочие сзади относят край трубы. Труба 32 мм не слишком эластичная, поэтому идет своеобразной дугой, особенно зимой на холоде. Главное не уронить насос в скважину.
Когда водяной насос будет на поверхности, его откручивают и отрезают кабель. Затем, его меняют на новый глубинный насос, если диаметр выходного отверстия такой же, то муфту перекручивают, кабель соединяют с насосом, ставят термоусадочную муфту и можно спускать в скважину. Если диаметр выходного патрубка отличается, то нужно заменить муфту под новый диаметр.
Затем, снова опускают насос в скважину и делают все в обратном порядке.
Если вы хотите достать упавший насос из скважины, тогда ознакомьтесь с этой нашей статьей, ситуация не так проста, как кажется.

Как вытащить насос из глубокой скважины

С глубокими артезианскими скважинами, где используются тяжелые насосы, с тяжелыми толстыми пропиленовыми трубами, которые заполнены водой, ситуация сложней и вытащить насос руками не получится. Вам будет нужен манипулятор. Им приподнимают насос, ставят трубу на хомуты, отрезают верхнюю часть, затем еще раз поднимают, фиксируют и срезают верх. Это повторяются до тех пор, пока не вытащится насос из скважины. Дальше производится замена насоса и, с помощью манипулятора, его снова нужно опустить на нужную глубину. Но мы же порезали трубу, значит нужно все спаять.
Все это выглядит так: насос погружают на некоторую глубину, труба фиксируется хомутами, припаивают сверху еще кусок трубы, опускают еще глубже, фиксируют, припаивают очередной кусок и так собирают все по новой.
Такой работой самостоятельно лучше не заниматься — можно получить проблемы на ровном месте.

Подъем насоса из скважины с адаптером

Фото установки скважинного адаптераВ скважинах без кессона, там, где используется скважинный адаптер, для демонтажа глубинного насоса нужна специальная 2-х метровая монтажная труба с резьбой (на соседнем фото). Ее вкручивают сверху в адаптер, затем тянут вверх, адаптер разъединяется, и вы вытаскиваете насос со скважины.
Найти монтажную трубу можно либо в скважине (обычно ее оставляют вкрученной в адаптер), либо она где то лежит у вас дома.

На какую глубину опускать насос в скважину

Вам не нужно думать, на какой глубине установить насос в скважине, эта информация содержится в техническом паспорте, который вам выдала буровая организация. Это крайне важный документ и вы должны четко придерживаться того, что там написано.
Обычно максимальная глубина погружения насоса не более 5 метров ниже динамического уровня воды в скважине. Динамический уровень — это минимальный уровень воды при откачке. Оптимальная глубина опускания насоса в скважину примерно 3 метра ниже динамического уровня.
Следовательно, подвесив насос на такой глубине, он всегда будет под водой, не будет выхватывать воздух, и все будет работать как часы.
Кроме того, при такой установке насоса в скважину, он стоит вверху, а приток воды идет снизу, значит, вся вода в скважине работает, она постоянно обновляется и не успевает застояться. Если установить насос слишком глубоко, то он будет качать воду, которая идет снизу, а вода вверху будет застаиваться.
Ставьте так, как указано в паспорте на скважину!

Ни в коем случае нельзя следовать указаниям, устанавливать насос на дно скважины или на 1-2-3 метра от дна! Те, кто советует это, совершенно не понимают, о чем говорят. Такие рекомендации ведут к застреванию насоса и затратам на подъем. Более того, для установки погружного насоса на большую глубину, вам нужна более мощная и дорогая модель.
При монтаже скважинного насоса, никто и никогда не отталкивается от дна скважины. Пользуйтесь паспортом на скважину.

Вас заинтересует:

Поделитесь статьей с друзьями:


Как подключить скважинный насос - монтаж и электросхема, установка в скважину

Применение скважинных насосов для домашних нужд и потребностей малого бизнеса достаточно широко. Первое и самое сложное – иметь саму скважину, в которой есть вода. Если же такой источник есть, то следующей, не менее важной задачей, будет подъём из него воды на поверхность. Для этой цели используются скважинные насосы.

Подавляющее количество их потенциальных владельцев не всегда знают, как правильно подойти к выбору нужного агрегата. Важно также знать порядок и правила установки и подключения насосного оборудования. В этом помогут некоторые элементарные знания, речь о которых пойдёт ниже.


Содержание:

  1. Критерии выбора
  2. Протяжённость водопровода и количество узлов
  3. Особенности монтажа оборудования
  4. Электрическая схема
  5. Особенности скважины

Критерии выбора скважинного насоса

При выборе данного прибора стоит учесть следующее:

  1. Рабочая точка агрегата
    Этот показатель определяет пересечение параметров прибора свойств скважины. Известно, что вода в скважинах не имеет постоянного уровня. Эти показатели указываются в паспорте источника воды. Если такого документа нет, замеры можно выполнить самостоятельно. Измерений рекомендуется выполнить несколько, чтобы получить среднее значения уровня воды.
    Важно, чтобы средний их показатель совпадал с паспортными характеристиками приобретаемого оборудования, которое работает в диапазоне от 70 до 120% своих номинальных параметров.
  2. Типы скважинных насосов
    Зная глубину источника воды, можно определить, какой тип агрегата нужен — поверхностный или погружной.

Принципиальные отличия типов насосов:

  • Самовсасывающий поверхностный прибор позволит поднять воду с глубины до 9 м. Этот вариант подойдёт для мелких колодцев.
    Плюс его — в возможности наружного крепления и лёгкой доступности в случае необходимости ремонта или демонтажа.
    Отрицательно то, что этот агрегат замерзает на морозе и требует перед началом работы заполнения всасывающего канала водой.
    Делятся данные устройства на:
    — центробежные без эжектора,
    — самовсасывающие с эжектором.
  • Погружной агрегат позволит работать на любых глубинах. Такой тип самый подходящий в любой ситуации. Его сложнее устанавливать, но работает такой насос круглый год.

Подробнее о выборе скважинного насоса по ключевым техническим характеристикам и условиям монтажа.

Протяжённость водопровода и количество узлов

Хотя вода по системе будет перемещаться горизонтально, потерь в узлах и трубах не избежать. Приобретаемое оборудование рекомендуется покупать с запасом мощности до 20%.

Эти устройства также делятся на две категории:

  • центробежные, имеющие более высокую цену и лучшую производительность;
  • вибрационные, стоящие меньше и работающие хуже.

Вибрационные насосы имеют всасывающий клапан, который может располагаться:

  • в верхней части прибора;
  • в нижней части устройства.

Возможность избегать попадания донной грязи, в первом варианте, может компенсироваться проблемой в работе при низком уровне воды в скважине.

Второй вариант имеет обратные стороны – возле дна такой насос засасывает глину, при этом, низкий уровень воды станет помехой в разы меньше.


Установка вибрационных приборов не рекомендуется в песчаных скважинах, которыми принято считать все каналы, выполненные до глубины межпластовых или грунтовых вод.

Особенности монтажа оборудования

Есть два варианта монтажа насоса:

  1. Самовсасывающее устройство монтируется рядом с источником воды. Специальный погружной шланг одним концом опускается в воду, вторым – крепится к насосу.
  2. Погружной прибор крепится к трубе. Если это гибкий шланг, то дополнение к крепежу может стать трос, который крепится одним концом к насосу, вторым к любому устойчивому элементу со скважиной. Гибкий вариант монтажа предпочтительней, так как позволяет регулировать глубину погружения агрегата. Насос полностью погружается в воду. Большинство подобных устройств плохо переносят работу «на сухую». Поэтому, всегда стоит следить за уровнем в скважине или приобрести насос с поплавковым выключателем, который защитит прибор в случае отсутствия или критично низкого уровня воды.

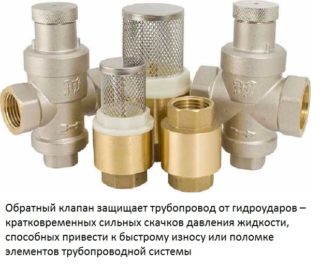

На самой трубе рекомендуется установить обратный клапан, который будет удерживать в системе воду.

Алгоритм установки погружного оборудования включает насколько пунктов:

  • Монтируются все трубы. Если насос будет устанавливаться на жёсткой трубе, то между ней и основным каналом перемещения воды в дом рекомендуется поставить небольшой кусок гибкого шланга, который погасит вибрации двигателя.
  • К устройству подсоединяются:
    — трос,
    — электропровод,
    — шланг.
  • Насос плавно опускается на дно скважины.
  • Когда агрегат коснётся дна, следует поднять всю конструкцию на высоту от полуметра до метра от точки касания.
  • Трос нужно жёстко закрепить, провод подключить к сети, шланг соединить с остальной системой и уложить в каналы крепления.
  • Верхнее отверстие скважины рекомендуется обеспечить крышкой, во избежание попадания в систему посторонних предметов и грязи.

Электрическое подключение следует производить только к заземлённому источнику посредством автоматического выключателя по следующей схеме:

Схема электрического подключения скважинного насоса

Особенности скважины

Когда скважина полностью готова к работе, можно включить насос и начать выкачивать из неё воду, качество и количество которой могут сильно отличаться. Главное влияние на это оказывает несколько показателей, а именно:

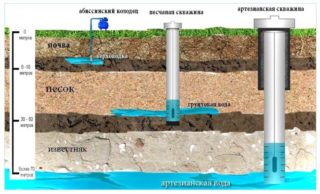

1. Глубина

Из разных глубин добывается разная по своим свойствам вода. Глубины залегания природных ископаемых эти принято называть горизонтами. В случаях с водными скважинами таких горизонтов различают четыре:

  1. Простой колодец с глубиной до 20 метров.
  2. Колодец-скважина, имеющий параметр до 30 м.
  3. Песчаный горизонт, который расположен на расстоянии 50 – 70 м. ниже уровня грунтовой поверхности.
  4. Артезианский горизонт. Его глубина залегания может быть 100 метров и ниже.

Выбор глубины будущего источника воды будет зависеть от многих факторов, одни из которых:

  • целевое назначение источника,
  • необходимое количество воды,
  • наличие или отсутствие разрешительных документов,
  • цена,
  • геодезические условия местности,
  • глубина залегания водоносного слоя.

2. Диаметр

Этот показатель напрямую зависит от:

  • параметров бурильного оборудования,
  • характеристик будущего насоса,
  • ценовой доступности процесса,
  • целевого назначения.

Чем больше диаметр, тем дороже будет стоить скважина, тем больший диаметр труб потребуется для её обустройства.

Положительной стороной будет высокая производительность. При выборе диаметра бурения всегда стоит руководствоваться принципом достаточной необходимости. При этом, рекомендуется делать небольшой запас в параметрах, поскольку не всегда доподлинно известно:

  • сколько воды будет давать будущий источник;
  • как быстро он будет восстанавливаться;
  • как поведёт себя скважина по прошествии длительного времени.

3. Дебит скважины

Этим определением называют максимальное количество воды, которое можно выкачать из скважины за один час.
Этот параметр не только зависит от мощности установленного оборудования, а и от способности восстановления самого источника. Редко из какого колодца или пробуренного артезианского канала можно бесконечно выкачивать воду большими объёмами. Чем мощнее оборудование, тем скорее будет выкачана вода. Чем чаще будет производится выкачивание, тем меньше будут объёмы.
Слабое оборудование может работать долго, выкачивая на верх воды столько, сколько восстанавливается в скважине.
Определение точного дебита является сложным процессом и ненужным для источников индивидуального пользования.

4. Объём потребляемой воды

Этот показатель зависит от дебита источника и потребностей его пользователя. Если потребление воды меньше, чем может дать скважина, то проблем с её нехваткой можно будет избежать.

Количество воды в скважине, помимо её глубины и ширины, может зависеть от:

  • времени года,
  • интенсивности выкачивания,
  • параметров используемого оборудования.

Правильный расчёт потребления позволит рационально расходовать ценный природный ресурс. Это позволит дополнительно:

  • экономить электроэнергию,
  • продлить ресурс насоса,
  • обеспечить более качественную и чистую добываемую воду.

Компетентный и тщательный подход к обустройству автономного источника водоснабжения участка даст его владельцу возможность доступ к ценнейшему природному ресурсу, относится к которому нужно с уважением и любовью. Это обязательно будет иметь свои положительные последствия в близкой и отдалённой перспективах.

Монтаж скважинного насоса – этапы процесса, нюансы и правила выбора расходных материалов

Организация автономной водопроводной сети из скважины на загородном участке – это на сегодняшний день оптимальный вариант. Во-первых, вода из скважины самая чистая. Во-вторых, в этом гидротехническом сооружение большой объем необходимой жидкости. В-третьих, провести установку насоса в скважину своими руками можно без проблем. Конечно, некоторые знания для этого потребуются, но сам процесс не очень сложный. Итак, давайте рассмотрим, как правильно провести монтаж скважинного насоса, и на какие нюансы необходимо обратить внимание, чтобы установленный агрегат работал долго и эффективно.

Установка скважинного насоса в скважину

Основные параметры скважины

В первую очередь надо определиться с нижеследующими параметрами самого гидротехнического сооружения. А именно:

  • глубина скважины;
  • ее дебит;
  • размеры установленной обсадной трубы.

Основной же их трех параметров – глубина. Если скважина бурится своими руками, то это определить можно сразу же. Если бурением занимаются сторонние компании, то они обязаны предоставить на скважину паспорт, в котором данный показатель указывается. Кстати, сооружение надо будет обязательно поставить на учет в отделе Роспотребнадзора.

Почему так важна глубина? Все дело в напоре, который характеризует насосный прибор. Чем глубже скважина, тем большим напором он должен обладать. Сюда придется приплюсовать и перемещение воды в горизонтальной плоскости по трубам водопроводной системы, соединяющих горловину скважины и дом. Кстати, длина труб будет равна длине кабеля для скважинного насоса, именно по нему и будет производиться подача электрического тока.

Полная сборка

Что касается такой характеристики насоса, как мощность, то ее рассчитывают, учитывая необходимое количество воды, потребляемой жителями загородного участка. Это не только питье и бытовые нужды, но и полив огорода и сада. Объем рассчитывается суммарно из расчета всех потребителей, которые как бы одновременно включены.

При большой глубине и необходимости в сильном напоре подойдет винтовой насос. Конструкция позволила сделать габариты таких устройств меньше, чем, к примеру, у центробежных. Наличие шнека – рабочего винта – создает высокое давление, которое обеспечивает стабильный напор воды без перепадов. Кроме этого, у винтовых насосов для скважин отсутствует вибрация, что оставляет фильтрующий элемент постоянно чистым. Такое свойство позволяет использовать этот тип даже для сильно загрязненных вод. Поэтому стоит обратить внимание и на качество воды – это может напрямую повлиять на выбор насоса.

Внимание! Сам скважинный насос устанавливается на глубину так, чтобы его сетчатый фильтр отстоял от дна сооружения не меньше, чем на один метр. Оптимально, если это расстояние будет в пределах 2,5-4,5 м. Таким образом, создается водный задел, гарантирующий, что частички грунта со дна скважины не попадут в сам насос, а соответственно и водопроводную сеть.

Материалы для монтажа

Чтобы провести монтаж насоса в скважину, потребуется сам насосный агрегат. Кстати, его диаметр должен быть меньше диаметра обсадной трубы, приблизительно на 10-12 см. Это даст возможность прибору легко войти в ствол скважины.

Подвешивается прибор на тросе, который будет выдерживать все весовые нагрузки. А они состоят из массы самого насоса, веса шланга или трубы и воды, которая закачена в систему водопровода. Сюда можно добавить вес питающего кабеля. То есть, нагрузка, в принципе, приличная.

Трос из нержавейки 3 мм

Специалисты рекомендуют для подвеса использовать трос диаметром 2-3 мм, который изготавливается из нержавеющей стали. Его длина складывается из глубины скважины, плюс по одному метру на соединение (петли) с насосом и оголовком. Обязательно на петлях используются по два зажима, также изготовленных из нержавейки.

Теперь труба для скважинного насоса. Ее диаметр выбирают по диаметру выходного патрубка, из которого вода будет подаваться из насосного прибора. Как показывает практика, для стандартных скважинных насосов требуется пластиковая труба с внутренним диаметром 32 мм. То есть, такого размера достаточно, что бы, к примеру, откачать воду из скважины глубиною 85 м с водным дебитом 1,5 м³/час. А это, скажем прямо, приличный объем воды для небольшого загородного коттеджа.

Необходимо отметить, что подачу воды из скважины можно производить и по шлангам. Их обычно используют в том случае, если гидротехническое сооружение будет на зиму консервироваться, то есть насос будет из него удален и заскладирован в сухом помещении. Просто проделывать эти манипуляции с трубой очень сложно, а иногда просто невозможно.

ПНД труба в бухте

Теперь переходим к кабелю для погружных насосов.

  • Во-первых, здесь должны использоваться силовые кабели.
  • Во-вторых, они должны быть влагозащищенными. Причины понятны.
  • В-третьих, под каждый насос в зависимости от его мощности подбирается необходимое сечение питающего провода. Многие производители поставляют насосы в комплекте с кабелями, но есть и такие, которые такую поставку не производят. Поэтому кабель придется приобретать отдельно. Как показывает практика, достаточное сечение для скважинных насосов: 1,5-2,5 мм². На фото ниже показана зависимость мощности электродвигателя насоса, сечения кабеля и его необходимой длины.

Как выбрать длину питающего кабеля

Правильное соединение кабеля насоса и удлиняющего участка – специальная термоусаживаемая муфта. Другие способы лучше не применять, потому что всегда есть вероятность, что соединение окажется негерметичным.

Вся водозаборная конструкция подвешивается на оголовок. То есть, это самый несущий элемент во всей насосной установке. Поэтому его изготавливают из металла (чугуна или стали). Правда, сегодня для небольших скважин производители стали предлагать пластмассовые изделия, которые выдерживают приличные весовые нагрузки. Но крюк оголовка все равно изготавливается из стального прута. Необходимо отметить, что в оголовке специально делаются два отверстия: один для водопроводной трубы или шланга, второй для питающего кабеля.

Оголовки для скважины: металлические и пластмассовые

Последовательность установки скважинного насоса

Итак, все необходимые материалы и сам насос подготовлены, можно переходить к монтажу погружного насоса в скважину.

  • В первую очередь подготавливается сам насосный агрегат. Его надо уложить на чистую поверхность, это может быть полиэтиленовая пленка, разложенная на земле.
  • Теперь надо установить на него переходник в виде муфты. По сути, это ниппель, в котором с одной стороны резьба М32 внешняя, с другой М32 внутренняя. Так вот внешней резьбой ниппель прикручивается к патрубку насоса, а внешней к муфте, которая впоследствии будет соединена с пластиковой трубой, ведущей от насоса вверх из скважины.
    Сборка на чистой поверхности

    Внимание! Все резьбовые соединения надо обязательно герметизировать. Для этого можно использовать льняную ленту, которую обрабатывают силиконом. Многие специалисты рекомендуют ленту Тангит. Но что не рекомендуется, так это обычную фум-ленту, которая большое давление насоса может не выдержать.

  • Теперь надо размотать бухту, в которую смотана пластиковая труба. Обычно для скважин используются трубы ПНД. Отрезок в 4 м должен быть прямым, именно его и надо будет подсоединять к насосу. Таком образом, будет легче опускать агрегат в ствол скважины.
  • Производится соединение трубы и насоса через муфту.
  • Тут же разматывается и кабель для насоса скважины.
  • Теперь через отверстия оголовка надо протянуть и кабель, и трубу.
  • После чего укладывается вдоль раскладки и трос для погружного насоса. Его свободный конец протягивается через проушины оголовка и затягивается петлей. Обратите внимание, что свободный участок надо вытянуть на один метр и проложить его к основной трассе, к которой свободный конец закрепляется двумя зажимами. То же самое производится и с креплением троса к насосу.
  • После чего необходимо трос с кабелем соединить между собой пластиковыми хомутами. Можно использовать изоленту. Расстояние между крепежами – 1-1,5 м. При этом нет необходимости вытягивать кабель в струнку вдоль троса, он должен быть в свободном положении. Специалисты не рекомендуют соединять кабель и водопроводную трубу, были случаи, когда электропроводник просто заматывался вокруг насосной установки, когда ее поднимали наверх. Что усложняло сам подъем.
  • Все готово, можно опускать насос в скважину. Делать это надо очень аккуратно. Здесь важно, чтобы трос для насоса скважины, питающий кабель и труба проходили в ствол сооружения одновременно. Поэтому этой операцией занимаются сразу два человека: один вталкивает все элементы внутрь шахты, другой равняет их на поверхности, чтобы они не запутались.

Сборный узел у оголовка

Иногда случается так, что насос на каком-то участке дальше вниз не проходит. Волноваться нет причин, просто надо сам агрегат повращать вокруг своей оси. Если это не помогло, то надо его немного поднять (метров на 1-1,5) и снова попробовать опустить. Обычно это помогает.

И самый последний этап монтажного процесса – это установка оголовка. При этом после установки надо трубу или шланг для насоса погружного вдавить внутрь ствола. Таким образом, можно убедиться, что скважинный насос не весит на трубе, потому что он должен висеть на тросе.

Итак, подключение скважинного насоса к водопроводной трубе произведено, остается подключить его к сети переменного тока. Схема подключения водяного насоса точно такая же, как и у других электрических приборов. Если он работает от сети в 220 вольт, то для этого надо будет провести отдельную линию от распределительного щитка, в который дополнительно устанавливается автоматический выключатель и УЗО. Обратите внимание, линия должна быть отдельной. При этом ее прокладывают по месту прокладки трубопровода. Если для откачки воды из скважины используется маломощный агрегат, то для него подойдет обычная розетка.

Сложнее с трехфазными двигателями, которые устанавливаются на мощных насосных агрегатах. Подключение такого насоса в скважине связано с тремя фазами, которые не всегда проводятся в дом. Поэтому на сам насос от столба надо будет проводить новую линию с установкой на ней счетчика и всех защитных устройств. Но перед тем как подключить водяной насос по этой схеме, необходимо получить разрешение от электроснабжающей организации. Кстати, сюда надо будет устанавливать и трехфазный счетчик, и трехфазный автомат.

Схема подключения

Проверка работы насоса

Еще до того, как насос надо опускать в шахту, его необходимо проверить. То есть, работает ли он вообще, и правильно ли вращается его крыльчатка, в ту ли сторону. Поэтому на земле производится его пуск на мгновение, которое покажет, все ли правильно работает.

Перед тем как проверить водяной насос под нагрузкой, надо обязательно проверить всего его соединения.

Заключение

Итак, была рассмотрена тема, как правильно в скважину установить насос. На самом деле процесс не из простых, в нем много тонкостей. И если их не знать, можно наделать много ошибок, которые приведут к некорректной работе агрегата. То есть, работать он наверняка будет, и качать воду тоже, но это продлиться недолго.

Подключение насосной станции к скважине: технология проведения работ

Бурение скважины завершено, что дальше? Необходимо организовать водопровод, позволяющий помыть посуду, принять душ, полить растения и подключить бытовую технику. Решить задачу поможет подключение насосной станции к скважине. Однако для положительного результата следует точно знать, как это сделать.

Мы расскажем вам о том, как на базе поверхностной насосной техники лучше устроить автоматизированное водоснабжение загородного дома или любимой дачи. В представленной нами статье детально описаны технологические правила и принципы сборки контура. С учетом наших советов вы без проблем устроите систему собственными руками.

Содержание статьи:

Особенности устройства насосной станции

Автономное водоснабжение на базе насосной станции включает комплекс устройств, обеспечивающих автоматическое поступление воды в дом. Чтобы организовать комфортное автономное водоснабжение, необходимо выбрать подходящий насосный агрегат, правильно подключить его и настроить.

Если установка выполнена правильно и соблюдаются требования по эксплуатации, она прослужит очень долго. В доме всегда будет чистая вода под давлением, позволяющим использовать современные приборы: от обычного душа и стиральной машинки до посудомойки и джакузи.

Насосная станция состоит из трех основных элементов:

  • насоса, который подает воду;
  • гидроаккумулятора, где вода хранится под давлением;
  • управляющего блока.

Насос закачивает воду в (ГА), который представляет собой резервуар с внутренней вставкой из эластичного материала, который часто называют мембраной или грушей из-за его формы.

Схема устройства насосной станцииСхема устройства насосной станции

Задача насосной станции – обеспечить постоянное поступление воды в дом при достаточно высоком уровне напора в водопроводной системе

Чем больше воды в гидроаккумуляторе, тем сильнее сопротивляется мембрана, тем выше давление внутри емкости. Когда жидкость поступает из ГА в водопровод, давление снижается. Реле давления фиксирует эти изменения, а затем включает или отключает насос.

Работает это так:

  1. Вода заполняет гидробак.
  2. Давление поднимается до верхнего установленного предела.
  3. отключает насос, поступление воды прекращается.
  4. Когда включают воду, она начинает убывать из ГА.
  5. Происходит снижение давления до нижнего предела.
  6. Реле давления включает насос, бак наполняется водой.

Если убрать из схемы реле и гидроаккумулятор, насос нужно будет включать и отключать каждый раз, когда открывают и закрывают воду, т.е. очень часто. В результате даже очень хороший насос быстро сломается.

Использование обеспечивает владельцам дополнительные бонусы. Вода в систему подается под определенным постоянным давлением.

Схема подключения насосной станцииСхема подключения насосной станции

Все комплектующие и материалы, необходимые для подключения, следует подготовить заранее. Они должны соответствовать по размеру патрубкам имеющегося оборудования, для успешного монтажа могут понадобиться переходники

Хороший напор нужен не только, чтобы с комфортом принять душ, но и для работы автоматической стиральной или посудомоечной машины, гидромассажа и прочих благ цивилизации.

Кроме того, в резервуаре хранится некоторый (около 20 литров), но нужный запас воды, если оборудование перестанет работать. Иногда этого объема хватает, чтобы протянуть до устранения возникшей проблемы.

Место установки: удобное и безопасное

Выбирая место, необходимо учитывать технические характеристики прибора и расстояние от места установки до уровня воды. Если оно достаточно большое, станцию ставят в бытовой комнате или в подвале.

Необходимо проследить, чтобы соблюдались следующие условия:

  • было достаточно сухо и тепло;
  • имелась возможность монтажа шумоизоляции;
  • обеспечен свободный доступ к приборам для регулярного обслуживания.

Высокая влажность, а также замерзание воды внутри прибора приводят к поломкам.

Если оборудование поставлено в доме, придется позаботиться о шумоизоляции. Состояние и настройки основных узлов необходимо периодически контролировать. Приборы должны стоять так, чтобы позволять без затруднений снимать показания, настроить реле и т.п.

Подключение насосной станцииПодключение насосной станции

Трубы, с помощью которых подключают насосное оборудование, должны быть цельными, поэтому нужно покупать коммуникации с хорошим запасом длины

При установке насосной станции в устье глубокой скважины используют кессон, чтобы приборы находились как можно ближе к источнику воды. – это емкость, достаточно просторная, в которой предусмотрены отверстия и узлы для удобного монтажа насосного оборудования.

Установка насосной станции в кессонеУстановка насосной станции в кессоне

Станцию ставят в доме или в кессоне, например, из бетонных колец. Оборудование нужно защитить от влаги и замерзания, а жильцов дома – от шума работающего насоса

Готовые изделия этого типа продаются в профильных магазинах, можно выбрать вариант, подходящий по размеру и конфигурации. Их делают из пластика, металла, полимерпесчаных составов. Для самостоятельного обустройства кессона приямок углубляют и расширяют, обкладывают стены кирпичом, сверху монтируют прочную крышку.

Установка насосной станции на улицеУстановка насосной станции на улице

Если оборудование будет использоваться только летом, например, для полива, можно поставить его даже вне дома. Но на зиму станцию придется правильно законсервировать

Часто вместо кирпичной кладки сеток кессона используют бетонные кольца, между которыми заделывают стыки, а затем выполняют гидроизоляционные работы. В получившемся небольшом помещении ставят насосное оборудование.

Глубина установки должна защищать углубленное в грунт оборудование от замерзания даже в самые жестокие холода. В южных регионах хватит полутора-двух метров, на севере может понадобиться углубление на четыре метра.

Порядок подключения: пошаговая инструкция

Насосные станции подходят для оборудования относительно глубоких водозаборных выработок. В случае превышения глубины расположения зеркала грунтовой воды максимального значения, указанного производителем техники, используются .

Для установки выполняют следующие действия:

  1. Прокладывают траншею, соединяющую скважину и жилье.
  2. Укладывают в нее трубы.
  3. Монтируют водопровод (если он отсутствует).
  4. Устанавливают агрегат в выбранном месте.
  5. Подающую трубу оборудуют фильтром и обратным клапаном.
  6. Подключают магистраль к принимающему патрубку.
  7. Соединяют агрегат с водопроводом.
  8. Подключают оборудование к электропитанию.
  9. Заполняют гидробак водой.
  10. Выполняют пробный пуск станции.
  11. Проверяют стыки.
  12. Настраивают реле давления.

Трубы внешнего трубопровода необходимо проложить ниже уровня, на который промерзает грунт. Рекомендуется сделать небольшой уклон от дома к скважине, чтобы вода возвращалась к насосу, если он перестанет работать. Это защитит прибор от перегрева и поломок из-за сухого хода, т.е. работы при отсутствии воды.

Такую же защитную функцию выполняет , не позволяющий жидкости покидать трубу и уходить в скважину. При подключении поверхностного насоса, снабженного эжектором, требуется присоединить к всасывающей трубе еще одну, которую подводят к эжектору.

Этот узел направляет часть поступающей жидкости к основанию трубы, по которой поступает жидкость, что значительно повышает производительность оборудования. Если используется , работы выполняют иначе. Его присоединяют к всасывающей трубе и подвешивают на прочном тросе из нержавейки.

Сетчатый фильтр для скважиныСетчатый фильтр для скважины

Нижний конец подающей трубы следует оборудовать сетчатым фильтром, чтобы песок и другие включения не загрязнили воду и не повредили оборудование

Погружные насосы удобно крепить к готовому оголовку. Такое устройство монтируют на верхнюю часть обсадной трубы. Считается, что герметизация скважины с помощью оголовка позволяет несколько увеличить ее дебет. Чтобы кабель и трос не спутались, их фиксируют к трубе с помощью пластиковых стяжек.

Если фильтр уже есть в насосе, ограничиваются монтажом обратного клапана. Край подающей магистрали поверхностного насоса должен располагаться на высоте больше метра. Это минимальное расстояние равно половине метра для погружного насоса.

Соединения агрегата с трубами необходимо выполнять с помощью кранов-американок, используют клапаны, чтобы перекрыть любой участок и отсоединить его для ремонта без ущерба для остальных элементов системы.

Насосная станция с фильтромНасосная станция с фильтром

Перед станцией рекомендуется поставить дополнительный фильтр грубой очистки, а после нее монтируют фильтр, который обеспечит чистоту питьевой воды, удалив нежелательные примеси

Установленный в выработке со временем изнашивается, через него начинает просачиваться песок. Рекомендуется ставить дополнительный грубый фильтр на входе в насос.

Электропитание обеспечивают, подводя к оборудованию отдельную линию, снабженную устройством автоматического отключения, необходимо позаботиться о заземлении. Перед пуском устройство заполняют водой через предусмотренное для этого отверстие.

В гидробаке при этом должно быть давление:

  • около 1,5 бар для емкости менее 30 л;
  • около 1,8 бар для 30-50 л;
  • 2 бара или немного меньше для резервуара 50-100 л.

Затем отверстие для залива воды закрывают и подключают прибор к электросети. Нужно приоткрыть вентиль, чтобы стравить воздух. Через несколько минут отсюда потечет вода. В противном случае следует отключить прибор и долить еще немного жидкости.

Реле давления и регулировочные винтыРеле давления и регулировочные винты

Для регулировки реле давления с него необходимо снять корпус, чтобы получить доступ к винтам, с помощью которых настраивают прибор

Повторяют включение, чтобы устройство начало работать в штатном режиме. Теперь нужно . Для этого ГА придется опустошить и затем снова заполнить. Показатели выставляют, вращая соответствующие винты.

Несколько ценных рекомендаций

Резьбовые соединения необходимо затягивать ключом, а не руками, чтобы обеспечить необходимую герметичность. Для подключения арматуры, защитных устройств и самой лучше использовать трубы, диаметр которых немного больше расчетного, чтобы компенсировать нагрузку, возросшую из-за изгибов магистрали.

Тройник для линии рециркуляции насосной станцииТройник для линии рециркуляции насосной станции

Линия рециркуляции защитит насос и позволит повысить давление воды в системе. Для монтажа обратной магистрали понадобится тройник

Чтобы защитить насос от холостого хода, можно установить линию рециркуляции. Для этого на подающую и всасывающую трубы ставят тройники и соединяют свободные патрубки обратной магистралью.

На ней следует поставить кран, позволяющий контролировать интенсивность обратного потока. Такое дополнение улучшит напор, но будет несколько снижать производительность прибора.

Монтаж насосной станции в домеМонтаж насосной станции в доме

В качестве основания для насосной станции можно использовать кронштейн, но она должна стоять ровно на амортизирующих прокладках, чтобы вибрация была минимальной

Насосную станцию ставят на идеально ровное основание, снабженное амортизирующими прокладками. Это снизит вибрационное воздействие, а также уменьшает количество шума.

Примерно раз в три месяца необходимо проверять:

  • состояние стыков на предмет протечек.
  • состояние фильтров для своевременной прочистки.
  • настройки реле для их коррекции;
  • состояние гидробака, чтобы определить места протечек.

Если уровень давления в ГА не соответствует требуемому уровню, его несложно подкачать, используя компрессор или насос. На больших емкостях для этого предусмотрено ниппельное соединение. Если из отверстия течет жидкость, значит, внутренняя мембрана порвана и требует замены.

Выводы и полезное видео по теме

Видео #1. Выполнение обвязки насосного оборудования:

Видео #2. Подробный обзор установки в кессоне:

Видео #3. Подключение агрегата к скважине-игле:

Разобравшись в устройстве и принципах работы поверхностного насосного оборудования с установкой можно справиться без проблем. Нужно выбирать качественную технику, соблюдать правила его эксплуатации, своевременно выполнять техническое обслуживание. Соблюдение этих условий обеспечит корректную работу агрегата и бесперебойную подачу воды.

Пишите, пожалуйста, комментарии в блок-форме, находящейся под текстом статьи. Расскажите о том, как устанавливали и подключали насосное оборудование для автоматической откачки воды. Делитесь с посетителями сайта полезными для них технологическими тонкостями.

Автоматика для скважинного насоса назначение, установка, подключение и настройка

Схема подключения

В зависимости от вида насоса схема подключения может различаться.

Установка и подключение погружного насоса и автоматики

Для каждого поколения автоматики схема подключения к насосной системе имеет свои отличия, зачастую ее особенности описаны в инструкции по эксплуатации.

Как установить и подключить автоматику на скважину

Как установить и подключить автоматику на скважину

Рассмотрим схему подключения на примере оснащения погружного насоса автоматикой 1-го поколения с гидроаккумулятором.

  • Сначала производится обвязка гидроаккумулятора. По схеме последовательно подключаются узлы. Для уплотнения резьбовых соединений используется фум-лента.
  • Первая на резьбу садится «американка», с ее помощью в процессе эксплуатации будет проводиться обслуживание гидроаккумулятора с целью замены мембраны.
  • Со второй стороны к «американке» прикручивается бронзовый переходник с резьбовыми ответвлениями.
  • К ним прикручиваются два узла: манометр и реле давления.
  • Следующей устанавливается ПВХ-труба посредством фитингового переходника на торец бронзового переходника гидроаккумулятора.
  • С другой стороны труба крепится при помощи фитинга к насосу.
  • Подающая труба и насос укладываются на ровном участке.

Как установить и подключить автоматику на скважину

Как установить и подключить автоматику на скважину
  • На петли его корпуса крепится страховочный трос с запасной длиной в 3 метра.
  • На трубу с интервалом в 1.5 метра хомутами крепится трос и кабель. Второй конец страховочного троса закрепляется рядом с обсадной трубой.
  • После чего насос спускается в скважину, и натягивается страховочный трос.
  • Далее обсадная труба накрывается защитным оголовком, предохраняющим скважину от засорения.
  • Кабель подключается к реле и ведется к управляющему электрошкафу.
  • Сразу после подключения начинается накачка воды в гидроаккумулятор. В этот момент необходимо спустить воздух, открыв кран.
  • После того как потечет вода без воздуха, кран закрывается, и проверяются показания манометра. Стандартно реле имеет настройки по верхнему пределу давления – 2.8 атм, а по нижнему – 1.5.

Как установить и подключить автоматику на скважину

Как установить и подключить автоматику на скважину

Установка и подключение поверхностного насоса с автоматикой

При таком типе насоса подключение автоматики имеет ряд отличий, хотя последовательность ее подключения такая же, как у погружного типа. Различия заключаются в следующем:

  • ко входу насоса присоединяется ПВХ-труба для забора воды с диаметров от 25 до 35 мм;
  • на второй конец посредством фитинга прикрепляется обратный клапан и опускается в скважину, при этом труба должна иметь длину, достаточную чтобы ее конец погрузился в воду примерно на метр, иначе будет захватываться воздух;
  • перед началом работы двигатель через заливное отверстие и заборная труба заполняются водой;
  • при правильном герметичном подсоединении всех узлов включение насоса будет сопровождаться накачкой воды.

Как установить и подключить автоматику на скважину

Как установить и подключить автоматику на скважину

Блок автоматики для скважины

Это уже более продвинутые системы, которые и стоят в 10-15 раз дороже обычного реле давления. За эти деньги вы получите удобное управление минимальным и максимальным давлением на ЖК-дисплее, встроенную защиту от сухого хода, защиту от заклинивания насоса, а в некоторых моделях и автоматические запуски через определённый интервал времени после остановки насоса из-за ошибки.

Эти автоматические регуляторы для скважины также будет нелишним дополнить гидроаккумулятором. Как правило, ставят на такие системы небольшие баки, объёмом около 5 литров, для того, чтобы компенсировать гидроудары.

Как установить и подключить автоматику на скважину

Виды

Всю автоматику, использующуюся для контроля за работой насоса, подразделяют на 3 вида в хронологическом порядке согласно последовательности ее создания.

Как установить и подключить автоматику на скважину

Как установить и подключить автоматику на скважину

1-го поколения

Это первая и простейшая автоматизированная система управления насосным оборудованием. Ее используют для несложных задач, когда нужно обеспечить постоянный источник воды в доме. Состоит она из трех основных частей.

  • Датчик сухого хода.
    Необходим для отключения насоса при отсутствии воды, которая служит охладителем, без нее насос перегреется и обмотка сгорит. Но также может устанавливаться дополнительный поплавок-выключатель. Его функция схожа с датчиком и отталкивается от уровня воды: когда он понижается – насос выключается. Эти простые механизмы надежно защищают дорогостоящее оборудование от порчи.
  • Гидроаккумулятор.
    Является необходимым элементом для автоматизации системы. Выполняет функцию накопителя воды, внутри которого расположена мембрана.
  • Реле
    . Устройство, контролирующее уровень давления, должно снабжаться манометром, позволяющим настраивать рабочие параметры контактов реле.

Датчик сухого хода

Гидроаккумулятор

Реле давления

Автоматика первого поколения для глубинных колодезных насосов отличается простотой за счет отсутствия сложных электрических схем, а потому его установка на любое насосное оборудование не является проблемным.

Функционал системы так же прост, как и механизм работы, который завязан на понижении давления в гидроаккумуляторе при израсходовании воды. Вследствие чего включается насос и заполняет емкость новой жидкостью. При полном заполнении насос отключается. Этот процесс продолжается циклично
. Возможна регулировка минимального и максимального давления посредством реле. Манометр позволяет установить нижний и верхний предел срабатывания автоматики.

Как установить и подключить автоматику на скважину

Как установить и подключить автоматику на скважину

2-го поколения

Второе поколение отличается от первого использованием электронного блока управления, к которому подключены датчики. Они распределены по всей насосной системе и следят за работой самого насоса и состоянием трубопровода. Вся информация поступает к электронному блоку, который ее обрабатывает и принимает соответствующие решения.

При использовании автоматики 2-го поколения может не использоваться гидроаккумулятор, так как трубопровод и установленный в нем датчик выполняют аналогичную функцию. Когда давление в трубе падает, сигнал от датчика поступает в узел управления, который, в свою очередь, включает насос и восстанавливает напор воды на прежний уровень, а по завершении отключает его.

Для установки автоматики 2-го поколения необходимы базовые навыки в обращении с электроникой.
По принципу действия системы 1-го и 2-го поколения схожи – контроль давления, но по стоимости система 2-го поколения значительно дороже, вследствие чего пользуется меньшим спросом.

Как установить и подключить автоматику на скважину

Как установить и подключить автоматику на скважину

Как установить и подключить автоматику на скважину

Как установить и подключить автоматику на скважину

Как установить и подключить автоматику на скважину

Как установить и подключить автоматику на скважину

3-го поколения

Такая система отличается высокой надежностью и эффективностью, но и стоит дороже своих предшественников. Точная работа системы обеспечивается продвинутой электроникой и позволяет экономить на электроэнергии. Для подключения этой системы необходим специалист, который не только установит, но и настроит правильную работу блока. Автоматика обеспечивает полный комплекс защиты оборудования от поломки начиная от «сухого хода» и разрыва трубопровода и заканчивая защитой от скачков напряжения в сети. Принцип работы, как и во 2-ом поколении, не связан с использованием гидроаккумулятора.

Главное отличие – это возможность более точно регулировать работу механических узлов.
Например, при включении насос стандартно качает воду на максимальной мощности, в чем нет нужды при ее малом расходе, а электричество потребляется по максимуму.

Как установить и подключить автоматику на скважину

Как установить и подключить автоматику на скважину

Как установить и подключить автоматику на скважину

Как установить и подключить автоматику на скважину

Как установить и подключить автоматику на скважину

Как установить и подключить автоматику на скважину

1 Виды и отличия погружных насосов

Прежде чем понять автоматику, мы должны с Вами понять какие разновидности насосов существуют. Во всем мире есть только два вида погружных насосов:

  1. Вибрационные.

Все мы знаем что, вышеперечисленные типы автоматических погружных насосов устанавливают только в воду, которую эти насосы перекачивают.

Вот поэтому его называют «погружной» Большая часть дачников, и любителей загородных домов считают, что , намного лучше поверхностных, но с этим можно поспорить.

Как установить и подключить автоматику на скважину

Как установить и подключить автоматику на скважину

В принципе работа этих насосов у них одинакова, но сам механизм отличается друг от друга. Также следует заметить, что условия работы у них тоже разные. На скважинах любой глубины могут использовать погружные насосы, в них есть необходимость повышения давления воды, для того, чтобы перекачать вводу наверх. Следует учесть что, погружные насосы работают на глубине в скважине до 10 метров.

Если у Вас скважина более десяти метров, то тут используют узкоспециализированные насосные системы для перекачки воды из глубины.

Для большой глубины лучше всего использовать вибрационные насосы, которые чаще всего используют на водяных скважинах. А вот центробежный насос чаще всего используют в сельскохозяйственной сфере, где применяется водоснабжения.

Главным элементом в вибрационном устройстве является мембрана. Когда происходит вибрация механизма, мембрана деформируется. В результате этого происходит разница давления в системе. В итоге получаем эффект перекачки жидкости в нужное Вами направление.

По такому принципу работают следующие виды насосов как:

  • Водолей.
  • Гардена.

Перед покупкой вышесказанных насосов удостоверьтесь в них наличием термовыключателя. Также при покупке нужно проверить работу забора воды в нижней части насоса. Если у Вас на дачном участке либо загородном доме грунт тяжелый, то желательно установить вибрационное устройство, как можно ниже.

Это делается для того, чтобы не разрушалась скважина(стенки скважины), а также что бы не загрязнялось разными предметами вибрационное устройство установленное в грунт. Также желательно устанавливать вибрационные модели только в укрепленных источниках. А вот насосы марки Водолей, Гардена либо Малыш легкие в монтаже и демонтаже.

Как установить и подключить автоматику на скважину

Как установить и подключить автоматику на скважину

Произвести ремонт можно быстро своими руками. Если мы решили рассмотреть рабочий механизм центробежного насоса, то сразу можно увидеть, что к нему присоединены специальные колеса к валу, который только один. Тут можно увидеть, что разницу в давлении производит вращение лопастей на колесах. В результате этого и происходит перекачивание жидкости в нужном вам направлении. Самыми популярными моделями в СНГ являются центробежные насосы.

На это есть несколько причин. Модели стабильны и приобрели немалую универсальность в применении. Также такие насосы – модели можно подключить своими руками и на этом не потратится. А это экономит затраты на обустройстве водоснабжения.

Автоматика для скважины своими руками или с помощью профессионалов

Общий принцип действия автоматики ↑

Несмотря на разницу в цене и функционале, современные автоматические блоки работают по одной и той же схеме – различные датчики отслеживают уровень давления и корректируют его по мере необходимости.

Наглядным примером может послужить принцип действия простейшего реле давления:

  • Прибор устанавливается на две позиции – максимальное и минимальное давление в системе – и подключается к гидроаккумулятору.
  • Мембрана гидроаккумулятора реагирует на количество воды, то есть на уровень давления.
  • При достижении минимально допустимого уровня включается реле, которое запускает насос.
  • Насос прекращает работу, когда срабатывает верхний датчик.

Как установить и подключить автоматику на скважину

Как установить и подключить автоматику на скважину

Более продвинутые системы, функционирующие без гидроаккумулятора, могут быть оснащены дополнительными опциями, но главный принцип работы автоматики для скважинного насоса остается неизменным.

Виды автоматики для скважинных насосов ↑

Первое поколение ↑

К первому (простейшему) поколению автоматики относят следующие приборы:

  • Реле давления;
  • Гидроаккумулятор;
  • Датчики-блокираторы сухого хода;
  • Выключатели-поплавки.

О реле давления было сказано выше. Поплавковые выключатели реагируют на критическое понижение уровня жидкости, отключая насос. Датчики сухого хода предотвращают перегрев насоса – если в камере отсутствует вода, система перестает функционировать. Как правило, подобная схема используется в поверхностных моделях.

Простейшую автоматику для скважинного насоса можно легко установить своими руками. Система подойдет также для дренажного оборудования.

Второе поколение ↑

Блоки-автоматы второго поколения представляют собой более серьезные механизмы. Здесь используется электронный контролирующий блок и несколько чувствительных датчиков, закрепленных в разных местах трубопровода и насосной станции. Сигналы с датчиков поступают на микросхему, которая ведет полный контроль за работой системы водоснабжения.

Электронный «сторож» в режиме реального времени реагирует на любые отхождения от нормы. Кроме того, он может быть оснащен дополнительными функциями:

  • Температурный контроль;
  • Аварийное отключение системы;
  • Проверка уровня жидкости;
  • Блокиратор сухого хода.

Важно! Большим минусом такой схемы автоматики для скважинных насосов является необходимость тонкой настройки, склонность к поломкам и довольно высокая цена

Третье поколение ↑

Важно! Если у вас нет опыта в водоснабжении, своими руками автоматику для скважины установить не получится. Только специалист может определить, по какому алгоритму лучше программировать систему

Автоматический блок своими руками ↑

Изготовленная своими руками автоматика для скважинного насоса зачастую обходится дешевле заводского комплекта оборудования. При покупке узлов по отдельности всегда можно подобрать оптимальный вариант для приобретенной модели насоса, не переплачивая за ненужные дополнительные опции.

Важно! Такая самодеятельность требует определенного уровня знаний. Если вы не можете назвать себя специалистом, лучше приобрести насосное оборудование с предустановленной автоматикой

Основные схемы сборки ↑

Среди схем автоматики для скважинных насосов хорошо зарекомендовали себя следующие виды:

Все узлы автоматики собираются в одном месте. При этом гидроаккумулятор может находиться на поверхности, а вода для него подводится по трубе или гибкой подводке. Схема подходит как для поверхностных, так и для глубинных насосов.

Как установить и подключить автоматику на скважину

Как установить и подключить автоматику на скважину

Контролирующий блок на гидроаккумуляторе

При таком размещении рекомендуется соединять коллектор системы с подающей трубой насоса. Получается распределенная станция – агрегат находится в скважине, а блок управления с гидроаккумулятором установлен в доме или подсобном помещении.

Распределенная насосная станция

Блок автоматики находится возле коллектора холодной воды, поддерживая в нем постоянный уровень давления. Напорный трубопровод отходит от самого насоса. При такой схеме лучше использовать поверхностные модели.

Советы по установке ↑

Чтобы автоматическое оборудование служило вам верой и правдой, необходимо заранее позаботиться о правильном месте его установки:

  • Помещение должно круглогодично отапливаться.
  • Чем ближе к скважине находится выносной блок, тем лучше. Идеальный вариант – оборудовать небольшую бойлерную возле кессона.
  • Чтобы избежать потерь давления, устанавливайте насосную станцию в непосредственной близости от коллектора.
  • Если оборудование будет находиться в доме, проведите качественную звукоизоляцию помещения.

Механический регулятор давления для скважины

Самый простой и бюджетный способ автоматизировать скважину это поставить на неё механический регулятор давления. Действует он достаточно просто, вода создаёт давление в капсуле, и если оно недостаточно, то замыкаются контакты и насос включается, как только кран закрывается, давление возрастает и контакты размыкаются.

Как установить и подключить автоматику на скважину

Как установить и подключить автоматику на скважину

Бывает, что такие реле давления оснащаются манометром, но самые недорогие модели лишены и этого. Такое реле может устанавливаться в любой точке магистрали, давление в трубе везде одинаковое. Самый существенный недостаток этого устройства это отсутствие защиты от «сухого хода» и если по каким-то причинам вода в скважине закончится и давление в системе упадёт, то реле давления подаст электричество на насос, и насос будет работать до тех пор, пока не выйдет из строя.

Второй момент — это наличие гидроаккумулятора в системе. Он выполняет минимум две функции:

  1. Предотвращает частые включения насоса.
  2. Принимает на себя гидроудары, возникающие при резком закрывании крана.

Как работает гидроаккумулятор

Гидроаккумулятор — это бак сделанный из чёрного металла или нержавейки. Как правило, красятся в голубой цвет и имеют ёмкость от 5 до 500 литров. От объёма бака напрямую зависит количество включений насоса. При небольшом потреблении воды в системах, оснащённых гидроаккумуляторами малых объёмов (до 50 литров), запросто может наблюдаться частые перепады давления в напоре воды. Гидроаккумулятор
имеет встроенную мембрану накачивается до давления около 2 атм. Давление в системе всегда должно быть выше давления в мембране, иначе мембрана попросту не будет работать.

Во время включения насоса вода начинает заполнять расширительный бак и сжимает мембрану в объёме, так как та имеет более низкое давление. После того как насос отключается, давление в мембране и в баке выравнивается. Когда открывается кран, то вода из бака выливается, а объем вылитой воды из бака заполняет воздух в мембране. В тот момент, когда давление в системе падает до настроенного в реле на включение включается насос и процесс повторяется.

Итак, подведём промежуточный итог. Недорогие реле давления необходимо снабжать датчиком сухого хода и гидроаккумулятором.
