Установка точечных светильников своими руками

Установка точечных светильников своими руками, вопреки расхожим мнениям, не является сложным электромонтажным процессом, занимает немного времени и не требует какой либо особой специальной подготовки. В данной статье подробно изложено пошаговое фото руководство по монтажу, прочитав которое, установка точечных светильников своими руками не вызовет у вас никаких вопросов и сложностей.

Стоит отметить, что основным преимуществом точечных светильников, относительно других осветительных устройств, (люстры, настенные и потолочные светильники), является равномерное освещение всей площади помещения и практически полное отсутствие тени от предметов, что очень благотворно влияет на наше зрение.

Существует много различных вариантов монтажа точечных светильников, в каждом из которых используются свои определенные марки проводов, методы их крепления к потолку,  соединения со светильниками и между собой. Так же светильники могут иметь различные лампы, например, на 12 вольт, где подключение выполняется через понижающий трансформатор тока, на 220 вольт, а так же очень большую популярность сейчас приобретают светодиодные лампы. В нашем примере мы рассмотрим вариант монтажа точечных светильников с лампами накаливания на 220 вольт, который является самым простым, безопасным, надежным и практичным.

Что обязательно  нужно учесть пред началом монтажа?

Как правило, львиная часть подвесных потолков монтируется из материалов подверженных горению, это  могут быть пластиковые панели, МДФ панели, все виды натяжных потолков, фанера или ДСП. В нашем примере, потолок выполнен из пластиковых панелей.

Данный вид потолка относиться к особо горючим, поэтому следует особое внимание уделить противопожарной безопасности. Для данного случая это:

• негорючие, жаростойкие провода
• надежный метод соединения проводов между собой
• правильный выбор мощности ламп, которые будут устанавливаться в светильники

Требование к использованию негорючих проводов, относится ко всем видам подвесных потолков, особенно оно актуально при использовании в точечных светильниках ламп накаливания и галогенных ламп. Так как при их использовании идет сильный нагрев излучаемый лампой по обе стороны потолка. Провода постоянно подверженные сильному тепловому воздействию, должны выдерживать длительные температурные нагрузки, в противном случае возможно разрушение изоляции, короткое замыкание и пожар. Чем больше мощность лампы уставленной в точечный светильник, тем сильнее  нагрев, которому подвергаются провода.

Выбираем провод

Существует огромное множество негорючих или малоподверженных горению марок проводов, но нам нужно найти  соответсвующий конкретно нашим критериям:

• не гореть
• выдерживать длительное воздействие высоких температур

Данными характеристиками в полной мере обладает провод марки РКГМ.

Провод РКГМ — мягкий многожильный, медный провод, термостойкий, жаростойкий, негорючий.

Имеет два изоляционных слоя:

• наружный, состоит из стекловолоконной лакированной обмотки
• внутренний, изготовлен из кремнийорганической резины особой прочности

Температурные характеристики от -60 до +180 градусов Цельсия. В обширную область применения данного провода входят  бани и сауны, где нагрев воздуха и перепад температур достигают критических значений.

Соединение проводов

Для соединения проводов между собой, используем обжимной ручной пресс и медные или медно лужёные гильзы.

Для мягкого медного  провода, данный метод соединения является практически идеальным, конкуренцию которому может составить только пайка оловом.

Если под рукой нет пресса, альтернативой ему могут служить электромонтажные плоскогубцы или кусачки, принцип работы которых ничем не отличается от принципа работы электромонтажного обжимного пресса.

На каком расстоянии следует располагать точечные светильники на потолке

Так как точечные светильники конструктивно устанавливаются во внутрь потолка,  они имеют ограниченный угол освещения, непосредственно возле светильника он составляет 30 градусов, а далее начинает рассеиваться.

Для оптимального освещения, светильники нужно расположить таким образом, чтобы световые потоки, излучаемые ими, обязательно пересекались. Таким образом, достигается равномерное распределение светового потока.

Например; при высоте потолка 2,5 метра светильники желательно разносить друг от друга не более 1 метра и не более 60 сантиметров от края стены .

Для наглядности и визуального представления того, как светильники будут располагаться на потолке, нужно сделать предварительную разметку. Выполним ее с помощью изоляционной ленты.

Отрезаем от изоленты две небольшие полоски и наклеиваем друг на друга, так чтоб получился крест, который в нашем случае будет имитировать точечный светильник на потолке. Изготавливаем кресты по количеству светильников и наклеиваем их на потолок.

Теперь мы имеем возможность взглянуть на всю картину целиком и посмотреть, как  точечные светильники будут выглядеть и при необходимости подкорректировать  места их расположения. После того, как крестики имитирующее точечные светильники равномерно распределены по потолку, необходимо выполнить точную разметку с применением рулетки.

Делаем точную разметку светильников на потолке

Сначала отмеряем расстояние от стены до крайнего светильника. Далее  равномерно делим расстояние между остальными светильниками. При высоте потолка 2,5 м крайние точечные светильники, возле стен рекомендуется устанавливать на расстоянии не более 60 см, стена не должна остаться темной и не освещенной, между остальными не более 1 метра, для равномерного освещения световые потоки светильников должны пересекаться.

Если потолок состоит из состыкованных панелей, как в нашем случае и место расположения светильника попадает на стык, сместите его немного в сторону. Если этого не сделать, то изготовлении отверстия под светильник с очень большой вероятностью могут повредиться две панели.

Изготавливаем отверстия под точечные светильники

Приступаем к изготовлению отверстия под светильники.

Для его нам понадобится:

• электрическая дрель или шуруповерт
• коронка по дереву необходимого диаметра, у большинства светильников он равен 68 мм

В нашем примере используется именно такая коронка, 68 диаметра.

Здесь, все просто и понятно, вставляем коронку в дрель или шуруповерт и в заранее размеченных местах изготавливаем отверстия, высверливая кружки в потолке.

А вот если коронки нет, тогда процесс изготовления отверстий будет более трудоемкий.

Нам потребуется:

• электрическая дрель или шуруповерт
• тоненькое сверло по металлу или по дереву
• канцелярский нож

Для этого рисуем круг необходимого для установки светильника диаметра. Отмечу, что диаметр наружной части светильника, которая будет находиться на лицевой части потолка, не должен совпадать с отверстием. Отверстие должно быть немного меньше, иначе светильник просто провалиться вовнутрь потолка. Наружная юбка точечного светильника заходя в отверстие, упирается в лицевую часть потолка, а пружины, предназначенные для фиксации светильника, упираться во внутреннюю часть потолка. Таким образом светильник будет с двух сторон надежно прижат к потолку.

Круг нарисовали, теперь тоненьким сверлом насверливаем отверстия по линии круга. Чем ближе будут отверстия друг к другу, тем легче будет выполнить отверстие. Для следующего действия нам потребуется канцелярский нож. С помощью ножа соединяем насверленные отверстия между собой, прорезая перемычки оставшиеся между ними. Получается круглое отверстие. Оставшиеся заусенцы удаляем ножом или напильником.

И так отверстия все отверстия готовы, переходим к следующему этапу.

Монтаж проводов

Все точечные светильники, должны быть соединены между собой проводами, по ним будет производиться подача электроэнергии.

Первым делом изготавливаем перемычки между светильниками. С помощью рулетки отмеряем расстояние между отверстиями.

 Прибавляем к полученному 40 сантиметров, по полученным размерам отмеряем провода и отрезаем. Нам потребуется два провода одинаковой длинны, один будет использоваться для подачи к светильнику ноля, другой для фазы.

Так как провод мягкий, с протяжкой  могут возникнуть проблемы. Для этого изготавливаем протяжку из  куска жесткого стальной или медной проволки крючок. С его помощью мы будем протягивать провода между отверстиями, которые мы изготовили под светильники. В нашем примере используется жесткий, медный, трехжильный провод, сечением 2,5 квадрата. Идеально для этих целей подходит провод марки ПВ1, сечением 6 квадрат.

Максимально выравниваем наш провод протяжку, так что бы он был ровный и прямой, как антенна. Теперь, изготавливаем на одном из его концов крючок.

Засовываем протяжку крючком в первое отверстие, так что бы его направление совпадало со вторым соседним и ловим в нем крючок провода протяжки. Если при протяжке возникают проблемы, можно сделать встречный крючок. Он изготавливается аналогично проводу протяжки, только имеет более короткий размер. Он запускается навстречу проводу протяжки и путем вылавливания цепляется за крюк протяжки, далее, в полной мере  просовывается между отверстиями.

Теперь, на заранее подготовленных, отмеренных по размеру проводах, на одной из сторон, делаем небольшую петлю.

Так как провод мягкий, петлю следует зафиксировать изоляционной лентой.

Зацепляем петлю за крюк провода протяжки и очень легко протягиваем его внутри потолка вытягивая протяжку вместе с проводом.

Аналогичные действия производим для всех светильников.

Провода прокладываются шлейфом соединяя все светильники между собой по цепочке. Для наглядности рассмотрим все на нашем примере. На картинке представленной ниже имеются четыре провода. Две фазы и два нуля. На первый светильник должно придти питание, фаза с выключателя и ноль напрямую с распределительной коробки. Для конкретного примера, включение точечных светильников будет производиться одноклавишным выключателем, подробное описание принципа работы схемы и ее наглядное, пошаговое выполнения, при необходимости вы можете изучить в статье схема подключения одноклавишного выключателя света. С питающего провода должен подключиться первый светильник, дальше должна пойти перемычка (ноль и фаза) на следующий второй светильник. Где все выполняется по аналогии с 1 светильником, два провода питания ноль и фаза пришли с первого на второй светильник, два ушли на третий, плюс к этим проводам, в дальнейшем подключится точечный светильник под номером два. В конце статьи можно посмотреть схему подключения точечных светильников.

Для простоты понимания сейчас на картинке ниже показаны только перемычки, два провода пришли (ноль и фаза), пусть это будет питание, его мы пометим желтой изолентой, и две жилы ушли (фаза и ноль) на второй светильник. Какой из проводов будет нулем, а какой фазой актуально только для светильников с резьбовым патроном, в нашем примере приведен именно такой. Для других видов патронов, как правило имеющих заводской патрон с уже заряженный проводами, это не принципиально. Исключения могут составить, только некоторые виды светодиодных светильников, на них должны нанесены быть обозначения контактов.

Данная картинка должна повториться на всех светильниках, то есть во всех отверстиях, кроме последнего, там будет только питание, фаза и ноль, перемычка с предпоследнего светильника.

В нашем примере примере будет всего два светильника.

Внимание! Перед выполнением электромонтажных работ, следует позаботиться о безопасности их проведения. Поэтому, все соединения, жилы и провода, к которым будет производиться подключение, следует отключить от подачи элетроэнергии. После чего, в обязательном порядке, убедиться в отсутствии на них напряжения и только после этого, приступать к работе. Проверить наличие или отсутствие напряжения можно с помощью указателя напряжения, как это сделать детально описано в статье указатели напряжения, разновидности и инструкции по использованию.

Подключение точечных светильников

Теперь, приступаем  к подготовке светильников к монтажу. Отрезаем два одинаковых куска провода длинной 20 см, снимаем с двух концов изоляцию. С одной стороны 7 мм, с другой 5 см.

Зачистка провода РКГМ имеет свои особенности, все дело в стекловолоконной лакированной обмотке, она очень плохо чиститься, лохматится и оставляет волоски стекловолокна, которые потом очень мешаются при соединении проводов между собой.

Что нужно сделать, чтобы избежать этих трудностей.

Отрезаем необходимой длины провод, в нашем случае это 20 см, подготавливаем изоляционную ленту и нож.

Отмеряем с двух сторон нужное расстояние, которое необходимо зачистить и наматываем изоленту вокруг провода. У нас эти размеры составляют 7 мм и 5 см.

Далее, делаем надрез по краю изоляционной ленты вокруг провода, и снимаем изоляцию с провода. Ненужно слишком сильно надрезать изоляцию, так как повредятся тоненькие жилки и наш провод из сечения 1,5 мм, превратиться уже в 1 мм. Наша задача аккуратно обрезать стекловолоконную обмотку, вторая изоляция жилы, состоящая из кремнийорганической резины, снимается хорошо.

После снятия изоляции с жилы провода изоляционную ленту, с той стороны, где мы зачистили 7 мм нужно снять, так как эта часть провода будет подключаться к светильнику. В эксплуатационном режиме, контакты точечного светильника подвержены длительному тепловому воздействию, особенно при использовании в светильниках ламп накаливания и галогеновых ламп. Некоторые виды изоляционной ленты , при воздействии на них тепла издают неприятный специфический запах.

Другая сторона провода будет соединяться с проводами, которые мы протягивали между отверстиями для светильников, здесь, изоляционную ленту можно не снимать.

Подключаем провода к контактам светильника. Как правило, точечные светильники бывают двух вариантов исполнения:

1. Первые, с контактными клеммами, как в нашем примере.
2. Вторые, с уже готовыми заводскими проводами, закрепленными на патроне. В этом случае провода уже имеют заводскую, негорючую и температуростойкую изоляцию.

Раскручиваем клеммные винты на патроне светильника, подготавливая контакты к подключению проводов.

Теперь, уплотняем многожильную жилу провода, состоящую из маленьких тонких волосинок меди, для этого скручиваем их  пальцами рук в плотную косу, а затем подтягиваем плоскогубцами. Это делается для того, чтобы винт контактной клеммы зажал максимальное количество жилок. Вставляем провод  в клеммы и закручиваем винты, после чего убеждаемся, что жила хорошо зафиксирована в контактом зажиме, для этого тянем ее в противоположную от контакта сторону.

В итоге всех проведенных манипуляций получается подготовленный к установке, заряженный проводами точечный светильник.

Наш светильник имеет стандартный патрон с винтовой резьбой, который имеет два контакта, один идет на резьбу, второй соединен с центральным лепестком контактом, находящимся внутри патрона. При правильном подключении ноль должен находиться на резьбе, а фаза на лепестковом контакте внутри патрона. Это нужно для того, что бы при замене лам не попасть под напряжение, случайно коснувшись резьбы.

Соединяем его с проводами питания.

Соединение жил будем выполнять методом опрессовки гильзами. Первым делом соединим нулевые жилы. Для этого берем по одной жиле с каждого направления, которые мы определили как ноль, одну с питающего провода, одну с перемычки, идущей на следующий светильник и одну со светильника. Соединяем их вместе скручивая между собой по часовой стрелке, сначала руками, затем плоскогубцам.

По аналогии с нулевой скруткой соединяем фазную. Должно получиться две скрутки по три провода.

 Выполняя соединения проводов. Будьте внимательны! Не скрутите вместе фазу и ноль, иначе при включении выключателя возникнет короткое замыкание. У нас имеется два приходящих провода, два отходящих и два на светильник, на каждом из направлений, одна жила фаза, другая ноль.

Для удобства дальнейшей опрессовки можно зафиксировать провода перед скруткой изолентой. После чего одеваем на скрутки гильзы. Они могут быть как медными, так и медно-лужеными.

Сечение гильз определяется по суммарному сечению проводов. В нашем примере, для освещения, мы применяем провод РКГМ сечением 1,5 мм квадратных. Считаем: 1,5+1,5+1,5=4,5 мм, берем размер гильзы в сторону увеличения, что бы ее можно было свободно одеть на скрутку, ближайший размер 6 мм квадратных.

Гильзы одеты. Теперь их необходимо обжать, для этого действия используется ручной пресс или плоскогубцы.

Делаем два сжимания, в начале гильзы и в конце, от края нужно отступить 2-3 мм, иначе гильза может порваться.

Откусываем, с помощью кусачек торчащие из гильзы жилки проводов и изолируем готовые соединения изоляционной лентой.

Аналогично соединяем все остальные провода со светильниками.

Светильники подключены, теперь, необходимо выполнить установку точечных светильников в отверстия на потолке. Прижимаем подпружиненные лапки к внутренней части светильника и аккуратно вставляем его в отверстие.

Теперь, вкручиваем лампочки. Для нашего примера используются лампы накаливания мощностью 40 Вт каждая.

При покупке ламп для точечных светильников обязательно обратите внимание на  наличие зеркального отражателя.

Для ламп  накаливания и галогеновых ламп, применяемых на горючих материалах потолка (пластик, натяжные потолки), не следует использовать лампочки мощностью больше 40 Вт. Так как при использовании более мощных ламп возникает риск, под воздействием ее теплового потока, разрушить материал потолка. В качестве альтернативы лампам накаливания и галогеновых ламп можно использовать светодиодные лампы.

Вкручиваем лампочки в светильники и включаем свет.

Установка завершена. Все работает, включается и выключается. В данной статье мы подробно рассмотрели вопрос как подключить точечные светильники своими руками.

Более подробно и наглядно про подключение и установку отдельных элементов электропроводки (розеток, выключателей, в том числе и выключателей с подсветкой, люстры, подвесного  светильника и вытяжного вентилятора ванной комнаты) здесь.

Схема подключения точечных светильников 220 вольт, через одноклавишный выключатель

Подключение двух светильников мы разобрали в статье, для большей наглядности и понятности ниже приведена схема подключения трех точечных светильников на напряжение 220 Вольт (без понижающего трансформатора тока).

Установка точечного светильника своими руками: как правильно установить в деревянный или подвесной потолок, как развести проводку к двухклавишному выключателю

Точечные светильники – споты улучшают яркость освещения, без возникновения теней. Равномерно распределив их по потолку или стене можно получить яркое освещение, независимо от того, что светильники обладают невысокой мощностью.

Точечные светильники устанавливаются в различных системах подвесных потолков. Распределив их в специальных отверстиях потолка с определенным интервалом можно добиться достаточной яркости освещения.

Требования

Светильники, укрепленные на одном уровне с поверхностью потолка, по свои технологическим параметрам имеют 30 градусный угол освещения. Поэтому для создания яркости их необходимо устанавливать с интервалом максимально до 1 метра, при этом расстояние от последней лампы не должно превышать 60 см до стены. При условии, что высота потолка в помещении стандартна – 2,5 метра.

Для создания достаточной яркости освещения комнаты выполняются предварительные расчеты, чтобы пересечение углов каждого спота было на определенной высоте, с учетом высоты предметов мебели и конфигурации подвесного потолка.

Подготовка

Монтаж точечных светильников выполняется на любой тип подвесного потолка, но максимально простым считается установка на гипсокартонные потолки. Установка светильников на гипсокартон практически идентична, как и на пластик, алюминиевые каркасы или МДФ.

Единственное условие – учитывать технологические особенности материалов потолочной конструкции. К тому же в местах монтажа лампочек нужно закрепить термостойкие плотные вставки, чтобы предотвратить возможное растяжение материалов.

Материалы и инструменты

Материалы для выполнения монтажа точечных светильников на потолке:

• споты;
• устройства для потолочных спотов;
• лампы;
• электрические провода;
• специальные гильзы для соединения проводки или клеммники;
• термоусадка для изоляции;
• липкая изолирующая лента;
• выключатель;

Лампы подбираются по типу конструкции, к тому же необходимо обратить внимание на светоотражающий слой на конусе основания цоколя ламп накаливания и их технические параметры и характеристики. При выборе ламп для подвесных потолков важно учитывать тот факт, что лампы высокой мощности могут не только нагреть материал потолка, но и привести к возгоранию и соответственно порче всей конструкции.

Поэтому профессионалы рекомендуют применять 40 Вт лампочки, которые обладают необходимыми техническими параметрами для монтажа в системе подвесных потолков. Светодиодные или галогенные лампы выбираются по углу подаваемого сектора освещения и мощности.

Выбор размера (сечения) провода

Подбор электрической проводки для подачи питания к точечным светильникам осуществляется в зависимости от материалов, из которых выполнен потолок.Чаще всего для потолка, выполненного из гипсокартона, используют двухжильные или трехжильные провода ВВГ-2(3)х 1,5, поскольку гипсокартон, относится к огнеупорным материалам.

Для пластика и МДФ лучше всего подходит провод РКГМ.Так как кабель имеет повышенный уровень безопасности, поскольку наружный изоляционный слой состоит из лакированной обмотки, изготовленной из стекловолокна. Внутренняя изоляция представляет собой сверхпрочную кремнийорганическую резину. По технологическим параметрам данный провод способен выдерживать от -60 градусов, максимально до +180 градусов по Цельсию. Поэтому широко применяется в саунах и банях, где кроме высокой влажности перепады температуры достигают критических показателей.

Мягкий провод, состоящий из нескольких жил, заключенных в изоляцию – это оптимальный вариант для монтажа светильников. Для соединения кабелей  подбираются специальные клеммники, болты или гильзы. Болтовое соединение нуждается в периодическом обслуживании, поскольку возможно нагревание в месте скрутки, если провода ослабляются. Поэтому не менее 2 раз в год нужно проверять и при необходимости затягивать прижимные болты, в отличие от гильз, которые жестко фиксируют место соединения.

Специалисты рекомендуют все места соединения электрической проводки для предохранения обязательно обмотать изолирующей лентой или применить специальную трубку с термоусадочным эффектом для улучшения изоляции.

Как правильно расположить и соединить светильники

После того, как потолок обшит, можно распределить светильники, ввиду того, что при проектировании каркаса уже учтено расположение точечных спотов.

необходимо учитывать прохождение швов на подвесном потолке, особенно при выборе пластиковой или алюминиевой обшивки каркаса потолка. Светильники лучше всего не устанавливать на стыках.

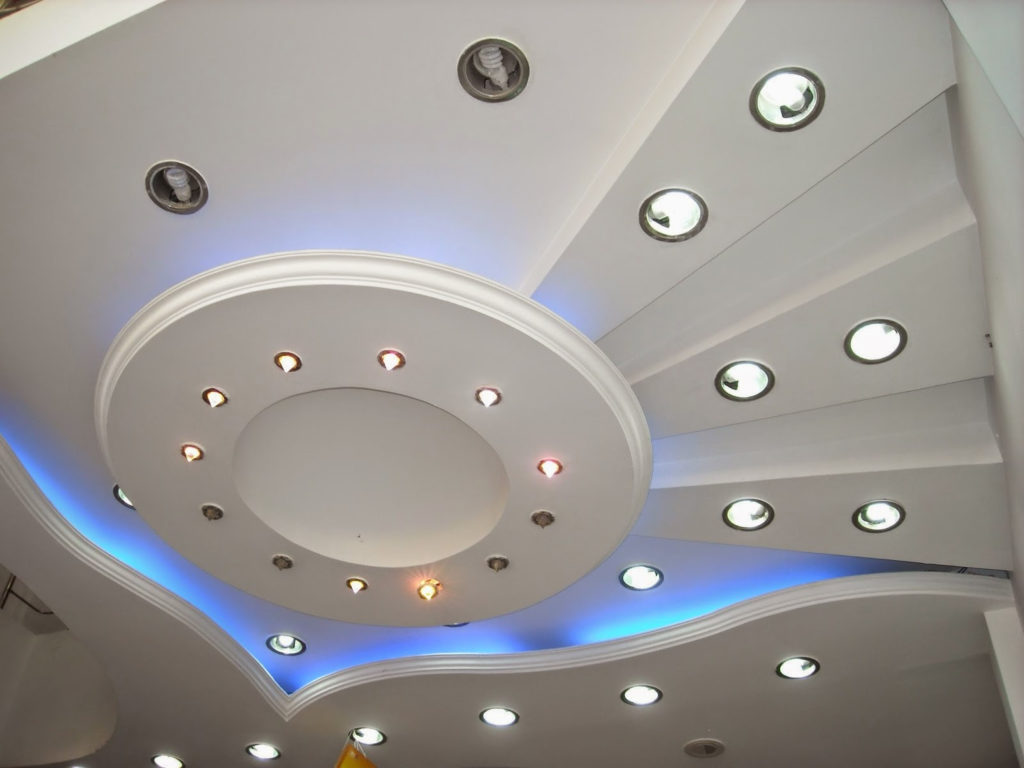

Основное освещение

Как основное освещение в жилых комнатах светильники располагаются в шахматном порядке. Специалисты рекомендуют продольный монтаж точечных светильников по прямым линиям строго перпендикулярно к окнам, интервал между лампами от 80 до 100 см, на расстоянии 60 см от стен. Для того чтобы добиться требуемой яркости освещения можно комбинировать обе схемы монтажа спотов.

Схема подсветки

При выборе схемы расположения светильников в качестве подсветки отдельных зон необходимо установить споты при максимальном расстоянии 80 см между ними, и в 40 см от стены. Чаще всего подсветка выполняется зонально в местах отдыха, для чтения книг, периодики или для занятий хобби:  вязание, рисование, шитье и прочее.

Светодиодную ленту

Светодиодная лента обеспечивает подсветку помещения в выбранных зонах, то есть устанавливается в комнате в местах отдыха, создавая приглушенный свет. Свет от светодиодных лент очень полезен и мягок для уставших глаз, если человек много работает за компьютером.

Выбор места установки

При монтаже подсветки можно установить ее по периметру комнаты. Для более удобного расположения освещения лучше всего проконсультироваться со специалистом.

Как установить

Для установки светильников необходимо просверлить отверстия и подготовить необходимые инструменты. К тому же существует набольшая разница в проделывании отверстий в натяжных системах потолка и требуется особая осторожность, чтобы не прорвать полотно за пределами выбранной зоны.

Подготовка отверстий

Для изготовления отверстий под споты необходимо заготовить инструменты:

• коронка, которая используется для работ по дереву диаметром 68 мм;
• шуруповерт или электродрель;
• тонкое сверло для металла или дерева;
• нож канцелярский.

В натяжном потолке

По заранее намеченным точкам на полотне натяжного потолка приклеить термокольца и очень осторожно разрезать полотно внутри кольца. Светильник крепится к специальной скобе, установленной на каркасе потолка в районе проделанного отверстия.

В пластиковом подвесном потолке

В пластиковом потолке отверстия под споты проделываются коронкой, точно так же как и в деревянном. Обязательно нужно обработать места среза наждачной бумагой, хорошо отшлифовав их.

В деревянном потолке

Отверстия для установки светильников чаще всего выполняют с помощью специального приспособления – коронки. Диаметр отверстия должен практически почти совпадать с диаметром выбранного электрического прибора освещения. Для более прочной установки лучше всего отверстие просверлить несколько меньше, чем диаметр лицевой части спота, на 3-4 мм, но несколько больше чем внутренняя часть светильника. Пружины фиксации спота надежно прижимают его к потолку.

Если нет коронки, то можно сделать отверстия следующим образом: на потолке нарисовать круг необходимого диаметра. По черте круга необходимо просверлить сверлом отверстия не выходя за наружный контур. Затем канцелярским ножом вырезать очерченный круг по просверленным отверстиям, перемычки и заусенцы так же обрезать.

В гипсокартоне

В гипсокартонных пластинах получаются ровные отверстия, что создает возможность устойчиво закрепить споты на потолке. При работе с гипсокартоном можно применить второй способ прорезывания отверстий с использованием канцелярского ножа.

Проблемы

При проделывании отверстий для монтажа светильников необходимо быть осторожным, поскольку любой материал подвесного потолка имеет свои особенности. Дерево может крошиться, гипсокартон замяться, пластик треснуть, а натяжное полотно прорваться в неподходящем месте от сильного натяжения.

Протяжка провода

Протяжку для провода необходимо изготовить из жесткой стальной или медной проволоки, с ее помощью протягиваются провода через отверстия. Протяжку сделать максимально прямой и на одном конце загибаем крючком. Если не очень удобно одной протяжкой, можно изготовить две, засовывая их одновременно в отверстия, вытаскиваем проводку.

Разновидности крепления провода

Конец провода, закрепленный изолентой в виде петли легко вытаскивается протяжкой. Кабеля крепятся на каркасе потолка, по типу схемы подключения их к лампам.

Схемы разводки

Когда формируется каркас подвесного потолка необходимо распределить проводку, закрепив ее на каркасе заранее, чтобы потом достать петли из просверленных отверстий. Ведь если заранее закрепить провода по выбранной схеме монтажа спотов, это значительно облегчить установку освещения.

Петля-дуга на проводке у каждого отверстия закрепляется пластиковыми стяжками с незначительным провисанием провода, для облегчения монтажа и предотвращения его сильного натяжения от возможного эффекта термального изменения длины при эксплуатации.

Как развести проводку, расположив ее в каркасе

Данная разводка выполняется на стадии монтажа каркаса, по заранее намеченным точкам установки светильников, для предотвращения возможных трудностей. Подведя провода к точкам монтажа спотов, выполняется своеобразная петля из провода, с небольшим запасом материала.

Можно подвести к одному отверстию и потом просто продлевать до каждого светильника постепенно. В данном случае проводка будет лежать на самом потолке внутри каркаса, поскольку она не закреплена.

Особенности подключения

Точечные светильники монтируются после того как на гипсокартонные листы потолка нанесено финишное покрытие. Концы обесточенных проводов необходимо протянуть через отверстия и подключить к точечным светильникам.

Монтаж спотов может немного отличаться, обязательно ознакомьтесь с инструкцией.

Как подсоединить споты

Необходимо:

1. Свести вместе усики светильников и с силой вставить светильники в отверстия, пружинки усиков прочно прижмут корпус светильника к гипсокартону.
2. Проверив работу ламп окончательно зафиксировать их в корпусе.

При установке спотов важно правильно расположить проводку, чтобы она не попала под прижимные усики, поскольку натянутый провод представляет повышенную пожароопасность, ведь при эксплуатации возможен нагрев электропроводки.

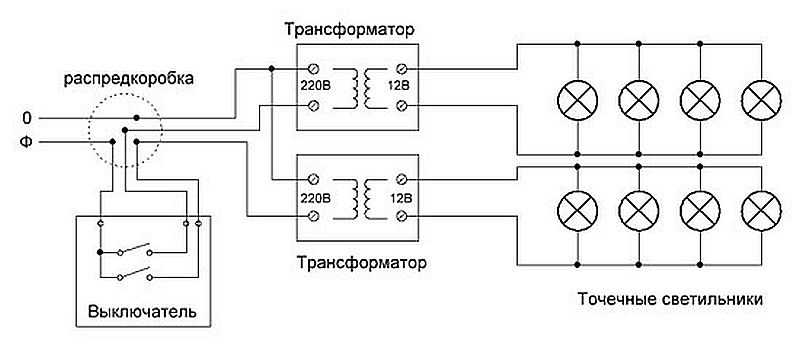

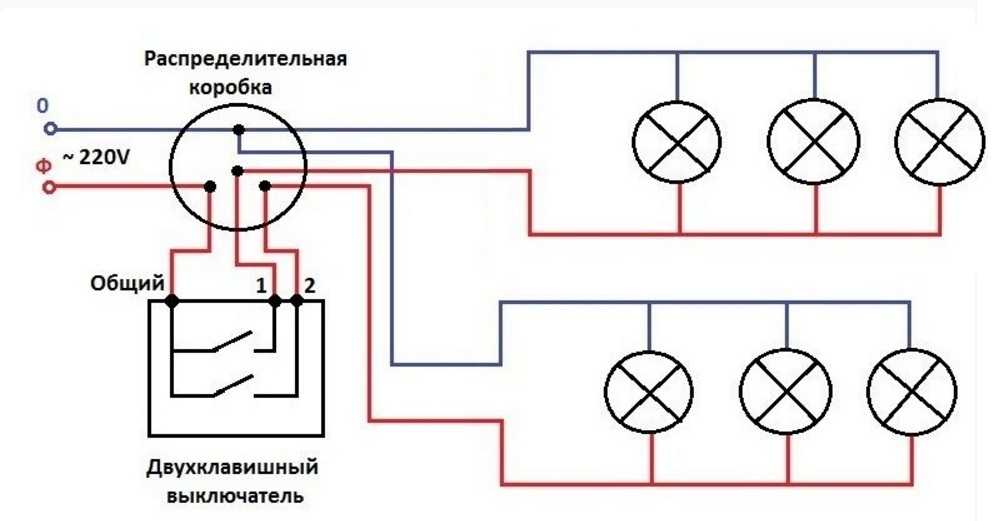

Подключение к двухклавишному выключателю

Трехжильный провод, расположенный на каркасе подключается к двухклавишному выключателю таким образом, что создается возможность включать светильники по группам. За каждой из 2 клавиш закреплены определенные группы ламп.

Правильность последовательного соединения между собой

Соединение выполняется очень просто, фаза подходит ко всем светильникам поочередно, цепью, а ноль присоединяется на контакт последней в цепи лампы. Последовательное подключение спотов экономит расходные материалы, то есть электрический провод, но имеет существенные недостатки, ведь если перегорит одна лампа, то следующие перестают работать. К тому же лампы работаю не полную мощность, так как каждая следующая в цепи лампа получает пониженное напряжение.

Как собрать схему освещения по другим схемам соединения

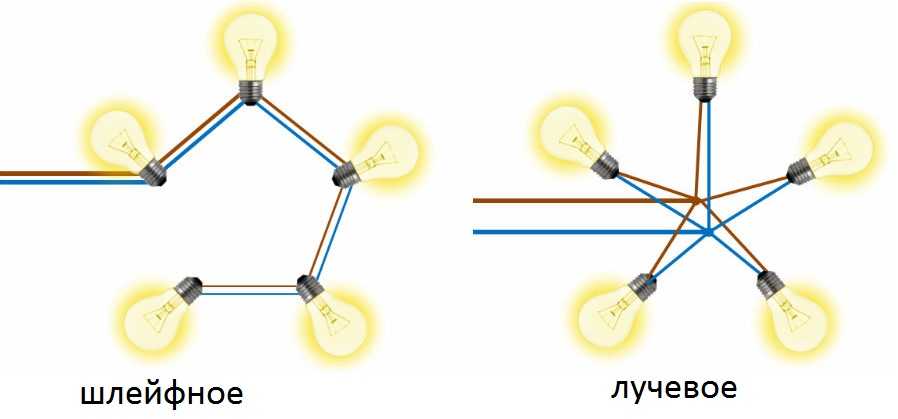

По параллельной схеме светильники подключаются двумя вариантами:

• лучевой способ – на каждую лампу подходит отдельный провод и фаза и ноль;
• шлейфный способ – на каждую единицу идет и фаза и ноль последовательно от лампы к лампе.

Как собрать светильник воедино

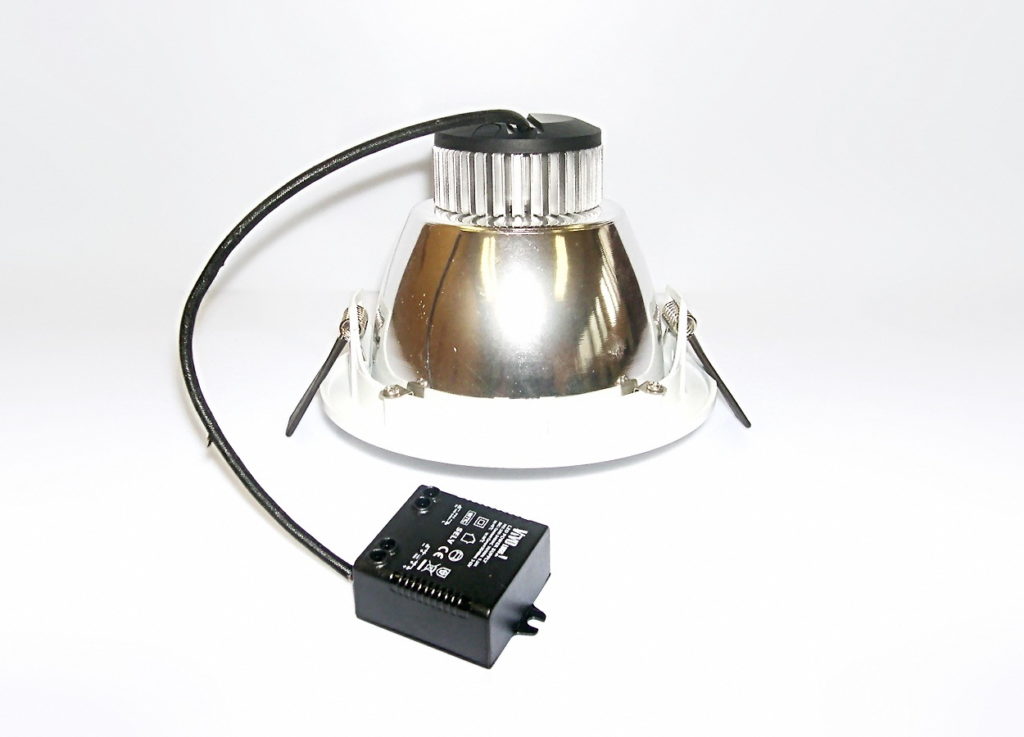

Точечные светильники имею одинаковое строение:

• патрон;
• защитный плафон или стекло.

В патрон, вытащенный из корпуса, вставить лампу и закрепить его в корпусе, застопорив кольцом. Корпус крепится на специальную скобу, которая прикручена к потолку.

Для точного и правильного монтажа точечных светильников главное выполнение последовательности установки. Сам процесс монтажа не является трудоемким и не занимает много времени, но качество освещения комнаты значительно повышается.

Полезное видео

Установка и подключение точечных светильников

Установка точечных светильников – это самое удачное решение для обеспечения равномерного освещения комнаты. Предназначаются такие светильники для системы подвесных потолков, монтаж которой можно выполнить своими руками. Важно лишь заранее позаботиться о конфигурации системы освещения еще на стадии проектирования подвесной конструкции. Работать точечные светильники могут от напряжения 12 В или 220 В. При этом, независимо от выбранного напряжения, подключать их можно параллельно или последовательно.

Какие светильники называются точечными

Точечный светильник – это небольшой по размерам прибор для освещения пространства, для которого необходима установка скрытого типа. Он способен давать свет лишь небольшой части помещения, поэтому для полноценного и равномерного освещения комнаты подбирается нужное количество точечных светильников и определенным образом размещается на потолке. Прибор призван создавать узконаправленный поток света.

Точечные светильники могут монтироваться как на потолок, так и в мебель, например, в шкафы.

Название «точечный светильник» полностью передает особенности внешнего вида прибора и площадь освещаемого пространства.

Разделить точечные светильники можно на две большие группы по назначению: для монтажа в натяжном потолке и установки в гипсокартонные конструкции.

Где устанавливают точечные светильники

Точечные светильники – это распространённая и универсальная разновидность, которая будет уместна для освещения любых типов помещений. Часто они используются для монтажа в подвесной потолок домов или квартир в сочетании с люстрой или другими подвесными светильниками. При такой комбинации точечные светильники выполняют функцию визуального разделения пространства комнаты и создания освещения разного уровня.

В небольших комнатах потолочные светильники можно использовать как основной источник света. Они встраиваются в гипсокартонные потолки или панельные, могут быть вмонтированы в речную конструкцию потолка ванных, лоджий, туалетов.

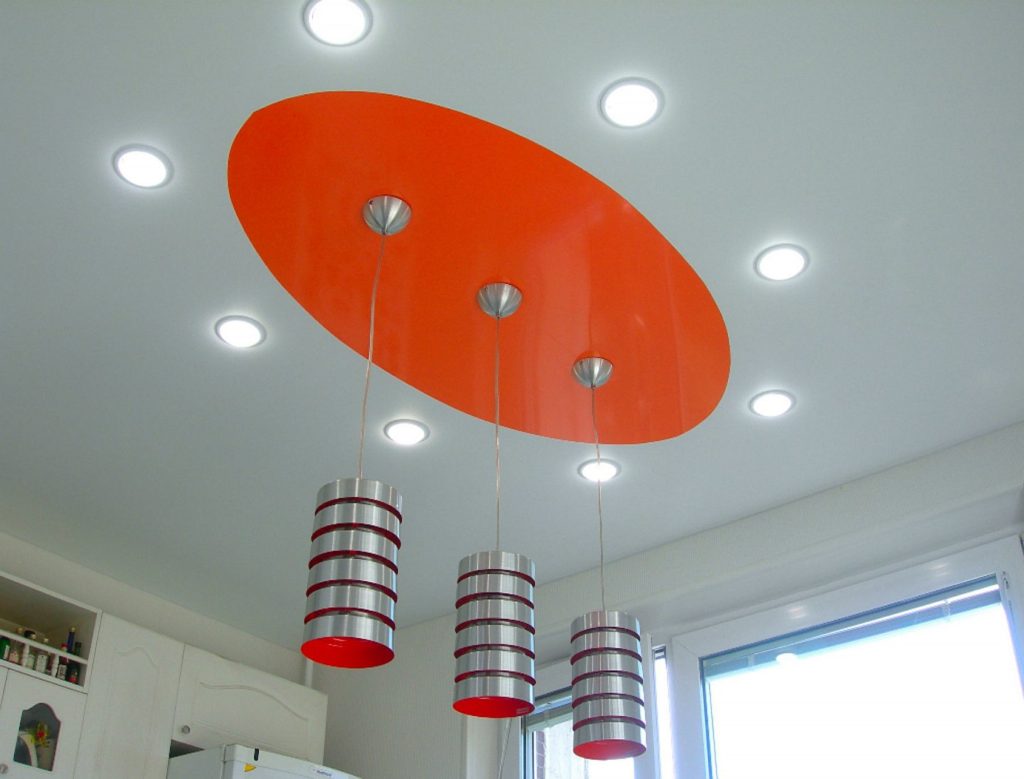

Не менее распространены случаи, когда точечные светильники используются для подсветки элементов мебели, например, шкафа, бара, кухонной мойки.

Приборы освещения используют для оформления лестниц, арок, витрин, бассейнов, дорожек.

Если это светильники со светодиодными элементами, то используются они в ландшафтном дизайне частного дома.

Монтаж точечных светильников

В зависимости от выбранного типа светильников необходимо подбирать комплектующие для монтажа. Стандартные модели и подключать проще всего, как обычные электроприборы. Разновидности низковольтного типа с галогеновыми лампами или на светодиодах нуждаются в дополнительном монтажа трансформатора.

Выбрать можно электронный или индукционный трансформаторы. Чтобы подобрать подходящий вид трансформатора, нужно умножить число точечных светильников на их мощность. Это и поможет определить мощность трансформатора.

Дополнительно необходимо подготовить такие инструменты:

• клеммные колодки;
• плоские отвертки;
• коронки по дереву для установки в гипсокартонный или деревянный потолок;
• коронки по металлу, если выбран реечный тип потолка;
• дрель;
• монтажный нож;
• кусачки;
• пассатижи.

Кроме основных рабочих инструментов необходимо отыскать устойчивую стремянку, так как работы будут проводиться под потолком.

Монтаж в натяжные потолки

Начинается монтаж точечных светильников в такой тип потолков с разметки мест будущего расположения. Осуществляется эта процедура до натяжки полотна. Можно это осуществлять с помощью карандаша и рулетки или лазерного нивелира.

Очень важно соблюдать минимальное расстояние 2,5-3 сантиметра от края отверстия в натяжном полотне до багета.

В натяжных потолках все провода укладываются заранее, крепятся к потолку без подачи питания. Светильники закрепляются на подвесах, проводятся к ним провода и проверяется работоспособность.

Вопрос:

Что нужно сделать на подготовительном этапе?

Ответ:

Перед началом монтажа нужно также отключить питание, снять лампы и части конструкции, которые может повредить высокая температура. Когда будет проведён монтаж натяжного полотна, необходимо в материале проделать отверстия в соответствии с выбранным типом светильников, установить уплотнительные кольца и собрать сами осветительные приборы.

Установка светильников в потолки из гипсокартона

Подключение точечных светильников в потолок из гипсокартона состоит из трех основных этапов:

1. Подготовка потолка.
2. Подключение осветительных приборов.
3. Проверка работоспособности.

Для начала в гипсокартонном потолке необходимо вырезать штробы – специальные посадочные места под каждой светильник.

В зависимости от формы штробы могут быть круглыми или квадратными.

Для этого нужно отключить подачу электроэнергии, с помощью дрели просверлить отверстие в гипсокартоне. Диаметр коронки нужно выбирать одинаковый с диаметром корпуса. Разница должна составлять не более 3 мм.

Очень важно перед началом проведения работ отметить места на потолке, где располагается каркас из профилей. Иначе в случае попадания на него невозможно будет произвести монтаж светильника, а потолок будет испорчен.

Теперь в отверстие нужно найти вводные провода, которые были проведены до монтажа гипсокартонного потолка от распредкоробки и подсоединить к ним светильник. Для этого можно выбрать клеммные колодки или клеммы ваго – самый оптимальный вариант. Теперь необходимо закрепить сам светильник в предназначенном для него отверстии.

Чтобы облегчить эту задачу, можно воспользоваться хитростью. Соединить лапки проволокой, а после установки перекусить ее кусачками. Такой способ не только ускорит процесс монтажа каждого светильника, но и позволит избежать повреждений потолочного материала.

Когда корпус светильника будет на месте, можно вкрутить лампочку с резьбовым типом цоколя. Заключительный этап проверка самый простой. Для этого нужно включить подачу электроэнергии и проверить, если лампа горит без искр и мерцания, значит подключение проведено правильно.

Прокладка проводов

Можно выбрать один из двух существующих вариантов размещения проводов:

1. на этапе установки каркаса выполняется закрепление;
2. если при монтаже конструкций распределение проводов не было осуществлено, необходимым к первому отверстию подвести кабель и провести через все близлежащие отверстия друг к другу.

При закреплении проводов не нужно создавать плотную фиксацию. Необходимо позволять проводам слегка провисать. При термальном воздействии кабеля могут менять свою длину.

Подготовка отверстий

Если потолок гипсокартонный или деревянный, для создания отверстий используются коронка нужного диаметра. Этот инструмент поможет создать углубление для розеточных коробок и сделать идеально ровный срез, что повышает качество установки светильников. Определить диаметр отверстий нужно исходя из размера выбранных осветительных приборов. Допускается максимальная погрешность на 3 мм.

Разметка

Этап разметки проводится до натяжки полотна. Использование нивелира упрощает эту задачу. Для этого нужно внизу расставить все метки, потом при помощи лазера спроектировать намеченные точки на потолок. При создании разметки на полу удобнее работать по заранее подготовленному шаблону, на котором проставлены отметки с расстоянием между соседними светильниками.

После того, как полотно будет натянуто на потолок, все отметки очень легко переносятся с пола.

Расстояние

Расстояние между светильниками определяется индивидуально. Промежуток в 1 метр и больше должен быть между соседними рядами светильников, от стены до крайнего прибора должна быть не менее 60 см, при условии, что высота комнаты составляет 2,5 метра.

Схема подключения на 220 В

Схема подключения точечных светильников будет зависеть от выбранного напряжение 220 В или 12 В. В первом случае схема немного упрощенная, так как подключать точечные светильники к сети можно напрямую без использования трансформаторов.

Встраиваемые светильники позволяют создавать в комнате равномерное освещение нужного уровня. Можно выбирать различные дизайнерские способы размещения миниатюрных светильников на потолке.

Последовательное подключение

Такая схема подключения точечных светильников наиболее проста в своём исполнении и не требует больших затрат. Для нее не понадобится большое количество проводов, но последовательно подключать можно не более 5-6 светильников. При этом необходимо учитывать, что лампы будут работать не на полную мощность. А при выходе из строя одной лампы прерывается цепь и перестают гореть все приборы в ней.

Параллельное подключение

При параллельном подключении лампы могут освещать пространство с максимальной интенсивностью. Такая схема пользуется большой популярностью. Но для необходимо большее количество проводников. По такой схеме подключать можно любое количество точечных светильников, в том числе со светодиодными лампами. Используется для этого негорючий кабель ВВГ 2 на 1,5 или 3 на 1,5.

Способы подключения

Существует два способа параллельного подключения:

1. шлейфное, при котором каждый провод попеременно заходит на светильник и на выходе идет дальше.
2. лучевое – к каждому светильнику подсоединяется пара проводов;

На изображении наглядно представлены два возможных варианта параллельного подключения точечных светильников.

I. Шлейфное подключение светильников

Перед тем, как подключить точечные светильники параллельным способом, необходимо вывести из распределительной коробки кабель. Он будет заходить к первому светильнику, на выходе к нему подключается другой отрезок кабеля, который переходит во второй светильник и так далее, пока цепь не замыкается последним световым прибором.

На изображении наглядно представлен шлейфный метод параллельного подключения потолочных светильников.

Если при таком методе нужно разделить все осветительные приборы на несколько групп, например, на две, их можно подключить к двухклавишному выключателю. В этом случае схема немножко усложняется, в ней появляется дополнительное количество проводов.

II. Лучевое подключение светильников

При таком типе подключения к каждому светильнику подводится отдельной отрезок кабеля. В плане затрат этот метод более невыгодный, так как потребуется большее количество кабеля. Зато он отличается повышенной надежностью. В случаи появления поломки не будет давать освещение только одна точка. От распределительной коробки целесообразно протянуть кабель и закрепить его в середине комнаты. От этого места уже протягивать кабель и каждому отдельному точечному светильнику.

Для подсоединения к осветительным приборам кабеля можно использовать клеммники ваго, обычные клеммные колодки с винтовым соединением.

Подключение точечных светильников на 12 В

Для напряжения 12 В можно использовать все предложенные выше схемы, но дополнительно кабель выключателя нужно завести на преобразователь, после него на выходе уже пускать на лампы. Если площадь у комнаты значительна или для нее предусматривается большое количество светильников, то лучше подключать их к двухклавишному выключателю. Для такой схемы понадобится два блока питания или трансформатора. В этом случае схема будет иметь две ветви. Можно также отыскать выключатели на три клавиши или разместить несколько, и еще немного усложнить схему. Лучше всего расправляется с многофункциональной освещенностью в больших пределах прибор диммер.

Схема подключения светильников на 12 В отличается лишь наличием трансформатора. Представлен наглядный пример для подключения осветительных приборов к выключателю на две клавиши.

Порядок эксплуатации и уход за точечными светильниками

Точечные светильники не нуждаются в особом уходе. Достаточно один раз в год при предварительном обесточивании сети очищать потолочную конструкцию от пыли при помощи льняного или хлопчатобумажного материала. Использовать для этого абразивные материалы и химические средства не рекомендуется.

Видеоролики об установке точечных светильников

В этом видео показан весь процесс установки точечного светильника с момента разметки и до включенного светильника:

Этапы подключения точечных светильников в ролике:

Точечные светильники являются сберегающими электроэнергию приборами в сравнение с остальными видами. Процесс их установки отличается своей простотой, как на подвесной, так и натяжной потолок. При самостоятельной установке точечных светильников в любом помещении необходимо предварительно рассчитывать все параметры, соблюдать последовательность выполнения всех работ и проявлять терпение, чтобы полученное освещение было качественным и безопасным.

Facebook

Twitter

ВКонтакте

монтаж, как сделать точечный свет на потолке, как подключить потолочный светильник в подвесном потолке, установка спотов своими руками, размер отверстия

Содержание:

Для работы точечных светильников требуется напряжение 220 Вольт или 12 Вольт. Однако подключение таких приборов освещения не зависит от величины напряжения, они подключаются параллельно или последовательно. Чтобы получить напряжение 12 Вольт, необходимо использовать понижающий трансформатор, в котором происходит преобразование стандартного напряжения 220 Вольт до нужного значения. Очень важно знать и понимать, как выполняется подключение потолочных светильников своими руками к выключателю с одной или двумя клавишами.

Подключение к напряжению 220 Вольт

Как уже говорилось выше, для подачи питания точечным светильникам на 12 Вольт необходимо дополнительное оборудование, преобразователь, трансформатор или драйвер. Однако в последнее время на рынке осветительных приборов появилась новинка – споты, работающие от напряжения 220 Вольт. В связи с этим появилась необходимость подробнее изучить схему подключения и установки спотов напрямую к сети 220 Вольт, не используя трансформаторы.

Последовательное подключение

Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп. Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку.

Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль.

При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность. Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники. Ноль должен идти на последний элемент электрической цепи. Такая схема сделает работы светильников безопасной и надежной.

При подключении к трехжильной проводке, в которой есть дополнительный провод заземления, необходимо третий провод подавать к соответствующей клемме каждого светильника. При этом заземляющий провод может идти от «земляной» колодки, от ближайшей розетки или выключателя.

Подобная схема подключения точечных светильников используется очень редко, так как фаза постоянно обрывается на светильниках. В тоже время нулевой провод остается цельным на всем протяжении от распределительной коробки до выхода последнего прибора освещения в цепочке.

Параллельное подключение — схема

Приборы освещения с параллельным подключением светят с одинаковой интенсивностью, но монтаж предполагает использование большего количества проводов. Несмотря на это, монтаж точечных светильников с параллельным подключением пользуется популярностью. Такой способ позволяет устанавливать неограниченное количество приборов освещения, включая светодиодные лампы, главное, взять негорючий кабель ВВГ нг. Форма кабеля может быть круглой или плоской, но он обязательно должен быть негорючим. Особенно это относится к установке светильников на деревянных потолочных перекрытиях.

Параллельное подключение осуществляется двумя способами:

• Лучевое соединение.
• Шлейфное соединение.

В первом случае решение вопроса, как соединить светильники на потолке, предполагает  подведение к каждому точечному прибору освещения своего куска провода. Использование такого варианта требует большого расхода кабеля, однако при выходе из строя одного светильника вся цепь работает без перебоев. Разводка кабеля по потолку должна выглядеть следующим образом: от распределительной коробки до центра комнаты тянется кабель и фиксируется в этом месте. К светильникам провода идут из одной центральной точки. Наличие большого количества проводов, сходящихся в одном месте, требует надежной фиксации. Одножильные провода можно скрутить, а место скрутки обжать пассатижами и запаять.

Крепление потолочных светильников получается прочным, надежным, но не разъемным. Более простой способ подразумевает использование разъемов с определенным количеством входов, к которым подключаются провода. Кроме того существуют специальные приспособления – клеммники, они стоят дороже, но провода в этом случае задача, как подключить споты на потолке, решается быстро, легко и прочно. Можно воспользоваться клеммными колодками с винтовым соединением, они также обеспечивают надежное подключение, но для подачи напряжения на все провода необходимо установить дополнительно перемычки на задействованные клеммы.

Во втором случае к каждому светильнику попеременно подается и выходит по два провода. Схема подключения точечных светильников на потолке выглядит следующим образом: от распределительной коробки идет кабель на первый прибор освещения. К выходу этого же прибора подключается второй кабель и протягивается до следующего светильника. С остальными приборами выполняются аналогичные действия.

При желании можно разделить приборы освещения на потолке на две группы, в этом случае необходимо подключение к выключателю с двумя клавишами. Сложность такой схемы заключается в использовании большего количества проводов.

Как подключить приборы освещения на 12 Вольт

При решении вопроса, как подсоединить потолочные светильники, используются аналогичные схемы, различие заключается в следующем: кабель от распределительной коробки идет на выключатель, далее следует к преобразователю, а от его выхода подается на светильники.

При установке большого количества точечных светильников рекомендуется делить их на две группы и подключать к выключателю с двумя клавишами. Так как в результате получается две ветки, необходимо взять два устройства для понижения напряжения. Можно использовать выключатели с тремя клавишами или установить несколько одноклавишных устройств. Освещение в широких пределах осуществляется с помощью диммера.

Отличительной чертой перечисленных схем является наличие или отсутствие переходника. В остальном решение вопроса, как сделать точечный свет на потолке, не имеет различий.

Как правильно выбрать мощность трансформатора

Перед тем как соединить потолочные светильники, следует уяснить один момент: для нормальной работы всех подключенных осветительных приборов необходимо использовать трансформатор, мощность которого на 20% превышает суммарную мощность светильников в электрической цепи. К примеру, требуется устройство для понижения мощности для 8 лампочек по 40 Ватт. Вначале определяется суммарная мощность: 8*40=320 Ватт. Следовательно, для такого напряжения следует приобрести драйвер мощностью около 400 Ватт.

При расчете напряжения важно учитывать, что для большого количества лампочек требуется преобразователь большей мощности. Однако стоимость и размеры понижающего устройства увеличиваются с повышением значения мощности. Для решения проблемы точечные светильники делят на несколько групп и подключают свой трансформатор к каждой из них. Но в этом случае преобразователи должны иметь меньшую мощность.

Монтаж точечных светильников

Правильный выбор приборов освещения для подвесных или натяжных потолков способствует созданию красивого интерьера помещения. Соединение потолочных светильников точечного типа с кабелем электропитания выполняется по определенной схеме, к выбору которой следует подходить очень ответственно. Кроме того необходимо правильно выбрать последовательность действий в зависимости от типа установленной потолочной конструкции.

Натяжной потолок

Точечные светильники в большинстве случаев используются для освещения натяжных и подвесных потолочных конструкций. При установке натяжного потолка предварительно выполняют укладку проводов, фиксируют их на базовом потолочном перекрытии, без подключения к питанию. После этого устанавливают специальные подвесы и закрепляют в них приборы освещения. Теперь можно подключать электрический кабель и проверять работу освещения.

Перед непосредственным натяжением полотна отключают электропитание, убирают источники света и те части, которые не выдерживают сильного нагревания. После того как полотно будет натянуто, в нем прорезают отверстия в месте расположения точечных светильников, фиксируют прорези уплотнительными кольцами и собирают источники света.

Гипсокартонные потолки

Схема подключения светильников в подвесном потолке выглядит аналогичным образом, однако монтаж начинается только после нанесения слоя шпатлевки. Вначале на бумаге рисуют план расположения светильников с точным расстоянием от стен и друг от друга. Далее делают разводку электрических проводов, фиксируя их на основном потолке, и оставляют свободно свисающие концы. Причем лучше всего оставлять концы с небольшим запасом, примерно 15-20 см.

В целом провод должен свисать ниже гипсокартонной конструкции примерно на 10 см. Дело в том, что короткий провод при непредвиденной ситуации нарастить очень сложно, а вот длину всегда можно уменьшить. В соответствии с рисунком делают метки на потолке и вырезают отверстия с помощью дрели с установленной коронкой, соответствующей размеру отверстия под точечный светильник. В полученные отверстия устанавливают светильники, подсоединяют провода и проверяют работу освещения.

Существует еще одна схема подключения точечных потолочных светильников на гипсокартонной конструкции. К его использованию обращаются в том случае, когда количество источников света не превышает 6 единиц.

Процесс подключения выполняется по следующей схеме:

• От распределительной коробки к месту расположения светильников протягивают электрические провода.
• Далее выполняют монтаж гипсокартонной конструкции и черновые отделочные работы, в частности шпаклевание и шлифовку.
• В потолке вырезают отверстия, в которые при дальнейших установочных работах вставляют точечные приборы освещения.
• Выводят концы прокинутого кабеля наружу и подсоединяют приборы освещения.

Такой способ позволяет легко и быстро найти решение вопроса, как подключить точечный светильник. Однако он не совсем соответствует пожарным нормам и требованиям, так как в этом случае провода оказываются просто лежащими на гипсокартонном потолке. Решить проблему помогает использование негорючего кабеля с большим сечением провода при условии правильного монтажа и наличии бетонного базового перекрытия.

Можно воспользоваться таким способом при подключении на потолке светильников точечного типа при деревянном базовом потолочном перекрытии. Однако здесь обязательна укладка в металлические трубы или негорючие цельнометаллические кабель-каналы. Монтажные работы по укладке электрических проводов важно выполнить перед непосредственной установкой гипсокартонного листа. Отклоняться от перечисленных правил не стоит, так как сочетание дерева, электричества и работы приборов освещения, сопровождающаяся выделением тепла, можно назвать достаточно опасным.

правила монтажа бра, выбор точек освещения на потолке в небольшой комнате, где лучше поставить настенные встраиваемые споты

Настенные и потолочные осветительные приборы позволяют максимально наполнить помещение светом. Подключение и монтаж таких устройств не вызывает сложностей даже у простых пользователей, достаточно знать основные требования и быть аккуратным при работе с электричеством.

Варианты установки светильника: схема подключения

При монтаже светильников следует учитывать особенности покрытия, особенно если установка производится на навесной потолок. Для горючих материалов следует учесть следующие параметры:

• важно использовать специальные жаропрочные провода;
• соединение должно быть надежным и изолированным;
• лампы выбирают исходя из паспорта прибора, иначе будет перегрев, который повлияет на покрытие.

Схема подключения зависит от типа светильников. Например, для точечных светильников — равномерное и хаотическое распределение. Выбор схемы зависит от типа освещения и функций (основное или дополнительное), площади комнаты, в которой будет установлена лампа, интерьера.

Подготовка к установке и подключению

Перед тем, как производить монтаж светильника, важно сделать подготовительную работу. В первую очередь выбирается место для установки. Точка выбирается с учетом веса , габаритов и функций, которые устройство будет выполнять. Также нужно будет спланировать и проделать канал в стене для прокладки проводки от распределительного щитка к месту закрепления лампы и выключателя. В гипсокартонных стенах и потолках проводка выполняется заранее.

Устанавливаем настенные устройства

Настенные светильники используются как дополнительные и основные источники света. В спальнях  устанавливаются в прикроватной части на малой высоте. Настенные приборы крепятся к поверхности при помощи двух, иногда трех, дюбелей-гвоздей.

Возможны 2 варианта крепления:

1. В первом варианте крепежная система находится в корпусе лампы под рассеивателем. Крышка-рассеиватель снимается, прибор прикладывается к стене, после чего делается разметка. Перфоратором сверлятся отверстия для закрепления, в которые потом крепится светильник. Финальной частью будет подключение и установка лампочки в плафон.
2. Во втором случае к месту с проводами устанавливают специальную рамку, которая есть в комплектации лампы. Ее легко снять, так как она закреплена при помощи двух винтов. После установки рамки соединяются провода, светильники закрепляются на нее, затягиваются винты и вкручивается лампочка.

Монтаж настенного осветительного прибора

Установка светильника начинается с разметки точек для закрепления корпуса. Осветительный прибор прикладывается к стене, выравнивается при помощи строительного уровня, после чего делаются разметки карандашом.

Светильники крепятся двумя способами:

• с помощью дюбелей
• с использованием переходного механизма (кронштейн, несущая планка).

Тяжелые плафоны устанавливаются при помощи дюбелей на металлическую заднюю планку.

Подключение проводки

Настенные приборы подключаются так же, как и другие осветительные приборы. Нулевой провод всегда идет напрямую к лампе, а фазовый подключают через выключатель. Для подключения нескольких ламп от каждой точки освещения нужно проложить нулевой провод до распределительного щитка. Фазовый провод прокладывают от выключателя.

Перед тем, как делать монтаж прибора и включение, следует проверить электропроводку и сам светильник. Жилы жгута проводки нужно подрезать и подключить к контактам в распределительной коробке при выключенном тумблере пакетника линии. Затем подключить контакты на  устройстве. Пакетник нужно включить на короткое время, проверить электрическим прибором, какой из проводов является нулем, а какой фазой, и сделать маркировку этих контактов.

Особенности установки и подключения встроенных светильников

Схема подключения встраиваемых светильников отличается от других осветительных устройств наличием дополнительного блока питания. Установка такого прибора является основным отличием от других приборов.  Перед установкой ламп прокладывают электропроводку по количеству светильников с учетом их мощности. На поверхности от встраиваемых светильников остаются  отражатель и источник света, остальная часть корпуса спрятана.

Установка потолочных светильников

После того, как произведен монтаж несущего каркаса потолка, следует отметить точки, на которых будет установлен светильник. Исходя из этой схемы, прокладываются жгуты укладки по металлическим профилям. Для светодиодных ламп и лент нужно дополнительно найти место крепления и подключения блока питания.

Потолочные приборы чаще устанавливаются на пружинном подвесе. Размер указывается в паспорте прибора. После сборки потолка вырезают отверстия необходимого диаметра и вытащив оттуда провода подключают к светильнику. Затем он монтируется в потолок.

Когда необходима установка в потолок кронштейна

Метод крепления осветительного прибора на кронштейн более трудоемкий, но доступный для обычного пользователя. С помощью кронштейна можно распределить нагрузку равномерно на несколько точек крепления. Кронштейн входит в комплектацию прибора, закрепляется на потолок при помощи двух винтов. Лампа подносится к потолку и фиксируется болтами. Крепление с помощью кронштейна используется для легких приборов, тяжелые люстры вешаются на специальные крюки. Также эта деталь нужна при установке на натяжной потолок.

Производится установка на кронштейн следующим образом. Необходимо сделать разметку места установки, прижав кронштейн к поверхности потолка. Отверстия нужно просверлить и вставить в них пробки. Затем к ним подставляется кронштейн, который нужно прикрутить при помощи саморезов. К кронштейну вешается люстра, присоединяются провода питания одинакового цвета. Финальный шаг – с помощью декоративного колпачка нужно закрыть место подвеса люстры.

Крепления подвесных массивных люстр

Основной вид крепления тяжелых изделий – при помощи крюка. Потолок должен быть в этом случае прочным, желательно с бетонными перекрытиями.  Для тяжеловесной люстры может использоваться и двутавровая платформа с крепежом в нескольких точках.

Крюк для люстры монтируется на этапе строительных работ. Перед тем, как вешать на него люстру, следует проверить его прочность и надежность. Для этого на некоторое время к крюку подвешивается груз с весом люстры. Если крюк не сместился и не выпал, подвешивают осветительный прибор. Для этого перфоратором проделывается отверстие, в которое вставляется металлический анкер или дюбель с кольцом. Если потолок выполнен из дерева, можно вкрутить крюк-саморез

Для  гипсокартонного или натяжного потолка работы усложняются.

На такое полотно нельзя закреплять люстры весом более 6 кг

Также при замене ламп можно случайно повредить листы гипсокартона или случайно задеть низко висящую лампу. Для монтажа на гипсокартонный потолок важно заранее продумать освещение.

При закреплении на натяжной потолок нужно заранее позаботиться о том, как люстра будет закреплена. Натянутое полотно не может быть основой для крепления, поэтому на этапе установки потолка нужно сделать отверстие для крепления лампы на специальном основании (деревянный брусок).

Через отверстие, вырезанное в полотне выводятся соединительные провода. В таком варианте установки сначала люстра подвешивается на крюк, а затем соединяются провода. Конечным шагом будет прикрытие место крепления декоративным колпаком.

Подключить люстру в одиночку достаточно сложно. Для подключения светильника нужен один человек, который будет держать саму люстру, а второй должен заниматься настройкой проводов.

Установка светильника на двутавровую платформу требует дюбеля и саморезы большего диаметра и длины.

Установка осветительных приборов на стены и потолки не вызывает проблем даже у неопытных людей. Следуя инструкции по монтажу, можно самостоятельно закрепить прибор, не прибегая к помощи профессионалов.

Полезное видео

Как правильно подключить точечные светильники для гипсокартона схема видео

Мы покажем как правильно подключить точечный светильник к 220в

Современные интерьеры характеризуются большим жизненным пространством, которое разделяется на разные жилые зоны. На смену небольшим комнатам приходят квартиры со свободной планировкой, характеризующиеся зонами кухни, гостиной, спальни, рабочего кабинета. Эти пространства разделяются с помощью пола, потолка, перегородок и освещения. Именно своими руками хозяева жилья создают уютную теплую обстановку, подчеркивающую предметы, формы, удовлетворяющую их жизненные потребности. Важной частью создания зон комфорта является подключение правильного освещения, поскольку для каждой зоны, комнаты оно имеет свои особенности. Места для работы, чтения, приготовления пищи, отдыха необходимо освещать в соответствии с их функциональными задачами.

Правильная схема подключения элементов освещения обеспечивает равномерное освещение всех уголков жизненного пространства помещения, выделяя, подчеркивая их назначение с помощью распределенного света. Точечные led светильники небольших размеров и мощности успешно выполняют такие задачи. Осветительные приборы монтируются на подвесных потолках. Как подключить точечные светильники четко и подробно покажет электрическая схема, а также алгоритм подключения. Монтаж этих элементов легко осуществить даже своими руками. О том как заменить лампочку в точечном светильнике вы можете узнать в нашей статье.

Важно помнить, что расположение, конфигурацию потолочных осветительных приборов нужно планировать еще на этапе проектирования.

Правила подключения светильников к сети 220В

1. Схема состоит из распределительных коробок, проводов и гофры.
2. Важно использовать исключительно медный провод. Если в проводах были скрутки, их лучше пропаять и изолировать.
3. Для каждого из светильников выделяется отдельный гибкий провод. Подключение, соединение их вместе происходит посредством медных гильз или специального “клеммника”, который после этого дополнительно изолируется с помощью изоляционной ленты.
4. До установки потолков важно проверить выключателем проводку, а также лампочки.

До начала монтажа на потолочной поверхности важно определить места расположения встроенных светильников. По своей конструкции такие осветительные приборы охватывают сектор освещения всего лишь 30º. С другой стороны, за счет своей компактности схема их установления может быть достаточно плотной. Если следовать ей, то на разных потолках их может располагаться достаточно много.

№5 Правильная проводка для точечного светильника. Скажи «нет» петелькам и шлейфам.

В этом видео я рассказываю, как правильно сделать электропроводку для точечных светильников. Эта тема…

Для обеспечения оптимальной освещенности помещения схема установки элементов света должна быть следующей:

• Расстояние между точками света должно быть не больше метра.
• Отверстия для светильников нужно располагать на расстоянии 25-30 мм от ближайшего каркаса.
• Точечный светильник должен располагаться на удалении 60 см от стены.
• Контуры освещения разных зон лучше разделить отдельным выключателем.

Светильники в гипсокартонный потолок можно установить и подключить своими руками. Технология и схема универсальна – одинакова для всех видов подвесных потолков.

Технические характеристики точечного освещения

• Важно использовать светильники одного вида для определенных контуров освещения.
• Мощные осветительные приборы больше 40 ватт могут повредить натяжной потолок.
• Для пластиковых вариантов потолка проводку рекомендуется выбирать более защищенную от пожара по сравнению с потолками из гипсокартона.
• В обязательном порядке провод для освещения должен быть многожильным, мягким и гибким.
• Периодически следует проверять крепление, затяжку прижимных болтов креплений проводки.

Порядок подключения освещения своими руками

1. Планирование . Если подвесной потолок формируется из нескольких уровней, подключение светильников должно производиться с выделением отдельных контуров освещения, которые управляются отдельным выключателем сети 220 вольт. Схема монтажа разрабатывается заранее.
2. Протяжка и закрепление проводов . Рекомендуется крепить проводку к металлическим профилям, используя специальные пластмассовые стяжки. На местах крепления световых точек сформировать петли, которые легко будет зацепить и достать через просверленные в потолочных панелях отверстия. При этом важно допускать небольшое их провисание.

В другом варианте можно протянуть проводку своими руками от первого отверстия к остальным, но в таком случае проводка будет лежать непосредственно на самом гипсокартоне изнутри.

1. Сверление отверстий под точечные светильники . Схема размещения приобретает окончательные контуры после монтажа потолочной поверхности. В случае пластиковых или алюминиевых потолков лучше расположить осветительные приборы по центру панелей, а не на стыке. Отверстия делаются с помощью дрели и специальной насадки под названием “коронка”. Просверлить их легко своими руками. Важно подобрать правильный диаметр насадки.
2. Подключение освещения . Важно проводить подключение 220 В, следуя строгому алгоритму:

• Петли на протянутом проводе нужно разрезать посередине, а их кончики оголить.
• С помощью двух небольших проводков размером 10-12 см присоединить каждый светильник.
• Для этого зачистить их с каждой стороны.
• Подключение производится в соответствии с буквенной маркировкой на светильнике: L – фаза, N – нуль, PE – заземление.

1. Закрепление светильников . Отогнуть своими руками боковые скобы до упора и вставить в отверстие. После этого скобы защелкнутся. Вставить лампу и зафиксировать ее сверху стопорным кольцом. Такая конструкция надежно удерживает светильники на потолке. После этого можно производить подключение основного провода к сети.

На завершающем этапе остается только проверить работу освещения распределенного света. Таким образом, следуя технологии и соблюдая последовательность работ, можно легко установить встроенные точечные светильники на подвесной потолок своими руками.

Монтаж точечных светильников в потолок: планирование, подключение, закрепление

Обеспечить равномерное освещение комнаты и всех предметов и мебели, которая в ней находится, можно только с помощью распределенного источника света. С этим вряд ли справится даже самое изощренное бра, устанавливаемое в центре потолка. Ведь свет будет исходить из одного места, и в результате будут появляться тени. Для решения этой проблемы используются так называемые споты – точечные светильники маленького размера и мощности, которые равномерно распределяют по поверхности потолка. Они предназначены для монтирования исключительно системы подвесных потолков. Достаточно легко выполняется монтаж точечных светильников в потолок своими руками. Важно еще на этапе проектирования подвесного потолка озаботиться о конфигурации системы освещения.

Немного о точечном освещении

По своей конструкции точечные светильники, которые укрепляются вровень подвесному потолку, имеют лишь 30 градусов сектор освещения. Зато благодаря своей компактности, их можно монтировать достаточно плотно по всему потолку. Для обеспечения надлежащей освещенности расстояние между рядами не должно превышать 1 метра, расстояние от светильника крайнего ряда до стены не – более 60 см. Цифры приведены для помещений с потолком высотой 2,5 метра. Учитывается требование, чтобы пересечение конусов освещенности от каждого спота было расположено на высоте, превышающей основную массу предметов в комнате.

Монтировать точечное освещение можно на подвесные потолки любого типа. Установка точечных светильников в гипсокартон является наиболее простым и надежным вариантом, однако процесс монтажа никак не отличается и в случае с обшивкой потолка пластиковыми, алюминиевыми полосами или МДФ, за несколькими оговорками.

Только установка светильников в натяжной потолок должна производиться мастерами и установщиками. Это связано с технологическими особенностями материала и тем, что необходимо с использованием специального оборудования произвести закрепление плотных вставок из термостойкого пластика в местах установки светильников. Эти вставки также препятствуют растяжению материала. Во всех остальных случаях монтаж можно произвести самостоятельно.

Что необходимо для установки

Из материала понадобятся следующие элементы:

1. точечные светильники;
2. лампы;
3. провод питающий;
4. клемники или гильзы для соединения проводов;
5. изоляционная термоусадка, изолента;
6. выключатель.

устройство стандартного потолочного спота

Желательно подбирать светильники одного типа для каждого типа освещения. Соответственно к типу конструкции закупаются сами лампы необходимого количества. Важно строго проверять наличие светоотражающего слоя по конусу в основании цоколя для ламп накаливания и технические характеристики в соответствии с требованиями к светильнику. Для подвесных потолков используются лампы 40 Вт, более мощные будут значительно нагревать материал подвесного потолка и могут привести к порче конструкции или даже пожару. Галогеновые и светодиодные варианты осветительных элементов подбираются по мощности и спектру выдаваемого света.

Провод подбирается в зависимости от материала, из которого выполнен подвесной потолок. Так для гипсокартона, который является огнеупорным материалом, подойдет обычный двухжильный или трехжильный провод ВВГ-2(3)х1,5. Для таких материалов, как МДФ или пластик, необходимо подобрать пожаробезопасный вариант провода РКГМ. Провод должен быть мягким, то есть каждая жила представлена множеством мелких жилок, объединенных под одной изоляцией.

Для соединения проводов и подключения к ним светильников можно использовать специальные клемники, которые продаются в любом хозяйственном магазине. Однако болтовое соединение является обслуживаемым. Потребуется как минимум два раза в год проверять затяжку прижимных болтов. В ином случае в месте контакта клемники и провода могут начать нагреваться и обугливаться. Более надежным и долговечным вариантом является фиксация с помощью медных или меднолуженных гильз.

Предохранить места соединения необходимо с помощью изоленты или же используя специальную термоусадочную трубку для изоляции питающих проводов.

Порядок монтажа

Весь процесс монтажа светильников в потолок можно разделить на следующие этапы:

• планирование освещения;
• разводка проводки до места установки светильников;
• формирование отверстий под них;
• подключение;
• закрепление и проверка.

Зачем столь простая задача разбита на несколько этапов? Это связано с тем, что каждый пункт лучше всего выполнять на определенном этапе формирования самого потолка.

Планирование

Очень важно заблаговременно еще до обшивки потолка определиться с тем, как разместить светильники на потолке. Особенно это касается случаев, когда навесной потолок формируется с несколькими уровнями. Каждый уровень следует выделить в отдельный контур освещения, и соответственно распределять источники света, отталкиваясь от независимого использования этих контуров. Не забывайте, что расстояние между светильниками должно соблюдаться в пределах метра друг от друга, удаление от стен – на 60 см. Важно распределить светильники так, чтобы место их установки не приходилось на установленные элементы каркаса. То есть отверстия для них должны отстоять на расстоянии 25-30 мм от края отверстия под светильник до ближайшего элемента каркаса. В противном случае профиль каркаса может помешать закрепить светильник с помощью его защелки.

При распределении точечных светильников необходимо также учесть наличие и расположение на потолке и стенах люстр, бра и прочих декоративных элементов. При одновременном использовании можно отвести точечные светильники в стороны. Или же разделить контуры освещения точечными светильниками зон возле прочих источников света и остальной частью комнаты на отдельные выключатели.

Распределение проводов

Лучше всего на стадии формирования каркаса подвесного потолка распределить провода и закрепить их на каркасе заблаговременно так, чтобы при просверливании отверстий под светильники можно было достать петли провода и выполнить подключение. В крайнем случае, выполняется подвод провода к первому из них, а для всех последующих провода продеваются уже от отверстия к отверстию. Недостатком последнего варианта становиться невозможность закрепить провода на каркасе, и они просто будут лежать на поверхности материала подвесного потолка.

При нормально заблаговременном распределении провода достаточно двух- или трехжильный кабель проложить оптимальным маршрутом по всем местам установки светильников, оставляя в каждой точке петлю размером 10-15 см загнутого провода. Закрепление на каркасе следует произвести с помощью пластиковых стяжек, только не плотно и с небольшим провисанием провода, без натяжки. Это предотвратит порчу провода при термальном изменении его длины.

После этого можно приступить к обшивке подвесного потолка.

Формирование отверстий под светильники

Окончательно определиться с позицией светильников можно только после того, как потолок полностью обшит. При проектировании уже был учтен момент размещения спотов на расстоянии от элементов каркаса. Теперь же следует также учесть и пролегание швов между элементами подвесного потолка, это особенно важно при установке светильников в подвесной потолок обшитый пластиком или алюминием. Если размещение светильника приходится на стык элементов потолка, то его следует перенести на середину одной из полос.

Отверстия просверливаются с помощью специальной коронки по дереву, которой высверливаются и углубления под коробки для розеток. В этом случае получаются идеально ровные отверстия, такой вариант позволяет эффективно закрепить светильник в гипсокартоне. Диаметр отверстий должно быть подобран в соответствии с размерами используемых приборов. Он должен быть меньшим на 3-4 мм внешнего диаметра лицевой части светильника, но больше, чем габариты внутренней его части. Чаще всего выбирается размер 60 или 75 мм.

Важно: Помните, что раз просверлив отверстие, его невозможно перенести, так что лишний раз удостоверьтесь в верности его расположения.

Типичная схема подключения потолочных светильников

Подключение

После того как все отверстия высверлены, достаются наружу петли ранее проложенного провода. Или же прокладываются от отверстия к отверстию по два провода, начиная от крайнего, к которому подведен питающий провод.

Важно: Все работы по подключению проводятся только при обесточивании подходящего провода.

Петли на проложенном проводе разрезаются по изгибу и оголяются. Для подключения каждого светильника используются два небольших проводка длиной 10-12 см. Оголив по 10-15 мм провод с каждой стороны, короткие провода (поводки) одним концом зажимаются в соответствующей клемме на светильнике, а второй край проводка скручивается с питающим кабелем. Соблюдается подключение с помощью маркировки на светильнике: L– фаза, N – нуль, PE– заземление.

Закрепление

У большинства встраиваемых спотов предусмотрено крепление в виде двух скоб по бокам. Их необходимо отогнуть вверх до упора и в таком положении вставить в отверстие в потолке. Обратите внимание, чтобы провода питающие светильник не попали под зацепы. После вставки светильника зацепы самостоятельно прижимают его к потолку и надежно удерживают его там. После того как все элементы установлены можно подключать основной питающий провод к выключателю и распределительной коробке или к понижающему блоку питания, если используются низковольтные светодиодные светильники. На этом работы заканчиваются. Можно проверять работу освещения.

Подключение точечных светильников

При работе будьте внимательны: на выключатель должна идти фаза, которая дальше идет на светильники. Ноль (нейтраль) — прямиком подается на последний в цепочке светильник. Это важно для правильной работы схемы а также для безопасности.Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.

При лучевом подключении на каждый осветительный прибор идет свой кусок кабеля. Способ затратный по расходу кабеля, но более надежный в плане работы: при поломке не горит только одна точка освещения. В этом случае имеет смысл дотянуть кабель от распределительной коробки по потолку до середины комнаты, там его закрепить.

От этой точки начинать тянуть кабели к каждому встраиваемому светильнику. Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники. Практическая реализация этой схемы удобнее не с кабелем а с проводами — ведь один провод постоянно разрывается обходя все светильники, а нулевой идет целым куском от распредкоробки до последнего осветительного прибора.

Но еще раз повторимся — такой тип подключения почти не используется.

Установка точечных светильников в гипсокартон

1. Рядами, перпендикулярными стене, на которой располагается окно. При этом расстояние от стены до первого прибора не должно быть меньше 60 см. А шаг установки рядов – 1 м.
2. В шахматном порядке. Здесь те же требования.
3. Монтаж точечных светильников в гипсокартон производится по периферии. То есть, точечные источники света в данном случае выступают в качестве дополнительного освещения пространства. Основным прибором здесь выступает люстра.

Способов подключения, а точнее, приспособлений, с помощью которых производится соединение, немало. Самый простой, но и надежный, это клеммники с прижимными винтами или современные клемы WAGO.В любом случае кабели надо прокладывать, пропустив их через гофрированный монтажный шланг. Это дополнительная защита, увеличивающая срок эксплуатации проводов. Иногда это сделать руками непросто, потому что мешает сам гипсокартон.

Поэтому опытные мастера поступают так – связывают между собой усики проволокой, а после установки точечного светильника в гипсокартон разрезают ее кусачками или пассатижами. Усики расправляются под действием пружин, опираются на внешнюю сторону потолка, не давая светильнику упасть. Все три схемы достаточно просты, универсальны, но, как показывает практика, сегодня нередко их не используют.

Так как ограничений в схеме расположения точечных светильников нет, то вариаций в этом случае огромное количество. Особенно это относится к потолкам из гипсокартона, сооруженных в два яруса.

Какая схема подключения точечных светильников лучше – виды и способы монтажа

Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп.

Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку. При подключении к трехжильной проводке, в которой есть дополнительный провод заземления, необходимо третий провод подавать к соответствующей клемме каждого светильника. При этом заземляющий провод может идти от “земляной колодки, от ближайшей розетки или выключателя.

• От распределительной коробки к месту расположения светильников протягивают электрические провода.
• Далее выполняют монтаж гипсокартонной конструкции и черновые отделочные работы, в частности шпаклевание и шлифовку.
• В потолке вырезают отверстия, в которые при дальнейших установочных работах вставляют точечные приборы освещения.
• Выводят концы прокинутого кабеля наружу и подсоединяют приборы освещения.

Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль. При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность. Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники.

Ноль должен идти на последний элемент электрической цепи. Такая схема сделает работы светильников безопасной и надежной.

Установка точечных светильников в гипсокартон: советы от опытных специалистов

В качестве оптимального варианта освещения для квартир с подвесными потолками многие специалисты сегодня рекомендуют встраиваемые в гипсокартон точечные светильники. Такие лампы равномерно распределяются по всей площади потолка, и обеспечивают эффективное освещение даже в самой большой комнате.Стандартные светильники под гипсокартон производятся со специальными креплениями пружинного типа (конструкцию крепления вы можете увидеть на фото). Крепление заводится в отверстие в подвесном потолке, где распрямляется, надежно прижимая светильник к обшивке потолка.Совет!

Для более “теплого и менее “резкого освещения, а также – для того чтобы осветительный прибор меньше нагревался, следует выбирать лампочки с зеркальным покрытием.Точечным светильником называется небольшое устройство, которое крепится вровень с подвесным или натяжным потолком. Такой светильник, как правило, имеет компактные размеры, потому для полноценного освещения помещения необходимо установить несколько ламп, распределив их по площади потолка. Монтаж светильников этого типа достаточно прост, однако все же имеет несколько особенностей, которые следует учитывать.

В статье мы расскажем о том, как правильно подключать и устанавливать светильники в гипсокартон.

Подключение точечных светильников для гипсокартонных потолков

Один из самых востребованных вариантов освещения комнат – встраиваемые точечные светильники, позволяющие решить сразу две основные задачи: обеспечение равномерности светового потока по всей площади помещения и повышение эстетических характеристик стандартного одноуровневого потолка из гипсокартона.Необходимо уточнить, что используемые лампы с цоколем G 5.3 в могут быть разных типов: люминесцентные, галогенные или светодиодные. В последнее время популярностью пользуются именно светодиодные лампы, обладающие рядом преимуществ:В первую очередь корректируют длину питающего кабеля (оставляя запас на дальнейший монтаж внутри потолка), затем снимают защитную оболочку и зачищают изоляцию с нужных жил кабеля. Здравствуйте дорогие читатели сайта “Электрик в доме”, сегодня рассмотрим очередную статью на тему освещения, а именно монтаж и схема подключения точечных светильников для гипсокартонных потолков к двухклавишному выключателю. Точечные светильники обладают рядом преимуществ, например, можно организовать дополнительное освещение определенных зон, или установить их группами с раздельным подключением к электрической сети.

Стоит заметить, что монтаж такого типа осветительных приборов гораздо проще, чем кажется на первый взгляд, и требует от установщика минимум знаний по электротехнике. Для их успешной установки достаточно изучить несколько основных особенностей монтажа.

Схемы подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.Монтируют точечные светильники обычно в подвесные или натяжные потоки. Еще вариант — подсветка шкафов.

В любом случае, согласно ПУЭ, прокладка получается скрытой, и рекомендовано использовать кабель в негорючей оболочке. Наиболее популярный вариант — подключить точечные светильники кабелем ВВГнг. По желанию можно выбрать еще более безопасную его версию — ВВГнг Ls, которая во время пожара выделяет мало дыма.Если вы решили подключить точечные светильники последовательно, сделать это просто: фаза обходит все светильники один за другим, ноль подается на второй контакт последней лампочки в цепи. Собственно, схема справедлива для обоих способов реализации параллельного подключения.

При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

• Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
• Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.

Как установить точечные светильники в гипсокартон

В данной статье мы рассматриваем монтажные работы, если потолок гипсокартонный. Все что нужно – вырезать штробы в потолке. Штробами называются посадочные места под установку светильника. Они могут быть квадратными либо круглыми, в зависимости от формы изделия.Проверка работы довольно простая.

Все что нужно – включить автоматический выключатель, чтобы напряжение подалось в домашнюю сеть. Если ничего не искрит, а лампа горит, как и должна – Вы осуществили установку и подключение верно!Обращаем Ваше внимание на то, что использовать в качестве источников света рекомендуется светодиодные лампы, т. к. они имеют достаточно высокий световой поток и ресурс работы.

К тому же данные изделия позволяют сэкономить более 30% электроэнергии!
Первым делом обязательно отключаем электроэнергию в сети и проверяем ее наличие с помощью индикаторной отвертки (ее можно задействовать в розетке либо на подведенных в потолке контактах). Далее сверлим отверстие в гипсокартоне. Диаметр коронки обязательно должен совпадать с диаметром корпуса (максимальный разбег не более 3 мм). От распределительной коробки необходимо вывести по одной трассе проводов к месту установки точечных светильников в гипсокартонный потолок.

Для этого рекомендуется использовать один из следующих проводников: ВВГнг 3*1,5; ПВС либо РКГМ. Чтобы выбрать наиболее подходящий проводник, рекомендуется осуществить расчет сечения кабеля. Обычно для линии освещения достаточно, 1,5-милимметровой медной жилы.

Эти осветительные приборы отлично подходят для создания в помещении основного освещения. Споты также могут дополнять привычные всем люстры и бра, являясь дополнительным источником света. Поэтому неудивительно, что возможности спотов высоко оценили дизайнеры и строители. Стоит назвать некоторые преимущества такого освещения.

Нарисуйте круг требуемого диаметра. Он должен быть чуть меньше диаметра наружной части осветительного прибора, тогда светильник не провалится внутрь. Просверлите отверстие, используя тонкое сверло. Канцелярским ножом удалите заусенцы на поверхности материала.

Когда все отверстия будут готовы, можно переходить к следующему этапу. Прежде чем начинают установку светильников для натяжных потолков натягивают своеобразные маячки – нитки между стенами, с их помощью указывают уровень натяжного потолка, это нужно, чтобы потом полотно не было натянуто на светильниках, а было ровным. Это необязательно, но так будет быстрее убедиться в том, насколько ровно происходит установка встраиваемых светильников. Также стоит отметить, что существует два вида параллельного подключения – шлейф и звезда.

Схема подключения шлейфом выполняется так – питающие провода подключаются к первому светильнику, от него ко второму и так далее. Схема подключения звезды заключается в том, что все светильники отдельными проводами соединяются с приходящими проводами питания.

Дополнительная информация по теме:

Монтаж точечных светильников | Установка и подключение

Современные решения в области освещения помещений максимально разнообразны. Особое место среди них занимают точечные светильники, применение которых встречается повсеместно, редкий современный проект обходится без их использования. И это не удивительно, ведь точечные светильники имеют массу преимуществ перед обычными люстрами или бра, такие как: подсвечивают только необходимые элементы, позволяют легко зонировать помещения, не забирают объем окружающего пространства, делают интерьер визуально более привлекательным а так же много других.

К точечным светильникам относят компактные направленные осветительные приборы, освещающие в основном ограниченное пространство и в них зачастую установлено не более одной лампы (лампы могут быть различных типов: накаливания, светодиодные, галогеновые и т.д.).

Для того чтобы подробно разобраться в том, как подключить точечные светильники, мы рассмотрим:

— Основные виды точечных светильников

— Схемы подключения

— Как выполнить проводку для них

— Как правильно подключить точечные светильники различных видов (Монтаж точечных светильников)

Виды точечных светильников

В настоящее время существует великое множество точечных светильников разнообразных форм, размеров и цветов, для различных областей применения и условий эксплуатации. Необходимые требования для установки и сама технология монтажа точечных светильников значительно различается, в зависимости от его вида, типа установленной лампы и некоторых других характеристик.

Подробнее об основных типах точечных светильников и их особенностях можно прочитать в статье «Виды точечных светильников».

По способу монтажа, точечные светильники разделяются на:

— Накладные (внешние) точечные светильники

— Встраиваемые (врезные) точечные светильники

— Подвесные точечные светильники

По типу используемых ламп точечные светильники разделяются на:

— точечные диодные светильники

— точечные светильники с лампами накаливания

— галогенные точечные светильники

Тип используемых ламп, разделяет точечные светильники на:

— работающие от сети 220В

— работающие от сети 12В

Обычно в один и тот же корпус точечного светильника, чаще всего можно установить лампы любого типа, в связи с унификацией популярных разъемов у них.

Узнать более подробно по требованиям к использованию и особенностям эксплуатации точечных светильников с лампами различного типа, читайте в статье «Виды точечных светильников».

Схемы подключения точечных светильников

В зависимости от типа используемых ламп, существует две основные схемы подключения точечных светильников:

— схема подключения точечных светильников 220в

— схема подключения точечных светильников 12в

Два основных стандарта питания точечных светильников существует не просто так, каждый вариант подключения имеет свои положительные и отрицательные стороны и выбирается в зависимости от существующих условий.

Схема подключения точечных светильников 220в

Схема подключения точечных светильников 220в, при аналогичном стандарте бытового напряжении принятом в нашей стране, кажется наиболее естественной и правильной. Обычно, схема подключения через выглядит так (см. изображение ниже):

Основные преимущества использования точечных светильников 220в:

— Простая схема подключения, соответственно максимально надежная

— Отсутствие ограничений по длине цепи, точечные светильники одной группы могут располагаться на любом расстоянии друг от друга без потери эффективности освещения.

— Низкие токи в цепи с напряжением 220в позволяют использовать в проводке кабель меньшего сечения, чем в сетях 12в.

Минусы использования точечных светильников 220в:

— Высокое напряжение источник повышенной опасности, требует квалификации при монтаже и особой осторожности при обслуживании и эксплуатации

— Без дополнительных защитных устройств, лампы подвержены более быстрому разрушению

Как видите, основной недостаток у точечных светильников 220в, это как ни странно их достаточно высокое напряжение, опасное для человека, как при непосредственном контакте, так и возможностью возникновения возгорания. Из-за этого накладывается множество ограничений при установке и эксплуатации, что достаточно неудобно.

Схема подключения точечных светильников 12в

Использование для питания точечных светильников напряжения 12 вольт, решает эту проблему. Ведь такое низкое напряжение считается условно безопасным и практически исключает возгорание и поражение человека электрическим током.  Кроме этого, при напряжении 12 вольт, стало возможным сделать нить накаливания у ламп толще, рассчитанных на больший ток, а следовательно более надежных и долговечных.

Для работы точечных светильников на 12в, в схему добавляются трансформатор, преобразующий стандартное напряжения бытовой сети 220 Вольт в необходимые 12 Вольт.

Чаще всего в продаже вы встретите электронные трансформаторы, к их основным достоинствам относятся:

— малый габаритный размер и вес

— встроенные системы защиты такие как от короткого замыкания, плавный пуск значительно продлевающий срок жизни ламп и т.п.

— автоматическая регулировка напряжения

— постоянное напряжение на выходе

— низкий уровень шума

Выбор трансформатора (блока питания) для точечных светильников

К основным характеристикам трансформаторов для точечных светильников относятся:

— Выходное напряжение

— Номинальная мощность

— Ток

Выходное напряжение для галогенных ламп должно быть 12В.

Номинальная мощность трансформатора рассчитывается исходя из суммарной мощности подключаемых к нему светильников, плюс небольшой запас. Так например при параллельном подключении к трансформатору трех точечных светильников по 50Вт каждый, номинальная мощность трансформатора должна быть больше 150Вт, например 200Вт.

Более подробно об этом написано в статье «Схема подключения точечных светильников 220В и 12В»

Как подключить точечные светильники ?

Установка и подключение точечных светильников различных типов (к которым, как мы уже знаем, относятся: накладные, встраиваемые и подвесные светильники) выполняется по-разному. Для наглядности, ниже, мы представляем подробные инструкции по монтажу точечных светильников каждого из этих видов. Из которых вы узнаете, как собрать точечный светильник, как выполняется соединение точечных светильников и многое другое, все это на доступном языке с множеством фотографий и комментариев.

Монтаж накладных светильников (ссылка на статью)

Установка встраиваемых светильников (ссылка на статью)

Установка подвесных светильников (ссылка на статью)

Теперь вы имеете наиболее полное представление о точечных светильниках, их типах и видах, схемах подключения, способах установки и подключения. Если же у вас возникли вопросы, не освещенные в статье, обязательно задавайте их в комментариях. Мы с удовольствием ответим на них и если потребуется дополним эту статью необходимой информацией о точечных светильниках.

Следите за появлением новых материалов о домашней электрике, освещении, электромонтаже, розетках, выключателях, современных электроустановочных устройствах и многом другом – оформляйте подписку на рассылку анонсов статей нашего сайта, узнайте первыми о всех новинках!
