как установить ее в столешницу своими руками? Монтаж и врезка варочной поверхности. Какой герметик использовать?

В последнее время все чаще громоздкие плиты сменяются компактными варочными панелями, становящимися неотъемлемой частью кухонного гарнитура. Так как любую такую модель необходимо врезать в уже имеющуюся поверхность, гораздо разумнее изучить этот несложный процесс и осуществить все самостоятельно.

Особенности

Специфика установки варочной панели в столешницу во многом зависит от того, будет ли она электрической или газовой. Электрическая, как можно догадаться, должна располагаться недалеко от точки электросети. Обязательно учитываются как сечение кабеля, так и мощность ближайшей розетки. Нельзя также обойти своим вниманием и такую процедуру, как заземление металлических деталей. Установление газовой поверхности немного сложнее, так как важно продумывать, как состыковать ее с газовой трубой.

Кроме того, требования техники безопасности категорически запрещают самостоятельное подключение газовых варочных поверхностей. Для проведения данной операции предстоит пригласить сотрудника специальных служб, который платно все и выполнит. Конечно же, можно попробовать установить все самостоятельно, но в этом случае придется ожидать не только серьезных санкций, но и возникновения реальной опасности для жизни обитателей всего дома. Кстати, санкции могут доходить вплоть до полного перекрытия газа и опечатывания вентиля.

Устанавливать и подключать электрическую плиту самостоятельно, безусловно, разрешается, но четко следуя имеющейся инструкции.

В том случае, когда у человека отсутствуют какие-либо навыки работы с электрическими устройствами, ему рекомендовано обращаться к специалистам. Если процесс установки будет проведен неправильно, то негативные последствия могут включать в себя не только нарушенную работу прибора, но также его поломку или даже выход из строя всей проводки в квартире.

Существует еще несколько нюансов, касательно подключения варочной поверхности. Например, максимально возможный зазор между панелью и столешницей составляет 1-2 миллиметра. Толщина самой столешницы должна соответствовать минимальной цифре, указанной в инструкции. Кроме того, расположение столешницы всегда выравнивается в зависимости от переднего края части кухонного гарнитура.

Нанесение разметки

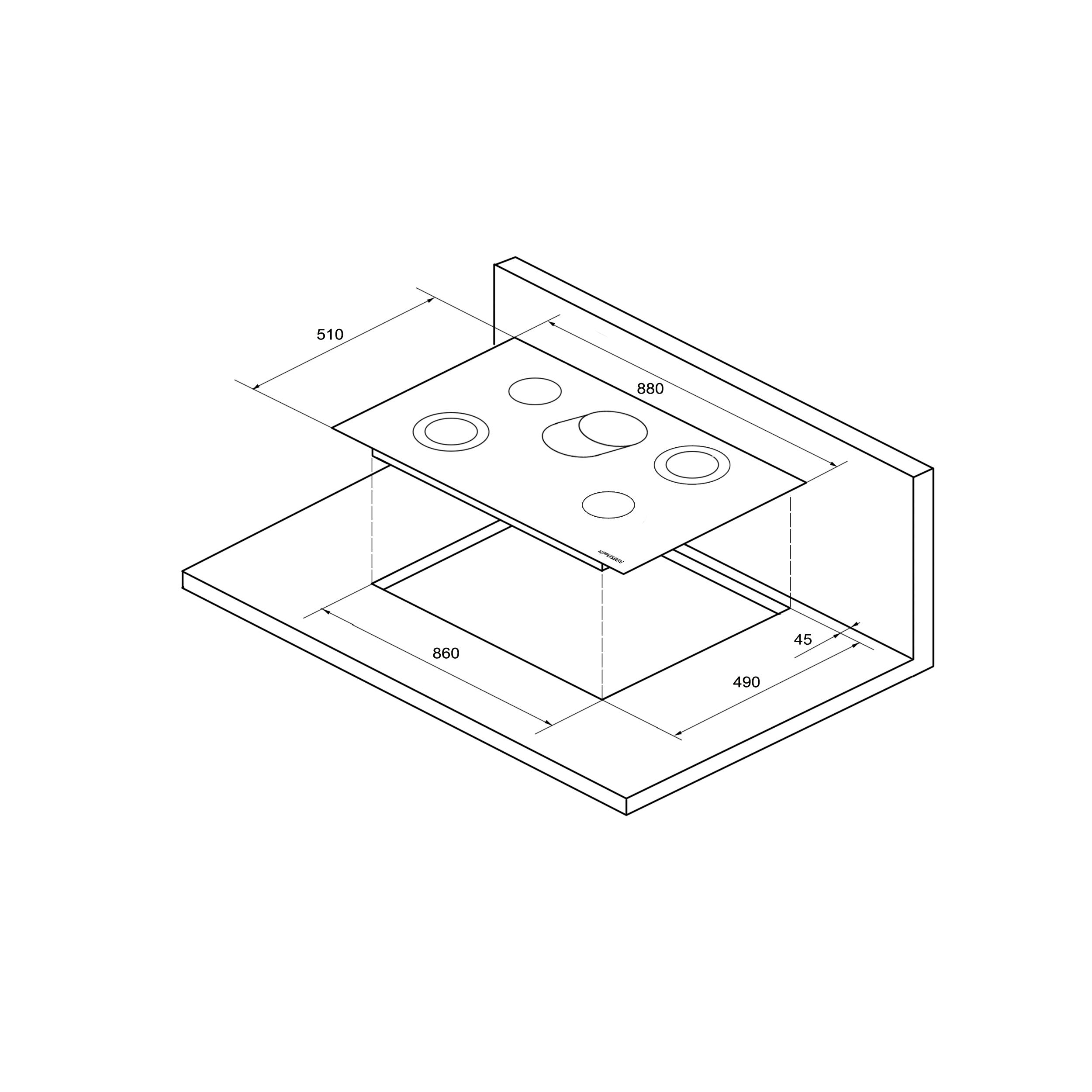

Врезка варочной поверхности начинается с выяснения размеров и нанесения их на столешницу. Как правило, параметры указываются в инструкции, прилагаемой к технике. Если же производитель не позаботился об этом, то просчитать все реально и самостоятельно. В первом варианте панель переворачивается, после чего обводится на плотном картоне или даже сразу на столешнице. Потребуются для этого линейка достаточной длины, карандаш и маркер.

Можно постараться самостоятельно определить место крепления. Сперва на поверхность карандашом переносятся границы внутреннего пространства тумбы, на которой и разместится сама панель. Кстати, когда карандаш не дает возможности нанести яркую разметку, то разумно сперва приклеить малярный скотч, а после уже чертить. Следом определяется центр отверстия для корпуса. Для этого достаточно будет провести диагонали прямоугольника, который создают передняя и задняя части столешницы, и прорисованные границы тумбы.

В точке, где пересекаются диагонали, проводятся две линии, формирующие крест. Это значит, что одна должна идти параллельно краю столешницы, а вторая – перпендикулярно ему. На возникших линиях отмечаются размеры той части корпуса, что должна оказаться встроенной. Точные цифры либо определяются самостоятельно, либо же извлекаются из инструкции. Лучше, кстати, увеличить их на сантиметр или два для большего удобства.

Если через образовавшиеся отметки наносятся еще параллельные и перпендикулярные линии, то образуется прямоугольник. Он не только окажется ровно в центре, но и будет совпадать с той частью варочной поверхности, которая должна углубиться. Если между образовавшимися линиями и иными предметами сохраняется промежуток, предписанный изготовителем, то можно обводить фигуру маркером и переходить к следующей стадии.

Прорезание отверстия

Чтобы выпилить пространство для варочной поверхности, потребуется либо фрезерная машинка, либо электрический лобзик с мелкими зубцами, либо дрель. Размер выреза к этому моменту уже должен быть определен, поэтому дальше необходимо двигаться по внутренней стороне прорисованного прямоугольника. В углах при помощи дрели с 8- или 10-миллиметровым сверлом создаются отверстия. Затем уже пилкой или шлифовальной машинкой обрабатываются прямые. При работе корпус устройства важно плотно фиксировать на столешнице.

В том случае, когда врезка проводится только при использовании дрели, порядок действий становится немного другим. Первый шаг остается тем же – 8-10-миллиметровым сверлом создаются отверстия изнутри прорисованного прямоугольника. Делать их следует так часто, насколько это возможно, чтобы фрагмент поверхности затем легко отломился. Грубые края получившихся выемок выравниваются по линии рашпилем или же пилкой, предназначенной для выполнения мелких работ по металлу или дереву. Основная цель данного этапа – максимально выровнять края.

Создав посадочное отверстие, уже можно врезать саму панель. Техника должна плавно встать на место и полностью закрыть дыру в столешнице.

Убедившись, что все прошло гладко, конфорки следует на время убрать, а места среза отшлифовать при помощи наждачки или напильника. Деревянная столешница требует дополнительной обработки, препятствующей проникновению жидкости. Места среза предстоит обработать силиконом, нитролаком или герметиком. Пластиковый гарнитур в такой обработке не нуждается.

Монтаж

Монтаж варочной поверхности не представляет никакой сложности. Панель просто опускается в вырезанное отверстие и выравнивается при помощи измерительного прибора или же собственных глаз – смотреться все должно красиво и ровно. Если плита газовая, то шланг с накидной гайкой подводится еще до установки непосредственно панели. Отцентровав плиту, можно переходить к ее закреплению.

Герметизация

Уплотнительная лента наматывается еще перед размещением самого устройства. Сажать ее советуют согласно определенным правилам. Обычно уплотнитель идет в комплекте с варочной панелью и является самоклейкой: покрытой клеем, закрытой защитной пленочкой. Разъединять резинку и бумажную основу следует постепенно по мере стыковки с поверхностью, чтобы не спутать ее. Посадить уплотнитель требуется единым куском. Термолента должна следовать по периметру отверстия на лицевой стороне мебельного короба. Уголки обходятся поворотом, чтобы исключить любое разрезание ленты. Два конца прокладки должны в результате состыковаться так, чтобы не осталось никаких пробелов.

Некоторые производители предоставляют вместе с варочной поверхностью еще и алюминиевый уплотнитель. Как именно его устанавливать, написано в прилагаемой инструкции. Однако использование двухсторонней клейкой ленты специалистами не рекомендуется – при необходимости снять панель возникнут большие сложности, и она даже сможет поломаться. Нанесение герметика необходимо, чтобы предотвратить попадание воды внутрь столешницы во время ее использования. Это может быть либо акриловый раствор, либо же нитролак, который наносится тонким слоем на внутреннюю поверхность торцов отверстия.

Крепление

Чтобы правильно встроить варочную поверхность, ее необходимо закрепить снизу. Крепеж, представляющий собой совокупность саморезов и специальных пластинок-скоб, поставляющийся в комплекте, позволяет сразу же прикрепить панель к столешнице. Крепится устройство по четырем углам. Затягивать все придется плотно, чтобы не допустить возникновения щелей. Завершается процесс крепления возвращением на место всех прежде снятых деталей. После того как устройство удалось зафиксировать, необходимо острым инструментом обрезать все выступающие сверху излишки уплотнительной резинки. В целом встраивать самостоятельно данный вид техники является очень простой задачей.

Подключение

Подключение энергоносителя определяется в зависимости от того, относится ли панель к газовым или электрическим. Устройство на газе врезается в газовую магистраль, а электрическое – подсоединяется к уже имеющейся сети путем использования розетки и штепселя. Как уже было выше сказано, самостоятельно подключать газовую панель не следует, но вполне можно изучить последовательность шагов, чтобы понимать, что делает мастер. Первым делом гибкий шланг проходит через штуцер или сгон, чтобы присоединиться к газовому вентилю. В задней стенке мебели к этому моменту уже должно быть подготовлено отверстие для него.

Обязательно осуществляется проверка наличия ржиклеов, необходимых для подключения плиты к общей системе. Если они отсутствуют, то проводится оперативная установка. Гайка газового подвода присоединяется к плите. Важно не забыть в этот момент воспользоваться уплотнительным кольцом, который в большинстве случаев входит в комплект. Подсоединение газовой варочной поверхности сопровождается проверкой на отсутствие утечки газа. Сделать это довольно легко – достаточно покрыть стыки конструкции мыльным раствором. Если появятся пузырьки – это значит, что газ присутствует, их отсутствие говорит об обратном. Конечно же, характерным сигналом является и наличие неприятного запаха.

Что касается электрических плит, разные модели предлагают пользователем подключение провода как к обычной розетке, так и к электрическому щиту. В любом случае важно помнить, что плита потребляет большое количество энергии, а значит, имеющаяся в доме проводка должна соответствовать требованиям устройства во избежание каких-либо проблем.

Кстати говоря, нельзя не упомянуть и индукционную варочную панель, в последнее время набирающую популярность. Она работает на электричестве и может подключаться либо при помощи шнура и розетки, либо же специальных клемм, требующих подключения внешнего кабеля. В этом случае, чтобы активировать плиту, сперва придется убрать защитную крышечку с задней поверхности устройства, и пропустить сквозь нее внешний кабель. Следуя схеме, указанной в инструкции, шнур стыкуется с клеммной пластинкой. В случае наличия перемычки между нолем и заземлением ее предстоит удалить.

Обзор на индукционную варочную поверхность Siemens смотрите в следующем видео.

Как правильно установить варочную панель своими руками

Я уже  в предыдущих статьях подробно рассказывал о том, как выбрать и подключить своими руками электрическую варочную панель. Осталось только раскрыть вопрос по самостоятельной установке встраиваемой варочной поверхности в мебель кухни. Сразу отмечу, что  эту работу не тяжело будет сделать своими руками, не обращаясь к помощи мастера.

С каждой варочной панелью идет инструкция с картинками, в которой достаточно информации для установки. Но в инструкции, как правило,  упускается несколько важных моментов, касающихся вырезки отверстия под нишу, а так же то, где лучше и как установить электрическую розетку для подключения варочной поверхности.

Газовая и электрическая варочные панели устанавливаются практически аналогично, только подключение газовой поверхности лучше доверить профессионалам.  Но если решите все сделать своими руками, тогда учитывайте что есть разные горелки под сжиженный и природный газ, а после окончания работ проверьте мыльной водой отсутствие утечек газа.

Установка варочной панели в столешницу

Для установки варочной панели в столешницу понадобится электродрель и электролобзик. Если электродрель есть практически в каждом хозяйстве, то электролобзик чаще всего приходится покупать.

Учитываете, что со стеклокерамической поверхностью надо быть очень аккуратным, что бы не повредить ее при установке. Так что взвесьте все за и против, и если решитесь делать все самостоятельно- действуйте согласно нашей инструкции. Если мебель делается по индивидуальному заказу, тогда размеры под мойку и варочную панель сообщите мебельщикам. Они сделают вырезку на этапе изготовления. Это самый оптимальный вариант. После сборки кухонной мебели, переходите сразу к пятому пункту.

Пошаговая инструкция установки панели в столешницу:

1. Открываем инструкцию из комплекта  и смотрим на размеры ниши, которую необходимо вырезать в столешнице. Если размеры вдруг не указаны или нет инструкции, тогда необходимо будет измерить внутренний размер посадочного места. Учтите, что идеальный зазор между варочной панелью и столешницей от 1 до 2 миллиметров. Но некоторые делают и по 5-6 мм, но при этом панель может гулять в процессе последующего пользования ею.
2. Делаем разметку на столешнице. Чертим линии, по которым будем резать электрическим лобзиком. Для этого Вам понадобится длинная линейка и карандаш. Часто с панелью в комплекте идет шаблон из картона, который достаточно приложить и обвести по контуру внутри карандашом.  Учтите, что бы не поломалась столешница- ее толщина должна быть не меньше 38 миллиметров. Так же при разметке учитывайте, что расстояние от края варочной панели до краев кухонной столешницы со всех сторон и до стен должно быть не менее 50 мм.
3. После окончания разметки шуруповертом или дрелью сверлим аккуратно по углам нашей разметки. Сверло используется диаметром 8-10 мм, что бы затем влазило в отверстие полотно лобзика.
4. Затем берем электролобзик с мелкозубым полотном по дереву, вставляем в просверленные отверстия и прорезаем по периметру очень аккуратно и не торопясь. Лобзик при работе прижимается в плотную к столешнице.
5. Для зашиты от влаги и грязи, а так же во избежание образования грибка- на  места разрезов по периметру наклейте уплотнитель из комплекта, а если его нет, тогда обработайте силиконовым или акриловым герметиком. Выступающие излишки обрежьте аккуратно острым ножом.
6. Теперь не спеша, устанавливаем панель в вырезанное отверстие, если оно получилось немного больше, тогда выравниваем ее по переднему краю столешницы.  Если панель не становится свободно- только не используйте для ее установки усилие. В таком случае необходимо панель  достать и подрезать на пару миллиметров наименьшую по размерам сторону.
7. Остался последний этап фиксации варочной панели при помощи специальных зажимов из комплекта доставки.  Они прикручиваются с низу столешницы и не позволяют панели двигаться в зазоре между панелью и столешницей.

Где установить лучше розетку для электрической варочной панели

Перед установкой варочной панели своими руками еще на этапе сборки рекомендую перенести электрическую розетку ниже столешницы, что бы не было видно на кухне ни вилки ни розетки для ее подключения. Как подключить варочную панель читайте в предыдущей нашей инструкции.

Кроме того, что понадобится перенести розетку под варочную панель, необходимо еще вырезать в задней стенке отверстие под розетку, для получения доступа к ней.

После того как все работы закончены-  рекомендую установить вытяжку, и сделать теплоизоляцию, если под варочной поверхностью будет находится духовой шкаф.

Включайте и пользуйтесь варочной панелью, особенно это приятно будет готовить на многофункциональной, быстрой и экономичной индукционной варочной поверхности.

Как установить и подключить духовой шкаф и варочную панель

Правильная установка техники — гарантия ее безопасной и долговременной службы. В этой статье эксперты Miele рассказывают, как подключить духовой шкаф и варочную панель.

Что нужно знать перед установкой духового шкафа и варочной панели

Перед приобретением духового шкафа или варочной панели необходимо рассчитать размер прибора. Он зависит от длины и ширины ниши / столешницы, в которую будет вмонтирована техника. Miele предлагает духовые шкафы размеров: 60 х 60 cм, 60 х 45 см, 90 х 48 см, а также варочные панели:

• менее 40 см;
• не более 60 см;
• не более 75 см;
• не более 90 см.

Для исправной работы варочной панели и духового шкафа необходимо наличие:

1. Заземления. Предотвращает возможность поражения электрическим током.
2. Защитного автомата. Для защиты от перегрузок и сбоев.
3. Вентиляции.
4. Достаточного уровня сопротивления в сети.
5. Достаточного притока охлаждающего воздуха.

Подробные характеристики каждого прибора указаны на сайте Miele — в общей информации и руководствах пользователя.

Установка духового шкафа

Происходит в несколько шагов:

1. Отключаем питание сетевой розетки.
2. Демонтируем дверцу и извлекаем принадлежности. Подробная инструкция по снятию дверцы — в руководстве пользователя в главе «‎Чистка и уход».
3. Выводим кабель питания, задвигаем духовой шкаф в нишу, выравниваем его.
4. Подключаем кабель к розетке.
5. Прикрепляем духовой шкаф шурупами к боковым стенкам шкафа для встраивания. Крепеж входит в комплект техники Miele.
6. Устанавливаем дверцу на место.
7. Восстанавливаем подачу напряжения на сетевую розетку.

Данный алгоритм действий применим при выполнении всех требований по электроснабжению и размерам шкафа для встраивания (ниши).

Установка варочной панели

Может быть установлена двумя способами:

1. Заподлицо. Подходит для встраивания в столешницы, облицованные плиткой из натурального камня или массива дерева.
2. Сверху. Обычный метод врезки, подходит для большинства столешниц.

Для установки в столешницу из дерева:

1. Подготавливаем вырез. Его размер указан в руководстве пользователя.
2. Обрабатываем поверхности среза. Для этого применяем специальный лак, силиконовый каучук, литьевую смолу. Эти материалы устойчивы к нагреву, предотвращают попадание влаги в структуру дерева.
3. Прикрепляем пружинные зажимы на верхнем крае выреза. Используем шурупы 3.5 х 25 мм, входящие в комплект. Боковые края зажимов заклеиваем силиконовым жаростойким герметиком.
4. Приклеиваем уплотнитель по краю панели. Входит в комплект.
5. Выводим сетевой кабель — вниз, через вырез.
6. Укладываем панель на вырез в столешницу, равномерно прижимаем по краям до момента фиксации. Следим за тем, чтобы уплотнитель оставался на месте.
7. Подключаем кабель к сетевой розетке, проводим тестовое включение каждой конфорки.

При использовании столешниц из других материалов:

1. Из натурального камня. Вырез выфрезеровывается по размеру панели. Пружинные зажимы закрепляем на двухсторонний скотч.
2. Из стекла, массива дерева. Устанавливаем варочную панель в вырезе с помощью деревянных планок.

Ширина нижнего шкафа должна быть не меньше размера внутреннего выреза в столешнице. Это позволит снять нижнюю часть изделия для ее технического обслуживания.

Установка газовых варочных панелей в столешницу идентична электрическим моделям. Вместо пружинных зажимов используют уголки — они включены в комплект.

Типичные ошибки при установке

1. Применение неподходящего герметика. Использование герметика неизвестного производства может повредить столешницу из натурального камня. Жаростойкость герметика должна превышать 160 градусов по Цельсию.
2. Использование дополнительного уплотнения — силикона, различного клея.
3. Несоблюдение безопасного расстояния. Справа и слева от панели соблюдают расстояние в 150 мм до ближайшей стены или предмета мебели. Заднюю сторону панели устанавливают в 5 сантиметрах от стены или стенки шкафа.
4. Расположение панели конфорок над холодильником, сушильной, посудомоечной, стиральной машинами.
5. Неправильное расстояние между конфорками и вытяжкой. Безопасное расстояние указано в руководстве пользователя к вытяжке.

Между панелью конфорок и конструкцией из легковоспламеняющегося материала необходимо расстояние в 600 мм. Ими могут быть кухонные шкафы, полки из ДСП, древесных материалов.

Как правильно подключить духовой шкаф и варочную панель

Электрическую цепь для подключения духового шкафа и варочной панели оснащают распределительными устройствами:

1. УЗО. Устройство защитного отключения — рекомендованный способ защиты от утечки.
2. Предохранители с плавкими вставками.
3. Резьбовые автоматические предохранители.
4. Линейный защитный автомат типа «‎B» или «‎C».

Технику подключают к сети кабелем типа H05VV-F с ПВХ-изоляцией и подходящим поперечным сечением, которое зависит от модели прибора. Параметры подключения указаны в типовой табличке руководства пользователя и на фронтальной раме духового шкафа при открытии дверцы.

При подключении газовой варочной панели к системе газоснабжения:

1. Подключение производит только квалифицированный технический специалист. Он обязан иметь допуск соответствующего предприятия газоснабжения.
2. Место подключения газа располагают так, чтобы запорный вентиль был доступен и виден.

Все газовые конфорки Miele имеют коническую резьбу ½ для подключения двумя способами:

• стационарным;
• гибкой подводкой с максимальной длиной в 2000 мм.

Гибкая подводка и сетевой кабель не должны соприкасаться с горячими элементами плиты. Это создает опасность для жизни и здоровья пользователя. По завершении подключения производится проверка всех конфорок:

• при слабом горении — пламя не гаснет при резком повороте переключателя из режима сильного пламени;
• при сильном горении — пламя горит с ярко выраженной серединой.

Типичные ошибки при подключении

1. Использование кабеля неподходящего сечения или типа. Следует использовать только рекомендованный ПВХ-изолированный кабель 05VV-F.
2. Подключение прибора к сети без заземления. Приводит к угрозе поражения электрическим током.
3. Использование переходных устройств, переделанных вручную штепсельных вилок.
4. Подключение духового шкафа и варочной панели без специальных знаний. Неправильный расчет сечения кабеля и несоблюдение правил безопасности создают риск для жизни и здоровья. Монтаж должен быть произведен квалифицированным специалистом-электриком.
5. Соединение проводов на «‎скрутке». При необходимости используют винтовые клеммники.
6. Самостоятельное подключение к газоснабжению.

Для подключения применяют отдельный автомат УЗО. Кабель после встраивания прибора не должен соприкасаться с подвижными деталями кухонных элементов, подвергаться механическим нагрузкам.

Выбрать варочную панель

Получайте подборку новых статей на электронную почту

Установка электрической варочной панели Gefest своими руками

Содержание статьи:

Вступление

На днях пришлось участвовать в установке электрической варочной панели Gefest. Оказалось, что всё очень просто. Эту работу можно сделать своими руками. Однако есть несколько нюансов, о которых нужно знать заранее. Итак, установка электрической варочной панели Gefest своими руками.

Для заметки. При больших и средних объёмах работ бетонирования лучшим вариантом будет найти и заказать готовый товарный бетон на заводе ЖБИ, расположенном в районе вашего строительного объекта. В заводских условиях бетон изготавливают максимально по ГОСТ нормативам, что гарантирует его качественные эксплуатационные характеристики. Заказ очень просто, идёте на сайт завода www.orenbeton.ru, выбираете товарную позицию и заказываете бетон с доставкой до объекта.

Получение

Варочные панели Gefest белорусского производства и по идее, должны отличаться качеством сборки и комплектации. Так я думал при покупке панели и оказался прав.

Электрическая варочная панель Gefest поставляется в упакованном виде, в картонной коробке с прослойками из пенопласта для сохранения.

При получении или покупке панели обязательно попросите достать панель из коробки и перевернуть. На обратной стороне панели закреплен пакет с креплением и электрическая розетка с вилкой для подключения панели к электрической сети. Вилка панели уже установлена на кабель питания. В комплект входят кронштейны крепления (они важны) и уплотнительная лента.

На фото вы видите, крепление панели и комплект вилки и розетки.

О мощности панели и электрической розетки для неё

Варочная панель Gefest, которая по документам производителя называют, стол электрический бытовой встраиваемый, при всех включённых конфорках, потребляет 5—5,5 кВт электрической энергии. Питание панели 220-230 вольт. Вы можете сами посчитать, что при максимальном режиме работы сила электрического тока в цепи питания панели будет 5500÷220=25 Ампер.

Используем таблицу расчёта сечения электрического кабеля и силы тока цепи, видим, что для такого режима нужен кабель (медный) сечением жил не менее 2,5 мм². Или алюминиевые провода (жилы кабеля) сечением 4 мм².

В моём варианте, дом был не новый, и проводка в нём была «родная» в отличном состоянии, но из алюминия. Менять проводку никто не планировал, поэтому ограничились визуальным осмотром и заменой автомата защиты для группы электропитания плиты. Проводка для плиты отдельная с проводом заземления, что полностью соответствует правилам ПУЭ.

Подготовка розетки для подключения панели

Как вы прочитали выше, эта панель комплектуется специальной розеткой для электрической плиты, подходящей к вилке сетевого шнура панели. Смотрим фото выше.

Устанавливается данная розетка на стену в месте доступном для отключения. О выборе места для установки розетки для плиты читать тут и тут. В выборе места для розетки панели есть несколько важных моментов:

Возможность отключения. При установке современных кухонь достигнуть быстрого отключения панели практически невозможно. Обычно розетка для плиты ставится под цоколем нижних шкафов и чтобы до неё добраться приходится приложить некоторые усилия.

Запрещено размещать розетку панели над рабочей зоной панели. Это для того, чтобы она не грелась.

Нельзя размещать розетку панели вблизи (менее 50 см) от источника воды и труб отопления.

В моём варианте, стояла одна розетка для электроплиты, и её пришлось переделать. Это было нужно, во-первых, для раздельного подключения панели и духовки, пришлось сделать накладной блог из розетки для плиты и духовки. Панель Gefest относится к типу независимых панелей. Значит, розетка для панели и розетка для плиты должны быть разделены.

Во-вторых, блок розеток пришлось сместить в строну, чтобы духовка не упёрлась в него.

Электрическая часть готова, пора врезать панель в столешницу.

Врезка панели Gefest

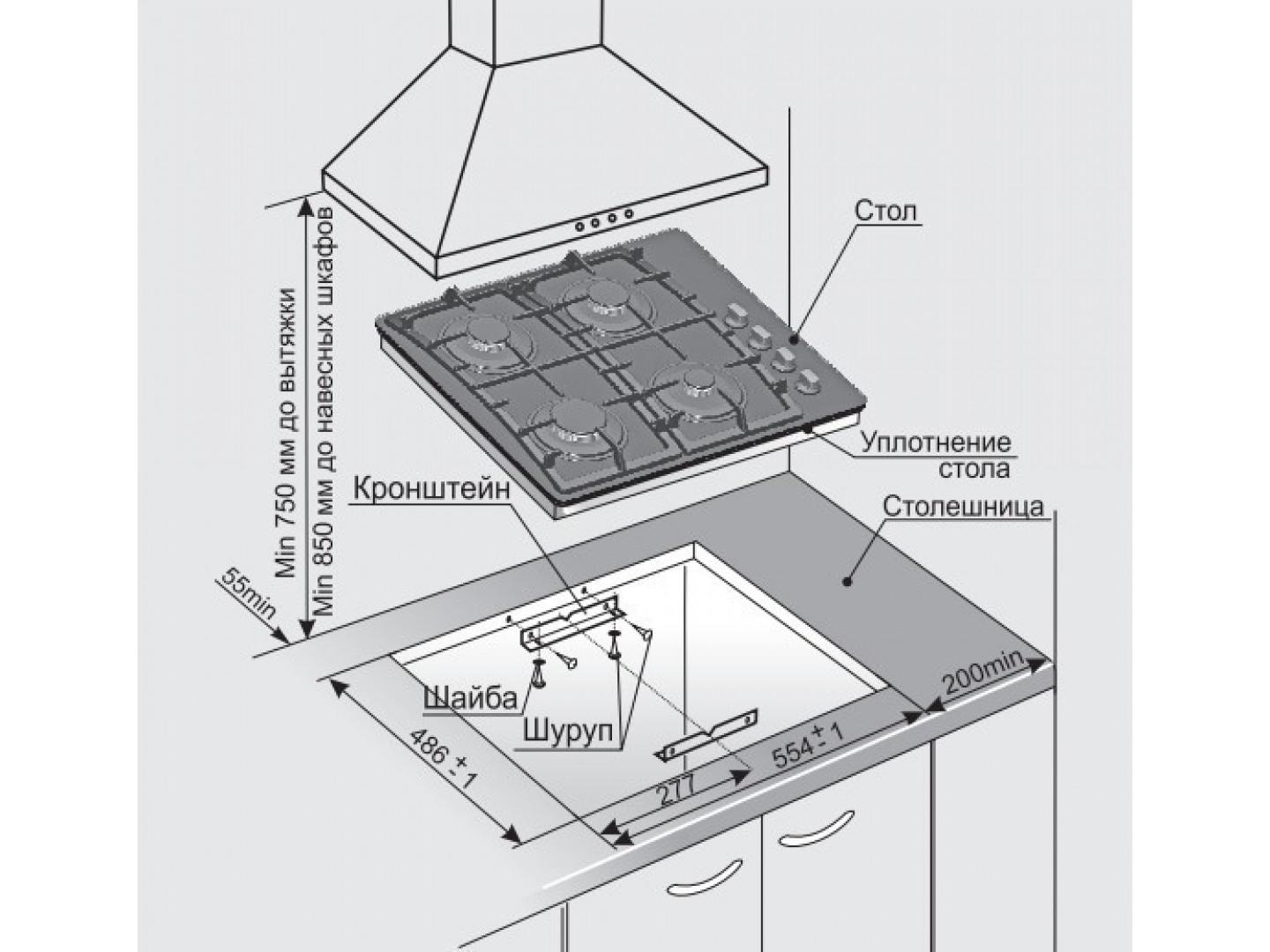

Варочные панели не врезаются по единой схеме. У каждой панели своя схема врезки, в которой указаны размеры ниши для врезки. Отступы ниши от краёв столешницы, смотрим в схеме. Для панели Gefest рекомендованы следующие отступы:

• От задней стенки отступаем 55 мм;
• От боковой кромки столешницы до панели 200 мм.

установка электрической варочной панели Gefest – схема врезки

Кроме этого, для вентиляции работающей панели, рекомендовано, чтобы от защитного кожуха панели до мебели или духовки было не менее 2 см.

Обратите внимание. Нарушение правил установки панели указанные в инструкции к ней, могут рассматриваться, как повод отказа от гарантийного обслуживания.

Выпил ниши в столешнице

Размеры ниши должны быть указаны в технических характеристиках панели при её покупке. Однако выпиливать нишу заранее нельзя. Только при наличии панели и предварительного промера самой панели.

Так в документах к электрической панели Gefest ЭС В СНВ3210 указана ниша 562×486 мм (Г×Ш). А защитный кожух панели, к которому производится её крепление, немного меньше ниши указанной в документах. Повторюсь, выпиливать нишу нужно только при наличии панели и предварительного промера самой панели.

Также панель должна вписаться в шкаф кухни. Поэтому вы заранее должны промерить место расположения панели, соответствие размеров панели и нижнего шкафа, над которым панель будет располагаться. Это нужно сделать заранее, чтобы избежать сюрпризов при установке.

Перед выпиливанием ниши под панель, обязательно, наклейте на поверхность столешницы в месте пиления малярный бумажный скотч. Лучше наклеить скотч с обеих сторон столешницы. Скотч нужен, чтобы пила электрического лобзика не делала сколы ламинированого покрытия столешницы.

Если у вас панель из дерева или камня, лучше заказать выпил ниши на фабрике, где эти панели изготавливали.

После приклеивания малярного скотча, делаем разметку ниши. Используем столярный уголок и длинную линейку, чтобы соблюсти правильную ориентацию панели к краям столешницы.

Выпил ниши, делаем электрическим лобзиком. Для пиления нужно заранее приобрести пилки который называются «чистый спил», для твёрдой древесины и ДСП. Минимальная длина пилок для столешниц 26-28 мм – 90 мм, для столешниц толщиной 38 мм – 110 мм.

Для начала пиления в углу разметки сверим отверстие диаметром чуть большим, чем ширина пилки. Пилим нишу аккуратно, не торопясь, строго по линии разметки.

После прохождения второго угла поворота, чтобы выпиливаемая часть не опускалась, мешая пилению, вверните в пропил саморез. Повторять вкручивание самореза после каждого угла поворота.

Ниша готова. Пора делать герметизацию.

Герметизация спила

В столешницах ДСП толщиной 38 мм, в отличие от столешниц 26 мм, используется влагостойкая ДСП плита. Несмотря на это рекомендую спил столешницы покрыть акриловым герметиком в один слой. Акриловый герметик быстро сохнет и ничем не пахнет.

Это дополнительно обезопасит столешницу от попадания влаги и разбухания. Наносится герметик тонким слоем с вдавливанием в спил. Для нанесения используется резиновый шпатель или жесткий кусок картона. Для работ с герметиком можно взять ненужную пластиковую карту.

Сохнет герметик довольно быстро, поэтому через 40-50 минут, можно продолжить работы.

Установка электрической варочной панели Gefest

Перед  установкой панели, провожу её визуальный осмотр с тыльной стороны. Все видимые шурупы крепления протягиваю отверткой. Открываю коробку подключения. Протягиваю винты подсоединения жил к клеммам. Контролирую схему подсоединения (фото). Закрываю коробку подключения. Панель визуально проверена, можно  устанавливать.

Кронштейны крепления

Электрическая варочная панель Gefest ставится в нишу на поддерживающие уголки (кронштейны) крепления. Они идут в комплекте с панелью.

В комплекте с кронштейнами идут шурупы крепления. Привернуть кронштейны нужно по схеме врезки. Чтобы ДСП, при установке уголков, не треснула, обязательно посверлите отверстия для шурупов крепления d=2,5-3 мм.

кронштейны крепления

Это важно! Размер кронштейнов (уголков) крепления продуман производителем. Их нужно прикрепить так, чтобы отверстия крепления в кронштейне совпали с отверстиями на кожухе панели.

Перед установкой панели в нишу, на тыльной стороне приклейте ленту уплотнения. Она идет в комплекте с панелью. Края панели Gefest полукруглые и уплотнительная лента прикрепляется не совсем удачно.

Дале, пропустите сетевой шнур в нишу и положите панель на столешницу. Края панели не должны висеть на кронштейнах крепления, а плотно прилегать к столешнице. Кромка панели должна лечь на столешницу, а не висеть в воздухе.

Крепление варочной панели Gefest отличается от стандартных креплений. С тыльной стороны панели, проще говоря, снизу, притяните столешницу через кронштейны крепления четырьмя шурупами с шайбами. На схеме я показал  их стрелками.

В результате, панель должна плотно прижаться к столешнице, а уплотнительная лента должна закрыть зазор от проникновения воды под панель.

Проверка работы панели

• Перед включением панели в розетку, установите все переключатели панели в положение «ноль».
• Включите вилку в розетку.
• Последовательно включайте «блины» панели на минимальную мощность.
• Проверяйте нагрев блинов рукой.
• Перед использованием панели, производитель рекомендует прогреть каждую конфорку панели 30 минут на минимальной мощности.

установка электрической варочной панели Gefest завершена

Вывод

Как видите, установка электрической варочной панели Gefest своими руками вполне под силу каждому. Будьте осторожны с электричеством. Соблюдайте основное правило, не работать с электропроводкой при включенном электропитании и прочно затягивать места крепления проводов.

©remont-kuxni.ru

Еще статьи

Похожее

Установка и подключение электрических варочных поверхностей в Нижнем Новгороде

Цены на установку и подключение электрической варочной поверхности

Установка в гарнитур в подготовленный вырез; проверка подведенных коммуникаций и подключение к ним прибора с помощью элементов, входящих в комплект поставки; функциональная проверка и демонстрация работоспособности прибора.	от 1500 руб за 1 ед
Подключение электрической встраиваемой варочной поверхности с выпилом в ламинированной столешнице.	от 2900 руб за 1 ед

* Цены действительны для физических лиц. Уточняйте цены для юридических лиц по телефону (831) 241-47-20.

Современная электрическая варочная поверхность – это многофункциональный продукт с компактными размерами и стильным дизайном. Плоская электрическая панель для приготовления пищи имеет ряд особенностей, которые следует учитывать во время установки. Только специалист обладает достаточными знаниями и умениями, чтобы безопасно, качественно и надежно подключить электрическую варочную панель.

Профессиональная установка – гарантия долговечности и безопасности работы варочной панели.

Мастера нашей компании превосходно справляются с монтажом варочных панелей любой сложности. И настоятельно рекомендуют не рисковать с самостоятельной установкой электрических приборов. Главная сложность, которая может подстерегать во время подключения варочной панели – контакт с электропроводкой и подсоединение устройства к электросети.
Работая по особым схемам подключения электрических варочных поверхностей, наши специалисты гарантируют надежную и безопасную эксплуатацию устройства. Установив электропанель для готовки самостоятельно можно испортить дорогостоящее устройство и кухонный гарнитур, а возможность возгорания от неправильного подсоединения к сети может привести к негативным последствиям для всей квартиры и жильцов в ней.

Особенности подключения электрической панели для приготовления пищи.

Мастера «Симона-Сервис» подключат электрическую варочную панель с помощью отдельного электрокабеля повышенного сечения, с подбором силовой розетки и обязательным заземлением корпуса. Специалист проконсультирует, укажет и исправит возможные недостатки места для установки панели, что может повлиять на безопасность работы устройства:
• Близкое расположение возгораемых предметов и поверхностей.
• Отсутствие перегородки на нижней части панели.
• Недостаточное расстояние между варочной поверхностью и другими бытовыми приборами.

Этапы установки электрической варочной панели.

Обратившись в компанию «Симона-Сервис», можно быть абсолютно уверенным в качественном подключении варочной поверхности. Поэтапное выполнение работ позволяет клиенту убедиться в профессионализме действий мастера.
Чтобы варочная панель качественно выполняла свои функции и радовала хозяев, нужен мастер «Симона-Сервис» и электрическая поверхность, а остальную работу стоит предоставить специалисту:
• Прорезывание отверстия для панели на поверхности кухонной столешницы.
• Обработка срезов и границ для осуществления монтажа.
• Подсоединение кабеля, крепежей и силовой розетки к электросети.
• Установка панели в подготовленное отверстие в кухонном гарнитуре.
• Детальная проверка креплений и состояния кабеля.
• Настройка и тестирование панели.
• Инструктаж пользователя и консультация по необходимым вопросам.
После выполнения работ, компания предоставляет гарантию на выполненные работы, что значительно экономит время и деньги клиента. Наши специалисты всегда рады помочь с установкой и наладкой оборудования, выполняя задания качественно и в короткий срок.

Руководство по установке электрической варочной панели

Руководство по установке электрической варочной панели



ВАЖНО:
Сохраните для использования местным электриком.

БЕЗОПАСНОСТЬ НА ПРИГОТОВЛЕНИИ

• Ваша безопасность и безопасность окружающих очень важны.
• В этом руководстве и на вашем приборе содержится много важных сообщений о безопасности. Всегда читайте и соблюдайте все сообщения по технике безопасности.
• Это предупреждающий символ.
• Этот символ предупреждает вас о потенциальных опасностях, которые могут убить или нанести вред вам и другим людям.
• Все сообщения по технике безопасности будут следовать за предупреждающим знаком и словом «ОПАСНОСТЬ» или «ВНИМАНИЕ». Эти слова означают:
• ОПАСНОСТЬ: Вы можете погибнуть или получить серьезные травмы, если сразу не выполните инструкции.
• ПРЕДУПРЕЖДЕНИЕ: Вы можете погибнуть или получить серьезные травмы, если не будете следовать инструкциям.
• Все сообщения по технике безопасности сообщают вам, что представляет собой потенциальная опасность, рассказывают, как снизить вероятность получения травмы, и сообщают, что может произойти, если инструкции не будут соблюдены.

ТРЕБОВАНИЯ К УСТАНОВКЕ

Инструменты и запчасти

Перед установкой соберите необходимые инструменты и детали. Прочтите и следуйте инструкциям, прилагаемым к любым перечисленным здесь инструментам.

Необходимые инструменты

• Рулетка
• Гаечный ключ 1/4 ″ (6.35 мм)
• Маркер или карандаш
•  Плоскогубцы
• Отвертка с плоским жалом

Поставляемые детали

• Рулон пенопласта
• Clampкронштейны (2)
• 2½ дюйма (6.4 см) clampИНГ
• Винты (2)

Необходимые детали

• Разъем, внесенный в список UL или одобренный CSA, для кабелепровода диаметром ½ дюйма (1. 3 см)
• Перечисленные UL соединители проводов

Проверьте местные правила. Проверить существующее электроснабжение. См. Раздел «Требования к электричеству».

Рекомендуется, чтобы все электрические соединения выполнял лицензированный квалифицированный электромонтажник.

Требования к местоположению

ВАЖНО: Соблюдайте все руководящие нормы и правила. При установке варочной панели используйте минимальные указанные размеры.

• Чтобы исключить риск ожогов или пожара из-за того, что вы дойдете до блоков с нагретой поверхностью, следует избегать места для хранения в шкафу, расположенного над блоками на поверхности. Если предусматривается шкаф для хранения вещей, риск можно снизить, установив диапазон
  вытяжка, выступающая горизонтально как минимум на 5 дюймов (12.7 см) за нижнюю часть шкафов.
• Варочная панель должна быть специальной варочной панелью, одобренной для установки отдельно или над встроенной духовкой. Проверьте основание варочной панели на наличие одобренной установочной этикетки. Если вы не нашли этот ярлык, обратитесь к своему дилеру, чтобы подтвердить, что ваша варочная панель одобрена.
• Варочную панель необходимо устанавливать на ровной столешнице.
• Духовые шкафы, одобренные для этого типа установки, будут иметь этикетку одобрения, расположенную на верхней части духовки. Если вы не нашли эту этикетку, обратитесь к своему дилеру, чтобы подтвердить, что ваша духовка одобрена. Обратитесь к инструкции производителя печи.
  Инструкции по разрешению на использование встраиваемого под столешницу и соответствующие размеры выреза.
• Варочную панель следует устанавливать вдали от мест с сильным сквозняком, таких как окна, двери, вентиляторы или сильные вентиляционные отверстия. Варочная панель должна быть расположена для удобного использования в
  кухня.
• Используйте размеры проема столешницы, указанные в данной инструкции по установке. Указанные размеры являются минимальными зазорами и обеспечивают зазор 0 дюймов (0 см).
• Требуется заземленное электропитание. См. Раздел «Требования к электричеству».

ВАЖНО: Чтобы избежать повреждения шкафов, проконсультируйтесь со своим строителем или поставщиком шкафа, чтобы убедиться, что используемые материалы не обесцвечиваются, не расслаиваются или не получают других повреждений.

Размеры продукта

• A. Глубина стекла — черно-белые модели — 21 ³⁄4 ″ (55.2 см)
  Глубина стекла — модели из нержавеющей стали — 22 ¹⁄8 ″ (56.4 см)
• Б. Ширина стекла — 24 ″ (60.9 см), модели — 23 13/16 ″ (60.5 см)
  Ширина стекла — 30 ″ (76.2 см), модели — 30 13/16 ″ (78.4 см)
  Ширина стекла — 36 ″ (91.4 см), модели — 36 5/16 ″ (92.3 см)
• C. Глубина рамы — 20 5⁄16 ″ (51.6 см)
• D. Ширина рамы — 24 ″ (60.9 см), модели — 21 59/64 ″ (55.7 см)
  Ширина рамы — 30 ″ (76.2 см), модели — 29 ″ (73.7 см)
  Ширина рамы — 36 ″ (91.4 см), моделей — 34 7/16 ″ (87.5 см)
• E. Высота варочной панели с нижним теплозащитным экраном — 3 7⁄8 ″ (9.8 см) Ручки с подсветкой высоты варочной панели — 4 15/16 (12. 55 см)
• F. Высота варочной панели, включая кабелепровод (расположен в задней части варочной панели справа
  сбоку) — 5 ″ (12.7 см) ручки подсветки высоты варочной панели, включая кабелепровод (расположен в задней части варочной панели, с правой стороны) — 6 1/16 ″ (15.4 см)

A. Расположение шнура питания (длина шнура питания 48 дюймов (121.9 см), включая кабелепровод)

Размеры шкафа

ВАЖНО: Если вы устанавливаете вытяжку или комбинацию микроволновой вытяжки над варочной поверхностью, следуйте инструкциям по установке вытяжки или комбинации вытяжки для обеспечения габаритных зазоров над поверхностью плиты.

• A. 24 ″ (60.9 см) для моделей 24 ″; 30 дюймов (76.2 см) в моделях 30 дюймов; 36 ″ (91.4 см) в моделях 36 ″
• B. Горючая зона над столешницей (показана пунктирной рамкой выше)
• C. Минимальный зазор 30 дюймов (76.2 см) между верхней частью платформы варочной панели и нижней частью открытого деревянного или металлического шкафа (минимальный зазор 24 дюйма [61 см], если основание деревянного или металлического шкафа закрыто не менее чем на ⁄4 ″ [ 0. 6 см] огнестойкий толстый картон, покрытый листовой сталью не менее 28 MSG,
  0.015 дюйма [0.04 см] нержавеющей стали, или 0.024 дюйма [0.06 см] алюминия, или 0.020 дюйма [0.05 см] меди)
• D. Рекомендуемая глубина верхнего шкафа — 13 дюймов (33 см).
• E. 2 ″ (5.1 см)
• F. Рекомендуемый вырез 20 см (2 см).
  Подходит для выреза от 20-8 см (209 ³⁄16 ″ -51.8⁄52.2 ″).
• G. Минимальный зазор 18 см (45.7 дюймов) от верхнего шкафа до столешницы с минимальным зазором по горизонтали до варочной панели.
• H. Распределительная коробка или розетка: минимум 7 дюймов (17.8 см) от верхней части столешницы.
• I. Распределительная коробка или розетка: максимум 9 дюймов (23.0 см) с правой стороны шкафа.
• J. Рекомендуемый вырез 29 ″ (2 см) для моделей 74.9 ″ (30 см).
  Подходит для выреза от 29 ⁄16 ″ -29 9⁄16 ″ (73.8–75.1 см) для моделей 30 ″ (76.2 см). Рекомендуемый вырез 35 ″ (2 см) для моделей 90.2 ″ (36 см).
  Подходит для выреза от 34 9⁄16 ″ -35 9⁄16 ″ (87. 8–90.3 см) на модели 36 ″ (91.4 см). 22 5/16 ″ (56.67 см) рекомендуемый вырез на 24 ″ (61.0 см)
  Подходит для выреза от 22 1/4 до 22 3/7 (56.4 — 57.0 см) на 24 (61.0 см) моделях.
• K. Минимальное расстояние 2 1/2 ″ (6.35 см) до ближайшей горючей поверхности с левой и правой стороны над варочной панелью.
• L. Минимальный зазор 1 1/2 ″ (3.81 см) между задней стенкой и столешницей

ЗАМЕТКИ: После выполнения выреза в столешнице при некоторых установках может потребоваться надрезание боковых стенок основного шкафа, чтобы очистить основание варочной панели. Чтобы избежать этой модификации, используйте напольный шкаф с боковыми стенками шире выреза.

Если в шкафу есть выдвижной ящик, в нижнем шкафу требуется зазор глубиной 5¹⁄2 ″ (14.0 см) от верха столешницы до верха ящика (или другого препятствия).

Требования к электропитанию

ПРЕДУПРЕЖДЕНИЕ

• Опасность поражения электрическим током
• Перед обслуживанием отключите питание.
• Используйте медный провод 8-го калибра.
• Варочная панель с электрическим заземлением.
• Несоблюдение этих инструкций может привести к смерти,
  возгорание или поражение электрическим током.

Если это разрешено правилами и используется отдельный провод заземления, рекомендуется, чтобы квалифицированный электромонтажник определил, что путь заземления и калибр провода соответствуют местным нормам.

Проконсультируйтесь с квалифицированным электриком, если вы не уверены, что варочная панель правильно заземлена.

Убедитесь, что электрическое соединение и размер провода соответствуют требованиям Национального электротехнического кодекса, последней редакции ANSI / NFPA 70 или стандартов CSA C22.1-94, Канадских электротехнических правил, часть 1 и C22.2 No. O- M91 последней редакции, а также все местные нормы и правила.

Копию вышеуказанных стандартов кода можно получить по адресу:
Национальный ассоциация защиты от пожаров
1 Бэттеримарч Парк
Куинси, MA 02169-7471
КСА Интернэшнл
8501 Ист-Плезант-Вэлли-роуд
Кливленд, Огайо 44131-5575

Перед выполнением электрического подключения:

Чтобы правильно установить варочную панель, вы должны определить тип электрического подключения, которое вы будете использовать, и следовать приведенным здесь инструкциям.

Используйте только 3- или 4-проводные, однофазные, 120/208 В или 120/240 В, 60 Гц, только переменный ток. Табличка с паспортными данными модели / серийного номера находится на металлическом корпусе под варочной панелью. См. Следующую иллюстрацию.

• Варочная панель рассчитана на напряжение 120/208 В или 120/240 В. Некоторые модели имеют нейтральный (белый) провод.

Требования к питанию см. В следующей таблице:

• Варочная панель должна быть подключена непосредственно к распределительной коробке с помощью гибкого, армированного или неметаллического медного кабеля в оболочке. Гибкий армированный кабель, идущий от коробки предохранителей или автоматического выключателя, должен быть подключен непосредственно к распределительной коробке.
• Расположите распределительную коробку так, чтобы между распределительной коробкой и варочной панелью оставалось как можно большее провисание, чтобы варочную панель можно было перемещать, если в будущем потребуется обслуживание.
• Не разрезайте кабелепровод. Используйте предусмотренную длину кабелепровода.

На каждом конце кабеля питания (на варочной панели и на распределительной коробке) должен быть предусмотрен кабельный соединитель, внесенный в список UL или CSA. Перечисленный соединитель кабелепровода уже предусмотрен на варочной панели.

• Если в доме алюминиевая проводка, следуйте процедуре
  ниже:
  Подключите алюминиевую проводку с помощью специальных разъемов.
  и / или инструменты, разработанные и внесенные в список UL для соединения меди с
  алюминий.

Следуйте процедуре, рекомендованной производителем электрического разъема. Соединение алюминия / меди должно соответствовать местным нормам и правилам электропроводки.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

Подготовьте варочную панель к установке

ПРЕДУПРЕЖДЕНИЕ

• Опасность чрезмерного веса
• Для перемещения и установки варочной панели используйте двух или более человек.
• Несоблюдение этого может привести к травме спины или другой травме.

Определитесь с окончательным местом расположения варочной панели. Избегайте просверливания или перерезания существующей проводки во время установки.

• Используя 2 или более человек, переверните варочную панель вверх дном на покрытую поверхность, используя концевые стойки из пенопласта из упаковки. Убедитесь, что ручки не упираются в пену.
• Выньте рулон пенопласта из упаковки с литературой. Рулон содержит четыре полоски пенопласта ¼ ”(0.64 см). Удаляйте по одной полоске за раз. Нанесите клейкую ленту из пеноматериала на нижнюю часть четырех краев стекла варочной панели.
  по краям стекла.

ПРИМЕЧАНИЕ: Полоска из пеноматериала помогает избежать повреждения нижней части стекла варочной панели мусором и помогает ей ровно стоять на неровной поверхности.

ПРИМЕЧАНИЕ: Для некоторых моделей с накладкой на переднем крае стекла нанесите полосу из пеноматериала вниз вокруг нижней части стекла варочной панели только на ЛЕВОЙ, ПРАВОЙ и ЗАДНЕЙ СТОРОНЕ.

Установить варочную панель

Стиль 1: Варочная панель над встроенной духовкой

• ВАЖНО: ClampСкобки использовать не следует. Используя 2 или более человек, поместите варочную панель в вырез правой стороной вверх.

ПРИМЕЧАНИЕ: Убедитесь, что передний край варочной панели параллелен переднему краю столешницы. Если необходимо изменить положение, поднимите всю варочную панель из выреза, чтобы не поцарапать столешницу.

Стиль 2: варочная панель над шкафами

• Определите, обеспечивает ли конструкция вашего шкафа зазор для установки clampкронштейны на концах основания варочной панели.
  24 ″ (60.9 см), 30 ″ (76.2 см) и 36 ″ (91.4 см) традиционные модели

• ClampКронштейны можно установить до или после того, как варочная панель будет вставлена ​​в вырез. Выполните следующие шаги для выбранного вами варианта.

Установка кронштейнов перед помещением варочной панели в вырез

• Используя 2 или более человек, переверните варочную панель вверх дном на покрытую поверхность, используя концевые стойки из пенопласта из упаковки. Убедитесь, что ручки не упираются в пену.
• Выверните крепежные винты для крепления кронштейнов в нижней части основания варочной панели.
• Выберите монтажные отверстия для кронштейна, которые позволят кронштейну выступать достаточно далеко от варочной панели для установки 2¹⁄2 ″ (6.4 см) cl.ampвинты. См. Раздел «Присоединение варочной панели к столешнице» для иллюстрации cl.ampустановка винта.

• Прикрепите кронштейны к нижней части основания варочной панели с помощью крепежных винтов кронштейна, используя монтажные отверстия кронштейна, выбранные на шаге 3.
• Поверните скобы так, чтобы они не выступали за край основания варочной панели.
• Затяните крепежные винты настолько, чтобы удерживать кронштейны на месте, когда варочная панель помещается в вырез.
• Используя 2 или более человек, переверните варочную панель правой стороной вверх и
  место в вырезе. ПРИМЕЧАНИЕ. Убедитесь, что передний край варочной панели параллелен переднему краю столешницы. Если необходимо изменить положение, поднимите всю варочную панель из выреза, чтобы не поцарапать столешницу.
• Ослабьте винты и поверните кронштейны так, чтобы они были перпендикулярны краю основания варочной панели и выходили за ее край. Надежно затяните винты.

Установка кронштейнов после помещения варочной панели в вырез

• Используя 2 или более человек, поместите варочную панель правой стороной вверх в
  вырезать.
  ПРИМЕЧАНИЕ: Убедитесь, что передний край варочной панели параллелен переднему краю столешницы. Если необходимо изменить положение, поднимите всю варочную панель из выреза, чтобы не поцарапать столешницу.
• точки снизу основания варочной панели.
•  Выберите монтажные отверстия для кронштейна, которые позволят кронштейну выступать достаточно далеко от варочной панели для установки 2¹⁄2 ″ (6.4 см) cl.ampвинты.

А. Варочная панель
Б. Основание варочной панели
C. Крепежный винт
Д. Клampкронштейн (выходит за пределы варочной панели
основание для установки clampвинты)
E. 2¹⁄2 ″ (6.4 см) clampвинт (устанавливается в «Прикрепить
Варочная панель к столешнице »)
F. Столешница

• Прикрепите кронштейны к нижней части основания варочной панели с помощью крепежных винтов кронштейна, используя монтажные отверстия кронштейна, выбранные на шаге 3. Надежно затяните винты.

Выполните электрическое подключение

ПРЕДУПРЕЖДЕНИЕ

• Опасность поражения электрическим током
• Перед обслуживанием отключите питание.
• Используйте медный провод 8-го калибра.
• Варочная панель с электрическим заземлением.
• Несоблюдение этих инструкций может привести к смерти, пожару или поражению электрическим током.

Эта варочная панель изготавливается с подключенным к раме зеленым или неизолированным проводом заземления. Подключите кабель варочной панели к распределительной коробке через кабельный соединитель, внесенный в список UL или одобренный CSA.

Варианты электрического подключения

Трехжильный кабель от источника питания к 4-проводному кабелю от варочной панели

ВАЖНО: Используйте 4-проводной кабель от источника питания, если местные нормы и правила не позволяют подключать провод заземления корпуса к нейтральному (белому) проводу распределительной коробки.

A. 4-жильный кабель от источника питания
Б. Черные провода
C. Оголенные или зеленые провода
D. 4-жильный кабель от варочной панели.
E. Распределительная коробка
F. Белые провода
Соединитель проводов, внесенный в список UL
H. Красные провода
I. Перечисленный UL или одобренный CSA соединитель кабелепровода

• Отключите питание.
• Снимите крышку распределительной коробки, если она есть.
• Подключите гибкий кабельный канал от варочной панели к распределительной коробке с помощью разъема, внесенного в список UL или одобренного CSA, для кабелепровода ½ дюйма (1.3 см).
• Затяните винты на соединителе кабелепровода, если он есть.
• Соедините два черных провода вместе с помощью соединителей проводов, включенных в список UL.
• Соедините два красных провода вместе с помощью соединителей проводов, внесенных в список UL.
• Соедините два белых провода вместе с помощью соединителей проводов, включенных в список UL.
• Подключите зеленый или оголенный провод заземления от кабеля варочной панели к зеленому или оголенному проводу заземления (в распределительной коробке) с помощью соединителей проводов, включенных в список UL.
• Установите крышку распределительной коробки.
• Подключите питание.

Трехжильный кабель от источника питания к 3-проводному кабелю от варочной панели

ВАЖНО: Используйте 3-проводной кабель от источника питания, если местные нормы и правила позволяют подключать провод заземления корпуса к нейтральному (белому) проводу распределительной коробки:

A. 3-жильный кабель от источника питания
Б. Красные провода
C. Белые и зеленые или оголенные провода заземления (от варочной панели)
D. 4-жильный кабель от варочной панели.
E. Распределительная коробка
F. Белый провод (от блока питания)
Соединитель проводов, внесенный в список UL
H. Черные провода
I. Перечисленный UL или одобренный CSA соединитель кабелепровода

• Отключите питание.
• Снимите крышку распределительной коробки, если она есть.
• Подключите гибкий кабельный канал от варочной панели к распределительной коробке с помощью соединителя кабелепровода, внесенного в список UL или сертифицированного CSA.
• Затяните винты на соединителе кабелепровода, если он есть.
• Соедините два черных провода вместе с помощью соединителей проводов, включенных в список UL.
• Соедините два красных провода вместе с помощью соединителей проводов, внесенных в список UL.
• Подключите зеленый или неизолированный и белый провод кабеля варочной панели к белому (нейтральному) проводу в распределительной коробке с помощью соединителей проводов, включенных в список UL.
• Подключите зеленый или оголенный провод заземления от кабеля варочной панели к зеленому или оголенному проводу заземления (в распределительной коробке) с помощью соединителей проводов, включенных в список UL.
• Установите крышку распределительной коробки.
• Подключите питание.

Трехжильный кабель от источника питания к 4-проводному кабелю от варочной панели

• ВАЖНО: Используйте 4-жильный кабель от источника питания, если местные нормы и правила не разрешают подключать провод заземления корпуса к нейтральному (белому) проводу распределительной коробки:

A. 4-жильный кабель от источника питания
Б. Красные провода
C. Зеленый или оголенный провод заземления (от варочной панели)
D. 3-жильный кабель от варочной панели.
E. Распределительная коробка
F. Белый провод (от блока питания)
Соединитель проводов, внесенный в список UL
H. Черные провода
I. Перечисленный UL или одобренный CSA соединитель кабелепровода

• Отключите питание.
• Снимите крышку распределительной коробки, если она есть.
• Подключите гибкий кабельный канал от варочной панели к распределительной коробке с помощью соединителя кабелепровода, внесенного в список UL или сертифицированного CSA.
• Затяните винты на соединителе кабелепровода, если он есть.
• Соедините два черных провода вместе с помощью соединителей проводов, включенных в список UL.
• Соедините два красных провода вместе с помощью соединителей проводов, внесенных в список UL.
• Подключите зеленый или оголенный провод заземления от кабеля варочной панели к зеленому или оголенному проводу заземления (в распределительной коробке) с помощью соединителей проводов, включенных в список UL.
• Поместите соединительный элемент из списка UL на конец белого провода.                        ПРИМЕЧАНИЕ: Не подключайте оголенный провод заземления к нейтральному (белому) проводу в распределительной коробке.
• Установите крышку распределительной коробки.
• Подключите питание.

Трехжильный кабель от источника питания к 3-проводному кабелю от варочной панели

ВАЖНО: Используйте 3-проводной кабель от источника питания, если местные нормы и правила позволяют подключать провод заземления корпуса к нейтральному (белому) проводу распределительной коробки:

A. 3-жильный кабель от источника питания
Б. Красные провода
C. Зеленый или оголенный провод заземления (от варочной панели)
D. 3-жильный кабель от варочной панели.
E. Распределительная коробка
F. Белый провод (от блока питания)
Соединитель проводов, внесенный в список UL
H. Черные провода
I. Перечисленный UL или одобренный CSA соединитель кабелепровода

• Отключите питание.
• Снимите крышку распределительной коробки, если она есть.
• Подключите гибкий кабельный канал от варочной панели к распределительной коробке с помощью соединителя кабелепровода, внесенного в список UL или сертифицированного CSA.
• Затяните винты на соединителе кабелепровода, если он есть.
• Соедините два черных провода вместе с помощью соединителей проводов, включенных в список UL.
• Соедините два красных провода вместе с помощью соединителей проводов, внесенных в список UL.
• Подключите зеленые или оголенные провода кабеля варочной панели к белому (нейтральному) проводу в распределительной коробке с помощью соединителей проводов, включенных в список UL.
• Установите крышку распределительной коробки.
• Подключите питание.

Прикрепите варочную панель к столешнице

ПРИМЕЧАНИЕ: Этот раздел применяется только в том случае, если вы используете clampкронштейны.

A. Стеклянная варочная панель
Б. Основание варочной панели
C. Крепежный винт
Д. Клampкронштейн (достаточно далеко за пределы основания варочной панели, чтобы можно было установитьampвинты)
E. 2½ дюйма (6.4 см) clampвинт
F. Столешница
G. Пенопласт

• Поместите 2 6.4/XNUMX дюйма (XNUMX см) clampвставив винты в крайнее отверстие в корпусеamping кронштейн.
• С помощью отвертки затяните винты против столешницы. Не перетягивайте.

Полная установка

• Убедитесь, что все детали установлены. Если есть лишняя часть, вернитесь к шагам, чтобы увидеть, какой шаг был пропущен.
• Убедитесь, что у вас есть все инструменты.
• Утилизируйте / утилизируйте все упаковочные материалы.
• Перед использованием очистите варочную панель мягким раствором жидкого бытового чистящего средства и теплой водой. Тщательно вытрите насухо мягкой тканью. Для получения дополнительной информации см. Раздел «Уход за варочной панелью» Руководства по эксплуатации и уходу.
• Прочтите раздел «Использование варочной панели» в Руководстве по эксплуатации и уходу за варочной панелью.
•  Подключите питание.
• Для получения дополнительной информации о продукте прочтите Инструкцию по эксплуатации.

ПРИМЕЧАНИЕ: Если варочная панель не работает после включения питания, проверьте, не сработал ли автоматический выключатель и не перегорел ли бытовой предохранитель. Дополнительную информацию см. В разделе «Устранение неполадок» в Руководстве по эксплуатации и уходу.

Если вам нужна помощь или обслуживание:
См. Раздел «Помощь или обслуживание» Руководства по эксплуатации и уходу или обратитесь к дилеру, у которого вы приобрели варочную панель.

© 2018 Все права защищены. Используется по лицензии в Канаде.



Подробнее об этом руководстве пользователя…

/Electric-Cooktop-Installation-Instructions-Manual-Optimized.pdf

report this ad

Электрическая плита-Инструкции-Инструкции-Руководство-Orginal.pdf



Связанные руководства / ресурсы

как установить своими руками, правила и советы

Громоздкие плиты на кухне все чаще заменяют на компактные варочные панели. Установка такой техники существенно экономит место в помещении, что актуально для малогабаритных квартир, студий.

Любую модель плиты нужно врезать в имеющуюся поверхность. Правильная установка дома варочной панели в столешницу обеспечит качественное подключение и работоспособность кухонного оборудования.

Общие требования к монтажу варочной плиты

Техника бывает газового и электрического формата. Это сказывается на разнице в установке плиты, но общие правила перед работой остаются одинаковыми:

1. Материал столешницы может быть любым. Главное требование, чтобы его жаропрочность не была ниже показателя 100 °C. Толщина плиты – не менее 25 мм.
2. Наличие вентиляции на кухне. К варочной панели дополнительно ставят вытяжку. Если нет возможности купить такое оборудование, то следует установить на окне мощный вентилятор.
3. Когда крепление техники делают между 2-мя шкафами, то расстояние от каждой стенки до плиты должно быть не менее 15 см. Требования к расстоянию до кухонной стены – не менее 5 см. Если последняя задача невыполнима, но необходимо проложить теплоизоляцию между стеной и кухонным прибором.

Совет! Сложные столешницы из стекла, бетона или искусственного камня делают уже с готовыми отверстиями под варочную панель. Это обусловлено сложным распилом таких материалов.

Электрическая плита должна располагаться недалеко от точки подключения к электросети. При этом учитывают мощность розетки и сечение кабеля, заземление металлических элементов. Монтаж газовой поверхности проходит сложнее, так как придется продумывать стыковку оборудования с газовой трубой.

Требования техники безопасности запрещают выполнять подключение газовых плит своими руками. Можно пригласить сотрудника спецслужб, который за отдельную плату выполнит работу. Неправильное подсоединение прибора влечет за собой санкции со стороны газовых служб (опечатывание вентиля, перекрытие газа) и опасность для жизни обитателей квартиры.

Перечень необходимых материалов и инструментов

Подключать электроплиту можно в домашних условиях, не привлекая специалистов. Необходимо четко следовать инструкции. Если отсутствуют навыки работы с электрическими устройствами, то доверьте работу профессионалам. В противном случае не будет действовать гарантия от производителя, может сломаться прибор или выйдет из строя вся проводка в доме.

Совет! Не все варочные плиты и духовые шкафы можно вместе использовать. Изделия от одного и того же производителя могут быть несовместимы. Некоторые панели имеют свою систему управления. Они функционируют автономно от духового шкафа. Это позволяет размещать технику отдельно друг от друга, в отличие от зависимых устройств.

Для установки своими руками варочной панели в столешницу вам пригодятся такие инструменты:

• зажимы;
• электролобзик или ручной фрезер;
• рулетка;
• саморезы;
• нитролак или силикон;
• уплотнитель-самоклейка или алюминиевая лента;
• линейка, карандаш;
• угольник, метровая доска;
• строительный уровень, маркер;
• дрель;
• набор отверток;
• шланг для газового оборудования;
• разводные ключи;
• газовая обмотка.

Список меняется в зависимости от типа плиты и тонкостей ее подключения. Допустим, фрезер и лобзик не нужны для крепления техники к столешнице, если монтаж выполняется в готовое отверстие. Тогда придется просто выбрать новый прибор в магазине по заранее известным размерам. Разводные ключи и шланг для газового оборудования не нужны при установке электроплиты.

Выполняем замеры

Врезка варочной техники начинается с выяснения размеров оборудования и нанесения их на рабочую поверхность столешницы. Обычно все параметры прибора указаны в технической документации, прилагаемой к быттехнике. Если производитель не позаботился об этом, то придется все делать самостоятельно.

Процесс выглядит таким образом:

1. Переворачиваем панель на стол.
2. Делаем замеры длины и ширины изделия по внутренним краям.
3. Измеряем параметры выступа плиты для фиксации. Обозначаем их карандашом на рабочей поверхности.
4. Находим центр отрезков, делаем разметку.
5. Тщательно проверяем зазоры. Для выступа длиной 15 мм нужно отступить 10 мм. Для установки самой варочной панели в домашнюю столешницу понадобится отступ в 5 мм.

Совет! Можно простым способом обвести плиту карандашом сразу на столешнице. Но тогда есть риски получить неверный прямоугольник. В результате просто повредите мебель.

Специалисты рекомендуют устанавливать дома варочную панель поэтапно, делая расчеты последовательно:

1. Разметка тумбы на основании размеров из инструкции выполняется путем вычерчивания прямоугольника.
2. Центр получаем при помощи рулетки. На столешнице рисуем крестик таким образом, чтобы одна линия соотносилась с передним краем рабочей поверхности, а вторая была ей перпендикулярна.
3. На темные столы нужно наклеить малярный скотч, а уже после выполнять разметку карандашом, маркером.
4. Снимаем мерки с варочной плиты с запасом на 1-2 мм.
5. Строго вычерчиваем 4 линии.
6. В конце проверяем ровность полученной фигуры уровнем или школьной линейкой.

Специалисты рекомендуют в конце обвести прямоугольник маркером, а лишнюю разметку стереть, чтобы не наделать ошибок при вырезании отверстия.

Совет! Если сомневаетесь в верности замеров, то проще сделать картонный макет, а после использовать его в работе.

Готовим посадочное отверстие

Чтобы подготовить столешницу под варочную панель, используем электрозобзик, фрезер и дрель. Более качественная линия получается при помощи фрезерной машинки. Более грубая – с электрическим лобзиком.

Процедура вырезания отверстия лобзиком следующая:

1. По углам готового прямоугольника с внутренней стороны просверливаем отверстия 8-10 мм.
2. Лобзиком с мелкими зубьями делаем пропил по обозначенным линиям. При этом электрическую пилку лучше держать не «на весу», а плотно прижимая к столу.

Не в каждом доме есть лобзики. Работу по установке электрической или газовой варочной панели можно сделать при помощи дрели.

Порядок вырезания посадочного отверстия при помощи электродрели:

• Сверлом делаем отверстия 8-10 мм вдоль обозначенной линии. Делаем работу с внутренней стороны столешницы, чтобы высверленные места соприкасались с размеченной линией отреза. Делаем отверстия как можно чаще. Тогда будет легко обломить кусок столешницы.
• Грубые края высверленных мест выравнивают по отмеченной линии. Для этого используют пилку по металлу, дереву или рашпиль.

Во время работы низ рабочей поверхности нужно поддерживать или зафиксировать скотчем. Под низ можно подставить гарнитура табурет. Так вы не повредите тумбу, сохраните ровность всех граней. После удаления опилок проверяется качество среза.

После того как посадочное место будет сделано, нужно попробовать вставить в него варочную плиту. Встраиваемая техника должна без усилий входить, полностью закрывать корпусом сделанное отверстие.

Совет! Чем острее зубья электропилы или ручного лобзика, тем ровнее будут грани срезов.

Уплотнение и герметизация техники

Следующий этап – герметизация. Он необходим для защиты столешницы от попадания влаги в процессе уборки или приготовления пищи. Рабочая поверхность из ДСП, МДФ или дерева может легко разбухнуть и испортиться. Процедура выполняется при помощи нитролака или акрилового герметика для сантехработ.

Состав следует нанести тонким слоем изнутри на торцы вырезанного отверстия. На лицевой стороне столешницы герметик не используется. Для этих целей берут уплотнитель, который идет обычно в комплекте с варочной панелью.

Совет! Для уплотнения периметра отверстия для панели подходит серпянка для гипсокартона. Ее ширина должна быть не менее 30 мм.

При использовании силикона для обработки торцов столешницы обратите внимание на такие нюансы:

1. Для начала поверхность подготавливают. Нужно протереть края от пыли, загрязнений, обработать обезжиривателем.
2. Далее наклеиваем монтажную ленту по сторонам швов с отступом, равным линии на тумбе.
3. Срезаем с тюбика с герметизирующим составом носик, а после надеваем на него специальную насадку в виде шприца (все идет в комплекте).
4. Заряжаем тубу в пистолет.
5. Нажимаем рычажок для уменьшения давления.
6. Выдавливаем герметик, сбрызгивая шов мыльным раствором.
7. Разравниваем полученный шов шпателем и удаляем скотч.

Монтаж уплотнительной ленты по шву на лицевой части столешницы предотвращает доступ воды в материал и перепад температур. Для этого используют металлизированную ленту. Ее клеят на сухую и обезжиренную поверхность, немного прижимая.

Нанесение ленты выполняется следующим образом:

1. На уплотнитель нанесен клей, который закрыт пленкой. Снимать ее сразу не рекомендуется. Делайте все постепенно, по мере приклеивания к столу.
2. Ленту прокладываем по периметру подготовленного отверстия единым полотном. На углах материал не обрезается, а просто наклеивается с поворотом на 90º.
3. Концы уплотнителя соединяют встык, без зазоров и нахлеста.

Перед наклейкой материала важно проверить соответствие толщины ленты и внутренней глубины бортов варочной техники. Если полоска тонкая, то появится щель. Через нее будет просачиваться вода. В идеале цельная лента должна выступать на 1см ниже бортика.

Совет! Производители могут комплектовать варочные панели алюминиевыми уплотнительными лентами. Инструкция по их использованию содержится в техдокументации на оборудование.

Монтаж плиты

Как выглядит процесс закрепления на кухне варочной панели:

• Техника аккуратно вставляется в подготовленное отверстие. Передняя сторона плиты должна быть четко параллельна краю тумбы.
• Изнутри столешницы корпус крепится к столу специальными пластинками. Они входят в комплект поставки.
• Врезка варочной панели выполняется таким образом, чтобы между техникой и тумбой не было зазоров.
• Канцелярским ножом удаляются излишки уплотнителя.

Поверхность нужно надежно зафиксировать. В процессе использования прибора не должно быть сдвигов даже на 1 мм. Если стыки остались неровными, то их можно подрезать или надежного закрыть герметиком.

Подсоединение варочной поверхности к электросети

Устройство можно подключить к отдельной электрической линии, если на щитке есть автоматы УЗО для плиты. В помещениях с электропитанием 380 вольт придется делать равномерную нагрузку на фазу.

Совет! Самостоятельно устанавливая электрическую варочную панель дома в столешницу, следует предусмотреть обязательную установку отдельных УЗО и защитного автомата. Допустим, для розетки в 16А берут устройства защиты не менее 40А, а автомат – не менее 25А.

Для плиты может потребоваться отдельная розетка, поэтому сначала демонтируют кухонный гарнитур. Подготавливается канал, укрепляется, закрывается цементом или слоем шпатлевки.

После можно приступать к подготовке и вырезанию отверстия в столешнице, монтажу плиты. Обязательно посмотрите видео ниже, чтобы не осталось вопросов по установке электрической варочной панели на кухне в столешницу.

Розетка или колодка подключения для электроплиты: что выбрать

Есть 2-а варианта врезки электрической варочной панели в столешницу. В первом случае монтируют вилку-розетку. Во втором – через клеммник напрямую, соединив провода панели с питающим кабелем. Оба таких способа можно использовать.

Совет простой. Если панель идет с вилкой, то ставим розетку. Контакты обычной розетки для варочной поверхности выдерживают 32А. С ними ничего не случится, если вы забудете отключить технику при нагрузке. Но соединение через клеммник более надежное, хотя не самое удобное при ремонте оборудования или замене плиты.

Выбираем место для розетки

Для правильной установки дома варочной панели в столешницу важно, чтобы техника и розетка находились на подходящем расстоянии друг от друга. Нельзя использовать удлинители и тройники, так как это приведет к выходу из строя проводки в помещении. Если около оборудования нет электроточки, то ее нужно проложить до установки плиты.

Когда планируется использовать нижний духовой шкаф, то нужно ставить 2 розетки. Выбирайте место для размещения ниже плиты. Это позволит исключить контакт влаги и жира с розеткой при приготовлении пищи. Также она станет незаметной для окружающих.

Совет! До начала работ с прибором необходимо обесточить электричество на кухне.

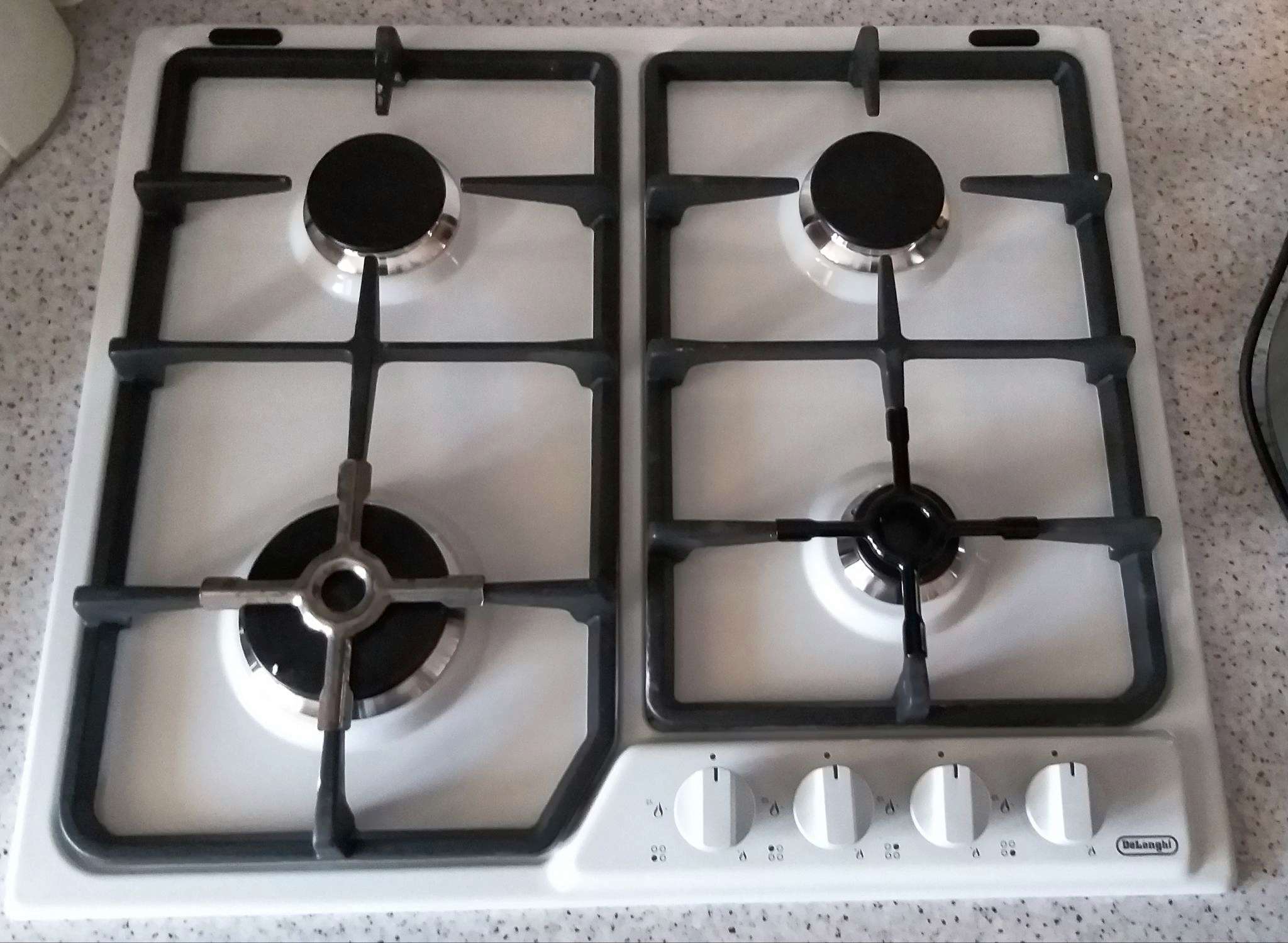

Подключение газовых коммуникаций

Подача газа до установки газовой варочной панели полностью перекрывается. Чтобы упростить работу, сразу подсоединяйте газовый шланг к плите. Паронитовую уплотняющую прокладку крепят при помощи накидной гайки.

Нужно ее плотно закрутить на патрубок внизу кухонной техники. Прокладку смазывают солидолом. Наличие утечек газа можно проверить путем нанесения на них мыла. Если монтаж выполнен правильно, пена не появится.

На комбинированных плитах лучше ставить термозапорный клапан. Он способен перекрывать подачу газа при нагреве выше 60ºС. Деталь располагают в удобном для управления месте. Обязательно настраивают работу конфорок. Пламя должно гореть без желтых бликов.

Совет! Для подсоединения газовых приборов нужна их приемка обслуживающей компанией. Специалисты проверят состояние прибора и герметичность соединения.

Дополнительные советы мастеров при подключении варочных панелей

Используйте рекомендации ниже, которые помогут врезать газовую, электрическую плиту в домашних условиях:

1. Технику примеряют в вырезанную нишу, чтобы она легка в отверстие ровно и красиво.
2. Чем меньше останется щелей, тем безопаснее использовать оборудование.
3. Перед врезкой плиты необходимо ее подключить к электрической сети по комплектной схеме.
4. Под панелью можно поставить метабоксы и ящики, поэтому отступы внизу делают так, чтобы мебель не касалась плиты.
5. Модели с 2-мя конфорками можно поставить вдоль столешницы, если они соответствуют размерам тумбы.
6. Минимальная глубина встройки указана в технической документации к оборудованию.
7. Подошву электролобзика следует располагать под углом 90º, тогда рабочая поверхность не поцарапается.
8. Монтаж плиты делают уже после сборки кухни, чтобы не испортить стол.

Во время работы соблюдайте меры предосторожности и ТБ. При работе с лобзиком используйте защитные очки. Для подключения электрической плиты берите инструменты с диэлектрическими рукоятками. Они защитят от пробоя электрическим током.

Установка кухонной газовой столешницы

Майкл Чотинер

Для начала давайте просто скажем, что вставить варочную панель в предварительно вырезанное отверстие в столешнице и подключить ее к газовой линии довольно просто — едва ли не самое простое, что вы когда-либо делали при ремонте кухни. Но спланировать пространство и подготовить столешницу и окружающие шкафы к установке — это совсем другая история. Это требует определенных знаний о размерах варочной панели, которую вы планируете установить, внимания к правилам пожарной безопасности и другим требованиям к разрешению и, возможно, даже профессионального мастера или двух для настройки.

Газовые и электрические требования

Газовые варочные панели настраиваются на заводе для работы на природном газе, но большинство производителей также предлагают комплекты для переоборудования на пропан для установок, где природный газ недоступен. При планировании установки предусмотрите ½ дюйма. жесткая газовая линия с запорным клапаном в пределах 3 футов от места расположения варочной панели.

Вам также понадобится электрик, чтобы установить защищенную выключателем электрическую цепь на 15 ампер, подключенную к заземленной электрической розетке, установленной в шкафу под варочной панелью.Это для питания искровых воспламенителей.

Если вы просто меняете старую газовую варочную панель на новую того же размера, то, вероятно, у вас уже есть необходимые электрические и газовые соединения. Но если ваша варочная панель переместится на новое место в новой или реконструированной кухне, наймите лицензированных специалистов, которые проведут для вас газовые и электрические линии.

Размеры и способы установки

Вообще говоря, у вас есть выбор между 30-дюймовыми. и 36-дюймовый. варочные панели — эти номинальные размеры относятся к общей длине плиты горелки слева направо, поскольку устройство ориентировано таким образом, чтобы передний край был параллелен передним сторонам базовых шкафов.Оба 30-дюймовые. и 36-дюймовый. варочные панели около 21 дюйма. до 22 дюймов. широкий, поэтому они подходят с полями между фартуком и передним краем стандартного 24-дюймового. широкие столешницы. И все они имеют некоторую глубину, которая может варьироваться от 3,5 до 14 дюймов. У более мелких моделей органы управления обычно расположены сверху, а у более глубоких — на передней панели.

Размеры и параметры выреза для Maytag 36 дюймов. варочная панель с верхним управлением. Рисунок предоставлен Maytag.

Размеры различных моделей вставных варочных панелей KitchenAid с передним управлением.Рисунок предоставлен KitchenAid

Важно учитывать эти размеры и расположение элементов управления, поскольку они влияют на модификации, которые необходимо будет внести в столешницу и стандартные нижние шкафы для успешной установки любой данной варочной панели. Например, когда на варочной панели есть элементы управления сверху, они должны быть вставлены в вырез по центру между фартуком и передним краем столешницы; когда устройство имеет элементы управления на передней панели, передний край столешницы полностью удаляется.

Зазоры

Газовые варочные панели могут выделять много тепла, поэтому при планировании установки важно убедиться, что у вас есть хотя бы минимальные зазоры вокруг устройства, чтобы не повредить шкафы и отделку стен. Рекомендуемые производителями зазоры различаются, но в целях планирования используйте эти минимальные зазоры, которые опубликованы в инструкциях по установке GE для 36-дюймового. варочная панель:

• Не менее 30 дюймов от варочной панели до незащищенной поверхности шкафа непосредственно над ней.(Это оставляет место для вытяжки, которую следует установить над варочной панелью.
• Не менее 6 дюймов от краев выреза до боковых стенок шкафов, в которые вставляется варочная панель. (Если варочная панель соединяет более одного шкафа или вертикальных перегородок, допустимо отрезать верхнюю часть боковых стенок, чтобы создать необходимые зазоры.
• Не менее 2-¼ дюйма от задней стенки или задней стенки шкафа. (При необходимости заднюю часть шкафа можно разрезать или снять.)

Предлагаемые зазоры для GE 30-дюймов.газовая плита. Рисунок предоставлен компанией GE.

Резка столешниц  В лучшем случае вырез для установки вашей конкретной варочной панели должен быть сделан профессионалом до того, как столешница будет установлена, в соответствии со спецификациями производителя. Можете ли вы сделать это самостоятельно, если вы устанавливаете варочную панель на стойку, где ее раньше не было, или увеличиваете существующий вырез для более крупной модели?

• Если существующая вершина каменная, то определенно нет — слишком грязная и рискованная.
• Если существующая вершина представляет собой твердую наплавку, возможно, если вы думаете, что знаете, что делаете, и у вас есть мощный погружной фрезер и подходящее твердосплавное сверло.
• Если существующая поверхность представляет собой пластиковый ламинат, сделайте это, если у вас есть сверло диаметром ½ дюйма. бит, переносная циркулярная пила с твердосплавным диском на 40 зубьев и лобзик.

Если вы хотите сделать вырез самостоятельно, сначала сделайте шаблон на основе размеров и зазоров, указанных производителем варочной панели. Положите шаблон на место на столешнице и совместите его с передним краем стойки.Перенесите линии разреза на столешницу и закрепите или привинтите временную распорку под столешницей, чтобы поддерживать вырез, чтобы он не напрягался и не падал на пол во время процесса.

Если вы работаете с твердой поверхностью, зафиксируйте направляющую фрезера и приступайте к работе. Если вы работаете со столешницей из пластикового ламината, обработайте линии разреза малярной лентой, чтобы предотвратить лишние сколы при резке пилами. Начните со сверления отверстий в углах выреза.Затем сделайте погружные надрезы циркулярной пилой вдоль каждой стороны выреза, чтобы максимально приблизиться к углам. Закончите с вашей головоломки. Если вы устанавливаете варочную панель с конфоркой, которая перекрывает столешницу, имейте в виду, что края выреза не обязательно должны быть такими прямыми или гладкими.

Установка варочной панели

Когда у вас есть подача газа (с запорным клапаном в выключенном положении), выход, вырез в столешнице и необходимые зазоры внутри шкафа в порядке, вы готовы к легкой части.Достаньте варочную панель из упаковки и еще раз проверьте инструкции по установке. Найдите и/или соберите все детали и расходные материалы, которые вам понадобятся для подключения к газу. В том числе:

• Регулятор давления
• Два ½ дюйма. переходники с развальцовкой
• A ½ дюйма. гибкий соединитель прибора (длиной не более 5 футов; в штате Массачусетс не более 3 футов в длину)
• Наносимый кистью герметик для стыков труб или желтая тефлоновая лента для стыков труб
• 3 дюймаширокая отражающая лента из фольги
• Прижимные скобы

Чертежи предоставлены Maytag

• Выровняйте внутренние края выреза лентой из фольги. Это предотвращает тепловое повреждение и возможное обесцвечивание столешницы. Положите варочную панель на защищенную поверхность.
• Нанесите состав для соединения труб на резьбу входа коллектора — это труба, выступающая снизу или сбоку варочной панели.
• Навинтите регулятор давления на вход коллектора, убедившись, что стрелка потока указывает на варочную панель.Затяните его гаечным ключом.
• Нанесите состав для соединения труб на резьбу одного из переходников с развальцовкой и ввинтите его в открытый конец регулятора. Затяните его вручную, а затем поверните на полный оборот с помощью гаечного ключа.
• Присоедините гибкий шланг соединителя прибора к открытому концу переходника раструбного соединения после нанесения кистью герметика для соединения труб.
• Если ваша варочная панель имеет стеклянную конфорку, приклейте пенопластовую ленту (обычно входит в комплект) по краям нижней части варочной панели.
• Переверните варочную панель правой стороной вверх и установите ее в вырез. Совместите его с передним краем столешницы.

Итак, самое сложное — или, скажем так, может быть немного неудобно. Возьмите прижимные скобы и винты, входящие в комплект поставки вашей варочной панели. Лягте на пол на спину так, чтобы голова, плечи и руки находились в шкафчике под варочной панелью. Найдите места, где кронштейны должны быть прикреплены к нижней части варочной панели, и прикрутите их.Затем ввинтите большие винты, которыми собранный блок крепится к нижней части столешницы. Затяните его вручную, а затем поверните не более чем на пол-оборота с помощью отвертки или плоскогубцев. Чрезмерное затягивание этих винтов может привести к растрескиванию каменных и твердых поверхностей.

Установив варочную панель на кронштейн, завершите подключение газа:

• Нанесите состав для соединения труб на оставшийся переходник развальцовки и затяните его в запорном газовом клапане.
• Присоедините свободный конец соединителя гибкого шланга к переходнику с раструбным соединением.
• Переведите запорный газовый клапан в положение ВКЛ.

Проверка газовых соединений на наличие утечек

Налейте каплю средства для мытья посуды в маленькую миску и добавьте немного воды. Размешайте его маленькой чистой щеткой и, когда у вас появится немного пены, смажьте мыльным раствором каждое соединение на линии подключения газа от запорного клапана до входа в коллектор. Если в какой-то момент пузырьки проявляют необычную активность, это означает, что у вас есть утечка. Затяните эти соединения и повторите проверку, пока не убедитесь, что утечек нет.Тогда и только тогда вставьте шнур питания варочной панели в розетку.

Завершение

Снова на ногах и наверху, пора собирать горелки. Установите каждую головку горелки на место, совместив отверстия в нижней части с электродом искрового запальника. Затем поместите крышки горелок сверху. Поверните каждую ручку управления в положение СВЕТ, и после нескольких щелчков каждая из них должна загореться и произвести сплошное голубое пламя. Если пламя содержит много желтого, следуйте инструкциям производителя по регулировке газовоздушной смеси.Наконец, установите решетки на место, и варочная панель должна быть готова к работе.

Об авторе:  Майкл Чотинер является экспертом в области домашнего строительства и пишет статьи о бытовой технике, включая газовые плиты, для Home Depot. Совет Майкла по диапазонам направлен на то, чтобы помочь домовладельцам понять основы установки. С ассортиментом газовых плит Home Depot можно ознакомиться на веб-сайте Home Depot.

Установка индукционной плиты Эдинбург | PБлэкхолл

БЛЭКХОЛЛ ЛТД.

Зачем устанавливать индукционную плиту?

Индукционная варочная панель имеет много преимуществ перед любой другой. Мало того, что они намного быстрее, чем традиционные методы, как упоминалось выше, но те, кто решит установить индукционную плиту, также получат множество других преимуществ, в том числе:

• Энергоэффективность
  С традиционными газовыми плитами или даже с электрическими конфорками может быть много энергии впустую.Они нагревают не только кольцо, но и все вокруг него, и могут долго остывать.
• Оперативность
  Поскольку индукционные плиты нагревают посуду напрямую, они нагреваются и остывают почти мгновенно. Такой уровень точности и отзывчивости — лишь одна из многих вещей, благодаря которым эти варочные панели становятся все более популярными среди многих.
• Простота использования
  Эти индукционные варочные панели невероятно просты в использовании, вы можете просто выбрать необходимый уровень мощности простым нажатием кнопки.
• Чистота
  Плоская поверхность индукционных варочных панелей значительно упрощает жизнь: достаточно просто протереть поверхность, чтобы варочная поверхность оставалась чистой и прозрачной. Быстрое охлаждение гарантирует, что вам не придется долго ждать, пока он будет готов к очистке, что сэкономит вам больше времени в долгосрочной перспективе.

Зачем нужен профессиональный ключ для установки?

Если вы решили приобрести индукционную варочную панель в рамках ремонта вашей кухни, важно доверить эту работу профессионалу.Если вы модернизируете старый дом, у вас может быть старая система электропроводки, которую необходимо обновить для выполнения этой задачи. Даже в более современном доме проводка, необходимая для установки этих индукционных плит, может быть сложной. Для любого, кроме квалифицированного электрика, это опасное занятие, которое не следует предпринимать.

Наша аккредитованная команда P Blackhall Ltd имеет большой опыт и полную квалификацию. За годы работы мы работали в сотнях домов, мы понимаем, чем каждый из них отличается, и очень заботимся о том, чтобы предоставить каждому из наших клиентов профессиональную установку.Мы работаем с учетом ваших потребностей и минимизируем любые потенциальные нарушения в вашем доме, оставляя после себя чистую и аккуратную отделку.

Свяжитесь с P Blackhall Ltd

Если у вас возникнут дополнительные вопросы об установке индукционной плиты или вам потребуется дополнительная помощь в любой форме, пожалуйста, не стесняйтесь обращаться к члену нашей команды здесь, в P Blackhall Ltd.

Чтобы получить консультацию или бесплатное предложение, позвоните нам сегодня по телефону 0131 357 3861.

ПОЛУЧИТЬ ЦЕНУ

Страница не найдена — Appliance City

В этом месте ничего не найдено. Попробуйте поискать или посмотрите ссылки ниже.

Рекомендуемые продукты

• AEG ABE682F1NF Встроенная морозильная камера для защиты от промерзания

  Гарантия 2 годаПри условии регистрации на веб-сайте производителя

  F

  Эта блестящая встроенная морозильная камера от AEG, предназначенная для установки под столешницей с прикрепленной дверцей мебели, обеспечивает полезный объем хранения 85 литров. космос.Благодаря удобной функции быстрой заморозки вы… Читать дальше

  Этот великолепный встроенный морозильник от AEG, предназначенный для установки под столешницей с прикрепленной дверцей мебели, обеспечивает полезное пространство для хранения 85 литров. С удобной функцией быстрой заморозки вы можете поддерживать приятную и низкую температуру внутри, что идеально подходит, когда вам нужно загрузить еженедельный магазин! Читать меньше

  Морозильники

  Мы переработаем ваш старый прибор всего за 25 фунтов стерлингов.

• Bosch MBS133BR0B Встроенная многофункциональная двойная духовка – НЕРЖАВЕЮЩАЯ СТАЛЬ

  2 года гарантииПри условии регистрации на веб-сайте производителя

  A/B

  Эта двойная духовка Bosch из нержавеющей стали имеет огромную общую емкость 105 литров для двух духовок.В основной духовке используется технология 3D Hot Air, которая обеспечивает равномерное приготовление пищи по всей поверхности… Читать далее

  Эта двойная духовка Bosch из нержавеющей стали имеет огромную общую емкость 105 литров для двух духовок. В основной духовке используется технология 3D Hot Air, которая обеспечивает равномерное приготовление пищи на всех полках без переноса ароматов. Вторая духовка/гриль – отличное дополнительное место для приготовления/разогрева/гриля. Эта печь должна быть установлена ​​в высоком корпусе, который, поскольку он расположен на уровне глаз, делает ее настоящим экспонатом.Читать меньше

  Встроенные двойные духовки

  Мы переработаем ваш старый прибор всего за 25 фунтов стерлингов.

Категории товаров

Популярные товары

• Товара больше нет в наличии

  Samsung WW90K5413UX 9кг AddWash WW5500 Стиральная машина 1400об/мин – ГРАФИТ

  Гарантия 5 летПри условии регистрации на сайте производителя Добавляйте воду во время стирки с помощью дверцы Samsung AddWash.Быстро добавляйте что-нибудь лишнее во время стирки, будь то белье… Читать дальше

  Представляем вам фантастическую стиральную машину Samsung весом 9 кг. Добавляйте воду во время стирки с помощью дверцы Samsung AddWash. Быстро добавляйте что-нибудь лишнее во время стирки, будь то пропущенный носок, немного кондиционера для белья или предмет одежды, выстиранный вручную, для окончательного полоскания. Он также оснащен технологией EcoBubble, которая смешивает воздух, воду и моющее средство для создания пузырьков, которые быстрее проникают в одежду, позволяя вам стирать при более низких температурах, а также их интенсивную опцию, которую можно добавить в программу одним нажатием кнопки. Просто добавьте функцию замачивания в пузырьках на 30 минут и позвольте пузырькам проникнуть глубоко в ткани, чтобы ослабить стойкие пятна. Эта модель, выполненная в графитовом цвете, станет идеальным дополнением к любому дому. Читать меньше

  Отдельностоящие стиральные машины

  Мы переработаем ваш старый прибор всего за 25 фунтов стерлингов.

• Samsung RB31FDRNDSA Диспенсер для воды с морозильной камерой, 60 см, без замерзания – СЕРЕБРО

  Гарантия 5 летПри условии регистрации на веб-сайте производителя .Обладая общей вместимостью 338 литров, вы… Читать дальше

  Стильный снаружи и просторный внутри, этот серебристый отдельностоящий холодильник с морозильной камерой от Samsung может понравиться многим. Благодаря общей вместимости 338 литров у вас будет достаточно места для всей семьи, а с дополнительным бонусом в виде диспенсера для воды вы можете получить охлажденную воду одним нажатием кнопки. Он также не подключен к водопроводу, поэтому вам не нужно подключать его к водопроводу. Читать меньше

  Отдельностоящие холодильники с морозильной камерой

  Мы переработаем ваш старый прибор всего за 25 фунтов стерлингов.00

• Товара больше нет в наличии

  Полностью встраиваемая посудомоечная машина Bosch SMV68MD01G Serie 6, 60 см

  Гарантия 2 годаПри условии регистрации на сайте производителя

  E готов к установке за дверцей мебели для обтекаемой комнаты. Вентилятор… Подробнее

  Великолепная встраиваемая посудомоечная машина SMV68MD01G от Bosch предлагает место для 14 комплектов посуды и 8 программ мытья и готова к установке за дверцей мебели для обтекаемой комнаты.Фантастическое пространство увеличено системой Vario Flex, которая обеспечивает гибкое хранение. Dosage Assist обеспечивает отличные результаты очистки, так как таблетка полностью растворяется, а Vario Speed ​​позволяет сократить время очистки без потери производительности или всей эффективности. Все они питаются от Eco Silence Drive, бесщеточного двигателя Bosch, обеспечивающего надежную и бесшумную работу. Читать меньше

  Посудомоечные машины

  Мы переработаем ваш старый прибор всего за 25 фунтов стерлингов.

Для правильной установки —

Для правильной работы вашей кухонной вытяжки ключевое значение имеет профессиональная установка квалифицированным специалистом.

Вытяжные колпаки выводят воздух наружу. Этот тип наиболее часто используется, потому что он обеспечивает высокую производительность, большую емкость и низкий уровень шума.

Рециркуляционные вытяжки удаляют неприятные запахи из воздуха с помощью угольно-жирового фильтра, прежде чем снова подавать воздух на кухню.Этот тип подходит для кухонь без вытяжного канала, а также позволяет избежать тепловых потерь в окружающую атмосферу.

Для эффективной работы рекомендуется длина воздуховода не более 12 футов и не более 2 изгибов. Однако максимальная или минимальная длина не определена. Принципы одинаковы для любой канальной вытяжки: самая короткая длина трубы с наименьшим количеством возможных изгибов будет более эффективной, чем очень длинная труба с большим количеством изгибов.

Почти все модели Elica могут работать в обоих режимах.

Перед установкой кухонной вытяжки ознакомьтесь со следующими основными правилами:

Выполните все шаги, указанные в инструкции по эксплуатации;

Если вы столкнетесь с трудностями, обратитесь за помощью к надежному специалисту;

Соедините воздуховоды с внешней атмосферой с помощью специальной трубы диаметром 4-3/4 дюйма – 6 дюймов: минимизация расстояния воздуховода и отсутствие ненужных изгибов максимизирует производительность;

Соблюдайте минимальное расстояние от варочной панели, указанное в руководстве, для обеспечения безопасности и предотвращения повреждения рабочих органов;

Убедитесь, что электрическая розетка находится достаточно близко к вытяжке для подключения.

Встроенная варочная панель:

Для правильной работы вашей варочной панели необходима профессиональная установка квалифицированным специалистом.

Чтобы поместиться на кухонной плите со встроенной плитой, гранитную платформу необходимо разрезать. Ниже приведены размеры резки гранита для различных моделей. Пожалуйста, выберите модель встроенной варочной панели, которую вы приобрели, и разрежьте гранит в соответствии с размерами, указанными на диаграммах ниже, у квалифицированного каменщика / гранитореза. Обратите внимание, что вы должны обеспечить розетку на 5 ампер для электрического розжига встроенной варочной панели под платформой. в непосредственной близости от вашей встроенной плиты.Все указанные ниже размеры указаны в миллиметрах (мм).

Керамическая варочная панель Vetro:

 Встроенная духовка/встроенная микроволновая печь:

Для правильной работы вашего встроенного духового шкафа/встроенного в микроволновую печь ключом является профессиональная установка квалифицированным специалистом.

Для установки встроенной духовки/микроволновой печи, пожалуйста, предоставьте ниже указанную разделку каркаса размеры к производителю вашей кухни. Убедитесь, что задняя часть каркас (шкаф) следует оставить открытым для проветривания, на случай если нет вентиляции в корпусе (шкафу) товар может выйти из строя и гарантия останется недействительным. Обратите внимание, что вы должны предоставить точку на 15 ампер. для работы встроенной микроволновой печи / встроенной духовки, желательно, чтобы эта точка находиться за встроенной духовкой/встроенной микроволновой печью.Все ниже упомянутые размеры указаны в миллиметрах (мм).

Встроенная посудомоечная машина:

Для правильной работы вашей Встраиваемой посудомоечной машины ключевое значение имеет профессиональная установка квалифицированным специалистом.

Для установки встроенной посудомоечной машины, пожалуйста, предоставьте ниже указанный каркас размеры резки для производителя вашей кухни. Обратите внимание, что вы должны обеспечить 15-амперную точку для работы встроенной посудомоечной машины, желательно эту точка должна находиться за встроенной посудомоечной машиной. Все ниже указанные размеры находятся в миллиметр (мм).

ФРИТЮРНИЦА/БАРБЕКЮ:

Для правильной работы вашей ФРИТЮРНИЦЫ/БАРБЕКЮ: ключом к успеху является профессиональная установка квалифицированным специалистом.

Чтобы поместиться во встроенной фритюрнице / кухне для барбекю, гранитную платформу необходимо разрезать. Ниже приведены размеры резки гранита для встроенной фритюрницы / барбекю. Пожалуйста, вырежьте гранит в соответствии с размерами, указанными в приведенных ниже схемах от Квалифицированный каменщик / граниторез. Обратите внимание, что вы должны обеспечить 15 ампер точка для работы Встроенная фритюрница / барбекю под платформой в поблизости от встроенной фритюрницы/барбекю.Все указанные ниже размеры указаны в миллиметр (мм).

DIY: Как установить газовую плиту | Home Matters

Пришло время заменить или установить новую газовую плиту? Вы можете самостоятельно установить духовку на газовой плите, воспользовавшись советами экспертов Home Matters по установке своими руками.

Если вы слишком много раз ремонтировали газовую плиту, возможно, пришло время ее заменить. Наем профессионала для установки газовой плиты может стоить вам несколько сотен долларов, но вы можете сэкономить на этих расходах, сделав это самостоятельно. Следуйте приведенным ниже инструкциям, чтобы безопасно заменить и установить газовую плиту, и вы вернетесь к жарке бекона в кратчайшие сроки.

СТОП:  Прежде чем приступить к замене газовой плиты, ознакомьтесь с местными нормами и постановлениями, чтобы убедиться, что установка домовладельцем разрешена.

---

---

Материалы:

• Гибкий гофрированный газовый соединитель
• Ключ
• Желтая тефлоновая лента для соединения труб
• Детектор утечки газа или жидкое мыло

Шаг 1: Купите подходящий разъем для газовой плиты

Совет по безопасности:  При установке газовой плиты ни в коем случае нельзя повторно использовать разъем. Поэтому, прежде чем начать, зайдите в домашний центр или хозяйственный магазин и купите новый разъем. Покупка правильного соединителя — самый важный шаг к безопасной установке.Ищите эти вещи:

• Убедитесь, что на нем четко указан «диапазон».

• Купите соединитель, который поставляется с необходимыми концевыми соединительными фитингами. Обычно газовая линия имеет диаметр 1/2 дюйма. черная труба с резьбой, а соединение с плитой будет наружным (внешняя резьба) или внутренней резьбой (внутренняя резьба) 1/2 дюйма. примерка. Если вы не можете найти разъем с нужными вам концевыми фитингами, используйте на линии черный фитинг для газовой трубы, чтобы приспособить концевые фитинги.

• Возьмите соединитель достаточной длины, чтобы между плитой и стеной было место для работы.

Шаг 2: Вытащите диапазон

Вытяните диапазон и перекройте газовый кран (перекрыт, когда рычаг находится под прямым углом к ​​трубе). Выключатель будет либо расположен за полигоном, либо в подвале чуть ниже. Если у вас нет отключения, самое время добавить его для вашей безопасности.

---

---

Шаг 3. Намотайте трубную резьбу

Дважды оберните желтую тефлоновую ленту для соединения труб вокруг резьбы по часовой стрелке. 1/2 дюйма. х 3/4 дюйма. муфта вмещает 3/4-дюйм.фитинг торцевого соединителя, так как соединители с 1/2-дюйм. концевые фитинги на обоих концах не всегда доступны.

Шаг 4: Подсоедините соединитель к газовой линии

Снимите фитинг концевого соединителя, оберните нескошенный конец тефлоновой лентой и привинтите его к газовой линии. Совет по безопасности:  ВСЕГДА используйте оба концевых фитинга и НИКОГДА не навинчивайте соединительные гайки на черный газовый фитинг или трубу, иначе утечка будет гарантирована. Кроме того, будьте осторожны, чтобы не перегнуть разъем и не сделать резких изгибов.

Шаг 5. Используйте уличный отвод

Винт на 1/2 дюйма. х 1/2 дюйма. Улица локоть в районе газового порта. Затем вкрутите другой концевой фитинг соединителя в уличное колено. Используйте тефлоновую ленту на каждом фитинге и будьте осторожны, чтобы не перетянуть.

Шаг 6. Затяните гайки

.

Затяните гайки соединителя на двух концевых фитингах соединителя, убедившись, что трубка прилегает прямо к фитингу. Совет по безопасности:  НЕ используйте тефлоновую ленту на этих резьбах, так как она может помешать уплотнению.

Шаг 7. Проверьте наличие утечек

ВАЖНО:  Всегда проверяйте свою работу на наличие утечек. Откройте газовый кран (вертикальное положение) и зажгите горелки плиты примерно на минуту, чтобы выпустить воздух из газовой линии. Затем обрызгайте все стыки детектором утечки газа (продается в бытовых центрах). Вы также можете использовать теплую мыльную воду. Если вокруг соединения есть пузыри, это указывает на утечку. Для дополнительной безопасности вы можете позвонить в местную газовую компанию, чтобы проверить свою работу.

Шаг 8. Установите новую плиту на место

Если утечек не обнаружено, установите новую печь на место и убедитесь, что все выровнено. Когда все готово, пора готовить!

Источники:
https://www.familyhandyman.com/project/how-to-install-a-gas-stove-without-dangerous-leaks/

---

AHS не несет никакой ответственности и, в частности, отказывается от любой ответственности за использование вами любой и всей информации, содержащейся в данном документе.

Справочник по бытовым газовым плитам, духовкам и конфоркам

Если у вас дома есть газовая духовка или плита, вероятно, вы пользуетесь ею регулярно, если не каждый день.Как и в случае с любым газовым прибором, важно следить за тем, чтобы ваши кухонные приборы оставались в хорошем рабочем состоянии и регулярно обслуживались, чтобы обеспечить безопасность вашего дома.

В этом руководстве вы можете узнать больше о том, как убедиться, что ваши кухонные приборы установлены и обслуживаются сертифицированным инженером по газовой безопасности, а также о предупреждающих знаках, на которые вам нужно обратить внимание, которые могут означать, что устройство работает неправильно, эффективно или безопасно. .

Газовые плиты и газовые варочные поверхности: объяснение

Газовые плиты — это один из нескольких доступных типов кухонных приборов, наряду с электрическими и двухтопливными плитами, в которых электрическая духовка сочетается с газовой плитой.Когда газовая плита включена и работает правильно, вокруг варочных конфорок и внутри духовки появляется яркое голубое пламя.

Существует два типа газа при рассмотрении вариантов газовой плиты: природный газ и сжиженный нефтяной газ (LPG), причем природный газ является наиболее распространенным типом.

Расходы на эксплуатацию газовой плиты?

Одним из основных преимуществ использования газовых плит является то, что они часто дешевле в эксплуатации, чем электрические плиты, и они также очень популярны, потому что они обеспечивают легко управляемый, мгновенно регулируемый нагрев.Бутан/пропан при покупке в меньших объемах может оказаться для вас менее рентабельным, чем электрические плиты, поэтому стоит провести исследование и изучить варианты.

Обслуживание газовых плит и варочных панелей

Как и в случае с любым газовым прибором в вашем доме, надлежащее техническое обслуживание газовой плиты или варочной панели необходимо для поддержания ее в хорошем рабочем состоянии не только в целях эффективности, но, что наиболее важно, для обеспечения безопасности вашего дома. безопасно.

Помимо надлежащей очистки, газовые варочные панели обычно не требуют большего в плане текущего обслуживания, но важно ознакомиться с инструкциями производителя вашей газовой плиты или газовой варочной панели, чтобы узнать, как часто рекомендуется обслуживание.Большинство производителей рекомендуют ежегодно обслуживать газовое оборудование, и любой инженер по обслуживанию газовых плит, которого вы выберете, должен быть зарегистрирован в системе Gas Safe.

Во время проверки газовой безопасности сертифицированный инженер по газовой безопасности проверит вашу газовую духовку и варочную панель, чтобы убедиться, что их безопасно продолжать использовать в вашем доме. Они позаботятся о том, чтобы газ сгорал правильно, устройство было надежно закреплено, а трубопровод надежно подсоединен, не изношен и не поврежден, а также правильно расположен. Инженер также проверит требования к вентиляции на предмет безопасности и удобства использования.

Хотя ежегодная проверка газовой безопасности всегда является хорошей идеей, чтобы убедиться, что ваша газовая плита остается эффективной и безопасной в использовании, вы можете столкнуться с определенными проблемами, которые означают, что вам потребуется компетентный инженер по газовой безопасности для проведения любого ремонта.

Помните, что только сертифицированный инженер по газовой безопасности может безопасно ремонтировать или обслуживать вашу газовую плиту, газовую духовку или газовую плиту.

Распространенные проблемы с газовой плитой

Вот некоторые из наиболее распространенных признаков, которые могут указывать на проблему с вашей газовой плитой:

• Горелка газовой духовки не зажигается
• Колебания температуры
• Дверца плиты не закрывается должным образом
• Дым из газовой печи
• Запах газа
• Чрезмерная конденсация на кухонных окнах
• Чрезмерно теплая поверхность над дверцей духовки

Если вы обеспокоены тем, что ваша газовая плита или варочная панель не работает должным образом, обратитесь к сертифицированному инженеру по газовой безопасности.

Признаки небезопасной газовой плиты или варочной панели

Существуют определенные признаки, указывающие на то, что ваша газовая плита или газовая плита небезопасна. Ищите:

• Плавное желтое пламя внутри духовки или вокруг варочной панели вместо четкого голубого
• Черные или коричневые пятна вокруг прибора
• Запах газа

Если вы заметили какой-либо из этих признаков, вам следует немедленно обратиться к сертифицированному инженеру Gas Safe для обслуживания вашего газового прибора.

Важно действовать быстро, потому что неправильно установленный, плохо отремонтированный или ненадлежащим образом обслуживаемый газовый прибор для приготовления пищи может выделять опасное количество угарного газа (CO). CO — это потенциально смертельно опасный ядовитый газ, который образуется при сжигании природного газа или сжиженного нефтяного газа. Эти обычно низкие, безопасные уровни CO могут подняться до опасного уровня, когда прибор не горит должным образом, и это может быть особенно опасно, потому что вы не можете его увидеть, попробовать на вкус или понюхать.

Вас беспокоит угарный газ из вашей газовой плиты или плиты? Узнайте больше о признаках и симптомах, и если у вас есть непосредственные опасения по поводу возможного угарного газа или вы думаете, что чувствуете запах газа, узнайте, что делать в чрезвычайной ситуации с газом.

Установка газовой духовки или варочной панели

Если ваш дом уже использует природный газ или сжиженный нефтяной газ в качестве топлива, или вы переходите на использование природного газа или сжиженного нефтяного газа в вашем доме, есть несколько вещей, которые следует учитывать, когда речь идет о газовой плите или газовой плите. установлены.

Установка газовой плиты или духовки должна выполняться только компетентным, квалифицированным, зарегистрированным газовым инженером, имеющим регистрацию Gas Safe. Это гарантирует, что ваш вновь установленный газовый прибор для приготовления пищи будет правильно установлен и безопасен в использовании.

Если старую газовую духовку или варочную панель необходимо демонтировать или отключить, важно, чтобы это выполнял только квалифицированный инженер, зарегистрированный в Gas Safe. Только зарегистрированный инженер будет иметь необходимые навыки, чтобы сделать это безопасно.

Всегда проверяйте идентификационную карточку газового сейфа

Вам необходимо проверить идентификационную карточку газового сейфа для рабочей категории «Плита», чтобы убедиться, что они имеют право устанавливать, вводить в эксплуатацию, заменять, отключать, обслуживать, ремонтировать, проверять безопасность и ломать бытовые кухонные приборы.Это не относится к кухонным плитам, поэтому вам нужно искать «варочные плиты» в списке для любой работы, связанной с кухонной плитой.

Хотя эти два будут охватывать множество взаимодействий, стоит убедиться, что ваш инженер по газовой безопасности может также работать в вашей домашней собственности. Например, если вы живете в караване, транспортном средстве для отдыха (LAV), жилом доме в парке (RPH) или лодке, вы должны убедиться, что они имеют соответствующую квалификацию. Вы можете увидеть список внутренних категорий в нашем руководстве в формате PDF ниже:

https://www. gassaferegister.co.uk/media/2318/defining_the_domestic_id_card_work_categories-refined-mar-17.pdf

Получу ли я какую-либо документацию?

Получение вами какой-либо документации от вашего инженера будет зависеть от типа установки, которую они выполнили для вас в вашем доме.

Если была установлена ​​новая газовая плита или газовая духовка, строительные нормы и правила не требуют, чтобы ваш сертифицированный инженер по газовой безопасности уведомлял об установке. Если зарегистрированный инженер по газовой безопасности уведомит о газовой плите/духовке, домовладелец получит Декларацию о сертификации безопасности, но это не является нормативным требованием.

Есть одно исключение, это газовые плиты с дымоходом. Если вы установили один из них, ваш инженер должен уведомить местные органы власти, хотя вы должны убедиться, что это сделано. Свидетельство о строительных нормах должно быть получено в течение 10-15 рабочих дней с момента уведомления.

Правила газовой духовки и плиты

Для некоторых новых газовых приборов по закону требуется сертификат строительных норм, включая газовые котлы, газовые камины, новые установки центрального отопления и любые устройства, производящие тепло.

Как насчет правил установки газовой духовки и варочной панели?

Для них требования немного другие.

Вместо сертификата строительных норм правила установки газовой плиты и газовой плиты могут подлежать сертификату декларации безопасности. Эти сертификаты выдаются специально для приборов для приготовления пищи без дымохода и могут быть предоставлены установщиком на добровольной основе.

Есть одно исключение, когда речь идет об уведомлении о газовых кухонных приборах, и это газовые плиты, которые имеют дымоход.В этом случае ваш зарегистрированный инженер по газовой безопасности должен будет сообщить местным властям, что они установили один из них в вашей собственности.

Существуют и другие условия установки, которые должны быть соблюдены для обеспечения соответствия правилам:

№

• Для всех отдельно стоящих газовых плит с высокоуровневым грилем над грилем должно быть свободное пространство не менее 610 мм, однако в инструкциях производителя содержится точная информация об этом.
• Все газовые плиты должны иметь 20 мм свободного пространства с каждой стороны или в соответствии с инструкциями производителя.
• Новые газовые плиты, устанавливаемые в квартирах, должны иметь «Устройство контроля пламени». Он определяет, погасло ли пламя, и автоматически отключает подачу газа к горелкам.

Ваша газовая плита или газовая плита будет соответствовать правилам только в том случае, если она будет установлена ​​компетентным сертифицированным инженером по газовой безопасности.

Установка духовки / варочной панели — MrFix найдет вам надежного эксперта по бытовой технике в течение 3 часов.


Вы можете связаться с MrFix через веб-форму выше 24/7 для экстренных и других срочных работ по установке печи.Мы свяжем вас с нужным специалистом по бытовой технике в течение 1 часа, а часто и быстрее. Специалисты по бытовой технике, одобренные MrFix, сделают вашу работу правильно с первого раза: каждый специалист, работающий через MrFix, проверен MrFix.


Срочная работа по установке печи?

Большинство производителей духовых шкафов/варочных панелей предлагают услуги по ремонту в случае поломки вашего прибора. К сожалению, они, как правило, медленные и дорогие: как звучит двухнедельное ожидание механика за 90 евро в час ПЛЮС плата за вызов? MrFix работает с экспертами по бытовой технике, которые могут помочь вам как с крупными брендами, такими как Miele, Siemens, AEG и Zanussi, так и с менее известными брендами.И они по вызову для срочных работ, в вечерние часы и в выходные дни. Нет проблем для сертифицированного эксперта по бытовой технике MrFix!

Наши квалифицированные специалисты по бытовой технике готовы профессионально и точно установить любую бытовую технику в Амстердаме, Гааге и других районах Центральных Нидерландов.

Заполните веб-форму, и мы подберем для вас специалиста по бытовой технике в течение 1 часа. Если вы предпочитаете, вы также можете отправить письмо по телефону 020-6750333 (пн-сб с 8:30 до 18:00) или отправить сообщение в WhatsApp на номер 06-15380087.


Установка печей – Гарантия и доплата

На работу наших квалифицированных специалистов по бытовой технике распространяется тройная гарантия:

1) гарантия самого эксперта по бытовой технике
2) страхование его ответственности
3) влияние MrFix на эксперта

Так что вы в надежных руках.

Для работ, которые должны начаться в течение 24 часов, после 18 часов или по выходным , мы взимаем надбавку в размере 50% от стоимости труда.

MrFix для ремонта или улучшения вашего дома

Мы в MrFix можем улучшить ваш дом, магазин или офис с помощью подходящего специалиста из нашего широкого круга партнеров.Помимо специалистов по бытовой технике MrFix может быстро связать вас с опытным сантехником, маляром, разнорабочим, электриком или другим специалистом.

.
