Установка ввертных петель собственными силами

Содержание

  • 1 Немного о ввертных петлях
    • 1.1 Устройство петель
    • 1.2 Разновидности петель
    • 1.3 Область применения
  • 2 Установка и регулировка петель
    • 2.1 Монтаж петли
    • 2.2 Регулировка петли

Отличительными особенностями ввертных петель являются небольшая стоимость изделий, длительный срок службы и простота монтажа. Установка ввертных петель производится при помощи простейшего набора инструментов и может осуществляться начинающими мастерами. Для чего используются ввертные петли, как установить и отрегулировать фурнитуру, читайте далее.

Дверная петля, оснащенная ввертным механизмом, облегчающим установку

Немного о ввертных петлях

Устройство петель

Ввертные петли для дверей и окон состоят из трех основных частей:

  1. рамной части, которая крепится к дверной коробке;
  2. створчатой части, устанавливаемой непосредственно на дверное полотно;
  3. соединительного штыря.

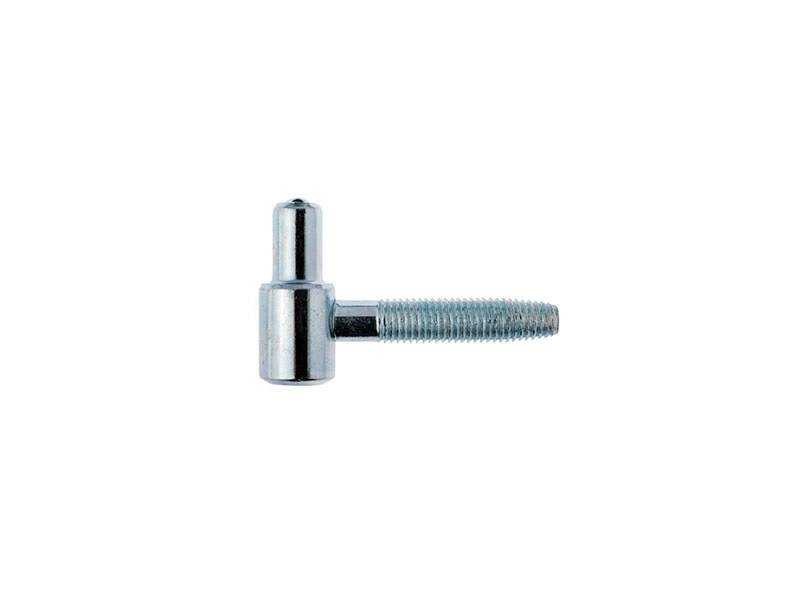

    Составные части конструкции ввертной петли

Некоторые виды петель оснащаются нейлоновой вставкой и шариком. Дополнительные элементы конструкции предназначены для:

  • бесшумной работы фурнитуры;
  • уменьшения силы трения, влияющей на срок службы фурнитуры.

Дополнительные элементы в  конструкции ввертной петли

Любая петля может быть дополнена декоративным колпачком, скрывающим внутреннее устройство фурнитуры и придающим петли эстетичный вид, чтобы она не выделялась из общего дизайна помещения.

Накладки на ввертные петли, придающие фурнитуре эстетичный вид

Разновидности петель

Ввертные дверные петли различаются по нескольким признакам:

  • габаритные размеры. В настоящее время выпускаются петли различных размеров. Малая петля ввертная – оконная, большие петли являются дверными;

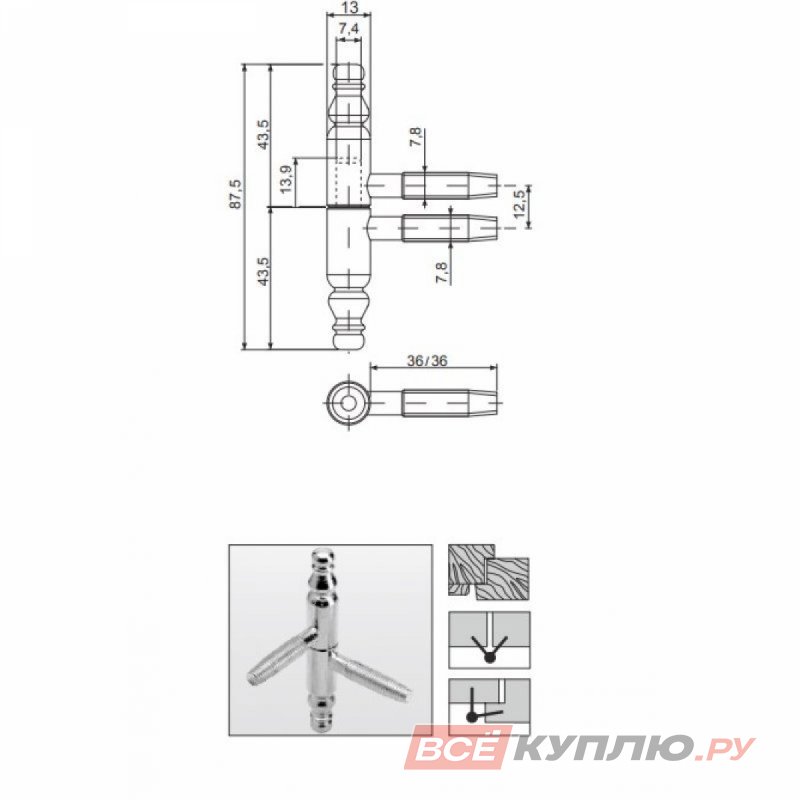

Различные размеры ввертных петель

  • количество штырей. Ввертные петли оснащаются 1-4 штырями в каждой части. Петли с 1-2 штырями оптимально подходят для легких пластиковых дверей и оконных створок. Петли с 3-мя штырями устанавливаются на двери, изготовленные из деревоплиты. Ввертные петли, имеющие 4 штыря, рекомендуются для монтажа дверей, выполненных из массива дерева;

Ввертные петли, предназначенные для различных типов дверей

  • ввертные петли могут быть регулируемыми, то есть после установки петли можно выровнять положение двери в трех основных плоскостях и нерегулируемыми.

Обзор различных видов ввертных петель представлен на видео.

Область применения

Ввертные петли применяются для установки межкомнатных и иных деревянных дверей, а также деревянных окон. Данный вид петель имеет рад преимуществ, к которым можно отнести:

  • простоту монтажа. Для установки петли потребуется дрель, инструменты для разметки и минимум навыков монтажника;
  • установленные петли практически незаметны, а видимая часть может быть закрыта различными декоративными элементами, придающими петле индивидуальный вид;
  • большинство петель оснащается регулировкой, позволяющей скрыть мелкие дефекты, возникшие при установке двери;
  • минимальный уход. Петля требует периодической смазки, которая наносится, не снимая дверное полотно с петель;

Уход за ввертными петлями

  • низкую стоимость. Благодаря простоте конструкции стоимость фурнитуры ниже, чем у других видов петель.

Установка и регулировка петель

Монтаж петли

Установить ввертные петли можно, руководствуясь следующей схемой:

  1. дверное полотно фиксируется на полу для придания устойчивости, способствующей корректной установке петель. Для фиксации дверного полотна можно использовать специальные стойки, приобретенные в магазине или изготовленные самостоятельно;

Простейшие устройства для фиксации дверного полотна

  1. на дверном полотне и коробке производится разметка мест, предназначенных для установки петель;
  1. на дверное полотно при помощи обычной струбцины крепится шаблон для установки петли. Шаблон может поставляться в комплекте с петлей или продаваться отдельно. Изготовить шаблон можно и своими руками;

Готовый шаблон для установки различных ввертных петель

  1. при помощи дрели со сверлом подходящего диаметра просверливаются отверстия для штырей.
    Количество отверстий равняется количеству штырей, а глубина каждого отверстия длине штыря;
  2. аналогичным способом производится подготовка дверной коробки;
  3. части петель устанавливаются на предназначенное для них место при помощи отвертки или специальной насадки на дрель;
  4. створчатая часть петли навешивается на рамную часть;

Соединение частей ввертной петли

  1. при необходимости устанавливаются декоративные колпачки.

Регулировка петли

Регулировка ввертных петель возможна в трех направлениях. Для регулировки требуется затянуть или ослабить регулировочные винты, расположенные на корпусе петли, следующим образом:

  • чтобы отрегулировать расположение двери в горизонтальном направлении, требуется вращать верхний регулировочный винт;
  • для регулировки прижима и выравнивания зазора между дверью и коробкой требуется вращать нижний винт;
  • винт, расположенный посередине, позволяет установить дверное полотно в правильном положении относительно вертикальной оси.

Болты, отвечающие за регулировку дверного полотна относительно коробки

Ввертные петли применяются для установки различных видов дверей и окон. Они компактны и отличаются невысокой стоимостью. Перед установкой важно правильно подобрать петлю и ознакомиться со схемой, представленной в статье.

Ввертная дверная петля — фурнитура для скрытого крепления

Любая дверь межкомнатная или массивная входная выполняет защитные функции. Но кроме этого она украшает помещение и соответствует интерьеру.

Важно правильно подобрать петли. Если навесы подобраны неудачно, дверной проём выглядит некрасиво, возможен перекос полотна или неприятный скрип. Чтобы свести к минимуму возможные недочеты, часто устанавливают ввертные петли.

Область применения

Штыревая или ввертная накладка, аналогично угловым конструкциям, предназначается для монтажа на дверях, оснащенных притворной четвертью. Планки в этом случае заменяют два стержня, небольшого размера. Каждый штырь вкручивается в дверной блок и створку.

Скрытый петельный механизм

Ввёртная фурнитура, предназначенная для установки дверей, имеет ряд положительных качеств. Штыревая легко регулируется шестигранным ключом в разных направлениях:

  • горизонтали;
  • высоте;
  • прижимной области.

Красивый вид обеспечивают колпачки. Они закрывают стержни, и играют роль декоративных элементов. Промышленность выпускает такие колпачки разных цветов и оттенков. Их легко подобрать к существующему интерьеру.

Выбор штыревой модели зависит от массы дверного полотна и его размеров. Не тяжелые складные створки или распашные конструкции чаще оборудуются ввёртными навесами, имеющими несколько стержней (2-3).

Когда речь заходит о тяжелой дверной конструкции, надежными и прочными становятся изделия с четырьмя стержнями. Они изготавливаются, из особой стали и выдерживают большие нагрузки.

Конструкция ввертных накладок

Такие детали межкомнатных дверей состоят из двух частей цилиндрической формы, располагающихся симметрично друг к другу. В каждой половинке сделаны отверстия, чтобы фиксировать их крепежными шурупами.

Каждая деталь в отдельности получила название «бочонок». Одно цилиндрическое крыло крепится на двери, другая часть плотно фиксируется на створке двери.

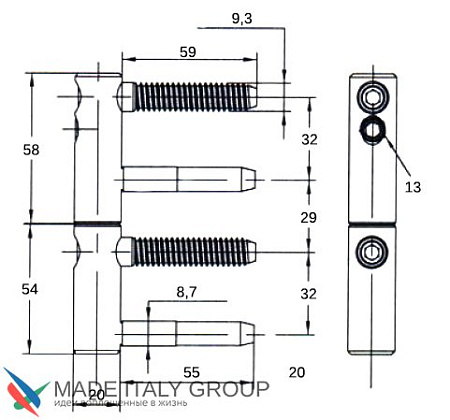

Схема чертежа скрытой петельной модели

Как устроены?

Такая дверная фурнитура имеет в своем составе несколько частей:

  • рама, закрепляемая на двери;
  • створчатая часть монтируется на створку двери;
  • соединительный штырь.

Промышленность выпускает также механизмы, в комплектацию которых входит шарик и специальная нейлоновая вставка. Эти детали обеспечивают:

  • бесшумность;
  • сила трения становится минимальной;
  • увеличивается срок эксплуатации.

Каждая деталь комплектуется колпачком. Он предназначен для придания фурнитуре красивого вида и скрытия внутреннего механизма. С такими колпачками фурнитура вписывается в дизайн помещения, а их цветовая гамма соответствует существующему интерьеру.

Как выглядит

Виды петель

Конструкция такой фурнитуры различается по двум важным критериям.

  1. Габаритные размеры. Для окон предназначается малая накладка. В дверях устанавливают большие вкручивающиеся системы.
  2. Число штыревых стержней. Каждая система комплектуется четырьмя стержнями. Для пластиковых дверей и оконных створок небольшого веса устанавливают навесы, имеющие два ввертных элемента. Для полотен из древесных плит устанавливают трехштыревые навесы. Если полотно изготовлено из массива, рекомендуется монтировать фурнитуру с 4-мя стержнями.

В магазинах встречаются два вида накладок:

  • регулируемые;
  • нерегулируемые.

После установки первого вида, можно выравнивать положения полотна относительно трех плоскостей. Таким образом, достигается точное местоположение двери. Ее движение становится бесшумным и легким.

Где устанавливают вкручивающиеся петли?

Такие системы предназначены для монтажа любых видов дверей и деревянных окон. Ввертные конструкции обладают несколькими положительными качествами, по сравнению с их аналогами:

  • выпускаются в разных цветовых оттенках;
  • оснащаются колпачками, изготовленными из специальной, высоко прочной стали, они дополняют фурнитуру и делают петли невидимыми;
  • основным материалом таких петель становится цветной металл. Чаще изготавливают алюминиевые конструкции. Пластик используется только для легкого дверного полотна;
  • высокая износостойкость: таким петлям не страшна постоянная, интенсивная эксплуатация;
  • красивый внешний вид;
  • компактность.
  • ассортимент декоративных колпачков просто огромен. легко подобрать под любой интерьер.
Четырехштыревая модель для дверей

Установка

Чтобы провести монтаж ввертной петли, придерживаются определенной технологической последовательности.

  1. Чтобы створка приобрела устойчивость, ее фиксируют на поверхности пола. Это позволит добиться правильного монтажа петель. Помогут закрепить створку специальные стойки. Они продаются в мебельных магазинах. Стойки легко сделать своими руками;
  2. Размечается полотно, затем коробка. Указываются места, где будут находиться петли;
  3. К створке с помощью струбцины закрепляется шаблон для врезки петель, облегчающий монтаж. Обычно он входит в комплект деталей. Если он отсутствует, его приобретают отдельно. Хороший мастер легко сделает такой шаблон самостоятельно;
  4. Электрической дрелью сверлятся отверстия нужного диаметра. В них вставляются стержни. Глубина каждого отверстия равняется длине деталей. Число просверленных отверстий соответствует количеству стержней.

Точно в такой же последовательности выполняются подготовительные работы на дверном блоке:

  • каждая часть крепится на соответствующее место и фиксируется шурупами;
  • створчатая часть ввертной детали вешается на раму;
  • надеваются декоративные колпачки.
Шаблон для врезки

Регулировка

После установки полотен, делается подгонка петель. Она выполняется в нескольких направлениях. Для этого ослабляются или затягиваются специально установленные регулировочные винты, находящиеся на корпусе детали. Регулировка выполняется в следующей последовательности:

  • для установки горизонтального направления поворачивают верхний винт;
  • подгонка прижима, а также установка точного зазора между дверным блоком и полотном выполняется поворачиванием нижнего винта;
  • положение полотна по вертикальной оси устанавливается средним винтом, вращая его в разные стороны регулируют точную вертикаль.

Чтобы установить ввертные петли придерживайтесь вышеописанной технологии. Однако такие конструкции сложно установить простому человеку. Здесь требуется особый подход и специфические знания. Если вы не уверены в своих силах, лучше обратиться к профессионалам. Они выполнят работу с высоким качеством и надежностью.

Краткий обзор одной из популярных моделей ПВв-1 посмотрите в видео.
