Аккумулирующий бак для системы отопления

» Теплоаккумуляторы

Схема отопления насчитывает терморегуляторы котел отопления, расширительный бачок, провода или трубы, автоматические развоздушиватели, крепежную систему, фиттинги, циркуляционные насосы, механизм управления тепла, радиаторы. На открытой вкладке ресурса мы сможем помочь выбрать для нужного гаража определенные части монтажа. Перечисленные части системы неоспоримо важны. Вот почему подбор частей монтажа нужно планировать технически правильно. Сборка обогрева дачи включает некоторые части.

Аккумулирующий бак для системы отопления

Стремление сделать систему отопления, вентиляции, ГВС или холодоснабжения максимально эффективной привело к использованию в них таких устройств как аккумуляторы тепла (аккумуляторы холода). Одними из достижений в энергоэффективности, являются аккумуляторы тепла (холода) или как их еще называют баки аккумуляторы или аккумулирующие баки.

Источники тепловой энергии или холода на протяжении своего действия поставляет тепло (холод) в баки аккумуляторы, которые по мере необходимости отдают его в систему отопления или холодоснабжения для поддержки соответствующей температуры в помещении или системе.

Баки аккумуляторы – это теплоизолированные аккумулирующие ёмкости, которые применяются совместно с чиллерами, котлами, пластинчатыми теплообменниками или бойлерами косвенного нагрева. Аккумулирующие емкости могут быть пригодны также с санитарной водой, а значит в них возможно сохранять тепло горячей санитарной воды.

Аккумуляторы тепла увеличивают срок эксплуатации отопительного котла, теплообменника или любого другого источника тепла. Аккумуляторы холода позволяют в свою очередь сэкономить на эксплуатационных затратах и продлить ресурс чиллеру, фанкойлу или другому источнику холода.

Описание:

Накопительный бак Fiorini Puffer  представляет собой емкость под давлением для хранения как охлажденной воды или водно-гликолевой смеси так и горячей воды. Бак поставляется в комплекте с теплоизоляцией. Могут быть без змеевика, с одним змеевиком, с двумя змеевиками.

Источник: http://termoprom.com.ua/produkt/waterstoragetank

Аккумулирующий бак для системы отопления

teplo-mag@ukr. net

Аккумулирующий бак Drazice NADO 1000/200 V1 с фланцем с межцентровым расстоянием болтов 210 мм. Фланец с межцентровым расстоянием болтов 210 мм можно использовать для установки встроенного электрического фланцевого нагревателя TPK. В стандартном исполнении фланец заглушен. Аккумулирующие баки поставляются с теплоизоляцией толщиной 100 мм.

Аккумулирующие баки Drazice NADO 1000/200 V1 служат для аккумулирования избыточного тепла из источника тепла, которым может быть котёл, работающий на твёрдом топливе, тепловой насос, солнечный коллектор, каминная топка, и т. п. Некоторые модели баков могут подсоединяться и к нескольким источникам энергии. Баки серии NADO служат для сохранения тепла в системе отопления и позволяют производить нагрев или предварительный подогрев хозяйственной воды во внутренней ёмкости. Подключение аккумулирующего бака к отопительной системе с котлом, работающим на твёрдом топливе, позволяет оптимизировать работу котла при наиболее подходящей температуре. Главным образом, использование аккумулирующих баков эффективно при оптимальном режиме работы (т.е. с максимальной эффективностью), когда избыточное неиспользованное тепло аккумулируется в баке.

Во внутренней эмалированной ёмкости баков серии NADO производится прямой нагрев хозяйственной воды (ГХВ) или предварительный подогрев перед её поступлением в следующий водонагреватель. В большинстве случаев, прямой нагрев хозяйственной воды до необходимой температуры во внутренней ёмкости достигается при подключении бака к котлу. Напротив, подключение к солнечным коллекторам или тепловому насосу позволяет производить только предварительный подогрев хозяйственной воды. Поэтому необходимо подключить следующий водонагреватель, например, электрический, который дополнительно подогреет воду до необходимой температуры или в аккумулирующий бак вмонтировать электрический нагреватель TJ 6/4“ или нагревательный фланец TPK.

Технические характеристики:

Drazice NADO 1000/200 V1

Источник: http://teplo-mag. com.ua/p32738216-akkumuliruyuschij-bak-rezervuarom.html

Аккумулирующий бак для системы отопления

Аккумулирующие ёмкости

Энергосберегающие технологии применяются практически во всех областях человеческой деятельности. Современный рынок предлагает огромное разнообразие товаров, которые способствуют сохранению тепловой, электрической, солнечной и других видов энергии – металлопластиковые окна, «умные» системы освещения и энергоэффективные лампы, инновационные системы отопления с применением продуктивных теплогенераторов и теплоаккумуляторов к ним, новейших теплоизоляционных материалов, термостатов и производительных коллекторов. Монтаж такого оборудования способствует энергонезависимости от централизованных систем и существенной экономии средств наших клиентов.

Для наиболее эффективной работы системы отопления, в дополнение к теплогенерирующему устройству – котлу твердотопливному . электрическому котлу . солнечному коллектору, каминной топке, предполагается наличие теплового насоса и теплоёмкости . Такие агрегаты позволят существенно сэкономить денежные средства на отоплении и подогреве воды и увеличить коэффициент полезного действия теплоносителя и время его работы.

Предназначение

Аккумулирующая ёмкость – это резервуар, предназначенный для накопления избыточной тепловой энергии в системах отопления. Ее циркуляцию позволяет осуществить устройство для передачи тепловой энергии – тепловой насос. Энергия накапливается в аккумулирующем баке для последующего потребления, например, для нагрева воды, отопления домов, или отопительных контуров. Причем избыточное неиспользованное тепло, сохраняющееся в теплоизолированной ёмкости аккумулирующего бака, будет поддерживаться системой автоматики до требуемой температуры.

В технической документации принято название аккумулирующая ёмкость, но среди специалистов по монтажу сантехнических устройств и приборов, на сайтах интернет-магазинов по продаже отопительной и водонагревательной техники можно встретить название термоёмкость , теплоёмкость. буферная ёмкость. аккумулирующий или расширительный бак. Всё это названия одного приспособления – утеплённого резервуара для избыточного теплоносителя, состоящего в системе отопления.

Специалисты отмечают, что наибольший эффект аккумулирующие ёмкости дают при использовании их в системе электрических и твердотопливных котлов. Такие котлы будут работать в режиме наиболее оптимального горения. Также целесообразно использовать теплоёмкости для повышения КПД солнечных коллекторов. Очень высокие показатели энергоэффективности достигаются при их использовании с газогенераторными котлами.

Преимущества теплоаккумуляторов

При обогреве аккумулирующие ёмкости дают целый ряд существенных преимуществ:

• увеличивают максимальный КПД до 85%,
• уменьшают расход топлива на 20%,
• повышают уровень комфорта в несколько раз.

Термоёмкости способствуют уменьшению количества продуктов сгорания, выбрасываемых в атмосферу. При установке такого устройства снижается нагрузка на твердотопливный котёл длительного горения или любой другой вид теплогенератора, оптимизируется его работа.

Модификации термоаккумуляторов

Существуют несколько различных моделей аккумулирующих ёмкостей. Принцип устройства у них у всех будет идентичный. Отличаться ёмкости будут:

• размерами и объёмами,
• расположением ­– горизонтальным или вертикальным,
• наличием или отсутствием термоизоляции,
• количеством змеевиков,
• наличием или отсутствием внутренних резервуаров.

Такое разнообразие позволяет сделать оптимальный выбор в соответствии с мощностью котла и с учётом всех параметров системы отопления. Выбор приемлемой модели и объёма аккумулирующего бака производится проектировщиками или консультантами организаций, специализирующихся на установке приборов отопления и водоснабжения, в соответствии с методиками теплорасчета систем отопления и по строительным нормам и правилам.

На этапе планирования необходимо предусмотреть ширину проходов, достаточную для транспортировки аккумулирующей ёмкости на место ее монтажа.

Термоизоляция теплоёмкостей

Утеплённые аккумулирующие ёмкости имеют термоизоляцию, толщина которой от 90 до 110 мм. Это позволяет минимизировать теплопотери и снизить затраты при эксплуатации. Возможен вариант установки в расширительные ёмкости ТЭНов, которые смогут поддерживать заданную температуру. Предусмотрены гильзы под датчики измерения температуры.

Аккумулирующие ёмкости NEQ от компании S anpid имеют изоляционный слой из пенополиуритана, толщина которого 100 мм. Некоторые модели укомплектованы дополнительными внутренними резервуарами с теплоизоляцией на 85 или 160 л. Все выходные патрубки снабжены внутренними винтами для подключения к твердотопливным газовым котлам и другим теплогенераторам.

Теплоаккумулирующие баки имеют различные варианты подсоединения к системе отопления. Работают они при максимальном рабочем давлении в 0,3 мПа. Аккумулирующие ёмкости NEQ имеют объёмы от 350 до 3000 дм. Самым ходовым товаром является аккумулирующая ёмкость с теплоизоляцией NEQ WGJ-B 500.

Материал

Производят расширительные баки из качественно чёрной листовой стали. Снаружи они имеют защитный грунтовый слой или эмалированное покрытие. Обшивка бака изготовлена ​​ из искусственной кожи белого, красного или синего цвета. Страна-производитель – Улраина.

Теплоёмкости для систем отопления с применением различных типов котлов

Аккумуляторная ёмкость и элетрокотёл

Если в жилище имеется многотарифный электросчетчик учета электроэнергии, то целесообразно установить аккумулирующий бак вместе с электрическим котлом. Ночной тариф даёт возможность уменьшить расходы на отопление и наполнить накопительную ёмкость в ночное время и расходовать аккумулированную тепловую энергию в дневное время. Таким образом, помещение получает более дешёвое тепло и горячую воду для хозяйственных нужд.

Аккумуляторная ёмкость и твердотопливный котёл

При работе котла твердотопливного на предельной мощности, возможность получения максимального эффекта с момента загрузки топлива и до его полного сгорания увеличивается на 20-30% в зависимости от производительности и марки котла. Топливо отдает всю энергию, которая преобразуется в теплоноситель. Этот режим работы обеспечивает полное сгорание и максимальную теплоотдачу. В случае установки разнорежимной работы твердотопливного котла длительного горения, эффективность расхода топлива снижается, за счет газов, которые, не успевая прогореть, улетают через дымовую трубу.

При монтаже расширительного бака, излишки тепла, которые вырабатываются котлом, сохраняются в резервуаре бака, тем самым снижая нагрузку на теплогенератор. Самые эффективные аккумулирующие ёмкости способны сохранять и отдавать теплоноситель в отопительную систему в течение двух суток в зимний период, даже при отключенном твердотопливном котле. Летом показатели энергоэффективности повышаются и рационально подобранное тепловое оборудование способно обеспечить своих хозяев горячей водой в течение пяти дней после одной зарядки.

Такая система высвобождает рабочую единицу в котельной и снижает финансовую нагрузку на организацию, установившую экономически выгодное оборудование.

Установка аккумулирующего бака в системе твердотопливного котла способствует решению экологических проблем, так как выбросы СО² в атмосферу – минимальные.

Аккумулирующие ёмкости и газогенераторный котёл

При монтаже аккумулирующей ёмкости в системе отопления газогенераторным котлом, стоит учесть, что отводящие газы, получаемые при сгорании, могут образовывать в трубке конденсат и со временем вывести котёл из строя. Специалисты советуют использовать газовый котёл в циклическом ритме работы, что исключает появление конденсата и позволяет получить максимальный КПД теплогенератора. Накапливаемое тепло будет расходоваться во время отдыха котла. Чем больше будет размер накопительного бака, тем дольше будет сохраняться тепло.

Подводя итог, отметим, что внедрение энергосберегающих технологий и установка твердотопливных котлов и теплоёмкостей даст существенную экономию финансов при отоплении помещений. Это позволит сократить потребление топлива, снизить степень вмешательства человека в работу системы и получить высокий уровень комфорта.

Источник: http://sanpid.com/index.php?cid=639&page=1

Так же интересуются

• Аккумулятор для отопления
• Аккумулятор для системы отопления

07 марта 2023 года

Теплоаккумулятор для котлов отопления или бак аккумулятор горячей воды российского производства

В отопительных системах используют специальные устройства, которые позволяют экономить топливо, защищают от перепадов температур теплоносителя, уменьшают частоту загрузки топлива и время нагрева. Одним из таких устройств является теплоаккумулятор для котлов отопления. Агрегат подключается к котлам внушительного объема, работающим на электричестве, газе или твердом топливе. Основное назначение этого приспособления в аккумулировании тепла и его последующем распределении во время прекращения загрузки топлива и приостановки работы котла.

Содержание

• Что такое бак аккумулятор для системы отопления
• Назначение и область применения теплоаккумуляторов
• Преимущества и недостатки буферных баков аккумуляторов
• Виды теплоаккумуляторов
• Конструкция бака и принцип работы
• Как подобрать объем теплоаккумулятора для системы отопления
• Схема подключения бака к системе
• Обзор производителей теплоаккумуляторов

Что такое бак аккумулятор для системы отопления

Аккумулирующий бак – это устройство для сохранения и накопления тепла. Внешне конструкция напоминает термос, потому что ее стенки утеплены термостойким поролоном, хорошо сохраняющим тепло. По сути, это герметичная емкость большого объема, в которой накапливается тепло во время работы отопительного котла. После выгорания всего топлива в котле, аккумуляторный бак постепенно отдает тепловую энергию в отопительную систему.

Важно! Бак аккумулятор повышает КПД нагревателя и уменьшает частоту загрузок топлива.

Такой буфер в отопительных системах является необходимым элементом, потому что позволяет накапливать тепловую энергию из разных источников, а затем равномерно распределять ее по системе. Основным элементом этого изделия является теплоизолятор.

Назначение и область применения теплоаккумуляторов

Владельцы твердотопливных котлов часто сталкиваются с проблемой, когда очень сложно получить постоянную температуру батарей. Это связано с тем, что температура в топке постоянно меняется, а повлиять на этот процесс невозможно. Еще одна проблема – это необходимость регулярного заполнения топки углем или дровами. Чем реже их приходится подбрасывать, тем лучше.

Буферный бак (аккумулятор для отопления) решает обе эти проблемы. При этом конструкция используется не только в комплексе с твердотопливными котлами, но и в системах обогрева с электронагревателями. В последнем случае его выгодно использовать только при наличии счетчика с ночными тарифами на электроэнергию. В таком системе котел работает непрерывно только ночью, отапливая помещение и нагревая воду в буфере. Днем котел не работает, а обогрев происходит за счет накопленного в аккумуляторе тепла.

Преимущества и недостатки буферных баков аккумуляторов

Бак аккумулятор для отопления имеет следующие преимущества:

1. Агрегат поддерживает постоянную температуру в отопительном контуре.
2. При его использовании наблюдается существенная экономия расхода топлива.
3. Уменьшается количество загрузок топлива в котел.
4. Потенциал мощности котла полностью реализуется.
5. Если применяется электрический котел, то появляется возможность экономии за счет разницы тарифов на электроэнергию в ночное и дневное время.
6. Бак аккумулятор горячей воды одновременно подогревает воду для бытового использования и теплоноситель в контуре.

Среди недостатков таких конструкций стоит назвать следующее:

• из-за больших размеров бак занимает много места;
• цена буферных баков немаленькая;
• для использования совместно с баком нужны котлы большой мощности.

Виды теплоаккумуляторов

В зависимости от особенностей изготовления выделяют несколько разновидностей таких баков:

• паровой;
• жидкостный;
• термохимический;
• твердотельный;
• со вспомогательными нагревательными элементами.

В системах водоснабжения и отопления частных домов чаще используются аккумуляторы с горячей водой, поскольку этот теплоноситель обладает высокой удельной теплоемкостью. Любая разновидность бака имеет выходной и входной патрубки, идущие от котла и от системы отопления. В некоторых отопительных системах вместо воды используют специальный отопительный антифриз.

Современный водонагреватель накопительного типа может послужить примером водяного теплоаккумулятора, укомплектованного дополнительным нагревательным элементом. Он используется в системах горячего водоснабжения.

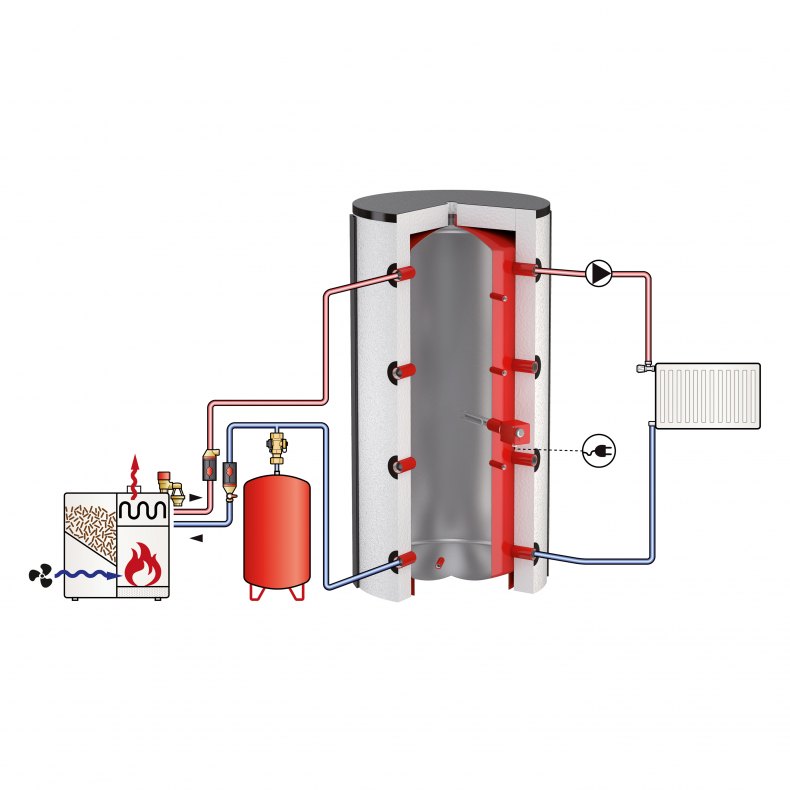

Конструкция бака и принцип работы

Накопители тепла для отопления – это герметичные баки цилиндрической формы с объемом от двухсот до 5 тысяч литров (есть и больший объем). Бак заключен в специальный корпус. Между внешней оболочкой и баком находится теплоизолирующий материал.

Вверху и внизу бака стоят два патрубка для подключения к системе отопления и нагревательному котлу. На дне установлен дренажный кран, который нужен для слива жидкости. В верхней части стоит предохранительный клапан, который автоматически спускает воздух при превышении давления в буфере. Также конструкция имеет фланцы, к которым подключаются датчики температуры и давления.

Если внутри буфера стоит один или несколько нагревательных элементов, то они бывают следующих типов:

• обычный ТЭН;
• теплообменник, который подключается к другим источникам тепла, например, тепловым насосам, солнечным коллекторам и т.п.

Любые нагревательные элементы внутри бака предназначены для поддержания нужной температуры рабочей среды. Иногда внутри емкости находится теплообменник горячего водоснабжения. Вода для бытовых нужд подогревается рабочей жидкостью, использующейся в системе отопления.

Принцип работы теплоаккумулятора, использующегося в паре с твердотопливным котлом, основан на повышенной удельной емкости циркулирующей рабочей жидкости. Объем рабочей среды повышается в несколько раз из-за подключения бака. Из-за этого увеличивается инертность системы.

Это приводит к тому, что подогретый до максимальной температуры теплоноситель сохраняет свою температуру в баке на протяжении длительного времени. По мере необходимости жидкость поступает к отопительным приборам. В итоге даже после прекращения сжигания топлива обеспечивается непрерывность работы системы.

Как подобрать объем теплоаккумулятора для системы отопления

Подбор бака аккумулятора производится по его объему. При этом важно учитывать площадь отапливаемого помещения и мощность котла. Что касается площади, то тут точных рекомендаций дать не получится, потому что многое зависит от качества утепления дома. Чем качественней выполнено утепление, тем дольше буферная емкость будет обеспечивать жилище теплом.

Важно! Подбор объема накопителя по площади помещения заключается в том, что он должен в 4 раза превышать отапливаемые квадратные метры. То есть, если площадь дома, например, равна 200 квадратов, то понадобится накопитель объемом 800 литров.

Не стоит забывать о мощности нагревателя, ведь она пропорциональна отапливаемой площади. Если вы устанавливаете в системе отопления теплоаккумулятор внушительного объема, то котел должен нагревать воду в системе и баке одновременно, а для этого он должен обладать достаточной мощностью.

В итоге выходит, что при выборе объема бака правильней отталкиваться от мощности котла, а не от площади помещения. При этом стоит учитывать, что на 10 м² обогреваемой площади понадобится 2 киловатта мощности. Только в этом случае система будет сбалансированной и производительной.

При выборе объема бака также стоит помнить, что этот показатель влияет на подбор вместительности экспанзомата. Это расширительный бак, компенсирующий тепловое расширения использующегося теплоносителя.

Для расчета значения общее количество теплоносителя вместе с буферной емкостью делят на десять.

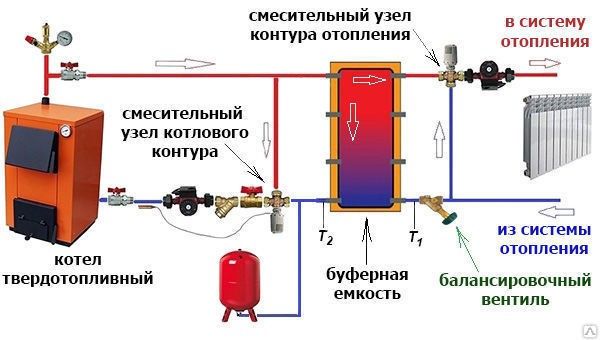

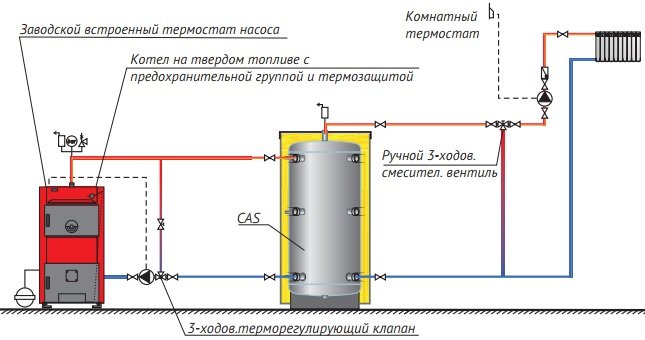

Схема подключения бака к системе

Обычно используется гравитационная схема отопления с теплоаккумулятором. Это самая простая схема, которая предусматривает работу даже после полного прекращения работы прокачивающего насоса. В таком случае обвязка твердотопливного котла выполняется с учетом накопительной емкости.

Важно! Всегда используется параллельное подключение аккумулятора к котлу. Это самая правильная и эффективная схема монтажа.

Установка емкости выполняется выше радиаторов отопления. В составе системы обязательно используются следующие составляющие элементы:

• насос для подачи воды;
• обратный клапан для обеспечения тока жидкости в одном направлении;
• термостатический клапан.

Цикл начинается с нагрева жидкости. Она перекачивается по трубопроводу насосом в сторону радиаторов и проходит через клапан. Такая работа идет до момента нагрева теплоносителя до заданной температуры. В ходе работы клапан стравливает некоторое количество холодной воды. По верхнему патрубку через котел нагретая жидкость попадает в теплоаккумулятор.

После сгорания порции твердого топлива в топке температура теплоносителя снижается. При достижении установленного критического значения термостат перекрывает подачу нагретой жидкости. Одновременно открывается клапан подачи воды из бака.

Обратный клапан в системе нужен для остановки насоса. В такой ситуации котел закольцовывается с теплоаккумулятором, и вода идет к радиаторам прямо из бака. К ней домешивается подогретая вода из котла. В такой схеме работы термостат не участвует.

Обзор производителей теплоаккумуляторов

Баки аккумуляторы производят зарубежные и отечественные компании. Среди моделей емкостью 500 литров наибольшей популярностью пользуются следующие импортные и российские изделия:

1. Шведские баки NIBE BU-500. 8 имеют высоту 1757 мм, диаметр 750 мм и весят 145 кг. Они рассчитаны на рабочее давление в 6 бар. Максимальная температура эксплуатируемой среды 95 градусов. Есть функция подключения к горячему водоснабжению. В бак встроены дополнительные нагревательные элементы. Цена изделия – 720$.
2. Германские баки аккумуляторы Reflex PFH-500 имеют такие габариты: диаметр 597 мм, высота 1946 мм, вес 115 кг. Эксплуатационное давление 3 бара. Предельная температура теплоносителя 95 градусов. Они не подключаются к системам ГВС. Дополнительные нагревательные элементы не предусмотрены. Стоимость – 585$.
3. Модель ACV AK 500 производится в Бельгии и имеет высоту 1790 мм, вес 150 кг, диаметр 650 мм. Рабочее давление – 5 бар, а максимальная температура 90 градусов. Есть встроенные нагревательные элементы. Цена – 887$.
4. Изделие германского производителя Meibes PSX-500 имеет габариты 1590х760 мм и вес 120 кг. Рабочее давление – 3 бар, температура — 95°С. Дополнительных нагревательных элементов и опции подключения к ГВС нет. Стоимость в пределах 1045 долларов.
5. Отечественная модель Сибэнерготерм имеет размеры 2000х700 мм и весит 165 кг. Рабочее давление – 6 бар, температура среды – до 90 градусов. Никакие дополнительные опции не предусмотрены. Цена – 475$.
6. Еще одна модель российского производства – PROFBAK ТА-ВВ-500 с размерами 1500х650 мм и весом 70 кг. Рабочее давление – 3 бар, предельная температура – 90 градусов. Есть опция подключения к системе горячего водоснабжения. Внутри бака стоит ТЭН на 1,5 кВт. Стоимость в пределах 930$.

Как видно из списка выше, цена теплоаккумуляторов зависит не только от производителя, но и от характеристик модели. Причем некоторые изделия с одинаковыми параметрами могут существенно отличаться стоимостью. Самые дорогие модели имеют дополнительные опции в виде подключения к системе ГВС или нагревательного элемента внутри бака.

Нагреватели технологических резервуаров для хранения | Решения для обогрева резервуаров

Щелкните изображение, чтобы увеличить его

Технологические электрические нагреватели резервуаров имеют ряд преимуществ при использовании в резервуарах-хранилищах благодаря точному контролю температуры и распределению тепла, необходимым для условий хранения жидкости. Каждое решение для промышленных нагревателей разработано для конкретного применения и оптимизировано для обеспечения высоких результатов. Мы учитываем температуру, расход и перемешивание, вязкость жидкости, коррозионную природу жидкости, изоляцию резервуара, а также общие условия эксплуатации и требования проекта.

Durex разрабатывает и производит различные стандартные конструкции, а также индивидуальные решения для различных применений в области обогрева резервуаров, включая открытые или закрытые резервуары, наружную или внутреннюю установку, а также подземные резервуары, сосуды под давлением и даже железнодорожные цистерны и более дорожные прицепные цистерны.

Нагреватели резервуаров прямого нагрева/прямого погружения

Погружные нагреватели с винтовой пробкой  — идеально подходят для экономичного и надежного нагрева большого количества резервуаров небольшого объема. Изготовленные из прочных шпилечных трубчатых элементов, припаянных или приваренных к трубным фитингам с нормальной трубной резьбой, эти нагреватели легко ввинчиваются в резьбовое соединение в стенке резервуара или сосуда. Доступны сотни стандартных отраслевых конструкций.

Фланцевые погружные нагреватели  – Фланцевые погружные нагреватели используются для обогрева больших резервуаров большей мощности. Конструкция аналогична нагревателям с резьбовыми пробками, со шпилькообразными трубчатыми нагревательными элементами, припаянными или приваренными к стандартным фланцам ANSI или пластинчатым фланцам различных форм и размеров. Обычно используется для больших объемов, высокой мощности и / или приложений с более высоким давлением, требующих фланцевого резервуара или трубных соединений, например, в химической или нефтегазовой промышленности.

Боковые погружные нагреватели  — Состоящие из нескольких трубчатых нагревательных элементов, эти электрические нагреватели предназначены для установки в верхней части резервуара для хранения или через входное отверстие, при этом нагреваемая часть погружается непосредственно вдоль стенки или на дно резервуара. Эти нагреватели адаптируются к форме резервуара и легко снимаются для обслуживания или использования для временного обогрева.

Всасывающие нагреватели  – гибрид погружного, встроенного циркуляционного и сухого колодцев, обычно используется в резервуарах для хранения нефти, где пользователь не хочет нагревать все содержимое резервуара. По сути, нагреватель «по требованию», большой насос создает «всасывание» и всасывает холодное масло во всасывающий нагреватель и через него, а также через выходное отверстие снаружи бака. Свяжитесь с Durex для получения дополнительной информации.

Проточные циркуляционные нагреватели  –  Эти электрические промышленные нагреватели идеально подходят для жидкостей, которые требуют постоянного перемешивания в резервуарах без механических смесителей или когда нецелесообразно устанавливать погружной нагреватель в существующий резервуар. Циркуляционные насосы перемещают жидкость из резервуара через нагреватель и обратно в резервуар для создания циркуляционных токов.

Непрямой нагрев погружным резервуаром

Сухоблочные нагреватели  – Когда слив накопительного бака для снятия и обслуживания нагревателя невозможен, идеальным решением является сухоблочный нагреватель. Резьбовая пробка или фланцевый погружной нагреватель вставляется в герметичную байонетную трубу (защитная трубка с закрытым концом) и вставляется в дно резервуара. Это изолирует нагревательные элементы и облегчает снятие нагревателей.



Системы обогрева технологических резервуаров

Системы технологического обогрева состоят из установленных на салазках или раме циркуляционных нагревателей, нагревателей технологического воздуха или литых циркуляционных нагревателей DFX со встроенной панелью управления и контрольно-измерительными приборами или без них. Системы технологических нагревателей позволяют легко устанавливать их на месте проведения работ, обеспечивая быстрое подключение к источнику питания, а также к технологическим трубопроводам.

Преимущества использования промышленной системы обогрева

Технологические нагреватели представляют собой интегрированные системы отопления и управления, которые обеспечивают решения для обогрева по принципу plug-n-play. Эти системы обогрева технологических резервуаров экономичны и экономят время при установке, позволяя устанавливать всю установку вместо отдельных компонентов. Durex Industries является единой точкой ответственности за проектирование, производство и реализацию всего проекта.

Обратитесь в Durex Industries, чтобы узнать о решении для обогрева резервуара

Durex Industries разрабатывает и производит электрические нагреватели резервуаров, а также другие высококачественные электрические промышленные нагреватели, датчики температуры, элементы управления и системы технологического нагрева «под ключ». Благодаря многолетнему инженерному опыту, мы можем найти идеальное решение для промышленного нагревателя резервуаров для вашего применения.

Резервуары для горячей воды, генераторы и теплообменники для горячей воды

Мы изготавливаем индивидуальные и стандартные резервуары и системы для горячей воды для различных областей применения и отраслей. Имея более чем 100-летний опыт производства A.S.M.E. Сосуды под давлением Code, качество и надежность могут быть гарантированы в каждом сосуде, который мы строим.

Резервуары для хранения горячей воды по индивидуальному заказу
Резервуары для хранения горячей воды по индивидуальному заказу изготавливаются на давление 125 и 150 фунтов на квадратный дюйм. Эти сосуды могут быть снабжены всеми необходимыми соединениями, необходимыми для простой установки с большинством водонагревателей, бойлеров или других водонагревательных устройств. Типичные области применения включают жилые квартиры, коммерческие здания, школы, гостиницы и промышленные процессы. Также доступны на заводе другие индивидуальные конструкции и изготовление для этих сложных проектов. Пожалуйста, проконсультируйтесь с нами по поводу требований спецификации.

Индивидуальный дизайн:
Первый шаг в проектировании эффективной и экономичной системы горячего водоснабжения требовал анализа двух переменных: емкости накопительного бака и степени восстановления. Таблицы, показывающие эту взаимосвязь для различных приложений, таких как школы, гостиницы, квартиры и т. д., можно найти в последнем издании справочника ASHRAE. Наши талантливые инженеры по продажам готовы помочь в определении надлежащих требований к хранению для вашего конкретного приложения.

После того, как мощность определена, экономичный выбор фокусируется на физических ограничениях установки. На диаметр и общую длину резервуара влияют доступность, доступное пространство на полу, высота потолка и ширина двери. Общее правило: для данной емкости экономичнее выбирать бак меньшего диаметра и с более длинным корпусом. Пожалуйста, обратитесь к приведенному ниже Руководству по выбору размера резервуара.

Кроме того, выбор облицовки будет играть важную роль как в общей стоимости, так и в экономической жизни судна. При выборе соответствующей защитной облицовки следует учитывать местные водные условия и доступность для технического обслуживания или ремонта.

Обслуживаемые рынки: молочные продукты, продукты питания и напитки, больницы, гостиничный бизнес, системы отопления, вентиляции и кондиционирования воздуха, фармацевтические/медицинские устройства, электроэнергетика и когенерация, целлюлозно-бумажная промышленность

Генераторы горячей воды для ГВС за счет использования встроенного пучка медных змеевиков. Этот пучок труб передает тепло от пара или нагретой воды к воде внутри резервуара за счет конвекции. Генераторы горячей воды компании South Gate Engineering разработаны и сертифицированы по стандарту ASME. Код сосуда под давлением и доступны как в вертикальном, так и в горизонтальном исполнении. Стандартные генераторы горячей воды выпускаются с давлением 125 фунтов на квадратный дюйм и 150 фунтов на квадратный дюйм при температуре 200 градусов по Фаренгейту. Доступны другие расчетные давления и температуры Пучки медных труб доступны во многих размерах, а трубные решетки доступны из углеродистой стали, нержавеющей стали или медно-никелевого сплава. Проконсультируйтесь на заводе с вашими индивидуальными требованиями.



Генератор горячей воды Конструкция:
При установке пучка медных змеевиков в горизонтальный бак оптимальная теплопередача достигается, когда длина змеевика составляет 2/3 длины бака. Змеевики не должны быть меньше половины длины бака или больше 80% длины бака. При установке пучка медных змеевиков в вертикальный резервуар оптимальная длина змеевика равна диаметру резервуара. Длина змеевиков не должна быть меньше половины диаметра резервуара или больше, чем диаметр резервуара плюс 6 дюймов.



Теплообменники
Самыми основными и наиболее распространенными типами теплообменников являются трубчатые и кожухотрубные.
