Теплица «с ветерком». Как сделать механизм проветривания своими руками | Стройка и дизайн | Дача

Хорошо, если на участке кто-то живет постоянно – например родители-пенсионеры, которые могут вовремя поливать растения, а в жару открывать в теплице двери и форточки. А если нет? Ведь многие дачники приезжают на участок лишь в выходные. И как в этом случае спасать любимые огурцы и помидоры? Особенно остро встает проблема проветривания: ведь форточки в теплице прохладной ночью надо закрывать, а жарким днем – открывать, иначе растения просто «сварятся». Но может быть, получится сделать это и без участия человека?

Все перечисленные системы вентиляции хороши тем, что им не требуется ни одного вольта напряжения, только внутреннее тепло в теплице. Зато с ними вы будете спокойны за урожай любимых овощей.

Самоделкину на заметку

Рисунок 1. Фото: Из личного архива / Владимир Благодатских

Несложный, но эффективный механизм проветривания теплицы можно соорудить самим. Вам понадобятся всего лишь две герметично закрывающиеся емкости (например, пластиковые канистры или бутылки: одна объемом 3–5 л, другая – около 10 л, темного цвета, с водой)  и отрезок тонкой эластичной трубки.

Принцип работы механизма показан на рисунке 1. Форточку (1), которую будет открывать устройство, навешивают на верх­нем скате теплицы, на горизонтальной поворотной оси, размещенной немного выше ее середины. Положение оси подбирают так, чтобы форточка с подвешенной к ней маленькой емкостью (4) оставалась закрытой, но при небольшом усилии открывалась.

В теплице прохладно – система находится в равновесии, форточка закрыта. На ярком солнце содержимое большой емкости (2) нагревается, давление воздуха в ней растет, и вода начинает переливаться по трубке (3) в маленькую емкость. Та, соответственно, становится тяжелее, и форточка открывается для проветривания. Похолодало – вода снова устремляется в основной резервуар, и форточка возвращается на свое место – до следующего скачка температуры.

Комплектующие для этой системы подобрать несложно – все дело в тщательности исполнения, обеспечении герметичности, а также точном подборе веса маленькой емкости и количества воды.

Рисунок 2. Фото: Из личного архива / Владимир Благодатских

«Умная» вентиляция

У многих хозяев теплица расположена около дома или пристроена к нему (рисунок 2). Для этого случая можно предложить другой вариант. На внешней стене дома, к которой пристроена теплица, монтируется вертикальная вентиляционная шахта (4). Ту ее стенку, что лучше всего освещается солнцем, делают прозрачной, а остальные изнутри окрашивают темной краской. Когда солнце начинает припекать, в шахте возникает сильная тяга, и теплый воздух уст­ремляется вверх (2, 3). На смену ему через приточное отверстие (1) в нижней части теплицы поступает холодный воздух. Отверстие оборудовано клапаном, свободно вращающимся на оси.

Эта же шахта может играть роль вытяжки и для самого дома – в том случае, когда из теплицы есть проход в здание (5), а в комнатах открыты форточки. Единственное правило: не стоит допускать сквозняков как в доме, так и в теплице.

На полках магазинов

В последние годы в продаже появились и готовые системы проветривания дачных теплиц. Популярный тип этого устройст­ва представляет собой гидро­цилиндр. Принцип его работы основан на тепловом расширении минерального масла в герметичном цилиндре. При повышении температуры внутри теплицы масло давит на гладкий шток, который, в свою очередь, начинает выдвигаться из цилиндра наружу и толкает раму (напрямую или через систему рычагов). Форточка открывается, начинается проветривание. При снижении температуры объем масла уменьшается, шток втягивается, и форточка снова закрывается.

Системы проветривания на основе гидроцилиндра монтируют и настраивают при умеренной температуре в теплице – примерно при 20–22 °C.

Смотрите также:

принцип действия, виды, изготовление своими руками

Вентиляция имеет важное значение в теплице для нормального роста растений, чтобы они не болели и не страдали от перегрева. В 70-е годы 20-го века для теплиц было изобретено автоматическое проветривание, и долгие годы придуманная система проветривания теплиц оставалась неизменной. Теперь производят специальные сошники, подходящие для большинства крыш, боковые вентиляционные отверстия и жалюзийные вентиляции.

Проветривание теплицы необходимо для нормального роста растений

Все эти открывающиеся окна и люки подходят как для алюминиевых, так и для деревянных теплиц, и практически все они оснащены цилиндром, который и создает автоматический проветриватель для теплицы, позволяет выставлять нужную температуру открытия, регулировать ее в диапазоне от 15 ° С и 25 ° С. Эти цилиндры настолько надежны в работе, что на них распространяется гарантия 2 года от производителя.

Как это работает?

Черный цилиндр заводских моделей чаще всего содержит воск, вещество, которое расширяется при нагревании. Расширенный воск толкает поршень, который открывает вентиляционное отверстие через металлическую связь. При понижении температуры восковой наполнитель сжимается и втягивает поршень назад, тем самым активируя процесс закрытия окна.

Автоматическое проветривание теплицы можно соорудить своими руками

На этом принципе можно соорудить автоматическое проветривание теплицы своими руками. Такое устройство предназначено для автоматического управления вентиляционным жалюзи, установленным в теплице. Причем, простой автомат для проветривания теплицы своими руками позволяет монтировать его практически в любом положении. Кроме того, автоматическое устройство не мешает открывать и закрывать вентиляционные отверстия в теплице вручную, независимо от температуры. Заводской проветриватель теплиц имеет привлекательный внешне корпус, покрытый порошковой антикоррозионной краской, выглядит стильно и дорого.

Автоматический люк

Это самая последняя разработка в линии вентиляционных открывателей для крыш. Такая модель является привлекательной экономически, это эффективный блок с уникальным действием, который обеспечивает очень плавный ход. Люк оснащен цилиндром, установленным внутри кронштейна. Он заключен в прочный корпус с полиэфирной порошковой краской и коррозионной защитой. Легко устанавливается на алюминиевых и деревянных теплицах, один цилиндр легко может поднимать до 6-7 кг, то есть одно вентиляционное отверстие может быть весом до 12-14 кг, а это площадь остекления около 0.75m² в алюминиевой раме.

Автоматический люк обеспечивает плавный ход

Но если вы хотите соорудить автоматическую вентиляцию для теплицы своими руками, то вы должны знать, что это может быть устройство одного из трех типов:

• Биметаллическое;
• Гидравлическое;
• Пневматическое.

В любом случае оно будет основано на способности материалов расширяться в результате нагревании и сжиматься при охлаждении. Так работает любой автономный привод для проветривания.

Схема автоматического проветривателя своими руками

Биметаллическое устройство делают из 2 металлических полос с различными коэффициентами температурного расширения. Они накладываются и соединяются на концах. Когда одна полоска нагревается, она выгибается. Большая площадь пластины создает достаточное усилие, чтобы открыть окно. Если соединить конец такого устройства с фрамугой через особое коромысло, можно получить экономичное автономное устройство, которому не нужен никакой электропривод. Когда пластина остынет, форточка плавно закроется, т.к. в исходную позицию вернётся сама пластинка.

Гидравлическое устройство функционирует благодаря изменению объема жидкости внутри цилиндра в зависимости от температуры. Увеличение объема жидкости выталкивает поршень и двигает фрамугу, открывая окно. Когда жидкость остывает, поршень втягивается, закрывая фрамугу. Инертность таких систем — главный их недостаток, т.к. жидкость меняет свой объем в зависимости от температуры довольно медленно, реакция на похолодание оказывается замедленной. Лучше всего гидравлический проветриватель для теплицы закрепить наверху, тогда через форточки горячий воздух удаляется быстро, а вот холодный не может проникнуть в таком количестве, чтобы навредить растениям.

Пневматическое устройство работает практически так же, как и гидравлическое, только рабочая среда внутри цилиндров – это воздух, а не жидкость.

Основные недостатки автономных вентиляционных устройств – это серьезные ограничения по объему и массе форточек и необходимость прятать цилиндры от солнца, иначе рабочая среда будет нагреваться не от воздуха, а от солнечных лучей. Вот почему многие предпочитают более мощные системы, в которых есть электропривод, т.е. энергозависимые.

Самодельное устройство из подручных материалов

Но если у вас ограничен бюджет и вам интересно, как делают автоматические системы — проветриватели для теплиц своими руками, то можете попробовать соорудить простейшую конструкцию из самых подручных средств – пластиковых бутылок с трубочками и обычной воды. Простейшая система состоит из 2-х сообщающихся сосудов. Чтобы соорудить ее, вам понадобятся:

• 2 пластиковые бутылки разного объема, одна на 5–6 литров, другая на 1,5–2;
• Шланг, которым соединяют бутылки, чтобы шланг свободно провисал;
• Шнур для подвешивания мелкой бутылки к фрамуге;
• Хомутики для шланга;
• Герметик, лучше силиконовый.

Размер емкостей нужно выбирать с учетом массы форточки, которая должна автоматически открываться. Если фрамуга легкая, то вполне подойдут бутылки объемом в 1,5 и 5 л. Можно использовать тонкий шланг из резины или из пластика, такие трубочки входят в комплект медицинских капельниц. Большая бутылка будет служить расширительным бачком, ее нужно на 1/3 наполнить водой и герметично укупорить крышкой. В крышке необходимо вырезать отверстие, через него вставить шланг до дна бутыли.

В меньшую бутылку также нужно налить немного воды и закрутить крышку с отверстием, в которое нужно вставить другой конец трубочки и надежно загерметизировать. После застывания герметика эту бутылку следует перевернуть крышкой вниз, чтобы вода покрыла кончик шланга, и убедиться, что протечки нет. Если все в порядке, то связанные сосуды можно устанавливать. Расширительный бачок (большая бутылка) подвешивается или выставляется в самом верху теплицы, под крышей, поблизости от фрамуги. Малая бутылка является грузом, и она прикрепляется к форточке в верхней ее части. Такое автоматическое устройство для форточки рассчитано на вращение рамы вокруг горизонтали.

При нагревании воды в расширительном бачке, который стоит на самом высоком уровне в теплице, объем воздуха внутри его увеличивается, и жидкость через трубку выталкивается в меньшую бутылку. Вес меньшей бутылки увеличивается и под её весом рама вентиляционного окна опускается. Когда бачок остывает, воздух внутри него сжимается и вакуум засасывает воду из меньшей бутылки обратно. Облегченная бутылка больше не сможет удержать окно, и оно закроется. Чтобы облегчить закрывание, на рамку снизу крепят противовес, это может быть брусок из дерева. Для ограничения ширины открывания окна ставят фиксаторы.

Регулировка самодельной системы проветривания

Такую систему можно регулировать несколькими способами:

Путем установки расширительного бачка в различных частях теплицы. Количеством меньших бутылок либо дополнительными грузиками, которые ускоряют открывание. Насколько широко будет распахиваться окно, регулируется грузом внизу окна.

Проветривание для теплицы своими руками

Можно изменять устройство, например, закрепить маленькую ёмкость на шнурке, а не на самой раме, а шнур перекинуть через специальный блок. Второй конец шнурка можно прикрепить внизу форточки. В данном случае рама будет подниматься, а не опускаться. Если закрепить грузик вверху фрамуги через рычаг, возможно получить достаточно мощное устройство, которое позволит автоматически открывать даже тяжёлое вентиляционное окно.

Такую же систему можно изготовить и со стеклянными банками, но использование пластика, а не стекла более оправдано, потому что пластик не разобьется в самый неподходящий момент. Можно поэкспериментировать с емкостями, с их объемами и материалами. Например, для расширительного бачка можно взять металлическую канистру, а для груза — 5-литровую бутылку и т.д.

Такое простое самодельное устройство будет исправно служить годами, оно достаточно надёжно и не потребует никаких серьезных трат. Правда, в систему придется периодически подливать воду, потому что она будет понемногу испаряться.

Автоматическое проветривание теплиц — схемы, чертежи, полезные советы

Умная теплица со всеми автоматическими системами – мечта любого дачника. Ведь тепличные растения очень нежные, и любой сквозняк или перегрев может не только остановить их рост, но даже погубить. Вот почему так важно вовремя открывать форточку в знойный летний день – иначе с такой любовью выращенные саженцы попросту сварятся. Так, например, те же помидоры очень привередливы к температурному режиму, уже при +32 °С соцветия перестают завязываться в плоды. А при температуре +40 °С почти все тепличные растения и вовсе начинают гибнуть. И все это не говоря уже о грибках и губительных для тепличных жителей микроорганизмов, которые очень любят повышенную влажность и горячий застоявшийся воздух. Для этого и нужна в особенно жаркие летние дни периодически открывающая форточка наружу – чтобы поступал более свежий воздух и немного охлаждал теплицу изнутри.

Виды основных конструкций для проветривания теплицы

Вариант #1 – электрические

Электрический автомат для проветривания теплиц состоит из вентилятора и термореле, который его и включает, как только температура воздуха в теплице достигнет определенной точки. Главный их плюс – в высокой чувствительности и удобной регулировке, а также неограниченной мощности. Они не занимают много места, могут быть расположены в любой точке теплицы, а алгоритм их работы может быть абсолютно любой сложности – как простым, так и «с умом».

Но электрический механизм проветривания теплицы недостаточно надежен и полностью зависит от бесперебойности подачи электроэнергии. Например, отключение света буквально на несколько часов в жаркий день способно оставить лишить урожая целого года. Вот почему заранее желательно позаботиться об резервном питании за счет установленного аккумулятора с подзарядкой от солнечной батареи на крыше теплицы.

Вариант #2 – гидравлические

Достоинство гидравлических устройств в автономности и высокой надежности всей системы. Гидравлические конструкции просты, обладают большой мощностью и долговечностью. Представляют они собой систему рычагов с датчиком, соединенную с фрамугой.

Принцип работы этой системы достаточно прост: как только изменятся вес одного из плеч рычага, все «коромысло» накреняется в другую сторону и открывает фрамугу. Затем, при достаточном охлаждении воздуха, происходит обратный процесс. Причем все рычаги – это две емкости, соединенные между собой как сообщающиеся сосуды всего одним гибким тонким шлангом. Та емкость, которая находится внутри теплицы, герметичная и содержит в себе достаточный запас воздуха – это и есть «термометр».

А вот емкость снаружи выполняет роль «гири» на фрамуге. Поэтому, если воздух емкости, что внутри, нагревается от воздуха в теплице, часть жидкости выдавливается во внешнюю емкость. Та становится тяжелее и открывает фрамугу. А когда воздух в теплице остывает, внутри емкости пары снова сжимаются и емкость назад всасывает в себя воду. Внешняя становится легче и пружина возвращается на противовес. Сделать такую пневматическую систему под силу даже школьнику. Но использовать ее можно только в совсем маленькой теплице или парнике.

Но у устройств, принцип работы которых основан на силе давления расширяющейся жидкости (будь то вода или масло), есть серьезные недостатки:

• У большинства готовых моделей фрамуги закрываются под действием своего веса, а потому для боковых форточек теплицы такую конструкцию не применить (разве что экспериментировать с пружиной).
• В случае резкого похолодания жидкость в цилиндре остывает в течении 20 минут, и все это время фрамуги еще открыты, из-за чего в теплицу поступает холодный опасный воздух.

Но, несмотря на свои минусы, гидроцилиндры все-таки имеют неоспоримое преимущество перед другими автоматами – например, способность поднимать действительно большой вес.

Сегодня на строительном рынке есть немало предложений качественных «толкателей» для тепличных форточек. По внешнему виду они все разные, но принцип действия у них один и тот же – небольшой продолговатый гидроцилиндр наполнен маслом, который расширяется под действием повышенной температуры воздуха в самой теплице и выталкивает собой шток. Шток же соединен с системой рычагов и форточкой. Когда масло остынет, произойдет обратный процесс и форточка закроется.

Хотя монтаж такой системы примитивен, важно не забывать о таких моментах:

• Гидроцилиндр должен нагреваться не от солнца, а от воздуха, а потому для него необходим солнцезащитный экран.
• Для дополнительной страховки от сильных порывов ветра нужны прочные ленты и цепочки, которые прикрепляются к створу форточек.
• Настраивается вся система специальной гайкой на торце цилиндра, а потому, перед тем, как ее закрутить, обязательно нужно дождаться оптимальной температуры в теплице – примерно 25 °С.

Из отечественных самыми лучшими автоматическими толкателями для форточек считаются гидроцилиндры «Воля» – самые легкие, компактные и недорогие.

Вариант #3 – биметаллические

Биметаллическое проветривание теплиц – это простая система, состоящая из особых металлических или металлических с пластиком пластин, у которых – разный коэффициент теплового расширения. Так, нагреваясь, одна из пластин сильно изгибается и приоткрывает форточку, а при охлаждении снова распрямляется, чем и закрывает ее. Работают биметаллические конструкции полностью автономно, и изготавливать их недорого. Единственный недостаток – это недостаточная мощность, ведь открыть такая пластина можно только совсем небольшую форточку без каких-либо перекосов и разбухания. А таких в обычных теплицах не часто можно встретить.

Виды проветривания в зависимости от габаритов парника

Итак, для того, чтобы эффективно поддерживать нормальный микроклимат для тепличных растений, необходимо автоматическое проветривание. Это могут быть:

• Форточки в стене и крыше теплицы, а также целые фрамуги, которые открываются специальными автоматическими устройствами. Так, если теплица небольшая, то такая вентиляционная схема вполне для нее подходит. Важно только, чтобы открывающиеся форточки были хотя бы две, и располагались они на разной высоте: одна выше, другая – ниже.
• Вентиляция через две рядом расположенные форточки, либо через дверной проем, также открывающийся специальной системой. Такая система незаменима для крупногабаритной теплицы, для которой автоматическая вентиляция нужна более масштабная.
• Сквозное продувание теплицы при двух одновременно открывающихся автоматически дверях. Такая система идеальна для длинной узкой теплицы, в которой циркуляция воздуха всегда затруднена.
• Сложная система проветривания теплиц со специальными датчиками влажности и температуры воздуха. Установить что-то подобное на простом приусадебном участке – что-то нереально, а вот самостоятельно сделать устройство для автоматического проветривания теплиц с несложными, но надежными механизмами – вполне. Ведь главное, чтобы при малейшем перегреве от солнца фрамуги либо двери открывались, а при остывании воздуха – сами закрывались.

Ну а какой системе отдать предпочтение – выбирайте исходя из своих нужд.

Самодельное устройство для проветривания на основе сильфона

Еще в советское время изобретатель Ю. Мызников создал и успешно испробовал новое автоматическое устройство. Такое проветривание теплицы своими руками сделать можно буквально за день. А основа этой системы – сильфон (10) с термобаллоном (14). Связаны они между собой латунной трубкой диаметром 2-4 мм. Сам термобаллон нужно брать около 0,9 литра.

Принцип действия устройства Мызникова такой:

1. Через пробку термобаллон заполняется ацетоном. Главное правило здесь – вся система должна быть тщательно загерметизирована, никакого воздуха в ней быть не должно – это опасно.
2. Как только температура в теплице достигнет нужной точки, ацетон в термобаллоне расширится и поступит через трубку в сильфон, а тот, в свою очередь, удлинится на 3-4 см.
3. Удлинение сильфона передастся через шток (8) и серьгу (7) во время поворота двуплечного рычага (6).
4. Рычаг с помощью тяг (12 и 13) повернет другие рычаги (2 и 3), которые изначально должны быть жестко закреплены винтами на оси (18).
5. В результате рычаги поворачиваются вместе с осью к стойке 4 и поднимают рамы теплицы на целых 30 см.
6. Как только температура в теплице снизится, пары ацетона в системе Мызникова станут уменьшаться, сильфон укоротится, и рамы опустятся. К слову, в этой системе рамы выполняют роль возвратных пружин, которые с помощью рычагов постоянно сжимают сильфон.
7. Что касается деталей, то пластину (11) можно крепить к любой опоре, а вот термобаллон нужно устанавливать на 2-2,5 м от рам, не важно, на какой высоте. Высота самого сильфона должна быть 40 мм, а диаметр – 50 мм. Использовать сильфон можно и от манометра.

Такое устройство – одно из самых прочных и дорогих. А вот современные дачники уже приспособились обустраивать автоматическое проветривание теплиц своими руками без каких-либо затрат – даже с помощью самых обыкновенных пластиковых бутылок.

Оцените статью: Поделитесь с друзьями!

Механика для теплицы своими руками

Начался новый сезон парников и теплиц, каждое утро и вечер надо вовремя открыть и закрыть вентиляционные окна, форточки или двери, в случае опоздания с открытием температура поднимется выше 35 градусов, что вызовет стерилизацию пыльцы и гибель завязи, также не своевременное закрытие теплицы переохладит растения и израсходуется запас тепла для ночи.

В зависимости от погоды точно отследить время открытия и закрытия не всегда удается, а если надо на работу, кто откроет и закроет. Во всем этом нам сможет помочь только автоматика, рассмотрим один из вариантов такого устройства.

Видео работы механизма.

Общий вид конструкции.

Пункт 1. Для изготовления автоматики необходимо.

Материалы:
• Терморегулятор любого типа, с диапазоном регулировки включительно от +15 до +35 градусов Цельсия.
• Коллекторный низковольтовый мотор с редуктором (мотор из весов с этикеткой).
• Шпилька с резьбой М8 длиной 30 см. с гайкой.
• Трубка, чтобы шпилька легко могла входить внутрь, (от спинки старых кроватей).
• Блок питания для мотора (12-24 в.).

Инструменты:
• Сварочный аппарат.
• Дрель и сверла.
• Отвертка, пассатижи, саморезы, жесть 0,3-1 мм.

Пункт 2. Изготовление механики.

В торце шпильки сделаем стыковочный замок с валом мотора-редуктора. Замеряем диаметр вала и выбираем сверло немного больше, сверлим шпильку на глубину длины вала.

Стачиваем резьбу в плоскость, чтобы проще было просверлить отверстие под шпонку.

Сверлим отверстие под шпонку Д=2 мм.

Должно получиться вот так.

Также стачиваем вал мотора-редуктора и сверлим отверстие.

Надеваем шпильку на вал, совмещаем отверстия.


Из стальной проволоки 0,5-0,8 мм (лучше нихром) сделаем шпонку.


Установим ее отверстие и немного разогнем ножом концы.

На шпильку накручиваем гайку и надеваем трубку.

Прогоняем гайку до мотор-редуктора.

Центруем конец шпильки тремя спичками.


Двумя точками сварки привариваем гайку к трубке.


Если капли сварки повредили резьбу, прочищаем ее метчиком М8.


Просверлим отверстие под крепление к форточке, раме и два отверстия под микро выключатели.

Для точности сперва сверлим тонким сверлом, затем толстым.

Отверстия под выключатели разносятся на желаемую длину хода механики.

Рассверливаем большим диаметром 4, 5 мм.

Резьбовая шпилька вращаясь и перемещаясь внутри трубки, будет нажимать на концевые выключатели, чем ограничивать крайние положения хода.

Из подходящей жести вырезаем два прямоугольника для крепления выключателей на трубке.


Ширина заготовок не меньше размера микро-выключателя.


Загибаем вокруг трубки.

Загибаем замком.

И зажимаем пассатижами.

Расположение и форма загиба должно получиться таким.

На микро-выключателе отгибаем нажимную пластину как на фото, чтобы она входила внутрь трубку на 3 — 4 мм.

Примеряем выключатель на креплении, намечаем крепежные отверстия.

Керним.

Сверлим сверлом Д = 2 мм.

Хорошо бы подобрать болтики, но можно обойтись и простыми нитками, проволокой, клеем.

Пришиваем.

Выключатели могут быть разной формы, с коротким рычажком, поэтому при необходимости надо сточить лишнее.

Делаем второе крепление, смазываем клеем, ставим выключатель и закрепляем скобой из железной или нихромовой проволоки.

Устанавливаем крепления в места наилучшего срабатывания выключателей и промазываем клеем.

Из жести (профиля) сделаем два уголка для крепления.


Накерняем и сверлим.


Для крепления под заклепку к трубке Д = 2 мм., для саморезов Д = 4 мм.

После любого сверления надо сточить стружку.

Из гвоздя сделаем заклепку.

А из жести две плотные сидящие шайбы.


Отверстие делаем как можно плотные, чтобы легче заклепывалось.

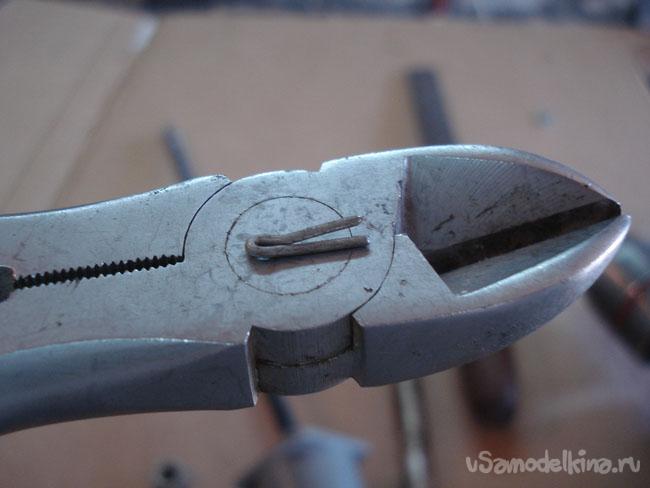

Откусываем максимально гвоздь.

Расклепываем гвоздь, легко обстукивая круговыми движениями.

Механика готова.

Пункт 3. Электрическая часть.

Берем любой терморегулятор с нужным для нас диапазоном регулируемых температур, для нагрева или охлаждения, без разницы, у меня регулятор от промышленных холодильников.

Закрепляем на дощечку, устанавливаем рядом реле на 220 в. с двумя парами контактов. Подключаем реле на выход терморегулятора.


Собираем схему обвязки как на Рис 1.

Рис1.

Для питания мотора необходимо напряжение +12-24 в., подойдет любой удовлетворяющий этим параметрам блок питания, у меня импульсный БП от струйного принтера +15 в.

Подаем с БП напряжение на реле коммутации мотора.

Проверяем как реле перекоммутирует напряжение питания мотора на реверс.


Включаем питание и проверяем работу электрики.

Припаиваем провода к выключателям в соответствии с рисунком 1.


Изготовим скобу крепления мотора-редуктора из жесткой жести.


Все готово.

Пункт 4. Монтаж механики на форточку.
Крепим электронику на стену, недоступную для воды.

Примеряем механику по месту, определяем нужный угол открытия и закрытия.

Если нет мест для крепления, установим дополнительные крепежи.

Прикручивается все на минимальной длине телескопа и закрытой форточке.


Обильно смазывается резьба солидолом.

Проверка в действии, выставляется температура для закрытия, механизм отрабатывает в крайнее закрытое положение, рукой нагревается т.датчик, включается открытие форточки, отрабатывает, проверяем как все срабатывает, регулируем необходимые зазоры.

Все готово.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

необходимость проветривания и устройство автоматического открывания, автооткрыватель для форточки своими руками

Вентиляция для теплицы – это система мероприятий, которая создана для поддержания температурного режима, влажности, а также восполнения объема углекислого газа. Благодаря этому выращивание сельскохозяйственных культур проходит успешно.

Процесс вентиляции осуществляется обмениванием воздуха, который находится внутри парника с тем воздухом, что сосредоточен внутри.

Необходимость вентиляции: причины

Чтобы выращивать большое количество качественных продуктов, огородники и садоводы должны обеспечить максимально комфортные условия своим земельным участкам. Работа теплицы – это поддержание оптимальных условий для роста и развития овощей. Для этого она выполняет следующие функции:

• поддерживает температуру, которая должна быть не менее двадцати двух градусов тепла;
• сохраняет оптимальную влажность воздуха, которая уникальна для каждого типа растений;
• обеспечивает проветривание.

Чтобы осуществить процесс нормализации таких необходимых показателей, как температура и влажность, растения должны «принимать воздушные ванны».

Еще несколько лет назад проветривание осуществлялось путем открывания окон и дверей. Но на сегодняшний день существуют устройства автоматического открывания и закрывания окошек в парниках. Стандартный метод проветривания не совсем подходит для нормальной жизнедеятельности растений. Так как сквозняк – это резкий перепад температуры и влажности в помещении, что может губительно сказаться на культуре.

Кроме того, что автопроветривание контролирует необходимые климатические показатели, оно способно предотвратить проникновение внутрь теплицы вредных бактерий и грибков. Вот почему для экономии своего личного времени и нормального микроклимата в парниках рекомендуется устанавливать термоприводы, они обеспечат качественную вентиляцию, ведь каждый фермер знает, что наличие свежего воздуха – это залог стремительного роста растений.

Особенности и преимущества применения

Теплопривод является автоматическим доводчиком, что начинает свою работу при повышении температуры воздуха в теплице, открытием окна. Иными словами, его принцип действия основан на том, что форточка открывается, когда температура для культур слишком высокая. Автопроветриватель обладает такими положительными характеристиками, как:

• не приходится постоянно наблюдать за температурой воздуха в парнике;
• чтобы функционировать, проветриватель не нуждается в подключении к электросети;
• самооткрывающиеся автоматики для окон можно приобрести в любом строительном или садоводческом магазине, а также изготовить своими руками.

Перед покупкой термопривода не стоит обходить вниманием особенность установки и использования проветривателя. Важно знать, что усилие во время открывания и закрывания оконного проема не должно быть больше пяти килограммов. Термопривод состоит из двух элементов, первый из которых крепится к стене парника, а второй – к окну или двери. К особенностям проветривателя относится то, что полость внутри него заполнена жидкостью. Именно этот момент и является определяющим для необходимости открыть или закрыть окно. Вот почему разбирать автопроветриватель на отдельные элементы не стоит, так как это может навредить его конструкции. Устройство функционирует полноценно, только если в нем имеется необходимое количество жидкости.

Важно! Преимуществом данного устройства считается и то, что его можно использовать как в парнике из поликарбоната, так и в теплице «купол» из другого материала и формы.

Характеристики и принцип работы

Какой бы тип термопривода ни применялся, главная его задача – это качественно проветрить помещение при повышении максимально допустимого порога температуры. В случае снижения данного показателя до оптимальной нормы контроллер осуществляет закрытие двери и окна. Температурный привод – это устройство, состоящее из таких двух частей, как:

• температурный датчик;
• механизм, что приводит в действие это устройство.

Эти комплектующие могут быть расположены и сконструированы по-разному.

Автофорточка также может быть дополнена доводчиком и замком, которые отвечают за плотность закрывания отверстий при автопроветривании.

Существует несколько видов автоматов проветривания для теплиц, которые отличаются механизмом работы.

• Энергозависимый. Данный электропривод приводит в функционирование мотор. Функцию включения устройства осуществляет контролер, он способен быстро реагировать на показание температурного датчика. К преимуществам данного термопривода относится программирование его параметров на усмотрение пользователя. Как недостаток можно выделить его зависимость от электричества, с которым нередко бывают сбои.
• Биметаллический. Его устройство включает несколько пластин из металла, которые соединены между собой. Каждая составная отличается реакцией на смену температуре воздуха. Размеры первой при этом увеличиваются, а второй, наоборот, уменьшаются. Данная особенность делает возможным легко открыть форточку, чтобы осуществить проветривание и в обратной последовательности. Эта система простота и автономна, но в то же время имеет недостаток в виде невысокой мощности для осуществления открываний и закрытий.
• Пневматический. В наше время этот вид считается наиболее распространенным. Основу его работы составляет подача подогретого воздуха к поршневой системе. Из герметической нагретой емкости воздух отправляется к поршневому приводу, который вмонтирован для приведения в действие всего механизма. К недостаткам устройства можно отнести только то, что его довольно сложно сделать своими руками.
• Гидравлический. Он имеет простую конструкцию и поэтому часто используется в последние годы. Его основа – это два сообщающихся сосуда. Жидкость из первого во второй передается при изменении воздушного давления, когда тот нагревается и охлаждается. К положительным характеристикам устройства можно отнести его хорошую мощность, энергонезависимость и простоту в сборке. Недостатков не замечено.

Термоприводы имеют следующие положительные характеристики:

• надежность – благодаря качественным материалам, из которых изготовлено устройство, автооткрыватели выдерживают огромное давление; изделия довольно прочные, а также устойчивые к сильному ветру и случайной попытке закрытия двери ручным способом;
• долгий срок службы;
• отсутствие необходимости в регулировке;
• универсальность использования;
• возможность установить, не имея профессиональных навыков.

Многие думают, что самостоятельное изготовление термопривода является непосильной задачей. Но это не совсем верное мнение, так как на практике все выглядит гораздо проще, чем казалось. Для выполнения работы необходимо потратить время, силы, а также применить соответствующие знания.

Автопроветривание своими руками можно изготовить несколькими способами.

Из цилиндра от компьютерного стула

Использовать находящиеся под рукой предметы для создания чего-то полезного – это интересно, практично и действенно. Главными правилами при работе являются последовательность и четкость выполнения. Для изготовления приспособления для проветривания необходимо взять цилиндр из стула для компьютера, на одной его стороне имеется шток из стали, на второй – из пластика. Процесс включает следующие этапы:

• стоит выдернуть шток из пластика;
• цилиндр нужно избавить от давления изнутри, надевая на него штырь из металла;
• цилиндр срезается болгаркой;
• необходимо аккуратно извлечь шток из стали, не повредив его;
• на шток надевается резьба М8 для безопасности, и деталь зажимается в тисках;
• из внутренних деталей цилиндра использовать нужно будет только гильзу, что ставится на место и поршень из алюминия, из которого берутся прорезиненые кольца;
• каждый из элементов стоит почистить путем промывания в бензине;
• в гильзу нужно бережно вставить шток, конец которого должен находиться снаружи;
• на имеющуюся резьбу необходимо осуществить накручивание гайки, что предназначена для удержания штока;
• далее вставляется шток из алюминия;
• на штоковую резьбу надевается удлиненная гайка;
• вилку нужно вставить и подсоединить к рычагам управления;
• систему стоит наполнить моторным маслом.

Таким образом, термопривод будет готов к использованию и выполнению своих непосредственных задач.

Из автомобильного гидроцилиндра

Монтаж данного приспособления стоит осуществлять с особой осторожностью, выполняя следующие действия:

• в гидроцилиндре имеется газ, его необходимо выпустить, просверливая отверстия;
• к гидроцилиндру присоединяется шланг – для этого нарезается резьба, а шланг крепится болтом, что имеет шпильку М6;
• заранее нужно подготовить ресивер для процесса, который лучше заказать у специалистов;
• после выдавливания воздуха из системы ее необходимо вновь им полностью наполнить;
• стоит проверить насколько качественно загерметизировано устройство.

Работа с газами является довольно опасной, поэтому не стоит забывать об элементарных правилах безопасности.

При последовательном и правильном выполнении всех этапов создания автопроветривания, данная система будет работать качественно.

Из автомобильного амортизатора

Этот вариант является непростым способом изготовления автопроветривания из подручных средств. В этой ситуации, как и в предыдущей, основной действующий элемент – это моторное масло. Именно это вещество способно к тонкой реакции на любой температурный перепад, способствуя началу функционирования системы. Выполнение термопривода для теплицы из амортизатора имеет следующую последовательность:

• подготовка материалов – газовой пружины от автомобильного амортизатора, двух кранов и металлической трубки;
• около форточки, которая будет осуществлять проветривание, нужно осуществить установку штока амортизатора;
• необходимо подготовить трубку для масла – к первому краю трубы подсоединяется кран, что регулирует поступление машинного масла, ко второму краю – аналогичную конструкцию, которая будет выполнять функцию слива;
• дно пружины газа нужно обрезать и после подсоединить к трубке с маслом.

Выполнив все вышеперечисленные действия, можно создать термопривод. Главное, не забывать осуществлять проверку состояния масла в системе. Советы профессионалов, собственная смекалка и настойчивость станут отличными помощниками в создании термопривода своими руками, используя ненужные подручные средства.

Монтаж устройства с доводчиком и без него также не станет проблемой, ведь конструкция вентиляции такого типа довольно примитивна.

Советы по использованию и уходу

Термопривод для теплиц не отличается прихотливостью в уходе. Обязательным к выполнению является смазка элементов устройства, которые движутся. А также не стоит забывать, что уровень жидкости необходимо постоянно контролировать, а также менять физические показатели, что приводят в движение систему-автомат. При условии, что теплица не будет использоваться в зимний период, рекомендованным является снятие термопривода с окна или двери. Такое мероприятие способно значительно увеличить срок его службы. Важными моментами обслуживания авто проветривателя являются следующие:

• ежегодное смазывание маслом;
• запрещается разбирать устройства или менять их конструкцию, так как это может привести термопривод в непригодное состояние;
• при работе проветривателю не должно ничего мешать;
• не стоит фиксировать устройство, когда оно закрыто;
• двери и форточки не должны иметь ручек и защелок, что может помешать эффективной работе системы;
• не стоит переусердствовать при открывании дверцы автопроветривателя.

Проводить монтаж термопривода стоит правильно и со всей ответственностью. Лучшим местом для его установки будет вентиляционная рама – это именно то место, где система будет хорошо работать. Благодаря наличию термопривода работы на тепличных участках станут гораздо проще. Главное – к устройству относить бережно и не забывать за ним ухаживать.

Отзывы

Много хороших отзывов у отечественных термоприводов, которые имеют разные виды. Они характеризуются простотой установки, поэтому вмонтировать открыватель будет под силу каждому желающему. А также пользователей приятно радует доступная цена устройств для проветривания. Небольшое количество не совсем положительных откликов связаны с установкой устройства. Пользователи говорят о том, что перед установкой автопроветривателя необходимо организовать площадку для его крепления, так как стандартные поликарбонатные стенки не могут полностью выдержать конструкции. Решить проблему поможет фанерный, оцинкованный лист или профиль.

По мнению дачников, автопроветриватель лучше устанавливать на стороне, находящейся с противоположного конца от проема, что открывается. Люди, которые делали термопривод самостоятельно, отмечают, что их аппараты имеют немного запоздалую реакцию на смену температурного режима. Все остальное полностью устраивает как фермеров, так и огородников-любителей.

Установка термопривода – это отличный способ автоматизации труда, который поможет растениям хорошо расти, развиваться и закаляться.

Из всего вышесказанного можно сделать вывод, что автопроветривание для теплицы – это вещь необходимая. Теплопривод – это отличный помощник, который создаст комфорт и уют культурам в теплице, при этом не затрачивая вашего времени. Стоимость открывателя доступна и полностью окупается. К тому же такую вещь можно с легкостью собрать своими руками. Это идеальный вариант для тех людей, которые решили попробовать себя в разведении растений, но не имеют возможности постоянно отслеживать жизненно важные показатели для культур в теплицах.

О том, как сделать термопривод своими руками, смотрите в следующем видео.

Проветривание теплицы из поликарбоната своими руками

На сегодняшний день стало популярным выращивать на приусадебном участке ранние овощи и зелень. Для этого возводится тепличная конструкция, где предусматривается создание комфортных климатических условий для высаживания рассады и ее плодоношения. Для создания таких условий одного отопления недостаточно. Растениям, как и человеку, нужен свежий воздух и кислород. Для этого делают вентиляцию теплицы. Для этого могут быть использованы различное оборудование, обеспечивающее как ручное проветривание, так и автоматическое.

Принудительная вентиляция теплицы

Правильное проветривание парника подразумевает обеспечение растений комфортным микроклиматом в помещении. Приток воздуха можно обеспечить двумя способами:

1. Естественная вентиляция теплицы. Для этого делаются окна по периметру сооружения;
2. Автоматическое проветривание парника. Для этого устанавливается оборудование, работающее в автономном режиме и не зависящее от присутствия огородника.

Использование автоматики подразумевает различные приспособления.

Воздух должен поступать в теплицу в том же количестве, в котором происходит его отток.

Проветривание парника вентилятором можно сделать как с помощью приглашенных специалистов, так и своими руками. К тому же указанное оборудование может обеспечить воздухом не только все помещение, где находится рассада, но и осуществлять вентиляцию теплицы в отдельно взятом участке.

Рекомендуют устанавливать два вида вентилятора:

• Приточный;
• Вытяжной.

При этом агрегаты должны находиться напротив друг друга, чтобы обеспечить приток свежего воздуха и избавляться от излишней влаги внутри.

На сегодня существует несколько приемов, создания автоматического правильного проветривания теплицы своими руками:

• Электрический;
• Гидравлический;
• Биметаллический;
• Автоматические форточки.

Использование проветривания теплицы вентилятором, работающим от электричества, самый экономный вариант и пользуется заслуженной популярностью. Оборудование можно устанавливать в любом месте строения.

Использование гидравлической вентиляции теплицы является самым долговечным. При этом все можно сделать своими руками. Установить приспособление для обеспечения притока воздуха не составляет труда. Здесь задействованы датчики, рычаги, которые приводят в движение всю систему правильного проветривания парника.

В биметаллическом способе вентиляции парника используются пластины из металлопластика. Когда внутри температура воздуха поднимает, то происходит нагрев пластины, которые изгибаются и форточка открывается. По мере остывания пластина возвращается в свое первоначальное состояние и вентиляция теплицы прекращается. Но есть один недостаток. Система может открыть только небольшое окошко. Потому подходит на маленьких помещений.

Проветривание теплицы из поликарбоната

Обеспечение притока воздуха в парник, сделанный из ПВХ панелей, придуман сравнительно недавно, но уже завоевал популярность. Монтаж системы проветривания теплицы из поликарбоната своими руками не составляет сложности. При этом вентиляция доступна по цене и подходит для любых растений, высаживаемых в парнике.

Проветривание теплицы из поликарбоната выполняется за счет оформления форточек в верхней части сооружения.

Такой способ установки окон обеспечит быстрое выведение горячего воздуха и максимальное поступление холодного внутрь. Укрывочный материал парника пропускает достаточно солнечного света, рассеивая его, чтобы у растений были комфортные условия для роста. При этом такая теплица может эксплуатироваться много лет.

Для вентиляции парника делают:

• Жалюзи;
• Форточка;
• Обеспечение приточной вентиляции парника.

Первый вид проветривания является надежным и эффективным способом проветривания теплицы из поликарбоната своими руками, но монтаж составит сложности. В этом случае не будет сквозняков, свежий воздух попадается внутрь помещения постоянно.

При установке приточной вентиляции теплицы, можно регулировать воздушные потоки, через определенные промежутки времени.

Автоматическая вентиляция теплицы

Снижение или повышение температуры за счет принудительного проветривания, является недостаточным условием для нормального существования овощных культур. В парнике нужно обеспечить поддержания стабильного температурного режима. Также нужно удерживать необходимый уровень влажности. Для некоторых растений влага имеет большое значение. Однако если в помещении будет постоянно присутствовать повышенная влажность, то это приводит к образованию плесени, грибка, болезни рассады. Для этого и создают автоматическое правильное проветривание теплицы.

Выполнение всех работ своими руками позволит значительно сократить затраты и удешевить конструкцию. Сделать автоматическую вентиляцию теплицу самостоятельно не сложно.

Для этого понадобится гидравлический поршень и материалы, которые всегда под рукой:

• Кастрюля из алюминия;
• Цилиндр из ПВХ, чтобы его можно было приклеить;
• Шланг, используемый для полива;
• Простой надувной шарик;
• Спица для вязания;
• Пенопласт;
• Шнурок или леска;
• Пластинка, выполненная из алюминия, можно взять стальную;
• Скотч и любой герметик.

Все места соединений должны быть обработаны герметиком, чтобы не было протеканий.

Обеспечение правильного проветривания теплицы создаст идеальные условия доля растений, а огородника обеспечит свежими овощами круглый год.

Проветривание теплицы электропривод

Для того, чтобы растениям внутри тепличной конструкции было комфортно, здесь должен поддерживаться температурный режим и необходимый уровень влажности. Во многих теплицах можно встретить ручной режим принудительного проветривания помещения, заключающегося в открывании дверей, форточек и окон. В течение светового дня окна открыты, затем на ночь нужно закрывать, чтобы рассада не померзла и не пропала. Но это не всегда удобно, огородник должен находиться неотлучно. Привод для проветривания теплицы становится выходом.

Проветривание теплицы электроприводом

Когда проводится принудительная вентиляция парника, то здесь возрастает риск снижения урожайности. Это происходит из-за человеческого фактора, когда двери и окна в помещение были закрыты не вовремя. Потому использование при проветривании теплицы электропривода способствует поддержания в помещении комфортных условий для роста рассады и ее плодоношения. Особенно актуальным такой способ становится для тех, кто не находится на приусадебном участке постоянно.

Автоматический привод для проветривания теплицы действует по времени и растения не передерживаются в жаре и не страдают от холода.

Что достигается в результате принудительной вентиляции парника:

• Поддерживается оптимальный температурный режим. Чтобы высаженные культуры приносили плоды, нужно в период цветения обеспечить им достаточный уровень влажности и тепло. Если будет присутствовать полив и нагрев конструкции, то растения вместо урожая будут пропадать и загнивать, потому нужно ставить привод для проветривания теплицы;
• В течение суток температура может поменяться много раз, в этот период рассада закаляется, растения становятся сильнее и крепче. Этот момент важен, если рассаду планируют переносить из парника в открытый грунт;
• Проветривание теплицы электроприводом не дает вредителям шансов поселиться внутри сооружения. Как правило, паразиты заселяются в местах, где повышенная влага и тепло. Обеспечивая циркуляцию воздуха, снижается риск развития вредных насекомых;
• Также при движении воздуха происходит опыление, повышая количество урожая.

Принудительное проветривание теплицы электроприводом – это энергозависимый метод. Как правило, внутри помещения устанавливается несколько вентиляторов. Одни работают и нагнетают воздух, другие наоборот, производят вытяжку воздуха и излишней влаги. Если строение большое, то здесь требуется установка нескольких агрегатов, чтобы обеспечить полноценное проветривание теплицы электроприводом.

Система, отвечающая за вентиляцию внутри парника, работающая в автоматическом режиме, нуждается в дополнительном аккумуляторе, поскольку нужна подзарядка. Если этого не будет, то не исключены сбои в работе системы и вместо урожая будут погибшие растения.

Привод системы проветривание теплицы должен устанавливаться на форточки, тогда это обеспечить достаточное проникновение воздуха в сооружение, лишняя влага покинет здание.

Проветривание теплицы электроприводом своими руками

Не всегда есть возможность приобрести оборудование для автоматической вентиляции. Потому многие выбирают вариант сделать привод системы вентиляции теплицы своими руками.

Механизм, который будет в автоматическом режиме открывать и закрывать окно, изготавливается из банок:

• Деревянный брус;
• Фрамуги от вентиляции;
• Оси вращения;
• Фиксаторы.

Принцип действия системы следующий: когда в помещении повышается температура, то влага переходит из одной банки по системам трубок в другую. В результате происходит открывание форточки. По мере остывания вода возвращается в первоначальную емкость, окно закрывается.

Привод для проветривания теплицы

На сегодня предлагается несколько видов вентиляции с использованием электричества:

• Реечные;
• Штоковые;
• Линейные;
• Поворотные;
• Цепные.

Привод системы проветривания теплицы управляется контроллером. В отношении потребления электроэнергии все системы являются экономными.

Что получает огородник, установив проветривание теплицы электроприводом:

• Контроль открытия и закрытия форточки. При этом окно открывается не полностью, а на строго заданные параметры;
• Если на улице неблагоприятные погодные условия, то дверь закрывается принудительно, не давая туману или граду попасть внутрь и повредить растения;
• Возможность установки на приводе системы проветривания теплицы, датчика дождя и других осадков, чтобы двери и форточки закрывались автоматически;
• Процедура открытия и закрытия производится в течение нескольких секунд.

Но есть и минусы в использовании данного устройства:

• Проветривание теплицы электроприводом требует обязательного наличия бесперебойного источника питания;
• Нужно устанавливать контроллер и датчик.

Обеспечение принудительного проветривания теплицы электроприводом позволяет не быть привязанным постоянно к парнику.
