Содержание

Всё о естественной вентиляции

  • Что такое естественная вентиляция
  • Преимущества и недостатки естественной вентиляции
  • Виды естественной вентиляции
    • Неорганизованная вентиляция
    • Организованная вентиляция
    • Приточная и вытяжная вентиляция
  • Создание естественной вентиляции
  • Основные ошибки в организации естественной вентиляции

Что такое естественная вентиляция

Под естественной вентиляцией подразумевается система, исключающая использование любого оборудования, которое бы могло принудительно побуждать воздушные потоки к движению. Таким образом, в условиях естественной вентиляции воздухообмен в помещении осуществляется сам по себе. Это и отличает её от принудительной вентиляции, предполагающей установку специального оборудования, обеспечивающего принудительный приток свежего воздуха и вывод отработанного наружу.

Преимущества и недостатки естественной вентиляции

Перечислим основные преимущества и недостатки естественной вентиляции. Какие из них окажутся важными именно для вас и какая чаша весов в итоге перевесит, решать вам (на наш взгляд, лучше всё же проконсультироваться со специалистом).

Преимущества естественной вентиляции:

  • ничего не стоит. Это главное и, пожалуй, единственное очевидное преимущество. Нет необходимости покупать вентиляционное оборудование. Естественная вентиляция создаётся с помощью открытых дверей, окон, форточек, а также специальных отверстий в стенах
  • легкость создания. Весьма сомнительное преимущество, но, тем не менее, если предусмотреть создание системы вентиляции еще на этапе строительства дома, то, действительно, в дальнейшем об этом задумываться не придётся
  • обеспечивает приток свежего воздуха. Пусть не так хорошо и качественно, как принудительная вентиляция, но всё же: с естественной вентиляцией жизнь гораздо комфортнее, чем совсем без вентиляции.

Недостатки естественной вентиляции:

  • невозможность обработки воздуха. С улицы в помещение поступает необработанный воздух, то есть неочищенный, не прогретый/не охлаждённый. А это значит, что зимой в квартире (доме) при открытых окнах или даже одной только форточки практически сразу становится холодно. Летом же приточный воздух приносит жару (вместе с пылью и насекомыми)
  • низкое качество и недостаточность воздухообмена. Естественная вентиляция сама по себе (не усиленная установкой принудительной вентиляции) не способна обеспечить качественный и полноценный воздухообмен
  • спорная лёгкость создания. Да, для организации естественной вентиляции не требуется установка дополнительного оборудования. Но стоит понимать, что качество естественной вентиляции напрямую зависит от того, насколько профессионально она была спроектирована и каким образом реализована на этапе строительства дома. Если проигнорировать этот момент, то в будущем, когда дом уже будет построен, создание вентиляции влетит в копеечку.

Виды естественной вентиляции

Естественная вентиляция бывает 3-х видов:

  1. Неорганизованная вентиляция
  2. Организованная вентиляция
  3. Приточная вентиляция

Неорганизованная естественная вентиляция

Неорганизованная система естественной вентиляции предполагает поступление воздуха в помещение и его вывод наружу самым что ни на есть естественным образом. В этом случае воздухообмен осуществляется за счёт разницы температур (в помещении и за окном), скорости ветра и вообще – его наличия, повышения/понижения атмосферного давления. Таким образом, неорганизованная вентиляция создаётся при помощи окон (или форточек) и дверей, периодически открываемых жильцами для проветривания.

Организованная естественная вентиляция

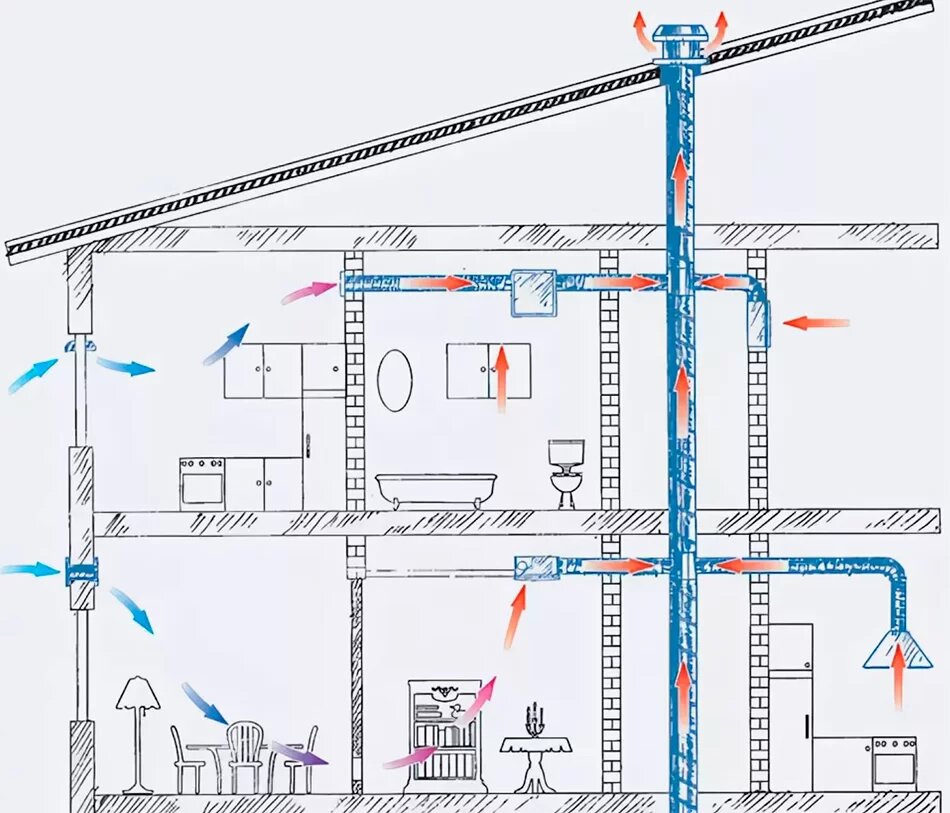

Организованная система естественной вентиляции представлена специальными отверстиями, которые создаются в стенах, под потолком и над полом. Через эти отверстия осуществляется приток и вывод воздуха. Система отверстий называется «организованной», потому что для создания такой вентиляции необходимо произвести точный расчёт, учитывающий размеры помещения и технические параметры вентиляции, а также правильно спроектировать систему вентиляционных каналов и безошибочно реализовать её при строительстве дома.

Приточная и вытяжная естественная вентиляция

Приточная вентиляция призвана обеспечить приток свежего воздуха с улицы, вытяжная – отток отработанного воздуха из помещения наружу. В зависимости от поставленных задач, акцент может быть сделан либо на приточную вентиляцию, либо на вытяжную. Важно правильно реализовать естественную вентиляцию, особенно, если никакого дополнительного климатического оборудования устанавливать не планируется. От того, насколько правильно и качественно будет реализована система естественной вентиляции, в итоге зависит здоровье домочадцев, срок службы строительно-отделочных материалов, да и срок эксплуатации дома в целом.

Создание естественной вентиляции

Возвращаясь к главному преимуществу естественной вентиляции, вспомним, что для её обустройства не нужно покупать никакого климатического оборудования. Зато нужно уделить особое внимание грамотному проектированию, учитывающему параметры и особенности помещения, в котором планируется создавать вентиляцию.

Итак, проект по обустройству естественной вентиляции должен учитывать:

  • площадь помещения (квартиры или дома)
  • планировочные особенности помещения
  • специфику строительно-отделочных материалов, используемых в строительстве и для наружной/внутренней отделки. Так, например, в «дышащем» деревянном доме бывает достаточно организовать вентиляцию в сложных помещениях, к которым относится кухня, санузел, подвал
  • количество постоянно проживающих людей
  • количество окон и способы их открытия (будут ли это окна с форточками или распространенные пластиковые стеклопакеты с функцией проветривания)

От этих факторов напрямую зависит объем и кратность воздухообмена, необходимые для создания комфортных условий пребывания в помещении, на основе чего, в свою очередь, и должна создаваться вентиляция. Решается: нужно ли делать вентиляционные отверстия в стенах, какими должны быть отверстия между полом и нижней частью двери, какого размера делать окна и форточки и т.д.

Особого внимания при составлении проекта вентиляции заслуживают сложные помещения, к которым относятся указанные выше кухня, санузел (ванная и туалет) и подвал. Всё это помещения с повышенным уровнем влажности и вытекающими отсюда проблемами в виде плесени, грибков, бактерий и неприятного запаха.

Если у вас нет опыта в составлении проекта вентиляции, не пренебрегайте услугами профессионалов. В этом случае экономия приведёт к ещё большим затратам в дальнейшем!

Основные ошибки в организации естественной вентиляции

О первой ошибке мы сказали чуть ранее: экономия на проекте вентиляции – самая большая ошибка! Её трудно исправить. А всё, что трудно исправить, как правило, стоит немалых денег. Другими наиболее распространёнными ошибками являются:

  • отсутствие вентиляции на втором и последующих этажах дома. Многие отчего-то считают, что в вентиляции нуждается только первый этаж, соседствующий с подвалом. Но это не так. В вентиляции одинаково нуждаются все этажи дома!
  • неправильное расположение вентиляционных отверстий (слишком высоко или, наоборот, слишком низко) замедляет воздухообмен, отчего в доме ощущается постоянная нехватка воздуха
  • пренебрежение вентиляцией на кухне, в подвале и ванной комнате – причина появления и распространения плесени в доме и, как следствие, ухудшения здоровья домочадцев

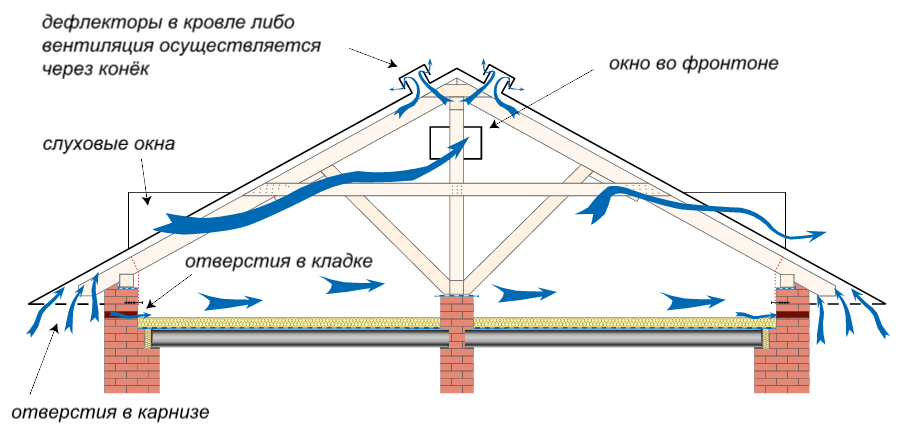

  • неправильно выбранный (и сделанный) скат крыши, в результате чего через трубу с улицы в помещение поступает холодный воздух и отработанный к тому же не выводится.

Это, пожалуй, самые распространённые ошибки, допускаемые тогда, когда вентиляция организуется своими руками. Избежать их можно. Если довериться специалистам. Так вы сэкономите и деньги, и время.
