Образцы расчета сметы на ремонт мягкой кровли в ТЕР

Разместить рекламу
на сайте


  • Пример сметы на ремонт мягкой кровли в один слой современным кровельным наплавляемым рулонным гидроизоляционным материалом

  • Пример сметы на ремонт мягкой кровли в два слоя современным наплавляемым кровельным рулонным гидроизоляционным материалом

  • Пример сметы на устройство мягкой кровли современным наплавляемым гидроизоляционным рулонным кровельным материалом с утеплителем (плитами из минеральной ваты или перлита на битумной мастике)

  • Пример дефектного акта на ремонт рулонной наплавляемой гидроизоляционной мягкой кровли

  • Договор-подряда на ремонт мягкой кровли

  • КС-2 — акт выполненных работ на ремонт мягкой кровли современными рулонными гидроизоляционными наплавляемыми материалами

  • Пример акта приемки-сдачи мягкой кровли

  • Форма КС 3

Описание колонок образцов представленных смет
Номер колонки сметы Название колонки сметы Описание колонок сметы
1 № ПП

Номер по порядку

2 Обоснование

Обоснование вида работы ТЕР  рассчитываются на основании ГЭСН

3

Наименование

Краткое описание выполняемых видов работ

4 Ед. изм. Единица измерения объема работ
5 Кол. Объем будущих работ

6 и колонки 7,8,9

Всего

Включает в себя колонки (7,8,9) основную заработную плату рабочих, эксплуатацию машин, зарплату механизатора и стоимость материалов

10 и

колонки 11,12,13
Всего

Количество выполняемой работы умноженная на стоимость единицы в колонке 6

14

Т/з осн.
раб.на ед.

Трудозатраты основных рабочих на единицу объема
15

Т/з осн.
раб.

Всего
Трудозатраты основных рабочих на весь объем выполненных работ

16

Т/з мех. на ед. Трудозатраты механизатора на единицу объема
17

Т/з мех.

Всего
Трудозатраты механизатора на весь объем выполненных работ

Дополнительные материалы:

Основные правила устройства кровельного ковра из рулонных наплавляемых материалов

Расчет расхода материала для ремонта мягкой кровли и составление сметной документации

Участие в госзаказе

Доставка грузов на объект (характеристики автомобилей)

Основные правила выбора кровельных материалов

Технология гидроизоляции конструкций фундаментов зданий, сооружений, частных домов при строительстве и ремонте

Гидроизоляционные материалы для гидроизоляции фундаментов, подвалов зданий, сооружений, частных домов


Смета на кровлю из гибкой черепицы

Главная » Разное » Смета на кровлю из гибкой черепицы

Смета на мягкую кровлю

Если вы планируете обустройство или капитальный ремонт мягкой кровли, смета и договор защитят вас от возможных проблем в процессе работ со стороны исполнителей или подрядчиков.

Причем этот подход касается строительства или ремонта не только крупных объектов, но и частных застроек с привлечением сторонних специалистов. Смета на устройство мягкой кровли или смета на текущий ремонт мягкой кровли наглядно, подробно и точно отразит перечень всех производимых работ, даст представление о предстоящих затратах, а договор закрепит сроки и ответственность сторон.

В идеале так должны проводиться все строительные работы: осмотр объекта, составление сметы, заключение договора, проведение работ, приемка по акту.

Смета на кровельные работы с мягкой черепицей – из чего складывается стоимость

Большинство частных бригад для облегчения расчета работ используют такой показатель как стоимость квадратного метра кровли. С одной стороны, это сильно упрощает расчеты для конечных потребителей, а с другой стороны, в этот показатель включены затраты с избытком, что в конечном итоге может привести к значительным переплатам за производимые работы.

Более правильный подход – подробный перечень отдельных видов работ с их стоимостью, необходимых для обустройства конкретного объекта с учетом всех его индивидуальных особенностей. Тогда на выходе вы получаете действительно оптимальную стоимость оборудования кровли с мягкой черепицей.

Смета на кровлю из мягкой черепицы в обязательном порядке должна включать в себя следующие работы:

  1. Установка стропильной системы (основа любой кровли).
  2. Монтаж пароизоляции (если кровля будет утепленной).
  3. Подшивка доской (если кровля будет утепленной).
  4. Монтаж утеплителя (если кровля будет утепленной).
  5. Монтаж гидроизоляции (на всех типах крыш, с утеплением и без).
  6. Монтаж контробрешетки.
  7. Монтаж шаговой обрешётки.
  8. Монтаж влагостойких OSB плит или фанеры.
  9. Монтаж подкладочного ковра (может быть полным или частичным).
  10. Монтаж мягкой кровли.
  11. Монтаж комплектующих деталей (карнизные планки, коньковые элементы и т.п.).
  12. Подшивка карниза.
  13. Установка водосточного желоба (если планируется монтаж водосточной системы).
  14. Установка водосточной трубы (если планируется монтаж водосточной системы).
  15. Монтаж снегозадержателя.

Смета на мягкую кровлю будет наиболее полной, если в ней будут дополнительно прописаны работы по подъему материалов, установке лесов, уборке мусора и другие виды работ, которые не вошли в перечень основных.

Смета на замену мягкой кровли (или ее ремонт) может включать в себя также работы по демонтажу старого покрытия или несущих конструкций.

roofacade.ru

Смета на мягкую кровлю, Составление смет на монтаж кровли из мягкой черепицы в Москве / Борецъ сметная документация

Под мягкой кровлей, в самом широком понимании этого словосочетания, следует понимать все виды кровельных покрытий имеющих гибкую (в разной степени) структуру, то есть сюда относятся кровли из: 1) битумной черепицы; 2) наплавляемых рулонных материалов; 3) битумных и асфальтовых мастик; 4) полимерных мембран; 5) битумных волнистых листов. Ссылки на соответствующие сметы можно найти в самом низу статьи, но для начала немного о самих кровлях.

Такое разнообразие покрытий обязывает рассмотреть каждый вид мягкой кровли самостоятельно, тем более что они могут применяться на крышах разных типов и форм, а описать всё разнообразие технологических моментов, которые каждый инженер-сметчик должен при расчёте учесть, в рамках одного материала составляет сложности. В связи с этим мы делаем обобщённый обзор покрытий, чтобы вы могли с уверенностью выбрать нужный именно вам.

Кровля из битумной черепицы – это покрытие крыши состоящее из отдельных листов-черепичек, имеющих различную форму реза, которые закрепляют к основанию на гвоздях и клее. Листы имеют верхнее покрытие из каменной крошки разнообразных цветов и обратную сторону, покрытую плёнкой и клеем. Битумная черепица, называемая иногда гибкой, это современный и набирающий популярность материал, она имеет разное число слоёв и химический состав, что отражается на цене, самые дешёвые виды стоят в 6 раз меньше самых дорогих. Об этих кровлях мною подготовлена отдельная заметка в ЖЖ, расположенная тут: Снова черепица.

Кровля из наплавляемых рулонных материалов представляет собой плоскую кровлю, реже скатную, состоящую из наклеенных друг на основание и друг на друга слоёв битумных рулонных материалов. Приклейка, несмотря на название, может вестись и безогневым методом, то есть на мастику, но при этом качество склеивания ниже. Рулоны представляют собой основу, как правило, из стеклотканевой или полиэфирной сетки, пропитанные битумом. С обеих сторон сетка также покрыта слоями битума, наружные поверхности защищены плёнкой, а если рулон предназначен для верхних слоёв, то одна из сторон защищена каменной крошкой. Описание свойств этих кровель я сделал в записи ЖЖ: Рулонные битумные материалы для кровель

Кровля из битумных и асфальтовых мастик состоит как нетрудно понять из мастик армированных стеклотканевыми или полиэфирными сетками. Устройство таких кровель довольно специфично, для них используют горячие и холодные мастики. Холодные имеют вязкую консистенцию позволяющую нанести их без предварительного нагревания, со временем улетучивающийся растворитель «отверждает» их. Горячие разогревают на месте укладки, а при остывании они снова кристаллизуются. Сетка втапливается в слой мастики и остаётся в нём, для защиты мастичных кровель от атмосферных воздействий, кислорода и механических повреждений (например, при чистке снега) их посыпают каменной крошкой или гравием.

Полимерные мембраны приобрели наибольшую популярность при устройстве кровель больших площадей на плоских крышах, то есть для общественных (торговые центры, автостоянки и т.п.) и промышленных зданий. Они представляют собой однослойные покрытия из весьма гибкого, упругого и растяжимого материала. По химическому составу они делятся на две крупные группы: поливинилхлоридные и этилен-пропиленовые мембраны, их свойства и цена несколько разнятся. Мембраны делают армированными и неармированными, неармированные намного гибче и используются в местах сопряжения конструкций. Преимущество такого материала в быстрой скорости укладки, так как они просто сшиваются между собой, а не приклеиваются всей площадью (хотя это возможно для этилен-пропиленовых мембран). Описание этих материалов есть в статье ЖЖ: Кровельная солянка.

Кровля из битумных волнистых листов хорошо напоминает нам обычные асбестоцементные кровли, так как материал имеет схожий профиль, но имеет совершенно иной состав. Основой является картон (точнее целлюлоза), который пропитан модифицированными битумами, что придаёт ему неплохую стойкость. Материал прост в укладке, довольно дёшев, но имеет только одну форму и мало цветов. Краткий обзор материала доступен в заметке ЖЖ Снова черепица.

Ознакомившись с видами мягких кровель вы можете перейти по ссылкам на конкретную статью:

  1. Смета на кровлю из битумной черепицы.
  2. Смета на кровлю из наплавляемых материалов.
  3. Смета на кровлю из мастик.
  4. Смета на кровлю из полимерных мембран.
  5. Смета на кровлю из битумных волнистых листов.

Какие документы вы получаете

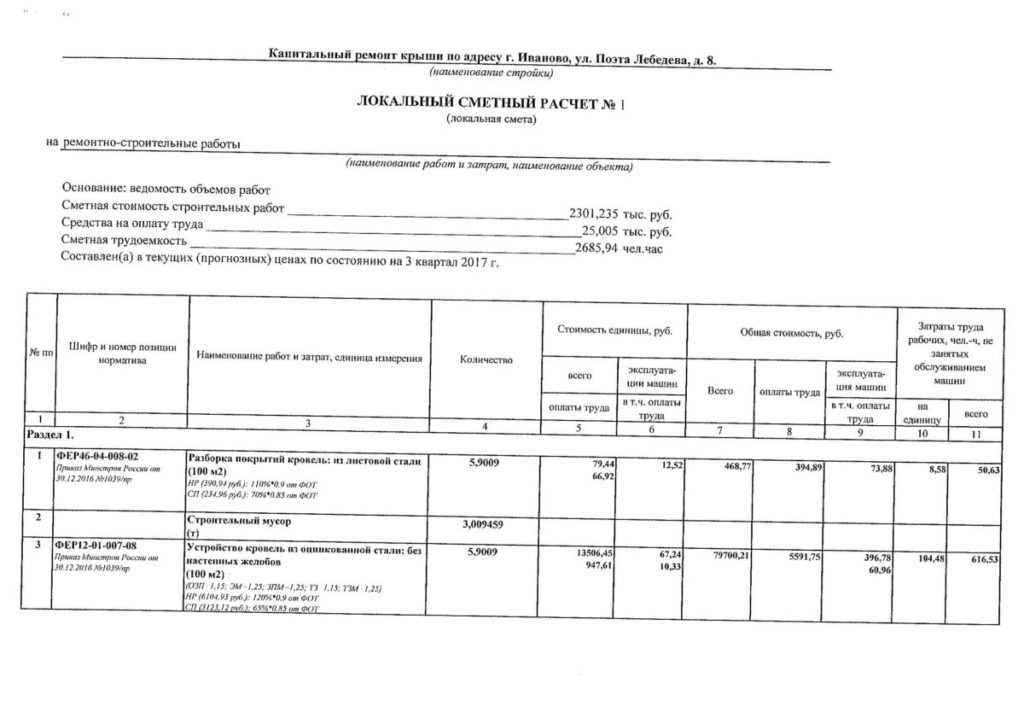

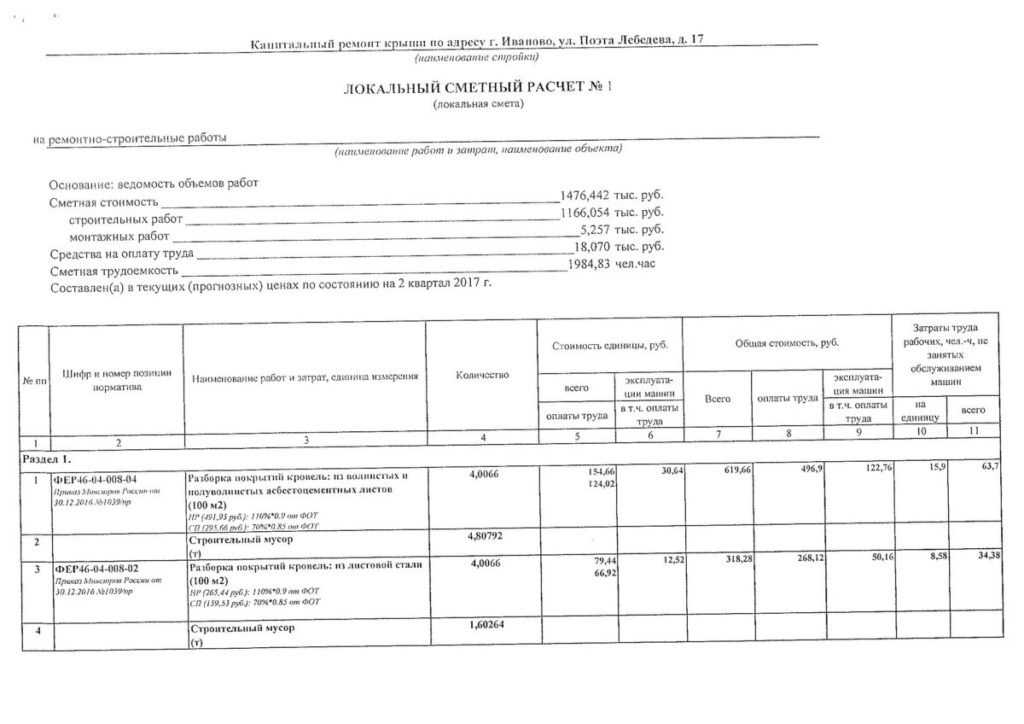

1. Сметный расчёт (пример листа)

2. Сметный расчёт (пример листа)

3. Сметный расчёт (пример листа)

4. Сметный расчёт (пример листа)

5. Таблица расчёта площадей полов

6. Таблица расчёта площадей стен

7. Таблица расчёта площадей потолков

8. Таблица расчёта площадей проёмов

9. График производства работ

10. Обмерочный план

11. План устройства перегородок

12. План несущих конструкций

13. Визуализация конструкций

14. Исполнительная документация

15. Инженерный расчёт конструкций

16. Акт о приёмке работ по форме КС-2

17. Справка о стоимости работ (КС-3)

1 Этап

Выезд на осмотр, фото- и видеосъёмка стройплощадки с изготовлением эскизного чертежа, первичного техзадания или получение готовых проектных, а также фото- и видеоматериалов..

Время

В стандартный выезд входит 2 часа работы на объекте. Как правило, требуется 1-4 часа, но на крупных объектах регулярные выезды – обычное дело. Часть работы могут выполнить сотрудники заказчика.

2 Этап

Изготовление собственных или доработка полученных чертежей, для выполнения расчётов. Оценка необходимости создания дополнительной проектной документации.

Время


Время значительно варьируется, от получаса и более.

3 Этап

Расчёт строительных объёмов на основании имеющейся документации, при необходимости изготовление недостающей.

Время


От 0,5 часа

4 Этап

Составление шаблона сметного расчёта, отправка на проверку заказчиком в случае потребности.

Время


От 0,5 часа

5 Этап

Изготовление сметы (включение в шаблон объёмов, уточнение текущих цен на работы, механизмы и материалы) и проверка правильности расчётов.

Время


От 0,5 часа.

6 Этап

Предоставление готового расчёта заказчику и дополнительные поправки.

Время


Как правило, до 1-2 часов.

7 Этап

Сопровождение документации (изготовление актов, справок, дополнительных смет, рабочих чертежей, визуализации и др.) в случае необходимости.

Время


Определяется индивидуально, но не менее часа.

smeta-borec.ru

смета на ремонт металлочерепичной крыши, технические характеристики

Металлочерепица  — это универсальный материал, который монтируется на любую поверхность крыши.   Она устойчива к атмосферным осадкам, высокой влажности, температурным перепадам. Проводить работы с таким материалом, как металлочерепица – возможно во всех регионах России.

Современная кровля  — это многослойная  конструкция. Кровельный пирог под гибкую черепицу состоит из обрешетки, гидроизоляции, кровельного покрытия, теплозащиты и доборных элементов. Если «кровельный пирог» правильно смонтирован, то это позволит эксплуатировать кровельное покрытие на протяжении многих лет.

Кровельный пирог под металлочерепицу

Специфическая многослойная система выполняет много защитных функций:

  1. предохраняет от проникновения пара из помещения — утеплитель;
  2. сохраняет летом прохладу и зимой тепло в доме;
  3. защищает деревянные части кровли от процесса гниения;
  4. предотвращает образование конденсата в толще кровли.

Важным моментом устройства «кровельного пирога»  является выбор материалов.

Кровельный пирог

Элементы кровельной конструкции под гибкую черепицу:

  1. стропильная система;
  2. утеплитель;
  3. пароизоляция с соединительной лентой;
  4. гидроизоляция;
  5. обрешетка;
  6. контробрешетка;
  7. кровельное покрытие;
  8. доборные элементы;
  9. система вентиляции под кровлей;
  10. снегодержатель;
  11. водостоки;
  12. подшивка карнизного свеса.

Металлочерепица



Пирог кровли из металлочерепицы включает в себя  несколько изолирующих слоев, которые несут важную функцию по защите всего дома от негативного влияния холода, влаги, шума.

Для кровли из этого материала применяют два вида пирога: для утепленной и неутепленной кровли. Утепленная крыша обеспечивает здание теплым чердаком, который позволяет обустроить в нем жилое помещение.

Совет!

Кровельную конструкцию следует расчитывать так, чтобы она, независимо от веса материала для кровли, выдерживала нагрузку до 200 килограммов на 1 кв.м.

В качестве утеплителя следует использовать только те материалы, которые имеют  высокую паропроницаемость. Таким свойством обладают минераловатные материалы.

После монтажа утеплитель необходимо закрыть паробарьерной пленкой. Также в кровельном пироге должен быть организован хороший поток воздуха в вентилируемых зазорах.

Монтаж кровли под металлочерепицу

Кровля под металлочерепицу появилась в Финляндии более 30 лет назад, но на российском рынке стала известна совсем недавно.

Вашему вниманию!

Устройство кровли из металлочерепицы начинают с подготовительных работ, которые включают в себя замер, заказ и доставку кровельного материала.  При использовании металлочерепицы следует придерживаться уклона 14%.

После подготовительных работ проводят устройство стропил и обрешетки. При монтаже обрешетки следует использовать антисептированные доски.

С нижней стороны кровли сверху обрешетки укладывают на стропила гидроизоляционный материал, для обеспечения вентиляции.

Затем проводят монтаж кровельного покрытия. Монтаж начинают с левого и правого торца кровли. Сначала устанавливают первый лист и прикрепляют его одним винтом, а второй укладывается точно так же, как и первый – нижние края должны быть  уложены строго по одной линии.

После установки всех рядов закрепляют конек с уплотнительной прокладкой и закрывают крышу коньковыми элементами.

Рекомендуют устанавливать уплотнительную профильную прокладку, которую крепят к обрешетке между коньком и листами металлочерепицы. Коньковую планку следует устанавливать строго по шнуру, шаг винтов составляет 20-30см.

Расчет стоимости материалов для кровли

Смета на материалы для крыши из металлочерепицы

Смета на кровлю из металлочерепицы  должна выполняться непосредственно перед проведением строительно-монтажных работ.

Смета является документом, который состоит из стоимости всех проводимых строительных работ и монтажа.

Также следует перед началом работ провести детальный анализ кровли, то есть учесть все материалы и работу, которая будет проводиться.  Далее следует  написать дефектный акт, на основании которого будет составлена смета на строительство кровли.

Современная кровля  — это довольно сложная конструкция.

Например, пирог под гибкую черепицу  состоит из  утеплителя, кровельного покрытия, ветрозащиты, пароизоляционной пленки.

Эти детали должны быть также отображены в смете.

При реставрации кровли также составляется смета на ремонт кровли из металлочерепицы, где учитываются все производимые затраты и ведется расчет необходимого материала

Рассматривая такую конструкцию как кровля из металлочерепицы — технические характеристики материала, его достоинства и недостатки необходимо описать хотя бы вкратце.

Достоинства:

  • небольшой вес, который позволяет избежать дополнительных работ по укреплению стропильной системы;
  • благодаря свойствам покрытия имеют богатую цветовую гамму;
  • легкость монтажа и пожаробезопасность;
  • длительный срок службы – 50 лет.

Недостатки:

  • высокая теплопроводность;
  • необходимость регулярной покраски покрытия;
  • невысокая шумоизоляция;
  • подверженность механическим повреждениям;
  • необходимость установки громоотвода.

Особенности:

  • Металлочерепичная кровля подходит абсолютно для любой крыши, у которой угол наклона составляет не менее 10 градусов.
  • Материал не предназначен для горизонтальных крыш.
  • Полимерное покрытие может быть матовым и глянцевым.
  • Покрытие отличается хорошей устойчивостью к воздействию солнечных лучей и агрессивных сред.

Структура крыши из металлочерепицы

Монтаж металлочерепичных листов проводят с использованием специального инструмента, и осуществляется он только внахлест.

На гребне волны есть специальные выемки для защиты стыков.

Крепят этот материал к обрешетке с помощью саморезов.

Материал может быть укомплектован коньками, водостоками, и необходимыми доборными элементами.

Этот вид кровли идеально вписывается в любой ландшафт и его можно использовать в любых регионах. В большинстве случаев ее производят красного цвета, но в последнее время стали популярны серые оттенки и оттенки ультрамарина.

krovlyakryshi.ru

Расчет гибкой черепицы на крышу: примеры и рекомендации

В отличие от листовых кровельных материалов для правильного расчета количества гибкой черепицы достаточно знать площадь крыши, поскольку на каждой упаковке кровельного материала указано количество кв. метров перекрываемой площади. Доборные элементы рассчитываются по аналогии с металлочерепицей. Рассмотрим на конкретных примерах способы определения количества битумного материала и его комплектующих. Инструкция актуальна для любых производителей битумной кровли: Шинглас, Катепал, Тегола и других.

Содержание:

Комплектующие гибкой черепицы: назначение и расчет

Перед началом расчета кровли, разберемся в назначении доборных элементов гибкой черепицы. Наименования и виды комплектующих для гибкой черепицы немного отличаются от элементов отделки металлочерепицы, но в целом они имеют схожие области применения.

Читайте также: Гибкая черепица: технические характеристики и особенности кровли

У мягкой кровли для отделки также используются металлические планки: ветровая, карнизная (капельник), планка примыкания. Они имеют несколько другую форму, но по назначению схожи с доборами для металлических кровель. Рассмотрим самые распространенные из них.

Представленные доборные элементы битумной черепицы имеют стандартную длину — 2 метра. Для расчета металлических планок необходимо общую длину, на которую будет установлен тот или иной фартук поделить на 1,9 метра (полезная длина каждой планки с учетом перехлеста).

Названия и размеры металлических планок могут незначительно отличаться.

Важнейшим элементом при устройстве мягкой кровли является подкладочный ковер. Он состоит из битума и является дополнительной гидроизоляцией крыши в случае повреждения основного кровельного покрытия. Битумный материал укладывается по всей площади крыши на влагостойкие плиты OSB (ОСП — ориентированно-стружечная плита) или влагостойкую фанеру толщиной не менее 9мм. Подкладочный ковер монтируется горизонтально, снизу вверх с перехлестом 100-150 мм.

В случае конструкции крыши с внутренними углами скатов, на эти места укладывается специальный ендовный ковер. Так же как и подкладочный он поставляется в виде рулона, но сам материал толще и имеет различные цветовые вариации, соответствующие тону гибкой черепицы. Ендова — одно из самых уязвимых мест в крыше, поэтому пренебрегать таким материалом не стоит. Ендовный ковер укладывается вдоль всей длины пересечения скатов крыши.

Подкладочный ковер рассчитывается исходя из площади крыши с небольшим запасом (около 10%) на перехлест. Ковер для ендовы необходимо считать, основываясь на ее длине. Если длина ендовы равна 10м, то и ковер нужно приобрести длиной 10 погонных метров.

Вышеперечисленные материалы являются основными комплектующими, необходимыми при устройстве кровли из гибкой черепицы. Дополнительные элементы могут понадобиться в случае сложных форм крыши.

Дополнительные аксессуары для битумной черепицы

Вентилируемый конек для битумной кровли в отличие от черепичного аналога изготавливается из прочного пластика, имеет специальный зазор для вентиляции воздуха под кровлей и поролоновые вставки в качестве барьера от попадания атмосферных осадков или насекомых.

Вентилируемый конек гибкой черепицы

Поверх такого пластикового аксессуара крепится коньковая черепица.

Альтернативой конькового вентиля являются кровельные аэраторы или КТВ-вентили. Бывают различной формы, но принцип работы аналогичный — вентиляция подкровельного пространства для предотвращения образования сырости и плесени в кровельном пироге, а, значит, защиты деревянной конструкции и ОСП (OSB) плит и всей конструкции кровельной системы.

Различные виды кровельных аэраторов

При большой длине ската (более 10м), рассчитанной от верхней до нижней точки крыши, необходимо устанавливать как вентконек, так и аэраторы. В противном случае подкровельная вентиляция не будет работать должным образом.

Для защиты от проникновения под кровлю насекомых или птиц по всей карнизной зоне устанавливается москитная сетка.

Вент. лента ПВХ

Она может быть изготовлена из алюминия или пластика (вентиляционная лента ПВХ). Элемент крепится обычными саморезами по дереву. При монтаже гибкой черепицы многие пренебрегают данным элементом несмотря на его невысокую стоимость, что в дальнейшем может привести к неприятным последствиям.

Расчет снегозадержателей для мягкой кровли

Для предотвращения лавинного схода снега рекомендуется устанавливать снегозадержатели (снегостопоры). Для гибкой черепицы используется специальная конструкция в виде небольшого крючка. Элементы устанавливаются в шахматном порядке и крепятся саморезами по дереву в специальные отверстия на пластине.

Для битумной черепицы необходимо устанавливать систему снегозадержания в момент монтажа кровли, поскольку часть элемента заводится под лист черепицы.

Снегозадержатель для гибкой черепицы

Чтобы узнать, сколько снегозадержателей нужно в случае мягкой кровли воспользуемся правилом: на скатах с уклоном 30 — 40 градусов снегостопоры устанавливаются в нижней части крыши — 4 шт. на 1 пог. метр, а при уклоне крыши от 40 до 70 градусов — 6 шт. на 1 м.п.

Схема установки снегозадержателей

Расчет гибкой черепицы для двускатной крыши

Чтобы рассчитать количество мягкой кровли для двускатной крыши необходимо знать размеры скатов крыши. В данном случае каждый скат будет представлять собой прямоугольник со сторонами a=10 м, b=6 м.

Размеры двускатной крыши

Внимание! Для быстрого расчета предлагаем воспользоваться нашим онлайн калькулятором.

Согласно формуле S=a*b вычисляем площадь каждого ската. Если скаты одинаковы, как в нашем примере, площадь крыши получаем Sкр.=2*a*b=2*10*6=120 кв.м. Гибкую черепицу нужно приобретать с небольшим запасом (порядка 5%), таким образом количество кровли для двускатной крыши получаем в количестве 126 кв.м. Плиту ОСП или влагостойкую фанеру считаем для такой же площади. В случае подкладочного ковра прибавляем еще 10 кв. метров для перекрытия.

Универсальная формула определения числа упаковок мягкой битумной кровли для простой конструкции крыши: Sкрыши*1,05 / Sупаковки

Ориентировочный расчет битумной мастики — 5 литров на 60 — 70 кв. метров кровли. Для нашей площади получаем около 10 литров.

Теперь приступим к расчету комплектующих и аксессуаров. В зависимости от производителя коньково-карнизная черепица выпускается различной длины перекрытия, но у большинства производителей одна упаковка перекрывает 12 погонных метров конька и 20 пог. метров карниза. Для наших размеров длина карнизной части составляет 20 метров (10 метров с каждой стороны), т.е. 1 упаковка. Плюс еще одна пачка для конька, длина которого 10 пог. метров. Итого получаем упаковку «конек/карниз» в количестве 2 штук.

Отметим, что для ламинированной (двух- или трехслойной черепицы) нет необходимости приобретать карнизную черепицу, поскольку нижний прямоугольный слой кровли уже выполняет ее функцию.

Вентилируемый конек считаем по формуле: длина конька / длина вент. конька. То есть 10 м делим на длину вент. конька (у каждого производителя размеры отличаются). Для такой двускатной крыши коньковых вентиляторов будет достаточно. Если крыша имеет площадь больше, необходимо добавить дополнительно аэраторы — один аэратор примерно на 40 кв. метров.

Металлические планки имеют стандартную длину — 2 метра. Количество ветровых (фронтонных) планок S5 вычисляем по формуле: 24/1,9 = 13 шт., где 24 — общая длина, где будут установлены ветровые фартуки (6м х 4), а 1,9м — полезная длина каждой планки с учетом перехлеста.

Карнизная планка (S1 и S27) рассчитывается аналогичным образом. 20/1,9 = 11 шт. В данном варианте нет примыканий кровли со стеной или дымоходом, но расчет будет производится по той же формуле.

Алюминиевая москитная сетка или лента ПВХ монтируются в карнизной области, поэтому их длина будет равна в нашем случае 20 погонным метрам.

Порядок расчета кровельных гвоздей следующий: 0,5 кг на 10 кв. метров кровли (или 4 шт. на лист). Для представленных размеров около 6 — 7 кг.

Подведем итог расчета в таблице:

Наименование

Количество

Гибкая черепица126 м²
ОСП или фанера126 м²
Подкладочный ковер136 м²
Битумная мастика10 л
Коньково-карнизная черепица2 уп.
Вентилируемый конек10 пог. м
Ветровая планка S5 (2 м)13 шт.
Карнизная планка S1 (2 м)11 шт.
Капельник S27 (2 м)11 шт.
Москитная сетка20 пог. м
Кровельные гвозди7 кг
Пример расчета мягкой кровли для четырехскатной вальмовой крыши

Для вальмовой крыши расчет количества гибкой черепицы производится аналогичным образом. Первым делом узнаем площадь крыши и, прибавив 5-7%, получим количество мягкой кровли. Также считаем OSB (ОСП) и подкладочный ковер.



Размеры вальмовой крыши

Крыша состоит из двух трапеций и двух треугольников. Площадь трапеции считаем по формуле:

Sтрап. = (a+b)*Hтрап./2 = (3+12)*5/2 = 37.5 кв.м

Площадь треугольника равна:

Sтреуг. = d*Hтреуг./2 = 10*4/2 = 20 кв.м

Складывая все площади, получим площадь крыши 115 кв. м. Для кровли возьмем с небольшим запасом около 123 кв. метров, а для подкладочного ковра — 135 кв.м.

Коньково-карнизных элементов будет больше за счет наличия не только верхнего конька, но и боковых ребер. В нижней части по всему периметру также укладывается «конек/карниз» за исключением ламинированной кровли. Получим, что для укрытия конька потребуется длина 4*с + a = 35 метров (3 упаковки), а для карниза 2*b + 2*d = 44 метра (3 упаковки). Вент. конек рассчитываем только на верхнюю (горизонтальную) часть ребра. Для правильной вентиляции воздуха под кровлей добавляем 6 аэраторов: по 2 штуки на трапециевидные скаты и по одному на треугольные.

Вторым отличием от двускатной формы является отсутствие ветровых планок, но добавляется количество карнизных фартуков по всему периметру крыши: 44/1,9 = 24 шт.

Также нам потребуется чуть больше мастики и гвоздей для герметизации коньковой черепицы и ее крепления. В остальном расчеты мягкой кровли ничем не отличаются от описанных выше. В завершении также приведем таблицу с показателями необходимого количества гибкой черепицы и комплектующих.

Наименование

Количество

Гибкая черепица123 м²
ОСП или фанера123 м²
Подкладочный ковер135 м²
Битумная мастика13 л
Коньково-карнизная черепица6 уп.
Вентилируемый конек3 пог. м
Кровельный аэратор6 шт.
Карнизная планка S1 (2 м)24 шт.
Капельник S27 (2 м)24 шт.
Москитная сетка20 пог. м
Кровельные гвозди10 кг

Важно: замер кровли следует производить максимально точно!

Надеемся, статья оказалась полезной и ответила на вопросы, как самому рассчитать гибкую черепицу на крышу без помощи онлайн-калькуляторов. Отметим, что процесс определения количества битумной кровли всегда необходимо производить самостоятельно, так как специальные ресурсы в основном предлагают поверхностный результат, не учитывая дополнительные аксессуары и запас материала.

krovportal.ru


Смотрите также

  • Чем отличается смета от коммерческого предложения
  • Смета на витражное остекление
  • Смет это мусор
  • Все о сметах для начинающих
  • Смета на обследование здания
  • Смета на гараж из кирпича
  • Смета затрат это
  • Расценка установка лесов в смете
  • Что такое индекс в сметах
  • Смета на проектирование насосной станции
  • Не запускается смета ру

Как установить и снять мягкий верх Jeep Wrangler (+видео)

Перейти к основному содержанию

Скрыть Показать

Как снять мягкий верх на Jeep Wrangler

  1. Чтобы добраться до защелок жатки, вам нужно отстегнуть солнцезащитные козырьки. Нажмите, чтобы открыть защелки жатки. Некоторые старые модели могут также иметь фиксаторы зажимов над передней и задней дверями, которые необходимо разблокировать.

  2. Передняя часть топа на шарнире. Отогните верхнюю часть, стараясь не мешать пальцам. Вы также захотите оттянуть ткань назад, чтобы она не была раздавлена ​​складными планками. Закрепите эти стержни вместе для дополнительной безопасности.

  3. Откройте распашную дверь в задней части Jeep Wrangler и начните расстегивать молнию на заднем стекле с правой стороны. Раскатайте нижний фиксатор, наклонив его вверх, а затем вытащив.

  4. Далее вы будете снимать фиксаторы задней панели паруса, которые представляют собой вертикальные детали, закрывающие задние углы. Просто расстегните эти части и сложите их над крышей вашего джипа.

  5. Чтобы снять боковые окна, поднимите липучки на верхней и задней стороне обоих задних окон. Откройте заднюю дверь и расстегните молнию. Снимите фиксирующие рейки.

  6. Теперь можно полностью снять верх. Найдите защелку на решетке чуть выше передней части задних окон. Нажмите на защелку и сдвиньте верхнюю часть обратно на перила, пока она не сложится. Вы можете разместить U-образную раму вокруг задней части вашего джипа, пока соединяете стержни липучками.

  7. Закрой дверь багажника, которая сейчас должна быть прикрыта тканью, и вперед!

См. инвентарь Wrangler

Как установить мягкий верх на Jeep Wrangler

  1. Снимите застежки-липучки с боковых дуг на задней двери Jeep Wrangler и откройте заднюю дверь.

  2. Поднимите мягкий верх и опустите боковую панель на направляющую, сдвинув ее вперед до щелчка защелки.

  3. Сложите жатку к ветровому стеклу. Протяните руку внутрь передних дверей, чтобы неплотно застегнуть защелки под солнцезащитными козырьками. Вы затяните эти защелки позже.

  4. Сложите панели паруса и зацепите их за поручни над задними фонарями.

  5. Проденьте планку задней двери через планку заднего стекла, убедившись, что резиновое уплотнение находится снизу снаружи. Задвиньте планку двери багажного отделения на зажимы над задними фонарями и застегните окно на молнию. Затем закройте заднюю дверь.

  6. Откройте задние двери, чтобы облегчить доступ к установке задних стекол. Используйте липучку, чтобы удерживать окна на месте, когда вы застегиваете их на несколько дюймов и заправляете фиксаторы. Закончите застегивать окна.

  7. Закрепите защелки ветрового стекла жатки.

См. инвентарь Wrangler

Зачем тестировать свой следующий Jeep Wrangler в Northgate CDJR

Northgate CDJR понимает образ жизни, связанный с вождением Jeep Wrangler.

Наш широкий выбор новых и подержанных джипов доступен по лучшим ценам в любом месте недалеко от Цинциннати, штат Огайо, с предложениями финансирования, которые вы не найдете больше нигде.

Мы также предлагаем Центр обслуживания, запасных частей и аварийно-спасательных служб, который может помочь вам модернизировать ваш Jeep с помощью оригинальных запчастей для повышения производительности и спортивного стиля.

Получите максимум удовольствия от вождения Jeep Wrangler с помощью Northgate CDJR.

БЫСТРАЯ ЦИТАТА

Делать Пожалуйста, выберитеСделать

Год Пожалуйста, выберите год

Модель Пожалуйста, выберитеМодель

Имя

Фамилия

Свяжитесь со мной по Электронная почтаТелефон

Эл. адрес

Телефон

Предоставляя свою контактную информацию, вы соглашаетесь на то, что с вами свяжутся по телефону по поводу покупки автомобиля или получения финансирования. Нажатие на кнопку «Отправить» выше является вашей электронной подписью.

Фейсбук Ютуб

; ;

Установка мягкого верха Miata

Установка мягкого верха Miata

1997 Брайан К. Дор

Введение

Замена складного верха звучит как операция на сердце. «Вытечет», «ты все испортишь», «нужно все эти специальные инструменты», «вы должны отнести это к специалисту», «даже не дилеры делают такую ​​работу, они нанимают профессионалов». Да, да. Я слышал что раньше. Ну, я здесь, чтобы сказать вам, что это совсем не сложно. Любой, у кого есть удалось отрегулировать синхронизацию, снять крепежные крюки или установить запасные части. на свою машину должны быть в состоянии установить новый складной верх днем ​​с мало общих инструментов.

Прежде чем начать разбирать свою машину, помните, что я всего лишь Механик тени дерева. Я играю с инструментами для развлечения, когда я не работаю с компьютером сети. Эта статья основана на двух (да, всего лишь двух) складных крышах Miata, которые у меня есть. измененный. Из общения с людьми, эта инструкция должна подойти для любой Mazda MX-5 Miata. 1990-1997 годов с заводским складным верхом, но обе машины, над которыми я работал, были Модели США 1990 года.

Материалы и инструменты

В первый раз, когда я сменила топ, это было как-то незапланированно, и для по разным причинам я решил заказать топ у J.C. Whitney. Это стоило около 200 долларов США, что был примерно на 150 долларов меньше, чем любой другой топ Miata, который я видел в продаже в то время. У меня есть абсолютно никаких нареканий на высокое качество или посадку. Это определенно стоило 200 долларов, и я порекомендовал бы его всем, кто абсолютно нуждается в замене верхней части, но находится в трудной ситуации.

бюджет, как я был, когда я владел двумя Miatas. Я не слишком заботился о материале, он блестящий, и он выглядел ближе к темно-серому, чем к черному. другой большой проблема была в дождевой рейке.

Дождевик представляет собой кусок пластика, приклепанный к задней кромке. верхней ткани с одной стороны на другую. Большинство топов требуют, чтобы вы удалили старые верх, высверлите заклепки и прикрепите дождевик к новому верху. Есть 13 болты, которые проходят через дождевик и верх, в дополнение к дюжине заклепок, которые держат вещь вместе, каждый со своим отверстием. Топ J.C. Whitney имел большую часть отверстия отмечены, но не пробиты, так что большая часть дня ушла на пробивание отверстий в ткани, совместив их с отверстиями в дождевике и выяснив, какие отверстия использовались чтобы приклепать сборку дождевика к верхней ткани и какие отверстия использовались для крепления сверху к машине.

Во второй раз я купил топ от компании Johnson Robbins, которая по на этот раз он имел очень хорошую репутацию в списке рассылки Miata как качественный поставщик.

Этот время У меня было достаточно времени, чтобы сэкономить свои копейки и решить, какую марку мне выбрать. я был очень близок к покупке одного из топов, которые предлагает Роббинс, со стеклянным задним окном, но в конце концов я решил пойти в стиле ОЕМ с пластиковым окном. Большой разница на этот раз была в том, что Роббинс уже предлагал свои топы с дождевыми ограждениями. прикрепил. (Вы можете получить их без них, но считайте себя предупрежденными) Я заплатил почти 400 долларов. на этот раз прямо к Роббинсу, и единственное настоящее разочарование, которое я испытал, было две недели спустя. когда я увидел точно такой же топ в продаже у поставщика послепродажного обслуживания более чем на 100 долларов дешевле. Верх точно соответствовал оригинальному верху, а строчки, швы и молния казались более прочными. чем оригиналы. Дождевик уже был прикреплен на заводе, и все отверстия для крепления были предварительно пробиты. Если обстоятельства потребуют, чтобы я заменил свой топ опять же, я, вероятно, куплю еще один Роббинс, хотя на этот раз я сначала присмотрюсь к ценам. Там Есть много других компаний, производящих топы Miata сейчас, и есть несколько стилей и сортов на выбор, поэтому я не могу сказать, что какой-то один бренд лучше, чем любой Другой.

Необходимых инструментов на удивление мало. Филлипс и обычный отвертка, плоскогубцы, трещотка с головкой не менее 10 мм и короткий (4″+), заклепочный пистолет с набором заклепок и дрелью для удаления старые заклепки. Электрическая отвертка или гаечный ключ были бы очень кстати вместо храповик, так как верхняя часть удерживается гайками с тонкой резьбой на шпильке 1 дюйм, и нет много места для маневра.

Процесс

Первый шаг — снять коврик с задней посылки. полка. Поднимите для этого верхнюю часть. Если ваша молния сломана или ваше окно не не ложиться спать, а затем закрепить его в сторону, прежде чем начать. Ковер держится на месте связкой этих маленьких пластиковых зажимов и двух винтов с крестообразным шлицем на задней панели. я уничтожил около 5 или шести клипов, чтобы вытащить их, но вы можете получить замену в большинство магазинов автозапчастей, таких как Pep Boys или Auto Zone. Вы даже можете получить их от вашего дружелюбный дилер Mazda, если вы хотите сохранить автомобиль на 100% оригинальным.

После снятия ковра вы обнаружите 10-миллиметровые гайки, держите заднюю часть верха к машине. Так же есть еще две таких пластиковых клипсы которые держат дождевик к автомобилю на каждом конце, но вам, вероятно, придется опустить сверху, чтобы добраться до них. Я снял все гайки и вынул три металлических стержня. что они обеспечивают. Если вы повторно используете дождевик, будьте осторожны. он очень хрупкий и вы можете легко оторвать потом заканчивается. Далее вам нужно разблокировать верхнюю часть и открыть ее. наполовину.

Верхняя ткань крепится к передней части верхней рамы пучком винтов с крестообразным шлицем, которые проходят через металлическую полосу, которую Mazda называет «установочной пластиной» в Руководство магазина. Не нужно снимать защелки или ручку.

По обеим сторонам установочной пластины есть два винта, первый (из 3-х) оконный молдинг. Как только эти два винта будут удалены, вы можете просто снимаем резиновый молдинг с креплений хромированных накладок. Средний молдинг просто выдвигается, а «нижняя» часть фиксируется внизу парой нажатий вещи. После снятия резины крепления уплотнителя легко снимаются. снимается крестовой отверткой. Мне нравится раскладывать эти кусочки именно так, как я снял их с машины. Вы, вероятно, можете понять, какой из них идет куда, если вам ПРИНЯЛОСЬ, но проще держать их вместе.

Теперь все, что держит верхнюю часть, это несколько заклепок. Одна заклепка на каждая сторона удерживает трос к верхней раме. Кабель проходит через верхнюю ткань. я кажется, я использовал сверло на 1/4 дюйма, чтобы вытащить заклепки, но я уверен, что что-нибудь вроде близко будет работать. Кроме заклепки, которая держит кабель, их 2 или 3 на с каждой стороны, которые удерживают верхнюю ткань на раме.

Вы также можете увидеть, как на конце крышки OEM есть «карман», который скользит по металлической верхней раме, которую ни Роббинс, ни JC Whitney не превосходят. было. (и я бы хотел, чтобы они это сделали)

Сдираем старый верх. я уже высверлил заклепку кабель к этому концу рамы. Другой конец троса крепится к раме с винтом, но он также прикреплен к пружине, которую почти невозможно пройти через верхнюю ткань. Было бы логичнее, если бы вместо кабеля можно было открутить кабель. высверлить эту заклепку, но мне было проще просто оставить винт в покое и заменить заклепка. Будьте осторожны при высверливании заклепки, металлическая вкладка не самая прочная. часть вершины, и вы не хотите сломать ее.

Обратите внимание, что мой старый топ отделился от верхней дужки, поэтому я мог просто отогните его. Используйте обычную плоскую отвертку, чтобы поддеть зазор в верхних дугах. достаточно широкий, чтобы удалить старую ткань. Он должен быть достаточно широким, чтобы в него можно было вставить ткань из новый топ, так что вперед и сделать все это сейчас. Самый задний бант прямо над окном также использует липучку в качестве крепления. Как только это станет бесплатным, вы сможете поднять старый верхняя ткань с автомобиля.

Верхняя рама со снятой старой крышкой.

Похоже на каркас безопасности или что-то в этом роде… Нижняя перекладина не является частью вверху, это моя распорка кабины BSP, которая помещается между стойками ремней безопасности.

Если вы не получили дождевик с новым верхом, сейчас самое время высверлите заклепки и прикрепите рейку к новой вершине.

После того, как старая крышка была снята, установка новой крышки была довольно приятной. легкий. Я накинул его на раму и начал с троса. Новая вершина имела кусок веревки с каждой стороны, чтобы помочь продеть кабель, и мне нужно было выкопать несколько заклепок, которые были длиннее, чем обычно, чтобы повторно закрепить конец троса наверху Рамка. После того, как кабели были на месте, я снова прикрепил установочную пластину, затем зачистки. Поскольку регулировка уплотнителя является наиболее вероятным источником утечек, я не торопился, пытаясь вернуть их точно так же, как они были раньше.
