Одними из самых популярных у владельцев частных домов являются насосные станции водоснабжения Grundfos

Как только городской житель решает переехать в свой дом или покупает дачу, он сталкивается с проблемой обеспечения своей семьи водой в привычном комфортном режиме. Не бегать с ведром к колодцу и не включать каждый раз насос в скважине, чтобы её добыть, вам позволит станция насосная водоснабжения, которая будет подавать воду постоянно, без перебоев и с оптимальным для работы сантехприборов давлением.

Расскажем подробнее, что она собой представляет, из каких конструктивных элементов состоит и как работает.

Какими бывают насосные станции и как они работают

Классифицируют водяные насосные станции по разным признакам. Они бывают бытовыми и промышленными, для чистой и загрязненной воды (см. Насос для грязной воды: особенности применения), а также для перекачки сточных вод. Нас интересуют те, которые способны обеспечить питьевой водой дачу, загородный коттедж или даже небольшой поселок.

Принцип работы

Все насосные станции работают по одному принципу:

• Вода забирается насосом из источника и закачивается в емкость;
• При её наполнении насос выключается, а при понижении уровня по мере расходования воды – вновь включается;
• За включение-выключение отвечает датчик, реагирующий либо на уровень жидкости в емкости, либо на давление в ней.

Вид датчика зависит от вида используемой накопительной емкости – это может быть обычный бак большого объема или гидроаккумулятор. Насосы тоже могут быть двух типов – поверхностные и погружные (см. Погружные бытовые насосы для скважин: особенности работы и правила установки).

Одним словом, автоматические насосные станции водоснабжения могут иметь разную конструкцию в зависимости от используемых в ней элементов и агрегатов.

Станции с накопительным баком

Такие конструкции, бывшие популярными ещё совсем недавно, сегодня встречаются редко. Насос заполняет водой большую емкость, установленную на возвышении (для полива) или под крышей дома (для домашнего водопровода). Из бака вода по трубам или шлангам вытекает самотеком при открытии кранов потребителями.

В самой емкости устанавливается поплавковый выключатель, который поднимается и опускается вместе с повышением или понижением уровня жидкости в нем. Всплывая до заданного верхнего уровня, он отключает качающее оборудование, а, опускаясь, включает его.

Насосная станция с накопительной емкостью на чердаке

Конструкция очень простая, её легко собрать своими руками, к тому же она обладает множеством достоинств:

• Экономное расходование электроэнергии и ресурсов насоса. Он включается не при каждом открытии водоразборного устройства, а только при опустошении бака;
• В доме всегда будет достаточный запас воды, даже если колодец или скважина обладают небольшим дебитом и не способны обеспечить ваши максимальные потребности. Насос заполнит бак в несколько приемов, делая паузы для наполнения источника;
• Предохранение малодебитных скважин от заиливания (см. Заиливание скважины – причины проблемы и способы её решения), что довольно часто происходит, когда в системе нет накопительной емкости;
• Доступная цена. Так как в конструкции нет сложных узлов, кроме насоса, и автоматики, то стоит она дешевле более современных аналогов.

Есть у насосной станции с накопительным баком и существенный недостаток – это риск затопления расположенных под ним помещений в случае его износа.

Обратите внимание. С современными емкостями из прочных полимеров, пришедших на смену подверженному коррозии металлу, такое вряд ли может случиться. К тому же бак обычно оборудуется сливным (в дне) и предохранительным патрубками. К последнему подсоединяется шланг или труба, которая выводится за пределы здания.

Устройство накопительной емкости

Станции с гидроаккумулятором

Все современные стандартные и повысительные насосные станции водоснабжения работают с гидроаккумулятором. Это герметичная емкость с эластичной мембраной внутри, которая делит её на два отсека: для воды и для воздуха.

На фото показан гидроаккумулятор (в разрезе), в котором вместо мембраны установлена резиновая груша

Работает она так:

• Когда первый отсек заполняется водой, которая давит на мембрану, воздух во втором начинает уплотняться;
• Давление во втором отсеке увеличивается, и когда достигает предельного значения, срабатывает реле давления, отключающее насос;
• При открытии вентиля давящий на мембрану сжатый воздух обеспечивает в системе оптимальный напор;
• При опустошении емкости давление в воздушном отсеке падает, на что вновь реагирует реле, включая насос, заполняющий водяной отсек.

Таким образом, вода в домашний водопровод подается непрерывно и под давлением, даже если гидроаккумулятор расположен ниже точек её потребления. Это очень удобно, так как насосную станцию можно разместить в подвале дома или подсобном помещении.

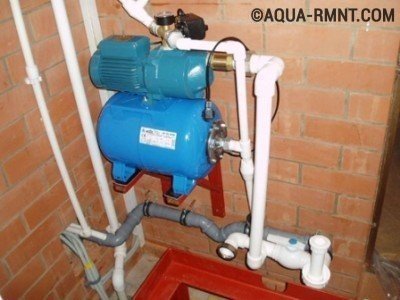

Размещение оборудования в подвале дома

Однако объем такого бака небольшой, в стандартном исполнении он редко превышает 25-30 литров, поэтому о резервном запасе питьевой воды говорить не приходится, да и для скважины с небольшим дебитом такая станция не подойдет.

Совет. В этом случае можно скомбинировать обе конструкции и дополнить систему с гидроаккумулятором накопительной емкостью.

Определенным недостатком можно считать и довольно высокую стоимость таких станций, так как гидроаккумулятор представляет собой достаточно сложный узел, который работает под давлением и изготавливается только из высокопрочной оцинкованной или нержавеющей стали.

Неисправности насосной станции водоснабжения также довольно часто бывают связаны с его выходом из строя. Но обычно проблема легко решается заменой мембраны или простой регулировкой реле давления.

Блочные установки

Описанные выше конструкции предназначены для индивидуального использования: для водоснабжения одного жилого дома. Если же нужно обеспечить водой из одного источника несколько домов, небольшой поселок, предприятие или ферму, устанавливается модульная насосная станция водоснабжения.

Она отличается несколько более сложной конструкцией и поставляется в комплекте, полностью готовой к установке.

Блочно-модульная установка

Кроме насосного оборудования она оснащена несколькими гидроаккумуляторами, трубопроводной арматурой, автоматической системой управления. Есть мобильные модели, которые помещаются в передвижной бокс с системой отопления, вентиляции, кондиционирования и пожаротушения.

Насосы для насосных станций

Как выше уже говорилось, насосы для станций водоснабжения могут быть погружными и поверхностными:

• Поверхностные насосы чаще всего используются для обслуживания источников небольшой глубины – колодцев, песчаных скважин, природных водоемов. Они достаточно шумные и боятся осадков и морозов, поэтому инструкция требует устанавливать их в закрытых отапливаемых помещениях, желательно подальше от жилых комнат.
• Погружные насосы в зависимости от мощности и напора способны работать как в колодцах, так и в глубинных скважинах. Так как они полностью погружены в источник, то их работа не создает дискомфорта для потребителей. Но в то же время это создает неудобства для обслуживания: чтобы провести ревизию или ремонт оборудования, насос нужно поднимать на поверхность.

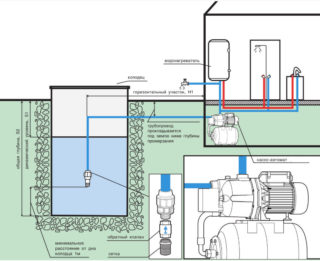

Схема насосной станции с погружным насосом

Совет. Приобретайте проверенные временем и заслужившие хорошие отзывы установки известных производителей. Например, насосные станции водоснабжения Wilo, Grundfos, Джилекс.

Заключение

Как видите, конструкции и виды насосных станций могут быть разными, но все они работают по одному принципу, обеспечивая бесперебойную подачу воды в дом или на участок. Чтобы выбрать нужную установку, нужно знать характеристики источника, свои потребности в воде, учесть многие другие факторы.

Видео в этой статье поможет вам разобраться в данном вопросе.

устройство, бытовые виды, принцип работы и цены

Содержание статьи:

Обеспечение водой частного дома – одна из самых первых проблем, которую стараются решить жильцы. Без скважины и насоса нельзя подключить стиральную или посудомоечную машину, а также принять душ без дополнительных приготовлений. Не помешает насосное оборудование на даче, так как в летнее время приходится ежедневно поливать участок. Чему отдать предпочтение, мобильной насосной станции или стационарному прибору, решать владельцу. Для этого нужно понимать принципы работы и особенности оборудования.

Определение и назначение насосной станции водоснабжения

Насосная станция предназначена для транспортировки воды в дом или на участок из колодца, скважины, водонапорной башни или водоема

Правильно обустроенная скважина или колодец – это большой плюс для загородного дома или дачного участка. Еще лучше, если к источнику подведены трубы и установлен насос, который доставляет воду прямо в дом. Это экономит силы и время, а также делает жизнь людей более комфортной.

Большинство владельцев частных домов предпочитают насосные станции. Это оборудование можно собрать своими руками, если имеются технические навыки – схема насосной станции достаточно проста. Однако лучше купить готовое устройство с заводскими настройками и тщательно протестированное перед отправкой покупателю.

Насосная станция работает в автоматическом режиме, поэтому нет необходимости постоянно следить за включением и выключением. Весь процесс контролирует блок автоматики. Система обеспечивает постоянное давление, благодаря которому можно подключать любые бытовые приборы. Перепады давления ощущаются слабо, поэтому техника работает стабильно. Вода может поступать из любого источника – скважины, колодца, речки, а также центрального водопровода, если такой есть поблизости.

Преимущества насосной станции:

• Правильно выбранный агрегат способен обеспечить водой дом, хозяйственные помещения и огород. Главное условие – постоянное напряжение в сети и производительность скважины, позволяющая откачивать то количество жидкости, которое необходимо для нужд территории.
• Экономия электроэнергии. Агрегат автоматически выключается при достижении определенного давления.
• Наличие гидроаккумулятора, который позволяет сделать запас воды на случай отключения электроэнергии или при других обстоятельствах.
• Поверхностные устройства могут качать воду из самой узкой скважины благодаря всасывающей трубе.
• Заводские настройки редко требуют коррекции, а установка производится в кратчайшие сроки. Сделать это может человек без опыта.
• При правильном подключении и надлежащих условиях эксплуатации устройство работает долго, не требуя ремонта.

Недостатки насосной станции:

• Высокий уровень шумности. Необходимо найти теплое место подальше от жилых помещений, но такое, чтобы немного слышать звук работающего мотора на случай поломки.
• Ограниченная глубина скважины – устройство насосных станций водоснабжения не позволяет доставать воду глубже 9 метров без эжектора.
• Если установить стационарно, на зиму нельзя будет забрать устройство в дом, поэтому месторасположение станции нужно хорошо продумать заранее.
• Достаточно высокая стоимость.

Цена прибора обусловлена дорогими материалами, которые служат долго и не требуют частого ремонта или замены деталей. Не рекомендуется покупать насосы, механические части которых сделаны из пластика, так как под воздействием твердых фракций – песка или камней – крыльчатка быстро стирается и выходит из строя.

Устройство оборудования

Классическая насосная станция устроена одним из двух способов:

• с вихревым насосом;
• с центробежным насосом.

При одинаковой производительности отличается только способ подъема жидкости из глубины. Для частного дома достаточно средней или малой мощности оборудования, в зависимости от количества жильцов и техники.

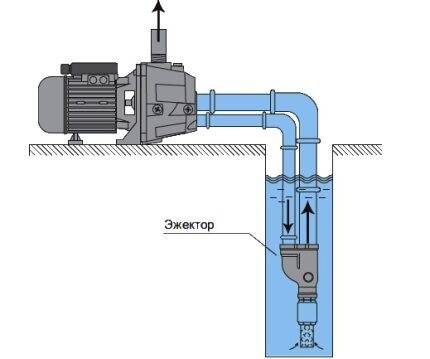

Существуют еще эжекторные устройства, которые позволяют качать воду из глубины более 10 метров. Эти приборы стоят дороже, но если скважина глубокая и вода находится далеко, выгоднее купить подходящее оборудование, чем бурить новую скважину.

По способу накопления жидкости существует две разновидности станций – устаревшей модели с накопительным баком и нового образца – с гидроаккумулятором.

Накопительный бак редко встречается в продаже, так как насосные станции требуют особых условий монтажа и обслуживания. Из бачка вода в трубы поступает самотеком, поэтому напор в кране небольшой, нет возможности полноценно пользоваться душем или установить, к примеру, ванну-джакузи. Накопительный бак нужно устанавливать выше самого насоса – не всегда можно найти место для громоздкой конструкции литров на 200–300. Вдобавок, если датчик контроля наполнения сломается, возможно затопление помещения.

Гидроаккумулятор – небольшая емкость с резиновой мембраной внутри. Вокруг нее находится воздух. При наполнении груши воздух постепенно сдавливается и выталкивает жидкость в трубы. Устройство снабжено реле давления, по показаниям которого станция включается и выключается.

Кроме накопительных резервуаров насосные станции укомплектованы:

• электрическим узлом – кабель, разъем для подключения, клеммы для заземления;
• блоком управления – манометр, реле давления;
• один из видов насосов.

Эжектор – выносной или встроенный – это отдельное оборудование, которое можно сделать самостоятельно или купить уже готовую насосную станцию с дополнительными функциями – напорной и рециркуляционной трубой.

Бытовые модели и принцип работы

Принцип работы насосной станции следующий:

• При включении оборудования крыльчатка поднимает жидкость в направлении выходного отверстия.
• По всасывающей магистрали вода поднимается и заполняет резиновую мембрану. Внутри создается давление, которое выталкивает жидкость в выходное отверстие. До момента выключения двигателя мембрана остается наполненной.
• Контроль давления осуществляется с помощью реле, имеющего определенные настройки. Визуально оценить давление можно с помощью манометра. Включается станция тогда, когда мембрана пустая, то есть давление минимальное и в доме кто-то открывает кран. После достижения верхнего давления прибор отключается.

Кроме основных функций система оборудована элементами защиты от перегрева, сухого хода, а также фильтрами от попадания твердых фракций во внутреннюю часть насоса.

Разновидностей насосных станций две – промышленные и бытовые. Промышленные работают с большими объемами жидкостей, поэтому нагрузка на систему идет большая. Бесперебойная перекачка достигается благодаря наличию дублирующего оборудования и дополнительных устройств охлаждения.

Бытовые насосные станции относятся к более простому типу приборов. По типу насоса бывают:

• самовсасывающие;
• многоступенчатые;
• вихревые;
• центробежные;
• канализационные.

Преимущество самовсасывающего насоса в том, что он способен работать при наличии воздуха в системе, хотя для некоторых видов это является проблемой и устройство выключается само собой. При работе они издают сильный шум, поэтому устанавливают их в приямке или отдельном изолированном помещении. Воду достают с глубины до 9 метров.

Многоступенчатые станции выбирают, если необходима большая производительность. Они менее шумны, но по цене дороже. Чем больше ступеней, тем дороже конструкция. Способны поднимать жидкость с 8 – 9 метров.

Насосная станция с вихревым насосом работает не глубже 7 метров, но создает сильный напор. Если источник воды находится далеко от дома, такое устройство подойдет для установки.

Центробежные насосы способны работать на больших глубинах и с жидкостями, имеющими разную температуру.

Канализационные станции устанавливают в тех местах, где невозможно выполнить самотечную систему. Это тяжелое оборудование с различными датчиками и несколькими насосами, входящими в состав.

Есть также автоматические насосные станции, которые не имеют мембранного бака. Это компактные устройства, предназначенные для временного использования, к примеру, для полива огорода или наполнения емкости речной водой для использования на даче.

Критерии выбора

На рынке насосного оборудования представлено огромное количество бытовых видов станций, которые отличаются по техническим характеристикам. Важно обратить внимание на следующие:

• мощность – есть модели от 500 до 2000 Вт;
• производительность зависит от мощности – чем она выше, тем больше воды способна откачать станция за единицу времени; для частного дома необходимо покупать устройство производительностью около 2000 л/час;
• объем гидроаккумулятора – может быть от 15 до 60 литров; чем больше емкость, тем реже будет включаться насос;
• наличие защиты от сухого хода и перегрева – такие функции иногда спасают устройства от сгорания;
• материалы изготовления корпуса и внутренних деталей – чугунные, стальные или пластиковые, в более дорогих моделях корпус и крыльчатка стальные.

Если необходимо ставить устройство близко к жилым помещениям, так как других вариантов нет, рекомендуется выбирать чугунный корпус – он лучше гасит звук, чем корпус из нержавеющей стали, хотя внешне стальные изделия выглядят привлекательнее. Внутри чугун покрыт защитным слоем от коррозии. Материал менее подвержен вибрациям, поэтому служит дольше, чем технопластик. Вдобавок ему не страшны механические повреждения.

Если скважина абиссинская, нужен эжектор, иначе простая даже очень мощная станция воду не поднимет. Его необходимо дополнительно защищать от загрязнений, установив фильтр на конец трубы, иначе она забьется грязью и насос перестанет работать.

Особенности установки и подключения

Вариант подключения

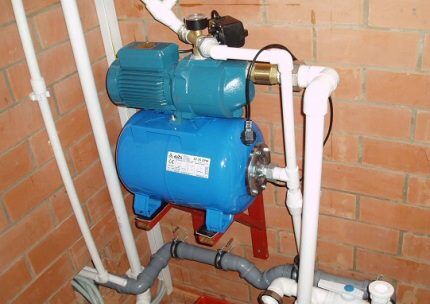

Перед началом монтажа выбирают место, где насосная станция будет находиться постоянно. Чаще всего это подвальное помещение, теплый сарай или приямок возле скважины. В любом случае платформа для установки должна быть прочной и ровной. Лучше всего для этого сделать бетонную подушку на некотором возвышении. В случае подтопления помещения насос будет в безопасности.

Бетонная плита и само устройство не должны соприкасаться со стенами дома, так как в процессе работы возникают вибрации – это приводит к разрушению несущих конструкций и обрушению.

Помещение должно отапливаться. Конденсат способен ускорить появление ржавчины на металле, а теплый воздух высушивает капли жидкости и сохраняет целостность.

Если для насосной станции будет сооружаться специальное углубление в земле – кессон, его делают ниже уровня промерзания грунта – около 2 м. Приямок выкапывают с расчетом на то, что  в нем будут работать люди, если придется ремонтировать устройство, поэтому тесным его делать не рекомендуется.

Если комната для станции находится в пределах дома, а оборудование очень шумное, стены нужно изолировать специальным материалом.

Не желательно устанавливать электрическое оборудование на специальной площадке внутри колодца. Вода может подняться высоко и затопить устройство, которое после этого работать не будет. Вдобавок трудно ремонтировать что-то, находящееся внутри колодца. Вибрации, создаваемые поверхностной насосной станцией, постепенно разрушают бетонные стенки и стыки между кольцами. Колодец быстрее выйдет со строя.

Перед заделкой труб в грунт нужно протестировать всю систему несколько дней. В случае обнаружения проблем найти их будет легче.

Стоимость насосных станций

Импортные аналоги стоят дороже – цены на насосные станции немецких, итальянских и японских производителей самые высокие. Это связано с использованием качественных материалов для изготовления корпуса и внутренних деталей. Среди импортных моделей можно найти практически бесшумные агрегаты.

Качественные изделия отечественных марок также достойны внимания. Если выбирать дорогие насосы российских производителей, можно рассчитывать на длительный срок работы и своевременный ремонт в сервисных центрах.

Принцип работы насосной станции

На сегодняшний день сложно представить жизнь в частном загородном доме без водопровода и автоматической подачи жидкости для полива сада, огорода и теплиц. Однако, прежде чем выбирать насосную станцию для автоматизации подачи воды, необходимо понимать принципы ее работы. Так как для создания эффективной системы водоснабжения, способной обеспечить все хозяйственные нужды нужно знать устройство оборудования.

Устройство насосной станции

Бытовая насосная станция, состоит из следующих элементов:

·         система управления;

·         насос;

·         накопительный бак или же гидроаккумулятор;

·         обратный клапан.

На данный момент на рынке электрооборудования выделяют насосные станции с накопительным баком и устройства с гидроаккумулятором.

Насосные станции с накопительным баком являются, на сегодняшний день, несколько устаревшими, однако встречаются достаточно часто. Устройство с накопительным баком является весьма габаритной конструкцией. Количество и напор жидкости контролируется поплавком. Если снижается уровень до минимальных показателей, срабатывает датчик запускающий подкачку воды.

Системы с гидроаккумулятором являются современным подходом в создании автономного водоснабжения. Система дополнена реле давления, которое контролирует максимальные показатели давления воздуха. В гидроаккумуляторе воздух сжимается, под воздействием жидкости, и при достижении необходимого значения давления насос выключается, а при достижении минимальных показателей он начинает снова работать.

Независимо от того, какому типу станций Вы отдадите предпочтение, для продуктивной работы системы, следует дополнить её фильтрами, которые не идут в комплекте. Именно фильтрующее приспособление обеспечивает защиту устройства, от попадания в систему песка или прочих абразивных частиц, которые могут вызвать износ оборудования или же поломку. Для того чтобы разобраться в устройстве станции нужно понять назначение узлов:

·         Насос и датчик контроля. Для подъема воды на поверхность, станция оснащена насосом, способным поднимать жидкость со скважины либо колодца с максимальной глубиной до10 м, с глубины 15 или же 20 м откачивают воду устройства с выносным эжектором. Датчик регулирует своевременное отключение и включение агрегата.

·         Гидроаккумулятор. Постоянное обеспечение дома питьевой водой обеспечивается посредством накопительной емкости, которая накапливает необходимый объем жидкости и создает при этом нужное давление для подачи воды к каждой точке.

Для составления полной картины работы станции следует понять ее принцип действия.

Принцип действия насосной станции

Бытовая насосная станция, не зависимо от того для скважины какой глубины она рассчитана, имеет следующий принцип действия:

·         Подключение устройства. Станция сначала устанавливается в заранее подготовленном месте, защищенном от плохих погодных условий и попадании мусора, и подключается к сети. Затем устройство подсоединяется к трубопроводу. Существует две схемы подключения: однотрубная, для колодцев либо скважин глубиной 8-10 м и двухтрубная для установки с выносным эжектором, рассчитанная на источники глубиной от 10, 20 м и больше.

·         После этого один конец трубопровода подключается к станции, а второй погружается в скважину. К оборудованию, на выходе крепится второй трубопровод, предназначенный для обеспечения дома водой.

·         Затем в гидроаккумулятор следует набрать необходимое количество жидкости и создать давление, указанное в технических характеристиках устройства, посредством закачивания воздуха насоса.

·         Только после всех этих манипуляций можно запускать насосную станцию.

·         Следует открыть кран, после чего сработает обратный клапан, и насос начнет качать воду из скважины. По мере наполнения бака увеличивается давление в системе, вследствие чего происходит отключение насосной станции, за счет срабатывания реле.

·         После отключения оборудования насос не качает воду, и за счет давления жидкость из бака поступает в дом и вода бежит из крана.

·         При использовании воды постепенно понижается давление в системе до минимума, затем реле автоматически запускает насос.

·         Постепенно, при накачивании жидкости, увеличивается давление в системе, и насос автоматически выключается и цикл повторяется.

Насосная станция является основным элементом водоснабжения, потому выбирая оборудование, следует отдать предпочтение надежному устройству, которое отличается высоким качеством, практичностью и доступной стоимостью. Ведь качественная система станет достойным вложением средств, и при правильной эксплуатации прослужит много лет.

При выборе бытовой насосной станции следует учитывать такие характеристики, как производительность, напор, мощность и высоту всасывания. Ведь от того насколько точно Вы просчитаете потребление воды и учтете нужды и потребности зависит, эффективность водоснабжения.

виды, как выбрать, инструктаж по монтажу

Автоматизированный процесс подачи воды из скважины в жилой дом, сад и огород поможет минимизировать время, планируемое на хлопоты по хозяйству. «Сердцем» водопроводных сетей являются насосные станции для скважин – устройства, перекачивающие воду из источника к точкам водоразбора.

Для их бесперебойной работы надо знать нюансы расположения, установки и подключения насосного оборудования. Согласны?

Мы расскажем, как грамотно подобрать насосную станцию для обеспечения водой загородного дома. У нас вы узнаете все о правилах прокладки водопроводных линий от водозабора в дом. С учетом наших советов организация водоснабжения со скважиной в качестве источника не вызовет малейших затруднений.

Содержание статьи:

Как устроена насосная станция?

Уровень комфорта в загородном доме в немалой степени определяется наличием профессионально отлаженной системы водоснабжения, основным компонентом которой относится насосная станция.

Строение приборов, участвующих в организации подачи воды, необходимо знать в любом случае. Пригодится, если вы самостоятельно прокладываете водопровод или поручаете монтажные работы профессионалам.

Зная принцип работы отдельных элементов системы, в случае аварии или при выходе из строя одного из устройств, вы сможете самостоятельно, а главное, быстро произвести или замену.

Итак, важнейшими составляющими частями схемы водоснабжения с применением насосной станции являются следующие:

• устройство для водозабора с фильтром;
• обратный клапан, предотвращающий движение воды в обратном направлении;
• всасывающая магистраль – труба, ведущая к насосу;
• реле давления для регулировки подачи воды;
• манометр, показывающий точные параметры;
• гидроаккумулятор – автоматический накопитель;
• электродвигатель.

Вместо гидроаккумулятора, более современного и практичного устройства, иногда используют накопительный бак, имеющий несколько минусов (слабая сила напора, неудобный монтаж и др.).

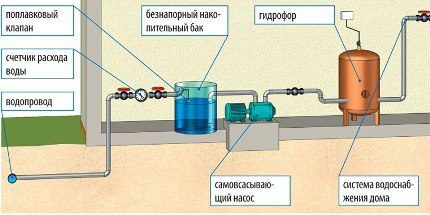

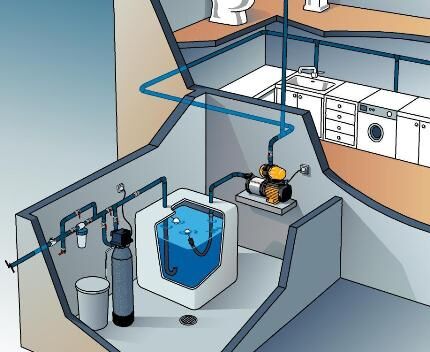

На схеме показан один из способов установки безнапорного накопительного бака и гидрофора, способного регулировать давление и уровень воды в системе

Однако сейчас, когда в магазинах появилось множество современных недорогих моделей с гидроаккумулятором, смысла самостоятельной сборки системы с накопительным баком нет.

Если вы все же решили приобрести емкость для набора воды, постарайтесь учесть следующие нюансы:

• Резервную емкость устанавливают на максимально высоком участке (например, на чердаке), чтобы создать необходимый напор.
• Объем бака должен быть таким, чтобы сохранялся запас на 2-3 дня в случае выхода из строя насосного оборудования (но не более 250 л, иначе возможно накопление осадка).
• Основание для монтажа емкости необходимо усилить балками, плитами, дополнительными перекрытиями.

Резервный накопительный бак, как и мембранное оборудование (гидроаккумулятор), следует оснастить фильтром. Кроме того, обязательна установка страховочного патрубка для отвода излишков воды. Шланг, соединенный с патрубком, выводят в дренажную систему или опускают в емкости, предназначенные для хранения поливочной воды.

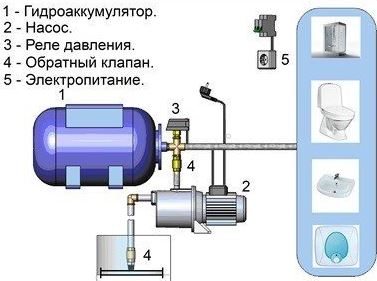

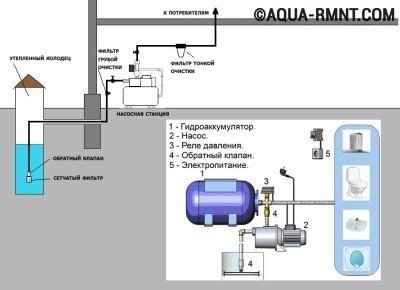

Стандартная схема устройства насосной станции с обозначением основных элементов: обратного клапана, реле давления, манометра, напорного трубопровода; красная стрелка указывает на гидроаккумулятор

Принцип работы насосной станции цикличен. Как только снижается запас воды в системе, включается насос и начинает качать воду, заполняя систему.

При достижении давления необходимого уровня срабатывает реле давления и отключает насос. Настройки реле необходимо выставить перед началом работы оборудования – они зависят от объема бака и характеристик насоса.

Галерея изображений

Фото из

Обязательные компоненты насосных станций

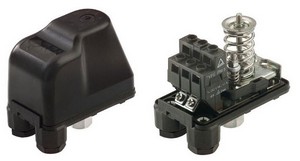

Реле давления или блок автоматики

Соблюдение требований по эксплуатации станции

Правила консервации насосной станции

Критерии выбора станции для скважины

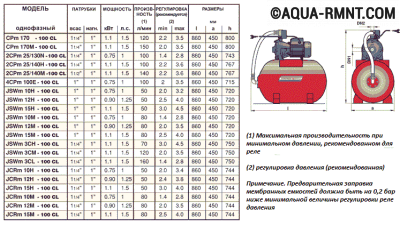

При покупке насосной станции следует обратить внимание на параметры насоса и факторы, характеризующие источник воды (в нашем случае – скважину), в том числе его удаленность от здания.

Например, не лишним будет уточнить следующие величины:

• Максимальная глубина забора воды. Нас интересует динамический уровень воды, то есть средний показатель за 1-2 суток при постоянном использовании воды. Если брать во внимание статический уровень, то можно ошибиться в расчетах.

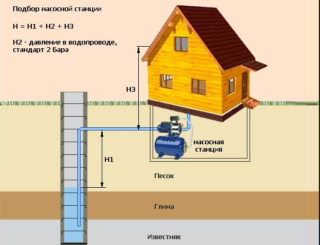

• Номинальный напор агрегата. Условная высота водяного столба, который способно создать насосное оборудование. Вычисляют по формуле, суммируя величину всасывания, длину горизонтальных участков трубопровода, вертикального подъема и потери на транспортировку по трубопроводу.
• Производительность насосной станции. Для расчетов можно взять средний расход воды на всех точках водоразбора (например, смеситель на мойке – 0,15 м/с, душевая кабина или стиральная машина – 0,3 м/с). Суммарное значение не должно быть выше дебита скважины, иначе источник не будет справляться с поставкой.
• Напряжение электропитания. В бытовых сетях это 220 В (кроме мощных станций с трехфазными двигателями, где напряжение равняется 380 В).
• Потребляемая мощность. Разброс потребляемой станциями энергии внушителен. В среднем 500-2000 Вт. От мощности напрямую зависит выбор типа автоматического выключателя.
• Объем резервуара гидроаккумулятора. От 24 л (для семьи из 1-2 человек) до 100 л (6 человек и более).

Понятно, что без знания технических нюансов перед выбором и приобретением агрегата лучше проконсультироваться со специалистом, хорошо разбирающимся в бытовом насосном оборудовании.

Характеристики насосной станции указаны в техническом паспорте изделия, для выбора нужной модели их необходимо сопоставить с собственными расчетами

Выбор зависит от глубины выработки. Например, если глубина достигает 12-15 м, необходимо устройство со встроенным эжектором, более 20 м – с внешним эжектором. Благодаря закольцованному всасыванию увеличивается сила подъема воды, однако резко падает КПД и повышается энергопотребление.

Как выбрать место для оборудования?

Для эксплуатации насосного оборудования постарайтесь соблюсти некоторые условия:

• минимальное удаление станции от источника воды;
• необходимый температурный режим;
• возможность снижения уровня шума;
• удобное расположение оборудования для обслуживания.

С учетом перечисленных факторов наиболее подходящими местами для установки станции являются кессон, подвал дома и котельная, хотя каждое место имеет свои плюсы и минусы.

Кессоном принято называть сооружение, оборудованное в земле. Его устраивают прямо над выходом ствола скважины, при этом вырывают глубокий котлован, который должен находиться ниже уровня промерзания грунтов. Если насос установить недостаточно глубоко, он не сможет работать круглогодично, так как при первых же морозах выйдет из строя.

Для изготовления кессона используют бетонные кольца, кирпичную кладку, монолитные бетонные блоки, металлические кубы. Вход в кессон находится в верхней части сооружения и представляет собой это люк с плотно прилегающей крышкой

Кессон требует гидроизоляции и дополнительного утепления верхней части – крыши. Кроме того, объема помещения должно быть достаточно, чтобы можно было при необходимости произвести ремонт.

Преимущество установки насосной станции непосредственно в устроенный над устьем в том, что работающий агрегат будет находиться вдали от жилых помещений и не причинять дискомфорта громким шумом.

Неплохим вариантом для установки станции является подвал. Он находится дальше от скважины, чем кессон, зато в цокольном помещении легко оборудовать место для монтажа. Учитывая угрозу затопления, агрегат устанавливают на небольшом устойчивом возвышении.

Удачный вариант размещения насосной станции в подвале: жилые помещения находятся в некотором отдалении, выход наружу расположен примерно на одном уровне с магистралью, ведущей от скважины

В подвалах загородных домов часто устраивают подсобные помещения (прачечные, кладовки, погреба для хранения консервов), поэтому отопление предусмотрено заранее. Если все же подвал является не отапливаемым, нужно позаботиться о дополнительной теплоизоляции, а еще практичнее – установить дополнительный радиатор.

Устраивать котельную рядом с жилыми комнатами не рекомендуем, так как уровень шума работающего оборудования довольно высок. Если вы все же решили установить насосную станцию в коридоре или кладовке, постарайтесь максимально изолировать помещение.

Существует еще одно решение, но оно будет интересно лишь тем, кто посещает дачу исключительно в летний период.

Можно приобрести компактный переносной агрегат и установить его в небольшую времянку – деревянное сооружение, напоминающее ящик. Главное, чтобы строение было защищено от осадков. На зиму насосную станцию вместе с временным водопроводом разбирают и помещают в теплую комнату.

Галерея изображений

Фото из

В формате станций используются насосы поверхностного типа, глубина забора воды которых редко превышает 10 м

Для откачки воды из неглубоких выработок небольшую насосную станцию необязательно обустраивать стационарно, достаточно подключать только на время перекачивания воды

В дачный сезон насосную станцию можно просто оставить на улице, если территория садового товарищества хорошо охраняется

Оптимальный вариант — сооружение павильона для насосной станции, рядом с которой можно расположить систему фильтров, автоматику и контрольные устройства

Если не беспокоит шум поверхностной помпы, довольно звучно перекачивающей воду, станцию устанавливают в предбаннике или в подсобных помещениях дома

Для стационарного расположения насосной станции, качающей воду из глубокой скважины с помощью эжектора, лучше организовать приямок или соорудить кессон

Строительство глубокого кессона позволяет сократить расстояние между зеркалом воды в выработке и насосным оборудованием. Такое решение порой предоставляет возможность качать воду станцией без эжектора

Гидробак — обязательный компонент насосной станции. Однако устанавливаться он может не только непосредственно под помпой, но и в отдельном помещении

Специфика использования насосных станций

Откачка воды из абиссинского колодца

Станция в водоснабжении дачи

Сооружение павильона для насосной станции

Установка насосной станции в бане

Приямок за пределами загородного дома

Преимущества установки станции в кессон

Гидроаккумулятор как обязательная составляющая

Инструкция по установке насосной станции

Рассмотрим наиболее популярный вариант установки станции, при котором агрегат находится на территории дома (в подвале или подсобке), а всасывающая магистраль, опущенная в скважину, снабжена эжектором.

Наружные работы – от скважины до дома

К наружным мероприятиям относится монтаж всасывающего скважинного устройства – , прокладка магистрали до фундамента дома или подготовка площадки (подсобки) для установки насосной станции, если она будет находиться в подвале.

Чем ближе скважина к дому, тем лучше, так как это гарантирует более сильный напор воды и минимум проблем с укладкой водопровода. Основная задача буровиков – оборудовать скважину, установив обсадную трубу в соответствии с нормами и требованиями, наружным оформлением оголовка они не занимаются.

Таким образом, перед началом работы скважина представляет собой кусок трубы высотой около 1 м, торчащий из земли.

Существует несколько способов облагораживания выхода обсадной трубы на поверхность: от простого подключения насосного оборудования до строительства подземного кессона или небольшого наружного строения

Мы решили установить скважину с насосной станцией для откачки на территории дома, следовательно, необходимости в создании дополнительного помещения в зоне оголовка не существует – достаточно оформить сам оголовок, соблюдая герметичное соединение трубы с водопроводом.

Для укладки магистрали, которая будет функционировать круглогодично, придется вырыть траншею ниже уровня промерзания. Соответственно, обсадную трубу также придется обкопать до этого уровня.

Таким образом, трубы пойдут от до отверстия в фундаменте дома. Важным условием является уклон водопровода в направлении источника, чтобы вода в случае слива могла естественным путем поступать в скважину.

Отверстие в фундаменте не должно быть слишком высоко по отношению к магистрали – резкие перепады и изгибы негативно влияют на силу напора и функционирование системы в целом.

После того, как пробито отверстие в фундаменте и вырыта траншея, необходимо выполнить три действия, непосредственно связанных с установкой насосного оборудования:

• собрать и установить эжектор;
• герметично закрепить оголовок;
• подготовить площадку для установки гидроаккумулятора.

Эжектор представляет собой чугунную деталь с тремя резьбовыми отверстиями. При соединении его с трубами необходимо пользоваться уплотнительной пастой, фум-лентой или льном, иначе будет нарушена герметичность.

Схема работы эжектора. Обратите внимание на нижнюю часть устройства – это фильтр, задерживающий частички песка и донного осадка, его необходимо установить в первую очередь, иначе оборудование быстро выйдет из строя

Если наружный кусок обсадной трубы поднимается высоко над землей, лишнюю часть нужно обрезать. Может возникнуть сложность с поиском оголовка для двухтрубного устройства, в этом случае можно собрать прибор из оголовка для однотрубной станции. Для этого к обсадной трубе под прямым углом приваривают отвод, совпадающий по диаметру.

Для вычисления длины вертикальных труб, в качестве которых часто применяют полиэтиленовые изделия рулонного типа, необходимо к динамическому уровню воды прибавить 2 метра.

Опускать конец устройства близко ко дну не стоит, так как фильтр грубой очистки быстро засорится. Если трубы из полиэтилена не выпрямляются (так как долго хранились в рулонной намотке), их можно слегка нагреть строительным феном.

Эжектор нанизывают на трубы, герметично фиксируют и опускают в воду. Процедуры с герметизацией соединений и закреплением колен нужно проводить на твердом основании. Если вы попытаетесь фиксировать детали на весу, рискуете утопить эжектор в скважине. Придется покупать новую станцию, потому что отдельно эжектор не продается.

Наружные трубы укладывают в траншеи и заводят в , затем присоединяют к муфтам центробежного поверхностного насоса. Чтобы трубы прилегали более плотно, их необходимо вставить до упора, затянуть вручную, а затем закрепить результат с помощью газового ключа. Обсыпку трубопровода следует делать только после тестирования системы.

Лучше, если на момент погружения эжектора насосная станция уже установлена на специально подготовленном основании. Оно должно быть устойчивым и крепким, понятым на высоту до полуметра.

Можно сделать бетонное возвышение, сколотить столик из деревянных брусков или положить кирпичную кладку – главными условиями являются обеспечение безопасности и стабильности.

Еще один вариант монтажа гидроаккумулятора – на кронштейнах, закрепленных на стене. Но учтите, что любые соприкосновения насосного оборудования с несущими конструкциями будут вызывать шум в жилых помещениях

После того, как эжектор, присоединенный к всасывающей магистрали, опущен воду, а она, в свою очередь, прикреплена к насосной станции, можно заняться внутренними работами по устройству домашней разводки.

Монтаж запорного вентиля и фильтра

Мы не будем подробно обсуждать подключение точек водоразбора, а рассмотрим монтаж отрезка напорных труб до фильтра. В качестве магистральных элементов внутри дома можно использовать полимерные трубы с набором фитингов подходящего диаметра. Детали из упомянутых материалов просты в установке и замене, если возникнет такая необходимость.

Начать нужно с врезки , который даст возможность установить сантехническое оборудование а также перекрыть домашнюю водопроводную сеть в случае аварии или длительного отъезда.

Лучшим вариантом считается надежный кран шарового типа с американкой. При желании его можно оперативно заменить или удалить без демонтажа остальных деталей магистрали.

Приобретайте только качественные латунные краны, так как дешевые подделки с силуминосодержащими сплавами быстро выходят из строя и нередко становятся причиной затопления.

Оптимальная схема установки насосной станции: шаровой кран ½ с «американкой» 20 – ½ НР расположен непосредственно у выхода внутренней полипропиленовой магистрали с трубой 20

Фильтр первичной очистки должен располагаться рядом с гидроаккумулятором, в удобном для обслуживания месте. Регулярность промывки картриджей – основной фильтрующей начинки – зависит от насыщенности воды известью, железом и другими микроэлементами.

Таких включений, как крупный песок или кусочки глины, на внутреннем отрезке водопровода быть не должно, они отфильтровываются еще до того, как вода попадает в мембранный бак.

Обычно в комплекте к фильтру прилагается ключ для монтажа, что облегчает процесс установки. Корпус необходимо установить так, чтобы с одной стороны находилась насосная станция, с другой – разводка магистрали к точкам потребления. Трубы по всей длине фиксируют к стене хомутами, на поворотах и в местах крепления – специальными фитингами.

Самопромывные фильтры тонкой очистки повышают качества воды, тем самым предохраняя сантехнические приборы (смесители, санфаянс) от преждевременных поломок и снижая уровень затрат на их обслуживание

При сборке сети следите за герметичностью соединений, иначе при движении воды под напором магистраль может дать течь.

Проверка работы системы – пробный пуск

Тестирование работы системы водоснабжения является заключительным этапом к скважине. Чтобы процедура прошла без «сюрпризов», следует запомнить ряд важных правил.

Для полноценной работы оборудования необходимо закончить монтаж наружного водопровода и установку внутренней разводки. Для проверки также можно отключить кран внутренней части, а вместо нее использовать магистраль для полива (если она предусмотрена проектом).

Выполняя подготовительные работы перед запуском насосной станции, обязательно пользуйтесь инструкцией! Невыполнение технических указаний производителя может стать причиной поломки насосного оборудования

Порядок подготовки оборудования:

• Заполнить внутреннюю часть гидроаккумулятора водой (обязательно!), открутив крышку бака и воспользовавшись воронкой. На заполнение насоса и прилегающих труб уйдет около 10-12 л жидкости.
• Плотно закрутить крышку горловины.
• Проверить параметры давления в гидроаккумуляторе (они указаны в технических характеристиках и составляют 1,2-1,5 атмосфер). Если давление ниже, необходимо подкачать воздух до нужного уровня, используя компрессор.
• Пустить воду, открыв вентили на магистральных путях.

Только после выполнения всех перечисленных действий можно подключать электрическое питание. Как только мотор заработает, вода заполнит все трубы. Необходимо добиться, чтобы воздух полностью удалился из магистралей, затем можно перекрыть кран.

Далее нужно следить за давлением – как только оно достигнет параметров, выставленных производителем (до 3 атмосфер), должна сработать автоматика (реле давления) и отключить подачу воды.

Если тестирование прошло успешно, необходимо закончить работы по установке системы: окончательно закрепить трубы внутри здания, произвести обратную засыпку уличной магистрали.

ПНД трубы – альтернатива стальной магистрали

Подробнее остановимся на трубах, соединяющих погружное оборудование и поверхностный центробежный насос.

При выборе труб для наружного водопровода необходимо ориентироваться на такие факторы, как:

• удобная транспортировка;
• легкий монтаж, не требующий узко квалификационных знаний;
• прочность, устойчивость к истиранию;
• эластичность и деформация формы без потери функциональных качеств;
• нетоксичность, безопасность для перемещения питьевой воды.

Всем перечисленным требованиям отвечают трубы из полиэтилена низкого давления. В отличие от металлических аналогов, они со временем не разрушаются от коррозии. Средний срок службы труб ПНД – 50 лет.

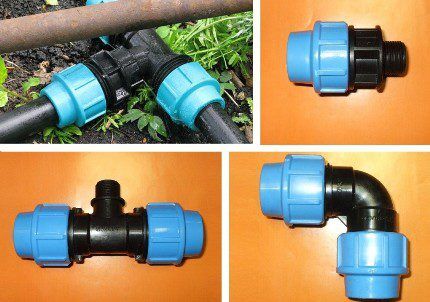

Одно из преимуществ труб ПНД – наличие комплекта разнообразных фитингов подходящего стандарта (муфт, заглушек, переходников) для быстрого и несложного монтажа

Рекомендуем приобретать только качественный промаркированный товар, с указанием на внешней части следующих данных:

• сорт;
• внешний диаметр;
• толщина стенки;
• номинальное и максимальное давление.

На трубе, которая необходима для прокладки напорной магистрали от скважины, возможно указание назначения – «питьевая». Для применения на даче подойдут изделия с диаметром 32 мм и толщиной стенки 2,4 мм. Синяя полоса свидетельствует о том, что трубы предназначены для перекачки воды (желтая – для транспортировки газа).

Водопроводная сеть сложной конструкции имеет отводы (например, для обеспечения полива сада или водоснабжения бани). Для контроля за точками соединений труб устраивают смотровые колодцы из кирпича, бетона или пластика

Как утеплить наружный водопровод?

Укладка магистрали ниже уровня промерзания грунта решает проблему дополнительной теплоизоляции, однако не всегда существует возможность рытья глубоких траншей. Приходится располагать трубы на небольшой глубине, предварительно утеплив их со всех сторон.

Раньше использовали единственный приемлемый способ – оборачивали изделия теплоизоляционным материалом, например, минераловатной оболочкой, затем гидроизоляцией, чтобы снаружи не проникала вода.

Сейчас появилось несколько современных методов, увеличивающих эффективность теплосбережения. Например, использование труб, в заводском исполнении заключенных в твердую пенополистирольную скорлупу.

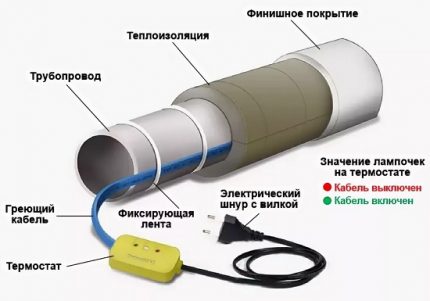

Наиболее эффективным способом является применение . Трубопровод для подачи воды имеет диаметр 32 мм, значит, кабель достаточно протянуть вдоль магистрали, закрепив его прямо на трубе.

Производители кабеля гарантируют, что он защитит водопровод даже при температуре -50º С на поверхности. Благодаря встроенным датчикам электроподогрев поддерживается на отметке +5º С

Единственный минус электрической системы подогрева – зависимость от электроснабжения. Однако собственники загородного жилья, постоянно живущие в автономном режиме, всегда имеют в запасе альтернативный источник энергии – газовый, дизельный или бензиновый генератор.

Выводы и полезное видео по теме

Помогут вам разобраться в нюансах установки насосной станции для скважин.

Видео #1. Полезные советы по самостоятельной сборке и установке насосной станции:

Видео #2. Особенности монтажа насосной станции в подвале:

Видео #3. Инструкция по монтажу насосной станции Grundfos MQ:

Самостоятельно подключать насосное оборудование мы рекомендуем только тем, кто уже сталкивался с установкой, заменой или ремонтом насосных станций. Новичкам же лучше обратиться к опытным в этом деле людям или, по крайней мере, выполнять все работы под их контролем.

Хотите рассказать о том, как устанавливали насосную станцию для забора воды из собственной скважины или колодца? Вам известны нюансы подключения оборудования, не отмеченные в статье? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, делитесь впечатлениями, полезными сведениями и фото по теме статьи.

PDH Курсы онлайн. PDH для профессиональных инженеров. PDH Engineering.

«Мне нравится широта ваших курсов HVAC; не только экология или экономия энергии

курсов. «

Рассел Бейли, П.Е.

Нью-Йорк

«Это укрепило мои текущие знания и дополнительно научило меня нескольким новым вещам

, чтобы выставить меня на новые источники

информации.»

Стивен Дедук, П.Е.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

очень быстро отвечают на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. «

Блэр Хейворд, П.Е.

Альберта, Канада

«Простой в использовании сайт.Хорошо организовано. Я действительно буду использовать ваши услуги снова.

Я передам вашу компанию

имя другим на работе. «

Рой Пфлайдерер, П.Е.

Нью-Йорк

«Справочный материал был превосходным, и курс был очень интересным, особенно, поскольку я думал, что я уже был знаком

с подробной информацией о Канзасе

Городская авария Хаятт.»

Майкл Морган, П.Е.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится возможность просматривать текст перед покупкой. Я нашел класс

информативно и полезно

в моей работе. «

Уильям Сенкевич, П.Е.

Флорида

«У вас есть большой выбор курсов, и статьи очень информативны.Вы

— лучшее, что я нашел «.

Рассел Смит, П.Е.

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко заработать PDH, предоставив время для обзора

материал. «

Jesus Sierra, P.E.

Калифорния

«Спасибо, что разрешили мне просмотреть неправильные ответы.На самом деле,

человек учится больше

от сбоев. «

John Scondras, P.E.

Пенсильвания

«Курс был хорошо составлен, и использование конкретных примеров эффективно

способ обучения. «

Джек Лундберг, П.Е.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; i.э., разрешив

студент пересмотреть курс

материал до оплаты и

получает викторину. «

Арвин Свангер, П.Е.

Вирджиния

«Спасибо за предложение всех этих замечательных курсов. Я, конечно, выучил и

очень понравилось. «

Мехди Рахими, П.Е.

Нью-Йорк

«Я очень рад предложениям курса, качеству материала и простоте поиска и

принимает ваш он-лайн

курсов.»

Уильям Валериоти, П.Е.

Техас

«Этот материал в значительной степени оправдал мои ожидания. Курс был прост в использовании. Фотографии в основном обеспечивали хорошее визуальное отображение

обсуждаемых тем. «

Майкл Райан, П.Е.

Пенсильвания

«Именно то, что я искал. Нужен 1 кредит по этике и нашел его здесь.»

Gerald Notte, P.E.

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую его

для всех инженеров. «

Джеймс Шурелл, П.Е.

Огайо

«Я ценю вопросы» реального мира «и имеют отношение к моей практике, и

не основано на некоторых неясных раздел

законов, которые не применяются

— «нормальная» практика.»

Марк Каноник, П.Е.

Нью-Йорк

«Большой опыт! Я многому научился возвращаться к своему медицинскому устройству.

организации. «

Иван Харлан, П.Е.

Теннесси

«Материал курса имел хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Евгений Бойл, П.E.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо представленной,

и онлайн формат был очень

доступны и легко

использовать. Большое спасибо. «

Патриция Адамс, П.Е.

Канзас

«Отличный способ достичь соответствия требованиям PE Continuation Education в течение срока действия лицензии.»

Джозеф Фриссора, П.Е.

Нью-Джерси

«Должен признаться, я действительно многому научился. Это помогает провести печатную викторину в течение

Обзор текстового материала. Я

также оценили просмотр

фактических случаев. «

Жаклин Брукс, П.Е.

Флорида

«Документ Общие ошибки ADA при проектировании объектов очень полезен.

Тест

требовал исследования в

документ , но ответы были

легко доступны. «

Гарольд Катлер, П.Е.

Массачусетс

«Это было эффективное использование моего времени. Спасибо за то, что у вас есть выбор

в транспортной инженерии, которая мне нужна

для выполнения требований

PTOE сертификация.»

Джозеф Гилрой, П.Е.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований Delaware PG».

Ричард Роудс, П.Е.

Мэриленд

«Многому научился с защитным заземлением. До сих пор все курсы, которые я выбрал, были великолепны.

Надеюсь увидеть больше 40%

дисконтных курсов.»

Кристина Николас, П.Е.

Нью-Йорк

«Только что закончили экзамен по радиологическим стандартам и с нетерпением ждем дополнительных

курсов. Процесс прост и

намного эффективнее, чем

приходится путешествовать. «

Деннис Мейер, П.Е.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры, чтобы получить единицы PDH

в любое время.Очень удобно. «

Пол Абелла, П.Е.

Аризона

«Пока это было здорово! Будучи полной матерью двоих детей, у меня не так много

время для исследования, где

получить мои кредиты от. «

Кристен Фаррелл, П.Е.

Висконсин

«Это было очень познавательно и познавательно.Легко , чтобы понять с иллюстрациями

и графики; определенно делает это

легче поглотить все

теории. «

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов полупроводника. Мне понравилось проходить курс в

мой собственный темп во время моего утра

метро добираться

на работу.»

Clifford Greenblatt, P.E.

Мэриленд

«Просто найти интересные курсы, скачать документы и взять

викторина. Я бы высоко рекомендую

Вы на любой ЧП, нуждающихся в

единиц CE. «

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем в многочисленных областях техники.»

Рэндалл Дрейлинг, П.Е.

Миссури

«Я заново узнал вещи, которые я забыл. Я также рад получить финансово

от ваш промо-мейл который

сниженная цена

на 40%. «

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Я буду использовать ваш сервис в будущем.»

Charles Fleischer, P.E.

Нью-Йорк

«Это был хороший тест, и я действительно проверил, что я прочитал профессиональную этику

коды и Нью-Мексико

постановления. «

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили времени и усилий».

Дэвид Рейнольдс, П.Е.

Канзас

«Очень доволен качеством тестовых документов. Будет использовать CEDengineerng

при необходимости дополнительного

сертификация. «

Томас Каппеллин, П.E.

Иллинойс

«У меня истек срок действия курса, но вы все равно выполнили обязательство и дали

мне, что я заплатил — много

приветствуется! «

Джефф Хэнслик, П.Е.

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы

для инженера. «

Mike Seidl, P.E.

Небраска

,

Станция перекачки сточных вод | Грундфос

Насосные станции сточных вод

При транспортировке сточных вод насосные станции предназначены для сбора и транспортировки сточных вод к точке более высокого уровня. Насосные станции также известны как подъемные станции.

Насосная станция, как правило, предназначена для обработки сточных вод, которые поступают из подземных гравитационных трубопроводов и хранятся в подземной яме или влажной скважине. Влажный колодец оснащен электрическими приборами для определения уровня присутствующих сточных вод.Когда уровень сточных вод поднимается до заданного уровня, насосная станция начинает работу: насос начинает поднимать сточные воды вверх через систему трубопроводов под давлением, которая сбрасывает сточные воды в гравитационный люк. Здесь цикл начинается снова, пока сточные воды не достигают своего места назначения — обычно это очистные сооружения.

В случае высокого потока воды в скважину (например, в периоды пиковых расходов и влажной погоды) дополнительные насосы будут запускаться параллельно.

По своим размерам насосные станции обычно классифицируются как насосные станции под давлением (малые), сетевые насосные станции (средние) или основные насосные станции (большие).

Сборные насосные станции

Сборные насосные станции могут быть спроектированы заказчиками онлайн. Это означает, что вы получаете насосную станцию ​​для сточных вод, соответствующую вашим конкретным потребностям. Сборные насосные станции могут обрабатывать все виды сточных вод: от сточных вод, дренажа и сточных вод из бытовых, коммерческих, муниципальных и промышленных объектов до поверхностных вод с автомагистралей и дорог.

Обычно сборные насосные станции используются в двух основных типах канализационных систем:

Канализационные системы под давлением: Канализационная система под давлением идеально подходит для малонаселенных районов и районов, где грунтовые условия делают гравитационные установки слишком дорогими. Станция перекачки сточных вод оснащена эффективными и надежными точильными насосами, чтобы предотвратить засорение труб или шлангов малого диаметра, обычно встречающихся в этих системах.

Гравитационные канализационные системы: Сборные насосные станции используются в качестве подъемных станций в традиционных гравитационных канализационных системах в качестве экономичной, экологически чистой и высоконадежной альтернативы дорогостоящим бетонным решениям — как в новых, так и в проектах реконструкции.

Готовые насосные станции от GRUNDFOS LIVE ДО СЛЕДУЮЩИХ ТРЕБОВАНИЙ
CE-сертифицированные модули. Декларация о соответствии в соответствии с Приложением III Регламента (ЕС) № 305/2011 (Регламент строительной продукции) CE-сертифицированная полная система. Декларация соответствия ЕС в соответствии с Директивой по машиностроению (2006/42 / EC) EN ISO 12100: 2010
EN 12050-1, Установки подъема сточных вод для зданий и площадок.Принципы построения и тестирования. Подъемные установки для сточных вод, содержащие фекалии
EN 752, приложение F. Водосточные и канализационные системы вне зданий
EN 124, Крышки оврагов и люков для автомобильных и пешеходных зон. Требования к конструкции, типовые испытания, маркировка, контроль качества
EN 14396, Фиксированные лестницы для колодцев
EN 1917, Люки бетонные и смотровые камеры, неармированные, из стального волокна и армированные

,

Насосная станция — Википедия переиздано // WIKI 2

Насосная станция Van Sasse в Могиле, Нидерланды. Насосная станция Van Sasse в Могиле, Нидерланды.

Насосные станции , также называемые насосной станцией в таких ситуациях, как пробуренные скважины и питьевая вода, представляют собой оборудование, включая насосы и оборудование для перекачки жидкостей из одного места в другое. Они используются для различных систем инфраструктуры, таких как подача воды в каналы, осушение низменных земель и удаление сточных вод на участки обработки.Насосная станция по определению является неотъемлемой частью гидроаккумулирующей установки.

Энциклопедия YouTube

• 1/5

  Просмотров:

  318 291

  1 919

  10 546

  7 857

  2 689

• Home Restoration Home — Общая насосная станция Nutborne — Episode 2

• ✪ Нефтеперекачивающая станция

• ✪ Паровая насосная станция Papplewick — Ноттингем

• ✪ MILL MEECE ПАРОВОЙ НАСОСНОЙ МОЩНОСТИ

• ✪ Балочные двигатели на насосной станции Крофтон на канале Кеннет и Эйвон

Содержание

Канал водоснабжения

В странах с канальными системами также часто встречаются насосные станции.Из-за того, как работает система канальных шлюзов, вода теряется из верхней части канала каждый раз, когда судно проходит через него. Кроме того, большинство шлюзовых ворот не являются водонепроницаемыми, поэтому часть воды просачивается из более высоких уровней канала в более низкие. Очевидно, что вода должна быть заменена, или в конечном итоге верхние уровни канала не будут содержать достаточно воды для судоходства.

Каналы обычно питаются путем отвода воды из ручьев и рек в верхние части канала, но если подходящего источника нет, можно использовать насосную станцию ​​для поддержания уровня воды.Отличным примером насосной станции канала является насосная станция Claverton на канале Кеннет и Эйвон в южной Англии, Великобритания. Это перекачивает воду из близлежащей реки Эйвон в канал с помощью насосов, приводимых в движение водяным колесом, которое приводится в действие рекой. ^[1]

Там, где нет внешнего водоснабжения, могут использоваться системы обратной откачки. Вода извлекается из канала под самым нижним замком полета и перекачивается обратно в верхнюю часть полета, готовая к прохождению следующей лодки.Такие установки обычно небольшие.

Осушение земли

Когда низинные участки земли осушены, основным методом является рытье дренажных канав. Однако, если область находится ниже уровня моря, необходимо накачать воду вверх по водным каналам, которые в итоге стекают в море.

Викторианцы поняли эту концепцию, и в Соединенном Королевстве они построили насосные станции с водяными насосами, приводимые в движение паровыми двигателями, для выполнения этой задачи.В Линкольншире с помощью этого метода большие участки водно-болотных угодий на уровне моря, называемые Фенс, были превращены в богатые пахотные земли. Земля полна питательных веществ из-за скопления осадочных грязей, которые изначально создали землю.

В других местах насосные станции используются для удаления воды, которая попала в низменные районы в результате утечки или затопления (например, в Новом Орлеане).

Пакетная насосная станция

В более поздние времена «насосная станция пакета» обеспечивает эффективный и экономичный способ установки дренажной системы.Они подходят для сбора механических строительных услуг и перекачивания жидкостей, таких как поверхностные воды, сточные воды или сточные воды из областей, где дренаж самотеком невозможен.

Пакетная насосная станция представляет собой интегрированную систему, встроенную в корпус, изготовленный из прочных, ударопрочных материалов, таких как сборный бетон, полиэтилен или стеклопластик. Устройство поставляется с установленным внутренним трубопроводом, предварительно смонтированным и готовым к установке в землю, после чего устанавливаются погружные насосы и контрольное оборудование.Функции могут включать элементы управления для полностью автоматической работы; аварийная индикация высокого уровня в случае отказа насоса; и, возможно, система направляющих / автоподключения / опоры для легкого снятия насосов для технического обслуживания.

В традиционных системах, построенных на месте, компоненты хранилища клапанов устанавливаются в отдельную конструкцию. Наличие двух структурных компонентов может привести к потенциально серьезным проблемам на площадке, таким как неравномерное распределение между компонентами, что приводит к нагрузке и выходу из строя труб и соединений между компонентами.Разработка комплексной системы насосной станции объединила все компоненты в одном корпусе, что не только устраняет неравномерное решение проблем, но и предварительная установка и установка каждого блока перед установкой может снизить затраты и время, связанные с строительными работами и работой на площадке.

Канализационные системы

Затопленная станция C в Эбби Миллз в Лондоне. Бетонные платформы использовались для размещения больших агрегатов двигатель / насос, которые доставляли сточные воды из глубокого основного водостока в несколько канализационных коллекторов, отводя их от центра города.

Насосные станции в системах сбора сточных вод, как правило, предназначены для обработки неочищенных сточных вод, которые поступают из подземных гравитационных трубопроводов (труб, которые имеют наклон, чтобы жидкость могла течь в одном направлении под действием силы тяжести). Сточные воды подаются и хранятся в яме, известной как мокрой скважины . Скважина оборудована электрическими приборами для определения уровня присутствующих сточных вод. Когда уровень сточных вод поднимется до заданной точки, будет запущен насос для подъема сточных вод вверх через систему трубопроводов под давлением, которая называется канализационной магистралью , если сточные воды транспортируются на значительное расстояние.Насосную станцию ​​можно назвать подъемной станцией , если насос просто выходит в ближайший гравитационный люк. ^[2] Отсюда цикл начинается снова, пока сточные воды не достигают пункта назначения — обычно очистного сооружения. Этим способом насосные станции используются для перемещения отходов на более высокие возвышения. В случае сильных сточных вод в скважину (например, в периоды пиковых расходов и в сырую погоду) будут использоваться дополнительные насосы. Если этого недостаточно, или в случае выхода из строя насосной станции, может произойти резервное копирование в канализационной системе, что приведет к переполнению канализации — выбросу неочищенных сточных вод в окружающую среду.

Канализационные насосные станции обычно проектируются таким образом, чтобы один насос или один комплект насосов обрабатывали нормальные условия пикового потока. Резервирование встроено в систему, так что в случае, если какой-либо один насос не работает, оставшийся насос или насосы будут обрабатывать проектный поток. Объем хранения мокрой скважины между настройками «Включение насоса» и «Откачка» предназначен для минимизации пусков и остановок насоса, но не настолько продолжителен, как время, в течение которого сточные воды во влажной скважине становятся септическими.

Канализационные насосы почти всегда представляют собой центробежные насосы с концевым всасыванием с открытыми рабочими колесами и специально сконструированы с большим открытым проходом, чтобы избежать засорения мусором или намоткой вязкого мусора на рабочее колесо. Четырехполюсный или шестиполюсный асинхронный двигатель переменного тока обычно приводит в движение насос. Вместо того, чтобы обеспечивать большие открытые проходы, некоторые насосы, как правило, более мелкие канализационные насосы, также вымачивают любые твердые частицы в сточных водах, разбивая их на более мелкие части, которые могут легче проходить через рабочее колесо.

Внутри канализационной насосной станции очень опасное место. Ядовитые газы, такие как метан и сероводород, могут накапливаться во влажной скважине; плохо оборудованный человек, входящий в колодец, очень быстро преодолеет пары. Любой вход во влажную скважину требует правильного метода входа в замкнутое пространство для опасной среды. Чтобы свести к минимуму необходимость входа, установка, как правило, предназначена для удаления насосов и другого оборудования снаружи мокрой скважины.

Традиционные канализационные насосные станции включают в себя как мокрый колодец, так и «сухой колодец».Часто это одна и та же структура, разделенная внутренним разделением. В этой конфигурации насосы устанавливаются ниже уровня земли на основании сухой скважины, так что их впускные отверстия находятся ниже уровня воды при запуске насоса, заполняя насос, а также максимально увеличивая доступный NPSH. Несмотря на то, что сухие скважины номинально изолированы от сточных вод во влажной скважине, они находятся под землей, в ограниченном пространстве и требуют соответствующих мер предосторожности для входа. Кроме того, любой сбой или утечка насосов или трубопроводов может привести к сбросу сточных вод непосредственно в сухую скважину с полным затоплением, что является не редким явлением.В результате электродвигатели обычно устанавливаются над переливом, верхним уровнем воды в мокрой скважине, обычно над уровнем земли, и приводят в движение канализационные насосы через удлиненный вертикальный вал. Для защиты наземных двигателей от непогоды обычно строятся небольшие насосные станции, которые также включают в себя электрические распределительные устройства и управляющую электронику. Это видимые части традиционной канализационной насосной станции, хотя они обычно меньше, чем подземные мокрые и сухие скважины.

Более современные насосные станции не требуют сухой скважины или насосной станции и обычно состоят только из мокрой скважины. В этой конфигурации погружные канализационные насосы с тесно связанным электродвигателем устанавливаются внутри самой мокрой скважины, погруженной в канализацию. Погружные насосы монтируются на двух вертикальных направляющих и уплотняются на постоянно закрепленной «ножке утки», которая образует как крепление, так и вертикальный изгиб для выпускной трубы. Для технического обслуживания или замены погружные насосы поднимаются цепью утки и поднимают две направляющих до уровня обслуживания (обычно заземления).Переустановка насосов просто переворачивает этот процесс, так как насос перемонтируется на направляющих и опускается на утку, где вес насоса снова его закрывает. Поскольку двигатели герметичны, а погода не является проблемой, надземные конструкции не требуются, за исключением небольшого киоска для электрических распределительных устройств и систем управления.

Из-за гораздо меньшего количества проблем со здоровьем и безопасностью, а также из-за меньшей занимаемой площади и видимости, насосные станции для погружных насосов почти полностью вытеснили традиционные насосные станции.Кроме того, переоборудование традиционной насосной станции обычно включает в себя преобразование ее в современную насосную станцию ​​путем установки погружных погружных элементов во влажной скважине, сноса насосной станции и снятия с эксплуатации сухой скважины путем ее демонтажа или разрушения внутренней перегородки и объединения ее с мокрый колодец.

Электронные контроллеры

Производители насосов всегда проектировали и изготавливали электронные устройства для управления и контроля насосных станций. В наши дни также очень распространено использование программируемого логического контроллера (ПЛК) или удаленного оконечного устройства (RTU) для выполнения такой работы, но опыт, необходимый для решения определенных конкретных проблем, позволяет легко выбрать конкретный контроллер насоса.RTU очень помогают в удаленном мониторинге каждой насосной станции из централизованной диспетчерской с помощью систем SCADA (диспетчерский контроль и сбор данных). Эта настройка может быть полезна для контроля неисправностей насоса, уровней или любых других аварийных сигналов и параметров, делающих его более эффективным.

Схемы накачки-хранения

Схема хранения с насосом — это тип электростанции для хранения и производства электроэнергии для обеспечения высоких пиковых нагрузок путем перемещения воды между резервуарами на разных высотах.

Обычно вода направляется из резервуара высокого уровня в резервуар низкого уровня через турбогенераторы, которые вырабатывают электричество. Это делается, когда станции требуется для выработки электроэнергии. В периоды низкой нагрузки, например, в течение ночи, генераторы меняются местами, превращаясь в насосы, которые перемещают воду обратно в верхний резервуар.

Список насосных станций

В мире есть тысячи насосных станций. Ниже приведен список описанных в этой энциклопедии.

Великобритания

В Великобритании, во времена викторианской эпохи, в общественных зданиях существовала мода на изощренную архитектуру. Следовательно, значительное количество бывших насосных станций были перечислены и сохранились. Первоначально большинство из них работало на парах, а там, где паровые двигатели до сих пор стоят , на месте — , многие из них были вновь открыты как музейные достопримечательности.

Канал водоснабжения

Подвод подземных вод

Используется для перекачки воды из скважины в резервуар

Гидравлическая электростанция

Осушение земли

Государственное водоснабжение

Используется для подачи питьевой воды из резервуара в систему водоснабжения.

Канализация

• Аббатская насосная станция, Лестер
• Насосная станция Abbey Mills, в северном Лондоне. (паровых двигателей больше нет)
• Насосная станция Cheddars Lane, Кембридж
• Насосная станция Claymills, недалеко от Бертона-на-Тренте
• Coleham Pumping Station, Coleham, недалеко от Шрусбери
Насосная станция
• , в Южном Лондоне
Насосная станция
• Dock Road Edwardian, в Нортвиче, Чешир (Газовые двигатели.Построен в 1913 году)
Насосная станция
• Low Hall, Уолтемстоу, Северный Лондон
• Markfield Beam Engine, Тоттенхэм, Лондон
• Old Brook Pumping Station, Чатем, Кент

Подземная железная дорога

Гонконг

Государственное водоснабжение

Ирак

Сельскохозяйственный дренаж

Канада

Нидерланды

Осушение земель

Испания

• Станции общественного водоснабжения в Барселоне.Один из них — это исторический музей истории города Барселоны (MUHBA Casa de l’aigua) . ^[3] Еще один музей сам по себе: Museu Agbar de les Aigües (Музей воды Agbar). ^[4]

Соединенные Штаты

См. Также

Водоканал железных дорог

Рекомендации

Внешние ссылки

Последний раз эта страница редактировалась 5 июля 2020 года, в 09:58 ,

водопроводная сеть | Описание, очистка, распределение и качество воды

Разработки в системах снабжения

Вода была важным фактором в местонахождении самых ранних поселений, и развитие общественных систем водоснабжения напрямую связано с ростом городов. При освоении водных ресурсов за пределами их естественного состояния в реках, озерах и родниках рытье неглубоких колодцев было, вероятно, самым ранним новшеством. Поскольку потребность в воде возросла и инструменты были разработаны, скважины стали глубже.Облицованные кирпичом колодцы были построены городскими жителями в бассейне реки Инд еще в 2500 г. до н.э., и известно, что колодцы глубиной почти 500 метров (более 1600 футов) использовались в древнем Китае.

Строительство кан. с, слегка наклонных туннелей, врезанных в склоны холмов с подземными водами, вероятно, возникших в древней Персии около 700 г. до н.э. Со склонов холмов вода передавалась под действием силы тяжести в открытых каналах в близлежащие города или поселки. Использование qanāt s стало широко распространенным во всем регионе, и некоторые из них все еще существуют.До 1933 года столица Ирана, Tehrān, использовала всю систему водоснабжения из системы кан с.

кан кан в Национальной библиотеке Ирана, Тегеран. Зерешк

Потребность в канале водоснабжения из отдаленных источников была результатом роста городских сообществ. Среди наиболее заметных древних систем водного транспорта — акведуки, построенные между 312 г. до н.э. и 455 г. н. Э. По всей Римской империи. Некоторые из этих впечатляющих работ все еще существуют.В трудах Секста Юлия Фронтина (который был назначен управляющим римских акведуков в 97 г. до н. Э.) Содержится информация о проектировании и строительстве 11 основных акведуков, которые поставляли сам Рим. В типичном римском акведуке, простирающемся от далекой родниковой зоны, озера или реки, имелись подземные и надземные каналы. Самой длинной была Аква Марсия, построенная в 144 г. до н.э. Его источник находился примерно в 37 км (23 милях) от Рима. Однако сам акведук имел длину 92 км (57 миль), потому что он должен был извиваться вдоль контуров суши, чтобы поддерживать постоянный поток воды.Около 80 км (50 миль) акведук находился под землей в закрытой траншеи, и только в течение последних 11 км (7 миль) он проходил над землей по аркаде. Фактически, большая часть общей длины акведуков, снабжающих Рим (около 420 км [260 миль]), была построена в виде закрытых траншей или туннелей. При пересечении долины акведуки поддерживались аркадами, состоящими из одного или нескольких уровней массивных гранитных опор и впечатляющих арок.

Акведук Сеговия Акведук Сеговия в Сеговии, Испания. © SeanPavonePhoto / Fotolia Получите эксклюзивный доступ к контенту из нашего первого издания 1768 года с вашей подпиской. Подпишитесь сегодня

Акведуки закончились в Риме у распределительных резервуаров, из которых вода направлялась в общественные бани или фонтаны. У нескольких очень богатых или привилегированных граждан вода была подведена прямо в их дома, но большинство людей носили воду в контейнерах из общественного источника. Вода текла постоянно, избыток использовался для очистки улиц и промывки канализации.

Древние акведуки и трубопроводы не выдерживали большого давления. Каналы были построены из резаного камня, кирпича, щебня или грубого бетона. Трубы, как правило, изготавливались из просверленного камня или из полых деревянных бревен, хотя также использовались глиняные и свинцовые трубы. В средние века не было заметного прогресса в методах или материалах, используемых для транспортировки и распределения воды.

Чугунные трубы с соединениями, способными выдерживать высокое давление, использовались не очень часто до начала 19-го века.Примерно в это же время паровой двигатель был впервые применен для перекачки воды, что позволило всем, кроме самых маленьких общин, получать питьевую воду напрямую в отдельные дома. Асбестоцемент, ковкий чугун, железобетон и сталь стали использоваться в качестве материалов для трубопроводов водоснабжения в 20 веке.

События в области очистки воды

В дополнение к количеству воды, качество воды также вызывает беспокойство. Даже древние люди ценили важность чистоты воды.Санскритские труды еще в 2000 г. до н.э. рассказывают, как очистить грязную воду путем кипячения и фильтрации. Но только в середине 19-го века была доказана прямая связь между загрязненной водой и болезнями (холерой), и только в конце того же столетия немецкий бактериолог Роберт Кох доказал микробную теорию болезни, создание научной базы для очистки и оздоровления питьевой воды.

Водоподготовка — это изменение источника воды с целью достижения качества, соответствующего поставленным целям.В конце 19-го и начале 20-го годов основной целью была ликвидация смертельных заболеваний, передаваемых через воду. Примерно в это же время началась обработка общественной питьевой воды для удаления патогенных или болезнетворных микроорганизмов. Методы обработки включали фильтрацию песка, а также использование хлора для дезинфекции. Фактическая ликвидация таких болезней, как холера и брюшной тиф, в развитых странах доказала успех этой технологии очистки воды. В развивающихся странах болезни, связанные с водой, по-прежнему являются основной проблемой качества воды.

В промышленно развитых странах обеспокоенность перешла к хроническим последствиям для здоровья, связанным с химическим загрязнением. Например, предполагается, что следовые количества определенных синтетических органических веществ в питьевой воде вызывают рак у людей. Свинец в питьевой воде, обычно выщелачиваемый из корродированных свинцовых труб, может привести к постепенному отравлению свинцом и может привести к задержкам развития у детей. Дополнительная цель снижения таких рисков для здоровья проявляется в постоянно растущем числе факторов, включенных в стандарты питьевой воды.
