Устройство пластиковых окон ПВХ — Клуб Мастеров

Устройство пластикового окна

К нам на почту часто приходят письма с просьбой рассказать про устройство пластикового окна. На самом деле, эта тема достаточно острая, т.к. практически у каждого в доме установлен стеклопакет. Знания о конструкции окна, работы фурнитуры, ручки и т.д. позволят вам правильно ухаживать за ними и продлить срок службы окна.

Устройство пластикового окна

Классическое пластиковое окно с доборными элементами состоит из следующих частей:

На каждом элементе остановимся подробнее и расскажем за что он отвечает, из каких материалов изготавливается и какие виды бывают.

Устройство пластикового окна в разрезе

Рама пластикового окна

Рама является неподвижным элементом. Она изготавливается из различных ПВХ профилей и устанавливается в оконный проем по всему его периметру. Проще говоря, это квадратный или прямоугольный пластиковый профиль, в который вставляется непосредственно сам стеклопакет.

Рама может быть армированная, усиленная против взлома.

Стеклопакет

Стеклопакет — прозрачный элемент пластикового окна, т.е. то самое «стекло» в которое мы смотрим. В зависимости от количества стекол, герметично соединенных между собой различают однокамерный стеклопакет, двухкамерные и трехкамерный.

Про отличия стеклопакетов можете прочитать в этой и этой статье. Там подробно расписано чем они отличаются, какой лучше выбрать и на что обращать внимание при покупке.

Створка пластикового окна

Наверно все знают, что такое створка. Это часть пластикового окна, которая крепится к раме с помощью фурнитуры. Створка, как и рама, изготавливается из ПВХ профиля, в который вставляется стеклопакет.

По периметру стеклопакета крепится штапик. О нем ниже. Между рамой и створкой находится уплотнитель. Его функция — предотвратить продувание. Но со временем он ссыхается и тогда требуется его менять. О замене уплотнителя у нас есть целая статья.

Штапик пластикового окна

Выше мы уже упоминали штапик. С его помощью производится установка стекла и его фиксация в стеклопакете или оконной раме. Штапик под стеклопакет представляет собой удлиненную рейку из пластикового профиля с резиновой прокладкой. Благодаря штапику окна в квартире приобретают эстетический и законченный вид, а также увеличивают прочность всего окна и продлевают срок эксплуатации.

Главное предназначение оконного штапика — предотвращение сквозняков, попадания пыли и проникновение постороннего шума с улицы. Однако у штапиков есть срок эксплуатации, по истечению которого они теряют свою герметичность и требуют замены. Процедура простая и осуществить замену штапиков можно самостоятельно. Подробнее читайте здесь.

Фурнитура пластикового окна

Под фурнитурой понимается все то, что помогает открывать и закрывать окно — ручки, планки, другие конструктивные элементы.

Если в вашей семье есть маленькие дети, и вы не знаете как обезопасить ребенка от открытого окна, тогда читайте нашу статью про безопасные окна.

Фурнитура бывает противовзломной. Если кратко, то это изменяемая система, в которой в зависимости от степени защиты используется различное количество створочных деталей и ответных частей из одного набора. Ничего не поняли? Тогда читайте нашу статью о противовзломной фурнитуре.

Наиболее качественную фурнитуру изготавливают четыре немецкие компании — производители: Maco, Roto, Siegenia Aubi и Winkhaus.

Подоконник

Подоконник не нуждается в представлении. Это прямоугольный кусок пластика, который крепится с внутренней части оконного проема на уровне нижней части рамы. ПВХ подоконники имеют многокамерную конструкцию, поэтому прочные, жесткие и обладают хорошими теплоизолирующими свойствами.

Отлив окна

Отлив крепится к нижней части рамы с улицы. Его главное предназначение — отвод дождевой воды от пластикового окна. Отлив может быть пластиковый или металлический. Чаще всего можно встретить металлические отливы: алюминиевые или окрашенные оцинкованные.

Откосы на пластиковые окна

Откосы являются важной составляющей пластикового окна. Они бывают трех видов: утепленные, декоративные, штукатурные. Подробнее про откосы читайте в этой статье.

Конструкция пластиковых окон

Оборудование для производства пластиковых окон и запчасти к нему
заказывайте у нас! Звоните:

Оглавление

Прежде чем перейти к описанию процесса производства пластиковых окон, нужно рассмотреть и разобраться в конструкции пластикового окна, так как без этих знаний дальнейшие объяснения покажутся запутанными и непонятными. Зная устройство конструкции пластикового окна, Вы легко сможете разложить технологию производства окон ПВХ и приспособить её для собственного производства.

Рис. 1. Конструкция и устройство пластиковых окон (фото)

Конструкция пластиковых окон позволяет:

  • Пропускать свет;
  • Эффективно сохранять тепло внутри помещения;
  • Обеспечивать достаточное проветривание в различных режимах;
  • Защищать дом от проникновения воров.

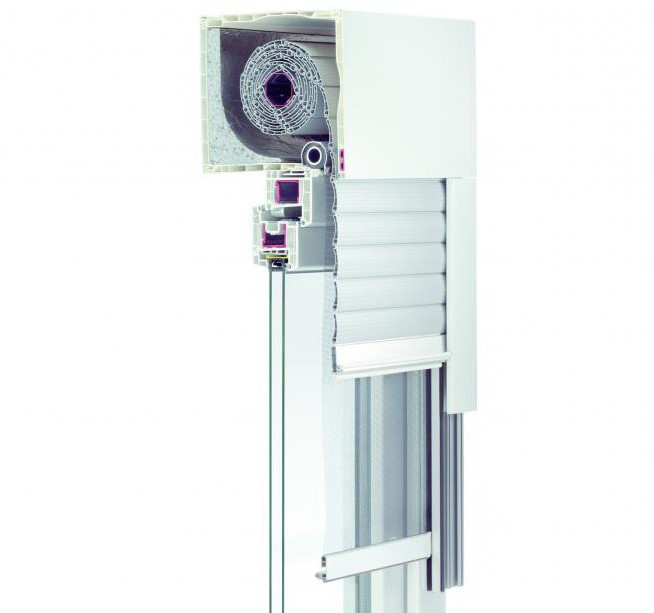

Дополнительные элементы обеспечивают защиту от прямых солнечных лучей, комаров и вредителей.

Декоративные элементы могут быть полезны при согласовании устройства пластиковых окон в архитектурных сооружениях, имеющих историческое значение, а в частных домах подчеркнуть индивидуальность строения.

Устройство пластиковых окон

Давайте рассмотрим основные элементы устройства пластикового окна, на примере иллюстрации, приведённой на этой странице, а потом рассмотрим каждый элемент поподробнее.

Рис. 2. Устройство пластикового окна

Основное устройство пластикового окна

  • Створки и рама;
  • Стеклопакеты;
  • Фурнитура.

Створки и рамы в пластиковых окнах, производятся из рамных и створочных профилей ПВХ особой ячеистой структуры, позволяющей эффективно сохранять тепло, а также отводить конденсат из внутренних полостей створок. К устройству рамы и створок мы вернёмся немного позже и рассмотрим их поподробнее, так как они представляют особый интерес в устройстве пластиковых окон.

Стеклопакет — главный элемент пластикового окна, как светопрозрачной конструкции. Окна бывают разными: пластиковыми, алюминиевыми, деревянным, но в них всех ставятся стеклопакеты. Поэтому при производстве пластиковых и прочих окон прежде всего надо позаботиться о производстве качественных стеклопакетов.

Фурнитура имеет не менее важное значение в устройстве пластикового окна. Ведь именно фурнитура обеспечивает работу окна в различных режимах и надёжную защиту от грабителей.

Профильная конструкция окна ПВХ

Профильная конструкция окна ПВХ включает рамные профили и створочные профили ячеистой формы. Рекомендованное количество ячеек для России — от 3 до 5. Пластиковые профили укрепляются стальными армирующими профилями во время производства окон, поэтому правильнее говорить об устройстве металлопластиковых окон, а не окон из ПВХ.

Рамные профили имеют специальную форму, максимально способствующую сохранению тепла в комнате, и иногда включают в конструкцию импосты, которые делят оконный блок на несколько открывающихся и не открывающихся светопрозрачных секций, как это показано на рис. 2.

Рис. 3. Профильная схема окна ПВХ

Профили створок, как показано на рис. 3. отвечают рамным профилям и имеют устройства, предназначенные для закрепления стеклопакетов, такие как штапики и пазы под них. С помощью штапиков стеклопакет крепится в створке окна.

Резиновые уплотнители в конструкции рамы и створок окна отличаются по форме и предназначены для эффективного устранение щелей и зазоров между стеклопакетом и створочным профилем, а также створкой и рамой с внутренней и внешней стороны помещения.

Схема пластиковых окон. Стеклопакеты

Стеклопакет — это светопрозрачная, практически герметичная, энергосберегающая конструкция из двух и более стёкол, разделённых дистанционной рамкой из алюминия с гранулированным или иным влагопоглотителем, соединённая с помощью вторичного и первичного герметиков. Как устроен однокамерный стеклопакет пластикового окна, можно увидеть на схеме рис. 4.

Рис. 4. Схема пластикового окна. Стеклопакет

Между прочим, для производства большинства современных стеклопакетов применяются закалённые стёкла, которые обеспечивают не в меньшей степени чем фурнитура защиту дома от проникновения. Закалённое стекло не трескается и не ломается. Оно способно гнуться под давлением и принимать изначальную форму. Разбить такое стекло достаточно сложно. А если это случиться, то оно не оставит опасных, острых осколков, что тоже влияет безопасность.

Схема окна ПВХ. Фурнитура

Устройство металлопластиковых окон включает очень сложную комплексную систему обвязки створки фурнитурой. Все элементы качественной обвязочной фурнитуры должны быть выполнены из прочного, негнущегося металла, чтобы служить безотказно, так как если один элемент выйдет из строя, от этого пострадает работоспособность всей запорной системы.

Рис. 5. Схема окна ПВХ. Фурнитура

Качественная обвязочная фурнитура должна обеспечивать четыре режима работы:

  1. Режим закрытый;
  2. Режим открытый;
  3. Режим проветривания;
  4. Режим микропроветривания.

Во всех четырёх режимах фурнитура должна срабатывать идеально и обеспечивать защиту от ошибочных действий пользователей, чтобы окно не заклинило или чтобы не сработало одновременно два режима. На раме — напротив установлены ответные элементы, которые должны быть выполнены не менее качественно, а главное качественно закреплены, чтобы злоумышленник не мог сорвать один винтик и проникнуть в дом, как это бывает с некачественными стеклопакетами.

Петли и ручки в декоративных накладках из ПВХ должны быть выполнены не менее качественно, а главное красиво, так как будут влиять не только на функциональность, но и на внешний вид всей конструкции.

Это было более-менее полное описание конструкции пластикового окна. Кроме того существуют различные жалюзи и сетки от комаров, которые составляют дополнительыне элементы конструкции пластикового окна. Ещё больше об особенностях конструкций окон ПВХ Вы можете прочитать из прочих наших статей. О производстве, монтаже и открытии собственного бизнеса по производству пластиковых окон и стеклопакетов.

Оборудование для производства стеклопакетов Вы можете выбрать и приобрести через этот сайт компании «Вега» — поставщика высокотехнологичного оборудования в Россию.

На нашем сайте Вы также можете ознакомиться с современным оборудованием для широкоформатной печати.

© 2011 — 2019 ООО «Вега»

Высокотехнологичное оборудование. Каталожный номер запчасти —
Контактная информация

Устройство окна

Для производства пластиковых окон используется синтетический полимер поливинилхлорид, сокращённо — ПВХ. Поэтому пластиковые окна часто называют ПВХ-окнами. Основной элемент любого окна — это рама (каркас). Для изготовления рамы используется специальный элемент из поливинилхлорида — профиль. Проще говоря, профиль — это литая пластиковая конструкция в виде хлыста, разрезаемого на части нужных размеров (заготовки для рамы), которые затем герметично спаиваются между собой, образуя каркас окна.

Существует несколько типов оконного профиля, различающихся конфигурацией и предназначением. На следующем рисунке представлены три основных типа профиля: рамный, створочный и импостный.

Чтобы собрать каркас для створки, используют створочный профиль. Коробку окна (раму) собирают из рамного профиля. Ещё один часто используемый вид профиля импостный применяется для изготовления импостов — перегородок (горизонтальных или вертикальных), разделяющих окно на несколько частей:

Пластиковое окно с двумя створками может быть и без импоста, т.е. без статичной перегородки посередине рамы. В этом случае по переднему краю одной из створок вместо створочного профиля устанавливается штульп — аналог импостного профиля, оборудованный дополнительными элементами для примыкания створок и запирания. На штульповой створке ручка не устанавливается, поэтому её невозможно открыть, предварительно не открыв вторую створку — ту, на которой стоит ручка.

Конструкция окна

  • Основой окна, как уже было сказано, является рама .
  • Рама стандартного окна разделена по вертикали на 2 части с помощью импоста .
  • Одна половина окна часто (но не обязательно) делается глухой , т.е. не открывающейся. В неё устанавливается стеклопакет . Пакет закрепляется в раме штапиками . Стеклопакет состоит из двух или трёх стёкол толщиной 4 мм, между которыми по контуру проложены алюминиевые или пластиковые рамки. Торцы стеклопакета промазаны герметиком, обеспечивающим полную герметичность конструкции.
  • Вторая часть окна в большинстве случаев делается открывающейся. На неё навешивается створка . Внешне створка напоминает самостоятельное глухое пластиковое окно. Она также имеет собственную раму, только собранную из рамного профиля. В раме установлен стеклопакет той же толщины, что и в глухой части окна, но с несколько меньшими габаритами.
  • На створке в специальном фурнитурном пазу крепится запорный механизм — фурнитура . Это набор универсальных стальных элементов для открывания/закрывания створки в оконной коробке в разных режимах (самые распространённые режимы — поворотный и поворотно-откидной). К фурнитуре относятся: петли (верхняя и нижняя), ручка и многоэлементный запорный механизм. Часть элементов устанавливается на импост и в створочную часть рамы. Все элементы фурнитуры, кроме ручки, устанавливаются и регулируются заводом-изготовителем.
  • На раме, створке, импосте и штапиках установлены резиновые уплотнители , обеспечивающие герметичность окна.
  • На нижнем профиле рамы и створки с уличной стороны имеются дренажные отверстия, проделанные в наружной камере. Они необходимы для вывода наружу конденсата из полости между профилем и стеклопакетом, образующегося из-за разности температур на улице и в помещении.

Оконная фурнитура

О фурнитуре следует рассказать подробней, так как этот механизм, пожалуй, самый сложный элемент в конструкции пластикового окна. Чтобы обеспечить правильную и надёжную работу фурнитуры, рассмотрим её устройство и принцип работы.

Существует несколько видов фурнитуры от разных производителей (MACO, ROTO, SIEGENIA и др.), но все они объединены общим принципом работы и универсальны в том плане, что могут быть установлены на любой тип оконного профиля. Ниже на примере поворотно-откидной фурнитуры MACO детально изображены все элементы фурнитуры (красным шрифтом подписаны элементы, устанавливаемые на створке, зелёным — на раме). Элементы расположены в том порядке, в котором они были бы установлены на створке с правым открыванием (правая створка — это створка, открывающаяся на правую сторону, если смотреть на неё со стороны помещения).

Основой этого сложного, на первый взгляд, механизма являются две стальные пластины, расположенные по контуру створки в специальном фурнитурном пазу. Наружная пластина является статичной (неподвижной), а внутренняя ( передающая шина ) — перемещаемой вдоль наружной. На каждую сторону створки устанавливается по одному элементу, в основе которых лежат именно эти две пластины. По переднему краю (сторона ручки) установлен механизм основной запор , по верхнему — ножницы , по петлевой и по нижней сторонам — средний запор . Между основным запором и ножницами имеется связующий элемент — угловая передача , в которой передающая шина выполнена в виде гибкой стальной пластины. Средний запор (как боковой, так и нижний) имеют собственную встроенную угловую передачу.

Принцип работы фурнитуры состоит в следующем: при поворачивании ручки приводится в движение внутренняя стальная пластина — передающая шина. На ней в определённых местах имеется несколько выступающих наружу элементов — цапф , предназначенных для запирания створки. Когда мы поворачиваем ручку вниз, цапфы задвигаются за ответные планки , установленные напротив на раме и импосте. На рисунке ниже изображена цапфа, заведённая за ответную планку: При этом створка плотно притягивается к раме, то есть закрывается (ручка вниз — положение «закрыто»). Если сейчас повернуть ручку обратно на 90°, цапфы выйдут из-под ответных планок и створка откроется (ручка горизонтально — положение «открыто»). Далее, если повернуть ручку вверх, фурнитура переключится в режим проветривания — низ створки войдёт в зацепление с рамой, а верх откинется (ручка вверх — положение «проветривание»). В это время все цапфы, кроме самой нижней (на стороне ручки), отодвигаются от ответных планок, т.е. остаются свободными.

Нижняя (угловая) цапфа, если приглядеться, на самом деле состоит из двух цапф (вторая меньшего размера) на одном основании. Её точное название — подпружиненный откидной запор — на рисунке ниже обведён красным кружком:

На импосте напротив откидного запора установлена специальная откидная запорная планка (см. фото ниже), которая захватывает цапфы запора как при закрывании, так и при переводе в режим проветривания. Это необходимо, чтобы в режиме проветривания низ створки держался за раму обоими углами.

Цапфы можно вращать вокруг их оси с помощью плоскогубцев (только аккуратно, чтобы не царапать покрытие). Таким образом регулируется степень прижима створки при запирании. Дело в том, что цапфы поворотно-откидной фурнитуры MACO Multi-Trend имеют овальную форму. Если поставить овал вертикально, прижим уменьшится (летний вариант), а если повернуть овал горизонтально, прижим станет максимальным (зимний вариант). На других типах фурнитуры подобная регулировка осуществляется либо вращением эксцентрика в центре цапфы (шестигранным ключом), либо вращением эксцентрика в центре ответных планок.

Самый оригинальный механизм фурнитуры находится в верхней части створки. Это ножницы — элемент, в работе действительно напоминающий обычные ножницы. Механизм ножниц имеет два основных рабочих положения. В закрытом или открытом положении створки, т.е. когда она не откинута на проветривание, обе планки ножниц сложены в одну линию вдоль края створки. При переключении в режим проветривания (ручка вверх) верхняя и нижняя планки расцепляются и ножницы раздвигаются (это положение показано на рисунке справа). При этом верхняя (отделившаяся) планка через петлю-уголок, прикреплённый к её концу (на рисунке для наглядности он отсоединён), остаётся связанной с верхней петлёй рамы и удерживает створку в откинутом состоянии.

Существует ещё одно рабочее положение ножниц — так называемое микропроветривание, когда створка откидывается совсем немного, что полезно зимой. Для включения этого режима ручка ставится вверх не вертикально, а под 45°.

Чтобы при переводе створки в режим проветривания откидной запор (нижний угол) вошёл в зацепление с запорной планкой на импосте, а не проскочил мимо, ручку нужно поворачивать, предварительно прижав створку к раме. От случайной ошибки фурнитура защищена устройством блокировки, не позволяющим вращать ручку, пока створка на прижата к окну. Эту задачу выполняет специальный рычажок, расположенный рядом с ручкой — микролифт (показан на рисунке справа). Вторая его функция — защита створки от провисания, чем обусловлено второе его название — микролифт-приподниматель. Дело в том, что при запирании створки цапфы двигаются вверх (имеется в виду сторона ручки), и испытывают встречное сопротивление ответных планок, чем соответственно отталкивают саму створку вниз, заставляя её постепенно провисать. Правильно отрегулированный по высоте микролифт мягко упирается в ответную планку приподнимателя на импосте (см. рисунок), не давая створке испытывать «перегрузки» при закрывании.

Конструкция пластиковых окон. Что входит в конструкцию ПВХ окна

Из статьи Вы узнаете:

Чтобы иметь четкое представление о том, что входит в конструкцию пластикового окна, необходимо рассмотреть каждую его составляющую в отдельности. Как известно, без четкой и бесперебойной работы всех элементов эксплуатация ПВХ окна была бы некомфортной, либо вообще невозможной.

Перечислим детали и узлы конструкции пластикового окна.

  • Рама;
  • Створка;
  • Стеклопакет;
  • Фурнитура;
  • Резиновые уплотнители;
  • Штапик;
  • Импост;
  • Штульп.

В состав рамы входит пластиковый профиль, укрепленный изнутри стальным армированным профилем. Первый в местах стыкования подвергается сварке, тогда как второй, армирующий, не доходит до зоны стыковки.

Сварка пластиковых профилей настолько крепка, что в заводских условиях при испытаниях на изгиб сварного шва он, после совершения данной операции, остается невредимым, в то время как испытуемая ПВХ конструкция начинает трескаться в наиболее слабом месте. Соединение между собой пластикового и стального армированного профиля внутри конструкции происходит с использованием саморезов.
Задача рамы заключается в том, чтобы обеспечить максимальную жесткость установленного блока, учитывая весовые нагрузки, воздействующие на него ото всех элементов пластикового окна.

Створка.

В створке, так же как и в раме, помимо пластикового, находится и армированный профиль. Необходимость створки в составе конструкции из поливинилхлорида (ПВХ) обусловлена способностью окна работать на открытие/закрытие.

Фурнитура.

О том, что такое фурнитура окна и что в нее входит можно почитать в предыдущей статье. Если же говорить кратко, то под понятием «фурнитура» подразумеваются все подвижные и неподвижные металлические составляющие оконного блока. Наличие в устройстве пластикового окна фурнитуры, помимо прочего, диктуется необходимостью устанавливать створку конструкции в трех положениях: поворотном, откидном и поворотно-откидном.

Стеклопакет.

Сегодня ни одно современное окно, будь оно пластиковое или деревянное, не может обойтись без наличия в нем стеклопакета. В этой статье вы можете прочитать подробно «Что такое стеклопакет». Говоря сжато – это светопропускающий элемент окна (прозрачная его часть). Стеклопакет включает в себя два и более стекла, которые формируют так называемые камеры. Два стекла образуют одну камеру. В свою очередь, число камер на заказываемом изделии, в зависимости от пожеланий клиента, может варьироваться от 1 до 3.

Для придания стеклопакету оптимальных параметров по теплопроводности и шумоизоляции, во внутреннюю полость камеры закачивается специальный газ. Данная светопропускающая конструкция имеет различия как по ширине и толщине установленного стекла, так и по заложенным в нее свойствам (энергосберегающим, противовзломным и т.д.). Наиболее полно информация о них раскрывается в статьях «Виды стеклопакетов» и «Характеристики стеклопакетов».

Штапик.

Предназначение штапика – закрепление стекол в раме окна. Изготавливается он из пластика и отличается шириной.

Резиновые уплотнители.

Уплотнители из резины служат для придания герметичности всей конструкции. При надлежащей укладке обеспечивают защиту от попадания внутрь воды и ветра. В случае некачественной их фиксации, могут быть одной из причин того, почему дует из окна. Их месторасположение – места соединения штапика со стеклом, рамы и створки.

Импост.

Импост – это трех или пятикамерный пластиковый профиль (располагается вертикально, делит, в зависимости от количества створок, конструкцию окна на две и более части). Внутри него в виде прямоугольной трубы располагается стальной оцинкованный армирующий профиль. В конструкции служит в качестве связующего элемента.

Штульп.

Пластиковый профиль наподобие импоста, однако, в отличие от последнего, крепится не к раме, а к створке, из-за чего он внешне невидим. Позволяет при открытии сразу двух створок держать оконный проем свободным, без каких-либо вертикальных разделителей.

В статье были рассмотрены основные элементы конструкции пластикового окна. Рекомендуем в продолжение этой темы ознакомиться со статьями «Что должны включать в себя качественные ПВХ окна» и «Аксессуары для ПВХ окон».

Устройство пластикового окна фурнитура


→ Основной раздел → Монтаж окна → Устройство пластикового окна

Устройство окна

Для производства пластиковых окон используется синтетический полимер поливинилхлорид. сокращённо — ПВХ. Поэтому пластиковые окна часто называют ПВХ-окнами. Основной элемент любого окна — это рама (каркас). Для изготовления рамы используется специальный элемент из поливинилхлорида — профиль. Проще говоря, профиль — это литая пластиковая конструкция в виде хлыста, разрезаемого на части нужных размеров (заготовки для рамы), которые затем герметично спаиваются между собой, образуя каркас окна.

На следующем рисунке изображён оконный профиль в разрезе:

Как видите, внутри он поделён пластиковыми перегородками на несколько независимых друг от друга полых секций — камер. Именно их имеют ввиду, когда говорят, сколько камер имеет окно. Чем больше камер в профиле, тем выше теплоизоляция и шумоизоляция окна. Оконный профиль может иметь от 3 до 8 камер. На нашем примере изображён 5-камерный профиль Veka Softline. Для наглядности на рисунке ниже камеры условно раскрашены в разные цвета:

Воздушные камеры внутри профиля

Обратите внимание на среднюю, самую большую камеру (обозначена красным цветом) — сюда вставляется армирующий стальной вкладыш, придающий раме дополнительную жёсткость и предохраняющий её от деформаций и разрушения вследствие температурных перепадов. В зависимости от типа профиля (рамный, створочный, импостный и т.д.) и его марки применяются различные по своей форме армирующие вкладыши (см. рисунок ниже): П-образные, Г-образные, с квадратным сечением и др.

Виды армирующих вкладышей

Существует несколько типов оконного профиля, различающихся конфигурацией и предназначением. На следующем рисунке представлены три основных типа профиля: рамный, створочный и импостный.

Чтобы собрать каркас для створки, используют створочный профиль. Коробку окна (раму) собирают из рамного профиля. Ещё один часто используемый вид профиля импостный применяется для изготовления импостов — перегородок (горизонтальных или вертикальных), разделяющих окно на несколько частей:

Пластиковое окно с двумя створками может быть и без импоста, т.е. без статичной перегородки посередине рамы. В этом случае по переднему краю одной из створок вместо створочного профиля устанавливается штульп — аналог импостного профиля, оборудованный дополнительными элементами для примыкания створок и запирания. На штульповой створке ручка не устанавливается, поэтому её невозможно открыть, предварительно не открыв вторую створку — ту, на которой стоит ручка.

Конструкция окна

Рассмотрим конструкцию двустворчатого пластикового окна. Часто двустворчатым называют не только окно, имеющее в буквальном смысле две створки, но и окно, в котором открывается (имеет створку) только одна половина, а вторая половина — «глухая «, как в следующем примере:

  • Основой окна, как уже было сказано, является рама .
  • Рама стандартного окна разделена по вертикали на 2 части с помощью импоста .
  • Одна половина окна часто (но не обязательно) делается глухой. т.е. не открывающейся. В неё устанавливается стеклопакет. Пакет закрепляется в раме штапиками. Стеклопакет состоит из двух или трёх стёкол толщиной 4 мм, между которыми по контуру проложены алюминиевые или пластиковые рамки. Торцы стеклопакета промазаны герметиком, обеспечивающим полную герметичность конструкции.
  • Вторая часть окна в большинстве случаев делается открывающейся. На неё навешивается створка. Внешне створка напоминает самостоятельное глухое пластиковое окно. Она также имеет собственную раму, только собранную из «рамного » профиля. В раме установлен стеклопакет той же толщины, что и в глухой части окна, но с несколько меньшими габаритами.
  • На створке в специальном фурнитурном пазу крепится запорный механизм — фурнитура. Это набор универсальных стальных элементов для открывания/закрывания створки в оконной коробке в разных режимах (самые распространённые режимы — поворотный и поворотно-откидной ). К фурнитуре относятся: петли (верхняя и нижняя), ручка и многоэлементный запорный механизм. Часть элементов устанавливается на импост и в створочную часть рамы. Все элементы фурнитуры, кроме ручки, устанавливаются и регулируются заводом-изготовителем.
  • На раме, створке, импосте и штапиках установлены резиновые уплотнители. обеспечивающие герметичность окна.
  • На нижнем профиле рамы и створки с уличной стороны имеются дренажные отверстия, проделанные в наружной камере. Они необходимы для вывода наружу конденсата из полости между профилем и стеклопакетом, образующегося из-за разности температур на улице и в помещении.

Оконная фурнитура

О фурнитуре следует рассказать поподробней, так как это, пожалуй, самый сложный элемент в конструкции пластикового окна. Чтобы обеспечить правильную и надёжную работу этого механизма на смонтированном окне, рассмотрим устройство и принцип работы фурнитуры.

Существует несколько видов фурнитуры от разных производителей (MACO, ROTO, SIEGENIA и др.), но все они объединены общим принципом работы и универсальны в том плане, что могут быть установлены на любой тип оконного профиля. Ниже на примере поворотно-откидной фурнитуры MACO детально изображены все элементы фурнитуры (красным шрифтом подписаны элементы, устанавливаемые на створке, зелёным — на раме). Элементы расположены в том порядке, в котором они были бы установлены на створке с правым открыванием (правая створка — это створка, открывающаяся на правую сторону, если смотреть на неё со стороны помещения).

Основой этого сложного, на первый взгляд, механизма являются две стальные пластины, расположенные по контуру створки в специальном фурнитурном пазу. Наружная пластина является статичной (неподвижной), а внутренняя (передающая шина ) — перемещаемой вдоль наружной. На каждую сторону створки устанавливается по одному элементу, в основе которых лежат именно эти две пластины. По переднему краю (сторона ручки) установлен механизм «основной запор». по верхнему — «ножницы». по петлевой и по нижней сторонам — «средний запор». Между механизмом «основной запор» и «ножницами» имеется дополнительный связующий элемент — «угловая передача». в котором передающая шина выполнена в виде гибкой стальной пластины. «Средний запор» (как боковой, так и нижний) имеют собственную (встроенную) угловую передачу.

Принцип работы фурнитуры состоит в следующем: при поворачивании ручки приводится в движение внутренняя стальная пластина — передающая шина. На ней в определённых местах имеется несколько выступающих наружу элементов — цапф. предназначенных для запирания створки. Когда мы поворачиваем ручку вниз, цапфы задвигаются за ответные планки. установленные напротив на раме и импосте. На рисунке ниже изображена цапфа, заведённая за ответную планку: При этом створка плотно притягивается к раме, то есть закрывается (ручка вниз — положение «закрыто»). Если сейчас повернуть ручку обратно на 90°, цапфы выйдут из-под ответных планок и створка откроется (ручка горизонтально — положение «открыто»). Далее, если повернуть ручку вверх, фурнитура переключится в режим проветривания — низ створки войдёт в зацепление с рамой, а верх откинется (ручка вверх — положение «проветривание»). В это время все цапфы, кроме самой нижней (на стороне ручки), отодвигаются от ответных планок, т.е. остаются свободными.



Нижняя (угловая) цапфа, если приглядеться, на самом деле состоит из двух цапф (вторая меньшего размера) на одном основании. Её точное название — подпружиненный откидной запор — на рисунке ниже обведён красным кружком:

На импосте напротив откидного запора установлена специальная откидная запорная планка (см. фото ниже), которая захватывает цапфы запора как при закрывании, так и при переводе в режим проветривания. Это необходимо, чтобы в режиме проветривания низ створки держался за раму обоими углами.

Цапфы можно вращать вокруг их оси с помощью плоскогубцев (только аккуратно, чтобы не царапать покрытие). Таким образом регулируется степень прижима створки при запирании. Дело в том, что цапфы поворотно-откидной фурнитуры MACO (MACO MULTI-TREND) имеют овальную форму. Если поставить овал вертикально, прижим уменьшится (летний вариант), а если повернуть овал горизонтально, прижим станет максимальным (зимний вариант). На других типах фурнитуры подобная регулировка осуществляется либо вращением эксцентрика в центре цапфы (шестигранным ключом), либо вращением эксцентрика в центре ответных планок.

Самый оригинальный механизм фурнитуры находится в верхней части створки. Это ножницы — элемент, в работе действительно напоминающий обычные ножницы. Механизм ножниц имеет два основных рабочих положения. В закрытом или открытом положении створки, т.е. когда она не откинута на проветривание, обе планки ножниц сложены в одну линию вдоль края створки. При переключении в режим проветривания (ручка вверх) верхняя и нижняя планки расцепляются и ножницы раздвигаются (это положение показано на рисунке справа). При этом верхняя (отделившаяся) планка через петлю-уголок, прикреплённый к её концу (на рисунке для наглядности он отсоединён), остаётся связанной с верхней петлёй рамы и удерживает створку в откинутом состоянии.

Существует ещё одно рабочее положение ножниц — так называемое микропроветривание. когда створка откидывается совсем немного, что полезно зимой. Для включения этого режима ручка ставится вверх не вертикально, а под 45°.

Чтобы при переводе створки в режим проветривания откидной запор (нижний угол) вошёл в зацепление с запорной планкой на импосте, а не проскочил мимо, ручку нужно поворачивать, предварительно прижав створку к раме. От случайной ошибки фурнитура защищена устройством блокировки, не позволяющим вращать ручку, пока створка на прижата к окну. Эту задачу выполняет специальный рычажок, расположенный рядом с ручкой — микролифт (показан на рисунке справа). Вторая его функция — защита створки от провисания, чем обусловлено второе его название — микролифт-приподниматель. Дело в том, что при запирании створки цапфы двигаются вверх (имеется в виду сторона ручки), и испытывают встречное сопротивление ответных планок, чем соответственно отталкивают саму створку вниз, заставляя её постепенно провисать. Правильно отрегулированный по высоте микролифт мягко упирается в ответную планку приподнимателя на импосте (см. рисунок), не давая створке испытывать «перегрузки» при закрывании.

Поделитесь с друзьями :

Устройство пластиковых окон

  • Механизм пластиковой конструкции: в чем ее плюс?
    • Механизм пластиковой конструкции

Механизм пластиковой конструкции: в чем ее плюс?

Устройство пластикового окна – вполне актуальная тема, ведь в настоящее время уже редко встретишь жилые дома, где нет пластиковых окон. Установив такие, можно значительно снизить расходы на отопление, так как пластиковое окно является наиболее энергоэффективной конструкцией. Перед тем как приобрести себе новую конструкцию, предлагаем разобраться в том, как же она устроена, из каких деталей состоит, изучить ее механизм, рассмотреть устройство.

Это система, состоящая из множества функциональных элементов.

Вернуться к оглавлению

Механизм пластиковой конструкции

При выборе следует изучить устройство.

Итак, устройство конструкции: рама, створка, импост, штульп, фурнитура, стеклопакет, уплотнители, штапик, раскладка, подоконник, отлив, откосы. А теперь подробнее о каждой составляющей механизма:

  • Рама – это основа из многокамерного профиля, которая может состоять из пластика, дерева или другого материала. Рама непременно должна быть очень прочной, чтобы выдержать вес створок со стеклопакетами.
  • Створка – нужна для того, чтобы в конструкции были открывающиеся части, что необходимо для многих людей. Повернув ручки, можно приоткрыть или закрыть створку.
  • Импост – конструкция, благодаря которой окно делится на несколько секций. Импост объединяет створки в единый механизм.
  • Штульп – необходим для соединения нескольких створок между собой.
  • Фурнитура – это такие элементы, без которых просто не обойтись: замки, ручки, петли и так далее. Именно фурнитура, важный механизм, позволяет нам выбирать, каким именно способом откроется створка: откидным или поворотным. От ее качества зависит, прослужит ли ваша конструкция долго и будет ли выполнять заданные функции: звукоизоляция, вентиляция, время эксплуатации. У фурнитуры важнейшая роль. Она отвечает за то, как окно будет закрываться, какова будет плотность прилегания створки к раме. Функции фурнитуры -открывать/закрывать, с помощью ручки также можно регулировать поток воздуха в помещение.
  • Стеклопакет – это герметичная часть. Он состоит из двух или более стекол, которые соединены между собой с помощью дистанционной рамки, внешнего и внутреннего герметика, которые образуют замкнутую полость, что защищает стекло от запотевания и обеспечивает поглощение влажности воздуха. Стеклопакеты собираются как из обычных стекол, так и из селективных, которые уменьшают теплопотери; стекол различной толщины и различной тонировки. Различают два вида стеклопакетов: однокамерный (два стекла и одна камера между ними) и двухкамерный (три стекла и две камеры между ними).
  • Уплотнители – главной их функцией является улучшение герметичности, плотное соединение механизма всей конструкции.
  • Штапик – служит для закрепления стеклопакета в створке.
  • Раскладка – важна для дизайна, для изменения общего вида конструкции. Когда проводится ремонт, можно выбирать раскладку конструкции, подходящую для дизайна вашей комнаты.
  • Подоконник – это горизонтальная панель из ПВХ или дерева. На подоконники можно поставить горшки с цветами, рамки с фотографиями, статуэтки и многое другое. Сегодня есть огромное разнообразие подоконников из различных материалов: ДСП, дерева, искусственного камня. Но наиболее популярны подоконники из пластика, так как он практически не царапается, устойчив к перепаду температуры, не выцветает, не требует покраски и специального ухода, не пропускает влагу. Цветовая гамма пластиковых подоконников очень разнообразна, что позволяет человеку, делающему ремонт, выбирать подходящую для интерьера расцветку.
  • Отлив – нижняя внешняя часть. Главная функция отлива – защита конструкции от затекания воды на раму с улицы. Раньше отливы покрывались оцинкованной сталью и были недолговечными, коробились и быстро покрывались ржавчиной, была необходимость часто проводить ремонт конструкции. Сейчас же отливы покрываются полиэстером, что обеспечивает бесшумность, покрытие не тускнеет со временем, не трескается.
  • Откосы – обрамляют по периметру, внутренняя отделка. Они могут быть как внутри, так и снаружи, например, на балконе. Главная функция откосов – закрывать швы на соединении рамы с проемом, придавать красивый, законченный внешний вид конструкции.
  •

    Для того, чтобы понять какими именно хочется видеть свои пластиковые окна и наиболее точно сформулировать во время заказа свои желания, заказчику желательно ознакомиться с терминами.

    Перечень необходимых инструментов для установки своими руками:

    • зубило;
    • молоток;
    • дрель;
    • отвертка;
    • монтажная пена;
    • уровень строительный;
    • перфоратор;
    • фомка с гвоздодером;
    • пила или электролобзик.

    Оно не просто стоит в проеме, оно работает. Работает каждый день, когда мы его открываем и закрываем. Оно защищает нас от холода, жары, сквозняков. И в этом участвует весь механизм.

    • Рубрики
    • Ремонт
    • Перепланировка
    • Утепление
    • Гидроизоляция
    • Окна и двери
    • Оформление
    • Отделка
    • Мебель
    • Растения
    • Вопросы от пользователей
    • Полезное
    • Книги
    • Фотогалерея
    • Каталог компаний
    • Добавить компанию
    • Вопрос эксперту
    • Редакция
    • О сайте
    • Редакция
    • Контакты

    © Copyright 2014–2017, moyalodzhiya.ru

    Копирование материалов сайта возможно без предварительного согласования в случае установки активной индексируемой ссылки на наш сайт.

    • Перепланировка
    • Гидроизоляция
    • Окна и двери
    • Растения
    • Ремонт
    • Утепление
    • Отделка
    • Мебель
    • Оформление

    Устройство пластикового окна: особенности, схема и механизмы

    В этой статье будет рассмотрено устройство пластикового окна. Следует отметить, что классическое строение современных окон не находится в зависимости от материала их изготовления.

    Конструкция окон из ПВХ

    Каково же устройство пластикового окна?

    В его состав входят:

    • Рама. Она является главным элементом и монтируется в оконном проеме строения. На нее осуществляется крепление фурнитуры и створок.
    • Створка. Деталь является подвижной частью, так как может открываться.
    • Фурнитура. В нее входят механизмы запора, которые фиксируют створки и управляют ими.
    • Стеклопакет. Он отличается герметичностью. В него включается несколько стекол, которые скреплены по периметру посредством специальных разделителей.

    Строение профилей

    Устройство пластикового окна обладает сложной конфигурацией. От его качества зависит качество самой оконной рамы. Профиль характеризует монтажная глубина. Показатель ее систематизирован, и многие фирмы производят окна с глубиной в 5.8, 6 или 7 см. Встречаются модели и толще. Их монтажная глубина достигает 13 см. Они предназначены для широких и больших стеклопакетов.

    Также профили отличаются количеством внутренних камер. Камерой называют пустую, вытянутую вдоль профиля полость. В зависимости от их количества профили подразделяют на двух-, трех-, четырехкамерные и т. д. Обычно фирмы, занимающиеся установкой окон из пластика, представляют клиенту устройство пластикового окна в разрезе. Это дает возможность покупателю рассмотреть внутреннее строение изделия в деталях.

    Иногда внутрь профиля вмонтирована не полая камера. В ней содержится армирующий материал. Чем больше камер в профиле, тем выше качество изделия. Объясняется это тем, что многокамерные окна обладают высоким уровнем теплоизоляции. На отечественном рынке высоким спросом пользуются конструкции с тремя камерами. Конфигурация эта не отличается сложностью.

    Из чего изготовлены профили окон из пластика?

    Пластиковые окна делаются из разных материалов. Название ПВХ (поливинилхлорид) мы встречаем чаще всего. Но производители могут применять как первичное, так и вторичное сырье, а также использовать разнородный состав. При покупке лучше обращать внимание на известные фирмы по выпуску пластиковых окон. Они используют первичный материал, который отличается экологической чистотой. Такие профили имеют высокую стоимость. Вторичное сырье содержит вредные для здоровья примеси. Иногда в состав добавляются тяжелые ядовитые металлы.

    Стеклопакеты

    Устройство стеклопакета пластикового окна отличается герметичностью. Эту конструкцию разобрать невозможно. Сборка проводится на заводе. Стеклопакет окон ПВХ, как правило, содержит в себе два или три стекла, склеенные между собой по периметру. Между ними вставлен специальный вкладыш. Внутри конструкции содержится вещество, поглощающее влагу из закачанного внутрь воздуха или инертного газа. Производители наполняют стеклопакет воздухом, подвергшимся тщательной очистке, или же аргоном. Таким образом, внутри конструкции присутствует сухой и чистый газ.

    В случае потери герметичности в стеклопакет проникнет влага, что вызовет конденсат. Газ будет обладать повышенной теплопроводностью, и конструкция перестанет выполнять свою функцию. Надо отметить, что сухость воздуха обеспечивает высокий уровень теплоизоляции. К примеру, пенопласт относят к теплоизоляционным материалам, потому что он снабжен мелкими порами и полостями, содержащими воздух. Нормой для теплоизоляции окон считается расстояние в 16 мм между стеклами. При увеличении этого показателя теплопроводность возрастает.

    Как и профиль, стеклопакет может содержать разное количество камер. Если в него включено два стекла, то он обладает одной камерой, а если три, то он будет двухкамерным. Как правило, в жилых помещениях монтируют двухкамерные конструкции. Они обладают стандартной монтажной глубиной в 24 мм. При этом показатель толщины стекол составляет 4 мм, а расстояние между стеклами – 16 мм. Такая конфигурация способна снизить шум на 34 дБ.

    Фурнитура для окон из пластика

    Приступим к рассмотрению того, что делает функциональным устройство пластиковых окон. Фурнитура осуществляет управление рамой. Следует отметить, что ее механизм отличается сложностью.

    Как функционирует устройство замка пластикового окна?

    Части конфигурации устанавливаются по внутреннему периметру створки окна. Вступая во взаимодействие, они обеспечивают различное положение оконной рамы. При этом их работу отличает четкость. Запорное устройство пластиковых окон обладает большим количеством регулировок. К примеру, положение створки может изменяться не только по высоте, но и по горизонтали и диагонали. Провисания можно избежать, применив микролифт, установленный под створкой, а также с помощью других регулировок.

    Устройство механизма пластиковых окон содержит две пластины из стали. Они расположены в специально предназначенном для них пазу, проходящем вдоль всего профиля. Внутреннюю пластину называют передающей шиной. Именно она приводится в движение при повороте ручки.

    Передающая шина содержит цапфы. Это и есть элементы запора, удерживающие створку в заданном положении. Как только поворачивается ручка, цапфы попадают в определенные планки на створке, расположенной с другой стороны. Рама плотно удерживается в закрытом положении. При движении ручки вверх закрываются цапфы, расположенные снизу. Поэтому створку легко установить на режим проветривания. В верхней части окна распложен еще один элемент фурнитуры, получивший название «ножницы». Он дает возможность чуточку приоткрыть окно.



    Как правило, экономный класс изделия обладает стандартным набором опций. Вы можете установить базовый пакет с минимальным количеством возможностей или же выбрать многофункциональную модель. Тут все зависит от финансовых возможностей и вкуса.

    Как правило, дополнительные опции обеспечивают:

    • защиту детей;
    • предохранение от отжимания створки;
    • проветривание помещения;
    • фиксацию створок в разных положениях;
    • наличие внешних ручек и т. д.

    Также предлагается фурнитура против взлома, которая обладает повышенной прочностью и может служить надежной защитой. Она оснащена запирающимися ручками.

    Как любой механизм, выйти из строя может и это устройство, и ремонт пластиковых окон в этом случае неизбежен. Не советуется производить починку самостоятельно. Необходимо обратиться к специалисту.

    Срок службы фурнитуры можно увеличить, если своевременно производить техническое обслуживание окон: смазывать их и чистить механизмы.

    Монтаж откосов окон

    При установке новых конструкций рекомендуется обратить внимание на устройство откосов пластиковых окон. Ошибки при выборе этого элемента могут привести к образованию конденсата на стеклах или же их промерзанию. Самым оптимальным вариантом считается установка откосов из ПВХ.

    Такое устройство обладает следующими плюсами:

    • отличается экологической чистотой и не требуют специального ухода;
    • цвет может быть выбран по вкусу;
    • поверхность ПВХ легко чистится, на ней не остаются разводы от моющих средств;
    • пластиковый откос обладает длительным сроком службы.

    В строительной практике применяется несколько способов монтажа конструкций. Широкое распространение получили три:

    • применение специальных панелей;
    • монтаж откосов из пластика ;
    • установка изделий из гипсокартона.

    Рулонные шторы на пластиковые окна

    Шторы в рулонах обладают высокой функциональностью. Они придают квартире неповторимый стиль и способствуют созданию уюта. Именно поэтому такие изделия пользуются большим спросом.

    Особенности открытого метода крепления штор

    Данный метод фиксации дает возможность закреплять шторы как над оконным проемом, так и в нем. Система, как правило, монтируется на окна, но существуют и многоцелевые механизмы.

    Открытые крепления для штор имеют разновидности:

    • Крепление мини-системы. Оно подходит для створок и рам.
    • Стандартный тип, который монтируется над проемом окна.
    • Мансардный вид. Он рассчитан для окон сложной конфигурации.

    Несмотря на то что типов много, принцип работы механизмов одинаков. Штора наматывается на вал, закрепленный между держателями. Управление занавесками производится посредством цепочки или механизма на пружине. Во втором случае держатель монтируется на планке, расположенной внизу. Штора оттягивается вниз и фиксируется на уровне, обеспечивающем нужное затемнение жилого помещения.

    Зачастую для фиксации устройства применяются направляющие с зацепом. Также используют двухсторонний скотч для монтажа. Он имеет свой минус, который заключается в том, что клеевой слой начинает плавиться во время жары. Используются и вешалки. Но они подходят не для всех рам. Унифицированным способом считается крепление штор посредством шурупов и саморезов. Диаметр вала находится в зависимости от ширины полотна. Для габаритных штор в рулонах требуются крепкие планки. В противном случае система может подвергнуться деформации или поломке.

    Крепление штор закрытого типа

    Несколько лет назад считалось, что закрытый тип крепления применим только к окнам из пластика. На самом деле такое устройство для штор на пластиковые окна применяется и в конструкциях из дерева и алюминия. Система обладает разными размерами, но это не влияет на привлекательность и функциональность. Основным отличием этой конструкции является присутствие короба. Эта деталь содержит боковые заглушки и придает конфигурации аккуратный вид.

    Важную роль играет размер короба. Установка рулонных штор с мини-системой на пластиковые окна не препятствует закрыванию и открыванию створок. При использовании тяжелых рулонных штор необходимо применение крупного короба и крепкого вала. Такие механизмы не всегда помещаются над проемом, особенно если окно расположено высоко. В этом случае монтаж системы осуществляется на потолок. От направляющих в этом случае отказываются. Если есть возможность, то их рекомендовано установить. Устройства будут препятствовать деформации полотна штор, помогут избежать смещения, обеспечат системе нужное движение.

    Как крепить штору на створку окна?

    При креплении шторы необходимо обратить внимание на диаметр вала и длину кронштейнов. Чем длиннее деталь, тем больший объем намотки она обеспечит. Поэтому при выборе штор из рыхлого или плотного материала следует употреблять длинные кронштейны. Рулонные механизмы работают бесшумно. Появление сильных звуков свидетельствует о том, что конструкция имеет дефект или неправильно собрана.

    За последнее время в области рулонных штор появилось множество новых решений. Производители предлагают конструкцию, в которой короба крепятся с тем учетом, чтобы они двигались вместе со шторой. Это дает возможность управлять механизмом в двух направлениях. Существуют и временные конфигурации на специальных планках. Их крепление осуществляется посредством скотча. Они дают возможность передвигать систему в случае надобности.

    Такая конструкция применяется для декора загородных домов. В разнообразии видов систем помогут разобраться только специалисты. Перед началом сложной работы рекомендуется обсудить все вопросы с профессионалом.

    Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

    Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

    15 самых красивых жен миллионеров Познакомьтесь со списком жен самых успешных людей мира. Они потрясающие красавицы и нередко успешны в бизнесе.

    Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

    10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

    13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

    Устройство ручки пластикового окна — Клуб Мастеров

    Ручка с замком для пластиковых окон: особенности конструкторского решения

    Ручка на пластиковое окно с замком служит защитой маленьких детей, поскольку она блокирует открытие створок. Благодаря высокому уровню безопасности, который она обеспечивает, ее устанавливают исключительно на пластиковых окнах. Она проста в установке, поэтому получила широкое распространение.

    Ручки для окон — рациональное приобретение, которое способно не только обезопасить маленьких детей, но и защитить квартиру от грабителей. В данное статье описаны основные особенности и преимущества данного вида фурнитуры, а также приведены фото удачных примеров использования.

    Детские оконные ручки с замком

    Для каждого человека обеспечение максимального уровня безопасности является основным условием обеспечения комфортной окружающей среды. На данный момент внушительная часть квартир оснащена практичными пластиковыми окнами, которые гораздо более надежнее своих предшественников — деревянных окон.

    В каждой семье рано или поздно рождается ребенок. С первого дня его появления на свет важно полностью обезопасить жилое пространство, особенное внимание следует уделить окнам. Печальная статистика утверждает, что ежедневно из окна многоэтажек выпадают дети. Чтобы избежать такого печального исхода следует заранее подумать о приобретении ручки с замком, которая будет надежно запирать створки окна.

    Совет. Чтобы окно было надежно заперто, но при этом сохранялась его главная функция — проветривание, следует выбрать наиболее подходящую модель ручки с замком.

    Детский замок на створки окна — устройство, которое не позволяет ребенку отпереть створки окна. Главное предназначение такого практичного изделия — полная блокировка открытия окна. При этом сохраняется необходимая возможность проветривания при помощи откидывания створки. Если возникает срочная необходимость открыть окно, то его можно разблокировать при помощи ключа, который идет в комплекте с изделием.

    Основные конструктивные особенности

    Перед приобретением данного изделия для пластиковых окон нужно обращать внимание на некоторые существенные особенности:

    1. Страна-производитель. Основными лидирующими странами, которые занимают первенство в мире являются Китай, Германия и Польша. Ручки китайского производства имеют превосходное качество, которое ничуть не отличается от именитых европейских аналогов. Тем не менее, цена на них значительно ниже. Ручки производства Польши и Германии по качеству ничуть не превосходят китайские, а вот цена значительно выше.
    2. Длина штифта. Как правило, на самые распространенные пластиковые окна отлично подходят ручки с длиной штифта 35 мм. Все же, перед покупкой лучше измерить расстояние между шурупами, которые закрепляют ручку на створке.
    3. Материал и краска. Изделие непременно должно быть изготовлено из алюминия или цинка, без пластика.

    Преимущества конструкторского решения

    Это средство обеспечения безопасности в квартире имеет свой ряд плюсов, которые делают его невероятно популярным среди покупателей:

    • Окно невозможно открыть снаружи без наличия ключа;
    • Ребенок не может самостоятельно открыть окно: это лишь повышает степень безопасности устройства;
    • Высокая степень безопасности от возможного взлома, поскольку сдвинуть шины механизма находясь снаружи невозможно.

    Поскольку принцип работы данного изделия чрезвычайно прост, можно выбирать закрытие окна в любом положении:

    • Полностью закрыто;
    • Откинутое положение.

    На данный момент существует несколько разновидностей таких ручек:

    Совет. Ручка с замком дает возможность не нарушать внешний вид и целостность окна, однако, она делает невозможным любые вероятные попытки его открытия.

    Важно заранее подумать о безопасности своих малышей и обзавестись функциональными ручками с замком на пластиковые окна, которые сделают любую попытку проникнуть в помещение или, наоборот, выйти из него невозможной. Следует выбрать наиболее подходящее изделие, которое будет сохранять функциональность окна и обеспечивать высокий уровень безопасности. Благодаря современным и усовершенствованным ручкам, теперь можно не беспокоиться о целостности створки и свободно выбирать любую понравившуюся модель, которая закрепляется шурупами на месте обычной ручки.

    Видео: Ручка с замком для пластиковых окон

    Ремонт ручки пластикового окна

    Ремонт механизма ручки пластикового окна

    Ручка пластикового окна относится к фурнитуре, и основное предназначение этого элемента заключается в открывании и закрывании створки окна. Самый изнашиваемый элемент в стеклопакете из профиля – это ручка. Для её нормального функционирования требуется постоянное обслуживание.

    При выходе из строя механизма можно в некоторых случаях обойтись и без вызова мастера. Главное знать принцип разборки, регулировки и замены ручки. Необходимые для ремонта инструменты: шестигранник (Г-образный), крестовая отвертка и желание разбираться.

    Особенности ремонта или замены ручки, проблемы и способы их устранения

    Виды проблем, с которыми сталкивается владелец пластиковых окон:
    1. Ручка застряла в закрытом положении, а створку окна невозможно закрыть.
    2. Ручка застряла или поворачивается не до конца.
    3. Ручка расшаталась.
    4. Замена ручки из-за неисправности.
    5. Особенности выбора ручки для замены.

    Ручка застряла в закрытом положении, а створку окна невозможно закрыть

    Случается, что ручка застревает и не соответствует положению створки. При такой неисправности не нужно применять грубую физическую силу, пытаясь все исправить. Это только усугубит ситуацию.
    Причина поломки в неправильной работе блокиратора, то есть он срабатывает с опозданием или опережением. Такое случается, если ручку крутить слишком резко и быстро. Сам блокиратор защищает механизм ручки от проскакивания, то есть фиксирует ее. Но уж если в его работе возникли неполадки, то главная задача: деактивировать этот блокиратор.
    Для правильной деактивации блокиратора необходимо сначала узнать название изготовителя фурнитуры. Логотип можно рассмотреть на торце створки.

    Рассмотрим действия по ремонту для разных видов и производителей оконной фурнитуры
    «AUBI»: Исправляем ситуацию следующим способом: нужно сильно нажать пластину с пружиной на торце створки и зафиксировать ручку в соответствующем положении. Створка при этом должна стоять вертикально.
    «Maco», «Roto», «GU», «Winkhaus»: принцип ремонта такой же, как и в предыдущем случае, за исключением того, что пластина расположена под углом к раме.

    Бывает ситуация, что ручку заклинивает при закрытии окна. Это означает, что нет сцепки блокиратора и ответного механизма.
    Чтобы исправить данную ситуацию, нужно между механизмом и рамой вставить прокладку (например, кусок пластика), предварительно открутив винты, которыми механизм крепится к раме.
    После выполнения этих действий блокиратор будет цепляться за ответный механизм.

    «Winkhaus»: в состав элементов некоторых видов данных фурнитур входит блокиратор и ножницы откидного механизма.
    Бывает, что из-за постоянного трения блокиратор перестает правильно работать. Случай ремонта достаточно тяжелый, поэтому лучше вызвать мастера. Если все же присутствует желание разбираться самому, то нужно сделать следующее:

    • снимаем втулку на створке, затем и саму створку вытащив крепежный штифт;
    • удаляем ножницы, закрепленные саморезами.
    • сняв блокиратор, собираем конструкцию в первоначальный вид.

    Если вышеупомянутые операции не принесли результата, то лучше обратиться к мастеру.

    Еще один вид неисправности: окно нельзя закрыть полностью, ручка не дожимается до конца. Причины такой неполадки всего две:
    1. Отсутствие смазки в фурнитуре вследствие ее высыхания.
    Случаются моменты нарушения работы фурнитуры, если в нее забивается грязь. Для исправления ситуации пригодится: смазка для всех типов фурнитур или же специальная смазка для пластиковых окон, подойдет и WD-40.
    Через отверстия, заливаем смазочную жидкость во все движимые устройства фурнитуры. Затем нужно крутить ручку в разные направления, чтобы жидкость растеклась по поверхности. Если же забилась грязь, то самым лучшим решением будет вызвать специалиста, так как придется промывать створку при помощи специальных добавок.

    2. Провисание створки.
    Створку невозможно закрыть даже при наличии 1 мм зазора. Ремонт такой неисправности достаточно простой.
    Снимаем заглушку с нижней створки. В петле находим регулировочный паз, куда вставляем шестигранник. Начинаем крутить, регулируя тем самым створку. Задача действий — поставить ее в первоначальную позицию.

    Ручка расшаталась

    Случается, что ручка вследствие износа крутится в разные стороны, но никаких механических действий не происходит. Это значит, что ручка не сцепляется с механизмом фурнитуры, так как она расшатана. Эту проблему тоже можно решить самому. Под ручкой находим заглушку и аккуратно руками ставим ее горизонтально. На ручке нужно подкрутить два винта, чтобы максимально ее закрепить. Такими простыми действиями и решается данная ситуация.

    Замена ручки пластикового окна

    Здесь не нужно никаких глобальных усилий. Все просто: открываем створку, откручиваем два винта, на которых держится ручка, и отсоединяем ее. Купить ручку в нынешнее время не проблема. Существует большое количество специализированных рынков и магазинов. Можно заказать ее через интернет, выбрав любого производителя по желанию. После покупки, прикручиваем ручку винтами обратно. Винты можно оставить старые или же приобрести вместе с ручкой.

    Особенности выбора механизма ручки для замены

    Существует немалое количество изготовителей ручек для пластиковых окон от Китая до Германии. Вовсе необязательно покупать ручки тех же производителей что и фурнитура. Ручки бывают разных форм и цветов (белый, коричневый и так далее). Несмотря на это, они все универсальны и подойдут к любому типу окон и фурнитур.
    На стоимость ручки напрямую влияют такие факторы как качество, цвет, производитель. Например, китайская ручка будет стоить 2.5 у.е, а турецкая или германская от 8 до 10 у.е. Также для желающих имеются ручки с замком. Они стоят дороже. За польскую продукцию придется отдать 25 у.е, а если производитель Великобритания, то примерно 40 у.е.

    В целом, ремонт ручек для пластиковых окон — процесс несложный, но, если все таки, что-то не получается — то обязательно стоит вызвать мастера. С одной стороны — не стоит бояться разбираться во всем самому, а с другой может быть интересно, как это всё устроено и уметь починить этот несложный узел самому. Но надо заметить, что вся работа по ремонту должна выполняться с максимальной осторожностью и аккуратностью, чтобы исключить необратимые последствия. Главное следовать правилам правильной разборки или ремонта, и тогда все получится.

    Как установить и отрегулировать ручку пластикового окна

    Обычно пластиковые окна сразу комплектуются всей необходимой фурнитурой и ее устанавливают при монтаже мастера. Однако такой элемент, как пластиковая оконная ручка очень часто выходит из строя после длительной эксплуатации и нуждается в замене. Некоторые пользователи в таких случаях предпочитают вызывать специалиста, но данная работа настолько проста, что ее можно произвести самостоятельно с минимальным количеством инструмента.

    Перед заменой нужно приобрести ручку со штырем нужного размера

    Установка пластиковой ручки на окно

    Прежде всего, подбирается фурнитура. Она должна подходить по цвету, соответствовать типу конструкции самого окна и иметь длительный срок эксплуатации. Обычно качественные изделия такого типа стоят довольно дорого, но всегда можно сэкономить, купив бюджетные модели от малоизвестных производителей. Они немногим отличаются по качеству, и прекрасно справляются со своими функциями.

    Принцип действия ручки и блокиратора

    Инструмент

    Для данной работы потребуется всего лишь фигурная отвертка. Обычно ручки для окон и дверей продаются в комплекте с крепежным элементом, а значит, можно сразу подобрать соответствующий инструмент прямо на рынке или в магазине.

    Демонтаж

    Перед тем как устанавливать ручки для оконных рам, необходимо извлечь старую фурнитуру следующим образом:

    • Сначала нужно получить доступ к элементам фиксации. Для этого декоративную пластину у основания ручки немного отжимают на себя и смещают на 90 градусов вокруг оси.
    • После этого при помощи фигурной отвертки извлекают фиксирующие шурупы или болты.
    • Затем извлекают старую ручку, немного расшатывая по сторонам.

    Направление смещения декоративной накладки

    Установка

    Установка изделия своими руками производится довольно просто, так как она практически повторяет пункты демонтажа в обратном порядке. Этапы выглядят так:

    • Сначала протирают посадочное место спиртом. Так можно удалить грязь с поверхности и остатки старой смазки.
    • На следующем этапе вставляем новую ручку в посадочное место. В ее основании заключен металлический штырь, имеющий квадратное сечение, который должен зайти в соответствующее отверстие.
    • Устанавливая ручку очень важно правильно выбрать ее положение. Поэтому проще всего ориентироваться на то, как стояла старая фурнитура, но всегда можно провести испытания без полной фиксации.
    • Далее при помощи отвертки нужно закрутить шурупы. Их необходимо зажимать не очень плотно, но и нельзя допускать наличие люфта или шатания.
    • В заключении смещают декоративную накладку на свое место.

    Установка фурнитуры с использованием фигурной отвертки

    Регулировка

    При длительной эксплуатации возникает определенная деформация конструкции рамы и некоторые положения ручки пластикового окна начинают плохо функционировать. В таких случаях необходима регулировка. Ее также можно произвести самостоятельно с использованием всего лишь отвертки и шестигранника.

    Регулировка механизма приводимого в действие ручкой

    Регулировка блокиратора

    Обычно регулировка ручки пластикового окна или двери заключается в правильной установке блокиратора. Однако если данный элемент эксплуатировался длительное время, то его положение можно немного откорректировать следующим образом:

    • Для начала нужно отжать винт, который фиксирует нижнюю часть блокиратора. Это делают с использованием фигурной отвертки, не допуская полного выкручивания резьбы.
    • На следующем этапе проводят корректировку расположения фиксатора. Для этого его смещают на определенное расстояние вверх или низ, после чего закрепляют винтом.
    • Проверяют положение, не зажимая крепеж, чтобы определить правильность смещения.
    • Когда нужно расстояние подобрано, винт зажимают с помощью отвертки.

    Регулировка блокиратора ручки

    Регулировка зазоров и накладок замка

    Довольно часто высота ручки окна по отношению к накладкам замка не соответствует положению, необходимому для нормальной работы. Такое смещение происходит со временем и встречается очень часто на недорогих рамах.

    Исправить такой дефект можно с использованием обычной отвертки. Для этого накладку снимают с рамы и перевешивают на то место, где она будет работать нормально. Обычно это 2 -3 мм вверх или низ от прошлого положения. Если дефект незначительный, то можно просто отжать слегка шурупы, и после смещения закрутить их обратно.

    Корректировка расположения накладок для запирания двери

    В некоторых случаях можно наблюдать определенный перекос окон, который сказывается и на работе ручки. Его можно исправить, используя шестигранник. Для этого нужно снять декоративные накладки с петель и путем вращения контрольного болта произвести смещение окна в необходимую сторону.

    Таким же образом можно выполнять и регулировку запорного механизма двери. Однако не все модели оснащаются этим элементом. Порой достаточно правильно установить ручку, и не будет никаких дефектов в работе на открывание и закрытие.

    Принимая во внимание простоту приведенных инструкций, можно прийти к выводу, что для выполнения такой работы не нужно обладать специальными навыками. Установка и регулировка вполне может быть произведена своими силами, и без использования дорогого инструмента. Более подробно с данным процессом можно ознакомиться на видео.

    Нестандартное расположение ручки пластикового окна

    Актуальность нестандартного расположения ручек

    На первый взгляд может показаться, что вопрос о месте размещения рукояток для открывания створок пластикового окна не имеет существенного значения. На самом деле это не вполне соответствует действительности. Имеется множество ситуаций, в которых решение данной задачи требует тщательного анализа, позволяющего выбрать единственно верный вариант. Рассмотрим наиболее часто встречающиеся.

    Невысокий рост

    Если владелец жилья или кто-то из членов семьи имеют низкий рост, то этому человеку при необходимости открыть окно для проветривания придется столкнуться с проблемой, которая может быть решена несколькими способами:

    • обратиться за помощью к более высокому члену семьи, что не всегда возможно;
    • использовать стул, табурет, что может быть травмоопасно;
    • расположить ручку ниже центральной части створки.

    Последний вариант является наиболее удобным и комфортным для всех жильцов квартиры.

    Физическая ограниченность

    Открыть окно при среднем положении ручки может оказаться затруднительным, либо невозможным для человека преклонного возраста, инвалида либо просто имеющего проблемы со здоровьем. В этом случае речь идет не об эстетической стороне вопроса, а о комфортной эксплуатации окна для людей с ограниченными возможностями. Нижнее расположение оконной рукоятки поможет справиться с проблемой и является оптимальным.

    Высокое расположение окон

    Окна выполняют несколько функций, основная из которых – доступ естественного света в помещение. В некоторых помещениях их приходится располагать очень высоко под потолком. В качестве примера такого размещения можно назвать окна в гараже, производственных цехах, мансардные окна. Дотянуться до середины окна, где находится ручка, будет непросто, а, следовательно, открыть такие окна будет очень проблематично. Сократить расстояние до ручки, сделав ее доступной для обычного человека, позволит установка в нижней части створки.

    Панорамное остекление

    В последнее время широкое распространение получило панорамное остекление, позволяющее любоваться прекрасным пейзажем, открывающимся из окна. Чаще всего их устанавливают на лоджиях и балконах высотных домов. В этом случае выполняется глухое остекление проема, высота оконной системы может составлять до 2,5 метров.

    Но обойтись совсем без открывающихся створок нельзя и дело здесь не только в проветривании помещения, но и в безопасности жильцов, необходимости ухаживать за оконной конструкцией не только с внутренней, но и с внешней стороны. Чтобы не нарушить панорамный эффект, створки с функцией открывания располагают под самым потолком. Чтобы не использовать подручные средства, например, стремянку, ручку размещают в нижней части профиля, что существенно облегчает задачу.

    Высокие створки

    В некоторых случаях для установки на лоджиях и балконах потребители предпочитают высокие окна с открывающимися створками. Середина такой оконной конструкции может оказаться в неудобном для открывания месте (слишком высоко). Для комфортного использования ручки располагают без учета средней линии, на такой высоте, чтобы ими было удобно пользоваться в быту. Это относится не только к окнам, но и к балконным дверям.

    Окна нестандартной формы

    Большой популярностью пользуются окна нестандартной формы, отличной от обычного прямоугольника. Это может быть вызвано необычным архитектурным решением, особенностями внутреннего интерьера помещения. В таких случаях размещение ручки для открывания окна посередине может оказаться либо невозможным из-за сложности определения середины у конструкции, либо неудобным при эксплуатации. Подходить к выбору нестандартной формы окон следует не только из соображений красоты, но и руководствуясь удобством будущей эксплуатации. Одно из основных условий в этом случае, чтобы окно и ручка на нем были в пределах доступности и не требовали выполнения сложных манипуляций.

    Разумеется, перечисленными вариантами не исчерпываются все случаи, когда стереотипный подход к установке оконной ручки невозможен. Например, если окно может открываться только в вертикальной плоскости высоко над уровнем пола, расположение рукоятки на середине створки является абсолютно невозможным.

    Необходимость установки ручки в нестандартном месте требует предварительного согласования с представителем оконной компании сразу после того, как будут выполнены все замеры.

    Устройство пластикового окна фурнитура — Только ремонт своими руками в квартире: фото, видео, инструкции

    → Основной раздел → Монтаж окна → Устройство пластикового окна

    Устройство окна

    Для производства пластиковых окон используется синтетический полимер поливинилхлорид. сокращённо — ПВХ. Поэтому пластиковые окна часто называют ПВХ-окнами. Основной элемент любого окна — это рама (каркас). Для изготовления рамы используется специальный элемент из поливинилхлорида — профиль. Проще говоря, профиль — это литая пластиковая конструкция в виде хлыста, разрезаемого на части нужных размеров (заготовки для рамы), которые затем герметично спаиваются между собой, образуя каркас окна.

    На следующем рисунке изображён оконный профиль в разрезе:

    Как видите, внутри он поделён пластиковыми перегородками на несколько независимых друг от друга полых секций — камер. Именно их имеют ввиду, когда говорят, сколько камер имеет окно. Чем больше камер в профиле, тем выше теплоизоляция и шумоизоляция окна. Оконный профиль может иметь от 3 до 8 камер. На нашем примере изображён 5-камерный профиль Veka Softline. Для наглядности на рисунке ниже камеры условно раскрашены в разные цвета:

    Воздушные камеры внутри профиля

    Обратите внимание на среднюю, самую большую камеру (обозначена красным цветом) — сюда вставляется армирующий стальной вкладыш, придающий раме дополнительную жёсткость и предохраняющий её от деформаций и разрушения вследствие температурных перепадов. В зависимости от типа профиля (рамный, створочный, импостный и т.д.) и его марки применяются различные по своей форме армирующие вкладыши (см. рисунок ниже): П-образные, Г-образные, с квадратным сечением и др.

    Виды армирующих вкладышей

    Существует несколько типов оконного профиля, различающихся конфигурацией и предназначением. На следующем рисунке представлены три основных типа профиля: рамный, створочный и импостный.

    Чтобы собрать каркас для створки, используют створочный профиль. Коробку окна (раму) собирают из рамного профиля. Ещё один часто используемый вид профиля импостный применяется для изготовления импостов — перегородок (горизонтальных или вертикальных), разделяющих окно на несколько частей:

    Пластиковое окно с двумя створками может быть и без импоста, т.е. без статичной перегородки посередине рамы. В этом случае по переднему краю одной из створок вместо створочного профиля устанавливается штульп — аналог импостного профиля, оборудованный дополнительными элементами для примыкания створок и запирания. На штульповой створке ручка не устанавливается, поэтому её невозможно открыть, предварительно не открыв вторую створку — ту, на которой стоит ручка.

    Конструкция окна

    Рассмотрим конструкцию двустворчатого пластикового окна. Часто двустворчатым называют не только окно, имеющее в буквальном смысле две створки, но и окно, в котором открывается (имеет створку) только одна половина, а вторая половина — «глухая «, как в следующем примере:

    • Основой окна, как уже было сказано, является рама .
    • Рама стандартного окна разделена по вертикали на 2 части с помощью импоста .
    • Одна половина окна часто (но не обязательно) делается глухой. т.е. не открывающейся. В неё устанавливается стеклопакет. Пакет закрепляется в раме штапиками. Стеклопакет состоит из двух или трёх стёкол толщиной 4 мм, между которыми по контуру проложены алюминиевые или пластиковые рамки. Торцы стеклопакета промазаны герметиком, обеспечивающим полную герметичность конструкции.
    • Вторая часть окна в большинстве случаев делается открывающейся. На неё навешивается створка. Внешне створка напоминает самостоятельное глухое пластиковое окно. Она также имеет собственную раму, только собранную из «рамного » профиля. В раме установлен стеклопакет той же толщины, что и в глухой части окна, но с несколько меньшими габаритами.
    • На створке в специальном фурнитурном пазу крепится запорный механизм — фурнитура. Это набор универсальных стальных элементов для открывания/закрывания створки в оконной коробке в разных режимах (самые распространённые режимы — поворотный и поворотно-откидной ). К фурнитуре относятся: петли (верхняя и нижняя), ручка и многоэлементный запорный механизм. Часть элементов устанавливается на импост и в створочную часть рамы. Все элементы фурнитуры, кроме ручки, устанавливаются и регулируются заводом-изготовителем.
    • На раме, створке, импосте и штапиках установлены резиновые уплотнители. обеспечивающие герметичность окна.
    • На нижнем профиле рамы и створки с уличной стороны имеются дренажные отверстия, проделанные в наружной камере. Они необходимы для вывода наружу конденсата из полости между профилем и стеклопакетом, образующегося из-за разности температур на улице и в помещении.

    Оконная фурнитура

    О фурнитуре следует рассказать поподробней, так как это, пожалуй, самый сложный элемент в конструкции пластикового окна. Чтобы обеспечить правильную и надёжную работу этого механизма на смонтированном окне, рассмотрим устройство и принцип работы фурнитуры.

    Существует несколько видов фурнитуры от разных производителей (MACO, ROTO, SIEGENIA и др.), но все они объединены общим принципом работы и универсальны в том плане, что могут быть установлены на любой тип оконного профиля. Ниже на примере поворотно-откидной фурнитуры MACO детально изображены все элементы фурнитуры (красным шрифтом подписаны элементы, устанавливаемые на створке, зелёным — на раме). Элементы расположены в том порядке, в котором они были бы установлены на створке с правым открыванием (правая створка — это створка, открывающаяся на правую сторону, если смотреть на неё со стороны помещения).

    Основой этого сложного, на первый взгляд, механизма являются две стальные пластины, расположенные по контуру створки в специальном фурнитурном пазу. Наружная пластина является статичной (неподвижной), а внутренняя (передающая шина ) — перемещаемой вдоль наружной. На каждую сторону створки устанавливается по одному элементу, в основе которых лежат именно эти две пластины. По переднему краю (сторона ручки) установлен механизм «основной запор». по верхнему — «ножницы». по петлевой и по нижней сторонам — «средний запор». Между механизмом «основной запор» и «ножницами» имеется дополнительный связующий элемент — «угловая передача». в котором передающая шина выполнена в виде гибкой стальной пластины. «Средний запор» (как боковой, так и нижний) имеют собственную (встроенную) угловую передачу.

    Принцип работы фурнитуры состоит в следующем: при поворачивании ручки приводится в движение внутренняя стальная пластина — передающая шина. На ней в определённых местах имеется несколько выступающих наружу элементов — цапф. предназначенных для запирания створки. Когда мы поворачиваем ручку вниз, цапфы задвигаются за ответные планки. установленные напротив на раме и импосте. На рисунке ниже изображена цапфа, заведённая за ответную планку: При этом створка плотно притягивается к раме, то есть закрывается (ручка вниз — положение «закрыто»). Если сейчас повернуть ручку обратно на 90°, цапфы выйдут из-под ответных планок и створка откроется (ручка горизонтально — положение «открыто»). Далее, если повернуть ручку вверх, фурнитура переключится в режим проветривания — низ створки войдёт в зацепление с рамой, а верх откинется (ручка вверх — положение «проветривание»). В это время все цапфы, кроме самой нижней (на стороне ручки), отодвигаются от ответных планок, т.е. остаются свободными.

    Читать  Как самому сделать жалюзи на окна

    Нижняя (угловая) цапфа, если приглядеться, на самом деле состоит из двух цапф (вторая меньшего размера) на одном основании. Её точное название — подпружиненный откидной запор — на рисунке ниже обведён красным кружком:

    На импосте напротив откидного запора установлена специальная откидная запорная планка (см. фото ниже), которая захватывает цапфы запора как при закрывании, так и при переводе в режим проветривания. Это необходимо, чтобы в режиме проветривания низ створки держался за раму обоими углами.

    Цапфы можно вращать вокруг их оси с помощью плоскогубцев (только аккуратно, чтобы не царапать покрытие). Таким образом регулируется степень прижима створки при запирании. Дело в том, что цапфы поворотно-откидной фурнитуры MACO (MACO MULTI-TREND) имеют овальную форму. Если поставить овал вертикально, прижим уменьшится (летний вариант), а если повернуть овал горизонтально, прижим станет максимальным (зимний вариант). На других типах фурнитуры подобная регулировка осуществляется либо вращением эксцентрика в центре цапфы (шестигранным ключом), либо вращением эксцентрика в центре ответных планок.

    Самый оригинальный механизм фурнитуры находится в верхней части створки. Это ножницы — элемент, в работе действительно напоминающий обычные ножницы. Механизм ножниц имеет два основных рабочих положения. В закрытом или открытом положении створки, т.е. когда она не откинута на проветривание, обе планки ножниц сложены в одну линию вдоль края створки. При переключении в режим проветривания (ручка вверх) верхняя и нижняя планки расцепляются и ножницы раздвигаются (это положение показано на рисунке справа). При этом верхняя (отделившаяся) планка через петлю-уголок, прикреплённый к её концу (на рисунке для наглядности он отсоединён), остаётся связанной с верхней петлёй рамы и удерживает створку в откинутом состоянии.

    Существует ещё одно рабочее положение ножниц — так называемое микропроветривание. когда створка откидывается совсем немного, что полезно зимой. Для включения этого режима ручка ставится вверх не вертикально, а под 45°.

    Чтобы при переводе створки в режим проветривания откидной запор (нижний угол) вошёл в зацепление с запорной планкой на импосте, а не проскочил мимо, ручку нужно поворачивать, предварительно прижав створку к раме. От случайной ошибки фурнитура защищена устройством блокировки, не позволяющим вращать ручку, пока створка на прижата к окну. Эту задачу выполняет специальный рычажок, расположенный рядом с ручкой — микролифт (показан на рисунке справа). Вторая его функция — защита створки от провисания, чем обусловлено второе его название — микролифт-приподниматель. Дело в том, что при запирании створки цапфы двигаются вверх (имеется в виду сторона ручки), и испытывают встречное сопротивление ответных планок, чем соответственно отталкивают саму створку вниз, заставляя её постепенно провисать. Правильно отрегулированный по высоте микролифт мягко упирается в ответную планку приподнимателя на импосте (см. рисунок), не давая створке испытывать «перегрузки» при закрывании.

    Поделитесь с друзьями :

    Устройство пластиковых окон

    • Механизм пластиковой конструкции: в чем ее плюс?
      • Механизм пластиковой конструкции

    Механизм пластиковой конструкции: в чем ее плюс?

    Устройство пластикового окна – вполне актуальная тема, ведь в настоящее время уже редко встретишь жилые дома, где нет пластиковых окон. Установив такие, можно значительно снизить расходы на отопление, так как пластиковое окно является наиболее энергоэффективной конструкцией. Перед тем как приобрести себе новую конструкцию, предлагаем разобраться в том, как же она устроена, из каких деталей состоит, изучить ее механизм, рассмотреть устройство.

    Это система, состоящая из множества функциональных элементов.

    Вернуться к оглавлению

    Механизм пластиковой конструкции

    При выборе следует изучить устройство.

    Итак, устройство конструкции: рама, створка, импост, штульп, фурнитура, стеклопакет, уплотнители, штапик, раскладка, подоконник, отлив, откосы. А теперь подробнее о каждой составляющей механизма:

    1. Рама – это основа из многокамерного профиля, которая может состоять из пластика, дерева или другого материала. Рама непременно должна быть очень прочной, чтобы выдержать вес створок со стеклопакетами.
    2. Створка – нужна для того, чтобы в конструкции были открывающиеся части, что необходимо для многих людей. Повернув ручки, можно приоткрыть или закрыть створку.
    3. Импост – конструкция, благодаря которой окно делится на несколько секций. Импост объединяет створки в единый механизм.
    4. Штульп – необходим для соединения нескольких створок между собой.
    5. Фурнитура – это такие элементы, без которых просто не обойтись: замки, ручки, петли и так далее. Именно фурнитура, важный механизм, позволяет нам выбирать, каким именно способом откроется створка: откидным или поворотным. От ее качества зависит, прослужит ли ваша конструкция долго и будет ли выполнять заданные функции: звукоизоляция, вентиляция, время эксплуатации. У фурнитуры важнейшая роль. Она отвечает за то, как окно будет закрываться, какова будет плотность прилегания створки к раме. Функции фурнитуры -открывать/закрывать, с помощью ручки также можно регулировать поток воздуха в помещение.
    6. Стеклопакет – это герметичная часть. Он состоит из двух или более стекол, которые соединены между собой с помощью дистанционной рамки, внешнего и внутреннего герметика, которые образуют замкнутую полость, что защищает стекло от запотевания и обеспечивает поглощение влажности воздуха. Стеклопакеты собираются как из обычных стекол, так и из селективных, которые уменьшают теплопотери; стекол различной толщины и различной тонировки. Различают два вида стеклопакетов: однокамерный (два стекла и одна камера между ними) и двухкамерный (три стекла и две камеры между ними).
    7. Уплотнители – главной их функцией является улучшение герметичности, плотное соединение механизма всей конструкции.
    8. Штапик – служит для закрепления стеклопакета в створке.
    9. Раскладка – важна для дизайна, для изменения общего вида конструкции. Когда проводится ремонт, можно выбирать раскладку конструкции, подходящую для дизайна вашей комнаты.
    10. Подоконник – это горизонтальная панель из ПВХ или дерева. На подоконники можно поставить горшки с цветами, рамки с фотографиями, статуэтки и многое другое. Сегодня есть огромное разнообразие подоконников из различных материалов: ДСП, дерева, искусственного камня. Но наиболее популярны подоконники из пластика, так как он практически не царапается, устойчив к перепаду температуры, не выцветает, не требует покраски и специального ухода, не пропускает влагу. Цветовая гамма пластиковых подоконников очень разнообразна, что позволяет человеку, делающему ремонт, выбирать подходящую для интерьера расцветку.
    11. Отлив – нижняя внешняя часть. Главная функция отлива – защита конструкции от затекания воды на раму с улицы. Раньше отливы покрывались оцинкованной сталью и были недолговечными, коробились и быстро покрывались ржавчиной, была необходимость часто проводить ремонт конструкции. Сейчас же отливы покрываются полиэстером, что обеспечивает бесшумность, покрытие не тускнеет со временем, не трескается.
    12. Откосы – обрамляют по периметру, внутренняя отделка. Они могут быть как внутри, так и снаружи, например, на балконе. Главная функция откосов – закрывать швы на соединении рамы с проемом, придавать красивый, законченный внешний вид конструкции.

    Читать  После поклейки обоев сколько нельзя открывать окна

    Для того, чтобы понять какими именно хочется видеть свои пластиковые окна и наиболее точно сформулировать во время заказа свои желания, заказчику желательно ознакомиться с терминами.

    Перечень необходимых инструментов для установки своими руками:

    • зубило;
    • молоток;
    • дрель;
    • отвертка;
    • монтажная пена;
    • уровень строительный;
    • перфоратор;
    • фомка с гвоздодером;
    • пила или электролобзик.

    Оно не просто стоит в проеме, оно работает. Работает каждый день, когда мы его открываем и закрываем. Оно защищает нас от холода, жары, сквозняков. И в этом участвует весь механизм.

    • Рубрики
    • Ремонт
    • Перепланировка
    • Утепление
    • Гидроизоляция
    • Окна и двери
    • Оформление
    • Отделка
    • Мебель
    • Растения
    • Вопросы от пользователей
    • Полезное
    • Книги
    • Фотогалерея
    • Каталог компаний
    • Добавить компанию
    • Вопрос эксперту
    • Редакция
    • О сайте
    • Редакция
    • Контакты

    © Copyright 2014–2017, moyalodzhiya.ru

    Копирование материалов сайта возможно без предварительного согласования в случае установки активной индексируемой ссылки на наш сайт.

    • Перепланировка
    • Гидроизоляция
    • Окна и двери
    • Растения
    • Ремонт
    • Утепление
    • Отделка
    • Мебель
    • Оформление

    Устройство пластикового окна: особенности, схема и механизмы

    В этой статье будет рассмотрено устройство пластикового окна. Следует отметить, что классическое строение современных окон не находится в зависимости от материала их изготовления.

    Конструкция окон из ПВХ

    Каково же устройство пластикового окна?

    В его состав входят:

    • Рама. Она является главным элементом и монтируется в оконном проеме строения. На нее осуществляется крепление фурнитуры и створок.
    • Створка. Деталь является подвижной частью, так как может открываться.
    • Фурнитура. В нее входят механизмы запора, которые фиксируют створки и управляют ими.
    • Стеклопакет. Он отличается герметичностью. В него включается несколько стекол, которые скреплены по периметру посредством специальных разделителей.

    Строение профилей

    Устройство пластикового окна обладает сложной конфигурацией. От его качества зависит качество самой оконной рамы. Профиль характеризует монтажная глубина. Показатель ее систематизирован, и многие фирмы производят окна с глубиной в 5.8, 6 или 7 см. Встречаются модели и толще. Их монтажная глубина достигает 13 см. Они предназначены для широких и больших стеклопакетов.

    Также профили отличаются количеством внутренних камер. Камерой называют пустую, вытянутую вдоль профиля полость. В зависимости от их количества профили подразделяют на двух-, трех-, четырехкамерные и т. д. Обычно фирмы, занимающиеся установкой окон из пластика, представляют клиенту устройство пластикового окна в разрезе. Это дает возможность покупателю рассмотреть внутреннее строение изделия в деталях.

    Иногда внутрь профиля вмонтирована не полая камера. В ней содержится армирующий материал. Чем больше камер в профиле, тем выше качество изделия. Объясняется это тем, что многокамерные окна обладают высоким уровнем теплоизоляции. На отечественном рынке высоким спросом пользуются конструкции с тремя камерами. Конфигурация эта не отличается сложностью.

    Из чего изготовлены профили окон из пластика?

    Пластиковые окна делаются из разных материалов. Название ПВХ (поливинилхлорид) мы встречаем чаще всего. Но производители могут применять как первичное, так и вторичное сырье, а также использовать разнородный состав. При покупке лучше обращать внимание на известные фирмы по выпуску пластиковых окон. Они используют первичный материал, который отличается экологической чистотой. Такие профили имеют высокую стоимость. Вторичное сырье содержит вредные для здоровья примеси. Иногда в состав добавляются тяжелые ядовитые металлы.

    Стеклопакеты

    Устройство стеклопакета пластикового окна отличается герметичностью. Эту конструкцию разобрать невозможно. Сборка проводится на заводе. Стеклопакет окон ПВХ, как правило, содержит в себе два или три стекла, склеенные между собой по периметру. Между ними вставлен специальный вкладыш. Внутри конструкции содержится вещество, поглощающее влагу из закачанного внутрь воздуха или инертного газа. Производители наполняют стеклопакет воздухом, подвергшимся тщательной очистке, или же аргоном. Таким образом, внутри конструкции присутствует сухой и чистый газ.

    В случае потери герметичности в стеклопакет проникнет влага, что вызовет конденсат. Газ будет обладать повышенной теплопроводностью, и конструкция перестанет выполнять свою функцию. Надо отметить, что сухость воздуха обеспечивает высокий уровень теплоизоляции. К примеру, пенопласт относят к теплоизоляционным материалам, потому что он снабжен мелкими порами и полостями, содержащими воздух. Нормой для теплоизоляции окон считается расстояние в 16 мм между стеклами. При увеличении этого показателя теплопроводность возрастает.

    Как и профиль, стеклопакет может содержать разное количество камер. Если в него включено два стекла, то он обладает одной камерой, а если три, то он будет двухкамерным. Как правило, в жилых помещениях монтируют двухкамерные конструкции. Они обладают стандартной монтажной глубиной в 24 мм. При этом показатель толщины стекол составляет 4 мм, а расстояние между стеклами – 16 мм. Такая конфигурация способна снизить шум на 34 дБ.

    Фурнитура для окон из пластика

    Приступим к рассмотрению того, что делает функциональным устройство пластиковых окон. Фурнитура осуществляет управление рамой. Следует отметить, что ее механизм отличается сложностью.

    Как функционирует устройство замка пластикового окна?

    Части конфигурации устанавливаются по внутреннему периметру створки окна. Вступая во взаимодействие, они обеспечивают различное положение оконной рамы. При этом их работу отличает четкость. Запорное устройство пластиковых окон обладает большим количеством регулировок. К примеру, положение створки может изменяться не только по высоте, но и по горизонтали и диагонали. Провисания можно избежать, применив микролифт, установленный под створкой, а также с помощью других регулировок.

    Устройство механизма пластиковых окон содержит две пластины из стали. Они расположены в специально предназначенном для них пазу, проходящем вдоль всего профиля. Внутреннюю пластину называют передающей шиной. Именно она приводится в движение при повороте ручки.

    Передающая шина содержит цапфы. Это и есть элементы запора, удерживающие створку в заданном положении. Как только поворачивается ручка, цапфы попадают в определенные планки на створке, расположенной с другой стороны. Рама плотно удерживается в закрытом положении. При движении ручки вверх закрываются цапфы, расположенные снизу. Поэтому створку легко установить на режим проветривания. В верхней части окна распложен еще один элемент фурнитуры, получивший название «ножницы». Он дает возможность чуточку приоткрыть окно.

    Читать  Плесень на откосах пластиковых окон что делать

    Как правило, экономный класс изделия обладает стандартным набором опций. Вы можете установить базовый пакет с минимальным количеством возможностей или же выбрать многофункциональную модель. Тут все зависит от финансовых возможностей и вкуса.

    Как правило, дополнительные опции обеспечивают:

    • защиту детей;
    • предохранение от отжимания створки;
    • проветривание помещения;
    • фиксацию створок в разных положениях;
    • наличие внешних ручек и т. д.

    Также предлагается фурнитура против взлома, которая обладает повышенной прочностью и может служить надежной защитой. Она оснащена запирающимися ручками.

    Как любой механизм, выйти из строя может и это устройство, и ремонт пластиковых окон в этом случае неизбежен. Не советуется производить починку самостоятельно. Необходимо обратиться к специалисту.

    Срок службы фурнитуры можно увеличить, если своевременно производить техническое обслуживание окон: смазывать их и чистить механизмы.

    Монтаж откосов окон

    При установке новых конструкций рекомендуется обратить внимание на устройство откосов пластиковых окон. Ошибки при выборе этого элемента могут привести к образованию конденсата на стеклах или же их промерзанию. Самым оптимальным вариантом считается установка откосов из ПВХ.

    Такое устройство обладает следующими плюсами:

    • отличается экологической чистотой и не требуют специального ухода;
    • цвет может быть выбран по вкусу;
    • поверхность ПВХ легко чистится, на ней не остаются разводы от моющих средств;
    • пластиковый откос обладает длительным сроком службы.

    В строительной практике применяется несколько способов монтажа конструкций. Широкое распространение получили три:

    • применение специальных панелей;
    • монтаж откосов из пластика ;
    • установка изделий из гипсокартона.

    Рулонные шторы на пластиковые окна

    Шторы в рулонах обладают высокой функциональностью. Они придают квартире неповторимый стиль и способствуют созданию уюта. Именно поэтому такие изделия пользуются большим спросом.

    Особенности открытого метода крепления штор

    Данный метод фиксации дает возможность закреплять шторы как над оконным проемом, так и в нем. Система, как правило, монтируется на окна, но существуют и многоцелевые механизмы.

    Открытые крепления для штор имеют разновидности:

    • Крепление мини-системы. Оно подходит для створок и рам.
    • Стандартный тип, который монтируется над проемом окна.
    • Мансардный вид. Он рассчитан для окон сложной конфигурации.

    Несмотря на то что типов много, принцип работы механизмов одинаков. Штора наматывается на вал, закрепленный между держателями. Управление занавесками производится посредством цепочки или механизма на пружине. Во втором случае держатель монтируется на планке, расположенной внизу. Штора оттягивается вниз и фиксируется на уровне, обеспечивающем нужное затемнение жилого помещения.

    Зачастую для фиксации устройства применяются направляющие с зацепом. Также используют двухсторонний скотч для монтажа. Он имеет свой минус, который заключается в том, что клеевой слой начинает плавиться во время жары. Используются и вешалки. Но они подходят не для всех рам. Унифицированным способом считается крепление штор посредством шурупов и саморезов. Диаметр вала находится в зависимости от ширины полотна. Для габаритных штор в рулонах требуются крепкие планки. В противном случае система может подвергнуться деформации или поломке.

    Крепление штор закрытого типа

    Несколько лет назад считалось, что закрытый тип крепления применим только к окнам из пластика. На самом деле такое устройство для штор на пластиковые окна применяется и в конструкциях из дерева и алюминия. Система обладает разными размерами, но это не влияет на привлекательность и функциональность. Основным отличием этой конструкции является присутствие короба. Эта деталь содержит боковые заглушки и придает конфигурации аккуратный вид.

    Важную роль играет размер короба. Установка рулонных штор с мини-системой на пластиковые окна не препятствует закрыванию и открыванию створок. При использовании тяжелых рулонных штор необходимо применение крупного короба и крепкого вала. Такие механизмы не всегда помещаются над проемом, особенно если окно расположено высоко. В этом случае монтаж системы осуществляется на потолок. От направляющих в этом случае отказываются. Если есть возможность, то их рекомендовано установить. Устройства будут препятствовать деформации полотна штор, помогут избежать смещения, обеспечат системе нужное движение.

    Как крепить штору на створку окна?

    При креплении шторы необходимо обратить внимание на диаметр вала и длину кронштейнов. Чем длиннее деталь, тем больший объем намотки она обеспечит. Поэтому при выборе штор из рыхлого или плотного материала следует употреблять длинные кронштейны. Рулонные механизмы работают бесшумно. Появление сильных звуков свидетельствует о том, что конструкция имеет дефект или неправильно собрана.

    За последнее время в области рулонных штор появилось множество новых решений. Производители предлагают конструкцию, в которой короба крепятся с тем учетом, чтобы они двигались вместе со шторой. Это дает возможность управлять механизмом в двух направлениях. Существуют и временные конфигурации на специальных планках. Их крепление осуществляется посредством скотча. Они дают возможность передвигать систему в случае надобности.

    Такая конструкция применяется для декора загородных домов. В разнообразии видов систем помогут разобраться только специалисты. Перед началом сложной работы рекомендуется обсудить все вопросы с профессионалом.

    Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

    Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

    15 самых красивых жен миллионеров Познакомьтесь со списком жен самых успешных людей мира. Они потрясающие красавицы и нередко успешны в бизнесе.

    Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

    10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

    13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

    Источники: http://oknosam.ru/design.php, http://moyalodzhiya.ru/okna-i-dveri/ustrojstvo-plastikovyx-okon.html, http://fb.ru/article/256315/ustroystvo-plastikovogo-okna-osobennosti-shema-i-mehanizmyi

    Устройство пластикового окна: этапы работ

    Перед покупкой пластикового окна было бы неплохо разобраться в его устройстве. Устройство пластикового окна не так просто, как может показаться на первый взгляд. Говоря про устройство пластикового окна, стоит разделить устройство окна сделанного на заводе – это оконный блок и окна, как единой смонтированной конструкции, установленной по месту.

    Устройство пластикового окна

    В устройство пластикового окна входит несколько основных элементов. Основные элементы оконного блока, конструктивно независимы и при желании в процессе эксплуатации могут заменяться. Элементы смонтированной конструкции, используемые в монтаже, заменить нельзя и после монтажа они становятся, единим целым с установленным окном.

    Устройство пластикового окна включает основные сборные детали: рама (1), створки (2), стеклопакет(3) и фурнитура. При монтаже к пластиковому окну добавляются подоконник (6), отлив (4), подставочный профиль(5), соединительный профиль(7) и откосы (8).

    Два основных элемента, входящих в устройство пластикового окна, определяют технологическую особенность окна и его цену. Это профиль, из которого изготавливаются рама и створки окна и стеклопакет, установленный в створку.

    1. Рама (коробка)
    2. Створка
    3. Стеклопакет
    4. Водоотлив
    5. Подставочный профиль
    6. Подоконник
    7. Соединительный профиль
    8. Панель откоса

    Профиль пластикового окна

    Профиль пластикового окна это материал, из которого изготавливается несущая конструкция окна (рама) и створки окна.

    По материалу, профили окон разделяются на профили ПВХ (поливинилхлорид – пластик) и профили металлопластик. Металлопластиковый профиль это пластиковый профиль с вставленным внутрь силовым металлическим профилем для усиления армирования. Рамы армируются замкнутым или П-образным профилем, а створки армируются Г-образными или П-образными профилями.

    Профили для окон это полые конструкции. Каждый профиль имеет в своей конструкции три, четыре или пять полостей, которые называют камеры. Чем больше камер в профиле, тем профиль теплее, считается лучше и стоит дороже.

    Размеры профиля разделяются в зависимости от системной ширины. Системная ширина это ширина профиля с внешней стороны. Чем больше ширина профиля, тем больше в нем камер. Поэтому по размеру, профили могут называться в миллиметрах или в количестве камер.

    Например, трехкамерный и пятикамерный профили, соответствуют системным глубинам 60 и 70 мм. То есть вы можете встретить название, трехкамерный 60 мм профиль или пятикамерный 70 мм профиль. Причем, 70 мм профиль может быть пятикамерным в коробке (раме) или четырехкамерным в створке.

    Трехкамерные профили это базовая рекомендация для остекления квартир. Однако они не рекомендованы для северной стороны домов и для квартир с выходом на трассы.

    Створка

    Устройство пластикового окна включает единственный движущейся элемент – створку. Рамка створки изготавливается также из профиля. Профиль створки идентичен профилю рамы.

    Створка это база для установки стеклопакетов. По внешнему виду, створки бывают прямые и скругленные. По материалу профиля бывают глянцевые или матовые. Штапик, которым крепятся стеклопакеты, аналогичен виду створки. Прямая сворка делается с прямым штапиком, скругленная створка предполагает скругленный штапик. Хотя можно встретить и комбинации.

    Стеклопакеты

    Стеклопакет это конструкция из стекол, разделенных воздушным зазором.

    Стандартный стеклопакет называют однокамерным. По конструкции это два 4 мм стекла разделенных воздушной камерой. Ширина однокамерного стеклопакета 32 мм. Это 4 мм первое стекло, 24 мм ширина воздушной камеры и 4 мм второе стекло.

    Однокамерные стеклопакеты применяются только в остеклении лоджий, зимних садов и т.п. Однокамерный стеклопакет, в который вместо воздуха закачан газ, аргон являются энергосберегающими и они могут предлагаться для остекления квартир.

    Двухкамерный стеклопакет делается из трех стекол. Ширина стеклопакета 40 мм. Это 4 мм стекло,14мм первая камера,4 мм второе стекло,14 мм вторая камера, и 4 мм третье стекло.

    Как видите, количество камер увеличивается,  ширина камер уменьшается, поэтому общая ширина трехкамерного стеклопакета несильно отличается от двухкамерного.

    Трехкамерные стеклопакеты входят в базовое остекление для квартир и дач.

    Шумоподавляющий стеклопакет это двухкамерный стеклопакет с двойным стеклом с внешней стороны стеклопакета.

    Есть стеклопакеты с увеличенной внешней камерой. Такие стеклопакеты улучшают шумоподавление и энергосбережение окна.

    Сравнительно недавно, появись энергосберегающие стеклопакеты с внутренним стеклом с нанесенным низкоэмульсионным покрытием (И-стекло), а между стеклами не воздух, а аргон.

    Пример

    В завершении расшифруем название пластикового окна. Если вам предлагают пластиковое окно из пятикамерного профиля в раме, четырехкамерного профиля в створе с возможностью установить однокамерный энергосберегающий стеклопакет или двухкамерный улучшенный стеклопакет, то это означает следующее.

    Устройство пластикового окна включает. Раму, сделанную из профиля с пятью воздушными полостями (камерами). Створки окна сделаны из профиля с четырьмя полостями. На выбор предлагают, установить  либо стеклопакеты толщиной 32 мм с аргоном внутри, либо стеклопакет шириной 42 мм со  сдвоенным стеклом в 6 мм, с внешней стороны. Такой оконный блок подходит для квартир ориентированных на любую сторону света, включая шумные автотрассы. По цене такой стеклопакет выше среднего и не относится к классу «эконом».

    Вот такое нехитрое, но разнообразное устройство пластикового окна представлено на рынке строительных услуг.

    Монтаж пластикового окна

    • Устройство пластикового окна  установленного в проем, дополняется подоконником и отливом с внешней стороны.
    • Для отлива применяют оцинкованный стальной лист белого цвета с торцевыми заглушками.
    • Подоконники, обычно пластиковые, ламинированные.
    • Для откосов с внутренней стороны популярны сэндвич-панели 10 мм.
    • При монтаже требуйте герметизацию лентой ПСУЛ. ПСУЛ — это лента из эластичной полиуретановой пленки, которая пропитана смесью акрила и она расширяется после снятия упаковки, заполняя все пространство уплотнения.

    Видео : Работа мультифункционального стеклопакета

    Специально для сайта: Все про ремонт квартиры

    Другие статьи раздела: Окна в квартире

    Поделись ссылкой:

    Схема пластиковых окон рисунок — Клуб Мастеров

    Прежде чем заказывать пластиковые окна, необходимо продумать мельчайшие детали. Какая именно конструкция лучше всего подойдет для ваших условий? Сколько стеклопакетов требуется, каких размеров и, немаловажный вопрос, какой механизм открывания наиболее удобен для вас?

    Существуют различные схемы положения створок:

    • глухое пластиковое окно;
    • поворотное;
    • откидное;
    • поворотно-откидное;
    • раздвижное.

    Есть и другие варианты, но вышеперечисленные являются наиболее распространенные.

    Глухое

    Такие конструкции невозможно открыть, в то же время они стоят дешевле всего и отличаются простотой изготовления. Главное назначение глухих рам – пропускание солнечного света в помещение. Подоконник при этом можно использовать в качестве зимнего сада с цветами.

    Главный недостаток – помещение нельзя проветрить. Также сложности возникают с мытьем стекол с внешней стороны.

    Поворотное

    Особенность такого механизма в том, что рама может быть открыта только нараспашку по горизонтали. Такие изделия стоят дороже глухих аналогов, но дешевле поворотно-откидных.

    Плюсы:

    • легко мыть с любой стороны;
    • можно без проблем проветрить комнату.

    Минусы:

    • нельзя расположить на подоконнике цветы или другие предметы, так как тогда возникает проблема открывания створки;
    • створка имеет меньшее количество точек соприкосновения с рамой, что снижает срок эксплуатации.

    Откидное

    Данные конструкции можно только откинуть сверху. Хороший вариант для небольших комнат, где нет возможности открыть раму полностью. У такого изделия есть один существенный минус – сложность мыть стекло снаружи.

    Поворотно-откидное

    Наиболее оптимальный вариант, именно такой схеме отдает предпочтение большинство людей при заказе окон ПВХ. Открываться такая конструкция может в любых вариациях, поэтому удобно и проветривать помещение, и мыть стекла со стороны улицы. Единственный недостаток – более высокая цена. Очень важно здесь при выборе оконной фурнитуры отдавать предпочтение проверенным и надежным маркам, так как на данные механизмы возлагается большая нагрузка.

    Раздвижное

    При таком варианте открывании пластиковых окон створка просто «уезжает» вправо или влево. Подобные механизмы получили распространение при установке пластикового профиля на балконах и лоджиях. Главное преимущество заключается в экономии пространства. Даже если места в помещении совсем мало, раздвижная конструкция требует мало площади. Также из плюсов является возможность устанавливать подобные изделия даже в очень больших оконных проемах, где нельзя использовать распашной механизм.

    Как выбрать схему открывания в окнах ПВХ?

    При всем разнообразии вариантов нужно обращать внимание не столько на стоимость и дизайнерские нюансы, сколько на удобство для вас. Учитывайте следующие нюансы: достаточно ли пространства для поворотного открывания, нужно ли проветривать помещение и как часто, какова ширина проема.

    Производители стеклопакетов предлагают различные варианты. Вы можете выбрать абсолютно любой. Рекомендуется перед заказом вызвать замерщика, который оценит условия эксплуатации и подскажет, какой вариант регулировки створок наиболее предпочтителен.

    Конструкция пластиковых окон

    Оборудование для производства пластиковых окон и запчасти к нему
    заказывайте у нас! Звоните:

    Оглавление

    Прежде чем перейти к описанию процесса производства пластиковых окон, нужно рассмотреть и разобраться в конструкции пластикового окна, так как без этих знаний дальнейшие объяснения покажутся запутанными и непонятными. Зная устройство конструкции пластикового окна, Вы легко сможете разложить технологию производства окон ПВХ и приспособить её для собственного производства.

    Рис. 1. Конструкция и устройство пластиковых окон (фото)

    Конструкция пластиковых окон позволяет:

    • Пропускать свет;
    • Эффективно сохранять тепло внутри помещения;
    • Обеспечивать достаточное проветривание в различных режимах;
    • Защищать дом от проникновения воров.

    Дополнительные элементы обеспечивают защиту от прямых солнечных лучей, комаров и вредителей.

    Декоративные элементы могут быть полезны при согласовании устройства пластиковых окон в архитектурных сооружениях, имеющих историческое значение, а в частных домах подчеркнуть индивидуальность строения.

    Устройство пластиковых окон

    Давайте рассмотрим основные элементы устройства пластикового окна, на примере иллюстрации, приведённой на этой странице, а потом рассмотрим каждый элемент поподробнее.

    Рис. 2. Устройство пластикового окна

    Основное устройство пластикового окна

    • Створки и рама;
    • Стеклопакеты;
    • Фурнитура.

    Створки и рамы в пластиковых окнах, производятся из рамных и створочных профилей ПВХ особой ячеистой структуры, позволяющей эффективно сохранять тепло, а также отводить конденсат из внутренних полостей створок. К устройству рамы и створок мы вернёмся немного позже и рассмотрим их поподробнее, так как они представляют особый интерес в устройстве пластиковых окон.

    Стеклопакет — главный элемент пластикового окна, как светопрозрачной конструкции. Окна бывают разными: пластиковыми, алюминиевыми, деревянным, но в них всех ставятся стеклопакеты. Поэтому при производстве пластиковых и прочих окон прежде всего надо позаботиться о производстве качественных стеклопакетов.

    Фурнитура имеет не менее важное значение в устройстве пластикового окна. Ведь именно фурнитура обеспечивает работу окна в различных режимах и надёжную защиту от грабителей.

    Профильная конструкция окна ПВХ

    Профильная конструкция окна ПВХ включает рамные профили и створочные профили ячеистой формы. Рекомендованное количество ячеек для России — от 3 до 5. Пластиковые профили укрепляются стальными армирующими профилями во время производства окон, поэтому правильнее говорить об устройстве металлопластиковых окон, а не окон из ПВХ.

    Рамные профили имеют специальную форму, максимально способствующую сохранению тепла в комнате, и иногда включают в конструкцию импосты, которые делят оконный блок на несколько открывающихся и не открывающихся светопрозрачных секций, как это показано на рис. 2.

    Рис. 3. Профильная схема окна ПВХ

    Профили створок, как показано на рис. 3. отвечают рамным профилям и имеют устройства, предназначенные для закрепления стеклопакетов, такие как штапики и пазы под них. С помощью штапиков стеклопакет крепится в створке окна.

    Резиновые уплотнители в конструкции рамы и створок окна отличаются по форме и предназначены для эффективного устранение щелей и зазоров между стеклопакетом и створочным профилем, а также створкой и рамой с внутренней и внешней стороны помещения.

    Схема пластиковых окон. Стеклопакеты

    Стеклопакет — это светопрозрачная, практически герметичная, энергосберегающая конструкция из двух и более стёкол, разделённых дистанционной рамкой из алюминия с гранулированным или иным влагопоглотителем, соединённая с помощью вторичного и первичного герметиков. Как устроен однокамерный стеклопакет пластикового окна, можно увидеть на схеме рис. 4.

    Рис. 4. Схема пластикового окна. Стеклопакет

    Между прочим, для производства большинства современных стеклопакетов применяются закалённые стёкла, которые обеспечивают не в меньшей степени чем фурнитура защиту дома от проникновения. Закалённое стекло не трескается и не ломается. Оно способно гнуться под давлением и принимать изначальную форму. Разбить такое стекло достаточно сложно. А если это случиться, то оно не оставит опасных, острых осколков, что тоже влияет безопасность.

    Схема окна ПВХ. Фурнитура

    Устройство металлопластиковых окон включает очень сложную комплексную систему обвязки створки фурнитурой. Все элементы качественной обвязочной фурнитуры должны быть выполнены из прочного, негнущегося металла, чтобы служить безотказно, так как если один элемент выйдет из строя, от этого пострадает работоспособность всей запорной системы.

    Рис. 5. Схема окна ПВХ. Фурнитура

    Качественная обвязочная фурнитура должна обеспечивать четыре режима работы:

    1. Режим закрытый;
    2. Режим открытый;
    3. Режим проветривания;
    4. Режим микропроветривания.

    Во всех четырёх режимах фурнитура должна срабатывать идеально и обеспечивать защиту от ошибочных действий пользователей, чтобы окно не заклинило или чтобы не сработало одновременно два режима. На раме — напротив установлены ответные элементы, которые должны быть выполнены не менее качественно, а главное качественно закреплены, чтобы злоумышленник не мог сорвать один винтик и проникнуть в дом, как это бывает с некачественными стеклопакетами.

    Петли и ручки в декоративных накладках из ПВХ должны быть выполнены не менее качественно, а главное красиво, так как будут влиять не только на функциональность, но и на внешний вид всей конструкции.

    Это было более-менее полное описание конструкции пластикового окна. Кроме того существуют различные жалюзи и сетки от комаров, которые составляют дополнительыне элементы конструкции пластикового окна. Ещё больше об особенностях конструкций окон ПВХ Вы можете прочитать из прочих наших статей. О производстве, монтаже и открытии собственного бизнеса по производству пластиковых окон и стеклопакетов.

    Оборудование для производства стеклопакетов Вы можете выбрать и приобрести через этот сайт компании «Вега» — поставщика высокотехнологичного оборудования в Россию.

    На нашем сайте Вы также можете ознакомиться с современным оборудованием для широкоформатной печати.

    © 2011 — 2019 ООО «Вега»
    Высокотехнологичное оборудование. Каталожный номер запчасти —
    Контактная информация

    Замерный лист

    Прежде чем отправиться заказывать окно, необходимо перенести на бумагу результаты Ваших замеров, т.е. оформить эскиз изделия, причём сделать это нужно в том виде, в котором он будет понятен менеджеру любой оконной компании, в какую бы Вы не обратились. Чтобы Ваш чертёж выглядел профессионально, не хуже, чем у настоящего замерщика, и в результате Вы приобрели изделие именно той конфигурации, которая была задумана (например, не перепутаны местами глухая и открывная створка, были в точности соблюдены размеры и т.д.), необходимо знать некоторые правила оформления замерного листа.

    Во-первых, на всех документах (замерный лист, договор) рисунок пластикового окна делается, как вид . Это очень важно, чтобы не перепутать расположение створки и глухой части окна относительно друг друга.

    Во-вторых, все размеры указываются в миллиметрах.

    В-третьих, необходимо схематично изобразить наличие глухой части (если она есть) и створки (если она есть), а также тип её открывания. Наиболее распространены три типа открывания створки: поворотная, поворотно-откидная, фрамужная (откидная). В следующей таблице в качестве примера показано, как в замерном листе схематично изображается окно с правой створкой в трёх указанных вариантах:

    Значок «+» в левой половине показывает, что в глухой части окна находится стеклопакет. В особых случаях вместо стеклопакета может устанавливаться непрозрачный элемент — сэндвич-панель. В этом случае вместо символа «+» напишите «сэндвич» или сокращённо «сэнд«.

    Нетрудно догадаться, что с помощью треугольника указывается, с какой стороны находится петлевая сторона створки (навеска).

    Кроме того, угол треугольника, противоположный петлевой стороне, показывает, откуда происходит открывание. На предыдущем примере створка открывается слева-направо.

    Если нужно, петлевую сторону можно перенести на импост. В этом случае створка по-прежнему будет считаться правой, но её навеска станет левой, т.е. открываться она будет справа-налево. Схематично это будет выглядеть так:

    Теперь Вы можете придумать своему окну любую конфигурацию и нарисовать это в виде схемы. Вот некоторые примеры:

    Должен Вас предупредить, что существуют ограничения на максимальный и минимальный размеры створки, поэтому, увы, не любая Ваша фантазия в плане конфигурации окна может быть воплощена в реальность. Более конкретную информацию по этому поводу Вам дадут в офисе компании, куда Вы обратитесь при заказе окна.

    Безусловно, одной лишь голой схемы окна будет недостаточно для изготовления изделия. Ваш чертёж должен быть дополнен конкретными цифрами: высота окна, ширина окна, размер створки, а также указанием типа профиля, типа уплотнителя (резинки), типа фурнитуры, толщины и прочих параметров стеклопакета. Размеры окна, как уже говорилось, нужно указывать в миллиметрах. Выглядит это примерно так:

    Ширина створки может быть выбрана любой, как Вам захочется, но не следует забывать, что слишком широкие створки более склонны к провисанию из-за большой тяжести. Существует два распространённых варианта:

    1 — «по геометрии«, когда вертикальный импост делит окно на равные части, при этом стеклопакет створки оказывается меньшей ширины, чем стеклопакет глухаря, зато при такой конфигурации уменьшается стоимость окна;

    2 — «по просвету«, когда импост немного смещён от центра в сторону глухаря, но за счёт этого достигается равенство ширины стеклопакетов глухаря и створки.

    Вы можете письменно указать в замерном листе любой из этих вариантов, либо цифрами на схеме прописать конкретную ширину створки, если предыдущие два варианта Вам не подходят:

    В случае более сложной конструкции окна необходимо будет дополнительно указать высоту створки, как на следующем примере:

    Остальные параметры Вашего окна лучше обсудить непосредственно с менеджером компании, когда будете оформлять заказ, потому что типы ПВХ-профилей и возможные опции в конструкции окон у каждой фирмы могут быть разными. А перед тем, как Вы отправитесь заказывать окно, рекомендую почитать, как сэкономить при покупке пластиковых окон.

    Поделиться с друзьями:

    Твитнуть

    Поделиться

    Поделиться

    Отправить

    Класснуть

    Схема пластиковых окон рисунок Ссылка на основную публикацию Схема пластиковых окон рисунокКлуб Мастеров Adblock
    detector
    Рейтинг статьи:

    Устройство пластиковых окон: механизм конструкции

    Механизм пластиковой конструкции: в чем ее плюс?

    Устройство пластикового окна — вполне актуальная тема, ведь в настоящее время уже редко встретишь жилые дома, где нет пластиковых окон. Установив такие, можно значительно снизить расходы на отопление, так как пластиковое окно является наиболее энергоэффективной конструкцией. Перед тем как приобрести себе новую конструкцию, предлагаем разобраться в том, как же она устроена, из каких деталей состоит, изучить ее механизм, рассмотреть устройство.

    Механизм пластикового окнаМеханизм пластикового окна

    Это система, состоящая из множества функциональных элементов.

    Механизм пластиковой конструкции

    Схема конструкции пластикового окнаСхема конструкции пластикового окна

    При выборе следует изучить устройство.

    Итак, устройство конструкции: рама, створка, импост, штульп, фурнитура, стеклопакет, уплотнители, штапик, раскладка, подоконник, отлив, откосы. А теперь подробнее о каждой составляющей механизма:

    1. Рама — это основа из многокамерного профиля, которая может состоять из пластика, дерева или другого материала. Рама непременно должна быть очень прочной, чтобы выдержать вес створок со стеклопакетами.
    2. Створка — нужна для того, чтобы в конструкции были открывающиеся части, что необходимо для многих людей. Повернув ручки, можно приоткрыть или закрыть створку.
    3. Импост — конструкция, благодаря которой окно делится на несколько секций. Импост объединяет створки в единый механизм.
    4. Штульп — необходим для соединения нескольких створок между собой.
    5. Фурнитура — это такие элементы, без которых просто не обойтись: замки, ручки, петли и так далее. Именно фурнитура, важный механизм, позволяет нам выбирать, каким именно способом откроется створка: откидным или поворотным. От ее качества зависит, прослужит ли ваша конструкция долго и будет ли выполнять заданные функции: звукоизоляция, вентиляция, время эксплуатации. У фурнитуры важнейшая роль. Она отвечает за то, как окно будет закрываться, какова будет плотность прилегания створки к раме. Функции фурнитуры -открывать/закрывать, с помощью ручки также можно регулировать поток воздуха в помещение.
    6. Стеклопакет — это герметичная часть. Он состоит из двух или более стекол, которые соединены между собой с помощью дистанционной рамки, внешнего и внутреннего герметика, которые образуют замкнутую полость, что защищает стекло от запотевания и обеспечивает поглощение влажности воздуха. Стеклопакеты собираются как из обычных стекол, так и из селективных, которые уменьшают теплопотери; стекол различной толщины и различной тонировки. Различают два вида стеклопакетов: однокамерный (два стекла и одна камера между ними) и двухкамерный (три стекла и две камеры между ними).
    7. Уплотнители — главной их функцией является улучшение герметичности, плотное соединение механизма всей конструкции.
    8. Штапик — служит для закрепления стеклопакета в створке.
    9. Раскладка — важна для дизайна, для изменения общего вида конструкции. Когда проводится ремонт, можно выбирать раскладку конструкции, подходящую для дизайна вашей комнаты.
    10. Подоконник — это горизонтальная панель из ПВХ или дерева. На подоконники можно поставить горшки с цветами, рамки с фотографиями, статуэтки и многое другое. Сегодня есть огромное разнообразие подоконников из различных материалов: ДСП, дерева, искусственного камня. Но наиболее популярны подоконники из пластика, так как он практически не царапается, устойчив к перепаду температуры, не выцветает, не требует покраски и специального ухода, не пропускает влагу. Цветовая гамма пластиковых подоконников очень разнообразна, что позволяет человеку, делающему ремонт, выбирать подходящую для интерьера расцветку.
    11. Отлив — нижняя внешняя часть. Главная функция отлива — защита конструкции от затекания воды на раму с улицы. Раньше отливы покрывались оцинкованной сталью и были недолговечными, коробились и быстро покрывались ржавчиной, была необходимость часто проводить ремонт конструкции. Сейчас же отливы покрываются полиэстером, что обеспечивает бесшумность, покрытие не тускнеет со временем, не трескается.
    12. Откосы — обрамляют по периметру, внутренняя отделка. Они могут быть как внутри, так и снаружи, например, на балконе. Главная функция откосов — закрывать швы на соединении рамы с проемом, придавать красивый, законченный внешний вид конструкции.
    Основные элементы пластикового окнаОсновные элементы пластикового окна

    Для того, чтобы понять какими именно хочется видеть свои пластиковые окна и наиболее точно сформулировать во время заказа свои желания, заказчику желательно ознакомиться с терминами.

    Перечень необходимых инструментов для установки своими руками:

    • зубило;
    • молоток;
    • дрель;
    • отвертка;
    • монтажная пена;
    • уровень строительный;
    • перфоратор;
    • фомка с гвоздодером;
    • пила или электролобзик.

    Оно не просто стоит в проеме, оно работает. Работает каждый день, когда мы его открываем и закрываем. Оно защищает нас от холода, жары, сквозняков. И в этом участвует весь механизм.

    Любой капитальный ремонт включает замену на новые пластиковые.

    Разобравшись в конструкции, в особенностях его механизма, можно смело начинать ремонт и менять свои окна!

    Просмотров: 64
