Устройство скважины на воду | Как устроена скважина для воды

Конструктивные особенности артезианских и песчаных скважин.


Скважины являются очень удобным источником воды. Они не зависят от функционирования центрального водоснабжения, обладают более высоким качеством воды. Конструкция и внутреннее устройство скважин зависят от их вида. Основными являются артезианская и песчаная. Рассмотрим особенности каждой из них.

Артезианская скважина

Это самый эффективный и дорогостоящий способ подачи воды. Глубина артезианских скважин составляет варьируется от 40 до 300 метров в различных районах Подмосковья. Бурят их между двумя водоупорными слоями. Качество воды, которую получают с их помощью, значительно выше по сравнению с остальными. Вода в них присутствует постоянно. Очень редко засоряется фильтр, расположенный в нижней части подающей трубы. Вода практически не содержит патогенные микроорганизмы. Долговечность такого сооружения составляет около 50 лет.

Рассмотрим, как устроена скважина для воды, такого типа.

Ее строительство начинается с бурения в грунте отверстия, доходящего до известняка. В него опускают обсадную трубу 1 с установленным на конце фильтром. Под естественным давлением грунта влага заполняет ее полость. Далее по территории известняка проходит открытый ствол обсадной трубы меньшего диаметра 2. Она обеспечивает подачу воды в скважину.

Жидкость пребывает здесь под значительным напором и поднимается выше известняка. Благодаря этому скважинный насос 3 может размещаться внутри обсадной трубы ниже динамического уровня воды примерно на 10 м. На ней для крепления трубопроводов должна присутствовать резьба. Применять сварочный аппарат в этих целях не рекомендуется. Колонна артезианской скважины должна быть совершенно герметичной. Помимо защиты от осыпания грунта она должна защищать водоносный горизонт от различных стоков.

Описанный выше вариант является классическим. Существуют еще артезианские скважины с двойной обсадкой, кондуктором, с переходом на трубы меньшего диаметра.

Песчаная скважина

Скважина, созданная на песке, питается водой с водоносных линз. Бурение может осуществляться как до песка, так и до гравийных прослоек. Пробурить такое сооружение удается не всегда. Бывает, что в обнаруженной линзе слишком мало воды и дальнейшее бурение нецелесообразно. Во время работ шнек может упереться в твердый валун. Это также не позволит выполнять дальнейшие работы.

Вода в песчаных скважинах находится в рыхлом грунте, при ее откачивании необходим специальный фильтр. Добраться до водоносного слоя можно за 2-3 дня даже ручным способом. При наличии специальной техники скорость работы возрастает, и скважина может быть готова за 1 день. Чтобы стены сооружения не осыпались и не загрязняли воду, по всей его глубине устанавливают перфорированные обсадные трубы. Чаще всего их диаметр составляет 125 мм.

Забор воды происходит через сетчатый фильтр. Размер его ячеек зависит от вида грунта. Он задерживает ил, мелкие камни, песок. Без фильтра в систему водоснабжения могут попасть механические частицы и вывести ее из строя. Чтобы продлить период работы, на дно засыпают гальку, которая выполняет функции дополнительного фильтра. Для перекачивания воды необходим специальный погружной насос. Его подбирают с учетом производительности скважины и потребности в воде. Насосное оборудование устанавливают внутри обсадной трубы.

Глубина сооружения на песке достигает 50 м. Насос в ней обычно устанавливают на высоте 10-30 м от дна. В дальнейшем от него прокладываются трубы из нержавеющей стали. Чем глубже находится водоносный слой, тем чище вода.

Принцип работы скважины на воду этого типа заключается в следующем. Вода из водоносного слоя через фильтр проникает в скважину. После включения погружного насоса он начинает нагнетать влагу по водонапорной трубе. Она подается наверх в приемник и перемещается по наружному водопроводу. Далее через насосную станцию вода переходит во внутренний трубопровод.

При правильной эксплуатации такая скважина способна прослужить около 15 лет. Долговечность службы действительно прямо пропорциональна периодичности использования. Только регулярное откачивание воды может предотвратить заиливание установки. Еще одним способом продлить срок службы такой скважины является своевременная очистка и замена фильтра.

конструкция, схема и принцип работы скважины на воду

Конструкция скважины на воду напрямую влияет на срок службы источника. Правильный подбор и установка оборудования обеспечит долгую и бесперебойную работу системы. Мы расскажем, как подобрать обсадные трубы и фильтры для разных типов источников.

Виды водоносных горизонтов в Московской области

В Подмосковье можно найти 3 вида водоносных горизонтов.

Грунтовые воды

Ближе всего к поверхности залегают грунтовые воды. На этот слой раньше своими руками копали колодцы. Первый водоносный слой дает мало воды, и качество жидкости плохое. Она загрязнена химикатами, тяжелыми металлами и органическими отходами.

Межпластовые воды

Еще глубже залегают межпластовые воды. Они находятся между двумя пластами породы, которая плохо пропускает жидкость. Качество воды лучше, чем в первом слое. Но жидкость может быть загрязнена металлами и солями.

Артезианский слой

Напорный или артезианский слой находится между двумя водонепроницаемыми породам. В нем жидкость находится под давлением. Когда буровая машина пробуривает верхний пласт, жидкость поднимается по стволу.

Напорные скважины на воду обладают высокой продуктивностью. Они могут давать до 5000-7000 литров за час. Источник питания горизонта находится за десятки или сотни километров от устья. Качество жидкости очень хорошее.

Таблица глубин водоносных горизонтов в Подмосковье

В таблице приведена средняя глубина залегания 3 видов водоносных горизонтов:

Тип водоносного горизонта На какую глубину пробуривать
Грунтовый от 1 до 5 м
Межпластовый безнапорный от 12 до 25 м
Напорный от 30 до 100 м (максимум до 450 м)

Мы рекомендуем использовать для добычи воды напорный горизонт. Напорные скважины могут работать до 50 лет. Напорный горизонт дает воду, в составе которой почти нет мелкодисперсных частиц. Обсадная колонна не будет заиливаться, даже когда система простаивает.

Прочие виды источников часто заиливаются, быстро исчерпывают свой ресурс. Они будут служить максимум 12-15 лет. Исключением являются только скважины на глубокий песок (песчаник). Они могут служить до 20-25 лет.

Грунтовые и межпластовые воды сильно загрязнены. Воду из некоторых источников опасно пить, ее можно использовать только для технических целей. Напорные источники дают воду хорошего качества. Иногда ее можно пить без дополнительной очистки.

От чего зависит конструкция водоносной скважины

Устройство скважины состоит из нескольких основных элементов:

  1. Ствол. Вертикальная полость, в которую ставится обсадная колонна.
  2. Обсадные трубы. Трубы из металла или пластика, которые удерживают стенки шахты.
  3. Скважинный кондуктор. Он защищает трубы при бурении на сложных грунтах.
  4. Устье. Устьем называется верхняя часть трубы, которая остается на поверхности.
  5. Забой. Нижняя часть шахты, где на трубы устанавливаются скважинные фильтры.
  6. Статическое зеркало. Глубина, на которой останавливается водяной столб после подъема.
  7. Перфорированный фильтр — это элемент конструкции, который не дает крупным и мелким песчинкам попадать в ствол.

Конструкция обсадных труб и фильтров зависит от водоносного горизонта, на который проводится бурение. Далее мы расскажем, какое оборудование применяют для каждого вида источников.

Что такое абиссинская скважина-игла

Абиссинские скважины берут воду из межпластового ненапорного слоя. Средняя глубина ствола: 12-15 метров. Устройство конструкции требует установки трубы малого диаметра: не более 50-70 мм. Из-за узкого ствола подобная конструкция называется иглой.

Характеристики абиссинских источников:

  • При бурении машина проходит сквозь песок и гравий.
  • Дебит: 300-500 литров за час.
  • Возможно устройство иглы в подвале жилого здания.
  • Бурение абиссинской иглы занимает 1 день.
  • Для работы используют малогабаритную буровую машину.
  • Возможно создание иглы по ударно-канатному принципу.
  • Срок эксплуатации: до 10 лет.

Абиссинскую иглу можно использовать для летнего снабжения участка. Тогда оборудование нужно будет консервировать на зиму и запускать весной.

Абиссинские источники подходят для полива растений. Но для стабильного водоснабжения они не подходят. Слишком короткий срок службы и маленький дебит.

Конструкция абиссинской скважины иглы

При бурении создается шурф, в который забивается обсадная колонна. Обсадная труба изолирует ствол от попадания дождевой и талой воды. На нижней части трубы располагается копьевидный наконечник с фильтром. Фильтровая зона с отверстиями защищена металлической сеткой.

Фильтр не дает песчинкам попадать в иглу. Длина копьевидного наконечника: до 20 см. Колонна собирается из труб длиной 2-3 м. Они крепятся друг к другу резьбовыми соединениями. Места стыков полностью герметичны. В месте выхода обсадной трубы на поверхность иногда заливают бетонный цоколь.

Для подъема воды необходимо установить ручной насос или поверхностный всасывающий насос. В иглу нельзя установить погружное оборудование из-за малого диаметра. Если абиссинская игла должна работать зимой, оборудование следует разместить в теплом помещении.

Что такое скважины на первый песок

Первый водоносный песок находится на уровне 5-30 метров. На большинстве участков бурение на песок проводится за 1 день. Но линзы воды в песке залегают неравномерно. Первые несколько попыток бурения могут оказаться неудачными.

Песчаный горизонт в среднем дает 500 литров за час. Этого количества не хватит для снабжения большого коттеджа. Песчаные источники подходят для дачных домиков, для полива растений на участке. Уровень водоотдачи нестабилен, зависит от погоды и сезона.

Первый песок бывает загрязнен органическими отходами, удобрениями, бактериями, металлами и их солями. Прежде чем пить воду, рекомендуется провести анализ и подобрать систему фильтров. Источник может прослужить 10-15 лет. Но средний срок службы источников: 5-7 лет.

Конструкция песчаной скважины

Устройство песчаных источников проводится по простой схеме. Для многих участков в Московской области характерен разрез грунта:

  1. Плодородный слой почвы.
  2. Суглинок.
  3. Серая глина.
  4. Водоносный песок.
  5. Черная глина.
  6. Сухой известняк.
  7. Водоносный известняк.

Обсадная колонна проходит первые четыре слоя и упирается в черную глину. Конструкция состоит из одной трубы. Для песчаных источников подходят трубы нПВХ 125 мм. Фильтр устанавливается в песке. Для фильтрации воды применяется галунный фильтр с мелкой сеточкой. Стандартная длина сетки: 1-2 метра. Погружной насос всегда ставится выше фильтра.

Песчаные источники быстро заиливаются, особенно когда ими долго не пользуются. На фильтре скапливаются частицы песка. Самые мелкие песчинки проникают сквозь сетку и попадают внутрь ствола. Для защиты от песчинок фильтр осыпают снаружи щебнем или гравием. Но эта мера лишь замедляет процесс.

Чем отличаются скважины на первый песок и глубокий песок

В некоторых районах Московской области есть глубокий песок или песчаник. В нем также залегает питьевая вода, которую можно добывать. Средняя глубина залегания песчаника: 40-80 метров.

Прежде чем попасть в песчаник, вода проходит песок и глину. Они выступают в роли природного фильтра, который очищает воду от загрязнений.

Бурение на глубокий песок проводится в тех районах, где напорный горизонт залегают слишком глубоко (100 и более метров). Выбрав этот слой для добычи воды, можно сэкономить на работах.

Скважины на песчаник дают воду 20-25 лет. Качество воды хорошее, но анализы могут показать избыток солей жесткости. Эта проблема легко решается установкой фильтров.

При бурении на песчаник применяются те же способы обсадки, что и при бурении на известняк.

Что такое артезианские скважины

Напорный горизонт залегает между двумя пластами известняка. После вскрытия горизонта вода поднимается по стволу. Если давление внутри ствола сильное, она может дойти до поверхности и выплескиваться наружу. Такие источники называют самоизливными.

Преимущества бурения напорной скважины:

  • Источник будет давать воду минимум 50 лет.
  • Напорный горизонт дает до 5000-7000 литров за час.
  • Уровень водоотдачи всегда стабилен.
  • Хорошее качество добытой воды.
  • Один источник может обеспечить несколько домов.
  • Низкая себестоимость одного литра.
  • Вложения в источник окупятся за время его эксплуатации.

Для напорных систем подходят насосы, работающие по погружному принципу. При обустройстве устанавливается оголовок, адаптер или кессон.

Варианты конструкции артезианской скважины

Однотрубная конструкция. Устанавливается одна труба с открытым стволом. Мы устанавливаем трубы нПВХ 125 мм. Вариант для почвы, легко поддающейся обработке.

Двухтрубная конструкция. Ставятся две обсадные трубы: внутренняя — пластиковая и наружная — металлическая. Вариант для грунта с сильными подвижками слоев.

Однотрубная конструкция с кондуктором. Кондуктор ставится на обсадную трубу при прохождении сыпучих пород или плывунов.

Двухтрубная конструкция с кондуктором. Вариант установки труб для сложных грунтов: сыпучие породы, плывуны.

Простая телескопическая конструкция. Состоит из нескольких моделей обсадных труб разного диаметра. При погружении широкие трубы сменяются более узкими трубами. Вариант служит для прохождения валунов, супесей, твердого известняка.

Сложная телескопическая конструкция. Диаметр обсадных труб сужается дважды. Вариант для труднопроходимых валунов или сыпучих пород.

Бурение скважины на воду от компании ЭКОБУР

Мы выполняем бурение на воду в Москве и Московской области. Выезжаем по заявкам в соседние регионы. Бурение проводится под ключ: от разработки проекта скважины до установки заглушки. Работы продолжаются от 1 до 7 дней (чаще 2-3 дня). Гарантия на бурение: 10 лет.

Основные принципы работы компании ЭКОБУР:

  • Выезд по Московской области без предоплаты.
  • Бесплатная консультация инженера.
  • Строительство коммуникаций любой сложности.
  • Организация водоснабжения участков под ключ.
  • Работы выполняют опытные буровики.
  • Применяем обычные и малогабаритные буровые машины.
  • Устанавливаем технику известных брендов.
  • Собственный автопарк из 9 буровых установок.

На следующем этапе мы выполняем обустройство скважины. Услуга включает монтаж скважинной техники, подключение частного дома к водопроводу. При обустройстве заказчик получает систему водоснабжения, готовую к запуску.

Получите расчет проекта скважины для вашего участка

Мы предлагаем готовые варианты конструкции скважины для загородных домов. Вы можете не составлять расчеты своими руками, а получить готовое решение от инженеров. Оставьте заявку на консультацию на сайте или по телефону.

Менеджер определит, какой тип скважины подойдет для вашего участка, и какой план конструкции лучше выбрать. Вы получите расчет сметы во время телефонного разговора.

Схема скважины на воду | Схема установки оборудования на устье артезианской скважины с глубинным насосом

  • Главная
  • Схема скважины на воду для частного дома

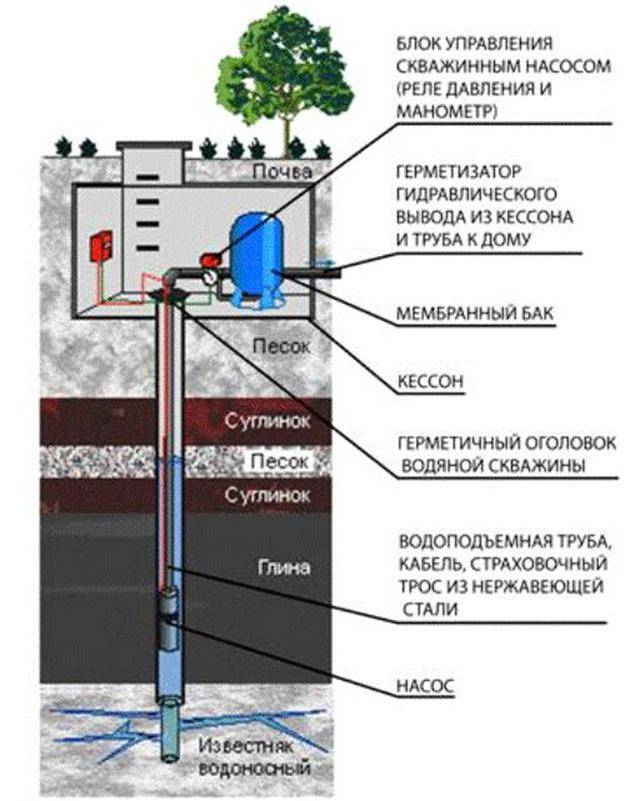

Скважинный насос (1) располагается на глубине ниже 10 метров от динамического уровня воды. По трубе (2) вода поднимается наверх в кессон (4).

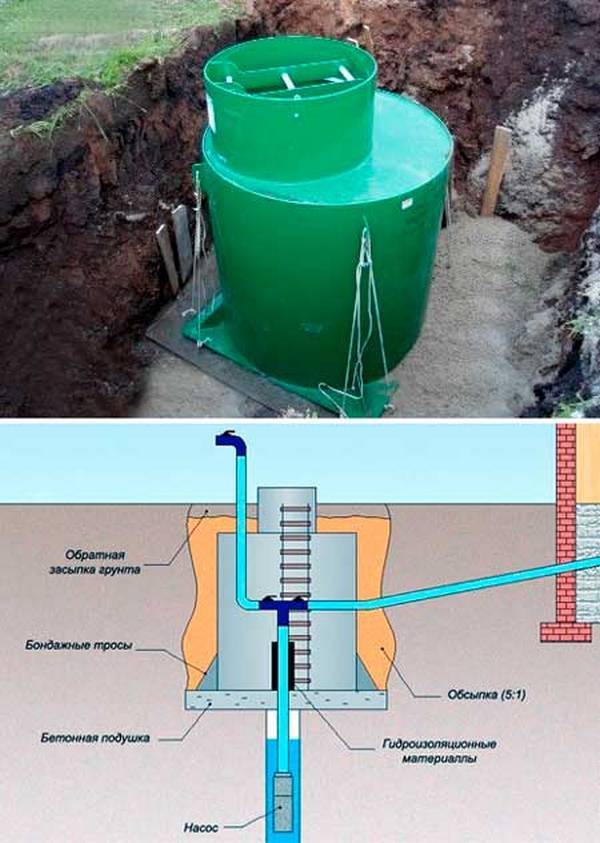

Кессон - это конструкция, обеспечивающая скважину теплоизоляционной и герметичной защитой, а также в нем размещается оборудование автоматики. Кессон монтируется на обсадную трубу и сваривается с нею. Такое соединение обеспечивает дополнительную герметичность скважины на воду.

Трубопровод из скважины выходит на поверхность через специальный герметичный оголовок (3). Он представляет собой два фланца, один из которых приварен к обсадной трубе, а второй крепится к первому с помощью болтов.

Обустройство скважины с кессоном

Выход обсадной трубы осуществляется под люк кессона, а не в центр дна. Поскольку при монтаже/демонтаже скважинного насоса (1) должна быть возможность беспрепятственно опускать необходимый инструмент. Такой вход обсадной трубы в кессон (4) позволяет сэкономить немало пространства, которое займет оборудование автоматики (6). Так, мембранный водный аккумулятор (5) на 100 л (чего достаточно даже для большого дома) легко размещается в кессоне.

Далее из кессона выводится труба для подачи воды и кабель электропитания скважинного насоса. Труба выходит или на поверхность (например, для поливочного крана), или прокладывается до строения. Для этого используются специальные фитинги (7) и запорная арматура (8).

Кабель питания подводится к специальному блоку (6), который управляет насосом. Этот блок управления включает в себя манометр и реле давления, совместно с мембранным баком эта система обеспечивает беспрерывную подачу воды в строение с постоянным напором. От блока кабель через герметичный ввод в оголовке (3) подходит к насосу для его электроснабжения.

Схема скважины с несколькими точками водопотребления

Описанная выше схема обустройства предполагает самый простой случай (небольшой дом с небольшим водопотреблением). Для случаев, когда вода поступает в два направления и более (например, помимо жилого строения и для полива, в баню или в фонтан на участке) необходимо учесть ряд дополнительных элементов и расширенную гребенку. С финансовой точки зрения эти изменения в обустройстве незначительны.

При обустройстве системы учитывайте периодичность ее использования. Если вы в доме проживаете круглый год, то необходимо кессон и трубы прокладывать ниже глубины промерзания грунта.

Единственное условие эксплуатации такой системы на даче – необходимо предусмотреть возможность слива воды из трубопровода обратно в скважину. Это сохранит трубопроводную сеть, оборудование и всю систему в рабочем состоянии до следующего дачного сезона.


Почему мы обустраиваем скважины именно так

С 2009 года мы обустроили более 5000 скважин для частных домов и накопили множество материалов по некачественному решению задачи автономного водоснабжения. Представленный ниже фото материал лишь малая часть примеров, из-за которых владельцы частных домов были вынуждены возвращаться к вопросам устройства скважины и тратить дополнительные средства и нервы.

Сборка обсадной колонны на сварке зависит от человеческого фактора и не подвергается контролю. В результате, преждевременная сквозная коррозия обсадной колонны на сварочных стыках.

Резьбовое соединение труб меньше зависит от человеческого фактора и используется большинством буровых компаний.

Тонкостенные трубы при резьбовом соединении прослужат недолго.

Мы используем трубы с толщиной стенки не менее 4,5 мм, что обеспечивает герметичность обсадной колонны несколько десятилетий.

Мы не сторонники кессонов из бетонных колец, которые не защищают устье скважины от грунтовых вод.

Стальные или пластиковые кессоны обеспечивают должную защиту.

Гибкие подводки служат около 5 лет.

Полипропиленовые трубы служат порядка 50 лет.

При вводе коммуникаций в кессон запрещено делать разъемные соединения в недоступных местах – соединение трубы ПНД с металлическим ниппелем за стенкой кессона в земле.

Мы пропускаем трубу ПНД внутри ниппеля с дальнейшей герметизацией внутри кессона.

Нельзя глубинный насос монтировать на шланге, так как он не рассчитан на давление 4 бар.

В качестве водоподъемной трубы мы применяем ПНД-трубы, которые рассчитаны на давление до 16 бар.

В кессоне устье водозаборной скважины дополнительно защищается герметичным оголовком. Однако при выполнении ремонта мы столкнулись с вариантом монтажа насоса с применением скважинного адаптера в кессоне и декоративным оголовком, что лишено здравого смысла. Не доверяйте свою скважину дуракам!

На смену стальным оголовкам пришли полимерные, которые надежны, эстетичны и компактны.

Горловина кессона должна возвышаться на высоту, обеспечивающую невозможность попадания поверхностной воды через нее.

Прокладывайте в траншеях полимерные трубопроводы, а не стальные.

Трубы ПНД служат 50 лет, а металл подвержен коррозии.

Задайте вопрос инженеру: (495) 649-8593

11 доводов, почему мы можем рассчитывать на Ваше доверие.

устройство и принцип работы. бурение, скважина. НПО КВО

Главной составляющей в системе водоснабжения частного или загородного дома является скважина. Ее принцип работы заключается в откачивании воды из последней колонны обсадных труб, которая внедрена в земную поверхность до аквифера. Чтобы понять принцип действия скважины, необходимо знать, каким способом производилось бурение. Ведь функционирование каждой скважины начинается с бурения.

Типы бурения скважин

Способы бурения скважин обычно берут свое название от инструментов, которым производятся данные работы. Изначально выбирается идеально место, а после исходя из финансовой стороны и типа пород, выбирается тип бурения:

  1. Алмазное – с использованием армированных алмазов. Используется изредка из-за высокой цены.
  2. Турбинное – с использованием турбобура, который при каждом обороте турбины совершает поступательное движение.
  3. Электробурное – хорошо контролируется с поверхности, но необходим источник питания.
  4. Гидродинамическое – отличный способ для установки оборудования без фильтра, а также в том случае, если необходимо придерживаться определенной формы.
  5. Винтовое – для работы с мягкими породами, которые вкручиванием оборудования разрушаются и после поднимаются на поверхность. Подойдет только для скважин, расположенных недалеко от поверхности. Такой метод бурения пользуется большим спросом, но будет совершенно бесполезен, если столкнется с твердыми породами.
  6. Пневмоударное – с использованием пневмоударника для скважин, расположенных ближе к земной поверхности. Затрачивает большое количество электроэнергии, поэтому не особо приветствуется.

Скважина на воду: принцип работы

Буровое оборудование и сооружения для бурения скважин по мере выработки грунта производит укрепление стенки ствола обсадными трубами определенного размера. Труба может быть выполнена из стали или пластика. В нижней части обсадных труб на одинаковом расстоянии проделываются отверстия, а после трубы обматываются сетчатой фильтрацией для песчаного аквифера. От известкового аквифера трубы защищают перфорированной установкой. Это необходимо для того, чтобы стенки не осыпались.

Если будет регулярно происходить обвал, то это сначала загрязнит воду, а после и вовсе приостановит функционирование скважины. Водный поток из аквифера под воздействием гидравлического давления стремится в скважину и останавливается на определенном уровне, носящем название «статический».

Выше вода поднимается благодаря работе насосов, которые между собой различаются в зависимости от технических условий. Насос может быть поверхностный для подачи воды с глубины до 10 метров или погружной, который опускается в саму скважину.

Погружной насос, чаще всего, оборудован дополнительными устройствами, которые не позволяют насосу работать без воды, а скважина оснащается герметичным оголовком. Насос необходимо подключить к водоснабжению, чтобы по итогу вода из скважины попала наружу. Выбор насоса является важнейшей частью в функционировании скважины, поэтому, его необходимо выбирать внимательно. Обустройство скважин производится по специальным схемам, которые разрабатываются с учетом геолого-гидрологических условий местности и в соответствии с требованиями объекта водоснабжения. Схема скважины на воду составляется профессионалами.

Устройство скважины на воду:

  • водозаборное сооружение. Имеет сетку и обратный клапан;
  • всасывающая магистраль насоса, через которую водный поток попадает в насос;
  • насос, всасывающий воду и поднимающий ее выше;
  • датчик давления;
  • мембранный напорный бак, защищающий от напора воды;
  • электромотор.

схема, ее устройство и принцип работы

Многие владельцы загородных домов нуждаются в создании собственной системы водоснабжения, ведь не везде получится подключиться к центральной магистрали. Лучший выход из такой ситуации ― это бурение скважины. Причем ее можно обустроить не только на участке, но и даже в подвале.

Принцип работы скважины

Как и в колодце вода в ней находится в водоносном слое. С помощью установленного насоса она подается наверх. Для укрепления выработки монтируют обсадную трубу, в качестве которой используют пластиковые, стальные, перфорированные или асбестоцементные изделия. Если этого не сделать, тогда со стенок грунт начнет осыпаться, из-за чего скважина впоследствии перестанет функционировать.

Скважина имеет следующую схему работы:

  • Из водоносного слоя подается вода, которая сначала проходит через фильтр, а потом уже попадает в выработку круглого сечения;
  • Включенный насос нагнетает жидкость по водонапорной трубе;
  • После чего вода поступает в приемник и перемещается по водопроводу.

Хотя схема может меняться, все зависит от типа используемого насоса.

Разновидности буровых выработок

Абиссинский колодец ― это забивная скважина, которая является самым простым вариантом. Чтобы ее обустроить на участке водяной пласт должен иметь глубину до 12 метров. Качество воды в ней зависит в основном от строения почвы. Такую выработку при необходимости можно устроить в подвале.

Песчаная скважина, схема которой пользуется большим спросом, подходит лишь для личного пользования. Вода из нее по своим свойствам характеризуется как техническая, поэтому используется только для купания или полива огорода. В среднем водоносные слои в этой скважине залегают на глубине около 10—50 метров.

Кстати, буровые работы при таких пластах реально выполнить своими руками, главное, чтобы на участке через несколько метров не проходил сланец. Пройти его без помощи профессионалов навряд ли получится.

Разумеется, песчаные скважины имеют некоторые недостатки. Главный минус такой выработки ― перебой подачи воды. Связана проблема с сезонными перепадами уровня живительной влаги. Вдобавок ее нужно периодически обслуживать, особенно касается дачников, которым вода нужна лишь в летнее время. В этой ситуации фильтр, находящийся в скважине, со временем заиливается. Вот почему подъем воды должен быть регулярным. Кроме этого, срок службы такой скважины составляет не более 15 лет.

Артезианская выработка хоть и считается самой дорогой, но является наиболее эффективным методом централизованной подачи воды. Для ее бурения используется крупная техника, позволяющая углубиться примерно на 200―300 метров.

Из артезианской скважины вода лучше и качественнее, нежели из песчаной. Еще в ней фильтр почти не засоряется. Он монтируется в нижней части подающей трубы диаметром 219 мм. Эта выработка гарантирует на 99% постоянную подачу живительной влаги, а срок ее службы составляет 50 лет.

Правда, такие скважины тоже обладают недостатками. Например, иногда требуется монтаж дополнительных систем фильтрации, поскольку в составе воды могут содержаться различные соединения железа. К тому же, как упоминалось ранее, ее обустройство стоит дорого. Еще обязательно придется получать разрешение на бурение такой выработки и согласовывать проект.

Выбор необходимого оборудования

Самым важным этапом в обустройстве скважины является подбор оборудования, поскольку именно от него будет зависеть ее период эксплуатации и качество работы. В основном следует обратить внимание на выбор:

  • кессона;
  • гидроаккумулятора;
  • оголовка;
  • насоса.

Кессон

Он необходим для защиты устья от внешних негативных воздействий. Подобное устройство служит своеобразной емкостью, предохраняющей верхние метры ствола выработки от воздействия низких температур в земле.

Герметичный контейнер кессона еще может использоваться как технологический объем для установки разного оборудования, которые обслуживают скважину. Монтаж в нем автоматики, очистительных фильтров и прочих устройств позволяет сэкономить пространство в доме.

Производят кессоны из разных материалов: пластика, металлических конструкций или бетонных отливок. Установка этого оборудования особенно подходит в наших климатических условиях, ведь при суровых зимах грунт на дачной территории промерзает на глубину до полутора метров. Поэтому горизонтально проходящие трубопроводы должны располагаться ниже уровня промерзания.

Кессонный люк, установленный на верхней части устройства, как правило, утепляется листовым пенопластом. Внутри оборудования можно разместить лестницу.

Насосные устройства

Насос выступает основным элементом всей системы. При этом он может быть следующих типов:

  • Погружной. Этот вибрационный насос является бюджетным вариантом. Его довольно редко применяют для обустройства системы водоснабжения, поскольку он имеет слишком низкую производительность. Более того, он способен даже разрушить стенки скважины.
  • Центробежный. Такой агрегат является профильным оборудованием для водоснабжения из выработки.
  • Поверхностный. Применяется лишь тогда, когда в скважине динамический уровень живительной влаги не опускается ниже семи метров.

Сегодня на рынке представлено много моделей скважинных насосов. Выбор их параметров происходит по характеристикам скважины и системы водоснабжения.

Кстати, в случае поломки насоса придется не только приобретать новый, но и платить за поднятие сломанного и монтаж купленного. Именно поэтому следует подходить более серьезно при выборе производителя.

Конструкция гидроаккумулятора

Данное оборудование для скважины используется для предотвращения гидроудара и регулировки давления содержимого трубопроводов. Еще гидроаккумулятор поддерживает минимальный уровень жидкости в системе.

Внутри этого устройства при нормальном функционировании находится запас живительной влаги, а также поддерживается минимальное давление. При использовании гидроаккумулятора насос включается реже, да и изнашивается меньше.

Конструкция такого устройства схожа с компенсационным баком, который применяется в отопительных системах. Но изготавливается гидроаккумулятор из других материалов, они не контактируют с водой и не меняют ее качество. Мембрана в нем создается из пищевой резины.

Оголовок для обсадной трубы

Предназначено это устройство для защиты от попадания мусора в ствол. Помимо этого, оно является опорой для подвески водоподъемной колонны и насоса. Оголовок создается из металла или пластика. В первом случае он способен выдерживать до 500 кг, а во втором ― до 200 кг. Соединение должно быть герметичным с применением резиновой прокладки.

Технология бурения скважины на воду

Прежде чем заняться бурением, необходимо сначала выкопать шурф, иначе говоря, углубление размером 1,5х1,5 метра. Стенки его нужно зашить досками. Потом над ним монтируется буровая вышка, представляющая собой треногу из металлических труб или бревен. На ее вершине фиксируется лебедка, к которой крепится колонка для бурения. Она может состоять из нескольких метровых штанг, скрепленных между собой в единое целое.

Бурение нужно выполнять с помощником. Один должен ключом поворачивать штангу вокруг своей оси, а другой ― молотком бить сверху, создавая тем самым дополнительную нагрузку. Вообще, желательно, чтобы эту работу выполняли 4 человека: двое исполнителей занимались прокруткой бура, а остальные осуществляли его подъем и опускание лебедкой.

Бур необходимо вытаскивать через каждые 50 см и хорошо очищать от грунта. Определить нужную глубину можно по уровню воды в выработке. Затем в скважину устанавливается обсадная труба с фильтрующей системой. Промежуток между трубой и землей следует залить бетонным раствором. Она будет возвышаться над грунтом.

После этого выполняется обустройство глиняного замка вокруг скважины. Если его не сделать, то все время в выработку будет проникать с поверхности дождевая и талая вода, что ухудшит ее качество.

На страховочный трос фиксируется насос с трубой для подачи жидкости и силовой кабель. Трубу подачи необходимо вывести наверх и приварить к кессону.

При глубоком залегании водоносного слоя бурение следует проводить с помощью спецтехники. Тем более что в некоторых ситуациях приходится выполнять несколько контрольных бурений для определения наилучшего источника.

Перед бурением требуется выполнить экспертизу. Запрещено обустраивать скважину на воду около септиков, выгребных ям и скоплений мусора.

Оцените статью: Поделитесь с друзьями!

4. Устройство скважин / КонсультантПлюс

│  4. Устройство скважин                                                  │
├──────────────────────────────────┬──────────────────────────────────────┤
│  4.1.  Бурение,  строительство  и│  35.     Работы     по     устройству│
│монтаж нефтяных и газовых скважин │конструкций скважин                   │
│                                  │  4510551   Строительство   и   монтаж│
│                                  │нефтяных и газовых скважин            │
│                                  │  4510553 Бурение скважин  нефтяных  и│
│                                  │газовых    с    испытанием    их    на│
│                                  │продуктивность                        │
├──────────────────────────────────┼──────────────────────────────────────┤
│  4. 2.  Бурение   и   обустройство│  35.     Работы     по     устройству│
│скважин (кроме нефтяных и  газовых│конструкций скважин                   │
│скважин)                          │  4510550   Работы    по    устройству│
│                                  │скважин                               │
│                                  │  4510562     Бурение     разгрузочных│
│                                  │скважин                               │
│                                  │  4510559 Устройство оголовка  фильтра│
│                                  │и откачка воды                        │
├──────────────────────────────────┼──────────────────────────────────────┤
│  4.3. Крепление скважин трубами, │  35.     Работы     по     устройству│
│извлечение      труб,    свободный│конструкций скважин                   │
│спуск или подъем труб из скважин  │  4510557 Крепление скважин трубами   │
│                                  │  4510554   Установка   фильтровальных│
│                                  │обсадных  или  замораживающих  труб  и│
│                                  │устройств                             │
│                                  │  4510555   Установка    фильтра    на│
│                                  │колонне водоподъемных труб            │
├──────────────────────────────────┼──────────────────────────────────────┤
│  4. 4. Тампонажные работы         │  35.     Работы     по     устройству│
│                                  │конструкций скважин                   │
│                                  │  4510556    Цементация     затрубного│
│                                  │пространства и подмашмачный тампонаж  │
│                                  │  4520135 Устройство крепей,  тампонаж│
│                                  │скважин и стволов                     │
├──────────────────────────────────┼──────────────────────────────────────┤
│  4.5.     Сооружение      шахтных│  35.     Работы     по     устройству│
│колодцев                          │конструкций скважин                   │
│                                  │  4510558      Крепление       колодца│
│                                  │железобетонными кольцами              │

Открыть полный текст документа

Семь основных конструкций скважин на воду характерные для территории Московской области

Семь основополагающих конструкций водяных скважин применяемые в Московской области.

  1. Конструкция фильтровой песчаной скважины
  2. Однотрубная конструкция скважины на известняк
  3. Двухтрубная конструкция скважины на известняк
  4. Однотрубная конструкция с установкой кондуктора
  5. Двухтрубная конструкция с установкой кондуктора
  6. Простая телескопическая конструкция скважины на известняк
  7. Сложная телескопическая конструкция артезианской скважины
При проведении бурения на песок и известняк выполняется обсадка скважины для изолирования от выше расположенных грунтов, для укрепления и препятствия обрушения стенок скважины, под воздействием большого внутрипластового давления.

Конструкция скважины — это набор элементов строения канала скважины на воду:

  1. Ствол – выработка в земле, в которую опускают обсадные трубы.
  2. Устье – верхняя часть ствола скважины из обсадной колонны, которая находится на поверхности.
  3. Забой – самый низ канала, дно скважины на песок, где размещается фильтр песчаной скважины.
  4. Обсадная труба (колонна) - это конструкция из металла или НПВХ, которая поддерживает стенки скважины от разрушения. От качества используемых труб (материала и толщины стенок) зависит срок службы всей конструкции.
  5. Кондуктор - при первых метрах бурения скважин в осложнённых гидрогеологических условиях (неоднородные, сыпучие грунты и валуны), устанавливается вспомогательная труба, которая фиксирует строение ствола скважины, предотвращает стенки от осыпания и не даёт проникнуть поверхностным водам. Длина кондуктора небольшая - 5-10 метров с диаметром немного больше, чем основная обсадная колонна.
  6. Зеркало воды в скважине – это расстояние от поверхности земли до уровня воды.
  7. Дебит (производительность) - это объем воды в кубометрах, которая даёт скважина за 1 час.
  8. Открытый ствол – не обсаженный ствол при бурении на известняк в плотных каменных и иных не осыпающихся грунтах.
  9. Перфорированный фильтр – это фильтр грубой очистки, который фильтрует воду от крупных и мелких песчаных частиц.

Конструкция фильтровой песчаной скважины

Песчаная скважина имеет простое строение - однотрубная конструкция: стальная обсадная труба диаметром 133 мм или 152 мм или 159 мм. В самый низ скважины монтируется галунный фильтр с мелкой сеткой (длиной 1 или 2 метра), изготовленный из нержавеющей стали, который прослужит много лет даже в самых агрессивных условиях.

Однотрубная конструкция скважины на известняк

  1. Применить можно конструкцию с одной обсадной трубой, если геологическая обстановка участка без осложнений: отсутствуют крупные валуны, известняки высокой плотности, дисперсионные несвязанные грунты.
  2. Пласты известняка напорные, водообильные, однородные (нет прожилок глины или песка).
  3. Одна эксплуатационная обсадная металлическая труба диаметром 133 мм (производительность от 3,0 м3/час) или 159 мм (производительность от 5,0 м3/час) спускается в устье скважины до известняка, а далее идет открытый ствол в известняке для поступления подземных вод.

Двухтрубная конструкция скважины на известняк

Буровые мастера советуют заказчикам выбрать двухтрубную конструкцию при совпадении таких условий:

  1. Осложнённая геология участка.
  2. Известняк водонасыщен, но вода в нём не находится под нужным гидравлическим давлением и поэтому не поднимается выше соединения известняка и основной металлической колонны диаметром 133 мм или 159 мм
  3. Система водоснабжения строится для коттеджа со стабильным водопотреблением и с немаленьким дебитом

В такой двухтрубной конструкции, эксплуатационной трубой выступает металлическая труба диаметром 133 мм или 159 мм, которая опускается до известнякового слоя. В этом горизонте находится открытый ствол с уровнем воды, но туда нельзя опускать погружной насос из-за возможных подвижек слоёв. Возможно зажатие оборудования отколовшимися кусками известняка. Чтобы предотвратить аварийную ситуацию необходимо установить на всю глубину скважины вовнутрь металлической колонны пластиковую трубу диаметром 117 мм или 125 мм. А чтобы приток воды стал больше, нижнюю часть трубы нужно перфорировать.

Часто такую конструкцию используют, если в известняковом слое есть вхождение песка или глины. Вторая обсадная труба выполняет функцию перекрытия этих прослоек и не позволяет проникнуть им в забор скважины.

Конструкция известняковой скважины с двумя обсадными трубами наиболее долговечная и стабильная. Большинство наших клиентов выбирают именно её. Звоните по телефону 8(495)723-14-04, у нас бесплатная консультация инженера.

Однотрубная конструкция с установкой кондуктора

  1. Верхние слои вашего участка осложнены сыпучими породами или высокими грунтовыми водами.
  2. Водонасыщенный известняк размещён под напором (если уровень воды выше известнякового горизонта).
  3. Система водоснабжения индивидуального дома.

При таких факторах следует выбрать конструкцию с кондуктором (вспомогательная труба диаметром 168 мм), чтобы укрепить верхние слои от осыпания при бурении. До горизонта известняка скважину бурят, а затем устанавливают обсадную колонну из металла диаметром 133 мм или 159 мм. В водоносном слое известняка обсадка труб не выполняется, оставляем открытый ствол для притока воды.

Двухтрубная конструкция с установкой кондуктора

  1. Геологическая сложная обстановка: сыпучие поверхностные грунты, плотные разнородные отложения, высокие грунтовые воды.
  2. Известняк водонасыщен, но вода в нём не находится под нужным гидравлическим давлением и поэтому не поднимается выше соединения известняка и основной металлической колонны диаметром 133 мм или 159 мм.
  3. Необходим высокодебитный источник для индивидуального водопровода в коттедже.

Вверху конструкции, где неустойчивые породы устанавливается кондуктор диаметром 168 мм. Затем до известнякового горизонта выполняется бурение и обсадка металлическими трубами диаметром 133 мм или 159 мм. Далее в открытый ствол опускаются трубы ПНД 117 мм или 125 мм на всю глубину скважины. В самом низу, чтобы приток воды был больше, можно сделать перфорацию трубы.

Простая телескопическая конструкция скважины на известняк

  1. При бурении необходимо пройти сложные породы (валуны, супеси, сверхтвердые известняки).
  2. В водоносном известняке вода находится под давлением, вода в скважине выше известняка.
  3. Требуется обеспечить водой частный дом.

Начальная обсадная колонна из стали диаметром 133 мм или 159 мм. Потом выполняется бурение и обсадка трубами тоже из стали, но с меньшим диаметром с вхождением в известняк, но при этом остаётся открытый ствол в слое известняка для водопритока.

Сложная телескопическая конструкция артезианской скважины

  1. Во время проведения буровых работ попадаются различные труднопроходимые прослойки камней, валунов и сыпучих пород.
  2. Водоносный известняк не напорный, вода в источнике глубже известняка.
  3. Скважина для водоснабжения большого коттеджа с развитой инфраструктурой.

Обсадка скважины начинается с начального диаметра 133 мм или 159 мм стальной обсадной колонной. Следующая труба в телескопической конструкции идёт меньше по диаметру и тоже из стали, устанавливается в известняк. После в известняке идёт третья часть, ещё меньше по диаметру, куда будет помещён насос. Водоприток идёт из открытого ствола или делают перфорацию в обсадной колонне.

Буровые инженеры при подборе конструкции скважины анализируют:

  1. Геологию места бурения.
  2. Гидравлические показатели будущей скважины.
  3. Какая необходима производительность системы водоснабжения. Под ожидаемый дебит подбираются обсадные трубы и характеристики оборудования системы автономного водоснабжения.

В нашем обзоре показаны схемы и описаны основные конструкции водяных скважин на песчаный и известняковый водоносные горизонты. В реальной жизни под каждый проект проектируется индивидуальная конструкция, от которой зависит срок службы и стабильность работы в целом системы водоснабжения в Вашем доме.

Строительство типовой скважины и сроки

Строительство типовой скважины и сроки

Типовое строительство водозаборной скважины и сроки

Информационный центр подземных вод штата Монтана

Рисунок иллюстрирует некоторые термины, относящиеся к строительство и исполнение типичная неартезианская вода хорошо. Хотя может быть множество вариаций в деталях, все колодцы должны содержать показаны особенности и могут быть описаны с использованием этих терминов.Артезианские скважины отличаются тем, что они построены так, что давление в водоносном горизонте можно контролировать. В артезианских условиях уровень грунтовых вод будет выше верхняя часть водоносного горизонта и, возможно, над поверхностью земли.

Левая часть чертежа показывает геологические условия для это хорошо. Скважина пронизанный грунт, приповерхностный песок и гравий, которые разделены из водоносного горизонта слоем глины, и второй песок и гравий.Нижняя часть второй песок и гравий насыщены и водоносный горизонт. Ниже водоносного горизонта скважина попала в сланец, который не водоносный горизонт. Бурильщик водяных скважин описывает и записывает геологические единицы. в момент бурения скважины. Геологические условия, в которых строятся скважины, сильно различаются, и хотя изображенные на чертеже являются общими, они не отражают все условия, с которыми сталкиваются все скважины.

Кольцевое уплотнение: Кольцевое уплотнение - это материал между стенкой ствола скважины и обсадной колонной, обычно размещаемый рядом с поверхность земли и предназначена для предотвращения попадания поверхностных вод и других потенциальных загрязнений в колодец.Обычно используемые материалы включают бентонит (липкую глину) и чистый цементный раствор (цемент и вода без примесей). песок).

Водоносный горизонт: Водоносный горизонт - это геологическая единица (песок и гравий, песчаник, известняк или другая порода), которая будет уступать полезное количество воды в колодец или родник.

Скважина: скважина, пробуренная для строительства скважины. Большинство скважин для внутренних колодцев в Монтане лишь незначительно больше, чем обсадная труба.

Кожух: Стальная или пластиковая труба, помещенная в скважину для предотвращения ее обрушения. Корпус герметично прилегает к стенка скважины у поверхности земли с кольцевым уплотнением.

Просадка: Просадка в колодце - это разница между уровнем откачиваемой воды и статическим. (неперекачивающий) уровень воды. Просадка начинается при включении насоса и увеличивается, пока скважина не достигнет " устойчивое состояние " когда-нибудь позже.Поэтому измерения просадки обычно сообщаются вместе с суммой времени, прошедшего с начала откачки. Например: « Просадка составила 10 футов через 1 час после закачки. начало ».

Конус просадки: Понижение уровня грунтовых вод возле скважины, вызванное откачкой, называется «Конус депрессии » или иногда «Конус депрессии ». Когда колодец качает, уровень воды опускаются ближе всего к скважине, и величина просадки уменьшается по мере удаления от скважины увеличивается.На некотором расстоянии от скважины в любой момент времени есть точка, в которой откачка не меняют уровень грунтовых вод и просадка равна нулю.

Точка измерения: Уровни воды в колодцах обычно указываются как глубины ниже поверхности земли, хотя точкой измерения может быть любое удобное фиксированное место в верхней части колодца. На этом чертеже точка измерения это верх кожуха. Высота точки измерения обычно записывается, чтобы статические уровни воды могли также указывается как высота.

Уровень откачиваемой воды: Уровень откачиваемой воды - это расстояние от поверхности земли (или точки измерения) до вода в колодце, пока ее качает. Время измерения уровня перекачиваемой воды обычно составляет записано также. Например: « Уровень воды при перекачке был на 85 футов ниже поверхности земли через 1 час после откачки. начал. "

Экран или перфорация: Все колодцы открыты для водоносного горизонта, так что вода может поступать в колодец.Заканчивания скважин варьируются от « открытый ствол » в консолидированной породе, не требующей обсадной колонны, до « открытого забоя », где единственный способ попадание воды в колодец - через торец обсадной колонны. Однако во многих скважинах есть какие-то колодцы. установлен экран или в кожухе прорезаны перфорации, через которые может попасть вода. Отверстия должны быть правильного размера, чтобы вода могла проникать, а песок и другие водоносные слои - нет.

Статический уровень воды: Статический уровень воды - это расстояние от поверхности земли (или точки измерения) до вода в колодце в непрокачиваемых (статических) условиях.Статический уровень воды может зависеть от климатических условия и откачка соседних скважин, и часто измеряются повторно, чтобы получить информацию о том, как водоносные горизонты реагируют на изменение климата и развитие.

Выхлопная труба и заглушка: Колодцы, укомплектованные скважинными фильтрами, могут иметь выпускную трубу, установленную ниже экран. Выхлопная труба обеспечивает место, где песок, который может попасть в скважину через фильтр, может осесть. от насоса. Торцевая крышка заставляет всю воду попадать в колодец через экран колодца.Большинство скважин в комплекте с перфорацией не будет выхлопной трубы.

Уровень грунтовых вод: Верхняя часть насыщенной части водного горизонта (также известного как неограниченный) водоносного горизонта. Ниже уровень грунтовых вод, поровые пространства (или трещины) в геологической среде заполнены водой. Над уровнем грунтовых вод поровые пространства заполнены воздухом. Гидрологи часто используют перевернутый треугольник для обозначения воды. Таблица.

Общая глубина: Общая глубина колодца - это расстояние от поверхности земли до дна.

Выход: Количество воды, измеряемое в галлонах в минуту, которую скважина производит при перекачке.

Строительство колодцев

Эта программа регулирует выдачу разрешений и установку колодцев в штате Мэриленд. Методы и практика строительства колодцев, независимо от того, используются ли они для снабжения питьевой водой, мониторинга подземных вод или для орошения, оказывают существенное влияние на здоровье и благосостояние населения. Именно поэтому обеспечение того, чтобы строительство, испытание и ликвидация всех типов скважин по-прежнему остается приоритетной задачей Департамента.Около 900 000 жителей Мэриленда получают питьевую воду из колодцев. Строгие правила строительства скважин необходимы для защиты этих и других потребителей подземных вод, а также самих ресурсов подземных вод.

Ниже приводится неполный список типов скважин, которые регулируются данной программой:

  • Колодцы снабжения питьевой и непитьевой
  • Геотермальная энергия (скважины открытого и закрытого типа)
  • Орошение
  • Геотехническая / экологическая
  • Промышленное

Процесс строительства скважины начинается с получения услуг лицензированного бурильщика в штате Мэриленд.Государственный совет бурильщиков ведет реестр компаний и частных лиц, имеющих право на получение разрешений на строительство скважины.

Местным департаментам здравоохранения и другим местным разрешительным органам (утверждающим органам) переданы полномочия MDE по обеспечению соблюдения государственных правил строительства колодцев. Техническая поддержка осуществляется Департаментом. Чтобы получить разрешение на строительство скважины, лицензированный бурильщик подает заявку в местный уполномоченный орган округа. В зависимости от типа устанавливаемого колодца или количества воды, которую предлагается забирать, могут потребоваться дополнительные требования государственного разрешения.После получения разрешения на бурение и завершения скважины бурильщик должен предоставить отчет о завершении в Утверждающий орган.

Если колодец будет использоваться в качестве источника питьевой воды, перед его вводом в эксплуатацию требуется Сертификат питьевой воды (COP). COP выдается после того, как серия лабораторных тестов показывает, что вода безопасна для потребления человеком. Если у вас есть какие-либо вопросы относительно правил или процедур строительства скважин, пожалуйста, обращайтесь в местный утверждающий орган вашей юрисдикции для получения разрешений на скважину или в Подразделение местных систем.

Формы скважин

ресурса

Приложены некоторые полезные ссылки на ресурсы по скважинам:

Видео

  • Как бурят скважину - обучающее видео, шаг за шагом демонстрирующее процессы бурения, строительства скважины и установки оборудования, необходимого для обеспечения безопасного водоснабжения дома

Контактная информация

Пожалуйста, свяжитесь с Департаментом по телефону (410) 537-3784, если у вас есть какие-либо дополнительные вопросы относительно строительства колодцев в штате Мэриленд.

Дополнительная информация и ссылки по теме

разрешений на строительство скважин | Район управления водными ресурсами Южной Флориды

Разрешение требуется до строительства всех новых скважин и ремонта, модификации или ликвидации существующей скважины независимо от размера. Разрешение гарантирует, что колодцы построены лицензированными подрядчиками по строительству водозаборных скважин и соответствуют стандартам строительства водозаборных скважин в штате Флорида.

Район управления водными ресурсами Южной Флориды или его уполномоченные агентства выдают разрешения на воду и контролируют колодцы.Контактную информацию и места подачи разрешений в SFWMD см. В документе «Места подачи разрешений».

Вам понадобится разрешение на строительство скважины для:

  • Новые скважины
  • Ремонт или модификация существующей скважины
  • Заброшенная скважина
  • Контрольные скважины
  • Монитор колодцев
  • Контрольные скважины, которые будут преобразованы в колодец для водопользования

Заявление на получение разрешения на строительство, ремонт, модификацию или ликвидацию водозаборной скважины в округе Монро, округ Шарлотт, а также на колодцы диаметром 12 дюймов или более в округе Бровард можно подать через домашнюю страницу ePermitting, выбрав Подача заявок / Строительство скважин на воду .Отчеты о завершении скважин также могут быть отправлены через эту систему для всех округов.

Разрешение на безвозвратное водопользование (WUP) также может потребоваться, если колодец используется для каких-либо целей, кроме указанных ниже:

  • Колодцы для частных домов или дуплексов с одним колодцем,
  • Пожарные колодцы

При необходимости, WUP необходимо будет оформить до того, как будет выдано разрешение на строительство, ремонт, модификацию или ликвидацию водозаборной скважины.Заявку на WUP можно подать через домашнюю страницу ePermitting, выбрав Заявки на подачу заявки / Новые, Изменить, Продлить . Более подробную информацию можно найти на странице разрешений на безвозвратное водопользование.

Если у вас есть какие-либо вопросы или вам требуется помощь в отношении разрешения на строительство скважины или лицензирования подрядчика по строительству скважины, свяжитесь с нами по адресу [email protected] или (561) 682-6930.

Пошлины за разрешение на строительство скважин »

Разрешение на строительство скважины

$ 100

Заявление на получение лицензии подрядчика по строительству скважины / плата за экзамен (вступает в силу с сентября26, 2012)

150 долларов США

Стандарт строительства водозаборных скважин (в редакции)

Стандарт строительства водозаборных скважин NGWA-01-14 был задуман, чтобы удовлетворить потребность в добровольном согласованном стандарте, относящемся к строительству всех скважин на воду, за исключением только геотермальных. или выкопали вручную.

Темы стандарта

Стандарт строительства водозаборной скважины включает следующие разделы:

  • Выбор буровой площадки
  • Установка обсадных труб и обсадных труб
  • Скважинные фильтры, фильтрующий элемент и стабилизатор пласта
  • Разработка скважины
  • Тестирование производительности
  • Запись данных
  • Дезинфекция хлором
  • Отбор и анализ воды
  • Вывод из эксплуатации постоянной скважины и контрольной скважины.
График разработки

Стандартный процесс разработки имеет решающее значение для обеспечения открытого, беспристрастного документа, доступного для комментариев и анализа любым заинтересованным сторонам. Тем не менее, у процесса комментирования есть структура. Комментарии могут быть отправлены в любое время, однако разработчик стандарта (NGWA) может оставить комментарии, не относящиеся к текущему изменению, до следующей открытой ревизии. Это позволяет процессу продвигаться вперед, не задерживаясь при разрешении комментариев.

Следующая дата является важной вехой как для разработки стандарта, так и для привлечения заинтересованных сторон отрасли.

  • 28 июля 2017 г. - Уведомление об инициировании проекта пересмотра стандарта NGWA объявлено посредством действия стандартов ANSI
Участие отрасли

Требования ANSI к разработке стандартов включают в себя включение в процесс всех заинтересованных сторон. Это достигается различными способами, включая баланс категорий интересов лиц, участвующих в процессе голосования, публичное рассмотрение любых существенных изменений для всех заинтересованных сторон и прозрачность уведомления о стандартных действиях.

Категории интересов для пересмотра Стандарта строительства водозаборных скважин NGWA включают:

  • Подрядчики - те, кто завершает физические работы с грунтовыми водами
  • Производители / поставщики - те, кто производит оборудование для установки материалов для извлечения грунтовых вод или предоставить подрядчикам это оборудование или эти материалы
  • Другое - те, кто имеет очевидную материальную заинтересованность в предлагаемом или существующем стандарте, которая не отождествляется с другими перечисленными категориями интересов.
Как вы можете принять участие?

Заинтересованным волонтерам предлагается ответить, заполнив стандартное приложение для группы задач разработки . В настоящее время существует список ожидания для участников, представляющих категории интересов «подрядчик» и «другие», однако заявки могут быть поданы в список ожидания в любое время и будут рассматриваться в порядке их поступления.

Для получения дополнительной информации свяжитесь с Джессикой Мичелл по адресу industrypractices @ ngwa.org или (800) 551-7379 (614 898-7791), доб. 1511.

Комиссия по управлению водными ресурсами

Стандарты строительства скважин и установки насосов

Неправильно и ненадлежащим образом построенные колодцы могут вызвать загрязнение или увеличить вероятность проникновения соленой воды в источники грунтовых вод до точки, требующей прекращения использования или дорогостоящей обработки перед использованием. Водный кодекс штата Гавайи и Административные правила Департамента земельных и природных ресурсов требуют, чтобы Комиссия по управлению водными ресурсами разработала минимальные стандарты строительства, модификации, ремонта / технического обслуживания и герметизации / ликвидации колодцев в целях защиты качества. и количество ресурсов грунтовых вод Гавайев.

Гавайские стандарты строительства скважин и установки насосов были изменены в Административные правила Гавайев в январе 1997 года и впоследствии пересмотрены в феврале 2004 года. В соответствии с Водным кодексом штата и, как указано в §13-168-14, HAR, Целью стандартов является «обеспечение безопасного и санитарного обслуживания и эксплуатации колодцев, предотвращение образования отходов и предотвращение загрязнения водоносных горизонтов грунтовых вод».

Бесплатное онлайн-обучение для домовладельцев с колодцами

The Private Well Class - это бесплатная пошаговая образовательная программа, которая помогает владельцам скважин понять основы подземных вод, передовой опыт ухода за скважинами и способы получения помощи.Он также научит владельцев колодцев, как отбирать пробы из их колодцев, как интерпретировать результаты проб и что они могут сделать, чтобы защитить свой колодец и воду из источника от загрязнения. Программа сочетает в себе онлайн-класс из 10 частей с интерактивными вебинарами в реальном времени, в ходе которых материал будет усилен, а на вопросы будут даны ответы. Стив Уилсон, гидролог подземных вод из Управления водоснабжения штата Иллинойс с более чем 20-летним опытом работы с частными владельцами колодцев, будет выступать в качестве основного инструктора в классе Private Well.Для регистрации посетите: http://privatewellclass.org

Обслуживание частных колодцев

Перейдите по ссылкам ниже, чтобы получить важную информацию о правильном обслуживании и эксплуатации вашего колодца.

Комплексное строительство скважин | Бейкер Хьюз

Обзор

Спроектируйте и постройте свою скважину для максимальной безопасности и увеличения добычи с помощью комплексного обслуживания скважин (IWS) от Baker Hughes. Сочетая стратегии предварительного планирования, инженерный опыт, передовые технологии и лучшие отраслевые практики, услуги IWS могут помочь вам достичь долгосрочных целей в области целостности скважины и добычи - с меньшими затратами и рисками.

Детальное планирование в сотрудничестве

Методология управления проектами с полным комплексом услуг гарантирует, что все аспекты проекта выполняются с максимальной эффективностью и долгосрочным производством.

Мы тесно сотрудничаем с вами, чтобы оптимально спроектировать, подготовить и выполнить подробный план строительства скважины, основанный на наших процессах управления проектами IWS. На этапе планирования наша команда и группа технических служб по разработке месторождений (RTS) оценивают ваши геологические риски и готовят планы смягчения последствий.Мы также сотрудничаем, чтобы определить, какие технологии будут способствовать достижению технических целей вашего скважинного проекта с минимальным непродуктивным временем (NPT) и повышенной эффективностью бурения - и все это при соблюдении высочайших стандартов безопасности и целостности скважины.

Основываясь на нашем глубоком понимании проблем строительства скважин, мы разрабатываем технологическую дорожную карту для каждого этапа процесса. Вы можете быть уверены, что подходящие технологии Baker Hughes готовы к развертыванию, когда они понадобятся, и что интерфейсы между различными технологиями и сервисами легко интегрируются для минимального времени простоя.

Кроме того, группы IWS по эксплуатации и цепочке поставок помогают разработать планы привлечения сторонних подрядчиков, управления проектами и мобилизации.

Реализация плана

Чтобы обеспечить бесперебойное и эффективное выполнение проекта, IWS обеспечивает открытое и четкое общение между всеми заинтересованными сторонами проекта. Наша команда по управлению проектами согласовывает ваш процесс выполнения с нашим внутренним этапом, чтобы соответствовать важнейшим стандартам и процессам.Будь то удаленно или на буровой, группы IWS управляют вашими операциями на буровой, включая управление рисками, планирование на случай непредвиденных обстоятельств и устранение неисправностей, обеспечивая при этом безопасное и последовательное обслуживание.

Непрерывный мониторинг ключевых показателей эффективности (KPI), устанавливаемый как заказчиком, так и компанией Baker Hughes, помогает обеспечить принятие надлежащих мер, когда это необходимо. Все извлеченные уроки фиксируются, передаются всем соответствующим сторонам и добавляются в базу данных управления знаниями, чтобы гарантировать, что эти уроки будут применены в следующей операции.Наше циклическое планирование позволяет вашей проектной группе оптимизировать работу скважин на основе извлеченных уроков и постоянного совершенствования.

И после успешного завершения проекта наши группы IWC проверяют выполнение всего вашего проекта, фиксируют извлеченные уроки и определяют возможности улучшения, которые вы можете использовать для оптимизации вашего следующего проекта.

Свяжитесь с нами сегодня, чтобы узнать, как услуги по комплексному строительству скважин от Baker Hughes могут помочь вам стабильно поставлять скважины, соответствующие вашим производственным целям, с минимальными задержками и рисками для безопасности.

Лаборатория экологических испытаний питьевой воды Центр исследования воды

Лаборатория экологических испытаний питьевой воды Центр исследований воды

Рекомендуемые Ссылка:
LEED Сертифицированные учебные курсы - Зеленое строительство - Green Associate

Water-Research.net - Веб-сайт Посвящается информации для частных владельцев скважин, оценке
систем очистки воды и сточных вод и обучению / информационно-пропагандистской работе Программы - Нам нужны ваши Помощь.

Г-н Брайан Орам - лицензированный профессиональный геолог. и почвовед с более чем 20-летним опытом работы с землей и науки об окружающей среде. Г-н Орам проводил исследования и консультировал проекты, связанные с кислотным дренажем шахт (AMD), шахтным дренажем, программы мониторинга озер и ручьев, создание и мониторинг водно-болотных угодий, фильтрация оценка производительности завода, испытания новых устройств водоподготовки и системы, гидрогеологические оценки, геологические исследования, почвы испытания, морфологические оценки почвы, колодец бурение и строительство, проверка питьевой воды, комплект для проверки воды по почте программа и мелиорация земель.Г-н Орам также принимал участие в мониторинге граждан и других программах экологического обучения для групп. в Соединенных Штатах, Европе и даже в бывшем Советском Союзе.

Домовладельцев Протестируйте свою воду в рамках программы
по тестированию питьевой воды для частных владельцев скважин

НУЖНО Базовые испытания, связанные с разработкой природного газа

Бесплатная помощь PA Жители
Гражданская база данных по подземным водам

Как насчет обмена ссылками - Количество посетителей - 1500 - 2000+ уникальных в день

Посетите наш онлайн-блог - Мой 2 цента - Хорошо, может быть квартал
Название: Пенсильвания Решения по охране окружающей среды

************************

Главная | Питьевой Справочные руководства по воде | Контакт Us
Доступен тест Параметры

Научные интересы, Финансируемые исследования и прикладные исследования

Информация для домовладельцев Тестирование воды

Экологические Темы - инфильтрация, проницаемость, почвоведение,
Защита устья скважины, подземные воды, водоразделы
Презентации в PowerPoint

Курсы повышения квалификации - Обучение OSHA, Инженеры, Геологи,
Устойчивость, Архитекторы, LEED Обучение и профессиональное обучение (AIA)

Мониторинг водосбора, Исследования, обучение,
Исследования озер и водосборов, гражданский мониторинг, программы добровольного мониторинга

Вода Библиотека - PDF-файлы по вопросам и темам, связанным с водой,
Tools для специалистов по окружающей среде, граждан и студентов
Практическое обучение и Семинары по наукам о Земле
Связи и горячие ссылки

| Поиск Наш сайт |

Центр водных исследований Центр водоразделов Citizen Science

Продвигайте свою страницу тоже

Новая партнерская программа

часть веб-дизайна Pros Network
«со специализацией в области образования и обучения профессий и устойчивого развития»

.
