Как правильно отделать нишу под батареей.

Ниши за радиаторами отопления – это болевая точка многих квартирных ремонтов. С ними не хотят связываться, оставляя на потом, но, что получается в итоге: про них забывают, не доделывают и всячески пытаются замаскировать. Такая тактика неверна – нужно сразу браться за эти «укромные» места.

В данной статье описаны технологии отделки ниши за батарей как со снятием радиаторов так и не снимая их.

Почему лучше отделывать нишу за батареей

Сама по себе, стена за элементами центрального отопления является не совсем доступным местом для проведения отделочных работ, а, когда она утоплена в нише, ситуация усугубляется вдвойне. Добраться до такой поверхности становится труднее, здесь присутствуют дополнительные углы и переходы, которые не всегда оказываются идеальными.

По различным причинам, ниши не удостаивают отделке совсем:

  • снятие радиаторов – это сложный и трудоёмкий процесс;
  • при работе в неудобных, стеснённых условиях, эстетическое качество покрытий в нишах получается хуже, чем на остальных поверхностях;
  • обычно, батареи располагаются под подоконниками, а это место легко закрыть длинными шторами, декоративными щитками или экранами;
  • работа в нишах требует проведения дополнительных операций или закупки таких стройматериалов, которые не применяются при общем ремонте и влекут за собой дополнительные финансовые затраты.

Оставляя проблему не решённой, можно столкнуться с ней в самый неподходящий момент, когда мебель и напольные покрытия будут лежать на своих местах, а нужно будет разводить грязь и доделывать, портящий весь вид уголок. Ведь может понадобится изменить планировку, отказаться от штор совсем или заменить на более короткие, а громоздкие щитки удалить.

Ниша под батарею без отделки.

Вдобавок, заслоняя радиаторы, хозяева квартир сильно снижают эффективность отопления. Требуется сделать совсем наоборот – открыть потоку воздуха свободный доступ для конвекции, и отделать батарейные ниши изофолом, уменьшая утечку тепла на улицу.

Также, оштукатуренная поверхность, на которой не обновляется финишное защитное покрытие, начинает интенсивно разрушаться. Это влечёт дополнительные финансовые растраты на её восстановление в последующем.

Демонтаж (снятие) батареи

Выполнять ремонтные работы на поверхности ниши удобнее всего при снятых радиаторах, тогда будет обеспечен беспрепятственный доступ для проведения любых операций. Но, не все типы батарей демонтируются одинаково легко, и попытка раскрутить старые сгоны может оказаться неудачной или привести к нарушению целостности элементов отопления. В таком случае, к затратам на проведение ремонтных работ добавляется ещё необходимость закупки новых радиаторов. Поэтому, снятие их желательно выполнять только тогда, когда требуется прочистка батарей или их полная замена на новые.

Сложность выполнения работ по демонтажу зависит, так же, от типа используемых фитингов, времени выполнения работ (в отопительный сезон или межсезонье), схемы отопления и от вида самих радиаторов.

Снятие батарей современных конструкций

Правильнее всего выполнять операции, которые будут связаны с разгерметизацией отопительной системы в летний период, когда горячая вода под давлением уже не подаётся и её не требуется надёжно перекрывать. Вдобавок, это не повлечёт за собой охлаждение труб в целой квартире или по всему стояку многоэтажного дома.

Но ситуации бывают разные и, иногда, необходимо выполнить снятие батарей раньше. Проще всего это сделать в современных домах, где применяются системы группового или индивидуального отопления и новые радиаторы. Общая последовательность действий в этом случае такова:

  1. Выключение котла.
    Отключить нагревательное устройство и отсоединить систему от сети, обращая внимание на рекомендации производителя отопительного прибора относительно его правильного выключения;

2. Закрытие подачи воды. Перекрыть подачу воды, которая питает всю систему. Это может быть циркуляционный насос, если применяется индивидуальное отопление или шаровые краны на стояках прямой или обратной подачи;

3. Снижение давления. Затем, следует сбросить давление воды в запертом контуре. Благодаря этому, количество жидкости в подключенных радиаторах снизится. Спускной клапан находится чаще всего на сливе возле котла, в нижней его части. Всё, что нужно – это подсоединить подходящий шланг к крану и слить воду в канализацию;

4. Отсекание батареи. Клапан термостата перед элементом отопления перекрывается в положение «минус» — это обеспечивает полную изоляцию батареи от всей системы. Некоторые радиаторы имеют блокируемый клапан слива. В таких моделях воду можно удалить на месте, воспользовавшись шестигранным ключом. Если блокировка оттока отсутствует — придётся сливать всю систему, чтобы избежать ущерба, который может причинить вода;

5. Отвод воздуха. С помощью специального ключа или отвёртки ослабляется стравливающий дроссель, чтобы снизить остаточное давление. Для безопасности, нужно удерживать миску, ведро или другую ёмкость под клапаном вентиляции, чтобы собрать выступающую воду. Если, в течение длительного времени, с воздушного отверстия будет вытекать отопительная жидкость, то необходимо вновь проверить перекрывающие краны. Затем, опять повторить процедуру удаления воздуха;

6. Слив. Заглушки на радиаторе откручиваются рожковым или разводным ключом и поставляется миска для грязной воды;

7.

Разбор резьбовых креплений. Американки (большие гайки) на входе в радиатор откручиваются. Для этого, применяется большой разводной трубный или баллонный ключ;

8. Снятие батареи. Затем, с помощью отвертки отвинчиваются болты держащие алюминиевый радиатор в нише на стене. Если же, применяется биметаллическая батарея, то её нужно просто снять с крюков и аккуратно опустить.

Благодаря грамотной подготовке, демонтаж можно произвести очень быстро. При снятии старого радиатора, лучше всего воспользоваться помощью второго человека, так как, застарелые резьбовые соединения поддаются разборке очень плохо, а скопившаяся в отопительных секциях накипь придаёт батарее дополнительный вес.

Снятие устаревших элементов отопления

Труднее всего разобрать трубные соединения старого типа. Метод посадки резьбовых соединений на краску и длительный срок их службы, приводят к тому, что подобные конструкции невозможно рассоединить. К тому же, коммунальная увязка стояков вовлекает в этот процесс системы, которые находится в соседних квартирах.

1.Определение стояков. Прежде всего, необходимо выяснить, тип применяемой системы подачи и отвода воды – верхняя или нижняя, найти прямой и обратный стояки отопления и перекрыть задвижки (запорные краны).

2. Затем, можно открыть заглушки сброса, которые находятся в цокольном этаже или подвале, это позволит убрать из системы практически всю воду, и жидкость не зальёт квартиру и соседей.

Заглушка сброса в подвале.

3. Самое время приступить к снятию самих батарей. Скорее всего, что старые сгоны и муфты разобрать не удастся, но можно попробовать. Для этого, требуется нагревать их при помощи какого-нибудь приспособления, например, промышленного фена. Пытаться откручивать соединительные муфты нужно в сторону сгона с большим запасом резьбы.

Строительный фен — он же теплопистолет.

4. Если, разобрать соединение удалось, то нужно убедиться в целостности труб, степень их зашлакованности накипью и проверить состояние витков резьбы. Даже, когда всё оказалось в порядке, требуется купить новую муфту, так как она является самым аварийным и уязвимым местом этого соединения;

Если батарея не отсоединяется, её срезают.

5. При неудачных попытках – резьба не желает разбираться совсем или чрезмерными физическими усилиями удалось это сделать, но с повреждением труб, придётся прибегнуть к процедуре резки. Это можно сделать при помощи угловой пилы (болгарки), ножовки по металлу и с использованием газовой сварки. Лучше сразу прибегнуть к услугам сварщика, так как придётся реставрировать место соединения, вымерять и наращивать трубы. Есть альтернативный вариант: заменить стояки на пластиковые, а на входе в радиаторы установить американки;

6. Для удобного снятия тяжёлых чугунных элементов отопления, лучше воспользоваться помощью ещё одного человека. В секция батареи ещё остаётся грязная вода, поэтому нужно осторожно приподнять одну сторону радиатора и слить жидкость в низкую посуду, а затем уложить на подготовленные деревянные подставки.

Вот один из наглядных примеров демонтажа старых чугунных батарей:

Подготовка поверхности ниши за батарей к отделке

Независимо от того, как отделывается и утепляется ниша под батарею, её поверхность необходимо тщательно подготовить. Подготовительные работы укрепят стену, заделают повреждения, уберут неприятный запах старых покрытий и создадут условия для дальнейшей отделки.

Стена в нише самая тонкая во всём помещении, так как утоплена на толщину батареи, поэтому, любые трещины в ней могут иметь сквозной характер. Вдобавок, смена оконных рам на новые, установка подоконника, способствуют нарушению целостности поверхности, и она нуждается в ремонте.

Проведение подготовительных действий в нише выглядит следующим образом:

Нужно предварительно оценить объём работ: если поверхности прочные и хорошо сохранившиеся, то их следует слегка обновить. Если сюда не заглядывали годами или желают выполнить радикальный ремонт, то понадобится полный комплекс подготовительных операций.

Если требуется пробить штробы (пазы) для отходящих труб, то необходимо разметить стены по размерам радиатора и произвести штробление пазов при помощи перфоратора. Только после этого можно приступать к подготовке ниши.

Удаляются слои старых покрытий: обои, краска, отслоившаяся штукатурка. Это удобно производить при помощи прочного железного шпателя или молотка с зубилом. Для скалывания особо крупных и прочных неровностей, можно воспользоваться перфоратором.

Цементный фартук под элементами отопления – это пережиток советской эпохи, который нужно безжалостно удалить при радикальном ремонте. Его место займёт более достойное напольное покрытие и плинтус.

Стена полностью обеспыливается и обрабатывается дважды грунтовкой глубокого проникновения – бетонконтактом. Такая обработка укрепит толщу поверхности и обеспечит сцепление с будущей штукатуркой.

Если поверхность целая и ровная, то оштукатуривание её не делают, а ограничиваются простым шпатлеванием. При наличии скрытых или явных дефектов, наносить штукатурку требуется обязательно.

Так как, место за батареей будет не особо бросаться в глаза, то маяки под штукатурку можно не ставить. Если, присутствуют большие повреждения, тогда придётся воспользоваться армирующей металлической сеткой и предварительно заделать изъяны.

Возможные изъяны стены в нише.

В широких нишах с большой площадью, установку маяков под штукатурку желательно производить. Это позволит значительно снизить расход сухой смеси и добиться эффекта идеально ровной поверхности;

Маяками выставляется плоскость выравнивания штукатурки.

Чтобы покрытие было долговечным и влагоустойчивым, лучше использовать не гипсовую, а цементно-известковую смесь, которая дольше сохнет и хуже разравнивается, но является прочным и надёжным основанием. Для лучшего эффекта используют цемент марки 500, просеянный мелкий песок и известковое тесто. Соотношение компонентов 1:6:1;

Для оштукатуривания средней по размерам ниши, достаточно семи литров раствора. Наносить его удобнее при помощи маленького мастерка на смоченную стену. При этом, движения должны быть быстрые, набрызгивающие. Выравнивать смесь легче большим широким шпателем-правилом.

После просыхания в течении 2-7 суток (зависит от времени года), оштукатуренную поверхность покрывают тонким слоем шпатлёвки. Эта процедура снизит зернистость поверхности и скроет мелкие дефекты, а также окрасит цементную стену в чистый белый цвет. Особенно тщательно следует прошпаклевать внешние и внутренние углы ниши и нижнюю кромку под установку плинтуса.

Подсохшую, прошпаклёванную стену отшлифовывают до идеальности. Если, этот процесс совмещается с основным ремонтом во всём доме, то удобно применять шлифовальную машинку с насадкой P200. Кода ниша доделывается с большой задержкой и нужно производить поменьше пыли, то выравнивание удобнее осуществлять острым шпателем.

Хорошо подготовленная поверхность является залогом успешного проведения любых отделочных работ и их долговременной службы впоследствии.

В следующем ролике представлен пример подготовки ниш:

Варианты отделки ниши за батареей

Пространство за радиатором должно гармонировать с общим дизайном комнаты. Способы, применяемые для отделки ниш под отопление схожи с облицовкой оконных откосов. Здесь можно использовать любой вид покрытия. Главное, чтобы оно выдерживало температуру порядка 70 градусов. Нельзя вести облицовку ОСП панелями, фанерой или ПВХ плитками – от нагревания, из них начинают обильно выделяться формальдегиды и токсины. Гораздо лучше применить другие методы декорирования:

Окрашивание ниши под батареей

Выполняется колеруемыми акриловыми красками в один слой. Главное, не забыть перегрунтовать поверхность проникающей шпатлёвкой до начала процесса окрашивания. Красить лучше кистью – валиком не удобно работать во внутренних углах и обходить торчащие элементы крепления радиатора. Нужно стараться наносить колер одинаковым слоем, быстро, не допуская просыхания – это поможет избежать появления пятен;

Декоративна штукатурка.

Такая облицовка не может заменить собой подготовительное оштукатуривание и шпатлевание, потому, что технология её нанесения требует идеально ровной и однотонной основы. После предварительного грунтования, можно применить любую разновидность декоративной штукатурки. Особенно выгодно смотрятся ниши, углы которых украшены лепниной.

Приклеивание обоев к ниже за батареей

Этот традиционный вид декорирования допустимо использовать и в этом случае, но лучше выбрать толстые виды обоев, которые не рассыхаются и не желтеют от высоких температур. К выбору клея стоит подойти осторожно – ПВА и бустилат могут изменяться от нагревания. Подобного недостатка лишены флизелиновый и виниловый клеевые составы.

Нанесение жидких обоев.

Шёлковая штукатурка, как ещё называют жидкие обои прекрасно справляется с улучшением вида батарейной ниши и является долговечной её защитой. Можно использовать однотонное нанесение, а также, создать фактурность и выделение другими цветами. Уникальность жидких обоев состоит в том, что их допускается наносить на поверхность самих радиаторов.

Подробнее о нанесении жидких обоев можно узнать в отдельной статье: жидкие обои — виды, нанесение, рисунки жидкими обоями.

Декорирование ниши плиткой и панелями

Если в комнате применены панельные элементы: МДФ, кафельная плитка, декоративный камень, пластиковые поверхности или ламинат, то вполне логично, продолжить использование этого стиля в нишах за батареями. Такой вариант предпочтительнее других, так как, создаётся на очень длительный срок и в будущем не понадобится даже заглядывать за радиаторы, чтобы обновить покрытие.

Белые ниши

Проще всего оставить пространство за радиаторами отопления белым. Его легко поддерживать в таком состоянии при проведении текущих ремонтов, особенно при съёмных батареях. Данный вариант прекрасно гармонирует с большинством других видов отделки.

Декорируя эти незаметные уголки, можно значительно преобразить общий вид всего помещения, облагородить его и увеличить пространство, убрав маскирующие завесы.

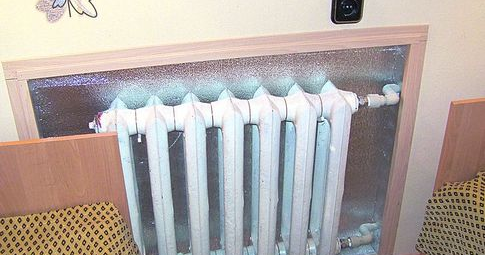

Утепление ниши за элементами отопления

Если радиатор планируется впоследствии закрыть декоративным щитком и поверхности за ним видно не будет, то можно применить экранирующее утепление, которое повысит теплоотдачу и конвективную работу отопления. Наклеивание 5 мм слоя изофола по всей площади ниши позволяет снизить тепловые потери на обогрев наружной стены. В холодных квартирах, со слабой работой центрального отопления, эта мера также желательна и необходима.

Некоторые пытаются наносить сверху изолятора финишные слои. Однако, декорировать изофол нельзя. Например, если его оклеить обоями, то отражательная способность фольги падает и все старания становятся практически бесполезны. Сам по себе этот утеплитель выглядит, как самостоятельный вид отделки, который можно немного улучшить, добавив декоративных планок по периметру и углам.

В северных районах, с серьёзными морозами в зимнее время, отсутствие обогрева на небольшом участке стены может спровоцировать образование трещин и медленное разрушение ниши. В таких условиях, утеплитель на ограниченном пространстве применять не рекомендуется.

Для того, чтобы закрепить теплоизолятор, нужно провести обычные подготовительные работы. Ровная поверхность, хорошо выведенные углы – это залог того, что изофол будет точно раскроен и плотно приляжет по всей площади. Для стандартной ниши нужно вырезать четыре различных по размеру отрезка утеплителя – два на боковые стенки, один на верхнюю и последний, самый большой кусок, для задней стенки ниши. Наклеивать его можно на жидкие гвозди и виниловый клей. Тогда он равномерно и быстро зафиксируется по всему пространству, будет держаться десятилетиями и не требовать замены.

Скрыть стыки изофола в углах и по периметру можно, если закрыть их декоративными пластиковыми уголками. Фиксацию уголков выполняют в правильной последовательности: сначала, закрепляют на саморезы алюминиевые планки для наружных и внутренних углов, а только потом наклеивают пластиковые элементы прямо на металл.

Утепление и отделка ниши за батареей без её снятия

Снимать радиаторы отопления нужно только в случае крайней необходимости. Систематическое раскручивание крепёжных резьбовых соединений, приводит к повышению риска аварийности в отопительный сезон. Демонтировать радиаторы ради замены обойных листов крайне нерационально. Однако, при соблюдении определённой технологии работ, не снимая батареи можно заменить обои, наклеить потолочную плитку или изофол и нанести жидкие обои механизированным способом. А, вот выполнить качественное окрашивание или оштукатуривание пространства за элементами отопления невозможно. Если, они не будут каждый раз сниматься, то лучше покраску и декоративную штукатурку вообще не применять.

Для замены рулонных обоев или листов утеплителя, нужно запастись инструментом с длинными рукоятками (изогнутые щётки, пластиковые скребки). Таким инструментом можно дотянуться до всей поверхности за трубами, прижать наклеиваемые листы и выгнать из-под них воздух. К тому же, важно выполнить правильный раскрой рулонов, который облегчит выполнение работ в узком месте.

Шпатель.
Кисть.

Удобно применять широкорулонные обои, ширина которых превышает один метр. Их можно завести с боковой стены, оклеив угол ниши цельным куском и спрятав часть полотна за батареей. В бумажных листах нужно заранее вырезать пазы под крепления радиаторов и заводить их за трубы сложив пополам клеевой стороной наружу, а затем, разравнивать подручными приспособлениями. Таким же способом наклеивается изофол.

Технология нанесения шёлковой штукатурки ещё проще. При помощи специального приспособления (пневматического пистолета с хоуп-ковшом), производится распыление жидких обоев на всём пространстве за батареей. Остатки брызг шёлковой штукатурки на элементах отопления легко смываются водой, но можно их не убирать, а покрыть ими все трубы.

Монтаж плинтусов

Любой ремонт будет неполным, если оставить не закрытыми стыки и резкие переходы от одного покрытия к другому. Применение плинтусов имеет положительный зрительный эффект и значительно улучшает любую отделку. Удаление старых цементных фартуков, полуистлевших деревянных плинтусов и замена их на новые, пластиковые – это важная составляющая в облагораживании отопительных ниш.

Предпочтительнее использовать именно пластиковые, а не деревянные плинтуса, у них масса достоинств:

  • низкая цена;
  • большая эластичность, которая позволяет обогнуть все неровности на стенах;
  • наличие кабель-каналов;
  • очень просто крепить;
  • легко стыковать в углах.

Для закрепления элементов плинтусов разработаны три способа:

  1. с помощью клея;
  2. применяя крепёжные застёжки;
  3. используя метизы.

Клеевой вариант самый быстрый и лёгкий, но требования к стене возрастают – она должна быть идеально ровная. Если применять масляный скотч для защиты от случайного попадания клея, то внешний вид отделки и самого плинтуса вообще не пострадает. Самый главный минус у такого способа фиксации – это невозможность повторного использования плинтусов.

Крепёжные скобы лучше использовать совместно с идеально ровными полами и стенами, так как плинтуса будут фиксироваться не плотно прижимаясь и есть риск образования больших щелей. Кроме этого, повторно снимать и переустанавливать элементы на таких застёжках очень тяжело.

Самый не затратный способ фиксации плинтусов, это использование метизов и дюбелей. Крепление получается жёстким и быстросъёмным. Такой вариант хорош при наличии кабель-каналов, когда шляпки крепёжных элементов будут спрятаны под защёлкой.

Монтаж плинтуса следует начинать от внутреннего угла ниши, предварительно установив соединительный угловой элемент. Отверстия в пластиковой полосе лучше выполнить заранее, при помощи горячего гвоздя. По этим отверстиям размечается стена, а затем, просверливаются гнёзда под метизы при помощи ударной дрели.

Завинчивать саморезы удобнее в последнюю очередь, предварительно вырезав плинтус по размерам ниши и состыковав его в угловых креплениях. После выполнения всех этих операций, вставляются и защёлкиваются крышки кабель-каналов.

Как сделать нишу для батареи отопления

Если ниши предусмотренной под радиатор отопления изначально нет, а требуется утопить его в стене, то стоит подойти к этому комплексно, всесторонне изучив данный вопрос:

Когда углубление решили сделать за счёт уменьшения стены, требуется обязательно согласовать этот момент с инспекцией по жилищным вопросам. Снижение толщины несущей стенки может идти вразрез с требованиями паспорта на квартиру. Жильё с нарушениями нельзя продать, заложить или оставить в наследство не восстановив первоначальный вид. Нарушение несущих опор может привести к обрушению здания.

Кроме того, оставшаяся часть стенки может оказаться слишком тонкой, чтобы выдержать вес многосекционного чугунного радиатора.

Гораздо проще предусмотреть нужное углубление, утопив радиатор в гипсокартонном коробе. Тогда можно изготовить нишу любых размеров и спрятать отходящие трубы под листами.

Задумываясь о размерах ниши, требуется знать габариты радиатора, который будет в неё установлен и допустимую величину конвективных воздушных зазоров. Если, батарея ещё не приобретена, то лучше рассчитать необходимое количество секций, купить подходящий отопительный элемент, и только потом начинать делать короб под него.

Минимальные зазоры по периметру радиатора не должны быть меньше 50 мм, но всё зависит от величины подоконника, глубины ниши, конструкции батареи, места её установки.

Не стоит забывать об утеплении внутренней поверхности ниши, особенно, если её пришлось делать за счёт уменьшения толщины стен. Рекомендуется наклеить пенополистирольные плиты по всей площади образовавшегося углубления.

В следующем ролике показано как спрятать батарею в нише из гипсокартона:

Монтаж батареи в нише.

При завершении ремонта остаётся навесить батарею в нише. Если бывший в употреблении радиатор возвращается на своё постоянное место, то не стоит много мудрствовать, чтобы подцепить его на старые крепления. Однако, стоит побеспокоится о том, чтобы заменить железные забившиеся трубы и сгоны с резьбой на соединительные американки и пластиковые трубы.

Если для ниши приготовлен новый радиатор, то нужно начинать примерять его ещё до начала всех работ и по его размерам подготавливать всё остальное: точный подвод горячей воды и размещение обратного трубопровода, размеры конвективных зазоров, установку креплений для навески:

  1. В первую очередь размечаются места для креплений. В зависимости от длины радиатора фиксаторов может быть два или три;

2. Рулеткой измеряют его высоту и от нижнего края ниши откладывают её на стене. Делают прибавку на конвективный зазор и отнимают величину запаса, который равен возвышению батареи над крючком крепления. По уровню проводят на этой высоте горизонтальную линию.


3. Полученная линия делится пополам и на ней размечаются отверстия для будущих фиксаторов (два или три). Главное, чтобы отверстия располагались симметрично и совпадали с просветами между секциями. Теперь элемент отопления предварительно навешивается на фиксаторы;

4. Размечаются пути отходящих трубных подсоединений. Если ремонт выполняется во всём помещении, то трубы лучше спрятать в штробу и замуровать, предварительно одев на них теплоизолирующий чехол;

5. При сооружении ниши из гипсокартона, сперва нужно провести коммуникации, а только потом фиксировать направляющие планки и подшивать гипсокартонные листы;

6. Когда всё готово и снимать батарею со стены больше не требуется, то можно окончательно собрать резьбовые соединения. Закручивать американки нужно плотно для сжатия прорезиненной прокладки. При этом, фум-лентой пользоваться не нужно, а лучше дополнительно покрыть резьбу силиконом.

Учитывая все эти моменты, можно превратить мозолящие взгляд уголки комнаты в её гармоничные составляющие, не потеряв при этом эксплуатационных качеств отопительных элементов.

Если в стене за батарей нет ниши, то есть она ровная, то для её отделки можно воспользоваться другими способами. Узнать о которых можно в статье: отделка стен за батареями.

Внешний вид батареи часто не подходит к дизайну помещения. В таком случае её просто прячут. Как это сделать правильно и красиво можно узнать в статье: как спрятать радиаторы.

Как правильно утопить радиатор отопления в стену


Если вы решили спрятать радиатор в нишу или стену, значит на то есть причины. Но как правильно утопить батареи в стену? Не будут ли ли они хуже греть? Что посоветуют специалисты?

В некоторых домах и квартирах изначально запланирована ниша для радиатора отопления, что позволяет сэкономить место. Но что делать, если такой вариант не предусмотрен? В этой статье мы расскажем, как правильно утопить трубы и батареи в стену, чтобы избежать теплопотерь. Настоятельно рекомендуем прочитать советы экспертов в конце статьи!

Стоит ли прятать батарею в стену?

Считается что радиатор, утопленный в наружной стене, отдает много тепла на улицу. Такое может быть только в том случае, если стенка тонкая и недостаточно утеплена. При правильной теплоизоляции теплопотерь практически не будет.

Считается что расположение радиатора в нише мешает естественной конвекции. Отчасти это так, но, если подобрано правильное место расположения и размеры ниши, ничто не помешает нормальной циркуляции нагретого воздуха.

Размер ниши под радиатор

Есть два варианта расположения батареи в нише – когда он немного выступает относительно стены внутрь помещения, и когда находится заподлицо с ней или глубже. Какой из них выбрать – зависит от толщины стены.

Обустройство ниши под окном не несет опасности для конструкции здания. Если делать нишу в наружной несущей стене – стоит проконсультироваться со специалистом. От толщины и материала, а также от испытываемой нагрузки, зависит, как глубоко можно утопить батарею отопления в стену. Не стоит забывать, что от толщины и материала стены зависит, какой вес она сможет выдержать. Например, вес чугунного радиатора не позволит его установить на перегородке толщиной в полкирпича.

Глубина ниши должна быть такой, чтобы за батареей поместился теплоотражающий экран или слой хорошего утеплителя. Расстояние от него до радиатора должно быть не менее 2 см.

Если стенка наружная, то утеплить стоит верх и боковины ниши. Для этого подойдет пенополистирол, пенопласт или аналогичный материал толщиной 2-3 см. Он не столько утеплит нишу, сколько не позволит нагретому воздуху охлаждаться.

Наличие экрана позволит существенно повысить производительность тепловой энергии радиатором. Многие считают, что батареи греют так, как указано в спецификации или инструкции изготовителя. На деле же реальная мощность радиатора ниже указанной в техпаспорте.

Расстояние от пола до батареи должно быть не менее 5 см. Но лучше сделать его большим, чтобы удобнее было убирать пыль и мыть полы.

Важно

Мы приводим минимальные расстояния, но чем они больше – тем лучше. Ниша под батарею в стене должна быть такой, чтобы воздух свободно циркулировал. Небольшие расстояния между радиатором и стенкой помешают естественной конвекции.

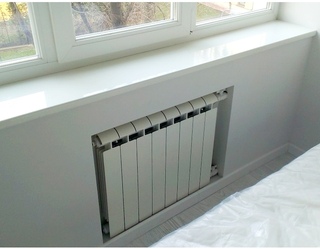

Полностью утопленная в стену батарея

В данном случае расстояние до верха ниши должно быть:

  • Не менее 10 см для радиатора без отсекателей воздуха;
  • Не менее 5 см для радиатора с отсекателями воздуха.

Расстояние до боковых стенок не менее 5 см, но желательно порядка 10 см. Как вариант, можно сделать откосы под 45 градусов, но внешне они смотрятся не так привлекательно.

На фотографии видно, что радиатор полностью утоплен в стену, но расстояния позволяют воздуху полноценно циркулировать.

Выступающий радиатор

Если батарея выступает из ниши, расстояние до ее верхней части должно быть:

  • Не менее 5 см для радиатора без отсекателей воздуха;
  • Не менее 3 см для радиатора с отсекателями воздуха.

Расстояние до боковых стенок должно быть 3-8 см, в зависимости от того, насколько утоплен радиатор. Примерно можно рассчитатьт так – глубина ниши от основной стены должна быть такой же, как расстояние от боковых перьев радиатора. Но минимальных 3 см необходимо оставить в любом случае.

Как утопить трубы отопления в стену

Многие считают, что утапливать трубы в стену – слишком опасно. Но если все сделать правильно, то проблем можно избежать.

Используйте только качественные и долговечные материалы, а монтаж не доверяйте кому ни попадя. Если магистраль расположена внутри стены, к ней не так просто добраться.

Все материалы имеют свойство расширяться и сужаться при колебаниях температуры. Поэтому трубы отопления нельзя цементировать или замазывать штукатуркой – они будут быстро изнашиваться, а стыки и соединения будут обрываться.

Трубы должны быть покрыты качественной теплоизоляцией, чтобы избежать потерь тепла. Предпочтительно использовать материалы с верхним теплоотражающим экраном из металлической фольги.

Закрывать штробу лучше всего гипсокартоном, чтобы при необходимости можно было легко добраться до магистрали.

В штробе таких размеров поместится труба в термоизоляции и останется достаточно места для зашивки ее гипсокартоном.

Установка радиаторов во внутренних стенах

Внутренние стенки и перегородки имеют меньшую толщину, чем наружные и несущие стены. Поэтому при установке радиатора нет опасности ослабления общей конструкции дома.

При обустройстве теплового экрана с тыльной стороны батареи могут возникнуть проблемы – иногда стены довольно тонкие и придется просто зашивать заднюю стенку. Лучше всего использовать для этого пенополистирол.

Как правило, утопленный в перегородку радиатор отдает часть тепла в смежное помещение. Соответственно, нужно подбирать количество секций и место расположения. Для этого вы можете воспользоваться онлайн-калькулятором подсчета количества секций радиатора.

Проблемы коснутся и звукоизоляции. Чтобы ее улучшить, можно использовать специальные многослойные композитные звукопоглощающие материалы. Поэтому при расчете глубины ниши учтите толщину звукоизоляции.

В некотоых случаях имеет смысл визуально спрятать батарею, а не устанавливать ее внутри стены.

Как правильно утопить батарею в стену – рекомендации специалистов

Ремонт и обслуживание батареи, которая утоплена в стену – сложнее, чем обычной. Поэтому используйте только долговечные радиаторы, монтажные детали, трубы, вентили и т.д.

Если при обустройстве ниши в бетонной стене вы наткнулись на арматуру – не срезайте ее, лучше сделайте нишу меньшей глубины и подберите более тонкий радиатор.

Несмотря на то, что радиатор утоплен в стену, он должен иметь свободный доступ воздуха. Поэтому нельзя закрывать его мебелью, бытовыми приборами и т.д.

Если вы обустраиваете нишу для радиатора отопления под окном, широкий подоконник нарушит конвекцию воздуха. Можно сделать отверстия в подоконнике и закрыть их декоративной решеткой, либо подобрать батарею с большей теплоотдачей и количеством секций.

Для звуко- и теплоизоляции радиаторов, утопленных во внутренние стены, можно использовать специальные композитные плиты. Они позволят сэкономить пространство и утопить радиатор в стену поглубже.

Плиты, которые выполняют функции тепло- и звукоизоляции – идеальное решение при установке радиатора в межкомнатной перегородке.

Не забудьте поделиться публикацией в соцсетях!

Способы отделки стены за батареей: все нюансы оформления

Стены играют основную роль в оформлении интерьера. Важно, чтобы они были ровными и отделаны со вкусом, тогда они вместе с мебелью и декоративными элементами составляют завершенный дизайн.

Интерьер выглядит безупречным, когда сложные места в отделке выполнены качественно

Но часто получается так, что отделка стены за батареей отодвигается на второй план, и вспоминают о ней, когда уже явно заметно, что недоделанные батареи портят всю картину.

Нюансы оформления

Место установки радиатора является одним из самых труднодоступных для отделки, будь то батарея навесная или спрятана в нише. Трудность заключается в том, что громоздкие обогреватели занимают все пространство ниши, а трубы для подачи горячей воды, перемычка и обратка мешают свободному доступу к стене. Разумнее всего не откладывать вопрос об отделке пространства за батареями на потом, а делать одновременно с основными стенами на каждом этапе ремонта. Это в идеале, если вы купили квартиру в новостройке и заказали ремонт «по ключ» или возводите свой собственный дом, тогда дизайнер продумает все до мелочей и обогреватель органично впишется в его задумку.

Внешний вид отделки с деревянными панелями за радиатором

Но большинство из нас живет еще в советских постройках, которым уже не один десяток лет, а во времена Хрущева и Брежнева поверхности за батареей не уделялось внимание, главным было быстро обеспечить людей жилплощадью. Вот и получалось, что стена за радиатором кое-как оклеивалась обоями или закрашивалась. Понятно, что со временем от постоянного воздействия теплой температуры обои отклеивались, а краска отслаивалась. В основном, батареи размещены под подоконником и прикрыты тюлями и шторами, но что, если вы хотите сделать современный дизайн и использовать жалюзи, а квадратные метры не позволяют установить на радиатор декоративный экран? Придется делать отделку стены в этом месте.

Когда проводят ремонт с заменой радиатора, необходимо заменить подводящие трубы и отштукатурить стену за батареей

Отдельный ремонт за батареей добавит следующих хлопот:

  • в полностью сделанной и чистой комнате придется на довольно долгое время затеять мини-ремонт;
  • пыль и отходы стройматериалов загрязняют воздух и вещи в комнате;
  • отдельный мини-ремонт плохо скажется на финансах: покупка стройматериалов, которые все не используются, вызов мастера для снятия батареи – за это нужно платить.

Если уж вы унаследовали неаккуратные стены за обогревателем, придется делать ремонт. Вариантов заделать поверхность, где находится батарея и придать стене законченный вид много.

Способы облицовки стены

Отделка стены за батареей может быть затратной или дешевой, но в обоих случаях быстро не делается.

Этапы ремонта за батареей:

  1. Снимаем батарею, иначе невозможно полноценно заделать поверхность. Снимая самостоятельно, предварительно перекрывайте кран подачи воды и вентиль обратки.
  2. В радиаторе находится вода, откручивая его от кранов, подставляйте низкое ведро или лучше широкий тазик. Батарею снимают с крепления, когда вода полностью стекла. Безопаснее вызвать мастера, ведь если идет подача отопления, а шаровой кран на перемычке старый, это опасно.
  3. Чтобы не портить чистый пол и ковры, следует запастись большими кусками пленки и застелить весь путь от входной двери к батарее.
  4. Далее осматриваем стену не предмет дефектов и подготавливаем ее. Бугры старой штукатурки и покраски снимаем молотком с зубилом, уделяя внимание месту, где плинтус, там должно быть максимально ровно.
  5. Убираем мусор и заделываем шпаклевкой небольшие трещины. Они просохли, полностью ровняем нишу штукатуркой.
  6. Высохшую штукатурку грунтуют 2 раза, слои сохнут 2 часа.

Батарея снята, стена подготовлена, теперь можно выбирать сам способ отделки, а их есть много. К слову, существуют «сухие» варианты отделки за батареей, для которых поверхность не надо ровнять, достаточно только убрать выступы и прогрунтовать.

Шпаклюем и клеим обои

Продолжим тему штукатурки. Способ затратный и долгий: материалов надо купить немало, а сохнет штукатурка до недели времени. Маяки при стартовом слое не выставляют, это поверхность небольшая, вполне реально выровнять без маяков.

После высыхания (приблизительно до 5 дней) стену грунтуем, она сохнет и наносим финишный слой. Для экономии времени лучше купить ведерко готовой шпаклевки. Высохшую поверхность шлифуют острым шпателем, так меньше пыли в комнате. Вырезают нужные куски обоев, берут специальный клей и оклеивают. Клеить начинают с двух противоположных сторон, чтоб стык кусков был посредине, за батареей. Далее отмеряют куски плинтуса, сверлят в сене отверстия под крепление и устанавливают его.

Ставим гипсокартон

Отделка стены за батареей подразумевает и отделку стены гипсокартоном. Способ хорошо подойдет в доме с гипсокартонными стенами, так меньше хлопот: одновременно делаете обрешетку под ГКЛ для батареи. С кирпичными стенами это тоже возможно. Делают металлический каркас, на который будут крепиться листы. ГКЛ очень хорошо выдерживает воздействие теплой температуры, не трескается от нее со временем и имеет низкую теплоотдачу.

В этом плане он прекрасно подходит для отделки пространства за и вокруг батареи. Если между стеной и ГКЛ установить утепляющий материал, то 10-30 % тепла будет оставаться в помещении. Надо только не забыть просверлить в гипсокартоне отверстия, чтоб теплый воздух от батареи поступал в комнату. Стыки между листами оклеивают тонкой сеткой и зашпаклевывают. Тонким слоем финишной смеси все выравнивают на одном уровне со стеной. Когда все высохло, осталось покрасить стену.

Для повышения КПД работы за задней стенкой радиатора приклеивают теплоотражающую пленку

Существуют также специальные отражатели тепла, которые направляют теплый воздух в помещение, но эффективность такого приспособления доказывают не все.

Клеим пластиковые панели или потолочную плитку

Этот вариант самый бюджетный, но он позволяет придать месту под батареей ухоженный вид и даже хорошо утеплить тонкую стену, где находится ниша. Идётся про использование современного материала – фольгинированного пенополиэтилена. В основном он применяется для теплоизоляции. Он бывает с двухсторонним алюминиевым покрытием и односторонним, с более плотным полиэтиленом внутри и обычным, самоклеящийся и нет. Для отделки ниши подойдет и самый простой.

Потолочная плитку уже редко кто клеит, но как вариант отделки существует

Перед оклеиванием стену тоже готовят, но не так тщательно, как в случае со штукатуркой. Сбиваем неровности, тряпкой убираем пыль, маленькие трещины заделываем раствором алебастра и песка, он быстро высыхает и можно работать дальше. Нужно внимательно вымерять рулеткой величину каждой стенки, чтобы не перепортить пенофол. Далее приклеиваем утеплитель. Используем универсальный монтажный клей на акриловой основе фирмы Lacrysil «Круче гвоздей» и монтажный пистолет. Он прекрасно приклеивает, и температура на него никак не влияет.

Клеить начинают с самой широкой стены за радиатором, потом заделывают верхнюю стенку и боковые. Облицевать утеплитель можно пластиковыми панелями белого цвета или под дерево, используя тот же клей. Панели надо выбирать одинаковой ширины с выступающим над нишей подоконником, чтобы не подрезать ее в этом месте. Боковые части при необходимости подрезают вдоль планки. Внешние и внутренние углы отделывают специальными пластиковыми планками в тон панелям. Вместо плинтуса можно применить специальную планку с двумя бортами, в которую вставляются панели.

Батарею, как и стену за ней можно оформить в виде дизайн-элемента, но тогда стена за ней должна быть идеальной

Вторым вариантом облицовки будут пенополистирольные потолочные плиты. Из них легко выкроить куски нужных размеров, они продаются самых разных цветов, гладкие и рельефные. Клеить начинают снизу вверх, чтобы на видном месте были целые куски плитки. Лучше на первом этапе подоконник декорировать потолочным плинтусом, а потом уже к нему «тянуть» плитку. Тут тоже можно применить угловые планки. Плитку возле пола можно клеить в стык к плинтусу, а можно его снять, облицевать и прикрепить плинтус обратно. Кроме декорации, потолочная плитка имеет хорошие теплоизоляционные характеристики.

Выводы

Отделка стен за батареями прошла намного легче, если бы делалась одновременно с другими ремонтными работами. Но если такой возможности не было, то всегда можно исправить положение, использовав современные строительные материалы и инструменты. Выбирать способ отделки надо, исходя из величины пространства за батареей, теплопотери самой стены, результата, которого вы хотите добиться от облицовки и стоимости материалов и собственных навыков. Тогда подобные ремонтные работы пройдут с наименьшими затратами денег и времени.

Как сэкономить на отоплении дома с помощью теплового экрана из фольги | Теплый дом

Смысл в оклейке стены со стороны батареи фольгированным материалом — это недорогой и не требующий специальных знаний способ повысить температуру в квартире на 2-5 градусов. Батареи обогревают кирпич или бетон внешней стены так, как стоят под окнами. Для того, чтобы все тепло от батареи использовалось для обогрева помещения между батареями и стенами нужно поставить специальный теплоотражающий материал: фольгу, которая приклеена к теплоизолятору. Что дает фольга для стен с батареей? Фольга (теплоотражающий экран) за радиатором позволит сохранить тепло в доме и сэкономить на отоплении.

Для монтажа теплового экрана нам потребуются:

  • любая алюминиевая фольга на мягком пенопласте (рулонном) в основном, толщиной от 2-7 мм (например, алюфом) в необходимом количестве;
  • клей для обоев или жидкие гвозди.

Инструкция по монтажу фольгированного экрана за батарею:

  1. Измеряем ширину и высоту батареи (получаем количество нужного теплоотражающего материала). Все говорят, что экран должен быть немного больше батареи. Но я считаю, что достаточно по площади батареи (эстетический вид тоже важен).
  2. Покупаем необходимое количество теплоотражающего материала. Как правило, 3-5 мм хватает для любых стен. Фольгированный пенопропилен в рулонах — это наиболее дешевый и надежный материал для теплового экрана.
  3. Далее нам надо вырезать из купленного материала теплоотражающие экраны для каждого радиатора.
  4. Закрепляем теплоотражающий экран за радиатором клеем или жидкими гвоздями. Желаемое расстояние между стеной и батареей — минимум 3 см, в любом случае ребра радиатора не должны касаться фольги. Можно закрепить на стену, а можно — на специальные решетки, то есть обеспечить расстояние между стеной и экраном также в несколько см. Это еще повысит энергоэффективность экрана, но, разумеется, такого расстояния между стеной и батареей может просто технически не быть.

Теплоизоляционный экран фольгированный (отражатель тепла от батареи)

Монтаж фольгированного экрана позволяет поднять температуру в помещении на 2-5 градусов благодаря утепление стен за батареями. Чем клеить теплоотражатель за батареями?

Читайте также: что приклеить на стену под обои чтобы не было шума от соседей?

Нюансы оклейки:

  1. Поверхность стены, на которую Вы собираетесь клеить отражатель тепла для батарей, должна быть ровная.
  2. Не перепутайте фольгу с другими метализованными материалами. Материал из лавсановой основы с напылением алюминия хуже отражает тепло. Чтобы проверить, фольга это или нет, попробуйте поджечь ее: фольга не расплавится.
  3. Если батарея установлена в так называемой «нише» и стена за ней тонкая, то установка теплоэкрана может привести к ее сильному промерзанию и медленному разрушению в сильный холод.

Смотрите видео: пример монтажа теплового экрана под батарею

Видео: как монтировать отражатель под батарею

Имеет ли значение толщина отражателя тепла за батареей?

Толщины в 5 мм достаточно для любых стен. Отражение тепла дает сама зеркальная поверхность отражателя тепла от батареи.

Каким клеем клеить теплоотражающую фольгу к стене?

Теплоотражающий экран под батарею можно клеить на жидкие гвозди, можно на клей для тяжелых обоев.

  • ← Ремонт и отделка потолка (побелка и покраска)
  • Отапливаем электрическими обогревателями →

Зачем утеплять стену за батареей

В некоторых квартирах, преимущественно старой застройки, ежегодно становится все холоднее. Зимой люди вынуждены покупать электрические обогреватели и постоянно включать их. Это приводит к повышенному расходу электроэнергии. Чтобы не было дополнительных затрат, можно утеплить стену помещения за батареей отопления.

Зачем утепляют стену за батареей

Популярным способом увеличения теплоотдачи является использование отражающего экрана. Для этой цели подходит вспененный полиэтилен с односторонним фольгированным покрытием. Экран должен быть больше радиатора по размеру. Помещают его за батарею фольгой в комнату. Фиксируют на стене на жидкие гвозди или двухсторонний скотч.

Процедура дает следующий эффект:

  • полиэтилен дает дополнительное утепление;
  • фольга отражает тепло. До установки экрана оно грело стену. А через нее происходили теплопотери.

Но подобные моменты следует продумывать во время монтажа отопительной системы. В этом случае можно за радиатором зафиксировать ребристый стальной щит. Он станет накапливать тепло и направлять в комнату. Если часто отключают отопление, такие щиты помогут в обогреве помещения.

Но для эффективной работы изолирующего экрана нужно делать все правильно. Между экраном и радиатором рекомендуется оставить не менее 3 см толщиной для обеспечения конвекции воздушных потоков. Иначе циркуляция нарушится и работы будут не эффективны. Кроме того, начнутся другие проблемы.

Что произойдет при установке утеплителя за батареей

Процедура утепления эффективная. Это было доказано в результате проведения исследования изменения температуры в помещении после установки изолятора за батареей между ней и внешней стеной.

Температура увеличивается на два градуса в среднем. Помимо теплоотражающего эффекта наблюдается пароизоляционный. Стена будет защищена от впитывания влаги, появляющейся при сушке выстиранных вещей на радиаторе.

Для получения хорошего эффекта нужно соблюдать правила установки отражающих экранов:

  • утеплитель должен быть не тоньше 5 мм;
  • отражающая поверхность устремлена в комнаты;
  • стыки проклеены металлизированным скотчем;
  • размером экран должен быть больше вертикальной площади системы отопления.

При размещении отражателей за радиатором иногда точка росы смещается внутрь помещения, так как батарея не греет стену.

Чем это грозит

В связи с этим на стенах может появиться плесень. Но подобная проблема возникает не всегда. Вероятно, при обустройстве несущих стен строителями не были соблюдены законодательные нормы и правила.

Экраны можно ставить только на зиму и убирать на летний период. Таким образом, полезные свойства термоизолятора будут работать только в определенное время.

Но результат от использования утеплителя становится заметен сразу. В доме будет теплее благодаря снижению температурных потерь. Без экранирования стенка за батареей порой нагревается до 40 градусов. А поглощенное тепло растрачивается на обогрев внешних стен.

Ниши под батареи отопления: устройство, отделка и декорирование

Сочетание функциональности и красоты
Батареи – это важный элемент отопления любых зданий. Принцип их работы прост. Они нагревают воздух, который циркулирует в помещениях. В общем, необходимая и вполне понятная функция для каждого из нас.
Старые отопительные приборы, порой, не украшают наш интерьер. Они иногда даже раздражают своим непрезентабельным видом. К тому же, занимают немало полезного пространства в небольшой комнате. Так и хочется куда-нибудь спрятать батареи отопления.
Это понятно, времена изменились. Сегодня многие клиенты ждут от современных систем отопления не только их безупречной работы. А и эстетической привлекательности. Тем более что новые материалы, технологии и подходы позволяют этого добиться.

Чем закрыть батареи отопления
Можно покрасить их в подходящий цвет. Оклеить обоями или специальными наклейками. Однако это не решает до конца поставленную задачу. Дизайнеры рекомендуют установить декоративные металлические, деревянные и пластмассовые решетки. Это тоже хороший вариант.
Мы же предлагаем наиболее кардинальный подход: сделать установку радиатора в нише. Понятно, что такая работа может быть проведена только специалистами, которые владеют особыми профессиональными навыками.

Как закрыть батарею в нише?
Углубленное пространство в стене под отопительное оборудование можно создавать как под оконными проемами, так и в других удобных местах. При этом устройство ниш под радиаторы в наружных стенах должно выполняться с соблюдения некоторых требований.
И еще. Чтобы обогрев помещения по-прежнему был эффективным, к приборам должен быть постоянный приток воздуха. Следует помнить, что создавая нишу под радиатор и закрывая ее решеткой, нельзя полностью изолировать его.
Ширина углубления должна быть на 30 см больше ширины радиатора. Это дополнительное пространство необходимо для установки запорной и регулирующей арматуры. Глубина ниши под батарею может составлять 20-25 см. Ее размер зависит полностью от модели прибора. Так как толщина наружной стены становится заметно меньше, то стену следует хорошо утеплить.

Ниши под батарею из гипсокартона
После укладки утеплителя приступают к монтажу металлического каркаса из профилей. Эта конструкция надежно обшивается гипсокартоном. Слой утеплителя вместе гипсокартоном не должен превышать 10 см. Затем выполняют покраску или оклейку обоями.
Сам монтаж радиаторов отопления в нише ничем не отличается от обычного устройства отопительного оборудования. После установки радиаторов для эстетической привлекательности всю конструкцию закрывают декоративными решетками разных видов. Их устанавливают вровень со стеной.
Такой подход к обустройству отопительной системы делает современным и комфортным наше жилье. Позволяет существенно экономить пространство помещений.

Получить консультацию у наших специалистов в Орле можно по телефонам: 8-903-637-0410, 8 (4862) 780-410

Отделка стен своими руками за батареями отопления

Недавно столкнулся с такой темой как, отделка стен за батареями центрального отопления своими руками. Хочу поделиться опытом, поскольку есть свои нюансы, и думаю, что они будут Вам интересны.


СОДЕРЖАНИЕ:

  1. Почему отделка стен за батареями отопления важна
  2. Демонтаж батареи
  3. Первичная обработка стены
  4. Штукатурка стены
  5. Шпаклевка стены
  6. Шлифовка стены
  7. Оклейка обоев
  8. Крепление плинтуса
  9. Монтаж батареи
  10. Подведение итогов

Отделка стен за батареями. Думайте о мелочах

Оказывается, когда люди делают ремонт в своих квартирах, то совершенно забывают, что отделка стен за батареями также важна, как и отделка основных стен. А закончив работу, осознают, что батареи, на самом деле, не доделаны, стенка за ними некрасивая, и ее конечно нужно приводить в соответствующий вид.

Почему так происходит? Вот несколько причин:

  • батарея отопления закрывает собой часть стены, поэтому нет необходимости за ней что-то делать;
  • будут длинные шторы от карниза до пола и батарей вообще не будет видно;
  • на батареи будут навешиваться декоративные экраны.

С этими пунктами трудно не согласиться, т. к. они абсолютно справедливы. Но, далеко не каждая семья в состоянии запланировать весь будущий ремонт, что называется, под ключ, и многие мелочи додумываются по ходу. Например, уже по окончании ремонта выясняется:

  • наверное в этой комнате с такими обоями лучше подойдут жалюзи, либо короткие шторы до подоконника, а не до пола;
  • комната относительно небольшая по площади, и если повесить декоративные экраны на батареи, то они будут смотреться очень громоздко и украдут пространство в помещении.

Вот и получается, что первичное видение относительно батарей изменилось. Выходит, не будет ни длинных штор, ни декоративных экранов. Так что тогда? Страшная необработанная стена за батареями, которая при отсутствии штор очень даже видна? Кстати, есть дома, где  в комнатах присутствуют по 2 окна. Значит будут видны 2 страшные стены?

В чем же сложность, спросите Вы? Подумаешь маленький кусок стены, его можно сделать за пару дней. Однако это ошибочное, на первый взгляд, мнение. Если стена за батареями реально кривая или с выбоинами, то обои просто так на нее не наклеишь, скорее всего ее придется худо-бедно ровнять, а значит придется возиться и с грунтовкой, и со штукатуркой, и со шпаклевкой. Читайте у меня подробную статью про подготовку стен под обои. После поклейки обоев нужно не забыть выпилить и закрепить плинтуса, которые под батареями представляют собой сплошные внешние и внутренние углы. Самое ужасное еще состоит в том, что если у Вас основной ремонт уже закончен, то в квартире относительно чисто. И вот представьте себе, Вам в мини-варианте фактически придется повторить весь ремонт от начала и до конца с маленьким куском стены.

Правда, могу Вас немного успокоить, поскольку есть определенные допущения, которые позволят все же сократить время.
Итак, начинаем. Параллельно, я буду учитывать время, затрачиваемое на такой ремонт.

Демонтаж батареи отопления

Первое, что предстоит сделать — это снять батарею отопления. Хоть перед ней и установлена перемычка (байпас), и перекрыв краны, можно самостоятельно осуществить демонтаж, все же нужно учесть один момент. Если отопление в квартире не включено, то можно снять и самим, но если отопление уже подали, то кто его знает, в каком состоянии у Вас шаровые краны, перекрывающие батарею. А вдруг они с течением времени прохудились? В этом случае, самостоятельный съем может обернуться большой бедой и для Вас и для Ваших соседей, и лучше будет вызвать мастера.

Нужно подготовить место будущего ремонта, закупить необходимые материалы и инструменты. Плюс вызвать мастера для снятия батареи и не забыть включить время на сами работы мастера. На все планируем 1 день.

После работы мастера мы увидим следующую возможную картину:

Первичная обработка стены за батареей

На картинке выше совершенно четко видно, что стена за батареей не обработана. Если Вы впервые снимаете батарею, то скорее всего, там вообще будет не белая, а серая пыльная стена, со старой въевшейся краской. Понятно, что на такую стену сразу обои не поклеить. Если Вы задумали не клеить обои, а сделать облицовку стены декоративной панелью, как это наглядно видно на картинках в статье Правильный монтаж батареи центрального отопления в квартире, то в любом случае, стену нужно обработать хотя бы для того, чтобы убрать запахи старых стен и старого ремонта (совет из моего личного опыта).

Итак, с чего же начать? Начинаем отбивать лишние бугры на стене, остатки старой шпаклевки и краски молотком и зубилом. Особенно проходим в тех местах, где у нас должен крепиться плинтус.
Планируемое время около 1 часа:

Затем нужно обязательно убрать весь мусор и загрунтовать стену (см. Рубрику Грунтовка стен).

Стену грунтуем 2 раза. Само грунтование занимает 10 минут, но время высыхания каждого из слоев по 1,5 часа.

Итого: уборка+грунтовка стены+ время на высыхания составляют около 4 часов.

Как штукатурить за батареей

Далее, нужно выровнять стену. Из нашей первоначальной картинки понятно, что стену придется штукатурить. Именно в этом месте можно один раз облегченно выдохнуть: штукатурить по маякам не обязательно!  Даже, если Вы немного соврете и сделаете небольшую кривизну, то под батареями этого точно видно не будет. Поэтому, берем штукатурку и на глаз начинаем ровнять стену. У меня есть отдельная рубрика о том, Как штукатурить стены.

На подготовку раствора штукатурки и саму работу (для непрофессионала) берем около 3 часов:

А теперь важный момент, о котором многие забывают. Штукатурка сохнет долго. От 2 до 7 дней. (если мы конечно хотим делать все по правильной технологии). Тут все зависит от толщины штукатурного слоя, времени года, сырости самого помещения. Но все же берем среднестатистическое время, равное 4 дням. Признаком полного высыхания штукатурки, например, гипсовой Ротбанд, будет изменение цвета стены с кремового на белоснежный, как это будет видно на следующей картинке:

Да, чуть не забыл. Если Вы делаете ремонт во время отопительного сезона, то крайне рекомендую Вам сразу после съема батареи установить заглушки с целью Вашей же безопасности. Об этом важно почитать здесь.

Как шпаклевать за батареей

Как только получили белоснежную стену, нужно ее один раз загрунтовать (на разведение грунтовки, ее нанесение, и высыхание берем 2 часа) и сразу переходить к шпаклевке. Здесь также можно поступить проще, чем мы это делали при шпаклевании больших стен.  Совсем не обязательно покупать сухую смесь и ее готовить. Вполне можно обойтись готовой шпаклевкой. Это существенно сэкономит время:




Шпаклевка наносится тонким слоем. Думаю за 1,5 часа Вы вполне справитесь:

Время высыхания шпаклевки составляет 1 день. Второй раз, думаю, шпаклевать не стоит.

Как шлифовать стены за батареей

Вот теперь еще один важный нюанс. После шпаклевки, если следовать правильной технологии, мы должны шлифовать стену. Но не забываем, что шлифовка наждачной бумагой — это море пыли. А ведь основной ремонт у нас уже сделан. Поэтому здесь можно пойти на упрощение, как и в случае штукатурки без маяков. Мы не будем шлифовать стену наждачкой. Мы просто возьмем острый шпатель и срежем все лишние шпаклевочные микробугорки. Пыли будет по-минимуму, а стена все равно будет достаточно гладкой. Даже, если стена не получится идеальной, то для случая с батареями, что-называется, пойдет. Работы на 0,5 часа:

Как клеить обои за батареей

Теперь в последний раз грунтуем стену (снова 2 часа вместе с высыханием) и можно приступать к оклейке обоев:

Клей подбираем тот, который годится для данного вида обоев. Например, на картинке, Вы видите виниловые обои на бумажной основе. К ним подойдет вот такой клей:

Готовим клей согласно инструкции и приклеиваем обои. На оклейку берем 0,5 дня с учетом приготовления клея, разметки рулонов и оклейки. Есть важный комментарий по приклеиванию полотнищ. Нужно приклеить одно полотно с одной стороны ниши под батареей, а второе полотно начать приклеивать с другой стороны ниши. Это делается для того, чтобы шов был ровно по центу батареи, а не где-то, где он будет явно виден, поскольку батарея у нас не закрывает собой всю нишу:

Если ниша длинная, то начинаем с одной стороны клеить полотно, следующее к нему встык, но с другой стороны ниши также уже приклеиваем одно полотно:

Как крепить плинтус за батареей

После оклейки обоев можно сразу приступать к разметке плинтуса, куда будут спрятаны возможные провода. Здесь основная заморочка в том, что сплошные углы. Вам точно понадобится стусло и пила. Но у меня есть очень подробная статья на эту тему, так что просто загляните в нее: Как крепить плинтус. На плинтус отводите 0,5 дня. Вам нужно все померить, правильно отпилить все углы, затем просверлить стену перфоратором в нужных местах, просверлить сам плинтус и прикрепить его к стене.

Монтаж батареи отопления

Итак, все готово, и можно приглашать мастера, чтобы он повесил батарею на место. Вот если снимать батарею можно, наверное, и самому, то обратно повесить — лучше доверить мастеру. Очень рекомендую не делать это самостоятельно. Если Вы каждый день не крутите трубы, не наматываете лен на резьбу, значит нет у Вас этого навыка. Вы не знаете сколько льна нужно накрутить и с какой силой заворачивать гайки, а работа эта очень ответственная:

Ну вот, все готово, можно расставить цветочки на подоконник и любоваться своей работой:

Подведение итогов по отделки стен за батареями отопления

Каталог инструментов для отделочных работ

Если Вы редко ходите по строительным магазинам, то, возможно, Вам будет трудно сразу ориентироваться в каком отделе и что нужно брать. Здесь представлен каталог инструментов для отделочных работ, где можно спокойно поискать все, что необходимо для работы: строительные ведра, шпатели, мастерки, кельмы и др.

Давайте подведем итоги нашего мини-ремонта в случае, если батареи мы оставили на потом.

  • Придется снова разводить достаточно много грязи.
  • Придется достаточно длительное время жить в состоянии ремонта (посчитайте все часы, которые я привел, получится явно не 2 дня, про которые мы думали, когда только начинался разговор о батареях).
  • Отдельный ремонт под батареями очень не выгоден по деньгам  (нужно платить мастеру за съем, установку батареи; нужно отдельно покупать грунтовку, штукатурку, шпаклевку, а в малых количествах это не продается, значит останется много лишнего материала; нужно помнить, чтобы у Вас остался запас по обоям и по плинтусу, о которых Вы вначале вообще не думали).

Отсюда главный вывод: когда мы делаем ремонт, то максимально продумываем все до мелочей.

Сегодня мы узнали буквально по шагам, как осуществляется отделка стен за батареями отопления. Был ли у Вас подобный опыт? А может кто-то встретился еще с большими трудностями?

Графеновые батареи: введение и новости рынка

Графен и батареи

Графен, лист атомов углерода, связанных вместе в структуре сотовой решетки, широко известен как «чудо-материал» из-за множества удивительных свойств, которые он имеет. Это мощный проводник электрической и тепловой энергии, чрезвычайно легкий, химически инертный и гибкий с большой площадью поверхности. Он также считается экологически чистым и устойчивым, с неограниченными возможностями для множества применений.

Преимущества графеновых батарей

В области батарей традиционные материалы электродов батарей (и перспективные) значительно улучшаются при добавлении графена. Графеновая батарея может быть легкой, прочной и подходящей для хранения энергии большой емкости, а также сокращать время зарядки. Это продлит срок службы батареи, что отрицательно связано с количеством углерода, нанесенного на материал или добавленного к электродам для достижения проводимости, а графен добавляет проводимость, не требуя количества углерода, которое используется в обычных батареях.

Графен может различными способами улучшить такие характеристики батареи, как плотность энергии и форма. Литий-ионные батареи (и другие типы аккумуляторных батарей) могут быть улучшены путем введения графена на анод батареи и использования проводимости материала и характеристик большой площади поверхности для достижения морфологической оптимизации и производительности.

Также было обнаружено, что создание гибридных материалов также может быть полезно для улучшения качества батарей. Гибрид оксида ванадия (VO 2 ) и графена, например, может использоваться на литий-ионных катодах и обеспечивать быструю зарядку и разрядку, а также большую долговечность цикла зарядки.В этом случае VO 2 предлагает высокую энергоемкость, но низкую электропроводность, что можно решить, используя графен в качестве своего рода структурной «основы», на которую можно прикрепить VO 2 — создавая гибридный материал, который имеет повышенную прочность. емкость и отличная проводимость.

Другой пример — батареи LFP (литий-железо-фосфатные), которые представляют собой перезаряжаемые литий-ионные батареи. У него более низкая плотность энергии, чем у других литий-ионных аккумуляторов, но более высокая плотность мощности (показатель скорости, с которой батарея может поставлять энергию).Усовершенствование катодов LFP графеном позволило батареям стать легкими, заряжаться намного быстрее, чем литий-ионные батареи, и иметь большую емкость, чем обычные батареи LFP.


В дополнение к революционным изменениям на рынке аккумуляторов совместное использование графеновых аккумуляторов и графеновых суперконденсаторов может дать потрясающие результаты, такие как отмеченная концепция увеличения дальности хода и эффективности электромобиля. Хотя графеновые батареи еще не получили широкого распространения, о прорыве в области батарей сообщают по всему миру.

Основные сведения об аккумуляторах

Аккумуляторы служат мобильным источником энергии, позволяя устройствам с электроприводом работать без прямого подключения к розетке. Несмотря на то, что существует много типов батарей, основная концепция их функционирования остается схожей: один или несколько электрохимических элементов преобразуют накопленную химическую энергию в электрическую. Батарея обычно состоит из металлического или пластикового корпуса, содержащего положительную клемму (анод), отрицательную клемму (катод) и электролиты, которые позволяют ионам перемещаться между ними.Сепаратор (проницаемая полимерная мембрана) создает барьер между анодом и катодом для предотвращения электрических коротких замыканий, а также позволяет транспортировать ионные носители заряда, которые необходимы для замыкания цепи во время прохождения тока. Наконец, используется коллектор для проведения заряда вне батареи через подключенное устройство.

Когда цепь между двумя клеммами замыкается, батарея вырабатывает электричество в результате серии реакций.На аноде протекает реакция окисления, в которой два или более иона электролита объединяются с анодом с образованием соединения, высвобождая электроны. В то же время на катоде происходит реакция восстановления, в которой катодное вещество, ионы и свободные электроны объединяются в соединения. Проще говоря, анодная реакция производит электроны, в то время как реакция на катоде поглощает их, и в результате этого процесса вырабатывается электричество. Батарея будет продолжать вырабатывать электричество до тех пор, пока на электродах не закончатся вещества, необходимые для создания реакций.

Типы и характеристики батарей

Батареи делятся на два основных типа: первичные и вторичные. Первичные батареи (одноразовые) используются один раз и приходят в негодность, поскольку материалы электродов в них необратимо меняются во время зарядки. Распространенными примерами являются угольно-цинковые батареи, а также щелочные батареи, используемые в игрушках, фонариках и множестве портативных устройств. Вторичные батареи (перезаряжаемые) можно разряжать и заряжать несколько раз, поскольку исходный состав электродов может восстановить функциональность.Примеры включают свинцово-кислотные батареи, используемые в транспортных средствах, и литий-ионные батареи, используемые для портативной электроники.

Батареи бывают разных форм и размеров для множества различных целей. У разных типов батарей есть разные преимущества и недостатки. Никель-кадмиевые (NiCd) батареи имеют относительно низкую удельную энергию и используются там, где важны долгий срок службы, высокая скорость разряда и экономичная цена. Их можно найти, среди прочего, в видеокамерах и электроинструментах. Никель-кадмиевые батареи содержат токсичные металлы и вредны для окружающей среды.Никель-металлогидридные батареи имеют более высокую плотность энергии, чем никель-кадмиевые, но также более короткий срок службы. Приложения включают мобильные телефоны и ноутбуки. Свинцово-кислотные батареи тяжелые и играют важную роль в приложениях с большой мощностью, где не важен вес, а экономическая цена. Они широко используются в больничном оборудовании и аварийном освещении.

Литий-ионные (Li-ion) батареи используются там, где важны высокая энергия и минимальный вес, но технология хрупкая, и для обеспечения безопасности требуется схема защиты.Приложения включают сотовые телефоны и различные типы компьютеров. Литий-ионно-полимерные (литий-ионные полимерные) аккумуляторы в основном используются в мобильных телефонах. Они легкие и имеют более тонкую форму, чем литий-ионные батареи. Кроме того, они обычно более безопасны и живут дольше. Однако они кажутся менее распространенными, поскольку литий-ионные батареи дешевле в производстве и имеют более высокую плотность энергии.

Батареи и суперконденсаторы

Хотя есть определенные типы батарей, которые способны накапливать большое количество энергии, они очень большие, тяжелые и медленно выделяют энергию.Конденсаторы, с другой стороны, могут быстро заряжаться и разряжаться, но содержат гораздо меньше энергии, чем аккумулятор. Однако использование графена в этой области открывает новые захватывающие возможности для хранения энергии с высокими скоростями заряда и разряда и даже с экономической доступностью. Таким образом, улучшенные характеристики графена стирают традиционную грань между суперконденсаторами и батареями.

Графеновые батареи сочетают в себе преимущества как батарей, так и суперконденсаторов

Графеновые батареи почти здесь

Графеновые батареи имеют потрясающий потенциал, и, хотя они еще не полностью коммерчески доступны, исследования и разработки интенсивны и, мы надеемся, принесут результаты в будущее.Компании по всему миру (включая Samsung, Huawei и другие) разрабатывают различные типы батарей с улучшенным графеном, некоторые из которых сейчас выходят на рынок. Основные области применения — электромобили и мобильные устройства.

В некоторых батареях графен используется периферийно, но не в химии батарей. Например, в 2016 году Huawei представила новую литий-ионную батарею с улучшенным графеном, в которой используется графен, чтобы оставаться работоспособным при более высоких температурах (60 ° градусов по сравнению с существующим пределом в 50 °) и предлагать удвоенное время работы.Для лучшего отвода тепла в этом аккумуляторе используется графен — он снижает рабочую температуру аккумулятора на 5 градусов.

Дополнительная литература

Углубленная ниша для шампуня во внешней стене

Вот дилемма. Покупатель хочет утопленную нишу для шампуня. Но после того, как стены были открыты, их уже некуда было поставить.

Либо провода и трубы мешают, либо отсек для шпилек слишком узкий. Единственное хорошее место для установки — это наружная стена, которая оставит большие зияющие дыры в изоляции дома.Так какой же лучший способ?

Этот пост содержит партнерские ссылки. Владелец сайта может получать комиссию, если вы нажмете на партнерскую ссылку и сделаете покупку. Подробнее

Если исключить наружную стену для душевой ниши, иногда это может означать, что вы просто не можете положить ее в душ. Но разве вы просто игнорируете гигантскую холодную точку (или горячую точку, в зависимости от вашего климата) и все равно помещаете ее?

Углубленная ниша для шампуня от Laticrete добавлена ​​перед пеной, увеличивая коэффициент сопротивления этой внешней стены.
Углубленная ниша для шампуня во внешней стене — с изоляцией

Вот метод, который я придумал, чтобы извлечь лучшее из обоих миров. Компромисс.

Вы по-прежнему получаете утопленную нишу для шампуня в душе и некоторую изоляцию. Вот как это работает:

Изоляция углубленной ниши для шампуня в наружной стене душевой

Большинство внешних стен представляют собой обрамление 2 × 6. Я рекомендую покупать нишу из предварительно вспененного материала, такую ​​как ниша Laticrete Hydroban, ниша Noble, ниша Kerdi от Schluter, ниша Wedi или ниша USG Durock.

Они бывают разных размеров и предназначены для установки в типичный отсек для стойки. В некоторых есть полки и отделения.

Обязательно посмотрите мою серию из 4 частей , посвященную установке душевой ниши: полное руководство по созданию готовой встроенной душевой ниши

Мы знаем, что изоляция оценивается с точки зрения r-значения. Ниши из пенопласта изготовлены из пенополистирола. Этот тип пены имеет коэффициент сопротивления 5 на дюйм. Это даст нише из предварительно вспененного пенопласта значение r 2.5.

Теперь ниши из готового пенопласта имеют глубину 4 дюйма. Это сделано для того, чтобы учесть 3,5-дюймовую стеновую стойку (обычную для внутренних стен) и плиточную подкладку 1/2 дюйма. Поскольку ниша будет проходить на внешней стене (5,5 дюйма вместо 3,5), это дает 2 дюйма неиспользуемого пространства.

В вашем местном центре по ремонту дома вы можете купить 2-дюймовый пенополистирол. Я купил эту синюю пену, она имеет размер 24 × 96 дюймов и стоит примерно 30 долларов.

Это то, что я использую для заполнения 2-дюймового пространства за нишей.При добавлении значения r 10 (помните: 5 на дюйм) к 2,5 от ниши, вы получите стену с размером r-12,5. Менее, чем у обычной стены 2 × 6 со значением r-19, но все же лучше, чем у окна.

В настоящее время я не знаю, как купить 2-дюймовый пенопласт меньшего размера. Дело не в том, что стоимость является непомерно высокой, но вы можете использовать только небольшую ее часть. Я бы хотел, чтобы вы могли купить пешком. Если у кого-то есть идеи, как покупать более мелкие изделия, поделитесь ими в разделе комментариев.

Как установить утопленную нишу для шампуня на внешней стене душа

Это то, что я придумал, чтобы установить утопленную нишу для шампуня во внешней стене, не оставляя больших отверстий в изоляции стены.Если у вас есть способ улучшить его или увидеть какие-либо проблемы, которые я мог упустить, дайте мне знать в разделе комментариев.

Я добавляю 2-дюймовый блок пенопласта на заднюю часть ниши. Пена добавляется на заднюю часть ниш. Здесь я использую клей, чтобы прикрепить нишу, и блоки обрамления помогают удерживать его на месте, пока он высыхает. герметик по краям и водостойкий как обычно. Показана гидроизоляция Hydroban с нишей Noble

Установка ниши для шампуня на внешней стене — не лучший вариант, но иногда преимущества перевешивают недостатки.Использование этого метода может помочь частично восстановить потерянную энергию.

BU-502: Разрядка при высоких и низких температурах

Изучите ограничения при эксплуатации аккумулятора при неблагоприятных температурах и узнайте, как минимизировать последствия.

Как и люди, батареи лучше всего работают при комнатной температуре. Нагрев разряженной батареи мобильного телефона или фонарика в джинсах может обеспечить дополнительное время работы из-за улучшенной электрохимической реакции. Вероятно, это также причина, по которой производители предпочитают устанавливать батареи при температуре 27 ° C (80 ° F).Эксплуатация аккумулятора при повышенных температурах улучшает характеристики, но длительное воздействие сокращает срок его службы.

Как известно всем водителям в холодных странах, теплый аккумулятор проворачивает двигатель автомобиля лучше, чем холодный. Низкая температура увеличивает внутреннее сопротивление и снижает емкость. Батарея, которая обеспечивает 100-процентную емкость при 27 ° C (80 ° F), обычно обеспечивает только 50 процентов при –18 ° C (0 ° F). Кратковременное уменьшение емкости зависит от химического состава батареи.

Сухая твердотельная полимерная батарея требует температуры 60–100 ° C (140–212 ° F), чтобы способствовать потоку ионов и стать проводящим.Этот тип батарей нашел свою нишу на рынке стационарных источников питания в жарком климате, где тепло служит катализатором, а не недостатком. Встроенные нагревательные элементы постоянно поддерживают работоспособность батареи. Высокая стоимость батареи и соображения безопасности ограничили применение этой системы. Более распространенный литий-полимерный использует гелеобразный электролит для повышения проводимости.

Все батареи достигают оптимального срока службы при температуре 20 ° C (68 ° F) или немного ниже. Если, например, батарея работает при температуре 30 ° C (86 ° F) вместо более умеренно более низкой комнатной температуры, срок службы батареи сокращается на 20 процентов.При 40 ° C (104 ° F) потери возрастают до колоссальных 40 процентов, а при зарядке и разряде при 45 ° C (113 ° F) срок службы составляет лишь половину того, что можно ожидать при использовании при 20 °. С (68 ° F). (См. Также BU-808: Как продлить срок службы литиевых батарей.)

Производительность всех батарей резко падает при низких температурах; однако повышенное внутреннее сопротивление вызовет некоторый эффект потепления из-за потери эффективности, вызванной падением напряжения при подаче тока нагрузки. При –20 ° C (–4 ° F) производительность большинства батарей составляет около 50%.Хотя NiCd может опускаться до –40 ° C (–40 ° F), допустимая разрядка составляет всего 0,2 ° C (5-часовой режим). Specialty Li-ion может работать при температуре –40 ° C, но только при пониженной скорости разряда; о зарядке при такой температуре не может быть и речи. При использовании свинцово-кислотного электролита существует опасность замерзания электролита, что может привести к растрескиванию корпуса. Свинцовая кислота замерзает быстрее при небольшом заряде, когда удельный вес больше похож на воду, чем при полном заряде.

На рисунке 1 показано напряжение разряда литий-ионного аккумулятора 18650 при различных температурах.Разряд батареи 2,8 Ач составляет 3 А, что соответствует уровню заряда 1,07 С. Пониженная емкость при низкой температуре применяется только в том случае, если ячейка находится в этом состоянии и восстанавливается при комнатной температуре.


Рис. 1. Напряжение разряда литий-ионного элемента 18650 при 3 А и различных температурах.
Тип элемента: Panasonic NRC18650PD, номинал 2,8 Ач, LiNiCoAlO2 (NCA)
Источник: Technische Universität München (TUM)

Соответствующие элементы с одинаковой емкостью играют важную роль при разрядке при низкой температуре и под большой нагрузкой.Поскольку элементы в аккумуляторном блоке никогда не могут быть идеально согласованы, отрицательный потенциал напряжения может возникнуть на более слабом элементе в многоэлементном блоке, если позволить разряду продолжаться за пределами безопасной точки отсечки. Известный как инверсия ячейки, слабая ячейка подвергается стрессу до такой степени, что возникает постоянное короткое замыкание. Чем больше количество ячеек, тем больше вероятность обратного обращения ячеек под нагрузкой. Чрезмерная разрядка при низкой температуре и большой нагрузке — большая причина выхода из строя аккумуляторных батарей аккумуляторных электроинструментов.(См. BU-803a: Сопоставление и балансировка ячеек.)

Дальность движения электромобиля между зарядами рассчитывается при температуре окружающей среды. Водители электромобилей осведомлены о том, что низкие температуры сокращают доступный пробег. Эти потери вызваны не только электрическим нагревом кабины, но и естественным замедлением электрохимической реакции аккумулятора, что снижает емкость в холодном состоянии.

Батареи в портативном мире

Материал по Battery UIniversity основан на незаменимом новом 4-м издании « Batteries in a Portable World — A Handbook on Batteries for Non-Engineers », которое доступно для заказа через Amazon.com.

Вот аккумуляторная батарея, лежащая в основе глобального продвижения электромобилей VW.

Ни один из основных компонентов электромобиля не стоит дороже — или, вероятно, имеет большее значение для принятия электромобилей — чем аккумуляторная батарея.

Многие возразят, что одно из лучших решений, которые когда-либо принимала Тесла, заключалось в использовании ячеек Panasonic 18650 в модели S (а затем и в модели X). Отчасти благодаря хорошему управлению питанием и тепловому планированию они оказались надежными и относительно устойчивыми к деградации.

Теперь Volkswagen предлагает батарею, способную питать миллионы автомобилей, включая долгожданный I.D. Электрический фургон Buzz. По сути, подход отличается от подхода Tesla, с независимым от формата и бренда дизайном, который позиционируется, чтобы дать автопроизводителю возможность убедиться, что у него есть надежный, конкурентоспособный и экономичный пакет для этого нового поколения электрических «народных автомобилей» — через время, когда клетки и химический состав, вероятно, будут продолжать значительно улучшаться.

НЕ ПРОПУСТИТЕ: электрический микроавтобус Volkswagen будет производиться в США?

Хотя многие спецификации пакета еще не опубликованы, Volkswagen позволил нам впервые взглянуть на него на прошлой неделе в Дрездене, Германия, на предварительном мероприятии, в котором излагаются некоторые основы модульной электрической платформы VW (MEB).

Официальные лица Volkswagen подтвердили, что новый аккумулятор, который его завод в Брауншвейге, Германия, может производить в объемах до 500 000 аккумуляторных батарей в год, будет предлагаться с тремя аккумуляторными батареями.Для небольших приложений аккумуляторы, вероятно, будут в версиях на 48 или 62 кВт / ч, в то время как более крупная версия с увеличенной длиной может иметь до 82 кВт / ч.

Одним из ключевых отличий будет то, что, по крайней мере на ранних этапах, только батарея максимальной емкости будет обеспечивать быструю зарядку постоянного тока мощностью 125 кВт. Остальные версии будут заряжаться по 100 кВт.

Еще одна интересная деталь: базовый блок (48 кВт / ч) для MEB весит меньше, чем нынешний аккумулятор e-Golf мощностью 35,6 кВт / ч.

Аккумуляторы VW

Готовы идти в ногу с быстрым прогрессом

Volkswagen отметил, что ожидаемое быстрое развитие литий-ионных элементов привело к впечатляющим показателям отношения энергии к весу в своих новых упаковках.По оценкам Volkswagen, плотность энергии элементов — как по объему, так и по весу — увеличится почти на четверть с 2018 по 2025 год. Потенциал твердотельных элементов примерно к 2030 году или немного позже может повысить плотность энергии (по объему) еще на 25 процентов. , до 1 кВтч на литр с текущего уровня около 0,650 кВтч на литр.

«Использование твердотельных аккумуляторов может привести к еще одному прорыву во второй половине следующего десятилетия», — сказал Томас Ульбрих, член правления Volkswagen Group по электронной мобильности, во вступительном слове.Ульбрих упомянул совместное предприятие Volkswagen с QuantumScape в области разработки твердотельных технологий и сказал, что испытание ограниченного парка автомобилей с твердотельными элементами может начаться уже в 2023 году.

ДОЛЖЕН ПРОЧИТАТЬ: Квантовые компьютеры могут производить специализированные батареи для электромобилей Volkswagen

Первоначальная мощность 48 или 62 кВт / ч зависит от компоновки с 7 и 9 модулями соответственно, подтвердил VW. Мы ожидаем 12 модулей для расширенного блока, исходя из цифры 82 кВт / ч.

Модули ячеек размером примерно с низко установленную обувную коробку с длинными пакетами, ориентированными вдоль, или более короткими призматическими ячейками, ориентированными в поперечном направлении.По словам официальных лиц, в рамках цепочки поставок, как это было задумано, пакеты всегда будут поступать от LG Chem, а призматические — от Samsung SDI, и они подтвердили, что в каждом модуле есть 24 ячейки, по крайней мере, в случае пакетных ячеек.

Ячейки в сторону, одними из основных приоритетов, стоящих за дизайном упаковки, было сделать ее легкой и тонкой — ее легко разместить под пассажирским полом, — но при этом легко охладить и легко масштабировать до различной емкости.

Аккумуляторы VW

Надежность и охлаждение

Охлаждение модулей пакета полностью снизу.Вода протекает через тонкий теплообменник, в котором хладагент протекает через множество каналов сразу под твердой металлической пластиной (функционирующей как теплоотвод), которая прикреплена к каждому модулю ячеек с помощью теплопроводящего клея. Температура контролируется на уровне модуля, но напряжение тщательно контролируется на уровне элементов на предмет любых признаков перегрева. И в паке есть собственные противоударные перекладины.

Одно из наиболее неожиданных заявлений Volkswagen в отношении этого пакета состоит в том, что быстрая зарядка постоянным током мощностью 100 или 125 кВт не окажет значительного влияния на аккумулятор с точки зрения долгосрочной деградации.Более 80 процентов общей емкости — это полезная емкость блока, поэтому здесь не так много встроенной гибкости, чтобы покрыть деградацию, как в некоторых других электромобилях.

ЧИТАЙТЕ СЛЕДУЮЩИЙ: Volkswagen штампует новый логотип для обозначения электрической трансформации

Д-р Хольгер Манц, руководитель отдела энергоменеджмента и высоковольтных систем VW, подчеркнул, что бренд оставляет зарядную мощность 150 и 350 кВт для роскошных и высокопроизводительных автомобилей VW Group, сохраняя при этом цену в фокусе и немного консервативен в отношении быстрой зарядки по сравнению с тем, что может выдержать аккумулятор.

«Мы просто не хотели впадать в крайности, потому что это будет машина нового поколения», — сказал Манц.

Мы с нетерпением ждем появления более актуальных технических характеристик в ближайшие месяцы. С этими автомобилями, готовыми стать тем способом, которым Volkswagen добивается успеха в своем бренде, публикует TDI и показывает массовым потребителям, как любить электромобили, этот чрезвычайно важный силовой агрегат выглядит надежно на правильном пути.

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности.Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

  • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались.Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
  • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
  • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файле cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Amazon.com: EZ-NICHES — США — EZLRN — 14 дюймов X 22 дюйма — Сделано для плитки

1.0 из 5 звезд Очень плохая адгезия с полимерным тонким слоем и слишком мелкая глубина, чтобы достичь противоположной поверхности гипсокартона
Д. Ребеннак, 6 декабря, 2016 г.

У этого продукта есть два критических недостатка, два препятствия.Во-первых, глубина ниши. Раньше я использовал другой продукт в своей главной ванной. Глубина этого продукта была такой, что его можно было вставить в отсек для стойки и доставать до гипсокартона с другой стороны, обеспечивая прочную поверхность для поддержки. EZ-ниши другого размера. При установке листа цементной плиты напротив стандартных стоек 2х4 глубина ниши не достигает гипсокартона с другой стороны стоек. Вместо этого был зазор, возможно, 1/4 дюйма или больше. Исходя из моего предыдущего опыта, я предположил, что EZ-ниши были спроектированы таким образом, и я не стал проверять расстояние.Поскольку эти ниши изготовлены из тонкопанельного формованного пластика, пластик будет гнуться. Задняя часть двух установленных мною EZ-ниш легко сгибалась. Теперь, если вы установите облицовочную керамическую плитку, у вас не будет проблем. Многие люди устанавливают стеклянную мозаику в нишах, чтобы акцентировать внимание на более простых полевых плитках. Я тоже так поступил. Мое решение заключалось в том, чтобы просверлить отверстия в гипсокартоне с другой стороны и заполнить зазор расширяющимся пенопластом из банки.

Другая проблема, которая совершенно непростительна, заключается в том, что тонкий набор просто не прилипает к этому пластику.Я использовал обогащенный полимером тонкий набор Mepei. Alpinebay рекомендует этот тип тонкого отверждения и утверждает, что вы добьетесь «прочного сцепления». Не так! Я затирал ниши, почти закончил долгую и всеобъемлющую реконструкцию ванной комнаты моих детей. Я заметил, что стеклянная мозаика в задней части ниши не приклеена, несмотря на то, что я использовал правильный тип и количество тонкослойной плитки. Я вырезал часть, не склеивающуюся, но когда я вытащил ее, было очевидно, что ни одна из мозаик не была склеена должным образом.Все это легко вытаскивается. Чтобы усугубить травму, просто отвалилась одна из плиток по периметру, керамический упор. У меня есть вторая ниша ниже этой, и я боюсь, что ни одна из моих плиток не имеет «сильной связи» и в какой-то момент в ближайшем будущем не упадет.

Поскольку я не могу их удалить, поскольку я уже установил и залил цемент вокруг ванны, я должен придумать альтернативное решение. К счастью, у меня есть пара оставшихся листов мозаики, хотя я думаю, что у меня закончилась керамика с выпуклым носом.Я склоняюсь к использованию какого-нибудь резинового клея или, возможно, Powergrab от Loctite, доступного в герметичной тубе. Я связался с производителем, чтобы получить какой-то ответ.

Я не могу рекомендовать этот товар.

Итак, что же такое долговременное хранение энергии?

Долговременное хранение занимает завидное место в круговороте ажиотажа в сфере чистых технологий. Его привлекательность оказалась более долговечной, чем энергетический блокчейн, и его коммерциализация идет дальше, чем супер-шумный зеленый водород.

В зависимости от того, с кем вы разговариваете, технология длительного хранения может вывести из строя угольные и газовые электростанции, превратить возобновляемые источники энергии в круглосуточные ресурсы и в целом проложить путь к безуглеродной энергосистеме.

Но помимо высокоуровневых прогнозов, трудно найти последовательное определение того, что на самом деле означает эта категория и что именно она должна делать. Во многом это потому, что рынка для таких вещей на самом деле не существовало.

Это начинает меняться. 15 октября коалиция агрегаторов общественного выбора в Калифорнии опубликовала первый крупный запрос предложений, направленных на долгосрочные проекты.Для квалификации завод должен быть:

  • 50 мегаватт или больше
  • Способен разряжать электроны на этом уровне в течение восьми или более часов
  • В эксплуатации к 2026 году

Компании, заинтересованные в этом процессе, охватывают ряд технологий, включая гидроаккумулирующие, гравитационные, воздушные и проточные батареи, а также литий-ионные батареи, являющиеся лидерами на рынке.

GTM ранее охватывал основные технологии, претендующие на эту роль в новой энергосистеме, а недавно опубликовал пояснение по зеленому водороду, еще одному давнему претенденту.В свете новых усилий по фактической покупке некоторых из этих вещей GTM составил руководство о том, почему это важно, какие продукты и компании конкурируют за их поставку и с какими препятствиями сталкивается эта категория.

Почему мы заботимся о продолжительности хранения энергии?

Энергия ветра и солнца — самые быстрорастущие источники электроэнергии в мире, но они производят только в определенное время. Накопление энергии делает эту силу полезной и в другое время.

Самым крупным источником накопления в сети сегодня является гидроаккумулятор, который использует энергию для перекачки воды в приподнятый резервуар, затем выпускает ее и при необходимости повторно генерирует энергию.Но эти большие стройки в наши дни строить сложно.

Литий-ионные батареи в последние годы абсолютно доминируют в строительстве новых хранилищ. Но они редко могут работать на полной мощности более четырех часов — это то, что люди имеют в виду, когда говорят «продолжительность разряда». Батареи технически могут служить дольше, но, как правило, они стоят дороже, чем при сегодняшней рыночной динамике.

Более веские аргументы в пользу длительного хранения появятся по мере того, как в Калифорнии появятся новые солнечные проекты, подобные этому.

В то время как термин «длительный срок службы» фокусирует внимание на количестве энергии, которое он может хранить, второй, невысказанный компонент не менее важен. Технология должна делать это дешево, что означает более экономичное масштабирование, чем литий-ионные батареи. В противном случае его технические возможности не имеют большого значения.

Сегодня разработчикам сложно найти место, где долговременное хранение будет приносить прибыль в системе рынка электроэнергии. Аналитики полагают, что это станет более полезным, поскольку более высокая доля производства электроэнергии приходится на непостоянные источники.

Вот почему закупки в Калифорнии являются такой важной вехой: они кладут реальные деньги на стол для реализации долгосрочных проектов, которые затем устанавливают рыночную стоимость технологии и показывают миру, что она готова к прайм-тайм.

«Мы участвуем в закупках CCA и рассматриваем их выпуск как сильное подтверждение нашей точки зрения, что рынки электроэнергии быстро переходят на потребности в долговременных хранилищах, особенно там, где наблюдается высокий уровень проникновения возобновляемых источников энергии и ископаемые электростанции уходят на пенсию, как в Калифорнии, «сказал Джон Норман, президент компании Hydrostor по хранению сжатого воздуха.

Эти закупки также проводятся за несколько лет до истечения срока реализации проектов, что дает технологиям время для развития, даже когда все больше возобновляемых источников энергии присоединяется к энергосистеме Калифорнии.

«Шесть лет — в этот период многое изменится», — сказал Матео Харамилло, соучредитель стартапа Form Energy, производящего водяные батареи. Form изучает запрос предложений в Калифорнии и может принять участие в качестве разработчика или поставщика технологий.

Как долго длится длительное хранение?

Предприниматели провозгласили звание «долгосрочных» за огромное количество различных технологий.

Несколько стартапов рекламировали свои экзотические продукты с четырехчасовым хранением как «длительного», но это неубедительный маркетинг. Литий-ионные батареи уже конкурируют за четырехчасовую работу гораздо более рентабельно, чем любая небольшая партия и относительно непроверенная альтернатива. Неудивительно, что технологические стартапы, пытающиеся бросить вызов литий-ионным батареям на этом этапе, обычно терпят неудачу.

Хавьер Кавада, генеральный директор компании Highview Power по хранению криогенного воздуха, дал определение долговременному хранению более целенаправленно.

«Долговременность» — это то, что достаточно для того, чтобы в качестве базовой нагрузки использовать возобновляемые источники энергии на целый день », — сказал он в интервью.

На более длинной стороне спектра стартап Form Energy из Массачусетса заключил сделку с коммунальным предприятием Миннесоты Great River Energy на установку системы длительного пользования к 2023 году. Этот проект сможет разряжать 1 мегаватт на срок до 150 часов. Form хранит молчание о том, как выглядит его аккумулятор с «водным воздухом», но он заявляет, что он конкурентоспособен по цене при гораздо более длительном сроке службы, чем у конкурентов.

Закупка в Калифорнии устанавливает минимальный порог продолжительности в восемь часов, но оставляет возможность для гораздо большего. Литий-ионные проекты достигли восьмичасовой продолжительности в таких местах, как Лонг-Айленд и Нантакет, а литий-ионные технологии превзошли количество других технологий в запросе информации, который предшествовал RFP. Участники торгов должны будут доказать, что выбранная ими технология может обеспечить ценность в любой срок, которого она может достичь.

В конечном счете, количество часов, которое машина может проработать для менее важных вещей, чем ее способность выполнять полезную работу.

«Длительный срок» — это очень неточный термин, который, как он используется сегодня в отрасли, в настоящее время охватывает все от 6 до 1000+ часов номинальной разрядки, — отметил Харамилло в электронном письме ранее в этом году. от обозначения часов и начните описывать хранение с точки зрения функций, которые оно может обеспечить ».

Что на самом деле будет делать долговременное хранение?

В Калифорнии нет ниши на рынке, где бы платили за долговременное хранение только за то, что оно есть.Этим проектам необходимо будет применить свой особый набор навыков к реальным потребностям рынка.

Пиковая мощность — одна из многообещающих задач. «Пикерные» электростанции, работающие на природном газе, в настоящее время делают это, поддерживая свет калифорнийцев включенным, когда солнце садится и исчезает солнечная энергия. Четырехчасовая продолжительность работы аккумуляторной установки очень хорошо подходит для переноса дневной выработки солнечной энергии на вечерние часы пиковой нагрузки. Но потом он заканчивается, и это проблема, когда потребности длятся дольше.

Батареи пока не могут конкурировать с газовыми установками в обеспечении длительного питания в течение нескольких дней.Но экономичная 24-часовая система хранения могла бы справиться с более длительными пиками спроса, а 48-часовая система могла бы сделать даже больше.

Штат Нью-Йорк официально нацелился на выход на пенсию старых, загрязняющих окружающую среду людей, выдвигая идею использования хранилища для их замены. Проведенные там исследования показывают, что батареи могут заменить только 6-11 процентов динамиков, которые работают меньше всего. Form Energy изучила роль долговременного хранения и обнаружила, что оно в сочетании с литий-ионными батареями может вывести из строя до 83 процентов пиковых аккумуляторов штата с минимальными затратами и при обеспечении такого же уровня надежности.

По мере того, как все больше возобновляемых источников энергии поступают и одновременно наводняют сеть энергией, они будут создавать давление, чтобы сократить или выбросить всю энергию, которая не нужна, когда она вырабатывается. Владельцы ветряных и солнечных электростанций могут испытывать финансовое давление в связи с необходимостью создания долгосрочных систем для захвата этой продукции и ее продажи в те моменты, когда они могут приносить больше денег. С точки зрения системы, это более эффективное использование существующих электростанций.

Многие регионы имеют ярко выраженные сезонные колебания между солнечными и дождливыми или пасмурными месяцами.Достаточно дешевое долговременное хранилище может хранить электроэнергию в течение нескольких месяцев, чтобы избежать сокращения потребления солнечной энергии летом и поддержки источников питания в пасмурную погоду.

Hydrostor, который использует сжатый воздух в пещерах для хранения энергии, разрабатывает системы такого размера. — масштабные альтернативы модернизации передачи в Чили и Австралии, — сказал Норман.

Фактические установки длительного пользования, вероятно, будут играть несколько ролей. Кавада предвидит, что проекты Highview будут ежедневно оценивать дешевую возобновляемую генерацию, обеспечивая пиковую мощность и даже помогая с услугами по обеспечению стабильности, такими как инерция и вращающийся резерв.Кавада сказал, что технология Highview отлично подходит для новых закупок, но он также намекнул, что уже работает над проектами в Калифорнии, помимо этого процесса.

Highview Power использует материалы из установленных цепочек поставок электроэнергии и нефти и газа. Это может продлить срок хранения растения, добавив больше криогенных резервуаров.

В чем прикол?

Очевидное препятствие на пути к процветанию отрасли долговременного хранения данных убеждает в целом консервативных потребителей электростанций в том, что новые технологии, в отличие от всего, что используется в настоящее время в сети, являются надежной ставкой на десятилетия эксплуатации.

Лабораторные тесты могут снизить риск, но ничто не сравнится с работающими мегаваттными установками для доказательства того, что что-то работает. Вот почему так важна форма сделки с Great River Energy, как и ранние проекты Highview Power и Hydrostor. Большим исключением из технологического риска являются гидроаккумуляторы, которые широко используются в течение десятилетий. Вместо этого эти проекты связаны с высокими капитальными затратами и проблемами окружающей среды.

Другая критика направлена ​​против создания технологии: неужели «длительный срок службы» — просто лучшее название для медленно разряжающихся батарей?

Для некоторых технологий это так.Физическая природа того, как устройство перемещает электроны, ограничивает количество энергии, которое оно может выдать за один раз. В результате получается длинная медленная струйка. «Долговременное хранение» звучит намного более впечатляюще, чем «технология долгой, медленной струйки».

Но другие технологии могут настраивать соотношение мощности к энергии, что означает, что они могут выдавать столько мощности, сколько требуется, столько, сколько необходимо, в определенных пределах. Например, Highview Power устанавливает традиционные турбины в зависимости от необходимой мегаваттной мощности и добавляет столько криогенных резервуаров, сколько необходимо для получения желаемой мощности.Через несколько лет он может добавить больше резервуаров, если желательно более длительное хранение. Эта настраиваемость развеивает критику «медленной батареи».

В конечном итоге поставщикам систем хранения длительного хранения необходимо разработать разумную бизнес-модель. По сути, большая продолжительность не является хорошей вещью; они ценны, поскольку решают проблему, которую существующие сетевые технологии не могут решить.

Но сеть меняется в реальном времени, поэтому электроэнергетика должна выяснить, как предвидеть проблемы до того, как они возникнут, и собрать список проверенных инструментов для их решения, когда это произойдет.Калифорнийские CCA не просят о долгосрочном хранении завтра; они смотрят на 2026 год.

Эта закупка может предоставить набор решений для поиска проблем.
