Как сделать узел смешения для теплого пола своими руками?

Все больше пользователей монтируют в своих жилищах теплые полы, и чаще всего они устанавливаются в ванных комнатах и гостиных. Когда тёплый пол не является основным источником обогрева дома, то наряду с этой системой используются и другие способы обогрева жилища, к примеру, обычные батареи отопления. Зачем необходим узел смешения для теплого пола в комбинированных системах обогрева помещения?

В этих случаях существует проблема, каким образом совместить два типа системы отопления, так как теплые полы относятся к низкотемпературным системам обогрева, а радиаторы, наоборот, к высокотемпературным. Для того чтобы согласовать работу этих систем, требуется специальное устройство – смесительная группа для теплого пола, который используется непосредственно для водяных контуров обогрева.

Задачей смесительного узла является настраивание температурного режима теплого пола методом перемешивания теплоносителя из подачи и обратки. Сделать смесительный узел для теплого пола своими руками достаточно просто. Однако, во время изготовления необходимо придерживаться определенного алгоритма действий, для того чтобы в будущем избежать различного рода поломок.

Содержание

  1. Конструктивные особенности и принцип работы
  2. Разновидности смесителей для обогревательного пола
  3. Схемы подключения смешивающего узла
  4. Как собрать смесительный узел своими руками?
  5. Как настроить узел смешивания?
  6. Преимущества теплого пола со смесителем
  7. Особенности монтажа смешивающего узла

Конструктивные особенности и принцип работы

Вначале необходимо выяснить принцип работы смесительного узла для теплого пола. Его используют лишь для водяного обогревательного пола, так как у него примерно такой же механизм, как и радиаторного теплоносителя. Типовая схема, как правило, строится на следующем основании – котел, прогревающая жидкость контуры батарей отопления и теплого пола.

Теплоноситель прогревается в котле до температуры равной температуре в радиаторе, как правило, ее значение составляет 95оС. Оптимальный температурный режим не должен превышать 31оС. Для этого существует ряд причин, главной из которых является комфортные ощущения для пола, он не должен быть чрезмерно горячим или холодным.

Особое внимание стоит обратить также на:

  • какова толщина и разновидность финишного покрытия;
  • какая высота стяжки обогревательного пола, в которой находятся трубки.

Исходя из этого, оптимальной температурой теплоносителя в трубах должна колебаться от 35оС до 55оС. Но так как температура теплоносителя находящегося в котле довольно высокая, такую температуру направлять в трубки категорически не рекомендуется.

Для того чтобы ее снизить в начале системы отопления используется коллекторный узел подмеса. Именно здесь смешивается теплоноситель низкой и высокой температуры. А уже охлажденный теплоноситель направляется в трубки находящиеся в полу. При помощи смесителя система обогрева теплого пола работает без каких-либо помех во всем доме.

Стандартная комплектация смесительных узлов включает в себя:

  • термостатический и настроечный вентиль;
  • термостатическую головку;
  • насос;
  • устройство температурного режима.

Существуют также конструкции теплых полов способных функционировать без смесительного узла. Но в этом случае они оборудуются специальным водонагревательным устройством, которое доводит теплоноситель до оптимального температурного режима.

Разновидности смесителей для обогревательного пола

Есть всего 2 вида смесителей — с 2-х и 3-х ходовыми клапанами. Их задачей является перемешивание холодной и горячей воды для обогревательного пола, что создает ее беспрерывный круговорот.

Двухходовый клапан оборудуется термической головкой с датчиком. Датчик контролирует температуру в режиме реального времени и в случае необходимости останавливает подачу теплоносителя от котла. Подача осуществляется только тогда, когда вода остынет во время подмешивания обратки в подачу. Двухходовые клапана предназначаются для помещений чья общая площадь не превышает 200 м2.

У трехходового клапана более высокая пропускная способность, чем у двухходового. Он не сможет пропустить воду в общую систему в помещениях небольших размеров, в том случае когда полностью открыт. Как результат это может вызвать резкие скачки температуры и следствем этого может стать разрыв трубок.

Исходя из данных приведенных выше можно сделать заключение что 3-ходовый клапан наиболее оптимально справляется со своими функциями в больших и просторных помещениях, где смонтированы системы с большим количеством контуров и используются контролеры окружающих условий.

На прилавках современных магазинов можно будет встретить модели отличающиеся по потребительскому типу:

  • для присоединения к персональному типовому коллектору;
  • как групповой персональный узел для установки системы с высокой мощностью.

Последний вариант может быть использован для того чтобы подсоединить несколько маломощных систем либо большой мощностью с 2 – 12 выходами.

Существуют также уличные датчики температуры. Эти приборы рекомендуются для того чтобы автоматизировать регулировку теплоносителя исходя из погодных условий. К примеру при падении температуры на улице то датчик дает сигнал об увеличении температуры теплоносителя. Как только на улице становится теплее датчик предает команду системе об понижении температурных показателей теплоносителя.

Прибор сконструирован таким образом что его устройство предполагает поворот на 90о . А специальный контролер делит их на 20 участков и мониторит погоду на улице. В том случае когда температура воды не соответствует погодным условиям, вентиль поворачивается на необходимое число делений. Это естественно можно сделать и самостоятельно, погодный датчик температуры намного удобнее.

Схемы подключения смешивающего узла

Подсоединение к котлу обогревательного пола осуществляется по определенной схеме, параметры которой зависят от системы отопления:

  • 1-трубной;
  • 2-трубной.

При однотрубной обогревательной системе необходимо чтобы байпас постоянно находился в открытом положении, двухтрубной же этого не нужно. Проект бывает как довольно простой , так и с использованием ряда дополнительных элементов.

Но в любом случае необходимо установить термостаты для коллекторной группы, устройства для контроля расхода воды и клапаны. Перемешивание непосредственно может быть совершено на всех отводах коллекторной группы либо до них.

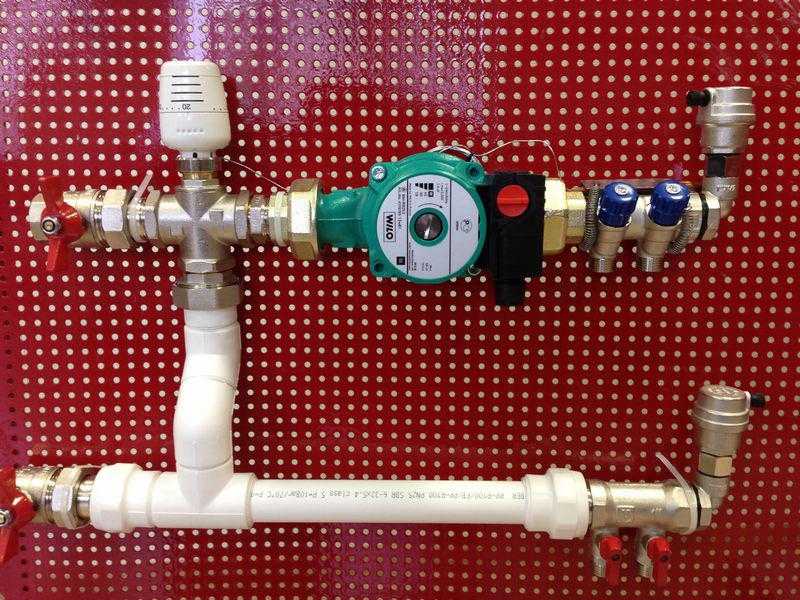

Как собрать смесительный узел своими руками?

Цена смесительного узла довольно высокая, поэтому большинство предпочитает сделать его самостоятельно. Более того достаточно сложно найти регулятор с нужным количеством выходов. В этом случае рекомендуется, купить еще и гребенки, которые можно смонтировать самому.

Для самостоятельной сборки узла смешения для теплого пола своими руками необходимо:

  • 2х или 3х ходовый клапан;
  • специальные гайки;
  • воздухоотводчик ручного типа;
  • клапан обратки;
  • зажимы;
  • кран шарового типа;
  • циркуляционный насос;
  • тройники;
  • устройства для определения температуры.

Разберем на примере насосно смесительного узла для теплого пола Valtec. На первом этапе собирается коллектор. Для этого существует 2 способа:

  • спаять полипропиленовые тройники;
  • скрутить тройники.

В обеих случаях диаметр элементов должен быть ¾ дюйма. Спаянные коллекторы обойдутся дороже, так как каждое ответвление гребенки должно быть оснащено МРН, цена которого достаточно высокая.

Наиболее подходящим материалом являются именно тройники высокого качества. Главным нюансом является их грамотная подборка. Для гребенки идеально подойдут изделия с 2 внешними и 1 внутренним концом. Их скручивание друг с другом должно осуществляться только с помощью пакли.

На втором этапе происходит изготовление гидрострелки. Ее изготовление можно осуществить даже без использования трехходового крана. Вполне подойдет и обычный регулировочный кран, используемый для радиаторов отопления. Кроме этого понадобятся 2 тройника, таких же, как для гребенок и 2 соединительных ниппеля с внутренней и наружной резьбой, их длина должна составлять 0,5 м. Сборка узла Валтек должна осуществляться на пакле. Для этого с двух сторон крана вкручиваются ниппели, далее к ним подсоединяются с каждой стороны по тройнику.

Третий этап включает в себя сооружение насоса. Самостоятельно собрать насосно смесительный узел для системы теплого пола невозможно, и поэтому его покупают. Установка насоса происходит снизу гидрострелки при помощи разъемных соединений, которые входят в комплект. Также его можно смонтировать вместо гидрострелки. Он сможет легко ее заменить ни чуть не хуже работая чем она.

Завершающий этап включает в себя соединение гидрострелки с гребенками. Наиболее удачным решением будет сделать разъемные соединения. Таким образом если насос будет выступать в роли отдельного элемента, потребуется приобретение патрубка. Его длина должна соответствовать характеристикам насоса. Он устанавливается на подаче , а коллектор прикручивается к патрубку. Поэтому использование гидронасоса вместо гидрострелки более экономично.

После этого гребенки оборудуются кранами Маевского, регулировочными клапанами либо автоматическими устройствами для воздушного сброса. Далее смеситель устанавливают в отведенную зону особого шкафа и подключаются к обогревательной системе.

Для самостоятельного присоединения термосмесительного узла для теплого пола необходимы отсекающие краны. Таким же образом подключают и узлы обогревательного пола. У первого конца гребенка внизу, у второго – сверху. Для того чтобы не запутаться, необходимо придерживаться определенного алгоритма – подача и обратка одного сегмента должны подключатся последовательно. Кроме этого, к насосу подключается электроснабжение.

Как настроить узел смешивания?

После завершения установки смесителя необходимо проверить его работоспособность. Обычно регулировка отнимает намного больше сил и времени чем монтаж смесителя. Но правильные расчеты помогут сделать это с минимальными потерями.

  1. Сначала необходимо снять сервопривод. Это необходимо для того чтобы он ни оказывал влияния на узел во время процесса настройки. Перепускной клапан устанавливается на крайнюю позицию. Сработавший случайно в момент настройки клапан приведет к неверному результату. Исходя из этого ,следует что механизму необходимо задать такое положение, во время которого он будет находиться в полном бездействии.
  2. После этого приходит очередь уравновешивания контуров пола. Сначала необходимо закрыть радиаторный контур, то есть это должен быть балансировочный запорный вентиль первой линии. С клапана снимается крышка и при помощи шестигранного ключа его поворачивают до упора по часовой стрелке.
  3. Линии контура балансируются при помощи особых клапанов. В том случае если в смесителе всего одна линия уравновешивание не требуется. В случае необходимости она проводится при помощи следующих действий. Регуляторы открываются на максимум. Клапан запирается до достижения наилучшего размера в контуре, где уклонение от расхода составляет максимум.
  4. Таким образом регулируются линии согрева в общем. В случае, когда расходные данные сбиваются во время балансировки линий, они заново настраиваются. Когда расход невозможно откорректировать при открытых вентилях, необходимо увеличить рабочую быстроту насоса.
  5. После этого насосный смесительный узел необходимо увязать с прочими отопительными элементами системы. Для этого открывают балансировочный запорный радиаторный клапан, закрытый перед началом настройки. Его нужно открыть до показателя, который соответствует оптимальному расходу теплоносителя. Расход контролируется при помощи особых расходомеров. Таким образом можно настраивать через возвратный ход в системе пола.
  6. После этого необходимо заняться перепускным клапаном. Вначале выставляется вентильное давление. Данная характеристика не должна превышать более 10% от наибольшего насосного давления. Данный максимум должен соответствовать основным особенностям разновидности насоса. Данный клапан активизируется тогда, когда агрегат нагнетает давления во время минимального расхода теплоносителя.

Очень важно правильно настроить смесительный узел, чтобы работа системы обогрева была максимально эффективной.

Преимущества теплого пола со смесителем

Система типа обогревательный пол оборудованная смесительным узлом обладает целым рядом преимуществ в отличии от остальных систем отопления:

  1. Комфорт. Он достигается при помощи поступления тепловой энергии путем излучения, а не конвекции. Кроме этого поверхность пола и само помещение равномерно нагреваются. В комнатах нет мостиков холода или чрезмерно горячих батарей. Это позволяет создать комфортные условия и здоровую атмосферу. Благодаря этому уменьшается количество пыли. Поверхность постоянно сухая. Что предотвращает размножение на ней плесени клещей и прочих вредоносных организмов.
  2. Экономия. Исходя из того где расположены трубки и каким образом работает система, можно существенно сэкономить средства на обогреве жилища. Доказано что в жилых помещениях со стандартной высотой экономия электроэнергии составляет 30%. Благодаря этим данным можно сократить затраты энергоресурсов до 50%.
  3. Безопасность. Данная характеристика имеет особое значение где находятся люди. При работе обогревательного пола исключается вероятность получения ожогов и прочего ущерба для здоровья, которые можно получить при эксплуатации конвекторов или радиаторов.
  4. Гигиена. Система обогревательных полов сама предполагает необходимую дезинфекцию финишного покрытия. Чистка пола может осуществляться с помощью моющих средств и воды. Данный вид системы обогрева идеально подойдёт для помещений с особыми запросами к гигиене. К примеру, водяной пол с узлом перемешивания является оптимальным решением для больниц и детских садов.
  5. Удобство. Для данного вида отопительной системы не требуется монтаж дополнительных приборов в обогреваемом помещении. Все необходимое оборудование монтируется обычно в кладовках. Поэтому планировку можно делать такой как вам заблагорассудится, при этом нет необходимости задумываться о выделении места под агрегат.

Это главные достоинства насосно смесительного узла для теплого пола.

Особенности монтажа смешивающего узла

Монтаж узла перемешивания теплого пола осуществляется непосредственно рядом с калорифером. В момент, когда все элементы гидравлической системы подключены эластичными трубками, узел подмеса нужно жестко закрепить к стене. Кроме этого, перед тем как приступить к монтажу требуется распределить места для осуществления свободного доступа к элементам смесителя. Регулировочный клапан должен располагаться в зоне входа теплоносителя в калорифер.

Во время подбора труб необходимо убедится что материал, из которого они сделаны, способен выдерживать температуру заходящего теплоносителя. Для этого предпочтительно приобрести полимерные трубы. Также стоит помнить о том, что трубу, изготовленную из оцинковки, не рекомендуется использовать для гликолево–водного раствора. Запорные части в идеале должны быть изготовлены из бронзы и латуни, трубки — из черной стали, насос из чугуна. Производители стальных частей всей системы грунтуют и окрашивают внешнюю сторону.

Во время выбора места для монтажа и подключения узла, нужно учитывая появление воздушных пузырей, вероятность появление которых возникает от устройства отвода котлового контура. Также необходимо позаботится том, чтобы предотвратить попадание воды и конденсата на части находящиеся под напряжением.

Исходя из информации приведенной выше, целесообразней подбирать смесительный узел индивидуально, для того чтобы обеспечить максимальный комфорт от эксплуатации обогревательной системы пола. Достаточно просто самому подобрать подходящую систему, но предварительно необходимо изучить все виды схем подключения. Но в том случае, если абсолютно нет ни каких знаний об данных узлах и назначениях деталей, для того чтобы не рисковать, лучше всего будет приобретение готовой конструкции.

Смесительные узлы для теплого пола, насосные группы, узлы регуляции теплого пола

Euro €USD $РФ руб

Москва, 3-й Нижнелихоборский проезд 1А, стр. 6

 [email protected]

 +7(495) 369-17-94

КОРЗИНА

Корзина пуста

MOD_VIRTUEMART_CART_AJAX_CART_PLZ_JAVASCRIPT

    org/BreadcrumbList»>
  • Главная
  • Теплые полы
  • Смесительные узлы для теплого пола

Система отопления «водяной теплый пол» обладает большим количеством преимуществ, эту система становится все более популярной у российских потребителей. Теплые полы относятся к низкотемпературным отопительным системам, в отличие от радиаторов отопления, поэтому обязательным элементом в системе теплого пола является смесительный узел теплого пола.
При использовании такой системы, оснащенной термосмесителем, неприятности типа получения ожогов полностью исключены, к тому же обеспечивается экономия энергии от 30 до 50%.

Зачем нужен смесительный узел для теплого пола?

Термосмеситель для теплого пола предназначен для обеспечения циркуляции и регулировки температуры теплоносителя в отопительной системе теплого пола. Состоит из двух основных элементов: циркуляционного насоса для создания циркуляции теплоносителя в контуре теплого пола и регулирующего клапана, который подпитывает контур горячей воды более прохладной из обратки.

Котел, обычно, нагревает воду до температуры 90 — 95°С, которая требуется для работы высокотемпературных радиаторов, а комфортная температура поверхности пола не должна превышать 31°С. С учетом толщины стяжки, в которой проложены трубы системы «теплый пол», а также толщину и тип напольного покрытия, температура теплоносителя в трубах теплого пола должна быть на уровне 35 – 55°С и не выше, т.е. в них нельзя направлять воду непосредственно из котла, так как ее температура слишком велика. Именно с целью понизить температуру теплоносителя на входе в контур теплого пола используется узел смешения. В нем смешивается горячий теплоноситель и более холодный из контура обратки. В результате средняя температура становится ниже и различные контуры отопления в доме работают со своими температурными параметрами: в радиаторы подается горячая вода 95°С, а в контур теплого пола 55°С.

Смесительные группы для теплого пола обычно производятся двух типов.

  1. Первый тип предусматривает использование трехходовых смесительных клапанов, задача которых заключается в смешивании горячей воды из котла и холодной воды из обратки. Клапаны обычно оснащены сервоприводами, благодаря которым возможно их управление термостатичными и погодозависимыми устройствами.
    Трехходовый клапан совмещает функции питающего перепускного клапана и байпасного балансировочного клапана.
    Считается, что трехходовой клапан универсален и незаменим в системах отопления с погодозависимыми контролерами и в крупных отопительных системах с множеством контуров.
    Но имеются и некоторые недостатки. Например, может возникнуть ситуация, когда клапан по сигналу термостата может полностью открыться и впустить в систему теплый пол горячую воду с высокой температурой. Резкий температурный скачок может спровоцировать разрыв стяжки. Из недостатков еще стоит отметить, что трехходовые смесительные клапаны обладают высокой пропускной способностью, что не слишком удобно, так как любые изменения в регулировке клапана могут существенно сказаться на температуре пола. Их рекомендуется устанавливать в помещениях, у которых площадь превышает 200 кв.м.
  2. Второй тип предусматривает использование двухходовых клапанов. В них смешивание горячей воды с холодной происходит постоянно, что полностью исключает перегрев теплого пола. Двухходовой смесительный клапан обладает малой пропускной способностью, за счет чего обеспечивается плавное и стабильное регулирование температурного режима. Их рекомендуется устанавливать в помещениях, у которых площадь не превышает 200 кв.м.
    Двухходовой клапан иногда еще называют питающим клапаном.
    На двухходовой клапане обычно установлена термостатическая головка с жидкостным датчиком, постоянно контролирующим температуру теплоносителя, поступающего в контур теплого пола. Термоголовка открывает и закрывает клапан, добавляя или уменьшая подачу горячего теплоносителя от котла отопления.
    Смешение теплоносителей происходит таким образом: теплоноситель из обратки подается постоянно, а горячий теплоноситель подается только, когда необходимо, т.е. его подача регулируется клапаном. В связи с этим теплый пол не перегревается и срок его эксплуатации продлевается.

Коллекторный узел для водяного пола распределяет теплоноситель по отдельным отопительным контурам. Обязательными его элементами являются расходомеры (так как длина труб в контурах разная и, соответственно, гидравлическое сопротивление тоже), термостатические клапаны (помогают регулировать температуру в отдельных контурах системы) и циркуляционный насос, который обеспечивает движение воды в контуре.

Кроме основных элементов в смесительный узел могут входить: байпас, который защищает узел от перегрузок, дренажные и отсекающие клапаны и воздухоотводчики.

Погодозависимое управление.
Чтобы изменять мощность системы «теплый пол» в зависимости от погодных условий, например, при резком снижении уличной температуры, необходимо заранее увеличить температуру теплоносителя и его расход.
Для этлго используются клапаны с автоматическим управлением. Погодозависимый контроллер вычисляет необходимую температуру теплоносителя и плавно управляет клапаном. Контроллер постоянно проверяет температуру, и, если фактическая температура теплоносителя, подающегося в теплый пол, не соответствует расчетной, то контроллер поворачивает клапан на несколько градусов в необходимую сторону.

Если все жильцы отсутствуют в доме, то контроллер может снизить температуру теплоносителя и поддерживать ее в пределах заданного значения.

Режим ограничения температуры может обеспечиваться благодаря установке на клапан термостатической головки, оснащенной датчиком выносного типа. Температурный режим нагрева пола ограничивается отметкой, выставленной на термостатической головке.

Наши специалисты помогут Вам подобрать, а также смонтировать смесительный узел, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!

Блок смешивания



Смесительный узел

{{/если}}

Выберите параметры ниже, чтобы определить UPC, код заказа и ремонтный комплект для конкретного смесительного узла

Посмотреть все модели

{{# каждое значение}}

{{Отображаемое значение}}

{{/каждый}}

{{/каждый}}

{{/если}}

{{Имя}}
{{#if Upc}}

СКП: {{UPC}}

{{/если}} {{#if код заказа}}

Код заказа: {{Код заказа}}

{{/если}} {{#если Описание}}

{{Описание}}

{{/если}} {{#if Ремкомплекты}}

Комплекты

{{#каждый ремонтный комплект}}

{{#если URL-адрес изображения}} {{еще}} {{/если}}
{{Имя}}
{{#if Upc}}

СКП: {{UPC}}

{{/если}} {{#if код заказа}}

Код заказа: {{Код заказа}}

{{/если}} {{#если Описание}}

{{Описание}}

{{/если}} {{#если функции}}
    {{#каждая функция}}
  • {{этот}}
    • {{/каждый}}
{{/если}}

{{/каждый}}

{{/если}} {{/каждый}}

результатов не найдено

Загрузи больше

Найти торгового представителя

Найти оптовика/дистрибьютора

Поделитесь этим продуктом

Создайте свою спецификацию менее чем за 5 минут

Узнать больше

Информация об утверждении/сертификации

Информацию об утверждении для конкретного продукта см. в листе технических характеристик продукта или обратитесь к представителю Watts. Для получения общей информации о любых партнерах по сертификации, указанных в спецификации, посетите веб-сайты наших партнеров по сертификации:


АССЭ CSA Сертификаты FM НСФ
UL УЛК УСК WQA
Описание коллекторов UFH

— Multipipe

По мере роста популярности установки напольного отопления важно понимать критически важные части системы UFH и то, как они работают. Этот пост объяснит, что такое коллектор и как он работает.

Коллекторы являются центральными узлами управления водой в системах напольного отопления. Они управляют расходом воды и любым зонированием помещения. Кроме того, коллекторы работают для циркуляции нагретой воды по трубам UFH, чтобы обеспечить комфортный и энергоэффективный обогрев каждой зоны системы.

Что такое коллектор UFH?

Коллекторы являются важными частями системы водяного теплого пола. Они соединяют источник тепла с трубопроводом внутрипольного отопления и служат в качестве конечной точки для контуров пола (трубопроводов). Коллекторы обеспечивают циркуляцию нагретой воды от источника тепла (например, котла) по трубам, расположенным под полом, при этом контролируя скорость потока. Если используется смесительный узел, они также контролируют температуру контура.



Водяные системы напольного отопления обычно состоят из трубопроводов, установленных на специальных изоляционных плитах UFH или в стяжке. Трубопровод UFH можно прокладывать по разным схемам (например, бифилярно) для формирования контуров. Один контур будет использоваться для отдельной комнаты или зоны, а несколько контуров — для больших комнат или открытых площадок — эти области называются зонами. Каждая зона подключается к центральному коллектору, что позволяет независимо управлять зонами. Кроме того, коллекторы могут управлять несколькими контурами одновременно, позволяя нагревать разные помещения до разной температуры. Каждая зона обычно управляется зональным термостатом, установленным в отапливаемой зоне.

Multipipe предлагает ряд коллекторов, которые могут управлять подогревом пола до 12 контуров, каждый из которых имеет до 120 метров подсоединенных трубопроводов. Наши коллекторы будут поддерживать постоянное и равномерное распределение воды по контурам пола при правильной температуре и скорости потока.

  Составные части многотрубного коллектора

Коллекторы состоят из шести основных частей, каждая из которых выполняет жизненно важную функцию в эффективной работе системы напольного отопления.


Центр электромонтажа

  Центр электромонтажа управляет электрическим аспектом системы подогрева пола. Он обеспечивает соединение между источником тепла, термостатом и коллектором. Центр коммутации координирует работу системы отопления, поскольку он обычно соединяет комнатные термостаты с отдельными комнатами (с помощью приводов) и централизует работу насоса и котла.

  Смесительный блок коллектора

  Смесительный узел (если установлен) состоит из трех основных частей: смесительного клапана, циркуляционного насоса и верхнего узла (состоящего из воздухоотводчика и датчика температуры). Он помогает привести температуру поступающей в бойлер воды к безопасной рабочей температуре для контуров пола. Это помогает поддерживать заданную температуру. Основная причина использования этого заключается в том, что у вас есть система, которая должна работать при разных температурах воды, то есть радиаторы, которые не могут работать при низких температурах. Вы устанавливаете источник тепла на желаемую температуру потока для работы радиационной системы, затем локально смешиваете воду для контура UFH.

  Вентиляционные отверстия и дренажные клапаны

  Вентиляционные отверстия и дренажные клапаны расположены на «поточной» и «возвратной» планках коллектора, и их функция заключается в помощи при первоначальном заполнении и выпуске воздуха из системы UFH. .

  Расходомеры

Расходомеры устанавливаются на стержне потока коллектора, по одному на контур. Это поможет вам увидеть скорость потока через каждую зону. Расходомеры настраиваются во время установки, чтобы настроить правильный расход для контура и обеспечить расчетную тепловую мощность для этого контура, которая определяется натяжением пола и тепловыми потерями помещения.

  Запорные клапаны коллектора и штифты клапанов

  Запорные клапаны позволяют изолировать и тестировать коллектор, не затрагивая остальную часть системы. Эти клапаны подсоединяются к коллекторным стержням или смесительному блоку (если он используется).

Штифты клапанов (они находятся на возвратной планке коллектора) позволяют наполнять и опорожнять систему, а также проверять давление, контролируя поток воды через отдельные контуры пола. После завершения этой операции крышки клапанов снимаются и заменяются приводами для обеспечения индивидуального управления контуром.

  Привод

Приводы подключаются к центру проводки и крепятся к штифтам клапана коллектора. Это соединение позволяет приводам открывать и закрывать каждый контур, чтобы вода могла проходить через систему. Возможность индивидуального управления помещением.



Как работает многотрубный коллектор UFH?

  Коллектор соединяет источник тепла (например, котел или тепловой насос) с трубами теплого пола и регулирует температуру поступающей воды через смесительный узел. Затем коллектор направляет эту теплую воду по всем контурам пола, создавая энергоэффективное решение для отопления.

Коллектор UFH состоит из стержня подачи (с расходомерами) и стержня возврата (со штифтами клапана). Это позволяет воде стекать по отдельным контурам труб, установленным в отдельные зоны. Каждая область может быть сбалансирована и управляться индивидуально в соответствии с требованиями конечного пользователя.

Верхний ряд имеет регулируемые клапаны с прозрачной крышкой, показывающей скорость потока. Скорость потока увеличивается или уменьшается при повороте клапана. Это позволяет системе иметь желаемый расход в каждом контуре.

Например, если 100-метровый змеевик находится в гостиной, а отдельный 80-метровый контур находится на кухне, оба набора труб вернутся к кранам на коллекторе. Из-за разной длины труб необходимо будет внести коррективы, чтобы обеспечить их баланс, поскольку вода всегда будет идти по более легкому маршруту и ​​приведет к голоданию контура гостиной.

Нижняя полоса — это место, где находится наш блок управления приводом для управления каждым контуром.

Подключение источника тепла к контурам

Первичный контур отопления подключается к источнику тепла, который подает воду в коллектор (через смесительный узел, если он используется). Источник тепла подает воду к смесительному клапану коллектора, чтобы гарантировать заданную температуру воды (обычно 20 – 60°C). Однако, если источник тепла может постоянно обеспечивать необходимую температуру воды без перегрева, вам, вероятно, не понадобится смесительный узел, который помогает повысить эффективность вашего источника тепла.

Смесительный узел регулирует температуру воды с помощью заполненной воском термостатической головки по мере того, как тепло проходит через расплавленный воск; как жидкость, он занимает меньше места, поэтому он закрывает клапан, когда он снова затвердевает, воск расширяется, снова открывая клапан. Затем вода для отопления из первичного контура смешивается с более холодной водой из контуров пола для достижения желаемой температуры отопления. Эта температура настраивается во время установки в соответствии с проектными потребностями в тепле, на которые влияют тепловые потери, конструкция пола и тепловая мощность.

  Распределение нагретой воды

При правильном расходе распределительная планка подает оптимально нагретую воду в трубы пола. После циркуляции вода возвращается в коллектор через возвратную планку. Возвратная планка имеет циркуляционные клапаны, обычно с приводами. Термостат дает команду исполнительным механизмам открываться и закрываться, позволяя воде течь в контуры пола, чтобы обогревать помещение по мере необходимости.

  Управление коллектором

Центр коммутации эффективно управляет коллектором и его электрическими компонентами. Центр проводки соединяет источник тепла, термостаты, приводы коллектора, насосы и зональные клапаны. Например, если термостат требует тепла в определенной зоне, Центр коммутации подаст напряжение на соответствующие приводы. При открытии штифта клапанов теплая вода может течь по контурам. Коммутационный центр также требует тепла от котла, открывает все установленные зональные клапаны и приводит в действие насос смесительного узла.

Multipipe предлагает ряд интеллектуальных программируемых термостатов, которые позволяют пользователям дистанционно управлять своим отоплением в сочетании с интеллектуальным шлюзом. Использование интеллектуальных термостатов помогает уменьшить углеродный след конечных пользователей и обеспечивает долгосрочную экономию на счетах за электроэнергию.



Где разместить коллектор UFH?

  Положение коллектора может сильно повлиять на эффективность системы UFH. Идеальным местом для коллектора является центральная часть нагревательных зон. Место должно быть таким, чтобы можно было легко получить доступ для будущего обслуживания. Кроме того, центральное расположение коллектора поможет свести длину трубопровода к минимуму, что обеспечит равномерное и эффективное попадание воды в каждую зону системы без перегрева.

Для более крупных проектов может потребоваться более одного коллектора. Например, если полы с подогревом должны быть установлены на нескольких этажах, мы рекомендуем установить отдельный коллектор на каждом этаже.

Нужно ли мне более одного коллектора UFH?

При стандартной установке обычно используется отдельный коллектор для каждого этажа здания.

Однако, если в доме есть полы с подогревом внизу и радиаторы наверху, можно использовать только один коллектор, если контур радиаторов подключен к традиционной системе ответвлений.

Если выбрать коллектор контура радиатора, то можно;

  • обеспечивают тот же уровень контроля, что и схема UFH внизу,
  • разрешить управление отдельными комнатами
  • сопоставьте его с той же умной системой.

Предположим, вы можете подобрать размеры радиаторов для работы при более низкой температуре (обычно за счет увеличения их размеров). Тогда вам не придется устанавливать смесительные клапаны. Тогда переключение теплового насоса/котла на более низкую кривую температура/тепло может значительно повысить эффективность вашей системы.

Однако необходимо позаботиться о балансировке системы, поскольку две системы работают по-разному. Например, радиаторы могут иметь гораздо меньшее сопротивление, чем контуры теплого пола, и, следовательно, получать львиную долю тепла, оставляя контуры теплого пола голодными.
