Система отопления «водяной теплый пол» обладает большим количеством преимуществ, эту система становится все более популярной у российских потребителей.
При использовании такой системы, оснащенной термосмесителем, неприятности типа получения ожогов полностью исключены, к тому же обеспечивается экономия энергии от 30 до 50%.
Зачем нужен смесительный узел для теплого пола?
Термосмеситель для теплого пола предназначен для обеспечения циркуляции и регулировки температуры теплоносителя в отопительной системе теплого пола. Состоит из двух основных элементов: циркуляционного насоса для создания циркуляции теплоносителя в контуре теплого пола и регулирующего клапана, который подпитывает контур горячей воды более прохладной из обратки.
Котел, обычно, нагревает воду до температуры 90 — 95°С, которая требуется для работы высокотемпературных радиаторов, а комфортная температура поверхности пола не должна превышать 31°С. С учетом толщины стяжки, в которой проложены трубы системы «теплый пол», а также толщину и тип напольного покрытия, температура теплоносителя в трубах теплого пола должна быть на уровне 35 – 55°С и не выше, т.
Смесительные группы для теплого пола обычно производятся двух типов.

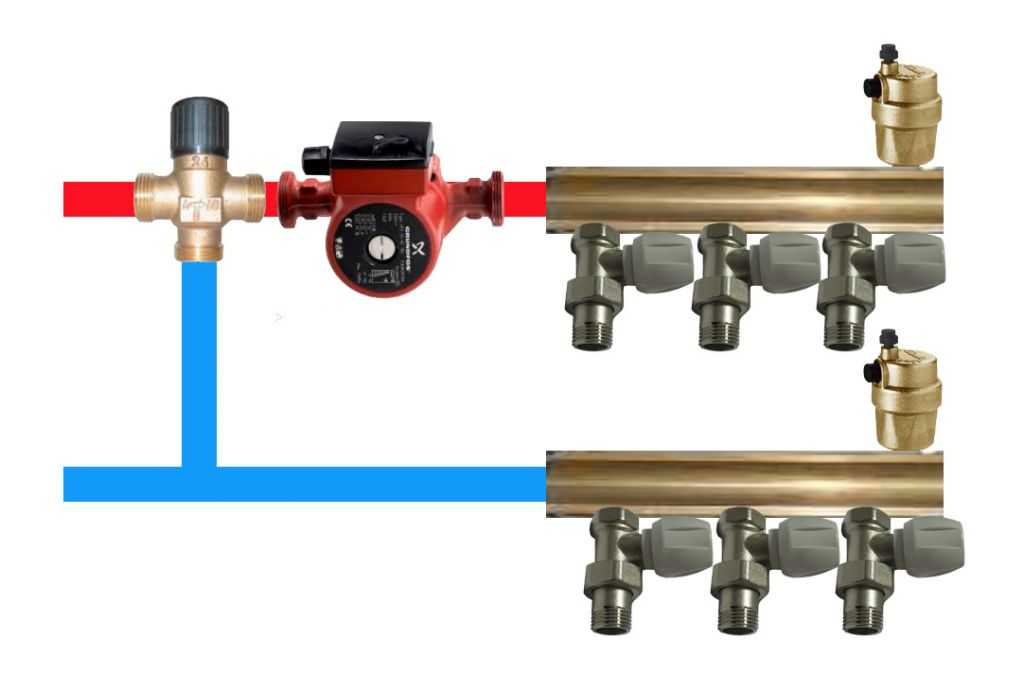

- Первый тип предусматривает использование трехходовых смесительных клапанов, задача которых заключается в смешивании горячей воды из котла и холодной воды из обратки. Клапаны обычно оснащены сервоприводами, благодаря которым возможно их управление термостатичными и погодозависимыми устройствами.
Трехходовый клапан совмещает функции питающего перепускного клапана и байпасного балансировочного клапана.
Считается, что трехходовой клапан универсален и незаменим в системах отопления с погодозависимыми контролерами и в крупных отопительных системах с множеством контуров.
Но имеются и некоторые недостатки. Например, может возникнуть ситуация, когда клапан по сигналу термостата может полностью открыться и впустить в систему теплый пол горячую воду с высокой температурой. Резкий температурный скачок может спровоцировать разрыв стяжки. Из недостатков еще стоит отметить, что трехходовые смесительные клапаны обладают высокой пропускной способностью, что не слишком удобно, так как любые изменения в регулировке клапана могут существенно сказаться на температуре пола. Их рекомендуется устанавливать в помещениях, у которых площадь превышает 200 кв.м. - Второй тип предусматривает использование двухходовых клапанов. В них смешивание горячей воды с холодной происходит постоянно, что полностью исключает перегрев теплого пола. Двухходовой смесительный клапан обладает малой пропускной способностью, за счет чего обеспечивается плавное и стабильное регулирование температурного режима. Их рекомендуется устанавливать в помещениях, у которых площадь не превышает 200 кв.м.
Двухходовой клапан иногда еще называют питающим клапаном. На двухходовой клапане обычно установлена термостатическая головка с жидкостным датчиком, постоянно контролирующим температуру теплоносителя, поступающего в контур теплого пола. Термоголовка открывает и закрывает клапан, добавляя или уменьшая подачу горячего теплоносителя от котла отопления.
Их рекомендуется устанавливать в помещениях, у которых площадь не превышает 200 кв.м.Коллекторный узел для водяного пола распределяет теплоноситель по отдельным отопительным контурам. Обязательными его элементами являются расходомеры (так как длина труб в контурах разная и, соответственно, гидравлическое сопротивление тоже), термостатические клапаны (помогают регулировать температуру в отдельных контурах системы) и циркуляционный насос, который обеспечивает движение воды в контуре.
Погодозависимое управление.
Чтобы изменять мощность системы «теплый пол» в зависимости от погодных условий, например, при резком снижении уличной температуры, необходимо заранее увеличить температуру теплоносителя и его расход.
Для этлго используются клапаны с автоматическим управлением. Погодозависимый контроллер вычисляет необходимую температуру теплоносителя и плавно управляет клапаном. Контроллер постоянно проверяет температуру, и, если фактическая температура теплоносителя, подающегося в теплый пол, не соответствует расчетной, то контроллер поворачивает клапан на несколько градусов в необходимую сторону.
Если все жильцы отсутствуют в доме, то контроллер может снизить температуру теплоносителя и поддерживать ее в пределах заданного значения.
Режим ограничения температуры может обеспечиваться благодаря установке на клапан термостатической головки, оснащенной датчиком выносного типа.
Температурный режим нагрева пола ограничивается отметкой, выставленной на термостатической головке.
Наши специалисты помогут Вам подобрать, а также смонтировать смесительный узел, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!
расчет насоса, виды клапанов и устройство
Полы с подогревом – образец гигиеничности и комфорта в квартире. Теплые полы экономичны, допускают автоматическую регулировку температуры нагрева, однако, даже они нуждаются в терморегуляции. Именно для этого устанавливают смесительный узел. На самом деле, в отличие от отопительной системы с температурой в 60–80°С, как правило, к ним подключают полы с подогревом, нагревать ее можно только до 35–40°С.
Для получения подобного результата используют технологию смешивания потоков жидкости, имеющих различную температуру нагрева.
Назначение и устройство смесительного узла
Во входной гребень одновременно с горячим теплоносителем попадает некоторое количество уже успевшей остыть жидкости, что фактически и понижает его температуру.

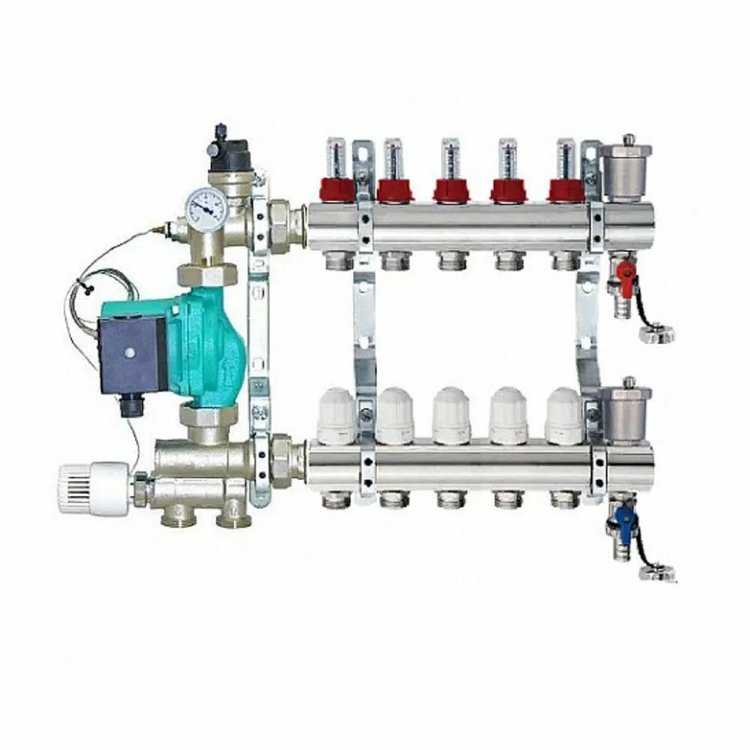

На практике это происходит посредством узла смешения. Смесительный узел для теплого пола функционирует по следующему принципу: нагретая жидкость доходит до гребенки, и если ее температура оказывается выше необходимой, то открывается предохранительный клапан и начинается подача охлажденной обратки. Потоки нагретой и холодной жидкости смешиваются пока не будет достигнута требуемая температура, после чего доступ горячего теплоносителя закрывается.
Установка коллекторного узла преследует две цели. Во-первых, через него регулируется температура теплоносителя, а во-вторых, он обеспечивает циркуляцию жидкости в контуре. Такие возможности объясняются его конструктивными особенностями – он содержит три важных компонента:
- предохранительный клапан – он дозировано, точно по необходимости, подпитывает обогревающий контур нагретой жидкостью в соответствии с температурными показателями на выходе.
- циркуляционный насос, гарантирующий равномерный нагрев всей поверхности пола за счет сохранения заданной скорости движения теплоносителя.
- термостат для водяного теплого пола, подсоединенный к клапану.
Узел подмеса, согласно требованиям СниП, должен быть устроен до нагревательного контура, конкретный же участок установки может и отличаться. К примеру, несколько возможных вариантов: в самом обогреваемом помещении, в котельне на перемычке гребней низко- и высокотемпературного контуров.
На заметку
Для домов с несколькими помещениями, обогреваемыми теплыми полами, узел смешения необходимо установить в каждом из них отдельно либо в наиболее близко расположенном распределительном шкафу.
Расчет мощности
Все эти составляющие в совокупности обеспечивают эффективность регулировки системы, что позволяет добиться наилучшего режима эксплуатации.
Для подбора компонентов необходим их предварительный расчет. Среди прочих первостепенным, пожалуй, является грамотный расчет насоса. На самом деле, если насос для теплого водяного пола будет маломощным, то есть крыльчатка будет вращаться с малой частотой, это сразу же понизит скорость прохождения жидкости через трубы.
Таким образом образуется большой перепад температур на выходе магистрали и входе системы, точнее, первое значение оказывается ниже второго.
Основной показатель, характеризующий насос – это удельный объем теплоносителя, то есть количество, которое перекачиваемое за конкретный промежуток времени. Детальный расчет требует использования довольно сложных графиков, поэтому для выполнения приближенных – используют усредненную норму: количество жидкости, пропускаемой насосом за час должно быть больше общего объема втрое. Приведем схему расчета насоса в этом случае:
- подсчитывают объем жидкости, проходящей по трубам;
- найденную величину утраивают – именно такое количество теплоносителя насос должен перекачивать за один час.
Чтобы гарантировать нормальный режим работы оборудования, это значение увеличивают на 10% – некоторый запас прочности.
Исходя из того, какой в конструкции предусмотрен предохранительный клапан, в работе узлов могут иметься определенные различия.
Рассмотрим наиболее распространенные варианты узлов подмеса.
Виды смесительных клапанов
Основной элемент, по конструкции которого отличают узлы, – это регулирующий клапан. В основном используется два их типа – двух и трехходовой. Отличия в их внутренней конструкции и определяют различный принцип работы. А какую из них выбрать в прежде всего зависит от площади поверхности теплого пола.
Двухходовой
Это – наиболее востребованный тип подобного устройства. Он работает по следующему принципу – клапан периодически подпитывает магистраль с горячим теплоносителем из отопительной системы. Как правило, на корпусе устройства бывает указано значение требуемого нагрева. Его можно изменять, используя встроенный или дистанционный датчик. Последний монтируют во входной гребенке.
Теплоноситель после выхода из обратной гребенки циркулирует по трубопроводам. Достаточно жидкости охладиться ниже, чем указанный уровень, как клапан срабатывает и начинается подмес горячего теплоносителя.
Шток закрывается только после того, как температура повысится до оптимального значения.
Такой принцип больше подходит для средних, менее 200 кв. м. В случае большей квадратуры частота работы двухходового клапана возрастает. Это легко объяснить постоянными сигналами о понижении температуры теплоносителя, поступаемыми от термостата. Если учесть насколько протяженной в этом случае может оказаться магистраль, то становится очевидным, что ее отличают большие перепады температур. Иначе говоря, жидкость по ходу своего продвижения по магистрали сильно остывает, поэтому приходится ее постоянно пополнять горячим теплоносителем из системы отопления.
Внимание
Большой объем горячей воды может негативно сказаться на целостности труб и работы всего теплого пола. Появляется большая вероятность превышение значения 50°С, что является недопустимым. Поэтому в качестве управляющего устройства необходимо использовать регулирующий клапан другой конструкции.
Трехходовой
Двухходовая модель имеет только следующие рабочие режимы – заслонка открыта либо закрыта.
Для постоянного смешения теплоносителя с разной температурой требуется трехходовой клапан для теплого пола.
Объем потока за счет изменения пропорции смешивания регулирует особая заслонка и, можно сказать, что в магистрали постоянно присутствует и остывшая, и горячая жидкость. Положение заслонки корректируют при помощи терморегулятора, имеющего сервомеханизм плавного хода.
Основные проблемы, возникающие при эксплуатации трехходового устройства, – это большой объем горячей жидкости, попадающий в систему, поэтому и малый сбой механизма регулирования положения заслонки или термодатчика могут стать причиной резкого возрастания нагрева пола и, соответственно, повредить магистраль.
На заметку
В низкоотопительных системах, работающих в режимах 70 на 50 либо 65 на 50 устройство узла смешения вообще необязательно.
Выбор и монтаж
Установка смесительных узлов не обязательна для отопительных систем, работающих при низкотемпературном режиме 70/50 или 65/50. Если установить коллектор перед подключением обратной трубы к котлу отопления, то температура поступающей жидкости в приемную гребенку будет соответствовать норме.
Смесительный узел можно изготовить самостоятельно. Для этого необходимо приобрести трубы определенного диаметра (согласно предварительным расчетам), запорный клапан и температурный датчик. Лучше всего приобрести коллектор в сборе, где этот элемент уже присутствует в конструкции. Однако предостерегаем, при самостоятельном изготовлении существует большая вероятность допущения ошибки, которая отразится на работе всей системы.
Так какой же смесительный узел для теплого пола необходимо устанавливать? Прежде всего, необходимо учитывать площадь нагрева, объем теплоносителя, температурный режим работы автономного отопления. Согласно этим параметрам подбирается модель коллектора, в состав которой будет входить смесительный узел требуемой конструкции.
Подробнее о работе и настройке узла смешивания можно узнать из видеоматериала.
© 2022 prestigpol.
ru
Смесительный узел 1» для теплого пола без насоса, с управлением термоголовкой Tervix Pro Line
Смесительный узел предназначен для переключения между системой отопления на стороне источника тепла и распределительным коллектором (коллектором) для теплого пола.
Смесительный узел, используемый для подготовки теплоносителя до заданной температуры, который затем подается в систему отопления. Смесительный узел может использоваться в сочетании с распределительными коллекторами от 2 до 12 контуров.
Смесительный узел необходимо подключить к системе отопления от источника тепла — наружная резьба 1». Для подключения смесительного узла к источнику тепла и к распределительным коллекторам рекомендуется использовать шаровые краны.
Смесительный узел соединяется с распределительными коллекторами с помощью внешней резьбы 1 дюйм. На смесительный узел можно установить циркуляционный насос с базой 130 мм.
Технические характеристики | |
Марка | Тервикс |
Модель | Блок смешивания |
Тип | механический |
Материал | Латунь |
Макс. | 70 0 С |
Макс. рабочее давление | 10 бар |
Термоголовка | 20-70 0 С |
Соединение термоголовки | M30*1,5 мм |
Соединение с коллекторами | 1 дюйм |
Подключение к источнику тепла | 1 дюйм |
Термометр | 0-80 0 С |
Положение перепускного клапана 0 | 10 кВт |
Перепускной клапан, положение 5 | 12 кВт |
КВС | 4,8 м3/ч |
Гарантия | 24 месяца |
Область применения:
- подогрев пола
Преимущества:
- 2 года гарантии
- термоголовка с выносным «баллоном»
- перепускной калибровочный клапан для регулировки скорости подачи
- база для насоса 130 мм
- эксклюзивный вентиляционный клапан черного цвета
- подробная инструкция
Оборудование
- Верхний соединительный элемент
- Нижний соединительный элемент
- Термоголовка с выносным цилиндром
- Термометр
- Вентиляционное отверстие
- Настенный монтаж смесителя
- Руководство
Смесительные группы T3 UFH — Emmeti
Лучистое тепло на уровне пола создает большую нагреваемую поверхность, которая равномерно рассеивает тепло в жилом пространстве, в то время как радиатор создает конвекционные потоки, которые поднимаются к самой высокой части комнаты, а это означает, что большая часть тепла теряется на высоте потолка. Это делает подогрев пола более эффективным по двум основным причинам:- Выделяемое тепло используется более эффективно, что приводит к меньшим потерям тепла
- Тепло, необходимое для этого, обычно подается при температуре 35-55°C по сравнению с 65-75°C для радиаторов, что означает, что источник тепла будет работать меньшее количество времени времени и, следовательно, использовать меньше энергии.
Экономия энергии в сочетании с бесшумной работой и повышенной гибкостью планировки помещений дает решение, которое действительно повышает стоимость недвижимости.
Теплый пол может работать с различными источниками тепла, такими как газовые и жидкотопливные котлы, а также с возобновляемыми технологиями, такими как воздушные и грунтовые тепловые насосы.
Он также может быть установлен практически на любой тип пола из бетонных плит, деревянных балок и в качестве системы модернизации поверх существующих полов.
В дополнение к трубопроводу ключевым компонентом является коллектор теплого пола и соответствующие элементы управления. В Emmeti мы предлагаем широкий ассортимент высококачественных коллекторов и элементов управления, а также все трубы и аксессуары, необходимые для создания полного системного решения UFH.
Чтобы облегчить вам понимание, мы разделили наши коллекторы нагрева на 3 категории: Коллекторы типа 1 (T1) не имеют электрического управления: Коллекторы типа 2 (T2) имеют электрическое управление; Тип 3 (T3) объединяет управление потоком и температурой – контроллеры T3 дополняют коллекторы T2, а коллекторы T3 UFH объединяют оба в одном блоке.
Этот раздел предназначен только для контроллеров T3. Контроллеры типа 3 (T3) предназначены только для систем напольного отопления (UFH). У них есть регулятор температуры и насос, чтобы обеспечить правильную температуру воды для контуров напольного отопления и достаточный поток для большей длины используемой трубы.
Emmeti предлагает множество вариантов автономных групп управления, подходящих для всех типов приложений UFH; Смесительный узел TM3, контроллеры M3V, контроллеры T3 и группа тепловых насосов T2 UFH представляют собой полностью предварительно собранные единые комплекты, работающие по принципу «подключи и работай». Разработаны для обеспечения решений как с фиксированной, так и с переменной температурой для коллекторов системы напольного отопления Emmeti размером 1 дюйм и 1¼ дюйма. Все циркуляционные насосы, входящие в нашу группу T3 UFH Control, соответствуют требованиям ErP 2015.
Наши группы управления T3 UFH включают в себя управление температурой, циркуляционный насос, встроенный датчик температуры, монтажный кронштейн и шарнирные соединения для соединения с коллектором в сборе. Смешивание воды до желаемой температуры может быть достигнуто либо с помощью термостатического смесительного клапана для обеспечения «фиксированной» температуры, либо с помощью моторизованного клапана, который может обеспечивать либо «фиксированную», либо «переменную» температуру.
Мы предлагаем решение, от простого неэлектрического варианта управления температурой до полной компенсации погодных условий.
Если в проекте предусмотрена смешанная система отопления, например, полотенцесушители для ванных комнат, а также полы с подогревом по всему дому, то M3V Control Group — идеальное решение.
Блок управления M3V предназначен для работы как с высокотемпературными контурами (контуры с настенными радиаторами – 60-75°C), так и с низкотемпературными контурами (трубы теплого пола, работающие при температурах ниже 50°C).
Изготовленная из высококачественной смолы PPA, группа управления M3V включает в себя циркуляционный насос, встроенные перепускные клапаны перепада давления, автоматический воздухоотводчик, балансировочный клапан и клапаны наполнения/дренажа. Предназначен для использования с коллекторами Topway T2 как для напольного, так и для радиаторного отопления. Доступны две версии с насосом с фиксированной или переменной скоростью. Он предлагается для использования как с термостатом с фиксированной температурой, так и с электронным регулированием температуры при использовании с погодозависимым контроллером RCE и электронным приводом.
