Узлы стропильной системы: установить, крепить правильно

Как правильно установить стропильную систему

Как правильно крепить стропила

Основные узлы каркаса крыши

• Узел крепления к балке
• К мауэрлату:
• Узел конькового соединения

Основным препятствием для начинающих застройщиков, даже если речь идет о несложной крыше, может стать недостаток знаний о том, что такое узлы стропильной системы. Как их выполнить, чтобы получить прочную, надежную и устойчивую крышу?

Началом проектирования скатной крыши является выбор стропильной системы, которая должна выполнять функции несущей конструкции. Тип конструкций определяют исходя из вида кровли.

В одном случае стропила – это брусья или доски, выступающие в качестве «скелета» крыши, который удерживает вес утеплителя и кровельного материала. В другом они могут быть составные, и собираются из отдельных элементов, известных как стропильные ноги.

Доска и брусья должны пройти специальную пропитку – противопожарную и антисептическую.

Чем качественнее это будет выполнено, тем дольше прослужат.

Составные каркасы подразделяют на два вида: наслонные и висячие. Выбор конкретной системы, помимо архитектурных предпочтений владельцев, зависит от некоторых параметров крыши:

• ее функциональности,
• количества испытуемых нагрузок, включая связанные с климатическими особенностями данного региона.

Висячие стропила промежуточных опор не имеют, поэтому создают существенное распирающее усилие, которое в горизонтальной плоскости передается стенам. Для его уменьшения используют затяжку (деревянную или металлическую), которая, соединяя ноги, завершает треугольную конструкцию. Ноги в ней работают на изгиб и сжатие. Затяжка может быть расположена у основания, и служит в этом случае балкой перекрытия (такой вариант чаще встречается при устройстве мансард), или выше.

Чем расположение затяжки выше, тем она, с одной стороны, должна быть мощнее, а с другой – надежнее соединена со стропильными ногами.

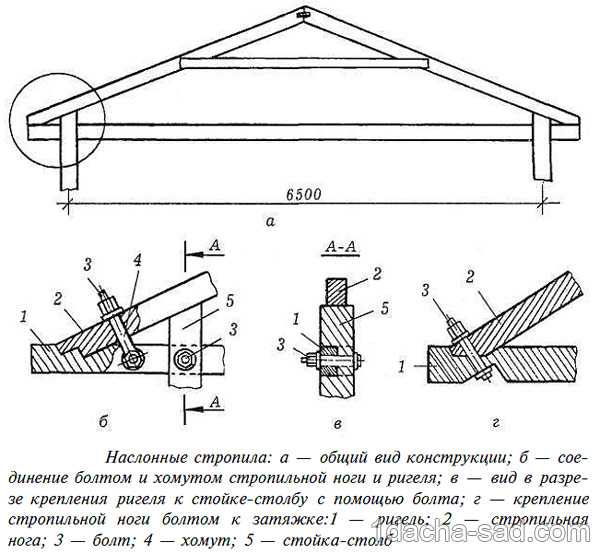

Наслонные виды устраивают в домах, имеющих среднюю несущую стену или столбчатые промежуточные опоры. Опираются они своими концами на наружные стены, средней частью – на опоры или внутреннюю стену. В итоге элементы работают по принципу балок – только на изгиб. Вес стропильной системы в случае наслонных при одинаковой ширине дома меньше: для нее требуется меньше пиломатериалов, стало быть, и денежных затрат.

Если над несколькими пролетами устанавливают единую кровельную конструкцию, висячие и наслонные фермы могут чередоваться: для участков без промежуточных опор – устанавливают висячие, там, где есть – наслонные.

Как правильно установить стропильную систему ↑

Одним из условий надежности будущего строения является правильное устройство узлов крепления стропильной системы.

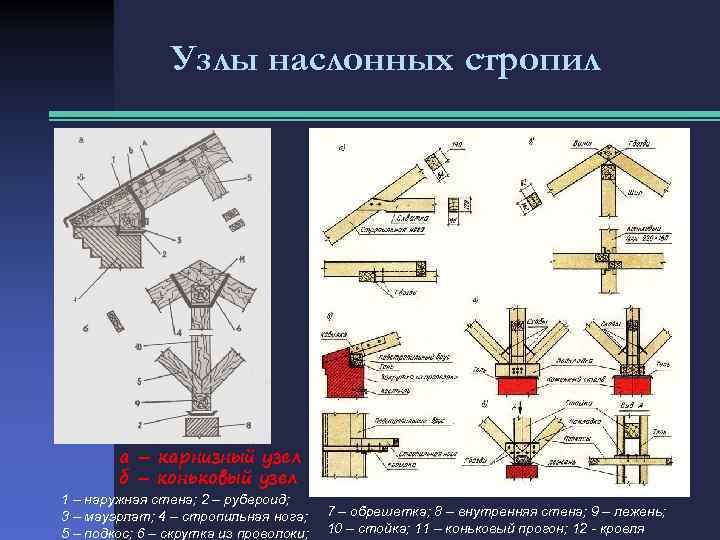

Наслонные стропила скатной крыши обычно имеют самое меньшее три точки опоры. Их количество может меняться в зависимости от размеров пролета. При ширине пролета до 10 м необходима одна дополнительная опора, при больших значениях их количество увеличивается.

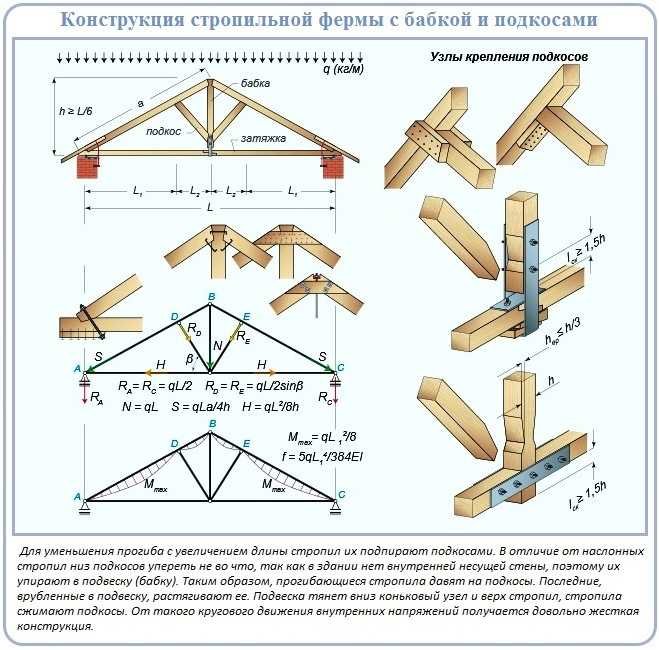

Конструкция висячих также зависит от ширины пролета. Если он небольшой, затяжку обычно заменяют ригелем. С увеличением пролета затяжка начинает провисать, а ноги – прогибаться.

При величине пролета
до 9 м висячие стропила поддерживаются бабкой – специальным вертикальным брусом. Концы ног крепят в ее верхний конец при помощи скоб или хомутов, бабку с затяжкой – хомутом.
до 13 м  – укрепление проводят при помощи подкосов. Верхними концами они опираются в ногу, причем ее длина между опорами не должна быть больше 5,5 м, а нижними – в бабку.
до 17 м  ноги в нижней части усиливают при помощи подмог, для верхней – используют шпренгельную систему: затяжку крепят к двум бабкам и устанавливают между ними ригель.

Как правильно крепить стропила ↑

Проводится ли замена стропильной системы или ее монтируют в новом доме, следует  придерживаться определенных правил.

Простое крепление ноги и балки может оказаться даже разрушительным – при создании давления на стропило его конец начинает скользить по балке, что приводит к разрушению кровли.

Чтобы избежать скольжения и обеспечить надежность, используют следующие виды соединений:

• зуб с шипом,
• зуб с упором,
• упор в конец балки.

Возможно использование и двух зубьев – это зависит от угла наклона. Для крепления дополнительно к этому соединению используют также металлические уголки.

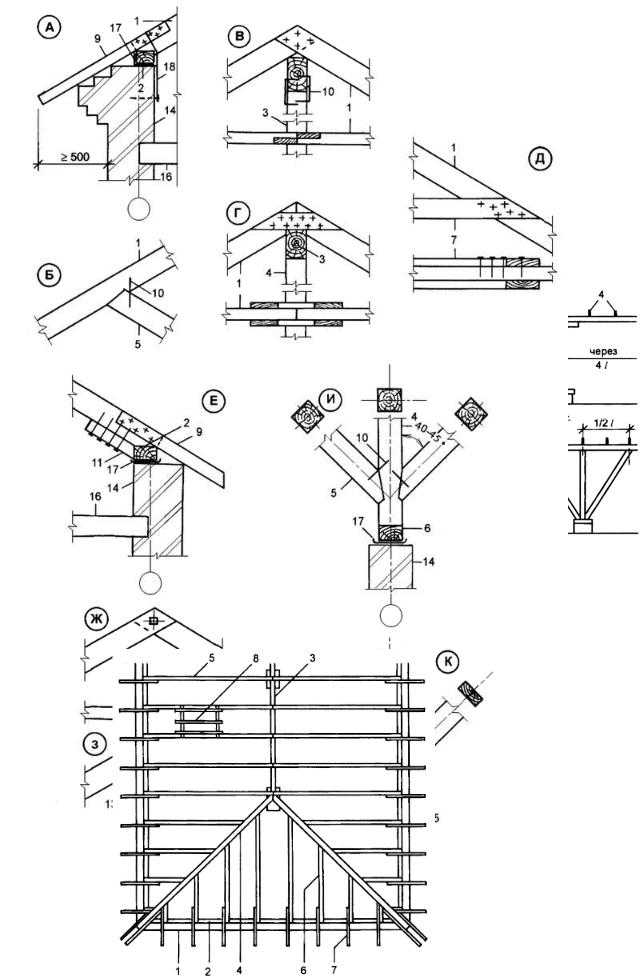

Основные узлы каркаса крыши ↑

Узел крепления к балке ↑

• В пятке стропила изготавливают зуб с шипом, в балке с соответствующим гнездом для шипа вырезают упор.
• Глубина гнезда составляет порядка 25–30% от толщины балки.
• Врубку выполняют на расстоянии 0,25–0,4 м, начиная  края балки, который свисает.
• Одинарный зуб выполняют, как правило, вместе с шипом, который не допускает сдвига вбок. Поэтому такое соединение называют «зуб с шипом и упором».

В случае полой крыши, угол наклона которой меньше 35°, стропильные ноги устанавливают так, чтобы опорная площадь на балку увеличилась. Для этого пользуются врубкой двумя зубами:

• в два шипа;
• упор с шипом и без;
• двумя шипами в замок.

Все соединения в конструкции выполняются при помощи крепежей:

• металлических – шурупов, гвоздей, болтов с шайбами, различных уголков;
• деревянных – брусьев, треугольных накладок (косынок), шипов.

К мауэрлату: ↑

Есть две технологии, согласно которым стропила крепят к мауэрлату.

Жесткое – в этом варианте между данными  конструктивными элементами полностью исключается возможность каких-либо воздействий (сдвигов, поворотов, изгибов, кручения). Для достижения подобного результата:



• при креплении используют уголки с подшивным опорным брусом;
• выполняется седло (запил) на ноге, полученное соединение дополнительно закрепляется с помощью проволоки, гвоздей и скоб. Гвозди прибивают с боков, по направлению друг к другу под углом (внутри мауэрлата они скрещиваются), затем забивается третий гвоздь в вертикальном положении. Это более распространенный метод крепления.

Скользящее (шарнирное)– подобного сопряжения, имеющего два уровня свободы достигают за счет использования специального крепежа, который обеспечивает возможность одному из сопрягаемых элементов свободно перемещаться (в заданных пределах).



Можно выделить следующие варианты скользящего крепления стропил и мауэрлата:

• выполняется запил, после чего стропила запилом укладывают на мауэрлат:
• элементы соединяют наискось двумя гвоздями по направлению друг к другу;
• соединяют одним гвоздем, который прибивают вертикально сверху вниз в тело бруса-основы через ногу;
• альтернативой гвоздям могут послужить стальные пластины с отверстиями для гвоздей;
• крепят доски к мауэрлату с помощью скобы;
• выпускают стропильную ногу за стену и выполняют единичную фиксацию крепежными пластинами;
• используют специальный стальной крепеж – «салазки».

Во всех этих случаях обеспечен упор ноги в мауэрлат, но при подвижках элементы системы имеют возможность двигаться по отношению друг к другу.

Подобное сопряжение особенно актуально для деревянных домов, воздвигаемых из бруса или бревен, которые со временем претерпевают усадку. Использование жесткого сопряжения может стать причиной нарушения целостности стен.

Стропильная система бывает «плавающей» или жестко-закрепленной. Плавающая крепится на специальных кронштейнах, которые позволяют деревянному каркасу «садиться» одновременно с усадкой фронтонов и не дает им зависать над коньковым бревном.

Узел конькового соединения ↑

Способов соединения в коньковой части – три.

Встык
Верхний край стропил обрезают под тем же углом, что и угол наклона крыши, упирают в находящееся с противоположной стороны нужное стропило, оно должно быть так же обрезано. Обрезку углов обычно делают по шаблону. Для фиксации под коньком используют два гвоздя (150″)  или больше. По одному гвоздю под углом забивают в верхнюю плоскость первого и второго стропила, они при этом должны войти в срез противоположного.

Коньковый стык дополнительно укрепляют, наложив на него сбоку деревянную накладку или металлическую пластину, которую притягивают болтами или гвоздями.

Крепление на коньковый брус
Конструктивно этот способ довольно похож на первый. Единственное, между стропилами, спиленными под углом, укладывают коньковую балку. Процесс этот достаточно трудоемкий, поэтому коньковый прогон особой популярностью при строительстве крыши не пользуется.

Внахлест

Это наиболее распространенный способ. Он достаточно похож на первый, только соединение осуществляют не стык, а внахлест. Стропила в этом случае соприкасаются боковыми плоскостями, а не торцами. Их стягивают болтом или шпилькой (можно гвоздями).

© 2023 stylekrov.ru

Узлы крепления стропильной системы кровли

Содержание

• Устройство стропильной системы
• Виды стропильных систем
• Как соединяют части стропильной системы
  • Крепление к мауэрлату
• Коньковое соединение
• Балочный узел
• Общие рекомендации

Стропильная система — это скелет крыши. Именно она отвечает за прочность кровли, ее надежность и сопротивление нагрузкам. При самостоятельном строительстве дома необходимо знать, как правильно сделать узлы крепления стропильной системы, чтобы крыша была надежной и безопасной.

Устройство стропильной системы

Стропильная система состоит из многих элементов, каждый из которых выполняет свою задачу.

• За распределение нагрузок на стены отвечают мауэрлаты. Эти балки принимают на себя вес всей кровли и лежат на стенах.
• Стропильные ноги — это наклонные балки, который и создают необходимый угол наклона крыши.
• Прогоны — это горизонтальные балки, которые скрепляют ноги между собой. Есть коньковый прогон, располагающийся вверху, и боковые, находящиеся с скатах.
• Затяжки расположены горизонтально и не дают стропильным ногам разъехаться, образуя с ними жесткие треугольники.
• Стойки и подкосы (подстропильные ноги) — дополнительные элементы, на которые опираются стропильные ноги. Они упираются в лежни.
• Лежень — горизонтальная балка, находящаяся под коньком, на нее опираются стойки и подкосы. Задача лежня — перераспределить точечную нагрузку от стоек.
• Конек — место соединения скатов кровли.
• Обрешетка — бруски или доски, которые набивают перпендикулярно стропилам. На нее укладывают кровельный материал. Задача обрешетки — распределить его вес.
• Свес — удлиненный край ската, защищающий стены от осадков. Если длины стропильных ног недостаточно для создания свеса, используются дополнительные элементы — кобылки.

Устройство стропильной системы показано на рисунке.

Также в устройстве крыши выделяют стропильные фермы. Это сплошной узел, состоящий из стропильных ног, растяжек, стоек и подкосов (раскосов, укосин). Ферма может быть не только треугольной, но и трапециевидной, сегментной или многоугольной. То, какой тип фермы выбрать, зависит от размеров дома. Если расстояние между стенами составляет 9-18 м, то подойдет треугольная ферма. Для домов шириной от 12 до 24 м используют трапециевидные или сегментные фермы. Если ширина здания больше (до 36 м), то используют многоугольные фермы.

Основными узлами крепления стропильной систему кровли являются это балочный, коньковый и мауэрлатный.

Виды стропильных систем

Стропила могут быть висячими и наслонными.

Висячие опираются на стены и создают распор. Чтобы уменьшить его, в основании стропил делают затяжки, которые соединяют стропила и образуют с ними треугольники. Висячие системы различных типов используются для домов шириной не более 17 м. В зависимости от ширины строения, устраивают их по-разному.

Если ширина дома не больше 9 м, то стропила поддерживаются вертикальным брусом — так называемой бабкой. Она находится под коньком.

Если ширина дома от 9 до 13 м, дополнительно устанавливают подкосы, которые одним концом упираются в стропильные ноги, а другим — в бабку.

При ширине дома 13-17 м используются две вертикальные стойки, соединяющиеся в верхней ригелем (подгоном), как на рисунке.

Наслонные стропила опираются на несущую стену или колонны внутри здания. При таком способе стропило имеет три или больше точек опоры. Наслонный тип стропильной системы создает меньшую нагрузку на стены здания и более прочен, его используют для зданий большей ширины. Такие крыши могут быть устроены по-разному, в зависимости от расположения внутренних стен, они могут быть симметричными или асимметричными.

Как соединяют части стропильной системы

Для соединения деревянных элементов между собой используются гвозди, болты, шпильки, а также металлические пластины и уголки для укрепления узлов. Дополнительно применяются деревянные бруски или пластины.

Методы крепления:

• зубья в шип,
• зубья в упор,
• упор в конец перекладины.

Использование металлического крепежа не уменьшает несущую способность, так как не требуется их врезка, в отличие от крепления, например, методом зубья в шип.

Стропила могут быть не только деревянными, но и металлическими. Для крепления металлических стропил применяют различные уголки, кронштейны, монтажную перфорированную ленту, пластины, болты с гайками или саморезы.

Крепление к мауэрлату

Если стена бетонная, то в ее верхней части делают армированный пояс жесткости, в котором предусматривают шпильки. К ним и будет крепиться мауэрлат.

Стропила к мауэрлату можно крепить двумя способами: жестким и скользящим.

Первый способ более популярен. Для крепления используют специальные уголки с опорным бруском. Есть несколько способов крепления стропилины к мауэрлату.

• Прибивают каждое стропило тремя гвоздями: два их них должны быть перекрещены, а третий расположен вертикально.
• Крепление с помощью скобы: один ее конец забивается примерно в середину опорного бруса, а другой поворачивают на 90 градусов и забивают в стропило.
• Крепление проволокой-катанкой: из сложенной в 4 ряда проволоки делают хомут, которым прикручивают стропило к брусу. Вместо проволоки используют также специальную перфорированную ленту. Иногда такой способ используют в дополнение к другим методам крепления.
• С помощью уголков: уголок прикручивают шурупами к мауэрлату и стропильной ноге. Лучше применять уголки с двумя рядами отверстий и ребром жесткости.

Недостаток жесткого способа — при оседании здания возможно повреждение стен. Поэтому жесткое крепление применяют в кирпичных зданиях.

Скользящий способ подразумевает, что стропила соединены с мауэрлатом такими крепежными элементами, которые не препятствуют их движению в некоторых пределах. Этот способ используют в деревянных зданиях, которые могут оседать. С помощью особых способов крепления можно достичь того, что стропило будет иметь одну, две или три степени свободы. В последнем случае применяется специальный шарнир.

Одна степень свободы подразумевает, что стропило может поворачиваться по кругу. В этом случае они крепится одним гвоздем или шурупом. Две степени свободы — это поворот по кругу и смещение по горизонтали. Для этого стропила к мауэрлату крепятся металлическими скобами. Используются также специальные уголки-салазки.

При скользящем соединении в небольших зданиях с не очень тяжелой кровлей крепление делается без запилов. Если здание большое, рекомендуется этот узел делать с запилом на стропильной ноге.

Важно! Запил вырезают именно на стропиле, а не на мауэрлате, чтобы не повредить и не ослабить балку.

При этом фиксация может быть как жесткой (с упором в балку), так и подвижной (с зубом на внешней стороне). Иногда вместо выпиливания зуба применяют дополнительный брусок.

Коньковое соединение

После того, как стропильная нога укреплена на мауэрлате, переходят к коньковому узлу крепления. Это соединение можно сделать тремя способами: встык, к коньковому прогону и внахлест.

Для крепления встык стропила спиливают в верхней части под углом, равным наклону крыши, и соединяют гвоздями (150 мм), вбивая их в верхние плоскости стропил, так, чтобы гвозди вошли в торец противоположного стропила. Для прочности прикрепляют металлическую пластину или деревянную накладку, которую также прибивают гвоздями или прикрепляют с помощью болтов..

При креплении к коньковому прогону между стропилами дополнительно укладывается коньковая балка (прогон), этот способ более трудоемкий.

При креплении внахест стропила, находящиеся с противоположных сторон, заходят друг на друга и соприкасаются боковыми поверхностями. Их соединяют болтами, гвоздями или шпильками.

Балочный узел

К балкам стропила прикрепляются следующим образом. Главная задача крепления — не допустить скольжения стропила по балке, поэтому используются различные приемы.

1. В пятке стропила необходимо вырезать зуб и шип, в балке вырезают соответствующего размера упор.
2. От свисающего края балки место крепления должно отстоять на 25-40 см.
3. Гнездо для крепления должно быть глубиной 1/4 — 1/3 толщины балки.
4. Вместе с зубом вырезают шип, который не дает стропилу сдвинуться вбок. Такое соединение называют «зубом с шипом и упором».

Если крыша более пологая (угол ее наклона меньше 35 градусов), то стропила крепят таким образом, чтобы площадь их соприкосновения с балкой увеличилась. Тогда используют следующие способы:

• два шипа с двумя зубами,
• упором с шипом или без него,

• два шипа в замок.

Общие рекомендации

При создании стропильной системы для крыши важно помнить следующее.

• Все деревянные элементы перед установкой обрабатывают антисептиком и огнеупорным составом.
• Толщина любой деревянной части не должна быть меньше 5 см.
• Стропила без стоек и подкосов не делают длиннее 4,5 м.
• Мауэрлат должен располагаться строго горизонтально.
• Стойки и подкосы рекомендуется делать максимально симметрично.
• Нельзя добавлять элементы в рассчитанную стропильную систему — это может привести к появлению нагрузок там, где они не нужны.
• В местах стыка дерева с каменной (кирпичной) кладкой нужна гидроизоляция.

Правильно сделанная стропильная система — это залог надежности кровли. Именно стропила принимают на себя весь вес материалов кровли и противостоят ветровым нагрузкам. Поэтому очень важно построить стропильную систему с соблюдением технологии.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

конфигураций фермы | Лучший способ каркаса

Два основных типа ферм:

Скатная или обычная ферма характеризуется треугольной формой. Чаще всего используется для строительства крыш. Некоторые распространенные фермы называются в соответствии с их конфигурацией сети, например ферма King Post, Fan, Fink или Howe. Размер пояса и конфигурация полотна определяются пролетом, нагрузкой и расстоянием. Все конструкции ферм оптимизированы для обеспечения наиболее экономичной конфигурации для конкретного применения.

Параллельный пояс или плоская ферма получили свое название из-за наличия параллельных верхнего и нижнего поясов. Этот тип часто используется для строительства пола, но также может использоваться в приложениях кровли.

Стандартные конфигурации ферм крыши

Параллельный пояс

03 06 9002 Ферма с обрешеткой

Ферма пола или крыши 2×4 (может быть также с обрешеткой)

---

Конфигурации ферм:

В следующих примерах представлены некоторые из возможных вариаций основных типов ферм. Единственным ограничением для дизайна является ваше воображение!

Загрузить листовку с конфигурациями ферм

Бочкообразный свод

Бочкообразный свод создает уникальный округлый эффект благодаря использованию ферм. Бочкообразные своды используют несколько коротких точек панели с разным шагом или углом, чтобы имитировать кривую. В сочетании с особыми методами отделки бочкообразный свод может выглядеть как гладкий круглый потолок. Бочкообразные своды обычно можно увидеть в фойе или на входах в коммерческие здания и дома.

Тетива

Фермы тетивы имеют вид закругленного верхнего пояса, состоящего из множества панелей верхнего пояса разного шага. Они были очень популярны в начале 1900-х годов, до того, как фермы были построены с металлическими соединительными пластинами. Сегодня фермы с тетивой могут быть изготовлены в соответствии с существующими конструкциями или в соответствии с внешним видом старого здания в индустриальном стиле.

Консольная мансарда с парапетами

Эта ферма или ее производная очень популярна в легком коммерческом строительстве. Это создает впечатление крутой скатной крыши, сохраняя при этом плоскую внутреннюю часть для механических устройств или других устройств, установленных на крыше, требуемых проектировщиком здания. В то время как внутренний верхний пояс кажется плоским, небольшой уклон (обычно 0,25/12) используется для обеспечения стока воды во внутреннюю систему ливневой канализации.

Фонарь

Фермы фонаря можно использовать, когда требуется расширение плоскости верхнего пояса над пиком обычной фермы для создания большей площади поверхности на одной стороне крыши, чем на другой. Эту ферму можно использовать, когда требуется большая площадь для солнечных батарей на одной стороне крыши, или если владелец здания хочет разместить окна в вертикальной части верхнего пояса, чтобы пропускать свет в здание.

Двойная консоль

Двойная консоль, как следует из названия, включает консоли на обоих концах фермы. Консоль — это когда пролет фермы выходит за пределы подшипника, и это популярный способ создания крыльца без добавления опор стоек и балок возле карниза.

Двойная перевернутая ферма

Двойная перевернутая ферма используется с четырьмя опорами и создает крутой уклон внутреннего потолка в средней части здания.

Двойной шаг

Фермы с двойным шагом, как следует из названия, имеют два разных шага с каждой стороны фермы. Эту ферму можно использовать, когда проектировщику-строителю требуется крутой уклон с одной стороны здания и более узкий с противоположной стороны. Эти фермы можно использовать, когда дождевой или снежный сток является проблемой с одной стороны здания, или система солнечных батарей требует больше места на одной стороне крыши.

Плоский свод

Плоский свод похож на свод, но встречается внутри нижнего пояса с плоскими участками с обеих сторон. Плоский свод используется, когда требуется скатный потолок только на части пролета, покрытой фермой.

Вальмовая ферма

Вальмовые фермы создают структуру, аналогичную конструкции сарая с каркасом из стержней, с крутым уклоном от стен, переходящим в низкий уклон ближе к вершине. Крутой уклон создает высокую ферму, в которой есть много места для перемычек или, во многих случаях, возможность для чердачного помещения внутри фермы.

Половальмовые фермы

Половальмовые фермы используются в вальмовой системе, в которой уклон применяется только с одной стороны. Это может произойти, когда вальмовая ферма поддерживается балочной фермой на одном конце.

Вальмовые

Вальмовые стропильные системы очень популярны по всей стране. В этой конструкции каждая сторона здания имеет уклон крыши и карниз. Чтобы обрамить крышу в этом стиле, вальмовые фермы используются от главной вершины здания, спускаясь вниз с помощью плоского верхнего пояса. Плоская часть тем больше, чем ближе ферма к торцевой стене. Затем используется «бедренный набор» для обрамления 6 или 8 футов, ближайших к торцевой стене. Вальмовые фермы также можно использовать в качестве базовой фермы в системе ферм «свинцовой конструкции», где фермы меньшего размера с пиком размещаются поверх плоской верхней части вальмовой фермы в случаях, когда одна ферма слишком высока для сборки. находится на производственном предприятии и/или слишком высок для перевозки по дорогам общего пользования.

Mono

Односкатные фермы представляют собой односкатные фермы с вертикальным элементом над опорой, противоположной наклонной опоре. Они популярны во многих сельскохозяйственных и коммерческих зданиях и могут использоваться как две половины ферменной системы с центральной опорой в качестве альтернативы одной длинной общей ферме.

Многокомпонентный (сдвоенный)

Складная ферма используется, когда требования к каркасу крыши выше, чем тот, который производитель компонента может либо поставить, либо произвести с помощью своего производственного оборудования. Он состоит из основания, похожего на вальмовую ферму, с «шапочной» фермой поверх нее. Накидная ферма очень похожа на фронтонную ферму со стенками, передающими нагрузки вертикально на базовую ферму под ней. Нижний пояс верхней фермы обычно перемещается вверх на 1-1/2 дюйма для 2×4 непрерывных боковых ограничений поверх плоского верхнего пояса базовой фермы или на толщину любого материала, который может использоваться (3/4 дюйма для фанеры/ОСП, и т. д.). В результате верхние пояса комбинированной фермы удлиняются с горизонтальным разрезом, что позволяет верхнему поясу комбинированной фермы выравниваться с наклонными верхними поясами базовой фермы. Для облегчения изготовления и установки к концу накидной фермы в конце горизонтального разреза наклонного верхнего пояса обычно добавляется стыковой вырез ¼ дюйма.

Полинезийские

Полинезийские фермы, как следует из названия, чаще всего встречаются в сооружениях, построенных в азиатско-тихоокеанском полинезийском стиле. Они объединяют конструкцию с двойным шагом: небольшой шаг начинается у подшипника, а затем переключается на гораздо более крутой шаг ближе к вершине. Эти фермы часто можно найти во время путешествий по Гавайям. Популярная сеть пиццерий также использует полинезийские фермы с плоской вершиной в подавляющем большинстве своих ресторанов.

Комната на чердаке

Фермы для помещений на чердаке или, чаще, чердачные фермы обеспечивают жилое пространство внутри фермы. Нижний пояс увеличен и нагружен на временные нагрузки, аналогичные системам перекрытий в жилых помещениях. Чердачные фермы популярны в гаражах или везде, где люди хотят увеличить жилую или складскую площадь, не добавляя еще один этаж к своей конструкции. В некоторых районах страны чердачные фермы используются для размещения и сокрытия оборудования HVAC.

Ножницы

Ножничные фермы используются в тех случаях, когда требуется сводчатый или соборный потолок. Шаг нижнего пояса варьируется в зависимости от шага верхнего пояса, размаха и высоты пятки. Как правило, для большинства ножничных ферм используется шаг нижнего пояса, равный половине шага верхнего пояса. Более крутой шаг нижнего пояса может быть достигнут за счет увеличения высоты пятки, что дает ферме вертикальное «пространство» для работы, или применить принцип триангуляции между поясами и стенками.

Ножничные моно- или полуножничные

Ножнично-монолитная ферма точно такая же, как и моноферма, но также содержит скатный нижний пояс для создания сводчатого потолка или подъема потолка до большей высоты стены внутри помещения. здание.

Наклонный плоский

Наклонные плоские фермы используются почти как балки в условиях, когда желательно, чтобы внутренний уклон потолка был таким же, как уклон крыши. Наклонные плоские фермы обычно поддерживаются коньковой балкой или балочной фермой на пике крыши и имеют наклонные плоские фермы с обеих сторон для создания широких открытых пространств в общественных местах, таких как арены для верховой езды и церкви.

Студийный свод

Студийный свод возникает, когда нижний пояс наклонен в одном направлении без пика и заканчивается вертикальным элементом перемычки. Это полезно, когда требуется наклонный потолок без козырька или требуется более высокая площадь стены для подвешивания произведений искусства или других эстетических предметов. Аналогичный эффект возникает, когда «наполнители» применяются к типичной ферме с ножницами для создания плоского потолка в пространстве, которое в противном случае было бы закрыто фермами с ножницами.

Поддон или кессон

Перекрытие из поддона или кессона встраивается в ферму путем нанесения шага на небольшое расстояние с двух сторон и последующего выравнивания нижнего пояса. Это популярные дизайнерские эффекты в спальне или столовой, которые могут создать дополнительную глубину по вертикали и/или обрамить определенные элементы комнаты. Подносные потолки получили свое название, потому что потолок напоминает перевернутый сервировочный поднос.

Три подшипника

Фермы Tri-Bearing включают дополнительную внутреннюю опору к традиционным двум внешним опорам. Использование дополнительных подшипников позволяет уменьшить реакции на внешние подшипники и может снизить общую стоимость фермы, часто уменьшая количество поясных материалов и стенок, необходимых в конструкции. Однако, если используются внутренние опоры, путь нагрузки должен поддерживаться через внутренние стены, систему перекрытий, фундамент и фундаменты здания.

Хранилище

Свод возникает только в части нижнего пояса фермы. Шаг применяется от одного подшипника на расстоянии до вершины нижнего пояса, а затем возвращается к плоскому нижнему поясу. Это типично, когда ферма охватывает несколько комнат, но наклонный потолок желателен только для одной из этих комнат, например спальни или столовой.

Сводчатый параллельный пояс

Сводчатые фермы с параллельным поясом имеют одинаковый шаг верхнего и нижнего пояса. Это достигается за счет приподнятой пятки, которая позволяет перемычкам передавать нагрузки через ферму на подшипники. Сводчатые фермы с параллельными поясами используются везде, где требуется крутой внутренний сводчатый потолок.

Полное руководство по установке кровельных ферм

Поскольку часть дома выполняет большую часть работы по защите нас и нашего имущества от ветра и непогоды, правильная установка крыши вашего дома является одной из самых важных вещей, с которыми нужно иметь дело.

Источник: Wikipedia.com

Хотя существуют общие стандарты, которым необходимо следовать в соответствии с местными и/или национальными строительными нормами, стропильные фермы могут быть установлены различными способами для удовлетворения определенных потребностей.

Каковы эти возможные настройки? На какие стандарты и строительные нормы следует обратить внимание? И сколько все это будет стоить?

Узнайте все это и многое другое о настройке стропильной фермы в этом кратком руководстве.

Что такое ферма крыши?

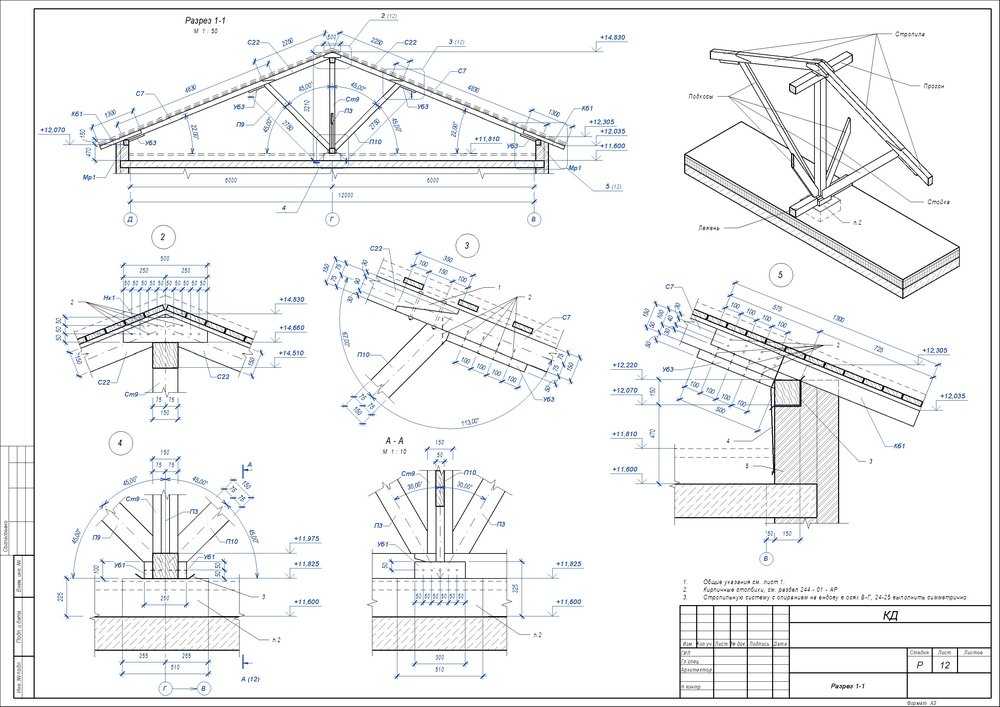

В своей основной форме ферма представляет собой конструкцию, состоящую из прямых кусков материала, образующих треугольники, которые вместе позволяют всей конструкции выдерживать большие нагрузки. Ферма крыши, следуя этой логике, представляет собой использование той же конструкции, чтобы выдерживать вес кровельного материала над домом.

В зависимости от потребностей строящегося дома или здания стропильная ферма может быть изготовлена ​​из различных материалов и иметь различную конструкцию и конфигурацию. В большинстве современных домов они обычно изготавливаются из дерева или металла, и их можно купить в сборном виде или изготовить на месте по индивидуальному заказу.

На каком расстоянии друг от друга должны быть стропильные фермы

Одним из основных соображений относительно стропильных ферм в домах является расстояние между ними, которое определяет, насколько хорошо общая несущая конструкция способна нести и удерживать крышу и другие ее компоненты (изоляцию, солнечные установки). , и т. д).

Правильное расстояние между фермами крыши очень важно, если вы хотите обеспечить правильную поддержку всей площади крыши и отсутствие слабых мест.

В случае более распространенных деревянных ферм в качестве стандартного расстояния между элементами фермы обычно используется 24 дюйма. Это происходит как в сборных, так и в нестандартных конструкциях.

Чтобы обеспечить структурную целостность этого и других отрезков, сама ферма крыши также должна быть изготовлена ​​в соответствии с определенным стандартом. Для ферм с расстоянием между ними 24 дюйма для достижения наилучших результатов обычно используется от трех до четырех кусков пиломатериала.

Значит ли это, что фермы вашей крыши должны располагаться на таком расстоянии? Конечно, нет — вы можете установить расстояние больше или меньше, в зависимости от ваших потребностей.

Например, более широкое расстояние может уменьшить количество блоков фермы, которые вам понадобятся на крыше, что снизит ее общую стоимость. Конечно, это может поставить под угрозу несущую способность вашей кровли, поэтому имейте это в виду и поговорите со своим строительным подрядчиком, чтобы получить лучший совет для вашего дома.

Какое стандартное расстояние между стропильными фермами для металлической кровли?

Хотя дерево по-прежнему остается самым популярным материалом для большинства домов, в последние годы все более популярным становится металл. Благодаря его прочности и устойчивости к таким вещам, как термиты и плесень, строители и дизайнеры все чаще рекомендуют металл для дизайна новых домов.

Что касается металлических крыш, то те же 24 дюйма расстояния по-прежнему используются в качестве стандарта по тем же причинам, что и для гонтовых и черепичных крыш — в целом хороший баланс между стоимостью и структурной целостностью.

В то время как вы можете обойтись более широким расстоянием между фермами, в целом более легкий вес металлической кровли может сделать ее немного более уязвимой для суровых погодных условий без достаточной поддержки крыши, удерживающей ее вместе.

Что касается металлических ферм (которые чаще всего используются в коммерческих постройках, но также могут использоваться и в жилых домах), их повышенная прочность даст вам дополнительные накладные расходы, позволяющие использовать меньше ферм и, таким образом, снизить затраты. Однако вам также нужно будет учитывать самую высокую стоимость самих металлических ферм, среди прочего.

Расстояние между стропильными фермами для столбового амбара

Различный дизайн кровли столбового сарая делает его таким, что нет однозначного ответа на вопрос о том, как далеко должно быть расстояние друг от друга.

Фермы для кровли сарая часто размещают на расстоянии от четырех до двенадцати или шестнадцати футов друг от друга в зависимости от того, какой материал вы используете для своей кровли, наряду с другими соображениями, которые мы упоминали ранее, такими как стоимость.

Сколько стропильных ферм вам нужно?

Другим важным моментом является количество стропильных ферм, которые необходимо установить на вашей крыше. Если вы будете следовать стандартным правилам расстояния между фермами крыши, точное количество, которое вам понадобится для вашего кровельного решения, в основном зависит от длины вашего дома.

Однако, как мы упоминали ранее, многие кровельные решения позволяют вам немного отклоняться от этого стандартного расстояния, что полезно, если вы хотите, например, расширить чердачное пространство в своем доме или хотите немного увеличить грузоподъемность для тяжелые кровельные установки, такие как солнечные батареи.

Как рассчитать расстояние между фермами крыши

Расстояние между фермами крыши обычно измеряется от середины одной фермы крыши до другой — в соответствии со стандартными длинами именно эта точка измерения должна составлять 24 дюйма или любое другое расстояние по вашему выбору. .

Чтобы рассчитать количество ферм, которые вам понадобятся для вашего дома с учетом расстояния, вам нужно будет получить длину вашего дома, разделить ее на длину расстояния между фермами вашей крыши и добавить еще 1 ферму, чтобы учесть ферму. блок, который будет установлен на одной из крайних стен вашего дома.

Для примера дома длиной 30 футов количество ферм, которое вам понадобится с шагом 24 дюйма, равно (30*12)/24 = 15, плюс 1 дополнительная, чтобы получить в общей сложности 16 ферм крыши.

Справочник по расстоянию между фермами крыши

Последним, но не менее важным фактором при выборе конфигурации ферм крыши для вашего дома является стоимость.

Ранее мы уже говорили о том, что количество ферм вносит существенный вклад в стоимость вашего решения для поддержки крыши, но важно помнить, что есть и другие вещи, на которые вам нужно обратить внимание, не в последнюю очередь это тип и класс используемого материала.

Чтобы рассчитать полную стоимость вашей фермы крыши, вам нужно будет учесть длину фермы и стоимость фута выбранного вами материала, а затем умножить это на количество необходимых вам ферм. Мы будем использовать предыдущий пример с 16 фермами для нашего примера ниже.

Итак, предположим, вы хотите использовать красное дерево в качестве материала для вашей фермы крыши, которую поставщик оценил в 5 долларов за фут. Для фермы длиной 25 футов стоимость фермы составляет 5 * 25 = 125 долларов за ферму. Умножьте это на 16 ферм, необходимых для нашего дома, и конструкция, поддерживающая крышу, обойдется нам в 2000 долларов.

Редакторские авторы

Мэтт Гринфилд

Мэтт Гринфилд — опытный писатель, специализирующийся на вопросах обустройства дома. У него есть страсть к обучению и расширению прав и возможностей домовладельцев, чтобы они могли принимать обоснованные решения в отношении своей собственности. Письма Мэтта сосредоточены на ряде тем, включая окна, полы, HVAC и строительные материалы. Имея опыт работы в сфере строительства и ремонта домов, Мэтт хорошо разбирается в последних тенденциях и технологиях в отрасли. Его статьи предлагают практические советы и экспертные идеи, которые помогают читателям с уверенностью решать свои проекты по благоустройству дома. Независимо от того, являетесь ли вы энтузиастом «сделай сам» или опытным профессионалом, статьи Мэтта обязательно послужат ценным руководством и источником вдохновения.
