Положение крана на батарее отопления

Регулировка батарей отопления в квартире позволяет одновременно решить несколько задач, в числе которых главная заключается в уменьшении расходов на оплату некоторых коммунальных услуг.

Реализуется такая возможность разными способами: механическим путем и в автоматическом режиме. Однако при изменении параметров системы отопления не повышается среднее значение температуры в помещении. Можно лишь уменьшить его до нужного уровня, отрегулировав положение арматуры. Целесообразно устанавливать такие устройства на батареи в домах, где прохладно зимой.

Для чего нужно производить регулировку

Главные факторы, объясняющие необходимость изменения уровня нагрева батарей с помощью запорных механизмов, электроники:

  1. Свободное передвижение горячей воды по трубам и внутри радиаторов. В системе отопления могут образовываться воздушные пробки. По этой причине теплоноситель перестает греть батареи, т. к. постепенно происходит его охлаждение. В результате микроклимат в помещении становится менее комфортным, а со временем комната остывает. Чтобы поддерживать в трубах тепло, используются запорные механизмы, установленные на радиаторах.
  2. Регулировка температуры батарей дает возможность уменьшить расходы на оплату отопления жилья. Если в помещениях слишком жарко, методом изменения положения вентилей на радиаторах можно уменьшить затраты на 25%. Причем снижение температуры нагрева батарей на 1°С обеспечивает экономию 6%.
  3. В случае, когда радиаторы сильно нагревают воздух в квартире, приходится часто открывать окна. Зимой это делать нецелесообразно, т. к. можно простудиться. Чтобы не пришлось постоянно открывать окна с целью нормализации микроклимата в помещении, следует установить на батареи регуляторы.
  4. Появляется возможность изменять по своему усмотрению температуру нагрева радиаторов, причем в каждом помещении задаются индивидуальные параметры.

Как регулировать батареи отопления

Чтобы повлиять на микроклимат в квартире, нужно уменьшить объем проходящего через отопительный прибор теплоносителя. При этом есть возможность только снизить значение температуры. Регулировка системы отопления производится путем поворота вентиля/крана или изменения параметров узла автоматики. Количество проходящей по трубам и секциям горячей воды уменьшается, вместе с тем батарея нагревается менее интенсивно.

Чтобы понять, как взаимосвязаны эти явления, нужно больше узнать о принципе работы системы отопления, в частности, радиаторов: горячая вода, попадающая внутрь отопительного прибора, нагревает металл, который, в свою очередь, отдает тепло в воздушную среду. Однако интенсивность прогрева помещения зависит не только от объема горячей воды в батарее. Играет важную роль и тип металла, из которого изготовлен отопительный прибор.

Чугун отличается существенной массой и медленно отдает тепло. По этой причине на такие радиаторы нецелесообразно устанавливать регуляторы, т. к. прибор будет долго охлаждаться. Алюминий, сталь, медь – все эти металлы моментально прогреваются и остывают сравнительно быстро. Работы по установке регуляторов следует производить перед началом отопительного сезона, когда в системе отсутствует теплоноситель.

В многоквартирном доме нет возможности менять среднее значение температуры воды в трубах системы отопления. По этой причине лучше установить регуляторы, позволяющие влиять на микроклимат в помещении другим способом. Однако это невозможно реализовать, если теплоноситель подается по направлению сверху вниз. В частном доме есть доступ и возможность менять индивидуальные параметры оборудования и температуру теплоносителя. Значит, в данном случае часто нецелесообразно монтировать регуляторы на батареи.

Вентили и краны

Такая арматура представляет собой теплообменник запорного устройства. Это значит, что регулировка радиатора осуществляется путем поворота крана/вентиля в нужном направлении. Если повернуть арматуру до упора на 90°, поток воды в батарею поступать больше не будет. Чтобы изменить уровень нагрева отопительного прибора, запорный механизм устанавливают в половинчатое положение. Однако такая возможность есть не у любой арматуры. Некоторые краны могут дать течь после непродолжительной эксплуатации в таком положении.

Установка запорной арматуры позволяет регулировать систему отопления вручную. Клапан стоит недорого. В этом заключается главное преимущество такой арматуры. Кроме того, она проста в управлении, а для изменения микроклимата не нужны специальные знания. Однако есть и недостатки у запорных механизмов, например, они характеризуются низким уровнем эффективности. Скорость охлаждения батареи небольшая.

Запорные краны

Применяется шаровая конструкция. Прежде всего их принято устанавливать на радиатор отопления с целью защиты жилья от утечки теплоносителя. У арматуры данного вида только два положения: открытое и закрытое. Ее главная задача – отключение батареи в случае появления такой необходимости, например, если есть риск затопления квартиры. По этой причине запорные краны врезают в трубу перед радиатором.

Если арматура находится в открытом положении, теплоноситель свободно циркулирует по системе отопления и внутри батареи. Такие краны используются, если в помещении жарко. Периодически батареи можно отключать, что позволит снизить значение температуры воздуха в комнате.

Однако шаровые запорные механизмы нельзя устанавливать в половинчатом положении. При длительной эксплуатации возрастает риск появления протечки на участке, где располагается шаровой кран. Это обусловлено постепенным повреждением запорного элемента в виде шара, который находится внутри механизма.

Ручные вентили

В эту группу входят две разновидности арматуры:

  1. Игольчатый вентиль. Его преимуществом является возможность половинчатой установки. Такая арматура может располагаться в любом удобном положении: полностью открывает/закрывает доступ теплоносителя к радиатору, существенно или незначительно уменьшает объем воды в отопительных приборах. Однако есть и недостаток у игольчатых вентилей. Так, они характеризуются уменьшенной пропускной способностью. Это значит, что после установки такой арматуры даже в полностью открытом положении количество теплоносителя в трубе на входе батареи существенно сократится.
  2. Регулирующие вентили. Они разработаны специально для изменения температуры нагрева батарей. К плюсам относят возможность смены положения по усмотрению пользователя. Кроме того, такая арматура отличается надежностью. Не придется часто производить ремонт вентиля, если элементы конструкции выполнены из прочного металла. Внутри арматуры находится запорный конус. При повороте ручки в разные стороны он поднимается либо опускается, чем способствует увеличению/уменьшению площади проходного сечения.

Автоматическая регулировка

Преимуществом такого метода является отсутствие необходимости постоянно менять положение вентиля/крана. Нужная температура будет поддерживаться в автоматическом режиме. Регулировка отопления таким способом обеспечивает возможность однократно задать нужные параметры. В дальнейшем уровень нагрева батареи будет поддерживаться узлом автоматики или другим устройством, установленным на входе отопительного прибора.

Если необходимо, индивидуальные параметры могут задаваться многократно, на что влияют личные предпочтения жильцов. К недостаткам такого метода относят существенную стоимость комплектующих. Чем более функциональными являются приборы для управления количеством теплоносителя в радиаторах отопления, тем выше их цена.

Электронные терморегуляторы

Эти устройства внешне напоминают регулирующий вентиль, однако есть существенное различие – в конструкцию заложен дисплей. На нем отображается температура воздуха в помещении, которую необходимо получить. Такие устройства работают в паре с выносным датчиком температуры. Он передает информацию электронному терморегулятору. Чтобы нормализовать микроклимат в комнате, достаточно лишь задать нужное значение температуры на устройстве, а регулировка будет выполнена в автоматическом режиме. Располагают электронные терморегуляторы на входе батареи.

Регулировка радиаторов термостатами

Устройства данного вида состоят из двух узлов: нижнего (термовентиль) и верхнего (термоголовка). Первый из элементов напоминает ручной вентиль. Он выполнен из прочного металла. Преимуществом такого элемента является возможность установки не только автоматического, но и механического вентиля, все зависит от потребностей пользователя. Чтобы изменить значение температуры нагрева батареи, конструкцией термостата предусмотрен сильфон, который оказывает давление на подпружиненный механизм, а последний, в свою очередь, изменяет площадь проходного сечения.

Использование трехходовых клапанов

Такие устройства выполнены в виде тройника и предназначены для установки в точке соединения байпаса, входной трубы в радиатор, общего стояка отопительной системы. Для повышения эффективности работы трехходовой клапан оснащается терморегулирующей головкой, такой же, что и у ранее рассмотренного термостата. Если температура на входе в клапан выше нужного значения, теплоноситель не попадает в батарею. Горячая вода направляется через байпас и проходит дальше по отопительному стояку.

Когда клапан остывает, пропускное отверстие вновь открывается и теплоноситель поступает внутрь батареи. Целесообразно устанавливать такое устройство в случае, если система отопления однотрубная, а разводка труб вертикальная.

Рекомендации по монтажу устройств

Чтобы иметь возможность регулировать температуру батареи в квартире, рассматривают любой вид клапанов: они могут быть прямого или углового типа. Принцип установки такого прибора несложный, главное, правильно определить его положение. Так, на корпусе клапана указано направление потока теплоносителя. Оно должно соответствовать направлению движения воды внутри батареи.

Располагают вентили/термостаты на входе отопительного прибора, если необходимо, врезают кран еще и на выходе. Это делается для того, чтобы в будущем появилась возможность самостоятельно производить слив теплоносителя. Регулирующие устройства устанавливаются на батареи отопления при условии, что пользователь точно знает, какая труба подающая, т. к. в нее выполняется врезка. При этом учитывают направление движения горячей воды в стояке: сверху вниз или же снизу вверх.

Повышенной надежностью отличаются обжимные фитинги, поэтому они используются чаще. Соединение с трубами – резьбовое. Термостаты могут быть оснащены накидной гайкой. Для уплотнения резьбового соединения применяют ФУМ-ленту, лен.

Кран для радиатора позволяет осуществлять контроль над потоком циркулирующего теплоносителя, в том числе над его перекрытием на случай проверки или промывки батарей.

С помощью этого приспособления можно отключить радиаторы без опрессовки основной отопительной системы.

Принцип регулировки температуры радиаторов отопления

Он напрямую связан с особенностями конструкции этого элемента и его установкой. Кран представляет собой шар, имеющий сквозное отверстие.

Контролируется работа крана с помощью рукоятки, зафиксированной к шару штоком.

Важно! Для монтажа прибора требуется грамотно выбрать местоположение так, чтобы поворот рукоятки в дальнейшем не помешал другим устройствам отопительной системы.

Значения диаметров крана и трубы должны быть идентичными.

Фиксация устройства должна проходить параллельно по мере его закручивания с использованием пакли или специальной ленты. Они обеспечивают механизм дополнительной защитой от протечек. Правильность установки в дальнейшем проверяется путём подачи напора воды.

Фото 1. Устройство шарового крана для регулировки температуры в радиаторе отопления. Стрелками показаны части изделия.

Приведение ручки в действие способствует движению механизма вокруг собственной оси. Поворот шарового отверстия к патрубкам и трубопроводным входам делает возможной циркуляцию теплоносителя через неё, в противном случае проток жидкости будет перекрыт.

Шар в таких механизмах может быть зафиксированным и подвижным. В первом случае он прикреплён к штоку так, что полностью остаётся статичным. Герметичность такого соединения обеспечивают болты либо тарельчатые пружины.

Подвижный шар способен передвигаться в зависимости от степени водного давления на него. В силу этой возможности такая разновидность механизма имеет большее распространение, нежели первая.

Как открыть кран

Делается это для подачи максимально возможного количества теплоносителя с целью обеспечения помещения теплом. Для регулировки механизма требуется

повернуть рукоятку параллельно его собственной оси и трубе.

Для удобства на корпусе крана присутствуют выступы, указывающие ограничения по степени его открытия. Выполняется это против часовой стрелки.

Как закрыть

При этом действии полностью прекращается циркуляция теплоносителя. Требуется это делать в том случае, когда возникает необходимость снизить температуру радиатора до минимума, например, летом.

Рукоятка прибора в положении «перекрыто» должна образовывать с его осью и трубопроводом угол в 90 градусов. В соответствии с выступами движение ручки для остановки циркуляции жидкости должно выполняться по часовой стрелке.

Справка. В обеих ситуациях, при отсутствии рукоятки, определить положение крана возможно по выточке. Если она сонаправлена с трубопроводом и самим механизмом, то его положение «открыто», в противном случае проток жидкости перекрыт.

Каким образом повернуть заклинивший кран на батарее, отрегулировать его

Зачастую такая ситуация возникает, если периодически, в качестве профилактики, не менять положение механизма и не разрабатывать его. Прежде чем предпринимать направленные действия по ремонту прибора, стоит попробовать сделать это руками.

Внимание! Необходимо заранее знать, из чего выполнен кран, так как использование дополнительных механических инструментов может нанести необратимый вред механизму.

Ремонт начинается с откручивания фиксирующей гайки и снятия рукоятки. Под ручкой располагается верх штока.

В некоторых моделях устройств имеется прижимная втулка под шестигранник, которая оказывает давление на сальник. Если шток проворачивается только путём приложения усилий, то фиксацию втулки делают немного свободнее.

При этом довольно частым явлением бывает образование небольших потёков воды наверху крана.

Затем с помощью разводного ключа медленными движениями из стороны в сторону разрабатывается шток.

Важно! Прилагать повышенных усилий или ускорять восстановительные работы опасно. Это может привести к процессу полной деформации шара или механизма в целом.

Завершающим этапом ремонтного процесса является установка рукоятки обратно. Пробный поворот её до выступов разрешённой степени открытия позволяют определить, можно ли фиксировать прижимную втулку. Окончательно регулирующая ручка устанавливается на место только после положительного результата испытаний и проверки механизма на отсутствие течи.

Чтобы избежать в дальнейшем неприятных последствий в виде поломки крана, не стоит использовать устройство, изготовленное из силумина, с толщиной стенок его патрубков менее 2,8 мм. При этом стоит обращать внимание на продукцию с высоким уровнем качества, изготовленную европейскими или турецкими фирмами-изготовителями.

Полезное видео

Посмотрите видео, в котором рассказывается, как регулировать температуру в радиаторе отопления при помощи крана.

Как правильно регулировать: полезная информация

Прежде чем запускать его в работу, необходимо убедиться, что герметизация выполнена качественно и надёжно. Это позволит избежать возможных неприятных моментов, например, сбоя или прорыва системы. Процедуры непосредственного использования кранов и их ремонта просты, нужно лишь выбрать подходящее время, чтобы температура воды была не слишком высокой. Это связано, прежде всего, с определёнными мерами безопасности и дополнительным удобством условий проведения работ.

На батарее 2 крана. Говорят, что если закрывать их в неправильном порядке — может быть гидравлический удар.

Какой порядок правильный?

Вас необоснованно пугают. Гидравлические удары действительно имеют место при запусках систем отопления и холодного водоснабжения. Они происходят в любом месте системы при резком скачке давления и при наличие на этом участке воздушных пробок. Осенью, при запуске отопления, лучше держать вентили уже открытыми, чтобы вода и воздух самостоятельно проходили через ваш прибор отопления. Если потребность включения возникла зимой, а радиатор стоит без воды, то перед его запуском необходимо приоткрыть спускник ( или кран Маевского ), подставить под него любую емкость, и поочередно и не на полную открывать вентили на радиаторе. После того, как воздух из радиатора выйдет полностью, его следует закрыть, а рабочие вентили открыть до отказа.

Эксплуатация радиаторов отопления | Руки не Крюки

Добрый день, дорогие читатели! Сегодня я продолжу тему батарей центрального отопления. Говорить мы с Вами будем об эксплуатации отопительных батарей. Тема эта нужна практически каждому, и моя задача раз и навсегда помочь Вам разобраться в этом вопросе. Итак, я надеюсь, Вы уже прочитали мою статью: Правильный монтаж батареи центрального отопления в квартире. Будем считать, что батарею Вам установили. Что дальше?

1. Как правильно первый раз включить батарею отопления

Очень важным моментом является первое включение батареи центрального отопления в Вашем доме. Когда прошел длительный интервал времени, и ТЭЦ начинает подавать нам воду в батареи, то обычно первая вода, идущая через отопительные системы, самая грязная и ржавая. Представляете. Вы только что поставили новенькую батарею, можно сказать с конвейера, а туда раз и подали мощный поток грязи. Не удивительно, что многие батареи засоряются именно от первого такого включения, а потом мы удивляемся, что из 12 колен батареи обогревают только 8, остальные остаются холодными. Чтобы такого не случилось, при монтаже батареи как раз и необходима перемычка (байпас). Если Вы правильно сделали монтаж, то выставите положение шаровых кранов как показано на рисунке:

эксплуатация батарей

В этом случае, весь поток грязи при первом включении пойдет через перемычку, сохранив в целостности и сохранности Вашу батарею. В таком варианте лучше, чтобы горячая вода шла несколько дней. Конечно, многие с нетерпением ждут, когда же ее включат. Однако, мой совет, если не можете ждать несколько дней, подождите хотя бы одни сутки. Кстати здесь подробная статья по поводу того, как наоборот отключить батарею.

2. Как регулировать тепло в батареях

Предположим, Вы поставили в комнату батарею из 10 колен, и Вам с ней хорошо, когда за окном -20 градусов. Но вот, холода прошли и теперь уже несколько дней -2 градуса. Горячая вода, как это у нас часто бывает, той же температуры продолжает мощным потоком протекать через наши трубы и в комнате образуется душегубка, от которой никуда не скрыться. На помощь в этом случае, как раз и приходит регулятор температуры. В природе их существует множество. На нижеприведенной картинке Вы видите один из них.

эксплуатация радиаторов

Какой марки должен быть терморегулятор - тема отдельной статьи. А сейчас нам с Вами важно понять принцип. На рисунке изображен один из простейших терморегуляторов. У него сверху есть регулятор, который можно вращать и выставлять значения от 0 до 5:

регулятор теплакак регулировать тепло

5 - означает, что весь поток горячей воды будет проходить через батарею; 4, 3, 2, 1 - означает, что регулятор будет уменьшать диаметр проточной трубы, обеспечивая меньший ток горячей воды через батарею в единицу времени. Таким образом, на 4 батарея будет холоднее, на 3 еще холоднее и т. д.

Если Вы вообще хотите отключить батарею, то можно выставить "*" - ток воды будет очень маленький. Практически его не будет:

регуляторы на батарее

Или Вы можете просто перекрыть шаровые краны на батарее. Эффект будет примерно тот же:

как эксплуатировать радиаторы

Если у Вас в комнате 2 окна и под ними 2 батареи отопления, то еще при монтаже желательно установить их с умом. Например, на всю комнату Вам требуется 20 секций. Тогда лучше на одну батарею поставить, например, 12 секций, а на другую 8 секций. В этом случае, помимо регулятора на каждой из батарей, Вы можете полностью отключать или включать одновременно 8, 12 или все 20 секций.

3. Каталог всевозможных терморегуляторов отопления

каталог

Далеко не в каждом сантехническом магазине можно встретить регуляторы отопления. Здесь представлен довольно мощный каталог с большим выбором терморегуляторов, которые можно отфильтровать по цене и производителю.

4. Очень важная информация

Ниже будут описаны ситуации, когда то или иное включение батареи может быть нежелательным, а подчас неприемлемым!



Читая мой блог, Вы наверняка делаете ремонт. Добавьте к себе в закладки вот эту страницу. Здесь находятся все полезные магазины по благоустройству дома.

4.1.Без перемычки использовать терморегулятор нельзя

В пункте 2 мы с Вами поговорили о терморегуляторе. Однако нужно понимать, что эксперименты с регулятором температуры возможны только при наличии перемычки! Если ее не будет, а Вы уменьшите диаметр проточной трубы, то общий ток горячей воды через Вашу квартиру уменьшится. Что конечно же недопустимо, иначе к Вам придут соседи!

4.2. Терморегулятор может засориться

Если Вы используете перемычку, но по какой-то причине на время ее выключили и терморегулятор выставили в положение 5, т.е. обеспечили полный поток горячей воды только через батарею, как показано на рисунке:

эксплуатация радиаторов

то вроде все хорошо. Однако, мы должны принимать действительность, какая она у нас есть. Даже, если мы в первый раз правильно включили батареи центрального отопления, нет никакой гарантии, что, например, через месяц или два не пройдет новый грязевой поток через трубы. А вот тогда, если перемычка выключена, то шлепок грязи прямиком пойдет в Ваш терморегулятор, который, на самом деле, очень к ней чувствителен. В итоге, в терморегуляторе образуется затор, и вода вообще не пойдет в батарею. Не пойдет она и в перемычку, ведь Вы ее закрыли. Поэтому, в этой ситуации вода через Вашу квартиру перестанет идти, в доме по Вашему отопительному стояку вода также остановится и начнет остывать на морозе. В результате отряд злых соседей вместе с председателем ТСЖ или ЖСК в Вашу квартиру обеспечен.

Понятно, что включение по приведенному выше рисунку аналогично не приемлемо для положений регулятора 4,3,2,1,*

4.3. Перемычка всегда должна быть включена

Возьмите себе за правило, неважно, используете Вы регулятор температуры или не используете, но перемычка должна быть включена всегда. Таким образом, Вы всегда обеспечите ток горячей воды через Вашу квартиру. Когда имеет смысл выключить перемычку? Например, когда Вы чувствуете, что батарея подзасорилась. Тогда Вы пускаете весь ток воды через батарею, отключив перемычку. Возможно более мощному потоку горячей воды и удастся протолкнуть застрявшую грязь. Но это нужно делать непродолжительно и только под Вашим контролем - оставить ситуацию в таком виде и пойти спать - нельзя. Дело в том, что если грязь не удастся протолкнуть, то вновь образуется затор: вода не сможет пройти ни через батарею, ни через перемычку.

4.4. Терморегулятор при монтаже должен быть установлен за перемычкой, т. е. непосредственно перед батареей

Это мега важно, поскольку если он будет установлен до перемычки, то при первом включении грязь обязательно забьет Ваш терморегулятор, и Вы начнете отопительный сезон с полного перемонтажа батареи:

правильная эксплуатация батарей

4.5. Избегайте откровенной невнимательности при установке шаровых кранов в различные положения

Вот такая установка шаровых кранов в Вашей системе снова обеспечит приход к Вам соседей:

радиаторы отопления

Вы просто полностью перекрыли воду :).

Ну вот и все, дорогие читатели! Я постарался как можно подробнее рассказать Вам о нюансах эксплуатации отопительных батарей!

А Вы когда-нибудь случайно перекрывали стояк отопления в доме?


Все статьи по отоплению

1. Замена батареи отопления в квартире
2. Правильная эксплуатация батареи центрального отопления
3. Демонтаж радиатора отопления. Скрытая опасность
4. Отопление своими руками. Монтаж стального байпаса на батарею
5. Схема отопления. Нужен ли кран на байпасе
6. Отопление в квартире. Как правильно закрыть батарею на лето
7. Какой радиатор отопления выбрать


Установка крана для батареи (радиатора) отопления: как поставить самому

Централизованная или индивидуальная система отопления нуждается в регулировке. Погода имеет приятное свойство изменяться, а вот температура теплоносителя в системе чаще всего остается неизменной. В результате наблюдается печальная картина: за окном — мороз, а в комнатах — тропическая жара. Владельцы частных домов с индивидуальным отоплением могут полностью контролировать температуру воздуха в каждой комнате благодаря современным системам автоматизации.

Но существует и менее затратный способ регулировать интенсивность потока теплоносителя — установка кранов на батареи отопления. Наличие этих простых, но полезных устройств позволяет также более эффективно проводить ремонт и техническое обслуживание радиаторов, поскольку в помощью таких кранов можно в любой момент отключить радиатор от системы, а затем так же просто снова его подключить.

Зачем нужен кран на батарее отопления

При монтаже современной системы отопления, еще на этапе ее разработки, мастер обязательно порекомендует заказчику установить краны на радиаторы. В результате владелец объекта получает целый ряд преимуществ:

  1. Это уже упомянутая ранее возможность отключить/подключить батарею, независимо от времени года и отопительного сезона. Батарея может забиться, сломаться, дать течь, а простой поворот крана прекратит подачу теплоносителя и позволит сразу же провести необходимые манипуляции с устройством.
  2. Если в квартире или доме становится слишком жарко из-за внезапного потепления, на которые поставщики тепла не успели своевременно отреагировать, достаточно просто отключить батарею. Когда температура достигнет комфортного уровня, батарею снова включают.
  3. Установленный внизу радиатора кран позволяет перед демонтажом быстро и аккуратно слить теплоноситель в отдельную емкость или даже сразу в канализацию. Это значительно сэкономит время и силы на уборку после ремонта или замены радиатора.
  4. Наличие кранов позволяет проводить регулярное техническое обслуживание радиатора, чтобы удалить из системы загрязнения и попавший в трубы воздух. В результате батарея прослужит дольше, а качество отопления повысится.

Иногда владельцы квартир беспокоятся о том, что кран может легко дать течь или сломаться. Чтобы этого не случилось, следует выбрать качественное оборудование, а также тщательно соблюдать технологию монтажа.

Внешний вид обычного шарового крана на батарее

На фото представлено изображение обычного шарового крана, установленного на батарее отопления, и обозначены основные элементы такой конструкции

Вам может быть полезен материал о видах радиаторов, их преимуществах и недостатках: https://aqua-rmnt.com/otoplenie/radiatory/kak-vybrat-radiatory-otopleniya.html. Изучив его, вы сможете быстро выбрать батареи отопления для дома или квартиры.

Устройство шарового крана и их виды

Для установки на радиаторы обычно используют шаровые краны. Это относительно простое устройство, которое состоит из следующих элементов:

  • затвор;
  • шток с уплотнителем;
  • уплотнительная шайба;
  • уплотнительные седла;
  • корпусная и регулировочная гайки;
  • ручка управления;
  • корпус.

Затвор представляет собой металлический шар, по центру которого сделано отверстие. Ручка позволяет переместить затвор в одно из двух положений: “закрыто” или “открыто” — поворотом на 90 градусов. Такое простое устройство обеспечивает надежность конструкции и относительно невысокую цену.

Чаще всего шаровые краны изготавливают из прочной латуни или подобных сплавов, используют в их производстве также прочные современные пластики и эффективные смазочные материалы. Еще одно преимущество шарового крана — компактные размеры. Для небольшого устройства проще подобрать подходящее место в системе.

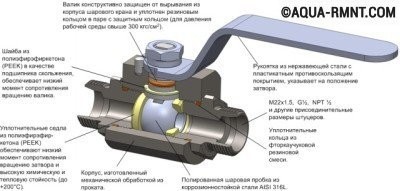

Схема устройства шарового крана

На схеме подробно представлено устройство шарового крана, которое позволяет понять принципы работы этой простой и надежной конструкции

В зависимости от пропускной способности различают:

  • полнопроходные;
  • стандартные;
  • неполнопроходные шаровые краны.

Первые пропускают 90-100% потока теплоносителя, вторые — около 70-80%, а третьи — всего лишь 40-50%. Для монтажа на радиаторе рекомендуется устанавливать полнопроходные конструкции, которые обеспечат отсутствие значительных препятствий для теплоносителя, что благоприятно сказывается на эффективности отопления помещения.

В продаже можно встретить шаровые краны, выполненные из пластика, но для трубопроводов горячего водоснабжения или отопления они не подходят, поскольку плохо переносят высокие температуры. Латунные шаровые краны для радиаторов различают также по способу монтажа:

  • муфтовые;
  • фланцевые;
  • приварные;
  • комбинированные.

Муфтовые краны обычно рекомендуются для использования при монтаже отопительных систем, подходят они также для водопроводов и газопроводов. Применяются как в жилых помещениях, так и при обустройстве общественных зданий. Это небольшие устройства, простые в эксплуатации и очень надежные. Их легко установить, при этом специальное сложное оборудование обычно не требуется. Такие конструкции монтируют на трубы с сечением не более 40-45 мм.

Выбирая краны для трубопроводов большего диаметра, рекомендуется обратить внимание на фланцевые конструкции. Они рассчитаны на трубопроводы диаметром более 50 мм. При монтаже обязательно следует использовать специальные уплотнительные прокладки, чтобы обеспечить достаточную прочность и герметичность соединения крана и трубопровода. Фланцевые шаровые краны обладают достаточной прочностью, чтобы использоваться в отопительных системах.

Различают разборные фланцевые краны и неразборные. Первые имеют разборной корпус, который будет очень удобным при замене износившихся или испортившихся деталей. Чаще всего замены требуют прокладки, иногда приходится ставить новый затвор и т.п. У неразборных фланцевых кранов цельнолитой корпус. При поломке приходится полностью заменять всю конструкцию.

Приварные конструкции устанавливают путем сварки, как понятно из названия. Поскольку демонтаж такой конструкции простым не назовешь, устройства этого типа устанавливают в местах с ограниченным доступом. Приваривать шаровые краны следует только специалистам, которые обладают необходимой квалификацией.

Приварной шаровый кран

Приварной шаровый кран достаточно сложно установить, поскольку нужно провести умелую сварку. Такие устройства устанавливают в местах, к которым нельзя обеспечить свободный доступ

В комбинированных конструкциях могут сочетаться несколько способов монтажа. Такие краны могут быть проходными, угловыми, многоходовыми (например, трехходовыми). Последний тип в монтаже систем отопления применяется не часто, поскольку используется в системах, где необходимо смешивание или перенаправление различных сред.

Хотя для отопительных систем лучше всего использовать краны из латуни или ее сплавов, в продаже можно встретить силуминовые регулировочные конструкции, менее прочные и более дешевые. Внешне они очень похожи на латунные краны и могут выдаваться за дорогостоящие оригиналы недобросовестными продавцами. Перед покупкой следует проконсультироваться с профессиональным мастером, который поможет отличить подделку и сделать правильный выбор.

Силуминовый шаровый кран

Шаровые краны из силумина стоят недорого, но отличаются низкой устойчивостью к нагрузкам и коррозии. Такие конструкции не стоит устанавливать на батареи отопления

Силуминовые конструкции в отопительных системах выдерживают нагрузки не более года, потом они ломаются. Этот материал крайне плохо переносит повышенные нагрузки, такие как гидроудар, заметно подвержен коррозии. Иногда силуминовый кран для батареи отопления просто отваливается от трубопровода при закрывании или открывании крана. Это может привести к значительным и серьезным ожогам. Кроме того, при использовании некачественных кранов часто возникают протечки. В результате может быть затоплен не один этаж.

Перед покупкой отопительных труб и кранов нужно рассчитать количество секций радиаторов, чтобы обеспечить хороший обогрев комнат. Как это правильно сделать, узнаете из нашей статьи: https://aqua-rmnt.com/otoplenie/raschety/raschet-kolichestva-sektsiy-radiatorov-otopleniya.html.

Порядок установки

Проще всего установить фланцевый шаровый кран, это очень популярная конструкция. Чтобы установить такой кран, необходимо:

  1. Выбрать подходящее место.
  2. Обмотать резьбу крана уплотнителем, например, ФУМ лентой.
  3. Привинтить кран.
  4. Проверить места соединения на предмет протечек.

Выясняя, как правильно поставить кран на батарею, следует учесть ряд нюансов, которые помогут грамотно выполнить эти операции. Например, если кран врезают в уже готовую систему, следует вырезать небольшую часть трубы и нарезать подходящую резьбу, если таковая отсутствует. Больше полезной информации по установке вы можете подглядеть в видеоматериале:

Разумеется, перед началом работ понадобится удалить теплоноситель из отопительной системы. У владельцев частных домов с индивидуальным отоплением проблем не возникнет, а вот жильцам квартир придется согласовать это мероприятие с управляющей компанией.

Шаровый кран и байпас

Шаровый кран устанавливают на участке между батареей и байпасом — специальной перемычкой, которая обеспечивает циркуляцию теплоносителя в системе, даже когда кран перекрыт

Кран устанавливают перед батареей и за перемычкой, которая соединяет “вход” и “выход” теплоносителя, чтобы при перекрывании потока теплоноситель не прекращал циркулировать по системе. Если такая перемычка (профессионалы называют ее байпас) отсутствует, при установке крана на радиатор эту проблему нужно обязательно решить. Устанавливая кран, следует учесть два момента:

  • Не должно быть препятствий для регулировочной ручки, установленной в любое положение.
  • Следует обеспечить свободный доступ пользователя к крану.

Перед приобретением крана, конечно, следует убедиться, что диаметр крана и трубы, на которую его будут устанавливать, соответствуют друг другу. Уточнить стоит также и тип резьбы. У фланцевого крана эти элементы могут быть выполнены следующим образом:

  • обе резьбы внутренние;
  • обе резьбы внешние;
  • сочетание внутренней и внешней резьбы с разных сторон.

На фланцевых кранах имеется специальная маркировка в виде стрелки, которая указывает направление потока рабочей среды, т.е. теплоносителя. Не стоит пренебрегать этими указаниями при установке крана.

Чтобы избежать протечек, следует правильно использовать ФУМ ленту или другой подходящий уплотнитель. В случае, когда кран устанавливается на трубу с открытой резьбой (понятно, что на фланце крана резьба будет закрытого типа), уплотнитель наматывают по часовой стрелке. При этом мастер располагается лицом к отверстию трубы. Если же открытая резьба находится на фланце, уплотнитель также наматывают по часовой стрелке, но уже располагаясь лицом к крану, а не к трубе.

Когда ФУМ лента намотана правильно и в достаточном количестве, для завинчивания резьбы понадобятся заметные усилия. По окончании работ часть уплотнителя может немного выступать на стыке, это совершенно нормальная ситуация, характерная для хорошей герметизации. Если же кран проворачивается легко, использован слишком тонкий слой уплотнителя. В этом случае следует намотать еще немного ФУМ ленты, а затем плотно привинтить кран к трубе. Соблюдение этих несложных правил поможет установить кран правильно и обеспечит достаточно высокую герметизацию.

По окончании работ необходимо обязательно проверить соединение, заполнив систему водой, желательно, при повышенном давлении. Пренебрежение этим правилом может привести к затоплению помещения из-за неправильной герметизации соединений. Чаще всего от последствий недобросовестной работы страдают жильцы многоквартирных домов, поскольку заполнение отопительной системы водой перед началом отопительного сезона обычно проводится без предупреждения в будний день.

Несколько слов о кране Маевского

Помимо обычных шаровых кранов существует механизм, кот орый предназначен специально для радиаторов — кран Маевского. Это устройство необходимо не для регулировки потока теплоносителя, а для удаления воздуха, который тем или иным образом попал в поток. В основе устройства находится игольчатый механизм, специально разработанный для этих целей.

Кран Маевского

Кран Маевского — небольшое устройство, которое обычно устанавливают в самой высокой точке отопительной системы, чтобы стравливать попавший в трубы воздух

Существуют два типа кранов Маевского — простая механическая модель и автоматическое устройство. Первым управляют вручную, второй настраивают соответствующим образом, и он включается, когда это необходимо. Удаление воздуха из отопительной системы позволяет предупредить образование воздушных пробок и повысить эффективность работы системы.

Устанавливают краны Маевского в самой высокой точке системы, где скапливается воздух. Если система работает с принудительной циркуляцией, перед включением такого крана рекомендуется отключить насос и подождать некоторое время.

Засор в чугунной батарее

Выбирая кран для чугунной батареи, следует помнить, что в таких конструкциях накапливается много загрязнений, которые создают дополнительную нагрузку на кран

Вам может пригодиться материал с инструкцией по установке радиаторов отопления: https://aqua-rmnt.com/otoplenie/radiatory/podklyuchenie-radiatorov-otopleniya.html.

Автоматический кран Маевского обычно используют только в системах автономного отопления. В этом случае владельцы дома могут контролировать качество теплоносителя, регулярно проводят чистку системы и т.п. В многоквартирных домах с централизованным отоплением используют модели крана Маевского с ручным управлением, они более прочные и лучше сопротивляются загрязнениям, которые характерны для теплоносителя в общественных системах. Автоматические модели в таких условиях очень быстро засоряются и ломаются. Особенно внимательными к состоянию кранов на радиаторах следует быть тем, у кого в доме стоят старые чугунные радиаторы.

Установка кранов на батареи отопления

Комфорт в помещении во многом зависит от отопительной системы. Неважно из какого материала сделаны батареи, установленные в вашем доме. В любом случае систему необходимо периодически промывать, спускать воздух или ремонтировать в случае неисправностей. Упростить эту задачу поможет установка кранов на батареи отопления. Монтаж этого запорного устройства не вызовет затруднений даже у неопытного человека. Гораздо сложнее подобрать правильный кран. Не многие знают, что существует несколько разновидностей этого приспособления.

чугунная батарея с кранамичугунная батарея с кранами

Выбираем кран на радиатор отопления

Решив, что запорный кран нуждается в замене, человек отправляется в магазин. Ассортимент этих приспособлений довольно широк, и безоговорочно доверять словам продавца при выборе товара не стоит. Необходимо обладать хотя бы минимальными знаниями в области сантехники, чтобы подобрать оптимальный вариант.

При выборе вентилей на радиаторы необходимо учитывать следующие моменты: запорное устройство должно быть надёжным, но вместе с тем удобным в эксплуатации.

Рассмотрим особенности всех кранов, которые имеются в продаже:

Механический вентиль

Это классический запорный механизм, выполненный в виде «барашка» на резьбе. Принцип действия этого устройства довольно прост: при вращении «барашка» опускается запорный механизм. Когда шток доходит до крайнего нижнего положения, подача воды в теплоноситель прекращается. Из достоинств можно отметить простоту конструкции и дешевизну изделия. К недостаткам относится быстрый износ составляющих. Профессиональные сантехники не рекомендуют устанавливать такие краны в жилых помещениях. Они часто протекают, если кран длительное время не используется, шток может заклинить. Кроме того, во время аварии быстро перекрыть подачу воды не получится.

механический вентильмеханический вентиль

Шаровой кран

Это самый распространённый запорный механизм на сегодняшний день. Именно такие изделия устанавливаются в большинстве квартир и частных домов. Внутри устройства находится шаровой механизм, который приводится в действие установленной сверху рукояткой. В установленном шаре имеется сквозное отверстие. При повороте ручки отверстие попадает вдоль или поперёк трубы, перекрывая или открывая воду. К достоинствам относится удобство монтажа и эксплуатации. Из недостатков можно отметить тот факт, что находясь в промежуточном положении, кран часто выходит из строя.

Шаровой кранШаровой кран

Кран Маевского

По сути, это пробка с резьбой, предназначенная для сброса воздуха из радиатора отопления. Это очень надёжная конструкция, которая легко устанавливается. Для того чтобы закрыть или открыть такой вентиль, предусмотрен шток, который вращается специальным ключом. Обратите внимание, что в некоторых устройствах шток не имеет фиксатора, поэтому выворачивается полностью. Вставить его на место под напором горячей воды нереально.

кран Маевскогокран Маевского



Промывочный кран

Стальная заглушка, которая устанавливается в радиаторы. Для открывания этого запорного механизма используются обыкновенные пассатижи.

Дроссельный кран с термостатом

Довольно сложная конструкция с автоматической регулировкой подачи воды. Простая и надёжная в эксплуатации, но дорогостоящая модель.

дроссельный кран с термостатомдроссельный кран с термостатом

Установка крана

Монтаж запорного устройства в радиаторы отопления довольно простая процедура. Для установки абсолютно любого крана понадобится гаечный или разводной ключ, подходящий по размеру. Любой радиатор отопления имеет четыре отверстия. На каждое из них необходимо установить пробку. Для этого можно приобрести набор заглушек для обвязки радиаторов. Три пробки должны быть проходными, на них устанавливаются краны и приспособление для сброса воздуха. Четвёртое отверстие закрывается заглушкой.

обвязка радиатораобвязка радиатора

Самая распространённая схема обвязки радиатора выглядит следующим образом:

  1. В верхней части батареи устанавливается кран для подачи воды, с этой же стороны внизу ставят «обратку». Напротив входного устанавливают кран для сброса воздуха, например, системы Маевского. Нижнее отверстие закрывают глухой пробкой.
  2. Вне зависимости от того какой кран вы выберете, его вставляют в пробку и затягивают при помощи ключа. Затягивать кран необходимо до конца, но не прикладывая излишних усилий. Дело в том, что почти все запорные устройства выполнены в латунном корпусе. Если перетянуть такое устройство, можно сорвать резьбу или повредить корпус. Для большей герметичности между витками резьбы наматывают льняную нить.
  3. Другая сторона запорного механизма соединяется с отопительной системой. Если трубы в квартире металлические, то используется резьбовое соединение. Если по квартире проведены металлопластиковые трубы, то понадобится муфта-переходник. После завершения монтажа, необходимо провести пробную подачу воды в систему.

Полезные советы

  • Если все действия выполнены правильно, кран должен прослужить не менее 20 лет. Длительный срок эксплуатации во многом зависит от качества вентилей. Оптимальный вариант – это изделия, выполненные из латуни. Этот материал практически не подвержен коррозии и имеет презентабельный внешний вид. К сожалению, на рынке встречается много подделок, они отличаются низким качеством и привлекательной ценой. Поэтому при выборе вентилей обращайте внимание не на внешний вид и стоимость, а на маркировку изделия.
  • Экономия может впоследствии обернуться дополнительными расходами на замену. Рекомендуемые параметры давления и температуры должны быть не менее 1,6 МПа и 150 градусов.
    Помните, что устанавливая кран самостоятельно, вы автоматически принимаете на себя всю ответственность за качество монтажа. Если сорвёт кран и весь дом останется без отопления, претензии жильцов и возмещение ущерба полностью лягут на ваши плечи. Если вы не уверены в своих силах, лучше доверить эту работу профессионалам.
  • Категорически запрещается установка вентилей, которые перекрывают поток воды по всему стояку.
    Перед монтажом рекомендуется обратиться за консультацией в ЖЭК, получить разрешение и документально заверить выполняемые работы.
