Вальмовая крыша своими руками чертежи и фото пошаговая инструкция

Вальмовая крыша своими руками чертежи и фото пошаговая инструкция, плюсы и минусы. Решившимся на самостоятельное возведение вальмовой крыши владельцам стоит помнить о ее сложности и обязательном обосновании параметров расчетом. Данные работы в любом случае не проводятся в одиночку, монтаж, изоляцию и обшивку четырехскатных каркасов выполняет бригада из 2-3 человек, но в задействовании спецтехники нет необходимости. К приобретению материалов и любым практическим действиям приступают после составления и проверки проекта, при отсутствии серьезного опыта следует быть готовыми к перерасходу сметы и затягиванию работ.


Вальмовая крыша что это такое, отличия, плюсы и минусы

К отличительным особенностям таких крыш относят наличие четырехскатной стропильной системы с двумя треугольными скатами на противоположной стороне. Оставшиеся два ската могут быть трапециевидными или треугольными, вертикальные боковые фронтов в классическом исполнении отсутствуют. При полном занятии торцовых скатов всей площади от конька до карниза крыша называется вальмовой, при частичном – полувальмовой.

Преимущества таких конструкций проявляются в:

• Устойчивости и выдержке существенных ветровых и снеговых нагрузок. Благодаря четырехскатной форме, дополнительным ребрам жесткости, отсутствию вертикальных стен и строгим требованиям технологии строительства такие конструкции лучше выдерживают воздействие сильных воздушных потоков, не задерживают снег и не деформируются под весом осадков. Как следствие, в регионах с неблагоприятными погодными условиями они служат дольше и надежней в сравнении с одно- или двускатными кровлями.

• Минимальной вероятности разрушения карнизных свесов и надежной защите фасада от промокания по всему периметру при их достаточной длине.

• Равномерном прогреве подкровельного пространства.

• Эстетичности и оригинальном внешнем виде. Вальмовые крыши особенно уместны при строительстве малоэтажных жилых домов в европейском стиле, конструкция считается популярной и стильной.

• Многообразие предлагаемых вариантов, возможности изменения визуальной высоты дома. В классическом исполнении вальмовые крыши имеют высокий наклон и прямые стропила, но применение современных кровельных материалов позволяют строить конструкции с любым углом, вплоть до минимальных 5° и сложными конфигурациями. Помимо традиционной вальмовой крыши владельцы могут установить голландскую полувальмовую (с укороченными в 1,5-2 раза противоположными скатами), датскую (с вертикальными фронтонами поверх скатов или треугольными окнами), ломаную вальмовую кровлю, но по понятным причинам расчет и возведение таких конструкций обойдутся дороже.

Недостатков у вальмовых крыш немного, но при выборе этого варианта владельцам стоит помнить о росте трат на материалы или оплату работы специалистов. Расчет и монтаж таких конструкций требуют особых навыков и знаний, ошибки приводят к перерасходу материалов и снижению устойчивости и срока службы крыши.

К эксплуатационным минусам вальмовых кровель также относят скрадывание внутреннего пространства и отсутствие возможности установки стандартных вертикальных стеклопакетов, что в свою очередь приводит к лишним тратам при обустройстве жилых мансард.


Вальмовая крыша своими руками чертежи и фото пошаговая инструкция

Вальмовая крыша своими руками чертежи и фото пошаговая инструкция. Работы начинаются с выбора типа стропильной системы (наслонной или навесной) и расчета параметров кровли (высоты конька, длины, сечения и шага прогона стропил, угла наклона скатов и обосновании потребности в дополнительных подпорках).

При составлении проекта кровли обязательно указываются места размещения дымовых и вентиляционных каналов, слуховых и осветительных окон и заранее выбираются способы ее изоляции и обшивки. Чем больше мелочей будет учтено при расчете, тем меньше проблем возникнет потом, в идеале этот этап полностью доверяют профессионалам или как минимум согласовывают с ними готовый проект.

Основные работы ведут пошагово:

1. По периметру защищенных от влаги стен крепится мауэрлат.

2. Поверх основного бруса набиваются балки перекрытия и временный дощаной настил.

3.

Монтируются вертикальные опоры и коньковый брус.

4. Диагональные стропила собираются в каркас вальмы и крепятся к коньку.

5. Последовательно устанавливаются нарожники, рядовые стропила, подкосы и дополнительные крепления.

6. Выполняются работы по утеплению, гидроизоляции и обшивке крыши.



Стропильная система и мауэрлат

При правильном подходе мауэрлат закладывается еще на этапе строительства коробки дома, в остальных случаях его крепят перед монтажом стропильной системы.

В малоэтажных жилых домах его закладывают из обработанного антисептиками и антипиренами хорошо просушенного бруса из дуба, качественной осины, бука или хвойных пород с сечением не менее 100×150 мм.

Чем больше будет площадь и вес скатов, тем толще должен быть мауэрлат. Брус соединяется на углах «в лапу» и крепится на заранее заложенные в стенах толстые металлические шпильки, поверх обязательной гидроизоляционной прослойки из мастики или рубероида.

Количество отверстий для шпилек ограничено, выпилы в брусе для крепления других элементов делать запрещено. Этап крепления мауэрлата завершается его разметкой с помощью ярких маркеров или маяков, все размеры и совпадение противоположных элементов проверяется несколько раз.

Далее последовательно:

• Элементы стропильной системы выпиливаются из качественного бруса с одинаковым сечением от 50×150 мм, при необходимости длинные диагональные балки сращиваются из отдельных отрезков.

• На стены рядом с мауэрлатом или закрепленный ниже брус монтируются балки перекрытия (при наличии). Мауэрлат стягивается затяжками для снятия и перераспределения весовой нагрузки.

• Поверх мауэрлата монтируется прогон (рекомендуемый и упрощающий работу, но необязательный этап).

• По центру стропильной системы крепятся основные вертикальные стойки, скрепляемые коньковым брусом.

• К коньку крепятся центральные стропила торцевых скатов.

• Проводится уточненная разметка и крепление промежуточных стропил фронтальных свесов.

• Монтируются 4 диагональные стропила, соединяющие углы дома и конек, при необходимости – с дополнительными промежуточными опорами.

• К диагональным стропилам крепятся нарожники с равным интервалом, совпадающим с шагом прогона основных стропил.

• Стропильная система при необходимости укрепляется дополнительными элементами (подкосы, шпренгели, ветровая балка).

• В системах с заканчивающими на мауэрлате стропилами монтируется «кобылки», в остальных случаях балки подготавливаются к креплению карнизной доски и будущей обшивке свесов.

Финишное покрытие пирог из мягкой черепицы

Мягкая битумная черепица считается оптимальным по цене, надежности и внешнему виду кровельным материалом для вальмовых крыш. Благодаря хорошей эластичности и низкому проценту отходов при раскрое ее с равным успехом используют для отделки треугольных скатов и сложных участков. Для достижения планового срока службы (25-30 лет) и получения красивого покрытия при ее монтаже на вальмовые кровли:

• Мягкая черепица укладывается на практически сплошную (с зазорами между элементами -6-10 мм) обрешетку из фанеры, обрезной доски или качественных листовых древесных материалов.

Необрезная доска для этих целей не подходит, настил на скатах должен быть максимально ровным и гладким. По этим же причинам в ходе монтажа обрешетки избегают образования изломов или острых углов. Вентиляция пространства под настилом обеспечивается с помощью контробрешетки

• При уклоне кровли свыше 18 ° обеспечивается обязательная гидроизоляционная защита проблемных участков (конек, ребра, карнизные свесы, места примыкания к трубам закрываются самоклеящимися лентами или рулонными материалами, промазываемыми битумными мастиками), при меньшем уклоне помимо этих работ вся площадь настила закрывается сплошным ковром. Полотнища монтируются снизу-вверх с 10-15 нахлестом по бокам, стыковки материала по длине всячески избегают.

• Одновременно с набивкой настила и до монтажа мягкой черепицы в пирог закладываются вентиляционные элементы (вытяжные отверстия у конька и в верхней части кровли, приточные продухи – у карнизов, каналы и зазоры для ввода влаги их теплоизоляционной прослойки при ее наличии).

• Мягкая черепица разрезается после тщательных замеров и монтируется с нижней части свесов исключительно по разметке, со смещением каждого ряда до полуметра (точный шаг зависит от узора лепестков). Нижние части с самоклеящейся полосой тщательно придавливаются, для крепления верхних сухих краев используются специальные мягкие гвозди (не менее 4 для каждой мертвой полосы).

Стоит отметить, что расчет количества мягкой черепицы и доборных элементов при обустройстве вальмовых крыш по возможности доверяется специалистам. Из-за сравнительно сложной конфигурации кровли материал приобретается с запасом, на одном скате настилается черепица из одной партии. Игра с оттенками и комбинирование разных цветов допускается лишь при высоком профессионализме кровельщика.

Финишное покрытие пирог из металочерепицы

При выборе этого варианта владелец должен быть готов к лишним тратам и сложному раскрою, прямоугольные размеры листа металлочерепицы не совпадают по форме с треугольными и трапециевидными скатами.

При использовании нестандартно узких листов работы слегка упрощаются, но правильно подобрать перехлесты и раскроить металлочерепицу могут только профессионалы.

Как следствие, даже при перекрытии вальмовых крыш своими силами этап замеров и раскроя рекомендуют доверить специалистам.

Шаг наклонных стропил в таких случаях также должен совпадать с габаритами металлочерепицы, при оптимальном раскладе он составляет 55 см или половину ширины листа.

Горизонтальные рейки обрешетки набиваются с шагом, совпадающим с параметрами профиля, по требованиям технологии линия крепления накладывается на центральную ось доски, а саморез вкручивается точно в центр впадины. Минимально допустимый угол наклона вальмовой крыши при обшивке металлочерепицой составляет 15°, оптимальный — 35°.

Работы ведутся по схеме:

• После настила гидроизоляции или утепленного пирога поверх стропил набиваются планки обрешетки, внутри закладываются каналы для вывода влаги и проветривания.

• Металлочерепица поднимается наверх для разметки и подрезки. Для резки материала используется ножовка и лобзик (но не нагревающая металл болгарка!), полученные фрагменты маркируют и при необходимости прокрашивают по краям реза. Опускать листы вниз при этом необязательно, в целях экономии сил и времени «ступеньки» кладут на смежный скат. Для упрощения работ на этом этапе рекомендуется использовать шнур и «черток» — четыре ровных доски с шарнирными нежесткими соединениями.

• После раскроя материала по краям монтируются карнизные планки и капельник, под будущие стыки (ребра, конек, места примыкания к дымоходу) укладываются дополнительные гидроизоляционные прокладки.

• Стартовый лист крепится начиная с центра треугольного ската и с любого удобного угла трапециевидного. Первые саморезы закручиваются не до конца, затягивание проводится лишь после укладки и корректировки соседнего листа. Непосредственно перед фиксацией остальных фрагментов рекомендуется провести укладку 3-4 штук, проверить их уровень и лишь потом – прикручивать саморезами.

• Поверх прикрученной металлочерепицы крепятся доборные элементы, начиная с коньковой планки.

Простота схемы условная, на этап разметки и раскроя даже у опытных кровельщиков уходит не менее дня, при большой площади, неудобном угле или сложной форме скатов работы затягиваются. Для их упрощения первую раскладку проводят на бумаге и лишь потом, после замеров и проверки совпадения размеров листы поднимают наверх. Схему при этом составляют с учетом заложения как можно меньшего числа небольших треугольных вставок.

Вне зависимости от выбранного вида кровельных материалов работы завершаются монтажом элементов водостока, дымохода и вентиляции.

При необходимости установки в скатах окон для освещения мансарды работы усложняются: помимо предварительной установки рам в стропильных конструкциях в ходе монтажа металлической или мягкой черепицы выверяются и закладываются зазоры между материалом обшивки и их проемами от 5 см и более.

Последние в свою очередь необходимы для правильного закрепления тепло-, гидро- и пароизоляционных материалов и размещения дренажных желобов.

Остекление окон выполняется на завершающем этапе обустройства, параметры стеклопакета подбираются с учетом климатических условий региона.

Теперь вы знаете ответ на запрос: Вальмовая крыша своими руками чертежи и фото пошаговая инструкция

Вальмовая крыша своими руками пошагово: расчет, чертежи, видео

Вальмовые крыши придают зданию изящный и завершённый облик, её скаты хорошо выдерживают порывы ветра и снеговую нагрузку. Под крышей этого типа можно разместить мансардное помещение большого объёма. Мы расскажем об особенностях стропильной группы вальмовых кровель, о способах расчётов и монтажа стропил, а также о кровельном пироге, вентиляции и утеплении конструкции. Остановимся на описании свойств кровельных материалов и расскажем о том, как сделать вальмовую крышу для беседки своими руками.

Особенности конструкции вальмовых крыш

Вальмовые крыши придают строению определённый шик, но особенность их конструкции в том, что они прекрасно выдерживают разнонаправленные ветровые воздействия. Это происходит благодаря жёсткой стропильной системе и наличию треугольных и трапециевидных скатов. Увеличение высоты конька и уклона скатов даёт возможность разместить под вальмовой крышей обитаемое помещение.

Вальмовая крыша состоит из двух треугольных и двух трапециевидных скатов, которые опираются на коньковый прогон

Особенностями конструкции вальмовых крыш можно считать следующие отличительные черты:

  • наличие четырёх скатов, образованных деталями стропильной системы;
  • отсутствие фронтонов в классическом варианте вальмовой крыши;
  • наличие конькового прогона, опирающегося на брус перекрытия или на внутреннюю стену дома;
  • присутствие диагональных стропильных балок наряду с рядовыми;

    Наличие четырёх скатов, опорного прогона, диагональных стропил и нарожников отличает вальмовые конструкции от других типов крыш

  • использование нарожников и шпренгельных элементов.

Уникальная стропильная система определяет прочностные характеристики крыш вальмового типа и их стойкость к атмосферным воздействиям.

Подготовка проекта крыши

При подготовке проекта вальмовой крыши необходимо определить высоту конька, поскольку от этого параметра будет зависеть угол наклона и длина скатов. Для обитаемого чердачного помещения высота потолка должна быть не менее 2,3 метра в соответствии с противопожарными нормами.

Угол наклона скатов связан с выбором высоты конька, поскольку этот параметр определяет объём зоны комфортного проживания

Для подготовки проекта после выбора высоты конька необходимо произвести замеры, которые помогут рассчитать длину стропил, площадь скатов и объём обитаемого помещения. Для проектирования крыши понадобятся следующие параметры:

  • длина и ширина здания, толщина внешних и внутренних стен;
  • размеры бетонного армопояса, к которому крепится мауэрлат;
  • размеры и местоположение печных и вентиляционных проходов;

    Предварительный чертёж с размерами здания является основой для проектирования конструкции и расчёта основных параметров вальмовой крыши

  • длина центрального прогона, который крепится на балки перекрытия;

  • размер карнизного свеса.

Застройщик определяет, холодным или обитаемым будет чердачное помещение, потому что от этого зависит способ крепления конькового прогона, наличие или отсутствие скатных окон, конструкция и количество стропильных элементов. После подготовки проекта можно приступить к расчёту вальмовой крыши и элементов стропильной системы.

По мнению автора этой статьи, для проектирования вальмовой крыши, особенно усложнённой эркерами, щипцами и шатровыми фрагментами, лучше воспользоваться услугами инженера-проектировщика. При строительстве мансардной крыши загородного дома автору очень помог комплект чертежей с рассчитанной длиной стропильных балок, способом их соединения, углами запилов и количеством крепёжных элементов. Перечень утеплительных и кровельных материалов с указанием площади и порядка монтажа позволил заказать их заранее. Закупка комплектующих по проекту сводит до минимума отходы материалов и экономит время. Рассчитанные размеры стропильной системы и чётко определённая последовательность сборки избавили от брака, лишних расчётов и дополнительной подгонки. Монтажные работы выполняла бригада из четырёх человек с небольшим строительным опытом, которая справилась даже на сложном участке стыковки ската с крышей эркера, правда, с помощью консультации автора проекта.

При самостоятельном проектировании необходимо начинать с расчёта основных параметров крыши и размеров стропильной группы, создавая собственные чертежи и макеты раскладки.

Расчёт вальмовой крыши

При вычислении параметров вальмовой крыши владелец дома задаёт высоту конька из практических соображений. Для холодного чердака она может быть менее двух метров, а при строительстве мансардной крыши нужно помнить о том, что по СНиП высота потолков жилого помещения должна быть не менее 2,3 м.

При предварительных расчётах сначала определяется высота конька, а затем длина центрального прогона, размер основных и диагональных стропил

Длина центрального прогона при равных углах наклона скатов выбирается такой, чтобы концы прогона располагались на одинаковом расстоянии от боковых и торцевых стен. В ходе дальнейших расчётов определяют размеры стропил, нарожников и вспомогательных элементов. Необходимо выбрать тип стропильной системы, поскольку если для вальмовых крыш с необитаемым чердаком более характерны наслонные стропила, то для крыш с мансардой можно применять и наслонные, и висячие типы стропильных соединений.

Расчёт угла наклона скатов и длины стропил

От угла наклона скатов зависит устойчивость крыши к ветровым воздействиям и способность выдерживать снеговую нагрузку. Уклон скатов является важнейшим параметром для расчёта длины основных и диагональных стропил, а также нарожников. За основу расчётов возьмём следующие параметры:

  • высота конька Hк = 3 м;
  • длина здания Lдс = 10 м;
  • ширина здания Lдтс = 6 м. Половину этого размера обозначим за Lптс: Lптс = 3 м;
  • длина конька Lк = 4 м;
  • расстояние от стены дома до конькового прогона T = 3 м.

Вычисления проводятся в несколько этапов.

  1. Угол наклона трапециевидных скатов определяем из треугольника, образованного высотой, проведённой из крайней точки конька, половиной ширины ската и первого рядового стропила: tg a = Hк / Lптс = 1. Этому значению тангенса соответствует угол 45о.
  2. Угол наклона треугольного ската находим из аналогичного треугольника, в котором роль гипотенузы играет среднее рядовое стропило, основание которого находится в середине торцевой стены здания: tg n = Hк / T = 1. Значит, угол n также равен 45о.

    Значения углов наклона скатов определяются с помощью формул расчёта прямоугольных треугольников

  3. Высоту треугольного ската считаем по теореме Пифагора: Н1 = √Hk2 + T2 = √9+9 = √18 = 4,24 м.
  4. Высота трапециевидного ската (отрезок, проведённый из вершины трапеции к её основанию под углом 90o) H2 = √Hk2 + Lптс2= 9+9= √18 = 4,24 м. Поскольку углы скатов в нашем случае одинаковые, то и высоты скатов также равны.
  5. Для дальнейших расчётов понадобится длина диагональных стропил. Из треугольника, образованного половиной треугольного ската, по теореме Пифагора получаем Lc = √H12 + Lптс2= √4,242 + 32 = √ 26,98 = 5,19 м.
Таблица: значения тригонометрических функций для углов наклона скатов мансардной кровли
a, град.tg asin a
200,360,34
250,470,42
300,580,5
350,70,57
400,840,64
4510,71
501,190,77
551,430,82
601,730,87

Расчёт площади скатов вальмовой крыши

Площадь скатов необходимо знать для расчёта количества строительных материалов и составления схемы раскроя. У вальмовой крыши два треугольных и два трапециевидных ската, для вычисления их площади мы воспользуемся стандартными формулами из школьного курса геометрии.

  1. Площадь треугольного ската S = (a · h) / 2, где a − длина, h − высота треугольного ската.
  2. Площадь трапециевидного ската S = (a + b) / 2 · h, где a − длина конька; b и h − длина и высота трапециевидного ската соответственно.

    Расчёт площади вальмовой крыши производится по простым формулам из школьного курса геометрии

Для подсчёта площади необходимо увеличить высоту каждого ската на размер карнизного свеса и иметь в виду, что их длины при этом тоже увеличатся.

Расчёт объёма мансардного помещения

Вычисление объёма обитаемого подкровельного пространства понадобится при расчёте систем теплоснабжения и кондиционирования мансарды. Поскольку под вальмовой крышей располагается многогранное жилое помещение с изменяющейся высотой и формой, то для расчёта объёма его нужно разбить на более простые фигуры. Обычно рассматривают сечение мансарды, образующееся каким-либо стропилом, разбивают его на прямоугольники, треугольники и трапеции, вычисляют их площади по приведённым выше формулам и умножают на длину мансарды. Полученные таким образом объёмы каждой части складывают и получают общий объём мансарды.

Для расчёта объёма мансардного помещения оно разбивается на элементарные фигуры, объём которых вычисляются отдельно и складываются друг с другом

Если при разбиении мансарды выделяются более сложные элементы, то их объём рассчитывается по формуле V = S · H, где S − площадь сечения, H − длина элемента.

Видео: расчёт стропильной системы вальмовой крыши

Макет раскладки крыши

Макет является уменьшенной копией крыши, по нему можно определить оптимальную высоту конька и угол наклона скатов по отношению к размерам здания. Схема стропильной системы вальмовой крыши, выполненная в виде чертежа с указанием размеров и расположением элементов стропильной группы, называется макетом раскладки. На таких схемах указывается местоположение, длина и высота конькового прогона, а также размеры и количество основных, диагональных и нарожных стропил.

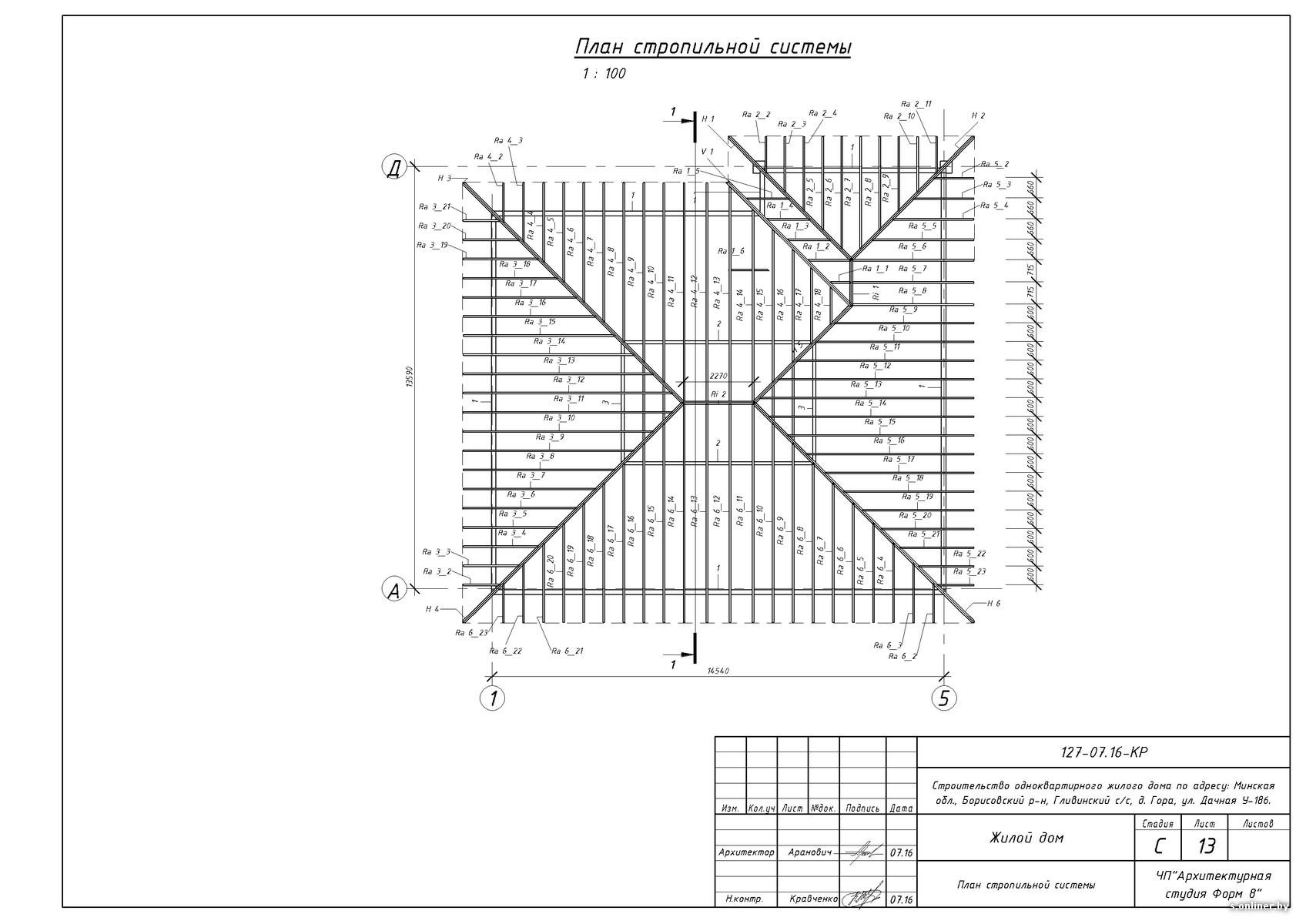

На схеме стропильной системы указываются размеры элементов, место их установки, способ монтажа и углы наклона стропильных ног

На чертеже указывается способ крепления деталей, углы и размеры врезки, шаг стропил и схема обустройства карнизного свеса. По схеме можно произвести расчёт количества материалов, раскрой и поштучную раскладку деталей на месте монтажа.

Необходимо учесть, что расчётные данные нуждаются в практической проверке, поэтому перед изготовлением шаблонов для раскроя деталей нужно произвести пробную стыковку основных и диагональных стропил.

Стропильная система вальмовой крыши

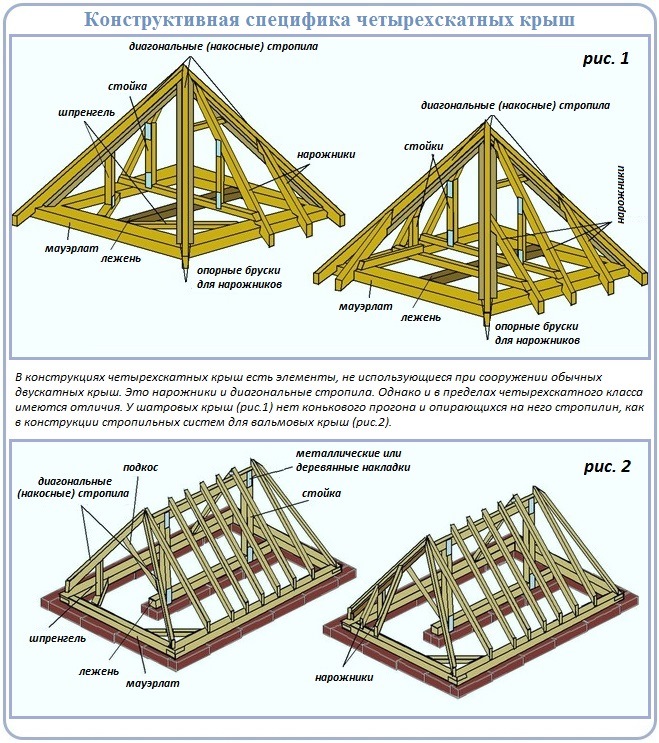

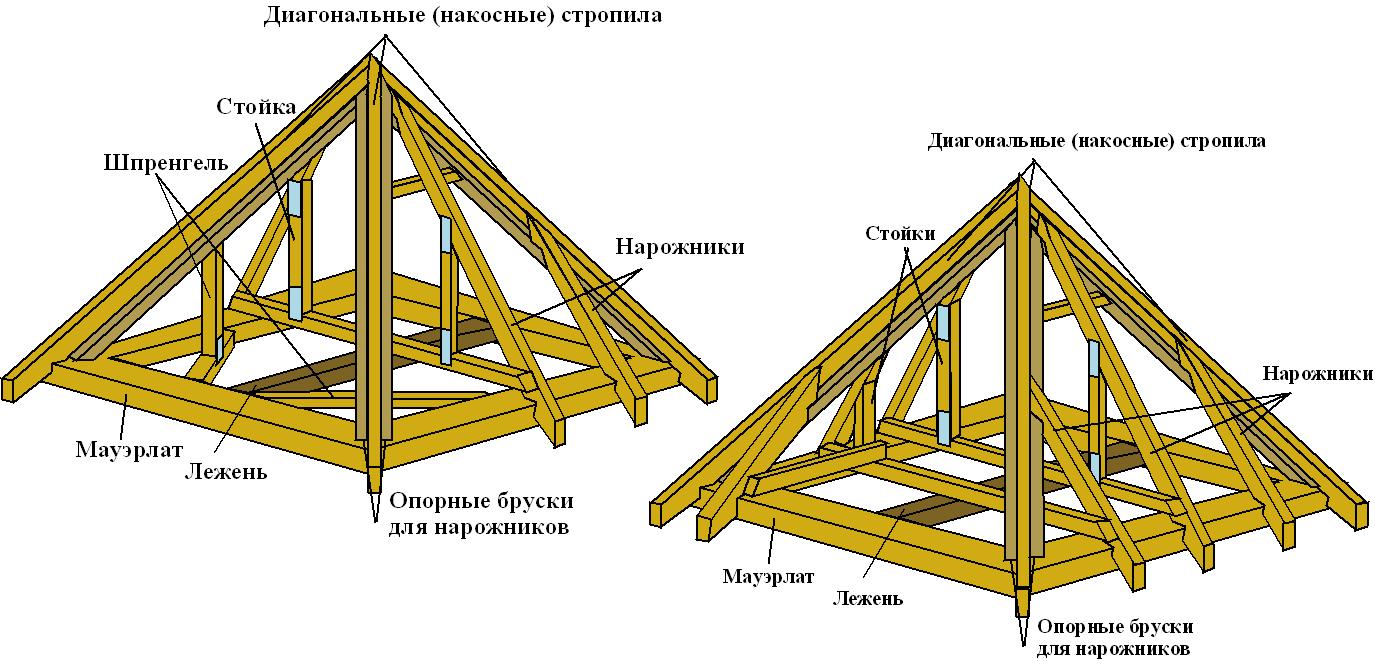

Вальмовую крышу образуют четыре ската, а её стропильная система содержит элементы двускатной и шатровой кровли. В основном используются наслонные стропила, которые опираются на коньковый прогон, закреплённый на стойках. Вальмовая крыша состоит из следующих элементов:

  • по периметру стен монтируется мауэрлат, при наличии внутренней капитальной стены на неё крепят лежень;
  • на мауэрлат устанавливаются затяжки или балки перекрытия;
  • на вертикальные стойки крепится коньковый прогон;
  • на мауэрлат и коньковый прогон опираются основные стропила, образующие трапециевидные скаты;
  • диагональные стропила образуют треугольные скаты;
  • нарожники представляют собой укороченные стропила, формирующие силовой каркас между диагональными и рядовыми стропилами;
  • подкосы и шпренгели используются как дополнительные опорные элементы;
  • кобылки применяются для удлинения стропил и нарожников;
  • контробрешётка создаёт вентиляционный зазор;
  • обрешётка используется для крепления кровельного покрытия.

Вальмовая крыша состоит из стандартных элементов и специфических стропильных узлов, которые обеспечивают необходимую прочность конструкции

Кроме того, стропильные ноги усиливаются ригелями и дополнительными стойками. Часто эти элементы образуют стены и потолок мансардного помещения.

Мауэрлат и его размеры

Мауэрлат является связующим звеном между каркасом здания и стропилами и представляет собой цельный брус, прикреплённый к стене резьбовыми шпильками. Для устранения распирающего воздействия стропил на стены брусья мауэрлата необходимо крепить к сплошному армированному поясу. Шпильки с шагом от 80 до 100 см замуровываются в монолитный пояс.

Мауэрлат проходит по верхнему периметру здания и крепится к бетонному армированному поясу шпильками

Мауэрлат равномерно распределяет нагрузку с крыши на стены здания, его длина равна периметру дома. Для его изготовления используют сосновый пиломатериал с сечением равным 150Х150, 150Х200 или 200Х200 мм. На углах дома брус соединяется между собой с помощью резьбовых шпилек.

Установка конькового прогона

Коньковый прогон служит опорой для основных и диагональных стропил и устанавливается на вертикальных стойках, которые опираются на балки перекрытия или лежень. Для придания жёсткости прямоугольной конструкции рекомендуется устанавливать диагональные подкосы между стойками и прогоном. Для монтажа центрального прогона используется брус 100Х100 мм или 50Х150 мм.

Монтаж центрального прогона производится с помощью вертикальных стоек, опирающихся на лежень или на балки перекрытия

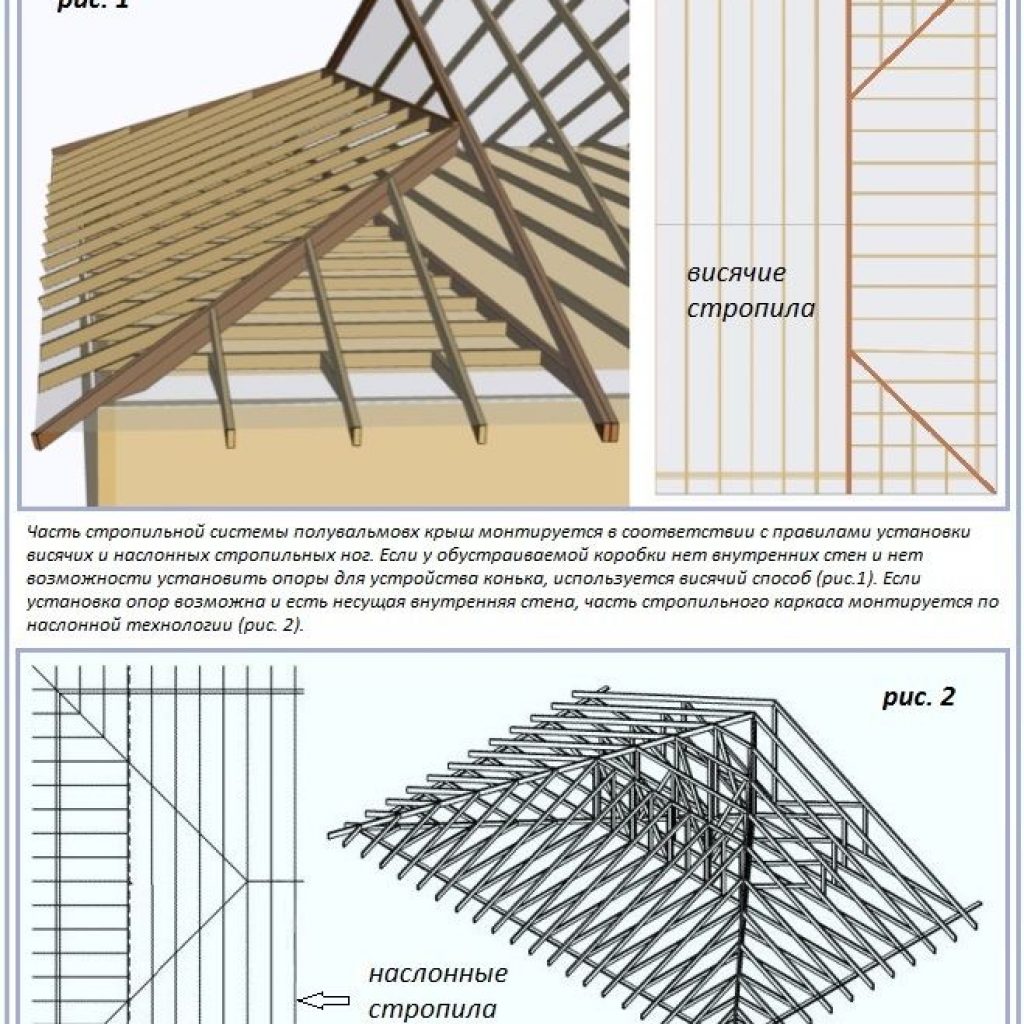

Чаще всего используются наслонные стропила, но для обитаемых чердачных помещений можно спроектировать и висячий тип стропил, чтобы освободить жилое пространство от нагромождения вспомогательных конструкций.

Вариант с висячими стропилами максимально освобождает жилое пространство от громоздких конструкций

В этом случае к центральному прогону крепятся основные и диагональные стропила, которые усиливаются ригелями и стойками, образующими стены и потолок мансарды.

Порядок проведения монтажных работ

Перед монтажом стропильной системы вальмовой крыши рабочие места необходимо оборудовать трапами, лесами и лестницами, поскольку удобство работы существенно ускоряет монтаж. Затем приступают к сборке элементов крыши в описанной далее последовательности.

  1. На монолитный армированный пояс раскладывают гидроизолирующий материал и ставят на него заранее рассверленные балки мауэрлата, закрепляя их с помощью резьбовых шпилек, шайб и болтов.

    Балки мауэрлата укладываются на слой гидроизоляции из рубероида и закрепляются шпильками через заранее просверлённые отверстия

  2. На мауэрлат крепятся балки перекрытия или затяжки с шагом от 60 до 120 см и на них устанавливаются вертикальные стойки для центрального прогона.
  3. На вертикальные стойки крепится коньковый прогон, затем вся конструкция усиливается диагональными подкосами. Относительно крайних ног прогон должен иметь выносы по 15 см для крепления диагональных стропил.

    Обустройство крыши начинается с монтажа центрального прогона и основных стропил

  4. Между балками перекрытия и коньковым прогоном выставляются попарно стропильные ноги, производится разметка врезки и осуществляется раскрой стропил. Устанавливаются крайние основные фермы, между ними натягиваются шнуры и по ним выставляются остальные стропильные ноги.
  5. При большой длине стропил их усиливают ригелями, подкосами и стойками. После этого размечаются диагональные стропила.

    Для установки диагональных стропил необходимо произвести тщательную разметку, раскрой и запилы под стыковку с коньком и мауэрлатом

  6. Производится раскрой размеченных диагональных стропил и их монтаж, при необходимости их усиливают шпренгелями и подкосами.
  7. Размечаются и монтируются нарожники, на карнизном свесе концы стропил обрезаются вертикально, к ним прикрепляются лобовые доски.
  8. На стропила и нарожники крепится гидроизолирующая мембрана с нахлёстом 10 см, монтируется контробрешётка и обрешётка.

Исходя из личного опыта, автор этой статьи хотел бы порекомендовать оборудовать на участке строительства место для разметки, раскроя и шаблонирования элементов стропильной системы. Удобно, когда точные угломерные инструменты находятся в одном месте, приспособленном для разметки и распиловки. Оборудованное рабочее место экономит время при заготовке деталей, которые затем поднимаются и монтируются без дополнительной подгонки. Внизу проще подготовить и сборочный комплект крепежа для каждого этапа работ.

Видео: стропильная система вальмовой крыши

Кровельный пирог вальмовой крыши

Кровельный пирог вальмовой крыши состоит из следующих элементов:

  • стропильные ноги;
  • пароизоляционная мембрана;
  • утеплитель, расположенный между стропилами;
  • гидроизолирующая мембрана;
  • обрешётка и контробрешётка;
  • кровельный материал.

Кровельный пирог вальмовой крыши служит для создания определённой последовательности защитных слоёв, на которые сверху укладывается финишное покрытие

Для холодного чердака кровельный пирог состоит из стропильных ног, гидроизолирующей мембраны, контробрешётки, обрешётки и кровельного материала. Теплоизолирующий слой и пароизоляционная плёнка здесь не применяются.

Вентиляция вальмовой крыши

Вентиляция подкровельного пространства утеплённой вальмовой крыши происходит через вентилируемый зазор между утеплителем и гидроизолирующей мембраной. Вентзазор образуется при монтаже мембраны на стропила с провисом 1,5–2 см, поэтому воздух через перфорированную отделку карниза проникает в утеплитель и выходит через отверстия коньковых аэраторов.

Вентиляция кровли производится через софиты карниза и аэраторы конька

От испарений из жилых помещений утеплитель сохраняет пароизолирующая плёнка, а от увлажнения конденсатом утепляющий слой предохраняет гидроизолирующая мембрана. Конденсат, скапливающийся на гидроизоляции, удаляется через вентиляционный зазор высотой в 5 см, который обеспечивает циркуляцию воздуха и сохраняет в целости стропильную систему. При этом слой теплоизолирующего материала не теряет своих свойств от излишней влаги.

Вентиляция холодного чердака

Холодный чердак вентилируется через перфорированные отверстия отделки карнизного свеса и слуховые окна, а также коньковые аэраторы. Разница температур между внешней средой и чердаком сводится к минимуму, поэтому обледенение кровли не происходит.

Преимущество холодного чердака заключается в отсутствии разницы температур кровельного покрытия и чердачного помещения, из-за чего обледенения кровли не происходит

При такой схеме вентиляции вальмовой крыши необходимо помнить о тщательном утеплении потолка и верхней части стен между жилым помещением и холодным чердаком.

Видео: слуховые окна вальмовой крыши — холодный чердак

Утепление вальмовой крыши

Утепление крыши производится после монтажа кровли изнутри чердака или снаружи при укладке кровельного пирога. Такая последовательность работ предохраняет утеплитель от неожиданных осадков. Теплоизоляционный материал помещается между стропильными балками слоем в 20–25 см.

Утепление изнутри происходит путём набивки утеплителя между стропилами и фиксации его с помощью шнура или лески

Для утепления вальмовой крыши можно использовать следующие материалы:

  • пенополистирол размером 600Х1200 мм и толщиной от 20 до 100 мм;
  • волокнистые плиты и маты минеральной ваты размером 600Х3000 мм и толщиной от 50 до 200 мм;
  • вспененные утеплители, к которым относятся эковата и пенополистирол.

Эластичность матов и плит позволяет набивать их между стропилами в несколько слоёв со сдвигом мест стыка, чтобы избавиться от мостиков холода, а вспененные утеплители наносятся методом напыления с использованием специального оборудования.

Доборные элементы для вальмовой крыши

Для разных видов кровельного покрытия выпускаются определённые типы доборных элементов. На вальмовой крыше используются коньковые планки с аэраторами, заглушки для вальмовых стыков и тройники для диагональных стропил. Они закрывают коньковые и скатные стыки, а также карнизные свесы.

На завершающем этапе монтажа вальмовой кровли используются многочисленные доборные элементы

Из остальных доборных элементов на вальмовых кровлях могут быть использованы трапы, лестницы, снегозадержатели, уплотнители и капельники.

Коньковые доборы

Коньковые доборы имеют разную конфигурацию и размеры, например, планка прямая 150Х150Х2000 мм или полукруглая R110Х2000 мм. Коньковые планки могут иметь аэраторы разного типа. Рассмотрим особенности монтажа и стыковки коньковых доборов.

Состыковка коньков

Монтаж прямых коньков на вальмовой крыше производится с нахлёстом не менее 5 см и начинается со стороны, противоположной преобладающим ветрам. Планки крепятся с шагом от 15 до 30 см, а на крайних планках монтируются заглушки. В конструкции некоторых коньковых планок предусмотрены полимерные аэраторы, обеспечивающие вентиляцию подкровельного пространства.

Состыковка горизонтальных коньков происходит с нахлёстом не менее 5 см

Хребтовые планки крепятся, начиная с заглушки, снизу вверх, а в месте соединения вальмовых хребтов и конька стыкуются с тройниковыми Y-планками. При необходимости места стыковки дополнительно герметизируют.

Монтаж круглого конька

В конструкции круглого конька предусмотрены рёбра жёсткости, которые служат замками для стыковки отдельных планок. Такие рёбра препятствуют проникновению воды в подконьковое пространство. Круглый конёк крепится к верхней планке обрешётки через аэроэлемент, который обеспечивает циркуляцию воздуха через вентиляционный зазор.

Монтаж круглого конька производится через уплотнитель с использованием специальных заглушек

При монтаже любого типа коньковых планок важно следить за тем, чтобы не перекрыть вентилируемые продухи и сохранить циркуляцию воздуха между карнизом и коньком.

Ветровые планки и капельники

На карнизном свесе вальмовой крыши устанавливаются капельники для отвода конденсата, а для защиты подкровельного пространства от ветра и дождя на обрешётку монтируют ветровые или карнизные планки.

Капельник на карнизном свесе (поз. 7) используется для отвода конденсата, а ветровая планка (поз. 5) защищает подкровельное пространство от ветра и дождя

Этот вид доборов устанавливают с нахлёстом не менее 5 см, стандартная длина планок равна 2 м.

Видео: монтаж металочерепицы и доборных элементов

Виды кровельного покрытия для вальмовой крыши и их монтаж

Для вальмовой крыши используются разные виды кровельных материалов, которые в большом количестве предлагают производители. При выборе необходимо оценить цветовую гамму, простоту монтажа, вес и долговечность кровельного покрытия. Немалое значение имеют стоимость и эффективная площадь материала. Рассмотрим самые популярные виды кровельного покрытия:

  • керамическая и цементно-песчаная черепица;
  • металлочерепица и кровельный профнастил;
  • шифер и ондулин;
  • мягкая черепица.

По мнению автора статьи, следует обратить внимание на шумопоглощающие свойства кровельного материала. С этой точки зрения металлопрофили проигрывают ондулину и мягкой черепице с их прекрасной шумоизоляцией. Кроме того, на поверхности металла при перепаде температур образуется конденсат, поэтому нужно принимать меры для его удаления. Мягкая черепица отличается простотой монтажа, но для неё необходимо установить сплошную обрешётку из фанеры толщиной 12 мм и положить подкладочный материал, а это несколько удорожает её применение. По этим причинам, а также в силу небольшого веса и простоты укладки автором статьи для покрытия жилого дачного дома был выбран ондулин. В процессе эксплуатации кровли стало ясно, что во время сильного дождя на чердаке слышен небольшой шум, а после утепления мансарды посторонние звуки практически пропали.

Монтаж кровельного покрытия производится на обрешётку. Перед проведением кровельных работ нужно смонтировать капельники, ветровые доски и кронштейны водосточной системы. Крепление листовых материалов производится саморезами с шайбой и резиновой прокладкой в шахматном порядке. Укладка листового покрытия вальмовой крыши начинается от центра ската к краям.

Монтаж кровельного листового покрытия начинается с первого цельного элемента, затем симметрично крепятся листы слева и справа

Монтаж производится по натянутому вдоль карниза шнуру. Мягкая черепица укладывается снизу вверх с рекомендованным производителем нахлёстом.

Металлопрофиль

К металлопрофилю относится кровельный профнастил и металлочерепичное покрытие. Полная ширина листа металлочерепицы 1180 мм, эффективная ширина при этом равна 1080 мм, длина может меняться от 765 до 8000 мм, шаг обрешётки равен 350 мм. Кровельный профнастил имеет монтажную ширину 1000 мм и длину до 6 м. Срок службы этих покрытий достигает 50 лет, при этом материал имеет небольшой вес и просто укладывается.

Профнастил легко монтируется и служит до 50 лет

Шифер

Шифер отличается большим весом и хрупкостью, поэтому в современном строительстве используется его лёгкий (вес листа 6 кг) аналог — ондулин.

Шифер отличается большим весом и хрупкостью, но по-прежнему популярен

Длина листа ондулина составляет 2 м, ширина — 0,95 м, полезная площадь — 1,6 м2. Монтируется ондулин на обрешётку с шагом 45 см, с продольным нахлёстом 20 см, боковой нахлёст составляет одну волну. Дополнительные преимущества: срок службы до 50 лет, хорошее шумопоглощение, простота монтажа.

Срок службы ондулина достигает 50 лет, при этом кровля отличается шумопоглощением и простотой в монтаже

Мягкая черепица

Длина мягкой черепицы составляет 1 м, ширина в среднем равна 333 мм, нахлёст зависит от вида и формы, а толщина составляет 6 мм. Это лёгкий шумопоглощающий материал, который просто монтируется, служит до 35 лет, стоит недорого, но нуждается в сплошной обрешётке и подкладочном слое.

Мягкая черепица придаёт крыше современный вид и просто монтируется на сплошной обрешётке

Вальмовая крыша для беседки своими руками

Беседка с вальмовой крышей создаёт единое архитектурное пространство на участке застройки. Для сооружения необходимо подвести каркас по типу мауэрлата и далее выполнить следующие действия.

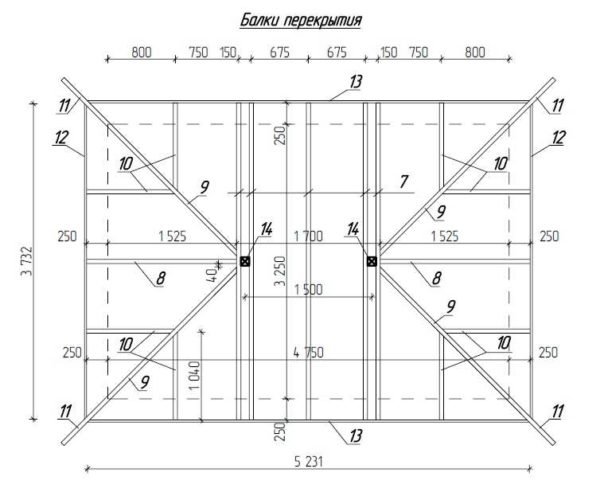

  1. Смонтировать балки перекрытия.
  2. Поставить на них вертикальные стойки и закрепить центральный прогон.
  3. Установить основные стропильные ноги.

    Вальмовая крыша беседки представляет собой крышу дома в миниатюре и создаёт с ней единый ансамбль

  4. Установить диагональные стропила и смонтировать обрешётку на скаты.
  5. Настелить кровельное покрытие и установить доборы, гармонирующие по цвету с крышей дома.

Все деревянные детали беседки необходимо обработать антисептическими и антипиреновыми составами и придать им соответствующий цветовой оттенок.

Мы рассказали о конструкции и расчётах вальмовых крыш, о стропильной системе и пошаговом порядке монтажа её элементов. Коснулись вентиляции, утепления и структуры кровельного пирога. Самостоятельный монтаж вальмовой кровли позволит вам сэкономить деньги и быть полностью убеждённым в качестве выполненных работ. Надеемся, что материалы этой статьи помогут вам в строительстве крыши для уютного дома.

Оцените статью:

[Голосов: 0 Среднее: 0]

Вальмовая крыша - стропильная система, фото, видео

Вальмовая крыша фото

Трудно спорить с мнением, что крыша служит для здания не только защитой, но и важным элементом дизайна. Поэтому, наряду с обеспечением потребительских качеств, конструкцию и вид этой части здания подбирают соответственно общему стилю и проекту дома.

Классические двухскатные кровли постепенно уступают более сложным и необычным - четырехскатным и ломанным. Вальмовые крыши, конструкция которых сложнее, чем у двухскатных, имеют перед ними существенные преимущества.

Преимущества вальмовой крыши

Благодаря отсутствию вертикальных фронтонов вальмовая конструкция обладает меньшим сопротивлением ветровым нагрузкам. За счет наличия водостоков по всему периметру здания, стены меньше подвержены разрушению от воды и осадков.

В отличие от "палаточной" двухскатной кровли, конструкция вальмовой крыши более жесткая, прочная и не создает горизонтальных "распирающих" нагрузок на боковые стены дома.

3d проект дома с вальмовой крышей

За счет прочности конструкции появляется возможность обеспечить более длинные свесы кровли, что создает еще большую защиту стен и фундамента от потоков дождя. Вальмовая кровля, конструкция которой отличается повышенной сложностью, с точки зрения архитектуры - гораздо привлекательнее обычной двускатной.

Недостатки вальмовой конструкции

Несмотря на такой внушительный перечень достоинств, не каждый проектировщик берется за реализацию вальмовой схемы. Объясняется это сразу несколькими факторами:

  1. Стропильная система вальмовой крыши и ее расчет на порядок сложнее кровли с двумя скатами.
  2. Для постройки "вальмы" требуется большее количество стропильных элементов.
  3. Стоимость материалов и стоимость работ существенно больше.
  4. Покатые скаты кровли со всех четырех сторон сильно ограничивают подкровельное пространство, оборудовать там жилую зону становится довольно проблематично.
  5. Короткие стропила вальмовой крыши очень нагружены и их приходится делать из двойного или более толстого бруса.
  6. Мансардные окна на покатой поверхности кровли - отдельная, и довольно сложная задача, требующая специальных инженерных решений.

Конструктивные особенности и разновидности вальмовых крыш

Рассмотрим, чем отличается вальмовая крыша, что это такое, и каковы особенности её строения. Существует довольно много разновидностей вальмы, но все они являются модификациями одной из четырех конструкций.

Шатровая

Все ребра кровли сходятся в одной точке, поэтому коньковый брус отсутствует. Шатровые крыши не очень практичны и применяются преимущественно на культовых или хозяйственных сооружениях.

Шатровая вальмовая крыша фото

Классическая прямая вальма

Угловые стропила попарно сходятся к одной точке на коньке. Боковые поверхности кровли представляют собой трапеции, а фронтальные - треугольники. Эта конструкция наиболее распространена, и пользуется самой высокой популярностью. Устройство вальмовой крыши такого вида, ее расчет и процесс возведения проще чем шатровой или ломанной, а потому её возведение возможно без помощи специалистов.

Полувальма

Отличается тем, что фронтальные части кровли по высоте меньше, чем боковые. Существует два варианта полувальм - датский и голландский. Различия между ними хорошо видны на рисунке ниже. Полувальмовые крыши используют для увеличения чердачного объема или для создания мансардного жилого пространства. Вальмовая крыша, фото которой представлено ниже, широко применяется и в нашей стране.

Конструкция вальмовой крыши с фронтонами

Ломанная вальмовая крыша

Представляет собой сложную конструкцию с включением дополнительных декоративных элементов, множества переломов поверхности кровли и т.д. Ярким примером таких кровель могут служить традиционные здания в японском или китайском стиле. Учитывая сложность расчета и монтажа, повышенный расход материала и стоимость работы, такие конструкции сегодня встречаются довольно редко.

Ломанная вальмовая крыша фото

Расчет вальмовой крыши

Расчет конструкции кровли лучше всего поручить специалисту. Но для предварительной оценки его можно сделать и самому.

Виды стропильных систем для вальмовой крыши

Расчет ведется по каждой плоскости отдельно. Результаты расчетов складываются, и вы получаете общую картину по всей крыше. Полученные данные понадобятся для выбора материалов для стропильной системы, расчета нужного количества кровельных материалов и оценки их весового давления на каркас. Это позволит приблизительно оценить стоимость стройматериалов и трудозатраты на возведение вальмовой крыши.

Чем точнее проведены расчеты - тем точнее вы будете понимать, как построить вальмовую крышу своими руками, и тем лучше будет конечный результат. Затраты времени на то, чтобы вникнуть в методику и провести сами вычисления, вернутся сторицей в виде экономии средств и времени на этапе возведения самой кровли. Мало того, овладев методикой расчетов, вы еще на этапе планирования сможете оценить возможность самостоятельного изготовления такой кровли и подобрать такой вид кровельных материалов, с которым сможете справиться самостоятельно.

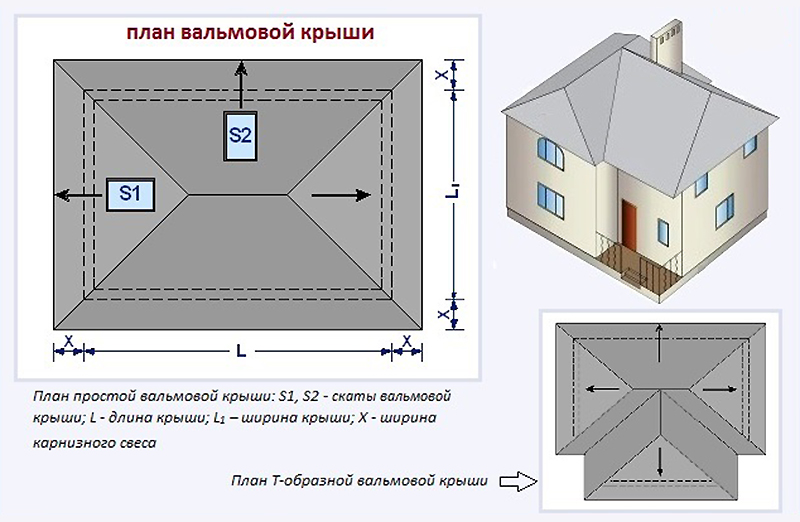

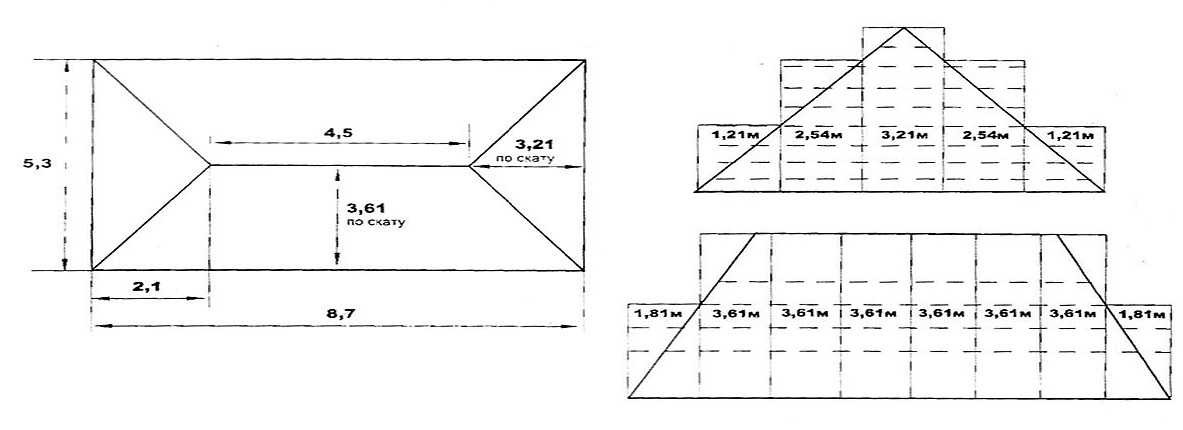

Расчет вальмовой крыши по площади сторон

Устройство стропильной системы

Если расчет готов, и будет монтироваться вальмовая крыша своими руками, чертежи необходимо составлять с особой точностью и учетом дополнительных элементов.

Подбираем стропила вальмовой крыши

Так как строительство вальмовой стропильной системы сложнее, чем у двускатной крыши. Вам придется воспользоваться специальными приспособлениями, подпорками и временными крепежными элементами для поддержки угловых стропил для их центровки и правильного расположения по отношению к коньку и другим ребрам.

Стропильная система вальмовой крыши - схема

Такую работу в одиночку не сделаешь - требуются помощники, дополнительные приспособления, возможно подъемные лебедки или механизмы, особенно если здание более одного этажа. Даже если вы выбрали классический прямой вариант кровли, для монтажа рекомендуется воспользоваться услугами опытного мастера, хорошо знающего, как сделать вальмовую крышу своими руками.

При строительстве следует учитывать, что диагональные элементы всей конструкции существенно длиннее обычных стропильных ног. Ориентировать эти элементы нужно максимально точно. На них будут опираться короткие стропила фронтальных и боковых скатов, называемые "нарожниками".

Вальмовая крыша своими руками, чертежи

Не следует забывать, что в среднем угловые стропила удерживают вес в полтора раза больше, чем длинные ноги боковых скатов. Малейший перекос диагональных "ребер" ведет к изменению весовой нагрузки по длине бруса, что может привести к конечному перекосу всей каркасной конструкции под действием веса кровельного покрытия, в расчет к которому важно добавлять норму "снеговой нагрузки" для вашего региона.

Для усиления конструкции диагональный брус сбивают из двух более тонких досок. Существует и другой вариант - два стандартных бруса соединяют между собой шпильками.

Спаривание элементов имеет свои преимущества:

  • за счет этого метода можно сделать брус любой длины;
  • жесткость на изгиб у спаренного бруса значительно выше, чем у обычного;
  • стоимость толстых досок гораздо ниже стоимости хорошего бруса;
  • спариванием можно легко добиться любого поперечного сечения стропила.

Вальмовая крыша: стропильная система и возможность усиления её конструкции

Для обеспечения нужного уровня прочности стропильная система вальмовой крыши усиливается дополнительными элементами.

Под диагональные стропила устанавливают опоры. Если длина диагональной ноги слишком велика - то две опоры, размещая их через треть длины бруса. Если есть возможность - опоры можно заменить косыми распорками - подкосами.

Промежуточные стропила крепятся к коньковой доске и к мауэрлату. Для крепления к мауэрлату делается зарез или стягивание при помощи металлических уголков.

Устройство вальмовой крыши своими руками

Нарожники накладываются на диагональные стропила с одним и тем же шагом. Это обеспечивает равномерное распределение нагрузки. Очень важно обеспечить симметричность размещения нарожников на диагональных ногах. Для этого разметку делают по деревянному шаблону, в качестве которого используется любая подходящая рейка или отрезок фанеры. На шаблоне карандашом наносятся метки взаимного расположения элементов при первом монтаже. Все остальные углы монтируются по этим меткам.

Для фиксации расположения элементов доски подрезаются по месту. Если такой возможности нет - фиксацию нужно делать при помощи накладных металлических пластин, стягивая все металлическими шпильками или болтами. Крепление на винты со временем ослабевает и такой метод для стропильной системы нежелателен.

Вальмовая крыша - стропильная система фото

Обрешетка также задает стропильной системе дополнительную жесткость, но одновременно с тем, является источником дополнительной весовой нагрузки. Поэтому толщину досок для обрешетки выбираем с небольшим запасом под желаемый кровельный материал.

Чаще всего на обрешетку идут бруски 40х40 или 50х50 мм. Но под мягкую кровлю рекомендуется обрешетку делать из фанеры или ДСП. Шаг размещения досок обрешетки диктуется типом кровли и обычно указывается производителем на упаковках этого материала.

Итог

Устройство вальмовой крыши своими руками процесс трудоемкий и требующий тщательной подготовки. Нельзя забывать, что качество сборки крыши является залогом сохранности всего здания. Поэтому отнеситесь к данному вопросу со всей ответственностью и вниманием, а если на каком-либо этапе строительства вам не хватает навыков, обратитесь к специалистам.

Стропильная система четырехскатной крыши – подробный чертеж

Самая употребительная форма крыши на сегодня в частном домостроении – это двускатная, которая является одной из самых простых. Эта форма позволяет иметь достаточно просторный чердак и организовывать крышу со скатами, хорошо освобождающимися от снега.

Двускатная форма крыши широко используется в русских постройках более полутора тысяч лет. До того, как стали строить дома с двускатными крышами, использовались односкатные крыши небольших домов, зимовий и землянок.

Сейчас же, с приходом в русскую малую архитектуру западного стиля, все больше используется в частном строительстве четырехскатная крыша, или как ее еще называют, вальмовая.

Стропильная система четырехскатной крыши отличается от двускатной более сложным рельефом – два трапециевидных ската и два треугольных ската. Для западноевропейского строительства, где широко используется черепица, такое решение было весьма оправданным.

Для России, с ее традиционным использованием теса для покрытия кровли, такая форма крыши была бы очень неудобна.

Сейчас вальмовая крыша оправдана только тогда, когда используются кровельные материалы, состоящие из мелких сегментов – натуральная и полимер-песчаная черепица, битумная черепица.

При условии использования листов кровельного материала – металлочерепица, профнастил, оцинкованное железо – вальмовая крыша – самая неэкономичная кровля. При использовании этого вида крыши остается огромное количество обрезков листовых материалов.

И если в случае с профнастилом, эти обрезки еще можно использовать в углах кровли, то в случае с металлочерепицей все обрезки идут в отходы. Так ориентированные волны на металлочерепице не дадут снова использовать обрезки этого кровельного материала.

Стропильная система четырехскатной крыши также харакетризизуется перерасходом материалов и повышенной трудоемкостью. Необходимость дополнительных соединений и дополнительного крепежа, а также обрезка пиломатериала, используемого в стропилах и обрешетке под кровельный материал – это все приводит к неэкономичному использованию бюджета на кровлю.

Какие же плюсы есть у этого типа кровли? Стропильная система четырехскатной крыши обладает повышенной жесткостью и устойчивостью к снеговым и ветровым нагрузкам. Хорошо спроектированная стропильная система вальмовой крыши держит примерно в 1,5 раза больше снеговой нагрузки, чем стропильная система двускатной крыши, изготовленная из пиломатериала такого же сечения.

Вот стропильная система четырехскатной крыши, представленная на чертеже:

Как видно, в этом варианте приходится компенсировать еще один минус вальмовой крыши – снег сходит со всех четырех сторон. И если при использовании двускатной кровли можно организовать вход сор стороны одного из фронтонов, как это обычно делалось в русских домах, то с вальмовой крышей так не получится – фронтонов нет.

Приходится организовать фронтон над крыльцом, в результате чего крыша из чисто вальмовой превращается в многощипцовую. Почему? Да потому что вальмовая крыша в своем чисто средиземноморском варианте не приспособлена для ската снега. А ни в одной из стран Северной Европы, где выпадает и лежит на кровлях снег, традиционно не используют вальмовые крыши, а используют двускатные кровли.

Чертежи вальмовой крыши dwg - Дневник строителя Pilonstroy.ru

Проектирование стропильной системы

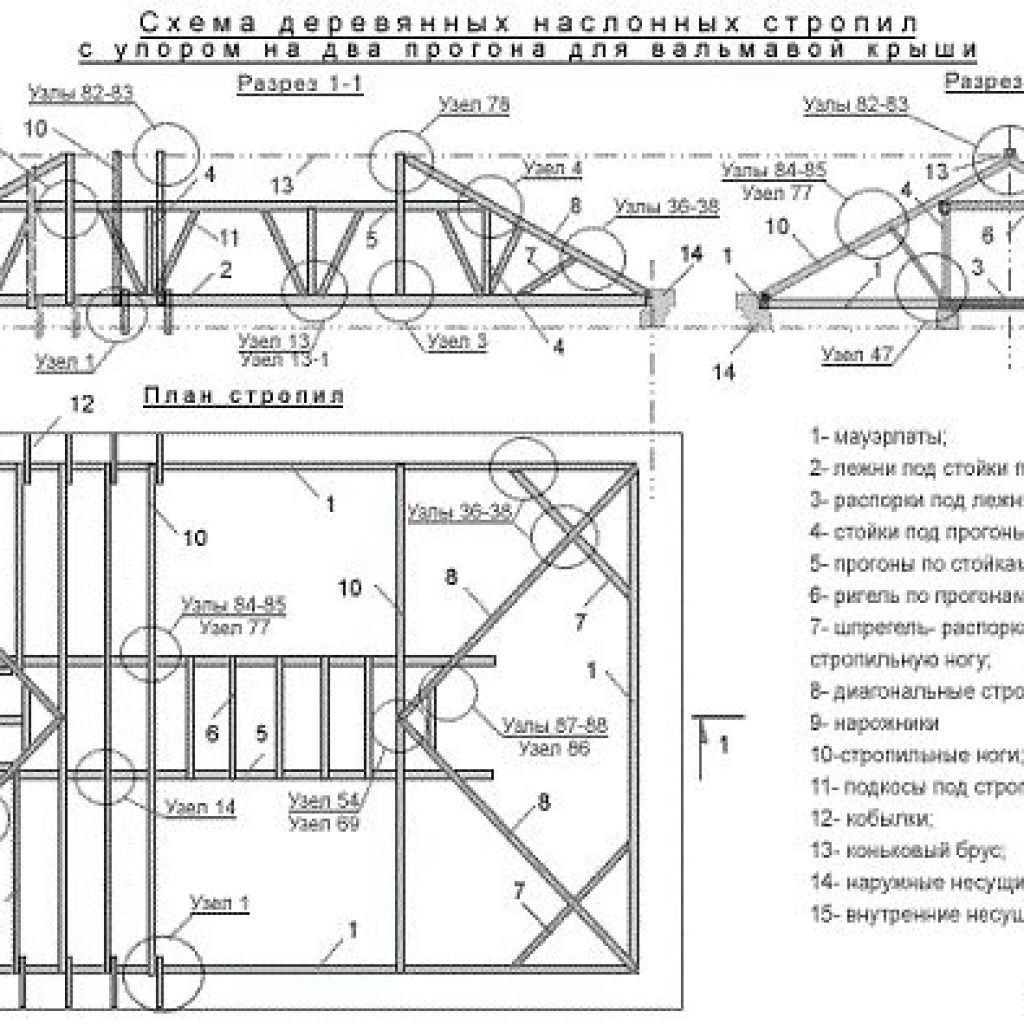

Список чертежей:план стропил, разрезы, план кровли, план чердака, узлы 1 и 2, узлы соединения диагональных стропильных ног.

В данной курсовой работе выполнено проектирование четырехскатной (вальмовой) крыши для жилого одноэтажного здания из газобетона. Крыша состоит из 2-х главных трапециевидных и двух треугольных скатов — вальм.
Опирание на 4 стороны.
Нормативная снеговая нагрузка Sg=100 кгс/м2 =1 кПа
Уклон кровли a=35°
Кровля из металлочерепицы марки «Ruukki»
Ширина здания в осях: 7,9 м.
Длина здания в осях 10,23 м.
Лесоматериал – из хвойных пород древесины класса не ниже К24 (2 сорта), обработанные по всей поверхности водным раствором антисептика. Изготовление конструкций построечное с использованием механизированного инструмента и шаблонов.

Содержание пояснительной записки
Исходные данные
Конструктивные решения
Сбор нагрузок
Расчет обрешетки
Расчет диагональной стропильной ноги
Расчет прогона
Расчет стойки
Список литературы

Конструктивное решение покрытия принимаем следующее. Бруски обрешетки размещены по стропильным ногам, которые нижними концами опираются на мауэрлаты , уложенные по внутреннему обрезу наружних стен, а верхними частями на прогон. Для уменьшения пролета стропильных ног установлены стойки, нижние концы которых опираются на лежень, укладываемый на внутреннюю стену. Углу наклона кровли к горизонту a = 35 о соответствуют: Sin a = 0,57; Cos a = 0,819; tg a = 0,7. Лежни укладываем на одном уровне с мауэрлатами. Обрешетку под кровлю устраиваем из брусков сечением 75х60 мм, располагаемых по скату через 350 мм один от другого. Расстояние между осями стропильных ног принимаем равным 1000 мм.

Вальмовая крыша: расчёт, конструкция и правильный монтаж

Вальмовая крыша – это разновидность чердачной крыши. Она часто устанавливается в домах, где планируется обустроить дополнительное жилое или нежилое пространство. Конструкция вальмовой крыши четырехскатная. Две боковые части – скаты, имеют трапециевидную форму, две торцевые – вальмы – треугольные.

Преимущества вальмовой крыши:

  • Способность стойко противостоять даже сильным порывам ветра;
  • Жесткая конструкция минимизирует деформацию крыши;
  • Эстетичный вид, способность визуально делать здание более компактным;
  • Возможность обустроить большие боковые карнизные свесы, обеспечив этим дополнительную защиту стенам здания от воздействия атмосферных осадков.

К недостаткам вальмовых крыш относят сложность конструкции и монтажа, дороговизну.

Стропильная система вальмовой крыши – это основа кровли. Стропила выполняются чаще всего из хвойного дерева, обработанного специальным составом для предотвращения гниения и поселения в нем насекомых.

Для опирания стропил на вальмовой крыше устанавливается мауэрлат – брус, предназначенный еще и для распределения нагрузки на стены строения. Центральный элемент – конек вальмовой крыши, к которому крепится большая часть стропил.

Их существует три вида:

  • Центральные (рядовые) – крепятся к коньковому брусу на одинаковом расстоянии друг от друга;
  • Диагональные – стыкуются с угловыми стропилами;
  • Угловые – крепятся к коньковому брусу и соединяются с диагональными стропилами на разной высоте для того, чтобы конструкция приобрела дополнительную прочность.

После установки стропильной системы монтируется обрешетка, на нее укладываются изоляционные материалы и покрытие. Одновременно обустраиваются дымоходы, системы водоотведения, вентиляции.

Стропильная вальмовая крыша – конструкция сложная, требующая тщательных расчетов перед процессом монтажа. Один из важных параметров — угол наклона вальмовой крыши . Он зависит от предполагаемой нагрузки на кровлю, силы воздействия внешних факторов, например, ветра, снега. Также на угол наклона крыши влияют кровельные материалы. Максимальный рекомендуемый для шифера — 22°, минимальный – для многослойного рулонного материала — 5°. Материал, которым можно крыть вальмовую крышу при любом угле наклона – это мембранная кровля.

Точный предварительный расчёт вальмовой крыши позволит избежать лишних затрат и неприятных моментов при монтаже. Существует несколько методик расчетов, а также немало онлайн-калькуляторов для определения площади вальмовой крыши, высоты вальмовой крыши и прочих параметров конструкции. Но лучшие результаты демонстрирует использование специального программного обеспечения. За несколько минут, введя основные данные, пользователь получит точные, достоверные расчёты, опираясь на которые смело можно приступать к строительству. Программы хороши тем, что предусматривают все параметры для максимально объективного расчета.

Строительство вальмовой крыши своими руками

Начинающий умелец может сделать множество ошибок в ходе строительства кровли вальмового типа. Виной тому даже не сложность конструкции или монтажа, а неправильное выполнение подготовительной проектной работы. Каждому профессиональному строителю известно: чтобы отрезать один раз, нужно отмерить, как минимум, семь. Поэтому вальмовая крыша своими руками строится только на основе инженерного расчета и составленного по нему плана. Далее читайте, как вычислить основные параметры крыши, подобрать сечение ее элементов и качественно выполнить монтаж.

Конструктивные особенности

Вальмовая крыша – одна из разновидностей четырехскатной. Если посмотреть на дом с такой кровлей сверху, ее форма напомнит запечатанный конверт. Два ската меньшей площади в виде треугольника называют вальмовыми. А остальные два имеют трапециевидную форму и больший размер. Устройство кровли вальмового подтипа состоит из следующих узлов:

  1. Конька.Это вершина крыши, линия, которую формируют стропильные пары в месте их соединения. Особенность конька вальмовой крыши в том, что его протяженность меньше, чем длина перекрываемого сооружения.
  2. Вальм.Вальмами называют треугольные скаты, которые располагаются над торцевыми стенами. Они заменяют собой фронтон и формируются за счет диагональных и промежуточных стропил.
  3. Скатов. Вальмовая крыша помимо вальмовых имеет два трапециевидных ската, которые начинаются от конька, а заканчиваются свесом.
  4. Ребер. Ребрами называют углы, образованные в местах соединения вальм и трапециевидных скатов. Число ребер вальмовой кровли совпадает с количеством диагональный стропил, то есть всего их четыре.
  5. Водосточной системы. Водосток, состоящие из воронок, труб и желобов, необходим для отведения излишков жидкости с поверхности вальмовой крыши в ливневую канализацию.

Обратите внимание, что устройство крыши вальмового типа не позволяет сделать в ней жилую мансарду, так как два дополнительных ската значительно снижают потолок в подкровельном помещении.

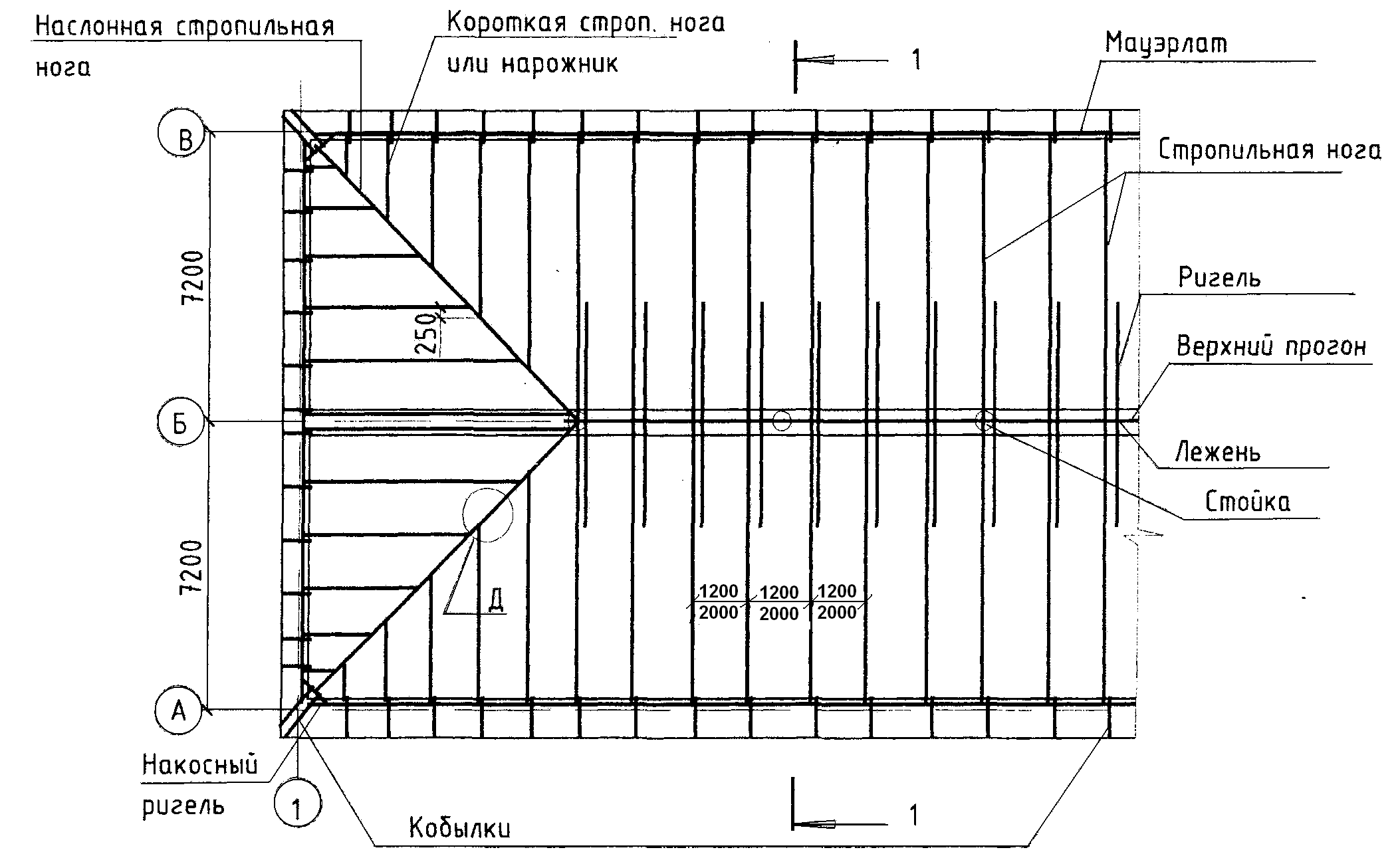

Стропила и опорные элементы

Вальмовая стропильная система несколько отличается от двухскатной, усложненная конструкция скатов требует большего числа элементов. В нее входит:

  • Коньковый прогон. Брус, на котором соединяются стропильные пары.
  • Диагональные стропила. Четыре стропильные ноги, образующие ребра вальм. От окончания конька они отходят к угловым соединениям мауэрлата, соединяясь с мауэрлатом. Их длина больше, чем у рядовых стропил, поэтому для их изготовления используют сдвоенные доски или материал большего сечения. Интересно, что угол расположения диагональных стропильных ног более пологий, чем у промежуточных, про это нельзя забывать, составляя чертежи.
  • Промежуточные или рядовые стропила. Стропильные ноги, которые верхушкой фиксируют на коньковом прогоне, а концом на мауэрлате.
  • Центральные рядовые стропила. Шесть стропил, которые стыкуют с окончанием конька и диагональной стропильной ногой. Трудоемкий узел стропильной системы, монтаж которого требует внимания и точной разметки.
  • Короткие ноги или нарожники. Короткие стропильные ноги не соприкасаются в верхней части с коньком, их крепят на диагональные стропила. Чем ниже находится нарожник, тем меньше его длина.
  • Затяжка. Перемычка между рядовой стропильной парой, изготовленная из бруса. Затяжку, расположенную в верхней части кровли, под самым коньком, называют ригелем. А в качестве нижней затяжки, фиксируемой в основании стропил, используют балки перекрытия.
  • Стойка. Вертикально установленный брус, который поддерживает конек, перенося вес кровли на несущие перегородки. В некоторых вариантах стропильной системы стойки устанавливают в средней части стропил, чтобы освободить центр мансардного помещения.
  • Подкос или подстропильные ноги. Опоры, фиксируемые перпендикулярно стропилам. Подкос защищает стропила от провисания, он необходим, если длина скатов крыши более 4,5-5 м.
  • Шпренгель. Шпренгельной фермой называют устройство, которое необходимо для поддержки диагональных стропильных ног. Она состоит из двух балок: одна соединяет две стороны мауэрлата, а вторая упирается в первую и диагональное стропило.

Опытные мастера-кровельщики говорят, что стропильная система выйдет надежной только, если использовать для изготовления элементов одинаковый материал, одного сечения и единый способ крепления.

Расчет и проектная работа

Прежде, чем построить кровлю вальмового типа, нужно выполнить расчет элементов ее конструкции. Перед началом вычислений намечают схему перекрываемого дома со всеми известными размерами. Далее пользуясь простыми геометрическими формулами на основе теоремы Пифагора, определяют:

  1. Высоту конька.
    h = b x tgα/2, где b – длина сооружения между стропильными ногами с торцевой стороны, а α – угол расположения скатов.
  2. Длину рядовых стропил.
    e = b / 2 x cosα, где b – длина сооружения между стропильными ногами с торцевой стороны, а α – угол расположения скатов, е – длина рядовых стропильных ног.
  3. Площадь скатов.
    S = 2ea, где S – совокупная площадь поверхности скатов вальмовой крыши, е – длина рядовых стропил, а – протяженность между стропильными ногами по длине сооружения.

Для стандартных значений уклона скатов вальмовой крыши существуют таблицы с коэффициентами, с помощью которых можно без расчетов определить длину диагональных стропил, зная размеры рядовых. Шаг между стропильными парами также смотрят в справочных материалах, ориентируясь на породу древесины, ее толщину и протяженность скатов. Результаты вычислений наносят на чертеж, по которому в последствии делают разметку.

Монтаж мауэрлата

Мауэрлат – основание на которое устанавливают крышу. Мауэрлат необходим для того, чтобы распределять вес крыши по периметру несущих перегородок. Чаще всего для его изготовления используют брус из древесины твердых пород. Чем тяжелее и сложнее устройство крыши, тем больше должно быть сечение мауэрлата. В большинстве случаев подойдет брус из сосны, размер которого 150х150 мм или больше. Мауэрлат устанавливают перед тем, как построить дом, в следующем порядке:

  • Отмеряют и отпиливают брус необходимой длины. В углах мауэрлат соединяется между собой «в лапу». Чтобы выпилить пазу под крепление, нужно нанести разметку.
  • На верхнем ряду кладки сооружают опалубку из досок и заливают вязким бетоном, в который вставляют шпили из металла для крепления мауэрлатного бруса.
  • После застывания бетона, нужно создать гидроизоляционный слой между ним и мауэрлатом. Для этого на бетон можно нанести битумную мастику или выстелить поверхность стяжки рубероидом.
  • Обработать брус антисептическим препаратом, антипиреном глубокого проникновения и влагозащитным лаком.
  • Разметить и просверлить в мауэрлате отверстия под металлически шпильки.
  • Насадить брус на шпильки и крепко затянуть анкерными болтами.

Важно, что каждое проделанное отверстие снижает прочность мауэрлата, поэтому не стоит использовать большое количество шпилек, а делать выпилы в нем для монтажа стропил категорически запрещается!

Процесс возведения

Вальмовая крыша своими руками строится по четкой инструкции, которая описывает последовательность каждого шага. Чтобы результат оправдал затраченное время и материалы, работы следует выполнять согласно технологии:

  1. Установка затяжек. В качестве затяжек можно использовать балки перекрытия, нам необходимо как минимум два таких элемента, чтобы установить на них стойки. Опытные мастера поверх балок сооружают дощатый настил, чтобы построить стропильную систему было удобнее, безопаснее.
  2. На затяжки монтируют две стойки. Стоек при необходимости может быть больше, однако без необходимости утяжелять конструкцию не стоит. Пока система не приобрела устойчивость, стойки закрепляют вертикально временными подкосами.

Крыша вальмового типа оптимально подходит для честного строительства, но, чтобы построить ее самостоятельно, необходимы расчеты, проект и терпение, без которого невозможно добиться успеха.

Видео-инстркция

Как самому сделать чертеж четырехскатной вальмовой крыши и сделать все расчеты при проектировании

Четырехскатная вальмовая крыша придает облику дома эффектный внешний вид, не позволяет осадкам повредить конструкцию. Однако стропильная система сложна в проектировании и монтаже. Чтобы сделать чертеж четырехскатной вальмовой крыши своими руками, необходимо изучить массу строительных справочников. Для расчета надежности системы и площади скатов понадобится более 100 формул.

Разновидности, типы и виды

Разновидности вальмовых крыш:

  1. Классическая четырехскатная. Диагональные планки под треугольные фронтоны опираются на балку конька. Свесы кровли находятся на одной отметке по высоте. Скаты на чертежах имеют форму равнобедренных треугольников и трапеций.
  2. Шатровая четырехскатная. Каркас представляет собой правильную пирамиду с квадратным основанием. Диагональные стропила сходятся в одной точке. Балка конька отсутствует. Скаты «состоят» из четырех треугольников. Шатровую вальмовую крышу делают для равных по длине стен дома. Всю нагрузку от кровли, осадков и ветра принимают на себя диагональные и центральные опорные балки. Расчет, чертеж и монтаж такой конструкции сделать сложно.
  3. Полувальмовая. Различают два подвида такой крыши: датскую и голландскую. В первом варианте пара скатов над входом в дом и сзади него представляют собой сложные шести- или восьмиугольники на чертеже. Вальмы по бокам усекаются сверху и упираются в миниатюрные фронтоны.

Голландская полувальмовая крыша более практична, чем датская, так как под ней размещается полноценный мансардный этаж. Потолок скошен с двух сторон, а не с четырех. Скаты имеют разную высоту, вальмы обрезаны снизу. Привлекательным внешним видом отличаются голландские крыши с эркером и мансардными окнами.

устройство и монтаж своими руками пошагово, видео

Сторонники европейского стиля при строительстве загородной недвижимости в большинстве случаев останавливают свой выбор на вальмовой крыше, преимуществом которой является не только внешняя привлекательность, но и надёжность конструкции. Выбирая даже самый простой для исполнения вариант, вы сможете использовать массу интересных элементов, способных придать сооружению особую изысканность и уникальность.

Что представляет собой вальмовая крыша

Самая незамысловатая вальмовая крыша выполнена в виде каркаса с четырьмя скатами: двумя треугольными торцевыми, называемыми вальмами, и двумя фронтальными трапециевидными плоскостями. Все скаты укладываются от конькового элемента до карниза, при этом большей площадью и длиной ската обладает фронтальная поверхность.

Помимо стандартного исполнения, существуют полувальмовые кровли, применяемые, как правило, для создания дизайна в голландском стиле. Этот вариант предусматривает монтаж карнизов фронтальных скатов существенно ниже торцевых. Такую крышу целесообразно возводить при обустройстве мансардного помещения в качестве жилой площади.

Все четыре ската вальмовой крыши сходятся на коньковом брусе, который имеет меньшие размеры, чем на двухскатных кровлях

Монтаж вальмовой крыши осуществляется на основе сборки узлов и элементов, которые присутствуют и в конструкциях более сложных кровель.

Основной каркас конструкции собирается из следующих элементов:

  1. Для изготовления боковых стропил и промежуточных систем заготавливаются доски сечением 50×150 мм. При устройстве конструкции следует помнить, что крайние стропила должны иметь в вершине меньший угол, чем промежуточные.
  2. Установку коротких стропильных ног выполняют к угловому стропилу, а не к коньку, при этом их угол наклона должен быть таким же, как и у промежуточных деталей.
  3. Для коньковых элементов подбирают материал того же сечения, что и для стропил.

В каркасе вальмовой крыши принято выделять центральные и промежуточные стропила. Центральными называются элементы, стыковка которых выполняется на углах конькового бруса с трёх сторон. Промежуточные стропила находятся между центральными и соединяют конёк с мауэрлатом, образуя карниз.

Центральные стропила сходятся на коньковом элементе с трёх сторон

Дополнительными, но не менее важными при строительстве вальмовой крыши являются следующие факторы:

  1. Для поддержки конька в местах соединений двух стропильных деталей и коньковой балки обычно ставится стойка. Если под кровлей будут устраиваться жилые помещения, то стойки можно заменить подпорками, а в некоторых случаях вообще убрать.
  2. Для упрочнения конструкции стропил применяется затяжка, которая, как правило, одновременно является балкой перекрытия.

    Затяжки укрепляют стропильную ферму и одновременно являются балками перекрытия

  3. Верхняя часть стен и промежуток подкровельного пространства надёжно защищается от попадания осадков благодаря увеличенному свесу за счёт монтажа к ногам стропил «кобылок».
  4. С ветреной стороны постройки к стропилам крепится ветровая балка, при необходимости её монтаж допускается на обоих скатах трапециевидной формы.
  5. Вальмовая кровля — единственная конструкция, которая оборудуется нарожником или короткой стропильной ногой, установленной к угловому стропилу.
  6. Мауэрлат, будучи необходимой деталью любой стропильной системы, в вальмовой кровле сооружается в виде бруска и крепится по периметру всего здания.

    Мауэрлат закрепляется на верхнем торце несущих стен по всему периметру здания и служит для связи каркаса дома с кровельной системой

  7. Чтобы снять нагрузку, оказываемую на стены, и придать системе большую жёсткость, между двумя соседними элементами мауэрлата укрепляется диагональная перемычка — шпрендель.
  8. Угол наклона подкосов выбирается в зависимости от того, будет ли мансардное пространство оборудовано под жилплощадь.
  9. Диагональные стропила вместе с ребром могут монтироваться как с одного торца кровли, так и с двух её сторон, при этом выбор зависит от возводимой конструкции.
  10. Прогон — промежуток между точками крепления стропил к коньку, величина которого определяется от вида материала и того, какая нагрузка воздействует от снежных масс на дом в регионе строительства.

Фотогалерея: дома с вальмовыми крышами

Самостоятельное строительство вальмовой крыши: подробная инструкция

Выполнение монтажа кровли своими руками требует чёткого соблюдения этапов строительства, а также наличия навыков аналогичных работ и комплекта специальных инструментов.

Перечень инструментов и материалов для строительства вальмовой крыши

Установка каркаса кровли невозможна не только без качественных пиломатериалов или кровельного покрытия, но и без соответствующих крепёжных элементов.

К металлическим крепёжным изделиям относятся:

  • гвозди и саморезы для кровельных работ;
  • анкерные болты;
  • стальные уголки;
  • другие детали, отвечающие за надёжность и прочность возводимой конструкции.

Важным моментом обустройства кровельного каркаса является установка скользящего крепления стропильных ферм как на коньке, так и в местах соединения с мауэрлатом. Такой способ фиксации элементов стропил позволяет исключить возможность повреждения кровельной системы из-за усадки несущих стен и при сезонных деформациях здания.

Скользящее крепление позволяет элементам стропил перемещаться в пределах допустимых отклонений при небольших деформациях каркаса здания

Конструкцию стропил собирают из следующих материалов:

  1. Мауэрлат изготавливается из бруса сечением 100×150 мм.
  2. Для конька и стропил выбирается брус сечением 50×150 мм. Специалисты, занимающиеся монтажом стропил, рекомендуют использовать в работе брус или доски с одинаковым сечением, только тогда будет достигнута максимальная прочность и качество конструкции.
  3. Стропильная система по мере готовности обустраивается деревянной обрешёткой с сечением досок 25×150 мм.

При выборе кровельного материала предлагается несколько вариантов, среди которых наилучшим считается мягкая кровля. Её проще всего крепить к сложным стропильным системам наподобие вальмовой. Перед монтажом покрытия следует уложить слой утеплителя и пароизоляционной плёнки, при необходимости дополнительно может крепиться фанера.

Прежде чем приступать к установке кровельного пирога, следует обработать все деревянные детали стропил антисептическим средством.

Монтаж конструкции будет осуществляться намного быстрее, если под рукой будут необходимые инструменты:

  • молоток обычный и резиновый (киянка) для выравнивания и подгонки деталей;
  • шуруповёрт — допускается любая разновидность, но удобнее пользоваться моделями со встроенным аккумулятором;
  • рейка длиной 1,5–2 м для выкладывания некоторых узловых креплений по одному уровню;
  • карандаш, рулетка, линейка для нанесения разметки;
  • уровень и отвес;

    Отвес служит для выравнивания элементов конструкции по вертикали

  • электролобзик, ножовка по дереву и металлу для резки небольших элементов, электропила для заготовки более габаритных деталей;

    Электролобзиком можно пилить доски толщиной до 50 мм

  • электрорубанок — незаменимая вещь при обработке больших площадей, но при работе на высоте удобнее пользоваться ручным рубанком.
Видео: как сделать запил стропил в вальмовой крыше

Что нужно знать при проектировании и составлении сметы на строительство

Конструкция крыши может быть любой в зависимости от запросов и возможностей хозяина дома. Сложность работ будет зависеть от расположения несущих стен. По мере усложнения проекта для его реализации увеличивается расход материалов, трудозатраты, и сроки исполнения заказа.

Сложность возведения вальмовой крыши в первую очередь зависит от размеров и конфигурации здания

Возведение сложной вальмовой крыши лучше предоставить профессионалам, которые выполнят точные расчёты всех элементов стропильной системы и смогут изготовить кровлю в строгом соответствии с проектом. Любителям пробовать свои силы в самостоятельном строительстве необходимо учесть несколько факторов:

  1. Способность строения и фундамента выдерживать нагрузку будущей крыши.
  2. Особенности стропильной системы — наслонные и навесные конструкции имеют свои тонкости реализации.
  3. Допустимый размер сечения деревянных элементов конструкции при заданных значениях длины и расстояния между стропильными фермами.
  4. Соответствие углов наклона скатов и стропильного прогона при сведении их на коньке.
  5. Необходимость организации дополнительных отверстий и выступов, например, под дымоотводы, вентиляцию, оконные и другие проёмы.

При проектировании стропильной системы для вальмовой крыши необходимо учесть множество разных факторов

Пошаговая инструкция по монтажу стропильной системы

Сначала выполняется подготовка древесины — она хорошо просушивается, обрабатывается антисептическими составами и снова подвергается сушке. По мере готовности материала можно приступать к его монтажу по нижеприведенной схеме:

  1. По периметру несущего основания укладывается и надёжно крепится мауэрлат с обязательной гидроизоляционной прослойкой из рубероида или аналогичных материалов.

    Мауэрлат крыши укладывается на гидроизоляционный материал и крепится при помощи шпилек

  2. Мауэрлат размечается по вычисленным ранее размерам. Чтобы отметки были хорошо видны, рекомендуется наносить их ярким маркером или даже вбить небольшие маячки. Важно соблюдать идентичность разметок на противоположных плоскостях, в противном случае укладка балок будет неровной.

    Разметку необходимо делать очень тщательно, чтобы стропильные фермы и затяжки были установлены ровно

  3. Монтаж балок перекрытий осуществляется на мауэрлат либо на дополнительный брус, укреплённый чуть ниже плоскости стен.

    Балки перекрытий (затяжки) можно крепить на мауэрлат

  4. Для снижения нагрузки с несущего каркаса мауэрлат скрепляется с помощью поперечных затяжек.

    Поперечные затяжки перераспределяют нагрузку от кровли равномерно по всему периметру стропильной системы

  5. После завершения укладки затяжек поверх балок перекрытия рекомендуется соорудить дощатый настил крепления к балкам.По нему будет удобно и безопасно ходить при выполнении дальнейших работ.

    Временный настил служит для безопасного перемещения по всей площади перекрытий при монтаже стропил

  6. Далее устанавливаются стойки к затяжкам либо к балкам перекрытия.
  7. Вверху стойки крепятся к коньковой балке. На неё же монтируются и центральные стропила с торца кровли.
  8. Затем осуществляется разметка и устройство промежуточных стропил со стороны фронтонов.

    Промежуточные стропила устанавливаются с фронтальной стороны

  9. После этого производится укладка диагональных стропил, соединяющих коньковый элемент здания с углами. В случае необходимости возможна установка дополнительных стоек.

    Диагональные стропила соединяют коньковый элемент крыши с углами

  10. К диагональным стропилам фиксируются короткие стропила, называемые нарожниками. Расстояние между ними должно быть таким же, что и между промежуточными элементами.

    Нарожники соединяют диагональные стропила с мауэрлатом

  11. В схеме конструкции могут фигурировать и другие детали поддержки и усиления: подкосы, ветровые балки, система шпренгелей.
  12. Если стропила оканчиваются на поверхности мауэрлата, их необходимо продлить за пределы каркаса здания при помощи «кобылок», за счёт которых создаются карнизы и кровельные свесы.

Стропильные ноги могут крепиться к мауэрлату разными жёсткими элементами, например:

  • металлическими уголками, фиксируемыми по бокам стропильных ног;
  • гвоздями, которые необходимо вбивать так, чтобы они прошли наискосок со стропила в мауэрлат;
  • специальной скобой;
  • скользящим креплением.

    Скользящее крепление даёт стропилам определённую свободу перемещения при деформациях здания

Стропильные ноги к брусу конькового элемента тоже крепятся несколькими способами:

  1. Соединение ног друг над другом и над брусом с последующим креплением на болты.
  2. Создание выемок на стропилах для усиления жёсткости соединения с коньковым элементом.
  3. Подведение стропил к коньку с последующим их скреплением с помощью деревянных или металлических накладок.

В месте крепления конькового бруса к стропильным ногам тоже получается довольно сложный узел, и только при надёжном сопряжении и фиксации всех частей можно говорить о долговечности вальмовой кровли. В этом случае коньковый брус укладывается поверх стоек, после чего его скрепляют с помощью деревянных накладок по обе стороны. Затем выпиливаются диагональные стропильные элементы, которые крепятся к коньку и промежуточному стропилу. Аналогичным образом выполняется монтаж второго стропила для другого угла дома.

Видео: монтаж стропильной системы вальмовой крыши своими руками

Подготовка крыши для укладки кровельного покрытия

Когда стропильная система будет полностью установлена, можно приступать к подготовке конструкции под укладку кровельного материала:

  1. Проводится разметка в местах планируемых оконных и дверных проёмов, выходов дымоотводных труб, вентиляционных отверстий с последующим обрамлением выбранных проёмов деревянными рейками.
  2. Далее монтируется кровельный пирог в приведённой ниже последовательности:
    1. На стропила натягивается и крепится слой пароизоляционной плёнки.
    2. Следующим слоем устанавливается обрешётка.
    3. В промежутки между рейками крепится утеплитель с ветрозащитой по типу полиэтиленовой плёнки.
    4. Далее устанавливается контробрешетка.

Последний этап перед монтажом покрытия напрямую определяется выбранным кровельным материалом. Так, если выбор пал на металлочерепицу, то она может крепиться сразу к контробрешётке. Если же используется мягкая кровля, то понадобится дополнительный слой из листов фанеры или OSB.

Рекомендуется строго соблюдать правила укладки кровельного материала

Обустройство кровельной вентиляционной системы

Для забора воздуха из подкровельного пространства вентиляционное отверстие делается внизу ветровой подшивки, а для его вывода — в верхней части крыши — ближе к коньковому элементу. При создании подшивки из деревянных досок можно оставить небольшой зазор между ними, что позволит создать лучшую вентиляцию.

При плотной сборке подшивки рекомендуется сделать несколько небольших деревянных решёток и разложить их на всю длину ветровой подшивки шагом в 80 см. Чтобы высверлить нужное отверстие, придётся вооружиться дрелью с насадкой-чашкой. Место для верхнего выхода воздуха оборудуется в самой крыше.

При использовании гибкой черепицы вентиляция выполняется путём проветриваемого конька, керамическая черепица допускает подачу воздуха через кровельный вентиль. Вентиляция шифера, ондулина и других аналогичных покрытий осуществляется через стандартные коньки. Металлочерепица проветривается с помощью конькового уплотнителя.

Видео: вальмовая крыша из металлочерепицы

Беседка с четырехскатной крышей

Беседка с вальмовой кровлей станет эталоном дизайнерского решения, а при условии грамотного расчёта и обустройства будет отличаться надёжностью и долговечностью эксплуатации. Собрать четырехскатную крышу будет несложно собственноручно. Такая конструкция подходит для беседки в виде прямоугольника или квадрата. Первый вариант представляет собой сборку вальмовой конструкции с двумя треугольными и таким же количеством трапециевидных скатов. Второй вариант — это шатровая вальмовая крыша, состоящая из 4 равнобедренных треугольных скатов.

Вальмовая крыша для квадратной беседки состоит из четырех одинаковых треугольных секций

Четырехскатная кровля является прекрасным выбором при строительстве беседки, поскольку она допускает применение любых кровельных покрытий, а удобная конструкция обеспечивает свободный угол обзора, её легко можно обустроить, например, в китайском стиле, добавив свесам длины и несколько изогнутых диагональных стропил.

На подготовительном этапе работы делается чертёж будущей крыши с учётом основных факторов:

  • веса всех стропил и их дополнительных элементов;
  • массы кровельного покрытия и гидроизоляции;
  • уровня климатических нагрузок, слоя снежных масс;
  • веса строителей, обслуживающих крышу;
  • нагрузки от оборудования, которое планируется установить на стропильной системе.

От того, каким будет наклон скатов и какие материалы выбраны для покрытия кровли, напрямую зависят особенности установки, например, шаг расположения реек обрешётки и стропильной системы. И всё это сказывается на общем весе постройки.

Продлить срок службы деревянной беседки можно, предварительно обработав все её элементы специальными антисептическими пропитками, а также огнезащитным средством. Наносятся все эти составы достаточно просто обычной кистью или валиком.

Опорой для четырехскатной крыши беседки могут быть деревянные, кирпичные стены либо стойки опорного каркаса. Если в работе используется кирпич, то конструкция получится капитальной и потребует возведения прочного фундамента, способного выдерживать большие нагрузки. Строительство вальмовой крыши на такой беседке в целом сходно с установкой кровли на жилом доме или другом крупногабаритном строении.

Небольшие вальмовые крыши можно собирать на опорах из столбов, которые предварительно следует хорошо закрепить

Если же беседка устанавливается на деревянные столбы, то следует предварительно проверить прочность закрепления её опор, они должны стоять строго вертикально, а для жёсткости и устойчивости каркаса снизу их перевязывают перемычками. Сверху тоже монтируются перемычки, которые будут являться обвязкой под скатную конструкцию. Из-за высокой нагрузки опоры могут постепенно разойтись, поэтому рекомендуется заранее скрепить их на верхних концах с помощью диагональных перемычек, а в местах стыковки проложить деревянные или стальные накладки.

Пошаговая инструкция по установке вальмовой крыши для беседки

  1. Сначала крепят коньковый брус со специальными подкосами и вертикальными опорами.

    Строительство крыши начинается с установки конькового бруса на вертикальных стойках

  2. Далее для формирования кровельных скатов укладывают диагональные стропила. Этот этап предполагает возможность увеличения длины свесов с помощью накладных досок – «кобылок», которые удлиняют накосные стропила.
  3. Затем выполняют монтаж центральных и промежуточных стропил и нарожников.

    Диагональные и промежуточные стропила соединяют коньковый брус с мауэрлатом и образуют каркас для установки обрешётки

  4. Для защиты деревянных элементов от воздействия влаги поверх стропил укладывают покрытие из гидроизоляционной мембраны.
  5. На слой гидроизоляции монтируют обрешётку, а при необходимости оборудования дополнительной вентиляции устанавливают и контробрешётку.

    Контробрешётка устанавливается для того, чтобы обеспечить вентиляцию подкровельного пространства

  6. На завершающем этапе работы крепят кровельный материал.

    Установка кровельного покрытия завершает процесс постройки беседки

Шатровую крышу собирают так же, как и обычную вальмовую, исключая монтаж конькового бруса. При этом производится связка диагональных стропил в коньковый узел.

Видео: строительство беседки и барбекю своими руками

Недостаток опыта строительства кровельных конструкций может негативно сказаться на качестве будущей крыше и степени защиты всего сооружения, поэтому для выполнения подобного рода работ рекомендуется обратиться к профессиональным строительным бригадам. При правильном подходе вальмовая крыша станет прекрасной архитектурной конструкцией дома, беседки и любых других построек.

Вальмовая крыша своими руками для беседки + чертежи

Уютная беседка является прекрасным местом для времяпровождения с гостями на участке загородного дома в летнее время. Неожиданно испортившаяся погода может испортить отдых на свежем воздухе. Вальмовая крыша для беседки своими руками станет не только предметом гордости для хозяина, но и надежно защитит от непогоды.

Преимущества вальмовой крыши

Вальмовая конструкция является одной из разновидностей четырехскатной крыши, отличается практичностью и изящным видом. Если на нее посмотреть сверху, то внешним видом она похожа на закрытый конверт. Два больших боковых ската имеют форму трапеции, а с торца расположены два маленьких – треугольной конфигурации, которые и называются «вальмами».

Хотя устройство четырехскатной конструкции значительно сложнее и ее монтаж обходится дороже, чем двухскатной крыши, она имеет ряд существенных преимуществ:

  • большие свесы вальмовой крыши дольше сохраняют тепло, накопившееся в течение дня;
  • прекрасно защищает от солнца, не ограничивая кругозор;
  • четырехскатная крыша лучше выдерживает ветровые нагрузки;
  • большее количество скатов обеспечивает надежную защиту от дождя;
  • правильный выбор угла наклона избавит от необходимости зимой счищать снег;
  • благодаря жесткости конструкции крыша не требует частого обслуживания;
  • смонтировать крышу своими руками возможно при наличии одного помощника.

Единственным недостатком является необходимость точных расчетов при проектировании конструкции.

Конструктивные элементы вальмовой крыши

Вальмовые крыши имеют одинаковый набор узлов и элементов, которые собираются в определенной последовательности, и являются основой для монтажа более сложных кровельных систем:

  • Мауэрлат – служит основанием, на которое опирается вся конструкция четырехскатной крыши. В зависимости от нагрузки изготавливается из бруса сечением 100х100 мм или 150х150 мм. В беседках его функцию выполняет верхняя обвязка.
  • Диагональные стропила формируют углы крыши, верхней частью они крепятся к коньковой балке, а в нижней к мауэрлату. Диагональные стропила воспринимают большую нагрузку, поэтому для их изготовления рекомендуется использовать сдвоенные балки. Еще их называют накосные стропила.
  • Стандартные или промежуточные стропила в верхней части опираются на конек, а внизу на мауэрлат. Их количество в зависимости от размеров крыши может быть разным, но не менее трех. Крепление промежуточных стропил производится с шагом 60-120 см.
  • Центральные стандартные стропила закрепляются в местах соединения диагональных стропил и коньковой балки. Этот процесс требует максимальной концентрации и точного соблюдения разметки. Обычно традиционная вальмовая крыша имеет 6 центральных стропил.
  • Местом соединения нарожников или коротких ног являются диагональные стропила и опорный брус. Стыковка с коньковым прогоном не допускается. Шаг между ними не должен быть более 60-80 см. Чем ниже располагается нарожник, тем короче будет его длина.
  • Коньковая балка – это брус, соединяющий в верхней части крыши стандартные и диагональные стропила, а также концы вертикальных стоек.
  • Стойки – выполняют функцию вертикальной опоры для коньковой балки, равномерно распределяя массу крыши на несущие элементы беседки. Стойки устанавливаются на затяжки.
  • Затяжки — это горизонтальные перемычки, устанавливающиеся между стропильными парами. Предназначены для снижения распирающей нагрузки, действующей на стены беседки.
  • Подкосы – предназначены для предотвращения провисания стропил. Закрепляются одним концом к затяжке, а вторым — к промежуточным стропилам под углом 90°. Установка этих элементов обязательна при длине скатов 4-5 м.
  • Шпренгель – служит опорой для диагональных стропил. Этот элемент крыши формируется из двух брусков – один соединяет две части мауэрлата, а второй упирается в него и диагональное стропило.
  • Обрешетка выполняется из реек сечением 30х30 мм и служит основанием для настила кровельного материала.

Поскольку все элементы стропильной системы изготавливаются из дерева, то они подвержены разрушительному воздействию влаги и грибка. Эти факторы влияют на срок службы конструкции, приводя к ее преждевременному износу. Перед монтажом обязательно следует провести антисептическую обработку. Если в беседке планируется установка мангала или жаровни, то все элементы конструкции обрабатываются антипиренами, которые предотвратят возгорание крыши в случае пожара.

Для изготовления всех элементов четырехскатной крыши, специалисты рекомендуют использовать одинаковый пиломатериал и пользоваться одним методом крепежа.

Проектирование вальмовой крыши

Любое строительство начинается с проекта. Выполнить расчеты можно самостоятельно или подобрать подходящий проект на общедоступных ресурсах. Очень важно выбрать правильный угол наклона вальмовой крыши, от этого параметра будет зависеть не только материал кровельного покрытия, но и продолжительность срока службы всей конструкции в целом. После того как выбрана подходящая конфигурация крыши необходимо составить общий чертеж беседки и на его основании произвести расчеты, учитывая основные нагрузки, воздействующие на стропильную конструкцию:

  • масса кровельного покрытия;
  • ветра, преобладающие в данном регионе;
  • нагрузка, производимая атмосферными осадками;
  • общий вес всех элементов стропильной конструкции.

При составлении проекта обязательно следует учесть массу всех рабочих, производящих монтаж четырехскатной крыши.

Конфигурация будущей крыши зависит от фантазии владельца беседки и его финансовых возможностей. Составляя схему вальмовой крыши, следует учитывать, что сложная конструкция потребует больше материала и времени для ее сооружения. Если есть какие-то проблемы с расчетами, то лучше обратиться за помощью к специалистам. На это потребуются дополнительные финансы и время, но в итоге результат оправдает вложенные средства. В противном случае есть риск получить ненадежную крышу, которую через время придется переделывать.

Этапы монтажа вальмовой конструкции

Перед тем как построить крышу необходимо обеспечить беседке максимальную устойчивость. Для этого усиливают верхнюю обвязку стен, настилая слой досок. В зависимости от толщины материала может быть и два слоя. Дощатый настил также обеспечит дополнительное удобство и безопасность при строительстве крыши. Вдоль длинной стены к доскам фиксируется балка-затяжка.

Отступив от середины балки-затяжки в обе стороны по 50 см, устанавливают вертикально стойки длиною 1 м. Чтобы в процессе работы стойки не изменили положение их временно фиксируют подкосами. Сверху стоек закрепляется коньковая балка.

На следующем этапе устанавливаются центральные и промежуточные стропила. При монтаже необходимо в точности соблюдать расстояние между ними, полученное при расчетах. Затем крепят диагональные стропила, запиливая их верхние концы таким образом, чтобы они служили продолжением коньковой балки. Крепление к коньку производится обычными гвоздями, для фиксации нижних концов диагональных стропил к мауэрлату используют подвижное крепление – ползун. Следующим шагом монтируют нарожники, закрепляя одним концом к диагональным стропилам, а другим – к верхней обвязке беседки.

После этого необходимо сделать гидроизоляцию каркаса. Материал фиксируют к стропилам рейками контробрешетки. Для обеспечения герметичности, полосы гидроизоляции укладывают с нахлестом в 10 см.

После монтажа всех дополнительных опорных элементов, настилают обрешетку, закрепляя ее при помощи обычных гвоздей. На этом сборка каркаса вальмовой крыши заканчивается и можно приступать к ее покрытию. В качестве кровли можно использовать любой материал на свое усмотрение, лишь бы он был надежный и долговечный.

Если все расчеты были произведены верно, а работы выполнены в точном соответствии с ними, вальмовая крыша будет надежно защищать беседку от солнца и непогоды. Остается только расставить мебель и добавить декоративные элементы на свой вкус.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Вальмовая крыша своими руками пошагово: конструкция, чертежи узлов, устройство

К этому сайту можно получить доступ с любого настольного устройства, включая все ПК и Mac. Он будет работать через браузер вашего компьютера, что означает, что нет необходимости загружать какое-либо программное обеспечение. Это означает, что вы можете играть в свои любимые игры онлайн мгновенно.

Также можно получить доступ к Mr Play, используя практически любое мобильное устройство.Это включает в себя все устройства от Apple, а также все устройства, работающие на операционной системе Android, такие как устройства Samsung Galaxy. Чтобы использовать с помощью мобильного телефона, просто зайдите на сайт с помощью мобильного телефона. Сайт на https://dizlab.com/bitrix-24-download будет адаптирован к размеру экрана вашего устройства.

ПЛАТЕЖИ И БАНКОВСКИЕ МЕТОДЫ

Внести в Mr Play исключительно легко. Просто зачисляются в кассу и следуйте инструкциям, и вы обнаружите, что деньги зачисляются на ваш счет мгновенно.Плата за внесение депозитов на этом сайте не взимается, и минимальная сумма, которую можно внести за одну транзакцию, составляет всего 10 фунтов стерлингов, что справедливо.

Дело доходит до вывода средств, игроки обнаружат, что транзакций займет 3-5 дней. Те, кто снимает деньги с помощью электронного кошелька, обычно обнаруживают, что их деньги находятся у них в течение 24 часов. Минимальная сумма вывода составляет 10 фунтов стерлингов, и с этого сайта не комиссии.

Все транзакции в Мистер Плей защищены 128-битным шифрованием SSL, благодаря вашим личным данным никогда не попадут в чужие руки.

МЕТОДЫ ПОПОЛНЕНИЯ / СНЯТИЯ

Есть много способов сделать депозит на этом сайте, в том числе:

  • Кредитная / дебетовая карта
  • PayPal
  • Skrill
  • Neteller
  • EcoPayz
  • Доверие
  • Sofort Banking
  • Paysafecard
  • Euteller
  • банковский перевод

Игроки вынуждены выйти, используя метод, который они используют внесли, пожалуйста, учтите это при внесении депозита.Если метод не может быть использован для снятия средств, может быть назначен другой метод. Большинство людей предпочитают снимать деньги, используя один из следующих вариантов:

  • Кредитная / дебетовая карта
  • банковский перевод
  • Skrill
  • Neteller
  • PayPal

Чертежи крыши: полувальмовая, четырёхскатнаяСтройкод

На заключительном этапе возведения дома наступает ответственный момент - устройство крыши, качество которой будет зависеть не только от срока ее эксплуатации, но и всего здания в целом.А также то, комфортным будет проживание в доме хозяев. А для этого обязательно должен быть план кровли дома. Чертеж кровельной конструкции поможет правильно организовать строительные работы, сделать в итоге привлекательную, надежную крышу.

Требования к чертежам для крыш

На чертежах должна быть не просто схема кровельных конструкций, которые могут быть плоскими, одно-, двух-, четырехскатными (вальмовыми) шатровыми и т. д.

  • При работе с чертежами должны быть обязательно учтены конструкционные особенности каждого элемента кровельной системы, соответствующие расчеты.Обязательно производится расчет необходимого количества материалов и фиксируется в проектной строительной документации.
  • Часто происходит такие ситуации, когда застройщику готовый проект крыши понравился, но он не имеет финансовых возможностей для его реализации. В результате начинается экономия на стройматериала, чтобы снизить стоимость проекта в целом; соответственно, степень надежности такой крыши значительно снижается.
  • Не рекомендуется самостоятельно вносить какие-либо изменения в готовый проект крыши, так как над ним работают профессиональные проектировщики, архитекторы с большим созданием подобных строительных проектов и учли множество различных моментов, которые неизвестны рядовому монтажнику.

Какая будет возведена крыша, насколько эффективно она будет защищать дом от различных воздействий внешней среды - зависит от выбора самого владельца. При реализации любого строительного проекта необходимо уделять внимание всем без исключения этапам выполнения монтажных работ, начиная с проектирования и завершения укладкой кровельного покрытия, обустройства системы отвода дождевых вод.

Наиболее востребованные кровельные конструкции

Односкатная крыша

Крыши подобной конструкции являются достаточно простыми в текстже.Их успешно используют в частном домостроении в частных регионах, в которых редко и в небольших количествах выпадают атмосферные осадки. Постройки с такой кровлей, как и с плоской, имеют общие характерные достоинства и недостатки.

Преимущества

  1. Значительная экономия строительного материала, в отличие от обустройства кровель сложной конструкции.
  2. Простота конструкции позволяет работать самостоятельно, без профессиональных кровельщиков.
  3. Небольшой вес крыши не требует усиления фундаментного основания, несущих стен дома, соответственно, ощутима экономия на стройматериале.
  4. Хорошая устойчивость к ветровым нагрузкам.

Недостатки

  1. Способствуют скапливанию атмосферных осадков.
  2. Имеют не очень привлекательный внешний вид.

Чтобы сделать чертеж крыши, нужно определиться со своими полномочиями: размерами здания, типом кровельного материала, который будет деревня для перекрытия здания. Высота системы стропил будет зависеть от уклона кровли. . Возможности выхода кровельной системы.

Численность стропил будет зависеть от размеров дома. Стропильный шаг - от сечения используемого пиломатериала. Это предотвращает дополнительными усилениями - ригелями, подкосами.

Выбирая наиболее оптимальные чертежи для обустройства односкатной кровли, нужно проследить, чтобы в них была отражена полная информация обо всех без исключения элементах конструкции.Дополнительно к чертежам прилагаются методики крепления отдельных деталей кровельной конструкции - как к самому зданию, так и между собой. В таком случае простота сборки односкатной крыши обеспечена.

Двухскатная крыша

При помощи двухскатной кровельной конструкции обустраивают даже частных домов, прочих зданий, крытый металлический мангал. Достаточно популярность конструкции завоевала таким достоинствам, как:

  1. Относительно небольшая стоимость проекта.
  2. Более привлекательный внешний вид, в отличие от плоских или односкатных крыш с небольшим уклоном ската.
  3. Прекрасная устойчивость к атмосферным осадкам.
  4. Простота выполнения кровельных работ.

В стропильную систему входят сами стропила, мауэрлат, дополнительные усиливающие балки, коньковый брус. Чертежи крышат двускатной конструкции, к которым предъявляются жесткие требования, также учитывают подпорки, подкосы, прогоны.

Двухскатные кровли бывают разных видов, поэтому могут отличаться конструктивно.Например, более сложен чертеж двухскатной конструкции для домов с мансардой.

Важно! При создании проектов кровель двухскатной конструкции для домов, построенных в северных районах, для которых характерны обильные осадки в зимний период рекомендуется планировать обустройство более крутых скатов, чтобы снег не задерживался на крыше, а также усиление стропильной системы.

Вальмовая крыша (четырехскатная)

Загородный дом благодаря четырехскатной кровле имеет более эстетичный внешний вид.Такая кровельная конструкция полностью обтекаемая и способна выдержать любые ветровые нагрузки. Такие крыши вальмовыми из-за наличия конструкции торцовых скатов - вальмов, которые имеют треугольную форму.

Преимущества четырехскатных (вальмовых) конструкций:

  1. Полное отсутствие сопротивления ветровым порывам. Благодаря этому достоинству такие кровельные конструкции широкое применение для перекрытия домов в регионах, где преобладают сильные ветры.
  2. Вальмовая, полувальмовая крыша достаточно оригинальный, привлекательный внешний вид.
  3. Фасад здания благодаря такой кровельной конструкции полностью защищен от атмосферных осадков.
  4. Под четырехскатной (вальмовой) крышей можно обустраивать вместо чердака жилое помещение.

Недостатки вальмовой конструкции:

  1. Сложность проведения кровельных работ, требуется привлечение опытных строителей.
  2. Такая крыша обходится намного дороже, если сравнивать с двухскатной кровлей.
  3. При проектировании мансардного помещения могут возникать трудности. Из-за наличия четырех скатов на чердаке получается меньше свободного пространства, чем при обустройстве двухскатной кровельной конструкции.

Обустройство вальмовой кровли или полувальмы требует предварительного создания проекта, тщательного проведения всех необходимых расчетов конструкции, наличия чертежей. Проект должен содержать данные об особенностях региона, их количестве и общей стоимости. Также в проект такой кровли должен входить расчет площади готовой кровли.

Для проектирования четырехскатной кровельной конструкции, а также создания чертежа кровли, требуются знания знания. Соответственно, лучше к этому привлечению специалиста, чтобы помочь делу возвести не только красивую, но и максимально надежную, долговечную крышу из металла, мягкой черепицы или другого материала.

Проект вальмовой крыши - порядок работы

В западной Европе (Дания) широкое распространение получили полувальмовые кровли. Рассмотрим две их разновидности:


  • Первым делом нужно уложить мауэрлат. Это брус или бревно, уложенное сверху по периметру наружной стены. Разместите их на фронтоны и парапет дома.
  • После этого устанавливается 7-метровый коньковый прогон. Для такой работы понадобятся временные стойки, которые на укладывается данный элемент.Далее, прогон сшивается с помощью двух деревянных накладок. Параллельно можно начинать сборку стропильных ферм с последующим закреплением на коньковом прогоне. Также устанавливаются ригели с нижней и верхней стороны. Для расчета площади сечения ригелей должны учитываться растягивающие и изгибающие усилия. Первые передаются от стропильных ног, а вторые - от пола и потолка. Стандартное сечение доски ригелей должно составлять 240х40 миллиметров. Эти элементы используются для конькового прогона и накосных стропил.При этой стропильная доска обычно имеет длину в 6,9 погонных метров. Для сшивания досок используется шахматный порядок. Помимо ригелей на деревянных фермахют устанавливают вертикальные бабки на 5,5 погонных метров от затяжки до ригеля.
  • Для постройки вальм, уприте накосные стропила в коньковый прогон. Рекомендуем использовать два разных способа: для левой вальмы используются две деревянные накладки. Они нужны для соединения центральной стропильной ноги с коньком.Параллельно с этим нужно сделать составной центральную стропильную ногу правой вальмы. При этом коньковый прогон должен быть установлен внутри.
  • В последнюю очередь осуществляется монтаж слухового окна. Чертеж вальмовой крыши предусматривает наличие двускатного декоративного элемента. Нижний ригель функции конькового прогона для окна. После установки нарожников, можно приступать к установке фронтальных составных прогонов. В качестве материала лучше всего использовать доску.Не забывайте о прокладке из вспененного полиэтилена.
  • Перед началом работ нужно решить, как соорудить вальмовую крышу наибольшей устойчивости. Напомним, что дом расположен на довольно ветреной местности. В качестве дополнительной защиты выступают консольные прогоны, скрепляющие все стропильные фермы друг с другом. Для этого необходимо взять доску с сечением 150х25 миллиметров. Установив консольные прогоны, можно демонтировать временные стойки для конькового прогона.

Стропильная система вальмовой крыши, подробно на видео:

Вальмовая крыша схема из металлочерепицы - для обеспечения карнизного свеса, на стропильные фермы устанавливаются кобылки.Их необходимо закрепить в центре составных стропильных ног. Нарезка черепицы - в форме картин по длине ската. Затем ее крепеж на обрешетку, которая заранее укладывается поверх стропильных ног. Таким образом, возведение вальмовой кровли - отнюдь не легкий процесс. Мало приобрести необходимый материал и рабочие инструменты. Нужно еще и владеть навыками столярных и строительных работ. Поэтому лучше всего доверить этим специалистам. Они не только покажут вам фото– и видеоматериалы вальмовых крышек, но и дадут рекомендации по установке тех или дополнительных элементов кровли.Помните, что если вы живете в местности с сильным продуванием ветров - то рекомендуем установить именно вальмовую крышу. Прочитайте также статью: "Конструкция вальмовой крыши: стропильная система".

фото, чертежи и расчет, конструкция

Чаще всего в отечественном загородном строительстве вальмовая крыша. И это не удивительно - вальмовая кровля не только надежно защищает дом от непогоды.

Даже самый простой вариант такой крыши можно дополнить различными деталями, которые сделают ваш дом непохожим на другие укажет на изысканный вкус.

В этой статье речь пойдет о том, как сделать вальмовую крышу и какие особенности она имеет?

Особенности вальмовой кровли

Чаще всего можно встретить вальмовую крышу с четырьмя скатами, два из которых выполнены в виде треугольника и называются «вальмы».

Эти треугольники расположены по торцам между карнизом и коньком. Фронтальные участки крыши имеют большую площадь и выполнены в форме трапеции.

Конструкция вальмовой крыши на стропильной системе, которую монтируют и покрывают выбранным материалом.

Такую крышу перекрывают шифером, черепицей, ондулином и другими материалами.

Фото:

Вальмовая конструкция состоит из таких составляющих, как:

  • скаты;
  • коньки - места нахождения скатов. На это место крепятся специальные элементы крыши там, где пересекаются ребра и скаты;
  • ребра - это часть, которая находится между вальмами и скатами, расположены они могут быть горизонтально или под углом;
  • карниз или карнизный свес - это край кровли, которые выходят за плоскость стенок;
  • водоотводные конструкции.

На вальмовой крыше невозможно встретить фронтоны, а слуховые или мансардные окна врезают прямо в скаты.

Вальмовые конструкции имеют преимущество:

  • отлично переносят самые сильные ветровые нагрузки;
  • благодаря жесткости и надежности каркаса форма крыши не искажается с годами;
  • форма четырехскатной крыши позволяет сделать широкие свесы со всех сторон строения, которые защищают верхнюю часть стен от воздействия осадков;
  • в местах свесов стены дольше сохраняют свой первозданный вид, не темнеют и не поддаются разрушению;
  • с такой кровлей дом кажется ниже, форма его более сбалансирована.

Несмотря на все свои достоинства, вальмовая крыша имеет некоторые недостатки:

  • конструкция очень сложная и сделать ее может только опытный мастер;
  • кровля получается достаточно дорогой за счет большого расхода древесины и кровельного материала;
  • чердак заметно теряет свою площадь, поэтому не всегда удобно сделать мансарду под такой кровлей;
  • при сильных осадках через мансардные окна может попадать влага, рекомендуется прикрывать их передем, но это не всегда возможно.

вальма прослужила как можно дольше и качественнее, перед началом проектирования необходимо выявить, какой материал будет самым оптимальным для данной кровли, насколько интенсивны осадки в регионе строительства, и какие для него характерны средние и максимальные ветровые нагрузки.

Только определив все эти показатели можно приступить к расчету крыши частных домов и определению самых важных параметров.

Вальмовые крыши могут быть разных:

  • классическая четырехскатная.Ее основу составляют прямые стропила, свесы выполнены на одном уровне, а угловые ребра отходят от конька;
  • полувальмовая или голландская - вальмы этой конструкции укорочены по сравнению с классической в ​​1,5 - 3 раза от длины скатов. Такое устройство позволяет установить стандартные мансардные окна;
  • полувальмовая датская - имеет вертикальный участок, ниже которого установленыют торцевой скат. В роли фронтона выступают обычно треугольные окна;
  • шатровая - стороны конструкции имеют равносторонних треугольников, а ребра соединяются в одном месте;
  • ломаная крыша - сделана из разных по размеру скатов и иногда с разными углами наклона.Такие конструкции очень эффектно выглядят, к тому же в они используются рационально использовать пространство чердака.

Видео:

Как же возводится вальмовая крыша своими руками?

Из чего конструкция?

Все вальмовые состоят из нескольких узлов, которые устанавливаются всегда одинаково.

Они часто используются для усложненных конструкций, состоящих из следующих частей:

  • угловое стропило (ребро), имеет меньший угол, чем промежуточные части.Для него берут доски 50 на 150;
  • короткие ноги, которые крепят не к коньку, а к угловой доске;
  • конек, обладающих такими же показателями, как и ноги стропил;
  • центральные стропила - отрезки, которые состыковываются в углах конька по трем сторонам;
  • промежуточные стропила - отрезки, связывающие конек и обвязку, которая лежит по контуру строения;
  • на месте стыковки коньковой балки и двух стропилют устанавливают стойку - она ​​будет держать всю систему.Иногда вместо нее ставят опоры другого вида, например, если подкрышное пространство в дальнейшем будет эксплуатироваться;
  • стропила соединяются затяжкой, выполняющую роль балки перекрытия;
  • чтобы сделать свес крыши шире, ставят кобылку. Чем шире свес, тем более защищенными будут верхние участки стен;
  • наискосок к стропилам фиксируют ветровую балку со стороны преобладающего дуновения ветров. Иногда ее крепят к обоим скатам;
  • к угловому брусу закрепляется нарожник - этот элемент встречается только в вальмовых конструкциях;
  • в каждой системе стропил можно встретить мауэрлат - это брус, который монтируют по всему периметру здания;
  • придает жесткость каркасу шпренгель - отрезок фиксирует диагонально к углам строения и крепит на мауэрлате.Позволяет снять часть нагрузки со стен;
  • под разными углами крепят подкосы. Выбранный угол выявляется в соответствии с тем, будет ли в дальнейшем под крышей мансарда;
  • в разных конструкциях кровли с одной или с двух сторон устанавливаться ребра;
  • отталкиваясь от того, каким языком будет проводиться отделка кровли, выбирают интервал между стропилами.

Перед началом монтажа, ознакомиться с самыми важными требованиями к этой сложной конструкции.

Так, промежуточные детали каркаса намного круче, чем угловые детали, поэтому доски для таких элементов нужно брать хорошие, например 5 на 15 см или больше.

Короткие отрезки фиксируются к угловым стропилам, но не к коньку. Что касается промежуточных элементов, их уклон должен быть равен уклону коротких частей.

Все элементы каркаса из одного материала. Промежуточные стропила присоединяют к краям конька и одновременно к верхней части обвязки.

Очень важно, чтобы брус конька и стропил имел одинаковую толщину - только так можно получить действительно крепкую и надежную конструкцию.

Это правило должно быть нарушено.

Высота вальмовой системы бывает любой, но следует знать, что для очень низкой крыши нужно установить дополнительные опоры.

Кроме того, важно обратить внимание и на качество древесины для каркаса. Необходимо выбирать брус из хвойных пород, который хорошо просушен.

Чтобы каркас прослужил как можно дольше и не поддавался воздействию влаги и вредителей, все элементы из древесины нужно обязательно пометить специальной пропиткой.

Она защитит дерево от плесени, грибка, грызунов, насекомых и убережет от губительного воздействия воздействия.

Как рассчитать конструкцию?

Расчет вальмовой поможет максимально точную конструкцию, которая прослужит много лет и останется в надлежащем виде.

Для начала надо померить длину и ширину строения. Далее определяют угол наклона вальмовой крыши, который находится за пределами территории.

Видео:

В местности, где преобладают мощные ветра, обычно сухая и жаркая, лучше всего выбирать наименьший уклон (2 - 5 градусов).

В местах, где часто выпадает много снега, уклон должен быть большим, чтобы осадки не задерживалась и сходили вниз.

Угол кровли зависит от кровельных материалов, которые были выбраны для покрытия. Для разных кровельных материалов существует используемый угол.

В градусах это составляет:

  • для шифера - 22;
  • для металлочерепицы - 14;
  • для мягких материалов - 11;
  • для ондулина - 6;
  • для рулонных материалов - 15;
  • для профнастила - 12.

Что касается мембранной кровли, то здесь угол наклона может быть каким угодно.

Фото:

Следующий этап - это выбор шага стропил. Этот показатель может колебаться от 60 до 100 мм, в зависимости от того, насколько тяжелые кровельные материалы применяются.

Что касается размеров обрешетки, то они обусловлены типом наружного покрытия.

Дальше необходимо подсчитать количество и длину стропил, балок, стоек и реек для обрешетки.Все эти вычисления на основе теоремы Пифагора.

Затем необходимо произвести расчет всей площади вальмовой крыши, которая поможет выяснить, сколько же кровельного материала понадобится для работы.

Прежде чем приступать к строительству вальмовой крыши, нужно сделать необходимые чертежи. Правильно рассчитанный проект значительно облегчит дальнейшую работу.

Как рассчитать каркас, чтобы получить идеально ровную конструкцию, поэтапно это следующее руководство.

Разметочной рейкой выясняется размер горизонтальной проекции промежуточного стропила.

По таблице необходимо определить нужный наклон кровли и умножить его на коэффициент.

Далее измеряется размер стропила от выборки на коньке до того места, где будет закреплена нога. Размер определяется по нижней линии.

Точно также можно выяснить размер свеса. Нужно умножить горизонтальную проекцию с коэффициентом, в этом случае можно использовать теорему Пифагора.

На последнем этапе высчитывается размер угловых элементов. На одном конце стропил есть косой срез - он помогает ноге плотно прикрепиться к коньку, который имеет участок с двойным скосом. В него и крепятся угловые компоненты.

Рассчитать их можно таким образом:

  • отмерить размер стропила от любого угла;
  • квадратная длина проекции центральных ног и умножить эти показатели друг с другом;
  • указанную цифру умножить на коэффициент получателя, и в результате получается длина углового элемента.Когда схема крыши будет готова, можно начинать монтаж сложной вальмовой кровли.

Тонкости монтажа

Когда проект вальмовой крыши готов, можно начинать работы по установке системы стропил.

Как правильно можно сделать вальмовую крышу своими руками? Возведение каркаса - очень сложный и трудоемкий процесс, который требует от мастера предельной точности.

Как делать вальмовую крышу своими руками пошагово описано ниже.

Видео:

Монтаж вальмовой крыши своими руками начинается с разметки.Перед строительством вальмовой крыши, нужно отметить ось, место положения первого центрального стропила, места промежуточных элементов и длину свеса.

Устройство вальмовых крыш проходит поэтапно. Сначала устанавливают мауэрлат - деревянный брус 100 x 100, 100 x 150 или 150 x 150 мм, который кладут по периметру сверху стен.

Это основа для всего каркаса, поэтому закрепить его нужно как можно надежнее. Чтобы древесина не напитывала влагу из кирпичных стен, между бруском и стеной необходимо проложить гидроизоляцию, например, рубероид.

Далее крепят прогон - балку, которую укладывают вдоль мауэрлата.

Следующий шаг - установка подкосов и стоек. Чтобы крепление было надежным, стойки желательно подпереть опорами.

Далее крепят конек. Чтобы этот брус был уложен точно по уровню, нужно воспользоваться рейкой и отвесом.

Что касается диагональных стропил, то их можно взять любой длины и обрезать уже на кровле или нарезать сразу, еще до фиксации.

Центральные и рядовые стропила врубают в мауэрлат и конек на одинаковом расстоянии. Чтобы место крепления не болталось, специалисты обычно используют специальные стяжки.

В последнюю очередь крепят угловые элементы. Для придания каркасу прочности угловые балки соседних скатов соединяют с диагональными стропилами.

Все деревянные составляющие нужно закреплять внахлест для прочности. Для этого можно взять специальные уголки или пластинки из металла.

Лучшим наилучшим будут цельные балки.Но если такой возможности нет, то подойдут и сдвоенные.

В некоторых случаях нужно усилить построенный каркас. Существует несколько методов сделать это - они зависят, прежде всего, от размера здания.

В первом случае на углы крыши крепят шпренгели со стойкой, служащей опорой для диагонального бруса.

Видео:

В роли шпренгеля выступает брус, который перекидывают между углами мауэрлата. Если совет от угла большое, то специалисты делают шпренгельную ферму.

Второй способ предлагает набрать по затяжке или перекрыть стойки, которые выступают в роли полки - она ​​будет подпирать стропила посредине.

Если диагональные стропильные элементы слишком длинные, то лучше всего брать сдвоенные брусья.

После того как каркас готов, его покрывают обрешеткой, на которые укладывают слои кровельного пирога.

В первую очередь на сделанный каркас кладут пароизоляцию. Пленку фиксируют степлером к стропилам, а швы дополнительно герметизируются специальной лентой.

Дальше укладывают утеплитель. Его плотно прижимают к стропилам снизу вверх. Между плитами утеплителя и гидроизоляцией нужно оставить зазор в 2 см, чтобы кровельный пирог «дышал».

Видео:

После этого на все это наносится слой гидроизоляции, сверху покрывается контробрешеткой из деревянных планок. Их размещают поперек стропил, чтобы закрепить кровельный пирог.

На последнем этапе кровлю покрывают выбранным кровельным материалом - вальмовая крыша своими руками готова.

Построить вальмовую крышу самостоятельно достаточно сложно. Однако пошаговая инструкция мастеров, а также все нужные расчеты создать точную конструкцию, которая будет радовать глаз хозяина не один год.

Вальмовая крыша своими руками пошагово: расчет, чертежи, видео

Вальмовые крыши придают зданию изящный и завершённый облик, её скаты хорошо выдерживают порывы ветра и снеговую нагрузку. Под крышей этого типа можно link мансардное помещение большого объёма.Мы расскажем об особенностях стропильной группы вальмовых кровель, о способах расчётов и монтаже стропил, а также о кровельном пироге, вентиляции и утеплении конструкции. Остановимся на описании свойств кровельных материалов и расскажем о том, как сделать вальмовую крышу для беседки своими руками.

Особенности конструкции вальмовых крыш

Вальмовые крыши придают строению определенный шик, но особенность их конструкции в том, что они прекрасно выдерживают разнонаправленные ветровые воздействия.Это происходит благодаря жёсткой стропильной системе и наличию треугольных и трапециевидных скатов. Увеличение высоты конька и уклона скатов даёт возможность link под вальмовой крышей помещаемое помещение.

Вальмовая крыша состоит из двух треугольных и двух трапециевидных скатов, которые опираются на коньковый прогон

Особенностями конструкции вальмовых крышек можно считать следующие отличительные черты:

  • наличие четырёх скатов, образованных деталей стропильной системы;
  • отсутствие фронтонов в классическом варианте вальмовой крыши;
  • наличие конькового прогона, опирающегося на брус перекрытия или на внутреннюю стену дома;
  • присутствие диагональных стропильных балок наряду с рядовыми;

    Наличие четырёе скаты, опорный прогон, диагональные стропила и нарожники отличает вальмовая конструкции от других типов крыш

  • использования нарожников и шпренгельные элементы.

Уникальная стропильная система определяет прочностные характеристики крыш вальмового типа и их стойкость к атмосферным воздействиям.

Подготовка проекта крыши

При подготовке проекта вальмовой крыши необходимо определить высоту конька, поскольку от этого параметра будет зависеть угол наклона и длина скатов. Для обитаемого чердачного помещения высота потолка должна быть не менее 2,3 метра в соответствии с противопожарными нормами.

Угол наклона скатов связан с выбором высоты конька, этот параметр определяет объём зоны комфортного проживания

Для подготовки проекта после выбора высоты конька необходимо замеры, которые позволяют рассчитать длину стропила, площадь скатов и объём обитания помещения.Для проектирования крыши понадобятся следующие параметры:

  • длина и ширина здания, толщина внешних и внутренних стен;
  • размеры бетонного армопояса, к которому крепится мауэрлат;
  • размеры и местоположение печных и вентиляционных проходов;

    Предварительный чертёж с размерами здания используется для проектирования конструкции и расчёта основных параметров вальмовой крыши

  • длина центрального прогона, который крепится на балки перекрытия;

  • размер карнизного свеса.

Застройщик определяет, холодным или обитаемым будет черда помещение, потому что от этого зависит способ крепления конькового прогона, наличие или отсутствие скатных окон, конструкция и количество стропильных элементов. После подготовки проекта можно приступить к расчёту вальмовой крыши и элементов стропильной системы.

По мнению автора этой статьи, для проектирования вальмовой крыши, особенно усложнённой эркерами, щипцами и шатровыми фрагментами, лучше воспользоваться услугами инженера-проектировщика.При строительстве мансардной крыши комплект чертежей с рассчитанной длиной стропильных балок, способом их соединения, углами запилов и строительных крепёжных элементов. Перечень утеплительных и кровельных материалов с указанием площади и порядка позволяет заказать их заранее. Закупка комплектующих по проекту сводит до минимума отходов материалов и экономит время. Рассчитанные размеры стропильной системы и чётко последовательная последовательность сборки избавили от брака, лишних расчётов и дополнительной подгонки.Монтажные работы выполняла бригада из четырёх человек с небольшим строительным опытом, которая справилась даже на сложном участке стыковки ската с крышей эркера, правда, с помощью консультации автора проекта.

При самостоятельном проектировании необходимо начинать с расчёта основных параметров крыши и размеров стропильной группы, создаваемые собственные чертежи и макеты раскладки.

Расчёт вальмовой крыши

При вычислении параметров вальмовой крыши владелец дома задаёт высоту конька из практических соображений.Для холодного чердака она может быть менее двух метров, а при строительстве мансардной крыши нужно помнить о том, что по СНиП высота потолков жилого помещения должна быть не менее 2,3 м.

Предварительные расчёты сначала определяют конька, а затем длина центрального прогона, размер основных и диагональных стропил

Длина центрального прогона при равных углах наклона скатов выбирается такой, чтобы концы прогона располагались на одинаковом расстоянии от боковых и торцевых стен.В ходе дальнейших расчётов определяют размеры стропил, нарожников и вспомогательных элементов. Необходимо выбрать тип стропильной системы, поскольку для вальмовых крышек с необязательными чердаком более характерны наслонные стропила, то для крыш с мансардой можно применять и наслонные, и висячие типы стропильных соединений.

Расчёт угла наклона скатов и длины стропил

От угла наклона скатов устойчивость крыши к ветровым воздействиям и способность выдерживать снеговую нагрузку.Уклон скатов является важнейшим параметром для расчёта прочности и диагональных стропил, а также нарожников. За основу расчётов возьмём следующие параметры:

  • высота конька H к = 3 м;
  • длина здания L дс = 10 м;
  • ширина здания L дтс = 6 м. Половину этого размера обозначим за L птс : L птс = 3 м;
  • длина конька L к = 4 м;
  • расстояние от стены дома до конькового прогона T = 3 м.

Вычисления выполняет в несколько этапов.

  1. Угол наклона трапециевидных скатов определяем из треугольника, образованного высотой, проведённой из крайней точки конька, половиной ширины ската и первого рядового стропила: tg a = H к / L птс = 1. Этому значению тангенса соответствует угол 45 о .
  2. Угол наклона треугольного ската находим из аналогичного треугольника, в котором роль гипотенузы играет среднее рядовое стропило, основание которого находится в середине торцевой стены здания: tg n = H к / T = 1.Значит, угол n также равенство 45 о .

    Значения углов наклона скатов определяют с помощью формул расчёта прямоугольных треугольников

  3. Высоту треугольного ската считают по теореме Пифагора: Н 1 = √H k 2 + T 2 = √9 + 9 = √18 = 4,24 м.
  4. Высота трапециевидного ската (отрезок, проведённый из вершины трапеции к её основанию под углом 90 o ) H 2 = √H k 2 + L птс 2 = 9 + 9 = √18 = 4,24 м.Углы скатов в нашем случае одинаковые, то и высоты скатов также равны.
  5. Для дальнейших расчётов понадобится длина диагональных стропил. Из треугольника, образованного половиной треугольного ската, по теореме Пифагора получаем L c = √H 1 2 + L птс 2 = √4,24 2 + 3 2 = √ 26,98 = 5,19 м.
Таблица: значения тригонометрических функций для углов наклона скатов мансардной кровли
50
а, град. tg a sin a
20 0,36 0,34
25 0,47 0,42
30 0,58 0,5
35 0,7 0,57
40 0,84 0,64
45 1 0,71 80
1,19 0,77
55 1,43 0,82
60 1,73 0,87

Расмчёт площади скатов крыши

Площадь скатов необходимо знать для расчёта количества строительных материалов и составления схемы раскроя.У вальмовой крыши два треугольных и два трапециевидных ската, для их вычисления площади мы воспользуемся стандартными формулами из школьного курса геометрии.

  1. Площадь треугольного ската S = (a · h) / 2, где a - длина, h - высота треугольного ската.
  2. Площадь трапециевидного ската S = (a + b) / 2 · h, где a - длина конька; b и h - длина и высота трапециевидного ската соответственно.

    Расчёт площади вальмовой крыши по простой формулам из школьного курса геометрии

Для подсчёта площади необходимо увеличить высоту каждого ската на размер карнизного свеса и иметь в виду, что их длина при этом тоже увеличатся.

Расчёт объёма мансардного помещения

Вычисление объёма требуемого требуется пространства при расчёте систем теплоснабжения и кондиционирования мансарды. Предлагаем вам разбить простую фигуру на простую форму. Обычно рассматривают сечение мансарды, образующееся каким-либо стропилом, разбивают его на прямоугольники, треугольники и трапеции, вычисляют их площадь по приведенным выше формулам и умножают на длину мансарды.Полученные таким образом объёмы каждой части складывают и получают общий объём мансарды.

Для расчёта объёма мансардного помещения оно разбивается на элементарные фигуры, объём которых вычисляются отдельно и складываются друг с другом

Если при разбиении мансарды выделяются более сложные элементы, то их объём рассчитывается по формуле V = S · H, где S - площадь сечения , H - длина элемента.

Видео: расчёт стропильной системы вальмовой крыши

Макет раскладки крыши

Макет уменьшенной копией крыши по нему можно определить оптимальную высоту конька и угол наклона скатов по отношению к размерам здания.Схема стропильной системы вальмовой крыши, выполненная в виде чертежа с указанием размеров и расположением элементов стропильной группы, называется макетом раскладки. На таких указывается местоположение, длина и высота конькового прогона, а также размеры и количество основных, диагональных и нарожных стропил.

На схеме стропильной системы указываются размеры элементов, место их установки, способ монтажа и углы наклона стропильных ног

На чертеже указывается способ крепления деталей, углы и размеры врезки, шаг стропил и схема конструкции карнизного свеса.По схеме можно расчёт количества материалов, раскрой и поштучную раскладку на месте монтажа.

Необходимо учесть, что расчётные данные нуждаются в практической проверке, поэтому перед изготовлением шаблонов для раскроя деталей нужно произвести пробную стыковку основных и диагональных стропил.

Стропильная система вальмовой крыши

Вальмовую крышу образуют четыре ската, а ее стропильная система содержит элементы двускатной и шатровой кровли.В основном используются наслонные стропила, которые опираются на коньковый прогон, закреплённый на стойках. Вальмовая крыша состоит из следующих элементов:

  • по периметру стен монтируется мауэрлат, при наличии внутренней капитальной стены на ее крепят лежень;
  • на мауэрлат устанавливаются затяжки или балки перекрытия;
  • на вертикальные стойки крепится коньковый прогон;
  • на мауэрлат и коньковый прогон опираются на основные стропила, образующие трапециевидные скаты;
  • диагональные стропила образуют треугольные скаты;
  • нарожники представляют собой укороченные стропила, формирующие силовой каркас между диагональными и рядовыми стропилами;
  • подкосы и шпренгели используются как дополнительные опорные элементы;
  • кобылки приложения для удлинения стропил и нарожников;
  • контробрешётка создаёт вентиляционный зазор;
  • обрешётка используется для крепления кровельного покрытия.

Вальмовая крыша состоит из стандартных элементов и специфических стропильных, обеспечивающих усиление конструкции

Кроме того, стропильные ноги усиливаются ригелями и дополнительными стойками. Часто эти элементы образуют стены и потолок мансардного помещения.

Мауэрлат и его размеры

Мауэрлат является связующим звеном между каркасом и стропилами и представляет собой цельный брус, прикреплённый к стене резьбовыми шпильками.Для устранения распирающего воздействия стропил на стены брусья мауэрлата необходимо крепить к сплошному армированному поясу. Шпильки с шагом от 80 до 100 см замуровываются в монолитный пояс.

Мауэрлат проходит по верхнему периметру здания и крепится к бетонному армированному поясу шпильками

Мауэрлат равномерно распределяет нагрузку с крыши на стены здания, его длина равна периметру дома. Для его изготовления использовать сосновый пиломатериал с сечением равным 150Х150, 150Х200 или 200Х200 мм.На углах дома брус соединяется между собой с помощью резьбовых шпилек.

Установка конькового прогона

Коньковый прогон служит опорой для основных и диагональных стропил и устанавливается на вертикальных стойках, которые опираются на балки перекрытия или лежень. Для придания жёсткости прямоугольной конструкции рекомендуется установить диагональные подкосы между стойками и прогоном. Для монтажа центрального прогона используется брус 100Х100 мм или 50Х150 мм.

Монтаж центрального прогона производится с помощью вертикальных стоек, опирающихся на лежень или на балки перекрытия

Чаще всего используются наслонные стропила, но для жилых чердачных помещений можно спроектировать и висячий тип стропил, чтобы освободить пространство от нагромождения конструкций.

Вариант сисячими стропилами максимально освобождает жилое пространство от громоздких конструкций

В этом случае к центральному прогону крепятся основные и диагональные стропила, которые усиливаются ригелями и стойками, образующими стены и потолок мансарды.

Порядок проведения монтажных работ

Перед монтажом стропильной системы вальмовой крыши рабочие места необходимо оборудовать трапами, лесами и лестницами, поскольку удобство работы упрощает монтаж.Затем приступают к сборке элементов крыши в описанной далее следовать.

  1. На монолитный армированный пояс раскладывают гидроизолирующий материал и ставят на него заранее рассверленные балки мауэрлата, закрепляя их с помощью резьбовых шпилек, шайб и болтов.

    Балки мауэрлата укладываются на слой гидроизоляции из рубероидов и закрепляются шпильками через заранее просверлённые отверстия

  2. На мауэрлат крепятся балки перекрытия или затяжки с шагом от 60 до 120 см и на них устанавливаются вертикальные стойки для центрального прогона.
  3. На вертикальные стойки крепится коньковый прогон, затем вся конструкция усиливается диагональными подкосами. Относительно крайних ног прогон должен иметь выносы по 15 см для крепления диагональных стропил.

    Обустройство крыши начинается с монтажа центрального прогона и основного стропила

  4. Между балками перекрытия и коньковым прогоном выставляются попарно стропильные ноги, производится разметка врезки и осуществляется раскрой стропил. Устанавливаются крайние основные фермы, между ними натягиваются шнуры и по ним выставляются остальные стропильные ноги.
  5. При большой длине стропил их усиливают ригелями, подкосами и стойками. После этого размечаются диагональные стропила.

    Для установки диагональных стропил необходимого разметку, раскрой и запилы под стыковку с коньком и мауэрлатом

  6. Производится раскрой размеченных диагональных стропил и монтаж, при необходимости их усиливают шпренгелями и подкосами.
  7. Размечаются и монтируются нарожники, на карнизном свесе концы стропил обрезаются вертикально, к ним прикрепляются лобовые доски.
  8. На стропила и нарожники крепится гидроизолирующая мембрана с нахлёстом 10 см, монтируется контробрешётка и обрешётка.

Исходя из личного опыта, автор статьи хотел бы порекомендовать оборудовать на участке строительство место для разметки, раскроя и шаблонирования элементов стропильной системы. Удобно, когда точные угломерные инструменты находятся в одном месте, приспособленном для разметки и распиловки. Оборудованное рабочее место экономит время при заготовке деталей, которые затем монтируются без дополнительной подгонки.Внизу проще подготовить и сборочный комплект крепежа для каждого этапа работ.

Видео: стропильная система вальмовой крыши

Кровельный пирог вальмовой крыши

Кровельный пирог вальмовой крыши из следующих элементов:

  • стропильные;
  • пароизоляционная мембрана;
  • утеплитель, расположенный между стропилами;
  • гидроизолирующая мембрана;
  • обрешётка и контробрешётка;
  • кровельный материал.

Кровельный пирог вальмовой крыши служит для создания такой системы защитных слоёв, которая сверху укладывается финишное покрытие

Для холодного чердака кровельного ног, гидроизолирующей кровли, контробрешётки, обрешётки и кровельного материала. Теплоизолирующий слой и пароизоляционная плёнка здесь не применяются.

Вентиляция вальмовой крыши

Вентиляция подкровельного пространства утеплённой вальмовой крыши происходит через вентилируемый зазор между утеплителем и гидроизолирующей мембраной.Вентзазор образует приже мембрану на стропила с провисом 1,5–2 см, поэтому воздух через перфорированную отделку карниза проникает в утеплитель и выходит через отверстия коньковых аэраторов.

ляция кровли производится через софиты карниза и аэраторы конька

От испарений из жилых помещений утеплитель пароизолирующая плёнка, а от увлажнения конденсатом утепляющий слой предохраняет гидроизолирующая мембрана. Конденсат, скапливающийся на гидроизоляции, удаляется через вентиляционный зазор высотой в 5 см, который циркулирует воздух и сохраняет в целости стропильную систему.При этом слой теплоизолирующего материала не теряет своих свойств от излишней влаги.

Вентиляция холодного чердака

Холодный чердак вентилируется через перфорированные отверстия, отделки карнизного свеса и слуховые окна, а также коньковые аэраторы. Разница между внешней средой и чердаком сводится к минимуму, поэтому обледенение кровли не происходит.

Преимущество холодного чердака заключается в отсутствии разницы температурного кровельного покрытия и чердачного покрытия, из-за чего обледенения кровли не происходит

При такой схеме вентиляции вальмовой необходимо помнить о тщательном утеплении потолка и верхней части между стеным жилым помещением и холодным чердаком.

Видео: слуховые окна вальмовой крыши - холодный чердак

Утепление вальмовой крыши

Утепление крыши производит после монтажа кровли изнутри чердака или снаружи при укладке кровельного пирога. Такая последовательность работает предохраняет утеплитель от неожиданных осадков. Теплоизоляционный материал помещается между стропильными балками слоем в 20–25 см.

Утепление изнутри происходит путём набивки утеплителя между стропилами и фиксацией его с помощью шнура или лески

Для утепления вальмовой крыши можно использовать следующие материалы:

  • пенополистирол размером 600Х1200 мм и толщиной от 20 до 100 мм;
  • волокнистые плиты и маты минеральной ваты размером 600Х3000 мм и толщиной от 50 до 200 мм;
  • вспененные утеплители, к которой относится эковата и пенополистирол.

Эластичность матов и плит позволяет набивать их между стропилами в несколько слоёв со сдвигом мест стыка, чтобы избавиться от мостиков холода, вспененные утеплители наносятся методом напыления с использованием специального оборудования.

Доборные элементы для вальмовой крыши

Для разных видов кровельного покрытия выпускаются определенные доборные элементы. На вальмовой высоте используются коньковые планки с аэраторами, заглушки для вальмовых стыков и тройники для диагональных стропил.Они закрывают коньковые и скатные стыки, а также карнизные свесы.

На завершающем этапе монтажа вальмовой кровли используются многочисленные доборные элементы

Остальные доборные элементы на вальмовых кровлях могут быть использованы трапы, лестницы, снегозадержатели, уплотнители и капельники.

Коньковые доборы

Коньковые доборы имеют разную конфигурацию и размеры, например, планка прямая 150Х150Х2000 мм или полукруглая R110Х2000 мм. Коньковые планки могут иметь аэраторы разного типа.Рассмотрим особенности монтажа и стыковки коньковых доборов.

Состыковка коньков

Монтаж прямых коньков на вальмовой крыше производится с нахлёстом не менее 5 см и начинается со стороны, противоположной преобладающим ветрам. Планки крепятся с шагом от 15 до 30 см, а на крайних планках монтируются заглушки. В конструкции некоторых коньковых планок предусмотрены полимерные аэраторы, обеспечивающие вентиляцию подкровельного пространства.

Состыковка горизонтальных коньков происходит с нахлёстом не менее 5 см

Хребтовые планки крепятся, начиная с заглушки, снизу вверх, а в месте соединения вальмовых хребтов и конька стыкуются с тройниками Y-планками.При необходимости стыковки также герметизируют.

Монтаж круглого конька

В конструкции круглого конька предусмотрены рёбра жёсткости, которые замками для стыковки отдельных планок. Такие рёбра препятствуют проникновению воды в подконьковое пространство. Круглый конёк крепится к верхней планке обрешётки через аэроэлемент, который обеспечивает циркуляцию воздуха через вентиляционный зазор.

Монтаж круглого конька производится через уплотнитель с помощью специальных заглушек.

При использовании любого типа коньковых планок важно следить за тем, чтобы не перекрыть вентилируемые продухи и сохранить настройку воздуха между карнизом и коньком.

Ветровые планки и капельники

На карнизном свесе вальмовой крыши устанавливаются капельники для отвода конденсата, а для защиты подкровельного пространства от ветра и дождя на обрешётку монтируют ветровые или карнизные планки.

Капельник на карнизном свесе (поз. 7) используется для отвода конденсата, а ветровая планка (поз. 5) защищает подкровельное пространство от ветра и дождя

Этот вид доборов устанавливаетют с нахлёстом не менее 5 см, стандартная длина планок соответствует 2 м .

Видео: монтаж металочерепицы и доборных элементов

Виды кровельного покрытия для вальмовой крыши и их монтаж

Для вальмовой крыши используются разные виды кровельных материалов, которые в большом количестве предоставляются производителями. При выборе необходимо оценить цветовую гамму, простоту монтажа, вес и долговечность кровельного покрытия. Немалое значение имеют стоимость и эффективная площадь материала. Рассмотрим самые популярные виды кровельного покрытия:

  • керамическая и цементно-песчаная черепица;
  • металлочерепица и кровельный профнастил;
  • шифер и ондулин;
  • мягкая черепица.

По мнению автора статьи следует обратить внимание на шумопоглощающие свойства кровельного материала. С этой точки зрения металлопрофили проигрывают ондулину и мягкой черепице с их прекрасной шумоизоляцией. Кроме того, на поверхности металла при перепаде температур образуется конденсат, поэтому нужно принимать меры для его удаления. Мягкая черепица отличается простотой монтажа, но для нее необходимо установить сплошную обрешётку из фанеры толщиной 12 мм и подкладочный материал, а это несколько удорожает её применение.По этой причине, а также в силу небольшого веса и простоты укладки для жилого покрытия дачного дома был выбран ондулин. В процессе эксплуатации кровли стало ясно, что во время сильного дождя на чердаке слышен небольшой шум, а после утепления мансарды посторонние звуки практически пропали.

Монтаж кровельного покрытия производится на обрешётку. Перед проведением кровельных работ нужно смонтировать капельники, ветровые доски и кронштейны водосточной системы. Крепление листовых материалов производится саморезами с шайбой и резиновой прокладкой в ​​шахматном порядке.Укладка листового покрытия вальмовой крыши начинается от центра ската к краям.

Монтаж кровельного листового покрытия начинается с первого цельного элемента, затем симметрично крепятся листы слева и справа

Монтаж производится по натянутому вдоль карниза шнуру. Мягкая черепладывается снизу вверх с рекомендованным нахлёстом.

Металлопрофиль

К металлопрофилю относится кровельный профнастил и металлочерепичное покрытие. Полная ширина листа металлочерепицы 1180 мм, эффективная ширина при этом равна 1080 мм, длина может меняться от 765 до 8000 мм, шаг обрешётки равен 350 мм.Кровельный профнастил имеет монтажную ширину 1000 мм и длину до 6 м. Срок службы этих покрытий достигает 50 лет, при этом материал имеет небольшой вес и просто укладывается.

Профнастил легко монтируется и служит до 50 лет

Шифер

Шифер отличается большой весом и хрупкостью, поэтому в современном строительстве используется его лёгкий (вес листа 6 кг) аналог - ондулин.

Шифер отличается большим весом и хрупкостью, но по-прежнему популярен

Длина листа ондулина составляет 2 м, ширина - 0,95 м, полезная площадь - 1,6 м 2 .Монтируется ондулин на обрешётку с шагом 45 см, с продольным нахлёстом 20 см, боковая нахлёст составляет одну волну. Дополнительные преимущества: срок службы до 50 лет, хорошее шумопоглощение, простота монтажа.

Срок службы ондулина достигает 50 лет, при этом кровля отличается шумопоглощением и простотой в настоящееже

Мягкая черепица

Длина мягкой черепицы составляет 1 м, ширина в среднем равна 333 мм, нахлёст зависит от вида и формы, а толщина составляет 6 мм . Это лёгкий шумопоглощающий материал, который просто монтируется, служит до 35 лет, стоит недорого, но нуждается в сплошной обрешётке и подкладочном слое.

Мягкая черепица придаёт современный вид и просто монтируется на сплошной обрешётке

Вальмовая крыша для беседки своими руками

Беседка с вальмовой крышей создаёт единое архитектурное пространство на участке застройки. Для сооружения необходимо подвести каркас по типу мауэрлата и выполнить следующие действия.

  1. Смонтировать балки перекрытия.
  2. Поставить на них вертикальные стойки и закрепить центральный прогон.
  3. Установить основные стропильные ноги.

    Вальмовая крыша беседки представляет собой крышу дома в миниатюре и создаёт с ней единый ансамбль

  4. Установить диагональные стропила и смонтировать обрешётку на скаты.
  5. Настелить кровельное покрытие и установить доборы, гармонирующие по цвету с крышей дома.

Все деревянные детали беседки необходимо обработать антисептическими и антипиреновыми составами и придать им соответствующий цветовой оттенок.

Мы рассказали о конструкции и расчётах вальмовых крыш, о стропильной системе и пошаговом порядке монтажа её элементов.Коснулись вентиляции, утепления и структуры кровельного пирога. Самостоятельный монтаж вальмовой кровли позволит вам сэкономить деньги и быть полностью закрыённым в выполненных работ. Надеемся, эта статья вам поможет в строительстве крыши для уютного дома.

Оцените статью:

[Голосов: 0 Среднее: 0]

Вальмовая крыша стропильная система чертеж.Некоторые особенности вальмовой крыши

Вальмовая крыша стропильная система чертеж. Некоторые особенности вальмовой крыши

При сравнении вальмовой и двухскатной крыши можно сразу заметить, что в устройстве вальмовой крыши отсутствуют вертикальные стенки фронтонов. Их заменяют треугольные скаты, располагающиеся с торцов. Благодаря этому визуальный и реальный объем увеличивающейся крыши уменьшается. Как при резке больших листов кровельного материала вальмы происходит увеличение расходов.

Как и любое сооружение, вальмовая крыша условно делится на простые геометрические фигуры. Самый простой вариант имеет симметричные скаты: два в виде трапеции и два в форме треугольника. То есть вся конструкция состоит из четырех скатов, что послужило основанием для параллельного - четырехскатная крыша.

Боковой разрез вальмовой крыши имеет сходство с обычной двускатной крышей в форме треугольника. При визуальном осмотре в профиль можно увидеть трапецию, которая условно делится на прямоугольник с примыкающими по бокам развернутыми треугольниками.Форма трапеции определяется непосредственно застройщиком и зависит от отношения конька к длине карнизного свеса. Часть конструкции, которая имеет форму прямоугольника, возводится на основании кровельных стандартов по сооружению висячих и наслонных стропильных систем.

Вальмы, которые устанавливаются с определенными наклоном, должны устанавливаться с определенными наклоном, так как конструкция предусматривает их соединение с наклонными трапециями. Именно устройство вальм является самым сложным этапом обустройства вальмовой стропильной системы.Тем, кто решит выполнить работу по аналогии с обычным скатным методом, можно сказать, что ничего из этого не выйдет. Все дело в том, что длина конькового прогона не соответствует длине ската, следовательно, стропильные ноги вальм в верхней части, а также примыкающие к нимые части большие скаты, остаются без опоры.

В качестве опоры конструкцией предусмотрена установка особых накосных стропильных ног, которые соединяют коньковый брус и углы конструкции. Взгляд на вальмовую крышу сверху позволяет заметить, что накосные элементы изменили себя диагонали, по этой причине второе их название - диагональные.Кроме конструкции вальмовой кровли подразумевает, что диагональ станет опорой для стропилин разной длины, установка выполняется под прямым углом к ​​свесу. Эти разновеликие элементы называются нарожниками.

Таким образом, используются элементы вальмовой стропильной системы:

  • Рядовые стропила вальмовой крыши, нижняя часть которых опирается на балки перекрытия или мауэрлат. В зависимости от типа опоры стропилины могут быть висячими или наслонными.
  • Диагональные стропильные ноги, необходимые для соединения углов крыши и края конькового бруса.Такие элементы как установка для выпуклых углов вальмовой конструкции, так и при конструкции вогнутых углов ендов.
  • Нарожники - элементы, создающие плоскость вальмы и частей трапециевидных скатов, которые примыкают к диагональным стропилинам.

Вальмовая крыша беседки. Крыши для дачной беседки

Вспомните, сколько времени уходит, чтобы заложить качественный фундамент при возведении дома! Что касается беседки, основное внимание всегда уделяется крыше.Она создает приятную атмосферу, создает уникальный дизайн. Круглая крыша вашей беседки видна соседям, а значит, ее нужно делать симпатичной.

Разновидностей действительно много, на их перечисление ушел бы не один час времени. Расскажем о наиболее популярных:

скатная. Самый простой вариант, который хорошо зарекомендовал себя на четырехугольных конструкциях. На стропила настилают поликарбонат и закрепляют его.

Двускатная.Данный тип актуален для прямоугольной формы. Делается из висячих стропил. Единственный недостаток двускатного варианта в том, что он немного сужает обзор.

Полукруглая. Беседка с полукруглой крышей - отличный вариант для дачи. Ее используют сварная решетка из металла.

Четырехскатная, вальмовая крыша. Отличается простотой установки и удобством эксплуатации, легко вписывается в любой дачный ландшафт. Основа - наслонные и накосные стропила.

Шестигранная. Обычно ее ставят на округлые либо квадратные вариации. Крыша шестигранной беседки очень презентабельно, но выглядит определенными сложностями установки. Одна из интересных вариаций шестигранной крыши, это крыша для беседки в восточном стиле.

Шатровая крыша. Пожалуй, один из самых оригинальных вариантов исполнения. Даже самая однообразная дачная беседка мгновенно преображается благодаря шатровой крыше. Это тот же четырехскатный вариант, только трапециевидные скаты делаются в виде треугольников.Конек отсутствует как таковой, за счет увеличения свеса улучшается защита от ветра и дождя.

Круглая. Сложнейший в исполнении и вместе с тем один из самых красивых вариантов. Сделайте минимальный уклон - и кровля приобретет причудливую форму шара.

Вальмовая крыша пошаговая инструкция. Вальмовые крыши: устройство стропильной системы

Сложно назвать более часть здания, чем крыша. Её выбирают с учетом погодных условий и материалов, которые обеспечивают ей долговечность и надежность.Само собой разумеется, что привлекательность внешнего вида кровли тоже играет не последнюю роль. При всем разнообразии сегодняшнего выбора необычность крыш вальмового типа заслуженно ставит их на одно из первых мест по приданию привлекательности любого из частных домов.

Что это такое?

Вальмовая поверхность состоит из двух поверхностей, имеют формы трапеций, плюс пару скатов длины, которые выполнены в наклонного треугольника.

Основные сложности при обустройстве вальмовых крыш приходятся на стадию возведений стропильных конструкций, которые состоят из накосного, рядового и наружного стропил.

Вальмовые кровли прекрасно сопротивляются ветровой нагрузке и в общих высоких эксплуатационных характеристиках.

На стадии проектирования нужно соответствие:

  • выбора оптимального материала для обустройства кровельной конструкции;
  • определения плотности осадков, характерных для места постройки;
  • установки средних и максимальных показателей сопротивления ветрам.

Учитывая приведенные выше показатели, можно рассчитывать оптимальное значение угла наклона скатов и высот кровельной конструкции.

Чтобы выполнить расчеты и составить проект, можно воспользоваться услугами специалиста или подобрать проекты в открытом открытом сообщнике. Имея должные навыки, упомянутые мероприятия используются самостоятельно.

Особенности

Крыша, про которую идет речь, сконструирована своеобразно. Больший скат используется на любой крыше, но короткий делает такую ​​конструкцию достойной внимания.

Конструкция кровельной системы такова, что скаты не компенсируют вертикальную проекцию здания в длину, а остающаяся свободная площадь заполнена при помощи двух коротких вальм.

Если пробовать составить схему вальмовой кровельной конструкции самостоятельно, нужно пользоваться разметочной рейкой и таблицами Пифагора.

Опорой для стропил крыши вальмового типа служит так называемый «мауэрлат» и коньковые балки.

Состав кровельного «скелета» следующий:

  • Опорное Основание (мауэрлат).Изготавливается из бруса 100х150 мм либо 150х150 мм. Это зависит от конструкционных особенностей дома. Крепеж мауэрлата в горизонтали которые обеспечивают четырьмя укосинами, придают всю структуру жёсткость. Мауэрлат изготавливает из толстого бруса и крепит к верхнему торцу стены с помощью шпильки либо нагеля.
  • Стойки устанавливают вдоль центральной оси перекрытий по их длинным сторонам и укрепляют с помощью временных подпорок. Впечатление к ним крепят коньковые брусы. Высоту их выбирают в зависимости от углов наклона ската.Соответственно, стойки тем выше, чем меньше углы между стропильными ногами.
  • Коньковый брус - это верхние горизонтальные перекладины, которые лежат на стойке и в качестве опор стропил. Коньковые брусы крепят к стойке, они природа опорами основного стропила.
  • Основное стропило имеет опору на мауэрлате и коньковом брусе и закреплено на них специальными стальными оцинкованными пластинами.
  • Диагональное, или накосное стропило идет от конца коньковых брусов к ряду зданий.Временное крепление стойки убирают, когда все диагональные стропила установлены.
  • Нарожник крепится снизу к мауэрлату, а сверху - к накосным стропилам. Используются как продолжение плоскости основного ската. Имеют промежуточные расстояния, как и между стропилом.

Вальмовая крыша расчет. Расчет вальмовой крыши: минимизируем затраты и отходы

Объемная и архитектурно выраженная вальмовая кровля неспроста становится день от дня популярнее. Даже самые простоватые проекты преображаются, если выбрать именно этот вид крыши.Ведь нужно быть готовым к определенным сложностям, ведь у такой структуры немало функций!

Ведь неспроста среди строителей определение, что в процессе такой крыши идет серьезный перерасчет кровельного материала и древесины для стропил.

На самом деле, чтобы этого не произошло, мы научим вас точный расчет вальмовой крыши и запасаться кровельным материалом так, чтобы излишек потом осталось немного.

Издавна самой распространенной формы крыши на Руси была двухскатная с фронтонами, украшенная резьбой.И только со временем появилась трехскатная, с одним фронтоном, и тростником или камышом в качестве покрытия.

И вот, в конце XIX века стали появляться классические четырехскатные кровли из соломы и очерета. Хотя привычной для российского народа они так и не стали.

В основе современной вальмовой крыши - сложная конструкция из балок и стропил. В отличие от двухскатной крыши здесь есть не только скаты, но и хребты - пересечение скатов по горизонтали.

В процессе проектирования вальмовой крыши самая главная задача это распределить нагрузку с расчетом веса кровли и площади, и при этом рассчитать все углы наклона каркаса. Здесь нужно взять во внимание шаг стропил, материалы и качество древесины.

Расчет вальмовой крыши с чертежом. Расчет стропильной вальмовой: как все сделать правильно и избежать ошибок

Первое, что следует сделать перед началом системы строительства крыши - точные расчеты.Необходимо подробное описание всех соединений и узлов, точный чертеж этого всего опытным человеком.

Звучит сложно, хотя на деле все проще - не сложнее детского конструктора, важно только все сделать правильно. И, если ищите, как сделать стропильной системы вальмовой крыши, вы найдете здесь соответствующую информацию!

Итак, так что же собой представляет стропильная система вальмовой крыши? Это четырехскатная конструкция, т.е.таковая, какая имеет четыре плоскости. Такая крыша куда сложнее двускатной, зато прочнее и надежнее в эксплуатации. Да и вид у нее во всем мире признан как один из самых удачных и эстетичных.

Вот главные преимущества такой конструкции:

  • Благодаря наличию треугольных торцевых скатов в вальмовой крыше можно установить обычные мансардные окна.
  • Ввиду отсутствия острого выступа у вальмовой крыши более высокая стойкость к разным атмосферным явлениям.
  • Вальмовая крыша считается экономичной - благодаря, что у нее нет фронтонов.
  • Временные деформации крыши сведены к нулю - все благодаря ее особой конструкции.
  • Утепление такой крыши значительно проще, чем двускатной фронтонов.
  • Большая стойкость к ветровым нагрузкам местности - благодаря низкому углам наклона.
  • Возможность легче и проще переоборудовать чердачное помещение в удобную мансарду. А это уже ценное увеличение жилой площади дома.

Из недостатков выделим основную: стропильная система вальмовой крыши сложнее, чем у обычной, а потому ее вам обойдется дороже, хотя вы и сэкономите на кирпичной кладке.

Итак, давайте разберемся, каких типов и подтипов сегодня строят вальмовые крыши:

  • Вальмовая. Это традиционная четырехскатная крыша с треугольными скатами со всех торцевых сторон.
  • Крыша, у которой вальма не доходит до карниза, называется полувальмовой.
  • Шатровой называют вальмовую крышу, у которой одинаковые треугольники соединены вместе с одной верхней точкой. К слово, когда-то на Руси поголовно строили именно такие крыши.
  • Крестообразная вальмовая крыша - более редкий вид дороговизной исполнения и высокой трудоемкости работ.Обычно ее строят на домах со сложной планировкой или отдельно только над входными дверьми.

Видео ВАЛЬМОВАЯ КРЫША (КАРКАС)

План кровли здания

При разработке проектной документации используются различные строительные нормы, которые в определенном порядке определяют, что если здание оборудовано внутренним водостоком, то в обязательном порядке должно составляться план его кровли , причем вне зависимости от того, насколько сложна форма строения.

Для технических зданий, которые являются наружным водостоком, план крыши устанавливается при сложной конфигурации строения, а также в том случае, когда на крыше предусматривается надстройка, инженерные устройства вентиляции и т.д.

Специалисты в области архитектуры и строительства все крыши подразделяются на два типа основных:

Плоские;

Скатные.

Плоскими именуются те из них, которые имеют угол уклона не более 2,5 °.Чаще всего крыша представляет собой некую комбинацию так называемых скатов - нескольких пересекающихся друг с другом наклонных плоскостей, образующих двугранные углы. Та линия, по которой пересекаются между собой скаты, именуется ребром. Коньком же именуется верхнее горизонтальное ребро скатной крыши.

Элементы скатной крыши

Такое пересечение скатов крыши, которое представляет собой обращенный к низу двугранный угол, образует так называемую ендову или разжелобок.В зависимости от числа различных факторов, используемых в конструкции здания и целого ряда других факторов, используются различные параметры скатных крыш. Они в степени зависят от общей конфигурации, а также от того, каково направление водоотвода. Когда проектировщики выбирают форму и материал крыши, они в обязательном порядке учитывают архитектурные особенности здания.

Большинство домов проектируется таким образом, чтобы все скаты их крыш имели один и тот же угол уклона.Его величина зависит от таких факторов, как климатические условия и материал, использующийся для обустройства кровли.

Когда архитекторы строят геометрические чертежи планов кровель, они руководствуются целым рядом правил и положений.

Вальмовая крыша

Если часть крыши над карнизом, именуемая линией слива, целиком проектируется в одной и той же плоскости и пересекается с другой, а скаты крыши имеют одинаковые углы наклона, то угол, который образуют линии пересечения строго пополам.

Двухскатная крыша

В тех случаях, когда линии пересечения линий двух скатов имеют одинаковые линии пересечения друг с другом, то проекция линии пересечения на этих самых скатов линиях. Такая ситуация на профессиональном языке кровельщиков именуется «коньком».

Вальмовая крыша сложной формы

Для того, чтобы построить план кровли здания сам план сооружения условно делится на некоторое количество прямоугольников таким образом, чтобы они обязательно друг друга перекрывали.Кроме того, каждая из сторон этих прямоугольников или частично выходит за пределы внешнего плана контура. После этого исходя из того, каким образом были ранее представлены положения, над каждым из прямоугольников строят изображения кровли. При этом построение начинается с самого широкого из них.

План кровли вычерчивается обязательным оставлением видимых контуров, через которые пересекаются скаты кровли. Проектировщики должны обязательно знать их уклон для того, чтобы построить различные виды (к примеру, вид спереди).Форму фасада обязательно учитывают тогда, когда линии сливов располагаются на разных уровнях.

Рабочие чертежи планов кровли

Согласно действующим строительным нормам, стандартам и правилам, на рабочих чертежах планов кровли различных изображений таких элементов, как пожарные лестницы, вентиляционные устройства, дымовые трубы, будки для выхода, слуховые окна и т.п. Если здание имеет несколько пролетов, то для того, чтобы показать уклоны скатов кровли, для всех основных ее участков вычерчиваются поперечные профили.При этом штриховка производится в виде толстой линии.

План кровли промышленного здания

Для зданий других типов уклоны отмечаются на схематических поперечных профилях, а также на основных скатах. Если наличествуют участки, имеющие различную конструкцию и материал кровли, то они на планах выделяются графически, выносными надписями или специальными текстовыми пояснениями.

Обязательные элементы системы кровли координационные оси. Помимо них должны обозначаться металлические ограждения, пожарные лестницы, парапетные узлы и плиты (в тех случаях, если на других чертежах они не обозначены).

.
