Оконные клапаны: отзывы, установка приточного клапана вентиляции на пластиковые окна

Борис БутцевСохранить фотоМиф №3: Из оконных клапанов дует
На самом деле, поступление струи холодного воздуха внутрь помещения еще не означает, что около окна будет некомфортно. Ощущение возникнет, если зимой просто приоткрыть створку, и холодный воздух будет втекать с уровня подоконника. Если же воздух из высоко расположенного оконного клапана направляется в подпотолочное пространство, он достаточно быстро тормозится (на пролете около 1 метра) и нагревается за счет перемешивания с теплым воздухом под потолком.

На рисунке показаны результаты натурных испытаний клапана для окна ЕММ фирмы «Аэреко» зимой в Сибири. Изотерма +20 градусов находится высоко над уровнем пола, а зона пониженной температуры наблюдается только вблизи от клапана.

Миф №4: Холодный, более тяжелый воздух сразу сваливается из клапана вниз
В действительности он сваливается вниз при поступлении на малой скорости через «дыру» большой площади (из приоткрытой створки). Из клапана струя воздуха со скоростью 2-3 м/сек по инерции втекает в подпотолочное пространство, не успевая никуда свалиться — это видно на рисунке.

Миф 5. Оконные клапаны — не для России, зимой они промерзают
Звучит угрожающе, но на самом деле не все так печально. Оконные клапаны достаточно широко используются в той же Финляндии с достаточно сильными морозами зимой. В Москве такие морозы редкость: средняя температура воздуха у нас на уровне -10 градусов Цельсия.

В плане промерзания (появления на корпусе клапана инея или наледи) климат страны-производителя клапанов не имеет никакого значения. Это больше аэродинамическая проблема — появление застойных зон около корпуса клапана, а не теплотехническая. Появится ли зимой на клапане иней или нет, процентов на 10 зависит от конструкции клапанов и на 90% — от ситуации в помещении. Действительно, в начале 90-х годов несколько моделей немецких клапанов не прошли испытания российскими морозами из-за конструктивных просчетов. Но большинство отлично функционируют зимой при соблюдении простых условий эксплуатации.

выбор и установка своими руками

Все о вентиляционных приточных клапанах:

Принципы вентиляции квартиры

Назначение регуляторов

Виды

Способы регулировки

Плюсы и минусы регуляторов

Критерии выбора

Инструкция по монтажу

На смену классическим оконным рамам пришли современные со стеклопакетами. Они решили проблемы утепления, продувания и шумоизоляции, но нарушили естественный воздухообмен. Бюджетным способом восстановить микроклимат становится приточный клапан на пластиковые окна. Прежде чем его устанавливать, разберемся в сути проблемы и особенностях ее устранения.

В многоквартирных жилых домах устанавливают системы естественной приточной и вытяжной вентиляции. Их действие основано на создании воздушной тяги за счет разницы температур на улице и в помещении.

Для функционирования системы обязательно должны быть:

  • Тяга в вентиляционной шахте.
  • Приток свежего воздуха.

Шахты вентиляции находятся в кухне и санузлах. Именно через эти помещения старый воздух удаляется из квартиры. Чтобы не создавать препятствий на пути воздушных масс, двери в комнаты должны быть приоткрыты или иметь вентрешетки.

Взамен отработанного поступает свежий воздух. Он попадает в дом через форточки, фрамуги, неплотности дверных и оконных проемов.

При установке в доме герметичных стеклопакетов нарушается одно из правил работы системы. Чтобы организовать постоянный воздухообмен приходится держать форточки открытыми. В зимнее время это существенно понижает температуру в доме и создает дискомфорт.

Устройство создано, чтобы улучшить микроклимат в помещениях. Оно обеспечивает приток и циркуляцию воздуха при закрытых створках оконных блоков. Приточный канал находится в верхней части. Поэтому человек не ощущает дискомфорта от поступления в квартиру холодных воздушных масс. Они нагреваются теплым конвекционным потоком, который излучают радиаторы отопления и движутся к потолку.

Поперечное сечение приточного отверстия регулируется механически или в автоматическом режиме. Благодаря этому удается добиться нужного воздухообмена, поддерживать комфортные температуру и влажность в квартире. При этом нет необходимости постоянно открывать и закрывать форточку. Это позволяет продлить срок службы фурнитуры и уплотнительных резинок.

Проточное устройство работает только при функционировании системы вентиляции. Его монтаж не даст результата, если забиты вентканалы или не выполняются, необходимые для естественного движения воздушных масс, температурные условия. В таких случаях надо дополнительно ставить вентиляторы для принудительной работы вытяжки.

Представленные на рынке системы можно разделить на три категории.

Щелевые

Устройство монтируют в верхнюю часть открывающейся створки или вертикальный импост. Для установки приходится демонтировать часть фурнитуры и фрезеровать отверстия в металлопластиковом профиле. Если не уверены в своих силах, лучше доверить работу профессионалам.

Конструктивно система состоит из двух блоков. Один монтируют со стороны улицы. Он служит одновременно воздухозаборником и козырьком, защищающим канал от попадания осадков. Второй блок ставят с внутренней стороны. В нем находится механизм, который регулирует интенсивность проветривания.

Главным преимуществом такой конструкции становится высокая пропускная способность. Протяженность вентканала варьируется в пределах 170-400 мм, а ширина 12-16 мм. Этого достаточно, чтобы организовать микроклимат в больших помещениях.

Накладные

Интегрируются в оконный профиль еще на стадии изготовления рамы. Установить их постфактум не получится. В быту такие системы не используются из-за чрезмерно большой пропускной способности. Их обычно применяют для вентиляции крупных офисов и торговых залов.

Изделия незаменимы в павильонах со сплошным остеклением, когда нет возможности делать вентканалы в несущих конструкциях. В отличие от стеновых моделей, их недостатком становится низкая звуко и теплоизоляция.

Фальцевые

Стали популярными благодаря дешевизне и простоте монтажа. Установить их можно самостоятельно буквально за полчаса.

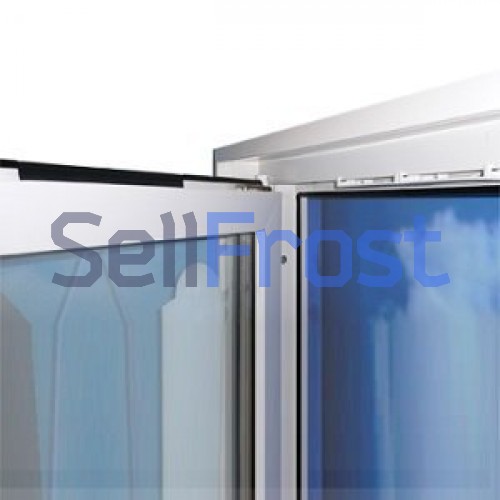

Ставят изделие на верхней части створки в разрыв уплотнительной резинки. Свежий воздух в помещение поступает через небольшую щель в уплотнителе. Конструкция очень простая, но предусматривает возможность регулировки воздушного потока.

Ставить такие устройства в зале или большой жилой комнате бесполезно. Они не обеспечат должного воздухообмена. Их лучше использовать на балконе, кухне или небольшой спальне.

Ручная

На корпусе таких приборов предусмотрена ручка или движок. Его перемещение меняет положение заслонки, а значит и интенсивность воздушного потока. Такие конструкции надежные и долговечные. Ломаться в них практически нечему. Однако есть ряд недостатков:

  • Ограниченный доступ. Элементы управления находятся в верхней части створки. Каждый раз, когда необходимо изменить положение заслонки приходится брать стул. В некоторых моделях эта проблема решена установкой шнурка, как в жалюзи.
  • Статичность. Поддерживать с их помощью постоянный микроклимат очень сложно. Чтобы добиться комфортных условий приходится менять положение затвора в зависимости от погоды. Не всегда удается подобрать правильный режим.

Автоматическая

Такие изделия обладают рядом преимуществ:

  • Поддерживают постоянный микроклимат. Прибор самостоятельно создает предустановленные комфортные температуру и влажность. Интенсивность воздушного потока регулируется на основании показаний датчиков.
  • Автономны. Изделие работает без электронных компонентов. Ему не нужно питание от сети или батареек. Заслонку перемещают нейлоновые ленты. В зависимости от давления, они меняют свою длину и соответственно положение заслонки.
  • Экономичность. Приток свежего воздуха увеличивается с повышением влажности, например, если в доме много людей или сушится белье. В спокойной обстановке устройство не переохлаждает дом, что снижает расходы на отопление.
Достоинства:
  • Бытовые приборы простые и надежные. Установить их можно своими руками.
  • Вентнакладка убирает излишнюю влагу из самого благоприятного для ее образования места — границы перепада температур. Если на стеклопакетах были испарина или конденсат, количество капель уменьшается или они пропадают вовсе.
  • В помещении отсутствуют сквозняки, как при микропроветривании или полном открывании форточки. А значит, снижается риск простудных заболеваний.
  • Воздухообмен между квартирой и улицей происходит непрерывно. Вы дышите свежим воздухом целый день, а не только во время проветривания.
Недостатки:
  • При сильных заморозках бюджетные модели могут обмерзать.
  • В подавляющем большинстве изделий нет фильтрующих элементов. Из-за этого в дом попадают пыль и посторонние запахи.
  • С полноценной регулировкой микроклимата справляются только дорогие модели. В бюджетных приходится самостоятельно следить за температурой и влажностью в доме — постоянно менять положение заслонки в зависимости от погодных условий.

Перечислим наиболее важные критерии, на которые нужно обратить внимание при выборе:

  • Шумность. Когда воздушные массы на большой скорости проходят через отверстие ограниченного сечения, появляется шум. Комфортный уровень звука находится в пределах 30-40 децибел. Модели, в которых на минимальном притворе образуется узкая длинная щель, при сильном ветре могут издавать свист. Если в рабочем положении задвижка не плотно прилегает к оконной раме, она может дребезжать.
  • Производительность. Напрямую зависит от условного прохода отверстий для вентиляции. Чем больше площадь каналов, тем больше свежего воздуха попадает через них в дом. При выборе конкретного прибора нужно отталкиваться от площади помещения и количества жильцов. Производительность разных устройств варьируется в диапазоне от 6 до 150 м3/час. Лучше выбирать прибор не точно по своим параметром, а с запасом в 1,5-2 раза.
  • Предварительный подогрев воздуха. В классических моделях холодные воздушные массы прогреваются теплым конвекционным потоком от радиатора. В северных районах этого может быть не достаточно. Тогда нужно подбирать оборудование с электроподогревом.
  • Тип фильтров. В конструкциях, которые монтируют на створку, они отсутствуют. Модели интегрированные в раму могут оснащаться фильтрующими элементами. При их использовании в помещение не попадает пыль с улицы. Но фильтр нужно постоянно чистить, иначе производительность устройства сильно падает.
  • Способ монтажа. Есть универсальные модели, которые интегрируют в оконный профиль любого производителя. Некоторые из них можно установить самостоятельно. Но часть конструкций необходимо монтировать на стадии изготовления рамы.
  • Цена. Каждая из перечисленных выше опций влияет на стоимость. Если вы слишком требовательны к микроклимату, стоит сравнить оконные устройства с другими вариантами климатических изделий.

На рынке представлено несколько разновидностей изделий для бытового использования. В рейтинг популярных моделей входит продукция французского и российского производства:

Подробнее расскажем о монтаже их систем.

Инструкция по монтажу оборудования Air-Box

Прибор устанавливает на верхнюю часть створки. Работу выполняем в следующей последовательности:

  1. Карандашом отмечаем центр рамы.
  2. Открываем створку, прикладываем к ней внутреннюю монтажную планку и ставим отметки по краям.
  3. По меткам вырезаем участок уплотнительной резинки.
  4. Вместо штатной резины вставляем уплотнитель, который идет в комплекте.
  5. В образовавшийся разрыв уплотнения устанавливаем само устройство, предварительно сняв с него защитную пленку.
  6. Прикручиваем кронштейны саморезами.
  7. Закрываем окно и отмечаем на раме габариты прибора.
  8. По разметке вырезаем фрагмент рамного уплотнения.
  9. Вставляем новую тонкую резинку.

Опционально изделие может поставляться с наружным воздухозаборником. В него устанавливается фильтрующий элемент, который задерживает атмосферную пыль. Пошаговое руководство по монтажу приведем в видео.

Инструкция по монтажу оборудования Aereco

Приборы предназначены для автоматического регулирования микроклимата. Они интегрируются в раму, благодаря чему обеспечивают больший воздухообмен. При установке нарушается целостность профилей, поэтому нужно быть осторожными. Если сомневаетесь в своих силах, лучше воспользоваться услугами грамотных специалистов. Работы проводим в следующей последовательности:

  1. Размечаем середину оконной створки.
  2. Прикручиваем металлический шаблон или пластиковую монтажную планку.
  3. Сверлом диаметром 4-5 мм делаем центровочные отверстия по краям.
  4. По шаблону отмечаем контур будущих прорезей и снимаем его.
  5. Рассверливаем отверстия сверлом диаметром 10 мм.
  6. Лобзиком, реноватором или фрезером прорезаем пазы между отверстиями.
  7. При закрытом окне переносим габариты отверстий на раму.
  8. Устанавливаем шаблон на рамный профиль и повторяем все операции по фрезеровке пазов. Для удобства работы временно вытаскиваем уплотнительную резинку.
  9. Прикручиваем монтажную пластину с внутренней стороны.
  10. Устанавливаем не нее элемент с задвижкой, регулирующий воздухообмен.
  11. С внешней стороны прикручиваем защитный козырек.

Наглядно увидеть процесс установки можно в видео.

Если нужно проветривать небольшое помещение или избавиться от запотевания стекол, подойдут простые конструкции по типу Air-Box. Для автономного регулирования микроклимата лучшим решением становятся изделия по типу Aereco. А приведенные советы и рекомендации помогут вам произвести установку клапана для вентиляции пластиковых окон своими руками.

  • Материал подготовил: Игорь Степаньков

Приточные клапаны оконные

  • Акция «Горячая неделя ТБМ»

    Самые выгодные предложения на популярные артикулы.

    742.20 RUB/1шт. 742.20 RUB/1шт. (с НДС)

    Оптовая цена доступна после авторизации
  • Акция «Горячая неделя ТБМ»

    Самые выгодные предложения на популярные артикулы.

    4007.89 RUB/1компл. 4007.89 RUB/1компл. (с НДС)

    Оптовая цена доступна после авторизации

    Под заказ, срок поставки от 16 дней

  • Акция «Горячая неделя ТБМ»

    Самые выгодные предложения на популярные артикулы.

    1490. 04 RUB/1шт. 1490.04 RUB/1шт. (с НДС)

    Оптовая цена доступна после авторизации

    Срок поставки уточните у менеджера

  • Акция «Горячая неделя ТБМ»

    Самые выгодные предложения на популярные артикулы.

    2304.30 RUB/1компл. 2304.30 RUB/1компл. (с НДС)

    Оптовая цена доступна после авторизации

    Срок поставки уточните у менеджера

  • Акция «Горячая неделя ТБМ»

    Самые выгодные предложения на популярные артикулы.

    3196. 75 RUB/1компл. 3196.75 RUB/1компл. (с НДС)

    Оптовая цена доступна после авторизации

    Под заказ, срок поставки от 16 дней

  • Акция «Горячая неделя ТБМ»

    Самые выгодные предложения на популярные артикулы.

    2371.73 RUB/1компл. 2371.73 RUB/1компл. (с НДС)

    Оптовая цена доступна после авторизации

    Под заказ, срок поставки от 23 дней

  • Акция «Горячая неделя ТБМ»

    Самые выгодные предложения на популярные артикулы.

    2157. 76 RUB/1шт. 2157.76 RUB/1шт. (с НДС)

    Оптовая цена доступна после авторизации

    Срок поставки уточните у менеджера

  • Акция «Горячая неделя ТБМ»

    Самые выгодные предложения на популярные артикулы. Клапан вентиляционный Standart (ALUPLAST, ARtec, LG Chem, MONTBLANC, PIMAP... Клапан вентиляционный Standart (ALUPLAST, ARtec, LG Chem, MONTBLANC, PIMAPEN, REHAU, Schuco, СОК, Veka, Wintech), 2 части, белый Арт. AIR0002.07

    1347.37 RUB/1компл. 1347.37 RUB/1компл. (с НДС)

    Оптовая цена доступна после авторизации

    Под заказ, срок поставки от 16 дней

  • Акция «Горячая неделя ТБМ»

    Самые выгодные предложения на популярные артикулы. Клапан вентиляционный Standart (KBE, GEALAN, PLAFEN, PROPLEX, FUNKE, KOMME... Клапан вентиляционный Standart (KBE, GEALAN, PLAFEN, PROPLEX, FUNKE, KOMMERLING, EXPROF), 2 части, белый Арт. AIR0001.07

    1352.27 RUB/1компл. 1352.27 RUB/1компл. (с НДС)

    Оптовая цена доступна после авторизации

    Под заказ, срок поставки от 16 дней

  • Акция «Горячая неделя ТБМ»

    Самые выгодные предложения на популярные артикулы.

    14624.93 RUB/1шт. 14624.93 RUB/1шт. (с НДС)

    Оптовая цена доступна после авторизации

    Срок поставки уточните у менеджера

  • Акция «Горячая неделя ТБМ»

    Самые выгодные предложения на популярные артикулы.

    16775.64 RUB/1шт. 16775.64 RUB/1шт. (с НДС)

    Оптовая цена доступна после авторизации

    Срок поставки уточните у менеджера

  • Акция «Горячая неделя ТБМ»

    Самые выгодные предложения на популярные артикулы.

    547.25 RUB/1компл. 547.25 RUB/1компл. (с НДС)

    Оптовая цена доступна после авторизации

    Под заказ, срок поставки от 16 дней

  • Акция «Горячая неделя ТБМ»

    Самые выгодные предложения на популярные артикулы.

    1736.04 RUB/1шт. 1736.04 RUB/1шт. (с НДС)

    Оптовая цена доступна после авторизации

    Срок поставки уточните у менеджера

  • Акция «Горячая неделя ТБМ»

    Самые выгодные предложения на популярные артикулы.

    920.72 RUB/1шт. 920.72 RUB/1шт. (с НДС)

    Оптовая цена доступна после авторизации

    Срок поставки уточните у менеджера

  • Акция «Горячая неделя ТБМ»

    Самые выгодные предложения на популярные артикулы.

    5735.27 RUB/1компл. 5735.27 RUB/1компл. (с НДС)

    Оптовая цена доступна после авторизации

    Срок поставки уточните у менеджера

  • Акция «Горячая неделя ТБМ»

    Самые выгодные предложения на популярные артикулы.

    5735.27 RUB/1компл. 5735.27 RUB/1компл. (с НДС)

    Оптовая цена доступна после авторизации

    Срок поставки уточните у менеджера

  • Акция «Горячая неделя ТБМ»

    Самые выгодные предложения на популярные артикулы.

    1824.61 RUB/1компл. 1824.61 RUB/1компл. (с НДС)

    Оптовая цена доступна после авторизации

    Срок поставки уточните у менеджера

  • Акция «Горячая неделя ТБМ»

    Самые выгодные предложения на популярные артикулы.

    1359.31 RUB/1компл. 1359.31 RUB/1компл. (с НДС)

    Оптовая цена доступна после авторизации

    Срок поставки уточните у менеджера

  • Акция «Горячая неделя ТБМ»

    Самые выгодные предложения на популярные артикулы.

    960.14 RUB/1шт. 960.14 RUB/1шт. (с НДС)

    Оптовая цена доступна после авторизации

    Срок поставки уточните у менеджера

  • Акция «Горячая неделя ТБМ»

    Самые выгодные предложения на популярные артикулы.

    960.14 RUB/1шт. 960.14 RUB/1шт. (с НДС)

    Оптовая цена доступна после авторизации

    Срок поставки уточните у менеджера

  • Акция «Горячая неделя ТБМ»

    Самые выгодные предложения на популярные артикулы.

    960.14 RUB/1шт. 960.14 RUB/1шт. (с НДС)

    Оптовая цена доступна после авторизации

    Срок поставки уточните у менеджера

Приточный клапан на пластиковые окна

При установке пластиковых окон решается сразу две важных задачи – шумо- и теплоизоляция. Однако свежий воздух с улицы практически не поступает. Такая проблема конструкторов легко исправима – на пластиковые окна устанавливается приточный клапан. Он будет выполнять роль вентиляционной системы. В результате обеспечивается естественный доступ воздуха в помещение.

Зачем нужен приточный клапан

Как отмечают многие владельцы частных домов и квартир – пластиковые окна обеспечивают повышенную защиту от холода и посторонних звуков. Также такие изделия отличатся красотой и практичностью. Однако недостаток вентиляции является серьезным недостатком окон ПВХ. Влажность в комнате существенно повышается. В таких условиях на стенах может быстро развиться плесень.

Чтобы повысить комфортность проживания в комнате, следует обеспечить естественную циркуляцию воздуха. При обычном проветривании комнаты путем открытия окон сводятся к нулю основные преимущества пластика. Однако такая проблема решается монтажом приточного клапана. Он сможет поддерживать нормальный микроклимат в помещении. Конденсат при этом не будет образовываться.

Приточный клапан представляет собой специальное устройство, которое монтируют на верхнюю створку. Такой прибор работает по принципу вытяжной вентиляции. За счет использования клапана микроклимат внутри помещения поддерживается на оптимальных показателях.

Преимущества такого решения:

  • остаются неизменными размеры светового проема;
  • при работе клапана не происходит серьезных теплопотерь;
  • невозможно образование сквозняков, как в случае с обычным проветриванием;
  • установка и эксплуатация осуществляется максимально просто;
  • клапан можно регулировать.

Такие преимущества позволяют говорить о высокой эффективности устройства.

Принцип действия и конструкция

Чтобы правильно выполнить вентиляцию окон, следует разобраться в тонкостях эксплуатации клапана. В процессе установки изделия следует удалить часть уплотнительного элемента. На его место и помещается приточный клапан. Он является главным элементом пассивного вентилирования.

Уличный воздух засасывает в помещение, а теплый выходит наружу по вытяжным каналам. Циркуляция воздушных масс обеспечивается за счет разницы давления. Работает естественный воздухообмен при температуре на улице не выше +5 градусов. Когда на улице жарко, вентиляция работает за счет принудительной вытяжки.

Основные составляющие приточного клапана:

  • Воздухозаборник, который находится снаружи. Его устанавливают на раму. Он обязательно должен оборудоваться козырьком. Такой элемент защитит воздухозаборник от снега и дождя.
  • Телескопический канал. Его проводят через раму. Такой элемент фрезеруется в корпус из пластика.
  • Внутренняя часть монтируется в помещении. Она имеет самую сложную конструкцию. Его оборудуют фильтром и регулировочным механизмом.

Среди основных условий, которые нужно создать для работы устройства, выступают:

  • исправность вытяжной вентиляции;
  • герметичность входной двери;
  • наличие воздухообмена между разными комнатами квартиры;
  • температурный показатель на улице не выше +5 градусов.

Совет! Эксплуатация вентиляции проверяется довольно просто. Для этого необходимо затворить дверь в комнату, а затем открыто окно, которое удалено от приточного клапана. К москитной сетке следует приложить бумажный лист. В случае когда он будет оставаться на месте, не падая, можно говорить о хорошем функционировании вытяжки.

Виды клапанов

Существует множество разновидностей оконных приточных клапанов. Они имеют разные характеристики.

Кроме того, клапаны делятся на ручные и автоматические. Если устройство оснащено ручным управлением, клапан оборудуют специальной веревкой. Автоматический прибор отличается большим удобством эксплуатации. Прибор устроен таким образом, чтобы самостоятельно определять, следует открывать или закрывать вентиляционные отверстия. Чтобы автоматика работала исправно, следует вручную выставить необходимый диапазон давления и влажности в комнате.

Важно! Приточный клапан практически всегда работает в автоматическом режиме. Необходимый уровень часто подбирается долгое время, с учетом собственных ошибок. Также следует помнить, что при неправильной регулировке клапан может промерзнуть в зимнее время.

Приточные клапаны могут разделяться на такие виды:

  • Фальцевые. Такие клапаны выполняются путем создания определенных вырезов в притворе. Представляют собой самый дешевые изделия для окон ПВХ. Обладает средней пропускной способностью.
  • Щелевые. Воздух в комнату проникает через специальную щель. Она обладает высотой 16 мм. Со стороны улицы клапан прикрывают впускным блоком. Он обеспечивает защиту устройства от осадков. Изнутри клапан оборудован регулирующим блоком.
  • Накладные клапаны способны отлично пропускать воздушные массы. Проем при этом должен быть такого размера, чтобы на него можно было установить накладное изделие. Монтируется такое устройство только на снятый стеклопакет.

Следует обратить внимание на клапан-ручку, устанавливаемую на место обычной ручки, открывающей окно. Такие устройства отличаются рядом достоинств:

  • Внешне окно остается таким же, как и прежде.
  • Клапан можно устанавливать там, где чаще образуется конденсат.
  • Такой клапан обладает эффективным отведением влаги.
  • Промерзание устройства зимой невозможно.
  • Клапан-ручка оборудуется фильтрующим элементом, который не способен пропускать в комнату пыль.

Такие преимущества обеспечивают популярность подобных изделий.

Выбор клапана

При выборе надежного устройства для вентиляции стоит обратить внимание на разных производителей. В процессе выбора придется учесть немало характеристик. К тому же следует обратить внимание на основные характеристики разных моделей. Чаще всего качественный продукт реализуется именно проверенными производителями.

При покупке приточных клапанов стоит присмотреться к продукции компании «Homearea». Когда изменяется влажность или давление внутри комнаты, воздух начинает циркулировать. Работает приточный клапан по принципу изменения проходного сечения устройств.

Одними из самых востребованных изделий для ПВХ окон являются:

  • Устройства «Aereco», относящиеся к серии EMM, являются гигрорегулируемыми и влагочувствительными. Крепится такое устройство двумя способами. Струя воздуха, поступающая в помещение, может подаваться под определенным наклоном или вертикально.
  • Клапаны, относящиеся к серии EHA, оснащаются специальным датчиком. Благодаря ему контролируется микроклимат комнаты. В комплект устройства входят аксессуары, которые способны хорошо поглощать шумы.
  • Клапаны, которые относятся к серии EHA 2. Такие приборы устроены таким образом, что воздух дует наклонно в сторону потолка. Устройство может работать в разных режимах. На их выбор влияют показатели микроклимата в комнате.

Особенности устройства клапана позволяют контролировать показатели влажности и давления в комнате. Обычно его работа осуществляется в автоматическом режиме. Устанавливается приточный клапан на пластиковое окно достаточно просто. Однако для качественного монтажа следует знать определенные тонкости процесса.

Установка

Клапан вентиляции устанавливается с перфорацией или без нее. Каждый вариант довольно интересен. Перед работой выполняется подготовка инструментария:

  • дрель;
  • сверла;
  • герметики;
  • лобзик;
  • нож;
  • шаблон, используемый при разметке контуров изделия;
  • напильник.

Для начала при помощи шаблона необходимо наметить контур приточного клапана. Строительный маркер прикладывается к верхней створке. В процессе установки створку следует снять. Это объясняется тем, что разметка будет выполнена с наружной стороны.

Затем выполняются такие действия:

  • По размеченным контурам сверлят отверстия. Для работы лучше выбрать сверло 5 мм.
  • Полученные отверстия рассверливают с использованием сверл 10 мм. Чтобы расположить клапан более удобно, лучше сверлить изнутри.
  • Расширение. Чтобы сделать сквозную щель, следует между крайними отверстиями прорезать щель. Ее края шлифуют.
  • Монтажная планка устанавливается на поверхность наплава. Крепится она при помощи саморезов.
  • В наплавке рамы выполняется фрезеровка паза. Приточный клапан следует разместить в соответствии с разметкой.
  • На раму снаружи необходимо закрепить внешний элемент изделия. Он оборудуется козырьком для защиты от снега и дождя.

Как только эти действия будут выполнены, можно собирать створку и устанавливать ее на место. После установки остается отрегулировать работу изделия и наслаждаться комфортным микроклиматом в комнате. Приточный клапан обеспечит хорошую вентиляцию помещения.

Как видно, установить приточный клапан на ПВХ окно можно довольно быстро, если знать особенности его монтажа. Также стоит ознакомиться конструкцией устройства. Это поможет быстро справиться с работой и не допустить серьезных ошибок.

Приточные клапаны на пластиковые окна своими руками

На чтение 6 мин Просмотров 393 Опубликовано Обновлено

Плесень на откосах, духота и «плачущие» окна это следствия герметичности современных пластиковых окон. Проблемы решаются установкой клапана приточной вентиляции для пластиковых окон.

Вентиляционные приточные клапаны для окон ПВХ монтируются на верхней части створки окна, создавая подачу воздуха в помещение. Особая конструкция окон с вентиляцией не пропускает уличный гул, обеспечивая покой и тишину, не создавая сквозняков. Существующие конструкции вентиляционных клапанов подходят для алюминиевых окон, пластиковых и деревянных.

Обладая некоторыми навыками и используя наши инструкции, приточную вентиляцию пластиковых окон можно организовать своими руками.

Как работает приточный клапан

незаметный и эффективный способ проветривания

Грамотно оборудовать оконную приточную вентиляцию можно лишь понимая механизм ее работы. Это особенно важно, так как для установки клапана самой распространенной конструкции необходимо будет прорезать в окне отверстие 1 см шириной и около 30 см длиной. По окончанию работ оно закрывается корпусом клапана. Снять клапан не получится, чтобы не открыть вентиляционную щель на профиле окна.

Приточный клапан для окон ПВХ является частью пассивной вентиляции. Холодный воздух засасывается внутрь помещения и выталкивает более теплый воздух в вытяжные вентканалы. Движение обеспечивается благодаря разнице давлений, поэтому естественная вентиляция действует при температуре воздуха на улице менее +5 градусов. Летом пассивная вентиляция будет работать лишь при принудительной вытяжке.

Таким образом, для работы приточного клапана необходимы условия:

  • В квартире обязательно должна быть исправна вытяжная естественная вентиляция. Чтобы проверить ее работу следует закрыть дверь в квартиру, приоткрыть окно в помещении, максимально отдаленном от вентканала и приложить листочек бумаги к решетке. Если он удержится, с вытяжкой все в порядке. Даже когда вытяжка тянет плоховато, клапан немного улучшит состояние воздуха в квартире, но эффективность его будет низкой;
  • Температура воздуха на улице меньше +5 градусов;
  • Между помещениями в квартире должен быть свободный воздухообмен. То есть, двери открыты или под ними остаются щели шириной 2 см. Можно проделать в нижней части дверей вентиляционные отверстия общей площадью 130 кв. см. для дверей санузла и 200 кв. см. для кухни;
  • Чтобы из подъезда не было подсоса воздуха, следует максимально герметизировать входную дверь.

Многие владельцы боятся обмерзания вентиляционного приточного клапана для окон ПВХ. Действительно, если клапан приточной вентиляции отрегулирован неправильно, явление возможно. Об этом говорят многочисленные отзывы владельцев пластиковых окон. В сильные морозы клапан нельзя закрывать полностью.

Тогда он будет прогреваться теплым воздухом из помещения и обледенение пластикового окна с вентиляцией исключено.

Если вентиляционный клапан необходимо перекрыть полностью, снаружи заклеивается щель для подачи воздуха. Щель закрывается очень тщательно, обеспечивая полную непроницаемость.

А вот увеличения шума в квартире после установки на пластиковое окно клапана приточной вентиляции пугаться не следует. Щель для подачи воздуха совсем мала, поэтому шумоизоляция снизится незначительно, что подтверждается отзывами на приточные клапаны вентиляции для пластиковых окон.

Эффективность приточных клапанов

если клапан не работает

Этот вопрос непременно возникает у каждого владельца квартиры с металлопластиковыми окнами без вентиляции. Чтобы не тратить понапрасну деньги, проверьте ожидаемый эффект от работы перед покупкой клапана.

Снимите уплотнитель с верхней части оконной створки. Не нужно его обрезать, просто оставьте висеть. Чтобы уменьшить приток воздуха, вставьте часть резинки на место. Оставьте в таком состоянии окно на несколько дней. Обратите внимание на следующие параметры:

  • температура в комнате;
  • наличие конденсата на стеклах;
  • появился ли уличный шум;
  • нет ли сквозняка.

После эксперимента уплотнитель вставляется на место.

Кстати, температура воздуха в комнате после установки клапана приточной вентиляции для пластиковых окон станет ниже. Ведь в помещение поступает холодный уличный воздух. Если в квартире отличное отопление, владельцы даже не заметят разницу в 2-3 градуса. В противном случае придется отказаться от установки вентиляционного клапана для пластикового окна и подумать о приобретении приточного устройства с обогревом воздуха.

Необходимость приточных клапанов на пластиковых окнах

самый здоровый способ подачи воздуха в квартиру

Существуют хозяева, предпочитающие тепло свежему воздуху. И они неправы. В Америке и Европе, использующих пластиковые окна уже 30 лет, существует термин «синдром нездорового здания». Он относится именно к герметичным зданиям с плохим воздухообменом. Нахождение в таких помещениях вредно для человека. Согласно сведениям ВОЗ болезни, вызываемые плохим качеством воздуха в помещениях, уносят ежедневно 5 тысяч жителей Земли. Именно внутреннего воздуха, а не загазованного уличного! В Америке до 30 тысяч человек в год умирают от заболеваний, вызванных увеличением концентрации радона в квартирах. Газ выделяется из земли, стройматериалов и скапливается в домах, не снабженных пластиковыми окнами с вентиляцией. Радон совершенно незаметен без специальных приборов.

Кондиционирование воздуха не заменяет вентиляцию пластиковых окон!

Приточный оконный клапан-ручка

клапан-ручка

Вентиляционный клапан для пластиковых окон устанавливается вместо стандартной ручки. Многие владельцы окон ПВХ не хотят устанавливать вентиляционные приточные клапана, выступающие за пределы створки. Для них создано удобное решение, позволяющее вентилировать помещение, не нарушая внешний вид.

Преимущества оконной приточной вентиляции в виде клапана-ручки:

  • Вентиляционный клапан располагается в месте обычного появления конденсата на пластиковом окне. Клапан создает естественное движение воздуха, особенно важное в холодное время года;
  • Комбинация клапана-ручки и вытяжной системы вентиляции создает здоровый микроклимат в помещениях, выводит излишки влаги;
  • Приточный вентиляционный клапан в виде ручки для пластиковых окон представляет собой прямоточную конструкцию. Согласно законам физики, проникая в теплое помещение, холодный воздух не создает конденсации. То есть, клапан не промерзнет зимой;
  • Клапан снабжен воздушным фильтром, не пропускающим в помещение пыль. Один раз в полгода фильтр меняется.
клапан на приоткрытой створке окна

Отзывов на клапан приточной вентиляции в виде ручки пока мало, ведь это новинка. Но принцип его действия аналогичен хорошо зарекомендовавшим себя устройствам вентиляции металлопластиковых окон. Эта конструкция подойдет и в качестве вентиляционного клапана для алюминиевых окон.

Установку клапана для вентиляции пластикового окна своими руками провести не сложно. В комплект входит подробная инструкция и схема расположения отверстий в воздушных камерах оконной створки. Все крепежные элементы прикладываются.

Установка приточного клапана на окно своими руками

работы лучше проводить в спецодежде

Приточный вентиляционный клапан на пластиковое окно можно установить самостоятельно. Домашний мастер со стажем потратит на это не больше часа.

Понадобятся следующие инструменты:

  • линейка;
  • отвертка или шуруповерт;
  • острый нож;
  • клапан.

Приточный клапан для пластиковых окон своими руками устанавливается на откидную створку окна. Предварительно нужно сделать разметку посередине верхней части створки с помощью линейки. Порядок работ зависит от конструкции клапана. Так в одних случаях для оборудования окна с вентиляцией нужно только заменить участок уплотнителя на прилагающийся в комплекте. Для других моделей придется делать щель в профиле. Выбирая вентиляционный клапан для алюминиевых окон, предпочтительнее остановиться на первом варианте, так как выпилить приточную щель аккуратно в домашних условиях сложно.

Фирмы-производители обычно снабжают свои устройства подробными инструкциями, позволяющими оборудовать вентиляцию пластикового окна своими руками.

Пошаговая инструкция как проводится установка приточного клапана для оконной вентиляции в видеоролике:

Приточный (вентиляционный) клапан на пластиковые окна для проветривания: преимущества, установка

Наши сограждане, особенно старшего поколения, могут рассказать об особенностях проживания в зданиях старого фонда. Подготовка к холодному периоду, как правило, всегда начиналась с заклеивания щелей в оконных рамах.

И до весны окна оставались закрытыми. Но свести к нулю поступление наружного воздуха удавалось редко. Сквозняки до конца не исчезали. Таковы были реалии до массового использования пластиковых окон.

С этого момента ситуация кардинально поменялась. ПВХ-рамы герметичны и в закрытом состоянии совсем не пропускают наружный воздух. Между тем это практически единственный путь для того, чтобы осуществлялся воздухообмен в помещении.

Соответственно, появляется необходимость в организации доступа наружного воздуха в квартиру.

В настоящее время эта задача возложена на приточные клапаны, которые устанавливают на пластиковые окна.

Нужно ли ставить на окно приточный клапан

Если поменять старые рамы из дерева на стеклопакеты, то можно серьезно ухудшить работу вентиляции в квартире. Это связано с тем, что при массовой застройке проектируется самая дешевая естественная вентиляция.

Особенность ее состоит в том, что сооружение имеет общую выпускную шахту для отработанного воздуха, пронизывающую все этажи.

Приток же наружного воздуха должен осуществляться через щели в оконных рамах и под дверями.

Таким образом, только клапан на окно может обеспечить нормальный микроклимат в квартире.

Принцип действия приточного клапана

Не надо путать оконные клапаны приточной вентиляции с системой микропроветривания, при которой оконная рама ПВХ приоткрывается, и образуется узкая щель. На практике две эти системы работают одновременно.

Рама устанавливается в режим микропроветривания, как правило, на короткое время, чтобы быстро впустить в комнату большой объем воздуха.

Приточный клапан при правильной регулировке может функционировать постоянно, создавая и поддерживая здоровый микроклимат. Устройство его достаточно простое.

По сути, это узкое щелевидное отверстие, которое обеспечивает воздушное сообщение между улицей и помещением. Эта щель может закрываться заглушкой для регулировки интенсивности воздухообмена.

В основном устройство монтируется прямо на окна ПВХ. Существует много разных вариантов этих устройств для проветривания.

Приточный клапан – это необходимая часть системы естественной вентиляции. Поступление воздуха с улицы в квартиру происходит из-за разницы давления и температуры внутри и снаружи помещения.

Холодный воздух через клапан попадает в комнату и стремится вниз, постепенно нагреваясь. При этом теплый воздух, который был в помещении, поднимается под потолок и перемещается в вытяжную шахту.

Таким образом осуществляется замещение всего объема использованного воздуха на свежий. Если все правильно работает, то в жилом помещении не будет образовываться избыточная влага и плесень. Воздух будет чистым, без пыли и других вредных примесей.

Естественная вентиляция имеет один существенный недостаток. Если снаружи и внутри жилого дома температура воздуха одинаковая, то она не работает. Это часто бывает, например, в летнюю жару, когда не помогают даже открытые настежь окна.

Чтобы обойти это препятствие, в вытяжные каналы устанавливаются вентиляторы. Они создают отток воздуха наружу, и, таким образом, вся схема снова функционирует.

В любом варианте роль приточного воздушного клапана трудно переоценить. Он способен поддерживать здоровую атмосферу постоянно. Нормативная скорость обмена воздуха через приточные элементы должна быть 0,15 м/с.

Если она больше, то мы ощущаем сквозняк, если меньше, то проветривание практически прекращается.

Достоинства и недостатки

Когда предполагается установка любого устройства, следует обязательно рассмотреть все плюсы и минусы его эксплуатации. Преимущества, которыми обладает изделие:

  • он может работать постоянно, обновляя воздух в помещениях. Это полезнее, чем иногда проветривать комнаты. При правильной скорости воздухообмена квартира будет избавлена от сквозняков;
  • непрерывный воздухообмен исключает развитие плесени и грибков, а также поддерживает оптимальную влажность;
  • приточный клапан избавляет от конденсата на оконных стеклах;
  • устройство простое в использовании и может быть установлено самостоятельно.

Но такая система также имеет некоторые недостатки:

  • в холодный период он может обмерзнуть, что снижает эффективность его функционирования;
  • устройство с ручной регулировкой может быть не очень удобным. Если оно расположено высоко, на верхней планке оконной рамы, то наверняка придется пользоваться стремянкой или стулом, чтобы до него добраться и отрегулировать;
  • в комплекте приточного клапана далеко не всегда имеются фильтры, поэтому воздух, который попадает в комнату, не очищается от пыли и примесей.

Надо заметить, что, кроме приточных клапанов, производятся и другие устройства, которые решают те же задачи. Но они более сложные и дорогие в изготовлении и использовании.

А обычный приточный клапан по праву считается самым простым, эффективным и дешевым устройством для проветривания.

Виды оконных клапанов

Оконные клапаны имеют общие конструктивные особенности, которые помогают наладить непрерывное проветривание жилых и производственных помещений. Вся конструкция состоит из трех элементов.

Уличный блок предназначен для пропуска наружного воздуха внутрь. Он защищен козырьком от непогоды, чтобы капли дождя не просачивались внутрь. Со стороны комнаты на раму ПВХ устанавливается внутренний элемент.

Он снабжается специальной шторкой, которая позволяет регулировать интенсивность воздухообмена. И, наконец, соединяются эти две части общей конструкции воздушным каналом специальной формы, который обеспечивает беспрепятственный пропуск воздуха.

Приточные клапаны бывают как составными, которые монтируются из вышеназванных трех элементов, так и сделанными в виде моноблоков. Некоторые модели пластиковых окон имеют предустановленные приточные клапаны.

Чтобы ориентироваться среди всего многообразия этих изделий, которые можно приобрести на рынке, лучше всего опираться на следующую классификацию устройств по способу управления:

  1. с ручным управлением. Они отличаются тем, что шторка на комнатном блоке клапана перемещается вручную. Это может быть не совсем удобно, так как сам клапан чаще всего расположен высоко, на верхней части оконной створки. Чтобы добраться до шторки, придется пользоваться стремянкой. Регулировка в этом случае не будет идеальной. Периодически придется корректировать скорость воздухообмена;
  2. с автоматическими шторками. Особенность в том, что внутренний элемент изделия снабжен датчиками, которые контролируют влажностный и температурный режим в комнате. Шторка открывается и закрывается в автоматическом режиме. Это очень удобно, но цена такого устройства выше.

По конструктивным различиям:

  • фальцевые приточные клапаны. Уличный воздух проникает в комнату через отверстия в пластиковой раме. При установке устройства нет необходимости разбирать стеклопакет. В полной мере сохраняются звукоизолирующие и теплосберегающие свойства ПВХ-окна. Стоимость этих изделий вполне бюджетная. Такой тип имеет возможность работы в автоматическом режиме при определенной доработке. Пропускная способность невысокая, до 5 м3/час;
  • щелевые клапаны. Приток воздуха осуществляется через щель шириной 12-16 мм и длиной до 400 мм. Выпускаются эти изделия в виде моноблока или  конструкции из наружного и внутреннего элемента. Их можно монтировать без снятия стеклопакета. Они обладают хорошей пропускной способностью — до 20 м3/час. Управление бывает ручным или автоматическим, что обуславливает разницу в цене;
  • накладные приточные клапаны. Они почти не используются в быту. Обладают повышенной проницаемостью и не могут быть установлены на оконную раму. Их монтаж проводится на стадии строительства здания. Соответственно, сфера их применения – это производственные помещения.

Из всего вышеизложенного следует, что особенности выбора модели для конкретного помещения определяются его конструктивными особенностями и стоимостью.

Какой клапан выбрать

Как же выбрать оконный клапан? К решению этой проблемы следует подходить комплексно.

Существует два аспекта: оптимальная конструкция для конкретного помещения и стоимость устройства.

Между этими составляющими каждый, кто хочет приобрести подобное устройство, вынужден искать компромисс.

Очевидно, что в первую очередь необходимо руководствоваться подбором нужных параметров и варианта управления изделием.

Способы управления

Как уже упоминалось, существует три варианта впускных клапанов: без возможности управлять воздушным потоком, с функцией управления вручную и с автоматической работой заслонки.

Более предпочтительны, безусловно, клапаны, которые имеют шторки. Управлять ими можно как в ручном, так и в автоматическом режиме.

Ручное изменение положения шторки обеспечивает проветривание, которое в основном базируется на собственных ощущениях человека. Чувствуется духота – приоткрыли шторку, стало прохладно – закрыли.

Иными словами, получается очень грубое управление интенсивностью воздушного потока. Причем проводить операции со шторками приходится довольно часто. Но этот вариант дешевле, чем клапан с автоматическим управлением заслонкой.

Автоматическое открытие и закрытие регулирующих шторок – это наиболее удобное и правильное решение для приточного устройства. Его внутренний блок укомплектован контроллерами, которые следят за влажностью и температурой.

Когда эти параметры находятся в пределах нормы, клапан закрыт. Если они меняются в худшую сторону, то устройство автоматически открывается, и происходит обновление воздушной среды в помещении.

Кроме того, в наиболее дорогих моделях предусмотрена возможность программирования работы по времени и другие функции.

Подбор основных характеристик клапана

Важнейшим параметром, которому должен соответствовать клапан для окон, является его производительность. Ее значение всегда указывается при определенной величине статического давления.

Для нормальных условий работоспособность устройства должна быть в пределах 20-35 м3/час на одного жильца при статическом давлении в 10 Па.

Распространенные виды пластиковых окон обладают звукоизоляцией в диапазоне 30-35 дБ. Впускной клапан после начала его эксплуатации не должен способствовать усилению шума.

Чтобы исключить обмерзание зимой, следует выбирать изделия с системой «теплового разрыва».

И последнее: в комнатах рекомендуется использовать модели с возможностью регулирования потока воздуха.

Монтаж клапана

Установка приточного клапана на окно не вызывает трудностей.

Это справедливо для фальцевых и щелевых устройств, в рекомендациях по установке которых предусмотрено удаление части оконного уплотнителя, чтобы обеспечить канал для свободного проникновения воздуха.

Приточный клапан на пластиковые окна совсем не трудно установить своими руками. Надо только четко выполнять указания, которые содержатся в описании к изделию. Понадобится шуруповерт, рулетка и монтажный нож.

Если требуется фрезеровка пластиковых элементов рамы, то для этого способа монтажа лучше нанять специалистов.

Уход и обслуживание

Сами по себе впускные оконные устройства не нуждаются в уходе.

Время от времени нужно прочищать вентиляционное отверстие клапана при помощи пылесоса.

В заключение

Приточные клапаны для пластиковых окон являются важным элементом вентиляционной схемы.

Они поддерживают постоянный воздухообмен в жилых домах, что обеспечивает здоровый микроклимат.

Разнообразие этих устройств на рынке позволяет сделать осознанный выбор изделия, подходящего для решения задач по оздоровлению воздушной среды в помещениях различного назначения.

Что представляет собой приточный клапан на пластиковые окна?

Скачать прайс на фурнитуру для окон

ПВХ окна – практичные, долговечные и весьма эстетичные, завоевали лояльность российских потребителей. К сожалению, в сочетании с вентиляцией естественным способом пластиковые окна не слишком эффективны, и потому для осуществления проветривания (как микро, так и макро) были разработаны специальные элементы, которые позволяют сохранять воздух в помещении чистым и свежим. Эти элементы носят название приточные, или вентиляционные клапаны.

Приточный клапан с фильтром не становится причиной разгерметизации оконной конструкции, напротив, - он сохраняет ее целостность, что совсем не мешает ему обеспечивать достаточную вентиляцию в помещении даже в случае, если закрыты все окна. Кроме этого, такой воздушный клапан эффективно борется с появлением конденсата на поверхности пластикового окна: это минимизирует вероятность образования грибка и плесени, и оздоровляет микроклимат в помещении. Снижение влажности за счет уменьшения конденсата напрямую связано с долговечностью эксплуатации как самого окна, так и помещения в целом.

Приточный клапан на пластиковых окнах влияет на энергоэффективность объекта: его наличие позволяет экономить и правильно распределять тепло. Также использование вентиляционного клапана делает помещение вандалоустойчивым, так как процесс циркуляции воздуха осуществляется без открытия оконных створок.

Вентиляционные клапаны разделяются на несколько групп:

  • Щелевые (автоматические и механические): вентиляция помещения производится сквозь специальный канал небольших габаритов, который может состоять как из одного универсального блока, так и из двух - впускного наружного и регулирующего внутреннего. Щелевой клапан может обеспечивать циркуляцию воздуха в помещениях больших габаритов, и устанавливается без демонтажа оконной конструкции.
  • Фальцевые: представляют собой особые надрезы, которые делаются на поверхности оконного блока и обеспечивают приток воздуха снаружи здания. Отличительной особенностью фальцевых клапанов является невысокая пропускная способность, небольшая цена и обеспечение довольно достойного уровня шумоизоляции.
  • Накладные: обеспечивают большой приток воздуха, поэтому чаще всего используются для воздухообмена промышленных объектов. К сожалению, их нельзя устанавливать на уже смонтированную оконную конструкцию, а еще они негативно влияют на шумоизоляцию и энергоэффективность помещения.

Хотите купить приточные клапаны, другие комплектующие или фурнитуру? Специалисты компании «Евростиль» будут рады вам помочь!

Узнать больше:

Приточный клапан АЭРЭКО (AERECO)

Оставить заявку



Модель клапана на пластиковые окна

Главное преимущество окон с пластиковым покрытием - их герметичность, гарантирующая защиту от холода и шума. Это свойство одновременно становится недостатком, поскольку качественная изоляция препятствует свободному движению воздуха. В результате в квартире может быть душно и повышается влажность, вплоть до появления плесени.

Следует помнить, что вентиляция необходима для любых помещений, как жилых, так и офисных.Есть несколько способов избежать пагубных последствий отсутствия воздухообмена. Самый простой и популярный - вентиляция. Однако это не панацея, так как этот способ доставляет следующие неудобства:

  1. Попадание в помещение пыли и насекомых, а в холодное время года - влаги.
  2. Появление сквозняков в квартире.
  3. Счетчики влажности и температуры воздуха.
  4. Уменьшение срока службы оконной фурнитуры.
  5. Угроза проникновения злоумышленников в дом.
  6. Потеря звукоизоляции.

Инновационная технология свободной циркуляции воздуха была разработана для повышения комфортности жилья. Среди них вентиляционные клапаны, щелевые вентиляции и. Использование приточных клапанов - наиболее удачное решение.

Клапан для обрезки стен

Вентиляционный клапан для пластиковых окон - это механизм, который крепится к раме, под оконным блоком или прячется в стене для воздухообмена внутри помещения.

Принцип работы этого устройства прост.Холодный воздух с улицы, проходя через раму и створку оклада, поднимается вверх. Смешивается с теплым воздухом помещения и оседает. Таким образом происходит теплообмен, помогающий предотвратить появление конденсата и наледи на стеклах. Вентиляционный клапан при работе не создает сквозняков, что является дополнительным положительным моментом. Вы можете купить его вместе с оконным блоком или отдельно. Некоторые производители делают модели, которые можно спрятать в стене или установить прямо в каркас.

Преимущества приточной вентиляции

Клапан приточной вентиляции для пластиковых окон, отзывы о котором оставляют только положительные, по сравнению с другими средствами вентиляции предотвращает обледенение.Такие системы полностью контролируют подачу свежего воздуха при отсутствии сквозняков, кроме того, подогреваются в отопительный сезон. Еще одно преимущество - независимость от электричества и окон. При необходимости внутренний фильтр можно легко заменить. Как видите, воздушная заслонка регулирует воздухообмен и уровень влажности, а также устраняет неприятные запахи без каких-либо усилий с вашей стороны.

Подбор оборудования

Как сказано выше, приточные вентиляционные клапаны на окнах ПВХ не требуют энергопотребления, предотвращают попадание уличной пыли и постороннего шума в помещение.Наличие инсталляции и возможность установки на любом этапе ремонта делают эти системы еще более привлекательными. К тому же для установки можно заняться простым набором инструментов, который у каждого есть под рукой. Широкое распространение получили клапаны, требующие установки либо в раме, либо в стене под оконным блоком. При заслонке окон, заслонки следует помнить о высокой вероятности повреждения изделия, что приведет к потере гарантии. Второй вариант более трудоемок, так как потребуется просверлить стену насквозь.Тем не менее, этот метод технологичен.

При выборе необходимой модификации стоит учитывать верхний и нижний порог рабочих температур. Нужно обращать внимание на габариты устройства, ведь единица габаритных размеров может не поместиться между радиатором отопления и подоконником.

Климатический клапан под окном

Чтобы правильно рассчитать количество клапанов, обеспечивающих вентиляцию, необходимо учитывать их пропускную способность.Стоимость самого дешевого клапана составит несколько тысяч рублей, еще половину его цены установит профессионал. Хотя, если есть желание, можно своими руками поставить климатическую задвижку.

Подготовительные работы

Перед началом установки проверьте систему воздуховодов дома. При отсутствии систематического обслуживания и ремонта вентиляционных шахт она приходит в негодность. Также велика вероятность перекрытия вентиляционного канала кем-то из жильцов при проведении ремонтных работ или его засорении.Следует отметить, что наличие в дверном проеме вентиляционных решеток способствует свободному движению воздуха. Значит, необходимо обеспечить это условие.

Для полноценной проверки работоспособности сети иногда используют открытое пламя, подводимое к отверстию воздуховода. Необходимо знать, что в газифицированных домах это категорически запрещено. Это может привести к взрыву даже при небольшой утечке газа. Гораздо эффективнее и безопаснее проверять с альбомным листом. Если бумага притягивается к вентиляционному каналу, беспокоиться не о чем.В противном случае придется искать неисправность и оборудовать канал для нормальной работы.

Виды и способы установки жалюзи

Сегодня на рынке представлен широкий выбор приточной арматуры. Простые модели состоят из механизма вентиляции и накладки, которую придется открывать вручную.

Детали клапана подачи

Они не шумят при работе и имеют небольшие размеры, что позволяет устанавливать такое устройство где угодно. Многофункциональная фурнитура дополнительно оснащена принудительной вытяжкой, а также решетками, системой обогрева, фильтром и изолирована от посторонних шумов.

Есть три основных типа клапанов. Это предварительные или складные, накладные и щелевые устройства.

Предварительный климатический клапан пропускает небольшое количество воздуха, но при этом защищает от улицы с улицы. За счет дырок на фальце происходит вентиляция помещения.

Накладные модели обладают максимальной вентиляционной способностью, однако недостаточно защищают квартиру от теплопотерь и не слишком шумоизолируют. Эти механизмы соответствующим образом устанавливаются перед монтажом оконного блока.Чаще всего ими оборудуют офисы и другие нежилые помещения.

Установка щелевого приточного клапана - оптимальный выбор для квартиры.

Щелевой клапан

Этому типу заслонок присуща высокая пропускная способность. Вентиляционная шахта имеет ширину от семнадцати до сорока сантиметров и высоту около пятнадцати миллиметров. Внешняя сторона канала закрыта входным фланцем, который предотвращает попадание насекомых и пыли в корпус, а также защищает от влаги.

При выборе приточного клапана важно учитывать площадь помещения и возможность пропускного потока одной модели. Это обязательное условие для правильного расчета количества механизмов.

Правильный выбор места установки будет способствовать дальнейшей успешной эксплуатации. В случае установки вентустановки между подоконником и регистром тепла потери тепла в холодное время года будут минимальными.В процессе теплообмена холодный воздух смешивается с убегающим от аккумулятора нагретым. Благодаря этому в квартире циркулирует теплый воздух без сквозняков.

Устройство и монтаж

Вентиляционная заслонка, как правило, состоит из внутреннего механизма, наружной сетки и соединительной втулки.

Перед установкой нужно будет сделать разметку. Для этого требуется пустой корпус затвора. Поэтому рекомендуется разобрать устройство, которое обычно приобретается.

Внешний клапан подачи

Далее планируется неправильное использование механизма на стене с указанием размещения приспособлений и будущего отверстия.С помощью перфоратора или алмазного сверла проделывается сквозное отверстие в несущей стене, соблюдая небольшой уклон вниз. Угол наклона должен составлять от пяти до семи градусов.

Установка клапана опоры стены

В образовавшемся отверстии сопло было обернуто слоем теплоизоляции. Длина рукава должна превышать толщину стенки на сантиметр. Трубка канала размещается таким образом, чтобы она выступала внутрь квартиры, а снаружи помещение закрывается стеной.Для установки корпуса нужно пробить отверстия под дюбель по заданной разметке. Далее блок закрепляют на стене, фиксируя им изоляцию.

Завершающий этап работ будет оснащен подавляющим соплом и угольными фильтрами. Снаружи установите вентиляционную решетку.

Если при установке четко соблюдается инструкция, регулировка необходимого расхода воздуха осуществляется поворотом заслонки. Теперь даже в дождливую и холодную погоду можно проветривать квартиру, не попадая внутрь влаги, пыли и шума.

Сервис

Вы не испытаете затруднений, установив подстроечный клапан на пластиковые окна, отзывы говорят о простоте эксплуатации прибора и ухода за ним. Техническое обслуживание механизма - это регулярная чистка и замена фильтров. Наружная решетка и шумоглушитель при загрязнении омываются струей воды. Угольный фильтр необходимо заменять один или два раза в год. Эти простые действия помогут продлить срок службы устройства. Единственный недостаток приточной вентиляции - невозможность работы при неисправном общем воздуховоде.Тогда потребуется дополнительная установка дорогостоящего и громоздкого комплекта принудительной вентиляции.

После выбора подходящей для вашего жилья по воздухообмену и модели клапана, с учетом нюансов размещения и температурного режима региона, проведя грамотный монтаж, вы можете проветрить квартиру в любое удобное время, не открывая окна. В то же время он полностью исключен из домашней пыли и насекомых. Климатические жалюзи также обеспечивают хорошую звукоизоляцию, что немаловажно в городских условиях.

.

Внешний клапан подачи Описание клапана клапана Крепление клапана подачи на оконной раме

Прочное и качественное пластиковое вентиляционное окно

Если вы пытаетесь приобрести. Пластиковое вентиляционное окно по самым конкурентоспособным ценам и бескомпромиссному качеству, Alibaba.com - идеальное место для вас. Отличные разновидности. Пластиковое вентиляционное окно , предлагаемое на сайте, отличается высоким качеством и изготовлено с использованием новейших технологий, обеспечивающих долговечное качество и долговечность.Представленные здесь товары продаются ведущими. пластиковые вентиляционные окна поставщики и оптовые торговцы, обеспечивающие превосходное качество и постоянную производительность. Эти продукты можно использовать как в коммерческих, так и в домашних проектах, они легко устанавливаются и ремонтируются.

Многочисленные типы. Пластиковое вентиляционное окно , которое продается здесь, на сайте, изготовлено из прочных и жестких материалов, таких как металлы, АБС-пластик и т. Д., Которые обладают высокой прочностью и устойчивы к любым видам использования и внешним воздействиям.Файл. Пластиковое вентиляционное окно усовершенствовано и эффективно контролирует окружающую среду в вашей комнате. Эти. пластиковое вентиляционное окно работает с температурой, влажностью, качеством воздуха, движением воздуха и чистотой воздуха, чтобы сделать воздух вокруг вас более безопасным и комфортным.

Alibaba.com имеет несколько функций. пластиковое вентиляционное окно различных цветов, размеров, форм, характеристик и т. Д. В зависимости от ваших требований и выбранной модели. Эти продукты оснащены самыми современными типами охлаждения и теплообменниками для повышения эффективности работы.Файл. Пластиковые вентиляционные окна также оснащены мощными компрессорами различной производительности. Выберите из этих мощных. пластиковое вентиляционное окно для удовлетворения всех ваших индивидуальных требований по улучшению качества воздуха, обогрева и охлаждения.

Исследуйте различные отличия. пластиковое вентиляционное окно вариантов, чтобы приобрести эти продукты в рамках своего бюджета и сэкономить деньги при покупках. Эти сертифицированные ISO продукты предлагаются с подробными инструкциями и простыми процессами установки.Они идеально подходят для всех зданий, нуждающихся в первоклассном управлении внутренней средой.

Как спустить воду из туалета без вентиляции?

Мы используем туалеты для смыва и удаления жидких и твердых отходов, но никому из нас не нравится этот ужасный запах. К сожалению, это обычное явление, происходящее в туалетах, поэтому вентиляция является неотъемлемой частью наших домов.

В настоящее время недостаточно уделять особое внимание отличным системам вентиляции. Для избавления от неприятных запахов нужно следить за современными инновациями.Поэтому полезно разобраться в системе вентиляции и в том, зачем она нам нужна. Посмотрим.

Что такое вентиляция?

Хотя люди обычно считают, что удаление воздуха из стандартного американского унитаза - это просто быстрое проветривание от неприятных запахов, это не так просто. Процесс более сложный и напрямую связан с водопроводными и канализационными трубами.

Как известно, атмосферное давление влияет на все на планете, включая наши туалеты. Это давление должно быть сбалансировано в канализационных трубах, чтобы обеспечить правильную работу систем водоснабжения и канализации.

Если у вас закрытая канализация, у вас будет много проблем с разбалансировкой давления. Поскольку оно не должно быть слишком низким или слишком высоким, вам нужно найти способ, позволяющий уравнять давление в трубах с атмосферным.

На самом деле добиться этого не так уж и сложно. Вам нужно установить одну вертикальную вентиляционную трубу наверху вашей крыши, и она будет вентилировать всю систему. Эта открытая труба, соединенная с канализацией, канализацией и трубами, будет подавать воздух в сточные трубы.

Когда вы смываете воду в унитазе, запах будет плавно проходить через вентиляционную трубу благодаря процессу выравнивания атмосферного давления в сливной системе. В результате из канализационных труб не будет ни неприятного запаха, ни посторонних шумов.

Более того, у вас не будет проблем с засорением канализации и медленным отводом сточных вод. Следовательно, вентиляция труб необходима и обязательна согласно строительным законам. В большинстве домов эти трубы находятся в крыше, вдали от окон и бытовой вентиляции.

Поскольку эти трубы проходят через крышу, рано или поздно вам придется ремонтировать протекающие крыши и разрушенные потолки. К счастью, есть еще несколько изящных решений.

Как вентилировать без вентиляции

Не беспокойтесь, если в вашем доме нет вентиляционной трубы, или если она заблокирована и вы не можете ее починить. Вместо того, чтобы думать о масштабных строительных проектах, вы можете использовать вентиль для впуска воздуха, известный как вентиль для мошенничества.

Возможно, вы слышали, что они незаконны и ненадежны, но не следует верить всем слухам.Во многих случаях установка стандартной вентиляции невозможна по разным причинам, и установка клапанов впуска воздуха может решить эту проблему. Это простой механизм, который заменяет классические системы вентиляции. Атмосферное давление проходит через клапан и действует так же, как при классической вентиляции.

На самом деле, эта система не редкость в Европе и во многих других частях света. В США юридические вопросы, связанные с воздушным впускным клапаном, находятся в серой зоне.Некоторые известные производители производят эти системы на американской земле, и большинство местных магазинов оборудования и сантехники продают их.

Сантехники регулярно устанавливают клапаны впуска воздуха, и до сих пор нет никаких юридических действий против их установки. Если вы не знаете, что делать, вы всегда можете проконсультироваться с местными сантехническими службами и ассоциациями. Они скажут вам, законна ли установка этой системы в регионе, где вы живете.

Как работают клапаны впуска воздуха?

Клапан пропускания воздуха

(AAV) позволяет воздуху попадать в дренажную систему и одновременно предотвращает появление неприятных запахов.Это возможно, потому что эти клапаны реагируют на давление в дренажной системе.

Если в дренажной системе оказывается более низкое атмосферное давление, уплотнение клапана автоматически открывается и поднимается. В результате будет поступать свежий воздух и помочь выровнять давление.

После выравнивания уплотнение автоматически закрывается под действием силы тяжести, возвращая его в исходное положение. Когда уплотнение в клапане закрывается, это предотвращает выход неприятных запахов из канализационной системы.Он будет оставаться закрытым, пока давление в дренажных трубах будет положительным.

Как выглядят клапаны впуска воздуха?

Клапаны пропускания воздуха

бывают разных размеров, материалов и цветов. Это клапаны простой сборки с небольшим механизмом наверху, а их конструкция зависит от мощности и производителя.

Большинство производителей используют современные пластмассовые материалы для изготовления высококачественной арматуры. Некоторые из них могут иметь сетку, не позволяющую насекомым заползать в канализацию и выходить из нее.Следовательно, ничто не может входить или выходить из вентиляционного отверстия, кроме воздуха.

В зависимости от пропускной способности дренажа вам потребуются клапаны разных размеров. Кроме того, это не то же самое, если вы используете его для одного или нескольких из них. Вы можете быстро рассчитать, какой размер клапанов вам нужно использовать в своем доме. Определите, сколько жидких отходов ваша система выпускает в секунду, и значение давления, необходимое для утилизации отходов.

Некоторые стандартные меры от 119 галлонов США в минуту (7.5 л / с) при -250 Па для мини-клапанов до 507 галлонов США в минуту (32 л / с) при -250 Па для макси-клапанов. Имейте в виду, что 10 Па эквивалентны 0,04 дюйма (1 мм) водяного столба.

Большинство клапанов будут работать при экстремальных температурах от -4 F (-20 C) до 140 F (60 C), но это напрямую зависит от выбранной вами модели.

В конце концов, вы должны установить один или несколько воздухозаборников в соответствии с вашими потребностями. Это означает, что вы должны определить, должны ли ваши клапаны поддерживать сливную вентиляцию для одного или нескольких сантехнических устройств.

Как установить клапаны впуска воздуха

Когда вы решите установить клапан впуска воздуха, вам сначала потребуется установить тройник для сантехнического соединения с переходными фитингами. Только так вы сможете установить эту систему. Независимо от того, какой бренд вы выбрали, установка проста и очень похожа. Кроме того, большинство производителей также прилагают к набору инструкции.

Обратите особое внимание на тройник сантехнический. Это очень важно, потому что там нужно установить форточку.Поместите его вертикально, но не беспокойтесь, если в вашем случае это невозможно. Вы можете отрегулировать его на 15 градусов по вертикали.

Затем соедините левую и правую части тройника с существующей канализационной трубой. Приложите отсоединенный кусок трубы к потолку.

Перед тем, как присоединить фитинги трубы к вентиляционному отверстию, необходимо соединить вентиляционное отверстие с помощью тефлоновой ленты. Учтите, что все форточки имеют протектор, который нужно соединить с трубкой тройника.

Где установить клапан впуска воздуха?

По сути, вы можете установить воздушный клапан в любом месте, что делает его практичным и очень удобным.

Если у вас есть квартира, вы можете установить эту систему под раковиной на кухне или в ванной, потому что она не требует много места. Вам необходимо согласовать размеры участка с размерами задвижек и тройника сантехнической канализации. Достаточно определить пропускную способность клапанов и необходимое количество агрегатов.

Если у вас есть дом, вы можете установить систему где угодно, включая чердак над изоляцией или подвал, подключенный к канализационной системе. Если у вас есть полость в стене, вы можете установить туда воздуховыпускной клапан.В этом случае вам следует приобрести модель с встраиваемым ящиком и решеткой, чтобы воздух мог входить и выходить.

Поскольку вы хотите установить ее для вентиляции унитаза, лучшим решением будет прикрепить систему к сливу унитаза. Имейте в виду, что вам необходимо установить клапан впуска воздуха как минимум на 4 дюйма (10 см) выше дренажной линии.

Для успешного завершения работы вам понадобится тройник сантехнический. Все дополнительные установки будут зависеть от сантехники в вашем доме.В соответствии с вашими потребностями вы должны приобрести необходимые дополнительные детали, фурнитуру, клеи ПВХ и тефлоновую ленту.

Надежен ли клапан впуска воздуха?

У многих людей есть много опасений и сомнений по поводу клапана впуска воздуха. С другой стороны, многие специалисты сходятся во мнении, что эта система - правильное решение для вентиляции унитаза без вентиляции.

Главный вопрос заключается в том, могут ли отходы канализации выходить из AAV в случае засорения внутри дренажных труб. Вы должны знать, что это практически невозможно.После многочисленных испытаний на утечку и переполнение стало очевидным доказательство того, что этого не произойдет независимо от обстоятельств.

Убедитесь, что клапан впуска воздуха - это высококачественное, безопасное и надежное решение, которое будет работать без беспорядка и утечек. Независимо от того, тестируете ли вы его в унитазах с двойным смывом, сливных отверстиях для ванн или унитазах с самотечным смывом, этот современный сантехнический гаджет будет работать безупречно.

Заключение

Несмотря на то, что клапан воздушного потока звучит слишком хорошо, чтобы быть правдой, он работает благодаря фундаментальным законам физики и передовым технологиям.

В настоящее время эту систему выпускают многие отечественные и зарубежные производители. Эти системы различаются по конструкции, мощности, материалам и температурам, при которых они могут работать. Вам следует выбрать марку, которой вы доверяете больше всего, и модель с самой продолжительной гарантией.

Как удалить дренаж через боковую стену | На главную

Автор: SF Gate Contributor Обновлено 5 марта 2021 г.

Наконечник

Не удлиняйте трубу намного дальше, чем на 12 дюймов над линией крыши.Конденсат может замерзнуть внутри секции над крышей и заблокировать трубу.

Если вы прорежете потолок, установите надлежащую гидроизоляцию вокруг трубы, чтобы вода не просачивалась под кровельное покрытие.

Пластиковая труба окрашивается, поэтому вы можете замаскировать трубу, покрасив ее в тот же цвет, что и дом.

Вентиляционное отверстие является важной частью водостока и, согласно Brady Home Inspection, выполняет две функции. Первый - позволить воздуху попадать в сливную линию, чтобы заменить вакуум, создаваемый текущей водой.Вторая функция - позволить канализационным газам выходить из труб и рассеиваться в наружном воздухе. Для выполнения второй функции вентиляционное отверстие должно заканчиваться на высоте не менее 30 см над крышей и, как рекомендует Fantastic Viewpoint, не менее 10 футов от открытых дверей или окон вашего дома или соседнего дома. Вы можете пропустить вентиляционное отверстие через стену, а не через крышу, но оно все равно должно подниматься над крышей.

  1. Обрежьте сливную трубу, из которой вы хотите удалить воздух, с помощью ножовки.Сделайте разрез в пределах 5 футов от дренажного P-образного сифона, иначе вентиляция будет неэффективной.

  2. Удалите заусенцы с двух обрезанных концов трубы наждачной бумагой с зернистостью 120 и приклейте между ними санитарный тройник с помощью клея для пластиковых труб. Выход тройника должен быть направлен вверх, иметь диаметр 1 1/2 или 2 дюйма, а патрубок должен быть наклонен в сторону канализации.

  3. Вытяните пластиковую вентиляционную трубу диаметром 1 1/2 или 2 дюйма вверх до точки, в которой она должна выходить из стены. Могут быть участки, где труба проходит почти горизонтально, но во всех местах она должна иметь уклон 1/4 дюйма на фут в сторону слива.

  4. Обведите карандашом контур поперечного сечения отрезка трубы на стене и вырежьте контур сабельной пилой. Сделайте отверстие примерно на 3/4 дюйма в диаметре больше трубы, чтобы оставалось достаточно места для требуемого уклона 1/4 дюйма на фут. Если сайдинг сделан из штукатурки или кирпича, возможно, вам придется отколоть часть его холодным зубилом и молотком, чтобы проделать отверстие.

  5. Вытяните отрезок трубы через отверстие, выступающее не менее чем на 12 дюймов от внешней стены.Приклейте его к вентиляционной линии с помощью длинного изгиба, следя за тем, чтобы труба имела минимальный уклон в сторону канализации. Приклейте второй длинный отвод к другому концу так, чтобы его выпускное отверстие было направлено вверх.

  6. Приклейте отрезок трубы, выступающий на 12 дюймов над линией крыши до изгиба. Либо прижмите трубу к облицовке крыши с помощью обвязки, либо вырежьте отверстие в потолке и пропустите трубу.

  7. Прикрепите вертикальную трубу к стене дома с помощью хомутов.Обеспечьте защиту от атмосферных воздействий отверстия, через которое проходит труба, путем распыления вспененного изоляционного материала в зазор. Дайте пене расшириться и застыть, затем срежьте ее заподлицо со стеной канцелярским ножом и покрасьте в тон стены.

Заполненный жидкостью манометр с FlexWindow ™

В новом заполненном жидкостью манометре WIKA FlexWindow ™ оптически прозрачный жидкий силиконовый каучук (LSR) заменяет стекло или поликарбонат для большей безопасности и долговечности, без искажений и отсутствия необходимости для сброса давления.

Манометры, заполненные жидкостью, являются отличным решением для приложений с вибрацией, пульсацией, ударами, воздействием элементов и другими неблагоприятными условиями. Хотя манометры немного дороже сухих, заполненные жидкостью манометры со временем окупаются за счет продления срока службы прибора. Заполнение корпуса также уменьшает или устраняет дрожание стрелки, что упрощает считывание показаний на циферблате.

Рычажная заглушка WIKA

Плюсы и минусы вентиляционной заглушки для манометра

Для диапазонов давления ≤300 фунтов на квадратный дюйм манометрам требуется какой-либо тип вентиляционного клапана, компенсирующей мембраны или другого механизма для компенсации давления.В противном случае изменение температуры окружающей среды приведет к искажению измеренного давления. (Для манометров с диапазоном давления> 300 фунтов на квадратный дюйм компенсация не требуется, так как давление, создаваемое внутри корпуса, незначительно по сравнению с полным диапазоном шкалы.) Некоторые производители выпускают воздух через выталкивающий штифт. WIKA использует рычажную заглушку, которую можно легко переместить в открытое положение, чтобы сбросить давление внутри корпуса.

Хотя удаление воздуха является хорошим решением для компенсации давления, оно не всегда практично или возможно для манометров, заполненных жидкостью.

Проблема с пузырьками и вентиляционными отверстиями

большой пузырь воздуха в датчике

Большинство датчиков, заполненных жидкостью, заполнены только на 85–95%; его неполное заполнение обеспечивает дополнительную компенсацию давления, не теряя при этом никаких защитных преимуществ. Однако это означает, что на циферблате могут появиться пузырьки воздуха. С одной стороны, большой пузырь компенсирует повышение давления, потому что воздух сжимается. С другой стороны, пузырек может ухудшить чтение.

В приложениях, где четкое считывание данных имеет первостепенное значение, корпус должен быть заполнен на 100%.Без компенсирующего воздействия воздушного пузыря вентиляция корпуса становится еще более важной. Однако ручное удаление воздуха является проблемой, когда манометры устанавливаются на панели, например, в пожарных машинах и грузовых автомобилях, что очень затрудняет доступ к клапану для его открытия или закрытия.

Если доступ к вентиляционному клапану затруднен, рекомендуется оставить его в открытом положении. Тем не менее, это создает две проблемы:

  1. Движущееся транспортное средство может вызвать разлив гильзы.
  2. Удаление воздуха невозможно, если манометр не установлен в вертикальном положении.

Подойдет ли в этой ситуации внутренняя мембрана или мочевой пузырь? Да, но с оговорками. В большинстве случаев, особенно для манометров, установленных на задней панели, места для добавления баллона очень мало или совсем нет. Кроме того, резиновый баллон хорошо прилегает к пластиковому корпусу, но не к корпусу из нержавеющей стали. Нержавеющая сталь является предпочтительным материалом корпуса для манометров промышленного типа.

Чтобы реализовать защитные преимущества заполнения корпуса без необходимости вентиляции, компания WIKA предложила революционное решение для компенсации роста внутреннего давления в манометрах, заполненных жидкостью.

Инновационное решение WIKA: FlexWindow ™

Манометр WIKA с жидкостным наполнением с FlexWindow

В манометрах с FlexWindow оптически прозрачный диск из жидкого силиконового каучука (LSR) является одновременно окном прибора и компенсатором давления. Фактически, он действует как мембрана, компенсируя избыточное или отрицательное давление, связанное с температурой, путем расширения или сжатия.

Это решение имеет множество других преимуществ:

1.Улучшенные показания манометра

Поскольку LSR изгибается при изменении давления, манометр может быть заполнен до 100%. Это означает отсутствие ухудшения чтения из-за больших пузырей или оптических эффектов. Кроме того, FlexWindow является гидрофобным (отталкивает воду), устойчивым к царапинам и трещинам и, благодаря небольшому изгибу, обладает увеличивающим эффектом. Все эти факторы делают циферблат еще более читаемым.

2. Долговечность

LSR чрезвычайно прочен. Он небьющийся, практически непроницаемый для проколов и механически устойчивый до -67 ° F (-55 ° C) и до 300 ° F (150 ° C), что делает его пригодным для автоклавирования.Поскольку этот материал устойчив к ультрафиолетовому излучению и к пожелтению, бактериям и озону, манометры с FlexWindow идеально подходят для наружного применения. Более того, LSR гораздо более устойчив к химическим веществам, чем поликарбонат или пластик PMMA.

3. Простота монтажа на панели

Благодаря своей выступающей конструкции вентиляционная пробка очень затрудняет монтаж на панели традиционных жидкостных манометров. Заглушка с плоским заполнением, поставляемая с FlexWindow, устраняет эту проблему.

4. Повышенная безопасность

FlexWindow имеет все необходимые функции, чтобы считаться окном безопасности.Материал намного более гибкий, чем стекло, что значительно снижает вероятность поломки. Несмотря на то, что он достаточно гибкий, чтобы не сломаться, он особенно ценен в приложениях, где манометр может подвергаться вибрациям, ударам и ударам. В случае разрыва окна FlexWindow остается на месте, и никакие части окна не проецируются. Кроме того, в отличие от любого другого манометра на рынке, FlexWindow обнаружит и предупредит об утечке в трубке Бурдона, расширившись, как воздушный шар, давая визуальную индикацию нарастания давления внутри корпуса.

WIKA, пионер в решениях для измерения давления

Опция FlexWindow, на которую подана заявка на патент, идеально подходит для использования в нефтегазовой, мобильной гидравлике, производстве основных материалов, а также в химической / нефтехимической промышленности. Примечание. Манометры с FlexWindow не подходят для заполнения силиконового корпуса, недоступны с указателем перетаскивания и не могут использоваться для работы с кислородом.

В настоящее время опция FlexWindow доступна для моделей 213,53, 233,53, 233,54 и 233,55 из нержавеющей стали (только 2½ дюйма).В планах на будущее - предложить этот инновационный оконный материал для некоторых других моделей и размеров. Свяжитесь с WIKA USA для получения дополнительной информации об этом захватывающем новом манометре, заполненном жидкостью, а также о других инновационных решениях для измерения давления для вашего приложения.

Другой подход к вентиляции формы

Загрузка плеера ...

Динамический (а не статический) клапан для удаления воздуха из формы помогает устранить наиболее распространенные последствия плохой вентиляции полости.

Правильная вентиляция пресс-формы необходима для производства качественных деталей. Во время процесса формования воздух, содержащийся в форме, должен выходить, иначе расплав сожмется и задержит этот воздух в полости. Сочетание давления расплава и высокой температуры воспламеняет кислород (так называемый «дизельный эффект»), вызывая ожоги (карбонизацию), блеск и трещины от напряжения в готовой пластмассовой детали. Плохая вентиляция, наряду с эффектом дизельного топлива, также может привести к износу пресс-формы на линиях разъема пресс-формы, что приводит к появлению заусенцев (избытка пластика) на впрыскиваемой детали.

Уменьшение скорости впрыска даст больше времени для выхода воздуха из полости через вентиляционные отверстия, но это приводит к другим проблемам, таким как короткие выстрелы (неполные детали). Это происходит потому, что по мере снижения скорости впрыска температура пластика снижается. Чем ниже температура пластика, тем выше вязкость расплава, в результате чего пластик начинает затвердевать до того, как форма будет полностью заполнена, и поэтому получаются неполные детали.

Кроме того, когда полукристаллические полимеры подвергаются литью под давлением, необходимо приложить давление упаковки (повышенное давление впрыска) к материалу после завершения заполнения.Это помогает полимерным цепям перестраиваться при замерзании и образовывать частично упорядоченные области, гарантируя механические свойства готовой детали. Как только материал достигает температуры стеклования, движение молекулярных цепочек замораживается.

Уплотнение возможно до тех пор, пока центральный канал потока расплавленного материала может передавать давление уплотнения от точки впрыска ко всей нагнетаемой части. Чем больше время наполнения, тем холоднее материал, что может привести к плохой упаковке.Эта плохая упаковка вызывает коробление детали и меньшее соответствие конструкции и текстуры полости. Линии вязания и другие эстетические характеристики детали строго связаны с температурой пластика во время формования, поэтому эффективное время заполнения важно для получения правильных линий сварки и получения качественных деталей.

Неправильное заполнение полости также может задерживать воздух между двумя пластиковыми фронтами потока. Программный анализ, который может предсказать критические точки, в которых вероятно возникновение воздушных ловушек, может помочь обеспечить правильное размещение вентиляции пресс-формы.

Стандартная вентиляция пресс-формы включает в себя обработку проходов между механическими элементами пресс-формы, через которые может выходить воздух. Типичные места вентиляции могут включать, например, между линиями разделения, штифтами или выталкивающими штифтами или скользящими элементами, такими как ползунки и кулачки. Когда линии разъема и скользящие элементы не обеспечивают достаточной вентиляции, полость пресс-формы может быть разделена на вставки, чтобы увеличить количество возможных зон вентиляции.

Вязкость материала ограничивает рекомендуемый размер вентиляционных отверстий, которые следует использовать в форме.Чем ниже вязкость, тем меньше рекомендуемая вентиляция. Фактически, отраслевые стандарты размера вентиляционного отверстия определяются материалом, который вводится в пресс-форму. Вязкость также зависит от температуры расплава, а вязкость материала, протекающего в небольшое вентиляционное отверстие, изменяется в зависимости от давления впрыска.

Газы, образующиеся при формовании, также влияют на вентиляцию. Такие материалы, как полиамид (PA), полифениленсульфид (PPS), полиэфирэфиркетон (PEEK), поликарбонат (PC) со стекловолокном, полиэтилентерефталат (PET), полиоксиметилен (POM) и материалы с огнестойкими свойствами выделяют газы во время формования.При образовании газа образуются маслянистые отложения, которые загрязняют вентиляционные канавки, каналы и поверхность полости, вызывая дефекты деталей. Удаление газов, образующихся при расплаве, может снизить частоту очистки пресс-формы и уменьшить загрязнение полости пресс-формы.

Нестандартные вентиляционные решения

Несмотря на то, что существуют некоторые рекомендации по проектированию и обработке вентиляционных отверстий для оптимизации пропускной способности без удаления чрезмерной опорной поверхности линии разделения, стандартные системы вентиляции предлагают ограниченную вентиляционную способность и производительность.Однако есть несколько нестандартных решений для вентиляции, которые можно добавить к вентиляции полости для улучшения характеристик формы:

Пористые спеченные материалы могут быть вставлены в полость, чтобы действовать как вентиляционное отверстие. Это снижает давление впрыска и, следовательно, уровень брака и брака. Имейте в виду, что чем толще пористый материал, тем меньше пропускная способность, поэтому для сбора газов необходимо обработать соответствующие вентиляционные каналы. Также необходима частая чистка вентиляционных отверстий, так как газовые отложения могут накапливаться и частично или полностью блокировать удаление воздуха и газа из полости.

Вакуумная технология позволяет удалять воздух из полости перед процессом впрыска. Хотя это решает проблему в восходящем направлении, это также приводит к ограничению приложений и производительности. Например, чтобы втянуть воздух из полости и создать вакуум (без воздуха внутри полости), полость должна быть полностью герметичной. Это дорого и иногда невозможно в формах со скользящими элементами. И хотя вакуумная технология может решить проблемы с воздухом, она неэффективна при работе с газом, образующимся при заполнении полости.Впускной клапан закрывается перед заполнением, поэтому газы не могут выйти из полости.

Система перелива (область, соединенная с полостью через канал) может быть создана путем механической обработки выходного затвора, который соединяет последнюю точку заполнения полости с холодным желобом, который заканчивается в зоне вентиляции с вентиляционным отверстием размером около 0,1 мм. Затем вокруг вентиляционного отверстия вырезается канавка для сбора газов и их выхода из формы. В процессе наполнения воздух может проходить через заслонку, холодный желоб, вентиляционный канал и канавку для отвода газа.Пластик замерзает в вентиляционном отверстии и удаляется после каждого выстрела.

Реология (анализ заполнения) или метод проб и ошибок могут быть использованы для определения надлежащего размера вентиляционного отверстия в этом типе системы. Дизайнер может начать с высоты вентиляционного отверстия 0,1 мм и длины 10 мм и при необходимости отрегулировать. Основное преимущество системы перелива - способность преодолевать пределы вентиляции. Вспышка в области перелива не должна быть проблемой, если она будет вырезаться из полости после каждого выстрела.

Ограничения системы перелива включают лишний расход материала после каждого выстрела, операцию резки перелива и дополнительные требования к пространству.Кроме того, вентиляционные заслонки должны располагаться на линии разделения пресс-формы, и это не решает проблем с воздушной ловушкой.

Альтернативные решения для вентиляции

Динамические (в отличие от статических) вентиляционные клапаны представляют собой альтернативное решение для вентиляции, которое может быть либо внешним (подключенным через канал или на холодном канале, если он есть в пресс-форме), либо внутренним по отношению к полости пресс-формы. Они разработаны, чтобы позволить воздуху и газам смолы быстро покидать полость через вентиляционный канал, который составляет несколько квадратных миллиметров - достаточно большой, чтобы преодолеть геометрические ограничения стандартных вентиляционных канавок.

Внешний клапан для удаления воздуха из формы состоит из корпуса, в котором находится направляющая для задвижки. И корпус, и направляющая спроектированы так, чтобы гарантировать коническое закрытие при перемещении скользящего элемента. Пружина удерживает ползун в открытом положении, создавая увеличенный объем вентиляции полости формы. В корпусе также имеются широкие вентиляционные каналы, соединенные с вентиляционной зоной между корпусом и затвором (см. Рис. 1а, б).

Выпускной клапан соединен с полостью или холодным лотком канавкой, которая позволяет газу течь из полости формы к клапану.Когда впрыснутый пластик достигает вентиляционного отверстия, он оказывает давление на ползун, сжимая пружину, заставляя ее выполнять коническое закрытие и предотвращая попадание пластика в клапан. Канавки для выпуска воздуха на корпусе клапана соединены с открытым пространством для выпуска воздуха с помощью механически обработанных каналов. Эти каналы должны быть как можно более прямыми, чтобы обеспечить максимальную вентиляционную способность клапана. Сам клапан может быть расположен в разных положениях в пресс-форме для достижения различных преимуществ и производительности пресс-формы.

Основным преимуществом внешней вентиляции формы на стороне литника является возможность отвода газов во время формования на вспомогательной литнике. Газы обычно вдавливаются в полость вместе с пластиковым материалом, и при использовании внешней вентиляции газы естественным образом текут там, где сопротивление ниже. Например, сопротивление потоку в конце холодного канала очень низкое по сравнению с сопротивлением внутри полости, где количество вентиляционных отверстий ограничено.

Удаление воздуха со стороны литника также может снизить противодавление воздуха, поскольку воздух в литнике и холодном литнике полностью выбрасывается, а не сжимается в полость.Принцип Бернулли гласит, что увеличение скорости жидкости происходит одновременно с уменьшением давления. Согласно этому принципу, скорость воздуха, протекающего через холодный канал (без противодавления) к клапану, приводит к понижению давления и всасыванию воздуха из полости в холодный канал. Преимущества этого могут значительно измениться в зависимости от размеров холодного литника и литника по отношению к объему впрыскиваемой детали (см. Рисунок 2).

В дополнение к стороне литника, другой вариант для внешней вентиляции формы - это последняя точка заполнения, когда расплав течет вперед в полости, воздух и газы выходят через клапан.Благодаря низкому противодавлению воздуха в полости, это позволяет управлять параметрами впрыска в большем окне, оптимизируя время впрыска, эстетику детали и механические характеристики.

Хотя внешняя вентиляция создает небольшой пластиковый выступ на детали, который впоследствии необходимо удалить, туннельная заслонка позволит автоматически вырезать этот выступ во время выброса детали (см. Рисунки 3 и 4).

Внутренний выпускной клапан формы может быть размещен внутри полости формы и позволяет газу выходить из выпускного отверстия, которое автоматически закрывается под давлением впрыскиваемого пластика.Этот тип клапана состоит из внешней втулки, скользящего вала и центрального штифта, который закрывает вентиляционное отверстие. (см. рисунок 5). Во время заполнения пружина соответствующей длины, диаметра проволоки и предварительного натяга толкает скользящий вал вперед в открытом положении. В этом открытом положении воздух и газы могут проходить через центральное отверстие и по широким внутренним вентиляционным каналам. Когда впрыснутый пластик встречается с клапаном, он оказывает давление на поверхность вала, сжимая пружину и закрывая клапан.В закрытом положении центральный штифт закрывает вентиляционное отверстие, предотвращая попадание пластика в клапан. Правильная работа клапана гарантируется точным размером вентиляционного отверстия, зоной безопасности и предварительным натягом пружины. Эти параметры позволяют клапану закрываться до того, как расплав заполнит широкие вентиляционные каналы (см. Рисунок 6).

Конструкция клапана этого типа требует, чтобы скользящий вал входил в полость, когда клапан находится в открытом положении. Это гарантирует открытые вентиляционные каналы.Центральный вал перемещается вверх и вниз с определенным ходом, чтобы соответствовать толщине стенки пластмассовой детали. Чем короче ход, тем длиннее пластиковый выступ на детали (см. Обозначение «N» на Рисунке 6). Этот ход вала также может повлиять на характер заполнения полости. Чем тоньше пластиковая деталь, тем короче должен быть ход. Толщина детали и эстетические требования также определяют необходимый общий размер клапана.

CB Mold Services Inc.

Ermanno Balzi S.r.l.

Что такое Trickle Vents и нужны ли они мне?

За последние несколько десятилетий в области защиты от сквозняков были сделаны большие улучшения.Современные окна герметичны, что способствует энергоэффективности. Но, к сожалению, хотя мы не хотим, чтобы в наш дом проникали сквозняки, полностью герметичный интерьер плохо влияет на влажность и качество воздуха. Для поддержания здоровой и комфортной среды проживания важно, чтобы ваш дом хорошо вентилировался. По этой причине производители окон устанавливают Trickle Vents в рамы своих окон.

ЧТО ТАКОЕ ТРИКЛ ВЕНТС?

Отверстия для струйки - это небольшие отверстия в окне.Эти отверстия позволяют небольшому количеству воздуха проходить от одной стороны окна к другой, позволяя вам наслаждаться свежим воздухом, не открывая окно или дверь. Trickle Vents имеют следующие преимущества:

  • Они удаляют застоявшийся воздух из вашей собственности. А также поможет удалить любые нежелательные запахи, вызванные раздражителями или приготовлением пищи.
  • Помогите сохранить ваш дом в безопасности. Окно может быть легким входом для грабителя-приспособленца. Но управляемые струйные вентиляционные отверстия дают вам возможность проветривать ваш дом, сохраняя при этом ваши окна в запертом и закрытом положении.
  • Вероятно, будет меньше конденсата и плесени, что может уменьшить повреждение вашего декора и уменьшить потенциальные проблемы со здоровьем у людей, страдающих астмой и аллергией.
  • Если вы живете в более шумном месте, рядом с оживленной дорогой, аэропортом или промышленной площадкой, Trickle Vents позволяют проветривать ваш дом, не открывая окна, это может снизить воздействие шума.
НУЖНО ЛИ МЕНЯ ИМЕТЬ ВЕНТИЛЯЦИОННЫЕ ВЕНТИЛЯТОРЫ?

Короткий ответ - это зависит от обстоятельств.Вентиляционные отверстия являются требованием строительных норм. Строительные нормы и правила Требование F1 - Средства вентиляции требуют, чтобы «в здании были предусмотрены соответствующие средства вентиляции для людей».

При оценке собственности для замены окон следует учитывать следующее в отношении использования капельных вентиляторов и других форм вентиляции в заменяемых окнах:

  • Капельные вентиляторы не являются обязательными, если они не установлены в существующих окнах, однако они всегда необходимы. Хорошая практика - рассмотреть возможность их использования при замене окон.
  • Сменные вентиляторы должны иметь геометрическую открытую площадь не меньше, чем существующие вентиляторы. Если геометрическая площадь неизвестна: жилые помещения должны иметь как минимум эквивалентную площадь 5000 мм2, влажные комнаты должны иметь как минимум эквивалентную площадь 2500 мм2
  • Хотя это и не обязательно, увеличение вентиляции путем предоставления новых или дополнительных вентиляторов для поддержания хорошего Поставщик и покупатель должны учитывать качество воздуха (см. публикацию GGF « Рекомендации потребителям относительно вентиляции при замене окон »).
  • Ручки с двухступенчатой ​​фиксацией являются приемлемой формой струйной вентиляции, когда безопасность не нарушается, а сквозняки не создают проблем. Обычно это означает не на первом этаже.

Если в снимаемом окне не было установленных вентиляционных отверстий, рекомендуется обеспечить фоновую вентиляцию в заменяемом окне из-за преимуществ для здоровья. А если у вас уже есть проблема с конденсацией в холодную погоду или с воздухом в любых комнатах, установка новых окон без соответствующей вентиляции может усугубить проблему.

КАКИЕ АЛЬТЕРНАТИВЫ ТРИКЛ ВЕНТС?

Существует очень простая альтернатива Trickle Vents - открытие окна. Рекомендуется открывать все окна в доме на несколько минут каждый день (да, даже зимой!), Чтобы влажный воздух выходил наружу, а сухой воздух - вместо него. Особенно это важно в ванной и на кухне.

МОГУ ЛИ Я УСТАНОВИТЬ ДВИГАТЕЛЬ В МОЕМ СОСТОЯНИИ ОКНА?

Если у вас возникла проблема с конденсацией в старом окне, иногда можно установить дренажный канал.
