PropertyManager Вентиляционное отверстие — 2017

Используйте Вентиляционное отверстие PropertyManager для управления параметрами элементов крепежа в виде отверстия. Необходимо создать эскиз вентиляционного отверстия, которое необходимо создать, затем установить параметры вентиляционного отверстия в окне PropertyManager (Менеджера свойств).

Чтобы открыть этот PropertyManager:

Нажмите кнопку Вентиляционное отверстие (панель инструментов «Крепежи7) или выберите .

Граница

Выбрать сегменты эскиза для границы В качестве наружной границы вентиляционного отверстия выберите сегменты эскиза, образующие замкнутый профиль. Если предварительно был выбран эскиз, в качестве границы используются его наружные объекты.
Можно создать вентиляционное отверстие любой формы.

Свойства геометрии

Область потока

Площадь (в единицах площади) Общая доступная площадь внутри границ. Это значение остается постоянным.
Открытая область (как процент от общей площади) Открытая область для воздушного потока внутри границы. Это значение обновляется при добавлении объектов вентиляционных отверстий. Уклоны, скругления, ребра, перекладины и граница заполнения уменьшают открытую область.

Перекладины

Для создания брусьев необходимо создать по крайней мере одно ребро.

Граница заполнения

Часто используемый

Можно управлять списком часто используемых элементов, повторно используемых в моделях.

Виды вентиляции, функции, характеристики, цены


ВЕНТИЛЯЦИЕЙ НАЗЫВАЮТ И ПРОЦЕСС УДАЛЕНИЯ ОТРАБОТАННОГО ВОЗДУХА С ЗАМЕНОЙ ЕГО СВЕЖИМ, И ОБОРУДОВАНИЕ ДЛЯ ЭТОГО ПРОЦЕССА. БЕЗ СВЕЖЕГО ВОЗДУХА ЛЮБОЙ, ДАЖЕ САМЫЙ УЮТНЫЙ ДОМ НЕПРИГОДЕН ДЛЯ ЖИЗНИ, ВО ВСЯКОМ СЛУЧАЕ, ДЛЯ ВСЕХ, КТО НУЖДАЕТСЯ В КИСЛОРОДЕ.

Содержание:

Что такое вентиляция

Вентиляция — это движение воздуха в помещении. В любое здание воздух поступает с улицы. Попадая внутрь комнаты, воздух наполняется различными веществами: углекислым газом от нашего дыхания, пылью, химическими выделениями от предметов, шерстью животных и т.п. Этот уже загрязненный воздух движется к вытяжке и выводится через нее наружу. В это время в комнату поступает новая порция свежего воздуха снаружи, которая также уйдет в вытяжку. Весь этот процесс называется вентиляцией.

Климатическое оборудование, которое обеспечивает правильное функционирование описанного процесса, тоже называется вентиляцией. Она бывает естественной и механической, канальной и компактной, приточной и вытяжной и много какой еще. Обо всех типах вентиляции и их особенностях рассказано ниже. А пока давайте разберемся, насколько важна вентиляция в квартире или доме.


Зачем нужна вентиляция?

Именно благодаря вентиляции в комнате складывается здоровый и комфортный микроклимат, а именно:

1. Нормализуется уровень углекислого газа
Углекислый газ присутствует в помещении всегда: ведь мы его выдыхаем! Вопрос только в том, каково его количество. Излишне накапливаясь, углекислый газ оказывает негативное воздействие на человеческий организм. Он мешает полноценному снабжению крови и органов кислородом. Мозг начинает “лениться”, и мы чувствуем усталость, вялость, становимся невнимательными. С высокой концентрацией углекислого газа связано также ощущение духоты.

Хорошая вентиляция обеспечивает постоянное обновление воздуха. Поступающий с улицы воздух сменяет воздух в комнате вместе с накопившимся в нем углекислым газом. В таком помещении не душно и комфортно находиться.

2. Нормализуется влажность
Правильная вентиляция предполагает, что излишне влажный воздух из помещений своевременно уходит в вытяжку. Это исключает образование вечно влажных участков в углах и на стенах, где активно растет плесень.

Система вентиляции может также обладать дополнительными функциями. Например, фильтрация воздуха позволяет устранить из воздуха загрязнения еще на входе в помещение и сделать воздух здоровым и безопасным. А функция подогрева в вентиляции предотвращает опасность простудиться от холодного воздуха с улицы.


Если вентиляционная система плохая

Если есть нарушения в работе притока или оттока воздуха, то:

В комнате будет накапливаться углекислый газ

Последствия: ощущение духоты, повышенная утомляемость, вялость, потеря концентрации. А еще в душной комнате трудно как следует выспаться.

Баланс влажности может нарушаться

Если воздух застаивается, то влага в нем может накапливаться. Плохая вентиляция — частая причина сырости и образования плесени.

В воздухе накапливаются загрязнения

Пыль, шерсть животных, споры плесени, антропотоксины, вредные химические выделения из мебели (например, формальдегид) — все это «обогащает» воздух в условии плохой вентиляции и в конечном счете попадает в наш организм через легкие.

РАБОТА ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ ВЛИЯЕТ НА САМОЧУВСТВИЕ ЧЕЛОВЕКА В КОМНАТЕ, ЕГО РАБОТОСПОСОБНОСТЬ, КОНЦЕНТРАЦИЮ И КАЧЕСТВО СНА.

Поэтому важно подобрать качественную вентиляцию, которая справится с потребностями в воздухообмене и обеспечит комфортный микроклимат.


Виды вентиляции

Виды систем вентиляции по месту размещения

Для большого загородного дома подойдет одна система вентиляции, для маленькой городской квартиры — другая. Или, например, рациональная в условиях офиса канальная вентиляция просто-напросто не поместится в хрущевской пятиэтажке.

Как определиться, какой вид вентиляции подойдет для Вашего дома, офиса, квартиры? Все зависит от площади, конфигурации, местонахождения и назначения комнат или кабинетов, для которых Вы подбираете вентиляционную систему. И, конечно, немаловажную роль играет Ваш бюджет. Купить систему вентиляции — значит, сделать долгосрочное вложение в собственный комфорт и комфорт своих близких. Так что выбирать тип вентиляции стоит тщательно.

Виды вентиляционных систем по параметрам

Классификация вентиляционного оборудования по различным аспектам

  • По способу циркуляции воздуха: естественная и принудительная (механическая).
  • По назначению: приточная, вытяжная или приточно-вытяжная.
  • По конструкции: канальная и бесканальная (проветриватель, приточный клапан, бризер).
  • По дополнительным функциям: вентиляция с подогревом, вентиляция с фильтрацией воздуха и др.

Естественная и принудительная вентиляция

Естественная вентиляция

В большинстве наших жилых домов вентиляция естественная. Это значит, что воздух поступает с улицы в здание сам по себе, без какого-либо специального оборудования или искусственного нагнетания. Обычно он заходит в дома через неплотности в стенах и окнах, а также через двери. А выходит через вытяжку: вытяжные отверстия расположены обычно в кухне и санузле. Воздух из комнаты вытягивается через них в вентиляционную шахту, поднимается по ней вверх и выбрасывается через крышу.

Естественная вентиляция функционирует за счет перепада температур и разницы давления внутри и снаружи помещения.

Главное преимущество естественной вентиляции — ее доступность. Организация такой вентиляционной системы не требует больших денежных вложений. Но есть и недостатки. Во-первых, естественная вентиляционная система легко дает сбои. Установили герметичные пластиковые окна взамен дедушкиных деревянных — и вот уже приток воздуха недостаточен, в доме душно и некомфортно. Или вытяжка засорилась — и в квартире вечно затхлый воздух. Во-вторых, в условиях естественной вентиляции есть только один способ как следует проветрить — открыть окно. Но открытое окно — это, к сожалению, не только свежий воздух. Это еще и шум, пыль, пыльца, холод и неприятные запахи.

Чтобы устранить эти недостатки, естественную вентиляцию нужно заменить или дополнить механической (принудительной) вентиляцией.

Принудительная вентиляция

Принудительная вентиляция — это система, при которой воздух стабильно и непрерывно поступает в комнату, вне зависимости от внешних погодных условий. Воздух нагнетается в помещение при помощи вентиляторов или другого встроенного в систему оборудования. Принудительная вентиляция позволяет регулировать скорость притока, подстраивая ее работу под потребности в воздухообмене.

Работа принудительной вентиляции обычно не требует вмешательства человека, дополнительного открывания и закрывания окон, что делает ее наиболее удобной для бытового использования.


Канальная и бесканальная вентиляция

Канальная вентиляция

Такие системы закладываются и монтируются при строительстве или капитальном ремонте. Они, как правило, обеспечивают одновременно и приток, и вытяжку воздуха.

Как устроена канальная вентиляция? Во-первых, есть центральный блок обработки воздуха (очистка и дезинфекция, подогрев, кондиционирование, увлажнение). Во-вторых — трубы-воздуховоды, тянущиеся под потолком от центрального блока. Разумеется, для размещения такой вентиляционной системы требуется много свободного пространства. Поэтому канальные системы мало востребованы в городских квартирах маленькой и средней площади и с потолками менее 3 м.

Чаще всего канальная вентиляция встречается в больших зданиях, где одновременно находится много людей (офисы, торговые центры), а также в помещениях с высокими требованиями к очистке или температуре воздуха (больницы, склады, кухни ресторанов).

Бесканальная вентиляция

Системы, которые отличаются компактными размерами и могут размещаться в любой квартире, доме и даже в отдельных комнатах.


Приточная и вытяжная вентиляция

Приточная вентиляция

Приточная вентиляция обеспечивает поступление воздуха с улицы в комнату.

Проветриватель

Устанавливается на стену внутри квартиры и при помощи вентиляторов подает через канал в стене свежий воздух.

Приточный клапан

Естественный приток можно усилить при помощи стенового или оконного клапана. Цена такой вентиляции невысока, но необходимо иметь в виду, что работа приточного клапана зависит от погодных условий. Чем теплее за окном, тем меньше разница давлений снаружи и внутри комнаты. Так что летом эффективность вентилирования при помощи клапана стремится к нулю.

Бризер

Устройство с функциями проветривателя и очистителя воздуха. Он также подает свежий воздух, фильтруя и подогревая его при этом. Бризером можно управлять со смартфона.

ВЕНТИЛЯЦИЯ В СТЕНЕ, В ОТЛИЧИЕ ОТ КАНАЛЬНЫХ СИСТЕМ, УСТАНАВЛИВАЕТСЯ НА ЛЮБОМ ЭТАПЕ РЕМОНТА, ДАЖЕ ПОСЛЕ ЧИСТОВОЙ ОТДЕЛКИ. МОНТАЖ ТАКОЙ СИСТЕМЫ ВЕНТИЛЯЦИИ ДЕЛАЕТСЯ БЫСТРО, ВСЕГО ЗА ЧАС. КОМНАТА ПРИ ЭТОМ ОСТАЕТСЯ ЧИСТОЙ.

Вытяжная вентиляция

Через вытяжку из комнаты выводится так называемый отработанный воздух — воздух, наполненный запахами и комнатными загрязнениями (пыль, шерсть животных). Естественную вытяжку при желании можно усилить принудительной, установив в вытяжное отверстие вентилятор. Производительность вентиляции для вытяжки будет зависеть от площади Вашей кухни или санузла, где монтируется вентилятор.

Приточно-вытяжная вентиляция

Приточно-вытяжная вентиляция обеспечивает одновременно приток свежего и отток отработанного воздуха.


Вентиляция с дополнительными функциями

Вентиляция с подогревом

Если минусовые температуры за окном — не редкость, то нужна приточная вентиляция с подогревом воздуха. Иначе в комнату будет дуть холодный воздух, а это легко может вылиться в простуды.

Вентиляция с подогревом может иметь систему климат-контроля и автоматически нагревать воздух до выбранной пользователем температуры.

Вентиляция с фильтрацией

Чистота воздуха — важное условие здорового образа жизни.

Вентиляция с фильтрацией содержит воздушные фильтры различного назначения. Это могут быть простые фильтры с сетчатой структурой, высокоэффективные фильтры со сложным сплетением тончайших волокон или же угольные фильтры, задерживающие вредные газы и запахи.


Купить систему вентиляции

Избавиться от духоты, наладить правильную циркуляцию воздуха в комнатах, дышать чистым воздухом — все эти вопросы легко решаются покупкой системы вентиляции с функциями притока, очистки и подогрева воздуха.

Бризер — одно из самых популярных устройств на рынке приточной вентиляции. Он подает воздух на 4-5 человек, очищает приточный воздух от пыли, грязи, автомобильных выхлопов, аллергенов. Нагреватель с климат-контролем исключает сквозняки. А управлять им можно со смартфона вручную или настроив автоматический режим.

Существуют разные модели бризеров. Функции, характеристики, дизайн, цена — вентиляция Tion отвечает любым требованиям.

Цены на вентиляцию Tion Бризер

нормы и правила, расположение, функции, советы

Важным условием формирования нормального микроклимата, который способствует поддержанию хорошего самочувствия, является регулярное поступление в помещение свежего воздуха. Поэтому отверстия для вентиляции в фундаменте, в крыше, а также и в стенах являются неотъемлемым элементом буквально любой конструкции. Ниже в статье изучим главные функции вентиляции, принцип работы и нормы вентиляционных отверстий.

Основные функции

В процессе формирования системы воздухообмена жилого дома важно позаботиться об обустройстве притока и вытяжки воздуха. С этой целью в конструкции здания создаются вентиляционные отверстия, среди важных функций которых:

  • Выравнивание температуры и давления в помещениях.
  • Выведение углекислого газа.
  • Обеспечивание внутренней циркуляции воздушных масс.
  • Осуществление естественной регулировки уровня влажности.

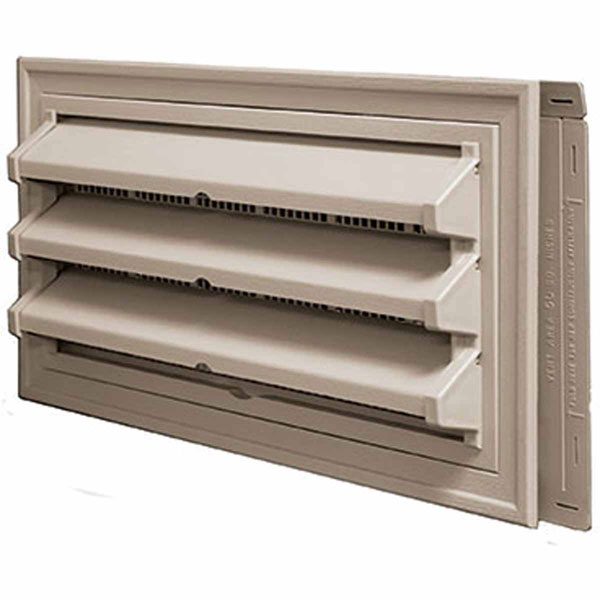

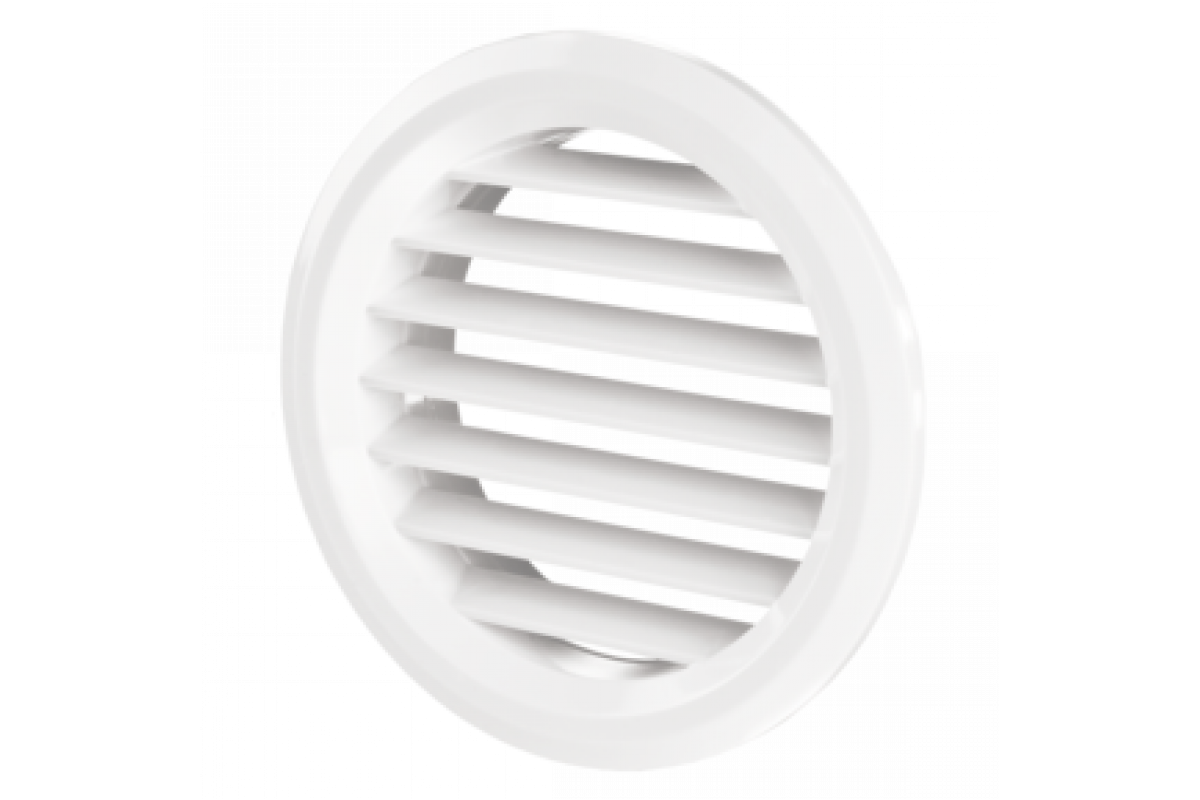

Вентиляция в фундаменте

Чтобы в подвале всегда было сухо, необходимо обеспечить круглосуточную вентиляцию основания дома. Это возможно сделать двумя способами: за счет формирования соответствующих отверстий в подвальных помещениях здания, сделав несколько вентиляционных отверстий с разных сторон фундамента или вывода вытяжной трубы на крышу. На сегодня выделяют два главных способа создания вентиляционной системы в помещениях, которые находятся в здании ниже уровня земли:

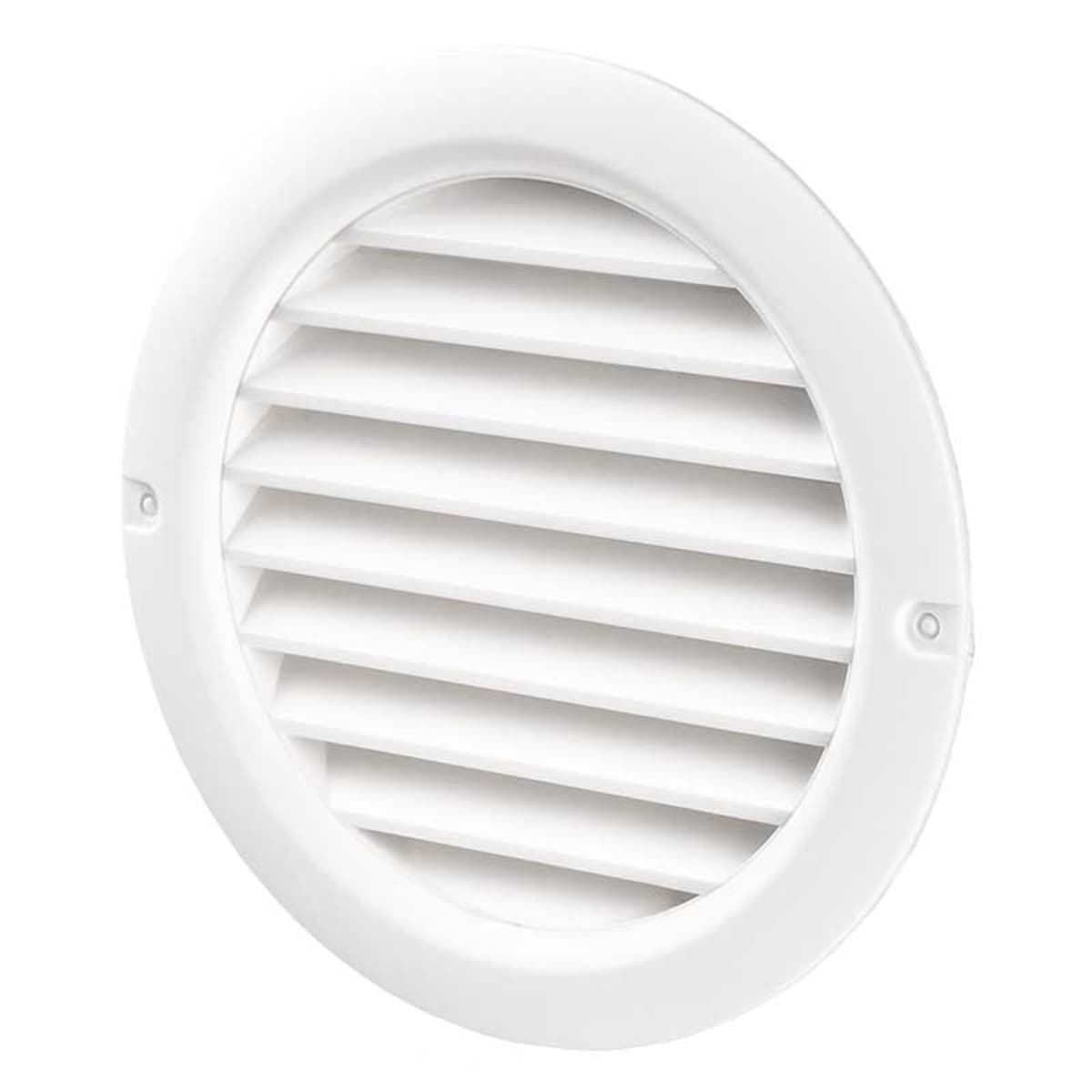

  1. Вырезать в фундаменте специальные отдушины. В данной ситуации излишняя влага выводится за счет сквозняка: вентиляционные отверстия должны быть расположены в противоположных стенах.
  2. Организовать вытяжку воздуха из цокольных помещений, для чего вывести вентиляционные трубы на крышу, а поступление воздуха обеспечить за счет установки решетки в комнатах. В этом случае вентиляционные отверстия в основе здания не формируют, но обязательно делают хорошее наружное утепление фундамента, цоколя и даже отмостков, если они имеются. После чего внутри подвальных помещений производится гидроизоляция грунта.

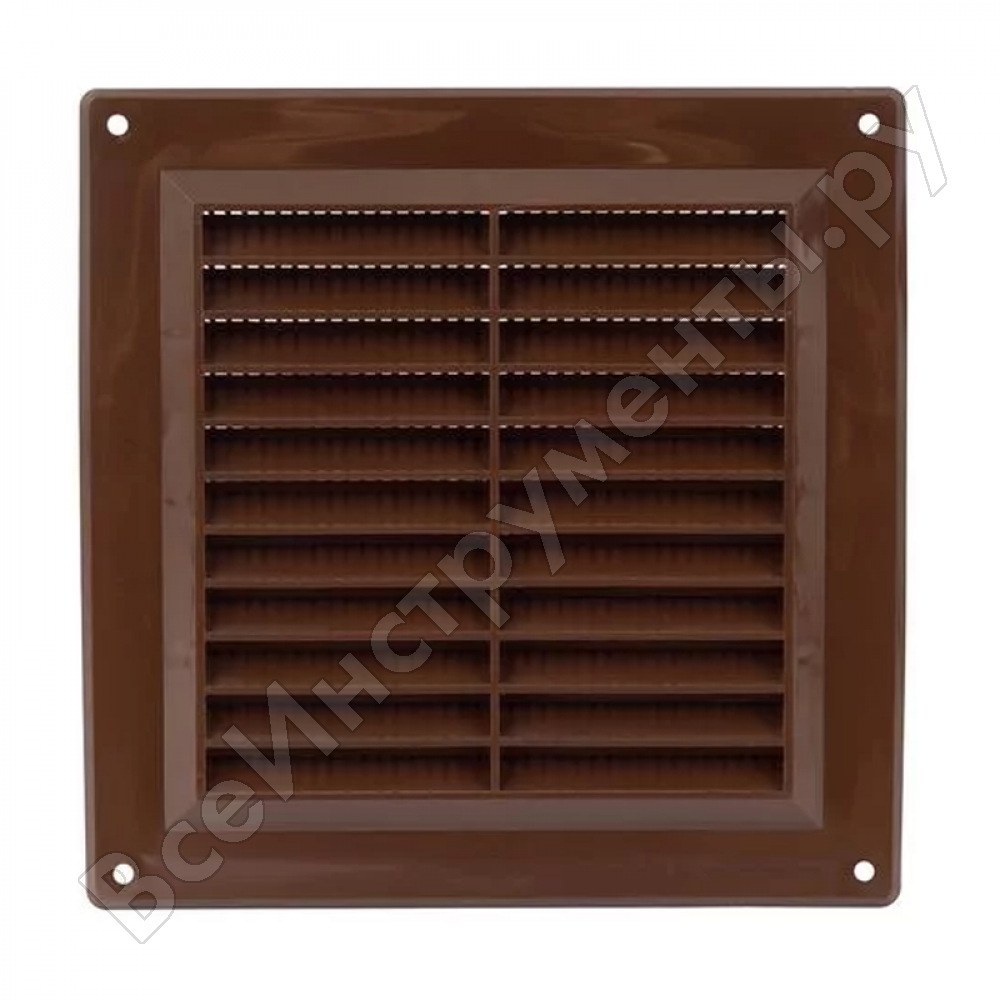

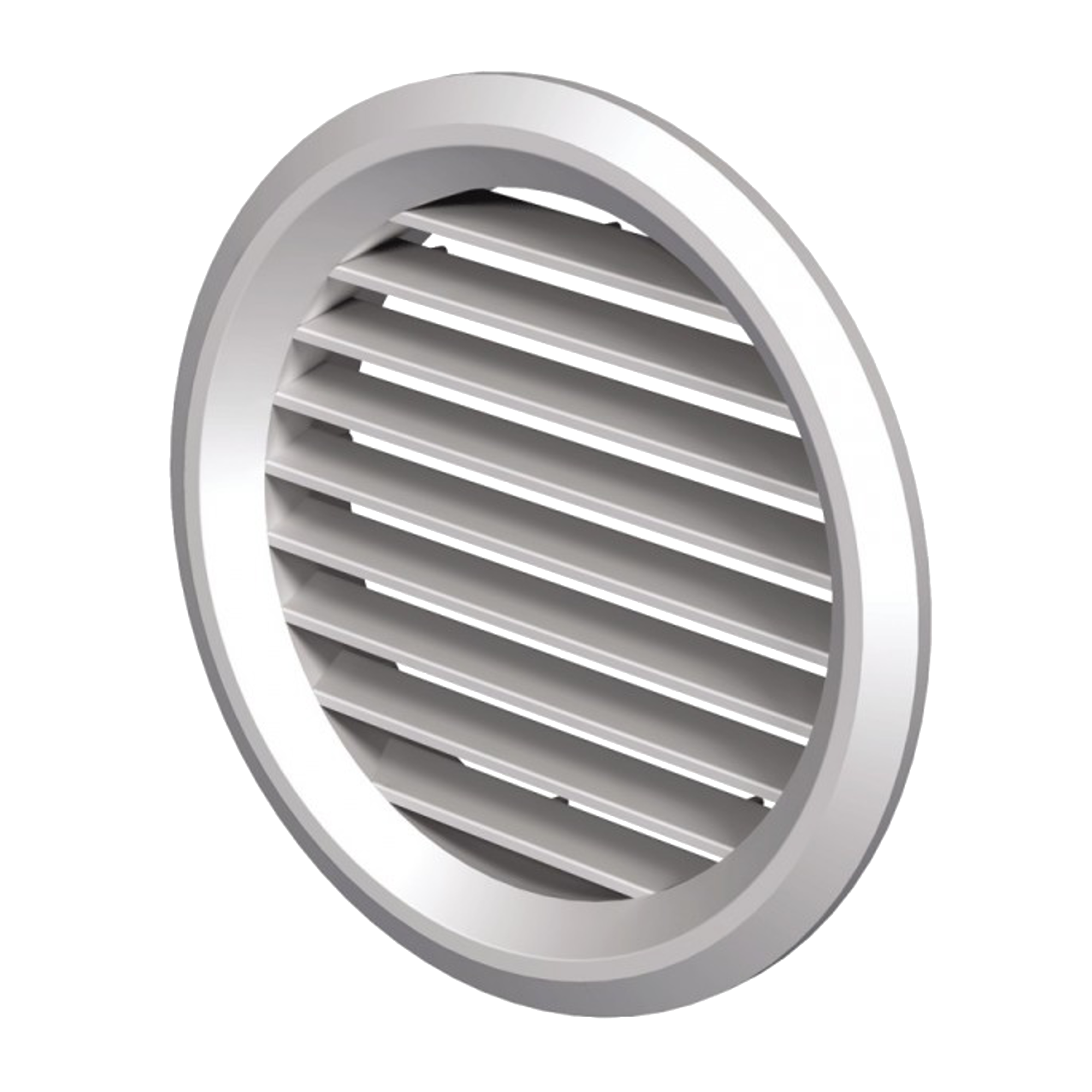

Вентиляционные отверстия в фундаменте специалисты могут вырезать как круглого, так и квадратного сечения. Намного реже такие устройства делаются треугольной или любой другой формы. Главным условием является то, чтобы размеры вентиляционных отверстий были достаточными для обеспечения эффективного удаления влаги из подвала и цокольных помещений.

Не стоит выдумывать «велосипед» и нарушать правила. СНиП 31-01-2003 регламентируют габариты вентиляционных отверстий в фундаменте. Согласно данным стандартам, площадь таких устройств должна быть не меньше 1/400 от общей площади подвальных помещений. Например, если площадь подпола 80 кв. м, тогда общая площадь отверстий для вентиляции в основании здания должна быть 80/400=0,2 кв. м или 20 кв. см.

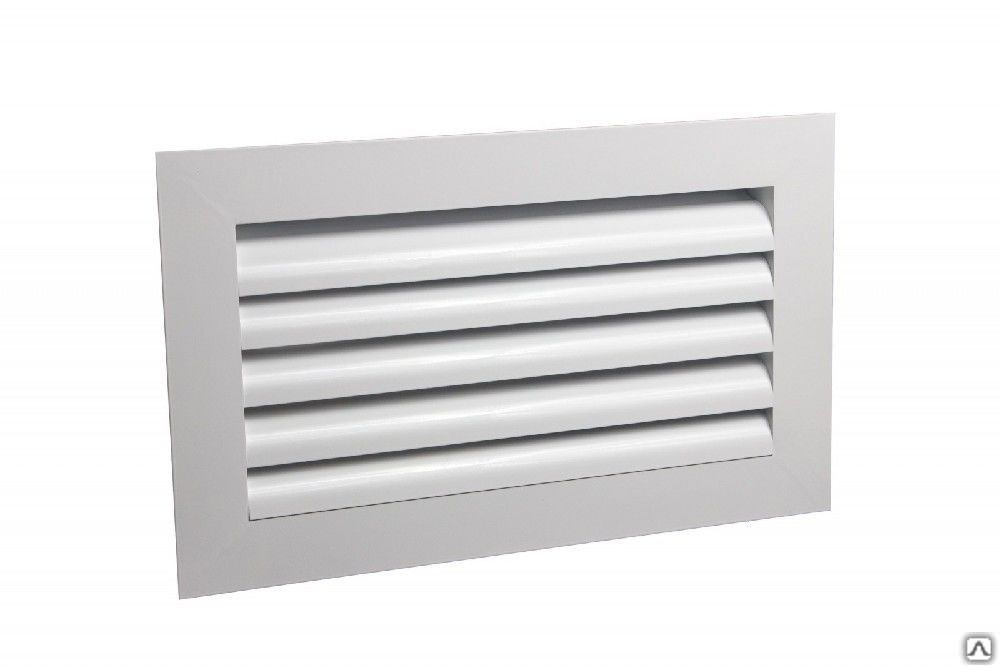

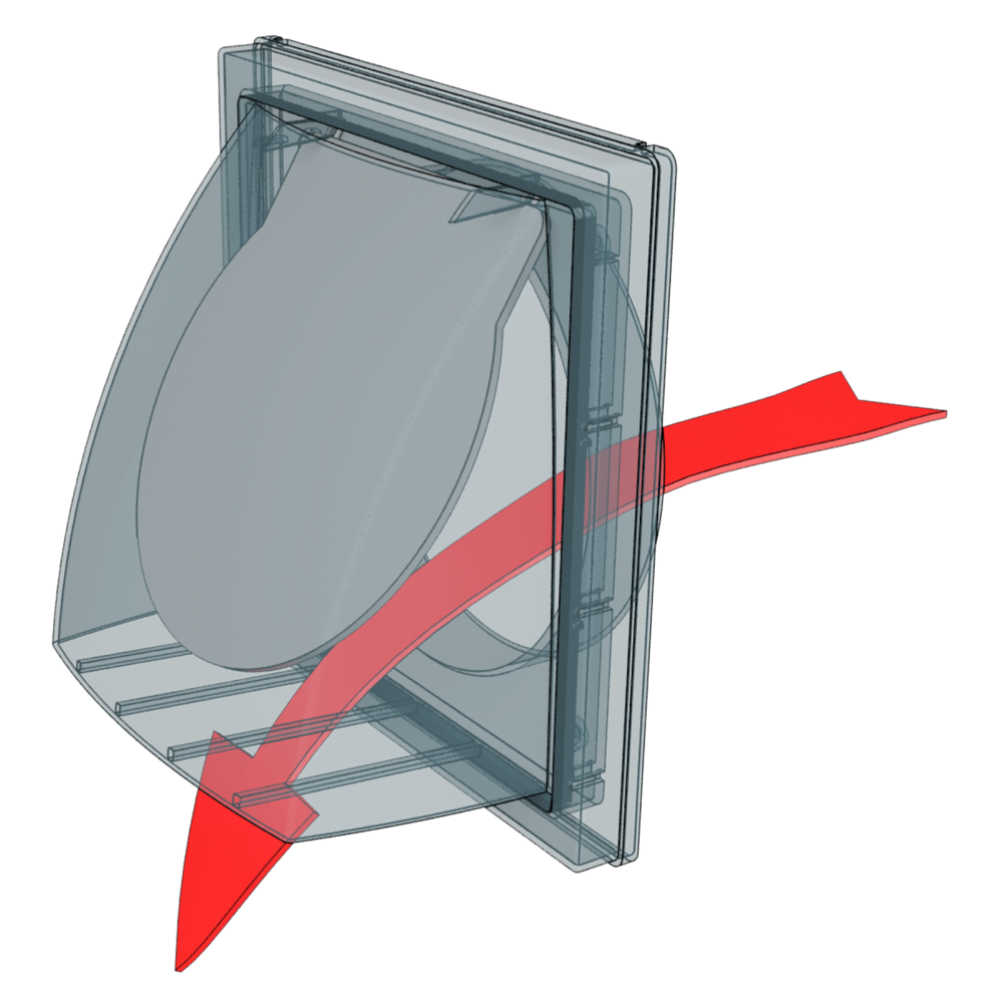

Вентиляция в стене

Воздухообменная система также предусматривает формирование притока свежего воздуха через стену. На сегодня выделяют два типа вентиляции, которые встраиваются в стену и в окно — естественная и механическая.

Первый вариант, то есть естественный приток воздуха, обеспечивается за счет стенового приточного клапана. Принцип его действия схож с основой функционирования оконного клапана: по сути, создается дополнительное сквозное отверстие для движения воздуха, но контролировать его объем человек не имеет возможности.

В процессе монтажа приточного клапана специалист должен обязательно учитывать климатические условия окружающей среды: в регионах с затяжными и морозными зимами (большая часть России) стеновой вентиляционный клапан промерзает и также способствует происходить данному процессу, охватывая стену вокруг отверстия.

Второй вариант — механическая приточная вентиляция также вставляется в конструкцию стены. Данное устройство позволяет контролировать и регулировать объем поступающего воздуха в помещение. Механическая вентиляция — это специальные устройства с вентиляторами, которые принудительно нагоняют воздух из окружающей среды.

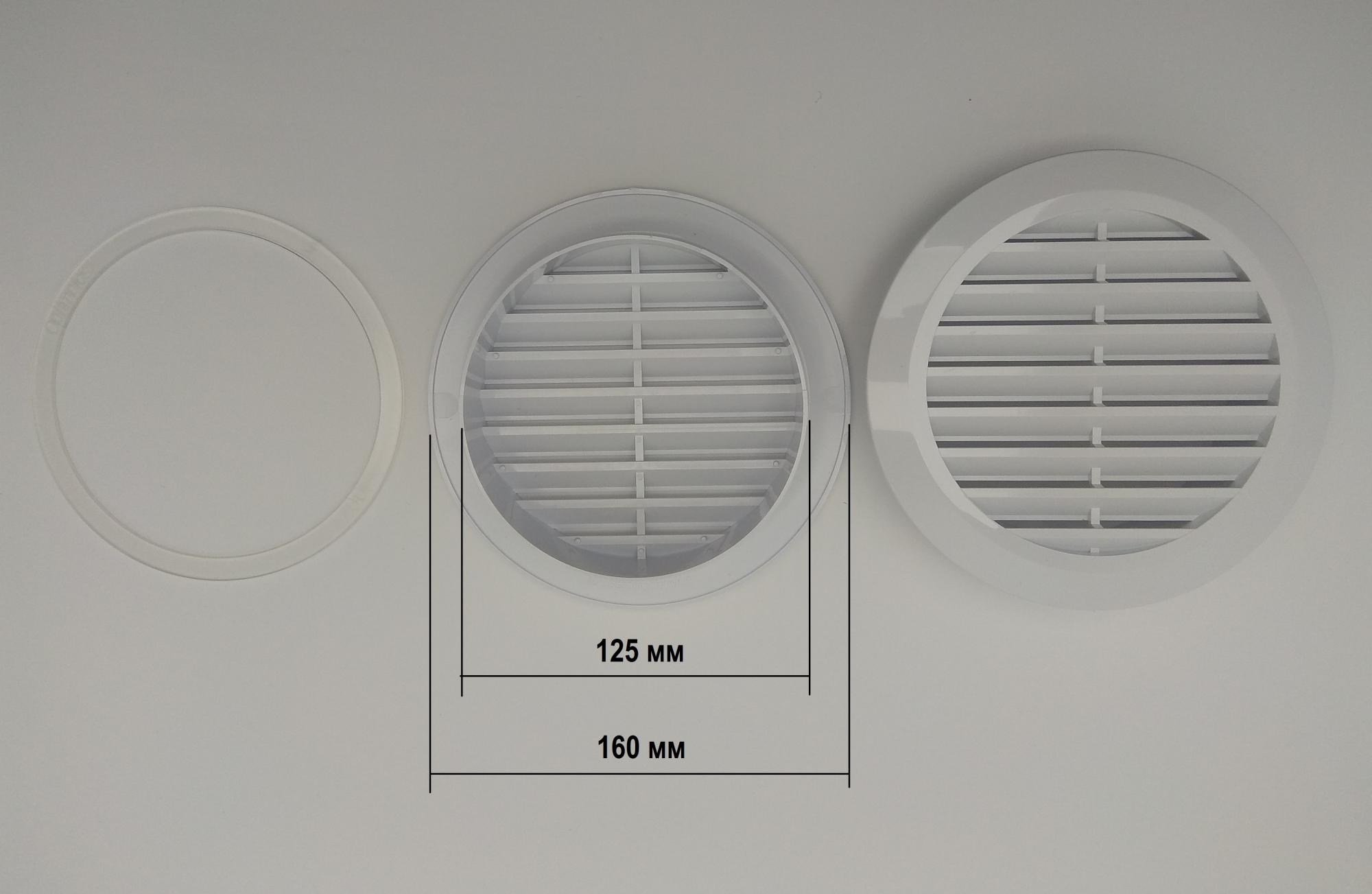

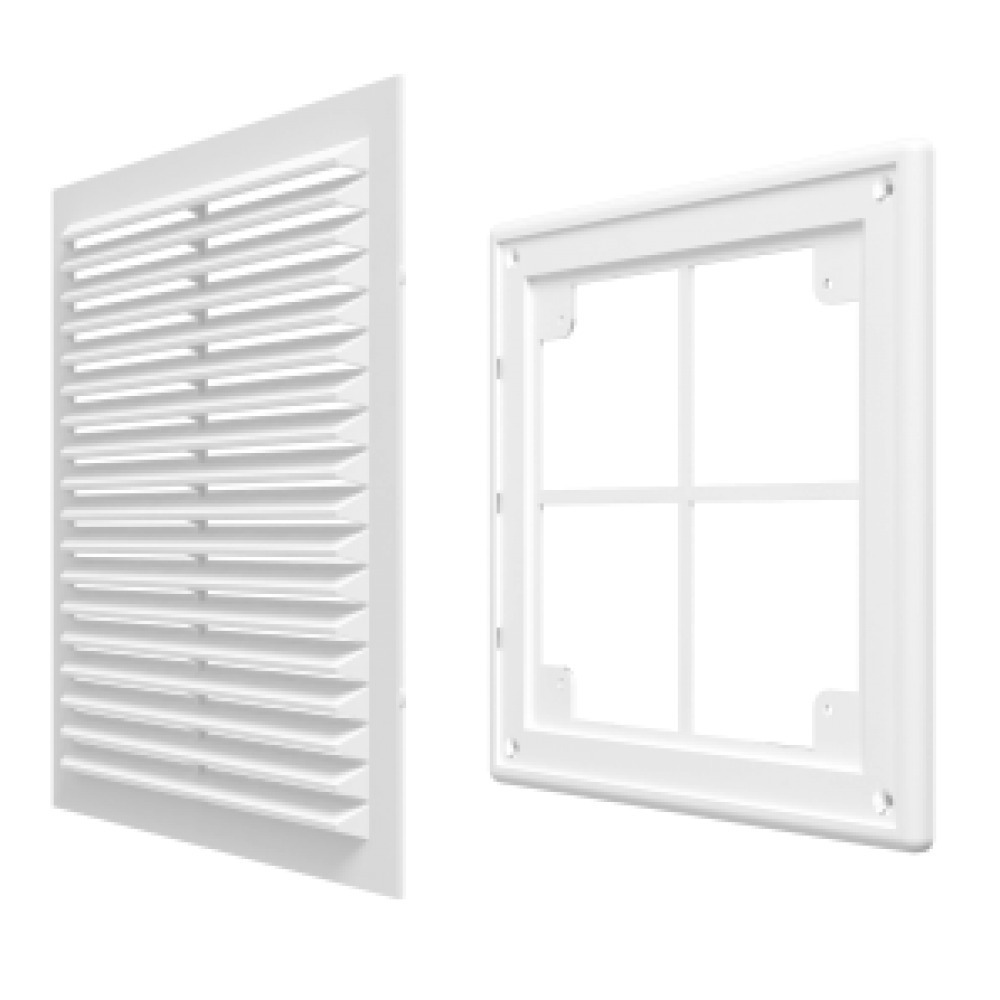

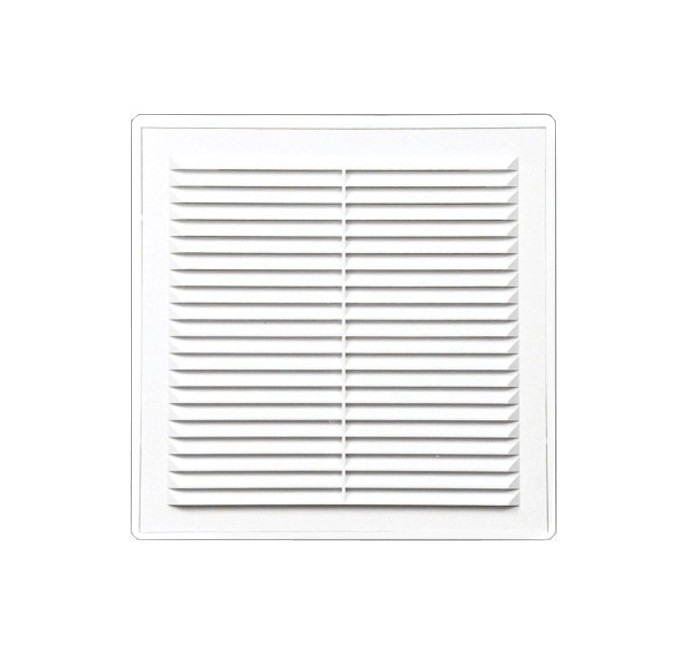

Для формирования вентиляционного отверстия в стене делается сквозная дыра — воздуховод. Важно обратить внимание, что для монтажа разных устройств необходимо делать отдушины различного диаметра. Размеры вентиляционных отверстий приведены ниже:

  • Для приточных стеновых клапанов понадобится 10-13,2 см.
  • Для проветривателя необходимо 8,2-15,0 см.
  • Для рекуператора нужно одно отверстие 21,5-22,5 см либо два отверстия диаметром по 8-9 см с расстоянием 20-35 см между ними.
  • Для бризеров для формирования приточной вентиляции — 13,2 см.

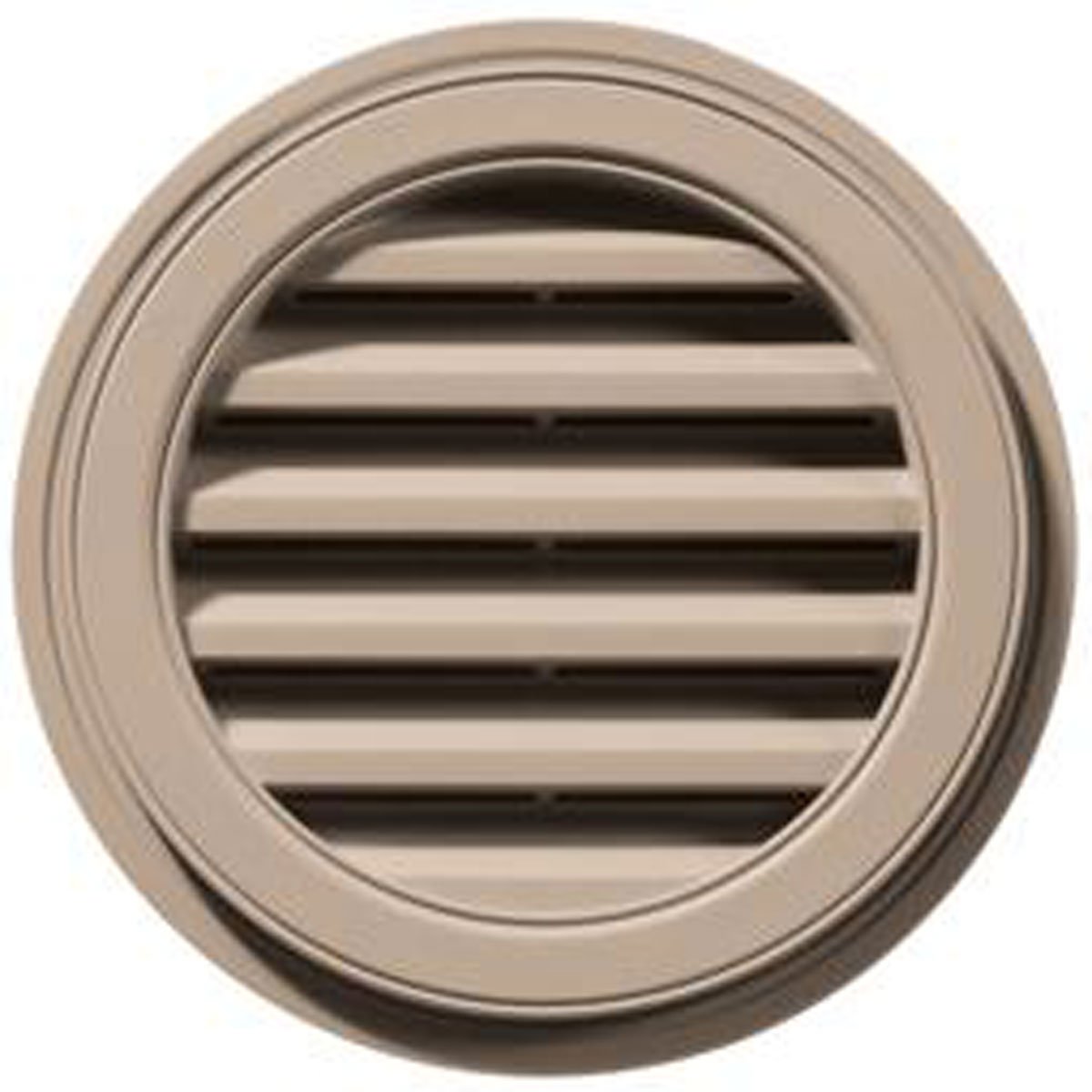

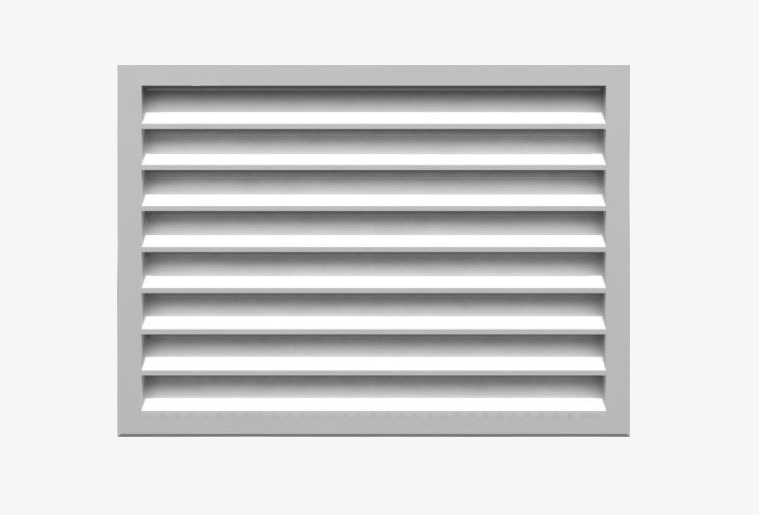

Вентиляция в крыше

Отверстия для проветривания важны также для выпуска излишней влаги из дома, что предотвращает рост болезнетворных бактерий и плесени. Также вентиляционные устройства в крыше препятствуют гниению древесины в чердачных помещениях. Выполняются приборы для вентилирования из пластика или металла. Такие устройства могут изготавливаться собственноручно из материалов, которые вполне реально приобрести в строительном или хозяйственном супермаркете.

Как правило, на каждые 15 кв. м крыши монтируются вентиляционные отверстия площадью 0,1 кв. м.

Вентиляция на софите

Для изготовления устройства для проветривания необходим картонный шаблон вентиляционного отверстия. С помощью такого макета специалист чертит контур отверстия между опорами софита. Местонахождение последних легко найти по шляпкам гвоздей, которые служат для крепления софита к опорам. На углах контура просверливаются отверстия с помощью дрели или других подручных инструментов. Работа завершается установкой решетки на вентиляционное отверстие.

Вентиляция в окнах

Чтобы проветрить помещение, буквально каждый привык открывать окна. Самый очевидный, но и также самый неудобный способ. Со свежим воздухом в жилые помещения попадает пыль и грязь с окружающей среды, шум и запахи с улицы. Зимой открытое окно способствует появлению сквозняков и, соответственно, простудных заболеваний.

Другой способ обеспечения нормального проветривания через окно — это монтаж приточного клапана в оконную раму. Благодаря этому вполне возможно усилить естественный приток воздуха, создав дополнительное вентиляционное отверстие.

Вытяжная вентиляция — важный элемент для нормального воздухообмена как в жилых, так и общественных зданиях. Если она установлена грамотно, то в помещениях будет поддерживаться благоприятный микроклимат для здоровья людей.

Вентиляционное окно, система вентилирования, устройство вентилирования, способ изготовления устройства вентилирования и способ контроля необходимости технического обслуживания устройства вентилирования

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Изобретение относится к технологии строительства и вентилирования.

ПРЕДШЕСТВУЮЩИЙ УРОВЕНЬ ТЕХНИКИ

Все более строгие требования, предъявляемые к энергоэффективности зданий, увеличение расходов на отопление, а также повышение экологической сознательности населения привели к ситуации, когда целью при строительстве новых зданий является обеспечение минимальной, насколько это возможно, воздухо- и паропроницаемости. Кроме того, целью является применение энергоэффективных окон, а также их установка в зданиях таким образом, чтобы минимизировать тепловые потери по краям окон. По этим причинам в настоящее время в новых зданиях почти всегда применяют механическое вентилирование или механическую откачку воздуха. В настоящее время в Финляндии механическое вентилирование является обязательным условием при строительстве новых зданий.

В реконструированных и модернизированных зданиях обычно усиливают теплоизоляцию стен, потолка и основания здания. Из-за используемых для этих целей материалов (теплоизоляционные материалы, окна, паробарьеры) ухудшается воздухопроницаемость (и паропроницаемость) наружных стен здания. В результате чего могут возникать проблемы, особенно это касается зданий, в которых первоначально вентилирование осуществлялось гравитационным способом. После усиления теплоизоляции, проводимой вместе с реконструкцией или модернизацией здания, оно может недополучать значительное количество компенсационного воздуха, что может нарушить функционирование вентилирования на основе гравитационного способа. По этой причине зачастую становится необходимым дополнительное включение механического вентилирования в реконструированные или модернизированные здания. В зданиях, предусматривающих только механическую откачку части воздуха, нагревание компенсационного воздуха не принималось в расчет. Утилизация энергии откачиваемого воздуха сложно осуществима в таких зданиях, а предварительное нагревание входящего компенсационного воздуха осложняется проблемами, связанными с образованием конденсата.

Механическое вентилирование относится к системе, в которой не только откачку воздуха, но также и подачу компенсационного воздуха осуществляют механически. Механическое вентилирование часто осуществляют посредством вентиляционных труб, установленных в потолке здания, и вентиляционной машины, соединенной с вентиляционным ходом. Механическое вентилирование позволяет утилизировать некоторое количество тепла выпускаемого воздуха с помощью относительно простого технического средства, другими словами, теплообменника, и передавать утилизированное тепло поступающему внутрь воздуху. Для реализации таких вентиляционных труб требуется крупномасштабная установка сети трубопроводов, что является дорогостоящим и сложным процессом. Кроме того, вентиляционные трубы занимают много места в здании, что может полностью помешать установке механического вентилирования.

Вентиляционная машина Ventra (ТМ) для установки в окно, выпускаемая HAUTAU GmbH (на момент написания данной заявки ее описание можно было скачать с http://hautautypo3.kegelkom.de/fileadmin/ventratmp/wir-lassen-fenster-atmen-gb.pdf), представляет новый принцип в решении вентилирования зданий. Их вентиляционная машина содержит два вентилятора, которые удаляют из комнаты влажный использованный воздух и в то же время доставляют внутрь свежий воздух. Входящий воздух подвергается предварительному нагреванию в теплообменнике. Вентиляционную машину устанавливают в стену вместе с оконной рамой при установке нового окна.

Задача изобретения

Задачей настоящего изобретения, в соответствии с первым его аспектом, является обеспечение возможности установки устройства вентилирования в окно в целях его усовершенствования, другими словами, его установки в окно уже после того, как окно было установлено, или установки в окно, которое уже используется, и которое было изготовлено ранее.

Задачей в соответствии со вторым аспектом изобретения является обеспечение возможности поэтапного приобретения или введения в эксплуатацию вентиляционных окон.

Задачей в соответствии с третьим аспектом изобретения является упрощение проведения вентилирования, специально организованного в здании, помещении или комнате.

Задачей в соответствии с четвертым аспектом изобретения является предоставление возможности дистанционного управления техническим обслуживанием устройств вентилирования и системы вентилирования.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Первый аспект настоящего изобретения может быть осуществлен посредством вентиляционного окна по независимому п. 1 формулы изобретения и посредством устройства вентилирования по параллельному независимому п. 28 формулы изобретения. Способ экономически эффективного серийного изготовления устройств вентилирования для вентиляционных окон различных размеров раскрыто в параллельном п. 30 формулы изобретения.

Второй аспект настоящего изобретения может быть осуществлен посредством вентиляционного окна по п. 14 формулы изобретения.

Третий аспект настоящего изобретения может быть осуществлен посредством вентиляционной системы по п. 15 формулы изобретения.

Четвертый аспект настоящего изобретения может быть осуществлен посредством способа по п. 31 формулы изобретения.

Зависимые пункты описывают предпочтительные варианты осуществления вентиляционного окна, устройства вентилирования и системы вентилирования.

Преимущества изобретения

Вентиляционное окно содержит раму, наружную створку, к которой прикреплено по меньшей мере одно наружное стекло наружной створки, и внутреннюю створку, к которой прикреплено по меньшей мере одно внутреннее стекло внутренней створки. При этом либо внутренняя створка, либо наружная створка прикреплена к раме, а другая прикреплена к раме или створке, прикрепленной к раме, так что между внутренней створкой и наружной створкой остается промежуточное пространство.

Кроме этого, вентиляционное окно имеет по меньшей мере одно рамное установочное отверстие, выполненное в раме, по меньшей мере одно створочное установочное отверстие, выполненное во внутренней створке, и по меньшей мере одно створочное установочное отверстие, выполненное в наружной створке, предназначенные для установки устройства вентилирования.

Вентиляционное окно обеспечивает возможность установки в него устройства вентилирования в порядке осуществления модернизации. Для установки важно, чтобы либо были сняты створки вентиляционного окна, либо окно было открыто, но не обязательно удалять рамы, установленные в оконный проем, и нет необходимости в разрушении конструкции стен для высвобождения места для устройства вентилирования за рамами. Теплообменник, используемый в устройстве вентилирования вентиляционного окна, обеспечивает сбережение энергии по сравнению с традиционными вентиляционными окнами.

Вентиляционное окно позволяет повысить эффективность гравитационного вентилирования или, в более общем смысле, механического вентилирования в реконструированных, модернизированных и восстановленных зданиях по меньшей мере при частичном, если не полном, удалении воздуха, осуществляемом ранее с помощью гравитационного или механического вентилирования через теплообменник вентиляционного окна. В этом случае разность температур воздуха, удаляемого из комнатного пространства, и компенсационного воздуха может быть использована для нагревания компенсационного воздуха (при низкой температуре окружающей среды) или для охлаждения компенсационного воздуха (при высокой температуре окружающей среды). Как вариант, посредством предложенных вентиляционных окон можно фактически осуществлять вентилирование жилых и/или рабочих помещений здания. Эта возможность особенно существенна в случае новых зданий.

По сравнению с ранее упомянутой вентиляционной машиной Ventra (ТМ) HAUTAU GmbH, данное устройство вентилирования проще устанавливать: для Ventra (ТМ) необходимо, чтобы теплообменник был установлен в полость, выполненную в стене вблизи окна, что означает возможность установки только совместно с установкой нового окна. Более того, необходима либо обработка стены, либо по меньшей мере уменьшение размера окна, либо области его просвета. Этого не требуется при использовании вентиляционного окна и устройства вентилирования согласно нашему изобретению.

Если вентиляционное окно содержит также устройство вентилирования, установленное в вентиляционное окно, причем это устройство вентилирования установлено в по меньшей мере одно рамное установочное отверстие и подсоединено между по меньшей мере одним створочным установочным отверстием, выполненным в наружной створке, и по меньшей мере одним створочным установочным отверстием, выполненным во внутренней створке, то данное вентиляционное окно готово к использованию в целях вентилирования.

Если устройство вентилирования содержит также внешнюю часть, внутреннюю часть и расположенную между ними теплообменную часть, причем теплообменная часть установлена в установочных отверстиях и промежуточном пространстве таким образом, что она остается в пространстве, ограниченном рамой и внутренними створками и/или наружными створками, проходя по большей мере до края просвета, то вентилирование можно проводить по существу без изменения размера или внешнего вида просвета, если смотреть на него с расстояния. Это является важным моментом, особенно при установке вентиляционного окна в целях реконструкции, модернизации или восстановления в охраняемое здание или здание, представляющее культурную историческую ценность, так как в этом случае можно не только избежать внесения серьезных изменений во внешний вид здания, но также предотвратить необходимость даже частичного нарушения его стен.

Если наружная часть вентиляционного окна содержит устанавливаемую в створку деталь для забора воздуха и устанавливаемую в створку деталь для вывода воздуха, причем указанные устанавливаемые в сворки детали установлены в по меньшей мере одно створочное установочное отверстие, выполненное в наружной створке, и если внутренняя часть содержит устанавливаемую в створку деталь для забора воздуха и устанавливаемую в створку деталь для вывода воздуха, причем указанные устанавливаемые в сворки детали установлены в по меньшей мере одно створочное установочное отверстие, выполненное во внутренней створке, то створки вентиляционного окна становится возможным использовать технически относительно простым способом в качестве проходов вентиляционных воздуховодов. Это позволяет уменьшить количество воздуховодов, потенциально необходимых в конструкциях стен, или даже исключить необходимость в воздуховодах полностью.

Если теплообменная часть расположена между наружной частью и внутренней частью таким образом, что они вместе имеют поперечное сечение в виде буквы С, повторяя форму внутренней створки и/или наружной створки, то устройство вентилирования может занимать настолько большое пространство, насколько это возможно без того, чтобы теплообменная часть стала заметной, если смотреть на окно с расстояния в направлении просвета. Это расширяет возможность использования вентиляционного окна в целях реконструкции, модернизации и восстановления. С другой стороны, это позволяет увеличить объем устройства вентилирования, а следовательно, и его вентиляционную пропускную способность. В качестве альтернативы С-моделям, также существуют 1-модели, которые могут быть установлены вертикально или горизонтально.

Если устройство вентилирования интегрировано в раму, то устройство вентилирования можно максимальным образом скрыть из виду; и при этом не возникает необходимости нарушения стены за рамой по меньшей мере в той же степени, если не полностью, как при использовании технологического решения предшествующего уровня техники.

Если вентиляционное окно содержит по меньшей мере один блок управления, предназначенный для задания, выбора или настройки режима работы устройства вентилирования, то повышается адаптивность вентиляционного окна.

Если блок управления имеет дистанционное управление, наиболее предпочтительно, посредством беспроводного соединения или электросетевого соединения, то становится возможным задавать, выбирать или настраивать режим работы вентиляционного окна, не находясь при этом рядом с окном.

Если вентиляционное окно содержит по меньшей мере один съемный блокирующий элемент, после снятия которого в вентиляционное окно может быть установлено устройство вентилирования, чтобы усовершенствовать вентиляционное окно согласно первому аспекту настоящего изобретения после установки окна на место, то обеспечивается возможность поэтапного приобретения или введения в эксплуатацию вентиляционного окна. В этом случае устройства вентилирования можно установить в реконструированное, модернизированное или восстановленное здание, например, уже после того, как все вентиляционные окна были установлены по месту. С другой стороны, можно установить устройства вентилирования в одно помещение или этаж здания за раз. Например, в зданиях типа жилищного кооператива это позволяет жителю или владельцу (или дольщику, обладающему частью прав на помещение) каждого помещения самостоятельно решить устанавливать или нет устройства вентилирования, и если устанавливать, то во все или лишь некоторые окна.

Предложенная система вентилирования здания, помещения или комнаты содержит по меньшей мере одно, предпочтительно управляемое дистанционно, вентиляционное окно, выполненное согласно первому аспекту настоящего изобретения и содержащее блок управления, при этом данное вентиляционное окно выполнено в виде окна, которым можно управлять отдельно или как группой совместно с другими. Такая система вентилирования может быть реализована без необходимости крупномасштабной установки вентиляционных труб, что позволяет также экономить пространство.

Если вентиляционные окна, составляющие группу в вентиляционной системе, функционируют под управлением блока управления, так что вентилирование здания, помещения или комнаты происходит полностью или частично с использованием системы вентилирования, то обеспечивается возможность централизованного управления системой вентилирования.

Система вентилирования позволяет повысить энергетическую эффективность вентилирования, особенно в реконструированных, модернизированных и восстановленных зданиях, по сравнению с гравитационным вентилированием или, в более общем смысле, механическим вентилированием, когда по меньшей мере часть воздуха, или весь воздух, удаляемый ранее посредством гравитационного вентилирования или механического вентилирования, выводят через теплообменник по меньшей мере одного вентиляционного окна, входящего в систему.

Если может быть настроен целевой уровень системы вентилирования, и если система вентилирования выполнена с возможностью регулирования вентилированием отдельных вентиляционных окон с обеспечением указанного целевого уровня системы вентилирования путем объединения вентиляционного эффекта всех или части вентиляционных окон, входящих в систему вентилирования, то вентилирование помещения или здания может быть интенсифицировано энергоэффективным образом.

Если некоторые вентиляционные окна время от времени используются только для удаления воздуха из помещения, а некоторые вентиляционные окна используются только для подачи свежего воздуха в помещение, то становится возможным создать тягу, другими словами, осуществлять вентилирование очень эффективно с помощью системы вентилирования и с использованием вентиляционных окон. В качестве альтернативы, поток воздуха в помещении может быть направлен в определенном направлении (например, в кухню), тем самым можно уменьшить неприятные запахи, образуемые при различных видах деятельности человека.

Если система вентилирования содержит также по меньшей мере один датчик для управления ее работой, и если система вентилирования выполнена с возможностью увеличения или уменьшения интенсивности вентилирования в случае, если уровень действительного вентилирования превышает пороговое значение или опускается ниже его, то становится возможным обеспечивать желаемый уровень вентилирования выбранным образом.

КРАТКОЕ ОПИСАНИЕ ГРАФИЧЕСКИХ МАТЕРИАЛОВ

Далее окно описано более подробно на примере иллюстративных вариантов его осуществления, представленных на прилагаемых графических материалах фиг. 1-20.

На графических материалах показано:

Фиг. 1 и 3 — вид вентиляционного окна со вставленным в него устройством вентилирования;

Фиг. 2 и 4 — вид вентиляционного окна, представленного на фиг. 1 и 3, без устройства вентилирования;

Фиг. 5 — вид устройства вентилирования изнутри помещения;

Фиг. 6 — вид устройства вентилирования снаружи;

Фиг. 7 — внешний вид вентиляционного окна, представленного на фиг. 1 и 3;

Фиг. 8 — внешний вид вентиляционного окна, представленного на фиг. 2 и 4 без устройства вентилирования;

Фиг. 9 — поперечный разрез вентиляционного окна в аксонометрии;

Фиг. 10 — вентиляционное окно, вид снаружи;

Фиг. 11 — вертикальный разрез вентиляционного окна;

Фиг. 12 — горизонтальный разрез вентиляционного окна, представленного на фиг. 11;

Фиг. 13 — разрез, представляющий внутреннюю структуру устройства вентилирования в направлении поверхности окна;

Фиг. 14 — разрез, представляющий внутреннюю структуру устройства вентилирования, в направлении перпендикулярном поверхности окна;

Фиг. 15 — разрез XV-XV устройства вентилирования;

Фиг. 16 — разрез XVI-XVI устройства вентилирования;

Фиг. 17 — разрез XVII-XVII устройства вентилирования;

Фиг. 18 — разрез XVIII-XVIII устройства вентилирования;

Фиг. 19 — схема системы вентилирования, содержащей несколько вентиляционных окон;

и Фиг. 20 — блок управления вентиляционным окном.

Одни и те же номера позиций относятся к одинаковым частям на всех фигурах.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

На фиг. 1 и 3 показан вид вентиляционного окна 10, в которое устанавливают устройство 50 вентилирования. Вентиляционное окно 10 содержит верхнюю часть 11 рамы, нижнюю часть 13 рамы, правую часть 14 рамы, а также левую часть 12 рамы.

Вентиляционное окно 10 содержит внутреннюю створку и наружную створку. Внутренняя створка содержит верхнюю часть 18 внутренней створки, нижнюю часть 16 внутренней створки, левую часть 15 внутренней створки, а также правую часть 17 внутренней створки. Соответственно, наружная створка (см. фиг. 7 и 10) вентиляционного окна 10 содержит верхнюю часть 731 наружной створки, левую часть 721 наружной створки, нижнюю часть 711 наружной створки и правую часть 741 наружной створки.

Наружная створка может быть закрыта фронтальной частью рамы, которая в наиболее предпочтительном варианте содержит верхнюю фронтальную часть 73 рамы, нижнюю фронтальную часть 71 рамы, левую фронтальную часть 72 рамы и правую фронтальную часть 75 рамы.

Рама, а также внутренняя и наружная створка вентиляционного окна 10 определяют просвет 19. Между внутренней и наружной створкой остается промежуточное пространство 90 (см. фиг. 9).

Внутренняя и наружная створка вентиляционного окна 10 могут иметь одно стекло или более. Внутренняя створка предпочтительно содержит два стекла, и наружная створка содержит два стекла. Такое вентиляционное окно представлено на фиг. 9.

Наружное стекло 91 наружной створки (другими словами, поверхность стекла, выходящая наружу) и внутреннее стекло 92 наружной створки в наиболее предпочтительном варианте выполнены как один изоляционный стеклянный элемент. В этом случае разделяющие пространство полосы 95 между наружным стеклом 91 наружной створки и внутренним стеклом 92 наружной створки и, так называемое, герметичное пространство, остающееся между наружным стеклом 91 наружной створки и внутренним стеклом 92 наружной створки, уплотняют изоляционным уплотнителем 96 стеклопакета. Такой изоляционный элемент устанавливают в пространство в наружной створке посредством штапиков 98 и заклинивателей 97.

Соответственно, наружное стекло 93 внутренней створки и внутреннее стекло 94 внутренней створки (другими словами, поверхность стекла, выходящая в комнату) в наиболее предпочтительном варианте выполняют единым изоляционным стеклянным элементом, который, как и изоляционный стеклянный элемент, прикрепленный к наружной створке, сконструирован с разделяющими пространство полосами 95 и уплотнен с целью образования, так называемого, герметичного пространства путем использования изоляционного уплотнителя 96 стеклопакета. Изоляционный стеклянный элемент устанавливают во внутреннюю створку с помощью штапиков 98 и заклинивателей 97.

Поверхности наружных стекол и внутренних стекол могут быть покрыты в соответствии с технологиями предшествующего уровня техники. В частности, предпочтительное покрытие раскрыто в финской заявке №20106030 на изобретение. Вентиляционное окно 10 может быть предпочтительно осуществлено с использованием покрытия, представленного в указанной заявке.

Наружная створка вентиляционного окна 10 наиболее предпочтительно шарнирно соединена с рамой или внутренней створкой посредством шарниров 20, и внутренняя створка шарнирно присоединена к раме или к наружной створке посредством шарниров 20. Благодаря шарнирам, может быть осуществлена промывка промежуточного пространства 90 и в особенности внутреннего стекла 92 наружной створки и наружного стекла 93 внутренней створки.

Устройство 50 вентилирования (см. фиг. 5) оборудовано устройством регенерации тепла, его устанавливают, или оно может быть установлено, в конструкцию рамы вентиляционного окна 10, другими словами, в наиболее предпочтительном варианте в верхнюю часть 11 рамы и нижнюю часть 13 рамы, и в раму между ними, другими словами, в наиболее предпочтительном варианте в правую часть 14 рамы или левую часть 12 рамы. В отличие от вентиляционной машины Ventra (ТМ), вентиляционную машину (теплообменник 306 и механическое оборудование) устройства вентилирования располагают внутри конструкции рамы.

Устройство 50 вентилирования в форме буквы С содержит верхнее плечо 51, основную часть 52 и нижнее плечо 53. Устанавливаемая в раму деталь 22 для впускающей воздух решетки и устанавливаемая в раму деталь 23 для выпускающей воздух решетки расположены на верхнем конце устройства 50 вентилирования.

Устанавливаемую в раму деталь 21 наиболее предпочтительно располагают в соединении с основной частью 52. Необходимые блок электропитания, механическое оборудование и логическое устройство управления могут быть размещены в устанавливаемой в раму детали 21 и основной части 52.

Устройство 50 вентилирования также содержит устанавливаемую в раму деталь 54 для выпускающей воздух решетки, установленной у наружного пространства, и другую устанавливаемую в раму деталь 55 для подающей/впускающей воздух решетки, проходящей у наружного пространства (см. фиг. 6).

На фиг. 2 и 4 проиллюстрирован вид вентиляционного окна 10, представленного на фиг. 1 и 3, но без устройства 50 вентилирования. На них также проиллюстрировано, каким образом устройство 50 вентилирования устанавливают в вентиляционное окно 10.

Внутренняя створка вентиляционного окна 10 содержит кромку 35 створочного установочного отверстия, ограничивающую створочное установочное отверстие 36, и кромку 33 створочного установочного отверстия, ограничивающую створочное установочное отверстие 34.

Наружная створка содержит кромку 37 створочного установочного отверстия, ограничивающую створочное установочное отверстие 38, и кромку 39 створочного установочного отверстия, ограничивающую створочное установочное отверстие 40.

Рама содержит кромку 31 рамного установочного отверстия, ограничивающую рамное установочное отверстие 32.

Понятно, что рама, внутренняя створка и наружная створка могут иметь несколько установочных отверстий.

Устанавливаемую в створку деталь 22 устройства 50 вентилирования для впускающей воздух решетки и устанавливаемую в створку деталь 23 для выпускающей воздух решетки устанавливают в установочные отверстия 34, 36 во внутренней створке. Вместо расположения в верхней части 18 створки — левой части 15 створки, может быть применено расположение в верхней части 18 створки — правой части 17 створки, или, соответственно, обе устанавливаемые в створку детали 22, 23 могут быть размещены только на одной стороне створки, например, рядом друг с другом (в верхней части 18 створки и/или нижней части 16 створки) или в верхней зоны одной из других частей (левой части 15 створки и/или правой части 17 створки).

Аналогично сказанному выше, устанавливаемую в створку деталь 54 устройства 50 вентилирования для выпускающей воздух решетки и устанавливаемую в створку деталь 55 для подающей/впускающей воздух решетки устанавливают в установочные отверстия 38, 39 наружной створки.

Устанавливаемую в раму деталь 21 устройства 50 вентилирования устанавливают в рамное установочное отверстие 32.

Вентиляционное окно 10 может быть установлено в здание без устройства 50 вентилирования. В этом случае створочные установочные отверстия 34, 36, 38 и 40, а также рамное установочное отверстие 32 закрывают посредством блокирующих элементов, наиболее предпочтительно непроницаемым образом. На фиг. 2 и 4 показано вентиляционное окно 10 со снятыми блокирующими элементами.

Если вентиляционное окно 10 используют без устройства 50 вентилирования, установочные отверстия 32, 34, 36, 38, 40, предварительно созданные в вентиляционном окне 10, закрывают посредством блокирующих элементов таким образом, чтобы пропускная способность воздуха и тепловая изоляция вентиляционного окна 10, не оборудованного устройством 50 вентилирования, соответствовали пропускной способности воздуха и тепловой изоляции створок и, в наиболее предпочтительном варианте, рам вентиляционного окна 10. Внешний вид блокирующих элементов также предпочтительно соответствует внешнему виды рам и в наиболее предпочтительном варианте внешнему виду створок. Блокирующие элементы могут быть легко удалены при установке устройства 50 вентилирования.

Окно, которое уже было установлено в здание, может быть преобразовано в вентиляционное окно 10 путем съема створок окна и выполнения в створках створочных установочных отверстий 34, 36, 38, 40, а также выполнения рамного установочного отверстия 32 в раме при нахождении рамы на ее месте, например, путем фрезеровки или распила. После этого створки устанавливают на место и устройство 50 вентилирования или блокирующие элементы устанавливают в вентиляционное окно.

Вентиляционное окно 10 и устройство 50 вентилирования, установленное в него, предназначены для использования, в частности, в модернизированных, реконструированных или восстановленных зданиях, в которых механическое вентилирование не было обязательным на этапе строительства. Совместно с восстановлением окна может быть проведено механическое вентилирование путем установки необходимого количества вентиляционных окон 10 в здание, помещение или комнату.

Механическое вентилирование может быть осуществлено в виде системы 1900 вентилирования путем использования по меньшей мере одного, но предпочтительно нескольких вентиляционных окон 10 с устройством 50 вентилирования каждое. Вентиляционные окна 10 или их устройства 50 вентилирования связываются друг с другом. Посредством системы 1900 вентилирования, вентилирование во всем здании, помещении или комнате может управляться путем регулирования функционирования устройств 50 вентилирования как единого целого. Здание, помещение или комната может также иметь вентиляционные окна 10 без устройств 50 вентилирования и окна, не являющиеся вентиляционными окнами.

Для управления вентилированием здания, помещения или комнаты, устройство 50 вентилирования или вентиляционное окно 10 могут содержать систему 501 датчиков, содержащую по меньшей мере один датчик. В этом случае систему 501 датчиков наиболее предпочтительно реализуют посредством датчиков температуры, влажности и/или концентрации диоксида углерода.

Для осуществления системы 1900 вентилирования, вентиляционные окна 10 или их устройства 50 вентилирования связываются друг с другом, наиболее предпочтительно беспроводным путем. Система 1900 вентилирования способна реализовать схему вентилирование комнаты, а также помещения, или даже здания.

Таким образом, вентиляционное окно 10 пригодно для создания отрицательного давления в одной или более комнатах или в определенных частях помещения или здания, в то время как другие вентиляционные окна 10 обеспечивают больший поток компенсационного воздуха. Это создает воздушный поток, направленный к комнате или комнатам с отрицательным давлением или по направлению к частям помещения или здания с отрицательным давлением или по направлению к двери.

Когда, например, в кухне поддерживают отрицательное давление во время готовки, воздушный поток из других частей помещения направляется к кухне, в этом случае можно предотвратить или сократить проникание неприятных запахов из кухни в другие части помещения.

Алгоритмы управления системой 1900 вентилирования могут быть загружены в запоминающее средство 505 устройства 50 вентилирования, например, беспроводным путем. В этом случае приемник 408 наподобие защитного ключа-заглушки подсоединяют к домашнему компьютеру пользователя или компьютеру 407 здания, причем этот приемник 408 имеет беспроводное соединение с окнами и, например, через интернет с компьютером 406 провайдера услуг.

Таким образом, провайдер услуг может обновить или изменить алгоритм управления, оценить состояния отказа устройства 50 вентилирования, или накопить временные данные для оптимизации алгоритма без необходимости физического присутствия.

Устройство 50 вентилирования, интегрированное в вентиляционное окно 10, может быть выполнено модульным, в этом случае его можно заменять в заранее определенные временные интервалы, и устаревшее устройство 50 вентилирования может быть обслужено без создания значительных эксплуатационных помех. Устройство 50 вентилирования также может быть размещено как в вертикальном, так и горизонтальном положении.

Устройство 50 вентилирования, интегрированное в структуру вентиляционного окна 10, предпочтительно имеет такой размер, что не существенно уменьшает просвет 19 вентиляционного окна 10, а в наиболее предпочтительном варианте вообще не его не уменьшает.

Устройство 50 вентилирования содержит вентиляционную машину, содержащую теплообменник 306 (камеру регенерации тепла), и в дополнение к нему блок 320 управления и воздуховоды (впускающий воздуховод 303 и выпускающий воздуховод 304, направления впуска и выпуска для которых показаны со стороны пространства комнаты, другими словами, со стороны внутреннего стекла 94 внутренней рамы).

Устройство 50 вентилирования в виде буквы С содержит основную часть 52, верхнее плечо 51 и нижнее плечо 53.

Устройство 50 вентилирования можно изготавливать в различных размерах для вентиляционных окон 10 различных размеров. В этом случае можно сократить количество выпускаемых единиц продукции, подлежащих хранению на складе, если выпускать основную часть 52 сериями выбранных размеров (например, на основе высоты рамы или высоты просвета 19), а выпуск верхнего плеча 51 и/или нижнего плеча 53 осуществлять в едином размере для вентиляционных окон 10 нескольких размеров или для всех вентиляционных окон 10. Корпус устройства 50 вентилирования (по меньшей мере основная часть 52, но возможно также верхнее плечо 51 и нижнее плечо 53) в наиболее предпочтительном варианте может быть произведен из пластмассы путем литья. Пластмассовый корпус покрывают теплоизоляционным материалом, например, уретаном или полиуретаном (подходящей толщины, например, 5 мм). Теплообменник, работающий по принципу противотока, подходящий по размерам к корпусу устройства 50 вентилирования, устанавливают в корпус устройства (наиболее предпочтительно в основную часть 52). Также, в корпус устройства 50 вентилирования (наиболее предпочтительно в основную часть 52), во впускающий и выпускающий воздуховоды, устанавливают осевые нагнетатели 303 В, 304 В достаточной мощности (другими словами, осевой нагнетатель 303 В во впускающий воздуховод 303 и осевой нагнетатель 304 В выпускающий воздуховод 304).

Осевые нагнетатели 303 В, 304 В могут быть представлены низковольтными (0-24 В) вентиляторами (такими как вентиляторы, используемые в источниках питания персональных компьютеров). Регулирование мощности осевых нагнетателей 303 В, 304 В наиболее предпочтительно осуществляют модуляцией ширины импульса. Когда ширина импульса осевого нагнетателя 303 В, 304 В находится на максимуме (100%), вращающее напряжение электрического двигателя осевого нагнетателя 303 В, 304 В, о котором идет речь, подключено на все время, другими словами, ширина импульса =1. Когда ширина импульса осевого нагнетателя 303 В, 304 В находится на минимуме (0%), вращающее напряжение электрического двигателя осевого нагнетателя 303 В, 304 В, о котором идет речь, вообще выключено, другими словами, ширина импульса =0. Ширина импульса может варьироваться в пределах [0, 1].

Для устройства 50 вентилирования необходим только внешний источник питания. При этом нет необходимости использовать какие-либо специальные решения для подачи энергии. Целью является подвод энергии незаметным путем, насколько это возможно, но если потребуется, используют открытую проводку как в углу помещения, образуемом полом и стеной, под или над плинтусом, так и в углу, образуемом потолком и стеной. В частности, если под вентиляционным окном 10 находится электрический радиатор или электрическая розетка, подача энергии может быть организована с использованием тех же проводов.

Логика функционирования устройства 50 вентилирования может быть реализована простым образом, очень похожим на тот, что используют в обычной вентиляционной машине.

Ниже мы иллюстрируем работу устройства 50 вентилирования на примере некоторых его вариантов использования. Устройство 50 вентилирования можно использовать для реализации всех или только некоторых из нижеследующих вариантов а) — i).

ОПИСАНИЕ ПРИМЕРОВ ОСУЩЕСТВЛЕНИЯ УСТРОЙСТВА

Пример а) Основной случай:

В основном случае устройство 50 вентилирования работает при выбранной мощности и заранее запрограммированном соотношении всасывание/выпуск.

В этом случае осевой нагнетатель 303 В впускающего воздуховода 303 и осевой нагнетатель 304 В выпускающего воздуховода 304 управляются, например, при соотношениях 0%-100% от полной мощности. Регулируемые параметры осевых нагнетателей 303 В, 304 В запрограммированы заранее для возможных установочных значений мощности пользовательского интерфейса устройства 50 вентилирования, например, 1-2-3-4.

Для каждой установочной мощности регулируемые значения осевых нагнетателей 303 В, 304 В поддерживают выпуск, немного превышающий всасывание. Это сопровождается небольшим отрицательным давлением в комнате и предотвращает увлажнение конструкций в местах потенциального протекания паробарьера.

Пример b) Независимость вентилирования от ветрового режима:

Устройство 50 вентилирования может также иметь обратную связь от датчика 318 разности давлений, в этом случае соотношение всасывание/выпуск регулируют посредством разности давлений между наружным воздухом и воздухом в помещении.

В этом случае заранее запрограммированные регулируемые значения, представленные в примере а), могут быть заменены на измерения, выполняемые в режиме реального времени. Датчик 318 разности давлений измеряет разность давлений между воздухом в помещении и воздухом снаружи. Если также известно воздушное сопротивление во впускающем воздуховоде 303 и выпускающем воздуховоде 304, то можно рассчитать необходимые управляющие сигналы для осевого нагнетателя 303 В впускающего воздуховода 303 и осевого нагнетателя 304 В выпускающего воздуховода 304, с тем чтобы достичь объема вентилирования, соответствующего выбранной установке мощности.

Например, ветровой напор, направленный на вентиляционное окно 10, приводит к ситуации, когда наружный воздух имеет положительное давление по сравнению в воздухом в помещении. В этом случае регулирующее значение осевого нагнетателя 303 В впускающего воздуховода 303 может быть уменьшено, а регулирующее значение осевого нагнетателя 304 В выпускающего воздуховода 304 может быть увеличено таким образом, чтобы достичь таких же или приблизительно таких же пропускной способности вентилирования и отношения вентилирования, как при безветренных условиях. Путем осуществления этих манипуляций, вентилирование может быть сделано независимым от ветровых условий по меньшей мере при обычных скоростях ветра.

Пример с) Обнаружение замерзания теплообменника:

Блок 320 управления устройства 50 вентилирования измеряет мощность, необходимую для выпуска, и осуществляет другие доступные измерения, а также пытается обнаружить замерзание теплообменника 306.

Замерзание может быть обнаружено по увеличивающемуся сопротивлению потока выпускающего воздуховода 304. Это можно обнаружить путем измерения силы тока и напряжения осевого нагнетателя 304 В и/или их разности фаз, или, например, посредством дополнительного датчика разности давлений.

Когда выпускающий воздуховод 304 замерзает, сопротивление потока увеличивается, в результате увеличивается нагрузка на двигатель осевого нагнетателя 304 В.

Например, в двигателе переменного тока определенного типа разность фаз (cos φ) вектора ток-напряжение отображает нагрузку на двигатель. В качестве альтернативы, в двигателе постоянного тока (который течет в одном направлении) определенного типа, нагрузка на двигатель увеличивается, когда сила тока двигателя постоянного тока увеличивается, или когда скорость вращения увеличивается. Если блок 320 управления обнаруживает увеличение нагрузки на двигатель осевого нагнетателя 304 В выпускающего воздуховода 304, это означает, что сопротивление потока выпускающего воздуховода 304 увеличилось.

Если блок 320 управления обнаруживает, что сопротивление потока в выпускающем воздуховоде 304 увеличилось, это означает, что выпускающий воздуховод 304 замерз или замерзает.

Рабочий вариант c-i):

В случае замерзания блок 320 управления имеет возможность выдавать оповещающий сигнал и/или запускать специальную функцию растапливания, которая сокращает мощность осевого нагнетателя 303 В впускающего воздуховода 303 устройства 50 вентилирования или останавливает его, и увеличивает мощность осевого нагнетателя 304 В выпускающего воздуховода 304 с целью растапливания льда. В дополнение к этому или в качестве альтернативы, блок 320 управления может регулировать мощность, чтобы нагревающий резистор был включен для растапливания льда.

Рабочий вариант с-ii):

В случае когда устройство 50 вентилирования имеет соединение связи с одним или несколькими другими устройствами 50 вентилирования, находящимися в том же помещении (система 1900 вентилирования), растапливание льда может быть организовано таким образом, что замерзшее устройство 50 вентилирования останавливает осевой нагнетатель 303 В впускающего воздуховода 303, тем самым теплый воздух, текущий по выпускающему воздуховоду 304, согревает теплообменник 306.

Увеличенный выпуск может быть компенсирован путем остановки осевого нагнетателя 304 В выпускающего воздуховода 304 другого устройства 50 вентилирования. В этом случае не нагретый наружный воздух течет в комнату через компенсирующее устройство 50 вентилирования, и когда осевой нагнетатель 304 В выпускающего воздуховода останавливают, в устройстве отсутствует влажность, являющая причиной замерзания в теплообменнике 304.

Пример d) Управление в зависимости от качества воздуха:

Если устройство 50 вентилирования имеет местные датчики качества воздуха, устройство 50 вентилирования может использовать эту информацию в блоке управления питанием.

В этом случае, например, датчик влажности воздуха или датчик содержания диоксида углерода (например, датчик 317 температуры и/или влажности отделяемого воздуха) устанавливают в выпускающий воздуховод 304. Он измеряет качество воздуха в помещении. Информация о качестве воздуха в помещении используется в блоке управления питанием таким образом, что если обнаружена излишняя влажность воздуха и/или содержание диоксида углерода, мощность устройства 50 вентилирования повышается (другими словами, рабочая мощность осевого нагнетателя 303 В впускающего воздуховода 303 и рабочая мощность осевого нагнетателя 304 В выпускающего воздуховода 304) настолько продолжительно, насколько это потребуется для улучшения качества воздуха.

Также можно регулировать мощность устройства вентилирования таким образом, что чем больше отклонение между желаемым и измеренным качеством воздуха, тем больше мощность вентилирования.

Пример е) Обмен информацией для оптимизации общего вентилирования:

Если устройство 50 вентилирования имеет соединение с другим устройством 50 вентилирования, принадлежащим системе 1900 вентилирования, устройства 50 вентилирования могут передавать информацию или обмениваться ей для оптимизации общего вентилирования.

Такая информация (включающая параметры) содержит данные о качестве воздуха в вентиляционном окне 10, определяемом посредством системы 501 датчиков, соединенной с блоком 320 управления, качестве воздуха в других вентиляционных окнах 10, информацию о потенциальном замерзании или результате растапливания теплообменника 306, мощности, используемой другими устройствами 50 вентилирования, принадлежащими системе 1900 вентилирования, и потенциальной разности давлений между наружным воздухом и воздухом в помещении для разных вентиляционных окон 10.

На основе этой информации можно рассчитать ветровые условия и использовать информацию для выбора направления циркуляции воздуха в комнате, помещении или здании, например, в соответствии с примером b).

Если устройства 50 вентилирования здания или помещения могут сообщаться друг с другом, они могут регулировать работу системы 1900 вентилирования децентрализованным образом для поддержания оптимального или почти оптимального уровня вентилирования здания или помещения.

В этом случае, например, домашний компьютер 407, блок управления или все вентиляционные окна 10 могут содержать информацию о качестве воздуха, обнаруженную системой 501 датчиков, соединенной с блоком 320 управления других вентиляционных окон 10.

Следовательно, вентилирование может быть интенсифицировано таким образом, что устройство 50 вентилирования, определяющее наиболее низкое качество воздуха (другими словами, где отклонение между желаемым и измеренным качеством воздуха является наибольшим) начинает удалять большее количество воздуха, чем обычно, и, соответственно, другие устройства 50 вентилирования компенсируют увеличившийся отвод воздуха путем увеличения их засасывающей способности.

В результате, могут быть учтены такие факторы, как нахождение людей в определенных комнатах или другие факторы, ухудшающие качество воздуха, например, готовка или использование ванны.

Интенсификация вентилирования, раскрытая здесь, может также осуществляться автоматически.

Пример f) Изменение направления вентилирования:

Если устройство 50 вентилирования или устройства 50 вентилирования, принадлежащие системе 1900 вентилирования, имеют соединение с устройством дистанционного управления, то это устройство дистанционного управления может быть использовано для ручного управления пропускной способностью и направлением вентилирования.

В этом случае устройство дистанционного управления выполняет функцию центрального контроллера, задавая контролируемое значение одному или более устройствам 50 вентилирования.

Устройство дистанционного управления может дать команду на увеличение или уменьшение интенсивности вентилирования или на установление воздушного потока от одного вентиляционного окна 10 к другому. Однако, между устройствами 50 вентилирования имеет место действительное функциональное управление и обратная связь. В этом случае устройство дистанционного управления может быть даже выключено после выдачи управляющей команды.

Пример g) Дистанционное управление устройствами 50 вентилирования:

Если устройство 50 вентилирования имеет соединение с приемником 408 наподобие защитного ключа-заглушки (защитный ключ-заглушка дистанционного управления), то через соединение дистанционного управления могут быть загружены обновления для заранее установленных значений и управляющего алгоритма устройства 50 вентилирования.

В дополнение к этому или в качестве альтернативы, устройство 50 вентилирования может посылать через удаленное подключение диагностические данные для мер обслуживания и управления.

Обновления могут содержать изменения в конфигурации устройства, изменения количества или типа всех устройств вентилирования, изменения площади помещения, или регулирование вентилированием по желанию потребителя, например, согласование времени работы системы на основе посменной работы жильца (или рабочих графиков или школьных расписаний/расписаний детских дошкольных учреждений и выходных). Диагностические данные могут содержать историю функционирования устройства 50 вентилирования, на основе которой провайдер услуг может проанализировать функциональность устройства 50 вентилирования или системы 1900 вентилирования и по возможности настроить работу системы 1900 вентилирования или предложить пользователю другие более целесообразные устройства.

Меры обслуживания нацелены на мониторинг состояний устройств 50 вентилирования и реагирование на аварийные ситуации. Обычные случаи включают мониторинг блокировки фильтра 302 для входящего воздуха или фильтра 309 для выходящего воздушного потока и, по возможности, также реагирование на необходимость осуществления замены в соответствии с договором, например, путем доставки новых фильтров или отправки рабочего, выполняющего техническое обслуживание, для замены фильтров.

Пример h) Переход от дистанционно управляемой работы к автономной:

При потере устройством 50 вентилирования коммуникационных соединений с другими устройствами 50 вентилирования или с центральным контроллером устройство 50 вентилирования переходит к автономной работе, основанной на его собственных местных измерениях.

В этом случае указанное устройство 50 вентилирования берет управление над местным вентилированием и самостоятельно устанавливает соотношение всасывание/выпуск.

В этой ситуации общее вентилирование здания или помещения может работать по меньшей мере также как в решении вентилирования, регулируемом централизованным образом.

Общая мощность устройств 50 вентилирования является достаточной для выполнения вентилирования всего здания или помещения, и результаты измерений потенциальных датчиков качества локального воздуха доступны локально (для блока 320 управления устройства 50 вентилирования, содержащего датчик качества воздуха).

Пример i) Выход из строя отдельного устройства 50 вентилирования:

Системе 1900 вентилирования нет необходимости иметь реальный центральный блок, а логика отдельных устройств 50 вентилирования (блока 320 управления), исполняемая микропроцессором 508 блока 320 управления, допускает возможность совместной работы.

В этом случае, если отдельное устройство 50 вентилирования выйдет из строя, оставшаяся система 1900 вентилирования может продолжить свою децентрализованную работу.

Вентиляционные окна 10 (или их устройства 50 вентилирования) в наиболее предпочтительном варианте сообщаются беспроводным путем. Тот же канал передачи информации может также быть использован для удаленного управления вентиляционными окнами 10 и для удаленного подсоединения таким образом, что беспроводной приемо-передатчик окна поддерживает связь с ключем-заглушкой, подсоединенной к компьютеру (домашнему компьютеру 407), оснащенному интернет-соединением, с компьютером, расположенным в помещении.

Управляющий алгоритм способен одновременно использовать несколько вентиляционных окон 10 в одном помещении, и оптимизировать вентилирование комнаты, помещения или здания.

Работа вентиляционных окон 10 может регулироваться через сетевое соединение, такое как интернет-соединение 405, например, посредством приемника 408 наподобие защитного ключа-заглушки, такого как USB ключ-заглушка. Следовательно, может быть осуществлено управление вентилированием, нацеленное на вентилирование комнаты, помещения или здания.

На фиг. 11 показан вертикальный разрез вентиляционного окна 10, и на фиг. 12 показан горизонтальный разрез.

Вентиляционное окно 10, показанное на фиг. 11 и 12, отличается от вентиляционного окна 10, показанного на фиг. 9, тем, что наружная створка содержит только наружное стекло 91 наружной створки, другими словами, только одно стекло. В этом случае наружная створка не выполнена как изоляционный стеклянный элемент, а наружное стекло 91 наружной створки установлено по месту в наружной створке с помощью штапиков 98 и заклинивателей 97.

Вентиляционное окно 10, показанное на фиг. 11 и 12, отличается оттого, что показано на фиг. 1-4 также тем, что наружную створку осуществляют с использованием профилированной полой секции, в частности, профилированной алюминиевой секции. Фронтальную часть рамы также предпочтительно осуществляют с использованием профилированной полой секции, в частности, профилированной алюминиевой секции. В этом случае предпочтительно используют уплотнение между фронтальной частью рамы и наружной створкой, позволяющее воде, находящейся под фронтальной частью рамы, вытекать наружу. Если между наружной створкой и рамой оставлен просвет, промежуточное пространство 90 может быть выполнено как вентилируемое пространство.

Проход 1208 выполняют во внутренней створке (верхняя часть 18 внутренней створки и левая часть 15 внутренней створки или правая 17 часть внутренней створки). Внутренняя решетка/воздушная направляющая 1209 закреплена на дальнем конце прохода 1208, если смотреть от устройства 50 вентилирования. Сальник 1203 устанавливают на противоположный конец прохода 1208, сальник 1203 наиболее предпочтительно осуществляют как сальник фланцевого типа, так что сальник 1203 не может проскользнуть в проход 1208. Сальниковое уплотнение 1201 устанавливают вокруг сальника 1203 или напротив него, сальниковое уплотнение 1201 соединяют с отверстием 1204 ввода/вывода воздуха устройства 50 вентилирования. Выпускающую воздух решетку 23 и впускающую воздух решетку 23, показанные на фиг. 1 и 2, выполняют точно так же.

Проход 1206 выполняют в наружной створке (верхней 731 наружной створке и левой 721 наружной створке или правой 741 наружной створке). Наружную решетку/воздуховод 1207 прикрепляют к дальнему концу прохода 1206, если смотреть от устройства 50 вентилирования. Сальник 1203 устанавливают на противоположном конце прохода 1206, который наиболее предпочтительно осуществляют как сальник фланцевого типа, так что сальник 1203 не может проскользнуть в проход 1208. Сальниковое уплотнение 1201 устанавливают вокруг сальника 1203 или напротив него, и сальниковое уплотнение 1201 подсоединяют к отверстию 1205 впуска/выпуска воздуха устройства 50 вентилирования. Выпускающую воздух решетку 54 и решетку 55 впуска/подачи воздуха, показанные на фиг. 10, выполняют точно таким же образом.

Внутренняя створка вентиляционного окна 10 может быть открыта обычным образом. Для открытия наружной створки (что необходимо, например, для мытья наружной поверхности наружного стекла 91 наружной створки из комнаты), устройство 50 вентилирования изымают, тогда наружная створка может быть открыта, после чего наружное стекло 91 наружной створки может быть вымыто.

На фиг. 13 показан разрез внутренней структуры устройства 50 вентилирования, выполненный в направлении поверхности окна. На фиг. 14 показан разрез устройства 50 вентилирования, перпендикулярный поверхности окна, в направлении разреза XIV-XIV, показанного на фиг. 13. На фиг. 15-18 показаны разрезы XV-XV — XVIII-XVIII.

Устройство 50 вентилирования содержит осевой нагнетатель 303 В впускающего воздуховода 303 и осевой нагнетатель 304 В выпускающего воздуховода 304 (направления впуска и выпуска показаны со стороны внутреннего стекла 94 внутренней створки). Они нагнетают или поглощают воздух через теплообменник 306. Теплообменник 306 наиболее предпочтительно представляет собой камеру, работающую по принципу противотока, но он также может представлять собой, так называемую поворотную камеру.

В каждом конце теплообменника 306 присутствует делитель 305 потока. Делители 305 потока отводятся от смежных воздуховодов перед теплообменником 306 и разделяют входящий и выходящий воздух, приходящий из теплообменника 306, по смежным воздуховодам.

Для ослабления звука осевого нагнетателя 303 В впускающего воздуховода 303, в устройстве 50 вентилирования используют глушитель 308 входящего воздушного потока. Для ослабления звука осевого нагнетателя 304 В впускающего воздуховода 304, в устройстве 50 вентилирования используют глушитель 307 выходящего воздушного потока.

Как проиллюстрировано на поперечном разрезе XV-XV (см. фиг. 15), в верхнем плече 51 устройства 50 вентилирования устанавливают фильтр 302 для впуска воздуха и два воздухонаправляющих клапана 310. В дополнение к этому верхнее плечо 51 также может содержать датчик 314 температуры и/или влажности воздуха в помещении, а также датчик 318 разности давлений для определения разности давлений между воздухом в помещении и наружным воздухом.

Температура и/или влажность воздуха, нагнетаемого в помещение, может быть измерена посредством датчика 316 температуры и/или влажности воздуха, нагнетаемого в помещение. Температура и/или влажность выпускаемого воздуха может быть измерена посредством датчика 317 температуры и/или влажности для выпускаемого воздуха.

Потенциальный конденсат собирают в сборнике 311 конденсата и удаляют посредством трубки 312 отвода конденсата через выводящее конденсат отверстие 313.

Как проиллюстрировано на поперечном разрезе XVIII-XVIII (см. фиг. 18), в нижнем плече 53 устройства 50 вентилирования устанавливают фильтр 309 для выходящего воздушного потока и два воздухонаправляющих клапана 310. Нижнее плечо 51 также может содержать датчик 315 температуры и/или влажности наружного воздуха и воздухопровод 319 для измерения давления воздуха, выходящего изнутри помещения наружу.

Эффективность устройства 50 вентилирования может быть улучшена путем добавления теплоизоляции 50 к основной части 52 и факультативно также в верхнее плечо 51 и нижнее плечо 53.

На фиг. 19 проиллюстрирована принципиальная схема системы 1900 вентилирования. Система 1900 вентилирования содержит по меньшей мере одно, но наиболее предпочтительно несколько вентиляционных окон 10, описанных выше, каждое из которых имеет устройство 50 вентилирования. Вентиляционные окна 10 имеют источник питания, предназначенный для питания окон электроэнергией.

В соответствии с первым аспектом изобретения, вентиляционные окна 10 могут сообщаться друг с другом как посредством проводного соединения передачи данных, в частности, электрического сетевого соединения (в частности, соединения Ноте Plug/dLAN/PowerLan/Powerline), так и через беспроводные соединения передачи данных 402 (в частности, WLAN, GSM, 3G, Bluetooth).

В соответствии со вторым аспектом изобретения, вентиляционные окна 10 могут иметь соединение с приемником 408 наподобие защитного ключа-заглушки через проводное соединение передачи данных или беспроводные соединения 403 передачи данных. Приемник 408 подсоединяют через беспроводные соединения 404 передачи данных или проводные соединения передачи данных к домашнему компьютеру 407 и далее через интернет или другое соединение передачи данных к компьютеру провайдера услуг.

На фиг. 20 показан блок 320 управления вентиляционного окна 10 для управления устройством 50 вентилирования. Блок 320 управления может быть размещен или в вентиляционном окне 10, или устройстве 50 вентилирования.

Блок 320 управления содержит микропроцессор 508, источник 504 питания и запоминающее средство 505, а также опциональное средство 506 беспроводной передачи данных. Более того, блок 320 управления может содержать дополнительное опциональное средство 507 для управления подъемными жалюзи или чем-то в этом роде.

Алгоритмы и собранные данные сохраняют в запоминающем средстве 505 блока 320 управления.

Система 501 датчиков блока 320 управления вентиляционного окна 10 взаимодействует с датчиками устройства вентилирования, другими словами, датчиком 314 температуры и/или влажности воздуха в помещении, датчиком 315 температуры и/или влажности наружного воздуха, датчиком 316 температуры и/или влажности воздуха, нагнетаемого внутрь, датчиком 317 температуры и/или влажности выпускаемого воздуха, датчиком 318 разности давлений для измерения разности давлений между воздухом в помещении и наружным воздухом. Система 501 датчиков собирает для контроллера информацию о состояниях, преобладающих в комнате и/ил и. наружном воздухе.

Приводы 502 блока 320 управления вентиляционного окна 10 управляют приводами устройства 50 вентилирования. Они содержат осевой нагнетатель 303 В впускающего воздуховода 303, осевой нагнетатель 304 В выпускающего воздуховода 304, а также опциональное устройство предварительного нагрева воздуха.

Блок 320 управления вентиляционного окна 10 также может иметь радиосвязь с другими вентиляционными окнами 10 и/или домашним компьютером 506.

Изобретение не следует понимать как ограниченное только приведенными ниже пунктами формулы, его следует понимать, как распространяющееся на все возможные эквиваленты этих пунктов, а также на комбинации вариантов, раскрытых в этих пунктах.

В частности, вместо осевого нагнетателя 303 В, 304 В или в дополнение к нему можно использовать один или более центробежный нагнетатель.

Вместо способа, проиллюстрированного на графических материалах, заключающегося в установке устройства 50 вентилирования на шарнирной стороне вентиляционного окна 10, или в дополнение к нему, устройство вентилирования может быть установлено со стороны замка вентиляционного окна 10 (как правило, на стороне, противоположной стороне с шарнирами).

Список обозначение номеров позиций:

10 вентиляционное окно

11 верхняя часть рамы

12 левая часть рамы

13 нижняя часть рамы

14 правая часть рамы

15 левая часть внутренней створки

16 нижняя часть внутренней створки

17 правая часть внутренней створки

18 верхняя часть внутренней створки

19 просвет

20 шарнир

21 устанавливаемая в раму деталь

22 устанавливаемая в створку деталь (впускающая воздух решетка)

23 устанавливаемая в створку деталь (выпускающая воздух решетка)

31 кромка рамного установочного отверстия

32 рамное установочное отверстие

33 кромка створочного установочного отверстия

34 створочное установочное отверстие

35 кромка створочного установочного отверстия

36 створочное установочное отверстие

37 кромка створочного установочного отверстия

38 створочное установочное отверстие

39 кромка створочного установочного отверстия

40 створочное установочное отверстие

50 устройство вентилирования

51 верхнее плечо

52 основная часть

53 нижнее плечо

54 устанавливаемая в створку деталь (выпускающая воздух решетка)

55 устанавливаемая в створку деталь (подающая/впускающая воздух решетка)

71 нижняя фронтальная часть рамы

72 левая фронтальная часть рамы

73 верхняя фронтальная часть рамы

75 правая фронтальная часть рамы

90 промежуточное пространство

91 наружное стекло наружной створки

92 внутреннее стекло наружной створки

93 наружное стекло внутренней створки

94 внутреннее стекло внутренней створки

95 разделяющая пространство полоса

96 изоляционный уплотнитель стеклопакета

97 заклиниватель

98 штапик

301 теплоизоляция (теплоизолирующий материал)

302 фильтр для входящего воздуха

303 впускающий воздуховод

303 В осевой нагнетатель впускающего воздуховода

304 выпускающий воздуховод

304 В осевой нагнетатель выпускающего воздуховода

305 делитель потока, направляющий потоки входящего и выходящего воздуха в смежные воздуховоды

306 теплообменник (камера, работающая на принципе противотока, также называемая поворотная камера)

307 глушитель выходящего воздушного потока

308 глушитель входящего воздушного потока

309 фильтр для выходящего воздушного потока

310 воздухонаправляющий клапан

311 сборник конденсата

312 трубка отвода конденсата

313 выводящее конденсат отверстие

314 датчик температуры и/или влажности комнатного воздуха

315 датчик температуры и/или влажности наружного воздуха

316 датчик температуры и/или влажности вдуваемого в помещение воздуха

317 датчик температуры и/или влажности забираемого из помещения воздуха

318 датчик разности давлений воздуха в помещении и наружного воздуха

319 воздухопровод для измерения давления воздуха, выходящего изнутри помещения наружу

320 блок управления

401 оконный блок питания

402 беспроводная связь между окнами

403 беспроводное соединение с приемником (408) наподобие защитного ключа-заглушки

404 проводное соединение между приемником (408) наподобие защитного ключа-заглушки и домашним компьютером (407)

405 интернет-соединение с компьютером (406) провайдер услуг

406 компьютер провайдера услуг

407 домашний компьютер

408 приемник наподобие защитного ключа-заглушки

501 система датчиков

502 приводы (такие как нагнетатели, по возможности предварительно нагревающие воздух)

503 радиосвязь с другими окнами и/или домашним компьютером

504 блок питания

505 запоминающее средство (алгоритмов, регистрация данных)

506 опциональное средство проводной передачи данных

507 дополнительное опциональное средство (подъемные жалюзи и т. п. )

508 микропроцессор

711 нижняя наружная створка

721 левая наружная створка

731 верхняя наружная створка

741 правая наружная створка

1140 профилированная алюминиевая секция рамы

1141 уплотнитель профилированной алюминиевой секции рамы

1201 сальниковое уплотнение

1203 сальник

1204 отверстие ввода/вывода воздуха из устройства вентилирования

1205 отверстие ввода/вывода воздуха из устройства вентилирования

1206 проход

1207 наружная решетка/воздушная направляющая

1208 проход

1209 внутренняя решетка/воздушная направляющая

1900 система вентилирования


















Двойное вентилируемое окно для предварительного нагрева вентиляционного воздуха. Сравнение его характеристик в климате Северной и Южной Европы

Поддержание качества воздуха в помещении в пределах контрольных уровней требует замены загрязненного воздуха в помещении свежим воздухом, поступающим снаружи. В этой статье представлен анализ чувствительности и серия симуляций, в которых изучается производительность этой пассивной системы. Оценивается влияние каждого соответствующего фактора, такого как ветер, солнечная радиация и температура наружного воздуха.Были выбраны два разных локальных набора климатических данных: мягкая и холодная зима.

1. Введение

Оболочка здания была оптимизирована за последние десятилетия, обеспечив лучшую изоляцию между внутренним и наружным пространством, тем самым уменьшая передачу тепла через элементы конструкции. Часть тепловых потерь здания происходит за счет необходимого обновления воздуха в помещении для поддержания хорошего качества воздуха для жителей. Увеличение теплового сопротивления ограждающих конструкций зданий приводит к увеличению удельного веса потерь тепла через вентиляцию.Эти потери могут составлять значительный процент от общих тепловых потерь. Группа энергетических исследований [1] указывает на от 20% до 40% потерь тепла за счет обновления воздуха в домах в Центральной Европе с увеличением до 70% в зданиях с хорошей теплоизоляцией.

Разработаны различные технологии и строительные системы для уменьшения воздействия климата, что снижает потребление энергии зданиями. Обзор исследований фасадов зданий приведен Quesada et al. [2, 3], где представлены активные и пассивные солнечные фасадные решения, непрозрачные или непрозрачные.Садинени и др. [4] сделал обзор компонентов ограждающих конструкций и соответствующих улучшений с точки зрения энергоэффективности.

Предварительный подогрев вентиляционного воздуха зимой также изучался в последние десятилетия. Было проведено исследование, и модель была предложена Woods et al. [5] снизить энергозатраты за счет вентиляции за счет обогрева воздуха через атриум крупных общественных зданий. На самом деле существует несколько возможных способов предварительного нагрева вентиляционного воздуха. « Для дома с высокой теплоизоляцией или дома с низким энергопотреблением минимальная потребность в отоплении должна быть обеспечена за счет нагрева приточного воздуха в вентиляционной системе — системе, которая необходима в любом случае, », как было указано Persson et al. [6].

Солнечные коллекторы неглазурованные паропроницаемые [7], солнечный воздухосборник, устанавливаемый на обращенных к солнцу стенах [8] или на крыше, вентилируемый фотоэлектрический фасад [9] с воздушным каналом между фотоэлектрической панелью и фасадом, вентилируемый Фасад с двойным остеклением [10], оконный воздухосборник [11], окно приточного воздуха [12] и вентилируемое двойное окно [13] — все это аналогичные системы в том, что касается принципа действия. Эти системы могут обеспечить предварительный нагрев вентиляционного воздуха через воздушный канал, где поток восстанавливает имеющееся тепло, обеспечиваемое падающим солнечным излучением, а также тепло, которое теряется через систему изнутри.Тем не менее, последние четыре системы имеют и другие сходства между собой. Они обеспечивают вид наружу и поступление солнечной радиации через остекление.

С этой же целью для предварительного подогрева поступающего воздуха могут быть использованы теплообменники типа «земля-воздух» через подземные трубы. Из-за высокой тепловой инерции грунта колебание его температуры значительно меньше, чем наблюдаемое на поверхности. Зимой температура почвы выше температуры наружного воздуха.В этих условиях свежий воздух, проходящий через трубы, нагревается и поступает в здание с более высокой температурой, чем снаружи [14]. Другой традиционной возможностью предварительного подогрева вентиляционного воздуха является сооружение зимнего сада, пристроенного к основному зданию, с поступлением в него свежего воздуха на низком уровне. Воздух предварительно нагревается внутри помещения и поступает в основное здание через верхние вентиляционные отверстия [15].

Вентилируемое двойное окно состоит из двух отдельных параллельных окон, расположенных в одном фасадном проеме, способном пассивно подогревать поднимающийся воздух в канале между ними при естественной вентиляции.В Карлосе и соавт. В работе [13] была проведена серия экспериментальных измерений в испытательной камере, выставленной в реальных погодных условиях на открытом воздухе, чтобы охарактеризовать ее тепловые характеристики. Было установлено, что это простая и дешевая строительная технология, которая может быть реализована как в новых, так и в существующих зданиях. Карлос и др. [16] представили математическую модель для прогнозирования тепловых характеристик вентилируемого двойного окна, проверенную с использованием испытательного оборудования. Были протестированы различные конфигурации системы и представлены некоторые результаты моделирования работы на ее основе.Был определен энергетический баланс различных конфигураций, сделан вывод, что это альтернатива холодной естественной вентиляции. Было установлено, что функция солнечного коллектора играет небольшую роль в предварительном подогреве приточного воздуха из-за его прозрачности и нескольких часов солнечного света. Функция рекуперации тепла, потерянного изнутри, работает круглосуточно, что делает ее пригодной для любой ориентации фасада [17].

Окна являются самым сложным элементом фасада: они самые слабые в отношении теплового сопротивления, звукоизоляции и воздухонепроницаемости, но в то же время способны обеспечить доступ естественного света, вид наружу , тепло и свежий воздух. За последние десятилетия были достигнуты значительные улучшения их тепловых характеристик. Вентилируемое двойное окно было предметом широкого исследования, проведенного авторами данной статьи. Система была изучена в экспериментальной установке в реальных погодных условиях [13] и смоделирована для возможности моделирования в различных реальностях [16]. Цель этой статьи состоит в том, чтобы представить и обсудить реакцию этой системы в зависимости от некоторых влияющих факторов и того, как эти факторы по-разному влияют на скорость потока воздуха и температуру поступающего воздуха.Также представлены и сравнены симуляции в различных климатических условиях.

2. Описание системы и соответствующие данные
2.1. Система

Исследуемое вентилируемое двойное окно состоит из двух отдельных параллельных окон, расположенных в одном фасадном проеме, оба из которых представляют собой одинарные прозрачные стеклопакеты толщиной 6  мм со стандартной белой алюминиевой створкой. Каждое окно имеет ширину 1,40 м и высоту 1,10 м. Площадь остекления составляет около 62% от общей площади окна.Вентиляционное отверстие (приточное) площадью 50 см 2 устанавливается в нижней части наружного окна, а вентиляционное отверстие (рабочее или нерабочее) также площадью 50 см 2 устанавливается в верхней части внутреннего окна. окно. Канал между двумя окнами затем используется в качестве воздушного пути для входящего воздушного потока, который проходит через вентиляционные отверстия, показанные на рисунке 1. Ширина вентилируемого канала составляет в среднем 7 см. Эти основные характеристики использовались в качестве стандарта для оценки возможности предварительного нагрева вентиляционного воздуха в зимнее время.Поток наружного воздуха поступает в воздушный канал через входное отверстие наружного окна, поднимается в канале между окнами и через форточку внутреннего окна поступает в помещение. Предварительно нагретый теплом, поступающим из помещения через внутреннее окно, и падающим солнечным излучением, воздух подается внутрь с более высокой температурой, чем если бы он поступал в здание непосредственно снаружи.


Выполненное моделирование проходило в два этапа.Фаза 1 фокусируется на каждой переменной, влияющей на теплоприток воздуха, проходящего через окно, и температуру поступающего воздуха. Фаза 2 фокусируется на работе системы в течение всего отопительного сезона на основе различных файлов климатических данных, от мягкой до холодной зимы, поэтому можно выяснить, где и как эта система наиболее подходит. Основные физические свойства компонентов Windows, которые были рассмотрены в симуляциях, показаны в таблице 1.

5 Lisbon


Коэффициент теплообмена
(W / M 2 · ° C)
Солнечное поглощение 
Солнечное пропускание 

Створка 5.65 0.4 0 0
Стекло 5. 7 5.7 0,14 0.74


2.2. Соответствующие переменные

Внутреннее окно этой системы нагревается за счет тепла, которое уходит из помещения. Это и внешнее окно нагреваются из-за падающего солнечного излучения. Наружный воздух, проходящий через вентилируемый воздушный канал между обоими окнами, забирает часть тепла, накопленного в окнах, за счет конвекции.Основные уравнения теплового баланса взяты из ISO 15099 [18], в котором подробно описаны процедуры расчета для определения тепловых и оптических свойств пропускания окон, в том числе при наличии вентилируемой полости. Теплоотдачу проходящему воздуху можно записать следующим образом: где представляет собой общий приток тепла, переносимый в помещение воздушным потоком (Вт), и представляет собой площадь внутренней и внешней окон, соответственно (м 2 ),    представляет собой коэффициент теплопередачи от поверхности к воздуху за счет конвекции для вентилируемого помещения. воздуховода (Вт/м 2 ·°C), – температуры внутренней и наружной поверхностей окон (обращенных к воздуховоду) соответственно (°C), – эквивалентная средняя температура воздуха в воздуховоде (°С).Коэффициент конвективной теплопередачи можно получить, используя следующее выражение: где – коэффициент теплопередачи от поверхности к поверхности конвекцией для невентилируемых полостей (Вт/м 2 ·°C) и представляет собой среднюю скорость воздуха в канале (м/с). Естественно, что скорость воздуха в воздушном канале оказывает большое влияние на результирующий коэффициент конвективной теплоты. Теплопередача к движущемуся воздуху и от него связана со скоростью воздуха, а также с характеристиками воздуха, которые выражаются числом Нуссельта.В невентилируемом канале коэффициент принимает вид где – число Нуссельта, – теплопроводность воздуха (Вт/°C), – расстояние между поверхностями (м). Эквивалентная средняя температура воздуха в каверне оценивается по формуле где – средняя температура поверхностей окон, обращенных к воздуховоду (°С), – характерная высота (длина проникновения температуры, м), – высота воздуховода (м), – температура воздуха на выходе из канала (°С), а – температура поступающего воздуха в канал (°С): где – удельная теплоемкость воздуха (Дж/(кг°С)), – плотность воздуха при температуре (кг/м 3 ), – расстояние между окнами (ширина полости, м ). Суммарный теплообмен излучением между двумя параллельными окнами внутри канала можно оценить по формуле [19] где представляет теплопередачу излучением (Вт/м 2 ), представляет собой постоянную Стефана-Больцмана ( Вт/м 2 K 4 ), и представляет собой абсолютные температуры оконных поверхностей, обращенных друг к другу в воздухе. канала (K), коэффициент излучения этих поверхностей и коэффициент обзора между поверхностями. Температура входящего воздуха зависит от количества тепла, отводимого от поверхностей окон, которое, как мы только что видели, зависит от скорости потока воздуха.Эту температуру (в °C) можно рассчитать следующим образом: где – температура наружного воздуха (°С), – объемный расход воздуха (м 3 /с).

Количество тепла, которое поток воздуха может извлечь из окон, зависит от доступного количества тепла, накопленного в окнах, которое обеспечивается двумя источниками. Одним из источников является потеря тепла из помещения через внутреннее окно, а вторым источником является тепло, поглощаемое обоими окнами из-за падающего солнечного излучения. Потери тепла из помещения без солнечного излучения (в Вт) можно выразить следующей формулой: где – коэффициент теплопередачи внутреннего окна (Вт/м 2 ·°C), – температура воздуха в помещении (°C). Поглощенную солнечную радиацию на оба окна можно рассчитать следующим образом: где и – солнечное излучение, поглощаемое наружным и внутренним окнами соответственно (Вт), – падающая солнечная радиация (Вт/м 2 ), – коэффициент солнечного поглощения наружного и внутреннего окон, соответственно, коэффициент пропускания солнечного света наружным окном, а и – излучение, поглощаемое наружным и внутренним окнами из-за многократных отражений в воздушном канале (W), которое определяется выражением [20] где и – отражение Солнца наружным и внутренним окнами соответственно.Общее количество учитываемой солнечной радиации [21] зависит также от угла падения излучения на окно.

2.3. Параметры ветра и солнца

Вентилируемая двойная оконная система подходит, когда требуется естественная вентиляция для улучшения качества воздуха в помещении. Как и в любой системе естественной вентиляции, полученная скорость вентиляции зависит не только от характеристик здания, но и от случайных погодных условий. Очевидно, что в здании с естественной вентиляцией без какого-либо механического устройства не ожидается постоянного расхода воздуха во времени.Однако, чтобы свести к минимуму нежелательные колебания расхода воздуха, необходимо знать, как взаимодействуют здания и климат, и каковы наилучшие стратегии оптимизации их взаимодействия.

Для предварительного нагрева поступающего воздуха вентилируемое двойное окно должно действовать как воздухозаборник. В здании с естественной вентиляцией объемный расход воздуха (в м 3 /с) зависит от климатических условий, в основном от температуры наружного воздуха и ветра, так как он обусловлен дымовыми и ветровыми воздействиями. можно рассчитать из где – коэффициент расхода (который в данном исследовании принимался равным 0.83 в соответствии с предыдущей экспериментальной работой [13]), представляет собой эквивалентную площадь проемов (м 2 ) и представляет собой общую разницу давлений, сочетающую дымовые и ветровые эффекты (). Перепад давления из-за дымового эффекта на вентиляционном тракте (, дюйм ) определяется выражением где представляет собой разницу плотностей воздуха между обеими сторонами каждого отверстия (кг/м 3 ), которая зависит от температуры воздуха, представляет собой ускорение свободного падения (м/с 2 ) и представляет собой высоту отверстия в отношение к внешнему эталонному уровню (м).Разность давлений из-за действия ветра между входом и выходом воздуха определенного помещения (, в Па) выражается как где и – коэффициенты давления ветра на входе и выходе воздуха из помещения соответственно, – средняя скорость ветра (м/с). Значения были получены из Santamouris [22] и представлены в таблице 2 для 16 различных направлений ветра (угол с нормалью к поверхности). Значение на выходе из здания (на уровне крыши) равно −0.1.




Угол 0 22,5 45 67,5 90 112,5 135 157,5 180 202,5 ​​225 247. 5 290 292.5 292.5 392.5 315 337.59
0,9 0.7 0.5 0.2 -0.1 -0.1 -0.2 -0.2 -0.2 -0.2 -0.2 -0.2 -0,1 -0,1 0.2 0.5 0.7

Как было показано ранее, характеристики вентилируемого двойного окна зависят также от падающего на окно солнечного излучения. Для его оценки, помимо интенсивности луча, важно учитывать угол падения.Это отличается от места к месту, а также изо дня в день и время от времени. Угол падения солнечного луча на окно (градусы) определяется следующим выражением: где – угол между окном и горизонтальным планом (градусы), – угол высоты солнца (градусы), – разность между солнечным и оконным азимутом (градусы). Для расчета можно использовать следующее выражение: где — широта места (градусы), δ — угол солнечного склонения (градусы), ω — часовой угол (градусы), равный где день года (от 1 до 365) и где местное солнечное время (час).Разность между солнечным и оконным азимутом, выражаемая (12), вычисляется с помощью выражения (13) где азимут окна (градусы) и солнечный азимут (градусы), который должен быть рассчитан с использованием следующего выражения:

3. Результаты и обсуждение
3.1. Общий подход

Как объяснялось ранее, моделирование проводилось в два этапа. На первом этапе предполагались стационарные условия внешней среды. В каждом наборе моделирования намеренно изменялась только одна переменная. Результаты анализируются в зависимости от исследуемой переменной. Этот вид анализа полезен для оптимизации геометрии и использования системы. Второй этап моделирования касался реальных климатических файлов [23]. Для сравнения производительности системы были выбраны два места. Первый – южноевропейский город с мягкой зимой и высокой солнечной радиацией, доступной зимой, Лиссабон (Португалия). Вторая локация — североевропейский город с холодной зимой и низким уровнем солнечной радиации, Осло (Норвегия).Сравниваются результаты для обоих местоположений. Уровень комфорта внутренней среды (температура воздуха в помещении) в зимний период устанавливается в соответствии с рекомендациями ISO 7730 [24].

3.2. Фаза 1: Анализ чувствительности
3.2.1. Влияние расхода воздуха

Чтобы охарактеризовать влияние изменения расхода воздуха, на рисунке 2 представлены теплоприток и температура поступающего воздуха в зависимости от расхода воздуха при температуре наружного воздуха 0 °C с солнечным излучением и без него.


Наибольшая скорость воздушного потока соответствует наибольшему значению количества тепла, переносимого воздушным потоком. Однако изменение притока тепла не является линейным с увеличением объемного расхода воздуха. Проходящий через канал воздух отводит тепло от внутренней поверхности окна и в то же время отдает тепло внешней поверхности окна, когда его температура находится где-то между температурами обеих поверхностей окон. Как видно, температура поступающего воздуха уменьшается с увеличением расхода воздуха.Когда скорость воздуха в канале становится выше, воздух имеет меньше времени, чтобы нагреться в контакте с поверхностями окон, но так как большее количество воздуха проходит через канал в единицу времени, большее количество тепла в единицу времени заносится внутрь потоком воздуха. Однако важно отметить, что чем выше скорость воздушного потока, тем ниже соотношение между теплопритоком и скоростью воздушного потока.

Например, при расходе воздуха 25 м 3 /ч температура, достигаемая воздушным потоком, равна 5. 1°С. Приток тепла составляет 44 Вт, что соответствует 1,8 Втч/м 3 . При более высокой скорости воздушного потока, например, 75 м 3 /ч, температура, достигаемая воздушным потоком, составляет всего 2,4°С. Приток тепла увеличивается до 62 Вт, но это означает прирост всего 0,8 Втч/м 3 . 4,14 Вт/м C и 4,56 Вт/м C соответственно.

На рис. 2 также видно, что влияние солнечной радиации более существенно с точки зрения температуры поступающего воздуха, если расход воздуха мал, как и можно было ожидать, но, что касается прироста тепла в час происходит обратное.

3.2.2. Влияние температуры наружного воздуха

При постоянном расходе воздуха 50  м 3 /ч температура входящего воздуха увеличивается линейно с повышением температуры наружного воздуха, как показано на рисунке 3. Первая начинается с 5,1°C выше температуры наружного воздуха, если разница температур внутри и снаружи помещения составляет от 32°C до 0,2°C выше температуры наружного воздуха при разнице в 2°C, без солнечного излучения. При добавлении 500 Вт/м 2 перпендикулярно падающего солнечного излучения температура поступающего воздуха равна 7.На 6°C выше температуры наружного воздуха при разнице температур внутри и снаружи помещения в 32°C и на 2,1°C при разнице в 2°C. При этом теплоприток уменьшается, а температура наружного воздуха повышается. По мере того, как последний поднимается, тепловые потери через окно уменьшаются, поэтому доступное тепло, которое должно быть рекуперировано проходящим воздухом, также уменьшается. Приток тепла увеличивается от 92 Вт и 138 Вт (без солнца и с солнцем) при разнице температур внутри помещения и снаружи 32°C до 3 Вт и 32 Вт при разнице температур внутри помещения и снаружи 2°C.


3.2.3. Влияние падающей солнечной радиации

Как видно на рисунках 2 и 3, когда солнечная радиация падает на окно, приток тепла и температура поступающего воздуха увеличиваются независимо от расхода воздуха и температуры наружного воздуха. На рис. 4 показано изменение теплопритока и температуры входящего воздуха для двух различных расходов воздуха (25 м 3 /ч и 75 м 3 /ч) и температуры наружного воздуха 0°C. Приток тепла и температура поступающего воздуха имеют линейную тенденцию к увеличению по мере увеличения солнечной радиации.


3.3. Этап 2: Сравнительное исследование для двух различных климатических условий

Второй этап моделирования был выполнен для оценки поведения двойного окна в течение месяцев отопительного сезона, то есть в период с октября по май [25]. Моделирование проводилось с использованием двух файлов климатических данных (Программа строительных технологий Министерства энергетики США), которые соответствуют Лиссабону (Португалия) с умеренно холодным климатом зимой и Осло (Норвегия) со значительно более холодным климатом.Эти два города, Лиссабон и Осло, представляют для целей данного исследования климат Южного Средиземноморья и климат Североевропейского побережья [23].

Можно использовать несколько стратегий для увеличения или уменьшения воздухообмена в помещении в час в соответствии с требованиями к качеству воздуха в здании. При случайной погоде характеристики здания, его расположение, ориентация, а также характеристики компонентов фасада должны быть тщательно изучены, чтобы соответствовать различным потребностям в отношении обновления воздуха внутри помещений. Целью вентилируемого двойного окна является предварительный нагрев вентиляционного воздуха перед его подачей внутрь здания, поэтому следует ожидать одно направление потока воздуха по воздушному каналу (снаружи внутрь). Чтобы уменьшить возможность инверсии воздушного потока через вентилируемую систему с двойным окном, в моделировании использовалась техника вертикального вытяжного воздуховода. Здание, выбранное для данного анализа, представляет собой двухэтажный отдельно стоящий дом с вентилируемым двойным окном, установленным на уровне первого этажа.

Поскольку изучаемая оконная система используется для предварительного нагрева приточного воздуха, она полезна только зимой. Летом или в прохладный сезон пользователи должны открывать внешнее окно или даже оба окна для естественной вентиляции. Точно так же, когда температура наружного воздуха достигает уровня комфорта, определенного в ISO 7730 [24], предполагается, что наружное окно открыто, и, следовательно, предварительный нагрев поступающего воздуха не происходит. Следуя этому критерию, в анализируемый период на втором этапе моделирования, особенно в межсезонье (октябрь и ноябрь или апрель и май), были моменты, когда не учитывался предварительный подогрев поступающего воздуха.Подробнее об этом будет рассказано далее (Рисунок 7).

Для двух исследованных климатических условий были рассмотрены две разные ориентации фасада, обращенные строго на север и обращенные строго на юг, чтобы охарактеризовать влияние самого низкого и самого высокого доступного падающего солнечного излучения. При одной и той же скорости ветра разные направления ветра дают разные результаты для обеих ориентаций окон. Представлены общие результаты и проведено сравнение характеристик одного и того же здания. Рассчитываются значения расхода воздуха, теплопритока и температуры поступающего воздуха.

Климатические данные, использованные при моделировании, кратко представлены на рисунках 5, 6 и 7. На рисунке 5 показаны среднемесячные значения скорости ветра (м/с) и температуры наружного воздуха (°C) в Лиссабоне и Осло. , для месяцев, рассматриваемых в моделировании. Как видно, скорость ветра в Лиссабоне явно выше, чем в Осло. Температура наружного воздуха, как и следовало ожидать, также выше в Лиссабоне, самая низкая температура в Лиссабоне близка к самой высокой в ​​Осло, примерно 11°C.




На рис. 6 показана средняя повторяемость направления ветра для обоих городов.

На Рисунке 7 представлены месячные показатели глобальной солнечной радиации на горизонтальную поверхность в Лиссабоне и Осло. Доступное солнечное излучение всегда выше в Лиссабоне, чем в Осло, как и следовало ожидать, но здесь необходимо провести различие между доступным излучением и полезным излучением, что касается предварительного нагрева вентиляционного воздуха. В левой части рисунка 7 представлены значения облучения, рассчитанные непосредственно из часовых значений облучения, указанных в файлах климатических данных.На графике в правой части рисунка 7 при расчете облучения не учитывались часовые значения облучения, соответствующие периодам времени, когда система предварительного нагрева отключена. Система отключается каждый раз, когда температура наружного воздуха становится равной или превышает комфортную температуру воздуха в помещении. Полученные таким образом значения облучения являются его полезной частью. Этот факт объясняет, например, почему в мае график показывает более низкое значение облучения для Лиссабона, чем для Осло.

На рис. 8 показаны результаты моделирования для Лиссабона. Приведены среднемесячные значения расхода воздуха (м 3 /ч) и температуры поступающего воздуха (°С) для окон, выходящих на север и юг. Также указывается месячный суммарный прирост тепла. Скорость потока воздуха значительно выше для окна, выходящего на север. Это отражает преобладание северного ветра (рис. 5). Температура проходящего воздуха всегда выше, когда окно выходит строго на юг из-за более высокой падающей солнечной радиации.В мае и октябре приток тепла к системе является самым низким за сезон для обеих ориентаций окон. Это соответствует более коротким периодам времени, в течение которых система находится в активном состоянии, а также меньшему перепаду температур между внутренним и наружным воздухом и, следовательно, меньшим потерям тепла внутри.


На рисунке 9 представлены результаты для Осло. Как видно, на значения расхода воздуха ориентация окна не сильно влияет. Эффект дымовой трубы явно преобладает в Осло, где разница температур в помещении и на улице намного выше, чем в Лиссабоне.Из-за этой более высокой разницы теплоприток через проходящий воздух также значительно выше в Осло. Что касается температуры поступающего воздуха, то влияние ориентации окон в Осло не так значительно, как в Лиссабоне. При меньшем доступном солнечном излучении тепловые потери из помещения являются наиболее важным источником тепла для воздушного потока, и эти потери не зависят от ориентации окна.


Общие результаты анализируемого восьмимесячного периода представлены и сопоставлены в таблице 3.Приведены среднее значение расхода воздуха, общий приток тепла, среднее значение температуры приточного воздуха, а также повышение температуры воздуха, обеспечиваемое вентилируемым двойным окном (по сравнению с температурой наружного воздуха). Скорость воздушного потока в среднем выше в Осло, где скорость ветра ниже, но разница температур внутри помещения и снаружи выше (рис. 5). При более высокой скорости воздушного потока приток тепла (в основном регенерируемый изнутри) выше в Осло. Температура поступающего воздуха выше в Лиссабоне, но именно в Осло с более холодным климатом система способна обеспечить более высокий подъем температуры воздуха.


5,9 3
5 Осло

Среднее значение расхода воздуха 
3 /ч)
Суммарный прирост тепла 
(кВтч)
Среднее значение температуры поступающего 
воздуха 
(°C)
Среднее значение температуры воздуха повышется
(° C)
юг юга
юг
Январь 36. 0 15,2 20 18 13,0 16,2 2,4 5,6
Февраль 33,2 13,3 16 13 13,8 17,4 2.3
мар 33,1 13,6 15 11 14,9 17,4 2,2 4,7
Лиссабон апреля 34.5 12,5 12 8 15,7 17,8 1,9 4,0
Май 34,3 12 9 4 16,6 17,5 1,7 2. 6
Октябрь 28.6 28.6 10.2 6 5 5 17.7 19.7 1.4 3.4
ноября 30.1 14,4 13 13 15,5 18,2 2,0 4,7
Декабрь 33,6 14,4 19 17 13,4 16,8 2,4 5,8 5. 8
Jan 35.2 35,5 58 62 2,5 2.8 6.2 6,5
Февраль 33,7 34,9 44 48 4,8 5,3 5,6 6,1
Март 32,0 33,8 44 51 51 6.2 7.0 7. 3 5.3 6.1
апреля апреля 30.9 29.6 33 39 8.9 10,0 4,4 5,5
Май 22,9 24,3 16 22 14,2 15,4 3,0 4,2
Октябрь 18,7 32.9 21 31 33 11.5 11.1 4. 8 4,4
ноября ноября 20.1 31.6 32 42 8.2 7,2 6,4 5,4
Декабрь 26,0 35,7 45 53 5,0 4,2 6,5 5,7

Настоящее исследование проводилось со стандартным вентилируемым двойным окном, описанным в разделе 2.1. Различные характеристики системы, такие как, например, разные площади вентиляционных отверстий или разные типы стекла или другое соотношение рамы и стекла, помимо прочих возможностей, привели бы к несколько иным характеристикам системы. В более широком анализе, выходящем за рамки данной статьи, авторы описали эти вариации.

В здании необходимо гарантировать обновление воздуха, чтобы обеспечить качество воздуха в помещении. Поскольку вентилируемое двойное окно является частью вентиляционной системы, некоторые корректировки возможны (и даже желательны), если не нарушается обновление воздуха. Допуская, что обновление воздуха обеспечивается достаточным количеством окон или другими способами, с учетом результатов, приведенных в табл. 3, два простых примера корректировки анализируемого стандартного окна оцениваются следующим образом.

В случае Осло, где тепловой комфорт может быть повышен за счет повышения температуры поступающего воздуха, пользователь может, например, закрыть вентиляционное отверстие внутреннего окна примерно наполовину, если смотреть на север. Ожидается, что при половинной площади воздухозаборника скорость потока воздуха уменьшится, что приведет к повышению температуры воздуха. В Лиссабоне, где температура воздушного потока выше, может быть интересно увеличить скорость воздушного потока, чтобы легче удовлетворять потребности в обновлении воздуха, в основном в окне, выходящем на юг, для которого была найдена скорость воздушного потока. быть совсем низким.В этом случае рассматривается удвоенная площадь вентиляционного отверстия. Общие результаты анализируемого восьмимесячного периода после описанных корректировок представлены и сопоставлены в табл. 4. Среднее значение расхода воздуха 
3 /ч)

Суммарный прирост тепла 
(кВтч)
Среднее значение температуры поступающего 
воздуха 
(°C)
Среднее значение воздуха
повышение температуры
(° C)
North юг юг юг юг
Январь 26. 9 23 14,7 4,1
Февраль 24,1 18 15,9 4,4
Март 24.9 15 16.1 3,4
APR 25.3 11 16,4 2,6
Май 21,4 5 16,7 1,8
Октябрь 18. 1 6 18.7 2,4
ноября 25.7 16 16,9 3,4
Декабрь 24,4 21 15,4 4,4

Янв 18. 2 44 5.3 9 0
Feb 17.4 33 7,3 8,1
Март 16,5 33 8,6 7,7
Осло APR 15.9 24 10. 9 6.4
мая 12.1 12 15,5 4,3
Октябрь 9,8 15 13,0 6,3
ноября 10.5 22 10.2 10.2 8.4
Dec 13. 5 32 70048 70048 80048

в Осло, с половиной площади вентиляции, скорость воздушного расхода страдает от максимального сокращения в январе , менее 17 м 3 /ч, а среднее сокращение за весь период около 7,4 м 3 /ч. Средняя температура приточного воздуха в январе повышается до 2,8°С. Среднее значение этого увеличения за восемь месяцев составляет около 2.1°С.

В Лиссабоне при той же геометрии окна, но с удвоением форточек, если смотреть на юг, средний сезонный расход воздуха увеличивается до 10,7  м 3 /ч при среднем снижении температуры воздуха на 1,3 °C. В зависимости от всей вентиляционной системы эти простые настройки в Осло или Лиссабоне могут быть интересными вариантами.

4. Выводы

Чтобы обеспечить качество воздуха в помещении в пределах допустимых нормальных уровней, загрязненный воздух в помещении должен удаляться и заменяться свежим воздухом, поступающим извне.Независимо от того, осуществляется ли это с помощью механического вентилятора или естественным путем, вытяжной воздух всегда отводит тепло изнутри. Всякий раз, когда температура наружного воздуха ниже температуры воздуха в помещении, процесс вентиляции неизбежно приводит к тепловым потерям. При этом поступающий воздух при естественной вентиляции поступает в здание с наружной температурой. Помимо потребления энергии, необходимой для нагрева поступающего воздуха, пользователи могут ощущать тепловой дискомфорт. Предварительный нагрев вентиляционного воздуха перед его подачей в здание с помощью пассивной технологии является одной из возможных стратегий создания эффективного здания, снижения энергопотребления и повышения теплового комфорта. Вентилируемое двойное окно в определенной мере способно выполнять эту задачу как в новых, так и в существующих зданиях. В последнем случае это недорогая мера реконструкции, которую легко ввести. Производительность этой пассивной системы зависит от геометрии здания и самой системы, ее местоположения и ориентации, климатических условий, а также физических свойств. из его компонентов. После установки пользователю может быть разрешено иметь некоторый контроль над условиями его работы с помощью работающего вентиляционного отверстия в верхней части внутреннего окна, позволяющего поступать большему или меньшему количеству воздуха.

В двойном окне с естественной вентиляцией получаемый расход воздуха зависит от скорости ветра, коэффициентов ветрового давления на входе и выходе, а также разницы температур внутри и снаружи помещения. При фиксированной температуре воздуха в помещении расход воздуха сильно зависит от температуры наружного воздуха. Два источника тепла способствуют предварительному нагреву проходящего воздуха в воздушном канале, тепловым потерям через внутреннее окно и падающему солнечному излучению. Количество тепла, получаемого воздухом, зависит также от скорости воздушного потока.Расход воздуха и его температура могут в определенной мере регулироваться пользователем. Для тех же условий окружающей среды, управляя вентиляцией, скорость воздушного потока можно увеличить или уменьшить. При увеличении расхода воздуха температура воздуха снижается. Из результатов, представленных в этой статье, и для 0,6 воздухообмена в час, можно сказать, что исследуемое стандартное окно подходит для помещений площадью от 8 м 2 до 21 м 2 площади пола.

Несмотря на то, что средняя скорость ветра в Лиссабоне была выше, скорость потока воздуха через систему была более постоянной в Осло и даже выше при обеих ориентациях окон.Это показывает важность эффекта дымовой трубы, поскольку разница температур внутри и снаружи помещений в Осло намного выше, чем в Лиссабоне. За анализируемый восьмимесячный период в Осло среднее значение температуры наружного воздуха составляет 2,4°C, а в Лиссабоне – 13,0°C. В Лиссабоне средний расход воздуха через окно составляет 27,5  м 3 /ч, когда окно обращено к преобладающему ветру (северному). С другой стороны, в Осло более высокая скорость воздушного потока, когда окно выходит на юг, поскольку частота ветра с этого направления составляет всего 14%.

Солнечное излучение играет относительно скромную роль в работе вентилируемого двойного окна. На самом деле большая часть падающего излучения напрямую передается внутрь через прозрачное остекление. В то время как в Лиссабоне, с высокой располагаемой радиацией, среднее повышение температуры вентиляционного воздуха составляет 2,0°С для окна, выходящего на север, и 4,6°С, для окна, выходящего на юг, в Осло среднее повышение температуры воздуха составляет 5,3°С. °С и 5,5°С соответственно.

Управляя внутренним вентиляционным отверстием, пользователь может уменьшить или увеличить скорость поступающего воздуха.В Осло снижение расхода воздуха может быть интересным для получения более высокой температуры воздуха. В Лиссабоне, где температура подаваемого воздуха менее важна для комфорта, вентиляционные отверстия могут быть увеличены для увеличения скорости воздушного потока. Таким образом, можно сделать вывод, что вентилируемое двойное окно может быть интересной и адаптируемой системой пассивного воздушного отопления для любой ориентации фасада и в любом месте от умеренного до холодного.

номенклатура

: : Угол солнечной высоты (градусы) : : : : : Azimuth : Удельное тепло при постоянном давлении , J / (кг ° C) : : Коэффициент разряда : : : : Расстояние, M : Просмотр фактора : Ускорение из-за гравитации, м / с 2 : : Высота, M : : Коэффициент теплообмена поверхности, W / M 2 ° C : Угол падения солнечного луча (градусы) : Солнечная радиация, Вт/м 2 : День года : : широта (градусов) : Местное солнечное время (час) : NUSSELT номер : Давление, PA : Тепловой перевод, W : : : Коэффициент теплопередачи, W / M 2 ° C : Расход воздуха, M 3 / S : : Разница между Солнечной и поверхностной азимутом (градусы) : : : Угол между поверхностью и горизонтальным (градусы) : Угол солнечного склонения (градусы) : Излучательная способность : температура, °C :

8 теплопроводность, с M ° C : плотность, кг / м 3 : Стефан-Болтцманн (W / M 2 K 4 ) : пропускание : скорость, м / с : часа Угол (градусов) человек : Air : Конвекция : Поставка : Впускные : Window : Прибыль : Внутренний : Stack : Потеря : Внутренний : Внешний 3 7 : Радиационный : Поверхностный : Итого : Открытый : Вентилируемые : Ветер : Розетка

Как лучше проветривать дом во время пандемии

Моя одержимость вентиляцией началась задолго до пандемии. Пять лет назад, когда я переехал из центра Токио на побережье Японии, мне показалось, что из моря и окружающих гор поднялось влажное одеяло, окутав все, что у меня было, влажной дымкой. В сочетании с сокрушительной летней жарой это создало идеальный рецепт для плесени.

Тем первым летом у меня была слабая вентиляция. На татами циновках — традиционном японском соломенном полу — росли темные комки. В подъезде распространился дрожжевой запах, и действительно, при ближайшем рассмотрении, несколько пар моей обуви пекли себе хлеб.Книги, помещенные возле окон, казалось, обрели сознание благодаря постоянно развивающимся усикам гиф вдоль их корешков.

Я поспрашивал. Это нормально? «О да. Добро пожаловать в страну плесени», — таков был общий рефрен. Старожилы рассказывали душераздирающие истории о том, как сушили одежду на солнце и забывали забрать ее на ночь. К утру следующего дня они одичали. Влажный, застойный ночной воздух был раем плесени. Я был травмирован. 10 месяцев в году местность была идиллической, пригодной для жизни, а главное, сухой.Но как мне пережить липкое лето? Никогда прежде я не задумывался о вентиляции.

Моя личная забота стала глобальной. Вентиляция играет важную роль в передаче коронавируса: шансы заразиться коронавирусом в помещении почти в 20 раз выше, чем если бы вы были на улице. Капли, содержащие вирус, коварны. Они могут задерживаться в плохо проветриваемом помещении, потенциально распространяясь повсюду, даже если вы держитесь на безопасном расстоянии от других.Бессимптомные люди не чихают и не кашляют, но все равно выпускают непрерывный поток аэрозолей, когда болтают над салатами за обедом или читают лекции своим студентам в университете. «Эти частицы могут находиться в воздухе в течение нескольких часов и сохранять заразность», — говорит Джиаронг Хонг, инженер-механик из Миннесотского университета. «Но, — подчеркивает он, — если вы сделаете хотя бы немного 91 543 немного 91 544 работы [по улучшению вентиляции], вы сможете значительно снизить риски».

С тех пор, как я впервые столкнулся с плесенью, я потратил абсурдное количество времени и энергии на поиски улучшения вентиляции в моем доме.То, что началось как акт отчаяния, превратилось в нечто большее: образ жизни. Я понял, что вентиляция не только защищает нас во время пандемии; поднимает дух и разум. Позвольте мне, этому эксперту-любителю по вентиляции, научить вас, как лучше вентилировать.


Моим первоначальным порывом к жизни без плесени было заклеить окна и бесконечно включать кондиционер. Это помогло, но создало непреднамеренные карманы влаги. Мой HVAC не централизован, и, поскольку в коридоре нет кондиционера, я, вернувшись домой после поездки на выходные, обнаружил, что дверь в мою спальню обросла кожу.Кондиционер создал достаточный температурный разрыв для образования конденсата на внешней стороне двери: мгновенная плесень. То же самое и с пандемией: один только кондиционер часто не помогает, сказал мне Хонг. Если блок переменного тока просто дует воздухом по кругу, аэрозоли могут остаться. Валовой.

Читать: Нам нужно поговорить о вентиляции

Моей следующей идеей были осушители. Я купил две неуклюжие машины, такие, которые можно оставить на 24 часа в сутки. Бытовые осушители обычно заполняются водой всего за несколько часов, поскольку они пытаются поддерживать влажность ниже 70 процентов.Но эти промышленные насосы постоянно сливаются через шланг, так что вам никогда не придется опорожнять их резервуары. В паре с кондиционером осушители превратили атмосферу из дрожжевой печи в сухую комфортную, но воздуху по-прежнему не хватало воодушевления и свежести.

По прихоти я купил вентилятор Vornado, поставил его в углу гостиной и включил. Мгновенно я почувствовал себя дураком. Были ли фанаты простым решением этой заплесневелой головоломки? Но «Ворнадо» не был обычным фанатом. Он был настолько мощным, что, казалось, вдыхал комнату, переворачивал ее и выталкивал обратно.Совокупность того, как он двигался по всему воздуху, была откровением. Воодушевленный этим довольно очевидным пониманием, я пошел дальше. Я купил несколько оконных вентиляционных установок, которые вы можете установить самостоятельно. Я плотно вставил их в окна на противоположных сторонах комнаты. Один втягивает воздух, а другой выталкивает его. О Боже. Стоять посреди гостиной с вентиляционными отверстиями и Vornado, работающими согласованно, было чистым восторгом. Кондиционер и осушитель воздуха казались почти ненужными.

Теперь у меня есть три «Ворнадо» и небольшая армия этих оконных устройств, стратегически расположенных так, чтобы ни одна частица воздуха не застаивалась в моем доме площадью 1000 квадратных футов.Возникающий в результате вихрь движущегося воздуха исключает любую возможность скопления частиц, укоренения тяжести атмосферы. Зажгите сигарету где-нибудь в моем доме, и вы будете ослеплены потоками дыма — вверх и вниз, через дверные проемы, закручиваясь к потолку, а затем обратно к полу, очерчивая в воздухе элегантные дуги — никогда не останавливаясь, пока он не остановится. находит выход из окна.

Я спросил Хонга, не сошел ли я с ума. Было ли все это излишеством? Конечно, воздух был комфортным, но действительно ли он был лучше? «Вы решили это интуитивно», — сказал Хонг.«С точки зрения гидромеханики вы создаете градиент давления», что является причудливым способом сказать, что воздух в моем доме успешно перемещается из одной стороны в другую. Без градиента давления вы получаете то, что Хонг называет «стабильной циркуляцией», при которой частицы перемещаются по кругу, не имея выхода. Большое нет-нет.

В одной из моих комнат есть только одно окно и, следовательно, только одна вентиляция. — предупредил меня Хонг. «Это очень, 91 543 очень 91 544 плохая конструкция, иметь вход и выход вентиляции в одном и том же месте.Гораздо лучше иметь несколько локаций». Для тех из нас, кто арендует дома, проделать новую дыру в стене, чтобы добавить второе вентиляционное отверстие, может быть сложно. Но для предприятий добавление вентиляционных отверстий может быть разумным вложением.

К счастью, вы можете создать более безопасный воздух, не впадая в мои крайности. Если вы не можете позволить себе вентиляционные отверстия в окнах, просто откройте как можно больше окон. Открывайте двери между комнатами с одним окном, чтобы создать градиент. Делайте это даже при включенном кондиционере или обогревателе зимой. Да, это менее энергоэффективно, но даже одно треснувшее окно будет медленно пополнять застоявшийся воздух.Два разбитых окна помогают воздуху лучше понять, как двигаться. Вы также можете улучшить качество воздуха в комнате с одним вентилем, добавив HEPA-фильтр, который, как было показано, эффективно уменьшает опасные аэрозоли.

Читайте: Может ли AC распространять коронавирус?

Что касается размещения вентилятора , будьте преднамеренными. Если они будут направлены на стены, вентиляторы создадут карманы, в которых воздух просто циркулирует по кругу — это ужасная «стабильная циркуляция». Вместо этого пусть вентиляторы через дуют в комнату таким образом, чтобы направлять воздух к вентиляционным отверстиям или открытым окнам.Поскольку изменение направления, в котором дует кондиционер, может быть затруднительным, иногда полезно размещать вентиляторы перпендикулярно потоку переменного тока. Это также помогает устранить любые застойные воздушные карманы, которые AC может создавать из-за неоптимального размещения. Окончательные результаты должны быть четкими, но тонкими: цель — не аэродинамическая труба, а мягкое ощущение активного воздуха.

Вы, вероятно, узнаете, добились ли вы успеха, потому что благодаря вентиляционным отверстиям, открытым окнам и свободному потоку воздуха в комнате должно стать светлее, лучше пахнуть и казаться намного свежее, чем раньше.Запахи должны быстро рассеяться. А микрочастицы слюны следует смывать со скоростью, которая значительно снижает вероятность заражения вирусом. Ваша плесень исчезнет, ​​ваша голова прояснится, и ваша жизнь станет еще безопаснее.


Станьте настолько же одержимы вентиляцией, как и я, и вы разработаете то, что можно описать только как «вентиляционный радар». Вы ощущаете оцепенение гостиничного номера, в котором не открываются окна. В кафе без ветерка чувствуешь себя задохнувшимся. Вы можете зайти в ресторан и инстинктивно оценить риск, выяснив потенциальные горячие точки мертвого воздуха и приняв во внимание, могут ли аэрозоли быть проблемой.Сколько окон открыто? В ресторане используется как кондиционер, так и вентиляторы? Начинаешь кидать слабо вентилируемые суставы. Вентиляция становится прокси для всего. Если вентиляция плохая, как быть с едой? Если руководство не может получить что-то столь же очевидное, как контроль воздушного потока, кто знает , какие ужасы могут твориться на этой кухне.

На самом деле, мой путь убедил меня в том, что вентиляция, возможно, является фундаментальным аспектом дизайна дома. Вентиляция — то, как воздух течет, куда он течет, сколько его проходит и как быстро он пополняется — определяет бьющееся сердце здания. Даже самая тщательно продуманная комната невыносима, если она невыносимо затхлая.

Пять лет спустя лето меня больше не пугает. Я даже чувствую укол ностальгии, когда этот подходит к концу. Мои полы без комков, мои двери без кожи, мои сапоги без хлеба. Воздух вокруг меня кружится и полон жизни, и он не задерживается достаточно долго, чтобы микробные приятели могли прижиться на поверхностях. В наши дни единственная активная закваска в моем доме — это закваска.

Как организовать сквозную вентиляцию в комнате с одним окном | Главная Руководства

Автор Lori Lapierre Обновлено 15 декабря 2018 г.

Перекрестная вентиляция описывает процесс втягивания холодного воздуха в комнату через одно отверстие и вытягивания горячего воздуха из комнаты через другое.Обычно вы можете добиться этого в комнате, открыв несколько окон. Если в комнате только одно окно, вы все равно можете проветривать другими способами.

Двери

Откройте дверь в комнате, чтобы создать перекрестную вентиляцию с единственным окном, а также другие двери и окна по всему дому. Это обеспечивает воздушный поток, аналогичный потоку двух открытых окон в одной комнате. Свежий воздух может вытеснить спертый воздух из комнаты.

Вентиляторы для чердака и всего дома

Вентиляторы для чердака и всего дома — мощные вентиляторы, встроенные в отверстие на чердаке или в крыше, — втягивают воздух через открытые окна в доме и выбрасывают горячий воздух через верхнюю часть дома.Рекомендуется в более сухом климате и чрезвычайно удобна в ночное время, эта опция создает вентиляцию во всем доме и снижает температуру, тем самым экономя энергию на кондиционировании воздуха. Клиенты Pacific Gas & Electric (PGE.com) могут претендовать на скидку при покупке и установке вентилятора для всего дома при соблюдении определенных условий.

Оконные вентиляторы

Оконные вентиляторы можно использовать для охлаждения помещения различными способами. Если температура снаружи ниже, чем внутри дома, поместите вентилятор на окно, обращенное внутрь, и втяните более холодный воздух в дом. Более холодный воздух из внутренней части дома можно надувать в комнату с помощью вентилятора в дверном проеме, так как вентилятор, направленный наружу в окне, вытягивает горячий воздух из комнаты. Оконные вентиляторы могут быть простыми коробчатыми вентиляторами или широкими двойными вентиляторами, рассчитанными на ширину оконного проема.

Потолочные вентиляторы

Движение воздуха также можно обеспечить с помощью потолочного вентилятора. Хотя это и не считается перекрестной вентиляцией, циркуляция воздуха с помощью потолочного вентилятора, особенно при открытой двери и единственном окне, может улучшить воздушный поток и снизить воспринимаемую температуру в помещении.

Типы окон с естественной вентиляцией

Окна в первую очередь обеспечивают вентиляцию и естественное освещение, что очень важно в вашем доме. Особенно это актуально в летний сезон. Представьте, что в вашем доме вообще нет окон — это было бы опасно для вашего здоровья, кроме того, что это было бы неудобно. В некоторые дни становится слишком жарко, чтобы даже механическая вентиляция не могла обеспечить хорошую циркуляцию воздуха.

Природный воздух — это только одна забота; как насчет домовладельцев, которые хотят иметь хорошее наружное освещение без жары? Это вполне достижимо благодаря сменным окнам в Иллинойсе, которые мы предоставляем в NEXT Door & Window.Если вашим нынешним окнам не менее десяти лет, то это прекрасная возможность заменить их новыми, которые обеспечивают отличную вентиляцию.

Створка

Среди всех типов окон створчатые окна обеспечивают наибольший контроль с точки зрения направления и интенсивности вентиляции. Согласно Efficient Windows Collaborative, поскольку оконные створки могут быть открыты для воздушного потока, проходящие мимо бризы могут быть направлены в определенную область или комнату.

Наряду с превосходной вентиляцией наши энергосберегающие створчатые окна также помогут вам сэкономить на потреблении энергии и со временем выставлять счета.

Навес

Количество воздуха и света, которые пропускают тентовые окна, значительно больше, чем у большинства типов окон. Они считаются самыми инновационными и высокопроизводительными на рынке, как и Marvin ® Windows, которые мы устанавливаем. Наши окна Marvin сочетают в себе плавную работу с многоточечной системой блокировки, которая упрощает очистку и техническое обслуживание.

Преимущество маркизных окон заключается в том, что они обеспечивают максимальный беспрепятственный обзор и доступны с защитой Stormwatch ® для лучшего усиления окна.

Двойной подвес

Даже при отсутствии наружного воздуха двустворчатые окна способны обеспечить естественную вентиляцию благодаря воздушному потоку внутри помещения. Конечно, чем больше ветра на улице, тем лучше. Но если мы говорим о влажных летних ночах с малодоступной механической вентиляцией, то окна с двойными подвесками могут быть вашим лучшим выбором.

Эти окна пропускают прохладный свежий воздух снизу, а горячий воздух выходит через верхнее отверстие. Чем выше потолок и выше ваши окна, тем эффектнее будет это окно.

Естественная вентиляция и освещение важны для вашей семьи и вашего дома. Поэтому убедитесь, что ваши следующие окна на замену могут обеспечить именно это.

Здесь, по адресу NEXT Door & Window , у нас есть створки, навесы и двустворчатые окна, красивые и эффективные, от ведущих брендов, таких как Marvin Windows.Наша команда предлагает удобные услуги по установке окон в Болингбруке, Иллинойсе и других областях. Наши сотрудники помогут вам улучшить вентиляцию в жилом помещении, заменив окна. Просто позвоните нам по телефону (630) 280-2748, и наши специалисты по окнам будут готовы помочь вам.

Оконная вентиляция | ДЕСЕЮНИНК

Оконная вентиляция

Оконная вентиляция — самый простой и быстрый способ заменить воздух в помещении, отрегулировать влажность и снизить риск образования плесени. Есть три возможных способа сделать это:

Откидные окна

Продувочная вентиляция

Поперечная вентиляция




Откидные окна  / Вентиляция с помощью откидных окон не рекомендуется с учетом современных стандартов теплоизоляции, особенно зимой и во влажных помещениях.Окна наклонены, чтобы впустить естественный воздух. Этот метод вентиляции не рекомендуется, особенно в течение длительного периода времени. Это связано с тем, что при этом оконный откос чрезмерно остывает, и существует повышенный риск конденсации воды и, следовательно, роста плесени на откосах.

Продувочная вентиляция  / Оконные створки широко открываются на короткое время (4–10 минут). Это обеспечивает быстрый воздухообмен, минимизируя потери энергии.

Перекрестная вентиляция  / Перекрестная вентиляция — наиболее эффективный способ проветривания помещения.Для этого открывают окна и двери для создания сквозняка, что приводит к обмену всего количества воздуха в течение 2-4 минут.

С 2009 года DIN 1946-6 предписывает, что все новые здания должны иметь концепцию вентиляции. В проектах реновации также необходимо предусмотреть концепцию вентиляции, если в частных домах и многоквартирных домах заменено более трети всех окон или установлена ​​новая изоляция крыши более чем на 1/3 площади крыши. Вы найдете более подробную информацию о стандарте вентиляции на нашей информационной странице DIN 1946-6.
Вы найдете более подробную информацию о взаимосвязи влажности и роста плесени на нашей информационной странице Влажность в жилых помещениях.

Здесь вы можете скачать наши советы по оконной вентиляции в формате pdf.

Улучшить вентиляцию, даже не открывая окно

Соблюдение требований Строительного кодекса Австралии (BCA)

иногда может быть довольно сложной задачей, особенно когда соблюдение одного правила затрудняет соблюдение другого. Например, с одной стороны, используемые нами помещения должны иметь естественную вентиляцию за счет «постоянных проемов, окон, дверей или других устройств».С другой стороны, меры безопасности для детей означают, что в многоэтажных зданиях существуют строгие правила относительно размеров оконных проемов. Защитить наших детей от падений несложно, но давайте подробнее рассмотрим причины хорошей вентиляции.

Почему так важна вентиляция.

В двух словах, обильная вентиляция приводит к улучшению качества воздуха в помещении (IAQ). Это улучшает бдительность и здоровье и может даже повысить производительность труда обитателей здания. Когда окна и двери не могут быть открыты достаточно широко, чтобы обеспечить хорошую вентиляцию, одним из решений является струйная вентиляция.

Что такое капельная вентиляция?

Вентиляционное отверстие представляет собой очень маленькое отверстие в оконной или дверной системе, через которое свежий воздух поступает в здание, даже когда окна или двери закрыты. Капельная вентиляция недорога, требует минимального обслуживания и позволяет соблюдать правила вентиляции BCA. Это также:

  • пропускает меньше шума, чем открытое окно
  • сводит к минимуму распространенные загрязнители
  • уменьшает образование конденсата
  • помогает улучшить качество воздуха в помещении (чем лучше качество воздуха в помещении, тем счастливее пассажир)
  • можно использовать в любых зданиях, от жилых и коммерческих до торговых, образовательных, медицинских и любых других, а
  • помогает свести к минимуму риск падения ребенка с высокого окна.

Система капельной вентиляции от AWS.

Мы в AWS любим наши окна и двери, но мы также знаем о важности соблюдения требований BCA для архитекторов, строителей и домовладельцев. Поэтому мы нашли решение: AWS Trickle Vent.

AWS Trickle Vent — это интегрированная система, которая обеспечивает улучшенную вентиляцию ограждающих конструкций здания без необходимости открывать окна или двери. После установки он спокойно выполняет свою работу, не требуя питания (электрического или иного) или участия человека.На самом деле, она обеспечивает свежий воздух вне зависимости от того, занята комната или нет, что делает ее идеальной для образовательных проектов, многоквартирных домов, многоэтажных домов или любого другого места, где потребность в хорошей вентиляции сочетается с безопасностью жителей здания.

Есть вопросы по капельной вентиляции? Оставьте комментарий или свяжитесь с нами. Мы всегда рады помочь. А для получения дополнительной информации об AWS Trickle Vent просто нажмите здесь.


Пассивная вентиляция – уникальные оконные услуги

Система пассивной вентиляции с использованием оконной автоматики

В своей основной форме пассивная вентиляция представляет собой продвижение воздуха в пространстве с использованием естественных тепловых конвекционных потоков

К счастью, в последние годы возрос интерес к пассивной или естественной вентиляции. К сожалению, большая часть распространяемой информации была очень сложной, неполной или просто неверной. В своей самой основной форме пассивная вентиляция — это продвижение воздуха через пространство с использованием естественных тепловых конвекционных потоков.

«Пассивная вентиляция обычно основана на использовании физических принципов, таких как восходящий поток тепла, который естественным образом возникает из-за стремления теплого воздуха подниматься, а холодный опускается вниз, а также благодаря эффекту перекрестной вентиляции, создающему беспрепятственный поток воздуха через здание.

http://www.holcimfoundation.org/T1302/Passive_ventilation.htm

Как мы все знаем, горячий воздух поднимается вверх, сколько из нас жили в двухэтажном доме и никогда не хотели подниматься наверх в разгар лета из-за жары! Причина того, что воздух внутри дома или офиса нагревается, в основном из-за того, что солнце нагревает крышу или проникает внутрь через стеклянные окна. В случае с крышей тепло затем излучается обратно в дом, где свет, проникающий через окно, нагревает воздух и предметы, на которые он падает.Если нет движения воздуха, как в доме, который заперт на весь день, эффекты усиливаются, подобно вашей машине в летний день. Как превратить этот негатив в позитив? Ответом на этот вопрос являются открывающиеся окна высокого уровня, жалюзи или навесы, эти окна дают теплу путь для выхода (этот поднимающийся воздух называется конвекционным потоком).

Что делает пассивная вентиляция, так это то, что она использует эти конвекционные потоки для создания потока воздуха через пространство. Когда горячий воздух выходит через окна высокого уровня, более прохладный и свежий воздух будет втягиваться через окна и двери нижнего уровня.Это может произойти, если фонарь, зубчатая крыша или аналогичный элемент дизайна был включен на ранних стадиях проектирования.

Пока горячий воздух не выйдет наружу, пространство, в котором он находится, не остынет. Это ограничивающий фактор для потолочных вентиляторов, поскольку все, что они делают, это перемещает горячий воздух. Прелесть пассивной вентиляции в том, что она создает собственный воздушный поток и не зависит ни от каких других естественных процессов. Даже если на улице тихий день, горячий воздух внутри все равно будет подниматься, а конвекционные потоки будут создавать поток охлаждающего воздуха внутри вашего дома, если у вас есть открывающиеся окна на высоком уровне, чтобы позволить теплу уйти.

На уровне жилых домов одним из самых высоких расходов для семей является стоимость охлаждения летом. При использовании принципов пассивной вентиляции создается более экологически чистый дом, который дешевле в эксплуатации.

Элементы пассивной вентиляции, которые должны быть включены в ранние концепции дизайна:



  • Проектирование скатной крыши для создания пассивного пути воздушного потока

  • Разместите несколько пролетов окон высоко в этой конструкции крыши

  • Правильная ориентация дома и окон, направление ветра и угол наклона солнца

С нашей помощью та же концепция была воплощена в центре города Орион Спрингфилд. Дизайнеры использовали систему «Night Flush» для удаления горячего воздуха, который накапливается за ночь. Рано утром система управления зданием открывает работающие верхние окна, чтобы выпустить горячий воздух до запуска механического кондиционирования воздуха. Эта «промывка» снижает внутреннюю температуру воздуха, поэтому система кондиционирования воздуха не подвергается дополнительной нагрузке по охлаждению уже перегретого воздуха, что снижает эксплуатационные расходы, как на электроэнергию, так и на техническое обслуживание, и помогает окружающей среде.



.
