Вертикальная планировка территории – это один из самых важных моментов в инженерной подготовке территории для постройки. Ее задачей является подготовка рельефа для успешного планирования площадки в дальнейшем (см. также раздел Рекультивация и утилизация грунта).
Стоимость вертикальной планировки за м3
Оставьте заявку
Как происходит вертикальная планировка строительных площадок?
Наиболее удачное планирование грунта – это когда объем земляных работ сведен к минимуму, свойства растительного грунта не нарушены, а также соблюдены главные условия:
- вертикальная планировка площадки проводится с учетом всех требований функциональных зон;
- налажен отвод ливневых и паводковых вод;
- ливневые и паводковые воды изолированы от других стоков.
В компании «ПрогрессАвтоСтрой» вертикальная планировка участка проводится с использованием полного комплекта землеройной техники.
Принимаем в работу участки со склоном, организуем планировку территории с дефектами почвы, подсыпку грунта для понижения уровня грунтовых вод, формируем искусственные склоны для правильного отвода ливневых и паводковых вод.
Для механической планировки применяем бульдозеры, экскаваторы, фронтальные погрузчики, оборудование для разрыхления твердых пород и разрушения бетонных конструкций, самосвалы для доставки планировочного грунта и вывоза лишнего материала.
Варианты вертикальной планировки земельных участковИзменение ландшафта требуется для выполнения нескольких задач:
- Техническая организация использования участка. При перемещении грунта опираемся на план строительства, выравниваем площадки под фундамент, организуем отведение воды, переносим проектные высоты, формируем зоны различного назначения.
- Подготовка к использованию. При вертикальном планировании переносятся на участок площадки для размещения парковки, дорожек, растительности, хозяйственных и декоративных построек, объектов любого типа и назначения.
Грамотное расположение элементов на участке после вертикальной переработки местности позволяет настроить удобное использование территории. - Выполнение проекта ландшафтного дизайнера. Детально воспроизводим план территории. При воспроизводстве планировки формируем террасы, возвышенности, зоны для выращивания растений, теплицы, цветники, вольеры, искусственных неровности, водоемы. На местность переносятся все элементы проекта, участок растет вертикально и приобретает необходимые очертания.
Грамотное расположение элементов на участке после вертикальной переработки местности позволяет настроить удобное использование территории.В результате после планировки территории земельного участка получается полностью готовый к дальнейшим работам объект с организованным отведением воды, площадками под строительство и укладку дорожек, возвышенностями, террасами и дизайном горизонтальной поверхности в точности по проекту.
Вертикальная планировка участка: цена, этапы, технологииЕще до расчета цены необходимо выработать общее представление об участке, его вертикальной структуре и предстоящей задаче.
- Составление планировки участка. Проводится осмотр местности, геодезические исследования, определение уровня грунтовых вод. В проекте учитываются пожелания владельца, расположение готовых и запланированных объектов. При выполнении земляных работ компания «ПрогрессАвтоСтрой» использует готовые проекты заказчика или составляет собственную техническую документацию.
- Составление плана работ. Выбирается необходимая техника, порядок действий на конкретном участке. При необходимости доставляем грунт для планировки участка, организуем взаимодействие бригад рабочих, землеройной техники, погрузчиков, самосвалов. Если для работы хватает одного трактора — выбираем подходящую модель с нужным оборудованием и техническими характеристиками.
- Выполнение работ: доставка техники, грунта, планировка участка механизированным способом, выравнивание земельного участка. Перед началом работ срезается плодородный слой земли, который затем возвращается на место для ускорения восстановления почвы и растительности.
В компании «ПрогрессАвтоСтрой» вы найдете любую технику для работы с землей на участке со сложной планировкой территории:
- Экскаваторы с прямой и обратной лопатой, грейферы и драглайны для работы на сложных объектах и кардинального изменения ландшафта. При использовании мощной землеройной техники возможна работа на участках с возвышенностями, изменение и укрепление прибрежной территории, объединение вертикального планирования с рытьем котлованов, использование вынутого грунта для выравнивания и формирования искусственных декоративных неровностей. Планировка участка экскаватором обычно используется как предварительный этап работы с грунтом.
- Бульдозеры, фронтальные погрузчики, тракторы с навесным оборудованием для выравнивания, распределения, разрыхления грунта. Машины выполняют основную работу по площади — формируют горизонтальные и наклонные поверхности, перемещают грунт, засыпают ямы, овраги, котлованы
- Машины для подготовки твердых пород, уплотнения рыхлых слоев, доставки, вывоза, погрузки грунта, выполнения прочих сопутствующих действий. Пригоняем на участок гидромолоты, бурильные установки, самосвалы и все для поддержки основной техники. При необходимости перед работой с грунтом возможен демонтаж или снос старых конструкций, подземных коммуникаций, которые могут помешать изменению ландшафта.
Пригоняем на участок гидромолоты, бурильные установки, самосвалы и все для поддержки основной техники. При необходимости перед работой с грунтом возможен демонтаж или снос старых конструкций, подземных коммуникаций, которые могут помешать изменению ландшафта.Оборудование подбирается для вертикального планирования конкретного участка. В некоторых случаях достаточно одного трактора с отвалом, в других проводят планировку участка мини экскаватором в паре с бульдозером или фронтальным погрузчиком. Для масштабных работ к участку подъезжает полный комплект землеройной техники.
Почему нужно заказывать эту услугу у нас?
Мы всегда ответственно подходим к своей работе. При вертикальной планировке, мы сначала тщательно анализируем почву и составляем первичную документацию, учитывая технические данные на основе будущей постройки, а также берем в расчет количество ливневых и паводковых вод.
Наши специалисты качественно исполняют поставленные задачи, а именно:
- снижение уровня подземных, грунтовых и ливневых вод;
- формировка систем водоотвода и стоков;
- планировка и выравнивание площадки под запланированную постройку.
Возможно, вам могут понадобиться сопутствующие услуги, такие, как: вывоз строительного мусора, рекультивация и утилизация почвы или другие виды земельных работ. Мы их с радостью обеспечим для вас. После проведенных нами работ с участком, вы можете смело приступать к постройке.
Как производится оплата
Любой вид работ или аренда транспорта со строительной бригадой оплачивается любым из трех доступных способов:
- Вы оплачиваете время работы (почасовая или посуточная тарификация, см. раздел Цены на вертикальную планировку).
- Вы оплачиваете выполненный объем работы (оплата за определенное количество перемещенного груза).
- Вы оплачиваете за определенную часть работы (более подробно об этом виде оплаты можно узнать по телефону +7 (495) 210-01-09 или +7 (916) 338-94-64 ).
Обычно заказ на аренду нескольких самосвалов для работы выходит дешевле, нежели конкретная услуга по работе с участком. В этом случае к вам приедет специально обученная бригада работников со своей спецтехникой и выполнит поставленную задачу с учетом всех требований.
Как оформить заказ на вертикальную планировку грунта в Москве?
Все, что вам нужно, чтобы оформить заявку – позвонить специалисту по телефону +7 (495) 210-01-09 или +7 (916) 338-94-64, который поможет вам выбрать услугу или спецтехнику, рассчитать примерную стоимость и т. д.Консультации на протяжении всего срока обслуживания бесплатны.
Мы принимаем заявки в круглосуточном режиме, работаем во всех округах Москвы.
Становитесь нашими постоянными клиентами и мы порадуем вас постоянными скидками!
что это такое, как делать проект, расчеты, пример ВП для ровной земельной территории
Не всегда рельеф местности позволяет построить надежный дом, не внося корректив в природный ландшафт.
Резкие уклоны угрожают подтоплением, вымыванием плодородного грунта, разрушением дома.
Чтобы приспособить территорию под комфортное проживание, перед строительством применяют вертикальную планировку земельного участка.
Зачем меняют ровную поверхность, кто проводит геодезические работы, можно ли вычислить перепады земли самому, – читайте о тонкостях вертикального проектирования в этой статье.
Содержание
- 1 Что это такое?
- 2 Принципы планирования
- 3 Нормативные документы
- 4 Цели проектирования
- 5 Можно ли обойтись?
- 5.1 Каким ЗУ обязательно нужна?
- 6 Как делать ВП — этапы
- 6.1 Геодезическая топосъемка
- 6.2 Геологические исследования
- 6.3 Разработка проекта
- 7 Как составить схему?
- 8 Средства, инструменты, техника
- 9 Советы для разных рельефов
- 9.1 Ровная территория
- 9.2 С уклоном
- 9.2.1 Не более 0,4 м
- 9.2.2 От 0,4 до 1 м
- 9.2.3 Свыше 1 м
- 9.3 Нюансы по географическому расположению
- 10 Преимущества выполнения
- 11 Полезное видео
- 12 Заключение
Что это такое?
Вертикальная планировка (ВП) земельного участка – подготовка к искусственному преобразованию природного рельефа местности, подготовительный этап строительства.
Работы начинаются с геодезических мероприятий по определению координат и высот точек поверхности, пространственных объектов. Иногда достаточно только определения реального перепада высот.
По результатам исследований делается вывод, насколько поверхность отклонена от идеальной горизонтали.
На следующем этапе оценивается, как высоко пролегают грунтовые воды, насколько сильно вспучивается грунт от низких температур.
Перед вертикальной планировкой завершаются подготовительные работы, удаляется ненужный почвенно-растительный слой, деревья и кустарники.
Задачи планировки – оптимально приспособить землю под строительство и проживание:
- выровнять рельеф;
- выделить зоны с уклонами;
- определить места для обустройства склонов, лестниц, террас;
- снизить уровень грунтовых вод, создать эффективное водоотведение;
- предусмотреть оптимальные условия для растений;
- объединить зоны участка единой архитектурно-стилистической идеей;
- наметить линии прокладывания подземных коммуникаций.
Искусственный рельеф создается в ходе земляных работ: смягчением уклонов, срезкой или подсыпкой грунта, устройством локальных насыпей.
Принципы планирования
Вертикальная планировка проводится с учетом сохранности природной среды:
- максимальное сохранение естественного рельефа, почвы и существующей флоры;
- отвод поверхностных вод со скоростью, препятствующей эрозии почвы;
- минимум земляных работ с использованием изъятого грунта на площадке строительства.
Другие принципы правильной ВП, которыми руководствуется застройщик при проведении предстоящих земляных работ:
- Экономия. ВП – затратное мероприятие, требующее привлечения геодезистов, инженеров, аренды спецтехники. Чтобы избежать необоснованных трат, следуют продуманному плану, при минимальном использовании природных и технических ресурсов.
- Соблюдение баланса земляных масс. Его правило: объем изъятой земельной массы должен практически соответствовать объему подсыпки на обустраиваемом участке.
- Индивидуальный подход. При ВП нельзя использовать усреднение и типовые решения – кроме пожеланий владельца, учитываются особенности конкретного ландшафта.
Нормативные документы
При проектировании и строительстве жилых домов руководствуются нормами СП 55.13330.2016 «Дома жилые одноквартирные». Возведение коттеджей выполняется в соответствии с требованиями «Планировка и застройка территории ведения гражданами садоводства. Здания и сооружения».
Разработка проектной документации на частную застройку производится на основании СП 11-111-99. Кроме того, при строительстве объектов опираются на Земельный и Градостроительный кодексы РФ, а также на другие своды правил (СП):
- СП 45.13330.2017 «Земляные сооружения, основания и фундаменты»;
- СП 42.13330.2016 «Свод правил. Градостроительство»;
- СП 82.13330.2016 «Благоустройство территорий»;
- СП 126.13330.2017 «Геодезические работы в строительстве»;
- СП 47. 13330.2016 «Инженерные изыскания для строительства».
13330.2016 «Инженерные изыскания для строительства».Цели проектирования
Прежде чем приступать к строительству, компенсируют естественные недостатки местности. При вертикальном проектировании природный рельеф местности преобразуется в искусственный, максимально отвечающий требованиям эксплуатации дома и благоустройства участка.
При выполнении ВП закладываются основы для правильной посадки и долгой эксплуатации дома:
- Формируются котлованы и траншеи под фундаментные конструкции.
- Увеличивается несущая способность грунта в основании фундамента.
- Уменьшается выраженность морозного поднятия земли.
- Создаются оптимальные условия для дренирования и отвода от зоны фундамента вод: грунтовых, талых, дождевых.
Грамотная планировка избавляет от визуального эффекта «дом в яме».
При проведении земляных работ по выравниванию строительной площадки методом подсыпки:
- увеличивается допустимая нагрузка на фундамент;
- сокращается количество промерзающих слоев;
- увеличивается толщина грунта над границей подземных вод;
- уменьшается воздействие подвижек грунта на фундамент под влиянием отрицательных температур;
- улучшается эвакуация дождевых и талых воды со строительной площадки.
Для подсыпки используется грунт из котлованов и траншей, – поэтому отпадает необходимость его вывозить, тратить средства на утилизацию, искать альтернативные способы применения.
Можно ли обойтись?
Если при строительстве дома ВП не проводилось, или было проведено непрофессионально, последствия могут оказаться плачевными:
- Крен дома с постепенным разрушением. Если площадку не выровнять, нагрузка на фундамент будет распределяться неравномерно, что приведет к трещинам, нестабильности конструкции, обрушению.
- Невозможность содержать сад, огород. Труднопрогнозируемые затопления губительны для почвы и урожая.
- Проблемы инженерных коммуникаций. Размытый грунт станет причиной повреждения электросетей, канализации, очистных сооружений.
- Невозможность строительства цокольного этажа и подвала: велик риск затопления и обрушения в случае движения размытого грунта.
- Гниение построек из дерева под воздействием повышенного уровня атмосферных осадков.
Из-за вымывания почвы, неустойчивости участка, становится невозможным строительство легких построек: беседок, бань и сараев.
Каким ЗУ обязательно нужна?
Неровности ландшафта ограничивают застройщика: не все проекты подходят к воплощению, может потребоваться возведение свайного фундамента. Кроме того, неровные участки подвержены вымыванию грунта дождями и талыми снегами.
По фактору рельефа и перепадов высот в границах пятна застройки ЗУ классифицируются как:
- ровные;
- с небольшим уклоном: ≤0,5 м;
- со значительным уклоном: 0,5-1 м;
- с крутым склоном: ≥1м.
Опытные строители считают, что подсыпка нужна каждому участку: следует приподнимать даже ровные площадки, чтобы снизить уровень грунтовых вод.
Как делать ВП — этапы
ВП земельного участка проводится до начала строительства, чтобы подготовить ландшафт к будущей застройке. Сначала проводятся предпроектные работы.
Геодезическая топосъемка
Обязательный этап, с которого начинаются разработка схем и планирование земляных работ. Проводится нивелирование местности: определение высоты и глубины элементов ландшафта относительно условной нулевой отметки.
Съемка проводится специалистами, с использованием геодезического оборудования. После определения высотного положения проектных поверхностей участка подбирают оптимальный вариант земляных работ.
Геологические исследования
На этапе геологических изысканий определяются:
- тип грунта, его характеристики;
- уровень залегания грунтовых вод, опасных для технического состояния будущего фундамента;
- показатель промерзания грунта;
- степень морозного пучения почвы.
Геодезические и геологические сведения используются при разработке проектных планов и схем.
Разработка проекта
Составление проектной документации выполняется поэтапно:
- Сбор информации. Изучение особенностей рельефа по документации, полученной на этапе предпроектной подготовки. Оценка проводится на основе детального топографического плана, съемки высотных отметок рельефа, результатов исследований структуры и состава почвы, сведений о глубине залегания подземных вод и промерзания грунта. При необходимости проводятся дополнительные измерения.

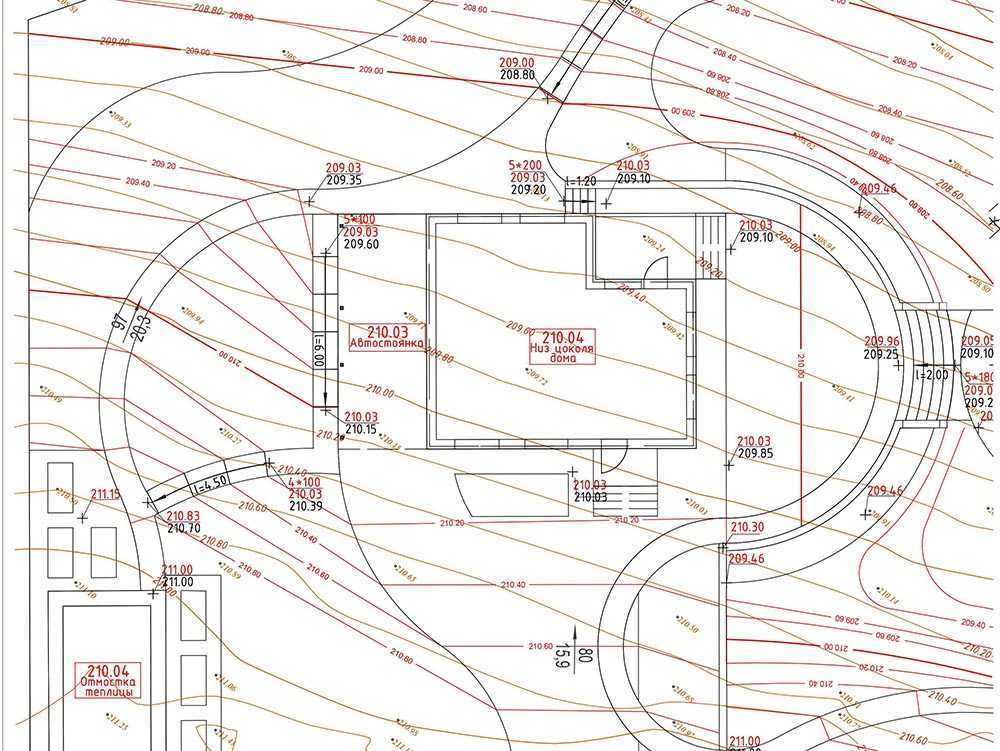

- Разработка схемы планировки в проектных отметках. На топографический план наносятся данные съемки с реальных и проектных высотных точек, горизонтали фактического рельефа.
- Составление плана преобразования рельефа в проектных горизонталях. Обозначение линий реальной и проектной конфигураций рельефа проводится методом горизонталей: существующий наносится черным, проектный – выделяется красным. Готовый план отражает наглядную картину предстоящих мероприятий по перемещению грунта.
- Формирование картограммы перемещения земляных масс. На картограмме указываются отметки проектных высот и существующего рельефа, выделяются зоны выемки и насыпи грунта.
Изучение особенностей рельефа по документации, полученной на этапе предпроектной подготовки. Оценка проводится на основе детального топографического плана, съемки высотных отметок рельефа, результатов исследований структуры и состава почвы, сведений о глубине залегания подземных вод и промерзания грунта. При необходимости проводятся дополнительные измерения.
На основании этих документов разрабатывается проект вертикальной планировки.
Как составить схему?
Земельные участки под строительство, вне зависимости от рельефа, требуют точных расчетов и схем.
На геодезической подоснове:
- обозначают расположение объектов;
- проектную поверхность выделяют красными линиями.
На плоскость горизонталями проецируют прямые, образуемые пересечением основания другими плоскостями. Шаг составляет 100-500 мм, – в зависимости от масштаба, условий и сложности обустройства.
Нельзя обрывать горизонтали, они должны идти через весь план, причем сечение остается неизменным. Допустимый случай обрыва контура – сочленение проектных поверхностей с откосами, стенами, заборами.
Если планируется подсыпка грунта, красные линии отодвигают, обозначая понижение. Участок, где намечено изъятие земли, на схеме будет с повышением.
Неизменный на всем протяжении уклон отображается равным удалением горизонталей друг от друга.
Угол между линиями, обозначающий отметки понижения местности, указывает на гребень; в противоположном случае – на выемку.
Поверхностные воды будут отводиться под прямым углом к красным линиям. Горизонталями с закрытым концентрическим контуром, окружающими одна другую, обозначаются:
- холм – центр занят более высокими линиями;
- впадина – ближе к середине линии понижаются.
Этих сведений достаточно, чтобы прочесть и реализовать схему вертикального планирования.
Средства, инструменты, техника
Для измерения перепадов ЗУ и разметки потребуются:
- нивелир;
- строительный уровень;
- рулетка.
Геодезические работы проводятся только профессионалами со специальным оборудованием. Планировку участка (подсыпку, срезание, перемещение, разрыхление грунта) производят механизированным или ручным способом.
В первом случае арендуется тяжелая спецтехника:
- бульдозер или грейдер;
- трактор с культиватором или ковшом.
При самостоятельных работах используется мотоблок с культиватором и фрезой для срезания грунта.
Для ручных работ нужны:
- лопаты;
- тяпки;
- грабли;
- лом;
- колышки;
- кувалда или молоток.
Чтобы удалить с участка деревья и кустарники, пригодятся топор, пила, ножовка. Для перевозки грунта потребуется тачка.
Советы для разных рельефов
Дом желательно размещать в самой высокой части территории участка. Чтобы фундамент оказался выше подземных вод, применяют способы без заглубления (или с минимальным).
Иногда технические моменты препятствуют таким методам: запроектировано тяжелое строение, подвижный верхний слой. В этих случаях подбирают оптимальное компромиссное решение, – и только с привлечением специалистов.
Затем выполняется отмостка, устройство лотков для отгона приповерхностных вод. Продуманный рельеф должен отвести осадки и талые воды в водоприемник: канаву, водоем.
Подземные воды отводятся с участка при помощи глубоких дренажей в дренажные колодцы.
Если дом будет стоять на склоне холма, используется метод террасирования – создание нескольких уровней (ступеней) по принципу лестницы. При сооружении террас подсыпается грунт, укрепляются откосы, монтируются подпорные элементы. Террасы красиво выглядят, эффективно отводят влагу, на каждой из «ступеней» можно устроить маленький садик. У террасирования один существенный минус – высокая стоимость работ.
Рельеф – важная составляющая ландшафта. Его особенности определяют планировочное и композиционное решение объекта. При ровном рельефе ландшафтные дизайнеры рекомендуют придать общей композиции выразительность. Искусственный микрорельеф создается горками, подпорными стенками, отвалами.
Ровная территория
Часто ровные территории находятся в низинах, где высокий уровень грунтовых вод, скопление дождевых вод и талого снега вызывают быстрое заболачивание. Перед строительством делают невысокую насыпь, устраивают мелкозаглубленный фундамент.
Толщина подсыпки из грунта составляет 20-50 см.
Почву (грунт с растительными и другими органическими элементами) использовать нельзя, нужен чистый плотный материал.
Подсыпанный участок по периметру уплотняется песчано-гравийной смесью.
Пример ВП ровной территории на схеме ниже:
- Отмостка. Ширина 1 м, уклон 3 см/м. Больший уклон не рекомендуется: отмостка будет неудобной для ходьбы, а зимой – скользкой и травмоопасной. Для комфортного перемещения внутренние углы срезаются под углом 450.
- Зона для разгона воды. Ширина 2 м, уклон 2 см/м. Если сформировать больший уклон, будет вымываться плодородный слой.
- Зона разуклонки для отвода воды. Ширина 5 м, уклон 1 см/м.
- Участок сброса воды. Уклон 1-5 см/м.
С уклоном
Если перепад высот в границах будущего фундамента не превышает метр, делаются отсыпки для выравнивания. При этом подошвы долей основания должны оказаться на одной линии по горизонтали (с небольшим отклонением).
Не более 0,4 м
Если показатель уклона меньше 0,41 м, вся площадка выравнивается до горизонтального уровня. Надземная доля цоколей располагается на одной высоте.
От 0,4 до 1 м
При перепаде высоты естественного рельефа больше 0,40, но меньше 1 м, новые порции грунта в горизонт не отсыпают, ограничиваясь искусственным понижением неровностей.
Свыше 1 м
На участке с такой неровностью проектируется подвал. На цокольном этаже устанавливается дренаж. Не каждый застройщик способен выполнить правильное планирование в таких нестандартных условиях, лучше обратиться к профессионалам. Они проведут диагностику местности, изучат состав грунта, глубину залегания грунтовых вод.
Нюансы по географическому расположению
Важно учесть такие моменты:
- Если ландшафт ровный, для расположения дома и зеленых насаждений нужны минимальные финансовые и временные затраты.
Как правило, вблизи стен устраиваются незначительные уклоны для отведения воды к границам участка.
Уклоны формируются при помощи грунтовой насыпи. - Территории с уклоном на юг характеризуются перенасыщением растительностью. Такие рельефы идеальны для обустройства зеленых зон. Идеальным местом для строительства дома считается верхняя точка ближе к восточной границе участка.
- Участки, где рельеф имеет уклон в сторону востока и запада, имеет свои особенности. Строения лучше располагать у северных границ, чтобы избежать тени на растениях.
- Участки с крутым уклоном на север нуждаются в устройстве надежной дренажной системы.
Уклоны формируются при помощи грунтовой насыпи.Преимущества выполнения
Раньше без ВП было невозможно получить разрешение на строительство. Теперь документ не требуется – частные застройщики просто письменно уведомляют местную администрацию о факте предстоящей стройки.
Тем не менее, ВП необходимо. Причем именно в период предпроектной подготовки, чтобы правильно посадить дом по вертикали:
- подготовить поверхность строительной площадки;
- рассчитать высоту цоколя.
Выполнять планировочные работы после возведения дома – нерационально и экономически невыгодно.
Полезное видео
Дополнительная информация по теме статьи в видео:
Заключение
Вертикальная планировка участка – важный этап проектирования. Профессионально проведенные работы улучшат вид территории, исключат влияние на участок оползней, подтоплений и оврагов. Изменение сложного рельефа необходимо, чтобы жизнь в будущем доме была безопасной и комфортной.
Вертикальная планировка территории | Скачать чертежи, чертежи, блоки Autocad, 3D модели
- Русский
- Разные строительные чертежи
- Автокад
- Образовательный
Узнайте, как скачать этот материал
Телеграм бот для поиска материалов
Покупка чертежей
Подпишитесь на получение информации о новых материалах:
t.
me/alldrawings
vk.com/alldrawings
Описание Вертикальная планировка территории
Содержание проекта
вертикалька.dwg [ 573 КБ ] |
Дополнительная информация
Чертежи
вертикалька.
dwg
Аналогичные материалы
Проект общественного центра с планировкой помещений и территории
Вертикальный размер — рост человека в вертикальном положении
Вертикальная планировка и план дренажа
Вертикальное расположение.
Вертикальная планировка жилого микрорайона
Компоновка КИМ с вертикальным разрезом здания
Курсовая работа «Вертикальная планировка квартала»
Вертикальная планировка микрорайона
Бесплатная загрузка на сегодня
Обновление через: 16 часов 29 минут
3D дизайн раздвижных дверей
Складское помещение — пожарная сигнализация
Расчет водозаборных сооружений
Типы окон и дверей
Прочие материалы
Мищенко Р.
С. Математическое моделирование процессов Структурные математические модели (размерный анализ процессов) Лабораторная работа
Схема больницы
Проект гостиницы с размерами и символами
Вертолет Ми-8. Масляный узел системы смазки коробки передач ВР-8
ВЕРТИКАЛЬНОЕ ПРЕВЫШЕНИЕ
ВЕРТИКАЛЬНОЕ ПРЕВЫШЕНИЕ| «Эй, Лулу! Ты уверена, что все это время не преувеличивала?!» |
«Может да, может нет, Лу! Но я не преувеличиваю, когда говорю тебе, что ты должен понимать вертикальное преувеличение! горизонтальный и вертикальный масштабы на профиле. Его значение получается путем деления единицы измерения, такой как дюйм, на горизонтальной шкале на то, что эта единица представляет на вертикальной шкале. На диаграмме справа 1 дюйм. = 100′ как по вертикали, так и по горизонтали. Делая деление, 100 футов/100 футов = 1, что означает отсутствие вертикального преувеличения! Без вертикального преувеличения вы получите хорошее представление о крутизне земли. В профиле нет искажений! То, что вы видите, в значительной степени то, что есть!» |
| «Но иногда бывает полезно преувеличить вертикальный масштаб. Вот как будет выглядеть тот же профиль, если вертикальный масштаб увеличить или преувеличить 5 футов , сделав 0 1 123 Вертикальное преувеличение 100’/50′ = 2. |
| «Довольно странно! Но зачем вам так преувеличивать крутизну ландшафта?» |
| «Иногда длина профиля на земле очень велика по сравнению с РЕЛЬЕФОМ профиля. Например, дюйм на этой карте представляет тысячу футов и длину профиля AB составляет 3,35 дюйма, что соответствует 3350 футам на земле. Но рельеф (подъемы и спуски) составляет не более 200 футов!» |
| «Посмотрите, что получится, если нарисовать профиль AB с одинаковыми горизонтальными и вертикальными масштабами! Полное вертикальное расстояние от подножия до вершины холма составляет лишь одну пятую дюйм! (Один дюйм = 1000 футов, 200 футов = 1/5 дюйма!) Из-за этого трудно увидеть, какие склоны холма крутые, а какие менее крутые!» |
| «И только представьте, если бы горизонтальный масштаб был 1″ = 5000′, вместо 1″ = 1000′! Если бы вы не преувеличивали по вертикали и сделали вертикальный масштаб 1″ = 5000 футов также, весь рельеф холма должен был бы уместиться в 1/25 дюйма! Холм становится почти невидимым!» |
| «Думаю, это можно было бы сделать с некоторым вертикальным преувеличением! Вроде раз 25! Теперь я могу получить представление о том, на что похож холм, даже если склоны действительно более пологие, чем здесь кажутся!» |
| «Очень круто! И я думаю, если вы хотите, чтобы она была более точной, вам нужна карта с меньшим интервалом контура, чтобы было известно больше точек точно! » |
| «Давайте дадим вам возможность вычислить вертикальное преувеличение! Пройдите тест!» |
| ССЫЛКА НА ТЕСТ |
| «Но у меня есть вопрос, Лулу! Как ты можешь определить, правильный ли профиль?!» |
Когда вы рисуете линию:
