короткий и удлиненный переходник для ванной, виды и размеры

Организация водопровода очень часто предполагает использование смесителей или кранов. Эти устройства изготавливаются многими компаниями, которые придерживаются только своих личных стандартов, поэтому не всегда есть возможность подобрать изделия под нужные габариты. Решают такие проблемы с помощью различных вспомогательных устройств, к которым и относятся эксцентрики для смесителей.

Многие домашние мастера при замене смесителей использовали эксцентрики, хотя некоторые не знают, что они собой представляют и для чего нужны. В этой статье мы постараемся разобраться с особенностями таких конструкций.

Особенности и назначение

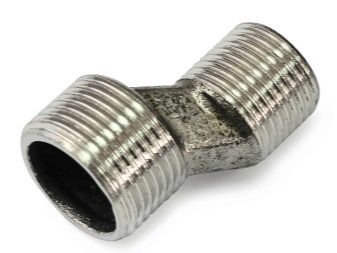

Технически эксцентрик – это своеобразный сантехнический переходник. Его используют в большинстве случаев для подключения смесителя к водопроводным выходам центральной сети. Особенностью эксцентриков является наличие смещенного центра. Внешне – это своеобразная трубка, которая имеет резьбу на противоположных торцах. Средняя же часть может быть сдвинута, образуя своеобразный переход.

Основной задачей эксцентриков является нивелирование расстояния между выходами смесителя и входами трубопровода. Таким образом, эти изделия позволяют устанавливать в доме приборы от различных производителей, независимо от их технических параметров.

Виды и размеры

Современная фурнитура для сантехники выпускается многими компаниями. Эксцентрики пользуются особой популярностью, так как позволяют адаптировать все водопроводные механизмы под определенный стандартный размер. Условно эти изделия разделяют на несколько видов.

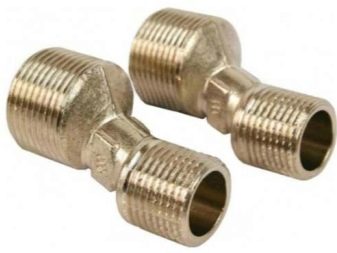

  • Удлиненные эксцентрики. Изделия имеют значительную длину трубки, позволяющей вывести кран на определенное расстояние от стены. Очень часто используются, когда не существует возможности установить смеситель из-за труб и других подобных преград.

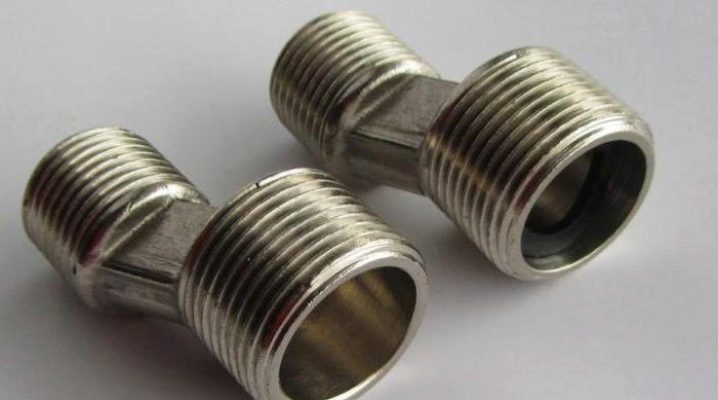

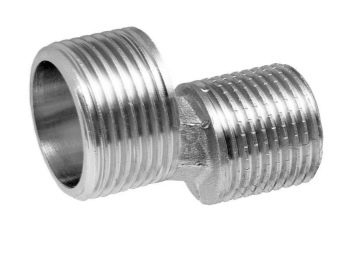

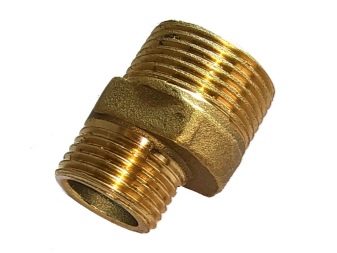

  • Короткие эксцентрики. Эти конструкции являются стандартными и зачастую идут в комплекте со смесителями. Также их дополняют отражателем, представляющим собой декоративную накладку. С помощью коротких эксцентриков можно компенсировать расстояние до 80 мм.

Обратите внимание, что такая фурнитура бывает как с внешней, так и с внутренней резьбой. Поэтому важно оценивать эти параметры при покупке. Многие известные производители подобных изделий покрывают их декоративными красками. Сегодня на рынке можно найти эксцентрики, имитирующие несколько материалов: медь, латунь, золото, серебро и многие другие.

Одним из критериев эксцентрика являются его габариты. Правильно подобранная конструкция позволяет осуществить быстрое подключение всех приборов. Практически все эксцентрики имеют на торцах резьбовые соединения. Но их диаметр может отличаться, так как они используются для подключения различных систем. Зачастую эти характеристики составляют ½ и ¾ дюйма, что соответствует большинству стандартных выходов для водопроводов и смесителей.

Еще одним критерием является размер по плечу эксцентрика. Данная характеристика указывает, насколько можно увеличить расстояние между точками при повороте в крайнее положение. Сегодня на рынке встречается несколько типоразмеров подобных конструкций: 40 мм, 60 мм, 80 мм.

Некоторые производители маркируют такие устройства специальными обозначениями – М8, М10 и т. д. Все это зависит только от конкретной марки эксцентрика и его предназначения. Типоразмеры изделий зачастую являются стандартными, что позволяет использовать их для решения большинства задач.

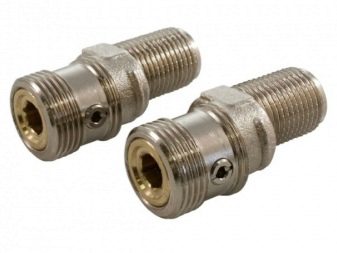

Выпускают эксцентрики нестандартной формы, позволяющей более гибко адаптировать систему к сложным условиям.

Как выбрать?

Эксцентрики для смесителя являются необходимым элементом при установке смесителя в ванной. Удлинители такого типа позволяют надежно прикрепить изделие, независимо от расположения водопроводных выходов.

Покупая эксцентрик для смесителя, нужно учитывать определенные факторы.

  • Размеры отверстий. Сегодня некоторые виды смесителей имеют нестандартные выходы для подключения. Стандартные модели оснащаются внешней резьбой, но бывают устройства и со внутренними резьбовыми системами. Также могут не совпадать и диаметры труб, на которые важно обращать внимание.
  • Расстояние между выходами смесителя. Данный фактор является одним из самых важных. Для стандартных ситуаций хватит эксцентрика с плечом 40 мм. Но если расстояние между ними намного больше 150 мм, тогда нужно подбирать более габаритные модели, которые подойдут для вашей ситуации.
  • Наличие преград. Очень часто бывает, что смеситель располагается вблизи водопроводных или других труб и добиться жесткого крепления с помощью стандартных эксцентриков невозможно. Поможет решить эту задачу только длинное изделие, которое переместит плоскость соединения на определенное расстояние от стены.
  • Материал. Сегодня эксцентрики изготавливают из различных видов металла. Некоторые производители стараются использовать максимально дешевые варианты. Специалисты рекомендуют отдавать предпочтение только латунным или бронзовым эксцентрикам. Если вы выбрали модель из латуни, тогда она должна быть только цельнолитой.

В другом случае такая конструкция может легко сломаться при монтаже, так как она отличается высокой хрупкостью. При этом не следует доверять только внешнему покрытию эксцентрика. Многие производители под искусственным напылением прячут некачественный материал.

Чтобы не ошибиться при выборе и получить надежный переходник, следует отдавать предпочтения изделиям известных фирм. Покупать их желательно в проверенных магазинах, где вам гарантируют высокое качество эксцентрика.

Еще одним из критериев является дизайн удлинителя. Дорогая сантехника должна дополняться изделиями, которые подходят к ней по стилю и цвету. Хотя многие конструкции сегодня закрывают декоративными отражателями, что исключает визуальный просмотр эксцентрика.

Как установить?

Монтаж эксцентриков не является сложной операцией.

Установка этих устройств состоит из нескольких последовательных действий.

  • Изначально на поверхность резьбового соединения, которое будет вкручиваться непосредственно в трубу, нужно намотать уплотнитель. Для таких целей используют обычный джут или специальную фум-ленту. Важно наматывать ее только по ходу резьбы, чтобы затем было проще прикрутить систему.
  • На следующем шаге нужно по очереди вкрутить эксцентрик в трубопровод. Изначально следует повернуть их вручную, а затем зажать с помощью специального разводного ключа. При этом важно отрегулировать положение эксцентриков таким образом, чтобы они совпадали с отверстиями на смесителе. Если при установке произошел перекос, тогда нужно выкрутить и выровнять удлинители по-новому.

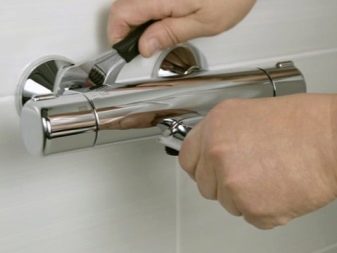

  • Завершается процедура подключением смесителя. Для этого он по аналогичной схеме накручивается на оба переходника. Обратите внимание, что многие сантехнические приборы дополняются специальными уплотнительными резинками, которые нужно правильно выставить при креплении.

Замена эксцентрика возможна только в том случае, когда он не подходит по размеру или дал трещину во время эксплуатации. Менять при этом нужно только сломанную деталь, так как они являются независимыми.

Рекомендации

Из вышесказанного можно сделать вывод, что эксцентрики – весьма простые конструктивно изделия, которые практически не выходят из строя.

Чтобы смеситель при этом работал долго и надежно, следует руководиться несколькими простыми советами.

  • Зажимать удлинители следует очень аккуратно, не прикладывая много усилий. В ином случае устройство может треснуть и его придется заменить.
  • Если после установки кран подтекает, следует открутить смеситель и проверить качество прокладок. Иногда нужно также проверить, нет ли течи в месте крепления эксцентрика к трубе. При наличии таких поломок, следует осуществить демонтаж и полностью заменить уплотнитель при новой установке.
  • Подбирайте длину переходника заранее. Это сэкономит вам время, которое вы затем потратите на поиски нужной модели.
  • Обязательно используйте специальные смазки поверх льняных уплотнителей. Они намного лучше пропитывают резьбу, не позволяя воде просачиваться наружу по мелким капиллярам. Не покрывайте соединения краской, так как после ее застывания вам сложно будет демонтировать эксцентрик в случае его поломки.

Эксцентрики для смесителей являются универсальными переходниками. Их применение упрощает работу и монтаж многих сантехнических приборов. Покупая такие изделия, отдавайте предпочтение продукции только известных и проверенных брендов. Данные условия гарантируют, что эти эксцентрики качественные и будут служить долго, вне зависимости от состояния воды.

О том, как заменить эксцентрик, смотрите в следующем видео.

Виды эксцентриков для смесителя

Во время ремонта ванной комнаты или кухни не обходится без замены сантехники. Это важный этап, потому всю работу необходимо сделать максимально качественно, чтобы избежать в будущем протечек. Иначе пострадает комфорт хозяев квартиры или дома. Небольшая, но имеющая огромное значение в выполнении этой задачи деталь, которая соединяет водопровод со смесителем, называется эксцентрик.

Как и все части сантехники, важно знать, как правильно подобрать нужный элемент, какая его роль в механизме, и можно ли заниматься монтажом самостоятельно.  Кроме того, перед началом произведения каких-либо работ требуется рассмотреть виды эксцентриков для смесителя.

Этот переходник упрощает установку, а также обеспечивает надежное соединение с трубопроводом. Так как импортные и отечественные смесители изготавливаются по стандартам, которые значительно отличаются друг от друга, то подобный элемент компенсирует эту разницу и позволяет свободно устанавливать нужную модель в своем доме.

Описание эксцентриков

Деталь круглой формы, геометрическая ось которой совпадает с осью вращения. Кроме сантехники, их используют в астрономических установках и как крепежи в мебельных конструкциях.

Данный элемент дает возможность корректировать расстояние между втулками. Иногда без него не удается подключить смеситель к водопроводной системе.

Обычно соединитель приходится подбирать самостоятельно, но в отдельных наборах они присутствуют в комплекте с прибором. Часто такие детали на одной из сторон полностью соответствуют оборудованию, но могут абсолютно не совпадать с трубой водопровода. В любом случае обойтись без эксцентрика сложно, так что лучше проверить все и выбрать нужный размер.

Параметры, которые учитываются при выборе переходников для самых распространённых моделей (Hansgrohe Ecostat 13114000, Lemark Comfort LM3061C, Grohe BauLoop 31368, Grohe BauEdge 31367, Hansgrohe Ecostat 13116000):

  • Между трубками устройства расстояние составляет 150 мм.

  • Материал: нержавеющая сталь, латунь, бронза.

  • Размер плеча, которое находится между центрами смещенных трубок, равняется 40-80 мм, а шаг 20 мм.

Виды эксцентриков для смесителей:

  • Удлинённые детали могут понадобиться в том случае, если разница размеров слишком большая. Перед тем как выбрать необходимый элемент, нужно произвести точные замеры с помощью линейки.

  • Короткий при установке компенсирует отклонение между узлами в 80 мм.

Важно обратить внимание на совместимость деталей. Например, если смеситель с патрубком, то соединитель нужно покупать с внутренней резьбой на одной из сторон.

Устанавливая нужный компонент, один край вкручивается в водопровод, обычно он уже имеет наружную резьбу, а к другому присоединяют патрубок смесителя. Одни виды эксцентриков изготовлены из нержавеющей стали, другие из латуни или бронзы. Если трубы пластиковые, то разницы нет, какой именно элемент вставлять. Но в случае, когда водопровод металлический, переходник должен быть обязательно из того же металла. Это помогает обеспечить одно и то же давление в трубе, а также одинаковое температурное расширение. Соответственно вероятность возникновения протечки минимальная.

Установка эксцентриков

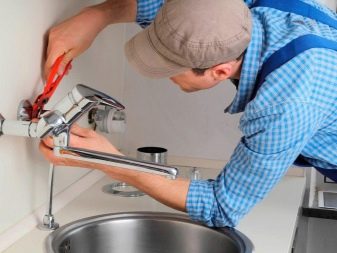

Во время ремонта чаще всего установкой данной детали занимается сантехник, но иногда, желая сэкономить, можно и самостоятельно произвести монтаж или замену.

Весь процесс разделяется на два небольших этапа:

  • Монтаж эксцентрика.

  • Установка смесителя непосредственно на переходник.

Для начала стоит удостовериться, что вода полностью перекрыта. Таким образом, удастся избежать утечки воды, в случае если начнутся проблемы во время работы.

В первую очередь, следует убедиться, что все детали идеально подходят. Перед установкой следует провести предварительную сборку без использования прокладок и льна. Необходимо обратить внимание на плавность соединения, чтобы не было перекосов и любых изъянов, зацепов. Все детали из комплекта должны быть задействованы.

Так как соединитель состоит из двух частей, то следует разобраться, как правильно его крепить. На узкую часть с резьбой наматывается подмотка или лен. Все это делать следует по часовой стрелке. В результате, материал не будет сдвигаться во время вкручивания. Для льна дополнительно используют пасту для резьбовых соединений. Еще могут покрывать поверхность герметиком. Также нередко пользуются старым методом, когда берут нить и масляную краску.

Затянув переходник до самого конца, для проверки включить воду. Если возникла течь, то стоит проверить плотность крепления и поджать его. Продолжительное протекание может свидетельствовать о некачественных прокладках или несоответствии резьбы, а, возможно, перекосах.

После монтажа нужно убедиться, соблюдаются ли межосевые размеры. С помощью уровня проверяют, насколько ровно стоят элементы. Еще следует обратить внимание на длину плеча. Если она недостаточная, то лучше приобрести эксцентрик с более длинным плечом.

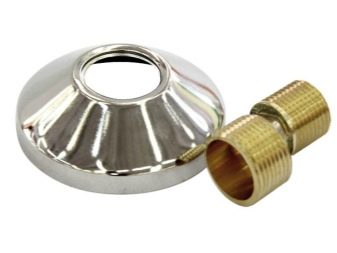

Чтобы закрыть отверстие и соединение, а смеситель имел более эстетичный вид, для декора используют отражатели, а уже после монтируют и сам смеситель.

Важные моменты, которые нужно всегда помнить во время работы с эксцентриком:

  1. Полнота комплектации. Это касается смесителя. Стоит проверить, все ли детали на месте. Если отсутствует переходник, то необходимо самостоятельно подобрать нужный вариант по размеру и материалу, в зависимости от труб водопровода и выбранной модели смесителя.
  2. Дефекты. Проводить предварительную сборку нужно еще и с целью проверки на дефекты, брак и плавность резьбы.
  3. По часовой стрелке. Лен, нить, утеплитель обязательно наматывают по ходу резьбы, чтобы они не сползали во время закручивания. Он не должен прокручиваться, а обязательно плотно прилегать к поверхности.
  4. Для закручивания используют ключ нужного размера.

Чтобы более детально узнать об эксцентриках и их применении, можно воспользоваться формой обратной связи. Информационный портал «Ремонтик» предоставляет обширную консультацию по любым вопросам.

Таким образом, чтобы выбрать нужный переходник и установить его, не обязательно обращаться за помощью к сантехникам. Конечно, они сделают работу быстрее, но ничего сложного в сборке смесителя и монтаже соединителя нет. Чтобы выбрать нужный элемент, достаточно знать, какой размер труб водопровода, и какая модель смесителя. Кроме того, следует учитывать материал. Во время покупки следует внимательно изучить все части конструкции, чтобы исключить наличие брака.

Возможно Вам будет также интерестно:

Эксцентрик (техника) — Википедия

Материал из Википедии — свободной энциклопедии

У этого термина существуют и другие значения, см. Эксцентрик. Eccentric shema sample.png

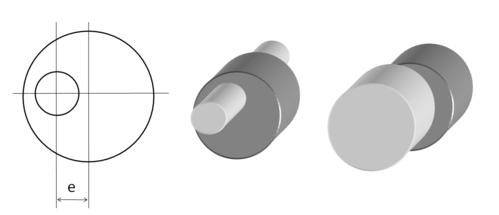

Эксцентрик — (лат. ex centro — рус. из центра) диск (цилиндрическая поверхность) или сектор диска, насаженный на вращающийся вал так, что ось вращения диска параллельна, но не совпадает с осью вращения вала, для преобразования вращательного движения в поступательное. Расстояние между осями называется эксцентриситетом.
