Устройство и классификация стальных канатов

Стальные тросы широко используются в самых различных отраслях человеческой деятельности. Наиболее широко эти приспособления используются в грузоподъемных механизмах, где являются одним из самых важных и ответственных элементов. Стальные тросы изготавливаются из высококачественной проволоки, но имеют огромное количество различных конструкций и могут иметь различное сечение. Также канаты различаются по своим эксплуатационным характеристикам, которые во многом зависят от физико-механических свойств использованных для их изготовления материалов.

Классификация канатов

Современные стальные канаты подразделяются по виду свивки на следующие типы:
· Одинарные простые;
· Двойного типа;
· Тройные;
· Прошивные.
По сечению канатных прядей различают:
· С плоскими прядями;
· Трехгранные;
· С прядями овального сечения.

Кроме этого канаты бывают прямые или обратные – эта характеристика зависит от направления свивки прядей.

Сердечник стального каната

У всех стальных канатов есть общий признак – они изготавливаются методом спиральной свивки проволоки из различных сортов стали вокруг сердечника. Сердечник служит для того, чтобы внутри каната не было пустоты и помогает изделию сохранять правильную форму. Встречаются как стальные сердечники, так и изготовленные из синтетики или из пропитанной смазкой манильской пеньки или джута. Пенковые и джутовые сердечники пропитывают не только для того, чтобы оградить их от гниения, но и с целью обеспечить антикоррозийную защиту внутренних слоев троса – при изгибе изделия, смазка просачивается в существующие между проволоками пустоты, обеспечивая их равномерное смазывание.

В канатах сердечник работает как отличный амортизатор, удерживая пряди в проектном положении и если говорить инженерными терминами, сердечник противостоит радиальным нагрузкам, которые неизбежно возникают при эксплуатации, препятствуя деформации изделия.

Как мы уже говорили, встречаются сердечники органического происхождения, пеньковые и джутовые и сердечники из неорганических материалов – стальные и синтетические. В качестве материала для синтетических элементов троса, чаще всего применяют полипропилен – прочный, стойкий к внешним воздействиям и недорогой материал. Пеньковые и джутовые сердечники подлежат обязательной пропитке смазкой, доля которого составляет от 35 до 50% от массы самого органического материала. Для смазывания канатов используют самые высококачественные материалы, так как от выбора смазки во многом зависит долговечность троса.

Физические свойства канатов

Стальные канаты могут иметь различную гибкость, которая зависит как от свойств использованной при изготовлении проволоки, так и от ее количества в свивке. Наименее гибкие канаты состоят из 42 проволок, а более гибкие – из 72 проволок, расположенных по 12 в каждой пряди. Выпускаются также канаты повышенной гибкости, которые состоят из 144 проволок, которые располагаются вокруг сердечника по 24 штуки в каждой пряди.


Для применения в условиях повышенных температур или в агрессивной среде, используют тросы со стальным сердечником. Также такой тип каната идеально подходит в том случае, если изделие навивается на барабан многочисленными слоями – стальной сердечник не дает канату деформироваться под действием нагрузки, которую оказывают вышележащие витки. Стальной сердечник делает канат более стойким к деформации, но практически не влияет на грузоподъемность. Канаты с синтетическими и пеньковыми сердечниками обладают большей гибкостью и обеспечивают равномерную смазку, так как в них смазочный материал поступает в пряди не только снаружи, при плановом обслуживании, но и изнутри, из пропитанного материала сердечника.

Упаковка стальных канатов

К потребителю стальные канаты попадают на деревянных или возвратных металлических барабанах, а в некоторых случаях – в бухтах. Намотка на барабаны производится согласно ГОСТ 11127-78, где оговорены правила упаковки. В нормах оговорено, что шейка барабана должна иметь диаметр не меньше чем 15 полных диаметров троса, а борт полностью укомплектованного барабана, при диаметре каната 25 мм, должен выступать на 2 диаметра и не менее чем на 50 мм, если диаметр сечения каната превышает 25 мм.

Диаметр каната

Диаметр сечения каната является одной из важнейших характеристик этого изделия. Обычно все характеристики изделия указаны на бирке барабана или в сертификате, приложенному к канату производителем, но иногда возникает необходимость проверить диаметр каната, например если возникли какие-либо сомнения или маркировка просто утеряна. Диаметр стального каната измеряют штангенциркулем и производят его в двух различных точках, с расстоянием между ними как минимум 1 метр. В каждой точке производится два измерения толщины, в плоскостях обязательно перпендикулярных друг другу. Диаметр каната определяют, взяв среднеарифметическое значение этих четырех величин, при этом учитывают допуски, принятые для номинального диаметра этого изделия.

Статьи о продукции Обновлено: 03.12.2020 12:35:58

Поставить оценку

Успешно отправлено, Спасибо за оценку!

Нажмите, чтобы поставить оценку

Виды и типы стальных тросов, характеристики

Содержание

  • Конструкция
  • Разновидности
  • Область применения

Стальные тросы — крученые изделия из проволоки, состоящие из разного количества проволоки, прядей или стренгов. Используются в разных областях, особенно активно для буксировки, подъема груза, при такелажных работах. В процессе изготовления сталь проходит термическую обработку, это повышает ее свойства.

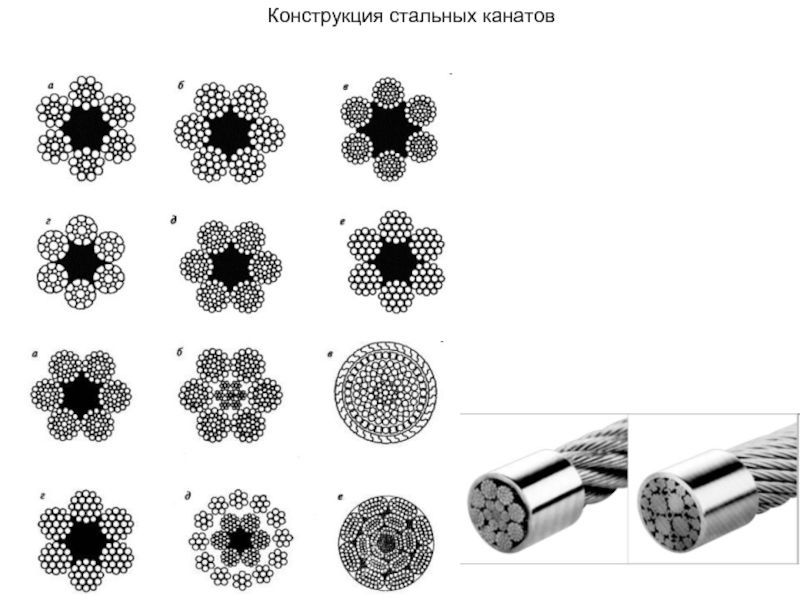

Конструкция

Металлические канаты могут иметь отличную друг от друга конструкцию, но основа у всех изделий одинаковая. В основе каната лежит сердечник, вокруг него переплетается проволока. Сердечник изготавливается не только из стали, но и из неметаллических материалов. Стальной сердечник необходим для моделирования будущего каната, для защиты его поверхности от прогибания. Чаще всего защищается антикоррозийным покрытием из цинка, реже для этих целей используют полимеры.

Если применяется сердцевина из органических материалов, это может быть, например, пенька или сизаль, то она пропитывается специальной смазкой. Это позволяет избежать ее преждевременного гниения, уменьшает трение между составными частями. Часто применяют сердечники из полиамидных нитей. Важное преимущество всех канатов с неорганическими сердечниками — малый вес и высокая гибкость.

  • Вообще, по уровню гибкости различают такие виды стальных канатов:

  • С низкой степенью. Этому уровню соответствует изделие с 42 проволоками и пеньковым сердечником.

  • Со средней степенью. Такому типу соответствует канат с 72 проволоками, свитыми в пряди.

  • С высокой степенью. Этому уровню принадлежит трос с пеньковым сердечником и стальной проволокой в количестве 144 штук, свитыми в 6 прядей.

Перед выбором троса необходимо учитывать ряд его свойств. Основная характеристика стальных канатов, о которой мы уже упомянули — гибкость. От нее во многом зависит, в какой области будут использовать канат. Необходимо также учитывать прочность, предельную величину натяжения, грузоподъемность. Прочность на разрыв зависит от коэффициента запаса прочности и диаметра троса. Часто важным параметром является устойчивость к воздействию агрессивной среды, при повышенных требованиях изделие проходит дополнительную обработку. Иногда важно учитывать вес каната.

Разновидности

Существуют разные виды тросов. В первую очередь их квалифицируют по конструкции:

  • С одинарной свивкой. Это одно-, двух- и трехслойные изделия из проволоки. Они свиваются в концентрические спирали. Если трос используют для будущего плетения, то его называют прядью.

  • Со сдвоенной свивкой. При такой конструкции минимум шесть прядей скручиваются в один слой. Если выполняется дальнейшая свивка каната, то получаются стренги.

  • С тройной свивкой. Они состоят из стренг, которые скручиваются в один слой на специальном оборудовании.

Виды стальных тросов, отличающихся по касанию:

  • С касанием в точках. Маркируется как ТК. Расположение элементов в таких канатах приводит к достаточно серьезным проблемам: при сдвигах в период эксплуатации такой канат быстро изнашивается, в нем появляются усталостные трещины, другие дефекты.

  • С линейным касанием. Маркируется как ЛК. Износостойкость, длительность эксплуатации таких тросов выше, чем у канатной продукции ТК.

  • С точечно-линейным касанием. Эта конструкция каната предполагает получения изделия с повышенными некрутящими характеристиками.

Кроме того, стальные канаты бывают раскручивающимися и нераскручивающимися. У первых проволоки после свивки не избавлены от внутренних напряжений, а после снятия перевязок они разматываются. Во втором случае напряжения снимаются посредством рихтовки, используют также предварительную деформацию. После этого они не только сохраняют свое положение при снятии перевязок, но и обладают другими достоинствами — становятся гибче, появляется более сильная сопротивляемость усталостным напряжениям.

Рихтованные тросы, находясь в свободном состоянии, не закручиваются в круг на конце, в то время как нерихтованные, за счет напряжения, стремятся к образованию окружности.

В зависимости от того, в каких условиях будет эксплуатироваться канат, подбирают его покрытие. Иногда он не обрабатывается антикоррозийными составами, но это снижает срок службы изделия, даже если он эксплуатируется в сухой среде. Чаще трос обрабатывают цинком, причем с разной степенью. Различают канаты для работы в:

  • Средней агрессивной среде, маркируется как «С».

  • Жесткой агрессивной среде, маркируется как «Ж».

  • Сверхжесткой агрессивной среде, маркируется как «ОЖ».

Достаточно часто тросы обрабатываются полимерами, тогда продукция обозначается буквой «П».

Область применения

Сфера использования зависит от разновидности каната. Максимально жесткий трос одинарной свивки эксплуатируется в местах, где действуют высокие растягивающие нагрузки. Это ограждения, различные растяжки, грозозащита для высоковольтных ЛЭП.

Тросы с двойной свивкой и маркировкой ЛК выдерживают длительные концевые нагрузки, используются в агрессивных средах или там, где необходимо применять изделия с минимальным отношением радиуса навивки и самого троса.

Рихтованные канаты с линейным касанием незаменимы при условиях работы с двухсторонним изгибом, они в основном используются для эксплуатации на свежем воздухе, активно применяются в крановых механизмах.

Изделия с тройной свивкой используются в случае, когда главным требованием является гибкость, а не прочность и площадь опорной поверхности. Буксировка, швартовка — это как раз такие направления.

Если говорить в общем, то канаты — неотъемлемая часть грузовых и пассажирских лифтов, подъемных кранов и бурового оборудования. С их помощью производят обвязку грузов при погружении их в воду или в другую жидкость, выполняют такелажные работы, монтируют антенны, линии электропередач, используют в других областях.


Что такое трос? Понимание спецификаций и конструкции

Проволочный канат представляет собой сложную часть механического оборудования с рядом различных спецификаций и свойств, которые могут повлиять на его производительность и срок службы.

Трос — это сложное механическое устройство, состоящее из множества движущихся частей, которые работают в тандеме, помогая поддерживать и перемещать объект или груз. В подъемной и такелажной промышленности проволочный канат прикрепляется к крану или подъемнику и оснащается вертлюгами, скобами или крюками для прикрепления к грузу и его перемещения в контролируемой среде. Его также можно использовать для подъема и опускания лифтов или в качестве средства поддержки подвесных мостов или башен.

Проволочный трос является предпочтительным подъемным устройством по многим причинам. Его уникальная конструкция состоит из нескольких стальных проволок, которые образуют отдельные жилы, уложенные по спирали вокруг сердечника. Эта структура обеспечивает прочность, гибкость и способность справляться с изгибающими нагрузками. Различные конфигурации материала, проволоки и структуры прядей обеспечивают различные преимущества для конкретного подъемного оборудования, в том числе:

  • Прочность
  • Гибкость
  • Сопротивление истиранию
  • Стойкость к раздавливанию
  • Стойкость к усталости
  • Стойкость к коррозии
  • Сопротивление вращению

Однако выбор подходящего стального троса для вашего подъемного оборудования требует тщательного обдумывания. Наша цель — помочь вам понять компоненты стального каната, конструкцию стального каната, а также различные типы стальных канатов и их назначение. Это позволит вам выбрать наиболее эффективные и долговечные тросы для конкретной работы.

Трос — это машина с множеством движущихся частей

С детства многие из нас привыкли думать о машине как о каком-то устройстве с шестернями, валами, ремнями, кулачками и различными вращающимися частями. Тем не менее, по законам физики обычная монтировка — это простой механизм, даже если он состоит только из одной части.

Трос на самом деле очень сложная машина. Типичная веревка 6 х 25 имеет 150 проволок на внешних нитях, каждая из которых движется независимо и вместе по очень сложной схеме вокруг сердечника по мере изгиба веревки. Зазоры между проволоками и прядями сбалансированы, когда канат сконструирован так, чтобы существовали надлежащие зазоры в подшипниках для обеспечения внутреннего перемещения и регулировки проволок и прядей, когда канат должен изгибаться. Эти зазоры будут меняться по мере изгиба, но находятся в том же диапазоне, что и зазоры в подшипниках автомобильных двигателей.

Понимание и принятие «машинной идеи» дает пользователю веревки большее уважение к веревке и позволяет ему добиться лучших результатов и более длительного срока службы веревки. Любой, кто использует веревку, может использовать ее более эффективно и результативно, если полностью понимает концепцию машины.

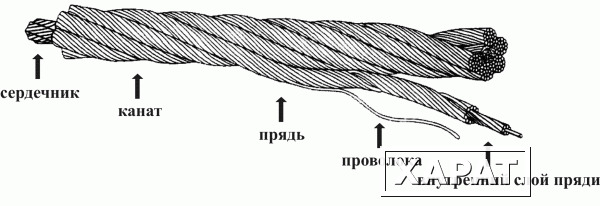

Компоненты стального каната

Конструкцию готового стального каната составляют четыре основных компонента:

  1. Металлические проволоки, образующие одну прядь
  2. Многопроволочные пряди, уложенные вокруг сердечника в виде спирали
  3. Волокнистый или стальной сердечник
  4. Смазка

Проволока

Проволоки являются наименьшим компонентом проволочного каната и составляют отдельные пряди каната. Проволока может быть изготовлена ​​из различных металлических материалов, включая сталь, железо, нержавеющую сталь, монель и бронзу. Проволока может быть изготовлена ​​в различных классах, которые связаны с прочностью, износостойкостью, сопротивлением усталости, коррозионной стойкостью и изгибом стального каната.

Сами провода могут быть с покрытием, но чаще всего доступны в «блестящем» или непокрытом исполнении.

Пряди

Пряди стальных канатов состоят из двух или более проволок, расположенных и скрученных в определенном порядке. Затем отдельные пряди укладываются по спирали вокруг сердечника веревки.

Пряди из проволоки большего диаметра более устойчивы к истиранию, а пряди из проволоки меньшего диаметра более гибкие.

Сердцевина

Сердечник стального каната проходит через центр каната и поддерживает пряди и помогает сохранять их относительное положение при нагрузках и изгибающих нагрузках. Сердечники могут быть изготовлены из различных материалов, включая натуральные или синтетические волокна и сталь.

Смазка

Смазка наносится в процессе производства и проникает до сердцевины. Смазка тросов имеет два основных преимущества:

  1. Уменьшает трение при перемещении отдельных тросов и прядей друг относительно друга
  2. Обеспечивает защиту от коррозии и смазку сердечника, внутренней проволоки и наружной поверхности

Конструкция троса

Следующие термины помогают определить конструкцию и свойства троса:

  • Длина
    • 9 Размер

    9

  • Направление и тип свивки
  • Отделка проволоки
  • Марка каната
  • Тип сердечника

Длина

Общее количество футов (отрезанных по размеру) при намотке на катушку и доставке .

Размер

Это заданный номинальный диаметр стального каната, который может быть указан в дюймах или миллиметрах.

Схемы прядей

Количество слоев проволоки, количество проволок в каждом слое и размер проволоки в слое — все это влияет на тип структуры прядей. Проволочный канат может быть изготовлен с использованием одного из следующих шаблонов или может быть изготовлен с использованием двух или более из приведенных ниже шаблонов.

  • Однослойная  – Наиболее распространенным примером является прядь из 7 проволок с однопроволочной центральной частью и шестью проволоками одинакового диаметра вокруг нее.
  • Присадочная проволока  – два слоя проволоки одинакового размера вокруг центра, при этом внутренний слой имеет вдвое меньшее количество проволок, чем внешний слой. В ендовах внутренней проволоки укладывают мелкие присадочные проволоки, равные их количеству во внутреннем слое.
  • Герметик  – Два слоя проводов вокруг центра с одинаковым количеством проводов в каждом слое. Все провода в каждом слое имеют одинаковый диаметр. Большие внешние провода располагаются в углублениях между меньшими внутренними проводами.
  • Warrington  – Два слоя проволоки вокруг центра с проволокой одного диаметра во внутреннем слое и проволокой двух диаметров, чередующейся большой и маленькой во внешнем слое позже. Более крупные проволоки наружного слоя упираются в ендовы, а более мелкие — на венцы внутреннего слоя.
  • Комбинация  — Комбинированная прядь создается с использованием любой комбинации двух или более моделей, перечисленных выше.

Формованные или неформованные

Пряди и проволоки предварительно формованных канатов в процессе производства формируются в спиральную форму, которую они принимают в готовом стальном канате.

Предварительно сформированный канат может быть выгоден в некоторых случаях, когда требуется более равномерная намотка на барабан, требуется большая гибкость или требуется большее сопротивление усталости при изгибе.

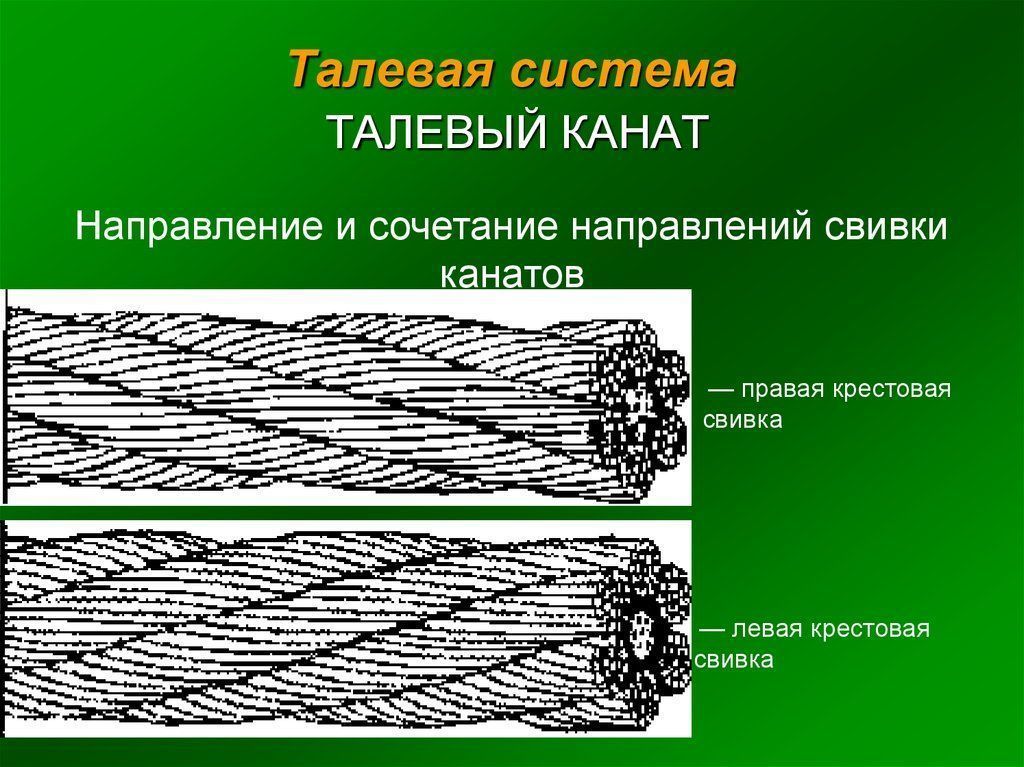

Направление и тип укладки

(A) Правая обычная укладка (B) Левая обычная укладка (C) Правая укладка (D) Левая укладка (E) Правая альтернативная укладка

Направление и тип укладки относятся к тому, как провода укладываются в виде жгута (правого или левого) и того, как жилы укладываются вокруг сердечника (обычная укладка, ленговая укладка или альтернативная укладка).

  • Обычная свивка  – Проволоки выровнены по оси каната. Направление свивки проволоки в пряди противоположно направлению свивки пряди. Канаты обычной свивки более устойчивы к раздавливающим усилиям, более устойчивы к вращению, а также лучше наматываются в барабане, чем канаты длинной свивки.
  • Lang Lay  – Проволоки образуют угол с осью каната. Проволока уложена, а жила уложена вокруг сердечника в одном направлении. Веревки Lang Lay обладают большей усталостной прочностью и более устойчивы к истиранию.
  • Альтернативная свивка  – Проволочный канат состоит из чередующихся прядей обычной и длинной свивки и используется в основном для специальных применений.

Отделка проволоки

Оцинкованная (гальванизированная), покрытая сплавом цинка/алюминия (мишметалл), нержавеющая сталь или необработанная сталь («полированная»).

Класс каната

Прочность стального каната подразделяется на различные классы, в том числе:

  • Улучшенная сталь для плугов (IPS)
  • Улучшенная сталь для плугов (EIPS) на 15% прочнее, чем IPS
  • Extra Extra Improved Plow Steel (EEIPS) на 10% прочнее, чем EIPS

Кривая прочности стали плуга служит основой для расчета прочности большинства стальных тросов.

Тип сердечника

Сердечники тросов обозначаются как:

  • Сердечники FC
  • Независимые сердечники тросов (IWRC)
  • Сердечники прядей (WSC)

Сердечник волокна может быть изготовлен из натурального или синтетические полипропиленовые волокна. Волокнистые сердечники обладают большей эластичностью, чем стальные сердечники, но они более подвержены раздавливанию и не рекомендуются для использования в условиях высокой температуры.

Стальной сердечник может быть независимым тросом или отдельной прядью. Стальные сердечники лучше всего подходят для применений, в которых волокнистый сердечник не может обеспечить достаточную поддержку, или в рабочей среде, где температура может превышать 180°F. следующую информацию:

1″ 6 x 25 FW EIP RRL IWRC

  • Диаметр = 1″
  • Количество жил = 6
  • Количество проволок на прядь = 25
  • Рисунок пряди = Присадочная проволока
  • Марка = Особо улучшенная струговая сталь
  • Направление и свивка = правая обычная свивка
  • Тип сердечника = независимый сердечник проволочного каната

Различные типы проволочного каната

Классификация стальных канатов предусматривает общее количество прядей, а также номинальное или точное количество проволок в каждой пряди. Это общие классификации, которые могут отражать или не отражать фактическую структуру прядей. Тем не менее, все стальные канаты одного размера и марки проволоки в каждой классификации будут иметь ОДИНАКОВЫЕ показатели прочности и веса и, как правило, одинаковую цену.

В приведенной ниже таблице показаны некоторые из наиболее распространенных конфигураций стальных канатов, распределенных по определенным классификациям.

Помимо общей классификации стальных канатов, существуют и другие типы стальных канатов специальной конструкции, предназначенные для специальных подъемных работ.

Проволочный канат, устойчивый к скручиванию

Некоторые типы проволочных канатов, особенно проволочные канаты свивки, более подвержены вращению под нагрузкой. Стойкий к вращению стальной канат спроектирован так, чтобы противостоять скручиванию, вращению или вращению, и может использоваться в однолинейной или многокомпонентной системе.

Особую осторожность следует соблюдать при обращении, разматывании и установке устойчивых к вращению стальных тросов. Неправильное обращение или наматывание могут привести к скручиванию веревки, что может привести к неконтролируемому вращению.

Канат из уплотненных прядей

Канат из уплотненных прядей изготавливается из прядей, которые были уплотнены с уменьшением внешнего диаметра всей пряди посредством пропускания через матрицу или ролики. Этот процесс происходит до закрытия веревки.

Этот процесс выравнивает поверхность внешних проволок в пряди, но также увеличивает плотность пряди. Это приводит к более гладкой внешней поверхности и увеличивает прочность по сравнению с сопоставимыми круглыми канатами (по сравнению с таким же диаметром и классификацией), а также помогает продлить срок службы поверхности благодаря повышенной износостойкости.

Уплотненный/обжатый канат

Обжатый проволочный канат отличается от проволочного каната с уплотненными прядями тем, что диаметр обжатого проволочного каната уплотняется или уменьшается с помощью роторной обжимной машины после того, как проволочный канат был закрыт. Обжатый стальной канат может быть изготовлен из круглых или уплотненных прядей.

Преимущество обжатых стальных канатов заключается в том, что они более устойчивы к износу, имеют лучшее сопротивление раздавливанию и высокую прочность по сравнению с канатами с круглыми прядями того же диаметра и классификации. Однако обжатый проволочный канат может иметь меньшее сопротивление усталости при изгибе.

Трос с пластиковым покрытием

На внешнюю поверхность троса можно нанести пластиковое покрытие для защиты от истирания, износа и других факторов окружающей среды, которые могут вызвать коррозию. Однако, поскольку вы не можете видеть отдельные нити и провода под пластиковым покрытием, их может быть трудно осмотреть.

Проволочный канат, импрегнированный пластиком (PI)

Проволочные канаты, наполненные пластиком, пропитаны пластиковой матрицей, в которой заполнены внутренние пространства между прядями и проволокой. Пластиковое наполнение помогает улучшить усталость при изгибе за счет уменьшения внутреннего и внешнего износа. Проволочные канаты с пластиковым наполнителем используются для тяжелых подъемных работ.

Проволочный канат IWRC с пластиковым покрытием или заполненным пластиком

В этом типе проволочного каната используется независимый сердечник проволочного каната (IWRC), который либо заполнен пластиком, либо покрыт пластиком для уменьшения внутреннего износа и увеличения усталостной прочности при изгибе.

Сворачивание

Помните, проволочный трос — это сложная часть механического механизма. Существует ряд различных спецификаций и свойств, которые могут повлиять на характеристики и срок службы стальных канатов. При выборе наилучшего типа стального каната для вашего подъемного оборудования учитывайте следующее:

  • Прочность
  • Гибкость
  • Сопротивление истиранию
  • Сопротивление раздавливанию
  • Сопротивление усталости
  • Сопротивление коррозии
  • Сопротивление вращению

Когда вы выбираете кусок веревки, устойчивый к одному свойству, вы, скорее всего, получите компромисс, который повлияет на другое свойство. Например, канат с волокнистым сердечником будет более гибким, но может иметь меньшее сопротивление раздавливанию. Канат с проволокой большего диаметра будет более устойчивым к истиранию, но менее усталостным.

Компания Mazzella предлагает различные виды стальных канатов от всех ведущих производителей. Мы продаем отечественную и зарубежную такелажную продукцию высочайшего качества, потому что качество продукции и эксплуатационная безопасность идут рука об руку. У нас есть один из самых больших и полных запасов как отечественных, так и зарубежных такелажей и грузоподъемных изделий, чтобы удовлетворить ваши потребности в грузоподъемности.

Если вам нужен стандартный или нестандартный стальной трос для вашего подъемного проекта, свяжитесь со специалистом по подъемным работам в ближайшем к вам отделении компании Mazzella.

Проволочный канат

У нас имеется более 2 000 000 футов проволочного каната в различных местах… готовых к немедленной доставке! Мы поставляем проволочные тросы в сборе и производим мостовые тросы, крановые тросы, тросы сталелитейных заводов и тысячи сборок OEM.

Мы также можем производить узлы со стандартными или нестандартными концевыми фитингами. Также доступны специальные требования к испытаниям и допускам.

Узнайте больше!

Узлы и концевые фитинги

Мы можем изготовить любой узел в точном соответствии с вашими спецификациями.

При заказе необходимо учитывать множество факторов, включая, помимо прочего:

  • Диаметр стального каната.
  • Классификация или конструкция стальных канатов.
  • Материал каната (нержавеющий, оцинкованный, блестящий и т.п.).
  • Требуемая номинальная мощность.

Узнайте больше!

Что такое трос? | Типы тросов | Конструкция троса

Важный момент

1

Что такое трос?

Проволочные канаты представляют собой несколько прядей металлической проволоки, скрученных в спираль, образуя составной канат, известный как сложенный канат. Канат большого диаметра состоит из нескольких прядей каната, уложенных в так называемые тросы. Проволочные канаты представляют собой сложные механические устройства, состоящие из нескольких движущихся частей, которые работают вместе, помогая поддерживать и перемещать объект или груз.

В подъемной и такелажной промышленности проволочный канат крепится к крану или подъемнику и снабжен вертлюгом, скобой или крюком для прикрепления к грузу и перемещения его в контролируемый ящик. Его также можно использовать для подъема и опускания лифтов или в качестве средства поддержки подвесных мостов или башен. Проволочный трос является предпочтительным подъемным инструментом по многим причинам.

Его уникальная конструкция состоит из нескольких стальных проволок, образующих отдельные жилы, расположенные по спирали вокруг сердечника. Эти конструкции обеспечивают прочность, гибкость и способность справляться с изгибающими нагрузками. В самом строгом смысле термин «проволочный канат» относится к диаметру более 3/8 дюйма (90,52 мм), с указанным кабелем или шнуром меньшего сечения.

Первоначально использовалась железная проволока, но сегодня основным материалом для стальных канатов является сталь. Проволочный трос изготовлен из холоднотянутой проволоки для повышения прочности и долговечности. Можно отметить, что по мере уменьшения его размеров прочность стальных канатов увеличивается.

Для проволочных канатов используются различные материалы: железо, литая сталь, сверхпрочная литая сталь, сталь и легированная сталь в порядке возрастания прочности. Для некоторых целей проволочный канат также может быть изготовлен из меди, бронзы, алюминиевых сплавов и нержавеющей стали. Проволочные канаты были разработаны в 1830-х годах для применения в шахтных подъемниках.

Проволочные канаты используются в кранах и лифтах для динамического подъема и подъема и для передачи механической энергии. Он также используется для передачи усилий на механизмы, такие как тросы Боудена или поверхность управления самолетом, соединенную с рычагами и педалями в кабине.

Читайте также: Что такое положение сварки? | Почему существуют разные положения сварки? | Что такое позиции для сварки труб 1G 2G 5G 6G?

Типы проволочных канатов

Проволочный канат изготовлен из нитей металлической проволоки, сплетенных вместе в виде спирали. Благодаря своим тяжелым, гибким и прочным характеристикам, а также устойчивости к атмосферным воздействиям и коррозии, он широко используется в строительстве, машиностроении, сельском хозяйстве, авиационной и морской промышленности.

Каждая жила проволоки оказывает одинаковое давление на жгут, что способствует его прочности и гибкости, что делает его идеальным материалом для шкивов. В Австралии проволочный канат был сделан из железа; Сегодня в качестве материалов используются в основном сталь. В разных отраслях промышленности используются разные типы стальных канатов.

Это связано с тем, что пригодность конкретного стального каната для применения зависит от конструкции, размера, типа оплётки и других характеристик. Например, проволочный канат морского класса 316 подходит для различных морских применений и условий.

Существует три основных типа: нержавеющая сталь, оцинкованный трос и трос с покрытием.

№1. Нержавеющая сталь

Нержавеющая сталь является стандартным сплавом, используемым в канатах и ​​тросах. Его коррозионная стойкость намного выше, чем у оцинкованных и покрытых канатов, хотя разницы в прочности нет. Следовательно, это предпочтительный материал для использования в морской промышленности и в соляной промышленности на водной основе.

Он плохо реагирует на химикаты пищевой промышленности, текстиля и фотографических установок. Высокая стойкость к коррозии, теплу и холоду, целлюлозно-бумажным химикатам делает трос из нержавеющей стали столь необходимым материалом для производства прецизионных инструментов, автомобилей, рыболовных судов, нефтехимического оборудования и других областей.

#2. Оцинкованный трос

Оцинкованные тросы также представляют собой материалы из стальной проволоки, прошедшие процесс цинкования для повышения их коррозионной стойкости. Готовую проволоку погружают в цинковую ванну до полного покрытия изделия, т. е. оцинковывают.

Цинк используется в этом процессе, потому что катодная защита увеличивает ожидаемый срок службы проволоки. Хотя покрытие со временем разрушается, оно по-прежнему устойчиво к ржавчине, коррозии и другим агрессивным химическим веществам. Оцинкованную проволоку можно найти в промышленном и строительном секторах, а также в сельском хозяйстве и проектах DIY.

#3. Трос с покрытием

Проволока из нержавеющей стали и оцинкованной проволоки может быть покрыта ПВХ поливинилхлоридом или винилом. Проволочный канат с покрытием поставляется в различных цветах, таких как прозрачный, черный, белый или любой другой цвет, который требуется в различных отраслях промышленности. Провод с покрытием из ПВХ гибок, устойчив к атмосферным воздействиям и очень экономичен.

Проволока с нейлоновым покрытием, хотя и не такая гибкая, как ПВХ, устойчива к истиранию и идеально подходит для предприятий в экстремально холодных регионах. Проволочные канаты могут быть собраны в соответствии с конкретными приложениями. Если у вас есть проект, требующий определенного типа стального каната, отправьте нам запрос, и мы вышлем вам специальное предложение.

Также прочтите: Что такое дуговая сварка? | Что такое дуговая сварка? | Типы дуговой сварки

Компоненты проволочного троса:

#1. Проволока

Проволока является наименьшим компонентом стального каната и образует отдельные пряди каната. Проволока может быть изготовлена ​​из различных металлических материалов, включая сталь, железо, нержавеющую сталь, монель и бронзу. Проволока может быть изготовлена ​​в различных классах, которые связаны с прочностью каната, износостойкостью, сопротивлением усталости, коррозионной стойкостью и изгибом.

Эти струны представляют собой наименьший компонент стального каната и связаны вместе вокруг сердечника, образуя цельные канаты. Сама проволока может быть с покрытием, но обычно доступна в «блестящей» или непокрытой отделке.

#2. Пряди

Струны стальных канатов состоят из двух или более проволок, намотанных на осевой элемент в геометрической форме или в сочетании со стальными проволоками и другими материалами. Затем эти отдельные нити располагаются вокруг сердцевины по спирали. Пряди представляют собой основную часть, которая служит основной несущей единицей.

Типичная прядь может состоять из любого количества прядей, и то же самое касается веревки, которая может состоять из «n» прядей. Проволока из проволоки большего диаметра более устойчива к истиранию, а проволока из проволоки меньшего диаметра более гибкая.

№3. Сердечник

Сердцевина стального каната проходит через центр каната и поддерживает проволоки и помогает им сохранять свое относительное положение под нагрузкой и напряжением изгиба. Сердечники могут быть изготовлены из различных материалов, включая натуральные или синтетические волокна и сталь. Он поддерживает пряди и помогает сохранять их относительное положение при нагрузке и изгибе.

Читайте также: Что такое сварка? | Как работает сварка? | Виды сварки | Различные типы сварных соединений | Типы сварных соединений

Конструкция стальных канатов:

Стальные канаты изготавливаются из стальных проволок различных марок с пределом прочности при растяжении от 1200 до 2400 МПа. Проволока сначала подвергается специальной термической обработке, а затем холодной вытяжке для обеспечения высокой прочности и долговечности каната. Стальные канаты изготавливаются на специальных машинах.



Сначала пряди проволоки, такие как 7, 19 или 37, направляются в одну прядь, а затем несколько прядей, обычно 6 или 8, скручиваются вокруг сердечника или центра, образуя канат. Сердечник может быть изготовлен из петель из пеньки, джута, слюды или проволоки из мягкой стали.

Сердечник должен постоянно насыщаться смазкой для обеспечения длительного срока службы сердечника, а также всего каната. Сердечник из асбеста или мягкой проволоки используется, когда канат подвергается лучистому теплу, например, краны, работающие рядом с печами.

Однако проволочный сердечник снижает гибкость каната, и такие канаты используются только там, где они подвергаются сильному сжатию, например, в случае повреждения нескольких слоев на канатном барабане.



Следующие термины помогают определить конструкцию и свойства стального каната:

#1. Длина

Общее количество ножек, отрезанных по размеру при наматывании и распределении вокруг катушки.

#2. Размер

Это указанные номинальные диаметры стального каната, которые могут быть указаны в дюймах или миллиметрах.

#3. Схемы прядей

Количество слоев проволоки, количество проволок в каждом слое и размер проволоки в слое — все это влияет на тип структуры прядей. Проволочные канаты могут быть изготовлены с использованием любого из следующих шаблонов или могут быть изготовлены с использованием двух или более из приведенных ниже шаблонов.

3.1. Однослойный

Наиболее распространенным примером является прядь из семи проволок с однопроволочным центром и шестью проволоками одинакового диаметра вокруг него.

3.2. Присадочная проволока

Два слоя проволоки одинакового размера вокруг центра, внутренний слой которого вдвое меньше, чем внешний слой. Маленькие присадочные проволоки, равные номерам во внутреннем слое, располагаются в ложбинах внутренней проволоки.

3.3. Уплотнение

Два слоя проводов вокруг центров с одинаковым количеством проводов в каждом слое. Вся проволока в каждом слое имеет одинаковый диаметр. Большие внешние струны располагаются в углублениях между меньшими внутренними струнами.

3.4. Уоррингтон

Внутренний слой состоит из двух слоев проволоки вокруг центра с одним диаметром проволоки, а последний чередует два диаметра большей и меньшей проволоки во внешнем. Проволоки большего размера во внешнем слое размещаются в ложбинках, а меньшие — в вершинах внутреннего слоя.

3.5. Комбинация

Комбинированная нить создается с использованием любой комбинации двух или более моделей, перечисленных выше.

№4. Формованные или неформованные

В сборном стальном канате проволока и проволока формируются в процессе производства в спиральную форму, которую они примут в готовом стальном канате. Сборный канат может быть полезен в некоторых случаях, когда его необходимо более равномерно наматывать на барабан, требуется большая гибкость или требуется большее сопротивление усталости при изгибе.

#5. Направление и тип свивки

Направление и тип скрутки относятся к тому, как провода уложены в виде жгута, справа или слева, и как жилы уложены вокруг обычной основной, длинной или альтернативной свивки.

5.1. Regular Lay

Проволока выровнена по оси каната. Направление проволоки, удерживаемой в пряди, противоположно направлению свивки пряди. Обычные веревки для лат более устойчивы к раздавливающим силам, более устойчивы к вращению, а также имеют лучшую катушку в барабане, чем веревки для длинных широчайших.

5.2. Lang Lay

Проволоки образуют угол с осью каната. Проволока легла, а прядь легла вокруг сердечника в том же направлении. Канаты Lang le обладают большей усталостной прочностью и более устойчивы к истиранию.

5.3. Alternate Lay

Проволочный канат состоит из чередующихся обычных и длинных прядей – в основном используется для специальных применений.

Также прочтите: Сварка контактным выступом | Работа контактной проекционной сварки

#6.

Отделка проволоки

Оцинкованная оцинкованная сталь, сплав цинка/алюминия с покрытием из мишметалла, нержавеющая сталь или необработанная сталь «блестящая».

#7. Марка каната

Прочность стального каната подразделяется на различные классы, в том числе:

  • Улучшенная сталь корпуса (IPS)
  • Extra Advanced Hull Steel (EIPS) на 15% прочнее, чем IPS
    • .
  • Extra Advanced Hull Steel (EEIPS) на 10% прочнее, чем EIPS
    • .

Кривая прочности Hull Steel служит основой для расчета прочности большинства стальных тросов.

#8. Тип сердечника

Сердечники стальных канатов обозначаются как:

  • Волокнистый сердечник (FC)
  • Независимый сердечник троса (IWRC)
  • Проволочный сердечник (WSC)

Сердцевина волокна может быть изготовлена ​​из натуральных или синтетических полипропиленовых волокон. Волокнистые сердечники обладают большей эластичностью, чем стальные сердечники, но они более подвержены раздавливанию и не рекомендуются для использования в условиях высокой температуры. Стальной сердечник может представлять собой независимые проволочные канаты или отдельные пряди.

Стальные сердечники лучше всего подходят для применений, где волокнистый сердечник не может обеспечить достаточную поддержку или в условиях эксплуатации, когда температура может превышать 180 градусов по Фаренгейту. Основываясь на том, что мы узнали выше, это описание троса предоставит пользователю следующую информацию:

Также прочтите: Что такое чугун? | Различия между чугуном и литой сталью | Типы чугуна

6 x 25 FW EIP RRL IWRC:

  • Диаметр = 1″
  • Количество нитей = 6
  • Количество проводов на жилу = 25
  • Схема прядей = Присадочная проволока
    • Марка
  • = Особо улучшенная сталь плуга
  • Direction and Lay = Права Обычная ставка
  • Тип сердечника = независимый тросовый сердечник

Также прочтите: что такое режущий инструмент? | Материалы режущего инструмента | Классификация режущих инструментов | Типы режущих инструментов

Различные типы стальных канатов:

Классификация стальных канатов предусматривает общее количество проволок в каждой пряди, а также номинальное или точное количество проволок. Это общие классификации, которые могут отражать или не отражать фактическую структуру нитей. Тем не менее, все стальные канаты одинакового размера и марки проволоки в каждой классификации будут иметь одинаковые показатели прочности и веса и, как правило, аналогичную цену.

№1. Проволочный канат, устойчивый к скручиванию

Некоторые типы проволочных канатов, в частности канаты lang le, в большей степени подвержены вращению под нагрузкой. Стойкий к вращению стальной канат спроектирован таким образом, чтобы противостоять скручиванию, вращению или скручиванию, и может использоваться в однолинейной или многозвенной системе. Следует соблюдать особую осторожность при обращении, разматывании и установке устойчивых к вращению стальных тросов. Неправильное обращение или наматывание могут привести к скручиванию веревки, что может привести к неконтролируемому скручиванию.

#2. Канат из компактной проволоки

Канат из компактной проволоки изготавливается из прядей, которые были уплотнены посредством пропускания через матрицу или ролики, уменьшая внешний диаметр всей пряди. Этот процесс происходит до замыкания веревки. Этот процесс сглаживает поверхности внешних прядей в пряди, но также увеличивает плотность пряди.

Это привело к более гладкой внешней поверхности и повышенной прочности по сравнению с аналогичными круглыми канатами. Сравните аналогичные диаметры и сортаменты, а также помогло увеличить срок службы поверхности благодаря повышенной износостойкости.

#3. Компактный/обжатый проволочный канат

Обжатый проволочный канат отличается от проволочного каната с уплотненными прядями тем, что диаметр обжатого проволочного каната уплотняется или уменьшается с помощью роторной обжимной машины после закрытия проволочного каната. Криволинейный канат может быть изготовлен из круглой или более узкой проволоки.

Преимущество канатов из прессованных проволок заключается в том, что они более устойчивы к износу, имеют лучшее сопротивление раздавливанию и более высокую прочность, чем канаты с круглыми прядями аналогичного диаметра и сортамента. Однако обжатый проволочный канат может иметь низкое сопротивление усталости при изгибе.

#4. Проволочный канат с пластиковым покрытием

Пластиковое покрытие может быть нанесено на внешнюю поверхность проволочного каната для защиты от истирания, износа и других факторов окружающей среды, которые могут вызвать коррозию. Однако, поскольку вы не можете видеть отдельные жилы и провода под пластиковым покрытием, их может быть трудно осмотреть.

#5. Проволочный канат с пластиковой пропиткой (PI)

Проволочные канаты с пластиковым наполнителем снабжены пластиковой матрицей, в которой проволока и внутренние пространства между проволоками заполнены. Пластиковые наполнители помогают уменьшить усталость при изгибе за счет уменьшения внутреннего и внешнего износа. Трос с пластиковым наполнителем используется для тяжелых подъемных работ.

#6. Заполненный пластиком трос IWRC

В этом типе троса используется независимый сердечник троса (IWRC), который либо заполнен пластиком, либо покрыт пластиком для уменьшения внутреннего износа и увеличения усталостной прочности при изгибе.

Также прочтите: Батарея бесключевого дистанционного управления разряжена | Когда замена батареи брелока замена? | Как заменить батарею дистанционного управления без ключа

Часто задаваемые вопросы (FAQ)

Типы тросов

  1. Нержавеющая сталь
  2. Оцинкованный трос
  3. Трос с покрытием

Конструкция проволочного каната

Пряди проволочного каната состоят из двух или более проволок, расположенных и скрученных в определенном порядке. Затем отдельные пряди укладываются по спирали вокруг сердечника веревки. Пряди из проволоки большего диаметра более устойчивы к истиранию, а пряди из проволоки меньшего диаметра более гибкие.

Что такое трос?

Трос представляет собой сложное механическое устройство, состоящее из множества движущихся частей, работающих в тандеме, помогая поддерживать и перемещать объект или груз.

Типы стальных канатов

Существует три основных типа стальных, оцинкованных и покрытых канатов.

  • Нержавеющая сталь. Нержавеющая сталь является стандартным сплавом, используемым в канатах и ​​тросах.
  • Канат оцинкованный.
  • Трос с покрытием.

Части стального троса

Три основных компонента проволочного каната · Волокнистый сердечник (FC), обычно полипропилен, иногда пенька (HC) и сизаль, независимый сердечник проволочного каната (IWRC), сердечник из проволочных прядей (WSC)

Разница между проволочным канатом и кабелем

Термин «кабель» часто используется как взаимозаменяемый с проволочным тросом. Однако, как правило, проволочный канат относится к диаметрам более 3/8 дюйма. Размеры меньше этого обозначаются как кабели или шнуры. Две или более проволоки, концентрически уложенные вокруг центральной проволоки, называются прядь.

Стальные канаты

Steel Wire Rope Ltd, входящая в группу SWR, является одним из крупнейших в Великобритании поставщиков стальных и оцинкованных канатов и сборок.

Типы веревок

Руководство по выбору веревок

  • Нейлоновая веревка.
  • Полипропилен.
  • Манильская веревка.
  • Канат Kevlar™.
  • Шнур для банджи-шока.
  • Комбинация из 3 нитей.
  • Веревочная грузовая сетка.
  • Лента для протяжки кабеля.

Проволочный трос против троса

Термин «кабель» часто используется как взаимозаменяемый с проволочным тросом. Однако, как правило, проволочный канат относится к диаметрам более 3/8 дюйма. Размеры меньше этого обозначаются как кабели или шнуры. Две или более проволоки, концентрически уложенные вокруг центральной проволоки, называются прядь.

Трос с волоконным сердечником

Сердцевина может быть изготовлена ​​из натуральных или синтетических полипропиленовых волокон. Волокнистые сердечники обладают большей эластичностью, чем стальные сердечники, но они более подвержены раздавливанию и не рекомендуются для использования в условиях высокой температуры.
