Типы и конструкция стальных канатов

?Стальной канат ( канат ) является одним из видов грузоподъемных механизмов.
Стальные канаты сами по себе весьма непростой в производстве и ответственный в процессе эксплуатации вид проволочных изделий.
Немалое количество типов и конструкций затрудняют выбор стальных канатов.
Их различают и по форме поперечного сечения, как самого каната, так и его элементов, а также по физико — механическим характеристикам проволок и сердечников.


По виду покрытия поверхности проволок в канате : из проволоки без покрытия ( Для предохранения от влияния внешней среды или коррозии используется смазка, канат называется « светлый », в повседневном обиходе « смазанный » или « черный » ) ;
из оцинкованной проволоки : в зависимости от поверхностной плотности цинка : С – для обычных агрессивных ситуаций работы ;

Ж – для твердых враждебных ситуаций работы ;
ОЖ – для особо твердых враждебных ситуаций работы ;
П — покрытие каната или прядей полимерными тканями.

По виду покрытия поверхности проволок в канате : из проволоки без покрытия ( Для предохранения от влияния внешней среды или коррозии используется смазка, канат называется « светлый », в повседневном обиходе « смазанный » или « черный » ) ;
из оцинкованной проволоки : в зависимости от поверхностной плотности цинка : С – для обычных агрессивных ситуаций работы ;
Ж – для твердых враждебных ситуаций работы ;
ОЖ – для особо твердых враждебных ситуаций работы ;
П — покрытие каната или прядей полимерными тканями.

По типу свивки прядей и канатов одинарной свивки : с точечным касанием проволок между слоями ТК ;

с линейным касанием проволок между слоями ЛК ;
с линейным касанием проволок между рядами при одном диаметре проволок по слоям пряди ЛК — О ;
с линейным касанием проволок между рядами при различных диаметрах проволок в внешнем слое пряди ЛК — Р ;
с линейным касанием проволок между рядами и проволоками заполнения ЛК — З ;
с линейным касанием проволок между рядами и бывших в пряди слои с проволочками разных диаметров и слои с проволочками одного диаметра ЛК — РО ;
с комбинированным точечно — линейным касанием проволок ТЛК.

Разъемную петлю на крае каната при креплении его к такелажному приспособлению выполняют с применением либо коуша и зажимов, либо разъемных клиновых зажимов.
При огибании канатами цилиндрического захватного устройства без коуша отношение диаметра закругления захватного устройства к диаметру

каната должно быть не менее 4.
Настроение и крепление канатов в такелажных средствах должно исключать возможность их схода с барабанчиков, объединений и ведущих, а также перетирание при соприкосновении с конструкциями или иными канатами.
Недопустимо соприкосновение канатов с токоведущими проводами.
Во избежание повреждения в точках крутых перегибов канатов устанавливают подкладки с конструкциями, предохраняющими их от падения после снятия нагрузки.

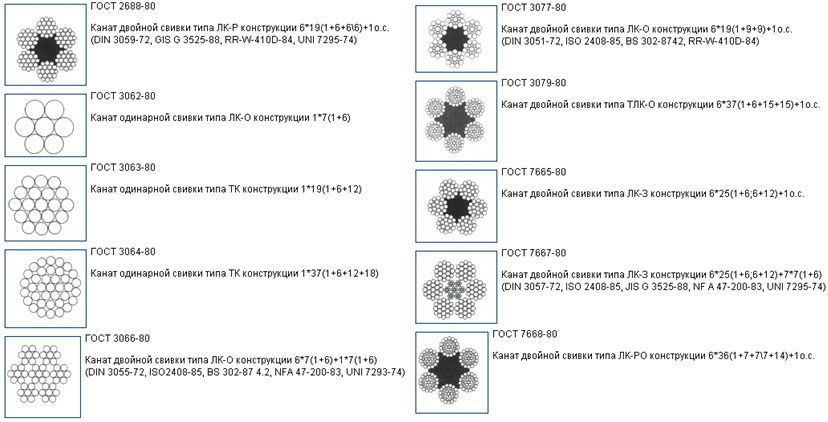

ООО « Абтрон » предлагает разные виды канатов по ГОСТ 2688 — 80, ГОСТ 16853, ГОСТ 7667 — 80, ГОСТ 7668 — 80, ГОСТ 3062 — 80, ГОСТ 3063 — 80, ГОСТ 3064 — 80, ГОСТ 3066 — 80, ГОСТ 3067 — 88, ГОСТ 3068 — 88, ГОСТ 3069 — 80, ГОСТ 3070 — 88, ГОСТ 3071 — 88, ГОСТ 3077 — 88, ГОСТ 3079 — 88, ГОСТ 3081 — 88, ГОСТ 3089 — 80, ГОСТ 7665 — 80, ГОСТ 7669 — 80, ГОСТ 14954, DIN 3061, DIN 3062, DIN 3063, DIN 3069, DIN 3071

и т. д.

В стальном канате слились воедино арматура и проволочка.
Высокая крепость этих составляющих максимально устранили главные пороки.
В строительстве канаты используют в качестве несущих элементов конструкций повышенной сложности.
Одним из хороших тканей в производстве канатов – это катанка, причём её свойства, форма сечения, диаметр определяют главные технические характеристики стального каната.
Также на качество каната влияют его конструкционные особенности.

По виду покрытия поверхности проволок в канате : из проволоки без покрытия ( Для предохранения от влияния внешней среды или коррозии используется смазка, канат называется « светлый », в повседневном обиходе « смазанный » или « черный » ) ;

из оцинкованной проволоки : в зависимости от поверхностной плотности цинка : С – для обычных агрессивных ситуаций работы ;
Ж – для твердых враждебных ситуаций работы ;
ОЖ – для особо твердых враждебных ситуаций работы ;
П — покрытие каната или прядей полимерными тканями.

Виды стальных канатов — | Actio.ru

Сегодня выпускается около 40 видов различных тросов и канатов, которые отличаются характеристиками, назначением. Стальные канаты состоят из одной или нескольких прядей, свитых из проволоки одинакового либо разного диаметра. Вторые сложны в производстве, но обладают высокой гибкостью, долговечны. Они особенно востребованы там, где при эксплуатации происходит истирание каната. Также канаты подразделяются и по другим характеристикам.

При выборе оптимального каната для использования в определенных условиях необходимо учитывать все характеристики троса. Параметры стальных канатов регламентируются нормативными документами. Например, канаты двойной свивки типа ЛК-Р должны соответствовать требованиям ГОСТ 2688. Они походят для использования в агрессивных средах при интенсивных изгибах. Такие тросы находят широкое применение в различных крановых механизмах.

Классификация канатов по конструкции

Одинарная свивка (спиральные тросы). Конструктивно такие канаты состоят из 1, 2 или 3 слоев стальной проволоки, которые свиты в спирали. Они бывают обыкновенными, полузакрытой и закрытой конструкции (в зависимости от формы, используемой проволоки). Канаты со спиральными проволоками в наружном слое обладают высокой надежностью (при обрыве такой проволоки она удерживается в конструкции соседними). Обыкновенные тросы характеризуются повышенной жесткостью. Они рекомендованы для использования в линиях электропередач, для устройства ограждений, растяжек.

В зависимости от типа свивки (вида касания проволок в прядях и между слоями) такие канаты подразделяются на несколько групп. Для их изготовления требуется одна или несколько технологических операций. Тип свивки определяет назначение канатов. Существуют тросы для работы с большими нагрузками, в агрессивных средах, в условиях сильного истирания и прочее.

Свивка двойная. В концентрический слой свиваются 6 либо более прядей. Различают однослойные и многослойные тросы. Второй вариант обладает высокой гибкостью и отличается увеличенной опорной поверхностью. Высоко востребованы 6-ти рядные канаты. Канаты этого типа, которые в дальнейшем будут использоваться для свивки других тросов, называются стренгами. В зависимости от типа свивки и количества прядей такие тросы рекомендованы для использования в различных условиях эксплуатации.

Свивка тройная. Трос состоит из стренг, которые свиты в один концентрический слой по спирали. Их используют, если условия эксплуатации требуют максимальных показателей гибкости и упругости, а прочность не имеет решающего значения.

Также существуют классификации тросов и по другим характеристикам (например, механическим свойствам проволоки, ее покрытию, назначению, степени крутимости). Все параметры указываются в маркировке. Если при выборе оптимального каната возникают сомнения, желательно проконсультироваться со специалистом, чтобы избежать проблем при его эксплуатации.

Просмотров: 484

Виды стальных тросов.

Описание характеристик и рекомендаций по эксплуатации.

Стальные канаты сегодня применяются в достаточно большом количестве специальной техники. Речь идёт не только о подъемных кранах, но и о судоходных снастях. Металлическая проволока, которая используется в качестве сырья для производства, обеспечивает высокие эксплуатационные характеристики. Безусловно, сохранить их удастся лишь в том случае, если систематически выполнять смазку металлического каната (троса).

Широкий ассортимент металлических канатов представлен на сайте https://rskcorp.ru/katalog-produktsii/gruzovoj-krepezh-i-takelazh/category/troskanat. Здесь можно приобрести также трос в оплётке. Подобные характеристики означенных изделий представлены ниже.

Методики свивки металлических канатов

Стоит ли говорить о том, что сегодня в производстве канатов используются различные методы свивки. Отмечаем, что они обеспечивают различный уровень прочности. Используются следующие вариации свивки:

  • одинарная;
  • двойная;
  • тройная.

Главные характеристики, на которые воздействует свивка – прочность и гибкость стального троса. Отметим, что гибкие канаты значительно уступают по прочности негибким.

Зато они могут использоваться на оборудовании, которое требует портативности (оно в особенности распространено на кораблях, так как имеется ограниченное пространство).

Гибкие канаты набираются из большого количества тонких проволок. Негибкие канаты, напротив, используют только проволоку большого сечения. Поставляется стальной канат, как правило, в бухтах или намотанным на деревянный барабан.

Технические сложности, которые могут возникнуть во время эксплуатации стальных тросов

Обыватель не предполагает, что стальной канат также может завязаться в узел. В этом случае распутать его окажется настоящей проблемой. Огромный вес осложняет задачу. Следовательно, для недопущения подобной ситуации необходим тотальный контроль.

Кроме того, канаты зачастую используются в сочетании с блоками и катушками. Если блок располагает неровностями или заусенцами, это также, как и узел на канате, может привести к его быстрому износу.

Контроль над трущимися деталями должен осуществляться постоянно. В случае, если ремонт блока по каким-то причинам невозможен, его немедленно требуется заменить на новый идентичный по характеристикам.

Вода – главный враг стального каната. Всегда требуется использовать смазку. При том, если канат побывал в воде или под дождём, смазка немедленно должна быть обновлена.

В видео будет продемонстрирована методика производства стальных канатов:

Твитнуть

где применяют и как выбрать? / ЖЖ инфо

Стальные катаны имеют очень широкую сферу применения: от буксировочных работ, до строительства. Данная конструкция – это идеальное сочетание прочности и гибкости, благодаря чему трос довольно функционален. Такой канат напоминает косичку, которая состоит из небольших металлических проволок, соединенных между собой. За счет плотно соединенных деталей, трос имеет высокую прочность. Его практически невозможно порвать. Именно поэтому он способен выдержать тяжелые грузы и довольно износостойкий, именно по этой причине стальные канаты отлично подойдут для тяжелых работ и креплений.

При этом во время выбора такого каната, важно обратить внимание на такие моменты как: крутиться ли трос, какой у него тип, и для каких работ он подходит наиболее. Все это очень важно, ведь материалы и конструкция такого каната – очень разные.

Выбрать наиболее подходящий стальной канат для работ можно на сайте СТАЛЬКАНАТ (https://shop.stalkanatsilur.com.ua/ru/ropes/). Именно тут доступен широкий ассортимент канатов, различной ценовой категории и сферы использования. Данная компания предлагает более 500 тонн остатков канатов, порезку каната необходимой длинны и отправку такого изделия в любой уголок Украины.

Где применяются стальные канаты?

Чаще всего такие канаты применяются для промышленных работ: чтобы обеспечить подъем и тягу для кранов, экскаваторов, для бурения и буксирования. Также такие канаты используются для лифтовой системы, чтобы обеспечить транспортировку не только товаров, а и людей. Благодаря надежной и прочной конструкции таких тросов, они могут обеспечить наиболее эффективную транспортировку самых разных конструкций. Кроме того, важно выбрать такой канат правильно, поскольку помимо веса груза, который транспортируется с помощью такого устройства, у каната есть свой вес. Не сложно представить, сколько весит металлический канат. Чтобы работы с его использованием были эффективными и удобными, выбирайте его внимательно и тщательно.

Виды стальных канатов

Если говорить о том, какие типы конструкции металлических канатов сегодня встречаются, их можно разделить на:
  • одинарные (спиральные). Это проволоки, закрученные между собой по спирали в один или несколько слоев;
  • двойные. Это пряди соединенные между собой в несколько слоев. Они могут иметь как один слой, так и несколько;
  • тройные. Стренги, соединённые между собой по спирали в один слой.

От типа конструкции зависит прочность и то, для каких работ подойдет такой канат. Их выбор также зависит от формы и типа соединения.

Характеристики стальных канатов

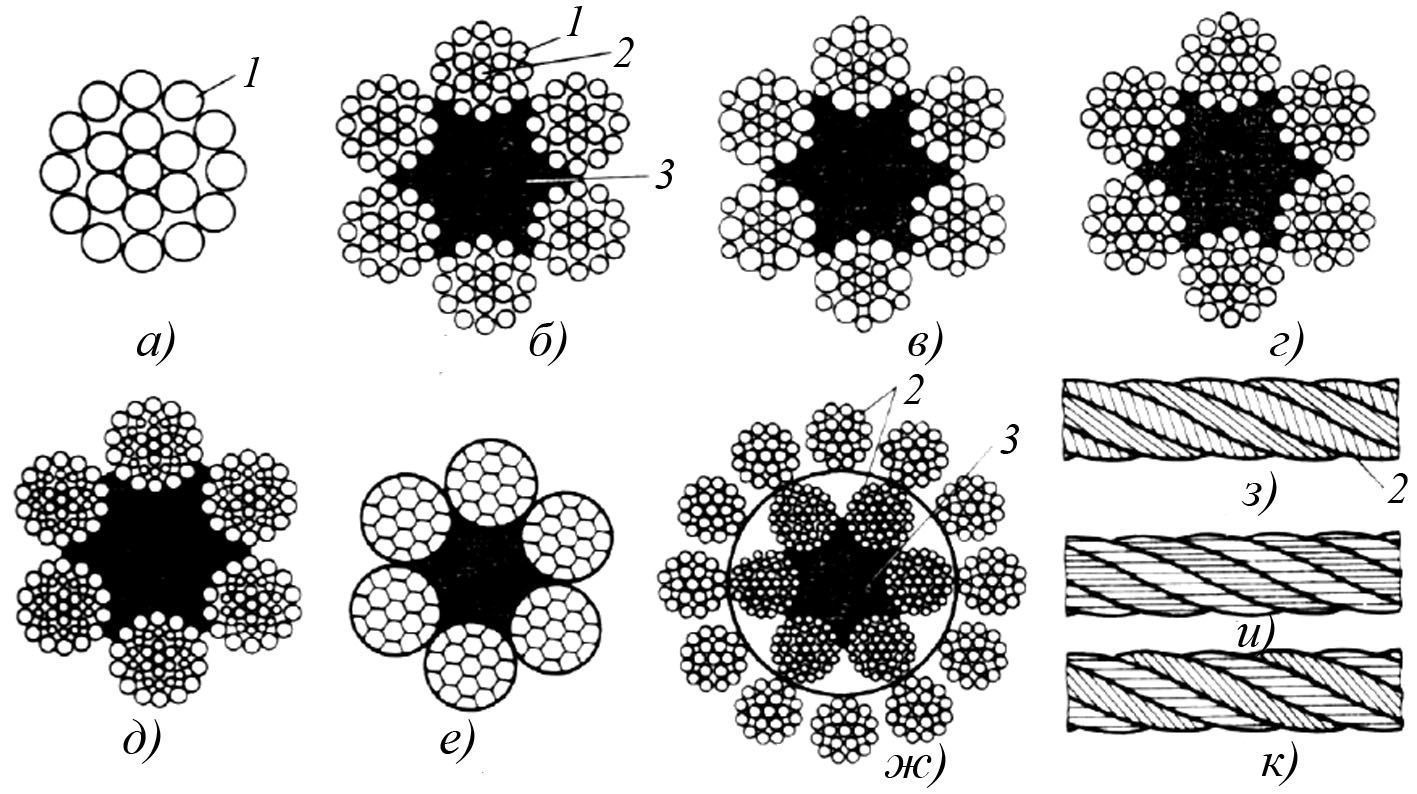

Конструктивно стальные канаты подразделяются на однопрядные (содержащие одну прядь), и многопрядные  (трехпрядные, пятипрядные, восьмипрядные, восемнадцатипрядные, закрытой конструкции с двумя слоями клиновидной проволоки). Пряди стальных канатов свивают из проволоки одинакового сечения,  нормальной структуры или из проволоки разного сечения, причем верхний слой свивают из проволоки большего диаметра т.к. на поверхностный слой каната приходится максимальная нагрузка.



1 – однопрядные канаты, 2 – трехпрядные канаты, 3 – пятипрядные канаты, 4 – шестипрядные канаты, 5 — восьмипрядные канаты, 6 – восемнадцатипрядные канаты, 7 – канаты закрытой конструкции из двухслойной  клиновидной проволоки.

По типу свивки канаты подразделяются:

 — ТК, точечное касание проволоки между слоями

— . ЛК, линейное касание проволоки между слоями

— ЛК-О, линейное касание проволоки между слоями с одинаковым сечением проволоки в прядях

— ЛК-Р, линейное касание проволоки между слоями с разным сечением проволоки в прядях

— ЛК-З, линейное касание проволоки между слоями и проволокой заполнения

— ЛК-РО, линейное касание проволоки между слоями и содержащих в пряди проволоку с одинаковым и разным сечением

— ТЛК, комбинированное касание, точечное и линейное.

По типу применяемого материала сердечника:

— ОС, органический серднечник из натуральных (пенька, сезаль) или синтетических (вискоза, капрона, лавсана, полипропилена)  материалов.

— МС, металлический сердечник.

По механическим свойствам канатов:

— ВК, марка высокого качаства

— В, марка обыкновенного качества

— 1,  1

По видам цинкового покрытия поверхности проволок канатов

— ОЖ, покрытие для особенно агресивных условий эксплуатации

— Ж, покрытие для  агресивных условий эксплуатации

— С,  покрытие для  срелних агресивных условий эксплуатации

Другие обозначения:

— Н, не раскручивающиеся свивки

— Р, рихтованные по степени уравновешенности

— Л, левое направление свивки

— О, односторенней свивки

— МК, малокрутящиеся

— Т, повышенной точности изготовления

— ГЛ, грузолюдного назначения марок ВК, В

— Г, крузового назначения

Канаты.

Виды канатов. Дефекты стального каната ТЕМА:
Канаты. Виды канатов.
Дефекты стального
каната.
1
Канат — гибкое изделие, свитое из
стальных, синтетических или
растительных волокон.
2
ВИДЫ КАНАТОВ:
1. Растительные
2. Синтетические
3. Стальные
3
Растительные канаты
Изготавливают из специально
обработанных прочных длинных
волокон некоторых растений
.
4
КАНАТ ХЛОПЧАТОБУМАЖНЫЙ
Изготавливается из хлопковых
волокон, которые покрывают
семена растений хлопчатника.
Основное вещество, из которого
и состоит само хлопковое
волокно — это целлюлоза.
5
Канат пеньковый
Изготавливают
из
технологической конопли.
Это не наркосодержащее
вещество, а очень полезное
растение.
Из его длинных волокон
изготавливают
текстильные
изделия.
6
Канат сизалевый
Изготавливают из листьев агавы
(растения тропической и
субтропической Америки).
Необычное название материал получил,
по имени мексиканского порта Сисаль,
который находится на полуострове Юкатан.
7
Канат манильский
Канат
манильский
изготавливают
из
волокон
растений семейства банановых,
произрастающих
на
Филиппинских островах.
Пеньковый банан имеет грубые, частично
одеревенелые волокна, которые также
называют банановое волокно, абака или
манильское волокно.
8
Канат джутовый
Канат
джутовый
производится из кустарника,
произрастающего в Индии,
Китае, Бангладеш и других
странах
Азии,
Африки,
Америки.
9
Синтетические
канаты
Синтетические канаты — изготовлены из
полимеров различных марок.
10
Синтетические канаты — изготовлены из
различных полимеров, различных марок.
Имеют
большие
преимущества
растительными.
Они значительно прочнее и легче,
более гибки и эластичны,
влагостойки,
не подвержены гниению.
перед
11
Канат
полиамидный
изготовлен из
светостабилизированного
высокопрочного капрона.
12
Канат
полипропиленовый
производится из мононити
полипропилена или пленки
13
Канат стальной.
изготавливают из
высокопрочной тонкой
стальной проволоки
диаметром до 3 мм.
14
15
Канаты одинарной
свивки изготавливают
непосредственно из
отдельных проволок
16
При двойной свивке
сначала свивают
отдельные проволоки
в пряди, а затем из
готовых прядей
свивают канат.
17
Браковка канатов.
18
1.
Растительные канаты изготавливают из:
А) волокон конопли;
Б) нитей перлона;
В) волокон абака-манилы;
Г) волокон мелисы
19
2. Синтетические канаты
используются в качестве сердечников
для стальных канатов.
А) да;
Б) нет.
20
3. Синтетические канаты обладают
свойствами:
А) подвержены коррозии;
Б) влагостойкие;
В) тяжелые;
Г) подвержены гниению
21
4. Растительные канаты
используются в качестве
сердечников:
А) да;
Б) нет.
22
5. Пеньковый сердечник в стальных
канатах применяют:
А) для жесткости;
Б) для гибкости;
В) для предохранения от коррозии.
23
6. Стальной канат бракуется:
А) при деформации сердечника;
Б) при перегибе
В) при волнистообразности;
Г) увеличении диаметра проволок
каната
24
ОТВЕТЫ:
1 — А; В.
2. – А.
3. — Б.
4. – А.
5. – Б; В.
6. – Б; В
.
25

Стальные канаты и канатные стропы

Грузоподъемная техника используется во многих сферах деятельности: в промышленности, строительстве, сельском хозяйстве и так далее. Список задействованных для подъема грузов приспособлений широк и продолжает пополняться.

Наиболее востребованными являются вспомогательные принадлежности: канатные, цепные и текстильные стропы. Канатные стропы могут изготавливаться только из особо прочной стали, что повышает их грузоподъемность и износостойкость.

Виды стальных канатов

Производство стального каната связано с применением техники последовательной свивки. Рабочий процесс в таком случае состоит из двух этапов – получения пряди из нескольких кусков проволоки и образования каната их ряда прядей. Диаметр используемой проволоки может различаться, а потому по этому параметру принято выделять:

  • Точечную свивку. Она выполняется с сохранением единого угла в отдельных слоях прядей. Изделия с такой свивкой могут применяться в статических условиях, так как она обладает повышенной жесткостью.
  • Линейную свивку. В таком случае допускаются разные углы при сохранении постоянства шага свивки. Канаты этого типа имеют хорошую гибкость и высокую износостойкость.

Стальные канаты разнятся также по направлению петлевой свивки прядей, которое может быть левосторонним или правосторонним. Указанные варианты могут сочетаться в пределах одного троса, а потому более рационально выделять крестовые и односторонние типы свивки. Второй вариант изделий может раскручиваться при долгосрочной статической нагрузке, поэтому его реже применяют при подвешивании груза.

Преимущества использования канатных строп

Канатные стропы изготавливаются согласно ГОСТ с учетом СКП. Соблюдение технологии производства является залогом надежности и продолжительности эксплуатации подобных приспособлений. Востребованность канатных строп объясняется рядом их достоинств. Выделим основные из них:

  • Стойкость к нагрузкам. Любой стальной канат может выступать в роли чалки, так как запаса его прочности хватает для перемещения грузов значительной массы.
  • Устойчивость к перепадам температуры. Это преимущество особенно актуально летом, так как основная часть строительных работ осуществляется именно в эту пору года. Грузовой канат не будет растягиваться или испытывать иные деформации, что позволяет говорить о постоянной сохранности его первоначальных характеристик.
  • Повышение безопасности работ. Канатные стропы позволяют надежно фиксировать и полностью контролировать грузы при перемещении.

В нашей компании вы можете приобрести канатные стропы надлежащего качества и по выгодной цене. В перечне оказываемых услуг – техническое обслуживание мостовых кранов, ремонт и обслуживание грузоподъемных кранов, монтаж грузоподъемных механизмов и многое другое.

Что такое трос? Понимание спецификаций и конструкции

Трос — это сложное механическое устройство, состоящее из множества движущихся частей, которые работают в тандеме, помогая поддерживать и перемещать объект или груз. В подъемной и такелажной промышленности проволочный канат прикрепляют к крану или подъемнику и снабжают вертлюгами, скобами или крюками для прикрепления к грузу и его перемещения в контролируемой среде. Его также можно использовать для подъема и опускания лифтов или в качестве средства поддержки подвесных мостов или башен.

Проволочный трос является предпочтительным подъемным устройством по многим причинам. Его уникальная конструкция состоит из нескольких стальных проволок, которые образуют отдельные жилы, уложенные по спирали вокруг сердечника. Эта структура обеспечивает прочность, гибкость и способность справляться с изгибающими нагрузками. Различные конфигурации материала, проволоки и структуры прядей обеспечивают различные преимущества для конкретного подъемного оборудования, в том числе:

  • Прочность
  • Гибкость
  • Сопротивление истиранию
  • Сопротивление раздавливанию
  • Сопротивление усталости
  • Сопротивление коррозии

    8

Однако выбор подходящего стального троса для вашего подъемного оборудования требует тщательного обдумывания.Наша цель — помочь вам понять компоненты стального каната, конструкцию стального каната, а также различные типы стальных канатов и их назначение. Это позволит вам выбрать наиболее эффективные и долговечные тросы для конкретной работы.

Трос — это машина с множеством движущихся частей

С детства многие из нас привыкли думать о машине как о каком-то устройстве с шестернями, валами, ремнями, кулачками и различными вращающимися частями. Тем не менее, по законам физики обычная монтировка — это простой механизм, даже если он состоит только из одной части.

Трос на самом деле очень сложная машина. Типичная веревка 6 х 25 имеет 150 проволок в своих внешних прядях, каждая из которых движется независимо и вместе по очень сложной схеме вокруг сердечника, когда веревка изгибается. Зазоры между проволоками и прядями сбалансированы, когда канат сконструирован так, чтобы существовали надлежащие зазоры в подшипниках для обеспечения внутреннего перемещения и регулировки проволок и прядей, когда канат должен изгибаться. Эти зазоры будут меняться по мере изгиба, но находятся в том же диапазоне, что и зазоры в подшипниках автомобильных двигателей.

Понимание и принятие «машинной идеи» дает пользователю веревки большее уважение к веревке и позволяет ему добиться лучших результатов и более длительного срока службы веревки. Любой, кто использует веревку, может использовать ее более эффективно и действенно, если полностью понимает концепцию машины.

Компоненты проволочного каната

Конструкцию готового проволочного каната составляют четыре основных компонента:

  1. Металлические проволоки, образующие одинарную прядь
  2. Многопроволочные пряди, уложенные вокруг сердечника по спирали
  3. Волокнистый или стальной сердечник
  4. Смазка

Проволока

Проволока является наименьшим компонентом стального каната и составляет отдельные пряди каната.Проволока может быть изготовлена ​​из различных металлических материалов, включая сталь, железо, нержавеющую сталь, монель и бронзу. Проволока может быть изготовлена ​​в различных классах, которые связаны с прочностью, износостойкостью, сопротивлением усталости, коррозионной стойкостью и изгибом стального каната.

Сами провода могут быть с покрытием, но чаще всего доступны в «блестящем» или непокрытом исполнении.

Пряди

Пряди стальных канатов состоят из двух или более проволок, расположенных и скрученных в определенном порядке.Затем отдельные пряди укладываются по спирали вокруг сердечника веревки.

Пряди из проволоки большего диаметра более устойчивы к истиранию, а пряди из проволоки меньшего диаметра более гибкие.

Сердечник

Сердечник стального каната проходит через центр каната и поддерживает пряди, помогая сохранять их относительное положение при нагрузках и напряжениях изгиба. Сердечники могут быть изготовлены из различных материалов, включая натуральные или синтетические волокна и сталь.

Смазка

Смазка наносится в процессе производства и проникает до сердцевины. Смазка стальных канатов имеет два основных преимущества:

  1. Уменьшает трение при перемещении отдельных проволок и прядей друг относительно друга
  2. Обеспечивает защиту от коррозии и смазку сердечника, внутренних проволок и внешней поверхности


Конструкция проволочного каната

Следующие термины помогают определить конструкцию и свойства стального каната:

  • Длина
  • Размер
  • Предварительно сформированный или непредварительно сформированный
  • Направление и тип свивки
  • Отделка проволоки
  • Марка каната

Длина

Общее количество футов (отрезанных по размеру) при намотке на катушку и доставке.

Размер

Это указанный номинальный диаметр стального каната, который может быть указан в дюймах или миллиметрах.

Схемы прядей

Количество слоев проволоки, количество проволок в слое и размер проволок в слое — все это влияет на тип структуры прядей. Проволочный канат может быть изготовлен с использованием одного из следующих шаблонов или может быть изготовлен с использованием двух или более из приведенных ниже шаблонов.

  • Однослойная  – Наиболее распространенным примером является прядь из 7 проволок с однопроволочной центральной частью и шестью проволоками одинакового диаметра вокруг нее.
  • Присадочная проволока  – Два слоя проволоки одинакового размера вокруг центра, при этом внутренний слой имеет вдвое меньшее количество проволок, чем внешний слой. В ендовах внутренней проволоки укладывают мелкие присадочные проволоки, равные их количеству во внутреннем слое.
  • Герметик  – Два слоя проводов вокруг центра с одинаковым количеством проводов в каждом слое. Все провода в каждом слое имеют одинаковый диаметр. Большие внешние провода располагаются в пазах между меньшими внутренними проводами.
  • Warrington  – Два слоя проволоки вокруг центра с проволокой одного диаметра во внутреннем слое и проволокой двух диаметров, чередующимися большими и малыми во внешнем слое позже.Более крупные проволоки наружного слоя упираются в ендовы, а более мелкие — на венцы внутреннего слоя.
  • Комбинация  – Комбинированная прядь создается с использованием любой комбинации двух или более моделей, перечисленных выше.

Предварительно сформированный или непреформированный

На предварительно сформированном стальном канате прядям и проволокам в процессе производства придается спиральная форма, которую они принимают в готовом стальном канате.

Предварительно сформированный канат может быть выгоден в определенных областях применения, где требуется более равномерная намотка на барабан, требуется большая гибкость или требуется большее сопротивление усталости при изгибе.

Направление и тип укладки

(A) Правая обычная укладка (B) Левая обычная укладка (C) Правая укладка (D) Левая укладка (E) Правая альтернативная укладка

Направление и тип укладки относятся к тому, как провода укладываются в виде жгута (правого или левого) и того, как жилы укладываются вокруг сердечника (обычная укладка, ленговая укладка или альтернативная укладка).

  • Обычная свивка  – Проволоки выровнены по оси каната. Направление свивки проволоки в пряди противоположно направлению свивки пряди.Канаты обычной свивки более устойчивы к раздавливающим усилиям, более устойчивы к вращению, а также лучше наматываются в барабане, чем канаты длинной свивки.
  • Lang Lay  – Проволоки образуют угол с осью каната. Проволока уложена, а жила уложена вокруг сердечника в одном направлении. Веревки Lang Lay обладают большей усталостной прочностью и более устойчивы к истиранию.
  • Альтернативная свивка  – Проволочный канат состоит из чередующихся прядей обычной и длинной свивки и используется в основном для специальных применений.

Отделка проволоки

Оцинкованная (гальванизированная), покрытая сплавом цинка/алюминия (мишметалл), нержавеющая сталь или необработанная сталь («полированная»).

Класс каната

Прочность проволочного каната подразделяется на различные классы, в том числе:

  • Улучшенная сталь плуга (IPS)
  • Улучшенная сталь плуга (EIPS) на 15% прочнее, чем IPS
  • Extra Extra Improved Сталь плуга (EEIPS) на 10% прочнее, чем EIPS

. Кривая прочности стали плуга служит основой для расчета прочности большинства стальных тросов.

Тип сердечника

Сердечники тросов обозначаются как:

  • Сердечники FC
  • Независимые сердечники тросов (IWRC)
  • Сердечники прядей (WSC)

Сердечник может быть изготовлен из натурального или синтетические полипропиленовые волокна. Волокнистые сердечники обладают большей эластичностью, чем стальные сердечники, но они более подвержены раздавливанию и не рекомендуются для использования в условиях высокой температуры.

Стальной сердечник может быть независимым тросом или отдельной прядью.Стальные сердечники лучше всего подходят для применений, в которых волокнистый сердечник не может обеспечить достаточную поддержку, или в рабочей среде, где температура может превышать 180°F. следующую информацию:

1″ 6 x 25 FW EIP RRL IWRC

  • Диаметр = 1″
  • Количество прядей = 6
  • Количество проволок на прядь = 25
  • Рисунок пряди = Присадочная проволока 9007 Улучшенный плуг Сталь
  • Направление и свивка = правая стандартная свивка
  • Тип сердечника = независимый сердечник стального каната

Различные типы стального каната

Классификация стальных канатов обеспечивает общее количество прядей, а также номинальное или точное количество проводов в каждой пряди.Это общие классификации, которые могут отражать или не отражать фактическую структуру прядей. Тем не менее, все стальные канаты одинакового размера и марки проволоки в каждой классификации будут иметь ОДИНАКОВЫЕ показатели прочности и веса и, как правило, одинаковую цену.

В приведенной ниже таблице показаны некоторые из наиболее распространенных конфигураций стальных канатов, распределенных по определенным классификациям.

Помимо общей классификации стальных канатов, существуют и другие типы стальных канатов специальной конструкции, предназначенные для специальных подъемных работ.

Устойчивый к вращению стальной канат

Некоторые типы стальных канатов, особенно стальные канаты свивки, в большей степени подвержены вращению под нагрузкой. Стойкий к вращению стальной канат спроектирован так, чтобы противостоять скручиванию, вращению или вращению, и может использоваться в однолинейной или многокомпонентной системе.

Особую осторожность следует соблюдать при обращении, разматывании и установке троса, устойчивого к вращению. Неправильное обращение или наматывание могут привести к скручиванию веревки, что может привести к неконтролируемому вращению.

Канат из уплотненных прядей

Канат из уплотненных прядей изготавливается из прядей, которые были уплотнены с уменьшением внешнего диаметра всей пряди посредством пропускания через матрицу или ролики. Этот процесс происходит до закрытия веревки.

Этот процесс выравнивает поверхность внешних проволок в пряди, но также увеличивает плотность пряди. Это приводит к более гладкой внешней поверхности и увеличивает прочность по сравнению с сопоставимыми круглыми канатами (по сравнению с таким же диаметром и классификацией), а также помогает продлить срок службы поверхности благодаря повышенной износостойкости.

Уплотненный/обжатый канат

Обжатый проволочный канат отличается от проволочного каната с уплотненными прядями тем, что диаметр обжатого проволочного каната уплотняется или уменьшается с помощью роторной обжимной машины после того, как проволочный канат был закрыт. Обжатый стальной канат может быть изготовлен из круглых или уплотненных прядей.

Преимущество обжатых стальных канатов заключается в том, что они более устойчивы к износу, обладают лучшей устойчивостью к раздавливанию и высокой прочностью по сравнению с канатами с круглыми прядями того же диаметра и классификации. Однако обжатый проволочный канат может иметь меньшее сопротивление усталости при изгибе.

Трос с пластиковым покрытием

На внешнюю поверхность троса можно нанести пластиковое покрытие для защиты от истирания, износа и других факторов окружающей среды, которые могут вызвать коррозию. Однако, поскольку вы не можете видеть отдельные нити и провода под пластиковым покрытием, их может быть трудно осмотреть.

Проволочный канат, пропитанный пластиком (PI)

Проволочные канаты, наполненные пластиком, пропитаны пластиковой матрицей, в которой заполнены внутренние пространства между прядями и проволокой.Пластиковое наполнение помогает улучшить усталость при изгибе за счет уменьшения внутреннего и внешнего износа. Проволочные канаты с пластиковым наполнителем используются для тяжелых подъемных работ.

Проволочный канат IWRC с пластиковым покрытием или заполненным пластиком

В этом типе проволочного каната используется независимый сердечник проволочного каната (IWRC), который либо заполнен пластиком, либо покрыт пластиком для уменьшения внутреннего износа и увеличения усталостной прочности при изгибе.

Обертывание

Помните, что трос — это сложный механизм.Существует ряд различных спецификаций и свойств, которые могут повлиять на характеристики и срок службы стальных канатов. Рассмотрим следующее при указании наилучшего типа проволочной веревки для вашего подъемного приложения:

  • Прочность
  • Гибкость
  • Устойчивость к истиранию
  • Устойчивость к дроблению
  • Устойчивость к утомлению
  • Устойчивость к коррозии
  • Устойчивость к вращению

При выборе кусок веревки, устойчивый к одному свойству, вы, скорее всего, получите компромисс, который повлияет на другое свойство.Например, канат с волокнистым сердечником будет более гибким, но может иметь меньшее сопротивление раздавливанию. Канат с проволокой большего диаметра будет более устойчивым к истиранию, но менее усталостным.

Компания Mazzella предлагает различные виды стальных канатов от всех ведущих производителей. Мы продаем отечественную и зарубежную такелажную продукцию высочайшего качества, потому что качество продукции и эксплуатационная безопасность идут рука об руку. У нас есть один из самых больших и полных запасов как отечественного, так и зарубежного такелажа и грузоподъемной продукции, чтобы удовлетворить ваши потребности в грузоподъемности.

Если вам нужен стандартный или нестандартный стальной трос для вашего подъемного проекта, свяжитесь со специалистом по подъемным работам в ближайшем к вам отделении компании Mazzella.


Трос

У нас в наличии более 2 000 000 футов троса в различных местах … готовы к немедленной доставке! Мы поставляем проволочные тросы в сборе и производим мостовые тросы, крановые тросы, тросы сталелитейных заводов и тысячи сборок OEM.

Мы также можем производить узлы со стандартными или нестандартными концевыми фитингами.Также доступны специальные требования к испытаниям и допускам.

  • Размеры от 1/4″ до 3″ и от 9 мм до 52 мм в диаметре
  • Внутренние и не местные
  • В наличии и готовы к отправке в тот же или на следующий день из одного из наших многочисленных сервисных центров

Позвоните нам по телефону 800. 362.4601 или нажмите здесь, если вам нужны изделия из стальных канатов или сборки!

Узлы и концевые фитинги

Мы можем изготовить любой узел, точно соответствующий вашим спецификациям.

При заказе обратите внимание на следующее:

  • Диаметр троса.
  • Классификация или конструкция стальных канатов.
  • Материал каната (нержавеющий, оцинкованный, блестящий и т.п.).
  • Требуемая номинальная мощность.
  • Длина согласно контрольным точкам (см. схему ниже).
  • Необходим крепежный материал.
  • Для резьбовых фитингов укажите тип, длину и направление резьбы.
  • Для выводов, таких как вилки и проушины, укажите, как они должны располагаться относительно друг друга — в одной плоскости или в противоположных плоскостях.
  • Требуемое количество завершенных сборок.

Позвоните нам по телефону 800.362.4601 или щелкните здесь, если вам нужны канаты в сборе или концевые фитинги!

Что такое трос? | Типы тросов | Строительство троса

Что такое трос?



Проволочные канаты представляют собой несколько прядей металлической проволоки, которые скручены в спираль, образуя композитный канат, известный как сложенный канат. Канат большого диаметра состоит из нескольких прядей каната, уложенных в так называемые тросы.Проволочные канаты представляют собой сложное механическое устройство, состоящее из нескольких движущихся частей, которые работают вместе, помогая поддерживать и перемещать объект или груз.

В подъемно-такелажной промышленности проволочный канат крепится к крану или подъемнику и снабжен вертлюгом, скобой или крюком для прикрепления к грузу и перемещения его в контролируемый ящик. Его также можно использовать для подъема и опускания лифтов или в качестве средства поддержки подвесных мостов или башен. Проволочный трос является предпочтительным подъемным инструментом по многим причинам.

Его уникальная конструкция состоит из нескольких стальных проволок, образующих отдельные жилы, расположенные по спирали вокруг сердечника. Эти конструкции обеспечивают прочность, гибкость и способность справляться с изгибающими нагрузками. В самом строгом смысле термин «проволочный канат» относится к диаметру более 3/8 дюйма (9,52 мм) с указанным кабелем или шнуром меньшего калибра.

Первоначально использовалась железная проволока, но сегодня основным материалом, используемым для стальных канатов, является сталь. Трос изготавливается из холоднотянутой проволоки, что повышает его прочность и долговечность.Можно отметить, что по мере уменьшения его размеров прочность стальных канатов увеличивается.

Различные материалы, используемые для проволочных канатов: железо, литая сталь, сверхпрочная литая сталь, сталь и легированная сталь, в порядке возрастания прочности. Для некоторых целей проволочный канат также может быть изготовлен из меди, бронзы, алюминиевых сплавов и нержавеющей стали. Проволочные канаты были разработаны в 1830-х годах для применения в шахтных подъемниках.

Проволочные канаты используются в кранах и лифтах для динамического подъема и подъема и для передачи механической энергии.Он также используется для передачи усилий на механизмы, такие как тросы Боудена или поверхность управления самолетом, соединенную с рычагами и педалями в кабине.

Читайте также: Что такое положение сварки? | Почему существуют разные положения сварки? | Что такое позиции для сварки труб 1G 2G 5G 6G?

Типы стальных канатов

Проволочный канат изготовлен из нитей металлической проволоки, сплетенных вместе в виде спирали. Благодаря своим тяжелым, гибким и прочным характеристикам, а также устойчивости к атмосферным воздействиям и коррозии, он широко используется в строительстве, машиностроении, сельском хозяйстве, авиационной и морской промышленности.

Каждая жила проволоки оказывает одинаковое давление на жгут, что способствует его прочности и гибкости, что делает его идеальным материалом для шкивов. В Австралии проволочный канат был сделан из железа; Сегодня в качестве материалов используются в основном сталь. В разных отраслях промышленности используются разные типы стальных канатов.

Это связано с тем, что пригодность конкретного стального каната для применения зависит от конструкции, размера, типа оплетки и других характеристик. Например, проволочный канат морского класса 316 подходит для различных морских применений и условий.

Существует три основных типа: нержавеющая сталь, оцинкованный трос и трос с покрытием.

№1. Нержавеющая сталь

Нержавеющая сталь

является стандартным сплавом, используемым в канатах и ​​тросах. Его коррозионная стойкость намного выше, чем у оцинкованных и покрытых канатов, хотя разницы в прочности нет. Следовательно, это предпочтительный материал для использования в морской промышленности и в соляной промышленности на водной основе.

Он плохо реагирует на химикаты пищевой промышленности, текстиля и фотографических установок.Высокая устойчивость к коррозии, теплу и холоду, химическим веществам из целлюлозы и бумаги делает трос из нержавеющей стали столь необходимым материалом для производства точных инструментов, автомобилей, рыболовных судов, нефтехимического оборудования и других областей.

№2. Оцинкованный трос

Оцинкованные проволочные канаты также представляют собой материалы из стальной проволоки, прошедшие процесс цинкования для повышения их коррозионной стойкости. Готовую проволоку погружают в цинковую ванну до полного покрытия изделия, т.е.д., он оцинкован.

В этом процессе используется цинк

, поскольку катодная защита увеличивает ожидаемый срок службы проволоки. Хотя покрытие со временем разрушается, оно по-прежнему устойчиво к ржавчине, коррозии и другим агрессивным химическим веществам. Оцинкованную проволоку можно найти в промышленном и строительном секторах, а также в сельском хозяйстве и проектах DIY.

№3. Трос с покрытием

Нержавеющая сталь и оцинкованная проволока могут быть покрыты ПВХ поливинилхлоридом или винилом.Проволочный канат с покрытием поставляется в различных цветах, таких как прозрачный, черный, белый или любой другой цвет, который требуется в различных отраслях промышленности. Провод с покрытием из ПВХ гибок, устойчив к атмосферным воздействиям и очень экономичен.

Провод

с нейлоновым покрытием, хотя и не такой гибкий, как ПВХ, устойчив к истиранию и идеально подходит для предприятий в экстремально холодных регионах. Проволочные канаты могут быть собраны в соответствии с конкретными приложениями. Если у вас есть проект, требующий определенного типа стального каната, отправьте нам запрос, и мы вышлем вам специальное предложение.

Также прочтите: что такое дуговая сварка? | Что такое дуговая сварка? | Виды дуговой сварки

Компоненты троса:

№1. Провод

Проволока является наименьшим компонентом стального каната и образует отдельные пряди каната. Проволока может быть изготовлена ​​из различных металлических материалов, включая сталь, железо, нержавеющую сталь, монель и бронзу. Проволока может быть изготовлена ​​в различных классах, которые связаны с прочностью каната, износостойкостью, сопротивлением усталости, коррозионной стойкостью и изгибом.

Эти струны представляют собой наименьший компонент стального каната и связаны вместе вокруг сердечника, образуя цельные канаты. Сама проволока может быть с покрытием, но обычно доступна в «блестящей» или непокрытой отделке.

№2. Пряди

Струны стальных канатов образуют две или более проволоки, намотанной на осевой элемент в геометрической форме или в сочетании со стальной проволокой и другими материалами. Затем эти отдельные нити располагаются вокруг сердцевины по спирали.Пряди представляют собой основную часть, которая служит основной несущей единицей.

Типичная прядь может образовывать любое количество прядей, и то же самое касается веревки, которая может состоять из «n» прядей. Проволока из проволоки большего диаметра более устойчива к истиранию, а проволока из проволоки меньшего диаметра более гибкая.

№3. Ядро

Сердцевина проволочных канатов проходит через центр каната и поддерживает проволоку и помогает им сохранять свое относительное положение под нагрузкой и напряжением изгиба.Сердечники могут быть изготовлены из различных материалов, включая натуральные или синтетические волокна и сталь. Он поддерживает пряди и помогает сохранять их относительное положение при нагрузке и изгибе.

Читайте также: Что такое сварка? | Как работает сварка? | Виды сварки | Различные типы сварных соединений | Типы сварных соединений

Конструкция троса:

Канаты

изготавливаются из стальных проволок различных марок с пределом прочности при растяжении от 1200 до 2400 МПа.Проволока сначала подвергается специальной термообработке, а затем холодной вытяжке для обеспечения высокой прочности и долговечности каната. Стальные канаты изготавливаются на специальных машинах.



Сначала пряди проволоки, такие как 7, 19 или 37, направляются в одну прядь, а затем несколько прядей, обычно 6 или 8, скручиваются вокруг сердечника или центра, образуя канат. Сердечник может быть изготовлен из петель из конопли, джута, слюды или проволоки из мягкой стали.

Сердечник должен постоянно насыщаться смазкой для обеспечения длительного срока службы сердечника, а также всего каната.Сердечник из асбеста или мягкой проволоки используется, когда канат подвергается лучистому теплу, например, краны, работающие рядом с печами.

Однако проволочный сердечник снижает гибкость каната, и такие канаты используются только там, где они подвергаются сильному сжатию, например, в случае повреждения нескольких слоев на канатном барабане.



Следующие термины помогают определить конструкцию и свойства стального каната:

№1. Длина

Общее количество ножек, обрезанных по размеру при наматывании и распределении вокруг катушки.

№2. Размер

Это указанные номинальные диаметры стального каната, которые могут быть указаны в дюймах или миллиметрах.

№3. Узоры прядей

Количество слоев проволоки, количество проволок в каждом слое и размер проволоки в каждом слое влияют на тип структуры прядей. Проволочные канаты могут быть изготовлены с использованием любого из следующих шаблонов или могут быть изготовлены с использованием двух или более из приведенных ниже шаблонов.

3.1. Однослойный

Наиболее распространенным примером является прядь из семи проволок с центром из одной проволоки и шестью проволоками одинакового диаметра вокруг нее.

3.2. Присадочная проволока

Двухслойная проволока одинакового размера вокруг центра, внутренний слой которой составляет половину количества проволок по сравнению с внешним слоем. Маленькие присадочные проволоки, равные номерам во внутреннем слое, располагаются в ложбинах внутренней проволоки.

3.3. Печать

Два слоя проводов вокруг центров с одинаковым количеством проводов в каждом слое. Вся проволока в каждом слое имеет одинаковый диаметр. Большие внешние струны располагаются в углублениях между меньшими внутренними струнами.

3.4. Уоррингтон

Внутренний слой состоит из двух слоев проволоки вокруг центра с одним диаметром проволоки, а последний чередует два диаметра большего и меньшего провода во внешнем. Проволоки большего размера во внешнем слое размещаются в ложбинках, а меньшие — в вершинах внутреннего слоя.

3.5. Комбинация
Прядь

Комбинации строится с использованием любой комбинации двух или более паттернов, перечисленных выше.

№4.Формованные или неформованные

В сборном стальном канате проволока и проволока формируются в процессе производства в спиральную форму, которую они примут в готовом стальном канате. Сборный канат может быть полезен в некоторых случаях, когда его необходимо более равномерно наматывать на барабан, требуется большая гибкость или требуется большая устойчивость к усталости при изгибе.

№5. Направление и тип укладки

Направление и тип укладки относятся к тому, как провода укладываются в виде жгута, справа или слева, и как жилы укладываются вокруг обычной основной, длинной или альтернативной укладки.

5.1. Регулярная кладка

Проволоки выровнены по оси каната. Направление проволоки, удерживаемой в пряди, противоположно направлению свивки пряди. Обычные веревки для лат более устойчивы к раздавливающим силам, более устойчивы к вращению, а также имеют лучшую катушку в барабане, чем веревки для длинных широчайших.

5.
2. Ланг Лей

Проволока образует угол с осью каната. Проволока легла, а прядь легла вокруг сердечника в том же направлении.Канаты Lang le обладают большей усталостной прочностью и более устойчивы к истиранию.

5.3. Альтернативная кладка

Проволочный канат состоит из чередующихся обычных и длинных прядей — в основном используется для специальных применений.

Также прочтите: Сварка контактным выступом | Работа контактной проекционной сваркой

№6. Отделка проводов

Оцинкованная оцинкованная сталь, мишметаллы с покрытием из сплава цинка/алюминия, нержавеющая сталь или необработанная сталь «блестящая».

№7. Веревка класса

Прочность стального каната подразделяется на различные классы, в том числе:

  • Улучшенная сталь корпуса (IPS)
  • Extra Advanced Hull Steel (EIPS) на 15% прочнее, чем IPS
  • .
  • Extra Advanced Hull Steel (EEIPS) на 10% прочнее, чем EIPS
  • .

Кривая прочности Hull Steel служит основой для расчета прочности большинства стальных тросов.

№8. Тип ядра

Сердечники стальных канатов обозначаются как:

  • Волоконный сердечник (FC)
  • Независимый сердечник троса (IWRC)
  • Проволочный сердечник (WSC)

Сердцевина волокна может быть изготовлена ​​из натуральных или синтетических полипропиленовых волокон.Волокнистые сердечники обладают большей эластичностью, чем стальные сердечники, но они более подвержены раздавливанию и не рекомендуются для использования в условиях высокой температуры. Стальной сердечник может представлять собой независимые проволочные канаты или отдельные пряди.

Стальные сердечники лучше всего подходят для применений, где волокнистый сердечник не может обеспечить достаточную поддержку или в рабочей среде, где температура может превышать 180 градусов по Фаренгейту. Основываясь на том, что мы узнали выше, это описание троса предоставит пользователю следующую информацию:

Также прочтите: Что такое чугун? | Различия между чугуном и литой сталью | Типы чугуна

6 x 25 FW EIP RRL IWRC:

  • Диаметр = 1″
  • Количество нитей = 6
  • Количество проводов на жилу = 25
  • Схема прядей = Присадочная проволока
  • Марка
  • = Особо улучшенная сталь плуга
  • Направление и возложение = Права Обычное возражение
  • Тип сердечника = независимый тросовый сердечник

Читайте также: Что такое режущий инструмент? | Материалы режущего инструмента | Классификация режущих инструментов | Типы режущих инструментов

Различные типы тросов:

Классификация стальных канатов

содержит общее количество проволок в каждой пряди, а также номинальное или точное количество проволок. Это общие классификации, которые могут отражать или не отражать фактическую структуру нитей. Тем не менее, все стальные канаты одинакового размера и сорта проволоки в каждой классификации будут иметь одинаковые показатели прочности и веса и, как правило, одинаковую цену.

№1. Устойчивый к вращению трос

Некоторые типы стальных канатов, в частности канаты lang le, более подвержены вращению под нагрузкой. Стойкий к вращению стальной канат спроектирован таким образом, чтобы противостоять скручиванию, вращению или скручиванию, и может использоваться в однолинейной или многозвенной системе.Следует соблюдать особую осторожность при обращении, разматывании и установке устойчивых к вращению стальных тросов. Неправильное обращение или наматывание могут привести к скручиванию веревки, что может привести к неконтролируемому скручиванию.

№2. Компактный многожильный канат

Канат

Compact Strand Wire изготовлен из прядей, которые были уплотнены посредством пропускания через матрицу или ролики, уменьшая внешний диаметр всей пряди. Этот процесс происходит до замыкания веревки. Этот процесс сглаживает поверхности внешних прядей в пряди, но также увеличивает плотность пряди.

Это привело к более гладкой внешней поверхности и повышенной прочности по сравнению с аналогичными круглыми канатами. Сравните аналогичные диаметры и сортаменты, а также помогло увеличить срок службы поверхности благодаря повышенной износостойкости.

№3. Компактный/обжатый трос

Обжатый проволочный канат отличается от проволочного каната с уплотненными прядями тем, что диаметр обжатого проволочного каната уплотняется или уменьшается с помощью роторной обжимной машины после того, как проволочный канат сомкнут. Криволинейный канат может быть изготовлен из круглой или более узкой проволоки.

Преимущество канатов из прессованных проволок заключается в том, что они более устойчивы к износу, лучше сопротивляются раздавливанию и имеют более высокую прочность, чем канаты с круглыми прядями аналогичного диаметра и сортамента. Однако обжатый проволочный канат может иметь низкое сопротивление усталости при изгибе.

№4. Трос с пластиковым покрытием

Пластиковое покрытие может быть нанесено на внешнюю поверхность стального каната для обеспечения защиты от истирания, износа и других факторов окружающей среды, которые могут вызвать коррозию.Однако, поскольку вы не можете видеть отдельные жилы и провода под пластиковым покрытием, их может быть трудно осмотреть.

№5. Пропитанный пластиком (PI) трос

Проволочные канаты с пластиковым наполнителем снабжены пластиковой матрицей, в которой проволока и внутренние пространства между проволоками заполнены. Пластиковые наполнители помогают уменьшить усталость при изгибе за счет уменьшения внутреннего и внешнего износа. Трос с пластиковым наполнителем используется для тяжелых подъемных работ.

№6.Заполненный пластиком трос IWRC

Этот тип проволочного каната использует независимый сердечник проволочного каната (IWRC), который либо заполнен пластиком, либо покрыт пластиком для уменьшения внутреннего износа и увеличения усталостной прочности при изгибе.

Нравится этот пост? Поделитесь этим с вашими друзьями!

Предлагаемое чтение –

Знакомство с типами стальных канатов и их использованием

Поиск подходящих стальных канатов и такелажных материалов для нужд вашей компании — одна из самых важных мер предосторожности, которую вы можете предпринять.Хотя вы можете предположить, что все типы стальных канатов практически одинаковы, понимание характеристик и способов применения отдельных стальных канатов имеет решающее значение. Без этой информации вы никогда не примете правильных решений по обеспечению надлежащей защиты своих сотрудников и помещений.

Давайте кратко рассмотрим различные типы стальных канатов и их возможности ниже.

Различные типы стальных канатов и их применение

Канаты общего назначения

Доступные в различных размерах, диаметрах и прочности, канаты общего назначения обладают большой гибкостью и износостойкостью. Он обычно встречается во множестве отраслей промышленности и может использоваться с разнообразным оборудованием и машинами.

Веревка 6 x 26 – самый популярный вариант в классификации 6 x 19 благодаря своей гибкости. Между тем, продукты в соответствии с классификацией 6 x 37, включая SWS Warrington Seale 6 x 49, имеют третий слой, что делает их обычным выбором для мостовых кранов и горнодобывающего оборудования.

Специальные проволочные канаты

Специальные проволочные канаты бывают разных форм, но обычно обладают свойствами защиты от прокручивания и вращения.Это делает их отличным вариантом при работе с тяжелыми грузами, хотя они не такие гибкие, что может привести к некоторым ограничениям в отношении их функций.

Специальный стальной канат состоит из шести прядей, намотанных вокруг сердечника в одном направлении. Затем он обматывается дополнительным слоем из 12 нитей в противоположном направлении. Они доступны в различных размерах и классах, что дает вам контроль при поиске правильного решения для ваших нужд.

Оцинкованный трос и нержавеющая сталь

Оцинкованный трос во многом похож на трос общего назначения.Тем не менее, он покрыт цинком, чтобы сделать его менее уязвимым для ржавчины и коррозии. Это более доступная альтернатива решениям из нержавеющей стали, хотя она может не подходить для более суровых условий.

Проволочные канаты из нержавеющей стали обладают такой же силой натяжения, что и оцинкованные канаты и канаты общего назначения. Но коррозионно-стойкие материалы делают его самым прочным вариантом в тяжелых условиях, что может привести к увеличению срока службы и безопасности в тяжелых рабочих условиях.

Ultra-pac

Проволочные канаты Ultra-Pac имеют еще большую прочность на разрыв, а также превосходную усталостную прочность.Они могут похвастаться более крупной канатной проволокой, которая была пропущена через вращающийся пресс, чтобы вернуть ее к размеру. Это означает, что он обладает гораздо более мощным ударом, чем можно было бы предположить из-за его размера.

Тот факт, что они предназначены для уменьшения внутреннего трения, означает, что они прослужат дольше. Это делает их идеальным решением для машин, которые используются ежедневно и перевозят тяжелые грузы.

Tech-35

Проволочные канаты Tech-35 обеспечивают максимально возможное сопротивление вращению.Это делает его идеальным вариантом при использовании вертлюга или аналогичного оборудования. На самом деле, если вы продолжите использовать веревочное решение общего назначения, это может подвергнуть риску ваших сотрудников и имущество.

У нас есть решения для проволочных канатов

Если вы все еще не уверены в том, какие проволочные канаты и оснастка вам нужны, наши специалисты всегда готовы помочь. Мы можем предоставить рекомендации по самым безопасным и надежным поставкам стальных канатов для вашего проекта или бизнеса. Свяжитесь с нами, чтобы обсудить ваши варианты сегодня.

Трос | общего назначения | Крановая веревка | Буровая линия

Трос состоит из трех основных компонентов; хотя их немного, они различаются как по сложности, так и по конфигурации для производства канатов для конкретных целей или характеристик. Тремя основными компонентами стандартной конструкции стального каната являются: 1) проволоки, образующие прядь, 2) многопроволочные пряди, спирально уложенные вокруг сердечника, и 3) сердечник.

Проволока для веревки изготавливается из нескольких материалов и типов; к ним относятся сталь, железо и нержавеющая сталь, и это лишь некоторые из них. Безусловно, наиболее широко используемым материалом является высокоуглеродистая сталь. Он доступен в различных сортах, каждый из которых имеет свойства, связанные с основным изгибом стального каната. Производители стальных канатов выбирают тип проволоки, наиболее соответствующий требованиям готового продукта.

Доступны различные марки проволочного каната, такие как: улучшенная сталь для плужных станков (IPS), особо улучшенная сталь для плужных станков (EIPS) и особо улучшенная сталь для плужных станков (EEIPS). Кривая стали плуга служит основой для расчета прочности большинства стальных тросов, предел прочности при растяжении (psi) любой марки стальной проволоки не является постоянным, он зависит от диаметра и является самым высоким у самых маленьких проводов.

Наиболее распространенная отделка стальных канатов — «блестящая» или без покрытия. Стальные проволоки также могут иметь металлическое покрытие из цинка (гальванизация) или цинково-алюминиевого сплава (мишметалл).«Таченая оцинкованная» проволока имеет такую ​​же прочность, как и светлая проволока, но проволока «оцинкованная в готовом размере» обычно на 10% ниже по прочности. Для других применений доступны различные покрытия.

Проволока типа

«Железная» на самом деле изготавливается из низкоуглеродистой стали и имеет довольно ограниченное применение, за исключением лифтовых установок.

Трос из нержавеющей стали

, указанный в порядке частоты использования, относится к типам AISI 302/304, 316 и 305.  Вопреки распространенному мнению, жесткотянутая нержавеющая сталь типа 302/304 обладает магнитными свойствами.Тип 316 менее магнитный, а тип 305 имеет достаточно низкую проницаемость, чтобы считаться немагнитным.

Пряди состоят из двух или более проволок, уложенных в любом из многих определенных геометрических расположений или в сочетании стальных проволок с некоторыми другими материалами, такими как натуральные или синтетические волокна. Можно представить, что прядь может состоять из любого количества проволок или что веревка может состоять из любого количества прядей.

Сердечник — основа стального каната; он сделан из материалов, которые обеспечат надлежащую поддержку прядей при нормальных условиях изгиба и нагрузки.Основные материалы включают волокна (натуральные или синтетические) или сталь. Стальной сердечник состоит либо из пряди, либо из независимого стального каната. Три наиболее часто используемых обозначения сердечника: волокнистый сердечник (FC), независимый сердечник из проволочного каната (IWRC), сердечник из проволочных прядей (WSC) и трос.

Услуги по нагрузочному тестированию мобильных устройств и инспекции

Horizon Cable Service также предлагает услуги по инспекциям и мобильным проверочным испытаниям для проверки продукции, испытаний на разрыв и испытаний под нагрузкой, чтобы обеспечить соответствие всех проволочных канатов, которые мы продаем и ремонтируем.Наши услуги мобильного проверочного тестирования доступны на всей территории Соединенных Штатов. В дополнение к нашим услугам мобильного нагрузочного тестирования у нас есть стационарные кровати для обслуживания Оклахомы, Техаса, Северной Дакоты, Вайоминга, Канзаса, Нью-Мексико и всех прилегающих районов. Не стесняйтесь обращаться к одному из наших специалистов отрасли сегодня по телефону 866-369-9507.

Оцинкованный кабель

и кабель из нержавеющей стали: когда разница имеет значение?

Первое, на что следует обратить внимание при покупке промышленного кабеля для проектов или строительства, — это материал, из которого он изготовлен.Трос обычно изготавливается из стали, так как этот тип металла прочен и очень долговечен. Промышленный кабель продается двух видов: оцинкованный и из нержавеющей стали .

 Когда вы ищете для покупки промышленного кабеля , вы увидите, что размеры кабеля доступны в обеих отделках, поскольку размер относится к количеству жил и проводов.

 Например, оцинкованный трос 7X19 состоит из семи нитей, состоящих из 19 проволок, сплетенных вместе и оцинкованных. Трос из нержавеющей стали 7X19 также состоит из такого же количества прядей и проволок, но из другого материала.

 Каждый тип металлической отделки имеет свои сильные и слабые стороны, и тип, который вы используете, в значительной степени зависит от области применения. Выбор неправильного типа для проекта может иметь катастрофические последствия, не говоря уже об опасности, поскольку неправильный тип может слишком быстро изнашиваться или быть недостаточно прочным для использования по назначению.

 Итак, в первую очередь важно понимать основные различия между оцинкованной и нержавеющей сталью.

 Давайте углубимся.

 Что такое оцинкованный кабель?

Трос из оцинкованной стали изготовлен из традиционной стали, покрытой тонким слоем цинка. Это покрытие помогает защитить сталь от коррозии, так как необработанная сталь, содержащая железо, будет ржаветь под воздействием воды или влаги.

 Существуют четыре различных способа цинкования стали.

 Первым (и, как правило, наиболее распространенным с промышленным оборудованием) является горячее цинкование .Металлические детали погружают во флюсовый раствор хлорида цинка-аммония, который создает ровное защитное покрытие.

 Стальные тросы также могут быть гальванически оцинкованы , что создает очень тонкий слой на металле под действием электрического тока. Раствор цинка проводит это электричество, которое положительно заряжает ионы и прикрепляется к стали. Это создает чрезвычайно тонкий слой, который был механически связан.

 Другим методом гальванизации является шерардизация , когда слой цинка наносится при нагревании.Металл покрывается порошком цинка, а не жидким раствором, и помещается в герметичный контейнер, который нагревается до экстремальной температуры, а затем охлаждается. Это также создает тонкий слой, но чаще используется на небольших металлических объектах.

 Последним методом гальванизации является металлическое напыление . Раствор цинка распыляется на металлический предмет, а затем нагревается, чтобы покрытие прилипло к поверхности. Этот метод менее защитный, чем другие, но также с меньшей вероятностью отслаивается или отслаивается с течением времени.

 Помимо кабелей, обычные предметы, изготовленные из оцинкованной стали, включают:

 Вы можете приобрести оцинкованный трос 7×7 и оцинкованный трос 7X19 в зависимости от необходимого диаметра

Что такое кабель из нержавеющей стали?

Трос из нержавеющей стали изготовлен из сплава железа , содержащего не менее 10,5% хрома, а также может быть смешан с никелем, кремнием, марганцем, азотом или углеродом. Этот хром естественно устойчив к коррозии, поэтому нержавеющая сталь не требует дополнительного гальванического покрытия для защиты.

 Нержавеющая сталь производится путем плавления всего сырья в течение 8–12 часов до полного расплавления. Затем избыток углерода удаляют путем заливки расплавленного металла в конвертер аргонно-кислородного обезуглероживания (AOD). В конвертер также могут быть добавлены дополнительные элементы.

 Расплавленная нержавеющая сталь затем настраивается, что помогает улучшить консистенцию за счет перемешивания металла и поддержания постоянной температуры до тех пор, пока он не будет готов к формованию.

 Нержавеющая сталь немного тверже и прочнее, чем другие виды железа и стали.

Можно использовать несколькими способами:

  •     Формование – заливка расплавленных металлов в предварительно отформованные формы или формы.
  •     Горячая прокатка – нагретая сталь пропускается через валки для формирования проволоки, стержней, плит, полос или листов.
  •     Холодная прокатка – используется для получения точных форм или производства широких листов.
  •     Отжиг – включает в себя многократный нагрев и охлаждение металла для размягчения стали и повышения пластичности.
  •     Резка. Нержавеющая сталь также может быть разрезана после формования на листы с использованием острых ножей, пил, высокоскоростных лезвий, газовых резаков или ионизированного газа.

Существует две марки нержавеющей стали: 304 и 316.

Марка 304 встречается гораздо чаще, в основном из-за ее блестящей отделки. Он сделан с более высоким процентным содержанием хрома, обычно от 18 до 20%, что обеспечивает исключительную коррозионную стойкость. Он обычно используется в:

  • Бытовая техника
  • Крепеж
  • Трубопровод

 Марка 316 изготавливается с высоким содержанием хрома, а также никеля, кремния, марганца и углерода со значительным содержанием молибдена.Этот элемент имеет чрезвычайно высокую температуру плавления, и его добавляют в сплав, чтобы сделать металл еще прочнее.

Нержавеющая сталь марки 316 обычно используется для:

  • Хранение химикатов
  • Нефтеперерабатывающее оборудование
  • Морская среда
  • Медицинские приборы

 Для промышленных целей доступны тросы из нержавеющей стали 7×7 и 7×19.

В чем основные отличия?

 Помимо химического состава и процессов отделки, следует отметить некоторые важные различия между оцинкованной сталью и нержавеющей сталью.

 Во-первых, это цена . Оцинкованный кабель, как правило, дешевле, чем нержавеющая сталь, потому что процесс намного быстрее и включает меньше этапов. Нержавеющая сталь также дороже из-за добавленных элементов, что увеличивает стоимость.

 Еще одно отличие: сила . Нержавеющая сталь значительно прочнее оцинкованной стали, которая имеет более низкую температуру разрушения. Внешний слой цинка может со временем стираться, если кабель подвергается сильному трению, что ослабляет сталь под ним.

 Следующим важным отличием является износостойкость . Хотя нержавеющая сталь исключительно прочная, смесь никеля на самом деле смягчает металл и проявляет признаки износа раньше, чем оцинкованный кабель. Блестящий внешний вид также показывает царапины и вмятины больше, чем на оцинкованном металле.

 Внешний вид обоих металлов также отличается. Оцинкованная сталь не такая блестящая, как нержавеющая сталь, и кажется немного более тусклой и полосатой.Хотя внешний вид кабеля обычно не очень важен, в некоторых приложениях он может иметь значение.

 И, наконец, наиболее существенное различие между тросом из оцинкованной стали и тросом из нержавеющей стали заключается в том, как они оба используются .

Когда лучше использовать оцинкованные?

Поскольку оцинкованный металл не такой прочный, как нержавеющая сталь, он обычно используется для легких работ, не требующих очень больших весов. Это также гораздо более рентабельно, поэтому его обычно используют, когда бюджет ограничен.

 Наконец, оцинкованный промышленный кабель лучше всего подходит для агрессивных сред, например, на лодках в соленой воде или рядом с химическими соединениями. И хотя цинковое покрытие со временем изнашивается, оно создает дополнительный слой на тросах, используемых со шкивами, для уменьшения трения.

 Оцинкованные тросы обычно используются для:

  • Подвесные кабели или провода
  • Шкив и лебедки
  • Оснащение сцены
  • Двери с электроприводом (например, гаражные ворота)
  • Тренажер

Оцинкованные тросы 7×7 часто используются в строительстве для буксировки оборудования или строительных материалов.Оцинкованная проволока 7 × 19 используется для более тяжелых целей, поскольку она более гибкая и может выдерживать более высокие уровни нагрузки без разрыва.

Когда лучше всего использовать нержавеющую сталь?

Поскольку трос из нержавеющей стали чрезвычайно прочен, он в основном используется в более тяжелых условиях для крепления более тяжелых грузов. Он также лучше всего подходит для более влажной среды, поскольку он чрезвычайно устойчив к ржавчине.

Нержавеющая сталь

также имеет тенденцию служить дольше, чем оцинкованная сталь, в определенных условиях. Таким образом, более высокая стоимость в конечном итоге выравнивается, поскольку ее не нужно заменять так быстро.

 Тросы из нержавеющей стали обычно используются в:

  • Самолет
  • Такелаж и подвесной подъем
  • Груз и крепление груза
  • Барьеры для защиты от падения
  • Растяжки для дополнительной устойчивости таких конструкций, как корабельные мачты, ветряные турбины и большие палатки
  • Почтовые канаты
  • Лодочные доки
  • Верхние двери

 Как и в случае с оцинкованным тросом, трос из нержавеющей стали 7×7 используется, когда гибкость не требуется.Трос из нержавеющей стали 7X19 лучше всего подходит для более тяжелых применений, связанных с большим движением и трением.

Заключение

 Самое важное, о чем следует помнить, когда вам нужно купить трос из нержавеющей стали или оцинкованный трос, — это выбрать производителя, который предлагает высококачественную продукцию. Качество имеет ключевое значение, и оно может гарантировать, что ваше приложение будет намного безопаснее и прослужит дольше.

 Вы можете доверять Elite Sales в качестве поставщика любого промышленного оборудования.Мы предлагаем широкий ассортимент промышленных кабелей, а также проволочные канаты, цепи и другую продукцию различных размеров и отделки.

Свяжитесь с нашим отделом продаж по номеру сегодня, чтобы узнать больше о товарах, которые мы предлагаем, и разместить заказ.

Общие технические условия для стальных канатов | проволочный канат | Продукция

Общие технические условия на стальной трос

Схема для части троса

Тип укладки троса

Направление и тип свивки троса

Прядь Трос
Правосторонняя стандартная укладка Левосторонний отвод Правостороннее отведение
Левосторонняя стандартная укладка Правостороннее отведение Левосторонний отвод
Правосторонняя Лэнг Лэй Правостороннее отведение Правостороннее отведение
Левая рука Ланга Лея Левосторонний отвод Левосторонний отвод
Тип и сокращение
Тип укладки Направление укладки Тип смазки Гальванизация Аббревиатура
Обычная укладка Правостороннее отведение Красная смазка (на нефтяной основе) Неоцинкованный О/О
Оцинкованный Г/О
Черная смазка (на асфальтовой основе) Неоцинкованный С/О
Оцинкованный ГК/О
Левостороннее расположение Красная смазка (на нефтяной основе) Неоцинкованный О/С
Оцинкованный Г/С
Черная смазка (на асфальтовой основе) Неоцинкованный К/С
Оцинкованный ГХ/С
Альтернативная укладка Правостороннее отведение Красная смазка (на нефтяной основе) Неоцинкованный О/Л
Оцинкованный Г/л
Черная смазка (на асфальтовой основе) Неоцинкованный С/Л
Оцинкованный ГХ/л
Левостороннее расположение Красная смазка (на нефтяной основе) Неоцинкованный O/LS
Оцинкованный Г/ЛС
Черная смазка (на асфальтовой основе) Неоцинкованный С/ЛС
Оцинкованный ГХ/ЛС

Тип пряжи

Перекрестная кладка
Символ конструкции 6 х 7 6 х 19 6 х 24 6 х 37
Сечение
Состав проволоки 1+6 1+6/12 +9/15 1+6/12/18

※ «a» обозначает сердцевину волокна

Параллельная укладка
Тип наполнителя1+n+nFi+2n
Символ конструкции 6 х Фи(25) 6 х Фи(29)
Сечение
Состав проволоки 1+6+6Fi+12 1+7+7Fi+14
Тип уплотнения 1+n+n
Символ конструкции 6 х Ю(19)
Сечение
Состав проволоки 1+9+9
Уоррингтон Тип1+n+(n+n)
Символ конструкции 6 х Ш(19)
Сечение
Состав проволоки 1+6+(6+6)
Тип уплотнения Warrington1+n+(n+n)+2n
Символ конструкции 6 x РШ(26) 6 x РШ(31) 6 x РШ(36) 6 x РШ(41)
Сечение
Состав проволоки 1+5+(5+5)+10 1+6+(6+6)+12 1+7+(7+7)+14 1+8+(8+8)+16
Многослойная веревка
Геркулес
Символ конструкции 19 х 7
Сечение
Состав проволоки 1 х (1+6)+6 х (1+6)/12 х (1+6)

Тип силы разрушения

Марка Номинальная прочность на растяжение (Н/мм²)
Марка Е 1320
Марка G 1470
Марка А 1620
Класс B 1770
Марка Т 1910

Показанная выше прочность на растяжение представляет собой номинальную прочность проволоки на растяжение, для которой требуются данные, необходимые для расчета разрывного усилия стального каната.

Стандартная спецификация

для канатной проволоки из нержавеющей стали

Лицензионное соглашение ASTM

ВАЖНО — ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТИ УСЛОВИЯ ПЕРЕД ВХОДОМ В ЭТОТ ПРОДУКТ ASTM.
Приобретая подписку и нажимая на это соглашение, вы вступаете в контракт, и подтверждаете, что прочитали настоящее Лицензионное соглашение, что вы понимаете его и соглашаетесь соблюдать его условия.Если вы не согласны с условиями настоящего Лицензионного соглашения, немедленно покиньте эту страницу, не входя в продукт ASTM.

1. Право собственности:
Этот продукт защищен авторским правом, как компиляции и в виде отдельных стандартов, статей и/или документов («Документы») ASTM («ASTM»), 100 Barr Harbour Drive, West Conshohocken, PA 19428-2959 USA, за исключением случаев, когда прямо указано в тексте отдельных документов. Все права защищены. Ты (Лицензиат) не имеет прав собственности или иных прав на Продукт ASTM или Документы. Это не продажа; все права, право собственности и интерес к продукту или документам ASTM (как в электронном, так и в печатном виде) принадлежат ASTM. Вы не можете удалять или скрывать уведомление об авторских правах или другое уведомление, содержащееся в Продукте или Документах ASTM.

2.Определения.

A. Типы лицензиатов:

(i) Индивидуальный пользователь:
один уникальный компьютер с индивидуальным IP-адресом;

(ii) Одноместный:
одно географическое местоположение или несколько объекты в пределах одного города, входящие в состав единой организационной единицы, управляемой централизованно; например, разные кампусы одного и того же университета в одном городе управляются централизованно.

(iii) Multi-Site:
организация или компания с независимое управление несколькими точками в одном городе; или организация или компания, расположенная более чем в одном городе, штате или стране, с центральным управлением для всех местоположений.

B. Авторизованные пользователи:
любое лицо, подписавшееся к этому Продукту; если Site License также включает зарегистрированных студентов, преподавателей или сотрудников, или сотрудник Лицензиата на Одном или Множественном Сайте.

3. Ограниченная лицензия.
ASTM предоставляет Лицензиату ограниченное, отзывная, неисключительная, непередаваемая лицензия на доступ посредством одного или нескольких авторизованные IP-адреса и в соответствии с условиями настоящего Соглашения использовать разрешенных и описанных ниже, каждого Продукта ASTM, на который Лицензиат подписался.

А.Специальные лицензии:

(i) Индивидуальный пользователь:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов исключительно для собственного использования Лицензиатом. То есть Лицензиат может получить доступ к электронному файлу Документа (или его части) и загрузить его. Документа) для временного хранения на одном компьютере в целях просмотра и/или печать одной копии документа для личного пользования.Ни электронный файл, ни единственный печатный отпечаток может быть воспроизведен в любом случае. Кроме того, электронный файл не может распространяться где-либо еще по компьютерным сетям или иным образом. Это электронный файл нельзя отправить по электронной почте, загрузить на диск, скопировать на другой жесткий диск или в противном случае разделены. Одна печатная копия может быть распространена среди других только для их внутреннее использование в вашей организации; его нельзя копировать.Индивидуальный загруженный документ иным образом не может быть продана или перепродана, сдана в аренду, сдана в аренду, одолжена или сублицензирована.

(ii) Односайтовые и многосайтовые лицензии:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов для личных целей Авторизованного пользователя. использовать и передавать такие копии другим Авторизованным пользователям Лицензиата в компьютерной сети Лицензиата;

(c) если образовательное учреждение, Лицензиату разрешается предоставлять печатная копия отдельных Документов отдельным учащимся (Авторизованные пользователи) в классе по месту нахождения Лицензиата;

(d) право отображать, загружать и распространять печатные копии Документов для обучения Авторизованных пользователей или групп Авторизованных пользователей.

(e) Лицензиат проведет всю необходимую аутентификацию и процессы проверки, чтобы гарантировать, что только авторизованные пользователи могут получить доступ к продукту ASTM.

(f) Лицензиат предоставит ASTM список авторизованных IP-адреса (числовые IP-адреса домена) и, если многосайтовый, список авторизованных сайтов.

Б.Запрещенное использование.

(i) Настоящая Лицензия описывает все разрешенные виды использования. Любой другой использование запрещено, является нарушением настоящего Соглашения и может привести к немедленному прекращению действия настоящей Лицензии.

(ii) Авторизованный пользователь не может производить этот Продукт, или Документы, доступные любому, кроме другого Авторизованного Пользователя, будь то по интернет-ссылке, или разрешив доступ через его или ее терминал или компьютер; или другими подобными или отличными средствами или договоренностями.

(iii) В частности, никто не имеет права передавать, копировать, или распространять любой Документ любым способом и с любой целью, за исключением случаев, описанных в Разделе 3 настоящей Лицензии без предварительного письменного разрешения ASTM. Особенно, за исключением случаев, описанных в Разделе 3, никто не может без предварительного письменного разрешения ASTM: (a) распространять или пересылать копию (электронную или иную) любой статьи, файла, или материал, полученный из любого продукта или документа ASTM; (b) воспроизводить или фотокопировать любые стандарт, статья, файл или материал из любого продукта ASTM; в) изменять, видоизменять, приспосабливать, или переводить любой стандарт, статью, файл или материал, полученный из любого продукта ASTM; (d) включать любой стандарт, статью, файл или материал, полученный из любого продукта ASTM или Документировать в других произведениях или иным образом создавать любые производные работы на основе любых материалов. получено из любого продукта или документа ASTM; (e) взимать плату за копию (электронную или иным образом) любого стандарта, статьи, файла или материала, полученного из любого продукта ASTM или Документ, за исключением обычных расходов на печать/копирование, если такое воспроизведение разрешено по разделу 3; или (f) систематически загружать, архивировать или централизованно хранить существенные части стандартов, статей, файлов или материалов, полученных из любого продукта ASTM или Документ. Включение печатных или электронных копий в пакеты курсов или электронные резервы, или для использования в дистанционном обучении, не разрешено настоящей Лицензией и запрещено без Предварительное письменное разрешение ASTM.

(iv) Лицензиат не может использовать Продукт или доступ к Продукт в коммерческих целях, включая, помимо прочего, продажу Документов, материалы, платное использование Продукта или массовое воспроизведение или распространение Документов в любой форме; а также Лицензиат не может взимать с Авторизованных пользователей специальные сборы за использование Продукт сверх разумных расходов на печать или административные расходы.

C. Уведомление об авторских правах . Все копии материала из ASTM Продукт должен иметь надлежащее уведомление об авторских правах от имени ASTM, как показано на начальной странице. каждого стандарта, статьи, файла или материала. Сокрытие, удаление или изменение уведомление об авторских правах не допускается.

4. Обнаружение запрещенного использования.

A. Лицензиат несет ответственность за принятие разумных мер для предотвращения запрещенного использования и незамедлительного уведомления ASTM о любых нарушениях авторских прав или запрещенное использование, о котором Лицензиату стало известно. Лицензиат будет сотрудничать с ASTM при расследовании любого такого запрещенного использования и предпримет разумные шаги для обеспечения прекращение такой деятельности и предотвращение ее повторения.

B. Лицензиат должен прилагать все разумные усилия для защиты Продукт от любого использования, не разрешенного настоящим Соглашением, и уведомляет ASTM о любом использовании, о котором стало известно или о котором было сообщено.

5. Постоянный доступ к продукту.
ASTM резервирует право прекратить действие настоящей Лицензии после письменного уведомления, если Лицензиат существенно нарушит условия настоящего Соглашения.Если Лицензиат не оплачивает ASTM какую-либо лицензию или абонентской платы в установленный срок, ASTM предоставит Лицензиату 30-дневный период в течение что бы вылечить такое нарушение. Для существенных нарушений период устранения не предоставляется связанные с нарушениями Раздела 3 или любыми другими нарушениями, которые могут привести к непоправимым последствиям ASTM. вред. Если подписка Лицензиата на Продукт ASTM прекращается, дальнейший доступ к онлайн-база данных будет отклонена.Если Лицензиат или Авторизованные пользователи существенно нарушают настоящую Лицензию или запрещать использование материалов в любом продукте ASTM, ASTM оставляет за собой право право отказать Лицензиату в любом доступе к Продукту ASTM по собственному усмотрению ASTM.

6. Форматы доставки и услуги.

A. Некоторые продукты ASTM используют стандартный интернет-формат HTML. ASTM оставляет за собой право изменить такой формат с уведомлением Лицензиата за три [3] месяца, хотя ASTM приложит разумные усилия для использования общедоступных форматов. Лицензиат и Авторизованные пользователи несут ответственность за получение за свой счет подходящие подключения к Интернету, веб-браузеры и лицензии на любое необходимое программное обеспечение для просмотра продуктов ASTM.

B. Продукты ASTM также доступны в Adobe Acrobat (PDF) Лицензиату и его Авторизованным пользователям, которые несут единоличную ответственность за установку и настройка соответствующего программного обеспечения Adobe Acrobat Reader.

C. ASTM приложит разумные усилия для обеспечения онлайн-доступа доступны на постоянной основе. Доступность будет зависеть от периодического перерывы и простои для обслуживания сервера, установки или тестирования программного обеспечения, загрузка новых файлов и причины, не зависящие от ASTM. ASTM не гарантирует доступ, и не несет ответственности за ущерб или возврат средств, если Продукт временно недоступен, или если доступ становится медленным или неполным из-за процедур резервного копирования системы, объем трафика, апгрейды, перегрузка запросов к серверам, общие сбои сети или задержки, или любая другая причина, которая может время от времени делать продукт недоступным для Лицензиата или Авторизованных пользователей Лицензиата.

7. Условия и стоимость.

A. Срок действия настоящего Соглашения _____________ («Период подписки»). Доступ к Продукту предоставляется только на Период Подписки. Настоящее Соглашение останется в силе после этого для последовательных Периодов подписки при условии, что ежегодная абонентская плата, как таковая, может меняются время от времени, оплачиваются.Лицензиат и/или ASTM имеют право расторгнуть настоящее Соглашение. в конце Периода подписки путем письменного уведомления, направленного не менее чем за 30 дней.

B. Сборы:

8. Проверка.
ASTM имеет право проверять соответствие с настоящим Соглашением, за свой счет и в любое время в ходе обычной деятельности часы. Для этого ASTM привлечет независимого консультанта при соблюдении конфиденциальности. соглашение, для проверки использования Лицензиатом Продукта и/или Документов ASTM. Лицензиат соглашается разрешить доступ к своей информации и компьютерным системам для этой цели. Проверка состоится после уведомления не менее чем за 15 дней, в обычные рабочие часы и в таким образом, чтобы не создавать необоснованного вмешательства в деятельность Лицензиата.Если проверка выявляет нелицензионное или запрещенное использование продуктов или документов ASTM, Лицензиат соглашается возместить ASTM расходы, понесенные при проверке и возмещении ASTM для любого нелицензированного/запрещенного использования. Применяя эту процедуру, ASTM не отказывается от любое из своих прав на обеспечение соблюдения настоящего Соглашения или на защиту своей интеллектуальной собственности путем любым другим способом, разрешенным законом. Лицензиат признает и соглашается с тем, что ASTM может внедрять определенная идентифицирующая или отслеживающая информация в продуктах ASTM, доступных на Портале.

9. Пароли:
Лицензиат должен немедленно уведомить ASTM о любом известном или предполагаемом несанкционированном использовании(ях) своего пароля(ей) или о любом известном или предполагаемом нарушение безопасности, включая утерю, кражу, несанкционированное раскрытие такого пароля или любой несанкционированный доступ или использование Продукта ASTM.Лицензиат несет исключительную ответственность для сохранения конфиденциальности своего пароля (паролей) и для обеспечения авторизованного доступ и использование Продукта ASTM. Личные учетные записи/пароли не могут быть переданы.

10. Отказ от гарантии:
Если не указано иное в настоящем Соглашении, все явные или подразумеваемые условия, заверения и гарантии, включая любые подразумеваемые гарантия товарного состояния, пригодности для определенной цели или ненарушения прав отказываются от ответственности, за исключением случаев, когда такие отказы признаются юридически недействительными.

11. Ограничение ответственности:
В пределах, не запрещенных законом, ни при каких обстоятельствах ASTM не несет ответственности за любые потери, повреждения, потерю данных или за особые, косвенные, косвенные или штрафные убытки, независимо от теории ответственности, возникающие в результате или в связи с использованием продукта ASTM или загрузкой документов ASTM. Ни при каких обстоятельствах ответственность ASTM не будет превышать сумму, уплаченную Лицензиатом по настоящему Лицензионному соглашению.

12. Общие.

A. Расторжение:
Настоящее Соглашение действует до прекращено. Лицензиат может расторгнуть настоящее Соглашение в любое время, уничтожив все копии (на бумажном, цифровом или любом носителе) Документов ASTM и прекращении любого доступа к Продукту ASTM.

B. Применимое право, место проведения и юрисдикция:
Это Соглашение должно толковаться и толковаться в соответствии с законодательством Содружество Пенсильвании.Лицензиат соглашается подчиняться юрисдикции и месту проведения в суды штата и федеральные суды Пенсильвании по любому спору, который может возникнуть в соответствии с настоящим Соглашение. Лицензиат также соглашается отказаться от любых претензий на неприкосновенность, которыми он может обладать.

C. Интеграция:
Настоящее Соглашение представляет собой полное соглашение между Лицензиатом и ASTM в отношении его предмета. Он заменяет все предыдущие или одновременные устные или письменные сообщения, предложения, заверения и гарантии и имеет преимущественную силу над любыми противоречащими или дополнительными условиями любой цитаты, заказа, подтверждения, или другое сообщение между сторонами, относящееся к его предмету в течение срока действия настоящего Соглашения.Никакие изменения настоящего Соглашения не будут иметь обязательной силы, если они не будут в письменной форме и подписан уполномоченным представителем каждой стороны.

D. Уступка:
Лицензиат не может уступать или передавать свои права по настоящему Соглашению без предварительного письменного разрешения ASTM.
