Насколько важна ветровая планка для кровли, говорит тот факт, что без нее покрытие способно прослужить максимум пару месяцев, а в период осенних дождей с ветром и того меньше. Простейшее устройство используют на всех видах крыш с незапамятных времен, иногда ее называют торцевой, но это более общее название.

Что такое ветровая планка на кровле

По классификации приспособлений, используемых для обустройства кровельного покрытия, ветровая накладка или рейка, в просторечии доска или планка, относится к категории доборных элементов для кровли. С ее помощью конструкцию крыши дооборудуют вспомогательными приспособлениями, делающими кровлю более надежной и защищенной.

Ветровые планки на крышу используют для решения небольших, но крайне важных проблем:

• Защитить торцевую кромку от затекания влаги, большая часть воды попадает под кровельное покрытие именно через торцевую кромку, поэтому ветровик на крышу дома ставят одновременно с кровельным покрытием, не откладывая монтаж защиты больше, чем на пару дней;
• Зафиксировать наружный край первых листов кровли, это позволяет избежать потерь тепла и механического повреждения пароизоляционной пленки;
• Придать кровельному покрытию и всей конструкции дополнительный декоративный вид. При правильной установке ветровой доски для крыши, фото, удается закрыть стыки, перехлесты, гидроизоляцию и утеплитель, хорошо различимый с торца кровли.

К сведению! Наборы ветрозащитной планки для кровли предлагаются ведущими производителями в комплекте к стандартному кровельному покрытию. Это упрощает подбор защиты, при этом можно получить лучшее качество доски из всех возможных вариантов.

После установки ветровой планки скаты кровли выглядят, как единое монолитное покрытие, без кривых кромок и углов. Накладка может усиливать жесткость кровельного полотна и одновременно защищать край крыши от назойливых птиц. Известно, что сойки, вороны и галки любят прятать под край кровельного покрытия всевозможные припасы и закладки, мох, кусочки веток и щепки, создавая для хозяев немалые проблемы, в том числе и с распространением клещей и жуков – короедов.

Виды ветровых планок для крыши

Устройство ветрозащитной накладки отличается от девяти других разновидностей торцевых доборных элементов. Главное отличие состоит в том, что каждая из конструкций, используемых для защиты кровельного покрытия, спрофилирована специальным образом, так, чтобы лучше защищать свое место на крыше.

Карнизная планка вместе с капельником устанавливается на кромке ската, коньковый уголок – на верхушке крыши. Установка ветровика на крышу дома выполняется на выносе торца кровли над фронтоном. Чтобы эффективно закрыть стык, и при этом обеспечить нормальный выход водяных паров без образования конденсата, доску специальным образом выгибают и профилируют. Для каждого типа кровли выпускают свой вариант ветровой планки:

• Для мягкой кровли используют ветровую планку с П-образным профилем;
• Для металлочерепицы, профнастила, шифера и ондулина применяют Г–профиль.

Механическая и тепловая нагрузка на защитную накладку зачастую больше, чем на рядовые листы кровли, поэтому деталь изготавливают либо из оцинкованной тонколистовой стали с полимерным покрытием, либо из поливинилхлорида, стойкого к ультрафиолету и перепадам температур.

Требования к ветровой доске из пластика

В продаже можно встретить достаточно большое количество ветровых планок самых разных конструкций, изготовленных из ударопрочного полиуретана или поликарбоната. Стоят они недешево, а пригодность в качестве защитной доски под большим вопросом, так как оба типа пластика обладают высоким коэффициентом теплового расширения, значительно больше, чем у оцинкованного металла или шифера.

К сведению! Пластиковая ветровая доска для кровли должна быть пластичной и устойчивой к воздействию солнечного ультрафиолета.

И поликарбонат, и полиуретановый пластик быстро разрушаются под солнечными лучами, поэтому для крыши подойдет только полихлорвинил, желательно в тон основному цвету кровли.

Ветровая защита для мягкой кровли

Для рубероида, битумной черепицы или любых других типов мягких покрытий используются два типа профилей. В сечении ветровая планка напоминает Г профиль с небольшой V образной пружинной полкой.

Кроме планки стандартного профиля, для защиты используются ветровики с отогнутой наружу нижней кромкой, выполняющие функции капельника. Пружина в верхней части накладки плотно прижимает горизонтальную полку к поверхности, тем самым обеспечивает надежное прилегание защиты даже в тех случаях, когда крыша просела или «играет» из-за порывов ветра.

Размер горизонтальной полки ветровой накладки желательно выбирать не менее 80 мм, но можно встретить модели с размером в стандарте 65 мм и двойной ширины 113 мм. Более узкие модели используются для самых ровных и плоских кровельных покрытий, в остальных случаях выбор и установку ветровой доски на крышу необходимо выполнять согласно рекомендациям производителя кровли. Очень широкие планки неудобны в монтаже, обладают посредственной гибкостью и не всегда ровно прилегают к поверхности гибкой кровли.

Вертикальная часть полки ветровой планки обычно не превышает 100 мм, высота пружинного бортика 20-30 мм. Для наиболее проблемной битумной черепицы рекомендуется использовать ветрозащиту с размерами 78х100 мм, с высотой пружины 20 мм и бортиком — капельником шириной 10 мм.

К сведению! Все модели ветровых планок должны иметь специальное полихлорвиниловое покрытие, это обеспечит надежную защиту от затекания влаги в точки крепежа.

Фронтонная защитная доска для ондулина и металлочерепицы

Конструкция ветрозащитной накладки для кровельного покрытия с волнообразным или трапециевидным отличается по устройству от планок, используемых для битумных покрытий. Чаще всего ветровые планки имеют Г- образный профиль с небольшим, отогнутым под углом в 45^о краевым бортиком. Никаких пружин по линии стыка горизонтальной и вертикальной полки в ветровых досках шифера и металлочерепицы нет.

Размеры торцевой накладки для ветрозащиты шиферных листов:

• Ширина горизонтальной полки — 100 мм;
• Вертикальная опорная полка — 85-90мм;
• Верхняя кромка отгибается вниз на горизонтальной линии на 20 мм, в нижней части обычно выполняется капельник аналогичного размера, отогнутый в противоположном от кромки направлении.

Толщина металла составляет всего 0,2-0,3 мм, поэтому ветровая планка легко деформируется, подгибается и режется обычными ножницами. Стандартная длина профиля составляет 200 см, это удобно в монтаже, так как длину профиля приходится подгонять по месту установки ветровой доски с учетом перехлеста на стыках и длины кровли.

Как установить ветровую доску для крыши

Способы крепления доски ветрозащиты для мягкой и профилированной кровли во многом схожи, хотя и имеют определенные отличия. В любом случае к установке ветровой планки приступают уже после того, как была собрана и уложена контробрешетка, установлены держатели для водосточных отводов, и на карнизе прибиты планки капельника. В конструкции кровли отсутствуют лишь желоба ендова и коньковая накладка, ее установят вместе с ветровой планкой.

Установка ветровых планок на крыше из металлочерепицы

Сама по себе защитная накладка из пластика или тонколистового металлопрофиля является слишком гибкой и непрочной, ее легко можно повредить при установке. Поэтому, даже если вдоль кромки выглядывает из-под металлочерепицы рейка контробрешетки, крепить к ней ветровую планку нельзя. Даже если умудриться и прибить ветровую планку непосредственно к рейке под кровельным покрытием, это может привести к деформации кровли из металлочерепицы.

Скорее всего, просто оборвет порывом ветра с фронтонной кромки кровли.

Поэтому для крепления ветровой планки потребуется предварительно набить доску-подкладку, шириной 80 мм и толщиной 15-20 мм.

Совет! Подкладку выбирают из прочной древесины, лучше всего выбрать дуб или вяз, при этом сама доска прибивается косыми гвоздями. Крепеж, забитый под углом к поверхности доски, выдержит самые сильные порывы ветра.

Эту часть работы удобнее всего выполнять на этапе набивки реек контробрешетки на основание будущей кровли.

После того как лист металлочерепицы уложен на кровлю, край фиксируют сосновой рейкой 20х20 мм, таким образом кромка покрытия будет жестко зафиксирована и не будет выдавливать ветровую накладку при большом скоплении снега на крыше.

Установку ветрозащитной накладки начинают с карниза, при этом горизонтальная полка первой секции должна заходить поверх планки капельника. На каждый последующий отрезок ветровой планки устанавливают внахлест 40-50 мм с предыдущим куском. В верхней части полку заводят под коньковую накладку.

Монтаж ветровой планки для кровли из профнастила

Методика крепления ветровых планок на крышу из профнастила ничем не отличается от монтажа профиля на кромку кровли из металлочерепицы.

Как и в предыдущем способе, крепление защитного элемента выполняется на предварительно нашитую по торцу кровли опорную деревянную доску, шириной 70-80 мм. Именно она будет воспринимать большую часть нагрузок, связанных с порывами ветра и деформацией кровли.

Вторым отличием является расположение кромки кровельного покрытия на краю основания.

К сведению! Лист металлопрофиля укладывают таким образом, чтобы пик трапециевидного или прямоугольного профиля располагался непосредственно над линией шва между ветровой доской и рейкой контробрешетки.

Остается лишь нанести герметик на верхушку волны, уложить ветровую планку на край и закрепить ее саморезами с уплотняющими шайбами.

Монтаж ветровой планки для мягкой кровли

Последовательность сборки ветрозащиты для битумных видов покрытий несколько отличаются от случаев металлочерепицы и профилированного листа. Главная особенность заключается в том, что ветровая планка подклеивается под кровлю.

Первым делом на основание будущей кровли необходимо уложить контробрешетку. Для мягких покрытий традиционно используется обработанная фанера или плиты ОСБ. Следующим этапом будет укладка торцевой фронтонной доски. Так как у гибкого кровельного материала нет профилированной поверхности, нет необходимости придавливать волну к основанию кровли. Поэтому нет необходимости поднимать ветровую планку над основанием подкладочного ковра. Достаточно лишь герметично закрыть приклеенную кромку полотна или гонта.

Для удержания защитной металлической планки на кромке кровли достаточно прибить брус сечением 40х40 мм. Это нужно будет сделать на этапе укладки обрешетки крыши.

После того как подкладка под гонты или первый слой стеклорубероида был наклеен на скат крыши, прибивается ветровая планка. Под горизонтальную полку наносится слой клея и крепится стяжками. Уже на этапе настилания кровельного покрытия полотно наклеивается на ветрозащиту по уровню пружины. В местах стыковки полотна с карнизной накладкой металлический профиль ветровой планки укладывается поверх карниза, в верхней части планку запускают под коньковый треугольник.

Советы и рекомендации

Основным условием успешного монтажа ветрозащиты является обеспечение жесткости краев кровельных свесов. Если на крыше обрешетка выполнена из тонкой обрезной доски, или вылет получается слишком большим, то перед установкой фронтонной накладки нижнюю поверхность свеса подбивают спаренным брусом 40х60 мм.

Вторым условием является правильное сращивание ветровой доски. Обычно застройщики пренебрегают стыковкой досок и набивают их на торец контробрешетки даже без перехлеста. Если нет возможности соединить торцевые доски в один элемент, то нужно хотя бы сбить их на торцах косыми гвоздями.

Заключение

Ветровая планка для кровли важна не меньше, чем любые другие доборные элементы. Установка ветрозащиты не требует каких-либо специальных навыков кровельщика, но работу, особенно в случае укладки битумного материала, необходимо сделать по рекомендациям производителей кровельного материала. Обычно кустарные способы установки ветровой планки оказываются менее эффективными.

Ветровая планка — размеры, монтаж ветровика на крышу

Все чаще в качестве кровельного материала потребители выбирают профнастил или металлочерепицу. Они просты в использовании, не потребуют от вас особых навыков при монтаже. Но так как материал достаточно легкий, то он может легко деформироваться под действием сильных порывов ветра. Чтобы этого не произошло необходимо установить ветровую планку на крышу. Которая будет защищать подкровельное пространство от попадания атмосферных осадков и мусора.

Содержание

1. Основные разновидности

2. Размеры планки

3. Монтаж ветровой планки профнастила

4. Установка фронтонной планки на крыше, покрытой металлочерепицей

5. Правила установки ветровой планки на кровлю, покрытую ондулином

6. Установка ветровой планки для мягкой кровли

7. Декор в оформлении планок

8. Видео

Ветровая планка относится к доборным элементам кровли, которые устанавливают на завершающем этапе устройства крыши. Данное приспособление позволяет минимизировать воздействие сильных боковых порывов ветра, а также защитить подкровельное пространство от попадания насекомых, птиц, сухой листвы, образования грибка, появления мха и выветривания. Кроме того, такая конструкция позволяет создать особый микроклимат под крышей, не зависимо от того какой кровельный материал используется при этом.

Основные разновидности

Ветровая планка устанавливается по всему периметру кровли. В зависимости от ее расположения выделяют:

• фронтонная – защищает боковые свесы крыши, чтобы осадки не попади под скат кровли;

• карнизная – монтируется непосредственно по краю крыши, перед водостоком;

• коньковая – соединяет между собой два ската кровли.

Ветровая планка должна быть изготовлена из того же материала что металлочерепица, профнастил, либо можно использовать в качество более дешевого аналога листы оцинкованной стали.

Размеры планки

Ветровая планка относится к дополнительным кровельным элементам, поэтому ее необходимо заказывать дополнительно у производителей металлочерепицы, профнастила. Расчет производят в соответствии с параметрами. Планка выпускается производителями кровельных материалов стандартного размера — 2 метра. При этом эффективная длина составляет 1,9 метра, а ширина — 90х150 или 40х60 мм.
Узкие планки используют при обустройстве плоских крыш, где кровельный материал не имеет волны. Во всех остальных ситуациях используют планку широкого размера.

Монтаж ветровой планки профнастила

Процесс установки ветровой планки можно произвести самостоятельно по окончанию укладки основного кровельного покрытия. Предварительно делается расчет необходимого количества материала учитывая эффективный размер материла. Процесс установки начинается с торцевой стороны, где к обрешетке крыши крепится доска, на которую и будет непосредственно устанавливаться торцевая планка. Для крепления используют специальные саморезы, которые располагают на расстоянии 40 см друг от друга. Укладывают материал внахлест, при этом монтаж производят снизу-вверх.

Важно: размеры планки должны быть одинаковыми по всему периметру кровли, в противном случае конструкция не сможет выполнять возложенные на нее обязательства, а именно предотвращать деформацию материала и обеспечивать надежную защиту от влаги.

Важно: по краям планок необходимо устанавливать специальные заглушки, а все стыки дополнительно обрабатываются герметикам.

Установка фронтонной планки на крыше, покрытой металлочерепицей

Прежде чем приступить к установке фронтонной планки, необходимо произвести установку всей металлочерепицы, карнизов и водостоков. Монтаж торцевой планки осуществляют на одну волну выше от уровня обрешетки. Для лучшей герметизации используют специальный уплотнитель. Крепление осуществляется саморезами, которые соединяют между собой планку и металлочерепицу, тем самым делая карниз на фронтоне более прочным. В среднем уровень нахлеста равен 50 см.

Правила установки ветровой планки на кровлю, покрытую ондулином

Ондулин представляет собой листы волнистого битумного картона, которые еще называют «еврошифером». Процесс установки ветровой полосы начинается с оборудования обрешетки кровли. После чего закрепляется доска к обрешетке крыши, непосредственно к которой и закрепляется защитная полоса в дальнейшем. Параллельно к этой доске располагают две рейки, на которые будет осуществляться установка защитной полосы. Перед этим необходимо произвести укладку ондулина в соответствии со всеми правилами. При этом не закрепляют две крайние волны, которые находятся ближе к торцевой доске. После чего укладывают торцевую полосу снизу-вверх в нахлест. В качестве крепежей используют гвозди, шляпки которых после обрабатывают краской.

Установка ветровой планки для мягкой кровли

Прежде чем приступить к монтажу торцевой планки на мягкой кровли необходимо проделать ряд подготовительных работ. Планка для карниза должна быть установлена прежде чем закрепят крюки для водостока. Торцевая планка может быть установлена только, после того как будет уложен весь кровельный материал. И представляет собой лист оцинкованной стали покрытый для защиты слоем полимера.

Важно: следует уделить особое внимание перекрытию углов, чтобы получилось единое целое.

Декор в оформлении планок

Для создания особого внешнего вида применяют специальные декоративные элементы, которые могут крепится к готовой ветровой планке или быть непосредственно частью ее. Первый вариант более приемлем, так как в этом случае планка остается на месте при демонтаже украшения если это будет необходимо. Внешне такие декоративные элементы напоминают кружево или древесину, но могут быть выполнены по вашему индивидуальному заказу. Такие элементы не только будут эстетическим дополнением к внешнему виду дома, но и дополнительно защитят кровлю здания от атмосферного воздействия.

ВИДЕО

Добавить комментарий

Ветровая планка для профнастила. Особенности монтажа и основное предназначение

Устройство металлической кровли требует использовать ветровые планки для профнастила. Их основным предназначением является защита от попадания влаги в виде дождя и снега под боковые части ската. К тому же ее использование придает крыше законченный вид. Как осуществляется монтаж? Какие разновидности этой продукции используются во время монтажа профнастила своими руками?

Для чего нужна ветровая планка?

Монтаж ветровой планки придает крыше законченный и красивый вид, но монтировать ее необходимо не только по этой причине. Она помогает защитить кровлю от влаги и порывов ветра, а также дает возможность осуществить работы по установке софитов.

• Защищает от ветра. Боковой ветер особенно в неблагоприятных климатических районах способен если не сорвать, то, по крайней мере, изломать края металлочерепицы. Ветровая планка снижает интенсивность воздействия. Также она защищает от проникновения ветра под обрешетку
• Защищает от влаги. Время эксплуатации кровельного пирога во многом зависит от защиты его деревянных частей от попадания влаги. Планка создает препятствие для попадания под обрешетку снега и дождя
• Помогает закончить отделочные работы. Именно ветровая планка обеспечивает идеальное соединение с софитами или Фаской (сайдинг)

Использование ветровой планки является обязательным для обустройства любой кровли.

Согласно своему назначению она делится на несколько разновидностей.

Основные разновидности

Планка должна защищать все торцы кровли по периметру. Для этого используют различные типы такой продукции. А именно:

• Фронтонная, торцевая. Защищает от бокового попадания осадков под скат кровли
• Карнизная. Устанавливается на краях ската крыши, перед водостоками
• Коньковая. Закрывает зазор на стыке между двумя скатами кровли

Также существуют отличия, относительно используемого при производстве материала. Для металлочерепицы и профнастила применяют металлическую планку с различной высотой подъема (выбирается по высоте волны), для композитной черепицы устанавливают продукцию имеющей идентичное напыление. В качестве дополнения может использоваться и оцинковка.

Ширина, высота и многое другое

Расчет ветровой планки можно выполнить по ее стандартным размерам. Обычная продукция имеет следующие характеристики:

• Изделие выпускается стандартной полной длиной 2 м. Расчет необходимо производить, учитывая полезную площадь изделия. Эффективная длина составляет 1,9 м
• Ширина может варьироваться. Поэтому ее выбирают в зависимости от существующих потребностей. Стандартные размеры 90*150 мм и 40*60 мм

Узкая планка предназначается для плоской кровли (например, для кровли гаража из профнастила), у которой практически отсутствует волна. Для металлочерепицы в основном используют широкий рельефный торец.

Прежде чем начинать укладку профнастила и крепление ветровой планки, нужно уделить внимание обрешетке. Обрешетка под профнастил важна для долговечности кровли. При правильном расчете расстояния между брусьями нагрузка на лист распределится равномерно, он не деформируется во время снегопадов и других воздействий.

Шаг обрешетки зависит от вида профнастила. Например, для профнастила С20 обрешетка должна быть сплошной. Про технически характеристики профнастила С20 читайте здесь. Этот вид материала используют не только для кровли, но и для обшивки стен.

Крепление ветровой планки профнастила

С торца на обрешетку пришивают ветровую доску. К ней прикручивают планку. Монтаж ветровой планки для профнастила осуществляется специальными болтовыми саморезами с интервалом в 40 см. Монтаж начинают снизу кровли и продолжают его, укладывая материал внахлест с предыдущим не менее чем 10 см.

Схема крепления ветровой планки

Цена ветровой планки для профнастила

В зависимости от прямого назначения и ширины цена ветровой планки для профнастила может варьироваться.

• Узкая торцевая прямая 140-160 руб
• Широкая торцевая 300 руб

Конечно, эта стоимость приблизительная и может меняться. Так если приобретать металлочерепицу и комплектующие материалы финских производителей такая стоимость может вырасти приблизительно на треть.

Технологический процесс обустройства кровли включает в себя устройство ветровой доски и планки. Это изделие эффективно защищает от попадания дождя и снега, легко монтируется и не имеет приемлемую цену.

Видео об изготовлении ветровой планки для профнастила

Показан процесс изготовления ветровой планки для профнастила с помощью специального станка.

ее назначение, монтаж, размеры и описание других доборных элементов

Конструкция крыши состоит из элементов, которые, на первый взгляд, не несут существенной функциональной нагрузки.

Кажется, что их монтажу не стоит уделять особого внимания. Но это не так.

Все без исключения дополнительные части, предусмотренные конструкцией крыши, предназначены для того, чтобы защищать кровельный пирог здания от внешних воздействий и нести эстетическую привлекательность.

Ветровая планка — это обязательный элемент кровельного покрытия,

который устанавливается на торцевую часть крыши. Ветровой (торцевой) элемент закрывает отверстия, которые возникают между досками стропильной системы или обрешетки.

Содержание статьи

Ветровая планка для профнастила и других видов кровли

Ветровая планка представляет собой согнутую углом полосу из материала. Одна продольная часть угла крепится сверху покрывного материала снаружи, вторая — закрывает пролет торца и чаще всего имеет отгиб наружу (у металлического профиля).

Зависит материал изготовления от того, каким кровельным материалом покрыта крыша. Элемент планки может быть деревянный, оцинкованный или пластиковый.

Ветровая планка на крыше выполняет следующую функцию:

• защиты кровли от ветра. Когда порывы ветра очень сильные, они могут способствовать тому, что, попадая внутрь кровельного пространства, срывают покрытие или ломают конструкцию крыши;
• защиты торцевого, бокового свеса от попадания влаги. Когда скапливается снег на обочине кровли, или дождь стекает по скатам конструкции, вода может скапливаться у края крыши и попадать в стропильный навес. Доски, из которых изготовлен стропильный каркас, намокают, вследствие чего приходят в негодность;
• придания эстетически привлекательного вида кровли. Элементы торцевых элементов скрывают неровности края, которые могут образовываться при укладывании крыши битумной кровлей, закрывать межкровельное пространство, а также придавать конструкции кровельного покрытия завершенный вид.

Ветровая планка профнастила

Ветровые планки для профнастила подбираются по размеру и цвету в соответствии с кровельным материалом.

Размеры планок для разных покрытий

Ветровые элементы необходимо устанавливать для крыш, имеющих крышу из битумных материалов, для металлочерепичных крыш, для кровли из профнастила или других материалов.

Для кровли жилого помещения ветровую планку требуется устанавливать независимо от того, чем покрыта крыша.

Для нежилых помещений (гаражей, складов) с металлической стропильной системой установка ветровой планки не обязательна.

Материал, из которого изготавливаются торцевые элементы, может быть разным:

• стальные листы. Их изготавливают толщиной от 0,4 до 0,5 мм. Подходят для крыш из профнастила, металлочерепицы (чаще с базальтовым вкраплением), битумных покрытий. Стальные элементы могут иметь различное покрытие: полиэстер, пластизол, полимерное, лакокрасочное, цвет которого можно подобрать в соответствии с кровельным материалом. Имеют широкое распространение;
• планки их поливинилхлорида. Используются крайне редко, так как материал подвержен разрушению от перепада температур. Толщина элемента из ПВХ может быть от 0,4 до 1 мм. Широкий диапазон цветов;
• алюминиевые листы. Могут быть толщиной от 1 до 2 мм. Аналогично со стальными листами могут иметь различное покрытие;
• деревянная защита. Изготавливается чаще всего самостоятельно из доски, может иметь узорчатую резьбу. Такие компоненты используются в частных домах и являются красивым декоративным дополнением к крыше.

ВАЖНО!

При выборе планки следует учитывать высоту волны и ширину торца, чтобы планка могла полностью перекрывать незащищенный торец крыши.

Кроме того, торцевые листы могут быть из акрила, ОСБ, МДФ, искусственного камня. Конструктивные части кровли из этих материалов изготавливаются индивидуально для частного проекта и не имеют масштаба промышленного производства.

Нахлест ветрового элемента

Ветровая планка: размеры

Размеры ветровых планок стандартные по длине — два метра, и различные по ширине. Есть производители, которые выполняют индивидуальные заказы на торцевые листы: изготавливают их длиной до 2,5 метров. Ширина зависит от того, каким материалом покрыта конструкция кровли.

Стандарт — 90х150 мм и 40х60 мм. Широкую планку используют для монтажа на скатных конструкциях, узкую — на плоской системе.

Торцевая или ветровая планка — в чем различия?



Ветровая составляющая, в зависимости от того, на каком месте кровли она крепится, может классифицироваться на:

• торцевую, которая крепится с торца кровли. Устанавливается поверх кровельного покрытия;
• коньковую, которая крепится на коньковую составляющую;
• карнизную, которая крепится на краю ската кровли. Устанавливается перед монтажом кровельного покрытия под покрывной материал.

ОБРАТИТЕ ВНИМАНИЕ!

Чаще всего при упоминании о ветровой планке подразумевается понятие торцевой защиты. Торцевой защитный компонент предотвращает задув ветреных порывов, поэтому называется ветровой. А поскольку ветровая планка крепится к торцу, она является торцевой. Эти понятия сходны по значению.

Монтаж ветровой планки

Фронтальные защитные, а также декоративные составляющие лучше приобретать вместе с материалом, которым будет покрываться крыша, чтобы подобрать максимально подходящий цвет.

Рекомендуется использовать материалы одного производителя. Работы по монтажу ветровых компонентов производятся в заключении работ по монтажу кровли.

Так как ветровой лист устанавливают на волновых покрытиях, то ширина накладной части элемента зависит от длины волны поперек.

Порядок и особенности работ при монтаже ветровой планки:

• начинать укладывать ветровую защиту необходимо с нижнего края ската;
• ширина торцевой планки должна соответствовать высоте волны (чаще всего 50 см), а высота должна превышать ширину торца;
• планка крепится поверх кровельного покрывного материала саморезами в шахматном порядке сверху и по бокам на волновой гребень, соблюдая расстояние 40-50 см. Саморезы должны иметь прессшайбу. Направление крепления должно происходить в одну сторону, чтобы избежать прогибов планки и возникновению больших зазоров;
• под лист укладывается утеплитель, стыки между покрытием и планкой герметизируют;
• при продолжении накладывания планок вдоль необходимо производить нахлест в 10 см;
• завершающим этапом крепления ветрового элемента является обязательная установка торцевых заглушек.

ОСТОРОЖНО!

В верхнем углу на стыке скатов установку торцевой планки необходимо производить поверх карнизной.

Идеальным вариантом конструкции планки является торцевая планка с подворотом края. Таким образом полностью исключается возможность попадания воды под покрытие.

Монтаж ветровой планки

Крепление элемента

Виды доборных элементов

Доборные элементы представляют собой ассортимент дополнительных частей к кровельному покрытию, которые устанавливаются для выполнения защитной, а также декоративной функции одновременно.

Кроме торцевой планки, к доборным элементам кровли относятся:

Доборные элементы

Кроме того, существует довольно много декоративных составляющих, которые служат для придания строению индивидуальную привлекательность и особый стиль (флюгеры, шпили).

В совокупности все конструктивные компоненты покрытия, предусмотренные для его внешнего оборудования, необходимо устанавливать с целью сохранения крыши от подтеков, ветра, снега, пыли. Так обеспечивается надежность и функциональность кровельной конструкции.

Полезное видео

Монтаж ветровой планки вы можете посмотреть на видео ниже:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Ветровой уголок для крыши

Ветровая планка для профнастила — функции, характеристики, монтаж

Крыши из металлопрофиля являются распространённым решением для конструкций простой формы или большой площади. Этим немудреным кровельным материалом часто перекрывают производственные помещения, хозяйственные постройки, садовые, дачные дома. Высокая популярность объясняется низкой доступной металлического покрытия и простотой монтажа. Производители существенно облегчают задачу самостоятельного возведения крыши из металлопрофиля, производя готовые фасонные элементы. Эти детали конструкции составляют не более 3% от общей площади скатов, но оказывают влияние на срок эксплуатации и надежность крыши. В этой статье мы расскажем, что такое ветровая планка для профнастила, как подобрать нужные размеры этого элемента, а также выполнить крепление.

Ветровой планкой называют фасонный доборный элемент, который используют для возведения кровли из профнастила. Он представляет собой уголок, одна крепёжная полка которого прикрепляется к обрешетке, а другая защищает свес крыши от порывов ветра, попадания влаги и снега. Ветровую планку производят из высококачественной оцинкованной стали с покрытием из пурала или полиэстера. Некоторые производители выпускают фасонные элементы с каменной крошкой. Этот элемент кровельного пирога выполняет следующие функции:

1. Защита фронтонного и кровельного свеса от проникновения влаги. Наружную поверхность крыши защищает кровельный материал, но талая и дождевая вода или снег иногда проникает к стропильному каркасу с нижней стороны. Такая ситуация приводит к намоканию стропил и обрешетки, отчего портится даже обработанное антисептиком дерево. Ветровая планка, не пропускающая воду, сохраняет деревянные элементы конструкции, продлевая срок эксплуатации крыши.
2. Защита от ветра. Боковые порывы ветра в районах со сложными климатическими условиями нередко становится причиной срыва и деформации кровельного материала. Интенсивная ветровая нагрузка приводит к изламыванию незащищенных краев профнастила. Крепление ветровой планки предотвращает порчу кровельного пирога и задувание холодного воздуха под обрешетку.
3. Придание кровельной конструкции завершенного и эстетичного вида. Планки, подобранные в тон к основному цвету кровельного материала, скрывают от глаз неаккуратные края профнастила, а также помогают идеально ровно и качественно выполнить подшивку свесов софитами или сайдингом.

Обратите внимание! В качестве ветровой планки некоторые строители используют более дешевый гнутый металлопрофиль. Он продается в каждом крупном строительном магазине, но имеет ограниченную цветовую гамму и стандартные размеры доборных элементов.

Виды и технические характеристики

Согласно строительным нормам при возведении крыши из профнастила или черепицы обязательно выполняется крепление ветровых планок. Они устанавливаются по всему периметру кровельной конструкции для предотвращения попадания на стропильный каркас и обрешетку атмосферных осадков и задувания порывов ветра. Различают следующие разновидности этих фасонных элементов:

• Фронтонная (торцевая) планка. Она представляет собой уголок, одна из крепежных полок которого прямая, а другая повторяет волнистый рельеф профнастила. Фронтонная планка крепится свесы крыши, расположенные со стороны фронтонов сооружения. Этот элемент, необходимый для защиты стропил от влаги, перекрывает 1-2 волны профнастила, а также закрывает собой полностью торцевую доску. Некоторые модели снабжаются капиносом для отвода воды.
• Карнизная планка. Карнизную планку монтируют на обрешетку крыши вдоль свеса перед настилом кровельного материала и установкой водостока. Она представляет собой уголок из оцинкованной стали с полимерным покрытием с прямыми, ровными крепежными полочками.
• Коньковая планка. Для гидроизоляции и защиты стыка между профнастилом в месте соединения скатов используют коньковую планку. Она бывает прямая, овальная, прямоугольная. Также выпускаются модели с вентиляционным зазором, улучшающие циркуляцию воздуха в кровельном пироге.

Ветровые фасонный элементы для профнастила имеют стандартную длину 200 см, однако, полезная длина планок составляет сего 190-195 см, так как устанавливаются они с зазором 50-100 мм. Производители выпускают модели с размерами 40х60 мм и 90х150 мм.

Важно! Опытные кровельные мастера рекомендуют выполнять крепление узкой ветровой планки размером 40х60 мм на плоских кровлях, а также в регионах с низкой ветровой нагрузкой. Широкая планка подходит для скатных конструкций с любым уклоном.

Ветровую планку на крышу из профнастила можно установить своими руками, так как монтаж этого фасонного элемента не требует особого строительного опыта или специализированного инструмента. Для этого потребуются кровельные саморезы с резиновым уплотнителем из расчета 5-6 штук на одну планку, шуруповерт, герметик и ножовка по металлу для подрезки. Порядок, в котором выполняется крепление элементов, зависит от места монтажа:

Монтаж карнизной планки. На карнизные свесы крыши ветровая планка устанавливается до настила кровельного покрытия, до монтажа водостока. Она прикручивается саморезами с шагом 40 см, начиная от края, с нахлестом 50-100 мм. О время крепления гидроизоляционную пленку, которая укрывает обрешетку, поднимают и укладывают поверх планки. Качественный монтаж подразумевает, что ветровой карнизный элемент будет прижиматься к внутренней поверхности водосточного желоба, предотвращая всякое проникновение влаги со ската на стропила. Иногда для этого требуются планки, изготовленные по индивидуальным размерам.

Обратите внимание! Для дополнительной изоляции стыков между кровельным материалом и ветровыми планками пользуются специальными уплотнителями, силиконовым герметиком или строительным скотчем. По отзывам мастеров наибольшую эффективность показывает специальный уплотнитель, повторяющий рельеф профиля профлиста, так как он не имеет ограничений по сроку эксплуатации.

Зачем нужна ветровая планка для профнастила и как её правильно установить

В настоящее время довольно востребованными считаются конструкции крыш из металлопрофиля. Они отлично подходят для перекрытия построек производственного, хозяйственного, садового и дачного назначения. Ниже мы поведаем о таком узле кровли из металлопрофиля, как ветровая планка для профнастила.

Для чего нужна ветровая планка на кровле

Ветровой планкой именуют доборный элемент, применяемый в процессе строительства крыши из профнастила. Это специальный уголок, в котором одну крепежную полку закрепляют к обрешетке, а вторая предназначена для защиты свеса крыши от сильных ветров, дождевых и снежных осадков. Делаются ветровые планки на крышу из оцинковки высокого качества, покрытой пуралом или полиэстером. Ряд заготовителей реализуют фасонные элементы с покрытием в виде каменной крошки.

Данный узел кровли служит для таких целей:

1. Защита кровельного и фронтонного свеса от попадания влаги. Внешнюю часть крыши защищает кровельное покрытие, но вода довольно часто попадает на стропильную систему снизу. В результате, опорные конструкции вместе с обрешеткой намокают, происходит их порча, даже если дерево обработано антисептическим средством. Ветровая планка задерживает воду, тем самым увеличивая срок службы крыши и ее элементов из дерева.
2. Предохранение от порывистых ветров. Сильный боковой ветер в регионах с суровыми климатическими условиями довольно часто срывает и повреждает кровельное покрытие. Чрезмерная нагрузка на крышу в такой момент становится причиной заламывания краев профнастила без защиты. Ветровая планка помогает избежать повреждения кровельного материала, а также задувания холодного ветра под обрешетку.
3. Конструкция крыши приобретает завершенный и изящный вид. Выбранные в один тон с кровельным покрытием планки прячут все неровности его краев. Кроме того, позже можно будет произвести качественную и ровную подшивку свесов софитами или сайдингом.

Стоит отметить, что для изготовления ветровой планки можно взять гнутый металлопрофиль подешевле, который можно найти в любом в строительном магазине, но могут быть проблемы при выборе оттенка и размеров.

Технические характеристики и разновидности элементов для профнастила

Руководствуясь строительными нормативами во время возведения крыши из профнастила или черепицы в обязательном порядке должен быть произведен монтаж ветровых планок. Их монтируют по всему периметру кровли для недопущения попадания на стропила и обрешетку осадков и задувания сильного ветра.

Бывают такие виды планок ветровых на крышу:

• Фронтальная. Изготавливается в виде уголка, у которой одна крепежная полка выполнена прямой, а вторая – дублирует волнообразный рельеф профнастила. Такую планку закрепляют к свесам крыши, которые установлены со стороны фронтона. Этот узел перекрывает одну или две волны профнастила и все торцевую доску. У некоторых моделей присутствует капинос для отвода влаги.
• Карнизная. Такую планку устанавливают на обрешетку крыши по всей длине свеса до настила кровельного покрытия и монтажа водостока. Карнизную планку делают в виде уголка из оцинковки с покрытием из полимера, с прямыми крепежными полками.
• Коньковая. Для организации защиты между стыками профнастила, там, где соединяются скаты, для обеспечения гидроизоляции устанавливают коньковую планку, которая бывает овальной, прямоугольной или прямой. Кроме того, бывают модели с зазорами под вентиляцию, способствующие нормальной циркуляции воздуха в кровельной конструкции.

Ветровые фасонные приспособления для профнастила имеют длину 200 сантиметров, тем не менее, их полезная длина равняется всего 190-195 сантиметрам, так как их монтаж производят с зазором в 50-100 мм. Изготавливаются планки с размерами 40×60 и 90×150 мм.

Опытные кровельщики советуют крепить музыку ветровую планку 40-60 мм на плоских крышах, и в районах со слабыми ветрами. Широкую планку можно применять для скатных крыш с любым уклоном.

Как закрепить ветрозащитную планку на крыше

Ветрозащитная планка для кровли может быть смонтирована своими силами, так как этот этап не требует от мастера специальных навыков строительного дела или особого инструментария. Для монтажа понадобятся кровельные саморезы с резиновыми уплотнителями – по 5-6 штук на каждую планку, шуруповерт, ножовка по металлу, герметик.

Последовательность крепления узлов будет зависеть от места сборки:

• Установка планки карниза. На карнизные свесы крыши ее монтируют до начала укладки кровельного материала при помощи саморезов с отступами по 40 см, при этом нахлест должен составлять 5-10 см. В процессе закрепления, гидрозащитную пленку, укрывающую обрешетку, поднимают и расстилают на планки. Чтобы конструкция получилась качественной, ветровой карниз нужно прижать к внутренней части водостока. В некоторых случаях могут понадобиться планки, сделанные по особым размерам.
• Установка фронтонной планки. К ее монтажу переходят в последнюю очередь. Далее нужно будет лишь обустроить конек крыши. Размеры верхней крепежной полки определяются, исходя из профиля и высоты волн кровельного покрытия – как правило, это 13,5 или 14,5 см. Данный узел закрепляется в верхней части сквозь кровельный материал к обрешетке через каждые 30-50 см. В качестве крепежей можно взять саморезы с резиновой шайбой.

Стоит отметить, что в качестве дополнительной изоляции стыков между кровельным покрытием и ветровыми планками можно использовать уплотнители, герметики или строительный скотч. Согласно утверждениям опытных мастеров, максимально эффективным является уплотнитель, дублирующий рельеф профнастила, потому как у него неограниченный срок службы.

Надеемся, что наш материал о том, как закрепить ветровую планку на крыше, был вам полезен, и вы все кровельные работы выполните правильно.

Ветровая доска кровли

Насколько важна ветровая планка для кровли, говорит тот факт, что без нее покрытие способно прослужить максимум пару месяцев, а в период осенних дождей с ветром и того меньше. Простейшее устройство используют на всех видах крыш с незапамятных времен, иногда ее называют торцевой, но это более общее название.

Что такое ветровая планка на кровле

По классификации приспособлений, используемых для обустройства кровельного покрытия, ветровая накладка или рейка, в просторечии доска или планка, относится к категории доборных элементов для кровли. С ее помощью конструкцию крыши дооборудуют вспомогательными приспособлениями, делающими кровлю более надежной и защищенной.

Ветровые планки на крышу используют для решения небольших, но крайне важных проблем:

• Защитить торцевую кромку от затекания влаги, большая часть воды попадает под кровельное покрытие именно через торцевую кромку, поэтому ветровик на крышу дома ставят одновременно с кровельным покрытием, не откладывая монтаж защиты больше, чем на пару дней,
• Зафиксировать наружный край первых листов кровли, это позволяет избежать потерь тепла и механического повреждения пароизоляционной пленки,
• Придать кровельному покрытию и всей конструкции дополнительный декоративный вид. При правильной установке ветровой доски для крыши, фото, удается закрыть стыки, перехлесты, гидроизоляцию и утеплитель, хорошо различимый с торца кровли.

После установки ветровой планки скаты кровли выглядят, как единое монолитное покрытие, без кривых кромок и углов. Накладка может усиливать жесткость кровельного полотна и одновременно защищать край крыши от назойливых птиц. Известно, что сойки, вороны и галки любят прятать под край кровельного покрытия всевозможные припасы и закладки, мох, кусочки веток и щепки, создавая для хозяев немалые проблемы, в том числе и с распространением клещей и жуков – короедов.

Виды ветровых планок для крыши

Устройство ветрозащитной накладки отличается от девяти других разновидностей торцевых доборных элементов. Главное отличие состоит в том, что каждая из конструкций, используемых для защиты кровельного покрытия, спрофилирована специальным образом, так, чтобы лучше защищать свое место на крыше.

Карнизная планка вместе с капельником устанавливается на кромке ската, коньковый уголок – на верхушке крыши. Установка ветровика на крышу дома выполняется на выносе торца кровли над фронтоном. Чтобы эффективно закрыть стык, и при этом обеспечить нормальный выход водяных паров без образования конденсата, доску специальным образом выгибают и профилируют. Для каждого типа кровли выпускают свой вариант ветровой планки:

• Для мягкой кровли используют ветровую планку с П-образным профилем,
• Для металлочерепицы, профнастила, шифера и ондулина применяют Г–профиль.

Механическая и тепловая нагрузка на защитную накладку зачастую больше, чем на рядовые листы кровли, поэтому деталь изготавливают либо из оцинкованной тонколистовой стали с полимерным покрытием, либо из поливинилхлорида, стойкого к ультрафиолету и перепадам температур.

Требования к ветровой доске из пластика

В продаже можно встретить достаточно большое количество ветровых планок самых разных конструкций, изготовленных из ударопрочного полиуретана или поликарбоната. Стоят они недешево, а пригодность в качестве защитной доски под большим вопросом, так как оба типа пластика обладают высоким коэффициентом теплового расширения, значительно больше, чем у оцинкованного металла или шифера.

И поликарбонат, и полиуретановый пластик быстро разрушаются под солнечными лучами, поэтому для крыши подойдет только полихлорвинил, желательно в тон основному цвету кровли.

Ветровая защита для мягкой кровли

Для рубероида, битумной черепицы или любых других типов мягких покрытий используются два типа профилей. В сечении ветровая планка напоминает Г профиль с небольшой V образной пружинной полкой.

Кроме планки стандартного профиля, для защиты используются ветровики с отогнутой наружу нижней кромкой, выполняющие функции капельника. Пружина в верхней части накладки плотно прижимает горизонтальную полку к поверхности, тем самым обеспечивает надежное прилегание защиты даже в тех случаях, когда крыша просела или «играет» из-за порывов ветра.

Размер горизонтальной полки ветровой накладки желательно выбирать не менее 80 мм, но можно встретить модели с размером в стандарте 65 мм и двойной ширины 113 мм. Более узкие модели используются для самых ровных и плоских кровельных покрытий, в остальных случаях выбор и установку ветровой доски на крышу необходимо выполнять согласно рекомендациям производителя кровли. Очень широкие планки неудобны в монтаже, обладают посредственной гибкостью и не всегда ровно прилегают к поверхности гибкой кровли.

Вертикальная часть полки ветровой планки обычно не превышает 100 мм, высота пружинного бортика 20-30 мм. Для наиболее проблемной битумной черепицы рекомендуется использовать ветрозащиту с размерами 78х100 мм, с высотой пружины 20 мм и бортиком — капельником шириной 10 мм.

Фронтонная защитная доска для ондулина и металлочерепицы

Конструкция ветрозащитной накладки для кровельного покрытия с волнообразным или трапециевидным отличается по устройству от планок, используемых для битумных покрытий. Чаще всего ветровые планки имеют Г- образный профиль с небольшим, отогнутым под углом в 45 о краевым бортиком. Никаких пружин по линии стыка горизонтальной и вертикальной полки в ветровых досках шифера и металлочерепицы нет.

Размеры торцевой накладки для ветрозащиты шиферных листов:

• Ширина горизонтальной полки — 100 мм,
• Вертикальная опорная полка — 85-90мм,
• Верхняя кромка отгибается вниз на горизонтальной линии на 20 мм, в нижней части обычно выполняется капельник аналогичного размера, отогнутый в противоположном от кромки направлении.

Толщина металла составляет всего 0,2-0,3 мм, поэтому ветровая планка легко деформируется, подгибается и режется обычными ножницами. Стандартная длина профиля составляет 200 см, это удобно в монтаже, так как длину профиля приходится подгонять по месту установки ветровой доски с учетом перехлеста на стыках и длины кровли.

Как установить ветровую доску для крыши

Способы крепления доски ветрозащиты для мягкой и профилированной кровли во многом схожи, хотя и имеют определенные отличия. В любом случае к установке ветровой планки приступают уже после того, как была собрана и уложена контробрешетка, установлены держатели для водосточных отводов, и на карнизе прибиты планки капельника. В конструкции кровли отсутствуют лишь желоба ендова и коньковая накладка, ее установят вместе с ветровой планкой.

Установка ветровых планок на крыше из металлочерепицы

Сама по себе защитная накладка из пластика или тонколистового металлопрофиля является слишком гибкой и непрочной, ее легко можно повредить при установке. Поэтому, даже если вдоль кромки выглядывает из-под металлочерепицы рейка контробрешетки, крепить к ней ветровую планку нельзя. Даже если умудриться и прибить ветровую планку непосредственно к рейке под кровельным покрытием, это может привести к деформации кровли из металлочерепицы. Скорее всего, просто оборвет порывом ветра с фронтонной кромки кровли.

Поэтому для крепления ветровой планки потребуется предварительно набить доску-подкладку, шириной 80 мм и толщиной 15-20 мм.

Эту часть работы удобнее всего выполнять на этапе набивки реек контробрешетки на основание будущей кровли.

После того как лист металлочерепицы уложен на кровлю, край фиксируют сосновой рейкой 20х20 мм, таким образом кромка покрытия будет жестко зафиксирована и не будет выдавливать ветровую накладку при большом скоплении снега на крыше.

Установку ветрозащитной накладки начинают с карниза, при этом горизонтальная полка первой секции должна заходить поверх планки капельника. На каждый последующий отрезок ветровой планки устанавливают внахлест 40-50 мм с предыдущим куском. В верхней части полку заводят под коньковую накладку.

Монтаж ветровой планки для кровли из профнастила

Методика крепления ветровых планок на крышу из профнастила ничем не отличается от монтажа профиля на кромку кровли из металлочерепицы.

Как и в предыдущем способе, крепление защитного элемента выполняется на предварительно нашитую по торцу кровли опорную деревянную доску, шириной 70-80 мм. Именно она будет воспринимать большую часть нагрузок, связанных с порывами ветра и деформацией кровли.

Вторым отличием является расположение кромки кровельного покрытия на краю основания.

Остается лишь нанести герметик на верхушку волны, уложить ветровую планку на край и закрепить ее саморезами с уплотняющими шайбами.

Монтаж ветровой планки для мягкой кровли

Последовательность сборки ветрозащиты для битумных видов покрытий несколько отличаются от случаев металлочерепицы и профилированного листа. Главная особенность заключается в том, что ветровая планка подклеивается под кровлю.

Первым делом на основание будущей кровли необходимо уложить контробрешетку. Для мягких покрытий традиционно используется обработанная фанера или плиты ОСБ. Следующим этапом будет укладка торцевой фронтонной доски. Так как у гибкого кровельного материала нет профилированной поверхности, нет необходимости придавливать волну к основанию кровли. Поэтому нет необходимости поднимать ветровую планку над основанием подкладочного ковра. Достаточно лишь герметично закрыть приклеенную кромку полотна или гонта.

Для удержания защитной металлической планки на кромке кровли достаточно прибить брус сечением 40х40 мм. Это нужно будет сделать на этапе укладки обрешетки крыши.

После того как подкладка под гонты или первый слой стеклорубероида был наклеен на скат крыши, прибивается ветровая планка. Под горизонтальную полку наносится слой клея и крепится стяжками. Уже на этапе настилания кровельного покрытия полотно наклеивается на ветрозащиту по уровню пружины. В местах стыковки полотна с карнизной накладкой металлический профиль ветровой планки укладывается поверх карниза, в верхней части планку запускают под коньковый треугольник.

Советы и рекомендации

Основным условием успешного монтажа ветрозащиты является обеспечение жесткости краев кровельных свесов. Если на крыше обрешетка выполнена из тонкой обрезной доски, или вылет получается слишком большим, то перед установкой фронтонной накладки нижнюю поверхность свеса подбивают спаренным брусом 40х60 мм.

Вторым условием является правильное сращивание ветровой доски. Обычно застройщики пренебрегают стыковкой досок и набивают их на торец контробрешетки даже без перехлеста. Если нет возможности соединить торцевые доски в один элемент, то нужно хотя бы сбить их на торцах косыми гвоздями.

Заключение

Ветровая планка для кровли важна не меньше, чем любые другие доборные элементы. Установка ветрозащиты не требует каких-либо специальных навыков кровельщика, но работу, особенно в случае укладки битумного материала, необходимо сделать по рекомендациям производителей кровельного материала. Обычно кустарные способы установки ветровой планки оказываются менее эффективными.

Ветровая планка для профнастила

Правильно оформленная кровля – залог защиты верхней части фасада от ветров и дождей. Немаловажная роль в этом деле отведена ветровой планке. Именно она ограничивает интенсивность воздействия ветров, предотвращает проникновение холодного воздуха, дождя и снега под облицовку и обрешетку. Но особая роль этого доборного элемента заключается в декорировании кровли и ее идеальном сочетании с облицовкой фасада.

Ветровая планка для профнастила

Что такое ветровая планка и ее характеристики

Срок эксплуатации кровли напрямую зависит от того, насколько надежно защищены ее боковые срезы (торцы). Эту задачу выполняют длинные и достаточно узкие планки: ветровые. Сечение этих элементов может быть разным и зависит от типа профнастила, ширины и высоты его волн. Основные отличия планок разного вида заключаются в наличии изгибов различной конфигурации, предназначенных для крепления доборного элемента к кровле.

Назначение ветровой планки

Но в любом случае ветровая планка представляет собой панель, изогнутую под прямым углом. Стандартная длина изделия – 2 м. Ширина боковых панелей варьируется в пределах 40х60 мм – 90х300 мм. Узкие планки используются для обшивки кровли из относительно плоского профнастила, с минимальной глубиной волн.

Ветровая планка: параметры

Виды ветровых планок для металлочерепицы и профнастила

Ветровая планка может называться иначе: торцевая, фронтальная или фронтонная. Эти фасонные элементы также могут называть не «планками», а «рейками» или «досками». У одних производителей профнастила можно встретить одно название комплектующих, у других – другое. Но функции и типоразмеры изделий всегда одинаковые. Цветовая гамма тоже идентична. Наиболее популярны цвета: синий, вишневый, коричневый, зеленый. Ветровая планка должна быть окрашена в тон основного кровельного материала: профнастила или металлочерепицы.

Карнизная и ветровая планки

Ветровую планку для профнастила часто также называют торцевой – по месту ее крепления на крыше

Виды покрытий ветровых планок

Доборные элементы для облицовки кровли изготавливают из того же материала, что и профнастил: оцинкованного металла. Защитное покрытие комплектующих тоже идентично. Оно может быть следующих видов:

• полиэстеровое (состоящее из полимеров на основе органики),
• пураловое,
• пластизоловое,
• содержащее поливинилфториды и акриловые смолы: PVDF.

Последнее является наиболее надежным, так как обладает устойчивостью к механическому воздействию, грязеотталкивающей способностью, устойчивостью к воздействию ультрафиолета. Рекомендуется приобретать доборные элементы от того же производителя, что и основной материал. В этом случае гарантированы идеальное сочетание цветовой гаммы и точность соединений всех комплектующих.

Крыша из профнастила

Цены на профнастил

Виды ветровых планок для профнастила

В связи с разнообразием наименований этого изделия и множеством компаний, занимающихся его производством, на рынке представлены торцевые рейки разных форм и размеров. Например, ветровые планки марки RAL имеют прямоугольное сечение и изгибы на торцах, а марки Aquasystem – относительно плоские.

Разные ветровые планки

Производители кровельных материалов предлагают свои системы подшивки свесов кровли, поэтому формы фасонных элементов могут быть различными. Для кровель из профнастила наиболее часто выбирают торцевые планки прямоугольного сечения. Одна из боковых панелей этих изделий изогнута с целью отвода воды от стен дома. Вторая имеет более сложный изгиб, который служит для крепления планки к кровельному материалу. Одно ребро этого изделия должно быть уложено непосредственно на профнастил, второе должно закрывать торцевой срез ската кровли и внешний срез софитов.

Есть торцевые планки, форма которых образует прямой угол, без каких-либо выступов и изгибов. Такие изделия наиболее удобны для обшивки торцов кровли из относительно плоского профнастила.

Технические характеристики ветровых планок для профнастила

Монтаж ветровой планки

Монтаж торцевой планки

Установка ветровых планок проста. С этой задачей сможет справиться даже непрофессионал. Но несмотря на всю легкость процесса, необходимо знать правила монтажа комплектующих для профнастила.

Перед установкой планки с нее необходимо снять тонкую прозрачную пленку. Если этого не сделать, защитное покрытие начнет самостоятельно отслаиваться под воздействием солнца, ветра и влаги. Это приведет к появлению некрасивых волн и пузырей, которые испортят внешний вид фасада.

Выбор крепежных элементов и правила их применения

При обшивке свесов кровли соблюдают важное правило: верхнюю часть ветровых планок, контактирующую с полотнами профнастила, крепят коньковыми саморезами, а нижнюю – кровельными. В чем различие этих крепежных элементов (метизов)?

Для монтажа профнастила используют саморезы с ЭПДМ прокладкой. Это самонарезающие винты, оснащенные шестигранной головкой, окрашенной в цвет основного кровельного материала.

Саморезы для профнастила

Различают три основных вида таких саморезов.

1. Для крепления к деревянному основанию.
2. Для монтажа профнастила, эксплуатация которого будет осуществляться в условиях, отличающихся интенсивными ветровыми нагрузками (кровельные).
3. Для монтажа коньковых доборных элементов (коньковые).

Последние более длинные и тонкие, что позволяет надежно закрепить ветровую планку, несмотря на высоту волны профнастила и толщину досок обрешетки. Поэтому верхнюю панель торцевых реек крепят коньковыми саморезами. Шляпка любого из перечисленных крепежных метизов должна быть окрашена в тот же цвет, что и профлист. В этом случае точки крепления будут незаметны.

Саморезы кровельные, цвета

Длину кровельных и коньковых саморезов выбирают в зависимости от особенностей основного кровельного материала и толщины реек обрешетки. Оптимальный выбор: саморезы кровельные длиной 28 мм (для боковых креплений) и карнизные длиной 80 мм.

Саморезы для профлиста различных размеров и назначения

Кровли могут иметь простые и сложные торцевые срезы. Они могут быть подшиты лобовыми досками или нет. Системы обшивки карнизных свесов тоже могут быть разными. Но несмотря на все разнообразие видов отделки верхней части фасада, при монтаже ветровых планок следует быть предельно аккуратным. Дело в том, что эти доборные элементы всегда находятся на виду и на них будут заметны все изъяны монтажа. Например, вмятины от неправильной установки саморезов. Все эти углубления будут хорошо видны при солнечной погоде.

Крайне важно соблюдать рекомендованные производителями профнастила правила монтажа комплектующих. К ветровым планкам относится следующее: шаг между крепежными элементами должен быть не менее 40 см, и не более 50 см. В противном случае возможно образование волн вследствие воздействия на доборный элемент сил расширения (при нагреве кровли) и сжатия (при охлаждении).

Инструменты для работы

Инструменты для монтажа кровельного материала

Для монтажа ветровой планки понадобятся те же инструменты, что и для монтажа профнастила.

1. Шуруповерт, оснащенный аккумулятором.
2. Ножницы по металлу или болгарка с диском по металлу, которые понадобятся для подрезки комплектующих.
3. Строительный уровень.
4. Молоток.
5. Гвозди оцинкованные.
6. Рулетка и маркер (или простой карандаш).

Работы по монтажу ветровой доски выполняются на высоте, поэтому необходимо соблюдать все меры предосторожности. Рекомендуется использовать специальные ремни с сумками для хранения инструментов. Это значительно облегчит выполнение монтажных работ.

Цены на популярные модели шуруповертов

Техника монтажа ветровой планки

Монтаж планок торцевых

Шаг 1. К вертикально расположенным ребрам обрешетки прибивают доску толщиной не менее 2,5 см. Ширина пиломатериала должна соответствовать ширине боковой полочки ветровой планки. Работу выполняют с помощью молотка и оцинкованных гвоздей, или шуруповерта и оцинкованных саморезов с плоской головкой.

Обрешетка и контробрешетка

Доска должна быть расположена перпендикулярно относительно среза кровли. Древесину предварительно обрабатывают составом, защищающим ее от гниения и насекомых.

Укладка листов профнастила

Шаг 2. Работу начинают от одного из углов кровли. К прибитой доске прикладывают ветровую планку так, чтобы ее угол был совмещен с внешним верхним торцевым срезом доски.

Нахлест капельников 50 мм

Установка торцевой (ветровой) планки выполняется после монтажа капельника

Шаг 3. Приступают к креплению верхней полочки ветровой планки. Отступив от края 2-3 см, вкручивают первый оцинкованный саморез. Далее устанавливают метизы с шагом 40-50 см. При монтаже торцевой планки вдоль волн профнастила, точки фиксации доборного элемента могут совпасть с волной листа. В этом случае выбирают более длинные коньковые саморезы. Если монтаж ветровой планки осуществляется поперек волн профлиста, крепления выполняют в местах соприкосновения ветровой планки и волн кровельного материала.

Шаг 4. Крепят к доске боковую полочку ветровой планки. Используют шуруповерт и более короткие кровельные саморезы.

Бита под саморез

Правильный способ закручивания саморезов

Шаг 5. Прикладывают к доске следующую ветровую планку так, чтобы она (планка) на 4-5 см заходила на уже установленную. Крепят этот доборный элемент так же, как и предыдущий.

Правильность выполнения работ контролируют с помощью строительного уровня. Если кровля сложная, замеряют длину свеса, который нужно обшить ветровой планкой. После чего ножницами по металлу отрезают рейку нужной длины.

Резка доборного элемента

Крепят планку с помощью вышеописанной техники.

Крепление торцевой планки металлочерепицы

Монтаж любой кровли предполагает использование дополнительных элементов. Они обеспечивают максимальную защиту стыков скатов, карнизов, торцевых частей. Торцевые планки для металлочерепицы – один из основных элементов, которые используют для защиты черепичной кровли. Их часто называют ветровыми, фронтальными, завершающими. Впрочем, название материала и объясняет его назначение.

Монтаж торцевой планки металлочерепицы можно выполнить самостоятельно. Предварительно необходимо подготовить инструменты и изучить все особенности крепления. Эту работу можно выполнить в течение одного дня. Такие элементы дополнительно защитят ваш дом от попадания влаги в торцевые окончания, придадут кровле привлекательный, завершенный вид.

Какие планки бывают?

Торцевая планка для металлочерепицы изготавливается таким же способом, как и соответствующий кровельный материал. Основой для него является оцинкованная сталь, поверх которой наносят полимерное покрытие (пластизол или полиэстер). Оно не только придает материалу соответствующий цвет, но и защищает металл от негативного воздействия окружающей среды (влаги, УФ-лучей и т. д.) Толщина металла не превышает 0,55 мм.

Все планки для металлочерепицы разделяются на 4 вида:

• Коньковая,
• Карнизная,
• Ветровая,
• Планка примыкания.

Коньковая имеет несколько форм. Выбор этого элемента зависит от предпочтений заказчика. Но помните, каждый из них имеет свои особенности в монтаже. Основным назначением элемента является защита подкровельного пространства в местах стыков скатов от дождя и снега.

Карнизная планка представлена продолговатой формой. Ее изготавливают по такому же принципу, как и металлочерепицу. Основным назначением этого материала является защита от попадания влаги на лобовую карнизную доску, а соответственно и в подкровельное пространство.

Ветровая (торцевая) планка изготавливается по такому же принципу, как и карнизная. Ее устанавливают на торцах скатов. Основное назначение – нивелирование ветровой нагрузки на крышу (особенно бокового направления), защита от проникновения влаги на поверхность обрешетки. Элемент также выполняет роль барьера, который препятствует проникновению внутрь кровли мусора, насекомых и птиц.

Планка примыкания защищает от дождя, снега, придает крыше привлекательный вид.

Торцевая планка

Торцевую планку крепят в месте, где соединяются крыша дома и стропильные ноги. Она предназначена для регулировки уровня влажности в подкровельном пространстве. Этот микроклимат влияет не только на состояние воздушной среды под крышей, но и в доме.

Выбирая ветровую планку, следует побеспокоиться о том, чтобы она была изготовлена тем же производителем, что и металлочерепица. Материал также должен быть выполнен в той же цветовой гамме, что и кровельный.

Установка ветровой планки

Ветровая планка для металлочерепицы устанавливается практически на последнем этапе. Когда кровельный материал уже уложен, можно приступать к отделочным работам. Помните, что этот этап так же ответственен, как и предыдущий. Неправильное крепление торцевой планки нарушит теплообмен в крыше. Летом здесь будет очень быстро нагреваться воздух, а зимой температура будет резко падать.

Монтаж ветровой планки происходит в такой последовательности:

• Крепить ветровую планку нужно начинать с угла кровли. Монтаж материала необходимо проводить от карниза к коньку крыши. По такой технологии укладывают и кровельный материал. Это способствует правильному отведению дождевой воды.

Торцевые планки крепятся к боковой стороне ветровой доски при помощи саморезов на расстоянии около 40 см друг от друга. Вначале саморезы необходимо вкрутить только в одной плоскости для обеспечения нормального натяжения металла. Если крепление будет происходить по-другому, то могут появиться вздутия, через которые будет прорываться ветер.

• Выполняется установка ветрового элемента к верхнему торцу бруса.
• Фронтонная планка для лучшей герметичности должна быть плотно соединена с гребнем черепицы.
• Устанавливать следующий торцовый элемент необходимо внахлест на закрепленную ранее планку. Он должен быть около 50 см. Его необходимо прикрепить по той же технологии, что и нижний.
• Таким образом устанавливаем все ветровые планки на металлочерепицу до конька.
• Помните, между металлочерепицей и ветряной планкой нужно уложить слой уплотнителя. Так торцы кровли будут более герметичны, а при сильных порывах ветра не будет слышно дребезжание металлических элементов.

Выполняя все рекомендации, можно смело установить фронтальные элементы, которые завершат монтаж вашей крыши. Помните, что качественное выполнение всех этапов гарантирует длительную эксплуатацию вашей крыши в дальнейшем.

Теги: #Ветровой уголок для крыши

Ветровая планка для профнастила — цена и характеристики

В общей массе кровельного металла доборные элементы составляют порядка 3 %. Вместе с тем, их установка является финишными операциями монтажа крыши, придавая ей законченный вид и обеспечивая функциональную готовность всего сооружения выполнять назначаемые для него задачи.

Правильная установка доборных элементов соединяет все элементы кровельного пирога в единое целое, за счет чего верхнее строение здания приобретает способность надежно защищать дом от воздействия внешних факторов. Цена на каждый элемент в отдельности зависит от сложности его конструкции, но приобретение их неизбежно ввиду важности выполняемых функций.

Виды и назначение доборных элементов

Важным фактором правильного подбора этих деталей является цветовое решение сооружения в целом, поэтому при их приобретении это свойство является одним из решающих. Как правило, доборные элементы идут в комплекте с кровлей, изготовленные из материала одного цвета.
Все финишные работы производятся установкой замыкающих деталей, придающих кровельному пирогу монолитность. Для кровли из профнастила они бывают:

Материалом для этих деталей является оцинкованный лист толщиной порядка 0,5 — 0,7 мм. Для улучшения эксплуатационных качеств и антикоррозионных свойств материала, поверхность дополнительно покрывается несколькими слоями специальных красителей или полимерных пленок. Цена представляется потребителю на каждый вид отдельно, а не за комплект. Поэтому проблем в виде покупки ненужных для конструкции кровли деталей не возникает.

Назначение и место установки ветровой планки

Ветровая планка для профнастила предназначается для защиты от ветровых воздействий боковых торцов крыши, при этом перекрывая зазор между материалом кровли и торцевой доской сформированного кровельного пирога.

Конструкция и размеры детали зависят от размера выбранного профлиста, а также устройства свеса кровли. Следует учитывать, чтобы перекрывающий элемент по длине захватывал как минимум два выступа профнастила.

Крепление уголка осуществляется к обрешетке кровли по горизонтальной поверхности и к торцевой доске, замыкающей кровельный пирог. Таким образом создается монолитность крыши. При установке ветровых планок желательно применять дополнительные уплотнения мест стыковки деталей.
Крепить ветровую планку лучше всего самонарезающими винтами соответствующего размера с обязательным применением резиновых прокладок или полиуретановых шайб под головками крепежа. Винты предпочтительно выбирать с болтовыми шестигранными головками. Для сохранения эстетичности кровли их подбирают также по цвету защитного покрытия. Расстояние между винтами должно быть не менее 400 мм. Величина перекрытия между отдельными уголками не менее 100 мм, при этом крепить через два металла обязательно.
Стандартная длина ветровой планки 2000 мм. Размеры и форма полок зависит от выбранного типа профнастила.

Установка производится снизу вверх по краю ската крыши с нахлестом. Порядок монтажа — предпоследняя операция перед установкой коньковых планок.

При необходимости резки детали, торцы отреза нужно закрасить подходящей по цвету краской. Если в месте сочленения с другими деталями возникает зазор, его необходимо перекрыть подгибом сопрягаемых деталей или дополнительной деталью нужной формы. При приобретении материала кровли желательно озаботиться о нескольких небольших кусках материала профнастила из обрези в отходах производства.
Назначение ветровой планки:

• защита подкровельного пространства от воды и ветра в месте примыкания материала кровли к торцевой доске, а также от гнездования птиц и проникновения мелких зверьков типа куниц;
• дополнительное укрепление профнастила по краям кровли, что особенно актуально в местностях с сильными ветрами;
• крепление софитов, если таковые предусмотрены в конструкции кровли;
• декоративное оформление торцевых элементов участков кровли, окаймление фронтонов.

При установке доборных элементов нельзя пренебрегать применением дополнительных уплотнений в местах стыков.

Стоимостные показатели по ветровым планкам

Цена на эти изделия зависит от нескольких факторов, включая размеры и исполнения.
Сравнительная таблица стоимости ветровых планок

Рассматривая приведенные в таблице данные, можно сделать вывод, что цена основными показателями, от которых зависит цена на изделие, являются характеристики покрытия и металлоемкость деталей.
Региональные стоимостные отличия незначительны и зависят от логистики и потребности на рынке.

Заключение

Современные тенденции в строительстве загородного жилья склонны к созданию надежных герметичных кровель с применением различных утепляющих материалов. В связи с этим возникла необходимость применения контробрешеток, создающих надежные и эффективные продувы. А использование утепляющих материалов, особенно волокнистых, предъявляет высокие требования к герметичности верхнего строения кровельного пирога. При попадании в него влаги возможны проявления гниения и заплесневения утеплителей, развитие различных грибковых поражений в древесине стропильной системы и обрешетки.
Герметичность кровельного пирога обеспечивается системой доборных элементов, правильная установка которых обеспечивает это требование.

Как бы ни казалась высокой цена этих деталей, приобретать их необходимо в оптимальном качестве и нужном количестве. В противном случае такая «экономия» может обернуться расходами по полной переделке кровли.

Теплая кровля, даже если она устраивается в нежилом чердачном помещении, обеспечивает экономию энергоносителей примерно на 15 — 25 %, что постепенно оправдает понесенные затраты на ее устройство.
Надеемся, что приведенная информация будет полезной. И в следующем небольшом видео — краткая инструкция по монтажу ветровой планки.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Ветровая планка на крышу для кровли: размеры торцевой доски

Завершающим этапом кровельных работ обычно считается монтаж доборных элементов. У них имеется две основные функции: защитная и декоративная. К ним относятся такие детали как различные примыкания, конек, уголки, переходники, ендовы, отливы, желоба и так далее. Среди одних из важнейших таких дополнений стоит выделить ветровые планки, которые также часто называют торцевыми, фронтовыми, завершающими, тем самым разъясняя предназначение данных элементов. Поэтому стоит знать, для чего нужна торцевая планка, что она из себя представляет и какие у нее есть особенности.

Функции торцевой планки

Зачем нужна торцевая планка? Ветровая планка на крышу является фасонным доборным элементом, который используют при возведении кровли. Это уголок, одна его крепёжная полка прикрепляется к обрешетке, другая выполняет защитную функцию для свеса крыши от ветра, попадания снега и влаги. Торцевая планка изготовляется из оцинкованной стали высокого качества с покрытием из полиэстера или пурала. Некоторыми производителями выпускаются фасонные элементы с применением каменной крошки. У данной части кровельного пирога есть следующие функции:

Рекомендуем к прочтению:

• Защита от ветра. В ветреных районах боковые порывы ветра зачастую способны сорвать или деформировать кровельный материал. Постоянная ветровая нагрузка приводит к нарушению целостности незащищенных краев покрытий. Установка торцевой планки предотвращает порчу крыши и не дает воздуху задуваться под обрешетку.
• Защита кровельного и фронтонного свеса от попадания влаги. Сверху крышу защищает кровля, но дождевая и талая вода иногда может проникать в стропильный каркас снизу. Из-за этого обрешетка и стропила намокают, что способствует потере полезных качеств даже обработанной антисептиком древесины. Ветровые доски на крышу не позволяют пропускать воду, сохраняя тем самым деревянные элементы конструкции от ускоренного износа.
• Эстетическая. Правильно подобранные в тон к основному цвету кровли торцевые планки легко скрывают неряшливые края покрытия крыши, а также помогают оптимально ровно подшить свесы софитами либо сайдином.

Важно! В качестве торцевой планки для кровли иногда используют гнутый металлопрофиль, который заметно дешевле. Купить его можно практически в каждом магазине стройматериалов, но вот цветовая гамма и обычные размеры у таких изделий достаточно ограничены.

Виды и технические характеристики ветровых планок

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

Согласно действующим строительным нормам при обустройстве крыш необходимо выполнять крепление ветровых планок. Устанавливают их по всему периметру конструкции кровли. Имеются следующие разновидности данных планок:

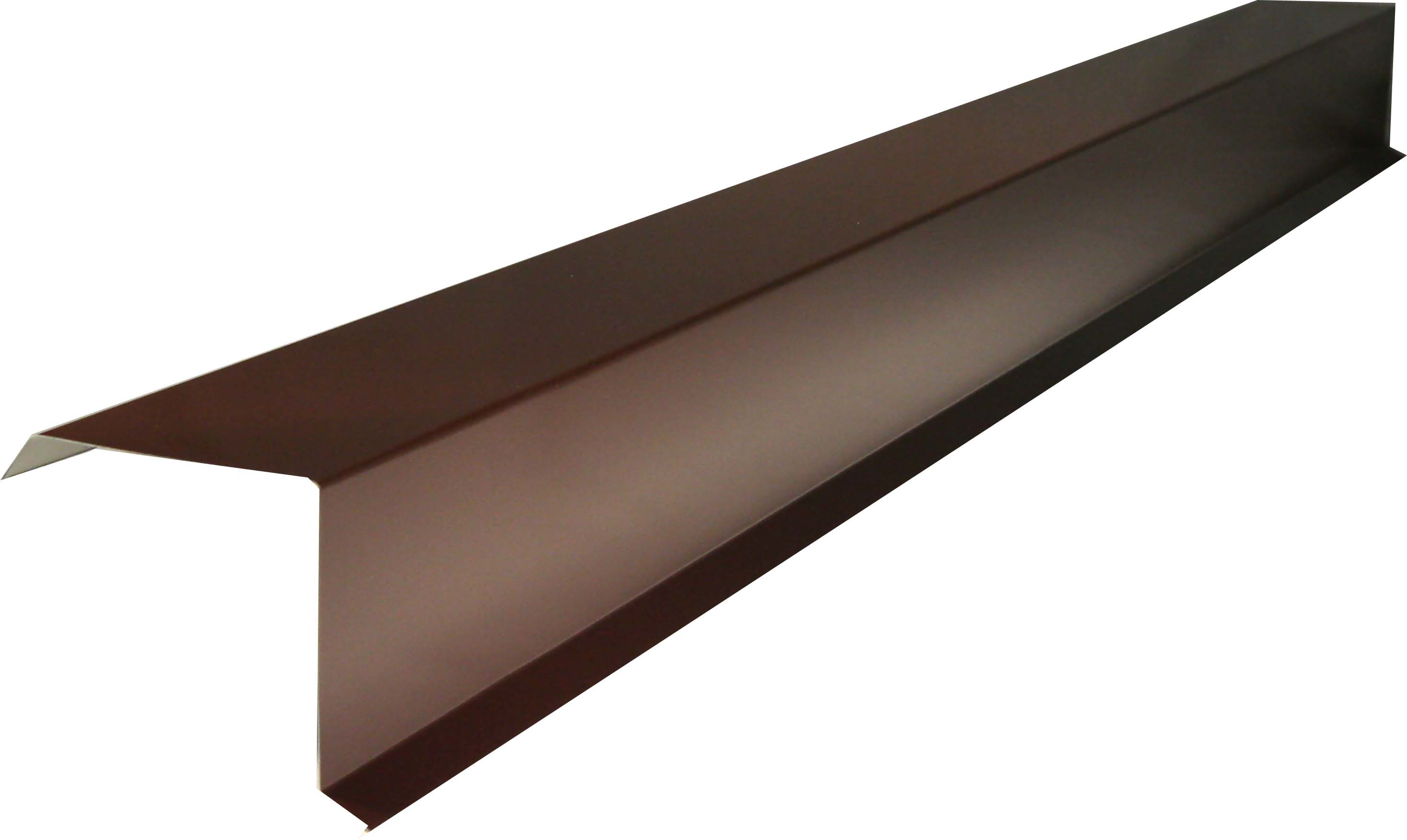

• Карнизная (лобовая) планка. Монтируется на обрешетку вдоль свеса перед установкой водостока и настилом кровельного материала. Карнизная планка представляет собой выполненный из оцинкованной стали уголок с покрытием из полимера, имеющий прямые крепежные полочки.
• Торцевая (фронтовая) планка. Это уголок, у которого одна из крепежных полок прямая, а у другой рельеф волнистый, как у профнастила. Торцевая планка крепится на свесы крыши со стороны фронтонов. Она полностью закрывает собой доску торца. У некоторых моделей есть капинос для отвода воды.

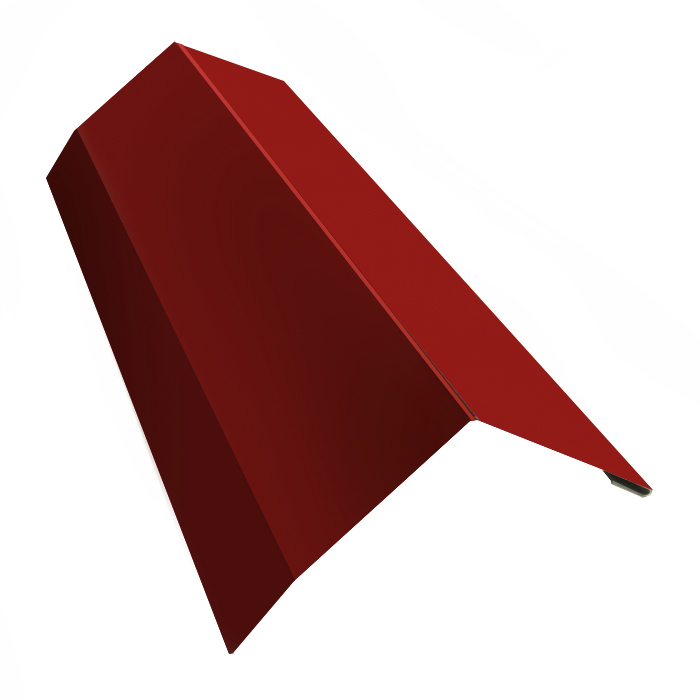

• Коньковая планка. Бывает овальная, прямоугольная, прямая. Имеются модели со специальным вентиляционным зазором, служащим для улучшения циркуляции воздуха в кровельном пироге.

Ветровые фасонные элементы имеют стандартную длину в 2 метра, но полезная их длина обычно составляет на 5-10 см меньше. Производителями ветровых планок выпускаются модели 4х6 и 9х15 см.

Рекомендуем к прочтению:

Важно! Опытные кровельщики рекомендуют крепить узкую ветровую планку размером 4х6 см на плоских кровлях и в регионах с небольшой ветровой нагрузкой. Для скатных конструкций, независимо от уклона, больше подходит широкая ветровая планка.

Монтаж ветровой планки

Торцевую планку несложно установить собственноручно даже без особого опыта в строительных работах. Нужны для этого лишь кровельные саморезы с уплотнителями из резины, штук 6 на одну планку, герметик, шуруповерт и для подрезки ножовка по металлу. Особенности крепления элементов зависят непосредственно от места монтажа:

• Установка фронтовой планки. К данной процедуре приступают в конце кровельных работ. Верхняя крепежная полка такой планки подбирается в зависимости от высоты волн и профиля покрытия. Крепится она через материал кровли сверху к торцовой доске и обрешетке каркаса с шагом около 40 см. Здесь лучше всего использовать кровельные саморезы с шайбой из полиуретана или резины.
• Установка карнизной планки. Ветровая планка на карнизные свесы устанавливается до оборудования водостока и укладки кровельного покрытия. Шаг также составляет около 40 см, нахлест – 5-10 см. Во время монтажа гидроизоляционную пленку, укрывающую обрешетку, поднимают и кладут поверх планки. При правильно выполненной установке данная планка будет плотно прижиматься к внутренней части водосточного желоба, что предотвратит всяческое попадание влаги на стропила.

Для обеспечения дополнительной изоляции стыков кровли и ветровых планок используют специальные уплотнители, силиконовый герметик либо строительный скотч. По мнению большинства мастеров, лучше всего здесь подходит специальный уплотнитель, который повторяет рельеф профлиста, потому что его срок эксплуатации не ограничен. При выборе торцевой планки для металлочерепицы обычно выбирают тонкий стальной лист толщиной около 0,5 мм. Сейчас в интернете можно найти множество фото и видео по установке ветровых досок на крышу, так что осуществить монтаж этой части конструкции крыши можно своими руками, соблюдая все необходимые этапы и нормы данного процесса.

Слой погоды

на живой карте — Справка MarineTraffic

Слой «Карты погоды» на «Живой карте» предоставит вам 23 слоя погоды, которые помогут вам обеспечить безопасность судна и его команды, а также смогут оптимизировать прогноз морских маршрутов судна.

Из этой статьи вы узнаете, как можно использовать слой Weather и все функции, которые с ним связаны, с помощью следующего:

Включить слой погоды

Чтобы включить слой погоды на Live Map, вы можете щелкнуть значок ветра на панели инструментов Live Map, как показано ниже:

Слой погоды и прогноз маршрута

Если включен какой-либо слой карт погоды, а также опция прогноза маршрута, вы сможете перемещать ползунок временной шкалы карт погоды, и судно-призрак будет отображаться в ожидаемом положении судна на каждом временном шаге. .

Морская метеограмма

Морская метеограмма — это всплывающее окно, которое появляется, как только вы нажимаете на любую морскую область на живой карте. Там вы можете найти полезную информацию в виде простых графиков, такую ​​как скорость ветра, высота волны и период волны в выбранной области.

Типы погодного слоя

Теперь давайте подробнее рассмотрим различные слои, которые вы можете использовать с Weather:

1.Зубец ветра

По умолчанию при включении слоя «Карты погоды» первым параметром является Ветер заусеницы .

Примечание: Все зарегистрированные участники MarineTraffic имеют доступ к слою Wind barbs, а также к суточному прогнозу ветра. Однако участники, которые приобрели службу Weather Maps, могут получать прогнозы ветра на срок до 72 часов!

После того, как вы активировали опцию Wind barbs и выбрали желаемый временной интервал прогноза ветра, wind barbs появятся на Live Map.

Note II: То же, что и со значками судов, возможно, вам потребуется увеличить масштаб до , чтобы их можно было увидеть.

Колючки ветра имеют разных цветов, и указывают на разные направления . Таким образом, вы можете мгновенно получить представление об общих ветровых условиях в любой местности.

На рисунке ниже вы можете увидеть соответствующие значения скорости ветра в узлах (1 узел = 1,15 мили в час)

Направление, на которое указывает зубец, обозначает направление ветра.

Например, зазубрины, показанные ниже, представляют ветер в 35 узлов северо-востока.

Потратьте некоторое время на то, чтобы привыкнуть к этой функции, и вы сможете легко определять ветровые условия в кратчайшие сроки!

Примечание III: Прогнозы ветра — это , основанные на модели , а не наблюдения в реальном времени, отправленные с судов. Максимальное разрешение погодных данных составляет 0,2 градуса (примерно 12 морских миль).

Ниже вы можете найти преобразование узлов в шкалу Бофорта и другую информацию, связанную со скоростью ветра.

Шкала силы ветра по Бофорту — Технические характеристики и эквивалентные скорости

Следует учитывать эффект запаздывания между усилением ветра и усилением моря.

* Эти значения относятся к хорошо развитому ветровому волнению открытого моря.

Источник: Метеорологическое бюро

2. Ветер (скорость и направление)

Этот слой объединяет 2 важных элемента информации: скорость и направление ветра. Различные цвета на карте представляют скорость, измеренную в узлах (узлах), в то время как направление ветра представлено стрелкой, указывающей направление, в котором дует ветер.Метрическая полоса в этом слое (правая сторона) показывает изменение цвета, которое указывает узел.

3. Ветровой поток

Этот слой объединяет ту же информацию, что и предыдущий. Однако в этом случае направление ветра представлено стрелкой, которая обеспечивает более точное и конкретное представление направления. Метрическая полоса в этом слое (правая сторона) показывает изменение цвета, которое указывает узлы.

4. Порыв ветра

Этот слой отображает скорость порывов ветра на высоте 10 м над землей.Он выражается в kn (узел) и визуализируется цветами. Метрическая полоса в этом слое (правая сторона) показывает изменение цвета, которое указывает узел.

5. Высота волны-направление

Этот слой объединяет 2 важных элемента информации, высоту волны и направление волны. Различные цвета на карте представляют высоту, измеренную в метрах (метрах), в то время как направление представлено стрелкой, указывающей направление. Метрическая полоса в этом слое (правая сторона) показывает изменение цвета, которое указывает метры.

6. Высота ветровой волны

Этот слой отображает ветровые волны разными цветами на карте, которые представляют высоту, измеренную в метрах (Метрах). Ветровые волны определяются как поверхностные волны, которые возникают на поверхности водоемов и вызваны местным ветром. Метрическая полоса в этом слое (правая сторона) показывает изменение цвета, которое указывает m.

7. Период ветрового волнения

Этот слой отображает временной период ветрового волнения на карте разными цветами, которые представляют время, измеренное в с (секундах).Более конкретно, период ветровых волн — это время в секундах между двумя волнами. Метрическая полоса в этом слое (правая сторона) показывает изменение цвета, которое указывает на s.

8. Токи

Этот слой отображает океанские течения разными цветами на карте, которые представляют их скорость, измеренную в узлах (узлах), и стрелками, указывающими направление. Метрическая полоса в этом слое (правая сторона) показывает изменение цвета, которое указывает узлы. .

9. Высота свелла

Этот слой отображает волны зыби разными цветами на карте, которые представляют высоту, измеренную в метрах (Метрах).Волны зыби генерируются ветром, связанным с океанами, и прошли большие расстояния. Метрическая полоса в этом слое (правая сторона) показывает изменение цвета, которое указывает m.

10. Период свелла

Этот слой отображает период волн зыби разными цветами на карте, которые представляют время, измеренное в с (секундах). Более конкретно, период волн зыби — это время в секундах между двумя волнами. Метрическая полоса в этом слое (правая сторона) показывает изменение цвета, которое указывает на s.

11. Видимость

Этот слой отображает расстояние, на котором объект может быть хорошо виден. Эта горизонтальная видимость визуализируется с помощью цветов, измеряемых в метрах (метры). Метрическая полоса в этом слое (правая сторона) показывает изменение цвета, которое указывает на метры.

12. Температура

Этот слой отображает температуру в указанное время. Как и все температурные слои, он выражается в градусах ° C (Цельсия) и отображается в цвете. Метрическая полоса в этом слое (правая сторона) показывает изменение цвета, которое указывает на ° C.

13. Макс. температура (последние 24 часа)

В этом слое отображается самая высокая температура за последние 24 часа. Как и все температурные слои, он выражается в градусах ° C (Цельсия) и отображается в цвете. Метрическая полоса в этом слое (правая сторона) показывает изменение цвета, которое указывает на ° C.

14. Мин. температура (последние 24 часа)

В этом слое отображается самая низкая температура за последние 24 часа. Как и все температурные слои, он выражается в градусах ° C (Цельсия) и отображается с помощью цветов. Метрическая полоса в этом слое (правая сторона) показывает изменение цвета, которое указывает на ° C.

15. Облака и осадки 3 ч.

Этот слой объединяет 2 важных элемента информации, облачный покров и осадки за указанный период времени в 3 часа. Осадки отображаются в цвете, а облака закрашены серым цветом в соответствии с плотностью. Метрическая полоса в этом слое (правая сторона) показывает изменение цвета, которое указывает на миллиметры.

16. Облачность (плотность)

Этот слой отображает плотность облачного покрова. Серый означает более плотный, а белый означает менее плотный .

Для этого слоя нет метрической шкалы.

17. Осадки 3ч

Этот слой отображает осадки за указанный период времени в 3 часа. Осадки — это выпадение воды на поверхность Земли в виде дождя, снега, льда или града. Все количества осадков выражены в миллиметрах (миллиметрах), которые здесь отображаются цветом.Метрическая полоса в этом слое (правая сторона) показывает изменение цвета, обозначающее миллиметры.

18. Вероятность осадков

Этот слой отображает вероятность выпадения осадков более 0,1 мм. Вероятность отображается цветом в% (процент) и может быть определена как частота, с которой выпадают осадки, в данном случае в 20 различных расчетах прогноза, которые обеспечивают окончательную оценку. Полоса показателей в этом слое (правая сторона) показывает изменение цвета, указывающее%.

19. Снегопад (последние 24 часа)

В этом слое отображается общее количество выпавшего снега, накопившегося на поверхности за последние 24 часа. Он выражается в см (сантиметрах) и отображается в цветах. Метрическая полоса в этом слое (правая сторона) показывает изменение цвета, которое указывает сантиметр.

20. Относительная влажность

Этот слой отображает относительную влажность в% (процентах) и отображается с помощью цветов. Относительная влажность описывает количество воды, переносимой воздухом, и влияет на образование облаков и осадков.Метрическая полоса в этом слое (правая сторона) показывает изменение цвета, которое указывает%.

21. Риск (последние 24 часа)

Этот слой отображает разделение погодных условий риска за предыдущие 24 часа. Каждое погодное событие визуализируется определенным цветом:

.

• Мороз — опасность мороза отображается на карте синим цветом.

• Ветер — 3 разных уровня ветровой опасности представлены на карте разными цветами.Желтый — порывы ветра со скоростью более 50 км / ч, оранжевый — порывы ветра со скоростью более 70 км / ч, красный — порывы ветра со скоростью более 115 км / ч.
• Осадки — 3 различных уровня риска осадков представлены на карте разными цветами и измеряются в миллиметрах. Желтый означает, что осадки больше 50 мм, оранжевый — больше 70 мм и, наконец, красный — больше 90 мм.



22.Давление на уровне моря

Этот слой отображает давление воздуха на уровне моря в гПа (гектопаскаль), визуализированное с помощью изобар и цветов. Давление воздуха влияет на ряд природных явлений, таких как доступность кислорода, образование облаков и грозы. Метрическая полоса в этом слое (правая сторона) показывает изменение цвета, которое указывает гПа.

23. Тропический шторм

Этот слой покажет вам все текущие штормы вокруг земного шара, их интенсивность, диапазон и даты.Вы также можете увидеть измеритель справа, который указывает пиковый порыв ветра, и символы, используемые для представления шторма на этом слое.

-Доступно со службой Weather Maps-

Как читать синоптические карты погоды

Слово «синоптический» означает просто краткое изложение текущей ситуации. С точки зрения погоды это означает характер давления, фронты, направление и скорость ветра, а также то, как они будут меняться и развиваться в ближайшие несколько дней.

Температура, давление и ветер находятся в равновесии, и атмосфера постоянно меняется, чтобы сохранить этот баланс. Вот почему в Великобритании такая переменчивая погода.

Схема давления

Круглые линии, которые вы видите на диаграмме, представляют собой изобары, которые соединяют области с одинаковым барометрическим давлением. Характер давления важен, потому что мы можем использовать его, чтобы сказать нам, откуда дует ветер и насколько он силен. Также показаны области высокого и низкого давления.

Воздух движется от высокого к низкому давлению по градиенту (подобно тыкве, оставленной в стакане воды, которая равномерно распределяется по мере того, как становится менее концентрированной).Если разница между областями высокого и низкого давления больше, значит, у нас большой градиент, и воздух будет двигаться быстрее, чтобы попытаться уравновесить эту разницу. Это показано на синоптической карте с изобарами, которые расположены очень близко друг к другу, и в результате мы чувствуем сильный ветер.

С точки зрения направления ветра, воздух движется вокруг высокого давления по часовой стрелке и низкого давления против часовой стрелки, поэтому изобары также сообщают нам направление и скорость ветра.

Холодные фронты и теплые фронты

Также на синоптической карте есть линии, треугольники и полукруги, обозначающие «фронты».Когда атмосфера пытается уравновесить температуру, давление и ветер, вокруг Земли циркулируют различные виды воздуха, известные как воздушные массы. Различия в основном заключаются в том, насколько теплый, холодный, сухой и влажный воздух, а фасады просто отмечают границу между этими разными типами воздуха.

Теплый и холодный фронт

Теплый фронт показан красной линией и красными полукругами, а холодный фронт — синей линией и синими треугольниками. То, как указывают полукруги или треугольники, показывает направление, в котором движется фронт.Положение фронта зависит от ряда метеорологических факторов, таких как изменения направления ветра или температуры, которые мы получаем из нашей сети пунктов наблюдения за погодой. Следует помнить несколько вещей: теплый воздух следует за теплым фронтом, а холодный — за холодным. Мы также склонны видеть увеличенное количество облаков и осадков вдоль самого фронта.

Иногда красную или синюю линию фронта прерывают кресты. Это указывает на то, что передняя часть ослабевает, и разница в теплоте или сухости воздуха становится менее заметной.

Окклюзия фронтов

Холодные фронты имеют тенденцию двигаться быстрее, чем теплые, и со временем они могут догонять друг друга и создавать «закрытый» фронт. Это показано фиолетовой линией с фиолетовым полукругом и треугольником рядом друг с другом. Воздух, заключенный между теплым и холодным фронтом, называется «теплым сектором», и мы часто видим низкие облака и частичный легкий дождь, связанные с этим типом воздуха.

Кормушки

Черные линии без полукругов или треугольников называются «впадинами» и отмечают области, где воздух особенно нестабилен.Это означает, что воздух довольно турбулентный или много движется, особенно когда у нас есть, например, теплый воздух под холодным воздухом, который хочет подняться. Мы склонны видеть ливни, связанные с этим типом воздуха, поэтому они не отмечают никаких границ так же, как фронт.

Как читать карты погоды »О MetService

Карты погоды в том виде, в котором они появляются на телевидении, в газетах или здесь, называются« поверхностными картами »или, более правильно, картами« среднего уровня моря »(MSL). Они показывают, что происходит в определенное время там, где это нужно большинству из нас — на поверхности Земли.Они НЕ показывают, что происходит на более высоких уровнях, где поток ветра может делать что-то совершенно иное.

Изобары

Эти простые линии, которые изгибаются по карте, называются изобарами (iso = равно, bar = давление). Они соединяют вместе места с одинаковым средним давлением воздуха на уровне моря (вес на квадратную площадь воздуха выше). На некоторых есть числа, показывающие это значение в гектопаскалях.

Изобары и ветер

Изобары могут рассказать нам о ветре.Кристофер Байс-Баллот (1818-90), голландский метеоролог, в 1857 году установил жизненно важную связь между изобарами и ветром. В Южном полушарии его правило так же легко запомнить, как три L:
Если вы, , ПОСМОТРИТЕ в ветер, LOW давление на LEFT .

Итак, по изобарам вы можете оценить ветры, но это не так просто, как закон Покупки-Бюллетеня. Вот пять советов по ветру:

1. Ветры дуют почти прямо (но не совсем) по изобарам.

Это просто еще один способ дать закон о покупках. В Южном полушарии поток движется ПО ЧАСОВОЙ СТРЕЛКЕ около НИЗКОГО и ПРОТИВ ЧАСОВОЙ СТРЕЛКИ около ВЫСОКОГО. В Северном полушарии все наоборот. На рисунке справа направление ветра указано красными стрелками.

2. Чем ближе изобары, тем сильнее ветер.

Это зависит от широты … на погодной карте с изобарами на расстоянии 4 гектопаскалей расстояние около двух градусов широты (с прямыми изобарами) означает свежий ветер над Оклендом, но шторм над Фиджи.

3. Приземный ветер «просачивается» через изобары в сторону низкого давления, примерно на 15–20 градусов над открытым морем, но на целых 30–90 градусов над сушей и вокруг нее. На этот раз красные стрелки показывают направления ветра, поскольку они более вероятны — мягко текущие через изобары в сторону более низкого давления.

4. Из-за эффекта «раскручивания» при поворотах скорость ветра может быть:

• На 20% больше, чем можно было бы предположить изобар, поскольку воздух вращается вокруг (и выходит) из Высокого
• На 20-40% легче, чем можно было бы предположить по расстоянию между изобарами, поскольку воздух поворачивается (и становится) низким.
• Синие стрелки показывают вероятный ветер; красные стрелки показывают, каким был бы ветер, если бы он шел параллельно изобарам. Чем длиннее стрелка, тем сильнее ветер.
• Там, где поток сильно изгибается вокруг максимума, синяя стрелка длиннее коричневой стрелки, что означает, что ветер сильнее, чем предполагает расстояние между изобарами.
• Там, где поток сильно изгибается вокруг минимума, коричневая стрелка длиннее синей стрелки, что означает, что ветер слабее, чем предполагает расстояние между изобарами.

5.Изобары представляют собой только сглаженные приближения и рассказывают только об общем потоке ветра, а не о деталях. Ветер над землей — это непросто … это как вода, текущая по каменистому ручью, кружащаяся по углам и несущаяся между валунами. Настоящий ветер ускоряется вниз по долинам, огибает мыс, натыкается на опоры, искажается береговой линией, опускается и ныряет по холмам и долинам, водоворотам за горами и скачет через пропасти. У приземного ветра есть естественное нежелание двигаться над сушей в прохладе ночи или на рассвете, и он может быть втянут на сушу в жаркий день (морской бриз) или с берега ночью (наземный бриз).Охлажденный ночью горный воздух опускается по долинам и уходит в море (стоковый ветер). Эти эффекты не проявляются на изобарах на карте погоды, но могут вдвое или вдвое уменьшить местную скорость ветра и исказить его направление (всегда в сторону низкого давления).

Один эффект местности действительно проявляется на погодной карте: цепи гор искажают пересекающие их изобары. В примере справа вверху Южные Альпы искривляют изобары, приходящие из Тасманова моря, с нарастанием давления с наветренной стороны и уравновешивающим падением давления вниз по ветру с гор.Из-за этого искажения не пытайтесь использовать изобары над горами для определения направления ветра. Также, как правило, избегайте использования изобар для отвода ветра над возвышенностями.

Также в примере справа вверху красным цветом показаны наблюдения приземного ветра на станциях MetService в то же время, что и на изобарах. «Длинная» часть стрелки ветра показывает направление. Как видно, одни ветры хорошо совпадают с изобарами, а другие — почти под прямым углом к ​​ним.

Максимумы

Когда изобары окружают область высокого давления, это называется Высоким уровнем или антициклоном, а его центр обозначается на карте погоды буквой «H».Термин «антициклон» является метеорологическим жаргоном.

Центральное давление слабого максимума составляет около 1015 гПа, в то время как сильное или интенсивное максимальное давление имеет центральное давление выше примерно 1030 гПа. Усиливающийся максимум имеет повышающееся центральное давление, тогда как ослабевающий максимум имеет падающее центральное давление.

Рядом с центром максимума дуют слабые ветры и иногда области низкой облачности, называемые антициклоническим мраком. За краем холма иногда дуют сильные ветры. Интенсивные максимумы имеют тенденцию сжимать изобары вместе, создавая области сильных ветров.Зимние максимумы часто приносят морозы; Летние максимумы могут принести грозы и град. Чем больше максимумы, тем медленнее они движутся, иногда «блокируя» те направления, которые пытаются им следовать.

Минимумы

Изобары создают формы и узоры. Когда они окружают область с низким давлением, это называется «низкое» или «впадина», а его центр обозначается на карте погоды буквой «L». Термин «депрессия» — это метеорологический жаргон.

Система низкого давления подобна гигантской воронке ветра, закручивающейся внутрь и вверх, заставляя подниматься теплый воздух в центре.По мере того, как воздух поднимается, он охлаждается и образуются облака.

Центральное давление неглубокого минимума выше 1000 гПа, умеренного низкого давления 980-1000 гПа и глубокого или интенсивного минимума ниже 980 гПа. Если есть два или более центров, Low считается сложным. Если центральное давление повышается, считается, что нижний уровень наполняется или ослабевает. Если центральное давление падает, считается, что минимальное давление усиливается или углубляется.

Спутниковый снимок в правом верхнем углу (сделанный со спутника GMS-5, любезно предоставленный Японским метеорологическим агентством) показывает модели облачности, довольно типичные для тех, которые связаны с максимумами и минимумами

Воздушные массы

Воздушный поток, исходящий из заданного места (теплого, холодного, влажного или сухого), называется воздушной массой.Воздушные массы названы в зависимости от того, откуда они пришли, и каждая имеет свои собственные характерные температуру и влажность.

• Тропическая воздушная масса состоит из воздуха, поступающего из тропиков (ТЕПЛЫЙ)
• Полярная воздушная масса состоит из воздуха, поступающего из полярных регионов (ХОЛОДНЫЙ).
• Морская воздушная масса — это воздушная масса, текущая над большой морской территорией (MOIST)
• AA континентальная воздушная масса — это масса, текущая над большой сушей (СУХОЙ)

Воздушные массы, достигающие Новой Зеландии, обычно являются либо морскими полярными, либо морскими тропическими.

Фронты, впадины и зоны конвергенции

Фронт отмечает границу между двумя воздушными массами и отображается на погодной карте в виде линии с присоединенными треугольниками или полукругами.

Холодный фронт — это передний край вторжения более холодной воздушной массы, он отмечен линией с треугольниками, указывающими, куда она движется. Холодные фронты проталкиваются под более теплый воздух впереди, заставляя теплый воздух подниматься вверх, создавая облака и участки дождя.Ширина полосы облаков обычно составляет от 50 до 400 километров (от 30 до 200 морских миль). По мере прохождения холодного фронта: любой дождь утихает, но могут появиться ливни, влажность падает, температура воздуха обычно падает, давление повышается, а ветер меняет направление.

Теплый фронт — это передний край вторжения более теплого воздуха. Его положение на поверхности отмечено линией с полукругами, указывающими на то, куда он движется. Наступающий теплый воздух поднимается над зоной удаляемого более прохладного воздуха, образуя облако облаков, которое наклоняется вперед от уровня земли вверх, часто вызывая продолжительный непрерывный дождь.Эта облачная гряда может иметь ширину от 500 до 1000 километров (от 270 до 540 морских миль). По мере прохождения теплого фронта: любой дождь становится неоднородным, но влажность остается высокой, температура воздуха может немного повыситься, давление стабилизируется, а ветер меняет направление.

Фронт окклюзии или окклюзия возникает, когда холодный фронт догоняет теплый фронт, так что весь оставшийся от первоначального теплого воздуха задерживается наверху, где он охлаждается, образуя плотные облака и дождь. Он отмечен линией с треугольниками и полукругами на одной стороне, указывающей на то, куда движется передняя часть.По мере прохождения фронта окклюзии: любой дождь становится неоднородным, ветер утихает, скорость падения давления может выровняться, но температура воздуха сильно не меняется.

Стационарный фронт — это фронт, который потерял импульс к движению, так что ни одна воздушная масса не продвигается вперед. Он отмечен линией с чередующимися треугольниками и полукругами на противоположных сторонах … треугольниками, выступающими в более теплую воздушную массу, и полукругами, выступающими в более прохладную воздушную массу.Чтобы пройти неподвижный фронт, нужно время: любой дождь уходит медленно, а температура и давление сильно не меняются.

Когда изобары делают резкий изгиб вокруг Лоу, эта область изгиба называется впадиной низкого давления или просто впадиной. Желоба также часто имеют форму языков и обычно содержат погоду, подобную минимумам и фронтам.

Горизонтальное схождение — это соединение двух потоков воздуха. Когда эти два потока воздуха происходят из разных воздушных масс и возникают значительные облака и погодные условия, результирующая линия схождения обычно изображается как фронт.Однако, когда эти два воздушных потока находятся в одной и той же воздушной массе и возникают значительные облака и погодные условия, метеорологический элемент изображается в виде линии схождения. Линии конвергенции рисуются только в тропиках.

Хребты и перемычки

Когда изобары поворачивают острый угол вокруг максимума, они образуют так называемый гребень высокого давления, который часто имеет форму языка, идущего от центра высокого давления. Погода на хребте — это продолжение высокой погоды.Col — это название области слабых переменных ветров, которая находится между двумя соседними системами давления. Часто в этой области бывает туман или грозы

Холодный, теплый, закрытый и неподвижный фронты На погодной карте показано:

• Максимумы и минимумы
• Желоба низкого давления и гребни высокого давления
• Линии схождения

Изобары — давление, ветер, погода и низкие значения

Изобары — это линии, соединяющие точки с равным атмосферным давлением на погодных картах .Изобары похожи на линии высот на географической карте , и они нарисованы так, что никогда не могут пересекать друг друга. Метеорологи используют изобары на погодных картах, чтобы изобразить изменений атмосферного давления, изменений над территорией, и сделать прогнозы относительно ветрового потока, .

Термин «изобара» происходит от греческого isos (равно) и baros (вес).

Линии построены с использованием данных из отчетов о среднем давлении на уровне моря.Поскольку большинство метеостанций расположены не на уровне , а на определенной высоте, давление, измеренное в каждом месте, должно быть преобразовано в давление на уровне моря перед построением изобар. Нормальное атмосферное давление на уровне моря определяется как давление 1 атм или 29,92 дюйма рт. Ст. (760 мм рт. Ст. Или 760 торр). Этот процесс нормализации необходим, потому что атмосферное давление падает (уменьшается) с увеличением высоты, а разница давления на картах должна быть связана с погодными условиями, а не с перепадом высот в разных местах.

Ветер — прямое следствие разницы атмосферного давления. Чем больше контраст давления над областью, тем короче расстояние между изобарами на погодной карте, изображающей область. Ветер дует от областей высокого давления к низкому. Чем больше разница в давлении между двумя областями, тем быстрее будет дуть ветер, поэтому более близкие изобары на погодной карте предсказывают более высокую скорость ветра .

Хотя ветер изначально контролируется разницей давления, он также изменяется под влиянием эффекта Кориолиса и трения вблизи поверхности Земли.Вот почему изобары могут дать только общее представление о направлении и силе ветра.

Правило, впервые отмеченное в 1857 г. голландским метеорологом Кристофом Буйс-Баллоттом (1817–1890), описывало связь между изобарами и ветром: в северном полушарии, если вы стоите спиной к ветру, область низкого давления находится на левый. В Южном полушарии стоять спиной к ветру означает, что область низкого давления находится справа. Это называется законом Буйса-Баллотта.

Изобары могут формировать определенные закономерности, что делает их полезными для анализа или прогноза погоды. Циклон или депрессия — это область изогнутых изобар, окружающих область низкого давления с ветрами, дующими против часовой стрелки в ее центре в северном полушарии. Антициклон — это область изогнутых изобар, окружающая область высокого давления, и ветер дует по часовой стрелке в центре антициклона в северном полушарии. Открытые изобары, образующие V-образную форму, определяют проход низкого давления, тогда как N-образные открытые изобары высокого давления определяют гребень высокого давления.Эти функции обычно предсказуемы и связаны с определенными видами погоды, что упрощает прогноз погоды для определенной области.

типов дюн

типов дюн

Рябь на дюне в Эврика-Вэлли, Калифорния (фотография Терренса Мура).

Всемирный перечень пустынь был разработан с использованием изображений со спутника Landsat. спутников и из космоса и аэрофотосъемки.Он определяет пять основных типов дюны: серповидных , линейных , звездных , купольных и параболических .

Самая распространенная форма дюн на Земле и на Марсе — это полумесяц . В форме полумесяца курганы обычно шире, чем длинные. Поводок находится на вогнутой стороне дюны. Эти дюны образуются под действием ветров, дующих с одного направления, и они также известные как барханы, или поперечные дюны. Некоторые типы серповидных дюн движутся быстрее по пустынным поверхностям, чем по дюнам любого другого типа.Группа дюн переехала более 100 метров в год в период с 1954 по 1959 год в китайской провинции Нинся; аналогичные ставки были зарегистрированы в Западной пустыне Египта. Самые большие серповидные дюны на Земле с средняя ширина гребня до гребня более 3 километров, находится в пустыне Таклимакан в Китае.

Эти серповидные дюны прибрежного Перу смещаются влево (фотография Джона Макколи).

Прямые или слегка извилистые песчаные гребни обычно намного длиннее, чем их ширина известны как линейных дюн. Их длина может превышать 160 километров. Линейный дюны могут встречаться как изолированные гряды, но обычно они образуют группы параллельных гряды, разделенные милями песчаных, гравийных или каменистых коридоров. Некоторые линейные дюны сливаются, образуя составные дюны Y-образной формы. Многие формы в двунаправленном ветровые режимы. Длинные оси этих дюн простираются в результирующем направлении движение песка.

Линейные дюны продвигаются по небольшим пляжам к востоку от озера Эйр в пустыне Симпсона в центре Австралия (фото К. Твидейла).	Линейные дюны в западных пустынях Египта (фотография Кэрол Брид).

Радиально-симметричные, звездные дюны представляют собой пирамидальные песчаные насыпи с выступами на три или более плеч, исходящих из высокого центра насыпи.Они склонны накапливаются в районах с разнонаправленным ветровым режимом. Звездные дюны растут вверх а не сбоку. Они доминируют над Большим Восточным Эргом в Сахаре. В в других пустынях они встречаются по краям песчаных морей, особенно вблизи топографические преграды. На юго-востоке пустыни Бадайн-Джаран в Китае звезда Дюны достигают 500 метров в высоту и могут быть самыми высокими дюнами на Земле.

Звездные дюны, такие как дюны Намиба, указывают на то, что сформировавшие их ветры дуют. со многих сторон (фотография Георга Герстера).

Овальные или круглые насыпи, которые обычно не имеют гладкой поверхности, купольные дюны встречаются редко и встречаются на далеких от ветра окраинах песчаных морей.

П-образные насыпи из песка с выпуклыми носами, за которыми тянутся удлиненные руки, имеют параболическую форму . дюны . Иногда эти дюны называют U-образными, взорванными или шпильками, и они хорошо известны в прибрежных пустынях. В отличие от серповидных дюн, их гребни указывать против ветра. Удлиненные рукава параболических дюн следуют, а не ведут потому что они закреплены растительностью, а большая часть песка в дюна мигрирует вперед.Самая длинная из известных параболических дюн имеет задний рукав 12. километров длиной.

Маленькие серповидные дюны встречаются на гребнях этих сложных купольных дюн Саудовской Аравии. Пустой квартал Аравии (фотография Элвуда Фризена).	Волны и рога этой полумесяца в Египте указывают на то, что дюна двигаясь справа налево (фотография Джона Олсена).

Встречаются там, где периодически ветер меняет направление, обратных дюн разновидности любого из вышеперечисленных видов.У этих дюн обычно есть большие и второстепенные скользящие поверхности, ориентированные в противоположных направлениях.

Все эти типы дюн могут быть трех видов: простые , сложные и сложные . Простые дюны — это основные формы с минимальным количеством выступов, определяющих геометрический тип. Составные дюны — это большие дюны, на которых дюны меньшего размера, тип и ориентация скольжения накладываются друг на друга, а сложные дюны комбинации двух и более типов дюн.Серповидная дюна со звездной дюной На его гребень наложена самая обычная сложная дюна. Простые дюны представляют ветровой режим, интенсивность или направление которого не изменились с момента образования дюны, в то время как сложные и сложные дюны предполагают, что интенсивность и направление ветра изменилось.

---

Эта страница находится по адресу
Поддерживается Сервисным центром публикаций
Последнее изменение 29.10.97 Объяснение длины строп для кайтбординга

| 2020

Панель управления кайтбордом и стропы важнее, чем вы думаете.Вот все, что вам нужно знать о подходящей длине строп.

Чтобы получить оптимальную производительность и максимальную дальность полета кайтов, ширина руля и длина лески — два важных фактора, которые следует учитывать перед тем, как попасть в воду. Это легко упустить из виду и часто недооценивают, но как только вы попробуете разные комбинации рулей и строп для разных условий и размеров кайта, легко увидеть, насколько изменения влияют на то, как ваш кайт чувствует себя и летает.

Это огромное преимущество — понимать разницу в характеристиках, чувствовать себя комфортно с различными комбинациями в различных условиях и иметь пару настроек на выбор в зависимости от ветра, размера вашего кайта и того, каким типом катания вы хотите заниматься в этот день.

Независимо от того, являетесь ли вы опытным кайтером, ищущим большие арии, более узкие петли, лучший вейкстайл или более высокий уровень индивидуальной производительности, или вы новичок, который просто хочет наиболее управляемую настройку для условий, имея более глубокое понимание того, как ваша планка а стропы влияют на характеристики вашего кайта, сделают вас лучшим кайтером и помогут максимально эффективно использовать время, проведенное на воде.

Вот несколько основных моментов, которые заставят вас задуматься:

Начнем с вашего бара:

Для справки, стержни Slingshot Compstick бывают длиной 17, 20 и 23 дюйма

Общие указания:

• Более короткая штанга дает вам меньше рычагов воздействия на кайт, а более длинная штанга дает больше рычагов, что может быть хорошим или плохим в зависимости от того, к какому размеру кайт вы его прикрепите, насколько силен ветер и насколько быстрым / реактивным вы хотите, чтобы ваш кайт был. быть.Общее правило — использовать короткую 17-дюймовую штангу для маленьких змеев (обычно от 4 до 6/7 м), длинную 23-дюймовую штангу для больших змеев (около 12/13 м и больше), а 20-дюймовую штангу — универсальный размер, который подойдет для всех кайтов, но лучше всего от 6/7 м до 12 м.
• Плечо от более длинной штанги важно для больших кайтов, которые летают медленнее и требуют больше мускулов для управления и выработки мощности. Маленькие воздушные змеи, особенно при сильном ветре, очень быстрые и маневренные, а меньшая планка помогает замедлить рулевое управление до комфортной скорости.Нет реалистичной ситуации, в которой вы хотели бы использовать большую штангу на маленьком кайте, но использование маленькой штанги на кайте среднего размера или средней штанги на большом кайте часто очень полезно для новичков и райдеров вейкстайла, которым полезно менее отзывчивый, более медленный управляемый кайт, который требует больше усилий от райдера, чтобы двигаться.

Более короткий стержень:

• Используется с маленькими воздушными змеями и сильным крылом
• Уменьшает скорость поворота кайта
• Меньшее усилие по сравнению с кайтом делает его менее отзывчивым
• Полезно для новичков, не такое «обидчивое» рулевое управление
• Подходит для изучения новых трюков и вейкстайла

Более длинный стержень:

• Больше рычагов, помогает с большими кайтами
  Более точный контроль над кайтом
• Лучше для прыжков (более быстрое движение воздушного змея)
• Меньше работы для перемещения воздушного змея и увеличения скорости
• Увеличить скорость поворота кайта

Сейчас на линии:

Для справки: стержни Slingshot Compstick поставляются со следующей длиной строп: стержень 17 дюймов, строп 20 м; Штанга 20 дюймов, стропы 20 м + удлинители 3 м; Пруток 23 дюйма, линии 27 м

Общие указания:

Длина линии напрямую зависит от размера окна ветра, в котором вы должны играть.Чем короче линии, тем меньше окно, что означает меньшую потенциальную выработку энергии, меньшую способность к прыжкам, более быстрое рулевое управление, более узкие петли кайта и более отзывчивое управление. Между тем, чем длиннее ваши линии, тем больше у вас ветровое окно. Это означает больший потенциал выработки энергии, более высокий возможный поток воздуха и более медленное и менее отзывчивое управление. Более длинные стропы также позволяют держать кайт дальше от воды, где ветер обычно сильнее.

Эти различия в характеристиках можно рассматривать как хорошие или плохие — все зависит от того, какой вы тип райдера, кайт какого размера вы используете и что делает ветер.Наш совет прост — не зацикливайтесь на одной настройке для всего. Попробуйте разные настройки с разными воздушными змеями, чтобы понять, что вам больше всего нравится в том, чем вы хотите заниматься.

Удлинения на 3 м:

Без них не выходить из дома! 3-метровые удлинители лески , которые поставляются в комплекте со стиком Slingshot 20 ”, являются бесценным инструментом, который дает вам возможность изменять дальность действия и характеристики каждого кайта в вашем колчане. Их можно добавить или удалить в конце ваших строп примерно за минуту, и они имеют огромное значение для работы вашего кайта.Если вам нужна дополнительная мощность, способность к прыжкам или немного более медленное рулевое управление, добавьте удлинители или снимите их, если вы хотите более отзывчивого управления, более узких петель кайта, более быстрого рулевого управления и лучших характеристик волны.

Более короткие линии (20 м)

• Более высокая скорость поворота
• Меньше мощности
• Более быстрые / узкие петли для кайта
• Более легкий перезапуск
• Более отзывчивый в баре
• Лучше для сильного порывистого ветра
• Предпочтительно для серфинга

Более длинные линии (27 м)

• Более медленное рулевое управление
• Менее отзывчивый на стойке
• Более высокий прыжковый потенциал
• Лучшая производительность на низком уровне
• Больше выработки электроэнергии
• Лучше при слабом ветре и в затишье

Посмотрите, как установить удлинители линии 3 м.

Как читать символы и цвета на картах погоды

Карта погоды и ее символы предназначены для передачи большого количества информации о погоде быстро и без использования большого количества слов. Подобно тому, как уравнения — это язык математики, символы погоды — это язык погоды, так что любой, кто смотрит на карту, должен иметь возможность расшифровать ту же самую точную информацию с нее … то есть, если вы знаете, как ее читать. Вот введение в карты погоды и их символы.

Школа погоды JetStream NOAA

Одним из первых закодированных фрагментов данных, которые вы можете заметить на карте погоды, является 4-значное число, за которым следуют буквы «Z» или «UTC». Эта строка цифр и букв, обычно находящаяся в верхнем или нижнем углу карты, является меткой времени. Он сообщает вам, когда была создана карта погоды, а также время, когда данные о погоде на карте действительны.

Эта цифра, известная как время Zulu или Z, включается на карту погоды, так что все метеорологические наблюдения за погодой (сделанные в разных местах и, следовательно, в разных часовых поясах) могут сообщаться в одно и то же стандартизованное время, независимо от того, какое местное время может быть. .

Если вы новичок в использовании времени Z, использование таблицы преобразования (например, показанной выше) поможет вам легко преобразовать время между этим временем и вашим местным временем. Если вы находитесь в Калифорнии (тихоокеанское прибрежное время) и время выпуска UTC — 1345Z (или 13:45), то вы знаете, что карта была построена в 5:45 утра по вашему времени в тот же день. (При чтении таблицы отметьте, является ли время года летним или стандартным, и прочтите соответственно.)

Над Тихим океаном показаны центры высокого и низкого давления.Центр прогнозов океана NOAA

Большие буквы (синие H и красные L) на погодных картах обозначают центры высокого и низкого давления. Они отмечают, где давление воздуха самое высокое и самое низкое по сравнению с окружающим воздухом, и часто маркируются трех- или четырехзначным значением давления в миллибарах.

Высокие температуры, как правило, приносят ясную и стабильную погоду, а низкие — облачность и осадки. Таким образом, центры давления — это области «x-mark-the-spot», помогающие определить, где будут возникать эти два общих состояния.

Центры давления всегда отмечены на наземных картах погоды. Они также могут появляться на аэрологических картах.

Центр прогнозов погоды NOAA

На некоторых погодных картах вы можете заметить линии, окружающие «максимумы» и «минимумы». Эти линии называются изобарами, потому что они соединяют области с одинаковым давлением воздуха («iso-» означает равное, а «-bar» означает давление). Чем ближе изобары расположены друг к другу, тем сильнее изменение давления (градиент давления) на расстоянии.С другой стороны, широко разнесенные изобары указывают на более постепенное изменение давления.

Изобары можно найти только на наземных картах погоды, хотя они есть не у на каждой карте поверхности . Будьте осторожны, чтобы не спутать изобары со многими другими линиями, которые могут отображаться на погодных картах, такими как изотермы (линии равной температуры).

адаптировано из NOAA NWS

Погодные фронты выглядят как линии разного цвета, идущие наружу от центра давления. Они отмечают границу, где встречаются две противоположные воздушные массы.

• Теплые фасады обозначены изогнутыми красными линиями с красными полукругами.
• Холодные фронты — изогнутые синие линии с синими треугольниками.
• Стационарные фасады имеют чередующиеся участки красных кривых с полукругами и синих кривых с треугольниками.
• Окклюзионные фасады представляют собой изогнутые фиолетовые линии с полукругами и треугольниками.

Погодные фронты встречаются только на наземных картах погоды.

Участки приземных метеостанций

NOAA / NWS NCEP WPC

Как видно здесь, некоторые наземные карты погоды включают группы чисел и символов, известные как графики метеостанций. Сюжеты станций описывают погоду в месте расположения станции. Они включают в себя отчеты о различных погодных условиях в этом месте:

• Температура воздуха (в градусах Фаренгейта)
• Температура точки росы (градусы Фаренгейта)
• Текущая погода (отмечена как один из десятков символов, установленных Национальным управлением океанических и атмосферных исследований или NOAA)
• Небесный покров (также как один из символов NOAA)
• Атмосферное давление (в миллибарах)
• Тенденция к давлению
• Направление и скорость ветра (в узлах)

Если карта погоды уже была проанализирована, вы вряд ли сможете использовать данные графика станции.Но если вы будете анализировать карту погоды вручную, данные участка станции часто являются единственной информацией, с которой вы начинаете. Нанесение всех станций на карту поможет вам определить, где расположены системы высокого и низкого давления, фасады и т. Д., Что в конечном итоге поможет вам решить, где их привлечь.

Символы на карте погоды для текущей погоды

Эти символы описывают текущую погоду на графике станции.

Школа погоды JetStream NOAA

Эти символы были установлены NOAA для использования на графиках метеостанций.Они сообщают, какие погодные условия сейчас происходят на этой конкретной станции.

Эти символы обычно наносятся на график только в том случае, если выпадают осадки какого-либо типа или какое-либо погодное явление вызывает ухудшение видимости во время наблюдения.

Символы небесного покрова

Адаптировано из онлайн-школы NOAA NWS JetStream для погоды

NOAA также установило символы небесного покрова для использования на метеорологических графиках станций. В общем, процент заполнения круга представляет собой количество неба, покрытого облаками.

Терминология, используемая для описания облачности — «немного», «рассеянная», «разорванная», «пасмурная» — также используется в прогнозах погоды.

Облачные символы на карте погоды

FAA

В настоящее время несуществующие символы типов облаков когда-то использовались на графиках метеостанций для обозначения типов облаков, наблюдаемых в конкретном местоположении станции.

Каждый символ облака помечен буквами H, M или L для уровня (высокий, средний или низкий), на котором оно находится в атмосфере. Цифры 1–9 обозначают приоритет сообщаемого облака.Поскольку есть только место для построения одного облака на уровень, если видно более одного типа облаков, будет построено только облако с наивысшим числовым приоритетом (9 — наивысший).

Символы направления и скорости ветра

NOAA

Направление ветра обозначается линией, идущей от круга небесного покрова на участке станции. Направление линии — это направление, с которого дует ветер .

Скорость ветра обозначается более короткими линиями, называемыми «зазубринами», которые отходят от более длинной линии.Скорость ветра измеряется в узлах (1 узел = 1,15 мили в час) и всегда округляется до ближайших 5 узлов. Общая скорость ветра определяется путем сложения зазубрин разных размеров в соответствии со следующими скоростями ветра, каждая из которых представляет:

• Полузубка = 5 узлов
• Длинный зубец = 10 узлов
• Вымпел (флаг) = 50 узлов

Зоны осадков и символы

Центр прогнозов погоды NOAA

Некоторые карты поверхности включают наложение радиолокационного изображения (называемое радиолокационным составным), которое показывает, где выпадают осадки, на основе сигналов метеорологического радара.Интенсивность дождя, снега, мокрого снега или града оценивается на основе цвета, где светло-голубой означает небольшой дождь (или снег), а красный / пурпурный означает проливной дождь и сильные штормы.
