Винтовые сваи и столбы для забора: цена и особенности установки

Ограждение участка не менее важное дело, чем остальные строительные мероприятия. Используя винтовые столбы для забора, можно забыть о земляных работах и подвижках грунта при морозном пучении. В этом случае даже высокий уровень грунтовых вод не сможет помешать строительству капитального забора.

Пример каркаса забора установленного на винтовые сваи

Винтовые опоры можно устанавливать самостоятельно, сократив тем самым расходы денежных средств на оплату труда наемных работников. Приобретение интересного опыта в этом случае можно рассматривать как бонус. Что же представляют собой винтовые сваи?Вернуться к оглавлению

Винтовые сваи: двухвековой опыт применения

Использование винтовых свай имеет двухвековую историю.

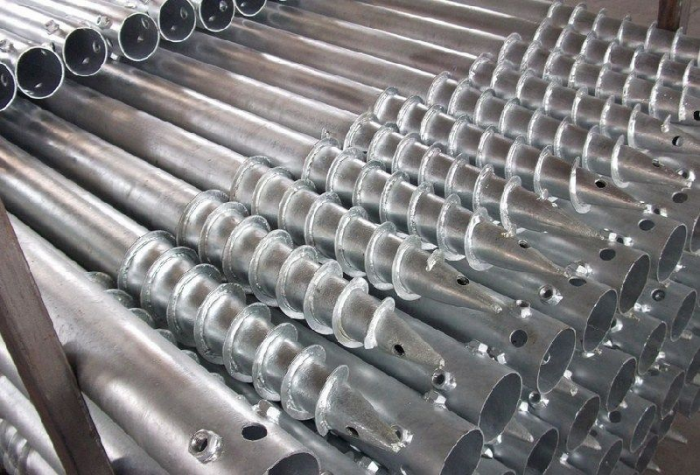

Существующие виды и формы винтовых свай

Успешная эксплуатация этих конструкций в самых сложных условиях вызвала к ним большой интерес в сфере строительных наук. Это отразилось в проведении исследований, испытаний, разработке различных модификаций винтовых свай с учетом специфики их применения во всевозможных ситуациях.

Винтовые сваи под забор представляют собой облегченную разновидность этого рода конструкций. В зависимости от условий эксплуатации и состава грунтов применяются сваи с различными лопастями, типами наконечника, диаметром поперечного сечения.

Вернуться к оглавлению

Преимущества заборов на винтовых опорах

Решение установить забор, имеющий в основании винтовые опоры, позволит избежать многих сложностей и станет выгодным предприятием. Перечислим основные преимущества установки забора на винтовых опорах.

1. Отсутствие земляных работ (остается лишь наметить садовым буром места установки свай, сняв около 20–30 см почвы).

   Процесс установки винтовых столбов специальной техникой

2. Нет нужды в подготовительных работах, спиливании стоящих поблизости деревьев.
3. Возможность применения на участках со сложным рельефом, имеющих склоны.
4. Большой запас прочности (среднестатистическая свая для забора способна выдержать нагрузку от 1,5 до четырех тонн).
5. Подходит для любых видов грунтов, кроме скалистых, а также для участков с высоким уровнем грунтовых вод.
6. Легкость установки, возможность монтажа вручную своими силами (считается предпочтительным при диаметре свай до 108 см, т. к. механизированный способ дает большую погрешность).
7. Краткие сроки установки, возможность сразу же приступить к дальнейшему возведению ограждения.
8. Сваи хорошо поддаются ремонту, демонтажу, что делает возможным их повторное использование при изменении границ участка.
9. Устанавливать винтовые опоры можно в любое время года, даже в основательно промерзший грунт.
10. Сохраняют структуру почвы, не разрыхляя ее при ввинчивании, что особенно актуально на сложных грунтах.
11. Отличаются длительным сроком службы и невысокой стоимостью материалов.

Вернуться к оглавлению

Какие виды свай используются для строительства заборов

Современная строительная индустрия предоставляет богатый выбор винтовых свай. Из-за большого ассортимента продукции осуществить выбор бывает особенно сложно.

Вернуться к оглавлению

Исследования грунтов

Если сделан выбор в пользу забора, в качестве основания которого будут использованы винтовые опоры, то необходимо ознакомиться с ошибками, способными свести к нулю преимущества использования винтовых свай.

Некоторые невежественные застройщики решают установить винтовые сваи на глубину, которая им кажется оптимальной. Затем, когда с течением времени такой забор начинает деформироваться от морозного пучения и просадок, такой горе-строитель начинает ругать винтовые сваи.

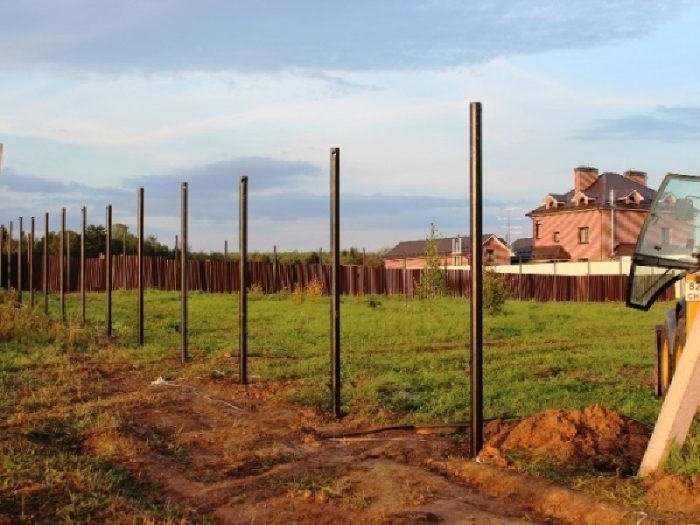

Установленные винтовые сваи для забора

Так как же не свести на нет эффект от этого мероприятия? Рекомендуется воспользоваться данными инженерно-геологических исследований, такими как уровень грунтовых вод, строение и характеристики грунтов на участке. Также чрезвычайно важна информация о глубине промерзания грунта.

Основываясь на полученных данных можно определиться с глубиной заложения сваи, длина подземной части которой должна быть больше, чем глубина промерзания. При несоблюдении этого условия винтовая свая будет подвержена действию морозного пучения. Помимо этого, смысл в установке винтовых свай как опор под ограждающие конструкции будет утерян в случае, если свая не будет упираться в несущий слой грунта.

Схема для установки винтовых столбов

Определить глубину залегания плотных слоев можно только опытным путем, проведя инженерно-геологические исследования на участке. Возможно, что застройщику не придется проводить специальные изыскания при строительстве забора, если при возведении дома они уже проводились.

Почему так важно соблюсти условие, при котором свая опирается на плотный слой грунта? Потому что только в этом случае можно гарантировано утверждать, что ни сезонные изменения почвы, ни какие-либо другие неблагоприятные факторы будут не в состоянии нарушить вертикальность, устойчивость и долгий срок службы такой опоры.

Вернуться к оглавлению

Как выбрать подходящий вариант свай

В зависимости от типов грунтов целесообразно применять соответствующий тип свай. Слабые грунты (торфяники и песчаный грунт) лучше воспримут сваи с закрытым наконечником и широкими лопастями. Применение свай с открытым наконечником допустимо на обычных грунтах. Уплотненный грунт с высоким содержанием глины лучше взаимодействует со сваями, имеющими неширокие лопасти. На очень твердом и тяжелом грунте применяют многовитковые винтовые сваи, напоминающие своим видом шуруп.

Стоимость таких конструкций значительно выше, а несущая способность не столь высока, поэтому их используют в исключительных случаях.

При строительстве забора достаточно разобраться в основных типах винтовых столбов, пригодных для несения нагрузки элементов ограждения. В эту категорию попадают сваи небольшого диаметра от 54 до 108 мм.

Так выглядит квадратная винтовая свая

Вернуться к оглавлению

Литые или сварные

Промышленность выпускает сваи с литыми и сварными наконечниками. Обычно, литыми элементами обладают сваи с диаметром в 108 мм. Процесс производства таких лопастей достаточно дорог, а потому их применение оправдывает себя в экстремальных условиях использования: обводненных почвах, высоких нагрузках. Поскольку винтовые сваи со сварными лопастями показали отличные прочностные характеристики, их использование при устройстве ограждения наиболее рационально с экономической точки зрения.

В зависимости от тяжести элементов ограждения выбирается толщина винтовой опоры. Приведем данные о зависимости толщины столбов от воспринимаемой нагрузки:

Тип ограждения	Диаметр сваи
Деревянный штакетник, сетка рабица, пластиковая сетка	54 мм
Профлист, кованые заборы	76–89 мм
Тяжелые каменные заборы	108 мм

Пример литой сваи

Вернуться к оглавлению

Монтаж винтовых свай

Сваи для забора могут быть установлены вручную или с применением специальных механизмов. Считается, что привлечение специализированной техники оправдано в случае большого диаметра свай, которые применяются при строительстве фундаментов для жилых домов. В случае устройства винтовых опор под тяжелые заборы или большом объеме работ, которые следует выполнить в сжатые сроки, некоторые застройщики нанимают специалистов со своей техникой.

Считается¸ что ручная установка свай небольшого диаметра (до 108 мм включительно) дает наименьшую погрешность.

В большинстве выпускаемых винтовых изделий имеются проушины, в которые вставляются трубы, выполняющие функцию ручного рычага. Если такие отверстия отсутствуют, то придется задействовать ручной вороток, который надевается на трубу. На протяжении всего процесса ввинчивания необходимо контролировать вертикальность сваи.
Отклонение сваи больше двух градусов делает опору непригодной к эксплуатации. В случае если при установке была допущена ошибка, приходится проводить демонтаж путем вывинчивания. Повторная установка в то же место недопустима, поэтому придется выбирать новый участок для бурения.

Вернуться к оглавлению

Что необходимо учесть при установке

Шаг свай не отличается от шага обычных столбов, и потому он не должен превышать трех метров.

Схема установки винтовых столбов

После ввинчивания на нужную глубину труба обрезается так, чтобы все сваи на участке имели надземную часть на одинаковом уровне. Это позволит устроить железобетонный ростверк в случае строительства тяжелого каменного забора или устанавливать столбы на одинаковом уровне.

После того как винтовые сваи установлены и уравнены по высоте надземной части, монтаж забора мало чем отличается от этого процесса на других опорах. Единственной особенностью является бетонирование полости сваи для предотвращения коррозионных процессов и укрепления конструкции. Образовавшееся углубление в почве при ввинчивании сваи также заполняется бетонным раствором.

Вернуться к оглавлению

Как устанавливать столбы

Существует несколько вариантов крепления столбов к винтовым сваям. Самый популярный — использование сварки при креплении заборного столба. Сварной шов следует защитить от внешних воздействий путем нанесения грунта и мастики. Использование оголовков дает возможность привинтить столбы. Некоторые используют совмещенный вариант столба и сваи, которые еще на заводе сварены между собой. Это очень удобный вариант. Возможно, в будущем такие заборы станут применять повсюду.

Винтовой столб для забора Ювента — Ювента

Техническое описание и применение Винтовых столбов и стоек «Ювента»

Предназначены для использования в качестве несущих опор при устройстве различных видов ограждений (заборов), а так же облегченных конструкций (ворот, калиток, гаражей, беседок и т.п.) в грунтах всех категории сложности (за исключением скальных и крупнообломистых грунтов, а так же вблизи деревьев имеющих мощную корневую систему) методом завинчивания.
Метод устройства несущих опор с помощью завинчивания является альтернативой методу бетонирования и позволяет существенно сократить стоимость, а так же сроки монтажа ограждающих систем.
Совместное применение обоих методов допустимо исключительно при наличии такого решения в проекте, разработанном в сертифицированной СРО проектной организации.
Не рекомендуется установка столбов (стоек) на насыпных грунтах, а так же в месте установки старых опор.
Винтовые столбы и стойки

не предназначены для завинчивания в бой бетона, кирпича, щебень, строительный мусор и т. п.
ВНИМАНИЕ: Наилучшие результаты применения винтовых столбов и стоек достигаются на грунтах подверженных пучению с близким залеганием грунтовых вод (глины и суглинки), когда метод бетонирования либо не дает хороших результатов, либо чрезмерно дорог.
Столбы (стойки) представляют собой сварную металлическую конструкцию, покрытую специальным трехкомпонентным грунтом.
Завинчивание столбов (стоек) в грунт производится с помощью специального воротка ручным способом с использованием мускульной силы.
Минимальное расстояние места установки винтового столба (стойки) от препятствий (стена, дерево, соседний забор и т.п.) составляет 0,5 метра.
В зависимости от характера грунта, уровня залегания грунтовых вод и требуемой глубины завинчивания столбы (стойки) изготавливаются различного диаметра ( от 45 до 108 мм) и длины (от 1 до 3,5м). Стандартные типоразмеры выпускаемых винтовых столбов и стоек указаны в прайс-листе производителя. По желанию заказчика могут быть изготовлены винтовые столбы и стойки нестандартных размеров. Изготовленные по заказу нестандартные изделия обмену и возврату не подлежат.
ВНИМАНИЕ: Наиболее подходящий типоразмер столбов (стоек), а так же необходимая глубина завинчивания для каждого конкретного объекта определяется специалистами фирмы изготовителя или уполномоченных специализированных организаций, либо на основании проекта разработанного сертифицированной СРО проектной организацией, с учетом геологии грунта.
Установка столбов (стоек) и ограждений (заборов) производится специалистами фирмы изготовителя, либо уполномоченных специализированных организаций.
При самостоятельной установке столбов (стоек) необходимо руководствоваться инструкцией по установке винтовых столбов (стоек) «Ювента».
При покупке винтовых столбов (стоек) «Ювента», требуйте инструкцию по установке у торгующей организации.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ ОГРАЖДЕНИЙ С ИСПОЛЬЗОВАНИЕМ ВИНТОВЫХ СТОЛБОВ ЮВЕНТА

ШАГ 1

-необходимо снять размеры и разметить территорию, которую нужно оградить.

ШАГ 2

-при помощи специальных приборов (лазерная рулетка, тахеометр,…) или путем натяжения веревки сформируйте линейность будущего ограждения.

ШАГ 3

-рассчитайте и разметьте необходимое количество столбов в соответствии с выбранным шагом (2 метра, 2,5 метра, 3 метра). Расстояние между столбами зависит от грунта и типа планируемого ограждения (проф. лист, сетка рабица, штакетник, кованные изделия,….)

ШАГ 4

-в соответствии с разметкой выполните ручное бурение под столб, используя ручной садовый бур. В зависимости от грунта, ручное бурение производить на глубину 300-500 мм.(убираем плодородный слой, который наиболее подвержен пучению в зимний период).

ШАГ 5

-в образованную «лунку» установите винтовой столб, предварительно надев на него, специальный ручной вороток-ключ.

Шаг 6

-придав столбу вертикальность (образовавшаяся лунка позволяет столбу придать вертикальность при начальной фазе завинчивания), использую ручной вороток, медленно, не спеша, проводите ввинчивание столба на требуемую глубину.

Шаг 7

— винтовые столбы Ювента, в зависимости от типа изделия, завинчиваются на глубину от 1200 мм. ( винтовые стойки завинчиваются на различные глубины от 1500 мм. до 2000 мм.). Вертикальность завинчивания контролируется при помощи магнитного уровня, предварительно закрепленного на столб. -лунку засыпаем песком и щебнем вперемешку и трамбуем ручной трамбовкой (самодельной, бытовой). Столб установлен жестко и не качается.

Шаг 8

-устанавливаем поперечные лаги из профильной трубы 20*40 мм. на специальные кронштейны. Сварка не требуется. Все, что нужно— это шуруповерт и саморезы по металлу.

Шаг 9

-на лаги вешается любой тип ограждения(сетка, профлист, штакетник,…..) ЛЮБОЙ!!!

Шаг 10

-ЗАБОР ГОТОВ!!! Любуемся красотой и надежностью изготовленного сооружения. Два-три непрофессиональных человека завинчивают один столб за 5-10 мин., в зависимости от типа грунта.

ЗА ОДИН ДЕНЬ БРИГАДА 3-4 ЧЕЛОВЕКА УСТАНАВЛИВАЮТ В СРЕДНЕМ -100 МЕТРОВ ПОГОННЫХ ЗАБОРА!!! ЭКОНОМИЯ ДЕНЕГ И ВРЕМЕНИ!!!

Покупая винтовой столб Ювента, помните: Мы не продаем вам столб — мы дарим вам время, чтобы вы насладились им по своему усмотрению!

Столбы для забора винтовые

Прочное и надежное ограждение участка играет не менее важную роль, чем строительство  остальных сооружений. Самый прочный и надежный забор получается из винтовых столбов. Это ограждение практически не имеет ограничений. Винтовые столбы для забора располагают на любом грунте как по составу, так и по плотности.

Такие столбы представляют собой некий гибрид обычного столба и винтовой сваи. От первого он получил сечение в виде квадрата в верхней части, а от второй  – спиралевидную лопасть, позволяющую ее вкручивать.

Вначале уникальные свойства винтовых столбов использовали военные в условиях слабого грунта. Аналогично винтовой свае, такие изделия применяются на проблемных или очень замерзших почвах. Острый конец столба и приваренная лопасть позволяют врезаться в грунт наподобие шурупов или саморезов. При этом почва не разламывается, что позволяет изделию плотно сидеть в земле там, где другие опоры не эффективны.

В промерзшую почву винтовые опоры вкручивают максимально глубоко, а потом обрезают до оптимального уровня или одевают заглушку из металла или пластика.

Благодаря своему квадратному сечению, винтовой столб применяется для постройки забора из любых стройматериалов. На такой столб удобно крепить швеллера, уголки и остальные детали для крепежа.

Достоинства винтовых столбов

Столбы винтовые для забора имеют множество преимуществ перед другими аналогами:

1. Недорогая стоимость и легкость установки позволяют использовать их при сооружении высокопрочных заборов за короткий период.
2. При возведении заграждений из винтовых опор не обязательно вызывать строителей, эту работу можно выполнить самостоятельно.
3. Технология установки винтовых столбов под забор является экологически чистой. При их возведении не требуется применение цементной смеси или обработка специальными химическими средствами. Поэтому загрязнение окружающей среды не происходит.
4. Готовая конструкция забора способна вынести любые сильные нагрузки, так как она хорошо укреплена и обладает высокой прочностью.
5. Установочные работы можно проводить при любых погодных условиях и в любое время года.
6. Демонтаж произвести так же легко, как и возведение. Возможно последующее использование снятых изделий без ухудшения их свойств.
7. Конструкции не требуют обработки их защитными средствами.
8. Так как изделие производится из металла, оно отлично проводит электрический ток, что с успехом применяется для заземления разных электрических приборов, которые иногда ставят на заборы. К ним относятся домофоны, камеры и т. д.
9. Изделия не требуют никакого дополнительного обслуживания.
10. Столбы не боятся плохих погодных условий, им не страшны снег, град или сильные жара и мороз.

При всех этих достоинствах винтовые свои стоят совсем недорого. А отсутствие необходимости дополнительно обрабатывать или обслуживать изделие, делает его идеальным материалом.

В особо сложных случаях, когда от столбов требуется максимальная надежность при особых нагрузках, дополнительно их бетонируют.

При дополнительном усилении сваи армируют сварными решетками из прутьев. Секционный забор рекомендуется устанавливать на ленточный фундамент. Его возводят заранее до установки столбов. Сочетание  любого фундамента и винтовой опоры дает высокопрочное и надежное ограждение.

Какие типы винтовых столбов существуют

На рынке имеются в продаже разные виды винтовых столбов под забор. Обычно длина изделия составляет 3 м. Его вкручивают на глубину ниже уровня промерзания почвы – от 1,2 м. Выбор диаметров столбов  очень обширен, можно найти оптимальный размер под свои требования. Для дачного участка достаточно будет приобрести изделия с небольшим сечением.

По технологии изготовления винтовые столбы могут отличаться. Существуют литые и сварные изделия на винтовой основе. Обе эти технологии  обеспечат строительство надежных конструкций в любых условиях. Сварные винтовые столбы имеют открытый и закрытый наконечник и двойные лопасти. Конструкция литых изделий отличается тем, что размеры лопастей может быть разной. Наибольшее распространение получили столбы со стандартными лопастями. Для влажных почв, где грунтовые воды расположены близко к поверхности, используют изделия со средними лопастями. А в регионах, где грунт круглый год промерзший, применяют винтовые столбы с малыми лопастями.

Если вы хотите поставить ограждение своими руками на винтовых столбах, то материал для самого забора можно выбирать любой: сетку — рабицу, кирпич, деревянные доски, шифер и т. д.

Перед возведением конструкции забора учтите, что плотнее и выше будет забор, тем будет больше его парусность. А если сделать ограждение из металлопрофильного листа, то такая конструкция будет очень сильно подвергаться действию ветра. При сильных ветрах на столбы будет оказываться сильное воздействие и возникнет риск того, что они упадут. Чтобы этого избежать, винтовые сваи необходимо закапывать не менее чем на 30- 40% длины.

Другой момент, который влияет на выбор опор на забор – планируемая высота ограждения. Если вы собираетесь возводить конструкцию в 2 м высотой, то длина изделия должна быть не менее 3 м, так как их еще нужно вкопать на глубину 1,2 – 1,4 м.

Важно! Верхний уровень забора не обязательно должен быть вровень с краем винтового столба.

Этапы возведения забора на винтовых сваях

Рассмотрим поэтапно технологию строительства забора на винтовых сваях без бетонирования, и вы сами убедитесь в том, что ничего сложного в этом нет:

1. Этап 1 — как и при постройке других заборов, вначале делают разметку под будущие опоры. Для этого берут деревянные колья и вставляют их в места предполагаемого размещения столбов. Натягивают между кольями веревку. Расстояние между столбами зависит от состояния грунта и предполагаемого материала обшивки забора.
2. Этап 2 –в местах установки колышков садовым буром бурят отверстия под  винтовые конструкции. Землю просверливают на глубину до 50 см.
3. Этап 3 – в ямки вставляют винтовые опоры с надетым на них ключом. Изделию придают вертикальное положение и с помощью ключа вворачивают его в землю на нужную глубину. Это следует делать не торопясь, постепенно, чтобы опора крепче вошла в землю и стояла устойчиво.
4. Этап 4 – на столбы привинчивают поперечные лаги, а на них вешают листы ограждений из любых материалов.

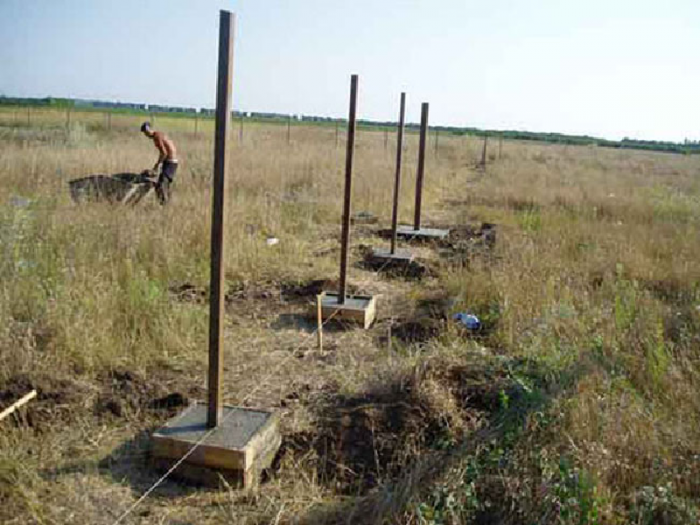

Как правильно бетонируют столбы для забора

Бетонирование винтовых столбов под забор аналогично бетонированию заглубленного фундамента. Бетонируют опору на глубину, превышающую уровень промерзания грунта на 20- 40 см. Не допускайте расширения бетонной чаши вверх, так как это может привести к выходу столба из земли при морозном пучении. Вода, которая находится в почве, при морозе замерзает и расширяется, оказывая давление на грунт. Наименьшее сопротивление грунт испытывает при движении вверх, поэтому он поднимается и тянет за собой все, что в нем находится.

Важно! Чтобы уменьшить риск действия морозного пучения, следует организовать дренажную систему для отвода воды.

Снизить воздействие морозного пучения помогут следующие мероприятия:

• организовать слой щебня в местах соприкосновения грунта и винтового изделия, чтобы снизить между ними силу трения;
• сделать расширение в самой нижней части фундамента, то позволит создать сопротивление выдавливанию его наверх;
• не создавать утолщения на столбе  в месте перехода из земли в воздух.

На что важно обращать внимание при покупке

Прежде чем покупать винтовые сваи под забор, следует обратить внимание на некоторые нюансы.

Во-первых, лучше не выбирать покрашенные изделия, так как при транспортировке и установке они все равно поцарапаются. Лучше купить столбы, которые обработаны грунтовкой, а покрасить их уже после установки, но до момента прикрепления к опорам листов металла или досок.

Во-вторых, если вы собираетесь украсить конструкции декоративными навершиями, их лучше покупать отдельно и устанавливать на уже врытое изделие. Иначе может возникнуть ситуация, когда для качественного монтажа столба, его нужно будет вбивать в землю. А для этого придется кувалдой бить по верхней части изделия через деревянную прокладку. В этом случае лишние детали на этой части будут мешать, и усложнять работу.

В-третьих, нужно внимательно изучить столбы и лаги к ним: они должны быть без повреждений, одинакового размера, планки должны быть приварены на одинаковом расстоянии и т. д. Если вы купите столбы, отличающиеся по размерам или с разным расстоянием от монтажных отверстий до края либо с другими дефектами, то ваш забор получится неровным. Так как два столба, соединенных лагами, должны образовывать прямоугольник. Если это не так, то ровный забор точно не получится.

В–четвертых, проверьте сварные швы, которыми к изделию приварены металлические элементы. Они должны быть приварены сплошным швом, а не отдельными точками.

Винтовые столбы для забора своими руками

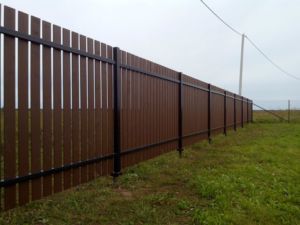

Вид деревянного забора, установленного на винтовых столбах

Строительство любого здания или основательного оградительного сооружения подразумевает возведение фундамента. Это трудоемкий, кропотливый и длительный процесс, и кроме всего прочего, еще и дорогостоящий. Котлованы или траншеи, армирующие пояса и опалубки, цементные растворы – все это требует огромных вложений. Ну а как же без этого? Такой вопрос можно было задать десять лет назад, а сегодня есть замечательная альтернатива.

Благодаря разработкам технологов строительной индустрии можно возвести любое строение, и уж тем более забор, не используя фундамента. Вместо него, в качестве опорных элементов применяются винтовые столбы для забора или здания, причем устанавливаются довольно легко своими руками и на любого тапа грунте.

Особенности винтовых свай

Эскиз устройства забора на сваях в разрезе

Прежде чем говорить о неоспоримых достоинствах, хотелось бы отметить, что ограждения на винтовых столбах возводятся на суглинках и торфяниках, на почвах с высоким уровнем грунтовых вод, на болотах и с различным рельефом местности (на склонах и перепадах), вообще, в тех местах, где традиционные фундаменты не выдерживают нагрузки. И что самое примечательное, возводить забор можно даже зимой.

К достоинствам, без сомнения, можно отнести:

1. Легкость возведения, где понадобится только столб с литым или сварным наконечником ввинтить в грунт. В процесс не привлекается техника, достаточно двух человек, чтобы вкрутить столб своими руками. Некоторые производители для более удобного заглубления, в верхней части трубы проделывают отверстие, чтобы можно было вставить в него ту же монтировку и свободно завинтить сваю в грунт.
2. Один столб можно заглубить за полчаса и сноровка в этом случае ни к чему. Поэтому к достоинствам причисляем скорость установки.
3. Срок службы качественных изделий превышает 50 лет, по утверждению производителей. Любой металл долговечный при правильной установке и предварительной обработке антикоррозийным составом.
4. В отличие от забивных свай, верхняя часть винтовых столбов при установке не деформируется, поэтому внешний вид их не изменяется после монтажа.
5. Изделия, благодаря своей конструкции легко подвергаются демонтажу тоже без деформаций, поэтому есть возможность применять их вторично.
6. В сравнении с затратами трудовых и финансовых ресурсов, винтовые столбы значительно экономичнее других фундаментов.

Об универсальности изделий мы упоминали в начале повествования, напомним, что в зависимости от диаметра, толщины металла и длины изделия, на сваях допускается установка любых строений. Применяется материал как в масштабном строительстве многоэтажных зданий, так и на приусадебных участках для установки тяжелых и легких ограждений.

Грамотный подход к выбору

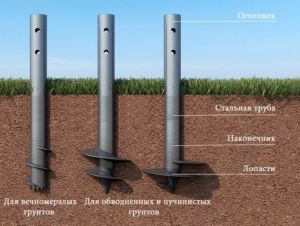

Применение различных типов в зависимости от состояния грунта

Для устойчивости забора необходимо правильно подойти к выбору опорных элементов. Их несущая способность определяется диаметром и толщиной металла. В частном строительстве в основном применяются винтовые сваи, диаметр которых не превышает 108 мм, где толщина стенки металла не меньше 3 мм.

Легкие заборы, такие как деревянные штакетники, сетка рабица или пластиковая устанавливаются на столбах с диаметром 54 мм. Больший диаметр применять экономически невыгодно, да и ни к чему.

Ограждения из профнастила, кованые или из металлической решетки возводятся на сваях с диаметром, не превышающим 89 мм. Этого достаточно, чтобы выдержат тяжесть металла и парусность профнастила.

Сваи с большим диаметром применяются в основном для возведения ворот или более серьезных конструкций, таких как теплицы, беседки, бани. Для ограждений такой вариант устройства обойдется неоправданно дорого.

Длину изделий выбирают в зависимости от высоты забора, глубины погружения и вида конструкции. Популярной считается длина сваи 3 м, где 1 м погружается в грунт. Есть модели свай, которые полностью погружают в грунт, оставляя над землей только ту часть, на которой будут крепиться столбы забора. Такой вариант в основном применяется для модульных конструкций, где на столбах предусмотрены пластины с отверстиями для крепления.

Также производители оснащают винтовые столбы отверстиями или пластинами для удобства крепления секций, лаг или обшивки. Поэтому процесс возведения забора своими руками значительно облегчается.

Типы столбов

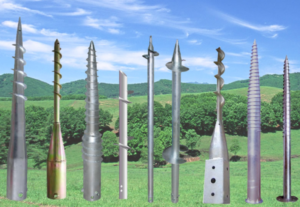

Типы столбов применяемых для строительства ограждений

Производители предлагают огромный спектр свайной продукции, из которой можно подобрать оптимальный вариант для ограждения своего участка. Кроме разнообразия диаметра и толщины стенок металла, сваи различаются по конструкции, они могут быть как однолопастными, так и многолопастными, с литым и сварным наконечником, с квадратным и круглым сечением, а также с комбинированным.

Как заметили специалисты, сваи с квадратным сечением имеют более эстетичный вид и на них проще крепить поперечины. Столбы с круглым сечением легко ввинчиваются в любой грунт и демонтаж их значительно проще, в отличие от квадратного аналога.

Комбинированные столбы – оптимальный вариант, их погружаемая часть имеет круглое сечение, а надземная – квадратное сечение. Поэтому такие типы свай самые востребованные, но цена комбинированных изделий несколько дороже. Независимо от того, какой тип столбов вы будете применять для возведения ограждения, следует придерживаться единых правил установки.

Советы для правильного и качественного монтажа

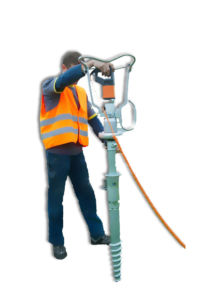

Приспособление для самостоятельного монтажа винтового столба

Чтобы забор уже после первой зимы не стало вашей основной головной болью, следует руководствоваться некоторыми советами специалистов, и возводить конструкцию строго по правилам:

1. Предел заглубление и качество грунта определяется пробным ввинчиванием свайного столба. Не весь периметр участка может иметь один тип почвы, но это не страшно с применением свай.
2. Важно проводить заглубление ниже уровня промерзания, чтобы избежать выталкивания столбов в период пучения.
3. Расстояние между винтовыми столбами не должно превышать 3 м. Замечено, что именно такое расстояние считается наиболее оптимальным для придания устойчивости любой конструкции.

Чтобы не привлекать технику, а произвести установку своими руками понадобится помощник. Для ввинчивания применяется специальный двуручный ворот с зажимом или вышеупомянутый рычаг из металлического прута длиной 3 м. Он вставляется в технологическое отверстие опоры, а сверху для удобства надеваются трубы квадратного сечения.

Обязательное правило при ввинчивании – строгое выдерживание вертикальности столба. Если вы сомневаетесь в своих силах и располагаете свободными средствами, то лучше отказаться от проведения работ своими руками и обратиться к помощи специалистов. С помощью спецтехники даже большие территории огораживаются за предельно короткое время.

После установки всех винтовых опор следует протянуть строительный шнур от угловых элементов и обрезать остальные столбы до нужной длины. В целях самоуспокоения можно пустоты столбов заполнить специальным раствором, который придаст опорам устойчивости и защитит их внутреннюю часть от коррозии.

Иногда проводят бетонирование у основания, но этот этап необязателен, а лишь очередная перестраховка. По окончании установки, можно сразу приступать к монтажу поперечин и обшивки, но лучше предварительно обработать надземную часть винтовых столбов грунтовкой по металлу и краской. Верхнюю часть опоры следует накрыть крышкой для исключения попадания внутрь изделия влаги.

Если поперечины предполагается приваривать, то защитные работы свай проводятся после их монтажа. При сварочных работах, даже проведенных опытным сварщиком на изделиях остаются окалины, которые следует зачистить и обработать.

Все остальные действия зависят от материала обшивки, которая была выбрана хозяином участка. Но в любом случае такие работы можно провести своими руками, это значительно проще, чем самостоятельно ввинчивать винтовые столбы.

Винтовой столб для забора Ювента — Ювента

Техническое описание и применение Винтовых столбов и стоек «Ювента»

Предназначены для использования в качестве несущих опор при устройстве различных видов ограждений (заборов), а так же облегченных конструкций (ворот, калиток, гаражей, беседок и т.п.) в грунтах всех категории сложности (за исключением скальных и крупнообломистых грунтов, а так же вблизи деревьев имеющих мощную корневую систему) методом завинчивания.
Метод устройства несущих опор с помощью завинчивания является альтернативой методу бетонирования и позволяет существенно сократить стоимость, а так же сроки монтажа ограждающих систем.
Совместное применение обоих методов допустимо исключительно при наличии такого решения в проекте, разработанном в сертифицированной СРО проектной организации.
Не рекомендуется установка столбов (стоек) на насыпных грунтах, а так же в месте установки старых опор.
Винтовые столбы и стойки не предназначены для завинчивания в бой бетона, кирпича, щебень, строительный мусор и т. п.
ВНИМАНИЕ: Наилучшие результаты применения винтовых столбов и стоек достигаются на грунтах подверженных пучению с близким залеганием грунтовых вод (глины и суглинки), когда метод бетонирования либо не дает хороших результатов, либо чрезмерно дорог.
Столбы (стойки) представляют собой сварную металлическую конструкцию, покрытую специальным трехкомпонентным грунтом.
Завинчивание столбов (стоек) в грунт производится с помощью специального воротка ручным способом с использованием мускульной силы.
Минимальное расстояние места установки винтового столба (стойки) от препятствий (стена, дерево, соседний забор и т.п.) составляет 0,5 метра.
В зависимости от характера грунта, уровня залегания грунтовых вод и требуемой глубины завинчивания столбы (стойки) изготавливаются различного диаметра ( от 45 до 108 мм) и длины (от 1 до 3,5м). Стандартные типоразмеры выпускаемых винтовых столбов и стоек указаны в прайс-листе производителя. По желанию заказчика могут быть изготовлены винтовые столбы и стойки нестандартных размеров. Изготовленные по заказу нестандартные изделия обмену и возврату не подлежат.
ВНИМАНИЕ: Наиболее подходящий типоразмер столбов (стоек), а так же необходимая глубина завинчивания для каждого конкретного объекта определяется специалистами фирмы изготовителя или уполномоченных специализированных организаций, либо на основании проекта разработанного сертифицированной СРО проектной организацией, с учетом геологии грунта.
Установка столбов (стоек) и ограждений (заборов) производится специалистами фирмы изготовителя, либо уполномоченных специализированных организаций.
При самостоятельной установке столбов (стоек) необходимо руководствоваться инструкцией по установке винтовых столбов (стоек) «Ювента».
При покупке винтовых столбов (стоек) «Ювента», требуйте инструкцию по установке у торгующей организации.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ ОГРАЖДЕНИЙ С ИСПОЛЬЗОВАНИЕМ ВИНТОВЫХ СТОЛБОВ ЮВЕНТА

ШАГ 1

-необходимо снять размеры и разметить территорию, которую нужно оградить.

ШАГ 2

-при помощи специальных приборов (лазерная рулетка, тахеометр,…) или путем натяжения веревки сформируйте линейность будущего ограждения.

ШАГ 3

-рассчитайте и разметьте необходимое количество столбов в соответствии с выбранным шагом (2 метра, 2,5 метра, 3 метра). Расстояние между столбами зависит от грунта и типа планируемого ограждения (проф. лист, сетка рабица, штакетник, кованные изделия,….)

ШАГ 4

-в соответствии с разметкой выполните ручное бурение под столб, используя ручной садовый бур. В зависимости от грунта, ручное бурение производить на глубину 300-500 мм.(убираем плодородный слой, который наиболее подвержен пучению в зимний период).

ШАГ 5

-в образованную «лунку» установите винтовой столб, предварительно надев на него, специальный ручной вороток-ключ.

Шаг 6

-придав столбу вертикальность (образовавшаяся лунка позволяет столбу придать вертикальность при начальной фазе завинчивания), использую ручной вороток, медленно, не спеша, проводите ввинчивание столба на требуемую глубину.

Шаг 7

— винтовые столбы Ювента, в зависимости от типа изделия, завинчиваются на глубину от 1200 мм. ( винтовые стойки завинчиваются на различные глубины от 1500 мм. до 2000 мм.). Вертикальность завинчивания контролируется при помощи магнитного уровня, предварительно закрепленного на столб. -лунку засыпаем песком и щебнем вперемешку и трамбуем ручной трамбовкой (самодельной, бытовой). Столб установлен жестко и не качается.

Шаг 8

-устанавливаем поперечные лаги из профильной трубы 20*40 мм. на специальные кронштейны. Сварка не требуется. Все, что нужно— это шуруповерт и саморезы по металлу.

Шаг 9

-на лаги вешается любой тип ограждения(сетка, профлист, штакетник,…..) ЛЮБОЙ!!!

Шаг 10

-ЗАБОР ГОТОВ!!! Любуемся красотой и надежностью изготовленного сооружения. Два-три непрофессиональных человека завинчивают один столб за 5-10 мин., в зависимости от типа грунта.

ЗА ОДИН ДЕНЬ БРИГАДА 3-4 ЧЕЛОВЕКА УСТАНАВЛИВАЮТ В СРЕДНЕМ -100 МЕТРОВ ПОГОННЫХ ЗАБОРА!!! ЭКОНОМИЯ ДЕНЕГ И ВРЕМЕНИ!!!

Покупая винтовой столб Ювента, помните: Мы не продаем вам столб — мы дарим вам время, чтобы вы насладились им по своему усмотрению!

Как выбрать и обустроить винтовые столбы для забора

Винтовые столбы для забора обеспечивают прочность общей конструкции, а дополнительно к этому еще и позволяют избежать необходимости копать ямы для установки опор. Преимуществ у конструкции на таком креплении довольно много. Но главный плюс – возможность монтажа на разнотипных грунтах. Именно этот фактор выделяет винтовые сваи от прочих аналогов.

В чем заключаются достоинства?

Помимо того, что данный вид винтовых столбов вполне реально установить даже на достаточно сложном грунте, есть и другие плюсы от их использования:

• более простой процесс монтажа столбов на местности со значительными перепадами высот;
• высокое содержание воды в грунте также не является помехой;
• нет никаких ограничений на установку с учетом времени года;
• сваи ввинчивают в обледенелую почву;
• не требуется подготовка поверхности грунта на участке;
• при наличии помощника и самодельного рычага можно установить столбы данного вида без привлечения профессионалов;
• сравнительно быстрый процесс монтажа винтовых опор;
• при условии обработки столба защитным составом конструкция ограждения на таких опорах будет служить очень долго (более 50 лет).

Конструкция заборной винтовой сваи

Монтаж столбчатого фундамента обойдется значительно дешевле, чем ленточное основание забора, так как при этом затрачивается меньшее количество материалов.

Существующие виды

В первую очередь подразделение на группы выполняется на основании отличий в технологиях производства:

• литые;
• сварные аналоги.

Первый вариант выделяют более долговечному сроку службы. Изготавливается такая свая методом отливки. С учетом этих особенностей цена подобных изделий выше, чем у сварных винтовых столбов. Недолговечность второго варианта обусловлена вероятностью скола приваренных лопастей.

Различные виды

Кроме того, сваи подразделяются на виды в соответствии с конструкционными отличиями:

1. одновинтовые;
2. многовинтовые.

При этом цена формируется также на основании количества лопастей. Это объясняется прямой зависимостью надежности ограждения от того, какой вид свай применялся при строительстве. Например, одновинтовые столбы предназначены для более легких конструкций. Существуют еще и узкополосные сваи.

Их преимущество заключается в более высокой прочности столба при установке в грунт любой структуры, включая каменистый. Однако подобные опоры характеризуются недостаточно высокой несущей способностью.

Встречаются разные исполнения винтовых столбов, отличных по форме сечения:

• круглые;
• квадратные;
• комбинированные.

Первый вариант рекомендован для установки в сложные грунты (каменистые), так как винтовые столбы круглого сечения ввинчивается сравнительно легко, а значит, снижается вероятность ее повреждения. Этого нельзя сказать о квадратных столбах, которые лучше использовать в более простых условиях. Но такой вариант имеет свои преимущества, например, благодаря квадратному сечению к столбам проще закрепить материал заборного полотна. Кроме того, внешние характеристики подобных изделий лучше, а ребра жесткости повышают прочность забора.

Комбинированные сваи представляют собой соединенные части разных сечений: квадратного и круглого. Главный недостаток подобных конструкций заключается в вероятности излома по линии сварного шва. Поэтому заборы на таких опорах лучше устанавливать в местности с более простой структурой почвы. Кроме выше рассмотренных исполнений, встречаются винтовые столбы цельные и полые.

Этапы работ при установке свай

Материал для ограждения: опоры высотой до 3 м, толщина металла при этом должна быть не менее 4 мм, если стойки будут устанавливаться полые. Диаметр столбов для забора из профнастила – от 57 мм. На первом этапе выполняется разметка, причем нужно отметить точки установки столбов. Это можно сделать посредством кольев с определенным шагом (2-3 м).

Уровень заглубления опор – 1,5 м. Чтобы правильно выбрать вид свай, нужно исследовать почву. Для этого в бытовых условиях используется садовый бур. А почва проверяется в первую очередь на наличие каменистых слоев.

Схема забора из профлиста

Чтобы упростить процесс ввинчивания столбов, рекомендуется подготовить неглубокие отверстия в грунте. Далее, производится установка опор на подготовленных точках. Делать это собственными силами также можно, для чего используется механический инструмент под названием монтажный ключ (крепление с двумя рычагами для воздействия на винтовые столбы).

При этом тщательно контролируется угол вхождения столба в грунт (ровно 90 градусов). С такой целью можно задействовать строительный уровень, а контроль производится на этапе ввинчивания сваи до середины ее длины. Проверка установки выполняется лазерным нивелиром, чтобы верхние торцевые участки находились на одном уровне.

Крепление заборного полотна

Профнастил крепится на лаги – металлические поперечины, размеры сечений которых могут составлять 40х20, 40х25 мм. Монтаж этих поперечин выполняется посредством саморезов, дюбелей по металлу. После того как металлический каркас подготовлен, всю конструкцию окрашивают.

Затем производится крепление профилированного листа к лагам. Делается это саморезами, причем желательно использовать вариант крепежа с резиновыми прокладками.

Рекомендации по работе

Участки свай, которые будут погружены в почву, следует обработать защитным составом с антикоррозионными свойствами. Делать это обычно рекомендуется в случае самостоятельного изготовления столбов, а также при условии повреждения наружного покрытия свай.

Для прочности винтовой конструкции полые сваи заполняют бетонным раствором. Это позволит избежать разрушения фундаментов соседних построек, если таковые имеются. А сверху опоры должны быть закрыты специальными заглушками.

Существуют разные виды винтовых столбов, отличные по технологии изготовления, конструкции и степени эффективности на грунтах с разной структурой. Надежностью при прохождении каменистой почвы характеризуются круглые столбы. Квадратные аналоги отличает повышенная несущая способность благодаря ребрам жесткости.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Винтовые столбы: пошаговая технология установки

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.

Для установки забора необходимы прочные и надежные опоры, иначе ограждение простоит недолго. В качестве таких опор принято использовать металлические трубы различного сечения, бетонные столбики, асбестовые трубы и даже деревянные бревна. Но наиболее удобными для возведения забора являются винтовые столбы: при небольшом весе они обладают высокой прочностью, способны легко ввинчиваться на большую глубину, не требуют подготовки и бетонирования основы.

Забор на сваях

Виды винтовых столбов

Винтовые сваи, или столбы, представляют собой металлическую трубу с заостренным наконечником и лопастями. Как правило, такая труба имеет круглое сечение диаметром от 57мм, а толщина ее стенок составляет 3мм. Края лопастей хорошо заточены, что облегчает их ввинчивание в грунт, а толщина металла для лопастей 4 миллиметра. Трубы большего диаметра используются для возведения заборов из бетонных плит, а также для фундаментов.

Винтовые опоры бывают двух видов:

• сварные сваи;
• литые сваи.

Столбы сварные подразумевают сварочное соединение лопастей и конусовидного наконечника сваи; такие опоры дешевле литых, но вместе с тем и не так надежны. Они отлично подходят для стандартных почв, не слишком твердых и каменистых, и простых ограждений, имеющих небольшой вес. Литые столбы изготавливаются из стали высокой прочности, особенно наконечник и лопасти. Поскольку детали столба выливаются одновременно, их крепление является максимально надежным, а потому и стоимость литых свай выше.

Виды винтовых столбов

Преимущества свайных столбов

Выбирая между обычными столбами и винтовыми, стоит обратить внимание на многочисленные преимущества последних. Во-первых, это экономия времени и сил: для монтажа свайных опор не нужно тратить время на подготовку участка, выравнивание почвы, рытье отверстий в грунте. Такие столбы можно устанавливать сразу после разметки периметра ограждения, просто ввинчивая их в грунт. С помощью специального устройства для завинчивания, эти опоры быстро и без больших усилий вворачивают на нужную глубину, после чего приступают к монтажу забора. Простые столбы так просто не поставить: сначала нужно пробурить отверстия, установить стойки, забетонировать их, и обязательно дать время на выстаивание.

Для свай не имеет значения тип грунта на участке, а также его рельеф. При установке винтовые опоры заглубляют до тех пор, пока наконечник сваи не воткнется в твердое основание. Это может быть и 1 метр, и 5 — столбы удлиняют с помощью соединительных муфт, надежно закрепляя их у основания. Время года также роли не играет: сваи можно монтировать и летом, и в зимнее время, все равно опоры будут стоять крепко и надежно. Много проблем доставляет излишняя рельефность участка – для обычных столбов приходится выравнивать грунт или делать специальные ступени. Сваи подходят для таких участков идеально: без выравнивания и ступеней забор всегда будет ровным.

Устройство ограждения на сваях

При бурении отверстий почва разрыхляется, и даже последующее бетонирование не может обеспечить высокую надежность основанию столбов. Но винтовые опоры благодаря особому расположению лопастей не разрыхляют, а уплотняют грунт, вкручиваясь в него, как саморезы в дерево. Это обеспечивает столбам устойчивость, а забору прочность и долговечность.

Важно! Диаметр сваи подбирают соответственно весу и размеру ограждения: чем больше забор, тем больше должен быть диаметр опоры. Несоответствие этих параметров приведет к расшатыванию и перекосу конструкции забора.

Технология установки

Для установки винтовых свай потребуется немного:

• свайные столбы;
• соединительные муфты;
• устройство для завинчивания;
• грунтовка;
• антикоррозийная эмаль;
• строительный уровень.

Для начала производят разметку ограждения, установив в местах расположения свай маячки из колышков. Затем проводят пробное ввинчивание, чтобы узнать, насколько глубоко придется вворачивать столбы. Перед монтажом все сваи обрабатывают грунтовкой и покрывают антикоррозийной эмалью, чтобы защитить поверхность труб от преждевременной порчи. Ставят трубу наконечником вниз, сверху надевают приспособление для ввинчивания и начинают аккуратно заглублять сваю в землю.

Установка винтового столба

Когда край трубы будет находиться у самой почвы, на сваю одевают соединительную муфту и продолжают работу. При этом постоянно проверяют вертикальность столба, чтобы забор не получился перекошенным. Почувствовав, что свая уперлась наконечником в твердую основу, прекращают ввинчивание и обрезают верх трубы до нужной высоты. Как правило, минимальная глубина должна составлять 1,2 метра, чтобы лопасти располагались ниже уровня промерзания почвы.

Если ограждение достаточно тяжелое и устанавливается на постоянное место, для его упрочнения следует заполнить полость столба бетоном. Если же это временное ограждение, раствор не понадобится, но верх трубы необходимо заглушить. Если внутрь попадет вода, металл подвергнется коррозии и прослужит гораздо меньше положенного срока. После монтажа винтовых свай можно сразу приступать к установке остальных деталей забора, что очень экономит время на строительство.

Монтаж винтовых столбов видео
