Водоотведение грунтовых вод: защита фундамента от верховодки

Сточные воды / 03.09.2014

Грунтовые воды повышают негативный эффект деформаций пучения, подтапливают котлованы и заполняют цокольные этажи готовых зданий. Словом, в данном случае, вода это скорее враг человека, чем его помощник. Поэтому водоотведение грунтовых вод является общеобязательной операцией и при строительстве сооружений с жилым цоколем, и при возведении зданий любого типа на заболоченном грунте.

В данной статье мы рассмотрим отведение грунтовых вод с участка, предложив нашим читателем несколько вариантов борьбы с так называемой «верховодкой» — влагой, проникающей в грунт из атмосферы (в виде снега или дождя). Надеемся, что эта информация поможет вам «осушить» почву вашего участка, тем самым продлив срок безаварийной эксплуатации вашего жилища.

Отведение грунтовых вод с участка

Водоотвод грунтовых вод с участка: способы решения проблемы

Грунтовые воды – это еще одна всесезонная проблема, с которой сталкиваются все собственники частных домов.

Зимой на участке наметает сугробы, весной они таят, а летом и осенью идут дожди. В итоге, участок подтапливает, подвал наполняется водой. А стены цокольного этажа сыреют и покрываются плесенью.

Высокий уровень грунтовых вод

Но такие «последствия» сезонных подтоплений – это только внешняя сторона проблемы. От паводковых вод страдает не только ландшафт или подвал. Они разрушают сам фундамент дома и снижают опорную способность грунта. Поэтому с паводками нужно бороться.

И эта борьба, чаще всего, предполагает искусственный водоотвод грунтовых вод с участка, реализуемый тремя способами:

• С помощью дренажных скважин.
• С помощью дренажных траншей.
• С помощью комбинированных систем, состоящих из траншей и скважин.

Причем все три способа предполагают совершенно разный подход к решаемой проблеме. Поэтому ниже по тексту мы рассмотрим каждую технологию дренирования участков.

Водоотведение верховодки с помощью скважин

Исследование грунта с помощью бурильных установок

Исследование грунта с помощью бурильных установок показывает, что структура почвы на наших широтах состоит из следующих слоев: плодородного «горизонта», глубиной до 30 сантиметров, слоя супеси (песчано-земельного грунта), глиняной «линзы» (естественного барьера для атмосферной влаги) и расположенного под ней грунта с высокой влагопроницаемостью.

Таким образом, если пробить слой супеси и глиняную линзу, то вся верховодка уйдет в «горизонт» с высокой «пропускной способностью». Именно по такому принципу и работает дренажная скважина, осушающая грунт в определенной точке участка.

Причем с высокой эффективностью «работают» даже 100-миллиметровые скважины, глубиной около 3-4 метров. Такой прокол в грунте гарантирует снижение уровня грунтовых вод в радиусе 1,5-2 метров от шурфа.

Ну а сам процесс обустройства дренажной скважины реализуется следующим образом:

• В грунте высверливают шурф, глубиной до четырех метров.
• В шурф вставляют рейку, на которую набит (степлером) «чулок» из геоткани.
• В «чулок» засыпают (вручную) гравий или щебень (последний – предпочтительнее).
• Горловину шурфа закрывают подсыпкой из щебенки (глубиной 5-10 сантиметров) и куском геотекстиля, поверх которого можно уложить дерн.

Такие скважины обустраиваются в проблемных точках участка – возле сброса стоков с кровли, в местах естественного скопления грунтовых вод, на месте луж, не высыхающих в течение 3-4 дней после дождя.

Водоотвод поверхностных вод с помощью дренажных траншей

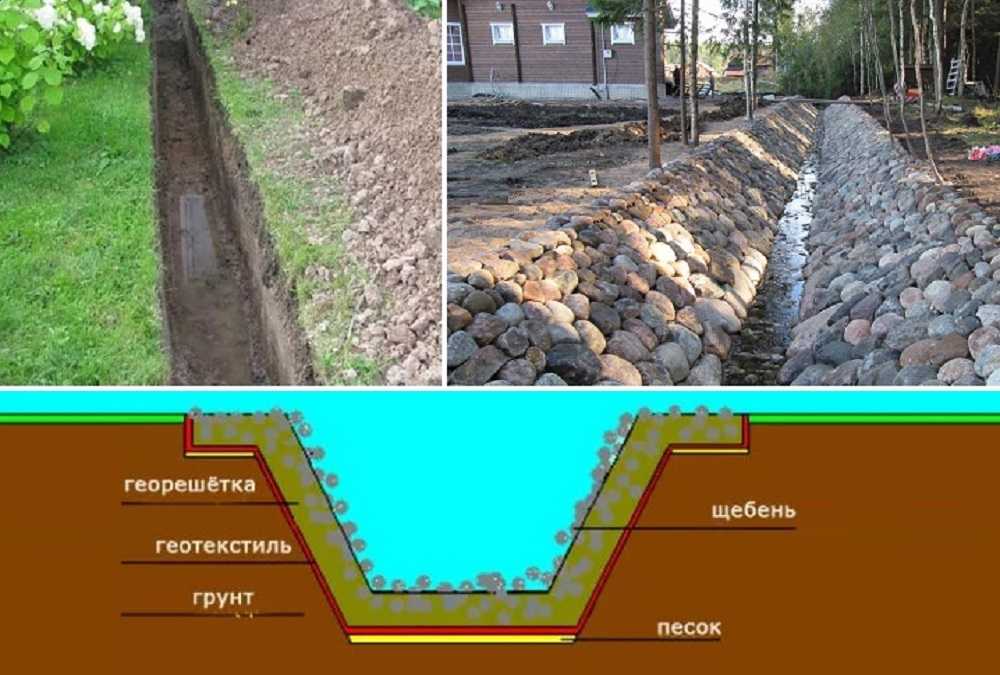

Дренажная траншея

Дренажные траншеи – это лучший способ борьбы с верховодкой на участках с заметным уклоном. Кроме того, такая траншея хорошо работает и при возможности сброса аккумулированной влаги в естественные (овраги) или искусственные (дренажные колодцы) водосборники.

Водоотведение от домов грунтовых вод с помощью траншей реализуется по следующей схеме:

• На участке определяют естественный уклон ландшафта. Его можно оценить визуально или обратиться за помощью к геодезистам.
• Вдоль линии уклона отрывают траншеи шириной 50 сантиметров и глубиной от 0,5 до 0,7 метра.
• Все траншеи сводят к одной точке – дренажному колодцу или выводят к обрыву в овраг. Соответственно, уклон дна траншей —  3-4 градуса по направлению от дома (наивысшая точка) к коллектору или оврагу (нижняя точка).
• На дно настилают геоткань и заполняют 10 сантиметров глубины траншеи щебенкой. Оставшийся объем – 30-50 сантиметров можно заполнить песчано-гравиевой смесью.
• Поверх подсыпки настилают рулон геоткани, который укрывают дерном.

В итоге, внутри траншеи течет естественный ручей, питаемый верховодкой. Поэтому для эффективности водоотвода в щебенку можно погрузить дренажную трубу.

Но этот ход увеличит толщину подсыпки с 10 до 25 сантиметров, что скажется на стоимости всей системы отвода.

Водоотведение от фундамента грунтовых вод – комбинированное решение проблемы

Комбинированное водоотведение с участка

Владельцу участка с очень влажным грунтом и высоким уровнем подземных вод не стоит рассчитывать на полумеры. В этом случае придется использовать и дренажные шахты, и водоотводящие траншеи, с помощью которых формируется система комплексной защиты фундамента.

И для обустройства подобной системы водоотведения придется сделать следующее:

• На расстоянии 3-4 метров от углов здания бурятся 4 (или больше) скважины под дренажный колодец.
• Скважины соединяют дренажными траншеями, в которые, на 5-сантиметровую подсыпку из щебня, укладывают дренажные трубы.
• Колодцы и траншеи засыпают щебнем и закрывают дерном.

Геотекстильная прокладка между стенками траншей (колодцев) и подсыпкой из щебня – используется в обязательном порядке.

Такая «контурная» система гарантирует понижение уровня грунтовых вод и нивелирование разрушительного воздействия атмосферных осадков на всю площадь опорного грунта.

Водоотведение от дома дождевых вод

Кровельная и поверхностная водоотводные системы взаимосвязаны.

Они предполагают организацию слива вод, образующихся в результате выпадения осадков (дождя, тумана) и таяния снега.

Если их не отводить, то рано или поздно, на участке появится особый вид почвенных вод — верховодка.

Содержание статьи:

• Обустройство системы
• Организация водоотвода с крыши
• Поверхностный водоотвод
• Точка сброса
• Подземный дренаж на участке

Обустройство системы

Организация водоотвода на участке включает комплекс работ, предусматривающих обустройство ряда систем:

• кровельной;
• поверхностной;
• дренажной (необходима, когда в доме есть цокольный этаж, подвальные помещения или гараж со смотровой ямой, а уровень грунтовых вод (далее — УГВ) на данной территории высокий).

Несмотря на сезонный характер (проявляется преимущественно весной и поздней осенью, в период интенсивных дождей), она способна нанести ощутимый ущерб конструкции здания.

Вода:

• подтапливает подвалы,
• смотровые ямы,
• приводит к деформации перекрытий.

Из-за верховодки хозяевам частных домов приходится чаще тратиться на очистку выгребных ям и септиков.

Организация водоотвода с крыши

Назначение кровельной водоотводной системы — сбор дождевой и талой воды с крыш и транспортировка ее к точкам накопления (отдельные резервуары или обычные ведра).

Она состоит из поперечных желобов и вертикальных труб с выпускными воронками. В зависимости от сечения труб (размеры и диаметр асбестоцементных), выделяют прямоугольные и круглые системы водостока.

А что вам известно про размеры тумбы под раковину в ванную комнату? Прочитайте в полезной статье, как определить оптимальные габариты мебели для сантехнического узла.

Как подключить греющий кабель для водопровода своими руками прочитайте в этой статье.

Последние, имеют большую пропускную способность и устанавливаются, обычно, на промышленных объектах и многоэтажных домах.

Желоба и трубы для отведения воды с кровли изготавливаются из оцинкованного металла. Это практичный, маловесный, долговечный и при этом, недорогой материал.

Экономить на водосточной системе для крыши нецелесообразно. Без нее ливни постепенно разрушат отмостку, плиты, ступени, а стены дома будут постоянно забрызганы грязью.

Поверхностный водоотвод

Основная функция этой системы — защита фундамента и перекрытий от деструктивного воздействия осадков, скапливающихся на поверхности.

При ее отсутствии фундамент «поплывет» уже через несколько лет после сдачи здания в эксплуатацию, а асфальт или брусчатка пойдут трещинами.

При закладке поверхностного водоотвода учитывают разные факторы:

• рельеф;
• состав почвы;
• вибрационные нагрузки на грунт;
• предположительные объемы отводимых вод и т. д.

По функциональности выделяют линейную и точечную системы отвода воды с поверхности участка.

Первая накапливает и отводит осадки с протяженных площадей, а точечная собирает воду в отдельных резервуарах, относящихся к ливневой канализации.

Материалами для таких систем служат:

• бетон и полимербетон;
• пластик;
• стеклопластик.

Главными классифицирующими критериями таких систем считаются пропускная способность труб (объем воды, отводимой за единицу времени) и класс нагрузки.

Минимальный класс нагрузки (А-С) у пластиковых трубопроводов, максимальный, F (до 90 тонн) — у полимербетонных.

Точка сброса

Прежде, чем приступать к проектировке и обустройству кровельной и поверхностной водоотводных систем, следует определиться с точкой сброса общего объема воды.

В зависимости от месторасположения участка и близлежащей инфраструктуры, таковыми могут служить:

• природные водоемы;
• канализационные коллекторы;
• дренажное поле (несколько неглубоких ям, где вода накапливается и впоследствии равномерно впитывается в грунт).

А вам известно, какой полотенцесушитель лучше — электрический или водяной? Ответ узнаете, прочитав описание аксессуаров в полезной статье.

Как прочистить унитаз от засора содой прочитайте здесь.

На странице: https://ru-canalizator.com/santehnika/aksessuary/mojka.html написано, как правильно установить мойку в столешницу.

Систему водоотвода проектируют таким образом, чтобы точка сброса находилась в нижней части участка.

Если уклона нет, а объемы отводимых стоков велики, понадобится дренажный колодец (как почистить от ила написано здесь) с насосом.

Если здание и придомовая территория расположены на возвышенности, все решается проще — от них к точке сброса протягиваются водоотводные лотки, идущие к дренажной канаве.

Типичная ошибка многих домовладельцев — организация точки сброса в непосредственной близости от фундамента.

[note]Они тратят деньги на монтаж дождеприемников на кровле, но вся вода сбрасывается на землю прямо под ними. В этом случае нет разницы, есть ли водоотводная система или нет, т.к. осадки, собираясь под стенами дома, подтапливают фундамент.[/note]

Вода скапливается в грунтовых «пазухах» и с наступлением морозов превращается в лед. Расширяясь, она разрушает бетонные перекрытия.

Поэтому улавливаемые системой осадки должны сливаться либо в специальный лоток, либо в дождеприемник.

Совмещать поверхностный водоотвод с системой подземного дренажа нельзя, т.к. при сильных ливнях осадки будут двигаться в обратном направлении и подтапливать фундамент.

Подземный дренаж на участке

Системы поверхностного водоотвода не могут обеспечить достаточное осушение территорий с высоким УГВ.

В таких случаях обустраивается подземный или глубинный дренаж.

Он состоит из множественных канав, находящихся ниже уровня грунта.

Он выполняется по периметру всего земельного участка, включая здания.

Именно, поэтому обустройство глубинного дренажа выгодно совмещать с работами по заливке фундамента. Прокладка канав под уже возведенным домом будет стоить намного дороже.

Чем разветвленнее сеть водоотводных канав, тем эффективнее будет борьба с верховодкой. Обустройство подземного дренажа под зданием состоит из нескольких этапов.

Копка траншей, в которые будут закладываться дренажные трубы (как согнуть пластиковую в домашних условиях), по всему периметру строения.

Они роются не впритык, а на расстоянии 1 м от фундамента, с небольшим уклоном в направлении сброса стоков.

Их глубина должна совпадать с глубиной фундамента. Траншеи выстилаются равномерным слоем песка или мелкого щебня и утрамбовываются.

Укладка выстилки из особого материала — геолатекса.

Его структура свободно пропускает воду, но задерживает частички органики, благодаря чему, дренаж не забивается илом.

Края выстилки фиксируются к стенкам траншей.

Получается своеобразный мешок, оборачиваемый вокруг дренажной трубы.

Укрепление системы. Сверху траншеи насыпается слой щебенки, утрамбовывается и выравнивается, при этом уклон для сброса воды соблюдается.

Укладка дренажных труб в подготовленные траншеи и засыпка всей системы крупнофракционным песком.

В местах поворота водоотводных траншей устанавливаются т.н. ревизионные колодцы (какой купить смотровой для дренажа прочитайте здесь) — вертикальные резервуары высотой до самой поверхности.

Они закрываются люками и служат для промывки системы глубинного водоотвода в случае засорения (для этого применяется специальный аппарат высокого давления).

Сделать систему дрен на своем участке – еще не самое трудное, гораздо сложнее найти, куда эту воду сбросить.

Если в поселке нет единой системы водоотвода, понадобится делать дренажный колодец, в который будут выведены дренажные трубы (про канализационные гофрированные для наружной канализации написано на этой странице).

В такой колодец (цена дренажного пластикового) с маленького участка можно собирать и ливневку, и дренажные воды, а на большом делают два отдельных колодца.

Иногда, бывает, везет, и через несколько колец можно наткнуться на слой песка. Тогда вся вода, попавшая в полимерно-песчаный колодец, будет уходить в песок.

Если же песка нет, придется откачивать излишки воды дренажным насосом, для которого понадобится подвести электричество.

Лучше даже использовать два насоса (один резервный), потому что в сильный дождь один может не справиться и колодец переполнится.

Для поглощения небольшого количества воды можно использовать такой метод.

1. В почве выкапывается яма объемом, к примеру, кубометр, или полкубометра.
2. Ее стенки застилаются геотканью.
3. Яма заполняется щебнем, который сверху перекрывается опять же геотканью и засыпается грунтом.

[note]Хорошо, если дренаж делается сразу на весь поселок, а если этим займется кто-то один, то ему придется постоянно откачивать воду насосом, как в Голландии, потому что с соседних участков будут поступать новые кубометры воды.[/note]

видов дренажей для дворов с высоким уровнем грунтовых вод | Главная Руководства

Автор: Ванесса Сальвия Обновлено 31 августа 2021 г.

Высокий уровень грунтовых вод является проблемой для строительства, поскольку это может привести к просачиванию грунтовых вод в фундамент дома, причинению ущерба имуществу и подрыву конструкции. Обычно на участках с высоким уровнем грунтовых вод требуются подземные трубы, чтобы конструкция оставалась сухой. После того, как дренажная система установлена, вы можете озеленить участок, и система не будет видна.

Проблемы с высоким уровнем грунтовых вод

Под поверхностью почвы, которую мы видим и по которой можно ходить, обычно находится много подземных вод. Там, где есть вода, эта почва насыщена. Там, где нет воды, обычно выше этого уровня насыщения, земля более сухая. Уровень грунтовых вод является границей между этой водонасыщенной зоной и сухой зоной.

Согласно Longview News-Journal, если в доме высокий уровень грунтовых вод, это означает, что подземные воды находятся близко к поверхности. Это означает, что почва насыщена водой, которая может по-разному воздействовать на дом и двор. Во-первых, во дворе могут быть лужи, которые всегда мокрые и заболоченные, особенно в низменных зонах. Это также может означать, что во время дождя на дворе может образоваться лужа из-за отсутствия дренажа. Высокий уровень грунтовых вод может затруднить выращивание деревьев или других ландшафтных работ.

Вода оказывает сильное давление на подземный фундамент дома или стены подвала. Во дворе с высоким уровнем грунтовых вод и низким дренажным потенциалом это увеличение давления, называемое гидростатическим давлением, может со временем привести к проникновению воды в стены фундамента. Будьте осторожны при отводе воды со своего двора, потому что, если она попадет во двор соседа или переполнит городскую ливневую канализацию, вы также можете нести ответственность за устранение этих проблем с канализацией.

Решения для высокого уровня грунтовых вод

Дренажи для дворов с высоким уровнем грунтовых вод могут включать в себя поверхностные стоки, подземные стоки, приподнятые участки или комбинацию всех трех, говорит Симпсон Ландшафт. Если у вас есть стоячая поверхностная вода, возможно, ваш двор не был должным образом выровнен, чтобы вода могла стекать с дома. Если вода скапливается в лужах или ваш двор грязный, выкопайте неглубокие канавы, а также улучшите уклон двора, чтобы вода могла стекать в канавы.

Французский дренаж представляет собой неглубокую траншею, выложенную гравием или мелкими камнями, с узкой перфорированной трубой, заглубленной под гравий. Это один из способов позволить воде стекать через гравий в трубу и со двора. Его необходимо использовать в сочетании с улучшенной сортировкой во дворе. Вы можете оставить гравийную поверхность французского водостока открытой, если вам нравится внешний вид, или, если французский водосток заглублен достаточно глубоко, поверх него можно положить ландшафтную ткань вместе с землей, чтобы можно было заменить траву или другой ландшафтный дизайн.

Подземный дренаж для высокого уровня грунтовых вод

По данным Службы охраны природных ресурсов США, уровень грунтовых вод может колебаться в течение года, иногда на несколько футов. В районах, где уровень грунтовых вод выше 6 футов, потребуются дренажи фундамента вместе с водоотливными насосами для отвода воды из-под дома. Hardpan случается с глинистыми почвами. Это область, где вода не может просочиться в нижние слои, что создает стоячую воду. Подземная дренажная система отводит воду от этого твердого покрытия.

По сути, подземная дренажная система для высокого уровня грунтовых вод представляет собой вырытую в земле траншею, поддерживающую трубу. Яма забита щебнем. Это также необходимо использовать в сочетании с продуманной градацией остальной части двора или с приподнятыми участками, чтобы вода была вынуждена двигаться в места с трубами.

Приподнятых посадочных площадей можно добиться, нарастив высоту почвы с помощью привезенной на грузовиках земли для создания насыпей. В качестве альтернативы, если у вас есть участок с большим количеством стоячей воды, рассмотрите возможность создания сада для влаголюбивых растений. Создайте некоторую градацию в остальной части двора, чтобы отвести немного воды и немного воды в сторону дождевого сада.

Ссылки

• Longview News-Journal: Что такое уровень грунтовых вод и как он влияет на дома?
• Simpson Landscape: забудьте о заболоченных местах с помощью этих эффективных дренажных решений для озеленения
• Служба охраны природных ресурсов США: дренаж вокруг вашего дома

Writer Bio

Закон о канализации: как остановить сток воды с соседского двора

Краткий обзор отвода стока

• Построить берму
• Установка французского дренажа
• Создать водосборник

Поиск стока воды с соседского двора может стать неприятной и неловкой дилеммой для любого домовладельца. Мало того, что избыток воды может нанести ущерб вашему двору, но также может привести к другим проблемам, связанным с водой, если вода скапливается в вашем доме или рядом с ним. Скопление воды рядом с вашим домом может привести к затоплению, росту плесени и грибка, гниению древесины и даже растрескиванию фундамента. Это некрасиво.

Это также может вас заинтересовать: Почему затапливает мой дом, а соседа нет?

Вам может быть интересно, что вы можете сделать, если сток воды соседа стекает на вашу собственность. Например, чья юридическая ответственность заключается в устранении проблемы? Ответ? Это зависит.

Общее правило врага против. Правило гражданского права

К сожалению, в подавляющем большинстве случаев вы несете единоличную ответственность за любую воду, стекающую на вашу собственность, независимо от того, откуда она берется. В юридических терминах США это известно как правило общего врага. Поверхностные воды рассматриваются как общий враг всех землевладельцев. Если вода скапливается на вашем участке — даже если она течет со двора вашего соседа — ответственность ложится на вас.

Тем не менее, есть исключения, когда вступает в действие правило гражданского права.

По нормам гражданского права, если ваш сосед изменит естественный сток воды на своей земле таким образом, что причинит вред другому домовладельцу, то он может быть привлечен к ответственности за любой вытекающий из этого ущерб. Другими словами, если люди по соседству установили какой-либо новый ландшафт или сооружения, которые изменяют способ течения воды на их территории, то они могут нести ответственность за любой ущерб, нанесенный вашей собственности.

Вне зависимости от того, виновен ваш сосед или нет, суть в том, что вы должны найти способ отвести воду от вашей собственности. Нужны простые решения, чтобы справиться со стоком воды у вашего соседа? Вот некоторые из лучших методов.

1. Постройте берму

Один из самых эффективных способов предотвратить попадание воды в ваш дом — построить приподнятый барьер из почвы, называемый бермой. Бермы не только эффективны и, как правило, просты в установке, но и повышают эстетическую ценность вашей собственности. Бермы могут быть покрыты растениями, травой и камнем и могут — если все сделано правильно — даже повысить стоимость недвижимости.

При строительстве бермы следует помнить о нескольких общих правилах. Во-первых, тщательно спланируйте свой проект и подумайте о наилучшем месте для бермы. Их следует строить в местах, где вы заметили наибольшее количество стоячей воды после сильного дождя. Однако имейте в виду, что неудачно расположенная насыпь может привести к отводу воды в нежелательную область.

Строительство бермы: начните с малого

Поскольку размещение бермы может быть сложным, рекомендуется сначала построить небольшую берму и добавлять к ней по мере необходимости. Чтобы предотвратить чрезмерную эрозию, убедитесь, что вы тщательно упаковываете грязь, так как проливные дожди могут легко смыть рыхлую грязь. Используйте верхний слой почвы в качестве верхнего слоя, глинистую почву в качестве второго слоя и насыпьте землю в качестве основы.

Во избежание ненужной эрозии убедитесь, что берма примерно в 4–5 раз шире своей длины и имеет пологий уклон. Наконец, попробуйте построить берму в форме полумесяца, а не прямой линии. Бермы в форме полумесяца обычно более эффективно отводят воду, а также более приятны для глаз.

2. Установите французскую дренажную систему

Еще один эффективный способ отвести воду от дома — установить французский дренаж на своем участке. Французские дренажи представляют собой длинные траншеи на уровне поверхности, которые отводят воду вниз по склону и в сторону от нежелательных мест. И хотя они могут показаться довольно сложными дренажными системами, на самом деле они довольно просты. Французские дрены по сути представляют собой длинные канавы с уложенной в них перфорированной трубой. Когда идет дождь, лишняя вода стекает в трубу через отверстия и стекает вниз по склону. С глаз долой, из сердца вон, да?

Планируйте соответственно

Установка французского водостока может быть относительно простой, но в зависимости от размера и масштаба вашей дренажной проблемы, это также может занять довольно много времени. Когда вы начнете планировать свой проект, найдите любой спуск рядом с местом скопления воды. Если вы не можете его найти, вам нужно будет создать его, копая траншею глубже по мере продвижения. Лучше всего иметь перепад примерно на 1 фут на каждые сто футов длины, но это не обязательно должно быть идеально. Вам просто нужно убедиться, что на вашем маршруте нет мест, где вода может собираться и скапливаться.

Уложите трубу

После того, как выкопаете траншею, покройте внутреннюю часть ландшафтной тканью, а затем заполните ее щебнем или гравием. Гравий в первую очередь будет подстилкой для перфорированной трубы, но он также поможет предотвратить засорение стока грязью и другим мусором. Оттуда просто проложите трубу, засыпьте ее дополнительным гравием и засыпьте слив землей. Имейте в виду, что, хотя французские дренажи являются отличным решением для отвода воды, срок их службы составляет всего около 5 лет, прежде чем их эффективность снизится, и их необходимо будет заменить.

Другие статьи по теме:

• Страхование от наводнений: что покрывает и сколько стоит?
• Я живу в зоне затопления… Должен ли я закончить свой подвал?
• Мой подвал затопило… Что теперь? 7 шагов, которые нужно предпринять сразу же после инцидента
• Защитите свой дом от наводнения с помощью этого контрольного списка по обслуживанию водоотливного насоса
• Сколько стоит ремонт после наводнения?

3. Создание водосборного резервуара

Водосборный резервуар представляет собой заглубленный резервуар с решеткой наверху и выпускным отверстием, к которому присоединенная дренажная труба отводит поверхностные воды от вашего дома. Обратите внимание, что водосборные бассейны специально разработаны для отвода больших затопляемых территорий, тогда как французские водостоки лучше всего подходят для более сырой почвы. Если вода, поступающая с территории вашего соседа, сбрасывается в больших объемах в определенном месте, то вам лучше всего подойдет водосборник.
