Сделать закрытый траншейный дренаж своими руками можно по следующей схеме:

1. По периметру основания дома роют траншею шириной около 30 см, глубина должна быть немного ниже подошвы фундамента.
2. На дно насыпают песок слоем до 10 см, обеспечивая уклон.
3. Песок застилают геологическим текстилем, фиксируя на стенках траншеи.
4. Поверх насыпают гравий слоем 10 см.
5. Далее укладывают дренажные трубы. В них просверлено много отверстий, благодаря которым в трубу будет просачиваться вода, и направляться в специально подготовленные места. Трубы должны иметь уклон 1 см на погонный метр.
6. Трубы засыпают гравием, слой которого над трубой может достигать 10 см.
7. Гравий закрывают геотекстилем, концы которого сшивают.
8. Конец дренажной трубы следует отвести от основания дома на расстояние не меньше 5 м.
9. Дренажная система заканчивается водоприемником, в качестве которого может выступать искусственный или естественный водоем.

к оглавлению ↑

Гидроизоляция фундамента

Гидроизоляционные работы защищают основание дома не только от грунтовых вод, но и от почвенной влаги. Гидроизоляция может быть горизонтальной и вертикальной. В первом случае защиту получает верхняя часть основания в местах соприкосновения со стенами. Во втором — боковые поверхности фундамента.

Для гидроизоляции вертикального типа можно использовать несколько вариантов:

• Защитить фундамент слоем цементно-песчаного раствора.
• Создать изоляцию с помощью битумной мастики.
• Уложить несколько слоев рубероида или толи.

к оглавлению ↑

Защита фундамента от талых и ливневых вод

Защита от талой воды

Сезонное образование поверхностных вод является также большой проблемой. Решить ее можно с помощью комплексной защиты, которая включает водосточную систему, отмостку и водоотвод.

к оглавлению ↑

Водосточная система

Конструкция предназначена для сбора дождевой или талой воды с крыши дома. Вода по специальным желобам стекает в воронки и по трубам отводится от фундамента здания.

Отводить от фундамента ливневые стоки помогает кольцевой дренаж. Он выполняется следующим образом:

Кольцевой дренаж

1. В открытую траншею укладывают трубы, которые ведут к общей канализации. Укладку труб выполняют на утрамбованную подушку их песка и щебня. При этом очень важно, чтобы диаметр водоотводных и водосточных труб был одинаковым.
2. Устанавливают колодцы, которые принимают воду с водостоков.
3. Вся вода собирается в общем колодце, из которого она удаляется методом откачки, прямым отводом в открытый водоем или впитывается в почву через дренажное поле.

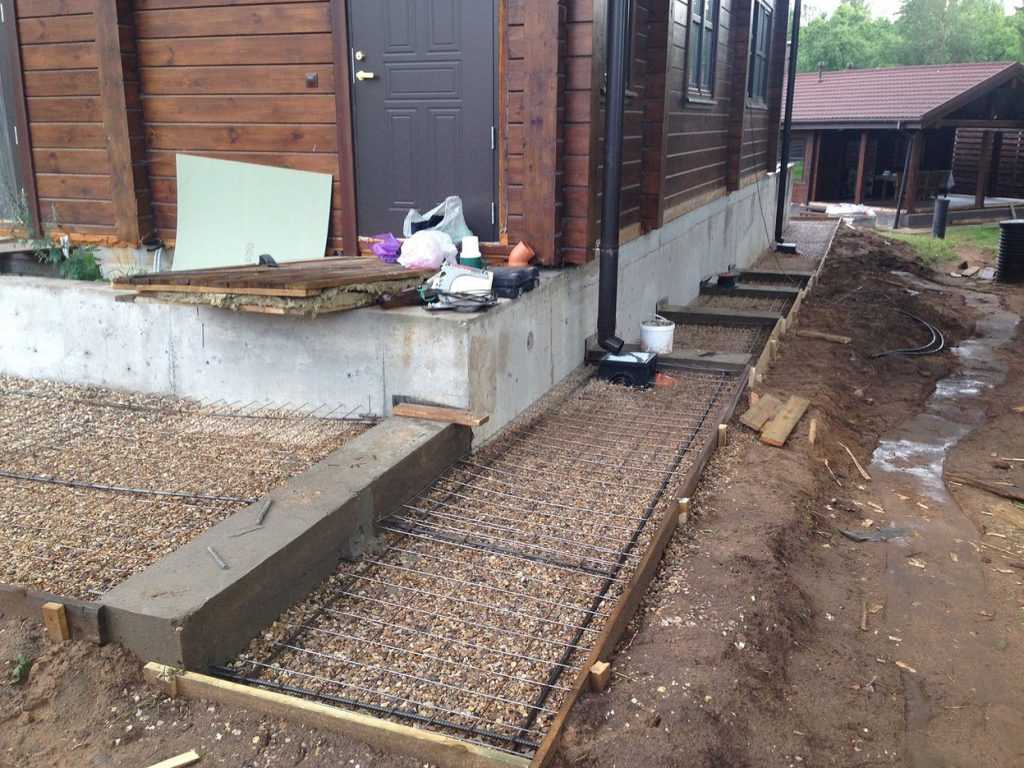

Отмостка

Вода, которая скапливается на поверхности, отводится от фундамента с помощью отмостки. Ее обустройство выглядит следующим образом:

1. Выполняется разметка.
2. Снимается слой грунта на глубину до 25 см.
3. Выполняется монтаж опалубки.
4. Почва засыпается слоем глины и тщательно уплотняется.
5. Далее следует слой песка в 10 см, который также хорошо утрамбовывается.
6. Поверх песка насыпают мелкую щебенку слоем 5 см.
7. В месте соединения отмостки со стеной дома обязательно формируется компенсационный шов в 2 см.
8. Отмостка заливается бетоном.

к оглавлению ↑

Дренаж

Вода от водосточной системы и отмостки отводится посредством поверхностного дренажа. Его обустройство выполняется по следующей схеме:

1. По внешней стороне отмостки роют неглубокую канаву, имеющую небольшой уклон.
2. Дно траншеи засыпают песком и гравием, создавая песчано-гравийную подушку.
3. Далее укладывают специальные лотки и закрывают их решетками.

к оглавлению ↑

Создание водораздела

Направить ливневые и талые воды от основания дома можно другим способом — созданием водораздела. В этом случае затраты будут минимальными, а эффективность высокая. Основной целью водораздела является направление верхней воды от строения, ее сбор в канавы и отвод с участка.

Существует два варианта создания водораздела:

Создаем водораздел

• Определяют границы будущего водораздела и по его дну прокапывают канал определенной глубины так, чтобы от канала был уклон в сторону кювета для сбора воды. Далее от отмостки до канала прокапывают дополнительные каналы и снимают грунт между ними.
• От отмостки до границы водораздела, минуя работы по формированию дополнительных каналов, снимают грунт так, чтобы получился небольшой уклон от строения, обеспечивающий отток воды. Из вынутого грунта складывают своеобразный бруствер с уклоном от дома.

В результате выполненных действий строение оказывается на искусственном возвышении, благодаря которому осадки и талая вода текут в направлении от дома.

Чтобы предотвратить размягчение грунта, прилегающего к строению, необходимо создать дополнительный защитный слой. Можно сделать бетонную или каменную площадку, но это требует существенных вложений. Отличным решением является использование травяного газона. Он препятствует проникновению воды в нижние слои грунта, направляя ее в нужном направлении.

Отвод воды от фундамента дома является необходимостью, но важно правильно организовать этот процесс. Результатом проведенной работы станет комфортное проживание в доме, увеличение срока службы основания дома и его надежность.

Как фундаментные дренажные системы сохраняют сухость в новых домах

Влага полезна для комнатных растений и сухой кожи. Но если вы говорите о своем новом доме, не так уж и много!

Влага, просачивающаяся сквозь фундамент вашего дома, может стать вашим худшим кошмаром. Приветствуйте плесень и плесень и попрощайтесь с теми драгоценными семейными фотоальбомами и старыми любовными письмами, которые вы хранили в подвале. Но не бойтесь. Дренаж фундамента вашего нового дома был разработан, чтобы помочь предотвратить именно такую ​​трагедию.

Что такое дренаж фундамента?

Этот водосток закопан, и его не видно. Итак, что это такое и как это работает?

Дренажная система фундамента жилого дома (или дренаж фундамента) обычно состоит из перфорированной 4-дюймовой трубы из пластика, ПВХ или гибкого АБС-пластика, проложенной под землей по периметру дома для защиты от воды. Сначала выкапывается траншея, затем заливаются и укрепляются бетонное основание и бетонная стена фундамента. Затем снаружи наносится покрытие, препятствующее проникновению влаги.

Настоятельно рекомендуется гидроизоляция снаружи, а не только гидроизоляция. По словам Джеймса Бэти, исполнительного директора Ассоциации бетонных фундаментов, гидроизоляция стен подвала перед обратной засыпкой, предпочтительно с помощью наносимой кистью или распыляемой прорезиненной или глиняной системы, является обязательной, если вы хотите, чтобы ваш подвал оставался сухим. .

Наконец, дренажная труба устанавливается дренажными отверстиями вниз. Труба проложена к дневному свету, сухому колодцу или отстойнику. Если в доме есть подвал, то устанавливается и выгребная яма с электронасосом.

Наверху или рядом с опорой?

Существуют некоторые разногласия по поводу того, лучше ли устанавливать дренажную трубу поверх фундамента и рядом со стеной фундамента или вдоль внешнего края фундамента.

Некоторые подрядчики считают, что установка дренажной трубы поверх фундамента приведет к попаданию слишком большого количества воды на стык фундамента и стены фундамента. Размещение трубы рядом с основанием помещает уровень грунтовых вод примерно на шесть дюймов ниже верхней части нижнего колонтитула. Другие говорят не волноваться. При открытом водостоке, идущем к отстойнику или к дневному свету, гидростатического давления недостаточно, чтобы протолкнуть воду через этот пласт. Укладка трубы на фундамент также обходится дешевле.

«И то, и другое приемлемо, — говорит Батый. Оба метода установки признаны Международным жилищным кодексом (IRC). «И то, и другое требует создания резервуара заполнителя вокруг дренажной плитки, а также защиты этого резервуара фильтрующей тканью», — говорит Бати. «Я бы предпочел разместить дренажную плитку на одной линии и в пределах толщины фундамента, чтобы вы могли использовать перекрестную задержку между внутренней (под плитой) и внешней дренажной системой».

В любом случае уровень слива должен быть ниже нижней части плиты. При размещении рядом с бетонным фундаментом нижняя часть дренажной трубы должна быть примерно на два дюйма выше нижней части фундамента, чтобы не подорвать фундамент.

Некоторые рекомендуют, чтобы дренажная труба располагалась с уклоном не менее 4 дюймов на каждые 100 футов длины. Однако труба обычно устанавливается без шага. Мысль заключается в том, что если слив подведен к отстойнику или к дневному свету, вода будет искать самый простой выход, и слив без уклона не будет проблемой.

Он также стал популярным для устранения состояния, называемого «поднимающейся влажностью», отмечает Бэти, которое рассматривает перенос влаги между фундаментом и стеной фундамента. Некоторые подрядчики применяют жидкую мембрану, пластиковый капиллярный разрыв или угловой шов из пенопласта в этом стыке перед заливкой стены фундамента. «Но если вы используете шпоночное соединение между ними и имеете надлежащее задержание, контролирующее дренаж рядом с этим интерфейсом, вы действительно не получите здесь миграции влаги», — говорит Бати. Соответственно, он не рекомендует использовать эти методы между основанием и стена фундамента.

Покрытие дренажа

Дренажная труба обычно покрыта проницаемой сеткой или носком для предотвращения попадания грязи. Затем он покрывается несколькими футами гравия. IRC говорит, что дренажная труба должна опираться как минимум на 2 дюйма промытого гравия или щебня. Гравий также должен выступать не менее чем на фут за внешний край основания и не менее чем на шесть дюймов над основанием.

Затем поверх камней укладывается фильтровальная ткань и, наконец, траншея засыпается землей. Затем засыпку можно уплотнить. Чтобы предотвратить трещины в фундаменте, обратная засыпка и уплотнение не должны выполняться до тех пор, пока не будет установлен цокольный этаж или плита. IRC также требует, чтобы участки были выровнены до минимального уклона 6 дюймов на первых 10 футах от дома.

Новые опции

Есть также несколько новых типов дренажных систем. Один из них использует полые формы для фундамента, которые также создают непрерывную петлю вокруг фундамента для сбора воды. Другой, ленточный дренаж, состоит из пластиковой полосы высотой 12 дюймов и шириной один дюйм с ямочками, обернутой фильтровальной тканью и предназначенной для сбора и отвода воды. Последнее лучше всего сочетается с дренажной доской высотой не менее 24 дюймов.

Рифленые пластиковые листы, как отмечает Бэти, являются хорошими системами для лицевой стороны стены фундамента и могут уменьшить гидростатическое давление в условиях высокой воды. Тем не менее, вам все еще нужно водостойкое покрытие.

Рой Диз

Рой Диз — независимый писатель и специалист по маркетингу, специализирующийся на архитектуре, строительстве и строительстве. Он бывший главный редактор журнала Professional Builder.

Дренаж фундамента: типы, конструкция и компоненты

Дренаж фундамента является ключевым фактором гидроизоляции дома. Без дренажа фундамента какого-либо типа сам фундамент будет подвергаться воздействию слишком большого количества воды и в конечном итоге начнет повреждаться и разрушаться. Существует несколько различных типов дренажа фундамента, и все они могут быть установлены во время закладки фундамента. Когда возникают проблемы со скоплением воды, дренажи фундамента иногда могут быть добавлены постфактум. Давайте рассмотрим все, что вам нужно знать о дренаже фундамента и обеспечении долговечности стен фундамента.

Что такое дренажная система фундамента?

Дренажная система фундамента используется для отвода воды от фундамента и предотвращения ее просачивания и разрушения фундамента. Это можно сделать различными способами, включая отстойник, водосточные трубы, дренажные трубы и французские водостоки. Тип фундаментной системы, которую выбирают домовладельцы, может зависеть от площади поверхности земли, а также от того, как вода будет стекать с крыши.

Дренажная система фундамента поможет с гидроизоляцией подвала, а также предотвратит постоянное замачивание наружных стен фундамента избыточными грунтовыми водами.

Важность дренажа фундамента

Есть четыре основные причины, по которым вам может понадобиться установка дренажа фундамента для вашего дома. Однако каждая из этих причин приведет к различным обстоятельствам и проблемам, которые могут быть дорогостоящими и опасными.

Важность надлежащего дренажа фундамента включает:

• Предотвращение скопления воды на строительной площадке
• Снижение вероятности значительных проблем с осадкой с течением времени
• Снижение эрозии почвы
• Меньшая вероятность заражения термитами и вредителями

Многие домовладельцы не подозревают об ущербе, который наносится их фундаменту в любой момент времени из-за отсутствия надлежащего дренажа фундамента. Иногда домовладельцы со стенами подвала могут видеть влагу в стене, но другие, у которых есть подполье, могут не знать, насколько важны эти дренажи по периметру. Ремонт фундамента стоит дорого, и защищать фундамент дома нужно с самого начала.

Типы дренажа фундамента

Несмотря на то, что многие домовладельцы и строители создают уникальные решения для сбора и отвода воды, существует четыре основных типа дренажа фундамента. В идеале их следует устанавливать до возникновения проблем с дренажем вокруг фундамента дома.

Дренаж фундамента

Дренаж фундамента размещается на внешней стороне стены фундамента. Это наружная дренажная система фундамента, которая может использоваться как в жилых, так и в коммерческих условиях.

После установки такого водостока его засыпают гравием, что позволяет воде медленно просачиваться и рассеиваться, прежде чем попасть на цокольный этаж. Фундаментные дренажные системы устанавливаются во время устройства бетонного фундамента, что значительно увеличивает долговечность фундамента.

Дренаж фундамента обычно сливается в дренажный насос, канализацию или просто в поверхностные воды. Чтобы дренажи в фундаменте работали эффективно, лучше всего, если они будут установлены ниже верхней части фундамента, чтобы вода могла стекать вниз по склону. Иногда засор в сливе фундамента может вызвать проблемы в дренажной системе и создать проблему влажности в фундаменте дома; при правильной первоначальной установке шансы на это меньше.

Французский дренаж

Французский дренаж — это наружная дренажная система, устанавливаемая по периметру дома. Отверстия в трубе помогают отводить воду от фундамента и уменьшают количество проблем со скоплением воды.

При использовании французского дренажа щебень и камень засыпаются в значительной степени, чтобы сохранить дренажную трубу на месте и обеспечить меньшее скопление воды. Французский водосток используется не только для фундамента, но и при выполнении ландшафтных проектов или в нижней части водосточной трубы.

Это может быть проект «сделай сам» в местах, где основной сток не отводит воду от дома должным образом.

Планировочный дренаж

Планировочный дренаж относительно прост, и он снова устанавливается во время строительства дома и фундамента. По сути, это способ собрать сточные воды и отвести их от бетонной плиты или фундамента.

Планировочный водоотвод устанавливается на склоне, который отталкивает воду от конструкции в сторону ливневой канализации. Со всеми дренажными решениями вам, возможно, придется комбинировать несколько разных вариантов, чтобы правильно отводить воду от дома и обратно к уровню грунтовых вод.

Иногда для выравнивания дренажа также требуется установка французского дренажа.

Выгребная яма и насосы Дренаж

В районах, где идут проливные дожди и простого уклона недостаточно, чтобы защитить дом от повреждений водой, выгребная яма или насос могут стать отличным решением. По сути, это водосборник для воды, но он будет принимать только определенное количество, прежде чем начнет откачивать воду.

Дренажный насос имеет триггер, который активирует насос, когда вода достигает определенного уровня. После включения насоса воду можно отводить от здания с помощью перфорированных труб.

Эти пластиковые трубы помогают отводить воду от дома в ливневую канализацию. Во многих старых домах с подвалами они есть и считаются эффективной дренажной системой. Кроме того, вокруг стены фундамента устанавливается водосточная труба.

Для тех, у кого влажный подвал, установка дренажного насоса, безусловно, может помочь в долгосрочной перспективе с возникающими проблемами, и эти дренажные насосы часто могут быть покрыты вашим планом домашней гарантии.

Все компоненты дренажа фундамента

Основные компоненты дренажной системы фундамента практически одинаковы. Независимо от того, какой тип дренажной системы вы выберете или какой у вас есть, компоненты включают в себя:

• Труба, обычно перфорированная для дренажа
• Камень, окружающий трубу
• Фильтрующая ткань, предотвращающая попадание мелких частиц и грязи попадание в трубу и ее засорение

Конечно, существуют также важные функции, связанные с сортировкой и, возможно, необходимым насосом. Однако почти все дренажные системы фундамента начинаются с трубы с перфорацией и материалами обратной засыпки.

Конструкция дренажа фундамента

Как мы упоминали в начале нашего руководства, некоторые системы дренажа фундамента будут иметь уникальные элементы конструкции, обеспечивающие правильный сток воды и защиту фундамента дома во всех областях. Вот некоторые вещи, которые следует учитывать при проектировании и строительстве дренажной системы фундамента.

Код Требования к дренажу

Код Требования к дренажу могут варьироваться в зависимости от того, где построен ваш дом. Одним из очень распространенных требований является то, что слив должен выходить как минимум на 12 дюймов за внешний край фундамента. Эти водостоки могут быть шире, чем вы сначала себе представляли, но это необходимо для увеличения общего объема воды, которая будет проходить через них.

Кроме того, некоторые коды требуют, чтобы верхняя часть водостока находилась не менее чем на шесть дюймов выше верхней части фундамента.

Дренажные доски

Дренажные доски помогают воде легко стекать в водосток. Дренажную доску иногда можно назвать дренажным матом. Если вы не используете дренажные доски для установки фундамента, дренажная вода может оставаться в ловушке вокруг бетона. Эти доски с ямочками позволяют воде течь вместо бассейна.

Материал слива

Материалы, используемые в канализации, обычно представляют собой трубы из ПВХ, вокруг которых уложен гравий или камень для отвода воды. Перфорированная дренажная труба также может быть известна как дренажная плитка, даже если это труба.

Влажность почвы и климат

В некоторых районах проблемы с дренажом фундамента более серьезные, чем в других. В дождливом климате ожидайте, что стоки фундамента должны будут справляться с большим количеством воды. В большинстве случаев, когда строятся дома и закладывается фундамент, можно провести анализ почвы, чтобы измерить количество влаги в почве и надлежащим образом подготовиться к дренажу. Кроме того, если вы считаете, что у вас есть проблемы с фундаментом, можно провести тесты на влажность почвы, чтобы проверить уровни и узнать, что можно сделать, чтобы отвести воду от дома.

Деревья и другие препятствия

Корни деревьев не только вызовут проблемы при установке дренажной системы фундамента, но также могут создать долгосрочные проблемы. Известно, что корни деревьев врастают в дренажные трубы, прорезают в них отверстия и вызывают засоры. Использование этой геотекстильной ткани может помочь, но не всегда. Специалисты по фундаментам знают, как правильно перенаправить дренажные системы фундамента, чтобы они выполняли свою работу, даже при наличии препятствий.

Размещение дренажных труб фундамента

Еще одним важным фактором, который следует учитывать, является размещение дренажных труб фундамента. Одной из основных проблем, на которые стоит обратить внимание, являются желоба. В домах должна быть какая-то дренажная система фундамента, окружающая весь дом. Однако в местах, где водосточная труба сливается, вам могут понадобиться дополнительные системы, чтобы вода не скапливалась.

Как правильно слить воду из фундамента

Всегда лучше пригласить профессионала и надлежащим образом слить воду из фундамента. Эксперт необходим, чтобы выполнить работу с рядом проблем, которые могут возникнуть, если это не будет сделано должным образом. Тем не менее, это основные шаги, если вам нужно изменить или добавить дренажную систему вашего фундамента постфактум.

Шаг 1: Выкопайте траншею

Для правильной работы дренажная система фундамента должна быть ниже поверхности. Слив на уровне поверхности не соберет достаточно воды, и она будет скапливаться и толкаться к дому. Глубина траншеи будет варьироваться в зависимости от количества воды, которую вы получаете, и типа вашего фундамента.

Шаг 2. Создание уклона от дома

При установке дренажной системы необходимо обеспечить уклон от дома. Градация имеет решающее значение, чтобы вода не скапливалась в других местах и ​​не создавала дополнительных проблем.

Шаг 3: Уровень

После того, как у вас есть склон на месте, и он удаляется от дома, вы можете выровнять область вокруг него, чтобы быть готовым к следующим шагам процесса.

Этап 4: Укладка геотекстиля и гравия

Затем будет укладка геотекстиля и гравия. Важно, чтобы оба они были частью процесса, поскольку он предназначен для долгосрочного решения ваших потребностей в дренаже. Всегда следите за тем, чтобы у вас было несколько дюймов гравия, и при этом размещайте трубу так, чтобы она находилась на надлежащем уровне под поверхностью.

Шаг 5: Размещение трубы

Поместите трубу на гравий таким образом, чтобы она была готова к приему воды. Вы можете разместить защитную ткань снаружи перфорированной трубы, чтобы грязь не попала в линию. Как только это будет сделано, вы можете закончить проект.

Шаг 6: Завершение и контроль эффективности

Вы не можете закончить этот процесс и выровнять поверхность так, чтобы он был завершен. Тем не менее, мы настоятельно рекомендуем следить за эффективностью, чтобы убедиться, что ваша дренажная система работает. Иногда, если процесс выполнен неправильно, труба начинает всплывать или может разрушиться сам слив.

Преимущества дренажной системы фундамента

Преимущества дренажной системы фундамента заключаются в обеспечении долговечности, безопасности и долговечности вашего фундамента. Это достигается за счет:

• Предотвращения скопления воды возле фундамента
• Обеспечения быстрого удаления стоячей воды
• Уменьшения эрозии почвы вокруг стен фундамента
• Уменьшения вероятности оседания и повреждения конструкции
• Чтобы жуки и насекомые не проводили время у стен фундамента
• Обеспечение сухости подвала без запаха сырости и плесени

Недостатки дренажа фундамента

Как и в любом проекте, связанном с домом, дренажная система фундамента имеет некоторые недостатки. Конечно, в конце концов вам придется найти какой-то способ управлять водой и обращаться с ней, но это несколько вещей, о которых следует знать.

• Стоимость установки дренажа в фундаменте может быть выше, чем предполагалось
• Для правильной установки дренажа в фундаменте необходимо нанять специалистов, знающих свое дело
• Такие вещи, как водоотливной насос, необходимо будет регулярно заменять и обслуживать
• Сливы могут забиваться и нуждаться в поправках или изменениях, чтобы увеличить их срок службы
• Перемещение воды в канализационную систему может вызвать проблемы со стоком, загрязнение и экологические проблемы

Куда идет дренаж фундамента?

Дренаж фундамента имеет конечной целью отвод воды от дома. В большинстве случаев это означает перемещение воды в ливневую канализацию или в выгребную яму, откуда ее затем можно перекачивать в другие области вокруг дома. Точное расположение дренажа будет зависеть от вашего дома и от того, как работает уровень грунтовых вод и зона затопления.

Окончательный вердикт: необходим ли дренаж фундамента?

Необходим дренаж фундамента. Вода, движущаяся к фундаменту вашего дома, может вызвать серьезные проблемы и неудачи. Лучший способ избежать этого – установить слив в фундаменте. Когда ваш фундамент для вашего дома установлен, дренаж фундамента должен быть частью процесса. Со временем эти дренажи, возможно, потребуется изменить или отремонтировать из-за повреждения корней деревьев или износа фильтрующей ткани, но наличие дренажа в фундаменте продлит срок службы вашего фундамента.

Часто задаваемые вопросы

Какой тип водостока лучше всего подходит для моего дома?

Лучший слив фундамента для вашего дома зависит от местоположения и количества воды, которое вы обычно получаете. Слив в фундаменте, несомненно, является одним из самых популярных, но французский дренаж также может быть полезен.

Какая дренажная система фундамента самая доступная?

Французский водосток, как правило, является доступным наружным решением, но некоторые домовладельцы считают, что внутренние дренажные решения столь же доступны. Мы рекомендуем устанавливать дренажную систему во время закладки фундамента, когда это возможно.

Как работает дренаж фундамента?

Слив в фундаменте позволяет воде падать в зону сразу за фундаментом дома, а затем эту воду можно вытолкнуть в канализацию, прежде чем она начнет вызывать структурные проблемы в фундаменте дома.

Должен ли дренаж фундамента иметь уклон?

Фундаментные стоки должны располагаться под уклоном от дома, чтобы вода не затекала в стены фундамента. Наклон не обязательно должен быть большим, достаточно, чтобы вода текла в правильном направлении.

Как слить воду из-под дома?

Воду можно откачивать из-под дома с помощью дренажного насоса.
