120 фото обустройства системы вентиляции

Правильно созданная вытяжка в подвале предотвращает появление конденсата на настенной поверхности данного хранилища, защищая овощи и фрукты от процесса загнивания. Сейчас предложено огромное разнообразие продукции для организации воздухообменной системы.

Однако для устройства обычной вытяжки особенного ничего не требуется. Поговорим, как создать вытяжку в хранилище собственноручно без нежелательных финансовых растрат.

Вытяжка собственноручно

Несложная конструкции вытяжки никаким образом не зависит от площади строения, назначения погреба и климатических условий.

Для обустройства подобной вытяжки в помещении хранилища понадобится две трубы. Функция одной заключается в вытяжке, вторая будет приточной. Посредством данных труб происходит эффективный воздухообмен.

Варианты установки

Установка труб, предназначенных для вытяжки подвального помещения, не сложная. Устройство приточного типа выводится у грунта наружу. Нижняя сторона располагается у дна хранилища. Труба размещается в перпендикулярном углу, под потолочной поверхностью над продуктами питания. Её верхняя сторона выводится посредством перекрытия на кровлю.

Посредством определённых устройств эффективность установленной вытяжки значительно увеличивается:

Дефлектор. Устанавливается над кровлей на трубе. Устройство вытяжного назначения можно закрыть посредством стального колпачка, препятствующего попадания влаги. Данный колпачок ограждается цилиндрической стенкой.

Подобное приспособление называется дефлектором. При порывистом ветре под данным приспособлением образовывается давление, способствующее повышению эффективности обустроенной вытяжки из хранилища.

Помимо этого, на трубе приточного типа нужно создать решётку для перекрытия попадания насекомых, а также грызунов внутрь помещения. Данного вида устройство поможет обеспечить надёжную защиту хранилищу.

Материалы для обустройства труб вентиляции

Правильная вытяжка на территории погреба создаётся самостоятельно достаточно просто. Существует несколько популярных материалов, постоянно применяемых для производства труб для эффективной вытяжной системы: асбоцемент, а также не высокого давления полиэтилен.

По внешним характеристикам устройства асбоцементные похожие на шифер, именно по этой причине они имеют название шиферные. Как асбоцемент, так и полиэтилен надёжные, практичные и максимально прочные.

Трубы полиэтиленовые не сложно устанавливать самостоятельно. Однако в процессе работ важно, чтобы вытяжка погреба была организована грамотно, как на фото, для чего важно сварить трубы, что получается не сразу у новичков.

Как бы ни было, выбор определённого материала для обустройства подвальной вентиляции зависит от требований, предъявляемых к помещению погреба. Если имеются сложности с выбором, тогда предпочтительно обратиться за профессиональной помощью.

Если хранилище минимальной площади, то не нужно обустраивать мощную вентиляционную систему, так как подходящую влажность и температурный режим может обеспечить единственная труба.

В зависимости от разновидности и площади пространства, схема вытяжки подвала имеет персональные особенности. Будет правильным рассмотреть все случаи отдельно.

Специальные вентиляторы

Чтобы обустроить эффективную вытяжку для хранилища потребуются определённые вентиляторы. Существуют канальные, а также осевые вентиляционные конструкции, которые отличаются по размещению и действию.

Вентилятор канального типа встраиваются внутри приточной, а также вытяжной трубы. Вентиляционные осевые устройства, напротив, обустраиваются рядом с выходом.

Помимо этого, рынок предлагает так называемые улитки-вентиляторы, однако их применение связано с некоторыми проблемами, по этой причине для вытяжки подвального пространства лучше отдать предпочтение традиционному решению.

Установка вентилятора канального типа

Данного вида вентилятор может не иметь высокую степень производительности, именно по этой причине он может быть запитан от минимального блока питания. Желательно приобрести амплитудное устройство, способное обеспечить высокий уровень КПД.

Грамотно установленная вытяжка для пространства подвала прекрасно проявляет себя на начальном эксплуатационном периоде.

Так, воздух в погребе становится увлажнённым, однако не очень, вследствие чего продукты питания не поддаются никакому перемерзанию, температурный режим доходит до 4 градусов.

Как мы и говорили выше, установка данного типа вытяжки может быть произведена без помощи профессионалов и применения сложного инструмента, а также специального технического оборудования. Проще говоря, всё можно выполнить собственными руками, особенно при наличии начальных умений.

Фото вытяжки в погребе

Также рекомендуем посетить:

• Как сделать вентиляцию своими руками
• Осушитель воздуха
• Напольный кондиционер
• Сплит система
• Вытяжка 60 см
• Вентиляция в гараже
• Бесшумные вытяжки
• Как почистить вытяжку
• Вентиляция в частном доме
• Вентилятор для ванной
• Вентиляция в бане
• Норма влажности воздуха
• Приточный клапан на окно
• Обратный клапан на вентиляцию
• Вытяжка в вентиляцию
• Труба для вытяжки
• Приточный клапан в стену
• Приточная вентиляция
• Вентилятор для вытяжки
• Вытяжка для ванной
• Рекуператор для дома
• Фильтр для вытяжки
• Пластиковые воздуховоды
• Короб для вытяжки
• Установка вытяжки
• Воздушное отопление дома
• Черная вытяжка
• Почему потеют окна
• Увлажнитель воздуха
• Встраиваемая вытяжка
• Как выбрать кондиционер
• Вытяжка для кухни

Вентиляция подвала — схема, вытяжка, устройство

Содержание

1. Характеристики и устройство
   1. Принудительная
   2. Естественная
   3. Естественная вентиляция в подвале гаража своими руками (видео)
2. Монтаж естественной вытяжки
   1. Обустройство принудительной вытяжки

Нормальное использование погребов и подвалов сегодня невозможно без хороших температурных воздушных параметров. Нехватка свежего воздуха в здании может стать причиной повышенной влажности, соответственно, со временем это станет причиной образования грибка.

Труба естественной вентиляции подвала

Как правильно обустраивается вентиляция подвала своими руками, каково ее устройство и какую стоит применять схему – об этом читайте ниже.

1 Характеристики и устройство

Правильная и эффективная вытяжка в погребе вашего гаража является одним из обязательных условий хорошей сохранности транспортного средства. Мало того, что плохая вентиляция станет причиной разрушения металла и образования грибка, так еще концентрация паров от горюче-смазочных веществ и выхлопных газов довольно опасны для человеческого здоровья.

Поэтому вентиляция подвала частного дома, погреба или гаража должна стоять на первом месте у домовладельца. Разумеется, в данном случае следует учитывать и экономическую целесообразность данного процесса.

Существует несколько вариантов устройства вентиляции в погребе, схема такова:

• принудительная;
• естественная.

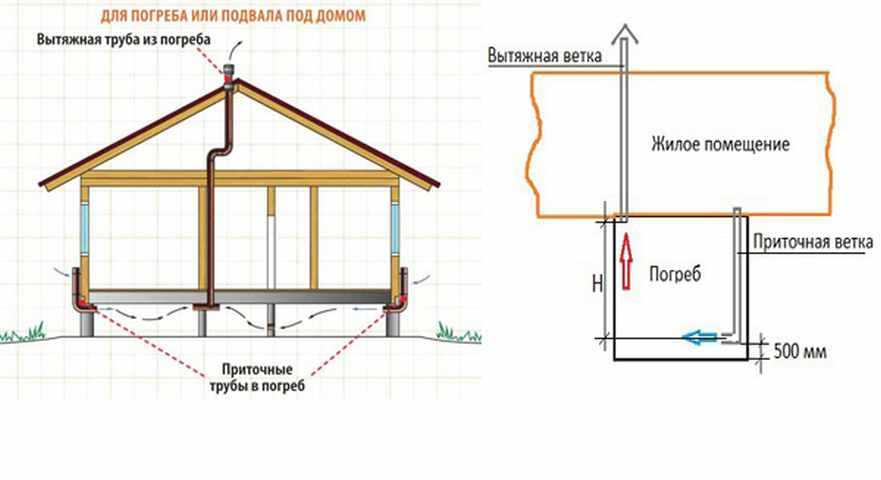

Схема вентиляции подвала и погреба

к меню ↑

1.1 Принудительная

Схема и устройство данной вентиляции в погребе применима в том случае, когда площадь дома немалая и есть необходимость в получении всегда свежего притока воздуха в помещение. Правильный монтаж и устройство данной схемы требует немалых денежных затрат, так что принудительная вентиляция подвала – вариант не для каждого домовладельца. Системы, собранная своими руками, должна состоять из следующих составляющих:

• непосредственно вытяжных каналов;
• нагнетательного устройства – блока печи или климатизера;
• воздухоотвода;
• воздухозаборника;
• устройств для подачи воздушного потока;
• тройников, при помощи которых будет суммироваться поток.

Принцип работы такой схемы вентиляции в погребе, обустроенной своими руками, заключается в следующем. Сначала воздушный поток благодаря вентилятору посредством труб попадает внутрь системы, где при необходимости проходит через фильтр. Затем воздушный поток либо нагревается, либо охлаждается, в зависимости от необходимости, и после этого попадает в погреб либо подвал по трубе.

Вытяжное устройство для принудительной вытяжки

Главным недостатком такой вентиляции в погребе, как вы уже сказали, является большая цена и сложность монтажа. Что касается преимуществ, то такая схема системы не зависит от погодных условий. Кроме того, есть возможность регулировки воздухообмена.
к меню ↑

1.2 Естественная

Естественная вентиляция погреба была актуальна еще в древние времена. Все потому, что устройство такой системы не требует финансовых затрат и сделать ее своими руками не так сложно.

Система и устройство приточной вытяжки в подвале состоит из следующих компонентов:

• элемента продухи;
• вытяжного канала;
• приточного канала.

Функционирование данной вентиляции под погреб основано на разнице температур вне дома и в подвале, что, собственно, и обуславливает движение воздуха. То есть вытяжка в подвале позволяет обеспечить постоянный отток старого и приток нового воздушного потока в погреб. Как вы могли догадаться, данная система функционирует в зависимости от погодных условий, которые могут ее усиливать, либо наоборот, ослаблять. Главным плюсом данной вытяжки в подвале является простота конструкции и легкость монтажа. Минус – это неполный воздухообмен, а также прямая зависимость от погодных условий.

к меню ↑

1.3 Естественная вентиляция в подвале гаража своими руками (видео)

к меню ↑

2 Монтаж естественной вытяжки

Если вас интересует, как сделать вентиляцию в погребе своими руками, то мы поможем вам правильно осуществить эту идею. В самом начале, перед тем, как приступить к обустройству, следует разработать схему, в идеале будет сделать ее еще во время проектировки здания.

Вам необходимо основываться на пропускной способности каналов, а также площади подвала. Схема вентиляции в погребе под домом не требует особых знаний – достаточно только указать место монтажа труб (вытяжной и приточной трубе), а также учесть их диаметр. Что касается непосредственно труб, то их следует установить в разных углах подвала.

Вытяжной элемент следует установить на полметра выше конька крыши здания, а ее отверстие лучше вмонтировать под подвальным потолком. Приточный компонент следует монтировать таким образом, чтобы ее край располагался на полметра над уровнем пола, а входное отверстие – на таком же расстоянии, только от уровня земли. Нужно учитывать тот нюанс, что от диаметра труб зависит объем пропускаемого потока, а от их длины — его скорость.

Об устройстве вытяжки для подвала следует позаботиться еще на этапе строительства здания

Если вы хотите, чтобы система функционировала хорошо, эксперты рекомендуют использовать трубы диаметром 12 см, если площадь погреба составляет 40 «квадратов». Если будет использована труба с большим объемом, то это будет еще лучше, ведь таким образом вы сможете обеспечить лучший воздухообмен в помещении.

Что касается непосредственно материала, то естественная вентиляция в гараже с подвалом не требует использования каких-либо специфических материалов. Вам потребуются только:

• железная или пластиковая труба;
• хомуты для их крепления;
• дефлекторы.

При обустройстве вытяжки своими руками на этапе строительства здания этот процесс не вызовет сложностей. Вам необходимо:

1. Сделать отверстия с нужным диаметром.
2. Правильно вмонтировать в эти отверстия трубы.
3. Закрепить их цементной смесью иди монтажной пеной.

Что касается устройства вентиляции под погреб в уже построенном доме, то в этом случае нужно сначала пробить каналы для монтажа патрубков. По словам специалистов, наиболее оптимальным вариантом будет частично откопать фундамент, сделать в нем необходимого диаметра каналы, вмонтировать в них трубы и закрепить их. Вытяжной компонент должен быть выведен выше уровня крыши и надежно закреплен в стене. Сверху эта труба закрывается дефлектором, чтобы предотвратить попадание осадков в погреб, а приточный элемент нужно будет закрыть сеткой.

Процесс бурения стены для вытяжного канала

к меню ↑

2.1 Обустройство принудительной вытяжки

Если вы задаетесь вопросом – как сделать вентиляцию в подвале своими руками – но хотите обустроить принудительную систему, то ее проект также должен быть разработан заранее. Проект подразумевает расчет по кратности воздухообмена в комнате и объемам проходящего потока. Кратность следует рассчитывать исходя из расхода в два кубических метра на один «квадрат» помещения в час. Умножая объем помещения на кратность, вы получите показатель производительности вентилятора.

Как мы уже говорили, принудительную вентиляцию под погреб рекомендуется устанавливать в зданиях с большой площадью. Особенно, в том случае, если здание требует обустройства централизованной вытяжной системы. То есть вентиляция под погреб в этом случае будет только одной из небольших частей целой системы.

Мы можем с уверенностью заявить, что большинство домовладельцев, занимающихся разработкой проекта и проведением всех расчетов, часто сталкиваются с проблемами. Если вы никогда ранее не занимались подобным процессом, то проведение расчетов желательно доверить профессионалам, поскольку это требует наличия определенных знаний и навыков.

Разумеется, при необходимости вы можете установить вытяжную систему только в подвале, если это нужно и свежий воздух в погребе вам катастрофически нужен. Тогда с этим вполне можно справиться своими силами.

Вентилятор установлен на вытяжном канале для осуществления принудительной вентиляции помещения

Итак, как сделать вытяжку в погребе своими руками? Установка каналов и труб для данной системы производится примерно таким же образом, как и в случае с естественной вентиляцией. Но следует учесть несколько моментов, которые нужно учитывать при обустройстве системы:

1. Обе трубы, и приточная, и вытяжная, должны быть установлены на уровне в полметра над землей.
2. Непосредственно на сами трубы следует вмонтировать вентиляторы. Собственно, они будут выполнять основную роль в принудительной системе вытяжки. Для монтажа вентиляторов может понадобиться вмонтировать также нагнетательные блоки.

При обустройстве такой системы следует учитывать множество аспектов и нюансов. Часто ли вы используете это помещение? Действительно ли в нем нужна вентиляция? Каковы природные особенности региона, где вы проживаете? Если вы привыкли делать все по дому своими руками, то этот процесс не вызовет больших трудностей.
