Дополнительно! Если уровень чистого пола находится выше реального уровня земли, то можно прибегнуть к выставлению опалубки.

Фундамент выше «нулевого уровня»

Завершающим действием данного этапа является выставление рамы (закладной) по строительному нивелиру. При фиксации закладной можно сразу заложить гофры электропроводки для автоматизации откатных ворот. Их нужно заранее вывести в нужном месте и зафиксировать.

Основа с электропроводкой

Заливка фундамента

Бетонную смесь можно заказать или изготовить самому. Для фундамента нормальной прочности заказывайте заводской бетон марки не ниже M250, а лучше — M500. Вам понадобится приблизительно 1,2-2 куб. метра бетонной смеси. Рекомендуется использовать щебень размером не более 30-40 мм при общем содержании песка не более 30%. Кроме того, если процесс бетонирования припал на зимнее время, то используют бетон со специальными добавками.

После заливки фундаменту нужно дать выстояться не менее 7 дней, или как по СНИПу — 28 дней.

Устройство основы сдвижного портала

Как правильно установить опорную раму (закладную) для откатных ворот?

Для обеспечения правильного монтажа ворот, который является залогом их безопасной эксплуатации, необходимо провести работы по подготовке проема.

Подготовительные работы по установке откатных ворот включают в установку и позиционирование опорной рамы ворот, прокладку электрических кабелей, изготовление фундамента.

1. Прокладка электрических кабелей в грунте и фундаменте должна производиться в металлических трубах. Трубы должны иметь внутренний диаметр не менее 25 мм.

   Допускается укладка кабелей в пластиковые трубы или гофрированные шланги с внутренним диаметром 15–25 мм.

   Для предотвращения попадания влаги выходы электрических кабелей из труб должны быть загерметизированы.

2. Фундамент под опорную раму и столбы должен быть заглублен не менее, чем на глубину промерзания грунта (рекомендуемое значение 1,3 метра) от уровня земли и залит на песчано-гравийную подушку толщиной 0,3-0,4 м. Часть фундамента между столбами проема должна быть армирована стальным прутом диаметром 8-12 мм либо сеткой.

   Бетонирование фундамента можно производить бетоном класса С16/20 (М250).

3. Несущие столбы должны быть смонтированы вертикально в двух плоскостях с использованием строительного уровня.
4. Монтаж ворот производится только после достижения фундаментом проектной прочности (не менее 28 дней после окончания заливки).

Рис. 1 Размеры фундамента и расположение опорной площадки откатных ворот

Рисунки рам опорных для бетонирования представлены ниже (Рис. 2). Чертежи для самостоятельного изготовления рам и столбов находятся в каталоге по воротам серии ADS400.

Рис. 2

Электронная версия каталога выложена на сайте ГК «АЛЮТЕХ в разделе «Въездные ворота – Документация» http://www.alutech-group.com/product/gate/vezdnye-vorota/DOCUMENTS/

ALUTECH Group

Вернуться к списку вопросов.

Откатные ворота своими руками. Схема, поэтапная инструкция

Все больше владельцев частных домов выбирают откатные ворота. Производство является достаточно затратным занятием, поэтому многие решаются сделать откатные ворота своими руками. Для этого так же понадобятся определенные затраты, придется купить материалы и разобраться с наличием инструмента, но в итоге вы получите замечательные ворота высокого качества и по доступной цене.

Стоит учесть, что даже самостоятельная работа будет стоить дороже, чем другой тип ворот, но качество, долговечность и комфорт – отличная мотивация сделать выбор в их пользу.  Чтобы сделать откатные ворота своими руками, чертежи и схемы будут очень кстати. Вы можете использовать готовые схемы, которые найдете в данной инструкции.

Как сделать откатные ворота своими руками? В первую очередь необходимо разобраться с материалами.

Откатные ворота своими руками. Выбираем материалы

Вам понадобится окрашенный профнастил, прямоугольные трубы разных размеров, фурнитура, грунтовка, саморезы и автоматика. Наиболее дорогими в этом списке являются фурнитура, которую можете купить набором и автоматика, что включает привод с блоком управления, рейку и пульты. При желании можете позаботиться о безопасности.

Таким образом, вам необходимо выбрать достаточное количество материала. Для начала вам понадобится чертеж и информация о размерах, чтобы не переплачивать за лишние товары. К примеру, если ворота 3Х2, то профнастила потребуется 6 м2, а труб определенное количество килограмм.

Узнав размеры, убедившись, что данный чертеж подходит, можете приступать к покупке материала. Чертежи можете использовать из данной инструкции, уже проверенные схемы не доставят неудобств. Далее необходимо убедиться, что в наличии есть инструменты, необходимые для постройки откатных ворот своими руками.

Подготовка инструмента

Подготовьте или займите у знакомых болгарку, шлифовальную машинку, бетономешалку, инструмент для кладки кирпича, шуруповерт, стремянку, лопаты, молоток, уровень, гаечные ключи, лом и рулетку.

Список получился довольно обширный и если вы не обзавелись каким-то конкретным инструментом, не стоит сразу его покупать, возможно, он есть у ваших друзей или есть возможность арендовать. Потому что с покупкой техники вы вряд ли сэкономите на установке откатных ворот своими руками.

Когда все готово, стоит приступать непосредственно к работе.

Откатные ворота своими руками. Установка

Проводим подготовку — важный этап

Для начала проведите предварительные работы. Растительный слой земли придется снять, если в этом месте другое покрытие, от него все равно придется избавиться. Для удобства нужна разметка будущих откатных ворот.

Далее, в процессе разбивки, необходимо использовать четыре арматурных элемента  по 1 метру и электроды — оси (постоянная и временная). Прежде чем забить арматуру, убедитесь, что диагонали прямоугольника совпадают. После этого забивайте, оставляя на поверхности 20 сантиметров. Между арматурой накладывается леска. С основных осей можно создавать временные.

Далее требуется вырыть приямки, там будет фундамент для столбов, закладной детали и траншеи для электропроводки.

Совет. Не забудьте, что яма для столба обязана быть немного шире его размера. К примеру, при размерах столба 40Х40 см, яма должна быть хотя бы 42Х42 см. Фундамент получится шире и вам станет легче осуществить кладку кирпича.

Закладная деталь так же требует от фундамента определенных условий. Яма обязана быть длиной половины проема ворот.

Совет. Учитывайте климат вашей территории при создании ям. Глубина обязана быть большой, больше, чем глубина промерзания. Если фундамент окажется  слишком близко к верху, грунт, который замерз, вытолкает его наружу, конструкция получится ненадежной. Иногда глубина может составлять почти полтора метра, не стоит на данном этапе проявлять пренебрежительность.

Когда во время создания ямы осыпаются стенки, не обойтись без опалубки. В данном случае можете экономить, выбирая старый материал, доски итак накроются грунтом.

Готовые приямки полейте водой, чтобы добиться утрамбовки. Если дальнейшие работы будут продолжаться позже, побеспокойтесь о том, чтобы накрыть их и защитить от дождя, который может их вымыть.

Чтобы позже не портить  проезд, заранее выройте траншею, где будет заложена гильза с электрическим кабелем, чтобы позже подключить автоматику откатных ворот легко и быстро. Для данной работы понадобится обычная водопроводная труба из пластика, диаметр выбирайте примерно 20 мм. В момент, когда гильза заложена, закройте торцы трубы полиэтиленом, который защитит от грязи и влаги.  Когда гильзу было уложено и засыпано, место, где прошла укладка так же полейте водой, чтобы добиться утрамбовки грунта.

Пока что эскиз откатных ворот использовался мало, но в будущем он еще очень пригодится.

Готовим столбы

Функцию сердечника будут выполнять металлические изделия, в данном случае, трубы. Лучше брать прямоугольные изделия с размерами 80Х80 мм или 100Х100 мм. Подойдут и круглые металлические трубы, диаметр берем от 80 мм.

Труба над землей (её верхняя часть) должна быть немного ниже столба, хватит пары сантиметров. Если, к примеру, столб высотой 2,5 м, то сердечник обязан быть 2,45 м. Часть под землей не должна дойти до дна котлована. Хватит так же 5 см. Если яма глубиной 90 см, то нижняя часть трубы – 85 см.

Совет. Для достижения максимальной прочности сердечника, чтобы конструкция откатных ворот своими руками была прочной, можно сделать своеобразное укрепление, приварив два арматурных элемента крестообразно внизу. Длина приваренных частей – 25 см.

Когда труба установлена в яму, обеспечьте ей защиту от влаги, чем-нибудь накрыв.

Откатные ворота своими руками: создание закладной детали

От качества данного элемента будет зависеть ваша работа в целом, потому что закладная деталь влияет на движение ворот и электропривод.

Для данного элемента вполне подойдет швеллер, ширина которого примерно 20 см, но не меньше 16. Длина должна соответствовать половине ширины проема ворот.

Чтобы швеллер надежно и долговечно держался в бетоне, надо будет приварить арматуру. Снова пригодится сварочный аппарат. Для работы подберите 4 куска арматуры, длина которых должны быть примерно 90 см. Приварите с двух сторон и свяжите арматурными перемычками, выбирая диаметр 10 мм.

Бетонируем фундамент для откатных ворот

Подготовка металлоизделий в принципе завершена, можно переходить к новому этапу работ. Необходимо залить фундамент для откатных ворот своими руками. Стандартно лучше брать марку бетона М200. Готовим смесь: 1 ведро цемента, песка – 3 в, щебня – 5 в. (фракция 5-20 или 20-40). Учитывая общий объем замеса использовать 20% воды.

Дождитесь нормальной температуры, потому что в мороз придется использовать дополнительные добавки против заморозки. Если температура на улице нормальная плюсовая, можете приступать к процессу бетонирования.

Прежде чем залить бетоном фундамент для откатных ворот своими руками, еще раз убедитесь, что все конструкции из металла в приямках не сместились и надежно расположены. Под весом бетона они могут сместиться, убедитесь, что это не произошло. Используя уровень, проверьте насколько установка получилась ровной, проверяя горизонтально и вертикально.

Швеллер – ровно на уровне поверхности горизонта, если проезд не готов, рассчитайте расстояние верха. В идеальном варианте – между створкой и поверхностью должно оставаться 7 см, чтобы в снежную погоду ворота, когда двигаются, не сунули снег.

Совет. Конструкция откатных ворот своими руками должна быть прочной, не забывайте при заливке каждой порции смеси, постоянно трамбовать бетон, чтобы избежать образования пустот.

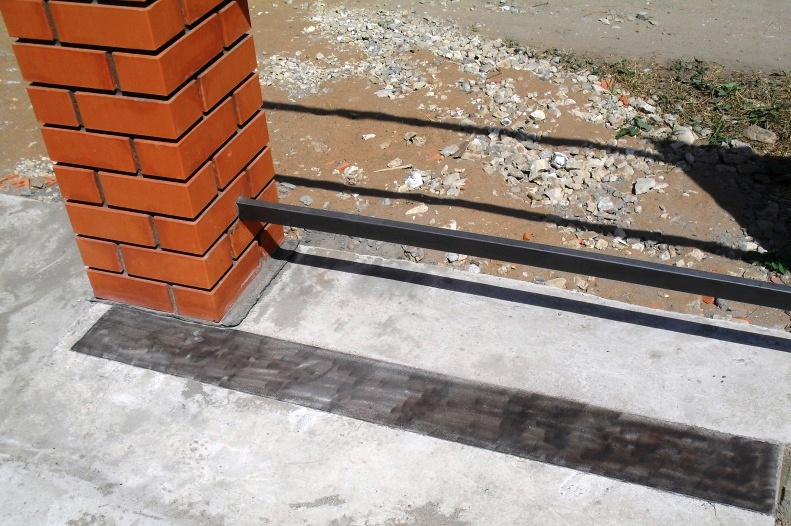

Когда бетонирование завершено, можете приступить к выравниванию, чтобы удалить все неровности. Если на улице очень жарко, бетон следует защитить от трещин, накрыв его. Пару раз в день поливайте его водой.

Пока бетон набирает свою прочность, можете неделю отдохнуть. Это настоятельная рекомендация, если ваша цель – надежные и прочные ворота.

Кирпичная кладка столбов для откатных ворот

Справившись с фундаментами и подождав, пока они станут прочными, можете приступать к кладке кирпичей, устанавливая закладные элементы для нащельников. Используйте уголок 50Х50 мм, длина которого примерно 8 см, а арматура с диаметром 8мм равна половине столба. Приварите её к сердечнику.

Нащельник требует три закладки трех деталей: 1 внизу после кладки 3 рядов кирпича, далее средняя – посредине, и 1 деталь вверху – зная верхний край ворот в будущем, делайте укладку немного ниже.

Каркас откатных ворот своими руками

Чтобы вам было удобнее создавать каркас, используйте трубы с сечением прямоугольник или квадрат. Чтобы создать откатные ворота своими руками чертежи и схемы придется еще использовать. Чертёж – подробная схема вашей работы, о которой была речь в начале, сейчас будет весьма важен. Если у вас есть эскиз откатных ворот, точно никаких проблем не возникнет. Так же он помогает сэкономить материалы, используя ровно столько, сколько требуется для изготовления откатных ворот своими руками.

Металлические трубы, все остальные элементы очистите от ржавчины, обезжирьте и прогрунтуйте. В стандартном варианте для створок и несущих элементов, используется труба 60Х40 мм или 60Х30 мм. Второй внутренний каркас – 30Х20 мм.

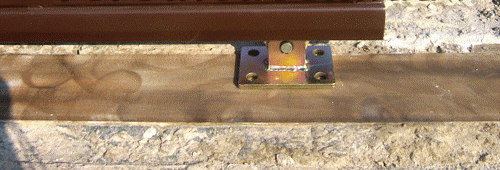

Вся сборка начинается с направляющего рельса, значит, на данном этапе он должен быть заранее подготовленным. При наборе каркаса обеспечьте его устойчивость в вертикальном положении, приварите две части труб (квадратных), они будут выполнять роль подставок.

В несущем каркасе нижнюю трубу приварите к рельсу путем прихваток. Длину шва используйте 15-20 мм, шаг 600-700мм, с двух сторон, порядок — шахматный.

Совет. Не делайте сплошной шов. Это не только нецелесообразно и приводит к лишнему расходу электродов, а и грозит тем, что направляющий профиль будет вести, ворота станут заклинивать, движение станет тяжелым.

После этого можем выставлять вертикальные трубы, прихватив их одной сваркой. Используя уровень, проверьте получившуюся вертикальную ровность, когда убедитесь, что все в норме, лишь тогда сделайте сплошную проварку.

Далее – установка и сварка верхней перекладины, потом диагональной.

Несущий каркас можете считать готовым.

Далее внутри по периметру стоит приварить трубы второго каркаса, не основного, к ним позже будет приварен профнастил. Трубы обязаны оказаться по центру несущего каркаса, чтобы настил, когда уже будет в створке, немного утопился.

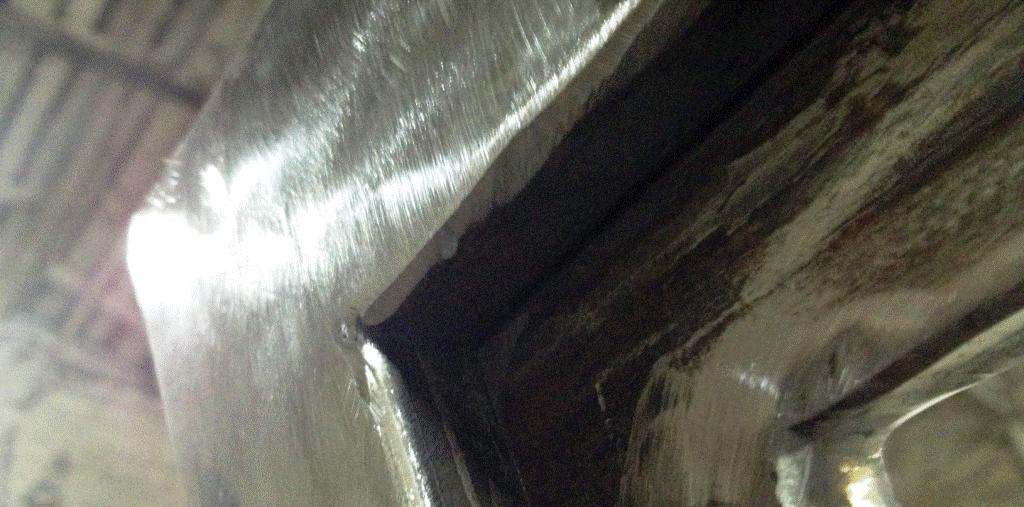

Сварочные работы окончены, можете зачищать швы болгаркой, грунтовать их и красить.

Совет. Покраску лучше проводить в три слоя.

Для закрепления профнастила используйте 19 мм саморезы специального назначения — по металлу, чтобы было проще, можете его прикреплять, когда створку уже установите в проем на опору. Каждый лист необходимо подгонять отдельно, он должен прилегать к раме. Часть створки с формой треугольника оставьте без монтажа профлистов, потому что эта часть итак не будет попадать в проем.

По створкам все, но остаются другие не менее важные детали.

Осталось совсем мало, чтобы завершить самодельные откатные ворота.

Из металлических труб 60Х30 или 60Х40 мм создаются  и монтируются нащельники.

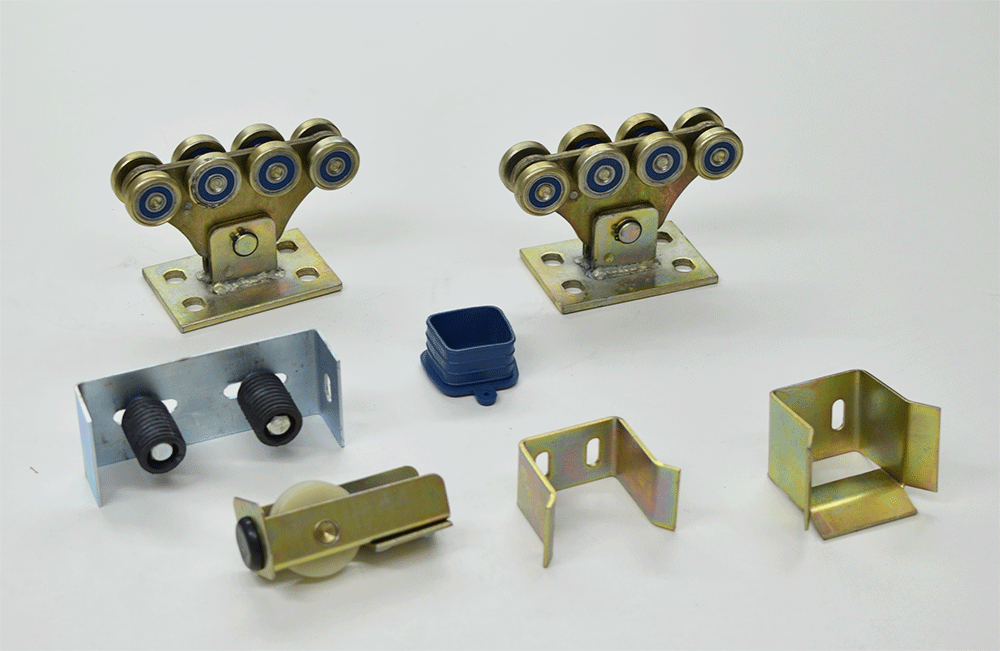

Чтобы создать откатные ворота своими руками, выберите фурнитуру:

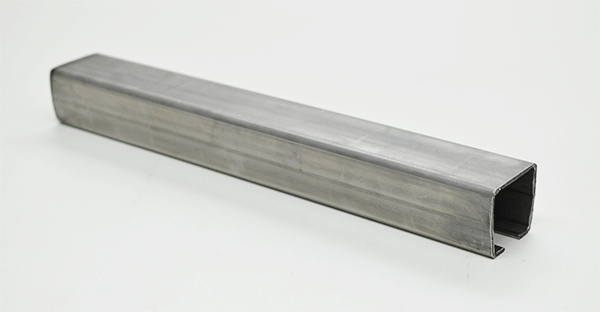

• Направляющий рельс – это профиль хорошего качества, поверхность ровная, без изъянов, не шероховатая, без окалин. Металл обязан быть специфичным, в составе должно быть больше, чем обычно, углерода
• Роликовые каретки – с металлическими роликами, нельзя брать полимеры. Подшипники с металлорезиновыми пыльниками. Ход без затруднений. Обязательно позаботьтесь о защите от коррозии.

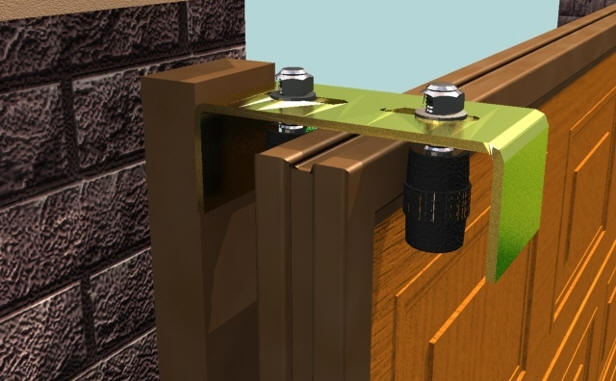

• Верхняя пластина с роликами, их должно быть 2 или 4. Лучше брать с резиновым покрытием, которое не станет царапать полотно.

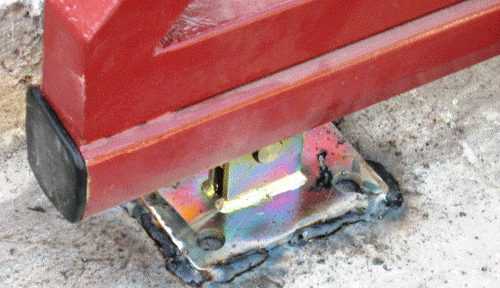

• Нижний концевой ролик – подойдёт либо полимер, либо металл.
• Нижний и верхний улавливатели.
• Резиновые заглушки, желательно с гофрированной частью.
• Монтажные пластинки роликовых опор.

Устройство откатных ворот своими руками не составит много трудностей. Остается провести монтаж перечисленных элементов и заняться установкой автоматики. Конструкция откатных ворот кажется сложной, но вы сможете справиться сами, без сторонней платной помощи, используя наши инструкции и посмотрев видео инструкцию ниже.

Фундамент под откатные ворота — как залить своими руками?

В наше время производят множество видов ворот, но наиболее популярны откатные ворота. Такая конструкция очень удобна в эксплуатации, ворота работают по такому принципу: на фундаменте размещают 2 опорных катка, нижняя часть ворот – балка, работающая в качестве направляющей.

Опоры воспринимают нагрузку от веса ворот, и позволяют перемещаться их створкам. Опоры фиксируют, используя закладные болты. Использовать такую конструкцию можно без ограничений в течение всего года.

Основная часть любых откатных ворот – тележки, с роликами позволяющие перемещаться полотну ворот, они опираются на армированный фундамент, залитый ниже глубины промерзания грунта. Фундамент для такой конструкции изготавливают специальный, по этой причине в первую очередь нужно рассчитать габариты котлована, разметить и вырыть его.

Далее устанавливают закладную, так чтобы одна сторона швеллера плотно прилегала к опорному столбу. Когда будут сделаны все расчеты и правильно размещена в котловане закладная, заливают бетон и устанавливают ворота.

Их открывать и закрывать можно как вручную, так и с помощью автоматических устройств. Наиболее важна для такой конструкции – прочность установки. Монтаж основания и каркаса выполненные с ошибками наверняка приведут к сбоям в работе автоматической системы. По этой причине откатные ворота устанавливают только на специальном фундаменте.

Выбор участка

Подготовка начинается с выбора подходящего участка для размещения фундамента. Учитывая то, что при открывании створка конструкции, будет перемещаться какую-либо сторону, фундамент нужно продолжить с этой же стороны проема ворот. Его заливают вдоль забора, с внутренней части территории.

Решив, в каком направлении, будут перемещаться ворота, подготавливают участок для траншеи. На нем не должны расти кустарники и деревья – корни через некоторое время наверняка повредят бетонный монолит.

Подготовка

Для откатных ворот изготавливают не обычный фундамент, и в первую очередь необходимо – рассчитать размеры и выбрать подходящий участок для рытья траншеи. После просчета габаритов и прочности фундамента готовят траншею, она должна быть глубже уровня промерзания грунта на 30 см. После этого изготавливают из швеллеров и монтируют закладную.

Швеллера сваривают в П-образную конструкцию. После монтажа закладной конструкции необходимо в траншее разместить прутья арматуры для повышения прочности и надежности конструкции. Установку выполняют так, чтобы боковые части швеллера были как можно ближе к опорному столбу. После правильного монтажа закладной можно начинать бетонирование фундамента.

Во время выполнения всех работ нужно пользоваться предварительно подготовленным чертежом конструкции. Это предохранит от ошибок в расчетах на местности. Непосредственная функция фундамента – удержание консольных блоков, на которые опирается вся конструкция. Необходимо чтобы фундамент был длиннее ширины ворот.

Процесс устройства фундамента

В вырытой траншее необходимо изготовить арматурный каркас. Арматуру соединяют с помощью сварки или вяжут проволокой, главное чтобы скелет фундамента был надежно зафиксирован.

Закладной элемент

Эту часть конструкции делают из швеллера шириной 20см, длиной равной траншее для фундамента, и используют арматуру сечением 12 мм для объединения частей конструкции и также для создания арматурного каркаса. К подготовленному швеллеру вертикально с помощью электросварки крепят отрезки арматуры около 1 м длиной.

Собранную конструкцию опускают в траншею, направляя вниз арматурой, следя чтобы швеллер боковой частью, прилегал к опорному столбу и был расположен горизонтально. Важно правильно выставить верхний край швеллера, это влияет на наличие и размер зазора между дорогой и низом ворот. При необходимости установки дополнительных столбов, то их вкапывают в грунт и крепят к закладному элементу.

Заливка траншеи раствором бетона выполняется так, чтобы верхняя часть швеллера осталась чистой. Обычно в зависимости от погоды раствор схватывается в течение 6-7 дней. Арматурный каркас в траншее размещают строго горизонтально.

Его верхнюю часть, необходимо расположить ниже поверхности почвы на 11-12 см. бетонный раствор для фундамента приготовить несложно, соотношение компонентов: 6 мер песка на 2 меры цемента, смешивать раствор необходимо до консистенции сметаны.

После этого производят крепление поперечных швеллеров, 3 из них должны находиться в арматурном каркасе. Необходимо обязательно выровнять швеллер по вертикали и горизонтали. После чего его приваривают к арматуре и заливают раствором, в результате проделанных работ вы получите фундамент, для устойчивости усиленный 3 швеллерами расположенными поперек траншеи.

Уровень проезжей части, должен располагаться на 7 см выше, чем забетонированы швеллера. Нужно не забывать о том, что во время заливки фундамента удобно проложить электрический кабель для подключения автоматических устройств.

Фундамент на сваях

Если грунт на участке может просесть, он болотистый или глинистый то лучше изготовить свайный фундамент. Такое основание бывает:

1. Винтовое.
2. Монолитное.

Винтовые металлические сваи – оптимальный вариант с точки зрения трудовых и денежных затрат. Чтобы эта конструкция могла использоваться как можно дольше, ее защищают антикоррозийными веществами или заливают бетоном.

Если столбы забора не способны заменить опоры для ворот, то подготавливают яму, в которую устанавливают столб.

Установка ворот

Установка полотна ворот выполняется поэтапно:

1. Разметка необходимого места для перемещения сдвижной створки.
2. Изготовление роликовых тележек.
3. Расчет пределов перемещения роликов.
4. Сборка.
5. Регулировка полотна ворот и проверка работы роликовых опор.
6. Крепление концевого ролика.
7. Установка направляющего кронштейна.
8. Устройство ответной опоры.
9. Обшивка каркаса ворот.
10. Крепление ловителей и необходимой автоматики.

При изготовлении откатных ворот производят расчет места для перемещения и их установку. Во время сборки конструкции их устанавливают в профиль и слегка перемещают в сторону центра закладной, на них устанавливают полотно ворот строго вертикально.

Ответный столб необходимо для крепления ловителей, и одновременно дает возможность прикрыть образующийся технологический зазор. Монтируют его вплотную и фиксируют, закрепив к столбу ограждения напротив закладного элемента.

Полотно ворот можно обшить, используя различные материалы, к примеру, профнастилом или древесиной. Способ обшивки выбирают с учетом дизайна конструкции и материала.

Установка уловителей

Одним из этапов заканчивающих работы по монтажу откатных ворот является установка специальных уловителей. Один из этих элементов расположенный в нижней части ворот, дает возможность при закрытых воротах до некоторой степени уменьшить нагрузку предающийся с роликовых опор. Чтобы рассчитать его месторасположения, необходимо полностью закрыть створку откатных ворот и соединить с концевым роликом.

Уловитель, расположенный в верхней части конструкции дает возможность предотвратить раскачивание ворот во время сильного ветра. Его установку производят на высоте защитных уголков, причем учтите, что уголки при закрытых воротах должны соприкасаться со скобами уловителя расположенного в верхней части ворот.

Монтаж автоматических устройств

Установка автоматики производится последней, передвижение створки при этом производится посредством зубчатых реек. Их продают частями по 1 м, в комплекте со специальным креплением, крепят рейки к несущему профилю. При самостоятельной установке автоматики на откатные ворота необходимо знать, что для их работы потребуются не только зубчатые рейки, а и специальный ключ, маячок, пульт и электропривод с шестеренкой.

Монтаж этих элементов производят, ориентируясь на прилагаемую к оборудованию инструкцию. Если самостоятельно выполнить эту работу сложно, то лучше пригласить опытного электрика.

Статья была полезна?

0,00 (оценок: 0)

Откатные ворота своими руками пошаговая инструкция сайта vorotnet

Что потребуется для изготовления ворот своими руками?

1. Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.

2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.
3. Болгарка или отрезная машинка, любого типоразмера.

4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.

5. Молоток.

6. Уровень.

7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).

8. Саморезы(либо заклепки) – 200 шт.

9. Комплект фурнитуры для откатных ворот.

10. Профнастил около 10 м.кв.

11. Труба 60*40 — 20 м.

12. Труба 40*20 — 20 м.

13. Труба 60*60 — 7 м.

14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).

15. Арматура сечением 10 – 14 мм.

16. Краска — 1 банка.

17. Грунтовка – 1 банка.

18. Растворитель — 1 банка.

19. Герметик.

20. Автомобильный противокоррозионный грунт — 1 баллончик.

Что касается подбора комплектующих для откатных ворот, они бывают нескольких видов, в зависимости от веса и длины проема Ваших ворот и имеет стандартный комплект:

• консоль (она же балка, направляющая) — это основа всей системы, это рельс, внутри которого располагаются ролики, благодаря чему, створка ворот может сдвигаться
• две роликовые каретки крепятся на фундаменте, сами ролики находятся внутри консоли
• верхний ролик не дает полотну ворот раскачиваться, удерживает его в строго вертикальном положении
• концевой ролик  не дает створке провисать в закрытом положении, фиксирует её
• верхний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
• нижний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
• заглушки для консоли защищают консоль от грязи, пыли, песка и влаги

Автоматика для откатных ворот выполняет функцию автоматического открытия и закрытия Ваших ворот. Это не является обязательным элементом откатных ворот, скорее это шаг в сторону Вашего личного комфорта. В первую очередь, у владельца автоматических откатных ворот отсутствует необходимость покидать машину для того, чтобы открыть ворота. И, неважно, ливень, снег, град или маленький дождик, автоматика для откатных ворот избавит владельцев от необходимости возиться с открытие ворот. Чтобы в будущем у Вас не возникло никаких проблем с Вашими откатными воротами, лучше заранее побеспокойтесь о правильном выборе автоматики. Так же, как и в выборе коплектующих для откатных ворот, выбор автоматики зависит от веса и длины ваших ворот, а так же от частоты использования ворот. От этого будет зависеть то, какой мощности Вам необходим привод. Также обратите внимание на различные функции, которыми обладают различные электроприводы, сравните материалы, из которых сделаны детали механизма и корпуса. Стандартный комплект автоматики включает в себя:

• Электропривод – двигатель, который приводит створку ворот в движение
• Зубчатая рейка – передает движение с привода на сами ворота, крепится к створке ворот
• Фотоэлементы – заботятся о безопасности Вас и Вашего автомобиля, определяя помеху в створке ворот. Если будет обнаружен какой-либо объект, ворота остановятся, и начнут двигаться в противоположную сторону
• Пульт управления — служит для подачи команд на открытие-закрытие ворот
• Сигнальная лампа – оповещает об ошибках в работе откатной системы, а также о ее движении

Теперь, можно перейти к описанию работ. Итак, первым делом нужно рассчитать вес и размер будущих откатных ворот. Как упоминалось выше, это крайне важно, поэтому отнестись к этому нужно серьезно. Воспользуйтесь правилом «семь раз отмерь – один отрежь». Дело в том, что чем тяжелее будут ворота, тем более прочную и дорогой комплект фурнитуры для откатных ворот и более мощный электропривод вам нужно будет заказывать. От размера створки ворот зависит то, какой длины консоль Вам понадобится. Ширина проема откатных ворот рассчитывается в зависимости от того, какой у Вас автомобиль (легковой, грузовой) и от того насколько широкая улица. Лучше всего поставить две палки и попробовать заехать между ними со стороны улицы – получилось, значит, примерно, таким и должен быть заезд, а если вы сбили одну из палок, проезд лучше расширить. Получив размеры ширины проёма, Вам необходимо вычислить размер противовеса ворот, для этого воспользуйтесь простой формулой: (половина от 100% ширины проёма ворот это и есть размер противовеса). И так если длина проёма ворот составляет 4 метра, то длина противовеса 2 метра, а длина всего полотна ворот составляет 6 метров.

Подготовка опорных столбов

Необходимо установить правильно опорные столбы, к которым в свою очередь будут крепиться откатные ворота. Опорный столб, может быть какой угодно — это может быть кирпичный или бетонный столб, швеллер, дубовый брус и т.д. Рекомендуем — бетонировать столб (на глубину промерзания грунта) от 1м, столбы устанавливаем под уровень, затем заливаем раствором. В кирпичных и бетонных столбах необходимо предусмотреть металлические закладные по 3 штуки на каждом из столбов, равномерно расположить, примерно, на расстоянии от края по 10 см со стороны проема. Самый оптимальный размер такой закладной 10 х 10 см. и она должна быть расположена «заподлицо» с отделкой столба.

На опорные столбы со стороны ворот закрепляем вертикально трубы 60 х 60 (фальш-столбы) по высоте полотна плюс 10 см. Фальш-столб возле фундамента называется боковым и может быть выполнен в виде рамы, противоположный ему — приёмным или разгрузочным, так как он принимает и удерживает полотно между открываниями. К боковому столбу на нужной высоте прихватываем поддерживающую планку с роликами.

Фундамент для откатных ворот

Для заливки фундамента под основание откатных ворот нужно вырыть яму со стороны отката ворот. Её длина должна составлять 50% от ширины проема ворот, то есть, если ширина проема Ваших ворот 4 м., то длина ямы под фундамент должна составлять 2 м.. Ширина ямы должна быть не менее 40 см, а глубина, как указано выше, должна  превышать на 200 мм критическую глубину промерзания, это, примерно, 1,3 м, то есть, глубины 1,5 м под фундамент будет достаточно.

Далее, займемся закладной конструкцией для откатных ворот. Вам нужен швеллер 16 — 20см. шириной, а так же арматура сечением 10 — 12 мм. Выберите ровную площадку. Установите швеллер так, чтобы он лежал на ребре. Нарежьте шлифмашинкой или болгаркой арматуру отрезками 1,2–1,5 м., получатся так называемые «ножки». Далее, привариваем «ножки» к внутренней стороне полок швеллера. Но для большей прочности, советуем Вам обварить ножки закладной вертикальными прутьями. Установите закладной элемент фундамента для Ваших откатных ворот в подготовленное место по уровню, «ножками» вниз. Его верх должен идеально совпадать с уровнем заезда(«0» участка).
Если все правильно, можно приступать к бетонированию. Фундамент под откатные ворота должен выстаиваться, не менее недели, а по строительным нормам и правилам (СНиП) — один месяц, а если быть точнее 28 дней.

Внимание! В случае, если Вы захотите предусмотреть установку автоматики для откатных ворот, то под проезжей частью вам будет необходимо проложить кабель силовые и сигнальные кабеля

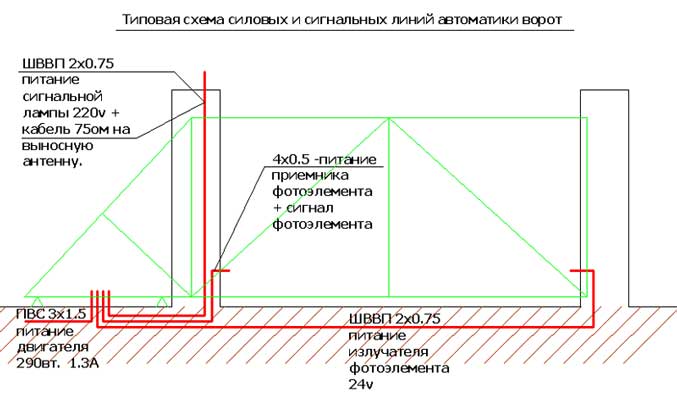

Проведение электропроводки под автоматику для откатных ворот

Для электропроводки Вам понадобится:

— силовой кабель 3х1,5 в уличном исполнении (для питания привода ворот), длиной от электрического щита до точки установки привода

— сигнальный кабель 2х0,5 с усиленной изоляцией, чтобы подключить фотоэлементы и сигнальную лампу (длина определяется на месте установки ворот)

— стандартный телевизионный кабель, соединяющий приёмное устройство с выносной антенной (длину определяет расстояние от антенны до радиоприёмника) в случае ее установки

— гофрированная ПНД труба диаметром от 20 до 32 мм, для прокладки кабелей под землёй.

   В случаях, когда вы колеблетесь, оснащать или не оснащать свои ворота приводом, подводящие кабеля рекомендуется заложить. Так как, после заливки фундамента, скрытая закладка кабелей потребует больших дополнительных затрат.

Вывод электрического кабеля в гофре, необходимо произвсети на расстоянии не менее 50 см от проема ворота(на эскизе отмечено буковкой «А»), и в 5-7 см от швеллера в бетоне(расстояние «Б»). В эту же точку необходимо свести кабеля с фотоэлементов и сигнальной лампы.

Изготовление ворот

 Пока выстаивается фундамент, можно заняться изготовлением полотна откатных ворот. Подготовьте ровную площадку (место сборки). Разметьте на ней прямоугольник 6 х 2 метра, и, начиная с любого угла, забейте в землю 6 деревянных упоров по контуру прямоугольника. Воспользуйтесь уровнем, чтобы выровнять упоры друг относительно друга в горизонтальной плоскости и сделайте контур из жестких, деревянных или металлических лаг. Укрепите получившуюся конструкцию саморезами.

Используя шлифмашинку,  разрежьте профильные трубы 60х40х2 (для конструкции рамы) под необходимые вам размеры. Должны получиться нижний (базовый) горизонтальный профиль и верхний, два вертикальных профиля, и профиль противовеса согласно произведенным расчетам. Зафиксируйте друг относительно друга точечной сваркой в местах соединений элементы рамы, и рулеткой проверьте диагонали получившейся конструкции. Размер диагоналей должен быть одинаков. Еще проверьте угольником углы 45 и 90 °. Если отклонений по углам и диагоналям рамы нет, проварите места соединений элементов рамы сплошным сварочным швом. Места соединений рамы после сварки должны стать герметичными.

Далее, укрепим полотно откатных ворот рёбрами жесткости (внутренний каркас рамы). Используя шлифмашинку (болгарку), разрежьте согласно вычисленным размерам профильные трубы  40х20х2, предназначенные стать рёбрами жесткости и местами крепления зашивки откатных ворот. Резать необходимо таким образом, чтобы после сварки места соединений стали герметичны.. Строго придерживайтесь размеров. Зафиксируйте профильные трубы в местах соединений при помощи точечной сварки, и приступайте к измерениям. Проверяются диагонали конструкции рамы и углы 45 и 90°.

Если отклонений нет, места соприкосновения рёбер жесткости и силовой рамы приварите короткими по 15 мм швами с шагом до 500 мм. Загладьте все сварочные швы на полотне ворот шлифмашинкой.

Не забудьте замазать получившиеся зазоры между основной рамой и внутренним каркасом силиконовым герметиком. Обеспечьте нормальную гидроизоляцию Вашей конструкции, не забыв о сварочных швах. В последнюю очередь, выполните грунтовку и покраску полотна откатных ворот.

Мы рекомендуем использовать алкидную эмаль или краску фирмы Хамрайт (Hammerite). Наносите не менее 2-х слоев до полного высыханием между слоями.

Когда рама ворот высушена, ее можно зашивать. Для этого используют самые разные материалы в зависимости от личных предпочтений. Профнастил используют чаще всего, он легок и удобен в установке.

Монтаж откатных ворот

На заранее подготовленном фундаменте для откатных ворот (швеллер) размещаем роликовые каретки как можно дальше друг от друга. Нужно помнить, что накатной ролик (концевой ролик) имеет размер, примерно 150 мм, поэтому ближнюю к проему каретку отодвигаем, учитывая это расстояние в 150 мм, а каретку, которая дальше от проема тоже выставляем таким образом, что бы она не выбила заглушку с другой стороны направляющего рельса при закрытии ворот.

Далее, одеваем раму откатных ворот на роликовые каретки и выставляем откатные ворота по уровню. Платформы кареток слегка прихватываются сваркой к швеллеру. Прокатите полотно ворот до конечных положений открытого и закрытого проёма ворот. Если возникают трудности с полноценным открытием или закрытием проёма ворот, сбейте болгаркой прихваты и внимательно скорректируйте расстояние от правого или левого краёв швеллера до опорных роликовых тележек.

Многие люди, решившие изготовить раздвижные ворота своими руками, пытаются крепить роликовые тележки к швеллеру не при помощи сварки, а при помощи шпилек и гаек (благо в роликовых тележках предусмотрены отверстия под шпильки). Стоит ли игра свеч? Так обычно поступают люди, делающие первые раз в своей жизни самодельные откатные ворота. Они считают, что в этом случае роликовые тележки можно регулировать, снимать и т.п. Вы столкнетесь с большим объемом работ (сверление швеллера, нарезания резьбы, очень точная установка швеллера и т.п.). Плюс из-за малейшей ошибки (отклонение на несколько миллиметров) потратите на сварку целые дни возни над шпильками! И будете вынуждены просто срезать шпильки и приварить ролики непосредственно к фундаменту для откатных ворот. Просто не стоит заваривать ролики для ворот в труднодоступным местах, куда затруднен доступ маленькой болгаркой. При необходимости снять или передвинуть роликовую тележку подрезаем сварной шов и сдвигаем ролики в нужном направлении. Процесс можно повторять много раз без малейшего ущерба для механизмов ворот. Да, использование шпилек эстетичнее и правильнее, но очень редко используется из-за высокой точности установки фундамента под откатные ворота.

С нашей точки зрения, лучше использовать компромиссный вариант — готовые площадки со шпильками под ролики для откатных ворот. Площадки привариваются к фундаменту для откатных ворот при помощи сварки, а сами ролики для откатных ворот крепятся к площадке при помощи шпилек и гаек. Это немного дороже, но избавляет Вас от ненужной возни и затрат времени.После того, как вы убедились в правильности установки кареток обвариваем платформы кареток полностью, важно добиться желаемого результата (отсутствие перекосов, правильное положения ворот в уровне).

Пластину с поддерживающими роликами привариваем к опорному столбу, и регулируем крепление роликов таким образом, что бы зазор с каждой стороны от створки ворот составлял 2-3 мм.

Затем необходимо вставить накатной ролик (концевой ролик) и привариваем нижний уловитель. Нижний улавливатель крепится так, что бы он был на 3-4 мм выше концевого ролика в направляющей, которая еще не вошла в ловитель. Это необходимо для разгрузки роликовых кареток.

Верхний улавливатель крепят на высоте 1,6-1,8 метра, что бы фиксировать створку сверху, от ветра или от вандалов.

   И последнее – наденьте заглушки на торцы консоли, чтобы защитить ее от попадания влаги и мусора внутрь нее.

   Всё, ваши ворота готовы к использованию.

   Таким образом, сделав откатные ворота своими руками, вы выигрываете сразу по многим пунктам:

• Вы экономите свои деньги
• Вы приобретаете только качественные комплектующие для откатных ворот, потому что выбираете их лично, опираясь только на свое желание добиться желаемого результата, а, не исходя из того, что завалялось на складе у посредников
• Вы проводите все работы качественно и вдумчиво, потому что делаете все для себя.

Откатные ворота своими руками пошаговая инструкция сайта vorotnet

Что потребуется для изготовления ворот своими руками?

1. Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.

2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.
3. Болгарка или отрезная машинка, любого типоразмера.

4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.

5. Молоток.

6. Уровень.

7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).

8. Саморезы(либо заклепки) – 200 шт.

9. Комплект фурнитуры для откатных ворот.

10. Профнастил около 10 м.кв.

11. Труба 60*40 — 20 м.

12. Труба 40*20 — 20 м.

13. Труба 60*60 — 7 м.

14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).

15. Арматура сечением 10 – 14 мм.

16. Краска — 1 банка.

17. Грунтовка – 1 банка.

18. Растворитель — 1 банка.

19. Герметик.

20. Автомобильный противокоррозионный грунт — 1 баллончик.

Что касается подбора комплектующих для откатных ворот, они бывают нескольких видов, в зависимости от веса и длины проема Ваших ворот и имеет стандартный комплект:

• консоль (она же балка, направляющая) — это основа всей системы, это рельс, внутри которого располагаются ролики, благодаря чему, створка ворот может сдвигаться
• две роликовые каретки крепятся на фундаменте, сами ролики находятся внутри консоли
• верхний ролик не дает полотну ворот раскачиваться, удерживает его в строго вертикальном положении
• концевой ролик  не дает створке провисать в закрытом положении, фиксирует её
• верхний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
• нижний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
• заглушки для консоли защищают консоль от грязи, пыли, песка и влаги

Автоматика для откатных ворот выполняет функцию автоматического открытия и закрытия Ваших ворот. Это не является обязательным элементом откатных ворот, скорее это шаг в сторону Вашего личного комфорта. В первую очередь, у владельца автоматических откатных ворот отсутствует необходимость покидать машину для того, чтобы открыть ворота. И, неважно, ливень, снег, град или маленький дождик, автоматика для откатных ворот избавит владельцев от необходимости возиться с открытие ворот. Чтобы в будущем у Вас не возникло никаких проблем с Вашими откатными воротами, лучше заранее побеспокойтесь о правильном выборе автоматики. Так же, как и в выборе коплектующих для откатных ворот, выбор автоматики зависит от веса и длины ваших ворот, а так же от частоты использования ворот. От этого будет зависеть то, какой мощности Вам необходим привод. Также обратите внимание на различные функции, которыми обладают различные электроприводы, сравните материалы, из которых сделаны детали механизма и корпуса. Стандартный комплект автоматики включает в себя:

• Электропривод – двигатель, который приводит створку ворот в движение
• Зубчатая рейка – передает движение с привода на сами ворота, крепится к створке ворот
• Фотоэлементы – заботятся о безопасности Вас и Вашего автомобиля, определяя помеху в створке ворот. Если будет обнаружен какой-либо объект, ворота остановятся, и начнут двигаться в противоположную сторону
• Пульт управления — служит для подачи команд на открытие-закрытие ворот
• Сигнальная лампа – оповещает об ошибках в работе откатной системы, а также о ее движении

Теперь, можно перейти к описанию работ. Итак, первым делом нужно рассчитать вес и размер будущих откатных ворот. Как упоминалось выше, это крайне важно, поэтому отнестись к этому нужно серьезно. Воспользуйтесь правилом «семь раз отмерь – один отрежь». Дело в том, что чем тяжелее будут ворота, тем более прочную и дорогой комплект фурнитуры для откатных ворот и более мощный электропривод вам нужно будет заказывать. От размера створки ворот зависит то, какой длины консоль Вам понадобится. Ширина проема откатных ворот рассчитывается в зависимости от того, какой у Вас автомобиль (легковой, грузовой) и от того насколько широкая улица. Лучше всего поставить две палки и попробовать заехать между ними со стороны улицы – получилось, значит, примерно, таким и должен быть заезд, а если вы сбили одну из палок, проезд лучше расширить. Получив размеры ширины проёма, Вам необходимо вычислить размер противовеса ворот, для этого воспользуйтесь простой формулой: (половина от 100% ширины проёма ворот это и есть размер противовеса). И так если длина проёма ворот составляет 4 метра, то длина противовеса 2 метра, а длина всего полотна ворот составляет 6 метров.

Подготовка опорных столбов

Необходимо установить правильно опорные столбы, к которым в свою очередь будут крепиться откатные ворота. Опорный столб, может быть какой угодно — это может быть кирпичный или бетонный столб, швеллер, дубовый брус и т.д. Рекомендуем — бетонировать столб (на глубину промерзания грунта) от 1м, столбы устанавливаем под уровень, затем заливаем раствором. В кирпичных и бетонных столбах необходимо предусмотреть металлические закладные по 3 штуки на каждом из столбов, равномерно расположить, примерно, на расстоянии от края по 10 см со стороны проема. Самый оптимальный размер такой закладной 10 х 10 см. и она должна быть расположена «заподлицо» с отделкой столба.

На опорные столбы со стороны ворот закрепляем вертикально трубы 60 х 60 (фальш-столбы) по высоте полотна плюс 10 см. Фальш-столб возле фундамента называется боковым и может быть выполнен в виде рамы, противоположный ему — приёмным или разгрузочным, так как он принимает и удерживает полотно между открываниями. К боковому столбу на нужной высоте прихватываем поддерживающую планку с роликами.

Фундамент для откатных ворот

Для заливки фундамента под основание откатных ворот нужно вырыть яму со стороны отката ворот. Её длина должна составлять 50% от ширины проема ворот, то есть, если ширина проема Ваших ворот 4 м., то длина ямы под фундамент должна составлять 2 м.. Ширина ямы должна быть не менее 40 см, а глубина, как указано выше, должна  превышать на 200 мм критическую глубину промерзания, это, примерно, 1,3 м, то есть, глубины 1,5 м под фундамент будет достаточно.

Далее, займемся закладной конструкцией для откатных ворот. Вам нужен швеллер 16 — 20см. шириной, а так же арматура сечением 10 — 12 мм. Выберите ровную площадку. Установите швеллер так, чтобы он лежал на ребре. Нарежьте шлифмашинкой или болгаркой арматуру отрезками 1,2–1,5 м., получатся так называемые «ножки». Далее, привариваем «ножки» к внутренней стороне полок швеллера. Но для большей прочности, советуем Вам обварить ножки закладной вертикальными прутьями. Установите закладной элемент фундамента для Ваших откатных ворот в подготовленное место по уровню, «ножками» вниз. Его верх должен идеально совпадать с уровнем заезда(«0» участка).
Если все правильно, можно приступать к бетонированию. Фундамент под откатные ворота должен выстаиваться, не менее недели, а по строительным нормам и правилам (СНиП) — один месяц, а если быть точнее 28 дней.

Внимание! В случае, если Вы захотите предусмотреть установку автоматики для откатных ворот, то под проезжей частью вам будет необходимо проложить кабель силовые и сигнальные кабеля

Проведение электропроводки под автоматику для откатных ворот

Для электропроводки Вам понадобится:

— силовой кабель 3х1,5 в уличном исполнении (для питания привода ворот), длиной от электрического щита до точки установки привода

— сигнальный кабель 2х0,5 с усиленной изоляцией, чтобы подключить фотоэлементы и сигнальную лампу (длина определяется на месте установки ворот)

— стандартный телевизионный кабель, соединяющий приёмное устройство с выносной антенной (длину определяет расстояние от антенны до радиоприёмника) в случае ее установки

— гофрированная ПНД труба диаметром от 20 до 32 мм, для прокладки кабелей под землёй.

   В случаях, когда вы колеблетесь, оснащать или не оснащать свои ворота приводом, подводящие кабеля рекомендуется заложить. Так как, после заливки фундамента, скрытая закладка кабелей потребует больших дополнительных затрат.

Вывод электрического кабеля в гофре, необходимо произвсети на расстоянии не менее 50 см от проема ворота(на эскизе отмечено буковкой «А»), и в 5-7 см от швеллера в бетоне(расстояние «Б»). В эту же точку необходимо свести кабеля с фотоэлементов и сигнальной лампы.

Изготовление ворот

 Пока выстаивается фундамент, можно заняться изготовлением полотна откатных ворот. Подготовьте ровную площадку (место сборки). Разметьте на ней прямоугольник 6 х 2 метра, и, начиная с любого угла, забейте в землю 6 деревянных упоров по контуру прямоугольника. Воспользуйтесь уровнем, чтобы выровнять упоры друг относительно друга в горизонтальной плоскости и сделайте контур из жестких, деревянных или металлических лаг. Укрепите получившуюся конструкцию саморезами.

Используя шлифмашинку,  разрежьте профильные трубы 60х40х2 (для конструкции рамы) под необходимые вам размеры. Должны получиться нижний (базовый) горизонтальный профиль и верхний, два вертикальных профиля, и профиль противовеса согласно произведенным расчетам. Зафиксируйте друг относительно друга точечной сваркой в местах соединений элементы рамы, и рулеткой проверьте диагонали получившейся конструкции. Размер диагоналей должен быть одинаков. Еще проверьте угольником углы 45 и 90 °. Если отклонений по углам и диагоналям рамы нет, проварите места соединений элементов рамы сплошным сварочным швом. Места соединений рамы после сварки должны стать герметичными.

Далее, укрепим полотно откатных ворот рёбрами жесткости (внутренний каркас рамы). Используя шлифмашинку (болгарку), разрежьте согласно вычисленным размерам профильные трубы  40х20х2, предназначенные стать рёбрами жесткости и местами крепления зашивки откатных ворот. Резать необходимо таким образом, чтобы после сварки места соединений стали герметичны.. Строго придерживайтесь размеров. Зафиксируйте профильные трубы в местах соединений при помощи точечной сварки, и приступайте к измерениям. Проверяются диагонали конструкции рамы и углы 45 и 90°.

Если отклонений нет, места соприкосновения рёбер жесткости и силовой рамы приварите короткими по 15 мм швами с шагом до 500 мм. Загладьте все сварочные швы на полотне ворот шлифмашинкой.

Не забудьте замазать получившиеся зазоры между основной рамой и внутренним каркасом силиконовым герметиком. Обеспечьте нормальную гидроизоляцию Вашей конструкции, не забыв о сварочных швах. В последнюю очередь, выполните грунтовку и покраску полотна откатных ворот.

Мы рекомендуем использовать алкидную эмаль или краску фирмы Хамрайт (Hammerite). Наносите не менее 2-х слоев до полного высыханием между слоями.

Когда рама ворот высушена, ее можно зашивать. Для этого используют самые разные материалы в зависимости от личных предпочтений. Профнастил используют чаще всего, он легок и удобен в установке.

Монтаж откатных ворот

На заранее подготовленном фундаменте для откатных ворот (швеллер) размещаем роликовые каретки как можно дальше друг от друга. Нужно помнить, что накатной ролик (концевой ролик) имеет размер, примерно 150 мм, поэтому ближнюю к проему каретку отодвигаем, учитывая это расстояние в 150 мм, а каретку, которая дальше от проема тоже выставляем таким образом, что бы она не выбила заглушку с другой стороны направляющего рельса при закрытии ворот.

Далее, одеваем раму откатных ворот на роликовые каретки и выставляем откатные ворота по уровню. Платформы кареток слегка прихватываются сваркой к швеллеру. Прокатите полотно ворот до конечных положений открытого и закрытого проёма ворот. Если возникают трудности с полноценным открытием или закрытием проёма ворот, сбейте болгаркой прихваты и внимательно скорректируйте расстояние от правого или левого краёв швеллера до опорных роликовых тележек.

Многие люди, решившие изготовить раздвижные ворота своими руками, пытаются крепить роликовые тележки к швеллеру не при помощи сварки, а при помощи шпилек и гаек (благо в роликовых тележках предусмотрены отверстия под шпильки). Стоит ли игра свеч? Так обычно поступают люди, делающие первые раз в своей жизни самодельные откатные ворота. Они считают, что в этом случае роликовые тележки можно регулировать, снимать и т.п. Вы столкнетесь с большим объемом работ (сверление швеллера, нарезания резьбы, очень точная установка швеллера и т.п.). Плюс из-за малейшей ошибки (отклонение на несколько миллиметров) потратите на сварку целые дни возни над шпильками! И будете вынуждены просто срезать шпильки и приварить ролики непосредственно к фундаменту для откатных ворот. Просто не стоит заваривать ролики для ворот в труднодоступным местах, куда затруднен доступ маленькой болгаркой. При необходимости снять или передвинуть роликовую тележку подрезаем сварной шов и сдвигаем ролики в нужном направлении. Процесс можно повторять много раз без малейшего ущерба для механизмов ворот. Да, использование шпилек эстетичнее и правильнее, но очень редко используется из-за высокой точности установки фундамента под откатные ворота.

С нашей точки зрения, лучше использовать компромиссный вариант — готовые площадки со шпильками под ролики для откатных ворот. Площадки привариваются к фундаменту для откатных ворот при помощи сварки, а сами ролики для откатных ворот крепятся к площадке при помощи шпилек и гаек. Это немного дороже, но избавляет Вас от ненужной возни и затрат времени.После того, как вы убедились в правильности установки кареток обвариваем платформы кареток полностью, важно добиться желаемого результата (отсутствие перекосов, правильное положения ворот в уровне).

Пластину с поддерживающими роликами привариваем к опорному столбу, и регулируем крепление роликов таким образом, что бы зазор с каждой стороны от створки ворот составлял 2-3 мм.

Затем необходимо вставить накатной ролик (концевой ролик) и привариваем нижний уловитель. Нижний улавливатель крепится так, что бы он был на 3-4 мм выше концевого ролика в направляющей, которая еще не вошла в ловитель. Это необходимо для разгрузки роликовых кареток.

Верхний улавливатель крепят на высоте 1,6-1,8 метра, что бы фиксировать створку сверху, от ветра или от вандалов.

   И последнее – наденьте заглушки на торцы консоли, чтобы защитить ее от попадания влаги и мусора внутрь нее.

   Всё, ваши ворота готовы к использованию.

   Таким образом, сделав откатные ворота своими руками, вы выигрываете сразу по многим пунктам:

• Вы экономите свои деньги
• Вы приобретаете только качественные комплектующие для откатных ворот, потому что выбираете их лично, опираясь только на свое желание добиться желаемого результата, а, не исходя из того, что завалялось на складе у посредников
• Вы проводите все работы качественно и вдумчиво, потому что делаете все для себя.
