Молниезащита частного дома, как защитить дом от молнии?

Наши работы

С природной стихией бороться просто невозможно. А главное, что изменения погоды могут проходить настолько резко и неожиданно, что у людей нет времени для того, чтобы отреагировать. Именно поэтому, ко всем возможным атмосферным явлениям следует готовиться заранее, тем более позаботиться о том, чтобы дом был надежно защищен от грозовых бурь и попадания в дом молнии.

Важно отметить, что защита от грозы дома или коттеджа – важный этап при проектировании и строительстве дома, ведь правильно организованный громоотвод, должен не только отвести удар молнии, но и защитить технику, которая в нем находится, от возможного мощного удара электрического заряда. Для этого молниезащиту нужно делать не только внешнюю, но и внутреннюю.

Внешняя молниезащита зданий и сооружений служит для того, чтобы безопасным путем перехватить разряд молнии и направить его в землю. Внутренний приемник служит для защиты техники от возможных скачков напряжения.

Последствия попадания молнии в дом

Научно доказано, что только 30% молний идут к земле. При этом, во время хаотичного движения накапливается потенциал, который впоследствии превращается в разряд-лидер. Как правило, каждая молния содержит три таких разряда, но из-за высокой скорости движения, человек воспринимает ее как одно целое.

Стоит отметить, что главным поражающим фактором молнии являются кратковременные электрические импульсы с мощным зарядом энергии. Сила тока такого заряда достигает 1000 ампер, а мощность заряда – несколько тысяч киловатт. При этом длительность таких разрядов составляет до 10 микросекунд.

В случае, когда защита от молнии в частном доме не выполнена, при ее случайном попадании может случиться:

  • разрушение строения;
  • пожар;
  • скачок напряжения, который может привести к выходу из строя всей бытовой техники;
  • поражение электрическим током.

Вероятность попадания молнии в дом

Важно обратить внимание, что вероятность попадания молнии в дом, зависит от следующих факторов:

  • местности, где он построен;
  • этажности и высоты дома;
  • наличия рядом высоких деревьев;
  • климатического пояса;
  • влажности воздуха.

Важно обратить внимание, что согласно действующим Правилам устройства электроустановок, в регионах, где в год может быть более 20 грозовых ливней, молниезащиту и заземление необходимо делать обязательно. Однако, даже несмотря на то, что в нашем регионе грозы идут не так часто, специалисты компании «Строй 17» рекомендуют обязательно делать громоотвод на доме.

Специалисты компании специализируются на монтаже системы молниезащиты, поэтому они всегда подскажут оптимальный вариант для вашего дома.

Молниезащита частного дома: что это такое?

Современная защита от молнии представляет собой набор устройств и оборудования, предназначенных для смягчения удара.

Как правило, в состав системы молниезащиты входит молниеприемника, заземления и токопровода, по которому разряд тока мгновенно перемещается до земли.

Стоит отметить, что чем толще элементы и составляющие молниезащиты, тем надежнее вся система.

Виды молниеприемников

Молниеприемники – это внешняя защита от молнии. К числу этого оборудования относятся громоотвод токоотвод и заземлитель. Основной удар всегда принимает молниеприемник, так как он первым контактирует с молнией. В настоящее время на рынке представлено два типа молниеприемников.

  1. Горизонтальные (сетчатые или тросовые) – тросовый тип монтируют по гребне крыши, укладывая провод определенного диаметра. Чаще всего для этих целей применяют стальной трос или оцинкованный стальной канат, диаметром не меньше 35 мм². Сетчатый горизонтальный молниеприемник представляет собой сетку из стальной проволоки с широкими ячейками.
  2. Вертикальные (стержневые) – данный тип является более распространенным, так как он доступнее первого варианта. Для организации такого молниеприемника используют трубы высотой до 40 см, чаще всего газопроводные. При этом, чтобы такая внешняя молниезащита выполняла все свои функции, необходимо учесть механическую прочность материала и парусность ветра.

Сегодня на рынке представлено оборудование для организации молниезащиты в огромном ассортименте. Можно купить алюминиевые стержни высотой от 1 до 3,5 метров. Данные стержни не просто крепятся к дымоходу крыши, но и надежно фиксируются при помощи усиливающих кронштейнов.

Стоит отметить, что в Украине самым популярным вариантом является активная молниезащита. Данная система включает в себя электронные установки, которые не только активизируются перед грозой, но и мгновенно создают ионизированный канал, притягивающий молнию. Примечательно, что такая защита от молний не портит архитектуру дома. Более того, активный вариант молниезащиты способен создать эллипсоидную защиту дома и защитить от электромагнитных колебаний мобильную связь.

Громоотвод для частного дома может быть организован и естественным путем. Например, металлическая кровля или металлические конструкции, установленные на крыше или под неметаллической кровлей, а также перила, ограждения, дождеприемники, воронки, водосточные желоба, а также облицовка металлических листов, могут служить в качестве пассивной молниезащиты.

Такой тип громоотвода в частном доме принято использовать в тех случаях, когда есть возможность организовать непрерывное электрическое соединение разных деталей. Например, это может быть прессование, сварка или спаивание все необходимых элементов.

Токоотводы

Рассматривая более детально устройство молниезащиты, стоит остановиться на токоотводах. Данное устройство должно обладать малым сопротивлением, быть устойчивым к коррозии и различным механическим воздействиям.

Чаще всего токоотводы производят из проволоки-катанки диаметром восемь и более миллиметров. Это может быть медь, алюминий или оцинкованная катанка. Все зависит от личных предпочтений и бюджета.

Чтобы обеспечить надежную фиксацию токоотводам, их чаще всего крепят непосредственно к фасаду или к трубам водостока. При монтаже токоотвода всегда нужно учитывать, что за его состоянием нужно следить. По этой причине его нужно монтировать на видном месте. Кроме того, с ним не должны контактировать люди, поэтому токоотвод должен располагаться не ближе, чем три метра от входной двери. Для обеспечения надежности всей конструкции, токоотвод с заземлителем соединяют сваркой.

Заземление

Еще один важный элемент молниезащиты – заземление. Главным его назначением является пропуск электрического тока в землю.

Современные заземлители также могут быть трех типов – искусственные, естественные или смешанные.

Самым распространенным вариантом являются искусственные заземлители. К ним относятся полосы, провода, прутья или металлопрофиль, расположенные горизонтально или вертикально в почве.

Природными заземлителями называют металлические предметы, которые находятся в земле. Это могут быть различные металлические трубопроводы и элементы зданий, которые способны проводить металлический ток.

Заземлители также принято различать по конструкции изготовления. Самым простым считается глубинный вариант, который устанавливается вертикально методом углубления. Кольцевой вариант считается поверхностным, так как такой заземлитель укладывается в форме кольца вокруг фасада здания на глубину не более одного метра от поверхности.

Стоит обратить внимание, что кольцевое заземление считается одним из самых надежных, именно поэтому его чаще других устанавливают на самых первых этапах строительства.

Заземление имеет три основных назначения:

  • защита – главной целью является защита людей и животных от удара электрическим током;
  • функциональность – служит для того, чтобы все электрооборудование и приборы работали без сбоев;
  • защита от молнии – быстро и безопасно рассеивает в почву ток, от разряда молнии.

Внутренняя молниезащита дома

Внешняя молниезащита помогает защитить дом от разряда молний, но только при правильно организованной внутренней защите.

Она обеспечивается при помощи внутренних проводов, предназначенных для проведения разряда молнии.

Чтобы сохранить от воздействия стихии электропровода дома, в распределительные щитки устанавливают специальное оборудование, которое при необходимости защищает электропроводку дома от воздействия молнии.

Специалисты компании «Строй 17» знают и понимают, как организовать надежную защиту дома от молнии. Мы прекрасно разбираемся во всех нюансах и порекомендуем какое конкретно оборудование и системы громоотвода и молниезащиты следует выбирать в вашем случае.

Обращайтесь, наши специалисты ответят на все ваши вопросы. Мы позаботимся о том, чтобы в вашем доме всегда было безопасно, вне зависимости от погодных условий и атмосферных явлений.

Еще статьи

Автор статьи: Тимошенко Виталий Олегович

Основатель и куратор строительной компании Строй17, которая специализируется на строительстве комфортных энергоэффективных домов, а также благоустройстве придомовых территорий. Образование Харьковский национальный университет строительства и архитектуры (ХНУБА). Специальность инженер-строитель. Практический опыт в строительстве с 2004 года. Рабочая деятельность 2004-2006г. — строитель-универсал в TRIO BUILDING CONTRACTORS in Pontyclun 2006-20010 — прораб в…

Тимошенко Виталий Олегович опубликовал статей: 239

Часто задаваемые вопросы про…

Что такое молниезащита?

Молниезащита – это специальное оборудование, обеспечивающие надежную защиту дома или любого другого строения от попадания молнии. К числу этого оборудования относятся:

  • громоотвод
  • токоотвод
  • заземлитель.

Основной удар всегда принимает молниеприемник, так как он первым контактирует с молнией.

Зачем нужна молниезащита?

Молниезащита или громоотвод служит для того, чтобы в случае попадания в дом, отвести удар молнии, а также защитить технику, которая в нем находится, от возможного мощного удара электрического заряда.

Какая бывает зашита от молнии? (внешняя, внутрення, активная)

Существует три вида молниезащиты

  1. Активная внешняя защита – активный молниеприемник. Устройство откликается на возрастание напряженности электромагнитного поля, появляющегося вследствие приближения грозы.
  2. Пассивная внешняя защита – молниеприемник, токоотводы и заземлитель.
  3. Внутренняя защита от молнии обеспечивается при помощи установки специальных устройств, обеспечивающих защиту от импульсного перенапряжения.

Можно ли обойтись без молниеотвода?

Защита от грозы дома или коттеджа – один из важнейших этапов при проектировании и строительстве дома, так как правильно организованный громоотвод, должен отвести удар молнии и защитить технику, которая в нем находится, от возможного мощного удара электрического заряда. Именно поэтому, молниезащиту нужно делать не только внешнюю, но и внутреннюю.

Заказать молниезащиту частного дома

Громоотвод для дачи: как защитить дом от удара молнии :: Жилье :: РБК Недвижимость

Рассказываем, как защитить дома от попадания молнии и что для этого нужно

Фото: GeorgySar/shutterstock

В Москве во вторник, 7 июля, в результате сильной грозы молния ударила в шпиль Останкинской телебашни. Видео опубликовал один из очевидцев в соцсети Instagram. Повреждений и возгораний в результате случившегося не было обнаружено.

Рассказываем, как защитить дома от попадания молнии и что для этого нужно.

Что такое молниезащита

adv.rbc.ru

Молниезащита представляет собой специальный монтажный набор защиты и смягчения последствий удара молнии в дом. Он состоит из заземления — то, куда уходит разряд молнии, молниеприемника, который представляет собой толстый стальной штырь, и специального токопровода, по которому происходит мгновенное перемещение разряда до земли. Чем толще все элементы молниезащиты, тем она надежнее.

Зачем нужна молниезащита

Попадание молнии в дом может привести к серьезным последствиям. Оно может вызвать пожар и разрушение здания, короткое замыкание электропроводки, поломку бытовых электроприборов, а также травмы и даже гибель людей, находящихся в доме или рядом с ним.

Молния во время грозы в районе Останкино (Фото: Евгений Свечников/ТАСС)

Не существует определенной формулы, по которой можно оценить вероятность поражения вашего дома. Однако существенное влияние на это могут оказать такие факторы, как географическое расположение (высота или низменность), влажность воздуха, высота самого здания относительно соседских и наличие высоких деревьев в непосредственной близости. Нужно помнить о том, что притянуть молнию также могут вышки сотовой связи и антенны.

Какая бывает молниезащита

Молниезащита бывает двух видов: активная и пассивная. Первая обладает возможностью ионизации воздуха, за счет чего достигается наивысший защитный эффект. Ее редко устанавливают на обычных дачах из-за дороговизны оборудования. Вторая предназначена для смягчения последствий удара молнии для внутренних коммуникаций дома.

Элементы молниезащиты на крыше (Фото: boitano/shutterstock)

Установка молниезащиты

На самой высокой части крыши устанавливается толстый металлический стержень, к которому крепится стальная проволока толщиной не менее 6 мм и соединяется с заземлением. Чем толще все элементы молниезащиты, тем она надежнее.

Заземление делают из металлических штырей или уголков. Чем глубже их устанавливают, тем лучше. Затем их обваривают 40-миллиметровой металлической полосой. Заземление для громоотвода делается отдельно от контура заземления дома. В деревянных домах во избежание пожара устанавливать заземление необходимо на расстоянии с помощью специальных хомутов.

Молниеулавливатель (Фото: trairut noppakaew/shutterstock)

Каждый год нужно осматривать все части молниеотвода, проверять исправность соединений и креплений, менять поврежденные места и зачищать контакты.
Раз в пять лет работоспособность заземления и глубину коррозии необходимо проверять специальным прибором мегаомметром.

Громоотвод в частном доме: как организовать молниезащиту дома и участка

В советское время наличие громоотвода (по-научному — молнии) в доме было обязательным. Схемы молниезащиты дома публиковались в учебниках по экономике, энциклопедиях домоводства и даже в школьных учебниках. Собрать простейшее устройство сможет даже ребенок. Теперь устройство громоотвода в частном доме не требуется. Считается, что если инфраструктурных объектов будет так много, то они обязательно примут на себя основной удар. Довольно смелое предположение.

Контур AB | Ксения Литвинова Г.

Зачем нужна молниезащита
По статистике, подавляющее большинство ударов молнии в стихию, особенно вблизи городов, приходится на промышленные объекты — громоотводы на высотных зданиях, мачты, линии электропередач и т.д. Поэтому вопросы устройства молниезащиты в частном доме в списке забот домовладельца ушли на второй план. Требование даже выведено из нормы в старых советских «Инструкциях по устройству молниезащиты зданий и сооружений» (РД 34.21.122-87 образец 19).87) была строка об объектах, требующих III класса молниезащиты. В более поздней редакции Наставления (т. 153-34.21.122-2003) частных домов и дач мест так и не нашлось.

Но расслабляться домовладельцам, увы, рано.

Фото с сайта stroikairemont.com

1. Молнии бьют все чаще
Пожары от молний возникают сравнительно редко (десятки случаев в год), но из года в год не приходится. Например, летом 2019 г., синоптики в новостях постоянно сообщали об аномальной штормовой активности и частых пожарах в разных регионах мира. Метеорологи связывают это явление с глобальным потеплением. По прогнозам, штормовая активность будет только возрастать.

Архитектурное бюро «ИГЛЫ»

2. Пострадают проводка и электроника
Не все удары молнии вызывают пожары. Но слишком часто грозовое электричество выводит из строя домашнюю электронику и электрооборудование, прожигает крышу и ломает дымоход. И это не десятки, а тысячи случаев в год в регионе. Практически в любом случае ремонт и реставрация имущества обходятся дороже, чем обычно производимая молниезащита частных домов под ключ.

3. Нестраховой случай
Отсутствие молниезащиты загородного дома может дать повод страховым компаниям отказать вам в возмещении ущерба, если во время грозы пострадало ваше имущество. Это элемент форс-мажора.

Jordi Folch

Кто входит в группу риска

  • Жители районов с грозовой активностью более 10 часов в год. Если верить картам советского времени, то в России все регионы, кроме Крайнего Севера и Дальнего Востока. И чем южнее — тем чаще бушует буря. Например, по данным многолетних наблюдений в разных зонах средней полосы грозовая активность составляет 40-80 часов в год. Он постоянно растет и, как мы понимаем, будет продолжать расти.
  • Владельцы домов, стоящих в поле или на высоком холме. Будьте готовы к тому, что вашему дому придется взять на себя все сбросы грозового электричества. Да, они могут получить высокое дерево или электрический столб, но на это лучше не рассчитывать.

VTrim

  • Владельцы самых высоких домов в районе. Под «самым высоким» подразумевается не только этажность, но и наличие высот: дымовых труб, антенных мачт, возвышающихся над коньком коньков, навершие, флюгера и т. д.
  • Домовладельцы с токопроводящей кровлей. Например, железная или медная крыша. Риск удара молнии в таких домах намного выше. Практически без разницы, заземлен на крышу или нет.
  • Владельцам одноэтажек, ищущим укрытия от близлежащих строений, тоже не стоит расслабляться. Не факт, что соседство является хорошим громоотводом.

    • Получается, что молниезащита нужна всем или почти всем домовладельцам.

    Есть мнение, что Некоторые «специалисты» утверждают, что громоотвод не нужен, так как он соберет все молнии в округе. Но, во-первых, стихия молнии непредсказуема. А во-вторых, к «приглашению» в дом молнии для встречи с ней нужно подготовиться основательно.

Фото со stellait.ru

Как защитить дом от молнии
На данный момент существует два вида молниезащиты — активная и пассивная.

Активная молниезащита частного дома, появилась относительно недавно. В его основе молния (на фото), оснащенная специальным ионизатором, который своими импульсами «притягивает» молнию и «провоцирует» ее попадание в меня. Установить молниезащиту могут только сертифицированные специалисты.

Пассивная молния — классический вариант молниезащиты, широко используемый. Оборудование можно купить в магазине и установить самостоятельно (или даже сделать самому).

Устройство молниезащиты: три основные части
Самая простая молниезащита для частного дома состоит из трех частей: разрядников и заземляющих устройств.

Схема сайта stellait.ru

КАМЕЙЯ

Молния принимает на себя молнию, и бывает трех видов.

1. Приемник стержня (на фото вверху) представляет собой обычный металлический штифт, который фиксируется так, чтобы стать самой высокой точкой в ​​пространстве. Такие приемники обычно используются для защиты небольших зданий простой архитектуры.

2. Кабельный приемник — веревка, закрепленная на деревянных столбах и натянутая по всей длине конька крыши. Используются реже, чем стержневые приемники, в основном для защиты малоэтажных зданий.

Схема сайта оренбургэлектро.ру

3. Металлическая сетка из стали, алюминия и т.п. натягивается на всю площадь кровли и закрепляется на деревянных или специальных токопроводящих опорах. Для охраны частных домов практически применяется.

Электроды заряд от молнии на землю. Представляет собой такую ​​же стальную проволоку или металлическую полосу, одним концом приваренную к молнии, а другим к заземлителю.

Земля — заглубленные проводники, «спускающие» электрический заряд в землю.

Игорь К

На схеме ниже: проект молниезащиты жилого дома.

Молниезащита обычно предусмотрена проектом дома или коттеджа и устанавливается непосредственно в конструкции здания. Но если система молниезащиты отсутствует или неисправна (после удара молнии) — ее можно приобрести в магазине или даже изготовить самостоятельно.

Производители электрооборудования предлагают готовые решения молниезащиты и заземления. В комплект (на фото – пример с сайта tdm-elektro.ru) входят молния, заземление из коррозионно-стойких материалов (нержавейка и оцинковка) и сопутствующие элементы: крепеж и контактная группа.

Основными преимуществами готовых решений является отсутствие «тонких мест» и повышенная надежность соединений. Стоимость комплектов молниезащиты под ключ — от 8 тысяч рублей.

Фото с сайта ocenin.ru

Как сделать молнию в домашних условиях
В детстве дедушка своими руками делал громоотвод для загородного дома. И пожаров во время грозы в его СНТ, где все дома были оборудованы молниезащитой, не было. В отличие от соседнего массива: дом есть не часто, но сгорел. Самодельный громоотвод в частном доме деда, представлял собой молниеотвод из стальной проволоки сечением 5 мм (горизонтально на мачте и над коньком крыши, чтобы не касаться поверхности крыши) и заземлитель в виде кольев вбивается в землю кусок арматуры.

Фото с m-strana.ru

Можно сделать еще проще, используя молниеотвод (например, кусок арматуры) диаметром 10-18 мм и длиной от 250 мм.

Факт: Громоотвод (точнее его молнию) можно разместить не только на крыше дома, но и рядом с домом — на любом высоком объекте: мачте антенны, столбе, высоком дереве. В последнем случае дерево также будет защищено, но металлический прут должен быть приподнят над кроной не менее чем на 1,5 м.

Kenneth M Wyner Photography Inc

Фото: в этом проекте молния зажгла дерево, растущее в доме. Если приглядеться, то можно увидеть спускающийся по стволу коллектор

Крыша под ключ

Для коллектора лучше взять стальную проволоку диаметром не менее 6 мм (или стальную ленту толщиной 2 мм и шириной 30 мм). Один конец следует приварить к молнии, другой к земле. Если дом построен из негорючих материалов (кирпич, камень и т. п.), то токоприемник можно монтировать снаружи здания, вдали от окон и дверей.

Факт: Количество электродов зависит от типа молнии. Сердечника достаточно коллектора, веревки или двух сеток.

Фото с сайта amperof.ru

В старых советских книгах было сказано делать контур заземления в виде нескольких соединенных проводников. Расчет характеристик освещения и контура (длины, сечения, глубины) для крупных объектов производят по сложным формулам, учитывающим конфигурацию здания, тип фундамента, характеристики грунта. В загородном доме все проще: закладывают определенный запас прочности, чтобы не было осечек.

Фото с сайта elnes.ru

Например, применение вкопанных в землю или вбитых в землю проводников из: стальной арматуры, уголка и т.п. 2-3 м на расстоянии не менее трех метров друг от друга. При этом перемычка должна располагаться чуть более чем на полметра под землей. Эта перемычка и подключает токосъемник.

Важно: Заземление должно располагаться на расстоянии более 5 м от входа в дом, дорожек и дорожек и более 1,5 м от фундаментов. В грозу приближаться к ним опасно.

Архитектурное бюро «Алекминский и партнеры»

Во избежание осечек
К сожалению, молнии — не тот случай, когда «похоронили и забыли». Хотя в подавляющем большинстве случаев вы просто не узнаете, что ударила молния. Специалистам, производящим установку молниезащиты в частном доме, настоятельно рекомендуется регулярно (не реже, чем раз в три года) проверять все электрические соединения. И раз в пять лет вскрывать, проверять и по мере необходимости (в случае коррозии) менять заглубленные заземления. Если все нормально — вы под защитой.

Компания «Артель»

Железная крыша: заземлять или нет
Иногда «умельцы» предлагают сделать землю на железной крыше, объясняя это молнией. Увы, это не так. И эффект может быть обратным. Без наружного освещения вы действительно начнете собирать все грозовые разряды с окрестностями, а в результате рискуете получить дыру в крыше и сгоревшую проводку. Проблема в том, что правила читаются, но не читаются.

Согласно «Инструкции по устройству молниезащиты зданий…» (т. 153-34.21.122-2003 п. 3.2.1.2), защищаемые металлической кровлей объекты действительно могут восприниматься как естественные молнии. Но железная крыша должна быть толщиной 4 мм, медная — 5 мм. Вряд ли у вас на крыше есть броня. Поэтому молниезащита и заземление кровли различны. Молниезащита частного дома с крышей из металлочерепицы должна выполняться точно так же, как и любая другая.

Электро21Век

Внутренняя молниезащита: что это?

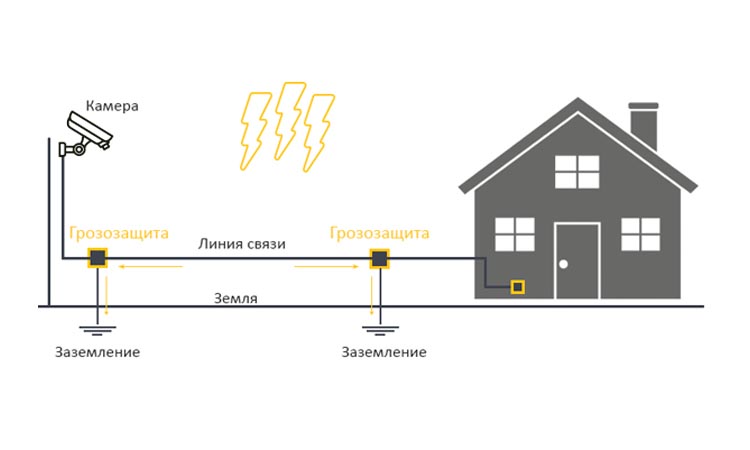

Молния может не только попасть в сам дом, но и «прийти» по проводам в виде импульса высокого напряжения, убивающего проводку и любые подключенные устройства. Для внутренней молниезащиты в частном доме используются автоматы защиты от перенапряжений (устройства защиты от импульсных перенапряжений), которые монтируются в распределительном щите на фасаде дома. Достаточно.

ВАША ЧЕРЕДЬ…
А в вашем загородном доме есть молниеотвод и внутренняя молниезащита? Расскажите, почему вы решили их сделать и были ли случаи, когда спасала молниезащита

Молниезащита деревянного дома

Удар молнии считается одним из опаснейших природных явлений, разрушительной силой, которую нельзя недооценивать. Прямое попадание молнии в объект приводит к его механическому разрушению, возгоранию, взрыву, поражению людей и животных электрическим током. К вторичной грозовой опасности относятся мощные электромагнитные импульсы, вызывающие выход из строя внутренних систем и повреждение различного электрооборудования.
Необходимость молниезащиты объектов определяется путем отнесения их к категориям в соответствии с РД 34.21.122-87 «Инструкция по молниезащите зданий и сооружений» (далее РД) и СО 153-34.21.122-2003 «Инструкция по молниезащите зданий, сооружений и производственных коммуникаций» (далее СО). Одноквартирные дома относятся к третьей категории сооружений по Инструкции РД, и к категории «обычных» по СО. Это означает, что, к сожалению, нормативы не требуют обязательной установки молниезащиты для данных типов сооружений. Необходимость установки системы молниезащиты определяется собственником дома самостоятельно, исходя из вероятности удара молнии и возможного повреждения имущества.
Деревянные дома из-за их воспламеняемости представляют собой источник повышенного риска. Поэтому молниезащита для них особенно важна и должна осуществляться в обязательном порядке. Чтобы эффективно защитить дом от возможных повреждений, необходимо применять комплексные меры молниезащиты.

Наружная молниезащита деревянных зданий

Если установка системы молниезащиты индивидуального дома из негорючих материалов является вполне понятной задачей, то молниезащита деревянного здания имеет ряд отличительных особенностей. Начнем с того, что любая наружная система молниезащиты состоит из трех основных элементов: молниеприемника, токоотвода и заземления. Рассмотрим каждый из них в отдельности.

Молниеприемник

Молниеприемник – это устройство, предназначенное для перехвата удара молнии. В зависимости от типа молниезащиты внешняя система молниезащиты может быть активной (в виде молниеотвода ЭЗЭ) или пассивной (молниеотвод, контактная сеть или сетчатая клетка). Для одноквартирных домов молниезащита часто монтируется на самом здании и обеспечивает защиту в пределах ограниченной площади. Для элементов здания и частей его крыш, выходящих за эти пределы, устанавливаются дополнительные молниеприемники. Согласно пункту 3.2.1 СО2 металлическая кровля, соединенная с заземлением, может сама служить воздухораспределителем при соблюдении определенных условий:

  • Если вы хотите предохранить кровлю от повреждений или прожогов, то толщина металлочерепицы должна быть не менее 4 мм для стали, 5 мм для меди и 7 мм для алюминия;
  • толщина применяемого металла должна быть не менее 0,5 мм, если нет необходимости обеспечивать защиту кровли от повреждений и нет опасности воспламенения горючих материалов под кровлей.

В качестве токоотводов в таких случаях могут служить наружные металлические лестницы, желоба и т.п.
Широко применяемая сегодня металлочерепица имеет толщину менее 0,5 мм, поэтому крыши из этого материала ни при каких обстоятельствах не могут служить воздухоприемником.
Металл фальцевой кровли соответствует условию толщиной не менее 0,5 мм, но монтируется непосредственно на горючую основу (деревянные стропила, обрешетку и т. п.). В случае прямого удара молнии он нагревается до температуры, достаточной для воспламенения, что часто вызывает локальный пожар.
Получается, что металлическая кровля может считаться частью системы молниезащиты только в том случае, если она уложена на негорючую подложку, а все токопроводящие элементы надежно соединены для обеспечения прочной электрической связи между ними. Прожогов и оплавления также можно избежать, если для кровли использовать листы стали, меди или алюминия толщиной не менее 4 мм, 5 мм и 7 мм соответственно.
Простые молниеприемники в виде молниеотводов длиной от 0,2 до 1,5 метра широко применяются для домов с металлической кровлей. Стержень размещают вертикально в самой высокой точке здания – на коньке крыши. Также возможно крепление громоотвода к дымоходу после учета ветровых нагрузок.
Стержень изготавливают из металла, устойчивого к коррозии, т. е. из меди, нержавеющей стали или оцинкованного алюминия, с соблюдением следующих требований: площадь поперечного сечения не менее 50 кв. мм, диаметр не менее 8 мм. Если в качестве громоотвода используется полая трубка, то она должна иметь наконечник.
Молниезащита деревянных зданий с простой двускатной крышей обеспечивается с помощью контактной сети, т. е. троса, натянутого между двумя опорами. Сама проволока обычно изготавливается из оцинкованной стали сечением 35 мм и более. Также можно использовать медную проволоку.
Опоры могут быть деревянными или стальными и должны выдерживать натяжение проволоки при ветровых нагрузках, а также нагрузку от снега или льда. Провод крепится к опорам натяжными зажимами и подключается к токоотводам.
Молниеотводы размещают таким образом, чтобы создаваемая ими зона защиты охватывала все части деревянного дома, в том числе выступающие элементы и конструкции: края конструкции, коньки, углы, форточки и желоба, камины и т.п. сетчатый каркас для защиты металлочерепицы крайне неэффективен из-за того, что молния его просто «не заметит». Однако этот тип молниеприемника прекрасно подходит для молниезащиты деревянных домов с неметаллической кровлей, особенно в случае использования плоской черепичной кровли, когда необходимо защитить одно здание, доминирующее над всеми соседними зданиями. Сетчатый каркас часто монтируется на крышу еще на этапе строительства. Каркас молниезащитной сетки представляет собой металлическую проволоку диаметром 8 мм, проложенную по периметру кровли, а пространство внутри периметра разделено на ячейки максимальным размером 6х6 метров. Проволока приваривается в месте пересечения. Полученная конструкция соединяется с контуром заземления с помощью нескольких токоотводов.
Части здания, возвышающиеся над сетчатой ​​клеткой, например, дымоходы или антенны, защищаются громоотводами. Их устанавливают на специальные основания с учетом допустимого расстояния до крыши. Эти дополнительные молниеотводы входят в общую систему замкнутых контуров с сетчатой ​​клеткой.
Принципиальной разницы в защитном действии этих молниеприемников нет. Однако при выборе способа наружной молниезащиты дома следует учитывать конструкцию защищаемого здания, а также тип кровли и применяемые кровельные материалы. Соблюдение правил и рекомендаций по установке каждого типа молниеприемника одинаково важно. Молниезащита контактной сети считается наиболее надежной при создании большей зоны защиты, в том числе площади кровли и возвышающихся над ней элементов здания. А сетчатая молниезащита не портит дом.
Одним из вариантов обеспечения молниезащиты деревянного дома является установка громоотвода на удалении от него. На вершине соседнего дерева, возвышающегося над крышей дома, закреплен металлический стержень. Стержень должен возвышаться над венцом на полметра и более. Такая система молниезащиты защитит дом от прямого удара молнии и, в то же время, устранит причину опасного перенапряжения внутри, а также прогорания самого дерева.
Если невозможно установить приемное устройство изолированно, то эффективным вариантом защиты деревянного здания будет контактная сеть при условии, что расстояние между молниеприемником и кровлей составляет не менее 0,5 м. Дополнительно необходимо утеплить стальные опорные стержни в местах их крепления к кровле, установив деревянное основание такой же минимальной высоты.

Токоотвод

Токоотвод предназначен для отвода тока молнии в систему заземления. Обычно они соединяются с молниеприемником при помощи сварки или болтовых хомутов, чтобы обеспечить прочное соединение металла при любых погодных условиях: сильном ветре или падающем снеге. Необходимая площадь контакта при сварном соединении не менее чем в два раза превышает площадь поперечного сечения деталей.
В качестве токоотвода специалисты рекомендуют использовать омедненный круглый стальной провод диаметром 8 мм. Его укладывают на наружную стену дома на максимально возможном расстоянии от дверей и окон. Глухая стена, расположенная перед стеной с входной дверью, является идеальным местом для установки. От каждого молниеотвода должно быть проложено не менее двух токоотводов. По стандартам токоотводы делают максимально короткими, без острых изгибов и прямых углов, чтобы избежать риска короткого замыкания. Располагают их равномерно по периметру защищаемого здания на расстоянии 25 м друг от друга и как можно ближе к углам, краям фронтонов, слуховым окнам или острым выступам, т. е. местам повышенной опасности. Рекомендуемое расстояние до металлических элементов здания 30 см.
Для предотвращения возгорания стен деревянного дома в случае повышения температуры токоотвода при отводе тока молнии монтаж следует производить на расстоянии более 0,1 метра от защищаемого объекта; металлический хомут, предназначенный для крепления токоотвода, может соприкасаться со стеной. Допускается контакт металлических скоб и специальных болтовых хомутов со стеной. Не прокладывайте проводники в желобах деревянного дома.

Система заземляющих электродов

Система заземлителей — элемент внешней молниезащиты, предназначенный для отвода тока молнии в почву. Заземление индивидуального дома выполняется по замкнутому контуру электродами из коррозионно-стойких материалов. Прокладывается по периметру защищаемого здания на глубине 0,5 м и на расстоянии не менее 1 м от стены со стороны, противоположной входу в дом. Не прокладывайте систему заземлителей в непосредственной близости от проездов, подъездов и фундамента здания. Это значительно снизит риск поражения людей электрическим током.
Заземляющие электроды заглубляют в почву на глубину 2-3 метра на равном расстоянии друг от друга. Обычно они изготавливаются из нержавеющей и оцинкованной стали диаметром 16 мм и из стали с медным покрытием диаметром 14 мм.
Для повышения эффективности заземляющего контура за счет снижения его удельного сопротивления обеспечивают максимально возможную площадь контакта поверхности металлических электродов с грунтом. Для этого необходимо выбрать соответствующие размеры системы заземляющих электродов.
Заземление для молниезащиты должно быть устроено таким образом, чтобы защитить здание внутри контура. Форма петли зависит от формы дома. По мнению специалистов, чем больше горизонтальных и вертикальных электродов в системе заземления, тем надежнее защита. Однако опыт показал, что для молниезащиты деревянного дома достаточно трех вертикальных электродов, соединенных между собой лентой или круглым проводом.
Все соединения контура заземления выполняются с помощью специальных хомутов, например хомутов из нержавеющей стали, и раструбной сваркой при условии, что сварной шов неразрывный. Соединения тщательно изолируются антикоррозийной лентой. Можно также использовать экзотермическую сварку.

Внутренняя молниезащита деревянных зданий

Многие владельцы частных домов ошибочно полагают, что система внешней молниезащиты обеспечит полную безопасность электрических систем внутри здания. При этом мощные электромагнитные импульсы молнии вызывают скачки напряжения в электропроводке дома, что приводит к выходу из строя электроприборов. Молния не обязательно должна ударить в само здание; электромагнитное поле распространяется на большие расстояния от места удара молнии. Чрезмерное напряжение питания может возникнуть во время распространения заряда, перехваченного системой молниеприемника.
В последние годы спрос на внутреннюю молниезащиту электрических сетей резко возрос в связи с тем, что количество электронных устройств и бытовой техники, в частности микропроцессорных устройств, неуклонно растет.
Устройство внутренней системы молниезащиты требует от квалифицированных специалистов разработки проекта для конкретного объекта и последующего монтажа системы.
Согласно существующему техническому регламенту внутренняя молниезащита должна осуществляться с помощью специальных устройств и состоит из следующих компонентов:

  • шина уравнивания потенциалов, соединяющая все протяженные металлоконструкции дома в единую петлю с применением защитных проводников. Система уравнивания потенциалов (ЭБС) устраняет разность потенциалов между токопроводящими элементами и конструкциями здания, а также связанными с ними инженерными сетями и коммуникациями между собой и системой заземлителей, тем самым защищая электропроводку и все подключенные приборы от перенапряжения.
  • Устройство защиты от перенапряжения (УЗИ) — специальное устройство, предназначенное для ограничения воздействия электромагнитных импульсов и предотвращения искрообразования внутри защищаемого объекта. УЗИП монтируются на участках сети, где утечка тока может привести к наиболее опасным последствиям.

Лишь совсем недавно инженеры начали использовать УЗИП в электрических цепях частных домов. Используется концепция зонной защиты от перенапряжения: на каждом участке цепи устанавливается УЗИП определенного класса.
В зависимости от чувствительности к перенапряжению УЗИП подразделяются на несколько классов:
УЗИП класса B или класса 1 используются для защиты электрических сетей от прямого удара молнии. Такие УЗИП устанавливаются на вводе электрощита. УЗИП класса C (класс 2) защищают от наведенных токов. Если в доме присутствует очень чувствительное оборудование, целесообразно использовать УЗИП класса D (класс 3).
Чтобы внутренняя молниезащита деревянного дома была эффективной, рекомендуется использовать все три класса УЗИП, поочередно устанавливая один класс за другим, или использовать комбинацию УЗИП, объединяющую все три класса в одном устройстве. Обязательным условием является правильное выполнение работ по уравниванию потенциалов объекта и качественный монтаж заземляющего устройства.

Заключение

Молниезащита деревянного здания — комплекс технических решений, реализуемых для обеспечения безопасности зданий и связанных с ними систем, а также безопасности людей и животных в случае прямого удара молнии или воздействия электромагнитного излучения .
Проект системы молниезащиты составляется для каждого объекта индивидуально в зависимости от конструктивных особенностей сооружения и окружающей среды в месте его расположения. Например, разные типы грунта имеют разную проводимость тока и сопротивление, что следует учитывать при проектировании системы заземления.
Расчеты молниезащиты представляют собой процесс правильного обозначения охранных зон над и внутри здания, где распространение тока молнии после ее прямого попадания в молниеприемник должно быть надежно и безопасно отведено в землю.
Деревянный дом требует качественной системы молниезащиты. При его обустройстве необходимо ориентироваться в первую очередь на горючесть строительных материалов и пожарную безопасность. Особенно это касается домов, возвышающихся над другими строениями.
Внешняя система молниезащиты принимает на себя удар молнии и отводит ее ток в почву, тем самым защищая здание от термических и динамических повреждений.
Оснащение деревянного дома специальными устройствами внутренней молниезащиты электросетей обеспечивает сохранность подключенных электроприборов, а также защищает пользователей от поражения электрическим током.
