Рабочее заземление, отличие от защитного заземления

Заземляющими принято называть устройства, способные обеспечить надежные пути стекания аварийного тока в землю. Необходимость в этом может возникнуть по самым разным причинам, основные из которых – создать условия для нормального функционирования электроустановки или гарантировать безопасность работающих на ней людей. Эти функциональные различия следует четко усвоить. Они помогут понять, что называется рабочими заземлениями и в чем их отличие от защитных мер. В рассмотренных ранее причинных определениях в первом случае используется рабочее или функциональное заземление, а во втором – его аналог.

Содержание

Рабочее заземление

Выдержка из ПУЭ-7, пункт 1.7.30. Рабочее (функциональное) заземление — заземление точки или точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки (не в целях электробезопасности).

В отличие от защитного заземления, используемого исключительно в целях безопасности людей, рабочее заземление предназначается для того, чтобы гарантировать нормальную работу электрических приборов и устройств.

Обратите внимание: Эта его функция должна выполняться независимо от того, в каких условиях работает электрооборудование: в нормальных штатных или в аварийных.

Реализуется функциональное заземление самым непосредственным образом – через подсоединение металлических токопроводящих частей к так называемому «заземлителю». В качестве этой разновидности ЗУ допускается использовать подключенные к заземляющей конструкции молниеотводы, защищающие предприятия и другие объекты от грозы. Эти же устройства помогают уберечь действующее оборудование от наведенных (или индуцированных) ЭДС, представляющих ничуть не меньшую угрозу для него.

Схема рабочего заземления через пробивной предохранитель в трехпроводной сети Схема рабочего заземления с глухозаземленной нейтралью в четырехпроводной сети

В ряде случаев функциональное заземление организуется для того, чтобы создать условия для срабатывания специальных приспособлений пробивного типа (предохранителей, резисторов и подобных им).

Хорошо усвоив, что называют рабочими заземлениями, пользователь сможет понять не только их отличие от защитного, но и то, что эффективность его действия зависит от параметров конструкции ЗУ. Под ним в первую очередь понимается сопротивление цепи стекания тока в землю, величина которого согласно требованиям ПУЭ не должна превышать нормируемого значения (25-30 Ом).

Защитное заземление

Защитным заземлением называют умышленное соединение металлических нетоковедущих частей с землей или же ее аналогом с целью защиты людей от удара током.

Дополнительная информация: Функцию заземлителя в этом случае могут выполнять и естественные ЗУ, под которыми понимаются уже проложенные в земле элементы строительных конструкций и коммуникаций.

Схема сети с заземленной нейтралью и защитным заземлением потребителя электроэнергии.

С помощью искусственных и естественных заземляющих конструкций удается предотвратить поражение человека током в ситуациях, когда корпус оборудования или бытового прибора случайно оказывается под напряжением. В этом случае срабатывает принцип шунтирования аварийной цепи более низким сопротивлением, по которому опасный ток «уходит» в землю.

Согласно этому рисунку через тело прикоснувшегося к корпусу человека протекает лишь малая доля общего тока, а большая его часть «стекает» в грунт через параллельную цепь.

Чем они отличаются

Разницу между двумя этими видами сможет уловить только основательно изучивший их особенности человек. Для непрофессионала они с трудом различимы, поскольку чаще всего организуются с привлечением одних и тех же технических средств.

Отличия между рабочим заземлением и защитным заземлением проявляется не столько в технической части, сколько в том, для каких конкретных целей они организуются. В обоих случаях для обустройства ЗУ используются специальные приспособления (конструкции), способные отводить опасные токи на землю. И там и там потребуется присоединить корпуса приборов через толстую медную жилу к тому сооружению, которое выбрано для надежной защиты электрооборудования и людей.

Хорошо различимое отличие рабочего заземления от своего аналога состоит в следующем:

1. функциональное заземление делается с целью защиты оборудования и приборов, подключенных к данной электрической сети, от выхода их из строя;
2. для его реализации допускается использовать молниеотводы и распределенные системы выравнивания потенциалов, подключенные к местному заземляющему контуру;
3. оно в меньшей мере, чем защитное, обеспечивает безопасность работающего на линии персонала и простых людей.

Хороший пример такой разницы – так называемые «переносные» или временные конструкции, применяемые исключительно для защиты работающих на отключенном оборудовании специалистов. К защите электроустановок они никакого отношения не имеют (последние отключены) и даже при случайной подаче в линию стороннего напряжения представляют угрозу лишь для человека. То есть это – чисто защитная мера.

Другим характерным отличием защитного заземления является обязательное присоединение к заземлителю все металлические части корпусов оборудования, то есть каркасы, рамы, стальные ограждения и тому подобное. Функцию самого заземлителя в этом случае могут выполнять как искусственно созданные конструкции, так и уже проложенные в земле стальные элементы коммуникаций (включая различные виды металлических труб и кабельных экранов).

Важно! Исключение составляют элементы газовых и нефтяных трубопроводов.

К частям оборудования, подлежащим обязательному рабочему занулению и заземлению относятся:

• Приводы всех без исключения электрических аппаратов.
• Корпуса работающих на объекте электрических машин, а также понижающих трансформаторов, используемых для питания переносных светильников.
• Обмотки измерительных преобразователей, относящихся к разряду вторичных.
• Стальные остовы и корпуса передвижных (переносных) электрических приемников.
• Все открытые части работающего в данный момент оборудования.

Во всех этих случаях при невозможности организации заземления для снижения опасности поражения людей согласно ПУЭ используют электроприемники, рассчитанные на напряжение не более, чем 42 Вольта.

В заключение еще раз отметим, что различия двух типов заземлений в основном проявляются в их назначении и касаются технической стороны лишь не в значительной мере.

Чем отличается защитное заземление от рабочего?

Электрический ток не виден глазом, не имеет запаха, его нельзя определить на слух. Поэтому приборы, работающие от электрического тока, относятся к электроустановкам повышенной опасности. Для защиты обслуживающего персонала от поражения электрическим током применяется защитное заземление. А для обеспечения нормальной работы оборудования в штатном или аварийном режимах используется рабочее заземление. Для того чтобы понять разницу, необходимо разобраться, чем отличается защитное и рабочее заземление. Об этом мы и поговорим далее.

• Защитное заземление
• Устройство
• Рабочее заземление
• Отличия
• Заключение

Защитное заземление

Основное назначение защитного заземления (ЗЗ) состоит в том, чтобы защитить обслуживающий персонал от поражения электрическим током в аварийной ситуации. В случае, когда на металлической нетоковедущей поверхности электроустановок внезапно появляется опасное напряжение.

Это может произойти в результате пробоя изоляции или обрыва провода и его касании корпуса. В результате человек подвержен опасному напряжению.

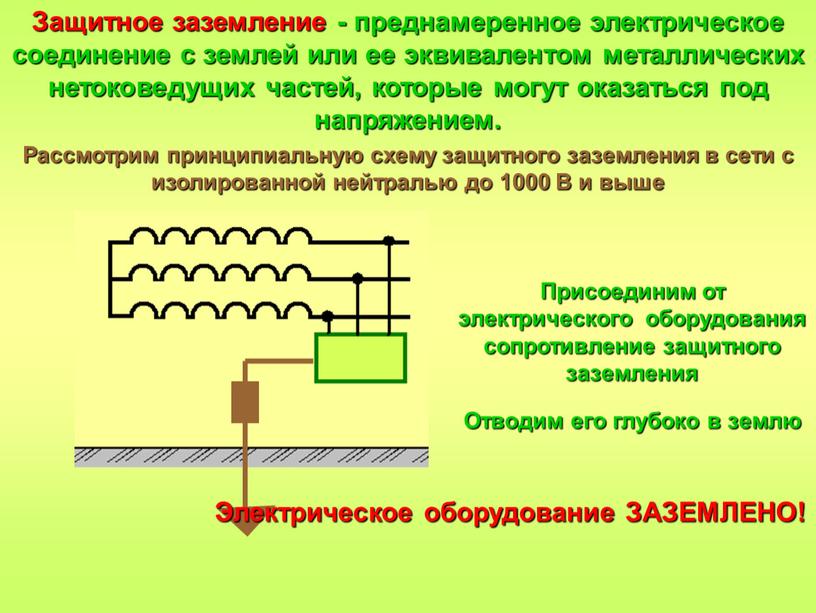

На рисунке снизу показана схема защитного заземления. Из него понятно устройство и принцип работы ЗЗ.

ПУЭ дает определение:

Защитное заземление (ЗЗ) – это преднамеренное соединение металлических частей корпуса оборудования с землей, заземлителем или его аналогом. Основная задача состоит в том, чтобы обезопасить обслуживающий персонал от травм, вызванных поражением электрическим током.

Для расчетов необходимо знать, сколько Ом должно иметь защитное устройство (ЗУ). Его значение в основе расчета не должно превышать 4 Ом.

ЗЗ используется в следующих случаях:

• В трехфазных сетях с изолированной нейтралью переменного напряжения до 1 кВ.
• В однофазных сетях переменного тока.
• В сетях постоянного тока с изолированной средней точкой обмоток источника тока.
• В сетях переменного и постоянного тока с любым режимом обмоток источника при напряжении выше 1 кВ.

Устройство

С помощью заземлителей производят непосредственное соединение с землей или ее аналогом. Для этого применяются естественные и искусственные заземлители:

• В этих целях используют искусственные заземлители. Они представляют собой металлические штыри, забитые в землю. Окрашенные штыри запрещается применять, для защиты от коррозии применяют оцинкованный металл. В некоторых случаях забивают медные штыри или закапывают медную пластину. Допускается использовать токопроводящий бетон.
• В качестве естественных заземлителей рекомендуется использовать электропроводящие части, имеющие непосредственное соприкосновение с землей. Часто для этих целей на дачах применяют водопроводные трубы. К заземлителям относятся – металлические части зданий и сооружений, рельсовые пути, свинцовые оболочки кабелей и т. п. При этом категорически запрещено применять в качестве заземлителей газопроводы, нефтепроводы и другие трубопроводы по которым транспортируются горючие смеси и газы.

На рисунке снизу показан вариант защитного заземления в частном доме.

Вариант защитного заземления в частном доме

Кроме этого, применяется защитное зануление. Его широко применяют для обеспечения электробезопасности в жилых и общественных зданиях.

Защитное зануление – это специальное электрическое соединение открытых проводящих частей не находящихся в нормальном состоянии под напряжением, с глухозаземленной нейтралью генератора или трансформатора, в трехфазных сетях, с глухозаземленным выводом источника однофазного тока, с заземленной точкой источника постоянного тока, создаваемого с целью электробезопасности людей.

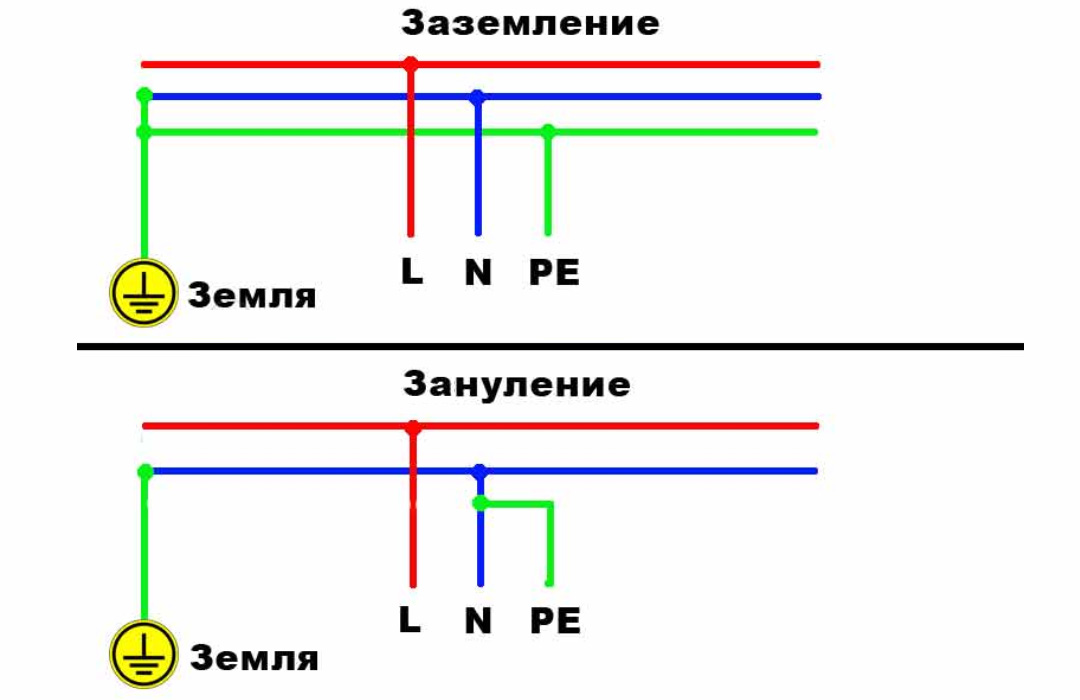

На рисунке снизу показана схема подключения защитного зануления при наличии и без заземления для однофазной сети, применяемой в жилых домах для подключения бытовых приборов.

На рисунке снизу показана схема зануления оборудования в цехах на производстве.

Рабочее заземление

Предназначено для обеспечения нормальной работы оборудования во всех режимах работы. Это относится и к аварийным ситуациям.

Рабочее или функциональное заземление — это заземление точки или точек токоведущих частей оборудования, предназначенное для обеспечения работоспособности электрооборудования, не в целях электробезопасности.

На рисунке снизу показана схема из учебника рабочего заземления для различных сетей.

Функциональным назначением данной опции является поддержание работоспособности оборудования и защитных аппаратов в штатном и аварийном режимах. Зачастую она используется для срабатывания специальных устройств.

Это могут быть плавкие предохранители, резисторы и т.п. Основным назначениям функции является препятствие сбоям, их локализации и препятствие их распространению.

Правила техники безопасности запрещают совмещать защитное и рабочее заземление. Что связано с тем, что электрические атмосферные помехи, например, от грозозащиты зданий и сооружений, могут совместиться с токами сети.

Это может привести к сбоям оборудования, например, компьютеров, сложной электронной техники и т.п. А так же к выходу оборудования из строя.

Кроме этого, такое совмещение сделает защиту от напряжения не эффективной. А в аварийной ситуации она вообще перестанет функционировать.

В качестве заземлителей применяют металлические стержни. Их должно быть не менее двух, и расстояние между ними составляет 1 м.

При этом необходимо соблюдать следующие правила, определяемые по ПУЭ:

1. В качестве рабочего заземления запрещается использовать трубопроводы в любой ситуации.
2. Запрещается выводить кабель наружу и подключать к шине в месте неподготовленном для этого. Так как плохой контакт не обеспечит надежной защиты, а в процессе эксплуатации он ухудшится из-за коррозии металла.
3. Последовательное подключение оборудование к шине заземления категорически запрещается.
4. Запрещено к одной контактной площадке на шине заземления подсоединять несколько кабелей от оборудования.

На вышеприведенном рисунке показан пример металлосвязи с электрооборудованием.

Отличия

Определить разницу в этих заземляющих устройствах не посвященному довольно сложно. Оба вида защиты используют одинаковые защитные устройства. Т.е. они выполняются по единой методике. Разница заключается в их назначении.

Отличие рабочего от защитного заземления заключаются в следующем:

• Рабочее ЗУ обеспечивает защиту оборудования и приборов, подключенных к электрическим сетям от выхода из строя.
• Для этого допускается использовать грозозащиту и системы выравнивания потенциалов, подключенных к местному контуру.
• Оно не предназначено для защиты людей от поражений электрическим током.

Защитное заземление к работе оборудования никакого отношения не имеет. Оно служит для обеспечения безопасности работающего персонала. Характерной особенностью является то, что все металлические детали корпусов, шкафов, щитов учета на опоре и т.п. должны быть заземлены.

Заземлителями могут быть искусственно созданные конструкции или проложенные в земле трубы, экраны кабелей, на ЖД для этого можно использовать рельсы и т.п. Кроме трубопроводов транспортируемых взрывоопасные газы и жидкости. Для обеспечения работоспособности оборудования применяют рабочее зануление.

Оборудование и его части, подлежащие обязательному занулению или заземлению:

1. Электроприводы электрических аппаратов.
2. Корпуса электрических машин, асинхронных двигателей, понижающих трансформаторов, технологического оборудования и т.д.
3. Испытательные установки, обмотки измерительных преобразователей.
4. Металлические остовы и корпуса передвижных электроприемников, таких как краны, тельферы и т.д.
5. Все открытые части работающего в данный момент оборудования.

Если невозможно осуществить подключение оборудования к занулению или заземлению, согласно требованию ПУЭ, применяют электроприемники на пониженное напряжение 42 Вольта.

Например, для подключения механизмов в помещениях с повышенной опасностью, например, в шахте.

Заключение

Рабочее ЗУ и зануление предназначено для корректной работы оборудования в электроустановках в различных режимах. Оно не предназначено для обеспечения безопасности людей.

Защитное заземление и зануление используется для защиты человека от поражения электрическим током при аварийных ситуациях. Когда на корпусе возникает опасное напряжение, происходит защитное отключение напряжения. Кроме этого, происходит уравнивание потенциалов. В результате чего уменьшается вероятность поражения человека шаговым напряжением.

Опубликовано 30.07.2020 Обновлено 30.07.2020 Пользователем Александр (администратор)

Функциональное заземление и классы защиты в источниках питания

При выборе источника питания необходимо учитывать множество спецификаций и требований. В частности, вам нужно будет учитывать класс защиты, который вам нужен, и может ли потребоваться функциональное заземление для уменьшения электромагнитных помех (EMI). В этом руководстве мы обсудим классы защиты Международной электротехнической комиссии (МЭК) и объясним, чем они отличаются друг от друга. Мы также остановимся на том, чем функциональное заземление отличается от заземления, и какое значение оно имеет для электрических устройств, особенно для медицинских рынков.

КЛАССЫ ЗАЩИТЫ IEC

IEC установил три класса защиты для электронного оборудования: класс I, класс II и класс III. В этом руководстве мы в первую очередь обсудим классы I и II, которые обеспечивают защиту пользователя от поражения электрическим током.

Классы I и II IEC предотвращают поражение электрическим током благодаря двум типам защиты. Они могут обеспечивать защиту от опасного напряжения с помощью одного или нескольких типов систем изоляции. Базовая система изоляции и усиленная система изоляции. Основная изоляция является одним из средств защиты, а усиленная изоляция представляет собой улучшенную систему изоляции, эквивалентную двойной основной изоляции. В дополнение к изоляции предусмотрено защитное заземление для отвода энергии повреждения в случае случайного пробоя основной изоляции. Наличие двух типов защиты предлагает резервную копию. Второй уровень защищает пользователя, если уровень напряжения становится настолько опасным, что первый уровень выходит из строя. В классе III вход подключается к цепи безопасного сверхнизкого напряжения (БСНН), после чего дополнительная защита не требуется.

Защитное заземление, заземление или защитное заземление используют защитный проводник для безопасного направления тока короткого замыкания в землю и от контакта с человеком. Он также имеет защитное устройство — предохранитель или автоматический выключатель — для прерывания электрического тока в неисправной цепи. С другой стороны, изоляция обычно использует пластик в качестве изолирующего барьера, чтобы помочь безопасно удерживать электрический ток в надлежащей цепи и предотвратить утечку, не требуя этого заземления.

Успех каждой из этих систем зависит от напряжения изоляции — испытательного напряжения, используемого для оценки целостности изоляции. . Большинство изоляторов имеют очень высокий импеданс, поэтому они могут блокировать ток. Однако, когда напряжение в системе изоляции становится достаточно высоким, и если напряжение напряжения длится достаточно долго, оно может разрушить изоляцию, что потенциально может привести к поражению электрическим током человека, находящегося в контакте. Следовательно, изоляционные системы должны иметь достаточную сопротивляемость целостности или выдерживаемое диэлектрическое напряжение, чтобы гарантировать, что они навсегда сохранят свои изоляционные свойства.

КЛАСС I

Что такое IEC класса I?

IEC class I защищает от поражения электрическим током за счет комбинации защитного заземления и основной изоляции. Прибор класса I имеет токопроводящее шасси, подключенное к защитному заземлению. Эти приборы должны иметь 3-жильный безопасный шнур питания, содержащий провод защитного заземления. Этот заземляющий провод приклеивается или прикручивается болтами к металлическому листу прибора. T Вместо того, чтобы передавать его лицу, контактирующему с прибором. Электрохирургические установки, катетеры артериального давления и системы электрокардиограммы (ЭКГ) часто относятся к оборудованию класса I.

КЛАСС II

Что такое МЭК Класс II?

Защита источника питания IEC класса II предотвращает поражение электрическим током благодаря двум уровням изоляции: основной изоляции и дополнительной изоляции. Примером базовой изоляции является однослойная пластиковая изоляция, которая оборачивается вокруг проводника шнура питания и защищает пользователя от ударов при нормальных условиях. Примером дополнительной изоляции является второй слой, который защищает пользователей от опасных уровней напряжения, если основной слой не может этого сделать. Например, в устройстве с жестким пластиковым корпусом защитный корпус обычно является дополнительной изоляцией.

Устройства класса II должны иметь усиленную систему изоляции, также называемую усиленной изоляцией. Усиленная система изоляции может состоять из двух слоев основной изоляции или из одного слоя достаточной толщины и прочности, чтобы быть эквивалентной двум основным слоям. Так как он равен двум слоям основного утеплителя, его еще называют двойным утеплителем. Устройства класса II не нуждаются в защитном заземлении. Устройства класса II используют двухжильный кабель питания, поэтому не имеют средств для подключения корпуса устройства к защитному заземлению. Поскольку физическое защитное заземление отсутствует, для приборов класса II требуется двойная или усиленная изоляция. Медицинские адаптеры питания, предназначенные для домашнего медицинского оборудования, часто относятся к устройствам класса II, фактически, чтобы соответствовать IEC60601-1-11, домашний блок питания должен относиться к классу II и работать с двухжильным кабелем питания.

ИСПОЛЬЗОВАНИЕ ФУНКЦИОНАЛЬНОГО ЗАЗЕМЛЕНИЯ В УСТРОЙСТВАХ КЛАССА II

ИМЕЮТ ЛИ УСТРОЙСТВА КЛАССА II ФУНКЦИОНАЛЬНОЕ ЗАЗЕМЛЕНИЕ?

В некоторых случаях устройства класса II могут иметь функциональное заземление. Хотя устройствам класса II не требуется защитное заземление, им иногда требуется функциональное заземление для обеспечения электромагнитной совместимости (ЭМС). Как и в случае с защитным заземлением, трансформатор блокирует протекание силового тока на землю, но позволяет любому переходному току или утечке течь на землю.

ФУНКЦИОНАЛЬНОЕ ЗАЗЕМЛЕНИЕ VS. ЗАЗЕМЛЕНИЕ

Разница между функциональным заземлением и заземлением

Функциональное заземление отличается от защитного заземления тем, что оно не обеспечивает защиту от ударов опасным напряжением. Тем не менее, это помогает уменьшить электромагнитный шум или электромагнитные помехи. Эта защита может иметь первостепенное значение на медицинском рынке. Функциональное заземление снижает электромагнитные помехи. Обеспечивает правильную работу устройств, не мешая находящемуся рядом электронному оборудованию.

Какое значение имеет функциональное заземление по сравнению с заземлением для медицинских устройств? Хотя медицинскому оборудованию может не требоваться заземление, для уменьшения электромагнитных помех может потребоваться функциональное заземление. Функциональное заземление помогает обеспечить высокую производительность критически важных медицинских устройств класса II даже в клинической среде, содержащей радиопередатчики, радиочастотные беспроводные устройства и оборудование, такое как МРТ и компьютерные томографы.

Медицинское устройство класса изоляции II не нуждается в защитном заземлении, поскольку его двойная изоляция означает, что пользователи не будут контактировать ни с одной из частей, находящихся под напряжением. Напомним, что прибор класса II не может быть подключен к защитному заземлению из-за необходимости двойной изоляции между доступными и токоведущими частями. Однако для оборудования класса II может потребоваться функциональное заземление для подавления электромагнитных помех и шумов, а также замыкания цепи. Требования к заземлению медицинских устройств класса II могут требовать, чтобы устройство было привязано к функциональному заземлению по причинам электромагнитной совместимости.

ПРИМЕНЕНИЕ ДЛЯ УСТРОЙСТВ КЛАССА II

Многие приборы, предназначенные для домашнего использования, нуждаются в защите класса II. Медицинские клиники — хотя и не больницы — также начинают требовать класса II из-за двойного слоя защитной изоляции. Больницам нужен только класс I, поскольку они имеют вилки с заземлением для обеспечения дополнительной защиты.

ОБРАТИТЕСЬ В ASTRODYNE TDI ДЛЯ ВСЕХ ВАШИХ ИСТОЧНИКОВ ПИТАНИЯ

Независимо от того, нужна ли вам защита класса I или класса II для вашего электронного оборудования, обратитесь к экспертам Astrodyne TDI, чтобы найти идеальное решение. Мы предлагаем различные источники питания для удовлетворения ваших потребностей в заземлении и изоляции, а наши качественные фильтры электромагнитных помех помогут вашему предприятию достичь и поддерживать ЭМС.

Компания Astrodyne TDI обладает обширным опытом работы с особыми сертификационными требованиями клиентов, поэтому мы можем помочь вам сориентироваться в требованиях к защитному заземлению класса I, требованиях к функциональному заземлению класса II и помочь вам выполнить сложные требования к электрическому медицинскому оборудованию. Если вам нужно индивидуальное решение, мы будем рады сотрудничать с вами, чтобы помочь вам удовлетворить ваши потребности в электроэнергии.

Свяжитесь с нами сегодня, чтобы узнать больше.



В чем основная разница между заземлением и заземлением?

Перейти к основному содержанию

Заземление против заземления

Джон Кингсли

Джон Кингсли

Инженер по кибербезопасности OT | Безопасность продукта | Скрам-мастер | МЭК 62443 | ИИТ-Б | Председатель по кибербезопасности, ISA Bangalore | Председатель по коммуникациям, Отдел безопасности и защиты ISA

Опубликовано 24 мая 2017 г.

+ Подписаться

Нет.

Позвольте мне устранить путаницу между заземлением и заземлением.

Заземление и Заземление — это те же термины, что и для заземления. Заземление — это обычно слово

, используемое для заземления в стандартах североамериканских , таких как IEEE, NEC, ANSI и UL и т. Д., В то время как заземление используется в европейских , странах общих активистов и .0097 Британские стандарты, такие как IS и IEC  и т. д.

Следует с осторожностью предусмотреть, чтобы электрические и электронные символы были идентифицированы, чтобы ваш разработанный продукт использовался в полной мере, правильно и обслуживался безопасно. Термины «заземление» и «заземление» взаимозаменяемы, поэтому вполне естественно их путать. Мы анализируем термины и символы здесь для вас сегодня.

Символ «земля» (Power Ground), обозначающий сеть, присоединенную к универсальному опорному напряжению с нулевым напряжением, всегда представлял собой набор из трех горизонтальных линий, уменьшающихся по длине вниз. Также теперь есть символ, представляющий открытый треугольник, направленный вниз (Сигнальная Земля), а также символ с чем-то вроде уборщика листьев, горизонтальной линией с тремя расположенными по диагонали линиями, направленными относительно вниз (Земля). Земля Земля представляет собой соединение с землей в таких местах, как водопроводные трубы, и представляет безопасное отведение молнии в землю.

Раньше он также широко использовался в схемах радиопередачи, как средство нейтрализации схемы антенны. Более низкие частоты, используемые в то время, могли использовать заземление для эффективной радиопередачи, однако для гигагерцовых частот, используемых сегодня, заземляющий провод будет иметь достаточную индуктивность, чтобы сделать попытку заземления бессмысленной. Небольшие электрические поля вокруг антенн можно компенсировать с помощью металла внутри печатных плат устройств. В случае силовой проводки «земля» по-прежнему имеет потенциал в безопасных соединениях, где прерыватель или предохранитель могут предотвратить протекание тока по первичной проводке в сторону от металлической части устройства в случае короткого замыкания.

Мы ссылаемся на международные стандарты, упомянутые в IEC 60204  Безопасность машин. Электрооборудование машин – Часть 1, 2005.   Разделы, разъясняющие символы, также приведены здесь для справки.

№ 5017 Земля (заземление):  Для общего обозначения клеммы заземления, если не используются более конкретные символы заземления, такие как 5018 или 5019.

№ 5020 Рама или шасси:   Для защиты оборудования от кондуктивных и излучаемых РЧ-помех, также называемых «землей».

№ 5018 Бесшумное (чистое) заземление (заземление):  Для поиска клеммы бесшумного заземления, такой как клемма специально разработанной системы заземления, для предотвращения неисправности оборудования или ограничения синфазных помех.

8.2.6: Точки подключения защитного проводника

№ 5019 Защитное заземление (земля):  Защитный проводник соединяет две точки в устройствах или деталях, не более того. Точки соединения должны быть помечены зеленым и желтым цветом для четкой идентификации. Символы обычно используются для обозначения клемм, предназначенных для подключения внешних проводников, или клемм заземления для предотвращения поражения электрическим током.

Термин «Gound» используется в Америке, тогда как термин «Earth» используется в других англоязычных частях мира.
