Обшивка стен гипсокартонными листами считается оптимальным способом выравнивания поверхности. В отличие от традиционной штукатурки, этот метод обходится намного дешевле и позволяет получить идеально ровные стены с отклонением 2 мм между углами по диагонали. Укладывать гипсокартон значительно проще, к тому же он не пылит и не вызывает аллергической реакции. Но как правильно выполнить монтаж ГКЛ? Рассмотрим этот вопрос подробнее.

Способы обшивки

Для выравнивания стен обычно используют лист гипсокартона толщиной 12,5 мм. Иногда применяются арочные листы толщиной до 6,5 мм, предназначенные для изготовления объемных конструкций. Обшивка может выполняться двумя способами:

• Бескаркасный – наклеивание плит непосредственно на поверхность. Такой метод отличается предельной простотой и за счет обширной площади сцепления со стеной нивелирует хрупкость гипсокартона. Однако бескаркасная укладка имеет один существенный минус – при намокании или потере поверхностной прочности стен обшивка может обрушиться цельным массивом.
• Каркасный – укладка листов на каркас из металлических профилей. Способ считается более надежным. Благодаря его применению можно качественно скрыть коммуникации, а также выполнить дополнительную звуко- и теплоизоляцию помещения.

Укладка ГКЛ без каркаса

Прежде чем приступить к монтажу, поверхности тщательно очищают от старой отделки и обрабатывают грунтовкой. Выбор способа наклеивания плит определяется неровностью стен. Если обшивка будет производиться по ровной поверхности, то листы предварительно раскраивают в размеры, вырезают отверстия под розетки и выключатели, затем наносят на них вертикальные полосы клеящего состава и прижимают к стене.

Наклеивание осуществляется с постоянным контролем ровности по вертикали и горизонтали. Чтобы избежать передавливания плиты, можно заранее наклеить на стены маяки из кусков ГКЛ, которые при необходимости будет легко оторвать и снова приклеить. Маяки наклеиваются таким образом, чтобы впоследствии они оказались между полосами клеящего состава, нанесенного на листы (достаточно четырех штук на плиту).

При неровных стенах укладка может выполняться двумя способами:

• При отклонении до 20 мм – путем нанесения клея комками диаметром 10 см, размещенными в шахматном порядке (шаг – примерно 2,5 см). Высота каждого из комков выбирается в зависимости от максимальной неровности на стене плюс 20 мм.
• При отклонении более 20 мм – посредством предварительного наклеивания на стены обрешетки из полос ГКЛ.

Гипсокартон на каркасе

Каркасная технология основывается на обрешетке, выполняемой из металлического профиля в модификациях ПНП28х27, ПП60х27, ПС(CD)60х27, ПН(UD)27х27 и ПУ31х31 (угловой). Весь процесс обшивки осуществляется в несколько этапов.

Удаляется старая отделка, производится укладка электрической проводки в штробы. Если на поверхности имеются трубы, то в дальнейшем их обводят обрешеткой посредством поперечин, так как выполнение прорезей в профилях считается недопустимым.

В большинстве случаев применяется типовой каркас, изготавливаемый из профиля ПС, ПНП и ПН. В сухом отапливаемом помещении можно использовать обрешетку по шляпочным профилям, которые крепятся либо прямо к стене (при неровности до 10 мм), либо на деревянный брус.

Изначально определяют высоту наибольшей неровности. Затем отбивают линию на потолке, которая идет перпендикулярно смежной стене и отстоит не меньше чем на 2-3 см от верхушки этой неровности. От полученной линии отмечают вторую по отвесу на полу. В дальнейшем отбивку начинают с угла таким образом:

• Отмечают вертикальные линии с шагом в 60 см. Нужно учитывать, что расстояние от гипсокартонной плиты до пола, потолка и соседней стены должно составлять около 2-3 см, то есть первая линия отбивается на 62-63 см от угла и так далее.
• На полученных вертикальных линиях ставят отметки на расстоянии 8-9 см от пола, а затем через каждые 60 см, пока до потолочной поверхности не останется меньше 60 см. Последняя отметка должна находиться в 8-9 см от потолка.

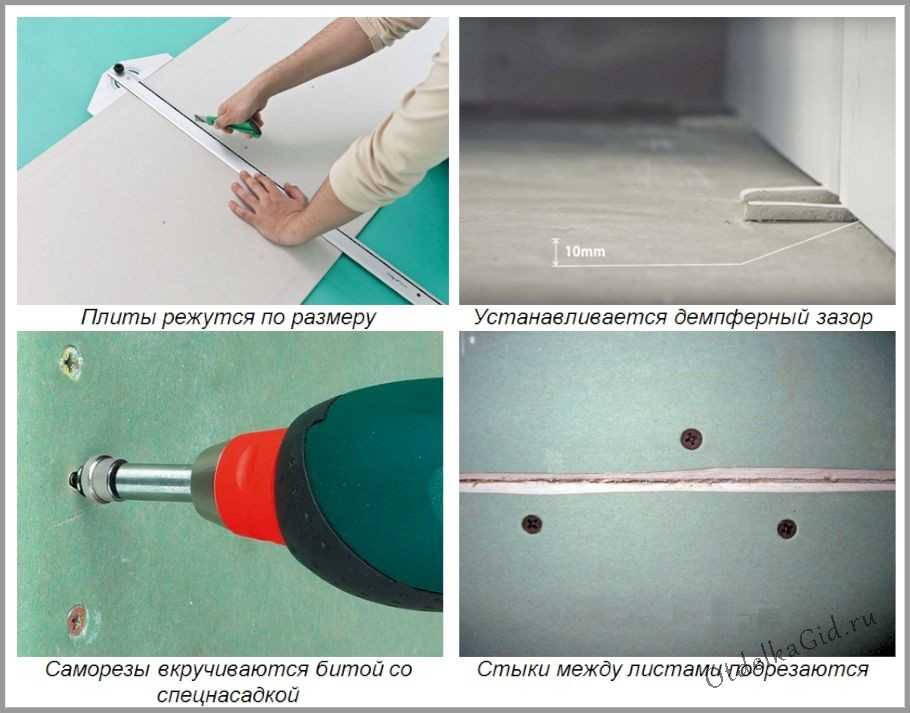

Гипсокартонные листы обрезают в размер с последующим снятием фасок по краям для затирания швов. Далее на подготовленных плитах вырезают отверстия под трубы, розетки, выключатели и т.д.

Обрешетку начинают сооружать с укладки профилей на пол и потолочную поверхность. Если соседние стены обшиваться не будут, то к ним крепят профили ПН для формирования целостной рамки. Затем на стену крепят прямые подвесы, в профили ПН/ППН помещают ПС/ПП, выравнивают их и в завершение монтируют поперечины.

Монтаж гипсокартонных листов на каркас осуществляется при помощи саморезов. На плиту длиной 200-300 см должно приходиться не менее 45 точек крепления. Пять из них делают по короткой стороне (по три на каждую стойку и по одному между ними), остальные – по длинной стороне. Расстояние от конца плиты до крайних точек должно составлять около 9-12 мм.

Завершающим этапом укладки является затирание швов. Для этого используется шпаклевка, затираемая в заблаговременно выполненную фаску. Материал наносят с избытком и растирают. До его схватывания на шов накладывается серпянка, которую необходимо вдавить при помощи шпателя. Когда затирка подсохнет, шпаклевка наносится на серпянку.

Как обшить стены гипсокартоном?

Отделка комнаты гипсокартоном – один из наиболее распространенных типов отделки. Он позволяет получить идеально ровные стены при минимуме затрат времени и сил, почти без образования пыли и строительного мусора. Далее мы рассмотрим технология отделки стен, а точнее, как обшить стены гипсокартоном правильно.

Рассмотрим для примера комнату, в которой есть двери, одно окно, а под ним ниша, куда впоследствии будет установлен радиатор. Отделка стен проходит на этапе, когда уже готов потолок, есть стяжка на полу, но нет напольного покрытия, установлено новое окно. Стены специально готовить не нужно – каркас может устанавливаться прямо на кирпичную кладку. Листы гипсокартона будут монтироваться не только на стены, но и на откосы дверного и оконного проемов, а также в нише. Кроме того, наружная стена с окном будет дополнительно утеплена минеральной ватой. Для удобства рассмотрим только монтаж каркаса и гипсокартона, не углубляясь в вопросы подведения различных коммуникаций (электрокабеля, труб и т.д.).

Для отделки понадобятся листы гипсокартона размерами 2,5х1,2 м и толщиной 12,5 мм, металлические профили UD, CD и П-образные кронштейны. В качестве крепежей будут использоваться саморезы 3,5х25, нейлоновые дюбели 6х40 мм, самонарезные винты.

Сначала на полу отмечается линия положения гипсокартонной стены. Она откладывается от кирпичной стены на расстояние, учитывающее все ее неровности, пространство для прокладки коммуникаций и при необходимости утеплителя. Но при этом оно должно быть минимальным, ведь иначе будет потеряна полезная площадь помещения.

По намеченной линии крепится UD-профиль. Для этого он прикладывается к полу, и в нем просверливается отверстие для крепежа. В полученное отверстие забивается дюбель.

Дюбели крепятся по всей длине профиля с интервалом не более 0,6 м. Таким образом, профиль крепится по всему периметру пола.

Полученная разметка переносится на потолок. Для этого CD-профиль длиной, на пару миллиметров меньше высоты помещения, вставляется в профиль на полу и с помощью уровня устанавливается строго вертикально. На потолке делается соответствующая отметка. Таким же путем получается вторая отметка на противоположной стороне стены.

К двум точкам на потолке прикладывается нитка и отбивается линия, вдоль которой тоже крепится профиль.

В результате должны получится две линии профилей – на полу и на потолке, причем на полу линия профиля повторяет все контуры стен, включая нишу для радиатора.

Следующий этап – установка вертикальных профилей. Установку обычно начинают с угла комнаты, чтобы профиль в углу был стартовым сразу для двух смежных стен.

На стене отмечается вертикальная линия и вдоль нее крепится – П-образный подвес. Он должен располагаться таким образом, чтобы отмеченная линия проходила вдоль его середины. Вертикальные профиля вставляются между верхним и нижним профилем так, чтобы они находились между лепестками подвеса, и прикручиваются к нему саморезами.

При этом важно контролировать его вертикальное положение с помощью уровня. Соседние подвесы располагаются на расстоянии 0,6 м друг от друга.

Каждый лист гипсокартона должен крепится к трем вертикальным профилям, а его ширина составляет 1,2 м. Именно поэтому расстояние между профилями не должно быть более 0,6 м, но можно брать и меньшие значения. Если в стене есть оконный проем, это нужно учитывать при распределении профилей – они должны находится в углах и равномерно распределяться вдоль стены. Лучше еще перед монтажом составить приблизительную схему их расположения.

Над оконным проемом устанавливается перемычка, которая одновременно будет играть роль основы под крепления листа для откоса.

Она крепится к профилю путем разрезания П-образного профиля и загибания одного уха. Для откосов ниши тоже устанавливаются отдельные профили, что дает возможность зафиксировать их с двух сторон.

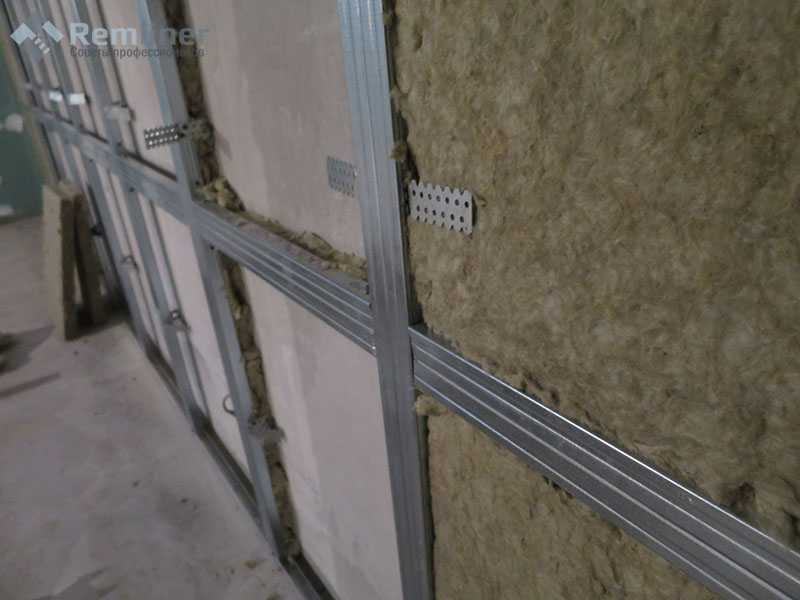

После окончания формирования каркаса его пустоты заполняются минеральной ватой и закрываются листами гипсокартона. Листы крепятся к металлическим профилям с помощью саморезов, которые располагаются на расстоянии 0,2-0,25 м друг от друга.

Листы на стену с окном крепятся следующим образом. Сначала крепится целый лист, который при этом будет заходить на само окно, после чего с помощью ножовки по заранее нанесенной разметке вырезается контур откоса.

При этом нужно учитывать размеры откоса и размещение несущего профиля. Несущий профиль крепится саморезами на вертикальные стороны, а вот сверху проема не нужно, там уже есть перемычка. Аналогичные операции проводятся и с другой стороны окна. Расстояние между листами гипсокартона над оконным проемом закрывается вырезанной вставкой.

Так же обшивается пространство с нишей.

Листы гипсокартона нужно крепить к профилю в шахматном порядке – это значительно повысит прочность и надежность конструкции стен. Края листов обязательно нужно подрезать под углом 45 градусов. При стыковке края образуют выемки, которые впоследствии заполнятся шпаклевкой.

Для откоса ниши вырезается прямоугольник, который по размерам должен перекрывать профиль на 30 мм, в местах, где расположены элементы каркаса, вырезается уголок 30х30 мм, и монтируется сам откос. К нему крепится профиль, причем количество саморезов при этом увеличивается, а расстояние между ними уменьшается из-за более слабой гипсокартонной основы. И так со всеми конструктивными элементами ниши.

Когда внешняя стена с оконным проемом полностью обшита, можно приступать к отделке смежной стены. В углу уже установлен стартовый профиль, с которого начиналась обшивка первой стены. С него и нужно начинать.

Каркас монтируется по описанной выше технологии, расстояние между вертикальными профилями – 0,4-0,6 м, чем меньше значение, тем больше профилей и тем прочнее конструкция. Листы так же монтируются в шахматном порядке, их торцы укрепляются профилем. Промежуток между листами должен составлять пару миллиметров, а полученный зазор будет заполняться шпаклевкой. Вертикальное положение профилей контролируется строительным уровнем или отвесом, а также натянутой между углами ниткой.

Дверные откосы будут крепиться с помощью клея, что нужно предусмотреть при монтаже гипсокартона на стены, оставляя зазор между уровнями существующего и планируемого откоса в 10-20 мм.

Сверху над дверным проемом устанавливается перемычка, как и на окне.

Для откосов окна используются профили от пластиковых панелей в форме буквы L, которые крепятся к краю окна с помощью саморезов.

Из них вырезается прямоугольник соответствующих размеров, который должен немного превышать уровень верхнего профиля для крепления углового профиля. Откос устанавливается в L-профиль по нижнему уровню окна и фиксируется саморезами.

Снизу и сверху тоже крепятся профили. К верхнему прикручивается верхний откос.

Вот так вот будет выглядеть окно обшитое гипсокартоном.

Далее следует очередь установки подоконника. Важно, чтобы все плоскости пересекались под прямым углом – это значительно облегчит монтаж. Подоконник устанавливается на место и крепится саморезами сквозь оконную пластину, которая находится под водоотливом. Для лучшей фиксации подоконника под него нужно подложить пенопласт или другой эластичный материал. Снизу пространство заполняется монтажной пеной. Величину зазора для нее нужно предусмотреть заранее, а после высыхания заделать шпаклевкой. При заполнении зазора важно не переусердствовать – большое количество пены может поднять подоконник или деформировать его. Обычно она наносится вдоль окна, вдоль откосов и несколькими пятнами по центру.

Для монтажа дверного откоса можно использовать как клей, так и саморезы, как для окна. Рассмотрим первый вариант. Для этого лист и стену нужно предварительно покрыть грунтовкой. Потом на поверхность стены небольшими порциями наносится клей. Наносить его нужно не сплошным слоем, а небольшими пятнами с некоторым расстоянием между ними, чтобы при прижимании листов клей не вытекал наружу, а равномерно распределялся.

На подготовленную поверхность прикладывается гипсокартонный лист, крепится саморезами к профилю и плотно прижимается к откосу. При этом он должен находится под прямым углом относительно стены. Это же проделывается и с двумя оставшимися откосами. Такая конструкция отличается своей прочностью, поскольку по качеству сравнима с монолитной. К ней без проблем можно крепить дверную коробку.

Изучите эти 4 метода установки

Здания подвергаются многочисленным нагрузкам в течение всего срока службы, включая ветровые и сейсмические нагрузки, а также тепловое расширение и сжатие. При проектировании конструкции важно учитывать, могут ли конструкция и ее материалы выдерживать нагрузки в течение предполагаемого срока службы здания.

В этом сообщении блога обсуждается, как учитывать ветровую нагрузку и силы сдвига, воздействующие на здание при использовании гипсовой панели, установленной поверх деревянного каркаса.

Смягчение напряжения в вашем деревянном каркасе

Сдвиг может иметь несколько различных значений в строительной отрасли. Для целей этого поста мы будем использовать «сдвиг» для обозначения поперечной силы, которая действует на стены во время ветра. Распространенным подходом к компенсации сдвигающих усилий, воздействующих на здание, является обшивка наружных стен фанерой или ориентированно-стружечными плитами (OSB). Фанера и ОСП выдерживают более высокие значения сдвига по сравнению с деревянным каркасом, однако они являются отличным источником распространения огня. В качестве альтернативы, гипсовая обшивка является идеальным материалом для защиты от огня в оболочке здания и для обеспечения высоких значений сдвига по деревянному каркасу.

Методы крепления гипсовой обшивки к деревянному каркасу

Следующие методы крепления гипсовой обшивки к деревянному каркасу являются отраслевыми рекомендациями для соблюдения требований норм относительно значений сдвига стеновых систем. В конечном счете, зарегистрированный инженер должен утвердить эти проектные конфигурации для использования в конкретном проекте и сослаться на Руководство по проектированию 7 Американского общества инженеров-строителей (ASCE). . Во время установки монтажник покрывает деревянные детали гипсовой обшивкой. Хотя этот метод прост в реализации, он может быть непомерно дорогим, поскольку требует двух слоев обшивки снаружи здания.

Способ 2: Установите диагональный брусок в вырез, сделанный в раме. Согласно Международному жилищному кодексу, раскосы должны располагаться под углом от 45 до 60 градусов. Этот метод экономичен, потому что для него требуется только один дополнительный кусок пиломатериала, циркулярная пила и меловая веревка — материалы, которые обычно можно найти на стройплощадке.

Метод 3: Третий метод можно использовать в стенах с деревянным каркасом и стойками размером 2 x 6 дюймов или больше. Коробка изготовлена ​​из пиломатериалов размером 2 x 4 дюйма, обшита ОСП и утоплена в пустой полости стойки. Утопленная коробка создает гладкую непрерывную поверхность для внутренней гипсокартонной и внешней гипсовой обшивки. Инженер должен спроектировать врезные стеновые панели, указать требуемое количество и продиктовать их размещение. При правильном проектировании встроенные сдвиговые панели обеспечат достаточную устойчивость к боковой нагрузке, чтобы приспособиться ко всем ветровым и сейсмическим зонам.

Метод 4: В этом методе используется диагональная металлическая обвязка, которую можно приобрести у различных производителей. Существует три типа металлической обвязки: плоская, Т-образная и Г-образная. Все три типа могут быть установлены от верхней плиты до подошвы через вертикальные элементы каркаса. Кроме того, поверх каркаса можно установить плоскую обвязку. Обвязка Т-профиля и Г-профиля должна быть установлена ​​в диагональном вырезе в каркасе.

При установке гипсовой обшивки на деревянный каркас все четыре метода крепления помогают зданию выдержать испытание временем, защищая от структурных повреждений, проникновения влаги и распространения огня. Работайте с профессиональным дизайнером, чтобы убедиться, что вы выбрали лучший подход для вашего конкретного проекта.

Установка обшивки eXP

Рекомендации по установке

Загрузить рекомендации по установке

Особые рекомендации по установке обшивки eXP®

• Обшивка eXP® может крепиться параллельно или перпендикулярно деревянному или металлическому каркасу. Для горизонтальных применений устанавливайте обшивку eXP® со смещенными торцевыми соединениями.
• Используйте соответствующую ориентацию панелей для конкретных противопожарных конструкций и стен жесткости, как того требует конструкция.
• Установите огнестойкие конструкции в соответствии с информацией, приведенной в Справочнике по огнестойкости UL или в Руководстве по проектированию огнестойкости GA-600 Гипсовой ассоциации.
• Установите обшивку eXP® таким образом, чтобы вертикальные края упирались в центр элементов каркаса. Плотно прилегайте к обшивке вокруг всех отверстий.
• Установите панели с зазором 3/8 дюйма (9,5 мм) там, где не несущая конструкция упирается в конструктивные элементы.
• Во избежание затекания устанавливайте панели с зазором 1/4 дюйма (6,4 мм) в местах их примыкания к кирпичной кладке или аналогичным материалам, которые могут удерживать влагу.
• Крепеж (головки гвоздей или винтов или коронка скоб) должен плотно прилегать к лицевой стороне панели обшивки, но не должен врезаться в облицовку. Скобы следует вбивать головкой параллельно каркасу.
• Крепеж должен находиться на расстоянии не менее 3/8 дюйма (9,5 мм) от краев и концов панели. Если значения сдвига не требуются, расстояние между крепежными элементами должно составлять не более 8 дюймов (203 мм) o.c. по вертикальным концам или краям и промежуточным опорам.

Общие указания по установке:

• Установите гипсовые панели в соответствии с методами, описанными в ASTM C840 и GA-216. Обратите внимание, что резка и надрезы должны производиться с обратной стороны панелей.
• Осмотреть и осмотреть материалы каркаса, на которые будут наноситься гипсовые панели. Перед установкой гипсокартона устраните все дефекты.
• Гипсокартонные панели укладывать сначала на потолки под прямым углом к ​​элементам каркаса, затем на стены. Используйте доски максимально практичной длины, чтобы возникало минимальное количество торцевых соединений. Приведите края панели в соприкосновение друг с другом, но не применяйте силу.
• При установке пароизоляции за гипсокартонными панелями устанавливайте потолочную изоляцию из войлока или офсетного полотна ПЕРЕД гипсокартонными панелями. Устанавливайте изоляцию СРАЗУ после гипсовых панелей при использовании насыпной изоляции. Избегайте методов установки, которые могут привести к образованию конденсата за панелями.
• Располагайте стыки гипсовых панелей в проемах так, чтобы в пределах 12 дюймов (305 мм) от краев проема не было стыков, если только в этих местах не будут установлены контрольные стыки. Вертикальные торцевые соединения располагайте в шахматном порядке. Стыки на противоположных сторонах перегородки не должны располагаться на одной и той же стойке.
• Держите гипсовые панели в плотном контакте с элементом каркаса при забивании крепежных элементов. Крепление должно идти от центральной части панелей к краям и концам. Установите крепеж головками немного ниже поверхности панелей. Будьте осторожны, чтобы не сломать стекловолоконный мат гипсовой панели. Удалите неправильно забитые гвозди или шурупы.
• Обеспечьте зазор не менее 1/4 дюйма (6,4 мм) между досками и соседним бетоном или кирпичной кладкой, чтобы свести к минимуму впитывание влаги.
• Поддерживайте комнатную температуру не ниже 40˚F (4˚C) во время укладки гипсовых панелей.

Безопасность:

• Установщики должны носить длинные брюки и свободную рубашку с длинными рукавами. Используйте защитные перчатки и специальную защиту для глаз (защитные очки или защитные очки с боковым щитком). Наденьте пылезащитную маску при шлифовании; вам может понадобиться дополнительная защита органов дыхания в очень пыльных условиях.
