Как прикрепить профиль к стене: Правила создания каркаса для перегородок и потолков

Содержание

Как крепить профиль для гипсокартона к потолку и стенам?

Мы уже рассказывали о разнице между гипсокартоном и гипсоволокном, обращали внимание на разновидности и особенности выбора гипсовой плиты. Сегодня поговорим о том, как лучше её крепить.

Как известно, гипсокартон может быть закреплен к основе тремя вариантами: на клеевую смесь, на бруски из дерева, на профиль. В настоящей статье мы остановимся на крепеже гипса на металлический профиль.

Вы можете купить профиль в нашем магазине:

Плюсы крепежа гипсокартона на металлический профиль

Крепление на профиль имеет пару положительных качеств. По сравнению с монтажом на клеевую смесь создание обрешетки дает возможность:

сделать конструкцию тепло- и шумоизоляции;
пролагать электропроводку и другие коммуникации;
сделать новые архитектурные системы, к примеру, перегородки, арки, ниши;
делать облицовку основания из дерева;
избегать выравнивания основания (потолка и стен).

Профиль по сравнению с брусками дает возможность:

сделать быстрее процесс создания обрешетки;
выполнить работы с большой точностью;
гарантировать большую пожаро-безопасность;
сделать сложные системы, к примеру, потолок на подвесках округлых форм.

Прежде чем гнуть профиль для гипса в варианте создания трудоёмких форм архитектуры нужно только приготовить чертеж данных компонентов. Саму гибку с большой степенью точности, в большинстве случаев, выполняют на специализированных станках в мастерских.

Необходимые инструменты и материалы

Вы можете купить необходимые инструменты в нашем магазине:

Для изготовления обрешетки из металлического профиля понадобятся:

сам профиль назначения и различного сечения;
удлинители и соединители профиля;
подвесы, держатели, тяги;

рулетка;
уровень или лазерный нивелир;
отвес;
карандаш;
дюбеля;
саморезы;
перфоратор;
шуруповерт;
плоскогубцы;
ножницы по металлу, ножовка или углошлифовальная машинка.

Главное: прежде чем крепить профиль, должны быть проведены все коммуникации. Под гипсокартоном как следует прячется проводка. Работы по созданию изоляции проводятся позже уже после формирования металлического каркаса.

Нанесение маркировки

Создание обрешетки начинается с нанесения маркировки. Безошибочность нанесения маркировки по полу и потолку для стен и по стенкам для потолка определяют уровнем. Это очень серьезный и сложный момент создания обрешетки.

Самая первая линия наноситься на определенном расстоянии от стенки или потолка, которое даст возможность спрятать все неровности, и также, если необходимо, пролагать материалы для изоляции, коммуникацию, коммуникации. Она ведется на расстояние, с учитыванием формы создаваемой поверхности гипсокартона согласно проекту, толщины листа из гипсокартона, толщины профиля.

Вторая линия ведется между стеной и первой линией или потолком параллельно ей, на расстояние, равном толщине гипсокартонного листа. Она говорит о положении внешней стороны металлического профиля. Потом две линии проецируются на другую поверхность (потолок или другую стенку). При создании каркаса на стене и монтаже перегородок для этого используют ремонтный отвес. Для проекции маркировки потолка применяют уровень.

Потом делается размечивание размещения стоек и профилей все зависит от ширины гипсокартонных листов, особенностей архитектуры создаваемой системе. Для навесного потолка трудной формы на основу переносится схема размещения всех компонентов. Это даст возможность сформироваться, как прикрепить профиль для потолка и какие по размерам и форме компоненты профиля нужно приготовить.

Как крепить профиль?

Крепление профиля направляющего по разметке – этап второй создания обрешетки.

Важно знать: Для изготовления хорошего каркаса рекомендуется применять уплотнители. На поверхность несущего профиля в месте примыкания к основе приклеивают тугую резиновую ленту. Она сможет помочь скомпенсировать неровность основы.

Профиль направляющий прижимают к линии, классифицирующей границу каркаса, и выверяют точность размещения при помощи уровня. Потом с шажком в 60-100см выполняют дырочки под дюбеля с помощью перфоратора с твердосплавным сверлом. В дырочки помещают дюбеля и завинчивают саморезы, вплотную отмечая профиль направляющий. Подобно фиксируют профиль на других поверхностях. По максимуму допустимый зазор между направляющим профилем – 5 мм.

Перед креплением стоечного профиля делается его размечивание, соединение и нарезка. Высота гипсокартонного профиля подходит показателям основания, или габаритам возводимой конструкции из гипсокартона. В согласии со схемой размещения стоечный металлический профиль нарезают на компоненты необходимой длины и состыковывают с помощью элементов для профилей.

Далее выполняют упрочнение на стеновой поверхности или потолка подвесов, обычных кронштейнов из набора каркасного металлического профиля. Их опять же фиксируют на дюбеля и саморезы. Подвесы не только скрепляют каркас к основе, но и дают возможность разместить его в нужной поверхности.

К направляющему подвесам и профилю крепят стойки. Для создания внешних и внешних углов системы применяют специализированный профиль уголок для гипса. Стойки и уголки крепят на саморезы для металла. Саморезы завинчивают шуруповертом до отказа.

Главное: подвесы должны находится так, чтоб каждый гипсокартонный лист был прикреплён минимум по краешкам и в самом центре, плюс к этому края состыковываемых гипсокартонных листов крепят на одном профиле. По традиции расстояние между подвесами не будет больше 70 см, а важные профили скрепляют на расстояние в 60 см друг от друга. Между саморезами должно соблюдаться расстояние не больше 30 см.

Нужен гипсокартон? Купите в нашем магазине:

Правильный монтаж гипсокартона

Гипсокартон обладает целым рядом преимуществ, выделяющих его среди схожих материалов:

Наличие пор в структуре этого материала, что позволяет поддерживать и регулировать влажность в помещении.
Огнестойкость, а также плохая теплопроводность.

Простота монтажа. Выполнить правильное крепление этого материала под силу каждому человеку (совсем не обязательно вызывать мастера для этого).

Эти преимущества легко объясняют, почему люди применяют гипсокартон практически везде. Их используют для покрытия стен и потолков, для выравнивающих работ и много другого.

Однако не стоит забывать некоторые базовые правила при использовании/ монтаже гипсокартона:

Во избежание получения травм или повреждения листов гипсокартона стоит работать с партером. Если гипсокартон будет монтироваться в потолок, то лучше использовать деревянные крепления или стремянки с расширением сверху, для удобства при креплении.
Для того, чтобы правильно закрепить гипсокартон на каркасе необходимо использовать крепёжные инструменты, особые материалы и т.п. Ими могут стать дюбеля, саморезы, разные болты и свёрла, электродрель и многое другое.

Перед тем, как начать скрепление необходимо создать каркас из дерева или какого-нибудь металла.

Для металлического каркаса используется профиль, скрепляют элементы с помощью саморезов. Сам гипсокартон крепится непосредственно при помощи самореза по металлу.

Штакетную доску хорошо использовать если создаваемый Вами каркас будет сооружен из дерева. Обычно для того, чтобы её прикрепить используется дюбель и саморез, длина которого составляет 5.5 сантиметров. Для скрепления также можно использовать металлические уголки. Улучшение теплоизоляции достигается путём заполнения пустот стекловатой.

Совет: лист необходимо закреплять с помощью саморезов с допуском в 200-250 мм. Лучше всего использовать саморезы с потаем, чтобы их шляпки не высовывались.
Листы часто крепят напрямую к бетонной стене, каркас используется только в тех случаях, если имеют место неровности в стене. Маленькие выбоины и неровности в стене обычно замазывают особой смесью из гипса и воды.

Всегда стоит оставлять небольшой отступ (2 мм) между листами гипсокартона, который потом можно спокойно зашпаклевать.

Как крепить металлический профиль для гипсокартона к стене

Разметка расположения листов гипсокартона

В этой статье мы рассмотрим наиболее сложную ситуацию монтажа гипсокартона на стены — когда в стене имеется проем (окно). Основные принципы монтажа гипсокартона на сплошную стену такие же как и при монтаже на стену с проемом.

Теперь рассмотрим основные моменты при разметке расположения листов на стене.

1. Проем в стене.

Основное правило расположения листов на стене такое: если в стене имеется дверной и/или оконный проем, то стыки листов должны быть отдалены от всех углов этого проема минимум на 200-300 мм. В противном случае, вы получите трещину в уже готовой поверхности.

Красным пунктиром обозначено, как делить листы нельзя!

Расположение листов на стене с проемом

То есть, разметка листов начинается именно от проемов. При этом желательно, чтобы от какого-то угла стены начался целый лист: тогда будет меньше обрезков.

2. Если остается узкая полоса.

Если длина стены такая, что остается узкая полоса

Также лучше учесть, что полоску уже, чем 100 мм лучше не оставлять: от нее можно избавиться, сдвинув все листы от этой полосы, чтобы полоса стала, хотя бы 300-400 мм. 300-400 мм это то расстояние стойки от соседней стены, при котором можно нормально работать шуруповертом.

Выход из ситуации:

Переставив листы 3 и 4 местами, и подрезав лист 1, все становится на свои места

Лист 1 обрезаем, чтобы лист 4 стал немного шире -300-400мм. А листы 3 и 4 меняем местами, чтобы выполнить первое правило.

3. Если высота листа меньше высоты стены

, и приходится добавлять еще часть по высоте, то листы надо ставить вразбежку. Проще говоря: если есть горизонтальный стык, то он не должен переходить в соседние листы. «Вразбежка» должна составлять не менее 0,4 м.

Расположение листов, если высота стены больше трех метров

Выбор профиля для гипсокартона

Перед тем как крепить профиль для гипсокартона к стене, необходимо выполнить разметку и определиться с их количеством в каркасе. Профили поставляются стандартной длиной по 3 или 4 метра. Для их изготовления используется металл толщиной 0,4-0,8 мм. Оптимальным по легкости монтажа на стену и прочностным характеристикам являются профили толщиной 0,55 мм.

В зависимости от назначения профили бывают:

Направляющие ПН (UD). Имеют П-образную форму с основанием 50, 75 или 100 мм, при этом ширина боковин составляет 40 мм. Главное назначение изделий – сборка стенового каркаса с целью получения прочной рамы.
Стоечные ПНП (CD) — могут использоваться для монтажа на стене в качестве вертикальных и горизонтальных элементов.
Угловые (ПУ) предназначены для укрепления и выравнивания углов помещения и , бывают шириной 25 или 31 мм.

Разметка расположения профилей

Теперь, когда мы определились, где и как будут находиться листы можно точно разметить расположение стоек, и остальных элементов каркаса.

Стойки CD

должны располагаться с шагом кратным 1200 мм, но не реже чем 600 мм. Чаще всего 600 мм вполне достаточно, для облицовки стены. Стойками являются профили, которые называют «цедешками» из-за С-образного сечения.

Профиль CD

Направляющими профилями для CD является UD из-за U образного сечения. Его располагают по периметру зашиваемой стены.

Профиль UD

Итак, пример расположения профилей для стены с окном, если высота помещения больше, чем высота листов гипсокартона.

Расположение элементов каркаса для стены

Стойки располагаем под вертикальные и горизонтальные стыки гипсокартона (красным). Также добавляем 2 стойки: 1 и 5 по краю проема и перемычку над окном — 6. На листах 2 и 3 по две промежуточных стойки (1 и 2 на листе 2; 4 и 5 на листе 3): из-за окна смещаем центральные под край проема (1 и 5), и чтобы не получился шаг стоек больше 600 мм, добавляем еще по одной (2 и 4) в середине этих больших пролетов. По периметру стены и под окном устанавливаем направляющие UD (синим).

Примечание: Если длина листа больше или равна высоте помещения, то есть лист закрывает стену по высоте, то в горизонтальных перемычках нет необходимости.

Также надо предусмотреть опору для крепления UD будущих смежных плоскостей: если Вы планируете зашить стенку рядом, или смонтировать короб из гипсокартона, то поставьте дополнительную стойку под ГК по этой линии.

Дополнительная CD упростит монтаж каркаса смежной стены

Когда UD прикреплен через лист гипсокартона к CD, то получается крепкий, хороший угол. Если же Вы будете обшивать потолок, то желательно дополнительно сделать горизонтальные перемычки по уровню будущего потолка.

Закрепление периметра каркаса по полу, стенам и потолку

Разметка плоскости

Когда мы определились с расположением листов и профилей на стене надо разметить плоскость, в которой будет находится гипсокартон. Минимальная толщина всей конструкции на профилях, составляет 35 мм+12 мм (ГКЛ)=47 мм. Максимальная толщина, которую нам позволяет П-образный кронштейн (П-шка) 110 мм.

П — образный кронштейн, или просто «П-шка»

Вообще, вся разметка и натянутые шнурки нам нужны для профилей (не для лицевой поверхности ГК), так как выставлять мы будем именно профили. Отбиваем линию на полу с помощью красящего шнура так, чтобы все профили прошли по вертикали, не касаясь стены, и при этом не забирали лишнее место в помещении. Возможно, Вам придется заложить минеральную вату под ГКЛ, это тоже надо учесть: тогда расстояние от существующей стены, до ГКЛ должно быть равным толщине минеральной ваты. Иногда бывает нужно, чтобы получился прямой угол между стенами: тогда надо разметить на полу и смежные стены, ведь на этой стадии намного легче это проконтролировать. Когда все ясно с линией на полу, — рисуем вертикальные линии по смежным стенам с помощью реечного уровня, или с помощью отвеса. И, наконец, замыкаем периметр на потолке. Для контроля плоскости надо натянуть шнурком две диагонали. Шнурки в пересечении должны касаться, но не напрягать друг друга. Отрезаем профили UD по длине. Но не полностью, а только боковые стенки, а среднюю стенку загибаем.

Надрезаем боковые полки UD чтобы согнуть на 90 градусов

Среднюю стенку отгибаем и готово

Для звукоизоляции структурного шума на среднюю полку UD приклеиваем упругую ленту на клейкой основе – по-немецки она называется дихтунг. Этот нехитрый прием существенно сократит дребезжание стены, улучшит звукоизоляцию помещения.

Приклеиваем ленту на среднюю полку UD

Теперь можно крепить UD профиль. В зависимости от материала пола, стен и потолка подбираем крепеж. Для прочного бетона, который не сыпется, подойдет дюбель быстрого монтажа (ДБМ) 6х40, для кирпича со штукатуркой ДБМ 6х60, в рыхлую, не очень прочную поверхность лучше применить ДБМ 8х60, 8х80. Если прикрепить UD надо к дереву, то берем саморезы по дереву. Закрепить UD необходимо не реже чем через 400 мм.

Важно!

От ровности и вертикальности разметки и закрепления UD будет зависеть ровность всей поверхности.

В UD обычно имеется просечные отверстия Ø6 мм для крепежа, однако бывает, что отверстие ушло вместе с отходом, или отверстие приходится на непрочный участок стены. Тогда лучше наметить недостающие отверстия и просверлить их сверлом по металлу, подложив внутрь брусок.

Бывает, что основание, к которому крепится UD неровное, и если закрепить в локальной «яме», то профиль может выгнуть. Чтобы этого не случилось, надо подкладывать в такие места прокладки из дерева или пластика.

Подкладываем под UD подкладки там, где это нужно

Если же существующая поверхность с изломом, то в этом месте надо сделать надрезы на боковых стенках профиля. Тогда придется, потом подрезать край листа, но зато профиль будет не погнутый и хорошо закреплен.

В месте резкого излома поверхности надрезаем UD

Теперь остается закрепить UD под подоконником на всю длину подоконника. Саморезами прикручиваем UD снизу подоконника. Желательно, чтобы саморезы не торчали потом из подоконника вверх:). Для закрепления профиля в пластик достаточно шурупа-блохи 9,5 мм, не более 15 мм.

Крепление профиля при создании каркаса для ГКЛ

Задача, как крепить профиль под гипсокартон, решается по-разному в зависимости от того, что вы создаете: каркас для перегородки, для облицовки стен или подшивки потолка.

Но в любом случае профили приходится резать или наращивать по длине, соединять под углом друг к другу, крепить к основанию, а иногда и изгибать. Опишем подробно каждую из этих процедур.

Соединение профилей

Чаще всего требуется соединение двух и более профилей по прямой – для наращивания длины, или под прямым углом друг к другу – для связки соседних направляющих и придания каркасу большей жесткости.

Наращивание. Если трехметровой длины одного профиля недостаточно, его соединяют со вторым (или его отрезком) с помощью специального соединителя.

Прямой соединительный профиль

В него вставляются концы двух соединяемых профилей и фиксируются короткими саморезами с пресс-шайбой (строители часто называют их «клопами» или «семечками»).

Для справки. Перед тем как скрепить профиль для гипсокартона с другим, его бывает нужно укоротить по длине. Для этого ножницами по металлу надрежьте до основания его бортики, после чего сломайте профиль, несколько раз сгибая и выпрямляя его.

Крестообразное соединение. Необходимо в основном для создания потолочных каркасов. У вас не возникнет трудностей с тем, как правильно крепить профиль для гипсокартона крест-накрест, если вы будете использовать «крабы».

Поперечное соединение профилей

Все четыре профиля вставляются в «краб» торцами, защелкиваются в нем, после чего усики соединительной детали отгибаются на 90 градусов и прикручиваются к бортикам профилей теми же «клопами».

Внимание. Можно обойтись и без «крабов». Для этого вам нужно своими руками надрезать поперечные профили по сгибу и отломить или отогнуть бортики. Затем наложить их на продольный профиль и зафиксировать «клопами».

Соединение без «краба»

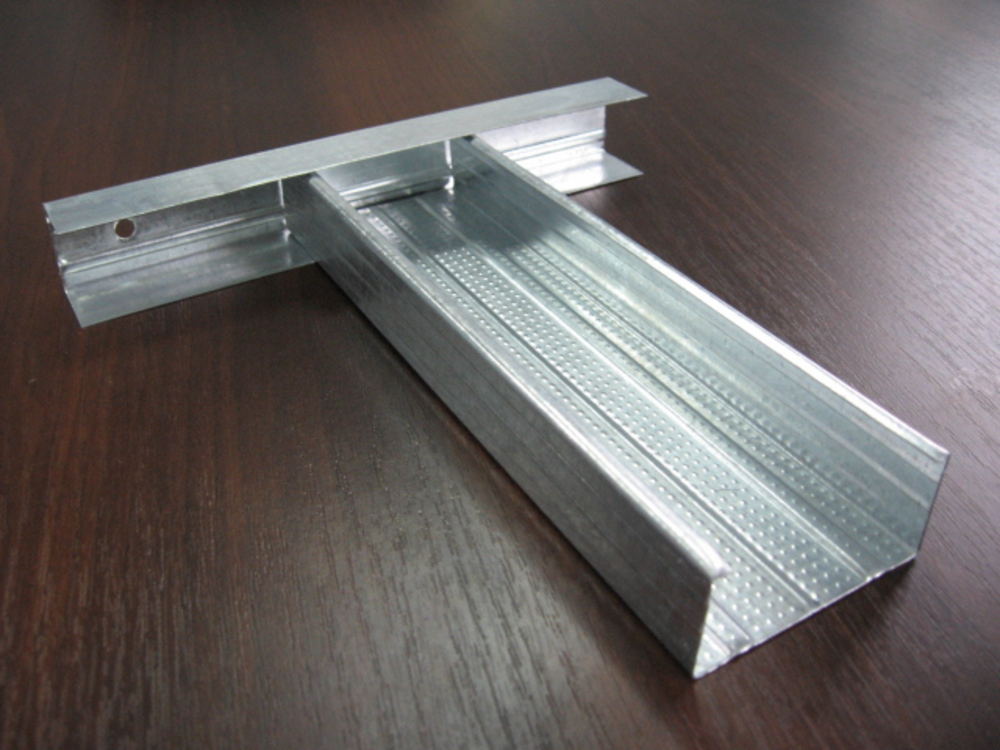

Т-образное соединение. Осуществляется либо только что описанным способом, либо с помощью «краба», предварительно обрезав лишнюю часть детали.

Внимание! Если нужно соединить направляющий и стоечный профили, последний просто вставляется в первый и прикручивается одним саморезом.

Изгибание профилей

При создании арок, ниш и сложных потолочных конструкций профили иногда требуется изогнуть.

Как это сделать – смотрите на видео, размещенном на нашем сайте.

Если надрезать оба бортика профиля до спинки, он изогнется по ней как вам нужно. Чем круче требуемый радиус изгиба, тем меньше должно быть расстояние между надрезами.

Изгиб по спинке

Если надрезать один из бортиков и продолжить надрез по спинке, профиль для гипсокартона изогнется по второму бортику.

Изгиб по бортику

Крепление профилей

Ответ на вопрос, как правильно крепить профиль под гипсокартон, зависит от того, какое расстояние должно быть выдержано между основанием и облицовкой, а также от материала этого основания.

Если точнее, то крепеж профиля для гипсокартона происходит в два этапа. Сначала к основанию крепятся подвесы, а уже затем на них фиксируются профили, которые при этом выставляются по заданному уровню.

Крепеж для гипсокартона
Как крепить гипсокартон
Как крепить гипсокартон к стене без профилей

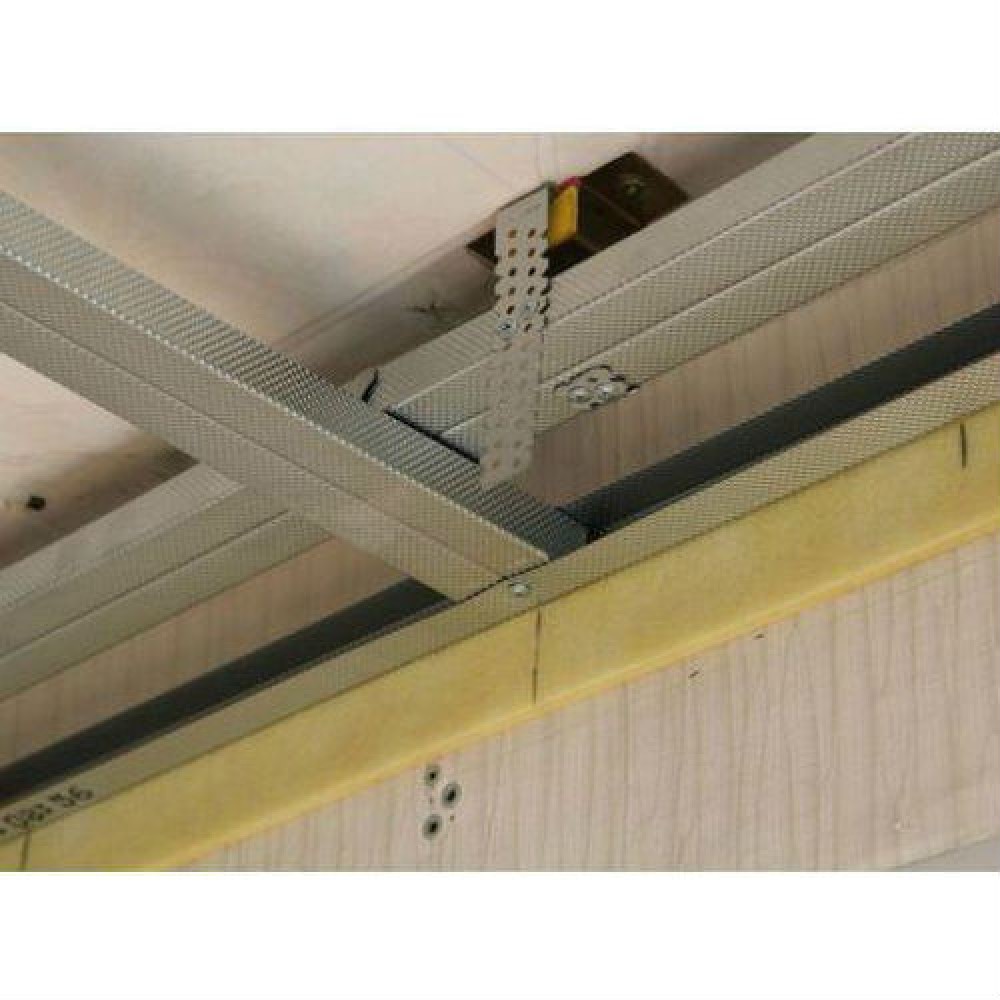

Крепление подвесов

Перед тем как крепить профили для гипсокартона, основание необходимо разметить и установить по разметке подвесы.

Они бывают двух видов: прямые и со спицей.

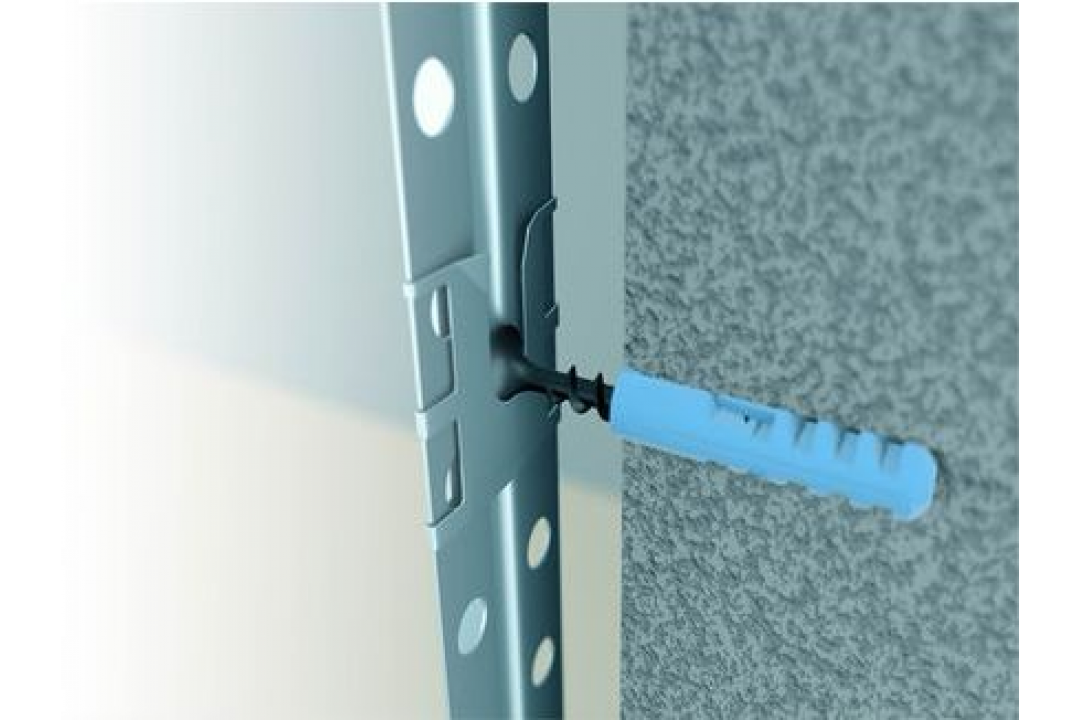

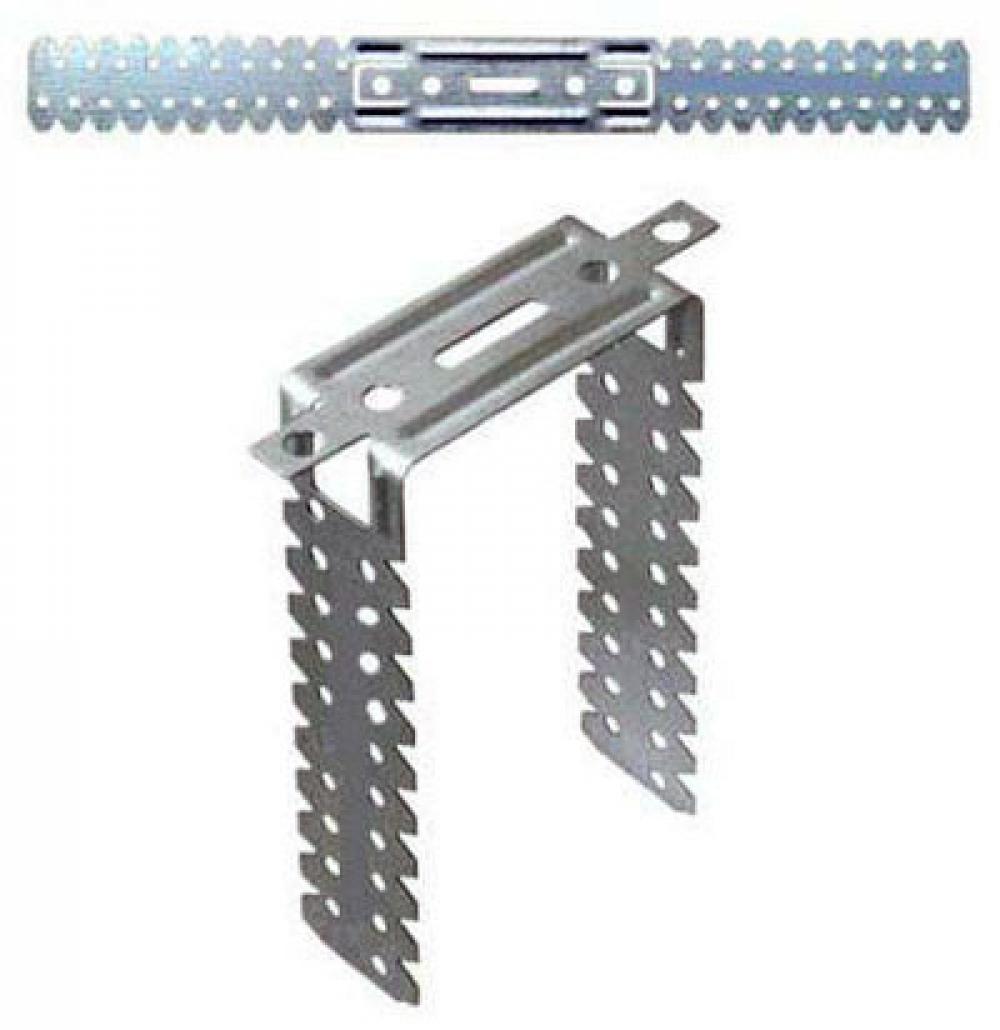

Прямой подвес представляет собой перфорированную металлическую полоску, в которой есть отверстия для крепления к основанию и отверстия для крепления профиля к самому подвесу.

Прямой подвес и способ фиксации в нем профиля

Подвес со спицей применяется для устройства гипсокартонных подвесных потолков. Состоит из фигурной металлической пластины, к которой крепится профиль, разжимного элемента и тяги (спицы). На конце спицы имеется крюк, через который подвес крепится к основанию. С помощью разжимного элемента тяга выпускается на нужную длину.

Подвес с тягой

Выбор крепежа зависит не от вида подвеса, а от материала несущего основания. Если это дерево, можно использовать обычные саморезы по дереву или гвозди.

Внимание! На потолок подвесы крепятся только на саморезы!

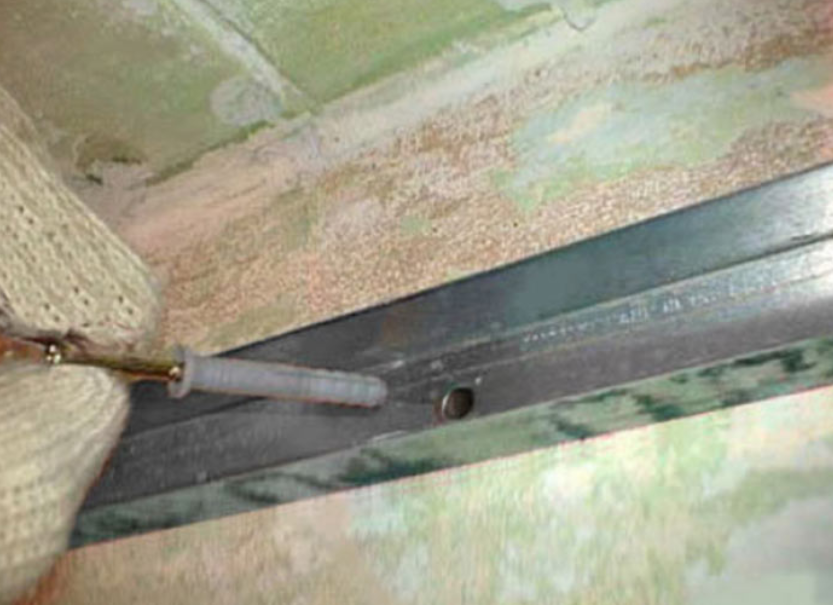

Для крепления в кирпичное или бетонное основание применяют дюбель-гвозди, под которые необходимо высверлить отверстия диаметром, равным диаметру дюбеля для гипсокартона.

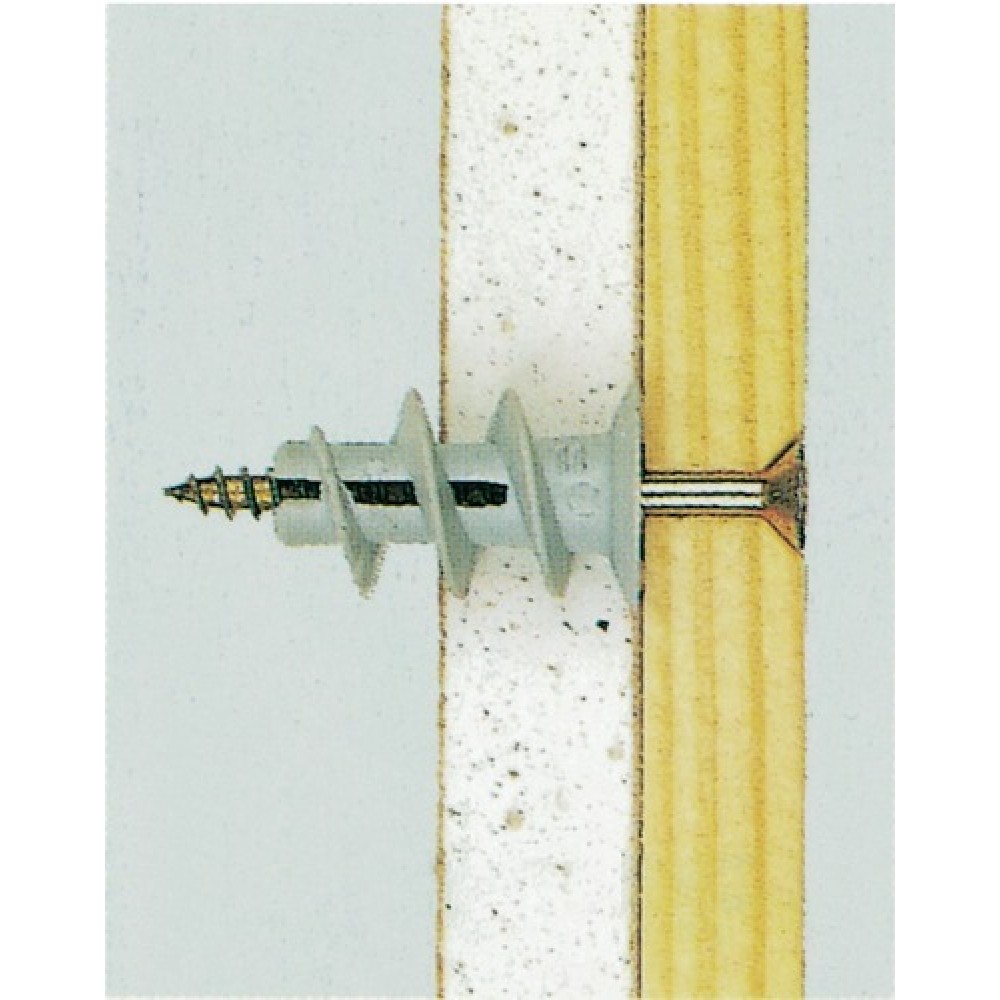

Для пустотелого кирпича или газобетона лучше выбирать дюбели с поперечными насечками и распорными усами.

Дюбели для пустотелого кирпича

От того, как зафиксированы подвесы, зависит прочность всей конструкции.

Но здесь важна не только надежность крепления, но и правильное определение их положения, так как крепить профиля для гипсокартона нужно на определенном расстоянии друг от друга.

Ширина листа ГКЛ 120 см, поэтому профили должны располагаться параллельно друг другу на расстоянии 40 или 60 см между осями. Это позволит крепить на один крайний профиль два смежных листа.
Подвесы фиксируются строго на одной линии, которая размечается заранее. Отклонение от неё не позволит вам установить профиль.

Если установить профиль в направляющие, можно обойтись без предварительной разметки

Для справки. При отсутствии подвесов их можно сделать из обрезков ПС-профиля. Для этого они надрезаются по бортикам, сгибаются буквой Г и крепятся к стене. Цена такого крепления получится минимальной, а надежность – высокой.

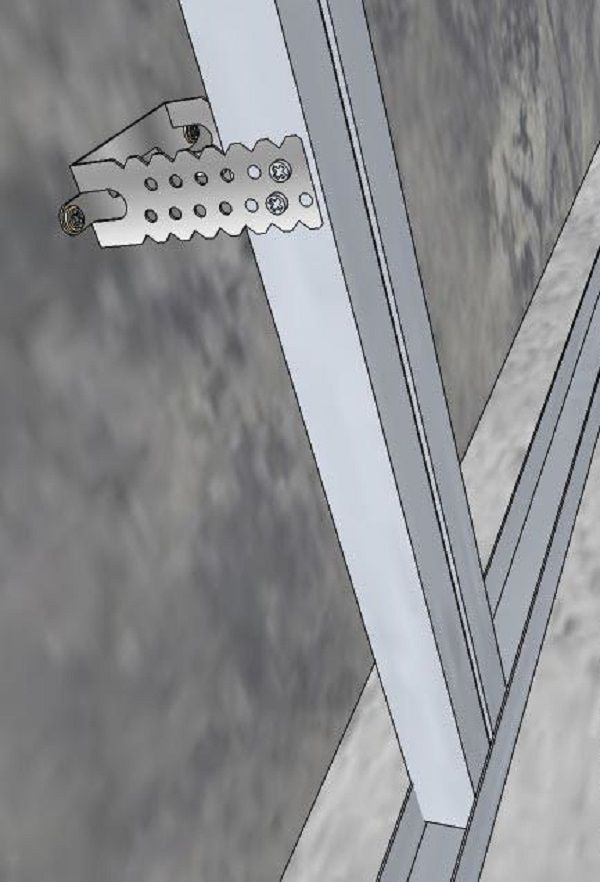

Крепление профиля к подвесам

К прямым подвесам профиль крепится короткими саморезами с пресс-шайбой. На одной из размещенных выше картинок вы уже видели, что после скручивания лапки подвеса, выступающие за профиль, отгибаются в стороны.

К подвесам с тягой в зависимости от их конструкции профиль либо прикручивается теми же саморезами, либо просто защелкивается на специальных выступах.

Подвешивание профиля на подвес

Краб для профиля

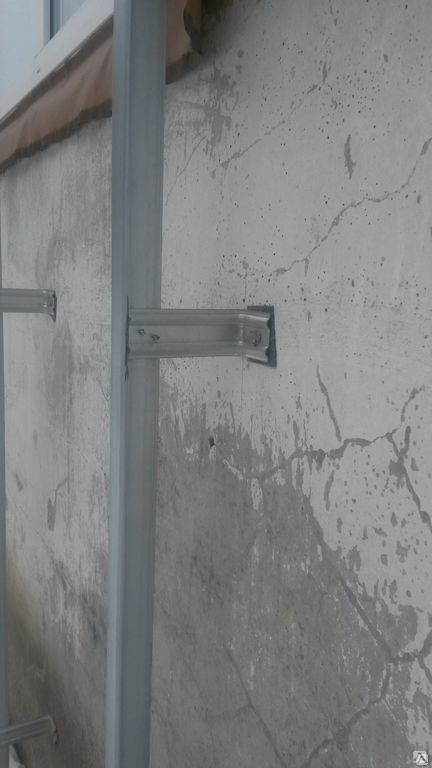

Установка профилей CD–стоек. Разметка и крепление

Крепление профиля для гипсокартона происходит так — на стене надо отбить вертикальные линии расположения CD. По этим линиям закрепляем П-шки – через каждые 500-600 мм. Отступаем от пола и от потолка по 500 мм, оставшееся расстояние делим на равные части.

Каждая П-шка должна быть закреплена на одно отверстие с каждого края (на выбор: 1 или 2, и 4 или 5), среднее отверстие 3 можно не использовать. Вообще, оно нужно для предварительного закрепления, длинная прорезь позволит сместить кронштейн.

П-шка

Крепеж подбираем, опять же, исходя из основания. Для лучшей звукоизоляции можно под П-шку приклеить дихтунг.

Крепим П-шки

Когда все П-шки закреплены, заводим вертикальные стойки CD в профили UD. Их длина должна быть такой, чтобы профиль без напряжения зашел на место, и не болтался: на 2-3 мм меньше, чем внутренний размер между UD.

Заводим стойки

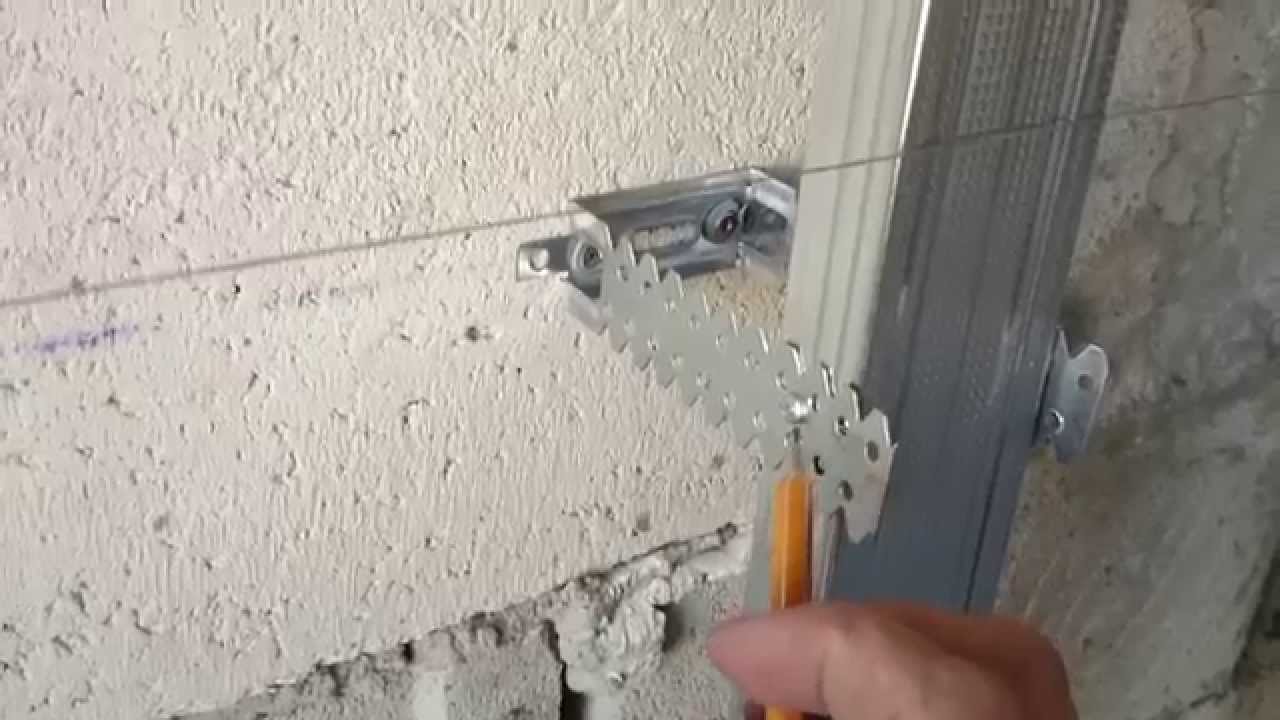

Когда все стойки заведены на место, нужно крепко натянуть шнурок по горизонтали между крайними UD. Теперь можно отогнуть каждый кронштейн к CD, а для того чтобы шнурок не отводили стойки, надо завести гвоздь или проволоку в П-шку так, чтобы стойки немного изогнулись к стене. Если этого не сделать, то стена выйдет «пузатая».

Отводим профили от шнурка — гвоздиком

Теперь снимаем с крайней стойки ограничитель-гвоздь и прикручиваем стойку к П-шке. Вот такими саморезами-блохами длиной 9,5 мм:

Саморез-блоха 9,5 мм

Важно:

Ни одна из стоек не должна отводить шнурок.

Прикручиваем сначала по одному шурупчику с каждой стороны. Удобно крутить саморез в то отверстие, которое совпадает с канавкой на профиле. Тогда профиль не будет смещаться, а саморезы выскакивать. Прикручиваем стойки к П-шкам

Контролируем, чтобы стойка стояла ровно в линию со шнурком, и не отводила шнурок. Проверяем длинным правилом, чтобы стойка по высоте тоже была ровной. Сейчас уже поздно контролировать вертикальность: следим за тем, чтобы получилась ровная плоскость. После контроля можно закрутить по второй блохе, для надежности.

Отгибаем выступающие части П-шки

Когда все шурупы прикручены, отгибаем, выступающие за плоскость концы П-шки.

Надежность крепления профиля

Для того чтобы ГКЛ были надежно зафиксированы и прослужили не один год, на стадии установки профиля нужно произвести качественную работу по его закреплению.

Для начала следует пользоваться саморезами, называемыми у профессионалов «клопами», их длина – 9,5 мм. Для некоторых конструкций необходимо соединить профили перпендикулярно по отношению друг к другу. В таких ситуациях целесообразно соединитель одноуровневый или называемый по-другому «краб».

Далее будут представлены виды соединения для получения профиля нужной длины. Поскольку стены редко соответствуют длине одного или нескольких целых профилей возникает такая необходимость довольно часто. Несколько способов, которые смогут решить эту проблему:

установка профиля внахлест;
при помощи частей двух изделий, установка встык;
установка встык, но при помощи направляющей.

Каждый из вариантов фиксации должен дополнительно закрепляться при помощи самореза по бокам конструкции. На этапе проектировки возникают дизайнерские решения, предусматривающие разноуровневые крепления гипсокартона. В таких случаях следует задуматься о разноуровневых креплениях. Такими могут быть:

повторный;
односторонний;
двухуровневый.

Также благодаря тому, что в изготовлении профиля используется легкий металл, толщина самого изделия не превышает 1 мм, есть возможность самостоятельно при помощи специальных ножниц разрезать конструкцию и подогнуть ее под нужный угол.

Каркас под и над окном

Теперь над окном делаем перемычку из CD. Делаем Т-образное соединение с двух сторон перемычки. Выставляем по горизонту, помним, что нижний край перемычки – это опора для откоса. Прикручиваем перемычку блохами 9,5 мм. Делаем стойку от перемычки до потолка. Внизу Т-образное соединение, вверху просто входит в UD. Прикручиваем 9,5 мм блохами.

Расположение соединений в каркасе

Кружочками обозначены Т-образные соединения, квадратами – крестообразные соединения, на крабах (подробнее в пункте: Соединения профилей для гипсокартона).

Узел: перемычка для стойки на краю проема

Если стойка по проему становится так, что не имеет опоры, то добавляем перемычки через 500-600 мм и закрепляем перемычки на П-шках.

Вид сверху: если стойка на краю проема не имеет опоры

Когда все стойки прикручены, и выставлены согласно разметке, скручиваем стойки к UD, чтобы они не смещались. Когда лист закроет стойки, их не будет видно, и чтобы не тратить время на высчитывание и вспоминание, выносим линии расположения стоек на пол и потолок.

Фиксируем стойки и помечаем на полу и потолке их расположение

Технология монтажа ГКЛ на каркас из металлопрофиля

Применяют несколько основных видов металлических изделий:

Стоечный CD профиль в поперечном разрезе напоминает швеллер, ширина которого – 60 мм, высота – 27, длина – 3 и 4 м. В его функцию входит формирование ряда стоек, к которым присоединяют горизонтальные элементы обрешетки.
Базовые UD элементы служат для фиксации вертикальных опор между полом и потолком. Крепление направляющего профиля к горизонтальным плоскостям помещения осуществляют дюбелями.
Арочные элементы представляют собой CD изделия с периодическими разрезами полок. Их можно легко сгибать для получения нужного размера дуги.
Для состыковки элементов металлической обрешетки своими руками используют пластинчатые и штыревые детали. Для соединения 4 окончаний каркаса в один узел применяют перфорированную пластину «краб». Также крепление осуществляется с помощью удлинителей с отрезком и подвесов.

Установка металлического каркаса

Перед тем, как начать крепление профиля к стене под гипсокартон, необходимо подготовить отрезки и подобрать инструмент. Инструкция рекомендует иметь следующий набор:

ножницы по металлу;
пила-ножовка;
шуруповёрт;
перфоратор;
дюбель-гвоздь;
саморезы;
молоток;
свёрла;
отвёртки.

Инструкция состоит из нескольких пунктов:

На стенах самостоятельно делают разметку.
Металлоизделия нарезают нужными отрезками.
На перекрытии и на полу своими силами устанавливают отрезки UD. Закрепить элементы следует, забивая дюбель в отверстия в металле, основании пола и потолка.
В горизонтальные направляющие вставляют вертикальные стойки. Для фиксации узлов соединений используют саморезы.
Монтаж поперечных CD связей производят с шагом по вертикали 300–400 мм.
Для крепления профиля под гипсокартон на стены применяют металлические перфорированные пластины. Детали сгибают таким образом, чтобы для фиксации их центральных частей с металлопрофилем можно вкрутить саморезы. В прилегающую плоскость к стене забивают дюбель.
Можно заполнить проёмы обрешётки утеплителем.

Особенности устройства каркаса на перекрытии

Горизонтальную металлическую конструкцию с листами гипсокартона называют подвесным потолком. Монтаж профиля производят следующим образом:

По периметру комнаты на нужном расстоянии от верха помещения устанавливают пояс из металлических направляющих, их крепят дюбель-гвоздями.
Монтируют поперечные и продольные связи, вставляя их основания в горизонтальный каркас. Узлы соединений выполняют с помощью вспомогательных деталей: крабов, удлинительных планок, перфорированных пластин. Крепление осуществляют шуруповертом, применяя саморезы.
Основные стыки соединяют с подвесами.
Вертикальный крепеж состоит из двух стальных прутьев, которые своими концами с резьбой входят в специальную скобу. Верхний конец тяги держит дюбель в потолке. Нижнее окончание прута в виде крючка заводят в отверстие детали обрешетки. Вращением регулировочного кольца добиваются горизонтального положения в одном уровне.

Крепление ГКЛ к профилю

Инструкция по установке:

Нарезанные фрагменты гипсокартона располагают вдоль периметра в последовательности их монтажа.
Очередной лист прижимают к металлу. Шуруповёртом вкручивают саморезы, насквозь просверливая гипс и обрешетку. Важно, чтобы шляпка винта была утоплена в картон не более чем на 1 мм. Если крепеж передавить, то это просто продырявит ГКЛ. Не докрученный метиз станет выступом на шпаклёванной поверхности картона.
Саморезы размещают на расстоянии 20–30 см друг от друга. В проблемных местах этот шаг уменьшают. Крепёж должен попадать в центр ширины профиля.
Все швы и вмятины от саморезов тщательно заделывают стартовой шпаклёвкой.
Для установки потолочной облицовки потребуется участие 2 человек. Один работник удерживает лист, а другой строитель крепит его саморезами.

Подгон листов под необходимые размеры

Желательно, чтобы ГК не касался потолка и пола 3-5 мм: это улучшит звукоизоляцию, и ГК не будет напитывать воду в случае небольшой протечки. Если пол и потолок горизонтален, а угол, от которого Вы начинаете обшивать — вертикален, т.е. есть прямой угол, то достаточно отмерять два размера: высоту листа и ширину. Если же пол не в горизонте, то сначала надо срезать с листа этот уклон. Это нужно для того, чтобы все остальные кромки листов оставались в вертикальном положении (подробнее: Как правильно резать гипсокартон и Как снять фаску на гипсокартоне).

Схема размеров листа, если пол не в горизонте

А уже затем отмерять высоту и ширину листа.

Размеры листа, если и пол, и потолок не горизонтален

Если геометрия листа является совсем уж некрасивой, когда, например, нет прямых углов, то надо проверять диагонали. У размеченного листа они должны быть такими же, как на стене.

Также надо учитывать, что на наружный угол, например откоса, один из листов необходимо выпустить на толщину подходящей кромки.

Один из листов на наружном углу надо выпустить на толщину другого

И если это будут обе заводских кромки, то наружный шпаклевочный угол идеально поместится в углублении кромок, и не будет выступать за плоскость.

Оптимальный вариант кромок на наружном углу

Крепление гипсокартона к стене

Для лучшей звукоизоляции на поверхность каркаса под ГК можно также приклеить дихтунг. Когда к звукоизоляции подойти комплексно, то и результат намного лучше.

Меры комплексной звукоизоляции

Листы крепятся к профилям с помощью саморезов ТН-25 по металлу длиной 25 мм.

Шуруп для крепления листов гипсокартона ТН-25

Листы крепим на каждой стойке и по периметру с шагом 20-30 см.

Прикручиваем листы к каркасу с помощью шуруповерта или дрели с небольшим числом оборотов

Каждый шуруп должен утонуть в бумаге на 1-2 мм. Шурупы крутить нужно перпендикулярно поверхности листов. Если шуруп углубился больше 3 мм, то он держит плохо, и надо отступить 5 см и закрутить еще один.

Образцово закрученный шуруп

По периметру в UD крутить нужно осторожно: когда кромка не заводская, а срезана, то, если шуруп углубить слишком сильно — выломается краешек листа. Это не смертельно, но придется заделывать шпаклевкой, и это плохо сказывается на прочности закрепления листа. Если лист вырезан неточно, и до профиля UD лист ГК едва ли достает, то можно поступить, как и с плинтусом: вставить в UD профиль CD и уже нет необходимости закручивать шурупы в самый край листа (зеленым).

Дополнительная CD поможет нормально закрепить лист, и плинтус в дальнейшем

Если на поверхности профилей встречается головка шурупа, то ГК плотно не приляжет. Тогда берем брусок, прикладываем в этом месте к уже выставленному листу, и точным ударом молотка (без фанатизма?) вминаем ГК с обратной стороны по шурупу. Вообще листы оптимально отмерять, отрезать и прикручивать последовательно: так мы исключаем лишние перемещения листов, и можем своевременно исправить неточности в замерах. Чтобы лист удобно можно было выставить по высоте (приподнять на несколько миллиметров) во время прикручивания, можно пользоваться таким бруском: чем сильнее на него надавить ногой с одного края, тем выше поднимется лист.

Брусок помогает выставить лист по высоте на несколько миллиметров

Инструменты и материалы

Для успешной работы с этим материалом понадобятся следующие инструменты:

шуруповерт;
строительный нож;
рулетка;
нить, чтобы размечать листы ГКЛ;
уровень.

Надежное крепление гипсокартона к профилю либо стене обеспечивается применением качественных материалов. При подготовке к проведению работ следует рассчитать и приобрести необходимое количество материалов:

ГКЛ с учетом запаса;
для монтажа металлического каркаса потребуются периметры (пристенные профили – 27х28),направляющие профили (27х60), соединения, дюбели-гвозди, «клопы» и прочее;
саморезы, чтобы прикручивать гипсокартон.

Важную роль играет правильный выбор саморезов, которыми прикручиваются листы. Необходимо приобретать шурупы, требуемые при конкретном способе крепления гипсокартона. Если листы планируется прикручивать к металлическим профилям, то используются саморезы по металлу. Если ГКЛ крепятся к деревянному каркасу, то необходимо купить шурупы по дереву.

Саморезы для металла (слева) и дерева (справа)

Внешне эти виды саморезов различаются по резьбе, если:

шаг редкий, предназначен для дерева;
частый – для металла.

Чтобы быстрее закрепить гипсокартон на усиленном профиле следует приобретать саморезы со специальным сверлом. Все разновидности шурупов обладают рядом общих характеристик:

Черный цвет означает, что крепежи имеют специальное покрытие, предотвращающее коррозию.
Форма резьбы (как заостренная спираль) облегчает процесс вкручивания в поверхность.
Рожковая головка дает возможность полностью утопить крепеж в лист, что удобно для выполнения последующей отделки (шпаклевание).
Крестообразный шлиц позволяет закручивать саморезы отверткой или с использованием шуруповерта (соответствующую насадку можно выбрать по цене или устойчивости).

Каркас для откосов

Теперь на нашей стене остается незашитые поверхности откосов. Аккуратно смотрится, когда все плоскости откоса одинаково находят на окно (желательно около 5-10 мм). Самое узкое место – это петли на створке, т.е. «плясать» надо от этой стороны. Тогда остальные откосы можно будет сделать по этому размеру.

Каркас для откосов

Если ширина откоса не превышает 600 мм, то достаточно двух стоек: одна – это CD в плоскости стены по краю проема, а вторая – это CD под самым окном. Для жесткости можно добавить горизонтальную перемычку между ними. Сначала закрепляем в подоконник профиль UD и в плоскости с ним крепим UD в верхний откос. Это будут направляющие. Под окном вставляем CD-шку, отрезанную в размер. Проще всего ее закрепить на дистанционных брусках (отколоть брусок в размер): если расстояние между профилем и поверхностью позволяет закрепиться длинным крепежом насквозь через профиль в стену, то хорошо. Если расстояние около 100 мм (в старых домах бывает и так), то брусок можно расположить торцом: брусок притянуть шурупом через профиль, а сам брусок закрепить через уголок. Такие точки крепления должны быть через каждые 500-600 мм. Можно закрепить на обычных П-шках. Но тут много сложностей: трудно работать шуруповертом из-за близости откоса, трудно закрепить вторую сторону CD, и П-образный кронштейн не может обеспечить жесткость каркаса «к – от» окна.

На каркас боковых откосов закрепляем гипсокартон. Затем, аналогично боковым откосам обшиваем верхний: сначала каркас, затем прикручиваем лист. Или же можно действовать в обратной последовательности: сначала верхний откос, а уже затем два боковых.

Обшиваем откосы гипсокартоном

Вырезаем верхний откос.

Отмеряем ширину откоса: от окна до плоскости стены. Для контроля: проверяем ширину в двух углах, очень часто бывает, что окно не стоит параллельно плоскости стены.
Отмеряем длину откоса под окном.
Теперь прикладываем угольник 90 градусов в угол и замеряем разницу B: насколько наружная кромка откоса больше внутренней. Так же во втором углу разницу С.
Проверяем: сумма двух «разниц» B+С и длина внутренней кромки откоса А=длина наружного откоса.
Размечаем лист. Отрезаем и прикручиваем.

Схема размеров откоса

С боковыми откосами та же ситуация, только между окном и подоконником прямой угол.

Примерный расход материалов на облицовку стены 2,5-3 метра высотой 4,5 м

Расположение листов на стене 4,5х2,5-3 м

UD 5-6 штх3 м;
Крепеж для UD 50 шт;
CD 9 штх3 м;
П-шки 50 шт;
Крепеж для П-шек 100 шт;
Саморез 9,5 мм (блоха) 150 шт;
Гипсокартон 3х1,2 м – 4 листа+откосы в зависимости от глубины;
Шурупы ТН 25 – 200 шт;
Дихтунг: на UD — 15 м+на П-шки 5 м+на CD 50-55 м. Итого – 70-75 м шириной 30 мм;
Сеточка на стыки 10 м;
Фугенфюллер 1-2 кг;
Уголок шпаклевочный;
Прочие мелочи, которые надо учитывать индивидуально (акриловый герметик) и т.д.

Как прикрепить алюминиевый профиль к стене

Профили, изготовленные из алюминия и его сплавов, крайне часто используются для создания различных гипсокартонных конструкций в интерьере квартир: таких как внутренние перегородки и ниши, дверные проемы и так далее.

Квадратные алюминиевые трубы, т-образные профили, анодированные уголки – все это может пригодиться в ремонте и дизайне современных комнат и домов.

Поэтому очень важно соблюдать правила крепления алюминиевых профилей к стенам или между собой, ведь это определяет качество и долговечность итоговой поверхности.

Технология крепления профиля к стене

В первую очередь, необходимо проверить наличие всех нужных видов крепежей: вам могут понадобиться подвесы, тяги, зажимы, соединительные муфты и тому подобное.

Далее стоит действовать по следующей схеме:

Первым шагом наносится разметка. Вам следует начертить схему направляющих линий на поверхности потолка, пола и стен, учитывая их толщину.
Далее нужно закрепить направляющие на полу и потолке, не забыв провести проверку вертикальности линий, чтобы избежать перекосов в будущем.
После требуется смонтировать вертикальные стойки, начиная с крайних и продолжая с шагом в 400-600 миллиметров. Стойки должны крепиться на стене прямыми подвесами в случае, если конструкция находится рядом с какой-либо из стен.
Затем ставятся горизонтальные перемычки, формируя ниши и проемы. Теперь ваша конструкция готова к обшивке.

Где купить алюминиевый профиль?

В компании ООО ТК «ПромАлюминий» вы найдете алюминиевый профиль для любой цели. Здесь вы сможете купить алюминиевую трубу, тавр, двутавр, уголок, т-образный профиль и множество других изделий для вашего ремонта.

Мы оперативно и качественно решаем вопросы каждого нашего заказчика, придерживаемся гибкой ценовой политики и всегда поставляем продукцию в удобные для клиентов сроки.

Всю подробную информацию вы можете найти на нашем официальном сайте.

Как сделать конструкцию из профиля на стене?

Наиболее распространенной конструкцией из строительного профиля является каркас под гипсокартон. Он может монтироваться как на стенах, так и на потолке. Многое зависит также и от основания. Несмотря на все эти факторы, работу можно разделить на несколько этапов.

Подготовительный этап

Для начала нужно позаботиться о том, чтобы все материалы и инструменты были под рукой. Это залог того, что работа не прервется из-за отсутствия того или другого.

Нам понадобятся инструменты:

Необходимые для монтажа каркаса материалы:

На этом этапе также стоит позаботиться и о подготовке основания. Если есть значительные дефекты и перепады, которые мешают ровному монтажу конструкции, их необходимо устранить при помощи штукатурки.

Разметка на полу и потолке

Семь раз отмерь, один раз отрежь. Русская пословица актуальна всегда. Любой опытный мастер скажет, что правильно выполненная разметка – гарантия того, что монтажные работы могут быть завершены успешно.

В первую очередь следует определить перепад основания. Именно он решает расстояние от поверхности до гипсокартона. Для выравнивания стен обычно достаточно не более 10 см.

Далее наносим разметку на пол для того, чтобы уложить профиль стоек. На этом этапе нам обязательно нужен уровень для определения горизонтальной плоскости.

Разметку на потолке делаем параллельно полу при помощи отвеса. Он позволяет установить точную вертикальную плоскость.

После разметки к полу и потолку следует прикрепить сам профиль дюбель-гвоздями. Перфоратором делаются отверстия в основании и профиле на расстоянии 30-40 см, в них устанавливаются дюбель-гвозди и закручиваются при помощи шуруповерта.

Профессионалы используют звукоизолирующие ленты, подкладывая их под профиль. Они гасят шум, распространяющийся по несущим стенам от соседей снизу или сверху.

Разметка стены и крепление основной части каркаса

Профиль должен крепиться к гипсокартону через каждые 60 см. Стандартный лист ГКЛ имеет ширину 120 см. Значит два профиля устанавливаются по краям, а один посередине. Для этого размечаем стену соответствующим образом при помощи отвеса.

К стене мы прикрепляем прямые подвесы вдоль вертикальной разметки на расстоянии 30-40 см друг от друга, на которые и будут установлены профильные стойки. Помним о том, что профиль должен быть установлен в вертикальной плоскости, поэтому можно использовать горизонтально натянутую нить, пересекающую прямые подвесы под прямым углом. Новичкам с ней гораздо легче ориентироваться. Только опытные мастера могут прикрепить профиль к подвесам строго вертикально с первого раза.

Мы рассмотрели общие правила монтажа конструкции для выравнивания стен из гипсокартона и строительного профиля. Надеемся, они помогут вам. Желаем удачи!

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}
{{l10n_strings.DRAG_TEXT_HELP}}
{{l10n_strings. ЯЗЫК}} {{$ select.selected.display}}
{{article.content_lang.display}}
{{l10n_strings.AUTHOR}}
{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}
{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}
DOB NOW и шаги и советы по регистрации eFiling
Для использования DOB NOW: Build и DOB NOW: Safety вам потребуется учетная запись eFiling. В приведенной ниже информации конкретно упоминается DOB NOW, но следуйте тому же процессу регистрации, если вы будете обрабатывать заявки на получение разрешения непосредственно в электронной подаче.
Если у вас уже есть учетная запись eFiling, вы можете использовать свой адрес электронной почты и пароль для входа в DOB NOW.
Если вам нужно изменить данные своей учетной записи, такие как адрес электронной почты, телефон или почтовый адрес, войдите в систему eFiling. Дополнительные сведения см. В разделе часто задаваемых вопросов по управлению учетной записью.
Если вам необходимо зарегистрировать учетную запись, выполните процедуру для вашей роли ниже:
Дополнительный адрес электронной почты Поле позволяет указать дополнительный адрес электронной почты, который можно использовать для входа в DOB NOW: Build и Safety , а также для присвоения роли в подаче документов DOB NOW.На панели инструментов DOB NOW будут отображаться только документы, связанные с адресом электронной почты, с которым вы входите в систему.
Регистрация: владелец здания, управляющий зданием, представитель собственника или другой персонал, не имеющий лицензии на DOB
Перейдите в регистрационную форму электронной подачи и введите информацию об учетной записи.
Выберите У меня нет лицензии или ID # , выданного на дату рождения.
Прочтите раздел «Соглашение» и нажмите Отправить .Вы получите два (2) сообщения электронной почты. Ваша учетная запись не будет активна, пока вы не получите второе письмо.
Вы, , должны щелкнуть ссылку, отправленную в первом письме, чтобы активировать свою учетную запись.
Второе электронное письмо подтверждает вашу регистрацию. Затем вы можете использовать свой адрес электронной почты и пароль для электронной подачи в DOB NOW.
Версия для принтера.
Регистрация: Директор лаборатории испытаний бетона, подрядчик по электрике, главный подрядчик по пожаротушению и трубопроводам, старший сантехник, монтажник масляных горелок, профессиональный инженер, зарегистрированный архитектор или зарегистрированный ландшафтный архитектор
Перейдите в регистрационную форму электронной подачи и введите информацию об учетной записи. Адрес электронной почты, используемый для создания учетной записи eFiling, связанной с номером лицензии / регистрации, должен совпадать с адресом электронной почты, зарегистрированным в подразделении лицензирования.
Выберите У меня есть лицензия или ID #, выданный на дату рождения.
Введите номер лицензии и название компании в соответствующем поле в соответствующем разделе.
Прочтите раздел «Соглашение» и нажмите Отправить .
Вы получите электронное письмо с просьбой активировать учетную запись.Щелкните ссылку в письме; это откроет новое окно браузера. В новом окне браузера выберите Щелкните здесь , чтобы открыть форму аутентификации, которая представляет собой версию для печати информации, которую вы только что ввели в электронный файл.
Распечатайте форму с помощью меню браузера, затем подпишите, поставьте дату и запечатайте форму.
Отсканируйте форму и копию вашего государственного удостоверения личности, например водительских прав или DOB ID, в виде одного файла PDF.
Загрузите PDF-файл на www.nyc.gov/dobhelp. Выберите Module eFiling Authentication Forms , заполните обязательные поля и загрузите файл в раздел «Загрузка вспомогательной информации».
Ваша лицензионная информация будет проверена, и вы получите уведомление по электронной почте, когда ваша учетная запись будет активирована. Как только вы будете одобрены, вы сможете использовать свой адрес электронной почты и пароль для электронной подачи в DOB NOW.
Для каждого DOB NOW: Build или DOB NOW: Safety для подачи заявки вам также необходимо загрузить заполненную форму печати и подписи профессионального дизайнера / лицензиата (форма DPL-1).
Менеджер по безопасности бетона, прораб, инспектор лифтов / директор / содиректор, представитель по подаче документов, генеральный подрядчик, оператор котла высокого давления / стационарный инженер, машинист подъемных машин, главный монтажник, вешалка для знаков, менеджер / координатор по безопасности на площадке или башенный кран Такелажник
Перейдите в регистрационную форму электронной подачи и введите информацию об учетной записи. Адрес электронной почты, используемый для создания учетной записи eFiling, связанной с номером лицензии / регистрации, должен совпадать с адресом электронной почты, зарегистрированным в подразделении лицензирования.
Выберите У меня есть лицензия или ID № , выданный на дату рождения.
Введите номер лицензии и название компании в соответствующем разделе.
Прочтите раздел «Соглашение» и нажмите Отправить .
Вы получите электронное письмо с просьбой активировать учетную запись. Щелкните ссылку в письме; это откроет новое окно браузера. В новом окне браузера выберите Щелкните здесь , чтобы открыть форму аутентификации, которая представляет собой версию для печати информации, которую вы только что ввели в электронный файл.
Распечатайте форму с помощью меню браузера, затем подпишите, поставьте дату и нотариально заверьте форму.
Отсканируйте форму и копию вашего государственного удостоверения личности, например водительских прав или DOB ID, в виде одного файла PDF.
Загрузите файл PDF по адресу www.nyc.gov/dobhelp. Выберите Module eFiling Authentication Forms , заполните обязательные поля и загрузите файл в раздел «Загрузка вспомогательной информации».
Ваша лицензионная информация будет проверена, и вы получите уведомление по электронной почте, когда ваша учетная запись будет активирована.Как только вы будете одобрены, вы сможете использовать свой адрес электронной почты и пароль для электронной подачи в DOB NOW.
Регистрация: квалифицированный инспектор наружных стен (QEWI)
Перейдите в регистрационную форму электронной подачи и введите информацию об учетной записи.
Выберите У меня есть лицензия или ID № , выданный на дату рождения.
Введите номер лицензии и название компании в соответствующем разделе.
Прочтите раздел «Соглашение» и нажмите Отправить .
Вы получите электронное письмо с просьбой активировать учетную запись. Щелкните ссылку в письме; это откроет новое окно браузера. В новом окне браузера выберите «Щелкните здесь», чтобы открыть форму аутентификации, которая представляет собой версию для печати информации, которую вы только что ввели в электронный файл.
Распечатайте форму с помощью меню браузера, затем подпишите, поставьте дату и запечатайте форму.
Отсканируйте форму и копию вашего государственного удостоверения личности, например водительских прав или DOB ID, в виде одного файла PDF.
Загрузите файл PDF по адресу www.nyc.gov/dobhelp. Выберите Module eFiling Authentication Forms , заполните обязательные поля и загрузите файл в раздел «Загрузка вспомогательной информации».
Ваша лицензионная информация будет проверена, и вы получите уведомление по электронной почте, когда ваша учетная запись будет активирована. Как только вы будете одобрены, вы сможете использовать свой адрес электронной почты и пароль для электронной подачи в DOB NOW.
После активации учетной записи вы должны запросить обозначение QEWI у подразделения фасадов.Отправьте электронное письмо по адресу [email protected] и укажите следующее:
Ваше имя, номер телефона и адрес электронной почты, которые вы использовали при регистрации в системе электронной подачи
Номер лицензии штата Нью-Йорк
Список вакансий, поданных в Нью-Йорке в качестве соискателя по зданиям более шести этажей, которые включают работы по восстановлению фасада, с примером истории работы и контактным лицом, которое может проверить информацию.
Отдел фасадов свяжется с вами в течение двух рабочих дней, чтобы назначить собеседование.Интервью состоится на Бродвее, 280 и продлится примерно час. В большинстве случаев вы узнаете на собеседовании, были ли вы одобрены. После того, как вы будете одобрены отделом фасадов, вы сможете войти в систему на DOB NOW: Safety и подать документы о соответствии.
Для каждого DOB NOW: Build или DOB NOW: Safety для подачи заявки вам также необходимо будет загрузить заполненную форму печати и подписи профессионального дизайнера / лицензиата (форма DPL-1).
Регистрация: Инспектор Агентства по страхованию котлов
Перейдите в регистрационную форму электронной подачи и введите информацию об учетной записи.
Выберите У меня есть лицензия или ID #, выданный на дату рождения.
Введите номер лицензии и название компании в соответствующем разделе.
Прочтите раздел «Соглашение» и нажмите Отправить .
Вы получите электронное письмо с просьбой активировать учетную запись.Щелкните ссылку в письме; это откроет новое окно браузера. В новом окне браузера выберите «Щелкните здесь», чтобы открыть форму аутентификации, которая представляет собой версию для печати информации, которую вы только что ввели в электронный файл.
Распечатайте форму с помощью меню браузера, затем подпишите, поставьте дату и нотариально заверьте форму. После завершения отсканируйте форму и сохраните ее в формате PDF.
Отправьте электронное письмо в котельную по адресу [email protected] и укажите следующее:
Сохраненная PDF-версия вашей формы аутентификации
Отсканированная копия свидетельства о компетентности Департамента труда штата Нью-Йорк в формате PDF
Boiler Unit проверит вашу лицензионную информацию, а затем уведомит вас по электронной почте о том, что ваша учетная запись была активирована.
После утверждения вы можете использовать свой адрес электронной почты и пароль для электронной подачи в DOB NOW.
Дополнительная информация
Подпишитесь на новости о зданиях, чтобы получать последние обновления DOB NOW. Если у вас остались вопросы, свяжитесь с нами.
Полезные ссылки
Schluter®-JOLLY | Кромка и углы наружных стен | Для стен | Профили
Schluter®-JOLLY — это профиль для отделки и защиты кромок внешних углов плиточных поверхностей. Он имеет анкерную стойку с трапециевидной перфорацией, которая закрепляется в связующем слое под плиткой, и вертикальную секцию стены с уклоном 87 °, которая обеспечивает декоративную отделку и защищает соседнюю плитку.Профиль доступен из хромированной цельной латуни, алюминия с цветным покрытием, алюминия с текстурированным цветным покрытием, анодированного алюминия и ПВХ. Schluter®-SCHIENE имеет тот же дизайн, что и JOLLY, но также доступен из цельной латуни, алюминия и нержавеющей стали. Более подробную информацию см. В иллюстрированном прайс-листе Schluter®-Systems.
Диапазон доступных размеров и отделок позволяет подобрать JOLLY к большому разнообразию цветов плитки и затирки и открывает множество возможностей для дизайна за счет использования контрастных цветов. Другие области применения включают переходы для других покрытий, таких как ковровые покрытия, натуральный камень или покрытия из смол холодного отверждения. Встроенная распорка для швов образует определенную полость для шва между плиткой и профилем.
Профиль Schluter®-JOLLY не требует специального ухода или ухода и устойчив к плесени и грибку. Периодически очищайте профили нейтральными чистящими средствами.
Окислительные пленки на незащищенном алюминии могут быть удалены с помощью обычного полировального средства, но они снова образуются.
Не используйте абразивные чистящие средства для хромированной латуни, анодированного алюминия и алюминия с цветным покрытием.
1. Выберите профиль в соответствии с толщиной и форматом плитки.
2. Используя зубчатый шпатель, нанесите тонкий раствор на место, где будет укладываться профиль. Если профиль JOLLY будет использоваться в качестве кромки для внешнего угла стены, сначала закончите облицовку одной стены, а затем нанесите шпателем тонкий раствор на угловую часть второй стены.
3. Вдавите перфорированную анкерную стойку профиля в раствор и выровняйте.
4. Нанесите дополнительный тонкий раствор на перфорированную анкерную стойку, чтобы обеспечить полное покрытие и поддержку краев плитки.
5. Плотно заделать плитку так, чтобы плиточная поверхность находилась заподлицо с верхом профиля; профиль не должен быть выше плиточной поверхности, а должен быть прибл. На 1/32 дюйма (1 мм) ниже.
6. Установите плитку на встроенную распорку для швов, которая обеспечивает равномерный шов 1/16 «- 1/8» (1.5 — 3 мм).
7. Полностью заполните шов раствором или закрепляющим материалом.
8. Работайте с материалами и инструментами, которые не поцарапают или не повредят чувствительные поверхности. Установочные материалы должны быть немедленно удалены, особенно с алюминия.
УСТАНОВКА С ПОМОЩЬЮ OMEGA PROFILE
Преимущество монтажа стеновых панелей на омега-профили в минимальном отступе от стены (8 мм), простоте монтажа и демонтажа.
1. Площадь установки стеновых панелей определяется в соответствии с проектными требованиями или пожеланиями заказчика.
2. Помещение для испытаний на внутреннюю среду, влажность стен, равенство и прочность.
Требования к окружающей среде: относительная влажность — 40-65%, температура воздуха — 18-24 ° С
Уровень влажности не должен превышать равновесия влажности при влажности воздуха 40-65% для конкретного материала стены.
Если равенство и отклонения по вертикали не превышают 2 мм на 2 м, можно непосредственно анкеровать омега-профили.Если величина отклонения больше, используйте подкладочные ленты.
Прочность стенки на сжатие не должна быть ниже 5 МПа; все используемые крепежные детали должны выдерживать растягивающую нагрузку не менее 300 Н.
3. Установите квадратный профиль в форме омега в направлении установки панелей. Шаг 400/500/600 мм в соответствии с требуемой жесткостью стенки короба. Чем меньше расстояние, тем жестче стенка канала. Распределите профили в зоне установки, усилив профили также углы комнаты.Монтаж профилей механический; используйте соответствующие крепежи, обеспечивающие растяжение не менее 300 Н. Расстояние между установками профилей составляет 300-400 мм. Закрепите профили с помощью перфорационных отверстий.
4. Если вы используете муфтовые вертикальные молдинги, сначала установите первичный молдинг.
5. Вырезать панели в соответствии с монтажной схемой, равномерно и пропорционально распределив начальные и конечные элементы панелей. Стыки панелей не должны фиксироваться на профиле. Расстояние между стыками панелей в смежных рядах должно быть не менее 400 мм.
6. Используйте стартовые зажимы для установки первой панели. Направление установки — язычок вперед. Закрепите панели вращающимися зажимами в язычке. Утопите зажим до тех пор, пока фиксирующий зуб полностью не войдет в материал панели. Установите клипсы на каждый профиль.
7. Вставьте шпунт следующей панели в паз ранее установленной. Закрепите панели, выполнив ту же процедуру, с помощью вращающихся зажимов.
8. Продолжайте установку до завершения.
9.Закрепите молдинг муфты и начните новую поверхность.
10. По окончании монтажа установите плинтусы для пола и потолка.
Крепления для камер | Legrand AV
закрыть
Вы почти закончили!
Получите максимум удовольствия от наших писем, рассказав нам о себе.
Страна* AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua И BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia И HerzegowinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, The DRCCook IslandsCosta RicaCote D’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrance, MetropolitanFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-BissauGuyanaHaitiHeard и MC Острова Дональда, Священное море (Ватикан), Гондурас, Гонконг, Венгрия, I ЦеландИндияИндонезияИран (Исламская Республика) ИракИрландия Остров ЧеловекаИзраильИталияЯмайкаЯпонияИорданияКазахстанКенияКирибатиКорея, Д. P.R.O.Korea, Rebuplic OfKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты OfMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Бирма) NamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussiaRwandaSaint Киттс И NevisSaint LuciaSaint Винсент и GrenadinesSamoaSan MarinoSao Фолиант И PrincipeSaudi ArabiaScotlandSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия и Южная С.Южная Корея, Испания, Шри-Ланка Елена Пьер и МикелонСуданСуринам Острова Шпицберген и Ян-МайенСвазилендШвецияШвейцарияСирийская Арабская РеспубликаТайваньТаджикистанТанзания, Объединенная РеспубликаТаиландТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанУкраина Соединённые Штаты Америки Соединённые Штаты Америки Соединённые Штаты Америки Соединённые Штаты Америки Соединённые Штаты Америки Соединённые Штаты Америки. Малые островаУзбекистанВануатуВенесуэлаВьетнамВиргинские острова (Британские) Виргинские острова (США) УэльсОстров Уоллис и ФутунаЗападная СахараЙеменЮгославия (Сербия и Черногория) ЗамбияЗимбабве
Какой рынок вы обслуживаете? BroadcastCommercial AVCommercial Interiors / WorkspaceData & SecurityDisplay / Tech SolutionsNational Service Provider / DistributorRental & StagingResidential AV
В каком качестве ваша компания работает в AV-индустрии? Архитектор / дизайнер, консультант, дилер, дистрибьютор, реселлер, конечный пользователь
закрыть
Спасибо, что связались с нами!
Теперь вы подписаны на получение обновлений по электронной почте от Legrand | средний
ЗАКРЫТЬ
TECTUM Стеновые панели для прямого крепления | Потолочные решения Armstrong — коммерческие
Стеновые панели TECTUM Direct-Attach обеспечивают долговечные, экологичные и акустические варианты для самых разных применений.
!
Приносим извинения! Один или несколько вариантов, выбранных для этого ссылочного номера, больше не доступны.Попробуйте создать другую конфигурацию.
Начать новую конфигурацию
NRC (коэффициент шумоподавления) — это стандартное измерение акустического поглощения материала в диапазоне от 0,00 (отсутствие поглощения) до 1,00 (полное поглощение).
CAC (класс затухания потолка) — это стандартное измерение способности потолочной системы блокировать звук между двумя закрытыми пространствами.Для обеспечения конфиденциальности речи рекомендуется значение CAC 35 или больше.
NIC (класс шумоизоляции) — это стандартное измерение полного затухания звука между двумя закрытыми пространствами. Учитываются потолок, стены и другая внутренняя отделка.
AC (класс артикуляции) — это стандартное измерение способности потолочной системы ослаблять звук в большом открытом пространстве. Для уменьшения отвлечения речи рекомендуется значение AC 170 или более.
Sabin — это единица измерения общего звукопоглощения акустическим объектом (например, лопастями, перегородками, облаками и навесами).
Теперь стандартные продукты, доступные в течение 4 недель или меньше, предлагают множество вариантов и короткие сроки выполнения, чтобы удовлетворить большинство бюджетов. Стандартные размеры и цвета означают, что не требуется заводских чертежей или предоставления одобренных образцов. Пакет с разнообразным портфелем решений Armstrong.
Хотите узнать больше? Ознакомьтесь с программой FAST для специальных потолков.
Время выполнения :
{% #each controlOptions.fastSizes%}
{% метка %}
{% /каждый %}
{% #if (controlOptions.colors.length> 0 || line.customColors) &&! hideColorSelection%}
Цвет : {% getColorsByGroup (controlOptions. цвета) [0] .colors [0] .label%} {% #if controlOptions.fastSizes.length> 1 &&! hideFastColorDisclaimer%}
(только выбираемые цвета являются частью программы FAST134) {% /если %}
{% #each getColorsByGroup (controlOptions.colors): i%} {% #if groupColors%}
{% group%}
{% / if%} {% /каждый %} {% /если %} {% #if controlOptions.designs.length> 0%} {% #if isPatternAvailable%}
Все изображения панелей показаны на виде
в плане {% / if%}
Шаблон :
{% # controlOptions.designs%} {% #if hasNoDesign%} {% еще %} {% /если %} {% displayLabel || метка %} {% / controlOptions. дизайн%} {% #if controlOptions.designs.length> = 14%} {% /если %} {% /если %}
Размер :
Выберите из стандартных размеров
{% #if controlOptions.sizes.length> 0%} {% /если %} {% #if fastSize%} {% еще %} Размеры на заказ (Введите размеры по 0.25 дюймов) {% /если %} {% #if fastSize%}
(введите размеры с шагом 0,25 дюйма)
{% /если %}
Укажите с шагом 0,25 дюйма
Укажите число между минимальным и максимальным диапазоном
{% #if! hideSizesDisclaimer%} {% /если %} {% #if controlOptions. perforations.length> 0%} {% # controlOptions.perforations%} {% #if hasNoPerforation%} {% еще %} {% /если %} {% метка %} {% / controlOptions.перфорация%} {% #if controlOptions.perforations.length> = 14%} {% /если %} {% #if showCustomPerforations%} {% /если %} {% /если %} {% #if controlOptions. edges.length> 0%} {% #controlOptions.края%} {% #if hasNoEdge%} {% еще %} {% /если %} {% метка %} {% /controlOptions.edges%} {% #if controlOptions.Edge.length> = 14%} {% /если %} {% /если %} {% #if controlOptions.acousticOptions.length> 0%} Акустика : {% #panelOnly%} (только панель) {% / panelOnly%}
Что это? {% #controlOptions.ousticOptions%} {% метка %} {% /controlOptions.acousticOptions%}
* См. Техническое описание способов монтажа
{% #if showAcousticsDisclaimer%}
Акустические параметры зависят от размера и других выбранных параметров.
{% /если %} {% #if showAcousticsInfillPanelDisclaimer%}
Акустические показатели достигнуты при использовании филенки.См. Подробности на странице данных.
{% /если %} {% /если %}
Доступные заполняющие панели (указываются отдельно)
Акустические показатели достигнуты при использовании филенки. См. Подробности на странице данных.
проемов для сайдинга со сложным профилем в ARCHICAD 23 — Shoegnome Architects
Надеюсь, теперь вы знакомы с тем, как я моделирую сайдинг в ARCHICAD. Я большой сторонник моделирования здания в виде фанерного ящика (неразделенная строительная оболочка) с последующим добавлением сайдинга поверх всего здания. Обычно эта обшивка представляет собой стену со сложным профилем. Мне нравится эта техника, и она позволяет создавать красивые модели, которые превращаются в красивые автоматизированные рисунки.
За последнее десятилетие или около того, когда я использовал эту технику, самая медленная и самая раздражающая часть процесса — это пробивание отверстий в сайдинге, чтобы они совпадали с тем, где окна и двери находятся в стене каркаса.Это всегда был медленный ручной процесс. После создания пустых оконных проемов ими было легко управлять, но для первоначального создания проемов потребовалось ненулевое количество времени.
В ARCHICAD 23 Инструмент открытия устраняет одну из самых больших жалоб, которые я слышал о моделированном сайдинге. С помощью нового инструмента «Открытие» и «Создание отверстий из выделенного» мы можем автоматизировать процесс добавления отверстий в сайдинге и превратить 30-минутный процесс в 30-секундный.
Я впервые применил эту технику сайдинга со сложным профилем в ARCHICAD 11.С тех пор изменения в ARCHICAD — большие и маленькие — сделали этот способ моделирования все лучше и лучше. Я люблю это. Это подтверждает, что рабочий процесс со временем улучшается, а не ухудшается; он говорит мне, что теория, лежащая в основе этой концепции, верна и хороша.
Подумайте о том, как вы используете ARCHICAD и как развивались ваши процессы. Если ваши классические методы производства не улучшаются или становятся сложнее из-за расширения возможностей и сложности ARCHICAD, подумайте об отказе от них в пользу новых способов работы.
Вот видео о том, как с помощью «Создать проемы из выделенного» для автоматизации создания всех необходимых проемов, которые понадобятся вам для пробивки отверстий в моделируемом сайдинге.

Чтобы освежить в памяти мою общую технику, вот ссылки на мои старые сообщения о моделированном сайдинге:
Если вам нравится этот метод и вы используете мою рабочую среду, загрузите последнюю версию моей рабочей среды ARCHICAD 23 — я немного изменил ее в рамках изучения этой техники.
