Разрезы здания. Разрез по наружной стене.

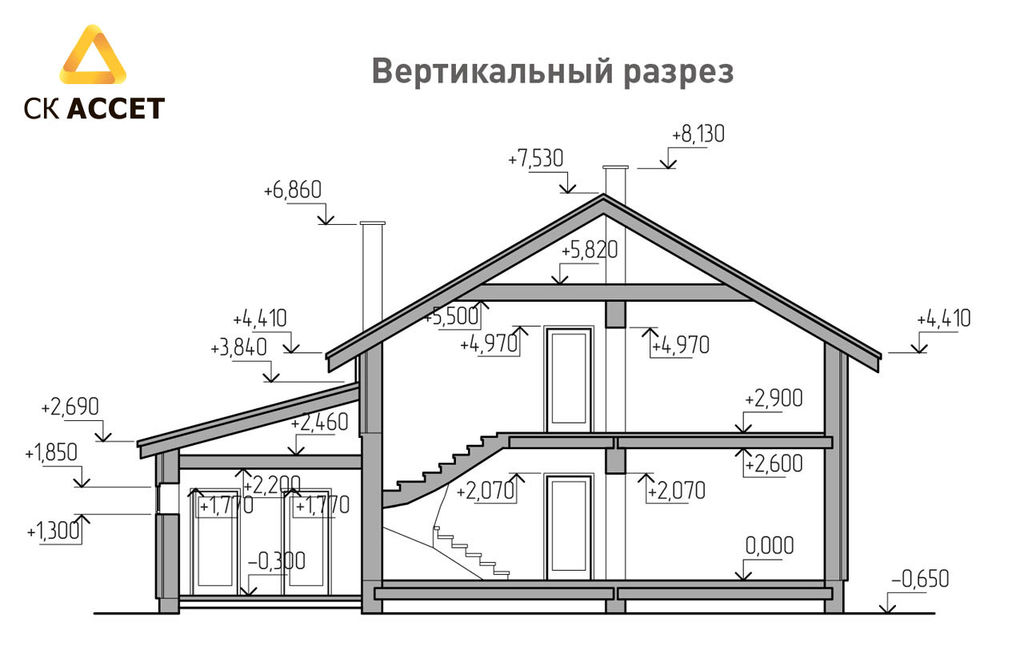

Под разрезом здания подразумевается разрез, выполненный вертикально секущей плоскостью, проходящей поперёк (поперечный разрез) или вдоль (продольный разрез) здания. Секущая плоскость должна обязательно проходить по оконным и дверным проёмам. Положение секущей плоскости и направление взгляда выбирается с расчётом получения максимальной информации о форме, конструктивных особенностях и высотных размерах элементов здания. Иногда секущая плоскость может быть принята «ступенькой», чтобы более подробно отразить конструктивные особенности здания. Из видимых элементов на разрезах изображают только элементы конструкций здания открытые лестницы и площадки, находящиеся в непосредственно за линией плоскости разреза. Разрезы здания выполняются в масштабе М1:100 или М1:50, а масштаб разреза по наружной стене М1:20 или М1:25.

При вычерчивании разрезов элементы, попавшие в сечение, должны выделяться утолщёнными линиями, а в отдельных случаях штриховкой, используя условные обозначения материала конструкций.

На проекции разреза вне контура чертежа, на расстоянии 15-20 мм, проставляются вертикальные линии размеров (фундамента, цоколя, оконных и дверных проёмов, высота крыши и т. д.) и числовые значения отметок (глубина заложения подошвы фундамента, высота отмостки, дневной поверхности земли, низа и верха проёмов, верха промежуточного (пояска) и венчающего карниза, конька кровли и т. д.). Внутри проекции разреза показываются числовые отметки уровня пола каждого этажа, отметки промежуточных площадок, низа несущих конструкций зальных покрытий.

Пол на грунте изображают одной толстой линией, пол на перекрытии и кровлю изображают одной сплошной тонкой линией независимо от числа слоёв в их конструкции. Состав и толщину слоёв покрытия указывают в выносной надписи (в виде «флажка»).

Итак, на разрезах наносят и указывают:

— координационные оси здания и расстояние между нами и крайними осями;

— отметки уровня земли, чистого пола всех этажей и площадок, низа несущих конструкций перекрытия и покрытия;

— размеры и привязку (по высоте) проёмов, отверстий, ниш в стенах и перегородках;

— толщину стен и их привязку к координационным осям;

— отметку верха стен, карнизов, уступов стен, низа и верха оконных и дверных проёмов, отметки пола всех этажей и промежуточных площадок лестниц и т. д.

Лестницы должны находится в лестничных клетках с обеспечением естественного освещения через окна в наружных стенах. В домах односекционных или башенного типа естественное освещение может быть обеспечено через световой фонарь, расположенный над помещением лестничной клетки. Крупноэлементные конструкции лестниц в основном состоят из маршей и площадок, Мелкоэлементные лестницы – железобетонных ступеней и балок-косоуров. Высота проходов под лестничными площадками должна быть в чистоте (от пола до низа выступающих частей марша)

не менее 2100 мм.

При построения лестницы в поперечном разрезе необходимо построить в тонких линиях сетку с размерами 150х300 мм, что соответствует размерам подступёнка h = 150 мм и размер проступи a = 300 мм. Графическая разбивка лестницы производится следующим образом. Высота этажа Н (от пола до пола вышележащего этажа) разбивается на части, высоте ступени, т. е. Н = nh, где n число подступёнков. Если в пределах этажа два марша, то в каждом марше будет n/2 – 1 проступей. Заложение марша будет равно

l (n/2 – 1). Длина марша в горизонтальной проекции L = l (n/2 – 1) + 2 t мм. Ширина лестничной клетки D = 2 t + d (в осях), где t – ширина лестничной площадки, d — расстояние между маршами (50-100 мм). На проекции разреза лестницы марши, через которые проходит линия разреза, следует графически выделить.

Для кирпичных малоэтажных зданий несущими конструкциями покрытия будут являться, как правило, деревянные стропила — наслонные или висячие (Схемы 1 и 2). При сложной конфигурации крыши прежде чем выбрать место разреза следует вычертить эскиз-схему расположения стропил (план стропил), особенно это важно при наличии мансардного этажа. При вычерчивании карнизных узлов следует обратить внимание на выбор типа карниза (деревянный – по «кобылкам», кирпичный или железобетонный).

В учебных целях предлагаются также и плоские покрытия (не более I = 0,03%) с использованием железобетонных плит: для покрытия с тёплым чердаком – керамзитобетонные сплошные плиты толщиной 200 мм и для покрытия с холодным чердаком — ребристые плиты также толщиной 200 мм (Схемы 3 и 4). В этих вариантах следует предусмотреть парапетные стенки высотой не менее 500 мм. Обратить внимание на герметизацию рулонного материала кровли у парапетной стенки.

Выбор шрифта

Табл. 1 Шрифт типа А (d = h /14)
Параметры шрифта	Относительные размеры		Размеры, мм
Высота прописных букв h	14/14h	14 d	2,5	3,5	5,0	7,0
Высота строчных букв c	10/14h	10 d	1,8	2,5	3,5	5,0
Расстояние между буквами a	2/14h	2 d	0,3	0,5	0,7	1,0
Минимальный шаг строк b	22/14h	22 d	4,0	5,5	8,0	11,0
Минимальный расстояние между словами e	6/14h	6 d	1,1	1,5	2,1	3,0
Толщина линий шрифта d	1/14h	d	0,2	0,3	0,4	0,5

Табл. 2 Шрифт типа Б (d = h /10)
Параметры шрифта	Относительные размеры		Размеры, мм
Высота прописных букв h	14/10 h	10 d	1,8	2,5	5,0	7,0
Высота строчных букв c	10/10 h	7 d	1,3	1,8	3,5	5,0
Расстояние между буквами a	2/10 h	2 d	0,3	0,5	1,0	1,4
Минимальный шаг строк b	22/10 h	17 d	3,1	4,3	8,5	12,0
Минимальный расстояние между словами e	6/10 h	6 d	1,1	1,5	3,0	4,2
Толщина линий шрифта d	1/10 h	d	0,2	0,3	0,5	0,7

Литература

Для выполнения архитектурно-конструктивных чертежей рекомендуется использовать следующую литературу и материалы:

1. ГОСТ 21. 501.93 СПДС Правила выполнения архитектурно-строительных рабочих чертежей.

2. СНиП 2.08.01-89^*Жилые здания / Минстрой России. – М.: ГП ЦПП, 1996. – 16 с.

3. Пособие по проектированию жилых зданий /ЦНИИЭП жилища Госкомархитектуры. Вып. 3.

Конструкции жилых зданий (к СНиП 2.08.01 – 85). – М.: Стройиздат, 1989. – 304 с.

4. Брилинг Н.С., Балягин С.Н., Симонин С.И. Справочник по строительному черчению. Стройиздат, М., 1987.

5. Черкасов Н.А. АРХИТЕКТУРА. Издательство «Будiвельник, Киев, 1968.

6. Студенческие работы, выполненные в предыдущие годы на 2-м курсе. Кабинет кафедры ИСД.

Приложение.

17

. Конструктивный разрез по стене, детали

Разрез стены обязательно должен проходить через проем (окно или дверь) и вычерчиваться с детальной проработкой всех элементов конструкций. Здесь показывается материал и конструкция фундаментов, цоколя, стены, карниза или парапета, конструкции заделки оконных блоков (коробка, переплет), узел опирания стропильной ноги (при стропильной кровле), устройство кровли. На чертеже разреза стены с наружной стороны показывается цепочка размеров здания и отметки, расположенные на вертикальной линии (вертикальные размеры проемов, простенков и т.д.).

Внутри показывается цепочка внутренних размеров помещений и отметка пола. Конструкции чердачного перекрытия и пола показываются с помощью выносимых надписей (полка-выноска) состава конструкций, в которых перечисляются составляющие элементы с указанием материала и размера конструкции. На разрезе стены обязательно должна быть показана замаркированная координационная ось с ее привязкой к фундаменту и стене.

Кроме разреза по наружной стене, необходимо разработать две-три конструктивные детали. Варианты деталей могут быть следующими: деталь примыкания двух лестничных маршей к лестничной площадке; деталь примыкания наружной входной двери внизу проема; деталь крепления плит перекрытия со стенами и между собой; деталь конькового узла; деталь крепления стойки и подкосов стропильной системы на внутренней стене; деталь крепления внутренней двери к перегородке, детали установки перегородки на перекрытии и примыкании ее к стене, к потолку; деталь наружного входного крыльца. Примеры разреза по стене и некоторые детали показаны на рис. 3.16 и 3.17.

Рис.3.16. Конструктивный разрез по кирпичной стене

7. Чертеж фасада

Фасад вычерчивается после построения разреза, когда известны размеры всех вертикальных членений. Чертеж фасада должен быть достаточно детальным. На нем показываются все архитектурные элементы, внешний вид материала крыш, цоколя, архитектурные детали стен, карнизы, балконы, входные крыльца. Оконные и дверные проемы изображаются с заполнением, т.е. с оконными переплетами и полотнами дверей. Под фасадом следует провести жирную линию толщиной 1,5-2 мм и показать крайние координационные оси. Эти оси указываются в надписи фасада, например, «Фасад 1-7». Пример фасада показан на рис. 3.18.

4. Окончательное графическое оформление чертежей

Окончательное графическое оформление чертежей состоит в вычерчивании всех элементов карандашами разной твердости или тушью разной толщины с учетом существующих требований ВСКД. Элементы здания, попавшие в разрез, обводят толстыми линиями, проекции элементов, не попавшие в разрез, ‑ сплошными тонкими линиями, осевые ‑ штрихпунктирными, размерные ‑ сплошными тонкими линиями, проекции невидимых элементов ‑ пунктирными линиями средней толщины; контурные линии фасадов, оконные и дверные проемы ‑ сплошными линиями средней толщины. На чертежах разреза по стене и деталях требуется показывать условные обозначения строительных материалов в соответствии с требованиями ГОСТ.

Фасад здания должен быть отмыт с помощью однотонной акварели серых и коричневых тонов. Перед отмывкой фасада чертеж, обведенный карандашом, очищают мягкой резинкой от ненужных линий. Затем промывают плотно натянутый лист чистой водой, с помощью кисти. Чертежной доске при этом придают уклон 15°.

При отмывке фасадов прежде всего покрывают слабым тоном раствора все задние планы, т.е. наиболее удаленные от зрителя части фасада. Самые удаленные из них после просушки первого тона покрывают второй раз тем же светлым тоном. Отмывать следует только светлым тоном и только после того, как предыдущее покрытие совсем высохло.

Для отмывки необходимо хорошо смочить кисть в водном растворе и аккуратно и быстро провести полосу вдоль верхней границы покрываемой поверхности. Следует отметить, что кисть в опущенном состоянии отдает водный раствор, а в приподнятом — вбирает его. Для равномерного покрытия плоскости дальнейшая работа должна вестись способом тесной косой штриховки под углом 30-45° смоченной в растворе кистью.

Проемы лучше оттушевать так, чтобы они были темнее кверху и светлее книзу, но можно закрывать проем и ровным прозрачным тоном. На близких к зрителю плоскостях фасада проем делается относительно темнее, чем на более удаленных.

Примерное размещение чертежей на одном листе приведено на рис.3.19, образец заполнения основной надписи дан в прил.2.

При размещении чертежей на бумаге рекомендуется:

а) установить габаритные размеры каждой проекции с учетом места размерных линий и марок осей;

б) вырезать из бумаги шаблоны этих проекций;

в) найти и зафиксировать вариант размещения проекций на листе чертежа путем перемещения передвижки бумажных шаблонов;

г) соблюдать нормальные отступы проекций от наружной рамки листа (35-45 мм) и расстояния между ними внутри листа (30-40 мм).

Выполнять чертежи рекомендуется тонкими линиями без нажима карандашами средней твердости (ТМ, Т).

Вычерчивание начинается с нанесения разбивочных осей несущих конструкций, затем производится построение основных контуров, вслед за этим выполняется детализация всех элементов чертежа.

Выполнение планов, разрезов и фасада производится с обязательной параллельной увязкой и согласованием их друг с другом; изменения, вносимые в одну из проекций, должны найти отражение и в других проекциях, связанных с первой.

На стадии окончательного оформления чертежей выполняются надписи на листах: главные и второстепенные. Главные надписи обозначают отдельные чертежи (план, разрез, фасад и пр.). Высота букв главных надписей должна быть 6-7 мм, второстепенных — 3-4 мм. Для выполнения надписей рекомендуется использовать наклонный чертежный шрифт как наиболее универсальный и сравнительно легкий в начертании.
