Марки профнастила

Одним из популярных материалов, изготовленных из оцинкованной стали, является профнастил или как еще называют профилированный лист. Производят его особым прокатным способом, что делает его высокотехнологичным и удобным в эксплуатации. Обладает такими техническими параметрами: долговечность, небольшая масса, простота монтажа, низкая цена, внешнее оформление. Поверхность листа покрывается цинковым слоем для защиты металла от коррозии и иных разрушающих процессов. Так же материал покрывают специальными красящими составами с широким спектром цвета, который позволяет смоделировать жилье яркими красками. Для защиты профлиста также применяют новейшую технологию – покрытие поверхности полимерным слоем. Такой слой может накладываться как на простой оцинкованный лист, так и на покрашенное покрытие.

Соответственно возрастает стоимость, такой вид профнастила относят к элитным и дорогим профнастилам.

Используется профнастил в разных сферах: в возведении заборов, различных построек, гаражей, облицовке стен, покрытию крыш.

Какие бывают марки профнастила, в чем отличие, как правильно расшифровать обозначения, нанесенные на профилированный лист? Такие вопросы задают покупатели решившие приобрести этот строительный материал.

Прежде чем приобретать профнастил, нужно знать, что выпускается профилированный лист в соответствии с требованиями ГОСТ. На каждый лист наносится маркировка, состоящая из букв и цифр.

Начнем с расшифровки букв, обозначающие: область применения:

• С – это стеновой тип профнастила, применяется только для облицовки стен домов, заборов, гаражей.
• СН – профнастил применяют для кровли крыш, облицовки стен, заборов.
• Н – используют только для покрытия крыш.

Материал исходной заготовки:

• АЦ – лист имеет алюминиево-цинковое покрытие, тонколистовой прокат.
• АК – лист покрыт алюминиево-кремниевым слоем, тонколистовой прокат.
• ОЦП – электролитическое цинковое покрытие, тонколистовой прокат.

Цифры обозначают следующие свойства профнастила:

• Высоту профиля,
• толщину,
• ширину,
• длину листа.

В конце всех цифр обычно проставляется:

• обозначение материала исходной заготовки (АЦ, АК, ЭОЦП)
• наличие защитно-декоративного лакокрасочного покрытия (без покрытия – не обозначаются, с покрытием – обозначение лакокрасочных материалов).

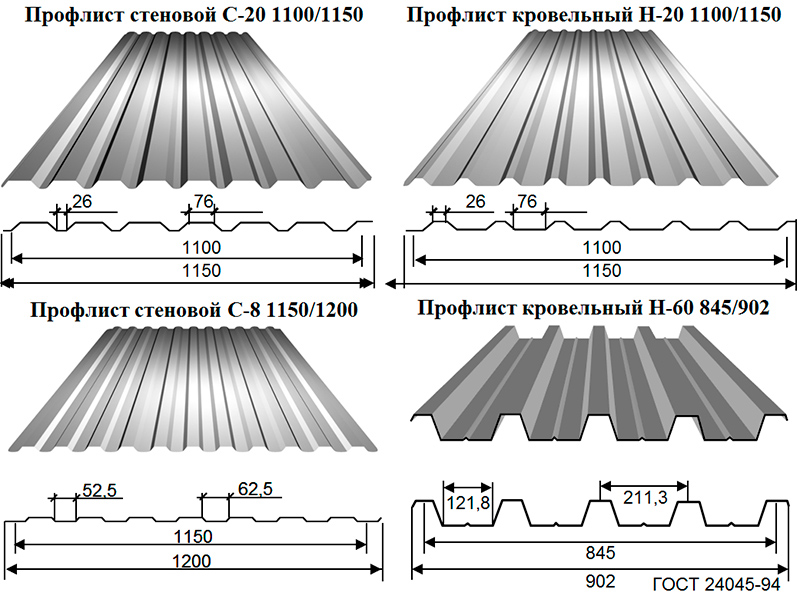

Вот как это выглядит на примере: С10-700-0,8 АЦ МЛ-1203 ГОСТ 24045-94



Перед нами профнастил, предназначенный для покрытия стен, заборов с высотой профиля (волны) 10 мм, шириной 700 мм, толщиной 0,8 мм. Лист имеет алюминиево-цинковое покрытие, тонколистовой прокат. Лакокрасочное покрытие марки МЛ-1203. Изготовлен профлист по ГОСТу, т.е. соответствует всем требованиям, предъявляемых к этому материалу. Виды профнастила, применяемые для покрытия крыш.

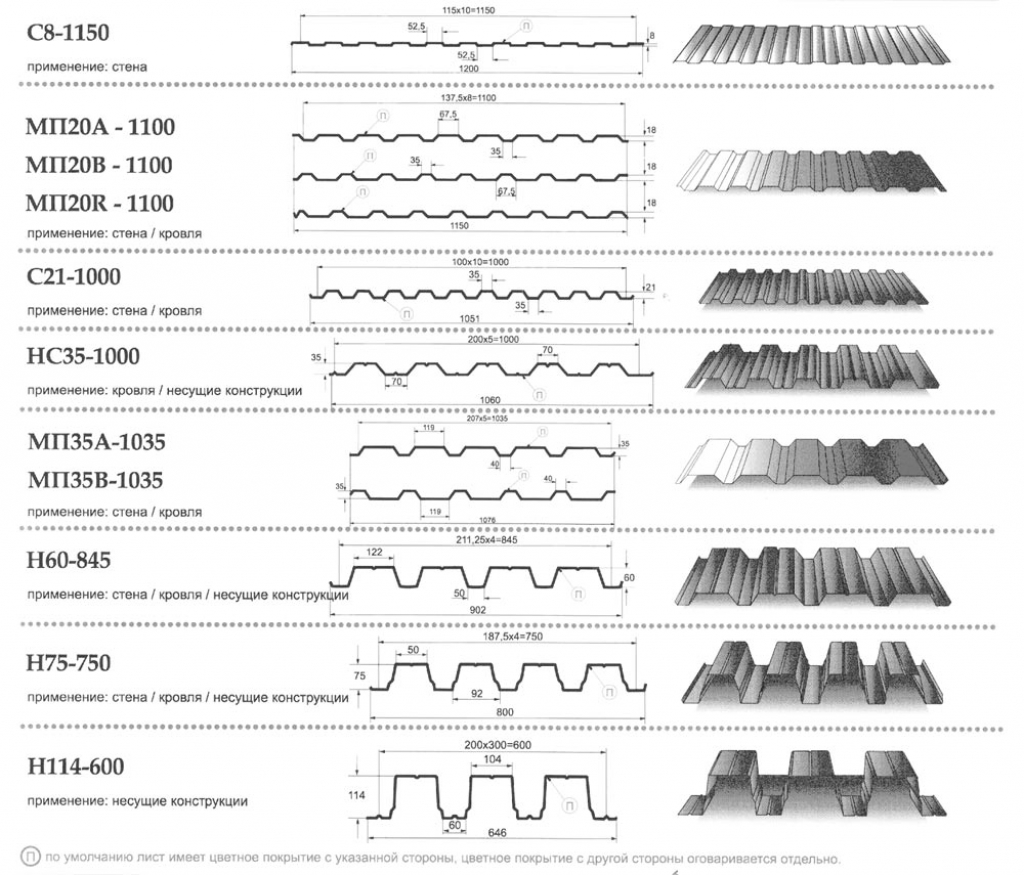

Для покрытия крыш используют следующие марки: Н-75, Н-57, Н-114, НС -35, НС-18

Специалисты рекомендуют выбирать профнастил для крыш со средней высотой ребра, так как обеспечивает дополнительную прочность, отлично выдерживает давление снега.

Самые распространенные марки для кровли крыш НС35, Н57. Рассмотрим их характеристики подробнее:

• НС35 – наиболее распространенный вид профнастила, применяемый в промышленных и гражданских целях. Отличительная характеристика: высокая несущая способность, незначительная масса, демократичная цена. Используется для кровли крыш с небольшим уклоном, облицовки, утепления стен, реконструкции ограждений, монтажа подвесных потолков. Имеет этот профнастил полимерное, декоративное покрытие, а также предрасположен к окраске разными цветами, что делает постройки яркими и привлекательными. Большим спросом пользуется у дачников, людей имеющих загородные дома.
• Н57 – самый востребованный профнастил в современном строительстве. Обладает высокой прочностью, долговечностью. Применяется для покрытия промышленных зданий, домов, в качестве опалубки железобетонных перекрытий, стеновых конструкций, ограждений. Виды профнастила для забора.
• Для возведения забора, стен рекомендуется использовать профнастил следующих марок С8, С9, С10, С18, С20, С21, НС35, С44. Лучшие марки профнастила для забора это от С8 до С21, так как у них разная рельефность и высота профиля. Если забор строится из кирпича, то профнастил нужно взять с хорошей высотой, что обеспечит прочность и эстетичный вид конструкции. Также необходимо обратить внимание на расцветку и покрытие профнастила. Именно покрытие убережет материал от ржавчины и коррозии.
• Самым распространенным видом профнастила является марка С8, С10.
• С8 — это дешевый, прочный материал, толщиной от 0,5 до 0.7 мм, изготавливается из тонколистовой стали методом холодного проката. Такой профнастил с удовольствием используют дачники для покрытия заборов, хозяйственных построек, монтажа потолков. Иногда покрывают им крыши с углом наклона 30⁰-40⁰.
• С10 – прочный, дешевый материал, прост в монтаже завоевал популярность у многих строителей. Может применяться в кровле крыш с большим уклоном, облицовке стен, из него изготавливают потолки, заборы, стеновые ограждения.
• Вышеизложенные рекомендации и советы по выбору профнастила – это лишь небольшая информация о марках, видах, характеристиках профилированных листах. Какой материал выбрать для строительства дома, кровли крыши, возведения забора, облицовке стен решать вам.



Получи свою скидку на профнастил

Все статьи

Виды профнастила | Полезные статьи ООО «ЧЗПТ»

На рынке стройматериалов профильные листы, предназначенные для тех или иных целей, представлены в широком ассортименте.

Использование в зависимости от классификации

В соответствии с основной классификацией профнастил может быть:

1. Кровельным или несуще-стеновым (маркировка НС). Эта марка профнастила считается универсальной, ее применяют для монтажа кровли, перекрытий, отделки стен. Материал обладает большой высотой при средней толщине листов и высоте гофры, небольшим весом, не утяжеляющим сооружение, и капиллярными канавками, затрудняющими проникновению влаги.
2. Стеновым или фасадным (маркировка С). Листы материала имеют среднюю и малую толщину и невысокую гофру. Из такого профнастила создают ограды и прочие вертикальные плоскости. Кроме того, материалом утепляют помещения, предварительно укладывая теплоизоляционный материал, и используют его для декоративной обшивки стен.
3. Несущим (маркировка Н). Из такого профнастила возводят несущие конструкции и укрепляют их. Материал, выделяющийся толщиной и высотой гофры, имеет вспомогательные бороздки, гарантирующие ему максимальную жесткость.

Виды профнастила в соответствии с типом защитного покрытия

Является второй по распространенности систематизацией профлистов. Выделяются три класса изделий:

1. Оцинкованные стальные гофрированные пластины. Материал является наиболее востребованным. Изготавливают его горячим способом: лист погружают в расплавленный цинк для получения защитного слоя 25-30 микрон.
2. Алюмо-цинковые пластины. Материал отличается высокой устойчивостью к проявлению коррозии.
   В составе покрытия кроме алюминия и цинка (соотношение 55:43,4) имеется кремний (1,6 части), связывающий элементы между собой. Профилированные листы с алюмо-цинковым покрытием используют в местах, которые приближены к объектам с агрессивной воздушной средой. Например, на морском побережье, в промышленных зонах, на территориях, которые прилегают к оживленным автотрассам.
3. С полимерным напылением. Толщина покрытия таких листов – 25-200 мкм, цветовая палитра достаточно широка. Эти изделия являются самыми долговечными: в зависимости от типа вещества и технологии его нанесения производители гарантируют 10-20 лет их безупречной службы. Однако реальный срок эксплуатации может доходить до пяти десятков лет.

Размеры профильного листа

Краткая информация о стандартных размерах листа профнастила самых популярных видов:

1. Несущий и кровельный. Листы могут быть любой длины, так как такой профнастил производители выпускают прокатом. Ширина листа профнастила кровельного: маркировка Н57 – 750 мм, Н60 – 845 мм, Н75 – 750 мм.
2. Универсальный. У самых распространенных размеров листа профнастила для крыши (НС35 или НС44) ширина одинаковая – 1000 мм.
3. Стеновой. Ширина листа профнастила для забора С10 составляет от 900 до 1000 мм, С18, С21 и С44 – 1000 мм.

Чтобы определить длину профлиста, нужно посмотреть на последние цифры в маркировке. Длина одного листа может быть разной: и 2,5 метров, и 11 метров, и больше.

Самые популярные виды профилированного листа и их характеристики

Типов профизделий сегодня существует достаточно много. Однако чаще всего специалистами строительной сферы используются только определенные виды профиля. Одними из самых популярных профилированных листов, которые можно использовать для выполнения самых распространенных строительных работ, являются:

• С18. Стеновые изделия, идеальные для проведения кровельных работ на крышах скатного типа, создания малых архитектурных форм, щитовых оград. Имеют узкие гофры и широкие полки, придающие отличную жесткость кровельной конструкции.

• С8. Листы такой маркировки часто используют в качестве декоративного покрытия стен. Однако С8 можно применять и для монтажа крыш со сплошной обрешеткой. Рабочие характеристики этого профнастила имеют много общего с пластинами С10.

• С21. Профлисты обладают отличными показателями прочности, обеспечивающейся формой штамповки материала. Из таких листов возводят ограды любой разумной высоты, их используют для обшивки стен в различных помещениях, проведения кровельных работ.

• Н57. Профлист, имеющий высокую степень жесткости. Отличный вариант для несъемной опалубки, строительства разнообразных ограждений, имеющих неплохой внешний вид и способных надежно защитить территорию.

• Нс44. Листы, обладающие высоким профилем и способные обеспечить высокую степень жесткости конструкций из них.

• Н75. Обладают повышенной жесткостью и используются для создания максимально прочных заборов и стеновых ограждений.

Благодаря профнастилу можно оперативно и без посторонней помощи осуществить достаточно большое количество работ на приусадебном участке. Если знать основные параметры, с выбором качественного, долговечного и внешне привлекательного материала для частного дома проблем не возникнет.

Виды профнастила для стен — Морской флот

Существует несколько признаков, по которым происходит дробление на виды профнастила, востребованного в среде частных застройщиков и крупных компаний листового проката. Знание особенностей формирования классов гофролистов поможет потенциальным приобретателям правильно выбрать именно такой профнастил, который в наибольшей степени будет соответствовать условиям использования.

Области применения

Изготавливают гофролисты из рулонной стали методом холодного прессования. Сегодня уже невозможно представить себе ни одной стройплощадки, где не использовались бы лёгкие и прочные профилированные изделия для покрытия или ограждения самых разнообразных объектов. Первичная классификация гофрированной стали из плоского проката производится в зависимости от области применения в строительстве того или иного вида профнастила.

Таких групп выделяют три, и маркируются они по первой букве целевого применения:

1. Стеновой лист узнаётся по обозначению начальной литерой С, используется, как правило, для возведения оград, заборов и стен (внешних и внутренних), но иногда его укладывают на крышу в качестве кровельного материала. Волны у этого вида изделий невысокие, прямоугольного или трапециевидного профиля, а сам лист оцинкованный, но бывает и с полимерным напылением. Покрытие обеспечивает качественную защиту от коррозии, да и стоит изделие сравнительно недорого. Материал податлив к обработке: легко сверлить отверстия и резать электроинструментом. Монтаж этого вида профлиста затруднений не вызывает, поскольку вес небольшой.
2. Несущий профнастил. Вид профиля обозначается символом Н и является самой прочной конструкцией в силу увеличенной толщины металла и высоты волны. Эти факторы и определяют сферу использования: изготовление несъёмной опалубки и большегрузных контейнеров, сооружение прочных перекрытий и внешних стен складов, гаражей и ангаров, обустройство кровель в условиях значительной снеговой нагрузки. Для повышения жёсткости на профиль наносят специальные бороздки — по ним и высоким волнам отличают несущий лист от стенового вида. Долговечность составляет 40―60 лет.
3. Универсальный или кровельный профнастил распознают по буквенному соединению НС. Он был получен в стремлении получить изделие, сочетающее достоинства несущего и стенового профлиста. Соответственно, и сфера применения охватывает все ранее перечисленные направления, но преимущественное использование — это строительство лёгких, прочных и долговечных крыш.

Определить принадлежность изделия к одному из перечисленных видов поможет и цифра, следующая сразу за буквенным обозначением. Число соответствует высоте профиля в миллиметрах и изменяется в пределах от 8 до 114.

Виды по материалу покрытия

Это вторая по распространённости систематизация видов профилированных листов. Здесь обозначаются четыре класса изделий:

1. Оцинкованные стальные гофрированные пластины обрели наибольшее применение, выполняется процедура горячим способом: лист окунают в расплавленный цинк, чтобы получить облегание защитным слоем 25―30 микрон.
2. Алюмо-цинковые. Они более устойчивы к любой коррозии, чем предыдущие. В состав покрытия помимо заявленных в названии металлов в соотношении 55:43,4 входит кремний в количестве 1,6 части. Задача последнего — обеспечить связь элементов между собой. Профлисты с алюмо-цинковым покрытием применяют в местах, приближенных к объектам с агрессивной воздушной средой: на морском побережье, в промышленной зоне прилегающих к оживлённой автотрассе территориях.
3. Полимерного напыления. У них толщина покрытия составляет 25―200 мкм, окраска разных цветов. Такие изделия считают самыми долговечными: в зависимости от технологии нанесения и типа вещества производители дают гарантию на 10―20 лет, а фактический срок использования доходит до полувека. Различают несколько подвидов покрытий: стабильный к жаре и морозу полиэстер — наносят слоем 25―35 мкм, стойкий к солнечным лучам и химической агрессии пурал (смесь полиамида и полиуретана) толщиной 50 мкм, и самый прочный подвид — пластоизол, который наносят плёнкой до 200 микрон.
4. Окрашенные профлисты часто используют дачники и жители загородных домов, чтобы украсить постройки цветной крышей или колоритным забором.

Отдельной строкой рассматривается технология ламинирования, когда во время изготовления процессы профилирования и накатки плёнки совмещаются. Такой профнастил стоит дороже.

Иные типологии

Другое распределение гофролистов основывается на зависимости расстояния между опорными элементами крышного ската от размера гребня изделия. Таких классов семь, они сведены в таблицу.

Тип подвида профнастила	Высота волны, мм	Предельный шаг обрешётки, м
1	114,0	5,0
2	75,0	5,0
3	56,6	3,0
4	44,0	2,0
5	35,0	1,5
6	18,2	0,8
7	15,0―8,1	0,3

При размере профиля меньше указанной в таблице величины настил основания устраивают сплошным. Шаг обрешётки зависит также и от угла наклона кровли: если скат больше 15º, расстояние между брусками для листа Н10 установлено 30 см, а на более плоской крыше (до 15º) доски под тот же профиль выстилают всплошную.

Наиболее востребованные марки

Значения первых букв и чисел в маркировке видов изделий понятны — это применение и высота трапеции, но дальше следуют ещё три показателя: толщина металла, ширина и длина листа. Обозначение С21−0,5−750−11000: стеновой гофролист из стали 0,5 мм с волной 21 мм, шириной 75 см и длиной 11 метров.

Разновидностей профнастила много, но востребованы строителями далеко не все. Используют чаще недорогие и качественные изделия, с помощью которых выполняют различные виды строительства:

• С8 используют для изготовления беседок, навесов и кровель со сплошной обрешёткой, в качестве декоративного покрытия стен и ограждающих конструкций забора;
• С21 имеет повышенную по сравнению с С8 прочность, жёсткость и годится для строительства любых изгородей, кровельных работ, обшивки стен всяких помещений;
• НС35, Н60 и Н75 чаще берут с целью обустройства крыши и использования листов как стеновых конструкций при возведении погребов, гаражей и хозяйственных сараев.

Приобретая любой вид гофролиста, необходимо обращать внимание на целостность упаковки и наличие маркировки изделия. Отсутствие царапин на поверхностях и ровные края пластин укажут на качественную доставку материала.

В последнее время одним из самых распространенных материалов для отделки помещения является именно стеновой профнастил. Материал может свободно использоваться для отделки стен складских помещений, разнообразных коммерческих и производственных объектов, а также можно отметить использование стеновых панелей в отделке жилых помещений. Материал считается невероятно прочным, надежным и качественным, поэтому именно его и использует большое количество людей.

Профилированные стеновые панели отличаются легкостью и удобством в проведении монтажа, поэтому они могут использоваться для монтажа внутри и снаружи помещения, а кроме этого из такого материала могут создаваться заборы и ограждения совершенно разного типа.

Что же такое профнастил?

Профнастил — относительно тонкий лист оцинкованной стали, который покрывается специальными полимерами. А для того чтобы придать листу большей прочности он специально профилируется.

В результате этого получается достаточно прочный и надежный материал, который не теряет своих качеств на протяжении пятидесяти лет. Листы выпускаются в совершенно разных цветовых решениях, поэтому его можно использовать в любых дизайнерских решениях.

Кроме прочности можно отметить и устойчивость материала к негативному воздействию влаги, также он не поддается механическим воздействиям и не деформируется в результате воздействия низких или высоких температур.

Как уже говорилось ранее, стеновой оцинкованный профнастил может использоваться, как в частном, так и в промышленном строительстве. В основном такой материал используется для сооружения производственных стен. Также порой можно увидеть его использование в создании забора и разных типов ограждений, как в частном, так и в промышленном строительстве.

Такая популярность обосновывается оптимальной длиной листа, которая может составлять от трех до двенадцати метров в зависимости от необходимости.

Исходя из всего этого, можно сделать вывод, что стеновой профнастил в какой-то степени уникальный строительный и отделочный материал, который может, смело использоваться для решения разных вопросов и задач.

Процесс монтажа профилированного листа

Фото: дом, облицованный стеновым профнастилом

Здесь вопрос заключается в том, как правильно обшивать стены с помощь профилированного листа?

Установка листа проводится достаточно быстро, а для решения данного вопроса нужно учитывать его сравнительно небольшой вес и площадь проведения монтажных работ. Облицовка данным материалом проводиться только в конце строительства.

Во время монтажа в самую первую очередь проводиться специальный подготовительный процесс.

На стене устанавливается специальный каркас, с помощью которого и выполняется несущая функция. Далее устанавливается слой утеплительного материала непосредственно такой толщины, которая больше всего подходит в зависимости от случая. Здесь учитываются климатические условия местности, регион, материал из которого изготовляется стена и другое.

Если есть необходимость для создания места вентиляции, то сначала оставьте его, а уже затем закрепите профиль, поверх которого будет установлен профнастил. Несущий профиль необходимо использовать с таким шагом, чтобы нагрузка на материал полностью ответствовала поставленным требованиям по безопасности.

Когда уже будет установлен специальный каркас с утеплительным материалом, то натягивается пленка, с помощью которой все будет защищено от влаги, сильного ветра, а также гниения материала.

Распространенные виды профнастила

На сегодняшний день существует несколько распространенных видов стенового профнастила, а именно: С8, С10 и некоторые другие. Цифра показывает высоту гофры, поэтому если вы решили использовать профнастил внутри помещения, то тогда рекомендуется выбирать марки С8 и С10.

Для ограды и создания забора самыми подходящими марками будет С20 и С21. Но вот профнастил категории С20 может делиться и не две отдельных группы: С20А и С20В. Первый вариант отлично подойдет для создания забора и для проведения внешней обшивки стен.

Профнастил – это материал, который может использоваться для решения совершенно любых поставленных задач в разных областях, хоть он называется стеновым, его вполне можно использовать для отделки потолков, карнизов, также можно оформлять фасады и многое другое, что только нужно.

Стеновой профнастил – это отличный строительный и отделочный материал, который используется для решения любых поставленных задач, связанных с созданием ограждений, отделки стен, как снаружи, так и изнутри помещения.

Основное отличие кровельного профнастила от стенового состоит в том, что первый обладает более высокой прочностью и несущей способностью.

Выбор профлиста

Если при строительстве здания необходимо выполнить облицовку фасада профнастилом, т. е. закрепить его на стены постройки, то в этом случае нужно использовать профнастил марки C8.

Не нужно приобретать более прочный и дорогостоящий материал, поскольку профлист марки С8 прекрасно подойдет для облицовки стены здания.

Листы профнастила отличаются по ширине между гребнями и толщине металла.

А для строительства забора из профнастила на загородном участке лучше использовать материал марки С18, обладающий высокой прочностью. Такой профнастил прекрасно справляется с высокими ветровыми нагрузками.

Профнастил может иметь следующую толщину:

При выборе толщины профилированного листа следует ориентироваться на климатические условия в регионе его использования. Наиболее востребованными являются профили, толщина которых составляет 0,5 мм или 0,7 мм.

Особенности выполнения работ

Частные деревянные строения можно обшивать с помощью гофролистов как горизонтально, так и вертикально. Выполнять закупку материала нужно только после выбора направления обшивки постройки.

При выполнении облицовочных работ необходимо оставлять зазор между слоем утеплителя и профлистами. За счет этого наружный воздух будет беспрепятственно циркулировать между вышеуказанными элементами и отводить водяные пары наружу. Этот очень важно, поскольку скопление водяных паров может вызвать появление плесени и грибков, что сократит срок службы и надежность возведенной конструкции.

При отделке стен постройки профлистом также понадобятся следующие доборные элементы:

• Элементы, с помощью которых закрываются зазоры между профлистами, появляющиеся в ходе монтажных работ;

Как правило, доборные элементы подбирают под цвет обшивки. Однако Вы можете воплотить свои дизайнерские фантазии и приобрести детали с яркими, диссонирующими и даже вызывающими цветами.

Монтаж профлиста на стену

Профилированные листы можно крепить к имеющейся стене либо к стенке, которая является сборной конструкцией.

Монтаж профилированных изделий к стене постройки выполняется следующим образом:

1. В первую очередь к стене дома крепится металлический либо деревянный каркас с помощью дюбелей. Лучше использовать каркас из металла, поскольку качество конструкции в этом случае будет лучше. При установке следует использовать уровень, чтобы не было перекосов. На закрепленный каркас монтируются стеновые профлисты в горизонтальном либо вертикальном положении. Следует отметить, что положение профилированных листов никак не влияет на их эксплуатационные характеристики.
2. Выполняется монтаж теплоизоляционного слоя (если это предусмотрено в проекте). Для этих целей следует использовать тарельчатые дюбели. Его в обязательном порядке нужно защитить от влаги, накрыв водонепроницаемой пленкой.
3. Далее крепятся профлисты к стене с помощью оцинкованных саморезов. Этот крепежный элемент снабжают специальными прокладками, которые защищают место соединения от воды.
4. Выполняется монтаж приобретенных доборных элементов.

Каркас – это стальной профиль, который имеет форму буквы П. Сначала выполняется монтаж вертикальных элементов этой конструкции. Их следует фиксировать к заранее установленным кронштейнам. Затем устанавливаются горизонтальные перемычки между вертикально установленными профилями. Когда основание будет готово, можно выполнять последующие этапы монтажа профнастила на стену.

Профилированные элементы крепят к сборной стеновой конструкции, как правило, при каркасном строительстве, когда профиль из металла выполняет роль основы стены. В первую очередь выполняется гидроизоляция фундамента. Для этого на его верхней части укладывают двойной слой рубероида.

Далее устанавливают металлический профиль на фундамент. Крепление профилей осуществляется с помощью универсальных саморезов. Также выполняется установка стоек в металлический профиль.

В итоге получается панельный каркас постройки. Сначала монтируется пароизоляционный материал с его внутренней стороны. Далее крепится утеплитель, который необходимо накрыть полиэтиленовой пленкой. Затем можно приступать к монтажу профнастила.

Профнастил – этот материал является довольно распространенным и необходимым в строительстве частных домов (смотрите: типы частных домов). Профилированные листы являются противоположностью другим материалам, так как эти листы имеют разнообразные виды, цвета, размеры и технические характеристики.

Что такое профнастил

Профнастил – это материал, используемый в строительстве, является настилом из профилированного стального листа, который имеет трапециевидную гофру. Его изготавливают на оборудовании, предназначенном для производства гнутых профилей разных сечений. При изготовлении лист покрывают специальным веществом для того, чтобы материал не был подвержен коррозии.

Профнастил по ГОСТу

Для того, чтобы все нюансы, связанные с профнастилом были регламентированы, были созданы единые нормы, регулирующие широкое использование этого строительного материала.

Таким документом является ГОСТ 24045—94. Это необходимо для того, чтобы покупатели имели возможность следовать общим правилам и выбирать, какой из материалов соответствует общепринятым стандартам, а также для того, чтобы обеспечивать универсальность технических требований производства материала для всех производителей.

Этот документ называется «Профили листовые гнутые с трапециевидной гофрой для строительства». В нем собраны общие правила и требования, которые устанавливаются перед изготовителями при производстве профлистов. Данный стандарт распространяется и на профнастилы, выпускаемые на специальных станках и часто используемые в строительстве.

Ниже рассмотрим, какие бывают типы и виды профнастила в зависимости от сферы применения.

Кровельный профнастил

Такой вид материала используется для строительства легких по весу, непроницаемых крыш, которые обладают большим сроком эксплуатации. Он является относительно жестким и способным переносить большие нагрузки – это отличает его от других видов. Кровельный профнастил используют также для облицовочных работ, так как он имеет красивый и презентабельный вид.

К преимуществам можно отнести – легкость, низкая цена, долговечность, простота монтажа.

Несущий профнастил

Такой вид материала применяется тогда, когда устанавливаются части зданий и сооружений, которые испытывают существенные нагрузки. Он отличается имеющимися на гофре бороздками, а также высотой профиля.

К преимуществам несущего профнастила можно отнести – возможность заказать нужный размер, приемлемая цена большой срок эксплуатации, легкость и быстрота монтажа.

Стеновой профнастил

Такой профнастил применяют при сооружении заборов, а также внешних и внутренних стен.

Он является популярным материалом, так как защищает от коррозии и цена доступная.

К преимуществам можно отнести – легкость по весу, простота монтажа, невысокая стоимость.

Виды в зависимости от типа защитного покрытия

В зависимости от покрытия профнастил можно разделить на две группы:

1. Покрытый цинком или алюцинком.
2. Покрытый полимерным составом.

Покрытия применяют для того, чтобы профнастил не был подвержен коррозии.

Оциновка

Оцинковка является самой простой защитой. Она производится горячим способом, то есть для этого профнастил опускают в расплавленный цинк и, тем самым, добиваются защитного слоя. Такой готовый материал имеет самую дешевую цену.

Алюмооцинкованный профнастил

Для такого защитного покрытия применяется смесь алюминия и цинка. А для их прочной связи необходим кремний. Такое покрытие в 2 раза больше обладает коррозийной стойкостью, чем покрытие цинком.

Настил из профилированного листа с таким покрытием подойдет для крыш домов, находящихся у оживленной трассы, возле моря или в индустриальной зоне. Для создания большей прочности профнастилы грунтуют, а после этого покрывают полимером.

Пластизол

Пластизол защищает от механических нарушений. Он является самым прочным из полимеров.

Применяется в тяжелых климатических условиях. Так как этот материал не зависит от влияния агрессивных сред.

Но со временем он может выцветать.

Полиэстер

Полиэстер является крепким и декоративным полимером. Большинство материалов покрывают полиэстером. Он хорошо противостоит коррозии. Легко переносит мороз и жару, а также долгий период времени не теряет свою окраску. Имеет презентабельный вид.

Пурал

Пурал является новинкой. Он обладает повышенной устойчивостью к ультрафиолету. Его используют как для крыш, так и для облицовки зданий.

Покрытие PVDF

Данный материал очень устойчив к неблагоприятным погодным условиям. Сохраняет свой цвет на протяжении долгих лет. Он используется чаще всего для облицовки фасадов домов.

Полимерную защиту различных видов настилов из профилированных листов необходимо закрепить. Для этого используется пленка, которая покрыта лаком и краской. Она многослойная. Это еще больше уменьшает вероятность коррозии. Такую процедуру следует повторять каждые несколько лет.

Размеры листа профнастила

Профилированные листы разделяют на 3 вида:

1. С — стеновые.
2. НС — универсальные (применяются для сооружения стен и настила покрытий).
3. Н — кровельные.

Все профилированные листы делятся на различные виды. Это зависит от величины волны, используемой маркировки и других параметров. Они могут иметь различные размеры, посмотрите на таблицу ниже:

Длина профлистов является отдельной категорией ГОСТа.

Значения для листов типа Н или НС согласно ГОСТу: мерная длина должна находиться в промежутке от 3 до 12 метров, а кратная длина — не больше 250 мм. Для листов типа НС и С мерная длина должна быть 2.4—12 метров, а кратная длина — не больше 300 мм.

Существует возможность отклонения от норматива и производство профнастила любой длины по взаимному согласию заказчика и производителя.

Значения параметров профлистов типа Н

Длина может иметь произвольные размеры, если этого хочет заказчик или если это зависит от технических требований производства материала изготовителем.

На высоту волны влияет марка листа и она может быть в промежутке от 57 до 114 мм.

Ширина одного листа может быть в промежутке от 600 до 845 мм. Самой большой шириной обладают листы с маркировкой Н60, а самой маленькой – листы Н114.

Настилы из профилированных листов могут иметь толщину в диапазоне 0.6—1.0 мм. Толщина в 1 мм существует только для листов с маркировкой Н114 и шириной 600 или 750 мм. Самой маленькой толщиной обладают листы с маркировкой Н57.

На вес профнастила влияют все параметры, перечисленные выше. Согласно ГОСТу, 1 квадратный метр листов типа Н может иметь вес от 7.5 до 17.2 килограмм. Необходимо знать, как рассчитывается вес профнастила для того, чтобы можно было определить нужное количество материала для определенных целей строительства.

Параметры профлистов типа НС

Согласно ГОСТу 24045—94, установлены значения параметров для профлистов НС35 и НС44:

• Длина может быть произвольной, как и для листов типа Н.
• Для этой марки размеры высоты волны (гофры) принимают значение – 35 и 44 мм.
• Ширина таких профлистов одинакова и равна 1000 мм.
• Толщина может находится в промежутке от 0. 6 до 0.8 мм.
• Вес профилированных листов колеблется в промежутке от 6.4 до 9.4 кг, больший вес имеет профнастил НС44.

Значения параметров профлистов типа С

В ГОСТе установлены параметры для четырех основных видов данной марки — С10, С15, С18 и С21:

• Длина, как и в предыдущих случаях, является произвольной величиной.
• Высота волны варьируется в промежутке от 10 до 21 мм.
• Ширина профилированных листов должна находится в пределах 800—1000 мм.
• А толщина изделий установлена в диапазоне 0.4—1.0 мм.
• Вес 1 квадратного метра профнастила колеблется в промежутке 4.4—10.3 кг.

Сфера применения профнастила

Данный материал очень популярен и он используется для многих целей:

• для производства заборов и ограждений;
• для кровли. Профнастил с покрытием из полиэстера может использоваться вместо металлочерепицы: переделка старой кровли, кровля навесов, подвесных потолков, крыш;
• для строительства крыш и навесов;
• для сооружения стен – это стеновые ограждения объектов; перегородки; производство трехслойных стеновых панелей;
• для сооружения быстровозводимых зданий. К ним относятся: киоски, гаражи и т.д. Профнастил выполняет для этих зданий две цели: является конструктивным элементом и придает презентабельный вид фасаду;
• в качестве несъемной опалубки.

Некоторые типы профнастила могут переносить большие нагрузки – динамические и статические. Его используют как часть железобетонной конструкции при сооружении стеновых перегородок и перекрытий.

Необходимую прочность и жесткость крыше и стенам обеспечивают стальная основа и рёбра жёсткости. Стены и кровля из настилов из профилированных листов не отяжеляют сооружения и характеризуются отличной непроницаемостью.

Преимущества профнастила

К преимуществам относят:

• долговечную эксплуатацию. По данному пункту у профнастила нет конкурентов, так как качественная оцинкованная сталь гарантирует срок эксплуатации металлопрофиля – 50 и более лет;
• маленький вес;
• доступная цена;
• устойчивость к перемене температуры;
• простота монтажа. Даже человек без специализированных навыков и опыта сможет самостоятельно сделать монтаж кровли, специальных инструментов для этого не нужно;
• разнообразие цветов. благодаря этому можно осуществить различные дизайнерские идеи;
• универсальность. Так как этот материал может использоваться для различных целей и в различных направлениях. Он может служить кровельным материалом, а может использоваться и для обшивки зданий, возведения заборов, перегородок и строительства сооружений из него.

Недостатки профнастила

Недостатком профнастила является:

• он практически не поглощает шум, поэтому у него слабая звукоизоляция;
• если защитный слой листа повредится, то это ухудшит его стойкость к коррозии;
• потеря непроницаемости при неправильной установке и монтаже.

Профнастил имеет большую известность, так как является достаточно качественным и удобным материалом для использования в строительстве зданий и сооружений.

Используя его, можно на долгий период времени забыть о возникновении проблемы защиты своего дома от различных осадков. Помимо своей функциональности, профнастил обладает презентабельным видом и может украсить здание и придать ему привлекательный вид.

Стеновой профнастил и его универсальность



 Профнастил Киев как универсальный стеновой материал в промышленном строительстве широко применяется в возведении объектов самого различного назначения. Доминирующее колличество строительных компаний выбирает профилированный лист в качестве надёжного и универсального вида строительного материала. Среди неоспоримых достоинств: долговечность, прочность, надёжность, лёгкость транспортировки и монтажа, экологичность, пожароустойчивость, эстетичность, невысокая стоимость. Профнастил применяется для обшивки стен, кровли крыш цехов, складов, ангаров, домов, торговых павильонов, а также для реконструкции покрытий старых сооружений.
 В промышленном строительстве используют оба вида (кровельный и стеновой) профнастила. Рассмотрим все преимущества стенового профнастила как универсального материала в промышленном строительстве.
Профнастил стеновой применяют для возведения перекрытий и заборов, для обшивки зданий, как внутренней, так и внешней, как защитный и одновременно декоративный материал при облицовке фасадов зданий. Также стеновой профнастил очень популярен при быстровозводимом или временном строительстве ( временные сооружения, ограждения при строительстве и т.п.) Фасад ангара облицованный профнастилом будет служить вечно.

Стеновой профнастил подразделяют на две категории: для внутренних и для наружных работ. Стеновой профнастил маркируется так: С – профнастил оцинкованный для стен и заборов; НС – профнастил для стеновых ограждений и кровли.

Профнастил «С» имеет небольшую высоту волны и применяется для облицовки фасадов зданий и сооружений, для возведения ограждений и заборов. Малая высота волны не позволяет профнастилу с такой маркировкой применяться в качестве кровельного материала.

Профнастил «НС» — универсальный строительный материал. Он применяется в качестве стенового и кровельного материала. Таким профнастилом можно крыть крышу, возводить ограждение, перегородки и стены внутри здания. Цинковое и полимерное покрытие защищает профнастил от коррозии, продлевает срок эксплуатации, несёт не только защитную, но и декоративную функцию.

Профнастил стеновой  марки С8.

По требованиям  ТУ 1122-001-51540459-2004 профнастил стеновой С8 производится  из стали с шириной 1250 мм  и толщиной от 0,5 мм до 0,8 мм на основе оцинкованной стали или оцинкованной стали с полимерным покрытием.  Благодаря ширине профилированных листов, данный вид профнастила используется в облицовке стен, возведении заборов, при производстве  перегородок, а также подвесных потолков в сэндвич панелях. Профнастил  С8 используется также как кровельный материал при условии большого угла уклона крыши.

Профнастил стеновой  марки ПС20.

По требованиям  ТУ 1122-001-51540459-2004 профнастил стеновой С20 производится  из стали с шириной 1250 мм  и толщиной от 0,5 мм до 0,8 мм на основе оцинкованной стали или оцинкованной стали с полимерным покрытием. В сравнение с С8, имеет большую жёсткость листа. Применяется как стеновой материал, а также как облицовочный для стен, перегородок и в качестве подвесных потолков.

Профнастил стеновой  марки НС44.

По требованиям  ТУ 1122-001-51540459-2004 профнастил стеновой С44 производится  из стали с шириной 1250 мм  и толщиной от 0,5мм до 0,8 мм на основе оцинкованной стали или оцинкованной стали с полимерным покрытием. Данная марка имеет большую высоту волны, что обеспечивает высокую степень жёсткости, что позволяет выдерживать большие снеговые нагрузки. Профнастил стеновой С44 чаще других марок профнастила применяется при возведении больших промышленных объектов.



Виды профнастила



Каталог профнастила

C8

C13

C18

С18 В

С20

С21

С35

С35>

НС35

НС44

Н57

Н60

Н75

Н153

Н157

Профнастил любят застройщики. С ним охотно работают кровельщики. К нему привыкли жители больших и маленьких городов. И все потому, что это очень практичный, удобный в работе и привлекательный стройматериал.

Он представляет собой лёгкий металлический гофрированный лист с защитным цинковым или полимерным покрытием. Его просто подогнать под любые параметры, потому что для обрезки или монтажа не нужно сложное профессиональное оборудование. Это можно сделать самостоятельно подручными инструментами.

Для чего нужен профнастил?

Для обустройства стен, крыш и опорных конструкций. И для каждого случая нужен определенный тип профлиста. Чтобы понять, какой нужен именно вам, следует учитывать всего 2 важных аспекта – буквы и цифры маркировки. Эти обозначения предоставляют практически всю необходимую информацию об изделии – его назначение и размеры. Обычно их размещают в такой последовательности:

С-21-1000А, где:

С – вид профиля,

21- его высота,

1000 – полезная ширина,

А – особенности применения.

В большинстве случаев достаточно первых двух символов. Буквами обозначают назначение профлиста:

·         С – для стен, кровель и фасадов,

·         Н – несущий, для монтажа прочных перекрытий,

·         НС – универсальный профнастил, для двух предыдущих, а также всех остальных случаев.

Цифры отображают высоту волны. Чем они выше, тем более рельефная поверхность. В зависимости от диапазона меняются функции листов:

8 – 21 мм — профнастил, который подходит для облицовки стен, возведения ограждений, создания навесов.

22 – 56 мм – настилочный профлист, которй используют для обустройства кровель и конструкций с повышенными нагрузками;

57 мм и более – монтаж перекрытий и несъемной опалубки.



Декоративные особенности

По внешнему виду профлисты отличаются формой гофра – они могут быть волнистыми или трапециевидными. Если оцинкованный настил предельно прост в своем оформлении, то полимерное покрытие способно создать настоящую художественную эстетику металлического основания. Основу синтетических покрытий составляют полиэстер, пластизол или пурал. Такие составы не только окрашивают материал в оттенки палитры RAL, но и защищают металл от коррозии и царапин. Насыщенные цвета сохраняют яркость на протяжении десятилетий, поэтому профнастил так востребован для создания кровель.



Мы собрали наиболее практичные варианты профнастила в удобный каталог. Подробное описание технических характеристик, чертежи и цветные иллюстрации по каждому виду вы найдете, кликнув по маркировке изделия.

Также вы можете получить ответы на любые вопросы по товару онлайн или по телефону. Все способы обратной связи здесь.

Профнастил стеновой — характеристики и правила монтажа — masterprofnastila.ru

Профнастил стеновой используется прежде всего при облицовке стен – как внутренних, так и наружных, при изготовлении заборов, калиток, оградок, перегородок, а так же при других работах.

Стеновой профнастил часто используют в строительстве частных домов и крупных промышленных зданий. Данный вид материала используют как для внешней отделки стен, так и внутренней.
Профнастил для стен отличается от профнастила для кровли высотой самого профиля, которая составляет от 8 до 20 мм, а также толщиной самого профильного листа, значения которой составляют от 0,4 до 0,6 мм. Прежде всего, такие характеристики стенового профнастила связаны с тем, что таких параметров достаточно для выдерживания нагрузок.

Сам профнастил изготавливается из обычного тонкого стального листа, который затем профилируется, а для защиты от коррозии затем оцинковывается или, что еще лучше, покрывается полимерным слоем. Чем больше высота профиля листа, тем выше его характеристики по выдерживанию нагрузок. В сравнении с обычным непрофилированным листом, профнастил стеновой намного выигрывает по многим вышесказанным параметрам.

Профнастил стеновой – маркировки и свойства

Виды профнастила. Для облицовки стен используется профнастил марки С.

Исходя из того, что профнастил для стен можно использовать с высотой профиля 8-20 мм, в основном производят материал со следующими маркировками:

• С8;
• С10;
• С18;
• С20;
• С21, где буква обозначает, что профнастил является стеновым, а цифра означает высоту профиля. В последнем случае, как вы видите, присутствует цифра 21 – высота профиля здесь более 20 мм, такой профнастил применяют в случаях высокой нагрузки на поверхность, при сильных ветрах, в полях и др.

Рассмотрим 2 вида профнастила для стен с маркировками С8 и С20
Как видно на рисунке, профнастил С8 имеет полную ширину листа 1200 мм, полезная ширина 1150 мм, высота профиля 8 мм, толщину металла обычно изготавливают от 0,4 до 0,8 мм.

Вернуться к оглавлению

Профнастил стеновой

Стеновой профнастил маркировки С8
У профлиста с маркировкой С20 полная ширина 1150 мм, полезная ширина 1100 мм, высота профиля 20 мм, толщина так же, от 0,4 до 0,8 мм.

Вернуться к оглавлению

Профнастил для стен

Стеновой профнастил маркировки С20
Оставим подсчеты веса математикам, сразу скажем, что масса такого профнастила всего 5-8 килограмм на квадратный метр, что значительно меньше других материалов, используемых при облицовке стен, что значительно уменьшает стоимость доставки груза и облегчает монтаж профнастила на стены.

Вернуться к оглавлению

Монтаж стенового профнастила на стены

Вернуться к оглавлению

Монтаж профнастила на стену

Схема установки стенового профнастила.

Монтаж стенового профнастила производится после подготовки стены. Рассмотрим случай, когда вам нужно не только облагородить фасад здания профнастилом, но так же и утеплить его. Крепление профнастила к стене следует делать как показано на рисунке — всю стену сначала утепляют, укрепляя теплоизоляцию с помощью специальных анкеров. После проведения этой процедуры, поверх утеплителя крепят Г-образный крепежный профиль.

Для предотвращения скапливания влаги в пространстве между стеной и профнастилом необходимо предусмотреть его обветривание, т.е. при непосредственном креплении профнастила к профилю нужно отрегулировать это расстояние.
Монтаж профнастила стенового проводим с помощью самонарезающих шурупов, ввинчивая их в прогиб волны профиля. Шурупы вкручивать в крепежный профиль. При монтаже лучше использовать электрическую дрель и шуруповерт.

Вернуться к оглавлению

Профнастил стеновой – цена, выбор.

Схема обшивки дома профнастилом..

Прежде чем покупать стеновой профлист, вам необходимо выбрать из всех его предложенных марок, в зависимости от условий, как он будет вами использоваться. Если будете использовать его для облицовки дома, рекомендуем брать профнастил с высотой профиля 8 мм. Этого будет вполне достаточно. Если же вы собираетесь устанавливать забор из профнастила, то стоит обратить внимание на профлист с большим размером профиля – от 18 мм. Это увеличит его стойкость при сильных ветрах и снегопадах.

Мы можем посоветовать брать листы профнастила, покрытые полимерным слоем – это увеличит срок его службы, который колеблется от 20 до 50 лет. И, конечно же, стоит покупать тот профнастил, расцветка и вид которого подходит под основной дизайн и расцветку ваших остальных элементов дома или других объектов. Если же вам нужен другой, оригинальный цвет, то смело покупайте неокрашенный профнастил стеновой серого оттенка. Вы можете приобрести ту краску, которая вам необходима. Можно быть еще оригинальнее и нарисовать на профлисте интересные рисунки.

http://masterprofnastila.ru/youtu.be/Hm2M8h0O96E

Цены на профнастил вы можете узнать на странице нашего сайта, посвященной производителям и поставщикам этого материала. Как вы можете заметить, цена профнастила для стен намного меньше другого облицовочного материала.

Характеристики кровельного профнастила и его основные виды

Содержание

Определение профнастила

Профилированным листом можно назвать любой строительный материал в виде листа или ряда с выраженным профилем. Под это определение попадёт и обычный шифер, и металлочерепица, и кровельные «клик-фальц» панели. Выпускаются ещё профилированные листы из ПВХ и поликарбоната, как прозрачные (светорассеивающие и светопропускающие), так и непрозрачные. Но обычно под профилированным листом (чаще профнастил) понимают материал из металлического листа. Металл применяется тоже разный. Это может быть медь, алюминий, но самый популярный — оцинкованная сталь.

Путём проката через станок создаётся профиль (гофр), обычно в форме трапеции или волны, с равным шагом. Профиль придаёт листу необходимую жёсткость. Чем выше профиль, и чем толще металл, тем большую нагрузку может выдерживать лист, но при высоком профиле сокращается полезная площадь листа. На кровле волна профиля не даёт осадкам проникать под материал.

При необходимости могут прокатываться рёбра жёсткости или капиллярные канавки для кровельных листов. Некоторые листы изготовляются с перфорацией, рельефной штамповкой.

Основные характеристики

Маркировка профнастила

Чтобы отличать модели профнастила, его маркируют. Нужная маркировка подбирается, исходя из расчётной нагрузки и сферы применения.

«С» — этой буквой маркируют профили исключительно для стеновых ограждений, с высотой гофры 8-44мм. Высота указывается сразу за буквой. Иногда в маркировке указана толщина металла, для «С» от 0,37мм. Материал с небольшой высотой и толщиной выгоднее, и будет хорошо смотреться на заборе или на стене сарая, где не нужна большая жёсткость.

«НС» — несущий, стеновой, для настилов и стеновых ограждений, средняя высота гофры 35-44мм, толщина от 0,5мм. Для кровель и несущих конструкций, где уже есть нагрузка на листы.

«Н» — для несущих настилов покрытий, воспринимающих вес кровли с утеплителем и нагрузки климатических воздействий, от 57мм высотой и 0,7мм по толщине металла. Этот профиль используется уже не только на кровли и стены, но и в качестве опалубки.

На профнастил и его маркировку существует ГОСТ 24045-2016. Согласно ему, в маркировке, кроме высоты гофры и толщины металла, также указывается монтажная ширина, марка стали, тип и цвет покрытия на обеих сторонах. Маркировкой может показываться лицевая сторона материала.

Следует знать, что изготовитель профнастила может указывать любую свою маркировку.

Если маркировка не по ГОСТу, то, кроме высоты профиля, стоит всё-таки выяснить толщину металла и чем он покрыт. Ведь именно эти параметры повлияют на срок службы изделия. Обидно, потратив силы, время и деньги, обнаружить через пару лет, что материал начал ржаветь. А качество самого металла, напрямую зависит от его производителя. Значит, перед покупкой надо убедиться в гарантиях, которые он предоставляет, и тут стоит отдать предпочтение известным мировым лидерам. Профнастил как материал не настолько дорог, и разница между качественным металлом и дешёвым металлоломом не будет существенной. В любом случае низкая цена должна насторожить, если конечно материал не берётся, чтобы накрыть дрова или под опалубку дорожки.

Размеры профнастила

Каких-то стандартных размеров профнастила не существует. При производстве профнастила любой маркировки чаще всего используется металл одинаковой ширины в 1250мм. Из-за этого получается, что, чем больше высота профиля, тем уже становится его лист. То есть, лист с разным профилем будет разной ширины.

При продаже обычно всегда указываются общая ширина листа (это может быть нужным для транспортировки или хранения) и полезная (рабочая) ширина, тот размер, который вы фактически перекроете листом с учётом перехлёста.

По длине профнастил может быть как любых готовых размеров, так и производиться под заказ, вплоть до 14-ти метров и даже больше. Длинные листы хороши тем, что позволяют перекрыть площадь без стыковки, но могут быть очень неудобны при транспортировке и подъёме. Нужно учитывать ещё, что такие листы будут сильно менять геометрию при нагреве, а это приводит к ослаблению крепежа и появлению звуков (потрескиванию).

Виды профнастила

По профилю

Весь выпускаемый профнастил можно поделить на три основных вида профиля для крыши.

Волна — плавный изгиб позволяет экономить на полезной площади, покрываемой материалом, но прочность и несущая способность такого вида невысокая. Идёт в основном на облицовку стен, на заборы, реже на кровлю, во всех случаях, когда материал не испытывает нагрузок или они очень малы.

Трапеция — самый популярный вид профиля. Оптимальная форма для сохранения баланса прочности и полезной ширины листа.

«П»-образный — гофр в виде буквы «П» самый неэкономичный и обычно используется в стеновых конструкциях. Отсюда название — «кассетный».

ГОСТ 24045-2016 также устанавливает, что ширина полок гофров в одной плоскости не может отличаться более чем на 2мм, а их шаг должны быть одинаковым. То есть, если продукция выпущена не по ГОСТу, следует удостоверится в точности и этих параметров.

Для увеличения несущей способности листа при прокате профиля могут изготавливаться и рёбра жёсткости. На видах профнастила для кровли часто выполняются капиллярные канавки. Их назначение — отводить конденсат и попавшую влагу в месте перехлеста листов.

Ряд моделей профлиста выпускается с перфорацией. Она может быть различной формы (круглой, прямоугольной и т.д.) и занимать собой как весь профиль (сплошная перфорация), так и отдельные его части. Такой профлист пользуется спросом при создании конструкций с шумопоглощающим эффектом, в декоративных (отделочных) работах и при необходимости обеспечить вентиляцию частей здания, например, при устройстве карнизных соффитов.

Рельефная штамповка профнастила применяется на моделях, предназначенных для опалубки. Рельеф увеличивает сцепление листа с бетоном.

В зависимости от сферы применения

Не каждый материал может похвастаться такой широкой сферой применения. Материал можно увидеть как на дачных участках, так и при возведении огромных небоскрёбов. Кузова некоторых моделей автомобилей и самолетов выполнялись из гофролиста. Сегодня ряд технологий в строительстве основаны исключительно на применении профнастила.

Заборы, ограждения. Профнастил с успехом вытеснил деревянные доски с заборов. Он легче, прочнее, его не надо постоянно красить. Возвести ограждение можно очень быстро. Для заборов подходит профиль с небольшой волной и из тонкого металла, обычно с маркировкой «С». Всё чаще устанавливаются листы, окрашенные одинаково с двух сторон, чтобы и вам, и соседям было приятно на него смотреть. Пользуются спросом модели с декоративной вырубкой, имитирующей те же доски, и с «принтами», рисунками под камень, дерево, кирпич. Ворота и калитки из профнастила можно увидеть даже в кирпичных, основательных заборах.

Стены, фасады. Материал отлично подходит для облицовки фасадов. Особенно популярен при возведении складов, гаражей, производственных зданий. Бытовки могут быть сделаны целиком из профнастила. Незаменим материал при производстве морских и прочих контейнеров. Многие ангары и склады делаются практически полностью из профилированного листа, где его прокат в виде арки заменяет строению и стены, и кровлю. В зависимости от назначения в этой сфере применяется профнастил самой разной маркировки.

Несъёмная опалубка, несущие конструкции. В случае необходимости устройства межэтажного перекрытия или фундамента, использование профнастила под опалубку для бетона — это стандартное решение при строительстве. Несущие каркасы строений, основа под кровлю, тоже область применения профнастила. Обычно в этих целях используется материал с высоким профилем и маркировкой «НС», «Н», усиленный рёбрами жёсткости, часто с рельефной штамповкой.

Сэндвич-панели. Отдельно стоит выделить применение профнастила при производстве сэндвич-панелей, строительного материала из утеплителя, сжатого двумя профлистами. Такие элементы используются как при возведении стен модульных зданий, так и при устройстве кровли. Их применение прилично сокращает сроки строительства, а значит экономит деньги.

Карнизы, соффиты. Как и с заборами, профнастил сменил деревянную вагонку в этих элементах зданий. Перфорированный металл с низкой высотой гофры легче, очень просто монтируется, выглядит эстетично, не меняет геометрию из-за изменений влажности воздуха, не требует ухода и покраски. Конкурирует в этой части он только с пластиковыми соффитами, выигрывая у них за счёт меньшего температурного расширения и намного большей стойкости к температурным перепадам и к ультрафиолету. Хорошо смотрятся на карнизах модели с «принтами» под дерево.

Внутренняя, декоративная отделка. Потолки, стены помещений тоже могут быть отделаны профнастилом. Применяются чаще виды с низким профилем, с перфорацией.

Шумопоглощающие конструкции. Ещё одна сфера применения профнастила. Материал активно применяется для создания сооружений-экранов, которые защищают от шума железных и автодорог, аэропортов и производств. Панели профлиста с перфорацией могут устанавливаться в тоннелях, шахтах и помещениях с оборудованием (насосные, лифтовые, вентиляционные и т.п.), где они также эффективно гасят звуки.

Кровля. В качестве недорогого и надёжного кровельного материала профнастилу нет равных. На небольших площадях, на дачных домах обычно используют профлист с высотой от 20 до 40мм. Здесь надо соблюдать баланс между высотой профиля, дающей прочность, и полезной площадью листа. Высокий профиль к тому же усложняет устройство примыканий, коньков, ендов.

Профили от 35мм высотой могут применяться на больших площадях с очень редким шагом обрешетки, особенно при наличии рёбер жёсткости. На огромных площадях крыш промышленных и складских зданий высокие профили могут устанавливаться на металлическую обрешетку с шагом вплоть до четырёх метров. Такие профлисты могут служить и прекрасным основанием под кровельный пирог на рулонных кровлях.

По типу защитного покрытия

В основном профнастил производится из стального листа. Чем толще металл, тем прочнее будет материал. Сталь тоньше 0,5мм можно использовать исключительно на временных сооружениях или заборах. Но любую сталь необходимо защитить от коррозии.

Самый распространённый способ — цинкование. Чем больше слой цинка, тем долговечнее материал. Особенно важен этот параметр для влажных районов. Обычно цинкование производят горячим методом, и в таком случае продукция дополнительно не маркируется.

Из других способов защиты можно встретить электролитическое (гальваническое) цинкование с маркировкой «ЭОЦМ», алюмоцинковое (цинкалюминиевое) покрытие (маркировка «АЦ»), алюмокремниевое («АК») и алюминевое («А») покрытие.

Для дополнительной защиты и красивого внешнего вида дополнительно на материал может наноситься полимерное покрытие. Тут хочется предостеречь тех, кто планирует купить оцинкованное покрытие и затем покрасить. Делать этого не стоит. Качественнее, чем на производстве, металл не покрасить, и выгода будет сомнительной, а результат удручающим.

Полимерные покрытия разнообразны, и они все отличаются по стойкости к механическим повреждениям, стойкости к ультрафиолету и к выгоранию цвета. Поверхность после нанесения может быть гладкой или матовой, текстурированной. Гладкое немного дешевле, а матовое дольше держит цвет и лучше скрывает возможные неровности плоскости материала за счёт отсутствия бликов.

Основная палитра цветов — это известный стандарт RAL. На заборы, стены, карнизы выпускается профнастил с декоративным рисунком — «принтом».

Для профнастила популярным покрытием является полиэфир (полиэстер), как самое недорогое, но при этом достаточно качественное покрытие. В случаях, когда необходимо смонтировать материал с большей долговечностью или стойкостью к механическим повреждениям и царапинам, предпочтительнее профнастил с полиуретановым покрытием.

В тех случаях, когда лист будет виден с обеих сторон, можно приобрести материал с двусторонним покрытием. Это важно на заборах, воротах, иногда на навесах.

Профнастил как материал для скатных крыш

Если вам нравится внешний вид профнастила, то лучшего кровельного материала вы не найдёте. Все остальные либо обойдутся вам дороже, либо прослужат значительно меньше.

Лёгкость и при этом прочность профиля позволяет использовать несплошную обрешетку, к тому же не так строго вымеренную, как для черепицы. В случае отсутствия капиллярных канавок, нахлёст волны возможен как по левой стороне листа, так и по правой. Материал можно вращать как угодно, поэтому на сложных кровлях отходов часто меньше, чем на металлочерепице. Возможно изготовление арочных, дуговых профилей.

Профнастил легко уложить самостоятельно, а скорость и простота его монтажа благоприятно сказывается и на цене работ, если вы решили пригласить бригаду. Высокие профили резать сложнее, и вероятность задувания снега в места примыканий и конёк в таком случае выше — это следует учитывать при выборе. Как любой металл с полимерным покрытием профнастил категорически запрещается резать абразивными дисками и инструментом типа «болгарки». Крепление осуществляется в подошву листа, по краям скатов шаг чаще, для защиты от срыва ветром, и в целом монтаж полностью повторяет способ укладки металлочерепицы, а во многом и проще. Надо учитывать, что в ряд листы могут соединяться только внахлёст, и не менее чем на 200мм. По возможности лучше использовать листы в длину ската, но слишком длинные листы материала могут претерпевать приличные расширения при нагреве, что может привести к разбалтыванию саморезов. При небольших уклонах перехлёст волн герметизируется или делается на две волны. Отнеситесь внимательнее к необходимости уплотнителей в ендовах и фартуках труб, а также к выбору дополнительных элементов, стандартные элементы могут по форме не подходить. Не стоит также использовать профнастил на сложных кровлях, особенно на малых уклонах.

Из недостатков профнастила как материала для крыши — это небольшая шумность, присущая всем металлическим кровлям; конденсат; крепление в подошву листов, в месте наибольшего стока вода; сложность обслуживания кровли и передвижения по ней. Установка нужного теплоизоляционного слоя снизит шум. Конденсат отведёт гидроизоляция, или можно приобрести профлисты со специальным покрытием снизу, которое не даёт конденсату собираться в капли, позволяя им выветриться. Качественные метизы, установленные согласно инструкциям, прослужат достаточно долго, а специальные системы безопасности помогут с обслуживанием, в котором металлические кровли сами по себе нуждаются достаточно редко.

Многофункциональность, распространённость, низкая цена, простота монтажа — эти факторы позволяют профнастилу пользоваться неизменным спросом, но в частном домостроении металлочерепица, как кровельный материал, всё равно у него выигрывает. Главное её преимущество — различные варианты профиля, красивый внешний вид, а кровля — одно из основных украшений дома, и поэтому чаще мы видим профнастил на кровлях и стенах хозяйственных, промышленных зданий или на заборах.

Вердикт

Профнастил — материал знакомый всем и каждому. Даже на любом маленьком строительном рынке вы без проблем его найдёте. Профлист с успехом используют, как профессиональные строители, так и обычные дачники. Он уже готовится справить свой двухсотлетний юбилей, и за это время проделал длинный путь от материала для быстрого строительства до незаменимой составляющей современных монолитных конструкций. Такая долгая жизнь профнастила и его популярность объясняются оптимальным сочетанием универсальности, его физических характеристик и цены.

Полное руководство по гофрокоробам

Словарь терминов

Клей: Вещество, используемое для скрепления слоев твердого ДВП, для удержания облицовочного картона на концах канавок из гофрированного материала или для удержания перекрывающихся створок вместе для образования соединения или закрытия коробки.

Тюк: Фасонная единица материалов, заключенная в контейнер из древесноволокнистого картона или другую обертку, обвязанная лентой, веревкой или проволокой.

Базовый вес: Атрибут тарного картона, но значения могут быть определены из комбинированного гофрированного картона. При определении основного веса комбинированного картона необходимо учитывать коэффициент поглощения гофрированного материала, который зависит от размера канавки, и вес клея.

Изгиб: Способность тарного или комбинированного картона складываться по линиям разреза без разрыва волокон поверхности до серьезного ослабления конструкции.

Заготовка или заготовка коробки: Плоский лист гофрированного картона, нарезанный, надрезанный и прорезанный, но еще не склеенный.

Производитель ящиков: Предприятие, которое имеет оборудование для надрезания, прорези, печати и соединения листов гофрированного или твердого ДВП в коробки и которое регулярно использует это оборудование для производства ящиков из ДВП в коммерческих объемах.

Сертификат производителя коробки (BMC): Заявление, напечатанное в круглой или прямоугольной форме на створке коробки из гофрированного картона, которое удостоверяет, что коробка соответствует всем применимым стандартам, и идентифицирует ее производителя.Иногда именуется штампом класса или штампом сертификата.

Стиль коробки: Самобытная конфигурация конструкции коробки, вне зависимости от размера. Имя или номер идентифицируют стили, которые обычно используются.

Картон: Типы картона, используемые для изготовления складных картонных коробок и сборных (жестких) коробок.

Составной: Несколько слоев гофрированного картона, склеенных вместе, чтобы сформировать подушку желаемой толщины, обычно используемую для внутренней упаковки.

Навалом: Неупакованные товары в транспортной таре.Также большая коробка, используемая для хранения объема продукта (например, «объемная коробка»).

Пакет: Транспортная единица, состоящая из двух или более предметов или коробок, обернутых или скрепленных вместе подходящими средствами.

Штангенциркуль: Обычно выражается в тысячных долях дюйма (мил) или иногда называется «точками». Штангенциркуль также используется как косвенный показатель качества изготовления.

Картон: Тонкий жесткий картон, используемый для создания игральных карт, знаков и т. Д.Термин часто неправильно используется для обозначения Boxboard (складные коробки) и тарного картона (гофрированные коробки).

Коробка: Складная коробка из картона, используемая для потребительских количеств продукта. Картонная упаковка не считается транспортной тарой.

Ящик: Ящик из гофрированного или твердого ДВП, используемый в упаковочной промышленности.

ДСП: Картон, обычно изготавливаемый из переработанной бумаги. Используется в качестве подложек для мягкой писчей бумаги, перегородок внутри коробок и центрального слоя или слоев твердого ДВП.

Комбинированный картон: Сборный лист, состоящий из нескольких компонентов, например гофрированного или твердого ДВП.

Прочность на сжатие: Сопротивление гофрокороба равномерно приложенным внешним силам. Прочность на сжатие сверху вниз связана с нагрузкой, с которой контейнер может столкнуться при штабелировании. Сквозное или поперечное сжатие также может представлять интерес для конкретных приложений.

Тарный картон: Компоненты картона (лайнер, гофрированный материал и ДСП), используемые для производства гофрированного и твердого ДВП.Сырье, используемое для изготовления тарного картона, может представлять собой первичное целлюлозное волокно, переработанное волокно или их комбинацию.

Гофрированный картон, гофрированный картон: Структура, образованная приклеиванием одного или нескольких листов гофрированного гофрированного материала к одной или нескольким плоским поверхностям облицовочного картона. Есть четыре распространенных типа:

• Односторонняя: Комбинация одного рифленого гофрированного материала, приклеенного к одной плоской поверхности облицовочного картона.
• Одностенная: Две плоские облицовки лайнер-картона, приклеенные к каждой стороне гофрированного материала.Также известен как Double Face.
• Двойная стенка: Три плоских облицовки лайнер-картона, по одной приклеенной к каждой стороне двух гофрированных материалов.
• Тройная стенка: Четыре плоских облицовки облицовочного картона, по одной приклеенной к каждой стороне трех гофрированных материалов.

Устройство для гофрирования: Машина, которая разматывает два или более непрерывных листа тарного картона из рулонов, вдавливает канавки в лист (ы) гофрированного материала, наносит клей на концы канавок и прикрепляет лист (ы) облицовочного картона к формируем профнастил.Сплошной лист картона может быть разрезан до желаемой ширины, отрезан до желаемой длины и надрезан в одном направлении.

Стиль дизайна: Стиль лотков или колпачков из ДВП, у которых клапаны нарезаны, сложены и закреплены на боковых стенках фланца, образующих глубину, в отличие от стиля с прорезями, имеющего набор основных и второстепенных закрывающих клапанов.

Высечка: Процесс резки исходного материала (например, комбинированного картона) до желаемой формы (например, заготовки коробки) с помощью штампа.

Размеры: Три измерения коробки: длина, ширина и глубина. Внутренние размеры используются для обеспечения надлежащего прилегания к изделию. Внешние размеры используются при классификации носителей и при определении схем поддонов.

Двойная стена: Конструкция из гофрированного картона, в которой два слоя материала приклеиваются между тремя слоями облицовки из плоского картона.

Сопротивление раздавливанию кромки / сжатие короткой колонны (ECT): Величина силы, необходимая для раздавливания кромки комбинированной плиты, является основным фактором при прогнозировании прочности на сжатие готовой коробки.При использовании определенных спецификаций в классификациях носителей минимальные значения краевого сжатия должны быть сертифицированы.

Облицовка: Листы облицовочного картона, используемые в качестве плоских наружных элементов комбинированного гофрированного картона. Иногда называют внутренними и внешними вкладышами.

ДВП: Общий термин, обозначающий комбинированный картон (гофрированный или твердый), используемый для производства тары.

Откидные створки: Удлинение панелей боковой стенки, которые при закрытии закрывают оставшиеся отверстия коробки.Обычно определяется одной линией счета и тремя ребрами.

Flexo Folder Gluer: Машина, обычно способная или работающая на высокой скорости, которая печатает, сгибает, разрезает и склеивает листы гофрированного картона, превращая их в транспортные коробки.

Флейта: Волнистый слой гофрированного материала, который наклеивается между плоскими внутренним и внешним листами лайнер-картона для создания гофрированного картона. Рифление обычно проходит параллельно высоте транспортной коробки.

Соединение: Противоположные края заготовки склеены, скреплены скобами, проволокой или скотчем вместе в коробку.

Крафт: немецкое слово, означающее «сила»; обозначение целлюлозы, бумаги или картона, изготовленных из древесных волокон.

Подкладка: Гофрированный лист ДВП, вставленный в контейнер в качестве рукава и покрывающий все боковые стенки. Используется для обеспечения дополнительной прочности при штабелировании или амортизации.

Linerboard: Плоские листы бумаги, составляющие внешние поверхности листа гофрированного картона.

Материал: Картон, используемый для изготовления рифленого слоя гофрированного картона.

Испытание на разрыв (или разрыв): Испытание на разрыв Маллена — это стандартная отраслевая мера прочности гофрированного картона на разрыв.

Перекрытие: Конструктивная особенность, при которой верхняя и / или нижняя створки коробки не стыкуются, а выступают одна над другой. Величина перекрытия измеряется от края клапана до края клапана.

Прокладка: Лист из гофрированного или твердого ДВП или лист из другого разрешенного материала, используемый для дополнительной защиты или для разделения ярусов или слоев предметов при упаковке для перевозки.

Укладка на поддоны: Крепление и погрузка контейнеров на поддоны для отгрузки как единичного груза, как правило, для обработки с помощью механического оборудования.

Панель: Лицевая или боковая сторона коробки.

Картон: Одна из двух основных категорий продукции бумажной промышленности. Включает широкую классификацию материалов, изготовленных из целлюлозных волокон, в первую очередь древесной массы и переработанной бумаги, на бортовых машинах. Основные типы — тарный и картонный.(Другой крупной товарной группой бумажной промышленности является бумага, включая бумагу для печати и письма, упаковочную бумагу, газетную бумагу и салфетки.)

Перегородка: Набор кусков гофрированного, твердого ДВП или ДСП, которые сцепляются при сборке, образуя ряд ячеек, в которые могут быть помещены изделия для перевозки.

Ply: Любой из нескольких слоев облицовочного картона или твердого ДВП.

Балл: Термин, используемый для описания толщины или толщины картона, где одна точка равна одной тысячной дюйма.

Сопротивление проколам: Сопротивление проколам комбинированного картона указывает на способность готового контейнера выдерживать внешние и внутренние точечные силы давления и защищать продукт во время грубого обращения. Этот метод используется для толстых двустенных и тройных стен в качестве альтернативы разрыву.

Стандартный контейнер с прорезями (RSC): Коробка, созданная из одного листа гофрированного картона. Лист имеет бороздки и прорези, чтобы можно было складывать.Откидные створки, выходящие из боковых и торцевых панелей, образуют верх и низ коробки. Две внешние створки составляют половину ширины контейнера, чтобы встречаться в центре коробки в сложенном состоянии. Направление канавок может быть перпендикулярно длине листа (обычно для RSC с открытием сверху) или параллельно длине листа (обычно для RSC с открытием торца).

Оценка или шкала: Отпечаток или складка на гофрированном или твердом ДВП, сделанный для расположения и облегчения складок.

Лист с насечками и прорезями: Лист гофрированного картона с одной или несколькими линиями, прорезями или прорезями. Может быть дополнительно определен как заготовка коробки, часть коробки, лоток или обертка, деталь перегородки или деталь внутренней упаковки.

Шов: Стык, образованный любым свободным краем клапана или панели контейнера, где он упирается или опирается на другую часть контейнера и к которому он может быть прикреплен лентой, швами или клеем в процессе закрытия контейнера.

Установочные ящики: Ящики прямоугольной формы с запечатанными торцевыми клапанами, готовые к заполнению продуктом. Изделие, которое упаковывается к отправке в полностью собранном или смонтированном виде.

Лист: Прямоугольник из комбинированного картона, необрезанный или обрезанный, иногда с насечками на гофре, когда эта операция выполняется на гофроагрегате. Кроме того, прямоугольник любого из составляющих слоев тарного картона, бумаги или полотна картона при разматывании с рулона.

Прорезь: Разрез, сделанный в листе ДВП без удаления материала.

Оценка прорезей: Мелкие надрезы ножом, сделанные в заготовке коробки, позволяют сложить ее створки и стороны в транспортировочную коробку.

Промежуточный лист: Плоский лист материала, используемый в качестве основы для сборки, хранения и транспортировки товаров и материалов.

Прорезь: Широкий разрез или пара близко расположенных параллельных разрезов, включая удаление узкой полосы материала, сделанной в листе ДВП, обычно для формирования клапанов и обеспечения возможности складывания без выпуклостей, вызванных толщиной материала.Общая ширина составляет 1/4 дюйма (6 мм) и 3/8 дюйма (9 мм).

Прочность при штабелировании: Максимальная сжимающая нагрузка, которую контейнер может выдержать в течение заданного периода времени при заданных условиях окружающей среды / распределения без сбоев.

Прочность на растяжение: Указывает на устойчивость тарного картона к разрыву, когда он протягивается внутрь оборудования или сквозь него во время процессов обработки и печати.

Внутренний слой: Лист комбинированных досок, нарезанный и сложенный до многосторонней формы с открытыми концами.Это может быть элемент коробчатого типа или элемент внутренней упаковки, обеспечивающий защиту и прочность на сжатие.

Единица: Большая группа упакованных или разобранных коробок, скрепленных полосами и / или натянутыми пленками для отправки.

Единичная партия: Груз, состоящий из нескольких предметов или контейнеров, связанных между собой натяжной лентой, пластиковой термоусадочной или стретч-пленкой.

Web: Сплошной лист картона или бумаги.

Заготовка для обертки: Лист гофрированного картона с прорезями и прорезями, который формируется в коробку путем складывания ее вокруг содержимого.Пользователь закрывает как клапан, так и швы.

СВЯЗАТЬСЯ

Объяснение сортов гофрированного картона: различные типы картона

FEFCO — Европейская федерация производителей гофрированного картона — это некоммерческая организация, представляющая интересы гофрокартона.

Коды корпусов

FEFCO — набор стандартных шаблонов проектирования, используемых в гофрированной промышленности.

Волокно — упаковочные материалы изготавливаются из формованных волокон, иначе называемых формованной целлюлозой.

Флейта — Бумага, обеспечивающая центральный слой гофрированного картона (картона). Он разделяет вкладыши и обеспечивает прочность и жесткость. Пожалуйста, см. Приложение 1 для более подробной информации о наиболее распространенных флейтах.

Гофрированный профиль — форма гофр в гофрированном материале

Плотность — также называется GSM, плотность бумаги, указанная в г / м2 (граммы на квадратный метр)

GSM — сокращение от грамма на квадратный метр.

Крафт — коричневая бумага или картон, произведенные из первичной целлюлозы в процессе варки целлюлозы. Он изготовлен из натуральных небеленых древесных волокон.

Легкость — в упаковке легкий вес — это конструкция упаковки, которая сокращает расход материалов, снижает вес и стоимость, а также снижает нагрузку на окружающую среду.

Лайнер — один из бумажных материалов, составляющих одну часть компонентов гофрированного картона. Есть внутренняя и внешняя облицовка; внешний вид обычно более высокого качества из-за того, что он используется для отделки печати.

Mottled — Бумажный лайнер не совсем белого цвета

Одинарная поверхность — одна часть рифленого полотна приклеивается только к одной подкладке

Одностенный или двусторонний одностенный картон состоит из одной части рифленой бумаги (в середине) и двух материалов (обычно картона), которые приклеиваются с обеих сторон рифленой бумаги для придания ей прочности.

Край прорези — Край листа, на котором параллельно ему проходит канавка. Он также известен как ширина материала

.

Тестовый лайнер — вторичный лайнер, который может быть изготовлен в виде листа, волокна которого во всем одинаковы.Известный как гомогенный / симплексный или, как комбинация двух слоев, при этом внешний слой представляет собой переработанное волокно более высокого качества, он известен как дуплекс или многослойный.

Tri wall — гофрированный картон с тройным рифлением, который используется благодаря своей прочности, гибкости и экологичности.

Девственный материал — Материал, который не обрабатывался ни в какой иной форме, кроме его первоначального производства.

Вес — относится к плотности материала, дополнительную информацию см. В GSM.

Виды гофрокартона — Служба транспортной информации

Гофрированный картон состоит из одного или двух внешних слоев, канавок и, в случае многослойного гофрированного картона, из одного или нескольких промежуточных слоев.По количеству наружных / промежуточных слоев и канавок гофрированный картон классифицируется следующим образом:

Рис. 1. Односторонний гофрированный картон состоит из одного слоя рифленой бумаги, на которую наклеена бумага или картон.

Рис. 2: Одностенный (двусторонний) гофрированный картон состоит из одного слоя рифленой бумаги, который наклеивается между двумя слоями бумаги или картона.

Рис. 3. Гофрированный картон с двойными стенками состоит из двух слоев рифленой бумаги, склеенных вместе одним слоем бумаги или картона без флюса, и каждая открытая внешняя поверхность покрыта одним слоем бумаги или картона.

Рис. 4. Трехслойный гофрированный картон состоит из трех слоев рифленой бумаги, склеенных между собой двумя слоями бумаги или картона, причем каждая внешняя поверхность также покрыта одним слоем бумаги или картона.

Как видно из структуры различных типов гофрированного картона, они больше всего различаются по прочности, которая увеличивается с количеством слоев и / или качеством используемой бумаги. Прочность профнастила определяется тремя характеристиками:

	Прочность на разрыв [кПа]
	Устойчивость к проколам [Дж]
	Сопротивление раздавливанию по краю [кН / м]

Прочность разделена на классы, которые определены в стандарте DIN 55468.

Картонные коробки обычно изготавливаются из двустенного и одностенного гофрированного картона. Картонные коробки, изготовленные из высокопрочного гофрированного картона, обычно трехслойного (или сверхтяжелого) гофрированного картона, используются для транспортных операций, связанных с суровыми климатическими условиями и механическими нагрузками, а также для операций с более тяжелыми грузами. Кроме того, гофрированный картон, изготовленный с использованием влагостойкого клея и бумаги, устойчивой во влажном состоянии, используется, в частности, для морского транспорта. Марки гофрированного картона по прочности во влажном состоянии маркируются следующим знаком качества:

	Рисунок 5
	(Нажмите для увеличения)

При изготовлении картонных коробок важно, чтобы канавки на торцах и боковых стенках располагались вертикально, чтобы они могли выдерживать максимально возможное давление при штабелировании.Напротив, если канавки расположены горизонтально, они имеют очень низкую жесткость и могут быть очень легко раздавлены (см. Рисунок 6).

Рис. 6. При таком расположении канавки могут разрушиться под давлением сверху. В этом случае прочность коробки снижается, и целые стопки могут разрушиться.

Гофроупаковка | Картонные транспортировочные ящики

Транспортные гофроящики

Насколько хорошо вы знаете различные типы гофрокартона? Если вы ответили: «Я даже не знал, что существует более одного типа», вы, вероятно, не имеете опыта работы в упаковочной индустрии.Для тех, кто не знает, как отличить С-образную канавку от двойной стенки, вот удобное руководство, которое можно использовать при выборе наиболее часто используемых типов гофрированного картона.

Что такое гофрокартон в первую очередь?

Ну, с технической точки зрения правильный термин — гофрированный картон. «Картон» — это общий термин, который включает все типы прочной бумаги, в том числе картон, картон и гофрированный картон. Однако, когда средний человек думает о картоне, первое изображение, которое приходит ему в голову, скорее всего, это гофрированный картон.Гофрированный картон изготавливается путем приклеивания плоского листа бумаги к гофрированному (волнистому) листу бумаги. Волны известны как флейта, и каждая отдельная волна представляет собой флейту. При взгляде сбоку весь гофрированный упаковочный материал будет иметь волнистую текстуру.

Какие виды гофроупаковочных материалов существуют?

Гофрокартон бывает нескольких размеров и стилей. Вот краткий обзор некоторых из них:

1. Односторонний картон — не обладает такой прочностью, как другие типы гофрированных упаковочных материалов. , но он очень дешев в производстве и может обеспечить дополнительный уровень защиты уже упакованной продукции.

2. Одностенная плита —Гофрокартон наиболее распространенного типа производится из. Некоторые из наиболее распространенных канавок одностенных панелей перечислены ниже. *

* Имейте в виду, что только потому, что мы говорим: определенная флейта используется в определенном приложении, пожалуйста, не делайте вывод, что флейта используется исключительно для этого конкретного приложения. Коробка для пиццы может быть изготовлена ​​с флейтами E, B или даже F.

• С-образная канавка на сегодняшний день является наиболее распространенной гофрированной канавкой из-за ее универсальности.Это подходящая поверхность для печати и достаточно прочная для большинства ситуаций при транспортировке. Он не очень хорош для складывания в направлении канавки, но все же подходит для большинства пользователей. C-Flute имеет толщину 5/32 дюйма.

• Флейта B немного тоньше — 1/8 дюйма в толщину, и используется для небольших продуктов и коробок. Его лучше всего складывать в сложные формы и для печати, так что это флейта, обычно встречающаяся в торговых точках (P.O.P.) дисплеи или для картонных вырезов.

• E-Flute очень тонкая и составляет 1/16 дюйма. Его очень легко складывать, и он отлично подходит для печати. Он используется в качестве основной упаковки для многих небольших коробок, таких как коробка для пиццы или косметики.

• F-Flute очень тонкая, всего 1/16 дюйма. Он был разработан для создания жестких коробок, в которых используется меньше волокон, а также для получения отличной поверхности для печати. Он обычно используется для специальной упаковки, раскладушек для фастфуда и обувных коробок.

3. Двойные стенки — гораздо более устойчивы к разрушению при штабелировании. Этот тип гофрированного картона обычно используется для больших промышленных контейнеров или более тяжелых предметов. Некоторые распространенные канавки с двойными стенками — это EB (3/16 дюйма) и BC (что составляет 1/4 дюйма).

4. Triple Wall — Достаточно прочный, чтобы заменить деревянные ящики. Он традиционно использовался для перевозки химических контейнеров.

Это в значительной степени охватывает основы сборки гофрированного картона и дает краткое введение в некоторые из различных видов коробок из гофрированного картона.

Мы считаем себя экспертами в области упаковки и гофроупаковочных материалов. По этой причине мы составили полный курс по вопросам, которые новички в информационной индустрии должны знать об упаковочной индустрии. Эта электронная книга содержит информацию, которую вы здесь прочитали, а также различные стили упаковочных ящиков, которые вы можете использовать, требования к тестированию и многое другое. Если вы хотите загрузить все 45 страниц этой электронной книги, просто заполните форму ниже!

Насколько хорошо вы знаете различные виды гофрированного картона? Если ваш ответ был «я даже не знал, что существует более одного типа», вы, вероятно, не работаете в упаковочной индустрии.Для тех из нас, кто не знает, как отличить С-образную канавку от двойной стенки, вот удобное руководство о том, какие типы гофрированного картона обычно используются.

Что такое гофрокартон в первую очередь?

Что ж, если мы хотим получить здесь действительно техническую информацию, правильный термин — гофрированный картон . Картон — это общий термин, который включает все типы прочной бумаги, в том числе картон, картон и гофрированный картон. Однако, когда средний человек думает о картоне, первое изображение, которое приходит ему в голову, скорее всего, это гофрированный картон.Гофрированный картон изготавливается путем приклеивания плоского листа бумаги к гофрированному (волнистому) листу бумаги. Другими словами, весь гофрокартон будет иметь такую ​​текстуру при взгляде сбоку:

Какие виды гофрокартона существуют?

Гофрокартон бывает нескольких размеров и стилей. Вот краткий обзор некоторых из них: 1. Односторонний картон — не обладает такой же прочностью, как другие типы гофрированного картона, но его производство очень дешево. и может обеспечить дополнительный уровень защиты для уже упакованных продуктов. 2. Одностенная плита —Гофрокартон наиболее распространенного типа, из которого производится. Некоторые из наиболее распространенных канавок одностенных панелей перечислены ниже.

• С-образная канавка на сегодняшний день является наиболее распространенной гофрированной канавкой из-за ее универсальности. Это подходящая поверхность для печати и достаточно прочная для большинства ситуаций при транспортировке. Он не очень хорош для складывания в направлении канавки, но все же подходит для большинства пользователей. C-Flute имеет толщину от 3 до 16 дюймов.
• B-Flute немного меньше, его толщина составляет 1/8 дюйма, и он используется для небольших продуктов и коробок. Его лучше всего складывать в сложные формы и для печати, поэтому это флейта, обычно используемая для дисплеев в местах продажи (P.O.P.) или для картонных вырезов.
• E-Flute очень тонкая — 3/32 дюйма. Его очень легко складывать, и он отлично подходит для печати. Он используется в качестве основной упаковки для многих коробок меньшего размера, таких как коробка для пиццы.
• F-Flute очень тонкая, всего 1/16 дюйма. Он был разработан, чтобы отправлять меньше отходов на свалки, и используется для изготовления специальной упаковки и коробок для обуви.
• R-Flute — это новый тип канавки, разработанный как альтернатива B-канавке. По сравнению с B-Flute, R-Flute имеет меньшую и более плотную канавку, что приводит к улучшенной поверхности печати и меньшему количеству производственных отходов.

3. Двустенная плита — более устойчивая к поломке при штабелировании.Этот тип гофрированного картона обычно используется для больших промышленных контейнеров. 4. Доска с тройными стенками — Достаточно прочная, чтобы заменить деревянные ящики. Он традиционно использовался для перевозки химических контейнеров.

Это был вводный урок по изготовлению гофрированного картона и некоторых других видов гофрированного картона. Мы считаем себя экспертами в области упаковки и упаковочных материалов. Если вы хотите узнать больше о Packsize и On Demand Packaging ^® , я приглашаю вас задать нам вопрос, нажав на ссылку ниже!

//

Box Basics — Boxmaster

История гофроящиков

Чем больше люди узнают о гофрокоробах, тем больше они понимают, что в них нет ничего «элементарного».Каждая коробка состоит из трех листов бумаги, поэтому комбинации безграничны. Но не волнуйтесь … это то, для чего мы здесь. Мы постарались сделать эту страницу информативной с удобной для восприятия информацией, которая познакомит вас с основами работы с гофрированным картоном.

Типы картонных коробок

Контейнеры со стандартными прорезями

Это наиболее распространенный стиль коробки.Все створки одинаковой длины от бортика до края. Идеально подходит для: доставки небольших отдельных предметов, таких как чашки и кружки, книги.

Гофролотки

Гофрированные лотки — это в основном лотки для хранения других предметов. Они полезны, когда видимость продукта и простота обращения имеют первостепенное значение. Идеально подходит для продуктов пищевой промышленности и производства напитков, таких как вода в бутылках, безалкогольные напитки, закуски и полуфабрикаты в упаковке.

Контейнеры с половинными прорезями

Контейнеры с половинными прорезями похожи на обычные контейнеры с прорезями, за исключением того, что у них есть только один набор створок. Противоположная сторона коробки открыта, что позволяет ей скользить по предмету. Идеально для: больших и тяжелых предметов, таких как холодильники и стиральные машины.

Die Cut Custom

Это гофроящики на заказ, разработанные по точным спецификациям в зависимости от требований заказчика.Boxmaster может изготовить нестандартные коробки ПОЛНОГО цвета, доступные во всех стилях и нестандартных размерах. Идеально для: уникальных продуктов с особыми требованиями, таких как коробки для косметических продуктов, коробки для игрушек, коробки для подарков.

Полный круг

Внешние створки перекрывают всю ширину ящика, что делает его особенно устойчивым к грубому обращению.Все створки имеют одинаковую глубину, а их глубина равна ширине коробки. Идеально для: тяжелых предметов, требующих дополнительной опоры, таких как холодильники и стиральные машины.

Верх для складывания концов роликов

Это простые несклеенные ящики, которые при сборке нужно складывать. Они отлично подходят для доставки узких предметов. Идеально для: упаковки витаминов, розничной упаковки, упаковки кофе, упаковки чая.

Типы методов печати

Метод печати

Описание

Преимущества

Флексографская линия

Самый основной вид печати на гофрированном картоне.

Позволяет добавлять информацию о компании или содержимом упаковки на поверхность коробки по относительно низкой цене. Графика, как правило, представляет собой базовый штриховой рисунок и текст с использованием от 1 до 3 цветов.

Флексографский процесс

Используется для высококачественной графики с использованием 4 триадных цвета.Он обеспечивает более сильное визуальное воздействие и позволяет использовать изображения фотографического качества.

Поскольку требуются 4-х цветные печатные формы, общие затраты на печатные формы обычно выше, чем у Flexo Line. Минимальные тиражи обычно намного выше, чем у линии Flexo.

С покрытием

Позволяет использовать сплошное 100% покрытие цвета.Чаще всего используется с дисплеями POP и упаковкой для розничной торговли.

Покрытия можно наносить с помощью стандартных печатных форм, поэтому расходы на штамп не являются расходами для клиента.

Этикеточный ламинат

Достигается приклеиванием отпечатанных листов к внешней поверхности гофрированного материала.Позволяет наносить глянцевое трехцветное изображение (фотографического качества) и является приемлемым вариантом для малых и средних тиражей. Размер этикетки ограничен максимальным размером листа большинства коммерческих печатных машин (28 x 40 дюймов).

Он обеспечивает чистый профессиональный внешний вид, который выглядит сравнимо с высококачественной упаковкой, аналогичной той, которая используется для программного обеспечения и электроники. Этикетки можно наносить в виде 100% покрытия или в качестве точечных этикеток в сочетании с другими линиями флексографской печати.

Трафаретная печать

Другой способ нанесения графических интенсивных изображений непосредственно на внешнюю поверхность гофроупаковки.

Этот процесс чаще всего используется для дисплеев POP и приложений для розничной упаковки и может быть более рентабельным при небольших тиражах.Ограничения по размеру больше, чем у ламината этикеток, и возможны сочетания цветов более 4.

Лито-ламинат

Обеспечивает такой же готовый продукт, что и ламинат этикеток, но требует гораздо более высоких минимальных тиражей (обычно 10-20 тыс.).

Печатная поверхность фактически является частью упаковочного материала, в отличие от ламината этикеток, который добавляется вручную.

Препринт

Предоставляя готовый продукт, аналогичный процессу флексографской печати, этот процесс включает в себя покупку заказчиком предварительно отпечатанных рулонов бумаги, которые используются при производстве лайнер-картона.

Это требует очень больших объемов работ и значительных предварительных вложений со стороны клиента, но может быть экономически эффективным способом применения впечатляющей графики в таких количествах. Чаще всего используется в пищевой промышленности и производстве напитков, например, в ящиках для пива и ящиках с мандариновыми апельсинами.

Гофрированный картон прочности

Прочность доски — это все факторы, которые определяют, насколько прочной должна быть коробка.Есть ряд вопросов, которые вы должны задать себе, прежде чем сможете точно оценить, насколько прочной должна быть изготовлена ​​конкретная коробка, например:

• Характер упаковываемой продукции
• Общий вес ящика
• Размер ящика
• Как будет складываться, храниться и транспортироваться картонная коробка.

Boxmaster предоставляет вам два разных уровня настроек при выборе прочности коробки. Первый — это тип канавки, а второй — испытание на раздавливание кромок.

Коробка из гофрированного картона Типы канавок

Гофрированные канавки — это S-образные волны / дуги гофрированного картона, из которого состоит картон. Это называется гофром досок. Флейты — это, по сути, арматура, из которой состоит доска. Они проходят параллельно глубине контейнера и придают ему жесткость и прочность при раздавливании / штабелировании.Канавки не только обеспечивают прочность при штабелировании, но и обеспечивают изоляцию, защищающую продукты от резких перепадов температуры. Вообще говоря, канавки большего размера, такие как профиль A и B, обеспечивают большую прочность и амортизацию, в то время как меньшие профили канавок, такие как D и E, обеспечивают лучшую пригодность для печати и складывание. Канавки
B имеют 42-50 канавок на фут и имеют толщину 1/8 дюйма. Они обеспечивают второй по величине размер арки. Канавки
B обеспечивают хорошую прочность при штабелировании и сопротивление раздавливанию. Идеально подходит для консервов и дисплеев.Канавки
C имеют 39-43 канавки на фут и имеют толщину 11/64 дюйма. Они являются средним звеном между флейтой A и флейтой B и очень распространены. Канавки
C обеспечивают хорошую амортизацию, укладку и печать. Идеально подходит для стекла, мебели и молочных продуктов. Канавки
E имеют 94 канавки на фут и имеют толщину 1/16 дюйма. Профиль доски супертонкий, что, в свою очередь, уменьшает размер коробки и экономит место на складе. Канавки
E обеспечивают высочайшее сопротивление раздавливанию и превосходную поверхность для печати, что делает его отличным выбором для изготовления коробок, высеченных на заказ.

Конструкция из гофрокороба

Boxmaster предоставляет вам возможность выбора между конструкцией из картона с одинарными и двойными стенками.
Одностеночный материал является наиболее распространенным гофрированным материалом — он просто состоит из 1 слоя любого типа канавки, который вы выберете. В нормальных условиях одностеночной конструкции будет достаточно, так как они предлагаются от 23 ° до 44 °.
Конструкция с двойными стенками, также известная как «сверхпрочный» гофрированный материал, используется для тяжелых или крупных объектов. Двойная стенка состоит из 2 слоев канавок, обычно 1 слой B и 1 слой C. Они примерно на 35% прочнее, чем обычные одностенные гофры. Boxmaster предлагает картонные коробки с двойными стенками от 44 до 61 ECT.

Типы канавок

Флейты / Лапка

Толщина

Преимущества

B Флейта

42-50

1/8 «

Хорошая амортизация, укладка и печать

C Флейта

39-43

11/64 «

Хорошее штабелирование, прочность и сопротивление раздавливанию

E Флейта

94

1/16 «

Наивысшая стойкость к раздавливанию и поверхность для печати

BC Флейта

Двойная стена

Очень толстый

Вмещает очень большие и тяжелые предметы

Испытание на раздавливание кромок

Испытание на раздавливание кромок — это просто метод, используемый для определения «штабелирования» или «раздавливания» куска гофрированного картона.Испытание проводится для определения силы, которая раздавит картон, стоящий на краю. ECT определит вероятную прочность на сжатие контейнера, сделанного из картона.

Виды конструкции

Испытание на раздавливание кромок

Максимальный рекомендуемый предел нагрузки (фунты)

Руководство по размерам и толщине гофрокоробов

Гофрированные или картонные коробки по-прежнему являются предпочтительным типом упаковки для многих продуктов — и не зря.Во-первых, гофроупаковка имеет тенденцию быть прочной благодаря множеству слоев (лайнер и средний), которые защищают содержимое внутри коробки.

Из-за своего состава картон является одним из самых надежных средств доставки на большие расстояния, а продукты, которые защищает гофрированная упаковка, часто могут без проблем выдерживать удары и падения.

Более того, в картонную коробку можно легко добавить различные типы защитной упаковки, чтобы еще больше усилить защиту продукта.

Но не все виды гофроупаковки одинаковы. Фактически, существуют различные стандарты размера и толщины, которые вы должны соблюдать в отношении продукта, который вы отправляете. А вот и поближе:

Размер гофрированного картона, направляющие толщины

Итак, какой тип картона лучше всего подходит для отправки вашего продукта. Вот более подробные сведения о направляющих размера и толщины, от наименее прочных до наиболее долговечных:

• Односторонний : Как мы уже отмечали ранее и как следует из названия, это наименее прочный тип картона.Он лучше всего подходит для внутренней облицовки ящиков для вторичной защиты продукта, так как сам по себе он не долговечен для изготовления транспортной упаковки. Однако это также самый доступный вид гофроупаковки.
• Одностенная : это наиболее распространенный тип гофроупаковки, состоящий из одного среднего куска рифленого вкладыша, приклеенного между двумя кусками облицовочного картона, образуя коробку. Он идеально подходит для продуктов, которые нелегко разбить.
• Двойная стенка : Гофрированная двойная стенка — это, по сути, одностенный картон, умноженный на два.Это обеспечивает дополнительный уровень безопасности для любой гофроупаковки, а также делает коробки более удобными для штабелирования. Двустенная упаковка обычно используется для промышленных контейнеров или тяжелых продуктов.
• Тройная стенка: Тройная стенка — это картонный заменитель деревянных ящиков. Он идеально подходит для перевозки тяжелых промышленных товаров.

Типы канавок

Гофрированные канавки — это, по сути, куски лайнера, которые находятся между кусками облицовочного картона.Так что, если вы возьмете любую коробку и разрежете ее, вы встретите флейты, которые призваны придать ей прочность и долговечность.

Есть разные типы гофрокоробов, есть и разные типы канавок. Чем лучше флейта и чем больше стенок у ящика, тем он обычно прочнее. Наиболее распространенные типы канавок — канавки B, канавки C и канавки E.

Рассмотрим каждую из них поближе:

• Б канавки обычно имеют толщину 1/8 дюйма и лучше всего подходят для небольших картонных коробок, которые не предназначены для перевозки тяжелых продуктов.
• C канавки: Это наиболее распространенный тип канавок, обычно немного толще, чем канавки B на 3/16 дюйма, и являются предпочтительным типом канавок для повседневных перевозок.
• E канавки: Это самые тонкие и наименее прочные типы канавок, их толщина составляет всего 3/32 дюйма. Эти флейты используются только для небольших коробок и картонных коробок. Пожалуй, лучший пример упаковки с флейтой E — это коробка для пиццы.

Чтобы получить полное руководство по пониманию гофрированных канавок, включая более необычные типы канавок, щелкните здесь !

Создайте свою идеальную коробку

Какой тип размера и толщины лучше всего подходит для вашего продукта или области применения? Наша команда экспертов будет рада помочь подобрать идеальный размер и толщину для транспортировки вашего продукта.

Обращайтесь сегодня по индивидуальным запросам или исследуйте наш магазин с более чем 25 000+ товарами, чтобы найти свою идеальную картонную коробку.

Типы упаковки — гофроящики

Гофроящики широко используются уже более века. Фактически, они являются наиболее распространенной формой транспортной упаковки (95% потребительских товаров в Северной Америке перевозятся по всему миру в гофрокоробах). Они используются не только для транспортировки продуктов внутри страны и за границу, но также используются для демонстрации и продвижения розничных продуктов (дисплеи для точек покупки или POP).

Гофроящики все чаще используются в качестве первичной упаковки вместо традиционных складных картонных коробок.

Гофрированный картон используется практически во всех сферах и жанрах потребительских товаров:

• продукты питания и напитки
• канцелярские товары
• книги
• электроника
• одежда
• строительные материалы / инструменты
• и т. Д.

Есть хорошо более 1000 предприятий в США, которые либо производят, либо перерабатывают гофрированный картон, либо и то, и другое.

Что такое гофроящики?

Гофроящики (известные также как «комбинированный картон », « гофрированный картон » или « гофрокартон ») состоят из двух основных элементов:

Оба эти элемента изготовлены из одного и того же типа. из прочной бумаги под названием тарный картон.

1. Medium — материал с центральными канавками (гофрированный), иногда называемый «гофрированный средний»
2. Linerboard — плоские внешние листы бумаги, приклеенные к среде

НАЖМИТЕ ДЛЯ УВЕЛИЧЕНИЯ

Итак возьмите плоский лист тарного картона и поместите в него волны (обычно называемые «канавками»).Затем приклейте эту гофрированную бумагу (теперь называемую «средний» ) к одному или нескольким частям другого плоского листа тарного картона , называемого «лайнер-картон» . То, что вы получаете, называется «комбинированная доска» . Комбинированный картон очень прочен по сравнению с его стоимостью и очень пригоден для вторичной переработки (фактически, он перерабатывается чаще, чем все другие упаковочные материалы).

---

Среда для гофрокоробов имеет 5 основных «классификаций канавок» , также называемых «профилей канавок» :

НАЖМИТЕ ДЛЯ УВЕЛИЧЕНИЯ

A Канавка: — это исходный размер канавки с приблизительно 33 зубцами (волнами) на стопа.

B Флейта: имеет меньшие канавки, чем флейта A, и их больше, около 47 канавок на фут. Он был создан для упаковки консервов, которые были самонесущими и, следовательно, не требовали такой большой поддержки груза.

C Флейта: была изобретена затем, чтобы служить универсальным размером и иметь около 38 канавок на фут.

E Канавка: тоньше, 90 канавок на фут

F Канавка: была создана для использования в качестве складной картонной коробки — для хранения легких и средних розничных товаров и для печати напрямую или с использованием лито-ламинированная этикетка.

* Важно отметить, что профили канавок больше похожи на рекомендации и могут различаться у разных производителей в отношении размера реальных канавок и количества канавок на фут. Также следует отметить, что существует гораздо больше профилей флейты, чем 5 основных, которые я перечислил выше.

Обычно, чем больше размер канавки, тем больше она обеспечивает амортизацию и сопротивление сжатию. Меньшие канавки обеспечивают лучшие возможности печати графики. Наименьшие размеры канавок, такие как E и F, могут использоваться вместо стандартных складных картонных коробок (первичных розничных коробок), а также могут обеспечить большую прочность и структурную целостность.

Вот изображение гофрокороба, используемого в качестве первичной розничной упаковки. Графика выглядит великолепно.

Существует четыре основных вида комбинированного картона:

1. Односторонний — гофрированный материал и один лист облицовочного картона склеены вместе
2. Одностенный (двусторонний) — гофрированный материал и два листа лайнер-картона (по одному с каждой стороны) склеены между собой
3. Double Wall — три листа лайнерборда приклеены к двум средам
4. Triple Wall — четыре листа лайнерборда приклеены к трем средам

НАЖМИТЕ НА УВЕЛИЧИТЬ

Нередко разные профили канавок используются в одной и той же части комбинированной доски.
