устройство вытяжки в парной, варианты схем

Температурный режим эксплуатации банных помещений сильно отличается от микроклимата обычных жилых комнат. Соответственно, к воздухообмену внутри парной выдвигаются более жесткие требования. В данном руководстве рассматривается традиционная методика, как правильно сделать вентиляцию в бане, построенной своими руками из любых материалов, – бруса, бревна или пеноблоков.

Зачем нужна вентиляция банных помещений

В процессе помывки воздух внутри сауны нагревается и насыщается влагой. Чем выше температура в парилке и моечной, тем большее количество водяного пара воздух способен поглотить. По окончании банных процедур здание охлаждается и содержащаяся влага начинает выпадать конденсатом на всех деревянных поверхностях, провоцируя образование плесени и грибка.

Приток и вытяжка в бане призваны решать 3 задачи:

1. Обновление воздушной среды во время помывки согласно требованиям санитарных норм.
2. Удаление лишней влаги из помещений, просушка древесины.
3. Создание круговорота влажного воздуха в парной.

Последний пункт требует пояснения. Когда вы паритесь в протопленной русской баньке и добавляете парку, горячий увлажненный воздух поднимается под потолок. Правильно устроенная вытяжка удаляет остывающие воздушные массы, благодаря чему возникают круговые потоки, уравнивающие температуру по всей высоте помещения. Без вентиляции нижняя зона парной останется холодной.

Справка. Физические процессы, протекающие в русской и финской бане, практически одинаковы. Разница заключается в температуре и степени увлажнения воздуха. В первом случае температура достигает 70—80 градусов, влажность – до 70%, во втором 100 °С и 30% соответственно (так называемый сухой пар).

В моечной, комнате отдыха и предбаннике нужна обычная вентиляция, обновляющая воздушную среду. Для работы газовой либо дровяной печи предусматривается дополнительный приток, обеспечивающий горение.

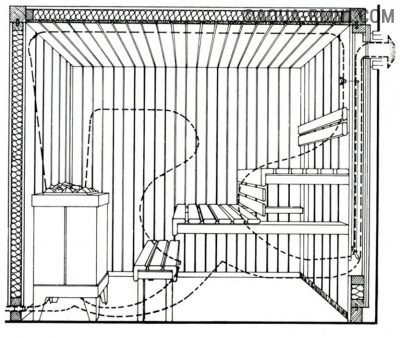

Универсальная схема воздухообмена

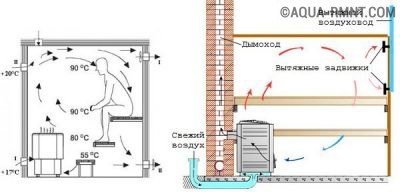

Наиболее экономным и работоспособным считается классический вариант — естественная вентиляция в парной, изображенная на схеме. Основная система, предназначенная для помывки, функционирует следующим образом:

1. Приток организован через просвет 2—3 см под входной дверью, куда проникает нагретый воздух из смежного помещения.
2. Получая дозу тепла от печки и насыщаясь паром, горячая воздушная масса поднимается к потолку.
3. Охлаждаясь от соприкосновения с поверхностями и людьми, воздух опускается в нижнюю зону, откуда удаляется посредством вытяжной решетки и отдельного канала, устроенного в противоположном углу.
4. Объем притока регулируется задвижкой, установленной на вытяжном отверстии.

Важный нюанс. Горячий влажный воздух значительно легче холодного сухого, поэтому вытяжка предусматривается из нижней части парилки. Если сделать вентиляционное отверстие у потолка, львиная доля тепла уйдет наружу, в микроклимат в районе полков будет некомфортным.

Как должна работать вентсистема бани, расскажет эксперт в своем видео:

Вспомогательная вытяжка, сделанная у потолка, предназначена для проветривания и сушки парилки по окончании банных процедур. Во время помывки отверстие наглухо закрыто задвижкой. Вместо вытяжного проема допускается использование потолочных диффузоров либо обычного распахивающегося окна.

Рассмотрим несколько альтернативных схем вентилирования парной, представленных ниже на картинке:

1. Подача притока прямо с улицы через отверстие, сделанное возле печки. От контакта с раскаленной поверхностью воздух моментально прогревается, циркулирует по парилке и уходит через вертикальный короб наружу.
2. Аналогичная схема с нагревом притока у печи, вытяжка организована через скрытый канал под деревянным настилом. В парной с бетонным полом подобное решение реализовать затруднительно.

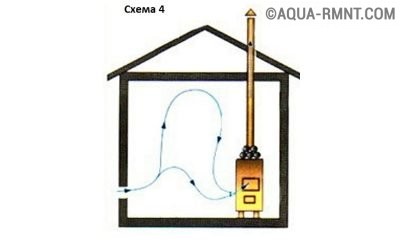

3. Роль вытяжного канала играет печной дымоход, в котором априори есть хорошая тяга.

Примечание. Указанные схемы используются в определенных условиях – при подаче воздуха с улицы, отвод через полы либо в случае размещения топки внутри парной.

В остальных помещениях устройство вентиляции проще – вытяжка предусматривается в верхней зоне, приток подается в нижнюю. Причем зимой свежий воздух необходимо подогревать либо вначале пропускать через предбанник, чтобы в парной не веяло холодом. Для очистки и нагрева уличного потока целесообразно использовать местные приточные установки с принудительным нагнетанием воздуха.

Вариант возврата воздуха в душевую через вертикальный канал и переточную решетку

Выбор подходящих материалов

Сама идея русской или финской бани предполагает использование экологически чистых материалов и соответствующего отопительного оборудования. Если вы построили традиционный сруб, применение полимерных утеплителей, стекловаты и различных пластмассовых элементов не допускается.

Для обустройства вентиляция в бане (особенно — в парилке) своими руками, рекомендуется закупать такие материалы:

• воздуховоды из оцинкованной стали или деревянные короба;
• решетки, задвижки и диффузоры — из дерева либо крашеного металла;
• уплотнение труб с выходом в стену – пакля, мох, джут;
• вентиляторы – из специальной пластмассы, с повышенной степенью электрозащиты от попадания влаги.

Совет. Старайтесь в парилке использовать минимум металлических элементов. Если нагнать температуру 80—100 °С, детали сильно нагреются и могут вас обжечь при случайном прикосновении.

Внутри парной делать вентиляцию из пластиковой трубы категорически не рекомендуется. При нагреве до 100 градусов полимер начинает терять стабильность и выделяет вредные вещества. По-хорошему, вентиляторы в парной тоже ставить нельзя, да и незачем.

Принудительная вытяжка создает мощный поток воздуха, увлекающий большое количество теплоты, печь станет работать вхолостую. Для сушки бани вентилятор тоже не панацея – достаточно открыть окно и входную дверь, организовав сквозняк. Нагнетание уместно в одном случае – когда работает приточная установка с подогревом.

Рекомендации по обустройству

В идеале вентиляция проектируется и закладывается на этапе строительства бани. Заранее продумывается размещение воздуховодов, подбирается модель печи и схема воздухообмена. Лучший вариант основной вытяжки – через полы в боковой вертикальный канал, более экономичный – решетка или диффузор в стене.

Важный момент. Часто встречается ошибка, когда хозяин грамотно обустраивает вытяжку, забывает о притоке и получает плачевный результат – плесень по углам. Помните: без замещения приточным воздухом вытяжная вентиляция работать не будет. Установка отсасывающего вентилятора тоже не решит проблему.

При монтаже вентиляции предлагаем следовать простым рекомендациям:

1. Отверстие подачи наружного воздуха размещайте под печью, дабы сразу нагреть входящий поток. Допускается размещение сбоку от источника тепла на высоте 15 см от полов, как изображено на фото.
2. Вытяжной проем располагайте под полками в противоположном углу. Обязательно поставьте задвижку.
3. Чтобы стимулировать работу естественной вытяжки, предусмотрите вертикальный канал, выходящий наружу либо в соседнее помещение с более холодным воздухом. В трубе возникнет природная тяга, увлекающая воздушные массы из парной и приточного отверстия.
4. Диаметры приточки и вытяжки делайте одинаковыми. Чтобы не вдаваться в расчеты, возьмите оцинкованные трубы Ø100 мм или эквивалентного сечения.
5. Если печка топится прямо из парилки, основную вытяжку делать не обязательно, достаточно организовать приток. Роль отсоса успешно сыграет дымоход, затягивающий воздух через поддувальную дверцу.
6. В парилке с открывающимся окном потолочный клапан не понадобится. В процессе помывки он все равно закрывается, а проветривание организуется через дверь и оконный проем.

Если баня с парилкой уже построена, вентиляционный канал можно вывести наружу сквозь стену и поднять на высоту 3—4 м рядом с дымоходом. Трубу желательно утеплить, иначе придется бороться с выпадением конденсата. Как лучше организовать вентиляцию банных комнат, смотрите на видео:

Заключение

Классический вариант естественной вентиляции, придуманный древними строителями бань, не теряет актуальности до сих пор. Устройство современного принудительного воздухообмена имеет право на жизнь, но потребует финансовых вложений. Подобное решение оправдано для сауны «умного дома», но в большинстве случаев нецелесообразно.

Как правильно сделать вытяжку в бане

Как сделать удобную вентиляцию в бане своими руками

Устройство вентиляции в бане

Часто для обеспечения вентиляции можно ограничиться аэрацией. Нужно сделать отверстия с заслонками, желательно выбирать рекомендованные места, чтобы циркуляция воздуха была мягкой и постоянно поддерживалась. При необходимости можно воспользоваться системами принудительного воздухообмена.

Отверстие для поступающего с улицы воздуха оборудуется выше каменки. В противоположной стене производится выходное, оно должно быть ниже входного. Теплый поток поднимется струей холодного воздуха и выйдет сквозь отверстие. Благодаря постоянному выходу теплого воздуха, холодный не сможет заходить через выходное отверстие.

Отверстие для входа воздуха можно расположить в нижней части стены за печью. Печь будет обогревать заходящий, холодный воздух, поэтому сквозняков или резких смен температур не произойдет. Выходные каналы можно соорудить в полу. Они могут проходить через подпол, переходя в вентиляционную трубу, выводящую воздух на улицу. Созданный по данной схеме отток воздуха позволяет сэкономить тепло, помогает уменьшить затраты на отопление, дарит комфорт находящимся в бане. Главное преимущество — дополнительный прогрев подпола. Он хорошо просушивается, поэтому в нем не разводится плесень и различные грибки.

Отверстие делается рядом с печкой как можно ниже. Когда холодный воздух проходит мимо печки, он нагревается, поэтому поднимается вверх. Выходные отверстия делаются в углу, расположенном напротив печи. Для создания первого нужно отмерить 1 метр от пола, а второе сооружается под потолком. Они объединяются коробом вентиляции, который можно вывести на крышу, например, через чердачное помещение.

Вытяжка под полом

Отверстие для приточной тяги нужно оборудовать с задней стороны печи. От уровня каменки оно должно возвышаться на 1,5 м. Вытяжка устанавливается под полом, примерно на расстоянии 30 см. В вытяжное отверстие монтируется вентилятор. Весь поступающий воздух будет прогреваться абсолютно равномерно. Сначала воздушные массы нагреваются от печи, поднимаются вверх. После охлаждения устремляются вниз, выходят на улицу. Чтобы сохранить тепло на более долгое время, нужно сделать вытяжное отверстие максимально низко.

Материалы для утепления бани изнутри. Об этом вы прочитаете в следующей нашей статье.

А в этой статье говорится про утепление парилки бани.

Другие популярные варианты

1. Если нет другой возможности, можно сделать входное отверстие для воздуха в любом месте стены возле печки, а выходное также в свободном расположении, но в противоположной стене. Чтобы ускорить циркуляцию воздуха, можно вмонтировать вентилятор для выходного отверстия.
2. Расположение входного и выходного отверстий на одной, противоположной от печи стене. Воздух будет входить через сооруженное на высоте 30 см от пола, а выходить через установленное на 30 см от потолка. Данная схема отлично подходит для бань только с одной внешней стеной.
3. Приточное отверстие помещается на расстоянии 30 см от пола за печкой, а выходное также на высоте 30 см, но на противоположной стороне.
4. Вариант для бань с беспрерывным циклом. Поддувало каменки используется как вытяжка, поэтому есть необходимость в оборудовании лишь одного отверстия для притока воздуха. Его нужно расположить напротив жаровни на высоте ее уровня.

Одним из главных элементов вентиляции для бани является дымоход. Теплый воздух лучше выходит через трубу, чем через отверстия для вентиляции. Чтобы освежить воздух как можно быстрее, нужно открыть дымоход вместе с оборудованными отверстиями.

Нельзя допускать, чтобы температура в бане опустилась ниже, чем уличная. В этом случае есть риск задымления помещения, в котором находится печка, обычно это парная. Охлажденный воздух образует пробку, его можно выпустить, открыв все заслонки на вентиляционных проемах, подключив и дымоход. Иногда приходится воспользоваться специальным проемом для утилизации золы.

Видео о том, как сделать вентиляцию в бане своими руками.

Как произвести утепление бани из газосиликатных блоков. читайте в этой статье.

А здесь статья, в которой рассказывается о разновидностях полок для бани.

Вентиляция парилки бани своими руками

В парилке желательно устанавливать печь-каменку. Она обеспечивает основную систему вентиляции. Через поддувало проходит воздух из парильного отделения, поэтому его циркуляция уже хорошо обеспечивается. Поддувало используется вместо специального устройства для вытяжки. Для максимального оттока воздуха печь нужно установить на уровень ниже, чем чистовой пол. Для начала вентилирования придется лишь немного приоткрыть входную дверь или форточку. Недостатком данного способа вентиляции является ее поддержание только во время горения печи. Если устройство в нерабочем состоянии, вытяжка полностью приостанавливается.

Помимо печи-каменки вентиляция в бане поддерживается дополнительно оборудованными отверстиями (см. фото ниже). Их нужно закрывать затворами с решеткой. Чтобы регулировать воздухообмен в парилке, достаточно просто открывать или закрывать затворы. После каждой парки необходимо проветривание помещения, поэтому следует открывать отверстия на некоторое время. Если этого не делать, воздух останется влажным, тяжелым, также есть риск отравления угарным газом из-за его повышенного содержания.

Когда парилка только нагревается, печь топится, нужно проследить, чтобы отверстия были плотно закрыты. Когда помещение достаточно нагрето, их можно открыть. Во избежание образования обратной тяги нужно на этапе строительства предусмотреть, чтобы площадь вытяжных проемов превышала приточные. Пар скапливается в самом верху, чтобы его опустить, можно разбрызгивать по полу воду в небольших количествах. Для быстрого опускания пара можно также делать взмахи веником, полотенцем в различных направлениях.

Если печь не устанавливается непосредственно в помещении парной. то применяют другой прием вентиляции. Около нагревательного прибора делают приточное отверстие на высоте 30 см от пола. На противоположной от него стене делают вытяжное, располагая его на 30 см вниз от потолка.

Иногда входное отверстие размещают за печкой внизу стены. Воздух, поступающий с улицы, согревается от печки, поэтому помещение остывает умеренно. На противоположной к печке стене нужно сформировать 2 проема. Они будут составлять один вытяжной короб. Первый проем делается на расстоянии 1 м от пола, а второй под потолком. Воздух через вытяжку выводится к крыше.

При устройстве такой вентиляции осуществляется быстрый прогрев парной, при этом экономится топливо. Предупреждается возникновение запаха затхлости в помещении, так как подпол хорошо просушивается.

Естественная вентиляция

Чтобы в баню поступал свежий воздух. нужно сделать небольшой проем в стене, расположенный на расстоянии около 50 см от печи. Для него оборудуют выдвижную заслонку, что позволяет регулировать количество поступающего воздуха. Слишком высокое расположение не разумно, так как к потолку поднимается самый горячий воздух. Чтобы использовать тепло от печи по максимуму, нужно сделать отверстие посередине стены. Если отверстие расположено слишком низко, тяга будет минимальной. Чтобы она правильно осуществлялась, необходимо вмонтировать вентиляционную трубу или приобрести вентилятор.

Принудительная вентиляция

Чтобы в парилку поступало как можно больше свежего воздуха, следует располагать проемы диаметрально друг к другу. Если будет использоваться принудительный отток воздуха, желательно сделать приточное отверстие выше вытяжного. Если возможно сооружение вентиляционной системы, при которой поток воздуха поступает снизу, нагревается от печки, поднимается вверх, а затем выходит наружу, то установка дополнительных вентиляторов не понадобится.

При использовании вентиляторов не следует располагать и приточное, и вытяжное отверстия на одном уровне. Приток воздуха может замкнуться, что приведет к концентрации остывших воздушных масс снизу, при этом вверху будет слишком жарко.

Располагать вытяжной проем в потолке нежелательно. При уходе поступающего воздуха вверх придется тратить много времени на достаточный прогрев помещения. Теплый воздух быстро поднимается вверх, мало смешиваясь с холодным, быстро покидает баню. Отвести воздух вверх можно в предбаннике, если стоит цель его обогрева из помещения парилки.

Сечение проемов для вентиляции должно соотноситься к общей площади бани или парилки в отдельности. Не следует делать отверстия слишком маленькими. При недостаточном обеспечении вентиляции обновление воздуха будет занимать долгое время, он может стать слишком влажным, появится затхлость.

Схема вентиляции в парилке русской бани.

Чем лучше утеплить потолок бани. Ответ вы найдете здесь.

А в этой рассказывается про камни для печи бани.

Тут http://ru-house.net/stroitelstvo/ вы найдете еще много познавательных статей про строительство дома.

Вентиляция в моечной

Как и в парилке, в моечной бани также отмечается большое скопление влаги. Чтобы не было постоянно сырого воздуха, приводящего к появлению грибков и плесени, нужно обеспечить ее своевременный вывод наружу. Много воды часто скапливается под полом, поэтому для хорошей вентиляции часто бывает достаточно асбестовой трубы. Ее можно поместить в углу. Один конец трубы размещается под чистовым полом, а другой выводится на крышу, нужно оборудовать его дефлектором.

Сооружение умеренной, регулируемой вентиляции позволяет сохранить помещение бани сухим, поддерживать умеренную температуру, избавляться от влажности, постоянно вдыхать обновленный, свежий воздух. Вентиляция регулирует направление и месторасположение отверстий входа и выхода воздуха, вывод угарного газа, обеспечивает экономию на топливе для печи.

Вентиляция в бане — устройство и схема. Как сделать вентиляцию в русской бане или сауне своими руками с видео

Вентиляция в предбаннике

Парилка с ее высокой температурой часто окружена функциональными помещениями. Просушить элементы обстановки, поддержать комфортные условия, обеспечить приток обогащенного кислородом воздуха – вот основные функции вентиляции в предбаннике. Если парилка используется круглый год, то надо позаботиться о монтаже вентилятора, идеальный вариант – принудительная (механическая) система с выводом отработанного воздуха через туалет или моечное отделение. Естественный способ – открытее настежь двери и окна – это ненадежный способ проветривания предбанника.

Вентиляция в мойке бани

Правильно установить печь, распределить поток холодного и теплого воздуха так же важно, как и позаботиться о других банных процедурах. Желание помыться, ополоснувшись водой, потребует внимательного подхода к обустройству этого места. Чтобы под полом или в стенах не скапливалась сырость, нужна вентиляция в моечном отделении бани. Самый простой вариант – сделать совмещенную парную и мойку, а если эти помещения раздельные, то потребуется специальное оборудование для удаления конденсата.

Вентиляция в комнате отдыха бани

После активных банных процедур, когда перегретый воздух паровой расслабляет мышцы, хочется отдохнуть. Устройство вентиляции в комнате отдыха бани почти ничем не отличается от общих принципов. При небольшом размере помещения, где есть пару полок, и отсутствии контакта с водой можно с периодичностью устраивать сквозняк. Если же помещение большое, то необходима вентиляция для бани комбинированного вида. Среди новейших технических разработок лучше отдать предпочтение компактным устройствам – проветривателям.

Вентиляция в каркасной бане

Деревянные полы уже за пару лет прогниют, если не позаботиться о вентсистеме и просушке. Даже антисептическая обработка не справится с этим так, как вентиляция в каркасной бане, обеспечивающая приток свежего воздуха. Схема устройства естественной вентиляционной системы включает: каналы, трубу от печи, сквозную выемку, форточки, двери. Отдушина в бане располагается сверху, ближе к крыше, при этом для регулирования потока ее надо снабдить задвижкой или заслонкой. Принудительная вентиляция в бане из каркаса применяется там, где только одна из стен является наружной.

Вытяжка в бане из сруба

Из деревянного бруса получается традиционная русская парилка, и если правильно расположить отдушины, то направление воздушного потока создаст комфортные условия. Чтобы обеспечить полное проветривание, вытяжку в бане из сруба все же придется обустроить. Классический вариант предполагает устройство естественной схемы воздухообмена. Особенность поддувала печи-каменки, шибер с клапаном для дымохода, крепление вентиляторов для ускорения воздухообмена – все это необходимо, чтобы исключить образование слоя конденсата и сквозняка.

Как сделать вентиляцию в бане

Еще на этапе строительства придется предусмотреть создание вентиляционной системы. Как сделать вытяжку в бане, чтобы поддержать микроклимат? Бревна традиционной парилки укладывают с зазором, поэтому щели сруба пропускают свежий воздух, а проветривать можно с помощью сквозняка. Система вентиляции в бане кирпичной, из пеноблока или из других современных строительных материалов, потребует закладки вентсистемы с необходимым количеством приточных и вытяжных отверстий до начала возведения строения. Предпочтение следует отдать комбинированной или механической схеме.

Вентиляция басту

Чтобы сухой пар дарил жаркие объятия, мог обогревать полы и защищать стены от гнили, монтаж вентиляции басту производят так:

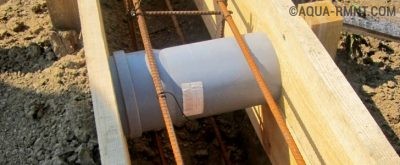

1. В фундаменте здания не нужны специальные отверстия, можно сделать деревянный пол со щелями. Оборудовать помещение стеклянной дверью с тремя навесами, хорошим уплотнителем, защелкой на магнитах.
2. Установить электрическую печь конвекционного типа, которая обеспечит режим циркулирования воздушных потоков по принципу перевернутого стакана.
3. Приток сделать под печью, а вытяжное отверстие – под полоком в 30 см от пола. Теплый воздух будет подниматься вверх по коробу под вагонкой и выводиться наружу через отверстие, которое следует сделать на противоположной стене от притока (по диагонали и как можно дальше).
4. Прогретый воздух заполнит парную, выталкивая холодный к низу. Если сделать канал со смежным помещением, то парилка будет отдавать часть тепла и ему.

Вентиляция сауны

Закладывать основы вентсистемы необходимо на стадии строительства, потому что переделка готового здания обойдется дороже. Краткая инструкция по проектированию вентсистемы бани выглядит так:

1. Допускается свободное расположение отдушин, поэтому подходит комбинированная или механическая система, включающая вытяжки для бани.
2. Для непрерывного притока свежего воздуха сделать отдушину на уровне полуметра от пола около печи, а вытяжное отверстие – на противоположной стене.
3. Обязательно установить регулируемые заслонки (затвор, шибер) на притоке и отводе для поддержания микроклимата.

Вентиляция в русской бане

Чтобы естественная вентиляция в парилке русской бани способствовала оздоровительному эффекту, при обустройстве необходимо придерживаться следующей схемы:

1. Позаботиться о возможности проветривания: окно, дверь, продухи.
2. Верхние уровни окна и двери должны совпадать, а выше – это место для теплового кармана. Для залповой вентиляции небольших парных простого проветривания хватит, чтобы быстро обновить воздух.
3. Печь с дымоходом – это естественная вытяжка для бани: отработанный воздух будет идти по коробу вверх, а приток осуществляться через щели внизу двери.
4. Для воздухообмена обустроить продухи: вытяжное отверстие под потолком, оборудовать его дверцей (заслонкой), а приток сделать рядом с печкой и установить вентиляционную решетку.

Видео: как правильно сделать вентиляцию в бане

Как сделать вытяжку в бане – проектирование и монтаж вентиляции

Парилка используется в бане наиболее интенсивно, ведь в ней постоянно повышен уровень влажности и температура. Чтобы воздух в этом помещении не застаивался, а на поверхностях не разрастался грибок и плесень, следует позаботиться о качественной вентиляции. В данной статье, мы подробно, с фото и видео материалами, расскажем о том, как правильно сделать вытяжку в бане, чтобы банные процедуры были не только полезными, но и приятными.

Зачем нужна вытяжка в бане

В традиционных бревенчатых банях, распространенных по деревням и предназначенных для собственных нужд, как правило, никаких вентиляционных отверстий не делали. Дело в том, что такая баня проветривается естественным путем через щели в двери, окнах или полу, да и используется не слишком интенсивно.

А вот в случае с большими помещениями, особенно, если они построены из кирпича, о принудительной вентиляции парной нужно обязательно позаботиться.

Вытяжка служит для таких целей:

• замена воздуха внутри парного помещения и вывод углекислого газа, особенно, если баня используется несколько раз подряд;
• просушивание помещения, выведение излишней влаги, чтобы не образовывался затхлый запах, и не появлялась плесень;
• правильная циркуляция теплого воздуха внутри парной, не допускающая застаивания.

Если вы выполняете монтаж вентиляции в бане своими руками, постарайтесь учесть все нюансы, чтобы не возникало таких явлений, как:

• снижение температуры во время использования парилки;
• неправильное распределение воздуха – по правилам самый холодный слой воздуха находится внизу;
• скопление углекислого газа и выход свежего воздуха.

Конструкция вытяжки в парилке

Схема вытяжки в бане разрабатывается еще на этапе планировки парилки. Согласно ей и устанавливается вентиляция в процессе строительства. А вот по завершении возведения здания бани монтировать вытяжку в парной своими руками будет довольно проблематично, ведь придется проделывать лишние отверстия, при этом есть риск повредить стены.

Схема вентиляции в парилке своими руками выглядит следующим образом:

1. В нижней части бани, в стене или полу, располагают отверстие для притока свежего воздуха.
2. С противоположной стороны парной в верхней части стен, там, где скапливается горячий воздух, проделывают выходное отверстие. Тем не менее, слишком близко к потолку его не следует размещать, чтобы баня не остывала слишком быстро.

Очень часто в парной устраивают сразу два вытяжных окна, одно над другим на расстоянии в 1 м, соединяя их гофрированной трубкой. Таким образом, можно контролировать отток воздуха из бани. Например, во время протапливания печи в парилке, оставляют открытыми входное и нижнее выходное окно. А когда нужно просушить парную, то открывают заслонки и на верхнем вентиляционном окне.

Альтернативным вариантом решения проблемы, как сделать вытяжку в бане, может стать монтаж механической системы вентиляции. Она заставляет воздух циркулировать в помещении принудительно, а некоторые модернизированные модели, в случае необходимости, сами открывают вентиляционные зазоры, причем расположение их не имеет особого значения. Кроме того, механика позволяет отрегулировать несовершенства естественного вентилирования парной.

Существует несколько стандартных схем для организации вытяжки в бане своими руками. Их отличие заключается в основном в расположении вентиляционных окон.

Как сделать вентиляцию в парной

Среди способов, как сделать вытяжку в бане своими руками, предлагаем рассмотреть наиболее приемлемые для выполнения в домашних условиях варианты, как естественного, так и искусственного вентилирования.

Это наиболее распространенный способ устройства вентиляции, который обеспечивает одно входное и два выходных отверстия. В 30 см от пола непосредственно за печью в стене проделывают входное отверстие. Выходные окна соединяются деревянным коробом со встроенной гофротрубкой длиной 1 м и оснащаются заглушками. Кроме того, на вентиляционные окна ставят решетки, чтобы предотвратить попадание в баню насекомых или грызунов.

Данный тип вентиляции чаще всего применяется для небольших по размеру частных бань.

Вентиляционные ходы могут быть расположены на одном уровне. Данный вариант вентиляции предполагает проделывание входного отверстия в 30 см от пола за печью. А вытяжное окно обязательно оборудуют вентилятором, вытягивающим углекислый газ наружу.

По данной схеме в парной прорезают два отверстия. Входное отверстие прорезают на 0,5 м выше каменки, а выходной вентиляционный ход располагают внизу, в 20 см от пола. Для принудительного выдува воздуха устанавливают вентилятор.

Если конструкцией бани предусмотрена лишь одна стена, выходящая непосредственно на улицу, то схема вентиляции предполагает устройство двух ходов, расположенных на одной стене напротив печи. В нижнее окно в 30 см от пола поступает свежий прохладный воздух, который, ударяясь в печь и нагреваясь, постепенно поднимается вверх и выходит через выходное окно наружу. Вытяжное отверстие располагают в 30 см от потолка и устанавливают в нем вентилятор для хорошей циркуляции воздуха.

Схема вентиляции пола в бане пригодится, если в парной устроен дощатый пол с отверстиями между досками и подпольем. В данном случае окно для притока воздуха обустраивают за печью. По мере охлаждения воздух опускается вниз и выходит через щели в подполье, а оттуда – наружу через вентиляционный ход в стене цоколя, соединенный с трубой для вывода воздуха над крышей.

Наконец, вентиляционным ходом для вывода отработанного воздуха может служить поддувало в печи, если она расположена в парной. Единственное, что нужно сделать – обеспечить приток воздуха, прорезав в стене напротив печи специальный зазор.

Методика монтажа вытяжки

Правильная организация вытяжки в бане предполагает соблюдение некоторых принципов:

• в баню, пристроенную к дому, воздух должен поступать в направлении от жилых помещений к парной;
• вентиляционное окно для вывода воздуха должно соединяться с трубой, выходящей наружу над крышей бани;
• под потолком оборудовать вытяжной ход не рекомендуется, чтобы сквозняк не попадал на парящихся людей.

Итак, если рассмотреть процесс устройства вентиляции в целом, то он включает несколько этапов:

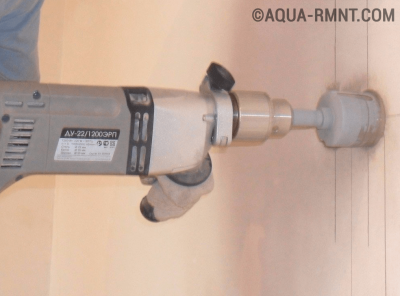

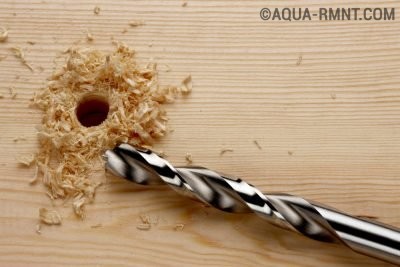

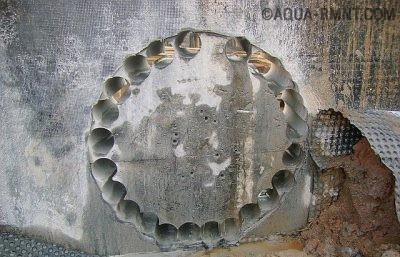

• Сначала размечают места для вентиляционных ходов и прорезают отверстия диаметром 10-20 см.
• Далее в окна вставляют металлические, деревянные или пластиковые короба.
• Если нужно, на вытяжное отверстие монтируют вентилятор для принудительного выдува. Причем электрооборудование для бани должно быть термостойким и с классом безопасности от IP-44 (прочитайте также: «Какой нужен кабель для бани термостойкий и как его монтировать «).
• Закрывают вентиляционные зазоры решетками и заглушками.
• К выходному отверстию крепят трубу и выводят ее на крышу.

Стоит помнить, что воздух должен не просто обновляться, но и свободно циркулировать над полом. С этой целью в цоколе бани в противоположных стенах прорезают небольшие оконца с решетками для защиты от грызунов.

Соблюдая эти инструкции можно смело браться за обустройство вытяжки в бане, чтобы пребывание в парной приносило только удовольствие.

Источники: http://ru-house.net/postrojki/banya/stroika/kak-sdelat-ventilyaciyu-svoimi-rukami.html, http://sovets.net/9738-ventilyaciya-v-bane.html, http://banyaspec.com/montazh-i-remont/kak-sdelat-vytyazhku-v-bane-proektirovanie-i-montazh-ventilyatsii.html

Как сделать вентиляцию в бане своими руками

Вентиляция в банном строении является обязательным элементом конструкции. Без полноценного воздухообмена даже самое качественное сооружение из дерева за несколько лет может потребовать капитального ремонта.

Необходимость вентиляции в банном строении

Без вентиляции при пользовании баней можно столкнуться с сыростью, плохим запахом и недостатком чистого воздуха внутри помещения. Качественно выполненная вентиляция в парной является критерием не только благоприятной атмосферы, но и безопасности посетителей. Если проветривание будет устроено неправильно, то могут возникнуть следующие негативные последствия:

1. Деревянные детали даже при грамотной вентиляции подвергаются существенной нагрузке и служат максимум 20 лет. Отсутствие проветривания способно снизить этот период в несколько раз. Поэтому рекомендуется позаботиться об устройстве вентиляции заранее, чтобы не пришлось выполнять капитальные ремонтные работы в незапланированные сроки.
2. В бане будет застаиваться воздух, из-за чего начнут подгнивать деревянные детали. Это может вызвать дискомфорт у посетителей.
3. Если из помещения своевременно не удалять застоявшийся воздух, пользование такой постройкой может нанести вред человеческому организму. В парной будут накапливаться газы, которые выдыхают люди и выделяет функционирующая печь, а также запахи прогрессирующих грибков и плесени.

   При недостаточной вентиляции в банных помещениях начинают появляться грибки и плесень

Ещё одной важной функцией вентилирования является предоставление теплового обмена. Влажный воздух практически не пропускает тепло, поэтому без рециркуляции потока воздуха печка будет отапливать лишь поверхность вокруг себя. По данной причине входное углубление вентиляции часто размещается в задней части печи на маленькой высоте от пола. Таким образом воздух успеет прогреться и распространит тепло по зданию. В противном случае в помещение будет подаваться прохладный воздух, в связи с чем нарушится температурный режим. Из этого можно сделать вывод, что без грамотной вентиляции не сможет обойтись ни одна банная постройка.

Устройство банной вентиляции, схемы

Естественное проветривание функционирует благодаря конвекции воздуха, которая возникает в случае перепадов температур в здании и вне его. Раскалённый воздух всегда будет подниматься наверх, а прохладный — спускаться к напольному основанию.

Циркуляция воздуха в бане происходит за счёт вытеснения горячего воздуха более холодным, поступающим по специально сделанным для этого каналам

Основная задача вентилирования — обеспечить поступление необходимого количества прохладного воздуха и заместить им раскалённый. Поэтому выходное отверстие следует размещать на противоположной стене по отношению к каналу для входа воздуха. В противном случае механизм будет функционировать некорректно.

Довольно часто начинающие мастера допускают ошибку, размещая прорези для вентилирования на одинаковом уровне: они будут образовывать замкнутый поток, который не затронет большую часть помещения, поэтому в нижней части будет всегда прохладно, а в верхней — душно и жарко. Если всё сделать правильно, то тёплый воздух будет подниматься и перемещаться на улицу через шахту вытяжки. В здании будет создаваться разряжение, а через приток возле напольного основания затянется свежий воздух. Через некоторое время он начнёт нагреваться, подниматься и вытеснять часть раскалённого воздуха через вытяжку. Таким методом происходит постоянная конвекция и естественное проветривание, при этом вмешательство человека не требуется.

Входные и выходные вентиляционные отверстия должны располагаться на противоположных стенах и на разном уровне

В качестве вытяжного устройства в бане можно применить:

• продухи;
• дымоход печки;
• форточки.

Подача воздуха может осуществляться через:

• открытые двери;
• продухи для вентилирования;
• венцы стен (актуально для рубленых бань).

Каждый продух, который требуется для механизма вентилирования, надо снабдить затвором и регулируемой решёткой. Это позволит контролировать обмен воздуха и исключить сквозняки.

Чтобы корректно соорудить вентиляционный механизм в бане, нужно ознакомиться с принципом его устройства.

Более тёплый и влажный воздух поднимается вверх и удаляется через вытяжку, а на его место поступает свежий, подогретый корпусом печи

Есть несколько методов естественного проветривания. Каждый имеет достоинства, особые функции и определённые ограничения по применению.

Залповое проветривание

В маленькой русской бане довольно часто используется залповая вентиляция. Этот метод заключается в обыкновенном проветривании, которое производится после процедур или между походами в парную. Подобная вентиляция позволяет незамедлительно сменить воздух и высушить поверхность парилки.

Залповое проветривание позволяет быстро просушить внутренние поверхности стен, потолка и полок

При залповом проветривании роль щелей для вентилирования выполняют фрамуга и дверь, которые размещены на противоположных стенках. Чтобы сменить воздух, их понадобится открыть на короткий период после процедур. Воздух может перемещаться к дверям или в обратную сторону. Это зависит от того, в каком направлении будет действовать перепад давления. Такая вентиляция нужна для освежения воздуха, но не для охлаждения стен. Поэтому проветривать нужно не более 2 минут.

Возможность такого проветривания следует обеспечить в любой бане. Это позволит быстро просушивать внутренние основания стен, потолка и полок, а также продлить срок службы элементов бани.

Проветривание с оттоком через дымоходную трубу

Для вентилирования можно применить печь-каменку с дымоходной трубой. В процессе сгорания топлива раскалённый воздух будет затягиваться в поддувало и выходить через дымоходную трубу. Чтобы осуществить приток холодного воздуха, понадобится сделать зазор порядка 6–8 мм в нижней части двери. Другой вариант — неплотно закрыть её при принятии процедур. В бане-срубе в процессе топки воздух с улицы можно затягивать через нижние венцы. Для этого их нужно подгонять, оставляя зазор в несколько миллиметров.

При горении топлива в печи возникает разряжение, воздух из парной втягивается внутрь, проходит через дымоход и выбрасывается наружу

Производить вентиляцию путём оттока воздуха через дымоходную трубу можно лишь при поддерживании огня в печке. Если топливо не будет гореть, воздух перестанет циркулировать. Будет необходим более совершенный механизм проветривания.

Вентилирование через продухи

Обмен воздуха, который выполняется через специальные отверстия, является универсальным механизмом вентиляции. Она даёт возможность постепенно заменять воздух в парилке несколько раз в процессе принятия процедур (порядка 6–7 раз за 60 минут). Если грамотно спланировать подобную вентиляцию, сквозняка и понижения температуры не будет.

Отверстие для выхода воздуха в основном располагают под потолочной конструкцией, над верхней полкой. Оптимальные размеры — 16–20 см. Оно может быть выполнено в форме круга или квадрата. Вытяжку понадобится закрыть съёмной заглушкой или скользящей дверью, при помощи которой будет возможность изменить габариты вытяжки и уровень воздухообмена.

При проектировании системы вентиляции в бане необходимо выбрать одну из схем расположения продухов

При устройстве продухов важно учитывать некоторые правила:

1. Не рекомендуется размещать прорези на одном уровне. Прохладный воздух, который заходит в парную, будет незамедлительно вылетать в вытяжную прорезь. Соответственно, он не сможет полноценно рециркулировать, но при этом будет образовываться сквозняк.
2. Линейные габариты вытяжки не должны быть меньше размеров входного углубления. В противном случае свежий воздух не сможет проникать в банное помещение.
3. Если нужно усилить отток горячего воздуха, габариты вытяжки увеличивают относительно приточного отверстия. Другой вариант — устроить на 1 входную прорезь 2 вытяжки.

Входную прорезь следует устраивать на высоте приблизительно 0,2–0,4 м от напольного покрытия. Она может быть размещена на той же стенке, что и вытяжка, либо с противоположной стороны. Преимуществом будет размещение рядом с печью, чтобы проникающий воздух успевал прогреться и попадал в зону парения уже горячим. Входное отверстие надо закрыть металлической решёткой, чтобы воздух втягивался в здание струями, а не цельным потоком.

Принудительное вентилирование

Механическая система проветривания бывает нужна, если:

• суммарная площадь постройки довольно большая;
• конструкция изготовлена из кирпичей, блоков или камней;
• парилка имеет большие габариты;
• трубы для вентиляции нет возможности разместить правильно;
• печь рассчитана на высокую мощность.

Чтобы реализовать такую систему, следует использовать:

• клапан для притока воздуха;
• дефлектор;
• вентилятор.

Принудительная вентиляция в бане подходит для больших помещений

Приобретать надо жаропрочный вентилятор, предназначенный для бань, со степенью защиты от пыли и влаги на уровне IP 44 и выше.

Свежий воздух будет поступать природным путём, через нижнее отверстие. Вытягивание нагретого воздуха будет обеспечиваться за счёт механических устройств.

Видео: устройство вентиляции в бане

Подготовка к монтажу вентиляции: чертежи и разметка

Чтобы правильно произвести работы по монтажу, нужно выбрать одну из существующих схем:

1. Входное отверстие обустроено внизу за печью. Канал для вывода устанавливается на противоположной стене под потолочной конструкцией. Трубу вытяжки в этом случае следует монтировать вертикально. Длину её надо рассчитать так, чтобы верхняя часть трубы слегка поднялась над коньком крыши. Это обеспечит полноценную работоспособность вентиляции во время сильного ветра. Правильно подобранные габариты труб для вывода воздуха способны обеспечить безотказную вентиляцию. Дополнительную регулировку можно произвести путём монтажа заслонок.


   Вытяжную трубу следует устанавливать вертикально, желательно на противоположной стене

2. Входное и вытяжное отверстие располагаются друг над другом. Применение этой схемы целесообразно лишь в том случае, если для устройства проветривания может быть использована только одна стена здания. Проёмы для воздуха размещают напротив печи. Входное отверстие следует приподнять на 30 см от чистового пола. Окно для вывода надо приопустить на 20 см от потолка. Воздух, который проходит через нижний ввод, будет нагреваться от печки и подниматься по направлению к воздуховыводу. Для полноценной работоспособности системы будут нужны механические вытяжные устройства (вентиляторы).


   Вентиляционные отверстия располагают на одной стене, если использовать противоположную стену нет возможности

3. Кроме основных вентиляционных каналов сделано дополнительное вытяжное отверстие в полу. Эта схема предполагает проветривание не только секции парной, но и пространства под полом. Входное отверстие следует обустраивать в стене позади печи. Его надо поднять над полом на 20 см. Раскалённый воздух будет проходить в цокольную часть через зазоры проветриваемого пола. Далее он вернётся в парную и начнёт двигаться по направлению к вытяжному отверстию. Из этого места отработанный воздух будет выходить наружу.

   Для устройства вентиляции пространства под полом в нём делаются отверстия и устраиваются воздухозаборные каналы

4. Вентиляция через поддувало и трубу печи. Схема применяется в случае, если баня используется регулярно. Отверстие для ввода обустроено в нижней части, однако оно размещается напротив печки, а не позади неё. Высота над напольным основанием — 20 см. Вытягивание тёплого воздуха обеспечивается за счёт поддувала и дымохода. Чтобы проветривание работало эффективно, нужно правильно подобрать место размещения печи. Рекомендуется обустраивать её внутри парной. Если печку разместить в соседнем помещении, эффективность применения механизма вентиляции и самой печи будет гораздо ниже.

   Вытягивание отработанного воздуха обеспечивается при помощи поддувала и печной трубы

Советы по выбору и покупке материалов

Чтобы сделать систему проветривания, нужно подготовить такие материалы:

• кирпичи или камни;
• короба для вентиляции;
• задвижки;
• лист металла;
• песок;
• цемент;
• вагонка для обшивки короба;
• крепёжные элементы (самонарезающие винты, гвозди и шурупы).

Из инструмента понадобятся:

• ножовка по металлу;
• строительный нож;
• ёмкость для приготовления смеси;
• шпатель;
• уровень;
• молоток;
• шуруповёрт;
• электродрель;
• миксер.

Работу рекомендуется выполнять в защитной одежде. Дополнительно можно использовать рукавицы и респиратор.

Механизм вентилирования для банного строения будет зависеть от типа постройки и материала изготовления. Это может быть отдельная конструкция или несколько помещений в здании. Первый вариант является наиболее предпочтительным — в таком случае можно легко спланировать и соорудить вентиляционный механизм, выбрав бюджетный метод.

Если банное строение примыкает к жилым постройкам, надо позаботиться о его просушке, чтобы обезопасить стенки от гниения. Температура в парной будет повышенной, поэтому стены должны быть жаростойкими. В этом случае проветривание должно быть принудительным.

Для создания принудительной вентиляции в бане устанавливают электрический вентилятор

Бани могут быть произведены из следующих материалов:

• бревна;
• кирпича;
• газоблока;
• древесины (каркасный тип постройки).

В банных строениях из кирпича и древесины вентканал может быть устроен в стене. Для притока нужно проложить воздуховод или использовать продухи в основании. Понадобится также купить вытяжной вентилятор для удаления горячего воздуха.

Если баня размещается в цоколе, то понадобится установить дефлектор. Это нужно для обеспечения требуемой тяги.

Парные из газоблоков следует оборудовать железным воздуховодом. Для этого следует купить вентиляционные готовые трубы из железа. Также можно устроить воздуховод из оцинкованных листов. Для этого надо придать ему круглую форму и надёжно загерметизировать места соединений. Воздуховод подобного типа проходит поверх стены. Диаметры вытяжной и приточной трубы должны быть одинаковы.

Расчёт вентиляции для бань разных габаритов

Методика расчёта углублений для вентилирования указывается в нормативных актах. Рассчитать габариты углублений для природного проветривания гораздо сложнее, чем для механического — есть множество факторов, которые не зависят от людей. Основной критерий эффективности вентиляционного механизма — кратность смены воздуха. Для жилого помещения существует минимальный параметр кратности, при этом надо учесть как температуру в здании, так и вне его. Температура внутри может колебаться в несущественных пределах, что упрощает составление проекта.

Таблица: производительность естественного проветривания (в м³/час)

Скорость подачи воздуха в разных ситуациях может быть разной. Соответственно, довольно трудно точно рассчитать подходящую кратность обмена воздуха. По этой причине рекомендуется применять опыт специалистов: для большей части парилок достаточно, чтобы площадь отверстий составила 200–300 см².

Также требуется рассчитать объём воздуха, который подаётся и выводится из бани. Чтобы его определить, нужно умножить объём помещения на кратность воздухообмена — число, которое покажет, какое количество раз воздух в здании должен смениться свежим в течение 60 минут. В бане объёмом 10 м³ при кратности 1,5 понадобится сделать приток прохладного воздуха 15 м ³/час. Если объём помещения 25 м³ и кратность 2, то нужен приток воздуха со скоростью 50 м³/час.

В большинстве случаев для создания нормального воздухообмена достаточно вентиляционного канала площадью 200–300 квадратных сантиметров

Соответственно, прежде всего нужно рассчитать объёмы помещений и выявить для каждого из них необходимый объём холодного воздуха, при этом важно учесть коэффициент кратности:

• помещение для мытья — 50;
• туалет — 50;
• предбанник — 3;
• парная — 5;
• комната для массажа — 5.

Полученный результат следует округлить так, чтобы число закончилось на 0 или 5. Далее следует просуммировать полученные объёмы для притока и вытяжки по отдельности. Если получилось, что приток воздуха больше оттока, то для урегулирования баланса потребуется увеличить объём вытяжки для комнат, в которых показатель обмена воздуха является минимальным. В противном случае понадобится организовать вспомогательный приток воздуха. По полученным результатам надо определить сечение воздуховодов.

В механизмах вентилирования скорость воздуха должна соответствовать таким показателям:

• для естественного проветривания — ≤ 2 м/сек;
• для механического проветривания — ≤ 5 м/сек.

Сечение вентиляторов может быть круглым или квадратным. Первые легче подсоединять. Фурнитуру для фиксации можно отыскать в любом супермаркете для строительства.

Таблица: сечения воздуховодов круглой формы

Для приточного и вытяжного воздуховода с затратами воздуха ΣWпр= ΣWвт=165 м³/час скорость потока должна быть максимум 5 м/сек. По таблице надо выбрать параметр, который соответствует такому значению. Ближайший больший параметр расхода воздуха составляет 221 м³/час. Следовательно, сечение воздуховода нужно будет сделать равным 125 мм.

Пошаговое руководство: как установить вентиляцию в бане самостоятельно

Вентилирование не должно:

1. Притоком прохладного воздуха вредить режиму температуры в бане.
2. Некорректно разделять температурные потоки. Имеются ввиду ситуации, когда прохладно только у напольного основания, но не на полочках, где расположены люди.
3. Исключать из парилки не тот воздух — не горячий, в котором много углекислого газа.

Следует позаботиться о том, чтобы полы в бане были проветриваемыми, так как они регулярно соприкасаются с жидкостью.

Пол в бане должен быть проветриваемым, так как он регулярно соприкасается с водой

Если об этом не позаботиться, то пол понадобится заменять каждые 5 лет. Для устройства вентиляции пола понадобится выполнить следующее:

1. В процессе закладки основания следует выполнить вентиляцию пола — сделать маленькие продухи с противоположных сторон цокольной части.

   Продухи для вентиляции пола нужно предусмотреть еще на стадии заливки фундамента

2. Два отверстия для проветривания следует оставить возле противоположных стен парной — для свежего воздуха. Чтобы в банное строение не проникали грызуны, окошки рекомендуется закрыть решётками.

   Отверстия для вентиляции полов должны закрываться заглушками

3. В процессе устройства печи надо сделать так, чтобы уровень финишной стяжки был выше поддувала — в таком случае она сможет функционировать как вытяжка.
4. Рейки следует размещать так, чтобы между ними остались зазоры от 0,6 до 1 см.

   Доски пола следует прибивать с зазором около 1 см

5. После принятия процедур напольное основание каждый раз надо тщательно просушивать.

Подготовка отверстий для проветривания

В качестве примера будет рассмотрена самая сложная ситуация — уже выполнена внешняя и внутренняя обшивка стенок. Углубления могут быть в форме квадрата, круга или прямоугольника. Понадобится выполнить следующие действия:

1. Выполнить разметку расположения отверстия на внутренней обшивке парилки. Перед выполнением работ важно знать не только место размещения углубления, но и его габариты и параметры. Приточное отверстие располагается за печью, на расстоянии приблизительно 30 см от пола. Вытяжной канал делается на противоположной стене под потолком. На этом этапе рекомендуется подготовить воздуховоды и металлические решётки. Это позволит контролировать габариты продуха и не проделывать лишнюю работу.
2. Подготовить сверло по дереву большой длины. Значение должно превышать толщину стен банного строения с учётом обшивочных материалов. В центральной точке начерченного продуха следует просверлить сквозное отверстие с внутренней части парилки. Выход сверла во внешней части конструкции будет центром продуха. Вокруг него следует нарисовать габариты отверстия, которое было подготовлено в парной.

   В центре будущего вентиляционного канала сверлится отверстие, вокруг которого дальше рисуется полный контур продуха

3. Убрать детали обшивки в отмеченных границах. Если банное строение обшито вагонкой с обеих сторон, то нужно будет лишь аккуратно демонтировать рейки. Если с внешней стороны применялись листы из стали — следует использовать болгарку.
4. Осмотреть детали обшивки. Если они повреждены, их нужно починить. По контуру продуха для вентиляции надо проделать сквозные отверстия, которые должны быть расположены максимально близко друг от друга. Важно регулярно проверять, в каком месте они выступают с внешней части стены. Сверло должно быть всегда размещено перпендикулярно к поверхности. Аналогичные углубления надо сверлить по всей площади продуха. Чем их больше, тем проще будет сделать дырку в стенке.

   Отверстия, высверливаемые по контуру продуха, должны располагаться максимально близко друг к другу

5. Убрать перемычки между просверленными отверстиями с помощью стамески и долота. Сделать сквозное отверстие с одной стороны стенки не получится — проблематично добраться используемым инструментом. Часть работы следует сделать изнутри парилки, а вторую часть — снаружи. Не следует тщательно разравнивать основания углублений, важно позаботиться лишь о том, чтобы в канал мог легко поместиться воздуховод.

   Сделать полноценное отверстие с одной стороны стены не получится, потому что не хватит длины используемого инструмента

На подготовку отверстия уйдёт много времени. Даже квалифицированные специалисты чаще всего проделывают не более 2 продухов в день. Далее необходимо приступать к монтажу воздуховода и решётки.

Видео: отверстие большого диаметра в бревне

Монтаж воздуховодов и решёток

Для воздуховода подходят трубы из пластика или оцинкованного металла.

В бане можно устанавливать металлические или пламтиковые воздуховоды

Длину следует определять исходя из длины прохода. Решётка подбирается с учётом габаритов отверстия. Чтобы была возможность выполнять регулировку эффективности проветривания, на решётке должна быть смонтирована заслонка. Последовательность действий по установке элементов:

1. Плоскости углублений следует заизолировать минеральной ватой в один слой. Далее нужно аккуратно установить на подготовленное место воздуховод. Чтобы надёжно закрепить трубу в необходимом положении, следует применить строительную пену. После того как она застынет, излишки надо срезать.

   Отверстия нужно заизолировать минеральной ватой по всему периметру

2. Если между обшивочным материалом и стеной есть изоляция, надо обработать щель между стенкой и углублением в обшивке пеной. Это позволит загерметизировать место прорези и исключить проникание жидкости на конструкции из дерева.
3. После этого нужно зафиксировать решётки. Метод фиксации зависит от того, из какого материала изготовлены стены. Можно использовать силиконовый герметик, саморезы и другой крепёж.

   Пластиковую решётку лучше закрепить силиконовым герметиком

4. Дополнительно можно установить клапан для вентиляции. Закрепляется он так же, как и решётка.

В конце следует проверить функциональность вентиляции при помощи тлеющей спички или другого источника дыма. Её надо поднести к входному углублению и понаблюдать, каким образом и насколько быстро будут двигаться потоки воздуха в парилке. Рекомендуется поэкспериментировать с естественным проветриванием при разных положениях задвижек, от минимального к максимальному.

Вентиляция под полом

Вентиляция в топке часто выполняется в отдельном канале, который проходит под напольным основанием. Его следует вывести возле топки в месте, где располагается лист из металла. Это требуется для того, чтобы защитить пол бани от искр и углей. Чтобы создать проветриваемый канал, понадобится короб. Его диаметр должен быть на 20% больше диаметра дымоходной трубы. Воздух будет проникать из внешней среды, а не из подполья. В противном случае будет возникать плохой запах.

Чтобы создать вентиляцию под полом самостоятельно, понадобится:

1. Вывести вдоль стен на улицу короб. Он должен размещаться впритык к стене. Короб продаётся в готовом виде. Соединение можно делать с помощью специальной фурнитуры.

   Для устройства вентиляционной системы под полом лучше использовать готовый короб из металла или пластика

2. Закрыть короб изнутри решёткой, а снаружи — сеткой от насекомых.
3. Установить второй короб для механического проветривания. Если в помещении размещается топка, понадобится создать подиум для обоих коробов. От стенки, где подготовлено углубление, надо уложить 3 ряда камней на ребро. Один ряд должен размещаться возле стенки, другие два — посредине и возле крайней части. Высота кладки — 24 см. Кладку надо делать до экрана из кирпичей. В верхней части конструкцию надо перекрыть камнями.
4. В месте, где размещается печка, два последних камня ставить не нужно, чтобы воздух под печь мог поддувать из короба. Далее укладывается торцевая часть.
5. Чтобы напольное основание не царапалось, под дверь надо подложить прокладку из резины по ширине дверцы.
6. После выкладки подиума на него надо смонтировать печь. Чтобы нагрузки на короб распределялись равномерно, печь лучше всего монтировать на пластины из металла или уголки, по одному крепёжному элементу на каждую сторону. Далее печь обкладывается кирпичами и сооружается кирпичный экран с двумя дверьми для конвекции. Дверцы приобретаются в готовом виде. Они изготавливаются из металла. Эти двери и будут обеспечивать прогрев банного строения тёплым воздухом и проветривание помещения.

Нижние двери в процессе растопки печи должны быть открыты. В верхние двери будет выходить нагретый воздух. Часть него опустится, нагреваясь ещё раз. Когда процесс завершён, надо прикрыть нижние двери и распахнутыми оставить только верхние. Прохладный воздух будет поступать под печку по коробу, нагреваться и уходить через верхние двери. Подобная процедура обеспечит прогрев пространства, пока здание не заполнится до нижней части короба раскалённым воздухом. Далее тёплый воздух вытеснится холодным и нагреет таким методом другие помещения, через которые будет направлен на улицу.

Видео: продухи и вентиляция пола в предбаннике

Функционирование бани зависит от корректно спроектированной и грамотно установленной вентиляционной системы. Проанализировав особенности конструкции бани и проведя работы по подготовке, можно самостоятельно устроить качественную вентиляцию в банном строении.

Как сделать вентиляцию в бане своими руками

Баня — это не простое помещение. В ней специально создаётся особая среда с постоянным паром, горячим воздухом. Эти факторы определяют исключительные требования к обустройству вентиляции. Но необязательно нанимать для этого специалистов. Сделать вентиляцию в бане можно и самостоятельно.

Необходимость вентиляции в сауне из бруса

Многим изначально кажется, что вентиляция в этом помещении вообще не нужна, поскольку из-за неё будет слишком мало пара и тепла. Но это далеко не так. Причин для обустройства вентиляции в бане две:

1. Во-первых, часть свежего воздуха постоянно «сжигается» в каркасной бане самой печкой, остальной же используется нашими лёгкими. Из-за этого в помещении появляется много углекислого газа. В результате этого увеличивается риск отравления.
2. Во-вторых, без доступа свежего воздуха просушка помещения окажется весьма замедленной. А значит неизбежно гниение пола или облицовочной вагонки на стенах. Полный процесс может занять всего два года.

Приток свежего воздуха нисколько не испортит «атмосферу» парилки, если соответствующая инженерная сеть выполнена правильно.

Если строение выполнено из оцилиндрованного бруса и при этом внутренней отделки нет, то вентиляция не нужна. Ведь открытое дерево хорошо «дышит» и пропускает внешний воздух через многочисленные микротрещины. Во всех остальных вариантах конструкции бани необходимы приточно-вытяжные коммуникации, поскольку в помещении может появиться плесень.

Принцип работы вытяжки в большой парилке с электрокаменкой

Устройство вентиляция бани должно быть выполнено по классической системе: в верхней части помещения вытяжное отверстие, в нижней части — приточное. Главное, правильно расположить эти каналы, точно выбрать необходимый диаметр. При этом можно использовать встроенный электрический вентилятор для улучшения циркуляции воздуха.

Горячий воздух в помещении всегда поднимается к потолку

Патрубок для вытяжки располагается под потолком. Это обычная практика. Во многих банных помещениях отверстие для выхода воздуха находится в самом верху. Достаточно лишь отступить от потолочного покрытия на 5 – 10 см.

Нижнее отверстие может располагаться около пола, например, под скамейками. Однако разумнее размещать приточку в подполье, то есть чуть ниже уровня пола. В этом случае потоки свежего воздуха, двигаясь вверх, будут попутно отлично просушивать влажные половые доски.

Только при такой схеме необходимо оставить в половом покрытии небольшие щели. Так воздух беспрепятственно будет проникать в зону парилки. Однако придётся проложить трубопровод с улицы в подпол, так как воздух для притока необходимо забирать только свежий, внешний.

Как спроектировать вентиляцию в деревянной бане: составление чертежа

Разобравшись с компоновкой вентиляции в конкретной бане, нужно нарисовать чертёж или эскиз. На этом документе необходимо указать все приточные и вытяжные отверстия, их местоположение, а также изобразить трубопроводы для движения воздуха. Легче всего выполнить эскиз карандашом на простом листе бумаги, используя линейку.

На чертеже нужно показать расположение каждого отверстия

Отверстия для вентиляции закладывают в проект, руководствуясь следующими правилами:

1. Количество приточных каналов должно равняться количеству вытяжных. В противном случае воздух будет либо плохо уходить, либо его поступление окажется недостаточным.
2. Размеры всех отверстий должны быть одинаковые по той же причине.
3. Приточный вход и вытяжной выход ни в коем случае не должны располагаться друг напротив друга, иначе весь поступивший воздух сразу будет уходить, не выполнив вентилирующую функцию.

Сделав рисунок, начинают разметку в помещении. Вооружившись рулеткой и маркером, отмеряют согласно чертежу и отмечают центры приточных и вытяжных отверстий. Высверливать их в деревянной или бетонной стене легко специальной коронкой, заправленной в электродрель.

Выбор материала для самодельной вытяжки и вентканалов

Для сооружения приточно-вытяжных коммуникаций обычно используют стандартные канализационные и колена из пластика или вентиляционные трубы из оцинковки диаметром до 100 мм. Для вытяжной трубы, которая выходит на крышу, часто применяется металлический зонт для защиты коммуникации от осадков. Он имеет стандартные размеры. Фиксируется на трубе при помощи хомута.

Необходимо помнить, что входные приточные отверстия, выполненные в фундаменте, следует обязательно закрывать металлическими решётками. Если этого не сделать, то в помещение рано или поздно проникнут грызуны.

Нужно также позаботиться о заслонках. Ими обязательно оснащают внутренние отверстия, чтобы всегда имелась возможность уменьшить (или увеличить) поток воздуха вручную. Особенно это актуально в зимние морозы. Блок с выдвижной заслонкой может быть выполнен в виде отдельного узла, который крепится непосредственно к трубе.

Какие инструменты нужны

Необходимо приготовить для проведения вентиляционных коммуникаций следующее:

• электродрель,
• коронку диаметром 100 мм,
• пистолет для герметика.

Как правильно рассчитать размеры системы

Для вычисления требуемой площади каналов пользуются известным соотношением: на каждый кубический метр вентилируемого помещения необходимо отверстие вентиляции (как приточное, так и вытяжное) площадью не менее 24 см².

Обычно используют канализационные полиэтиленовые трубы диаметром 10 см. Каждый такой канал имеет радиус 5 см. Площадь сечения такого отверстия равна 3,14 х 5² = 3,14 х 25 = 78,5 см².

Теперь можно узнать, сколько кубов помещения вентилирует одно отверстие трубы диаметром 10 см. Для этого уже вычисленную площадь сечения необходимо разделить на 24 см². В результате получается следующее: 78,5 / 24 = 3,27 м³ помещения.

Пусть у нас баня с парилкой 2 м х 2 м и предбанником 1 м х 2 м. Высота помещений 2 м. Объём парилки составляет V = 2 м х 2 м х 2 м = 8 м³. Так как одно отверстие (как приточное, так и вытяжное) вентилирует 3,27 м³, то в этом случае вам необходимо 8/3,27 отверстий. Примите их количество равным 3 штукам.

После создания эскиза можно отметить местоположение и высверлить по три приточных и вытяжных отверстия. Затем устанавливаются патрубки.

Монтаж вентиляционной системы в парилке своими руками

Допустим, ваша баня построена из пеноблоков, но строители забыли позаботиться о вентиляции. Ситуацию можно исправить. Достаточно выполнить несколько шагов:

1. Отверстия для приточки в построенной бане технологически можно сделать только выше пола. Отметьте их на высоте 10 см. Расположение должно соответствовать ранее созданному эскизу.
2. Высверливайте отверстия с помощью дрели и коронки.

   Дрелью можно высверлить отверстие и в бетонной стене

3. В полученные отверстия вставьте патрубки диаметром 10 см. Их длина должна быть на 10 см больше ширины стены. При этом свободная часть должна выглядывать внутрь дома.
4. Тщательно заполните зазоры между кромками отверстия и стенками трубы герметиком.
5. После высыхания уберите излишки герметика.

   Патрубок нужно зафиксировать герметиком

6. С внутренней стороны установите на каждое отверстие блок с заслонкой. Он насаживается на часть патрубка, торчащую из стены.
7. Повторите предыдущие пункты для вытяжной коммуникационной сети. Отверстия отметьте на расстоянии 10 см от потолка, просверлите дырки, установите патрубки и заслонки.

Видео: как сделать вентиляцию бани

Вентиляционные коммуникации в бане прослужат долго, если за ними есть должный уход. Необходимо раз в полгода проверять все решётки на предмет засорения. Также часто нужно тестировать работоспособность заслонок. Обычно несущественные проблемы устраняются мелким ремонтом или чисткой.

Вентиляция в бане своими руками

Для чего нужна вентиляционная система в русской бане? Вот простое объяснение: внутри помещения вас окружает воздух с горячим паром. При дыхании человек потребляет кислород и выделяет углекислый газ. Поэтому при отсутствии нормальной вентиляции можно попросту задохнуться от нехватки кислорода. Профессиональные строители зачастую говорят, что в бане, сложенной из кирпича, вентиляционная система не требуется. Но это совсем не означает, что приток воздуха снаружи совсем не нужен, а говорит о наличии его естественной циркуляции и о том, что дополнительных затрат на обеспечение подачи кислорода в помещение не требуется.

Необходимость вентиляции в бане

В те времена, когда самого понятия «вентиляция» ещё не существовало, бани, как впрочем и все другие постройки, строились без применения каких-либо специальных мер для обеспечения притока свежего воздуха. Но на это были объективные причины. Основным материалом при строительстве тогда являлась древесина, нижняя часть венца была свободной. При этом воздух поступал внутрь бани через щели между брёвнами. Регулировали температуру внутри бани просто — открывая или закрывая дверь. Таким простым и довольно эффективным способом обеспечивали вентиляцию в бане наши предки.

Раньше для проветривания банных помещений просто открывали двери и окна

В настоящее время при строительстве бань часто используют другие стройматериалы и технологии, что и обусловливает иной подход к устройству инженерных систем. Если первоначально в проекте бани не предусмотреть систему вентиляции, негативные последствия могут дать о себе знать в самом скором времени. В первую очередь это преждевременное разрушение материалов, обеспечивающих теплоизоляцию помещений. Когда вентиляция имеет низкую эффективность, через довольно короткое время потребуется заменить и утеплитель, и облицовочные материалы стен и полов.

Изменение температуры воздуха в большом диапазоне и его большая влажность — это основные факторы, определяющие износ применяемых материалов. Кроме того, может появиться неприятный запах, так как существующий микроклимат внутри бани способствует появлению плесени и грибков. Без использования химических средств убрать этот запах невозможно, но их применение в бане неприемлемо. Ну и главное — при отсутствии притока достаточного количества воздуха снаружи, внутри помещения быстро возрастает концентрация окиси углерода (угарного газа) и двуокиси углерода (углекислотного газа), а это, как мы уже говорили, может привести к отравлению людей.

В небольшом помещении парной без приточной вентиляции можно задохнуться

Сложив всё вместе, можно легко понять, что вместо эффекта оздоровления получается совершенно противоположный результат. Вышеуказанных факторов вполне хватает чтобы доказать важность эффективной системы вентиляции в бане.

Правила обустройства вентиляции в бане

Существуют следующие схемы применяемых систем вентиляции:

• естественная, при которой возникновение движения воздуха обусловливается наличием естественного перепада давления снаружи и внутри помещения;
• механическая, которая создаётся специальными устройствами, работающими в автоматическом режиме;
• комбинированная, появляющаяся из-за перепада давления создаваемого за счёт подачи избыточного количества воздуха вентилятором.

При этом необходима не только подача воздуха внутрь, но и его удаление из помещения, что обеспечивается установкой коробов в противоположной стороне от канала притока.

Система вентиляции также обязательна и в других помещениях бани, таких как душевая комната, раздевалка и комната для отдыха.

Естественная вентиляция возникает из-за того, что холодный воздух снаружи помещения вытесняет более тёплый, и тот уходит вверх по специально созданным каналам

Пол также обязательно должен вентилироваться по причине того, что на него всегда попадает влага. Если вы не сделали хорошую вентиляцию пола, готовьтесь менять его каждые 4–5 лет. Для обеспечения длительного срока службы необходимо выполнить отдушины в противоположных углах цоколя, а также вентиляционные отверстия в противоположных стенах для обеспечения притока и оттока воздуха. Для защиты от грызунов и других мелких животных закройте отдушины в полу и отверстия в стенах решётками. Устанавливая печь, обязательно обеспечьте уровень чистого пола выше поддувала печи, тем самым создав эффект вытяжки. Настил необходимо выполнять со щелями между досками не менее 5 мм. А после завершения пользования баней нужно обязательно высушить помещение.

Одним из популярных способов является вентиляция по «Басту», когда свежий воздух поступает через отверстие под печью, а удаляется через отверстие под потолком, расположенное напротив дверей. В таком случае применяют короб из дерева обшитый фольгой.

При любом варианте вентиляционной системы всегда работают определённые правила, обеспечивающие полноценную циркуляцию воздуха и высокий уровень комфорта микроклимата. Одним из простейших вариантов является установка двух каналов — входного и выходного, сечение которых определяется исходя из следующих требований: на каждый квадратный метр площади помещения необходим канал сечением 24 см². Очень часто специалисты умышленно занижают сечение каналов, объясняя этот шаг уменьшением потерь тепла. Однако это влечёт за собой только нарушение нормальной работы вентиляции. Для ускорения оттока воздуха разрешается монтаж двух вытяжных каналов или одной магистрали большего сечения. Каналы могут быть расположены как напротив друг друга, так и на одной стене, но в разных углах.

В качестве вентиляционных отверстий в полу могут служит щели между половицами

В процессе подготовки бани большая циркуляция воздуха не требуется, так как это снижает скорость прогрева помещений. Чтобы её уменьшить установите заглушки на каналах или закройте заслонки.

В случае, когда используются материалы с большой воздухопроницаемостью, доски пола должны быть уложены с зазором в 2–3 мм между ними. Воздух будет свободно проходить через щели и тем самым осуществлять функцию сушки и проветривания.

При проектировании системы предусматривается, что приток воздуха главным образом должен обеспечиваться поступлением снаружи помещения, иначе образование неприятного запаха не избежать.

Вытяжные короба необходимо изготавливать только из металла или дерева. В случае применения пластика при его нагревании будут выделяться токсичные вещества, да и срок службы при высоких температурах таких коробов очень маленький. Разрешается их применение только в раздевалках и душевых.

Вытяжные короба можно делать из металла или из дерева

Схемы устройства вентиляционных каналов в бане

Вентиляционные каналы под полами необходимо делать сразу у защитного листа из металла перед печкой. А соотношение размеров короба и дымохода должно составлять порядка 1–1,2. Эта система имеет свои преимущества, так как обеспечивает лёгкость регулировки притока воздуха и не допускает появления запаха в парилке. В случае, когда печь находится непосредственно внутри парной, данный тип вентиляции подходит больше всего. При этом система получается намного сложнее, так как применяется два короба — первый обеспечивает вентиляцию воздуха, а второй подаёт воздух для горения дров в печи. При этом каналы можно размещать в фундаменте, на котором в будущем и будет установлена печь.

Вариант вентиляции должен быть подобран со всей тщательностью, так как это влияет на уровень комфорта внутри помещения.

Есть несколько вариантов обустройства вентиляции в бане:

1. Канал для поступления воздуха выполняют в стене за печью на 50 см выше уровня пола, а для оттока — в стене напротив, на 30 см выше уровня пола. В этом отверстии монтируется вентилятор. В таком случае прогрев воздуха будет равномерным — холодный воздух нагревается от тепла печи, движется вверх, там остывает, опускается и удаляется через выходной канал. Причём чем меньше будет расстояние от пола, тем сильнее будет скорость потока.

   Входное отверстие для воздуха может находиться за печью, а выходное — на противоположной стене

2. Все вентиляционные каналы расположены на противоположной от печи стене. При этом входной канал расположен в 30 сантиметрах над полом, а выходной — в 30 сантиметрах ниже потолка. И в этом варианте в выходном канале также монтируется вентилятор. Циркуляция воздуха осуществляется таким образом: воздух, попадая внутрь, доходит до печи, нагревается и поднимается и далее движется через всё помещение к выходному каналу.
3. Канал для притока выполняется за печкой на 20 см выше уровня пола, а канал для оттока с вентилятором — на противоположной стене на тех же 20 см от уровня пола. Схема циркуляции следующая — воздух входит, нагревается от печи и удаляется через выходной канал вентилятором.
4. Входной канал расположен за печью на 30 см выше пола. Остывший воздух, опускаясь, проходит через пол и далее через вентиляционное отверстие выходит на улицу. Эта схема отлично подходит для бани, в которой пол оборудован водостоками.
5. Входной канал делают в стене против печи на расстоянии 30 сантиметров выше пола, а поддувало печи вместе с топкой и дымовой трубой работает в качестве вытяжки. Регулировка температуры и влажности воздуха происходит прикрытием входного канала. Такой способ вентиляции применяют в случае, когда печь работает непрерывно.

В зависимости от особенностей конфигурации банных помещений применяются разные способы расположения вентиляционных отверстий

Если в бане предусмотрен бассейн, не забудьте и для него обустроить систему вентиляции. Подробнее об этом читайте тут: https://aqua-rmnt.com/vodosnab/font_bass/ventilyaciya-bassejna.html.

Подготовка к установке вентиляционной системы

После принятия решения о применении той или иной схемы вентиляционной системы требуется выполнить её чертёж. При помощи простого карандаша и линейки на листе бумаги обозначают места расположения всех входных и выходных каналов, а также коробов для организации потоков воздуха.
При проектировании вентиляционных каналов учитывают такие требования:

• входные и вытяжные каналы должны быть одинаковыми по длине. Иначе достаточный уровень циркуляции воздуха не будет обеспечен;
• размер сечения всех каналов также должен быть одним и тем же;
• нельзя располагать входной и выходной каналы на одном уровне друг напротив друга, потому что в этом случае циркуляция воздуха будет отсутствовать.

После составления чертежа выполняют разметку внутри помещения. С помощью рулетки и маркера размечают точки расположения каналов. Отверстия в стенах и перегородках между помещениями легко выполняются специальной коронкой при помощи электрической дрели.

На чертеже нужно указать размеры помещения и точное расположение всех вентиляционных отверстий

Советы по выбору и покупке материалов

Для изготовления систем вентиляции зачастую используют обычную пластиковую водопроводную или канализационную трубу или специальную металлическую оцинкованную трубу диаметром не более 10 сантиметров. На вытяжную трубу, выходящую на крышу бани, для защиты от попадания внутрь системы осадков устанавливают зонтик из того же оцинкованного метала.

На входные каналы, которые располагаются на уровне или невысоко от земли, требуется устанавливать решётки для защиты от проникновения грызунов и других мелких животных.
Не следует забывать и о таких полезных вещах, как заслонки, которые используются для ручной регулировки циркуляции воздуха. Заслонки могут монтироваться на вентиляционные короба в виде самостоятельной детали конструкции.

Вентиляционное отверстие удобно оборудовать заслонкой, благодаря которой можно самостоятельно регулировать приток воздуха

Расчёт вентиляции для бань разных размеров

При расчёте нужного сечения короба вентиляционных каналов используют известное соотношение: на каждый кубический метр объёма помещений требуется вентиляционный канал (входной и выходной) сечением равным 24 см². Часто используют стандартные канализационные трубопроводы, изготовленные из полиэтилена и имеющие диаметр 10 см (радиус трубопровода равен 5 см). Площадь сечения такой трубы равна 3,14х5²=78,5 см². Для того чтобы расчитать, вентиляцию какого объёма помещения сможет обеспечить один короб с таким сечением, полученную величину сечения короба необходимо разделить на 24 см². Получаем: 78,5/24=3,27 м³.

По вентиляционной трубе, выведеннй наружу, воздух из помещений будет выводиться на улицу, уступая место свежему

Допустим, что в бане парилка имеет размеры 2х2 м, а предбанник — 1х2 м. Высота потолков везде одинаковая и равна 2 м. Итого суммарный объём помещений равен 2х2х2+1х2х2=12 м³. Теперь определяем, сколько потребуется выполнить входных каналов для обеспечения полноценной вентиляции помещений при использовании канализационного трубопровода: 12/3,27=3,7. Принимаем значение равным 4. То есть необходимо выполнить четыре входных канала.

После определения мест расположения каналов делается разметка, сверление отверстий и монтаж коробов.

Размеры вентиляционных отверстий

Площадь сечения вентиляционных каналов зависит от размеров банных помещений: предбанников, парилок, душевых и комнат для отдыха. Важным моментом является не только правильное определение сечений каналов, но и обеспечение возможности их регулировки. Для этого предусматривается установка заглушек или задвижек.

Стоит обратить внимание и на тот факт, что при большом сечении каналов прогрев помещений до требуемой температуры с последующим её поддержанием будет достаточно трудной задачей. Главной причиной этого является отсутствие или затруднённость регулировки проходных сечений входных каналов.

Площадь сечения вентиляционных каналов вычисляется из уже упомянутого соотношения: 24 см² на 1 м³ помещения. Для обеспечения циркуляции вытяжной канал можно сделать немного большим, чем входной.

В случае если размер каналов будет ниже требуемых значений, появится проблема с перегревом помещений и с превышением концентрации вредных газов.

Очень важно правильно рассчитать размеры вентиляционных отверстий

Необходимые инструменты

Для монтажа узлов вентиляционной системы требуется следующие инструменты:

• электрическая дрель;
• коронка по дереву/металлу диаметром 100 мм;
• строительный пистолет под тубу с герметиком.

Пошаговая инструкция: как сделать вентиляцию в бане своими руками

Процесс монтажа вентиляции в бане зависит от типа помещения, в котором проводятся работы.

Вентиляция в предбаннике

В предбаннике должно быть тепло, сухо и достаточно свежего воздуха. Для этого в нём обычно устанавливают только один выходной вентиляционный канал. Для увеличения циркуляции воздуха в него заводят вентилятор. Канал чаще всего выполняют напротив двери в парилку на высоте не более 50 см над уровнем пола. Дополнительно вентиляционный канал оборудуют заглушкой, которая закрывается, если баня не используется.

В случае когда топочная дверца и поддувало печи расположены в предбаннике, обязательно выполняется и входной канал, который обеспечивает подачу воздуха снаружи к топке. Обычно такой канал монтируют ниже уровня чистового пола предбанника. Монтаж выполняют до того, как настилают доски на пол. Снаружи на вход обязательно устанавливают решётку.

В предбаннике чаще всего устанавливают только один выходной канал вентиляции или просто открывают окно

Как сделать вентиляцию в парилке бани

Работа вентиляционной системы парилки имеет свои особенности по сравнению с другими помещениями, так как внутри неё климатические условия довольно экстремальны. Несмотря на то, что обычно вентиляционные каналы во время процедур прикрываются либо закрываются полностью, вентиляция всё равно должна присутствовать для насыщения помещения кислородом, удаления углекислого газа, обеспечения равномерного прогрева и прочих задач. К примеру, одна из самых эффективных и распространённых систем для парилок это вентиляция «Басту».

При устройстве вентиляции типа «Басту» в парилке устанавливают вентиляторы и насосы

Видео: установка вентиляционных клапанов в парилке

Как сделать отверстие в стене сруба

Весь процесс состоит из нескольких шагов:

1. Перед тем как начать сверлить отверстия в стенах, подбирается бур или коронка нужного диаметра для выполнения отверстия, диаметр которого должен быть больше диаметра используемой трубы с учётом толщины теплоизоляционного материала.

   С помощью такой коронки можно просверлить идеально круглое отверстие

2. Выполняется разметка центра канала в месте его расположения согласно имеющего чертежа.
3. Затем при помощи электрической дрели и подобранного бура или коронки выполняют сквозное отверстие в стене.

   По готовой разметке отверстие сверлится с помощью дрели или перфоратора

Если же стена выполнена многослойной из-за утеплителя, тогда отверстие выполняется следующим образом:

1. Сверлом насквозь выполняется отверстие.
2. Затем размечается канал нужного диаметра.
3. По всей длине размеченной окружности, сверлятся отверстия небольшого диаметра.
4. Далее стамеской или лобзиком устраняются перемычки и вынимаются внутренние фрагменты.

Видео: чем сверлить отверстие в деревянной стене

Установка труб и решёток

Для изготовления вентиляционных коробов лучше использовать трубопроводы, изготовленные из оцинкованного металла. В случае применения труб из пластика они должны быть рассчитаны на работу при повышенных температурах во избежание разрушения материала.

В вентиляционное отверстие можно вставить задвижную коробку, решётку или вентилятор

Сам процесс монтажа состоит из нескольких этапов:

1. Труба оборачивается теплоизолирующим материалом и устанавливается в выполненное отверстие. Зазоры между стеной и трубой заполняются герметиком или монтажной пеной для обеспечения защиты от проникновения влаги.
2. Далее крепятся защитные решётки при помощи саморезов или промышленного влагостойкого клея.

Для того чтобы оценить работоспособность канала вентиляции, достаточно поднести к нему зажжённую спичку, свечу или тлеющий фитиль. По направлению и скорости движения дыма можно определить эффективность работы смонтированных вентиляционных каналов. Если скорость движения воздуха недостаточна, рекомендуется установить в каналы вентиляторы.

Видео: вентиляция «Басту» в бане

При строительстве бани заранее продумываются все инженерные системы. Канализация не исключение. Подробнее про её обустройство вы сможете узнать здесь: https://aqua-rmnt.com/kanalizaciya/postrojki/kanalizaciya-dlya-bani-svoimi-rukami.html.

Всё ещё не уверены, требуется ли система вентиляции в бане? И думать не надо, однозначно требуется. Но помните, что выбор схемы вентиляционной системы будет определяться исходя из многих аспектов конструкции самой бани, а также личного предпочтения владельца.

Вентиляция в бане — 105 фото особых систем вентилирования для саун и бань

Качественная, грамотно установленная вентиляция играет огромную роль в процессе постройки парной. Неправильная или вообще отсутствующая система может быть опасна для жизни и здоровья людей.

Обратим внимание на элементарный пример. Находясь в бане человек вдыхает оксиген (кислород), а выдыхает углекислый газ. При отсутствии обмена воздухом человек задохнётся от угарного газа. Учитывая вышеизложенное делаем вывод, что вытяжку необходимо устанавливать в соответствии с технологией.

Функции грамотно установленной системы

• обеспечение парилки оксигеном;
• вывод угарного газа;
• экономия на дровах;
• защита помещения от грибка и плесени.

Схемы вентиляции бани у пользователей присутствуют разные, но то, что они должны быть применены, не стоит и сомневаться.

Виды систем

Природная промвентиляция. Предложенный комплекс работает благодаря «физике» использования разности давления в помещение и снаружи. Самый простой выбор.

Механическая система. Для этой структуры необходимо дополнительное оборудование — вентиляторы. Наиболее результативный выбор.

Комбинированные установки. Углекислый газ выводится через специальный вытяжной короб. Способ установки предусматривает, чтобы этот элемент устанавливался по диагонали к приточному отверстию, через которое в помещение будет поступать кислород.

Планирование вентиляционных систем

• Вытяжка монтируется в процессе строительства бани. Устанавливаются определенные каналы, к которым они подсоединяются. Окошки закладывают после обшивки помещения.
• Специальные воздуховодные проемы желательно делать одного размера. В некоторых случаях устанавливается 2 окошка, для лучшей эффективности и безопасности.
• Вентиляционные проемы должны иметь либо задвижки, либо дверцы.
• Расчет площади поперечного сечения отверстия рассчитывают, опираясь на объём помещения.
• Если неправильно всё рассчитать, банька будет холодной.
• Окна нельзя устанавливать на одном уровне и напротив друг друга.
• Окошки необходимо делать немного ниже потолка.

Монтаж вентиляции

Учитывая вышеизложенное, посмотрим как сделать вентиляцию в бане своими руками.

Для этого необходимо выбрать место, где будет располагаться входной и выходной канал. Хорошим месторасположением для входного канала будет пространство возле плечи. Стоит выбрать высоту 25 см. Выходной, по диагонали под потолком. Нужно, чтобы был свободный доступ к каналам.

Приобрести решётки. Снаружи каналы должны быть закрытыми. Просверлить в стенке отверстия. Внутри, застелить фольгой и минватой. Вату укладываем плотно.

В вырубку вставить трубы. Они должны плотно прилегать. По периметру задуть их пеной. После этого, обшиваем стены внутри и монтируем решетки.

Совет! Вытяжное окно должно постоянно быть затворенным или открытым.

Из этого делаем вывод, что термовентиляция в баньке своими руками, задача вполне выполнима! И вы узнали как сделать вентиляцию в бане.

Как сделать вентиляцию в парилке

Хорошую пароизоляцию можно сделать при помощи ресурсов в виде влагоизоляции, утеплительных ресурсов и подкровельной пароизоляции. Плёнка защищает утеплительный материал от водяного пара.

Необходимо хорошо изолировать потолок, ибо горячий воздух будет подниматься. Для этого нам нужны дощечки, приблизительно 7 см. Накрываем их фольгой или толстой картонкой, которую предварительно пропитываем олифой.

Далее, потолок нужно обмазать каолинитом и утеплить. Вместо каолинита, можно использовать пенополистироловые плиты.

Из опыта могу сказать, что пергамин и рубероид применяют не очень часто. При высоком нагревании они могут быть опасными для здоровья.

Иногда эксплуатируют рулонную пароизоляцию, а именно в виде стекловолокнистых плит либо фольги.

Грани заделываются специальным скотчем в виде фольги. Плиты укладываются с зазором в 20-25 мм. Это помогает уменьшить влагу.

Схемы приточной вентиляции в бане

• Необходимо 2 отверстия сделать на одной стороне.
• Сделать одно входное окошко за печью, от пола высотой 20 сантиметров.
• Выходное окно от пола монтировать на 30 сантиметров, а входное под печкой, от пола 50 сантиметров.
• Входное окошечко делаем напротив печи, а поддувалом будет выходной люк.

Если, что-то будет непонятно из данного материала, посмотрите более информативные фото вентиляции баньки в интернете.

Фото вентиляции в бане

Также рекомендуем посетить:
