Двутавровая балка своими руками | Строительный портал

В последнее время в строительной отрасли достаточно популярными стали постройки, возведенные по методу каркасной технологии. Подобный вид строительства считается относительно недорогим и позволяет сократить сроки возведения за счет использования отдельных каркасных элементов, изготовленных в заводских условиях и доставленных на объект строительства уже в готовом виде.

Будучи незаменимым помощником в строительстве зданий и сооружений различного назначения, двутавровая балка или двутавр получила свое название за свой специфический профиль в виде 2 соединенных букв «т». Отсюда Т-образный профиль носит название тавр, а балка считается двутавровой.

Содержание

Деревянные двутавровые балки: характеристика и особенности конструкции
Классификация деревянных двутавровых балок
Несколько советов при создании полового покрытия с использование двутавровых балок
Двутавровые балки металлические: сфера применения и особенности конструкции

Классификация металлических двутавровых балок
Технология изготовления двутавровой балки

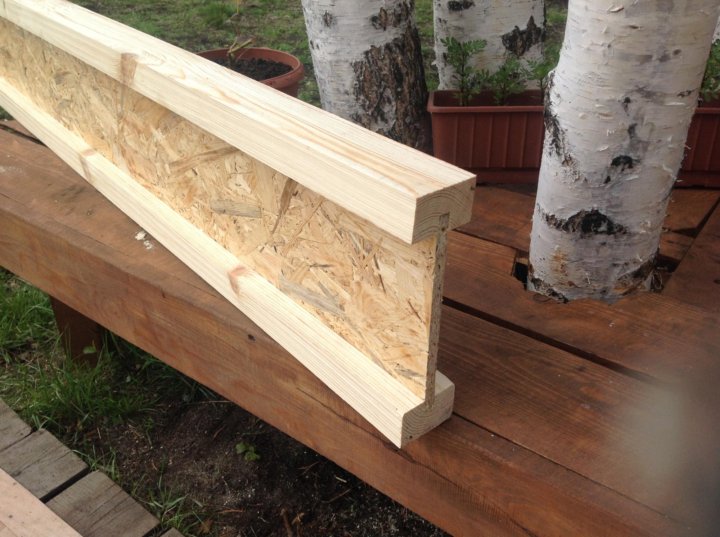

Деревянные двутавровые балки: характеристика и особенности конструкции

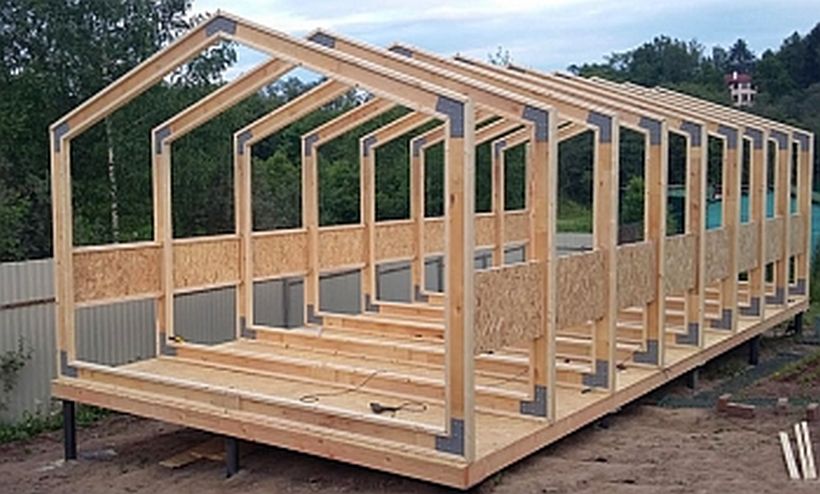

Деревянная каркасная технология предполагает использование двутавровых балок перекрытия из клееного бруса с повышенными характеристиками к несущим нагрузкам. Благодаря относительно малой высоте сечения, Вы можете более экономно расходовать древесные ресурсы. Применение двутавровых балок, к примеру, для изготовления перекрытий позволяет увеличить нагрузку на конструкцию и существенно сократить сроки возведения. Если Вам предстоит перекрыть пролеты более 5 м, то оптимальным вариантом станет использование подобных двутавровых балок.

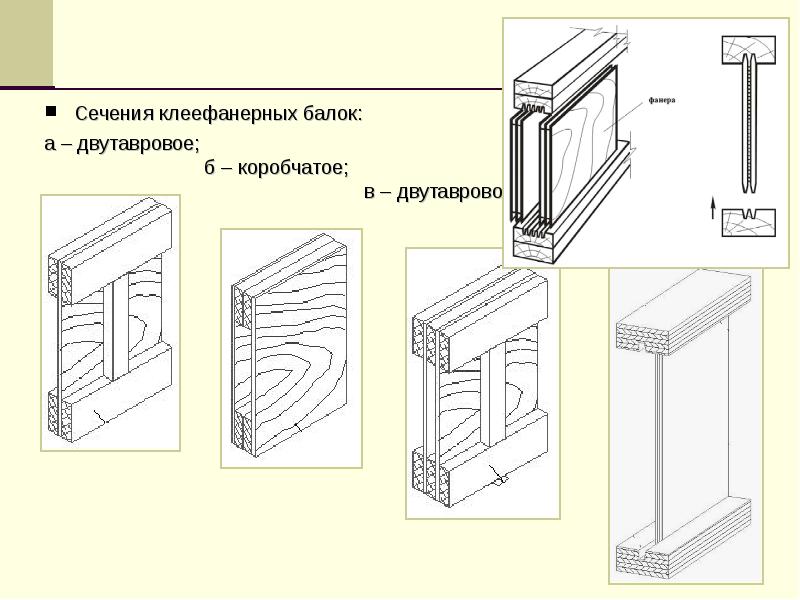

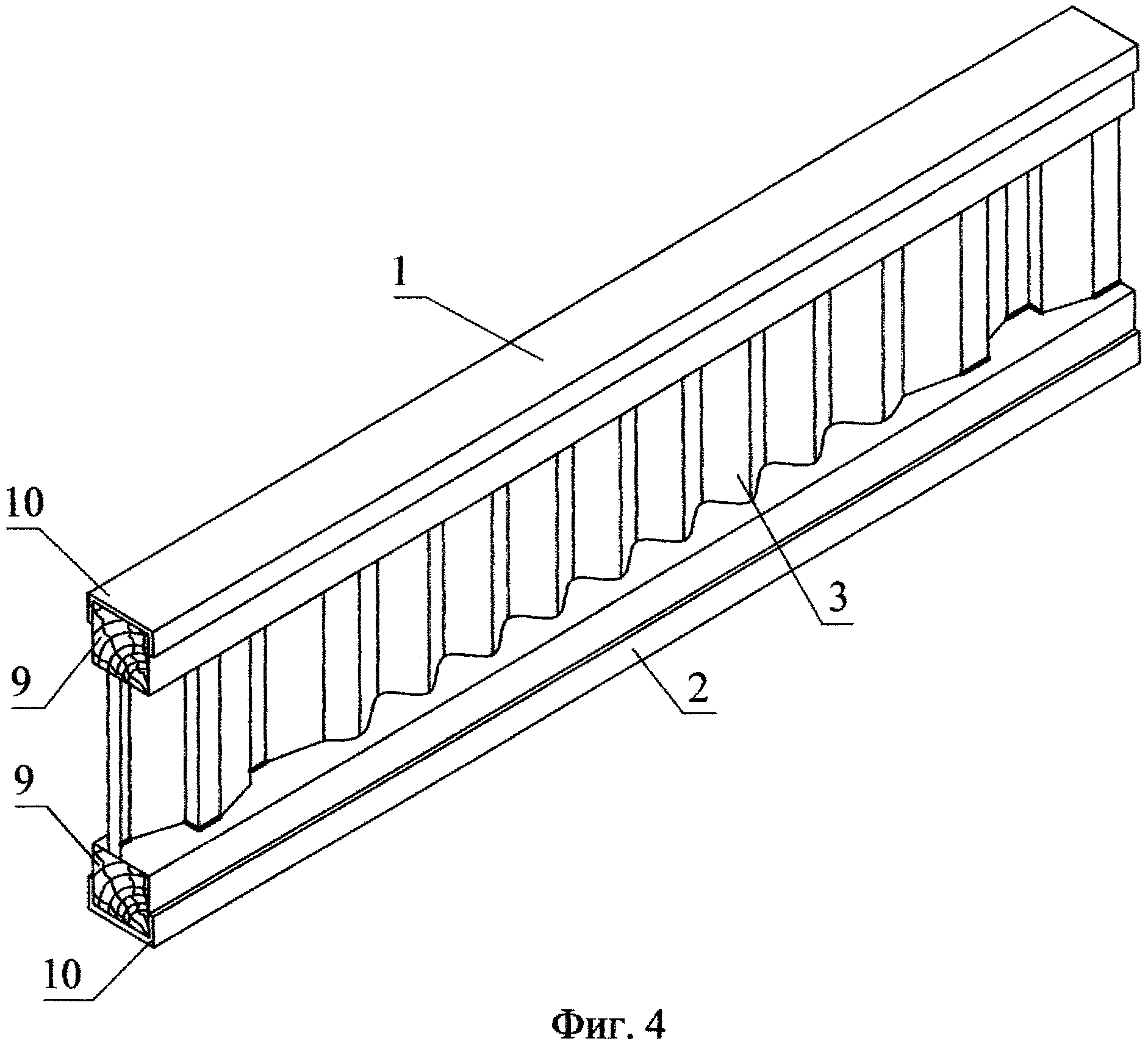

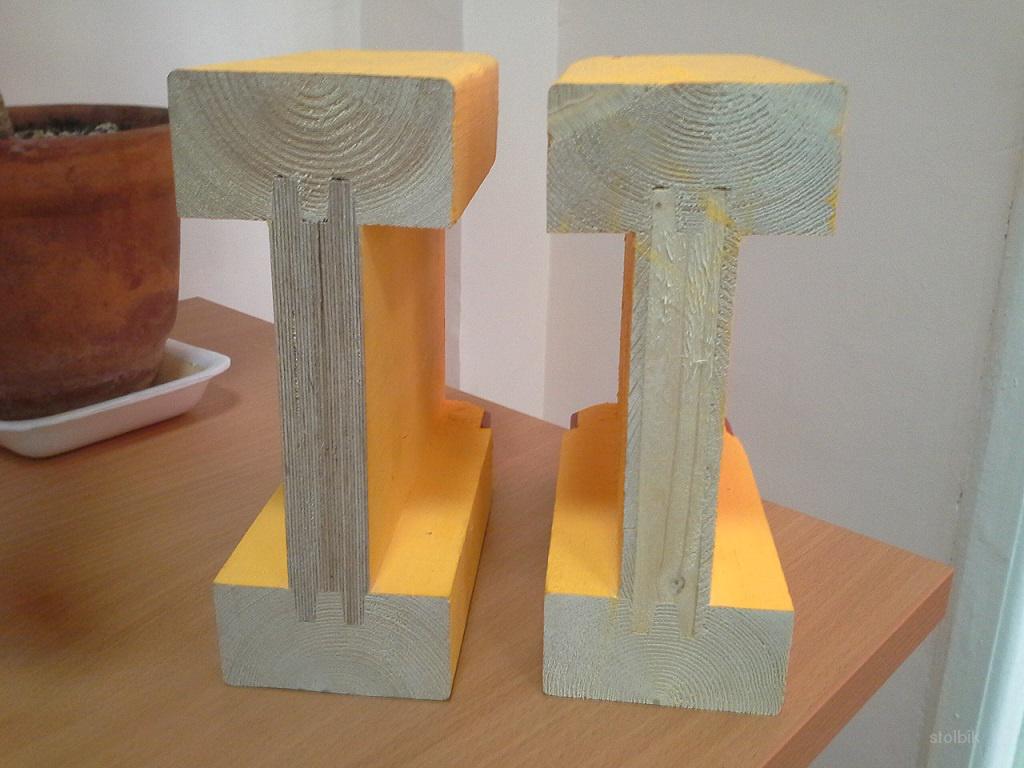

Что представляет собой двутавровая балка в разрезе? Прежде всего, это заготовка из ОСБ или фанеры, выступающая в роли ребра жесткости, вклеенной между брусками, в которых заранее отфрезерован паз. Высота балки определяется величиной максимальной нагрузки и может варьироваться от 140 мм до 470 мм.

Чем еще привлекательны двутавровые балки из дерева?

Помимо повышенной прочности при эксплуатации двутавровые балки превосходно сохраняют свою первоначальную геометрию и не гнутся при изменении влажности воздуха, а их особое строение позволяет производить монтаж даже в условиях отрицательных температур.

В качестве основы изготовления балок используются калиброванные сухие материалы. Следует отметить, что правильное хранение полностью исключает возникновение в заготовках «вертолетов» и «сабель», столь часто встречающихся при изготовлении перекрытий из бруса или досок.

В чем преимущество балок от пиломатериалов?

Прежде всего, отсутствием растрескиваний и кручений, которые могут быть вызваны усушкой пиломатериалов из-за высокого содержания в них влаги. В дальнейшем это приведет к появлению неровностей пола и раздражающим скрипам. Двутавровые балки обладают повышенной нагрузочной способностью и могут быть установлены на достаточно больших площадях без каких-либо возможных дефектов: трещин, усадки, изгибов. Конструкция балки позволяет легко прорезать отверстия для электропроводки, газа и воды, канализации и вентиляции.

По сравнению с конструкциями из традиционных пиломатериалов, балки имеют следующие преимущества:

полное отсутствие изгибов и точные размеры двутавровой балки;
прочность – возможность применения балок в пролетах больших дверей;
бесшумность – правильная установка обеспечивает полное отсутствие скрипа полов;
универсальность – балки можно использовать в конструкциях пола, стен и потолка;
стабильность и износоустойчивость – не подвержены усадке и деформации;

невысокая стоимость двутавровой балки и экономичность – обеспечивают значительную экономию материальных ресурсов;
легкость производства деревянной двутавровой балки с помощью обычных плотницких инструментов;
наличие гарантии на весь срок эксплуатации;
экологическая безопасность.

Классификация деревянных двутавровых балок

Специалисты различают 2 типа двутавровых балок.

1. Балки опалубки.

Выступают в качестве элемента перекрытий опалубки и предназначены для оптимального распределения нагрузки от бетона и арматуры на стойки. В данном случае поверх накладывается палуба из фанеры ламинированной. Балка опалубки может быть изготовлена из березовой фанеры, ЛВЛ и хвойной древесины, обработанной специальным водонепроницаемым составом, который защищает балку от негативных воздействий внешней среды.

2. Балки перекрытий.

Используя двутавровые балки, Вы сможете облегчить технологию изготовления «черных» полов, поскольку процесс подшивания черепных брусов к лагам становится излишним, да и правильные формы значительно упрощают работы по настилу для дальнейшего обустройства чистовых полов.

Сегодня рынок строительных материалов представляет двутавровые деревянные балки длиной до 15 м, при этом некоторые фирмы предоставляют возможность изготовления балок нужной Вам длины под заказ, ускоряя тем самым сборку перекрытий на строительном объекте. Выбирая подходящую по высоте балку, Вы сумеете заложить необходимую толщину утеплителя.

Итак, подводя итоги, необходимо отметить, что деревянные двутавровые балки, цена которых весьма конкурентоспособна, считаются современным и наиболее эффективным строительным материалом, поскольку по техническим и эксплуатационным характеристикам во многом превосходят перекрытия из натурального массива, а по конструкционным характеристикам их можно поставить в один ряд с железобетонными и бетонными перекрытиями.

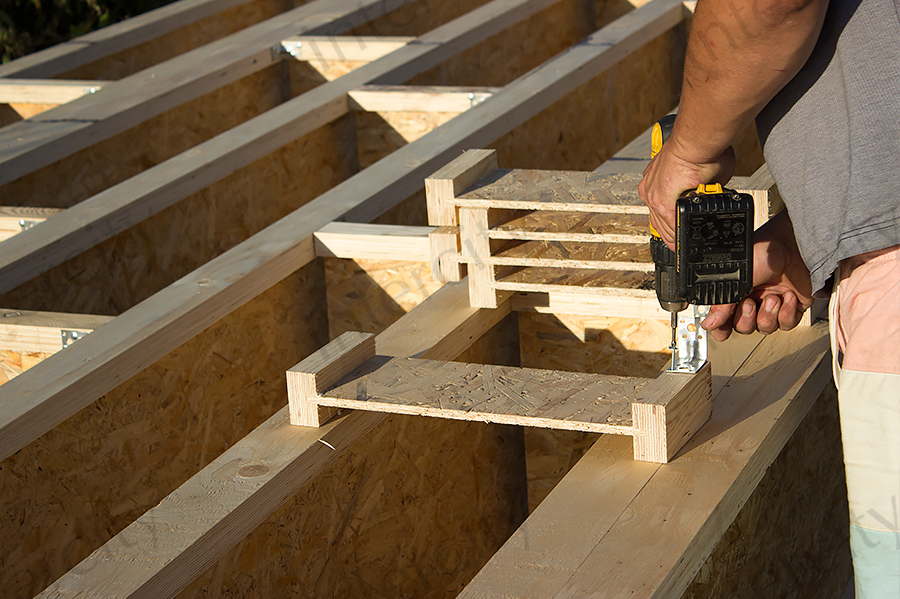

Несколько советов при создании полового покрытия с использованием двутавровых балок

Чтобы получить качественное половое покрытие следует соблюдать большую высоту деревянных балок при меньшем прогибе и более высокой жесткости полового покрытия. Используя сплошные блокировки в перекрытиях и подшивки потолков, минуя опосредующие элементы, Вы снизите до минимума уровень вибрации пола и улучшите общие характеристики.

На качество пола при использовании балок оказывают влияние следующие факторы:

большая высота балки позволяет получить высокую жесткость пола и меньший прогиб;
наличие чернового пола, который приклеивается к балкам или прибивается гвоздями, обеспечит Вам более высокую жесткость пола и уменьшит вероятность появления неприятного скрипа;
чем больше высота двутавровой балки, тем более оптимальным и в то же время экономичным будет вариант обустройства пола.

Соблюдая все процедуры: верный расчет нагрузки, правильную установку, выбор опоры и рациональное использование крепежных деталей, в том числе и приклеивание, Вы гарантированно получите пол высокого качества.

Необходимо отметить, что для изготовления двутавровых балок своими руками, Вам придется воспользоваться обыкновенным плотницким инструментом. Относительно небольшой вес двутавровых балок и специфика конструкции позволяют удобно и экономично прокладывать коммуникации, причем это вовсе не повлияет на несущую способность готового сооружения. Поскольку изготовление балок осуществляется в заводских условиях на современном оборудовании, то качество готовой продукции контролируется специалистами и соответствует всем техническим нормам и требованиям.

Видеоролик youtube

Видеоролик наглядно показывает, что двутавровая балка — это идеальный вариант для создания надежного и долговечного полового покрытия.

Двутавровые балки металлические: сфера применения и особенности конструкции

Двутавровая балка представляет собой вид фасонного проката в форме горизонтального или наклонного бруса, выполненного из низколегированной или углеродистой стали высокого качества.

Габариты двутавровой балки определяются исходя из номеров, обозначающих расстояние между внешними гранями, которые могут располагаться под наклоном (У) или параллельно друг другу (П). Значения представлены в сантиметрах.

Сфера применения металлической двутавровой балки весьма обширна: строительство жилых домов (для армирования лифтовых шахт), промышленных зданий и сооружений, возведение мостов, колонн, тоннелей, шахт – то есть в тех местах, где необходимо противостоять повышенным нагрузкам. Повсеместное использование двутавра позволяет сократить вес несущих конструкций, а значит, снизить общие затраты на строительство объекта. В сфере машиностроения балки применяются для разработки и создания сложного и тяжёлого оборудования и машин.

С точки зрения инженерных особенностей, балка успешно перераспределяет вертикальные и горизонтальные нагрузки, работая на изгиб, Этот процесс успешно реализуется, благодаря жёсткости профиля балки. В качестве материала для изготовления металлической балки выступают различные сорта стали и всевозможные сплавы, в частности нержавеющие, которые достаточно распространены в строительстве зданий в условиях, благоприятных для возникновения коррозии.

Классификация металлических двутавровых балок

Сортамент двутавровых балок, представленный на рынке металлоконструкций, огромен: кроме многообразия размеров, балки отличаются обозначениями и видами. Для распознавания балки следует пользоваться следующими обозначениями: К1, К2, К3, К4, К5, Б1, Б2, Б3, Ш1, Ш2, Ш3, Ш4.

Буквой «К» обозначены колонные балки, выдерживающие огромные нагрузки. Если балка предназначена для меньших нагрузок, то лучше использовать широкополочные конструкции, маркируемые литерой «Ш». Для создания несущих конструкций такие балки играют роль опорных направляющих. Все обозначенные выше изделия отличаются наличием параллельно расположенных полок. Технология изготовления двутавровых балок строго регламентируется ГОСТом.

Балки с наклонными полками подразделяются на традиционные (Б) и специальные (М, С), которые могут применяться для создания подвесных путей и укрепления шахтных стволов. Балки с маркировкой «Б» изготавливаются строго в соответствии с ГОСТом 19425-74.

Вес балки можно узнать в специальной таблице. Для удобства покупателя указывается вес 1 метра балки.

Прочность металлического профиля зависит от длины балки, формы поперечного профиля, сырьевой базы и способа изготовления данного вида металлопроката.

Материалом изготовления сварных балок служит легированный и низколегированный стальной лист. Для получения двутавровой балки может быть сварной или горячекатаный метод изготовления. Для качественной сварки балок посредством сварочных аппаратов используется слой флюса, что позволяет создавать металлические конструкции нестандартной высоты и длины.

Технология изготовления двутавровой балки

Конструктивно двутавр состоит из двух поясов и стенки, которые присоединяются друг к другу с помощью угловых и стыковых швов. Процесс сварки стыковых швов является сложной и ответственной задачей, которая выполняется в первую очередь, когда отсутствуют закрепления в свариваемых листах.

Затем происходит сборка конструкции, согласно выбранного метода сварки поясных швов. Чаще всего она осуществляется с помощью одного или двух автоматов, когда вертикальная стенка расположена в горизонтальном состоянии. Соединив все конструктивные элементы, к балке крепятся ребра жесткости.

Для создания балки может быть использован метод ручной сварки поясных швов. Такой способ кардинально меняет последовательность сборки конструкции. К примеру, после установки вертикальной стенки на нижний пояс следует закрепить ребра жесткости, а затем установить верхний вес и зажать балку хомутами.

Значительно упрощают сборку двутавровой балки кондукторы — кантователи, которые избавят Вас от необходимости использовать прихватки, поскольку в этом случае элементы монтируются с помощью фиксирующего оборудования быстрого действия. Такой метод сборки позволяет организовать серийное и массовое производство конструкций.

Наиболее востребована сварная балка, поскольку она обладает неоспоримыми преимуществами.

Так, по сравнению с прокатной балкой, ее прочностные параметры значительно выше, а масса ниже на 30% — это достигается благодаря оптимальному расчету сечения, который, впрочем, оказывает влияние и на цену двутавровой балки, — делая ее, безусловно, дороже.

как сделать балки перекрытия самому из досок? Какой материал выбрать для изготовления?

Отечественные строители совсем недавно открыли для себя каркасное строительство, которое давно и с успехом практикуется в зарубежной архитектуре. В частности, двутавровые деревянные элементы широко применяются теперь и у нас, и в Канаде, потому что климатические условия идентичны, и подобные балки отлично подходят для перекрытий. На рынке продаются разные вариации подобных балок, но не всегда их цена радует, хотя и является приемлемой в средних значениях, и многие застройщики предпочитают закупать балки у производителей.

А разве не было бы интереснее сделать балки перекрытия самому? Отпадут все проблемы с транспортировкой и не нужно будет подгонять материал по месту установки.

Не всегда нужно быть благодарным только тому, что есть на рынке, если самостоятельно можно сделать гораздо более интересный конечный продукт.

Глубокие детали производства самих балок описывать нет смысла, так как каждый строитель, даже при установке обычных стоек, имеет свою методику и способы постройки, свой набор инструментов и понимание вопроса. Статья дает общее представление об изготовлении деревянных двутавровых балок своими руками.

Выбор материала

Это один из ключевых моментов в работе. Дерево дереву рознь, и очень многое будет зависеть от того, какие балки получатся и что рациональнее использовать в строительстве.

Брус. Лучший брус – клееный, так он меньше всего деформируется и реже подвержен подгниванию и разбуханию. Этот стройматериал – фаворит производителей, которые в многочисленных рекламах хвалят его свойства и долговечность. Но всегда стоит помнить, что даже самый прочный материал не может исключить поглощение жидкости со временем.
Лиственница. Порода избираемого дерева тоже имеет немаловажное значение. Очень тяжело работать с нижним венцом любого сруба, поэтому тут, как делали ранее до нас наши предки, просто идеально подойдет лиственница. Хоть это и хвойное дерево, у него особенная смола, которая наделяет древесину отличительными свойствами – при намокании она прочнеет. А ведь венец важно максимально оградить от влаги.

Стоит заметить, что минимальное сечение бруса для опалубки, которое можно позволить, будет составлять 35 мм. Брус должен быть больших сечений, чтобы избежать лишнего расхода дерева.

Какие инструменты нужны?

Помимо стандартных инструментов, необходимых в строительстве, для данной работы следует сделать акцент на двух составляющих.

Стойка. Тут выбора не очень много – можно брать как фанеру, так и основные варианты – листы ДСП или ОСБ, которые значительно превосходят ДВП по техническим характеристикам. На рынке представлено множество альтернативных вариантов, но тут лучше именно старая школа. Желательно ориентироваться на стружечные плиты – они надежнее и долговечнее.
Клей. Как правило, мало кто берет в расчет, что выбор клея тоже играет существенную роль, особенно при работе с деревом. Токсичность тут крайне нежелательна, а поэтому чем натуральнее и безопаснее клеевой состав, тем лучше, особенно при строительстве дома или другого жилого комплекса (коттедж, дача).

Изготовление

Когда бруски будут готовы, нужно заняться выпилом, чтобы впоследствии сделать ровную вертикальную стойку.

Осмотрите внимательно каждую плиту, не должно быть даже малейшего дефекта, иначе балка не сможет держать вес. Не бойтесь браковать. Да, денег, потраченных на плиту, может быть жалко, но гораздо больше денег придется выкинуть, если вся конструкция будет испорчена.

Отобранные плиты надо немного скосить у кромки, чтобы они ровно входили в паз.

Смазать спилы клеем и прижать верхний к нижнему. Подождать, пока клей полностью высохнет: время ожидания должно быть описано в инструкции.

Качественную стыковку всех элементов двутавровой балки можно обеспечить подрезкой прогонов из швеллера той же длины. Их надо наложить на брусья, и стянуть веревкой или обрезками плотной ткани, если хватит соответствующей длины, и дождаться, когда клей полностью станет твердым. Только после готовности клея балка готова к использованию.

При изготовлении самих опор не должно возникнуть никаких проблем.

Самое главное – производить все необходимые расчеты, не стесняться просить совета, и если не получается – обращаться к профессиональным строителям, даже с расчетами. Тут нельзя рисковать, так как перекрытие – начало начал любой конструкции, и нарушение верных параметров чревато травмами и крушением дома.

Типичные ошибки

Разберемся, что нужно учесть, чтобы не сделать опасные оплошности, и что может пойти не так при производстве балок.

Ошибка №1

Приобретение неподготовленного сырья. Если вы решили самостоятельно сделать двутавровые деревянные балки для перекрытия, то нужно не забывать о том, что в условиях производства все изготавливается по особой технологии, и применяется калиброванная сухая фурнитура, что не дает балкам и доскам перекручиваться и приобретать неправильные формы.

Ошибка №2

Приобретение и использования неподходящего или чересчур дешевого клея. Например, как бы ни был привлекателен выбор смоляного клеевого состава, это абсолютное нет при работе с двутавровыми балками. У эпоксидной смолы очень плохие клеящие свойства, и для ее затвердевания нужно слишком большое количество времени.

Лучшим выбором клея остается полиуретановый. Он термически активный, но сам не возгорается, а при работе с деревом это очень важно.

Конечно же, стоит отметить, что не подойдет клей ПВА, какими бы волшебными клейкими свойствами он ни обладал. Клей «Момент» тоже неуместен в данном случае.

Ошибка №3

Неверное сопряжение самих балок. Здесь надо понимать, что это не простые деревянные, но двутавровые балки, и крепить их внахлест – большая ошибка. Их необходимо приложить встык и закрепить пластинами.

Нельзя использовать перфорированную ленту, чтобы впоследствии балки не опрокинулись. Нужно использовать точные расчеты по калькулятору.

Ошибка №4

Использование неправильных крепежей. Самым несуразным кажется использование строителями монтажной пены для заделывания отверстий. Закладка должна быть строго специальная. Возбраняется использовать неправильный доугун, это нарушит несущую способность перекрытия, и вся конструкция может обрушиться.

Не используются также в отношении двутавровых балок обыкновенные шурупы, так как сами по себе они не выдерживают серьезные нагрузки. Следует помнить, что шурупы не являются конструкционными деталями – они могут лишь прикрепить что-то легкое по весу. Обратите также внимание на доугун – если его высота недостаточна, то использовать нельзя. Размер тоже имеет значение – маленький кронштейн недопустим.

Ошибка №5

Использование сторонних деталей, не предусмотренных конструкцией. Не нужно ничего дополнительно подкреплять просто «для страховки». Обычное крепление двутавровых балок и так плотное и не требует излишних деталей. На рисунке показаны типичные ошибки при монтаже.

Полезные рекомендации

Не стоит пренебрегать общими рекомендациями, советами и замечаниями.

Не используйте одинаковый двутавр для перекрытий, меняйте его.
Точно рассчитайте нагрузки. Для этого можно использовать разные калькуляторы онлайн или сделать расчет самостоятельно.
Если сомневаетесь, будет лучше обратиться за советом к профессионалам. Нельзя допустить, чтобы балки были поставлены криво – это может остановить всю стройку и в конечном итоге опасно для конструкции.
Все дерево подлежит качественной просушке. Это поможет избежать возможной деформации в будущем, ведь неизвестно, как продукция хранилась до того, как попала к вам в руки, на каких складах была.

Конечно же, можно просто использовать брус в разных частях каркаса, но это не всегда выгодно с точки зрения экономии. Изготовление двутавровой балки своими руками и её применение технологически более рационально.

Именно когда мы комбинируем листы ОСБ и брус, то получается наиболее прочная и долговечная конструкция, оптимальная по своим строительным характеристикам:

жаро- и морозостойкость;
сопротивляемость нагрузкам и погодным условиям;
относительно легкий вес.

Хотя всегда можно комбинировать различные элементы самодельного двутавра и конфигурации для самых разных каркасных нужд. Поэтому, и особенно это касается строительства, всегда нужно пробовать и не бояться ошибиться. Принять решение построить что-то своими руками – повод для большой гордости, ведь долгие годы вы будете любоваться плодами своего труда.

Но если вы решились строить что-то самостоятельно, нужно подходить к этому ответственно с самого основания, потому что именно с него и будет дальше начинаться всё строение, и уже с базы все должно быть идеально, чтобы конструкция была прочной и ровной.

О том, как производят деревянные двутавровые балки, смотрите далее.

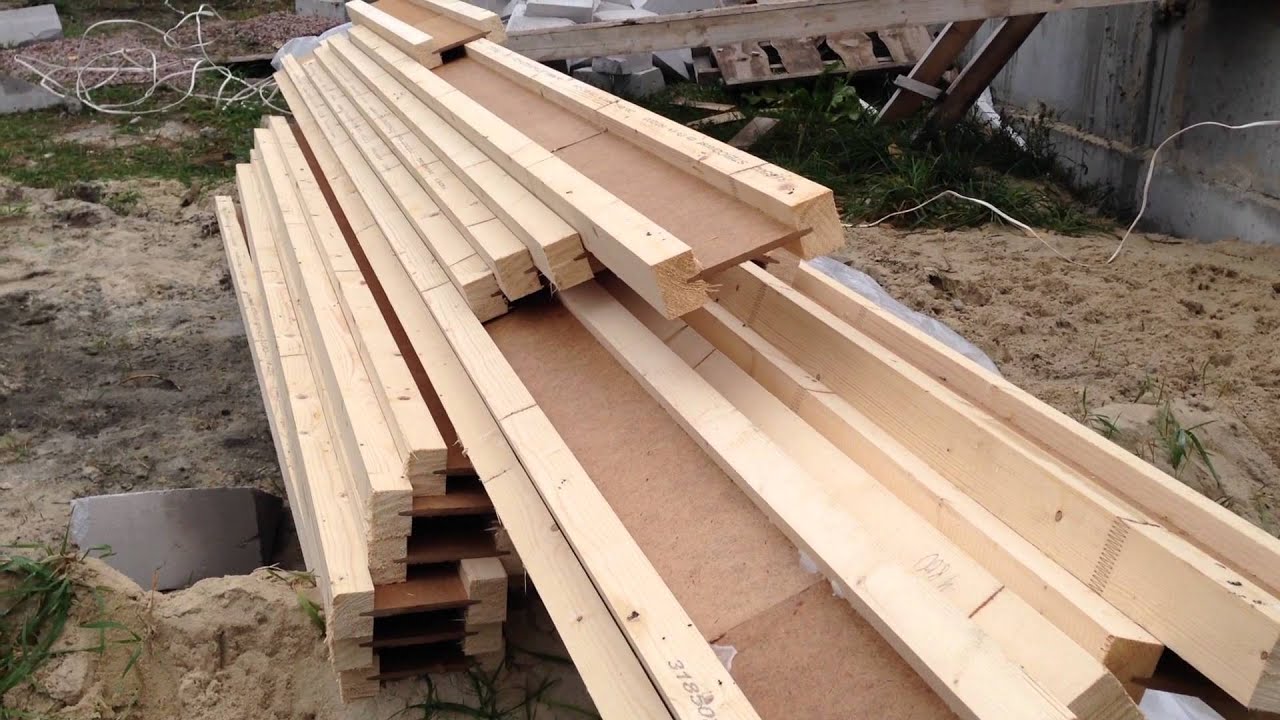

Сделать самому балку двутавровую деревянную балку

Производство деревянных двутавровых балок своими руками – очень выгодный и прибыльный бизнес, начать который под силу каждому! Деревянную двутавровую балку в первую очередь используют для изготовления перекрытий, создавая очень прочное и качественное основание для будущего полового настила.

Этот вид балки появился сравнительно недавно, но уже успел завоевать расположение и популярность среди строителей. Двутавр успешно применяется в каркасной технологии строительства загородных домов, помогая не только ускорить, но и удешевить возведение дома.

Блок: 1/5 | Кол-во символов: 558
Источник: https://businessideas.com.ua/business-ideas/proizvodstvo-derevyannoy-dvutavrovoy-balki

Особенности изготовления двутавровой деревянной балки

После подготовки брусьев в них делаются выпилы для последующей установки стойки. Она должна располагаться строго вертикально, поэтому особое внимание – точности разметки (ведется от продольной оси заготовок).
Каждая плита перед использованием тщательно осматривается. Малейший дефект (а он скажется на несущей способности двутавровой балки) – причина для отбраковки. Кромки отобранных плит немного скашиваются, чтобы образцы лучше входили в пазы.
Выпилы в брусьях промазываются клеящим составом; в нижний вставляется стойка, после чего накладывается верхний и прижимается.
Сборка оставляется в таком положении до полного просыхания клея. Это время указывается в инструкции по применению состава.

Качественную стыковку всех элементов двутавровой балки можно обеспечить отрезками швеллера аналогичной длины. Они накладываются на бруски и стягиваются импровизированными хомутами (веревка, ремни с карабинами и тому подобное), до полного отвердевания клея. И только после этого деревянную балку-двутавр можно использовать для обустройства перекрытия.

Процесс изготовления опор из древесины, как и выбор материалов, особых сложностей не представляет. Работа, выполненная своими руками, экономит и время, и деньги. Но это оправдано лишь в том случае, если расчеты нагрузок проведены на профессиональном уровне. Если нет полной уверенности, что это получится сделать самостоятельно, рисковать не стоит. Перекрытие – ответственная часть любой конструкции, и никакая экономия не может служить оправданием нарушению проектных параметров.

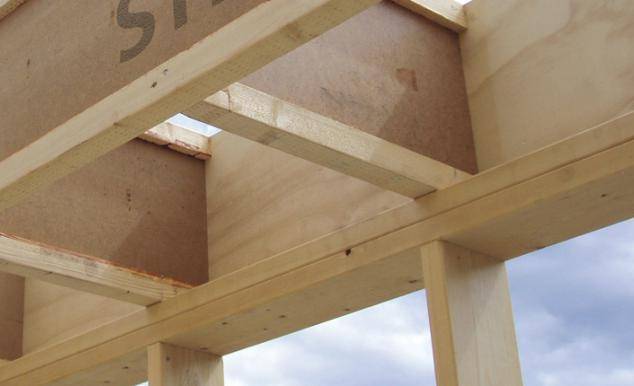

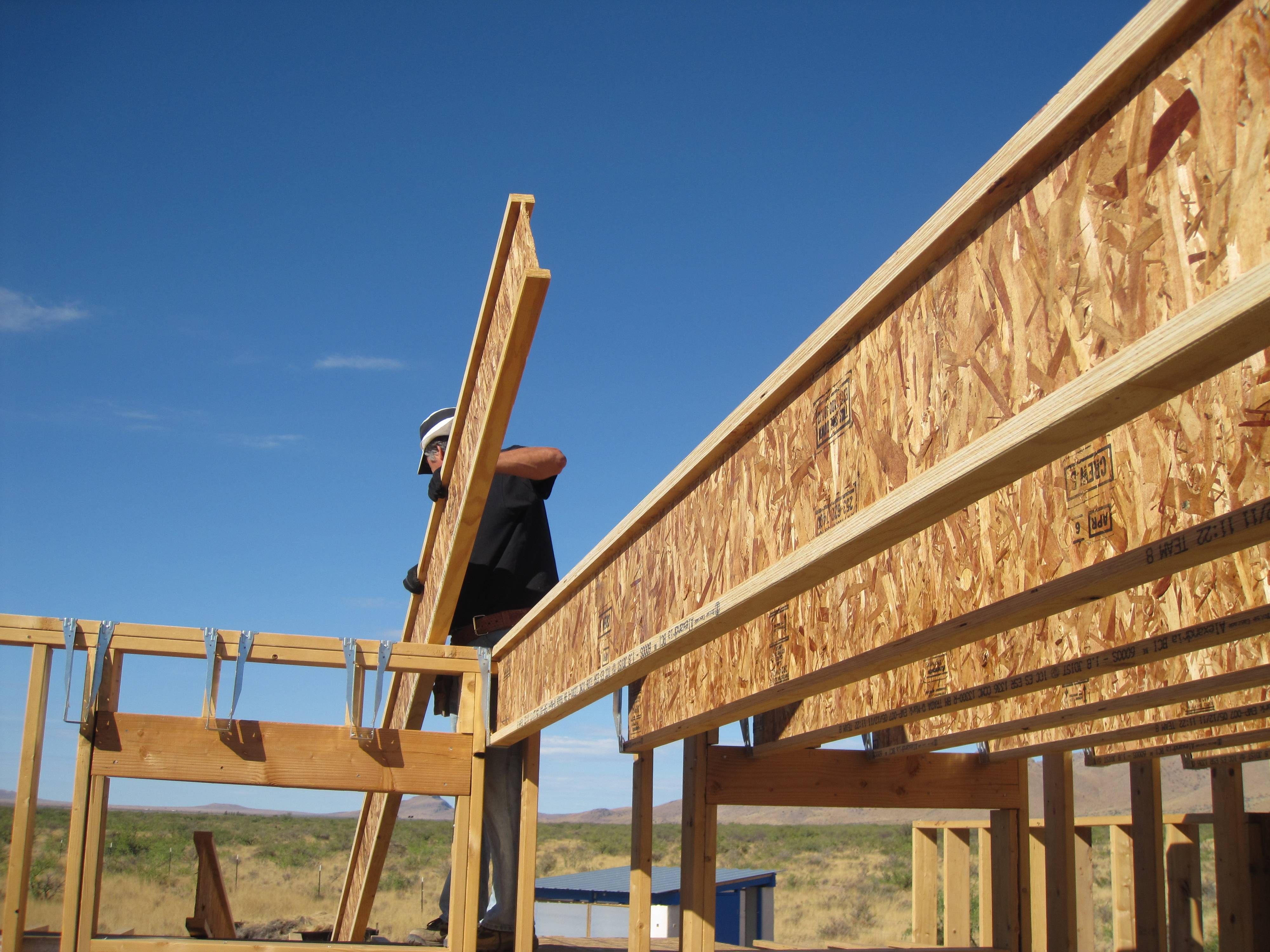

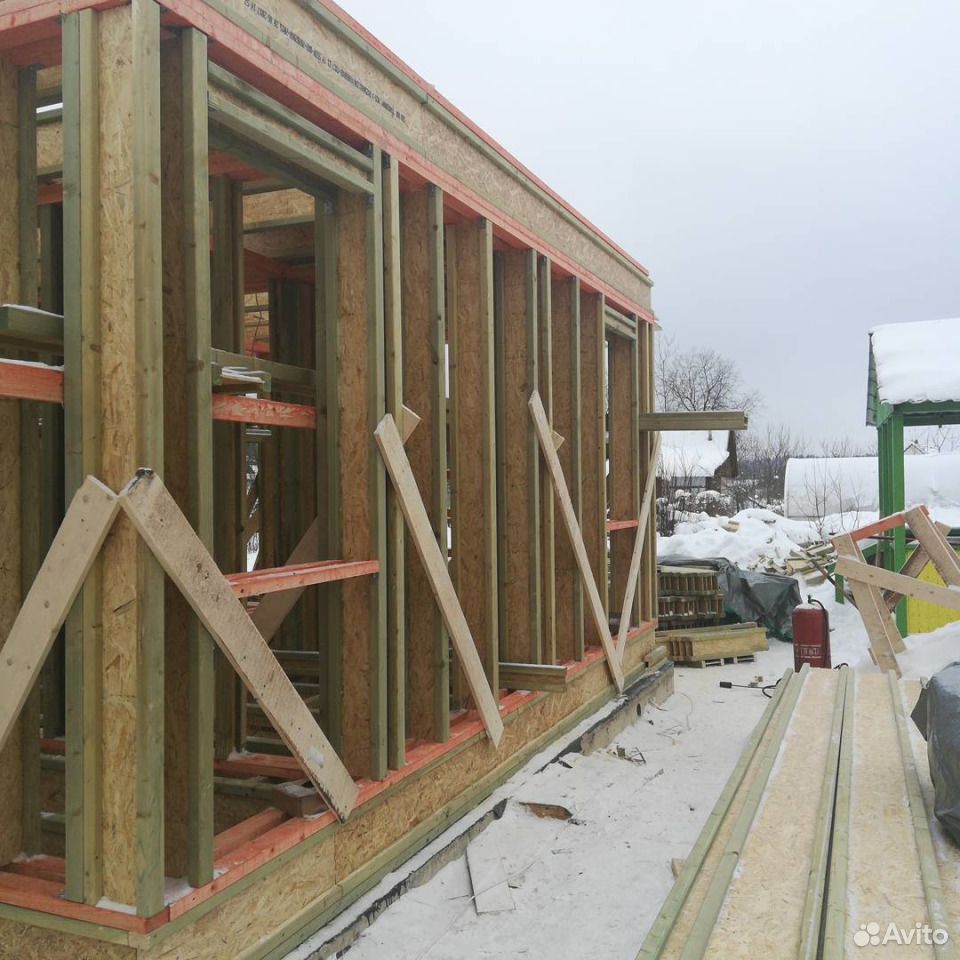

С ростом индивидуального строительства двутавровые балки перекрытия стали обретать все большую популярность в частном секторе. Их преимущества – отдельная тема, но один из плюсов опор этого типа отметить стоит. В отличие от металлических аналогов, двутавровые балки из древесины можно изготовить своими руками. Как это сделать, подробно рассматривается в данной статье.

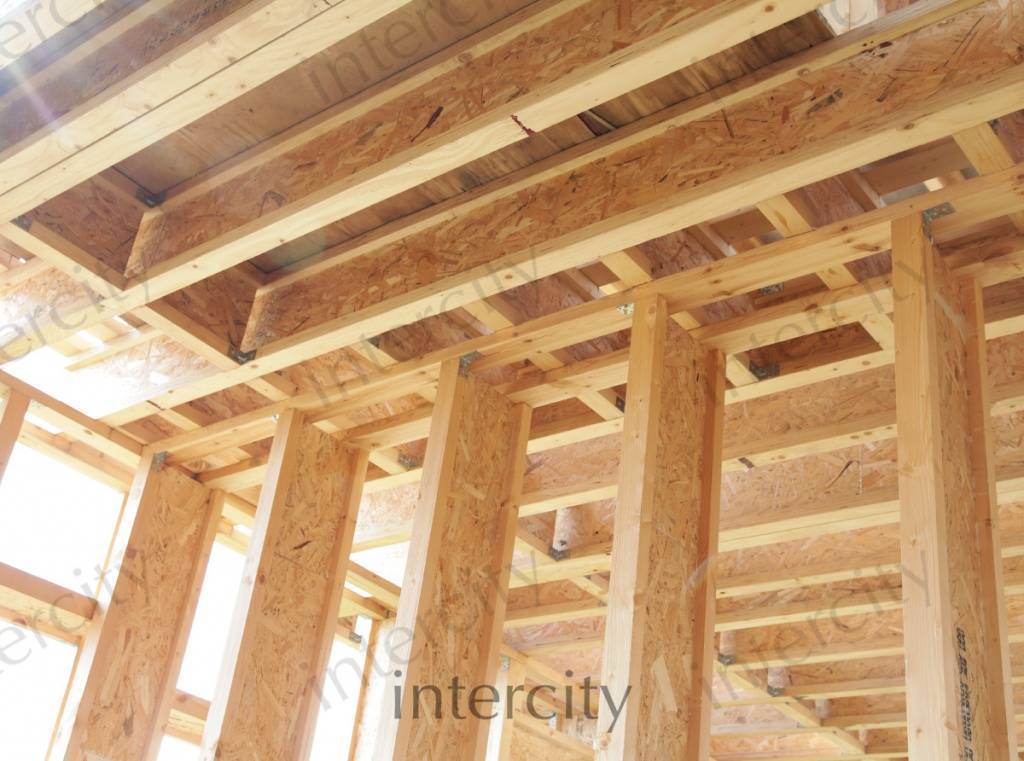

Сфера применения деревянных двутавров не ограничивается лишь обустройством перекрытий. Они широко используются при возведении каркасных строений, монтаже настилов, перегородок и опалубок. Зная технологию и ряд особенностей промышленного производства таких изделий, можно изготовить образец любого типоразмера, под конкретное использование.

Ведь сделать двутавровую балку своими руками – значит, решить ряд проблем. Во-первых, с транспортировкой габаритной продукции. Во-вторых, с подгонкой ее по месту, так как покупные экземпляры могут в точности и не подойти.

Автор сразу оговаривает, что вникать в такие детали, чем и как сделать выборку древесины для получения пазов в заготовке и ряд других нюансов совершенно бессмысленно. У каждого хозяина свой собственный опыт, возможности и инструмент. Поэтому акцент – на домашнюю технологию сборки двутавровых балок, полный цикл их изготовления своими руками. Примеры заводских опорных образцов – на рисунке.

Это не все, что предлагает рынок, но конструктивные особенности двутавров и их основные типоразмеры понятны.

Блок: 2/8 | Кол-во символов: 3070
Источник: http://beton-stroyka.ru/krysha/sdelat-samomu-balku-dvutavrovuyu-derevyannuyu-balku.html

Деревянная двутавровая балка технические характеристики нагрузки

Какую нагрузку может выдержать двутавровая балка? По своим техническим характеристикам, деревянная двутавровая балка ничем не уступает металлическим и бетонным конструкциям, но при этом стоит в разы меньше.

Стоит так же отметить о том, как с помощью размещения двутавров можно увеличивать прочность перекрытий. Например:

Расположенные рядом (по горизонтали) 2 двутавровые балки суммируют свою прочность к нагрузкам. То есть если одна балка выдерживает 300 кг, то в паре с такой же балкой перекрытие будет выдерживать 600кг.
Расположенные балки одна на другую (по вертикали) способны выдерживать в 4 раза большую нагрузку. То есть если положить одну балку с прочностью в 300 кг, а сверху такую же и закрепить их между собой, то в паре они уже выдерживают вес в 1200кг.

Нагрузка на двутавровую балку таблица:

Размер пролета	Расстояние между балками	Сечение балки (высота x ширина) в мм.
3м.	1м. 0,5 м.	150×10 150×50
4м.	1 м. 0,5 м.	200×100 150×100
5м.	1 м. 0,5 м.	250×150 200×150
6м.	1 м. 0,5 м.	250×180 200×150
7м.	1 м. 0,5 м.	300×200 250×150

Примечание. Все данные приведены из расчета нагрузки на перекрытие около 400 кг/м2.

Конечно, при расчетах нужно еще учитывать:

качество материалов;
частота укладки балок;
отклонения размеров.

Если вы хотите несколько сэкономить на строительстве собственного дома или же заняться бизнесом по продаже двутавровых балок, тогда следует помнить, что ничего особо сложного в изготовлении этого вида перекрытий в домашних условиях нет. Деревянные двутавровые балки для междуэтажного и чердачного перекрытия позволяют выполнить весь процесс своими руками. Ведь перекрытия по деревянным балкам выполняется без использования подъемных кранов и другого вспомогательного оборудования. Весь процесс может выполнить один мастер самостоятельно. Такое перекроите – не скрепит и имеет массу других преимуществ.

Блок: 2/5 | Кол-во символов: 1900
Источник: https://businessideas.com.ua/business-ideas/proizvodstvo-derevyannoy-dvutavrovoy-balki

Выбор материала

Понятие древесина – общее. Что именно целесообразно использовать при изготовлении своими руками двутавровых балок?

Блок: 3/6 | Кол-во символов: 133
Источник: https://masterim.guru/strojmaterialy/derevyannye-dvutavrovye-balki-svoimi-rukami/

Какие инструменты нужны?

Стойка. Тут выбора не очень много – можно брать как фанеру, так и основные варианты – листы ДСП или ОСБ, которые значительно превосходят ДВП по техническим характеристикам. На рынке представлено множество альтернативных вариантов, но тут лучше именно старая школа. Желательно ориентироваться на стружечные плиты – они надежнее и долговечнее.
Клей. Как правило, мало кто берет в расчет, что выбор клея тоже играет существенную роль, особенно при работе с деревом. Токсичность тут крайне нежелательна, а поэтому чем натуральнее и безопаснее клеевой состав, тем лучше, особенно при строительстве дома или другого жилого комплекса (коттедж, дача).

Блок: 3/6 | Кол-во символов: 1878
Источник: https://stroy-podskazka. ru/perekrytiya/derevyannye-dvutavrovye-balki/

Типы деревянных балок

Во-первых, давайте познакомимся с разнообразием этого строительного материала. Существуют следующие типы I-лучей:

BDK (клей с лучами I-ray).
Он используется при строительстве домов с короткими диапазонами.
BDKU, BDKU-L. Такие носители имеют широкие стены, они очень прочные и имеют большую поверхность для крепления к швартовке.

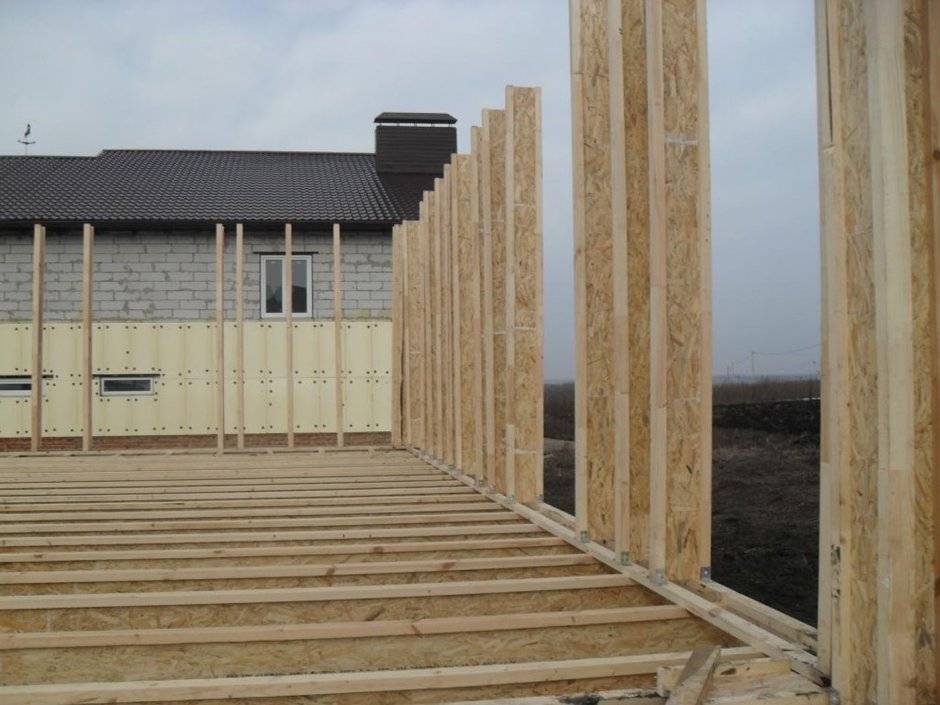

SDKU, SDKU-L. Эта I-стойка является основой стен.
BDASH, BDSS-L. В зданиях с очень длинными диапазонами используется широкий луч. Его также можно использовать в качестве стропила.
SDCSH, SDCSH-L. Кронштейн подходит для изготовления стеновых панелей.

Блок: 4/26 | Кол-во символов: 608
Источник: https://stroitel12.ru/dvutavrovye-derevjannye-balki-svoimi-rukami/

Стойка

Основных вариантов два – из многослойной фанеры или ОСВ. Хотя в продаже встречаются двутавровые балки и других исполнений, для изготовления своими силами лучше ориентироваться на эти материалы. Предпочтительнее ОСВ, так как они обеспечат большую прочность и долговечность конструкции благодаря особому структурному составу и технологии производства.

Блок: 5/6 | Кол-во символов: 357
Источник: https://masterim.guru/strojmaterialy/derevyannye-dvutavrovye-balki-svoimi-rukami/

Как приобрести качественный двутавр для своего дома?

В заводских условиях двутавры изготавливают из ценной древесины хвойных пород: лиственницы или сосны. Если вы решили приобрести готовые двутавровые деревянные балки, дадим вам пару ценных советов:

Пункт 1. Обратите внимание на шов: должен быть заметен небольшой выход клея. Это нормально.
Пункт 2. По всей полке вырез должен быть конической формы, а сама OSB должна быть фрезерирована и вставлена правильно.
Пункт 3. OSB должна быть через каждые полметра пристрелена скобами прямо в полку. Это помогает сохранять давление до того, как полностью застынет клей.
Пункт 4. Вы имеете право попросить сертификат качества продукта и посмотреть, применяется ли нужный тип клея – тот, который допущен для клееных несущих конструкций.
Пункт 5. Проверьте, есть ли в сопутствующей документации протокол испытания образцов балок, их номер технических условий и выпуска.

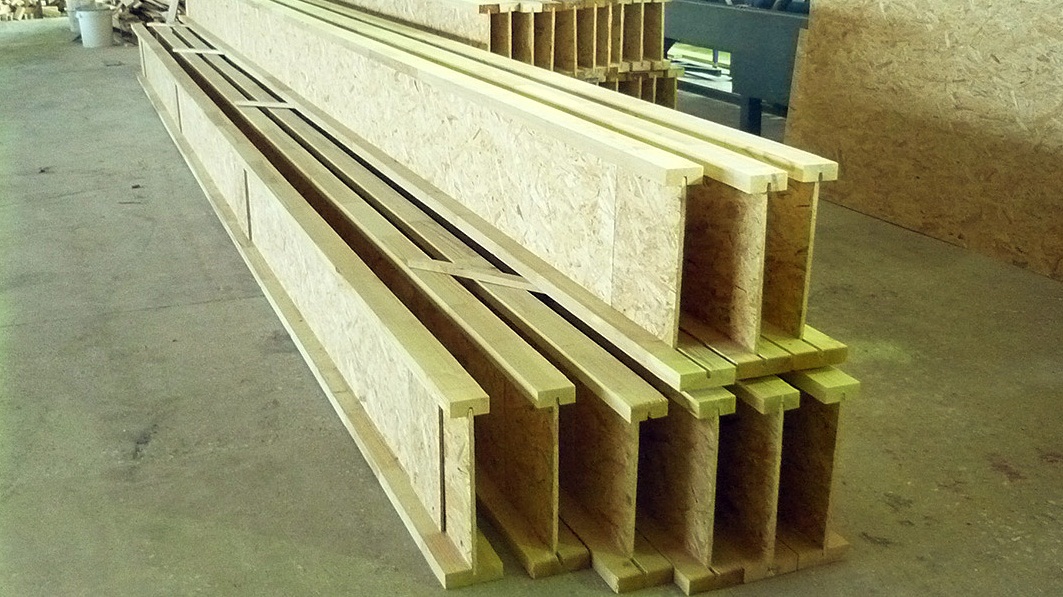

Выглядеть качественные двутавровые балки должны так:

Здесь секрет кроется в том, такие балки предварительно хорошо высушены, тогда как обычная древесина все еще содержит определенный процент влажности. Да и сама конструкция балки позволяет легко прорезать отверстия в перекрытии для проведения канализации, вентиляции газа и воды, а в условиях строительства частного дома или коттеджа это – важный момент.

Что касается клеевого соединения заметим, что некоторые российские застройщики уже давно отказались от заказа сырья от более мелких фирм и приобретают заграничные двутавровые балки, т.к. отечественное производство двутавровых деревянных балок и его итоговое качество не всегда радует. Да и опыта мало, канадская технология пока еще слишком непривычна и не находит в нашей стране большого количества последователей. Вот поэтому порой проще изготовить двутавровую деревянную балку своими руками – здесь нет ничего сложного. А мы расскажем, что и как.

Блок: 5/8 | Кол-во символов: 1870
Источник: https://KrovGid.com/krovlya/derevyannye-dvutavrovye-balki.html

Виды балок

Отечественная классификация отличается от общепринятой европейской только названиями, линейные и физические параметры почти одинаковые.

Таблица. Разновидности двутавровых деревянных балок

Серия балки	Краткое описание
NJ	Европейский стандарт, стойка из плиты ОСП толщиной 10 мм. Общая высота двутавра 302 мм или 241 мм, полки размером 38×64 мм.
NJH	Размер полок 64×38 мм, стойка из ОСП мм. За счет того, что ширина полки в два раза больше толщины, удается увеличить площадку для вбивания метизов при фиксации различных дополнительных элементов перекрытия. Эти полки можно использовать для облегчения монтажа утеплителей и инженерных систем: электрической проводки, кабелей и т. д.
NJU	Высота балки 302 мм или 241 мм, толщина плиты ОСП 10 мм. Имеет увеличенные полки размером 89×38 мм, за счет чего возрастает фактическое сопротивление усилиям на изгиб. Двутавр изготавливается по европейским стандартам.
БДК	Полки 38×64 мм, высота двутавра 302 мм и 241 мм. Рекомендуется применять для перекрытия небольших по длине пролетов, часто используются как дополнительные перемычки для увеличения жесткости конструкции и уменьшения размеров незаполненных пролетов. Аналог европейской серии NJ. Отличия – при изготовлении применяются не те клеящие составы, физические характеристики ОСП не в полной мере отвечают нормативным актам.
БДКУ	По линейным размерам похожи на европейские балки NJH, размер полок 64×38 мм. Высота балки может быть 241 мм, 302 мм, 356 мм и 406 мм. Высота выбирается с учетом исходных данным по нагрузкам и типу утеплительных материалов.
СДКУ	Полки 38×64 мм, высота 140. Стойка из ОСП толщиной 10 мм. Балки с небольшой высотой рекомендуется применять для сооружения внутренних межкомнатных перегородок.
БДКШ	Высота 241 мм, 302 мм, 256 мм, 406 мм, 457 мм, полки 89×38 мм. Могут применяться не только во время строительства частных домов, но и больших по площади коммерческих или производственных помещений.
СДКШ	Полки 89×38 мм, высота 140 мм. Легкая серия, чаще применяется как вертикальная стойка, может выдерживать значительные усилия на сжатие.

Блок: 3/8 | Кол-во символов: 2062
Источник: https://krysha-expert.ru/dvutavrovye-balki-perekrytiya-derevya

Обзор характеристик и использования I-балок при строительстве домов

Как сделать деревянный луч с лучами своими руками:

В нижних и верхних клеевых подшипниках, предварительно разрезанных на одну и ту же длину требуемой длины, мы разрезаем канавку соответствующей глубины.
Это основа нашего луча.
Затем мы подготавливаем подкрепление. Убедитесь, что на его щеках нет ошибок или нарушений.
Если доступно, выпейте край или замените его новым.
Последним шагом является закрепление арматуры в канавках, разрезанных в стержне. Для этой цели используется специальный клей, который обеспечивает надежное прикрепление элементов друг к другу.
После этого проверьте, что луч находится в полном состоянии во время сушки.
В это время абсолютно запрещено передвигаться и носить!

В процессе производства будет много опилок для производства брикетов.

Я-лучи являются одним из важнейших элементов будущего дома, который имеет постоянную нагрузку, поэтому необходимо подойти с наибольшей ответственностью.

Блок: 6/26 | Кол-во символов: 992
Источник: https://stroitel12.ru/dvutavrovye-derevjannye-balki-svoimi-rukami/

Полезные рекомендации

Не стоит пренебрегать общими рекомендациями, советами и замечаниями.

Не используйте одинаковый двутавр для перекрытий, меняйте его.
Точно рассчитайте нагрузки. Для этого можно использовать разные калькуляторы онлайн или сделать расчет самостоятельно.
Если сомневаетесь, будет лучше обратиться за советом к профессионалам. Нельзя допустить, чтобы балки были поставлены криво – это может остановить всю стройку и в конечном итоге опасно для конструкции.
Все дерево подлежит качественной просушке. Это поможет избежать возможной деформации в будущем, ведь неизвестно, как продукция хранилась до того, как попала к вам в руки, на каких складах была.

жаро- и морозостойкость;
сопротивляемость нагрузкам и погодным условиям;
относительно легкий вес.

О том, как производят деревянные двутавровые балки, смотрите далее.

Блок: 6/6 | Кол-во символов: 2524
Источник: https://stroy-podskazka. ru/perekrytiya/derevyannye-dvutavrovye-balki/

Как изготовить двутавр своими руками

Сразу предупреждаем, что для выполнения таких работ надо иметь электрические деревообрабатывающие инструменты и солидный опыт плотника. Двутавровые балки – несущие элементы повышенной ответственности, любые отклонения между расчетными и фактическими параметрами становятся причиной очень серьезной ситуации – нарушение устойчивости перекрытия. Мы рассмотрим самый простой вариант изготовления элементов, применять которые можно только на различных хозяйственных пристройках.

Двутавровые балки можно изготовить самостоятельно, что позволит сократить строительную смету

Предварительно подготовьте рабочее место. Понадобится длинный стол, его размеры должны отвечать параметрам изготавливаемых балок. Стол делайте из подручных материалов, главное чтобы поверхность была максимально ровной. К нему потом прибиваются специальные доски для соединения элементов балки в единую конструкцию.

Шаг 1. Подсчитайте количество и закупите необходимые пиломатериалы. Для балки надо иметь брус с размерами, соответствующими серии двутавра, плиту ОСП 3, столярный клей и небольшие гвоздики или специальные скобы. В упрошенном варианте клей не применяется, но опытные строители настоятельно рекомендуют не пропускать этот важный производственный этап. Это очень негативно отражается на показателях прочности бруса.

Для начала нужно подготовить инструменты и материалы для работы

Шаг 2. Подготовьте рейки. Точно посередине следует вырезать канавку глубиной примерно 10 мм и шириной в соответствии с толщиной плиты. Промышленное производство предусматривает сложный профиль канавки, такой же вид придается и кромкам плиты ОСП. За счет этого существенно увеличивается сила сцепления полок со стойкой. Если у вас нет такого оборудования и набора фрез, то канавку можно делать прямоугольной. Соответственно, кромки плиты также не фрезеруются. Длина реек должна отвечать размерам пролета, ширина и высота выбирается в зависимости от предполагаемых нагрузок.

В рейках вырезают продольные канавки по толщине плиты

Практический совет. В связи с тем, что кустарно изготовленные двутавры могут иметь существенные отклонения по прочности на изгиб, увеличивайте их размеры минимум на 50%. Лучше пусть немного возрастет расход пиломатериалов, чем потом устранять сложные последствия обвала перекрытия.

Шаг 3. Обильно намажьте канавку столярным клеем. Можно использовать ПВА, он на практике показал неплохие свойства, с ним легко работать. Кроме того, по стоимости этот материал не оказывает большого влияния на общую цену самостоятельно изготовленных двутавров.

Пазы промазывают клеем

Шаг 4. Вставьте в паз подготовленный кусок плиты ОСП. Он должен входить с небольшим натяжением, добиться этого можно за счет уменьшения ширины канавки. Если у вас плита толщиной 10 мм, то для вырезания паза берите фрезу шириной не более 9 мм. Дело в том, что непрофессиональные станки невозможно точно отрегулировать, у них всегда будет биение. Как результат – девятимиллиметровая фреза будет давать канавку шириной 9,5–10 мм. В нашем случае это не проблема – плита будет прочно держаться в пазу.

Вставляют заготовку из ОСП

Забивайте плиту через небольшой отрезок доски, в противном случае кромка начнет крошиться. Внимательно следите, чтобы ОСП входила по всей длине до упора, плоскости должны быть строго параллельными. Если длина ОСП недостаточна, то надо использовать два куска плиты. В месте соединения подбейте их в торец до плотной стыковки.

Куски плиты плотно стыкуют

Шаг 5. Посадите на место вторую верхнюю рейку. Технология ничем не отличается от вышеописанной.

На ОСП надевают верхнюю планку

Шаг 6. Переверните двутавр набок и закрепите его в подготовленных шаблонах на столе. Расстояние между досками должно точно отвечать высоте двутавра, прибивайте их ровно по линии. Если двутавр немного не входит, то это значит, что рейки не до конца вошли в плиты, поправьте их положение, добейте элементы молотком.

Двутавр укладывают между шаблонами из досок

Шаг 7. Закрепите скобами рейки и плиты, расстояние между креплениями примерно 20–25 см.

Рейки и плиты скрепляют скобами

Шаг 8. Переверните двутавр обратной стороной, зафиксируйте его между досками и опять скрепите элементы скобами. Двутавр собран, теперь его надо аккуратно уложить на ровную площадку для полного высыхания клея. Желательно балки хранить под навесом.

Готовые балки выкладывают на ровную поверхность и оставляют до полного высыхания клея

Если в перекрытиях планируется прокладка коммуникаций, в балках предварительно высверливают отверстия соответствующего диаметра. После монтажа двутавров сделать это будет затруднительно, к тому же, есть риск нарушить конструкцию.

Сверление отверстий для коммуникаций

Блок: 5/8 | Кол-во символов: 4672
Источник: https://krysha-expert.ru/dvutavrovye-balki-perekrytiya-derevya

Изготовление деревянных балок в доме

Производство деревянных лучей своими руками — очень выгодная и прибыльная деятельность, которую каждый может начать! Деревянная лампа в основном используется для изготовления напольных покрытий, что создает очень прочную и качественную основу для будущего.

Этот тип луча появился сравнительно недавно, но уже успел завоевать популярность и популярность среди строителей. Я-луч успешно используется в технологии строительства домов в стране, что помогает не только ускорить, но и снизить стоимость строительства дома.

Блок: 2/26 | Кол-во символов: 556
Источник: https://stroitel12.ru/dvutavrovye-derevjannye-balki-svoimi-rukami/

Советы при покупке

Внимательно проверяйте качество двутавров, это очень ответственные элементы. При превышении нагрузки простой брус вначале прогнется, а только потом трескается. Это позволяет вовремя заметить и устранить проблему. Двутавровая деревянная балка в таких ситуациях не прогибается, а сразу разрушается, последствия аварии могут быть трагическими. На что следует обращать внимание в первую очередь?

Наличие гнилых сучков, заболони, больших трещин. Полки двутавров должны изготавливаться только из древесины не ниже первого сорта.
Для полок двутавров используют древесину не ниже 1 сорта
Большие щели в местах соединения реек с плитой. Такая ситуация указывает, что изделия делались на неисправном деревообрабатывающем оборудовании и по качеству не отвечает заявленным стандартам.
Между полкой и стенкой балки не должно быть щелей
В стыке между рейкой и плитой ОСП нет клея. Засохший состав должен быть по всей длине двутавра. Если его нет, то это свидетельствует о нарушение рекомендованной технологии.
В качественных балках пазы под стойку обязательно промазываются клеем

Рекомендуется во всех случаях требовать сертификат качества, в нем должны быть указаны не только технические параметры, но и реквизиты производителей.

Блок: 7/8 | Кол-во символов: 1236
Источник: https://krysha-expert.ru/dvutavrovye-balki-perekrytiya-derevya

Выбор материала

Брус. Лучший брус – клееный, так он меньше всего деформируется и реже подвержен подгниванию и разбуханию. Этот стройматериал – фаворит производителей, которые в многочисленных х хвалят его свойства и долговечность. Но всегда стоит помнить, что даже самый прочный материал не может исключить поглощение жидкости со временем.
Лиственница. Порода избираемого дерева тоже имеет немаловажное значение. Очень тяжело работать с нижним венцом любого сруба, поэтому тут, как делали ранее до нас наши предки, просто идеально подойдет лиственница. Хоть это и хвойное дерево, у него особенная смола, которая наделяет древесину отличительными свойствами – при намокании она прочнеет. А ведь венец важно максимально оградить от влаги.

Стоит заметить, что минимальное сечение бруса для опалубки, которое можно позволить, будет составлять 35 мм. Брус должен быть больших сечений, чтобы избежать лишнего расхода дерева.

Блок: 2/6 | Кол-во символов: 1351
Источник: https://stroy-podskazka. ru/perekrytiya/derevyannye-dvutavrovye-balki/

Заключение

Не бойтесь использовать современные строительные технологии, они дают возможность ставить долговечные и удобные дома при значительном уменьшении сметной стоимости. Двутавровые балки можно применять не только для перекрытия — их используют и при строительстве стропильной системы, несущих каркасов деревянных строений различного назначения и т. д.

Видео — Двутавровые балки перекрытия деревянные

К сожалению, отечественная строительная промышленность и технологии отстают от зарубежных на несколько десятилетий. То, что в развитых странах используется давно, для нас считается новинкой. Вы кратко узнали о физических характеристиках двутавровых балок, познакомились с технологией их изготовления и использования. Теперь следует воплощать свои знания в жизнь, начинайте с расчета стропильной системы, замените брусья двутавровыми балками перекрытия. Как делаются расчеты можно прочитать в статье на нашем сайте.

Блок: 8/8 | Кол-во символов: 925
Источник: https://krysha-expert.ru/dvutavrovye-balki-perekrytiya-derevya

Двутавровые балки – описание и характеристики

На сегодняшний день двутавровые балки, в том числе и разновидность двутавр 40, являют собой одну из наиболее распространённых вариаций стальных балок, что, по сути, и обуславливает столь обширный ассортимент этого материала, представленный на отечественном строительном рынке.

Одна из главных отличительных характеристик материала – сечение поперечного типа Н-подобной конфигурации, выполненное в виде стенки и двух полок, что обеспечивает продукции дополнительную механическую жёсткость. Именно благодаря этому применение двутавров особенно актуально в ситуациях, когда требуется повышенная сопротивляемость внешним нагрузкам и изгибам. Уникальная конструкция двутавра 36м позволяет ему распределять действующие нагрузки равномерно по всей своей площади, снижая, таким образом, риски связанные с возникновением различных внештатных ситуаций.

Сортамент двутавра подлежит строгому регламентированию со стороны государства, выступая в роли единого и непреложного норматива, обязательного к исполнению всеми производителями. Это означает, что весь спектр выпускаемых сегодня двутавровых балок, в том числе и двутавр 35б1, должны в полной мере соответствовать заявленным требованиям, а их характеристики не должны выходить за пределы действующих нормативных параметров.

Блок: 12/26 | Кол-во символов: 1314
Источник: https://stroitel12.ru/dvutavrovye-derevjannye-balki-svoimi-rukami/

Производственные стандарты, используемые при изготовлении двутавров

При производстве двутавровых балок применяется целый ряд государственных стандартов (ГОСТ), среди которых:

19425 и 8239 – стандарт, регламентирующий изготовление стального двутавра с уклоном внутренних граней, его размеры и характеристики;
26020 – данный стандарт регламентирует технологический процесс производства двутавров с параллельными гранями;
19425 – содержит в себе все необходимые данные об изготовлении балок специальной предназначенности;
ТУ – под конкретные разновидности изделий, в том числе и двутавр 24, выпускаемых на основании предварительной договорённости с заказчиками.

Блок: 13/26 | Кол-во символов: 659
Источник: https://stroitel12.ru/dvutavrovye-derevjannye-balki-svoimi-rukami/

Производство и размеры двутавровой балки из дерева

Деревянная двутавровая балка выполняется совершенно по другому принципу, чем металлическая, поскольку металлические двутавры, как правило, литые и только в редких случаях имеют сварную конструкцию. Деревянные балки состоят из трех частей:

Верхней планки.
Нижней планки.
Стенки.

Каждая из этих деталей изготовлена отдельно, а только потом они собираются в единую конструкцию. Стенкой может служить либо ориентированно-стружечная плита, либо фанера, а планки могут быть выполнены из клееного бруса, из цельного массива дерева. Между собой три элемента соединяются при помощи системы пазов, а фиксируются клеем.

Для изготовления двутавра своими руками или на производстве применяют несколько станков или многофункциональных насадок, в зависимости от размера балки.

Станок фрезеровочный. На производстве фрезер используют для выполнения канавки под крепление стенки (не более 10% от длины балки), но в домашних условиях для этих целей вполне подойдет даже небольшая циркулярная дисковая пила или ручная дисковая пила. Главное — подобрать пильной диск в соответствии с толщиной стенки.
Станок для порезки фанеры или OSB-плиты. Кроме непосредственно точной порезки плиты или фанеры по размерам, необходимо выполнить точные срезы к краю полосы под углом 45 градусов.
Установка для склейки. Она наносит клей на дно паза в брусе и на стенку. После этого конструкция собирается
Пресс для склейки. После сборки и склейки готовое изделие подается на сушку под прессом. Обычно под нагрузкой двутавр проводит около 5 минут, в зависимости от типа клея.
При таком промышленном способе сборки, балка двутавровая деревянная цена которой при сборке самостоятельно, ниже, производится с пристойной производительностью, поэтому крупные строительные организации все чаще прибегают не к изготовлению двутавра своими силами, а к покупке готового изделия. Для частных застройщиков, конечно, выгоднее собирать деревянную двутавровую балку своими руками.

Блок: 7/8 | Кол-во символов: 1986
Источник: http://beton-stroyka.ru/krysha/sdelat-samomu-balku-dvutavrovuyu-derevyannuyu-balku.html

Основные технические аспекты двутавровых балок

Что касается более подробной классификации товара, то таблица наиболее значимых для пользователя параметров включает в себя следующее:

Продукция с параллельными гранями может быть нормальной, со средней, узкой или широкой полкой, колонной;
Двутавр, грани которого расположены под уклоном доступен в следующих вариациях: обычные, не имеющие маркировки, особые («М»), используемые при обустройстве сложных конструкций с подвесной геометрией, особые («С»), актуальные при построении специализированных сооружений со сложной структурой, могут быть оснащены узкими полками, но с чрезмерно удлинённой средней частью;
Исходя из точности проката, двутавр 100 подразделяют на такие А – высокая точность, В – точность обычная;

В зависимости от типа продукции, её размера и условий использования двутавр 50 может иметь следующую маркировку:

Обычный («Б») – являет собой идеальное решение при возведении зданий и сооружений самой разной направленности и предназначения.
Не рекомендуется к наружному использованию, в самом крайнем случае должен иметь соответствующее антикоррозионное покрытие;
Колонный двутавр («К») – незаменим при проведении строительных работ на самых разных промышленных объектах, требующих обустройства колонн несущего типа, а также в тех ситуациях, когда использование ж/б колонн недопустимо или не рекомендуется;
Широкополочный («Ш») – выступает в роли отдельного и самостоятельного строительного элемента, способного выполнять несущие функции, что обусловлено как его конструкцией, так и внешним видом.

Блок: 14/26 | Кол-во символов: 1563
Источник: https://stroitel12.ru/dvutavrovye-derevjannye-balki-svoimi-rukami/

Сфера использования

Область применения материала достаточно обширна и включает в себя следующие направления:

Промышленное и одиночное возведение зданий и сооружений разной сложности и геометрии;
Возведение ответственных проектов, в том числе различных переходов, мостов и прочего;
Строительство иных конструкций, требующих повышенной прочности с незначительным итоговым весом сооружения;
Направляющие для крановых систем промышленного типа.

Заключение

В заключении стоит сказать, что современные двутавры, и двутавр 50 здесь не исключение, являют собой необычайно надёжный, универсальный и востребованный материал, который благодаря грамотному сочетанию своих параметров и доступной цены пользуется заслуженным спросом у отечественного потребителя, оставляя далеко позади множество конкурентных предложений импортного производства.

Блок: 15/26 | Кол-во символов: 833
Источник: https://stroitel12.ru/dvutavrovye-derevjannye-balki-svoimi-rukami/

Двутавровые балки своими руками – это просто!

Постройки, которые возводятся каркасным методом, становятся все более популярными. Каркасный метод позволяет сэкономить на строительстве, так как считается недорогим.

Сроки работы тоже сокращаются. Двутавровая балка или двутавр – это незаменимый помощник в сфере строительства. Благодаря данной статье, вы получите полезную информацию о технологии изготовления, а также узнаете, как сделать балки двутавровые деревянные без посторонней помощи.

Даже с учетом приемлемой цены, многие пользователи задаются вопросом: а не лучше ли изготовить двутавр самостоятельно?

Во-первых, вам не нужно будет платить деньги за его транспортировку, во-вторых, с подгонкой в месте установки тоже не возникнет проблем. Давайте подробнее рассмотрим, как выглядит производство деревянных двутавровых балок в домашних условиях.

Блок: 16/26 | Кол-во символов: 854
Источник: https://stroitel12.ru/dvutavrovye-derevjannye-balki-svoimi-rukami/

Какой материал выбрать?

Тот факт, что балки делаются из дерева, известен всем. Но какая именно древесина подойдет? Как показывает практика, лучше всего брать деревянный клееный брус.

Он хорош тем, что меньше всего подвержен деформации. Конечно, исключить влагопоглощение невозможно.

Блок: 17/26 | Кол-во символов: 283
Источник: https://stroitel12.ru/dvutavrovye-derevjannye-balki-svoimi-rukami/

Сборка двутавровой балки

Производство начинается с отбраковки и тщательной просушки древесины.

Когда материал готов к использованию, можно приступать:

Изготовление планок. Пожалуй, важнейший технологический этап. От точности разметки будет зависеть надежность и долговечность балок, их способность выдерживать расчетную нагрузку. Нельзя допускать даже минимального перекоса стенки. Выборка ведется строго по осевой линии заготовки. Этот нюанс нужно учитывать и при разметке деталей под двутавровую балку, независимо от параметров самой планки.

Многие пользователи интересуются: какой должна быть глубина паза?

Наш совет – ориентируйтесь на габариты стенки. Рекомендованная выборка – около 10% длины двутавровой балки.

Стенка. Поскольку она монтируется в пазы бруса, соответствующие кромки необходимо стесать. Процесс сборки достаточно простой и сводится к промазке пазов клеем, установке в заготовку и накладке бруса сверху. Прижали, выровняли – готово!

Блок: 20/26 | Кол-во символов: 956
Источник: https://stroitel12. ru/dvutavrovye-derevjannye-balki-svoimi-rukami/

В завершение – несколько практических рекомендаций:

Мы специально обошли стороной расчет параметров двутавровой балки.
Собрать ее самостоятельно действительно несложно, а вот рассчитать нагрузку под силу только профессионалам. Определить требуемую толщину, ширину сможет только опытный специалист.
Всегда выполняйте осушку древесины перед сборкой. Если этого не сделать, после монтажа опорный элемент может «повести», а с ним и всю конструкцию.
Использовать доску вместо фанеры или OSB не рекомендуется.
Упомянутые выше материалы поддаются горячему прессованию, а значит, они гораздо плотнее.

Таким образом, нет ничего сложного ни в подготовке, ни в сборке двутавровых балок своими руками. Главное – сделать грамотные инженерные расчеты, учесть все особенности эксплуатации.

Каркасная технология возведения сооружений на сегодняшний день является одной из самых востребованных на рынке строительства. Для того чтобы построить сооружение по данной методике, необходимо обратить повышенное внимание на качество материалов, которые будут применяться в дальнейшем. Преимущественно для этих целей используются двутавровые балки.

Блок: 22/26 | Кол-во символов: 1125
Источник: https://stroitel12.ru/dvutavrovye-derevjannye-balki-svoimi-rukami/

Двутавр из древесины, что это и для чего применяются

Двутавровые балки являются разновидностью деревянных перекрытий.

В процессе изготовления они приобретают Т-образную форму с двух сторон. Именно поэтому данная балка и получила свое название двутавровая.

Для того чтобы изготовить такой строительный материал дома необходимо использовать клееный брус. Благодаря размерам, такой брус имеет весьма легкий вес и отличные характеристики прочности. Двутавровые балки являются оптимальным материалом для строительства малоэтажных сооружений.

Такие деревянные перекрытия позволяет обеспечить легкость всей конструкции. Кроме того, они помогут сэкономить достаточно значительное количество денежных средств и драгоценное время.

Блок: 23/26 | Кол-во символов: 721
Источник: https://stroitel12.ru/dvutavrovye-derevjannye-balki-svoimi-rukami/

Достоинства двутавровых балок

Практически все люди, которые использовали перекрытия данного вида, отмечают видимые преимущества таких балок:

устранение эффекта слышимости, который обычно присущ перекрытиям из дерева;
практически отсутствует деформация, которая неизбежна с течением времени;
благодаря размерам, которые четко фиксированы, крайне удобны в применении;
отличается повышенной степенью прочности;
прекрасно подходит для совершенно разных поверхностей, как потолка, пола или стен;
весьма приемлемая цена;
практически полностью отсутствуют различные реакции на воду, следовательно, такое перекрытие не гниет;
данный материал имеет низкую массу;
высокая степень износостойкости;
пониженный расход древесины;
при применении практически полностью минимизируются дополнительные затраты.

И это далеко не все характерные особенности, которые можно подчеркнуть, читая отзывы большого количества людей.

Блок: 24/26 | Кол-во символов: 904
Источник: https://stroitel12.ru/dvutavrovye-derevjannye-balki-svoimi-rukami/

Как сделать деревянные двутавровые балки перекрытия своими руками — пошаговая инструкция

Изначально на производстве применяется фрезеровочный станок, с его помощью делается необходимая траншея, а также шлифовка. После этого изделие отправляют на резку ОСП, это позволяет наиболее точно нарезать детали нужных параметров. Следующим этапом является склеивание полученных деталей. В завершение используют специализированный пресс.

Согласитесь, такой процесс при желании можно выполнить самостоятельно без особых затруднений.

Изготовление данного строительного материала вполне реально выполнить собственноручно. Для этого необходимо подготовить:

специальный брус;
рулетку;
хорошую циркулярную пилу;
качественный клей по дереву;
ориентировано-стружечную плиту или ОСП;
швеллер;
хомуты;
наждачную бумагу.

Кроме того, если вы решили изготовить такую балку своими силами, то важно четко соблюдать все этапы и последовательности выполнение данной работы:

Тщательно выбрать нужные бруски и выполнить расчет.
Важно брать именно брус довольно крупного размера, благодаря этому вы сможете обеспечить надежность и прочность возводимой конструкции.
Далее нужно выпилить из данных брусков верхнюю и нижнюю часть, снабдить специальным пазом, который будет проходить по центру изделия.
Для изготовления данных деревянных перекрытий лучше всего использовать мощную циркулярную пилу, это позволит выполнить работу наиболее качественно и эффективно.
Грамотно выставить нужную глубину борозды, чаще всего она составляет десять процентов от общей длины ориентировано-стружечной плиты, если соблюдать это несложное правило, то существует возможность добиться идеальной фиксации.
Крайне важно, чтобы борозда не имела никаких серьезных дефектов, это позволит значительно сэкономить время и избежать трудностей в дальнейшем.
Нарезать брусья, а также отшлифовать их.
На траншею нанести специальный клей, потом погрузить в него плиту.
Четко зафиксировать ребро жесткости.
После 8-го пункта приступайте к прессовке двутавра.
Прессовка обычно происходит при помощи специального пресса, но также можно воспользоваться швеллером.
Такая процедура поможет хорошо спрессовать полученную балку.
Оставить полученную деревянную балку на некоторое время для полного высыхания клея.

Примерно на выполнение данной работы уходит около получаса, но если вы изготавливаете большое количество деревянных двутавровых балок, то со временем весь процесс займет не более 10-15 минут.

Двутавровая балка, как деревянное перекрытие, имеет немалое число преимуществ перед другими материалами, кроме того, каждый человек может сэкономить деньги, и без труда изготовить ее самостоятельно, что значительно сокращает материальные затраты на строительство.

Блок: 26/26 | Кол-во символов: 2718
Источник: https://stroitel12. ru/dvutavrovye-derevjannye-balki-svoimi-rukami/

Кол-во блоков: 41 | Общее кол-во символов: 46982
Количество использованных доноров: 7
Информация по каждому донору:

http://beton-stroyka.ru/krysha/sdelat-samomu-balku-dvutavrovuyu-derevyannuyu-balku.html: использовано 3 блоков из 8, кол-во символов 6136 (13%)
https://masterim.guru/strojmaterialy/derevyannye-dvutavrovye-balki-svoimi-rukami/: использовано 2 блоков из 6, кол-во символов 490 (1%)
https://stroy-podskazka.ru/perekrytiya/derevyannye-dvutavrovye-balki/: использовано 3 блоков из 6, кол-во символов 5753 (12%)
https://stroitel12.ru/dvutavrovye-derevjannye-balki-svoimi-rukami/: использовано 15 блоков из 26, кол-во символов 14711 (31%)
https://businessideas.com.ua/business-ideas/proizvodstvo-derevyannoy-dvutavrovoy-balki: использовано 2 блоков из 5, кол-во символов 2458 (5%)
https://KrovGid.com/krovlya/derevyannye-dvutavrovye-balki.html: использовано 4 блоков из 8, кол-во символов 7794 (17%)
https://krysha-expert. ru/dvutavrovye-balki-perekrytiya-derevya: использовано 5 блоков из 8, кол-во символов 9640 (21%)

Источник: m-strana.ru

Деревянная двутавровая балка в каркасном строительстве

Строительство каркасных домов становится все более популярным и на сегодняшний момент, представляет собой наиболее развитую отрасль коттеджного домостроения. Характерной особенностью применения каркасной технологии является использование деревянной двутавровой балки в строительстве. Данная разновидность стройматериалов представляет собой два бруса (полки), в которые вклеена профрезерованная фанера заданной толщины. Согласно методикам расчета теории сопротивления материалов, форма несущей балки в виде двутавра является оптимальной: распределение нагрузки от изгиба в этом случае лучше соответствует распределению материала. Таким образом, конфигурация двутавровой балки максимально отвечает строительным требованиям для несущих конструкций.

Преимущества использования деревянных двутавровых балок

Отличные прочностные характеристики и меньшая степень изгиба при нагрузке делают этот материал идеальным для несущих балок при строительстве.
Уменьшение веса здания, а соответственно, и фундамент можно делать со значительной экономией материалов и трудозатрат.
Сокращение сроков строительства.
Соответствие экологическим стандартам.
Отсутствие необходимости привлечения специальной строительной техники и значительного количества людей.
Прокладка инженерных коммуникаций не составит проблем, без вреда для несущей способности стен.
Низкая теплопроводность материала обеспечит дополнительную экономию теплоносителей.
Влагостойкость благодаря специальным пропиткам.
Широкий ассортимент стандартных размеров.
Сохранение первоначальных габаритов даже при длительной эксплуатации.
Пропитка антисептиком, огнезащитным составом и дополнительной защитой от образования плесени и порчи насекомыми.
Значительный гарантийный срок эксплуатации.

Недостатком деревянных двутавровых балок является значительная стоимость, особенно если учесть, что строительство подразумевает использование довольно значительного количества таких балок. Это можно исправить, если изготавливать балки самостоятельно, в этом случае, затраты на материалы будут несравнимо меньше покупки готовой продукции.

к содержанию ↑

Особенности применения двутавровой балки из дерева в строительстве

Использование специальной деревянной двутавровой балки в качестве основных несущих конструкций позволяет значительно снизить вес здания. Это позволит сократить трудозатраты на установку, как и общие затраты на материалы для фундамента. Для такого типа дома будет достаточно фундамента на винтовых сваях.
Такие перекрытия отличаются высокой прочностью и соответствуют строительным нормативам. Использование даже на довольно значительных площадях, позволит избежать характерных проблем (изгиб, трещины и усадка) для такого типа строительства.
Межэтажное перекрытие по деревянным балкам также гарантирует высокую прочность и безотказность перекрытия. Гарантия сохраняется на весь срок эксплуатации дома при условии квалифицированного монтажа.

к содержанию ↑

Самостоятельное изготовление деревянной двутавровой балки

Изготовить деревянную двутавровую балку своими руками не столь сложно, чем может показаться. При наличии минимальных столярных навыков и необходимого оборудования, можно реально сэкономить на покупке необходимых стройматериалов.

По расчетам специалистов, таким образом можно снизить себестоимость строительства до 20%. Область применения не ограничивается кровельными работами, таким образом можно выполнять все плиты перекрытия в доме, включая межэтажное перекрытие по деревянным балкам.

Видео с процессом изготовления деревянной двутавровой балки своими руками:

к содержанию ↑

Технология самостоятельного изготовления деревянной двутавровой балки

Основной материал балки — бруски необходимого сечения (минимум 25×35 мм), расчет сечения производится исходя из нагрузки на деревянную балку.
Материал перемычки — плиты OSB, ОСП или обычной фанеры, в зависимости от назначения.
Фрезерный станок, циркулярная пила или обычная электрическая пила используются для выреза паза в брусьях. При больших объемах производства желательно все-таки иметь под рукой фрезерный станок, так будет легче вырабатывать необходимый объем.
Край фанеры или плиты обрабатывают, придавая ему форму трапеции.
При помощи киянки плита аккуратно совмещается с пазом бруска. Предварительно на всю длину паза наносится клей нужного состава (для фанерных плит). Детали совмещаются и устанавливаются в струбцины или тиски до полного высыхания клея.
После процедура повторяется для второй стороны.
Готовое изделие проверяют на соответствие размеров и нарезают при необходимости.

Как видно, технологический процесс изготовления деревянной двутавровой балки не так сложен, а результат довольно существенно поможет сэкономить при строительстве дома.

к содержанию ↑

Область использования деревянной двутавровой балки

Как уже говорилось выше, сама концепция каркасной технологии строительства малоэтажных деревянных домов предусматривает значительное использование деревянной двутавровой балки для выполнения различных видов перекрытий.

Для полов: прогиб деревянной балки по всей плоскости незначительный, что обеспечит бесшумность напольного покрытия. Физические параметры двутавровых балок придают лагам пола дополнительную жесткость.
Для стен: успешно применяется для стеновых перекрытий, прочностные характеристики обеспечивают длительную комфортную эксплуатацию, а ассортимент размеров — универсальность применения для различных видов панелей.
Для потолка: используется в качестве стропильной системы при монтаже крыши. Низкая степень деформации данного типа строительного материала обеспечивает надежность и долговечность конструкции.
Для опалубки при бетонировании: дополнительное использование в качестве монолитной опалубки обеспечивает высокое качество бетонных конструкций и удобство пользования. Срок службы таких вспомогательных приспособлений также значительно выше, чем у обычного варианта.

Видео о том как устанавливать деревянные двутавровые балки:

к содержанию ↑

Заключение

Деревянная двутавровая балка — универсальный строительный материал широкой области применения. Высокие прочностные характеристики обеспечивают отличное качество и долгий срок службы конструкций. Дополнительные специальные пропитки делают древесину устойчивой к разрушительному влиянию микроорганизмов и насекомых, обеспечивают соблюдение противопожарных нормативов, при этом сохраняя натуральные свойства древесины.

Каркасный метод строительства жилых домов — перспективная отрасль, позволяющая за относительно невысокую стоимость получить на выходе здание, ничем не хуже традиционных кирпичных. За рубежом, при помощи такой технологии возводятся практически все жилые малоэтажные дома (около 80% от общего числа новостроек), в нашей стране такой метод пока — нововведение. Большое значение при таком строительстве имеет качество основного несущего перекрытия, для изготовления которого и используется деревянная двутавровая балка. Стоимость общих затрат на постройку каркасного дома можно снизить до 20% при самостоятельном изготовлении балок необходимого сечения.

Двутавровая балка деревянная шумоизоляция. Как создать правильную звукоизоляцию деревянных межэтажных перекрытий. Изготовление балки в домашних условиях

Любые перекрытия — это потенциальный источник теплопотерь и проникновения шума.

В случае с деревянными балками можно отметить, что древесина отлично проводит звук. Плюс, балки из дерева, со временем начинают издавать скрип.

Чтобы этого избежать, нужно своевременно позаботиться о правильной звукоизоляции перекрытий (шумоизоляция).

По своей природе звук делят на три вида:

ударный шум. Отражает звук шагов, падение предметов, перемещение мебели. Характеризуется индексом приведенного уровня ударного шума Lnw;

воздушный (акустический) шум. Звуковые волны, которые передаются по воздуху. Источником может выступать голос проживающих, звук теле- и видеоаппаратуры и т. п. Характеризуется индексом изоляции воздушного шума Rw.

структурный шум. По сути, это разновидность ударного шума, в отличие от которого, проводниками шума являются места соединения строительных конструкций.

Выбор звукоизоляционного материала для перекрытий

Чтобы обеспечить лучшую защиту от шума и вибрации, звукоизоляция межэтажных деревянных перекрытий проводится с использованием нескольких видов изоляторов. Главное требование – высокий коэффициент звукопоглощения строительных материалов.

В качестве основного звукоизолятора лучше отдать предпочтение волокнистым материалам, т.к. их структура способствует тому, что большинство звуков гасится о нее (т.е. происходит максимальное звукопоглощение).

Например, такими характеристиками обладает эковата, минеральная и базальтовая вата. К тому же, такой звукоизоляционный материал служит одновременно и утеплителем.

Дополнительную изоляцию от звуков создаст обустройство чернового пола из ДСП или ОСБ.

При этом, листы не крепятся к лагам, а фиксируются между собой саморезами или гвоздями. На балках такой пол держится под собственным весом (по принципу плавающего пола). И благодаря отсутствию жесткого соединения с перекрытием сокращается вероятность проникания шумов извне. Чтобы звук не проникал между перекрытием и несущей стеной, а также между перекрытием и дымоходом, рекомендуется поместить в шов рулонный утеплитель, например, войлок или по структуре ему подобный. А место соединения закрыть плинтусом. Причем, плинтус прибивается только к стене. Закрепленный на балках войлок также снижает уровень шумов. Размещение полистирольной и/или фольгированной подложки, или же подложки из натуральной пробки под напольное покрытие также снизит уровень ударного шума и вибрации. Стоит отметить, что все виды работ по звукоизоляции перекрытий должны выполняться на этапе строительства здания. Схема расположения материалов представлена на рисунке.

Звукоизоляция деревянных перекрытий между этажами – нормы и требования

Несмотря на общий подход к выбору шумоизоляционного материала, звукоизоляция деревянных перекрытий различного назначения проводится с соблюдением разных требований.

Звукоизоляция перекрытия нежилого чердака по деревянным балкам считается выполненной эффективно, если индекс изоляции воздушного шума Rw составляет не меньше 45 дБ. Такую защиту способен обеспечить слой минеральной ваты плотностью не менее 50 кг/м.куб уложенный слоем в 100 мм. Если высота балок меньше этой величины, то на них можно набить лаги. И следующий слой материала поместить между лагами. Для того чтобы не создавались мостики холода, лаги нужно расположить перпендикулярно к балками. Тогда места стыков будут закрыты следующим слоем ваты.

Звукоизоляция межэтажных перекрытий будет достаточной в случае использования матов из минеральной или базальтовой ваты уложенных слоем не менее 200 мм. При плотности 50 кг/м.куб. Если плотность материала выше, слой уменьшается пропорционально.

Индекс изоляции воздушного и ударного шума

Нормативные показатели звукоизоляции перекрытий прописаны в таких стандартах как СНиП 23-01-2003 «Защита от шума» и СНиП II-12-77 Защита от шума».

Подробные данные, отображающие индекс приведенного уровня ударного и воздушного шума Rw в зависимости от расположения перекрытия представлены в таблице.

При этом, звукоизоляция считается достаточной если:

Rw равен или превышает нормативное значение;
Lnw равен или ниже нормативного значения.

Следует знать, что использование звукоизоляционного материала не защищает помещение от звуков, проникающих через стены. Поэтому звукоизоляцию стен нужно сделать дополнительно.

Материал подготовлен для сайта www.сайт

Мембранная звукоизоляция перекрытий в деревянном доме по потолку

Методика была описана на одном строительном форуме, грамотным человеком, судя по отзывам. Кто уже сделал, говорят, эффект достойный.

Звукоизоляция деревянных балочных перекрытий между этажами минеральной ватой или минеральными плитами (теплозвукоизоляционные плиты из минеральной ваты, например, ТехноНиколь, Технофас, Роклайт, Изовер ISOVER и тд).

Марка акустической изоляции выбирается на ваше усмотрение, принцип у всех производителей один. Варьируется размер и плотность (толщина от 40 до 100 мм, плотность 30-140 кг/м3). Выпускается в виде рулонов или плит, определенных габаритов.

Внимание!
Монтаж ваты выполняется строго в защитных очках и респираторе.

Преимущество ваты – отличное звукопоглощение, в частности, хорошо гасятся высокие и частично средние частоты. Тут действует правило – чем толще слой, тем больше он способен поглотить (имеется ввиду спектр низких частот). Следует понимать, что именно низкие частоты сильно передаются через деревянные перекрытия и избавиться от их проникновения очень трудно. Почему так? Всё просто – деревянные перекрытия имеют малый вес, а дерево выступает в роли резонатора. В бетонных перекрытиях добиться звукоизоляции проще, в виду конструктивной особенности бетонной плиты и её свойств.

Тем не менее, при желании можно значительно снизить передачу шума через перекрытия из дерева. Для этого нужно сделать поглотитель звука, представляющий собой пирог мембранного типа.

Устройство мембраны звукопоглотителя

Пирог изготавливается из листового материала, как вариант, ОСБ или фанера (не тоньше 10 мм). Внутри (между листами) укладывается звукоизолятор. В качестве звукопоглотителя может использоваться:

Минеральная вата (минвата)
Базальтовое волокно
Минплита
Строительный войлок (технический)

Если применять минераловатный материал, то с плотностью не меньше 30 кг\м3 (чем выше плотность и толще, тем лучше).

Войлок строительный характеризуется высокими параметрами звукопоглощения, но склонен к водопоглощению и пожароопасен (хотя, качественная антисептическая пропитка снижает вероятность возгорания, т.е. открыто не горит, а тлеет).

Строительный (технический) войлок – плотный материал из шерсти или синтетических волокон. Характеристики: плотность – 10-80 кг/м3, толщина 5-40 мм, ширина разная, варьируется в пределах до 2-х метров, теплопроводность от 0,03 до 0,07 Вт/(м К). Выпускается в рулонах или в виде полотнищ.

Поглотитель звука между перекрытием и мембраной делается не только для звукоизоляции, а в большей мере для того, чтобы погасить резонанс, возникающий между перекрытием и мембраной.

Для достижения максимального эффекта звукоизоляции – мембрана (пирог) не должна соединяться с перекрытием, т.е. должна иметь независимое соединение (крепится на отдельный профиль на расстоянии 10 см от перекрытия, образуя воздушную подушку). Получается своего рода подвесной потолок.

Звукоизоляционный пирог крепится по периметру к стенам, а посредине к балкам только посредством амортизирующих креплений (эластичный потолочный подвес), причем редким шагом, не меньше метра. Виброподвесы можно купить заводские или сделать самодельный виброгасящий подвес.

Если мембрану прикрутить напрямую к деревянным балкам перекрытия, весь эффект будет утрачен.

Принцип технологии – рассинхронизировать звуковые колебания, возникающие между перекрытием и мембраной. Получается, так сказать, потолок с резонансным поглотителем.

Ещё возможно устройство такой конструкции – минвата крепится сеткой или рейками между балками перекрытия, а в качестве мембраны (т.е. вместо неё) подшить потолок фанерой или гипсокартоном. Но, крепятся они не на балки, а тоже независимо (т.е. за стены), на 3-5 см ниже перекрытия. При таком устройстве роль поглотителя будет играть минвата, закрепленная на балках.

Метод спорный. Трудоемкий процесс, большой вес и самое главное, звук гасится частично, т.к. основной резонанс передается по лагам. Принцип устройства показан на фото.

Конечно, все зависит от способа устройства, как советуют мастера, нужно засыпать песок между лагами и черновым полом, а не только между балками перекрытия, а сверху монтировать систему плавающий пол.

Схема звукоизоляции перекрытий под гипсокартон

Итог

Технология звукоизоляции перекрытий для деревянного дома в отличие от кирпичных и бетонных строений имеет ряд особенностей, которые непосредственно связаны с конструкцией перекрытий их свойствами и звукопроводящими характеристиками. Описанные выше способы помогут изолировать или значительно снизить проникновение звуковых волн между этажами в каркасных коттеджах, а также в домах из оцилиндрованного бревна или бруса.

Деревянные двутавровые балки: характеристика и особенности конструкции

Чем еще привлекательны двутавровые балки из дерева?

В чем преимущество балок от пиломатериалов?

По сравнению с конструкциями из традиционных пиломатериалов, балки имеют следующие преимущества:

полное отсутствие изгибов и точные размеры двутавровой балки;
прочность — возможность применения балок в пролетах больших дверей;
бесшумность — правильная установка обеспечивает полное отсутствие скрипа полов;
универсальность — балки можно использовать в конструкциях пола, стен и потолка;
стабильность и износоустойчивость — не подвержены усадке и деформации;
невысокая стоимость двутавровой балки и экономичность — обеспечивают значительную экономию материальных ресурсов;
легкость производства деревянной двутавровой балки с помощью обычных плотницких инструментов;
наличие гарантии на весь срок эксплуатации;
экологическая безопасность.

Классификация деревянных двутавровых балок

Специалисты различают 2 типа двутавровых балок.

1. Балки опалубки.

2. Балки перекрытий.

Несколько советов при создании полового покрытия с использованием двутавровых балок

На качество пола при использовании балок оказывают влияние следующие факторы:

большая высота балки позволяет получить высокую жесткость пола и меньший прогиб;
наличие чернового пола, который приклеивается к балкам или прибивается гвоздями, обеспечит Вам более высокую жесткость пола и уменьшит вероятность появления неприятного скрипа;
чем больше высота двутавровой балки, тем более оптимальным и в то же время экономичным будет вариант обустройства пола.

Видеоролик youtube

Двутавровые балки металлические: сфера применения и особенности конструкции

Сфера применения металлической двутавровой балки весьма обширна: строительство жилых домов (для армирования лифтовых шахт), промышленных зданий и сооружений, возведение мостов, колонн, тоннелей, шахт — то есть в тех местах, где необходимо противостоять повышенным нагрузкам. Повсеместное использование двутавра позволяет сократить вес несущих конструкций, а значит, снизить общие затраты на строительство объекта. В сфере машиностроения балки применяются для разработки и создания сложного и тяжёлого оборудования и машин.

Классификация металлических двутавровых балок

Вес балки можно узнать в специальной таблице. Для удобства покупателя указывается вес 1 метра балки.

Технология изготовления двутавровой балки

Наиболее востребована сварная балка, поскольку она обладает неоспоримыми преимуществами.

Сегодня наиболее популярны жилые постройки из дерева. Перед каждым застройщиком в самом начале строительства встаёт задача, какими должны быть перекрытия в деревянном доме. Ведь они необходимы для обеспечения прочности крыши, равномерного распределения межэтажной нагрузки, устойчивости стен всего малоэтажного здания. В этом основное назначение перекрывающих конструкций.

Кроме того, их устройство в значительной мере обеспечивает эффективное утепление всего жилища и в первую очередь потолка.

В строительном деле известны следующие перекрытия:

Монтируются между жилой комнатой и чердаком. Они должны выполнять такие функции, как пароизоляция и утепление. Для межэтажных перегородок эти качества не столь важны, для них наиболее значимым фактором является звукоизоляция. Подвальные, зачастую не отапливаются. Поэтому их перекрывающие устройства необходимо сделать не только с повышенной прочностью, но и с высокой устойчивостью к воздействию сырого холодного воздуха. Если цоколь построен для гаража, то его потолку не помешает шумоизоляция.

Важнейшие составные части балочного перекрытия:

Основные требования

Устройство несущей части по конструктивному решению бывает балочное или без использования балок – монолитное. Безбалочные перекрытия в деревянном частном доме практически не используются. Их достоинство: высокая прочность, устойчивость к сырости. За всё время эксплуатации ремонт может даже не понадобиться. Но звукоизоляция в таком жилище не на высоком уровне. Уже вид монолита отметает желание сделать перекрывающие конструкции своими руками. А на заводе производятся панели стандартных размеров, которые могут не подойти к конкретному пролёту.

Застройщик обычно не затрудняется с выбором между деревянным балочным и монолитным перекрытием. Бетонные конструкции непопулярны не только потому, что в доме не будет обеспечена хорошая межэтажная шумоизоляция. Через несколько лет для старых стен они будут чрезмерной нагрузкой.

Подробная схема шумоизоляции деревянных перекрытий

Монтаж конструкций из металла и бетона, как и их ремонт невозможен своими руками. Здесь не обойтись без использования машин и механизмов, а также без привлечения специалистов, управляющих этими средствами. А всё это отразится на более высокой стоимости строительства всего дома.

Балки бывают деревянные, металлические, бетонные. Но независимо от материала изготовления, ко всем им предъявляются одинаковые требования:

быть прочными, жёсткими, не прогибаться между этажами, выдерживать равномерную нагрузку согласно СП 20.1333 – Свод правил от 2011 г. – не меньше 200 кг на квадратный метр;
обеспечивать утепление, укладку материалов, от которых зависит межэтажная звукоизоляция;
удерживать слой покрытия, необходимого для сохранения тепла по этажам;
их установка своими руками должна быть максимально надёжной.

Способы крепления балок

Чтобы пол не был зыбким, балки укладывают не точечно, а в пазы глубиной примерно 70 мм, вырезанные в стенах.

Вариант крепления балок перекрытий

Количество несущих брусьев должно быть достаточным для обеспечения прочности всей межэтажной конструкции. Между заглублением и торцом можно положить изоляционный материал, который исключит появление скрипа.

Балки верхнего этажа могут крепиться к стене так называемым методом ласточкиного хвоста. Для этого на их торцах требуется сделать двухстороннюю диагональную подрубку, которая вставляется в гнездо такой же формы. Правда, от этого уменьшается сечение брёвен, а также могут возникнуть продольные трещины в зоне распила. Жёсткость опоры снижается, сокращается срок эксплуатации перекрытия, а, значит, приближается ремонт.

Деревянные

У будущих домовладельцев популярным является устройство перекрытий на балочной основе из дерева. Оно позволяет оборудовать достаточно хорошее утепление дома. Имеет как преимущества, так и недостатки.

Схема устройства деревянных перекрытий для дома

Положительные факторы:

приятный внешний вид;
сравнительно небольшой вес;
быстрый монтаж и последующий ремонт;
экологическая чистота.

оно огнеопасно, требуется специальная пропитка;
от перепадов температуры, влажности может деформироваться;
дерево подвержено гниению, воздействию насекомых, грибков.

Однако эти недостатки можно свести к минимуму, отодвинуть ремонт, применяя специальные противопожарные растворы и антисептические средства. Для выполнения требований пожарной безопасности деревянные детали, используя асбест, изолируют от дымохода. Между ним и ближайшей балкой обычно ставят короб, заполненный негорючим материалом, например, минеральной ватой.

В большей мере подходят балочные рейки из дерева лиственных или хвойных пород.

Вариант устройства перекрытий в доме из бревна

Для возведения жилых помещений это экологически чистый и сравнительно недорогой стройматериал. К тому же хорошая звукоизоляция будет обеспечена. Древесина легко поддаётся обработке и сравнительно недорогая.

Монтаж деревянных перекрытий по этажам возможен в короткие сроки и своими руками, без привлечения специалистов и использования грузоподъёмной техники.

Или необходимо устройство более прочного перекрытия. Если балки из дерева, то расстояние между ними необходимо сделать несколько меньше. В этом случае лучше, если они будут металлическими, и по ним настилать деревянный пол всего первого этажа. Они в меньшей мере подвержены неблагоприятному воздействию подвальной среды, поэтому ремонт понадобится нескоро. При обустройстве гаражного помещения не следует забывать о таких факторах, как шумоизоляция и достаточно эффективное утепление верхнего помещения.

Цельные и клеёные

Если пролёты не более 5 м, то используются цельные деревянные балки, которые вполне способны обеспечить прочность потолка и обустроить надёжный пол. Но они могут быть клеёными, для которых нет ограничений по длине. Они превосходят неклеёные по следующим параметрам:

высокой прочностью;
длительным сроком эксплуатации;
отсутствием деформации;
возможностью осуществить монтаж перекрытия в длинных пролётах.

В межэтажных перекрытиях часто оставляют со стороны потолка открытыми. Их гладкая поверхность с привлекательным рисунком натурального дерева украшает дизайнерское оформление. Его по этажам также не закрывают, так как он придаёт особую привлекательность помещению. В соответствующем стиле необходимо оформить пол.

Он должен быть из деревянных досок, по цвету гармонирующих с дизайном всего помещения.

Двутавровые

В широко используются двутавровые балочные конструкции. Зачастую их выбирает тот пользователь, которого волнует утепление своего дома и межэтажная звукоизоляция. Двутавры несложно сделать из обычного клеёного бруса. По форме они напоминают две буквы «Т», соединённые по основанию. Заменяют массу несущих балочных реек, сокращают затраты времени на устройство перекрытий и что немаловажно, с их использованием возможен монтаж в пролётах до 15 м.

Двутавры от воздействия влаги не деформируются, частый ремонт им не понадобится. С их использованием в доме своими руками может быть оборудована замечательная межэтажная звукоизоляция и достаточно эффективное утепление. Чтобы исключить вероятность скрипа напольного покрытия, к ним прибивают так называемый черновой пол.

Пример двутавровых перекрытий в деревянном доме

Конструкция их очень удобна для прокладки коммуникаций по этажам: электропроводки, водопроводных и газовых труб, вентиляции.

Доски вместо балок

В строительной практике применяется устройство перекрытий, в которых вместо несущих брусьев используются поставленные на ребро толстые доски. Предпочтительно, чтобы они были сечением не менее 60х200 мм. Концы их врезают на полную толщину деревянной стены. Укрепляются одна от другой на расстоянии в два раза меньшим, чем дистанция между балками из клеёного бруса или оцилиндрованного бревна. Монтаж такой конструкции возможен при нешироких пролётах. Тогда пол будет очень устойчив, а обустройство потолка потребует обычных материалов, чтобы обеспечить утепление и создать хорошую звукоизоляцию.

Пример монтажа досок перекрытия

Данный узел является наиболее удобным решением для устройства лаг перекрытия в доме из бруса. Наружные стены штробятся (делается проем) минимум на 10 см в глубину, оптимально 15 см. Пространство между стеной и стойкой двутавровой балки из OSB-3 закладывается утеплителем, либо запенивается.

Наружная стена из бруса
Утеплитель или строительная пена.

Узел 2. Крепления двутавровых балок брусу при помощи кронштейнов

Узел используется, если нет возможности опереть балки на брус сверху. Лаги подвешиваются на кронштейны (опоры бруса) на шурупы/гвозди. Нижняя полка балки «обувается в сапожок» опору бруса, верхняя полка фиксируется конструкционным уголком. Более технологичный, но и более дорогой способ крепления- кронштейнами Simpson на всю высоту балки. Такие кронштейны нужно заказывать заранее. В местах опирания двутавровые балки заполняются до полного сечения вставками из фанеры/OSB или доски; зазор между вставкой и верхней полкой двутавра должен составлять 5 мм.

Деревянные двутавровые балки (основные лаги)
Стена из бруса
Вставка из OSB-3/фанера/доска/, ширина 30 см
Гвозди/шурупы оцинкованные
Кронштейн Simpson на всю высоту балки
Опора бруса
Уголок конструкционный
Монтажный шуруп 4. 0х30

Узел 3. Опора двутавровых балок на стену из бруса

Узел используется в случае, если выше перекрытия не будет брусовой стены. Например, каркасный второй этаж или опора стропильной системы предполагается непосредственно на двутавровые балки. К брусу двутавровые балки монтируются шурупами через нижнюю полку под углом 30 град.

Деревянные двутавровые балки (основные лаги)
Блок-балки
Брусовая стена
Гвозди/шурупы оцинкованные под углом 30 град вертикально

Узел 4. Опора двутавровых балок на брус. Лаги параллельны стенам.

Стандартный узел расположения крайней лаги, параллельной стене. Крайнюю лагу устанавливать на расстоянии 3-4 см от стены, либо вплотную, но с предварительным монтажом звукоизоляционного материала между стеной и балкой.

Деревянные двутавровые балки (основные лаги)
Кирпичная кладка
Заполнитель (утеплитель или строительная пена)

Узел 5.

Опора балок на внутренние стены.

Величина опирания двутавровой балки на стены 10-15 см. Если ширина бруса внутренней стены больше 20 см, балки устанавливаются «встык». Если ширина бруса меньше 20 см, то балки устанавливаются «в нахлест».

Деревянные двутавровые балки (основные лаги)
Кирпичная кладка

Узел 6. Установка дополнительных блок-балок на больших пролетах.

Стена из бруса
Вставки (фанера, OSB, доска)
Гвозди/шурупы
Блок-балки
Уголок конструкционный (8 шт на 1 блок-балку)

Узел 7. Вынос балок за контур дома. Консоли без нагрузки.

Узел применяется в случае, если консоли из двутавровых балок необходимо вынести за пределы контура дома для создания, например, балкона или крыльца. В данном случае не предполагается большая нагрузка. Величина выноса консоли зависит от типа балки и от её высоты, информацию по максимальному выносу той или иной балки можно получить у наших менеджеров.

Деревянные двутавровые балки (лаги)
Наружная стена из бруса
Вставки (фанера, OSB, доска)
Гвозди/шурупы оцинкованные
Фанерный торцевой элемент (влагостойкий)
Шурупы/гвозди оцинкованные

Узел 8. Вынос балок за контур дома. Консоли с нагрузкой.

При больших нагрузках на консольный вынос (от стен 2 этажа или стропильной системы) консольные двутавровые балки необходимо усилить фанерой или OSB.

Деревянные двутавровые балки (основные лаги)
Блок-балки
Стена 2 этажа
Усиление из листов фанеры или OSB
Гвозди/шурупы оцинкованные
Гвозди/шурупы оцинкованные под углом 30 град горизонтально
Стена из бруса

Узел 9. Примыкание «встык» к сдвоенной балке. Опора на кронштейны.

Узел часто встречается в решение лестничного пролета и в случаях, где необходимо основные лаги подвешивать на кронштейны к ригелю из сдвоенных балок. В местах опирания двутавровые балки заполняются до полного сечения вставками из фанеры/OSB или доски; зазор между вставкой и верхней полкой двутавра должен составлять 5 мм.

Деревянные двутавровые балки (основные лаги)
Сдвоенные двутавровые балки (ригель)
Блок-вставка (фанера/OSB/доска)
Кронштейн опора бруса
Уголок конструкционный
Гвозди/шурупы оцинкованные
Монтажный шуруп 4.0х30

Узел 10. Устройство сдвоенной двутавровой балки (ригеля)

При монтаже сдвоенной двутавровой балки, используемой в качестве ригеля, необходимо заполнить центральное межполочное пространство до полноты сечения. В местах опирания двутавровые балки заполняются до полного сечения вставками из фанеры/OSB или доски; зазор между вставкой и верхней полкой двутавра должен составлять 5 мм.

Деревянные двутавровые балки (основные лаги)
Сдвоенная двутавровая балка (ригель)
Вставка OSB/фанера/доска
Открытая опора бруса
Вставка OSB/фанера/доска
Уголок конструкционный 35х50х50
Монтажный шуруп 4. 0х30
Гвозди/шурупы оцинкованные

Из деревянных двутавровых балок перекрытия своими руками монтируют стропильные системы и сооружают перемычки между этажами. Этот современный материал выпускается по международным стандартам с применением передовой технологии, позволяющей получить отличный строительный продукт нового поколения. Это прекрасное решение для частного строительства всех типов конструкций, начиная от каркасного дома или блочной постройки и заканчивая деревянным теремом из сруба.

Сфера использования

Двутавровая балка встречается не только в частном строительстве, но и является неотъемлемым атрибутом на стройплощадках, где монтируют промышленные помещения, торговые центры, офисные здания и т. п. В малоэтажных домах этот деревянный элемент выступает как несущая конструкция в составе стропильной системы, на чердаках, мансардах стеновых и кровельных каркасах.

Пояса двутавровой балки сделаны из цельной древесины, а поперечина – из стружечной плиты

С помощью такого решения можно отказаться от перекрытий из досок, металлических профилей и ЖБ плит. Такие балки состоят из комбинированных материалов: пояса созданы из цельной древесины, а поперечина выполнена из стружечной плиты. Эти деревянные перекрытия более чем в три раза увеличивают жесткость стен, благодаря чему каркасное сооружение приобретает прочность, существенно не увеличивая вес.

Техническая характеристика

Современный материал для перекрытий выпускается в промышленных масштабах на новейшей заводской линии. Для его изготовления применяют клееный деревянный брус, тщательно просушенный в камере, и стружечную плиту (OSB, OSP). По конфигурации балка очень похожа на рельс и имеет такие особенности:

Стандартные размеры балки

фанера, из которой собраны боковые стойки, устойчива к влаге, ее толщина может варьироваться в диапазоне 24 – 27 мм. Также в состав балки входит полка из древесины, обработанная антисептическим средством;
фанерная стойка интегрируется в полки при помощи технологических пазов;
детали между собой соединены водотермостойким клеевым составом;
снаружи балка покрыта краской с водоотталкивающей способностью.

Самые востребованные размеры перекрытия:

габариты балки – 200х80 мм;
толщина фанерной перемычки – 27 мм.

Положительные характеристики

Удачная комбинация «дерево – стружечная плита – дерево» здесь отсутствуют те недостатки, которые встречаются у натуральной древесины. Двутавровое сечение служит своеобразным усилителем, благодаря чему прочность перемычки увеличивается многократно, и изделие по своим техническим характеристикам может смело становиться в один ряд с бетонными и ЖБИ перекрытиями.

Присутствующие здесь конструкционные особенности выводят двутавровый каркасный элемент на лидирующие позиции среди конструкций аналогичного назначения, которые применяются в малоэтажном строительстве.

Основные преимущества

Неоспоримым достоинством перемычки можно назвать его чрезвычайную прочность и жесткость, наделяющие деревянные перекрытия устойчивостью перед интенсивными нагрузками. Если соблюдена монтажная технология, опора, установленная своими руками, не станет причиной скрипучести пола. Она не прогибается, чем не могут похвастаться привычные древесные пиломатериалы.

Деревянные перекрытия очень прочные, устойчивы к тяжелым нагрузкам

Опорные конструкции такого типа созданы по всем промышленным стандартам и соответствуют требованиям, предъявляемым к товарам данного сегмента. На стадии выпуска продукция проходит контроль качества, о чем свидетельствуют сертификаты.

Несмотря на всю эксплуатационную мощь, перемычка весит совсем немного, а значит, ее монтаж будет несложным и удобным, и может быть выполнен своими руками, и к тому же отпадает надобность в тяжелой технике, а это неоспоримый плюс. Весь строительный процесс выполняется бригадой мастеров, которые устанавливают кровельный элемент своими руками, как говорилось ранее. Вес одного элемента, длиной 6,5 м не превышает 40 кг, благодаря чему на основу дома не создается дополнительная критическая нагрузка.

Качество изготовления здесь столь высоко, что о деформации речь не идет, а все дело в уникальной конфигурации подпорки. Этот строительный материал не подвержен рассыханию, в отличие от деревянного бруса, а о коррозии здесь вообще не стоит упоминать по понятным причинам – с железными перекрытиями все обстоит иначе и они существенно проигрывают двутавровой балке в этой части вопроса.

Балка двутавровая не подвержена усадочному процессу, не вздувается и ее не крутит из-за климатических изменений, как это происходит с деревянным брусом. Низкая теплопроводность балки обеспечивает уменьшение мостика холода, и помещение не теряет драгоценное тепло.

На заводе, согласно технологии, деревянные перекрытия данного образца обязательно подлежат обработке антисептиками и противопожарными составами.

Благодаря специальной продуманной конструкции двутавра, можно прокладывать магистральные коммуникации своими руками без ущерба его несущим способностям, да и экономия жилой площади на лицо.

Рассчитываем высоту сечения двутавра

Чаще всего для расчета высоты подпорки прибегают к помощи онлайн калькулятора, который автоматически проводит расчет всех необходимых параметров. Чтобы правильно подобрать тип кровельного элемента, нужно указать некоторые данные, а именно:

сфера использования;
шаг между элементами кровли;
требуемая длина;

Система стропил – 220 кг/кв.м.
Двутавровая балка перекрытия – 400 кг/кв.м.

Цена изделия варьируется от габаритов балки и материала, из которого создана полка (натуральное дерево, брус LVL).

Монтажный процесс

Чаще всего наиболее приемлемым способом установки деревянных двутавров является фиксация на специальные кронштейны, со специальной симметричной конструкцией. На противоположных сторонах изделие снабжено крепежным приспособлением и пластиной, фиксирующейся напротив аналогичного крепежного элемента.

Схема сборки перекрытия из двутавровой балки

Учитывая габариты, а если быть уж совсем точными, высоту комбинированной балки из дерева и стружечной плиты, элемент конструкции может комплектоваться крепежами разной длины.

Правила техники безопасности

Выполняя монтажные работы по установке двутавровых балок, изначально их нужно закрепить при помощи временных элементов, которые затем меняют на постоянные стационарные фиксаторы. По технике безопасности категорически запрещается начинать эксплуатацию балок, пока мастера не снабдят их обвязкой, и не будут сняты временные держатели.

Демонтаж можно проводить лишь после того, как мастера удостоверятся в наличие обвязки на балках. Закрепленные исключительно временными фиксаторами, двутавровые перекрытия способны выдержать только вес рабочих и монтажного оборудования. Очень важно знать, что бракованные или деформированные балки не ремонтируются своими руками или на производстве и не могут быть установлены на свои посадочные места, ни при каких обстоятельствах.

Перевозка и хранение

Во время перемещения перекрытия, его ни в крем случае нельзя пригружать по малой оси, иначе материал может прогнуться и искривиться. При погрузке балок их нельзя бросать, а только аккуратно складывать. Хранятся опоры под навесами и в крытых складах. Если нет такой возможности, и конструкционные элементы лежат на улице под открытым небом, их нужно защитить от ультрафиолета и осадков специальным материалом.

Двутавровые деревянные балки перекрытия: расчет, виды, цены, монтаж

Содержание:

Что это такое?

Двутавровая деревянная балка – строительный материал, который широко используется при создании несущих элементов стропильных систем крыш и обустройстве межэтажных перекрытий и чердачных перекрытий. Такие деревянные балки могут применяться при строительстве домов из абсолютно любого материала – кирпича, газобетона, пеноблоков, дерева.

Конструктивно двутавровые балки похожи на железнодорожную рельсу. Основными конструктивными элементами такой балки являются: стойка из фанеры и две деревянные полки. Двутавровая деревянная балка перекрытия отображена на фото:

Размеры и виды

Производимые сегодня двутавровые балки выполняются в нескольких размерах. Двутавровые деревянные балки разных конструктивных исполнений с разными размерами показаны на фото ниже.

Назначение деревянной двутавровой балки

Как уже упоминалось выше, двутавровые балки активно применяются при строительстве домов и различных архитектурных объектов. В частности, например, двутавровые деревянные балки могут применяться при строительстве газобетонного дома, а именно для обустройства межэтажных перекрытий или для создания стропильных систем для последующего монтажа кровельного материала. Для максимальной наглядности представим сферу применения двутавровых деревянных балок в виде списка:

Каркасное строительство. В данном случае двутавровые деревянные балки могут использоваться в качестве несущих элементов стен, в качестве балок перекрытия окон и дверей, в качестве несущих элементов стропильной системы крыши.
Обустройство перекрытий. В данном случае речь идет о создании межэтажных перекрытий и чердачных перекрытий. Например, очень часто деревянные балки используются в газобетонных домах при строительстве мансарды.
Проведение работ по реконструкции и ремонту здания. В данном случае деревянные двутавровые балки могут быть использованы при ремонте мансардных этажей, замене балок межэтажных перекрытий, усилении тех или иных конструкций.

Следует отметить, что вне зависимости от того, где используются двутавровые балки, важнейшее значение имеет проведение расчета деревянной балки на прогиб. Например, если речь идет о перекрытии по деревянным балкам в газобетонном доме или доме, построенном из какого-либо иного строительного материала, очень важно определить, выдержит ли двутавровая балка все те нагрузки, которые будут на нее воздействовать. Расчет деревянных балок может производиться или вручную или при помощи специального калькулятора. Калькулятор для выполнения расчета балок будет представлен ниже.

Основные преимущества

Какими же преимуществами обладают двутавровые деревянные балки перекрытия? К преимуществам таких деревянных балок можно отнести:

Высокую прочность и жесткость. Благодаря тому, что деревянная балка выполняется в форме двутавра, она обладает высокой прочностью на изгиб, что позволяет успешно ее использовать при построении межэтажных перекрытий и чердачных перекрытий.
Отсутствие прогибов и скрипов. При правильном расчете деревянной балки и при соблюдении всех правил монтажа двутавровые балки не прогибаются и не издают скрипов. Благодаря этому они могут успешно использоваться для создания чернового потолка по деревянным балкам.
Относительно небольшой вес. Двутавровые деревянные балки перекрытия при высокой прочности и жесткости обладают относительно небольшим весом, благодаря чему все монтажные работы с их использованием могут выполняться своими руками без привлечения какой-либо строительной техники. Кроме преимущества в виде возможности монтажа своими руками небольшой вес двутавровой деревянной балки облегчает нагрузку на фундамент здания.
Исключена вероятность кручения или вздутия. Благодаря этому качеству, применив двутавровые деревянные балки можно обустроить надежный и долговечный черновой потолок или какую-либо аналогичную конструкцию.
Возможность прокладки коммуникаций. За счет особенностей конструктивного исполнения, а также широкого ассортимента двутавровых деревянных балок, обеспечивается возможность прокладки в них тех или иных коммуникаций. При этом прокладка коммуникаций нисколько не снижает несущую способность деревянной балки.

Структура деревянной балки

Абсолютно все двутавровые деревянные балки вне зависимости от их размеров имеют одинаковую структуру, состоящую из трех элементов:

ребра жесткости, выполненного из ОСБ или фанеры;
верхнего элемента, выполненного из клееного деревянного браса;
нижнего элемента, выполненного из клееного деревянного бруса;

Фото структуры деревянной балки в форме двутавра:

Как можно заметить, структура двутавровой деревянной балки достаточно проста и может быть повторена своими руками. Однако о том как изготовить двутавровые балки своими руками мы поговорим немного ниже, а сейчас поговорим немного о расчетах.

Расчет деревянной балки: советы от эксперта

Вне зависимости от того, где будет использоваться двутавровая балка — будь-то обустройство чердачного перекрытия в газобетонном доме или создание какого-либо иного перекрытия по деревянным балкам — следует обязательно выполнить соответствующие расчеты. Только при правильно проведенных расчетах и правильном монтаже можно гарантировать, что последующая эксплуатация будет безопасной. Что же нужно знать при выполнении расчетов деревянных балок? Эксперты рекомендуют учитывать следующие моменты:

расчет деревянных балок лучше всего производить при помощи специального онлайн калькулятора. В таком случае вы минимизируете вероятность допущения ошибок;
с целью получения действительно правильных результатов при расчете деревянных балок можно посоветовать произвести сразу два расчета: ручной и при помощи калькулятора. Если результаты совпадают — расчет двутавровых балок выполнен правильно;
если вы затрудняетесь с проведением расчета деревянных балок своими руками, лучшее решение для вас – обратиться за помощью к опытным в данных вопросах специалистам. Не доверяйте проведение расчетов продавцам- консультантам строительных магазинов. Помните, что в большинстве своем основная задача продавца – заставить вас купить товар, при этом продавца мало интересует будет ли ваш выбор правильным.
в случае, если вы планируете провести в двутавровой балке какую-либо коммуникацию, обязательно учтите это при подборе деревянных балок по размерам. Вообще вопросу размеров балок при прокладке коммуникаций или создании перекрытий уделите особое внимание;
перед тем как производить расчеты размеров несущих элементов обязательно определитесь, каким материалом вы будете подшивать потолок. Чем подшить потолок? Здесь все зависит от ваших личных предпочтений и пожеланий. Однако при выборе и расчетах размеров балок в любом случае следует учесть вес выбранного вами материала подшивки.
если для расчетов размеров вы применяете специальный калькулятор, в нем должна быть графа для указания запаса по прочности. Калькуляторы балок, в которых данной графы нет, использовать не рекомендуется.

Деревянные перекрытия в доме из газобетона

По сравнению с перекрытиями из железобетона перекрытия с использованием деревянных балок обладают гораздо меньшим весом. Именно благодаря этому двутавровые балки снискали столь высокую популярность в частном домостроении. При этом неважно, из какого материала строится дом: и в газобетонных домах, и в кирпичных домах, и в домах, построенных из пеноблоков

Особую популярность двутавровые деревянные балки получили при строительстве газобетонных домов. Именно в газобетонных домах двутавровые деревянные балки применяются чаще всего для создания перекрытий и черновых потолков. Обусловлено это тем, что для монтажа деревянных балок не требуется специальной техники и специального оборудования – все работы с балками могут быть выполнены своими руками с использованием лебедок и ручного инструмента.

Обустройство перекрытий из двутавровых балок выполняется по стандартной технологии: к стенам здания крепятся несущие деревянные балки, затем по ним монтируется обрешетка, на которую впоследствии закрепляют черновой отделочный материал. Перекрытие по деревянным балкам обязательно тепло- и звукоизолируется. Также, если это предусмотрено планом, в черновом потолке прокладываются те или иные элементы коммуникации.

Обустройство перекрытия по деревянным балкам в газобетонном доме детально рассмотрено в видео ниже:

Чем подшить потолок по деревянным балкам

Многие строители очень часто задаются вопросом: чем подшить потолок по деревянным балкам? Разумеется, в данном случае речь идет о застройщиках и строителях, которые планируют провести все работы по обустройству чернового потолка своими руками и не обладают достаточными теоретическими знаниями и практическим опытом выполнения работ по монтажу деревянных балок.

В принципе, подшить черновой потолок из балок можно абсолютно любым листовым материалом: ОСБ плитами, гипсокартоном, фанерой. Наиболее популярным является гипсокартон, поскольку он предоставляет гораздо более широкие возможности финишной отделки по сравнению с теми же плитами ОСБ.

Отдельно стоит сказать о декоративных деревянных балках. Используя такие деревянные балки можно придать потолку очень оригинальный и привлекательный вид. Фото использования декоративных деревянных балок:

Двутавровая балка (схема)

Схема двутавровой балки показана на фото ниже.

Двутавровая балка (чертеж)

Чертеж перекрытия по деревянным балкам показан на фото:

Делаем деревянные двутавровые балки своими руками: видео

На сегодняшний день купить деревянные балки, в том числе и двутавровые, не является проблемой, ведь современный рынок переполнен данной продукцией. Однако далеко не всегда целесообразно просто купить двутавровые балки необходимых размеров – гораздо более логичным будет изготовить двутавровые деревянные балки своими руками. Основное преимущество изготовления двутавровой балки своими руками заключается в том, что в таком случае можно получить балку любых размеров и любой прочности.

Детально о том, как изготовить двутавровую балку своими руками, рассказано в видео ниже:

Калькулятор расчета деревянных балок перекрытия

Если вам под силу произвести обустройство перекрытия по деревянным балкам своими руками, перед тем как покупать материал и производить монтажные работы следует выполнить соответствующие расчеты. Для расчета размеров будущего перекрытия и расчета размеров необходимых деревянных балок лучше всего воспользоваться специальным онлайн-калькулятором. Данный калькулятор является профессиональным, то есть он работает по формулам, которыми пользуются профессиональные строители при расчетах балок для перекрытий.

Важный момент: с целью исключения ошибок в расчетах рекомендуем вам воспользоваться представленным калькулятором два-три раза. Во всех случаях результаты расчетов балок, выдаваемые калькулятором, должны совпадать.

Производство деревянной двутавровой балки в домашних условиях

Двутавровая балка, как вид фасонного проката, с момента своего появления признана одним из самых крепких конструкционных элементов, поэтому ее применение в строительстве и машиностроении так распространено. Изначально двутавр выполнен из низколегированной стали, иногда из углеродистой, но прочность ему обеспечивает совсем не материал, а специфическая, до мелочей продуманная форма профиля.

Блок: 1/5 | Кол-во символов: 391
Источник: https://stroydetali.com/derevyannaya-dvutavrovaya-balka-svoimi_/

Что такое двутавр

Двутавр – стандартный конструктивный элемент, в сечении напоминающий букву «Н». Столь необычная форма является результатом длительных инженерных экспериментов, направленных на получение опорной балки, способной выдерживать очень высокие нагрузки, но не столь массивной и дорогостоящей, как цельнометаллическое изделие.

Двутавровая балка в 7 раз прочнее и в 30 раз жестче, чем цельный металлический профиль квадратного сечения такого же размера. Но при этом металла для нее требуется намного меньше. То же самое относится и к деревянным конструкциям. На фото представлена двутавровая деревянная балка.

Оптимальной формой для балки является прямоугольное сечение. При укладке длинную сторону размещают вертикально, а короткую горизонтально, так как для увеличения прочности важнее увеличение высоты, а не ширины. На этом наблюдении и основана форма двутавра. Более широкие элементы в нижней и верхней части создают достаточную опору – ширину, а должную высоту обеспечивает средний элемент, который при большой высоте можно сделать максимально тонким.

Производство деревянной двутавровой балки – процесс довольно сложный, поэтому такое изделие на рынке встречается редко. В то же время в частном строительстве деревянный двутавр является прекрасной альтернативой железобетонным конструкциям, так как намного легче и проще в монтаже.

Блок: 2/12 | Кол-во символов: 1343
Источник: https://bouw.ru/article/dvutavrovye-derevyannye-balki-svoimi-rukami

Деревянная двутавровая балка технические характеристики нагрузки

Расположенные рядом (по горизонтали) 2 двутавровые балки суммируют свою прочность к нагрузкам. То есть если одна балка выдерживает 300 кг, то в паре с такой же балкой перекрытие будет выдерживать 600кг.
Расположенные балки одна на другую (по вертикали) способны выдерживать в 4 раза большую нагрузку. То есть если положить одну балку с прочностью в 300 кг, а сверху такую же и закрепить их между собой, то в паре они уже выдерживают вес в 1200кг.

Нагрузка на двутавровую балку таблица:

Размер пролета	Расстояние между балками	Сечение балки (высота x ширина) в мм.
3м.	1м. 0,5 м.	150×10 150×50
4м.	1 м. 0,5 м.	200×100 150×100
5м.	1 м. 0,5 м.	250×150 200×150
6м.	1 м. 0,5 м.	250×180 200×150
7м.	1 м. 0,5 м.	300×200 250×150

Примечание. Все данные приведены из расчета нагрузки на перекрытие около 400 кг/м2.

Конечно, при расчетах нужно еще учитывать:

качество материалов;
частота укладки балок;
отклонения размеров.

Блок: 2/5 | Кол-во символов: 1898
Источник: https://businessideas. com.ua/business-ideas/proizvodstvo-derevyannoy-dvutavrovoy-balki

Виды деревянных двутавровых балок

Для начала ознакомимся с разнообразием ассортимента этого стройматериала. Различают следующие серии двутавровых балок:

БДК (балка двутавровая клееная). Используется в строительстве домов с короткими пролетами.
БДКУ, БДКУ-Л. Такие балки имеют широкие ребра жесткости, отличаются высокой прочностью и наличием большой площади для гвоздевых креплений.
СДКУ, СДКУ-Л. Эта двутавровая стойка является основой каркаса стен.
БДКШ, БДКШ-Л. Широкая балка применяется в постройках с очень длинными пролетами. Также ее можно использовать в качестве стропил.
СДКШ, СДКШ-Л. Балка применима для изготовления стеновых панелей.

Блок: 3/5 | Кол-во символов: 653
Источник: https://businessideas.com.ua/business-ideas/proizvodstvo-derevyannoy-dvutavrovoy-balki

Двутавровая деревянная балка для перекрытия

Деревянное строительство становится популярнее год от года и все чаще инженеры-строители применяют в разработках именно деревянную двутавровую балку. Она отлично вписывается в технические требования по прочности, а по легкости и стабильности ей равных практически нет. По крайней мере, среди натуральных материалов. Применяют деревянный профиль во многих случаях, но по ряду причин самыми популярными стали:

Деревянная балка для опалубки.
Деревянный двутавр для устройства кровли.
Для устройства перегородок и полов.
Балки для устройства перекрытий.

В принципе, конструктивно эти виды балок мало чем отличаются, разница только в размерах и, как следствие, в принимаемой нагрузке. Двутавровые балки для устройства перекрытий имеют самое большое сечение, поскольку им предстоит выдерживать довольно высокие нагрузки. Принцип изготовления фасонного деревянного силового элемента всегда один, и сейчас мы коснемся некоторых особенностей изготовления и технологий, по которым изготавливается деревянная двутавровая балка своими руками.

Блок: 3/5 | Кол-во символов: 1071
Источник: https://stroydetali. com/derevyannaya-dvutavrovaya-balka-svoimi_/

Характеристики двутавровой балки

Технико-эксплуатационные качества и размерные параметры традиционного двутавра рассчитываются на включение в конструкцию перекрытия из ОСБ-плит. Это межэтажное перекрытие дома или чердачного помещения, которое отличается прочностью и высокой теплоизоляцией. Собственно, балки выполняют функцию ребер жесткости, обеспечивая несущую функцию. Непосредственно двутавр имеет Т-образный профиль, но для перекрытий используют и модифицированные элементы с другими конфигурациями сечения. Как правило, своими руками деревянные двутавровые балки для перекрытия изготавливаются из монолитных брусков длиной до 5 м. Высота балки зависит от расчетной нагрузки на конструкцию и варьируется от 140 мм до 410 мм в среднем. Толщина промежуточной стойки двутавра составляет не более 10 мм, а брусок имеет параметры 64х38 мм в соответствии с нормативом.

Блок: 2/8 | Кол-во символов: 870
Источник: https://the-master. ru/dvutavry/derevyannye-dvutavrovye-balki-svoimi-rukami

Плюсы и минусы двутавровых балок из дерева

Главное достоинство изделия – сочетание небольшое веса с прочностью. Эта комбинация обеспечивает преимущества использования двутавровых балок для перекрытий:

Вес деревянной конструкции длиной до 6 м составляет всего 8 кг. Монтаж такой балки не требует специального оборудования и не занимает много времени, а это сокращает расходы на строительство.
Малый вес полученного перекрытия не создает большой нагрузки на фундамент и стены, что тоже снижает расходы.
К плюсам относится и простота транспортировки. Перевозка двутавровой деревянной балки обойдется намного дешевле.
При легкости материала он обладает высокой прочностью и используется для перекрытия с прогонами до 6 до 12 м. Использовать промежуточные элементы нет нужды.
Конструкция двутавра позволяет использовать деревянную балку как своего рода нишу при прокладке коммуникаций.
Дерево обладает низкой теплопроводностью, что исключает создание холодовых мостиков и позволяет экономить на отоплении дома.
Двутавровые конструкции из дерева сохраняют геометрическую форму и свойства на протяжении всего срока эксплуатации. Но только в том случае, если для их изготовления использовался качественный материал.
Выпускаются деревянные двутавры для перекрытий в очень широком ассортименте, что позволяет расширить область применения.

Недостатки у конструкций следующие:

велик риск приобрести некачественные изделия, невысушенная древесина деформируется, «садится», что приводит к перекосам перекрытия;
древесину пропитывают антипиренами, однако это не делает материал пожаростойким.

Деревянные двутавры не рекомендуется использовать в случаях, когда нужно выполнить частую обрешетку или когда каркасная конструкция нуждается в усилении большим числом опорных элементов. В этом случае экономия на стоимости материала будет ничтожной.

Блок: 4/12 | Кол-во символов: 1814
Источник: https://bouw.ru/article/dvutavrovye-derevyannye-balki-svoimi-rukami

Подготовка элементов к сборке

Изначально выполняется разметка балки с точным определением ее параметров. На основе схемы компоновки должна быть выполнена финальная доработка частей конструкции на столярном инструменте. Оптимально использовать для таких целей токарный станок по дереву, но можно обойтись циркулярной пилой с электролобзиком и шлифовальным инструментом. При изготовлении деревянных двутавровых балок своими руками в части бруса может выполняться выборка лишнего массива. Ее производят строго по осевой линии заготовки, выдерживая контур специальным разметочным приспособлением или направляющей планкой.

Блок: 4/8 | Кол-во символов: 619
Источник: https://the-master.ru/dvutavry/derevyannye-dvutavrovye-balki-svoimi-rukami

Особенности производства двутавровой деревянной балки

После подготовки брусьев в них делаются выпилы с целью последующей установки стойки. Она должна располагаться строго в вертикальном положении, поэтому особое внимание – точности разметки (ведется от продольной оси заготовок).
Каждая плита перед применением основательно осматривается. Незначительный недостаток (а он отразится на несущей способности двутавровой балки) – причина для отбраковки. Кромки отобранных плит немного скашиваются, чтобы образцы лучше входили в пазы.
Выпилы в брусьях промазываются клеящим составом; в нижний вставляется стойка, после чего накладывается верхний и прижимается.
Сборка оставляется в таком состоянии до абсолютного просыхания клея. Это время указывается в инструкции по использованию состава.

Качественную стыковку всех элементов двутавровой балки можно гарантировать отрезками швеллера аналогичной длины. Они накладываются на бруски и стягиваются импровизированными хомутами (веревка, ремни с карабинами и тому подобное), вплоть до абсолютного отвердевания клея.

И только лишь после этого древесную балку-двутавр можно применять для обустройства перекрытия.

Процесс производства опор из древесины, как и выбор материалов, особых сложностей не предполагает. Работа, сделанная собственными руками, экономит и время, и средства. Однако это целесообразно только в том случае, если расчеты нагрузок проведены на профессиональном уровне. В случае если нет полной уверенности, что это удастся совершить самостоятельно, подвергать себя риску не нужно. Перекрытие – ответственная часть любой конструкции, и никакая экономия не может быть оправданием нарушению проектных характеристик.

Назначение

Двутавровая балка получила свое название за счет уникальной конструкции. Вид, имеющий Т-образную конфигурацию, называется тавром. Поскольку сечение рассматриваемой конструкции похоже на 2 буквы Т, она приобрела название двутавровой. Её сечение можно сравнить и с буквой Н. Подобные двутавры обладают увеличенной прочностью. При сравнении с обычным профилем можно понять, насколько двутавровые балки оказываются более надежными. Они обладают прочностью, в 7 раз большей обычного профиля. При этом их прочность выше в 30 раз.

Благодаря большому количеству положительных характеристик материал достаточно широко используется в области строительства. Он особенно популярен при создании конструкций каркасного типа. Помимо изделий из металла, при создании различных конструкций могут использоваться и двутавры из бревна.

Даже под большой нагрузкой эти пиломатериалы не будут прогибаться. Они не станут изменять форму, что считается значимым превосходством при возведении разных систем. В ходе постройки частного здания древесные двутавры укладывают для монтажа перекрытий. Их стоимость не очень высокая, по этой причине такие элементы пользуются популярностью среди частных застройщиков. Главное – грамотно подготовить элементы конструкции. Это даст возможность сделать ее долговечной и надежной.

Двутавры отличаются по конструкции. Они могут быть стандартными и с широкой полкой. Первые имеют полку 64х39 мм. Вторые — 89х39 мм.

Самыми прочными из представленных считаются двутавры, серии L (клееный шпон). В их изготовлении используется LVL-брус. Благодаря LVL-брусу можно выполнить элементы до 12 метров в длину. При этом это не отражается на стоимость.

В независимости от того, какой материал применялся для изготовления балок, они характеризуются достаточно высоким уровнем жесткости и прочности. По этой причине конкурентов у подобных изделий достаточно мало. Помимо этого, такие элементы отличаются легкостью. Его транспортировка не составляет сложностей. Балки стоят относительно недорого, что привлекает большинство потребителей. Работы с материалом проводятся весьма просто.

Блок: 3/3 | Кол-во символов: 3847
Источник: https://enter-city.ru/articles/kak_sdelat_derevyannye_dvutavrovye_balki_perekrytiya_svoimi_rukami/

Стойка

Блок: 5/6 | Кол-во символов: 357
Источник: https://masterim.guru/strojmaterialy/derevyannye-dvutavrovye-balki-svoimi-rukami/

Сборка двутавра

Два бруса к моменту сборки должны быть доработаны до оптимальных параметров, подходящих для монтажа стойки. Последняя утапливается в подготовленные пазы с двух сторон (верх и низ) и фиксируются на клеевую основу. Здесь важно ответить на вопрос о том, как сделать двутавровую деревянную балку своими руками с минимальным количеством зазоров и выступов? Что касается первого, то в принципе наличие пустот в местах сопряжения зависит от качества первичной обработки материала. Чем ровнее поверхности в пазах, тем выше вероятность плотного монтажа стойки. С выступами ситуация проще. С одной стороны, их можно подбить киянкой пока клей не высох, корректируя тем самым грани конструкции. Если же наличие выступа обуславливается ошибками в расчетах, то ситуация исправляется только абразивным крупнофракционным материалом с последующей чистовой шлифовкой.

Блок: 5/8 | Кол-во символов: 866
Источник: https://the-master.ru/dvutavry/derevyannye-dvutavrovye-balki-svoimi-rukami

Размеры деревянных двутавровых балок

Размеры и вес деревянной двутавровой балки регламентируются ГОСТ 30244-94 и 8486-86Е, а также некоторыми нормативами СНиП. К нормируемым показателям относится высота изделия, толщина и ширина полки и толщина перегородки;

высота деревянной двутавровой балки варьируется от 117,6 до 1013 мм;
ширина полки находится в диапазоне 64-320 мм;
толщина стенки варьируется от 3,8 до 19,5 мм;
вес изделия колеблется от 8,7 до 314,5 кг.

Важно! По нормам ГОСТ при изготовлении двутавра для перекрытия можно использовать доски хвойных пород не ниже 2 сорта.

Блок: 6/12 | Кол-во символов: 574
Источник: https://bouw.ru/article/dvutavrovye-derevyannye-balki-svoimi-rukami

Оценка качества двутавровой балки

Изначально материал для балки должен пройти дефектовку с отбраковкой. Особенно брус не должен иметь изъянов наподобие сучков, трещин, признаков коробления, порезов и сколов. Если даже дефект не повлияет на конструкционные свойства балки, открытость структуры в дальнейшем может стать причиной биологического поражения древесины. Но и это не все условия изготовления качественной двутавровой балки. Своими руками деревянную конструкцию необходимо зачищать и в процессе сборки, убирая и мелкие абразивные частицы на поверхности, которые могут повредить поверхность элемента. Механическая обработка также становится причиной повреждений, поэтому после каждой операции следует проверять внешний вид изделия. На завершающем этапе производится замер балки и определяется соответствие ее параметров требованиям.

Блок: 6/8 | Кол-во символов: 842
Источник: https://the-master.ru/dvutavry/derevyannye-dvutavrovye-balki-svoimi-rukami

Расчет нагрузки на деревянные двутавровые балки

Определять сечение двутавровой балки для перекрытия приблизительно недопустимо. Рекомендуется для расчетов обратиться к специалисту. Полагаться на готовую документацию не следует: она включает множество поправок и обновлений, которые далеко не всегда имеются в свободном доступе.

Рассчитать самостоятельно габариты разрешается только в том случае, когда речь идет, например, о деревянной двутавровой балке для опалубки или перекрытия подсобного помещения, причем небольшой площади. В этих случаях риск обрушения и деформации невелик.

При этом нужно выполнять следующие рекомендации:

если речь идет о нежилом чердаке, то постоянную нагрузку определяют в пределах 50 кг/кв. м, а эксплуатационную – в пределах 90 кг/кв, отсюда общая нагрузка на перекрытие составляет порядка 130 кг/кв. м, а учитывая необходимый запас прочности, ее увеличивают до 150 кг/кв. м;
если чердак будет часто использоваться, например, в качестве мастерской, то эксплуатационная нагрузка перекрытия возрастает до 195 кг/кв. м, а общая достигает 245 кг/кв. м, с учетом запаса прочности – до 250 кг/кв. м;
если чердак преобразуется в мансарду, это предполагает больший вес пола и перегородок за счет отделки, кроме этого, в жилой комнате появляется мебель, соответственно, суммарная нагрузка увеличивается до 300 кг/кв. м;
если речь идет о межэтажном перекрытии, нагрузку для него считают максимальную – не менее 420 кг/кв. м.

Затем следует определить длину балки для перекрытия и необходимую частоту расположения. Как правило, для межэтажного перекрытия или чердачного показатель составляет 50 см. В таблице подбора сечения двутавровой балки находят величину пролета и выбирают изделие допустимого сечения.

Важно! Такое определение является приблизительным, так как таблица не учитывает особенностей конкретного здания и используемых материалов.

Блок: 7/12 | Кол-во символов: 1855
Источник: https://bouw.ru/article/dvutavrovye-derevyannye-balki-svoimi-rukami

Общие советы по изготовлению деревянного двутавра

Жестких рамок в создании данной конструкции все равно не существует, поскольку различаются сферы и направления ее использования. И все же опытные строители дают несколько универсальных рекомендаций тем, кто хочет сделать своими руками двутавровую деревянную балку высокого качества:

Разметочные операции желательно выполнять с помощью современных лазерных нивелиров – особенно если речь идет о проектировании крупных перекрытий.
Не всегда уместно применение жестких и плотных материалов, поскольку они утяжеляют конструкции, что ограничивает использование балки как в перекрытии, так и в стропильных фермах.
Обработку антипиренами или антисептиками желательно выполнять после сборки. Это позволит создать сплошное защитное покрытие.
После удачного изготовления балки по индивидуальным параметрам стоит сохранить ее характеристики в шаблонах на случай необходимости изготовления аналогичной конструкции.

Блок: 7/8 | Кол-во символов: 953
Источник: https://the-master.ru/dvutavry/derevyannye-dvutavrovye-balki-svoimi-rukami

Как подготовить балки к монтажу?

И наконец, самый ответственный этап! Изготавливая деревянные двутавровые балки для строительства своего дома, еще задолго до их монтажа вам нужно точно просчитать пустоты в перекрытиях – для будущей прокладки инженерных коммуникаций. Конечно вы будете проводить сантехнические трубы, электрические кабеля и инженерные системы. И здесь важно определеть все изначально правильно, чтобы потом не допустить ослабление перекрытия.

Сверление отверстий для коммуникаций

А теперь также подойдем вплотную к такому важному вопросу, как правильно сверлить двутавровые деревянные балки. Дело в том, что это необходимо делать еще на земле – до монтажа. И здесь важно соблюсти все правила, иначе даже небольшие отверстия способны ослабить балку по всей длине. Где именно могут располагаться сквозные отверстия в балках перекрытия зависит от того, по какой технологии они были произведены.

Так, у двутавровых балок отверстия должны быть не более 40 мм. Располагать их разрешено практически в любом месте между таврами, но только не ближе 150 мм к торцу балки или опоры на несущий элемент. Идеально, если такие отверстия будут располагаться прямо по центру относительно полок, а не выше или ниже. А максимально допустимый диаметр отверстия 10 см.

Кроме того следите за тем чтобы расстояние между соседними отверстиями было в 2 раза больше диаметра самого большого из них.

Узлы крепления балок со стеной

Если вы подготовили балки правильно, можете смело приступать их монтажу:

Вот основные узлы крепление двутавровых деревянных балок к стене:

В готовое перекрытие из деревянных двутавров вставьте утеплитель:

Блок: 7/8 | Кол-во символов: 1632
Источник: https://KrovGid.com/krovlya/derevyannye-dvutavrovye-balki.html

Как избежать в процессе опасных ошибок?

А теперь давайте разберем главные ошибки при изготовлении таких балок.

Ошибка №1. Покупка неподготовленной древесины

Если вы беретесь самостоятельно изготовить изготавить такое основание для перекрытия, помните, что в заводских условиях балки готовят по специальной технологии, используя только калиброванный сухой материал. Это позволяет полностью исключить возникновение перекручивания балок так называемым «вертолетом», которое нередко происходит при применении обычных деревянных балок и досок.

Вам наверняка будет интересно посмотреть на сам процесс заводского изготовления таких балок:

Ошибка №2. Использование неподходящего клеевого состава

Нельзя для склейки элементов двутавровой балки использовать эпоксидную смолу. У нее достаточно слабая адгезия конкретно в древесине, и придется выжидать немало времени, пока она затвердеет. А вот полиуретановый клей как раз подходит хорошо. Главное преимущество его в том, что он не горит и при этом сам термоактивен. Говоря простым языком, чем выше температура, тем крепче становится само изделие.

И уж точно нельзя использовать в качестве клея ПВА, ведь он совершенно не предусмотрен для применения в таких конструкциях.

Ошибка №3. Неправильное сопряжение балок

Речь идет о перерасходе балок. Дело в том, что в отличие от обычных деревянных балок, двутавры не крепятся внахлест. Для их крепления необходимо приложить балки встык и закрепить при помощи перфорированных пластин. Но не перфорированной лентой, применение которой потом приведет к опрокидыванию балки! Причем место установки перфорированных пластин определяется точными инженерными расчетами.

Ошибка №4. Применение не тех крепежных элементов

Еще одна популярная ошибка – это крепление двутавровых балок к стене и заделка их места монтажной пеной. А на самом деле использовать можно исключительно специальные закладные элементы.

Нельзя также применять слабые кронштейны, ведь после этого уже нельзя будет гарантировать несущую способность такого перекрытия и существует риск обрушения всей конструкции.

Не крепят двутавровые балки также обычными саморезами. Ведь сам по себе саморез – это не конструкционный элемент, и он не рассчитан выдерживать повышенную нагрузку, и используется только для крепления легких и не несущих конструкций.

Обратите внимание и на размер кронштейна, достаточность его высоты. Соотношение высоты кронштейна и балки должно стремиться к единице, то есть быть почти одинаковым. Чем меньше кронштейн – тем хуже.

Ошибка №5. Задействование посторонних элементов

Неправильно также использовать дополнительные элементы, которые не были предусмотрены конструкцией. На самом деле стандартное крепление двутавра достаточно жесткое, и еще как-то закреплять его нет необходимости.

Мы подготовили для вас иллюстрацию, которая поможет разобраться с самыми типичными ошибками монтажа таких балок:

Следуйте нашим советам – и у вас все получится!

Блок: 8/8 | Кол-во символов: 2918
Источник: https://KrovGid.com/krovlya/derevyannye-dvutavrovye-balki.html

Советы и рекомендации

Чтобы двутавровая балка из дерева своими руками выполняла свои задачи и прослужила долго, нужно выполнять такие рекомендации:

при изготовлении своими руками заменять фанеру или плиту OSB доской нельзя, это снижает ее прочность и увеличивает риск деформации;
перед сборкой материал обязательно нужно высушить, показатель влажности не должен превышать 12%;
при работах внутри дома стоит использовать клей на водной основе;
если в помещении предполагается высокая влажность, балки перекрытия оставляют открытыми;
хранят изделия под навесом или на закрытом складе, оставлять под открытым небом деревянные двутавровые балки нельзя, так как древесина впитывает влагу.

В домашних условиях изготавливают двутавры небольшого сечения. При возведении длинных перекрытий требуется продукция промышленного изготовления.

Блок: 10/12 | Кол-во символов: 821
Источник: https://bouw.ru/article/dvutavrovye-derevyannye-balki-svoimi-rukami

Отзывы о деревянных двутавровых балках

Александр Нечипоренко, 43 года, г. Брянск.

Деревянные двутавровые балки использовали при сооружении небольших гостиниц. Здания строились на склонах, так что нужно было максимально уменьшить вес. Стены первого этажа возводили из камня, а два следующих – из дерева. Двутавры отлично себя показали.

Строили дачу. Думали, что жить здесь будем только летом. По совету соседей посмотрели здание из двутавров. Отличная идея оказалась. Свой дом тоже из двутавров собрали и третий год в нем живем.

Ольга Каримова, 38 лет, г. Белгород.

Дом с мансардной строили на склоне. В качестве материала для каркаса использовали деревянные двутавры. Здание получилось легким, так что обустроили простой столбчатый фундамент. Дом добротный, а затраты минимальные.

Блок: 12/12 | Кол-во символов: 775
Источник: https://bouw.ru/article/dvutavrovye-derevyannye-balki-svoimi-rukami

Кол-во блоков: 33 | Общее кол-во символов: 42092
Количество использованных доноров: 7
Информация по каждому донору:

https://bouw.ru/article/dvutavrovye-derevyannye-balki-svoimi-rukami: использовано 6 блоков из 12, кол-во символов 7182 (17%)
https://businessideas.com.ua/business-ideas/proizvodstvo-derevyannoy-dvutavrovoy-balki: использовано 3 блоков из 5, кол-во символов 4106 (10%)
https://the-master.ru/dvutavry/derevyannye-dvutavrovye-balki-svoimi-rukami: использовано 5 блоков из 8, кол-во символов 4150 (10%)
https://KrovGid.com/krovlya/derevyannye-dvutavrovye-balki.html: использовано 7 блоков из 8, кол-во символов 14694 (35%)
https://masterim.guru/strojmaterialy/derevyannye-dvutavrovye-balki-svoimi-rukami/: использовано 4 блоков из 6, кол-во символов 3572 (8%)
https://enter-city. ru/articles/kak_sdelat_derevyannye_dvutavrovye_balki_perekrytiya_svoimi_rukami/: использовано 1 блоков из 3, кол-во символов 3847 (9%)
https://stroydetali.com/derevyannaya-dvutavrovaya-balka-svoimi_/: использовано 4 блоков из 5, кол-во символов 4541 (11%)

Строительство деревянных балок | сделай сам.ком

Деревянные балки широко используются в строительстве деревянного каркаса и могут быть изготовлены оптовым производителем или изготовлены на строительной площадке. Деревянные балки или балки могут быть сплошными или собранными из более мелких деревянных компонентов. Ламинированные балки состоят из небольших полос, которые склеиваются между собой водостойким клеем до получения требуемых размеров. Стопка полос, равная по высоте глубине бруса, склеивается горизонтальными слоями и все стороны обрабатываются до чистой гладкой поверхности.

Полосы соединяются замковыми «пальчиковыми» соединениями, чтобы выдерживать растягивающие, сжимающие и изгибающие напряжения. Сборные балки могут быть выполнены в различных конфигурациях. Полая коробчатая балка использует одиночные сплошные элементы для верхней и нижней полки. На края каждой полки прибивают или приклеивают фанерную «паутинку» либо целыми полосами, либо равноотстоящими отрезками.

Другой тип сборной балки изготавливается из каркасных пиломатериалов, прибитых гвоздями или болтами длинной длины к длинной стороне (из стороны в сторону).Обычно он состоит из двух-четырех вертикальных слоев (элементов), которые либо прибиты друг к другу гвоздями, либо между каждой парой досок вставлены фанерные прокладки. Элементы каркаса, используемые для изготовления этого типа балки, имеют размеры от 2 x 6 до 2 x 12, но иногда могут включать в себя доску шириной один дюйм номинальной толщины, чтобы общая толщина балки соответствовала толщине стены.

Для более длинных балок, изготовленных из двух или более слоев досок, скрепленных гвоздями встык, рекомендуется располагать стыки в шахматном порядке чередующимися слоями. Составные балки не так прочны, как ламинированные, стальные или лафетные балки (стальной лист, зажатый между двумя досками). Но сборные балки могут быть расширены практически на любое расстояние и являются наименее дорогими с точки зрения материалов. Самый простой тип сборной балки можно построить, выполнив три простых шага.

Шаг 1. Вырежьте отдельные доски

Для компонентов балки выберите прямые доски, не изогнутые, не изогнутые и не изогнутые.Измерьте длину балки на одной из досок. Используйте треугольный измерительный угольник, чтобы сделать прямой квадратный разрез. Для точности пилите циркулярной пилой прямо вдоль карандашной линии, сохраняя толщину лезвия пилы на стороне обрезков доски. Используйте оригинал в качестве шаблона, чтобы обвести и вырезать другую доску (или доски).

Шаг 2. Вырежьте прокладки из фанеры

Разрежьте фанеру на квадраты или полосы, чтобы они были равномерно распределены между досками. Отрежьте полоски шириной в несколько дюймов, на один дюйм меньше ширины балки, так чтобы верхний и нижний края фанеры отстояли от края балки.
Шаг 3. Сборка балки
Положите полоски на лицевую сторону одной доски на расстоянии нескольких дюймов друг от друга. Поместите вторую доску на фанеру так, чтобы две доски были заподлицо со всех сторон. Используя гвозди № 16, прибейте две доски вместе с обеих сторон в виде сетки. Не забудьте прибить фанерные полоски.Если для конструкции стены используются стойки 2 x 6, используется еще один слой фанеры и дополнительная доска, чтобы довести общую толщину балки до 5 ½ дюймов.
Сделать деревянную балку, Как мне сделать деревянную балку из 2х8 частей?
Хотите узнать, как сделать деревянную балку из досок 2 x 8? Выбрав правильный вид пиломатериалов и используя соответствующие строительные материалы и методы, описанные ниже, вы получите прочные деревянные балки, которые помогут поддерживать вашу конструкцию.
Прежде чем начать, ознакомьтесь с типами древесины, используемой в строительстве.
Обзор: изготовление деревянной балки из досок 2×8
Выберите пиломатериалы высокой прочности для изготовления балок. Несущая балка несет вес конструкции над ней. Хороший пример несущей балки часто можно увидеть во многих подвалах.
По всей длине дома проходит стальная или деревянная балка, на которую опираются концы балок перекрытия.
Выберите пиломатериалы высокой прочности для строительства балки (Как сделать деревянную балку из 2×8 частей)
Сама балка поддерживается на постоянной длине стойками или, в некоторых случаях, несущей стеной.Строительство деревянного бруса не сложное и сложное и может быть выполнено за короткий промежуток времени. « Как сделать деревянную балку из досок 2×8? », — спросите вы. Выполните следующие действия, чтобы узнать!
Читайте также:
Выбор пиломатериала
Подбор пиломатериала по породе и качеству. Стандартные пиломатериалы 2 × 8 из местного домашнего центра могут не соответствовать весу, который поддерживает несущая балка.
Подобрать брус по породе и качеству.
Многие строительные отделы указывают, что используются прочные пиломатериалы, такие как пихта Дугласа или южная желтая сосна. Выберите доски одинаковой длины и выберите их с учетом построения балки. Выбрасывайте доски с большими, рыхлыми сучками или чрезмерным короблением. Сложите доски и сравните венцы (небольшой естественный изгиб от одного конца к другому). Каждая доска должна быть увенчана подобным образом.
Подготовка к строительству
Разметка балки перед началом строительства. Имейте под рукой несколько зажимов для труб или стержней, чтобы помочь выровнять края доски, когда вы склеиваете и прибиваете доски к балке.В зависимости от длины понадобится несколько тюбиков качественного строительного клея.
Разметка балки перед началом строительства.
Отрежьте тюбики строительного клея, чтобы получился валик диаметром 3/8 дюйма. Клей наносится между досками непрерывным валиком по всей длине балки.
Разрежьте доски, если они будут разрезаны, и убедитесь, что все доски имеют одинаковую длину. Сделайте балку из пиломатериалов 2 × 8 до конечной длины, а не разрезайте балку после того, как она будет закончена.
Сборка балки
Разложите доски так, чтобы вершина каждой доски была ориентирована одинаково. Нанесите строительный клей на первую доску таким образом, чтобы обеспечить хорошее покрытие.
Поместите вторую доску поверх первой и нанесите на нее строительный клей. Положите третью доску поверх второй и с помощью зажимов выровняйте края всех трех досок.
Вставьте три гвоздя 20D через верхнюю доску в среднюю доску, начиная с одного конца, и еще по три гвоздя через каждые 2 фута.Переверните балку и повторите процесс прибивания гвоздей.
Добавление досок
Для балок, поддерживающих большие нагрузки, потребуется более двух досок. Три или четыре доски очень распространены, а пять или шесть досок, скрепленных вместе, могут составить балку, которая выдержит очень большие нагрузки.
Добавьте больше строительного клея и прижмите следующую доску к балке, чтобы выровнять края с балкой. Прибейте доску к балке таким же образом, как первые три доски были прибиты тремя гвоздями 20D, расположенными через каждые два фута.
Вот как я делаю деревянную балку из пиломатериалов 2×8, и, следуя этим простым советам, вы тоже сможете собрать свою.
Авторы и ссылки
Как построить балки коробчатого сечения
Источники комнаты: тканый ковер
Коробчатые балки являются хорошей альтернативой балкам из цельного дерева. Коробчатые балки сделаны из трех отдельных кусков дерева, которые скреплены гвоздями, образуя нечто, похожее на сплошную балку. Это гораздо более экономичный вариант, и его можно сделать самостоятельно.
В нашем нынешнем доме мы построили и установили коробчатые балки в гостиной. В этой статье я покажу вам, как мы это сделали.
Вот что вам понадобится:
Гвоздезабивной станок
1 1/2″ гвозди
1×6″ чистая сосна (3 доски на балку)
2×6″ пиломатериалы (1 на каждую балку)
искатель шпилек
5 Шурупы для дерева 1/2″
клей для дерева
рулетка
воздушный компрессор
Шаг 1: Определите количество коробчатых балок
Первое, что я сделал, это решил, сколько балок мне нужно, и это действительно зависело от длины комнаты. После того, как я решил, что будет лучше всего смотреться, если они будут расположены на расстоянии 6 футов друг от друга, я решил, что мне нужно будет сделать 6 балок, чтобы равномерно заполнить площадь.
Скорее всего, количество балок, которые вы построите, будет другим. Опять же, все зависит от длины вашей комнаты и желаемого образа.
Шаг 2: Найдите потолочные балки
Установка балок в процессе строительства означала, что я мог отметить места расположения потолочных балок на стенах до того, как будет установлен потолочный гипсокартон.Но если вы добавляете балки к существующему потолку, вам нужно будет использовать искатель стержней, чтобы найти балки. Как только вы найдете свой первый, остальные должны быть легкими, поскольку обычно они находятся на расстоянии 16 или 24 дюймов друг от друга.
Шаг 3: Прикрепите доски 2×6 к потолку
Чтобы определить, какой длины должны быть 2×6, я измерил ширину комнаты, которая составила 15 футов.
Используя торцовочную пилу, я разрезал 6 досок 2×6 на 15 футов. Затем, используя строительный гвоздезабивной инструмент, я прикрепил каждую доску к отмеченным потолочным балкам.Если у вас нет строительного пистолета, вы можете использовать дрель и шурупы.
Шаг 4. Сборка балок коробчатого сечения
Чтобы построить коробчатые балки, первое, что я сделал, это вырезал все части сосновых досок размером 1×6 дюймов до длины 15 футов. Это было измерение ширины комнаты из шага 3.
Каждую балку я соорудил из трех кусков сосны. Я положил одну часть на бок. Если у вас есть кто-то, кто поможет вам, они должны будут держать этот кусок для вас. Если нет, вам понадобится что-то 5.5 дюймов в высоту, чтобы положить доску на против и помочь удерживать следующую доску на месте. Скорее всего, у вас нет ничего подобного, поэтому вы можете использовать обрезки древесины, чтобы построить пару маленьких коробок размером 5,5 x 4,75 дюйма.
Сначала я выдавил каплю столярного клея на край первой доски. Затем я положил следующую доску поверх этой, чтобы сформировать форму «L», и убедился, что края выровнены.
Затем я начал с одного конца досок и пошел вниз к другому концу, скрепляя две части вместе.Каждый раз я следил за тем, чтобы края были на одном уровне в том месте, где я прибивал гвозди. Я раздвинул гвозди примерно на 12 дюймов.
Затем я перевернул два куска, которые только что сколотил вместе, и повторил склеивание и приколачивание третьего куска.
Я отложил готовую балку в сторону и повторил шаги, чтобы сделать остальные балки.
Шаг 5. Окрашивание балок
Я покрасил свои балки перед тем, как поставить их. Чтобы соответствовать другим деревянным элементам нашей главной жилой зоны, я использовал смесь 1:1 Classic Grey и Red Oak.
Вы можете использовать любой цвет, который лучше всего подходит к вашей комнате, но я бы рекомендовал поэкспериментировать с разными цветами на куске дерева, прежде чем наносить его на балки.
Шаг 6. Установите балки коробчатого сечения
Когда все балки были окрашены и высушены, пришло время их установить. Для этой части требовалось два человека и две лестницы. Мы разместили лестницы под первыми 2×6, которые мы прибили ранее.
Каждый из нас, взявшись за один конец балки, поднялся по лестнице и надел балку на 2×6.
№
Затем с помощью гвоздезабивного пистолета я прибил балку к брусу 2×6 с обеих сторон, как показано на рисунке. И я повторил это для 5 оставшихся лучей.
На что следует обратить внимание перед установкой коробчатых балок
Перед установкой коробчатых балок в доме необходимо учитывать высоту потолка. Балки могут сделать потолок более низким. Я бы не рекомендовал устанавливать балки на потолках ниже 10 футов. Однако, если у вас более низкий потолок, но вы все еще хотите установить балки, вы можете использовать 1 × 4 вместо 1 × 6 для боковых частей, что даст вам более плоскую балку.
самых простых искусственных балок! — Pine and Prospect Home
Эти балки из искусственного дерева были так просты в установке и так экономичны! Это пошаговое руководство покажет вам, как именно мы добавили деревенский шарм к нашим простым кухонным потолкам из гипсокартона.
Привет друзья! Наконец-то появился долгожданный пост с искусственными лучами!
Я знаю, что довольно часто упоминаю Instagram здесь, в блоге, но именно там я обычно делюсь своими повседневными делами в своих историях, включая проекты DIY, над которыми я работаю в то время.
Мне нравится общаться с моими читателями, получать отзывы и делиться недорогими советами по декорированию. Многие сообщения в блогах, которые я недавно опубликовал здесь, на самом деле являются результатом ВАШИХ интересов, и этот пост не исключение!
Несколько недель назад я показал вам балки из искусственного дерева, которые мы установили на нашей кухне, и я не мог поверить в то количество прямых сообщений, которые я получил от подписчиков, желающих узнать больше.
Я сделаю все возможное, чтобы ответить на все ваши вопросы и шаг за шагом рассказать, что мы сделали.Давайте начнем!
Этот пост содержит партнерские ссылки. Чтобы ознакомиться с нашей полной политикой раскрытия информации, нажмите здесь .
Материалы, необходимые для самых простых искусственных балок
Сосновые доски 2×6 (мы использовали 10 футеровок)
Пластиковые анкеры для полых стен #8-10
Шурупы для дерева 2,5 дюйма
Аккумуляторная дрель
Сверло 1/8 и 1/4 дюйма
Отрезная пила
Рулетка
Карандаш
Краситель на ваш выбор
Тряпка или щетка для нанесения морилки
Инструменты для разрушения досок – долото, отвертка, молоток, цепь и т. д.
Мне всегда нравился внешний вид балок, но поскольку в нашем доме 1930-х годов есть красивые сводчатые оштукатуренные потолки как в гостиной, так и в столовой, я вроде как отказался от этой идеи. Затем, прошлым летом, я пролистывал несколько старых выпусков Magnolia Journal, когда увидел великолепную фотографию, и меня осенила идея — а что, если мы просто установим их на нашей кухне?
Фотография найдена в выпуске 1 журнала Magnolia Journal, стр. 91
Что мне понравилось в балках на фотографии выше, так это то, что они были не очень толстыми.Наши кухонные потолки всего 8 футов в высоту, и я не хотел, чтобы наша и без того узкая кухня в стиле камбуза казалась еще меньше, устанавливая балки.
Я показала фото мужу и спросила, может ли он создать такой же образ, используя 2×6 или 2×8, и он ответил, что это возможно (вероятно). Ответ, который я люблю слышать.
Перед тем, как он ушел на склад пиломатериалов, я сказал ему выбрать самые потрепанные деревенские доски, которые он сможет найти. Он посмотрел на меня как на сумасшедшего, но сказал, что сделает все возможное.
Просто убедитесь, что выбранные вами доски НЕ деформированы, мы узнали это на собственном горьком опыте! Сначала положите их на пол, чтобы посмотреть, ровно ли они лежат. Если они вообще изогнуты, будет очень сложно установить их на одном уровне с потолком!
Когда он пришел домой с дровами, я был очень доволен. Он нашел отличные доски в деревенском стиле!
Хотя большинство досок, которые он выбрал, имели отличный характер, некоторые из них определенно выглядели немного новыми и до сих пор совершенными.Чтобы эти доски выглядели грубыми и старыми, мы повеселились, используя различные инструменты, чтобы повредить их… но я перейду к этому через мгновение!
Установка самых простых искусственных балок — шаг 1
Прежде чем тратить время на то, чтобы выбивать доски, которые вы даже не будете использовать, обязательно обрежьте доски до нужной длины. В итоге мы использовали сосновые доски 2×6 и просто измерили всю длину нашей кухни, чтобы определить, сколько балок мне нужно и как далеко они должны быть друг от друга.
Каждое место, конечно, отличается, но для справки мы приобрели 5, 10-футовые доски 2×6 дюймов.Мы решили установить балки на обоих концах кухни, одну в самом центре кухни, а затем одну на полпути между центром и каждым концом. Наши лучи находятся примерно в 5 футах друг от друга.
После разметки мест установки каждой балки мой муж пронумеровал и измерил длину каждого места, а затем соответствующим образом обрезал каждую пронумерованную доску.
Установка самых простых искусственных балок — шаг 2
После того, как все ваши доски обрезаны по размеру, пришло время для веселой части! Мы использовали долото, чтобы зачистить края досок, которые выглядели слишком новыми, и мы также сделали отметки на дереве с помощью молотка и отвертки.Вы можете причинять столько беспокойства, сколько захотите!
Установка самых простых искусственных балок — шаг 3
После того, как вы повредили все доски, пришло время морилки. Выбор цвета был для меня довольно долгим процессом. Я играл с таким количеством разных цветов и смесей, и я обязательно проверил свои смеси на древесных обрезках, прежде чем окрашивать настоящие доски.
В итоге я создал свою собственную морилку, используя равные части Weathered Oak, Pickled Oak и Golden Oak от Minwax. Вы можете увидеть на снимке мобильного телефона ниже, как выглядит цвет (я обвела цвет и отправила маме, лол). Когда я впервые покрасил доски, я был в восторге, но как только они оказались на потолке, я почувствовал, что они должны быть немного светлее. Я расскажу об этом позже.
Скажу, что свои платы я ничем не заклеивал, просто руки пока не дошли. Я рассматриваю возможность использования прозрачного мебельного воска или даже матового поликрила, я обновлю этот пост, как только решу!
Мне нравится, как морилка проникает в следы и щели на дереве.Вот так выглядели балки после окрашивания —
Установка самых простых искусственных балок — шаг 4
Теперь пришло время прикрепить доски к потолку.
В зависимости от того, как проходят ваши стропила, вам может не понадобиться использовать анкеры. Вы можете использовать искатель шпилек и прикрепить балки прямо к шпилькам. Так как я хотел балки там, где не было стропил (оставьте это мне, чтобы усложнить задачу), нам нужно было использовать анкеры.
Во-первых, мой муж использовал сверло 1/8 дюйма (достаточно длинное, чтобы пройти через доску), чтобы просверлить направляющие отверстия там, где он будет вставлять винты.Он поднес доску к потолку (в этом я ему помог), затем просверлил шуруп в пилотном отверстии ровно до отметки на потолке.
Затем он снял доску и просверлил отверстия диаметром 1/4 дюйма на каждой отметке для анкеров.
После того, как анкеры были на месте, он снова поднял доски и полностью просверлил шурупы в анкерах, прикрепив доски к потолку.
Простите меня за то, что у меня нет фотографии, на которой он сверлит доски к потолку… Я помогал ему удерживать каждую доску на месте, пока он ее сверлил.Мои извинения!
И все! Мы оставили винты на наших балках открытыми, но если вы действительно хотите, вы можете заглубить отверстия и использовать деревянный наполнитель или заглушки, чтобы скрыть свои винты. На самом деле они меня не сильно беспокоят, для меня они выглядят как еще одна отметина на дереве.
Мне просто нравится, как получились эти лучи. Это был такой простой и доступный проект, ведь у нас уже были винты и анкеры. Древесина стоила около 40 долларов, так что совсем неплохо!
На прошлой неделе я хотел, чтобы доски выглядели немного светлее и более состаренными, поэтому я нанес отбеливатель прямо на балки.На каждый пучок нанесено около 5 слоев, и мне нравится, насколько они стали светлее. Я могу даже сделать еще несколько пальто!
Итак, что вы думаете, ребята? Мне нравится деревенское тепло, которое эти искусственные балки придают кухне. У вас есть другие вопросы? Позвольте мне знать в комментариях ниже!
ОБНОВЛЕНИЕ. В итоге я перекрасил кухню и покрасил балки в более темный цвет! Чтобы увидеть трансформацию, нажмите здесь!
[jetpack_subscription_form show_only_email_and_button=»true» custom_background_button_color=»#abb8c3″ custom_text_button_color=»undefined» submit_button_text=»Отправьте мне!» submit_button_classes = «wp-block-button__link has-text-color has-background has-cyan-blue-grey-background-button-color» show_subscribers_total = «false»]
ЗАБЛОКИРОВАТЬ НА ПОТОМ
ВАМ ТАКЖЕ ПОНРАВИТСЯ…
Искусственная деревянная балка DIY — Использование контактной бумаги
В этом посте нет партнерских ссылок. Все мнения мои собственные. 🙂
У кого-нибудь еще есть неуклюжая перегородка с сухими стенами, торчащая из их комнаты?? Когда я впервые переделал нашу туалетную комнату более 9 лет назад, я не знал, что делать с этой странной вещью. Я знаю, что у него есть функция, но если вы покрасите его, вы сделаете его цветом стен или потолка? Или вы красите его пополам?? Я закончил тем, что просто покрасил все это, чтобы соответствовать стене, и надеялся, что это не будет слишком очевидным навязчивостью!
На этот раз все было иначе.Я точно знал, что я хотел с ним сделать; контактная бумага с текстурой дерева, чтобы создать эффект искусственного деревянного бруса! Тепло деревянных акцентов в сочетании с более холодными оттенками и совершенно великолепными обоями на этот раз должно было заставить переборку казаться обдуманным выбором. Контактная бумага очень недорогая, один рулон стоит (в распродаже) менее 15 канадских долларов! Его можно стирать (я знаю это, потому что я использовал контактную бумагу из искусственного мрамора на своей столешнице в течение года!), И текстура дерева действительно убедительна!
Исследование проекта
Со всеми этими мыслями я зашел на проверенный временем ресурс Google, чтобы узнать, пробовал ли кто-нибудь еще мою идею. Всякий раз, когда мне нужно заняться новым проектом «сделай сам», я всегда провожу исследование, чтобы посмотреть, что сделали другие, и сработало ли это для них. Если это сработало лишь частично, я ищу других, которые, возможно, преуспели там, где первый потерпел неудачу. Всегда есть небольшие нюансы, которые упускаются из виду, или отличия в моих проектах от проектов других, и мне нравится охватывать все свои базы, чтобы заранее знать, сработает ли что-то и с какими препятствиями я могу столкнуться.
Это ничем не отличалось.В этом случае я не смог найти никого, кто покрыл переборку контактной бумагой, чтобы она выглядела как искусственная древесина, и как бы она выглядела, если бы они это сделали. Это другое. Мне нужно заранее знать, как что-то будет выглядеть, и убедиться, что это соответствует видению моего пространства. Это может быть как просмотр чужой работы, так и создание ее собственного макета в Photoshop.
Взгляните на эту очень грубую идею, которую я быстро придумал!
Довольно просто, но это дало мне понять, что мои идеи, по крайней мере, будут работать вместе! Так что, зная это, я мог приступить к обновлению своей туалетной комнаты! На первом месте была покраска всего, включая столешницу под мрамор, стены, туалетный столик и даже светильник. Балка из искусственного дерева была одной из последних вещей в списке.
Пока я заканчивал другие элементы и клеил обои (которые, кстати, мне очень нравятся! — оливковая ветвь Magnolia Home Джоанны Гейн в угольном цвете), мне нужно было выбрать, какую контактную бумагу использовать. Я не был уверен, какую древесную текстуру я хотел, и все всегда выглядит по-другому, если вы покупаете его в Интернете, поэтому я заказал несколько разных в моем местном Home Depot и Lowes, чтобы я мог увидеть, какой из них мне больше нравится.Не помогло и то, что все различные варианты, которые я получил, были названы «Дуб» или «Темно-коричневый сучковатый лес» в Интернете, поэтому я бы рекомендовал либо посмотреть на них лично, либо купить несколько, чтобы вы могли посмотреть на них в своем пространстве.
В итоге я выбрал Ribbeck Oak от d-c-fix. Я любил светлые, теплые тона и узлы в нем. Это определенно выглядело наиболее реалистично! О, и не забудьте измерить свою переборку, чтобы убедиться, что вы покупаете достаточно. Мне понадобился только один рулон размером 26″ x 78″ для двух сторон моей переборки, что привело к отсутствию швов.
Итак, приступим к делу!
Что вам понадобится
Вот инструменты, которые мне понадобились для этой конкретной работы:
dc-fix ^® Дуб Ribbeck (я использовал менее одного рулона 26″ x 78″ для двух сторон моей переборки)
канцелярский нож с новым острым лезвием
линейка
старый кредитная карта или что-то для сглаживания
лестница
хорошее освещение 🙂
Я уже покрасил свою перегородку ранее, а также недавно покрасил стену рядом и снизу.Вы бы не хотели наносить его на необработанный гипсокартон, потому что вы никогда не сможете удалить его позже! Хотя, возможно, вы могли бы обойтись и простой грунтовкой. При подготовке я убедился, что новая краска успела высохнуть, прежде чем тщательно очистить поверхность разбавленным уксусом, а затем смыть ее просто водой.
Нанесение контактной бумаги на перегородку
Итак, начиная с верхнего левого угла (я обычно начинаю с угла и иду по часовой стрелке вокруг комнаты, когда рисую, и это ничем не отличалось), я встал на лестницу и снял подложку с небольшого кусочка контактной бумаги.Я убедился, что мне нравится ориентация липкой бумаги, и начал ее наносить. Я оставил немного лишнего сбоку и сверху, а затем медленно начал приклеивать его к самой верхней части вертикальной поверхности моей переборки.
После того, как он был выровнен так, что текстура древесины была достаточно ровной, я начал медленно разглаживать его старой кредитной картой. Я прошел весь путь через переборку, пока не добрался до другой стороны.
В этот момент я взял линейку и точечный нож, чтобы обрезать лишнее сверху.Я просто водил линейкой и медленно и осторожно разрезал по ней, чтобы получилась прямая линия.
Следующим шагом было согнуть контактную бумагу и прикрепить ее к нижней части переборки. Это было немного легче сказать, чем сделать, так как это было действительно липко и огромно! Потребовалось несколько попыток, чтобы успешно сложить его и приклеить достаточно прямо. Не помогает и то, что стены никогда не бывают идеально прямыми! Оглядываясь назад, можно сказать, что это действительно должна была быть работа двух человек, чтобы бумага не прилипала к стене до того, как она была правильно выровнена.
В конце концов мне удалось его согнуть и разгладить с помощью кредитной карты. Было несколько складок/пузырьков воздуха, которые, к счастью, не были слишком неприглядными и выглядели так, как будто они являются частью текстуры древесины. Этого бы не было, если бы это был менее щадящий образец!
Затем я обрезал лишнее по краям ножом и линейкой, чтобы закончить.
В целом я был очень доволен готовым изделием из этой искусственной деревянной балки и очень доволен ценой! Если бы мне пришлось делать это снова, я бы попросила своего мужа помочь держать контактную бумагу, чтобы убедиться, что она не сложится сама по себе и не прилипнет к стене, когда этого не должно быть. В противном случае я бы полностью применил это в другом месте, если бы у меня была еще одна неуклюжая переборка, которую нужно было покрыть!
Кухонные хроники: деревянные балки своими руками
Ищете простой способ сделать деревянные балки своими руками?
Деревянные балки были в числе моих желаний, когда мы искали дом. На самом деле они довольно распространены в этом районе, и я смог забыть об их отсутствии в этом доме, зная, что могу построить свой собственный. Это один из тех проектов, которые принесут вам огромную прибыль.
Когда я искала в Интернете балки из искусственного дерева, я нашла множество отличных вариантов и стилей со всего мира, например, эту деревенскую балку ручной работы…
Единственная проблема? Они стоили более 400 долларов каждый! Размеры, которые мне были нужны, обошлись бы мне почти в 1200 долларов.И мне все равно пришлось бы устанавливать их самому и ждать доставки 6-8 недель. Эм, нет, спасибо. Время делать своими руками.
Необходимые материалы + инструменты
Размер может быть каким угодно, но я выбрал доски 1×6″ для боков и 1×4″ для верха и низа. Для уверенности я проверил в Интернете и нашел этот учебник, который был именно тем, что я ожидал.
Чувствуя себя уверенно и подготовленно, мы направились к Лоу, чтобы запастись пиломатериалами:
Я выбрал три балки для компоновки, чтобы закрыть швы в местах соединения деревянных досок: две были одинаковыми и имели длину 20 футов, а одна была длиной 10 футов, потому что она заканчивалась у более короткой стены.Общая сумма составила около 200 долларов , включая наше пятно и коробку винтов.
1. Прикрепите 1×4 к потолку в местах расположения балок
Первым шагом было протянуть верхнюю часть 1×4″ по потолку, привинчивая ее к шпильке через каждые пару футов. Эта доска должна была быть твердой, потому что она будет поддерживать всю балку. Мы использовали очень длинные 4-дюймовые винты, так как они должны были проходить через 1 × 4, деревянные доски, гипсокартон и шпильку.
Половина этой более короткой балки проходила вдоль стены, поэтому нам пришлось выровнять ее с нашими деревянными досками и убедиться, что есть достаточно места (3/4″), чтобы втиснуть правую боковую доску, чтобы она скрыла открытые края, которые вы можно увидеть на этом фото:
Для двух более длинных балок нам пришлось использовать две балки 1x4x10, поскольку они не имеют длины 20 футов.Мы просто поставили их рядом друг с другом — эта доска будет скрыта, так что это не имеет значения.
Одна доска за раз…
Готово!
2. Проблемная древесина (дополнительно)
После того, как с этим было покончено, пришло время немного повеселиться.
Я хотел, чтобы эти балки были повреждены, поэтому мы вытащили случайный набор инструментов и ударили их.
Пятно действительно подхватывает каждую вмятину и вмятину и выделяет их (как вы увидите через секунду….)
3. Соберите балки из досок 1×6″ и 1×4″
Затем наступила самая сложная часть: создание этих вещей. Для этого я заручился помощью отца — это определенно работа для двоих.
Я пытался найти самые прямые доски, какие только мог (всегда проверяйте их дважды перед покупкой!), но они никогда не были идеально прямыми, так что приходилось много заставлять/уговаривать их выровнять.
Обновление: Если бы мне пришлось делать это заново, я бы использовал древесину более высокого качества, такую как дуб, орех или тополь, для более прямых досок и более профессионального вида.
У меня закончился столярный клей, поэтому я набил полоску жидких гвоздей в месте соединения досок. Я держал их на месте, чтобы края выровнялись, пока мой отец использовал пистолет для гвоздей, чтобы закрепить их через каждые несколько дюймов или по мере необходимости.
Были некоторые зазоры (зажим не помешал бы), и это было не идеально, но именно поэтому я всецело за деревенский/фермерский стиль — несовершенство — это хорошо!
3. Нанесите морилку
В итоге у нас получилось пять лучей (две десятки в сумме составляют 20 футов, а одна — 10 футов).
Затем пятно вышло, и все стало по-настоящему.
Это была моя любимая часть… наблюдать, как она оживает с глубиной и цветом.
Совет: для получения более ровной поверхности перед окрашиванием используйте кондиционер для древесины.
4. Установить балки
После того, как первая короткая балка была готова, мальчики попытались поднять ее и установить:
Но лох не шелохнулся. Они били, толкали и толкали, но зазор, который мы оставили для правого борта, был слишком мал.
Так что Брэду пришлось вырезать его лобзиком. Это было бы полностью скрыто, так что все было хорошо.
Наконец-то это сработало — первый луч вниз! (или лучше сказать вверх?)
Следующие четыре были проще. К счастью, эта древесина мягкая и легко гибкая, так что они могли просто покачивать стороны на месте вокруг 1×4.
Мы отказались от жидких гвоздей и использовали стандартные отделочные гвозди калибра 18 по краю.
Лучи довольно легкие и никуда не уходят.
Затем мы добрались до середины…
Я просто собирался подождать и посмотреть, как они выглядят в этот момент. Если швы прилегают плотно, и все в порядке, и это не слишком заметно, я решил, что просто оставлю это как есть.
Но были пробелы. Издалека все выглядело хорошо, но вблизи не очень. Однако у меня было решение… мы доберемся до него через секунду.
Некоторые доски были очень прочными и оставляли щели в потолке, поэтому мы использовали автомобильный домкрат, чтобы установить их на место, пока мы прибивали их гвоздями.
Полностью заработало.
5. Установите хомуты для скрытия швов
Теперь вернемся к этим пробелам.
Я думал, что так и будет, поэтому первое, что пришло мне в голову, это ремни из балок…

Чтобы завершить образ, я решил использовать лямки на каждом конце вместе с двумя в центре над швами (по три на каждой длинной балке и две на короткой балке, всего восемь).
В большинстве интернет-магазинов с искусственными балками продаются резиновые ремешки, сделанные под металл, но я был нетерпелив и дешев и решил, что могу сделать свой собственный.
Я заметил эти металлические полоски в магазине Lowe’s по 10 долларов за штуку и купил две:
Они были совершенны.
Сначала мы измерили размеры наших балок (у нас были 5 5/8″ в высоту и 5″ в ширину), сделали отметки на ремнях и обрезали их ножницами по металлу:
Отрезанный по размеру кусок, мы отнесли его в гараж, выровняли отметку с краем твердой поверхности под углом 90º и забили на место.
Этот металл довольно тонкий, поэтому относительно легко гнется.
После того, как оба изгиба были сформированы, мы просверлили отверстие в каждом конце с помощью сверла, чтобы мы могли прикрепить его к балкам.
Подходит как влитой!
Не обращайте внимания на зазоры в углу, все равно нужно добавить обрезки!
Две балки заканчивались стеной, поэтому нам нужно было сделать только двустороннюю перемычку для них:
После того, как все восемь ремешков были подготовлены (все это заняло менее часа), пришло время покраски!
Я использовал натертую маслом бронзовую банку, которая осталась у меня во Флориде.
Все высохло и готово к монтажу…
Просто ввинтить их в дерево…
Готово!
Честно говоря, я не хотел сначала добавлять ремни — я думал, что они испортят поток и простоту лучей.
Но я передумал. Мне нравится характер, который он добавляет.
Вы согласны?

Вид из гостиной (не терпится избавиться от этих перил…)

Вот и готова первая готовая деталь нашей кухни! Ищете другие способы добавить потолочные балки? Проверьте эти сообщения:
Мастер-класс по изготовлению деревянных балок и досок потолка (с использованием ламината!)
Легкая установка балок из искусственного дерева
Надеюсь, это вдохновит вас на то, чтобы заняться этим самостоятельно.Это одна из тех вещей, которые выглядят довольно устрашающе до того, как вы это сделаете, но потом, когда это будет сделано, вы захотите сделать весь свой дом (следующим я смотрю на вас, гостиная…)
Как построить штабелируемые пилорамы
Тимоти Даль
Каждой мастерской нужна хотя бы одна пара козлов. Их можно использовать в качестве опоры для пиломатериалов или покраски двери, а с помощью фанеры превратить в стол.Мы выделили несколько популярных конструкций козлов, включая нашу собственную, но следующий проект с практическими рекомендациями может быть нашим любимым на данный момент.
Для этой пары козлов не нужны ничего, кроме 2 x 4, а конструкция позволяет удобно складывать их друг на друга, когда они не используются. Если у вас недостаточно 2 x 4 в куче металлолома, чтобы построить это, это будет стоить менее 20 долларов за древесину и шурупы, чтобы купить все, что вам нужно.
Козлы этого типа повсеместно популярны на строительных площадках и могут быть построены с использованием гвоздей или шурупов.Мы впервые увидели этот дизайн, использованный Марком Клементом из My Fix It Up Life, и нам нравится обновленная версия от Джея Бейтса, которая позволяет использовать зажимы на концах.
Мы использовали торцовочную пилу для обрезки дерева, но подойдет любая пила. Измерительная лента, карандаш, дрель/шуруповерт и 3-дюймовые шурупы — единственные инструменты, которые вам понадобятся для сборки. Они не должны занимать больше часа, чтобы построить, но они будут длиться в течение многих лет. Если верхняя часть порезана или повреждена, просто замените ее на другую 2 x 4.
Реклама — продолжить чтение ниже
Список вырезок
Для этого проекта вам понадобится всего два отрезка пиломатериала.Десять 30-дюймовых 2 x 4 для центра двутавровой балки и ножек и четыре 32-дюймовых 2 x 4 для верха и низа двутавровой балки.
Если вы покупаете новый склад, вы можете вырезать все вышеперечисленное всего из пяти кусков 8-футовых 2 x 4, которые доступны в любом магазине Home Depot или Lowe’s.
Постройте двутавровые балки
Двутавровая балка поддерживает ноги и обеспечивает рабочую поверхность. Поставьте 30-дюймовую доску 2 x 4 на бок и поместите более длинную 32-дюймовую доску сверху.Он должен выступать на дюйм с каждого конца. Просверлите три пилотных отверстия и прикрепите детали с помощью шурупов. Переверните деталь и повторите процесс. Вторая двутавровая балка должна пройти быстрее, так как вы делали это раньше.
Прикрепите ножки
Наклоните каждую 30-дюймовую опору под край двутавровой балки и просверлите четыре направляющих отверстия в двутавровой балке. Вкрутите четыре винта в каждую ногу, чтобы закрепить их на козлах.
Складываем их вместе
После прикрепления ножек ваши козлы готовы к использованию или просто складываются для хранения.
Моды на козлы
Если прикрепить ковер к верху козлы, ваши новые лошади не поцарапают двери, доски для серфинга или что-либо еще с хрупким покрытием. Вы также можете покрасить и заклеить козлы, чтобы завершить внешний вид.
Тимоти Даль Сделай сам редактор Тимоти — пожизненный энтузиаст «сделай сам», который зациклен на умных домашних технологиях, красивых инструментах и мучении на своем Land Cruiser FJ62.
